Самодельный шлифовальный станок из двигателя от стиральной машины

Как сделать сверлильный станок из двигателя от стиральной машины

Станок сверлильный своими руками

Сделать сверлильный станок своими руками несложно. В быту очень выгодно иметь инструменты и приспособления для выполнения слесарных и столярных работ. К тому же после устаревания некоторых бытовых приборов остаётся масса полезных запчастей, электромоторов и других вещей. Из них, при желании, можно в домашних условиях смастерить полезное оборудование. В этой статье читайте — как сделать сверлильный станок своими руками из дрели или асинхронного электродвигателя.

Настольный сверлильный станок из дрели

Самый простой вариант — собрать сверлильный станок с применением дрели. Она весит не много, поэтому стойку монтируем из досок, ДСП или листового металла. Важно получить угол 90 градусов между плоскостью основания и держателем. Чтобы обеспечить свободный ход дрели строго в вертикальном направлении готовим направляющие. Это могут быть металлические профили. Главным условием является отсутствие люфта и перекосов. Площадка с дрелью должна ходить свободно. Собрав устойчивую, прочную конструкцию крепим направляющие профиля строго параллельно друг другу и перпендикулярно плоскости основания. На рисунке хорошо видно место крепления дрели к подвижной площадке и способ монтажа направляющих профилей. На видео внизу страницы можно посмотреть вариант рычажного способа подъёма площадки домашнего сверлильного станка. Для автоматического поднятия дрели вверх после уменьшения силы надавливания ставят пружины на растяжение или на сдавливание.

Сверлильный станок из двигателя от стиральной машины

На фото показан самодельный сверлильный станок, отличающийся от рассмотренного выше типом электропривода и более сложной механикой. Зачем нужны такие усложнения. Дело в том, что асинхронный двигатель от старой стиральной машинки более увесистый, и имеет большую вибрацию. Чем дальше от стойки расположен двигатель, тем сильнее будет тряска. Интенсивная вибрация будет приводить к неточному сверлению и поломке сверла. Есть два выхода – сделать мощную станину, когда при опускании сверла опускается и привод, или поместить мотор ближе к стойке держателя неподвижно, тогда ходить будет только рабочая часть станка. Второй способ требует более сложного исполнения. Здесь понадобятся шкива и ремень, позволяющие регулировать скорость вращения. Есть много вариантов и без ременной передачи с расположенным у стены приводом. Их собрать намного проще, но рассматриваемая ниже сборка отличается нестандартным подходом, и некоторые применяемые приёмы, возможно, окажутся полезными. По словам автора этой конструкции вибрации всё же есть, но они настолько минимальны, что при сверлении железа сверлом 0,7 мм, сверло осталось целым. Поскольку ни от автора, ни от других пользователей интернета нет описания по сборке такого станка, мы постараемся вкратце рассмотреть монтаж движущихся и регулировочных частей самодельного настольного сверлильного станка.

Сборка подвижной части станка

Устройство сверлильного станка данной модификации подразумевает неподвижное расположение электропривода. Хотя о высокой точности при сборке такого рода механизмов в домашних условиях можно только мечтать, всё же нужно стремиться к максимально возможной подгонке деталей. От этого зависит работоспособность всего станка. Как видно на рисунке подвижная часть состоит из осевого шестигранника, подходящего размера трубки, двух подшипников, зажимного кольца и трубки с нарезанной внутренней резьбой для крепления патрона. Шестигранник является частью будущей передаточной системы, на него впоследствии наденется шкив. Трубку мы предварительно пропиливаем вдоль с обоих торцов болгаркой, причём, сверху надпилы делаем достаточно глубокими для надёжного сцепления с шестигранником. Вход должен быть плотным, вбивать молотком. Если надевание происходит без усилий, то нужно подобрать другую трубку. Затем набиваем сжимающее кольцо и подшипники.

Система регулировки по высоте состоит из шестерни и трубы с надпилами. Для того, чтобы как можно точнее сделать надпилы следует раскатать пластилин и проехать по нему шестерёнкой. Получится отпечаток, который можно легко замерить и сделать соответствующую разметку на регулировочной трубе. Должно получиться примерно как на приведённом выше фото. Длина этой лесенки соответствует высоте, на которую максимально можно будет поднять сверло. Впрессовываем ось с подшипниками и шестигранником в трубу с прорезями. Получившаяся конструкция будет ходить вертикально вперёд и назад в стационарной трубе станины при прокручивании шестерни. Одновременно происходит вращение оси в горизонтальной плоскости через ременную передачу. Как можно заметить, станина выполнена с помощью болтов из металлического уголка. Вся конструкция крепится на стену. Предложенная модель сборки может быть дополнена или улучшена. Для кого-то может показаться, что «игра не стоит свеч». Однако решение и подход оригинальные и заслуживают на рассмотрение и обсуждение.

• Скачать чертёж самодельного сверлильного станка со стационарным приводом • Скачать чертёж самодельного сверлильного станка из дрели

Самоделки из двигателя от стиральной машины

Пришедшую в негодность стиральную машину не стоит сразу выбрасывать. Особенно, если присутствуют достаточно развитые навыки работы с ручным инструментом и есть привычка возиться в мастерской. Различные самоделки из двигателя от стиральной машины могут быть крайне полезны в домашнем хозяйстве.

Какие бывают двигатели

От класса и возраста машинки зависит то, какой двигатель окажется в руках. Если речь идет о старой, советской – это будет асинхронное устройство открытого типа, достаточно надежное. Двигатель от старой стиральной машины барабанного типа имеет мощность в 180 Ватт, однако он очень удобен для самоделок, поскольку имеет отличные показатели крутящего момента. В других случаях в руки может попасть:

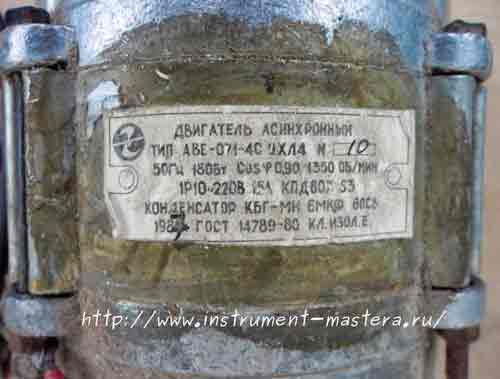

  • двухскоростной двигатель от стиралки с фиксированными 350 и 2800 об/мин;
  • коллекторный агрегат, который при прямой подаче напряжения без регулировки разгоняет вал до 12-15 000 об/мин;
  • двигатели от современных стиралок самых разных классов, поскольку сегодня производители часто не следуют общему стандарту оснащения.

Сразу стоит упомянуть инверторный двигатель, которым оснащается самый современный стиральный автомат. Для запуска такого агрегата необходима схема управления. Она должна вначале преобразовать переменный ток в постоянный, а затем – создать новый сигнал и менять частоту выходного напряжения для регулирования оборотов на валу. Но если в наборе к двигателю есть и силовая электроника от стиральной машинки – это будет крайне полезное дополнение.

Как подключить и запустить двигатель

Самый полезный совет: при демонтаже помечать все провода и по возможности снимать и дополнительные элементы, подключенные к силовому агрегату. Одна из частей ответа на вопрос, как запустить двигатель от стиральной машины и не сжечь его (если речь идет об асинхронном, от старых аппаратов) – использование пускового конденсатора. Другие типы двигателей могут иметь свои особенности. Найти информацию о подключении можно как в справочной литературе, так и в интернете. Может меняться конкретная емкость конденсатора или другие параметры схемы.

Действовать нужно аккуратно, не спеша, принимать меры предосторожности, пользоваться изолированным инструментом.

Если при демонтаже контакты и приходящие провода были помечены, запустить двигатель от стиральной машины не составит труда. При этом стоит, в зависимости от типа агрегата, следовать инструкции и принимать меры предосторожности. Например, двигатель от стиралки желательно закрепить и проследить, чтобы вал был освобожден и при вращении не задел-затащил посторонние предметы.

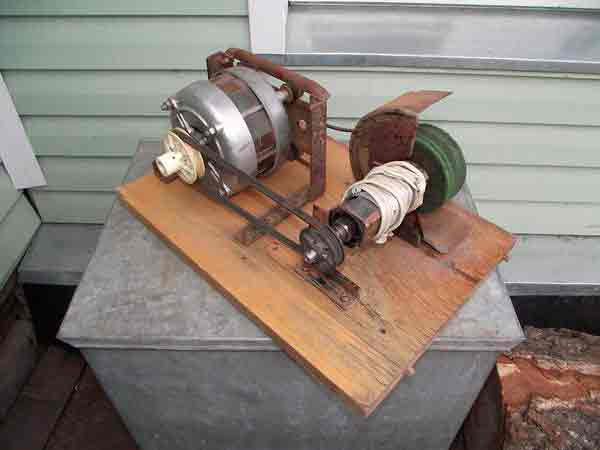

Шлифовальный станок или точило из движка стиралки

После того, как с электрическим подключением закончено, и двигатель стиральной машины ожил, можно приступать к изготовлению самоделок. Самая распространенная – небольшое точило. Если использовать круг от болгарки, можно резать пластиковые трубы, алюминиевый уголок.

Можно приспособить двигатель для работы в роли шлифовальной машины, для этого на вал помещается круговая насадка с мелкой или крупной шкуркой. Список работ выглядит следующим образом:

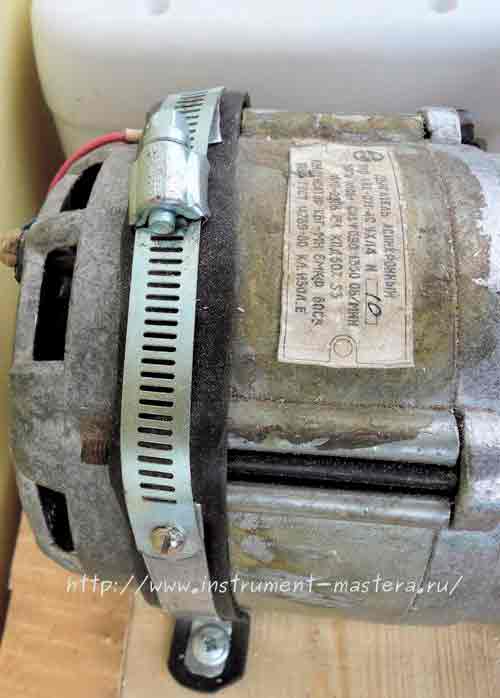

  1. Двигатель должен быть надежно закреплен. Удобнее всего это сделать на небольшой доске, которую затем легко разместить на столе, верстаке, любой удобной поверхности.

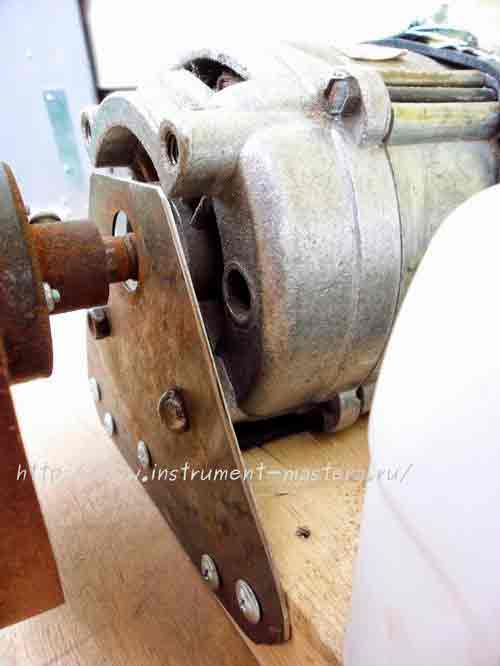

  2. Крепить электродвигатель старой стиральной машины можно на уголки или круговыми хомутами из полоски оцинкованной стали. Для компенсации вибрации и электроизоляции в последнем случае подкладывают резину между двигателем и крепежом.
  3. Асинхронные двигатели от старых барабанных стиралок имеют открытую конструкцию, куда попадает пыль, влага, опилки. Это может вызвать замыкания и сбои самого различного типа. Поэтому при креплении самый выгодный вариант – целиком «обнять» двигатель полосой оцинкованной стали.

Подсоединить патрон или место посадки шлифовального камня, круга для болгарки, насадки для шлифовки можно несколькими способами:

  • Нарезать резьбу посадки зажимного патрона непосредственно на валу.
  • Сварить переходник из нескольких труб разного диаметра. На одной стороне рассчитывают посадку шлифовального круга, на другой — внутренний диаметр трубки должен соответствовать габариту вала. Данную часть переходника разогревают, набивают на вал, после остывания части очень плотно и надежно соединяются.

Стоит отметить, что зажимной патрон для дрели является самым привлекательным вариантом, если только не хочется сделать точило с камнем. В него легко поместить практически любой инструмент: сверло, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для сдирания краски, войлочный блок. Нет сложности и в изготовлении переходника для круга болгарки.

Такой станок может собрать даже начинающий домашний мастер и использовать в самых разных целях. Главное – правильно выполнить подключение двигателя и потратить некоторые усилия на формирование надежного крепления рабочего агрегата. Но есть и замечания. Если в распоряжении есть только высокооборотистый двигатель, рекомендуется не снижать его обороты, а сделать отдельный блок с собственным валом, и передавать на него вращающий момент через шкив с понижающим коэффициентом.

Другие самоделки на основе схемы точила

Приведенные выше работы придется проделать, если хочется получить и другие, самые разнообразные станки. Это может быть:

  1. Токарный по дереву. Двигатель 180 Ватт от старой стиралки позволит, прилагая малые усилия, не спеша, обрабатывать цилиндрические заготовки. Обязательно понадобится подобие задней бабки для упора заготовки. Это обезопасит вал двигателя от боковых нагрузок.
  2. Барабанный шлифовальный. Для этого используется деревянный цилиндр большого диаметра, по центру которого проходит стальной пруток, один конец которого зажимается в патрон двигателя, другой — крепится в подставке на подшипник. Поверхность оклеивается шкуркой, можно точить ножи, лезвия рубанков при наличии приспособлений для выдержки угла, выполнять другие операции.

Сразу отметим, пилорама из двигателя стиралки не получится – не хватит крутящего момента.

А вот мебельщикам и другим домашним мастерам по нраву придется идея изготовления горизонтально-сверлильного приспособления для работы с эксцентриковыми крепежами:

  1. Изготавливается станок, как рассказано выше, с зажимным патроном на валу.
  2. Делается опорная, направляющая полка, горизонтальная, на такой высоте, чтобы ось вала проходила по центру торца плиты ДСП или детали из дерева.
  3. В патрон вставляется сверло, деталь подается горизонтально, отслеживать глубину сверления можно визуально.

Для создания места установки кругового эксцентрика достаточно воспользоваться дрелью, вертикальным сверлильным станком и фрезой нужного диаметра. Эта операция не требует высокой точности. Главную, ответственную задачу точного сверления канала для цилиндрического штифта выполнит станочек из двигателя от старой стиралки.

Заключение

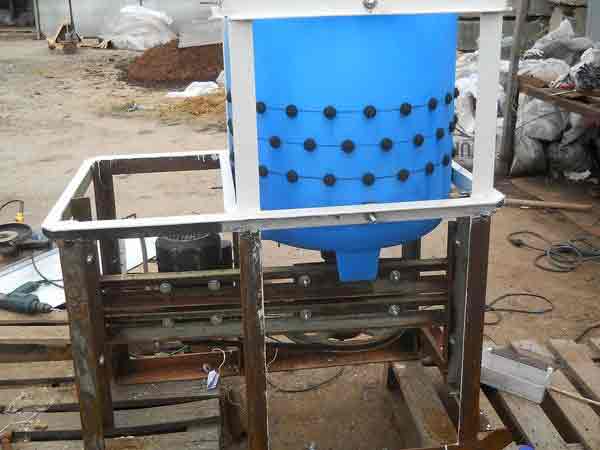

В вопросе самоделок из старой стиралки все решает фантазия и конкретные инженерные навыки исполнителя. Легко сделать фрукторезку, газонокосилку со стальными ножами, электрокосу со струнным резальным блоком, даже установку для общипывания перьев с тушек курей и уток. Строители легко приспосабливают старые стиралки даже для замешивания бетона и современных смесей. Главное – вдумчиво подходить к решению поставленной задачи.

Не только стиральная машина может стать основой для различных самоделок. Подарить вторую жизнь можно и микроволновке, холодильнику, пылесосу. Если же вы не умеете или просто не хотите использовать отжившую свой срок технику, от нее можно избавиться различными способами, описанными в этой статье.

Самоделки из двигателя от стиральной машины

В современном ритме жизни время течет очень быстро и вот некогда качественная и надежная стиральная машина превращается в мусор из-за износа или по другим причинам. Что делать с любимой помощницей? Многие решат с тяжёлым сердцем выкинуть устройство. Но хозяева с фантазией и прямыми руками могут начать искать варианты применения различных работающих деталей. Этот текст призван помочь найти применение двигателя от стиральной машины. Итак, что можно сделать из старой стиральной машины , а, точнее, из ее двигателя?

  • Точильно-шлифовальный станок
  • Газонокосилка
  • Токарный станок по дереву
  • Циркулярка
  • Дровокол
  • Некоторые идеи из других элементов

Точильно-шлифовальный станок

Начать необходимо прежде всего с основы будущего станка. Этой платформой может послужить плита из старого ДСП из старой советской мебели, отличающейся своей прочностью и надежностью. Силовой частью агрегата выступает двигатель от стиральной машинки. На его корпусе расположены стандартные шпилечки, к которым нужно прикрепить монтажные уголки, которые потребуется заранее приобрести в любом строительном супермаркете или магазине. Соответственно, уголки крепим к подставке или непосредственно к основе, если это, конечно, удобно.

Не стоит забывать, что простое подключение двигателя из-под стиральной машины в 220 Вт не приведёт ни к чему хорошему. Необходимо сохранить родной конденсатор и произвести подключение мотора именно через него.

Так как вал двигателя от стиральной машинки-автомат не предназначен для закрепления на нем различных режущих, или точильных дисков, потребуется поискать на местных электронных досках переходник для точила или переходник для наждака и приобрести его, чтоб сделать аппарат на совесть.

Купленный переходник садится на 14 миллиметровый вал. Визуально его ни с чем не спутаешь — цилиндрический элемент, который фиксируется болтом с резьбой. Сам вал цилиндра имеет резьбу М 14. На него надевается шайба двухсторонняя с проточными диаметрами, позволяющими устанавливать все расходные материалы для точильно-шлифовального станка на основе старого двигателя от стиральной машинки.

На базе основания имеет смысл изготовить и установить съёмный столик из тех же плит ДВП. Для надежной фиксации столика, на основании потребуется использовать по два шканта с обеих сторон поверхности. В данном дополнении к станку необходимо сделать зазоры под самые различные диски. Это важно.

Таким образом, получается недорогой, но функциональный точильный или шлифовальный станок. Он прослужит долго и надежно, что весьма приятно, особенно в контексте того, что сделать его получилось из старого мотора от стиральной машинки. Кстати, некоторые взяли этот принцип за основу в изготовлении фрезера, хотя большинству эта идея все же кажется безумной.

Газонокосилка

Для того чтобы воплотить эту задумку в жизнь и сделать качественный аппарат, нужно использовать:

  • стальная основа;
  • колесики и рукоятка;
  • провод;
  • нож, который нужно изготовить самостоятельно.

Традиционно начать следует с основы из листовой стали 500-500-5 миллиметров. Подготовив колёсики из-под чего-либо, например, от старой коляски, крепим их к стальному листу. На готовую основу крепится непосредственно сам двигатель от старой стиральной машинки посредством стандартных шпилек на корпусе мотора. На сам вал агрегата, с помощью заранее выточенного на токарном станке переходника, фиксируется режущий нож. Затем, подготовив рукоятку из доступного материала, прикрепим её к стальной основе. По этой же рукояти выводим провод электропитания моторчика.

Плюсами этой газонокосилки является простота конструкции, а также ее функциональность. И самое приятное, что аналог заводской косилки на порядок дороже.

Токарный станок по дереву

Для основы изделия необходим брус 250-50 миллиметров на который крепится двигатель от стиральной машинки. Как? Ответ прост — с помощью монтажных уголков. Шпильки крепим болтами к уголкам, а их, в свою очередь, прикручиваем саморезами к основе. На вал моторчика садим переходник для точила. После накручиваем на резьбу переходника съёмную насадку, сваренную из болта с соответствующей резьбой и небольшого цилиндра с шипами. Таким образом, эта часть станка является неподвижной бабкой.

В роли подвижной бабки выступает сваренная конструкция, состоящая из:

  • трубы с внутренней резьбой;
  • вала от тисков, на конце которого расположен небольшой цилиндр с упорным подшипником и шипами.

Труба наваривается на пьедестал из квадрата 45-45-3 миллиметров. Основа для подвижной бабки выполнена из листовой стали, на которую также приваривается пьедестал. Затем основа бабки прикручивается к брусу, выступающему основой станка.

Следующей конструктивной частью токарного станка из двигателя от старой машинки является «упор». Выполнен он из уголка с выпиленным пазом, выступающим как направляющая, и второго уголка, который надежно ходит по пазам в направляющих благодаря болтам между этими двумя элементами. Этими же болтами и фиксируется уголок на направляющих. Крепится упор саморезами непосредственно к брусу.

Циркулярка

Вначале потребуется сворить станину из квадратной трубы в виде небольшого прямоугольного столика. По центру него необходимо сварить ушки под вал с креплением под циркулярку. На верхнюю часть станины следует прикрутить столешницу либо вырезанную пластину из листовой стали. Под верхние части станины потребуется сварить основу для двигателя от старой стиральной машинки с установкой впоследствии.

В виде ходовой части представлена ременная передача. На валу моторчика и циркулярки оба шкива имеют канавки, а ремень имеет пазы. Это позволяет ремню не слетать со шкивов во время работы. Для удобства использования и транспортировки этой циркулярки к ножкам станины с одной стороны крепятся два колесика от старой тележки, а с другой стороны — удобная ручка необходимой длинны. К советам по эксплуатации можно отнести правила безопасности при работе с циркуляркой, а также то, что необходимо всегда проверять натяжения ремня. Это сохранит пальцы и остальные части тела целыми.

Для начала стоит подготовить:

  • заранее выточенный на токарном станке конус с резьбой;
  • вал на одном конце которого нарезана резьба;
  • два подшипника в корпусе;
  • втулку под подшипники;
  • шкив;
  • втулку под шкив;
  • гаечки и шайбочки с болтами.

В виде моторчика может выступать, естественно, двигатель от старой машинки. Стоит также отметить, что чем массивней шкив, тем мощнее будет дровокол.

Сперва вал стоит посадить во втулку, а затем собрать вал на подшипники. После надежно скрепляем конус с валом распорочными болтами таким образом, чтобы болты зашли в потаены в конусе. Затем насаживается шкив на вал и зажимается через контргайку шайбой. Всю механику располагают и крепят на пластине из листовой стали. В конце потребуется изготовить станину, расположить на ней двигатель от старой стиральной машинки автомат и натянуть ремень между шкивом моторчика и валом.

Некоторые идеи из других элементов

Область применения двигателя от старой, но такой дорогой сердцу стиральной машинки поистине велика. Варианты, что описаны выше — лишь некоторые из возможных. Больше информации о применении такого рода двигателя, или, вообще, всех деталей от старой стиральной машинки, включая барабан, можно найти в интернете.

«Лучше один раз увидеть, чем сто раз услышать» — эта непреложная истина применима к поиску интересных вариаций использования элементов стиральной машины в наши дни. Каким образом? В Сети очень много вариантов, что можно сделать не только из двигателя, но и из барабана, корпуса и даже ремня в отдельности. О чем идет речь? Некоторые части стиральной машины можно использовать для изготовления мельницы, фрезера, генератора, насоса, а из барабана можно сделать даже мангал и часть декора интерьера!

Источник: http://i-perf.ru/stanok/kak-sdelat-sverlilnyj-stanok-iz-dvigatelya-ot-stiralnoj-mashiny.html

Как сделать фрезер из дрели болгарки и двигателя от стиральной машины своими руками

Как сделать фрезер из дрели своими руками: комплектующие, этапы изготовления, видео

Актуальность вопроса о том, как сделать фрезер из дрели своими руками, объясняется тем, что приобрести дорогостоящие серийные модели могут позволить себе не все домашние мастера.

Между тем полезность такого устройства и необходимость его использования во многих ситуациях (выполнение строительных и ремонтных работ, изготовление всевозможных конструкций из древесины, декоративное оформление изделий из различных материалов) неоспоримы.

Несложную фрезеровку деревянных деталей можно выполнять на самодельной сверлильной стойке

Применяя фрезер, оснащенный соответствующим рабочим инструментом, можно успешно выполнять фрезерование изделий из древесины, формировать на них кромки различной конфигурации, подготавливать посадочные места для дверных замков и петель, создавать на деревянных деталях пазы, а также решать многие другие технологические задачи.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель.

Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин.

Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

  1. несколько кусков ДСП или толстой фанеры;
  2. хомут, при помощи которого дрель будет фиксироваться на основании устройства;
  3. болты, саморезы и другие крепежные элементы;
  4. перьевое сверло или сверлильную коронку диаметром 40 мм;
  5. стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

  • Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
  • В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
  • На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
  • Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

  1. две металлические штанги, которые будут выступать в роли направляющих элементов;
  2. площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
  3. резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
  4. элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

  • При вращении резьбовой оси каретка с закрепленной на ней дрелью перемещается в вертикальном направлении.
  • После того как электродрель и закрепленный в ее патроне инструмент будут выставлены в требуемом положении, каретка фиксируется при помощи крепежных элементов.

Станок из старого электродвигателя

Самодельный фрезерный станок, при помощи которого достаточно успешно выполняют многие технологические операции, можно изготовить и без использования электродрели. Для того чтобы сделать такое устройство, вам потребуются следующие расходные материалы и комплектующие:

  • приводной электродвигатель, в качестве которого можно использовать электромотор от старой стиральной машины и другой бытовой техники;
  • патрон, в котором будет фиксироваться используемый режущий инструмент;
  • переходник, при помощи которого вал приводного электродвигателя будет соединяться с патроном;
  • листы ДСП или толстой фанеры для изготовления основания и вертикальной направляющей самодельного фрезера.

Самодельный станок на базе советского трехфазного двигателя

Подбирая для самодельного фрезерного станка электродвигатель, имейте в виду, что мощность последнего должна находиться в интервале 500–1100 Вт. Чем выше будет мощность приводного электродвигателя, тем на большую глубину можно будет выполнять обработку фрезером.

Очень важным требованием при изготовлении самодельного фрезерного станка является отсутствие люфтов в соприкасающихся элементах устройства.

Если пренебречь этим требованием, можно столкнуться с тем, что обработка, выполняемая при помощи такого фрезера, не будет отличаться высокой точностью и качеством.

Кроме того, на качество и точность обработки, выполняемой даже на самодельном фрезерном станке, серьезное влияние оказывают характеристики используемого режущего инструмента.
