Самодельный токарный станок по дереву своими руками

Инструменты

В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование самостоятельно из подручных средств. Варианты создания разных токарных станков описаны в статье.

Целесообразность изготовления токарного станка по дереву своими руками

Автоматизированное оборудование повышает эффективность деревообработки, что особо актуально при организации производственного процесса или при выполнении бытовых задач. Современные модели позволяют выполнять обработку не только деревянных изделий, а и целого ряда мягких металлов (алюминия, бронзы и меди). Из ассортимента техники можно выбрать любое изделие – профессиональные станки с широким функционалом или оборудование для домашнего применения.

Единственный минус покупного токарного станка – его стоимость. Для экономии бюджета возможны три варианта решения проблемы: приобретение аналога китайского производства, покупка старой советской техники и ее последующий ремонт, или изготовление станка собственноручно.

Если техника предназначается для бытового использования и оттачивания столярного мастерства в рамках хобби, то самодельный токарный станок по дереву своими руками – отличная альтернатива дорогому оборудованию. Конечно, в такой модели не будет предусмотрено различных «примочек» заводского оборудования, но ее функций вполне хватит для создания небольших поделок из древесины мягких пород.

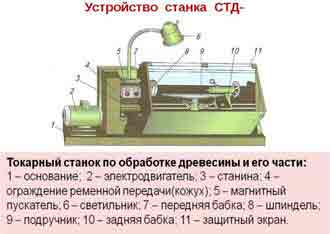

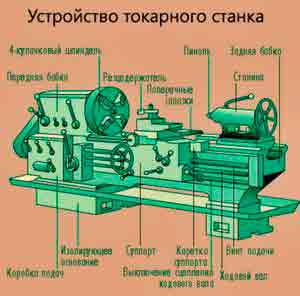

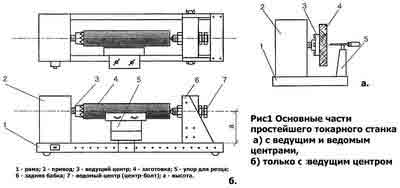

Конструктивные элементы токарного станка

Независимо от модели главные составляющие узлы токарного станка для обработки дерева остаются неизменными.

  1. Станина – основа конструкции. Платформа изготавливается из металла или нескольких соединенных балок. Более предпочтительно металлическое основание, повышающее устойчивость оборудования.
  2. Поперечная балка П-образной формы.
  3. Электрический двигатель, задающий вращение обрабатываемой заготовке. Обычно в заводских моделях установлены трехфазный электропривод, требующий для работы соответствующей линии электроснабжения. Максимальная частота вращения электромотора – 1500 об./мин. В самодельных изделиях часто применяют однофазные моторы с мощностью 200-400 Ватт.

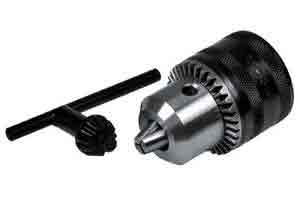

  4. Токарный патрон.
  5. Опора для задней бабки.
  6. Вращающийся элемент.
  7. Упор для размещения инструмента или заготовки.
  8. Опора для подручника.
  9. Направляющая балка.
  10. Стойка для задней бабки.
  11. Обоймы.
  12. Металлические пластины под упор узловых соединений.
  13. Поперечная направляющая.
  14. Винты для фиксации.
  15. Опорная ось.

Главные исполнительные детали токарника – задняя и передняя бабки. Между рабочими элементами устанавливается деревянная заготовка. Через переднюю бабку изделию передается вращение от электрического движка. Задняя бабка, по сути, только удерживает изделие, оставаясь статичной. Передвижение бабки происходит посредством ручного привода.

Функциональность токарного станка получится несколько разнообразить, оборудовав технику дополнительными приспособлениями:

  • балясиною – центровая опора, поддерживающая заготовки большой длины; этот конструктивный элемент предупреждает провисание обрабатывающей детали;
  • трезубцем – патрон с зубцами заменяет обычный шпиндель, если возникли проблемы с прокруткой изделия во время обтачки;
  • копиром – для изготовления нескольких однотипных деталей; элемент направляет резец по необходимому пути, обеспечивая идентичность размеров/конфигурации изделий.

Как сделать токарный станок по дереву своими руками

Стандартные габариты оборудования

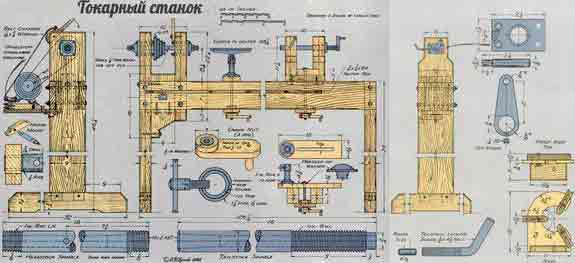

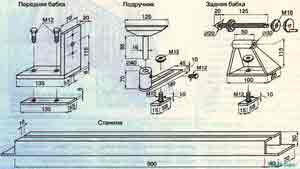

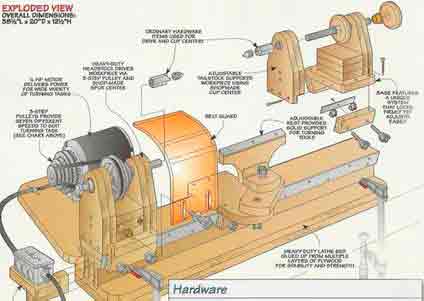

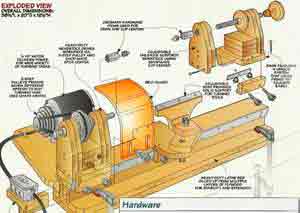

Фото. Токарный станок по дереву своими руками: чертеж.

Типичные размеры самодельного станка составляют:

  • длина – 80 см;
  • ширина – 40 см;
  • высота – 35 см.

Техника с такими габаритами справится с деревообработкой заготовок до 20 см в длину и до 25 см в диаметре. Эти параметры указаны без использования центровки посредством задней бабки. Фиксация детали происходит через специальную планшайбу. Если применяется задняя бабка, то длина заготовки увеличивается до 40 см.

Подбор материалов и подготовка инструментов

При выборе материалов для создания токарного оборудования понадобятся следующие материалы:

  1. Старое электроточило под заточку двух камней. Инструмент будет выполнять функцию передней бабки. Агрегат уже оборудован четырьмя металлическими шайбами. Две из них используются для фиксации разных в диаметре сменных дисков, преставление которых ведет к ускорению/замедлению скорости вращения. Для фиксации болванки на другой стороне устанавливается спецпланшайба.
  2. Запчасти электродрели подойдут под роль задней бабки.
  3. Металлопрофиль (швеллер) для изготовления станины токарного станка по дереву руками.
  4. Разные по диаметру шкивы осуществляют вращение со скоростью 800-3000 об./мин.
  5. Для компоновки конструкции пригодятся:
    • металлический уголок;
    • трубы разного диаметра;
    • полосы из стали шириною по 2 см и 4 см;
    • крепежи;

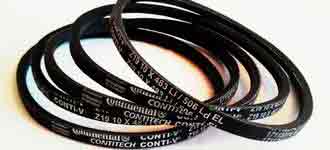

    • приводной ремень.

Из инструментов в работе будут задействованы:

  • электрическая дрель;
  • напильники;
  • болгарка;
  • сварочный аппарат и электроды.

Изготовление элементов и сборка станка

Последовательность выполнения работ можно разбить на несколько этапов:

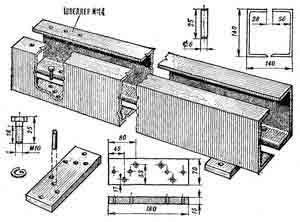

  1. Создание станины:
    • два уголка расположить на ровной плоскости полками друг к другу;
    • для сохранения параллельности между уголками расположить вкладыши с промежутком в 5 см;
    • скрепить направляющие в торцах двумя уголками;
    • закрепить детали струбцинами и приварить;
    • станину закрепить к колоде или верстаку.

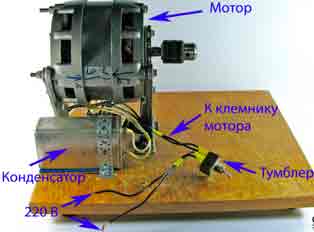

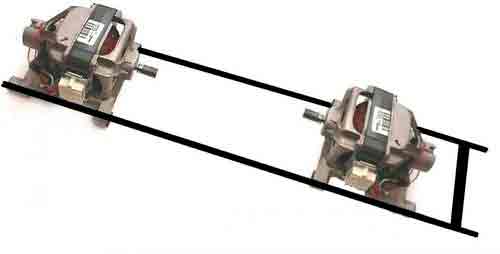

Токарный станок из двигателя от стиральной машинки

Порядок изготовления станка:

  1. Подготовить основу под размещение всех элементов конструкции. Балки соединить поперечинами и дополнительно зафиксировать сверху двумя уголками.
  2. Двигатель от стиральной машинки прикрепить к передней бабке.
  3. Основу задней бабки составляет крутящийся центр, прикрепленный к опоре.
  4. Упор под заднюю балку изготовить из уголка. Обойму нанизать на опорную ось и приварить конструктивный элемент к направляющим балкам – основе станка. Упор и задняя бабка – подвижные механизмы.
  5. Для фиксации подвижных элементов подготавливаются предварительные отверстия.
  6. Сначала подготовленные детали скрепляются точечной сваркой, а потом – соединяются окончательно сварочными швами.

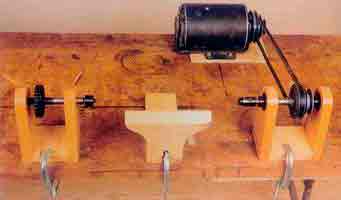

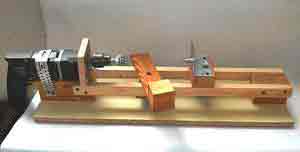

Мини токарный станок по дереву своими руками

Соорудить маленький токарный станок по дереву своими руками, размеры которого не превышают 20-30 см, получится из моторчика и блока питания от советской магнитолы. Мини-токарник справится с обработкой различных мелочей из дерева (рукоятки, брелки и т.д.).

  1. Из металлического листа (1-2 мм) подготовить коробку под движок. Пластине придать П-образную форму и подготовить отверстие под вал.
  2. Из древесного бруса (2-3 см в толщине) сделать несущий каркас, упоры под компактный движок и заднюю бабку.
  3. Нарезать деревянные квадратики и сложить их в стопку. Для фиксации можно использовать обычный клей ПВА.
  4. Закрепить полученную «башню» четырьмя саморезами.
  5. Прямой металлический пруток подставить к шкиву движка и наметить точку размещения держателя (самореза).
  6. В качестве ответного держателя со стороны мотора устанавливается планшайба.

Мини-токарник отличается простотою сборки. Его компактные габариты составляют около 22-х см. Конечно, для выполнения серьезных задач подобная техника не годится, но для обработки мелких деталей из дерева, олова и алюминия он вполне подойдет.

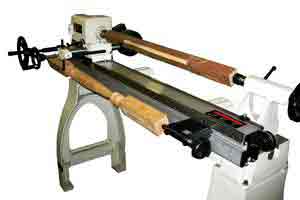

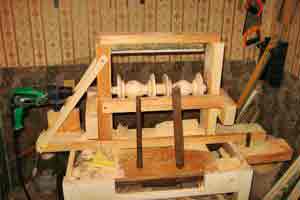

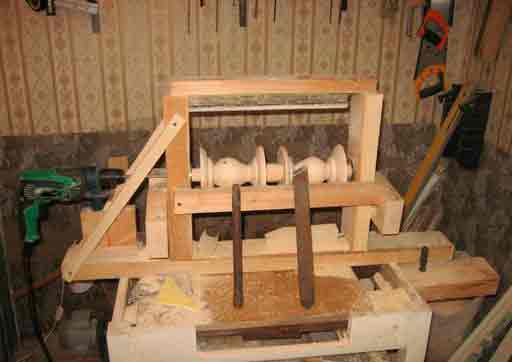

Изготовление токарно-копировального станка

Готовый токарный станок дополнительно можно оборудовать копиром, который пригодится для формирования однотипной резьбы и создания одинаковых деталей.

Под основу копира подойдет ручной фрезер. Деталь укладывают на фанеру толщиною 1,2 см площадью 20*50 см. Далее делают отверстия под крепежи и монтируют опорные небольшие брусья для установки фрезы. Резец разместить между фиксаторами и закрепить саморезами.

На токарнике устанавливается брусок – в дальнейшем на него крепятся шаблоны. Размер бруска – 70*30 мм. Элемент закрепляется саморезами к вертикальным опорам, а сами подставки – к основанию станка.

Если использовать копир необходимости нет, то брус демонтируется, и оборудование применяется для простой обтачки деталей.

Токарно-копировальный станок по дереву своими руками имеет некоторые недостатки:

  • рабочую зону с фрезером придется передвигать вручную – в процессе обработки подвижную часть может заклинивать;
  • техника пригодна для копирования простых элементов;
  • для повышения универсальности конструкции фрезу лучше заменить циркуляркой.

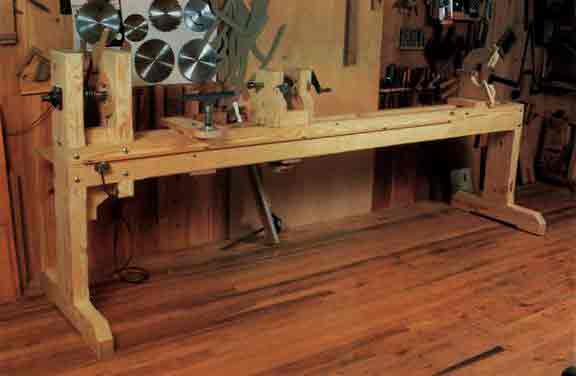

Особенности изготовления токарно-фрезерного станка по дереву своими руками

Конструкция токарно-фрезерного оборудования включает такие основные компоненты:

  1. Станина. Для создания берутся деревянные брусья, из которых изготавливают решетчатую конструкцию. Передняя бабка фиксируется неподвижно. Расположение задней может меняться благодаря передвижению установочной панели по ребрам металлическим ребрам станины.
  2. Электрический движок и система передачи вращения. Для ускорения работы на вал двигателя насаживается маленький диск, а на вал передней балки, наоборот – большого размера. Сопряжение деталей посредством ремня.
  3. Фрезер ручного типа. Монтируется вверху станины на платформу, которая перемещается относительно заготовки вдоль направляющих.

Токарный станок по дереву своими руками: видео

Источник: http://strport.ru/instrumenty/tokarnyi-stanok-po-derevu-svoimi-rukami

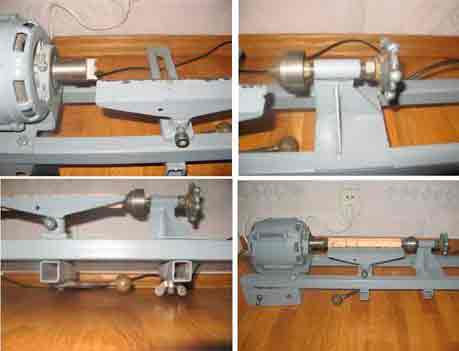

Самодельный токарный станок по дереву

  • Вячеслав Панов
  • 11 декабря 2014
  • Самоделки для гаражаСамоделки для домаинструмент

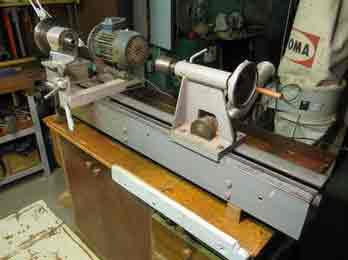

Самодельный токарный станок для обработки дерева- очень полезная для дома настоящего мастера вещь, с его помощью можно делать разнообразные полезные, или просто красивые вещи

Позапрошлым летом сделал токарный станок по дереву. Выявились некоторые конструктивные недостатки и их буду устранять будущим летом в мастерской (в перестроенном сарае на даче, кстати посмотрите какой красивый камин для дачи можно сделать своими руками, а так же самодельный солнечный коллектор для дачного участка ). Габариты станка ; длина 800 мм,ширина 400 мм,высота 350 мм. Позволяет точить заготовки диаметром до 250 мм и длиной до 200 мм (на планшайбе, т.е. без центровки задней бабкой) и с центровкой задней бабкой до 400 мм.Общий вид фото 1.

Самодельный токарный станок по дереву состоит из:

  • привода-электромотор от насоса
  • передней бабки ( старое мощное электро-точило на два точильных камня)
  • суппорта для резцов с регулировкой и поддержкой резцов
  • задней бабки из части мощной старой дрели
  • станины из металлического профиля.

При изготовлении токарного станка использован обычный слесарный инструмент:

  • дрель со свёрлами
  • напильники
  • малая угловая шлифовальная машинка (болгарка с отрезными и зачистными дисками)
  • электросварочный аппарат с электродами 3 мм и 2 мм.

Приобретено на строительном рынке металлический профиль (швеллер) и уголок, немного труб двух диаметров (чтобы одна труба входила в другую), полоса 40 мм и полоса 20 мм. всего на сумму 600 руб. Фото 2. В гараже нашлись нужный крепёж. Отдельно куплен приводной ремень от какой- то машины (пошедший по длине).
Передняя бабка из точила подошла по всем параметрам-высоко расположенная ось вращения,упорные защищенные подшипники на оси, четыре шайбы из сплава для крепежа абразивных дисков. На две шайбы с левой стороны крепятся сменные диски для изменения частоты вращения, а на правой стороне устанавливается планшайба для установки болванки (сделана также из одной из шайб) На фото также видна часть дрели (старая сгоревшая советская ещё)-патрон и металлический корпус. Это как раз наиболее недоработанный узел станка.

Недостатки: слабовата стойка, нет ходового винта для перемещения бабки (передвигал рычагом с фиксацией гайкой). Сам патрон удобен и допускает усилия вдоль оси патрона по умолчанию. На фото 4 станина с суппортом. Он может перемещаться вдоль станины и поперёк, фиксируется гайкой-барашком. На суппорте стойка(труба в трубе) для установки по высоте планки-упора для резцов. Для выбора диаметров шкивов (т.е. изменения частоты вращения заготовки ) использован график (найден в интернете)-зависимость частоты вращения от диаметра заготовки и твёрдости древесины. Выбраны две частоты, перекрывающие друг друга. Кроме того для некоторых мелких работ с твёрдой древесиной можно использовать мотор точила т.е. с отключением привода (снятия ремня и выключения мотора). Таким образом я могу установить три частоты вращения-800,2000,3000 об.мин. ,практически перекрывающие мои потребности. На фото видим обрезиненый патрон на оси электромотора, играющий роль ведущего шкива, два ведомых шкива (каждый сделан из двух слоёв десяти миллиметровой фанеры) и планшайбу с отверстиями под саморезы, крепящие заготовку. Планшайба просто наворачивается на ось точила (т.е. передней бабки) после установки болванки. Для крепления мотора из толстой фанеры сделана платформа, на ней же стоит передняя бабка(тем самым увеличивая возможность точения большего диаметра). Для регулировки натяжения ремня мотор стоит на малой пластине ( нет фото), имеющей возможность перемещаться по платформе и фиксироваться на ней. Как правило, профессионалы, выбравшие себе эту работу или хобби, делают оснастку сами-резцы разного вида. Я же приобрёл готовые и недорогие на первое время -пять резцов по 350 руб. На этом станке выточено довольно много сувениров, разошедшихся по друзьям и знакомым-солонки, шкатулки, вазочки простые и сегментного точения (из нескольких пород дерева в одном изделии), стаканчиков, больших декоративных тарелок на стену, розеточек и т.д. Это в следующих статьях.

Автор статьи – Вячеслав Панов

Дорогие читатели, если у Вас есть опыт изготовления самодельных токарных станков по дереву или по металлу- пожалуйста пришлите нам их фото и небольшое описание.

Источник: http://samodelka.info/samodelki-dlya-doma/samodelnyiy-tokarnyiy-stanok-po-derevu.html

Токарный станок по дереву своими руками

Для обработки деревянных заготовок цилиндрической или конусообразной формы нужен токарный станок по дереву. Мастера—деревообработчики в своих домашних мастерских предпочитают не устанавливать дорогостоящее производственное оснащение промышленного производства, а изготовить его мини-вариант самостоятельно.

Самодельный токарный станок по дереву стоит гораздо меньше заводских аналогов, а характеристики его при грамотном исполнении не уступят оборудованию заводского производства.

Возможности станка

Устройство токарного станка по дереву может быть довольно простым. Но чтобы фрезерный агрегат успешно выполнял свои функции, перед его изготовлением изучите специфику самого оборудования и его использования.

  • передняя и задняя бабка;
  • рама;
  • электропривод;
  • специальные фиксаторы;
  • блок для регулирования скорости вращения.

Еще должен быть специальный упор для резцов разной формы. Для сложных операций должна иметься возможность смещения заготовки относительно оси вращения.

Главный элемент станка — электропривод. Чаще всего роль его выполняет трехфазный электродвигатель. Следовательно, к мастерской требуется подвод трехфазной линии электроснабжения.

Частота вращения электрического мотора в конструкции не должна превышать 1500 об/мин. В зависимости от типа мотора его подключение к сети осуществляется «звездой» или «треугольником».

Наиболее распространенные габариты самодельного агрегата:

  • высота — 350 мм;
  • ширина — 400 мм;
  • длина — 800 мм.

Подобные размеры позволяют обрабатывать заготовки диаметром до 250 мм и длиной до 200 мм без центровки с помощью задней бабки. Заготовка крепится на специальной планшайбе. При использовании для центровки задней бабки длина заготовки может увеличиться до 400 мм.

Самостоятельное изготовление

Электроприводом может быть старое электроточило, которое рассчитано на два точильных камня. Данный элемент в зависимости от устройства может выполнять в конструкции самодельного станка функции передней бабки.

В качестве задней бабки могут использоваться части мощной старой электрической дрели. Станина изготавливается из толстостенного металлического профиля.

Для изготовления потребуется такой слесарный инструмент:

  • разные по зернистости и размеру напильники;
  • ручная электрическая дрель и набор сверл к ней;
  • угловая шлифовальная машина — болгарка с отрезными и шлифовальными дисками;
  • электросварочный аппарат и электроды 2 мм и 3 мм.

Еще понадобятся определенные стройматериалы, а именно:

  • толстостенный металлический уголок;
  • швеллер;
  • две трубы — меньшая должна входить в большую;
  • стальные полосы 20 мм и 40 мм шириной;
  • крепеж;
  • приводной ремень.

Спроектировать токарный станок по дереву своими руками поможет видео, демонстрирующее этапы создания агрегата. Посмотрите его перед составлением чертежа.

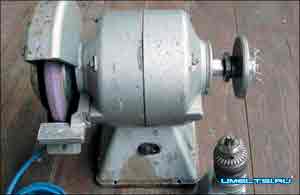

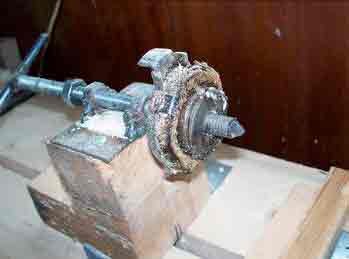

Электроточило для изготовления передней бабки подходит, так как ось вращения располагается высоко, а также у агрегата есть четыре твердосплавные шайбы.

Две из них используются для монтажа на валу точила сменных дисков разного диаметра, с чьей помощью изменяется скорость вращения. На обратной стороне одной шайбы изготавливается специальная планшайба для закрепления болванки.

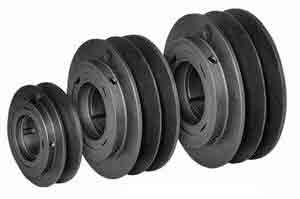

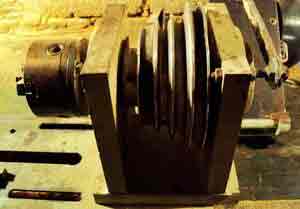

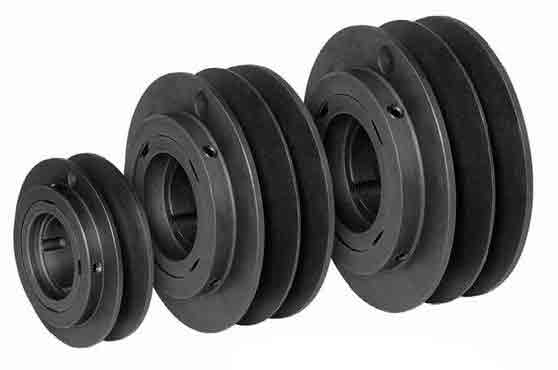

Вал приводят в движение шкивы разного диаметра, которые обеспечивают скорость вращения (об/мин): 800, 2000, 3000. По возможности изготавливается комбинированный шкив с разными по диаметру посадочными местами для приводного ремня.

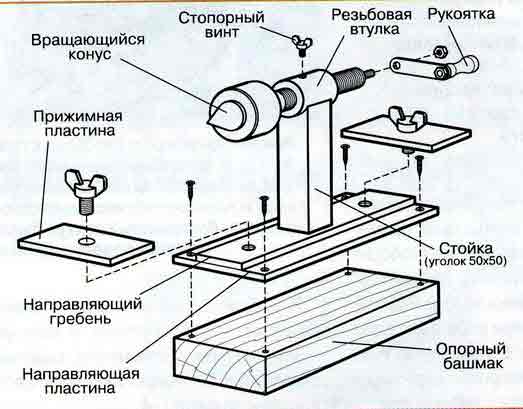

Станина, задняя бабка, упор

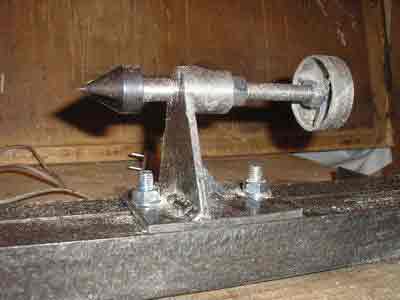

Из старой ручной электрической дрели достается передняя часть корпуса и патрон, которые и служат для создания задней бабки. В этом случае выбирается дрель с металлическим корпусом.

Для закрепления станка делается стойка, которая закрепляется на станине станка так, чтобы было можно перемещать узел вдоль продольной оси агрегата. Устройство патрона допускает оказание на него значительных продольных нагрузок.

Электропривод устанавливается на специальной пластине, которая закреплена на столе, куда устанавливается станина. Пластина изготавливается так, чтобы было возможно перемещать ее по направлению движения ремня. Этим достигается регулировка скорости вращения вала передней бабки.

На станине закрепляют суппорт, который может плавно перемещаться поперек и вдоль станины. Суппорт делается из 2-х труб разного диаметра. Фиксируется узел гайкой-барашком. На суппорте закрепляют планку-упор, где располагаются резцы в процессе работы станка.

Резцы можно изготовить собственноручно при использовании пластин из инструментальной стали или просто купить их. Набор рабочих инструментов стоит от 300 рублей. Стоимость определяет качество резцов и их количество в наборе.

Оборудование из мотора стиральной машинки

  • Подготовьте основу для размещения элементов конструкции. Балки соедините поперечинами и дополнительно зафиксируйте сверху двумя уголками.
  • Двигатель прикрепите к передней бабке.
  • Основа бабки задней — это крутящийся центр, который прикреплен к опоре.
  • Упор под заднюю балку изготавливается из уголка. Обойма нанизывается на опорную ось и приваривается к направляющим балкам. Задняя бабка и упор подвижные.
  • Для фиксации подвижных элементов подготавливают отверстия.
  • Подготовленные детали скрепляются при помощи точечной сварки.

Мини-станок

Станочек, чьи размеры не превышают 20—30 см, можно сделать из моторчика и блока питания от магнитолы советского производства. На этом станке можно обработать различные мелкие деревянные детали рукоятки, брелки и прочее.

  • Из металлического листа (1—2 мм) делается коробка под движок. Пластине придается П-образная форма, подготавливается отверстие под вал.
  • Из деревянного бруска (2—3 см толщиной) делается несущий каркас, задняя бабка и упоры под компактный движок.
  • Нарезаются деревянные квадратики и складываются стопкой. Фиксацию можно осуществить клеем ПВА.
  • «Башня» закрепляется четырьмя саморезами.
  • Металлический пруток ставится к шкиву движка, намечается точка размещения держателя (самореза).
  • Ответным держателем со стороны мотора служит планшайба.

Подручник — это опора для режущего инструмента. Этот элемент крайне важен для безопасности рабочего. Если заготовка выскочит из фиксаторов, то вся конструкция упадет.

При изготовлении кронштейна для подручника рекомендуется предусмотреть возможность как горизонтального перемещения, так и поворота вокруг оси крепления. Перемещение по вертикали не нужно, только небольшая регулировка. Плоскость опоры должна находиться в том же горизонте, что ось вращения заготовки.

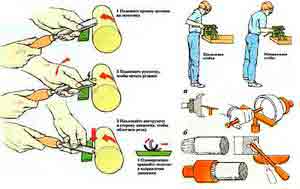

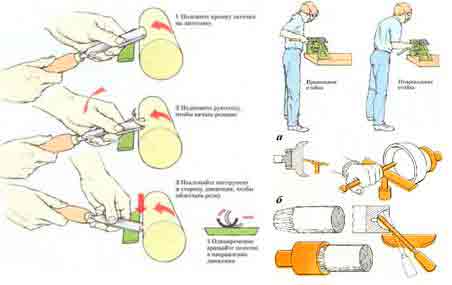

Советы по использованию токарного станка по дереву

Возможно, эта информация покажется лишней, но так как безопасность прежде всего, заострим ваше внимание на следующем:

  • Заготовка должна вращаться на рабочего (на режущую кромку).
  • Перед обработкой резцами придайте заготовке форму как можно больше приближенную к цилиндрической. С этой целью можно использовать рашпиль, который прижимается плоскостью.
  • Безопаснее прижимать резец к заготовке под острым углом. Далее по мере придания формы угол выводится на прямой, без отрыва от поверхности.
  • Не старайтесь получить гладкую поверхность режущим инструментом, отшлифуйте наждачной бумагой. Наденьте рукавицы, чтобы не обжечься из-за трения.
  • Для обработки твердых пород дерева выставляйте высокие скорости, для обработки мягких пород — малые обороты.

Основные правила эксплуатации

Информацию о том, как работать на станке, можно почерпнуть из обучающего видео. Оно ознакомит с правилами работы и нормами техники безопасности.

Общие правила включают ряд пунктов, требующих обязательного выполнения. Основные из них следующие:

  • Заготовка должна быть без сучков и дефектов.

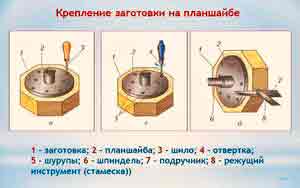

  • Установка и закрепление заготовки осуществляется с помощью специального крепежа, который расположен на валу передней бабки и на задней панели.
  • Количество оборотов производится путем перестановки приводного ремня на приводных шкивах с разными размерами посадочных мест.
  • В процессе обработки периодически измеряются фактические размеры заготовки.

Для работы на токарном деревообрабатывающем станке требуется опыт, так как одно неловкое движение резца способно испортить заготовку.

С особой тщательностью должна изготавливаться станина, обеспечивающая хорошую устойчивость в процессе работы. От качества изготовления этого элемента зависит качество работы прочих узлов. Недостаток заключается в высокой трудоемкости при изменении числа оборотов шпинделя.

Выбор частоты вращения вала передней бабки зависит от размера заготовки и вида древесины. Подобрать скорость вращения поможет специальная таблица зависимости частоты вращения от древесины и диаметра заготовки.

Источник: http://instrument.guru/elektro/tokarnyj-stanok-po-derevu-svoimi-rukami.html

Самодельный токарный станок по дереву своими руками

На таком станке по дереву, собранном из подручных материалов, вытачиваю ножки для табуреток, черенки, рукоятки для инструментов и другие необходимые вещи.

Материалы для токарного станка своими руками: металлический швеллер шириной 10 см уголок 50x50x4 мм две трубы разного диаметра (чтобы одна труба входила в другую) полоса 40 мм и 20 мм винты-«барашки» (фото 1) электронаждак и -двигатель.

Сборка токарного станка по дереву своими руками

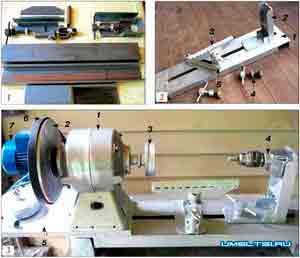

Из швелера при помощи сварочного аппарата изготовил станину (фото 2, п. 1) и основание задней бабки (2). а из уголков — суппорт для резцов (3). Он может перемещаться вдоль и поперек основания. фиксируется гайкой-барашком (4), на нем закреплена стойка (труба в трубе) (5) для регулировки суппорта (3) по высоте.

Для передней бабки приспособил наждак (фото 3 п. 1), который подошел по всем параметрам: высоко расположенная ось вращения, упорные защищенные подшипники на оси, четыре шайбы для крепежа абразивныхдисков. Установил его на пластину из фанеры толщиной 16 мм (5). которую закрепил на станине.

С левой стороны на ось наждака, откуда предварительно снял абразивный круг, ставлю диски (2) разного диаметра для изменения частоты вращения заготовки: каждый смастерил из двух слоев фанеры толщиной 10 мм. На правой стороне установил планшайбу (3) с отверстиями под саморезы для фиксации заготовки.

Заднюю бабку изготовил из передней части электродрели (4), которую приварил к основанию из швелера. Скорость вращения

Электродвигатель (7) закрепил за передней бабкой на основании из фанеры (5). Для регулировки натяжения ремня (6) мотор на пластине перемещаю по платформе и фиксирую в разных положениях.

На станке можно установить три частоты вращения — 800, 2000, 3000 об. мин. Конструкция получилась малогабаритной: 800 мм длиной, 400 мм шириной и 350 мм высотой и позволяет точить заготовки диаметром до 250 мм и длиной до 200 мм на планшайбе, а с центровкой задней бабкой до 400 мм.

Для некоторых мелких работ с твердой древесиной использую наждак, отключив привод — снимаю ремень и отключаю основной электродвигатель (7).

Подставка для шуруповерта


Так же в догонку для мастеров-умельцев хочу предложить сделанную мной удобную подставку для шуруповерта.

Чтобы шуруповерт был постоянно под рукой, а биты к нему не валялись где попало, смастерил удобную подставку.

Из доски сечением 15×2 см отрезал четыре куска разного размера. Основание (см. фото п. 1) вышло длиной 25 см. К нему под углом 45 град, прикрутил стойку (2) длиной 25 см с вырезом под патрон инструмента. К стойке у основания под прямым углом предварительно прикрепил площадку-упор длиной 15 см (3), на которую упирается инструмент. Между основанием и стойкой разместил ребро жесткости (4). В основании высверлил отверстия (5) под биты для шуруповерта. Конструкцию зачистил наждачкой.

Источник: http://www.umeltsi.ru/stanki/4732-samodelnyy-tokarnyy-stanok.html

Конструирование токарного станка по дереву для дома своими руками

Для осуществления обработки изделий из древесины, имеющих форму цилиндра или конуса, потребуется специальный агрегат – токарный станок по дереву. Опытные мастера по деревообработке для домашней мастерской предпочитают не приобретать дорогостоящее оснащение промышленного производства, а изготавливать его собственными руками.

Токарный станок по дереву, сконструированный своими руками, имеет стоимость значительно ниже, чем аналоги, изготовленные в условиях промышленного производства. Самостоятельно сконструированный станок для обработки древесины при соответствующем подходе к процессу создания в домашней мастерской имеет теххарактеристики, ни чем не уступающие изделию заводского производства.

Возможности и технические характеристики деревообрабатывающего токарного оборудования

При конструировании токарного станка по дереву своими руками конструкция агрегата может быть достаточно простой. Однако чтобы агрегат качественно мог выполнять возложенные на него функции, перед тем как конструировать токарный станок по дереву своими руками, следует изучить специфику оборудования и особенности его использования.

Для выполнения при помощи агрегата минимального перечня технологических операций по обработке древесины станок в своей конструкции должен включать следующие конструктивные элементы:

  • раму;
  • переднюю бабку;
  • заднюю бабку;
  • электропривод;
  • блок для осуществления регулирования скорости вращения;
  • специальные фиксаторы.

Помимо этого для осуществления точной обработки древесины конструкция станка должна иметь специальный упор для режущих инструментов, имеющих разную форму.

При необходимости выполнения сложных операций в конструкции станка должна быть предусмотрена возможность смещения обрабатываемой заготовки по отношению к центру оси вращения.

Основным конструктивным элементом токарного станка для деревообработки является электропривод. Чаще всего в качестве последнего применяется трехфазный электродвигатель. По этой причине следует позаботиться о том, чтобы к мастерской была подведена трехфазная линия электроснабжения. Частота вращения электромотора, применяемого в конструкции агрегата, должна быть не больше 1500 оборотов в минуту. В зависимости от типа электромотора подключение его к сети осуществляется по типу «звезды» или «треугольника».

Наиболее распространенными размерами токарного станка по дереву, сконструированного своими руками, являются следующие параметры:

  • длина — 800 мм;
  • ширина – 400 мм;
  • высота – 350 мм.

Такие размеры агрегата позволяют осуществлять обработку заготовок, которые имеют диаметр до 250 мм и длину до 200 мм без применения центровки при помощи задней бабки. Закрепление заготовки осуществляется на спецпланшайбе. При использовании задней бабки для центровки длина заготовки может быть увеличена до 400 мм.

Изготовление токарного агрегата своими руками

В качестве электропривода для агрегата, созданного своими руками, можно использовать старое электроточило, рассчитанное на установку двух точильных камней. Этот конструктивный элемент в зависимости от устройства агрегата может выполнять в конструкции самодельного токарного станка по дереву функции передней бабки. В качестве задней бабки можно в конструкции агрегата применять некоторые части мощной старой электродрели. Для изготовления станины станка применяется толстостенный металлический профиль.

В процессе проектирования и изготовления токарного оборудования потребуется наличие у мастера следующего слесарного инструмента:

  • ручная электродрель с набором сверл;
  • различные по размеру и зернистости напильники;
  • угловая шлифмашина – болгарка с набором отрезных и шлифовальных дисков;
  • электросварочный агрегат и электроды 3 мм и 2 мм.

В процессе проектирования и сборки станка потребуется приобрести следующие строительные материалы:

  • металлический профиль – швеллер;
  • толстостенный металлический уголок;
  • две трубы такого диаметра чтобы меньшая труба входила внутрь большей;
  • стальные полосы шириной 40 мм и 20 мм;
  • крепежные элементы;
  • приводной ремень.

Перед тем как проектировать и собирать токарный станок по дереву своими руками, следует посмотреть видео по изготовлению такого оборудования. Такое видео легко найти на специализированных сайтах, посвященных изготовлению деревообрабатывающего оборудования.

Использование для изготовления передней бабки электроточила подходит по всем параметрам — ось вращения располагается высоко, помимо этого у агрегата уже имеются 4 шайбы из твердого сплава. Две шайбы используются для установки на валу электроточила разных по диаметру сменных дисков, которые предназначены для изменения скорости вращения. На другой стороне из одной из шайб изготавливается спецпланшайба для закрепления болванки.

Для привода вала в движение используются различные по диаметру шкивы, обеспечивающие скорость вращения 800, 2000 и 3000 оборотов в минуту. При наличии возможности можно изготовить один комбинированный шкив с различными по диаметру посадочными местами под приводной ремень.

Изготовление станины, задней бабки и упора

Из старой ручной электродрели берется патрон и передняя часть корпуса, из которых изготавливается задняя бабка. При использовании в качестве задней бабки части от ручной электродрели нужно выбирать дрель с металлическим корпусом.

Для закрепления агрегата изготавливается стойка, закрепляемая на станине станка, таким образом, чтобы была возможность перемещения узла вдоль продольной оси станка. Устройство патрона позволяет оказывать на него значительные продольные нагрузки, что является существенным преимуществом при использовании его в конструкции устройства.

Станина изготавливается из кусков швеллера. Все элементы станины соединяются между собой при помощи использования сварочного аппарата. Для установки электроточила, выполняющего функции передней бабки, на станине закрепляется площадка из толстой фанеры.

Источник: http://koffkindom.ru/konstruirovanie-tokarnogo-stanka-po-derevu-dlya-doma-svoimi-rukami.htm

Токарный станок по дереву своими руками – особенности сборки

Из древесины можно создать множество самых различных изделий, но для проведения работ требуется определенное оборудование. Сделать простой токарный станок по силам практически любому домашнему мастеру, для его изготовления не нужно множество элементов, он состоит из нескольких основных частей.

Мы рассмотрим, как собрать конструкцию и какие узлы понадобятся для проведения работ, потратив немного времени, вы получите надежную и практичную конструкцию для проведения токарных работ по дереву.

На фото: такой мини-станок подходит для широчайшего спектра работ

Что понадобится для проведения работ

Для изготовления конструкции используются различные подручные узлы, рассмотренный ниже вариант — это своего рода ориентир, вы можете менять элементы на другие при условии обеспечения надежности и производительности. Рассмотрим, какой инструмент должен быть под рукой для выполнения работ:

Важно! Также заранее позаботьтесь о подведении электроэнергии к месту расположения оборудования, особенно если будет использован трехфазный двигатель.

Для работы на станке необходимо, чтобы вокруг него было свободное пространство

Конструкция и особенности ее сборки

Для начала разберемся, из чего состоит оборудование. Проще всего найти готовые чертежи токарного станка по дереву – своими руками сделать их без соответствующего опыта весьма проблематично.

Так выглядит простейшее приспособление, снизу или сбоку располагается двигатель

Составные части станка

Каждый элемент очень важен, и без него собрать конструкцию вряд ли удастся:

  • Рама служит опорой для всех элементов, поэтому к ней предъявляются повышенные требования надежности и прочности . Чаще всего в качестве материала изготовления используется швеллер, уголок или профильная труба с квадратным или прямоугольным сечением. Толщина элементов должна быть достаточной для того, чтобы выдержать даже значительный нагрузки без вреда для конструкции, ведь сохранение геометрических параметров очень важно.

Швеллер – очень надежный и долговечный вариант

  • Передняя бабка служит для закрепления деталей, она вращается, но в корпусе зафиксирована неподвижно, то есть регулировать ее положение нельзя. В передней части располагается шкив, через который усилие передается на бабку, которая и вращает заготовку. Конструкция должна быть надежной и ровной, чтобы в процессе работы не возникало вибрации и биения, так как это приводит к ухудшению качества работ.

В самых миниатюрных приспособлениях передняя бабка небольшая и совмещена со шкивом на одной оси

  • Усилие передается через ремень, это самый простой вариант, который отличается тем, что реализовать такую конструкцию просто, а найти ремни нужной длины не составит никаких проблем . Самое главное – контролировать натяжение для оптимальной передачи усилия на ведущий узел.
  • Задняя бабка служит для крепления заготовки, благодаря тому, что данный элемент подвижен, вы можете устанавливать заготовки разной длины, их размер ограничен лишь длиной станины . Там же расположен и ведомый центр, который чаще всего представляет собой подшипник, который обеспечивает вращение. Очень важно обеспечить простую и надежную конструкцию фиксации положения задней бабки, чтобы она не двигалась в процессе работы.

Задняя бабка может оснащаться дополнительным винтовым прижимом для наиболее надежной фиксации заготовок

  • Упор для резца представляет собой конструкцию, которая располагается между передней и задней бабкой, на которой находится небольшая платформа для того, чтобы упирать в нее инструмент в процессе работы . Узел должен быть изготовлен так, чтобы его положение можно быть быстро зафиксировать и при необходимости передвинуть без лишних затрат времени.
  • Электродвигатель является одним из важнейших элементов, так как от этого элемента напрямую зависит мощность оборудования . Выбор конкретного варианта зависит от того, какие задачи вы собираетесь выполнять и какого размера заготовки будете обрабатывать. Иногда требуется использование трехфазных моторов, для них надо дополнительно подвести линию, что сопряжено с большими затратами.

Двигатель может располагаться снизу или сбоку от рамы конструкции

Важно! Мощность двигателя должна подбираться с запасом, если он будет постоянно работать на пределе возможностей, то срок его службы значительно сократится. Кроме того, во время работы конструкция будет сильно нагреваться.

Инструкция по тому, как собирать токарные станки по дереву своими руками, выглядит следующим образом:

  • В первую очередь сваривается очень надежная станина, для ее изготовления можно использовать различные металлические элементы. Одна из самых важных частей – система, по которой будет передвигаться задняя бабка, ее лучше всего сделать из 14-го швеллера, он располагается так, чтобы посередине оставалась прорезь, ниже показана простая и понятная схема, которая позволит вам разобраться в том, как нужно крепить между собой элементы.

Крепление проще всего произвести при помощи пластин и болтов, в этом случае конструкция будет разборной

  • Следующий важный этап – изготовление узла для крепления электродвигателя, как отмечалось выше, он может располагаться снизу или сбоку. Расположение мотора подбирается таким образом, чтобы его шкив в итоге расположился по линии шкива ведущего узла. Чаще всего к раме приваривается кронштейн, а к нему двигатель присоединяется посредством болтов.
  • Ведущий узел должен располагаться на одном или двух подшипниках, с одной его стороны крепится шкив аналогичный тому, что расположен на двигателе, а со второй устанавливается передняя бабка, которая может представлять собой патрон с планшайбой, как показывает практика, такой вариант наиболее удобен в работе и отличается надежностью и долговечностью.

Так выглядит ведущий узел и мотор, установленные на раме

  • Задняя бабка состоит из системы скольжения по направляющей с болтами или зажимами для фиксации, а также из системы зажима заготовок. Конструкция этого узла может быть разной, вам необходимо решить, что удобнее лично для вас, самое главное – прочность изделия и его геометрическая правильность, любые искривления и перекосы недопустимы.
  • Упор для резца представляет собой систему, которая также двигается по направляющей конструкции рамы, сама опорная площадка должна находиться с отклонением от оси примерно на 10 см, но лучше предусмотреть возможность регулировки расстояния, если вдруг вы решите обработать толстую деревянную заготовку, то просто передвинете упор подальше.

Так выглядят задняя бабка и упор для резца, установленные на раме

Важно! Передняя, задняя бабка и упор для резца должны располагаться на одном уровне, это очень важно для обеспечения удобства работы и достижения наилучшего результата.

  • После сборки необходимо подключить электричество, если у вас нет опыта проведения подобных работ, то лучше вызвать специалиста, так вы гарантированно получите надежную и безопасную систему.
  • Все движущиеся узлы – шкивы и ремень- желательно закрыть кожухом, который можно изготовить из жести. Конструкция окрашивается для придания ей более привлекательного вида и защиты от возникновения коррозии.

Справиться с работой проще, чем кажется на первый взгляд, но затратить определенные средства и время все-таки придется. Очень важно делать все максимально надежно и точно, чтобы станок в процессе работы не разбалтывался, видео в этой статье поможет разобраться в некоторых технических моментах более подробно.

Источник: http://rubankom.com/obrabotka/mehan/766-tokarnyj-stanok-po-derevu-svoimi-rukami

Простой токарный станок своими руками по дереву

Когда хочется добавить в дом чего-то теплого и очень красивого сразу же вспоминается дерево. Но, когда приезжаешь в магазин или на рынок то глаза от цен на лоб лезут. Особенно если это какие-то точеные элементы декора. Из этой ситуации есть один прекрасный выход – сделать токарный станок своими руками (по дереву). На первый взгляд это кажется очень сложным, но полистав немного литературы и поискав в интернете можно с легкостью его собрать.

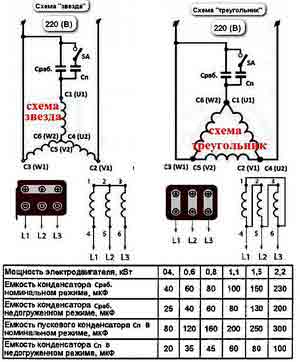

Основным элементом токарного станка по дереву будет трехфазный электрический двигатель, потому к вашему дому должен подходить трехфазный электрический кабель, иначе постоянно будет выбивать пробки. Частота оборотов – не более 1500 в минуту. Различные типы двигателей подключают по-разному: «звездой» или «треугольником».

Основной сложностью в этом деле будет подбор нужного конденсатора.

На вал двигателя надевается планшайба для крупных деталей и сменная для мелких. Второй конец заготовки закрепляется уголком. На планшайбе находятся специальные пики, на которые заготовка набивается молотком.

После всего заготовку центрируют и фиксируют контршайбами. Потом запускают двигатель и подставляют первый резец, который можно сделать с обычной стамески. Он начинает снимать первый слой толщиной 1-2 мм. После этого заготовка стает похожей на нужный предмет, но она все еще толще на 1 мм, в это время вступает следующий чистовой резец, который и придаст настоящую красоту вашему изделию.

Контроль каждой детали можно делать с помощью шаблона или же замерять микрометром. Различные вырезы и контуры делаются острым концом первого резца, а отшлифовку – чистовым резцом.

Можно также шлифовать деталь прямо на станке с помощью наждачной бумаги. А полируют ее с помощью древесной стружки, зажимая в руке и прислоняя к заготовке.

Еще несколько вариантов изготовления станков:

Видео токарный станок своими руками (по дереву)

Источник: http://sdelaj-sam.com/tokarnyj-stanok-svoimi-rukami-po-derevu/

Способы изготовления токарного станка по дереву своими руками

Токарный станок – мечта любого столяра, потому что с его помощью можно изготавливать самые разнообразные вещи и элементы декора для оригинального оформления дизайна, изготовления красивой мебели или отдельных эксклюзивных предметов. Но покупка такого оборудования зачастую оказывается невозможной из-за высокой цены и не каждый сможет себе позволить его приобретение.

Что потребуется для изготовления станка?

Если купить сложно, то можно сконструировать самодельный токарный станок по дереву. На самом деле его конструкция не такая уж и сложная, достаточно немного поразмыслить и иметь хотя бы мизерное абстрактное мышление. Дело в том, что универсального оборудования нет, и каждый мастер хочет иметь максимально комфортный и удобный агрегат, поэтому решает изготовить его самостоятельно.

Основные элементы токарного станка:

  • основа конструкции – станина;
  • двигатель;
  • вращающийся элемент;
  • упор для размещения заготовки;
  • направляющая балка;
  • передняя и задняя бабка;
  • стойка для задней бабки;
  • опорная ось.

Перед тем как сделать токарный станок по дереву, необходимо изучить имеющиеся предложения и варианты готового оборудования от других мастеров. В любом случае цена самодельного станка окажется намного меньше, чем стоимость покупки нового оборудования заводского производства. Но, кроме готовых моделей, в продаже имеются станки наборами.

Его стоимость намного ниже, чем цена целого станка. Поэтому если нет материалов, необходимых для конструирования оборудование, то всегда можно заказать себе комплект и собрать его. А для создания станины и направляющих имеются приложенные чертежи.

Токарный станок по дереву обладает преимуществом по сравнению с металлообрабатывающим оборудованием. Его станина и несущие детали могут быть изготовлены из той же древесины, что намного упрощает процесс, потому что из этого материала можно сделать все что угодно.

Самодельный токарный станок по дереву своими руками

Из чего можно сделать станок?

В качестве мотора для самодельного токарного станка по дереву можно использовать все, что крутится:

  • Дрель. В качестве приводного электрического механизма может быть применена обычная дрель. Важно понимать, что продолжительная работа без паузы способствует повышенному износу электроинструмента. Но для кратковременных операций она является отличным вариантом, тем более, когда других вариантов нет.
  • Шуруповерт. Сделать мини токарный станок по дереву своими руками можно из шуруповерта. Этот вариант и вовсе является универсальным, так как оборудование можно перевозить и работать с ним где угодно. А если электроинструмент питается от напряжения 12В, то в качестве источника можно применить автомобильный АКБ.
  • Асинхронный двигатель. Самым лучшим вариантом приводного устройства для точения древесины является асинхронный электродвигатель. Но им сложнее управлять, нежели двигателем постоянного тока. Зато посредством ременной передачи и примитивной коробки скоростей или использования редуктора вполне можно сделать качественные и производительные токарные станки по дереву своими руками.
  • Двигатель от стиральной машины. Одним из самых удачных типов самодельного токарного станка по дереву является конструкция с использованием двигателя от стиральной машины Indesit. Мотор довольно мощный и имеет большой крутящий момент, поэтому тяга будет хорошая. А для регулирования скорости вращения можно найти массу электрических схем на тиристорах, симисторах или даже транзисторах с обратной связью.

Как сделать станину

В зависимости от типа выбранного мотора, можно приступать к конструированию станины.

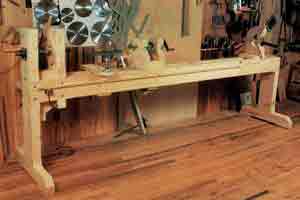

Для такого токарного станка подойдет деревянный каркас. Потому что для обработки дерева не потребуется такая высокая жесткость, как при работе с металлом. Плюс ко всему этот материал легко поддается формованию, поэтому из него можно без особого труда вырезать любую деталь для самого точильного агрегата.

Стандартные размеры простого токарного станка:

  • длина – 90 см;
  • ширина – 50 см;
  • высота – 45 см.

При таких габаритах станок сможет обрабатывать делали до 20 см в длину, диаметром 25 см.

Чтобы собрать конструкцию понадобятся:

  • металлические уголки;
  • трубы разного диаметра;
  • стальные полоски шириной 2 см и 4 см;
  • различные крепежи;
  • ремень для привода.

Этапы сборки станины:

  • два уголка располагаются на ровной доске, так, чтобы полки направлялись друг к другу;
  • чтобы уголки располагались параллельно, нужно между ними поместить вкладыши с шагом в 5 см;
  • направляющие скрепляются уголками, в торцах;
  • все детали скрепляются струбцинами и привариваются;
  • станина закрепляется к верстаку или колоде.

Заготовка для задней бабки изготавливается из закаленной стали. Иногда функции задней бабки может выполнять и сам двигатель. Главное условие при выполнении деталей – соотнести центы передней и задней бабки.

Альтернативный вариант деревянной основы – станина из металла, потому что она будет иметь необходимую жесткость и прочность. А для изготовления центров, куда устанавливается заготовка, потребуется обратиться к токарю по металлообработке.

Для того чтобы максимально упростить конструкцию, лучше использовать двигатель от стиральной машины или мотор постоянного тока, так как им легче управлять, изготовив примитивный тиристорный регулятор мощности.

Особенности сборки копировального аппарата

А если необходимо изготовить копию сделанного деревянного изделия, то также можно сделать токарный станок по дереву своими руками с копировальной установкой. Он даст возможность выточить одинаковую резьбу или вырезать какое-либо изделие с идеальными параметрами. Для его изготовления можно также воспользоваться деревом в качестве корпусных деталей.

Копир – это дополнительное оснащение к токарному оборудованию. Он представляет собой брус или толстый кусок фанеры с профильным пропилом в виде формы будущих заготовок. При отсутствии необходимости в копировании деталей, профиль демонтируется, а устройство используется как обычный токарный вариант для изготовления уникальных деталей.

Как один из самых подходящих вариантов для изготовления корпуса и деталей станины является клееная фанера. Она довольно прочная, легко поддается обработке режущим и шлифовальным инструментом. А благодаря наличию фанеры различной толщины можно изготавливать жесткие и устойчивые конструкции.

Видео по теме: Выбор токарного станка по дереву

Источник: http://promzn.ru/stanki-i-oborudovanie/tokarnyj-stanok-po-derevu-svoimi-rukami.html

Как сделать токарный станок по дереву

Древесина всегда являлась одним из самых популярных материалов для отделки чек, черенков, и осталась таковой по сей день. Если вам интересно, как сделать токарный станок по дереву своими руками, то вы попали по адресу. В этой статье вы узнаете, как и из чего собрать такой агрегат.

Токарный станок по дереву

Функциональные особенности

Чтобы сделать самодельное оборудование такого типа, в первую очередь нужно ознакомиться с заводским производством, чтобы понять функциональные особенности. Такой станок может быть очень простым, но, тем не менее, это всё-таки электрический инструмент и его нужно собрать правильно. Чтобы выполнять самые простые операции агрегат должен иметь мощную раму, электрический привод, электрический блок регулировки скорости, заднюю и переднюю бабку, а также ведущие и ведомые фиксаторы. Помимо этого для сложных работ нужно установить компоненты для перемещения заготовки относительно её центральной оси.

Обратите внимание на некоторые общие инструкции, которые необходимо соблюдать для самодельного станка:

  • для того чтобы установить заготовку в станке её крепят на ведущий шпиндель и подпирают пинолью задней бабки;
  • следует подобрать наиболее оптимальное количество оборотов для того или иного размера детали;
  • затем заготовку обрабатывают наиболее подходящими резцами;
  • во время рабочего процесса деталь проверяют шаблоном, штангенциркулем или микрометром.

Сам рабочий процесс требует определённых навыков, так как ваше неловкое движение может привести не только к браку изготавливаемой детали, но и к травме.

Создание простого токарного станка по дереву

Видео ролик самодельного токарного устройства

В первую очередь нужно подобрать все детали, чтобы они подходили друг к другу. Мощная станина придаст агрегату устойчивость, а также позволить надёжно закрепить все узлы. Если вы будете делать её самостоятельно, то используйте для конструкции только толстостенный стальной профиль, где толщина стенки не менее 3 мм. Для задней и передней бабки на основании делаются посадочные пазы и опорные платформы.

Чтобы сделать токарный станок по дереву своими руками вам понадобятся следующие компоненты:

  • электрический привод, который приведёт станок в движение. Наиболее подходящим будет двигатель от стиральной машины, также для этого можно задействовать мощный пылесос;
  • для изготовления передней бабки вам стоит приобрести шпиндель заводского изготовления с тремя-четырьмя штифтами, чтобы надёжно оцентровывать заготовку во время её вращения;
  • для задней бабки можно использовать головку от большой дрели;
  • для соединения электропривода и передней бабки нужен шкив;
  • для того чтобы использовать резцы нужно будет установить на станине опорный столик. Вид такой опоры зависит от вашего воображения – главное, чтобы вам было удобно работать.

Система для изменения скорости вращения

Чтобы была возможность менять скорость вращения, устанавливают систему шкивов, как на фото вверху. Здесь всё просто – чтобы увеличить или уменьшить обороты ремень попросту перебрасывают с места на место. Минусом этого узла можно назвать трудоёмкость переброса ремня с места на место, но зато она очень проста, и не нужно отдельно собирать коробку передач. Конечно, такой узел лучше всего приобрести в магазине или заказать у опытного токаря. Резцы тоже лучше приобретать в магазине. Если делать их самостоятельно, то понадобится только высококачественная сталь.

Чертежи с размерами в мм

На фотографиях выше вы можете посмотреть, как сделать токарный станок по дереву своими руками с чертежами и размерами

Станок для дома

Как вы уже поняли из вышенаписанного, токарный станок по дереву, который используют для дома, может быть достаточно простым. Как и для любой другой модели, прежде чем приступить к её изготовлению, нужно изучить специфику оборудования и подобрать все детали для разных узлов.

Очень простая конструкция

Тем не менее, даже чрезвычайно простая модель должна иметь следующие элементы:

  • устойчивую раму;
  • переднюю и заднюю бабку;
  • электропривод (электродвигатель);
  • блок регулировки оборотов (систему шкивов);
  • ремень привода;
  • фиксаторы;
  • столик для упора резцов.

Очень часто для изготовления станков такого типа в домашних условиях используют следующие размеры:

  • по длине – 800-900 мм;
  • по ширине – 400-500 мм;
  • по высоте – 400-500 мм.

Устройство задней бабки

Данные параметры позволяют обработку заготовок диаметром 250 мм и длиной 200 мм без задней бабки. При её наличии длина заготовки может быть увеличена до 400 мм. В качестве электропривода можно использовать старый наждачный станок, сделанный на два камня. Его очень удобно применять в качестве передней бабки. Для задней бабки можно использовать головку большой электродрели, вставив в неё вращающийся конус для центровки заготовок. Для станины подойдёт толстый металлопрофиль со стенкой не менее 3 мм.

При изготовлении станка вам, безусловно, понадобятся такие инструменты, как:

  • ручная электродрель или шуруповёрт с набором свёрл;
  • набор напильников с разной зернистостью;
  • болгарка с обрезным и шлифовальным дисками;
  • электросварка постоянного или переменного тока с электродами 2 и 3 мм.

Из материалов вам придётся приготовить:

  • уголок с толщиной полки не менее 3 мм;
  • швеллер;
  • две трубы разного диаметра – одна должна входить в другую;
  • стальную полосу на 20 и 40 мм;
  • шкивы;
  • приводной ремень;
  • болты с гайками и саморезы.

Фиксация заготовки планшайбой

На заднем валу электропривода закрепляют шкивы разных размеров, чтобы была возможность менять количество оборотов. На переднем валу устанавливается планшайба, которая будет фиксировать заготовку.

Чтобы сделать заднюю бабку, найдите старую большую электродрель и снимите с неё переднюю часть с патроном. При этом следует обратить внимание, чтобы корпус дрели был металлическим, а не пластиковым. Чтобы закрепить этот узел на станине, делают металлическую стойку, крепят её так, чтобы была возможность перемещения вдоль продольной оси. Патрон в силу своей конструкции способен выдерживать большие и длительные нагрузки, так что этот узел прослужит вам очень долго.

Станину лучше всего делать из швеллера – для этого понадобится четыре куска, сваренных между собой электросваркой. При этом следует быть очень внимательным, чтобы сохранить точную плоскость изделия. Для передней бабки в качестве установочной площадки можно использовать толстую фанеру (от 14 мм) или ОСП. Электропривод устанавливают на столе, на котором будет стоять станина, на пластину, но она должна иметь возможность перемещения, чтобы была регулировка скорости.

Суппорт устанавливают на станину

Суппорт можно сделать самому из труб разного диаметра, о которых говорилось в перечне материалов – так узел сможет передвигаться вдоль и поперёк станины. Чтобы закрепить это устройство удобнее всего использовать гайки в виде барашка. Здесь же, на суппорте устанавливают упорную планку, на которую резцы будут опираться при работе.

Если у вас есть инструментальная сталь, то резцы разной формы для работы вы можете выточить самостоятельно – это обойдётся гораздо дешевле их покупки в магазине. Если покупать их в магазине, то вам придётся выложить от 300 до нескольких тысяч рублей – всё зависит от качества стали.

Учтите, что чем чаще вы будете работать на токарной установке, тем качественнее должна быть сталь. Кроме того, если есть потребность в обработке твёрдых пород древесины, то дешёвый набор очень быстро затупится и вам постоянно придётся его подтачивать.

Трёхфазный станок

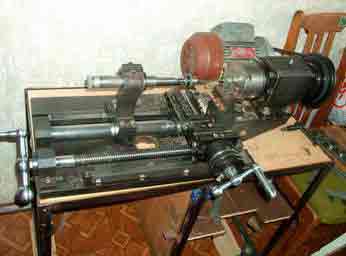

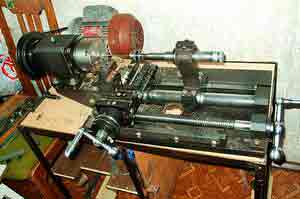

Станок с трёхфазным двигателем

Такая модель более сложная и для неё нужен трёхфазный двигатель, следовательно, к дому должно подходить трёхфазное питание. В данной конструкции скорость вращения не более 1500 оборотов в минуту, но сам станок получается достаточно мощным и на нём можно обрабатывать большие заготовки из твёрдых пород древесины.

Подключение «звездочкой» (слева) и «треугольником» (справа)

Двигатели бывают разного типа, поэтому схема подключения тоже разная – они могут подключаться «звездочной» или «треугольником», как показано на фото схемы вверху. Для крупных заготовок на вал электродвигателя надевают большую планшайбу, а для мелких деталей используют шайбы мелкого размера. На планшайбе есть нечто похожее на пики, на которые деталь набивается молотком.

После оцентровки и закрепления детали снимают первый слой древесину в 1-2 мм, причём сделать это можно даже обычной острой стамеской. Далее пользуются чистовым резцом, придавая заготовке нужную форму. Шлифовку делают наждачной бумагой, если в ней есть необходимость. Контролировать размеры заготовки можно либо шаблоном, либо штангенциркулем, либо даже микрометром, если нужна высокая точность. Вся остальная сборка производится точно так же, как и с обычным электродвигателем, разница только в подключении к сети и подборе нужного пускового конденсатора.

Видео: процесс изготовления токарного механизма

Но что делать в тех случаях, если у вас есть трёхфазный двигатель, но нет трёхфазного питания? Выход есть и здесь – для пуска можно использовать обычную электрическую лампочку, подключив её к рабочей и свободной фазе. Она передаст напряжение на пусковую обмотку и после запуска её можно просто выключить, если она не нужна для освещения помещения. Способ проверенный и некоторые используют такое подключение для обработки материалов годами, хотя мощность при этом несколько снижается.

Токарный станок по дереву из большой электрической дрели

Токарный станок из электрической дрели

Если вы не собираетесь обрабатывать большие детали и заниматься этим ежедневно, то можете использовать альтернативу. То есть, сделать агрегат из дрели, как на верхней фотографии. Здесь не нужна мощная станина, а кроме того, на таком механизме можно работать даже без большого опыта, и приобрести навыки уже в процессе работы.

Станину здесь собирают из деревянных брусьев, а в качестве опорной бабки можно использовать опорный подшипник с установленным на него валом. Для фиксации заготовки нужна насадка для большой дрели. Но при всей этой простоте выявляется ряд недостатков, таких как:

  • пониженный уровень надёжности;
  • возможность обработки только небольших заготовок;
  • погрешности в размерах при обработке детали.

Заключение

В этой статье вы узнали, как сделать токарный станок по дереву своими руками, при том мы разобрали несколько вариантов. Конечно, если у вас нет достаточного опыта, то лучше всего обойтись «учебной» моделью из электродрели и только после этого заняться изготовлением более сложной модели.

Источник: http://mainavi.ru/instrumentyi/tokarnyiy-stanok-po-derevu/

Самодельные станки по дереву, созданные своими руками

Самодельный токарный станок по дереву

Автор — ведущий канала youtube «Zhelezjaka». Это стойка для дрели, доработанная определенным образом. Для начала положим набок и отключим патрон для дрели. Вместо патрона закручен дрель, который будет играть роль передней бабки. Зубчатая насадка для фиксации деревянных заготовок на токарном станке, сделанном своими руками. Станина стойки исполняет функцию задней бабки. В специально просверленное отверстие закрутим заточенный болт с контргайкой. Зажимаем деревянную заготовку, передвигая каретку и зажимаем два винта, фиксирующие в этом положении. Всё работает. Не хватает опорной площадки для резцов. Состоит из двух половинок. Сделана специально разборной, чтобы регулировать под разные заготовки.

На станке она вставляется в кронштейн и регулируются как по направлению, по вылету и высоте по отношению к заготовке. Для проведения токарных работ нужен специальный инструмент. Но за его отсутствие мастер использовал заточены старые напильники, которых много в гараже. Это необходимо, чтобы просто показать станок в работе. Вытачивать что-либо на станке — работа не очень сложная. Это даже очень интересно. Главное условие здесь, никуда не торопиться. После обтачивания заготовки и шлифовки наждачкой получилось две ручки для напильников.

По переделке. Настроение мастер добавил уголок. Приварил, чтобы уравнять высоту направляющие штанги, общие для сверлильного и токарного станков. Поставил кронштейн. Закрутил болт с конусом. Сделал переднюю бабку.

Этот самодельный станок по дереву можно использовать как сверлильный. Необходимо только поднять. С передней бабки снять шип. Поставить патрон со сверлом. Убрать шип с низу.

Деревянные заготовки можно точить на всю длину стойки. С диаметром, гораздо больше, чем при изготовление ручки. Мощности этого миксера дрели хватит, чтобы обработать такую заготовку.

Фрезерный станок из дрели своими руками

Каким только испытанием не подвергал мастер свою стойку для дрели. Высверливать 19 мм отверстие в металле. После этого работал 2 миллиметровым сверлом. Вращал заготовку 70 см длиной. Применял дрель в качестве миксера на стройке. В этом видеоролике на дрель устанавливается штатная фреза от фрезера с хвостовиком 8 мм. Для закрепления направляющих и заготовки очень удобным оказался стол, который сделал мастер заранее. Не оказалась лишней возможность плавно опускать и поднимать дрель. Попробовал работать другой фрезой. Пришел к выводу, что не хватает больших оборотов шпинделя. Хотя в качестве черновых работ по дереву за неимением фрезера можно обойтись таким инструментом, закрепленном на стойке.

Самодельная стойка для дрели

Заготовки можно сверлить любой высоты без сложных регулировок. Берем двадцатку, ставим полоса 5 мм толщиной, просверленную семеркой, чтобы проще проделать большое отверстие. Сделал из металлических уголков, квадратной трубы, полосу использовал в проушинах. Уголок на каретке. Квадратную трубу на стойке. Использованная полоса узкая. Квадратная труба на кронштейнах. Всё это сварено. Станок разборный, снимаются штанга и каретка, переходники на дрели. Их можно делать дополнительно.

Вторая часть

Станок по дереву Фуганок-рейсмус с автоподачей доски


Самодельный деревообрабатывающий станок

Из каких деталей он состоит. Станина из уголка 40 x 40. Если вы найдёте 35 x 35, тоже подойдёт. Необходимый четыре уголка длиной 450 мм. 9 — 550 мм. Еще два уголка длиной 270 мм. Продаются в хозяйственном магазине. Используется шпилька м 12. Они тоже есть в магазинах. Гайки, шайбы. На городской барахолке можно за небольшие деньги приобрести барабан. Ножи длиной 200 миллиметров найдутся в хозяйственном магазине. Нужны две планки под электродвигатель. Два небольших стола под строгальный станок. Размер 300 x 220. Пиловочный стол длиной 600 мм. Столы можно сделать даже деревянные, текстолитовые, из любого подходящего материала. Не обязательно делать железные.

Источник: http://izobreteniya.net/samodelnyie-stanki-po-derevu-svoimi-rukami/

Смотрите также:
03.11.2018

Чертежи приспособления для заточки сверл своими руками Если вы постоянно имеете дело с заточкой твердых заготовок, то поверхность сверла очень быстро придет в негодность. Оно затупится, будет сильно нагреваться и в итоге потеряет былую прочность. Все это следствие...

03.11.2018

САМОДЕЛКИН ДРУГ Как сделать листогиб без сварки своими руками Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим, как самостоятельно сделать листогиб без использования сварочного аппарата. На сегодняшний день многим мастерам приходится иметь дело...

03.11.2018

Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками Конструкция торцовки схожа с дисковой пилой, установленной над рабочим столом. Основные ее преимущества: компактность и малый вес. Благодаря этому используют пилы не только в мастерских, но и...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
