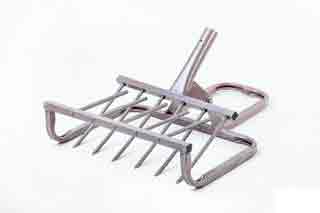

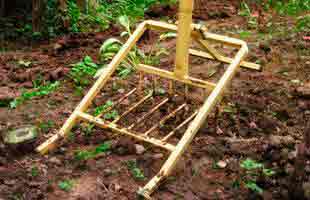

Лопата, которую можно отнести к разряду рыхлителей-культиваторов – “Пахарь”. Механизм рыхлителя Пахарь прост и достаточно эффективен. Поднятие земли осуществляется работой несложного по устройству рычага. Основная нагрузка приходится на ноги, которыми вдавливаются рабочие вилы в грунт. Поднятие почвы происходит от усилия рук, что разгружает спину и поэтому привлекательно для пожилых людей и садоводов, страдающих болями в пояснице. Две встречные вилы, проходя одна сквозь другую разрыхляют землю без ее оборачивания, обеспечивая глубину рыхления 15-20 см.

Чудо-лопата Прокопенко

Достоинства конструкции лопаты или рыхлителя почвы или картофелекопателя

1.Глубокая обработка почвы без оборота пласта.

2.Высокая производительность труда.

3.Не требуется значительных физических усилий при обработке пласта.

4.Доступна в изготовлении.

Особенностью обработки почвы чудо-лопатой является то, что огород копается не поперек, а вдоль. Обеими, вытянутыми руками берем чудо-лопату за края верхней планки, наступаем на платформу (подножку) и она легко входит в землю. Легким движением (можно в сочетании с легким потряхиванием), отступив два шага назад, переводим лопату из вертикального положения в почти горизонтальное. После этого делаем шаг вперед, оттаскиваем лопату назад на 30 см, придаем лопате вертикальное положение, вгоняем ее в землю и циклы повторяем пока не закончится ряд. Затем преступаем к обработке следующего ряда.

Материалы: полдюймовая труда, кругляк (или шестигранник) диметром 15 мм.

Для удобства транспортировки можно изготовить разборную конструкцию.

Чудо-лопата Прокопенко чертежи:

3. Чудо-вилы поворотные

Чудо-вилы позволяют вскапывать землю совершенно не нагружая спину за счет уникального поворотного способа работы. Чудо-вилы не требуют нагибаться или приседать. Усилия прикладываются только к «рулю». При этом в 3-4 раза возрастает производительность перекопки.

Чудо-вилы регулируются по высоте в широких пределах, что позволяет идеально подогнать инструмент под рост.

Чудо-вилы поворотные фото:

4. Чудо-лопата монаха — отца Геннадия

Чудо-лопата монаха — отца Геннадия фото и чертежи:

5. Чудо-колун

Чудо-колун— это инструмент для легкой и безопасной колки дров. Вы сможете наколоть в три раза больше дров, затратив то же самое время и те же усилия, что при работе обычным колуном. При этом колоть дрова смогут даже женщины и дети, потому что основная работа состоит лишь в поднятии и опускании гири весом 3,3 кг.

Один Чудо-колун заменяет четыре инструмента: колун, топор, молоток и зубило. При соблюдении инструкции по применению инструмент абсолютно безопасен.

Чудо-колун позволяет колоть даже очень толстые полена. При этом он не требует никаких специальных навыков и очень прост в эксплуатации.

Чудо-колун фото:

6. Чудо-окучник картофеля

Чудо-окучник предназначен для рыхления почвы на картофельных грядах и окучивания взошедшего картофеля.

Благодаря оптимально рассчитанной конструкции новое изобретение способствует качественной обработке почвы (рыхлению и окучиванию) и правильному формированию гребня картофельной гряды. Расстояние между дисками регулируется, что позволяет и рыхлить почву вблизи кустов, и окучивать кусты.

Чудо-окучник позволит Вам без особых усилий и в кратчайшие сроки провести окучивание картофеля, избежав трудоемкой и утомительной работы по обработке почвы ручной тяпкой. Работать картофелеокучником нужно вдвоем.

Чудо-окучник картофеля фото и чертежи:

7. Рыхлитель грунта «Торнадо»

Рыхлитель грунта «Торнадо» и землю рыхлит, и с многолетними сорняками типа пырея или вьюнка полевого с легкостью справляется.

Рыхлитель грунта «Торнадо» фото и чертежи:

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelki-dlya-dachi-ogoroda/7-dachnyh-chudo-pomoschnikov-ruchoy-sadovo-ogorodnyi-instrument-foto-chertegy-video

Собираем чудо-лопату своими руками — конструктивные особенности, процесс сборки

Одним из наиболее трудоемких процессов в домашнем растениеводстве на приусадебном участке является ежегодная перекопка почвы для обеспечения ее аэрации, борьбы с сорняками и удобрения. Классическая лопата требует достаточных усилий для своей работы, приводит к повышенному напряжению мышц спины, рук, ног. Техническая мысль помогает и дачникам. Примером тому может служить садово-огородный рыхлитель, именуемый в народе чудо-лопатой.

Принцип действия чудо-лопаты, особенности работы

Данный агрегат основан на использовании физической силы человека, но благодаря особому устройству расходует ее значительно экономичнее, что приводит к меньшей усталости и высокой производительности. Средняя ширина зоны обработки приспособления составляет 40 см, глубина вспашки – около 20 см. Принцип действия основан на встречной работе двух вил, одни из которых внедряются в землю и толкают ее навстречу другим. Рыхление происходит за счет разбивания комьев почвы между стальными прутьями чудо-лопаты.

Этот помощник имеет ряд преимуществ и выгодно отличается от обоих своих предшественников – лопаты и вил. В отличие от первой нагрузка на работника снижена в несколько раз в связи с отсутствием необходимости подъема отрезанного пласта и его переворачивания. В отличие от вторых качество рыхления значительно выше и увеличена площадь обрабатываемой за один проход территории. Кроме этого отсутствие режущей кромки позволяет увеличить эффективность борьбы с сорняками, так как корневища не перерезаются, что препятствует размножению сорных растений.

Устройство и работа инструмента

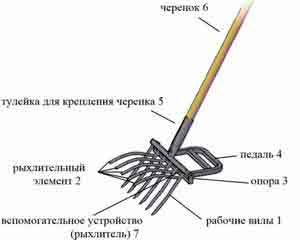

Обновленная конструкция знакомого многим устройства представлена несколькими основными элементами. Первый из них – рабочий орган, представленный широкими вилами, управляемыми с помощью деревянного черенка подходящей для работника длины.

Основной рыхлитель крепится шарнирно к вспомогательному, который представлен опорной рамой и несколькими зубьями, расположенными так, чтобы рабочие зубья проходили через них с равным зазором. Для экономии усилия работающего в задней части чудо-лопаты имеется упор, позволяющий перенести часть нагрузки непосредственно на обрабатываемую почву.

При работе рекомендуют передвигаться спиной вперед, как и при стандартном перекапывании земли. Опорная площадка со вспомогательными вилами устанавливается на землю. Задний упор лучше дополнительно фиксировать ногой во избежание горизонтального смещения всего приспособления. Рабочие вилы под углом около 60-70 градусов внедряются в почву, и выполняется нажим на рабочую рукоятку (черенок).

В результате описанных выше действий часть почвы, ограниченная зубьями, начинает движение вверх. При встрече с дополнительными зубьями вспомогательных вил происходит дополнительное дробление почвы и ее удержание. Это способствует отсутствию перемешивания грунта и его качественному рыхлению.

Изготовление чудо-лопаты своими руками

В дачных магазинах уже появляются в продаже описанные выше чудо-лопаты. Стоимость приспособления начинается от 1000 рублей, что ограничивает спрос на них у рядового покупателя. При этом, имея минимальный перечень оборудования и материалов не сложно изготовить его самостоятельно.

Для работы будут необходимы:

  1. круглая или профилированная труба из стали сечением (диаметром) 20-25 мм.;
  2. пруток круглого сечения диаметром 8-10 мм. (можно использовать арматуру) около 2 м.п.;
  3. кусок стальной трубы диаметром 40 мм длиной 200 мм;
  4. стальной лист толщиной 2 мм размером 20х20 см;
  5. болгарка с диском по металлу;
  6. дрель с набором сверл;
  7. сварочный аппарат.

Начнем изготовление с опорной рамки. Ее удобно сделать из круглой или профильной стальной трубы сечением не менее 20х20 мм.

Выгните дугой или сварите из отдельных деталей А-образной формы рамку размером в плане 460х800. Поперечину присоедините сварным швом. В ней через каждые 5 см просверлите отверстия диаметром 8 мм под углом 20 градусов к плоскости опоры. В отверстия установите обрезки стальных стержней длиной 200 мм каждый и закрепите сварным швом. В верхней части опоры приварите Т-образный упор, расположенный под углом 120 градусов к раме.

Существует еще один вариант изготовления опорной площадки чудо-лопаты. В нем упор для ноги расположен в одной плоскости с опорой, а вспомогательные зубья имеют небольшое расстояние от почвы, обеспечиваемое изгибом передней части рамки.

Какой вариант выбрать для приспособления зависит только от вас. Далее из куска стальной трубы и нескольких стержней изготовим рабочие вилы, соединив их с использованием сварки. Зубья лучше изготавливать не прямыми, а слегка отогнутыми в передней части. Их можно вваривать в просверленные отверстия или присоединить к одной из граней стального профиля, предварительно слегка заточив рабочие части на наждаке. Для крепления черенка с противоположной от зубьев стороны трубы приварите предварительно расплющенный с одной стороны обрезок трубы диаметром 40 мм.

Обеспечить шарнирное соединение помогут треугольные ушки с отверстиями, присоединенные к рабочим вилам.

Такие же ушки следует приварить и к опорной рамке, распределив их напротив упора.

Расстояние и расположение обеих пар креплений должно обеспечивать работоспособность приспособления и равное расстояние между зубьями. В качестве рабочей оси можно использовать шпильку с резьбой М10 или аналогичный болт с гровер шайбой и гайкой.

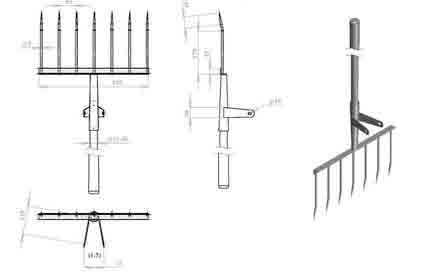

Для домашних мастеров, имеющих инженерное образование или не забывших школьный курс черчения предлагаем набор чертежей для изготовления чудо-лопаты своими руками с указанными размерами.

Для лучшего чтения чертежей можете их увеличить.

Источник: http://stroi-specialist.ru/dacha-sad-ogorod/dachnyj-instrument/delaem-chudo-lopatu-svoimi-rukami.html

Чудо-лопата своими руками — чертежи и советы по созданию

Для дачников весна — это не только время, когда природа пробуждается от зимнего холода, и на смену морозам приходит первое теплое солнце. Это так же время для выполнения огромного количества садовых работ, для которых понадобится немало сил.

Чудо-лопата: что это такое?

Каждый владелец приусадебного участка делает все возможное, чтоб облегчить себе труд и физическую нагрузку на организм. Для обработки грунта опытные садоводы все чаще используют новое изобретение под названием чудо-лопата. Что она представляет собой, и как сделать приспособление собственными руками, разберемся в статье.

Чудо-лопата упрощает работы на огороде.

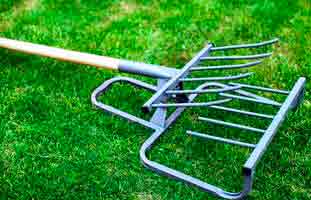

Обычно чудо-лопата представляет собой разновидность штыковой лопаты, которой можно обработать любой вид грунта. По сути, это изобретение представляет собой вилы, которые соединены с санками, благодаря которым вспахивать грунт, насыщая его кислородом, стало значительно проще.

Есть способ еще проще — приобрести мотоблок, при обработке почвы которым от хозяина вообще не требуются какие-либо усилия. Но, цена вопроса может быть значительной, потому такие машины доступны лишь немногим.

Остальные же любители предпочитают вспахивать землю на даче собственными руками. Так и дешевле, и обработка участка проводится хорошо.

Основная особенность чудо-лопаты в том, что острые зубцы достаточно легко входят в землю, и благодаря высокой рукоятке, которая выполняет роль рычага, почва легко поднимается. Даже с крупными кусками почвы бороться легко, поскольку, поднимаясь на поверхность, они рыхлятся о вторую половину вил, находящиеся на земле.

В зависимости от дополнительных элементов, особенностей монтажа и количества задач, с которыми справится приспособление, все чудо-лопаты условно разделяют на три типа:

  1. Обычные, которые состоят из вил и заднего упора. Именно такой вариант чаще всего делают собственными руками владельцы небольших участков. При обработке земли таким устройством вы действительно приложите значительно меньше сил, и потратите мало времени, но с большими глыбами земли чудо-лопата не справится. Она отлично подходит для регулярной обработки земли, а вот для более глубокой перекопки уже нет.
  2. Разновидность «пахарь» предназначена не только для рыхления верхних слоев грунта, но и для более глубокой обработки участка. Длина штыка на таком устройстве составляет не менее 15 см, что позволяет насыщать кислородом и более глубокие слои земли. Из-за особенной конструкции отлично справится с агрегатом даже человек весом менее 60 кг.
  3. Лопата типа «крот» предназначена для более глубокой вскопки огорода, ведь длина штыка составляет минимум 25 см. Обычно в обработанный таким девайсом грунт сразу высаживаются разные корнеплоды. Конечно, чтоб обработать грунт настолько глубоко, от человека потребуются определенные физические усилия, особенно, если земля спрессована или имеет глинистую структуру.

Кроме вариантов, которые мы уже рассмотрели, в интернете можно найти и универсальный вариант, с длиной штыка около 15-20 см, который используются в регионах, где чернозем промерзает зимой на 10 см.

Особенность чудо-лопаты состоит в ее удобстве при использовании. Вам больше не нужно будет наклоняться, а это существенно снижает риск повреждения спины. Особенно этот факт порадует больных хроническим радикулитом и просто пожилых людей.

Кроме этого уменьшается количество физических усилий, а время, потраченное на обработку огорода, значительно снижается.

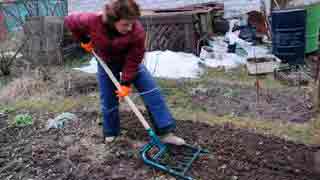

Итак, разберем, как работать с чудо-лопатой более подробно:

  1. Нажмите ногой на площадку на лопате, чтоб загнать ее в землю.
  2. Второй ногой сделайте один шаг назад, и наклоните лопату на себя.
  3. С помощью рычагов стряхните почву с зубцов.
  4. Перевернуть землю можно с помощью одного резкого движения руки вверх, сдвинув устройство на 10-15 см назад.

После того, как будет выполнено несколько подходов, лучше пройтись по обработанной почве обычными граблями, чтоб разбить кусочки.

В инструменте, который изготовлен собственными руками, все части плотно прилегают одна к другой, потому поломки и заедания практически никогда не встречаются.

Но это совсем не значит, что чудо-лопата, сделанная своими руками, совершенно не имеет изъянов. Здесь нужно быть максимально внимательным при выборе материалов. Так же слабым местом выступают спаянные швы, которые могут деформироваться. Но такое возможно только после многих лет постоянной эксплуатации.

Что нам понадобится для изготовления?

Есть несколько важных аспектов, на которые нужно обратить особенное внимание при изготовлении чудо-лопаты собственными руками:

  • длина штыка, который будет погружаться в грунт, напрямую зависит от того, насколько глубоко промерзает земля зимой. Если вам нужно просто взрыхлить землю, то вполне достаточно будет и 10 см. А вот для посадки корнеплодов понадобится более глубокая обработка;
  • ширину будущей лопаты вы можете регулировать самостоятельно, все зависит от площади земли, которую планируется захватывать. Но не стоит делать ширину больше, чем пол метра, иначе для вскапывания огорода вам потребуется приложить достаточно много физических сил;
  • подбирая материалы, вы должны понимать, что для промышленного производства лопат используются вилы, но не обычного размера, а шириной около 35 см, а поскольку стандартная разница между зубцами в таком случае составляет 5 см, то на одной пластине получается 7 зубьев.

Для того, чтоб сделать лопату самостоятельно, вам понадобится:

  • арматура или плоский покат с сечением в полсантиметра и шириной около 2 см;
  • труба квадратной формы с сечением 1 см;
  • труба из металла с диаметром 5 см или больше;
  • аппарат для сваривания;
  • шайбы и болты для сборки устройства;
  • дрель и болгарка;
  • небольшой отрезок наждачной бумаги для затирки.

Только заготовив все необходимое, можно приступать к работе.

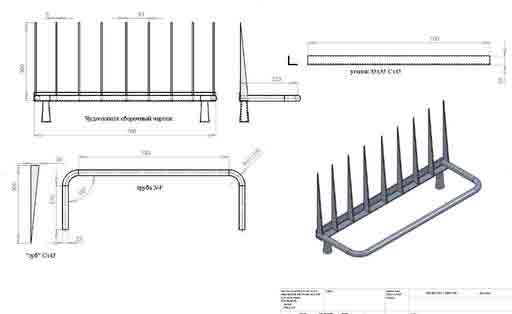

Инструкция создания чудо-лопаты с чертежами

Перед тем, как приступать к работе, нужно обратить пристальное внимание на основные конструкционные особенности механизма.

Между основными зубцами нужно пропустить встречные прутья, которые по внешнему виду напоминают грабли.

Что касается черенка, то их может быть два, они используются по очереди, или же один, как у обычной лопаты либо вил. Лучше не делать его из дерева, поскольку оно быстро портится и ломается. Значительно дольше прослужит железная или даже стальная труба.

Если вы все же сделали рукоять из дерева, то пользоваться устройством нужно предельно осторожно. В случае поломки извлечь рычаг будет совсем не просто. Можно попробовать высверлить его, иначе придется разбирать изделие.

Начинать самостоятельно изготавливать чудо-лопату следует с самих штыков. Для этого нужно порезать железо на соответствующие отрезки и заточить одну их сторону под углом 30 градусов.

Как только работа со штыками окончена, можно переходить к созданию основной планки, для которой используется отрезок квадратной трубы. Так же нужно приготовить круглую трубу нужного диаметра, которая будет выполнять роль рукоятки. Остается только соединить все элементы в одно целое с помощью сварки, ориентируясь на чертежи.

Какую мебель для дачи можно сделать своими руками? Изучите инструкции и мастер-классы в нашей статье.

Здесь мы пошагово рассмотрим процесс создания барбекюшницы своими руками.

Автополив в теплице очень нужная вещь, которая позволит облегчить уход за растениями. Тут вы узнаете, как его создать.

Достоинства и недостатки использования инструмента

Как и любое другое приспособление, чудо-лопата имеет ряд положительных и отрицательных сторон, которые важно знать перед тем, как приступать к изготовлению. Давайте обозначим их более подробно.

  1. Значительно снижается уровень физических нагрузок, которые нужно приложить при обработке почвы.
  2. За счет широкого канала значительно ускоряется процесс обработки участка.
  3. Лопата проста в использовании, с ней справится любой.
  4. Устройство отлично подойдет для использования на разных видах почвы.
  5. Чудо-лопата, особенно сделанная собственными руками, обладает высокой надежностью и будет служить вам долгие годы.

Но есть у такого полезного изобретения и недостатки:

  1. Сложность в ремонте, потому изначально нужно делать устройство качественно.
  2. Нельзя фигурно вскопать часть участка.
  3. Устройством нельзя вырыть яму.
  4. Для того, чтоб работа была действительно продуктивной, лучше чтоб вес работника был больше 80 кг.

Чудо-лопата — это универсальное изобретение, которое поможет обработать почву на участке в несколько раз быстрее и качественнее. А сделать ее собственными руками совсем несложно, если использовать все советы и рекомендации, указанные в данной статье.

Источник: http://vokrugdachi.com/sadovaya-texnika/chudo-lopata-svoimi-rukami.html

Чудо лопата (рыхлитель) своими руками

С приходом осени, для большинства огородников наступает самая тяжелая пора, когда приходится перекапывать свой огород. Когда огород несколько десятков соток, прибегают к помощи трактора. Но что делать, когда огород всего лишь, каких, то жалких пара соток. Вроде и мало, но вручную все это перекапывать, не всегда есть желание и силы. Покупать мотокультиватор для такого участка дороговато, а взять в аренду не всегда есть возможность.

Вот так и получается, что после летнего сезона так устанешь, что осенью этот огород поперек горла стоит, а тут еще перекапывать необходимо, и это еще при условии, что земля толком не просыхает из-за дождей.

И здесь нам на помощь придет приспособление, которое имеет множество названий: чудо лопата, огородный рыхлитель, легкокоп, ортопедическая лопата и т.д.

Достоинство чудо лопаты:
— большая ширина вскапывания — 50см, по сравнению с обычной лопатой
— незначительные нагрузки на спину
— значительно увеличивается производительность перекопки огорода
— нет надобности, после перекапывания, обрабатывать участок граблями, поскольку комья не образуются.

Сейчас в интернете можно встретить множество модификаций чудо лопат, но для себя я решил выбрать конструкцию наиболее оптимальную, по моему мнению, чтобы не только почва перекапывалась, но и сразу же разбивались комья.

Для изготовления чудо лопаты своими руками я использовал лишь те материалы (обрезки металла), которые у меня были в наличии, поэтому использовался весьма широкий ассортимент металлопроката.

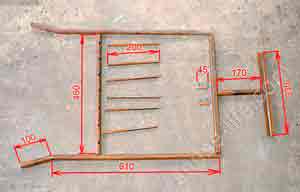

Поскольку чертежи чудо лопаты мне было лень чертить, все размеры я указал на фотографиях.

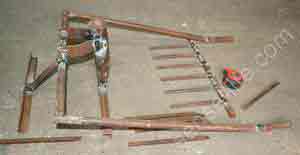

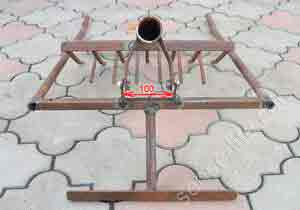

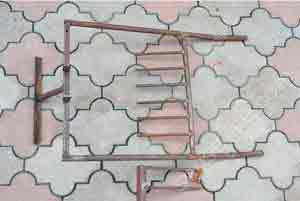

Чудо лопата состоит из двух частей: вилы и платформа. Если рассматривать отдельно вилы, то они практически не отличаются от обычных, за исключением ширины. В идеале, для изготовления вил, желательно использовать кругляк диаметром 8-10мм (из качественной стали ст45) и при этом их необходимо закалить. Но поскольку такие возможности не у каждого имеются, как вариант можно приобрести пару вил с калеными зубьями, и просто напросто срезать зубья и использовать их как донора.

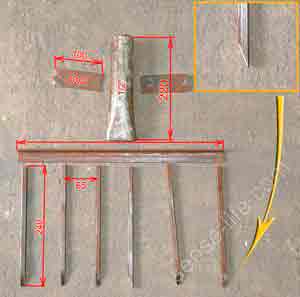

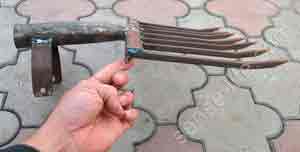

Я же в свою очередь решил изготовить зубья из самой обычной стали (сталь3). Использовать в качестве прутьев кругляк диаметром 10мм не рискнул, слишком уж хлипковато будет для твердой почвы, решил попробовать использовать квадрат 10мм. Использовать более толстый металл (12мм), будет конечно надежнее, но и будет труднее вгонять вилы в землю.

Чтобы в будущем не заниматься заточкой зубьев, лучше сразу нарезать заготовки под углом с одной стороны.

Поскольку зубья изготавливались из квадрата, то удобней всего их приваривать к уголку, который используется в качестве поперечины. Но недостаток уголка заключается в том, что он плохо противостоит изгибу на кручение. И в твердой почве, скорее погнутся не зубья, а именно уголок (впоследствии это было выяснено из практики). Поэтому я бы рекомендовал использовать в качестве поперечины не уголок, а профильную трубу.

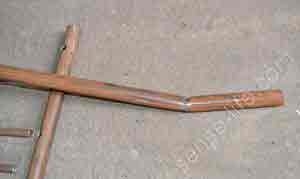

Труба под держак использовалась самая обычная, водопроводная. Трубу необходимо подобрать с наиболее подходящим внутренним диаметром под деревянный держак. А чтобы трубу можно было приварить к уголку, конец трубы расплющиваем молотком.

Для изготовления платформы чудо лопаты использовались: 1/2″ водопроводная труба, профильная труба 20х20, уголок 25х25, кругляк 10мм.

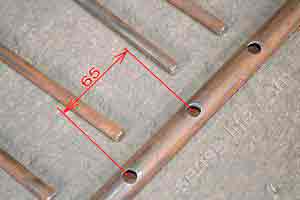

Края платформы необходимо подогнуть, это можно сделать при помощи трубогиба, а у кого его нет, можно сделать небольшой надрез при помощи болгарки, и подогнуть трубу. Впоследствии это место необходимо заварить.

Гребенка изготавливалась из пол дюймовой водопроводной трубы и кругляка диаметром 10мм. Чтобы штыри держались прочно, в трубе, с одной стороны, были просверлены отверстия.

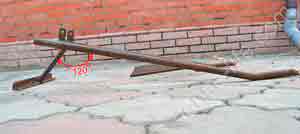

Упор приваривается под углом 120 градусов по отношению к платформе, а подошва платформы, целесообразно делать шире (например, из уголка 25х25), чтобы она не продавливалась в мягкую почву.

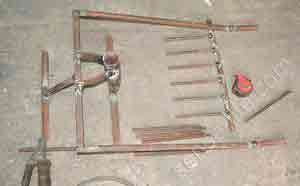

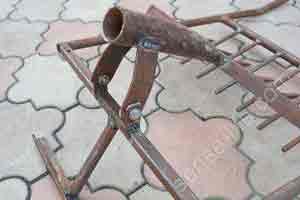

Остается только приварить держатели к вилам и гребенку к платформе. Но чтобы не оказалось, что в итоге, вилы не полностью входят в почву или цепляют гребенку, необходимо последнюю процедуру производить поочередно:

1. Устанавливаем платформу на пол, крепим болтами к платформе держатели. Прикладываем вилы (без зубьев) к держателю, чтобы поперечина упиралась в пол, и привариваем.
2. Привариваем к вилам зубья.
3. Привариваем гребенку к платформе, таким образом, чтобы зубья не цепляли ее.

На этом изготовление чудо лопаты окончено, остается только покрасить ее, и после высыхания приступить к перекапыванию огорода.

Ну и на последок, видео, испытание данной чудо лопаты на практике.

Подпишитесь прямо сейчас на бесплатную рассылку и вы всегда будете получать на email новые методики, технологии, самоделки, мастер классы. Которые пригодятся вам в жизни и для бизнеса. Или следите за новостями ВКонтакте, Фейсбуке, Твиттере .

Источник: http://www.sense-life.com/hands/chudo_lopata.php

Чудо-лопата своими руками + чертежи

Огородниками придумано много разных приспособлений, позволяющих облегчить обработку земли. Некоторые изобретения уже поставлены на конвейер и выпускаются в массовом порядке. К числу подобных инструментов можно отнести чудо-лопату, позволяющую вручную перекапывать огород без боли в спине.

Принцип работы чудо-инструмента

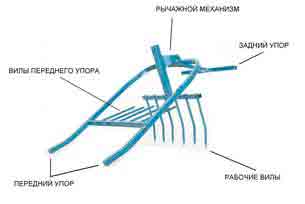

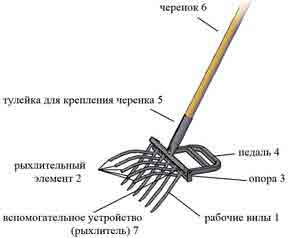

На представленной схеме показано, из каких узлов состоит чудо-лопата. А сейчас давайте разберемся с ее принципом работы:

  • Чтобы начать копать огород черенок инструмента ставят строго вертикально. Вместе с ним такое же положение приобретают зубья рабочих вил. Человеку нужно стать ногой на упор или верхнюю перемычку рабочих вил и надавить своим корпусом.
  • Когда зубья полностью вонзятся в грунт, черенок лопаты отводят на себя. Через рычажный механизм рабочие вилы поднимают пласт грунта, продавливая его сквозь зубья стационарного верхнего упора. В это время происходит рыхление почвы.
  • Далее, чудо-лопату для копки земли отодвигают назад на еще не обработанный участок, и все действия повторяются.

Дачники не всегда покупают такой инструмент, ведь его легко изготовить самостоятельно. В этом проекте не требуется сложного черчения. Просто, руководствуясь схемой, нужно понять суть устройства чудо-лопаты, а затем сварить ее из металла, подбирая размеры под свои требования.

Разновидности чудо-лопат

Устройство и принцип работы разных чудо-лопат практически одинаковое. Существуют только некоторые видоизменения конструкции. Давайте рассмотрим несколько примеров подобного инструмента:

  • Классический рыхлитель грунта представляет собой чудо-лопату из одного сегмента. Инструмент состоит из рабочих вил с задним упором. Эта лопата позволяет увеличить производительность труда с минимальной усталостью, но комья земли она полностью не разбивает из-за отсутствия второго стационарного сегмента с зубьями. После перекопки грунт придется дополнительно разбивать граблями. Классический инструмент подойдет для работы на постоянно обрабатываемых черноземах. При этом желательно, чтобы масса работника находилась в пределах 80 кг.
  • Классическая лопата несовершенна, так как при выкапывании твердых комьев земли не происходит их рыхление. После некоторых доработок у инструмента появился второй сегмент. Ярким примером является лопата под названием Пахарь. На самом деле – это рыхлитель грунта. Длина зубьев рабочих вил не превышает 25 см. Обычно их делают по 10–15 см. Рабочие вилы поднимают верхний пласт земли, разбивая его о зубья второго стационарного сегмента. Пахарь не предназначен для вскапывания целины. Эффективность работы инструмента наблюдается при массе работающего человека от 60 кг.
  • Аналогичное устройство имеет лопата под названием Крот. Отличительной чертой является задний упор. Если у Пахаря он Т-образный, то у Крота упор сделан в форме дуги. Отличается второй стационарный сегмент с зубьями. Здесь передний упор приподнят. Длина зубьев у крота не менее 25 см. Это позволяет делать глубокую копку. Из-за большой глубины вскапывания работать Кротом сложно, особенно на глинистых и заросших травой землях.

В продаже можно встретить лопату Торнадо или подобный чудо-инструмент без названия. Все они имеют примерно одинаковые чертежи и размеры. Могут только отличаться длиной зубьев и несущественными видоизменениями корпуса.

Самостоятельное изготовление классического рыхлителя

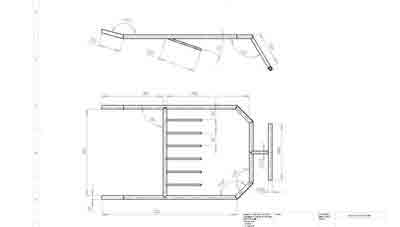

На фото представлен чертеж чудо-лопаты своими руками из одного сегмента. Инструмент состоит из рабочих вил. Эффективность и легкость работы зависит от выноса упора. Чем он длиннее – тем тяжелее будет копать землю. Однако от длины упора зависит шаг продвижения. Оптимальными размерами принято считать упор длиной 15–20 см, но все зависит от физического состояния работника.

Шарнирный механизм и второй стационарный сегмент у лопаты отсутствует. Из-за этого конструкцию проще изготовить. Хотя работать классическим рыхлителем сложнее, чем лопатой, состоящей из двух сегментов.

Изготовить классическую лопату своими руками довольно просто. Сложным здесь является только придание зубьям особой формы, как это показано на схеме. За счет этих изгибов на штырях равномерно распределяется сила и человеку легче копать. Зубья изготавливают из закаленной стали. Оптимально воспользоваться услугами кузни или на крайний случай найти арматуру. Сам корпус сваривают из круглой или квадратной трубы. Прут для этих целей использовать нельзя, так как инструмент станет неподъемный.

Самостоятельное изготовление лопаты из двух сегментов

Сложнее в изготовлении чудо-лопата своими руками из двух сегментов. Но такой инструмент эффективнее и им легче работать. Сварить конструкцию можно по схеме Пахаря или Крота. Это личное предпочтение хозяина. Ниже на фото представлены и пронумерованы все основные части лопаты. Руководствуясь этой схемой, мы рассмотрим, как сделать чудо-инструмент в домашних условиях:

  • Начнем с рамы. По ширине ее не нужно делать более 50 см. За счет большого захвата площади грунта скорость перекопки снизится из-за быстрой утомляемости работника. Оптимальная ширина рабочих вил составляет 35–40 см. Раму лучше выгнуть из стальной трубы квадратного сечения.
  • При сгибании рамы нужно помнить, что планки переднего упора являются ее продолжением. На схеме они обозначены цифрой 1. К боковым элементам приваривают поперечину. К ней будут закрепляться зубья второй стационарной части вил, обозначенные цифрой 2. В итоге получается основная рама, на которой будут собраны все узлы лопаты.
  • Задний упор, обозначенный цифрой 3, приваривают к раме под углом примерно 100 о . Его делают на пару сантиметров шире от рабочих вил. Упор должен быть прочным, так как на него припадает основная нагрузка при поднятии пласта земли вилами. Форма упора зависит от личных предпочтений. Можно сделать Т-образную конструкцию по принципу Крота, как показано на схеме. Такой вариант считается облегченным. Если нравится форма упора Пахаря, тогда из трубы выгибают дугу, напоминающую букву П.
  • Для изготовления рабочих вил, обозначенных цифрой 4, берут отрезок квадратной трубы. По центру приваривают кусок круглой трубы диаметром 50 мм для деревянного черенка. Рабочие вилы являются подвижным элементом, поэтому к общей раме они крепятся кронштейном, обозначенным цифрой 5. Соединительный узел состоит из двух частей: одна приваривается к раме, а другая к гнезду для черенка. Для изготовления кронштейна используют листовую сталь толщиной около 5 мм. Два элемента соединяют обычным болтом, но не стягивают сильно, чтобы рабочие вилы могли двигаться.
  • Для изготовления штырей рабочих вил, отмеченных цифрой 6, берут пруты из закаленной стали. Один конец зубьев затачивают под углом 30 о , а другим краем приваривают к квадратной трубе с соединительным подвижным узлом. Для лучшего рыхления грунта штыри загибают под углом около 150 о . Зубья вторых стационарных вил делают из арматуры. Затачивать края не нужно. Штыри приваривают к поперечине основной рамы. Зубьев рабочих вил должно получиться на 1 больше. Расстояние между штырями зависит от ширины рамы, но не менее 100 мм.
  • После соединения двух элементов, в приваренный отрезок круглой трубы вставляют деревянный черенок. Его длина должна быть немного ниже подбородка работающего человека. Сверху к черенку крепят Т-образную перекладину. При желании рукоятку чудо-лопаты можно сделать П-образную. Тогда к планке рабочих вил по краям приваривают два куска круглой трубы. В них вставляют два черенка, а сверху соединяют перемычкой. На фото П-образная рукоятка показана под цифрой 3.

Чтобы самодельной чудо-лопатой удобно было работать разным людям, задний упор и рукоятку нужно сделать с регулировкой по длине. Здесь нужно проявить фантазию. Можно из трубы вырезать вставки, и просверлить отверстия для шплинтов.

На видео смотрите порядок изготовления чудо-лопаты:

А сейчас давайте прочтем отзывы об этом инструменте.

Источник: http://fermilon.ru/instrumenty-i-tehnika/chudo-lopata-svoimi-rukami-chertezhi.html

Чудо-лопата – обзор видов инструмента и способы изготовления

Обрабатывать землю – задача не из простых, но в саду, как правило, нужно просто своевременно рыхлить грунт. Для этого могут сгодиться обычные земляные вилы, но гораздо лучше приобрести или изготовить специальную чудо-лопату. Давайте выясним, что же это за инвентарь и каков он в действии.

Различают несколько типов, которые могут иметь разные конструкции, объединенные только общим принципом действия. Наиболее распространенный и удобный вариант – подобие земляных вил с упором, жестко закрепленным или подвижным. Опционально могут присутствовать встречные короткие зубья, которые помогают измельчить крупные комья земли. При работе вилы проходят между короткими зубьями и попутно очищаются от сорняков, измельчая их и тем самым препятствуя повторному прорастанию.

Типовая конструкция чудо-лопаты

Второй тип снабжается длинными салазками, с помощью которых легко перемещается даже по уже взрыхленному грунту. Они же выполняют и роль упора, поскольку зубья лопаты крепятся обычно подвижно, с помощью качающегося или двухколенчатого рычага. В качестве рыхлящих элементов могут использоваться как короткие зубья, так и длинные. Дополнительные грабли в таком случае устанавливаются практически на одной плоскости с вилами. Шарниры сделаны на салазках и позволяют извлекать вилы в горизонтальном положении.

Лопата на салазках будет вести себя в работе более покладисто

Есть модели без подвижных узлов, к вилам просто намертво прикреплена перпендикулярно надежная и достаточно большая рама, которая служит и в качестве упора, и для перемещения инструмента. Такие лопаты снабжаются П-образной рукоятью, которая позволяет с удобством нажимать на двойной рычаг. И, наконец, к земляным вилам можно отнести ручной культиватор с соединенными в одной точке 4 зубьями, изогнутыми дугой и одновременно по спирали. Т-образная рукоять придает вращательное движение воткнутым в землю стержням и легко взрыхляет почву.

Давайте обратимся к обычной механике. Чтобы рыхлить землю обычным шанцевым инструментом, а именно штыковой лопатой, нужно либо методично вбивать острие в землю, выдергивать и снова вбивать, обеспечивая измельчение грунта. Но это очень долго, поэтому обычно применяется классический способ: подцепляется ком земли, опрокидывается обратно и разбивается кромкой лопаты. Тоже довольно трудоемко, особенно если земля мокрая и прилипает к штыку. Кроме того, это немалая нагрузка на поясницу и спину, что впоследствии может обернуться неприятными заболеваниями. Чудо-лопата не имеет большинства минусов обычного инструмента. Причем она не является каким-то необычным инструментом – как упоминалось выше, в основе разработки лежит конструкция обычных земляных вил для рыхления.

Но есть и второй фактор, не менее важный – скорость работы. Если обычным штыком, переворачивая комья земли, вы постепенно взрыхляете узкую полоску почвы, затрачивая немало сил и времени, лопата с зубьями каждый раз захватывает значительно большую площадь. Причем каждое движение требует минимум усилий и выполняется быстро, поскольку нужно лишь нажать на рукоять как на рычаг. По отзывам многих огородников одну сотку можно взрыхлить за час. Соответственно на гектар у вас уйдет, при работе по 10 часов в день, около полутора недель. И это без тракторов и другой спецтехники. Кроме того, можно без помех обрабатывать любой грунт.

Такая суперлопата не может быть использована для копки огорода, только для рыхления. При этом ширина захвата снижает маневренность, что может стать помехой в узких местах между посадками. Если обычную штыковую лопату можно легко закинуть на плечо и перейти на другой конец участка для работы на следующей делянке, с зубчатым инструментом все несколько сложнее. Дело в том, что земляные чудо-вилы, снабженные упорами, имеют весьма существенный вес, создающий неудобства при переноске и транспортировке в целом. Да и габариты у этого инструмента довольно крупные. Некоторые модели требуют, чтобы оператор имел достаточно большую массу, чтобы зубья полностью погрузились в землю, когда он надавливает на подножку.

Еще один недостаток – сложность обслуживания и ремонта. Кромку штыка заточить гораздо проще, чем пару десятков длинных стержнеобразных зубьев. Подвижные шарниры надо регулярно смазывать, очищать от попавшей внутрь земли. Достаточно труден и ремонт чудо-лопаты. В случае поломки шарнира нужно подобрать подходящую втулку. Зубья могут погнуться о камни или даже отломиться от рамы. Поэтому производители инструмента рекомендуют рыхлить только почву в достаточной степени увлажненную осадками или искусственным путем. Не рекомендуется работать с очень жестким, слежавшимся глинистым и каменистым грунтом.

Чудо-лопата, если взглянуть на любой чертеж, снабжается специальным упором, благодаря которому можно, вонзив зубья в землю, действовать черенком как рычагом. У нее есть либо салазки, либо две дополнительные точки опоры, служащие заодно частью рамы с граблями, зубья которых развернуты навстречу вилам и образуют с ними замок. В некоторых моделях используется пара направленных в одну сторону вил, одни из которых неподвижны и скользят по поверхности грунта, а вторые рабочие. Рукоятка может быть как одинарная, по центру поперечины лопаты, так и двойная, по краям подвижной рамы.

Чтобы начать работу, нужно направить зубья почти вертикально вниз. Затем надавливаем ногой на специальную подножку или прямо на упор, в верхней части которого и расположен шарнир земляных вил. Теперь, нажав на рукоятку, мы начинаем двигать зубья внутри слоя земли, разламывая ее на отдельные комки, которые по мере продвижения стержней становятся все мельче. Если есть встречные зубья, зажатые в замок комки рассыпаются на совсем мелкие фракции. Когда концы вил покажутся на поверхности, остается только подтолкнуть ногой лопату вперед, упираясь в подножку, и, снова приподняв инструмент, направить вилы почти вертикально к земле.

Первоначальная позиция лопаты — вертикальное положение

Чтобы опустить рычаг, нет необходимости наклоняться, самая нижняя точка рукоятки находится на уровне опущенных рук, при условии, что инструмент правильно подобран по росту.

Инструментом, у которого нет подвижных частей, пользоваться намного проще. Нужно воткнуть вилы в землю, нажать ногой на упор, пока он не коснется земли, потом просто наклонить земляные вилы так, чтобы рукоять сработала как рычаг. Зубья лопаты выдвинутся из земли, всей своей длиной разрыхляя почву. Сложнее всего пользоваться моделью с замкнутой рамой. В землю вертикально ее воткнуть не получится, поэтому нужно упираться специальными салазками в грунт, потом наступать на подножку всем весом, чтобы ножи погрузились под углом. Остается только все так же налегая своей массой на основание инструмента, повернуть рычаг. Сил требуется сравнительно немного, а взрыхляется в 2 раза больше площади, чем при работе с другими моделями.

Лопата, конечно, значительно экономит силы, но совсем без ручного труда не обойтись

Поскольку изделие будет из металла, для изготовления необходим в первую очередь сварочный аппарат, болтовые соединения здесь не годятся. Также не помешает болгарка, для которой понадобятся отрезные и абразивные круги. Держите под рукой строительную измерительную рулетку и маркер для разметки. Если нужно будет гнуть металл, это можно сделать при помощи тяжелого молотка и двух упоров либо на рабочем верстаке с помощью тисков. Возможно, понадобится трубогиб, но это зависит только от вашего решения использовать дугообразные элементы из труб.

Для того чтобы сделать чудо-лопату своими руками, возьмите уголок с полками 5х5 сантиметров, отпилите поперечину, имеющую нужные размеры, и, если чертежи предусматривают замкнутую раму, такой же отрезок узкой стальной полосы. В первом случае достаточно прутка с диаметром 10-12 миллиметров. Нарубите одинаковые стержни длиной от 15 до 25 сантиметров, в зависимости от того, на какую глубину хотите рыхлить. Затачиваем зубья с одной стороны, а другой привариваем к уголку через равные промежутки. Варить лучше с внутренней стороны одной полки, упирая торцами в другую. Если вы хотите замкнутую раму, лучше использовать не прутки, а узкие пластины из хорошей стали, они будут играть роль ножей, разрезая грунт. На концы навариваем заготовленную полосу, заточенную с той стороны, куда будет двигаться рабочая часть в почве.

В центре поперечины с противоположной стороны от зубьев привариваем гнездо для черенка, можно взять готовое от старой сломанной лопаты или от грабель, которым мы найдем применение в нашей конструкции. Также можно выгнуть острый конус из листового металла и срезать у него верхушку, после чего сплющить в месте среза. Но этот вариант очень трудоемкий и требует некоторых навыков. Еще один вариант – сразу приварить рукоятку из тонкостенной металлической трубы, тогда инструмент будет надежнее, но и тяжелее. Приблизительно в 10 сантиметрах от поперечины вил привариваем 2 пластины с отверстиями под втулку. Здесь у нас будет точка опоры рычага рукояти.

Теперь нужно сварить основание инструмента. Для этого берем 4 отрезка уголка, 2 длинных и одинаковых по размерам, и 2 покороче, но длиннее на 4 сантиметра, чем поперечина вил. Свариваем из них Букву П с перемычкой между «ножками», удаленной от короткой перекладины на длину зубьев вил 5 сантиметров. К перекладине буквы П привариваем под углом 45 градусов к плоскости рамы короткий отрезок прутка, около 15 сантиметров, к которому, в свою очередь, привариваем перекладину, чтобы получилась буква Т. Это будет упор чудо-лопаты, чтобы она не погружалась в землю при работе. Прямо над ним к той же перекладине варим пластины с отверстиями, через которые будет проходить втулка для движения рычага вил.

К перекладине, установленной между «ножками» буквы П, теперь нужно приварить грабли, от которых ранее отпилили гнездо для черенка. Если садовый инструмент не трогали и не портили, просто берем короткие отрезки прутка длиной около 15 сантиметров (они должны не доставать до поперечины вил на 5 сантиметров при соединении в замок). Эти стержни привариваем на перекладину так, чтобы они располагались между зубьями вил. Так у нас получатся встречные грабли, которые помогут счищать корни сорняков и измельчать комья земли. Остается только соединить части и вставить втулку, закрепив ее скобами, пропущенными через заранее сделанные пазы или отверстия, чтобы рыхлитель мог поворачиваться на этой оси.

Источник: http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/zemlyanoy/chudo-lopata.html

Мастерим своими руками: чудо-лопата («для ленивых»)

Чудо-лопата – уникальный садово-огородный инструмент, с помощью которого можно качественно, и, главное, легко копать на участке землю. Изготовить подобную конструкцию сможет даже неопытный огородник при помощи инструментов и материалов, которые есть у него под рукой. Далее об особенностях процесса создания самодельного инструмента «для ленивых».

Чудо-лопата: устройство, принцип действия, применение

Конструкция лопаты весьма проста: она представлена одной опорной рамкой, к которой надежно прикреплены рыхлители (основной и вспомогательный). Первый схож с обычными вилами. Прикрепляется к рамке шарнирно при помощи металлических ушек. Второй же (противорежущий) устанавливается очень жестко таким образом, чтобы его зубья входили прямо в зазоры между прутьями вил.

Опорная рама во время работы лопатой на участке ставится на грунт и фиксируется ногой. После чего вилы вонзаются глубоко в грунт и, после нажатия на черенок, поднимаются. При этом захваченная почва разламывается на крупные куски, а вспомогательный рыхлитель измельчает их. Движение на участке во время работы с чудо-лопатой осуществляется назад. После каждой манипуляции с грунтом рамка подтягивается ближе.

Подобный инвентарь существенно облегчает работу на садово-огородном участке (это так называемый вариант для «ленивых») и при всей своей конструктивной простоте позволяет решить сразу несколько задач:

  1. Работа упрощается физически: теперь не нужно нагибаться после каждого взмаха лопатой. Это особенно важный момент для людей пожилых или тех, кто страдает заболеваниями опорно-двигательного аппарата.
  2. Ширина обрабатываемого за один подход ряда составляет около 40 см, а это, в свою очередь, означает, что время, затрачиваемое на вскапывание грядок лопатой, сократится приблизительно в 2 раза.
  3. Благодаря тому, что нет необходимости поднимать на штыке лопаты тяжелую землю, тело устает не так сильно.
  4. Оригинально сконструированная лопата дает возможность эффективно бороться с сорняками, особенно быстророслыми: она не срезает их (как это вышло бы при использовании обычной лопаты), а аккуратно вытаскивает на поверхность грунта вместе с корнем.
  5. Если почва имеет небольшой слой гумуса, он весь после обработки участка останется на поверхности.

Совет. Чудо-лопата не подходит для вскопки пересушенной тяжелой почвы. Велика вероятность того, что самодельный инструмент просто сломается, а участок так и останется необработанным.

Чтобы лопата действительно эффективно выполняла свою функцию, необходимо четко понимать, для каких работ она подходит, а чего с ее помощью лучше на участке не делать. Так, лопата идеально подойдет для перекопки небольшого участка площадью около 10 соток. Осуществить этот процесс можно будет легко, быстро и качественно. А вот для рытья глубоких ям, фигурной копки вокруг цветочных клумб и любой другой тонкой работы на садово-огородном участке лопата не подойдет.

Технология создания чудо-лопаты своими руками

Как ни странно, но в специализированном магазине конструкция, рассматриваемая здесь, стоит куда дороже, нежели обычная штыковая лопата. Поэтому при наличии сварочного аппарата и небольшого опыта в строительстве проще и выгодней будет сделать ее своими руками.

Для изготовления эффективного инструмента вам понадобится набор простых инструментов: сварочный аппарат, дрель и пила по металлу, измерительные инструменты и пр.

Что касается материалов, то в качестве основных элементов для лопаты вполне подойдут: металлический черенок, арматура, труба (для рамки). В качестве рамки вполне можно использовать металлическую спинку от старой кровати.

Процесс изготовления лопаты выглядит следующим образом (предварительно лучше ознакомиться с видеоинструкцией):

  • Первым делом труба/уголок или же спинка от кровати сгибается нужным образом (форма аналогична букве «П»). Длина перекладины должна составлять около 40 см, длина ножек опорной рамки – не менее 0,8 м.

  • В планке просверлите отверстия с шагом в 5 см. В каждое из них вставьте кусок арматуры длиной по 20 см. Затем качественно приварите.
  • Следующим необходимо приварить поперечину и Т-образный упор.
  • Подготовьте кусок трубы в качестве основного разрыхлителя. Его длина должна быть на 5 см короче поперечины. Приварите к нему зубья.
  • Шарнир можно сделать, используя стальные ушки и небольшой кусок стальной трубы.
  • Вставьте в готовое крепление черенок и зафиксируйте его. Лопата готова.

Перед началом сварочных работ следует хорошо заточить стержни основного рыхлителя. Это позволит существенно повысить эффективность работы лопатой.

Вот и все нюансы, которые следует знать об особенностях лопаты «для ленивых» и технологии ее создания своими руками. Не бойтесь экспериментировать, совершенствуя и видоизменяя некоторые элементы лопаты. Смекалка и грамотный подход позволят добиться нужного результата без особых усилий. Удачи!

Лопата своими руками: видео

Источник: http://dachadizain.ru/postrojki/inventar/chudo-lopata-dlya-lenivyx.html

LiveInternetLiveInternet

Метки

Рубрики

  • АВТО (0)
  • БИЖУТЕРИЯ (50)
  • бижутерия 1 (50)
  • бижутерия 2 (21)
  • БИСЕР (56)
  • бисер 1 (50)
  • бисер 2 (6)
  • ДЛЯ ДОМА И УЧАСТКА для дома — вязание (49)
  • БРОДИЛКИ — мои рубрики (1)
  • БУМАЖНОЕ (39)
  • бумажное — квиллинг (6)
  • бумажное — конфетные букеты (4)
  • бумажное — папье-маше (22)
  • бумажное — пейп — арт (7)
  • бумажное — вырезалки (20)
  • ДЕТСКОЕ — учебники, книги (8)
  • ВАЖНОЕ (1)
  • ВАЛЯНИЕ (12)
  • ВЫШИВКА, АПЛИКАЦИЯ (23)
  • ВЯЗАНИЕ (1083)
  • вязание — ирландское кружево (8)
  • вязание — горловина, проймы (20)
  • вязание / шарфы 1 (50)
  • вязание / шарфы 2 (15)
  • вязание (спицы) — джемпер,пуловер 1 (50)
  • вязание (спицы) — джемпер,пуловер 2 (17)
  • вязание + ткань (15)
  • вязание — для детей 1 (50)
  • вязание — для детей 2 (50)
  • вязание — для детей 3 (33)
  • вязание — для детей 4 (44)
  • вязание — книги (6)
  • вязание — крючком (30)
  • вязание — мужское (22)
  • вязание — о пряже (23)
  • вязание — обувь (27)
  • вязание — пинетки, носочки (42)
  • вязание — разное (23)
  • вязание — сумки и др. (3)
  • вязание / варежки (25)
  • вязание / жилеты 1 (50)
  • вязание / жилеты 2 (22)
  • вязание / пальто,жакеты (50)
  • вязание / пальто,жакеты 2 (40)
  • вязание / платья,туники, пончо 1 (50)
  • вязание / платья,туники, пончо 2 (2)
  • вязание / юбки (4)
  • вязание крючком — узоры, уроки,советы (50)
  • вязание крючком — узоры, уроки,советы 2 (30)
  • вязание крючком — шляпы, шапки (51)
  • вязание спицами — узоры 1 (49)
  • вязание спицами — узоры 2 (4)
  • вязание спицами — уроки,советы 1 (50)
  • вязание спицами — уроки,советы 2 (50)
  • вязание спицами — уроки,советы 3 (40)
  • вязание спицами — шапки 1 (50)
  • вязание спицами — шапки 2 (50)
  • вязание спицами — шапки 3 (32)
  • ДЕТСКОЕ (172)
  • детям — дошколятам 1 (50)
  • детям — дошколятам 2 (9)
  • детям — полезности (15)
  • детям — помощь школьникам 1 (47)
  • детям — помощь школьникам 2 (5)
  • советы родителям (50)
  • ДИЗАЙН, ИНТЕРЬЕР (43)
  • для дома — шитьё (35)
  • для дома — декупажное 2 кракелюр (19)
  • для дома — мебель своими руками 1 (50)
  • для дома — мебель своими руками 2 (14)
  • для дома — мыло (5)
  • ДЛЯ ДОМА — поделки (199)
  • для дома — 1 (50)
  • для дома — 2 (50)
  • для дома — 3 (50)
  • для дома — 4 (50)
  • ДЛЯ ДОМА — поделки / для дома — 5 (32)
  • ДЛЯ ДОМА И УЧАСТКА (121)
  • ландшафтный дизайн (6)
  • для дома — ремонт (52)
  • для дома — вязание 2 (12)
  • для дома — декупажное 1 (50)
  • для дома — подворье (1)
  • ДЛЯ ДУШИ (35)
  • ЗАГОВОР (8)
  • ЗДОРОВЬЕ (46)
  • ИГРУШКИ (262)
  • игрушки — вязанные 1 (50)
  • игрушки — вязанные 2 (4)
  • игрушки — колготки носки 1 (50)
  • игрушки — колготки носки 2 (19)
  • игрушки — разные 1 (50)
  • игрушки — разные 2 (26)
  • игрушки / текстильная кукла (49)
  • игрушки /текстильная кукла 2 (33)
  • КАНЗАШИ (33)
  • КВИЛТИНГ (стёжка) (8)
  • КНИГИ (21)
  • КОЖАНОЕ (6)
  • КОМПЬЮТЕР С НУЛЯ (65)
  • компьютер с нуля 1 (50)
  • компьютер с нуля 2 (15)
  • КОСМЕТИЧЕСКИЙ САЛОН (68)
  • брови (4)
  • лицо (15)
  • волосы (6)
  • глазки, веки (5)
  • губы (2)
  • депиляция (3)
  • домашняя косметика (17)
  • макияж (16)
  • ногти (3)
  • про ноги (1)
  • растяжки, целюлит (2)
  • шея (2)
  • КУКЛЫ — лепка (50)
  • КУЛИНАРНЫЕ РЕЦЕПТЫ — (97)
  • — блины, оладьи, вареники (14)
  • — мясное (28)
  • — овощное (23)
  • — сыр (4)
  • — хлеб, лаваш, кулич, сухарики.. (10)
  • — мастика, крем (13)
  • — подборка (5)
  • КУЛИНАРНЫЕ РЕЦЕПТЫ готовим — торт без выпечки (13)
  • КУЛИНАРНЫЕ РЕЦЕПТЫ. (321)
  • готовим — булочки, пироги, пончики (50)
  • готовим — заготовки (9)
  • готовим — из слоённого теста (16)
  • готовим — из субпродуктов (3)
  • готовим — мороженое (4)
  • готовим — печенье, кекс (8)
  • готовим — пирожки, чебуреки, рогалики. (40)
  • готовим — пицца, запеканка (12)
  • готовим — сладости, десерт 1 (50)
  • готовим — сладости, десерт 2 (1)
  • готовим — советы и др. (49)
  • готовим — специи, заменители (4)
  • готовим — тесто, секреты выпечки (32)
  • готовим — торт, пирожное (43)
  • готовим торт — украшение, айсинг, (24)
  • КУЛИНАРНЫЕ РЕЦЕПТЫ. готовим — салат, овощное (13)
  • КУЛИНАРНЫЕ РЕЦЕПТЫ. готовим — на первое (2)
  • ЛЕПКА (127)
  • лепка 1 (50)
  • лепка 2 (50)
  • лепка 3 (29)
  • ЛЕПКА — солёное тесто 1 (50)
  • ЛЕПКА — солёное тесто 2 (16)
  • ЛИРУШНОЕ (125)
  • для дневника — 2 (50)
  • для дневника — 3 (26)
  • для дневника 1 (50)
  • лирушное — новичкам (22)
  • МЕРКИ (5)
  • МЕХ (1)
  • моя Родина (4)
  • НОВЫЙ ГОД (47)
  • Нумизматика (7)
  • ОБУВЬ — полезное (5)
  • ОБУВЬ — шить (19)
  • ПЛЕТЕНИЕ ИЗ ГАЗЕТ 1 (50)
  • ПЛЕТЕНИЕ ИЗ ГАЗЕТ 2 (33)
  • поделки из картона (32)
  • приветствия,поздравления (33)
  • приспособления (3)
  • ПРИЧЁСКИ (24)
  • психология (22)
  • пэчворк, стежка (25)
  • Работа в инете (4)
  • Интернет-магазин (1)
  • новичку ч1 (1)
  • работа (1)
  • разное — Дополнительный заработок (2)
  • разное 1 (53)
  • разное 2 (31)
  • рамки (6)
  • религия (12)
  • рецепт для СВЧ (0)
  • РЕЦЕПТЫ — мясные блюда (26)
  • РЕЦЕПТЫ — рыба (8)
  • РЕЦЕПТЫ — салаты (35)
  • рисование (29)
  • роспись по стеклу (31)
  • РУКОДЕЛЬНЫЙ БИЗНЕС (2)
  • САД. ОГОРОД — виноградник (11)
  • САД. ОГОРОД — клубника (12)
  • САД. ОГОРОД — малина (11)
  • САД. ОГОРОД -подкормки, болезни, вредители (21)
  • САД. ОГОРОД -сад (19)
  • САД. ОГОРОД -цветник, огород (30)
  • свадебный декор (9)
  • СВЕТИЛЬНИК (21)
  • советы визажиста (3)
  • СОВЕТЫ ПО ХОЗЯЙСТВУ (0)
  • советы по хозяйству 1 (50)
  • советы по хозяйству 2 (32)
  • советы стилиста (3)
  • СУМКИ (97)
  • техника шитья (10)
  • топики (42)
  • точечная роспись (2)
  • ТРАФАРЕТЫ, ШАБЛОНЫ (13)
  • УГОЛОК РУКОДЕЛИЯ (3)
  • УПАКОВКА (6)
  • уроки по шитью (324)
  • уход за руками (20)
  • УХОД И ГИГИЕНА (2)
  • Фильмы (3)
  • холодный фарфор (80)
  • хотелки (3)
  • ХРАНЕНИЕ (1)
  • ЦВЕТЫ (13)
  • ЦВЕТЫ — спицами (2)
  • ЦВЕТЫ, аппликации, пуговицы — крючок (17)
  • шампунь (2)
  • ШИТЬЁ (414)
  • модели 2 (1)
  • моделирование (68)
  • рукава (3)
  • Светлана Пояркова (1)
  • ссылки (13)
  • ШИТЬЁ — брюки (7)
  • ШИТЬЁ — выкройки (30)
  • ШИТЬЁ — головной убор, шарф (7)
  • ШИТЬЁ — детское 2 (4)
  • ШИТЬЁ — идеи для детей (3)
  • ШИТЬЁ — инструменты и гаджеты (14)
  • ШИТЬЁ — КОРРЕКТИРОВКА ВЫКРОЕК (3)
  • ШИТЬЁ — нижнее белье (7)
  • шитьё — полезности (4)
  • ШИТЬЁ — построение основ (15)
  • ШИТЬЁ — ремонт одежды (2)
  • ШИТЬЁ — ткани \ гипюр, кружева (1)
  • ШИТЬЁ — ткани \ трикотаж (5)
  • ШИТЬЁ — ткани \ флизелин и др. (2)
  • ШИТЬЁ — фасоны (42)
  • ШИТЬЁ — швы (4)
  • ШИТЬЁ — ЮБКИ (12)
  • ШИТЬЁ ДЕТСКОЕ 1 (124)
  • ШИТЬЁ с Angel A dress (0)
  • ШИТЬЁ \ летнее (3)
  • шифон, скользкие ткани (2)
  • шпаргалки (4)
  • ШТОРЫ 1 (54)
  • ШТОРЫ 2 (4)
  • юридическая помощь (8)

Цитатник

Швейный стол — своими руками! Какая из мастериц не мечтает об удобном и компактном рабоче.

. В этой статье я расскажу про офигительную штуку — самодельную восковую пропитку. С.

Все хотят уметь готовить. Но никто не хочет прикладывать для этого слишком много усили.

Приложения

  • ОткрыткиПерерожденный каталог открыток на все случаи жизни
  • Я — фотографПлагин для публикации фотографий в дневнике пользователя. Минимальные системные требования: Internet Explorer 6, Fire Fox 1.5, Opera 9.5, Safari 3.1.1 со включенным JavaScript. Возможно это будет рабо
  • Дешевые авиабилетыВыгодные цены, удобный поиск, без комиссии, 24 часа. Бронируй сейчас – плати потом!
  • Онлайн-игра «Большая ферма»Дядя Джордж оставил тебе свою ферму, но, к сожалению, она не в очень хорошем состоянии. Но благодаря твоей деловой хватке и помощи соседей, друзей и родных ты в состоянии превратить захиревшее хозяйст
  • 5 друзейСписок друзей с описанием. Данное приложение позволяет разместить в Вашем блоге или профиле блок, содержащий записи о 5 Ваших друзьях. Содержание подписи может быть любым — от признания в любви, до

Поиск по дневнику

Интересы

Друзья

Постоянные читатели

Сообщества

Статистика

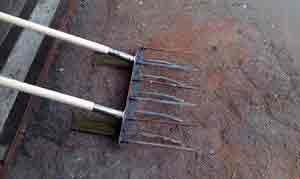

Как сделать чудо лопату? Видео.

Несколько лет назад показывали по телевидению, как священник в российской глубинке ловко копал участок странной лопатой, в верхней части которой был . велосипедный руль

Меня это очень заинтересовало (сам я ту передачу не видел), и со слов жены, которая видела ту передачу, сконструировал чудо лопату, которой можно легко перекапывать землю в два раза быстрее и совсем не нагибаясь, тем самым не нагружая спину.

Материалы для изготовлення лопаты использовал подручные:

1. Руль из старого велосипеда, на ручки надел куски шланга, так удобнее работать

2. Труба из нержавеющей стали диаметром 22 мм.

3. Лопата из холоднокатаной нержавейки толщиной 2 мм

4 Штырь с пружиной или стальной подвижный (отрегулировать по грунту).

За рубежом, а также и в нашей стране с каждым годом придумывают нечто новое в рыхлении почвы, чтобы не нарушалась микрофлора, а микроорганизмы оставались на своем уровне: нижние — внизу, а верхние-вверху, что очень важно для будущих урожаев на приусадебных и дачных участках.

При копании такой лопатой получаешь одно удовольствие: хочется работать и работать, при этом совсем не устаешь. Очень она хороша для пожилых людей, болеющих радикулитом и другие болезни позвоночника.

Для перекопки травы или злаковых она не подходит, потому что землю нужно переворачивать корнями вверх, а она проворачивает почву только на 180 граградусов, а при резком движении достаточно и 100-120 градусов

Можно использовать материал и от шахтерской лопаты. От роста человека (а именно рычага руки) я вывел формулу:

Чудо лопата

Таким образом я определил высоту чудо-лопаты — от руля (верхней части) к режущей части (внизу лопату заточил).
Руль выровнял по прямой линии. Штырь входит в трубу и стопорится болтом 2,11 М8 и служит для проворачивания чудо-лопаты.
Начинать копать нужно справа налево или справа назад
Чертежи изготовления чудо-лопаты добавляю. Меня такое орудие труда удовлетворяет, работаю в охотку и особо не напрягаясь. Советую всем изготовить такую чудо-лопату, дабы облегчить свой не легкий труд.

Н.М МАНДРИГЕЛЬ. пр. Дружбы народов, 33/119,
г. Днепродзержинск Днепропетровской обл.

Чертежи лопаты

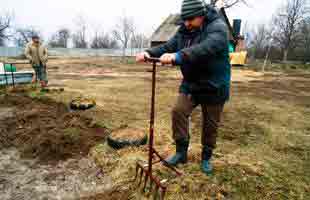

Чудо-лопата монаха — отца Геннадия
Удивительные Вещи

Чудо-вилы поворотные
Удивительные Вещи

Источник: http://www.liveinternet.ru/users/5081819/post303320532

Огородное спасение: чудо-лопата своими руками

На сегодняшний день сложно встретить садовода, не обладающего какой-либо полезной техникой.

Для работы на огороде отличный инструмент должен экономить не только время, но и силы. Впоследствии начинают приобретаться девайсы от обычных ручных тяпок, до автоматической техники.

Самыми сложными работами в огороде являются обработка земли, вспашка и рыхление. Поэтому люди все чаще создают новые средства для облегчения работы.

Что представляет из себя чудо-лопата

Какая будет почва и какой урожай — зависит только от обработки садового участка. В основном она включает в себя основную и дополнительную.

Первый вариант характеризуется глубокой вспашкой и рыхлением. Далее рекомендуется провести дополнительную часть. Она включает в себя выравнивание почвы, ее рыхление, борьбу с сорными растениями.

Наиболее известной огородной техникой является обычная лопата. Но, к сожалению, для того чтобы ее использовать требуется много сил и количества времени.

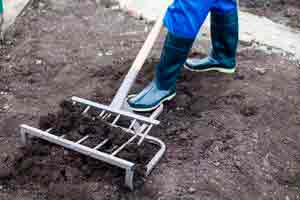

На сегодняшний день изобрели специальную чудо лопату, которая во много раз превосходит обычную. В ней имеется специальный рычаг, который позволяет снизить нагрузку и спина не напрягается.

При применении такой техники не обязательно приподнимать землю и переворачивать. Помимо этого она позволяет параллельно рыхлить землю. Поэтому можно навсегда забыть о граблях для разбивания земляных комков. За эти свойства некоторые огородники прозвали инструмент рыхлитель сада.

Также ширина обрабатываемой почвы будет значительно шире, чем при обычной лопате, и будет составлять примерно 40 сантиметров. Поэтому обработка будет проходить значительно быстрее.

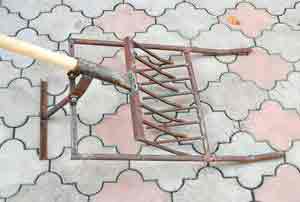

Что представляет из себя конструкция

Она имеет простые вилы, которые с двух сторон оснащены упорами. Элементы такой лопаты изготовлены из стального материала, но одновременно она очень легкая.

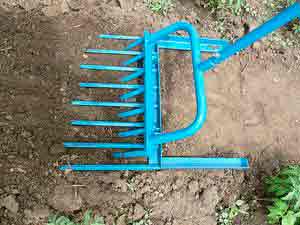

Самым распространенным является Крот, в ширину он будет достигать около 50 сантиметров, благодаря чему площадь обработки будет шире.

Как можно сделать своими руками чудо-технику

Если приобретение такой техники сильно бьет по карману, то можно ее изготовить и самостоятельно.

Между зубчиками желательно пропустить прутья, чтобы они напоминали грабли.

Черенков может быть несколько, но иногда их пускают по одному. Не желательно изготавливать его из древесины, так как оно быстро портится. Лучшим решением будет железная или стальная.

Изготовление чудо техники начинают со штыков. Для этого режут железо на небольшие отрезки и затачивают под одним углом примерно в 30 градусов.

Далее переходят к изготовлению главной планки, для этого берут трубку квадратной формы. Если для рукоятки будете использовать стальной материал, то желательно брать круглой формы. Далее крепят все материалы сваркой.

Недостатки и достоинства чудо-техники

Многая техника имеет свои положительные и отрицательные качества, поэтому перед тем как приобретать ее рекомендуется ознакомиться со всеми.

Положительные стороны чудо-техники:

  1. Уменьшается физическая нагрузка, которая прикладывается к основной обработке почвы;
  2. Благодаря широким каналам значительно уменьшается время обработки;
  3. Даже новичок может легко справиться с использованием;
  4. Она подходит для различных видов земли;
  5. Чудо-техника, которая сделана самостоятельно, прослужит долгое время;

  1. Рекомендуется сразу изготавливать технику качественно, так как ремонт ее очень сложен;
  2. Не получится вскапывать фигурно;
  3. Не получится вскапывать ямки;
  4. Чтобы работа была более эффективной, желательно, чтобы работник весил больше 75 килограмм.

Источник: http://akaoray.ru/ogorodnoe-spasenie-chudo-lopata-svoimi-rukami/

Как сделать чудо лопату своими руками?

Существуют ситуации, когда фраза из старого анекдота «могу копать, а могу не копать» может быть произнесена только риторически. Потому что делать это все равно придется, не обращая внимания на боль в пояснице.

Схема 1. Схема сварки элементов чудо-лопаты.

Мечта огородников об изобретении инструмента, который бы позволил облегчить изнурительный процесс подготовки почвы к посадке, сбылась не так давно, но уже получила признание у садоводов. Приспособление имеется в продаже, а для тех, кто хочет узнать, как делается чудо лопата своими руками, существуют подробные описания ее изготовления.

Что умеет чудо лопата?

Все владельцы приусадебных участков знают, что для получения более рыхлой земли при обработке лучше использовать вилы. По своей сути чудо лопата — это и есть обыкновенные вилы, прошедшие продуманный технологичный апгрейд.

По неподтвержденным данным к хитроумному изобретению имеют отношение суровые уральские производственники, но первоначальная конструкция со времени создания претерпела много изменений, и работа с ней стала более удобной и эффективной.

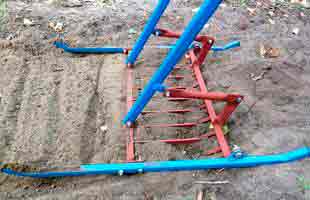

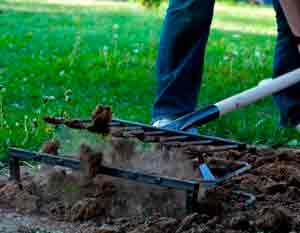

В конечном итоге чудо лопата представляет собой вилы, к которым с двух сторон прикреплены упоры. Передний упор выглядит как рама на полозьях, задний имеет Т-образную форму. Рамка оснащена зубьями, и в целом конструкция имеет несколько фантастический вид. Это не мешает ей проделывать работу с применением гораздо меньших усилий, чем при использовании обычных вил или штыковой лопаты.

В таком виде устройство отлично справляется и с глинистой, и даже плотной, утрамбованной почвой, проявляя при этом исключительную надежность. За счет более широкой рабочей плоскости и благодаря механизму действия чудо лопата позволяет намного повысить скорость вскапывания, при этом снижается физическая нагрузка на позвоночник и энергетические затраты работающего.

Единственное, что нужно учесть, вес копающего должен превышать 80 кг, иначе сила давления на рукоять будет недостаточной для получения хорошего результата.

Какой бывает чудо лопата?

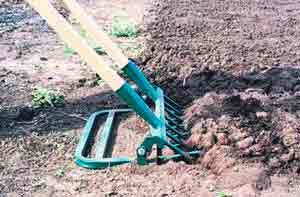

Производители предлагают несколько вариантов таких механизмов, отличающихся размером, конструкцией и материалом изготовления. Стоят они недешево, поэтому при наличии определенных трудовых навыков и схемы сборки устройства вполне можно обойтись без лишних затрат. Чудо лопата бывает трех типов: «Пахарь», «Крот» и обычная. Самостоятельное создание лучше начинать с самого простого варианта.

Прежде чем заняться подготовкой нужного инструмента и материала, необходимо продумать, какого именно размера чудо лопата понадобится и для каких целей будет использоваться.

Схема изготовления ручки для чудо-лопаты.

Величина штыка, на которую он будет входить в землю, зависит от глубины промерзания почвы. Если лопата будет использоваться для рыхления грунта, достаточно размера в 10 см. При посадке овощных культур требуется более глубокое вскапывание, поэтому зубья должны как минимум на 5 см заходить в слой промерзшей почвы.

Ширина зависит от предполагаемой площади захвата земли, но не рекомендуется превышать размер в 50 см, иначе при работе придется прилагать слишком много усилий. Внешний вид конструкции можно изучить по прилагаемому рисунку, на котором изображен инструмент с полосой копки 35 см. Для изготовления инструмента чудо лопата понадобится:

  • арматура или легированный плоский прокат шириной 2 см и сечением около 0,5 см;
  • квадратная труба сечением 1 см;
  • металлическая труба диаметром более 5 см;
  • болты и гайки;
  • сварочный аппарат;
  • болгарка;
  • дрель;
  • наждачная бумага.

Процесс изготовления чудо лопаты

В первую очередь изготавливают штыки, для этого арматура режется на отрезки необходимой длины. Их концы затачивают с одной стороны под углом 30°. Если почва мягкая, то угол скоса можно уменьшить до 15°, но следует учесть, что это приведет к частому затуплению режущей части. Затем отрезают часть квадратной трубы для несущей планки и подготавливают круглую полую трубу для ручки. Элементы сваривают по чертежу (схема 1).

Упорную планку выгибают в форме дуги и монтируют к боковинам несущей конструкции. После этого все детали сваривают между собой, а места подвижных соединений скрепляют болтами и гайками, предварительно проделав дрелью отверстия нужного диаметра. Места, где была проведена сварка, зачищают наждачной бумагой, ручку оснащают деревянной рукояткой.

Источник: http://moiinstrumenty.ru/standartnye/chudo-lopata-svoimi-rukami.html

Смотрите также:
03.11.2018

Незаменимый ключ в ремонте велосипеда - выжимка цепи Часто велосипедист попадает в неожиданную и неприятную для него ситуацию в дороге, когда рвется или ослабляется велосипедная цепь, которая требует срочного ремонта. Опытные велосипедисты нередко выполняют плановое...

03.11.2018

Как сделать садовый измельчитель веток своими руками? Каждому владельцу огорода или дачного участка время от времени приходится избавляться от листьев и травы, в особенности, когда речь заходит об уборке сада. Многие используют собранный материал для приготовления...

03.11.2018

Гриндер своими руками Ленточный шлифовальный станок или иное его название — гриндер – это одно из самых необходимых приспособлений, как в домашнем хозяйстве, так и в мастерских любой направленности. Это устройство позволяет произвести зачистку или полировку абсолютно...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
