Простейшее самодельное приспособление для болгарки, дрели, фена

Данное приспособление позволит крепить любой из домашних ручных, такие как:

болгарки (УШМ), дремель, фен, при выполнении домашних работ.

Берем два куска ламинированного ДСП.

Сверлим отверстия под дюбель.

Вкручиваем специальные шпильки. Это будут опоры.

Далее крепим нижние части хомутов с резиновыми вставками.

Собственно, это все!

Наше приспособление готово!

Теперь просто крепим инструмент, стягивая верхнюю часть хомутов, зажимая ручной электро-инструмент.

Теперь можно затачивать сверла.

С дремелем можно выполнять более точные работы, перемещая заготовку по фиксированной режущей части.

Также можно закрепить строительный фен.

Получилась очень простая и в то же время очень удобная штука, которую может сдеалть себе любой у себя дома!

Оценить самоделку, мастер-класс, идею. Комментарии

EuroSamodelki.ru — это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 2400 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

Делайте самоделки своими руками как мы, делайте лучше нас!

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelnye-prisposobleniya/samodelnoe-prisposoblenie-dlya-bolgarki-dreli-fena

Какие приспособления для болгарки можно сделать своими руками

Широко известная угловая шлифовальная машина со своими возможностями резать, шлифовать и очищать оказалась способной еще к нескольким функциям. Расширение функционала требует выполнить определенную работу своими руками, чтобы получить нужные для работы приспособления.

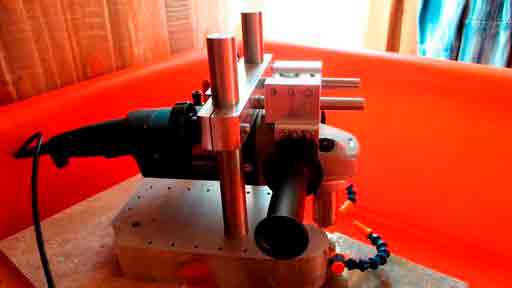

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

  • устанавливаем на основании шарнир;
  • привариваем к шарниру несущую трубу;
  • крепим к трубе П — образную пластину крепления болгарки;
  • на несущую трубу одеваем резиновую ручку;
  • устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

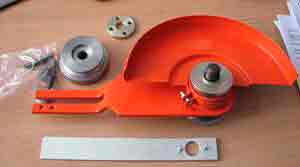

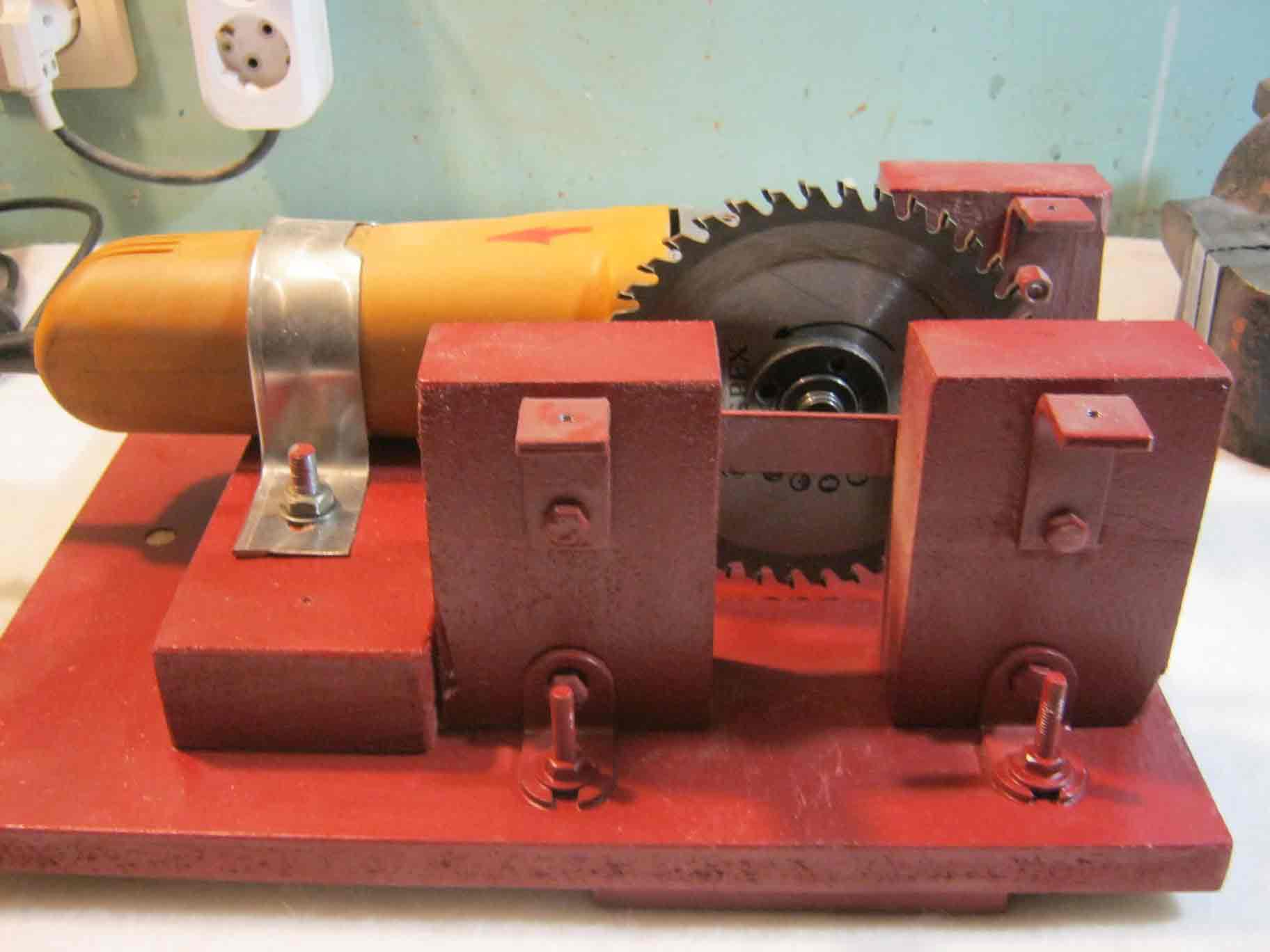

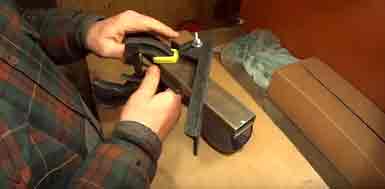

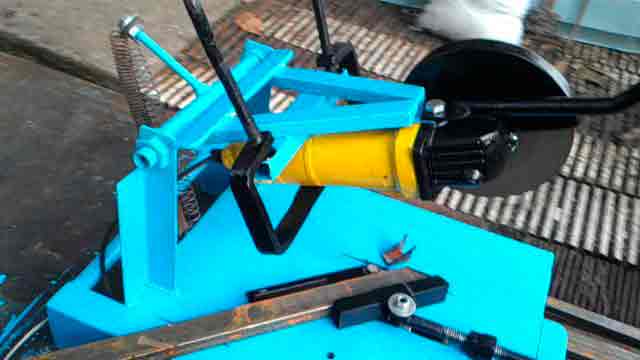

Простой отрезной станок + (Видео)

Отрезной станок на базе угловой шлифовальной машины можно сделать своими руками за один день. Для станка необходимо подобрать станину – металлическую пластину основания. На ней закрепить шарнир. К шарниру приварить несущую раму с пластиной для крепления болгарки.

В качестве шарнира можно использовать любую подходящую деталь. В данном случае шарнир изготовлен из поворотных шарниров легкового автомобиля. Шарниры уже отслужили свой срок, но к станку подошли очень хорошо.

Штроборез из болгарки своими руками + (Видео)

Штроба – это канавка, которую необходимо прорезать в стене для укладки электрического провода или кабеля. Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда провод будет укладываться ровно и раствора для закладки потребуется меньше.

Штроборез на практике применяется редко, поэтому покупать его для дома будет накладно. Но его можно изготовить на базе угловой шлифовальной машины – нашей любимой болгарке.

Главная задача – установить два алмазных диска на валу болгарки с расстоянием не менее 1 см:

  • устанавливаем первый диск и фиксируем гайкой;
  • устанавливаем второй диск и фиксируем гайкой;
  • замеряем получившееся расстояние между дисками;
  • устанавливаем защиту на болгарку;
  • проверяем работу.

Но, если не получается по каким-то причинам установить два диска на валу, штробу можно прорезать и обычным методом одним установленным диском. Просто придется прорезать вторую параллельную линию.

Работы с штроборезом выполняются в помещении. Это создает огромное количество пыли. От нее не спасает даже респиратор. Для устранения этого негативного явления надо сделать защитный кожух, который бы накрывал оба диска и имел сверху патрубок для подключения к пылесосу. Подобное устройство есть на электрических лобзиках для сбора мелких опилок.
Иногда к этому кожуху любители рационального использования инструмента приспосабливают 2 или 4 вращающихся ролика. При движении штробореза по поверхности стены, он будет передвигаться на роликах, не создавая дополнительных нагрузок на руки.

Для изготовления инструмента для широкой канавки необходимо изготовить специальные втулки для крепления дисков на нужную ширину. С таким штроборезом можно будет делать канавки для прокладки труб.

Но и защитный кожух надо будет сделать более широкий. На кожухе штробореза и для проводов, и для труб необходимо установить винт регулировки погружения режущего инструмента в стену. В таком случае кожух будет состоять из двух частей связанных шарниром и узлом регулировки погружения.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

Маятниковая пила + (Видео)

Изготовить своими руками приспособы для болгарки несложно. Здесь даже не нужны чертежи. Достаточно знать принцип, который заложен в тот или иной станок. Маятниковая пила на базе болгарки не является исключением. Этот тот же отрезной станок, но вес его распределен почти пополам.

Он чем-то похож на детские качели. На подвижной втулке расположена рама, а на нее устанавливается угловая шлифовальная машинка. Противовесом может служить любой груз в сочетании с возвратной пружиной.

Источник: http://instrument-blog.ru/elektroinstrumenty/prisposobleniya-dlya-bolgarki.html

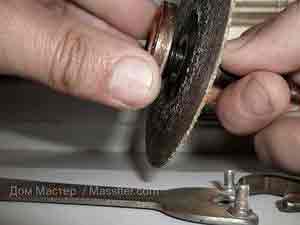

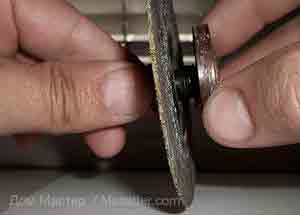

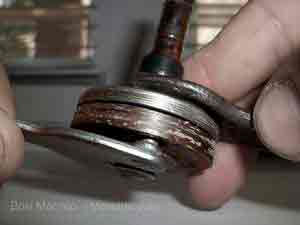

Как сделать ключ для болгарки

Инструменты иногда теряются, особенно это касается небольших предметов. Так вот, сегодня мы расскажем о том, как сделать ключ для болгарки.

Понадобится:

  • плотный прочный материал древесного происхождения;
  • дрель;
  • карандаш;
  • пила;
  • шлифовальная машинка;
  • два болтика.

Что касается материала изготовления, советуем использовать толстую фанеру.

Для начала просверлите отверстия в приготовленной вами заготовке. Для разметки используйте посадочную деталь болгарки.

Обрежьте лишнее. Вам надо сделать ручку. Понадобится лобзик.

Округлите изделие. Как вы видите, в нашем случае у мастера есть большой ассортимент станков. Уверяем, вам все это не требуется. Будет достаточно лобзика и шлифовальной машинки либо наждачного станка.

Отметьте места под сверление отверстий.

Просверлите их сверлом немного меньшего диаметра, после чего нарежьте резьбу. Само собой, можно обойтись и без нарезки, это совсем не обязательно.

Вкрутите болты по местам. При необходимости накрутите на них гайки, это если они слишком длинные.

Выполните финишную шлифовку.

В результате у вас должен получиться примерно такой ключ для болгарки.

В принципе все легко и просто. Еще раз заметим, что лучше всего использовать фанеру.

Источник: http://raddelu.ru/samodelki-dlya-stroitelya/kak-sdelat-klyuch-dlya-bolgarki.php

Самодельная болгарка из подручных инструментов

Иногда при выполнении ремонтных или строительных работ возникает ситуация, когда оборудовании выходит из строя, а купить новое или отремонтировать не представляется возможным. В этом случае мастеру необходимо знать, как из имеющихся инструментов с небольшими затратами изготовить необходимый инструмент. В данной статье мы рассмотрим, из чего можно сделать болгарку своими руками.

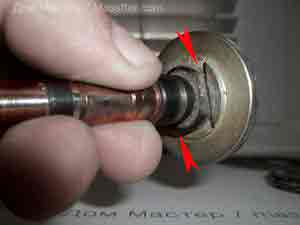

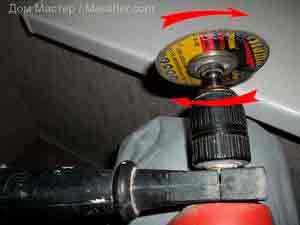

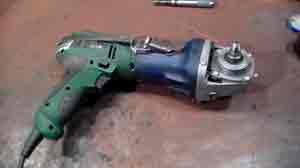

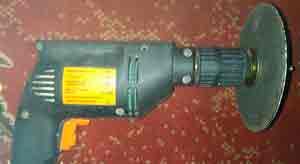

Болгарка из дрели

В случае выхода из строя углошлифовальной машинки (УШМ или болгарки), ее можно изготовить из дрели. Следует учитывать, что имеется несколько способов преобразования одного инструмента в другой. Наименее затратным и не таким трудоемким будет использование специального приспособления – адаптера.

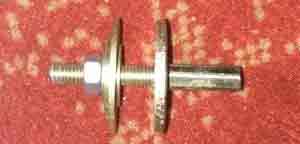

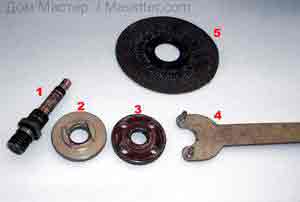

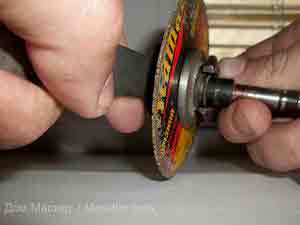

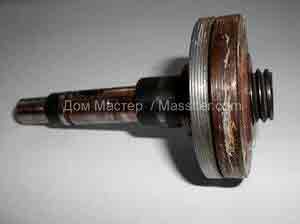

Адаптер представляет собой переходник, который выполнен в виде штока. С одной стороны его можно зажать в патрон дрели, а на вторую сторону при помощи шайб закрепляется отрезной диск.

Если нет возможности купить переходник, можно разобрать своими руками неисправную УШМ и демонтировать шпиндель.

Также его можно купить в ремонтной мастерской или выточить адаптер на станке у знакомого токаря. Зажав адаптер в патроне дрели, получаем работоспособную углошлифовальную машинку.

К недостаткам конструкции можно отнести то, что такую «болгарку» можно использовать только при строгом соблюдении техники безопасности. Ей можно резать металл не толще 5 мм. Кроме того, так как у дрели частота вращения вала значительно меньше, чем у УШМ (3 000 против 11 000 оборотов в минуту), эффективность обработки металла в этом случае гораздо ниже.

К достоинствам такой модернизации можно отнести:

  • быстрое преобразование одного прибора в другой;
  • использование инструмента в местах, недоступных для УШМ заводского изготовления.

При использовании дрели в качестве режущего приспособления необходимо иметь в виду, что вал дрели имеет вращение в обе стороны. Поэтому при резке металла или других работах необходимо следить за направлением вращения. Режущий диск должен вращаться только по часовой стрелке.

Существуют еще один способ переделки. Но он более затратный, для его реализации приобретают специальную насадку, которая имеет редуктор. На дрели демонтируется родной редуктор, а на его место устанавливается насадка. В результате чего получается неплохая болгарка из дрели — почти полный аналог неисправного инструмента.

Однако стоимость такой насадки довольно высока, а модернизация занимает много времени. Поэтому лучше сразу приобрести недорогую УШМ.

Все представленные варианты предназначены только для экстренного решения проблемы. Если потребуется в последующем использовать дрель по назначению, придется затратить много времени на ее восстановление.

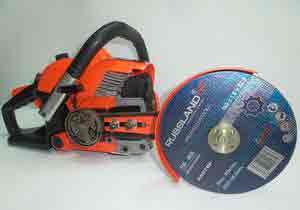

Переделка бензопилы в углошлифовальную машинку

Иногда возникает необходимость отрезать трубу или профлист в месте, где отсутствует электричество. Для этого применяется болгарка из бензопилы, которая легко преобразуется с использованием покупной приставки.

  • ведущего шкива или барабана;
  • защитного кожуха;
  • ременной передачи и комплекта ключей и шпилек.

Для установки данного приспособления на бензопилу необходимо:

  • демонтировать шину с цепью;
  • освободить бак от масла и снять барабан сцепления;
  • на приводной вал ведущей звездочки монтировать шкив приспособления;
  • закрепить защитное устройство и установить ременную передачу;
  • поставить режущий диск — и механизм готов к работе.

Основным достоинством конструкции является то, что ее можно использовать в местах, где отсутствует электричество. При работе с такой машинкой необходимо соблюдать предельную осторожность, так как у бензопилы крутящий момент выше, чем у стандартной углошлифовальной. В этом случае возрастает опасность разрушения режущего диска.

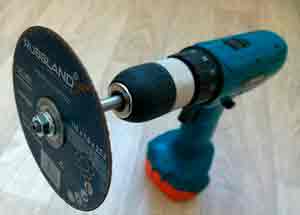

Модернизация шуруповерта

Если нет под рукой дрели или бензопилы, а резать материалы необходимо, можно сделать болгарку из шуруповерта. Алгоритм его модернизации практически такой же, как и при изготовлении УШМ из дрели. Основным элементом конструкции будет приобретенная насадка — адаптер или шпиндель неисправной УШМ.

К достоинствам такого электроинструмента можно отнести быструю трансформацию механизма и возможность использования вдали от электрической сети. Самоделка может применяться в стесненных условиях, где стандартная УШМ не подходит из-за больших размеров.

Основными недостатками самодельного устройства можно назвать:

  • малый ресурс аккумуляторной батареи (при использовании аккумуляторного шуруповерта);
  • низкая скорость вращения режущего диска — порядка 700 оборотов в минуту;
  • недостаточная мощность электроустройства.

Такой механизм можно использовать только в качестве маломощной УШМ. С его помощью можно отрезать металл толщиной не более 1,5 мм или уголок 20*20. Им можно резать арматуру диаметром менее 8 мм. Использовать шуруповерт в качестве полноценного режущего инструмента не получится.

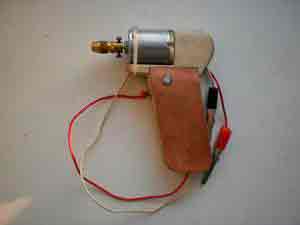

Мини-болгарка из подручных средств

Такое приспособление подойдет для тех, кто занимается моделированием — им часто приходится резать детали из твердых материалов. Использовать стандартные углошлифовальные устройства в этом случае невозможно: необходимо разрезать очень маленькие элементы. Для такой работы необходимо сделать мини-болгарку. Ее делают из небольшого электромотора. Он может быть от неисправного видеомагнитофона, принтера или детской игрушки. Питание такого устройства осуществляется от зарядного блока сотового телефона, входа USB, аккумулятора или нескольких батареек.

Самое сложное — это изготовление своими руками режущего элемента. Диск изготавливается из самого тонкого отрезного круга. Диаметр выбирают самостоятельно, согласно условиям применения.

Иногда режущий круг изготавливают из обыкновенной пробки от напитков.

Изготовление устройства начинают с обработки ручки — закрепляют на нее двигатель. На ось монтируют цанговый зажим. Берут подготовленный круг, закрепляют его с помощью шайб на винте М6. Получается своеобразная насадка, которую скрепляют цанговым зажимом.

Инструмент готов к работе. Механизм из моторчика можно использовать и без ручки, если требуется подрезать детали внутри модели.

Как изготовить устройство, можно посмотреть в этом видео:

Всем желающим изготовить устройство следует знать, что самодельная болгарка не отвечает требованиям техники безопасности. Если нет острой необходимости, лучше не рисковать своим здоровьем, а иногда и жизнью.

Источник: http://tehnika.expert/dlya-remonta/bolgarka/samodelnaya.html

Ключ для болгарки.

Пардон за мой французский, но иначе выразиться не могу Просрал ключ для болгарки. Пошёл по магазинам: Строитель, К-раута, 220 вольт. Везде мне было отказано в любви и ласке А в 220 вольт порекомендовали купить самую дешёвую болгарку, т.к. ключи для УШМ по отдельности якобы не продаются В связи с чем вопрос: это что, ПРАВДА.

а я почти никогда не пользуюсь таким ключом — только газовым со штатными постоянно руки сбиваешь. если хотите посмотрю, где то в гараже парочка валялась.

сходите на рынки местные и в ремонтные мастреские

У меня то же штуки 4 лежат, правда я поближе буду чем FF Group километров на 700

R8ven написал :
километров на 700

..эт точно..

FF_Group написал :
ключ для болгарки.

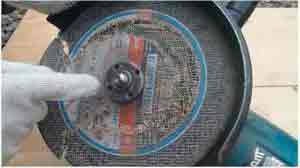

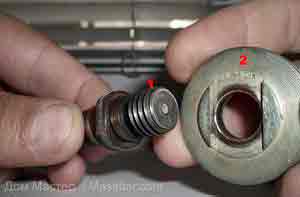

.. может гаечку безключевую купить,и забыть о ключе навсегда.

super-krot написал :
в 220 вольт порекомендовали купить самую дешёвую болгарку, т.к. ключи для УШМ по отдельности якобы не продаются

Ключик, идущий в комплекте к самой дешёвой болгарке, может оказаться бякой.
Наверное, самое лучшее — это совет helmutivan:

helmutivan написал :
гаечку безключевую купить

Продаются, видел не раз, причём даже универсальный- с раздвигающимися «усами».
Сам закручиваю от руки, при работе подтягиваются. При закусывании откручиваю «газовиком».

2FF_Group По СЦ пройдитесь, обычно там есть.

А я где-то видел в продаже такие ключи!
Так что продаются.
Могу ошибаться но попробуйте в «Метизах»

В Ёбурге не дефицит, частенько попадаются на глаза.

Что за ушм? Может у меня такой ключ есть,вышлю,если не найдёте.

super-krot написал :
Строитель

ФТОПКУ. Цены у них с потолка!

super-krot написал :
К-раута

**** вообще в неадеквате.

super-krot написал :
А в 220 вольт порекомендовали купить самую дешёвую болгарку

хыы, небось своего хамера??
В максидоме были ключи KWB, под разные гайки. рублей под 200\шт.
Вариант другой -сдеаль самому, т.к. например, мои ключи от макиты и кресса имеют не шибко твердые пальцы.
Вариант третий — спросить в барахолке.

super-krot написал :
Везде мне было отказано в любви и ласке

Загляните завтра в Хилти-центр на Фучика, 4В, там лежит одна штучка, артикул 93932. Если, конечно, не жалко 148 рублей.

Hilti_Team Может у автора 230-я УШМ.

А у них ключи одинаковые, и у 125, и у 180, и у 230. По крайней мере, у Хилти так. По-моему, 35 мм между штырьками.

только метабовские ключи к бошу не подходят. нужно брать гайку с собой

Делал сам из рожкового ключа,сверлил и вваривал каленые пальцы(3штуки). Гуд. Родной такая х.

Hilti_Team написал :
А у них ключи одинаковые

Никакой недомолвки. Гайки одинаковые у всех болгарок Хилти. Можно приобрести там же, М14, арт. 93935, около 175 рублей.

Hilti_Team написал :
Никакой недомолвки

Не умею я страницы «разворачивать»,но там в доп. информации помечено :
Характеристики
Дополнительная информация 125mm/150mm и всё.
как бы подразумевая,что для 180 и 230 ключ другой.
Да Бог с ним,одинаковые и хорошо

FF_Group написал :
если хотите посмотрю, где то в гараже парочка валялась.

Спасибо, камрад но право слово, наши «деревни» слишком далеко друг от друга ))

R8ven написал :
У меня то же штуки 4 лежат, правда я поближе буду чем FF Group километров на 700

Я готов завтра в любое время выдвинуться в указанные координаты!

helmutivan написал :
может гаечку безключевую купить,и забыть о ключе навсегда.

Это что за штука такая. Впрочем, спрошу иначе. Она ко всем ушм подходит. Хотя, что спрашивать, надо идти в магаз.

sledoput написал :
хыы, небось своего хамера??

Да х.з., земеля. Я просто дар речи потерял от такого «гениального» предложения, и мысли уточнить, что подразумевается под «самой дешёвой ушм» у меня не возникло.

Тундра написал :
Сам закручиваю от руки, при работе подтягиваются.

Новосиб

2Hilti_Team

Hilti_Team написал :
Загляните завтра в Хилти-центр на Фучика, 4В, там лежит одна штучка, артикул 93932. Если, конечно, не жалко 148 рублей.

Откуда такая «дальнозоркость».

Suever написал :
Что за ушм? Может у меня такой ключ есть,вышлю,если не найдёте.

Вообще, спасибо всем, мужики! За отклики. У меня тут, как говАривал Шура Каретный, последние волосы на сраке дыбом встали от досады (ключ ушёл с теми фраерами — хотя, фраер в данной ситуации скорее я. (( — которые делали у меня ремонт, и это стало для меня просто последней каплей, контрольным в голову :cool, и то, что вы среагировали на мой пост, наглядно показывает мне, что хороших людей в мире всё же больше, чем уродов всех мастей.

Источник: http://www.mastergrad.com/forums/t128845-klyuch-dlya-bolgarki/

Ключ для болгарки

Ключ универсальный для УШМ

Патрон быстрозажимной Matrix, 1/2, 2-13 мм

Патрон быстрозажимной Спец 3/8-24 UNF, 0.8-10 мм

Патрон быстрозажимной Matrix, М12х1.25, 2-13 мм

Патрон быстрозажимной Спец 1/2-20 UNF, 2.0-13 мм

Патрон с ключом и адаптером Спец 1.5-13 мм

Ключ универсальный быстрораздвижной для УШМ

Патрон Спец 1/2-20UNF, 1.5-13 мм

Как сделать ключ для болгарки

Инструменты иногда теряются, особенно это касается небольших предметов. Так вот, сегодня мы расскажем о том, как сделать ключ для болгарки.

  • плотный прочный материал древесного происхождения;
  • дрель;
  • карандаш;
  • пила;
  • шлифовальная машинка;
  • два болтика.

Что касается материала изготовления, советуем использовать толстую фанеру.

Для начала просверлите отверстия в приготовленной вами заготовке. Для разметки используйте посадочную деталь болгарки.

Обрежьте лишнее. Вам надо сделать ручку. Понадобится лобзик.

Округлите изделие. Как вы видите, в нашем случае у мастера есть большой ассортимент станков. Уверяем, вам все это не требуется. Будет достаточно лобзика и шлифовальной машинки либо наждачного станка.

Отметьте места под сверление отверстий.

Просверлите их сверлом немного меньшего диаметра, после чего нарежьте резьбу. Само собой, можно обойтись и без нарезки, это совсем не обязательно.

Вкрутите болты по местам. При необходимости накрутите на них гайки, это если они слишком длинные.

Выполните финишную шлифовку.

В результате у вас должен получиться примерно такой ключ для болгарки.

В принципе все легко и просто. Еще раз заметим, что лучше всего использовать фанеру.

Как поменять диск на болгарке: 4 нетрадиционных способа

Углошлифовальная машина – универсальный электроинструмент. С ее помощью можно резать стальные профили и древесину, обрабатывать бетон и камни, производить шлифовальные и обдирочные работы, затачивать ножовки. И для каждой операции предусмотрен определенный круг. Например, тонким отрезным кругом для болгарки нельзя шлифовать поверхности – он быстро сломается. Как правильно ставить диск на болгарку при стачивании и поломке круга или переходе на другой вид работы?

Согласно руководству по эксплуатации замену диска на болгарке нужно производить следующим образом.

  1. Выдернуть кабель электроинструмента из розетки.
  2. Нажать на кнопку фиксации вращения шпинделя.
  3. Удерживая кнопку стопора болгарки, с помощью рожкового ключа открутить фланцевую гайку. Проворачивать ключ для УШМ нужно по направлению вращения диска. Если сложно одной рукой нажимать на кнопку, а второй работать ключом, попросите кого-нибудь из близких вам помочь.
  4. Снять с вала шпинделя старый диск.
  5. Установить новый диск.
  6. Закрепить его гайкой вручную или с помощью все того же универсального ключа. В этот момент второй рукой нужно удерживать стопор. Сильно затягивать гайку не следует.
  7. Включить болгарку в сеть секунд на 30 на максимальных оборотах. Если диск вращается свободно, без биений, не задевая защитный кожух, можно приступать к работе.

В комплект поставки УШМ должен входить рожковый ключ. К дешевым болгаркам часто идет ключ плохого качества. Он может быстро сломаться (впрочем, такое происходит и с инструментами ведущих производителей). В конце концов, ключ можно просто потерять. Как правильно установить диск на болгарку в этом случае, не имея под рукой подходящего инструмента?

Самый надежный способ – просто купить новый ключ. Можно взять стандартный, под определенный фланец для УШМ, или раздвижной, с возможностью регулировки губок. Но ключи для болгарок продаются не во всех строительных магазинах, и найти нужный инструмент бывает непросто. Предлагаем вашему вниманию несколько хитростей, с помощью которых вы смените диск на болгарке без универсального ключа и сэкономите нервы и деньги.

Как поменять диск на болгарке без ключа?

Способ 1. Воспользоваться газовым ключом. Разводным ключом для труб обхватить гайку и осторожно ее открутить, не прикладывая больших усилий. Недостаток: можно смять гайку, сломать фиксатор вращения.

Способ 2. Изготовить для болгарки самодельный ключ. Для этого понадобится длинный гвоздь (не менее 100 мм). Нужно спилить шляпку, острие и придать гвоздю П-образную форму. Согнуть его следует таким образом, чтобы стойки «инструмента» попали в отверстия фланца. Если гайка закручена плотно, между стойками гвоздя вставить любой металлический пруток и, взявшись за него обеими руками, вращать конструкцию по направлению движения круга. В это время нужно нажать и удерживать кнопку фиксатора шпинделя. Способ безопасный, но требует времени и дополнительных инструментов – ножовки, тисков, молотка.

Способ 3. Простукивание зубилом. Перед сменой диска можно обработать шпиндельный вал жидкостью WD-40 и подождать не менее 15 минут. Затем поставить острие тонкого зубила под наклоном к отверстию фланцевой гайки и аккуратно простучать по всей поверхности отверстия слесарным молотком. Рано или поздно, благодаря несильным простукиваниям, гайка стронется, и открутить ее можно будет вручную. Недостаток способа состоит в том, что можно повредить отверстия и испортить фланец.

Способ 4. Нагреть гайку. Если сложно открутить гайку УШМ руками, можно немного ее нагреть газовой горелкой или автогеном. Раскручивать фланец нужно в перчатках, чтобы не обжечься. Это самый рискованный из предложенных способов. Можно перегреть подшипники и масло в редукторе угловой шлифовальной машины.

Напоследок хочется упомянуть несколько важных моментов, касающихся замены диска на болгарке.

  1. На УШМ нужно устанавливать круги подходящего размера. Необходимо строго соблюдать технику безопасности и ни в коем случае не снимать защитный кожух, чтобы поставить диск большего диаметра. Выбирая диск, нужно учитывать модель электроинструмента, его мощность, скорость вращения шпинделя.
  2. Из-за диска, вращающегося с высокой скоростью, на защитном кожухе УШМ образуется наклеп. Поэтому, меняя диск, снимайте и чистите кожух.
  3. В некоторых моделях болгарок предусмотрены шайбы, чтобы диск не заклинило между фланцами. По крайней мере, опорный фланец может быть оснащен резиновой шайбой. Вместо заводского крепежа можно вырезать прокладки из картона, резины или пластика. Нужно использовать 2 прокладки: между опорным фланцем и диском, между диском и гайкой.
  4. Не забывайте: если круг вращается по часовой стрелке, то гайку откручивают также по часовой стрелке и закручивают против.
  5. Если не хотите покупать новый ключ, установите на болгарку быстрозажимную гайку фирмы Bosch – ее легко можно открутить руками.

Главное, при смене диска на болгарке не нарушайте технику безопасности и все манипуляции совершайте с выключенным из сети инструментом.

Источник: http://i-perf.ru/bolgarka/klyuch-dlya-bolgarki.html

Болгарка из дрели

Как сделать болгарку из дрели

Болгарка из дрели делается проще, чем наоборот. Болгарка или угловая шлифовальная машина (УШМ) стала незаменимым электроинструментом благодаря широкому спектру работ, которому можно выполнить с её помощью, но она имеет свои недостатки, которые мешают в работе.
С ее помощью не всегда можно подобраться к труднодоступным местам и зачастую она имеет высокие нерегулируемые обороты, кстати, из-за этого требуются повышенные меры безопасности.
Но, несмотря на все это при определённых видах работ она незаменима.
Мы же можем воспользоваться всеми преимуществами УШМ, да, еще обойти ее недостатки.
Для этого нам будет достаточно разжиться приводным валом с фланцами от болгарки (я взял его от старой, испорченной).

Болгарка из дрели в фото пояснениях

1 Приводной вал
2 Внутренний фланец
3 Наружный фланец
4 Ключ для наружного фланца
5 Отрезной диск по металлу

Собираем в следующей последовательности

Надеваем внутренний фланец на вал, чтобы он сел в пазы, затем закручиваем наружный фланец.

Затягивается только наружный фланец специальным для этого ключом, вал придерживается рожковым с обратной стороны внутреннего фланца.

Для работы устанавливаем отрезной (или другой) диск

После установки затягиваем и устанавливаем в патрон дрели, тоже хорошо затягиваем вал в патроне.

Готово!
Поскольку дрель имеет реверс, то рабочее вращение должно идти по часовой стрелке, как при сверлении.
Стрелками (на фото) указано обязательное направление движения диска в таком случае наружный фланец с внутренней (обычной правой) резьбой будет само затягиваться, и не открутится при работе.

Работаем только в защитных очках

Основное правило работы с электроинструментом – безопасность, которая одними очками не ограничивается.

Вы спросите: «А где можно достать вал от болгарки, если нет старой, неисправной?»

  1. В мастерской по ремонте электроинструмента
  2. Заказать токарю
  3. Собрать свой вариант из подручных материалов
  4. Возможно есть рем. комплекты (не интересовался)

Поделюсь, что в этом сезоне работал этим приспособлением и получил массу удовольствия от маневренности и возможности при необходимости регулировки скорости вращения диска. Думаю, что при случае вы все сами оцените.

Болгарка из дрели | Видео пояснение


Удачного Вам ремонта!
——————————————
Сразу скажу, что идея использования дрели вместо болгарки не моя, просто, впервые ее увидел у мастера «кузовщика» Александра Борчанинова.

Источник: http://masstter.com/instrument/bolgarka-iz-dreli.html

Приспособления для болгарки: совершенствование инструмента

Угловая шлифовальная машинка получила широкое распространение благодаря своему разнообразию функционала. Данный вид инструмента является универсальным, так как способен на выполнение таких работ, как резка, шлифовка, зачистка. Функционал данного инструмента можно расширить, но для этого потребуются некоторые приспособления. Это такие приспособления для болгарки, которые позволят сделать из инструмента фрезерный станок, штроборез, отрезной станок и прочие.

Что нужно для изготовления самодельных приспособлений для болгарки

Чтобы сделать какое-либо приспособление для болгарки своими руками, для начала нужно определиться с тем, какие материалы для изготовления имеются в распоряжении. Следует также определиться и с тем, что конкретно следует изготовить: фрезерный или отрезной станок, штроборез или пылесборник для работы с инструментом в помещении.

Для изготовления таких приспособ, обычно нет необходимости покупать дополнительные материалы или детали, так как подойдут абсолютно любые простейшие подручные материалы. Для изготовления некоторых приспособлений, например кожуха-пылесборника, достаточно воспользоваться пластиковой канистрой из-под масла или тормозной жидкости. Используя жестяную банку, можно сконструировать ручную мельницу для изготовления муки грубого помола.

Важно знать! Приступая к работе, определитесь, что конкретно вы желаете получить из болгарки в итоге. Ведь такая конструкция должна быть нужной, и конечно надежной.

Стойка для болгарки

Такое приспособление на болгарку, как стойка, изготовить своими руками не составит особого труда. Ее изготовление позволит использовать инструмент для выполнения более точных распиловочных работ различных видов материалов. При изготовлении отрезного станка необходимо выполнить следующие задачи:

  1. Надежность закрепления инструмента.
  2. Надежная фиксация инструмента в верхнем положении.
  3. Обеспечение минимальных отклонений от плоскости реза.

Для надежного закрепления болгарки хорошо подходят резьбовые соединения. Дополнительно следует также побеспокоиться о безопасности, поэтому инструмент следует оснастить самодельным кожухом.

Для болгарок под круги диаметром от 115 мм до 150 мм, возможно их крепление к стойке при помощи хомутов. Инструменты под диаметр круга свыше 150 мм должны иметь надежное закрепление не только к перемещающейся консоли, но и к рабочему столу или станине. Для снижения вибраций и увеличения точности реза, рекомендуется станину жестко закреплять на верстаке или другом основании. Ниже представлен еще один вариант стойки с закрепленной болгаркой.

Маятниковый отрезной станок своими руками

Для изготовления такой приспособы из болгарки, как маятниковый отрезной станок, потребуется обеспечить автоматическое возвращение движущейся консоли в обратное положение. Это достигается за счет установки специальной пружины, резинки или противовеса, которые автоматически будут возвращать в исходное положение используемую УШМ.

Технология производства такого станка практически идентична предыдущему. Отличие заключается в добавлении автовозвратного механизма подвижной части, на которой закреплена болгарка. Тем самым облегчается труд человека.

Фрезер из болгарки

Болгарку можно использовать и в качестве фрезера. При этом важно учитывать тот факт, что инструмент должен иметь возможность извлечения из самодельного приспособления. Для изготовления такой конструкции потребуется закрепить УШМ под сделанным столом(или верстаком), и вывести вал инструмента в отверстие верстака с помощью переходника с цанговым зажимом для фрез. Изготовленным инструментом можно осуществлять различные работы по дереву в зависимости от используемой фрезы.

Циркулярка из болгарки

Из болгарки можно изготовить циркулярную пилу для работы с деревом. Для этого потребуется изготовить надежную станину или основание, к которой и будет крепится инструмент.

Важно знать! Диски для работы по дереву должны использоваться только надлежащего качества. Отсутствие хотя бы одного зуба запрещает применение диска для резки дерева.

Если при изготовлении отрезного станка режущий инструмент должен находиться над рабочим столом, то при конструировании фрезерного агрегата и циркулярки, все наоборот. Болгарку следует располагать под столешницей, из которой через соответствующее отверстие выходит определенная часть диска. Дополнительно к столешнице можно прикрутить линейку, при помощи которой будет осуществляться более точная распиловка древесины.

Штроборез из болгарки своими руками

Болгарка может использоваться для вырезания пропилов в стене. Они делаются для того, чтобы можно было укладывать в них проводку, трубы и прочие элементы. При работе стоковой болгаркой очень сложно контролировать глубину погружения диска. Для решения этой проблемы можно изготовить специальный каркас.

Важно знать! Такое приспособление для болгарки имеет важное преимущество, так как позволяет регулировать глубину выполняемой штробы.

Такой каркас представляет собой подошву с упором, посредством которой можно осуществлять перемещение инструмента вдоль стены с равномерным заглублением, получая тем самым штробу необходимой глубины. При изготовлении такого штробореза уделите внимание защитному чехлу и специальному пылесборнику. В качестве пылесборника можно использовать мешок, но удобнее подсоединить шланг от пылесоса. С его помощью будет осуществляться высасывание пыли, делая такую работу гораздо более приятной и беcпыльной.

Про самодельный пылесборник

Пылесборник или кожух для болгарки можно изготовить из старой алюминиевой кастрюли, кусочков тонкого металла или пластиковой канистры. Из кастрюли кожух будет более надежным, но при этом пластиковую конструкцию гораздо проще изготовить.

Для конструирования кожуха для сбора пыли, также подойдет лист оцинковки, который следует сварить на основании размеров имеющегося инструмента. Важное условие заключается в надежности закрепления такой самоделки на УШМ. Кроме того отверстие для сбора пыли можно сделать с наиболее удобным углом наклона, в отличие от покупных пылесборников.

Транспортир для болгарки

Транспортир для болгарки еще называют приспособлением для резки по направляющим. Для изготовления такого приспособления чаще всего берут металлический профиль или швеллер. Чтобы сконструировать транспортир, требуется из уголков металла соорудить конструкцию, как показано на фото ниже.

Теперь остается только зафиксировать инструмент к получившемуся изделию, в результате чего получится полноценный транспортир, посредством которого можно регулировать глубину резки.

В завершении следует отметить, что в материале представлены лишь основные виды приспособлений. В действительности УШМ является настолько универсальным агрегатом, что идеи по ее модернизации постоянно только обновляются. Выбирайте из предложенного перечня необходимые для вас приспособления и воплощайте их в реальность.

Источник: http://instrumentyvdom.ru/prochee/prisposobleniya-dlya-bolgarki

Самодельные приспособления для болгарки

Болгарка является инструментом полезным и разносторонним. Она подойдет для резки металла, камня, плитки и, шлифовки поверхностей. Однако, иногда бывают ситуации, в которых для данных работ больше подойдет стационарный станок. Хорошо, что используя определенные приспособления для болгарки, её можно превратить например в отрезной станок!

Станки из болгарки

Поиск готового станка, соответствующего вашим запросам, в магазинах не составит труда. Однако, вероятность найти конструкцию, которая жестко фиксирует болгарку и не телепатся во время работы не велика, поскольку все они сделаны из дюрали. По этой причине люди, имеющие станки, всячески усовершенствуют либо переделывают их. Но тут есть множество серьезных препятствий – материалы станка являются трудно свариваемыми, или, к примеру, в конструкции не учтены моменты, важные именно для вас – к примеру, точная линейка либо более упругая пружина. Переделка чужого – это более сложная задача, чем изготовление своего!

Покупной вариант держателя болгарки

Изготовление самого простого приспособления для болгарки может быть выполнено с минимальными затратами и в течение нескольких часов! По сути, конструкция будет являться металлической длинной трубой, которая является и каркасом, и ручкой. С одного из концов приваривают поперечную металлическую планку, имеющую два отверстия под крепеж болгарки.

Более надежный самодельный вариант держателя болгарки

С того же края трубу крепят к о небольшому куску уголка на подвижном валу. Крепление самого же уголка производиться на рабочий стол, либо к полу! На противоположной стороне от крепежа должна быть зафиксирована пружина, возвращающая всю конструкцию в первоначальное положение.

второй вариант изготовления

третий вариант изготовления

На этом все – изготовление станка завершено, осталось только произвести правильное закрепление болгарки. Естественно, пользоваться таким вариантом следует при простейших работах, а если требуются точные и сложные процедуры, то и конструкция должна быть более сложной.

Изготовление отрезного станка из болгарки под точные работы!

Такие приспособления для болгарки как отрезной станок изготавливаются при помощи следующих материалов и инструментов: стального уголка, профильной трубы, металлического листа под платформу (можно использовать ДСП), сварочного аппарата, швеллера, дрели, вала, нескольких подшипников, трубы с небольшим диаметром, пружины, реле и педали. Сварка, в принципе, может быть заменена на прочные болты – тут придется воспользоваться дрелью.

Стоит отметить, что при такой реализации станка, он может быть с легкостью разобран, если появиться такая необходимость.

первый вариант конструкции

первый вариант конструкции

Детали и крепежи

Изготавливать станок начинаем с каркаса. Под каждую болгарку потребуется индивидуальная схема, поскольку каждый производитель выпускает болгарки собственной конструкции – в некоторых придется осуществить снятие ручки, а где-то нужно будет изобретать стойку под всю болгарку в целом! Кроме этого, для разных диаметров дисков нужны различные каркасы.

В составе простейшего каркаса есть две рамы и общая ось. Нижняя рама должна быть закреплена поверх платформы из металла либо из ДСП. Для большой болгарки, лучше пользоваться металлом. Следует обеспечить вращение верхней рамы, на которую крепят болгарку, по отношению к нижней раме в вертикальной плоскости, подобно маятнику. Чтобы зафиксировать исходное положение, придется воспользоваться пружиной. На нижнюю раму следует приварить крепление, в состав которого входят прижимной уголок и подвижная струбцина.

Второй вариант конструкции

Второй вариант конструкции

Линейка — для данного конкретного случая, можно использовать подвижную линейку, имеющую ограничитель, которая приваривается на трубку. Ею регулируется точность размера, после чего производиться закрепление с помощью торцевого винта!

Электроника. Чтобы повысить удобство использования вашего станка, нужно предусмотреть такие вещи как пусковая педаль либо кнопка (коммутация при помощи низковольтного реле на 12 В). При помощи данной педали и будет производиться подача напряжения к болгарке.

Видео приспособления для болгарки своими руками

При помощи такого несложного приспособления для болгарки мы можем освободить руки, и одновременно с этим сделать точный ровный срез не применяя тиски, да и экономия времени на замеры тоже играет важную роль. При помощи данной конструкции может быть заменена отрезная пила по металлу, а если вдруг потребуется, болгарка может быть с легкостью демонтирована.

Источник: http://sdelaj-sam.com/samodelnye-prisposobleniya-dlya-bolgarki/

Как из дрели сделать болгарку?

Всем привет! В сегодняшней статье я расскажу, как из дрели сделать болгарку (углошлифовальную машину), чтобы ей было можно не только сверлить, но и, например, резать металл.

Но вначале я попробую вас отговорить от этого дела. Почему? Ну потому что я считаю, что каждый инструмент предназначен только для своего дела и пытаться придать ему функции другого, во-первых, не обеспечивает 100%-ю замену, а, во-вторых, практически всегда приводит к небезопасной эксплуатации.

Если говорить конкретно про наш случай, то большинство дрелей выдает максимум 3000 оборотов в минут, тогда как для работы с маленьким диском у болгарок обороты достигают 11000 в минуту. То есть пиление получится не столь эффективным.

Что касается безопасности, то стоит помнить, что отрезной круг на УШМ окружен защитным кожухом, благодаря которому искры и осколки не могут лететь во все стороны, а также он защищает, если вдруг диск зажмет, и он порвется. На дрель кожух приспособить никак не получится, поэтому безопасность окажется под угрозой.

И еще один аргумент — это возможность купить за дешево полноценнцю болгарку. Есть и в магазинах совсем дешевые варианты, которые будут в любом случае лучше, чем что-то колхозить. По самым низким ценам можно сделать покупку, например, здесь. Кроме того, можно выбрать что-нибудь с рук, порыскав на Авито.

Если указанные выше причины вас не останавливают, то читайте дальше.

Болгарка из дрели

Собственно самый простой способ — это взять какой-либо переходник, который с одной стороны можно будет зажать в патрон, а с другой должна иметься возможность закрепить диск.

Здесь вариантов два. Первый подразумевает использовать шпиндель от старой болгарки, который на одном конце имеет резьбу М14, куда можно будет прикрепить диск, а второе окончание у него в виде стержня, который хорошо можно зажать в патроне.

Единственной проблемой здесь становится поиск этого шпинделя. Возможно у вас есть старая сломанная угловая шлифмашина. Еще можно обратить в какой-либо сервисный центр по обслуживанию электроинструмента — возможно у них найдется лишний и они его вам продадут.

Но гораздо проще приобрести в магазине специальный адаптер, который тоже имеет резьбу М14 на одном конце и цилиндрический шпиндель на другом. В комплекте с ним должны быть зажимные шайба и гайка.

Еще возможен вариант покупки шлифовального диска, предназначенного для обоих этих инструментов. Он имеет посадочное место с резьбой М14. На болгарку он насаживается путем простого накручивания на шпиндель. А вот на дрель его крепят с помощью идущего в комплекте адаптера, который представляет из себя тоже самое, что и в предыдущем абзаце, только без шайбы и гайки, которые в таком случае придется искать отдельно.

Ну и дальнейшие действия становятся понятны. Берем переходник, зажимаем его в патрон. А затем крепим к нему отрезной круг. Вот вам и готова болгарка.

Что же, надеюсь, что у вас все получится. Главное при работе с таким устройством не делать резких движений, чтобы избежать разрыва диска. Ну и работать стоит в плотной рабочей одежде и защитных очках. Но всё же мой вам совет — купите лучш недорогую УШМ.

Источник: http://instrument-tehnika.ru/kak-iz-dreli-sdelat-bolgarku/

Смотрите также:
03.11.2018

Гриндер своими руками Ленточный шлифовальный станок или иное его название — гриндер – это одно из самых необходимых приспособлений, как в домашнем хозяйстве, так и в мастерских любой направленности. Это устройство позволяет произвести зачистку или полировку абсолютно...

03.11.2018

Стенд для ремонта двигателя предназначен для разборки-сборки V-образных двигателей ЯМЗ-236, -238, КАМАЗ-740, -741, -7403. 10, 740. 11-240 и других двигателей, КПП, задних мостов и различных агрегатов отечественного и импортного производства. предназначен для...

03.11.2018

Делаем сверлильный станок на основе дрели своими руками Строительные магазины предлагают нам огромный ассортимент разнообразных сверлильных станков во всех ценовых категориях. Однако стоимость действительно качественной модели сильно бьет по карману, а приобретать...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
