Приспособление для болгарки своими руками

Как сделать самодельные приспособления для болгарок?

Болгарка – это незаменимый инструмент при выполнении различных строительных, монтажных и ремонтных работ. Главная задача данного аппарата заключается в быстрой резке металла или камней. Также благодаря специальным насадкам он способен тщательно отшлифовать поверхность детали, зачистить ее и устранить глубокие и въевшиеся загрязнения (часто это ржавчина). Однако чтобы расширить сферу применения данного устройства, многие приобретают и даже сами конструируют самодельные приспособления для болгарки. И сегодня мы рассмотрим, какие приспособления и насадки наиболее востребованы в строительстве, и как их изготовить своими руками.

На данный момент существует много различных насадок, которые позволяют значительно расширить сферу использования простой болгарки. Такими, к примеру, являются:

  1. Насадки для зашкуривания поверхностей и снятия старой краски.
  2. Станины.
  3. Транспортиры (о них мы поговорим в конце статьи).

Стоит отметить, что большинство хозяев предпочитают все же купить готовые насадки в магазине, нежели изготавливать их собственноручно. Стоят они не так уж и дорого, да и найти их совсем не трудно. Но некоторые мастера изготовляют данные приспособления своими руками. Более подробно об этом читайте ниже.

Как сделать самодельные приспособления для болгарки? Готовим инструменты

Для выполнения данных работ вам понадобятся следующие устройства:

  • электродрель с набором сверл;
  • шуруповерт;
  • ножовка по дереву;
  • диски для болгарки диаметром 125 миллиметров.

Что следует подготовить из материалов?

Вам нужно приобрести деревянные бруски (2 шт.), металлический уголок из дюралевой стали и такую же пластину. Также вам понадобятся саморезы размером 3…3.5х16…35 миллиметров. Всего нужно иметь 8 таких элементов.

Приступаем к работе

Сначала вырезается металлическая пластина. Далее из дюралевого уголка делается угол. Это несложно – необходимо лишь сделать вырез в виде треугольника в одной из полок детали и согнуть ее под прямым углом. В металлической конструкции пластины необходимо просверлить 6 отверстий диаметров по 4 миллиметра каждое. Это нужно, чтобы закрепить саморезами ручку, уголки и деревянный брусок. Стоит отметить, что каждое из данных отверстий должно иметь специальное углубление под шляпку шурупов.

Ручка скрепляется с бруском при помощи двух саморезов. Размеры крепежных деталей должны составлять 3х35 миллиметров. Таким образом вы получите деталь Г-образной формы. Все эти элементы вместе с пластиной далее собираются воедино. При этом приспособления для болгарок закрепляются 4-мя саморезами 3х20 миллиметров.

Итак, основа элемента у нас уже готова. Теперь сюда нужно установить стальные уголки. Их должно быть два — с размерами 60×60×45 и 55×30×75 миллиметров. Стоит отметить, что первый уголок необходимо разогнуть с 90 0 до 60 0 . Если этого не сделать, на болгарку такое изделие точно не закрепится. Что делать далее? После установки стальных уголков на них крепится сама болгарка. Соединяется она с приспособлением при помощи собственной рукоятки с одной стороны, а с другой — при помощи болта и контргайки серии «М» (8×20 миллиметров). Последняя нужна, чтобы винт не открутился с устройства во время распила материала. Устанавливать контргайку на рукоятку необязательно, так как ее вы будете держать рукой. Все, на данном этапе приспособление для резки успешно изготовлено.

Такие приспособления для болгарок используются, чтобы облегчить прилагаемые оператором усилия для выполнения работ по резке материала. Согласитесь, держать на весу громоздкую болгарку несколько часов подряд довольно сложно. По этой причине многие мастера делают специальные станины, которые позволяют осуществлять работу по резке металла и изделий практически одной рукой.

Как сделать такое приспособление для болгарки своими руками? Для начала вам необходимо смастерить деревянный ящик. Достаточно сделать только одну сторону для крепежа болгарки. Все остальные стенки убираются, на их место крепятся ножки.

Но чтобы такая болгарка действительно была эффективной, нужно вначале приспособить ее к новым «условиям обитания». Что для этого нужно сделать? Сначала необходимо снять защитный кожух инструмента. Далее на болгарку надевается диск. Когда он прислонится к боковой стенке инструмента, следует пометить, где была сделана щель для хода насадки или диска. Она должна быть не слишком широкой (расстояние — чтобы внутрь устройства не попадали посторонние предметы). Однако щель можно и расширить. Делается это в тех случаях, когда возникает потребность в быстрой замене насадок без разборки всей конструкции. В качестве опор можно использовать два деревянных бруска. Все, теперь можно смело приступать к работе по распилу различных материалов и изделий.

О транспортире

Транспортир – наиболее важный инструмент при выполнении строительно-монтажных работ. Данные приспособления для болгарок являются незаменимыми при обработке и резке легких металлических профилей. Использование такого инструмента позволяет с высокой точностью рассчитать угол резки детали, что наилучшим образом отображается на качестве выполняемых работ. Помимо металлических профилей, данный инструмент также широко востребован при обработке кафельной плитки, напольного покрытия и плинтусов. Самодельный транспортир является прекрасной альтернативой громоздким и дорогостоящим инструментам, которые также именуются специализированными. Возможно, в промышленных масштабах пользы от самодельного оборудования не будет, однако в домашнем хозяйстве такой элемент точно будет незаменимым.

Принцип его действия заключается в следующем:

  1. Сначала плитка (или иной разрезаемый материал) кладется на направляющий уголок с антифрикционной накладкой. Последняя имеет высокие антискользящие свойства, что предотвращает возможность смещения детали на устройстве.
  2. Далее заготовка плотно прижимается к полкам угла, после чего оператор выставляет нужный угол распила.
  3. Затем начинается разрезание материала. Здесь стоит учитывать, что для распила достаточно лишь немного нажать на диск – лишние усилия в данном случае ни к чему.

Конструкция

Конструктивно данные приспособления для болгарок состоят из следующих частей:

  • уголка фиксатора;
  • петли;
  • фиксирующего болта;
  • основных частей.

К сожалению, подобные насадки на болгарку невозможно сделать своими руками, что объясняется их сложной конструкцией. Поэтому лучше всего покупать такие угломеры в специализированных магазинах.

Источник: http://fb.ru/article/135872/kak-sdelat-samodelnyie-prisposobleniya-dlya-bolgarok

Приспособления для болгарки

Одним из самых популярных бытовых инструментов является углошлифовальная машинка («болгарка»), которая очень часто становится незаменимым инструментом для осуществления монтажно-ремонтных и строительных работ при быстрой резке металлов, камней и других конструкционных материалов. Благодаря различным сменным насадкам сфера использования «болгарки» не ограничивается обдиркой, шлифовкой и резкой материалов, а дополнительные приспособления для болгарки , изготовленные своими руками , значительно облегчают проведение всех операций с расширением возможностей установки.

Популярные приспособления для болгарки

Существует большой ассортимент насадок и приспособлений, трансформирующих болгарку в многофункциональный станок, позволяющий выполнять целый ряд дополнительных операций:

  • Маятниковая пила, позволяющая упростить распиливание и торцевание конструкционных материалов любой прочности. За счет удобной маятниковой конструкции и упора на столе приспособления обеспечивается точное распиливание материала с минимальным прикладыванием усилий, т.к. нажим обеспечивается весом самой пилы.
  • Своими руками можно создать приспособление для болгарки, расширяющее ее функции до стационарного заточного станка. Причем можно использовать как плоские насадки с наждачным покрытием для обдирки или полировки деталей, так и самодельную насадку, обеспечивающую надежное крепление заточного круга (камня).
  • Из болгарки достаточно просто создать стационарную или ручную циркулярную пилу, позволяющую распускать древесные пиломатериалы по заданным размерам вдоль или поперек волокон древесины.
  • Инженерный подход и возможность самостоятельного изготовления различных приспособлений и насадок дают возможность использовать болгарку в качестве электропривода на сверлильных, фрезерных и даже токарных малогабаритных станках. Причем такое оборудование на базе болгарки можно создать своими руками и нестационарное, используя самодельные приспособления.

Простые приспособления для болгарки своими руками

Для быстрой поперечной резки металлических и деревянных мерных материалов в быту очень часто не хватает стационарного маятникового круглопильного станка, на котором могут устанавливаться совершенно любые отрезные круги или пилы. Такой станок великолепно подходит не только для распиливания уголков, швеллеров, арматуры, деревянных брусков, а отлично справляется с задачей обработки камня и керамических материалов, что позволяет использовать его при «ювелирной разделке» облицовочной плиточки.

Приспособления для болгарки своими руками достаточно легко собрать, ведь необходимо выполнить всего несколько условий:

  • Для изготовления режущего устройства не рекомендуется применять болгарку, мощностью менее 600 Вт и типоразмером отрезного круга менее 125 мм. При этом качество самого электроприбора напрямую повлияет на технические характеристики и срок службы сборки, поэтому рекомендуется использовать болгарки только проверенного качественного производителя.
  • Без знаний основ инженерного видения и принципов построения приборов на крепость собранная режущая установка может быть не безопасной в эксплуатации, поэтому при отсутствии навыков самостоятельной сборки несложных агрегатов не стоит экспериментировать. Лучше обратиться к профессиональным сборщикам и слесарным мастерам.
  • Для сборки приспособления для болгарки своими руками необходимо иметь подходящие конструкционные материалы и инструменты: облегченные металлические уголки, швеллеры, полосы или крепкие деревянные бруски, болты, гайки, набор слесарных и электромеханических инструментов.

Видео — Стойка для болгарки своими руками

Сборка маятниковой пилы из болгарки

Приспособление для болгарки, изготовленное своими руками, представляет собой стационарную раму с шарниром маятникового типа и быстрым креплением самой болгарки. Изготовление устройства осуществляется в последовательности:

  1. Сборка стола с упорным элементом для режущего материала: может использоваться как древесина, так и металл. За базу можно взять любой верстак или стол, при этом упорная планка крепится у бокового края так, чтобы будущая пила проходила максимально близко у стенки стола.

Внимание. Увеличение расстояния места обрезки от упора вызывает рычажный момент, что может привести к неровному резу или зажиму режущего элемента с аварийными проявлениями.

Поэтому упорная площадка устанавливается чуть больших размеров и обрезается лишний край непосредственно после сборки самим устройством.

  1. Установка за упорной планкой шарнира, который достаточно легко изготовить из подходящего навеса или подбором шпильки с гайками и шайбами. К шарниру должна прикрепляться конструкция из любого металла или крепкой древесины в виде ручки с креплением на нее самой болгарки.
  2. Приспособление для крепления болгарки можно выполнить своими руками двух конструктивных принципов:
  • В виде хомутов, которые закреплены на маятниковой ручке и притягивают корпус болгарки. Можно использовать как покупные хомуты, так и изготовленные самостоятельно в виде накладных планок и стягивающих болтов.
  • Жесткое крепление за счет болтов, вкручиваемых в отверстия болгарки для крепления ручки. Крепление болтов в двух разных плоскостях дает возможность точного позиционирования болгарки в пространстве, что позволяет принципиально изменить конструкцию устройства с изготовлением пилы с транспортиром. Дополнительно установленные устройства регулировки в разных плоскостях позволяют проводить резку материалов под разным углом, причем регулировочный транспортир можно изготовить как на самом маятнике, так и на упорном столе.

Источник: http://aquagroup.ru/articles/prisposobleniya-dlya-bolgarki.html

Приспособления для болгарки

Угольная шлифовальная машина (УШМ) может быть одним из самых полезных и универсальных аппаратов, если извлечь максимальную выгоду из приспособления. Важно не забывать, как использовать угловую шлифовальную машину. В отличие от сверла (вращение 700-1200 мин -1 ), УШМ имеет частоту вращения до 12 000 об/мин, поэтому важно соблюдать некоторые основные меры предосторожности.

Приспособления для болгарки

Особенности использования болгарки

Необходимо надевать защитные очки, жесткие перчатки, защитные сапоги и пылезащитную маску. Плиточные приспособления отлично подходят для резки прямо по поверхности керамической или каменной плитки. Однако, вам будет трудно, если не невозможно сделать точные порезы для заготовки вокруг препятствий. Приспособления для старой болгарки своими руками легко справляются с этими сложными задачами.

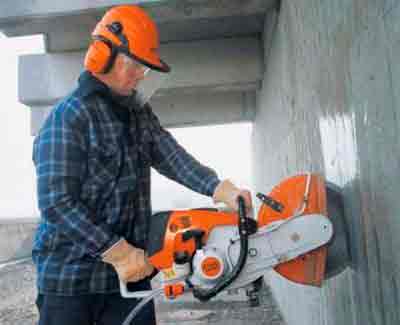

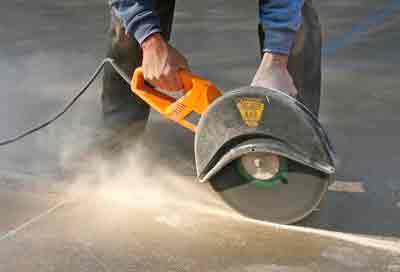

Распил бетона болгаркой

Если вы обрезаете болт заподлицо в бетон или другой материал. Плотно прикрепите длинную сторону стойки, убедившись, что она в недвижимости. Часть заготовки, которая будет выпадать после разреза, может повредить ноги.

С помощью правильного выбранного диска ваша болгарка может использоваться для восстановления грубых краев на многих бытовых приспособлениях, включая лезвия газонокосилки, лопаты, мотыги и даже оси. После этого вы всегда можете доработать финиш с файлом мельницы.

Использовать болгарку целесообразно для работы по удалению отслаивающейся краски, сухого цемента или ржавчины из металлов. Там есть многочисленные колесные диски с проволочной щеткой, все они предназначены для различных типов зачистки, очистки и устранения заусенцев. Перед тем как совершить покупку, проверьте описание производителя.

Если у вас есть много раствора для удаления, а молоток, и долото просто не убирает его, возможно использование болгарки. Использование углового приспособления для демонтажа старого раствора приведет к большому количеству пыли. Необходима маска для пыли.

Техника безопасности при работе болгаркой

Технология работ с приспособлением предназначена для работы с различными материалами для достижения множества отделок и эффектов. Выбирая правильное режущее колесо, вы можете выполнить еще большее разнообразие домашних задач, включая полировку, буферизацию, шлифование, округление и шейпинг. Приспособления для болгарки своими руками могут существенно расширить формы применения.

Материалы и приспособления чтобы изготовить насадки для болгарки

Колеса и диски углового шлифовального станка могут быть изготовлены из ряда материалов. Однако, в общем случае алмазный диск будет обеспечивать максимальную точность и полировку. Колеса доступны в диапазоне уровня истирания (или песка). Используйте аксессуар с более высоким истиранием для более шероховатых поверхностей полировки.

Однако, несмотря на все это, многие люди все еще решают создавать комплектующие к болгарам своими руками. Если вы решите самостоятельно создавать приспособы на рабочую болгарку для, то перед началом работы вам необходимо подготовить необходимые инструменты:

  1. Электрическую дрель, желательно.
  2. Набор сверл.
  3. Диски должны быть выбраны с диаметром 125 мм.
  4. Деревянные заготовки.
  5. Металлический уголок.
  6. Пластина из стали.
  7. Самонарезающие винты.

Когда необходимо использовать болгарку для конкретных задач, в этом случае многие мастера делают выбор в пользу готовых приложений. Их можно купить без проблем в строительном супермаркете. Стоимость устройств не очень дорогостоящая.

Стойка для болгарки

Независимо от того, насколько квалифицирован мастер, ему нужны идеальные приспособления, чтобы выполнить свою работу. Стойка болгарки предоставляется как отличное приспособление для доведения до совершенства этих угловых изделий.

Стойка для болгарки своими руками

Стенд болгарки позволяет шлифовать на совершенных углах 115 мм-125 мм. Если стойка из алюминиевого сплава, это позволяет иметь приспособление, которое, несомненно, будет служить долго.

Получите больше от вашей угловой шлифовальной машины с помощью удобного держателя. Угловые шлифмашины — это опасные приспособления. Самодельные приспособления для работы болгарки позволят вам иметь больше контроля над ними, но все же мы должны использовать все необходимые средства защиты, такие как защитные очки и перчатки.

  • Приспособления для деревообработки.
  • Кусок жесткой фанеры 300×100×20 мм.
  • Кусок жесткой фанеры 150×100×20 мм.
  • 1 винт M12 длиной 30 мм.
  • 2 шайбы M12.

Держатель для болгарки

Конструкция очень простая, необходимо только сформировать деталь 150X100X20, адаптировать его для формы болгарки.

Простой отрезной станок

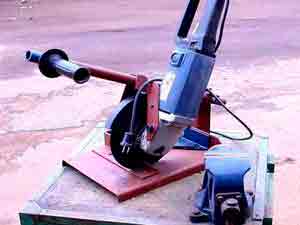

Существует приспособление и простые чертежи, для болгарки, которые могут создаваться своими руками. Подставка для болгарки очень полезна в цехе металлообработки, а также на деревянных работах.

  1. Металлическая опорная плита.
  2. 3 «C- Угол сечения секции 2 шт.
  3. 1 «L- Угол сечения секции 4 шт.
  4. Дверной кронштейн.
  5. Жесткая пружина.
  6. Гайки и болты.
  7. Металлические изделия.
  • Шаг 1: Создайте базу подставки. Первым шагом создания отрезного станка своими руками является его основание. Весь стенд будет сделан из металла. Базовая плита и L-образные металлические части будут использованы для изготовления основания. Требуемая толщина плиты основания является 3 мм, для лучшей работы стенда. Прежде всего необходимо вырезать L-секцию в четыре части, равных четыре стороны базовой пластины. После этого склейте опорную плиту и L-образную секцию. Позаботьтесь о том, чтобы шов был совершенным и точным.
  • Шаг 2: C- секция для удержания угловой шлифовальной машины. Удерживающая способность канала C-секции очень высока. Металлический кусок сваривается с этим C-образным сечением, чтобы удерживать угловую шлифовальную машину болтом или ручкой углового шлифовального станка.
  • Шаг 3: — Другая часть C-секции. Сваривается металлическая деталь в конце C-секции.
  • Шаг 4: — Прикрепление обоих частей C-секции.
  • Дверной кронштейн используется для крепления обеих частей C-секции.
  • Шаг 5: — Прикрепите пружины и всего узла. Теперь вся эта сборка прикреплена к основанию двумя болтами. После этого прикрепите пружину.
  • Шаг 6: — Удержание заготовки.

Простой отрезной станок

Это последний шаг изготовления угловой шлифовальной машины. Можно использовать длинный болт и канал L-секции, чтобы сделать удерживающее устройство заготовки. Два болта с шестигранной головкой используются для крепления канала L-секции с основанием.

Штроборез из болгарки своими руками

Штроборез из болгарки позволяет выполнять своими руками трассировку на все строительные материалы в абсолютной безопасности, так и при отсутствии пыли. Это приспособление для настенного крепления очень полезно, если вам нужно сделать разрезы для монтажа трубопроводов, поместить кабели для электрических систем и для установки труб для гидравлических систем.

Пильное полотно, закрепленное на валу, является основным элементом приспособления. Для обеспечения безопасности диски монтируется внутри специального корпуса, что предотвращает фрагментацию и получение их лично при распиловке.

Штроборез из болгарки своими руками

В зависимости от свойств материала и плотности рекомендуется выбирать мощность двигателя для штробореза из болгарки своими руками. Для борозды кабеля достаточно скромного блока. Для длинной канавки для трубы, желательно приобрести болгарку мощностью не менее 2000 Вт. Некоторые высокопроизводительные модели способны демонстрировать скорость около 6200 оборотов в минуту, что служит гарантией возможности справиться с промышленным масштабом.

Но конструкция болгарки такова, что ее нельзя использовать из-за активного образования пыли. Часто прибегают к модернизации приспособления.

Вы можете сконструировать прибор с двумя дисками. Установка станка из подходящей болгарки своими руками такого типа, будет стоить дороже. Первый диск прикреплен, как обычно, и монтируется второй. Необходима вторая гайка, которая имеет дополнительное кольцо, для фиксации. При работе на стене, шлифовальное приспособление должно находиться в защитной крышке.

Поскольку любое угловое шлифовальное приспособление оснащено мощным двигателем с редуктором – из нее можно изготовить стационарный фрезер. При условии, что станки из болгарки своими руками в любой момент могут извлекать устройство, для использования по прямому назначению. Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.

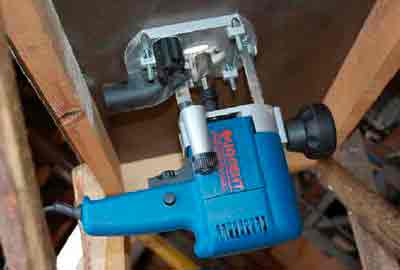

Фрезер из болгарки

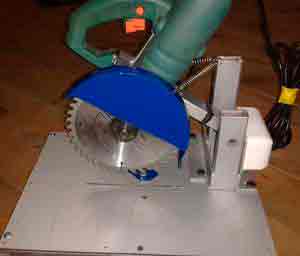

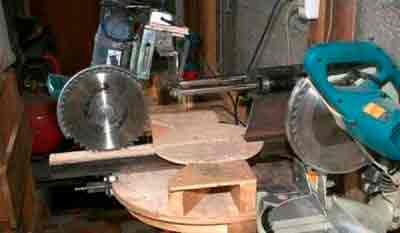

Маятниковая пила

  • Этап 1: Создание кронштейна углового шлифовального станка. Можно использовать резьбовые отверстия в болгарках в качестве опорных точек для кронштейна. Существует множество способов приблизиться к созданию ручки, это зависит от типа болгарки, с которой вы решаете работать. Критические измерения необходимы для компоновки функционального дизайна, позволяющего легко отделять болгарку для ручной работы. Для сборки устройства потребовалось пять кусков плоского металлического стержня. Сварка их вместе создала пользовательский кронштейн. Необходимо сварить короткую арматуру в качестве стержня, чтобы прикрепить деревянную ручку.
  • Этап 2: Создание зажима, который крепко будет держать рукоятку шлифовальной головки против головки регулировочного болта.
  • Этап 3: Затем необходимо прикрепить ногу к переднему концу стержней, чтобы закрепить кронштейн болгарки, включив функцию шарнира, позволяющую шлифовальному станку поворачиваться к режущему столу.
  • Этап 4: Создание основы. Возможно использовать простую раму, используя трубки и смонтировав их с помощью двух кусков железа. Необходимо образовать плоскую платформу для крепления механизма ползуна.
  • Этап 5: Сборка.
  • Этап 6: Добавление стола для резки. Стол для резки состоит из стальной пластины. После того как все детали собраны и отрегулированы, выровняйте вертикальную поверхность режущего колеса.
  • Этап 7: Окончательное тестирование.

Фиксатор для болгарки

Создайте деревянную коробку. Вам понадобится база для этой модели. Можно использовать дерево и воспользоваться жидкими гвоздями. Но вы можете использовать пластиковую, металлическую или деревянную коробку.

Проверьте, подходит ли угловая шлифовальная машина

Удостоверьтесь, что предохранитель болгарки не среагировал, когда вы прикрепляете шлифовальное приспособление, и убедитесь, что предохранитель находится на одном уровне с коробкой. Прикрепите болгарку и проверьте работу.

Стусло из болгарки

Стусло из болгарки, делает работу с приспособлением намного легче.

  • железная пластина 1×200×100×2 мм;
  • железный стержень 2×150×30×3 мм;
  • железный стержень 2×40×30×3 мм;
  • железный стержень 2×30×30×3 мм;
  • 1×8×80 мм винты;
  • 2×8 мм гайки;
  • 2×8 мм шайбы;
  • винты 2 × 7 × 30 мм;
  • винты 1×7×50 мм;
  • 3×7 мм гайки;

  • Шаг 1: Создайте базу подставки.
  • Шаг 2: Подготовка материала
    • Отрегулируйте размеры металлической пластины 200×100×2 мм что бы, стороны находились под прямым углом (90°);
    • Необходимо вырезать 2 заготовки железного бруса 40×30×3 мм;
    • Отметьте центр и просверлите 10-миллиметровое отверстие на одной стороне. Отверстие должно иметь диаметр 7 мм;
    • Разрежьте два куска железа 150 мм;
    • В этих заготовках необходимы 3 отверстия. Отверстие необходимо располагать 10 мм от края;
    • Отверстия должны соответствовать болтам;
    • Формовать штанги необходимо в соответствии с шлифовальной машиной, чтобы соответствовать профилю машины;
    • Отрежьте один кусок железного стержня 30 мм. Просверлите отверстие диаметром 7 мм.
  • Шаг 3: Запуск кронштейна
    • Затем вкрутите эти детали в машину и отрегулируйте их. Один будет закреплен в правом боковом отверстии, а другой будет закреплен в верхнем отверстии;
    • Затем дайте точку пайки;
    • Затем сварить другую 30-миллиметровую деталь, уже пробуренную. Для облегчения выравнивания используйте 7-миллиметровый винт для их крепления. Затем необходимо сварить (дать только одну точку соединения) кусок железного стержня 30 мм сбоку.

На этом этапе важно, чтобы конечная деталь находилась под прямым углом.

  • Шаг 4: База
    • Возьмите 2 штуки железного бруса 40×30×3 мм и поместите их по бокам с обеих сторон и замените винт, чтобы соединить их и облегчить пайку.
    • Прикрепленный набор кронштейнов и боков расположите на пластине так, чтобы она была более смещена вправо. С обеих сторон должна быть небольшая разница.
    • Затем требуется сварить элементы приспособления (дать только одну точку пайки) с обеих сторон. Внесите необходимые корректировки. Не должно быть чрезмерных смещений.
    • Чтобы облегчить движение, между стороной и ручками разумно установлены две шайбы.
    • После проверки выравнивания выполните окончательную сварку.
  • Шаг 5: Завершение сборки
    • Наблюдайте за тем, производите ли вы движение свободно, а угол может достигать — 90º.
    • После проверки выравнивания выполните окончательную сварку.
  • Шаг 6: Обработка основы. Отметьте разрез. Начните с приклеивания углов и отделки с помощью пилы.
  • Шаг 7: Основание с установленным шлифовальным станком. Воспользуйтесь поддержкой ручки, которая уже сопровождает оборудование и замените первоначально установленный винт.
  • Шаг 8: Отверстие глубины винта. Винт позволяет регулировать глубину разреза. Обратите внимание на выравнивание диска в продольном и поперечном направлениях.
  • Шаг 9: Напоминание. Помните, что эта инструкция указана для болгарки с тремя заводскими отверстиями. Это позволило зафиксировать машину в опоре, а третье отверстие регулирует глубину резки во время работы.

Распилочное приспособление для керамогранита

При наклоне приспособления можно легко проверить дорогостоящий материал. Целесообразно использовать специальные станки для точной корректировки движения приспособления. Из старой болгарки возможно изготовить необходимый механизм.

Для такой техники требуется установка на платформе нескольких направляющих, с последующим передвижением по задуманной траектории. Также самодельное приспособление позволит изменять угол реза и глубину обработки. Для создания станка для керамогранита потребуются проверенные чертежи и опыт работы.

Как изготовить станину для болгарки

Болгарку можно использовать для шлифования или резания при смене необходимых насадок, по принципу работы циркулярной пилы. Таким образом, возможно обрабатывать трубы и заготовки даже с крупным диаметром по ровному углу сечения.

Для создания станины требуется:

  1. Болгарка.
  2. Дрель.
  3. Сварочное приспособление.
  4. Стальная пластина.
  5. Стальная пластина толщиной 3 мм.
  6. 40×40×5 мм квадратная трубка.
  7. L-профиль 30×30×3.
  8. 80-миллиметровый винт, гайка, два винта, пружинные шайбы.

Станина для болгарки

  • Шаг 1. Необходимо отрезать детали нужного размера и зачистить ребра от стружек и неровностей.
  • Шаг 2: Легкое крепление для углового шлифовального станка.
    Далее необходимо создание рукояток с обеих сторон для болгарки что увеличит количество возможных позиций во время работы.
    Ручки для болгарки могут быть немного наклонены, вместо того, чтобы указывать прямо вверх и вниз для удобного обхвата. Хомут, который соединяет ручки с болгаркой может быть V образной формы, что создаст оптимальные условия для отличной работы. Эта форма делает эту простую структуру достаточно прочной, нет необходимости в дополнительных подключениях. Для соединения нового модуля используются фабричные пазы с резьбой у болгарки. Перед сваркой просто установите эти пластины и винт (для разборки соединения при необходимости) с помощью угловой шлифовальной машины. Держите режущий диск на своем месте и используйте прямой угол для подкладки.
  • Шаг 3: Сделайте дополнительную позицию для ручек.
    Сделано отверстие, достаточно большое, чтобы резьба рукоятки надежно вкрутилась в пазы (10 мм). Отрежьте ручку необходимую для основы формы и закрепите гайку на просверленном отверстии.
    Далее, требуется сварить элементы. Поместите и сформируйте его так, чтобы все еще удавалось нажимать кнопку «Блокировка диска». Таким образом, вы можете изменить новый диск без необходимости удаления вашего приложения.
  • Шаг 4: Создание нижней пластины.
    Необходимо создать 8-миллиметровые отверстия для «задней остановки», это часть 30х15 мм L-профиля, упомянутая ранее. Подключен к нему стыковыми сварными швами. Таким образом, нижняя пластина остается прямой, и результат выглядит лучше.

  • Шаг 5: Подключение к нижней части.
    Соединить эти две части металлического модуля вместе.
    Можно использовать простой «шарнир» из куска 40x40x 5 мм из квадратных труб.
    Просверленное отверстие диаметром 12 мм к центру стороны, через обе поверхности. Изделие приваривается.
  • Шаг 6.Материал отталкивается от «задней стопы», так что угловое шлифовальное приспособление подходит для перемещения ниже по вертикали. Сварные швы требуется очистить с помощью стальной щетки и, наконец, покрасить ее в необходимый цвет.

Штатив для УШМ

Приспособления для личной ушм превращает угловую болгарку в многоцелевое и точное режущее приспособление для стали, металлов, профилей, труб и стержней. Этот блок имеет универсальные приложения и подходит для большинства обычных угловых шлифовальных машин. Фиксатор для болгарки получил различные формы выполнения. Необходимо создать универсальные регулируемые крепежные скобы для угловой шлифовальной машины. Предусмотреть защиту от искр металла.

Транспортир для болгарки

При работе с металлическим профилем или важными деталями требующих ровных швов эффективно использование транспортира для болгарки. Использование приспособление позволяет даже неопытному человеку создать разрез в точности с заданным наклоном. Транспортир незаменим во время работы с керамической плиткой и плинтусом. При желании часто создают самодельный транспортир для домашней работы с шлифовальной машинкой.

Для начала проводят установку направляющего уголка, снабженный спец накладкой на ровную поверхность (керамическая плитка). Это проводится с целью крепежа заготовки, и предотвращения смещений. Заготовка плотно прижимается, после чего настраивается требуемый угол наклона.

После этого мастер приступает к распиливанию заготовки, слегка надавливая на диск.

В конструкции транспортира своими руками можно выделить три основные составляющие компоненты:

Принцип действия транспортира заключается в установке на обрабатывающей заготовке специальный направляющий уголок с накладкой. Создать точный транспортир довольно трудоемкий процесс.

Настольный шлифовальный станок для болгарки

Требуемые приспособления и материалы:

  • шлифовальное приспособление с абразивным диском;
  • стеллажи (16 мм);
  • небольшой кусочек лома (квадрат или прямоугольник от 12 до 25 мм);
  • фанера (6,5 мм);
  • ручная пила;
  • дрель с сортированными сверлами;
  • сабельная пила или копировальная пила;
  • необязательно, но настоятельно рекомендуется.
  • Шаг 1: Дизайн. Эта модель предназначена для дешевого шлифовального станка. Продумайте все детали.

Шлифовальный станок из болгарки

  • Шаг 2. Начало работы. Понадобится база и некоторые вещи поддержки, чтобы вытащить вашу болгарку достаточно высоко, чтобы очистить колесо. Обработку можно провести с помощью ручной пилы.
  • Шаг 3: Опора. Отметьте и вырежьте 2 боковые опоры, затем вперед и закрепите их винтами, предварительно просверлить их (размеры могут отличаться).
  • Шаг 4: Сверло и крепление. Далее, необходим болт, который подходит к отверстию, для ручки вашей угловой шлифовальной машины.
  • Шаг 5: Восстановление приспособления. Теперь понадобится 2 стороны. Где скребки сделают схему сильнее, но если у вас нет приспособления, она будет работать и без них.
  • Шаг 6 Шпунт. Шпунт представляет собой углубление или канавку на крае куска обрабатываемого материала для присоединения другой доски.Есть несколько способов добавить их. Самый простой из них будет с настольной пилой, но если ее нет возможен другой способ. Метод 1. Отметьте, где вы хотите получить шпунт, зажмите кусочек и используйте пилу, аккуратно срезывая на стороне линии. Если вы хотите сделать это легче, вы можете взять кусок дерева и поставить его на бок своей линии, чтобы сделать преграду. Вы можете продолжать делать порезы вдоль стороны, пока не дойдете до конца, а затем вырежьте то, что осталось из лишнего материала.
  • Шаг 7: Способ 2. Этот способ намного быстрее и точнее если у вас есть маршрутизатор, вы можете сделать для него небольшую таблицу.
  • Шаг 8: Объедините элементы. Теперь смонтируйте свои 2 стороны и измерьте размеры верха изделия, вырежьте необходимую крышку и установите.
  • Шаг 9: Ремешок. Одного болта недостаточно, чтобы держать угловую шлифовальную машину. Болт подвергается потоком на нем, поэтому найди какой-нибудь обвязочный материал, клейкую ленту. Такие изделия будут работать, если у тебя абсолютно ничего нет. Можно применить небольшую полоску металла.

  • Шаг 10: Готовая шлифовальная машина. Шлифовальное приспособление создает искры, болгарка сама по себе является потенциально опасна для пожара, но если вы хотите, чтобы это можно было модифицировать, чтобы использовать его в качестве, вам нужна только алюминиевая лента. покрыть области, наиболее пострадавшие от искр, после того, как вы сделали это, включите его и следите за любыми местами, которые вы пропустили, случайная искра не собирается запускать огонь, в котором говорится, что я не несу ответственности за возникновение пожаров, у меня есть взяли на себя стержень и не имели проблем с созданным теплом. в любом случае я надеюсь, что вам понравилось это спасибо за чтение.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://stankiexpert.ru/tehnologicheskaya-osnastka/prisposobleniya/prisposobleniya-dlya-bolgarki.html

Как сделать приспособление для болгарки

Как сделать приспособление для болгарки. Отрезной станок из болгарки своими руками. Приспособления для болгарки своими руками. Самодельные приспособления для болгарки. Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Удобство при эксплуатации оборудования можно значительно повысить, подключив болгарку к ножному выключателю-педали. Разумеется, в этом случае рычаг запуска УШМ приводят в рабочее положение и фиксируют специальной кнопкой.

Необходимые инструменты и материалы
Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:
трубу профильную «квадрат» (25х25х2,5 мм);
трубу профильную «прямоугольник» (40х20х2,5 мм);
лист металлический толщиной 4–5 мм;
подшипники шариковые № 202, 203 или 204 – 2 шт.;
пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
пруток диаметром 8–10 мм;
шину металлическую (20х4 мм);
болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:
угловая шлифмашина;
дрель или сверлильный станок, набор свёрл;
набор плашек для нарезания метрической резьбы;
ключи рожковые;
сварочный аппарат.

Наличие электросварки желательно, но необязательно — все соединения можно выполнить и на резьбовых соединениях. Однако следует понимать, что такой способ снижает надёжность и прочность конструкции.

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

Изготовление отрезного станка своими руками
Подготовительный этап
Работу над отрезным станком начинают с проектирования. Невозможно дать точные размеры устройства, поскольку конструкция зависит от модели и размера конкретной болгарки. Тем не менее по представленным чертежам можно получить представление о габаритах и структуре оборудования.

Эскиз проекта начинают с чертежа корпуса. Возможно, понадобится не каркас, а отдельная платформа, которую можно крепить к слесарному верстаку. В любом случае определяют размеры устройства и расположение на корпусе основных узлов. Далее замеряются УШМ и межосевые расстояния крепёжных отверстий на корпусе её редуктора. На основании этих показателей составляется чертёж крепления болгарки к маятнику. После этого проектируется сам поворотный узел. Чем меньше будет расстояние от шарнирного соединения до режущего круга, тем жёстче и точнее будет станок. Другими словами, длина маятника должна быть минимально возможной.

На последнем этапе проектирования подсчитывают, сколько и какого материала понадобится.

Чертежи для изготовления самодельного отрезного станка

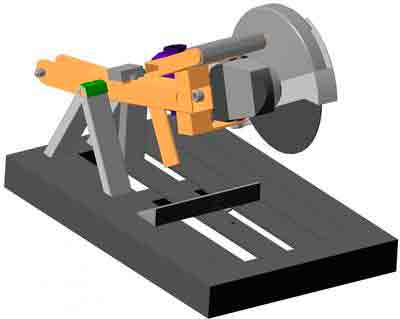

Чертеж отрезного станка маятникового типа. Слева обозначены размеры основания. Справа отмечены особенности конструкции маятника

Пошаговая инструкция
1. В соответствии с чертежом нарезают заготовки будущего станка. Для каркаса и маятника используют профильные трубы, а для консольного крепления — металлопрофиль, металлическую шину и стальной пруток. Если конструкцией предусматривается несущая платформа, то по размерам раскраивают листовую сталь толщиной 4–5 мм.
2. К маятниковому рычагу, представляющему собой отрезок профильной трубы, приваривают поперечную ось (вал) для шарнирного соединения. При этом важно обеспечить перпендикулярность крепления вала к маятнику.

После раскройки материала к маятниковому рычагу приваривается вал

3. Из стальной шины загибают П-образный кронштейн, в его боковых сторонах сверлят отверстия для болтов, с помощью которых крепится корпус редуктора болгарки.

Таким образом выглядит консоль крепления болгарки к маятниковому рычагу в сборе с П-образным кронштейном и хомутом

6. Подшипники, которые будут обеспечивать поворот маятника, запрессовывают в опоры. В качестве последних можно использовать как готовые заводские подшипниковые узлы, так и отрезки стальной трубы (15–20 мм) с диаметром, равным внешней обойме подшипника.
7. Подшипниковые узлы напрессовывают на вал с двух сторон. Важно, чтобы соединение было с натягом — это устранит нежелательные продольные и поперечные смещения. Если полученное соединение по каким-то причинам ослаблено, можно воспользоваться проверенным способом — залудить ось паяльником, нанеся на её поверхность тонкий слой олова (понадобится паяльная кислота в качестве флюса).
8. На расстоянии 50–60 мм от края платформы приваривают маятник в сборе с опорными узлами. При этом важно не перегреть подшипники, поэтому эти детали оборачивают мокрой ветошью или постоянно поливают водой для охлаждения.

Маятниковый рычаг в сборе с подшипниковыми узлами приваривается к платформе на расстоянии 50–60 мм от края

9. На маятниковый рычаг приваривают консоль с установленным хомутом и П-образным креплением УШМ. Положение болгарки при этом выбирают исходя из личных предпочтений. Существуют разные мнения о том, как крепить болгарку («от себя» или «на себя»). Профессиональные слесари работают с инструментом, ориентируя сноп искр к себе, аргументируя это тем, что если болгарка по какой-либо причине выпадет из рук, то инструмент отлетит в противоположную сторону. Любители чаще всего работают со средними или малыми шлифмашинами, поэтому предпочитают , чтобы диск вращался «от себя», поскольку это позволяет осуществлять контроль разреза и предотвращает порчу одежды. Закрепляя инструмент, не забудьте правильно разместить защитный кожух — он должен обезопасить работающего в случае разрыва диска.
10. На собранный станок крепят угловую шлифмашину. Ориентируясь на вес инструмента, подбирают и устанавливают возвратную пружину. Для этого к станине и маятнику приваривают петли или просверливают отверстия диаметром до 5 мм.

Чтобы не повредить пластмассовый корпус болгарки, между ним и кронштейнами прокладывают полоски резины

11. Выполняют пробный запуск болгарки. Сначала проверяют работу станка в холостом режиме. При этом обращают внимание на вибрации и люфты рабочих частей оборудования, которые при необходимости устраняют.
12. Воспользовавшись отрезным кругом максимальной толщины, в платформе станка прорезают паз под режущий диск. При необходимости болгарку снимают и прорезь расширяют до нужного размера.

Так выглядит усовершенствованный упор с зажимным приспособлением

На последнем этапе к платформе крепят упоры для заготовок. Чаще всего предусматривают две планки (для разреза под углом 45 и 90 градусов), фиксируя их при помощи сварного или резьбового соединения.

Нередко приспособления для удержания заготовки снабжают измерительным инструментом. Закрепив на упорной планке металлическую линейку с точкой отсчёта от диска болгарки, вы сможете быстро и точно отрезать деталь необходимой длины. Также по желанию можно установить транспортиры, тиски и струбцины различной конструкции. Такие дополнительные детали позволяют сделать, например, полный разрез или паз в заготовке под любым углом, освободить руки и так далее.

Не забудьте покрасить приспособление после того, как будут проведены все доводочные мероприятия. Даже тонкий слой эмали убережёт оборудование от ржавчины и сделает его внешний вид более эстетичным.

Техника безопасности
В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Видео как сделать отрезной станок из болгарки своими руками

Источник: http://oleor.ru/kak_sdelat_svoimi_rukami/492-kak-sdelat-prisposoblenie-dlya-bolgarki.html

Приспособления для болгарки можно купить, а лучше сделать самостоятельно

Угловая шлифовальная машина, попросту – «болгарка», имеет три основных направления использования.

  • Резка твердых материалов;
  • Шлифовка абразивами;
  • Зачистка поверхностей щетками.
  • 1 Штатив для УШМ
  • 2 Фиксатор для болгарки
  • 3 Стусло из болгарки
  • 4 Штроборез
  • 5 Фрезер
  • 6 Распиловочный станок для керамогранита
  • 7 Кулинария

Технология подразумевает удержание УШМ руками во время работ.

Однако для удобства и расширения возможностей инструмента, придумано множество приспособлений. Проведем краткий обзор:

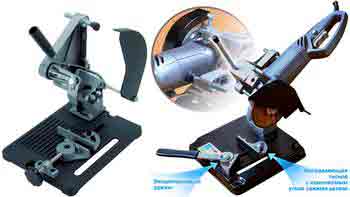

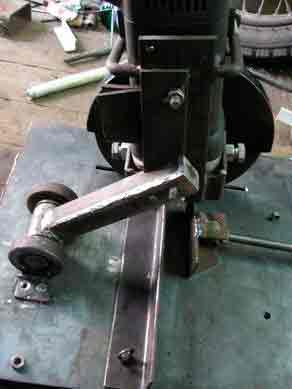

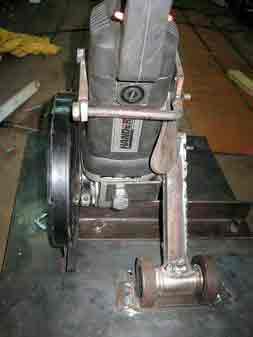

Штатив для УШМ

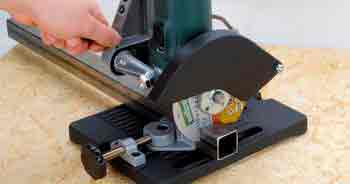

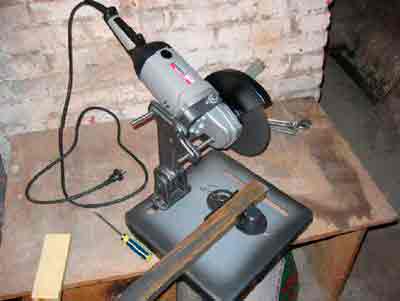

Этот мини станок позволяет решить главную проблему при работе с болгаркой: если инструмент держать обеими руками, кто зафиксирует заготовку? В данном случае, угловая шлифмашина с отрезным диском управляется одной рукой, а второй можно держать и перемещать отрезаемый кусок металла.

Причем штатив позволяет устанавливать правильный угол отреза, а диск перемещается строго вертикально. Работа выполняется качественно и безопасно.

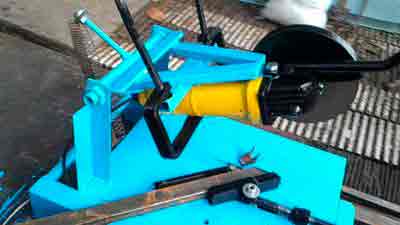

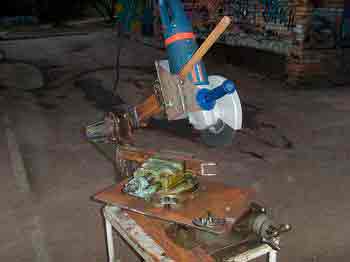

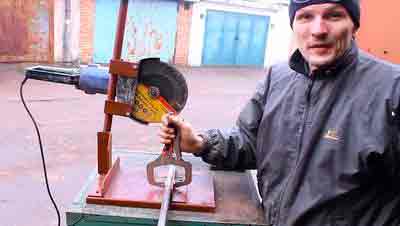

Приспособления для болгарки по резке металла и других твердых компактных заготовок, мастера давно научились делать самостоятельно.

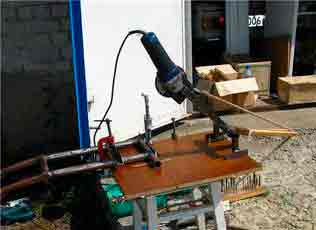

Станины собирают из металлического профиля, автомобильных амортизаторов, или даже из фанеры. Добротно изготовленный станок не менее надежен и безопасен, чем заводской.

Если ваша конструкция достаточно прочная и обеспечивает защиту оператора – можно использовать штатив для распиловки древесины. Главное помнить о безопасности. Главная причина травм – неконтролируемая болгарка, вырывающаяся из рук при заклинивании диска в дереве, устранена. Но сам диск по-прежнему может травмировать.

Поэтому при изготовлении такого устройства выключатель лучше выполнить не фиксируемым. Например – в виде ножной педали. Тогда вы сможете моментально отключить питание, если приспособа выйдет из под контроля.

Когда нет необходимости работать с деревом, а надо лишь нарезать большое количество металлических заготовок – существуют более простые варианты.

Такое крепление можно изготовить за час, а удобство в работе повысится на порядок. Если вы знаете, как «отваливаются» руки после нарезки полусотни колышков из металлического уголка – эта конструкция для вас.

Фиксатор для болгарки

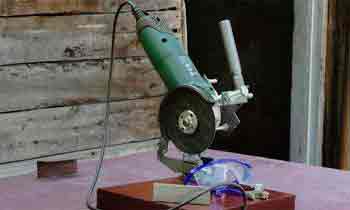

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

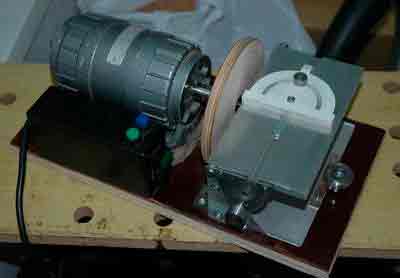

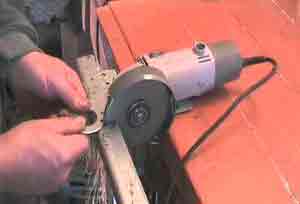

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

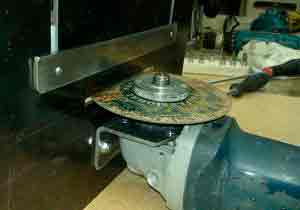

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

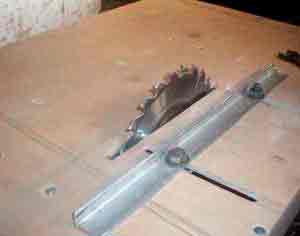

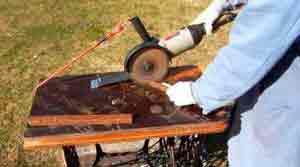

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

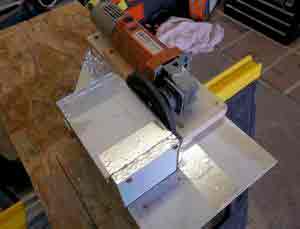

Стусло из болгарки

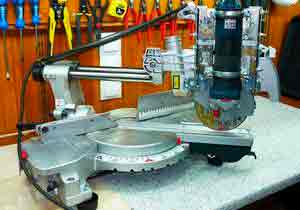

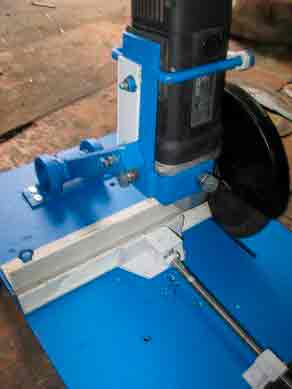

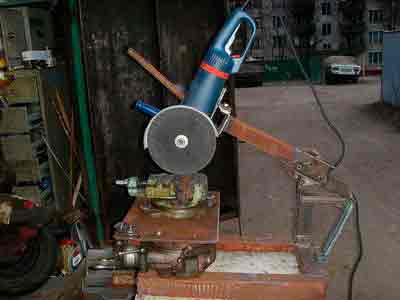

Если столешницу под угловой шлифмашиной выполнить поворотной – получится отличное стусло. При помощи такого приспособления можно оперативно нарезать под фиксированным углом плинтус, багет, профиль из любого материала.

Стоит лишь установить соответствующий диск, зафиксировать столешницу под углом 45 градусов – и нарезка наличников для окон деревянного дома превращается в удовольствие.

Таким станком можно легко нарезать тротуарную плитку по диагонали, разнообразив способы ее укладки.

Нечто подобное выпускается и в промышленном варианте, но стоимость таких приспособлений отпугнет не только домашнего мастера – но и небольшую бригаду слесарей.

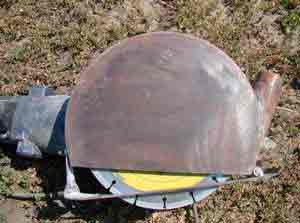

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего. Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

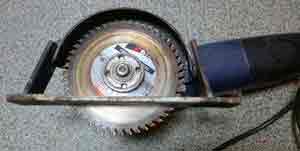

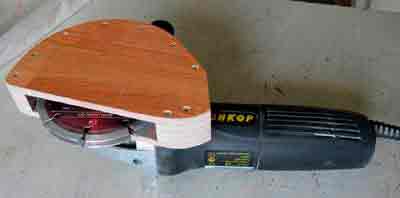

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Поскольку любая угловая шлифовальная машина оснащена мощным двигателем с редуктором – из нее можно изготовить стационарный фрезер. Опять же при условии, что в любой момент инструмент извлекается из самодельного приспособления, для использования по прямому назначению. Вал болгарки выводится в отверстие верстака, на него одевается патрон для фрезерных головок – и можно обрабатывать не слишком твердые породы дерева.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск. Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

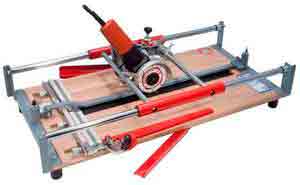

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Казалось бы, где болгарка, а где кухня? Разве что во время ремонта можно увидеть там этот инструмент. Однако в умелых руках для УШМ нет ничего невозможного.

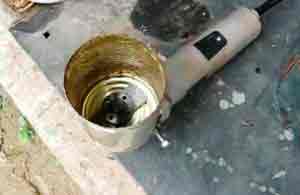

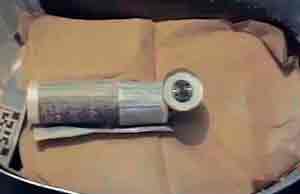

При помощи двухлитровой жестяной банки от томатной пасты, и кусочка оцинковки, – за полчаса из угловой шлифовальной машины можно сделать мельницу.

В донышке банки проделываем отверстие по диаметру защитного кожуха, вместо которого она и одевается. На вал надеваем полоску оцинковки и прикручиваем гайку для диска по металлу.

Засыпаем половину банки зерна – и через несколько минут получаем муку грубого помола. После просеивания получаем качество не хуже магазинного.

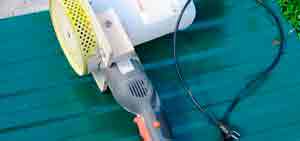

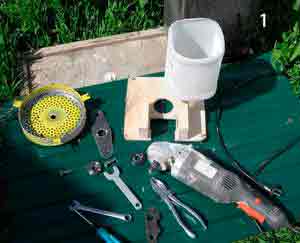

Это достаточно нестандартное применение инструмента, а вот зернодробилка для домашней птицы – технология, проверенная временем.

Поскольку объемы почти промышленные – к изготовлению следует подойти ответственно. Используемые материалы показаны на иллюстрации.

В пластиковую емкость засыпается зерно. Через отверстие в фанерной раме оно попадает на лопасти, и разбивается. Фракции нужного размера высыпаются через калиброванные отверстия в решете, остальное обрабатывается, пока не достигнет кондиции.

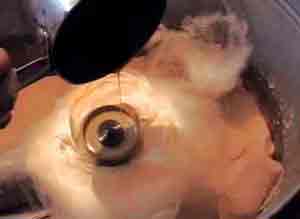

И на десерт – совсем уж экзотическое приспособление из болгарки – аппарат для производства сахарной ваты.

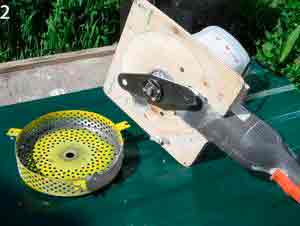

Рабочий инструмент – металлическая крышка с дырочками по кругу.

УШМ кладется в емкость.

В крышку наливается сахарный сироп – вата готова!

Различные приспособления для болгарки сделанные своими руками — видео.

Универсальный станок или приспособа для болгарки сделана своими руками — видео

Источник: http://infostroitely.ru/18-sozdaem-svoimi-rukami-samodelnye-prisposobleniya-dlya-bolgarki.html

Отрезной станок из болгарки: как сделать удобный инструмент своими руками

Без угловой шлифовальной машины — болгарки — не обойтись ни в гараже, ни на частном подворье. Агрегат позволяет разрезать металлический профиль, зачистить сварной шов или убрать ржавчину с поверхности заготовок и деталей, имеет невысокую цену и невероятное удобство при работе. Есть у шлифмашины и недостатки, один из которых — нестабильное качество реза и опасность перекоса отрезного диска при использовании. Устранить досадные недочёты можно, изготовив специальную станину своими руками, которая превратит ручной инструмент в настоящий отрезной станок. Это позволит увеличить скорость работы и достигнуть точности, которую можно получить только на оборудовании промышленного изготовления.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

  • разделение металлопрофиля на отрезки необходимой длины;
  • раскрой листового металла;
  • получение большого количества однотипных заготовок в короткие сроки;
  • резка керамической плитки;
  • разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее. С помощью самодельного отрезного станка можно решить широкий круг задач

К преимуществам дисковых отрезных станков относятся удобство и простота в использовании, высокая скорость и точность реза, возможность замены режущего диска в считаные минуты.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Удобство при эксплуатации оборудования можно значительно повысить, подключив болгарку к ножному выключателю-педали. Разумеется, в этом случае рычаг запуска УШМ приводят в рабочее положение и фиксируют специальной кнопкой.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

  • трубу профильную «квадрат» (25х25х2,5 мм);
  • трубу профильную «прямоугольник» (40х20х2,5 мм);
  • лист металлический толщиной 4–5 мм;
  • подшипники шариковые № 202, 203 или 204 – 2 шт.;
  • пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
  • пруток диаметром 8–10 мм;
  • шину металлическую (20х4 мм);
  • болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

  • угловая шлифмашина;
  • дрель или сверлильный станок, набор свёрл;
  • набор плашек для нарезания метрической резьбы;
  • ключи рожковые;
  • сварочный аппарат.

Наличие электросварки желательно, но необязательно — все соединения можно выполнить и на резьбовых соединениях. Однако следует понимать, что такой способ снижает надёжность и прочность конструкции.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

Изготовление отрезного станка своими руками

Подготовительный этап

Работу над отрезным станком начинают с проектирования. Невозможно дать точные размеры устройства, поскольку конструкция зависит от модели и размера конкретной болгарки. Тем не менее по представленным чертежам можно получить представление о габаритах и структуре оборудования.

Эскиз проекта начинают с чертежа корпуса. Возможно, понадобится не каркас, а отдельная платформа, которую можно крепить к слесарному верстаку. В любом случае определяют размеры устройства и расположение на корпусе основных узлов. Далее замеряются УШМ и межосевые расстояния крепёжных отверстий на корпусе её редуктора. На основании этих показателей составляется чертёж крепления болгарки к маятнику. После этого проектируется сам поворотный узел. Чем меньше будет расстояние от шарнирного соединения до режущего круга, тем жёстче и точнее будет станок. Другими словами, длина маятника должна быть минимально возможной.

На последнем этапе проектирования подсчитывают, сколько и какого материала понадобится.

Фотогалерея: Чертежи для изготовления самодельного отрезного станка

Пошаговая инструкция

  1. В соответствии с чертежом нарезают заготовки будущего станка. Для каркаса и маятника используют профильные трубы, а для консольного крепления — металлопрофиль, металлическую шину и стальной пруток. Если конструкцией предусматривается несущая платформа, то по размерам раскраивают листовую сталь толщиной 4–5 мм.
  2. К маятниковому рычагу, представляющему собой отрезок профильной трубы, приваривают поперечную ось (вал) для шарнирного соединения. При этом важно обеспечить перпендикулярность крепления вала к маятнику. После раскройки материала к маятниковому рычагу приваривается вал
  3. Из стальной шины загибают П-образный кронштейн, в его боковых сторонах сверлят отверстия для болтов, с помощью которых крепится корпус редуктора болгарки. Для крепления к резьбовым отверстиям на корпусе редуктора УШМ понадобится П-образный кронштейн
  4. Из стального прутка изготавливают огибающий УШМ U-образный хомут (стремянку) и прижимную планку для фиксации корпуса инструмента к маятнику. Последняя представляет собой металлическую пластину длиной, на 15–20 мм превышающей ширину хомута. В отверстия на краях прижимной пластины свободно входят резьбовые концы стремянки, а фиксация осуществляется гайками с подходящей резьбой.
  5. Примеряя П-образный кронштейн и хомут к болгарке, сварочным или резьбовым соединением монтируют эти детали на консоль. Таким образом выглядит консоль крепления болгарки к маятниковому рычагу в сборе с П-образным кронштейном и хомутом
  6. Подшипники, которые будут обеспечивать поворот маятника, запрессовывают в опоры. В качестве последних можно использовать как готовые заводские подшипниковые узлы, так и отрезки стальной трубы (15–20 мм) с диаметром, равным внешней обойме подшипника.
  7. Подшипниковые узлы напрессовывают на вал с двух сторон. Важно, чтобы соединение было с натягом — это устранит нежелательные продольные и поперечные смещения. Если полученное соединение по каким-то причинам ослаблено, можно воспользоваться проверенным способом — залудить ось паяльником, нанеся на её поверхность тонкий слой олова (понадобится паяльная кислота в качестве флюса).
  8. На расстоянии 50–60 мм от края платформы приваривают маятник в сборе с опорными узлами. При этом важно не перегреть подшипники, поэтому эти детали оборачивают мокрой ветошью или постоянно поливают водой для охлаждения. Маятниковый рычаг в сборе с подшипниковыми узлами приваривается к платформе на расстоянии 50–60 мм от края
  9. На маятниковый рычаг приваривают консоль с установленным хомутом и П-образным креплением УШМ. Положение болгарки при этом выбирают исходя из личных предпочтений. Существуют разные мнения о том, как крепить болгарку («от себя» или «на себя»). Профессиональные слесари работают с инструментом, ориентируя сноп искр к себе, аргументируя это тем, что если болгарка по какой-либо причине выпадет из рук, то инструмент отлетит в противоположную сторону. Любители чаще всего работают со средними или малыми шлифмашинами, поэтому предпочитают , чтобы диск вращался «от себя», поскольку это позволяет осуществлять контроль разреза и предотвращает порчу одежды. Закрепляя инструмент, не забудьте правильно разместить защитный кожух — он должен обезопасить работающего в случае разрыва диска.
  10. На собранный станок крепят угловую шлифмашину. Ориентируясь на вес инструмента, подбирают и устанавливают возвратную пружину. Для этого к станине и маятнику приваривают петли или просверливают отверстия диаметром до 5 мм. Чтобы не повредить пластмассовый корпус болгарки, между ним и кронштейнами прокладывают полоски резины
  11. Выполняют пробный запуск болгарки. Сначала проверяют работу станка в холостом режиме. При этом обращают внимание на вибрации и люфты рабочих частей оборудования, которые при необходимости устраняют.
  12. Воспользовавшись отрезным кругом максимальной толщины, в платформе станка прорезают паз под режущий диск. При необходимости болгарку снимают и прорезь расширяют до нужного размера. Так выглядит усовершенствованный упор с зажимным приспособлением

На последнем этапе к платформе крепят упоры для заготовок. Чаще всего предусматривают две планки (для разреза под углом 45 и 90 градусов), фиксируя их при помощи сварного или резьбового соединения.

Нередко приспособления для удержания заготовки снабжают измерительным инструментом. Закрепив на упорной планке металлическую линейку с точкой отсчёта от диска болгарки, вы сможете быстро и точно отрезать деталь необходимой длины. Также по желанию можно установить транспортиры, тиски и струбцины различной конструкции. Такие дополнительные детали позволяют сделать, например, полный разрез или паз в заготовке под любым углом, освободить руки и так далее.

Не забудьте покрасить приспособление после того, как будут проведены все доводочные мероприятия. Даже тонкий слой эмали убережёт оборудование от ржавчины и сделает его внешний вид более эстетичным.

Видео: Как сделать отрезной станок из болгарки своими руками

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Источник: http://postroika.biz/6522-otreznoy-stanok-iz-bolgarki-kak-sdelat-udobnyiy.html

Самодельные приспособления для болгарки

Болгарка является инструментом полезным и разносторонним. Она подойдет для резки металла, камня, плитки и, шлифовки поверхностей. Однако, иногда бывают ситуации, в которых для данных работ больше подойдет стационарный станок. Хорошо, что используя определенные приспособления для болгарки, её можно превратить например в отрезной станок!

Станки из болгарки

Поиск готового станка, соответствующего вашим запросам, в магазинах не составит труда. Однако, вероятность найти конструкцию, которая жестко фиксирует болгарку и не телепатся во время работы не велика, поскольку все они сделаны из дюрали. По этой причине люди, имеющие станки, всячески усовершенствуют либо переделывают их. Но тут есть множество серьезных препятствий – материалы станка являются трудно свариваемыми, или, к примеру, в конструкции не учтены моменты, важные именно для вас – к примеру, точная линейка либо более упругая пружина. Переделка чужого – это более сложная задача, чем изготовление своего!

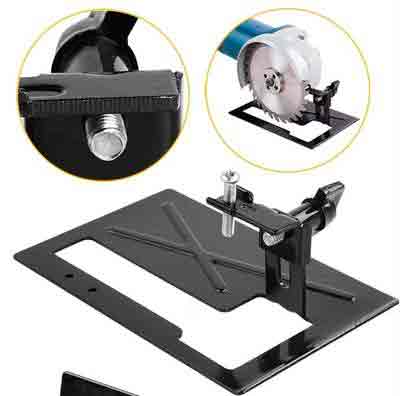

Покупной вариант держателя болгарки

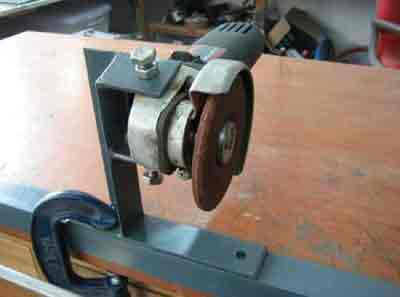

Изготовление самого простого приспособления для болгарки может быть выполнено с минимальными затратами и в течение нескольких часов! По сути, конструкция будет являться металлической длинной трубой, которая является и каркасом, и ручкой. С одного из концов приваривают поперечную металлическую планку, имеющую два отверстия под крепеж болгарки.

Более надежный самодельный вариант держателя болгарки

С того же края трубу крепят к о небольшому куску уголка на подвижном валу. Крепление самого же уголка производиться на рабочий стол, либо к полу! На противоположной стороне от крепежа должна быть зафиксирована пружина, возвращающая всю конструкцию в первоначальное положение.

второй вариант изготовления

третий вариант изготовления

На этом все – изготовление станка завершено, осталось только произвести правильное закрепление болгарки. Естественно, пользоваться таким вариантом следует при простейших работах, а если требуются точные и сложные процедуры, то и конструкция должна быть более сложной.

Изготовление отрезного станка из болгарки под точные работы!

Такие приспособления для болгарки как отрезной станок изготавливаются при помощи следующих материалов и инструментов: стального уголка, профильной трубы, металлического листа под платформу (можно использовать ДСП), сварочного аппарата, швеллера, дрели, вала, нескольких подшипников, трубы с небольшим диаметром, пружины, реле и педали. Сварка, в принципе, может быть заменена на прочные болты – тут придется воспользоваться дрелью.

Стоит отметить, что при такой реализации станка, он может быть с легкостью разобран, если появиться такая необходимость.

первый вариант конструкции

первый вариант конструкции

Детали и крепежи

Изготавливать станок начинаем с каркаса. Под каждую болгарку потребуется индивидуальная схема, поскольку каждый производитель выпускает болгарки собственной конструкции – в некоторых придется осуществить снятие ручки, а где-то нужно будет изобретать стойку под всю болгарку в целом! Кроме этого, для разных диаметров дисков нужны различные каркасы.

В составе простейшего каркаса есть две рамы и общая ось. Нижняя рама должна быть закреплена поверх платформы из металла либо из ДСП. Для большой болгарки, лучше пользоваться металлом. Следует обеспечить вращение верхней рамы, на которую крепят болгарку, по отношению к нижней раме в вертикальной плоскости, подобно маятнику. Чтобы зафиксировать исходное положение, придется воспользоваться пружиной. На нижнюю раму следует приварить крепление, в состав которого входят прижимной уголок и подвижная струбцина.

Второй вариант конструкции

Второй вариант конструкции

Линейка — для данного конкретного случая, можно использовать подвижную линейку, имеющую ограничитель, которая приваривается на трубку. Ею регулируется точность размера, после чего производиться закрепление с помощью торцевого винта!

Электроника. Чтобы повысить удобство использования вашего станка, нужно предусмотреть такие вещи как пусковая педаль либо кнопка (коммутация при помощи низковольтного реле на 12 В). При помощи данной педали и будет производиться подача напряжения к болгарке.

Видео приспособления для болгарки своими руками

При помощи такого несложного приспособления для болгарки мы можем освободить руки, и одновременно с этим сделать точный ровный срез не применяя тиски, да и экономия времени на замеры тоже играет важную роль. При помощи данной конструкции может быть заменена отрезная пила по металлу, а если вдруг потребуется, болгарка может быть с легкостью демонтирована.

Источник: http://sdelaj-sam.com/samodelnye-prisposobleniya-dlya-bolgarki/

Стойка для болгарки – укрощение строптивой!

Необходимые инструменты

Болгарка – инструмент со строптивым характером. Она и режет, и шлифует, и зачищает, но делает это на таких высоких скоростях, что порой ее и в руках не удержать! Поэтому говорить о высокой точности работ не приходится. Стойка для болгарки – как раз то, что нужно для укрощения строптивой!

Держатель для болгарки – не проще ли купить?

Зачем придумывать для болгарки штатив, если можно все сделать своими руками? Сделать-то можно, вот только качество реза, его ровность и точность останутся на очень низком уровне. Ну, никак мастеру не совладать с инструментом, у которого количество оборотов больше, чем способен уловить человеческий глаз. Вот для таких случаев и существует штатив для болгарки, своими руками сделанный или купленный в ближайшем строительном магазине.

Удобство устройства заключается в том, что им можно пользоваться при необходимости, хотя многие мастера, чтобы не возиться с очередной установкой инструмента на штатив, покупают для этих целей отдельную болгарку, благо, модели, которые подходят для работы на штативах, стоят не так дорого. В любом случае это дешевле, чем покупать отрезной станок. Большинство пользователей отмечают, что приобретенная ими стойка для болгарки нуждается если не в полной, то в частичной доработке.

Модели китайского происхождения так и вовсе на один раз – в основном, они сделаны из листового металла методом штампования. Легкие детали от вибрации инструмента разлетаются со временем кто куда, да и сама конструкция получается чересчур легкой и неустойчивой для такого станка. Так что же выходит – сделать приспособление для крепления болгарки куда лучше своими руками? Судя по количеству различных чертежей, советов, мастер-классов, на которые можно наткнуться в сети, ответ будет утвердительным!

Приспособление для крепления болгарки – правила безопасности!

Прежде чем приступить к обзору различных конструкций, нужно отметить, что все они предназначены для работы с болгарками, приспособленными для дисков максимум на 125 мм. Уже 230-ую болгарку ставить в стойку чревато, поскольку зачастую приходится снимать защитные кожухи, к тому же, оператор за стойкой стоит против вращения диска. Пренебрегать техникой безопасности в случае работы с угловой шлифмашиной очень и очень опасно!

При конструировании станка используйте только высокопрочные материалы для защитного кожуха. Многие для удобства используют оргстекло, чтобы защитный экран не закрывал обзор, однако использование материалов, которые от удара могут образовать осколки, строго запрещено! Лучше не мастерить кожухи из подручных материалов, а приобрести готовые изделия, которые обеспечат наилучшую защиту.

Подставка для болгарки – делаем шлифовальный станок!

Рассмотрим конструкцию шлифовального станка, которая позволяет оператору находиться сбоку от вращения диска – как раз в той зоне, куда осколки абразива, в случае его разрушения, залететь не смогут. Большинство чертежей рассчитаны на создание станков из металла, путем сваривания разных деталей, однако описанная станина для болгарки своими руками делается из деревянных элементов, что гораздо ускоряет создание станка и делает возможным процесс, даже если у вас нет сварочного аппарата.

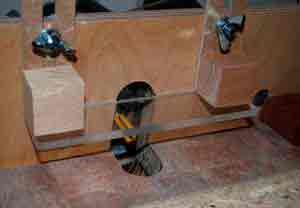

Вам понадобится деревянный ящик или доски для того, чтобы его сколотить, молоток, ручной или электрический лобзик, дрель, крепежи (стяжки, болты), дверные петли. Если есть хороший, крепкий деревянный ящик, достаточно большой, чтобы вам не приходилось нагибаться очень низко, вы можете сэкономить массу времени, взяв его за основу. Если же портить ящик неохота, сколотите его подобие: достаточно будет сделать сторону, на которую вы впоследствии закрепите болгарку, и верх станка, а отсутствующие стороны ящика компенсировать ножками.

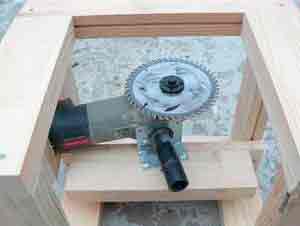

Защитный кожух и ручку с болгарки на этом этапе нужно снять. Нам предстоит сделать в верхней части ящика щель для отрезного диска или иной насадки. Для этого наденьте диск на болгарку и прислоните инструмент к боковой стенке, карандашом отметьте ширину и длину щели. Она не должна быть чересчур широкой, чтобы при попадании посторонних предметов не заклинить диск.

Этой предосторожностью придется пожертвовать в том случае, если в работе будет возникать постоянная необходимость смены диска – с узкой щелью придется разбирать всю конструкцию, что будет занимать слишком много времени.

Для надежного крепления болгарки к стенке ящика прикручивают два бруска – один подпирает инструмент возле основания, второй служит для опоры болгарки непосредственно возле диска. К верхнему бруску саморезами прикручивается металлическое ушко, которое заменяет собой ручку. Все, что нужно, это закрутить винт – если в устройстве отверстие сквозное, не следует вворачивать винт глубже, чем длина резьбы. Дополнительно по всей длине корпуса инструмент следует зафиксировать стяжками, для чего предварительно намечаем и просверливаем отверстия.

Шлифовальный станок практически готов! Осталось разве что предусмотреть возможность поднятия обрабатываемых заготовок относительно диска. Для этого на верхнюю часть можно положить практически впритык к диску деревянный щит, который сбоку крепится на петли, чтобы его при необходимости можно было убрать. Для фиксации щита вы можете сделать щеколду или замочек. Дополните конструкцию защитными панелями, а если такой возможности нет, то при работе обязательно надевайте защитную маску, которая закрывает все лицо. Старайтесь при включенном аппарате не находиться в зоне разлета осколков.

Стойка для болгарки – делаем станок для нарезки!

Отрезной станок для резки металлических заготовок из дерева сделать не получится. Тут уже понадобятся основательные детали. Прежде всего, платформа, которая должна получиться достаточно тяжелой, чтобы поглощать вибрации от работы инструмента. Как вариант, платформу крепят на рабочем столе болтами, что полностью исключает движение станка во время работы. Для реализации самой простой конструкции вам понадобится лист стали, металлические уголки, болты, дрель со сверлами по металлу, пружина.

Второй важный элемент стойки – шарнирная ручка, к которой и крепится инструмент. Вариантов ее изготовления множество – это и простейшая конструкция из двух металлических реек, соединенных между собой, и использование уже готовых решений или деталей. Например, если вам часто приходится работать с болгарками, у вас, наверняка, завалялись в гараже детали от пришедших в негодность инструментов, которые вы используете для ремонта болгарки в случае надобности. Так вот, вместо шарнира можно использовать редуктор, который следует открутить от корпуса и прикрутить с помощью скоб и болтов к платформе. К шпинделю крепится ручка, а уже на нее и фиксируют болгарку. Ручку рекомендуется сделать с упором под нижней частью болгарки, а также снабдить возвратной пружиной.

С помощью металлических уголков на платформе вы можете сделать по своему усмотрению различные ограничители, с помощью которых удобно будет фиксировать заготовки для резки. Тут уже каждый сам себе хозяин и мастер – кто-то сооружает дополнительно тиски для большей точности, кто-то обходится примеркой «на глаз». Как и в случае со шлифовальным станком, не пренебрегайте безопасностью, если в вашей конструкции не предусмотрена возможность закрепить защитный кожух, при работе всегда надевайте защитную маску.

Источник: http://remoskop.ru/stojka-derzhatel-bolgarki-svoimi-rukami.html

Станина для болгарки. Превращаем инструмент в станок.

Универсальная ручная шлифовальная машина – всем известная болгарка (первые образцы которой от болгарской фирмы Sparky появились почти 50 лет тому назад) задумывалась как переносное приводное приспособление для различных операций механической обработки. Однако, по мере того как совершенствовались производственные возможности инструмента, стало ясно, что болгарке в некоторых случаях необходима надёжная опора. Купить готовую станину для болгарки или сделать её своими руками? Сегодня, мы разберём этот вопрос.

Промышленные конструкции станины

Станина для болгарки потребуется в следующих случаях:

  1. Ведётся резка/шлифовка конструкции из труднообрабатываемого материала, либо с большой площадью поверхности.
  2. Требуется повышенная точность реза.
  3. Необходимо с одними и теми же параметрами обработать несколько изделий.
  4. Материал заготовки отличается несплошностью по сечению, и наличие пустот и раковин может спровоцировать вибрацию, удары и, следовательно, резкую подвижку корпуса машинки.

Станина для болгарки производится практически теми же фирмами, которые выпускают и сам инструмент. Цена на простейшую конструкцию, в зависимости от её производителя, не превышает 2500…3000 руб., но с повышением функциональных возможностей цена станины возрастает до 20000…25000 руб., а такие затраты уже сможет позволить себе далеко не каждый домашний мастер. Кроме того, такие стойки не отличаются особой универсальностью, и, конечно, не учитывают индивидуальные потребности пользователя.

Состоят такие станины из следующих элементов:

  • Опорной плиты, которая производится из толстолистовой стали и снабжается т-образными пазами для крепления обрабатываемой заготовки. Может быть и плита из чугуна;
  • Собственно стойки, на которой предусмотрено крепёжное устройство под УШМ конкретной модели;
  • Регулировочных приспособлений, позволяющих поворачивать саму стойку, а также изменять расположение УШМ по вертикали;
  • Опционально: зажимов или прихватов для заготовки, размеры которых унифицируются с т-образными пазами. Иногда в комплект дополнительно входят ещё и слесарные тиски с комплектом профилированных подставок;
  • Поворотной ручки, при помощи которой выполняется рабочее перемещение самой болгарки;
  • Измерительных приспособлений, чаще угловой или обычной линейки;
  • В особо продвинутых моделях имеется ещё и возвратный механизм с пружиной.

Положительными особенностями считается возможность чистой резки труб из круглых профилей, произвести которую без устойчивого зажима заготовки проблематично и даже опасно. Станина для болгарки необходима также для угловых резов любого профиля.

Технические возможности данных приспособлений зависят от площади опорной поверхности плиты и высоты подъёма УШМ в станине. Обычно параметры рассчитываются под диск болгарки диаметром до 250 мм, и под размеры фиксируемой части заготовки не более 100…150 мм.

Проектируем свой вариант станины под болгарку

Взяв за основу вышеперечисленную комплектность станины под болгарку, каждый сможет видоизменить конструкцию под свои потребности. Тем более, что многие из деталей самодельного устройства можно использовать из других механизмов. Например, в качестве опорной станины вполне подойдёт основа настольного сверлильного станка или списанная плита от небольшого универсально-сборного приспособления (УСП), на которых уже имеются т-образные пазы.

Работы включают в себя следующие этапы:

  1. Разработка технического задания и чертежей. Основными параметрами самодельной станины для болгарки будут максимальный диаметр рабочего диска, габариты самой УШМ и наибольшее сечение заготовки, с которой придётся работать.
  2. Подбор заготовок для изготовления станины. Здесь учитываются размеры сечения деталей, и материал, из которых они сделаны. Например, сварной вариант менее надёжен из-за периодически возникающих вибраций и динамических нагрузок, поэтому низкоуглеродистые стали предпочтительнее сталей типа Ст.5, сталь 45 и т. п., механическая прочность которых выше. Из тех же соображений трубчатые профили целесообразнее уголков или двутавров.
  3. Изготовление приспособления, опираясь в основном на собственные возможности (хотя ряд деталей, в частности, для измерения размеров, элементы крепления УШМ на стойке и т. д. лучше заказать в профессиональных мастерских).
  4. Окончательная отделка (проверка устойчивости, окраска, возможно – термообработка), а также монтаж системы управления.

При этом следует предусмотреть возможности станины для болгарки на перспективу, т. е., пригодности приспособления к выполнению с его помощью и других операций, для которых предназначена любая УШМ.

Дальнейшие вопросы будут рассматриваться в предположении, что все компоненты станины будут изготавливаться «с нуля». За основу можно, например, принять следующую конструкцию (см. рис. 1).

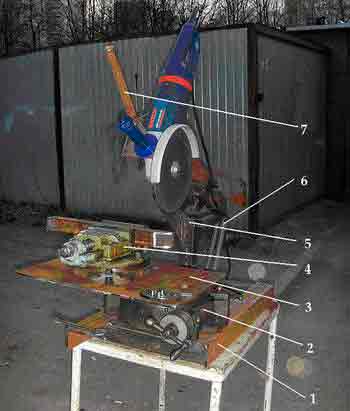

Рисунок 1 – Общий вид станины в сборе

Из рис. 1 следует, что станина данного исполнения состоит из:

  1. Опорной рамы, которая может в дальнейшем устанавливаться на верстак или любую ровную поверхность. Рама сваривается из профильных труб, обладающих повышенной жёсткостью, в том числе и при вибрациях.
  2. Круглого универсально-сборного приспособления с пазами 8 мм, на которое можно устанавливать изделия массой до 12 кг. На УСП устанавливается поворотный стол с винтовым регулирующим механизмом — маховичком и отсчётным лимбом. В качестве поворотного стола можно использовать ступицу от любой легковой автомашины, которая подойдёт по размерам.
  3. Стола из толстолистового проката с крепёжными отверстиями.
  4. Слесарных тисков для обрабатываемой заготовки (устанавливаются консольно, чтобы сбалансировать опрокидывающий момент от УСП).
  5. Приваренной к раме вертикальной стойки, к которой прикрепляется сама болгарка.
  6. Возвратного механизма.
  7. Поворотного рычага с креплениями под инструмент.

Сам поворотный стол снабжается линейкой, которая должна отсчитывать угловые и линейные перемещения. Её расположение ясно из рис.2. Вместо заводской конструкции отсчётной линейки по чертежам можно изготовить и самодельную, используя комплект из двух обычных слесарных линеек, и измерителя углов. Для менее сложных работ подойдёт и малка-угломер.

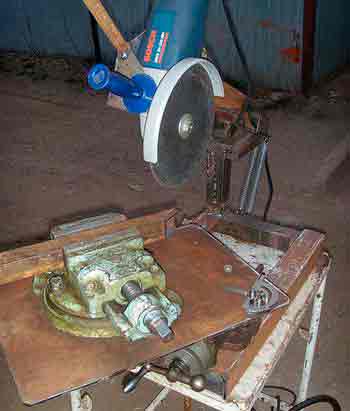

Рисунок 2 – Вид на рабочий стол в установочном положении

При изготовлении рабочего стола своими руками следует предусмотреть радиусные закругления углов и возможность для перемещения слесарных тисков без нарушения общей центровки.

Изготовление основных узлов станины

Наибольшую техническую сложность представляет изготовление поворотного рычага. Он должен обеспечивать надёжный прижим и фиксацию УШМ, её поворот на угол до 90º, а также возврат болгарки при снятии нагрузки с поворотной рукоятки.

Конструкция поворотного рычага, предназначенного для крепления на стойке, приведена на рис.3.

Рисунок 3 – Вид на станину со стороны поворотного рычага

Поворотный рычаг включает в себя вертикальную стойку, которая жёстко закрепляется на опорной плите, консоль с осью и подшипниковым узлом (с их помощью будет производиться поворот болгарки), зажимного устройства и возвратных пружин, располагающихся по противоположную сторону от консоли.

С целью надёжного крепления УШМ к рассматриваемой конструкции станины для болгарки можно использовать несколько решений:

  • Открытую призму, сваренную из уголков, противоположные стороны которых сжимаются струбциной;
  • Стальные стремянки, которыми инструмент будет обхватываться в требуемом сечении;
  • Болтовую фиксацию при помощи двух болтов с упорной резьбой, которые размещаются по обеим плоскостям уголков, и обеспечивают прижим «болгарки» вращением высоких гаек ГОСТ 5931, как показано на рис. 4.

Очевидно, что в последнем случае лёгкость установки и центровки УШМ будет наилучшей (вариант со струбциной окажется весьма тяжёлым, а стремянки могут расстопориться при длительных вибрационных нагрузках).

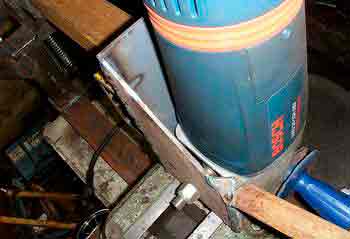

Рисунок 4 – Узел крепления «болгарки» к поворотному рычагу

Завершающим этапом изготовления самодельной станины для болгарки является установка элементов для включения/выключения установки. Специалисты советуют не просто предусмотреть дистанционное отключение УШМ, но и установить для этого ножную педаль, поскольку руки работающего заняты, а внезапная проблема с резкой или шлифовкой чревата травмами работающего. Для этого управление устройством предусматривается через магнитный пускатель.

Собранную конструкцию станины для болгарки вначале опробывают при ручном вращении диска. Цель проверки – выяснить источник возможных биений приспособления, если допущена ошибка в его центровке. Затем УШМ включают на минимальные обороты, и, если вибраций при длительном режиме не возникает, можно провести проверку при резке деревянной и далее — стальной заготовки.

С точки зрения техники безопасности лучше, если станина для болгарки будет частично накрываться съёмным кожухом, который можно изготовить из ударопрочного пластика.

Видео эксплуатируемых разновидностей самодельных станин представлены в Интернете в большом разнообразии. Одно из них находится ниже.

Источник: http://proinstrumentinfo.ru/samodelnaya-stanina-dlya-bolgarki-svoimi-rukami-chertyozh-video-tsena/

Приспособление для болгарки своими руками

Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

  • Главная
  • Видео самоделки
  • Видео мастер-классы
  • Приспособления для болгарки своими руками (видео)



Приспособления для болгарки своими руками (видео)

Это видео про то, как быстро из подручных материалов собрать такую самодельную станину для болгарки:

Это короткое видео про то, как изготовить и применять подошву на болгарку:

Оценить самоделку, мастер-класс, идею. Комментарии

EuroSamodelki.ru — это огромное количество самоделок, которые сопровождаются подробными иллюстрированными инструкциями для самостоятельного изготовления. В нашем каталоге насчитывается уже более 2400 самоделок. Присоединяйтесь к нам, вступайте в нашу социальную группу ВКонтакте. Мы Вас ждем! Сделайте что-нибудь полезное для себя, для своего дома, для своих близких.

Делайте самоделки своими руками как мы, делайте лучше нас!

Источник: http://eurosamodelki.ru/video-samodelki/video-sovety-master-klassy/prisposobleniya-dlya-bolgarki-svoimi-rukami-video

Смотрите также:
03.11.2018

Магниты для сварки Сварка — быстрый и надежный способ создания неразъемным соединений металлических деталей. Сам процесс длится недолго, зачастую много времени уходит на то, чтобы правильно расположить заготовки друг относительно друга. Их надо зафиксировать точно и...

03.11.2018

Бетономешалка своими руками – отличный способ сберечь бюджет на стройке Если вы проживаете в частном доме, или имеете дачный участок – вам не обойтись без строительных работ. Любая стройка, даже закладка деревянного сруба для бани, не может обойтись без бетонного...

03.11.2018

Надежные инструменты для легкого ремонта вмятин без покраски Существует несколько способов выравнивания вмятин. Традиционный вариант предполагает рихтовку, шпатлевку и перекраску либо замену поврежденной детали. Однако, если лакокрасочное покрытие не повреждено, можно...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
