Профилегиб своими руками

Профилегибы своими руками (чертежи, видео)

Изготовив профилегиб своими руками, вы получите незаменимый инструмент для выполнения строительных, фасадных работ. Не редко профильная труба используется при сооружении ворот, теплиц, широко применяется в бытовых целях. Чтобы профиль получил нужный изгиб, согнуть его вручную сложно. Тяжело получить требуемую форму. Потому лучшее решение — это специальный профилегиб.

Виды профилегибов

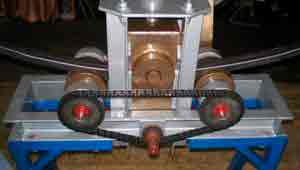

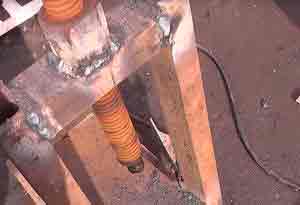

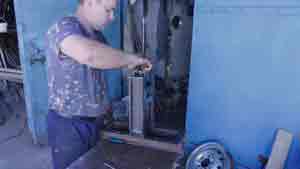

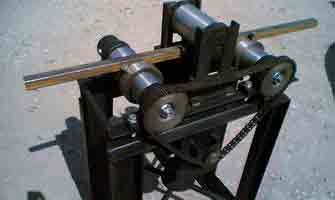

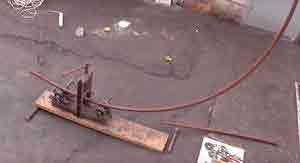

Фото профилегиба, сделанного своими руками

Листая чертежи станков, можно встретить устройство с разными параметрами, техническими характеристиками. Потому, выбирая чертеж, подумайте над тем, какие именно профильные трубы вам предстоит гнуть. От этого напрямую зависит особенность будущей конструкции, выполненной своими руками.

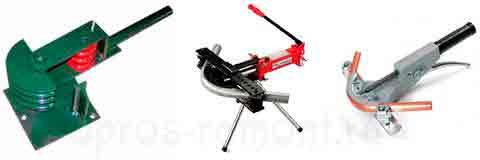

Устройство для сгибания профильных труб различают по способу их размещения.

  1. Стационарные профилегибы. Это крупное устройство, предназначенное скорее для промышленных целей, нежели бытовых нужд. Потому встречаются они в хозяйстве редко. Для такого станка характерна высокая производительность. Перед размещением оборудованием, стационарный профилегиб требует организации фундамента или сварного короба.
  2. Переносные профилегибы. Среднее по размерам устройство, используемое на небольших предприятиях или в мастерских. Для установки станка потребуется основание или каркас из прочного металла. Сделать подобный самодельный профилегиб возможно, если опираться на соответствующие чертежи.

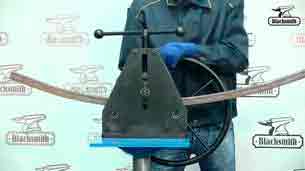

  3. Ручные профилегибы. Носимое устройство, используемое при гибке тонких профилей, основное предназначение которых — декорирование. Устройство устанавливается на любую ровную поверхность. Предварительной подготовки или усиления основание станка не требует. Этапы профилегибочного процесса осуществляются вручную.

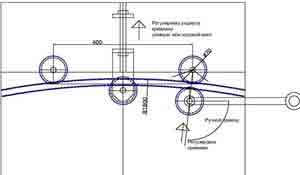

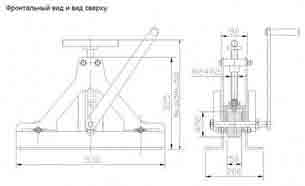

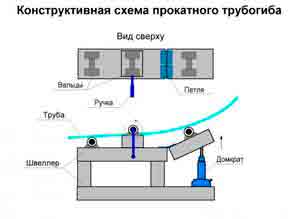

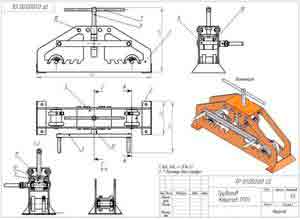

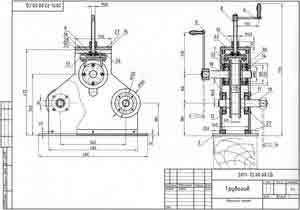

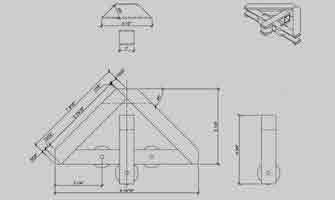

Чертеж устройства профилегиба

Также профилегибы различают по типу используемого привода.

  • Ручной. Сгибание изделий осуществляется за счет усилий, приложенных мышцами пользователя. Минус такого привода в том, что невозможно контролировать радиус кривизны, а также создавать на одной заготовке множество изгибов;
  • Гидравлический. Усилие на заготовку подает гидродомкрат. Если вы хотите сделать устройство своими руками, возьмите подходящие вам чертежи и следуйте инструкции. Гидравлические профилегибы являются наиболее распространенными среди самодельных устройств;
  • Электрический. Сгибательный процесс осуществляется за счет работы электромотора. Минус станка в том, что он потребует подключения к электросети и будет от нее зависим. А это дополнительные затраты за электричество. Зато к такому типу станка подключаются электронные контроллеры, определяющие точность сгибания заготовки.

Дополнительно устройство профилегиба следует разделить на:

  • Роликовое. Здесь нужный изгиб станком задается за счет проката, который устанавливается между 2 рядами специальных роликов;
  • Плитное. Сгибание станком осуществляется на штырях, вмонтированных в бетонное основание. Очень легко изготовить, но потребует внушительных физических усилий. Согнуть толстые профили будет практически невозможно.

Способы сгибания

Перед тем как сделать профилегиб и выбрать чертеж станка, вам следует определить, какой способ сгибания заготовок вы хотите использовать. Выделяют четыре разновидности.

  1. По шаблону. Обычно это деревянный шаблон с упорами по краям станка. Профильная труба заводится на конструкцию и сгибается вручную. Имея под рукой подобный чертеж, изготовить устройство для гибки по шаблонам не сложно. Единственный минус — невозможно контролировать диаметр при сгибании. Чтобы усилие распределялось равномерно, а сама труба не деформировалась, рекомендуется перед сгибанием заполнить трубу песком.
  2. Выдавливание. Это безматричная прессовка, при которой используют один пуансон. Вместо матрицы применяют поворотные башмаки или ролики. За счет этого сгибание получается более точным. Но работать нужно постепенно, не делая резких движений.
  3. Прессовка. Здесь можно задействовать тиски, шкив и тормозные барабаны. Чтобы сделать подобный станок, на губы тисков нужно установить матрицу и пуансон.
  4. Прокатка. На таком станке заготовка проходит между роликов, установленных в два ряда. Удобные в эксплуатации агрегаты, позволяющие добиться нужной кривизны профиля.

Делаем станок своими руками

Выбрав понравившийся самодельный станок по фото, добиться желаемого результата вряд ли удастся. Вам обязательно потребуется подробный чертеж будущего профилегиба. Это позволит соблюдать точные размеры при изготовлении станка.

Мы приведем пример популярной модели, на основе которой часто домашние умельцы создают профилегиб своими руками. Если цена заводского профилегиба составляет от 4 тысяч рублей и выше, то самодельный может обойтись чуть ли не бесплатно. Все зависит от наличия у вас необходимых деталей для станка.

  1. Подготовьте необходимую площадку для изготовления станка.
  2. Основание для профилегиба может быть выполнено из металла или дерева. Болгаркой требуется вырезать соответствующие чертежу компоненты основания.
  3. Если вы профессиональный токарь, сделать валы вы сможете своими руками. При отсутствии навыков и самого токарного станка, обратитесь к специалистам. Учтите, что размер вала напрямую связан с типами звездочек и подшипников будущего профилегиба.
  4. В ограничительных кольцах для валов необходимо дрелью сделать отверстия и пазы согласно чертежам.
  5. Изготовьте каркас, предназначенный для прижимного вала. Его обычно фиксируют на полке по средствам шпонки.
  6. Установите каркас основы вашего станка.
  7. Далее следует монтировать опорные валы. После чего можно организовать портальную конструкцию верхнего вала.
  8. Движимые компоненты профилегиба соединяются с помощью цепи.
  9. Завершает сборку монтаж ручки, которая будет вращаться при ручном способе сгибания. Либо соединяется ручка с двигателем, если вы используете соответствующий привод.
  10. Остается только закрепить гидравлический домкрат, и конструкция готова.

Помимо инструкции, рекомендуем ознакомиться с наглядными видео уроками. Опираясь на них, вам будет проще разобраться в чертежах, особенностях работы профилегиба. Плюс это поможет определиться с типом станка, который идеально подойдет для выполнения запланированных работ.

Весомый аргумент в пользу самодельного профилегиба — это возможность адаптировать агрегат под ваши конкретные потребности, виды работ и антропометрические данные. Кому-то удобнее работать левой рукой, кому-то правой. Это редко учитывается при изготовлении заводских профилегибов.

Помимо экономии и комфорта, самодельные профилегибы легко модернизируются. Сделав обычный станок с ручным приводом, со временем его можно оснастить электрическим движком или гидравлическим приводом. Все зависит от ваших потребностей и возможностей.

Источник: http://tvoistanok.ru/stanki/po-metallu/profilegib-svoimi-rukami.html

Как сделать своими руками ручной профилегиб

Для равномерной гибки металлического проката с различным профилем сечения применяют профилегиб – станок с устройством из комплекта вальцов. От обычного трубогиба профилегибочный станок отличает возможность делать арочные заготовки из фасонного погонажа металлических профилей, например, тавра, двутавра, швеллера, уголка и других форм. Помимо этого, торцевая поверхность прижимающих вальцов отличается характерным сечением, которое применяется только для определенного вида проката.

Типы профилегибов

По способу осуществления прижима вальцов различают профилегибы:

  • гидравлические станки;
  • простые ручные приспособления.

По типу передвижения металлического профиля на вальцы профилегиба применяют:

  • ручную подачу;
  • подачу с электрическим приводом.

Гидравлический прижим обеспечивает прочное закрепление, что дает возможность изгибать профиль значительной толщины. В качестве примера можно привести профилегибы профессиональной сборки в условиях завода, которые работают с домкратами, создающими усилие свыше 8 тонн. Работа профилегибочных станков с любым способом подачи и закрепления вальцов является эффективной, отличие возникает только в целесообразности использования того или иного типа.

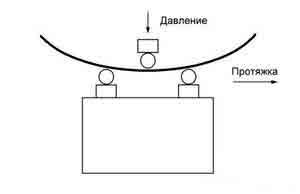

Принцип работы профилегиба

Работа заключается в механическом воздействии на металл для его холодной деформации. Разные станки воздействуют на профиль при помощи определенной направленности механического усилия:

  • Вал для прижимания заготовки движется по направлению сверху вниз. Такое воздействие заложено в основе работы многих гибочных станков, применение силы домкрата в большинстве случаев не требуется.
  • Прижимной вал профилегиба работает по направлению снизу вверх, и сила давления действует так же. Этот простой принцип работы применяется в устройствах с применением гидравлического домкрата. Характерно движение серединного вала, а самые боковые валы остаются стационарно неподвижными.

Работа профилегибочного станка по обоим принципам сама по себе является эффективной.

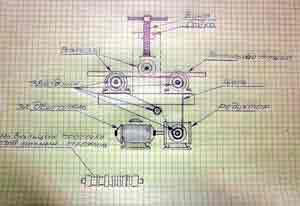

Конструкция самодельного гибочного станка на чертеже

Для изготовления профилегиба своими руками чертежи просто необходимы. Сборка станины и расположение валов нельзя сделать самому «на глазок», так как гибка профиля отличается тем, что нужно выдерживать размер, радиус. В неправильном расположении узлов кроется опасность выпуска бракованных арочных конструкций, которые придется еще раз пропускать через вальцы для исправления.

Помимо неправильного радиуса, есть опасность скручивания профиля, если продвижение заготовки не выровнено в одной плоскости. Как изготовить чертежи можно посмотреть на видео, но актуальным такое копирование будет только в случае:

  • если чертежи предназначаются именно для гнутья того вида профиля, что требуется гнуть на самодельном станке, причем даже материал должен совпадать;
  • если предлагаемая схема в интернете или другом информационном поле технически совершенна и будет работать, для этого следует досконально разобраться в конструкции или показать чертеж ручного профилегиба специалисту;
  • если искомый чертеж содержит описание технологического процесса сборки, а изображения на чертеже имеют все размеры, сечения, диаметры, информацию о расположении узлов и деталей;
  • если детали, заготовки и узлы чертежа имеются в свободной продаже, и не возникнет сложностей с их изготовлением или поиском аналогов для самодельного станка.

Изготовление самодельных схем

Чаще всего те мастера, которые изготавливают гибочный станок для профиля своими руками, стараются разработать свои чертежи для работы. При черчении узлов, деталей учитывают вышеизложенные принципы составления схем, а для основы берут готовую конструкцию. При этом проектируют детали и заготовки, которые легко доступны в продаже и без проблем изготавливаются своими руками.

Вальцы или ролики, пропускающие профиль, должны иметь торцевые поверхности, повторяющие сечение профиля, который будет допущен к обработке гнутьем. Для некоторых профилей, например, уголок или усеченный тавр учитывается направление требуемого изгиба, например, в сторону полки или по внутреннему ребру жесткости. Некоторые специалисты при изгибании полого профиля наполняют его сыпучим материалом, песком, концы при этом закрывают заглушками. Эта процедура помогает избежать сминания или разрыва сечения при прохождении через вальцы.

С учетом типажа своего изгибаемого профиля

Рабочие поверхности вальцов, через которые проходит заготовка профиля в процессе изгибания, выполняются своими руками в полном соответствии с сечением проката. Для сложных конфигураций желательно повторить все мельчайшие элементы конструкционных особенностей. Выработаны стандартные формы торцевых поверхностей роликов для:

  • трубы круглого или овального сечения, арматуры, прута – в форме желоба по диаметру профиля или круглой канавки по форме изделия;
  • квадратной или прямоугольной трубы — в виде правильного сечения соответствующей формы с размерами по внешним габаритам проката;
  • уголка для гибки по наружной стороне (когда снаружи арки окажется внутренняя сторона уголка) – торец вальца делается плоским, предусмотрен удерживающий кант в виде борта;
  • в предыдущем случае изгибающий и прижимающий элементы должны работать в паре, так, что борт первого четко прижимал металлическую полку к боковой поверхности другого;
  • уголка, если гибка осуществляется по внутренней поверхности, тогда удерживающий борт располагается на опорном ролике, а изгибающий имеет плоский торец;
  • швеллера, который гнется так же, как и уголок, для него применяется похожая система;
  • двутавра – по принципу гладкой торцевой поверхности вальцов, и поперечным сечением, равным по размеру внутреннему габариту профиля, чтобы ролик при пропуске профиля проходил внутри проката.

Последовательность сборки профилегиба с ручной подачей

Этот станок после комплектации и запуска сможет изгибать трубы, у которых диаметр не более 60 мм.

Материалы для работы

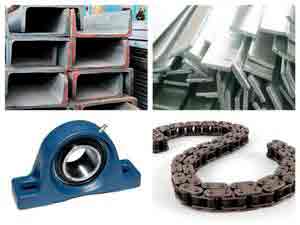

Для устройства гибочного станка своими руками понадобятся:

  • готовые подшипниковые узлы, в которых подшипники уже запрессованы;
  • швеллер № 80;
  • сталь полосовая толщиной 5 мм;
  • стальной вал с диаметром 70 мм, понадобится три штуки;
  • шестерни и цепь ГРМ от классического «жигуленка»;
  • стальная арматура гладкого сечения;
  • болты диаметром 20, длиной 60 см;
  • гайки, болты, гроверные шайбы в ассортименте.

Изготовление станка

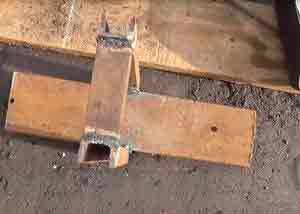

Первым этапом своими руками подготавливаем рамные заготовки, для этого из швеллера готовим два куска по 70 см и два – по 20 см, первые относят к продольным, а вторые к поперечным элементам. Торцы двух длинных заготовок отрезаем под углом в 70º. Чтобы разметить место под крепление болтов, прикладывают узлы подшипников к верху длинных кусков швеллера и делают отметки.

По отметкам работают пробойником, чтобы наметить точки сверления, затем дрелью сверлят отверстие насквозь. После этого приступают к изготовлению боковых креплений валов. Размеры крепежных деталей специально не указываются, они принимаются в зависимости от диаметра вала. Чтобы протянуть ось вала через крепление, в нем сверлят отверстие насквозь. Так как прижимной вал будет работать в конструкции с повышенной нагрузкой, то на месте крепления приваривают дополнительные вставки из полосовой стали, чтобы итоговая толщина металла получилась не менее десяти миллиметров.

Чтобы устроить верх прижимного узла своими руками, из остатков швеллера отрезают часть по размеру ширины вала, а его боковые части отпиливают под 45º. Из верха и двух кусков для боковой части делают рамку в виде буквы П для поддерживания вала.

Готовят направляющие полосы, по которым будет двигаться прижимной вал, для этого из швеллера отрезают стойки по полметра высотой, их требуется две штуки. К ним приваривают квадратные пластины из расчета свободного вхождения между стенок швеллера. Отступив от начала 1 сантиметр, делают отверстия для болтов, диаметр которых 12 миллиметров.

Далее формируют узел крепления подвижного вальца. Из пары ранее сделанных боковин и верхнего куска швеллера делают раму, где в процессе сборки вставляется вал. После этого переходят к сборке вертикальных стоек и рамы.

Основание станка собирают сваркой из ранее подготовленных поперечных и продольных заготовок. К нему присоединяют сваркой вертикальные полозья — направляющие, по которым будет осуществляться передвижение прижимного узла. Вверху прижимного устройства находят центр и делают отверстие 22 миллиметра, где будет стоять болт М20. Для свободного вращения болта в отверстии, но без возможности выхода наружу на конце его наваривают два утолщения.

Для направляющих конструируют верхнюю перекладину, отрезают швеллер по размеру, равному расстоянию между рельсами. Прикладывают его к направляющим и сверлят два отверстия по старым, которые уже есть. В центре перекладины делают отверстие, куда поверх приваривают гайку, в которую вставляется болт. Совмещая совпадающие отверстия перекладины и направляющих, крепят болтами верхнюю часть к вертикальным полозьям.

Переходят к креплению подшипниковых узлов поверх рамы на основании со вставленными в них валами. Их крепят чрез совпадающие отверстия с помощью гаек и болтов. Под гайки подкладывают гроверные шайбы.

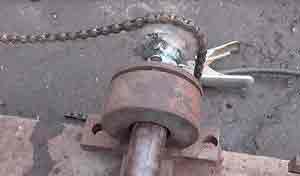

Шестерни варят к валам, иногда делается более сложная конструкция, состоящая из ступицы, присоединенной сваркой в центре шестеренок под цепь. Диаметр ступицы равен этому размеру у шпинделя вала. Вал протачивается, а в ступице делается наплавленный участок. После этого шестерни ставят на шпиндели и притягивают их гайками – основной и контргайкой.

Ось с шестеренкой для ворота со стороны готовых уже шестеренок приваривают в середине вертикальной направляющей. Стараются расположить ось так, чтобы в цепи присутствовало натяжение, но ее легко было надеть и снять при необходимости. Изготавливая ворот для рук, берут отрезок полосовой стали по длине до 50 см, с одного бока ворота с помощью сварки присоединяют металлическую арматуру, служащую рукояткой. Друга сторона остается для крепления ступицы из трубного обрезка. Его наружный диаметр равен внутреннему диаметру у шестеренок.

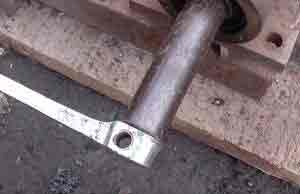

Плотно надевают шестерню на ручку, а на ступицу рукоятки напрессовывают, используя для этого тиски, шестеренку для цепи. Для ускорения процесса прессовки шестеренку греют до 120ºС, после чего происходит температурное расширение и увеличивается посадочное отверстие. Остывшие детали суживаются и гарантируют плотное соединение.

Чтобы выполнить прижимной ворот, на окончании болта сверлят отверстие насквозь, куда вставляют обрезок арматуры для изготовления ручки ворота. Установка бокового ворота осуществляется на ранее присоединенную ось, где приварена ступица и затягивается двумя гайками. Цепь натягивается через все имеющиеся шестеренки. После полного окончания устройства гибочного станка его нужно покрасить для замедления окисления металла и предупреждения коррозии.

Что представляет собой профессиональное оборудование

Для изготовления арочных заготовок из более мощного профиля и гибки проката на любые углы, требуется устроить профилегиб прокатного варианта. Он носит название трехроликового. Такой станок показан на фото.

У этой конструкции присутствует на корпусе один центральный изгибающий валец, помимо него есть два опорных ролика. Иногда для этого не нужен корпус, так как крепление вальцов может быть организовано на сконструированной опорной поверхности любого типа или гибка может вестись в горизонтальной плоскости. Стационарно закрепленные опорные ролики не двигаются, перемещается только прижимной валец, на котором есть ручка для вращения во время работы и постепенного поджимания профиля.

Расстояние между шкивами выбирается расчетом приложенного усилия. Если расстояние увеличить, то уменьшится усилие для выгибания проката. При этом увеличится значение минимального радиуса. По технологии при выгибании профиля на концах заготовки остаются «мертвые» куски необработанного профиля. Их длина увеличится при отдалении роликов один от другого.

Материалом для изготовления профилегиба служит в основном металл, но есть и другие варианты. Например, если постоянно приходится иметь дело с мягкими цветными металлами, то самодельные ролики можно сделать даже из дерева, но идеально подходит прочная пластмасса. Но станки со съемными роликами под различное сечение профиля в обязательном порядке делаются из металла, такой вариант будет долго служить и пригодится в разных случаях.

Источник: http://instrument.guru/metalloobrabotka/kak-sdelat-svoimi-rukami-ruchnoj-profilegib.html

Самодельный профилегиб – как сделать полезное приспособление своими руками?

Изготовить профилегиб своими руками сравнительно несложно, так как у этого оборудования достаточно простая конструкция. Причем сделать его можно даже по собственным чертежам и почти из любых подручных материалов. Главное – перед началом всех работ определиться с тем, для чего профилегиб будет использоваться и какая конструкция, исходя из этого, у него должна быть.

1 Нюансы изготовления профилегиба и разработки чертежа

Профилегиб, несмотря на простоту его конструкции, следует изготавливать по чертежу. Собранное на глазок и по принципу «примерно» устройство в лучшем случае будет работать не так, как от него требуется, а в худшем – вовсе не станет ничего гнуть.

Можно использовать чертежи, фото и видео, предлагаемые в интернете и других источниках информации, и даже полностью позаимствовать предлагаемые в них схемы профилегиба. Однако копирование один в один будет удачным только в том случае, если понравившаяся конструкция:

  1. Предназначена для гибки именно того профиля, который нужен (трубы, причем круглой либо прямоугольной, прутка, уголка или швеллера из определенного материала – стали или цветного мягкого металла), и с требуемыми размерами сечения, а также на необходимый угол.
  2. Не содержит технических ошибок – надо разобраться, будет ли она вообще работать.
  3. Имеет достаточно подробное описание, а если это ее чертеж, то он содержит все необходимые данные по размерам, материалу, креплению и взаимному расположению всех деталей и элементов, чтобы профилегиб действительно можно было собрать.
  4. При сборке не вызовет проблем с поиском и/или изготовлением необходимых деталей и комплектующих.

Поэтому чаще всего самодельный профилегиб изготавливают по собственным чертежам, которые являются скорректированной версией какой-либо конструкции, взятой за основу. При разработке чертежей тоже надо учитывать все вышеуказанные моменты для уже готовых решений. Кроме того, необходимо исходить из доступности тех или иных материалов, комплектующих, а также возможности изготовить самому либо заказать нужные детали. Отправной точкой в конструировании и изготовлении профилегиба должно стать его назначение (п. 1 из вышеприведенных требований).

Изгибающий и опорные под профиль элементы устройства (у оборудования прокатного типа это ролики) должны быть изготовлены с учетом не только размеров, но и формы сечения обрабатываемого металлопроката. Для некоторых изделий (например, уголка) следует также принять во внимание направление изгибания (по внутренней либо по внешней стороне полок). От этого зависит качество обработки профилей, чтобы их не вело, не сминало и не рвало. В первую очередь эти моменты надо учитывать для изделий с большими размерами сечения, особенно стальных. Иначе их вообще будет трудно либо невозможно согнуть.

2 Разработка чертежа с учетом типа обрабатываемых профилей

Конечно, под профили из мягких металлов и с небольшими размерами сечения можно изготовить изгибающий и опорные элементы с плоской поверхностью. Но во всех остальных случаях – только под форму изделия. Поверхности (конструкция) опорных и изгибающего элементов должны быть для:

  • Прутка, круглой либо овальной трубы – в виде желоба под соответствующий диаметр или форму изделия.
  • Трубы с прямоугольным либо квадратным сечением. У опорных элементов – правильной прямоугольной формы под внешние габариты изделия, чтобы профиль помещался в них (с удерживающими бортиками). У изгибающего – плоская, с поперечным размером, который немного меньше наружного у обрабатываемого проката, чтоб прижимать последний к опорным элементам между их бортами, как показано на видео.
  • Уголка. Если для гибки по наружной стороне полок (то есть когда у готового согнутого изделия внешней будет внутренняя поверхность уголка), то изгибающий элемент будет плоским, но с удерживающим бортиком, а опорные – просто гладкими. Причем изгибающий и опорные элементы должны располагаться с учетом толщины уголка и так, чтобы борт первого достаточно хорошо прижимал полку металлопроката к боковой поверхности вторых. Если гибка по внутренней стороне полок, то наоборот – с удерживающим бортиком должны быть опорные элементы, а изгибающий делаем с плоскими поверхностями.
  • Швеллера – по тому же принципу, как и для уголка. Если гибка по наружной стороне изделия, то изгибающий элемент будет с 2-я удерживающими бортиками, а опорные – просто гладкими. Для гибки по внешней поверхности швеллера с бортами надо сделать опорные элементы.
  • Двутавра – с плоскими рабочими поверхностями и поперечным размером, равным внутреннему габариту изделия, чтобы легко, но плотно заходить между его полок.
  • Гибки швеллера либо двутавра поперек основания между полками. Опорный и изгибающий элементы делают с 2-я бортиками, между которыми должны плотно заходить полки изделия.

Очевидно, что абсолютно универсальный профилегиб изготовить невозможно, он может быть пригоден для гибки определенных типов изделий и с достаточно узким диапазоном размеров их сечений. В случае сборки конструкции со сменными изгибающим и опорными элементами возможности самодельного станка значительно расширятся. Это и остальные, вышеприведенные нюансы необходимо предусмотреть еще при создании чертежей, которые следует сделать как можно более подробными (детализированными). Ниже приведены варианты возможных решений, на основе которых можно будет разработать собственную конструкцию, приспособленную для гибки конкретных профилей.

3 Самый простой профилегиб – приспособление шаблонного типа

Для изделий с относительно невысоким сопротивлением изгибу (например, стальных труб диаметром до 20 мм и другого металлопроката с аналогичными или меньшими прочностными характеристиками) можно сделать профилегиб шаблонного типа. Для него нужна опорная поверхность – слесарный либо иной стол, пол, стена, стальной каркас, как на фотографии, или даже ровное место на земельном участке, асфальте, бетонной площадке или плите.

В зависимости от этого шаблон, выполняющий роль изгибающего элемента, и опора будут изготовлены из досок либо стальных изделий (труб, скоб, уголка, швеллера или чего-то подобного). В любом случае шаблон надо сделать по форме требуемого изгиба профиля.

Ширина его рабочей части должна быть немного больше поперечного размера обрабатываемого изделия. Если делать из досок, то последние сначала скрепляем между собой любым доступным способом – с помощью болтов, гвоздей, уголков, клея. Затем отпиливаем лишнее, формируя огибаемую поверхность. По ней и с радиусом ее закругления будет производиться гибка профиля. Готовый шаблон и упор из доски крепим к выбранному основанию. Между ними должно быть расстояние, равное наружному размеру изгибаемого профиля. Упор в процессе работы будет фиксировать один конец изделия, в то время как за другой его надо гнуть.

Остальные варианты шаблонного профилегиба аналогичны деревянному. Трубы, уголок, швеллер, скобы или что-то другое прикручиваются, привариваются, вкапываются, бетонируются в соответствующем выбранном основании с некоторым шагом по линии окружности с радиусом необходимой кривизны изгиба. Это будет шаблон. Рядом с ним крепим упор из такого же материала.

4 Как сделать профессиональное оборудование – прокатный вариант

Чтобы гнуть профили посерьезнее (с диаметрами или размерами сечения побольше) и на любые углы, необходимо сделать профилегиб прокатного типа. Его еще называют 3-ролиоковым. Такой профилегиб показан на видео. Состоит он корпуса и роликов: 2-х опорных и между ними 1-го изгибающего (прижимного). Может быть и другое исполнение. Ролики крепятся не в корпусе, а на подходящей опорной поверхности, горизонтальной либо вертикальной.

У опорных роликов неподвижное крепление, а у прижимного – регулируемое, как на предлагаемом чертеже. Оно должно обеспечивать его перемещение относительно опорных роликов. Кроме того, на ось прижимного шкива необходимо закрепить ручку либо штурвал. Они необходимы, чтобы вращать его во время гибки, как показано на видео.

Принцип работы прокатного профилегиба следующий. Перед обработкой профиля прижимной ролик находится в верхнем положении. Изделие протягивается между ним и опорными шкивами. Прижимной ролик опускаем до упора и начинаем вращать, постепенно его поджимая. Изгибание происходит в результате многократной прокатки профиля между шкивами. При этом прижимной ролик периодически подтягивают, уменьшая тем самым радиус изгиба. Количество циклов прокатки зависит от гибкости профиля.

Расстояние между шкивами выбирается из следующих соображений. Чем оно больше, тем меньшее усилие потребуется приложить при изгибе профиля. Зато при этом также будут больше минимальный радиус изгибания и необработанные на концах изделия участки. Выбор материала корпуса и роликов профилегиба зависит от прочности (гибкости) обрабатываемых изделий. Если они тонкие и из цветных металлов, то подойдет даже дерево, но ролики лучше сделать из прочного пластика. Ну, а чтобы профилегиб, как говорится, сделать на все случаи жизни, он должен быть только из стальных деталей.

Источник: http://tutmet.ru/samodelnyj-profilegib-sdelat-prisposoblenie-svoimi-rukami.html

Как собрать профилегиб своими руками — простой способ для изготовления в домашней мастерской

Одновременная гибка нескольких труб с квадратным сечением возможна за счет применения на станке широких валов

Не знаете, как сделать профилегиб своими руками? Я предлагаю простую пошаговую инструкцию, по которой можно за день собрать эффективный в действии станок. Учитывая, что цена на заводские станки стартует с 300 долларов, уверен, что предложенная инструкция будет полезна многим.

Все что нужно знать о профилегибе

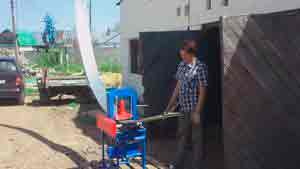

На фото показана лишь малая часть того, что можно сделать из металлических профилей

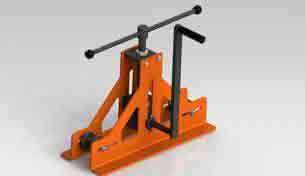

Профилегиб — это устройство для равномерной гибки металлических труб с различным профилем сечения. Кроме того, профилегибы можно применить для выгибания холодного проката различных фасонных металлоизделий, включая швеллер, уголок, тавр, двутавр и т. п.

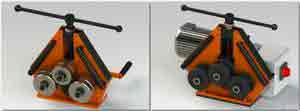

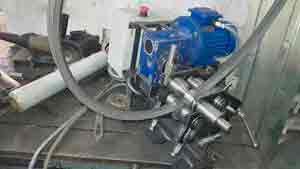

Справа показан станок, в котором привод подачи профиля электрический, а слева показан станок с полностью ручным управлением

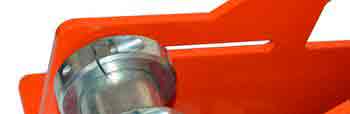

Профилегиб от обычного трубогиба отличается характерной формой вальцов, которая повторяет сечение деформируемого проката. По типу прижима вальцов различаются ручные и гидравлические профилегибы.

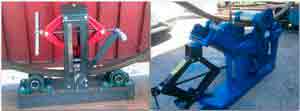

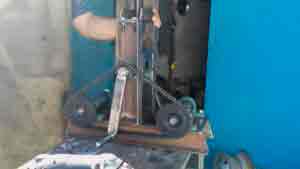

Так выглядит профилегибочный станок с гидравлическим прижимом (справа традиционная схема прижима снизу-вверх, а слева — сверху вниз).

Гидравлический прижим вальцов обеспечивает большее усилие, что дает возможность деформировать металл с большей толщиной. К примеру, некоторые станки заводской сборки комплектуются домкратами с усилием свыше 8 тонн. По типу привода, подающего прокат к вальцам, различаются ручные станки и электрические профилегибы.

Как работает профилегиб

За счет того, что валы для профилегиба имеют непрямую форму, этот станок работает с металлическим уголком

И ручные, и гидравлические профилегибы работают по принципу механической холодной деформации металла. Принцип работы разных станков отличается направленностью деформирующего воздействия.

Нужно отметить, что и та, и другая схема деформации металла одинаково эффективна. Разница в направленности усилия объясняется только целесообразностью расположения привода и подвижного ролика относительно статичных валов.

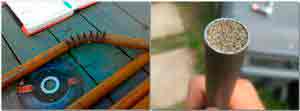

Деформация трубы без станка — слева труба, согнутая по надрезам, а справа — для сгибания заполнена песком

Сборка ручного трубогиба

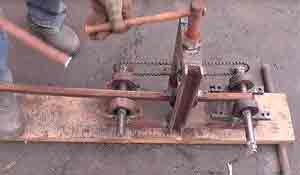

Рассмотрим, как собрать простой прокатный станок для гибки профиля своими руками. Готовый станок будет рассчитан на деформацию профильных труб диаметром не более 60 мм.

  • Швеллер на 80 мм;
  • Подшипниковые узлы с запрессованными подшипниками;
  • Вал стальной диаметр 60-70 мм — 3 шт.;
  • Стальная полоса толщина 5 мм;
  • Цепь ГРМ от жигулёвской «классики» и шестерни;
  • Стальной пруток;
  • Болт М20 длина 600 мм;
  • Болты, гайки и гроверные шайбы.

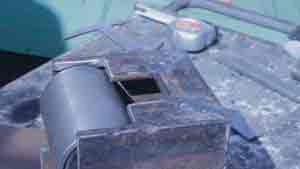

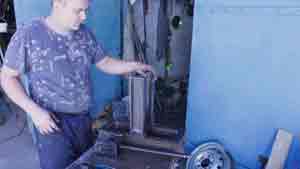

Два длинных продольных куска, как показано на фото, обрезаем по торцам под углом 70°.

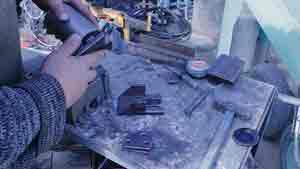

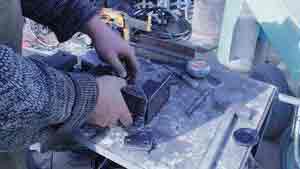

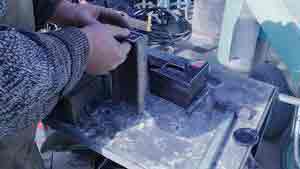

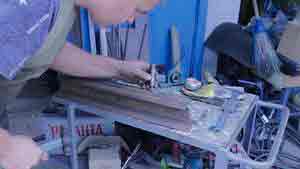

Пробойником, как показано на фото, накерниваем место под сверление, а затем делаем сквозные отверстия.

Размеры крепления не указаны специально, так как они подбираются в соответствии с тем валом, который есть в наличии. Под ось вала в креплениях высверливаются сквозные отверстия.

На прижимной вал будет оказываться существенная нагрузка, место отверстия укрепляем вставками из стальной полосы, так чтобы толщина металла в этом месте была не менее 10 мм.

В итоге, из двух боковин и верхней части можно сложить П-образную рамку, которая будет удерживать вал.

В каждой пластине с отступом в 10 мм от края сверлим отверстия под болты с диаметром 12 мм.

Подготовленные пластины вставляются с края швеллеров и привариваются.

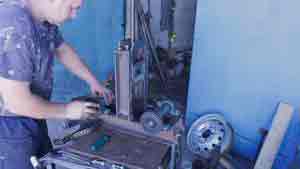

К основанию привариваем вертикальные направляющие, по которым будет передвигаться прижимной узел.

На конце болта навариваем два наплава, так, чтобы болт свободно прокручивался в отверстии, но из него не выходил.

По центру сверлится отверстие, поверх которого наваривается гайка для болта.

Подшипниковые узлы, через совпавшие отверстия, крепим болтами и гайками. Гайки затягиваем, предварительно установив гроверные шайбы.

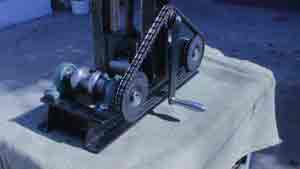

Это сложная конструкция и, если захотите ее упростить, шестерни можно просто приварить к валам.

Расположение оси на направляющей определяется таким образом, чтобы цепь была натянута, но в то же время ее можно было накинуть, а при необходимости — снять.

Внешний диаметр трубы должен соответствовать внутреннему диаметру заготовленных шестерёнок.

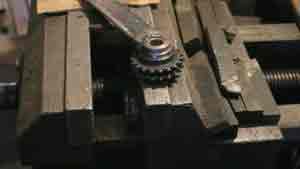

Чтобы напрессовка прошла быстрее и проще, шестерню нужно нагреть как минимум до 120 градусов. В итоге посадочное отверстие расширится. После того, как деталь остынет, она плотно обхватит ступицу.

Подведём итоги

Вы узнали, как сделать ручной профилегиб, чтобы гнуть профильные трубы. Также предлагаю посмотреть видео в этой статье. Если появятся вопросы, обязательно задавайте их в комментариях.

Источник: http://kursremonta.ru/remontnye-raboty/profilegib-svoimi-rukami-763

Электрооборудование, свет, освещение

Для изгиба металлических профилей могут применяться различные гибочные станки, но профилегиб является наиболее удобным среди них благодаря собственным достоинствам. Но дорогостоящий профилегибочный станок доступен не для всех людей. Однако вы можете сконструировать его своими руками с учетом ваших индивидуальных потребностей. Прежде чем начать работу, необходимо разобраться, для чего вам нужен самодельный профилегиб. Давайте вместе попробуем разобраться в существующей классификации профилегибов, их конструкции и принципе работы, основных этапах сооружения и процессе изгиба.

Содержание:

Предназначение профилегиба

Сегодня профилегиб широко применяется в изготовлении стальных, медных, алюминиевых и ПВХ труб из металла и профилей, а также для прокладывания систем газо- и водоснабжения, при установке кабеля.. Благодаря этому удивительному оборудованию можно производить гибку металлического профиля. Профилегиб может использоваться для гибки различных заготовок: балок, цельных заготовок прямоугольного и квадратного сечения, труб, уголков, швеллеров, двутавров и металлических прутков. Данное устройство способно гнуть материал на 360 градусов без каких-либо ограничений. Профилегибы могут охватывать весь профиль или только его часть.

Когда металл необходимо изогнуть под нужным углом, чаще всего используют самодельный ручной профилегиб. Это специальное оборудование позволяет изгибать металлический профиль путем холодного проката без предварительного нагревания детали. Также профилегибочные станки позволяют получать изделия одинарной и знакопеременной кривизны с несимметричными и симметричными контурами.

Главным достоинством профилегибов является выполнение изгиба всего за один прокат. Вы можете обрабатывать металлические профили в горизонтальной и вертикальной плоскости. Благодаря станку получится делать окружности из металлических заготовок. Существует возможность выполнения спирали из трубы или профиля. Станки позволяют выполнять открытые и замкнутые контуры, а также те, которые имеют плавный переход.

Сегодня профилегибы пользуются большой популярностью во многих строительных областях, энергетической, морской, автомобильной, спортивной, нефтехимической, мебельной, электрической промышленности. Процесс сгибания осуществляется по радиусу и состоит из двух основных движений: заготовка прокатывается между роликами с одновременным поджимом верхнего ролика или боковых роликов.

Конструкция профилегиба

Гибочное оборудование представляет из себя легко транспортируемый станок с механическим, электрическим или гидравлическим приводом, компактных размеров и относительно небольшой массы, что предназначен для гибки металла посредством холодного проката. Чтобы достичь оптимальных параметров кривизны зачастую применяются специальные насадки, которые помогают обрабатывать самые разные изделия.

Существует четыре разновидности систем роликовых профилегибов. Установка с верхним подвижным роликом является наиболее простым видом с точки зрения используемой в его работе механики, так как перемещается исключительно верхний ролик. Исполнение подобного механизма различается: верхний ручной ролик — при помощи редуктора, гидравлический — с управлением гидросистемой самого верхнего ролика. Данное расположение роликов делает возможным расчет возможного радиуса для изгибания изделия с небольшими погрешностями на упружнения материала или незначительным градиентом при деформации профиля. Такие чертежи профилегиба являются самыми распространенными на данный момент.

Модели с левым подвижным роликом являются удобными для завивки спиралей и позволяют выполнять аналогичные функции, что и предыдущие профилегибы, с отличием исключительно в механике привода бокового ролика. Модели оснащены ЧПУ, поэтому контролируют градиент гибки и гнут деталь с исходного чертежа, или имеют управление с предустановленными функциями гибки.

Профилегибы с подвижными нижними боковыми роликами используются, прежде всего, для изгибания больших профилей, потому что гибочное усилие распределяется равномерно на оба нижних вала, а привод является полностью гидравлическим. Имеется у каждого вала собственный контроллер положения, для сохранения возможности гибки спиралей. Такая конструкция является самой употребляемой, потому что ролики перемещаются по сегменту окружности.

Модели, в которых подвижными являются все ролики, имеют самую сложную конструкцию, что в себя включает все достоинства предыдущих станков. Такие изготовленные своими руками профилегибы способны сделать работу, которую проделывают по отдельности предыдущие механизмы.

Принцип работы профилегиба

Главное отличие профилегиба от других трубогибочных станков кроется в том, что профилегиб металл деформирует посредством проката, а не путем загиба. У всех профилегибов принцип работы похожий. Профилегиб жёстко устанавливается и закрепляется через специальные отверстия, проделанные в раме, анкерными болтами. Профилегиб перед началом работы необходимо заземлить и проверить целостность электрических и механических соединений.

Перед первоначальным пуском ролики очищаются от консервирующей смазки с помощью сухой ткани и проверить соответствие напряжения питающей сети характеристикам профилегиба. Дальше профилегиб обкатывается на холостом ходу на протяжении 30 минут. Если возникают отклонения от нормального режима работы, станок останавливают, а неисправности устраняют.

Заготовки очищают от масла и проверяют твердость материала, которая должна быть по всей длине заготовки одинаковой. Дальше ролики настраивают для обработки изгибаемой детали в такой последовательности: сначала гайки крепления опорных и прижимных роликов откручивают ключом, затем ролики устанавливают на валы со шпонкой и закрепляют при помощи гаек, потом с помощью рукоятки поднимают в верхнее положение прижимной ролик.

Заготовку зажимают между валами, затем происходит между валами её прокатка под высоким давлением, как показано на видео о профилегибе своими руками, благодаря чему совершается изгиб профиля. Радиус кривизны задаётся с помощью поднятия и опускания верхнего вала. В ручном профилегибе механизм приводится в действие рычагом, который вращает оператор. Электрический профилегиб работает благодаря электрическому мотору.

Классификация профилегибов

Внешне классический профилегиб напоминает букву «Т». Существует несколько типов этих устройств, которые отличаются техническими характеристиками, качеством и ценой.

Электрические профилегибы.

Как правило, электрические профилегибы производятся в виде больших массивных станков, поэтому подходят только для использования в стационарных условиях. Однако вместе с этим такие профилегибы используются для изгибания профиля, что имеет небольшое сечение, поэтому чаще всего используются на небольших производствах и в домашних мастерских. Данное оборудование отличается повышенным уровнем точности и отлично сохраняет прочность труб в местах гибки.

Угол прогиба можно отмечать разными методами. При использовании механического метода наносятся специальные метки, немного напоминающие стрелки часов. Но более современным способом является цифровой. Благодаря такому подходу угол прогиба создается за счет электронной установки и контролируется на экране. Однако такой инструмент отличается повышенной стоимостью и большим весом.

Гидравлические профилегибы

Профилегиб с гидравлической системой используется в промышленных масштабах. Эти профилегибы применяются настоящими профессионалами при устройстве канализаций или систем водоснабжения и идеально подходит для стационарных условий. Этот вид профилегибов характеризуется тем, что работает только от сети. Основными преимуществами является высокая скорость, сохранение мобильности, простота эксплуатации, отсутствие нагрузок на пользователя.

Ручные профилегибы

Такой профилегиб является наиболее дешевым и доступным, его можно даже носить с собой. Данное оборудование можно использовать в доме, гараже или автосервисе, поскольку чертежи ручных профилегибов не предполагают профессиональной подготовки станка. Недостатками являются: большая нагрузка на пользователя, неудобство проведения нескольких изгибов на одной трубе, работа только с тонкими трубами, продолжительное сгибание в течение нескольких минут, практически не контролированный радиус прогиба.

Но даже при перечисленных недостатках, ручной профилегиб является наиболее приемлемым вариантом для дома. Если при установке отопления или водопровода вам необходимо загнуть всего несколько прутков или труб, приобретать дорогой инструмент просто нет смысла. Ручные оборудования могут отлично справиться с этой задачей.

Виды ручных профилегибов

Для домашнего использования идеально подходит ручной профилегиб. Если вы не планируете использовать профилегиб на протяжении длительного времени, лучше приобрести недорогой вариант или самому сделать ручную модель. Вам необходимо знать, что существует несколько вариантов изготовленных своими руками ручных профилегибов, каждый из которых по-своему отличается друг от друга.

Первый вариант является наиболее распространенным. По трубе, которая подвергается загибанию, перемещаются специальные ролики, что воздействуют на нее своей силой и гнут ее. Данное устройство изгибает трубу вокруг неподвижной оправы. Для труб, сделанных из нержавеек, этот вариант идеально подходит. Практически все его модели позволяют изгибать трубу до 180 градусов.

Второй вариант — это профилегибы, которые выдавливают трубу специальным устройством в месте загибания. Они двигают оправу навстречу изгибаемому материалу. Такой вариант исключает возможность появления складок за счет перемещающейся оправы и не мнет гнущийся материал. Также он оснащен храповыми механизмами, которые позволяют значительно увеличить усилие руки. Этот профилегиб удобно использовать даже одной рукой.

Если же вам необходимо согнуть очень толстую трубу, то здесь не обойтись без ручного гидравлического профилегиба — самого сильного из ручных вариантов. Он оснащен специальными гидравлическими поршнями, которые создают давление на детали в пару десятков тонн. Гидравлические инструменты могут загибать детали на 90 или 180 градусов.

Изготовление профилегиба своими руками

Если вы хотите применять профилегиб для огромных объемов работы, лучше приобрести специальный вариант, который наделен большим количеством функций и является намного сильнее ручного. А вот для простого сгибания трубы идеально подойдет ручное оборудование, изготовленное своими руками.

Конструкция будет зависеть от диаметра трубы. Здесь может быть несколько вариантов. Если диаметр трубы составляет не более 20 миллиметров, трубу можно согнуть, используя бетонную плиту с отверстиями, в которые необходимо поместить стальные штыри. Таким образом, труба проходит между штырями и гнется на нужный угол и сторону. Если толщина трубы будет превышать 25 миллиметров, необходимо разработать чертеж профилегиба своими руками посложнее.

Для этого следует прикрепить два ролика на основание. Ролики должны иметь круглое сечение боковой грани. Причем радиус боковой грани должен иметь одинаковый диаметр с трубой, которая подвергается сгибанию. Трубку необходимо вставить между роликов и зафиксировать конец. После этого свободный конец прикрепляется к лебедке, после чего она приводится в действие. Когда труба достигнет нужного изгиба, вы можете остановить лебедку.

Далее вам понадобится цементный раствор, который делается из песка в соотношении 1 к 4 (имеется в виду, что одна часть цемента используется на четыре части песка). Также понадобятся толстые отрезки труб и диаметр примерно 70-100 миллиметров. Вы можете использовать швеллеры, которые идеально подойдут для этой цели.

На земле делается площадка из цемента, в которую вставляются обрезки этих труб. Сначала они строго вертикально вставляются в щебень. Расстояние между данными элементами должно равняться 40-50 миллиметрам. После этого территория заливается цементом, но трубы должны сохранить вертикальное положение под 90 градусов. На высыхание площадки уйдет пару дней.

Чтобы избежать трещин, смятия или выпучивания, перед нагреванием трубу рекомендуется набить кварцевым речным песком. Эту технологию применяют многие строители. Преимущество кварцевого песка заключается в том, что он не содержит в себе выгорающих органических фракций. Для определения песка вы можете провести эксперимент. Для начала просушите песок, используя температуру 150-300 градусов. После этого просейте его через мелкое ситечко с ячейкой 1,5 на 1,5 для отделения частиц, которые при нагревании могут пригореть к трубным стенкам. Подходящий песок не должен приставать к стенкам.

Прежде чем наполнить трубу песком, заткните один ее конец деревянной пробкой, длина которой должна равняться 1,5-2 диаметрам трубы. Соотношение конусности от 1:10 до 1:25. Когда все подготовительные работы будут окончены, необходимо насыпать небольшое количество песка в обрезок трубы и подогреть его до темно-вишневого цвета. После остывания трубы вы можете засыпать в нее песок и внимательно осмотреть стенки.

Если длина трубы не более 2 метров, вы можете самостоятельно набить ее. Поставьте трубу вертикально и засыпьте песок небольшими порциями. Здесь действует правило: после каждой порции необходимо поднимать трубу и аккуратно обстукивать ее молотком. Продолжайте проделывать эту работу до тех пор, пока пустоты полностью не исчезнут. Об этом должен известить пустой звук ударов молотка. Помните, что песок не должен доходить до верхнего края трубы примерно на величину диаметра.

Сверху необходимо забить пробку, в которой предварительно просверливается несколько проемов для выхода образующихся газов. Пробка должна максимально выступать из трубы, чтобы можно было ее легко извлечь после завершенной работы. При помощи мела необходимо нанести отметку вокруг трубы в месте наибольшего изгибания, радиус которого должен быть менее трех-четырех диметров трубы, как на фото профилегиба своими руками.

Если труба будет сгибаться под углом 90 градусов, интервал прогрева должен равняться шести диаметрам трубы. Если труба будет сгибаться под углом 60 градусов, интервал прогрева можно сократить до четырех диаметров трубы, а если планируется угол сгиба 45 градусов, труба должна прогреться всего на три диаметра.

Нагрев необходимо прекратить, как только с трубы отлетит вся окалина. Это является признаком полного прогревания трубы. Если на поверхности трубы появятся искры, это означает, что она попросту пережжена. Трубу необходимо изогнуть за один прогрев. Если таких попыток будет несколько, они могут ухудшить структуру металла.

Помните, что приспособление для горячего изгиба труб должно иметь шаблон, без которого трудно получить нужную конфигурацию. Также не забывайте и о правилах безопасности: во время работы не стойте напротив забитой в трубу деревянной пробки. Когда изгибание горячей трубы подойдет к концу, необходимо вытянуть из нее пробки и вытряхнуть песок. Именно таким образом делается ручной профилегиб.

Вы можете приобрести профилегиб в специальных магазинах или компаниях, а можете узнать, как сделать профилегиб, и собрать его самостоятельно. Изготовить такой вариант можно самостоятельно, для этого не требуются какие-либо строительные навыки. Если вы будете пользоваться вышеперечисленными советами по изготовлению профилегиба, трудности во время сгибания полностью исчезнут, как и необходимость покупать дорогой инструмент.

Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/kak-sdelat-profilegib-svoimi-rukami

Профилегиб своими руками

Каркас многих конструкций выполняют из металлических профилей, однако в некоторых ситуациях форма объекта требует трансформации прямой линии. Приобретать профессиональное оборудование для разового использования нецелесообразно. Для простых операций можно изготовить профилегиб своими руками из подручных материалов.

Что такое профилегиб

Сфера применения профилегиба понятна из его названия — придание изогнутой формы изделиям из металла различного сечения.

Его функционал позволяет:

  • сгибать квадратные и прямоугольные заготовки;
  • гнуть сортовой прокат (уголки, швеллеры и пр.);
  • придавать изогнутую форму трубам;
  • выполнять гибку прутьев из металла.

В зависимости от вида профилегиба можно одновременно прокатывать одну или несколько труб

Технологически он представляет собой устройство, состоящее из роликов, обеспечивающих столь широкие возможности:

  • воздействие на отдельный участок или по всей длине;
  • гибка изделий без нагрева;
  • получение контуров с различными углами изгиба от 0 до 360°;
  • соблюдение принципов симметрии или отступление от этого правила.

Изгиб заготовки происходит за один прокат. Из-под роликов профилегиба выходят замкнутые и открытые заготовки, спиралевидные трубы, окружности разного диаметра и пр.

На промышленных предприятиях используют три вида профилегибочных станков:

    Электрические. От предыдущей категории отличаются меньшими габаритами, обладают ограничением на сечение обрабатываемого профиля.

Гидравлический профилегиб предназначен для интенсивного промышленного применения

Некоторые виды и модели электрических профилегибов по своим габаритам и массе пригодны для эксплуатации частными лицами в небольших мастерских и даже дома, а также доступны по цене

При использовании ручного профилегиба практически невозможно проконтролировать и уж тем более получить изгиб, соответствующий чертежу

Как электрические, так и ручные профилегибы активно используются для производства деталей и оборудования для энергетической, нефтеперерабатывающей, химической, мебельной, строительной и многих других отраслей промышленности.

Ручной профилегиб своими руками

Ручной вариант профилегиба вполне под силу создать самостоятельно при наличии необходимых комплектующих. Такое приспособление поможет гнуть заготовки небольшого сечения для изготовления или ремонта изогнутых конструкций из труб или металлопрофилей.

Одна из основных характеристик ручного профилегиба — минимально возможный радиус гиба.

Необходимые инструменты и материалы

Для самодельного ручного профилегиба понадобится:

  • отрезки труб сечением или швеллера 14П;
  • 2 опорных валика и 1 ролик;
  • подшипники;
  • 4 ограничительных кольца для валиков — расстояние между ними будут регулировать под габариты заготовки с помощью болтов;
  • ручка для кручения ролика;
  • 2 звёздочки и цепь привода;
  • ограничитель натяжения цепи;
  • регулировочный винт;
  • гайки М8;
  • пружины;
  • болты для фиксации отдельных элементов.

Все детали можно приобрести в специализированных магазинах или пунктах сбора металлолома, заказать токарю или самостоятельно выточить в домашней мастерской на токарном станке.

Размеры и чертежи

До начала сборки самодельного устройства необходимо определиться с его габаритами и чертежом. Помочь в этом могут представленные ниже варианты схем.

Ролики для профилегиба можно изготовить самостоятельно или приобрести

Если планируется сделать конструкцию, в основе которой лежит бетонная плита, то перед началом работ необходимо подобрать участок.

Конструкция профилегибов разработана таким образом, что их рабочие органы — ролики — могут как воздействовать на отдельный участок заготовки, так и оказывать давление по всей её длине

Пошаговая инструкция по изготовлению

Процесс изготовления ручного профилегиба своими руками состоит из следующих этапов:

  1. Подготовка площадки. Выбранный для размещения станка участок трамбуем и при необходимости выравниваем щебнем или заливаем бетонным раствором из песка и цемента в соотношении 4:1.

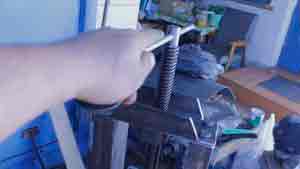

  2. Изготавливаем П-образный регулятор.

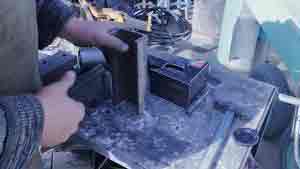

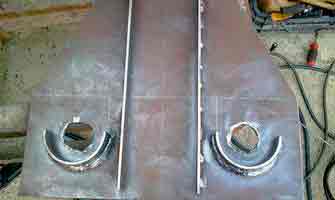

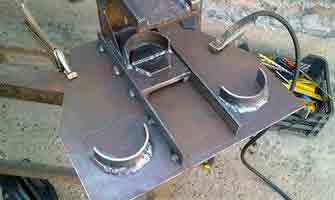

Свариваем станину профилегиба

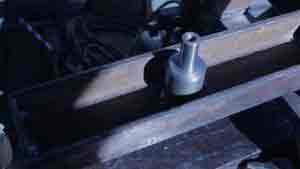

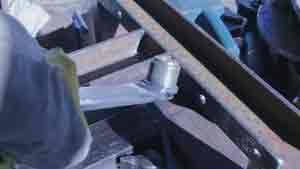

После этого этапа привариваем все подложки, обоймы и валы

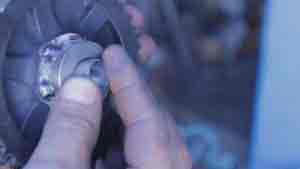

Звёздочки и цепь нужны для того, чтобы вращая рукоятку, можно было двинуть трубу

Усилия будет достаточно, чтобы провернуть профильную трубу

Валы над платформой немного припоняты, чтобы дуга вошла большим диаметром

При наличии токарного станка можно вытачить валы более точных размеров

Для облагораживания внешнего вида устройство очищают от ржавчины, следов старой краски, обрабатывают антикоррозийным составом и тщательно прокрашивают.

Видео: изготовление ручного профилегиба

Электрический профилегиб

Электрическая модификация самодельного профилегиба позволяет прокатывать и изгибать значительные объёмы металлопрофиля с минимизацией ручного труда оператора. Для этого в общей схеме размещения приводной цепи добавляют ещё один элемент — электропривод.

Необходимые инструменты и материалы

Для самодельного электрического профилегиба понадобится:

  • двигатель 1500 Вт 380 В;
  • червячный редуктор с понижением 1/43;
  • отрезки труб сечением 70 мм или швеллера;
  • 2 опорных валика и 1 ролик;
  • подшипники;
  • 4 ограничительных кольца для валиков — расстояние между ними будут регулировать под габариты заготовки с помощью болтов;
  • ручка для кручения ролика;
  • металлическая пластина;
  • 3 звёздочки и цепь привода;
  • ограничитель натяжения цепи;
  • винтовое приспособление от старой струбцины;
  • гайки М8;
  • пружины;
  • болты для фиксации отдельных элементов.

Размеры и чертежи

Без чертежа в таком деле не обойтись, с некоторыми из вариантов можно ознакомиться ниже и использовать их или создать свой по аналогии.

Перед первым запуском электрического профилегиба необходимо прочистить ролики от консервирующей смазки

Эксплуатацию готового профилегиба нужно начать с проверки соответствия напряжения тому, что необходимо устройству.

Важно правильно подобрать размеры деталей станины, чтобы они подходили по усилию изгибания, в противном случае профилегиб будет гнуть сам себя

Пошаговая инструкция по изготовлению

Алгоритм изготовления самодельного профилегиба с электрическим приводом аналогичен рассмотренной выше последовательности действий. Технология включения в схему электрического двигателя добавляет лишь несколько нюансов:

  • под электропривод готовят нижнюю площадку из металлической пластины, на которой его надёжно фиксируют;
  • приводную цепь пропускают через звёздочку электромотора.

Видео: общий вид и работа электрического профилегиба

Другие варианты

Ещё одна модификация самодельного профилегиба, позволяющая гнуть красивые арки для теплиц и беседок, потребует придания подвижности одному из валиков и обыкновенного автомобильного домкрата. В этом случае в конструкцию вносят следующие изменения:

  • один из валиков размещают на подвижном плече, которое крепят к станине шарнирами;
  • угол подъёма плеча будет регулироваться установленным снизу домкратом.

У представленной конструкции домкрат рабочим штоком упирается в поворотную платформу и поднимает её

Автомобильный домкрат можно устанавливать и на верхней площадке самодельного профилегиба — вместо винтового приспособления. В этом случае необходимое прижимное усилие будет создаваться этим устройством.

Вместо гидравлического домкрата для подъема крайнего вальца можно использовать винтовой автомобильный

Механизация станка может быть выполнена и без электромотора, если в распоряжении домашнего умельца есть дрель с регулятором оборотов или перфоратор большой мощности. Этот инструмент присоединяют к рабочему валу и запускают станок в работу.

При необходимости изогнуть металлический профиль под арочную конструкцию в домашних условиях не потребуется приобретать промышленное оборудование. Из металлолома, запасных частей от автомобиля и других подручных элементов можно своими руками собрать профилегибочный станок. Он может быть как полностью на ручном приводе, так и оснащён «помощниками» — электромотором, домкратом, мощной дрелью и др.

Источник: http://fasad.guru/material/profilegib-svoimi-rukami.html

Как сделать ручной профилегиб своими руками

Профилегиб — это станок для загибания профиля и труб в заданный угол. Устройство гнет уголок, тавр, двутавровую балку, швеллер. Для работы с различными видами проката используют вальцы с поверхностью, по форме напоминающей сечение профиля, гнутье труб делают на валах простого вида. Гнущее усилие обеспечивается при помощи гидравлического прижима, при этом металл деформируется. Электрические заводские станки способны создать давление на профиль около 8 тонн и больше.

Работа профилегибочного станка

Для работы станков используют принцип холодного деформирования, но есть два типа агрегатов, отличающихся направлением приложения силы. Схемы различаются конструктивными схемами, особенностью расположения валов (подвижных и статически неподвижных) и привода, но они работают с одинаковой эффективностью.

В первом случае прижимающий валик двигается в направлении сверху, это распространенная схема, применяемая в трубогибах и станках для изгибания профиля. Если вал прижимает заготовку снизу, то это второй вариант действия деформационной силы. Боковые ролики неподвижны, движется только центральный вал, принцип используется в агрегатах с гидравликой.

Изготовление профилегибочного станка

Несмотря на кажущуюся сложность агрегата, можно изготовить профилегибочный станок своими руками. Чертежи выполняются самостоятельно или подбираются из интернета, при этом схематическое изображение подойдет мало, требуется деталировочное изображение элементов с указанием точных размеров. Самодельные агрегаты обычно изготавливают для работы с профилем до 50−60 мм в диаметре.

Подготовка материалов и узлов

Для изготовления станка потребуются элементы:

  • подшипниковые узлы с роликами качения, запрессованными в них;
  • металлический швеллер высотой 80 см;
  • три вала из стали в диаметре 8 см каждый;
  • велосипедная колесная цепь или можно взять цепь от «жигулевской» шестерни;
  • стальная полоска, ее толщина не должна быть меньше 5−6 мм;
  • болты М20, длиной не меньше 6 см, к ним соответствующие гайки;
  • металлическая арматура с гладкой поверхностью диаметром 12 мм.

Чтобы сделать заготовки для станины, отрезают от швеллера две поперечные детали длиной 20 см и два продольных куска по 70 см. На продольных заготовках торцы скашивают под 70˚.

Первоначальный этап работы

Для определения точного места крепления подшипников прикладывают их к верху двух продольных деталей станины и делают разметку болтов. Для работы по металлической поверхности используют керн. Узлы подшипников откладывают в сторону, а в деталях станины просверливают сквозные отверстия, используя электрическую дрель и сверло диаметром 20 мм по металлу.

Боковые крепежные детали для вала изготавливают из швеллера, они делаются по месту, применительно к диаметру вала, выбранного для станка. Для прохождения вала в крепежных деталях сверлят отверстия. Чтобы от больших усилий во время работы вал не изменил своего положения, края отверстия усиливают стальными полосками, общая толщина сборной стенки в просвете отверстия составляет не менее 1 см.

Прижимной узел формируется из предварительно подготовленного куска швеллера длиной, равной ширине вала, концы заготовки скашиваются под 45˚. Остов для вала делается П-образной формы, используется два боковых куска швеллера и поперечная заготовка. Из остатков металлического профиля получаются еще две заготовки длиной по 50 см, их используют для придачи направления движению вала.

Последующий этап изготовления

От полосовки из металла режут два куска, их длина рассчитывается так, чтобы они свободно помещались во внутреннюю часть швеллера — это будут крепежные детали для болтового соединения. Чтобы обеспечить прохождение болтов, сверлят сквозные отверстия в пластинах, располагая их от края на 1 см. Готовые крепежные детали помещают в полость швеллера и приваривают.

В готовую конструкцию станины вставляют вал, затем соединяют при помощи сварки продольные и поперечные заготовки. К готовой станине крепят вертикальные направляющие полозья из швеллера, чтобы по ним мог двигаться узел прижима.

Прижимной центральный болт будет располагаться в отверстии диаметром 22 мм, отверстие сверлят так, чтобы болт свободно двигался в нем, но не смог выпасть. Для достижения такой цели на конце болта наваривают небольшие стопорящие наплывы.

Направлявшие полозья для движения каретки будут расположены на поперечной перекладине, для которой берут две заготовки из швеллера, их размер определяют по расстоянию между полозьями. В теле полозьев делают два отверстия, размечают их так, чтобы они совпадали с имеющимися в прогонах. Для центральной гайки выполняют сквозное отверстие, на котором сваркой приваривают гайку.

Для крепления перекладины вверху используют два болта, которые проходят насквозь. Чтобы сделать надежное крепление, используют граверные шайбы. Подшипниковые узлы закрепляют болтами, пропуская их через соответствующие отверстия, для затяжки применяют граверные шайбы. Сверху конструкции рамы располагают валы, которые находятся на узлах подшипников.

После проделанной работы соединяют сваркой шестерни со ступицами, для этого последняя деталь приваривается под цепью. Шпиндельный вал и ступица должны быть одинакового размера в диаметре. Чтобы обеспечить надежное соединение, на ступице наплавляют выступающую борозду, а в теле вала протачивают поперечную канавку. Чаще всего шестеренку просто приваривают к валу, затем надевают на шпиндели и затягивают с помощью простой гайки и контргайки.

Последний этап

В середине направляющего вертикального швеллера под низом ворота приваривают ось для закрепления самого ворота, располагают ее со стороны, где расположены шестерни. Перед сваркой проверяют соотношение оси и полозьев так, чтобы при необходимости цепь можно было удалить или накинуть, но в рабочем положении она была натянута.

Чтобы сделать стандартный ворот, используют часть полосы из стали, ее длина составляет 50 см. К одному концу заготовки приваривают кусок прутка, который будет исполнять роль ручки. Другим концом полосу приваривают к ступице, причем диаметр последней детали равен внутреннему диаметру приготовленных шестеренок.

На рукояточную ступицу напрессовывают шестеренку, предназначенную для прохождения по ней цепи, работу выполняют с помощью тисков. Чтобы процесс пошел быстрее и удобнее, шестеренку нагревают до высокой температуры (не менее 120˚С). При таких условиях увеличивается посадочное отверстие и запрессовка облегчается, тем более что остывание приведет к сужению отверстия, шестеренку невозможно будет снять.

Для изготовления узла прижима берут остаток арматуры и продевают в отверстие на краю болта, получается подобие рукояти. Перед надеванием цепи на тройку рабочих шестеренок крепят ступицу на укрепленную заранее ось и затягивают основной и контргайкой. В результате для передачи вращательного движения вырисовывается надежный редуктор.

Окончательный этап состоит в окрашивании станины и всех неподвижных элементов агрегата, чтобы предупредить распространение коррозионного процесса на металлических деталях. Передвигающиеся и поворачивающиеся узлы и детали не красят, также нельзя обрабатывать краской трущиеся друг об друга запчасти.

Тонкости изготовления агрегата

Первоначальным требованием является подготовка чертежей. В интернете можно скачать схемы профилегиба ручного. Своими руками чертежи придется переделывать, так как все предложенные схемы не могут соответствовать множественным типам профилей и проката.

Несмотря на простоту сборки, следует предусмотреть правильное расположение всех элементов, чтобы в процессе колоссальной нагрузки при изгибе не расшатывались детали. Неточное расположение валов и направляющих для движения каретки приведет к вырыванию профиля в работе или получения неправильного (угловатого, перекошенного) радиуса, материал будет испорчен.

Из интернета берут чертежи только в случае совпадения очертаний профиля, что на практике случается очень редко. Использовать можно только схемы станины и расположения прижимного оборудования, ступиц с шестеренками и рукоятки вращения. Чертеж можно считать годным для изготовления по нему гибочного станка только в определенном случае:

  • если при составлении чертежа не были допущены ошибки технического характера, эту сторону может определить только специалист, поэтому следует проконсультироваться у опытного механика;
  • описание процедуры сборки выполнено подробно и присутствуют все разметки и размеры для работы, помимо основного чертежа предусмотрены деталировочные схемы с указанием взаимного расположения рабочих и вспомогательных элементов, крепежных деталей;
  • в конструкции применяются материалы и детали, приобретение которых не составит труда.

В основном составляет чертеж мастер самостоятельно, при этом в основе лежат готовые схемы, а он приспосабливает их под собственные нужды. В процессе конструирования обращается внимание на некоторые нюансы:

  • очертания опорных поверхностей вальцов выбирают не только учитывая поперечное сечение профиля, но и его форму и конфигурацию, иногда такую работу проделать сложно;
  • учитывается, по какой стороне профиля будет вестись изгиб, например, полка уголка будет снаружи арки или внутри нее.

Учитывать конфигурацию проката нужно для того, чтобы после прохождения профиля по валикам получить качественно изогнутый профиль без сминания его продольных выступов. Особенно это важно для изделий крупного поперечного сечения, без тщательного подбора поверхности роликов профиль придет в негодность, и его трудно будет применить по назначению.

Выбор формы рабочей поверхности ролика

Прокат небольшого сечения, например, тонкая труба или квадрат хорошо изгибается без сложных поверхностей, опорную боковую сторону вальцов выполняют плоской и ровной. Остальной прокат требует таких решений, по которым определены и стандартизованы некоторые решения:

  • Чтобы гнуть трубы прямоугольного или квадратного поперечного сечения, боковую поверхность валиков обтачивают в виде ровной поверхности с прямоугольными бортами по краям. Такая конструкция нужна, чтобы профиль своими внешними размерами прочно входил в образовавшуюся ложбинку. Бок ответного вальца делают размером, соответствующим внутреннему размеру расстояния между бортами опорного ролика. Его поверхность прочно входит между ними и придерживает профиль от вырывания.
  • Овальная или круглая арматура или пруток успешно гнется на роликах с вырезанной на боковой поверхности канавкой требуемого сечения.
  • Если нужно изогнуть уголок по наружной плоскости (у готовой арки снаружи располагается внутренняя уголковая часть), то контур изгибающего ролика изготавливается плоским, но по краю пускается сдерживающий борт. Ответный вал делается плоским по боку, на станке рабочее положение вальцов выбирается так, чтобы щель между ними равнялась толщине полки уголка.
  • Изгибание уголка по внутренней поверхности требует выполнения удерживающего борта на ответном валу, а основной ролик делается с ровной поверхностью.
  • Швеллер гнут аналогично уголку, только удерживающие бортики располагают с двух сторон опорного или ответного вала. Это зависит от того, с какой стороны готовой арки будут располагаться полки швеллера.
  • Для сгибания двутавровой балки поверхности ответного и опорного ролика делают ровными и одинакового размера, равного внутреннему расстоянию между полками двутавра. Торцы валов проходят в полости между полками проката и предупреждают возможную деформацию.
  • Иногда требуется изгибать швеллер или двутавровую балку поперек полок. В таком случае требуется изготовить сложную поверхность ответного и основного вала, на которой предусматривается удерживающий борт с обеих сторон.

Оборудовать профилегиб, который будет универсальным для работы с любым профилем, нельзя. Идеальным решением будет подобрать комплекты съемных роликов, которые будут храниться на каждый удобный случай, а крепиться в случае необходимости при помощи болтового соединения. Эти особенности рассчитываются еще на стадии проектирования и отмечаются в чертежах.

.

Источник: http://remoskop.ru/kak-sdelat-ruchnoy-profilegib-svoimi-rukami.html

Самодельный профилегиб и трубогиб: нормы, рекомендации, способы сгибания, примеры

Если без воды и ни туды, и ни сюды, то без трубы вообще и ни туды, и ни сюды. По трубам не только текут вода, стоки, хладоагент. По трубам поступает газ, проходят коммуникации, тяги управления механизмами. В строительстве и ремонте нельзя обойтись без разного рода профилей, стандартных и фасонных. Все это нужно гнуть, и не как попало, а по форме и в размер. Можно ли сделать хороший профилегибочный станок своими руками? Можно, а как – посмотрим. Принципы изгибания труб и профилей одни и те же, т.к. труба – разновидность профиля.

Требования к изгибам

Прежде чем браться за принципы и конструкции, нужно знать, до какой степени трубы и профили можно изгибать. Изгиб на угол – это уже не изгиб, а надлом: нести нагрузку и пропускать поток он не способен. Требования к изгибам труб таковы:

  • При толщине стенки трубы до 2 мм и диаметре d=5-20 мм минимально допустимый радиус изгиба R=4d; при d=20-35 мм R=5d; при d более 35 мм трубу гнуть нельзя, изгиб нужно делать сборным из секций.
  • Если толщина стенки более 2 мм, то при d до 35 мм R=3d; d=35-60 мм R=4d и d=60-140 мм R=5d. Трубы еще шире гнуть опять же нельзя.
  • Трубы особо тонкостенные, толстостенные и особо толстостенные гнуть нельзя.

Указанные значения касаются труб из конструкционной стали, латуни и титана. Для меди и металлопластика их можно принять такими же: малая прочность металла компенсируется его высокой пластичностью. Для алюминия значения минимального радиуса изгиба, выраженного в диаметрах трубы, нужно увеличить на единицу (если для стали R=4d, то для такого же алюминия будет R=5d), а для дюраля – не менее чем на 2 единицы. То же касается труб стальных хромированных и никелированных (хром и никель очень хрупки). Бронзовые трубы гнуть, как правило, нельзя, за исключением труб из бериллиевой бронзы. Кадмированные стальные трубы гнутся как обычные.

Примечание: у особо тонкостенных труб нормируется толщина стенки трубы в зависимости от диаметра просвета; скажем, при диаметре просвета в 5 мм стенка может быть 0,3; 0,4; 0,5 мм, а при диаметре просвета в 80 мм – 1,2; 1,4; 1,6; 1,8; 2,0 мм. Для толстостенных и особо толстостенных труб нормируется отношение диаметра просвета к толщине стенки трубы 6-12,5 для толстостенных и менее 6 – для особо толстостенных.

Допустимые радиусы изгиба и его способы для профилей указываются в спецификациях на них. В первом приближении можно считать d равным НАИБОЛЬШЕМУ размеру сечения профиля. Важно знать, что нажим на профиль при изгибании должен быть на его сплошную или выпуклую сторону, иначе противоположная пойдет складками. Любой гибочный станок должен конструироваться и изготовляться с учетом этих обстоятельств.

Классификация гибочных станков

Не промышленные гибочные станки классифицируются по следующим признакам:

  1. По способу изгибания – см. соотв. раздел.
  2. По мобильности – стационарные, переносные и носимые.
  3. По типу привода – ручной, электрический, гидравлический.
  4. По кинематике передаточного механизма – толкатель, винт, шестерни, зубчатая рейка с храповиком.

Пояснения к п. 2: стационарный станок требует установки на прочной устойчивой опорной поверхности, слева на рис. Переносной (в центре) не дает реакции на опору и может быть установлен где угодно. Носимый кроме того и не дает момента отдачи, им можно пользоваться на весу, справа на рис.

Стационарный, переносной и носимый трубогибы

Примечание: торговое обозначение «мобильный гибочный станок» может обозначать любой, кроме стационарного на отдельном фундаменте. Поэтому при покупке руководствуйтесь приводимыми ниже сведениями, особенно что касается опорной поверхности. К примеру, ручным гидравлическим трубогибом на обычном столе пользоваться нельзя – качать рукоятку домкрата приходится со значительным усилием, и оно передается на стол.

Настольный гидравлический трубогиб с автомобильныи домкратом

Любой профилегиб может быть большим и маленьким, легким и тяжелым, предназначенным для тонкой и грубой работы, развивающим усилие в пару килограмм или несколько тонн. Взгляните на рис. слева: простейшая сварная рама, автомобильный домкрат, который не потерял пригодности для использования по прямому назначению. Такой самодельный профилегибочный станок поместится на верстаке, а гнуть им можно все, что в принципе гнется.

Рекомендации самодельщикам

Чтобы сделать профилегиб своими руками, который будет гнуть трубы с уголками, а не сам себя, нужно правильно подобрать по усилию изгибания размеры деталей станины. Предполагается, что изготовлена она будет из обычной конструкционной стали.

Толщину металла деталей станины следует брать не менее 1/6 диаметра изгибаемой трубы. К примеру, если нужно гнуть трубы до 35 мм, то металл станины нигде не должен быть тоньше 6 мм, иначе туда пойдет концентрация напряжений. Вспомним первейший из законов сопромата: где тонко, там рвется.

Толщина опорной плиты должна быть вдвое больше, так же как наименьшая толщина пуансона с матрицей. Диаметры роликов выбираются не менее трех диаметров трубы для изгибания прокатом, и по допустимому радиусу изгиба во всех остальных случаях.

Размеры полок уголка, из которого сваривается станина, должны быть не меньше трех диаметров трубы, а размер полки швеллера – не менее 2 его диаметров. Например, при тех же 35 мм максимум изгибаемых для станины нужен либо уголок 100х6, и это на пределе, либо швеллер 70х6.

Как гнут трубы и профили?

Пластичной изгибной деформации без надрыва вытянутых деталей, сплошных и полых, можно добиться такими способами:

  1. выгибанием по шаблону;
  2. выдавливанием;
  3. прессованием;
  4. прокаткой;
  5. комбинированным способом – обкаткой по ложементу.

По первому способу действует простейший и древнейший лучковый трубогиб, см. рис. Все, что для него нужно – круглая деревяшка, веревка, два прочных прутка или палки-воротка и хорошо прокаленный, а затем промытый песок. Песком набивают трубу, обстукивая молотком для усадки, а воротками закручивают веревку. Из изогнутой трубы песок выковыривают проволочным крючком.

Лучковый способ имеет существенный недостаток: практически на протяжении всего процесса изгибания векторы усилий на концах трубы имеют касательную к ее оси составляющую. Поэтому хорошей точности таким способом добиться невозможно, и в сегодняшних серийных трубогибах он не применяется.

При разовой работе без особых требований к точности лучковый трубогиб может выручить и в наши дни. Если требуется большой радиус изгиба, например, для дуг теплицы, шаблон делают из вбитых в деревянный щит штырей. Но для работ более точных и ответственных лучше поискать чертежи профилегибочного станка, а какая конструкция для какой цели лучше подходит, мы разберемся далее. Заодно посмотрим, какой из готовых покупных для чего годится.

Выдавливание

Выдавливание только внешне похоже на лучковое изгибание, вывернутое наизнанку. На самом деле выдавливание – прессовка без матрицы, одним пуансоном. Роль матрицы играют две жесткие опоры по концам изгиба: вращающиеся ролики или поворотные башмаки. Поэтому вектор усилия всегда перпендикулярен трубе и можно получить точный изгиб.

Выдавливание как способ гнутья хорошо тем, что никогда не дает складок, скорее труба порвется. Но для выдавливания нужно постепенно и плавно нарастающее усилие, чтобы металл изгибаемого профиля успевал течь, из-за чего в промышленности выдавливание применяется нечасто: мала производительность. Но в бытовых трубогибах превращается в достоинство неповоротливость ручной гидравлики и ее небольшая отдача на руку, позволяющая чувствовать материал, а компактный гидродомкрат дает усилие в тонны.

Ручной гидравлический трубогиб

Гидравлический профилегиб с ручным приводом – наиболее частое исполнение переносных мощных трубогибов (см. рис): вес – несколько кг, электропитание не требуется, а гнуть можно стальные трубы до 76-100 мм. Домкрат может быть как встроенным собственным, так и автомобильным; под него делают седло с оголовком. Радиус изгиба меняют заменой пуансона-башмака из комплектного набора.

Однако мобильный гидротрубогиб со сменными башмаками требует установки на прочную опору из-за существенного усилия отдачи, и нельзя получать фигурные изгибы. Поэтому выгибающие профилегибы применяются в основном для монтажа водопроводной и газовой разводки от магистрали до квартиры, а также в мастерских, производящих гнутые детали штучно или мелкой серией.

Часто используется мелкий давящий трубогиб для монтажа тонкостенных медных или металлопластиковых труб: такой ручной инструмент с реечно-храповой подачей пуансона размером чуть больше пассатижей, но тонкие трубы гнет очень точно. Особенно пригоден такой для монтажа сплит-систем, там из-за свойств хладоагента складки на трубках недопустимы.

Изгиб прессованием

При изгибании прессованием обрабатываемая деталь зажимается между не вращающимися пуансоном и матрицей. Сделать профилегиб – пресс также можно самому из обычных слесарных тисков, куска негодного тормозного барабана и половинки шкива: в губках тисков сверлят отверстия, нарезают в них резьбу и крепят на болтах пуансон с матрицей. Изгибание сводится к сдавливанию тисками; его точности много способствует консистентная смазка рабочих поверхностей. Важное условие – подобрать друг к другу по сечению матрицу с пуансоном, как показано на рисунке; особенно это важно для гнутья уголков.

Пуансоны и матрицы для изгибания прессованием

Точный изгиб прессом требует тщательной разработки профиля матрицы и пуансона с учетом остаточных деформаций металла детали. Но зато одним ударом штампа можно получить изгиб очень сложной конфигурации, поэтому гнутье прессованием применяется в основном в промышленности.

Изгиб прокаткой

При гнутье прокаткой деталь протаскивают между двумя опорными роликами и вращающимся роликом-пуансоном, подачу которого можно менять зубчатой рейкой с храповиком, гидравликой или винтом. Ручной профилегибочный станок такого типа – конструкция довольно сложная, см. рис. справа, и требует прочной опоры из-за больших усилий отдачи. Но прокатной профилегиб имеет следующие важные преимущества:

Ручной станок для изгибания прокаткой

  • Высокая производительность – скорость ручного гнутья может быть до 3 м/мин и более.
  • Капролактамовыми или фторопластовыми роликами с прямоугольными канавками можно гнуть тонкостенные профили сложного сечения, как показано на рис. слева.
  • Скосом роликов, как показано стрелками там же, можно получать цилиндрические спирали.
  • Меняя в процессе работы подачу пуансона, можно получать детали с переменным радиусом изгиба, в т.ч. плоские спирали.
  • Комбинируя два последних способа, можно получать спирали конические и другие детали с пространственным изгибом.

Сложное гнутье в домашних условиях на прокатном (или еще – протяжном) профилегибе лучше всего получается при работе вдвоем: подручный крутит ворот протяжки, а мастер регулирует скос и подачу. Таким способом удается получать сложные большие пружины или декоративные детали, которые потом вполне сходят за высококачественную художественную ковку, и по соответствующей цене. В промышленности прокатные гибочные станки с микропроцессорным управлением также используются очень широко.

Профилегибочный станок с перекашиваемыми фторопластовыми роликами

Роликовая гибка

Роликовое изгибание – комбинация изгиба с прокаткой: ролик-пуансон обкатывается по закрепленной с одного конца трубе, прижимая ее к ролику-ложементу или башмаку. Поскольку коренной конец трубы закреплен неподвижно, касательная составляющая вектора усилия на нем не возникает, длинный рычаг дает возможность создать изгибающее усилие, сравнимое с гидравликой, а под катящимся пуансоном металл хорошо и быстро течет.

Роликовый трубогиб дает приемлемую точность и неплохую для ручной работы производительность: изгиб производится одним движением рычага. Но гнуть им можно только трубы – профили мнутся из-за неравномерного давления пуансона на поверхность детали, и металл начинает течь волнами.

Роликовый трубогиб для тонкостенных труб

Однако гнутье роликом стальных труб требует прочной опоры и значительных усилий, а гнутье мелких тонкостенных достаточно серьезного навыка: слишком быстро или резко дернув рычаг, можно трубку или сплющить, или погнать по ней складки. Опытные мастера с набитой рукой для монтажа сплитов, квартирного газа или металлопластика предпочитают пользоваться именно роликовыми мелкими трубогибами (см. рис. справа): по размерам и весу они лишь немногим больше реечно-храповых с выдавливанием, а производительность труда за счет скорости изгибания получается в 2-3 раза выше.

Видео: ручной трубогиб

Об электроприводе

Бытовой электрический профилегиб (см. рис) вовсе не машина для лентяев, как его иногда называют. Он имеет важное достоинство: не дает отдачи ни на опору, ни на руки, а усилие дает как гидравлический. Поэтому электрический гибочный станок можно поставить на мягкую землю, на ветхий пол веранды на даче и т.п.

Но его нужно подключить к электросети, а потребленную электроэнергию оплатить по тарифу. Кроме того, для пользования простым электрическим профилегибом необходим навык: отдачи на руку нет, не успел выключить – профиль пошел складками, или надломился, или потянулся.

Видео: самодельный профелегибочный станок с электроприводом

Теперь вы знаете о бытовых профилегибочных станках и инструменте все основное и существенное. Надеемся, что данный материал поможет вам выбрать сообразно цели использования конструкцию для самостоятельного изготовления или модель для покупки.

Источник: http://vopros-remont.ru/elektrika/profilegibochnyj-stanok/

Как собрать профилегиб своими руками — простой способ для изготовления в домашней мастерской

Одновременная гибка нескольких труб с квадратным сечением возможна за счет применения на станке широких валов

Не знаете, как сделать профилегиб своими руками? Я предлагаю простую пошаговую инструкцию, по которой можно за день собрать эффективный в действии станок. Учитывая, что цена на заводские станки стартует с 300 долларов, уверен, что предложенная инструкция будет полезна многим.

Все что нужно знать о профилегибе

На фото показана лишь малая часть того, что можно сделать из металлических профилей

Профилегиб — это устройство для равномерной гибки металлических труб с различным профилем сечения. Кроме того, профилегибы можно применить для выгибания холодного проката различных фасонных металлоизделий, включая швеллер, уголок, тавр, двутавр и т. п.

Справа показан станок, в котором привод подачи профиля электрический, а слева показан станок с полностью ручным управлением

Профилегиб от обычного трубогиба отличается характерной формой вальцов, которая повторяет сечение деформируемого проката. По типу прижима вальцов различаются ручные и гидравлические профилегибы.

Так выглядит профилегибочный станок с гидравлическим прижимом (справа традиционная схема прижима снизу-вверх, а слева — сверху вниз).

Гидравлический прижим вальцов обеспечивает большее усилие, что дает возможность деформировать металл с большей толщиной. К примеру, некоторые станки заводской сборки комплектуются домкратами с усилием свыше 8 тонн. По типу привода, подающего прокат к вальцам, различаются ручные станки и электрические профилегибы.

Как работает профилегиб

За счет того, что валы для профилегиба имеют непрямую форму, этот станок работает с металлическим уголком

И ручные, и гидравлические профилегибы работают по принципу механической холодной деформации металла. Принцип работы разных станков отличается направленностью деформирующего воздействия.

Нужно отметить, что и та, и другая схема деформации металла одинаково эффективна. Разница в направленности усилия объясняется только целесообразностью расположения привода и подвижного ролика относительно статичных валов.

Деформация трубы без станка — слева труба, согнутая по надрезам, а справа — для сгибания заполнена песком

Сборка ручного трубогиба

Рассмотрим, как собрать простой прокатный станок для гибки профиля своими руками. Готовый станок будет рассчитан на деформацию профильных труб диаметром не более 60 мм.

  • Швеллер на 80 мм;
  • Подшипниковые узлы с запрессованными подшипниками;
  • Вал стальной диаметр 60-70 мм — 3 шт.;
  • Стальная полоса толщина 5 мм;
  • Цепь ГРМ от жигулёвской «классики» и шестерни;
  • Стальной пруток;
  • Болт М20 длина 600 мм;
  • Болты, гайки и гроверные шайбы.

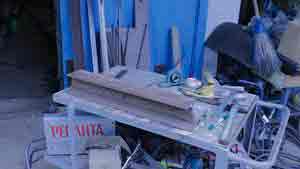

Два длинных продольных куска, как показано на фото, обрезаем по торцам под углом 70°.

Пробойником, как показано на фото, накерниваем место под сверление, а затем делаем сквозные отверстия.

Размеры крепления не указаны специально, так как они подбираются в соответствии с тем валом, который есть в наличии. Под ось вала в креплениях высверливаются сквозные отверстия.

На прижимной вал будет оказываться существенная нагрузка, место отверстия укрепляем вставками из стальной полосы, так чтобы толщина металла в этом месте была не менее 10 мм.

В итоге, из двух боковин и верхней части можно сложить П-образную рамку, которая будет удерживать вал.

В каждой пластине с отступом в 10 мм от края сверлим отверстия под болты с диаметром 12 мм.

Подготовленные пластины вставляются с края швеллеров и привариваются.

К основанию привариваем вертикальные направляющие, по которым будет передвигаться прижимной узел.

На конце болта навариваем два наплава, так, чтобы болт свободно прокручивался в отверстии, но из него не выходил.

По центру сверлится отверстие, поверх которого наваривается гайка для болта.

Подшипниковые узлы, через совпавшие отверстия, крепим болтами и гайками. Гайки затягиваем, предварительно установив гроверные шайбы.

Это сложная конструкция и, если захотите ее упростить, шестерни можно просто приварить к валам.

Расположение оси на направляющей определяется таким образом, чтобы цепь была натянута, но в то же время ее можно было накинуть, а при необходимости — снять.

Внешний диаметр трубы должен соответствовать внутреннему диаметру заготовленных шестерёнок.

Чтобы напрессовка прошла быстрее и проще, шестерню нужно нагреть как минимум до 120 градусов. В итоге посадочное отверстие расширится. После того, как деталь остынет, она плотно обхватит ступицу.

Подведём итоги

Вы узнали, как сделать ручной профилегиб, чтобы гнуть профильные трубы. Также предлагаю посмотреть видео в этой статье. Если появятся вопросы, обязательно задавайте их в комментариях.

Источник: http://kursremonta.ru/remontnye-raboty/profilegib-svoimi-rukami-763

Как сделать ручной профилегиб своими руками из подручных материалов

В быту нередко приходится иметь дело с различного рода металлическими заготовками или изделиями. Они отличаются материалом, сечением и рядом других параметров. Когда речь идет о прямолинейных образцах, то больших сложностей, как правило, не возникает. Для работы с «железом» у каждого хозяина что-нибудь да есть. Уж если не «болгарка», но ножовка по металлу – обязательно.

Но как быть, если необходимо получить в результате конструкцию какой-то сложной конфигурации? Например, изогнутую под требуемым углом? Это можно сделать не только с помощью профилегиба (обозначим аббревиатурой «ПГ»), так как для этих целей может быть использован и ряд других приспособлений и механизмов. Но в быту все-таки целесообразнее самому изготовить именно такого «помощника», тем более что профилегиб не особенно сложно сделать своими руками.

Прежде чем приступать к сборке, необходимо вкратце разобраться с особенностями его функционирования и возможностями. Если ПГ будет использоваться для определенного вида заготовок, то не имеет смысла усложнять себе жизнь и заниматься конструированием «суперсовершенной» модели. Слишком «навороченные» приспособления требуют и времени, и денежных вложений.

В принципе, конфигурацию профилированных изделий можно изменять и при помощи трубогиба. О том, как он работает и как его собрать, подробно рассказано здесь. Но все-таки профилегиб – более совершенная модель, и если приходится постоянно заниматься хозяйственными делами, связанными с ремонтом, строительством и так далее, то, конечно, остановить выбор стоит именно на таком устройстве.

Какие заготовки можно гнуть профилегибом

  • Пруток металлический.
  • Трубу различного диаметра.
  • Уголки.
  • Двутавры.
  • Швеллера.
  • Цельнометаллические «болванки» любого профиля.

Существует множество вариантов подобных устройств. Все они отличаются габаритами, типом привода (электрический, ручной, гидравлический), пределом изгиба (вплоть до 3600 или преобразование образца в спираль) и рядом других параметров. Но есть и еще довольно существенное, конструктивное различие, которое практически делает возможным самостоятельную сборку ПГ лишь в одном исполнении. Все дело в месте установки ролика подвижного. Различают 4 инженерных решения – размещение его сверху, сбоку, слева снизу. Последний, самый сложный вариант, предполагает подвижность всех имеющихся роликов.

Рассмотрим самую простую модель – ПГ ручной с верхним или нижними подвижными роликами. Большой разницы в технологии сборки нет. Чтобы ее лучше понять, следует остановиться на принципиальном отличии подобного механизма от других гибочных устройств. Изменение конфигурации заготовки является результатом холодного проката, в то время как те же трубогибы делают это способом элементарного загиба образца.

Варианты изготовления

Приводить конкретные размеры всей конструкции и отдельных деталей не имеет смысла. Если понятен принцип работы ПГ, то собрать его нетрудно и по своим собственным чертежам. Здесь нет какого-то определенного стандарта – все зависит от возможностей размещения приспособления на участке (в гараже и так далее) и специфики заготовок, с которыми предполагается работать. Устройство несложно понять и из рисунков. Например, вот такие модели для дома вполне подходят.

Но если придется гнуть небольшие образцы, то оптимальный вариант – такой как на рисунке ниже.

Изготовить данную модель достаточно просто, а поместить ее можно даже на сравнительно ограниченном пространстве.

Что учесть

  • Станок должен быть максимально устойчивым и массивным, чтобы выдерживать большие нагрузки. Поэтому для сборки основания лучше использовать куски швеллера.
  • К валам (вальцам) предъявляются особые требования. Во-первых, идеальная гладкость боковой (рабочей) части, во-вторых – прочность. Наверное, это единственные детали в конструкции, которые желательно заказать по необходимому размеру. Квалифицированный токарь сделает их за пару часов.
  • Крепление неподвижных вальцов должно быть таким, чтобы была возможность, при необходимости, менять их положение. Это позволит делать изгибы под разными радиусами и работать с заготовками различного сечения. Поэтому под болты крепления валов нужно делать прорези, а не отверстия.
  • Чем больше рычаг, тем легче будет с таким ПГ работать.

Несколько замечаний

Описанная выше конструкция профилегиба является оптимальной для бытового использования. Им можно гнуть и металл, и пластик. Но все-таки перед тем, как приступать к сборке ручного ПГ по такой технологии, нужно ясно понимать все его недостатки:

  • точности радиуса добиться довольно сложно, так как погрешность значительная;
  • максимальный угол загиба – 1800;
  • изменить конфигурацию одного образца на нескольких участках очень сложно;
  • работа с таким устройством требует значительных усилий. Поэтому параметры заготовок ограничиваются физическими возможностями мастера;
  • изгиб толстостенных труб или заготовок большого сечения имеет свою специфику.

Для работы с образцами небольшого профиля или из мягких металлов можно собрать и более простую конструкцию. Из чего сделать, решить несложно, если понять принцип. Например, изготовить небольшую форму (опалубку), в которой разместить штыри, и залить ее раствором. В данном случае металлические прутья будут играть роль роликов. Заготовка помещается между ними и загибается. Конечно, это несколько примитивная конструкция, причем трубогиба, но в большинстве случаев и она позволяет решать многие хозяйственные задачи.

При изменении конфигурации образцов нужно учитывать их конструктивные особенности и материал изготовления, особенно при работе с трубами. Для них радиус зависит от толщины стенок. Например, до 35 мм он равен 3-м диаметрам, от 60 до 140 – уже пяти. Есть специальные таблицы, на которые и следует ориентироваться. Несоблюдение этих рекомендаций может привести или к снижению прочности данного участка, или к разрыву изделия и появлению трещин.

После изучения изложенной информации может показаться, что гораздо целесообразнее приобрести профилегиб заводского изготовления, чем тратить время на поиск материалов, обработку металла и сборку устройства. Однако практика подтверждает, что своими руками сделать профилегиб намного выгоднее. Экономия может составить порядка 25 000 – 30 000 рублей. Согласитесь, читатель – это довольно весомый аргумент в пользу «домашнего» конструирования.

Источник: http://ismith.ru/tools/profilegib-svoimi-rukami/

Смотрите также:
03.11.2018

Самодельный универсальный ключ сделанный из ремня ГРМ: фото и описание Универсальный ключ сделанный из ремня ГРМ: фото пошагового изготовления с описанием. Старый ремень от газораспределительного механизма автомобильного двигателя, можно не выбрасывать, а сделать из...

Съемник пружин амортизаторов своими руками
03.11.2018

Как сделать съемник пружин амортизаторов своими руками? Все возможно Многие водители, коснувшиеся ремонта подвески, задаются вопросом, как сделать съемник пружин амортизаторов своими руками. Без этого приспособления практически невозможно провести полноценный ремонт.

03.11.2018

Самодельный универсальный ключ для болгарки и дрели Евросамоделки - только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
