Самодельный держатель для дрели

Станина для дрели

Зачастую при работе в столярной мастерской требуется статичное сверление различных отверстий и пазов. Такие работы осуществляются гораздо проще при наличии станка для сверления или другого громоздкого оборудования. Выполняется стойка для дрели своими руками. Она является приспособлением, которое обеспечивает возможности сверлить различные материалы, как на сверлильном станке. С ее помощью можно делать множественные отверстия под одним углом, что проблематично произвести вручную.

Плюсы и минусы самодельного станка

Не смотря на свою компактность, самодельная стойка все же занимает немало места, которого всегда не достает в мастерской или гараже. Потому у мастеров возникает вопрос, а стоит ли делать такое приспособление. Тут нужно вспомнить о преимуществах такого устройства:

  • Материал для сооружения станка можно найти в каждом гараже – здесь всегда хранится множество полезных приспособлений и деталей. Для работы подойдут простейшие подручные средства.
  • Самостоятельное изготовление станка обойдется дешевле покупки подобного заводского оборудования.
  • Найти чертеж для разного рода устройств бывает затруднительно. Облегчить сборку можно при использовании готовой схемы устройства.
  • Если вас чем-то не устраивают готовые видео и схемы, станок можно спроектировать самостоятельно или доработать уже имеющиеся чертежи приспособлений. Подобное устройство будет отличаться от имеющихся моделей и соответствовать конкретным параметрам вашего оборудования и рабочего места.

Для обычного пользования сегодня можно приобрести готовую заводскую модель. Цена на такие изделия начинается от 1000 рублей. Однако функциональность таких устройств не широка. При активном пользовании отмечается сильный люфт фиксирующей части.

Как у любого самодельного устройства, у собранной вручную стойки есть свои недостатки:

  • Не все станки для дрели, изготовленные самостоятельно, позволяют делать отверстия под углом.
  • Некоторые чертежи предполагают использование сложных деталей, изготавливаемых на токарном станке. Применение таких агрегатов существенно повышает стоимость стойки.
  • В условиях ручного производства трудно подогнать детали точно. Из-за этого при работе возникает люфт, что приводит к дефектам в работе.

Однако необходимо собрать станок для мелкого пользования или у вас имеется сложное оборудование – то минусы не покажутся существенными.

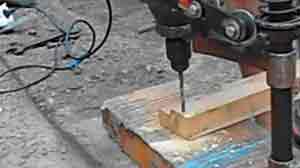

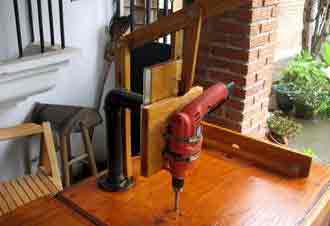

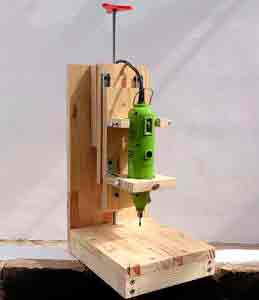

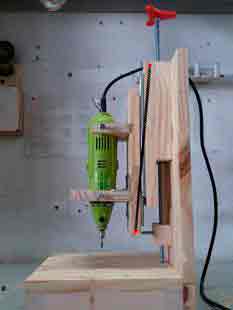

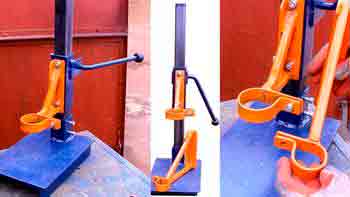

Модель из дерева

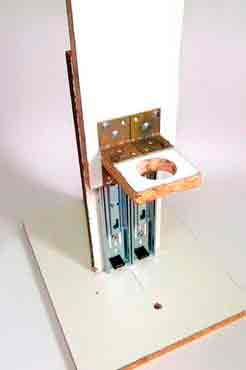

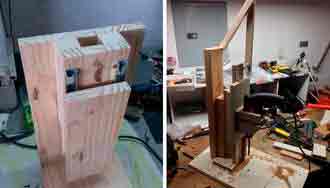

Проще всего собрать держатель для дрели из древесины. Для сборки такого устройства используют доски из массива от 20 мм в толщину. Такой материал более устойчив к вибрациям. В качестве крепежей применяют саморезы.

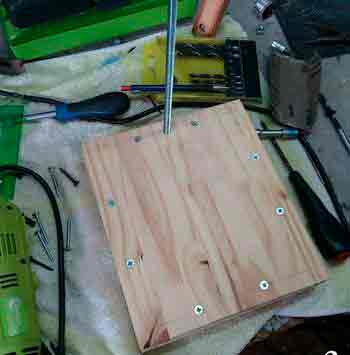

Для подвижной части станка понадобится стержень с резьбой. Проще всего купить подобное изделие в магазине. Чтобы изготовить его самостоятельно понадобиться токарный станок.

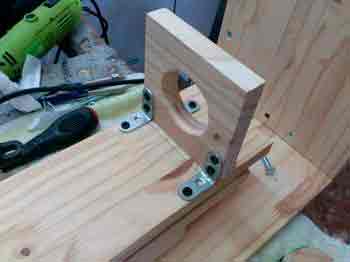

Перед сборкой станка в деревянных деталях делают отверстия. Круглое – в нижней части теска и прямоугольное в верхней. Для сборки используют столярный клей, после чего детали скрепляют саморезами. Чтобы станок был более удобен в использовании, все детали шкурят после сборки, зачищая также частички высохшего клея.

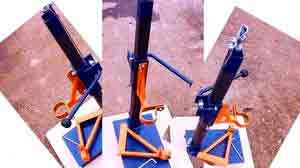

Стойка из металла

Гораздо более устойчивым к нагрузкам материалом является металл. Существует масса стоек из стали, отличающихся не только конструкцией, но и составными частями. Более удобный вариант изучения инструкции по сборке такой стойки – видео:

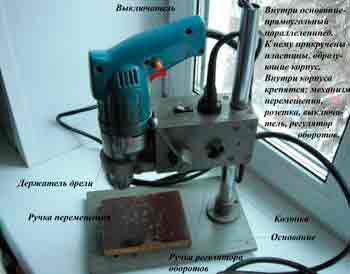

Конструкция стойки

Стойка для дрели своими руками имеет высокий функционал. Она позволяет выполнять массу токарных и столярных операций. Функциональность станка ограничена лишь мощностью самой дрели.

Если изделие будет использоваться исключительно для сверления, вполне подойдет деревянный каркас. Если вы хотите сделать универсальное переносное устройство, то лучше использовать металл. Составляющие обычной стойки:

  • Станина – несущая часть. Это основа всего станка, на которую монтируются движимые элементы и крепежи.
  • Стойки – направляющие для инструмента. С их помощью дрель фиксируется и движется по вертикальной оси. Вращение происходит за счет ручки и других элементов.
  • Ручка – элемент, которые выполняет вертикальное движение дрели, закрепленной в стойке.
  • Вспомогательные узлы – дополнительные приспособление, повышающие функционал дрели. С их помощью можно делать отверстия под углом, крепить станок к столу и прочее.

Благодаря дополнительным узлам можно сделать практически полноценный токарный станок из дрели. Стойка позволяет выполнять сложные технологические операции. Однако перед сборкой устройства, необходимо ознакомиться с работой и спецификой всех частей конструкции.

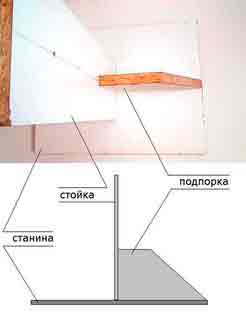

Станиной называют основание конструкции, на которую кладется материал для отверстий. Для ее изготовления используют листы стали от 10 мм толщиной или доски толщиной 20 мм.

Если вы не уверены в том, для чего будете использовать устройство, ознакомьтесь с рекомендациями габаритов станины:

  • на станках для проделывания вертикальных отверстий – 500×500 мм;
  • на устройствах для широкого спектра операций (горизонтальные и угловые отверстия и другое) – 1000×500 мм.

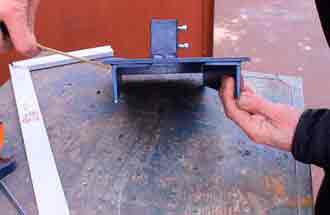

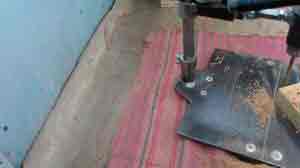

Для сборки металлической станины необходим сварочный аппарат. Станина из такого материала представляет собой пластину, с приваренными к ней для устойчивости, уголками.

К станине приваривают или прикручивают вертикальную стойку. Чтобы она была более устойчива, ее оснащают угловой распоркой.

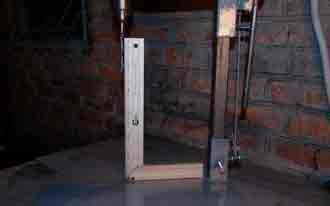

Стойка станка

На стойке, помимо направляющих, монтируют зажим. Он позволяет зафиксировать инструмент. Правильное крепление стойки к станине происходит следующим образом:

  • к станине приваривают или присверливают подпорку;
  • винтовым креплением к основанию крепят стойку, соединяя ее с подпоркой;

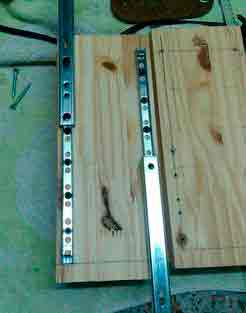

  • к стойке монтируют направляющие из брусков или телескопических мебельных крепежей;
  • к подвижному элементу направляющих крепят каретку, на которой располагают крепеж для фиксации дрели.

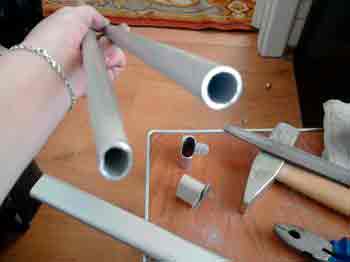

Оптимальный вариант для стойки – профильные трубы.

Длина каретки рассчитывается исходя из размеров дрели, которая будет задействована в работе. Этот элемент может изготавливаться при помощи хомутов. Для этого в каретке просверливаются отверстия, в которые вставляют хомуты. Степень фиксации дрели зависит от уровня стяжки хомутов.

Держатель для дрели является кронштейном, осуществляющим фиксацию инструмента. Для его создания используют плиту, устанавливаемую на каретку перпендикулярно. В качестве крепежей используют болты и металлические уголки. Чтобы прикрепить дрель к колодке, в ней делают круглое отверстие на полсантиметра меньше диаметра инструмента и прорезь. При помощи такой системы инструмент можно зафиксировать в посадочном отверстии.

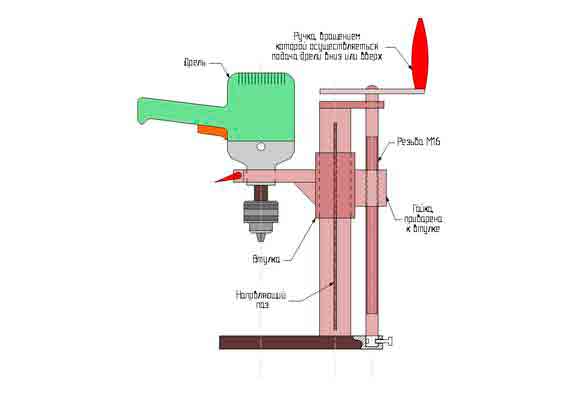

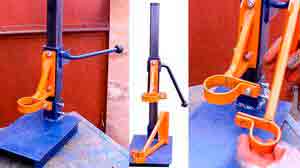

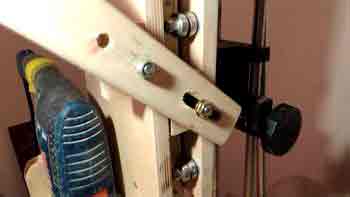

Устройство для вертикального движения дрели в станке

Полную функциональность станку дает вертикальная ручка, которая направляет дрель. Данное устройство состоит из рукоятки, являющейся движимой частью устройства, и пружины, которая возвращает каретку в начальное положение.

Существует два типа крепления пружины в станке. Первый – крепление пружины к вертикальной ручке. И второй – монтаж пружины в пазах нижней части каретки.

Крепление пружины первым методом включает в себя следующие этапы:

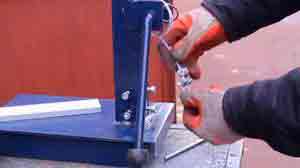

  • Винтами к стойке крепят две стальные пластины, между которыми монтируют ось. Тут будет расположена ручка конструкции.
  • На обратной стороне стойки крепят идентичную ось, фиксируя на ней один конец пружины, второй конец крепят к рукоятке.

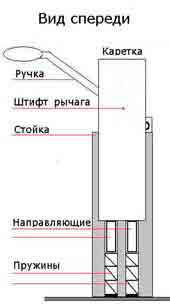

  • В продольном пазу каретки крепят штифт, при помощи которого рукоятка будет соединяться с кареткой.

На приборе с нижним расположением пружины рукоятку крепят при помощи оси и пластин. Приспособления обеспечивают рукоятке движения. Пружины в такой конструкции крепятся на нижней части пазов направляющих. Их можно доработать, вставив в отверстия уголки, которые будут ограничивать движение до нужного уровня.

Устройство, с пружинами в нижней части работает следующим образом: при сверлении каретка опускается вниз вместе с дрелью и сжимает пружины, когда напряжение на пружины проходит – они расправляются и возвращают дрель с кареткой в начальное положение.

Собранное таким образом устройство позволит выполнить минимальный набор технологических работ. Станок можно доработать, добавив к нему поворотную пластину и другие приспособления.

Источник: http://bouw.ru/article/stanina-dlya-dreli

Приспособления для дрели своими руками

Простейшая направляющая насадка для дрели своими руками

Рассматривая этот вариант насадки, следует принять во внимание тот факт, что на реализацию идеи не потребуется тратить какие-либо средства. Но вместе с тем не возникнет особых сложностей в изготовлении направляющей для дрели. Но при этом же, созданное приспособление сможет послужить достаточно недолго.

Важно учесть то, что оно не должно рассматриваться в качестве полноценного дополнения для инструмента. В том случае, если заниматься созданием отверстия приходится на значительном расстоянии от мастерской и других альтернативных устройств не имеется, то именно с помощью подобной насадки и можно наиболее эффективно решить поставленную задачу. Вдобавок этому она принесет значительную пользу тем домашним мастерам, которые не так часто работают дрелью.

Для изготовления направляющей необходимо подготовить следующие материалы и инструменты:

  • пластиковая бутылка;
  • пластиковая крышка;
  • сверло;
  • канцелярский нож;
  • фломастер;
  • универсальный клей;
  • сверло кольцевое;
  • бумага наждачная;
  • дрель.

Процесс изготовления

Сперва необходимо выполнить определенные манипуляции со сверлильным инструментом. Для этого с дрели скручивают гайку и фиксирующую сверло После чего нужно отметить ее диаметр на пластиковой бутылке как можно ближе к горлышку. Затем перенести круг, соответствующий этому диаметру, используя фломастер. В конечном итоге должна получиться полная окружность.

Этот шаблон, который необходимо в дальнейшем вырезать, следует отметить и на крышке бутылки, причем следует позаботиться о том, чтобы ее ширина была достаточной для этого.

На следующем этапе нужно обрезать бутыль или банку. К выбору обрезаемой конструкции следует подойти очень тщательно, поскольку это в дальнейшем повлияет на глубину создаваемых отверстий при помощи направляющей.

Следует уделить особое внимание безопасности работы. Для этого рекомендуется ошкурить края банки, чтобы сделать их ровными и гладкими.

Отверстия, которые были предварительно нанесены на бутылку и ее крышку, следует вырезать точно по намеченной линии, при помощи канцелярского ножа. Обработку следует провести с краями срезов, которые нужно основательно ошкурить. Затем берут крышку и лицевой стороной помещают ее в банку. воздействуя на нее физической силой, чтобы обеспечить максимально плотное прилегание. Именно на этом участке и выполняется ее приклеивание.

Добиться максимально прочного соединения можно, если после нанесения клея обеспечить сильное сжатие, которое должно сохраняться, пока клеящий состав не высохнет. Учитывая, что выполнение этой работы вручную сопряжено с определенными трудностями, полезно будет закрепить сверху несколько тонких резинок, благодаря которым можно поддерживать требуемое давление.

Дождавшись высыхания клея, насадка для дрели может быть использована по своему назначению. В нее просовывают сверло, после чего, используя пластиковую гайку, фиксируют на инструменте и начинают сверление отверстия. Хотя у нее не предусмотрена возможность выбора глубины, эту проблему можно решить путем изготовления нескольких подобных насадок и использования по мере необходимости наиболее подходящей.

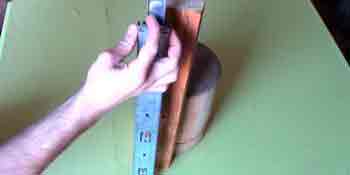

Направляющая для получения прямых отверстий

В ситуации, когда приходится сверлить отверстие довольно массивной дрелью, возникают определенные трудности, связанные с необходимостью обеспечить отверстию угол 90 градусов и исключить его овальную форму. В случае если в арсенале мастера отсутствуют приспособления и инструменты, при помощи которых можно было сделать направляющую, эта проблема может быть решена за счет использования подручных материалов.

Еще до создания отверстия необходимо позаботиться о наличии необходимых материалов: для этого можно взять брусок квадратного сечения. выполненный из дерева или иного материала.

Брусок нужно расположить к стене таким образом, чтобы он вплотную примыкал к отверстию, которое необходимо обработать. Причем край сверла должен касаться его, благодаря чему процесс сверления будет проходить ровно.

Для повышения удобства и точности сверления можно расположить под прямым углом два разных бруска, при этом сверло вставляют во внутренней угол между ними. Хорошей идеей представляется размещение брусков таким образом, чтобы они вместе образовали букву «Т». Благодаря этому появится возможность для придания ему необходимого положения и владелец сможет защитить свои руки от нанесения травмы.

Дрель, используемая в сочетании с направляющей, способна играть роль небольшого простейшего сверлильного станка, при помощи которого можно выполнять разные операции, к которым предъявляются требования по соблюдению точных размеров.

Важные нюансы

Решив создать подобное приспособление своими руками, нужно учесть такие важные моменты:

  • подвижные элементы должны быть затянуты предельно плотно. Для эффективной работы, созданной своими руками насадкой для дрели у нее должна быть предусмотрена возможность выбора подходящего вылета и величины хода. Причем, если направляющая стойка отличается довольно значительным весом, то это только упрощает процесс создания отверстий.
  • В некоторых случаях стойка может применяться в сочетании с тисками. благодаря которым можно зафиксировать обрабатываемую деталь. В этом случае подобная конструкция легко превращается в полноценный станок для сверления. Причем необязательно приобретать подобные тиски, чтобы расширить функциональность оборудования. При наличии достаточного опыта можно сделать их также своими руками.

Заключение

Сверлильные работы относятся к числу наиболее часто выполняемых во время изготовления разнообразных конструкций. Причем домашний мастер чаще всего решает эту задачу при помощи бытовой дрели. Однако в большинстве своем, создаваемое отверстие не отличается точными размерами. А это может создать определенные трудности при использовании его по назначению.

Выйти из этого непростого положения можно при помощи направляющих для дрели, которые можно изготовить своими руками. Подобная идея представляется довольно привлекательной по той причине, что такую насадку может сделать любой владелец, учитывая, что для этого можно использовать любые подручные средства. Однако, осознав всю привлекательность направляющей, необходимо помнить о том, что она не сможет стать полноценным приспособлением для сверлильного инструмента. поэтому прибегать к помощи этой насадки следует лишь в экстренных ситуациях. В противном случае направляющая для дрели довольно скоро выйдет из строя.

  • Автор: Александр Романович Чернышов

Держатели для дрелей: конструкция. Как изготовить своими руками?

Каждый, кто работал ручной дрелью, знает, как трудно соблюдать при этом строгую вертикаль. Малейшее отклонение может повлечь за собой поломку сверла. Чтобы не допустить такой неприятности, рекомендуется использовать вертикальный держатель для дрели. Такой станок имеется в каждой слесарной мастерской.

Поскольку в домашних условиях сверление производится в меньших масштабах, покупать данное приспособление не имеет смысла. Для умельца не составит труда сделать держатель для дрели своими руками.

Из каких частей будет состоять приспособление?

Держатели для дрелей обязательно должны иметь следующие узлы:

  • Станину. Это главный опорный элемент будущего станка.
  • Стойку. Она необходима для крепежа каретки с дрелью и ее движения.
  • Механизм хода. Самым распространенным вариантом является специальная ручка. С ее помощью можно перемещать дрель к просверливаемой детали.
  • Дополнительные узлы. С их помощью можно расширить возможности стойки.

Как сделать станину?

Самодельные держатели для дрелей обязательно должны устанавливаться на устойчивые станины. Для изготовления данного узла можно использовать стальную плиту толщиной 1 см или прочную деревянную доску, толщина которой должна быть не менее 2 см. Также для этой цели подойдут толстый кусок ДСП, фанера или текстолит. Массивность станины зависит от мощности электроинструмента. Чем она выше, тем толще должно быть основание. Желательно, чтобы ширина станины составляла 200 мм, а длина – 500-750 мм. К станине, расположенной горизонтально, при помощи шурупов или винтов следует прикрепить основную вертикальную стойку и подпорку. Привинчивать данные детали станка рекомендуется снизу сквозь станину.

Держатели для дрелей будут прочнее, если дополнительно их стойки соединены с подпорками металлическими уголками.

Как изготавливается стойка?

Держатели для дрелей обязательно должны быть оснащены стойками. Именно от качества изготовления данного узла в дальнейшем будет зависеть качество сверлильных работ. Чтобы сверло не отклонялось, а, следовательно, не портило заготовку и не ломалось, мастеру при изготовлении стойки важно соблюдать строгую вертикаль по отношению к станине. Смастерить направляющую вертикальную стойку можно из бруска, фанерной пластины, трубы или металлического профиля. Все зависит от фантазии и наличия нужного материала.

Механизм хода

Держатель дрели для вертикального сверления должен быть оборудован специальным механизмом, с помощью которого можно перемещать инструмент. Данный механизм состоит из двух элементов:

  • Рукоятки. С ее применением дрель подводится к поверхности обрабатываемого изделия.
  • Пружины. С ее помощью дрель после просверливания возвращается на исходную позицию. Важно, чтобы подъем кронштейна с дрелью был плавным, а сверление не утомляло.

Как закрепить дрель?

Для изготовления каретки для дрели понадобится доска или стальная плита. Важно, чтобы ее толщина соответствовала толщине стойки станка. После того как нужный для каретки материал выбран, необходимо приложить к нему электроинструмент и очертить круг. Затем по его внутренней части на усмотрение мастера просверливаются отверстия, в которые будут вставляться крепежные хомуты.

Обустройство дополнительных узлов

Если приспособить в самодельный станок дополнительные приставки, на нем можно выполнять несложные токарные, фрезерные технологические операции, а также сверлить отверстия под углом. Чтобы эти работы были доступны, мастеру следует обеспечить возможность перемещения обрабатываемой заготовки в горизонтальной плоскости. Это возможно при помощи подвижного горизонтального ствола, на котором установлены тиски для удержания заготовки. В движение ствол приводится вращением ручки. Для того чтобы сверлить отверстия под углом, самодельные станки дополнительно оснащаются специальными поворотными пластинами, содержащими отверстия по дуге. С их помощью происходит фиксация обрабатываемых деталей. Чтобы справиться с данной работой, мастеру следует выполнить следующие действия:

  • Просверлить осевое отверстие на дополнительной поворотной пластине и стойке станка.
  • Используя транспортир, просверлить поворотную пластину под углами: 30, 45 и 60 градусов.
  • Оборудовать стойку тремя отверстиями, в которые будут вставляться штифты поворотной пластины. С их помощью в дальнейшем будет осуществляться фиксация поворотной и неподвижной части станка.

Чтобы выполнить отверстие под необходимым углом, достаточно повернуть прикрепленную к дополнительной пластине электродрель на нужный угол и зафиксировать инструмент в этой позиции, используя штифты.

Преимущества «самоделок9raquo;

Те, кто решил изготовить держатель для дрели своими силами, намного сэкономят. Кроме того, мастер, создавая свой собственный станок, задействует творческий потенциал. В результате на приспособлении, собранном в соответствии с индивидуальными запросами, будет удобнее работать, чем на стандартном, изготовленном на заводе.

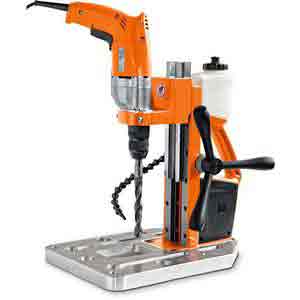

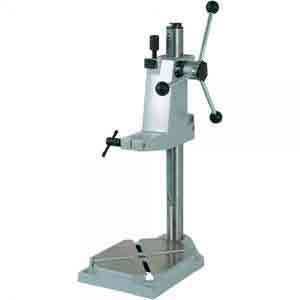

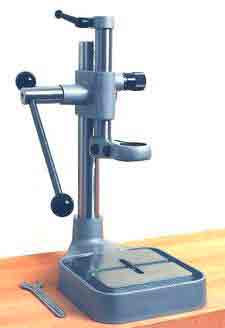

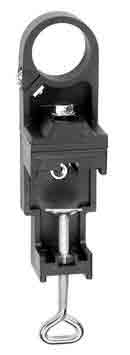

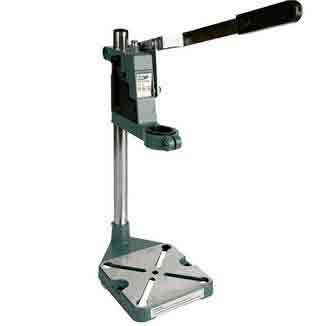

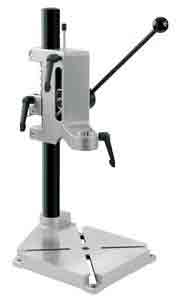

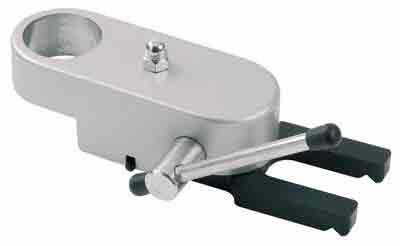

Фирменный держатель для дрели

Мультипозиционный инструмент немецкой компании Kandil среди мастеров считается очень качественным и удобным приспособлением. Данное изделие оборудовано системой, позволяющей изменять положение инструмента. Кроме дрели, в станке предусмотрена фиксация угловой шлифовальной машинки (болгарки). Фирменный держатель характеризируется простотой монтажа и надежной фиксацией инструментов. Применять этот станок можно как для сверлильных, так и для заточных, шлифовальных и полировальных работ под любыми углами. С помощью дрели отверстия на таком приспособлении просверливаются в вертикальных и горизонтальных плоскостях. При изготовлении этих немецких держателей используется качественная сталь и авиационный алюминий, поэтому инструмент характеризируется высокой прочностью. Держатель от Kandil сегодня широко используется профессиональными мастерами в столярных цехах.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Мастер в доме

Самодельный упор для дрели

При изготовлении деревянных изделий часто возникает необходимость горизонтального сверления дрелью. Просто удерживая дрель руками очень трудно добиться идеальной точности. Чтобы усовершенствовать этот процесс можно сделать простой деревянный упор.

При помощи такого простого приспособления можно сверлить отверстия не только на кромках широких досок, но и на торцах.
Понятно что высверлить такие отверстия невозможно на сверлильном станке.

Такой упор можно использовать для засверливания отверстий под
шканты при сборке мебели из столярных щитов или ЛДСП. Изготовление шкантов пост как сделать круглый шип шкант .
Если применить сверло-фрезу то можно делать гнезда под
классические плоские шипы. Как можно сделать сами шипы
пост делаем шипы ручным фрезером .

Основная деталь приспособления это деревянная площадка,
к которой при помощи деревянного хомута крепится дрель.
Дрель будем устанавливать в перевернутом положении. Детали
хомута сжимаем вместе струбциной и высверливаем отверстие
пером или сверлом фостнера. Я лично перкой пользуюсь редко,
сверла «Фостнера» дают более точное и чистое отверстие.

У большинства дрелей сразу после патрона есть небольшая
цилиндрическая часть корпуса. Именно в этом месте дрель будет
крепиться хомутом. Соответственно перед началом работы надо
замерить диаметр цилиндрической части дрели. Та что вы видите
на картинках имеет диаметр 43 мм. Две части хомута стягиваются
двумя сквозными болтами. Можно конечно придумать и другой способ крепления, но с болтами кажется проще и надежнее.

Подобный способ крепления может пригодиться и для другого приспособления, статья шлифовальный барабан .

Дополнительный упор под дрель сделан на уровне ручки. Если
второй упор не сделать, то дрель будет «гулять» при сверлении.

Пожалуй самый сложный момент работы, это точная центровка
по оси сверла. Для направления всего приспособления к рабочему
столу крепится линейка. Направляющую линейку можно зафиксировать
саморезами на постоянно, или же прикручивать струбцинами по
необходимости. Если нужно засверливать несколько отверстий через
равные промежутки, то к линейке добавляются бруски нужной ширины.
Если взять несколько брусков одинаковой ширины, то добавляя по
одному мы будем сдвигать дрель на равные промежутки, смотри фото вверху статьи.

Похожие статьи:

Дрель представляет собой инструмент, основная функция которого придавать вращательное движение сверлу.

Дрель незаменима при проведении ремонта и строительства любой сложности. И все это, благодаря различным насадкам, адаптерам, приставкам, переходникам и прочим приспособлениям, которые делают дрель по истине универсальным ручным инструментом.

Насадки для дрели — старинный родоначальник сверления

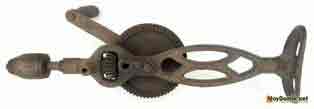

По степени механизации дрели можно разделить на два вида – ручные и электрические. Но, независимо от вида любая из них может быть использована для выполнения таких работ как: высверливание отверстий, размешивание растворов, шлифовки, отрезания и закручивания/выкручивания шурупов. Дрель можно применить в качестве насоса для перекачивания воды и даже для ощипывания кур. Ударная дрель по своим характеристикам в быту может заменить перфоратор.

Вряд ли на рынке можно найти другой инструмент, который бы выполнял столько же функций. Конечно, качество работ, выполненных с использованием приспособлений для дрели несколько отличается от того, который мог бы быть получен при использовании специального инструмента. Но, в частных случаях, в домашнем хозяйстве и быту, этого вполне достаточно.

Что же такое насадка для дрели, какие виды переходников бывают, для чего предназначены и как выбрать нужную – вот об этом наша статья.

Насадка — это дополнительное приспособление, позволяющее расширить функции дрели.

Из множества их видов, мы выберем самые популярные и рассмотрим их подробно.

Виды насадок для дрели

1. Упор для дрели

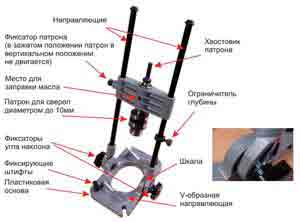

Упор для дрели Параллельный упор для дрели часто проставляется в комплекте. Его основное предназначение регулировать глубину погружения сверла.

К разряду упоров может быть отнесена сверлильная стойка для дрели, а также направляющие. Сложное устройство таких механизмов ориентировано на выполнение специфических задач.

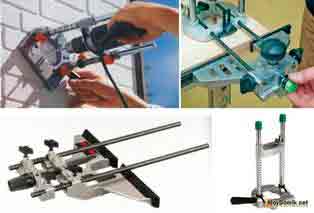

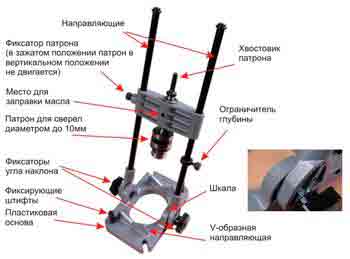

Модификации упора для дрели на фото.

Упор для дрели — варианты

2. Насадки для сверления отверстий

Насадки для сверления отверстий Поскольку основное назначение дрели все-таки сверлить, то и насадки для сверления представлены в широком разнообразии.

Насадки для дрели — сверло Форстнера 2.1 Сверло Форстнера по дереву.

Имеет центрирующее острие. Предназначено для глухих отверстий, например, для врезки петель в мебельном производстве.

Насадки для дрели — перьевые сверла 2.2 Перьевые сверла по дереву.

Плоская режущая часть и особая заточка перьевых сверл позволяет делать отверстия в дереве, фанере, ДСП и ОСБ диаметром до 60 мм. Также бывают перовые сверла по металлу (сборные).

Насадки для дрели — коронка 2.3 Коронка для дрели. По бетону, дереву, металлу. Позволяет высверлить отверстие диаметром до 100 мм.

Насадки для дрели — сверла по металлу, по дереву и бетону 2.4 Другие виды. К ним относятся сверла по металлу, по дереву и бетону.

  • по марке стали;
  • по длине;
  • по классу точности;
  • по цене;
  • по целевой функции.

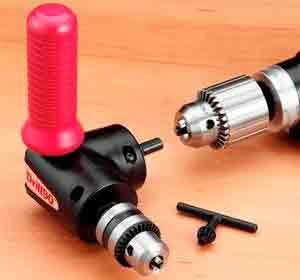

3. Насадки для сверления под углом

Есть модели, позволяющие регулировать угол сверления, есть те, в которых задан угол &09deg;. Их общее назначение помочь просверлить отверстие в труднодоступном месте.

Насадки для дрели — для сверления под углом

4. Насадки для резки

4.1 Насадка турбо ножницы (резак)

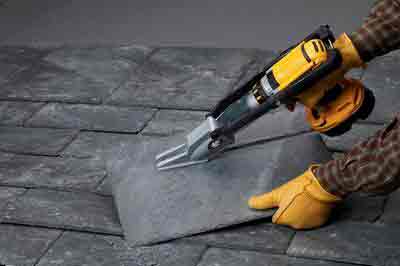

Насадка предназначена для разрезания листовых материалов. Может применяться для разрезания как гладких, так и профилированных листов. Работают ножницы по принципу гильотины. Это исключает возможность появления стружки и не заламывает края реза. Толщина реза 3 мм.

Такими ножницами можно резать сталь, алюминий, пластик или поликарбонат.

Насадки для дрели — для резки

Материал подготовлен для сайта www.moydomik.net

4.2. Насадка сверчок

Насадка ножницы на дрель сверчок — это вырубные (высечные) ножницы, позволяющие получить ровный рез. Сверчок используют для раскроя тонколистового металла:

  1. листовая сталь (толщиной до 1,5 мм),
  2. нержавейка (до 1,2 мм),
  3. алюминий или медь (до 2 мм),
  4. пластик (до 2 мм).

Насадка сверчок незаменима при выполнении кровельных работ, например, для разрезания профнастила или для металлочерепицы. При использовании такой насадки указанные материалы не деформируются. Поэтому рез получается ровным и красивым. Кроме того, с помощью этой насадки можно высверлить в листе аккуратное круглое отверстие большого диаметра или выполнить художественный рез. Ручка помогает маневрировать при резе.

В комплект входят: насадка сверчок, ключ, пластиковая ручка.

Насадки для дрели — сверчок

С помощью этого приспособления насадки можно резать на вертикальных, горизонтальных поверхностях, а также выполнять внутренние резы. Для более качественного внутреннего реза целесообразно высверлить стартовое отверстие.

5. Насадки на дрель для полировки

Позволяют получить идеально ровную поверхностью. Существует огромное множество полировочных насадок, которые различают:

  • по материалу изготовления (войлок, фетр, поролон, овечья шерсть);
  • по степени мягкости (супермягкие, мягкие, средние, жесткие);
  • по способу крепления (на липучке, со штоком, с держателями-фиксаторами).

Ниже представлены некоторые виды насадок для полировки.

Насадки для дрели полировочные — войлочные 5.1 Войлочные насадки

Насадки для дрели полировочные — для отверстий 5.2 Насадки для полировки отверстий

Насадки для дрели полировочные — для дисков 5.3 Насадки для полировки дисков

6. Насадки на дрель для шлифовки

Предназначены для подготовки поверхности к полировке. Качество после обработки шлифовальными насадками более грубое.

Насадки для дрели шлифовочные — круги, диски 6.1 Поролоновые, резиновые шлифовальные круги (диски).

Насадки для дрели шлифовочные — лепестковые головки 6.2 Шлифовальные лепестковые головки. Приспособление для дрели представляет собой соединенные вместе куски наждачной бумаги на штоке.

Лепестковые головки используются для того, чтобы выполнить радиусное шлифование или обработать поверхность со сложным профилем.

Насадки для дрели шлифовочные — шлифовальный камень 6.3 Шлифовальный камень для дрели — абразивные шлифовальные камни на штоке. Используются для удаления заусениц, наплывов, нивелирования сварочного шва или растачивания имеющихся отверстий.

Насадки для дрели шлифовочные — шарошки или твердосплавные фрезы 6.4 Шарошки или твердосплавные фрезы. Бор фрезы и шарошки для дрели по металлу и дереву, подходят для обработки отверстий.

Насадки для дрели шлифовочные — щетки абразивно-полимерные нейлоновые 6.5 Щетки абразивно-полимерные нейлоновые. Полимерно-абразивные насадки предназначены для очистки поверхностей от ржавчины, налета и загрязнений.

7. Насадки-миксеры для дрели

Предназначены для смешивания раствора любой плотности. Большое разнообразие насадок позволяет выбрать наиболее подходящую из них, с учетом консистенции раствора.

Например, для перемешивания обойного клея и для бетона используются насадки различной конфигурации. Но все они позволяют быстро получить однородную смесь.

Насадки-миксеры для дрели

8. Насадки-насосы для дрели

Предназначены для перекачивания жидкости.

Насадки-насосы для дрели

Как правильно работать дрелью с насадкой

В заключении стоит сказать немного о технике безопасности при выполнении работ с дрелью:

  • надежно закрепить заготовку или удостовериться в отсутствии проводки в стене;
  • надежно закрепить сверло в оснастке (патроне);
  • держать дрель двумя руками. Особенно важно при работе с мощными моделями;
  • регулировать нажим дрели;
  • не использовать режим реверса до полной остановки дрели;
  • использовать меры индивидуальной защиты: очки, перчатки;
  • не прикасаться к сверлу или насадке дрели в течение некоторого времени после завершения работ. Возможно получение ожога.

Широкое разнообразие приспособлений, адаптеров, переходников и насадок для дрели позволяет избежать приобретения дорогостоящих специальных электроинструментов для проведения ремонта и прочих хозяйственных нужд в бытовых условиях. Поэтому покупка нужной насадки станет простым и оптимальным решением для настоящего хозяина. Кроме того, некоторые мастера делают самодельные насадки на дрель, но тут нужно быть внимательными, такая конструкция не гарантирует безопасного использования.

Самая маленькая дрель

Похожие новости

Приставки, насадки и приспособления для дрели

Просмотров: 27 867

Насадка для дрели — ножницы Malco Turboshear TSNS1. Способна справиться и с шифером и сланцем.

А знаете ли вы, что обычная дрель может делать гораздо больше, чем только сверлить? Ее возможности заметно расширяют специальные приставки, насадки и различные приспособления.

Наверняка не каждый владелец дрели знает, что она может не только сверлить отверстия, но и пилить, фрезеровать, и даже превратиться в токарный станок или насос для перекачки жидкостей. Столь завидной многофункционсмьностью обычная электрическая дрель обязана обилию самых разнообразных приставок, насадок и приспособлений. Вряд ли можно найти другой электроинструмент, для которого существует такое количество приставок как для электродрели.

Безусловно, создаваемая приставками многофункциональность дрели ни в коей мере не способна заменить парк специального профессионального инструмента (по чистоте обработки, точности и производительности). Но на бытовом уровне все дополнительные функции, приобретаемые дрелью, вполне удовлетворят потребности домашнего мастера.

Быстрый зажим SC 165 обеспечивает быструю фиксацию заготовки при сверлении. Держатель для дрели обеспечивает быструю фиксацию дрели и выполнение стационарных работ. Может поворачиваться на 360 градусов, как по вертикали. Так и по горизонтали.

Наиболее широко представлены упоры для дрели. Простейший упор, устанавливаемый на вспомогательной ручке дрели (комплект приставки: вспомогательная ручка и упор с метрической шкалой), позволяет сверлить отверстия на нужную глубину. С ним вы уже никогда случайно не просверлите насквозь обрабатываемую деталь или тонкую перегородку.

Параллельный упор более совершенен, поскольку он контролирует уже не только глубину отверстия, но и его вертикальность относительно обрабатываемой поверхности. Этот тип приставок выпускается как для строительных (сверление в стенах и перекрытиях), так и столярных (мебельных) работ. Приставка для строительных целей — профессиональная и представляет собой единое целое с дополнительной ручкой, устанавливаемой на мощной дрели. В некоторых моделях предусмотрен встроенный отсос пыли, подключаемый к пылесосу.

Простейший упор для дрели – дополнительная рукоятка. На ней стоит регулируемый ограничитель глубины сверления (метрический)

Профессиональный упор отличается большей надежностью и удобной метрической шкалой ограничителя глубины.

Параллельный упор, кроме глубины отверстия, задает его перпендикулярность. Модель для работы на вертикальных поверхностях.

Насадка для пылеудаления необходима и для дрели. Им оснащают отдельные модели профессиональных упоров. Подключаются к пылесосу.

Приставки для столярных работ конструктивно близки стойкам ручных фрез, но изготовлены менее точно и предназначены лишь для домашних мелких работ. А большего здесь и не требуется: дрель — низкооборотный инструмент (относительно электрофрезы) и не дает высокой точности при обработке поверхности. Дрель зажимается в корзине, которая легко перемещается по двум вертикальным направляющим.

Приспособления и насадки для сверления под углом позволят просверлить отверстие там, куда с обычной дрелью просто невозможно подступиться. В зависимости от исполнения и производителя, угол сверления может быть различным. Наиболее распространены насадки, позволяющие сверлить под углом 90º.

Эта приставка позволяет ограничивать глубину сверления. обеспечивает строгую вертикальность отверстия и позволяет выполнять (соответствующие насадки) некоторые фрезерные работы. Это особенно важно при изготовлении мебели в домашних условиях: врезка мебельных петель, отверстия под сборочный крепеж и дюбеля или выборка пазов. Упор может комплектоваться различными вкладышами для бокового сверления в круглых или со сложным профилем деталях. Некоторые модели упоров имеют устройство для отсоса пыли, подключаемое к пылесосу. Но профессионал предпочтет ручную фрезерную машинку (те же самые операционные возможности, но высокое качество обработки поверхности и точность).

Безусловно, отверстия в деталях удается наиболее точно и быстро сделать на сверлильном станке. Но и дрель, укомплектованная сверлильной стойкой— направляющей приставкой . показывает отличный результат. Как правило, такая стойка комплектуется удобными зажимными тисками (для обрабатываемой детали). Тиски можно перемещать по станине стойки в нужное положение.

Дрель (почти любая) легко и быстро зажимается в “корзине” стойки и сверлильный станок готов к работе. Компактные размеры такой приставки, плавная подача и точная метрическая шкала делают ее ценным приобретением для маленькой мастерской.

Домашний мастер может обойтись и самым простым параллельным упором: из пластмассы, пыль локализует в себе.

Параллельный упор для столярных работ: направляющий паз и вкладыши для бокового сверления брусков и круглых деталей.

Удаление пыли и опилок в этой приставке необходим. С ней дрель уже может работать как простейшая ручная фрезерная машинка.

На платформе приставки имеются дополнительные функциональные отверстия, с помощью которых можно установить и боковой упор. В этом случае дрель способна выполнять все операции ручной фрезы, например, ровно выбрать паз (соответствующей насадкой).

Не может не вызывать интерес приставка к дрели, превращающая ее в токарный станок по дереву . Приставка легко закрепляется на столе и станок готов. Представлена несколькими вариантами конструкций. Как правило, к ней предлагается определенный набор приспособлений и режущего инструмента. Этот тип приставок никак не претендует на профессиональный инструмент, но многие детали для индивидуальной мебели или дачного дома на нем можно изготовить и достаточно неплохо. Но если на этой приставке вы начнете серийное производство точеных ножек для столов или балясин, она быстро сломается, да и дрель не выдержит такого насилия. Наши фотографии дают наглядное представление о конструкции и принципе работы этой приставки.

Компактный токарный станок по дереву из дрели

Компактный токарный станок по дереву из дрели

Компактный токарный станок по дереву — мечта любого домашнего мастера. Существует несколько разновидностей токарных приставок к дрели. Они отличаются не только своей конструкцией, но и предлагаемым для них набором режущего инструмента.

Наиболее известными и распространенными являются приставки, превращающие дрель в электроточило. Здесь же мы познакомим вас лишь с двумя специализированными приставками этого типа: одна — для заточки полотен дисковых пил и другая — для заточки сверл, стамесок и ножей рубанка. Ценность приставок заключается в том, что они позволяют отказаться от дорогостоящих услуг профессиональных заточников подобного инструмента. С ними у вас не возникнет проблем ни с углом заточки, ни с идеальной режущей кромкой (даже если вы этим никогда ранее не занимались). Установка таких приставок на дрель сложностей не вызывает.

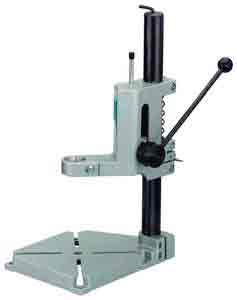

Стойка для сверления плюс дрель — удобный сверлильный станок. Конструкция станины позволяет монтировать на ней зажимные тиски для фиксации заготовки.

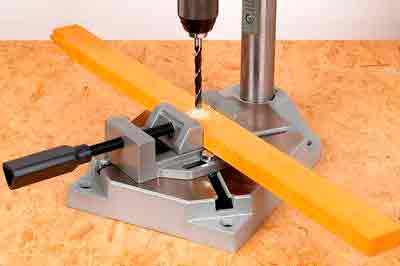

Тиски для стоек бывают разных модификаций. Но их крепежные отверстия обязательно должны соответствовать пазам в станине стойки.

Тиски на станине можно смещать. Есть варианты с поворотом тисков вокруг оси и даже с меняющимся углом наклона стойки.

Дрель, закрепленная в стойке, плюс абразивная насадка позволяют создавать качественные вогнутые поверхности.

Заслуживает внимания удобная для работы и компактная приставка для фрезерования пазов в торцах деталей корпусной мебели или столярных изделий (для угловых соединений). Работать с ней очень просто: нет необходимости зажимать обрабатываемую деталь на верстаке, качество и точность обработки высокие, глубина паза и его уровень выставляются простой регулировкой. Эта приставка вполне удовлетворит и профессионального мебельщика.

Для тех мастеров, чья работа отличается большим разнообразием, окажутся не лишними и длинный гибкий или угловой привод для дрели. Они просто устанавливаются в патроне дрели и имеют свой зажимной патрон, подходящий для любых насадок (сверла, шлифовальные камни, биты и т. д.). Эти приставки позволяют работать дрелью в самых труднодоступных местах. Уж точно использовать дрель для перекачки жидкостей вряд ли кому то может придти в голову.

Насадка — водяной насос для дрели Bosch

Насадка – водяной насос. Производительность до 2500 л/ч.

Но это вполне реально и не лишено смысла, если воспользоваться приставкой-насосом, установленной в патроне дрели. Конечно, она не предназначена для длительной непрерывной работы и имеет небольшую производительность, но выкачивать краску (вязкую) из бочки или грязную воду из подвала ею можно и вполне удобно. Меняя обороты дрели, вы меняете и скорость откачки жидкости. Как правило, весь корпус такой приставки — пластмассовый: срок службы небольшой, зато и цена низкая.

Приставка для заточки дисковых полотен позволяет делать это самостоятельно, не прибегая к дорогостоящей услуге профессионала.

Пазы для угловых соединений можно выбирать и дрелью, оснастив ее специальной приставкой. Она имеет устройство для отсоса пыли.

Длинный гибкий привод с зажимным патроном — еще одно удачное дополнение для дрели. Он работает с любыми насадками.

Качественную заточку сверла, стамески или ножа рубанка поможет сделать небольшая приставка к дрели. Регулируется угол заточки.

Дрель можно использовать в качестве отвертки, пригодной для работы даже в труднодоступных и неудобных местах.

Дрель может работать как насос. Насадки бывают различной производительности (пригодны для краски и даже грязной воды).

Профессиональный шаблон: долговечен, снижает трудоемкость разметки и сверления стандартных отверстий для сборки мебели.

Мебельный шаблон для сверления отверстий имеет стандартные размеры: отверстий, расстояний между ними и от края детали.

Этот шаблон обеспечивает вертикальность отверстия и его центровку. Домашнему мастеру достаточно и пластмассового шаблона.

Общепризнанно, что шаблоны заметно ускоряют многие операции, повышают точность обработки деталей и их сборки. Подтверждением этому может служить обилие существующих шаблонов для дрели. Мы показываем лишь наиболее распространенные шаблоны, которые чаще других оказываются востребованными при работе с дрелью. Среди них есть как профессиональные (долговечные и сохраняющие точность своих размеров), так и для домашних мастеров (из пластмассы).

Источник: http://studvesna73.ru/07/23/3943/

Самодельная стойка для дрели

Для домашних мастеров, которые активно пользуются ручным инструментом, дополнительные приспособления только помогают упростить рабочий процесс. Мы расскажем, как сделать стойку для дрели своими руками, используя предоставленные чертежи. Данная стойка разнообразит рабочие возможности этого инструментария. Ее создание не отнимет массу времени и финансов, но вот результат будет ощутим сразу же.

Самостоятельно сделанная стойка для дрели

Преимущества и нюансы стойки

Разместив дрель на такой конструкции (может быть однотипной или с возможностью поворотов), вы сможете легко превратить обычную дрель в функциональный станок для сверления. А это в свою очередь позволит вам выполнять множество новых технологических действий, например, создание беседки на даче.

Сделанная своими руками, стойка для дрели имеет массу преимуществ. Но несмотря на это, стоит заранее узнать о ее особенностях, чтобы в дальнейшем грамотно этим оперировать.

К плюсам относится.

  1. Создание такой конструкции обойдется в разы дешевле, чем покупка готовой модели для сверления в магазине.
  2. Чтобы сконструировать станок для сверления можно использовать обычные материалы, которые есть под рукой. Комплектующими могут выступать детали сломанной или ненужной техники. Этого добра всегда полно в гараже или мастерской.
  3. Схемы и практические видео легко найти на просторах интернета, так что база для создания станка всегда будет вам доступна.
  4. Если есть огромное желание, вы всегда сможете дополнить конструкцию или создать чертежи по собственным характеристикам. Возможно такая модель будет более удобной для использования и будет располагать большим функционалом.

Сделанная в Китае простая стойка недорогая, но и непрактичная

Но, как и любая другая конструкция, сделанная своими руками, такая стойка имеет некоторые нюансы, которые нельзя упускать:

  • не все детали можно изготовить самостоятельно. Некоторые требуют создания на токарном станке. Помимо этого, понадобится сварочный аппарат и другое специализированное оснащение. Конечно же, это увеличивает бюджет создания данного приспособления;
  • возникновение люфта бывает по причине того, что детали оборудования не удается подогнать максимально качественно в домашних условиях. Присутствие люфта понижает точность и качество производимой на стойке обработки;
  • скудные функциональные возможности. Например, сделать отверстие под углом на такой самодельной стойке для дрели у вас не получится.

Низкий функционал не преграда выполнению множества полезных операций

Главные детали стойки для дрели

Перед тем, как приступать к изготовлению, стоит разобраться, какие базовые элементы составляют целостную конструкцию. Только так вы получите максимальный результат при прокладке ковролина, например.

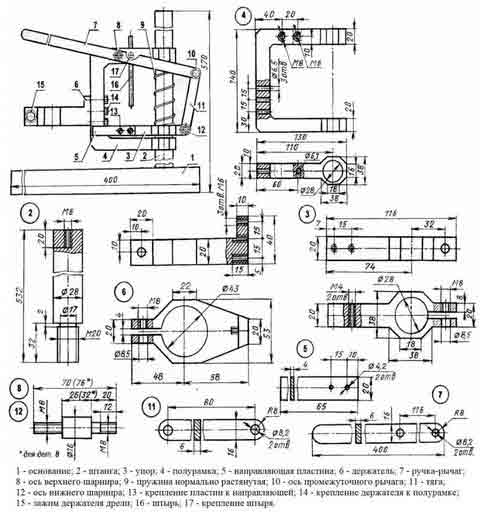

Схема стойки для дрели собственного изготовления

Если создание такого оснащения нужно только для того, чтобы делать только сверления, то конструкция может быть изготовлена из самого доступного материала – брусков из дерева. Но для создания мобильной сверлильной стойки, которая станет более функциональной и универсальной, придется использовать стальные элементы. Например, для последующих операций во время утепления крыши. Такое оборудование имеет такую конструкцию.

  1. Несущая станина. На ней крепятся все детали будущего сверлильного станка.
  2. Стойка. Она является направляющей для ручного инструмента. Именно на этой стойке будет крепиться дрель, и перемещаться по вертикале в комплекте с кареткой (перемещение регулирует ручка и другие детали).
  3. Ручка. Деталь, с помощью которой происходит передвижение (подача) дрели.
  4. Дополнительные элементы (узлы). Они наделяют стойку большей функциональностью.

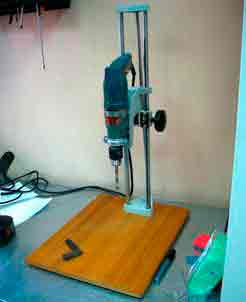

Вариант самодельной стойки

Монтаж самостоятельно изготовленной стойки для ручного инструмента довольно простой. Для того чтобы функциональность возросла, придется оборудовать конструкцию дополнительными узлами. Таким образом, вы создадите универсальное оснащение, способное выполнять различные операции в вашей мастерской.

Необходимые материалы

Хотите, чтобы стойка для дрели, созданная своими руками получилась максимально правильной и качественной, тогда стоит внимательно следовать предоставленной схеме изготовления. Ниже приведена инструкция для создания простой стойки для дрели из дерева. Вам понадобиться:

  • деревянные доски 20 мм;
  • ящик небольших размеров;
  • мебельные направляющие;
  • стержень, который имеет резьбу (чтобы организовать движимую зону конструкции);
  • шурупы или саморезы (около 20 коротких и около 30 длинных);
  • клей столярный;
  • пила;
  • струбцина;
  • отвертки;
  • дрель;
  • наждачная бумага для конечной шлифовки конструкции.

Чертеж модели из дерева

Конечно же, вариантов ее построения может быть множество. Вы должны ориентироваться на собственные способности и потребности.

Несущая станина является одним из главных элементов всей конструкции. Она сооружается из листа металла (10 мм) или дерева (больше 20 мм). Мощность и массивность данного элемента должна рассчитываться непосредственно из мощности используемой модели дрели. Параметры тоже зависят от того, что именно вы будете делать с данным оборудованием, и какие операции хотите выполнять. Традиционными параметрами считаются:

  • 50 х 50 см – станок для обеспечения вертикального сверления;
  • 100 х 50 см – оснащение для проделывания разнообразных технологических операций.

Станина из металла должна иметь уголки

На самом деле, станина имеет простую конструкцию, независимо от используемого материала. Сделать ее можно даже из подручных материалов. Сверху на станине устанавливается стойка. Для того чтобы она была надежной и устойчивой, необходима специальная подпорка. Крепление должно быть максимально прочным и надежным. Для этого используйте винтовые соединения.

Стойка, на которой будут размещаться направляющие для инструмента, может тоже быть изготовлена из дерева или металла. Необходимо сделать не только направляющие для дрели (с их помощью дрель сможет перемещаться по вертикали), но и зажим, необходимый для надежной фиксации инструмента и обеспечения безопасного рабочего процесса.

Сборка происходит по следующей схеме.

  1. Необходимо зафиксировать подпорку на станине, которая служит подставкой для всей конструкции.
  2. Далее следует зафиксировать стойку будущего станка на основании. Для этого используйте винтовые соединения. Стойка после этого соединяется с основанием.
  3. Направляющие монтируются на стойке. Для их фиксации можно применять мебельные устройства телескопического типа.
  4. Затем следует установить каретку, которая должна размещаться на движимой части направляющих. Именно здесь и будет находиться крепление для фиксирования инструмента для сверления.

Стойка может быть выполнена из металлического профиля

Выбирая направляющие для самодельной конструкции для сверления, побеспокойтесь о том, чтобы в них отсутствовал поперечный люфт.

Каретка, которая может быть изготовлена из дерева или металла, имеет размеры, которые напрямую зависят от параметров самого инструмента, который будет использоваться для работы на станке. Данный узел конструкции, который устанавливается на станке для сверления, может иметь несколько вариаций.

  1. Дрель может крепиться с помощью хомутов. Такие хомуты в этой схеме необходимо продевать в отверстия, которые перед этим следует проделать в данной каретке. Надежность крепления обеспечивается благодаря сильной затяжке каждого хомута.
  2. Инструмент можно закрепить особенной колодкой. Она является кронштейном, на котором крепится дрель. Такой элемент можно сделать из плиты (деревянной). Она размещается возле каретки и прикрепляется к ней. Угол должен составлять 90 0 , что достигается благодаря металлическим уголкам. Перед креплением проделывается отверстие с меньшим диаметром дрели на 0,5 мм. Потом создается прорезь, через которую вы сможете вставить инструмент в отверстие для посадки.

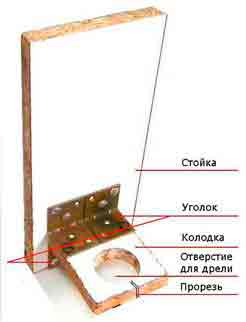

Отверстие в колодке, которое предназначено для размещения дрели, создается следующим образом.

  1. На поверхности используемой колодки наметьте круг. Его диаметр должен быть аналогичным диаметру используемой дрели.
  2. Внутри окружности необходимо высверлить отверстия с небольшим диаметром, которые размещаются в линию. При этом следует быть предельно аккуратным и держаться линии ограничения наметки.
  3. Используя ножовку или другой подходящий для этого инструмент, разрежьте стенки, которые образовались после просверливания дырочек.
  4. Образовавшиеся края в полученном отверстии под ручной инструмент для сверления следует обработать, чтобы они стали ровными и безопасными. Для этого их следует обработать напильником. Также можно использовать надфиль полукруглой формы.

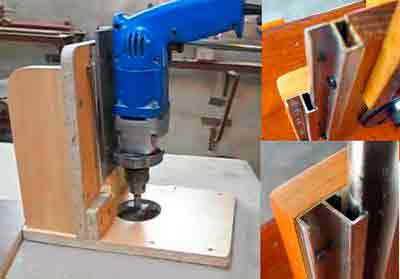

Стойка и каретка из дерева на мебельных направляющих

Создание механизма для движения дрели по вертикали

Если у вас в проекте самодельная стойка, то необходимо обеспечить движение инструмента в вертикальной плоскости. Благодаря этому процесс сверления будет полноценным и эффективным. Данный конструктивный узел состоит из:

  • ручки, которая подводит каретку с размещенной на ней дрелью к детали, которая обрабатывается;
  • пружины, которая обязательна для обеспечения возврата каретки с инструментом в изначальное положение.

Создание такого механизма может быть произведено по двум вариантам.

Вариант 1. Пружина соединяется напрямую с ручкой конструкции.

Вариант 2. Пружины размещаются внизу каретки. Для этого заранее предусматриваются особые пазы.

Первый вариант можно сделать по нижеприведенному алгоритму.

  1. На стойке конструкции следует зафиксировать две пластины из металла. Фиксация происходит с помощью винтовых соединений. Между пластинами монтируется ось. Именно на ней и будет размещаться ручка устройства.
  2. С другой стороны стойки размещается аналогичная конструкция с пластинами и осью. Именно на ней происходит фиксация одного из концов пружины. Второй конец прикрепляется к рукоятке.
  3. В продольном пазе, который проделывается в рукоятке, должен разместиться штифт. Благодаря ему рукоятка совмещается с кареткой конструкции.

Стоит отметить, что если пружины размещаются внизу механизма, который возвращает каретку назад, то сама ручка тоже должна иметь фиксацию из пластин и такой же оси, которая будет обеспечивать ее передвижение. Больше об этом можно увидеть в видео, которое раскроет вам еще больше практических советов по созданию данного устройства. Также почитайте про создание бура собственного производства.

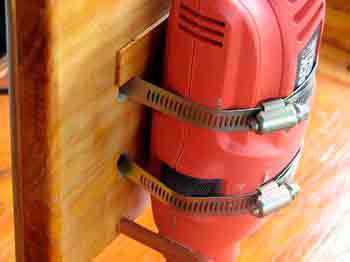

Варианты крепления дрели

Собрав подручные материалы и уделив созданию некоторое время, вы сможете соорудить полезное устройство для своей мастерской. Ведь стойка для дрели, сконструированная своими руками, как на фото, – это вполне выполнимая задача для каждого. С ней ваш ручной инструмент приобретет множество полезных функций, которые станут вам полезны.

Источник: http://mainavi.ru/instrumentyi/kak-sdelat-stoyku-dlya-dreli/

Самодельный держатель для дрели

Не каждый человек готов приобретать для своей домашней мастерской дорогие агрегаты. Однако, это не значит, что придется обойтись без сложных станков. Настоящий мастер может собственноручно изготовить приспособления, значительно расширяющие функционал простых инструментов. Так, например, смастерив держатель для дрели своими руками, вы сможете эффективно использовать ее в качестве сверлильного станка.

Преимущества системы

Собранная из подручных материалов стойка предоставляет множество преимуществ.

  1. Возможность сэкономить на покупке дорогостоящего оборудования с узким профилем применения. Серийная модель устройства может использоваться только как станок, в то время как дрель из самодельной системы можно снять и использовать по прямому назначению.
  2. В качестве основных элементов системы можно использовать детали устройств, которые давно не используются из-за неисправности или устаревших характеристик. Коробки со старым инструментом можно найти в любой кладовке.
  3. Собрать такое устройство не сложно даже в домашних условиях. В свободном доступе имеется огромное количество различных схем и чертежей, разработанных профессионалами и опытными мастерами. Следуя инструкциям, вы без труда справитесь с задачей.
  4. Держатель, изготовленный для дрели, можно прикрепить к верстаку или столу, он не требует дополнительного места. Приложив некоторые усилия, вы можете разработать собственную схему, отвечающую всем требованиям вашей мастерской.

Перечисляя все положительные стороны, не стоит забывать и о недостатках. Можно потратить много времени и сил на продумывание всех мелочей, но самоделка всегда будет уступать профессиональному оборудованию. Наиболее распространены среди таких устройств следующие проблемы.

  1. Для создания некоторых элементов стойки придется обратиться за помощью к токарю. Это может потребовать вложения дополнительных средств, как временных, так и денежных.
  2. В связи с кустарным способом изготовления элементов, в них могут возникать люфты, что негативно сказывается на работе. От этого может страдать точность и качество будущих изделий.
  3. Самодельные стойки не могут выполнять сложных операций, к примеру, для большинства из них недоступно сверление под углом.

Резюмируя вышесказанное, можно сделать вывод: если стойка требуется для простой обработки и используется в повседневной жизни не часто, смело беритесь за самостоятельное изготовление. В случае постоянного использования, а тем более профессиональной деятельности, лучше отложить денег на заводской инструмент. В конце концов он окупит себя, и работать за ним будет не в пример комфортнее.

Инструменты и материалы для проведения работ

В данной инструкции описано создание стойки, практически полностью выполненной из деревянных деталей. Для работы над моделью вам потребуются:

  • двадцатимиллиметровые доски — эта толщина оптимальная для изготовления деталей;
  • маленький ящик, оснащенный мебельными направляющими;
  • резьбовой стержень — он будет использован в подвижной части стойки;
  • запас коротких и длинных шурупов, возьмите сразу несколько пачек, могут понадобиться запасные или дублирующие;
  • клей для столярных работ;
  • ножовка;
  • струбцина;
  • отвертки;
  • качественная электродрель;
  • наждачка для финальной обработки.

Этапы сборки

  1. Первым делом, необходимо внимательно изучить чертеж и прикинуть, какие инструменты лучше всего подойдут для работы.

  • После изучения схемы можно приступать к столярным работам. Соберите из деревянного листа и четырех блоков основную платформу.
  • После этого, начните разметку вертикального блока, на котором будет размещена подвижная часть с дрелью.

  • Используйте металлические мебельные направляющие для создания полозьев. Их закрепляют при помощи саморезов. Вся разметка должа быть выполнена очень четко, чтобы отдельные детали подошли друг к другу. Аккуратно соберите подвижную часть, соедините коробку с полозьями. Проверьте, чтобы элементы не застревали во время движения и не болтались слишком сильно.
  • Теперь настало время собрать опорную пластину. Возьмите древесный лист и несколько брусков, соедините их между собой так же, как собирали основную платформу.
  • Разметьте окружность в центре пластины, вычертите ее таким образом, чтобы она располагалась точно посередине.
  • При помощи электролобзика или ножовки выпилите круг, старайтесь не повредить древесину. Края должны быть аккуратными, без углов и изгибов.
  • Закрепите опорную пластину на вертикальной части установки. Для этого рекомендуется использовать мебельные уголки и саморезы. Закручивать их нужно отверткой, так как шуруповерт может повредить деревянные детали.
  • Проверьте, как дрель проходит свозь пластину. Если она задевает края, аккуратно обработайте их напильником.
  • Сконструируйте дополнительный держатель для дрели. Эта деталь позволит правильно распределить нагрузку и более точно манипулировать сверлом. Крепления для дрели должны точно совпадать с устройством, зажим должен быть не слишком слабым и не излишне узким.
  • Финальный этап — присоединение последних деталей и подвижных элементов. Соберите стопорный блок, который применяется для ограничения высоты сверла. Также на этом этапе нужно позаботиться об установке щеткодержателя. Этот элемент контролирует свободное вращение щетки, равномерный нажим и облегчает дальнейшую замену щетки. Соедините вместе все детали. Аккуратно обработайте наждачкой неровности и заусенцы, каждый элемент должен быть гладким и удобным для работы.
  • Следуя этим инструкциям, вы сможете собрать добротную конструкцию. Главное, не напутать с чертежами и разметкой, иначе не удастся избежать образования люфтов.

    Помните о том, что деревянные элементы имеют свойство ссыхаться. Используйте для изготовления только качественные, прошедшие обработку детали. Выбирайте доски без внешних и внутренних дефектов.

    Источник: http://tehnika.expert/dlya-remonta/drel/derzhatel.html

    Стойка для дрели своими руками, чертежи

    Возможно ли изготовить такое приспособление самостоятельно? Перед обстоятельным ответом рекомендуется узнать, из каких элементов состоит данное устройство, каким образом работают на нем. Если любите заниматься домашними поделками, то такой станок окажется весьма полезным. Но порой его смонтировать не удается ввиду сложностей с установкой.

    Содержание:

    Преимущества и недостатки

    Данное устройство отличается определенными достоинствами:

    • для его изготовления не требуются серьезные финансовые расходы;
    • все детали, используемые в сборке, доступны;
    • есть возможность создать свою конструкцию.

    Однако имеются и некоторые отрицательные моменты:

    • зачастую для сборки требуются элементы, изготовление которых возможно только в заводских
    • условиях, что оказывает влияние на стоимость ;
    • неправильная подгонка влечет за собой образование люфта, от которого случаются неточности в работе;
    • стойка, подготовленная самостоятельно, не позволяет сверлить под углом.

    Все же разберемся, как изготавливается стойка для дрели своими руками, чертежи и фото которой представлены ниже.

    Вариант универсальной стойки

    С помощью такого варианта появляется возможность исполнять разнообразные операции, от которых двигатель дрели не выйдет из строя.


    Если необходимо изготовить стойку, чтобы с ее помощью сверлить отверстия, то все основные элементы можно исполнить из древесины. Для более сложных видов работ устройство собирается с участием металлических прутьев.


    Главной частью считается станина. Для крепления каретки используется стойка, на нее фиксируется электродрель. С помощью рукоятки выполняется управление. Применяются дополнительные приспособления, чтобы увеличить функциональные возможности приспособления.

    Подготовка станины

    Для производства данной детали можно использовать толстую пластину из металла (50 х 50 х 1.5 см) или дерева (60 х 60 х 3 см). Ее можно применять, если подразумевается выполнение только сверлильных работ. Для более многофункционального устройства размеры следует увеличить, доведя их до 100 х 50(60) х 2(3) см.

    Чтобы сэкономить, многие делают станину из твердоватых пород деревьев. К ней крепится основная стойка с фиксаторами. Все соединения выполняются при помощи винтов, крепятся вертикально по отношению к станине.


    Основу из металла разумно использовать, если она устанавливается на стол с магнитной поверхностью.

    Рекомендуется использовать доску 35 мм либо плиту из металла (2 см). Длину данной детали можно устраивать от шестидесяти до восьмидесяти сантиметров, это зависит от размеров самой дрели. Оптимальная ширина – 20 – 25 см. К ней крепятся держатели и механизм, чтобы дрель могла двигаться продольно.
    На станине крепится подпорка, к которой прилаживают стойку. Устанавливают вертикально пару направляющих, для этого лучше всего подходят мебельные. К их подвижной части крепится каретка, на которую устанавливается дрель.

    Чтобы все работало нормально, необходимо убедиться, что в направляющих отсутствует люфт. Дрель может крепиться двумя способами – на колодки или на хомуты.

    Механизм перемещения

    Для него понадобятся ручка и пружины. Устроить все можно двумя способами – закрепить возле ручки механизм возврата либо в кареточных пазах вставить две пружины.

    Фрезерные и токарные виды работ

    Для фрезеровки достаточно подсоединить к станку эту стойку с тисками, закрепив ее горизонтально. Чтобы механизм, созданный своими силами, функционировал плавно, многие используют удлинённый винт от принтера. Это позволит при выборе паза добиться высокоточной обработки.

    Для выполнения сверления под углами используют поворотное устройство, для изготовления которого необходима дополнительная пластина. В ней засверливаются отверстия по дуге.
    Применение такого устройства вместо токарного станка позволяет обрабатывать лишь те детали, которые способны поместиться в патроне электрической дрели.
    Если у вас умелые руки, которые отлично взаимодействуют с головой, то такую станину вы изготовите без особых проблем. С ее помощью, используя дрель, вы сможете выполнять большее количество операций.

    Источник: http://nashprorab.com/stoyka-dlya-dreli-svoimi-rukami-chertezh/

    Делаем стойку для дрели своими руками

    Стойка для дрели – специальная поддерживающая конструкция, позволяющая «разгрузить» руки во время проведения сверлильных работ.

    Чтобы сделать стойку для дрели своими руками, следует учесть ряд важных нюансов, о которых будет рассказываться в статье.

    Подробнее о стойках для дрели

    Можно ли сделать стойку для дрели самостоятельно, без привлечения дорогих и редких механизмов и материалов? Безусловно, да.

    Чтобы изготовить поддерживающую конструкцию под дрель, требуется использование простейших материалов, которые можно найти в гараже или купить по недорогой стоимости в любом строительном магазине.

    Сверлильная стойка для дрели обладает определенными конструктивными особенностями.

    • подставки (или станины), являющейся надежной опорой для других деталей конструкции;
    • штатива (или стойки), способного выдержать вес дрели;
    • направляющих, позволяющих перемещать дрель горизонтально (и иногда вертикально).

    В качестве станины можно использовать любой качественный материал, обладающий высокой плотностью.

    Лучше всего пользоваться либо натуральным деревом, либо несколькими мебельными досками, скрепленными друг с другом посредством качественного клея.

    Чем больше будет толщина станины, тем меньше вибраций будет производиться станком в ходе работ.

    Штатив, на котором будут крепиться направляющие и дрель, лучше изготавливать из деревянного или металлического перфорированного бруска.

    Перед тем как сделать станок, нужно тщательно изучить чертежи подобных конструкций и посмотреть видео, в котором описывается поэтапный процесс сборки стойки.

    Схема сверлильного станка, предназначенного для использования в бытовых условиях, не является сложной – разобраться в ее нюансах сможет даже тот, кто не владеет особыми специфическими навыками.

    Если выполненная самодельная стойка для дрели своими руками будет удачна, то вы получите:

    • простой, но функциональный каркас;
    • компактные размеры, позволяющие размещать механизм как на столе, так и на любой другой рабочей поверхности;
    • сравнительно малый уровень вибрации;
    • повышение качества результата работ (в сравнении с ручным сверлением отверстий);
    • невысокая стоимость деталей.

    Изготавливая стойку для дрели, важно помнить о том, что все статичные узлы конструкции следует надежно скреплять друг с другом, чтобы не допустить возможной порчи обрабатываемого материала.

    Ненадежное скрепление деталей может вызвать сильную вибрацию, которая внесет коррективы в точность выполнения работ.

    Как выбрать размеры деталей для стойки?

    Если вы хотите создать стойку для дрели, то определитесь, как именно будет использоваться собранное приспособление.

    Для проведения работ, направленных исключительно на сверление отверстий, можно использовать деревянные стойки или стойки, изготовленные из качественных ДСП или ДВП-материалов.

    Если стойка будет использоваться не только в качестве сверлильного, но и в роли токарного или фрезерного станка, то формировать ее лучше из специального перфорированного нержавеющего металла, обладающего высокой прочностью и невосприимчивого к нагреву, допустимому в ходе заявленных работ.

    Чтобы изготовить деревянную станину, служащую опорой для конструкции, следует использовать металлическую или деревянную пластину, размеры которой должны быть немалыми.

    Минимальные размеры для металлической станины должны составлять 500*500*15 миллиметров. Для деревянной станины размеры должны быть несколько иными – 600*600*30 миллиметров.

    При изготовлении многофункционального устройства, подходящего для осуществления сверлильных, токарных и фрезерных работ, размеры станины следует увеличить (1000*600*30 миллиметров).

    Длина стойки, которая будет держать вес дрели, должна колебаться в пределах шестисот – восьмисот миллиметров, ширина – в пределах двухсот – двухсот пятидесяти миллиметров.

    На ней нужно закрепить стальное кольцо, которое будет служить держателем для дрели. Важно, чтобы диаметр разъемного кольца в разомкнутом состоянии был выше диаметра используемой дрели.

    Чтобы не повредить корпус агрегата, используемого в ходе работ, и снизить возможную вибрацию, при прикреплении дрели к кольцу следует использовать специальную резиновую прокладку.

    Сборка конструкции происходит по следующей схеме. Для начала следует скрепить станину и стойку под прямым углом, закрепив область соединения при помощи шурупов и клея.

    В некоторых случаях придать стойке стабильность можно при помощи дополнительной подпорки, расположенной за пределами рабочей области.

    После того как стойка будет прикреплена, на ней следует зафиксировать основания направляющих для дрели, обеспечивающие ее свободное перемещение в пределах рабочей области.

    Направляющие лучше брать специализированные, продающиеся в мебельном магазине.

    Движущаяся часть прикрепленных направляющих будет служить базой для каретки с дрелью, роль которой выполняет металлический хомут.

    Использовать для крепления дрели деревянные колодки не рекомендуется, так как они не смогут гарантировать полную фиксацию устройства.

    Полезные советы

    Для проведения работ, направленных на формирование стойки для дрели, могут потребоваться следующие столярные инструменты и расходные материалы:

    • пила или электролобзик;
    • шуруповерт или отвертки с различными профилями (преимущественно крестовыми);
    • молоток;
    • тиски;
    • гвозди, шурупы, клей, резиновые прокладки.

    Чтобы исключить возможное выхождение тела дрели из фиксирующего хомута, следует использовать только качественные и надежные металлические кольца, дополнительно снабженные плотными резинками.

    В противном случае может произойти не только порча сверлимого материала, но и разрушение аппарата.

    Чтобы каретка, размещенная на направляющих стойки, могла перемещаться, ее следует соединить с заранее подготовленным пружинным механизмом.

    Пружины должны быть изготовлены из закаленной стали и иметь необходимый диаметр.

    Возвратный механизм, заставляющий пружину двигаться, а каретку – перемещаться, может быть установлен рядом с ручкой запуска.

    Чтобы осуществить крепление данного типа, следует разместить рукоятку в пространстве между двумя пластинами, прочно привинченными к стойке.

    Второе подобное устройство следует смонтировать в нескольких миллиметрах от основного. Когда ручка будет двигаться вниз, пружина начнет опускаться, возвращая каретку на стартовую позицию.

    Чтобы оснастить сверлильный станок возможностями фрезеровальной или токарной конструкции, следует дополнить его второй стойкой, размещенной не в вертикальной, а в горизонтальной плоскости.

    Вместо дрели данная стойка будет оснащена тисками, в которых можно фиксировать «рабочий» материал.

    Если вы хотите оснастить свой сверлильный аппарат возможностью совершать работы под разными углами, то задумайтесь о создании дополнительного поворотного механизма, изготовленного из специальной металлической пластины, обладающей отверстиями разного диаметра.

    Углы наклона дрели должны варьироваться в пределах от тридцати до шестидесяти градусов. Данного клиренса хватит для совершения любых, даже самых кропотливых сверлильных работ.

    Стойка для статичного размещения дрели, изготовленная своими руками, будет обладать не самым обширным функционалом.

    Базовые изделия, созданные по общей схеме, не дают владельцам возможности сверлить отверстия в материалах под различными нестандартными углами.

    Чтобы расширить функционал конструкции, ее следует доработать с учетом пожеланий.

    Источник: http://stoydiz.ru/instrumenti-i-tehnika/stojka-dlya-dreli.html

    Стойка для дрели: способы изготовления деревянной и металлической конструкции с пошаговым фото

    Прочно зафиксированная на стойке ручная дрель позволяет просверлить идеально ровное отверстие в заготовке под любым углом. Купить китайский станок можно за 1,3 тыс. рублей. Для умельцев, привыкших все делать своими руками, этот вариант не подходит. Тем более что дешевые стойки имеют большой люфт.

    Устройство станка

    Прежде чем разобраться, как сделать стойку для дрели своими руками, надо узнать устройство конструкции. Состоит станок из следующих узлов:

    • Основой самодельного станка служит станина. Деталь представляет собой площадку, на которой закреплена стойка.
    • Каретка исполняет роль держателя ручной дрели. Узел зафиксирован на стойке и перемещается по ней с помощью механизма из мебельных направляющих.
    • Рукоятка необходима для управления работой механизма. Ручкой опускают каретку с дрелью по стойке во время сверления и возвращают наверх в исходное положение.
    • Дополнительные узлы позволяют расширить функциональность станка. Появляется возможность сверления под разным углом и фрезеровки мелких деталей.

    Собрать сверлильный станок можно из дерева, металла или использовать станину от старого фотоувеличителя. В любом случае надо усвоить важное требование: чем мощнее ручная дрель, тем прочнее нужна стойка.

    Изготовление деревянного станка: инструкция с пошаговым фото

    Самым простым в изготовлении считается станок из дерева. Недостатком конструкции является слабая прочность материала. Древесина деформируется от перепада влажности. Со временем на стойке появляется люфт. Деревянный станок желательно применять только для вертикального сверления отверстий.

    Порядок сборки деревянной конструкции следующий:

    • Для станины потребуется плита. Ее изготавливают из обрезной доски толщиной 20 мм. Сверху можно нашить фанеру для получения идеально ровной площадки. Размер плиты подбирают индивидуально. Если станок предназначен только для вертикального сверления, то станины габаритами 50х50 см будет достаточно. Для выполнения фрезерных работ и сверления под углом размеры плиты увеличивают до 100х50 см.
    • На станине вертикально устанавливают стойку шириной 20 см. Ее высота зависит от габаритов дрели. Обычно для стойки хватает доски длиной 50–70 см. Фиксируют деталь к боковой стороне станины или на самой плите. Во втором случае стойку усиливают подпоркой.

    • Каретку изготавливают из доски. Длина заготовки варьируется от 50 до 70 см, но обычно габариты подбирают под модель дрели. С тыльной стороны каретки и лицевой стороны стойки фиксируют телескопические мебельные направляющие, служащие механизмом передвижения.

    • Дрель к лицевой стороне каретки можно закрепить хомутами, что не очень надежно.

    • Для прочной фиксации дрели лучше изготовить колодку. Узел состоит из куска плиты, перпендикулярно закрепленной к каретке стальными уголками.
      Для колодки берут квадратный кусок доски. По центру рисуют круг. Его диаметр должен быть на 0,5 мм меньше толщины передней части дрели.

    • Круг выпиливают лобзиком. Идеальную гладкость гнезду придают круглым напильником. Готовую колодку фиксируют к каретке. Спереди делают пропил и ставят винтовой зажим.

    Каретку с колодкой устанавливают на стойку, соединяя элементами мебельных направляющих. Осталось изготовить ручку управления, но об этом позже.

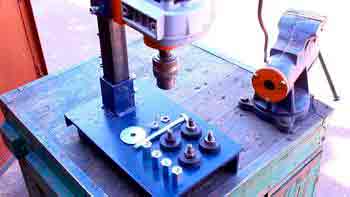

    Изготовление стального станка: инструкция с пошаговым фото

    Металлический станок состоит из аналогичных узлов, но сделать их труднее из-за сложности обработки материала. Достоинство конструкции в надежности, отсутствии люфта, что идеально подходит для установки дополнительных узлов, расширяющих функциональность станка.

    Общее устройство металлического станка представлено на чертеже, а порядок изготовления конструкции следующий:

    • Для станины понадобится стальная плита толщиной 1 см. Размеры можно взять аналогичные, как у модели из дерева.

    • Стойку приваривают из квадратной или круглой трубы сечением 32–40 мм. Можно на плиту приварить гильзу большего диаметра, а в нее вставить трубу и зажать болтом.

    • Каретку изготавливают из трубы большего диаметра. Она должна свободно надеваться на стойку. К каретке фиксируют стальной хомут для дрели.

    Теперь осталось все узлы сложить в одну конструкцию и попробовать хомутами зафиксировать дрель.

    Изготовление механизма управления

    Основным рабочим узлом деревянного и металлического станка служит механизм передвижения каретки. Он состоит из ручки управления и пружины. Последний элемент необходим для возврата каретки в исходное положение.

    В зависимости от места установки пружины можно изготовить два варианта возвратного механизма:

    • Первый вариант механизма предусматривает установку пружины возле рукоятки управления. Сверху к торцу стойки с одного и другого края приваривают по две металлические пластины. В первых двух пластинах сверлят отверстие. Из болта диаметром 10 мм делают ось, и закрепляют конец рукоятки. Между двумя другими пластинами ставят пружину. Чтобы она не соскочила, на стойке и рукоятке приваривают штифты. Сбоку на рукоятке в точке фиксации к штифту каретки прорезают продольный паз, необходимый для правильной работы механизма.

    • Второй вариант механизма предусматривает установку двух пружин снизу каретки. Помещают их в направляющие пазы, зафиксированные на концах мебельных телескопических элементов. Рукоятку управления фиксируют к торцу стойки аналогичным способом, только пружину под нее не устанавливают.

    Принцип работы любого механизма прост. Во время сверления рукоятку нажимают вниз, при этом идет сжатие пружин. Каретка с дрелью направляется вниз. По завершению сверления рукоятку отпускают. Разжимающиеся пружины возвращают каретку вверх в исходное положение.

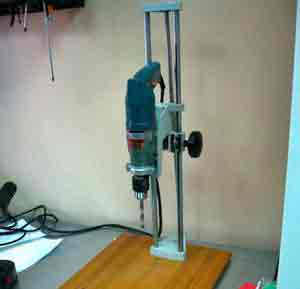

    Станок из фотоувеличителя

    Если дома валяется старый фотоувеличитель, то его можно быстро перестроить в сверлильный станок. Конструкция имеет готовую станину со стойкой и даже механизм управления с ручкой, но только без пружин. Дрель придется поднимать и опускать проворачиванием родной рукоятки фотоувеличителя. Для изготовления станка достаточно отсоединить бачек, где установлена лампа с линзами, а вместо него закрепить хомут для дрели.

    Изготовление дополнительных узлов

    Модернизация конструкции позволит получить многофункциональный станок, на котором можно фрезеровать мелкие детали и сверлить отверстия под углом.

    Чтобы фрезеровать деталь ее нужно сдвигать в сторону. Для этого к плите фиксируют дополнительную горизонтальную стойку. На ней закрепляют тиски, перемещающиеся на каретке с мебельными направляющими. Рукоятку управления можно сделать аналогичную на пружине или поставить винтовой механизм.

    Для сверления отверстий под углом 30, 45 и 60о устанавливают дополнительную пластину. Ее делают поворотную, для чего просверливают по дуге отверстия. Фиксируют пластину к основной стойке станка, где она будет вращаться по оси. К дополнительной пластине крепят каретку с подающим механизмом.

    Правильно вымерять расположение отверстий поможет транспортир. За основу берут центральное отверстие для оси и от него отмеряют точки под нужными углами.

    Во время проведения токарных работ и ровного сверления дополнительную пластину располагают горизонтально. Чтобы выполнить сверление под углом пластину проворачивают до нужного отверстия. Фиксацию дополнительной пластины выполняют винтами с тыльной стороны стойки.

    Простейшая конструкция позволяет обзавестись дома многофункциональным станком, на котором можно фрезеровать мелкие детали и сверлить отверстия под разным углом.

    Источник: http://instrumentiks.ru/sovety/stojka-dlya-dreli

    Что такое стойка для дрели: сборка держателя своими руками

    При работе с ручной дрелью очень тяжело удерживать строго заданный угол сверления, что зачастую приводит к забуксовке сверла или его поломке. Помимо этого, трудности возникают, когда нужно сверлить много одинаковых отверстий в одной заготовке, особенно толстой. В мастерских для этих задач применяются токарные станки, но для домашнего применения их покупка никогда не окупится, потому что нет задачи производить детали в промышленном масштабе.

    В таком случае можно применять стойки для дрели, которые вполне могут заменить сверлильный станок и идеально подходят для домашнего мастера в силу своей доступности и легкости в изготовлении. Также существуют фабричные держатели, но их цена часто бывает слишком высокой, иногда дороже стоимости ручной дрели. При самостоятельном же создании сам станок выйдет намного дешевле, помимо этого возможно идеально подогнать держатель под дрель, которая будет применяться в работе. В изготовлении можно применять даже очень доступные материалы, например, комплектующие старой не использующейся техники и мебели.

    Перед тем как приступать к изготовлению стойки, нужно четко составить перед собой план последующих работ, в которых она будет применяться. Это позволит сконструировать именно тот держатель, который удовлетворит потребности мастера и не вызовет никаких нареканий к его функциональности.

    Плюсы и минусы самодельной стойки для дрели

    Как и любое другое изделие, собираемое своими руками, самостоятельно изготовленный держатель для дрели имеет свои положительные и отрицательные стороны относительно магазинного продукта. К положительным моментам можно отнести:

    1. Дешевизна. Самодельная сверлильный станок дешевле покупного аналога.
    2. Собрать можно практически из чего угодно. Подойдет практически любая ненужная техника и доски
    3. В интернете можно найти предостаточно статей и видео о самостоятельном изготовлении стоек, что поможет выбрать нужную и без проблем собрать ее.
    4. Можно придумать собственную конструкцию, которая удовлетворит все индивидуальные потребности мастера.

    Отрицательными моментами в изготовлении держателя для дрели являются:

    • Ограничение функциональных возможностей. Простые самодельные стойки не обладают высоким набором возможностей, например нельзя изменить угол сверления.
    • Люфт, возникающий при плохой подгонке материалов. Это негативно сказывается на качестве обработки и точности сверления.
    • Необходимо наличие некоторых инструментов: токарного станка, сварочного и отрезного оборудования и навыков работы с ними. Они необходимы при изготовлении некоторых деталей стоек.

    Устройство сверлильной стойки

    В любой конструкции обязательно наличие станины, направляющей стойки, механизма хода и кронштейна для самой дрели.

    • Станина необходима устойчивая, очень желательно с возможностью фиксации заготовки, например, тисками. Изготовить можно из толстой доски, фанерки, текстолита. По центру оси дрели нужно сделать отверстие несколько сантиметров диаметром. Вес станины напрямую зависит от мощности дрели, а ее размеры от перечня работ, которые будут проводиться на станке.
    • Направляющая стойка должна быть расположена строго вертикально станине, иначе сверло будет отклоняться, что приведет к порче заготовки и перелому сверла. Изготавливать же ее можно из чего угодно, будь то профильный лист, труба или деревянный брусок.
    • Механизм хода не имеет строгих условий, может быть как рычажным, так и шарнирным, главное — это доступность материалов и легкость применения в конструкции.
    • Для кронштейна идеально подойдет посадка на хомутах. Также можно изготовить специальную колодку, высверлив в ней отверстие чуть меньше диаметра дрели, а также прорезь, чтобы ручную дрель можно было вставить в посадочное отверстие. Вообще, как и для ходовой части, нет четких требований к виду фиксации, необходима только надежная фиксация дрели во избежание порчи заготовки.

    Помимо обязательных частей сверлильной стойки для дрели, ее можно дополнить некоторыми второстепенными элементами конструкции с целью расширения функционала и облегчения сверлильных работ. Так, стойку можно оборудовать лампой для дополнительного освещения рабочего места. Если дрель планируется навсегда оставить в станке, то можно перенести ее выключатель на корпус стойки. Для безопасности и удобства работ при периодическом использовании станка желательно разместить отдельную розетку, которая будет находиться в подходящем для проведения работ месте.

    Варианты самодельных стоек

    Рассмотрев устройство стойки, можно перейти к наиболее распространенным вариантам ее исполнения. Возможности к конструированию ограничиваются по большей степени наличием материалов, сложности в исполнении и требованиям к проводимым работам.

    Так при желании можно собрать даже самодельный токарный станок, при помощи которого можно будет выполнять некоторые фрезерные работы. Для этого нужно добавить возможность горизонтального передвижения заготовки.

    Еще одним вариантом модернизации станка является возможность высверливания под углом, добавив к устройству станка поворотную пластину с отверстиями фиксации направляющей стойки под нужный угол.

    Изготовление подобных механизмов требуется для выполнения более сложных задач, зачастую требует наличия сложного оборудования и опыта его применения. Для более простых, и не особо частых работ важны простота сборки и доступность материалов. Ниже будут приведены как раз такие варианты изготовления механизмов.

    Из распространенных материалов

    Преимуществом такого держателя является отсутствие строгих чертежей, минимум требуемых материалов и их шаговая доступность. Для его сборки не требуются особые навыки, а инструменты, применяемые в создании подобного держателя, находятся у любого домашнего мастера.

    Станина для дрели в этом случае выполняется из дерева. Подойдет любая доска, главное — возможность выдержать мощность дрели с небольшим запасом. Для опоры и направляющего механизма подойдет что угодно, при условии устойчивого положения конструкции. Сама стойка крепится к опорке, с противоположной стороны фиксируются направляющая. Опора должна выдерживать вес всей стойки и собственно дрели.

    Кронштейн для ручной дрели делается из тонкой твердой фанеры, в которой высверливается отверстие нужного диаметра. На основание данный кронштейн монтируется с помощью строительных уголков. Подъемный рычаг можно сделать из бруса нужной толщины.

    Дрель фиксируется на кронштейне с помощью затяжных хомутов, такое соединение очень прочное, и его всегда можно демонтировать. Необходимо помнить, что при использовании хомутов происходит усадка, поэтому винты следует периодически подкручивать.

    Вся полученная конструкция соединяется при помощи тех же строительных уголков к станине и опоре.

    Из рулевой рейки

    Подобное устройство пользуется популярностью, оно достаточно прочно и долговечно. Его изготовление требует некоторого опыта, подходящих материалов и инструментов.

    Так как данная стойка более тяжелая, то станину и стойку изготавливают из металла. На место крепления рулевой колонки устанавливается поворотный механизм, например, маховик.

    Кронштейн для дрели ставится на каретку крепления рулевых тяг. Направляющую можно изготовить из профильного листа. Вся конструкция собирается очень быстро из доступных материалов.

    При выборе самодельной стойки следует опираться на стоимость необходимых деталей, требуемый функционал и простоту изготовления.

    Источник: http://tokar.guru/instrumenty/dreli-i-shurupoverty/chto-takoe-stoyka-dlya-dreli-sborka-derzhatelya-svoimi-rukami.html

    Как делается стойка для дрели своими руками?

    Может ли быть изготовлена стойка для дрели своими руками в домашних условиях? Чтобы ответить на этот вопрос, надо знать, из чего состоит такое устройство и как на нем работать. Для многих домашних поделок желательно иметь станок для дрели. Многие люди не могут его собрать из-за трудностей с его установкой. Самодельный штатив, который позволит выполнять разнообразные операции по обработке деревянных и пластиковых деталей и сверлить отверстия в металле, будет описан ниже. Будут приведены советы и рекомендации, которые помогут сделать это устройство.

    Стойка для дрели необходима при обработке различных деталей (дерева, металла, пластика).

    Такое устройство имеет следующие преимущества:

    1. Сравнительная дешевизна
    2. Доступные для сборки детали.
    3. Возможность самостоятельного конструирования стойки.

    Но есть и определенные недостатки:

    1. Часто при сборке нужны изготовленные в заводских условиях узлы и детали, что удорожает изделие.
    2. Возможен люфт отдельных частей стойки из-за неправильной пригонки, а это ведет к неточностям при работе.
    3. Самодельный штатив обычно не дает выполнять сверление под разными углами и проводить другие нужные работы.

    Универсальная стойка для дрели

    Устройство стойки для дрели.

    Предлагаемый вариант позволяет выполнить самые различные операции, которые не приведут к выходу из строя двигателя самой дрели.

    Если стойка нужна только для сверления, то ее основные части можно сделать из дерева. Если нужно проводить и другие работы (токарные, фрезерные), то устройство надо собрать из железных или стальных прутьев. Его основные части:

    1. Станина — основной элемент конструкции.
    2. Стойка — нужна для крепежа каретки, на которой устанавливается дрель.
    3. Ручка — она служит для управления движением рабочего узла.
    4. Для увеличения возможностей устройства есть несколько дополнительных компонентов.

    Рассматриваемый вариант наиболее легкий в сборке.

    Как сделать станину своими руками

    Для изготовления станины необходима деревянная пластина.

    Эта деталь делается из толстой металлической или деревянной пластины. Ее основные размеры:

    • 50 х 50 х 1,5 см при выполнении из металла;
    • 60 х 60 х 3 см — если ее делают из дерева.

    Эти разновидности станин можно применить, если на станке будут проводиться только сверлильные работы. Если нужен многофункциональный агрегат, то размеры выбираются в пределах 100 х 50 (60) х 2 (3) см.

    Для удешевления работ станина вырезается из твердого дерева. На нее закрепляют основную стойку с подпорками. Все эти детали соединены винтами и укреплены в вертикальной плоскости по отношению к станине.

    Самодельная стойка для дрели

    Она сделана из 35 мм доски или 2 см металлической плиты. Длина этой детали может колебаться в пределах 60-80 см (это зависит от габаритов используемой дрели), а ширина равна 20-25 см. На ней закреплен держащий элемент и механизм продольного перемещения. Сборка осуществляется таким образом:

    Схема деревянной стойки для дрели.

    • вначале на станине укрепляют подпорку;
    • к ней прикручивается вертикальная стойка, которую надо привинтить к подпоре;
    • вертикально укрепляются основания 2 направляющих, лучше взять готовые, мебельные;
    • к их движущейся части надо привинтить каретку, на которой укреплена электродрель.

    Для того чтобы станок работал нормально и не заедал, надо проверить, чтобы направляющие не имели люфта. Длина каретки зависит от размеров применяемой электродрели и выбирается в пределах 500-1000 мм. Она также делается из деревянной доски или стальной плиты. Есть два варианта закрепления инструмента:

    • с помощью специальных хомутов;
    • с использованием колодки.

    Хомуты опоясывают электродрель и закрепляются с помощью отверстий в доске. Они должны быть изготовлены из качественного металла, иначе, при малейших биениях сверла, существует возможность срыва инструмента с основания.

    В качестве колодки применяется плита, которая укреплена перпендикулярно каретке и закреплена металлическими угольниками. Для укрепления электродрели в ней вырезано отверстие и сделан специальный держатель, который зажимает инструмент. Каретка более надежна, чем хомуты, но и более сложна в изготовлении.

    Как сделать механизм перемещения?

    При изготовлении механизма перемещения для стойки необходимы пружины.

    Он состоит из ручки и пружин, причем могут быть два варианта его изготовления:

    1. Возвратный механизм закреплен непосредственно рядом с ручкой.
    2. В пазах каретки укреплены две пружинки.

    При первом варианте ось рукоятки надо расположить между 2 пластинами, которые надо привинтить к основной стойке. Такое же устройство, но с пружиной, смещено на несколько миллиметров от первого. При движении ручки вниз после отпускания пружина вернет ее в первоначальное положение, что заставит каретку подняться в начальную точку.

    Во втором варианте штифт и боковые пластины закрепляют по углом 90 градусов к каретке, а пружины укрепляют в пазах мебельных направляющих. При нажатии на рычаг электродрель на каретке сместится вниз, а пружинки сожмутся. Если отпустить ручку, то они отбросят вверх узел каретки. Для того чтобы пружинные элементы не выпали со своих мест, надо их зафиксировать при помощи металлических угольников.

    Фрезерные и токарные работы по дереву

    Для фрезеровки деталей нужно присоединить к станку такую же стойку, которая должна быть укреплена в горизонтальной плоскости, но вместо электродрели на ней надо установить тиски. Чтобы самодельный механизм подачи работал плавно, то можно применить длинный винт от старого принтера — тогда можно при выборке пазов достигнуть высокой точности обработки.

    Чтобы производить сверлильные работы под разными углами, надо применить поворотный механизм. Он делается из добавочной пластинки. На ней сделаны отверстия по дуге. Весь механизм подачи надо укрепить на этой детали, которая вращается на оси. Главные углы наклона варьируются от 30 до 60 градусов. Сам поворотный механизм стойки делается следующим образом:

    Добавочные пластины крепятся к деталям

    • вначале сверлят основную и движущуюся пластины (ДП);
    • измеряют углы угломерным прибором любого типа и высверливают отверстия по дуге (или кругу) на поверхности ДП.
    • осевые отверстия двух пластин надо совместить и закрыть винтом;
    • затем через дополнительную пластинку сверлятся на основной поверхности 3 отверстия.

    ДП при работе поворачивают на угол, под которым надо сделать отверстие, и закрепляют винтом и гайкой. Использование полученного устройства в качестве токарного станка имеет тот недостаток, что можно будет обрабатывать детали, которые могут поместиться в патрон электродрели.

    Необходимые материалы, приспособления и инструменты:

    1. Деревянные или стальные пластины.
    2. Самодельная или промышленная ручка от станка.
    3. Направляющие от мебели.
    4. Металлические угольники.
    5. Электрическая дрель.
    6. Молоток, напильник, отвертка.
    7. Рулетка, транспортир, карандаш.

    Собрать самодельный штатив для электродрели своими руками в домашних условиях вполне возможно.

    Но это требует точного выполнения всех технологических операций и учет всех рекомендаций и советов, так как человек имеет дело с техникой, и любое отступление от правил может привести к непоправимым последствиям.

    Источник: http://moiinstrumenty.ru/standartnye/stoika-dlya-dreli-svoimi-rukami.html

    Мастер в доме

    Поиск по сайту

    Самодельный упор для дрели

    При изготовлении деревянных изделий часто возникает необходимость горизонтального сверления дрелью. Просто удерживая дрель руками очень трудно добиться идеальной точности. Чтобы усовершенствовать этот процесс можно сделать простой деревянный упор.

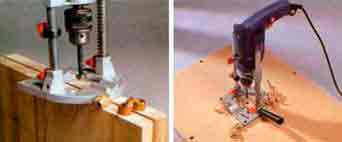

    При помощи такого простого приспособления можно сверлить отверстия не только на кромках широких досок, но и на торцах.
    Понятно что высверлить такие отверстия невозможно на сверлильном станке.

    Такой упор можно использовать для засверливания отверстий под
    шканты при сборке мебели из столярных щитов или ЛДСП. Изготовление шкантов пост как сделать круглый шип шкант .
    Если применить сверло-фрезу то можно делать гнезда под
    классические плоские шипы. Как можно сделать сами шипы
    пост делаем шипы ручным фрезером.

    Основная деталь приспособления это деревянная площадка,
    к которой при помощи деревянного хомута крепится дрель.
    Дрель будем устанавливать в перевернутом положении. Детали
    хомута сжимаем вместе струбциной и высверливаем отверстие
    пером или сверлом фостнера. Я лично перкой пользуюсь редко,
    сверла «Фостнера» дают более точное и чистое отверстие.

    У большинства дрелей сразу после патрона есть небольшая
    цилиндрическая часть корпуса. Именно в этом месте дрель будет
    крепиться хомутом. Соответственно перед началом работы надо
    замерить диаметр цилиндрической части дрели. Та что вы видите
    на картинках имеет диаметр 43 мм. . Две части хомута стягиваются
    двумя сквозными болтами. Можно конечно придумать и другой способ крепления, но с болтами кажется проще и надежнее.

    Подобный способ крепления может пригодиться и для другого приспособления, статья шлифовальный барабан.

    Дополнительный упор под дрель сделан на уровне ручки. Если
    второй упор не сделать, то дрель будет «гулять» при сверлении.

    Пожалуй самый сложный момент работы, это точная центровка
    по оси сверла. Для направления всего приспособления к рабочему
    столу крепится линейка. Направляющую линейку можно зафиксировать
    саморезами на постоянно, или же прикручивать струбцинами по
    необходимости. Если нужно засверливать несколько отверстий через
    равные промежутки, то к линейке добавляются бруски нужной ширины.
    Если взять несколько брусков одинаковой ширины, то добавляя по
    одному мы будем сдвигать дрель на равные промежутки, смотри фото вверху статьи.

    Источник: http://mastervdome.ru/instrumentyi-i-prisposobleniya/samodelnyiy-upor-dlya-dreli/

    Смотрите также:
    03.11.2018

    Как сделать токарный и фрезерный станок из стиральной машины Любителям мастерить не обойтись без оборудования для точной и быстрой обработки деревянных изделий. Стоит оно дорого, а обратиться в мастерскую не всегда удается. Поэтому расскажем, как можно сделать токарный...

    Самоделка из старого насоса ГУРа
    03.11.2018

    Авто мото самоделки Самодельные багги, квадроциклы, вездеходы Завершенные проекты Библиотека самодельщика Примеры решений Чертежи и модели Инструменты и оборудование Зарубежные ЧАВО или FAQ гидро усилъитъелъ на квадрик гидро усилъитъелъ на квадрик Сообщение andis » Сб...

    03.11.2018

    САМОДЕЛКИН ДРУГ Как сделать листогиб без сварки своими руками Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим, как самостоятельно сделать листогиб без использования сварочного аппарата. На сегодняшний день многим мастерам приходится иметь дело...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
