Пресс из домкрата своими руками

Пресс: самодельный для работ по металлу и хозяйственных нужд — варианты, чертежи, изготовление

Производство немыслимо без прессовочных операций, а современное тем более: обработка металлов и вообще материалов резанием дает отходы, которые в конечном итоге сильно бьют по экологии и экономике. В домашней мастерской, в гараже, ИП-индивидуалу, работающему по металлу, также трудно обойтись без штамповки, ковки, правки, гибки, формовки (сплющивания), запрессовки и выпрессовки заготовок и деталей, но выбор прессов для индивидуального пользования никак не широк, а цены пугают. Не менее необходим пресс и просто на хозяйстве – для отжима сока, масла, тюкования сена. Сок/масло первого отжима можно получить только из специального пресса (см. далее); особо тщательно и со знанием дела нужно давить виноград на вино. А с выбором готового пресса и ценами на них ситуация сходная с предыдущей. Наконец, рост цен на энергоносители вынуждает многих домовладельцев задумываться о переводе автономного отопления на бросовое (альтернативное) топливо или, по крайней мере, как делать из имеющихся отходов ЛПХ (соломы, лузги, шелухи, опилок, стружек) топливные пеллеты или брикеты; для этого также нужен специальный пресс. Вот о том, как сделать пресс своими руками для указанных и некоторых других целей (также см. далее), и написана эта статья.

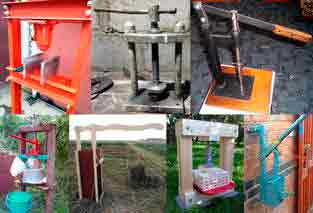

Самодельные прессы различного назначения

Когда надо покупать

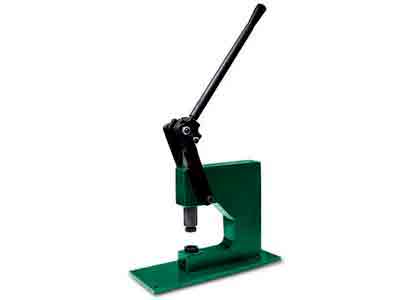

Настольный ручной механический мини-пресс

Но вот когда пресс ни в коем случае не надо делать самому, так это когда вы занимаетесь точной механикой, оптикой, ювелирными работами. Все самодельные прессы особой точностью не отличаются: в домашних и/или кустарных условиях их лучше и не сделаешь. А неточный мини-пресс может сломать или непоправимо испортить малюсенькую незаменимую детальку, расколоть линзу, драгоценный камень и т.п. В этих случаях лучше все же приобрести настольный мини-пресс; из них ручные механические реечные (см. рис. справа) есть в широкой продаже и цены на них приемлемы.

Бить иди давить?

Прессовочные операции осуществляются в основном давлением и ударом. Ударная прессовка весьма экономична: от удара в металле заготовки возникает волна упругости, отчего металл лучше течет и меньше сопротивляется деформации. В практике любителей и мастеров-индивидуалов ударная прессовка широко применяется для холодной ковки металлов, особенно художественной. Ударные прессы выполняются чаще всего ударно-инерционными: энергия аккумулируется в механическом накопителе (маховике, падающем грузе). Затем накопитель вводится в зацепление с пуансоном пресса, который и бьет по заготовке. Ударно-инерционные прессы весьма компактны: такой пресс массой 1 т и размерами в плане ок. 1х1 м способен создать мгновенное усилие больше 1000 тс. Но ударная прессовка – одна из самых аварийно- и травмоопасных операций, поэтому далее будет рассмотрен только один вариант ударного пресса, пригодный для использования в домашней мастерской.

Какой делать?

Прессование давлением позволяет выполнять практически все необходимые в обыденной жизни прессовочные операции. Самодельные прессы выполняются чаще всего энергетически автономными, т.е. без отдельного привода, резервуаров рабочего тела, станций подкачки и пр. Выбор той или иной конструктивной схемы пресса определяется в конечном итоге его назначением и рабочим усилием.

В качестве встроенного в пресс силового блока проще всего применить автомобильный домкрат – он развивает усилие до 100 тс, а домкраты на 10 тс общеупотребительны. Единственная операция, с которой пресс из домкрата не справится – это формовка (сплющивание) концов прутьев при художественной холодной ковке.

Домкрат используется чаще всего гидравлический бутылочный (но см. также ниже). В таком случае гидравлический пресс своими руками можно сделать по одной из след. рамных конструктивных схем (см. рис.):

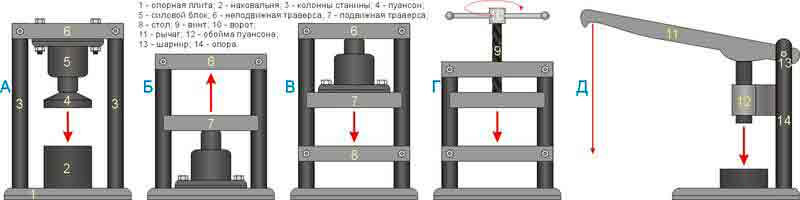

Основные конструктивные схемы самодельных прессов

• Поз. А – домкрат перевернут, наглухо закреплен на неподвижной верхней траверсе, а к головке рабочего штока домкрата крепится пуансон. Это самая простая и в то же время надежная и вибрационно устойчивая конструкция (о роли вибраций в работе пресса см. далее). Недостатки – если домкрат понадобился по прямому назначению, демонтировать его достаточно сложно и долго, а качать рычаг домкрата, висящего вверх ногами, не очень-то сподручно.
• Поз. Б – схема с подвижным столом. Конструктивно сложнее, т.к. добавляется подвижная траверса – стол. Качают домкрат как всегда, снять его просто, т.к. он может быть вовсе не закреплен. Недостатки – наихудшая вибростойкость; кроме того, технология большинства прессовочных операций рассчитана на то, что пуансон давит на заготовку или деталь сверху, а если наоборот, то сложно и может вовсе не получиться. Зато для ремонтных и/или механосборочных работ это оптимальный вариант: если нужно выдавить из шкива или подшипника намертво приржавевший к нему вал или, наоборот, напрессовать их на вал, то его (вала) длина ограничивается только высотой потолка в мастерской. В целом же гидропресс с подвижным столом из домкрата это наилучший вариант для гаража или СТО.
• Поз. В – с силовым блоком на подвижной траверсе. Конструктивно наиболее сложен, но виброустойчив, прочен и долговечен, т.к. нагрузка на самое слабое звено – подвижную траверсу – не точечная, а фактически рассредоточенная. Домкрат также может быть не закреплен, но, если вывернется и грохнется, последствия будут хуже, чем если свалится с опорной плиты. Недостаток – качать домкрат, который потихоньку ползет вниз, не вполне удобно.

Примечание: опорная плита – штука тяжелая, громоздкая, материалоемкая. Разместить пресс на плите в мастерской или гараже не всегда возможно. Поэтому раму самодельных прессов чаще всего ставят не на плиту, а на нижнюю неподвижную траверсу, конструктивно аналогичную верхней (см. далее). Виброустойчивость пресса от этого падает прим. вдвое, но для любительских условий это приемлемо.

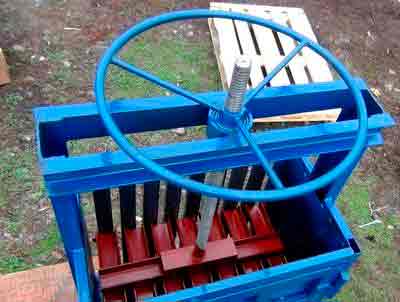

Винтовой пресс с ручным приводом (поз. Г) позволяет создавать усилие максимум до 1,5-2,5 тс. В работе с металлом применяется, когда такого достаточно, в след. случаях (см. также видео):

Когда достаточно усилия прессовки менее указанных значений:

Видео: ручной винтовой пресс для мастерской

Источник: http://vopros-remont.ru/obshhie-voprosy/press/

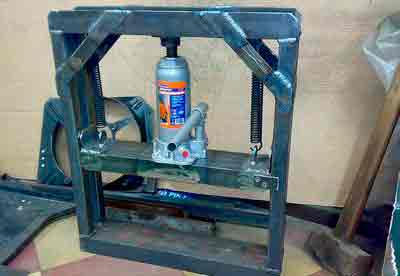

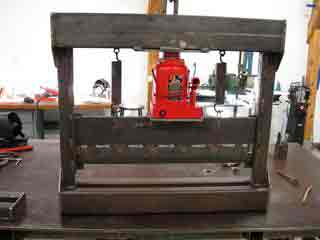

Как сделать самодельный пресс из домкрата

Гидравлический пресс представляет собою агрегат, предназначающийся для обрабатывания заготовок посредством большого давления. Функционирует подобное оснащение благодаря жидкостному давлению, которое воздействует на его конструктивные части. Обыкновенно рабочий цилиндр располагается вертикально, однако в некоторых гидравлических прессах он имеет горизонтальное положение. Рабочее усилие варьируется, способно составлять десятки и тысячи тонн.

Оборудование широко используется для того, чтобы штамповать, ковать, править, гнуть, выдавливать трубы и иные профили. Также посредством гидравлического пресса из домкрата возможно брикетировать, пакетировать и прессовать разнообразные предметы. Данное оснащение часто применяется на заводах, производящих резиновые, пластмассовые и деревянные изделия.

Применение пресса в бытовых условиях

Весьма часто пресс из гидравлического домкрата, имеющий малые габариты, используют в гаражном помещении, мастерской. Используя его, возможно отремонтировать машину, выполнить иные работы.

Посредством подобного оснащения выпрессовывают подшипники, сайлентблоки, осуществляют запрессовку новых запчастей. Кроме ремонта машины, пресс из домкрата применяют, чтобы сгибать предметы из металла, создавать нужное усилие при склейке деталей, брикетировать мусор, выдавливать автомасло и иные расходники. Заводское оснащение имеет большую цену, купить его способен не каждый. Выгоднее сделать пресс своими руками, потратив деньги лишь на покупку нужных материалов.

Конструкцию сделанного устройства возможно сразу же адаптировать для решения какой-либо задачи. Самодельный пресс компактен, его можно без труда разместить в гаражном помещении, мастерской.

Конструктивные особенности оборудования

Сделанные самостоятельно прессы имеют рабочее усилие в десять-двадцать тонн. Данный показатель зависим от процедур, которые вы намереваетесь выполнять посредством устройства.
Пресс на гидравлике располагает следующими техническими параметрами:

• габаритные показатели;
• вес оснащения;
• поршневой ход;
• наличие манометра;
• показатели установленной станины.

В самодельном оборудовании компрессия в рабочем цилиндре обыкновенно устанавливается посредством насосного устройства. Оно может быть как интегрировано в агрегат или располагаться отдельно. Довольно просто изготовить устройство на гидравлике, если использовать бутылочный домкрат. Там есть встроенный насос.

Перед тем как вы выберете домкрат, определитесь, для чего вам нужен пресс. От предназначения зависит как конструкция оборудования, так и усилие, которое оно будет способно развить. После этого разработайте чертеж. Разумеется, вы можете отыскать схему в Сети и просмотреть ниже видео процесса создания устройства на гидравлике. Однако в этом случае вам придется адаптировать ваши приспособления под чужое оборудование.

Пресс на гидравлике может функционировать по одной из двух схем. Если домкрат будет установлен внизу пресса (на станине), то давление пойдет кверху. Если же его установить наверху устройства, давление пойдет книзу.

Выбирая схему функционирования пресса, нужно помнить, что для большей части домкратов, производимых в настоящее время, единственным правильным считается положение давящим штоком кверху. Расположить их иначе не выйдет. Ввиду этого обычно используется 1-я схема. 2-я применяется тогда, когда нужно выпрессовывать подшипники, втулки из определенных агрегатов.

Создание схемы

Несущим элементом всякого пресса считается станина, к созданию схемы которой нужно отнестись с максимальной ответственностью. Конструкция станины – рама, в ней установлен домкрат с инструментом. Он действует на обрабатываемый предмет.

Рама пресса из домкрата своими руками должна быть высокопрочной, потому как она станет переносить большие нагрузки. Домкрат, формирующий усилие, будет давить на рамный верх и низ.

Низ станины (основание) должен делать более устойчивым все устройство. Определяя ширину внутреннего рамного проема, принимают во внимание габариты предметов, для обрабатывания которых предназначается пресс, габариты всех частей оборудования.

Если самодельный пресс из домкрата своими руками произведен по первой схеме, то конструктивно он устроен таким образом: домкрат монтируется на нижнее основание, заготовка – в рамный верх; давление передается посредством штока и подвижной платформы, которая передвигается по направляющим, располагающимся по сторонам рамы.

Для возвращения штока в стандартное положение применяется пара пружин. Их низ прикрепляется к основанию, а верхняя часть – к подвижной платформе. Для эффективного выполнения пружинами всех возлагающихся на них задач нужно правильно определить жесткость.

При использовании второй схемы на нижнее основание кладется заготовка, а домкратное устройство ставится на передвижную платформу. К ней прикрепляются пружины, которые связывают ее с рамным верхом. В области соприкосновения штока и платформы/перекладины создается гнездо. Как сделать из домкрата пресс, который будет удобен в применении? Требуется добавить возможность регулирования свободного домкратного штока.

Необходимый инструментарий

Чтобы самому изготовить пресс на гидравлике, приготовьте:

• оснащение для сварки;
• электродные элементы;
• ножовку по стали либо болгарку;
• домкрат на гидравлике;
• пару пружин;
• швеллеры;
• лист из стали толщиной не меньше восьми миллиметров;
• отрезок полоски из металла толщиной десять миллиметров;
• трубный отрезок.

Если вы отыщете в гаражном помещении старый грибок моста, который остался после ремонта, можете сделать из него оттягивающее приспособление. Для этого наденьте его на домкратный шток, прикрепите к нему верх пружин, а низ зафиксируйте на станине.

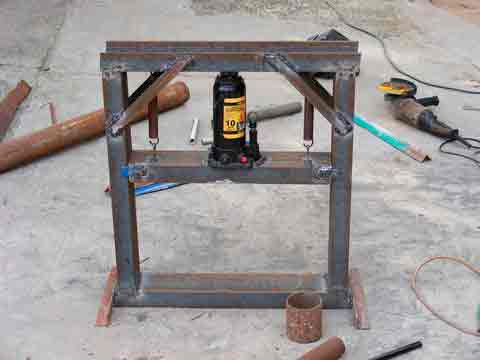

Процесс создания гидравлического пресса

Последовательность создания самодельного пресса из домкрата будет следующей:

1. После того как схема гидравлического устройства разработана, все нужные материалы, инструментарий приготовлены, начинают создание пресса. Прежде всего требуется выполнить нарезку металла, соблюдая размеры.
2. Теперь необходимо изготовить основание оборудования. Для этого посредством сварки соединяют приготовленные квадратные трубы. На образовавшийся прямоугольник приваривают пластинку из стали. После этого выполняют сваривание боков и верха рамы. Необходимо следить, чтобы созданная конструкция была ровной, углы соединений равнялись девяноста градусам. Ее сваривают с основанием.
3. Для создания подвижной платформы применяют швеллер, трубу в форме прямоугольника либо квадрата. В центр платформы посредством приваривания присоединяют трубный отрезок, служащий гнездом для головки домкратного штока. Для создания направляющих понадобится пара полос из стали. Их величина должна быть соответственна ширине рамы устройства по наружному контуру.
4. Полоски прикрепляют к бокам платформы посредством болтов. Так же делают и съемный упор. В направляющих сверлят отверстия напротив рамных стоек.
5. В конце устанавливают пружины оттягивания и домкратное устройство. Подобное оборудование очень удобно, потому как из него в любой момент можно достать собственный домкрат.

Для того, чтобы лучше разобраться с технологией создания самодельного пресса рекомендуем посмотреть обучающие видео ролики.

Рекомендуем также прочитать:

Источник: http://oxmetall.ru/davlenie/press-iz-domkrata

Гидравлический пресс своими руками

Гидравлический пресс относится к классу гидравлических машин, предназначенных для обеспечения значительного давления на требуемую поверхность. Основным его достоинством является возможность создания такого усилия, которое во много раз превосходит первоначальное воздействие. В технической литературе подобные машины носят имя своего изобретателя. Ещё в 1795 году английский изобретатель Джозеф Брам получил патент на этот аппарат. Из этой статьи вы узнаете, как изготовить гидравлический пресс своими руками.

Гидравлический пресс своими руками

Термин «пресс» является достаточно условным. В современной промышленности эти машины решают большое количество важных технических задач. За счёт мощного прилагаемого усилия осуществляется спрессовывание и штамповка деталей. На станциях технического обслуживания производится выпрессовывание подшипников. В перерабатывающих отраслях выдавливают жидкости из различных сельскохозяйственных культур. Применение этого гидравлического принципа не ограничивается только задачами прессования. Кроме промышленных прессов, существует множество подобных машин, решающих более простые, но не менее важные задачи, например, пресс для автосервиса. Гидравлические домкраты и подъёмники позволяют поднимать многотонные грузы, гидравлические струбцины позволяют закреплять детали для последующей обработки. Небольшие прессы применяются в автомобильных мастерских и частных гаражах.

Популярность таких механизмов вызвана тем, что с помощью относительно несложного устройства удаётся получить огромную энергию сжатия.

Принцип действия

Принцип работы любого гидравлического механизма (в том числе и пресса) основан на одном из основных законов гидродинамики – Законе Паскаля. В соответствии с этим законом давление жидкости или газа распределяется равномерно на все точки внутренней поверхности сосуда, в котором находится.

Если в сосуде в качестве одной стенки использовать поверхность, которая может двигаться, жидкость будет производить на неё давление, и она придёт в движение. В прессах такая поверхность выполняется в форме поршня. Величина силы, действующей на поршень, при прочих равных параметрах будет определяться площадью поверхности поршня. Чем больше площадь поверхности поршня, тем больше величина воздействующей на него силы. Этот эффект позволяет получить серьёзный выигрыш в результирующей силе. Этот физический закон и позволяет реализовать гидросхему пресса.

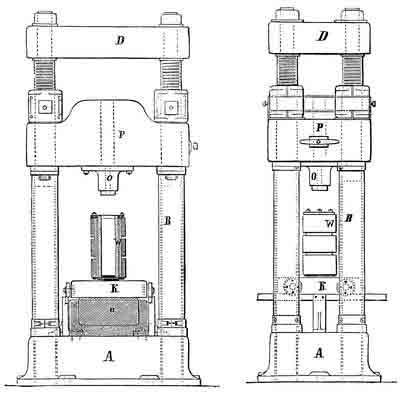

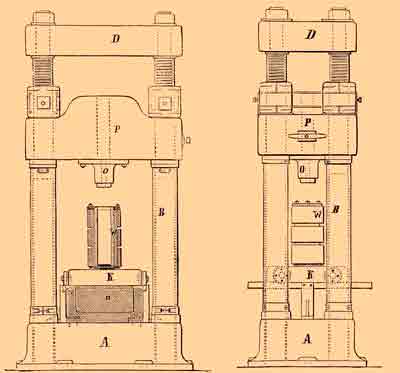

Чертеж большого гидравлического пресса Витворта

Конструктивно устройство гидравлических прессов очень похоже. Они выполнены в виде двух сообщающихся сосудов. Поэтому для них применимы все физические законы, которые действуют в сообщающихся сосудах. Если в одном из сосудов изменяется уровень жидкости в сторону уменьшения, то во втором сосуде уровень жидкости повысится. Это приведёт к увеличению давления на все стенки сосуда. В гидравлическом прессе – это давление на поршень.

Для увеличения объёма рабочей жидкости в гидравлическом цилиндре в конструкции пресса предусмотрен специальный резервуар. Так как в гидравлическом прессе жидкость находится под высоким давлением, предусмотрена специальная система безопасности. Она включает два клапана: нагнетательный и запирающий кран.

Классификация гидравлических прессов

Все гидравлические прессы конструктивно состоят из деталей одинакового назначения. Принципиальным отличием является способ увеличения давления рабочей жидкости (обычно это так называемое индустриальное масло). В современных прессах этот процесс происходит двумя способами: вручную (для небольших прессов это осуществляется с помощью ручных конструкций), с помощью автоматического привода (для стационарных прессов большой мощности).

В литературе по металлообработке классификация прессов производится по следующим отличительным признакам:

• техническому назначению: для компрессионного (прямого) прессования или литьевого (трансферного) прессования;
• конструкции станины. Они бывают двух видов: колонные или рамные;
• уровню автоматизации (с ручным управлением, полуавтоматическим или полностью автоматическим управлением);
• направлению прикладываемого усилия: в горизонтальном направлении, строго вертикально или под заранее заданным углом;
• месту расположения рабочего цилиндра в конструкции пресса: с расположением в нижней части пресса или верхней части;
• числу допустимых позиций прессования: в одной позиции или многопозиционные прессы.

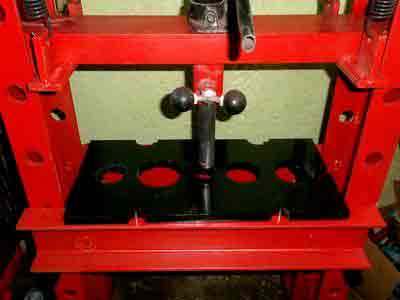

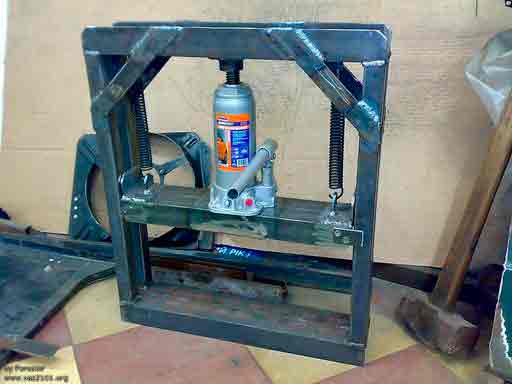

Самодельный гидравлический пресс

Кроме компоновки классификацию производят по следующим техническим параметрам:

• габаритные размеры;
• масса в полной комплектации;
• величина хода поршня;
• мощность (величина создаваемого усилия)
• наличие в конструкции пресса датчиков и измерительных приборов, например, манометра;
• характеристики используемой станины (форма, место расположения, материал).

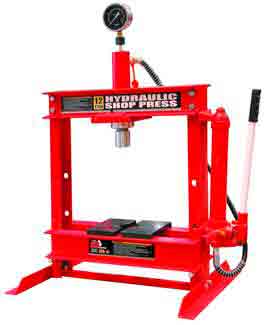

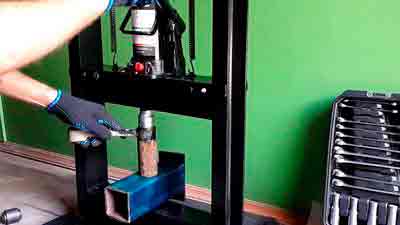

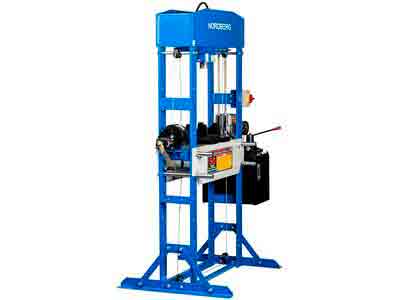

Гидравлический пресс для СТО

На станциях технического обслуживания автомобилей можно провести отдельные ремонтные работы только с помощью гидравлического пресса. К задачам автомобильного пресса относятся:

• установка и демонтаж подшипников, вкладышей, шайб, других деталей, которые необходимо впрессовывать;
• работы, связанные со штамповкой и калибровкой;
• кузовные и ремонтные работы, где требуется изменение конфигурации металлической детали. Производства выравнивания, правки или изгиба, то есть придания требуемой формы.

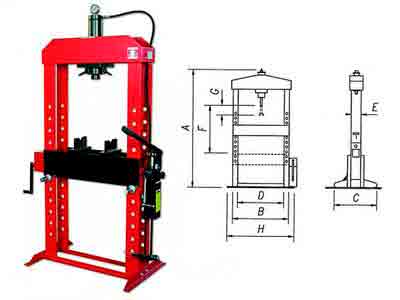

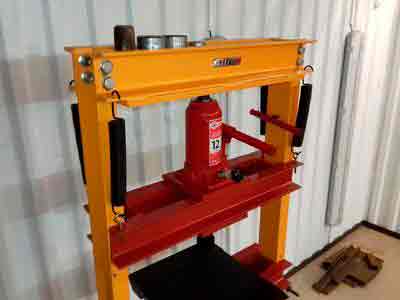

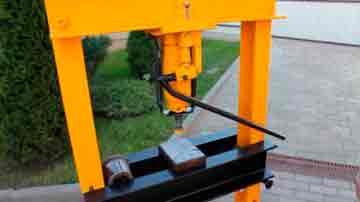

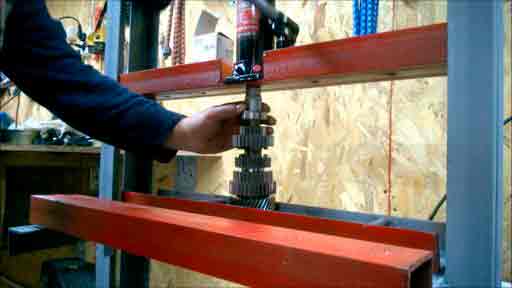

Гидравлический пресс для автосервиса

В большинстве случаев пресс для СТО имеет ручное управление или автоматический привод. Такие агрегаты имеют следующую компоновку:

• движение рабочего поршня происходит сверху вниз;
• создание требуемого давления в рабочем цилиндре осуществляется ручным приводом или с помощью подключенного компрессора. Второй способ существенно увеличивает скорость работы всего агрегата;
• функционально это многопозиционные прессы. Имеется возможность дополнительной установки различных насадок. Это существенно расширяет количество выполняемых операций.

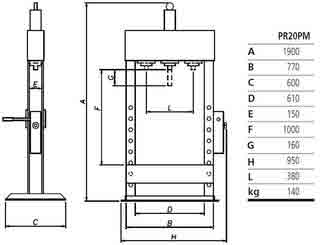

К основным техническим характеристикам относят допустимое максимальное усилие (оно обычно изменяется в пределах от пяти до двадцати тонн) и величину хода поршня. Первый параметр позволяет определить возможности пресса по работе с какими по толщине деталями можно работать. Второй параметр определяет габариты обрабатываемых деталей.

Иногда на СТО, в ремонтных мастерских, частных гаражах применяют так называемые настольные модели гидравлических прессов. К таким прессам предъявляют такие же требования, как и к стационарным, с учётом их размещения и конструктивной компоновки.

При эксплуатации гидравлического пресса в условиях мастерской следует учитывать налагаемые ограничения на габариты обрабатываемых деталей и реальные размеры самого помещения, где установлен пресс. Поэтому для оптимизации рабочего пространства на СТО или в гараже применяют гидравлические пресс, имеющий небольшие геометрические размеры и массу.

Гидравлический пресс своими руками для дома

Для многих любителей ремонтировать свой автомобиль самостоятельно, заниматься индивидуальной предпринимательской деятельностью по ремонту автомобилей, или просто делать что-то полезное для дома, дачи, садового участка возникает необходимость иметь среди своих инструментов небольшой гидравлический пресс.

Самодельный пресс для гаража поможет автолюбителю производить замену подшипников и сайлентблоков. Гнуть металлические детали, склеивать, изготавливать брикеты, выдавливать масло и различные жидкости. Для этого могут применяться: пресс гидравлический ручной, ручной пресс для металла, пресс из гидравлического домкрата. Гаражный пресс достаточно легко изготовить своими руками. Такой пресс может быть гидравлическим или механическим. По форме исполнения самодельный может быть настольным, напольным, мини прессом, винтовым. Если планируется проводить только не сложные работы целесообразно изготовить несложный ручной пресс. Для этого можно использовать упрощённую гидросхему и не очень массивную конструкцию станка.

Даже несложный ручной гидравлический пресс, изготовленный в промышленных условиях, стоит достаточно дорого. Поэтому многие домашние мастера стараются изготовить пресс в гараж своими руками. Обычно стараются изготовить пресс с домкратом своими руками. Расходы определяются ценой требуемых материалов.

Конструкции самодельных гидравлических прессов можно разделить на две категории. С вертикальным и горизонтальным расположением используемого домкрата. Поэтому на чертежах необходимо проектировать конструкцию с учётом выбранной схемы компоновки. Опыт эксплуатации таких самодельных агрегатов показывает, что наиболее целесообразно применять домкрат, который имеет ручной гидравлический насос. Его лучше выбирать заводского исполнения. Причём стараются выбрать автомобильный домкрат, изготовленный известной и проверенной фирмой. Это обеспечит надёжность и долговечность эксплуатации всего агрегата. Наиболее целесообразно использовать домкраты, так называемого бутылочного типа.

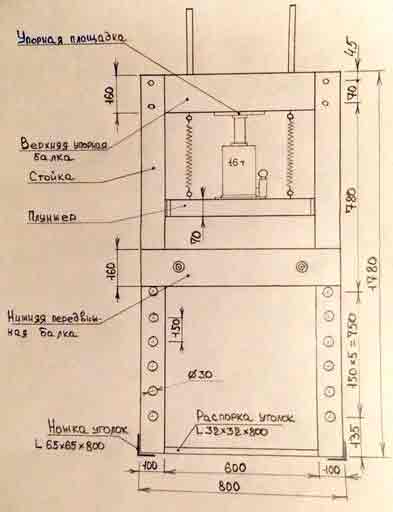

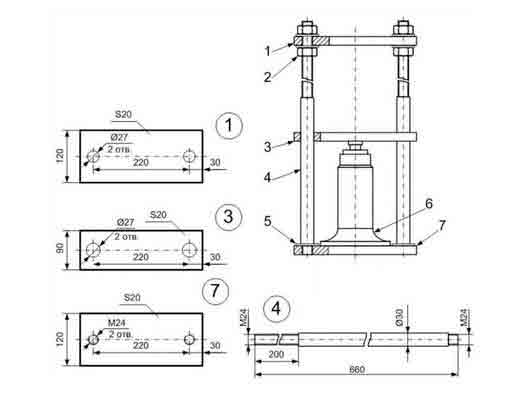

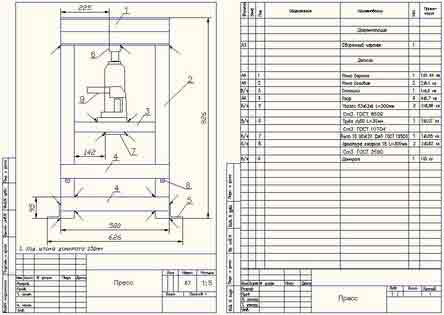

Следующим шагом разрабатывается чертеж гидравлического пресса. Принимается решение, по какой схеме будет работать будущий агрегат. Если выбрана вертикальная схема компоновки, необходимо определиться, где будет закреплён домкрат. Он может быть расположен или снизу на станине, или сверху. Нижнее расположение упрощает систему его крепежа к станине. Верхнее расположение, наоборот, требует более тщательной проработки системы крепежа для обеспечения надёжности и безопасности при эксплуатации.

При выборе схемного решения необходимо ознакомится с требованиями завода изготовителя, к условиям эксплуатации, выбранного домкрата. Для большинства выпускаемых домкратов разрешается расположение домкрата только штоком вверх. Применение другой схемы компоновки запрещено. Горизонтальный вариант применяется в прессах, предназначенных для ремонта автомобильных узлов.

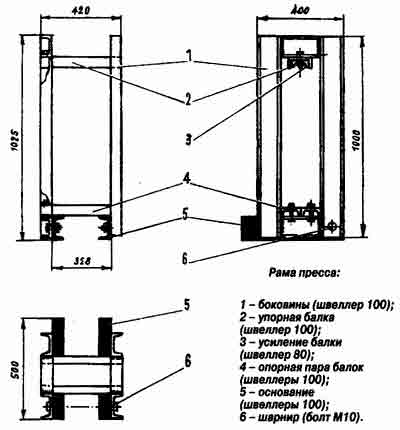

Для любого варианта компоновки основным несущим элементом является мощная станина. Перед её изготовлением необходимо тщательно разработать чертёж, предусмотрев все необходимые детали. Для обеспечения высокой прочности и надёжности её выполняют сварной из стального проката.

В процессе работы весь каркас подвержен большим нагрузкам, как по вертикали, так и по горизонтали. В соответствии со спецификой своей работы домкрат создаёт разнонаправленное мощное усилие. Он одновременно оказывает давление на верхнюю и нижнюю части рамы. Поэтому целесообразно производить расчёт рамы, выбор необходимого материала, обеспечить качество сварки с учётом требуемого запаса устойчивости и прочности.

Допустимый внутренний размер рамы, то есть расстояние от нижней точки станины до верхней полки, складывается из параметров, которые заданы для следующих деталей:

• длина домкрата (определяется заданными характеристиками завода изготовителя);
• максимальная длина свободного хода поршня;
• максимально допустимый размер по высоте обрабатываемых деталей;
• предполагаемыми размерами склеиваемых деталей.

Выбранная схема конструкции гидравлического пресса определяет взаимное расположение домкрата и системы крепления. В первой схеме домкрат крепится внизу на станине. Система крепления деталей – сверху. Получается вертикальный гидравлический пресс. Во второй схеме наоборот – домкрат крепится сверху, а система крепления снизу.

Для обеспечения быстрого возврата пресса в исходное состояние предусмотрены две пружины. Каждая из них одним концом крепится снизу к основанию. Второй конец закрепляется сверху на подвижной платформе. Жёсткость обеих пружин должна быть достаточно высокой. Кроме этого они должны быть одинаковой длины и равные по коэффициенту упругости. Это необходимо для недопущения перекосов во время движения.

Во второй схеме компоновки обрабатываемая деталь помещается на станину. Домкрат, наоборот, крепится к платформе, расположенной сверху. Для обеих схем компоновки предусматривается специальное гнездо для крепления домкрата. Обычно такое гнездо изготавливают из отрезка стальной трубы, который приваривается к месту крепления. Внутренний диаметр трубы должен соответствовать внешнему диаметру домкрата.

Опыт эксплуатации самодельных прессов в различных условиях показал, что для расширения функциональных возможностей и повышения удобства эксплуатации целесообразно предусмотреть регулировку длины свободного хода поршня применяемого домкрата. С этой целью в некоторых аппаратах в верхней части рамы крепят дополнительную плиту, снабжённую ручным приводом. Это позволяет обеспечить её свободное перемещение и увеличить допустимый размер обрабатываемых деталей.

При наличии достаточного опыта слесарных работ изготавливают дополнительный съемный упор. Его положение фиксируют внутри рамы. Наиболее удобным считается соединение при помощи болтов и гаек. Кроме этого для расширения функциональных возможностей изготавливают набор сменных вставок различной толщины и конфигурации.

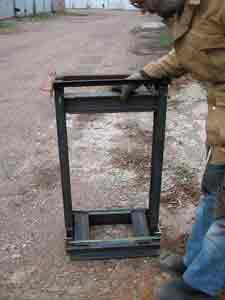

Далее монтируют основание всей конструкции. Обычно её выполняют из швеллера. Затем на получившийся прямоугольный каркас накладывают подготовленную стальную пластину и приваривают её. Далее приступают к сварке самой рамы. Сваривают между собой верхнюю часть и приваривают к ней боковые стойки. По завершении сборки конструкция рамы будет иметь П-образный вид. Точность конструкции проверяют с помощью измерительного инструмента. Должны быть строго выдержаны геометрические размеры и соблюдена заданная форма. В местах сварки должны получиться прямые углы. Это позволит обеспечить жёсткость конструкции. Сохранение геометрических размеров и пропорций позволяет обеспечить безопасность при эксплуатации. Полученную конструкцию аккуратно приваривают к подготовленной станине.

Затем приступают к изготовлению подвижной платформы. Её изготавливают из швеллера. Для соблюдения точного поступательного движения к раме крепятся направляющие. Они изготавливаются из двух стальных полос. Размер каждой полосы выбирается исходя из ширины рамы самого пресса. Обе крепят к боковым сторонам платформы, например, болтами.

На последнем этапе сборки закрепляют домкрат. Как уже было отмечено выше, для этого подготовлены специальные гнёзда. Подобная схема сборки удобна тем, что она позволяет легко извлекать вставленный домкрат. Например, для ремонта гидравлического пресса, для использования его по прямому назначению или проведения профилактических работ.

В предложенной методике сборки присутствует большое количество сварочных работ. Если вы сами не можете их произвести качественно, лучше обратиться за помощью к специалисту. Именно качество сварки всех деталей обеспечит надёжность и безопасность работы собранного самостоятельно гидравлического пресса.

Если технологически всё собрано правильно, необходимо провести пробные испытания на щадящих режимах. Только после проверки можно приступать к полной эксплуатации собранного гидравлического пресса.

Инструменты и материалы для изготовления

Для изготовления гидравлического пресса, способного служить надёжным помощником потребуются обыкновенные инструменты, и не дефицитные материалы:

• сварочный аппарат (заводской или самодельный);
• инструмент для резки металла (это может быть ручная ножовка или шлифовальная машина, так называемая болгарка);
• гидравлический домкрат (лучше заводского исполнения);
• металл необходимого профиля, толщины и размеров;
• мощные пружины, которые будут выполнять роль возвратного механизма.

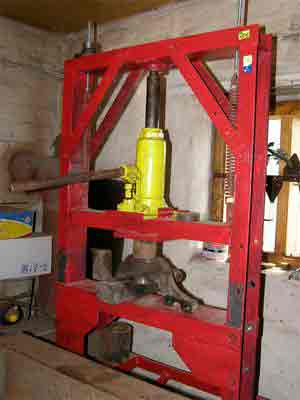

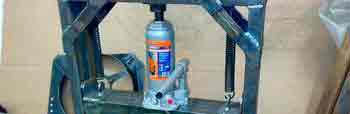

Самодельный ручной гидравлический пресс

Материалом для каркаса такого пресса необходимо выбирать металлопрокат:

• стальной лист. Из него изготавливают основание пресса, поэтому толщина составлять минимум 8 мм;
• стальная полоса. Она необходима для изготовления направляющих. Кроме этого такая полоса может пригодиться, для создания рёбер жесткости, если они потребуются. Её толщина выбирается в 10 мм;
• прямоугольные или квадратные швеллеры;
• металлический уголок. Целесообразно использовать уголок с размером полки не меньше 50 мм;
• небольшой кусок металлической трубы. Он необходим для изготовления специальных гнезд, которые обеспечат крепление домкрата.

Следовательно, чтобы взяться за изготовление гидравлического пресса в домашних условиях, необходимо иметь навыки работы с обработкой металла, владеть простейшими приёмами сварки, обладать опытом сборки металлических конструкций. Если собрать всё правильно, пресс будет хорошим помощником в ваших работах в гараже или на даче.

Источник: http://stankiexpert.ru/stanki/gibochnye-stanki/gidravlicheskijj-press-svoimi-rukami.html

Как сделать простой пресс своими руками: эффективные инструкции и полезные рекомендации

Гидравлический пресс применяется для получения высокого давления. Он используется во многих автомастерских для прессования различных валов, подшипников и шестеренок. Домашние мастера применяют его для штамповки деталей из пластика, резины или металлы. Если в вашей мастерской его еще нет, то вы можете попробовать сделать пресс своими руками.

Назначение и функции пресса: области применения устройства

Пресс имеет широкое применение. Иногда это необходимый предмет в мастерской или в гараже. Небольшое устройство часто применяется при ремонте автомобилей. Можно использовать пресс для сайлентблоков, а также для выпрессовки подшипников.

Такое оборудование применяется для создания брикетов из отходов, при склеивании двух поверхностей, а также для сгибания деталей из металла. При этом заводские приборы могут быть многим не по карману. Если вы решите сделать такое устройство своими руками, то его легко можно адаптировать к определенным задачам.

Принцип гидравлики позволяет сильно облегчить жизнь. Благодаря простому механизму эффективно работает разное оборудование.

Итак, рассмотрим подробнее для чего необходимо подобное устройство:

• выпрессовка разных подшипников, то применяется в маленьких автомастерских;
• сгибание метизов разнообразной формы;
• обеспечение давления для склеивания двух элементов;
• монтаж заклепок.

Попробуйте изготовить пресс своими руками в гараж. Такое устройство используется для выпрессовки и запрессовки всевозможных деталей. При этом оборудование производит огромный спектр работ по ремонту, обслуживанию и профилактике.

Давайте рассмотрим некоторые варианты:

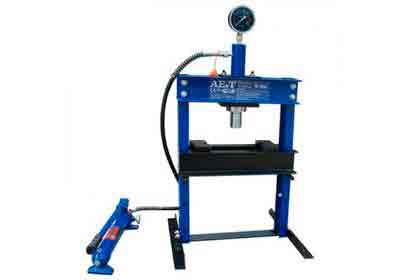

• даже маленькому автосервису необходим гидропресс, который можно приобрести или сделать своими силами. Чтобы сделать такой агрегат нужно определиться с установкой манометра, массой, размерами и показателями поршня. Прежде чем разрабатывать пресс нужно учитывать модели автомобилей. Простая конструкция не подойдет для крупных машин;

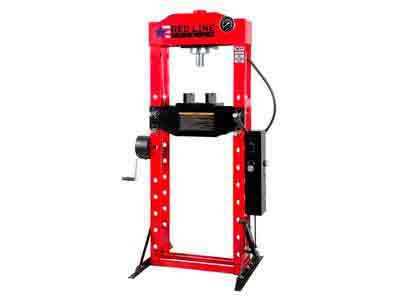

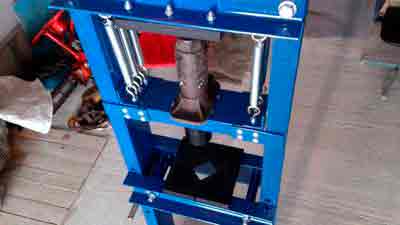

Механизм для автосервиса

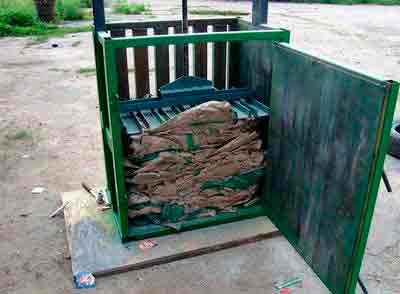

• для мастерской и дома часто необходим пресс для макулатуры. При большом скоплении бумаги, ее требуется утилизировать. Такая конструкция имеет средний показатель мощности и может работать от электрической сети. С помощью небольшого аппарата можно убирать значительное количество макулатуры;

Установка для макулатуры

• полезен и пресс для картона, с помощью которого можно прессовать бутылки из пластика и жестяные банки. При самостоятельном монтаже аппарата нужно учитывать параметры поршня, станины, габариты оборудования и вес. В таком устройстве используется готовый или ручной гидравлический насос;

Прессовка картонного сырья

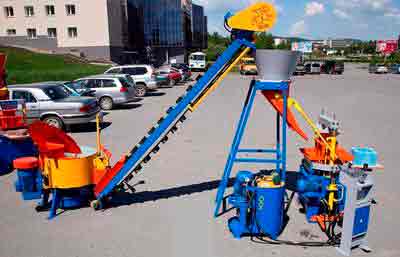

• пресс для опилок применяется для создания брикетов. Полученные брикеты применяются для отопления частных домов. Такой прибор состоит из стола, силового каркаса, основания и привода. Для ручного механизма часто применяется домкрат, а для механической конструкции подходит электромотор;

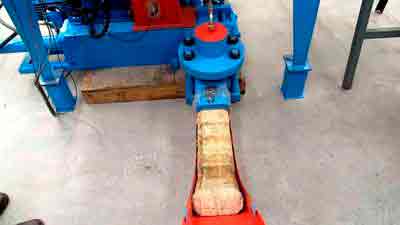

Изделие для опилок

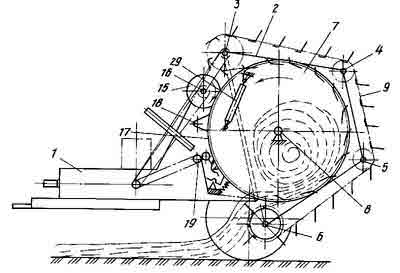

• самодельный пресс подборщик для сена представляет собой специальный короб, который устанавливается на рамную конструкцию из бруса. Такие рамы могут делаться из металлического профиля. Конструкция делается в виде короба, но без верхней части. Понадобятся некоторые материалы для изготовления пресса для сена своими руками. Чертежи с размерами облегчат задачу. Стоит использовать уголки, рейки из металла и обработанные доски.

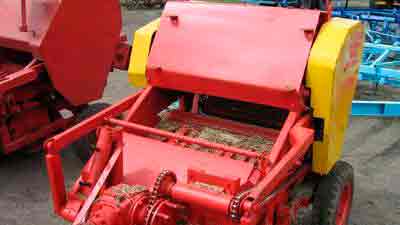

Подборщик в работе

Чтобы сделать аппарат для сена необходимо соединить доски с помощью металлических уголков. После этого короб оббивается рейками. Это придаст прочности изделию. Затем нужно перейти к калитке или дверце, которая фиксируется на петли.

Для сборки понадобится элемент для крепления к лобовине, база для монтажа всех узлов, ходовая деталь и транспортный подборщик. Также понадобится специальная камера с коробкой передач и с сеном. Аппарат подборщик рулонного типа применяется для осуществления одного цикла упаковки и сборки соломы или сена.

При этом делается подборка высушенного сена в поле, а также прессование подборок. Затем из полотен формируются рулоны. Такой процесс отличается тюкование без деформации растительности. Заводские подборщики имеют достаточно сложное устройство, которое редко получается сделать в домашних условиях.

Агрегаты для макулатуры применяются в пунктах, которые занимаются приемкой разного вторичного сырья. Такой агрегат отличается повышенным давлением примерно в 15-50 тонн, что помогает сделать тюки небольших размеров. Для их погрузки можно применять какие-либо манипуляторы. Большой мощностью обладают и прессы для топливных брикетов.

Подобную конструкцию можно сделать двух видов:

• механический вариант представляет упрощенную конструкцию с небольшой мощностью. При этом сила может достигать одной тонны;
• к более мощным относится самодельный гидравлический аппарат, мощность которого может быть до 4 тонн.

Аналогичным образом происходит и изготовление пресса для пластиковых бутылок.

Конструкция пресса: особенности существующих устройств

Для создания значительного усилия на определенной площади применяется конструкция гидравлического пресса, купить такой агрегат можно в специализированных магазинах. Такой аппарат представляет собой эффективное и простое устройство.

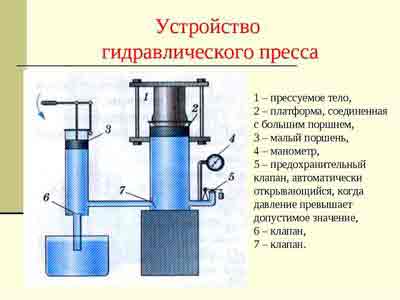

Устройство гидравлического пресса

Если вы решили сделать такую конструкцию по чертежам, то необходимо разбираться из чего она состоит:

• нижняя часть или основание необходима для устойчивости конструкции. Она выглядит, как платформа и делается из массивного металлопроката. Для этого подойдут уголки из металла и швеллера;
• стойки представляют собой вертикальные части конструкции. Высота элементов рассчитывается как сумма длины его штока, высоты домкрата и толщины неподвижного упора. Стойки выполняются из стальных уголков, приваренных к основанию;
• неподвижный упор фиксируется в верхней части стоек. Чтобы его сделать применяется такой же уголок, как и у стоек;
• домкрат позволяет развить необходимое усилие. Этот элемент крепится к подвижному упору. Он приводится в движение при помощи электропривода или ручного управления;
• подвижной упор оказывает основное давление на механизм. Может выполняться из уголков или полосок стали;
• возвратное устройство применяется для передвижения подвижного упора в обычное положение. При этом используются пружины, степень и длина растяжения, которых рассчитывается в зависимости от параметров пресса.

Как сделать несложную конструкцию можно посмотреть на видео ниже:

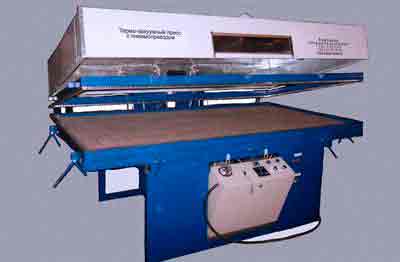

Вакуумный пресс

При изготовлении вакуумного пресса своими руками, стоит учитывать, что устройство состоит из термомодуля, стола и вакуумной камеры. При этом последний элемент часто имеет форму прямоугольника и делается из жесткого материла.

У такой конструкции есть некоторые особенности:

• аппарат имеет только ручное управление;
• для работы применяются доступные материалы;
• скорость работы не должна уступать заводским аналогам.

Вакуумная конструкция собирается из таких деталей:

• станина делается из рельсы для термомодуля и профилированной трубы. Для работы понадобится сварочный аппарат и электродрель;
• вакуумный стол делается из прижимной рамы, зажимов и ванны;
• также необходим и водокольцевой насос.

По аналогии производится и термовакуумный пресс.

Термовакуумная установка

Пресс подборщик

Такой аппарат, как пресс подборщик устанавливается как прицепной механизм для мотоблоков. Его используют на маленьких фермерских полях и на крупных сельскохозяйственных угодьях. После того, как зеленая масса срезается косилкой, данное устройство занимается ее обработкой. При этом формируются валики из стеблей, а после этого с помощью агрегата получаются прессованные тюки.

Вот достоинства от использования такого агрегата:

• сокращается время сушки, и уменьшаются потери сена;
• в несколько раз снижаются трудозатраты;
• повышается качество сена при хранении;
• возможна самостоятельная регулировка навесного устройства.

На схеме показан вариант рулонного оборудования

Самым распространенным вариантом является рулонный механизм. Пружинные зубья позволяют собирать массу травы. После этого каждая порция скручивается в тюки. Минитрактор при помощи такого пресса может загружать до 20 тонн соломы за 20 дней. Рулонные конструкции имеют небольшие габариты.

Валковый пресстюковой разновидности делают брикеты в форме прямоугольника. Трава в валках подхватывается зубьями и отправляется в отсек для прессования. Габариты могут регулироваться техникой. Тюки прочно упаковываются и обвязываются шпагатом. После этого блок выбрасывается на поле.

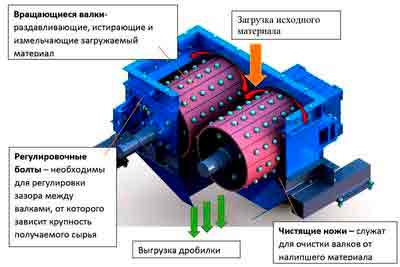

Устройство валковое

Можно сделать и самодельный вариант из ходового бруса и пиломатериалов. При этом делается большой короб из досок и используется горизонтальный способ для загрузки сена. В качестве пресса применяется реечный или винтовой домкрат. При помощи такого приспособления можно вязать тюки из соломы и прессовать их.

Настольный механический пресс

Настольный прессможет работать как на автоматической, так и на ручной тяге. Такое оборудование часто выполняется из прочной стали.

С помощью ручного пресса обрабатываются:

• полимеры и пластмассы;
• картон и поролон;
• всевозможные металлы;
• резина и кожа.

Компактный настольный аппарат

С помощью механического пресса производится выпрессовка подшипников и втулок, штамповка, а также высечки небольших изделий. Такой агрегат позволяет экономить время на изготовление деталей.

Устройство гидравлического ручного аппарата производит усилие с помощью штока гидроцилиндра. В этом элементе находится жидкость, которая сжимается под напором. Агрегат используется для сжатия, деформации и соединения деталей.

Дыропробивной вариант применяется для штамповки отверстий в листах разных материалов. Ручные механические аппараты необходимы для опрессовывания трубчатых гильз и кабеля.

Вибропресс

Вибропресс позволяет уменьшить время проведения строительных работ, а также уменьшить их стоимость. Устройство аппарата предполагает наличие трех приводов: гидравлического, механического и пневматического. В основе работы агрегата лежит технология вибпрессования.

Даже при наличии инструкции и необходимых чертежей создание вибропресса своими руками может не получиться. Такое может произойти из-за неправильных расчетов, неточной наладки и низкой производительности.

Устройство вибропресса

Пресс с электрическим приводом

Гидравлический пресс с электроприводом имеет простое устройство. Чаще всего она состоит из толстого уголка и швеллера. Все элементы соединяются толстыми болтами.

Особое внимание стоит уделить каркасу станка, так как он будет подвергаться значительным механическим нагрузкам. При этом достаточной должна быть толщина металла.

Такое устройство часто применяется на производстве и в промышленности. Усилие выполняется при помощи работы электродвигателя. Применение такого механизма помогает уменьшить время проведения множества технологических процессов.

Установка с электрическим приводом

Устройство гидравлического пресса для гаража: основные характеристики

Как сделать гидравлический пресс иногда нужно знать, чтобы сделать такой агрегат для своего гаража. При этом практичные конструкции можно сделать из подручного сырья. Для гаражного агрегата потребуется ручной привод, а также гидравлический насос. Необходимо определиться с типом установки: настольная она будет или напольная. Пригодится и чертеж с размерами.

Для производства гидравлического пресса, важно определиться с вариантом модели. Вот такие они могут быть:

• сложная гидравлическая конструкция требует специализированной техники и времени на работу;
• ручной механизм можно сделать самостоятельно;
• стандартная шиномонтажная конструкция является двухскоростной и имеет ручной насос. Поршень является мобильным;
• напольная модель оборудована клапаном от перегрузок и ручным приводом насоса.

Самодельная установка для гаража

Для самостоятельного изготовления понадобится крепеж, инструмент для резки и аппарат для сварки. Достоинством гаражной сборки станет возможность контролировать каждый этап монтажных работ.

Важно определиться с типом конструкции. Горизонтальные устройства используют для гибки, правки и рубки отдельных элементов. А вертикальное оборудование требуется для распрессовки и запрессовки деталей. Гидравлическая установка применяется для утилизации отходов. При этом выполняется прессование макулатуры, пластиковых отходов и гофрокартона.

Также устройства могут быть настольными или напольными. При этом настольный механизм можно установить на верстаке. Прессы отличаются грузоподъемностью.

Напольные конструкции обладают широким диапазоном регулировки рабочего стола. Такой вариант может иметь грузоподъемность до 20 тонн. С их помощью производится разборка и сборка узлов.

Существуют и специальные правила безопасности для работы на таком оборудовании:

• для работы следует работать в одежде без деталей, которые могут попасть под пресс. Важно защитить волосы от такого попадания;
• для глаз применяются специальные очки;
• в рабочей зоне не должно быть детей и посторонних;
• детали кладутся по центру пресса;
• для домкратов используются только масла высокого качества.

Важным приводом является гидронасос с ручным управлением. Он способен выполнять возвратно – поступательные движения в рабочей части. Гидроцилиндры могут быть плунжерными и поршневыми. Во многом это зависит от качества используемой жидкости.

Чтобы сделать простой агрегат для гаража понадобится бутылочный домкрат. Для мастерской небольших размеров можно выбрать механизм, который способен создавать усилие до 10 тонн. Это позволит уменьшить размеры устройства. Также потребуется сварочный агрегат, ножовка, болгарка и диски для резки металла.

Перед сборкой важно выбрать только хороший домкрат и сделать прочное основание для него. Такой пресс состоит из гидронасоса, манометра, рамы со станиной и гидроцилиндра. В некоторых конструкциях цилиндр и насос могут быть замещены домкратом.

Компактный механизм

Ручной пресс имеет такие преимущества:

• простота устройства;
• отсутствие предохранительных механизмов;
• расположение рабочего стола не влияет на рабочее усилие конструкции;
• существует возможность регулировки длины и высоты рабочего хода.

К минусам стоит отнести незначительную скорость рабочей поверхности.

Как сделать устройство для гаража можно посмотреть в ролике:

Варианты чертежей гидравлического пресса своими руками

Важной деталью любого пресса является станина. Для изготовления пресса гидравлического ручного своими руками, чертежи необходимо выбирать очень ответственно. Станина состоит из рамы, внутри которой располагается домкрат с инструментом.

Чертеж установки на ножном управлении

Рама гидравлического пресса должна обладать повышенной прочностью, так как она будет испытывать нагрузки сразу в двух направлениях.

Нижняя часть станины разрабатывается с учетом обеспечения стойкости всей конструкции. Для расчета внутреннего проема рамы суммируются такие параметры, как толщина рабочего механизма и свободный ход штока.

Вариант вертикального устройства

Чтобы увеличить высоту обрабатываемой детали необходимо обеспечить регулировку свободного штока домкрата. Вот что для этого можно делать:

• в верхней части контура рамы устанавливается еще одна плита, которая может передвигаться по направляющим;
• делается съемный упор для передвижной платформы;
• из сплошного куска металла можно сделать несколько прокладок вставок.

Если используется правильный чертеж, пресс гидравлический получится качественным и прочным.

Пресс гидравлический своими руками: как сделать

Разобраться, как сделать пресс своими руками не составит труда. Для этого понадобится сварочный агрегат, угловая шлифовальная машинка, ножовка и стальной профиль. Для изготовления гидравлического устройства потребуется домкрат. Форма такого механизма должна быть бутылочной.

Вариант самодельной установки

При изготовлении самодельного гидравлического пресса понадобится домкрат весом от 2 до 100 тонн. В зависимости от назначения пресс может быть как напольным, так и настольным. Последний вариант является более компактным.

Чтобы сделать гидропресс своими руками понадобится болгарка, сварочный аппарат и дрель по металлу, а также сверла разного диаметра. В качестве исходного материала применяются всевозможные швеллеры, уголки и трубы из металла. Любой гидропресс состоит их подвижных и неподвижных элементов. К подвижным относятся возвратные механизмы и подвижный упор, а к неподвижным стойки, упоры и основание.

Устройство для мастерской

Основание гидравлического пресса для гаража можно сделать из любых подручных материалов. Чтобы конструкция была устойчивой необходимо центр тяжести расположить как можно ниже. Для напольного устройства основание делается из толстостенных уголков и швеллеров.

При изготовлении настольного оборудования можно применить трубу с толстыми стенками и квадратным сечением. Применять железо можно, если толщина металла примерно 10 мм. Для основания понадобится качественный упор и стойки. Такие элементы делаются из подручных материалов.

Статья по теме:

Чтобы изготовить трубогиб для профильной трубы своими руками – изучите подробные инструкции, видео, фото, чертежи из данного обзора. С помощью этих материалов реализовать соответствующий проект не сложно.

Пресс из домкрата своими руками: этапы монтажных работ

Рассмотрим, как сделать устройство гидравлического пресса своими руками из домкрата. Чертежи и инструкция помогут все сделать правильно. Эта разновидность, пожалуй, легче всех в изготовлении для обычного человека. При разработке чертежей самодельного пресса из домкрата своими руками необходимо учитывать, по какой схеме он будет работать. Используются разные варианты. Например, домкрат может размещаться в нижней части устройства, в станине. При этом давление производится наверх. Если домкрат устанавливается в верхней части, то давление производится вниз.

В таблице представлены основные этапы работы.

Сделать пресс из гидравлического домкрата своими руками можно для выполнения штампованных элементов. Подобное оборудование гидравлического пресса из домкрата необходимо для обработки деталей из стали. Вместо домкрата, можно применить нагнетающий насос или гидроцилиндр. Это позволяет обеспечить максимальный комфорт при выполнении работ.

Корпус конструкции часто делается из уголков и швеллеров. Толщина материала может быть не менее двух мм. КПД такого агрегата составляет 80 %, что позволяет обеспечить необходимую грузоподъемность.

При соблюдении инструкции и при использовании качественных материалов можно сделать прочную конструкцию своими руками. Кстати, для автомастерской не всегда лучшим решением является гидравлический пресс. Если его не правильно настроить он может легко раздавить подшипник. В таком случае старый добрый механический агрегат принесет куда больше пользы.

Особенности монтажа простого механизма можно увидеть в ролике:

Как сделать полезный агрегат своими руками можно видеть на видео:

Источник: http://housechief.ru/press-svoimi-rukami.html

Как можно сделать пресс из домкрата своими руками?

В той большой номенклатуре технологических операций, которые приходится выполнять активно практикующему домашнему мастеру в своей мастерской, обязательно найдется место для работ, связанных с прессованием различных деталей и материалов.

Пресс из домкрата необходим для снятия или монтажа автомобильных подшипников, выпрессовки/запрессовки разных втулок или коленвала, а также сжатия металлических деталей.

Чтобы «закрыть» данную проблему раз и навсегда, можно, конечно, купить пресс, изготовленный каким-либо известным производителем. Но можно и задаться, например, вопросом, как сделать пресс из домкрата. Ведь отлаженное специализированное оборудование, собранное промышленным способом, не всегда оказывается по карману среднестатистическому покупателю. К тому же оно не всегда может устроить мастера своими параметрами или габаритами, которые приходится особо учитывать владельцам относительно небольших мастерских.

Тем не менее решать задачи, связанные, например, со снятием или установкой автомобильных подшипников, выпрессовкой/запрессовкой различных втулок или коленвала, сжатием всевозможных металлических деталей или сгибанием арматуры (труб), необходимо. Выходом из этого положения могут быть умелые руки и идея сделать пресс из домкрата.

Особенности гидравлического домкрата, его плюсы и минусы

Схема гидравлического домкрата.

Выбор именно гидравлического домкрата в качестве основы для монтажа силового пресса не случаен. Главной особенностью данного устройства, которая делает его сердцевиной самодельной установки для различных операций на сжатие, является непосредственное использование в нем основополагающих физических законов. В соответствии с этими законами жидкость, в отличие от газа, под давлением не сжимается и не уменьшается в своем объеме.

Благодаря такому свойству домкраты адекватно, без потерь мощности воздействуют на обрабатываемый объект усилием, которое оператор передает на указанные подъемники. Причем сила давления, которую через упоры оказывает домкрат на материал, намного превышает силу, приложенную человеком, что делает данное устройство очень полезным во многих технических сферах.

Конструкция гидравлического пресса.

В частности, гидравлические домкраты показывают весьма высокий коэффициент полезного действия — до 80%. Это позволяет рассчитывать на отличную грузоподъемность, а в случае с самодельным прессом — на значительную силу сжатия. Такой впечатляющий эффект обеспечивается большим передаточным отношением между поперечными сечениями цилиндра и плунжера насоса домкрата.

При всех этих достоинствах у данного подъемного приспособления есть и свои недостатки, которые приходится учитывать, когда берешься делать пресс из домкрата. Самый существенный из них состоит в том, что в домкрате невозможно точно отрегулировать высоту опускания штока. В нашем случае, когда он применяется не для подъема груза, а для давления на обрабатываемую заготовку, это ведет к тому, что каждый раз после такого воздействия давление в камере приходится стравливать до нуля, чтобы потом повторить весь ход штока до момента рабочего контакта упора с прессуемой заготовкой.

Какой домкрат лучше всего подходит для оборудования пресса?

Исходя из достаточно простой внутренней схемы и формы корпуса, из всех типов гидравлических подъемников наиболее подходящим для сборки самодельного пресса является одноштоковый бутылочный домкрат.

В отличие от механических (рычажных, кривошипных, винтовых, эксцентриковых) прессов, приспособления для силового сжатия на основе бутылочного гидравлического домкрата обладают заметно большей мощностью.

Одноштоковый бутылочный домкрат может поднимать тяжести от 2 до 100 т.

Согласно расчетам, такие домкраты, в зависимости от их конструкции, способны поднимать вес (оказывать усилие) в широком диапазоне от 2 до 100 тонн, что очень важно при их применении в качестве силового агрегата пресса.

Необходимо также отметить и сравнительную (по отношению к другим видам домкратов) компактность бутылочного варианта. Соответственно, этот фактор способствует проектированию в целом достаточно небольших прессов, удобных для эксплуатации в ограниченном пространстве домашней мастерской или частного гаража.

Материалы и инструменты для изготовления гидравлического приспособления

Для успешной работы по сборке данного устройства следует приготовить следующие материалы и инструменты:

• гидравлический бутылочный домкрат (в условиях небольшой частной мастерской или гаража обычно достаточно иметь устройство с усилием до 10 тонн);
• сварочный аппарат;
• набор электродов;
• ножовка по металлу;
• угловая шлифовальная машина (болгарка) с диском для разрезания металла;
• швеллер (от №8 и выше) длиной до 4 м;
• профилированная толстостенная труба прямоугольного (квадратного) сечения;
• металлический уголок 50х50 мм;
• стальная полоса (толщина — не менее 10 мм);
• отрезок трубы подходящего диаметра для головки штока домкрата (длина — 10-15 мм);
• металлическая пластина 25х10 см (толщина — 9-10 мм);
• 2 пружины для оттягивания упора (от автомобильных кресел, дверные и т.п.).

Порядок сборки своими руками гидравлического пресса

Приступая к сборке данного устройства, следует иметь в виду, что здесь важно не только наличие хорошего домкрата, но и изготовление надежной опорной платформы для него. Ведь на «раму» во время работы будет давить такая же сила, как и на обрабатываемый предмет. Поэтому сама платформа должна быть очень прочной, с большим запасом этой прочности, иначе вся конструкция может развалиться.

Инструменты для изготовления гидравлического пресса.

Такое качество обеспечивается применением при изготовлении платформы толстых металлических профилей (швеллеров) с максимально возможным количеством ребер жесткости. Можно взять стальной профиль квадратной или прямоугольной конфигурации. Необходимо приготовить 4 профиля подходящей длины.

Затем профили привариваются друг к другу боковыми стенками с тщательной проваркой швов сверху и снизу. Это придаст основанию пресса дополнительную жесткость.

Переходим к изготовлению вертикальных стоек и нижнего упора. Для всех этих элементов конструкции используется профилированная труба. Высота стоек рассчитывается как сумма максимального выхода штока, высоты корпуса бутылочного домкрата и толщины, которую имеет съемный упор. В то же время длина нижнего упора должна быть равной длине опорной платформы.

Платформу, обе стойки и нижний упор будущего пресса сваривают в одну прямоугольную раму. Необходимо принять меры, чтобы ее конструкция была собрана строго под прямыми углами. С этой целью можно использовать металлические уголки. Дополнительную прочность всей конструкции придадут металлические пластины, приваренные обоими своими концами по диагонали к опорной платформе и боковым стойкам.

Чертеж гидравлического пресса.

На следующем этапе делаем съемный упор, который будет перемещаться по вертикали с помощью направляющих и создавать давление на обрабатываемую заготовку. Для его изготовления понадобятся насколько полосок из стали длиной чуть меньше, чем расстояние между стойками, и толщиной не менее 10 мм. Все полосы надо с двух сторон приварить друг к другу.

Так как обрабатывать на гидравлическом прессе придется разные по форме предметы, данный упор должен свободно сниматься. Для этого, а также для фиксирования упора во время его перемещения вдоль вертикальных стоек, в блоке из стальных полос высверливают два сквозных отверстия. Кроме того, готовятся две стальные пластины длиной на 100 мм больше длины самого полученного блока. В этих пластинах высверливаются по два отверстия, которые должны быть соосными отверстиям, сделанным в блоке.

Для установки съемного упора на станине пресса стальные пластины крепятся к блоку болтами и гайками с шайбами подходящих размеров. Указанные пластины в результате правильного монтажа должны располагаться по обе стороны от стоек, ограничивая свободный боковой ход съемного упора.

Чтобы сделать съемный упор, можно еще взять отрезок такой же толстостенной прямоугольной (квадратной) трубы, какая была использована для сборки станины пресса. Длина этого отрезка выбирается чуть меньше расстояния между стойками. К нему так же, как было описано выше, с помощью болтов и гаек крепятся по бокам две направляющие стальные пластины.

Схема сборки гидравлического пресса.

На нижней плоскости опорной платформы, строго по центру его длины, приваривается отрезок трубы длиной 10-15 мм. Ее диаметр должен быть таким, чтобы в него мог без особых усилий вставляться верхний конец штока домкрата. В дальнейшем этот кусок трубы будет играть роль фиксатора положения силового агрегата.

После этого на равном расстоянии от указанного фрагмента трубы-фиксатора между опорной платформой и съемным упором произвольным способом крепятся пружины. Растягиваясь при выдвижении штока, при стравливании давления они будут возвращать блок упора в исходное верхнее положение.

На заключительном этапе монтажа силового устройства устанавливают собственно домкрат. Для этого необходимо с помощью дополнительных приспособлений оттянуть перемещаемый упор. Домкрат вставляется между платформой и упором таким образом, чтобы конец штока в задвинутом положении был вставлен в фиксатор.

Далее, основание домкрата прикручивается болтами или приваривается к подвижному упору. Причем первый вариант предпочтительнее, поскольку позволяет мастеру при необходимости извлечь подъемник из самодельного пресса и применить его по другому назначению.

На этом пресс можно считать готовым к эксплуатации.

Как сделать пресс с дополнительной настройкой?

Иногда при эксплуатации гидравлического пресса возникает потребность несколько сократить длину свободного хода штока домкрата. Чтобы добиться этого, рекомендуется уменьшить расстояние между съемным упором, перемещающимся сверху вниз вдоль боковых стоек, и нижним упором.

С этой целью устанавливается дополнительный — переходный — металлический профиль квадратного или прямоугольного сечения. Часто на его изготовление идет такой же толстостенный профиль, какой идет на изготовление стоек и нижнего упора.

Гидравлический пресс собирается из подручного металлолома и автомобильного домкрата.

Его длина определяется расстоянием между боковыми стойками пресса. Фрагмент прямоугольного профиля произвольным способом крепится к станине, он может быть как несъемным (приваривается сваркой), так и сменяемым (крепится посредством винтов или болтов).

Другой способ регулировки предполагает создание дополнительного перемещаемого нижнего упора. Для его установки в боковых стойках рамы на нужной для мастера высоте сверлятся отверстия строго напротив друг друга. Перемещаемый упор, длина которого должна быть чуть меньше расстояния между стойками, крепится к ним с помощью болтов и гаек.

Кроме того, сделать пресс с уменьшенным расстоянием между упорами поможет применение различных по размерам и конфигурации сменных подкладок или наковален. Использованные по отдельности или в комплексе описанные способы позволят существенно уменьшить период подвода перемещаемого упора к обрабатываемой детали и тем самым ускорить начало процесса сжатия и сократить общее время выполнения рабочего задания.

Возможные неисправности и техническое обслуживание домкрата

Между тем, сделать пресс с применением домкрата — это еще не все. Необходимо знать, как в дальнейшем обслуживать данное приспособление и устранять дефекты. К наиболее часто встречающимся неисправностям домкрата относят протекание масла и проникновение воздуха в его рабочую камеру.

Вытекающее масло свидетельствует, как правило, о выходе из строя сальников и различных уплотнений. Устраняется указанный дефект заменой неисправных уплотнителей соответствующим ремонтным комплектом. Для этого домкрат разбирается, из корпуса извлекаются поршни и шток, затем они проверяются на наличие коррозии, загрязнения и деформаций. Грязь удаляется, при обнаружении заметного изгиба штока дефектный элемент заменяется новым.

Конструкция готового гидравлического пресса.

Перепускающий клапан также исследуется на наличие деформации и загрязнения. При механических деформациях испорченный клапан заменяется новым, в то время как засоренный клапан можно очистить от грязи.

После этого из цилиндров домкрата сливается старое масло. Ускорить процесс можно, прокачивая систему рычагом вверх-вниз. Вместо старого масла заливается новая рабочая жидкость, но только после установки нового ремкомплекта.

В результате длительного использования подобного пресса в рабочей камере домкрата могут накапливаться воздушные пузырьки, которые ощутимо снижают КПД всего приспособления. В таком случае домкрат либо совсем не функционирует, либо его шток выдвигается слишком медленно.

Пузыри воздуха удаляются ускоренной прокачкой насоса домкрата при открытых пробке маслобачка и перепускном клапане. В результате энергичных движений воздух из рабочей камеры подъемного приспособления перетечет в маслобачок. После этого пробку масляной емкости и перепускной клапан следует плотно закрыть.

Если все было сделано правильно, домкрат снова заработает нормально. Если же неисправность не исчезнет после первого раза, описанную прокачку необходимо будет повторить.

Таким образом, собрать небольшой пресс можно самостоятельно, применяя стандартный автомобильный домкрат и подсобные средства и материалы. Причем, если внимательно изучить свойства материалов и порядок его сборки, сделать это будет совсем несложно.

Источник: http://moiinstrumenty.ru/standartnye/kak-sdelat-press-iz-domkrata.html

Пресс своими руками для гаража

Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

Пресс своими руками для гаража

Содержание пошаговой инструкции:

Назначение и принцип действия пресса

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Как правило, рабочий цилиндр устанавливается в вертикальном положении. В некоторых ситуация его установка выполняется в горизонтальном положении.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Варианты применения самодельного пресса

Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Пресс позволит выполнить рихтовку, надежно склеить различные детали под давлением, выжать жидкость, согнуть металлическое изделие, спрессовать старые бутылки, картон, жестяные банки и прочие подобные материалы.

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Особенности конструкции самодельного пресса

Для частного гаража хватит пресса мощностью до 10-15 тонн. В остальном же ориентируйтесь на собственные потребности.

Давление в большой емкости обычно создается при помощи встроенного либо отдельного насоса. Самый легкий в исполнении вариант – пресс, собранный на базе бутылочного домкрата с предусмотренным ручным насосом.

Подумайте, какие работы вы будете выполнять с использованием самодельного пресса, и определите необходимое усилие агрегата. Только после этого отправляйтесь в магазин для покупки домкрата и подбирайте его в соответствии с определенным ранее значением усилия.

Перед сборкой пресса нужно подобрать подходящий чертеж механизма, но лучше сделать его самостоятельно. Из готовых решений вам подойдет чертеж любого пресса, разработанного и собранного на основе доступного металлопроката и простого гидравлического оборудования.

Недостатком готовых чертежей является то, что они далеко не всегда будут соответствовать конкретно вашим запросам. В результате вы можете потратить очень много времени на подгонку конструкции под параметры приобретенного домкрата.

Существует 2 основных варианта сборки гаражного пресса, а именно:

• домкрат размещается на основании станины и осуществляет давление вверх;
• домкрат фиксируется ближе к верху станины, и давление подается вниз.

Перед началом сборки пресса обязательно уточните правильное рабочее положение для вашего домкрата. Если производитель сказал, что шток домкрата должен выдвигаться вверх, то именно так оно и должно быть – переворачивать инструмент нельзя.

Чаще всего собираются конструкции, предусматривающи е установку домкрата на основании станины. Второй же вариант является более узкоспециализиро ванным и применяется преимущественно в профессиональных слесарных мастерских.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

• габариты домкрата;
• величину рабочего хода штока основного инструмента;
• толщину мобильного стола;
• высоту опрессовываемых заготовок.

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

• установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
• создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
• используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
• применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированно му мастеру.

Инструменты для сборки самодельного пресса

1. Аппарат для сварки и электроды.
2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
3. Электродрель.
4. Шуруповерт.
5. Уровень.
6. Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

1. Швеллер. Покупайте изделие не ниже №8.

Руководство по сборке пресса

В процессе сборки гаражного пресса на каждом этапе сверяйтесь со своими чертежами. В целом же последовательнос ть работы достаточно простая. Нужно лишь пошагово выполнить предложенные рекомендации.

Первый шаг

Разрежьте металл на детали соответствующих размеров, ориентируясь по чертежу. Если чертеж предусматривает наличие отверстий в каких либо элементах конструкции, просверлите их с помощью электродрели.

Второй шаг

Сварите основание из отрезков квадратной либо прямоугольной трубы. Стыковочные швы проварите снизу и вверху. Закрепите сверху стальную пластину. Для крепления используйте сварку. При помощи сварки сделайте конструкцию в виде буквы «П». Углы этой конструкции должны иметь строго 90 градусов. Приварите конструкцию к основанию, и вы получите готовую станину.

Третий этап

Сделайте передвижной рабочий стол. Воспользуйтесь для этого трубой либо швеллером. Длину трубы нужно отрезать так, чтобы она была несколько меньше промежутка между стойками станины. Приварите к основной трубе маленькую часть трубы, которую вы предварительно подготовили для штока своего домкрата.

Направляющие передвижного столика изготавливаются из отрезков стальной полоски. Ширина направляющих должна равняться ширине рамы. Заведите трубу в пространство между стойками станины, приставьте стальные полоски по бокам и надежно стяните конструкцию при помощи болтов и гаек. Изготовьте сменный регулировочный упор по такой же схеме. Единственное отличие – напротив стоек нужно сделать отверстия для закрепления на требуемой высоте.

Четвертый этап

Зафиксируйте оттягивающие пружины в соответствии с вашими чертежами. Оттяните передвижной рабочий столик и установите домкрат.

Теперь ваш личный пресс готов. В дальнейшем домкрат можно будет быстро извлекать из конструкции и использовать для выполнения других задач.

Видео – Пресс своими руками для гаража

Источник: http://svoimi-rykami.ru/stroitelstvo-doma/garazh/press-svoimi-rukami-dlya-garazha.html

Как сделать самодельный пресс из домкрата своими руками

Чтобы избежать ненужных затрат на покупку, стоит попробовать изготовить самодельный пресс из домкрата своими руками. По своим техническим характеристикам такая установка не особо будет отличаться от аналогов, изготовленных в промышленных условиях.

Преимущества пресса

Краткий перечень работ, которые можно воспроизвести при помощи самодельного пресса:

1. Штамповка из различных материалов. Может проводиться как в горячем, так и в холодном состоянии.
2. Работы по загибанию металлопроката.
3. Выдавливание профилей различной модификации.
4. Прессовка предметов.
5. Для самостоятельной запрессовки и выпрессовки подшипников.

Виды пригодных для изготовления пресса домкратов

Домкраты, которые поступают в продажу или идут в комплекте с автомобилем, имеют не так уж много разновидностей. И далеко не все пригодны для изготовления пресса. Среди нужных:

1. Механический реечный домкрат. Имеет довольно простую конструкцию. Состоит из направляющей стойки с зубцами зацепления. Хорошо подходит для поднятия и удержания груза. По своей конструкции из-за малой площади давления на точку опоры, которая смещена на одну сторону, практически не пригоден для изготовления пресса. Можно, конечно, попробовать изготовить конструкцию из двух домкратов, но производство станины и применение такого количества домкратов будет являться невыгодным делом.
2. Механический (ромбический) винтовой домкрат. Поднимает груз за счет вращательно-поступательного движения. То есть при закручивании винтового штока поднимается горизонтальная диагональ ромба вместе с опорной площадкой, на которой находится груз.
   Подходит для изготовления пресса. Имеет недостаток: придется применять слишком большие физические усилия для достижения нужного результата.
3. Гидравлический домкрат. Самый оптимальный вариант для изготовления пресса. Имеет точку давления, которая расположена по центру устройства. Прилагая небольшие физические усилия, можно поднять более 60 т груза (зависит от величины домкрата). Недостатки: подъем штока происходит только вверх. Правда, есть возможность самому переделать механизм для работы в перевернутом состоянии.
4. Подкатной гидравлический и пневматический автомобильные домкраты. По своим строению и конструкции не стоят усилий и финансовых вложений для изготовления пресса.

В итоге самым оптимальным будет использование винтового или гидравлического домкрата. Принцип устройства пресса для этих видов будет идентичен.

Пресс на базе гидравлического домкрата

Винтовой домкрат может работать во всех положениях относительно плоскости. Но создать большое давление при его помощи довольно затруднительно. Практически все виды гидравлических домкратов работают в одном положении — перпендикулярно относительно плоскости. Тем не менее это лучший вариант, так как при относительно небольших физических нагрузках можно создать довольно большое давление.

Создание проекта

Перед тем как начать изготавливать ручной пресс, стоит хорошо обдумать, для достижения каких целей он будет предназначен, приблизительно определить, какое усилие будет требоваться домкрату для их достижения.

Существует довольно много схем этого механизма. Но такие чертежи могут иметь один небольшой недостаток. Хотя принцип изготовления у всех практически одинаков, при создании проекта производился расчет на выполнение определенных функции. А они далеко не всем подходят. В результате после окончания работы придется дорабатывать или переделывать некоторые элементы установки.

Самым надежным вариантом будет создать или переделать уже имеющийся чертеж самому, заранее рассчитав, какие основные функции будет выполнять механизм.

Сразу можно сказать, что имеется два вида установки самодельного пресса:

1. Домкрат находится снизу на основании станины. Давление штока происходит вверх, поднимая тем самым подвижную платформу (стол) по станине. То есть давление на изготавливаемую деталь происходит не сверху, как в привычных вариантах прессования, а снизу.
2. Домкрат смонтирован на подвижной площадке, практически сверху каркаса. Активируя работу штока, он поднимается вверх и упирается в жестко укрепленную платформу, расположенную в верхней части основы. Под воздействием давления нижняя подвижная площадка вместе с домкратом смещается по станине вниз. Нижняя часть и будет рабочей поверхностью пресса.

Сборка станины

Одним из основных элементов пресса является станина, или основа. Подбирая материал для ее изготовления, нужно брать в расчет, с какой силой домкрат будет воздействовать на эту конструкцию.

При применении домкрата, который имеет усилие не более 5 т, вполне подойдет швеллер марки 8П, до 10 т — 10П, до 15 т — 14П

Сама основа имеет форму рамы. Рамный проем должен соответствовать предполагаемой ширине и высоте обрабатываемого материала. При этом нужно учитывать габариты домкрата и свободный ход его штока.

Итак, вариант первый. Станина состоит из двух стоек, для большей устойчивости усиленных опорными ножками.

Подвижный стол изготавливается из спаренного швеллера с таким расчетом, чтобы подвижная часть стола могла беспрепятственно перемещаться как вверх, так и вниз по полозьям. Ножки и опора не подвергаются большим нагрузкам, помимо своего веса и массы пресса. Поэтому не имеют особых требований при изготовлении. Единственная рекомендация: должна присутствовать нижняя перекладина, которая будет придавать конструкции дополнительную жесткость.

С двух сторон опорного стола располагаются пружины (они помогут вернуть шток в начальное состояние), домкрат будет находиться между ними. Проушины, предназначенные для крепления пружин, изготавливаются параллельно одна относительно другой. Одна находится на столе, а вторая встроена в основание опорной рамы. Жесткость и размер пружин подбирается в соответствии с весом домкрата и его габаритами.

Все элементы (кроме подвижного стола) скрепляются между собой с помощью сварки с двух сторон. По углам нужно приварить «косынки» или уголки для создания прочности конструкции.

В этом варианте изготовления домкрат крепится по центру подвижного стола и находится между пружин. Начиная работать, шток упирается в верхнюю часть рамы, а так как она жестко приварена вместе со столом, то по станине начинает смещаться вниз. Нижняя часть стола и будет создавать давление между своей основой и нижней частью рамы.

Есть и вариант второй. Чтобы сделать пресс из домкрата по второму способу (когда домкрат создает давление штоком вниз), можно использовать механический или доработанный гидравлический инструмент (который сможет работать в перевернутом состоянии).

Конструкция станины делается аналогично предыдущему варианту. Домкрат крепится к верхней части основания, заранее оборудованной металлической пластиной (с просверленными отверстиями для крепления). Подвижной стол можно сделать еще один, установив его в нижней части рамы. Требуется сделать для него болтовые крепления на станине. Перемещая по основанию эту передвижную планку, можно будет регулировать зазор между верхней точкой выдвинутого штока и основанием конструкции. Первый стол, как и в предыдущем варианте, будет перемещаться по станине под действием домкрата. В результате должен получиться регулируемый и довольно надежный инструмент.

Изготовление упора для пресса

Изготавливая гидравлический пресс своими руками, дополнительно нужно сделать для него упор. Для этого можно использовать такой же материал, как и для стоек. Заготовка при этом должна быть по длине одного размера с шириной данной конструкции. Следующее действие: нужно сварить между собой две эти детали и соединить их с основанием.

Упор состоит из двух уголков, размер стенки — 40-50 мм. Длина выбирается относительно размера рамы, но в пределах 30- 50 см. Между собой все заготовки должны быть скреплены сваркой строго под углом 90°.

Доработка домкрата

Недостаток гидравлического домкрата, в результате которого он не может выполнять свои функции в перевернутом состоянии, можно попытаться исправить. Алгоритм действий:

1. Вдобавок к домкрату, обычно сверху, устанавливается расширительный бачок емкостью не менее 250 мл. При помощи силиконовой трубки бак соединяется с отверстием для заливки масла. Для плотной стыковки можно использовать штуцера со сделанной на них резьбой. В результате в перевернутом состоянии прослойка воздуха (из-за которой не двигается шток) будет вытеснена маслом, которое будет подаваться самотеком с расширительного бачка. В итоге домкрат должен заработать.
2. В этом варианте доработки домкрат следует разобрать. Прокачать плунжер, сняв с корпуса домкрата верхнюю прижимную гайку и заранее слив масло из системы. Изъять заливной стакан, он крепится за счет уплотнительного манжета в основании домкрата. Вся проблема в стакане, где масло в перевернутом состоянии не доходит до отверстия забора жидкости. Исправить эту проблему можно, плотно запрессовав в отверстие трубку длиной практически на всю высоту стакана.

Довольно просто сделать пресс гидравлический или механический, используя для работы только подручный материал. Потеряв немного времени, в результате удастся получить отличный инструмент с довольно широким спектром применения.

Источник: http://sadovod.guru/podelki/poleznye-prisposobleniya/kak-sdelat-samodelnyj-press-iz-domkrata-svoimi-rukami.html

Изготавливаем пресс из домкрата своими руками

Изготовить пресс из домкрата своими руками, чертежи которого представлены ниже, не составит большого труда. Для этого вам потребуется гидравлический домкрат и определенные инженерные навыки. При наличии этих составляющих с созданием самодельного пресса проблем не возникнет.

Особенности пресса

Наличие гидравлического домкрата существенно снижает затраты, необходимые чтобы сделать своими руками полноценный пресс.

• Основное преимущество гидродомкрата — это применение жидкости в конструкции устройства;
• Жидкость, в отличие от того же газа, не сжимается, не меняет свой объем при воздействии высокого давления. За счет этого закона физики, пресс получает высокую мощность, эффективно используется для всевозможных бытовых потребностей;
• Принцип работы гидравлического пресса позволяет воздействовать на обрабатываемые материалы плавно, избегая рывков и резкой потери мощности;
• У гидравлики коэффициент полезного действия составляет до 80 процентов. Это обеспечивает высокие подъемные способности пресса.

При всех своих очевидных преимуществах, пресс характеризуется определенными недостатками.

Главная проблема пресса — это невозможность регулирования высоты опускания штока. Подобная ситуация обусловлена конструктивными особенностями домкрата, который служит для подъема объектов, а не их опускания.

Это нельзя назвать существенным недостатком пресса, но по завершению рабочего процесса по обработке заготовок, давление в камере приходится снижать до нулевой отметки. Так процесс повторяется раз за разом, пока не будет достигнут требуемый результат.

Но данный минус можно назвать пустяковым, если сопоставить ему все получаемые преимущества от самодельного пресса на основе домкрата.

Выбор домкрата для пресса

Если вы решили сделать своими руками домашний пресс на основе домкрата, для начала вам потребуется приобрести соответствующий подъемный механизм.

• Самые востребованные варианты — это бутылочные одноштоковые домкраты;
• Их диапазон мощностей внушительный — от нескольких тонн до 100 тонн. Это обеспечивает серьезные показатели силы давления;
• 100 тонн способны поднять только такие домкраты. Рычажные, винтовые, эксцентриковые или кривошипные подобными характеристиками мощности похвастаться не могут;
• Практика показывает, что для бытового использования достаточно сделать обычный пресс с грузоподъемностью до 20 тонн;
• У одноштоковых бутылочных гидродомкратов есть важное достоинство — компактные размеры. Так вы сможете работать с прессом на ограниченном пространстве.

Этапы изготовления пресса

Чтобы соорудить пресс из домкрата, вам предстоит выполнить три основных этапа:

• Проектирование;
• Подготовка материалов и инструментов;
• Сборка пресса.

Проектирование пресса

Многие специалисты сходятся во мнении, что чертеж — это основной компонент успешного создания пресса.

При этом важно понимать, что каждый чертеж, найденный в сети, основан на определенном оборудовании и материалах, которые использовал мастер, дабы сделать самостоятельно гидропресс.

Материалы и инструменты

Отыскав чертежи вы можете приступать к подготовке необходимых для работы материалов, инструментов. В этот перечень обязательно должны входить:

• Домкрат. Для бытовых нужд мощность гидродомкрата может быть не более 20 тонн;
• Инверторная сварка и электроды для аппарата;
• Болгарка;
• Швеллеры;
• Профилированная труба с толстыми стенками прямоугольной формы;
• Металлический уголок;
• Стальные полоски толщиной минимум 10 миллиметров;
• Труба, диаметр которой соответствует головке штока вашего домкрата;
• Металлическая пластина (обычно подходит пластина толщиной 10 миллиметров размерами 250 на 100 мм);
• Пара мощных пружин.

Сборка пресса

Чертежи, материалы и инструменты готовы, что позволяет вам сделать самостоятельно функциональный пресс, используя обычный гидравлический домкрат.

1. Без качественной опоры даже самые хорошие гидропрессы на основе домкрата нормально функционировать не смогут. Потому первым делом подумайте про надежную опору, которая сможет выдерживать рабочие параметры мощности вашего домкрата. По мере роста мощности домкрата вам потребуется более надежная опора. Рекомендуется сделать запас прочности в 1,5-2 раза.
2. Для получения требуемого уровня надежности используйте четыре прямоугольных швеллера, приваренные один к другому боками. Если сварка окажется плохой, конструкция может развалиться прямо во время работы на гидропрессе.
3. Нижний упор и вертикальные стойки пресса рекомендуется сделать из профилированной трубы. Высота элементов соответствует расстоянию максимального выхода штока, размеру домкрат и толщине съемного упора.
4. Длина у нижнего упора равняется длине опоры всего механизма.
5. Нижний упор пресса, платформу и стойки следует сварить в единую раму. Не забывайте сделать конструкцию с прямыми углами. Здесь вам пригодятся уголки. Добавить прочности можно пластинами, которые привариваются к стойкам и платформе. Привариваются металлические пластины диагонально.
6. Следующий этап — это съемный упор пресса. Он служит для создания давления на сжимаемую заготовку. Для изготовления съемного упора используют стальные полосы, длина которых немного меньше, чем расстояние между стойками. Соединение полосок осуществляется сваркой.
7. Если вы планируете использовать пресс для различных целей и обработки разных материалов, для съемного упора следует предусмотреть запас пространства для быстрого и удобного удаления из конструкции гидравлического пресса. Чтобы сделать это проделайте пару сквозных отверстий в блоке из металлических полосок. Этот элемент обеспечит фиксацию упора при его скольжении по стойкам.
8. Для изготовления съемного упора подойдет и отрезок трубы, который вы использовали, чтобы сделать станину. Ширину предусмотрите немного меньше, чем расстояние между вашими стойками. К упору монтируется пара направляющих пластин и фиксируются болтами.
9. Далее наступает черед домкрата. Чтобы его установить, нужно оттянуть смещающийся упор пресса, вставить домкрат между упором и платформой. При задвинутом положении наконечник штока должен оказаться внутри фиксатора.
10. Основание вашего гидравлического домкрата крепится на подвижном упоре. Некоторые используют для этих целей сварочный аппарат, хотя рациональнее применить обычные болты. Это позволит по мере необходимости демонтировать домкрат для его применения в целях поднятия машины или прочих операций.

Области применения

Опираясь на видео и фото инструкции, представленные пошаговые руководства, собрать конструкцию не сложно. Другой вопрос — зачем вообще вам может потребоваться подобный механизм.

Самодельные прессы могут оказаться полезными для:

• Приготовления соков из овощей, фруктов;
• Самостоятельного изготовления масла прессом;
• Запрессовки и выпрессовки подшипников, сайлентблоков;
• Формирования заготовок по матрицам;
• Выпрямления погнутых элементов;
• Сгибания прочных изделий из металла и пр.

Это многозадачное устройство, которое может оказаться полезным в быту.

Источник: http://tvoistanok.ru/pressovanie/press-iz-domkrata.html

Гидравлический пресс своими руками – оборудование для домашней мастерской

Нередко у любителей что-то ремонтировать или мастерить возникает потребность в обработке деталей, узлов давлением (прессованием). Незаменимым подспорьем в этом станет гидравлический пресс, своими руками сконструированный.

1 Гидравлический пресс – коротко о назначении и принципе действия

Гидравлический пресс представляет собой оборудование, предназначенное для обработки материалов, различных изделий давлением. Устройство приводится в действие жидкостью, которая находится под высоким давлением. В основе работы пресса лежит закон Паскаля.

Оборудование состоит из 2 камер (цилиндров). В первом, меньшем, жидкость приводят в состояние с высоким давлением и подают по трубопроводу или специальному каналу в больший, рабочий цилиндр, где поступающая жидкость создает на поршне усилие, передаваемое на обрабатываемый материал через исполнительный инструмент. Необходимым условием работы пресса является наличие упора, не допускающего перемещение детали или заготовки под воздействием рабочего поршня. В качестве жидкости применяются специальные масла.

В современных промышленных гидравлических прессах расположение рабочего цилиндра чаще всего вертикальное и иногда горизонтальное. В зависимости от своего назначения и типа обрабатываемых материалов это оборудование развивает усилия от нескольких десятков до нескольких тысяч тонн. Пресс нашел широкое применение в металлообработке для штамповки, ковки, правки и гибки, выдавливания профилей и труб, а также при брикетировании, пакетировании, прессовании различных материалов, производстве резиновых, пластмассовых, древесностружечных изделий и во многих других областях.

2 Зачем нужен пресс дома – некоторые варианты применения

В домашней мастерской пресс небольшой мощности может стать ценным помощником при ремонте автомашины и других работах. Для того чтобы выпрессовать подшипник или сайлентблок и на его место запрессовать новый, не потребуется обращаться в автосервис и платить немалые деньги. С помощью пресса можно согнуть металлическую заготовку, сделать рихтовку, под давлением надежно склеить между собой две детали, спрессовать пластиковые бутылки, жестяные банки, бумагу или картон, выжать масло или влагу.

Покупка пресса заводского исполнения обойдется в кругленькую сумму. Но это оборудование можно изготовить самостоятельно, потратившись только на необходимые материалы. При этом можно будет создать устройство, приспособленное и адаптированное под конкретные нужды, с учетом решаемых задач. Так как пресс гидравлический самодельный в любом случае потребует некоторого места, то при отсутствии помещения под мастерскую его можно разместить в гараже.

3 Пресс гидравлический своими руками – конструкции и чертежи

Для домашней мастерской вполне достаточно пресса, развивающего усилия в 10–20 тонн или даже меньше – все зависит от круга поставленных задач. Кроме усилия, это оборудование имеет следующие основные характеристики:

• габариты;
• вес;
• ход поршня;
• наличие манометра;
• рабочие параметры станины.

Для создания давления в рабочем цилиндре используется обычно ручной встроенный или отдельный гидравлический насос. Все зависит от выбора оборудования для изготовления пресса. Наиболее простой, легко реализуемый вариант самодельного пресса – конструкция на основе гидравлического домкрата бутылочного типа, у которого ручной встроенный насос.

Прежде чем приступить к изготовлению пресса, необходимо решить, под какие работы он будет предназначен, и, соответственно, какое усилие должен развивать. После этого необходимо подобрать и приобрести подходящий домкрат (если он будет использоваться при сборке пресса).

Следующий, самый важный этап – создание чертежа будущего пресса. Любой предлагаемый в интернете для самостоятельной сборки гидравлический пресс, чертежи к которому прилагаются, разработан и сделан на основе имевшихся в наличии металлических материалов и гидравлического оборудования. Поэтому, если строго следовать чужим разработкам, то сборка пресса может растянуться до бесконечности и будет заключаться в переделке и подгонке взятой за основу конструкции под приобретенный гидравлический домкрат.

При создании чертежа сначала требуется выбрать схему работы прессового оборудования:

1. Домкрат установлен на основание станины и давит вверх.
2. Домкрат зафиксирован у верха станины и давит вниз.

При этом нельзя забывать, что для выпускаемых домкратов правильное рабочее положение, предусмотренное изготовителем, вертикальное, выдвижным штоком вверх – переворачивать нельзя.

Как правило, используется первый вариант. Второй более удобен для некоторых видов слесарных работ (в частности, для выпрессовывания втулок, подшипников из каких-либо деталей).

4 Разработка чертежа пресса с гидравлическим домкратом

Далее разрабатывают станину – раму, внутри которой домкрат будет давить на детали. Она должна быть прочной и рассчитана на развиваемое домкратом усилие с запасом, так как приводимый в действие пресс будет одновременно давить вверх и вниз, стремясь разорвать раму. Основание станины должно обеспечивать достаточную устойчивость пресса и, желательно, иметь форму платформы. Ширина проема рамы зависит от размеров предназначенных для обработки материалов, но она должна быть не меньше, чем сумма габаритов устанавливаемых элементов прессового оборудования.

Высота – складывается из размера домкрата, желаемого свободного хода его штока, толщины подвижного рабочего стола и высоты предназначенных для обработки объектов. При схеме работы 1 домкрат устанавливают на основание, а упором для деталей будет служить верх станины. Усилие от штока будет передаваться на объект через подвижный рабочий стол. Его монтируют поверх домкрата на раму, по которой он должен свободно перемещаться вверх-вниз, удерживаемый боковыми направляющими.

С обеих сторон домкрата крепят оттягивающие пружины – одной проушиной к основанию станины, а другой к подвижному столу. Их назначение – сжатие домкрата в исходное состояние, когда шток не выдвинут (жесткость и размер пружин должны быть соответствующими). Возможен вариант, когда на шток одето приспособление в виде оправки, к которой крепят одну из проушин пружин – вторую фиксируют к основанию.

Вторая схема работы пресса предполагает, что упором для деталей будет основание станины, а домкрат устанавливают на подвижный стол, который подвешен к верху рамы на оттягивающих пружинах. Под головку штока домкрата в обеих рабочих схемах предусматривают гнездо на узле сопряжения (снизу подвижного стола (вариант 1) или верха станины (вариант 2). Это может быть небольшой отрезок трубы подходящего диаметра.

Для регулировки свободного хода штока домкрата и, соответственно, высоты обрабатываемых объектов возможны следующие решения:

• в верхней части станины делают винтовой привод с штурвалом. Вкручивая винт с плитой на конце, можно будет уменьшать просвет для деталей внутри станины;
• предусмотреть съемный упор в виде рабочего перемещаемого стола, который можно будет фиксировать на раме болтами и гайками или прутками. Для этого в станине просверливают отверстия с шагом по высоте меньше хода штока домкрата;
• предусматривают использование сменных вставок-подкладок из сплошного или полого стального профиля;
• комбинированное применение вышеописанных способов.

Все размеры на чертеже должны быть указаны с учетом не только габаритов домкрата, объектов обработки, но и размеров предполагаемого для использования при сборке пресса металлопроката.

5 Какие материалы и инструменты нужны для изготовления пресса?

Понадобятся следующие инструменты:

• сварочный аппарат;
• электроды;
• слесарная ножовка или угловая шлифмашина с отрезным диском для металла.

В качестве силового агрегата – выбранный гидравлический домкрат. Оттягивающие пружины – дверные, от передних автомобильных кресел или другие. При нижнем расположении домкрата в качестве детали оттягивающего приспособления можно использовать грибок моста со сдвинутыми шлицами – его одевают на шток, крепят пружины к нему и основанию рамы.

Металлопрокат, который может быть использован (объем и размеры согласно разработанному чертежу):

• швеллер от № 8 и выше, прямоугольная или квадратная труба от 40х40 мм, уголок от 50х50 мм – для станины, ее основания, съемного упора, подвижного рабочего стола;
• отрезок стального листа от 8 мм – при необходимости настила на основание или другие элементы конструкции с целью выравнивания поверхности;
• стальная полоса 10 мм – для направляющих, ребер жесткости станины (при необходимости);
• отрезок трубы под головку штока домкрата (подходящего диаметра, длиной примерно 1 см).

6 Как сделать гидравлический пресс самостоятельно?

После создания чертежа и подготовки необходимых инструментов, материалов, комплектующих будет ясно, как сделать гидравлический пресс. Сначала весь металл режут по размерам, указанным на чертеже. Просверливают все отверстия, если они предусмотрены конструкцией, на обозначенных для этого деталях.

Затем из отрезков квадратной трубы сваривают основание, швы на стыках проваривают сверху и снизу. Сверху сваркой крепят соответствующих размеров стальную пластину. С помощью сварочного аппарата изготавливают П-образную конструкцию со строго прямыми углами, которую надежно приваривают к основанию – станина готова.

Изготавливают перемещаемый рабочий стол. Для этого можно использовать швеллер или трубу, отрезанную на длину, меньшую промежуточного расстояния между стойками рамы. К трубе приваривают кусочек трубы под шток домкрата. В качестве направляющих стола используют отрезки полосы длиной, которая равна ширине станины. Заведя трубу между стойками рамы, по бокам приставляют полосы и стягивают всю конструкцию болтами с гайками. Съемный регулировочный упор изготавливается аналогично, но в полосах напротив стоек просверливают отверстия для фиксации на нужной высоте.

Затем в предусмотренных местах доступным способом закрепляют оттягивающие пружины. Оттянув перемещаемый рабочий стол, устанавливают домкрат – пресс гидравлический, своими руками изготовленный, готов. Когда в нем нет необходимости, домкрат можно легко извлечь и использовать по своему прямому назначению.

Источник: http://tutmet.ru/sdelat-press-gidravlicheskij-svoimi-rukami-chertezhi.html

Самодельный пресс из домкрата своими руками: функциональный станок для бытового использования

Гидравлический пресс – инструмент, который активно применяется для выполнения различных видов работ, а с его помощью можно с легкостью изменить форму даже изделий повышенной плотности.

Вот только стоимость приобретения подобного оборудования достаточно высока – гораздо проще сделать его своими руками, тем более что на это потребуется не так уж много времени. Что же необходимо для того, чтобы изготовить пресс из домкрата?

Гидравлический пресс: сфера использования

Прежде чем приступать к работе, важно внимательно изучить чертежи – и тогда гаражный станок ничем не будет уступать профессиональному оборудованию. Но при этом удастся сэкономить значительную сумму, что в полной мере окупает все потраченные усилия. Кроме того, функциональность подобного изделия достаточно высока – инструмент прекрасно подходит и для выгибания, и для штамповки, и для прессовки различных изделий. Последняя функция особенно ценна, так как она применяется для пакетирования продукции, созданной не только на основе металла, но и пластика или древесины.

Самодельный станок работает по такому же принципу, как и заводское оборудование – давление направлено в определенную точку, а соответственно, можно с легкостью менять форму обрабатываемой заготовки. Гаражный инструмент состоит из двух основных элементов – поршневых цилиндров, внутри которых находится жидкость (это может быть масло, но чаще всего применяется обычная вода). Соответственно, при наличии жидкости повышается и коэффициент полезного действия инструмента, что значительно увеличивает силу воздействия.

Инструменты для создания оборудования

Безусловно, гидропресс, который сделан своими руками, несколько отличается от профессионального оборудования. Важно лишь подобрать подходящий чертеж, на основании которого будут выполнены необходимые работы.

Для этого потребуется целый ряд инструментов:

• Сварочный аппарат
• Электроды
• Шлифовальный аппарат.

Это оборудование потребуется для обработки поверхности металлических профилей, а также для обеспечения качественного соединения основных деталей и создания ручного станка своими руками.

Именно по этой причине самодельный гаражный инструмент чаще всего создается на основе гидравлического домкрата, в котором подобный элемент уже встроен изначально.

Для создания оборудования своими руками можно выбрать практически любой домкрат – прекрасно подойдет все, что найдется под рукой. Но лучше всего для этой цели подходит конструкция бутылочного типа, которая отличается продолжительным сроком службы.

Основные этапы выполнения работы

Приступая к сборке самодельного устройства, важно правильно установить домкрат – шток ни в коем случае не должен выдвигаться вниз. Конструкция монтируется в строго вертикальном положении.

Этого показателя вполне достаточно для проведения работ на бытовом уровне – для выполнения всех остальных задач применяется профессиональный гидравлический пресс.

Тем, кто ищет, как сделать гидравлический пресс, стоит воспользоваться следующим алгоритмом действий. Это позволит создать практичную и надежную гаражную конструкцию, работать с которой будет легко и удобно.

Существуют основные этапы:

1. Изначально монтируется платформа – именно она служит опорой для всего оборудования, а потому должна выдерживать требующийся уровень нагрузки. Сила, действующая в процессе выполнения работ, должна быть пропорциональна узлам. От качества опоры зависит долговечность всей конструкции.
2. Определяется ширина рамы – важно учитывать, что проем подбирается в соответствии с используемым в процессе прессовки материалом. Изначально необходимо замерить размеры пресса – на основании этого и определяются оптимальные габариты. Чтобы изготовить подходящую раму своими руками, необходимо учесть длину устанавливаемого домкрата, высоту пресса, а также место, необходимое для обработки материалов. Кроме того, учитывается свободная амплитуда штока и параметры рабочего стола.
3. Домкрат монтируется на гидропресс таким образом, чтобы основные элементы устанавливались в полотно рамной платформы. Соответственно, сила воздействия, передающаяся от штока в процессе прессовки материала, зависит от действия подвижного рабочего стола.
4. Этот элемент конструкции монтируется на верхнюю часть домкрата. При этом подвижность стола обеспечивается за счет станины – оно происходит по направлению вниз и вверх.
5. Установка дополнительных ребер не является обязательной, но она позволяет усилить конструкции, сделать её жестче и прочнее, что увеличивает период эксплуатации гаражного станка. Для этой цели пригодятся металлические профили (можно использовать как угловые, так и квадратные). Размер подбирается индивидуально, в соответствии с параметрами конструкции. Наиболее распространенный вариант – 50 мм на каждую сторону. В качестве альтернативы профилю может выступить обычный металлический лист, согнутый в нужном положении. Из листа нужно сделать два угла, после чего соединить их друг с другом – такая деталь даже более практична, так как за счет использования дополнительных ребер жесткости, увеличивается и предел нагрузки.
6. Завершающий этап создания станка своими руками – придание конструкции необходимой устойчивости. Для этого потребуется пластина из металла, толщина которой составляет не меньше 10 мм. Она приваривается к основной платформе, после чего монтируются пружины. Они крепятся таким образом, что обеспечить одновременное соприкосновение и с рабочим столом, и со станиной, и необходимы в первую очередь для того, чтобы без труда вернуть домкрат в начальное положение – соответственно, должны обладать достаточной для этого жесткостью.

В результате, получается удобный и функциональный ручной станок, созданный своими руками. Затраты на его создание минимальны, зато срок службы исчисляется годами.

Зачем нужен дополнительный упор?

Схема гидравлического пресса должна включать в себя и дополнительный упор. Для его создания своими руками используются металлические заготовки, соответствующие ширине общей конструкции. Необходимо соединить их с основной платформой под углом 90 градусов.

Очень важно ориентироваться на этот показатель и в процессе выполнения сварочных работ – изделие не должно согнуться в результате подобного воздействия.

Установка дополнительного упора не займет много времени – для его создания прекрасно подойдут остатки металлических заготовок, которые использовались для изготовления основной рамы гаражного станка. Основное предназначение подобного изделия заключается в том, что в процессе его передвижения, передается нужное направление и на составляющую.

Заключение

Чтобы своими руками сделать гаражный вариант гидравлического пресса, потребуется лишь подходящий домкрат и немного усилий. При этом ручной станок по своей функциональности и надежности не уступает заводскому оборудованию, вот только стоимость его в несколько раз ниже, что позволяет неплохо сэкономить.

Источник: http://zonametalla.ru/oborudovanie/samodelnyiy-press-iz-domkrata-svoimi-rukami.html
