Пилорама из бензопилы. Как сделать пилораму из бензопилы своими руками

Древесина – это, пожалуй, наиболее распространенный строительный материал на сегодняшний день. Уже давно прошли те времена, когда процесс постройки дома осуществлялся с применением самых примитивных инструментов. Сейчас для выполнения подобного рода работ используются новые технологии и самая современная техника, в том числе и пилорама, при помощи которой древесина обрабатывается до нужных размеров. К сожалению, данный инструмент не является доступным для простых россиян, ведь стоит он сотни тысяч рублей. Однако выход из этой ситуации есть – конструирование самодельной пилорамы. Как это происходит, узнаете в нашей сегодняшней статье.

Почему выгоднее делать пилораму из бензопилы?

Вообще бензопила – это уникальный прибор, ведь на его основе можно сделать практически любой инструмент, начиная от самодельной газонокосилки и заканчивая снегоходами. В нашем случае использование данного устройства позволяет сконструировать нужный элемент почти без задействования каких-либо дополнительных деталей и агрегатов. Судите сами – двигатель у нас уже есть, причем вместе с бензобаком, каркас также присутствует, и даже цепь остается в рабочем состоянии. Ничего из вышеперечисленного мы менять и переоборудовать не будем. Единственное, что нам потребуется сделать, так это металлический навес, который будет прикрепляться к корпусу пилы. Приблизительную конструкцию такого аппарата вы можете увидеть на следующем фото.

Как видите, самодельные пилорамы из бензопилы практически ничем не отличаются от истинной пилы. То есть усилия и денежные затраты, требуемые на выполнение данной операции, минимальны. В этом и заключается все преимущество использования данного инструмента в качестве пилорамы.

Как сделать пилораму из бензопилы?

Для создания подобного устройства вам необходимо иметь два швеллера размером в 150…180 х 8000 миллиметров (высота и длина соответственно). Кроме этого, в работе вам потребуется несколько уголков 50 х 100 мм и две рельсы. Последние нужно перевернуть подошвой вверх. При создании основы для пилорамы следует просверлить в ней несколько отверстий по 14-18 миллиметров каждое. Интервал между ними должен составлять примерно 1-1,2 метра.

Также в работе вам потребуются стяжки. Их можно изготовить из обычной водопроводной трубы длиной 250 миллиметров. В качестве соединительных элементов следует использовать болты, а не сварку. Из прямоугольников изготавливаются стойки, на которые затем закрепляется основа пилорамы. Кстати, при изготовлении основания недопустимо использовать деформированные элементы. Все детали должны иметь строго ровную форму. Что касается расстояния между стойками, их следует размещать до конца основы с интервалом 80-100 сантиметров. Дополнительно можно приварить раскосы между ними, чтобы конструкция казалась более прочной.

Что делать далее?

На следующем этапе пилорама из бензопилы укомплектовывается подвижной тележкой. В ее основу войдет стальная плита размером 600 х 50 миллиметров. К ней снизу следует приварить металлический уголок 40 х 40 миллиметров. Затем тележку нужно поставить на подшипники или же ролики. К верхней ее части также приварите 2 уголка. К последним прикрепляется сама бензопила.

На завершающем этапе производится конструкция для фиксации бревна. Что для этого нужно сделать? Здесь вам понадобится металлическая трубка диаметром в 35-40 миллиметров. Также в ходе работ необходимо применить подвижный шланг, который будет располагаться с последующим закреплением на нужной высоте. При этом значение высоты не должно превышать длину самой трубы. Итак, наша самодельная пилорама своими руками успешно сделана. Можно смело приступать к ее эксплуатации и обрабатывать древесину практически любого диаметра.

Как сделать из бензопилы пилораму? Способ № 2

Приведем еще один метод изготовления пилорамы в домашних условиях. В принципе, этот вариант создания режущего устройства не сильно отличается от предыдущего – чертеж и инструменты для работы будут такими же, как и в первом случае. Однако эта технология изготовления пилорамы будет более доработанной. Как делается пилорама из бензопилы своими руками в таком случае? На чертеже вам необходимо будет указать 4 основных элемента. Это пила, ее привод, механизм, при помощи которого регулируется толщина получаемой доски, а также элемент, позволяющий передвигать пильную часть конструкции. Также следует указать схему расположения устройства для фиксации бревна.

Как делается пила и ее привод?

Здесь ничего сложного нет. Поскольку делается пилорама из бензопилы, все эти элементы, в том числе и мотор, у нас уже будут готовыми. Поэтому все, что от вас требуется, так это исправная пила с режущими зубьями и рабочий двигатель, что, в принципе, и присутствует в конструкции данного инструмента.

Теперь о том, как сделать механизм для регулировки толщины доски. Сам распил бревна на пилораме происходит посредством опускания или же поднимания основания устройства, которое удерживается на 4 винтах или приваривается к пластине гайками, у которых согнуты края. В верхней части основания располагается контргайка. Она затягивается после того, как только пилорама из бензопилы будет настроена. Настраиваем на соответствующую толщину обрабатываемого бревна.

Как дальше делается пилорама из бензопилы своими руками? Пильная часть инструмента должна перемещаться по направляющим уголкам вдоль рамы. При этом между данными элементами должна соблюдаться дистанция в 50-55 сантиметров. К каждой стойке приваривается 2 ролика, верхний из которых опирается на направляющий уголок, а нижний удерживает пилораму от подъема. Если нет возможности использовать ролики, можно применить подшипники на 20 миллиметров.

Устройство, фиксирующее бревно на пилораме

Древесина на данном инструменте закрепляется при помощи двух гребенок, одна из которых перемещается при помощи винта, а вторая остается неподвижной. После установки бревна первый подвижной элемент закрепляется в неподвижном состоянии при помощи нескольких винтов. После установки фиксирующего устройства можно смело приступать к эксплуатации пилорамы и обрабатывать первые деревянные заготовки.

И напоследок.

Отметим несколько правил эксплуатации самодельной пилорамы:

  1. Время от времени производите смазку и заточку цепи инструмента, так как именно от этих факторов зависит качество и скорость выполняемых вами работ.
  2. Перед фиксацией бревна или доски убедитесь в том, чтобы в ней не присутствовали инородные металлические предметы (гвозди, шурупы и так далее) кроме тех, которые прибиты при закреплении устройства на древесине. Зубья, попавшие на поверхность таких деталей, вмиг затупляются, и не исключено, что такая цепь будет подлежать только замене.
  3. Ни в коем случае не извлекайте изделие из пилорамы до того, как заглушится двигатель. В противном случае травма оператора и поломка устройства просто неизбежны.

Источник: http://fb.ru/article/134210/pilorama-iz-benzopilyi-kak-sdelat-piloramu-iz-benzopilyi-svoimi-rukami

Самодельная пилорама из бензопилы

На протяжении последних нескольких десятилетий древесина является самым популярным строительным материалом, который применим как при возведении сооружений, так и при отделке. Еще несколько лет назад для обработки древесины использовались примитивные инструменты, которые не имели высокой производительности. В современном мире существуют станки, позволяющие автоматизировать процесс для упрощения процесс обработки и повышения производительности. Примером можно назвать пилораму, используемую для распиливания заготовок. Стоимость промышленного варианта исполнения очень велика, лесопилка приобретается только в случае наладки производства в большом объеме. В быту чаще всего используются самодельные варианты исполнения, которые имеют меньшую стоимость и лучше всего подходят для решения бытовых задач. Самодельная пилорама из бензопилы может быть изготовлена при использовании различных чертежей.

Разновидности самодельных моделей

Существует довольно много различных пилорам, которые изготавливают из бензопил. Как правило, подвижный элемент конструкции закрепляется в специальной тележке, которая передвигается по ранее расположенным рельсовым путям. При этом можно установить в тележку мощную цепную пилу Урал или ленточный вариант исполнения Дружба. При этом отметим нижеприведенные моменты:

  1. цепной вариант исполнения используется для распила круглого леса. В конструкции режущим инструментом становится пильная цепь, после которой остается довольно много опилок. Отметим, что большое количество отходов можно назвать основным недостатком конструкции. В остальном цепной агрегат превосходит другие варианты исполнения: большая надежность и срок службы, высокая производительность и так далее;
  2. ленточные бензопилы используются для распилки древесины большого диаметра. Следует учитывать, что при пилении вокруг разлетается огромное количество опилок. Поэтому нужно соблюдать определенную технику безопасности.

Для бытового применения зачастую подходит пилорама небольших размеров и производительности. При этом основным элементов конструкции становится обычная бензопила, а остальная часть лишь приспособления, необходимые для обеспечения ровного реза.

Что необходимо для проведения работы по самодельному созданию лесопилки?

Для того, чтобы пилорама из бензопилы своими руками была изготовлена правильно, следует скачать или самостоятельно создать чертежи, в которых отражаются основные линейные размеры и правильность расположения всех элементов. Перед тем как заниматься этой работой, следует решить, где будет проводится установка оборудования. Пилорама из бензопилы может иметь различные габаритные размеры, что позволяет проводить установку практически в любом помещении. Также нужно предусмотреть возможность крепления конструкции к основания. Во время резки может образовываться достаточно много пыли. Поэтому при работе в закрытом помещении следует позаботится о наличии специальной вытяжки.

При рассмотрении того, как сделать пилораму из бензопилы самостоятельно, следует обратить внимание на нижеприведенный список необходимых деталей:

  1. Швеллеры длиной 8 метров и высотой 150 миллиметров в количестве 2-х штук. Стоит обратить внимание на то, что швеллеры будут принимать всю нагрузку, которая может быть весьма существенной.
  2. Две рельсы. Они станут верхней частью пилорамы, а также своеобразными направляющими для подвижного элемента. Рельсы должны быть исключительно прямыми, не иметь дефектов.
  3. Уголки, штиль, размеры которых 50 на 100 и 40 на 40 миллиметров.
  4. В качестве стяжек используются отрезки водопроводной трубы, длина которых 25 сантиметров.
  5. Плита из стали длиной около 60 сантиметров и толщиной не менее 4 сантиметров.
  6. Механизм подвижных шлангов, выступающих в качестве защиты для электропроводки.
  7. Трубы, диаметр которых 35-40 миллиметров.
  8. Ручная бензопила. К выбору пилы следует отнестись основательно. Следует учитывать тот момент, что от ее показателей будет зависеть особенности проводимого пила дерева.

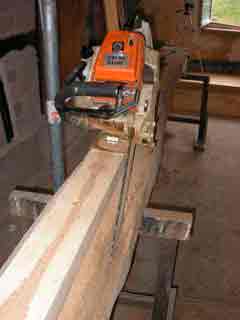

Бензопила с неподвижным закреплением на раме

При рассмотрении подобного списка можно сказать, что найти все необходимое достаточно просто, пилорама своими руками из бензопилы обойдется достаточно дешево. Однако рекомендуется учесть, что большая часть элементов подвержена воздействию повышенной влажности, то есть на поверхности, если установить пилораму под открытом небом, неизбежно появится ржавчина.

Особенности проводимых работ

Сразу отметим тот момент, что провести работу самостоятельно достаточно просто. Изготовление нужно начать со сборки основания из перевернутых рельс и уголков. Для их соединения можно использовать сварку. Достаточно важно чтобы пилорама из бензопилы была установлена исключительно параллельно основанию, для чего следует проверять расположение рельс и уголков при помощи уровня. Свой пол можно предварительно также проверить для облегчения работы.

После этого проводится работа в следующем порядке:

  1. В основании со шагом 1 метр проводится создание отверстий, диаметр которых 14 миллиметров. Для того чтобы сверлить отверстие в стали используют сверла от меньшого диаметра к большому, то есть выполнять предварительное рассверливание, или использовать сверла со сложной режущей кромкой и твердосплавного материала.
  2. Затем берутся стяжки, которые соединяются при помощи болтов.
  3. Металлические угольники используются для создания стоек. На стойки ставиться основание. Расстояние между основой и стойками должно быть около 100 сантиметров. Крепление проводится при помощи сварки.
  4. Для повышения жесткости конструкции между стойками проводится приваривание раскосов.

Вышеприведенная работа позволяет получить основание для рассматриваемой конструкции. Однако для того, что она могла называться пилорамой, следует создать подвижную тележку, на которой будет установлена бензопила. Для этого с нижней стороны стальной плиты проводится приваривание уголков 40 на 40 миллиметров, а затем ставятся ролики и подшипники. С верхней части плиты приваривается еще два уголка, которые необходимы для фиксации бензопилы.

Важно отметить тот момент, что конструкция фиксации пилы зависит от ее вида. Чем прочнее крепление, тем меньше усилий нужно будет прилагать при обработке древесины.

Как видно из приведенной информации в этом пункте, для выполнения работы понадобится сварочный аппарат и хорошие сверла.

Еще одним важным элементом можно назвать механизм крепления бревен. Во время пиления возникает большая нагрузка, которая может сдвигать с места заготовку. Для крепления используются подвижные шланги и трубы, которые следует расположить на необходимой высоте.

В заключение отметим, для того чтобы не хотелось пить во время работы на пилораме нужно устанавливать вытяжки, которые будут проводить удаление пыли и другие примеси из воздуха. Сделать эффективную втяжку можно самостоятельно, она существенно повысит комфорт во время выполнения работы и повысит производительность.

Источник: http://stankiexpert.ru/stanki/stanki-dlya-rezki/pilorama-iz-benzopily.html

Как сделать пилораму из бензопилы в домашних условиях, чертежи и фото

Здравствуйте уважаемые читатели и подписчики блога, на связи Андрей Ноак! Сегодня я расскажу как делается пилорама из бензопилы своими руками с чертежами и фото.

Кризис заставляет взглянуть на старые процессы новыми глазами. Где то закрываются лесопильные заводы, а где то наоборот решают открыть лесопилку. Как правило открывают лесопилку в последнее время частники, у них и издержки ниже и эффективность повыше. Тут и бизнес план лесопилки не нужен, но если пригодится то вам сюда!

Иногда слово «открывают» слишком громко сказано. Просто ставят лесопилку для использования ее в домашних условиях к примеру для постройки дома, ну на крайний случай распилить бревно соседу. Вот такой случай мы и рассматриваем

При открытии своей лесопилки существует несколько вариантов как это лучше сделать:

  • Купить недорогое оборудование;
  • Сделать самому.

Опять же для строительства дома и получения 3 — 5 кубов досок, покупать лесопилку за 50 — 150 тысяч ну просто транжирство какое то. Ведь наши доски то будут стоить в разы дешевле 18 — 30 тысяч рублей.

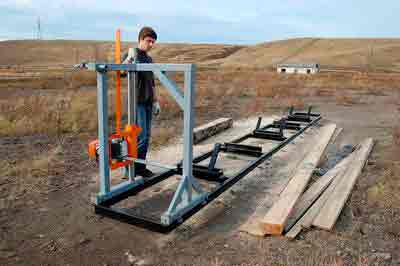

Выход есть, сделать пилорамку из бензопилы. Это у вас не займет много времени если вы обладаете руками которые растут у вас из нужного места. Кроме того она вам послужит верой и правдой долгое время, ведь своя пилорама это сегодня довольно выгодный бизнес.

Ориентировочная цена

По стоимости можно уложиться в 5 — 15 тысяч рублей на изготовление своей лесопилки:

  • Бензопила — 9 тыс. рублей;
  • Элекропила — 5 тыс. рублей;
  • Механические домкраты 2 шт. — 1500 рублей;
  • Дополнительные расходы — 4500 рублей.

Что нам понадобиться?

  1. Сварочный аппарат, электроды;
  2. Пиломатериалы, столбики, шурупы, гвозди;
  3. Бензопила, электропила или просто электродвигатель;
  4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
  5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
  6. Ролики и направляющие;
  7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
  8. Подшипники для роликов.

Какой материал выбрать для изготовления корпуса? Общепринятым считается безусловно металл. Он хорошо выдерживает тяжесть бревен, устойчив при изменении влажности.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

  1. Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
  2. Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
  3. Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
  4. Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
  5. Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
  6. Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
  7. Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
  8. Цепь желательно покупать твердосплавную. Этим на сегодня занимается компания «Штиль». Обычные цепи выходят из строя достаточно быстро;
  9. Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
  10. Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
  11. Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
  12. Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
  13. Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
  14. В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
  15. При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
  16. Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.

Чертежи пилорамы Логосоль

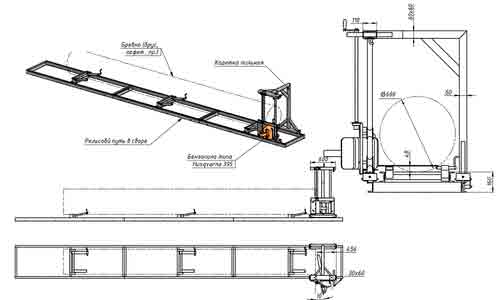

Чертеж пилорамы Логосоль

Немного предыстории, швейцарский парень Бенгт-Улофа Бюстрём разрабатал очень простую и мобильную пилораму «Логосоль». Его разработка быстро разлетелась по всему миру, завоевав сердца миллионов частников. Как вы уже поняли ее главное преимущество это дешевизна и мобильность. Видео распиловки леса на пилораме Логосоль:

Чертежи аналогов Логосоль

Чертежи пилорамы своими руками

По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

  • Чертим чертежи исходя из материалов которые у вас имеются;

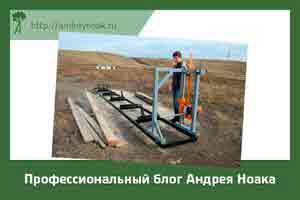

  • Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;

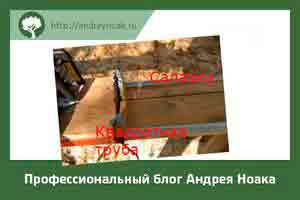

  • Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

  • Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;

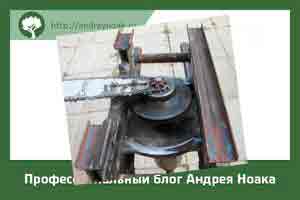

  • Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
  • Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
  • Пуско наладка и доработка.

Видео по теме:

Мои услуги:

Я предлагаю ряд услуг по запуску оборудования, поиску и продаже вашего оборудования. Помогу просчитать бизнес план лесопильного производства. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ».

Есть также у меня и отличная книжка по лесопилению. Рассчитана она на большие лесопильные производства, но будет полезна и частникам на маленьких лесопилках. Более подробно о ней в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

Источник: http://andreynoak.ru/oborudovanie/kak-sdelat-piloramu-iz-benzopily-v-domashnih-usloviyah-chertezhi-i-foto/

Инструменты

С давних времен люди занимались строительством. Раньше они просто создавали себе жилье и обустраивали его с целью защиты собственной жизни от агрессивной окружающей среды, сейчас же все иначе, с развитием цивилизации и научно технического прогресса строительство приобрело качество одного из самых прибыльных видов бизнеса. При этом, на сегодняшний день, древесина является наиболее востребованным материалом. Уже давно миновали времена, когда строительство дома осуществлялось посредством только что спиленных и необработанных стволов деревьев. Чтобы древесина смогла принести пользу при строительстве, ее, для начала, необходимо распилить, незаменимым помощником для этой работы является пилорама. Ни одна компания на строительном рынке не может даже представить свою деятельность без этого инструмента.

Оглавление:

Виды пилорам на базе бензопилы и их особенности

В строительном магазине вы можете приобрести мини-пилорамы, изготавливаемые разными фирмами. В основу этих пилорам входит бензопила мощностью 6,5 л.с, закрепленная в тележке на роликах, которую нужно вручную передвигать по рельсовому пути, предварительно расположенному на подготовленном земельном участке. В Распиле круглого леса используется пильная цепь с профессиональной и мощной бензопилой, способной интенсивно работать весь рабочий день. Кроме цепной бензопилы, может быть использована цепная электрическая пила. Главный недостаток цепной пилорамы – это большое количество опилок, получаемых от работы пильной цепью.

Этого недостатка нет у ленточных пилорам, с помощью которых вы сможете распиливать бревна сравнительно большего диаметра. Но здесь проявляется другой недостаток – при работе опилки разлетаются на большую площадь вокруг агрегата, что небезопасно. К счастью, с этой проблемой справляется гибкий воздуховод, подключенный к стружкоотсосу.

Как создать пилораму из бензопилы (1 вариант)

Для создания пилорамы из бензопилы нужно два швеллера, высотой от 140 до 180 миллиметров и длиной около 8 метров. Также нам понадобятся уголки 50 на 100 миллиметров и две рельсы, их нужно перевернуть подошвой вверх. Создавая основу для пилорамы, по ее длине сверлим отверстия диаметром 14-16 миллиметров, отверстия должны располагаться на расстоянии 1-1,5 метра друг от друга. В работе потребуются стяжки, их число должно быть равно количеству отверстий, в качестве стяжек можно использовать отрезки водопроводной трубы. Длина стяжки должна составлять 25 сантиметров, их соединяют при помощи болтов. Стойки изготавливаются из металлических угольников, на которые ставится основа для пилорамы. Изготавливая основу, нужно тщательно следить за тем, чтобы основа состояла из строго прямых элементов. Расстояние от крайних стоек до конца основы должно состоять от 80 до 100 сантиметров. Чтобы придать дополнительную жесткость конструкции, можно приварить специальные раскосы между стойками.

Первая половина работы сделана, далее изготавливаем подвижную тележку, в ее основу пойдет стальная плита длиной 600 миллиметров и толщиной от 4 до 6 сантиметров. К плите снизу приваривается уголок 40 на 40 миллиметров, а далее тележка ставится на подшипники или ролики. Вверху необходимо приварить два уголка, к которым прикрепляем бензопилу, с помощью которой будет происходить распил. Последним этапом изготавливаем конструкцию для фиксации бревна. Для этого нужны трубы 35-40 миллиметров в диаметре и подвижные шланги, которые располагаем с последующим закреплением на любой необходимой высоте, ограничиваясь длиной трубы.

Чертеж пилорамы из бензопилы (2 вариант)

Еще один вариант создания пилорамы из бензопилы, идея та же, но более доработана.
Пилорама, рассматриваемая на этом чертеже, включает в себя четыре главных узла: первый – пила и ее привод, второй – механизм, благодаря которому можно регулировать толщину получаемой доски, третий – механизм, позволяющий передвигать пильную часть конструкции, четвертый – устройство для фиксации бревна.

Пила и её привод:

Можно попробовать сделать пилу с приводом самостоятельно, но не будем мудрить и используем бензопилу.

Механизм для регулирования толщины доски:

Распил нужной толщины доски производится посредством опускания или поднимания основания 6 (план-схема 2), которое крепится на четырёх винтах. Само основание удерживается приваренными к пластине 4 (рисунок ниже) гайками, у которых согнуты края. Вверху основания находятся контргайки, они затягиваются после того, как пилорама будет настроена на нужную толщину распиливаемых досок.

Механизм для передвижения пилы в пилораме:

Пильная часть пилорамы перемещается по направляющим уголкам 13 (план-схема 2) вдоль рамы, между уголками расстояние составляет 0,55 метров. К каждой стойке 14 прикреплены два ролика 12 (план-схема 2). Верхний ролик опирается на направляющий уголок, а с помощью нижнего ролика, пильная часть пилорамы удерживается от подъема. Вместо роликов можно использовать подшипники 20 миллиметров.

Устройство для фиксации бревна:

В пилораме бревна крепятся с помощью двух гребёнок 7 и 9 (план-схема 1). Первая — подвижная и перемещается при помощи винта 8, а вторая остается неподвижной. После установки бревна, зажав его гребенками, подвижную гребёнку закрепляют в неподвижном состоянии двумя винтами.

Самодельная пилорама из бензопилы. Видео

На просторах интернета вы можете легко найти видео на тему того, как создать пилораму из бензопилы. Вот некоторые из них.

Источник: http://strport.ru/instrumenty/camodelnaya-pilorama-iz-benzopily-0

Как сделать самодельную мини-пилораму из бензопилы своими руками

Ручная бензопила предназначена для распиловки древесины. Она считается по-настоящему универсальным инструментом. Однако ее функция может быть недостаточной. Для увеличения скорости обработки можно сделать пилораму из бензопилы своими руками.

Конструкция пилорамы из бензопилы

На первом этапе рекомендуется ознакомиться со стандартными заводскими моделями. Это поможет выбрать оптимальный вариант конструкции исходя из наличия расходных материалов. Лучше всего предварительно изучить чертежи и составить индивидуальную схему.

Конструктивно любая ленточная пилорама состоит из блока подачи бревен и движущейся каретки, на которую крепится бензопила. Чаще всего режущее полотно располагается горизонтально. Таким способом удобно выполнять распиловку для формирования ровных досок. На каретке предусмотрен механизм изменения высоты режущей части.

Любая мини-пилорама из бензопилы, сделанная своими руками, отличается от заводской модели следующими параметрами:

  • большое количество опилок. В заводских установках предусмотрены принудительные стружкопылесосы. Их входные раструбы крепятся непосредственно над зоной обработки;
  • устойчивость каретки. При большой производительности монтажные элементы могут подвергаться влиянию вибрации. Это приводит к изменению изначальных геометрических размеров;
  • степень регулировки расположения бензопилы. Для увеличения функциональных возможностей она может быть установлена не только горизонтально или вертикально, но и под различными углами. В установках, сделанных своими руками, реализовать это сложно.

Все заводские модели проходят обязательные испытания, в ходе которых выявляются недостатки и дефекты. В дальнейшем происходит модификация пилорамы. Изменить конфигурацию самодельной модели проблематично, так как это связано с дополнительными расходами.

Для выполнения большого объема работ можно сделать регулировочную насадку, которая ограничивает толщину реза бревна. Таким образом происходит формирование досок нужной толщины.

Комплектующие для изготовления пилорамы

Важным моментом в проектировании является выбор исходных материалов изготовления. Во время работы пилорамы, изготовленной своими руками, неизбежно будут возникать вибрации и нагрузки на конструкции. Во избежание преждевременного выхода из строя необходимо использовать надежные комплектующие.

Сначала выбирается методика обработки бревен. Для выполнения большого объема работ рекомендуется сделать движущуюся каретку с закрепленной бензопилой. Фиксация деревянной заготовки выполняется непосредственно на нижней рамной части конструкции.

Рекомендации по выбору комплектующих для различных частей пилорамы:

  • опорная платформа. Для движения каретки обычно используют стандартные рельсы небольшого размера. Они соединяются между собой швеллерами или уголками;
  • движущая каретка. Опорная часть изготавливается из швеллера №4 или №6. Элементы жесткости — из уголков 8*8 или 10*10 мм;
  • блок крепления бензопилы. Его конфигурация напрямую зависит от модели режущего инструмента. Бензопилу «Урал» или аналогичную рекомендуется крепить на основание.

Все компоненты конструкции не должны иметь деформации. В противном случае будет невозможно сделать качественную пилораму своими руками. В особенности это относится к опорной платформе, которая обеспечивает равномерное движение каретки для формирования ровного реза.

Альтернативным вариантом швеллеру могут быть трубы квадратного сечения. Толщина стенки должна быть не меньше 1,5 мм. С их помощью можно сделать каретку.

Пилорама из бензопилы своими руками: пошаговая инструкция

Для изготовления потребуются профессиональные инструменты. Крепление компонентов выполняется двумя способами — с помощью сварочного аппарата и болтами. Для формирования монтажных отверстий необходима мощная электродрель. К ней подбираются сверла по металлу. Отрезание заготовок выполняется с помощью болгарки с соответствующим диском.

По предварительно составленной схеме следует сделать заготовки, в нужных местах формируются отверстия. После этого необходимо еще раз проверить их размеры и соответствие геометрии первоначальной. При наличии ржавчины ее следует очистить с помощью специальных средств.

Пошаговая инструкция по изготовлению пилорамы своими руками.

  1. Опорная платформа. На одну из рельс приваривают уголки. Затем присоединяется вторая рельса.
  2. Движущаяся каретка. Ее габаритные размеры должны соответствовать расстоянию между рельсами. Сначала формируется рамная часть, устанавливаются колеса. Еще раз выполняется проверка размеров и пробный монтаж каретки на платформу.
  3. Окончательный этап. Монтируется монтажный узел для бензопилы. Если в качестве режущего инструмента используется электропила — необходимо предусмотреть блок подключение к электросети. Его можно сделать своими руками или приобрести уже готовый и закрепить в нужном месте.
  4. Покраска. Для защиты конструкций от преждевременного ржавления ее сначала грунтуют, затем наносят слой краски.

Для предварительных испытаний рекомендуется применять мягкие породы древесины или мини-заготовки. Если срез будет точным и ровным — можно постепенно увеличивать нагрузку. Нужно помнить, пилорама из бензопилы, сделанная своими руками, нуждается в периодической проверке профилактических работах по поддержанию конструкции в рабочем состоянии.

В видеоматериале можно знакомиться с примером работы пилорамы:

Источник: http://stanokgid.ru/derevo/pilorama-iz-benzopilyi-svoimi-rukami.html

Как сделать пилораму из бензопилы своими руками?

Сложно представить себе работы по дереву без распиловки древесины. Бензопилой или электрической цепной пилой, конечно, можно попытаться распустить бревно на заготовки одинаковой толщины, но это может обернуться потраченным впустую временем и силами. Другое дело – пилорама, дающая возможность полностью автоматизировать этот процесс и наладить его в производственных масштабах.

Технически подкованные люди давно наладили производство самоделок, среди которых особого внимания заслуживают самодельные пилорамы из бензопилы, о которых мы и поговорим далее.

Пилорамы из бензопилы: классификация самоделок

Разнообразие конструкторских решений, используемых для данного вида мототехники, поражает и одновременно радует. Ведь среди них всегда есть возможность выбрать наиболее подходящий вариант и по затратам, и по назначению приспособления.

В зависимости от локализации двигательной части самодельные пилорамы бывают:

  • с вертикальной конфигурацией бензопилы;
  • пилорамы горизонтального распила – имеют мобильный блок: именно по его горизонтальной плоскости и перемещается бензомоторная пила.

По признаку динамичности режущей части пилорамы выделяют:

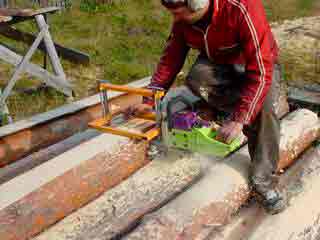

  • мобильные – пила двигается на встречу брусу, который неподвижен;
  • стационарные – пильная гарнитура имеет постоянную локализацию (подвижен только лес, который к ней направляется).

Рассмотрим подробнее несколько вариантов пилорам из бензопилы сделанных своими руками.

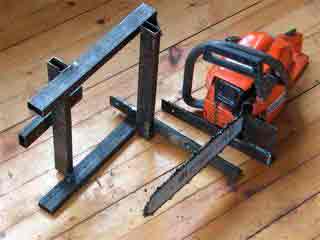

Самодельная пилорама вертикальной распиловки: изготавливаем у себя дома

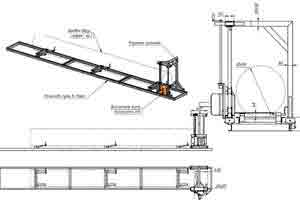

  1. составление чертежа пилорамы – важный момент, с которого начинается проектировка любого техсредства. Во время планировки габаритов будущей пилорамы необходимо учесть размер материалов, которые будут на ней распиливаться;
  2. приспособление направляющей пилорамы – вдоль ее плоскости будет двигаться металлическая рама с закрепленной на ней бензопилой. Для этого берем квадрат-трубу или швеллер, длина которых должна быть больше протяженности кругляка или бруска древесины. Желательно использовать стандартный размер направляющей – до 6 м – больше этой длины лес не поставляют;
  3. свариваем раму – вырезаем две заготовки уголка по 0,4 м каждый. Перпендикулярно к каждому из них закрепляются стальные пластины. Их длина не должна быть меньше ширины швеллера, использованного для направляющей;
  4. к верху уголков привариваем две идентичные заготовки, делаем дрелью в них отверстия, чтобы их оси совпали;
  5. соединяем отверстия стальным стержнем;
  6. на конце стержня агрегируем металлическую П-образную раму, к которой будет крепиться сама бензопила;
  7. дополняем конструктив трубой, в которой проделываем отверстия и ставим резьбовые стяжки – они дадут возможным зафиксировать ось конструкции и изменить толщину распила.

Собранный механизм готов к работе. Перед началом пиления направляющая устанавливается на саму поверхность бруса и фиксируется саморезами. Изменением положения стопорных болтов и самой оси добиваются нужной толщины распускаемых досок.

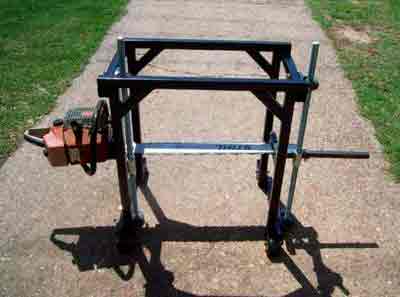

Самодельная пилорама горизонтальной распиловки своими руками

  • делаем подробный чертеж или пользуемся готовым, предложенным ниже;
  • сооружаем металлическую базу конструкции: профиль из толстого металла приваривается к уголкам примерно такого же размера. Длина рамы должна на 50 см превышать длину бревен: так бензопила сможет эффективно распиливать края деревянного бруска;
  • приспосабливаем мобильный узел: берется уголок со сторонами 50 мм и длиной 100 см. На его обоих концах сверлят отверстия, в которые помещают стержни с толщиной не менее 10 мм. На резьбу каждого из них накручиваются гайки;
  • к одному стержню прилаживается стальной щиток, где расположится бензопила;
  • другой конец шинного полотна накидывается на другой стержень и закрепляется болтовыми стяжками. Для более прочного соединения дополнительно предусматривают специальную прокладку из дерева или другого стойкого к износу материала.

Вариаций на тему самодельных пилорам достаточно много. Главное в этом не бояться экспериментов и соблюдать правила техники безопасности.

Источник: http://sadovij-instrument.ru/benzopily/pilorama.html

Как сделать пилораму из бензопилы своими руками?

Одним из наиболее используемых природных материалов является древесина, обработка которой – важная часть современного технологического процесса. Если еще полвека назад о моторизированной технике для распиловки можно было только мечтать, то сегодня – ее ассортимент радует глаз, кошелек и одновременно человеческие руки, натруженные от каждодневной работы.

Одним из таких приборов, без которых сложно обойтись, была и остаётся пилорама, делающая этот процесс наиболее автоматизированным. Но эта покупка достаточно дорогостоящая, почему под силу не каждому. Но и такой барьер можно умело обойти, сделав пилораму в домашних условиях.

Преимущества самоделок

Несмотря на множественные предостережения, популярность техники, которую можно изготовить собственноручно, с каждым годом не угасает, а только подкрепляется новыми вариационными решениями.

Главными достоинствами такой категории инструмента считаются:

  • низкая себестоимость;
  • аналогичный эффект как и для заводских экземпляров;
  • возможность приспособить ее из подручных материалов, найти которые не проблема в домашнем хозяйстве.

Разновидности самодельных пилорам из бензопилы

Существующий арсенал самодельных режущих агрегатов можно разделит на 2 обширные группы:

Стационарная

В первой группе так же можно разграничить 2 основных подвида (неподвижный и подвижный) в зависимости от того, перемещается ли сам режущий компонент или стоит на месте.

В стационарной неподвижной пилораме подвижен лишь деревянный брус, который направляется вперед к режущему блоку. При таком техническом подходе обеспечивается высокое качество распила и геометрическая точность полученных распиловочных материалов.

В данном случае нет строгого лимита к габаритным параметрам заготовки, но уже в процессе конструирования неизбежна проблема с ее непосредственной подачей к распилочному полотну.

В подвижной пилораме, которая имеет стационарные опоры, сама пила будет перемещаться по направляющим, имеющим рельсовый механизм, а заготовка все это время будет иметь статичное положение в пространстве. Работа при этом упрощается в разы, но вот с размерностью заготовок придется поломать голову не один вечер.

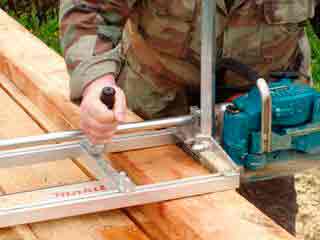

Мобильные или переносные конструкции пилорам достаточно часто пополняют коллекции цехов по заготовке древесины. Их легко перемещать с места на место, однако и усилий для необходимого качества распила так же придется приложить намного больше. Полотно для распила перемещается по направлению к неподвижному бревну или балке, которая и выступает в роли непосредственной направляющей. Оператор в такой ситуации, помимо заботы о своей безопасности, вынужден постоянно следить за правильностью хода, что даже при самых лучших условиях все равно не обеспечит наивысшее качество обеих распиловочных поверхностей.

Но в обоих случаях конструкция берет начало с главного рабочего механизма пилы и не обязательно высокой мощности. Для бытовых целей будет достаточно среднемощного мотора и обычной режущей гарнитуры.

Пилорама из бензопилы своими руками – поэтапное руководство к действию

Любое такое мероприятие необходимо начинать, четко понимая, для чего оно затевается. От этого и будет зависеть тот тип конструкции, который использовать будет наиболее целесообразно. Для домашних работ лучше предприниматься за выполнение стационарной пилорамы, заранее продумав площадку или место (в гараже, сарае, на заднем дворе), где она будет располагаться.

Дальнейшие работы рассмотрим в логической последовательности:

  • Изготовление чертежей, которые максимально отразят технологическую точность и будут гарантировать высокий уровень безопасности будущего прибора для окружающих;
  • Подготовить комплект необходимых расходных материалов, из которых впоследствии и будут собираться все основные рабочие элементы пилорамы. В него обязательно входят:
    • электросварка и набор электродов;
    • бензиновая пила;
    • шины и цепные полотна, диаметр которых необходимо регулировать индивидуально, исходя из особенностей работы;
    • металлический уголок (сожно заменить на квадрат-трубу);
    • направляющие;
    • роликовые механизмы;
    • прочный, желательно металлический тросик;
    • комплект подшипников.
    • При желании несущую раму можно усилить рельсами, поэтому набор материалов, приведенный выше, поддается корректировке и дополнению.
  • Начинаем изготавливать основание (ведущую раму). Для этого понадобятся уголки 5 х 10 см и рельсы. Их соединение должно производится строго под прямыми углами и параллельно той поверхности, на которую они будут устанавливаться. Для наиболее точной регулировки стоит воспользоваться обычным строительным уровнем.
  • Следуя инструкции чертежа, по всему основанию проделываются отверстия, диаметр которых не должен превышать 1,5 см.
  • Исходя из количества отверстий, делаются стяжки болтовыми креплениями.
  • Из металлических труб сваривают опорные стойки, на которые будет агрегироваться рама, зазор между которыми не должен превышать 1 метра.
  • Чтобы усилить эти крепления, образовавшие раскосы усиливают сварным металлом.
  • После того, как базис конструкции полностью сделан, стоит переходить к следующему немаловажному моменту – подвижной каретке. Для этого, снизу металлического или стального листа с большой толщиной закрепляется уголок 4 х см, после чего устанавливаются ролики ли подшипники. Для закрепления лучше применять сварку.
  • Вверху этого листа снова необходимо приварить металлическую основу для встраивания бензопилы. Ей может стать квадрат-труба, уголок или любое металлическое изделие, имеющееся под рукой.
  • На завершальной стадии домашнего производства пилорамы осталось подготовить ту часть, где будет закрепляться бревно и деревянная заготовка. После выбора оптимальной высоты фиксируются мобильные узлы – трубы, а так же шланги.

В принципе, если разобраться, достаточно несложно и не на столько затратно по сравнению с приобретением заводской пилорамы.

Чем еще можно дополнить представленную конструкторскую схему? Вариантов много, однако, чаще всего надстраивают именно механизм, который отвечает за управление заданной толщиной распиловки. Для этого к сварному основанию приспосабливаются контргайки, посредством затягивания которых и выбирает нужная в данном случае толщина распускаемых досок.

Какая конструкция пилорамы наиболее оптимальна?

Ответ на этот вопрос может знать только ее создатель. Достаточно популярной на сегодня является мини пилорама из бензопилы, которую достаточно просто обслуживать и на сборку которой потребуется минимум расходных средств.


Но какая бы из предложенных конструкций не стала Вашим техническим шедевром, не стоит забывать о технике безопасности и последствиях ее несоблюдения.

Источник: http://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/pilorama-svoimi-rukami.html

Самодельная пилорама из бензопилы — это реально!

Сама по себе бензопила является достаточно универсальным инструментом, и может быть задействована не только в заготовке дров, но также и в распиловке бревен и бруса для строительства. Но в дачной стройке нам очень важна точность размеров и плоскостей, и поэтому каждый срез должен быть практически идеален. К сожалению, просто держа бензопилу в руках, высокая точность распила нереальна, и значит, есть смысл создать качественное и высокоточное оборудование на базе устойчивого каркаса. Понятно, что всегда можно просто купить пилораму, шинную или ленточную, и забыть о вопросе самостоятельного производства подобного оборудования. Да вот только рыночная стоимость профессиональных станков данного типа достигает сотен тысяч рублей. Это дорого, и потому DachaDecor.ru предлагает изучить тему самодельной пилорамы из бензопилы.

Сама по себе бензопила является достаточно универсальным инструментом, и может быть задействована не только в заготовке дров, но также и в распиловке бревен и бруса для строительства. Но в дачной стройке нам очень важна точность размеров и плоскостей, и поэтому каждый срез должен быть практически идеален. К сожалению, просто держа бензопилу в руках, высокая точность распила нереальна, и значит, есть смысл создать качественное и высокоточное оборудование на базе устойчивого каркаса. Понятно, что всегда можно просто купить пилораму, шинную или ленточную, и забыть о вопросе самостоятельного производства подобного оборудования. Да вот только рыночная стоимость профессиональных станков данного типа достигает сотен тысяч рублей. Это дорого, и потому DachaDecor.ru предлагает изучить тему самодельной пилорамы из бензопилы.

Что представляет собой пилорама из бензопилы

Это подобие шинной пилорамы, которая производит распил цепью, установленной на шине. Механизм пиления приводится в действие электрическим, дизельным или бензиновым мотором, который может быть разного размера и мощности. Для дачи нам не нужно промышленных мощностей, и всегда тот самый привод пилорамы можно заменить мотором от старого дачного оборудования иного типа. Но только зачем, если в ход можно пустить уже имеющуюся в гараже бензопилу.

Положительным моментом является и то, что благодаря установке бензопилы на каркас, она не теряет своего первоначального назначения. В любой момент, она может быть бензопилой или же режущим механизмом самодельной пилорамы.

Как сделать пилораму из бензопилы своими руками

С одной стороны, такое оборудование сделать просто. Взять и собрать все по готовому плану или чертежу. Но в это же время, и сложно, ведь это не лопата из двух деталей, а многофункциональное профессиональное оборудование, которое может быть очень полезным, но одновременно и опасным.

Поэтому подход к планированию и самой сборке требуется изменить, и чем серьезнее он будет, тем лучше.

Какой должна быть пилорама из бензопилы

Изначально нам необходимо задать функциональность будущего оборудования, предъявить некоторые требования и определиться, чего мы хотим от такой пилорамы.

Профессиональный инструмент и оборудование на деревообрабатывающих фабриках и даже в небольших цехах способен на очень многие действия. Нам же необходимо самое простейшее – распиловка бревна на доску, брус и рейку. Станок не будет многопильным, и пиломатериалы будут нуждаться после распиловки в дополнительной обработке. То есть, оборудование, которое производит материалы из дерева для грубой стройки. Но в то же время, высокотехнологичное, которое поможет с производством необходимых на даче пиломатериалов, а возможно, и сэкономит деньги.

Далее стоит обратить внимание на особенности пилорамы из бензопилы и просто понятия о том, какой она должна быть.

В первую очередь, надежной и работающей без сбоев, а потому следует собирать ее только по качественному чертежу. Но более важно, чтобы оборудование было безопасным, и не подвергало нас никаким рискам!

Чертеж пилорамы из бензопилы

Готовые чертежи можно найти на сайтах производителей деревообрабатывающего оборудования. Но оттуда стоит брать только идею и схематическую расстановку, ведь любой план сборки профессионального оборудования заточен под собственное производство. То есть, создать полностью идентичное оборудование будет куда дороже, чем купить его. Тем более, производители часто задают те мощности, которые необходимы на производстве. На даче они не нужны, так как у нас не будет того объема для работы, а переплачивать за мощную пилораму или дополнительные детали нет никакого смысла. Тем более, более мощное оборудование означает высокую стоимость расходной части. Топлива будет уходить гораздо больше, и производимый материал просто перестанет окупаться. А зачем нам доска, которая в 2 раза дороже, чем доска на рынке? Нет никакого смысла переплачивать, теряя еще и собственное время на производстве!

Поэтому общий план сборки пилорамы находим в сети Интернет или же рисуем его от руки. Важно, чтобы он содержал следующие моменты – план установочного основания, рельсовый путь, раму-станину – подвижную часть, на корой будет закрепляться бензопила. Кроме того, между полозьями рельсового пути должен быть установлен зажимной корпус, на котором будет закрепляться обрабатываемая древесина.

Нужно также определиться с размерами, соответствующими требованиям обрабатываемого сырья и получаемых пиломатериалов. Зажимы, тиски, линейки, поворотные части и защиту мы рассмотрим впоследствии, во время производства станка.

Место установки пилорамы

Перед началом производства, нам нужно выбрать место установки самодельной пилорамы. Это может быть пустующий сарай, ангар, гараж или специальное помещение для небольшого деревообрабатывающего цеха. Тут уже нужно определиться самостоятельно, в зависимости от целей и требований. Вполне вероятно, что пилорама будет установлена даже на улице, в углу хозяйственного двора, под простеньким навесом.

Требования к установке пилорамы и деревообработке

Можно было бы говорить об отдельном вводе электрической сети, если бы занимались установкой пилорамы промышленного масштаба. Данные экземпляры очень мощные и потребляют много электроэнергии, соответственно, имеют и некоторые требования к сети. Но у нас такой проблемы нет, а потому просто находим удобное место, где можно закрепить основание пилорамы таким образом, чтобы станок был устойчивым, безопасным и удобным в работе.

Также стоит позаботиться о вентиляции, проветриваемости, если станок будет монтироваться внутри какого-либо помещения. Но немаловажно обратить внимание и на влажность данного места, а также склада хранения продукции. Это снова требований к бизнес-идее, если вы решили заниматься деревозаготовкой, хранением и реализацией. Если же полученные деревянные изделия сразу уходят в строительство, еще один сложный вопрос снимается.

Основание пилорамы из бензопилы

Основание должно быть прочно закреплено, чтобы тяжелое оборудование не создало смещения в корпусе, а также было нейтрализовано воздействие вибрации. Некоторых колебаний всему станку задает именно плавающая рамка, которая является несущей для бензопилы, а потому устойчивость крайне важна.

Готовые части основания устанавливаются строго параллельно и по уровню. Акцентируем внимание, что не по имеющейся плоскости, а строго по уровню, чтобы у подвижной части, несущей бензопилу, не было свободного хода под воздействием законов физики.

Установка может происходить на бетонный пол, землю, специально устроенный фундамент. Но также потребуется прочное крепление – шпильки, анкерные болты, сварка с армировкой фундамента, прочее.

Далее, на основание устанавливается рельсовый путь, который крепится на боковые крепления. Вся основа может быть собрана из металлических изделий, и определяются они весом станка и требованиями к пилораме. Иногда, это профильная труба, но может быть и швеллер, и металлический уголок, и рельс.

Крепеж под сырье

Строго по разметке и предварительно проставленным размерам внутри рельсового пути, устанавливается крепеж под сырье. Это длинная рама, которая по двум сторонам обеспечена разного рода зажимами и фиксаторами.

Необходимо произвести установку точно и качественно, чтобы уложенное на основание бревно было распущено на доску безопасно, без передаваемых вибраций, а также очень ровно.

Нужно понимать, что крепления должны быть концевыми или частичными, но не круговыми, типа хомутов вокруг бревна, ведь так шина с цепью не смогут выполнять свою работу по распиловке.

Также, крепеж можно предусмотреть из нескольких отдельных частей, например, крепеж общей длиной в 2 метра разбить на две равные части, по 1 метру, и оставить между ними просвет в несколько сантиметров. Это нужно для удобства последующей обработки готовых пиломатериалов, например, общему разделению их на равные части, даже на те же две половины.

Подвижная часть самодельной пилорамы

Подвижная часть – стандартная рама, которая движется по рельсовому пути вперед и назад. Она должна быть на специальных роликах, прочно закрепленных на раме. При движении не должно быть ухода от первоначального направления, то есть, роликовая система закреплена на полозьях.

Подвижная часть является и несущей для устанавливаемой на ней бензопилы. Тут крепятся специальные зажимные части – крепеж, удерживающий на себе бензопилу. Очень правильно, чтобы такой крепеж был как для вертикальной, так и горизонтальной порезки древесины. То есть, один крепеж устанавливается на правой или левой стороне рамки, второй, строго сверху. Посередине или нет, зависит от размерных параметров создаваемой пилорамы.

Крепления могут быть самыми разнообразными. Кто-то устанавливает хомуты, кто-то вываривает что-то наподобие коробки из листового металла. Но лучше из металлических пластин создать обхваты, в которые можно будет установить бензопилу в правильном положении и надежно зафиксировать. Также стоит учитывать уровень установки бензопилы в таком креплении, а значит, оно должно выставляться на раме максимально точно!

Если хорошо поискать, то подобные крепления можно найти и на рынке. Но если вы создаете их сами, обязательно устанавливайте резиновые вкладыши между корпусом бензопилы и зажимами, чтобы не повредить дорогое оборудование.

Пилорама из бензопилы своими руками (видео)

Как работать на самодельной пилораме

Когда сборка пилорамы завершена, ее необходимо проверить на устойчивость и соблюдение уровней.

Потратьте на это час, два, а если нужно, и больше времени, ведь когда пилорама начнет шататься во время работы или выдавать некачественные материал, будет не очень приятно.

По завершению проверки, закрепите бревно для обработки на специально сконструированном для этого основании. Сделайте это также с учетом уровней. Хорошо зажмите материал тисками или другими установленными зажимами, которые могут быть губчатыми или точечными.

Неплохо, если на полозьях, а также подвижной рамке установить разметку. Это могут быть полоски металла с нанесенной разметкой в сантиметрах, или даже полотна из рулеток. Таким образом, вы сможете более точно устанавливать размеры для обработки материала, вести качественную точную работу.

Когда материал для обработки закреплен, заводите пилораму и медленно ведете ее к бревну, делаете пробный пропил и замеряете правильность и точность среза.

Очень важно следовать всем правилам безопасности и обязательно использовать средства собственной защиты, чтобы предупредить травмирование. Очки, нарукавники, халат или фартук, а также рукавицы обязательны в такой работе.

Первый запуск пилорамы из бензопилы

Как мы и говорили, все начинается с проверки. Обойдите вокруг готовой пилорамы и посмотрите, насколько она готова к работе. Установите бревно и попробуйте, не шатается ли оно в зажимах. Теперь установите бензопилу на подвижную рамку, предварительно проверив уровень топлива и заводку.

Закрепите бензопилу и пододвиньте рамку к бревну. Опустите крепление по рамке или поднимите его, установив шину точно напротив разметки пропила. Проверьте уровнем шину и отодвиньте подвижную рамку назад, на безопасное расстояние от бревна.

Теперь запустите бензопилу, и начинайте медленно вести ее к бревну, толкая рамку плавно и аккуратно.

Тут очень важно соблюдать монотонность и не делать рывков, чтобы шина не застопорилась в пропиле или не дернулась при соприкосновении. Почувствовав характерный гул после начала пиления и некоторое сопротивление древесины, не делайте резких движений, а еще медленнее ведите пропил. Спешить некуда, главное делать работу аккуратно и безопасно.

Обратите внимание, что все поворотные механизмы, которые управляют положением бензопилы, должны быть качественными. На них не стоит экономить. Также следует установить защиту на подвижную рамку.

Она может быть из прозрачного пластика, акрила или подобных материалов, которые не бьются, а при сильном ударе просто могут треснуть. Сквозь них будет хорошо видно процесс, но также щитки из пластика будут защищать вас от вылетающей стружки и пильной цепи, которая довольно опасна. На этапе составления плана работ и прорисовки чертежа, подумайте о подобной защите, ведь она может устанавливаться на подвижной рамке вместе с бензопилой, соответственно ходу пильной шины.

Пилорама из бензопилы своими руками – отличный дачный инструмент. Не будем спорить, что есть оборудование и лучше, и практичнее, но все упирается в деньги. Если же вы заинтересованы производством подобного станка, изучайте тему внимательно, а также делитесь своими мыслями с нами прямо здесь, комментируя статью.

Источник: http://dachadecor.ru/sadoviy-inventar/samodelnaya-pilorama-iz-benzopili-eto-realno

Как своими руками изготовить универсальную пилораму из бензопилы Урал

При проведении различного рода плотницких и строительных работ необходимо использовать пиломатериалы, которые можно приобрести на лесопилках или изготовить их самостоятельно. Универсальная в использовании пилорама своими руками может быть изготовлена каждым домовладельцем, что позволит самостоятельно выполнять распил и обработку древесины.

Преимущества самодельного оборудования

Бензопилорамы заводского изготовления отличаются надежностью, простотой эксплуатации и универсальностью использования. К сожалению, они имеют высокую стоимость, которая зачастую не по карману большинству домовладельцев. При этом можно изготовить функциональную пилораму своими руками, а расходы на выполнение такой техники будут минимальными.

Имеется возможность подобрать нужную модификацию деревообрабатывающего оборудования, которое по своему функционалу будет полностью подходить под требования домовладельца. Это могут быть как простые варианты, которые подразумевают только раскрой бревен, так и многофункциональные установки, способные не только обеспечивать качественный ровный распил, но и последующую обработку пиломатериалов.

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

Каждая такая разновидность деревообрабатывающего оборудования имеет свои определенные преимущества и недостатки. Благодаря их относительно простой конструкции можно с легкостью выполнить пилораму самостоятельно, существенно сократив свои расходы на приобретение необходимой техники.

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

  • Шкивы.
  • Швеллер.
  • Металлические уголки.
  • Трубы с различным диаметром и размером.
  • Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Самодельные шинные пилорамы изготавливаются с помощью полотна от бензопилы, использование которого несколько упростит конструкцию техники, снижая расходы на ее обустройство. Основой конструкции является металлическая ферма, высота которой обычно не превышает 1 метра. Бензопила по металлическому основанию передвигается на небольшой мобильной тележке.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Тонкости процесса

Перед тем как приступать непосредственно к изготовлению пилорамы необходимо будет обратить внимание на следующие особенности конструкции станка:

  • При необходимости осуществления распила крупноразмерных бревен необходимо будет выполнить мощное основание и использовать длинную шину с цепью.
  • Наличие дополнительного механизма подачи бревен позволит существенно упростить работу с пилорамой.
  • Необходимо позаботиться о качественной фиксации бревен во время их распиловки.
  • Салазки и направляющие для бензопилы следует дополнительно усилить.
  • Чем мощнее используется пила, тем проще и качественнее осуществляется распил древесины.
  • Предпочтительно использовать электрические бензопилы, что сократит в последующем расходы на обработку древесины.
  • Выбирая цепь, следует отдавать предпочтение твердосплавным моделям, которые отличаются надежностью и долговечностью.
  • Рукоятка, управляющая движением пилы, должна фиксироваться в одном положении, что упростит работу со станком.

В сети можно найти соответствующие видео, где рассказывается как сделать пилораму в домашних условиях.

Самодельная пилорама из бензопилы

Проще всего выполнить бытовую пилораму из болгарки или бензопилы Урал, что сокращает расходы и обеспечивает в последующем максимально возможное качество обработки древесины. Общие расходы на изготовление такого станка не превысят 10 000 рублей.

Потребуются следующие элементы и инструменты:

  • Электрическая или бензиновая пила.
  • Механические домкраты.
  • Сварочный аппарат.
  • Швеллеры и металлпрофиль.
  • Направляющие и ролики.
  • Удлинённые шины с цепями.
  • Подшипники для роликов.

Самодельная пилорама из бензопилы, чертежи которой можно отыскать в интернете, позволит существенно упростить распиловку бревен и обработку древесины.

Пошаговая инструкция изготовления

Приступать к изготовлению станка-самоделки можно лишь в том случае, если на руках имеется качественная схема-чертёж, которая будет оптимизирована под необходимые требования.

  1. Первоначально выполняется изготовление каркаса, для чего сваривают трубы и уголки. Выполненное основание должно быть максимально прочным и тяжеловесным. Такой тяжёлый правильно выполненный каркас исключит вибрацию пилорамы при распиле бревен, что повышает качество полученных кромок досок.
  2. Салазки можно изготовить из деревянной доски или металлопрофиля. Чем выше нагрузка на пилораму, тем прочнее должны быть салазки. Лучше всего выбирать для выполнения подвижных элементов небольшие рельсы или прочную нержавеющую сталь.
  3. Необходимо продумать используемый механизм регулировки толщины получаемых досок. Подъемный механизм может быть выполнен в двух вариантах. У шинных пилорам может приподнимать бревно, что обеспечивается за счёт перемещения основания, при этом режущая часть остается неподвижной. Второй вариант — это конструкция с неподвижными бревнами и с поднимающимся или опускающимся режущим инструментом.
  4. Электропилу фиксируют с помощью болтового соединения, обеспечивая максимальную прочность и надежность крепления.
  5. Механизм продвижения пилы может быть изготовлен из шнурка или бельевой верёвки.
  6. Выполняются пусконаладочные работы и при необходимости осуществляется настройка механизма подачи режущего элемента.

В каждом конкретном случае технология изготовления пилорамы из бензиновых и электрических пил может существенно различаться, в зависимости от выбранной схемы станка.

Изготовление пилорамы своими руками не представляет особой сложности. Потребуется найти интернете качественную схему, подобрать все используемые материалы и в полном соответствии с имеющейся документацией выполнить универсальное в использовании деревообрабатывающее оборудование. Расходы на изготовление самодельной пилорамы будут не слишком высоки, при этом по своим показателям функциональности и простоты использования она не будет проигрывать заводским вариантам.

Источник: http://remoskop.ru/kak-svoimi-rukami-izgotovit-universalnuyu-piloramu-iz-benzopilyi-ural.html

Пилорама из бензопилы сделанная своими руками

Постоянный рост стоимости строительных материалов подталкивает многих домашних умельцев к поиску способов самостоятельного их производства в необходимых для строительства объемах. Многие, построив дом, для которого и предназначались сделанные своими руками кирпичи, блоки помогают соседям и друзьям. Для некоторых это становится вполне доходным бизнесом. О производстве бетонных строительных материалов сказано немало. Сегодня речь пойдет о том, как сделать пилораму из бензопилы, используя минимальное количество стального проката.

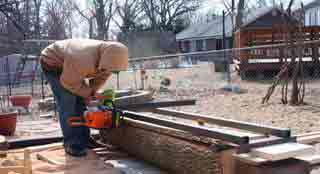

Рассмотрим различные варианты приспособления выполненные своими руками. Первый предполагает вертикальное рабочее положение инструмента.

Основу конструкции составляет кусок стального швеллера или профильной прямоугольной трубы достаточной прочности. Длину шины необходимо подбирать в зависимости от размерных характеристик бревен, с которыми вы предполагаете работать. Напомним, что наиболее часто встречается кругляк длиной 2,4,6 метров. Конечно, можно изготовить универсальную пилораму по максимальной длине бревна, но в этом случае работа с более короткими заготовками будет неудобна.

Шина выполняет функции направляющего элемента, по которому скользит подвижный элемент, позволяющий не только перемещать бензопилу обрабатываемого кругляка, но и регулировать толщину получаемого пиломатериала.

Салазки изготавливаются из двух обрезков стального уголка 50×50 длиной по 40 сантиметров каждый. Соединяются детали на сварке к двум стальным пластинам толщиной 3 миллиметра. С целью обеспечения подвижности бензопилы при работе пилорамы к передвижному блоку приваривают две стойки из уголка с предварительно просверленными в них соосными отверстиями. Процесс крепления и регулировки положения режущего инструмента в данной самодельной конструкции не возможен без применения стального круглого стержня, прикрепленного к цепной шине. Крепление выполняется двумя болтами М8 через отверстия подходящего диаметра.

Особая роль отведена кольцеобразным шайбам, изготовленным из обрезков труб подходящего диаметра и устанавливаемым на стальной стержень. Благодаря имеющимся в них отверстиям с нарезанной резьбой фиксация стопоров возможна в определенном положении. Это ограничивает толщину получаемых досок.

Процесс работы такой пилорамы заключается в следующем. Предварительно происходит крепление направляющей шины непосредственно к бревну с помощью прочных саморезов с потайной головкой во избежание помех движению ползуна и установка толщины пиломатериала с помощью стопоров. После подготовки пила заводится и перемещается вдоль кругляка в удобном для оператора направлении.

Работу лучше производить на открытом воздухе или в просторном помещении с ровным полом для удобства периодического сбора опилок.

Второй вариант самодельной пилорамы, который будет рассмотрен в рамках нашей статьи, в противовес предыдущему, имеет горизонтальное положение пильной шины и требует для своего изготовления большего количества материала.

Его основу составляет рамная конструкция, сваренная из двух прямоугольных стальных профилей 70×70 или 70×80 и уголков того же размера. Вместо сварки возможно использование и болтового соединения, направляя стержни болтов внутрь профилей. Длина рамы превышает длину обрабатываемого бревна на 50-70 сантиметров. Этот зазор необходим для установки конструкции на прочное устойчивое основание и заход пильной шины бензопилы.

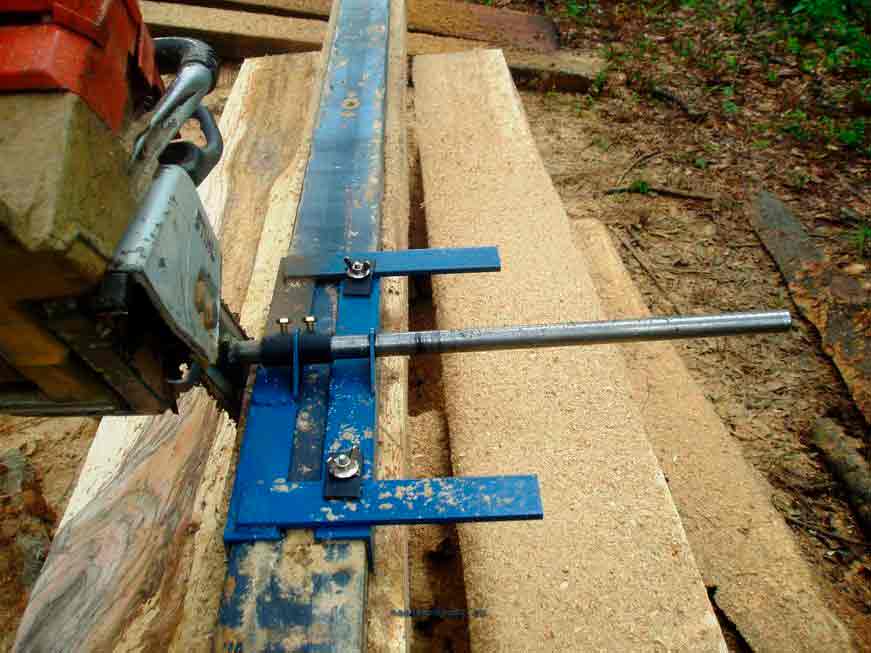

Аналогично предыдущему варианту эта пилорама так же оснащена передвижным узлом, но устройство его более сложно. В основе обрезок стального уголка 50×50 длиной около метра. Через отверстия в него устанавливаются резьбовые шпильки М10, закрепляемые двумя гайками. К этим же стержням присоединена стальная пластина толщиной 1-2 миллиметра, обеспечивающая устойчивое положение бензопилы в горизонтальной плоскости. Сам режущий инструмент так же шиной фиксируется ко второму концу шпилек с резьбой, одним торцом закрепленных на основании ползуна.

Такое, на первый взгляд, сложное устройство приспособления на самом деле оправдано, так как сложная система крепления пилы воспринимает на себя основную нагрузку при работе и, что немаловажно, позволяет режущему инструменту занимать уверенное горизонтальное положение. В конструкции, описанной выше, строение салазок не обеспечивает столь уверенного вертикального положения бензопилы.

Для получения пиломатериалов на этой пилораме необходимо очень тщательно и точно установить раму основания на прочные упоры. Они должны обеспечивать устойчивое положение приспособления. Выставив с помощью гаечных ключей необходимый уровень положения инструмента, выполняют пиление кругляка, уложенного на прочное основание, препятствующее его смещению.

В процессе работы рекомендуем использовать стальные или деревянные распорки, препятствующие зажиманию пилы. В зависимости от нужд строительства, благодаря использованию подобного приспособления можно получать пиломатериал различных нестандартных размеров.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Спаибо! Очнь познавательная статья, все просто и доступно!

Источник: http://nashakrepost.ru/masterim-svoimi-rukami/pilorama-iz-benzopily.html

Смотрите также:
03.11.2018

Пескоструй своими руками Пескоструйный аппарат - вещь хорошая, а иногда просто незаменимая. На данный момент в магазинах и на рынках есть все и купить пескоструйный аппарат не составит труда, были бы деньги. Но хорошая пестроструйка стоит довольно дорого, а дешевая -...

03.11.2018

Винтовой дровокол своими руками Дровокол на дачном участке – это решение огромной проблемы. Рубить топором большой объем дров – занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый...

03.11.2018

Как сделать садовый измельчитель веток своими руками? Каждому владельцу огорода или дачного участка время от времени приходится избавляться от листьев и травы, в особенности, когда речь заходит об уборке сада. Многие используют собранный материал для приготовления...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
