Самодельная бетономешалка

Самодельная бетономешалка – как сделать сложную работу проще

При подготовке к строительству частного дома первое, что нужно сделать, это подобрать все материалы, необходимые для работы, а также выбрать инструмент и оборудование, которые позволят оптимально решить задачи строительства.

Возведение загородного дома начинается с закладки фундамента и первый материал, который вам понадобится это, конечно, бетон. Можно замешать вручную, но зачем, когда можно создать из подручных средств самодельную бетономешалку.

Покупать бетономешалку для одного раза не имеет смысла, а поэтому наилучшим решением будет изготовление ее своими руками. Наверняка найти старую бочку будет не сложным делом.

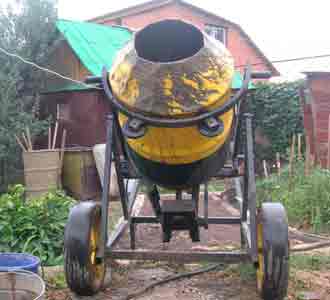

Самодельная бетономешалка

Как сделать бетономешалку своими руками?

Чтобы получить бетон, необходимо в правильных пропорциях смешать различные ингредиенты: вода, песок и прочее. Чтобы сделать это максимально быстро — применяют бетономешалку. Бетон используют в ремонтных работах при закладке фундамента дома, устройстве стяжек для стен, пола и других строительных работ.

Повторить устройство простой бетономешалки не составляет особых сложностей. Вот из чего она состоит:

  • емкость для смешивания «ингредиентов»;
  • ось вращения;
  • двигатель и основа, на которой устанавливается емкость для перемешивания;
  • внутри емкости для перемешивания устанавливают лопатки для лучшего взбалтывания различных компонентов.

Как видим, ничего сложного нет, а значит, сделать самодельную бетономешалку из бочки можно самостоятельно. Построив такое устройство единожды, можно обзавестись полезным в хозяйстве инструментом, который всегда будет под рукой при выполнении других строительных работ.

Подготавливаем материалы для изготовления самодельной бетономешалки

Для того, чтобы сделать самодельную бетономешалку необходимо заранее подготовить весь необходимый инструмент, а также нужные материалы. Впрочем, даже особого инструмента может не потребоваться. Если делать крепления на болтах, то применение, например, сварочного аппарата может и не понадобится.

В первую очередь, для работы будет нужна дрель, набор отверток различного калибра, а также ножовка по металлу. Для емкости, в которой будут смешиваться компоненты бетона, потребуется главное — бочка (не менее 200 литров).

Металлический уголок можно использовать в качестве рамы, а вместо двигателя, который будет задавать крутящий момент всей конструкции, можно использовать бензиновый мотор или мотор от дрели-миксера. Мощность мотора должна быть не менее 1300 Вт.

В бочке, верхняя крышка должна быть прочно закреплена.

Также необходимо подумать над тем, какой механизм необходим: передвижной или стационарный. В зависимости от этого можно подкорректировать чертежи и планы конструкции.

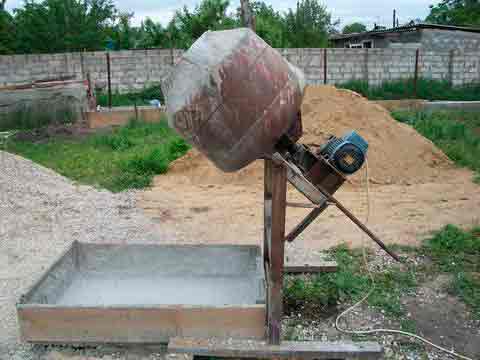

Как сделать самодельную бетономешалку – процесс изготовления

Давайте рассмотрим основные этапы работы. Построим основу для будущей конструкции. Она должна выдерживать большие нагрузки и быть достаточно прочной.

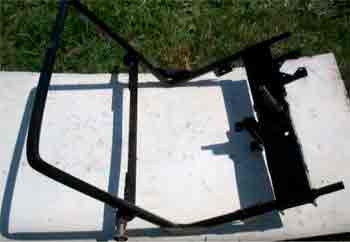

  • Основу можно соорудить из строительного уголка, это обусловлено тем, что вес бочки с бетоном может быть достаточно большим, поэтому уголок должен удерживать всю конструкцию. Для лучшего эффекта можно использовать сварку, но, если аппарата нет в наличии, то закрепить конструкцию большими болтами.
  • Бочка при креплении к основанию должна быть наклонена под углом в 35 градусов. Что касается привода для перемешивания, то он может быть ручным или электрическим. Естественно, что электрический будет значительно лучше.

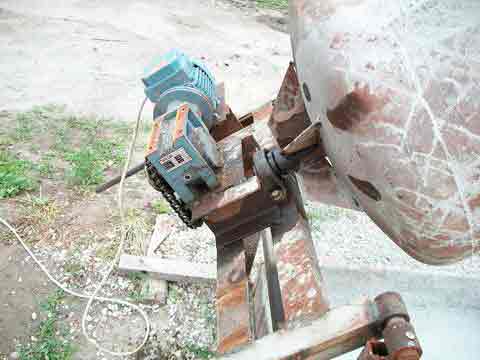

  • Затем на раму нужно установить редуктор, а уже потом — двигатель, после этого идет установка самой емкости для замешивания бетона.
  • На редукторе устанавливается бочка, а на том месте, где стоит малый шкив, нужно установить шестерню. Самая главная часть всей конструкции – двигатель, который должен надежным образом крепиться к кронштейну на бочке.
  • После всех вышеприведенных этапов изготавливается арматурная ручка для дальнейшего закрепления ее к нижней части кронштейна.

Если есть возможность использовать сварочный аппарат, то это будет лучшим решением, чем крепление болтами. Итак, построить бетономешалку несложно. Главное, иметь все инструменты и материалы. Зато, когда она будет построена, вы будете иметь отличный недорогой инструмент, который пригодится еще не раз!

Источник: http://moydomik.net/tehnika-i-oborudovanie/108-samodelnaya-betonomeshalka-kak-sdelat.html

Как сделать бетономешалку своими руками — наглядные инструкции и чертежи

На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

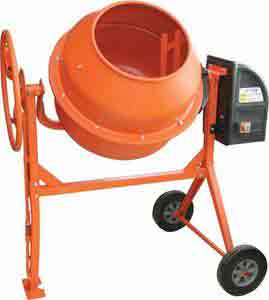

Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

На помощь приходит самодельная бетономешалка, сделанная своими руками.

Подробные инструкции и наглядное пособие будет представлено ниже.

Пузыреплодник калинолистный Диаболо— изящное украшение любого сада. Какие предпочтения у растения в плане ухода и размножения?

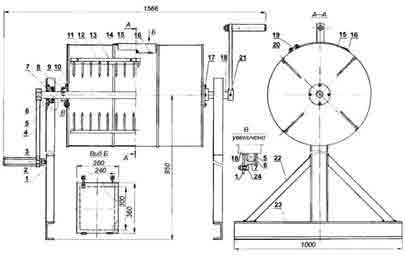

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров.

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

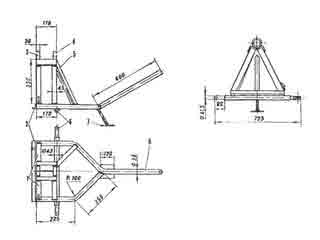

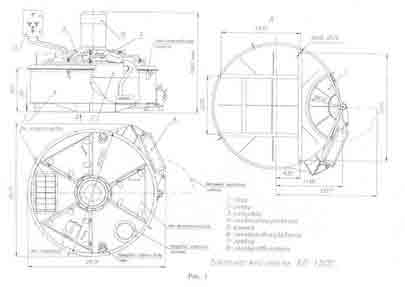

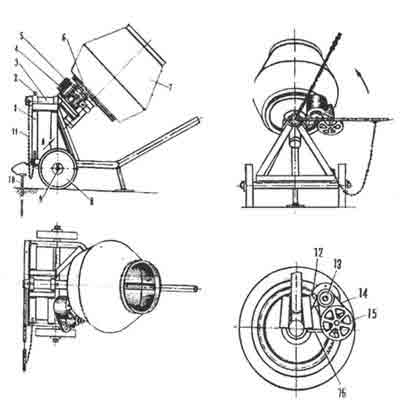

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона. Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

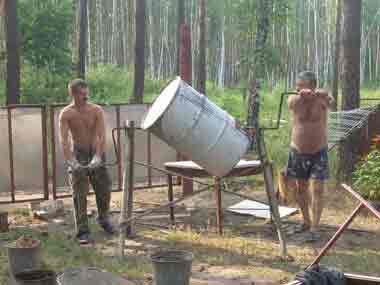

Бетономешалка из бочки

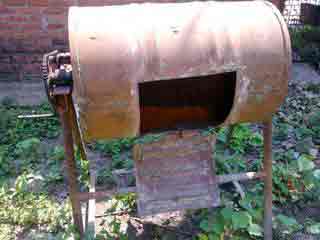

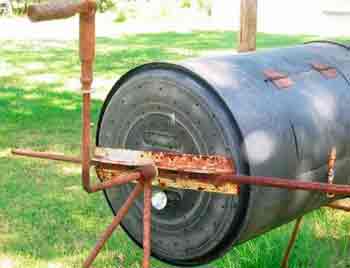

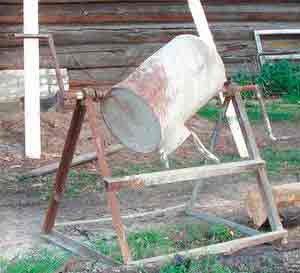

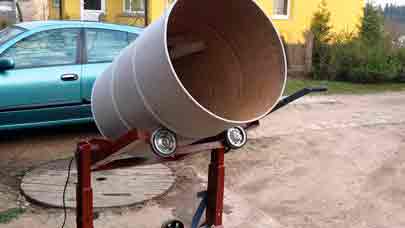

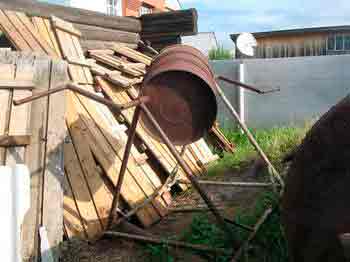

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

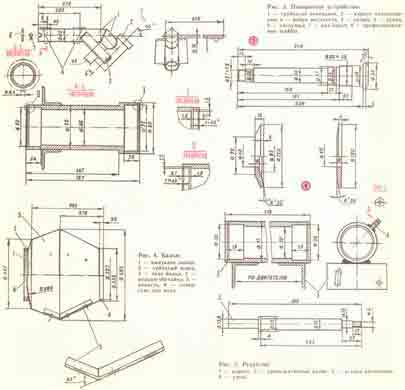

Чертеж бетономешалки из бочки

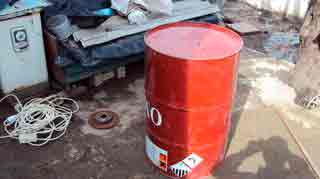

Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

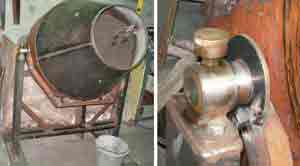

Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

На видео бетономешалка из бочки на основе двигателя от стиральной машины.

В качестве основы — стиральная машина

Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

Редуктор для бетономешалки

А на его место установить вал, который будет подходить соразмерно.

Далее, внутри каждой машинки есть резьба, на которой следует аккуратно закрепить скобы и лопасти. Они должны также соответствовать размерам машинки.

Важное условие: и скобы и лопасти должны располагаться строго симметрично. Срок жизни этого приспособления будет во много зависеть от такого условия.

Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

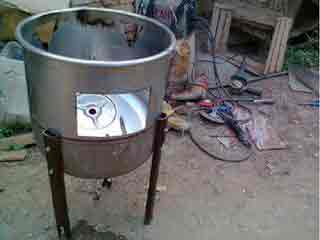

На фото бетономешалка из стиральной машинки

Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

  1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной. Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
  2. Во-вторых, следовать инструкции необходимо детально. Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
  3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном. Это только усложнит ваш и без того нелегкий труд.
  4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой. Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

Источник: http://1decor.org/inventar/betonomeshalka-svoimi-rukami.html

Самодельная бетономешалка своими руками: сборка основания, расчет груши

Кто хоть раз сталкивался со строительством, начинающимся с нуля, т.е. с непосредственной закладки фундамента, поймет, о чем идет речь. В данной ситуации – исключительно личная нужда заставила пойти на такой поступок. Все сопоставив, решил сделать бетономешалку своими руками.

Перед тем, как приступить к изготовлению бетономешалки своими руками, предлагаем просмотреть описание, фото, инструкции, чертежи по изготовлении еще одной бетономешалки нашим автором-подписчиком.

Просчитав, что в будущем доме для заливки цоколя нужно около 40 кубов бетона, быстренько прикинул – возить из соседнего города, который находится в 80 км от будущей постройки, выйдет не просто накладно, а чересчур! Гастарбайтеров Джамшутов и Равшанов приглашать бесполезно – у них из своего инструмента только руки.

Готовые агрегаты такие как бетономешалки, представленные в торговой сети, не вызвали восторга своим внешним видом и надежностью.

Решено все делать своими руками и начал с расчетов, замеров и поиска элементов конструкций для бетономешалки. Интернет нам в помощь а именно сайт Умельцы.ру. Найдено все и в путь – по помойкам, авторазборкам и пунктам приема металла. Ранее ни с чем похожим не сталкивался, поскольку из «технический» познаний в области инженерии больше всего специализация по охране труда.

Расчет груши бетономешалки на объем 0,25 куба

Часть первая
Немного математики:
(СА) 2=(Ев) 2 + (Вв) 2
(СА) 2 = 402 + 152 = 182500мм2
СА = 427,2мм
ОС=ОХ=d/2 xCA = 200×427,2 = 85440 = 569,6 мм
D/2 – d/2 350-200 150
ОА=ОУ=ОС+СА =569,6 + 427,2 = 996,8мм
АУ (по окружности) = АВ х 3,14 = 700х3,14 = 2198мм

Часть вторая самая простая :
Размеры прямоугольника — Ев на АУ. Т. е в данном случае 300мм на 2198мм

Часть третья
Для того, чтобы получить неровное дно груши бетономешалки, нужно вырезать круг с диаметром большим, чем диаметр самой груши бетономешалки.

Здесь уже на любителя: я взял диаметр 740мм. Можно было и больше: тогда бы низ получился по круче.

Но у нас получается вот так:
⌀740 х 3,14 = 2324мм
Нужная нам длина окружности (700х3,14) = 2198 мм
Получаем величину Х = 2324-2198 = 126 мм
Удаляем, как показано на рисунке. Внутренний диаметр круга зависит от диаметра используемого венца + 70 — 100 мм.

Для груши взяты стальные листы 2,5 мм, выровнены кувалдой и выкроены по заранее приготовленным чертежам.

Дно груши бетономешалки сделано из листовой стали толщиной 5 мм.

Источник: http://www.umeltsi.ru/stanki/3156-samodelnaya-betonomeshalka.html

Самодельная бетономешалка или делаем раствор играючи

Необходимые инструменты

Бетономешалка, своими руками собранная, помогает экономить время и делает тяжелую работу легкой. Из статьи вы узнаете, из чего и как сделать этот агрегат самому.

Бетономешалка: для чего нужна и как собрать?

Для чего нужна самодельная бетономешалка? В самом названии уже есть ответ. Это агрегат, который предназначен для смешивания песка и цемента с водой для получения бетона. Зачем нужен бетон, об этом сегодня знает каждый школьник. Не обойтись без этого материала, если вы собираетесь заняться постройкой дома, или, скажем, сделать бетонное крыльцо своими руками, облагородить территорию – чтобы был чистый двор и ровные дорожки.

Конечно, можно вооружиться корытом с лопатой и сделать бетон вручную. Но зачем нужен сизифов труд, когда для этого можно использовать специальную машину? Покупать бетономешалку, если вы не намерены брать строительные подряды, нет никакого смысла. Гораздо интереснее и экономичнее собрать ее своими руками. Тем более, что для этой цели сгодится старая двухсотлитровая бочка.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет бетона. Вы легко сможете рассчитать нужное количество бетона.

Приспособление, которое у вас получится в конечном итоге, надежное и простое в обращении. Все, что от вас потребуется, это засыпать в барабан ингредиенты в определенных пропорциях и добавить воды. Соотношение компонентов зависит от того, для чего вам нужен раствор. Обычно, чтобы получить качественный бетон, берут одну часть цемента и добавляют к ней по одной доле песка и отсева (мелкие камешки). Можно, а в некоторых случаях даже нужно, заменять составные части песчано-гравийной смесью (ПГС).

Самодельная бетономешалка из бочки – преимущества и недостатки

Несомненным преимуществом в изготовлении бетономешалки своими руками будет существенная экономия денег на покупке заводской модели. К тому же, вы видели ту технику, что предлагает большинство продавцов? Даже если у вас есть лишних тысяч двадцать рублей, вам вряд ли захочется отдавать их за китайское изделие сомнительного качества. И потом, если могут китайцы, то чем вы хуже? Не боги горшки обжигают. Ваш агрегат послужит верой и правдой не только вам, но и вашим внукам.

Недостатком здесь будет, особенно если вы не технарь по образованию, отсутствие опыта в изготовлении подобных механизмов. Но если вы упорны и любите мастерить, то непременно справитесь. Благо, необходимые детали валяются буквально под ногами. Конечно, сами они к вам не придут. Вам придется порыться в гараже или даже на свалке в куче металлолома.

Но не пугайтесь так сильно. Для изготовления бетономешалки в домашних условиях вам понадобятся: емкость (в вашем случае старая бочка), в которой будет происходить процесс замешивания раствора, ось вращения, электродвигатель (если вы не собираетесь вращать барабан руками) и рама для основания, на которой это все будет крепиться. Как видите, все гениальное просто. А как подготовиться и какие инструменты понадобятся для воплощения вашей задумки, вы узнаете в следующем разделе данной статьи.

Подготовка и инструменты

Перед тем, как приступить к работе над бетономешалкой, нужно сделать чертеж или хотя бы набросок будущего проекта и подготовить рабочее пространство. Лучше всего для этого подойдет гараж или сарай. Главное, чтобы к нему было подведено электричество, потому что в деле вам понадобятся электроинструменты. Да и само занятие с металлом достаточно шумное и грязное. Согласитесь, что благоустроенная квартира, это не то место, где можно заниматься подобным творчеством.

Ну вот, чертеж готов, и место вы подготовили: убрали все, не относящееся к делу. Теперь посмотрим, что вам понадобится из инструментов. Сварочный аппарат, если вы не владеете этим ремеслом и будете собирать всю конструкцию на болтах – вам будет не нужен. Но без дрели вам точно не обойтись. Также вам будет необходим набор отверток и ножовка по металлу. И, конечно же, главная деталь будущей бетономешалки – двухсотлитровая бочка.

Будет замечательно, если дно емкости окажется несъемным. Иначе оно может просто отвалиться в процессе замешивания раствора. Раму можно сделать из металлического уголка. Он удобнее труб при соединении болтами. В качестве двигателя, задающего крутящий момент, можно установить бензиновый мотор или мотор от дрели-миксера. Главное, чтобы его мощность была не менее 1,3 кВт. И не забудьте продумать и установить внутри бочки лопатки для наиболее эффективного перемешивания компонентов.

Важно: верхняя крышка бочки должна иметь надежное крепление, иначе вы рискуете закидать весь участок бетоном.

Кроме того, еще на стадии разработки и подготовки подумайте, какой вы хотите видеть будущую бетономешалку – передвижную на колесах или стационарную. Тогда вам не придется в спешном порядке корректировать чертежи и вносить изменения в уже почти готовую конструкцию. Если у вас все готово, тогда можно уже приступать к самому интересному – к изготовлению бетономешалки своими руками.

Как сделать бетономешалку – приступаем к изготовлению

Давайте разберем ключевые этапы работы.

  1. Собираем каркас будущего агрегата. Он должен быть прочным, потому как ему придется выдерживать колоссальные нагрузки. Для основания лучше всего подойдет стальной уголок 130 мм. Раз уж решили обойтись без сварочного аппарата, то не лишним будет сказать, какие болты выбрать для сборки рамы. Оптимальным вариантом будут болты диаметром 27 мм. Угол наклона бочки к основанию должен составлять 35 градусов. Если вы не нашли подходящего двигателя, то можете сделать привод ручным. Конечно, придется прилагать определенные усилия, но это все равно будет лучше, чем мешать бетон лопатой в корыте.
  2. Перед тем, как поставить бочку на редуктор (устройство, которое преобразует высокую угловую скорость вращения входного вала в более низкую на выходном валу), нужно к ее днищу прикрепить, скажем, зубчатый венец (стальной каленый диск с зубьями) от двигателя «Волги». Практика показала, что он оптимально подходит для этой цели: сделан из каленого металла и имеет зубья на внешней стороне.
  3. Если есть сварка, то прикрепить венец проще простого. Но мы ведь решили собирать бетоносмеситель без использования сварочного аппарата. Поэтому венец будем крепить к днищу бочки болтами. Переверните бочку вверх дном и приложите к днищу венец. Сделайте керном (специальным стержнем с заточенным концом) отметки на днище бочки. Просто вставьте в отверстие венца керн острым концом и ударьте молотком по тупому. Затем уберите венец и просверлите с помощью дрели отверстия строго по отметкам, сделанным керном. Положите венец обратно на днище бочки так, чтобы совпадали отверстия. Вставьте болты и закрутите на них гайки с помощью гаечных ключей.
  4. Ставим на раму редуктор. Поступаем также, как и с венцом. Размечаем керном место под отверстия на раме, сверлим, прикручиваем болтами редуктор к раме, а на него устанавливаем саму бочку, предварительно не забыв сделать в ней лопатки для того, чтобы правильно замешивать бетон. Сделать их тоже несложно. Можно просто внутри бочки по длине закрепить с помощью болтов три уголка на равном расстоянии друг от друга. Малый шкив редуктора заменяем подходящей шестерней. Она-то и будет приводить в движение тяжелую емкость с бетоном. Чтобы долго не мучиться и не изобретать велосипед, малую шестерню можно взять от бендикса стартера (бендикс – вал якоря стартера) той же «Волги».

Самая важная часть всей машины – двигатель. Его необходимо надежно прикрепить к кронштейну на раме.

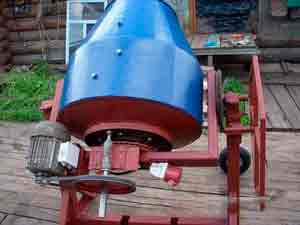

Для опрокидывания бочки с бетоном подойдет штурвал, а не просто ручка. Изготовить его не так уж и сложно. По сути можно взять втулку (обрезок трубы) и в нее радиально вкрутить стержни. Затем надеть на дополнительный редуктор и закрепить. Но если у вас такая конструкция вызовет сложности с разработкой чертежей, то можно просто брать лопатой готовый раствор из емкости. Только не забудьте ее перед этим выключить и дождитесь, когда она остановится.

Источник: http://remoskop.ru/sdelat-samodelnuyu-betonomeshalku-bochki.html

Бетономешалка самодельная: типы, конструкции и сборка

Конструирование и сборка различных механизмов хобби многих людей. Рассмотрим, как устроена бетономешалка самодельная своими руками. Это устройство часто собирают, как незаменимого помощника при строительных и ремонтных работах на своем участке. Кстати, чтобы дальше по тексту не возникало вопросов, предупредим, что иногда бетоносмеситель будем называть мешалкой, как принято у строителей.

Также для полного ознакомления с темой, вкратце расскажем, как правильно приготавливать смеси в бетономешалке (инструкция, которая прилагается к любому устройству).

Для чего собирают самодельные мешалки

Конечно, сейчас есть огромный выбор бетономешалок промышленного изготовления, но все равно самодельные агрегаты не теряют своей популярности. Почему?

Есть несколько причин:

  1. Покупная мешалка может не устраивать по своей функциональности. Конструируя самостоятельно, можно заложить в нее именно те возможности и характеристики, которые необходимы.
  2. Часто возникает проблема с ремонтом бетоносмесителей заводского изготовления — отсутствие запасных частей, удаленность сервисного центра. С самоделкой таких проблем не возникает.
  3. Может не устаивать цена и качество покупных агрегатов. Надежные бетоносмесители известных производителей дороги как в эксплуатации, так и в обслуживании и ремонте. Дешевые механизмы неприспособленны к большим нагрузкам и быстро выходят из строя.
  4. Узлы и детали для самоделки можно взять от разборки ненужной техники, цена их будет равна нулю. Поэтому, собранный своими руками бетоносмеситель может сэкономить деньги, которые могут пригодиться для других целей.
  5. Самостоятельно собрав механизм, можно потом легко его модернизировать под изменившиеся нужды. Для многих покупных смесителей изменение конструкции вызывает большие трудности.

Но самая главная причина, почему самодельный смеситель своими руками лучше промышленной, в другом — приятно работать с механизмом, в который вложен свой труд и который знаешь досконально.

Немного теории

Для начала разберемся, какие бывают смесители для бетона, и на каких принципах основывается их работа.

Классификация мешалок

Наиболее распространено следующее деление бетоносмесителей на типы.

По цикличности работы:

  • Бетономешалки непрерывного действия. В них идет постоянная загрузка компонентов, и выгрузка готовой смеси. Такие мешалки используются чаще всего на производстве или на крупных строительных площадках.

  • Смесители циклического действия. Как и понятно, из названия работа идет по циклам — загрузка, смешивание, выгрузка бетона. Их применяют при небольших объемах работ. В домашнем хозяйстве используют за небольшим исключением именно их.

По принципу действия:

  1. Гравитационные — перемешивание идет в основном за счет перемешивания падающих с высоты компонентов. Они наиболее компактные и простые по устройству. Недостаток лишь в том, что увеличено время перемешивания легких смесей.
  2. Принудительного действия — для смешивания используют специальные лопасти, шнеки. Такие мешалки быстро и качественно перемешивают любые смеси, но имеют большие габариты и более сложны по устройству.

По типу привода:

  1. С ручным приводом. Как правило, самодельные устройства. О сборке такой мешалки мы расскажем ниже.
  2. С электрическим приводом. Наиболее распространенные.
  3. С двигателем внутреннего сгорания. Имеют увеличенные габариты и массу, зато не требуют наличия электропитания.
  4. С внешним приводом. Обычно подключаются к валу отбора мощности транспортных средств.

Теперь немного подробнее о конструкции наиболее распространенных гравитационных и принудительных бетоносмесителей. Кстати, очень популярен в интернете самодельный смеситель из стиральной машины, но в виду небольшого объема это совершенно несерьезный вариант — ведро бетона быстрее замешать лопатой или даже мастерком.

Гравитационные бетоносмесители

Гравитационное устройство длязамеса состоит из следующих частей:

  1. Барабана (груши) с приваренными по внутренней поверхности лопастями.
  2. Привода, который вращает его.
  3. Рамы с механизмом поворота в направлении перпендикулярном оси его вращения.

Для загрузки агрегат устанавливается в положение, когда его ось вертикальна. После этого он наклоняется ближе к горизонтали и приводится во вращение.

Часть компонентов захватывается лопастями и поднимается вверх, откуда падает в оставшуюся часть смеси, за счет чего происходит перемешивание. Для выгрузки вращающееся устройство наклоняют еще ниже.

Бетономешалки принудительные

В ней деталей тоже немного:

  1. Емкость, в которой происходит смешивание.
  2. Привод.
  3. Устройство для выгрузки (чаще люк).
  4. Рабочие органы один или несколько. Это, как правило, вращающиеся лопасти на оси. Встречаются варианты со шнеками (винтами Архимеда).

Принцип действия понятен из названия. Загруженные компоненты перемещаются внутри рабочими органы за счет чего, и происходит смешивание.

Теперь после небольшого теоретического экскурса рассмотрим конкретные конструкции самодельных мешалок.

Простейшая мешалка гравитационного типа из бочки

Эта конструкция доступна почти каждому, кто собирал самодельные конструкции или имеет опыт, хотя бы ремонта автомобиля. Представляет собой гравитационную мешалку циклического действия. Для еще большего упрощения агрегата, отказались от поворота барабана, загрузка и выгрузка производится через люк, а ось его неподвижна от перемещений в пространстве.

В большинстве вариантов выбирают ручной привод, который снижает производительность. Но все равно такой бетоносмеситель самодельный в несколько раз упрощает и облегчает работу по приготовлению смеси в сравнении с обычным перелопачиванием компонентов.

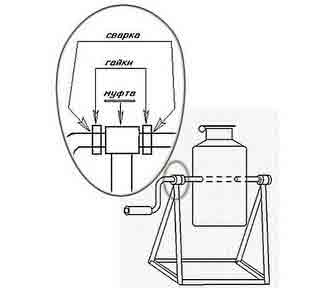

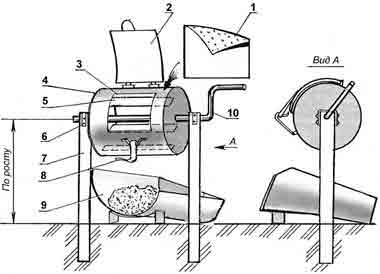

Конструкция мешалки

В ней барабан закреплен на оси, которая вращается с помощью рукоятки ручного привода (по типу колодезного ворота или заводной ручки автомобиля). Ось закреплена на подшипниках на простейшей раме. В качестве вращающегося устройства используется стандартная 200 литровая бочка. Внутри ее монтируются лопасти, а на боковой стенке вырезан закрывающийся люк.

Дополнительно можно просмотреть видео самодельная конструкция из бочки:

Особенностью данной разновидности является то, что при желании ее можно собрать даже без использования токарного станка и сварочного аппарата (хотя аппарат собранный своими руками на фото сделан с помощью сварки). Именно такую технологию мы будем описывать.

Что нам потребуется для сборки

Практически все компоненты для смесителя самоделки можно найти на свалке металлолома или купить за небольшую цену.

  • Стандартная двухсотлитровая бочка. Чтобы агрегат прослужил подольше нужно выбирать тару с максимально большей толщиной стенки.

  • Пара подшипников.
  • Корпуса для подшипников. Чтобы не вытачивать их самостоятельно можно подобрать готовые. Например, отлично подходят ступицы от колес мотоцикла. Просто удаляем болгаркой или наждаком большую часть диска, предназначенную для размещения тормозов и крепления спиц. Для нашей конструкции она лишняя.

  • Прокат для изготовления рамы любого профиля.
  • Листовая сталь для изготовления лопастей, косынок, угольников и хомутов, укрепления торцов бочки.
  • Пруток диаметром соответствующим внутренней обойме подшипника. Из него изготавливаем оси и ручку для вращения.
  • Болты, шпильки, гайки и шайбы различных размеров.

Инструмент

Как мы уже говорили можно обойтись без сложного оборудования, нужен минимальный набором, который есть почти в каждом гараже автолюбителя:

  1. Набор слесарного инструмента (молоток, тиски, зубила, напильники и т. п.).
  2. Набор ключей.
  3. Набор плашек и метчиков.
  4. Электродрель.
  5. Угловая шлифмашинка с отрезными дисками по металлу и обдирочно-заточным диском.

Приступаем к сборке

Расскажем поэтапно, что нам нужно сделать. Описание операций может быть не слишком точное, но оно зависит от материалов, которые в нашем распоряжении и легко корректируется в каждом конкретном случае.

  • Вырезаем в бочке люк с помощью болгарки.

Внимание. Если в бочке хранился бензин или другая горючая жидкость перед началом работы ее нужно пропарить. Иначе от искр при резке может произойти взрыв паров.

  • Укрепляем торцы бочки, так как ее сталь не выдержит долго нагрузки в местах крепления осей. Для этого ищем или вырезаем диски из толстой стали равные, хотя бы 1/3 диаметра бочки. Крепим их с помощью болтов с шайбами и гайками по окружности.

Можно усилить дно и с помощью любого металлического профиля, но это менее надежно.

  • Из листовой стали выгибаем несколько лопастей. Их также с помощью болтов с гайками крепим внутри бочки.

  • Готовим раму. Конечно, проще ее сварить, но можно при желании и смонтировать, нарезав прокат болгаркой, и соединив части с помощью болтов с гайками, угольников и косынок (как в детском конструкторе). Это самая трудоемкая работа.

Совет. Желательно предусмотреть несколько колес. Это сделает устройство более мобильным.

Высоту рамы выбираем такой, чтобы можно было под бочкой-барабаном установить тележку или другую тару для приема готовой смеси.

  • Готовим ось ручку. Выгибаем ее и нарезаем плашкой резьбу на одной стороне. Резьба должна быть такой длины, чтобы можно было не только закрепить ось в бочке, но и навинтить гайку, фиксирующую продольный ход возле корпуса подшипника.

Совет. Желательно нарезать резьбы и со стороны, где мы будем держаться руками. Тогда там можно будет одеть и зафиксировать обрезок трубы, с которым вращать конструкцию будет легче.

  • Готовим вторую ось. Она должна только фиксировать бочку и проходить через подшипник.
  • По центру торцов бочки сверлим отверстия для прохождения осей. Тут главное очень точно разметить, чтобы обеспечить соосность.
  • Крепим люк, в качестве которой можно использовать вырезанную часть стенки бочки (если повредили ее, то вырезаем новую из стали). Для крепления можно петли изготовить самостоятельно, а можно использовать покупные дверные или оконные.

Совет. Желательно к люку снизу прикрепить саморезами кусок листовой резины, немного выступающий за его контур. Это обеспечит герметичность барабана.

  • Устанавливаем запор. Он также может быть самодельный или покупной дверной крючок или шпингалет.
  • Насаживаем ось ручку на подшипник в корпусе. Навинчиваем гайку с шайбой предотвращающую ее продольное перемещение.
  • Крепим ось к барабану с помощью гаек и шайб. Причем надежно зажимаем стык и обязательно навинчиваем контргайку с каждой стороны торца бочки.
  • Также поступаем и со второй осью.
  • Окончательно собираем огрегат. Устанавливаем на раму и крепим корпуса подшипников. Проще всего сделать это с помощью хомутов.

Наша конструкция готова. Осталось испытать ее и окрасить.

Дальше рассмотрим более сложный вариант самодельной бетономешалки. Он нам очень понравился за оригинальное решение вопроса недостаточной прочности конструкции с бочкой при ее наклоне (верхняя крышка, которая работает, как ребро жестокости удаляется).

Второй вариант гравитационной бетономешалки

По конструкции эти самодельные бетоносмесители практически не отличаются от стандартной гравитационной с редукторным приводом.

Разница только в том, что в связи с тем, что вместо прочного сварного барабана используется бочка, корпус которой возможно не сможет выдержать нагрузку от собственного веса и смеси, крепясь только на оси. Поэтому предусмотрены поддерживающие ролики на раме в передней части, дополнительно облегчающие вращение.

Если есть возможность изготовить или приобрести прочный барабан, то от роликов можно отказаться. Тогда наше устройство практически не будет отличаться от агрегатов промышленного изготовления. Можно также немного переварить бочку как на видео в этой статье, придав ей более эффективную форму.

Что нам понадобится для изготовления

Для сборки нам понадобятся (возможно, это не полный список, все зависит от конкретной ситуации):

  1. Бочка, как и в предыдущем случае с возможно более толстой стенкой. Если хотите более эффективный, надежный и долговечный механизм, то попытайтесь найти настоящий барабан от списанной мешалки или попробуйте изготовить его самостоятельно.

  • Корпус, с подшипниками рассчитанный не только на уменьшения сопротивления вращению, но и на восприятие осевой нагрузки (обычный и упорный подшипник в паре). Если невозможно подобрать готовый, то придется изготовить деталь самостоятельно.

Совет. Присмотритесь тоже к ступицам автомобилей, там такой узел часто присутствует (но все равно придется удалить лишнее).

  • Электромотор мощностью не менее 1,5 кВт.
  • Редуктор, можно подобрать от различной техники. Передаточное число редуктора должно обеспечивать скорость вращения барабана 0,5 -1,5 оборота в минуту.
  • Если не получается, придется поэкспериментировать с ременной передачей или зубчатой передачей. Кстати если электродвигатель тихоходный, то необходимые обороты возможно можно достичь и с помощью одной только ременной передачи.
  • Подшипники с корпусами для соединения станины и качающейся части рамы.

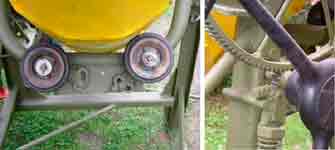

  • Ролики для поддержки барабана. Вполне подойдут колеса от складской тележки. Причем если на фото их только два можно установить и больше.
  • Кругляк для осей.
  • Металлопрокат для сборки деталей рамы.
  • Листовая сталь лопастей и отдельных деталей рамы.
  • Труба для изготовления ручки, с помощью которой будем поворачивать барабан для загрузки и выгрузки. Удобнее вместо ручки изготовить круглый штурвал, наподобие автомобильного руля, только большего диаметра
  • Провода и арматура для подключения и пуска электродвигателя.

Инструмент понадобится тот же, но кроме всего вышеперечисленного нам не обойтись без электросварки и токарного станка. Хотя можно попробовать, но это трудновыполнимая задача.

Сборка бетономешалки

Снова перечислим все поэтапно, хотя инструкция будет менее подробная, все зависит от того какие узлы и материалы собрали для вашей мешалки:

  • В первую очередь стоит продумать узел передачи вращения от электродвигателя к барабану. Проще всего если нам удастся найти готовый мотор с установленным на нем редуктором, как на фото ниже.

В этом случае остается только подобрать или изготовить муфту для соединения редуктора с осью бетономешалки.

Совет. Желательно выбирать соединение с защитой редуктора и электродвигателя от заклинивания барабана. Это могут быть муфты с разрушаемым ими элементами или соединением лепестками.

В случае если по какой-либо причине у бетономешалки произойдет стопорение барабана, то выйдет из строя муфта, а не срежутся зубья редуктора или не сгорит мотор.

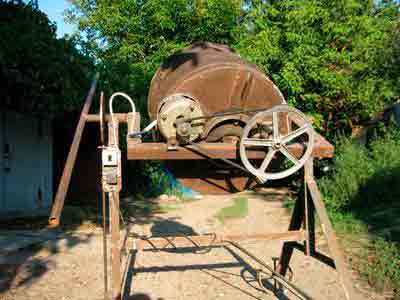

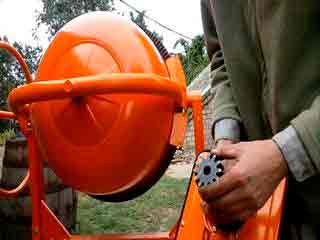

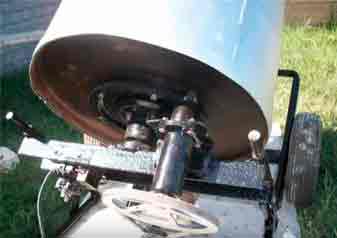

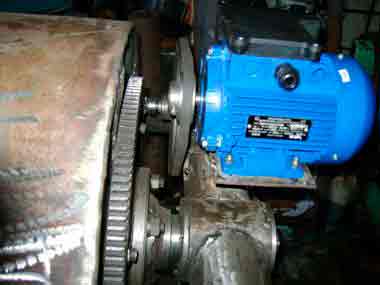

Если у вас обычный редуктор как на фото ниже, то придется продумывать соединение его с осью и мотором. Здесь будет предусмотрена промежуточная ременная передача. Шкив уже закреплен на редукторе.

Еще один вариант подобрать подходящую зубчатое колесо большого диаметра и шестерню для него. Колесо крепим на барабане шестерню на оси двигателя. Если не получается уменьшить обороты до нужного нам значения, то тоже дополнительно устанавливаем шкивы для ремня.

Кстати почти все широко описанные самодельные конструкции бетономешалки без ременной передачи не обходятся.

Внимание. Не монтируйте пусковую арматуру, так как на снимке, небрежно и без кожухов. Это опасно.

Если возникли трудности с подбором зубчатого колеса, то можно воспользоваться оригинальным решением еще одного из мастеров.

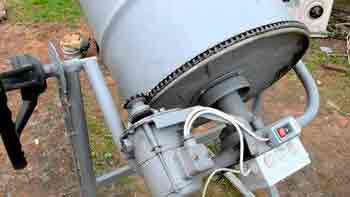

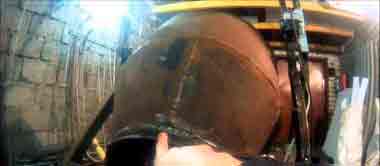

Вместо зубчатого колеса он приспособил обычную цепь. Соединяем ее на длину окружности нашего барабана, затем аккуратно (лучше точечной сваркой) прихватываем на него. На вал мотора (как на фотографии ниже) или редуктора устанавливаем звездочку с шагом зубьев как у цепи.

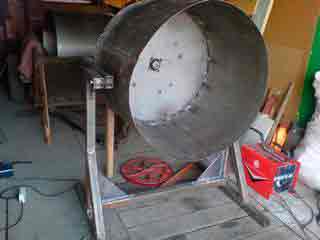

  • Определившись с приводом, готовим нашу бочку. Для этого вырезаем ее крышку, а дно усиливаем куском металла. Можно, как на снимке снизу, не вырезать его, а подобрать диск, от какой либо техники. Закрепить его лучше тоже болтами. Так надежнее и меньше вероятность прожечь сталь.

  • Дополнительно желательно усилить бочку обручем и в том месте, где она будет катиться по роликам.

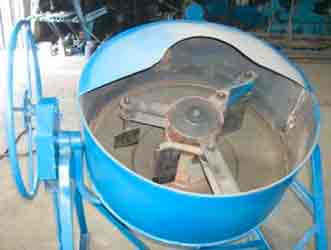

  • Дальше внутри бочки устанавливаем лопасти. Их можно выгнуть из толстой стали. Лучше крепить их, как и усиливающий диск, на болты.
  • Далее готовим верхнюю часть рамы. В плане она выглядит как прямоугольник по размерам немного меньший нашей бочки. Она будет воспринимать основную нагрузку и вибрации, поэтому сделать ее нужно прочной и надежной.
  • Крепим в нижней части корпус с подшипниками для установки оси, через которую будет передаваться вращение барабану мешалки. Также устанавливаем кронштейны для роликов, мотора и редуктора, других элементов привода.
  • По краям верхней части привариваем оси, на которых она будет наклоняться для перемешивания и выгрузки смеси. С одной стороны ось должна быть более длинной. На ней потом закрепим рукоять или штурвал.
  • Затем собираем нижнюю часть рамы. Высоту ее выбираем такой, чтобы можно было легко выгрузить бетон в тележку. Предусматриваем крепление корпусов подшипников оси на верхней части рамы. Желательно снабдить нижнюю раму колесами, чтобы агрегат была более мобильным.
  • Устанавливаем подшипники с корпусами на оси верхней рамы и собираем станину мешалки полностью.
  • На одной из частей рамы, без различия верхней или нижней монтируем упоры. Они должны предотвратить наклон барабана в противоположную от опорных роликов барабана сторону. Если их не будет, то загруженный барабан без упора на ролики может выгнуть или сломать ось.
  • Устанавливаем ось в барабан так же, как и в предыдущем варианте мешалки. Не забываем контргайки или другие приспособления для предотвращения саморазвинчивания (можно как на одном из верхних фото использовать сварку, но это усложнит ремонт).
  • Устанавливаем опорные ролики.
  • Устанавливаем барабан на станину окончательно. Проверяем на отсутствие сопротивления вращению и люфтов.
  • Собираем детали привода.

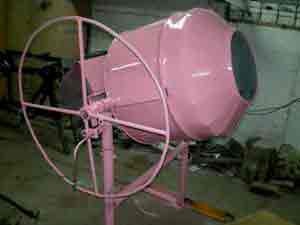

  • Изготавливаем штурвал или рукоятку для поворота барабана.
  • Собираем электрическую часть схемы. Все провода и пусковые устройства надежно изолируем.
  • Испытываем наш агрегат. При этом не только на холостом ходу, но и с нагрузкой. Например, можно засыпать в нее влажного песка.
  • Если все работает исправно, то можно окончательно доводить и окрашивать агрегат.

Как уже говорилось выше, гравитационные бетоносмесители не очень хорошо перемешивают легкие смеси. Поэтому расскажем, как собирается конструкция самодельных бетономешалок, получивших название принудительного действия. Она может помочь при приготовлении штукатурного и кладочного раствора, смеси для изготовления керамзитобетона.

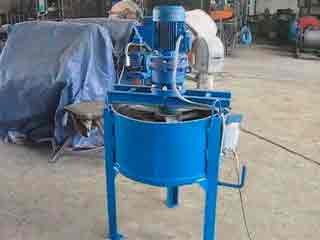

Бетономешалка принудительного действия

По сути своей эта конструкция вариант домашнего миксера больших размеров и с меньшей скоростью вращения рабочего органа. На иллюстрации показан вариант с верхним расположением привода и вертикальным валом.

Промышленные агрегаты чаще имеют горизонтальные валы. Это связано с тем, что верх мешалки на производстве чаще всего занят устройствами для непрерывной подачи и дозирования компонентов.

Для самодельной установки такая конструкция подходит больше по нескольким причинам:

  1. Мы будем загружать смесь вручную, поэтому нам не нужно много свободного пространства сверху;
  2. Отпадает проблема герметизации мест прохождения вала через стенку емкости;
  3. Расположенный сверху привод более защищен о попадания влаги;
  4. Самое главное это самая простое самодельное устройство рассматриваемого типа.

Не будем очень подробно рассказывать о каждой детали, так как многие узлы описаны уже в предыдущих вариантах бетоносмесителей. Сосредоточим внимание только на отличиях и самых важных моментах.

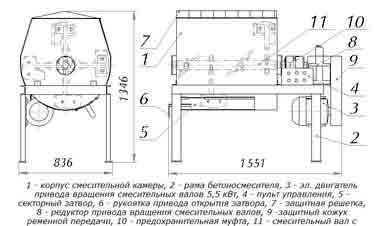

Конструкция бетономешалки, характеризующейся принудительным действием, материалы и узлы, необходимые для ее сборки

Мешалка состоит из следующих узлов и деталей:

  • Емкость, в которой будет происходить замешивание. Она представляет собой цилиндр с открытой верхней частью. Можно тоже попытаться приспособить, как и в предыдущих вариантах, бочку, но лучше изготовить самостоятельно.

Нам нужны стенки потолще, которые будут воспринимать часть нагрузки от других деталей агрегата. К тому же, высота стандартной бочки излишня.

Совет. Неплохой вариант это емкости из нержавейки из варочных баков общепитовских столовых или полевых кухонь. На фото сборки показана сборка бетоносмеситиля, где используется именно эта деталь.

  • Станина. Собрать ее можно из любого проката. Она нужна для того чтобы поднять агрегат на высоту достаточную для выгрузки смеси.
  • Привод он состоит из электродвигателя и устройства уменьшающего обороты (ременной передачи, редуктора или их комбинации).
  • Рамы для установки привода, тоже собираем из любого подходящего металла.
  • Рабочего органа (мешалки). Собрать его можно из проката и труб.
  • Устройства для выгрузки смеси. Чаще всего это шибер в нижней части емкости. Для направления потока смеси под ним монтируют лоток. Все этот можно сделать из листовой стали.

Сборка бетономешалки

Также опишем пооперационно, на этот раз, не углубляясь в подробности.

  • Как и в предыдущем случае в первую очередь продумываем конструкцию привода. Для мешалки объемом около 100 литров необходим мотор мощностью не менее 2 кВт. Скорость вращения рабочего органа должна составлять 1-2 оборота в минуту.
  • Разработав привод, изготавливаем или подбираем емкость. Оптимальные ее размеры, когда высота равна диаметру. Объем можно выбирать меньше, чем смесителя для тяжелого бетона, так как при строительстве и ремонте легкие смеси используют меньше. Вполне достаточно 100 литров. Толщина стенки желательна не менее 3 миллиметров.
  • Затем изготавливаем станину из проката. Она должна выдержать весь всей конструкции. Если у емкости небольшая толщина стенок, то форму основания выбираем такую, что бы оно дополнительно поддерживало раму привода.
  • Вырезаем в нижней части емкости люк. И устанавливаем по его краям салазки для шибера.
  • Монтируем емкость на станину.
  • Готовим раму для привода. Для удобства обслуживания и ремонта желательно ее сделать легкосъемной, например, закрепить ее на оси так, чтобы механизм можно было легко повернуть вверх и в сторону.
  • Монтируем раму на емкость.
  • Изготавливаем мешалку, предусмотрев ее крепление на оси привода.
  • Устанавливаем мотор, редуктор и другие детали привода на раме. Крепим к ним мешалку.
  • Устанавливаем на емкость шибер и лоток.
  • Монтируем электропроводку.

Все наша мешалка готова. Осталось испытать ее и окрасить. Изготовив самостоятельно подобную установку, остается научиться, как правильно делать бетон в ней. Поэтому, как и обещали, опишем основные операции процесса.

Приготовление бетона в бетономешалке

Рассмотрим приемы работы с мешалкой гравитационного типа. Бетоносмеситель принудительного действия, при небольших объемах приготавливаемой смеси, используется тоже циклично (хотя может обеспечить и непрерывный процесс).

Работа с ним в таком режиме почти не отличается от работы с гравитационным устройством. Исключаются только операции поворота барабана, и несколько уменьшается время смешивания.

  • Определяемся с рецептурой смеси. Для этого нам нужно знать, какой класс бетона мы хотим получить, и какой цемент будем использовать. Затем с помощью таблиц, справочников или онлайн калькулятора находим, сколько цемента, воды и заполнителей необходимо для получения нужного количества бетона. Одна из примерных таблиц приведена ниже.

  • Устанавливаем смеситель на ровной площадке и осматриваем ее для обнаружения возможных неисправностей. Если нужно проводим техническое обслуживание.
  • Для того чтобы предотвратить налипание смазываем барабан.
  • Отмеряем необходимое количество компонентов.
  • Если будут использоваться добавки, то отливаем часть отмерянной воды (согласно инструкции на упаковке), и в ней разводим их.
  • Устанавливаем барабан в положение на загрузку и помещаем в него щебень и часть воды.
  • Запускаем агрегат на небольшой промежуток времени, чтобы смочить щебень.
  • Затем частями добавляем песок, щебень, оставшуюся воду и другие компоненты. При этом барабан оставляем вращаться.
  • Когда все компоненты загружены, наклоняем барабан в положение перемешивания. Перемешивание длится одну-две минуты.
  • Когда смесь готова проверяем ее. Отбираем одну лопату бетона и выкладываем ее на ровную поверхность. Проводим по пробе тыльной стороной лопаты. Поверхность должна быть гладкой, а борозды от лопаты сохранять форму.
  • Если качество бетона удовлетворительно, то разгружаем бетоносмеситель. В противном случае забрасываем пробу обратно и продолжаем смешивание.

Вот и все, что мы хотели и смогли вам рассказать про бетономешалки самодельные. Будем рады, если наша статья ознакомила с различными конструкциями полезных самоделок. Еще лучше если вы смогли, прочитав ее, собрать один из описанных аппаратов. Пусть он поможет вам в ремонте и строительстве в вашем доме и на участке.

Источник: http://beton-house.com/oborudovanie/betonomeshalki/betonomeshalka-samodelnaya-22

Самодельная бетономешалка своими руками

Перед большинством владельцев домов индивидуальной застройки, приусадебных участков и небольших дач, рано или поздно встают задачи, связанные с проведением ремонтных или строительных работ, которые, в большинстве своём, направлены на улучшение благоустройства или возведение новых хозяйственных построек.

Для этого в основном используются различные цементные смеси, как самый доступный на сегодняшний день строительный материал. Если объем работ невелик, то приготовить цементный раствор можно строительным миксером или в небольшой бадье, перемешивая его лопатой.

А вот если нужно залить бетонную площадку перед домом и пешеходные дорожки, построить каменный сарай или сделать забор с бетонным основанием и кирпичными столбиками, то тут желательно иметь под рукой механизм, который обеспечит приготовление цементной или бетонной смеси. В мы расскажем о том, как сделать бетономешалку своими руками и какие материалы для этого потребуются.

Существующие типы бетономешалок

  1. гравитационным, основанным на простом переворачивании составляющих компонентов смеси;
  2. механическим, который напоминает гравитационный, но для улучшения перемешивания в конструкцию добавлены дополнительные рассекающие элементы;
  3. вибрационным, при котором смесь готовится благодаря погруженному в нее вибратору;
  4. комбинированным, где используются одновременно два или три способа перемешивания.

Каждый вид бетономешалки имеет свои положительные и отрицательные качества, которые зависят от стоимости материалов, сложности изготовления и требуемого уровня качества приготовляемого в них раствора бетона.

Механизмы гравитационного типа

Это самая простая ручная бетономешалка своими руками, требующая при изготовлении минимум затрат и усилий. Однако качество приготовленной смеси в таком устройстве можно назвать не более чем удовлетворительным, да и больших объёмов раствора в нем изготовить не получится.

И все же, при относительно небольших потребностях в растворе, учитывая простоту и дешевизну, такой бетоносмеситель своими руками довольно широко используется при выполнении строительных работ на приусадебных участках.

Конструктивно его схема представляет собой горизонтально расположенную, закрытую емкость с открывающейся дверцей, через которую подаются компоненты.

Для более удобного использования бетономешалки гравитационного типа, её устанавливают на сварную опорную раму.

В качестве емкости можно использовать металлический бидон или обыкновенную стальную бочку. После закладки необходимых материалов через дверку, ее плотно закрывают, а емкость начинают вращать с помощью ручки. После перемешивания бетономешалка гравитационного типа поворачивается дверцей вниз, и готовый раствор вываливается через нее в подставленный поддон.

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

  1. опорной, на которой будет держаться вся конструкция;
  2. поворотной, на которую будет опираться рабочая емкость.

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

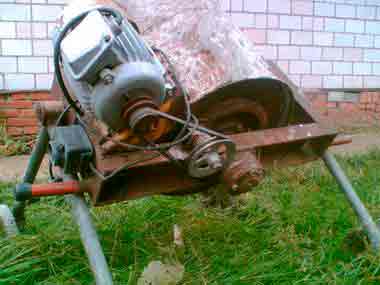

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Бетономешалка вибрационного типа

Вибрационные устройства широко применяются в промышленном приготовлении растворов и бетонных смесей, поскольку обеспечивают наилучшее качество конечного материала. Они очень просты по своей конструкции, а потом сделать их своими руками довольно легко.

При работе компоненты начинают активно перемешиваться, а вода постепенно добавляется до получения необходимой степени густоты раствора. По окончании процесса, в нижней части емкости открывается люк, и готовая смесь падает в поддон или кузов автомобиля.

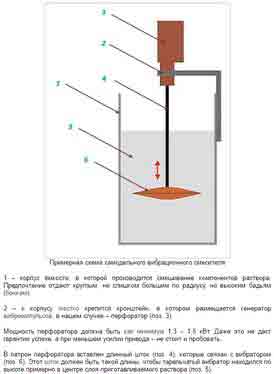

Конструктивно такая бетономешалка представляет собой неподвижную емкость, расположенную вертикально. В верхней части производится загрузка необходимых компонентов для приготовления раствора или бетона, добавляется некоторое количество воды и в середину опускается погружной вибратор.

Если у вас уже есть свой погружной вибратор или вы имеете возможность его приобрести, то сделать такую бетономешалку самостоятельно не составит большого труда. В ней нет подвижных и вращающихся частей, не потребуется изобретать привод и поворотную конструкцию рамы, а просто установить усовершенствованную конструкцию бочки на опорную раму и расположить внизу приемный поддон.

Главной трудностью в эксплуатации такой конструкции является необходимость обеспечения устойчивого положения вибратора. Для того, чтобы готовая смесь получалась высокого качества, необходимо располагать вибратор строго в центре объема, занятого приготавливаемым раствором, и перемешивать его весь одновременно.

На промышленных предприятиях для этого используют специальную опускную конструкцию, на которой и закреплен рабочий механизм.

Если в качестве рабочей емкости вы решили использовать стальную бочку, то, прежде всего, у нее необходимо удалить дно и крышку. После этого нужно изготовить из стального листа усеченный конус, больший диаметр которого должен быть равен диаметру бочки, а на меньший диаметр приварить открывающийся шибер. Его можно купить или сделать из имеющихся уголков и стальной пластины с ручкой — тогда он достанется вам бесплатно. Приварите изготовленный конус к бочке, и рабочая емкость будет готова.

Теперь нужно установить емкость на опорную раму, высота которой будет обеспечивать возможность расположения под бетономешалкой приемного поддона. Его лучше всего устанавливать с небольшим наклоном или подавать в него раствор по приемному желобу, а сам поддон установит рядом.

В заключение

Принимая решение изготовить бетономешалку своими руками, необходимо понимать, что для ее изготовления потребуется выполнение большого количества сварочных и слесарных работ. Вы должны обладать такими навыками или иметь помощника, который это умеет. Также будет неплохо посмотреть в сети дополнительные фото и видео материалы, ознакомившись с уже накопленным другими людьми опытом.

Работа должна начинаться с определения уже имеющихся материалов. На основании проведения такой ревизии необходимо сделать чертежи или эскизную схему будущего устройства. После этого приобрести все недостающие материалы и инструмент, и тогда приступать к изготовлению.

Источник: http://protrotuarnujuplitku.ru/beton/samodelnaya-betonomeshalka-svoimi-rukami.html

Самодельная бетономешалка

Хорошая бетономешалка на строительной площадке нужна, как воздух. Нехитрое устройство позволяет избавиться от львиной доли физической нагрузки, одновременно в разы улучшить качество замеса и ускорить процесс перемешивания. Для частного дома можно купить китайский бетоносмеситель, взять агрегат в аренду или сделать бетономешалку своими руками. Каждый из вариантов имеет свои плюсы и минусы, но, возможно, изготовить бетономешалку будет более выгодным, так как отдавать десять тысяч за относительно простую конструкцию, доступную в постройке своими руками, смысла нет.

Принцип работы бетономешалки

При выборе схемы и способа, как сделать бетономешалку своими руками, необходимо ориентироваться на главную характеристику бетоносмесителя – качество замеса. Несмотря на внешнюю простоту конструкции, и принципа работы устройства, при перемешивании компонентов раствора в смесительном баке происходит несколько достаточно сложных процессов:

  • Распределение песка и цемента в замесе выравнивается и становится максимально однородным;
  • Наиболее тяжелые компоненты бетонного раствора, гравий и песок, поднимаются со дна емкости и перебрасываются в верхние слои замеса. При правильном перемешивании тяжелые частицы разбивают, превращают в цементное молочко плохосмешиваемые воду и пылевидный цемент;
  • На завершающем этапе перемешивания из уже однородной массы бетонного раствора необходимо максимально выдавить пузырьки воздуха, одновременно не дать замесу расслоиться.

По сути, при процессе замеса правильно сделанная бетономешалка перемешивает компоненты, активирует микрочастицы цемента и сращивает их с водой, одновременно выдавливает воздух из бетонного раствора.

На качество перемешивания в первую очередь влияют главные параметры – форма смесительной емкости, угол ее наклона относительно горизонта и скорость вращения. Поэтому не каждая построенная самодельная бетономешалка своими руками способна выдать приличное качество бетонного раствора.

Варианты самодельных бетономешалок

Прежде чем приступить к разработке и изготовлению самодельной бетономешалки своими руками, будет полезным посмотреть не только схемы, фотографии или чертежи устройства, но и познакомиться с их работой на практике или хотя бы на видео. Это позволит не только понять принципы, по которым делают лучшие самодельные бетономешалки, но и оценить преимущества и недостатки большинства из них, как на видео https://www.youtube.com/watch?v=LadkBUK5Zu8.

Все, кто хотя бы раз в жизни готовил своими руками бетонный раствор ручным способом, смогут подтвердить, что для правильного замеса не подходят цилиндрические или прямоугольные емкости. Как бы вы не старались качественно и правильно перемешать песок и цемент, все равно в угловых стыках бадьи, бочки или ведра останется зона чистого песка или цементной пыли, которая будет потеряна для основной массы раствора.

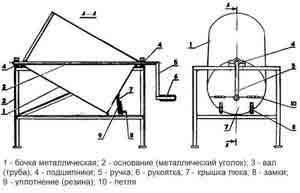

С этой точки зрения конструкция, приведенная ниже на схеме, выглядит более чем проблематичной.

Обычно такая самодельная конструкция привлекает своей простотой и доступностью в изготовлении. На практике качество получаемого бетонного раствора будет значительно ниже, чем замес в корыте из разрезанной двухсотлитровой бочки.

Более высокое качество замеса можно получить на самодельной бетономешалке с диагональным расположением оси вращения.

Работать с такой бетономешалкой непросто, но качество бетонного раствора, получаемого на самодельном смесителе, будет значительно выше. У такой бетономешалки есть существенный недостаток, ограничивающий ее использование – неуравновешенность конструкции и высокая нагрузка на вваренные в днища бочки трубчатые опоры. Чтобы самодельная конструкция не рассыпалась на десятом замесе, в днище бочки потребуется вварить стальные кольца из согнутой бубликом трубы. К этим кольцам и следует приваривать трубчатые опоры.

Если возможности в конструировании и постройке самодельной ручной бетономешалки ограничены, можно изготовить простейший лопаточный вариант смесителя. В такой конструкции практически нет недостатков, кроме того, с помощью такого устройства будет физически сложно готовить тяжелые сорта бетона.

Лучший вариант самодельной бетономешалки

Несмотря на большое количество самодельных конструкций бетономешалки, ничего нового для качественного перемешивания бетонных растворов придумано не было. Практически все они являются копиями промышленного миксера для перемешивания бетона.

Причина достаточно проста – принцип перемешивания бетонных смесей в наклоненной округлой бадье на практике оказался самым эффективным и производительным. Забудьте о вибрационных вариантах и попытках получить качественный бетонный раствор с помощью дрели и миксерной насадки. Самодельные вибрационные конструкции даже при очень высоком уровне изготовления «живут» очень недолго, а электродрелью можно перемешать максимум полведра раствора.

Оптимальный вариант самодельной бетономешалки

Основная проблема, с которой приходится сталкиваться в процессе изготовления самодельной бетономешалки, заключается в подборе оптимальных характеристик конструкции таким образом, чтобы обеспечить надежность и выносливость всех ее узлов.

Надежной и долговечной самодельная конструкция бетономешалки будет только при соблюдении следующих условий:

  1. Бадья должна изготавливаться в виде веретена или емкости с закругленными днищами. Можно переделать старую советскую металлическую бочку на сто или двести литров, но лучше сварить бадью из трехмиллиметрового листа по приведенному чертежу;
  2. Смесительный бак устанавливают на стационарную раму, сваренную из стального уголка. Только так можно обеспечить устойчивость всей самодельной конструкции при расчетной загрузке;
  3. Столитровая бадья должна иметь две точки опоры, нижняя часть опирается на подшипники редуктора привода, центральная часть емкости обязательно опирается на два резинометаллических ролика.

Зачастую при постройке самодельных бетономешалок, емкостью на 50-70 литров, мастера пренебрегают установкой роликов, мотивируя свое решение тем, что основная масса раствора находится в нижней, донной части бадьи, поэтому большой вес бетонного раствора не приводит к перегрузке подшипника редуктора.

На практике, если изготавливаете консольно закрепленную бадью с углом наклона в 45 о , под замес весом в 70-100 кг, то будьте готовы к тому, что перегрузки при вращении могут сломать приводной вал и, как правило, быстро разрушают сепараторы подшипников. Чтобы увеличить ресурс, многие «специалисты» советуют уменьшить наклон смесительной емкости бетономешалки до 60 о , как на фото.

Такое решение действительно поможет снизить перекос, но качество перемешивания уменьшится в разы, поэтому работать самодельная бетономешалка будет минимум в два-три раза дольше.

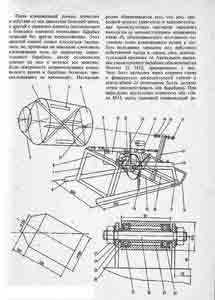

Оптимальный угол наклона можно увидеть на кинематической схеме самодельной конструкции бетономешалки малого объема, опубликованной в одном из печатных изданий.

Особенности конструкции самодельной бетономешалки

Раму бетономешалки можно построить четырехопорной, как на схеме вверху, или в двухопорном варианте, как на фото.

Размеры уголка или швеллера выбирают, исходя из веса бадьи и объема перемешиваемого раствора. Высота боковых стоек, как правило, составляет 110-120 см. В верхней части вертикальных опор обязательно устанавливают поворотные кулаки, позволяющие опрокидывать бадью в приемную емкость.

Бадью вывешивают на качающейся раме, в нижней части которой устанавливают опорные ролики, как на фото.

Как правило, на оси качания рамы выполняют шестеренчатый привод опрокидывания емкости. Это крайне полезный элемент, если необходимо аккуратно наклонить бадью и частями слить раствор. Если попытаться просто опрокинуть емкость, то вылетевшая бетонная масса сметет ведра и забрызгает все вокруг.

Наиболее ответственная часть самодельной бетономешалки — привод и понижающий редуктор. Варианты изготовления приводного узла существуют самые различные. Для тяжелых бетономешалок обычно применяют зубчатый или цепной привод от редуктора.

Для более легких моделей используют передачу через зубчатый ремень.

Для самодельной бетономешалки, с загрузкой бадьи до 40 л, будет достаточно мощности электромотора в 500-700 Вт, для более тяжелых смесителей потребуется электродвигатель до 1000 Вт. Оптимальные обороты вращения для самодельной конструкции составляют 40-70 оборотов в минуту.

Заключение

Наиболее простой способ построить самодельную бетономешалку – скопировать ее конструкцию с готового образца, который уже показал себя в работе. Это позволит упростить подбор запчастей и узлов для конкретной конструкции и значительно удешевит ее постройку. Стоимость постройки самодельной бетономешалки, как правило, не превышает 2,5-3 тыс. рублей без электродвигателя.

Источник: http://bouw.ru/article/samodelynaya-betonomeshalka

Бетономешалка своими руками — инструкция по сборке

Бетономешалка – это агрегат, без которого невозможно полноценное выполнение большинства задач по строительству и отделке. Из названия приспособления становится понятным его главное предназначение. В рабочую емкость загружаются основные компоненты бетона, т.е. цемент, щебенка, песок и вода.

Бетономешалка своими руками

При вращении емкости происходит тщательное перемешивание ингредиентов, что позволяет получать максимально однородный бетонный раствор с наилучшими эксплуатационным и характеристиками .

О предназначении бетона известно каждому. Без него не получится построить дом, сделать надежные и красивые дорожки, возвести любого рода хозяйственные сооружения.

Конечно, можно было бы готовить бетон «дедовским» способом, перемешивая компоненты смеси лопатами, но на это уйдет непозволительно много времени и сил, в особенности, если идет речь о масштабных строительных работах. Бетономешалка же поможет свести все издержки к минимуму.

Бетономешалка поможет свести все издержки к минимуму

Содержание пошаговой инструкции:

Основные особенности использования самодельных бетономешалок

Если вы не планируете регулярно заниматься строительными работами, в покупке готовой бетономешалки нет никакого смысла. Агрегаты фабричного производства стоят достаточно дорого, поэтому лучше собрать механизм своими руками. Тем более, что в этой работе нет ничего сверхсложного, да и сама конструкция может быть собрана из доступных подручных средств и приспособлений.

Конструкция может быть собрана из доступных подручных средств и приспособлений

При грамотном подходе самодельная бетономешалка по своей надежности и производительнос ти не будет уступать полноценному фабричному агрегату. Удобство работы тоже на высоком уровне – пользователь засыпает компоненты бетона в необходимых пропорциях, запускает механизм и через некоторое время получает качественную и готовую к использованию смесь.

При расчете смеси необходимо учитывать, для чего она вообще готовится. Традиционно для приготовления качественного бетона с высокими эксплуатационным и свойствами берется часть цемента, в 2-3 раза большее количество песка и порядка пяти частей крупного заполнителя. В качестве крупного заполнителя традиционно применяется щебенка.

Главным преимуществом самодельной бетономешалки является то, что ее сборка не требует больших денежных вложений.

Заводской агрегат будет стоить в несколько раз больше, и такие расходы обоснованы далеко не во всех ситуациях. Да и фабричная сборка далеко не всегда является гарантией высокого качества и надежности агрегата. Даже если у вас есть несколько десятков тысяч рублей на приобретение готовой бетономешалки, вряд ли вы согласитесь отдать деньги за низкокачественно е оборудование кустарного производства. Зачем это делать, если такую же бетономешалку можно собрать самостоятельно?

При условии грамотной сборки недостатков у самодельной бетономешалки не будет. Вам нужно лишь детально изучить теоретическую часть, разобраться во всех нюансах, запастись терпением и выделить время для работы. Все, что понадобится для сборки агрегата, можно найти в сарае либо купить в хозяйственном магазине за копейки.

Набор для сборки самодельной бетономешалки

  1. Емкость, в которую будут загружаться компоненты бетонной смеси. Чаще всего домашние мастера используют для этого обыкновенную бочку на 200 л. Ей необязательно быть новой, главное, чтобы отсутствовали сильные повреждения и деформации.
  2. Электродвигатель . Можно обойтись и без него, но тогда бочку придется крутить вручную.
  3. Рама для основания. К ней будут крепиться элементы конструкции.
  4. Ось вращения.
  5. Гаечные ключи.
  6. Отвертки.
  7. Болты и прочие крепежные элементы.
  8. Болгарка.
  9. Электродрель.
  10. Электрический шуруповерт.
  11. Сварочный аппарат.
  12. Ножовка.

При желании вы можете вносить свои изменения в конструкцию рассматриваемого агрегата. В такой ситуации не забудьте скорректировать набор необходимых приспособлений под свои нужды.

Подготовка к сборке бетономешалки

Прежде чем приступать к сборке самодельной бетономешалки, настоятельно рекомендуется подготовить подробный чертеж или хотя бы элементарный эскиз будущей конструкции. Все это поможет вам легче ориентироваться в процессе работы.

Подготовка включает в себя несколько основных этапов.

Первый этап – подготовка площадки для работы. Сборку бетономешалки лучше проводить в гараже, сарае или другом подобном помещении. В принципе для выполнения такой работы подходит любая площадка, нужно лишь, чтобы был доступ к электричеству, т.к. работа по сборке подобного агрегата требует применения некоторых электроинструмен тов. Помните и о том, что при работе с металлом будет создаваться сильный шум, да и предотвратить появление загрязнений не удастся. Поэтому заниматься сборкой в жилых помещениях не рекомендуется.

Уберите с площадки все, что не будет использоваться во время работы. Создайте такие условия, при которых вас никто и ничто не будет отвлекать. Принесите на площадку необходимые инструменты. Главным рабочим агрегатом при выполнении такой работы является сварочный аппарат. Но при отсутствии должного опыта за работу со сваркой лучше не браться. Бетономешалку можно собрать и без сварных соединений, заменив их болтами. Однако без дрели выполнить работу точно не получится. Также принесите на площадку ножовку и несколько разных отверток.

Второй этап – подготовка чертежа. Ничего сверхсложного в чертежах бетономешалок нет. Необходимо лишь определить оптимальные габариты опорной рамы и подходящую длину оси вращения. Эти параметры зависят от размеров выбранной емкости. Чем она тяжелее, тем более массивными должны быть упомянутые элементы.

Бетономешалка на ручной тяге своими руками

Подумайте, с какой бетономешалкой вам будет удобнее всего работать: стационарной или мобильной. Передвижные агрегаты оснащаются колесиками. Отразите этот момент в чертежах. Передвижные модели более удобны, т.к. их можно переместить на другую часть площадки с меньшими усилиями. Однако из-за наличия колес устойчивость агрегата несколько снижается, но при небольших объемах смеси это некритично.

Третий этап – подготовка емкости и опорной рамы. Главным элементом рассматриваемой бетономешалки является металлическая бочка на 200 литров. По возможности подберите бочку с несъемным дном, т.к. в противном случае будет велика вероятность того, что дно попросту отпадет в процессе работы. Уделите внимание и верхней крышке. Она должна максимально надежно крепиться к бочке, иначе в один прекрасный момент участок вокруг бетономешалки окажется забросанным раствором.

Если емкость не новая, внимательно изучите ее состояние. Не должно быть сильной коррозии, сквозных отверстий и т.п. Раму можете сделать из простого металлического уголка. Такие уголки более удобны в использовании по сравнению с трубами.

Четвертый этап – выбор электродвигателя . Подойдет мотор, аналогичный тем, которыми комплектуются мощные дрели. Также можно использовать бензиновый двигатель. Где он использовался изначально – неважно. Главное, чтобы устройство имело мощность от 1,3 кВт.

Пятый этап – установка лопастей. Перед началом сборки нужно разместить в бочке лопасти, благодаря которым будет обеспечиваться максимально качественное перемешивание ингредиентов бетонной смеси.

Успешно завершив все подготовительные операции, переходите непосредственно к сборке бетономешалки.

Поэтапное руководство по сборке бетономешалки

Первый этап – сборка каркаса. Один из наиболее важных и ответственных моментов. В процессе работы каркас бетономешалки будет подвергаться довольно серьезным нагрузкам, поэтому он должен быть максимально прочным. Основание лучше всего делать из стального уголка 13 см.

Второй этап – выбор крепежных элементов. Желательно, чтобы все неподвижные соединения выполнялись с помощью сварочного аппарата. При отсутствии такой возможности нужно выбрать подходящие болты. Традиционно используются болты, имеющие 2,7 см в диаметре. Емкость устанавливается под наклоном к основанию конструкции. Оптимальным считается уклон в 35 градусов.

Третий этап – подготовка двигателя. Ранее приводилась информация об оптимальных характеристиках мотора. При отсутствии подходящего двигателя сделайте ручной привод. Во время работы с такой бетономешалкой придется прилагать некоторые усилия, но ручное замешивание раствора однозначно было бы более трудоемким.

Делаем бетономешалку из бочки

Четвертый этап – подготовка емкости и сопутствующих элементов. До того как вы смонтируете бочку с редуктором, вам необходимо прикрепить к днищу емкости зубчатый венец. Этот элемент представляет собой стальной диск с некоторым количеством зубцов. Отлично подойдет автомобильный диск. По отзывам пользователей лучше всего подходят диски от «Волги». Для их изготовления используется каленый металл, что придает изделию более высокую прочность, а внешняя сторона изделия оснащается зубьями.

Чугунный зубчатый венец

Пятый этап – разметка и подготовка отверстий. Возьмите венец, приложите его к днищу емкости и нанесите метки в местах соединений. Уберите венец, возьмите дрель и подготовьте отверстия в соответствии с нанесенными отметинами.

Шестой этап – установка венца и редуктора. Приложите венец к днищу так, чтобы его отверстия совпадали с только что подготовленными отверстиями в днище, и вставьте крепежные болты. Закрутите гайки. Для этого применяется обыкновенный гаечный ключ. Редуктор крепится на раму. Разметка и соединения создаются по такому же принципу, как и в случае с венцом. Закрепите редуктор.

Седьмой этап – подготовка лопастей и установка емкости. Установите бочку с предварительно размещенными в ней лопастями на редуктор. О предназначении таких лопастей уже упоминалось ранее – благодаря им будет обеспечиваться более качественное перемешивание бетонной смеси. Никаких проблем с лопастями не возникнет: достаточно взять 4-5 металлических уголков и закрепить их по длине емкости примерно на одинаковом расстоянии друг от друга.

Восьмой этап – модифицирование редуктора. Очень важный момент – с редуктора нужно снять малый шкив и установить вместо него подходящую шестерню. Благодаря этой шестерне бочка сможет вращаться. К примеру, хорошо подойдет малая шестерня от биндекса стартера уже упоминавшейся «Волги». При отсутствии конкретно такой детали просто подберите аналогичную.

Девятый этап – установка двигателя. Мотор является важнейшей составляющей самодельной бетономешалки. Его необходимо присоединить к кронштейну. Оптимальные характеристики двигателя приводились ранее.

Десятый этап – установка дополнительных элементов. Чтобы в дальнейшем вам было легче переворачивать бочку с готовым бетоном, установите на нее штурвал. Для этого необходимо взять обрезок металлической трубы и радиально вкрутить в него стержни. В завершении останется надеть и надежно закрепить штурвал на дополнительном редукторе. Однако это необязательно, можно будет попросту доставать бетон из емкости с помощью лопаты.

При желании можете покрасить бочку в свой любимый цвет. На этом сборка бетономешалки своими руками заканчивается. Следуйте инструкции и все получится. Удачной работы!

Видео – Бетономешалка своими руками

Источник: http://svoimi-rykami.ru/stroitelstvo-doma/samodelki/betonomeshalka-svoimi-rukami-instrukciya-po-sborke.html

Бетономешалка своими руками — как и из чего сделать самому

Эта статья подойдет любому строителю-любителю, который в свободное от основной работы время пытается обустроить быт на дачном участке. В строительстве без бетона не обойтись. Даже если вы делаете дом из деревянных брусьев, железобетонный фундамент или сваи вам обязательно понадобятся. А замесив пару раз руками бетонный раствор в ведре или корыте с помощью дрели или лопаты, пытливый ум начинает искать менее трудозатратные способы.

А нужна ли вам бетономешалка?

Есть несколько вариантов. Можно заказать доставку «на дом» и уже на следующий день автобетоносмеситель привезет необходимое количество кубометров. Пожалуй, этот вариант не совсем экономичный. Более трудолюбивые хозяева могут купить бетономешалку, она компактна и оснащена электрическим двигателем для перемешивания раствора. Кидай в нее цемент, песок, воду и щебень в нужных пропорциях, и только успевай освобождать бетономиксер, выливая из него раствор. Это дешевле, но купить такой бетоносмеситель все же придется.

Но есть еще один вариант: сделать бетономешалку своими руками. Да, это возможно, если есть чертежи. Вы затратите на это время, но оно с лихвой вам окупиться. Причем устройство это не такое сложное, как кажется на первый взгляд. Бетономиксер обладает простым принципом:

  • есть бадья или что-то наподобие фляги, где замешивается раствор;
  • привод, то есть механизм, благодаря которому вращается бадья и происходит смешивание;
  • рама, соединяющая все это воедино.

Бетономиксер имеет еще дополнительные мелкие детали, о которых будет рассказано ниже, но эти три — основные. А теперь давайте углубляться в нюансы изготовления самодельной бетономешалки.

Какой бывает бетономиксер

Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.

Гравитационные

Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.

Механические

Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс. Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях.

Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Вибрационные

Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.

Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.

Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.

Комбинированный бетоносмеситель

Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.

Изготовливаем бетономиксер

Теория закончилась. Давайте приступим к практике. Сейчас подробно рассмотрим, как сделать бетономешалку своими руками. Этот процесс необходимо разделить на несколько этапов. Нам известно, что бетоносмеситель состоит из трех основных компонентов: бадья-миксер, привод и рама. Если с приводом все понятно, он может быть либо ручным, либо механическим, когда бетономиксер используется редуктор и электродвигатель, то на изготовлении бадьи и рамы остановимся более подробно. Если при работе под рукой будут чертежи, то будет вообще замечательно.

Изготовление бадьи

Самый популярный предмет, который используют в качестве сосуда для перемешивания — стандартные бочки на 200 литров. С некоторыми оговорками она подойдет для любого типа самодельного бетономиксера. Можно использовать корпус стиральной машины, если он будет достаточно прочным. Но это было бы слишком просто, наша цель сделать бадью самому.

Во-первых, материал. Для стен мы берем металл толщиной не менее 2 мм, для дна — не менее 5 мм. Во-вторых, форма. Она цилиндрическая, но вверху в области горловины должна сужаться в виде конуса.

Распишем последовательность действий по пунктам:

  1. Изготавливаем фланец-ступицу. Можно найти ее чертежи и сделать самому, но лучше купить уже готовую. Деталь важная, но непростая в изготовлении.
  2. Делаем днище из листовой стали толщиной минимум 5 мм. В самом центре сверлим отверстия и прикрепляем фланец-ступицу.
  3. Выкраиваем из металла толщиной 2 мм пять основных частей корпуса — обечайку (она сворачивается и получается цилиндр) и четыре лепестка, которые потом скрепляются вместе, чтобы получился конус.
  4. Соединяем днище, обечайку и конус с помощью сварочного аппарата и получаем основу бочки для перемешивания.
  5. Усиливаем горловину, чтобы впоследствии она не деформировалась. Для этого привариваем к ее окружности арматурный прут 10 мм.
  6. Внутри бочки привариваем крест-накрест рессекатели. Обычно двух или трех достаточно. Они изготавливаются тоже из арматуры, но более прочной, либо из металлических пластин. Главное, их загнуть под прямым углом. Они и будут смешивать раствор. Вдобавок за счет них самодельная бетономешалка будет прочнее.

Когда бадья-миксер готова, можно приступать к изготовлению рамы.

Изготовление рамы

Рама — это опора всей конструкции. К ней прикрепляются бадья, привод и редуктор. Для хорошей устойчивости привариваются ножки опоры, а чтобы легко было бетономиксер перемещать, даже наполненную раствором, устанавливаются колеса. Сама конструкция рамы может быть разной, главное, чтобы сохранялась устойчивость при работе всего устройства. Многие умельцы для этого приспосабливают разные ненужные металлические детали, собранные по уголкам дачного участка.

Чертеж рамы для бетономешалки

  1. В основе бетономешалки лежит Т-образная конструкция, за счет нее самодельная бетономешалка будет устойчиво стоять на поверхности. К ней вертикально приваривается первая стойка.
  2. Ко второй стойке приваривается поперечная балка, по краям которой крепятся колеса.
  3. Обе стойки скрепляются между собой внизу балкой (это делает конструкцию устойчивее) и вверху подрамником, который впоследствии будет служить основанием для крепления бадьи.
  4. Усиливают раму наклонной стойкой, к которой крепится конденсаторная коробка и пускатель. Эти два прибора служат для включения механизма вращения.
  5. Подрамник делается из двух труб и уголка. Похож на двойную раму, скрепленную перемычками.
  6. На подрамнике устанавливается электродвигатель и редуктор.
  7. Фланец-ступицу, которая уже прикреплена к бадье, сажают на редуктор. Для фиксации миксера используется шпонка и окончательно закрепляется он болтом через отверстие на валу.
  8. К подрамнику прикрепляется ручка, которая позволяет наклонять бадью-миксер под разным углом.
  9. В завершение рама защищается от окалины и покрывается краской по металлу. Бадью тоже можно покрасить, но только снаружи, внутри бочки не надо.

Теперь бетономешалка своими руками готова к использованию! Можно заливать фундамент, устанавливать столбы, заливать формы строительных блоков из арболита и многое другое.

Привод для самодельной бетономешалки

На практике часто бывает, что у мастера уже есть электрический привод и редуктор определенной мощности, а бетономиксер и его параметры подбираются исходя из этого. Соотношение объема перемешиваемых компонентов и мощности электродвигателя должно быть приблизительно таким: 20 Вт на 1 литр раствора.

То есть, если в вашем распоряжении есть двигатель мощностью 1 кВт, то максимальный объем смеси должен быть равен 50 литрам. Учитывая, что бадью необходимо загружать на 30-40%, то приблизительный ее объем может быть от 125 до 160 литров. Для стандартной 200 литровой бочки подойдет редуктор с электродвигателем 1,2 кВт, загрузка будет равняться 60 литрам раствора.

Количество оборотов тоже важно. Оптимально значение: от 30 до 50 об/мин. Если сделать больше, то раствор может разбрызгиваться. Можно сделать меньше, конечно, но тогда процесс смешения будет долгим, и будет расходоваться лишняя электроэнергия.

Если нет электричества

Бывают случаи, когда нужно начать стройку на участке, где еще не проведено электричество. Тогда двигатель нам ни к чему, а будем использовать ручную силу. Последовательность действий при изготовлении остается абсолютно такой же, только привод заменяется двумя рукоятками — с одной и другой стороны. Недостаток в том, что надо прилагать большие усилия для смешивания и понадобится больше времени. Но для непродолжительных и небольших работ такой вариант можно считать вполне приемлемым.

Бадья из стиральной машины

Можно сделать бадью из стиральной машины, если она завалялась у вас с советских времен. Причем для это подойдет корпус практически любой стиральной машины. Нужно просто все отверстия барабана старой стиральной машины запаять. Для этого подойдет машина как с горизонтальной, так и с вертикальной загрузкой. Есть еще одна особенность такого варианта. Если количество раствора, который вы собираетесь замешивать в будущей бетономешалке, не будет слишком большом, то двигатель стиральной машины вполне сгодится в качестве привода.

Использование бетономешалки

Бетономешалку редко используют в одном месте. Зачастую приходится таскать ее или перекатывать по всему участку, поэтому заранее подготовьте удлинитель достаточной длины. Загружаются компоненты в бадью с наклоном 20-40 градусов в следующем порядке: вода, цемент, песок и в последнюю очередь засыпается щебень, гравий, керамзит.

Для полного смешения бетонного раствора или смесы из арболита достаточно от 3 до 5 минут, затем бадья с помощью ручки наклоняется, и раствор выливается в подготовленное для этого место. Сразу же можно засыпать новую порцию компонентов и продолжить работу.

После трудового дня устройство, все его соединения и швы нужно тщательно промыть. Обычно это происходит уже под вечер, когда сил осталось не так много и хочется оставить все, ведь на следующий день ее опять придется пачкать. Не ленитесь. Даже в такой ситуации лучше бетоносмеситель промыть, это увеличит срок его службы.

Строительные блоки из арболита

Блоки из арболита состоят в основном из двух компонентов. Помимо различных химических добавок, это древесные опилки и щепы, а также гидравлическое вяжущее вещество портландцемент. Такие блоки ценны тем, что дома из них отлично удерживают тепло. Поэтому блоки из арболита — отличное решение для строительства стен теплого дома. Что касается свойств арболита, то это низкая теплопроводимость, повышенная прочность на изгиб, не поддерживает горение, легко обрабатывать.

Полезные и важные советы

Представьте, что все у вас получилось и теперь вы — обладатель очень полезной вещи в строительстве — это бетоносмеситель. Но чтобы срок его службы не закончился одним фундаментом или поставленным забором, а вещь прослужила вам долгое и долгое время, придется соблюдать правила техники безопасности и ухаживать за ней:

  • Внимательно следите за кабелями и контактными соединениями. Они должны быть надежно изолированы. Работа происходит в условиях большой влажности и разбрызгивания воды, поэтому требования правил электрической безопасности на первом месте;
  • Вибрация, которой сопровождается работа бетономешалки, расслабляет резьбовые соединения вашей импровизированной бадьи. Поэтому периодически проверяйте их и подтягивайте. И не стоит забывать про сварные швы, они тоже могут нарушаться;

  • Перед тем как включить аппарат, убедитесь в его устойчивости. Все штатные подставки должны плотно упираться в землю, а под колеса желательно установить противооткатные упоры;
  • Нельзя проверять качество раствора во время работы бетономешалки, нередки случаи серьезных производственных травм;
  • Используйте средства защиты кожи и глаз;
  • Работающую бетономешалку никогда не оставляйте без присмотра.

В условиях тотальной экономии, когда бюджет на строительные работы ограничен, а это немудрено в наши дни, многие экономят на качестве строительных материалов или на услугах сторонних мастеров. Но есть такие умельцы, которые экономят еще и на строительном оборудовании. Конечно, делать дрель или электрический рубанок — занятие сомнительное. А вот бетоносмеситель, несмотря на свою кажущуюся сложность и громоздкость, для этого идеально подходит, даже для домашнего производства блоков из арболита. В этом вы могли убедиться в нашей статье.

Подытожим. Небольшое количество деталей, некоторые из которых можно найти прямо у себя на участке. Самодельная бетономешалка имеет простую схему, чертежи и последовательность изготовления. Инструментов тоже понадобиться немного: болгарка, сварка, поработать с помощью дрели, и, возможно, паяльником. Из расходных материалов: болты, гайки, шайбы, металлический лист и уголок. Главное, заранее четко определить, для чего она вам нужна и что вы хотите видеть в результате своей работы. Тогда ваш бетономиксер не будет уступать любому промышленного производства, даже если он сделан из корпуса стиральной машины.

Источник: http://rozarii.ru/tehnika-dlja-sada/samodelnaya-betonomeshalka.html

Как сделать самодельную бетономешалку своими руками?

Проведение практически любых строительных работ в своем доме требует использования бетонного раствора. Тем, у кого есть бетономешалка, очень повезло, ведь этот агрегат значительно упрощает процесс замеса раствора.

Бетономешалка из бочки

Но даже если у вас ее нет, в этой статье мы расскажем о том, как делается бетономешалка своими руками в домашних условиях и что нужно для процесса изготовления устройства.

1 Далем бетономешалку из бочки

Желая сэкономить деньги, отечественные умельцы уже давно практикуют изготовление самодельных агрегатов для замеса цемента. Ведь для небольшого количества раствора можно использовать простую лопату и собственные силы, но для больших объемов лучше подойдет ручная самодельная бетономешалка из бочки. Агрегат такого типа управляется вручную.

Использование бочки в качестве основы – это наиболее простой и дешевый вариант, особенно если бочка у вас имеется. А если она имеет каркас в виде сваренных углов и прутьев, то этот вариант еще и очень надежен.

Бетономешалка своими руками может быть выполнена из бочки, вместимость которой составляет сто литров или более. На торцах крышки необходимо просверлить несколько отверстий для установки вала, а на днище размещаются фланцы с подшипниками.

Затем сбоку емкости необходимо прорезать отверстие, через которое будет загружаться смесь для изготовления раствора. Оптимальный размер отверстия – 30×30 см.

Многие люди, задающиеся вопросом – как сделать бетономешалку своими руками – сталкиваются с проблемой неплотного прилегания люка. Чтобы крышка максимально прилегала к конструкции, по краям отверстия необходимо проклеить уплотнительную резинку.

Непосредственно сам люк крепится к корпусу при помощи обычных петель. Что касается вала, то для того, чтобы бетоносмеситель принудительного действия своими руками работал нормально, этот элемент следует установить под углом не менее чем в 30 градусов.

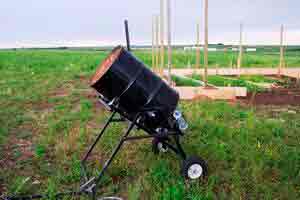

Самодельная бетономешалка из бочки с электрическим приводом

Готовая ручная бетономешалка монтируется в землю либо же плотно устанавливается на поверхности. Здесь уже все зависит от вашей фантазии и возможностей. Изготовление вала допускается из нескольких железных прутьев диаметром 0.5 см.

В принципе, на этом изготовление конструкции можно считать завершенным. Для первой эксплуатации загрузите элементы будущего раствора в бочку и крутите ее до тех пор, пока смесь не будет готова. Для выгрузки получившегося раствора бетономешалка ручного типа устанавливается емкостью так, чтобы люк был внизу.

Подставив тару, отверстие открывается и извлекается смесь. Ручная самодельная бетономешалка из бочки прослужит дольше, если время от времени будете обрабатывать ее антикоррозийными средствами.

Самодельная бетономешалка из 200 литровой бочки (видео)

1.1 Электрический агрегат

Если вас интересует, как сделать бетономешалку своими руками, но вы хотите получить более совершенный агрегат, чем с управлением ручного типа, то эта инструкция для вас.

Самодельная ручная бетономешалка из бочки не сравнится с электрическим агрегатом как минимум потому, что в случае с последним получение цементного раствора займет значительно меньше сил. Итак, изготовление конструкции потребует от вас подготовки определенных материалов, список которых приведен ниже.

1.2 Что понадобится?

  1. Емкость, которая будет мешать цемент. Для этого также можно использовать небольшую бочку или другой металлический резервуар.
  2. Электродвигатель от стиральной машины. Можно выбрать и другой, но мотор от стиральной машины обычно выдерживает большие нагрузки. Тем более что двигатель стиральной машины, особенно старой, не так сложно найти.
  3. Приводной вал.
  4. Арматуру для лопастей. Можно использовать обычные металлические уголки.
  5. Несколько подшипников.
  6. Металлические элементы для изготовления каркаса.

С использованием двигателя от стиральной машины и бочки емкостью около двухсот литров вы сможете получать от семи до десяти ведер цемента за один подход. В среднем этого хватает с головой для одного цикла строительных работ.

Опорная стойка для бетономешалки сваренная из уголков

Чтобы агрегат электрического типа более эффективно мешал раствор, емкость можно дополнительно оснастить винтовыми лопастями. Они устанавливаются под углом в 30 градусов.

Если мотора от стиральной машины у вас нет, то можете поискать двигатель, скорость вращения которого составляет около полутора тысяч оборотов в минуту. Желательно, чтобы при этом скорость вращения вала была не более 48 оборотов.

Используя мотор с такими параметрами для производства агрегата, вы сможете добиться наиболее оптимальных результатов смешивания: раствор будет высококачественным, а сухих комков в нем не останется. Помимо этого, чтобы двигатель работал в нормальном режиме и не подводил вас в самый ответственный момент, вам понадобится установить редуктор, а также шкивы ременной передачи.

1.3 Приступаем к сбору агрегата

Как сделать бетономешалку в домашних условиях с применением двигателя от стиральной машины или другого устройства – читайте ниже:

  1. С обеих сторон бочки или другого резервуара следует просверлить отверстия, которые будут соединять вал с барабаном.
  2. Что касается отверстия для загрузки и выгрузки смеси, то оно обустраивается по тому же принципу, как и в случае с ручной конструкцией.

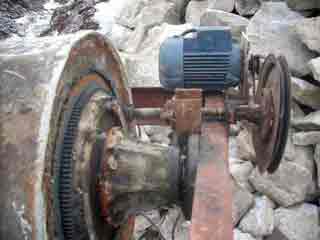

  3. На днище резервуара следует установить зубчатый венец, выступающий частью редуктора. Здесь же необходимо вмонтировать и шестеренку с небольшим диаметром.

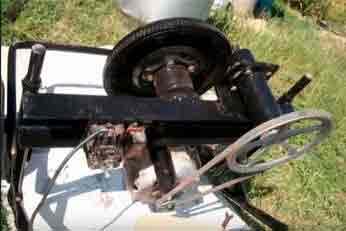

  4. Теперь самый ответственный момент. Чтобы обычная бочка стала электрической бетономешалкой, нужно вставить подшипник с большим диаметром в кусок трубы, которая будет приварена к емкости. После этого сам вал следует соединить с моторчиком.

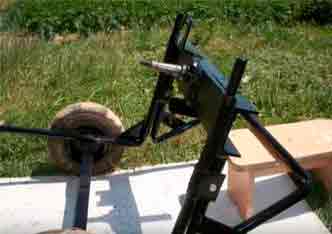

  5. Для того чтобы эксплуатация электрической бетономешалки была более удобной и при необходимости ее можно было перемещать по строительному участку, конструкцию можно оборудовать колесами. Колесики устанавливаются на обточенные концы оси, выполненной из металлической арматуры. Диаметр в данном случае должен составлять 40-45 мм.
  6. Еще один немаловажный момент. Чтобы упростить работу с агрегатом, его можно дополнительно оснастить поворотным механизмом. Если вы не знаете, как это сделать, то здесь нет ничего сложного. При помощи сварки нужно соединить два отрезка металлической трубы диаметром 50-60 мм с несколькими упорами, а также корпусами подшипников. После этого устройству останется только приварить заглушки и ручки.

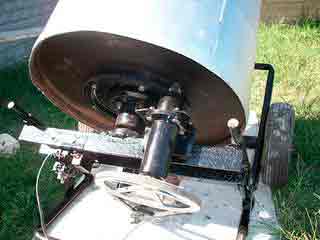

Устройство бетономешалки с электрическим приводом

2 Типичные ошибки при изготовлении бетономешалки

На практике умельцы при изготовлении бетономешалок часто допускают ошибки, влекущие за собой определенные проблемы. Чтобы не столкнуться с этим, рекомендуем вам заранее ознакомиться со всеми нюансами:

  1. В первую очередь, любой рабочий резервуар, будь то металлическая бочка или другая емкость, должен быть наиболее качественным. Поэтому заранее убедитесь в том, что в вашей бочке отсутствуют дырки, на ней нет следов коррозии или других механических повреждений.
  2. Не забывайте о том, что инструкция написана специально для того, чтобы вы могли получить качественный агрегат. Поэтому следуйте указанным пунктам как можно более детально. Если вы будете отклоняться от действий, в итоге они будут несогласованны между собой, соответственно, есть большая вероятность получить некачественную бетономешалку.
  3. Учтите и тот факт, что металлические элементы конструкции нельзя варить к чугуну. Сам процесс изготовления бетономешалки не особо легкий, а такие ошибки только усложнят его.
  4. Также помните о том, что бетономешалку лучше не перегружать массой. Лучше запустить несколько циклов смешивания, чем за один раз поломать агрегат.

Если вы придержитесь правил, описанных в инструкции, и заранее учтете все ошибки, которые можно допустить в процессе, то сможете сэкономить немало денежных средств.

Для резервуара необходимо подобрать прочную не ветхую бочку

Чтобы агрегат получился качественным, вам потребуется минимум стройматериалов и инструментов, но нужно быть наиболее внимательным.

Источник: http://popenobloky.ru/oborudovanie/betonomeshalka-svoimi-rukami.html

Смотрите также:
03.11.2018

Настольный электролобзик своими руками Леонид Иванович Судаков из Шклова более 40 лет все для кроликов в хозяйстве делает сам: начиная от приготовления корма и заканчивая красивыми добротными клетками для ушастых. Работает он различными инструментами, основной из...

03.11.2018

Чудо лопата своими руками Евросамоделки - только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через...

03.11.2018

KrasymAvto. ru Как сделать добротный компрессор своими руками в домашних условиях? В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
