Шиномонтаж своими руками

Собрать шиномонтаж своими руками — дело не самое сложное. Но многие автовладельцы задаются вопросом — зачем делать подобный комплект у себя в гараже, если можно поехать к ближайшей станции технического обслуживание, выполнить все необходимые операции там, да еще и опытными мастерами. Об этом и об особенностях сборки шиномонтажа мы расскажем в нашем материале.

Особенности собственного шиномонтажа

Причин сделать комплект для замены резины на колесах достаточно много. Приведем несколько объективных аргументов.

  1. Специализированные СТО — это постоянные очереди на шиномонтаж. Особенно во время сезона перехода на летнюю или зимнюю резину. Многие, не дожидаясь очереди, решают использовать подручное шиномонтажное приспособление в виде монтировки. Но с помощью монтировки можно разве что с большим трудом демонтировать шину. Поставить новую обратно — огромная проблема. Имея собственный комплект, вы сможете в любой момент оперативно выполнить шиномонтажные работы.
  2. Изготовить самодельный шиномонтаж можно из подручных средств. Это позволяет сделать устройство без капиталовложений. Стоимость услуг СТО внушительная. Посчитайте, сколько денег вы потратите для того, чтобы дважды в год вы будете менять резину. За несколько лет накопится приличная сумма, которую можно потратить на более полезные дела.
  3. Громкая вывеска шиномонтажа — не признак качественных услуг. Если около СТО написано «шиномонтаж», это вовсе не означает, что вам предоставят качественные услуги шиномонтажа. Некоторые могут сами с помощью монтировки сделать работу лучше, чем якобы опытный мастер с автосервиса.

Этапы шиномонтажа

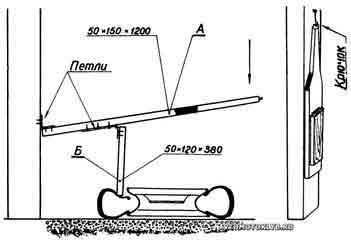

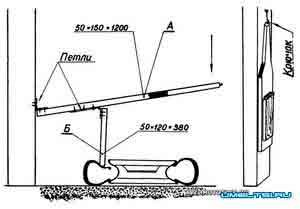

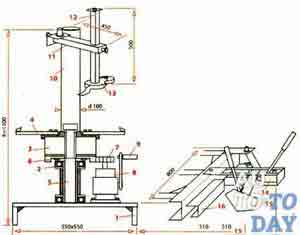

Чертеж устройства оборудования

Новичкам-автомобилистам может показаться, что сделать замену колес на авто — дело нескольких минут. Чего стоит снять старую или летнюю (зимнюю) резину, а затем поставить на ее место другие шины.

На практике все выглядит намного сложнее.

  • Демонтировать резину можно и с помощью монтировки. Но одна монтировка не позволит решить все задачи шиномонтажа;
  • Самый сложный этап — это монтаж новых шин на колесный диск;
  • Для установки резины потребуется приложить внушительное физическое усилие;
  • Используя усилие от монтировки, вы можете повредить колесо. Как результат, придется покупать новое. А это внушительные финансовые потери на эксплуатацию автомобиля;
  • Частично выручить может комплект инструментов для дорожного внепланового шиномонтажа. Такой комплект включает монтировки разных форм и специальные клинья;
  • Комплект инструментов немного упрощает процесс шиномонтажа, но надеяться на него как на постоянный способ самостоятельной смены резины не стоит. Все же остается большой риск случайной деформации шины при внезапном соскальзывании монтировки или поломки клиньев.

На основе сказанного выше можно с уверенностью сказать, что самодельный шиномонтажный комплект — это одно из лучших решений, которое вы можете сделать своими руками и эксплуатировать в течение длительного срока. Вы успеете сменить не один автомобиль, а этот достаточно простой станок продолжит верой и правдой служить вам. Главное — сделать его качественно, на совесть.

Конструкция ручного шиномонтажа

Если вы решили изготовить ручной шиномонтаж, вам потребуется изучить чертежи, посмотреть фото схем, видео руководства по сборке.

Самодельные шиномонтажные станки для ручной смены шин на автомобиле представлены в виде конструкции, которая состоит из нескольких основных элементов.

  1. Основание или рама станка для шиномонтажа. Самое распространенное решение — это рама, которая состоит из пары профильных прямоугольных труб. Они расположены параллельно друг другу. Для их соединения используют стальные уголки.
  2. Вертикальный стояк. Он монтируется на раму, используется для выполнения нескольких функций одновременно — крепление рычага для демонтажа покрышки и площадка для установки диска.
  3. Труба шиномонтажного станка. Ее приваривают к ручке. С ее помощью оборудование получает рычаг, необходимый для эффективного и простого снятия демонтируемого колеса.

Планируя изготовить шиномонтажное оборудование, используйте для сборки только высококачественный прокат. Это обусловлено повышенными нагрузками, которые будет принимать на себя металл в процессе выполнения демонтажных и шиномонтажных работ.

Сборка шиномонтажного станка

  • Чтобы собрать станок, вам потребуется надежное основание. Каркас будет выполнять именно эту роль. Для изготовления каркаса воспользуйтесь профильными трубами высокого качества;
  • Расстояние между двумя трубами рамы сделайте порядка 70 см. Это минимальное значение и влияет на устойчивость конструкции;
  • Две параллельно расположенные металлические трубы соедините стальными уголками высокой прочности. Альтернативное решение — профильная труба, но с меньшим сечением;
  • Если есть желание или необходимость, к каркасу можете добавить ножки с регулируемым положением;
  • К полученной раме приварите трубу. Ее диаметр — 20-30 миллиметров. Перед сваркой не забудьте приварить фланец, который будет располагаться на высоте 400-600 миллиметров;
  • На вертикальной оси конструкции устанавливаются крепежные элементы. Это металлическая пластина, предназначенная для установки рычага;
  • Рычаг позволит упростить демонтаж шин. Он состоит из двух элементов — плеча и лапы. За счет лапы осуществляется непосредственное воздействие на демонтируемую шину.

Полезные рекомендации по шиномонтажу

  1. Отсоединив от диска резину, вы приступаете к полноценным демонтажным работам. Воспользуйтесь монтировкой, чтобы упростить себе задачу шиномонтажа. Монтировка потребуется длинная и с приваренной ручкой. Сделать подобный инструмент не составит труда.
  2. Установив диск на фланец вашего самодельного шиномонтажного станка, с помощью хомута зафиксируйте колесо.
  3. Повернув монтировку узким концом, выведите край шины за пределы наружного ободка диска.
  4. Переверните диск и завершите демонтажный этап замены резины.
  5. Старайтесь защищать края обода от деформации. Если края деформируются, установить обратно новую резину окажется проблематично.
  6. Для сохранения целостности колеса в процессе демонтажа края обязательно смажьте обычным солидолом. Такие простые мероприятия по шиномонтажу позволяют существенно сократить вероятность образования разрывов на резине ваших колес.
  7. Во время выполнения шиномонтажных работ по установке новой резины, воспользуйтесь мыльным раствором. С его помощью резина легче налезет на диск, потому вам придется прикладывать существенно меньше физических усилий.
  8. Внимательно следите за отсутствие зазором между резиной и диском в процессе установки на диск покрышки в процессе шиномонтажа.
  9. Используйте специальные шиномонтажные комплекты инструментов. Туда входят различные монтировки, уплотнительные жгуты. Они упрощают выполнение шиномонтажных мероприятий.

Шиномонтаж — необходимое для каждого автомобиля мероприятие. Но вам решать, платить за шиномонтаж далеко не маленькие деньги дважды в год, или собрать собственный станок. С ним шиномонтаж сможете выполнять вы, ваши друзья и знакомые. Либо сможете немного подзаработать, составив конкуренцию шиномонтажным автосервисам.

Источник: http://tvoistanok.ru/otvety/shinomontazh-svoimi-rukami.html

Инструкция как сделать шиномонтажный станок

Проблема с колесами возникает, пусть и не каждый день, но всегда неожиданно и не к месту. Выполнить шиномонтаж самостоятельно, без специальных приспособлений затруднительно, даже для опытных автомобилистов, не говоря уже про новичков. Для такого рода операций, помимо специальных навыков и знаний, понадобится немалая физическая сила, ну, или как минимум толковый помощник. Не все могут похвалиться атлетическими физическими данными, и не всегда хватает опыта, а может, просто банально не хватает времени на такого рода занятия.

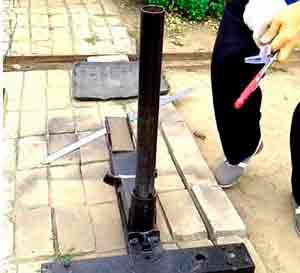

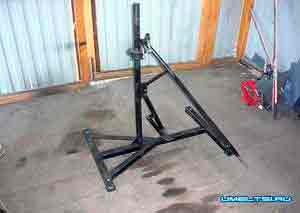

Самодельный шиномонтажный станок

Конечно, проще всего обратиться к специалистам, занимающимся такими проблемами. Но в результате теряется не только время, которое можно потратить с куда большей пользой, но и деньги, что тоже малоприятно. Наилучший выход из такого положения – это иметь дома станок для шиномонтажа. Такое приспособление позволит сэкономить материальные средства, время ожидания своей очереди на шиномонтаже, а также, в случае чего, вы сможете помочь друзьям и знакомым, оказавшимся в подобной ситуации.

Система прокатки шины

Профессиональный станок такого типа – непозволительная роскошь для рядового автомобилиста, но выход есть – можно собрать такое устройство своими руками.

Необходимые материалы

Чтобы сделать шиномонтажный станок своими руками, нам понадобится шесть метров стальной профильной трубы 25х50 мм, метр круглой стальной трубы диаметром не больше внутреннего диаметра диска монтируемого колеса и лапка для отбивки резины от диска. Роль лапки может выполнять металлическая пластина, приваренная к профилю и выгнутая под необходимым углом.

Шиномонтаж для скутера

Чтобы не поцарапать диск при отбивке, желательно на лапку надеть мягкую насадку. Также нам понадобится кусок металла 7 на 7 см, толщиной не менее 5 мм, а также болт с гайкой и хомут по диаметру круглой стальной трубы. Из инструментов нам понадобится: сварочный аппарат и защитная маска, угловая шлифовальная машина (болгарка) и защитные очки, электродрель и сверло под диаметр болта, 2 ключа на болт с гайкой, ключ на хомут и рулетка.

Также желательно использовать магнитный угольник, это облегчит процесс сваривания рамы, а также позволит выдержать все углы под 90 градусов.

Самодельный шиномонтажный станок по чертежам

Перед тем как приступить к работе, изучите чертежи будущего шиномонтажного станка (на фото).

Приступая к работе, позаботитесь о технике безопасности:

  • Место работы должно быть просторно, хорошо проветриваемо, не захламлено;
  • Электроинструмент должен быть исправен;
  • Ничто не должно отвлекать вас во время работы;
  • Соблюдайте правила техники безопасности при работе с болгаркой, электродрелью и сварочным аппаратом;
  • Используйте защитные средства во время работы.

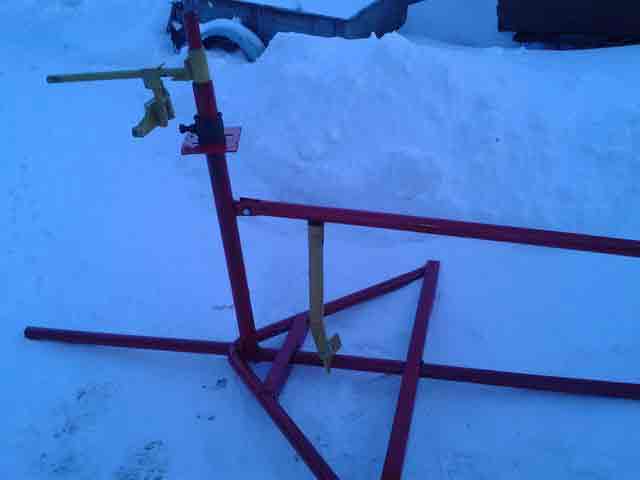

Приспособление самодельного станка

Сборка шиномонтажного станка

Собирать ручной шиномонтажный станок начнем с рамы. Для этого нам необходимо взять 3 куска профиля: 2 куска по 1 метру и 1 кусок 1,5 метра. Из этих кусков нам необходимо сварить Н-образную конструкцию, где труба 1,5 метра соединяет 2 другие трубы по 1 м. Эта конструкция будет являться опорой всего нашего станка. На расстоянии 0,5 метра от края к среднему профилю перпендикулярно приваривается вертикальная стойка.

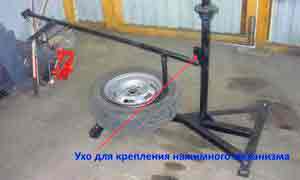

Для рычага, отбивающего покрышку, нам необходимо наварить на вертикальный стояк «ухо» — заранее подготовленную металлическую пластину 7 на 7 см с отверстием под болт, как показано на фото.

К «уху» с отверстием крепится с помощью болта и гайки кусок профильной трубы длиной 1,5 метра, который будет выступать рычагом в нашем станке. Предварительно с края рычага необходимо просверлить отверстия для его крепления к уху. На расстоянии 0,5 метра от вертикальной стойки на рычаг необходимо приварить лапку, которой, собственно говоря, и будет отбиваться покрышка для последующего разбортирования. Конструкция в сборе показана на фото:

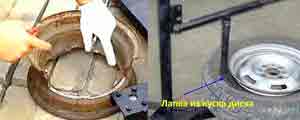

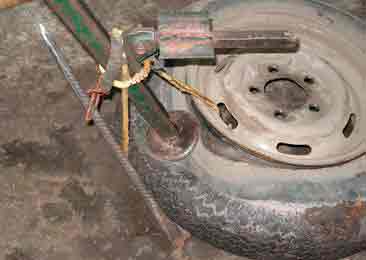

Для разбортирования колеса необходимо подготовить специальное место на нашем станке. Для этого немного выше «уха» перпендикулярно вертикальной стойке необходимо приварить 2 куска профиля по 0,25 метра. Эти куски следует приварить в одной плоскости, они и будут служить площадкой для разбортирования колеса. Чтобы не поцарапать диск при работе, необходимо профили, куда будет прилегать диск, обмотать мягким материалом.

Для фиксации колеса в процессе снятия покрышки используем заранее приготовленный хомут под диаметр вертикальной стойки. При фиксировании положите между колесом и хомутом ткань или другой мягкий материал, чтобы не повредить диск. Весь процесс разбортирования и бортирования колеса показан на видео:

Как вы смогли заметить, собрать шиномонтажный станок своими руками довольно просто, и это не требует особых навыков и чтения громадных чертежей. Все что от нас потребуется – немного материала и навыки работы со сварочным аппаратом, «болгаркой» и электродрелью. К тому же это не очень дорого в материальном плане, средства, потраченные на материал, вскоре окупят себя экономией на автосервисе.

Источник: http://metall.trubygid.ru/stanki/shinomontazhnyj-stanok

Ручной шиномонтажный станок своими руками чертежи

Шиномонтажный станок – основное оборудование для обслуживания машин, в том числе, грузовых. Обычно оно устанавливается только в специализированных мастерских, где под чутким руководством персонала и используется. Наиболее распространенные его модели это Trommelberg 1850, Trommelberg 1860 + третья рука, а также другие.

Но нередко бывает так, что замену колес для автомобилей провести нужно, но вот возможности ехать в сервис и тратить там свое время для получения требуемого обслуживания никакой нет. Выход из ситуации имеется. Это самодельный шиномонтажный станок, который вы сможете сами собрать и установить в гараже. Конечно, он будет уступать моделям Trommelberg, вряд ли позволит провести балансировку якорей, но функционал его вас порадует. Давайте разберем пошагово, как можно сделать такое средство для обслуживания автомобилей.

1 Что нужно, чтобы собрать шиномонтажный станок дома?

Самодельный ручной шиномонтажный станок не хуже модели 1850, в состав которого может войти также третья рука, собрать в домашних условиях на практике не так уж и сложно. Для создания качественного оборудования вам понадобятся такие виды устройств:

  1. Рама. Обычно она делается из стандартных профилей. Обращаем ваше внимание, что подбирать детали для нее вам нужно исходя из типа автомобилей, которые вы собрались ремонтировать, ведь для грузовых легковых вариантов она будет разной по устойчивости к нагрузкам.
  2. «Рука» третья или рычаг. Эта третья деталь будет использоваться непосредственно для снятия покрышки.
  3. Вертикальный стояк, на который, в частности, будет закреплена третья рука. Может быть выполнен в виде приваренного фланца.

Схема шиномонтажного станка

Для создания всех этих деталей необходимо изначально закупать очень качественный прокат, который выдержит большие нагрузки, в частности, вес деталей грузовых автомобилей. Дабы ваша работа в данном направлении прошла максимально быстро и успешно, рекомендуется заранее приготовить чертеж для данной конструкции и уже по ним заказать прокат.
к меню ↑

1.1 Создаем оборудование своими руками

Итак, у нас уже есть все, чтобы сделать станок для обслуживания колес автомобилей, в том числе, грузовых, необходимо лишь правильно его собрать. Сделать это нужно следующим образом:

  • выполняем основание нашего станка из труб профильных. Расстояние между ними должно быть не менее 70 см, иначе образец будет неустойчивы и на нем нельзя будет обслуживать не то что грузовые, даже легковые автомобили;
  • далее крепим вертикально фланец к перекладине. Этот элемент в обязательном порядке привариваем, иначе он у нас попросту не будет держаться. Далее устанавливаем на него зажим, к которому будет крепиться «рука»;
  • монтируем саму руку. Ее в обязательном порядке нужно устанавливать на металлический элемент, в противном случае держаться она попросту не будет.

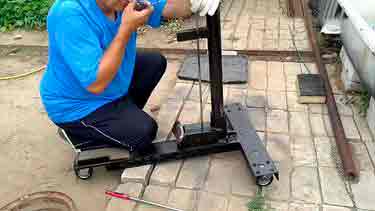

Сборка шиномонтажного станка в домашних условиях

Калибровка балансировочного станка самодельного проводится по имеющемуся у вас колесу, даже если оно от грузовых машин. Обычно она занимает всего несколько минут. Сразу после окончания такой работы вы можете приступить к эксплуатации оборудования, сделанного своими руками.
к меню ↑

1.2 Плюсы конструкции

Станок своими руками для обслуживания колес автомобилей, также как и самодельный ткацкий станок имеет массу преимуществ.

  • низкая стоимость производства конструкции. Запчасти для шиномонтажных станков обычно стоят недорого, а в некоторых ситуациях их даже можно выпускать из сырья переработанного;
  • возможность проводить работы при первой надобности в домашних условиях;
  • универсальность – при желании его можно адаптировать под любые виды колес, в том числе, элементы грузовых авто. При том очень важно отметить, что правильное применение такого образца исключает повреждение колес;
  • компактность – данное оборудование для обслуживания автомобилей вы можете хранить в любом удобном для вас месте;
  • простота в сборке – несколько простых деталей и четко выполняемая инструкция помогут вам создать это техническое чудо всего за несколько часов;
  • существенна экономия в обслуживании автомобилей. Ведь даже для грузовых моделей крайне редко необходим сложный ремонт колес. Достаточно использовать подобную технику, и никаких проблем с ними не возникнет.

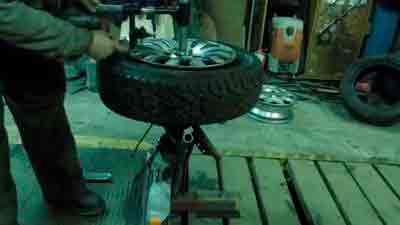

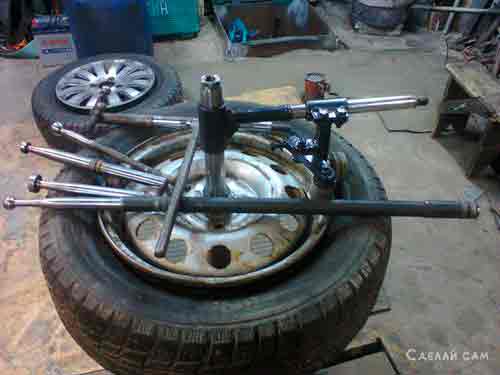

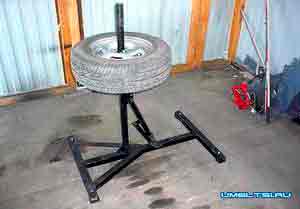

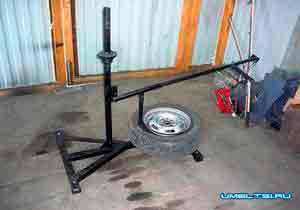

Шиномонтажный станок в собранном виде с колесом

Если говорить о минусах такой конструкции, то к ним нужно отнести невозможность балансировки колес, а также обработку элементов грузовых машин, как в модели 1850. Ремонт карданных валов, балансировка якорей здесь также недоступен. За этой процедурой вам действительно нужно обращаться в специализированные мастерские, где установлено более сложное оборудование, к примеру, модели Trommelberg.
к меню ↑

2 Альтернатива станку, созданному самостоятельно

Если своими руками у вас не получается сделать станок для обслуживания колес, вы можете обратить внимание на наиболее доступные по цене модели такого оборудования, представленные в продаже. Они позволяют делать балансировку якорей и другие манипуляции. Среди таковых:

  • Trommelberg 1850 – один из лучшей версии станков, позволяющих убирать проблемы карданных валов, а также работать с колесами легковых автомобилей. Полуавтомат. Не требует большого опыта оператора в работе с подобным оборудованием. Предельно прост в настройке и дальнейшем использовании trommelberg 1850 можно установить будет как в мастерских по обслуживанию карданных валов, балансировке якорей и других деталей авто, так и в домашних условиях. Для балансировки якорей используется мало.
  • Trommelberg 1860, в комплект к которому идет третья рука. Наиболее функциональный вид оборудования, адресованный в первую очередь профессиональным мастерским, осуществляющим ремонт карданных валов, где третья рука – важный элемент. Может использоваться и в бытовых условиях, если вам приходится регулярно обслуживать колеса. В других же случаях модель trommelberg плюс «рука» третья может быть для вас слишком сложной. Может использоваться не лишь для легковых, но и для грузовых машин. Также применен может быть для балансировки якорей, но в таких целях применяется редко.
  • Protektor U-201- образец высокотехнологического оборудования для обслуживания колес. Разработан непосредственно для мастерских, в которых проводится ремонт карданных элементов, балансировку якорей, а также другие манипуляции. Работает с широким спектром колес. Диаметр их может составить 12-24″. Благодаря более легкой конструкции, нежели в модели 12-24″, 1850, вполне может использоваться для малых мастерских, а также условиях домашних. Инструкция поможет вам с этим высокотехнологичным вариантом разобраться.

Конечно, во многих случаях профессиональные станки, то же оборудование trommelberg 1850, модель 1860 плюс рука третья, куда более точны в работе и, чего скрывать, более функциональны благодаря сборке, ведь дадут возможность делать даже балансировку якорей. Однако же нередко для потребителя они слишком дороги. Именно потому перед их покупкой стоит рассмотреть возможность собрать оборудования своими руками, тем более, не так уж она и сложна.
к меню ↑

2.1 Создание шиномонтажного станка своими руками (видео)

Шиномонтажный станок своими руками

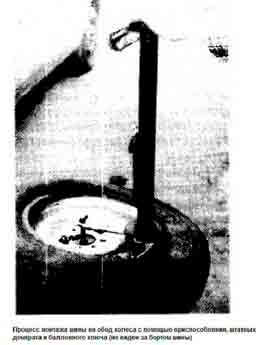

Пробитое колесо при наличии неотремонтированной вовремя запаски способствует возникновению желания сделать шиномонтаж своими руками. Но для того чтобы это можно было осуществить, необходимо иметь соответствующие инструменты, а главное, навыки. Чтобы сделать в дороге шиномонтаж своими руками, необходимо иметь 2 монтажные лопатки, а также приспособление для отрыва прилипшей покрышки от диска (многие используют для этого небольшой отрезок стального уголка с кувалдой). Но намного удобнее это можно сделать при помощи домкрата и буксировочного троса.

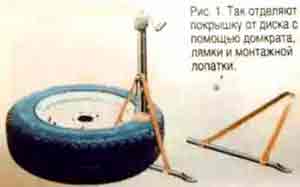

Ремонт колеса в дороге

  • Снимете колесо, очистите его от грязи.
  • Выпустите из колеса воздух, положите ниппелем вверх.
  • Пропустите буксировочный трос через отверстие в диске.
  • Поставьте домкрат на боковину шины как можно ближе к ободу. Если резина с камерой, не ставьте домкрат напротив штуцера, иначе есть риск оторвать его от камеры.
  • Накиньте трос на кронштейн или площадку для подъема домкрата, зафиксируйте концы троса между собой.
  • Вращайте рукоять привода домкрата так, чтобы он тянул трос вверх, а основание, упираясь в боковину шины, смещало посадочное кольцо вниз.
  • Как только эта сторона шины отделится от диска, переходите к следующей операции.
  • Если вам нужно только отремонтировать или поменять камеру, тогда действуя двумя монтажками поочередно, поднимите боковину шины около штуцера на край обода.
  • Втолкните штуцер внутрь, после чего выньте камеру испод покрышки.
  • Выньте из исправной камеры ниппель, выдавите из нее воздух.
  • Для установки исправной камеры отогните боковину шины и вставьте штуцер изнутри в предназначенное для него отверстие, после чего поместите камеру под покрышку.
  • Чтобы не пробить камеру монтировкой при установке шины, слегка подкачайте ее, не вставляя ниппеля.
  • После забортовки ставьте ниппель в штуцер. Накачивайте и устанавливайте колесо на место.

Описанный выше способ ремонта в пути подойдет лишь для крайнего случая. Например, если поблизости нет шиномонтажной мастерской. Однако если вы решили всегда делать шиномонтаж своими руками, то вам лучше иметь в гараже полноценный шиномонтажный комплект, который при желании можно сделать самому. Мало того что он поможет вам весной и осенью избежать очередей в шиномонтажную мастерскую, так еще и сэкономит вам денег.

Делаем шиномонтажный комплект

В нашем случае комплект состоит из двух приспособлений: собственно шиномонтажного станка и устройства отбивки борта, объединенных в одно. Низ рамы станка Н-образный 90×60 см делается из стальной трубы прямоугольного сечения. К перемычке в 30 см от края под прямым углом приваривается двухдюймовая труба круглого сечения высотой около полутора метров, место сварки усиливается косынками в форме прямоугольных треугольников толщиной 5 мм. На трубу для крепления колеса надевается старая ступица и приваривается к ней. Высота установки ступицы подбирается под рост человека так, чтобы лежащее на ней колесо было приблизительно по пояс. Труба должна возвышаться над баллоном не меньше чем на 30 см и не мешать работе. Несколько ниже ступицы приварите кронштейн для крепления устройства отбивки борта, который можно сделать из фрагмента стального листа толщиной 4–5 мм, просверлив в нем отверстие под болт.

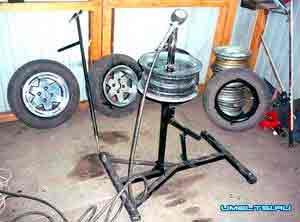

Устройство приспособления для отбивки хорошо видно на фото. Трубу для изготовления этого узла следует взять пошире, чтобы в нее вставлялся длинный рычаг.

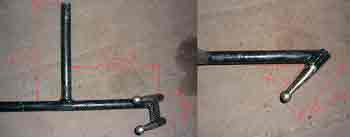

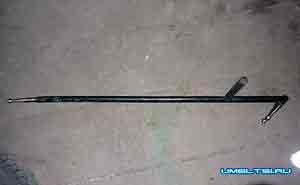

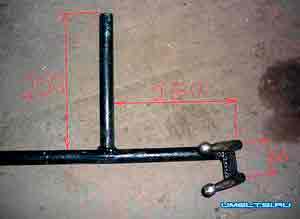

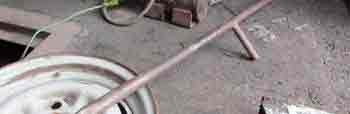

Рычаг для снятия и установки покрышек делается из стальной трубы длиною около полутора метров, а наконечники для него из стального прутка диаметром 20 мм. Длина рычага может быть и другая, все зависит от силы рук и размера свободного пространства в гараже. Наконечники рычага лучше сделать на токарном станке, но можно также выпилить болгаркой с зачистным кругом, а после отшлифовать лепестковым. Размеры наконечников смотрите на фото.

Демонтаж покрышки

  1. Очистите колесо от грязи. Выньте из него ниппель.
  2. На основание под рычаг отбоя постелите резиновый коврик, чтобы не царапать диск, затем положите на него колесо.
  3. Поднимите лапку отбойника и установите ее на боковину покрышки плотнее к ободу.
  4. Смажьте посадочное кольцо покрышки мыльным раствором.
  5. Рычаг вставьте в трубу отбойника.
  6. Нажимая на рычаг вниз, отбейте посадочный борт покрышки по всему периметру колеса. Сделайте тоже с другой стороны.
  7. Наденьте колесо на трубу и приверните к ступице станка болтами.
  8. Приподнимете монтажкой посадочный борт покрышки и вставьте под него прямой наконечник рычага.
  9. Смажьте наконечник, посадочный борт и кромку обода мыльным раствором.
  10. Упираясь рычагом в трубу над колесом, тяните его на себя, борт покрышки при этом будет сниматься с диска.
  11. Выньте камеру из покрышки.
  12. Приподнимете монтажкой другой борт, заведите под него рычаг и, действуя так же, как написано выше, снимите покрышку с диска.

Монтаж покрышки

  1. Смажьте посадочный борт покрышки, кромку обода и монтажный наконечник рычага мыльным раствором.
  2. Наденьте часть посадочного борта на диск.
  3. Вставьте монтажный наконечник рычага между надетым участком посадочного борта и диском. Нужно чтобы шар наконечника упирался в диск, а посадочный борт был приблизительно на середине наконечника.
  4. Упираясь рычагом в трубу над колесом, тяните его на себя. Борт покрышки при этом будет надеваться серединой монтажного наконечника на диск.
  5. После того как первый борт покрышки наденется на диск, смажьте мыльным раствором верхний посадочный борт и проделайте с ним то же что и с нижним.
  6. Когда верхний борт покрышки наденется на диск, можете накачивать колесо.

Полезные советы

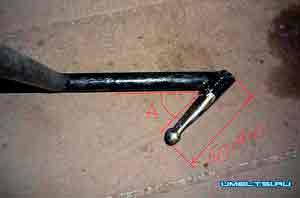

Чем меньше угол, под которым приварен наконечник для забортовки к рычагу, тем легче надевается резина на диск. Но не перестарайтесь.

Если этот угол будет слишком мал, то рычаг во время забортовки будет касаться диска и царапать его, поэтому ищите оптимум.

Станок получился очень легкий, поэтому для комфортной работы он должен обязательно крепиться к полу. Если пол у вас в гараже деревянный, то прикрепите основание к нему саморезами. Если же пол бетонный, то сделайте в нем несколько отверстий, установите в них анкерные болты на 8, и залейте их цементным раствором.

Чтобы работать было легче, а дискам и резине не было вреда, обязательно смазывайте наконечники рычага, колесный диск, и посадочный борт шины густым мыльным раствором. Для этого же не работайте с грязным колесом, всегда начинайте работу с его очистки.

Чтобы ремонтировать колеса, отличающиеся от ваших числом отверстий для крепления и расстоянием между ними, сделайте переходники со шпильками. Делать их следует из металла толщиной около сантиметра.

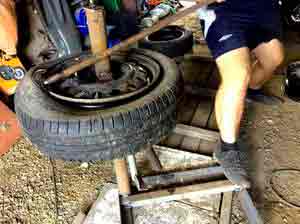

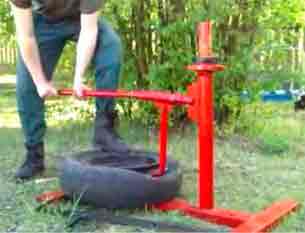

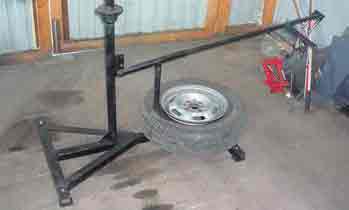

Самодельный шиномонтажный станок для бортировки колес

Многие из автомобилистов задумывались о том, как можно сэкономить время и деньги на шиномонтаже, сделав его своими руками. Плюс к тому же, как мы знаем, не каждый шиномонтаж может предложить качественные услуги. Так иногда после смены шин, мы можем обнаружить погнутые диски, а иногда и сам кузов машины.

На шиномонтаже всегда собирается большая очередь и поэтому, чтобы поменять покрышки, порой следует выстоять длинную очередь. Ну и, конечно же, цена за такие услуги не маленькая, и если учесть то, что переобувать автомобиль, как минимум, нужно два раза в год, сумма получается хорошая. Поэтому многие автомобилисты задумываются о замене шин своими руками.

Для такого действия, нам понадобится самодельный ручной шиномонтажный станок. Конструкция таких станков проста и для их изготовления не нужны чертежи. Ниже мы представим вам всю необходимую информацию, а также обучающее видео, которое продемонстрирует устройство и особенности в построении станка своими руками и его эксплуатации.

Описание конструкции

Самодельный станок по бортировке колес

Если рассмотреть саму процедуру смены покрышек, то на первый взгляд она покажется весьма простой. Для того чтобы сделать замену, вам следует, всего-навсего произвести демонтаж старой покрышки с диска, после чего произвести установку новой. В то же время, шиномонтажа колес, мы сталкиваемся с небольшой проблемой.

Для демонтажа необходимо приложить огромные усилия. Конечно, мы можем использовать специальные инструменты, представленные в виде «дорожного набора». В комплекте такого набора мы найдем несколько монтировок, которые имеют разную форму, а также специальные клинья. Такие инструменты смогут слегка облегчить выполнение бортировки колес. В то же время, если покрышка эксплуатировалась вами довольно длительный период, то отделить ее от колеса будет весьма непросто. Поэтому лучшим выходом из ситуации будет сделать шиномонтажный станок. Этот инструмент поможет вам в решении такой проблемы.

Конструкция такого станка, сделанного своими руками, должна быть представлена в виде таких составляющих, как:

  • рама. Зачастую она представлена в виде двух прямоугольных профильных трубы, которые располагаются параллельно одна к другой. Соединяются эти трубы посредством уголка из стали;
  • вертикальный стояк, крепится к раме. Данное приспособление предназначено для выполнения нескольких функций. Он представлен в виде крепления рычага, который предназначается для совершения работ по демонтажу покрышки, а также играет роль площадки, на которую устанавливается диск;
  • труба, к которой мы привариваем рукоятку. Эта труба выступает в качестве рычага во время снятия покрышек.

Чтобы изготовить такое оборудование своими руками, мы рекомендуем купить высококачественный металлопрокат. Это связано с тем, что во время использования такой инструмент будет принимать на себя огромную нагрузку.

Изготовления станка для бортировки колес

Первый этап снятия шины с диска

Для производства каркаса, который будет выступать в качестве основания, мы рекомендуем применять профильные трубы. Между этими трубами должно иметься расстояние не меньше 70 сантиметров. Это расстояние понадобится нам для того, чтобы оборудование имело высокий уровень устойчивости.

Две трубы, которые располагаются параллельно по отношению друг к другу, мы соединяем посредством уголка из стали. Также сюда может пойти и профильная конструкция более маленького сечения. В качестве дополнительного компонента, мы можем сделать регулирующиеся ножки.

После того как мы изготовили каркас, нам следует проделать следующее:

  • приварить к каркасу трубу. Диаметр такой трубы может варьироваться от двадцати до тридцати миллиметров. Прежде чем приваривать трубу, мы предварительно, на высоту 40-60 сантиметров, привариваем фланец;
  • на вертикальной области мы делаем элемент крепления, который выполнен в форме пластины из стали. Эта пластина понадобится нам для того, чтобы установить такой инструмент, как рычаг.

Основное предназначение рычага это проведение демонтажа шин с колес. Рычаг представлен в виде двух основных частей. Тут мы видим плечо рычага и лапу, которой мы будем воздействовать на саму покрышку.

Важные советы

Подготовка к началу установка шины

После того как вы отделили покрышку от колеса, вам следует провести ее полный демонтаж. Для такого дела, лучше всего, как основной инструмент, применять монтировку. Эта монтировка должна иметь довольно большую длину, с приваренной к ней ручкой. После того как вы произвели установку диска на фланце, посредством хомута, мы проводим его фиксацию.

После этого, при помощи узенького конца монтировки мы выводим край покрышки за пределы наружной части диска. После того, как мы перевернули диск, можно провести демонтаж шины с колеса.

На данном этапе работы важно учитывать следующие факторы:

  • Краешек ободка не должен быть подвержен деформации. Данный момент способен весьма сильно затруднить проведение монтажа шины на колесо, в особенности, если вы будете использовать бескамерную шину.
  • Для того, чтобы сохранить целостность самой демонтируемой шины, нам необходимо смазать узенький краешек обычным солидолом. Данное действие способно уменьшить вероятность по прорыву резины.
  • В момент проведения монтажных работ, по установке новой покрышки на колесо, мы рекомендуем пользоваться также мыльным раствором.

Самодельный рычаг для бортировки колес

Также важно заметить, что во время установки шины на колесо, следует с большим вниманием наблюдать за тем, чтобы отсутствовали щелей между шиной и диском. Как дополнение к самодельному станку по шиномонтажу, мы рекомендуем купить специализированный набор инструментов, в котором вы сможете найти жгуты для уплотнения, а также монтировки, имеющие разный размер.

Как вы видите, конструкция такого станка для бортировки колес довольно проста и не требует какой-либо чертеж. Сделать его своими руками очень просто. Так вы сможете сэкономить массу своего времени, а также сэкономить деньги.

Самодельный шиномонтажный станок своими руками

Сколько неприятностей начинающим (и не только) автолюбителям доставляет операция по демонтажу и монтажу покрышек колес легковых автомобилей! Погнутые диски, разорванные борта шин, закусанные монтировкой камеры и даже пораненные пальцы рук — частые спутники этой работы. Поэтому многие владельцы автомобилей предпочитают ездить в автосервис и поручать ее специалистам, что имеет свои известные отрицательные стороны.

К тому же, как кем-то было тонко подмечено: проколы шин случаются тем чаще, чем дальше от автосервиса находишься. Взяв во внимание все вышеперечисленное, я поставил перед собой задачу: разработать простое и малогабаритное устройство, работающее в паре с домкратом (имеющимся в комплекте любого автомобиля) и облегчающее разбортовку и забортовку шин. По отзывам друзей-автолюбителей, которым довелось пользоваться этим изготовленным устройством, и на основании личного опыта могу сказать, что задача решена довольно успешно.

Приспособление состоит из трех деталей (сборочных единиц), имеющих очень простую конструкцию. Они могут быть изготовлены самодельщиком-автолюбителем, имеющим элементарные слесарные навыки. Устройство и принцип действия приспособления понятны из фотографий и чертежей. Планка — стальная пластина размерами 140x36x4 мм. К ней, перпендикулярно ее плоскости, приварены три резьбовых (М8) штыря: один в середине и два по концам.

Крайние крепежные штыри одинаковые — простые стержни с резьбой. Расстояние между ними на планке соответствует диаметру окружности, по которой расположены центры крепежных отверстий диска колеса автомобиля (для «Жигулей» — 100 мм). Центральный штырь — ступенчатый: внизу его—буртик-пятка, выше — утолщенная часть, вверху — стержень-ось с резьбой на конце.

Буртик служит для лучшей устойчивости, утолщенная часть— для поддержания штанги на высоте обода колеса, стержень-ось — для фиксации одного из концов штанги на стержне. Крепление штырей на пластине — любым доступным способом: на резьбе с контргайками, расклепкой в квадратных отверстиях и т.п. лишь бы штыри не вылетали и не проворачивались.

У меня эти детали вставлены в круглые отверстия диаметром 8 мм в пластине и снизу приварены к ней. С целью ускорения монтажа приспособления на колесе для штырей подобраны соответствующие барашковые гайки (если же таковых нет, то можно обойтись и обычными). Штанга изготовлена из стального прутка диаметром 16 мм. Один его конец заточен по профилю монтажной лопатки и хорошо отшлифован. Рядом, за профильной поверхностью и в ее плоскости, в штанге просверлено отверстие диаметром 9 мм.

Другой конец загнут в нагретом состоянии крючком и здесь, недалеко от торца, тоже просверлено такое же отверстие, только его ось перпендикулярна оси отверстия на другом конце штанги. Трос — стальной. Его диаметр подобран таким, чтобы он «вдвойне» легко проходил через нижнее отверстие в опоре-пятке и в продольном пазу стойки домкрата, в которые он вставляется для работы. Трос связывается в кольцо.

При работе же место связки лучше оставлять за пределами зоны «протяжки» — накидывать его на опору (баллонный ключ) или на кронштейн домкрата. Приспособление при демонтаже покрышки действует следующим образом. Сначала на диске колеса с помощью крайних штырей и барашковых гаек закрепляется планка. Затем прямой конец штанги заводится под борт шины (как монтажная лопатка), а ее загнутый конец надевается на центральный штырь планки и закрепляется барашковой гайкой.

Далее, в одно из ближайших от штанги окон в диске колеса вводится «баллонный» ключ (головкой вверх) и на него накидывается нижний выпуск — петля тросового кольца. Другой его выпуск, предварительно пропущенный под штангой и в отверстие пятки, накладывается на кронштейн домкрата. После этого домкрат устанавливается на штангу, и его ручка вращается «на подъем», т.е. по часовой стрелке.

Трос при этом «выбирается» и перемещает штангу с домкратом к месту крепления нижней петли троса (к головке баллонного ключа), а прямой конец штанги выводит борт покрышки на обод колеса. Затем баллонный ключ переставляется в другое окно и операция продолжается. При замене покрышки второй ее борт выводится аналогичным образом на ту же сторону диска.

Усилие на ручке домкрата при выполнении этой работы примерно такое же, как при подъеме автомашины. Для монтажа покрышки на колесе меняется положение штанги. Теперь ее загнутый конец вводится между ободом и бортом покрышки, а прямой конец крепится на центральном стержне планки. Положения ключа, троса и домкрата остаются такими же, как и при демонтаже шины.

Приспособление разработано для домкрата автомобилей типа «Жигули», но при корректировке некоторых размеров деталей может быть изготовлено и для других домкратов различных марок автомобилей. Использование устройства особенно эффективно при монтаже-демонтаже покрышек с жесткими бортами.

Но самое главное — при этом остаются в сохранности не только колеса и покрышки, но и руки. Надежность приспособления обеспечена простотой его конструкции. Масса устройства (без штатного оборудования) — чуть больше полукилограмма; и умещается оно в инструментальной сумке вместе с комплектом инструментов.

Чертеж самодельного шиномонтажного станка

Самодельный ручной шиномонтаж

Привет всем!Много я смотрел видео о шиномонтажах самодельных.Решил сделать свой.Предпологал что сделаю шиномонтаж для разборки 5 колёс завалявшиеся в гараже(на 2 резина неплохая,на других диски нечего)После разборки своих колёс ,попробовал забортировать резину получилось не сразу.Эксперементировал ,переделывал ,перетачивал гдето месяц, всё поновому что бы бортировало нормально.На видео можете посматреть.Там описание сборки и из чего делалось небольшое есть.

Но лутше если есть вожможность то ехать на специализированный шиномонтаж.Всё равно после этого шиномонтажа нужна професиональная балансировка.

Этот шиномонтаж для экстренных случаев или в месностях где добраться до сец шиномонтажа далеко.

Источник: http://studvesna73.ru/07/23/4509/

Ручной шиномонтажный станок своими руками

Как сделать шиномонтажный станок в домашних условиях?

Основание аппарата – 900х600 мм. Стойка должна иметь высоту, соответствующую росту человека. Над колесом труба выступает на 300 мм.

Станок нужно привинчивать к полу, используя большие саморезы. В противном случае он будет ездить по полу, из-за чего придется придерживать ногой.

В случае смазывания мылом мантажки и резины все можно снять в легкий способ. Если не хотите царапин на диске во время отбивания бортов, положите на пол коврик.

При точной работе диск царапать не будет. Царапины могут появиться лишь при разувании. Чтобы этого не допустить, на рабочую поверхность инструмента одевается шланг из резины с нужным размером, и смазывается мылом. Другой вариант – разувание диска с изнаночной стороны. Это более сложный способ, для широкого диска он не сработает, но в некоторых случаях подходит.

Штампованный диск можем разувать и обувать без опаски. Он отличается отогнутым бортиком, по которому инструмент идет и не касается диска в других местах.

Станок можно делать под разбортовки разных видов, в частности – универсальный. Когда изготовляются переходники со шпильками для разных дисков.

В моем случае подходят диски 4х98 и 4х100. Вопрос балансировки решаю в отдельном порядке на станции техобслуживания, это более дешевый вариант, чем если делать всю беребортовку.

Для наконечников использовал выточенный прут 20 мм. Прут зажал в тисы и с помощью зачистного круга добивался нужной формы, после чего взял лепестковый круг, зашлифовал и приварил к трубе.

На фото показано, какие размеры имеет устройство для забортовки.

Источник: http://www.umeltsi.ru/stanki/5190-ruchnoy-shinomontazhnyy-stanok-svoimi-rukami.html

Самодельный шиномонтажный станок своими руками чертежи

Самодельный шиномонтажный станок своими руками

Сколько неприятностей начинающим (и не только) автолюбителям доставляет операция по демонтажу и монтажу покрышек колес легковых автомобилей! Погнутые диски, разорванные борта шин, закусанные монтировкой камеры и даже пораненные пальцы рук — частые спутники этой работы. Поэтому многие владельцы автомобилей предпочитают ездить в автосервис и поручать ее специалистам, что имеет свои известные отрицательные стороны.

К тому же, как кем-то было тонко подмечено: проколы шин случаются тем чаще, чем дальше от автосервиса находишься. Взяв во внимание все вышеперечисленное, я поставил перед собой задачу: разработать простое и малогабаритное устройство, работающее в паре с домкратом (имеющимся в комплекте любого автомобиля) и облегчающее разбортовку и забортовку шин. По отзывам друзей-автолюбителей, которым довелось пользоваться этим изготовленным устройством, и на основании личного опыта могу сказать, что задача решена довольно успешно.

Приспособление состоит из трех деталей (сборочных единиц), имеющих очень простую конструкцию. Они могут быть изготовлены самодельщиком-автолюбителем, имеющим элементарные слесарные навыки. Устройство и принцип действия приспособления понятны из фотографий и чертежей. Планка — стальная пластина размерами 140x36x4 мм. К ней, перпендикулярно ее плоскости, приварены три резьбовых (М8) штыря: один в середине и два по концам.

Крайние крепежные штыри одинаковые — простые стержни с резьбой. Расстояние между ними на планке соответствует диаметру окружности, по которой расположены центры крепежных отверстий диска колеса автомобиля (для «Жигулей» — 100 мм). Центральный штырь — ступенчатый: внизу его—буртик-пятка, выше — утолщенная часть, вверху — стержень-ось с резьбой на конце.

Буртик служит для лучшей устойчивости, утолщенная часть— для поддержания штанги на высоте обода колеса, стержень-ось — для фиксации одного из концов штанги на стержне. Крепление штырей на пластине — любым доступным способом: на резьбе с контргайками, расклепкой в квадратных отверстиях и т.п., лишь бы штыри не вылетали и не проворачивались.

У меня эти детали вставлены в круглые отверстия диаметром 8 мм в пластине и снизу приварены к ней. С целью ускорения монтажа приспособления на колесе для штырей подобраны соответствующие барашковые гайки (если же таковых нет, то можно обойтись и обычными). Штанга изготовлена из стального прутка диаметром 16 мм. Один его конец заточен по профилю монтажной лопатки и хорошо отшлифован. Рядом, за профильной поверхностью и в ее плоскости, в штанге просверлено отверстие диаметром 9 мм.

Другой конец загнут в нагретом состоянии крючком и здесь, недалеко от торца, тоже просверлено такое же отверстие, только его ось перпендикулярна оси отверстия на другом конце штанги. Трос — стальной. Его диаметр подобран таким, чтобы он «вдвойне» легко проходил через нижнее отверстие в опоре-пятке и в продольном пазу стойки домкрата, в которые он вставляется для работы. Трос связывается в кольцо.

При работе же место связки лучше оставлять за пределами зоны «протяжки» — накидывать его на опору (баллонный ключ) или на кронштейн домкрата. Приспособление при демонтаже покрышки действует следующим образом. Сначала на диске колеса с помощью крайних штырей и барашковых гаек закрепляется планка. Затем прямой конец штанги заводится под борт шины (как монтажная лопатка), а ее загнутый конец надевается на центральный штырь планки и закрепляется барашковой гайкой.

Далее, в одно из ближайших от штанги окон в диске колеса вводится «баллонный» ключ (головкой вверх) и на него накидывается нижний выпуск — петля тросового кольца. Другой его выпуск, предварительно пропущенный под штангой и в отверстие пятки, накладывается на кронштейн домкрата. После этого домкрат устанавливается на штангу, и его ручка вращается «на подъем», т.е. по часовой стрелке.

Трос при этом «выбирается» и перемещает штангу с домкратом к месту крепления нижней петли троса (к головке баллонного ключа), а прямой конец штанги выводит борт покрышки на обод колеса. Затем баллонный ключ переставляется в другое окно и операция продолжается. При замене покрышки второй ее борт выводится аналогичным образом на ту же сторону диска.

Усилие на ручке домкрата при выполнении этой работы примерно такое же, как при подъеме автомашины. Для монтажа покрышки на колесе меняется положение штанги. Теперь ее загнутый конец вводится между ободом и бортом покрышки, а прямой конец крепится на центральном стержне планки. Положения ключа, троса и домкрата остаются такими же, как и при демонтаже шины.

Приспособление разработано для домкрата автомобилей типа «Жигули», но при корректировке некоторых размеров деталей может быть изготовлено и для других домкратов различных марок автомобилей. Использование устройства особенно эффективно при монтаже-демонтаже покрышек с жесткими бортами.

Но самое главное — при этом остаются в сохранности не только колеса и покрышки, но и руки. Надежность приспособления обеспечена простотой его конструкции. Масса устройства (без штатного оборудования) — чуть больше полукилограмма; и умещается оно в инструментальной сумке вместе с комплектом инструментов.

Чертеж самодельного шиномонтажного станка

Как сделать шиномонтажный станок своими руками?

Удобнее всего, быстрее и надёжнее производить замену покрышек в специализированной шиномонтажной мастерской. Но обратиться туда получается не всегда и на то может быть масса причин, одна из которых – это стоимость замены. Вот поэтому некоторые автомобилисты и пытаются всё сделать самостоятельно. Только для этого потребуется определённое оборудование. О том, как сделать простой шиномонтажный станок у себя в гараже, мы и расскажем далее.

Нужен ли станок для бортировки колес в гараже?

По сути, если взглянуть со стороны, то процедура замены покрышек не покажется таким уж и сложным занятием. Нужно просто снять старую шину и одеть на диск новую. Но как только вы взялись за демонтаж, возникает одна проблема – банально не хватает физической силы.

Можно приобрести специальный дорожный набор, который облегчит задачу. В него входит набор различных монтировок и специальные клинья. Но если покрышка использовалась долго, тогда для её отслоения от края диска нужно приложить недюжинные усилия.

Вот именно в таких случаях разбортовка колеса может потребовать некоторые самодельные приспособления, что будут сконструированы именно под вашу ситуацию. Одно из таких – это шиномонтажный станок.

Особенности конструкции шиномонтажного станка

Устройство шиномонтажного станка очень простое и схожее с конструкцией реечного домкрата. Он состоит из: рамы, вертикального стояка и трубы с рукоятью.

Рама представляет собой две параллельные трубы из прямоугольного профиля. Они соединятся между собой стальным уголком.

Вертикальный стояк крепится к раме и выполняет ряд задач: крепление рычага и площадка, для фиксирования колёсного диска.

Труба с рукоятью будет работать, как рычаг при снятии покрышки.

Важно! Конструируя все перечисленные выше компоненты, нужно запастись качественным металлопрокатом, ведь при выполнении шиномонтажа станок будет претерпевать большие нагрузки.

Плюсы самодельной конструкции

Станок для разбортовки автомобильных колес, сконструированный своими руками, имеет много преимуществ:

  • Небольшая цена расходных материалов и производства. Запчасти для таких станков вполне дешёвые, а в некоторых ситуациях их можно сделать и из переработанного сырья.
  • Всегда можно будет провести замену покрышек в своём гараже, плюс появляется возможность дополнительного заработка.
  • В силу своей универсальности он может быть адаптирован под любые колёса, даже от грузовых автомобилей.
  • В силу своей компактности приспособление для шиномонтажа может храниться в любом удобном месте.
  • В силу простоты деталей и элементов креплений конструкция собирается за несколько часов. Экономия в ремонте автомобилей. Правильное используя такой станок, вы сможете бортировать колёса даже грузовых автомобилей.

Важно! При правильном использовании такого станка колёса не будут повреждены.

Когда вы решили соорудить самодельный шиномонтажный станок своими руками, рекомендуем поискать подходящие схемы и чертежи конструкции в интернете.

  • Возьмите две крепкие профильные трубы, расположите их параллельно относительно друг друга на расстоянии не менее 70 сантиметров. Так конструкция будет устойчивее.
  • Соедините их между собой уголком или меньшей трубой. Дополнительно можно установить ножки, которые будут регулироваться.
  • Далее приварите трубу сечением 20 или 30 миллиметров к перекладине. Предварительно на высоте приблизительно 50 сантиметров приварите фланец.
  • Приварите крепёжный элемент к вертикальной части. Им послужит стальная пластина. С её помощью будет установлен рычаг, который потребуется для снятия покрышки с диска колеса. Рычаг будет состоять из двух частей: плеча и лапки.

Советы по бортировке колес

Теперь, когда у вас уже есть станок для шиномонтажа, изготовленный своими руками, вы можете приступать разбортировке колеса. Вам понадобиться также длинная монтировка из дорожного набора. К ней можно приварить ручку.

  • Установите колесо на фланец и зафиксируйте хомутом.
  • Узким торцом монтировки выведите край резины за наружную часть колёсного диска. Переверните колесо и полностью демонтируйте покрышку.

На этом этапе важно внимательно отнестись к таким моментам:

  • Нельзя допустить деформации края обода, так как это затруднит монтаж новой покрышки. Чтобы сохранить бортируемую покрышку и не повредить резину, узкий край монтировки смажьте солидолом.
  • Одевая новую резину, используйте мыльную пену.
  • Следите, чтобы не было щелей между ободом и одеваемой резиной.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Cамодельный шиномонтаж

Зачастую пробитое колесо или прорезанная покрышка автомобиля в особенности в удаленных от городов селениях, вызывает у автовладельца желание изготовить самодельный станок для шиномонтажа. Для такого решение есть весомые факты

  1. Всегда доступен
  2. Не нужно никуда ехать
  3. Экономия времени
  4. Экономия средств
  5. Материалы изготовления можно найти повсюду
  6. Чертежи устройства, по сути, не нужны
  7. Простота изготовления

Для изготовления такого устройства для обслуживания колес вашего автомобиля нам понадобятся такие материалы

  • Швеллеры и уголки
  • Болгарка
  • Сварочный аппарат
  • Старый ненужный обычный металлический диск от колеса машины
  • Несколько болтиков и гаечек

Приступаем к работе

Станок можно сделать как передвижной, так и стационарный, отличие, по сути, только в наличии самих колесиков.

  • Для начала из швеллеров сварим конструкцию в виде обычной буквы Т, это будет наше основание
  • Я использовал швеллеры шириной 10см, длинной 60см и ещё один длинной 80см
  • Все это заварил сварочным аппаратом как на фото ниже
  • Затем отступив от стыка сварки примерно сантиметров 5 я приварил трубу высотой 80см и диаметром равной половины ширины швеллера то есть 5см, про запас по краям укрепил её еще и уголками так на эту трубу будет воздействовать довольна большая сила при разбортировки шины с диска
  • Кстати толщину трубы не рекомендую брать менее 3мм, а лучше 4мм чтоб уж точно не погнулась от усилия
  • Затем на этой основной трубе я привариваю так называемое ухо- металлический прямоугольник примерно 20*10см толщиной 4-5мм
  • В нем сверлю пару тройку отверстий, в них на болт я буду садить отжимной рычаг для осуществления давления на корд для его срыва с диска на конец которого привариваю кусок вырезанной части от старого диска – это что-то вроде лапки
  • Выше по трубе примерно, чтоб было по пояс, привариваю старую ступицу или любой круглый или квадратный кусок железа — станину, на котором нужно как на ступице укрепить пару болтов, чтоб в последствии одевать на них колесо и фиксировать диск этими болтами от вращения
  • После этого делаю вот такой вот рычаг для разбортировки покрышки

Вот собственно и все

Процесс разбортировки колеса на самодельном станке для шиномонтажа

  1. Сначала ложу колесо на пол и отжимаю лапкой
  2. Затем кладу колесо на станину
  3. Фиксирую болтами от вращения
  4. Поддеваю покрышку и всовываю туда рычаг
  5. Опирая рычаг о трубу иду вмести с ним вокруг колеса тем самым снимая шину с диска

Так как словами это довольно сложно объяснить и тем более представить, то мы воспользуемся народной мудростью, которая гласит, что лучше один раз увидеть, чем сто раз услышать

Поэтому рекомендую вам посмотреть видео самодельный шиномонтаж, и тогда общая картина у вас в голове сложится правильно, и вы наверняка даже придумаете иной свой способ изготовления устройства подобного типа

Если вам это удалось, можете в комментариях описать свою работу или даже поделиться ссылкой на фото вашего самодельного станка для разбортировки колес.

Разбортировать колесо в дороге

Если возникла потребность произвести разбортировку колеса в дорожных условиях, тогда поступите следующим образом

  • Снимите колесо с машины
  • Полностью выпустите из него весь воздух
  • Проденьте буксировочный трос или крепкий канат через отверстие в диске
  • Установите домкрат на покрышку как можно ближе к ободу
  • Оденьте трос на домкрат, предварительно связав его так чтоб он создавал плотное кольцо обхвата между шиной и домкратом
  • Подымайте ваш домкрат – тем самым вы будете воздействовать на покрышку, и произведет её отделение от диска, при этом лучше своим весом давить на противоположную часть колеса от домкрата

Фото ниже наглядно вам даст понять весь смысл этого процесса

Взрывная накачка бескамерного колеса автомобиля

Если после этого вам нужно быстро накачать колесо и при этом оно у вас бескамерное, то даже машинный электрический насос вам тут не поможет, ибо воздух через неплотные отверстия будет выходить быстрее, чем насос будет качать.

Как же быть в этой ситуации, просто возьмите что-то очень сильно горючее, обычно можно добыть бензин из бака или из топливной шлангочки в моторном отсеке.

  • Нам понадобиться порядка 50грамм бензина
  • Влейте его в покрышку, можно в месте соединения шины с диском и бросьте в это место спичку или подожгите чем ни будь на удлинителе – например горящей бумагой, одетой на палку, так как при воспламенении бензина произойдет резкий хлопок и колесо может даже подпрыгнуть, а чтоб вас не травмировало тут то и требуется подручный удлинитель для воспламенения
  • После хлопка в вашей шине будет примерно от 0.5-2 атмосфер, тут же подсоедините ваш электрический, ножной или ручной насос и произведите докачку колеса до нужного давления пока оно не спустило. Видео ниже наглядно демонстрирует такой взрывной процесс накачки автомобильных шин

Собственно, все теперь вы знаете как сделать самодельный станок для шиномонтажа и как забортировать и разбортировать колесо в дороге, если есть чем поделиться пишите будем рады услышать, можете присылать целые истории из вашей автомобильной жизни, мы обязательно их опубликуем на нашем сайте.

Источник: http://i-perf.ru/stanok/samodelnyj-shinomontazhnyj-stanok-svoimi-rukami-chertezhi.html

Шиномонтажный станок своими руками

Автор: admin · Август 11, 2018

Отличной альтернативой дедовскому способу работы с колесом является станок шиномонтажный. Он оказывается незаменимым при работе с бескамерной резиной, а также при открытии собственной СТО, как бизнес-идея домашней мастерской.

Реализация самодельных механизмов

Реализовывая бизнес- план для самостоятельно спроектированных и изготовленных демонтажных станков нужно учитывать факторы:

  • конструкция должна работать с колесами разного диаметра;
  • предпочтение отдается ручному приводу, так как он является независимым от источников питания;
  • габариты выбираются компактными или схема формируется разборной, чтобы при необходимости обеспечить мобильность использования и удобство хранения.

План применения предполагает работу с колесами от легковых автомобилей, поэтому для конструкции потребуются материалы, способные выдерживать нагрузку от колес из диапазона от 13 до 18 дюймов.

Варианты исполнения аппаратов

Настольная консольная конструкция с резьбовой верхней стойкой имеет следующее устройство:

  • площадка в виде стола с вертикальной стойкой;
  • на верхней части оси нарезана резьба;
  • установленный для демонтажа диск фиксируется резьбовой запорной шайбой;
  • для центрирования применяется осевая втулка;
  • лопатки крепятся на металлическом бруске;
  • фиксация оправки с лопатками обеспечивается болтом с мелкой резьбой.

При производстве могут встречаться несколько вариаций исполнения:

  • Лопатка без регуляции. В конструкции отсутствует возможность прикладывания усилия к стержню. Для продвижения лопатки используется тяжелый молоток или кувалда.

  • Лопатка с регуляцией. В подобных конструкциях задействованы лопатка и консоль не самодельного, а заводского изготовления. В сборке недостатком является слишком короткая рукоятка, которая не всегда позволяет результативно прикладывать усилие для демонтажа.

  • Вертикальная консоль без стола. Приобретенными в используемой схеме являются консольная балка, кронштейн и силовой инструмент. Столом послужит любая ровная площадка.

Во время демонтажных работ с конструкцией без стола одновременно требуется много инструментария, что является недостатком, как и отсутствие стола.

Как шиномантажку сделать своими руками

Прорисовываем принципиальную кинематическую схему установки на чертежах с образмеренными габаритами. В план будет включать следующие элементы:

  • Рама. Для сборки потребуется пять отрезков из профильного металла 50х25 мм, которые сначала свариваются в Н-образную форму, а далее одна из лап усиливается парой подпорок. Общую площадь рекомендуется подогнать под размеры багажника своего автомобиля.
  • Вертикальная ось. Используется труба диаметром до 50 мм по ширине нижнего профиля. Фиксация на основе обеспечивается сваркой (неразборный тип) или болтовым соединением (предпочтительный вариант). Во втором случае наваривается лишь втулка с отверстием под болт, которым будет крепиться стойка.
  • Фланцевая шайба. В ней просверливаются отверстия под фиксацию дисков. В этом качестве задействуют центральную часть старых дисков с готовыми отверстиями.
  • Металлический уголок. Задействован при установке петли под рычагом. К вертикальной балке крепится сваркой, петля затягивается болтами через резьбовые отверстия. В некоторых схемах станков ее приваривают, чтобы сэкономить и добавить жесткости конструкции.
  • Рычаг. Без него не удастся снять с диска обода покрышек. Рычаг с вертикальной балкой стыкуется петельным принципом, что позволяет сформировать максимальное усилие при срыве с посадки покрышки. Ориентировочными пропорциями служит соотношение 150:120 рычага с осью. Выполнен рычаг из трубы с отверстиями для возможного наращивания. Таким образом корректируется усилие на обод шины.
  • Лапа. Служит эффективным вертикальным упором для обода колеса. Ее нужно делать из профиля 50х25 мм. Верхняя часть посредством петель фиксируется с горизонтальным кронштейном. Нижней части заранее придается округлая форма наждаком и кувалдой, чтобы не травмировалась резина колес. Ее можно выпилить из старого диска и наварить снизу.
  • Сборочный инструмент. Ручка изготавливается для него из профиля 25х25 мм, а важной частью является сборный наконечник, состоящий из цементированного язычка (инструментальная сталь) и отрезка трубы диаметром 30-32 мм длиной 25-30 мм. Справа и вверху на патрубке не должен присутствовать сварной шов, чтобы не рвать резину.

Все металлические элементы необходимо прогрунтовать и окрасить для недопущения коррозии. Такой станок сделать своими руками гораздо проще, чем с ЧПУ.

Тестирование на работоспособность

В процессе работ с диском не допускается деформации обода, так как это вызовет сложности при монтаже. Минимизировать нагрузку удается благодаря обмазке резиновых краев солидолом.


Для облегчения монтажных операций применяется раствор жидкого мыла. Для бескамерных шин неприемлемым является наличие зазоров.

Источник: http://stankiwse.ru/%D1%88%D0%B8%D0%BD%D0%BE%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6%D0%BD%D1%8B%D0%B9-%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Делаем самодельный шиномонтажный станок — конструкция и порядок сборки

Процедуру замены покрышек лучше всего выполнять в специализированной мастерской. Но такая возможность есть не всегда. Также следует учитывать и стоимость этой услуги. Поэтому некоторые автолюбители предпочитают делать монтаж и демонтаж покрышек своими силами. Для этого необходим хотя бы самый простой шиномонтажный станок.

На первый взгляд процедура не представляет большой сложности. Необходимо лишь демонтировать старую покрышку с диска и установить новую. Но уже на этапе снятия шины можно столкнуться с проблемой – слишком большие усилия нужно приложить, чтобы выполнить демонтаж.

Можно использовать так называемые «дорожные наборы» для этого. В их комплектацию входят монтировки различной формы и специальные клинья. Подобные инструменты несколько облегчают выполнение процедуры замены, но не всегда. Если покрышка эксплуатировалась долгое время — потребуется приложить большую физическую силу для ее отделения от края диска. Именно поэтому проще всего сделать самодельный шиномонтажный станок.

Его конструкция должна состоять из следующих компонентов:

  • Рама. Чаще всего — это две прямоугольные профильные трубы, находящиеся параллельно друг другу. Они соединяются с помощью стального уголка.
  • Вертикальный стояк, прикрепленный к раме. Он выполняет несколько функций – крепление рычага (для демонтажа покрышки) и площадка для установки колесного диска. Ее функцию может выполнять приваренный фланец от трубы.
  • Труба, к которой приваривается рукоять. Она будет выполнять функции рычага при непосредственном снятии покрышки.

Изготовление рамы

Основа шиномонтажного станка

Для изготовления основы каркаса рекомендуется использовать профильные трубы. Расстояние между ними должно быть минимум 70 см. Это необходимо для придания устойчивости всей конструкции.

Две трубы, расположенные параллельно относительно друг друга, соединяются с помощью стального уголка или профильной конструкции меньшего сечения. В качестве дополнительных компонентов можно установить регулируемые ножки.

После изготовления каркаса следует выполнить такие действия:

  • Приварить к перекладине трубу. Ее диаметр может составлять от 20 до 30 мм. Предварительно на высоте 40-60 см приваривается фланец.
  • На вертикальной части делается крепежный элемент в виде стальной пластины. Она необходима для установки рычага.

После отделения покрышки от диска необходимо ее полностью демонтировать. Для этого лучше всего использовать длинную монтировку, к которой приваривается ручка. Установив диск на фланец, с помощью хомута выполняется его фиксация. Затем узким торцом монтировки край покрышки выводится за наружную часть диска. Перевернув диск, выполняется полный демонтаж шины.

На этом этапе важно обратить внимание на следующие моменты:

  • Край обода не должен подвергаться деформации. Это значительно затруднит последующий монтаж шины, в особенности бескамерной.
  • Для сохранения целостности демонтируемой шины можно смазать узкий край солидолом. Это уменьшит вероятность прорыва корда или резины.
  • Во время монтажа новой покрышки рекомендуется использовать мыльный раствор.

При установке шины на обод диска нужно внимательно следить за отсутствием щелей между ними . В дополнении к шиномонтажному станку рекомендуется приобрести специальный набор, в который входят уплотнительные жгуты и монтировки различных размеров.

Источник: http://ismith.ru/metalware/samodelnyj-shinomontazhnyj-stanok/

Как собрать шиномонтажный станок в домашних условиях?

Шиномонтажный станок – основное оборудование для обслуживания машин, в том числе, грузовых. Обычно оно устанавливается только в специализированных мастерских, где под чутким руководством персонала и используется. Наиболее распространенные его модели это Trommelberg 1850, Trommelberg 1860 + третья рука, а также другие.

Но нередко бывает так, что замену колес для автомобилей провести нужно, но вот возможности ехать в сервис и тратить там свое время для получения требуемого обслуживания никакой нет. Выход из ситуации имеется. Это самодельный шиномонтажный станок, который вы сможете сами собрать и установить в гараже. Конечно, он будет уступать моделям Trommelberg, вряд ли позволит провести балансировку якорей, но функционал его вас порадует. Давайте разберем пошагово, как можно сделать такое средство для обслуживания автомобилей.

1 Что нужно, чтобы собрать шиномонтажный станок дома?

Самодельный ручной шиномонтажный станок не хуже модели 1850, в состав которого может войти также третья рука, собрать в домашних условиях на практике не так уж и сложно. Для создания качественного оборудования вам понадобятся такие виды устройств:

  1. Рама. Обычно она делается из стандартных профилей. Обращаем ваше внимание, что подбирать детали для нее вам нужно исходя из типа автомобилей, которые вы собрались ремонтировать, ведь для грузовых легковых вариантов она будет разной по устойчивости к нагрузкам.
  2. «Рука» третья или рычаг. Эта третья деталь будет использоваться непосредственно для снятия покрышки.
  3. Вертикальный стояк, на который, в частности, будет закреплена третья рука. Может быть выполнен в виде приваренного фланца.

Схема шиномонтажного станка

Для создания всех этих деталей необходимо изначально закупать очень качественный прокат, который выдержит большие нагрузки, в частности, вес деталей грузовых автомобилей. Дабы ваша работа в данном направлении прошла максимально быстро и успешно, рекомендуется заранее приготовить чертеж для данной конструкции и уже по ним заказать прокат.
к меню ↑

1.1 Создаем оборудование своими руками

Итак, у нас уже есть все, чтобы сделать станок для обслуживания колес автомобилей, в том числе, грузовых, необходимо лишь правильно его собрать. Сделать это нужно следующим образом:

  • выполняем основание нашего станка из труб профильных. Расстояние между ними должно быть не менее 70 см, иначе образец будет неустойчивы и на нем нельзя будет обслуживать не то что грузовые, даже легковые автомобили;
  • далее крепим вертикально фланец к перекладине. Этот элемент в обязательном порядке привариваем, иначе он у нас попросту не будет держаться. Далее устанавливаем на него зажим, к которому будет крепиться «рука»;
  • монтируем саму руку. Ее в обязательном порядке нужно устанавливать на металлический элемент, в противном случае держаться она попросту не будет.

Сборка шиномонтажного станка в домашних условиях

Калибровка балансировочного станка самодельного проводится по имеющемуся у вас колесу, даже если оно от грузовых машин. Обычно она занимает всего несколько минут. Сразу после окончания такой работы вы можете приступить к эксплуатации оборудования, сделанного своими руками.
к меню ↑

1.2 Плюсы конструкции

Станок своими руками для обслуживания колес автомобилей, также как и самодельный ткацкий станок имеет массу преимуществ.

  • низкая стоимость производства конструкции. Запчасти для шиномонтажных станков обычно стоят недорого, а в некоторых ситуациях их даже можно выпускать из сырья переработанного;
  • возможность проводить работы при первой надобности в домашних условиях;
  • универсальность – при желании его можно адаптировать под любые виды колес, в том числе, элементы грузовых авто. При том очень важно отметить, что правильное применение такого образца исключает повреждение колес;
  • компактность – данное оборудование для обслуживания автомобилей вы можете хранить в любом удобном для вас месте;
  • простота в сборке – несколько простых деталей и четко выполняемая инструкция помогут вам создать это техническое чудо всего за несколько часов;
  • существенна экономия в обслуживании автомобилей. Ведь даже для грузовых моделей крайне редко необходим сложный ремонт колес. Достаточно использовать подобную технику, и никаких проблем с ними не возникнет.

Шиномонтажный станок в собранном виде с колесом

Если говорить о минусах такой конструкции, то к ним нужно отнести невозможность балансировки колес, а также обработку элементов грузовых машин, как в модели 1850. Ремонт карданных валов, балансировка якорей здесь также недоступен. За этой процедурой вам действительно нужно обращаться в специализированные мастерские, где установлено более сложное оборудование, к примеру, модели Trommelberg.
к меню ↑

2 Альтернатива станку, созданному самостоятельно

Если своими руками у вас не получается сделать станок для обслуживания колес, вы можете обратить внимание на наиболее доступные по цене модели такого оборудования, представленные в продаже. Они позволяют делать балансировку якорей и другие манипуляции. Среди таковых:

  • Trommelberg 1850 – один из лучшей версии станков, позволяющих убирать проблемы карданных валов, а также работать с колесами легковых автомобилей. Полуавтомат. Не требует большого опыта оператора в работе с подобным оборудованием. Предельно прост в настройке и дальнейшем использовании trommelberg 1850 можно установить будет как в мастерских по обслуживанию карданных валов, балансировке якорей и других деталей авто, так и в домашних условиях. Для балансировки якорей используется мало.
  • Trommelberg 1860, в комплект к которому идет третья рука. Наиболее функциональный вид оборудования, адресованный в первую очередь профессиональным мастерским, осуществляющим ремонт карданных валов, где третья рука – важный элемент. Может использоваться и в бытовых условиях, если вам приходится регулярно обслуживать колеса. В других же случаях модель trommelberg плюс «рука» третья может быть для вас слишком сложной. Может использоваться не лишь для легковых, но и для грузовых машин. Также применен может быть для балансировки якорей, но в таких целях применяется редко.
  • Protektor U-201- образец высокотехнологического оборудования для обслуживания колес. Разработан непосредственно для мастерских, в которых проводится ремонт карданных элементов, балансировку якорей, а также другие манипуляции. Работает с широким спектром колес. Диаметр их может составить 12-24″. Благодаря более легкой конструкции, нежели в модели 12-24″, 1850, вполне может использоваться для малых мастерских, а также условиях домашних. Инструкция поможет вам с этим высокотехнологичным вариантом разобраться.

Конечно, во многих случаях профессиональные станки, то же оборудование trommelberg 1850, модель 1860 плюс рука третья, куда более точны в работе и, чего скрывать, более функциональны благодаря сборке, ведь дадут возможность делать даже балансировку якорей. Однако же нередко для потребителя они слишком дороги. Именно потому перед их покупкой стоит рассмотреть возможность собрать оборудования своими руками, тем более, не так уж она и сложна.
к меню ↑

2.1 Создание шиномонтажного станка своими руками (видео)

Источник: http://ostanke.ru/proizv/shinomontazhnyj-stanok-svoimi-rukami.html

Самодельный шиномонтажный станок своими руками

Сколько неприятностей начинающим (и не только) автолюбителям доставляет операция по демонтажу и монтажу покрышек колес легковых автомобилей! Погнутые диски, разорванные борта шин, закусанные монтировкой камеры и даже пораненные пальцы рук — частые спутники этой работы. Поэтому многие владельцы автомобилей предпочитают ездить в автосервис и поручать ее специалистам, что имеет свои известные отрицательные стороны.

К тому же, как кем-то было тонко подмечено: проколы шин случаются тем чаще, чем дальше от автосервиса находишься. Взяв во внимание все вышеперечисленное, я поставил перед собой задачу: разработать простое и малогабаритное устройство, работающее в паре с домкратом (имеющимся в комплекте любого автомобиля) и облегчающее разбортовку и забортовку шин. По отзывам друзей-автолюбителей, которым довелось пользоваться этим изготовленным устройством, и на основании личного опыта могу сказать, что задача решена довольно успешно.

Приспособление состоит из трех деталей (сборочных единиц), имеющих очень простую конструкцию. Они могут быть изготовлены самодельщиком-автолюбителем, имеющим элементарные слесарные навыки. Устройство и принцип действия приспособления понятны из фотографий и чертежей. Планка — стальная пластина размерами 140x36x4 мм. К ней, перпендикулярно ее плоскости, приварены три резьбовых (М8) штыря: один в середине и два по концам.

Крайние крепежные штыри одинаковые — простые стержни с резьбой. Расстояние между ними на планке соответствует диаметру окружности, по которой расположены центры крепежных отверстий диска колеса автомобиля (для «Жигулей» — 100 мм). Центральный штырь — ступенчатый: внизу его—буртик-пятка, выше — утолщенная часть, вверху — стержень-ось с резьбой на конце.

Буртик служит для лучшей устойчивости, утолщенная часть— для поддержания штанги на высоте обода колеса, стержень-ось — для фиксации одного из концов штанги на стержне. Крепление штырей на пластине — любым доступным способом: на резьбе с контргайками, расклепкой в квадратных отверстиях и т.п., лишь бы штыри не вылетали и не проворачивались.

У меня эти детали вставлены в круглые отверстия диаметром 8 мм в пластине и снизу приварены к ней. С целью ускорения монтажа приспособления на колесе для штырей подобраны соответствующие барашковые гайки (если же таковых нет, то можно обойтись и обычными). Штанга изготовлена из стального прутка диаметром 16 мм. Один его конец заточен по профилю монтажной лопатки и хорошо отшлифован. Рядом, за профильной поверхностью и в ее плоскости, в штанге просверлено отверстие диаметром 9 мм.

Другой конец загнут в нагретом состоянии крючком и здесь, недалеко от торца, тоже просверлено такое же отверстие, только его ось перпендикулярна оси отверстия на другом конце штанги. Трос — стальной. Его диаметр подобран таким, чтобы он «вдвойне» легко проходил через нижнее отверстие в опоре-пятке и в продольном пазу стойки домкрата, в которые он вставляется для работы. Трос связывается в кольцо.

При работе же место связки лучше оставлять за пределами зоны «протяжки» — накидывать его на опору (баллонный ключ) или на кронштейн домкрата. Приспособление при демонтаже покрышки действует следующим образом. Сначала на диске колеса с помощью крайних штырей и барашковых гаек закрепляется планка. Затем прямой конец штанги заводится под борт шины (как монтажная лопатка), а ее загнутый конец надевается на центральный штырь планки и закрепляется барашковой гайкой.

Далее, в одно из ближайших от штанги окон в диске колеса вводится «баллонный» ключ (головкой вверх) и на него накидывается нижний выпуск — петля тросового кольца. Другой его выпуск, предварительно пропущенный под штангой и в отверстие пятки, накладывается на кронштейн домкрата. После этого домкрат устанавливается на штангу, и его ручка вращается «на подъем», т.е. по часовой стрелке.

Трос при этом «выбирается» и перемещает штангу с домкратом к месту крепления нижней петли троса (к головке баллонного ключа), а прямой конец штанги выводит борт покрышки на обод колеса. Затем баллонный ключ переставляется в другое окно и операция продолжается. При замене покрышки второй ее борт выводится аналогичным образом на ту же сторону диска.

Усилие на ручке домкрата при выполнении этой работы примерно такое же, как при подъеме автомашины. Для монтажа покрышки на колесе меняется положение штанги. Теперь ее загнутый конец вводится между ободом и бортом покрышки, а прямой конец крепится на центральном стержне планки. Положения ключа, троса и домкрата остаются такими же, как и при демонтаже шины.

Приспособление разработано для домкрата автомобилей типа «Жигули», но при корректировке некоторых размеров деталей может быть изготовлено и для других домкратов различных марок автомобилей. Использование устройства особенно эффективно при монтаже-демонтаже покрышек с жесткими бортами.

Но самое главное — при этом остаются в сохранности не только колеса и покрышки, но и руки. Надежность приспособления обеспечена простотой его конструкции. Масса устройства (без штатного оборудования) — чуть больше полукилограмма; и умещается оно в инструментальной сумке вместе с комплектом инструментов.

Чертеж самодельного шиномонтажного станка

Видео по теме

Источник: http://v-mireauto.ru/samodelnyj-shinomontazhnyj-stanok-svoimi-rukami/

ТВОРЧЕСКИЙ ПРОЕКТ Самодельный шиномонтажный станок

Муниципальное бюджетное общеобразовательное учреждение

Тат.Шуранская средняя общеобразовательная школа

Муслюмовского муниципального района

Самодельный шиномонтажный станок

Автор разработки: ученик 7 класса - Нурлыгаянов Р.Р.

Руководитель проекта: учитель технологии

«МБОУ Тат.Шуранская СОШ

муниципального района РТ»

Ахметов Мулланур Зуфарович

д.Тат.Шуран, 2015 г.

Выбор и обоснование проекта………………………………………. 3

Назначение и общее устройство………………………………………5

Экономические затраты. Расчет себестоимости изделия……………9

Каждый человек с подросткового возраста мечтает создать свою мастерскую. Начиная с основного стола, оборудуя по мелочевке (тисками, дрелью, гаечными ключами, ножовкой и т.д.), и, конечно же, со временем он сталкивается на сегодняшнее время актуальной проблемой, особенно в сельских местностях с разбортировкой машинных колес.

Не каждый житель деревни сможет за короткое время съездить в районный шиномонтаж для снятия автомобильной шины с диска, и последующего монтажа ее обратно на диск.

Не все смогут разбортировать колеса. Вот тут как раз, в помощь приходят рационализаторы, изобретатели-конструкторы, которые придумывают различные устройства и механизмы для разбортировки колес. Есть удачные конструкции, есть менее удачные. Имеются сложные в изготовлении материалы.

Выполнение работ по замене покрышек, камер и колес.

Оказание услуг в деревне.

Детально описать придуманный Шиномонтажный станок.

Актуальность проекта: К аждый человек в сегодняшнее время пытается сэкономить на чем либо, особенно разбортировка машинных колес требует немало денег и времени.

Выбор и обоснование проекта.

Идея создания данного станка возникла в результате необходимости разбортировки колес и не каждый житель деревни сможет за короткое время съездить в ближайший шиномонтаж для снятия автомобильной шины с диска, и последующего монтажа ее обратно на диск.

Если раньше требовалось много времени и сил на ручную разбортировку, то сейчас этого не требуется. Значительно сокращается время работы, повышается производительность труда.

Рациональное решение – это оборудование, отличающиеся оригинальностью, несложностью в изготовлении, небольшими затратами на приобретение материала для выполнения изделия.

Для изготовления шиномонтажного станка надо принимать во внимание следующие факторы:

Соответствие требованиям агротехники

Назначение и общее устройство.

Сегодня хочу вам рассказать об этом агрегате, который станет вам незаменимым помощником в гараже .

Этот станок можно изготовить своими руками из подручных материалов. Для этого понадобится труба, которую можно найти в каждом доме, либо у своего родственника, знакомого, и еще кое-какие материалы. Главной задачей ставилось использование станка, но (не используя электричества). Удобство и универсальность – главный критерий.

Для работы на станке нужно иметь и насос для подкачки колес , но качать пару колес с ручным насосом вам точно будет тяжело и желание отпадет заменить колеса машины. Для этого мы придумали самодельный компрессор для подкачки колес.

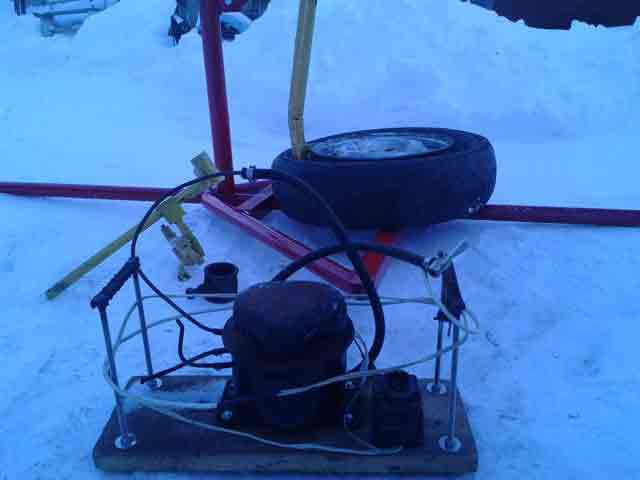

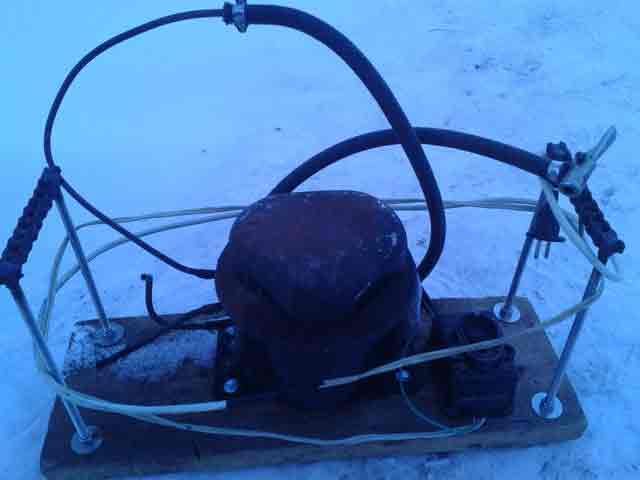

Теперь в нашем распоряжении два оборудования – Самодельный шиномонтажный станок и самодельный электрический компрессор.

Изготовленный из подручных средств шиномонтажный станок экономит время (на поездку в шиномонтажный центр), круглосуточная работа, и не требует больших усилий при работе. Это проверено на собственном опыте.

Изготовить такой агрегат под силу любому. Нужно только иметь соответствующие материалы:

Угол металлический- 1,5 метра.

труб а н аружным диаметром и толщиной стенки 25\3,2 мм.

лист стальной на 3 мм.

чашка крестовины от ваз 2106.

палец гусеницы дт75.

инструменты – болгарка, дрель, ручная электро-дуговая сварка, болты, ключи и т.д.

Это изделие, удобное в эксплуатации, простое в изготовлении и без трудоемких затрат времени, средств и сил.

Устройство используется для снятия автомобильной шины с диска, и последующего монтажа ее обратно на диск так же колес автомобильных прицепов.

Известны ручные инструменты для разбортировки колес в домашних условиях как монтировка. С помощью монтировки запросто можно проделать дополнительную дырку в камере, но и во время разбортировки нужны два человека. А с нашим оборудованием сможет работать один человек..

Шиномонтажный станок состоит из опоры, на которой держится вся масса , из стола для закрепления диска, из ключа для снятия автомобильной шины с диска, и последующего монтажа ее обратно на диск и пресс для рассклейки шины с диска.

Ключ надевается на трубу н аружным диаметром и толщиной стенки 25\3,2 мм, потом крутится ключом вокруг оси. Токарная работа не использовалась, так как совмещение диаметра труб между собой соблюдалось. Данная конструкция позволяет вращаться легко с небольшими нагрузками трения. Таким образом, наш станок может уже работать.

Желаем всем успехов в работе и творчестве!

Источник: http://infourok.ru/tvorcheskiy-proekt-samodelniy-shinomontazhniy-stanok-464319.html

Смотрите также:
03.11.2018

Чертежи приспособления для заточки сверл своими руками Если вы постоянно имеете дело с заточкой твердых заготовок, то поверхность сверла очень быстро придет в негодность. Оно затупится, будет сильно нагреваться и в итоге потеряет былую прочность. Все это следствие...

Выжимка цепи своими руками
03.11.2018

Незаменимый ключ в ремонте велосипеда - выжимка цепи Часто велосипедист попадает в неожиданную и неприятную для него ситуацию в дороге, когда рвется или ослабляется велосипедная цепь, которая требует срочного ремонта. Опытные велосипедисты нередко выполняют плановое...

03.11.2018

Какой выбрать пресс для брикетов? Опилки, отходные продукты сельскохозяйственной деятельности, выпавшие с деревьев листы и другие виды растительного мусора могут стать первоклассным топливом. Из этих доступных продуктов можно получить хорошую выгоду. Однако для обычных...

Комментарии

Комментирование отключено.
