Электролобзик своими руками

Настольный электролобзик своими руками

Леонид Иванович Судаков из Шклова более 40 лет все для кроликов в хозяйстве делает сам: начиная от приготовления корма и заканчивая красивыми добротными клетками для ушастых.

Работает он различными инструментами, основной из которых — электролобзик: можно и доску распустить, и брусок отпилить, и вырезать фигурную дверку.

Только вот купленный инструмент отработал пару часов и сломался. А масштабы работ у хозяина впечатляющие. Тогда он решил изготовить электрический лобзик, чтобы нагрузки большие выдерживал и мог распилить не только фанерку, но и толстый хвойный горбыль.

Схемы лобзикового станка

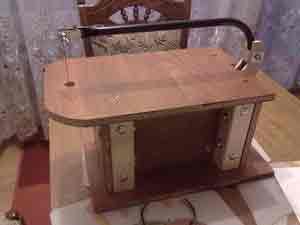

Сбил прямоугольный фанерный ящик (см. рис. п. 1) — основание лобзика. На дно прибил деревянные бруски (2) — для крепления двигательной группы. На них поместил электродвигатель от стиральной машины (3), присоединил к нему блок пусковых конденсаторов (4) и подключил кнопку пуска (5).

Шатун с поршнем (6) с двигателя от мопеда посадил на подшипники и закрепил в дне ящика рядом с двигателем. Цилиндр (7) прикрутил к крыше ящика так, чтобы поршень свободно ходил. На шатун приделал шкив и натянул ремень (8), соединив его со шкивом двигателя. Теперь при включении обеспечивается возвратно-поступательное движение поршня.

Осталось позаботиться о режущем полотне (рис., п. 9, на фото п. 1). Сверху в поршень Леонид Иванович вертикально вкрутил болт (на фото п. 2), распилил его торчащий конец (3) болгаркой вдоль. Подобрал шестигранную гайку (4), в ее торце просверлил отверстие маленького диаметра и метчиком нарезал резьбу (5). Когда в прорезь большого болта вертикально вставил пилку от электролобзика (1), то накрутил гайку и зажал ее меньшим болтиком (6), вкрученным в ее боковое отверстие. Для удобства обработки древесины сверху станка закрепил круг из ДВП (рис., п. 10) с отверстием в середине, через которое ходит пила.

Обрабатываемые детали стало удобнее поворачивать и контролировать. Мастер доволен своим приспособлением.

Кстати
Для исключения травматизма и вибрации лобзик устанавливайте на жесткую опору, а под его ножки подстелите резиновый коврик.

На заметку
Вместо двигателя от стиральной машины можно использовать любой трехфазный (даже маломощный).

Источник: http://www.umeltsi.ru/stanki/4157-elektrolobzik.html

САМОДЕЛКИН ДРУГ

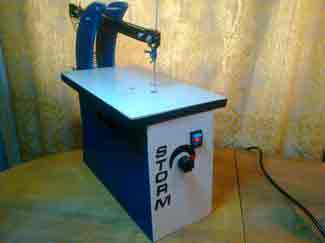

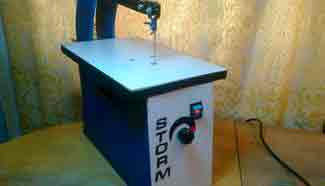

Настольный электролобзик своими руками

Уважаемые посетители сайта «SAMODELKINDRUG» в представленном материале речь пойдет, как вы поняли о создании настольного электролобзика своими руками. Очень удобно иметь у себя в мастерской такой станок, тем кто постоянно мастерит из дерева. На сегодняшний день очень модным становится иметь у себя дома резную мебель, или же красивые обналичники на окнах в сельском доме. Так же в почете и маленькие изделия из дерева, к примеру игрушки или магнитики, кстати говоря деревянная игрушка неплохо ценится, потому как экологически чистая и не принесет вреда ребенку, в отличии от непонятного качества Китайской пластмассы.

Автор имея свой гараж, понемногу занимается столярным делом, делая всевозможные поделки, как для себя, так и на продажу. Для работы требуется профессиональный инструмент, который к сожалению стоит дороговато и пришла нашему герою мысль создания настольного лобзика из обычного электролобзика.

Как ему это удалось? Давайте же рассмотрим что понадобилось и как происходила сборка?

Материалы

  1. ДСП
  2. электролобзик
  3. мебельные направляющие
  4. пилка

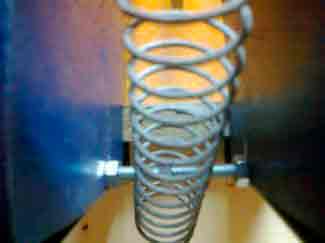

  5. пружина
  6. выключатель

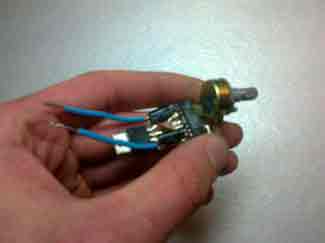

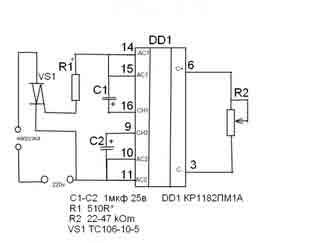

  7. фазовый регулятор мощности
  8. подшипник 2 шт
  9. болт
  10. гайка
  11. шуруп

Инструменты

  1. электролобзик
  2. дрель
  3. наждачная бумага
  4. штангенциркуль
  5. отвертка
  6. плоскогубцы

Процесс создания настольного электролобзика своими руками.

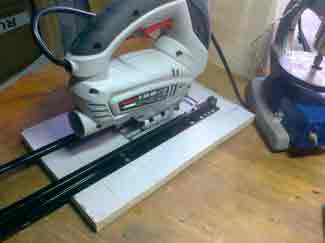

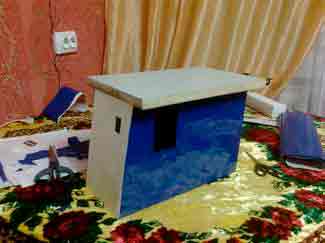

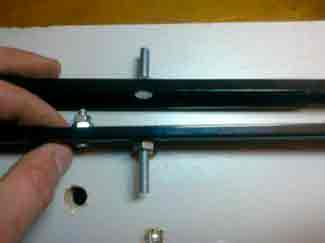

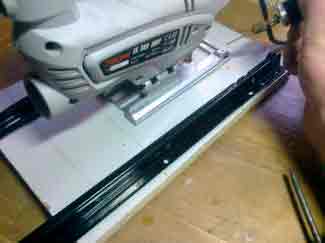

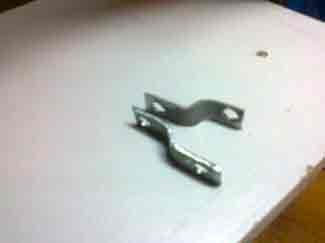

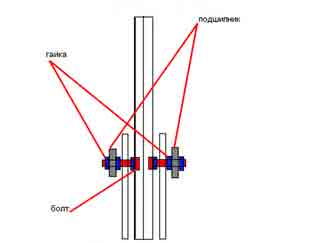

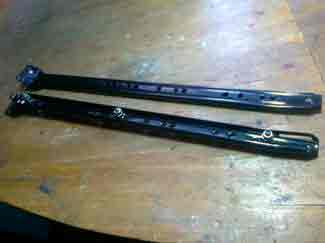

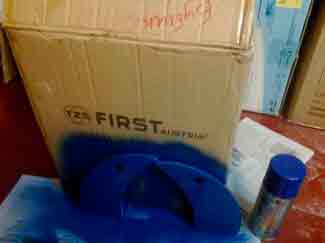

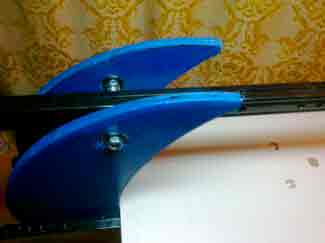

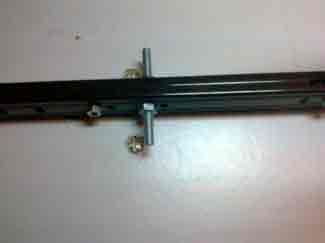

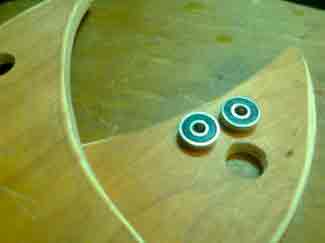

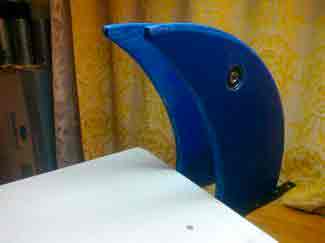

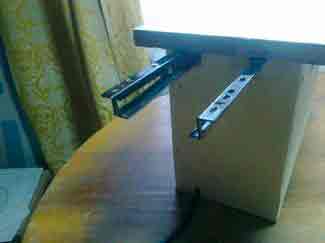

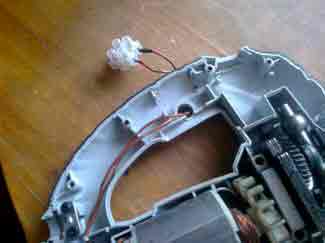

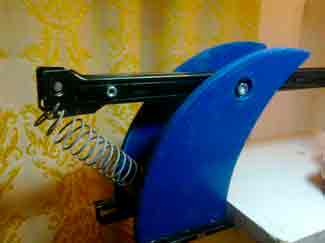

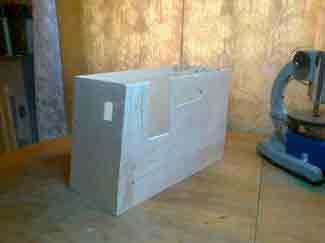

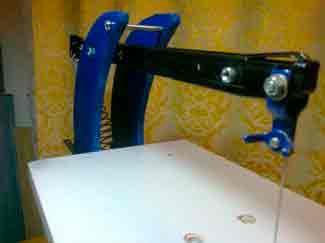

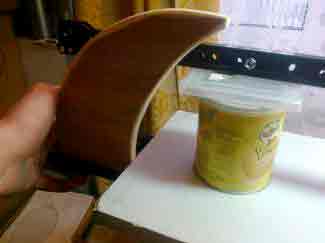

И так первым делом автор сделал корпус и ДВП прямоугольной формы и заранее подготовил отверстия под выключатель и регулятор. Далее мастер берет старый электролобзик и прикручивает его к доске, с так же заранее подготовленными отверстиями. Так же к доске прикручиваются мебельные направляющие, они будут служить креплением опор для стрелы. Потом автор изготавливает непосредственно сами опоры. В опорах сверлится отверстия под подшипники. Производится покраска. Далее собирается стрела, для этого автор взял 2 мебельных направляющих. Соединил их между собой болтами и затянул гайками.Вот что получается.Затем устанавливаются держатели.И уже потом ставится стрела.Вот автор приложил чертеж, для большей ясности. С тыльной стороны была закреплена пружина. Вот как это выглядит. Крепление для пилки сделано таким вот образом. Затем подключается регулятор оборотов. То есть при его помощи можно настроить обороты двигателя электролобзика. Провода выводятся за корпус лобзика. А далее все вставляется в корпус. И вот настольный лобзик готов. Такой вот замечательный лобзик автор собрал своими руками, а на первый взгляд и не скажешь, что он самодельный. При особой необходимости электролобзик можно с легкостью извлечь из корпуса и использовать в других целях. На этом заканчиваю статью. Но если Вы хотите быть в курсе событий с нашего сайта, то милости просим в группу ВКонтакте

Источник: http://www.samodelkindrug.ru/%D0%BD%D0%B0%D1%81%D1%82%D0%BE%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BB%D0%BE%D0%B1%D0%B7%D0%B8%D0%BA-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA/

Как сделать электролобзик своими руками

Сделав электролобзик своими руками, получится не только приобрести практичный инструмент, но и сэкономить денежные средства: он окажется намного дешевле заводского аналога, обладая при этом полным набором функций. Самодельный электролобзик позволит создавать изделия сложной формы из дерева, пластика и других материалов, производство которых ручным инструментом в обычных условиях отняло бы много времени и сил.

Самодельный лобзик позволяет делать резы сложной формы.

Следует рассмотреть строение и последовательность изготовления простого настольного электрического лобзика, особенности сборки и порядок работы с ним.

Как устроен настольный лобзик?

Как видно из названия, данный инструмент предназначен для расположения на поверхности рабочего стола или верстака. Компактные размеры позволяют работать лобзиком как в мастерской или гараже, так и дома. Электрический лобзик является незаменимым инструментом для изготовления сложных украшений из дерева, фигурной резьбы по фанере и тому подобных работ.

Кинематическая схема привода лобзика.

Необходимо более детально рассмотреть строение настольного лобзика заводского производства. Это позволит понять основные особенности устройства и применить их в самодельной модели.

Составляющие электрического лобзика можно условно разделить на 3 части:

  • подвижная рама с пилой;
  • неподвижное основание;
  • электрический двигатель.

Принцип работы инструмента заключается в следующем: электрический двигатель вращает кривошипно-шатунный механизм, который превращает вращательные движения в возвратно-поступательные. Движения передаются подвижной раме, на которой натянута пила.

Самодельное устройство работает с использованием того же принципа. Для упрощения конструкции подвижную рамку можно заменить обычным ручным лобзиком.

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент — пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен — компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Между корпусом и столом размещают прокладку из эластичного материала — резины или кожи, которая будет гасить вибрацию.

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам — рычагам.

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия — одно для крепления кривошипа к инструменту, второе — для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Такая пружина обеспечит нужное натяжение пилы лобзика.

Более продуманная модель включает в себя две отдельные планки, в концы которых устанавливаются гайки типа «барашек». С обратного конца планки стягиваются сильной пружиной, обеспечивающей постоянную натяжку пилы. Работает такой прибор от отдельного двигателя или, например, от дрели.

Внутри корпуса проходит вертикальная планка, которая неподвижно крепится к его дну или одной из стенок. В ней проделывают два отверстия, расстояние между которыми должно быть на 2-3 см меньше, чем длина стандартной пилки. В отверстия продевают болты или шпильки, на которые надевают планки, удерживающие пилку.

Двигатель встраивается в корпус и посредством диска с шатунным механизмом крепится к нижней планке. В качестве крышки корпуса выступает столик с отверстием для пилки.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части — кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим — в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Преимущества работы электрическим лобзиком

Электролобзик позволяет очень точно делать сложные распилы.

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

  • более высокая скорость работы;
  • возможность работать двумя руками, благодаря чему возрастает точность;
  • безопасность — при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Помимо этого, самостоятельное изготовление электрического лобзика позволит сэкономить деньги, так как заводские станки такого типа стоят довольно дорого.

Работа с настольным электролобзиком

Электролобзик, как и ручной инструмент, позволяет работать с деревом, фанерой, тонким пластиком или оргстеклом. Самоделки, выполненные при помощи данного устройства, отличаются высокой точностью и сложными формами. Электролобзиком выпиливают отверстия для розеток в деревянных панелях, производят фигурную резку материалов.

При работе с электролобзиком нужно защищать глаза.

Существует ряд правил, используемых при работе с данным инструментом:

  1. Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
  2. Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
  3. Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
  4. Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
  5. При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
  6. При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
  7. Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу. Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.

Заключение по теме

Сделать электрический лобзик своими руками довольно просто, главное — знать принцип его устройства и иметь все необходимые материалы. Данный инструмент станет незаменимым помощником для столярных работ или изготовления украшений для дома.

Соблюдая последовательность сборки инструмента, можно не только получить неоценимый опыт, но и расширить свой арсенал домашнего мастера уникальным приспособлением, разработанным с учетом личных потребностей.

Источник: http://www.parnikiteplicy.ru/instrumenty/elektrolobzik-svoimi-rukami.html

Три варианта изготовления электролобзика своими руками

Как сделать электролобзик своими руками? Лобзик — это пильное полотно, которое совершает возвратно-поступательное движение. В настоящее время этот инструмент может иметь электродвигательный, ручной или ножной привод. Сложно однозначно классифицировать лобзики. Рассмотрим их основные разновидности.

Электролобзик предназначен для выпиливания различных деталей из металла, дерева, пластика, керамики.

Ручной лобзик состоит из пильного полотна и упругой рамки (скобы). На рамке есть специальные зажимные устройства для фиксации полотна. Рамка имеет подковообразную форму.

Достоинствами этого лобзика являются точный и чистый рез заготовки, возможность выпиливания разнообразных форм (многолучевая снежинка). Однако такой инструмент требует высокого профессионализма и крепкой руки.

Электролобзик станочного типа (настольный) — это эволюционное продолжение ручного лобзика. Обладает всеми преимуществами ручного лобзика и лишен его недостатков. С ним можно выпиливать сложные внутренние отверстия без разрезания контура.

Единственный минус заключается в том, что такой качественный инструмент стоит немалых денег. Конструктивно он состоит из основания (на нем крепится заготовка), а сверху и снизу установлены рычаги, на концах которых находится тоненькая пилка.

Рычаги приводятся в движение маятником с электрическим двигателем. Ручной электролобзик состоит из корпуса, в котором установлены двигатель, механизмы, регулятор числа оборотов и механизм маятникового хода (на некоторых моделях).

В корпус устанавливаются двигатель, регулятор числа оборотов и редуктор для превращения вращательного движения в возвратно-поступательное.

Имеются два распространенных вида корпуса: D-образная (силуэт похож на утюг) и Г-образная. Такими инструментами можно распиливать толстые и твердые заготовки.

У каждого уважающего себя и свое время мастера имеется в арсенале этот аппарат. Преимуществом является то, что не требуется доступ к обратной стороне заготовки. К недостаткам следует отнести невозможность выпиливания сложных деталей малых форм.

Назначение лобзика

Инструмент предназначен для фигурного выпиливания деталей из тонких листовых материалов, будь то дерево, фанера, сталь, цветные металлы или керамика.

Только лобзиком можно сделать криволинейный распил сложной детали. Именно поэтому он настолько популярен у столяров, мастеров-мебельщиков и моделистов. К тому же в домашнем хозяйстве это незаменимый инструмент. В основном электролобзик используют для распиливания деревянных изделий. С его помощью легко врезать раковину или электрическую панель в столешницу.

Способы изготовления электролобзика

Вам потребуются материалы и инструменты:

Схема настольного электролобзика.

  • двигатель;
  • пилка;
  • лист ДСП;
  • саморезы;
  • винты;
  • стол или верстак;
  • струбцины.

Самыми распространенными являются три способа изготовления этого инструмента. Первый очень примитивный: нужно прикрепить электрический лобзик к плоской поверхности, например, к листу ДСП, предварительно сделав отверстие для пилки.

Крепить электроинструмент к ДСП следует при помощи саморезов или винтов с потайной головкой. Очень важно крепко зафиксировать лобзик к столешнице.

Готовое приспособление крепится к столу или верстаку при помощи струбцин. Изготавливается данное приспособление быстро, примерно за час.

Но данная конструкция непригодна для работы на улице или при отсутствии подходящего стола. Устранение этих недостатков приведет вас к следующей модели самодельного электрического лобзика.

Второй способ изготовления электролобзика

Материалы и инструменты:

  • двигатель;
  • короб;
  • лобзик;
  • дополнительная направляющая для пилки;
  • стол или верстак.

Схема сборки электролобзика в коробе.

Этот вариант довольно простой. Нужны короб, лобзик, дополнительная направляющая для пилки. Можно сделать короб шириной в 40 см, длиной в 30-40 см и высотой в 30 см. Высота столика будет зависеть от высоты ручки лобзика. Далее в конструкцию вставляется сам инструмент, и тогда работать можно в любом месте. Для удобства хранения в небольшой мастерской короб следует делать разборным. Это позволит сэкономить немного места.

Недостатком такой конструкции является неровный рез. Это происходит из-за того, что лезвие закреплено только с одной стороны. В процессе резки толстой заготовки длинное полотно (до 40 мм) периодически отклоняется по вертикальной плоскости. Этот дефект устраняется фиксацией пильного полотна.

Зафиксировать пильное полотно можно при помощи дополнительной направляющей, на конце которой устанавливается жесткий пластик с пропилом или шариковый подшипник. К тому же таким инструментом невозможно делать пропилы сложных форм с высоким качеством. Это следствие использования стандартного лезвия электрического лобзика. Этот минус устраняется доработкой теперь уже станка.

Третий способ изготовления изделия

Материалы и инструменты:

  • пильное полотно;
  • двигатель;
  • электрический привод;
  • маятниковый механизм;
  • держатель;
  • рычаги;
  • проводка.

Метод довольно сложный и требует мастерства, смекалки. Первым делом требуется сделать раму в виде «коромысла»: это конструкция, состоящая из двух параллельных рычагов.

На одной из сторон крепится пильное полотно, а на другой — привод механизма. Далее нужно подготовить электрический привод. Для этого подойдет тот же бытовой электрический лобзик.

В его маятниковый механизм устанавливается держатель, который посредством рычагов приводит в движение коромысло.

Таким приспособлением довольно удобно работать, а выпиливание деталей приносит истинное удовольствие. Если все будет сделано по правилам, то изготовленный инструмент будет не хуже заводского.

Стоит помнить, что электрический лобзик — это предмет повышенной опасности. Следует соблюдать технику безопасности при его использовании.

Источник: http://moiinstrumenty.ru/elektro/svoimi-rukami-elektrolobzik.html

Самодельный электролобзик

Идея создания самодельного электролобзика чаще всего обусловлена недостатками, которыми обладает фабричный ручной инструмент. Можно сделать своими руками небольшой настольный станок, который будет включать толкатель, возвратно-поступательный двигатель, систему натяжения пилки. При этом вам не понадобятся сложные чертежи – поняв суть, легко добиться результата.

Как изготовить собственную установку

Желание создать самодельный электролобзик может возникать по нескольким причинам:

  1. Нет электропитания в мастерской, но есть возможность пользоваться двигателями внутреннего сгорания малой мощности.
  2. Есть пневматические двигатели, но мощности компрессора не хватает для серийного инструмента.
  3. Питание электродвигателя происходит от аккумуляторов или солнечных батарей, мощности источника недостаточно для применения электроинструмента.
  4. Требуется получить параметры движения пилы, недостижимые при использовании серийного инструмента.

Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:

Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.

Станок, построенный по приведенной выше схеме, может иметь самуюразную конфигурацию. материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:

Недостатки ручного электролобзика

Ручной электролобзик предназначен для формирования ровных срезов. При этом по мере износа роликов, штока, толкателя может наблюдаться биение пилы и отклонение ее от прямой, изменение угла атаки. Вне зависимости от качества узлов инструмента, всегда присутствуют следующие особенности:

  1. При затуплении пилы наблюдается отклонение от прямой при распиле материала неравномерной плотности (например, ДСП низкого качества). Пила способна уйти с линии реза, встретив сучок в древесине.
  2. При попытках сделать фигурный радиусный пропил, можно наблюдать следующую картину: верхняя линия реза, за которой следит работник, идет по точной траектории, нижняя – отклоняется, уходит в сторону, радиус становится больше. Чем выше износ инструмента и ниже острота пилы, тем сильнее выражено данное явление.
  3. С некоторыми материалами нельзя работать, используя подхват или нижнюю подачу пилы. От плотника требуется крайне равномерно вести инструмент вперед, что невозможно сделать очень точно, в результате наблюдается биение пилы по траектории входа и выхода.

Еще сложнее работать с тонкими, предназначенными для фигурных резов пилами. Если нет практики, добиться хорошего результата весьма сложно, особенно на толстой плите или материалах из дерева. Рассмотрим, как можно сделать работу столяра проще, а результат — лучше.

Стандартные решения

Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.

Механика работы проста:

  • Лобзиковый станок четко фиксирует инструмент, гарантируя отсутствие влияния человеческого фактора (рука может вести электролобзик неровно).
  • Наличие опоры позволяет двигать устройство без отклонений по траектории.

С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.

Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

  1. Используется очень тонкая пила, в идеале – для ручного лобзика.
  2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
  3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика. к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

На практике такие решения применяются редко. Для тонких работ, которые выполняются постоянно, гораздо выгоднее приобрести специализированный лентопильный станок, который обеспечит качество и производительность.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.

Настольный электролобзик своими руками

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель — Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

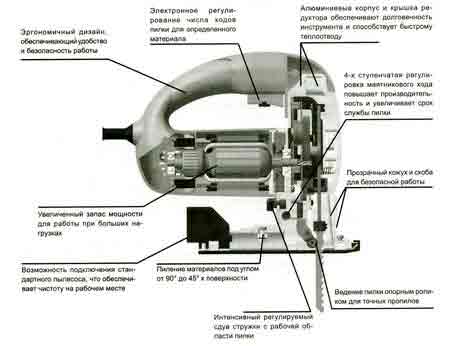

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней — выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.

Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими
деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки — грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода – к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.

Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом.
Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной — не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

  1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем — вы испортите работу.
  2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
  3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
  4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
  5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
  6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
  7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
  8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
  9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.

Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

Статьи по теме

Настольный электролобзик своими руками

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры.

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук. недавно зашёл в магазин, так эти «бисьмесьмены9quot; их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

Чертежи самодельного электролобзика, хотя многое что тут начерчено можно переиграть на свой вкус.

Схема принципа работы электролобзика.

Изготовление электролобзика своими руками

  • Виды и назначение
  • Изготовление
  • Основа швейной машинки

Для человека, привыкшего собственными силами справляться с бытовыми проблемами, лобзик является необходимостью. Хороши электрические лобзики и для любителей мастерить, для живущих в своем доме и для дачников. Можно изготовить электролобзик своими руками, так как эта модель значительно отличается в лучшую сторону от ручного инструмента. Электрический инструмент повышает качество выпиливаемых изделий, а также облегчает и ускоряет процесс работы.

Виды и назначение

Лобзиком называют тонкую пилу, имеющую дополнительно для направления пильного полотна по поверхности лыжу. Изобрел лобзик Альберт Кауфман, поначалу всего лишь заменивший лезвием иглу швейной машины с ножным или электрическим приводом. Современный электролобзик имеет простую конструкцию в виде электрического двигателя и приводящего лезвие в движение простого механизма. Передняя, верхняя часть инструмента имеет направляющую, а нижняя содержит выдвижное пильное полотно, производящее разрезы. У электрического лобзика имеется опорная платформа, которая позволяет делать упор в распиливаемую деталь и вести работу с большой точностью.

Устройство самодельного электролобзика.

Электролобзик с одинаковым успехом может распилить пластик, фанеру, медь, латунь или сталь. Функции лобзика должны позволять ему производить как прямые, так и криволинейные разрезы на различного рода материалах без нарушения внешнего контура изделий. Фиксированное положение инструмента позволяет сделать резы высокой точности. Ручные лобзики не имеют системы натяжения и направляющих, благодаря которым у электролобзика такой плавный и стабильный ход.

Для вырезания маленьких деталей ручной лобзик неудобен. Так как он достаточно тяжел, его приходится держать одной рукой, а второй в это время направлять заготовку. Настольный электролобзик этого недостатка не имеет, но обрабатывать с его помощью большие детали сложно, а размер он имеет немалый. Лучше всего использовать такой лобзик как мини-станок по производству небольших заготовок. Простейший настольный электролобзик легко изготовить своими руками.

Вернуться к оглавлению

Изготовление

Чертеж теплоэлектрического лобзика.

Простейшая модель изготавливается довольно быстро, но и ее наличия, как правило, достаточно для бытовых нужд. Сделанный аккуратно электролобзик ничем не будет хуже изготовленного в заводских условиях, а в чем-то, возможно, сможет его превзойти. Для того чтобы сделать электролобзик, понадобится:

  • ручной электролобзик;
  • нагревательная нить;
  • винты;
  • фанера;
  • дюралюминиевые трубы до 12 мм в диаметре;
  • дрель;
  • струбцина.

Для нормального функционирования электролобзика должны быть следующие части: удобная рукоять, выключатель (удобнее всего кнопочный), шнур электропитания, нагревательная нить.

Принципиальная электрическая схема запуска электродвигателя.

Первым делом изготавливается рама из дюралюминиевой трубы, но для основы можно использовать и текстолит не менее 10 мм или толстую фанеру. Чем изготовленная рама получится легче, тем легче будет в использовании и лобзик. В рамке должен быть предусмотрен канал для шнура электропитания. Специалисты считают, что наилучшая форма рамки – та, у которой на 45º отклонена одна из сторон.

Затем из миллиметровой толщины медного листа изготавливается серьга и крепится к рамке винтами в том месте, где рамка соединена с рукоятью. Серьга, винт и барашковая гайка образуют зажим, в котором и фиксируется нагревательная нить. Из дюралюминиевого листа толщиной 0,8 мм изготавливаются прижимные щеки, а между ними располагается кнопочный выключатель.

После этого в фанере прорезается щелевидное отверстие, через которое может пройти пилка. Эту щель удобно проделывать при помощи дрели. Делается разметка и вдоль нее отверстия, переходы между которыми сглаживают. Вместо фанеры может быть использовано оргстекло, пластик, металл. Дрелью затем проделываются крепежные отверстия на фанере и на самой опорной плите. Лобзик на фанерном основании закрепляется винтами так, чтобы пилка могла пройти сквозь щель. К столу или верстаку сооружение прикрепляется при помощи струбцины таким образом, чтобы пилка направлена была вверх. Если струбцина не подходит, можно использовать иное крепление, более подходящее к конкретному случаю. Хотя пилка в этом случае остается стандартной, освобождаются обе руки, за счет этого возможности выпиливания повышаются, поэтому конструкция функциональна и в таком виде.

В качестве нагревательной нити можно использовать нихромовую спираль от любого нагревательного прибора, к примеру, от утюга. Ее закрепляют подобно стандартному пильному полотну между концами рамки с небольшим натяжением. Для нагрева нити подают 14 В, а для контроля напряжения пользуются реостатом. Ток определяет длина и толщина нихромовой нити, установить оптимальную силу тока помогает реостат. Сила тока влияет на температуру, до которой нить нагревается, при слишком высокой материал нагревается и может загореться, а при недостаточной вырезание будет невозможно.

Оптимально настроенный электролобзик, изготовленный своими руками, позволит вырезать фигуры со сложными формами.

Вернуться к оглавлению

Основа швейной машинки

Регулятор скорости электролобзика.

Преимущество этой конструкции в первую очередь в ее простоте, так как привод не имеет даже ременной передачи. Доски до 50 мм такая модель распилит с легкостью. Лобзик будет состоять из 2 деревянных параллельно установленных рычагов, которые монтируются на жесткую деревянную раму. На одном конце их соединяет крепкий нейлоновый шнур, а на другом – натянутая пилка. За счет пары эксцентриков пилка будет совершать возвратно-поступательные движения, так как эта пара вращающихся грузов прикрепляется к нижнему рычагу, качающемуся на оси опорного блока с подшипником скольжения. В качестве привода удобнее всего использовать исправный мотор от старой швейной машинки. Если грузы эксцентрично закрепить на оси, то каждый оборот вала мотора обеспечит цикл возвратно-поступательного движения пилки. За счет изменения размеров закрепленных грузов и степени натяжения нейлонового шнура может быть даже изменен ход пилки. Понадобится для изготовления:

  • мотор швейной машинки;
  • доски;
  • стальной прут 20 мм диаметром, хорошо подойдет болт с резьбой;
  • стальная полоса для изготовления грузов, подойдут и старые гири от часов;
  • пильное полотно.

Детали корпуса изготавливаются из 2 досок, распиленных по размеру 20х250х800 мм, чтобы отверстия совпадали точнее, их поначалу скрепляют вместе. Выпиливая контур, все ребра у деталей скругляют, кроме примыкающих к основанию. Расстояние от точки крепления до оси вращения у этого инструмента на 6 мм больше у верхнего рычага. Это позволяет увеличить ресурс и эффективность работы, так как при ходе вверх пилка отходит назад, а при ходе вниз отклоняется вперед. Если наклон уменьшить, пилить инструмент будет медленнее, но при этом повысится точность.

Опорная ось служит для прикрепления к ней по обеим сторонам грузов. Перед окончательным закручиванием гайки следует убедиться, что грузы установлены симметрично, так как при неравномерном возвратно-поступательном движении пропилы будут очень неаккуратными. Затем опорный блок устанавливается на нижний рычаг, до окончательного закрепления нужно проконтролировать, не касаются ли грузы рычага при работе. Мотор соединяют с лобзиком при помощи гибкого резинового шланга достаточной длины.

На раму устанавливают верхний и нижний рычаги, в торцах их выпиливаются держатели пилки и закрепляются штифтами. Чем лучше натянута пилка, тем быстрее, чище и ровнее будет происходить выпиливание. Можно использовать, как в фирменных лобзиках, резьбовые шпильки, но натяжка при помощи нейлонового шнура тоже достаточно эффективна.

Настольный электролобзик своими руками

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.
Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы .
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.
Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.
В опоры вставляются подшипники ,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:

Вот как он выглядит:

При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя.

Лобзик разбирается и регулятор мощности подключается в электрическую схему.
Так же необходимо установить кнопку включения станка.

Итог.
Вот станок и готов! Как утверждает автор, он неплохо показал себя в работе.

Источник: http://studvesna73.ru/07/23/4855/

Лобзиковый станок своими руками – простые переделки!

Необходимые инструменты и материалы

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности. Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат ручного электролобзика. Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат. Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл выбрать электролобзик специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

Источник: http://remoskop.ru/samodelnyj-nastolnyj-lobzikovyj-stanok.html

Чертежи для изготовления лобзиковых станков своими руками

Электролобзик – это инструмент, без которого сейчас многие работы по обработке древесины и материалов, в которых он применяется, выполнить просто невозможно. Обладая компактностью и малой массой, ручной переносной лобзик способен выпиливать из заготовки изделия очень сложной геометрии.

В работе лобзик очень удобный и к тому же он обеспечивает очень точный и тонкий распил. Если вы не хотите тратить денег на покупной лобзик, можете изготовить его своими руками в домашних условиях.

Самое легкое изделие

Сам стол для электролобзика можно смастерить своими руками за короткий промежуток часа. Достоинством изготовленной конструкции будет ее простота. Она легко сможет крепиться на столешнице или верстаке и при необходимости также легко разбираться. Недостатком самодельной конструкции можно считать ее малую площадь.

Самое простое изделие состоит из таких частей:

Рабочей основой станка может стать ламинированная фанера, в которой необходимо высверлить отверстия для установки крепежа и под саму пилку. Фанера должна быть толщенной не менее 10 миллиметров. При этом в подошве вашего электроинструмента, возможно тоже придется сделать отверстия под крепежные винты.

Самодельную конструкцию можно прикрепить к верстаку с помощью струбцин. Учтите, что головки винтов для крепления должны быть утоплены в поверхности листа, чтобы во время работы они вам не мешали. Подобный станок может легко справиться с обработкой небольших заготовок толщиной до 30 миллиметров. Чертеж данного вида станка можно с легкостью найти в интернете, а далее своими руками собрать его у себя дома.

Другой вариант

Этот вариант состоит из таких частей:

  1. Станина, выполненная из ДСП.
  2. Трубка для пылесоса.
  3. Ламинированная фанера для крышки станка.
  4. Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками, которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса, алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Столик для лобзикового станка из ДСП

Для изготовления этого лобзикового стола вы должны иметь определенный столярный навык, так как при соединении его царг с ножками, должно производиться в шип-паз. Сам шип-паз можно поменять на соединение с использованием шкантов, столярного клея и саморезов.

Крышку станка необходимо сделать подъемной, для облегчения доступа к инструменту при его замене. Чтобы станок был многофункциональным, в нем необходимо предусмотреть место для монтажа фрезерной ручной машинки.

Стол собирается из таких материалов:

  • брусок 80 на 80 миллиметров;
  • брусок 40 на 80 миллиметров;
  • ламинированная фанера или ЛДСП размерами 900 на 900 миллиметров.

Отмерьте расстояние между ножками, оно должно составлять от 60 до 70 сантиметров. Бруски для проножек и царг получатся, если продольно распилить брусья 80 на 80 миллиметров. Высоту самих ножек вы на свое усмотрение можете подобрать сами, все зависит от того, насколько будет вам удобно выполнять работы на станке.

На каждом торце проножек и царг необходимо высверлить по два отверстия для шкантов. Такие же отверстия необходимо сделать на боковинах ножек. Обмажьте шканты клеем на половину их длины и вставляйте в торцы. После этого соберите полностью каркас. Он получится неразборной. После проверки и возможных исправлений он стягивается намертво.

Все поверхности в местах контактов до сборки необходимо промазать клеем. Используйте саморезы для дополнительной прочности конструкции, которые необходимо ввинчивать через отверстия заранее для них подготовленные.

Крышку необходимо крепить к одной из царг с помощью петель, для этого в ней надо проделать прорезь для облегчения снятия и установки лобзика. В столешнице с тыльной стороны необходимо прикрутить две планки с заранее выбранной четвертью, в которую должна войти подошва электроинструмента.

В планках необходимо выполнить отверстия, в которые затем необходимо установить болты или прижимные винты. Лобзик, закрепленный под столешницей, сможет распиливать более толстый материал, если для его подошвы будет выполнено углубление в крышке. Проще всего это углубление выполнить с помощью фрезерной машинки.

Стол в результате получится очень простой и просторный, поэтому необходимую прочность его крышке может обеспечить большая толщина ЛДСП или фанеры. Используйте листы от 20 миллиметров и более толстые.

Лобзиковый станок с применением тонких пил

Так как при вырезании трудных узоров в фанере пила электролобзика, мало для этого приспособлена, необходимо взять тонкую пилочку. Ее можно приладить на ручной электроинструмент, с помощью оригинального приспособления.

Лобзик также крепим к столешнице, а вот тонкую пилку необходимо натянуть, так как ее недостаточно будет просто установить на маятнике. Чтобы облегчить процесс натяжки пилки, необходимо из бруска изготовить коромысло.

Натяжение вашего полотна при этом обеспечивается с помощью пружины. Ее нижнюю петлю наденьте на поперечную шпильку. Верхнюю петлю необходимо вставить в регулировочный винт, который меняет силу натяжения демпфера. Все деревянные заготовки для самодельного станка выполняют из твердых пород дерева.

Так как в лобзиковом станке нет возможности крепления полотна тонкого сечения, можно переделать обломок старой пилы, предварительно высверлив в нем отверстие и доукомплектовав винтом с гайкой и зажимной пластиной.

В рычаге коромысла необходимо проделать вертикальную прорезь, в которую нужно вставить вторую стальную пластину. Ее крепят к коромыслу винтами. Крепление к ней верхней части пилки необходимо выполнить таким же способом, как и нижней. Чтобы вам было легче, можете взять для изготовления пластинки обрезки старого лобзика.

Источник: http://stanok.guru/stanki/frezernye-stanki/chertezhi-dlya-izgotovleniya-lobzikovyh-stankov-svoimi-rukami.html

Как сделать самодельный лобзиковый станок в домашней мастерской

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

Устройство любой модели электролобзикового станка обязательно содержит:

  • пилу;
  • кривошипно-шатунный узел;
  • привод;
  • устройство натяжения пилы;
  • рабочий стол;
  • вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

  • с нижним суппортом;
  • с двойным суппортом;
  • на подвеске;
  • с градусной шкалой и упорами;
  • универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Стойку качалки целесообразно сделать из цельного куска материала. На верхней стороне проделан паз для коромысла, у нижнего конца вырезается проем в форме прямоугольника для второго коромысла. Чтобы легче прорезать отверстия, можно сложить стойку из двух частей.

Видео о том как сделать лобзиковый станок своими руками:

Источник: http://stanokgid.ru/universalnyj/lobzikovyi-stanok-svoimi-rukami.html

Изготовление электролобзика своими руками

Для человека, привыкшего собственными силами справляться с бытовыми проблемами, лобзик является необходимостью. Хороши электрические лобзики и для любителей мастерить, для живущих в своем доме и для дачников. Можно изготовить электролобзик своими руками, так как эта модель значительно отличается в лучшую сторону от ручного инструмента. Электрический инструмент повышает качество выпиливаемых изделий, а также облегчает и ускоряет процесс работы.

Виды и назначение

Лобзиком называют тонкую пилу, имеющую дополнительно для направления пильного полотна по поверхности лыжу. Изобрел лобзик Альберт Кауфман, поначалу всего лишь заменивший лезвием иглу швейной машины с ножным или электрическим приводом. Современный электролобзик имеет простую конструкцию в виде электрического двигателя и приводящего лезвие в движение простого механизма. Передняя, верхняя часть инструмента имеет направляющую, а нижняя содержит выдвижное пильное полотно, производящее разрезы. У электрического лобзика имеется опорная платформа, которая позволяет делать упор в распиливаемую деталь и вести работу с большой точностью.

Устройство самодельного электролобзика.

Электролобзик с одинаковым успехом может распилить пластик, фанеру, медь, латунь или сталь. Функции лобзика должны позволять ему производить как прямые, так и криволинейные разрезы на различного рода материалах без нарушения внешнего контура изделий. Фиксированное положение инструмента позволяет сделать резы высокой точности. Ручные лобзики не имеют системы натяжения и направляющих, благодаря которым у электролобзика такой плавный и стабильный ход.

Для вырезания маленьких деталей ручной лобзик неудобен. Так как он достаточно тяжел, его приходится держать одной рукой, а второй в это время направлять заготовку. Настольный электролобзик этого недостатка не имеет, но обрабатывать с его помощью большие детали сложно, а размер он имеет немалый. Лучше всего использовать такой лобзик как мини-станок по производству небольших заготовок. Простейший настольный электролобзик легко изготовить своими руками.

Изготовление

Чертеж теплоэлектрического лобзика.

Простейшая модель изготавливается довольно быстро, но и ее наличия, как правило, достаточно для бытовых нужд. Сделанный аккуратно электролобзик ничем не будет хуже изготовленного в заводских условиях, а в чем-то, возможно, сможет его превзойти. Для того чтобы сделать электролобзик, понадобится:

  • ручной электролобзик;
  • нагревательная нить;
  • винты;
  • фанера;
  • дюралюминиевые трубы до 12 мм в диаметре;
  • дрель;
  • струбцина.

Для нормального функционирования электролобзика должны быть следующие части: удобная рукоять, выключатель (удобнее всего кнопочный), шнур электропитания, нагревательная нить.

Принципиальная электрическая схема запуска электродвигателя.

Первым делом изготавливается рама из дюралюминиевой трубы, но для основы можно использовать и текстолит не менее 10 мм или толстую фанеру. Чем изготовленная рама получится легче, тем легче будет в использовании и лобзик. В рамке должен быть предусмотрен канал для шнура электропитания. Специалисты считают, что наилучшая форма рамки — та, у которой на 45º отклонена одна из сторон.

Затем из миллиметровой толщины медного листа изготавливается серьга и крепится к рамке винтами в том месте, где рамка соединена с рукоятью. Серьга, винт и барашковая гайка образуют зажим, в котором и фиксируется нагревательная нить. Из дюралюминиевого листа толщиной 0,8 мм изготавливаются прижимные щеки, а между ними располагается кнопочный выключатель.

После этого в фанере прорезается щелевидное отверстие, через которое может пройти пилка. Эту щель удобно проделывать при помощи дрели. Делается разметка и вдоль нее отверстия, переходы между которыми сглаживают. Вместо фанеры может быть использовано оргстекло, пластик, металл. Дрелью затем проделываются крепежные отверстия на фанере и на самой опорной плите. Лобзик на фанерном основании закрепляется винтами так, чтобы пилка могла пройти сквозь щель. К столу или верстаку сооружение прикрепляется при помощи струбцины таким образом, чтобы пилка направлена была вверх. Если струбцина не подходит, можно использовать иное крепление, более подходящее к конкретному случаю. Хотя пилка в этом случае остается стандартной, освобождаются обе руки, за счет этого возможности выпиливания повышаются, поэтому конструкция функциональна и в таком виде.

В качестве нагревательной нити можно использовать нихромовую спираль от любого нагревательного прибора, к примеру, от утюга. Ее закрепляют подобно стандартному пильному полотну между концами рамки с небольшим натяжением. Для нагрева нити подают 14 В, а для контроля напряжения пользуются реостатом. Ток определяет длина и толщина нихромовой нити, установить оптимальную силу тока помогает реостат. Сила тока влияет на температуру, до которой нить нагревается, при слишком высокой материал нагревается и может загореться, а при недостаточной вырезание будет невозможно.

Оптимально настроенный электролобзик, изготовленный своими руками, позволит вырезать фигуры со сложными формами.

Основа швейной машинки

Регулятор скорости электролобзика.

Преимущество этой конструкции в первую очередь в ее простоте, так как привод не имеет даже ременной передачи. Доски до 50 мм такая модель распилит с легкостью. Лобзик будет состоять из 2 деревянных параллельно установленных рычагов, которые монтируются на жесткую деревянную раму. На одном конце их соединяет крепкий нейлоновый шнур, а на другом — натянутая пилка. За счет пары эксцентриков пилка будет совершать возвратно-поступательные движения, так как эта пара вращающихся грузов прикрепляется к нижнему рычагу, качающемуся на оси опорного блока с подшипником скольжения. В качестве привода удобнее всего использовать исправный мотор от старой швейной машинки. Если грузы эксцентрично закрепить на оси, то каждый оборот вала мотора обеспечит цикл возвратно-поступательного движения пилки. За счет изменения размеров закрепленных грузов и степени натяжения нейлонового шнура может быть даже изменен ход пилки. Понадобится для изготовления:

  • мотор швейной машинки;
  • доски;
  • стальной прут 20 мм диаметром, хорошо подойдет болт с резьбой;
  • стальная полоса для изготовления грузов, подойдут и старые гири от часов;
  • пильное полотно.

Детали корпуса изготавливаются из 2 досок, распиленных по размеру 20х250х800 мм, чтобы отверстия совпадали точнее, их поначалу скрепляют вместе. Выпиливая контур, все ребра у деталей скругляют, кроме примыкающих к основанию. Расстояние от точки крепления до оси вращения у этого инструмента на 6 мм больше у верхнего рычага. Это позволяет увеличить ресурс и эффективность работы, так как при ходе вверх пилка отходит назад, а при ходе вниз отклоняется вперед. Если наклон уменьшить, пилить инструмент будет медленнее, но при этом повысится точность.

Опорная ось служит для прикрепления к ней по обеим сторонам грузов. Перед окончательным закручиванием гайки следует убедиться, что грузы установлены симметрично, так как при неравномерном возвратно-поступательном движении пропилы будут очень неаккуратными. Затем опорный блок устанавливается на нижний рычаг, до окончательного закрепления нужно проконтролировать, не касаются ли грузы рычага при работе. Мотор соединяют с лобзиком при помощи гибкого резинового шланга достаточной длины.

На раму устанавливают верхний и нижний рычаги, в торцах их выпиливаются держатели пилки и закрепляются штифтами. Чем лучше натянута пилка, тем быстрее, чище и ровнее будет происходить выпиливание. Можно использовать, как в фирменных лобзиках, резьбовые шпильки, но натяжка при помощи нейлонового шнура тоже достаточно эффективна.

Источник: http://moyafanera.ru/instrumenty/elektrolobzik-svoimi-rukami.html

Самодельный лобзиковый станок – конструкция и изготовление в домашних условиях

Настольный лобзиковый станок относится к специализированному оборудованию, которое широко применяется в столярной сфере. Он используется для раскроя пиломатериала и выпиливания фигурных деталей из различных материалов. Отличительной характеристикой таких агрегатов является возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок позволяет обрабатывать натуральную древесину и ее производные, а также пластиковые основы и даже металл.

Такое универсальное приспособление незаменимо при выполнении строительных и ремонтных мероприятий, а также при производстве предметов мебели и сувенирной продукции. С его помощью осуществляют художественный распил комплектующих для предметов декора и интерьерных вещиц. Зачастую подобное оборудование приобретают не только специалисты, но и домашние умельцы для бытовых целей. Нередко пользователи задаются вопросом, как сделать лобзиковый станок своими руками, ведь иногда покупка заводского агрегата нерациональна, к тому же собрать самодельный электролобзик абсолютно несложно, главное знать особенности его конструкции. Ниже расположена схема инструмента, которая поможет лучше понять его строение.

Устройство и принцип действия

Стационарный заводской образец включает в себя рабочий стол для лобзика, на котором закреплен узел с режущим элементом, а также установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения может быть установлен как в верхней, так и в нижней части станка. Многие модели агрегатов позволяют распиливать материал под различным углом, что необходимо при осуществлении наклонного реза. Очень часто для большего удобства в работе на поворотный механизм, упоры и направляющие нанесена разметка. Длина реза непосредственно зависит от того, какими габаритами обладает столик для электролобзика, и в большинстве моделей этот параметр ограничивается 30 – 40 см.

Если вы займетесь созданием лобзикового станка своими руками, примите к сведению, что высокая мощность является одним из важнейших параметров любого рабочего инструмента, но в случае с электрическим лобзиком это не совсем так, и для бытовых целей или мини столярного цеха достаточно агрегата мощностью 150 Ватт. Более важным элементом здесь является криво-шатунный механизм, отвечающий за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент, который можно использовать для бытовых целей, характеризуется частотой колебаний до 1000 движений в минуту при их амплитуде в 3-5 см. Многие образцы предусматривают регулировку скорости для обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила, длина которой составляет до 35 см, что позволяет резать детали с толщиной до 10 см. По ширине пилочки могут быть абсолютно разными, от ультратонких (2 мм) до более грубых (10 мм), при этом их ширина варьируется в пределах 0,6 – 1,25 мм.

Чтобы режущий элемент независимо от его толщины служил долго без поломок и трещин, необходимо обеспечить ему оптимальное натяжение по всей длине, для чего прибегают к помощи винтовых и рессорных пружин, и эту особенность необходимо учитывать, собирая настольный электролобзик своими руками. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза. Полезным будет и блок со сверлильной установкой, однако за каждый дополнительный узел приходится доплачивать, поэтому лучше сразу определиться с необходимостью отдельных элементов устройства. В принципе, мы упомянули все основные моменты комплектации и типа агрегата для распиливания заготовок, поэтому в следующем разделе статьи предлагаем узнать, как сделать самодельный лобзиковый станок, тем более что данным вопросом интересуется не один домашний мастер.

Инструкция по сборке

Многие умельцы мастерят лобзик из компрессора холодильника или обычной дрели, переделывая свой ручной инструмент в электрический. Также привести в движение режущее полотно можно при помощи двигателя от стиральной машины, мы же предлагаем рассмотреть создание лобзиковых станков из ручных электролобзиков и старых швейных машинок. Желающие создать лобзиковый станок своими руками могут использовать следующий чертеж его конструкции:

Переделываем ручной лобзик

Приступая к работе, в первую очередь мастерят стол для электролобзика, для чего используют лист толстой фанеры или металла, в котором нужно будет выпиливать сквозные отверстия для режущего полотна и крепежей, а уже через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. После того как стол своими руками вы уже соорудили, самоделка может быть дополнена направляющими рейками. Удобно то, что по первому требованию сделанный за короткое время станок быстро разбирается, и вы снова пользуетесь ручным электролобзиком.

Ранее мы упоминали, что стандартный агрегат комплектуется пружинами, обеспечивающими пилочке необходимый уровень натяжения, поэтому здесь не обойтись без коромысла, один край которого находится под натяжением пружин, а второй обеспечивает крепление к режущему элементу лобзикового станка, переделанного из электролобзика. Можно воспользоваться и другим вариантом, при котором нужно зажать полотно между двумя направляющими валиками, однако такой вариант менее надежен. Благодаря таким нехитрым действиям изготовление станка из электролобзика можно осуществить без трудностей за короткое время. Напоминаем, что перед началом работы на самодельном лобзике обязательно отключают маятниковый ход на нем.

Станок из швейной машины

Лобзик из швейной машинки также собирается быстро и просто, к тому же в данном случае у вас получится полноценный самодельный лобзиковый станок с регулятором хода пилки, что обеспечено переключателем скоростей на швейном оборудовании. Итак, изначально снимают механизм плетения нитей, помещенный большинством производителей в нижнюю часть аппарата. Для этого нужно лишь отвинтить пару болтиков, после чего выбивается шплинт и снимается приводной вал, ведущий к узлу плетения нитей.

Далее откручиваем верхнюю защитную панель и расширяем паз, по которому перемещалась игла до параметров ширины пилочки, которая будет установлена на лобзик из швейной машинки. К слову, пилы для лобзика немного видоизменяются, а точнее, подрезаются согласно размерам самой длинной иглы, которая могла быть установлена на данном аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, достаточно сточить верхние резцы и заострить нижнюю часть полотна. Теперь все готово для установки резака в иглодержатель, и можно приступать к процессу выпиливания заготовок, как показано на видео.

Источник: http://derevo-s.ru/oborudovanie/stanki/lobzikovyj-stanok-svoimi-rukami

Смотрите также:
Самоделка из старого насоса ГУРа
03.11.2018

Авто мото самоделки Самодельные багги, квадроциклы, вездеходы Завершенные проекты Библиотека самодельщика Примеры решений Чертежи и модели Инструменты и оборудование Зарубежные ЧАВО или FAQ гидро усилъитъелъ на квадрик гидро усилъитъелъ на квадрик Сообщение andis » Сб...

03.11.2018

Съемник шаровых опор – нужен ли этот инструмент рядовому автовладельцу? Как у человека со временем изнашиваются суставы, так и в автомобиле стираются шаровые опоры, сделанные по принципу этих самых органических сочленений. Естественно, наша обязанность вмешаться. В чем...

03.11.2018

Как сделать самодельные приспособления для болгарок? Болгарка – это незаменимый инструмент при выполнении различных строительных, монтажных и ремонтных работ. Главная задача данного аппарата заключается в быстрой резке металла или камней. Также благодаря специальным...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
