Тиски слесарные своими руками

Тиски своими руками – изготовление слесарных тисков в домашних условиях

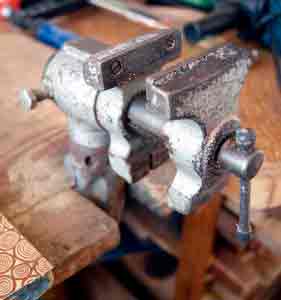

Наличие тисков позволяет расширить круг работ, повысить их эффективность. Ведь надежно закрепленные детали легче обрабатывать, качество их выше. В зависимости от проводимых работ, характеристик обрабатываемых предметов подбирают тиски определенных размеров и параметров. Это могут быть небольшие модели, легко умещающиеся на кухонном столе, табурете и более массивные для крупных деталей. Любую из них, приложив немного смекалки и трудолюбия, можно изготовить самостоятельно.

Тиски используются для удержания различных деталей в заданном положении, что облегчает, повышает точность их обработки. Все они разделяются на две группы: столярные и слесарные. Вторые предназначены в первую очередь для работы с мягкими материалами: деревом, пластиком и др. Станочные используют для работы с жесткими материалами, поэтому зажимные губки для удобства обработки изделий имеют меньшую высоту выступа.

При изготовлении тисков в домашних условиях, чтобы оптимально приспособить их для своих нужд, в конструкцию стандартной модели можно внести любые изменения. Например, для обработки мелких деталей предусмотреть наличие поворотного механизма. Планируя изготовить тиски своими руками, обращают внимание на следующие нюансы:

  • Материал. Для повышения надежности и долговечности изделия выбирают качественную сталь.
  • Размер изделия. Если приходится обрабатывать преимущественно небольшие детали, то лучше сделать компактную модель.
  • Шаг резьбы. Мелкая резьба обеспечивает эффективный зажим и плавный ход.
  • Губки. Их размер и форму выбирают с учетом материала, типа рабочих заготовок. Плоские губки менее повреждают мягкие материалы.

Самодельные зажимы можно изготовить из любых подручных материалов. Например, достаточно простой и эффективной является конструкция из металлических труб. Для этого необходимо подобрать трубы с таким расчетом, чтобы одна из них плотно входила в другую. Изделия должны быть цельнотянутые без внутреннего сварочного шва. Размер произвольный, поскольку подбирается исходя из назначения зажимного приспособления и характеристик обрабатываемых деталей.

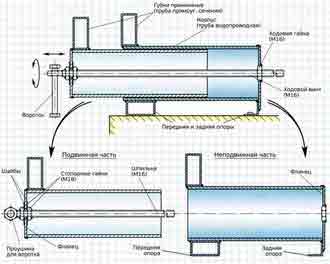

Порядок изготовления будет следующим:

  • Снизу трубы большего диаметра, которая послужит основой конструкции, привариваются опоры. На тыльной стороне – задняя стенка из стального листа толщиной 3-5 мм, с предварительно просверленным отверстием и приваренной ходовой гайкой. Напротив передней опоры в верхней точке приваривается задняя неподвижная губка.
  • На наружной стороне подвижной трубы приваривается еще одна стальная заглушка толщиной 3-5 мм. Для ее перемещения из шпильки, стопорных гаек и упорных шайб изготавливается крепление. На выступающем конце шпильки приваривается проушина для вставки воротка. В верхней точке подвижной трубы крепится передняя губка.
  • На завершающем этапе на губки прикручивают пластины из закаленной стали с предварительно нанесенными насечками. Их наличие увеличит площадь прижима и обеспечит надежную фиксацию обрабатываемых предметов.

Для облегчения хода на все движущиеся части: поверхность внутренней трубы, резьбу шпильки – наносится консистентная смазка, отличающаяся низкой текучестью.

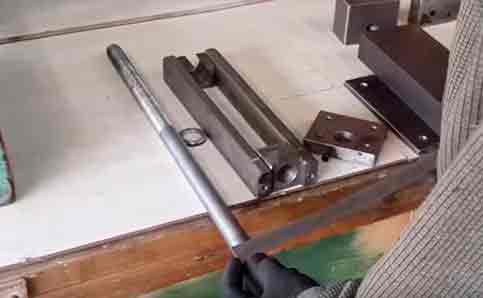

Аналогичным образом делаются зажимы из квадратного или прямоугольного профиля. Основным их преимуществом является продольное перемещение движущейся части при полном отсутствии вращения, что характерно для трубчатой конструкции.

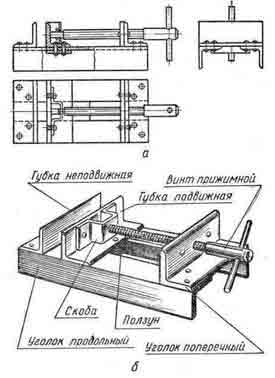

Простые слесарные тиски можно изготовить из металлических уголков любого размера. Кроме них потребуются следующие материалы и инструменты:

  • металлический прут диаметром 20 мм для изготовления ходового винта;
  • штыри для направляющих в количестве двух единиц, но в более простой конструкции их не используют;
  • болты, гайки, шайбы;
  • электродрель, сварочный аппарат, молоток, напильник, ножовка по металлу.

Последовательность действий будет следующая:

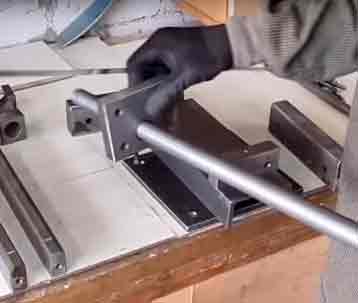

  • Из прутка изготавливается ходовой винт. Поскольку в домашних условиях сложно сделать винт требуемых характеристик, то эту операцию лучше доверить специалистам.
  • Создается основание из двух продольных и поперечных уголков, в нижней части обязательно приваривают пластины с готовыми отверстиями, через которые станочные тиски будут крепиться на любую устойчивую поверхность.
  • Неподвижная губка уже приварена, она является частью основания. Поэтому, просверлив в ней отверстие необходимого размера (равного диаметру винта), приваривают гайку под ходовой винт. Резьбу можно нарезать непосредственно в теле уголка, но гайка более надежный вариант.
  • Подвижную губку делают отдельно, обязательно предусматривая механизм крепления. Для этого с обратной стороны приваривается П-образная пластина. На торце винта просверливается отверстие под шпильку, которой фиксируют предварительно вставленную шайбу.
  • По бокам губок осуществляют крепление направляющих шпилек, но их наличие не является обязательным условием.

На последнем этапе, закрепив готовое изделие к рабочему основанию, проверяют действие всех механизмов.

Источник: http://obustroen.ru/instrumenty-i-oborudovanie/ruchnoy-istrument/slesarno-montaghnyy/tiski-svoimi-rukami.html

Тиски слесарные своими руками

Слесарные тиски – это тот инструмент, без которого вряд ли можно себе представить даже самую небольшую мастерскую. Он освобождает руки мастеру в момент, когда нужно зафиксировать обрабатываемую деталь и придать ей статичности. И не все догадываются, что тиски вполне можно изготовить своими руками. О том, как это сделать и какие виды тисков существуют, мы поговорим в нашей статье.

Содержание:

Виды тисков слесарных

Все тиски можно подразделить на две большие группы: станочные и слесарные, которые в свою очередь подразделяются на статичные и поворотные.

Кроме того, тиски слесарные настольные подразделяются на две группы: стуловые и параллельные. Первые являются более мобильными в монтаже-демонтаже и не оснащены элементами постоянного крепления. Вторые же являются более основательными и крепятся к верстаку с помощью винтов.
Конструктивно все тиски состоят из таких основных элементов, как корпус и губки. Детали зажимаются между губками за счет винтового механизма (в механических тисках) либо за счет пневматики (в пневматических тисках). Если губки для слесарных тисков имеют вогнутые поверхности, значит они предназначены для фиксации труб.

Слесарные тиски предназначены для работы с более-менее мягким материалом: деревом, пластиком и т.п. Конструктивно они отличаются высокими губками, в которых зажимаются детали. Губки могут поворачиваться на основании либо быть закреплены статично. Тиски слесарные поворотные позволяют перемещать детали параллельно плоскости стола.

Станочные тиски предназначены для работы с более жесткими материалами, такими как металл. Для этого они снабжены менее высокими губками.
Выделяют еще и третий тип тисков – синусные. Применяются они не часто и позволяют производить фиксацию заготовки в 2-х или 3-х взаимно перпендикулярных плоскостях.

Инструмент и материал для изготовления слесарных тисков

Для того чтобы изготовить тиски самостоятельно, необходимо запастись следующим инструментом и материалом. Из материалов вам понадобятся:

  • металлический прут в поперечнике не менее 0,2 см;
  • штыри из железа (они вам пригодятся при изготовлении фиксирующих шпилек и ручек);
  • сосновые и березовые доски;
  • металлические пластины;
  • разнообразные болты.

Из инструмента необходимо подготовить коловорот, кувалду и напильник, электрическую дрель и ножовку, а также обзавестись измерительным инструментом, таким как линейка на металлической основе.

Изготовление тисков

Чтобы изготовить тиски слесарные своими руками необходимо осуществить несколько последовательных этапов.

  1. Из металлического прута изготовить ходовой винт, методом нарезки резьбы необходимого вам шага. Резьбу можно нарезать самостоятельно, но лучше заказать у специалистов, которые подберут подходящий шаг и выдержат его на протяжении всего винта.
  2. Один из концов ходового винта снабжается рукояткой, выполненной из железного штыря. Рукоятка закрепляется в разрезе, выполненном на конце винтового прута. Надрез этот можно выполнить с применением сверла (8..9 мм).
  3. Производим оснащение станка двумя шпильками. Здесь могут пригодиться уже готовые шпильки, снятые со старого мотороллера с системы закрепления зеркал. Их форму необходимо подкорректировать с помощью кувалды или молотка. А можно изготовить эти шпильки самостоятельно из металлического прута с поперечником до 9 мм. Обратите внимание, что концы шпилек необходимо тщательно обработать напильником, дабы исключить травмы по время пользования тисками. Кстати, шпильки необходимы для того, чтобы приводить в движение подвижную губку тисков.
  4. Недвижимая губка тисков изготавливается из прочной сосны. Ее крепят непосредственно на стол и в дальнейшем эти тиски не смогут перемещаться относительно верстака. Высоту статичной губки делают в диапазоне от 40 до 50 мм.
  5. Для изготовления подвижной губки используют березовую доску, которая должна иметь длину до 0,5 м, а высоту 20-22 см.
  6. В березовой доске просверливаются отверстия, диаметром около 10 мм.
  7. Остается собрать механизм: винт и шпильки крепятся в подготовленных проемах, гайки с шайбами занимают необходимые позиции. Тиски слесарные, вес которых за счет использования дерева не очень большой, готовы к использованию.

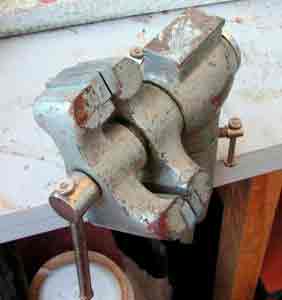

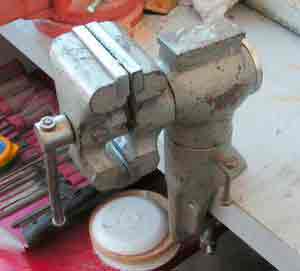

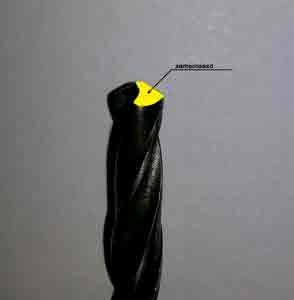

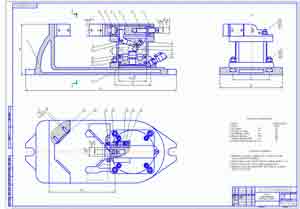

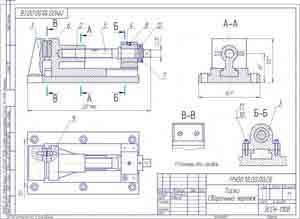

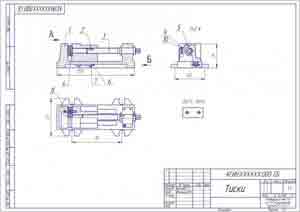

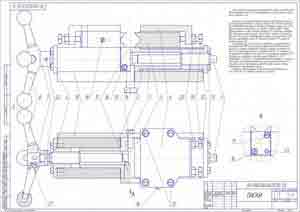

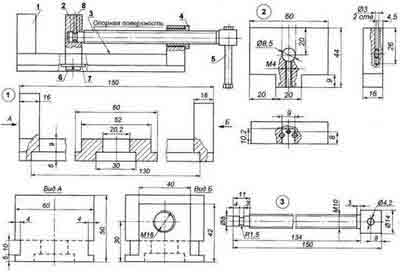

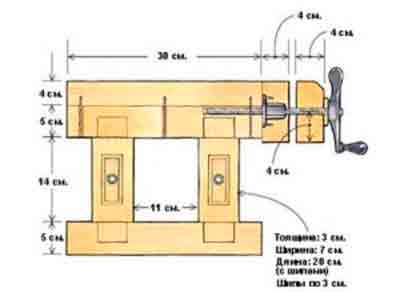

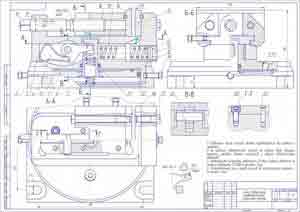

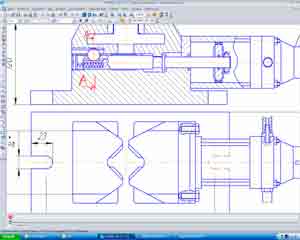

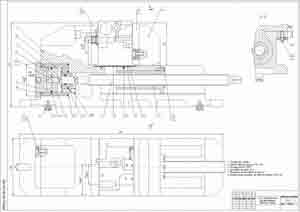

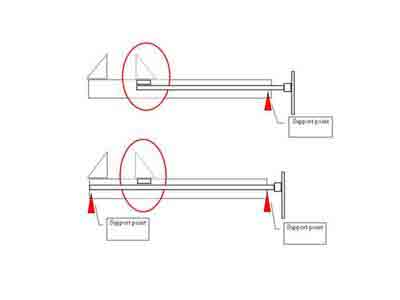

Слесарные тиски: чертеж

Для того, кто обладает хотя бы основами инженерных знаний, гораздо легче будет осуществить процесс изготовления тисков на основе чертежа, представленного ниже.

Данные тиски имеют немного другое исполнение, нежели описанные нами выше, но принцип действия у них тот же.

Источник: http://nashprorab.com/tiski-slesarnye-svoimi-rukami/

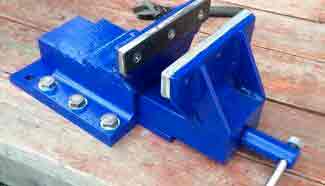

Слесарные тиски своими руками — часть 1

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно.

Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.

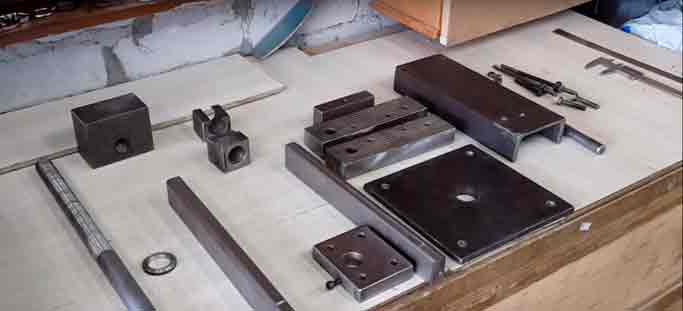

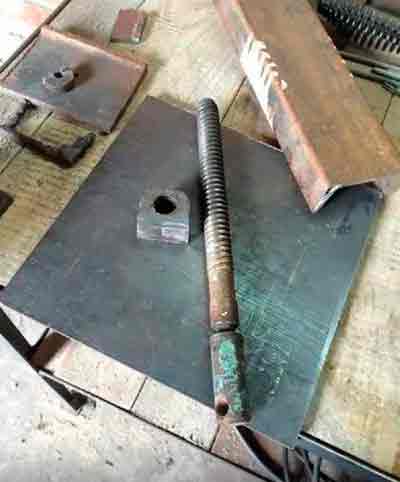

Материал который я присмотрел для изготовления тисков:

Пластина под основание тисков у меня была размером 200х160мм.
Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.

Места сварки зачистил:

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.

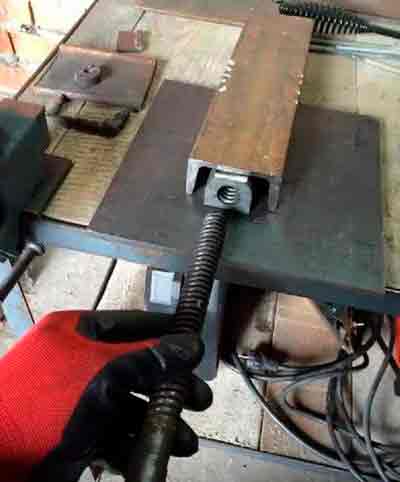

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.

Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.



После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм.
Поставил их чтобы посмотреть как это будет выглядеть:


Вот общий вид деталей для слесарных тисков:

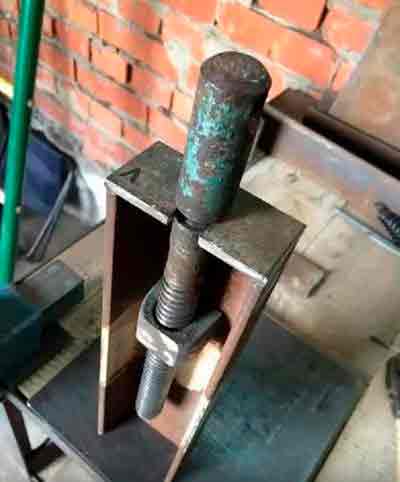

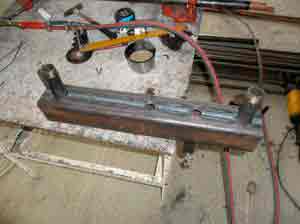

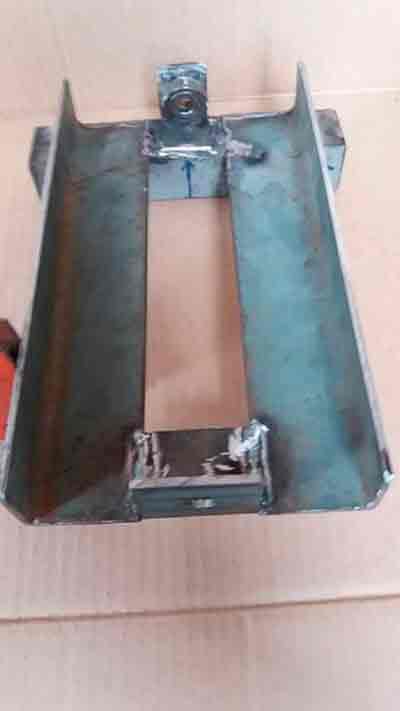

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой.
С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию.
Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку.
В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб:


Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри.
Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм.
Установив уголки на будущие места крепления я обрезал их немного на скос.

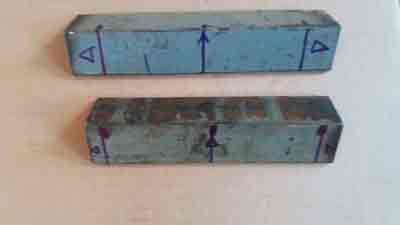

В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм.
Губки будут иметь размер: 150х50х10мм.

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм.
Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.



В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.


Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку.
Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами.
Это позволит мне в дальнейшем при необходимости разобрать тиски.

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба.
Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.



Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке.
Варил я аппаратом Форсаж-161
Электрод — МР-3С 3мм
Ток сварки — около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.








Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

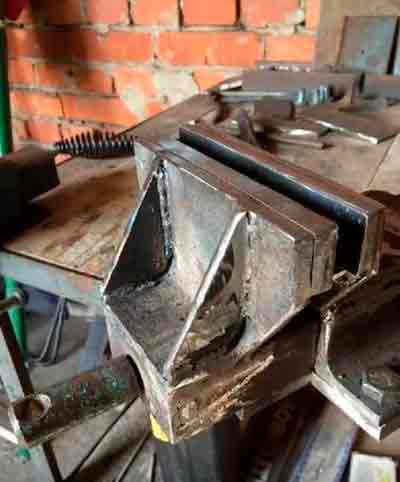

В сборе на данный момент это выглядит так:



Источник: http://www.snthouse.ru/118-slesarnye-tiski-svoimi-rukami-chast-1.html

Тиски своими руками для столярных и слесарных работ

Тиски неотъемлемый атрибут каждого гаража. Без них не обойтись любому умельцу. Предлагаем сделать тиски из подручных материалов, которые надежные в использовании. Чертежи, поэтапные фото изготовление тисков своими руками в этой статье. Такие тиски будут незаменимы как для столярных так и для слесарных работ.

Во время работ по сверлению часто появляется потребность в таком приспособлении как тиски. Они особенно нужны в тот момент, когда требуется сверлить предметы малого размера. Если использовать плоскогубцы – можно получить серьезные травмы. Кроме того, можно довольно легко сломать или повредить сверло. Простое и эффективное решение в такой ситуации – это небольшие тисочки. Главным их достоинством является мобильность. Такие тиски можно всегда взять с собой туда, где будут проходить работы, и не испытывать проблем при сверлении.

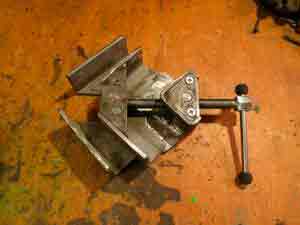

Для изготовления тисков, автор использовал уголок. Такие тисочки будут иметь очень большой рабочий ресурс. Они сочетают крепкую конструкцию и простоту применения. Также они несколько тяжеловаты, но зато хорошо устойчивы во время работы.

Перечень материалов и инструментов для устройства:
• уголок из стали;
• сварка, лучше брать инверторную;
• болгарка, то есть УШМ;
• дрель;
• набор гаечных ключей;
• плоскогубцы;
• маркер для разметки;
• гайки, шайбы, стержень с резьбой, подшипник, прочие мелочи;
• краска;
• доска для накладок на «губы».

Поэтапное изготовление самодельных тисков

Первый этап. Схема тисков.
Сначала нужно изучить чертеж, предложенный автором. Приспособление имеет длину 260 мм и ширину 180 мм.

Второй этап. Вырезание заготовок.
Опираясь на схему, вырезаем из уголка все необходимые заготовки. В них входят две «губы» – одна из них является подвижной, вторая является упором. Кроме того, сюда входят два элемента, из которых образуется рама. Также следует изготовить две опоры. В результате мы имеем две части из уголка длиной 180 мм, и другие две части длиной 260 мм.

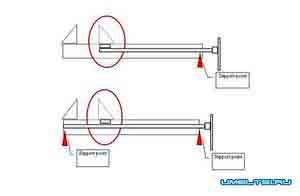

Этап третий. Делаем переднюю опору.

Этап четвертый. Изготовление вала
Также необходимо подготовить шайбу, для того чтобы опора отлично скользила.

Этап пятый. Создаем неподвижную часть тисков.

Источник: http://www.umeltsi.ru/prisposoblenia/5132-tiski-svoimi-rukami-dlya-stolyarnyh-i-slesarnyh-rabot.html

САМОДЕЛКИН ДРУГ

Тиски своими руками

Уважаемые посетители сайта « Самоделкин друг » из представленного материала вы научитесь делать тиски самостоятельно, для чего вам потребуется всего навсего… Первым делом это конечно же изучить представленный автором материал, где он постарался передать нам каждый этап создания тисков, а так же мастер сделал чертеж с нанесенными размерами, а так же схему , что гораздо упрощает процесс изучения.

Чтобы в наше время обзавестись хорошим инструментом и станком, придется выложить немалую сумму денег, которой конечно же у простого работяги естественно нет

Для изготовления тисков данного типа по сути понадобится такой металлолом как: уголок, швеллер, металлический лист 4-5 мм, винт с крупной резьбой, а так же болты, гайки, гравера, металл 10 мм для губок. Как видно представленный перечень материалов довольно прост и доступен. За сравнительно небольшую сумму необходимое можно приобрести в пункте приема металлолома, где вам все перечисленное отдадут по цене лома. У запасливого хозяина и без покупок найдется все необходимое, потому как все металлические обрезки, бережно складываются в отдельный уголок и ждут своего часа))

И так, давайте же рассмотрим, что конкретно понадобится мастеру для сборки бюджетных тисков?

Материалы

  1. уголок 50х50 мм
  2. швеллер №6 длинна 0.5 м
  3. винт с крупной резьбой
  4. вороток
  5. металл 10 мм для губок
  6. гайка с крупной резьбой
  7. стальной лист 4-5 мм
  8. гайки, болты, шайбы
  9. краска
  10. металлическая пластина

Инструменты

  1. сварочный аппарат
  2. дрель
  3. метчик
  4. штангенциркуль
  5. уголок
  6. болгарка
  7. молоток
  8. гаечный ключ
  9. наждачная бумага
  10. металлическая линейка

Пошаговое руководство по сборке тисков своими руками.

Первым делом следует изучить представленный чертеж. Как говорится во всеми известной старинной Русской пословице «Семь раз отмерь, один раз отрежь» Так же имеется схема. Далее все материалы собраны в одном месте.Уголок, швеллер, металлическая плита 4-5 мм. Винт и гайка с крупной резьбой. Швеллер будет подвижной частью. В него встраивается винт. Делается крепление в виде металлической пластины. Закрепляется. Вот такие вот замечательные тиски получились, как видите материал более чем доступный, а сам процесс изготовления предельно прост даже без пояснений.

Источник: http://www.samodelkindrug.ru/%D1%82%D0%B8%D1%81%D0%BA%D0%B8-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Как сделать тиски своими руками: 64 фото основных правил создания

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

  • Для чего же нужны слесарные тиски?
  • Основные типы слесарных тисков
  • Работа по изготовлению слесарных тисков в домашних условиях
  • Классические самодельные тиски
  • Фото тисков своими руками

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

  • винт ходовой части;
  • рукоятку;
  • подвижную и неподвижную губку;
  • плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

  • не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
  • поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна. Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл.

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

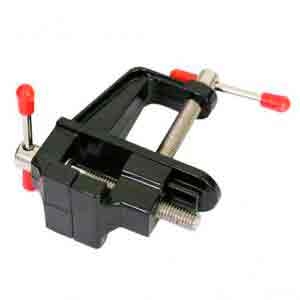

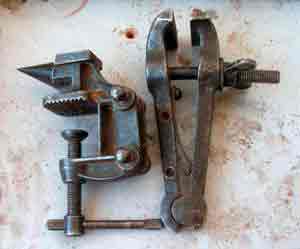

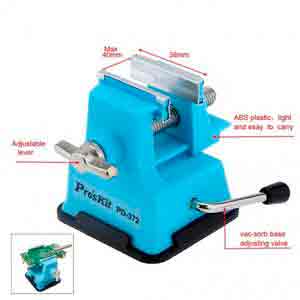

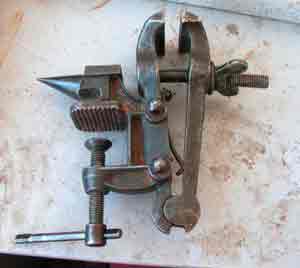

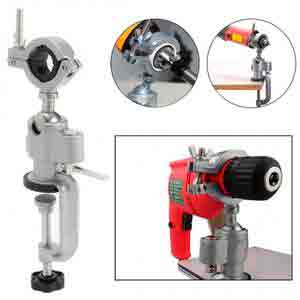

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

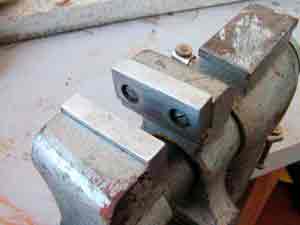

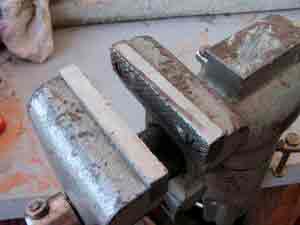

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из: Обратите внимание!

  • Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
  • Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
  • Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента
  • пластина из стали минимум 3 мм., но можно гораздо толще;
  • швеллер наружный и внутренний (120 и 100 мм.);
  • ушки из стали;
  • резцы токарные 2 штуки;
  • небольшой отрезок арматуры (прут для ворота);
  • гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
  • шайба (2 штуки) одного диаметра с ходовым винтом;
  • пара винтовая 335 мм;
  • для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Но можно также сцепить их проволокой для большего удобства, так в дальнейшем будет удобнее фиксировать неровные детали, форма которых расширена к низу.

Такие самодельные тиски позволяют обрабатывать более крупные детали. Обратите внимание!

  • Как делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото
  • Топор своими руками (67 фото) — создаём боевой, декоративный и рабочий инструмент
  • Правила создания вывески своими руками: красивая и привлекательная наружная реклама (63 фото + видео)

Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

Фото тисков своими руками

Обратите внимание!

  • Солнечная батарея своими руками: простой способ постройки. Схемы, чертежи, советы по подбору материалов + 66 фото
  • Делаем трубогиб своими руками: инструкция по созданию универсального инструмента + 59 фото
  • Делаем молоток своими руками — 74 фото ремонта и создания инструмента. Пошаговая инструкция для начинающих

Источник: http://thewalls.ru/neobyichnyie-resheniya/%D0%BA%D0%B0%D0%BA-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D1%82%D0%B8%D1%81%D0%BA%D0%B8-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8-64-%D1%84%D0%BE%D1%82%D0%BE.html

Как изготовить слесарные, столярные тиски своими руками

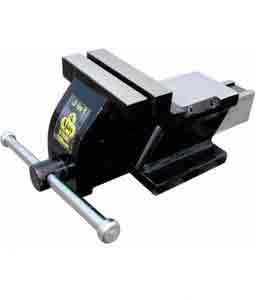

Одним из главных инструментов любой мастерской являются тиски. На первый взгляд это довольно простой инструмент, но на самом деле при помощи тисков можно производить довольно большое количество операций. Существует огромное количество разновидностей: столярные, слесарные, стуловые, крестовые. Случается так, что тиски могут прийти в негодность. В этом случае можно изготовить тиски своими руками.

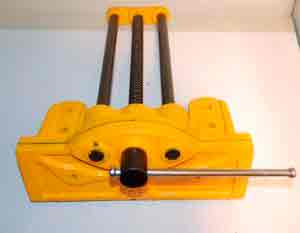

Самодельный столярный инструмент

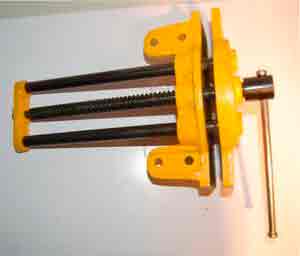

В любой столярной мастерской можно увидеть тиски. Нередко требуется зажимать детали, чтобы обтачивать их или просто склеить между собой. С этими задачами могут справиться самодельные тиски, которые можно изготовить собственноручно, а цена такого изделия будет довольно мала. Зачастую губки у тисков изготавливаются из мягкой древесины во избежание порчи зажимаемой детали.

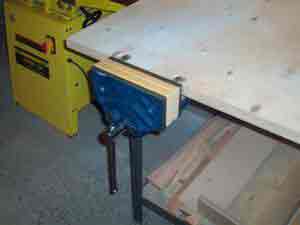

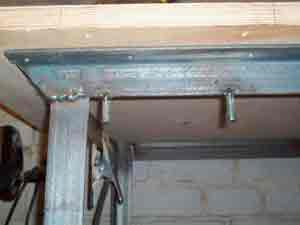

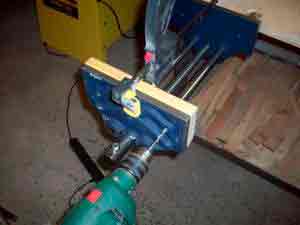

Для удобства тиски можно прикрутить к верстаку. В неподвижной части необходимо закрепить мебельную гайку, в которую будет вкручиваться шпилька, которая, в свою очередь, будет двигать подвижный механизм. На подвижную губку необходимо жестко прикрепить шайбу, а сам вороток прикрепить к рукоятке. Что касается наконечников для губок, то их можно изготовить из кусков фанеры.

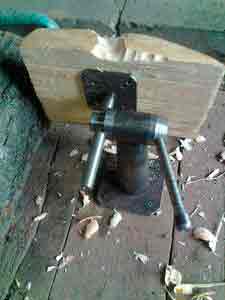

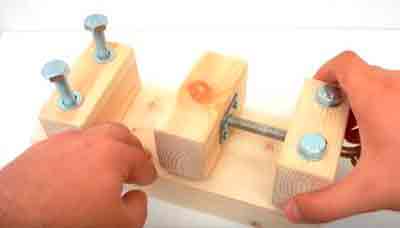

Если необходимо собрать столярные тиски своими руками, то этот вариант считается оптимальным.

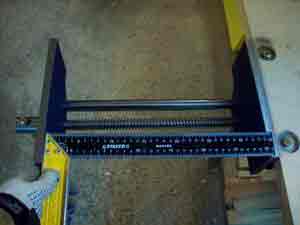

Для начала необходимо сделать разметку всех деталей, затем вырезать три одинаковых бруска (чем больше длина бруса, тем габаритней можно зажать изделие). Станину можно сделать из толстой доски или из 3 кусков фанеры. Просверлить по два вертикальных отверстия в двух неподвижных брусках. В одном из брусков просверлить отверстие под шпильку, которая будет выполнять роль зажимного механизма. Следующим шагом будет монтаж гайки в брус.

На конце шпильки нужно приварить небольшой прямоугольный пятачок и просверлить в нем 4 отверстия для крепления. После этого закрутить шпильку в неподвижную губку и ее конец прикрутить к подвижной губке, а саму конструкцию — к верстаку.

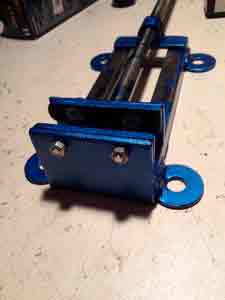

Тиски для верстака

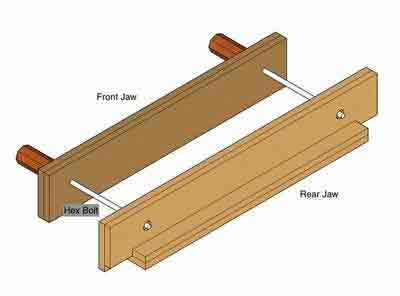

Эти тиски еще называют тисками Моксона или верстачными, они довольно удачно справляются с зажимом крупногабаритных досок, фанеры, различных панелей. Достоинством этого типа является то, что они не занимают небольшую площадь в мастерской, а изготавливаются они из дерева.

Размеры необходимо подбирать самостоятельно, столярные тиски для верстака своими руками можно изготовить используя минимум инструмента и материала.

Конструкция выглядит следующим образом:

Для изготовления понадобятся две шпильки, четыре гайки, три доски. После того как доски подготовлены и вырезаны по размеру, необходимо в неподвижной и подвижной части просверлить по два отверстия. Затем в неподвижной части в просверленные отверстия вставить гайки, предварительно смазав их клеем с двух сторон. Небольшой нюанс: отверстия в неподвижной части должны быть немного меньшего диаметра, чем сами гайки, во избежание прокручивания гайки в отверстии. Вначале шпильки необходимо приварить вороток для удобства или сделать деревянную ручку. Станину для неподвижной части можно сделать в форме ступеньки. Готовую конструкцию прикрутить к верстаку саморезами или болтами.

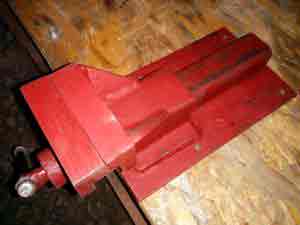

Слесарные тиса

Если приходится часто работать с металлом, то для этих задач нужны крепкие металлические тиски, которые можно изготовить собственноручно.

Для того чтобы собрать слесарные тиски своими руками, необходимы следующие инструменты:

  • Сварочный аппарат.
  • Электродрель.
  • Болгарка с зачистным кругом.
  • Угольник для соблюдения необходимых углов.
  • Сверла различного диаметра.

Помимо инструмента, вам понадобятся:

  • Стальной швеллер диаметром 6 мм.
  • Листовой металл толщиной 5−6 мм, можно больше.
  • Уголок 70 на 70 или 50 на 50.
  • Двадцать болтов с гайками.

Если есть шпилька диаметром 16 мм, то можно будет использовать ее в качестве прижимного винта, который будет двигать подвижную часть. Две гайки, в которые будет вкручиваться винт, самому изготовить довольно сложно и к тому же остальные детали довольно нестандартные и найти их довольно сложно, поэтому имеет смысл обратиться к токарю.

Затем приварить гайку к швеллеру, это нужно сделать соосно.

Торцы швеллера необходимо закрыть с помощью куска листового металла и прорезать в планке отверстие для винта.

Болгаркой вырезать два уголка и пластину. Уголки прислонить к швеллеру с обеих сторон и накрыть сверху куском листового металла. Получится своеобразная П-образная конструкция.

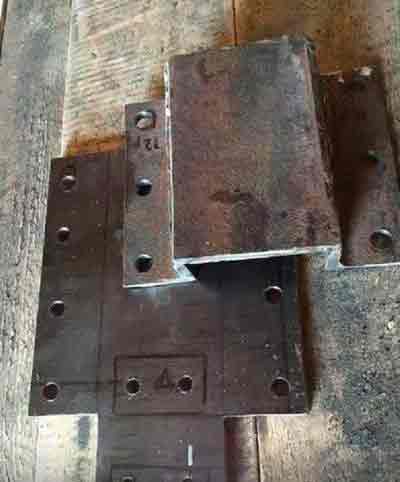

Станину можно вырезать из металла 7−10 мм и просверлить по четыре отверстия на каждой стороне, а также 6 отверстий в П-образке.

К станине приварить одну гайку, а по бокам гайки приварить два стопора из металла.

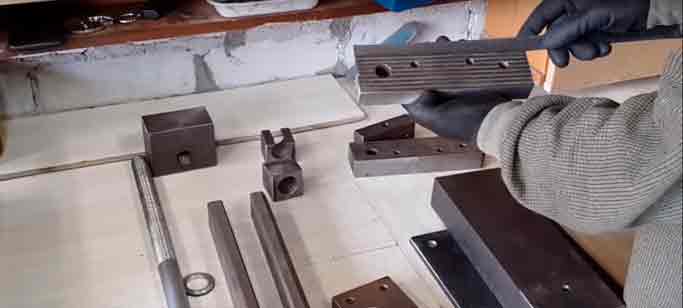

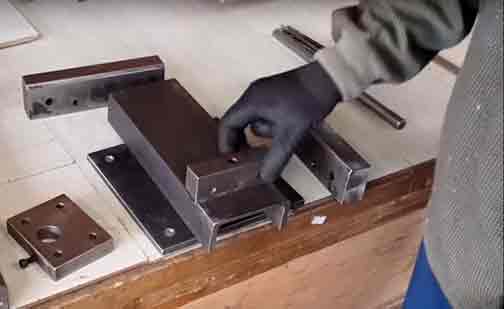

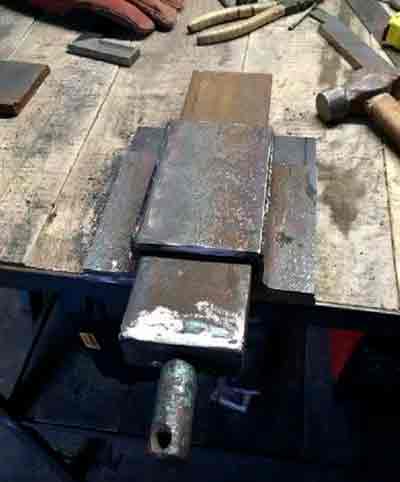

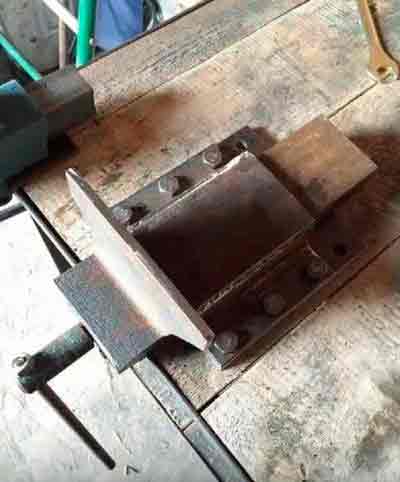

Из стали нужно вырезать заготовки для двух губок, подвижной и неподвижной. Неподвижную заготовку можно приварить сразу.

Затем приварить вторую заготовку на подвижную часть. На сами губки нужно сделать своеобразные набойки из толстого металла. Их можно приварить или прикрутить болтами.

При желании можно усилить губки с обеих сторон угловыми косынками из толстого металла.

Эти тиски ни чем не хуже покупных, а материальных затрат потребуется минимум. По такому принципу можно изготовить еще один вариант тисов из ручного домкрата. Готовое изделие можно покрасить, для придания эстетического вида.

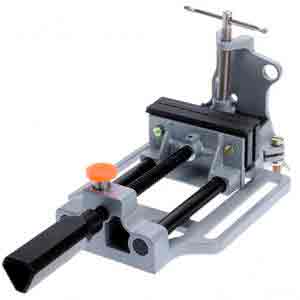

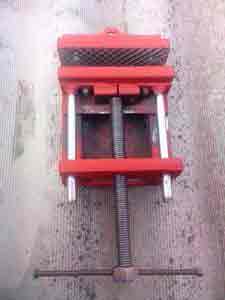

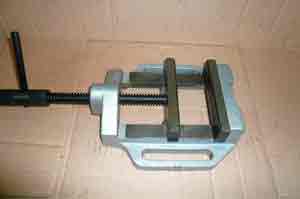

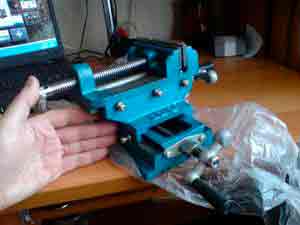

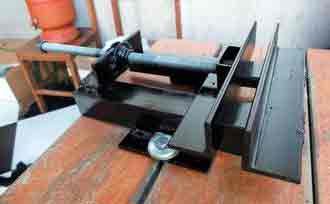

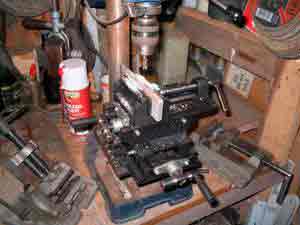

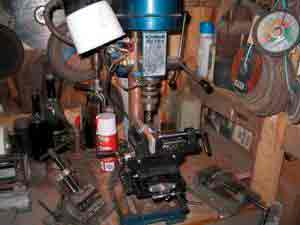

Тиски для сверлильного станка

Тот, кто пользуется сверлильным станком, наверняка знает, насколько сложно сверлить и одновременно держать заготовку, которая так и норовит прокрутится или отлететь и травмировать мастера. Как правило, в старых станках на станине отсутствуют тиски, что приносит определенные неудобства. Для более комфортной работы можно приобрести инструмент, а можно изготовить тиски для сверлильного станка своими руками.

Для станочных тисков понадобятся:

  • Уголок 30 на 30.
  • Шпилька с резьбой.
  • Гайки под шпильку.
  • Небольшой подшипник.
  • По желанию можно окрасить изделие.

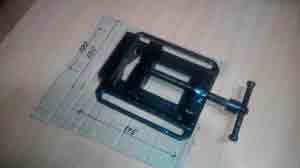

Чертеж выглядит следующим образом:

Для начала необходимо отпилить два уголка. Размер подбирается в зависимости от габаритов станины сверлильного станка. Из толстого металла вырезать болгаркой две губки и сделать разметку. В них просверлить дырки для крепления губок к основанию.

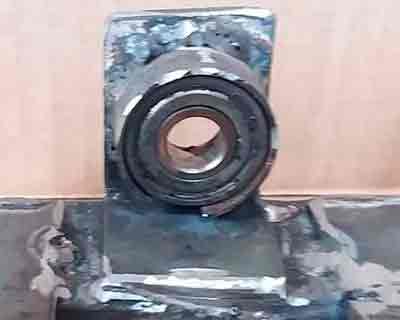

Взять кусок уголка и просверлить отверстие для шпильки. Сразу можно наварить подшипник, как показано на рисунке.

Напротив крепления с подшипником приварить аналогичный уголок и просверлить отверстие для вала.

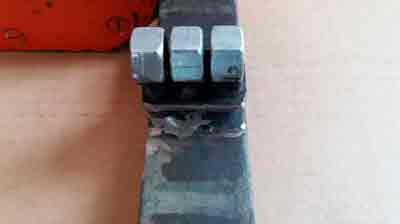

Напротив крепления, где находится подшипник, необходимо приварить три гайки.

Для того чтобы было удобно крутить шпильку, можно приварить к ее началу гайку, в которую вставить вороток. Самодельные тиски для сверлильного станка по конструкции и качеству ничем не уступают заводским и стоят в разы дешевле.

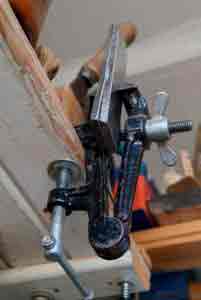

Инструмент для вязания мушек

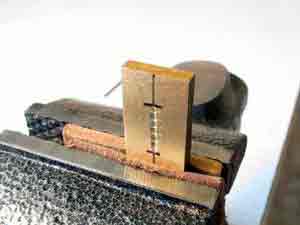

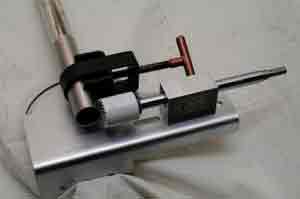

Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.

Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.

Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.

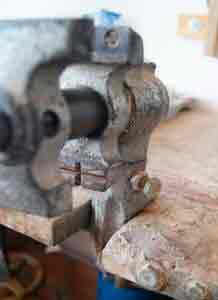

Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.

Источник: http://pochini.guru/sovety-mastera/kak-izgotovit-tiski

Самодельные слесарные тиски своими руками

Для того чтобы сделать слесарные тиски своими руками вам понадобится:

  1. Сварочный аппарат.
  2. Дрель и сверла по металлу или сверлильный станок.
  3. Крепежные шпильки и болты
  4. Металлические детали.

Пошаговое руководство для сборки тисов.

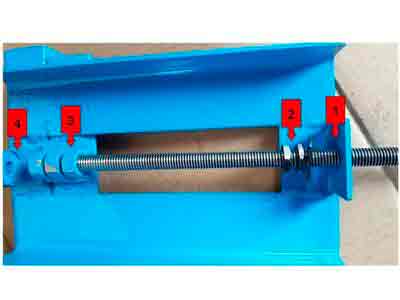

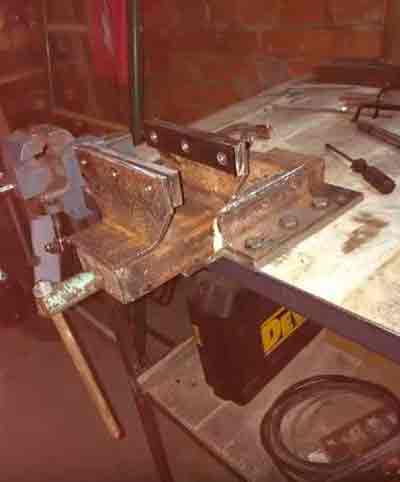

Для начала Вам потребуется швеллер. В данном случае используется швеллер 100*50*290мм. В качестве основания применяется металлическая пластина размером 200*200мм и толщиной 10мм. По внутренней высоте швеллера выбирается размер направляющих.


В нашем случае это 38мм. Так как на внутренней стороне швеллера есть закругление, с направляющих по верхнему краю нужно снять фаску. Длина направляющих 315мм, ширина 20мм.


Губки можно взять от старых тисков, если нет, подойдут обычные металлические бруски. В нашем случае размером 200*30*55мм. Для каждого бруска губок понадобятся упорные планки. Которые позволят зафиксировать губки в нужной точке.


Для неподвижной части размер упорной планки равен ширине швеллера, к которому он крепится болтовым соединением, по высоте 40мм.


Для подвижной используем упорную планку размерами 100*75*20мм. В торце просверливаем отверстие, в котором нарезаем резьбу. Она потребуется для фиксации упорной планки на валу. Между упорной планкой концом вала размещается специальная шайба. Второй конец вала вкручивается в массивную гайку, которая помимо всего может служить и наковальней.


От упорной планки до гайки на валу размещаются две опорные направляющие с цилиндрическими отверстиями внутри. Их размер 45*45мм, они запросто помещаются между продольными направляющими.

Винт, в нашем случае применяется 550мм, резьбы 300мм и головкой оконцевателя 55мм. Резьба М24 шаг 3. В оконцевателе просверливается отверстие для рукоятки. Для винта использовался металлический прут диаметром 35мм.

Сборка тисов требует прочного механического скрепления перед сваркой. Для этого Вам потребуются отверстия, соединяющие:

  • неподвижную упорную планку и швеллер;
  • подвижную упорную планку и продольные направляющие;
  • неподвижные губки к упорной планке;
  • подвижные губки к упорной планке.

Губки и обе упорные планки скрепляются насквозь болтовым соединением или шпильками. Вал плотно затягивается в массивной гайке. Тиски устанавливаются на металлическом основании.

Плотно свариваются по швам: швеллер с основанием, массивной гайкой, упорной планкой и неподвижными губками. Продольные направляющие с опорными направляющими, упорной планкой и подвижными губками.

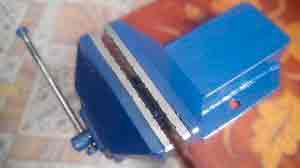

Тиски собираются путем закручивания вала, инструмент готов к эксплуатации.

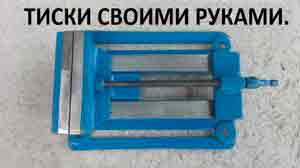

Видео: как сделать самодельные тиски?

Источник: http://metmastanki.ru/tiski-svoimi-rukami

Изготовление самодельных слесарных тисков

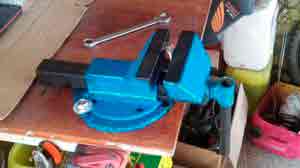

Тиски представляются важным инструментом, помогающим в организации слесарных работ. Они позволяют правильно организовать любую операцию, связанную с точным соблюдением размеров, требующих концентрации внимания и собранности мастера. Любая деталь может быть крепко зафиксирована в нужном положении, тем самым позволяя ее обладателю сконцентрироваться на работе.

Слесарные тиски предназначены для зажима изделия в процессе работы.

Тиски в любых мастерских применяют особенно активно, ведь невозможно представить себе обработку дерева или приспособлений электротехнического характера без использования удерживающих приспособлений. Самодельные слесарные тиски можно изготовить самостоятельно. Как правильно это сделать? Для ответа на этот вопрос следует изучить разновидности этого зажимного механизма, составные детали и элементы устройства.

Виды тисков: А — слесарные; В — станочные; С — ручные.

Тиски станочные используются для грубого крепления деталей, обработка которых связывается с проведением перечисленных ниже мероприятий:

  • просверливание углублений;
  • шлифование основы;
  • отделка покрытия напильником;
  • склеивание элементов;
  • фрезеровка внешнего слоя.

Тиски станочные позволяют укреплять обрабатываемый предмет при поддержке перечисленных элементов:

  • винт с держателем;
  • клиновой запор;
  • диафрагма;
  • пневматический механизм;
  • эксцентрик.

Примером элементарных приспособлений будет первый пункт, что позволяет создать одну из примитивных конструкций.

Элементы конструкции тисков

Элементы конструкции тисков.

Для упрочения детали в нужную позицию ее крепят на рабочее место. В доме таким покрытием служит обыкновенный стол. Традиционно тиски станочные представляются такими элементами, как:

  • несущий корпус;
  • главный ходовой винт;
  • ручка и гайки;
  • устройство, позволяющее крепить тиски в нужную точку;
  • комплект головок, включающий уплощенные губки, закрепляющие округлые детали.

Подобные самоделки чаще всего располагают двумя планками, одна из которых имеет подвижное основание. Ее перемещение связано с работой основного ходового винта. Вторая часть неподвижна, она позволяет зафиксировать основу прибора на столе. Держатель помогает двигать зажимающую конструкцию.

Инструменты и приспособления

Для изготовления слесарных тисков понадобятся: ножовка, дрель, молоток, рулетка и т.д.

Чтобы справиться с возложенной задачей, а именно с самостоятельным изготовлением слесарных конструкций, необходимо уметь обращаться с элементарными инструментами:

  1. Прут из металла с поперечным сечением в 20 мм.
  2. Железные штыри для изготовления ручек и шпилек.
  3. Древесина из сосны и березы.
  4. Стальные пластинки.
  5. Ножовка.
  6. Электродрель.
  7. Коловорот.
  8. Болты.
  9. Молоток или небольшая кувалда, напильник.
  10. Рулетка или линейка с металлическим основанием.

Самостоятельное изготовление слесарных тисков

Тиски станочные можно сделать самим, изготавливая ходовой винт или приобретая готовые образцы. Его протяженность соответствует 140 мм, а резьба М20. Подобные элементы имеются на конструкциях спортивного назначения. Для самостоятельного изготовления нужно купить крепкий прут из стали, его диаметр приравнивается 19-20 мм. Резьба нарезается вручную или изготавливается в специальной мастерской на токарном станке. В таком случае можно рассчитывать на более точные размеры.

Схема устройства слесарных тисков.

В соответствии с заданными габаритами резьбы, дистанция между держателями губок равна 75-80 мм. Эти габариты подойдут для устройства личного производства. Вверху винта нужно сделать разрез, чтобы зафиксировать держатель. При использовании этого элемента со снаряда спортивного плана такое отверстие имеется в готовом виде, нужно лишь его немного увеличить напильником округлой формы. Применение изготовленного своими силами болта дает повод для сооружения такого проема сверлом с калибровкой, соответствующей 8-9 мм. Рукояткой может служить железный штырь протяженностью в 10 см. Для ее надежной фиксации необходимо проделать по краю проемы в 5 мм, врезать резьбу и вкрутить винты М5, их длина равна 3,5-4 см.

После этого тиски станочные необходимо оснастить шпильками в количестве 2 штук. В таком случае берутся закрепляющие элементы у зеркал мотороллера. Чаще всего они имеют несколько выгнутую форму, исправить которую можно молотком или небольшой кувалдой. Шпильки позволят перемещать губку подвижного вида. Они могут изготавливаться самостоятельно из стального прутка с поперечным положением в 8-10 мм. Ножовкой отрезаются небольшие элементы от этого железного штыря. Края должны быть обработаны напильником.

Для удерживания машинных частей в рассматриваемых устройствах применяют губки. Они могут изготавливаться из древесины при условии, что в качестве примера фиксирующих деталей будут применяться предметы, в которых отсутствует любой из металлов. Таким материалом могут служить доски из сосны, их высота равна 40-50 мм. Они потребуются для изготовления недвижимой губки, ее сразу же фиксируют на поверхность стола. Конечно, это делается в том случае, если конструкцию не будут перемещать в другое место. Чтобы соорудить движимый элемент, берут доску из березы длиной 50 см и высотой в 18-22 см.

Потом просверливаются углубления перовым сверлом для болта, шпильки позволяют применять обыкновенную дрель, диаметр наконечника равен 10 мм. Потом конструкция составляется: шпильки и ходовой винт фиксируются в проделанных проемах, шайбы и гайки ставятся на нужные места. Собранный механизм может эксплуатироваться в полном объеме.

Практические рекомендации

При неудовлетворительном функционировании прибора можно составить аналогичную конструкцию из металла. Необходимо приобрести стальные пластинки следующих размеров: 30 х 30 см и 20 х 10 и на 3 см. Также следует запастись болтами и шпильками, о которых сказано ранее.

На пластинах небольших размеров делаются углубления для ходового винта и шпильки, определяется резьба.

В боковых частях недвижимых губок просверливаются дырки для болтов, потом устройство нужно собрать. Чтобы самостоятельно произведенный механизм был зафиксирован максимально крепко, необходимо на основе зафиксировать пазы и сделать проемы для закрепляющих болтов.

Изготовленный самостоятельно прижимный механизм будет служить длительный период и поможет осуществить многие задумки.

Источник: http://moiinstrumenty.ru/standartnye/samodelnye-slesarnye-tiski.html

Изготовление тисков своими руками

В случае необходимости изготовить подходящие тиски своими руками несложно. Дело не только в том, что предлагаемые производителями инструменты дороги, громоздки и тяжелы: они зачастую не соответствуют запросам домашнего мастера. Особенно это сказывается, когда нужна высокая точность деталей, строгая параллельность или перпендикулярность их поверхностей, возможность легко перемещать тиски с одного места на другое и т.д.

Рисунок 1. Слесарные тиски В. Легостаева.

Точно сверлить отверстия, качественно обрабатывать заготовки, удерживая их руками или пассатижами, очень трудно, а часто просто невозможно. Нужны слесарные тиски. Удобная работа с деревянными изделиями, резьба по дереву невозможна без столярных тисков. И те и другие необязательно покупать в магазине — при наличии соответствующих навыков их нетрудно изготовить самостоятельно.

Самодельные слесарные тиски

Устройство прижимных тисков.

Эта простая, легкая, но вместе с тем весьма эффективная конструкция разработана известным домашним мастером В. Легостаевым. Работа предлагаемой модели основана на том, что водо- и газопроводные трубы выпускаются с таким расчетом, чтобы образец данного диаметра плотно входил в изделие следующего за ним типоразмера.

На рис. 1 показано его устройство. Отдельные элементы конструкции обозначены там следующими цифрами:

  1. Внутренняя (подвижная) часть тисков — отрезок водопроводной трубы.
  2. Внешняя (неподвижная) часть тисков — отрезок трубы следующего типоразмера.
  3. Ходовая гайка (М16).
  4. Ходовой винт (М16).
  5. Вороток.
  6. Передняя опора.
  7. Задняя опора.
  8. Прижимные губки — отрезки трубы прямоугольного сечения.
  9. Фиксирующая гайка (М16).

К торцу отрезка трубы (2), представляющего собой внешнюю, неподвижную часть тисков, приварен фланец с гайкой, имеющей резьбу М16 (3). Такой же фланец с гайкой большего размера (М18) приварен к торцу отрезка трубы (1), являющегося внутренней (подвижной) частью тисков. Эта гайка на внутренней поверхности фланца служит своеобразным подшипником для шпильки (4) с резьбой М16.

Элементы конструкции тисков из металла.

На левый конец резьбовой шпильки накручена гайка-фиксатор (9) и зафиксирована в таком положении сваркой. Между этими гайками и фланцем установлены шайбы для уменьшения трения. Правый, длинный конец шпильки вкручивается в гайку большой (внешней) трубы. К левому концу шпильки приварена подходящая по размеру толстая шайба или гайка, в отверстие которой вставляется вороток (5). С его помощью можно удобно вращать ось для управления тисками. В результате будет получен главный рабочий узел предлагаемой конструкции.

На внутреннюю и наружную трубу с помощью сварки крепятся губки (8), изготовленные из отрезков труб прямоугольного сечения. Для получения законченной конструкции на наружной трубе крепятся опоры (6 и 7). Они могут быть изготовлены из металлического уголка и прямоугольных труб. Самодельные тиски готовы.

Для того чтобы внутренняя труба не вращалась, можно во внешней сделать продольную прорезь и вкрутить через нее во внутреннюю часть винт-фиксатор. Этого не понадобится, если в качестве внешней и внутренней части основного узла использовать отрезки двух близких по размеру труб квадратного или прямоугольного сечения.

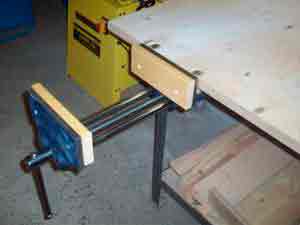

Самодельные столярные тиски

В домашней мастерской для верстака, на котором можно обрабатывать деревянные изделия, всегда найдется место. Делать это, укладывая заготовки на верстак или закрепляя их струбцинами, не всегда удобно, а иногда и невозможно. Особенно это касается обработки торцов заготовок, поскольку металл портит поверхность деревянных деталей, оставляя на них следы.

Рисунок 2. Самодельные столярные тиски из брусьев.

А это значит, что без столярных тисков не обойтись, а чтобы не тратиться, их тоже можно изготовить своими руками. Пример такой конструкции приведен на рис. 2. К столешнице верстака обычно крепится корпус (1), а подвижная пластина (2) двигается по направляющим (3). Перемещается подвижная пластина за счет вращения винтового штыря (4), который вкручивается в неподвижную гайку, закрепленную на обратной стороне корпуса тисков.

Столярные тиски крепятся к верстаку длинными шурупами или болтами с гайками. На губки тисков могут закрепляться накладки — деревянные, пластмассовые или металлические. Без них возможно повреждение заготовок при обработке. Это особенно важно при работе с мягкими сортами дерева.

Один из основных узлов — винтовой штырь (4) с резьбой М20. Его можно заказать в мастерской или поискать в спортивном магазине. Чем он будет длиннее, тем на большую ширину могут быть разведены губки. При длине нарезки в 15 см они могут быть разведены на расстояние порядка 8 см. Для крепления ручки на конце винта сверлится отверстие подходящего диаметра. Заготовки для изготовления направляющих (3) можно попробовать найти в магазине хозтоваров среди крепежа или на блошином рынке.

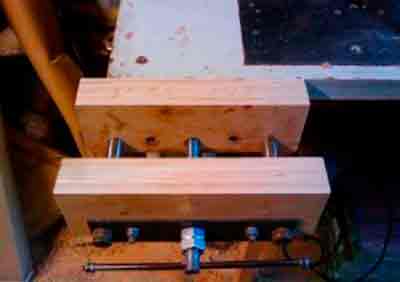

Губки (1 и 2) изготовляются из двух сосновых досок. В каждой из них сверлится отверстие для винта и направляющих. Для точности перед их сверлением доски лучше соединить, например, гвоздями, которые после этого аккуратно извлекаются. Для обработки длинных заготовок можно изготовить тиски с более длинными губками и двумя прижимными винтами.

Таким образом, изготовить слесарные или столярные тиски своими руками в домашних условиях действительно несложно.

А познакомившись с принципом действия и структурой предлагаемых зажимных устройств, вполне возможно разработать и собственную конструкцию.

Источник: http://www.parnikiteplicy.ru/instrumenty/tiski-svoimi-rukami.html

Смотрите также:
03.11.2018

Как сделать сверлильный станок из двигателя от стиральной машины Станок сверлильный своими руками Сделать сверлильный станок своими руками несложно. В быту очень выгодно иметь инструменты и приспособления для выполнения слесарных и столярных работ. К тому же после...

03.11.2018

Шлифовальный станок по дереву своими руками Дерево является достаточно капризным материалом. Поэтому для придания деревянным конструкциям эстетической формы, подготовить их поверхность для дальнейшей обработки применят шлифование деревянной поверхности. Шлифовке...

03.11.2018

Незаменимый ключ в ремонте велосипеда - выжимка цепи Часто велосипедист попадает в неожиданную и неприятную для него ситуацию в дороге, когда рвется или ослабляется велосипедная цепь, которая требует срочного ремонта. Опытные велосипедисты нередко выполняют плановое...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
