Ленточный шлифовальный станок своими руками

Гриндер своими руками

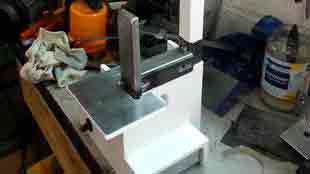

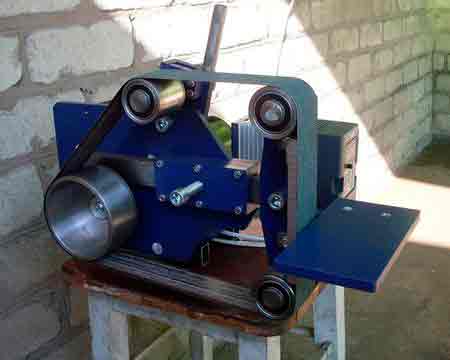

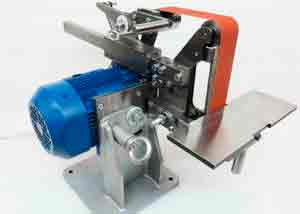

Ленточный шлифовальный станок или иное его название — гриндер – это одно из самых необходимых приспособлений, как в домашнем хозяйстве, так и в мастерских любой направленности. Это устройство позволяет произвести зачистку или полировку абсолютно любой поверхности детали или изделия.

С его помощью можно убрать ржавчину с металлической детали, подогнать ее размер в некоторых плоскостях, зачистить деревянный брусок, придать ему формы. Благодаря тому, что лента движется с большой скоростью, можно избежать таких неприятностей, как заусеницы, которые возникают при работе с простой наждачной бумагой, или напильником. Небольшой вес и относительно малые габариты позволяют закрепить станок на любой поверхности и использовать его с большей легкостью – появляется возможность регулировки угла наклона ленты, для удобства в работе.

Простейшее устройство

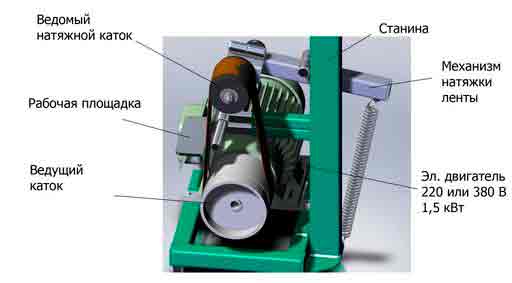

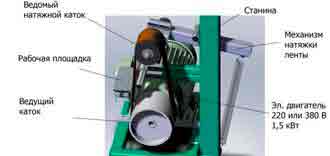

Ленточный шлифовальный станок состоит из нескольких основных частей, благодаря которым он крепится, и приводится в движение – корпуса (станина), привода, валов и шлифовальной абразивной ленты. Основная часть – это привод, который задействует валы, благодаря чему обеспечивается движение ленты. Также, валами осуществляется натяжка ленты – для правильной работы станка это очень важно. Зачастую, один из валов ведущий, а второй – ведомый. Иногда применяют для движение ведомого вала механическую трансмиссию, которая, приводится в движение ременной передачей. С помощью ремня трансмиссия соединяется с электродвигателем.

В качестве основы для станка используется рабочий стол, конструкция которого варьируется, в зависимости от нужд. Так, он может быть статичным, или даже привинченным к полу, для того что бы избежать вибраций или смещения. Но также можно использовать и колеса – для удобства перемещения по мастерской, без необходимости его демонтажа. Стол, также можно снабдить всеми необходимыми дополнительными поверхностями и выдвижными ящиками. От этого будет только польза – в них можно хранить все необходимые детали, расходники и инструмент.

Простой принцип работы

Принцип работы ленточного гриндера предельно прост, лента располагается над рабочей поверхностью, натянутая на приводной и свободный валы. Она регулируется и натягивается с помощью устройства с пневмо- гидроцилиндра (такой используют для открывания и удерщивания двери багажника или капота у автомобилей) или пружины (самый простой и дешевый вариант), с помощью которых регулируется расстояние между валами, осуществляется замена ленты, а также ее натяжение.

Поэтому. Для правильного ведения эксплуатации станка рекомендуется выставлять натяжение по прочности основы режущего инструмента, который применяется для резки материала, который необходимо шлифовать и стреле прогиба от нажима с нужной силой.

Что же касается ленты, что применяется на станках, ее основа – тканевая, ширина узкой от 6 до 500 миллиметров, длина, от 115. Широкие ленты, применяемые для обработки древесного массива и благородной стали имеют ширину от 500 до 3100 миллиметров. Зернистость начинается от Р-80, по таблице FEPAP.

Сфера применения станков

Сфера применения шлифовальных станков очень широка и применяются они практически на всех производствах, которые связанны с обработкой дерева или металла. Они применяются, в основном, на последних этапах изготовления изделий, где требуется чистовая обработка. В большинстве случаев, это мебель, но также это могут быть более мелкие товары для массового потребления, например, деревянные ложки или вешалки.

Эти изделия проходят на станке завершающее выравнивание поверхности, доводка шероховатости до необходимого уровня, подготовка поверхности для облицовки и лакировки. Станок также прекрасно подходит для того, что бы убрать лишний лак или грунтовку с поверхности, отполировать ее. В металлообработке эти станки также применяются в большом количестве работ. Они прекрасно подходят для обработки заготовок, которые имеют круглую форму, или форму с прямыми углами с плоской поверхностью. В домашнем применении эти станки также незаменимы, в некоторых случаях. С их помощь можно легко и быстро подготовить все необходимые детали – провести их зачистку и подгонку.

Инструкция по сборке

В первую очередь нужно изготовить станину. Для рабочего стола выбирают либо лист металла толщиной около 20 миллиметров – это наиболее оптимальная толщина. Размер по длине и ширине можно варьировать как угодно – главное, что бы стол хорошо помещался в мастерской, давая возможность двигаться, не задевая его. Лучше всего – 0,7*0,4 метров. Либо профильные трубы 50*50мм и толщиной стенки от 3мм. Размеры 0,7*0,4 метров. И сваривают прямоугольник — это и будет станина.

В станине нужно будет проделать несколько отверстий для рабочей площадки, на которую потом будет установлен двигатель станка. В качестве привода можно использовать двигатель от бытовой техники, например, стиральной машины. Его мощности будет вполне достаточно для того, что бы справится с необходимой задачей, к тому же провода и выключатель можно извлечь вместе с ним. Но если такого варианта нет, подойдет любой электромотор мощностью до 3 киловатт, и оборотами 1500 об/мин. Двигатель нужно закрепить максимально надежно, на все возможные болты.

Валы для станка можно изготовить из подручных материалов, если у вас нет подходящих для этого деталей – прекрасно подойдет древесина большой плотности. Ее достаточно просто обточит о самого оптимального размера, диаметром в 100 — 200 миллиметров, ширину можно сделать максимально 500 миллиметров, но варьируется от ширины применяемой ленты, если вы планируете использовать заводские ленты. Ведущий вал крепиться на осе двигателя с помощью шплинтов или болтов, ведомый – крепиться на валах, которые закреплены на корпусе шлиф машинки. Сам корпус крепиться на болтовые соединения или сварку к станине. Для общей надежности, можно обтянуть валы резиной и запаять ее. Таким образом, вы добьетесь большего их сцепления с лентой. Что же касается ленты, то ее также можно изготавливать собственноручно.

Для этого понадобятся полоски абразива такой же ширины, как и валы. Их нужно склеить вместе, используя основу – брезент или другой похожий материал. Для того, что бы избежать задирания ленты в месте склейки, ее стоит зарезать под острым углом, а не прямым – таким образом, она прослужит намного дольше.

Источник: http://www.m-deer.ru/stanki/grinder-svoimi-rukami.html

Шлифовальный станок по дереву — изготовить своими руками или купить?

Одним из основных способов обработки дерева (после распила, разумеется), является шлифование. Ручной способ известен давно – деревянный брусок оборачивается наждачной бумагой, и с помощью такого нехитрого приспособления заготовке придается требуемая форма.

Виды шлифовальных станков

В продаже представлены разнообразные готовые приспособления, с помощью которых можно обрабатывать деревянные заготовки любого размера. Для понимания механизма работы, рассмотрим некоторые из них:

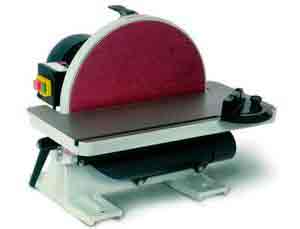

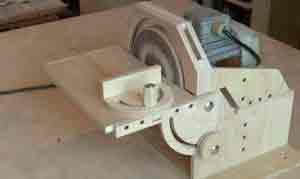

Дисковый шлифовальный станок

Исходя из названия, рабочая поверхность выполнена в виде диска.

Конструкция достаточно простая – на ось электромотора надевается круг с хорошей жесткостью. Внешняя поверхность имеет покрытие в виде липучки, на которую крепится наждачная бумага. Никаких редукторов и приводных механизмов не требуется. Усилие при шлифовке небольшое, ось ротора вполне справляется с нагрузками.

В поперечной плоскости, на уровне центра диска, устанавливается подручник. Он может иметь шарнирное крепление, что позволяет обрабатывать заготовки под фиксированным углом.

Особенностью дисковых станков является регулировка скорости обработки без изменения числа оборотов оси. Вы просто перемещаете заготовку вдоль радиуса круга. При единой угловой скорости, линейная скорость на периферии выше.

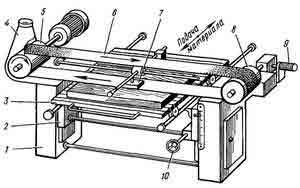

Ленточный шлифовальный станок

Полоса наждачной бумаги, соединенная в непрерывную ленту, натянута между двумя валами.

Причем наждак в рабочей зоне не провисает под давлением заготовки. Под лентой установлена упорная рабочая плоскость, из материала с низким коэффициентом трения. Прижимая обрабатываемый материал к плоскости, оператор, получает бесконечную абразивную поверхность.

Качество, и легкость обработки, не идет ни в какое сравнение с ручными приспособлениями. При массовом изготовлении деревянных изделий, такой санок – незаменимый атрибут любой мастерской.

Главная особенность – предсказуемый результат на протяжении всей плоскости. Можно ровнять торцы достаточно большой длины.

Рабочая поверхность может быть горизонтальной или вертикальной, равно как и направление движения ленты.

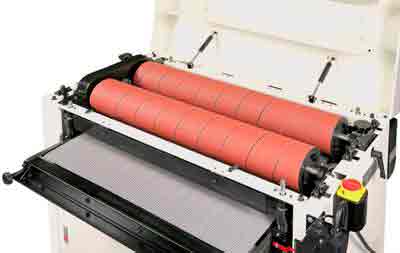

Барабанный шлифовальный станок

К шлифовальным агрегатам такое устройство можно отнести с некоторой натяжкой. Основное применение – горизонтальное выравнивание плоскостей по методике фуганка.

Принцип действия следующий – на одном или двух барабанах закрепляется наждачная бумага. Наиболее распространенный способ – наматывание по спирали. Снизу, под барабаном, расположен плоский стол. Расстояние между обрабатывающей поверхностью и столом регулируемое. Установив фиксируемую высоту, можно выполнять калибровку однотипных изделий, выравнивая толщину заготовок.

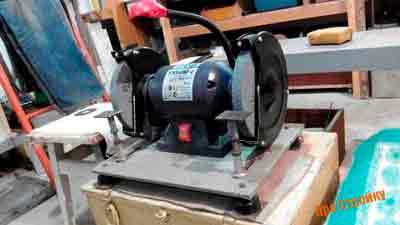

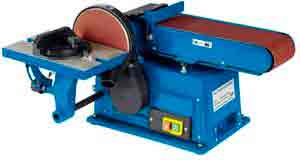

Шлифовальный станок два в одном

Для экономии места (и денежных ресурсов), производители часто совмещают два типа приспособлений в одной конструкции.

Это позволяет не только снизить затраты на приобретение, но и повысить удобство работы. Вы можете при обработке одной детали, пользоваться преимуществами сразу двух шлифовальных установок: дисковой и ленточной. При этом двигатель используется один, и нагрузка на него возрастает не сильно.

Глядя на готовые конструкции, становится понятно, как сделать шлифовальный станок своими руками. С расходными материалами нет проблем, поэтому можно сразу проектировать аппарат под определенные задачи. Любое универсальное приспособление проигрывает узкопрофильному.

Шлифовальный станок своими руками

Когда вы располагаете готовым (и условно бесплатным) электромотором, все механизмы проектируются вокруг него. Если двигатель все равно придется приобретать, имеет смысл выбрать его по параметрам.
Главная характеристика – безусловно, мощность. Обороты не так важны, их можно отрегулировать шкивом (для ленточных приводов) или диаметром круга (для дисковых моделей).

Расчет мощности шлифовального станка

В качестве примера рассмотрим ленточный привод.
Мощность мотора рассчитывается по сложной формуле, но при наличии исходных данных получить искомую величину нетрудно.

  • q – давление заготовки на рабочую поверхность наждака (N/см²)
  • S – площадь соприкосновения заготовки с наждаком (см²)
  • K – коэффициент рабочей поверхности наждачной бумаги по отношению к заготовке. Зависит от зернистости и плотности древесины. Предел величин: 0,2 – 0,6
  • k – коэффициент трения оборотной стороны наждака по упорной рабочей плоскости
  • U – скорость линейного перемещения ленты (м/с)
  • n – КПД системы.

Если вы надумали своими руками создать станок по дереву – понадобятся чертежи. На иллюстрации видно, насколько важно соблюсти все нормативы и размеры.

Даже при небольшом перекосе, станок просто не будет работать. Лента «уедет» в сторону, а вал двигателя будет вибрировать. Да и узел натяжения надо собрать с высокой точностью.

Также следует позаботиться о безопасности (острая кромка наждачной ленты, при вращении может нанести серьезную травму). А летящие во все стороны опилки (или того хуже – древесная пыль), требуют защиты глаз. Обычно хватает элементарного прозрачного экрана над рабочей зоной.

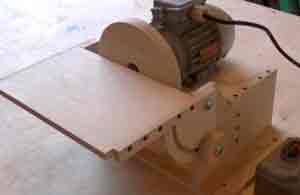

Самодельный шлифовальный станок по дереву – пример удачной конструкции

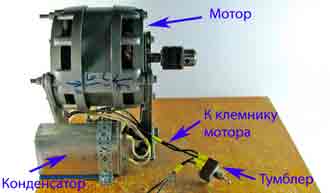

В качестве силовой установки использован старый трехфазный мотор от небольшой вентиляционной станции. Преимущество такого подключения в том, что можно организовать реверс (в данном случае речь идет о дисковой конструкции станка). Иногда, смена направления вращения наждака необходима.

Подключение с помощью конденсаторов, схема не раз оговаривалась на этом ресурсе. Рабочий диск вырезан из фанерного сэндвича. Два листа 15 мм толщины склеены между собой клеем ПВА, после чего превращены в круг.

Вся станина, направляющие, подручник – изготовлены из той самой 15 мм фанеры. Поскольку самодельный станок по дереву делается из дерева (простите за каламбур), можно создать дополнительные приспособления. Например – полезную опцию наклона рабочего стола.

Фанера выбрана не случайно. Мощный электромотор (особенно пожилого возраста) – это источник паразитных вибраций. Деревянная станина сглаживает колебания, мешающие нормально работать.
На подручнике устанавливается приспособление-упор для фиксации горизонтальных углов.

Не забываем о безопасности работ. Поверх вращающегося диска крепим арку – защитный кожух. Это мера не для эстетики, прикоснувшись к вращающемуся диску, можно сломать палец или серьезно повредить кожный покров.

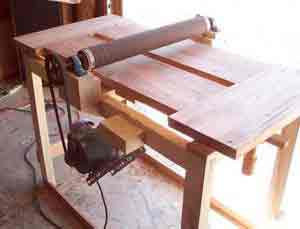

Аналогично можно собрать и барабанный станок. Он будет полезен, к примеру, при подготовке досок для полового покрытия или деревянного стола.

Главное – это массивная рама. Опорные подшипники и широкий барабан взяты от списанного ленточного транспортера, равно как и двигатель.

Главная задача – обеспечить идеальный горизонт между осью барабана и столешницей. Рабочая поверхность шлифуется вплоть до финальной полировки. Материал для стола лучше брать потверже.

Дубовые доски слишком дорогие, поэтому можно использовать бук. Обязательный элемент барабанной шлифовальной машины – регулятор высоты стола. Винтовой механизм должен иметь фиксатор, от самопроизвольного раскручивания при вибрации.

Если станина получилась не очень тяжелая – следует закрепить ножки на полу. Иначе во время работ можно опрокинуть станок. При обработке толстых и неровных досок, усилие прикладывается нешуточное.

Вывод:
Совершенно необязательно тратить свои сбережения на покупку промышленных станков. Все рассмотренные конструкции можно изготовить самостоятельно.

Изготовление самодельного шлифовального станка — видео уроки


Источник: http://obinstrumente.ru/elektroinstrument/shlifovalnyj-stanok-po-derevu.html

Как сделать ленточный шлифовальный станок по дереву своими руками

В процессе шлифования поверхность дерева или металла доводится до нужной степени гладкости. Использование специальных механизмов позволяет выполнить работу быстрее и качественнее. А сделав шлифовальный станок своими руками, можно сэкономить значительные средства.

Виды шлифовальных станков

Шлифовка является финальной стадией обработки заготовки перед нанесением защитного покрытия. Процесс осуществляется с помощью шлифовальных инструментов и наждачных материалов. Все станки по виду обрабатываемой поверхности, форме деталей и конструкции делятся на:

  • плоскошлифовальные;
  • круглошлифовальные;
  • внутришлифовальные;
  • специализированные.

Оборудование рассчитано на выполнение:

  • обдирки и отрезки болванок;
  • доводки до окончательного размера зубчаток, плоскостей, поверхностей кручения;
  • заточки ножей, сверл, резаков.

Наиболее часто умельцы пытаются сделать самостоятельно станки барабанного и ленточного типа по дереву.

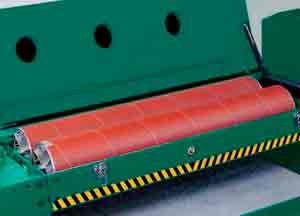

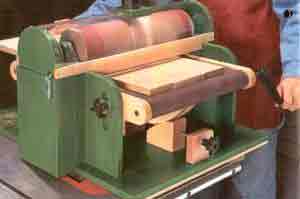

Особенности барабанного шлифовального станка

Рабочий орган барабанного станка — это шлифовальный диск в форме барабана. Как правило, на нем обрабатывают детали из дерева длинные и плоские, в том числе щиты, рейки, доски.

  • основание;
  • двигатель;
  • шлифовальный цилиндр;
  • устройство для изменения скорости движения подающего цилиндра;
  • рабочая поверхность;
  • подающий цилиндр;
  • защитный короб;
  • пылеотсос;
  • устройство для регулировки высоты рабочего органа.

Устройство станка не сложно, поэтому его можно сделать самому в домашней мастерской.

Подбор деталей

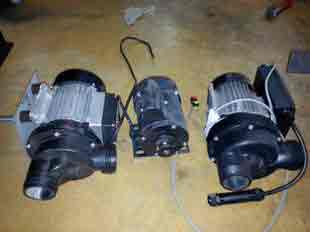

Электромотор можно взять от поломанной стиральной машинки, от нее подойдут также ремень, шкивы и электрические элементы. Оптимальная мощность электромотора 250 — 300 Вт на 1,5 — 3 тыс. оборотов, однофазный (чтобы легче подсоединять) и асинхронный, он более производительный.

Барабан делается из брусков в форме цилиндра, колец из дерева, картонной трубы или отрезка пластиковой канализационной трубы. Последний вариант самый простой, поэтому о нем подробнее. Барабан надевается на ось из металлического стержня длиной до 20 см.

  1. Отрезаем от водопроводной ПВХ-трубы отрезок, равный будущей длине барабана, он должен быть чуть короче оси-стержня.

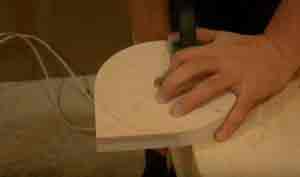

  2. Из доски или фанеры выпиливаем пару концевых заглушек, равных сечению трубы, по центрам делаем отверстия для оси.
  3. Заглушки закрепляем шурупами в торцах трубы (головки утапливаем).
  4. Устанавливаем ось-стержень, фиксируем клеем.
  5. На поверхность трубы наклеиваем листовую резину, которая улучшит прилегание заготовки. Абразивный материал можно крепить к барабану степлером, по спирали.

Корпус самодельного станка делается из толстой фанеры или доски дерева. Из фанеры можно сделать и рабочую поверхность. Корпус состоит из пары боковых стоек, поперечины и основания, придающего жесткость. Рабочая поверхность должна быть достаточно прочной, чтобы не прогибаться во время шлифовки. Подвижная часть стола с задней стороны крепится на петли, с передней — регулировочным винтом. В зависимости от шага резьбы винта можно будет регулировать толщину шлифовки.

На корпус снизу навешиваем электромотор. Заранее в корпусе предусматривается отверстие для оси. Барабан устанавливается в верхнюю часть станины. Ось размещается с обоих концов на подшипники в обоймах, зафиксированных при помощи шурупов к боковым опорам.

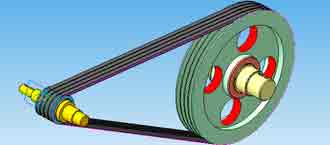

Устанавливаем шкивы на оси и протягиваем ременную передачу. Оборудуем электропроводку, выключатель. Размещаем регулировочные винты: один снизу и пару по бокам.

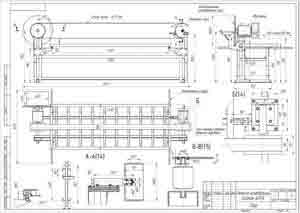

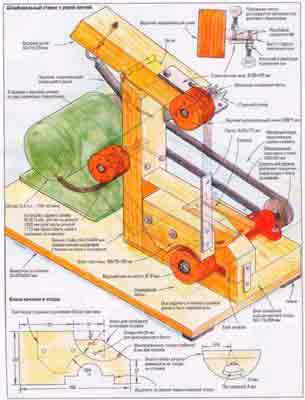

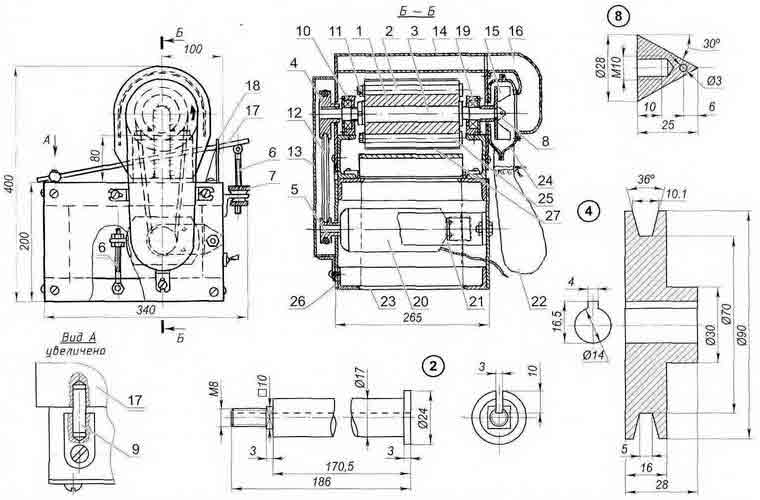

Чертежи и модели самодельных станков

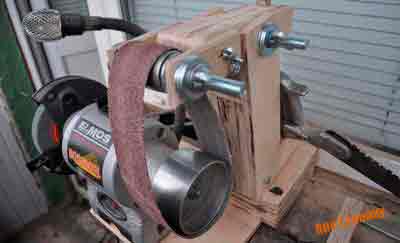

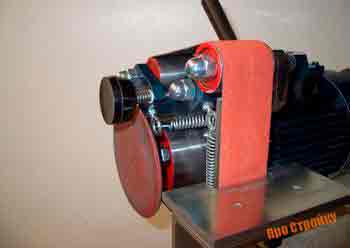

Делаем ленточный шлифовальный станок своими руками

Устройство ленточного станка таково: на столешнице в различных положениях устанавливается рабочий столик. Стол передвигается за счет роликов по направляющим цилиндрической формы, закрепленных на суппорты. На шкивы, находящиеся выше стола, надевают шлифовальную ленту, которая натягивается винтами. Деталь прижимают с помощью утюжка к абразиву, который перемещается в поперечном направлении. Движение ленты обеспечивается электродвигателем посредством ременной передачи.

Сделать такое устройство можно самому. Главные элементы станка: двигатель, основание и катки. Электромотор опять подойдет от стиральной машинки (мощность до 300 Вт, 1,5 тыс. оборотов в минуту). Основание выпиливают из металла и сваривают, оно должно быть достаточно крепким, не шататься. Размеры рабочей столешницы примерно 16 х 18 см. В торце одной из сторон высверливаются 3 отверстия для крепления площадки с электродвигателями с помощью болтов.

Желательно делать рабочую площадь максимальной, это увеличит возможности использования станка. Удобнее шлифовать детали, когда длина стола больше или равна длине заготовки.

При скорости перемещения абразивной ленты около 20 м\сек поперечник цилиндров должен быть около 20 см. При правильном расчете можно обойтись без редуктора.

Ведущий цилиндр жестко фиксируется на шкив двигателя, второй — натяжной. Он беспрепятственно вращается на подшипниках на фиксированной оси. Со стороны подвижного цилиндра рабочая поверхность должна быть немного скошена, чтобы добиться мягкого касания абразивной поверхности. Это очень важно для работы с проклеенными соединениями.

Цилиндры можно сделать из ДСП. Выпиливаются квадратные плитки 24 х 24 см из которых на оси собирается пакет и обтачивается до поперечника 20 см. При вытачивании барабана важно учесть: посередине его диаметр должен быть больше чем у краев на 2,5 — 3 мм.

Такая форма позволяет расположить абразивную ленту прямо посередине. Удобнее всего использовать ленту шириной 20 см. Кроме шлифовки деталей из дерева на таком станке можно затачивать любые резаки, а также обрабатывать криволинейные детали.

Видеоролик демонстрирует как сделать шлифовальный станок своими руками:

Источник: http://stanokgid.ru/universalnyj/lentochnyi-shlifovalnyi-stanok-svoimi-rukami.html

САМОДЕЛКИН ДРУГ

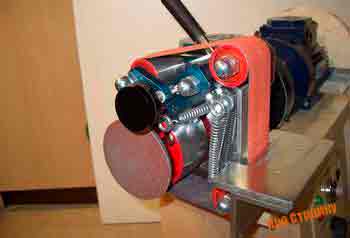

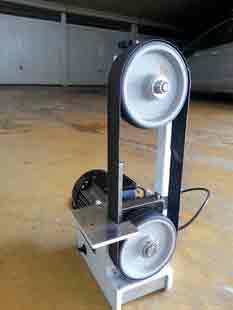

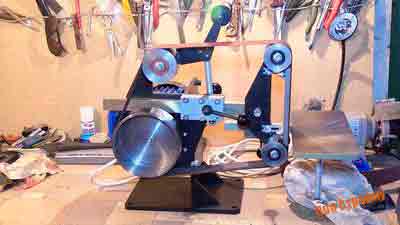

Как сделать мини ленточно-шлифовальный станок своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим материал о том, как самостоятельно сделать мини ленточно-шлифовальный станок своими руками. Данный станок предназначен непосредственно для финишной отделки деталей (шлифование и полировка) из различных материалов, можно шлифовать дерево, пластмассу, метал и прочее. В основном стационарные ленточно-шлифовальные станки используются в мебельной промышленности, а так же в кузнечных и столярных мастерских.

Такой станок неплохо конечно иметь и в частном пользовании, но цены на заводские образцы порой не по карману обычному любителю слесарного дела, а вот сделать шлифовальный станок вполне можно и самостоятельно. Понадобится электродвигатель 550 Вт, 2400 об/мин при этом лента будет проходить 15 м/с что очень даже неплохо;) Основой станка является рама сделанная из швеллера 120 мм, колеса использованы стандартные шириной 30 мм. Штанга-держатель подпружиненная сделана из проф-трубы квадратного сечения, за счет наличия пружины происходит натяжение шлифовальной ленты.

Давайте рассмотрим, как собственно собирался станок и что конкретно было использовано?

Материалы

  1. электродвигатель 550 Вт 2400 об/мин
  2. швеллер 120 мм

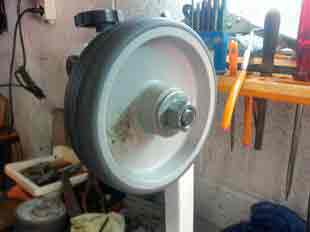

  3. колесо шириной 30 мм 2 шт
  4. подшипник
  5. шлифовальная лента

Инструменты

  1. сварочный аппарат
  2. болгарка
  3. гаечные ключи
  4. отвертка

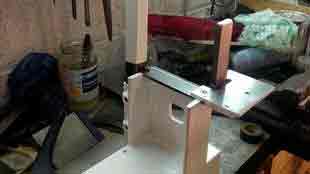

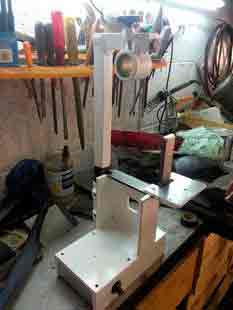

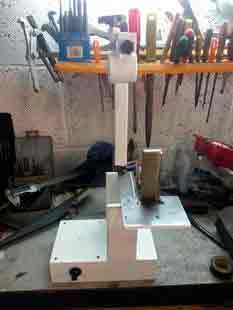

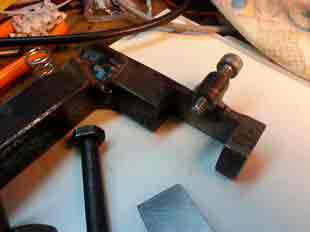

Пошаговый процесс сборки ленточно-шлифовального станка своими руками + чертежи и схемы

Для ознакомления сначала рассмотрим чертежи .

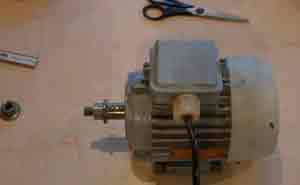

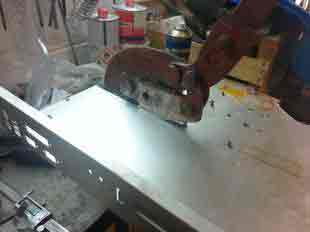

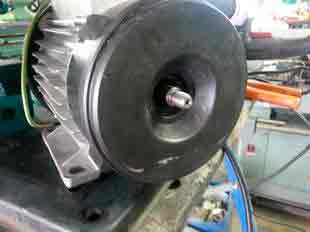

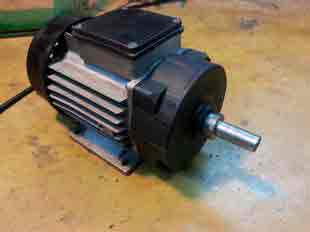

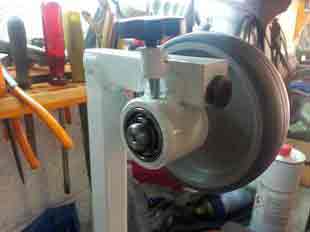

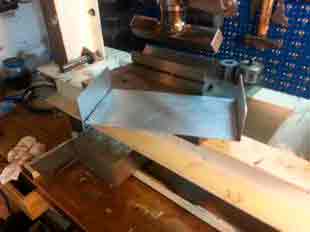

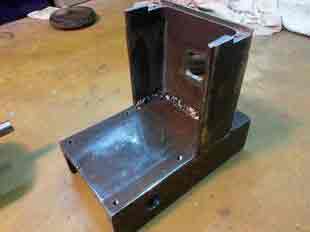

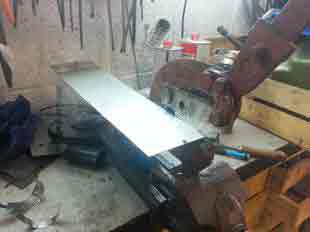

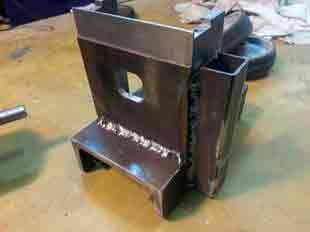

Электродвигатель. На токарном станке был расточен фланец. Сварена рама из швеллера 120 мм.Защитный кожух для электропроводки из алюминия.Рабочая площадка шлифовального станка.Установка колеса.Вот такой надежный станок получился.

Источник: http://www.samodelkindrug.ru/%D0%BA%D0%B0%D0%BA-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D0%BC%D0%B8%D0%BD%D0%B8-%D0%BB%D0%B5%D0%BD%D1%82%D0%BE%D1%87%D0%BD%D0%BE-%D1%88%D0%BB%D0%B8%D1%84%D0%BE%D0%B2%D0%B0%D0%BB%D1%8C%D0%BD/

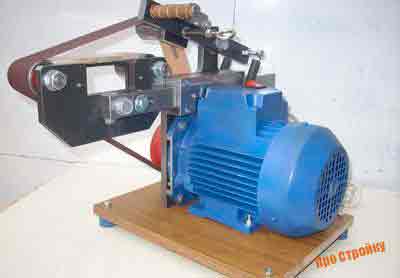

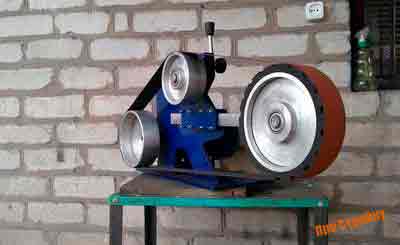

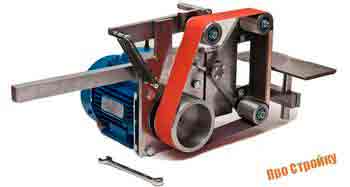

Гриндер своими руками: чертежи с размерами и инструкция для сборки шлифовального станка

На крупных и мелких промышленных предприятиях всегда была необходимость наличия в парке оборудования шлифовальных станков разного типа, в том числе ленточных. В последние годы, в связи с развитием мелкого бизнеса, кустарных мастерских, да и просто для выполнения мелких работ по шлифовке каких-либо деталей, стали выпускаться настольные малогабаритные шлифовальные станки ленточного типа. Вещь нужная, безусловно, но всё портит один нюанс: высокая стоимость. И это относится не только к зарубежным моделям, цены на отечественные аналоги тоже кусаются чувствительно. Тут поневоле многие мастера начинают задумываться о том, как сделать ленточный гриндер своими руками.

Как работает гриндер?

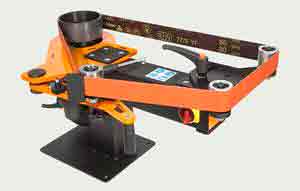

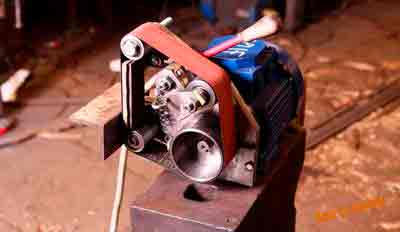

Настольный шлифовальный станок ленточного типа или по-простому, ленточный гриндер, является приводным устройством, где роль силового агрегата выполняет электродвигатель. Предназначен инструмент для обработки, доводки и шлифовки плоских поверхностей, удаления присутствующего на заготовках слоя ржавчины или красочного покрытия. С его помощью обрабатываются заусенцы и острые кромки стальных, чугунных, алюминиевых либо неметаллических деталей.

Конструкция

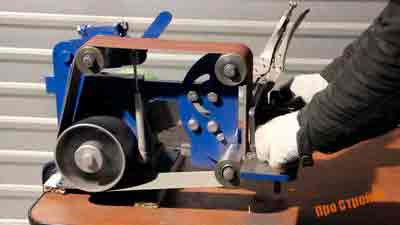

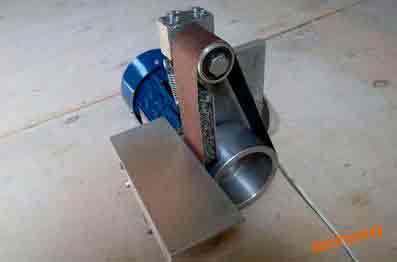

В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.

При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.

Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.

В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.

Хотя на подобных станках положено работать в защитных очках, нелишним будет установка откидного прозрачного стекла из акрила, во избежание повреждения глаз частицами окалины, чешуйками краски либо металлической пылью. Для примера можно посмотреть установленные защитные стёкла на промышленных станках, где в качестве рабочего элемента установлен круглый наждачный камень.

Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.

Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.

Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.

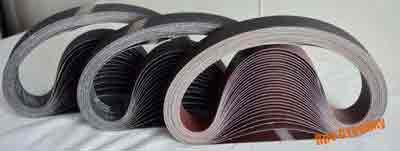

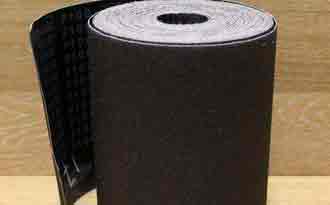

Выбор ленты

Для верного выбора ленточного гриндера неплохо было бы сначала определиться с габаритными размерами поверхностей подлежащих обработке изделий, а после ознакомиться с размерами имеющихся в свободной продаже шлифовальных лент.

Бесконечные шлифовальные ленты различаются по трём параметрам: по длине, ширине и степени зернистости. Выпускаемый на данный момент размерный ряд шлифовальных лент для подобных станков, следующий: 610 мм, 915 мм, 1230 мм, 1600 мм, 1830 мм по длине, по ширине размерные показатели ограничиваются 50 и 100 мм, хотя можно найти и другие.

В любом случае, следующие критерии должны соблюдаться:

  • Лента должна быть на эластичной тканевой основе.
  • Выдерживать предельные угловые скорости не менее 1500 об/мин.
  • Обладать большой абразивной стойкостью.
  • Предельное относительное натяжение на разрыв – не менее 15%.
  • Устойчивость к нагреву при длительной работе.

При выборе ленты необходимо учитывать, что наиболее оптимальным размером шлифовальных лент для самодельного гриндера является 1230 мм. Более короткие абразивные ленты изнашиваются быстрее, ибо не успевают охладиться в достаточной степени за время холостого хода. Что касается более длинных, то их применение приведёт к увеличению габаритов всей конструкции, что неприемлемо; при этом, каких-либо улучшений это не даёт.

Параметры механической прочности ленты на разрыв очень важны. Применение составных лент, пусть даже склеенных самым продвинутым составом либо двойным скотчем, не допускается категорически! При растяжении места стыка во время работы, лента увеличивается в длину и натяжение ослабевает. При этом возможен сход ленты с направляющих роликов или её разрыв, а на такой скорости это чревато тяжкими последствиями для оператора и окружающих. С учётом большой скорости движения ленты по поверхности направляющих и ведущего ролика, применяемое удельное усилие на поверхность абразива не должно превышать 0.8 кг/см 2 . Примерно такому параметру соответствует показатель механической прочности шлифленты из электрокорунда: 800-900 МПа.

Совет: перед установкой ленты на гриндер, ее рекомендуется вывесить на цилиндр, диаметром около 60 мм. Этим обеспечивается естественное растяжение абразивного элемента перед работой.

Гриндер своими руками: чертежи с размерами + инструкция по сборке

При разработке особое внимание уделяется конфигурации роликов, способу фиксации изделия и оптимальной мощности силового агрегата. Об этом подробнее.

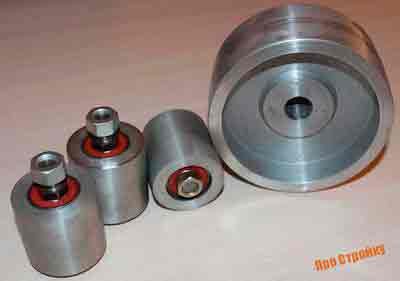

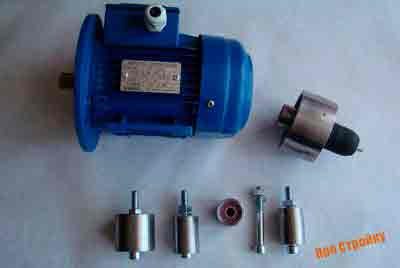

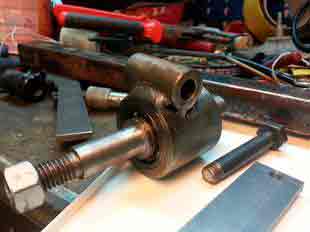

Изготовление роликов

Особое внимание требует изготовление главного, ведущего ролика, выполняющего роль шкива! Он должен быть в достаточной мере массивным. Это позволит во время пускового момента избежать ненужного рывка, за счёт присутствующей инерции состояния покоя. Скорость набирается постепенно до нужных значений. Если учесть применение в конструкции привода стандартного силового агрегата, со скольжением, не превышающей 9%, при номинальных 1500 об/мин, скорость составит не более 1400 об/мин максимум.

Ещё один нюанс! Сталь либо чугун для изготовления ведущей детали не годятся, ибо при пуске на двигателе будет больная нагрузка, или он вовсе не сможет прокрутить слишком тяжёлую болванку.

Для решения возникшего затруднения есть два варианта:

  1. Изготовить полый стальной ролик для уменьшения массы по принципу: больше диаметр — глубже полость. Точные размеры можно рассчитать с помощью справочника, хотя особая точность необязательна.
  2. Второй вариант: изготовление ролика из дюралюминия марки Д16 и выше.

На шкиве желательно выточить торцевую канаву, чьи размеры будут идентичны размерам предполагаемой к применению ленты. Это поможет предотвратить неконтролируемый сход ленты при неправильном расположении роликов в плоскости вращения.

То же рекомендуется проделать и с остальными направляющими роликами, включая натяжной. Применение дюраля для их изготовления позволит исключить операцию по вытачиванию полостей для регулировки веса.

Немалое значение имеет степень шероховатости поверхности роликов. Рекомендуемые предельные величины: Ra1,25-Ra2,5. Повышенная шероховатость приведёт к преждевременному износу основания ленты, а шероховатость ниже обозначенного предела будет способствовать ненужному проскальзыванию в процессе долговременной эксплуатации.

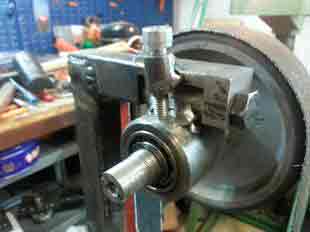

Установка роликов должна производиться с применением подшипниковых узлов закрытого типа на базе самоцентрирующихся подшипников с неподвижным внешним кольцом. Попадание абразивных или других частиц на вал ролика при такой установке исключено. При подборе подшипников надо учесть соответствие их несущих параметров с максимальным количеством оборотов силового агрегата.

Крепление роликов можно осуществить с помощью обычных шплинтов либо с применением буртика на одном конце оси, как предписано стандартом. Ведущий ролик должен иметь паз для общей с валом двигателя шпонки.

Двигатель и поворотный стол

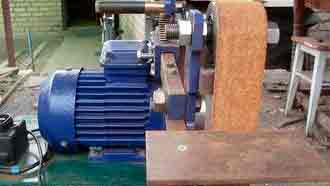

Если вы собираетесь собрать ленточный гриндер своими руками, то особое внимание стоит уделить выбору привода! Чаще всего используют движок на 0,75 кВт (хотя не возбраняется и до 1,5 кВт) с числом оборотов от 1500 до 3000.

Необходимо учесть, что лента может не выдержать высоких скоростей. Как правило, мощность движка выбирают в зависимости от предполагаемых операций на собранном станке. Если преобладают обдирочные работы, когда нагрузка на привод большая, силовой агрегат устанавливают более мощным, но с меньшим количеством оборотов, а если требуется просто поверхностная шлифовка, параметры остаются в упомянутых выше пределах.

Процесс шлифовки характеризуется немалыми загрязнениями в виде микроскопических частиц пыли, поэтому двигатель должен быть закрытого типа с собственным вентилятором для обдува! Рекомендации «знатоков» об использовании двигателя от стиральной машины б/у лучше игнорировать.

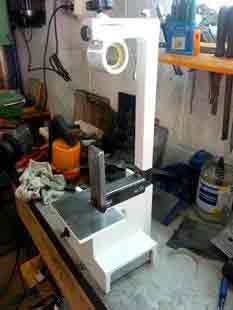

Для проектирования самодельного гриндера необходимы чертежи с размерами, кроме этого, неплохо подумать о технике безопасности и удобстве работы на собранном аппарате. Для этого требуются:

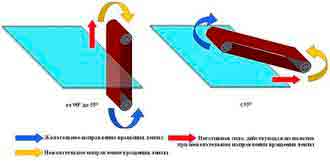

  1. Поворотный стол.
  2. Прижимная плоскость с обратной стороны ленты для опоры.

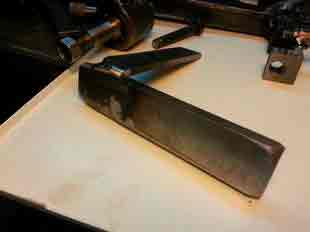

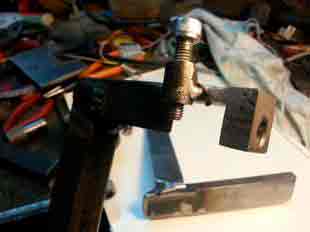

Для первой задачи кронштейн столика должен быть подвижным, с возможностью поворота на 90 градусов и фиксацией в предельных точках. Рекомендуемая толщина стола – не менее 15 мм, желательно использование дюраля.

Для прижимной плоскости годится отшлифованная возле опорного столика рама станка.

Источник: http://prostrouky.ru/instrumenty-i-oborudovanie/grinder-svoimi-rukami-instrukciya-i-chertezhi-dlya-sborki-shlifovalnogo-stanka.html

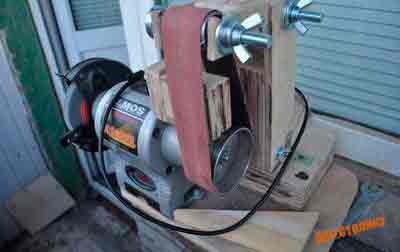

Самостоятельное изготовление ленточного шлифовального станка

Для полноценной обработки изделия своими руками требуются электроинструменты. Но случается так, что одного лишь инструмента недостаточно, и приходится прибегать к помощи более серьезного электрооборудования. К примеру, для того чтобы полноценно обработать поверхность габаритных изделий, используют такое оборудование, как ленточный шлифовальный станок.

Такого типа станок стоит очень дорого, если он произведен на специализированном заводе. По этой причине большинство мастеров изготавливают ленточный шлифовальный станок своими руками.

Из чего состоит ленточный шлифовальный станок

Самым используемым материалом для производства деталей является древесина. Для обработки деревянного изделия используют разное оборудование. Для того чтобы привести деревянное изделие максимально точно, применяют самодельный ленточный шлифовальный станок, в котором во главу угла ставится абразивная лента.

Механизмы шлифовального станка по металлу:

  1. Горизонтальное и вертикальное расположение абразивной ленты. Ее натягивают на оба барабана, которые совершают вращательные движения.
  2. Два вращающихся барабана: ведущий и ведомый. Есть возможность регулировать скорость вращающегося элемента.
  3. Механизм устанавливается на настольную поверхность, которая может быть деревянной и металлической. На металлическом основании есть возможность делать заточку более сложных деталей.
  4. Мощность электромотора, на базе которого работает агрегат, должен иметь не менее 2,8 КВт, при этом обеспечивать скорость ленте хотя бы 20 метров в секунду.
  5. Как правило, инсталлируется специальная вытяжка для уборки пыли и грязи во время работы.

Существует закономерность между длиной станка и длиной детали, которая на нем обрабатывается: чем больше деталь, тем длиннее должен быть обрабатывающий механизм.

Назначение

Чаще всего, данный агрегат используют для проведения последнего этапа по работе с изделием. Шлифовальные станки по металлу с лентой работают и с деревом, и с металлическими конструкциями. Устройство для обработки дерева способно отлично выравнивать шероховатости на обрабатываемой поверхности, сбривая все ненужные заусенцы, производя внутреннюю шлифовку изделий, сделать изделие предельно ровным и гладким.

Также лентошлифовальные станки предназначаются для:

  • Конечного шлифования детали перед процедурой нанесения слоя краски либо лака.
  • Термической обработки неровностей на изделии.
  • Сложной обработки поверхности бруска.

Как сделать настольную рабочую поверхность своими руками?

Оптимальный вариант – выбрать толстое полотно для качественного покрытия. Чем объемней размер рабочего стола, тем сложнее изделие можно изготовить. Функциональность рабочей станины напрямую зависит от удобства обработки металлической либо деревянной поверхности на ней.

Механизмы изготовления объемной станины:

  1. Сделать необходимые разметки.
  2. Просверлить три разъема для болтов.
  3. Посредством трех болтов сделать закрепление поверхности для проведения работ.

Как правильно выбрать и установить мотор для ленточного шлифовального станка гриндер?

Чаще всего в качестве станочного мотора может выступать обычный движок от машинки для стирки. Но если такой найти и установить трудно, то можно приобрести любой мотор, который делает не менее 1500 оборотов в минуту. В случае фиксации мотора на станине, нужно следить за тем, чтобы он был установлен максимально крепко.

На станке, как правило, устанавливают два барабана: ведущий и ведомый. Лучше всего для изготовления подходит материал ДСП.

Процесс изготовления барабанов:

  • Следует получить заготовку, сделанную из листа ДСП объемом не менее 200 на 200 мм.
  • Заготовку проточить так, чтобы ее диаметр был хотя бы 200 мм.
  • Инсталлировать данную обработанную заготовку на крутящем валу мотора станка. Его назначение – приводить ленту в движение.
  • Второй крутящий момент (ведомый) установить на ось и закрепить одинарными подшипниками. При этом на стороне барабанной части необходимо сделать небольшой скат. Это дает возможность ленте слегка касаться поверхности обрабатываемого изделия.

Как сделать ленточный шлифовальный станок собственноручно

Для производства ленты для шлифовальных станков чаще всего берут несколько качественных полос из наждачной бумаги. Их необходимо разрезать на несколько длинных кусочков (длиной не менее 200 мм) и соединить клеем. Наилучшим сырьем для склеенного полотна выступает брезент.

Все работы, связанные с проклейкой должны сопровождаться высокоэффективным смазывающим слоем, который сделает элемент крепким и максимально долговечным. Многие ведущие специалисты советуют качественно обтягивать оба катка посредством каучука. Лучше всего для этой роли подходят велосипедная и мопедная камера.

Процесс сборки станка, чтобы сделать его максимально качественным

Таким образом, современный станок для шлифовки вполне можно выполнить и своими руками, но с учетом того, что бруски должны быть изготовлены из березы либо из сосны. Наиболее значимые элементы для качественной обработки изделий склеиваются клеем ПВА, а монтаж агрегата не обходится без шурупов разного объема.

При этом склеивание может быть двух несложных кусков досок ДСП, которые соединены петлями. Лучше всего скреплять болтами марки М6.

Днище машинки держится на брусчатых станах, которые прежде подгоняют к габаритам станка, прикрепляя затем небольшие куски каучука для сохранения равновесия агрегата во время функционирования. С передней части шлифовальный агрегат крепят еврошурупами для изготовления мебели к стану и для обработки изделия.

Особенности конструкторской задумки самодельного агрегата

Ленточный станок для шлифовки может быть выполнен по-разному с точки зрения конструкторского исполнения: стол может быть подвижным и неподвижным, а лента свободной и плотно натянутой. На особом положении находится оборудование с несколькими широкими лентами. В такой ситуации рабочий стол изготавливают в форме гусеницы. А также в некоторых моделях наличие настольной поверхности вообще не предусмотрено.

Чаще всего такой механизм используют для заточки либо выточки:

  1. Ножей.
  2. Отверток.
  3. Стамесок.
  4. Топоров.
  5. Секаторов.
  6. Других колюще-режущих предметов.

Правила техники безопасной и эффективной работы

Ни один настольный агрегат для шлифовки не предусматривается без специального устройства для вытяжки пыли во время рабочего процесса. Любой профессиональный и выполненный в домашних условиях станок работает бесперебойно только при условии соблюдения необходимых мер безопасности.

При включении станок начинает вырабатывать не менее 1500 оборотов в минуту, а при такой скорости высока вероятность попадания внутрь агрегата мелких частиц, которые затем проникают в организм человека через дыхательный аппарат.

Видео: самодельный ленточно-шлифовальный станок.

Вредное воздействие

Тарельчато-ленточный шлифовальный станок очень негативно оказывает воздействие на слуховой аппарат человека, а при длительной работе можно вообще оглохнуть либо ослепнуть, если работать без специальных очков. Недопустимо подходить к работающему агрегату с мокрыми руками и в незакрытом рабочем халате.

Как показывает практика, последствия могут быть более чем печальными для трудящегося, в том числе высока вероятность порчи деревянного либо металлического изделия. После длительного использования шлифовального материала его следует заменить на новый, во избежание вызова дефектов инструмента.

Источник: http://metmastanki.ru/lentochnyy-shlifovalnyy-stanok-svoimi-rukami

Шлифовальный станок по дереву своими руками чертежи видео

В наше время не существует таких поверхностей, которые бы не были гладкими. Гладкость достигается за счёт различных шлифовальных устройств. Профессиональное оборудование стоит больших денег и не каждый сможет его приобрести, к тому же такие станки имеют достаточно высокую массу и габариты.

К счастью, умелые руки нашей страны приноровились изготавливать аналоги оборудования за столь скромный бюджет. Шлифовальный станок также не остался в стороне и был подвергнут модернизации ручного мастерства. Именно с этим самодельным станком мы и будем дальше знакомиться.

Общие понятия и область применения

Существует огромное количество шлифовального оборудования, которое делает любые древесные поверхности очень гладкими. Оно представляет собой станину, на которой расположен специальный каркас с электрическим двигателем (для самоделок используются моторы стиральных машинок) и механизмом. Сам механизм, в свою очередь, включает в себя валы, шкивы и ленту из абразива.

Область применения

Их используют на всех производствах, где обрабатывают древесину. Зачастую любые черновые изделия имеют неровную и шершавую поверхность. Такие заготовки нельзя просто покрасить и выставить на продажу или установить куда – либо. Поэтому, для дальнейшей обработки древесины все её поверхности поддаются шлифованию.

Шлифовальные станки также используют для обработки провесов и снятия фасок, закругления углов. Помимо этого шлифовальный инструмент придаёт любой поверхности гладкое выравнивание и калибровку.

Разновидности шлифовального станка по дереву

В зависимости от обрабатываемой поверхности различают следующие виды шлифовальных машин:

Ленточный шлифовальный инструмент

Ленточный шлифовальный станок

На данном оборудовании используется абразивная лента, которая натягивается двумя валами. В действие данные валы приводятся за счёт асинхронного электрического мотора. Абразивная лента во время обработки древесины не провисает, а упирается в рабочую плоскость, у которой имеется малый коэффициент трения. Лента может располагаться как горизонтально, так и вертикально. Плюс этого оборудования заключается в обработке длинных заготовок.

Универсальный шлифовальный агрегат

Универсальный шлифовальный станок

В данном случае станок имеет две рабочие шлифовальные поверхности. Одна ленточная поверхность, а другая круговая (дисковая). Этот универсальный станок создали для удобства работы на нём. Кстати, такая комплектация существенно сэкономит бюджет. В таком устройстве используется всего один двигатель. Исходя из этого, при работе на двух рабочих поверхностях, нагрузка на мотор не сильно возрастёт.

Барабанный шлифовальный инструмент

Барабанный шлифовальный станок

В данном случае, абразивная лента наматывается на два валика спиралевидным образом. Под валиками располагается столешница с гладкой поверхностью. Зазор между столешницей и валиками регулируется под необходимое расстояние. С помощью такого станка можно выполнять калибровку поверхности древесной заготовки.

Дисковый шлифовальный инструмент

Дисковый шлифовальный станок

Рабочая область данного оборудования является абразивным кругом. На ось электрического двигателя закрепляется круг с липучками, на которые закрепляется абразив. После запуска мотора, абразивный круг вращается вокруг своей оси, тем самым осуществляя шлифование. Данная разновидность станка имеет возможность регулировать скорость обработки, причём число оборотов оси не будет уменьшаться.

На каждом из четырёх видов станков можно выполнять определённые операции. Теперь, когда мы имеем представление о том, как выглядит шлифовальное оборудование, пора разобрать конструкцию станка.

Помимо вышеуказанных станков существуют ещё и переносные шлифовальные машинки. И это ещё не всё, чтобы не тратиться на станки, люди придумали шлифмашинки из дрели, из болгарки. Дело в том, что закрепляются насадки на эти инструменты и осуществляется такое же шлифование.

Расчёт мощности для мотора

Важно! Перед созданием любого самодельного детища, выполняющего шлифовальные функции, крайне важно правильно высчитать мощность электрического привода. Ведь если мощность мотора будет слабой или наоборот сильной, то никакой работы вы не сможете сделать.

Расчёт мощности осуществляется по специальной формуле, которая относится к разряду сложных математических вычислений.

Формула выглядит следующим образом
Где каждое обозначение означает следующее
  1. q – Означает давление обрабатываемой древесной детали на плоскость абразивного полотна (N/ квадратный сантиметр).
  2. k – Показатель трения изнаночной стороны абразива по рабочей поверхности.
  3. n – Коэффициент полезного действия всей системы.
  4. K — Показатель рабочей плоскости абразива относительно обрабатываемой детали. В приоритете плотность дерева и его зернистость. Пределы этого показателя колеблются от 0.2 до 0.6.
  5. S – Участок обрабатываемой детали, которая соприкасается с абразивом, измеряемая в квадратных сантиметрах.
  6. U – Скорость вращения абразива, измеряемая в метрах в секунду.

Когда вы вычислите по формуле необходимую мощность электрического привода вашего будущего агрегата, можно смело начинать собирать станок в целом.

Пришло время ознакомиться с конструкцией самодельного станка. Чертежи всех четырёх видов оборудования можно найти в свободном для просмотра доступе и скачать, а также скачать всевозможные фото схемы. В качестве примера для визуального изучения рассмотрим ленточный шлифовальный инструмент.

Чертеж шлифовального станка

Конструкция станка и его схемы

Любая сборка самодельного оборудования начинается с конструирования станины или основания будущего станочного оборудования. Это можно сделать с помощью металлического материала, либо из древесного материала. Стандартно используют следующие габариты станины 500 мм х 180 мм, при этом толщина должна составлять 2 см.

После изготовления основания, можно переходить к следующим шагам. Асинхронный мотор можно установить в нескольких местах, чтобы его работа была полноценной. Подготовить плоскость на самой станине или изготовить площадку под мотор, которая будет крепиться к торцу станины. Другая сторона станины предназначена для расположения вала, со шкивом для ремня и роликами для абразивной ленты. Сама лента устанавливается с небольшим наклоном. Делается это для того, чтобы абразив плавно и аккуратно соприкасался с обрабатываемой плоскостью заготовки.

Схема ленточного шлифовального станка

Как мы видим из схемы и чертежа, конструкция шлифовального оборудования довольно проста. Всё разновидности этих станков собираются по одинаковой схеме.

Совет: В процессе сборки вашего будущего агрегата для шлифования, необходимо соблюдать все необходимые размеры, а также производить расчёт всех параметров нужно крайне серьёзно.

Когда конструкция нам знакома, можно переходить к процессу сборки.

Процесс сборки шлифовального станка

Для сборки шлифовального инструмента потребуются следующие элементы:

  1. Древесная доска.
  2. Деревянные бруски или металлическая профильная труба.
  3. Шарикоподшипники.
  4. Электрический мотор.
  5. Резиновый ремень.
  6. Резиновый пассик.
  7. Металлический шкив.
  8. Саморезы, крепёжные элементы.
  9. Абразивный элемент.
  10. Рабочий инструмент (дрель, болгарка, шуруповёрт, лобзик и т.д.).
  11. Сварочный аппарат (если конструкция станины состоит полностью из металла).

После того, как мы определились с материалами и рабочим инструментарием, можно приступать к сборке всех деталей и элементов в один механизм. Для этого осуществляется сборка станины. Она может быть металлической (состоять из металлопрофильной трубы) или из древесины (состоять из деревянных брусков и древесного массива).

Когда станина готова

Можно приступать к установке мотора. Мощность мотора должна составлять не меньше 2.5 кВт и ни больше 3 кВт, с количеством оборотов двигателя от 1200 до 1500 оборотов в минуту. На вал мотора устанавливается шкив для ремня. Мотор устанавливается с одной стороны станины. Зачастую моторы используют из стиральных машин, используемых в быту.

С другой стороны

Располагается вал с подшипниками, с одной стороны которого закреплён шкив, а с другой стороны ролик, на него в дальнейшем будет одеваться абразивная лента. Шкив вала и двигателя должны быть расположены в ровной горизонтальной плоскости. В этой же области должен располагаться механизм натяжения ремня.

Далее из дерева

Или из фанеры, или металла конструируется стойка, на которой будут размещены остальные ролики и одета наждачная лента. Также должен иметься механизм натяжения. Помимо этого обязательно присутствие рабочей планки, о которую будет производить трение абразивная лента.

На станине, как правило, с торца, устанавливается пусковая кнопка. Электрическая цепь станка должна быть заземлена.

После того

Как всё выполнено, можно произвести первый запуск и осуществить настройку оборудования должным образом. Когда настройка произведена, прогоняется первая заготовка и проверяется результат работы. Если всё удалось, то значит, что вы всё сделали правильно.

Для визуальной наглядности и полного понимания всего процесса сборки, можно скачать видео инструкции.

Общие отзывы и подведение итогов

Как правило, в интернете о таком виде оборудования только положительные отзывы. Ведь действительно, когда в быту необходимо придать той или иной деревянной вещи гладкую поверхность, то наличие шлифовального инструментария является незаменимым.

Видео обзоры

Видео обзор самодельного шлифовального станка:

Видео обзор по выбору шлифовального оборудования:

Видео обзор ленточного шлифовального станка:

Видео обзор эксцентриковых шлифмашинок:

Источник: http://stanki-info.ru/shlifovalnyj-po-derevu-svoimi-rukami-chertezhi-video.html

Ленточный шлифовальный гриндер: сборка своими руками

Очень часто в промышленных целях используется шлифовальное оборудование ленточного типа для разных целей. Гриндер ленточный — это такой тип станка, который нужен для сухого шлифования разных изделий, которые могут быть сделаны на основе металла, натуральных и искусственных камней или другого материала.

Благодаря применению чертежей, а также использованию ряда рекомендаций, вы сможете собрать ленточный гриндер своими руками.

Сферы применения

Шлифовальный гриндер — это оборудование, которое сделать самостоятельно весьма выгодно, поскольку с его помощью можно выполнять ряд технологических операций, которые связаны со шлифовкой деталей. Как уже говорилось, детали могут быть изготовлены на основе следующих материалов:

Выполненная в промышленных условиях деталь зачастую стоит недешево. Также помните о том, что оборудование нуждается в регулярном обслуживании, при необходимости сделать ремонт ленточно-шлифовального станка можно тоже своими руками, для этого не нужны специальные инструменты или другие приспособления.

Ленточный гриндер можно применять для следующих технологических целей:

  • снять облой;
  • убрать заусенцы;
  • убрать с поверхности незначительные дефекты;
  • почистить коррозионный слой;
  • удалить последствия плазменной, лазерной или другой резки;
  • убрать дефекты, которые были допущены во время сварочного процесса.

Особенности конструкции

Такой материал, как древесина, часто применяется для изготовления всевозможных деталей и разных изделий. Обработка заготовок на основе дерева осуществляется с помощью разного оборудования. В частности, для тщательной и высокоточной обработки нужны шлифовально-ленточные станки, рабочим органом которых является абразивная лента.

Элементами конструкции такого агрегата являются:

  • абразивная лента — ее можно размещать горизонтально или вертикально, ленту устанавливают на станине и ставят между вращающимися барабанами;
  • барабан (ведущий и ведомый) — ведущий барабан двигается благодаря электродвигателю, который передает посредством ременной передачи вращательный момент. Скорость движения ведущего элемента и, соответственно, скорость движения ленты можно регулировать посредством специально установленных режимов обработки тех или иных поверхностей;
  • стол для оборудования (металлический или деревянный) — если он сделан из дерева, то на нем можно затачивать сложные заготовки;
  • электродвигатель — он должен обладать мощностью порядка 2,8 кВт. Также он обязан обеспечивать скорость ленты в 20 метров в секунду;
  • специальная монтажная вытяжка — ее нужно поставить с той целью, чтобы при технологическом процессе вы могли удалить пыль, которая появилась во время работы.

Длина станка, а также его рабочего инструмента, непосредственно зависит от длины обрабатываемых изделий. Если заготовка имеет длину меньше, чем рабочая поверхность, с ней будет проще работать.

Самостоятельная работа по сборке

Приобрести заводской ленточно-шлифовальный гриндер может далеко не каждый, поскольку профессиональное оборудование стоит весьма недешево. Не забывайте и о том, что промышленное ленточно-шлифовальное оборудование очень габаритное и может из-за этого попросту не поместиться в вашей мастерской, а также оно будет сложным в плане транспортировки.

Конструктивные особенности оборудования таковы, что его можно будет собрать своими руками. Очень важен в этой работе подготовительный этап. И для того чтобы самому сделать гриндер, для начала нужно будет подготовить следующее:

  • сделайте набросок чертежа, в котором будут отображены все особенности будущего станка. Благодаря заранее подготовленному чертежу вы поймете, какие инструменты и материалы вам потребуются;
  • подготовьте весь нужный инструмент. Это электрический лобзик, дрель и болгарка. Учтите и тот факт, что ряд чертежей предусматривает использование металлических элементов для крепления конструкции, гашения вибрации и для других целей. При выборе инструментов обязательно учтите тот факт, что вы будете работать с металлическими изделиями;
  • некоторые детали нельзя сделать своими руками, поскольку потребуется токарный станок. Возможно, потребуются услуги профессионального токаря.

Во время подготовки чертежа обязательно учтите, что наиболее распространены те варианты сборки ленточно-шлифовального оборудования, благодаря которому шлифовка возможна как в горизонтальном, так и вертикальном положении. Такой самодельный станок имеет максимальную функциональность, поскольку с их помощью вы сможете обрабатывать детали под разным углом. В основе самодельных конструкций в основном лежит схема промышленных моделей, затем вы меняете их в зависимости от ваших нужд.

Алгоритм изготовления

Для изготовления силовых деталей нужно применять металл толщиной от 10 мм и выше. Для облегчения работы можете сделать разметку на поверхности в зависимости от чертежа. Разметка наносится с помощью маркеров, причем точность изготовления в этом отношения не слишком важна. Резание можно проводить посредством плазменной резки, но для домашнего использования такое оборудование не совсем подойдет.

Для создания основания лучше всего брать металл толщиной от 12 мм. Элементы желательно соединять винтом и гайкой, но потребуется сделать немало разных отверстий в металле. Помимо этого, сборку можно проводить методом электросварки.

Однако работа может иметь и свои сложности. Их могут создать те элементы конструкции, которые способствуют вращению поворотного механизма, а это обеспечивает обработку деталей сразу в нескольких плоскостях. Обычно пазы для поворота выполняет профессиональный фрезеровщик, однако их можно сделать и самостоятельно с применением такого оборудования, как:

Отдельно следует остановиться на особенностях изготовления роликов. В этом случае нужно учитывать следующие нюансы:

  • если вы решили изготовить своими руками мини-версию шлифовально-ленточного станка, то нужно брать дюралюминиевые или титановые ролики. Если ролики на основе таких материалов отсутствуют, возьмите старые болванки;
  • ролики должны иметь точную геометрическую форму, поэтому здесь лучше обратиться к опытному профессиональному токарю;
  • тот ролик, который вы будете фиксировать на валу применяемого электрического двигателя, должен быть стальным. Это важно, поскольку его размер довольно велик. Титановую заготовку отыскать не так просто, а вот остальные материалы могут не выдержать нагрузку.

Всего роликов пригодится четыре штуки:

  • приводной на 150 мм;
  • натяжной на 100 мм;
  • маленькие для направления ленты по 70 мм (2 штуки).

Когда вы будете собирать вашу конструкцию, то обязательно учтите то, что размещать ролики нужно строго по одной линии. В противном же случае ваша лента может все время соскакивать. Ширина применяемых болванок зависит непосредственно от ширины ленты. А запас по данному показателю должен составлять не меньше 20 процентов от общей ширины. В отдельных случаях цилиндр должен иметь форму бочки, с этой целью с каждого края сделайте незначительный скос. Цилиндрическая поверхность должна быть гладкой, это не позволит ленте соскальзывать благодаря сильному натяжению.

Обязательно следует правильно выбирать подшипники, ведь они тоже немаловажная часть конструкции. Они обязаны быть закрытого типа, поскольку процесс применения ленточно-шлифовального гриндера предусматривает, что будет образовываться много пыли. Если она попадет во внутреннюю полость подшипника, то увеличится трение, а это сильно сократит срок эксплуатации оборудования. Еще они должны иметь как минимум шестой класс, поскольку на ось и подшипники будет передаваться большая нагрузка.

Как выбрать привод

Когда вы планируете изготавливать самостоятельно ленточно-шлифовальный станок, то нужно заранее правильно подобрать к нему привод. Обычно мощность электрического двигателя составляет как минимум 1,2 кВт даже с условием незначительной нагрузки.

Для оборудования, используемого в бытовых целях, достаточно моделей, работающих от простой сети в 220 В. Также учтите и тот факт, что электрический двигатель для увеличения показателей точности обработки должен иметь много оборотов. Некоторые модели оснащены лопастями для обдува корпуса, что помогает снизить температуру. Такая технология проста, но очень полезна.

Итак, мы рассмотрели, как можно в домашних условиях самостоятельно сделать ленточно-шлифовальный станок. Если подготовите чертежи, а также будете четко следовать инструкциям, то сможете обеспечить себя качественным оборудованием для шлифовки деревянных изделий и для заточки любых режущих инструментов.

Источник: http://tokar.guru/stanki-i-oborudovanie/lentochnyy-shlifovalnyy-grinder-sborka-svoimi-rukami.html

Шлифовальный станок – все его разновидности

Шлифовальный станок представляет собой агрегат для обработки абразивными приспособлениями различных изделий из металла, камня, дерева.

1 Общая информация о шлифовальном станочном оборудовании

Шлифовальные агрегаты разных типов дают возможность осуществлять высокопроизводительные процедуры обработки поверхности деталей. На них допускается:

  • выполнять заточку разнообразного инструмента;
  • шлифовать наружные и внутренние части изделий различного назначения и формы;
  • производить обдирку, шлифование и отрезку металлических отливок, сложных специальных профилей;
  • обрабатывать резьбу и зубья зубчатых конструкций;
  • изготавливать шпоночные и спиральные канавки на прутках из высоколегированных сталей.

Современный шлифовальный станок нередко является незаменимым устройством, необходимым для изготовления труднообрабатываемых хрупких изделий из керамических и магнитных материалов, применяемым в вычислительной и электронной технике. Важным достоинством описываемых агрегатов считается то, что они способны применять технологии обдирочного и скоростного шлифования, которые делают процесс обработки металла в разы более эффективным и производительным.

Подобные возможности позволяют снимать с заготовки большой объем металла за малое время. Доказано, что черновая обработка металлических изделий фрезерованием или точением не обеспечивает того результата удаления стружки, который гарантирует обдирочная обработка на шлифовальном агрегате.

Кинематика любого станка для шлифования одинакова – процесс производится за счет перемещения либо вращения обрабатываемой заготовки и вращения рабочего инструмента (круга). При этом движение детали осуществляется по дуговой или прямолинейной траектории по отношению к торцу либо периферии шлифовального круга. В целом шлифовальный станок имеет следующие кинематические цепи:

  • передвижение (в продольном направлении) стола от установленного на оборудовании гидравлического привода;
  • вращение круга для шлифования от индивидуального привода;
  • гидравлическая или электромеханическая подача (в поперечном направлении) детали либо инструмента;
  • электромеханическая, гидравлическая или ручная правка круга;
  • вращение от индивидуального привода рабочего стола либо изделия, подвергающегося обработке;
  • подача (гидравлическая или механическая) инструмента на глубину.

2 Как классифицируется оборудование для шлифования?

Шлифовальные станки по металлу могут причисляться к разным видам. Самыми распространенными являются круглошлифовальные агрегаты, способные обрабатывать заготовки сечением от 2,5 до 60 сантиметров. В них горизонтальный вращающийся шпиндель находится на салазках. Шлифуемая деталь совершает перемещение в патроне либо на центрах задней и передней бабки.

Если используется настольный шлифовальный станок, в нем продольное возвратно-поступательное движение совершается рабочим столом. А вот на больших агрегатах за движение отвечает специальная шлифовальная бабка. Круглошлифовальные установки используются для обработки конических и цилиндрических изделий. Аналогичную конструкцию имеют и другие станки круглошлифовальной группы:

  • Врезные. Они работают по технологии врезания – рабочий инструмент подается поперечно по отношению к обрабатываемой детали. Их отличие от обычных агрегатов для «круглого» шлифования металла заключается в более высокой мощности и показателе жесткости конструкции.
  • Универсальные. Могут работать с торцовыми поверхностями, имеют стол и переднюю бабку поворотного типа (вращение производится вертикально). На универсальном оборудовании допускается обрабатывать заготовки не более 30 сантиметров в диаметре.
  • Вальцешлифовальные. Установки для обработки в центрах профильных и цилиндрических вальцов сечением от 40 до 100 сантиметров, располагающие особыми устройствами, позволяющими получать поверхности вогнутого и выпуклого типа.
  • Станки для работы с шатунными шейками коленвалов. Специализированное круглошлифовальное оборудование с двумя кругами (реже с одним) и специальным зажимом, который фиксирует шейку.

Реже используются плоскошлифовальные станки, обрабатывающие заготовки длиной от 20 до 500 см, шириной от 15 до 100 см, сечением от 30 до 200 см. Они бывают горизонтальными и вертикальными (в зависимости от того, как монтируется шпиндель), а также двух- либо одноколонными. Шлифовальный станок для работы с плоскими деталями обрабатывает их торцом либо периферией инструмента. Допускается установка на агрегат добавочных механизмов для обработки очень сложных контуров.

Разновидностью плоскошлифовальных агрегатов считаются двухсторонние станки, которые без проблем обрабатывают одновременно две плоские поверхности. Они также бывают горизонтальными и вертикальными. Шлифуемые заготовки в них размещают на подающем устройстве, находящимся между шлифинструментом. Для обработки отверстий (конических, цилиндрических) нередко применяются внутришлифовальные установки. Настольный вариант таких станков шлифует отверстия от 1 до 10 см, а производственные агрегаты без труда справляются с отверстиями до 100 см.

А вот для притирки разнообразных поверхностей (калиброванных, цилиндрических, плоских) при помощи специальных дисков или абразивных брусков используется притирочное оборудование. В подобных станках рабочие операции выполняются механически и вручную.

В производственных условиях применяются и другие виды шлифовальных агрегатов:

  • Полировальные. На них монтируют матерчатые ремни (их называют бесконечными) с нанесенным порошком-абразивом либо мягкие шлифовальные круги. Операция полирования производится вручную.
  • Хонинговальные. Станки для снятия небольших припусков (на сечение заготовки – не более 0,04–0,08 мм).
  • Шлифовально-отделочные. Такой шлифовальный станок используется для обработки брусками-абразивами поршней, валов и аналогичных им деталей сечением 10–20 см.
  • Бесцентрошлифовальные. С их помощью доводят до требуемых показателей шероховатость наружных поверхностей изделий.

3 Краткая информация о станках под брендом Корвет

Шлифовальное станочное оборудование от Воронежского инструментального предприятия Энкор известно многим россиянам, которые на любительском и полупрофессиональном уровне занимаются самостоятельной обработкой разнообразных изделий.

Станки Корвет моделей 51, 52, 53, 55 имеют отличные технические параметры и высокий уровень надежности. Их конструкция одинаковая, но при этом каждый агрегат описывается собственными характеристиками. Это дает возможность потребителю выбрать тот Корвет, который идеально подойдет для него. Среди агрегатов компании легко найти установку, подходящую для применения в производственных условиях, а также настольный станок для бытового использования.

Комбинированный станок Корвет любой модели позволяет выполнять качественную обработку плоскостей, торцов и кромок деталей из дерева, а также габаритных изделий. Самым мощным агрегатом под описываемым брендом является установка Корвет 55. Этот шлифовальный станок использует рабочие диски сечением 25 см, имеет ширину ленты 15 см и мощность электродвигателя 750 Вт. Такое оборудование располагает вместительным пылесборником, надежными опорными ножками и наклоняемым столом, который значительно увеличивает потенциал использования установки.

А вот Корвет 51 – это уже более «скромный» по своим тех.характеристкам настольный агрегат, идеально подходящий для домашней эксплуатации. Он не займет много места в гараже или подсобном помещении, и при этом будет полностью выполнять свои задачи. Настольный станок Корвет 51-ой модели описывается следующими основными параметрами:

  • ширина ленты для шлифования – 10 см;
  • мощность – 375 Вт;
  • диаметр рабочего диска – 15 см.

Добавим отдельно, что в настоящее время станки фирмы Энкор изготавливаются на заводах Китая. Этот факт иногда пугает потенциальных покупателей, но, судя по отзывам, их опасения являются напрасными, так как качество оборудования находится на вполне пристойном уровне. Выполнение любой работы на шлифовальных станках воронежского бренда отличается простотой и реальной эффективностью.

4 Как изготовить самодельный шлифовальный агрегат?

Стоимость оборудования, производимого на заводах, достаточно высока. Не каждый человек готов выложить «кругленькую» сумму за агрегат, которым он будет пользоваться время от времени. В подобных ситуациях имеет смысл сделать простейший шлифовальный станок своими руками. Его изготовление, поверьте, не такое сложное, как может показаться.

Главными составляющими элементарной самодельной установки для шлифовки разных материалов являются два барабана, станина и электрический двигатель. Станину легко вырезать из толстого стального листа, мотор можно взять от «отправленной на пенсию» стиральной машины, а барабаны сделать из древесно-стружечных плит. Давайте посмотрим, как сделать шлифовальный станок своими руками со станиной с геометрическими параметрами 50х18 см.

Рабочий стол для станины с такими габаритами должен иметь размеры примерно 18х16 см. Одну из сторон базы для станка нужно максимально ровно обрезать (с этой стороны мы затем подсоединим к станине электродвигатель). Вручную обрезку произвести будет затруднительно, поэтому подобную операцию лучше выполнить на фрезерном агрегате. Затем необходимо будет сделать три отверстия в станине и прочно прикрепить к ней вырезанный рабочий стол при помощи болтов, после чего присоединить и электродвигатель (нужно, чтобы он прилегал к базе агрегата максимально плотно и надежно).

Обратите внимание! Электромотор от «стиралки» или иного электротехнического устройства должен располагать мощностью не менее 2,5 киловатт и выдавать около 1500 оборотов в минуту. При меньшей мощности самодельный шлифовальный станок будет функционировать неэффективно. При грамотном выборе требуемого диаметра ведущего и натяжного барабана необходимость в монтаже редуктора отпадает.

Для тех случаев, когда лента на самодельной шлифмашине будет вращаться со скоростью не более 20 метров в секунду, рекомендуется изготавливать барабаны диаметром порядка 20 сантиметров. Натяжной барабан будет вращаться на подшипниках вокруг оси (неподвижной), а ведущий нужно закрепить на валу привода. Желательно сделать небольшой скос со стороны натяжного барабана. Это необходимо для того, чтобы шлифлента плавно контактировала с рабочей площадкой.

Сам процесс изготовления барабанов из ДСП очень прост. Берете плиты, распиливаете их на дощечки 20х20 сантиметров и комплектуете полученные заготовки в один пакет толщиной 24 сантиметра. Затем протачиваете его до нужного сечения (в нашем случае – до 20 см).

На барабаны желательно натянуть небольшую по ширине (не более трех сантиметров) резину с камер мопеда либо велосипеда. Ширина абразивной ленты, с помощью которой будет выполняться шлифование, должна равняться приблизительно 20 сантиметрам. Ленту можно сделать из обычного наждачного полотна, разрезав его на отрезки нужной ширины и склеив их между собой.

Источник: http://tutmet.ru/shlifovalnyj-nastolnyj-stanok-metallu-svoimi-rukami.html

Изготовление ленточного шлифовального станка

Одной из завершающих операций изготовления изделий является шлифование. Для его выполнения можно использовать наждачную бумагу, болгарку или шлифовальный станок. Чаще всего шлифовка требуется в производстве мебели. Наиболее производительным и точным будет ленточный шлифовальный станок по металлу.

Его можно использовать для финишной обработки не только деревянных деталей, но и металлических, применяя соответствующий абразивный материал. Можно избавиться от углублений и заусениц, удалить старое покрытие, получить гладкую поверхность или откалибровать деталь.

Виды шлифовального оборудования

Для завершающей обработки деревянных изделий существует несколько видов шлифовального оборудования.

Разновидности, зависящие от типа шлифующей поверхности:

  • Дисковые. Деталь обрабатывается на рабочем столе перпендикулярно (или под углом) к которому находится наждачный диск, связанный с двигателем. Предназначен для зачистки деталей цилиндрической, конической или шарообразной формы. Производительный и компактный станок.
  • Барабанный. Рабочий орган оборудования, как уже понятно по названию, является барабаном. Чтобы повысить производительность или совместить черновое и чистовое шлифование монтируют два барабана с разными размерами абразивных зёрен. Предназначен для обработки длинных плоских заготовок (доски, рейки).
  • Ленточный. Шлифующей частью является лента с абразивным напылением. Станок отличается высокой производительностью и относительно невысокой стоимостью.

Типы станков в зависимости от вида обрабатываемой детали:

  • Круглошлифовальные. С их помощью обрабатывают конические и цилиндрические наружные поверхности заготовок.
  • Бесцентровые. Предназначены для работы с деталями большой длины или без отверстия по центру.
  • Внутришлифовальные. Шлифуют отверстия разных форм. Больше всего востребованы в промышленности.
  • Плоскошлифовальные. Позволяют обрабатывать торцы и периферию круга. Могут оснащаться столами, которые вращаются или перемещаются продольно.

Наиболее востребованы не только в производстве, но и в частном домовладении ленточные плоскошлифовальные станки.

Конструкция ленточного станка

Шлифовальный станок по дереву состоит из двигателя, приводящий во вращение барабаны с помощью клиноременной передачи.

На барабаны натягивают ленту с абразивными частицами, которая соединена концами. Она может находиться как в вертикальном, так и горизонтальном положении, а также под наклоном.

Для удобства обработки деталей на многих станках монтируют стол перпендикулярно рабочему органу. Чтобы регулировать режим обработки заготовок можно менять скорость движения барабанов.

Для удобства работы на ленточном шлифовальном станке нужно учесть разницу длины ленты и размера обрабатываемой детали. Лента должна быть длиннее, чем поверхность заготовки. В таком случае выполнение шлифовки будет более эффективным и качественным.

Нюансы исполнения ленточного станка могут отличаться. Рабочий стол может быть подвижным или жёстко закреплённым. А также рабочий стол может выполняться в форме гусеницы, выполняя дополнительно функцию подачи материала.

Либо же полное отсутствие рабочего стола и наличие свободной ленты, которая может находиться в любом положении. Ширина абразивной ленты может быть разной.

Любой плоскошлифовальный ленточный станок оснащается устройством для аспирации пыли, которая возникает при шлифовке.

Параметрами работы шлифовального оборудования являются скорость движения ленты, сила прижима детали к ленте, натяжение ленты. При слишком высокой скорости движения ленты и низким прижимом некоторые части заготовки могут остаться нешлифованными.

При слишком сильном прижиме детали и низкой скорости подачи ленты наоборот можно повредить деталь. Натяжение ленты производится благодаря перемещению ведомого барабана.

Сам рабочий станок может отличаться по зернистости. Её подбирают в зависимости от требуемой гладкости детали и материала заготовки. Именно твёрдость обрабатываемой детали влияет, в первую очередь, на характер абразивной поверхности.

На работу станка по дереву влияет качество склейки ленты. Она должна быть правильно соединена, быть целой без повреждений, чтобы в процессе шлифования не было нарушений работы оборудования.

Натягивая ленту на барабан нужно следить, чтобы шов при работе не цеплялся за обрабатываемый материал, а скользил по нему. То есть соединение ленты должно лежать по направлению движения, а не против.

Гриндер своими руками

Самостоятельное изготовление шлифовального станка

В домашних условиях профессиональное оборудование окупается нескоро в связи с нерегулярным использованием. Можно изготовить ленточный шлифовальный станок своими руками, чтобы сэкономить финансы на приобретении такого инструмента.

Самодельный плоскошлифовальный станок имеет основные конструктивные составляющие – двигатель, станина и барабаны.

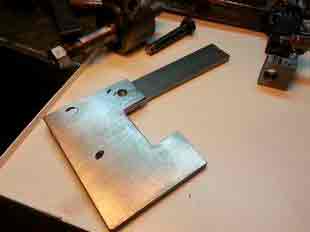

Как сделать шлифовальный станок? Для станины лучше подобрать металлический лист, минимальные размеры которого 500х180х20 мм. Чем больше габариты рабочей поверхности, тем удобней и больше разных деталей можно будет обработать. Важно сторону станины, к которой будет прикреплена площадка с электродвигателем, обработать очень ровно.

С этим может помочь справиться фрезерный станок или гильотина. Площадка для двигателя должна быть из листа металла с габаритами 180х160х10 мм. Но обязательно нужно проверить, соответствуют ли её габариты размерам двигателя. Лист крепится к станине несколькими болтами.

В качестве двигателя самодельного ленточного шлифовального станка может выступать мотор от стиральной машинки.

Подбирать электродвигатель стоит с мощностью до 3 кВт и скоростью вращения около 1500 об/мин. Важно зафиксировать агрегат на площадке крепко и надёжно.

Чтобы станок по дереву своими руками работал эффективно, скорость движения ленты должна быть около 20 м/с. Для обеспечения такого режима диаметр барабанов должен быть 200 мм.

С такими параметрами отпадает необходимость в использовании редуктора. Ведущий барабан присоединяется к валу двигателя напрямую, а ведомый барабан свободно вращается на валу в подшипниках.

Для экономии финансов можно в качестве барабанов использовать самоделки:

  • Изготовить квадраты 20х20 см из листов ДСП.
  • Составить стопку толщиной 24 см из выпиленных квадратов.
  • Из сложенного таким образом пакета выпилить диск диаметром 20 см. При изготовлении барабанов нужно учитывать, что в разрезе диаметр наружной части должен быть меньше диаметра центральной части на 2–3 мм. Это обеспечит нахождение ленты по центру барабана.

Ширина шлифовальной ленты должна быть 200 мм в соответствии с шириной барабанов.

Для её изготовления можно взять наждачные полосы, аккуратно склеив их между собой. В качестве хорошего основания может быть брезентовая ткань.

Чтобы лента при движении не проскальзывала, рекомендуется барабаны обтянуть резиной. Например, можно воспользоваться камерами для мопеда или велосипеда. Желательная высота слоя из резины должна быть 3 см.

Изготовив ленточный шлифовальный станок, можно получить в комплекте не только оборудование для шлифовки деревянных заготовок, но и инструмент для качественной заточки режущих металлических предметов.

Видео: Как сделать мини-ленточный шлифовальный станок

Источник: http://promzn.ru/stanki-i-oborudovanie/lentochnyj-shlifovalnyj-stanok.html

Смотрите также:
03.11.2018

Как заточить цепь бензопилы своими руками Каждый знает, что пильную цепь, которая используется в бензопилах, требуется периодической затачивать, но не каждый знает, как это сделать правильно. Определить, что пила требует заточки цепи очень просто, для этого нужно...

03.11.2018

Инструменты В доме и на даче найдется большое количество работ, требующих обработки древесины. Для выполнения задачи понадобится токарный станок. Готовая производственная техника – дорогое удовольствие, поэтому многие мастера предпочитают изготавливать оборудование...

03.11.2018

KrasymAvto. ru Как сделать добротный компрессор своими руками в домашних условиях? В инвентаре гаража автовладельца будет нелишним воздушный компрессор. С помощью него можно покрасить авто, накачать шины, подать воздух на пневмоинструменты. Рассмотрим, как сделать...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
