Бетономешалка своими руками

Бетономешалка своими руками – отличный способ сберечь бюджет на стройке

Если вы проживаете в частном доме, или имеете дачный участок – вам не обойтись без строительных работ. Любая стройка, даже закладка деревянного сруба для бани, не может обойтись без бетонного фундамента.

Кроме того, есть еще каменный забор, террасные грядки, бетонные дорожки, или же строительство полноценного дома с кирпичной кладкой. Все эти работы требуют большого количества бетона.

При масштабном строительстве можно заказать готовый раствор с завода, прямо с доставкой к месту проведения работ. Строительные бригады так и поступают. Но у этого способа есть недостатки.

  1. Стоимость готового бетона достаточно высока;
  2. Купить небольшое количество вряд ли удастся, вам предложат весь объем бетономешалки, то есть несколько кубометров. Далеко не всегда есть потребность в таком количестве;
  3. Плотно застроенный частный сектор, не самое удобное место для проезда тяжелой техники. Доставка может стать невозможной.

Поэтому, собственная бетономешалка для дома – вопрос достаточно актуальный.

Конечно, можно брать агрегат в прокатных конторах. Однако если вам приходится часто ее использовать – в какой-то момент вы поймете, что оплата за прокат и транспортировку уже превысила стоимость самого агрегата. Остается покупка собственной бетономешалки.

Тем не менее, многие домашние мастера умудряются сэкономить и здесь. Бетономешалка своими руками – это реально! Те, кто сомневаются в возможности самостоятельно изготовить столь сложный агрегат – пусть ознакомятся с нашим материалом.

Преимущество такого решения неоспоримы.

  1. Самодельная бетономешалка может быть именно такой конфигурации, как вам нужно;
  2. Стоимость постройки можно минимизировать, используя буквально подручные материалы;
  3. Если вы смогли сделать бетономешалку, проблемы с ее ремонтом и обслуживанием исключены;
  4. И наконец, самодельная бетономешалка – это предмет гордости перед домочадцами и друзьями.

Перед постройкой столь полезного приспособления, есть смысл опробовать в работе готовый промышленный экземпляр. Вы можете напроситься помочь знакомым, у которых есть этот агрегат.

В крайнем случае, один раз раскошельтесь на прокатный экземпляр. Разумеется, для выполнения работ, а не просто протестировать. Вы поймете принцип работы изделия, и сможете определиться, какой размер вам подходит.

Казалось бы, чем крупнее емкость – тем лучше. Однако более мощные экземпляры потребляют много электроэнергии. Минимальная загрузка, так же как и максимальная – ограничивает вас в количестве полученного за один цикл раствора. Поэтому, подбор размера бака – ответственная задача.

Как сделать своими руками бетономешалку?

Общий принцип следующий:
Вам понадобится прочная цилиндрическая емкость, устойчивая рама, устройство опрокидывания для выгрузки готового раствора и двигатель с редуктором. Пусть вас не пугает столь внушительный перечень – большинство компонентов можно приобрести за копейки, или найти бесплатно.

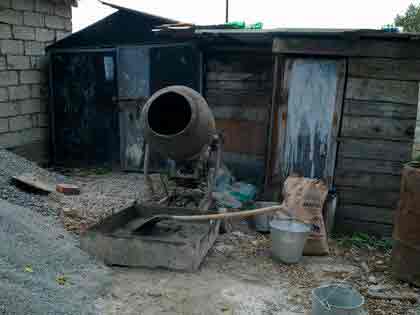

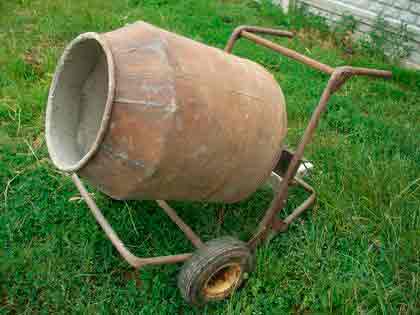

Простая бетономешалка из ржавой бочки и двигателя который нашли в гараже. В видео дана подробная инструкция по изготовлению и демонстрируются чертежи с размерами.

Рассмотрим несколько вариантов уже опробованных конструкций.

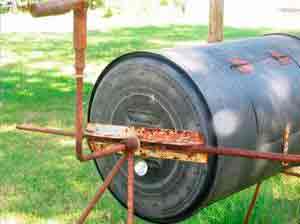

Самый простой вариант – ручная бетономешалка из бочки

Для изготовления понадобятся

  1. Стальная бочка объемом 100 или 200 литров, которую можно недорого купить или выменять на некоторое количество горячительных напитков на каком-нибудь складе или предприятии;
  2. Уголок или профиль для станины. Опять же, если этого добра нет в вашем сарае – купите его на пункте сбора металлолома;

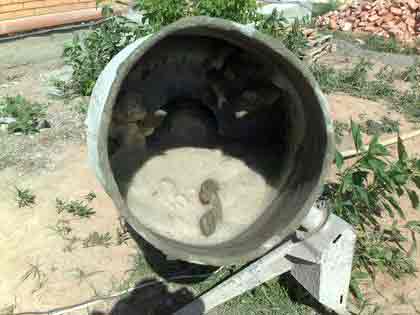

В результате у вас должен получиться вот такой агрегат как на фото.

Технология изготовления

  • В бочке вырезается прямоугольное отверстие. По стыку образуется щель. Следует изнутри отверстия наварить из уголка порог, который можно проложить резиной, для большей герметичности. Иначе вода просто будет вытекать наружу, нарушая пропорции смешивания;
  • Крышка открывается наружу, надо позаботиться о мощных петлях и прочном запорном устройстве. Штатное заливное отверстие можно заварить, или оставить с крышкой. Она достаточно прочная;
  • Изнутри желательно приварить пару-тройку лопастей для перемешивания. Подойдет любой листовой материал (сталь толщиной 2-3 мм);
  • По центру боковин привариваются подшипники, прикручиваются ступицы или продевается (с обвариванием отверстий для герметичности) ось из стальной трубы;
  • Конструкция крепится на станине, с одной стороны приваривается «Г» — образная рукоять, как на барабане колодца. Если сделать две рукояти, тогда крутить можно вдвоем.

Самый простой пример изготовления ручной бетономешалки для тех кто не нашел подходящего электродвигателя, а строить нужно. Смотрите видео и делайте такую же.

На этом постройка считается завершенной. Можно покрасить аппарат снаружи. Внутренние стенки красить бессмысленно, бетон обдерет любое покрытие при первом замесе. Технология настолько проста – что изготовить подобный агрегат можно за пару выходных.

Хорошей заготовкой для такой конструкции может послужить газовый баллон 80-90 литров.

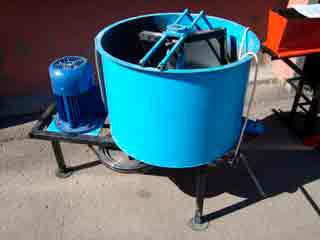

Бетономешалка принудительного действия с электроприводом

Этот тип агрегатов для замешивания раствора использует неподвижную емкость и активные лопатки для смешивания.

Самодельная бетономешалка с подобным приводом имеет как достоинства, так и недостатки. С одной стороны – нет необходимости создавать герметично закрывающееся отверстие, как в предыдущем варианте. С другой стороны – ось привода требует организацию сальников, чтобы сквозь них не протекала вода. Или же загрузка будет на 35% — 40%, не доходя до механизма смешивания.

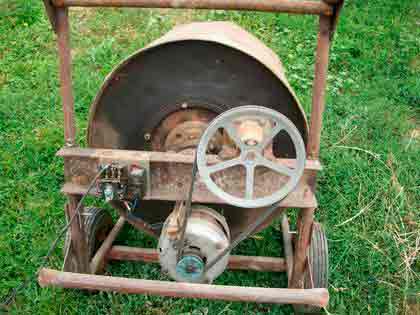

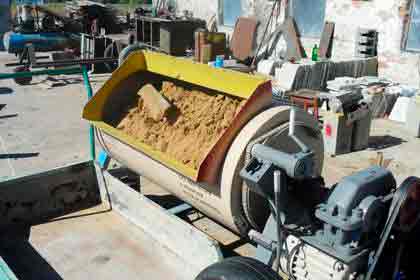

Вариант достаточно сложной, но эффективной конструкции, представлен на иллюстрации:

Агрегат имеет достаточно большую емкость, изготовленную из 200 литровой бочки с наваренными сверху стенками. Верх открытый, защищенный решеткой от попадания в емкость домашних животных.
Основание сварено из профтрубы. Емкость закреплена жестко, загрузка производится через верх, слив готового раствора организован с помощью затвора с прокладкой из резины.

Смесительный вал изготовлен из коленчатого вала автомобиля, лопатки – стальные уголки с приваренными под углом 45° пластинами из стали толщиной 3 мм. В месте выхода вала для подключения к редуктору – установлен коренной сальник коленвала. Опорные подшипники также от него.

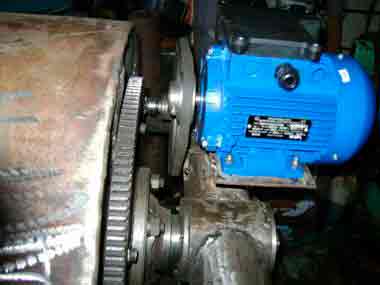

Двигатель для бетономешалки в данной конструкции использован от списанного подъемного крана малой мощности – 5,5 кВт. Редуктор взят там же. Мотор трехфазный, имеется возможность переключать направление вращения.

Полная герметичность затвора не обеспечивается, поэтому при работе под него подставляется емкость для сбора вытекшей воды. Ее обычно немного – подтекает лишь в процессе начальной загрузки компонентов. Затем вода выливается обратно в бетономешалку, для сохранения пропорций.

Данная бетономешалка, изготовленная своими руками, является примером высокотехнологичного агрегата с минимальными вложениями средств.

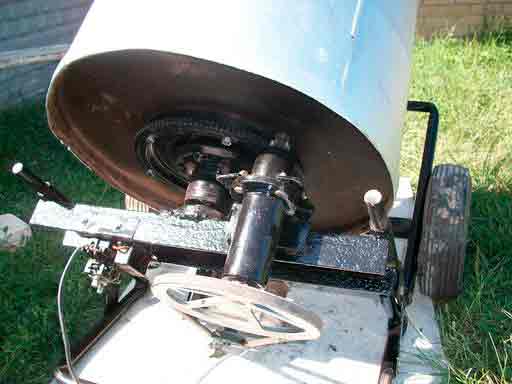

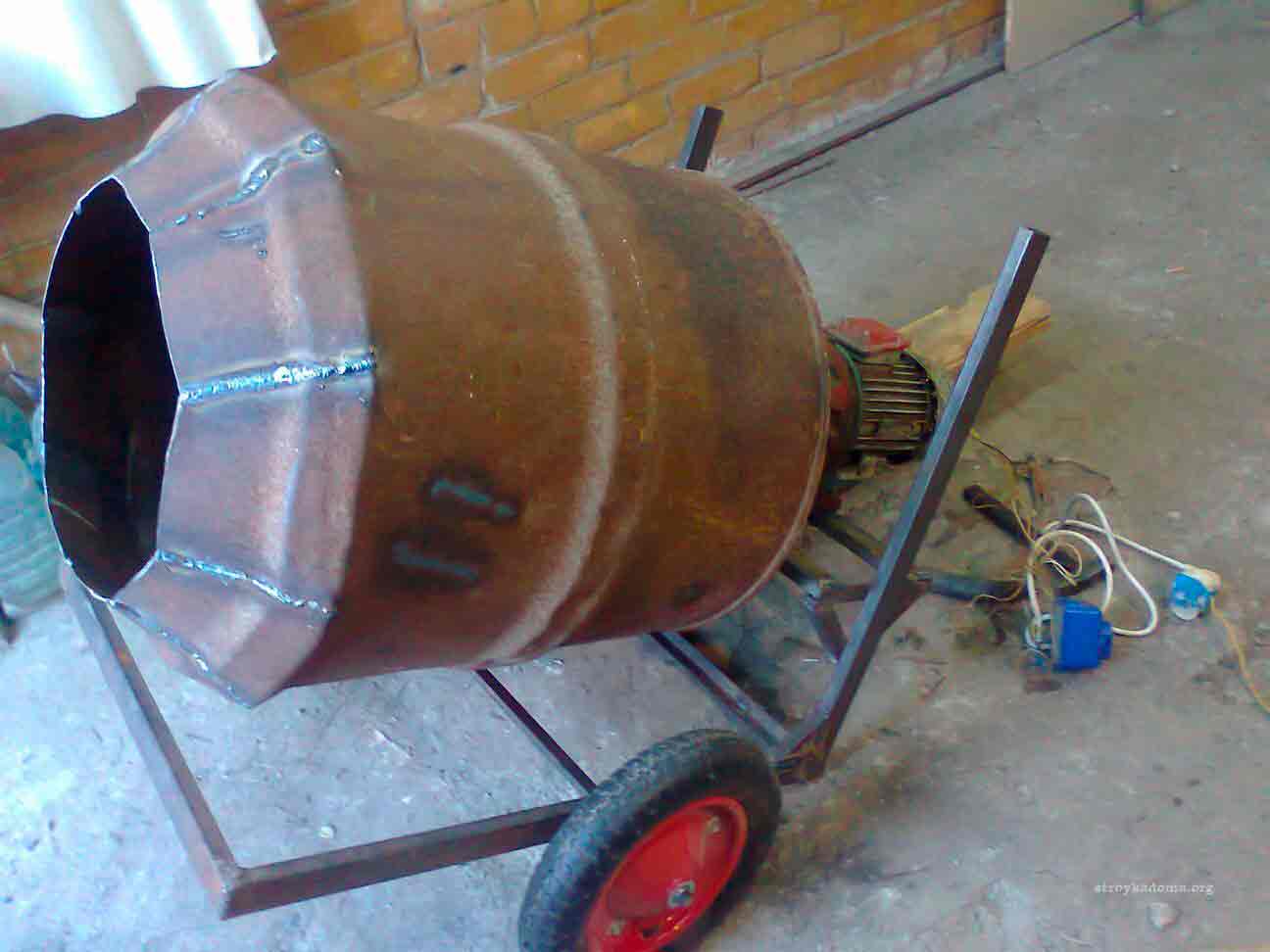

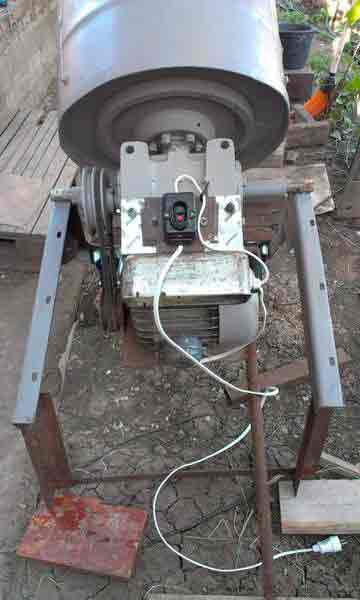

Отличный вариант бетономешалки из бочки, электродвигателя, но без редуктора, который, кстати, не так уж легко найти или сделать. Заменяем редуктор двумя шкивами и вуаля! Отличное бюджетное решение, рекомендую внимательно смотреть это видео.

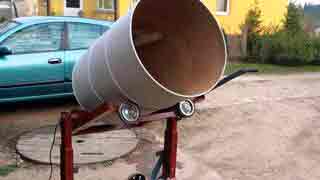

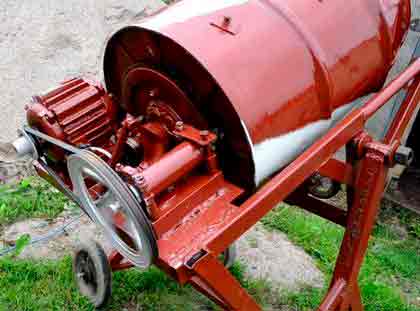

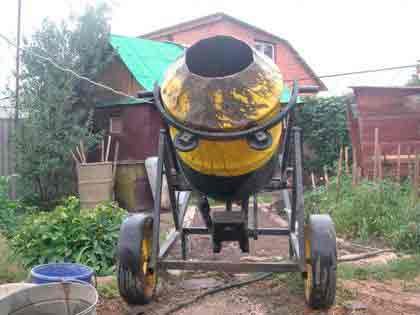

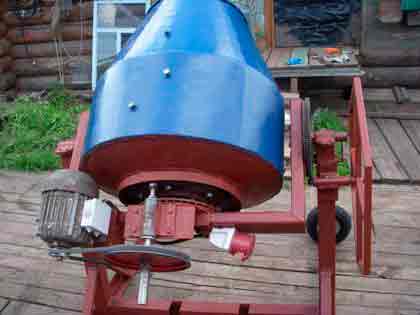

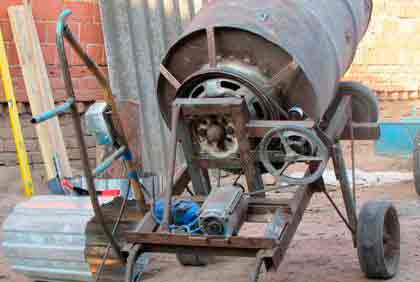

Самодельная бетономешалка с электроприводом, изготовленная из бочки

Оптимальный вариант миксера – это конструкция, максимально похожая на промышленную. То есть открытая сверху емкость, работающая под углом 35°-45°.

Загрузка производится сверху, в зафиксированном положении. Для смешивания внутри емкости привариваются (наклепываются) лопатки их стальных полос, расположенные по виду шнека для уборки снега.

Поперек оси вращения размещена ось, на которой установлен подрамник с механизмом вращения. Для уменьшения нагрузки рабочего вала, на подрамнике монтируются поддерживающие колеса.

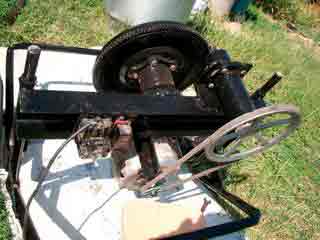

В качестве редуктора можно применить пару – маховик от старого автомобильного двигателя и бендикс стартера.

Только механизм втягивающего реле надо заблокировать. Маховик прикручивается к глухой стенке бочки, а на бендикс надевается шкив. Такая конструкция прекрасно сочетается с двигателем от стиральной машины советского образца. От этой же машинки подойдет пара шкивов и ремень.

Можно применить и более мощный мотор, – какой найдете. Главная техническая задумка – двухступенчатый редуктор. Первая ступень между шкивами, вторая образована парой бендикс-маховик.

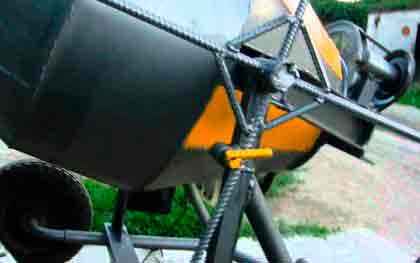

Подрамник снабжается длинной ручкой для наклона емкости. Ось проходит по центру тяжести, поэтому выгружать раствор сможет один оператор. Загрузка – до половины емкости, то есть до 100 литров. Не каждая промышленная бетономешалка может похвастать таким результатом.

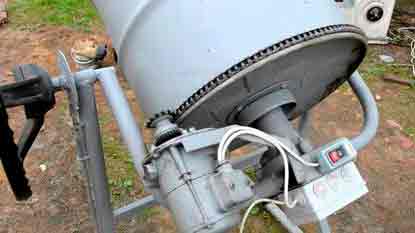

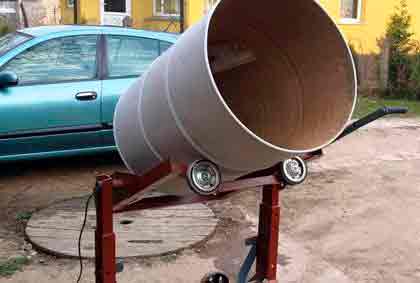

Еще один интересный вид привода – мотоциклетная цепь, закрепленная по контуру у самого днища бочки. Передача крутящего момента с понижением скорости вращения происходит с помощью шестерни, надетой на вал электродвигателя.

Бетономешалка, выполненная своими руками по такому принципу – напоминает типичный промышленный образец.

Бетономешалка из стиральной машины активаторного типа

Если в вашем хозяйстве «завалялась» стиральная машинка с вертикальной загрузкой и вращающимся активатором внутри – считайте, что бетономешалка у вас в кармане. Прочный нержавеющий бак – идеальный миксер для бетономешалки.

Остается лишь заделать небольшое отверстие, в которое проходил вал активатора. От этой же машинки вы используете привод. А закрепить внутри бака пару лопастей – вообще не проблема.

Вывод: Прежде чем идти в магазин за покупкой китайской бетономешалки – перечитайте еще раз этот материал. Возможно ваши затраты уменьшатся в разы.
В этом видео представлена самодельная бетономешалка из бочки и двигателя от стиральной машинки.

Еще одно видео с подробным объяснением где, что взять и как сделать, но для тех, у кого остался двигатель от стиральной машины или есть старая, которую не жалко разобрать.

Источник: http://obinstrumente.ru/dlya-doma/betonomeshalka-svoimi-rukami.html

Самодельная бетономешалка для дачи

Тот, кто занялся строительством частного дома самостоятельно, не обойтись без такого полезного агрегата как своя бетономешалка.

Бывает необходимым он и владельцам дач и загородных домов, потому, что всегда есть необходимость что-то пристроить, залить дорожки и так далее. Устройство это достаточно дорогое, поэтому нет смысла покупать его, если не использовать постоянно, а если есть возможность – почему бы не сделать его самому? Бетономешалка своими руками не потребует значительных затрат ни по времени, ни по средствам.

Какую выбрать емкость?

Для бетономешалки можно подобрать готовую подходящую емкость достаточного объема, например металлическую или пластмассовую бочку. При этом желательно чтобы ее вместимость была не меньше двухсот литров – это позволит готовить приемлемое количество смеси за один цикл. Конечно, такой бак необходимо будет доработать, но это менее трудоемко, чем делать его ”с нуля”.

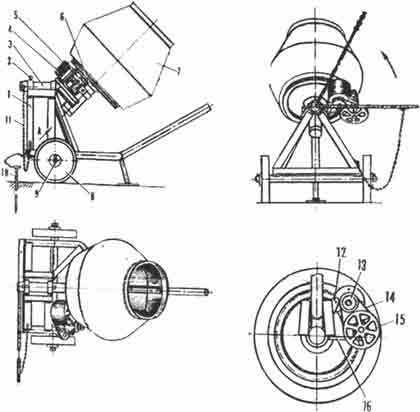

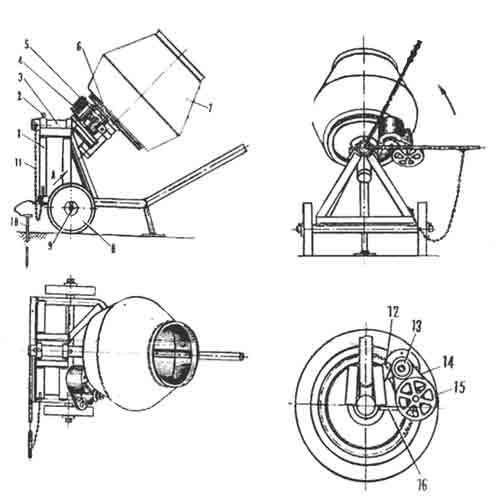

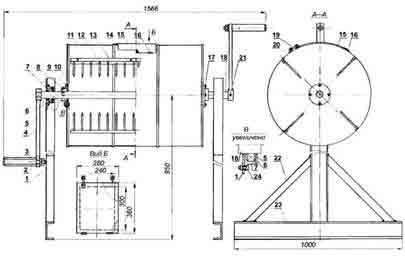

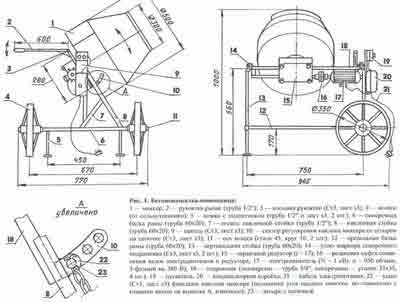

Чертеж самодельной бетономешалки

1 — рама; 2 — штырь фиксирования поворотного устройства; 3 — поворотное устройство; 4 — электромотор; 5 — редуктор; 6 — ведущая шестерня; 7 — бадья; 8 — колесо; 9 — штырь колеса; 10 — заземление; 11 — ограничительная цепочка; 12 — крепление двигателя; 13 — ведущий шкив; 14 — ремень; 15 — ведомый шкив; 16 — болт натяжения;

При желании и наличии возможности, можно заняться самостоятельным изготовлением емкости. Для этого необходимо рассчитать и вырезать из листового металла толщиной 1,5-2 миллиметра развертки для двух усеченных конусов (передняя и задняя части) и центральной секции. Также надо врезать дно будущей бадьи.

После этого развертки загибаются в кольца (это лучше делать с помощью вальцов) и свариваются по швам. Затем все части соединяются, прихватываются и, после проверки и уточнения взаимного расположения, свариваются между собой. Бадья для самодельной бетономешалки готова.

Конструируем основание

Самодельная бетономешалка должна иметь прочную основу и быть устойчивой, значит, к изготовлению основания нужно отнестись максимально ответственно. Если агрегат не предполагается задействовать на большом строительстве, вполне допустимо сделать его остов из дерева. Для этой цели подойдет брус размером от10х10, до 15х15 сантиметров.

Особое внимание нужно обратить на соединения деталей рамы, предпочтительнее использовать соединения ”в шип” и ”в полдерева” с промазкой стыков клеем и использованием саморезов. Такая конструкция способна выдержать нагрузки от работающей бетономешалки.

Металлическая рама будет более уместна для регулярного и длительного применения бетономешалки. Для изготовления рамы подойдет уголок размером от 45х45 миллиметров или швеллер. Конструкцию можно собрать с помощью болтов с гайками, заклепок или воспользоваться сваркой.

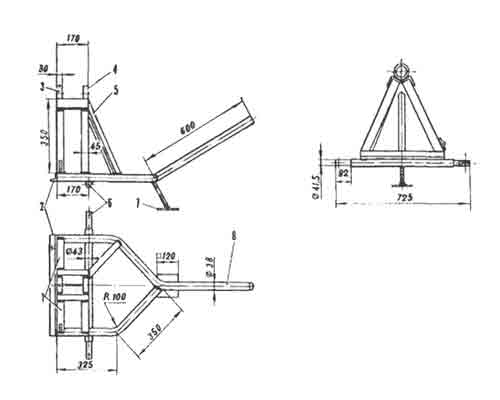

1 — передние подкосы; 2 — лицевой уголок; 3 — переднее кольцо-подшипник; 4 — заднее кольцо-подшипник; 5 — задний подкос; 6 — ось колес; 7 — пята; 8 — ручка водила;

На раме любой конструкции необходимо предусмотреть посадочные места для двигателя (если привод механический), противовеса для предотвращения опрокидывания устройства при выгрузке бетона (если раствор из емкости выгружается ее наклоном) и органов управления мотором.

Двигатель бетономешалки

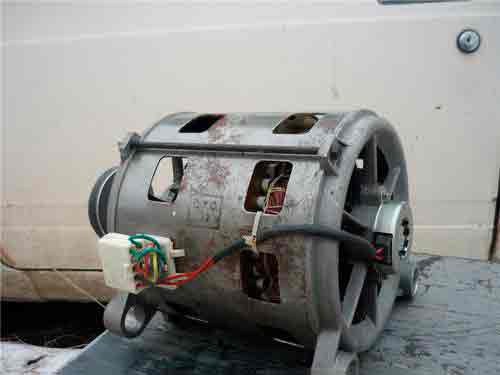

Многие умельцы используют в своих конструкциях электродвигатели от старых стиральных машин советского производства. Эти моторы способны работать долгое время не перегреваясь, и обеспечивают необходимый крутящий момент. Для получения оптимальной скорости вращения бадьи (25-30 оборотов в минуту), применяются редукторы разных схем, простейший вариант, которого – шкивы и ремень.

Подойдет любой однофазный двигатель не больше 40 об/мин

Некоторые ”самоделкины” удачно совмещают бочку и бензиновый мотор от мопеда или мотоцикла – получается мобильный вариант, не зависящий от наличия электроснабжения на участке строительства.

Тут проще применить цепной редуктор для снижения скорости вращения.

Бетономешалка из бочки

Самодельная бетономешалка из бочки вообще может быть приведена в действие руками, тогда не потребуется ни электричества, ни бензина. Такое устройство элементарно в изготовлении, а работать с ним сможет любой человек.

Выбирайте бочку не менее 200л

Для изготовления устройства нужно иметь бочку с дном и крышкой (если крышки нет, значит надо приварить). К дну и крышке крепятся фланцы с подшипниками, затем вырезается люк сбоку цилиндра (его лучше делать ближе к тому торцу, который будет нижним во время работы) и вырезанный кусок закрепляется на бочке с помощью шарниров и любого запора.

Далее сквозь цилиндр продевается вал и под углом около 30 градусов конструкция вкапывается в землю. Засыпаются ингредиенты, закрывается люк и после нескольких оборотов бетонная смесь готова. Люк открывается, и раствор выливается в тару.

Теперь вы знаете, как сделать бетономешалку своими руками, удачи вам и терпения!

Видео как сделать самодельную бетономешалку:

Источник: http://gredx.ru/fun/samodelnaya-betonomeshalka

Самодельная бетономешалка своими руками

Все основные виды строительных работ производятся с применением цементно-бетонных смесей. При возведении частных построек и сооружений можно приготовить раствор вручную. Но операция эта трудоемкая, требующая приложения значительных физических усилий. Использование бетоносмесителя не только облегчит и ускорит производство смеси, но и повысит качество благодаря более равномерному смешиванию ингредиентов. Избежать дополнительных затрат на приобретение оборудования поможет смекалка. Бетономешалка своим руками – достойное решение проблемы.

Самодельная бетономешалка своими руками – конструкция, принцип действия

Машина бетономешалка представляет несложную конструкцию, состоящую из нескольких элементов:

  • металлоконструкции, обеспечивающей устойчивость оборудования;
  • емкости для производства раствора;
  • рабочего органа, оснащенного лопастями;
  • электрического или механического привода;
  • устройства, предназначенного для слива раствора.

Для производства небольших партий бетона такое оборудование является более рентабельным

Смешивание компонентов раствора машина бетономешалка производит по следующим принципам:

  • гравитационному, основанному на том, что раствор под действием силы тяжести без дополнительных усилий падает сверху вниз. Барабан гравитационного смесителя вращается, а винтовая ось неподвижна. Для равномерного перемешивания раствора по внутреннему периметру емкости привариваются лопасти;
  • принудительному, основанному на механическом перемещении массы подвижными лопастями внутри неподвижной емкости. Качество и однородность растворов, приготовленных в смесителях принудительного принципа действия значительно выше, по сравнению с гравитационными. Принудительное перемешивание применяется при промышленном строительстве.

Бетономешалка самодельная – необходимые материалы, инструменты

Для самостоятельного изготовления бетоносмесителя следует заранее подготовить материалы. Понадобятся:

  • металлическая емкость, объем которой соответствует поставленным задачам;
  • комплект метизов (болты, гайки, шайбы);
  • подшипники;
  • стальная арматура для изготовления ручки;
  • металлический уголок для рамы (размер полки не менее 50 мм).

Если бетономешалка своими руками из подручных материалов будет оснащаться двигателем, необходимо дополнительно запастись:

  • электродвигателем, обеспечивающим вращение агрегата;
  • редуктором, понижающим крутящий момент;
  • клиновидным ремнем для передачи вращательного движения от двигателя к редуктору;
  • влагозащищенным выключателем;
  • комплектом проводов.

Принудительный механический способ считается одним из самых эффективных по качеству размешивания компонентов, поэтому часто используется и в промышленных установках

Самодельная бетономешалка своими руками изготавливается с помощью нехитрого набора инструментов, включающего:

  • сварочный аппарат;
  • электродрель;
  • ножовку по металлу или болгарку;
  • комплект гаечных ключей;
  • инструменты для разметки и контроля (линейка, угольник, уровень).

Как сделать бетономешалку из бочки своими руками – этапы работ

Рассматривая варианты изготовления смесителя в домашних условиях, каждый хозяин предполагает вложить минимум денежных средств, а получить максимум эффективности. Заданным критериям отвечает машина бетономешалка с ручным приводом. Производство самодельного агрегата – дело несложное, по силам любому энтузиасту. Помните, если изготавливается бетономешалка своими руками, чертежи необходимо подготовить заранее, что позволит избежать начинающим мастерам ошибок при производстве работ.

Последовательность операций по производству ручного смесителя следующая:

  1. Просверлите отверстия с обоих торцов бочки для установки вала.
  2. С наружной части крышек установите подшипниковые узлы для монтажа поворотной рукоятки.
  3. На цилиндрической поверхности вырежьте отверстие прямоугольной или квадратной формы. Его величина должна обеспечить беспрепятственное извлечение раствора.
  4. Дверцу уплотните резиновой прокладкой, закрепите её на поверхности цилиндра при помощи откидных петель. Для фиксации дверки используйте шарнирные задвижки.
  5. Сварите опорную раму из металлического уголка или швеллера. Масса бетоносмесителя вместе с раствором довольно значительная, поэтому для каркаса следует выбирать прочный металлопрофиль, способный выдержать увеличивающиеся при вращении динамические нагрузки.
  6. Подготовьте к монтажу вал. Оснастите его лопастями. Подойдут элементы из листовой стали толщиной не менее 4 мм. При использовании материала меньшей толщины произойдет смятие в процессе перемешивания.
  7. Произведите монтаж вала, установите поворотные ручки.
  8. Установите бочку на опорную металлоконструкцию.

Машина бетономешалка с ручным приводом готова к использованию. Для удобного перемещения бетономешалку целесообразно смонтировать на пневмоходе. Вариант конструкции передвижного устройства предусматривает необходимость дополнительной фиксации, поскольку в рабочем состоянии агрегат менее устойчив, чем стационарно собранная конструкция.

Для облегчения работ по замесу раствора самодельный бетоносмеситель следует оборудовать электрическим приводом. Электродвигатель для привода подойдет любой. Главное, подобрать редуктор, обеспечивающий частоту вращения вала бетоносмесителя в пределах 30–40 об/мин. Желательно не превышать показатель, поскольку при повышенных оборотах раствор сильно разбрызгивается. Если обороты уменьшить – раствор будет перемешиваться плохо, качество рабочего состава окажется неудовлетворительным для выполнения поставленных задач.

Лучше всего для этого подойдут старые советские модели стиральных машин

Самодельная бетономешалка из стиральной машины

В каждой семье, пожалуй, найдется старая стиральная машина. Выбросить жалко, поскольку она функционирует, а пользоваться нет смысла при наличии экономичной машинки-автомата. Самодельная бетономешалка из стиральной машины – отличный вариант использования старой техники.

Процесс создания бетоносмесителя на основе стиральной машины включает несколько основных этапов:

  • изготовление основания. Прочная металлическая станина обеспечивает устойчивость конструкции, предохраняет от падений;
  • подготовка и установка площадки под электродвигатель с редуктором;
  • установка колес. Передвижной смеситель намного удобнее транспортировать по строительной площадке;
  • подготовка рабочей емкости. Процесс подготовки включает установку заглушки на сливное отверстие, демонтаж активатора, установку вала с приваренными лопастями;
  • сборка бетоносмесителя. На заключительном этапе емкость и электродвигатель, соединенный с редуктором ременной передачей, закрепляют на основании.

Если стиральная машина находится в приемлемом состоянии, без глубоких деформаций, следов коррозии, можно без существенных переделок создать бетоносмеситель. Понадобится изготовить основание, вместо активатора установить перемешивающие лопасти и герметизировать сливное отверстие. Единственный недостаток конструкции – необходимость принудительной выгрузки готового раствора вручную.

Подведем итоги

При соблюдении технологии изготовления, бетономешалка своими руками из подручных материалов значительно ускорит строительные работы. Элементарные навыки владения инструментом и немного фантазии помогут создать надежное, работоспособное изделие.

Источник: http://pobetony.ru/tekhnika-i-materialy/betonomeshalka-svoimi-rukami/

Как сделать бетономешалку ручного и электрического привода

Практически каждый третий знает по собственному опыту, что горбатиться с лопатой над старым корытом для замешивания смеси – далеко не самое приятное занятие. А каждый второй знает об этом по рассказам своих знакомых. Поэтому вопрос о том, как сделать бетономешалку своими руками совсем не праздный. Ведь немного напрягшись в самом начале можно значительно облегчить себе жизнь в дальнейшем. Рассмотрим насколько легко воплотить эту затею в жизнь, и какие подводные камни могут встретиться в процессе.

Содержание

Видео: элементы самодельной бетономешалки ↑

Виды бетономешалок по методу смешивания ↑

Основное разделение происходит по тому, каким именно образом происходит процесс замеса смеси. Выделяются следующие четыре основных способа, которые используются в различных моделях.

Осуществляется за счет вспомогательной силы нашей планеты Земля. Вращаясь, барабан поднимает на своих стенках энное количество смеси, которая потом падает обратно на оставшиеся внизу остатки. Так, ударяясь раз за разом о саму себя, смесь перемешивается и предстает в итоге в достаточно удовлетворительном для строителя виде. Использовать этот вариант в масштабах большого строительного проекта нельзя. Качество готового продукта далеко не идеальное, а объем смеси замешиваемой за один раз небольшой (в противном случае будет страдать качество).

В неподвижную емкость засыпаются необходимые компоненты, которые перемешиваются между собой при помощи вращающегося вокруг своей оси винта. Помимо обозначенного движения, винт должен перемещаться по периметру емкости, если его диаметр намного меньше диаметра последней. Данный вариант не используется при больших объемах работ, так как затраты электроэнергии у него очень большие. При попытках использования в домашних условиях упрощенного варианта (дрель с насадкой миксер) также может постигнуть неудача. Прибор не предназначен для длительной работы, а если делать перерывы, смесь просто застынет.

Смесь в неподвижной емкости замешивается при помощи специального миксера, который создает в ней волны. При использовании этого метода в итоге получают раствор очень высокого качества. Наиболее часто применяется при работах связанных с возведением сложных конструкций (к примеру, плотины). В домашних условиях практически не используется.

Являются наиболее широко распространенными. Комбинируются механический и гравитационный метод замеса. Либо это вращающаяся емкость с вращающимися внутри нее насадками для замеса, либо это вращающаяся емкость с жесткими ребрами на ее внутренних стенках. Качество готового продукта в разы выше нежели у просто гравитационного метода, а затраты электроэнергии в несколько раз меньше нежели при использовании только механического метода.

Как сделать бетономешалку в домашних условиях ↑

Сборка устройства ручного привода ↑

Прежде чем начать разбираться в том, как сделать бетономешалку, уточним какие инструменты и детали нам потребуются во время работы.

  • Емкость с объемом около 200 л. Материал особого значения не имеет, это может быть даже прочная пластмасса.
  • Металлический стержень круглого сечения, который будет играть роль оси.
  • Гвозди 200 мм, которые будут частью гребня используемого для более тщательного замеса.
  • Две металлические рейки, длина которых равна высоте емкости.
  • Металлические профильные трубы, которые необходимы для создания опорного каркаса и рукояток.
  • Венец коленвала для фиксирования оси.
  • Петли дверные.
  • Две петли (от замка-крючка).
  • Резиновый уплотнитель.

Практически все соединения производятся сваркой, кроме прикрепления венца к боковой стороне бака и крышки.

Сборка производится в такой последовательности:

  1. Сварка опорных стоек. Высота стоек регулируется по своему усмотрению, но желательно, чтобы готовая конструкция находилась не ниже 1.2 м. Иначе процесс заполнения бака и освобождения его от смеси будет проблематичен. Ширина перпендикулярных опор должна быть приблизительно вдвое больше ширины бака. Косые подпорки привариваются под углом в 45 градусов.
  2. Прорезка отверстия для дверцы. Размеры отверстия определяются индивидуально, но наиболее приемлемые показатели – 30х30 см. Вырезанный участок необходимо немного уменьшить, не более чем на 0,5 см (с каждой стороны). По периметру отверстия приклеивается резиновый уплотнитель. На самой дверце и на бачке недалеко от края отверстия крепятся два кольца от замка, которые будут скрепляться жгутом.
  3. Крепление граблей внутри бака. К металлическим рейкам привариваются гвозди с шагом в 5-10 см. Рейки привариваются внутри емкости друг напротив друга.
  4. Монтирование оси. К боковым сторонам емкости шурупами и гайками прикрепляются венцы. В отверстия продевается ось, которая в местах стыка приваривается к венцам. Место крепления укрепляется приваренными крест-накрест рейками.
  5. Крепление рукоятей и бака к опорной раме. Верх опорной стойки должен находиться между емкостью и краем оси. В вертикальных стойках просверливаются отверстия под ось. Крепеж осуществляется двумя металлическими шайбами, которые зафиксированы шурупами и гайками. Рукояти в виде буквы «Г» привариваются к краям оси.

Электрическая бетономешалка ↑

Сам каркас вместе с баком может быть выполнен почти так же, как было описано ранее. Но вместо рукоятей, которыми мы осуществляли ручной замес, устанавливается специальное устройство с мотором.

Обычно в заводских элементах используется зубчатый венец, но для нас он не станет наилучшим выходом. Во-первых, его стоимость достаточно велика. Во-вторых, сделать такой самостоятельно тоже далеко не каждому под силу.

Достойной заменой может послужить приспособление, собранное из следующих деталей:

  • маховик (от любого, даже очень старенького, автомобиля);
  • шестерня-бендинг (при помощи нее к маховику будет подключен стартер).
  • ступица колеса.

Кроме этого есть еще одно различие. Ось не приваривается к баку, она будет вращаться при помощи мотора, а сама емкость будет оставаться неподвижной. Внутри бака не привариваются гребни, вместо них привариваются лопасти к оси, которые и будут осуществлять замес.

Самостоятельное изготовление бетономешалки поможет ускорить проведение строительных работ как минимум втрое (в случае, когда используется ручной вариант). Помимо этого вы избавитесь от необходимости не только дорогостоящей покупки и но и не менее дорогой аренды устройства.

Видео: бетономешалка без редуктора своими руками ↑

Видео: бетономешалка своими руками с чертежами ↑

Источник: http://strmnt.com/sad/l-diz/sad-tech/kak-sdelat-betonomeshalku-samostoyatelno.html

Из чего сделать самодельную бетономешалку своими руками?

Бетономешалка своими руками – отличная идея для проведения строительных работ, для которых потребуется бетон.

Многие могут подумать, что человеку без соответствующего опыта сделать это просто нереально, однако это далеко не так.

Бетономешалка собирается из любого подручного материала и в достаточно короткий временной срок.

Такое устройство можно сделать из обыкновенной бочки, фляги и даже из внутренней части старой еще советской стиральной машины.

Все, что требуется — это запастись терпением, проявить смекалку и иметь под рукой весь необходимый инструмент.

Самодельная бетономешалка может быть ручная, а также электрическая, в которой будет устроен и двигатель, и редуктор.

Чтобы изготовить бетономешалку с принудительным вращением от электрического тока, понадобится электродвигатель, однако и в этом случае можно найти выход из положения и взять его, к примеру, от стиральной машины.

Самодельная мини бетономешалка отлично подойдет не только для изготовления небольшого количества бетона, но и для производства арболита.

О том, как сделать бетономешалку своими руками, подробно рассказано на видео, размещенном ниже.

Особенности бетономешалок

Вообще бетономешалки считаются профессиональным оборудованием строителя. Они широко используются практически на любой строительной площадке.

Именно в этом устройстве производится смешивание цементного раствора и арболита, и доведение их до определенной консистенции.

Все необходимые компоненты засыпаются в порядке очередности и заданных пропорциях в специальный резервуар наподобие бочки, который, вращаясь, обеспечивает требуемое состояние цементного раствора или арболита.

В свою очередь вращение бочки обеспечивает редуктор, соединенный через шкив с двигателем.

Как известно, практически любой бетон может отстаиваться, а это негативно сказывается на всех его свойствах.

Конечно, жидкий раствор можно замешивать при помощи обыкновенной лопаты, однако это не даст ожидаемого эффекта.

Поэтому, для перемешивания цементного раствора или арболита лучше всего использовать бетономешалку, тем более что изготовить ее можно и самому.

Самодельные бетономешалки принудительного вращения можно увидеть на фото, размещенном ниже.

Конечно, если предполагаются масштабные строительные работы, например, постройка дома с нуля, когда потребуется огромное количество цементного раствора, бетономешалку лучше приобрести профессиональную.

Но если потребность в приготовлении раствора или арболита возникает периодически и он требуется в небольших количествах, то можно попробовать сделать ее самостоятельно из любой бочки, фляги или вообще стиральной машины.

Бетономешалка своими руками — это оптимальный выбор для дачников, которые нерегулярно испытывают потребность в замешивании цементного раствора или арболита.

Сегодня есть самые разные чертежи бетономешалок, как принудительного действия, так и ручных. Перед тем как сделать бетономешалку, следует хорошо подумать, для чего она нужна и как часто ей будут пользоваться.

Кроме этого, необходимо решить из чего этот агрегат будет собираться, что из компонентов есть в наличии, а что придется приобретать.

Бетономешалка на ручном приводе

Если регулярно требуется замешивание небольшого количества раствора или арболита, однако делать это вручную нет никакого желания, то очень кстати будет ручная бетономешалка, изготовить которую не составит большого труда.

В этом случае необходимо хорошо продумать ее устройство, используя при этом доступные чертежи, обзавестись всем необходимым материалом и инструментом.

В качестве барабана смесителя можно использовать обыкновенные строительные бочки. Подойдет ненужная старая бочка, обладающая достаточной прочностью и надежностью.

Как правило, такой самодельный агрегат сможет за один раз изготовлять до ста пятидесяти литров цементного раствора или арболита.

Для начала необходимо будет в обоих торцах бочки сделать небольшие отверстия под крепеж как для фланцев, так и для рабочего вала.

Далее на лицевой части бочки следует аккуратно прорезать отверстие прямоугольной формы, которое будет использоваться под засыпку компонентов смеси.

Далее следует из куска листовой стали сделать крышку на проем, которая должна быть немного больше окна и закрывать его с небольшим нахлестом.

Крепить ее следует на петли, которые привариваются к самой крышке и непосредственно к бочке в необходимом месте.

После этого можно приступать к изготовлению привода ручного типа.

Для этого из тонкой водопроводной трубы делается вал, который крепится к самой бочке через специальные фланцы посредством сварки или при помощи болтов.

Теперь следует установить внутри бочки гребенки, которые будут обеспечивать максимальное перемешивание компонентов раствора между собой.

Сами гребенки можно сделать из обыкновенного уголка, в свою очередь зубья легче всего сделать из строительных гвоздей.

Крепление гребенок к внутренней поверхности бочки осуществляется либо через болты, либо при помощи сварки.

На завершающем этапе собираются стойки, на которые затем вешается сама бочка с ручкой. На фото ниже можно увидеть бетономешалку ручного типа, собранную самостоятельно.

Изготовление бетономешалки из стиральной машинки

У большинства из нас в гараже или сарае найдется старая ненужная стиральная машинка, оставшаяся еще с советских времен. При желании из нее можно самостоятельно изготовить достаточно эффективную бетономешалку.

Для этого потребуется:

  • сама машинка;
  • болгарка;
  • сварка;
  • небольшой паяльник;
  • электрическая дрель;
  • колеса;
  • ненужный металлолом.

На первом этапе следует заняться изготовлением основания, которое должно быть максимально прочным и устойчивым. Для этих целей рекомендуется использовать брус с квадратным сечением.

Между собой брусья следует скреплять соединением на шип. Для большей устойчивости можно использовать саморезы.

Кроме этого, изготовить основание под бетономешалку можно и при помощи металлических уголков.

Между собой они соединяются при помощи сварки, кроме этого на них устанавливаются колеса, чтобы впоследствии агрегат можно было легко перемещать с места на место.

Также следует подумать и об устройстве поворотного механизма, которым можно будет удобно управлять барабаном.

Далее необходимо из старой стиральной машины демонтировать ее двигатель. В то место, где он был установлен, необходимо закрепить подходящий по размерам вал.

Внутри бака стиральной машины имеется резьба, на которую нужно будет при помощи гаек прикрепить специальные скобы с симметричными лопастями, которые лучше сделать из металлического листа.

Необходимо будет также герметично заделать сливное устройство, которое есть у каждой стиральной машины. На завершающем этапе следует машинку тщательно прикрепить на жесткое основание.

Если работа будет выполнена правильно, то получится бетономешалка принудительного действия, которая имеет собственный двигатель.

Конечно, производительность у такого агрегата будет невысокая, однако для хозяйственных работ на даче подойдет.

Сборка профессиональной бетономешалки

В том случае, когда предстоят достаточно объемные строительные работы с использованием большого количества цементного раствора, придется заняться изготовлением практически профессиональной бетономешалки принудительного действия, которая будет иметь свой собственный двигатель.

Работы по ее изготовлению следует начинать с так называемой груши.

Для этих целей потребуется лист металла определенных размеров. Необходимо будет соорудить три составные части общей емкости по отдельности, две из которых будут выполнены в виде усеченного конуса.

После этого все эти части соединяются между собой при помощи сварки. Сварной шов должен быть качественным и максимально герметичным.

Внутри груши необходимо будет укрепить две лопасти, которые обеспечат необходимое перемешивание раствора. Далее следует собрать корпус будущего агрегата и для этих целей лучше всего использовать металлические уголки.

Собирая основание, не стоит забывать и о ребрах жесткости, которые обеспечат необходимую устойчивость работающей бетономешалки.

Далее следует все отдельные части бетономешалки собрать в единый целый агрегат.

Для начала на основание через вал с подшипниками крепится груша. Затем устанавливается редуктор и двигатель, которые между собой соединит шкив.

Подбирая для агрегата двигатель, редуктор и шкив, следует учитывать не только вес груши и частоту вращения, но и предполагаемую загрузку.

Шкив, соединяющий между собой редуктор и двигатель, не должен быть в сильном натяжении и при этом не должен быть сильно ослабленным.

Установив и тщательно укрепив все составные элементы на основание, следует провести пробное включение и убедиться, что бетономешалка принудительного вращения работает правильно — без скрежета и сбоев.

Собранный таким образом агрегат позволит работать с большими объемами раствора и выполнять практически любую работу, связанную с бетоном.

Более подробно о том, как собрать бетономешалку самостоятельно, рассказано на видео, размещенном ниже.

Советы и рекомендации

Собирая бетономешалку самостоятельно, следует контролировать все ее соединения на прочность и надежность.

Если нет возможности использовать сварочный аппарат, то можно произвести соединение элементов между собой при помощи болтов. Стоит отметить, что болтовое соединение практически ни в чем не уступает сварному.

Особое внимание при сборке агрегата следует уделить креплению двигателя и редуктора. Также следует контролировать герметичность бочки, в которой будет производиться перемешивание компонентов раствора.

Рекомендуемый угол бочки в рабочем состоянии составляет тридцать пять градусов от земли.

Не стоит забывать и о смазке всех подвижных частей бетономешалки, а также ее поворотного механизма. Это продлит срок службы агрегата и обеспечит его безаварийную работу.

Бетономешалка является одним из важных агрегатов на строительной площадке. Очень часто это устройство требуется и на частном подворье.

Наиболее оптимальным способом обзавестись собственной бетономешалкой — это сделать ее своими руками, тем более не у каждого найдутся лишние деньги на приобретение устройства заводского изготовления.

Источник: http://stroyremned.ru/stroitelstvo/strojka/413-kak-sdelat-betonomeshalku-svoimi-rukami.html

Бетономешалка своими руками

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

Четыре принципа смешивания бетона

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

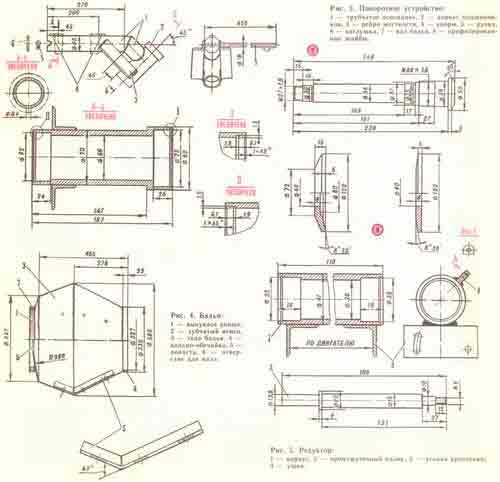

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

  • Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
  • Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
  • Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

  • Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
  • Детали изнашиваются гораздо реже.
  • Простота и надежность эксплуатации.
  • Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

  • Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
  • Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
  • Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

  • Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
  • К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
  • Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

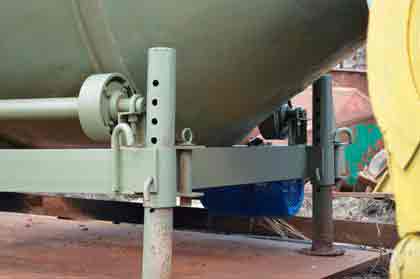

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

  1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
  2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
  3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
  4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Источник: http://lanshaft.com/tehnika/betonomeshalka-svoimi-rukami.html

Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Бетономешалка требуется, когда происходит строительство. Экономия на материале приводит к плохим последствиям, поэтому его следует тщательно выбирать.

Бетон используется как при постройке крупных зданий, так и для фундамента небольшого помещения.

Разновидности изготовления бетономешалки

Самый простой вариант – это бетономешалка, которая работает с помощью человеческих усилий. В более сложном варианте используется электродвигатель. Но и он создается из подручных приспособлений.

При изготовлении бетономешалки своими руками следует учесть несколько моментов:

  • Изделие должно быть безвредным. Особое внимание уделяется преобразователю, который работает от электричества.
  • Вложений в производство бетономешалки должно быть по минимуму.
  • Делайте выбор в пользу автоматического изделия, оно проще в применении.

Выбор материалов

Что же требуется для производства ручной бетономешалки? Нам понадобятся:

  • крепление;
  • трубка;
  • сварочное устройство;
  • профиль;
  • шлифмашина;
  • подшипники;
  • фланцы;
  • бочка на 200 литров;
  • металлические уголки 50 на 50 мм;
  • карточные петли.

Для изготовления бетономешалки с электрическим двигателем в список потребуется добавить несколько уголков, разрезанная труба по частям, узловую арматуру и сам электрический двигатель.

Поэтапная инструкция

  1. С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
  2. По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
  3. Карточные петли понадобятся для открывания люка
  4. Протяните вал через прорези с торцовых сторон бочки.
  5. На вал крепятся фланцы, которые усилят стенки.
  6. Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
  7. Швеллер, уголки и подкосы нужны для подпорок.
  8. Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
  9. Подпорки вкапывают в землю для прочности глубиной около 30 см.

Вал по бокам фиксируется рычагами. Величина ручек выбирается такая, чтобы можно было вращать барабан двумя руками.

Выбираете место для бетономешалки и располагаете там конструкцию, рядом с люком должен быть участок для хранения элементов бетона. Они укладываются через люк и перемешиваются.

Сборка электрического двигателя

Для изготовления бетономешалки с электрическим двигателем подойдет мотор с одной фазой.

Если есть дома двигатели от старых стиральных машин, можно использовать их в качестве электродвигателя для бетономешалки. Средняя скорость вращения должна быть 20 – 30 оборотов в минуту.

Мотор с бензинных мотоциклов тоже подойдет. Он будет удобен тем, что нет зависимости от электричества.

Необходимо помнить: Для удобства эксплуатации бетономешалки следует продумать наличие механизма для опрокидывания (она делается из уголков) и для передвижения.

Вал должен вращаться через подшипники. Раствор используется в максимум в количестве 7 ведер.

Проявите сообразительность, учтите свои собственные предпочтения, и вы добьетесь необходимого результата и удобства использования.

Схемы для создания бетономешалки

Он составляется довольно легко. Для самого простого механизма возьмите электрическую дрель, ведро и опора. Бетона при этом будет не много, но для прокладывания дорожки во дворе или для заливания пола в доме такой вариант подойдет.

Далее проектируем основание. Чертеж его тоже должен содержать. Основание нужно такое, чтобы смогло выдержать и бетон, и саму бетономешалку. Оно обязательно должно быть крепким и устойчивым. Легким вариантом будет участок из бруса, более крепким будет основание из металла.

Для контроля вращения двигателя используйте редуктор, который можно сделать из ремней.

Не исключайте из производства бетономешалки этап проектирования. Процесс становится намного легче.

Сделаем выводы: бетономешалка является неотъемлемой частью строительных работ, и при небольших усилиях ее можно сделать своими руками как ручную так и с электродвигателем. Главное, не забывайте о чертежах, и тогда сам работа будет сделана без ошибок и за короткий срок!

Источник: http://dizajninterer.ru/betonomeshalka-svoimi-rukami/

Бетономешалка своими руками: инструкция

Бетон и раствор можно замесить вручную. Но можно существенно облегчить труд поможет то,что написано ниже. Используя эту информацию Вы можете получить довольно хороший материал при намного меньших утруждениях.

Виды бетономешалок

Цемент наиболее высокого качества можно получить из бетономешалок, которые используются на производствах, в производственных отраслях. В таком виде бетономешалок обычно находятся два вала, но для своих нужд куда более целесообразным будет работа с теми видами бетономешалок, которые изготовлены не для производства, а для себя.

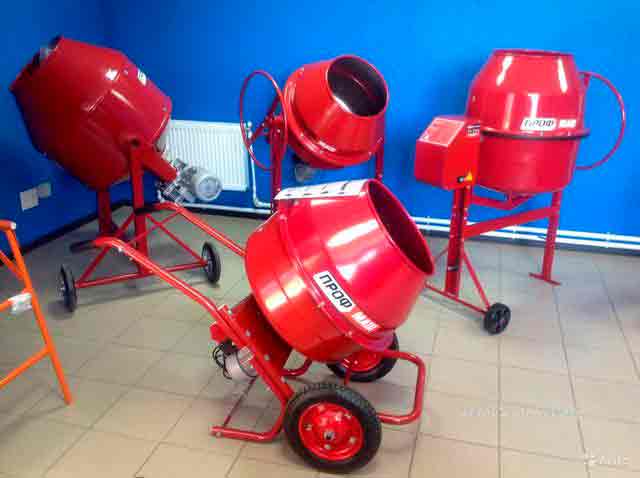

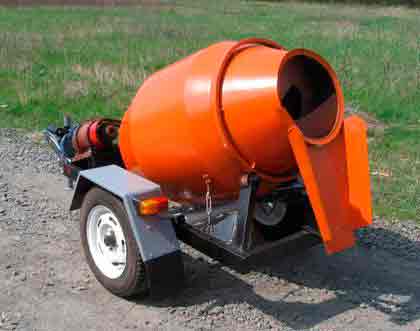

На фото представлены самые популярные виды бетономешалок: для дома или дачи

Главная цель устройства-довести до однородной смеси воду, химическую добавку и цемент. Вторым компонентом является, как правило, песок или же щебень. По тому, как устроены бетономешалки, их делят на два вида с гравитационным перемешиванием и принудительным.

Гравитационный тип-барабан подвижный,лопасти находятся изнутри барабана. Данный тип наиболее приемлемый для домашнего использования.
Принудительный тип-лопасти двигаются за счет перемешивания смеси. Барабан при этом не вращается.

Как сделать мешалку в домашних условиях

Необходимые составные части:

  • Бочка из металла
  • не менее двух подшипников
  • электрический двигатель
  • вал

Для приготовления приводного вала лучше всего подойдет труба, остатки от швеллеров, которые у Вас есть. Электродвигателю уделите отдельное внимание он должен выдерживать хорошие нагрузки а особенно перепады. Двигатель должен быть не меньше 1Квт, ведь бетономешалку можно запросто перегрузить, двигатель для бетономешалки при этом не должен почувствовать дополнительных нагрузок.

Как правильно использовать бетономешалку дома

Первый способ

Вал нашего устройства нужно определить на самое дно бочки. Для этого просверлите отверстие и закрепите его. Следующим шагом является установка шкива. Для того,чтобы насыпать составные части бетона или раствора, необходимо отверстие и смастерить люк.

Остатки швеллеров сгодятся на то, чтобы изготовить крестовину. Ее необходимо заварить. Для хорошего равномерного вымешивания оставляйте 1-2 см от краев. Не надо забывать об еще одном важном компоненте, с чьей помощью и будет переворачиваться сама бочка.

Второй способ

На дне и по центру сделать отверстие-для вала. Из уголков сделайте крепление. 1/3 часть бочки рекомендуется отрезать с помощью болгарки. Соединят емкость и вал подшипники.
Устройство без электродвигателя.

Если нет электродвигателя, то Вам нужна фляга. Ось проместить через нее. Приготовьте раму из тех уголков, что у Вас есть С помощью подшипников приделайте ось.

Процесс приготовления раствора

Чтобы получить качественную смесь, держитесь верных пропорций. А также лучше всего, что бы все смеси уже были набраны в ведра и приготовлены возле бетономешалки, после включения двигателя вам нужно было лишь засыпать и тщательно все размешать.

Также предлагаем просмотреть видео по приготовлению раствора на бетономешалке сделанной своими руками

Очень важно,чтобы качество песка было хорошим, конечный результат зависит именно от этого.

Пробуйте и экспериментируйте и у Вас обязательно все получится.

Источник: http://stroykadoma.org/betonomeshalka-svoimi-rukami/

Как сделать бетономешалку своими руками: пошаговое руководство со схемами и чертежами

Бетономешалки бывают самых разных размеров, так как они нужны для производства бетона и в промышленных масштабах, и для домашнего использования. Принцип работы самого обычного аппарата довольно прост. Однако технологии не стоят на месте, и такие агрегаты тоже совершенствуются. Например, есть устройства с двумя валами, которые изготавливают более качественный бетон, а также ими удобнее пользоваться для больших объемов замесов. Если же говорить о домашнем применении, то есть рекомендации, как сделать бетономешалку своими руками.

Видео: самодельная бетономешалка

Суть работы и разновидности бетономешалок

Устройство, которое помогает смешать цемент, заполнители и воду до однородного состояния, называется бетономешалкой. После того, как в ее барабан поданы ингредиенты, начинается перемешивание. Его продолжительность задается пользователем, а результатом работы становится бетонная смесь.

По принципу действия оборудование бывает:

  • с принудительным перемешиванием;
  • с гравитационным перемешиванием.

Первый вариант предполагает, что в машине емкость не двигается, а перемешивают смесь лопасти особой формы.

В гравитационных аппаратах барабан вращается, а внутри него располагаются лопасти. За счет их способа установки, многократного падения и подъема смеси, масса доходит до нужной кондиции. Такие агрегаты примечательны тем, что в них можно замешивать как строительные растворы, так и жесткие бетонные смеси.

Важные характеристики агрегата

Сегодня существуют разнообразные варианты такой техники. Например, на предприятиях нужны огромные передвижные бетоносмесители. Дома такое оборудование не требуется. Для малых замесов есть специальные мини-бетономешалки. Они работают от электроэнергии, а барабан крепится к основанию на колесиках. Поэтому пользователю удобно перемещать агрегат по участку. Кроме того, удобна конструкция и тем, что емкость можно повернуть по горизонтальной оси, чтобы выгрузить бетон на тачку.

Исходя из размеров оборудования, а также из объема смеси, которую оно готовит за один раз, делается выбор при покупке устройства. Потому что иногда необходимо, чтобы бетономешалка не только легко транспортировалась, но и размещалась в стесненных условиях.

Наконец, существует техника с дополнительными удобными функциями. Например, есть агрегаты, которые самостоятельно загружают сырье в барабан, а затем выгружают бетонную смесь. Такие устройства не требуют приложения физического труда, облегчая процесс строительства.

Что понадобится для изготовления бетономешалки своими руками

Так как практически любые строительные работы требуют применение строительного раствора, то такая техника имеет очень широкое применение. Например, бетонные смеси нужны при сооружении отмостки дома и заливке стяжки, изготовлении фундамента и во многих других ситуациях. Многие делали попытки замешивать раствор вручную. Но это труд очень тяжелый, а гарантировать качество бетона при этом невозможно.

Хотя на рынке присутствует большое количество предложений по такому оборудованию, многих умельцев интересует вопрос, как сделать бетономешалку. Если есть необходимый минимум инструментов и определенные строительные навыки, то реализовать такой проект возможно самостоятельно.

Что необходимо для самодельной бетономешалки:

  • емкость для раствора;
  • два подшипника;
  • приводной вал;
  • элементы для каркаса, лопастей;
  • электродвигатель.

В качестве резервуара, в котором будет вымешиваться раствор, может применяться металлическая или пластиковая бочка. Ее объем должен быть от 200 литров. Для приводного вала часто выбирают обычную металлическую трубу или прут, а для разных деталей конструкции подойдут обрезки арматуры, уголки, швеллера.

Так как очень важна работа основного силового модуля – электродвигателя установки, то рекомендуется использовать приводной двигатель, который обеспечит скорость вращения 1500 оборотов в минуту при номинальной мощности 2200 Вт. Необходимо учитывать и такой момент, как скорость вращения приводного вала. Она не должна превышать отметку в 48 оборотов в минуту. Поэтому понадобится также дополнительный редуктор или соответствующие шкивы ременной передачи.

Процесс изготовления и сборка устройства

В доньях бочки необходимо сделать отверстия, в которые будет вставляться вал и через которые можно жестко закрепить резервуар с помощью болтов. Чтобы сделать люк для загрузки ингредиентов, на боку вырезают отверстие. Это может быть прямоугольник с размерами 24х30см.

На края люка наклеивают мягкую резину, а затем крышку отверстия и бочку соединяют через болты шарнирами. Как вариант, используются карточные петли. Самое главное – обеспечить плотное прилегание крышки люка во время работы бетономешалки. Зафиксировать ее помогут металлические уголки на стяжных болтах.

Подготавливая бочку, вовнутрь ее устанавливают крестовину. Для этого используются металлические уголки или швеллера. Данный элемент приваривают, оставляя зазор между стенками резервуара и конструкцией не меньше 10-15 мм. Он поможет более равномерно вымешать раствор.

Из металлических уголков делают деталь, которая поможет облегчить процесс освобождения бочки от раствора. Конструкцию для опрокидывания бетономешалки дополняет также механизм для транспортировки агрегата.

Так как бетонная смесь не может храниться внутри емкости, рассчитывают, чтобы самодельный агрегат не превышал объемом 7-8 литров готового раствора.

Пропорции для приготовления бетонной смеси

Мало сделать бетономешалку своими руками, нужно знать, как правильно приготовить цементный раствор.

Для того чтобы приготовить один кубический метр бетона, нужно 125 литров воды. Это определяющий момент, так как избыток жидкости сулит снижение прочности конечного продукта.

Кроме воды, необходим песок с зернами до 5 мм в количестве 30-45 процентов от общей массы. Еще 55-70 процентов занимает гравий. Таким образом, соотношение песка к гравию 1:1,2. Если же вместо последнего использовать щебенку, то ее потребуется больше: 1:2.

Важно учитывать, что качественный бетон требует использования чистого песка и воды. Например, исключено загрязнение маслами или агрессивными веществами. Летом воду используют холодную, а зимой – подогретую до 40 градусов.

Удачи вам во всех строительных делах!

Регулярная стрижка газона стимулирует рост новых побегов и помогает поддерживать привлекательный вид лужайки. Выполнять стрижку вручную сложно, . Далее

Механизация работ значительно упрощает ведение приусадебного или небольшого фермерского хозяйства. Сдерживающим фактором, который побуждает использовать ручной труд, . Далее

При проведении садово-огородных работ много сил уходит на борьбу с вредителями, атакующими овощные и ягодные грядки, кусты, . Далее

При печном отоплении необходимость ежедневно махать топором быстро переходит в разряд рутины и отнимает много времени. Тут . Далее

Цены на готовые модели снегоуборочной техники заставляют многих браться за лопату и расчищать тропинки вручную. Чтобы механизировать . Далее

Устали от монотонной работы по саду? Хотите иметь аккуратную живую изгородь и ухоженный участок, затрачивая на это . Далее

Прочная лопата зимой помогает оперативно убирать снег с дачного участка, крыши дома или автомобиля. Узнайте, как сделать . Далее

Источник: http://101dizain.ru/texnika/betonomeshalka-svoimi-rukami.html

Самодельная бетономешалка или делаем раствор играючи

Необходимые инструменты

Бетономешалка, своими руками собранная, помогает экономить время и делает тяжелую работу легкой. Из статьи вы узнаете, из чего и как сделать этот агрегат самому.

Бетономешалка: для чего нужна и как собрать?

Для чего нужна самодельная бетономешалка? В самом названии уже есть ответ. Это агрегат, который предназначен для смешивания песка и цемента с водой для получения бетона. Зачем нужен бетон, об этом сегодня знает каждый школьник. Не обойтись без этого материала, если вы собираетесь заняться постройкой дома, или, скажем, сделать бетонное крыльцо своими руками, облагородить территорию – чтобы был чистый двор и ровные дорожки.

Конечно, можно вооружиться корытом с лопатой и сделать бетон вручную. Но зачем нужен сизифов труд, когда для этого можно использовать специальную машину? Покупать бетономешалку, если вы не намерены брать строительные подряды, нет никакого смысла. Гораздо интереснее и экономичнее собрать ее своими руками. Тем более, что для этой цели сгодится старая двухсотлитровая бочка.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Расчет бетона. Вы легко сможете рассчитать нужное количество бетона.

Приспособление, которое у вас получится в конечном итоге, надежное и простое в обращении. Все, что от вас потребуется, это засыпать в барабан ингредиенты в определенных пропорциях и добавить воды. Соотношение компонентов зависит от того, для чего вам нужен раствор. Обычно, чтобы получить качественный бетон, берут одну часть цемента и добавляют к ней по одной доле песка и отсева (мелкие камешки). Можно, а в некоторых случаях даже нужно, заменять составные части песчано-гравийной смесью (ПГС).

Самодельная бетономешалка из бочки – преимущества и недостатки

Несомненным преимуществом в изготовлении бетономешалки своими руками будет существенная экономия денег на покупке заводской модели. К тому же, вы видели ту технику, что предлагает большинство продавцов? Даже если у вас есть лишних тысяч двадцать рублей, вам вряд ли захочется отдавать их за китайское изделие сомнительного качества. И потом, если могут китайцы, то чем вы хуже? Не боги горшки обжигают. Ваш агрегат послужит верой и правдой не только вам, но и вашим внукам.

Недостатком здесь будет, особенно если вы не технарь по образованию, отсутствие опыта в изготовлении подобных механизмов. Но если вы упорны и любите мастерить, то непременно справитесь. Благо, необходимые детали валяются буквально под ногами. Конечно, сами они к вам не придут. Вам придется порыться в гараже или даже на свалке в куче металлолома.

Но не пугайтесь так сильно. Для изготовления бетономешалки в домашних условиях вам понадобятся: емкость (в вашем случае старая бочка), в которой будет происходить процесс замешивания раствора, ось вращения, электродвигатель (если вы не собираетесь вращать барабан руками) и рама для основания, на которой это все будет крепиться. Как видите, все гениальное просто. А как подготовиться и какие инструменты понадобятся для воплощения вашей задумки, вы узнаете в следующем разделе данной статьи.

Подготовка и инструменты

Перед тем, как приступить к работе над бетономешалкой, нужно сделать чертеж или хотя бы набросок будущего проекта и подготовить рабочее пространство. Лучше всего для этого подойдет гараж или сарай. Главное, чтобы к нему было подведено электричество, потому что в деле вам понадобятся электроинструменты. Да и само занятие с металлом достаточно шумное и грязное. Согласитесь, что благоустроенная квартира, это не то место, где можно заниматься подобным творчеством.

Ну вот, чертеж готов, и место вы подготовили: убрали все, не относящееся к делу. Теперь посмотрим, что вам понадобится из инструментов. Сварочный аппарат, если вы не владеете этим ремеслом и будете собирать всю конструкцию на болтах – вам будет не нужен. Но без дрели вам точно не обойтись. Также вам будет необходим набор отверток и ножовка по металлу. И, конечно же, главная деталь будущей бетономешалки – двухсотлитровая бочка.

Будет замечательно, если дно емкости окажется несъемным. Иначе оно может просто отвалиться в процессе замешивания раствора. Раму можно сделать из металлического уголка. Он удобнее труб при соединении болтами. В качестве двигателя, задающего крутящий момент, можно установить бензиновый мотор или мотор от дрели-миксера. Главное, чтобы его мощность была не менее 1,3 кВт. И не забудьте продумать и установить внутри бочки лопатки для наиболее эффективного перемешивания компонентов.

Важно: верхняя крышка бочки должна иметь надежное крепление, иначе вы рискуете закидать весь участок бетоном.

Кроме того, еще на стадии разработки и подготовки подумайте, какой вы хотите видеть будущую бетономешалку – передвижную на колесах или стационарную. Тогда вам не придется в спешном порядке корректировать чертежи и вносить изменения в уже почти готовую конструкцию. Если у вас все готово, тогда можно уже приступать к самому интересному – к изготовлению бетономешалки своими руками.

Как сделать бетономешалку – приступаем к изготовлению

Давайте разберем ключевые этапы работы.

  1. Собираем каркас будущего агрегата. Он должен быть прочным, потому как ему придется выдерживать колоссальные нагрузки. Для основания лучше всего подойдет стальной уголок 130 мм. Раз уж решили обойтись без сварочного аппарата, то не лишним будет сказать, какие болты выбрать для сборки рамы. Оптимальным вариантом будут болты диаметром 27 мм. Угол наклона бочки к основанию должен составлять 35 градусов. Если вы не нашли подходящего двигателя, то можете сделать привод ручным. Конечно, придется прилагать определенные усилия, но это все равно будет лучше, чем мешать бетон лопатой в корыте.
  2. Перед тем, как поставить бочку на редуктор (устройство, которое преобразует высокую угловую скорость вращения входного вала в более низкую на выходном валу), нужно к ее днищу прикрепить, скажем, зубчатый венец (стальной каленый диск с зубьями) от двигателя «Волги». Практика показала, что он оптимально подходит для этой цели: сделан из каленого металла и имеет зубья на внешней стороне.
  3. Если есть сварка, то прикрепить венец проще простого. Но мы ведь решили собирать бетоносмеситель без использования сварочного аппарата. Поэтому венец будем крепить к днищу бочки болтами. Переверните бочку вверх дном и приложите к днищу венец. Сделайте керном (специальным стержнем с заточенным концом) отметки на днище бочки. Просто вставьте в отверстие венца керн острым концом и ударьте молотком по тупому. Затем уберите венец и просверлите с помощью дрели отверстия строго по отметкам, сделанным керном. Положите венец обратно на днище бочки так, чтобы совпадали отверстия. Вставьте болты и закрутите на них гайки с помощью гаечных ключей.
  4. Ставим на раму редуктор. Поступаем также, как и с венцом. Размечаем керном место под отверстия на раме, сверлим, прикручиваем болтами редуктор к раме, а на него устанавливаем саму бочку, предварительно не забыв сделать в ней лопатки для того, чтобы правильно замешивать бетон. Сделать их тоже несложно. Можно просто внутри бочки по длине закрепить с помощью болтов три уголка на равном расстоянии друг от друга. Малый шкив редуктора заменяем подходящей шестерней. Она-то и будет приводить в движение тяжелую емкость с бетоном. Чтобы долго не мучиться и не изобретать велосипед, малую шестерню можно взять от бендикса стартера (бендикс – вал якоря стартера) той же «Волги».

Самая важная часть всей машины – двигатель. Его необходимо надежно прикрепить к кронштейну на раме.

Для опрокидывания бочки с бетоном подойдет штурвал, а не просто ручка. Изготовить его не так уж и сложно. По сути можно взять втулку (обрезок трубы) и в нее радиально вкрутить стержни. Затем надеть на дополнительный редуктор и закрепить. Но если у вас такая конструкция вызовет сложности с разработкой чертежей, то можно просто брать лопатой готовый раствор из емкости. Только не забудьте ее перед этим выключить и дождитесь, когда она остановится.

Источник: http://remoskop.ru/sdelat-samodelnuyu-betonomeshalku-bochki.html

Смотрите также:
03.11.2018

Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками Конструкция торцовки схожа с дисковой пилой, установленной над рабочим столом. Основные ее преимущества: компактность и малый вес. Благодаря этому используют пилы не только в мастерских, но и...

03.11.2018

Шиномонтаж своими руками Собрать шиномонтаж своими руками — дело не самое сложное. Но многие автовладельцы задаются вопросом — зачем делать подобный комплект у себя в гараже, если можно поехать к ближайшей станции технического обслуживание, выполнить все необходимые...

03.11.2018

Чудо лопата своими руками Евросамоделки - только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
