Труборез своими руками

Для слесаря-самодельщика труборезы

Наравне с ножовкой труборезы (рис. 4) позволяют перерезать трубы диаметром до 100 мм. Имеется множество видов труборезов, принципиально не отличающихся друг от друга по конструкции.

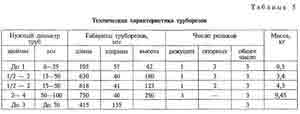

Их габариты зависят от диаметра перерезаемых труб, они даны в таблице 5.

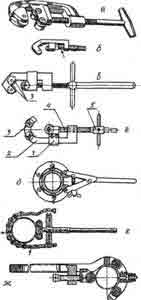

Рис. 4. Труборезы: а,б,в,г — трехроликовые; д — с хомутом; е — много роликовый цепной; ж — с резцом; 1 — ползун; 2 — корпус; 3 — ролик; 4 — винт; 5 — рукоятка

Место разрезания на трубе смазывают маслом или периодически обливают водой. Корпус трубореза надевают на трубу. Рукоятку вращают до соприкосновения со стенкой трубы ролика-резака. Докручивают рукоятку еще на 1/4—1/3 оборота так, чтобы ролик врезался в трубу. Весь труборез двигают за рукоятку вперед-назад, постепенно проходя окружность. После этого еще немного врезают ролик и повторяют процесс до окончательного разрезания трубы.

Снимают труборез и зачищают заусенцы, спиливая торец трубы напильником только после установки трубы в прижиме. Зачистку можно выполнять и на заточном станке. При большой длине трубы эту операцию выполняют вдвоем. Одновременно готовят «заход» для плашки в случае нарезания резьбы. При этом следует быть очень осторожным; достаточно неловкого поворота трубы — и абразивный камень разлетится. Чтобы этого не произошло, труба должна лежать на подручнике заточного станка, а защитный экран должен быть опущен. Для зачистки можно использовать и электродрель с абразивной насадкой, но очень осторожно.

В частности, труборез 1/4″—2″ предназначен для разрезания труб диаметром от 13 до 60 мм, что соответствует в дюймовом обозначении интервалу 1/2″—2″. Перед работой убеждаются в отсутствии трещин на рабочем ролике и сколов на его режущей кромке. Устанавливают труборез на трубе так, чтобы режущая кромка рабочего ролика находилась на месте нужного разреза.

Запрещается: резать трубы диаметром менее 13 мм, врезать рабочий ролик в трубу на глубину более 0,5 мм, резать трубы, не закрепленные в тисках или прижиме для труб.

После применения труборез очищают от грязи, смазывают ролики, их оси, винт, ползун, направляющие выступы корпуса машинным маслом. Укладывают труборез в сухое место. В процессе эксплуатации рабочий ролик изнашивается. Для его замены необходимо выпрессовать ось из корпуса, вынуть неисправный ролик, вставить новый и запрессовать ось. При отсутствии запасного вытачивают новый ролик из инструментальной стали У8А и закаливают его приблизительно до твердости напильника. Остальные части трубореза выполняют из стали 45.

Источник: http://mastedom.ru/instrum/40-md.html

Труборез для стальных труб

Лет 30 тому, в тот момент я еще обучался в школе, под час экскурсии в механические мастерские я заметил, как работник разрезал трубу. После зажатии в тисках, накинул на нее какой-то инструмент, покрутил его несколько раз вокруг трубы и отрезал сколько необходимо. «Труборез», — уважительно поведал преподаватель по труду и пошли мы далее.

Спустя неделю на занятиях труда нам задали разрезать водопроводные трубы на небольшие отрезки для сгонов. Много полотен от ножовки мы в тот момент переломали! Вот здесь-то я и вспомнил о экскурсии и труборезе! О том как он сделан был, я cовсем не знал. Решил конструировать по памяти и из того, что было под рукой и безхозно лежало в гараже. Зато на следующем уроке перевыполнил план.

Не так давно в нашем сарае я случаем наткнулся на свое творение, какое до сегодняшних дней не прекращает исправно разрезать трубы и железные кругляки. В жилище папы совсем не выбрасывают поломанные полотна от ножовок по метеллу, так как обломки как нельзя отлично подходят для трубореза. Позднее я полноценный «фирменный» труборез заметил, но и мой не хуже.

Трудиться на нем несложно: обломки полотна длиной 30. 50 миллиметров упираются в шрифты диаметром 3 мм и зажимаются меж корпусом и щечками двумя винтами М6. Не забудьте при монтаже направить зубья полотен в одну направление. Приспособление надевают на трубу, поджимают с при помощи поджимного винта М8. Вращая труборез кругом трубы, нужно равномерно подкручивать поджимной винт, с последующим витком плавно врезая зубья полотен в трубу на доли мм. 3-х обломков полотна хватит, для того, чтобы разрезать 15. 20 полдюймовых труб. Разрезать трубы диаметром больше 51 мм не пытался, но, считаю, совладал бы, только бы стенка была не толще 7 мм.

Возможно еще в труборез поставить взамен 3-х обломков полотна 6 (попарно, предусмотрев меж обломками прокладки на необходимую толщину), то получится нарезать из труб шайбы. Не желательно ставить в труборез длинноватые обломки полотна, так как приспособление разрезает всего лишь одной центральной частью каждого обломка. К тому же небольшие обломки проще смещать по тонкому пазу либо менять местами. Взамен полотен подойдут и обломки напильников.

Работать труборезом возможно не только со стальными трубами, но и с деревянными круглыми деталями: ручками для инструментов, держаки лопат, ножек для табуретов.

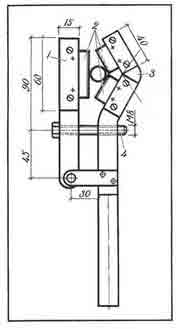

Для создания трубореза применены: квадратная катанка профилем 15 x 15 мм, полоса стали 15 x 4 мм, болты М6 и М8, заклепки диаметром 4мм (все из металла). Для удобства и практичности все заостренные кромки деталей трубореза необходимо притупить, а хвостовую часть катанки закруглить под рукоятку. Загиб (90. 120°), далее рекомендуем под прижимной болт установить пружину.

Источник: http://www.umeltsi.ru/prisposoblenia/2043-truborez.html

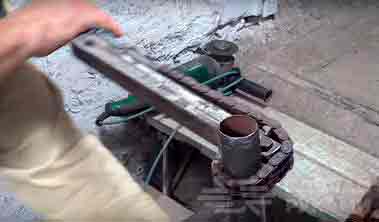

Удобный резцовый труборез из профиля и цепи

В процессе проведения строительных и ремонтно-монтажных работ часто требуется разрезать стальные, медные/алюминиевые или пластиковые трубы на отрезки разной длины. Причем не просто отрезать «от фонаря», а сделать это максимально ровно и аккуратно, чтобы не тратить время на дополнительную механическую обработку.

В домашних условиях для резки труб обычно применяют или болгарку с отрезным кругом, или ножовку по металлу. Однако когда требуется сделать ровный рез, целесообразнее воспользоваться труборезом. Это приспособление ускорит процесс и сделает его значительно менее трудоемким, причем сделать его можно своими руками из хлама.

Сама конструкция очень простая:

  1. круглый режущий ролик;
  2. цепь для фиксации трубы;
  3. основная рама из профиля;
  4. ручка подачи из шпильки.

Принцип работы самодельного трубореза основан на применении механической силы вращения: труба устанавливается в тиски и фиксируется цепью. При помощи ручки подачи поджимаем резец и начинаем вращать труборез — в стенке стальной или пластиковой трубы формируется тонкая канавка, которая углубляется по мере вращения.

Как сделать труборез своими руками

Обрезаем профильную трубу по размеру. В двух прямоугольных пластинах сверлим отверстия на одной стороне и при помощи болтов крепим роликовый резец. Затем деталь вставляем в трубу и обвариваем. Далее нужно приварить к краю профиля два коротких отрезка кругляка (вместо них можно использовать куски старого болта).

На последнем этапе работ привариваем к профильной трубе кусок мотоциклетной цепи, к концу которой при помощи сварки крепим длинную шпильку (ручку подачи). Затем к профилю нужно приварить две направляющие гайки — в них продеваем шпильку, на конец которой накручиваем барашек. Самодельный труборез готов!

Источник: http://sdelairukami.ru/udobnyj-reztsovyj-truborez-iz-profilya-i-tsepi/

Ручной труборез – на что способны наши мускулы?

Ручной труборез – удобное и эффективное, почти портативное устройство для разделки трубопрокатных изделий. Внешняя простота отнюдь не значит малую применимость, и это мы постараемся доказать в этой статье.

Чего мы не знали о ручном труборезе?

Ручной труборез для стальных труб или любого другого материала работает исключительно за счет мускульной силы человека. С одной стороны, это хорошо, ведь весь процесс непосредственно контролируете вы, и никаких нештатных ситуаций произойти не может, разве что рука дрогнет. В то время как у электрических машин имеется масса узлов, которые могут выйти из строя, постоянно надо их чистить и следить за техническим состоянием. Да и в работе можно испортить трубу лишь из-за перебоя в напряжении сети или минутных неполадок мотора или передвигающей ленты и т.д.

С другой стороны, не всякую трубу возьмет человеческая сила, даже несмотря на то, что в ручном устройстве используется система рычагов для искусственного увеличения прикладываемой силы. Но на бытовом уровне тяжело себе представить вид работ, в котором бы трубы имели такой диаметр или материал, что взять их сможет только автономная машина с мощным двигателем. Поэтому все же ручной вариант этого приспособления в быту справится со всеми возможными видами работ, только нужно правильно выбрать модель, ведь разнообразие велико.

Можно сказать еще о некоторых особенностях работы с этим агрегатом. Современные труборезы очень удобные, все навесные аксессуары и рукоятка сделаны максимально эргономичными, чтобы работник не уставал, а рез получался аккуратным и ровным. Кстати, точность и отсутствие кривизны являются визитной карточкой практически всех разновидностей ручных труборезов, только очень халатная подделка из разряда «за 5 копеек» может действительно испортить даже самое крепкое изделие. Конечно, мы не исключаем и некоторую «косорукость» рабочего, но это редкий случай в таком виде деятельности.

Работа с ручным агрегатом осуществляется в удобном для вас темпе, поэтому срез получается без каких-либо зазубрин и не нуждается в зачистке перед дальнейшим использованием трубы. Также конструкции всех подобных инструментов (при условии, что вы правильно подобрали модель именно под свою задачу) позволяют не гнуть профиль трубы, так что геометрии портить вам не придется. И последний козырь – малогабаритность, эти приспособления могут осуществлять свою задачу одинаково хорошо и в узком проходе или углу, и в просторном зале.

Ручной труборез – почему простой инструмент так непросто выбрать?

Данные приспособления имеют множество вариантов исполнения, и каждый играет какую-то определенную роль в разделке труб. Отличаться они могут по виду обрабатываемых материалов и по конструкционным особенностям. Чаще всего, для бытовых нужд выбирают труборез роликовый ручной, его конструкция и прочность механизмов позволяют работать со сталью, с медью и пластиком. Однако если вам такой спектр не нужен, можно подобрать что-то попроще. Разберемся с процессом покупки трубореза.

Купив инструмент для прочного материала (например, сталь), вы получаете приспособление, которое справится со всеми менее прочными видами труб, а вот обратная закономерность в таком случае не работает. Важно при выборе трубореза обращать внимание на толщину обрабатываемого изделия, которую он способен раскусить. Выделяют как минимум три категории: для тяжелых нагрузок, для тонкостенных изделий и для асбоцемента и керамики.

В первом случае вы получаете агрегат, который перекусит даже 12-дюймовую трубу, причем осилит и сталь, и чугун, а конструкция имеет надежные хомуты для фиксации обрабатываемого изделия, главное, чтобы у вас хватило сил и упорства. Последний класс инструментов, чаще всего, не ручного типа, поэтому на нем не будем останавливаться. А вот для работы с тонкостенными трубами как раз подходит мускульная сила, и таких приспособлений больше всего ждет нас на прилавках, можно выбрать модели для меди, латуни, металлопластика и нержавейки.

Роликовый труборез и другие типы конструкций

По типу конструкций имеется также немало различных моделей. Например, резцовый труборез выглядит, как своеобразная обойма, в которую вкладывают изделие, а по периметру ее находятся резцы, набор которых и расположение можно варьировать. Такому приспособлению по силам диаметр изделия около 10 см. А вот роликовый труборез получил свое название из-за режущих элементов, это и есть ролики, их, как правило, хотя бы три, а чем их больше, тем больше и диаметр обрабатываемого изделия.

Если ролик один, то диаметр будет совсем небольшой – до 5 см, а вот три ролика осилят уже и 10 см трубы. Говорят, что ролики оставляют заусенцы, что не очень удобно в последующей работе, их приходится потом зачищать, такой процесс называется зеновкой. Для хрупких видов труб (керамика, чугун, бетон) используют цепные инструменты, правда, условием является небольшой диаметр изделия.

Рабочий элемент – цепь, на которой имеются маленькие режущие ролики, она обвивается вокруг трубы, и при ее движениях происходит планомерное отрезание. Бывает и гильотинный механизм, когда инструмент действует, как обычные ножницы, только режется не бумага, а труба. Конечно, такой способ подходит для тонкостенных пластичных материалов, например, пластика, может поддаться такой обработке и медь, если толщина позволит.

Режем различные виды труб правильно

Если необходимо отрезать сталь, то используется, чаще всего, роликовый инструмент. Для самого простого представителя ход работы будет примерно следующий. Объект сначала размечается по всей длине. Если режете металл, то его нужно смочить, для этого можно взять масло или обычную воду. Теперь следует установить трубу в струбцину, которая имеется на труборезе. Открываем прижимной блок, вкладываем объект, прикладываем режущий ролик к нарисованной нами линии и хорошо завинчиваем фиксирующий механизм.

Теперь нужно вращать его, постепенно затягивая, усиливая натяжку в блоке, от этого труба разделится ровно по метке. Вполне быстрый и эффективный способ разреза.

Когда перед вами металлопластик или вовсе полипропилен, то вполне подойдет гильотинный труборез. Для удачного среза наносим метку, где требуется выполнить разделение. Затем раздвигаем ручки инструмента, обхватываем полипропиленовую трубу и смыкаем их, чтобы лезвие дотронулось до метки. Теперь остается нажать на рукоятку так, чтобы нож гильотины четко прошел через весь диаметр, важно приложить достаточно силы, и процесс можно считать завершенным, только нужно подравнять профиль по внутреннему диаметру, ибо он немного сминается.

Если диаметр большой, то такая работа требует чуть больше времени, потому что ролики в труборезе для таких размеров нужно будет передвигать по окружности, при этом они будут все глубже врезаться в материал. Чем терпеливее вы будете, тем больше прослужит у вас инструмент. Вначале следует совсем немного врезать ролики в трубу и углублять на каждом круге по чуть-чуть, если же врезать их сразу глубоко, или в ходе работы слишком быстро их углублять, ресурс инструмента будет существенно снижен, потому что износ роликов будет стремительный.

Источник: http://remoskop.ru/ruchnoj-rolikovyj-truborez-stalnyh-trub.html

Труборез своими руками

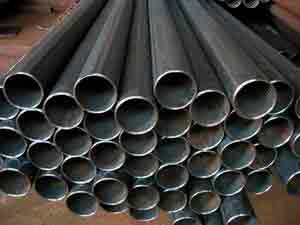

Стальные трубы с различными внешними покрытиями широко представлены в изделиях корпусной мебели. Чаще других используются хромированные (никелированные) трубы, реже — с полимерным покрытием (крашеные). По причине высокой прочности, стальная труба, в большинстве случаев, выполняет не только декоративное, но и функциональное назначение, являясь опорой, колонной, штангой, ребром жесткости и другими элементами мебели. Применение специальных трубных соединителей (система Joker и ей подобные), делает возможной сборку разнообразных каркасных изделий преимущественно или только из труб, например, некоторые образцы торгово-выставочного оборудования.

При изготовлении мебели с применением труб, необходимо уметь их нарезать в требуемый размер с точностью до миллиметра, с сохранением чистоты реза, а значит нужен подходящий для этих целей инструмент. Профильную трубу прямоугольного (квадратного) или овального сечений можно разрезать, например, ножовкой по металлу или углошлифовальной машиной (болгаркой). В случае же круглой трубы, мы имеем возможность применить труборез.

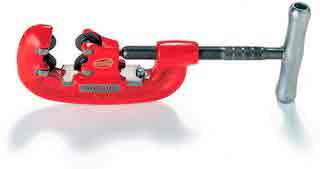

Труборез роликовый – инструмент для точной нарезки труб круглого сечения, использующий принцип узколокального деформирования (вдавливания) стенки трубы вдоль круговой, замкнутой линии реза.

Типовой ручной роликовый труборез состоит из трех роликов: пары широких опорных и одного острого отрезного. Расстояние между роликами регулируемое, изменяется вращением ручки, что позволяет инструменту работать с трубами разных диаметров, а так же поддерживать стабильно высокую эффективность работы, путем сокращения межроликового расстояния по мере погружения режущего ролика в стенку трубы.


Ролики трубореза.

В мебельном производстве используются трубы пяти диаметров: 16, 25, 32, 50, 60 мм. Можно приобрести один большой и тяжелый, но универсальный труборез для работы с трубами любых указанных диаметров, либо же заиметь два инструмента: один качественный и небольшой для труб до 25 мм включительно, второй для труб больших диаметров (при необходимости). Второй вариант предпочтительнее, так как резать трубы свыше 25 мм в мебельном производстве приходится, как правило, редко.

Почти все мебельные трубы тонкостенные, с толщиной стенки не более 1,5 мм. По этой причине резать их труборезом получается быстро. Если срез на торце трубы выглядит не идеально, быстро сделать его таковым можно с помощью напильника.

Опорные ролики в процессе работы труборезом могут оставить круговые следы (микроцарапины, вминания ) на поверхности трубы. В тех случаях, когда любые изъяны на концах трубы недопустимы, следует защитить рабочую зону бумажным скотчем.

Алгоритм работы с ручным труборезом следующий. Устанавливаем инструмент по месту предполагаемого разреза на трубу, сближаем ролики до степени умеренно тугого вращения трубореза на трубе, после нескольких оборотов (по мере снижения сопротивления вращению) сближаем ролики на доли миллиметра и продолжаем вращать труборез по кругу и так далее. В самом начале процесса нужно внимательно следить чтобы получающаяся бороздка от отрезного ролика была замкнутой, иначе можно получить брак, нарезав длинное спиралевидное углубление на поверхности трубы.


Отмечать линию реза удобно с помощью маркера. При необходимости, защищаем трубу бумажным скотчем (фото справа).


Установка отрезного ролика на отметку линии реза.


Придерживая трубу левой рукой, правой рукой вращаем труборез на трубе. Время от времени подкручиваем ручку по часовой стрелке, сближая ролики.


Неправильное начало резания — спираль вместо замкнутой бороздки!


Работа близка к завершению. Видна глубокая, почти сквозная бороздка от отрезного ролика трубореза.


Труба разрезана.


Если резка выполнялась без скотча, конце хромированной трубы видны следы от прижимных роликов.


Трубы отрезаны с применением скотча. Следов от прижимных роликов нет.

Как заточить отрезной ролик трубореза.

Рано или поздно отрезной ролик трубореза затупляется и нуждается в замене или заточке. Для извлечения ролика необходимо выкрутить крепежный винт и достать ролик. Установка ролика происходит в обратном порядке.


Извлечение ролика.

Если приобрести новый ролик проблематично, его можно заточить. Для этого понадобится сверлильный станок или дрель (шуруповерт), кусочек наждачной бумаги средней зернистости и самодельное нехитрое приспособление, состоящее из болта с шайбой и гайкой. Диаметр резьбовой части болта должен быть равен посадочному (внутреннему) диаметру ролика.


Приспособление для заточки ролика.



Заточка отрезного ролика.

Технология заточки следующая. Поочередно к каждой плоскости вращающегося ролика прислоняем наждачную бумагу под экспериментально определяемым углом, стремясь убрать накатанные заусенцы металла и заточить режущую грань до толщины около 0,1 мм. Для работы со стальными трубами нет смысла затачивать ролик очень остро.

Такой инструмент как труборез будет полезным приобретением для любого мастера. Он позволяет быстро, точно и качественно выполнять нарезку труб круглого сечения практически в любых условиях. Единственным ограничением (невозможностью) применения трубореза является наличие какого-либо препятствия на траектории движения инструмента, при его вращении на трубе, когда нет возможности сделать полный круговой оборот.

Источник: http://zakatayrukava.ru/mebel/stankiiinstrumenti/79-truborez-dlya-mebelshika.html

Труборез для стальных труб и другие виды подобных инструментов

Нужно признать, хотя полимеры и проникли во многие сферы нашей жизни, где они способны заменить многие привычные материалы, в сантехнике редко, но встречаются металлические трубы. Монтируя различные системы, приходится время от времени их резать для удобства на определенные отрезки. Данная статья как раз и будет посвящена инструментам, которые помогают это сделать быстро и качественно.

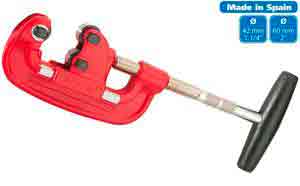

На фото — инструмент с винтовой подачей

Если вы хот бы раз пытались отрезать металлическую трубу ножовкой по металлу своими руками или специальным диском, после них приходилось дорабатывать кромки, которые получались неровными и не гладкими. Труборез выполняет такую же задачу, но гораздо лучше и быстрее. Теперь давайте разберемся, что нам предлагают предприятия, выпускающую подобную продукцию для бытовых и профессиональных нужд.

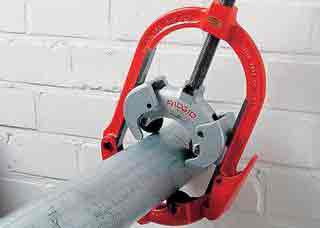

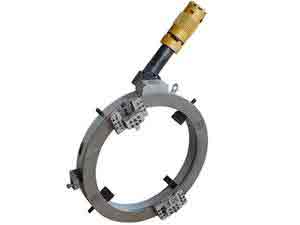

Роторный ручной труборез для металлических труб большого диаметра

Виды инструментов

Выбирая труборез, учтите сразу, что его нельзя считать универсальным инструментом. Связано это с различными диаметрами труб, которые установлены для подвода воды, отопления и отвода канализационных стоков. Поэтому в каждом случае следует применять сообразно материалу и размеру изделий. Если и есть некоторые модели, подходящие для разных типов трубопроводов, но, это, скорее всего, исключение из правил.

Совет: прежде чем идти за покупками определитесь, с каким материалом вам предстоит работать.

Есть и хорошая новость, но она касается домашних мастеров, которые могут роликовым труборезом для стали легко справиться и с медью, и с металлопластиком.

Переносной инструмент для резки труб

Совет: не следует использовать инструмент, предназначенный для мягких материалов, для работы со сталью. Он не сможет с ней справиться или испортиться после первого раза.

Толщина стенки

Влияет на выбор и толщина стенки изделия, с которым предстоит работать инструменту. Беря во внимание данный параметр, можно сказать, что они могут быть для:

Источник: http://gidroguru.com/instrumenty/275-truborez-dlya-stalnyh-trub

Труборез для стальных труб

Труборезом называется простой и эффективный инструмент, с помощью которого можно производить разделку трубопрокатных изделий. Однако внешняя простота инструмента далеко не свидетельствует о том, что это простой инструмент, и что его просто выбрать, однако для того чтобы купить труборез для стальных труб, необходимо знать некоторые мелкие детали, которые повлияют как на выбор инструмента, так и на надежность его работы. К тому же, это повлияет и на цену трубореза для стальных труб, который мы и рассмотрим в этой статье.

Назначение инструмента

По названию этого инструмента не сложно догадаться, что предназначен он для разделки стальных труб. Работает он исключительно за счет использования мускульной силы мастера. В этом есть свои плюсы и минусы – с одной стороны, вы полностью контролируете процесс разделки, поэтому возникновение нештатных ситуаций, в этом случае, практически исключено. С другой стороны – мускульная сила человека ограничена, и порой её может быть недостаточно для разделки той или иной стальной трубы. Поэтому, для таких случаев используют электрические труборезы для стальных труб вместо ручных.

Среди прочих особенностей данного инструмента стоит отметить, что на сегодняшний день он является очень удобным и компактным, достаточно эргономичным, поэтому его удобно как носить с собой, так и работать с ручным труборезом. В инструменте продумано совершенно всё – рукоятка изготовлена таким образом, что рука работника не устает даже во время длительной работы. Такая ручка получила название «анатомической». Особенностью ручных труборезов для стальных труб является то, что в этом инструменте соблюдается особая точность и отсутствие всякой кривизны во время работы, при условии, что и мастер, который работает с инструментом, совершенно точно знает, как с ним обращаться.

Достоинствами инструмента является проведение работ в удобном темпе, срезы, которые остаются после инструмента являются аккуратными, без каких-либо заусениц или зазубрин, поэтому к всеобщему удивлению, стальные трубы не нуждаются в дальнейшей зачистке. Важной деталью при выборе трубореза является то, что он не должен нарушать геометрию трубы, и к слову, ручному труборезу это хорошо удается.

Как выбрать ручной труборез для стальных труб?

Выбор данного инструмента, на самом деле не совсем прост. Для этого, необходимо обратиться к некоторым деталям, которые и станут основными критериями для выбора инструмента. Поэтому, рассмотрим эти детали для того чтобы знать, какой лучше купить труборез для стальных труб.

Прежде всего, стоит обратить внимание на материал, с которым может работать инструмент. Не зря, в этой статье рядом с названием инструмента стоит приставка «для стальных труб». То есть, инструмент может работать со стальными трубами, и подходить исключительно для разделки этого материала. Существуют и другие варианты, например труборез для медных или пластиковых труб, и т.д.

Одним из важных параметров при выборе данного инструмента, является возможность работы с определенными диаметрами труб. При покупке, в описании каждой модели трубореза указывается, с каким минимальным и максимальным диаметром трубы, может работать инструмент. В целом, диаметр труб, с которыми может работать труборез, составляет от 3-40 мм, вместе с тем, существуют модели и для 50 мм труб, и для более крупногабаритных изделий. Иногда, при выборе той или иной модели инструмента, диаметр труб с которыми он способен работать, выражается в дюймах. Также следует учесть, способен ли труборез производить распилку с деформированием стенок, или без.

При выборе и покупке трубореза для стальных труб очень важно обратить внимание на материалы, использованные в производстве инструмента. Так, рукоять устройства должна быть в обязательном порядке изготовлена из металла (при этом, может быть покрытой пластиком или резиной). Ролики, которые производят рез труб, должны быть изготовлены из высокопрочной, инструментальной и высокоуглеродистой стали, закаленной под высокой температурой. Реже, в более дорогих моделях, в качестве материала для изготовления роликов используется титан. Справедливости ради стоит отметить, что в конструкции трубореза могут быть установлены режущие ножи вместо роликов, однако касательно материала для изготовления ножей, применима та же информация, что и для режущих роликов.

Цена трубореза для стальных труб зависит от всех вышеприведенных деталей. Кроме всего прочего, она будет зависеть и от производителя инструмента. Прежде всего, избегайте труборезов китайского производства, так как они очень ненадежны в работе. Делайте ставку на тех производителей, которые хорошо зарекомендовали себя в других категориях строительных инструментов. Предпочтения стоит отдать таким производителям как Mastertool и Proline , а также Technics или Topex .

Источник: http://www.megastroika.biz/index/0-630

Труборез для медных труб: какой вид лучше и почему + пример применения

Труборез медных труб – механическое (ручное или полуавтоматическое) приспособление, применение которого обеспечивает лёгкую удобную обработку труб из меди. Наиболее часто труборез для медных труб используется в работе с холодильной техникой, к примеру, на инсталляции бытовых кондиционеров.

Однако помимо этой области инструменту для медных труб также находится применение в домашних сантехнических работах.

Особенности конструкции трубореза

Инструмент предназначен для выполнения режущих действий точно так же, как имеет аналогичное предназначение, например, ножовка по металлу.

Но если исполненный ножовкой рез невозможно получить исключительно ровным, без заусенцев и металлических опилок, резка труборезом показывает совсем иной результат:

  • аккуратный обрез граней;
  • строгая перпендикулярность относительно оси трубы;
  • ровные торцы окружности;
  • отсутствие металлических опилок.

Последний фактор в списке имеет особое значение на случай применения трубореза в холодильной технике. Мелкие металлические опилки, попадающие внутрь холодильной системы, способствуют быстрому износу техники.

Если же трубы монтируются в сантехнической системе (например, медный водопровод), присутствие металлических опилок внутри водопровода – это риск появления заторов при эксплуатации.

Работа с инструментом для резки труб характерна малыми трудозатратами по времени. От слесаря (сантехника, механика) требуются относительно небольшие физические усилия. Изделия, как правило, малогабаритные, имеющие небольшой вес, помещаются в рабочий кейс. В общем, удобными и практичными приспособлениями выглядят приспособления, выпускаемые в разном конструктивном исполнении.

Обзор конструкций труборезов

Нужно отметить, что выбор инструмента по конструктивному исполнению относительно небольшой, несмотря на видимое многообразие предложений в целом. Этот выбор охватывает не более пяти инженерных решений, которые отличаются одно от другого некоторыми нюансами. Именно под резку медных труб, как правило, применяются конструкции:

Рассмотрим все виды.

Вариант #1: резаки-струбцины

Струбцины напоминают аналогичный инструмент, широко используемый в слесарном и плотницком деле. Простая конструкция струбцины состоит из скобы и винтового механизма.

Таким инструментом обычно крепят какие-либо детали. Но применительно к труборезам по меди, конфигурация приспособлений несколько изменилась. В рабочей области между лапами скобы были дополнительно введены тонкий дисковый резак и опорные ролики. Так появилась возможность легко и просто резать трубы, в том числе медные, как правило, тонкостенные и небольших диаметров.

Принцип действия струбцины-трубореза прост:

  1. Медная труба помещается в область между резаком и опорными роликами.
  2. Винтовым механизмом блок с роликами прижимает трубу к лезвию резака.
  3. Мастер руками выполняет 1-2 оборота струбцины вокруг оси трубы.
  4. Вновь производится «подтяжка» трубы к резаку винтом и повторяется пункт 3.

При помощи струбцины-резака полный обрез тонкостенной трубы получают за два-три технологических прохода. Однако не стоит стремиться отрезать материал как можно быстрее, с минимальным количеством проходов. Напротив, чем меньшим выбирается шаг «подтяжки» опорных роликов, тем более качественным получается срез.

Вариант #2: телескопические резаки

Телескопы входят в категорию наиболее распространённых конструкций под резку медных труб. Принцип их действия напоминает функционал струбцин. Правда, в отличие от первых конструкций, у телескопов предусмотрена «подтяжка» лезвия резака к телу трубы, в то время как модуль с роликами остаётся неподвижным.

Телескопические резаки обычно используются для работы с трубами малых диаметров (до 52 мм). Поэтому конструктивно они более компактные, облегчённые, удобные.

Пример применения телескопа:

Есть медная труба диаметром 34,92 мм с толщиной стенки 1,2 мм. Требуется отсечь часть трубы под установку фитинга.

  1. Вращением винта против часовой стрелки отвести резак от опорных роликов на 40 мм.
  2. Надеть труборез на тело трубы и подтянуть резак вплотную к трубной поверхности вращением винта по часовой стрелке.
  3. Перемещая инструмент вдоль трубы, установить лезвие резака точно на линию реза.
  4. Подтянуть резак винтом до упора и ещё на 0,1-0,2 мм.
  5. Прокрутить труборез вокруг оси трубы 1-2 раза.

Далее повторить операции 4-5 до полного отреза.

Как телескопы, так и струбцины-резаки — обе конструкции традиционно оснащаются вспомогательным приспособлением – внутренним гратоснимателем. Приспособлением пользуются для дополнительной обработки труб после обреза или перед пайкой. В составе телескопических труборезов гратосниматель обычно присутствует как выдвижной элемент, а в конструкциях струбцин этот же элемент имеет откидное исполнение.

Вариант #3: резаки-роллеры

Относительно новым видом труборезов можно охарактеризовать роллеры, которые отличаются более практичным исполнением в сравнении с двумя предыдущими конструкциями. Предназначены роллеры, в основном, для обработки медных труб малых диаметров (не более 22 мм).

Благодаря небольшим габаритам и дисковой форме корпуса, роллеры удобно помещаются в ладонь мастера. Механика устройства выполнена с поддержкой автоматически изменяемой силы давления на резец в момент прокручивания трубореза вокруг оси трубы.

Надёжный захват приспособления рукой мастера обеспечивается фигурными рёбрами корпуса. Вся механика трубореза заключена в крепкой металлической оболочке. По мере износа режущего диска предусмотрена замена этого элемента. Достаточно широкие опорные ролики и острый тонкий резец гарантируют качество и точность резки.

Пример использования на практике:

  1. Через входной паз надеть устройство на трубу.
  2. Скорректировать положение лезвия на точке реза.
  3. Плотно обхватить корпус ладонью.
  4. Выполнить несколько вращательных движений вокруг оси трубы.

Каких-либо дополнительных действий выполнять нет необходимости до полного отреза.

Мини-труборезы для медной трубы

Роллеры входят в категорию компактных мини-труборезов, которыми проще и удобнее выполнять работы в труднодоступных местах. В этой же категории инструментов можно встретить несколько иные мини-конструкции, например, из серии инструментов «MiniCut Pro» от известной компании Rothenberger.

Труборезам «MiniCut Pro» доступны под обработку медные трубы диаметром от 3 до 22 мм. Рабочий радиус резака 38 – 45 мм позволяет работать с трубами, расположенными в непосредственной близости у стен зданий или в условиях наличия прочих препятствий.

С помощью этого вида труборезов, оснащённых двумя направляющими роликами с отрезной канавкой, резка легко выполняется вплотную к отбортовке. Инструмент комплектуется запасными режущими лезвиями в количестве минимум 5 штук.

Критерии выбора механизма

Пытаясь определить, какой вид труборезов медных труб лучше, следует обращать внимание не только на форму исполнения и материал лезвия резца. Здесь понятно – предпочтительным для выбора всегда считается:

  • легированная сталь;
  • постоянный малый рабочий радиус;
  • острое тонкое лезвие;
  • возможность замены режущего элемента.

Во многом на качество реза медной трубы оказывает влияние также опорно-роликовый механизм и телескопическая направляющая. Чем больше в конструкции трубореза имеется опорных роликов, тем качественнее и надёжнее действует устройство.

Также для конструкции трубореза по меди имеет значение размер ширины роликов и наличие между ними отрезной канавки. При большей ширине роликов гарантируется лучшая устойчивость положения медной трубы в процессе реза, а наличие отрезной канавки усиливает функцию точности обрезки.

Телескопическая направляющая, традиционно являющаяся частью конструкций резаков-телескопов, должна обеспечивать точный ход без малейших поперечных сдвигов. Более удобным и практичным считается конструктивное исполнение телескопической направляющей с автоматическим откатом. Правда, опять же надёжность такой системы зависит от качества исполнения механизма автоматического отката.

Дополнение аксессуарами – этот момент берут на вооружение многие производители труборезов медных труб. Технические характеристики конструкции такое дополнение, конечно, не меняет. Однако наличие под руками запасных деталей – это тоже немаловажный аргумент для пользователя на случай определения лучших конструкций. Аксессуары (как правило, запасной резец) обычно размещаются во внутренней области рукоятки винта.

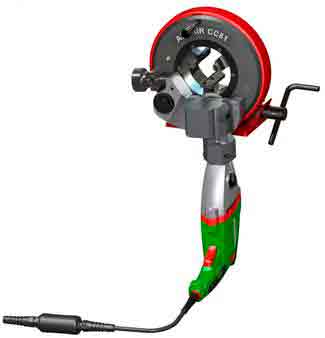

Плюсы и минусы электрических моделей

Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом. При этом электрический привод получает энергию от встроенного аккумулятора. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.

Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.

Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1, 5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.

Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.

При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).

Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы. В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.

Выводы и полезное видео по теме

В коротком видеоролике наглядно представлен процесс резки медной трубы, а также даны советы по правильному выполнению действий.

Подобрать подходящий инструмент из существующего ассортимента резаков медных труб несложно. Рынок предлагает массу моделей разного исполнения, среди которых всегда отыщется лучший вариант. Главное – иметь представления о том, по каким критериям подбирать устройство и для работы с какими трубами необходим труборез.

Источник: http://sovet-ingenera.com/santeh/tools/truborez-dlya-mednyx-trub.html

Зачем нужен ручной труборез для стальных труб

Необходимость нарезки трубы может возникать как в быту, так и на производстве. Чаще всего для таких целей используется угловая шлиф-машинка, или по-народному «болгарка».

Если объем работ небольшой, можно воспользоваться обыкновенной пилкой по металлу. Но качество среза в таком случае будет не на высоте.

Ведь если использовалась болгарка, на срезах будFет находиться множество заусениц, а края трубы не будут ровными. А в случае использования ножовки, очень сложно соблюсти перпендикулярность разреза.

Труборез – достаточно простое устройство

Такая ситуация может привести к серьезным проблемам, если речь идет об использовании трубы в конструкциях, требующих высокой точности. Именно для таких работ, в которых удобство эксплуатации и точность среза играет огромную роль, как раз и используют труборез для стальных труб.

Основное предназначение подобного устройства заключается в резке алюминиевых, медных и тонкостенных труб из стали. Профильная труба (характеристики, сферы применения профилированных труб) при помощи ручного трубореза разрезана быть не может, в таком случае нужно будет обходиться либо болгаркой, либо ножовкой по металлу.

Большинство моделей предназначены для резки труб диаметром от четверти до двух дюймов. Сама резка осуществляется посредством ролика, сделанного из закаленной стали. Надежный инструмент, который может прослужить достаточно долго, отличается высоким качеством исполнения.

Полезные возможности трубореза

Некоторые модели располагают достаточно полезной функцией. Речь идет о телескопическом механизме быстрого обжатия. Если говорить на понятном для всех языке, то человек сможет быстро зажать трубу большого диаметра, и ему не придется закручивать регулировочный винт, пока труба не будет полностью зафиксирована.

Все предельно просто. Нажатие специальной кнопки позволит расширить труборез на максимальный диаметр, после чего вставляется труба, и ролик сдвигается до самой трубы нажатием той же кнопки.

Резка труб не составит сложности

Принцип работы такого устройства очень прост. Человеку нужно зажать трубу между режущим и опорными роликами. Немного подтягивается регулировочный винт, и делается несколько полных оборотов вокруг трубы. Затем ролик снова подтягивается, и снова делается пара оборотов, и так до самого конца. Специальный нож позволяет устранять образованные в процессе обрезки трубы заусеницы. Делает он это за счет своей конструкции, похожей на напильник.

Как видно, процесс резки тонкостенной стальной трубы, или труб из меди или алюминия с ручным труборезом становится очень легким занятием. Тем более что использование такого оборудования позволяет получить более аккуратный и качественный разрез. Специалисты рекомендуют приобретать ручные труборезы людям, которые часто будут сталкиваться с необходимостью разреза труб.

Электрический прибор для резки труб

В принципе, это оборудование стоит немного, но для разовых работ лучше занять инструмент у знакомого или же взять напрокат. В некоторых моделях в комплекте идет дополнительный нож, но его можно купить на рынке, где продаются и ролики. Это свидетельствует о том, что ручные труборезы – это такие инструменты, которые даже в случае поломки могут быть восстановлены и использоваться дальше.

Людям, которые не желают сильно напрягаться, можно купить себе электрический труборез для стальных труб, который нужно надеть на трубу и включить в розетку. Все остальные манипуляции он совершит сам.

Источник: http://phoenix-master.com/stalnye-truby/ruchnoj-truborez-dlya-stalnyx-trub

Виды труборезов и способы резки стальных труб

Среди различных видов труб стальные остаются по-прежнему одними из самых распространенных. Все дело в их прочности. устойчивости к большим внешним нагрузкам и внутреннему давлению.

Существуют различные стальные трубы – по технологии изготовления (сварные и бесшовные), особенностям защитного покрытия (без покрытия и оцинкованные), толщине стенок и диаметру. При этом часто в работе требуется получить из 1 длинной трубы несколько коротких. Для этого применяется специальный инструмент – труборез для стальных труб.

Модели и цены

Труборез для стальных труб обладает разными техническими и пользовательскими характеристиками, что в конечном счете отражается на его цене. В таблице представлен обзор некоторых моделей ручного использования с их параметрами и ценами.

Как видно, ценовая политика определяется функциональностью трубореза, диапазоном труб, с которыми он может работать, углом разреза и его точностью.

Видеобозор модели RIDGID 65S и правила работы с ним.

Труборез для стальных труб – устройство и принцип действия

Это устройство является самым лучшим средством для точной резки труб под прямым углом.

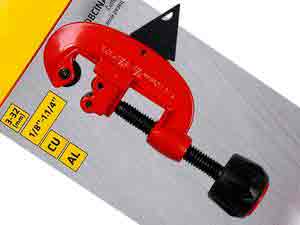

Простейший труборез для стальных труб состоит из следующих элементов:

  • Режущий ролик, который может быть разных типов в зависимости от особенностей трубы, которую предполагается разрезать.
  • Фиксатор для жесткого крепления ролика к раме и корпус для его размещения.
  • Рама – основа, в которой помещается ролик.
  • Рукоятка подачи – с ее помощью совершается вращение и резка трубы.

Схематично устройство показано на рисунке ниже (в разобранном состоянии).

Труборез для стальных труб работает с применением механической силы вращения винта подачи. Труба закрепляется в раме и фиксируется зажимами с обеих сторон. Винт начинает вращаться, в результате чего в стенке трубы образуется желобок, который углубляется до полного обрезания трубы. При этом винт труборезов с одним роликом поворачивают на полный оборот (360 градусов), а устройства с 4 роликами крутят на 120 градусов, поскольку каждый из них отрезает свой фрагмент трубы.

ВАЖНО. В некоторых случаях для разреза труб используются специальные ножовки по металлу. Это особенно удобно, когда нужно просто получить 2 или более фрагментов из одного изделия. Однако если требуется ровные края и прямой угол (это особенно актуально для последующего нанесения резьбы), то труборез для стальных труб оказывается единственным инструментом, который может выполнить такую работу.

Сфера применения

Устройство применяется для механической резки труб из любых материалов (сталь, медь, чугун, керамика, пластик, металлопластик). Однако в большинстве случаев он режет трубы только из какого-то конкретного материала (хотя встречаются и устройства, способные справиться и со стальными, и с пластиковыми трубами).

При это некоторые труборезы осуществляют разрез исключительно под прямым углом, в то время как другие способны справиться с любыми надрезами (в основном от 45 до 90 градусов).

ВАЖНО. Труборезы любых видов используются только для резки круглых классических труб и не подходят для работы с профильными трубами. Причина в том, что устройство их механизма предполагает совершение вращательных движений вокруг поверхности трубы. Профильная имеет квадратную и прямоугольную форму, поэтому ее разрезают с помощью болгарки или ножовки по металлу.

Разновидности труборезов классифицируются в зависимости от объектов резки и особенностей режущего элемента. Соответственно выделяют следующие виды инструмента:

    Резцовый режет трубы до 100 мм в диаметре. Подходит не только для стальных, но и для пластиковых труб, Имеет несколько дисков из стали.

  • Цепной отличается тем, что может резать трубы из плотных материалов (чугун, бетон, керамика), поскольку имеет механизм для плотной фиксации объекта резки, изготовленный на основе обычной цепи и поворотных рычагов.
  • Видео инструкция: по работе с труборезом.

      Роликовый укомплектован режущими роликами (от 1 до 3) и направляющими элементами, причем диаметр труб, которые он может разрезать, напрямую зависит от количества роликов: устройство с 1 роликом режет трубы до 50 мм, а с 3 роликами – до 100 мм и даже более.

    Телескопический имеет каретку, ролик и направляющие, которые оптимально могут зафиксировать трубу в зависимости от требуемого угла среза. Отлично справляется с резкой труб большой толщины или из прочных материалов, поскольку за счет комплектации может создавать сильное давление на поверхность объекта резки.

    Труборез с храповым механизмом имеет портативные размеры и может резать трубы небольшой толщины. Его конструкция простейшая среди устройств подобного класса – 2 рукоятки и режущее лезвие.

    Электрический снабжен электродвигателем. благодаря чему усилия работника по резку трубы минимальны – инструмент важно лишь правильно настроить, остальную работу он выполнит практически самостоятельно.

    При этом он является инструментом универсального действия – разрезает трубы любых диаметров и из любых материалов. Применение ограничено лишь мощностью двигателя. Однако такой труборез имеет и существенный недостаток – его будет неудобно применять в труднодоступных участках работы (например. канализационные трубы).

    С его помощью можно не только осуществлять механическое разрезание труб, но также проводить работы по их торцеванию, снимать фаску с притуплением, а также с наружной поверхности трубы.

    Видеобозор одной из моделей

    Гильотинный получил название из-за устройства режущего механизма. Его нож выполняет перпендикулярный надрез труб небольших диаметров (до 30 мм). Труба фиксируется в раме, а винт проталкивает гильотину и делает четкую резку под углом 9 градусов. Инструмент подходит для резки труб разной толщины и структуры (однослойные, многослойные, армированные).

    Пневматический труборез приводится в действие давлением разреженного воздуха. Это устройство применяется на производстве для резки труб с очень большим диаметром (до 1500 мм). При этом хорошо справляется с резкой плотного материала (чугуна) и легкого пластика.

  • Орбитальные труборезы предназначены не только для механической резки трубы, но и снятия фаски с тонкостенных труб. Для этого они укомплектованы специальными фасочными фрезами.
  • Нередко к труборезам разных видов предлагаются дополнения, которые позволяют обеспечить наиболее безопасные условия для работы с трубами. Так, с помощью механизма быстрого обжатия можно быстро закреплять в устройстве большие трубы без использования специального винта. Также труборез может комплектоваться дополнительными съемными режущими элементами, ориентированными на трубы различной толщины, и роликами, которые осуществляют движение устройства вокруг трубы.

    Способы резки труб

    Труборезы для стальных труб имеют разные технические исполнения (в виде ручных устройств, станков, автоматических механизмов) в зависимости от нескольких факторов:

    • параметры трубы, которую нужно разрезать (учитываются толщина стенок и внешний диаметр);
    • требуемая точность резки (особенно актуально для дальнейшего использования труб в водопроводах);
    • качество поверхности трубы после резки (гладкая поверхность требуется в случаях нанесения резьбы на трубу в дальнейшем);
    • объемы производства (домашние условия или промышленные масштабы).

    Соответственно выделяют следующие способы резки стальных труб:

    1. Лазерная резка;
    2. Резка на дисковых станках;
    3. Резка дисковыми пилами;
    4. Использование профессиональных режущих машин;
    5. Резка на ленточнопильных станках.

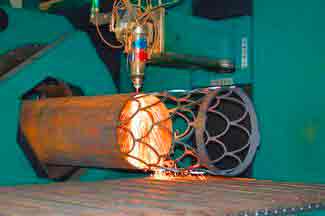

    Лазерная резка

    Лазерный труборез для стальных труб осуществляет резку с помощью лазера. При этом поверхность трубы не получает механических повреждений за счет отсутствия непосредственного контакта с режущим элементом. Труба фиксируется зажимами на специальном столе (с помощью оснастки), на котором располагается лазерная головка. Труба поворачивается специальным механизмом, а лазер точно разрезает сталь по заранее заданным параметрам. В этом случае возможно не только механическое разделение трубы на несколько частей, но также вырезание в ее теле каких-либо элементов (например, сетки, как показано на рисунке ниже).

    Преимущества такого производства очевидны:

    • это безопасный способ резки, поскольку все работы автоматизированные;
    • осуществлять их достаточно просто даже специалистам с низкой квалификацией;
    • поверхность обрезается идеально ровно по контуру, отсутствуют царапины и другие механические дефекты;
    • можно совершать разрезы любого размера;
    • производство быстрое и безотходное (применяется в профессиональных целях).

    Резка на дисковом станке

    На нем выполняются перпендикулярные разрезы труб. Само изделие при этом остается ровной, что имеет большое значение для дальнейшей работы с ним. Станок может совершать и разрезы под различными углами (до 45 градусов).

    Видео о резке на дисковом станке

    Резка дисковыми пилами

    Труборез для стальных труб на основе дисковой пилы применяется в тех случаях, когда объемы производства небольшие, и конечный продукт должен обладать высоким качеством. Дисковая пила разрезает трубу путем поворачивания на 360 градусов. При этом можно получить разрез под любым углом.

    Применяются ручные и автоматические дисковые пилы. При этом последние выполняют разрезы на порядок точнее. Чаще всего такой метод резки применяется только в домашних условиях.

    Видео обзор одной из моделей дисковой пилы.

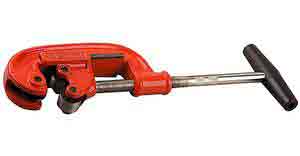

    Профессиональные труборезы

    Труборез для стальных труб, который используется для качественной резки, представляет собой профессиональное устройство, с помощью которого можно осуществить разрез труб с любыми диаметрами (в том числе с большими) и практически под любыми углами в зависимости от дальнейшего их использования. Для этого механизм снабжается фиксаторами, которые регулируют положение оси, вращающей ножи. Диск, который режет металл, укомплектован специальным колпачком, который защищает его от механических воздействий и позволяет долго эксплуатировать его. При этом в наборе имеется несколько дисков с диаметрами от 1 до 12 см (толщина до 8 мм).

    При этом усилия рабочего минимальны – часто устройства снабжаются специальным механическим приводом, запускающим механизм простым нажатием педали.

    Особенности работы по резке труб можно увидеть здесь.

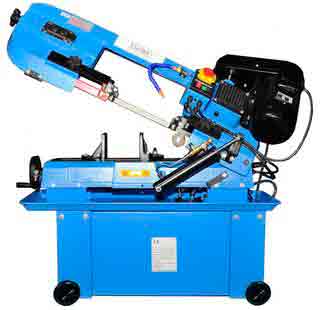

    Резка на ленточнопильном станке

    Такие станки позволяют разрезать довольно крупные трубы (до 32-34 см в диаметре) и работают с высокой производительностью, что позволяет применять их на производстве.

    Плюсы устройства в следующем:

    • высокое качество поверхности обрезанной трубы (нет заусенцев, шероховатостей, края не оплавленные);
    • разрезы можно делать как под прямым углом, так и другими углами (до 6 градусов);
    • резка точно соответствует исходным параметрам, которые задаются заранее.

    Видеобозор станка на примере одной из моделей

    Технология ручной резки с помощью трубореза

    Вне зависимости от технических характеристик трубореза, последовательность действий по резке труб с его помощью будет выглядеть примерно одинаково:

    1. Подготовительная работа – нужно проверить, соответствует ли труба по своим характеристикам (материал, диаметр, толщина стенок) параметрам трубореза, а также насколько реально добиться нужной цели с его помощью (отрезать под конкретным углом и с заданной точностью).
    2. Установка трубореза на трубу. Для этого рукоятка вращается против часовой стрелки, чтобы максимально расширить фиксаторы, затем труборез помещается на трубу на заранее определенное место необходимого разреза, и рукоятка вращается по часовой до соприкосновения режущего ролика с поверхностью трубы.

    Формирование канавки. На этом этапе режущий ролик несильно вдавливается в поверхность трубы. Для этого труборез поворачивается на полный оборот, чтобы ролик сделал в трубе маленькую канавку.

  • Резка. После формирования канавки нужно затянуть винт, повернув его на 90 градусов, а затем начать вращать сам труборез. Одновременно с этим необходимо постепенно затягивать винт до полного отрезания.
  • ВАЖНО. Не нужно вдавливать режущий ролик в тело трубы с большим усилием. Это может повредить его, в результате чего механизм придется заменять новым.

    Уход за инструментом

    Длительность срока эксплуатации инструмента во многом зависит не только от соблюдения базовых правил работы с ним, но и от правильного ухода. Соблюдение правил, представленных ниже, позволит значительно продлить срок службы устройства и обеспечить качественную резку труб с его помощью.

    • Приступать к работе в 1 раз можно только после детального ознакомления с инструкцией по эксплуатации. Неосторожность при работе может повредить устройство, заготовку и даже привести к травмам.
    • После длительного периода простоя инструмент нужно обязательно осмотреть на предмет внешних особенностей и возможности его штатного функционирования (лучше проверить на тестовой трубе).
    • Тщательная смазка всех движущихся элементов – обязательное требование. Особенно в защите нуждается винт подачи и режущие ролики.

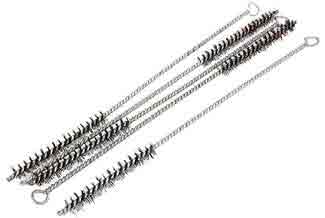

    • Следует регулярно чистить устройство сразу после работы. Для этого используется проволочная щетка, на которую наносится чистящее средство.

  • Периодическая проверка всех элементов и соединений инструмента, особенно остроты ролика, точности проделывания желобка в трубе.
  • Соблюдение условий хранения – инструмент нужно хранить в теплом и сухом месте (в основном дома). Неутепленный балкон и гараж в этом случае не подойдут,/ поскольку перепады температур, прямые солнечные лучи и высокий уровень влажности могут плохо сказаться на деталях трубореза.
  • ОБРАТИТЕ ВНИМАНИЕ. Работа на инструменте, который содержит даже небольшие визуальные повреждения, нежелательна. Дело в том, что износ трубореза так пойдет значительно быстрее, в результате чего качество резки сильно снизится.

    Как правильно выбрать устройство

    Чтобы выбрать наиболее подходящий для вас труборез для стальных труб, нужно исходить из следующих параметров:

    • Какое качество резки будет приемлемым (шероховатость поверхности, заусенцы, степень оплавленности краев).
    • Насколько важна скорость резки (зависит от общих объемов изготовления труб).
    • Какими параметрами обладают трубы, с которыми в основном предстоит работать.
    • Какие навыки имеет рабочий для осуществления ручной резки.

    ВАЖНО. Если труборез для стальных труб выбран неправильно, это может привести не только к порче заготовки и самого прибора, но также и к серьезным травмам. К выбору инструмента нужно подойти очень ответственно, поскольку такая покупка делается на длительный срок. При этом ценовой фактор должен стоять на последнем месте: главное требование – это полное соответствие инструмента той цели, для которой он приобретается.

    Изготовление трубореза своими руками

    Если по каким-то причинам нет возможности приобрести профессиональное устройство, то его вполне реально изготовить своими руками из обычных материалов, доступных практически каждому. Преимущества такого варианта в следующем:

    • обойдется такое устройство дешевле магазинного;
    • его можно приспособить конкретно под свои потребности (обрезка труб заданных параметров);
    • при его изготовлении можно научиться новому и приобрести ценный опыт, который пригодится в других областях.

    ОБРАТИТЕ ВНИМАНИЕ. При этом перед началом работы нужно сразу определиться с тем, какие именно трубы будут подвергаться резке. из каких материалов они будут сделаны (труборез не является универсальным инструментом – есть труборезы только по металлу или пластику; гораздо реже встречаются устройства универсального применения).

    Что понадобится для работы

    Чтобы изготовить инструмент самостоятельно, требуется небольшой набор инструментов и материалов:

    • набор гаечных ключей;
    • отвертки;
    • ножовка для работы по металлу;
    • квадратная катанка;
    • пружина;
    • ножовочные полотна.

    Также в работе понадобятся болт и винты специальных размеров, которые зависят от параметров самого устройства. Металлические заклепки выбираются обычных размеров (диаметр 0,4 см).

    Последовательность работ связана с этапами изготовления левой (1), правой половины (3) инструмента и их сборки. Чертеж для примера приведен ниже.

    Цифрой 2 обозначены обрезки полотна, 4 – прижимной винт. Размеры указаны в миллиметрах и могут быть пропорционально пересчитаны под конкретно вашу модель.

    Видео с примером изготовления цепного самодельного трубореза для стальных труб.

    Источник: http://v-teplo.ru/truborez-dlja-stalnyh-trub.html

    Смотрите также:
    03.11.2018

    Электродомкрат своими руками (10 фото+видео) В моем гараже слишком мало места и если загнать в него машину, то с обеих сторон от нее можно пройти только боком, в случае ремонта, когда необходимо поддомкратить машину приходилось в очень неудобной позе крутить домкрат. С...

    03.11.2018

    Приспособления для болгарки: совершенствование инструмента Угловая шлифовальная машинка получила широкое распространение благодаря своему разнообразию функционала. Данный вид инструмента является универсальным, так как способен на выполнение таких работ, как резка,...

    03.11.2018

    Гибочный станок для листового металла своими руками Самодельный листогиб собирается из простых деталей, которые может выточить любой слесарь. На изготовление собственного ручного листогибочного станка при наличии необходимых деталей уйдет всего полдня. Большинство...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
