Самодельный ветрогенератор своими руками

Содержание

Как сделать ветрогенераторы своими руками на 220в

Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку которых полагается получать разрешение. Да и не на всяком подворье вообще имеет смысл устанавливать дорогое оборудование. Высокая стоимость электроэнергии, нестабильность наших энергосетей, отсутствие электропитания на выделенном или купленном земельном участке и неизбывная тяга народа к техническому творчеству заставляет смекалистых и рукастых искать альтернативные пути получения электроэнергии. В этой статье мы расскажем, как сделать ветрогенераторы своими руками на 220в, используя подручные материалы.

Из чего мастерить и сколько это стоит

У хозяйственных людей всегда есть запас железок и агрегатов, добытых из списанного оборудования и приборов. А если в распоряжении умельца имеется бокс в гаражном кооперативе, то местная автосвалка может оказаться кладезем, где будут добыты многие полезные детали устройства для получения возобновляемой энергии. Ветрогенератор будет работать не только как источник электроснабжения, но и как зарядная станция. Неиспользованная в данный момент энергия будет запасаться в аккумуляторе, самом дорогостоящем элементе системы. Нам нужен довольно мощный. Отлично подойдёт от трактора «Беларусь». Стоимость — как договоришься. За исключением аккумулятора, нам пришлось потратить около 75 usd на детали для блока управления и инвертор.

Заводских ветрогенераторов небольшой мощности (300 Вт) у нас не продают. Самые маломощные — 750 Вт. Российские ветряки обходятся примерно в 1500 usd за 1 кВт, китайские — в 1000. Причём, это только сам ветрогенератор, без контроллера, мачты, аккумуляторных блоков и инвертора. Вот и считайте.

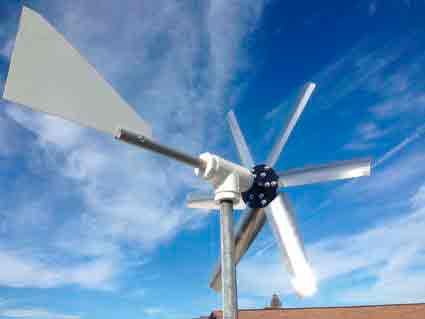

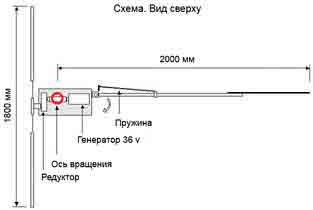

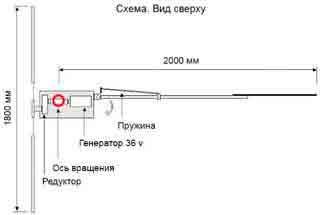

Мы решили изготовить ветряк своими руками с горизонтальной осью вращения и лопастями диаметром 1,8 метра. Номинальная мощность — 300 Вт. Конечно, это немного. Но расчёт показывает, что для достижения хотя бы 1 кВт при среднегодовой скорости ветра в Беларуси диаметр «пропеллера» должен составлять не меньше 4 метров. Нет, на наших шести дачных сотках такой агрегат просто не поместится. Тем не менее 300 Вт хватит на полное и достаточно яркое освещение, если использовать светодиоды. Или на компьютер, телевизор, даже с неярким светом. Достаточно и для однокамерного холодильника, но всё остальное придётся отключить. Подобный компактный ветрогенератор для дома сможет поддержать работоспособность котельной в период отключения линии подачи электроэнергии. Одним словом, парочки подобных ветряков с аккумуляторными батареями хватит для электроснабжения дачи или скромного дома в обычном режиме, без излишеств в виде электроплиты или СВЧ.

Мы решили сделать их побольше, шесть штук. Использовали алюминиевый лист 2 мм, для снижения веса. Лопасти через приклёпанные втулки закреплены на шпильках. Те, в свою очередь, вкручиваются в центральное колесо с контргайками. Это удобно, можно менять поворот лопастей, при необходимости быстро разобрать конструкцию. Размер лопасти 650 х 120 мм, прокатана лопатка со смещением оси 10 градусов. Поворот лопасти к оси вращения определяли эмпирическим путём, самый эффективное значение оказалось примерно 12 градусов.

Хвост и мачта

Хвост подпружинен, это хорошо видно на фото. Трубки каркаса установлены шарнирно, плоскость хвоста имеет размеры 600 х 400 мм. Ось поворота ветряка смещена относительно оси симметрии пропеллера на 100 мм. Узел поворота выполнен с применением ступичного автомобильного подшипника. Такая конструкция способствует тому, что при увеличении скорости ветра выше расчётной ветроколесо само уходит в сторону. Мачта высотой 5,5 метров изготовлена из стальной трубы. Установку такого размера можно поставить на крепкую крышу, больших размеров — нет.

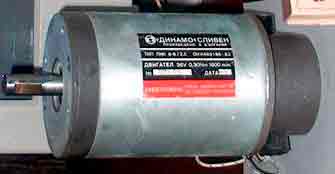

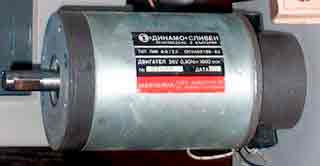

Перед генератором установили повышающий планетарный редуктор непонятного происхождения. Желательно, чтобы передаточное число было 1:15. В качестве генератора использовали электродвигатель от ленточного накопителя данных. Мотор постоянного тока со статором на постоянных магнитах 36 В, 300 Вт. Кабель спрятан внутри мачты.

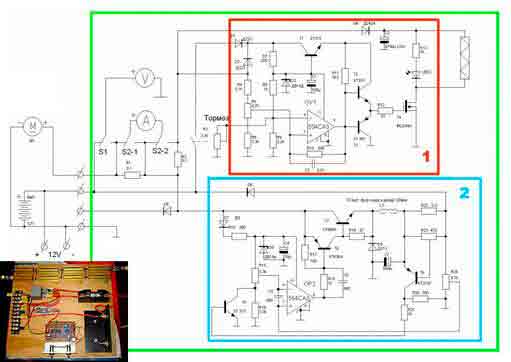

Блок управления

Блок управления стабилизирует напряжение зарядки аккумулятора, ограничивает значение тока максимально допустимыми значениями, стабилизирует нагрузку генератора при отсутствии потребителей и полностью заряженном аккумуляторе. Мы выбрали схему, в которой блок состоит из двух модулей.

  • Модуль 1 — импульсный стабилизатор напряжения, ограничение по току 10% ёмкости аккумулятора, напряжение на выходе —14,2 В.
  • Модуль 2 — импульсный коммутатор нагрузки. Когда мощность ветрогенератора не используется, а напряжение на входе достигает 18 V, коммутатор подключает резистор нагрузки в импульсном режиме, осуществляя максимальный отбор мощности.

Электропитание потребителей 220В осуществляется через простенький автомобильный инвертор, в части освещения планируем полностью перейти на светодиоды и отдельную сеть с напряжением 12В.

Практика показала, что построить работоспособный ветряк своими руками вполне реально. Обслуживания, по крайней мере, он не требует, а электричество исправно вырабатывает. Пусть в небольших количествах, зато практически бесплатно. Если в европейских странах существует возможность выдачи излишек в сеть, то в нашей стране, к сожалению, случаи выдачи эл. энергии в сеть физическими лицами не встречались.

Тем, кто всерьез решил сделать ветрогенератор своими руками на 220в, будет полезна вот эта литература. Книга называется “Как сделать ветроэнергетический агрегат”, сама книга не нова, зато очень все доступно изложено.

Еще одна статья, посвященная самостоятельному изготовлению ветряка, на этот раз вертикального типа.

Источник: http://www.energya.by/dachnyiy-vetrogenerator-svoimi-rukami-iz-podruchnyih-materialov/

Практические советы, как сделать ветрогенератор на 220В своими руками с пошаговой инструкцией

В современном мире все больше денег приходится отдавать за коммунальные услуги, в перечень которых входит подача электроэнергии. Поэтому владельцы частных домов все чаще задумываются о том, как сделать ветрогенератор на 220В своими руками, который сможет обеспечить бесперебойной электроэнергией весь дом.

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

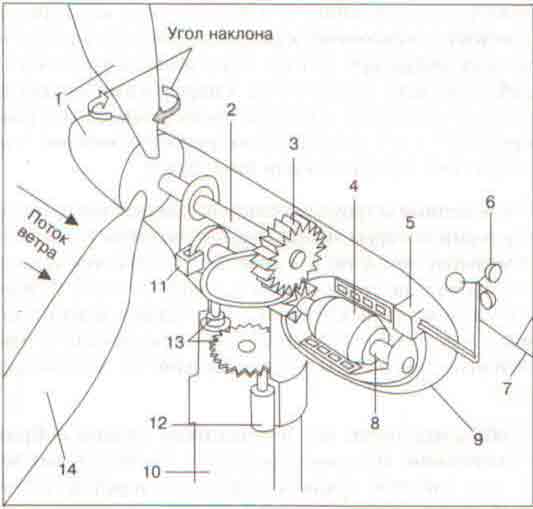

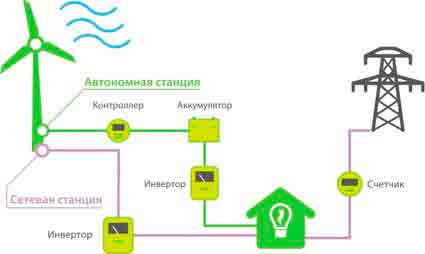

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

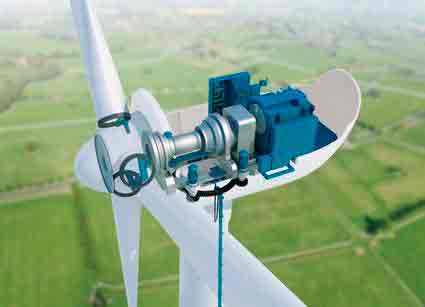

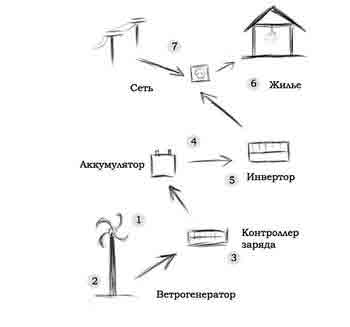

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

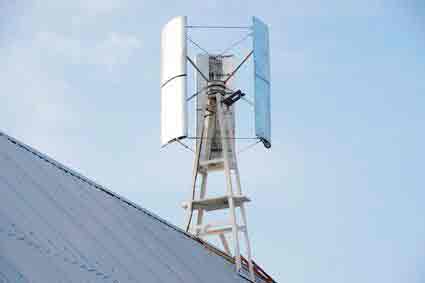

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

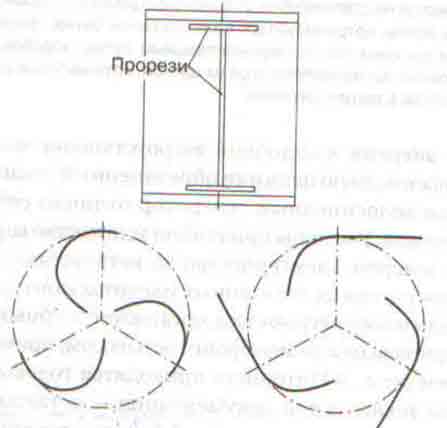

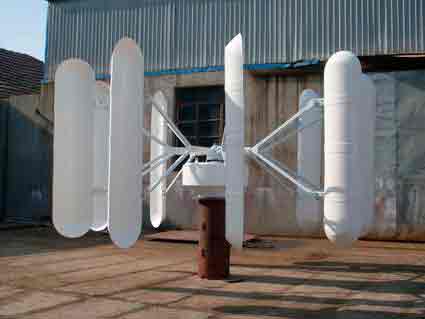

  • Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

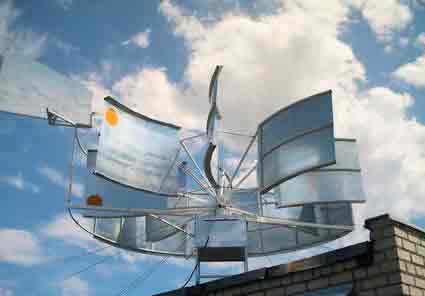

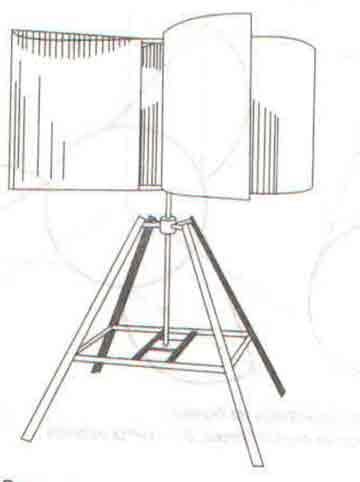

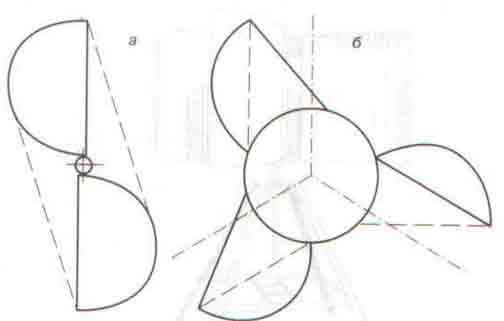

Вариант ротора Савониуса

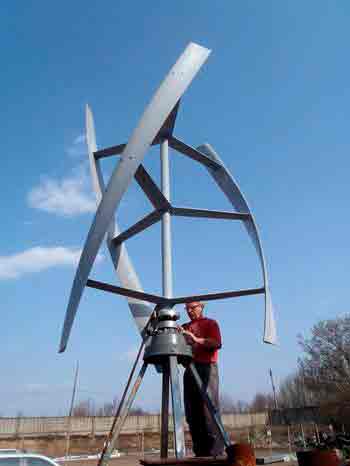

  • С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

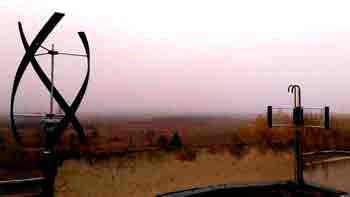

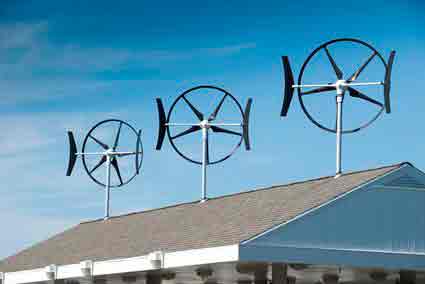

Разновидность ветрового генератора Дарье

[list type="check"]

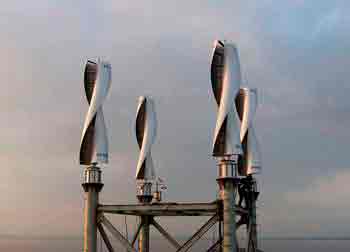

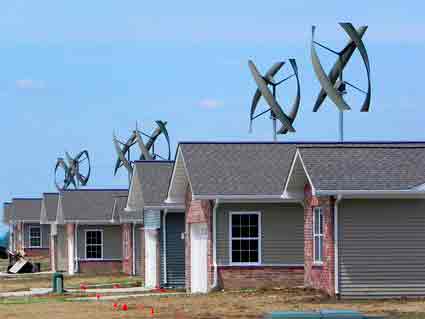

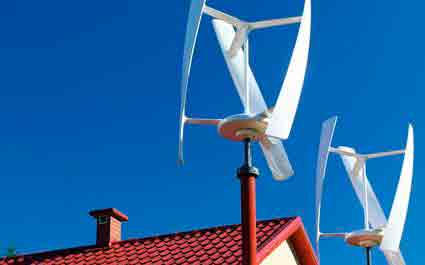

  • Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Статья по теме:

УЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

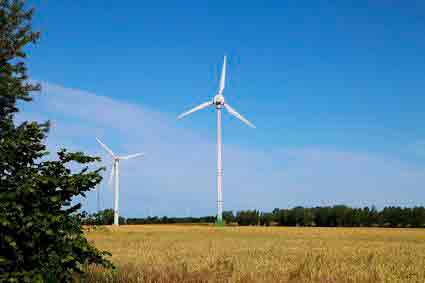

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

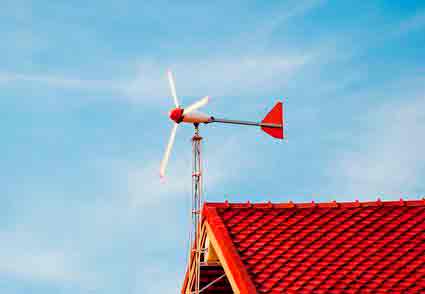

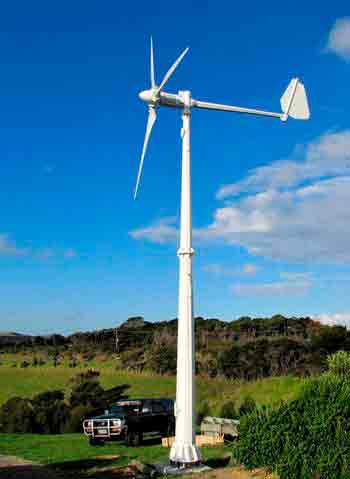

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Как сделать ветрогенератор своими руками на 220В

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

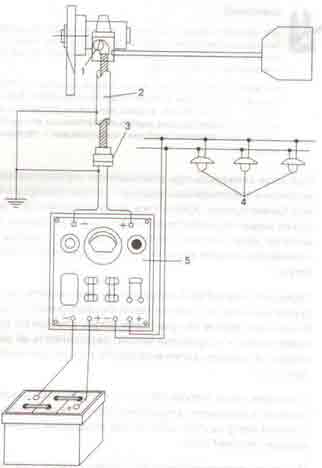

Можно использовать данную схему для сборки

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Статья по теме:

Какой выбрать стабилизатор напряжения 220В для дома. Вам знакома проблема перебоев напряжения, что проявляется в мигании лампочек. В статье мы поговорим о том, как правильно выбрать стабилизатор напряжения 220в для дома, чтобы раз и навсегда забыть об этой проблеме?

Особенности сборки ветрогенератора из стиральной машины своими руками

Рассмотрим, как сделать ветрогенератор на 220В своими руками, используя двигатель стиральный машины старого образца.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Источник: http://homemyhome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Как сделать своими руками ветрогенератор на 220В

В современных реалиях каждый домовладелец хорошо знаком с постоянным ростом стоимости коммунальных услуг – это касается и электрической энергии. Поэтому для создания комфортных условий обитания в загородном домостроении, как летом, так и зимой, придётся или оплачивать услуги по энергоснабжению, или найти альтернативный выход из сложившейся ситуации, благо природные источники энергии бесплатны.

Как сделать ветрогенератор своими руками — пошаговое руководство

Территория нашего государства – это по большей части равнины. Несмотря на то, что в городах доступ ветра перекрыт высотными постройками, за городом буйствуют сильные воздушные потоки. Поэтому самостоятельное изготовление ветряного генератора — единственно правильное решение для обеспечения загородного дома электричеством. Но для начала нужно разобраться, какая модель подходит для самостоятельного изготовления.

Роторный ветряк – несложное преобразовательное устройство, которое просто сделать своими руками. Естественно, такое изделие не сможет обеспечить электроэнергией загородный особняк, но для дачного домика вполне сгодится. Он позволит осветить не только жиле домостроение а, и хозяйственные постройки и даже дорожки в саду. Для самостоятельной сборки агрегата мощностью до 1500 ватт нужно подготовить расходные материалы и комплектующие из следующего перечня:

  • автомобильный 12 вольтовый генератор;
  • аккумуляторная батарея соответствующего номинального напряжения;
  • преобразовательное устройство с 12 на 220В и мощностью 1,2 кВт;
  • габаритный алюминиевый или стальной резервуар – небольшая бочка или ведро;
  • зарядное реле и контрольная лампа от автомобиля;
  • выключатель номиналом 12В качественно, защищённый от влаги;
  • устройство контроля напряжения – старый вольтметр;
  • крепёж в виде болтов, гаек и шайб;
  • медные провода сечением не меньше 2 мм;
  • крепёжные хомуты.

Естественно, нужно иметь и минимальный комплект инструмента: ножницы для резки металла, болгарка, измерительная рулетка, карандаш, набор гаечных ключей и отвёрток, дрель со свёрлами и пассатижи.

Пошаговые действия

Сборку начинают с изготовления ротора и переделки шкива для чего придерживаются определённой последовательности работ.

  1. С помощью рулетки и маркера выполняется деление ёмкости на 4 абсолютно одинаковые части. При резке металла ножницами нужно подготовить отверстия для закладки инструмента. Для упрощения работ можно воспользоваться болгаркой. Вырезать лопасти нужно не до конца.
  2. В дне ёмкости и на шкиве высверливаются отверстия под болты. Данный этап требует особой осторожности, чтобы отверстия располагались симметрично.
  3. Лопасти, прорезанные не до конца, немного отгибаются. При выполнении данного мероприятия важно учитывать, в каком направлении будет вращаться ветрогенератор. В большинстве случаев вращение происходит в сторону движения часовой стрелки. От угла изгиба лопастей напрямую зависит скорость вращения ветряка.
  4. Заготовка из ведра с лопастями закрепляется на шкиве при помощи болтов. Агрегат закрепляется на мачте посредством хомутов и выполняется подсоединение проводки в соответствии со схемой.
  5. Важно придерживаться цветовой разметки проводки, чтобы не перепутать положительные и отрицательные контакты. Проводку также нужно закрепить на мачте.

Для подсоединения аккумуляторной батареи используются проводники с 4 мм сечением и длиной не более 100 см. Потребители подключаются проводниками с сечением в 2 мм. Важно в разрыв цепи включить преобразователь постоянного напряжения в переменное значение 220В согласно схеме клеммных контактов.

Плюсы и минусы конструкции

Если все манипуляции проделаны, верно, то аппарат прослужит достаточно долго. При использовании достаточно мощной аккумуляторной батареи и подходящего инвертора до 1,5 кВт можно обеспечить питанием уличное и внутридомовое освещение, холодильник и телевизор. Сделать такой ветряк очень просто и экономически выгодно. Такое изделие легко ремонтируется и неприхотливо в использовании. Оно очень надёжно в плане работы и не шумит, надоедая обитателям дома. Однако роторный ветряк имеет низкую производительность, и его работа зависит от наличия ветра.

Аксиальный ветряк на магнитах

Аксиальная конструкция с без железным статором на основе неодимовых постоянных магнитов, на территории нашего государства появились не так давно из-за недоступности комплектующих частей. Но на сегодняшний день, мощные магниты не являются редкостью, да и стоимость на них значительно упала по сравнению с несколькими годами тому назад.

Основой такого генератора является ступица с тормозными дисками от легковой машины. Если это будет не новая деталь, то целесообразно её перебрать и сменить смазочные материалы и подшипники.

Размещение и установка неодимовых магнитов

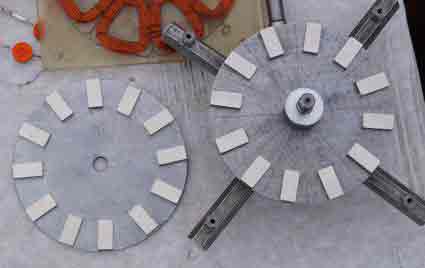

Работы начинают с наклеивания магнитов на диск ротора. С этой целью используются магниты в количестве 20 шт. и размерами 2,5 на 0,8 см. Для изменения количества полюсов нужно придерживаться следующих правил:

  • однофазный генератор подразумевает количество магнитов соответствующе числу полюсов;
  • в случае с трёхфазным прибором соблюдается соотношение в 2/3 полюсов и катушек соответственно;
  • размещение магнитов должно происходить с чередованием полюсов, для упрощения их распределения лучше пользоваться готовым шаблоном, сделанным из картона.

По возможности целесообразно использовать магниты прямоугольной формы, так как в круглых аналогах сосредоточение магнитных полей идёт в центре, а не по всей поверхности. Важно соблюсти условие, чтобы стоящие друг напротив друга магниты имели противоположные полюса. С целью определения полюсов магниты подносятся друг к другу, и притягивающиеся стороны являются положительными, следовательно, отталкивающиеся края отрицательными.

Для крепления магнитов используется специальный клеевой состав, после чего для увеличения прочности выполняют усиление посредством эпоксидной смолы. С этой целью, ею заливают магнитные элементы. Для предотвращения растекания смолы делают бортики при помощи обычного пластилина.

Агрегат трёхфазного и однофазного типа

Однофазные статоры по своим параметрам уступают трёхфазным аналогам, так как при увеличении нагрузки возрастает вибрация. Это обусловлено разницей амплитуды тока возникающей в результате непостоянности его отдачи за определённый промежуток времени. В свою очередь, в трёхфазном аналоге такой проблемы нет. Это позволило увеличить отдачу трёхфазного генератора почти на 50% в сравнении с однофазной моделью. Плюс ко всему из-за отсутствия дополнительной вибрации во время работы устройства не создаются посторонние шумы.

Намотка катушек

Каждый электрик в курсе, что прежде чем начинать намотку катушки, важно выполнить предварительные расчёты. Самодельный ветрогенератор на 220В – устройство, работающее на малых скоростях. Необходимо добиться, чтобы зарядка аккумуляторной батареи стартовала со 100 оборотов в минуту.

Если исходить из таких параметров, то для намотки всех катушек потребуется не более 1200 витков. Для определения витков для одной катушки нужно выполнить простое деление общих показателей на число отдельных элементов.

Для поднятия мощности ветряка с низкими оборотами увеличивается число полюсов. При этом будет происходить увеличение частоты тока в катушках. Намотка катушек должна, выполнятся толстыми медными проводами. Это позволит уменьшить величину сопротивления а, следовательно, увеличить силу тока. Важно учитывать, что с резким увеличением напряжения ток может полностью расходоваться на сопротивление обмоток. Для упрощения намотки можно использовать специальный станок.

В соответствии с числом и толщиной магнитов, закреплённых на дисках, изменяются рабочие характеристики аппарата. Чтобы выяснить, какие показатели мощности получатся в конечном счёте, достаточно выполнить намотку одного элемента и прокрутить его в агрегате. Для определения мощностных характеристик замеряется напряжение при определённых оборотах.

Зачастую катушка выполняется круглой, но целесообразно её слегка вытянуть. В таком случае меди в каждом секторе будет больше, а расположение витков становится плотнее. По диаметру внутреннее отверстие катушки должно равняться габаритам магнита. При изготовлении статора важно учитывать, что он по толщине должен равняться параметрам магнитов.

Обычно в качестве заготовки для статора используется фанера, но, вполне возможно, выполнить разметку на бумажном листе расчертив сектора для катушек, а для бордюров использовать обычный пластилин. Для придания прочности изделию используется стеклоткань, располагаемая на дне формы сверху катушек. Важно чтобы не происходило прилипания эпоксидной смолы к форме. Для этого её покрывают сверху воском. Катушки неподвижно фиксируются друг с другом, а концы фаз выводятся наружу. После чего выполняется соединение всех проводов по схеме звезда или треугольник. Для тестирования готового устройства его вращают вручную.

Изготовление мачты и винта

Обычно конечная высота мачты составляет 6 метров, но по возможности лучше её увеличить в 2 раза. Из-за этого для её крепления используется бетонное основание. Крепление должно быть таким, чтобы труба легко поднималась и опускалась с помощью лебёдки. На верхнем конце трубы выполняется фиксация винта.

Чтобы сделать винт, понадобиться ПВХ труба, сечение которой должно составлять 16 см. Из трубы вырезается винт двухметровой длины с шестью лопастями. Оптимальная форма лопастей определяется экспериментальным путём, что позволяет увеличить крутящий момент при минимальных оборотах. Для отвода винта от сильных порывов ветра используется хвост складной конструкции. Вырабатываемая электроэнергия накапливается в аккумуляторных батареях.

Видео: самодельный ветряной генератор

После рассмотрения доступных вариантов ветрогенераторов каждый домовладелец сможет определиться с подходящим для его целей устройством. Каждый из них имеет как свои положительные стороны, так и отрицательные качества. Особенно прочувствовать эффективность ветряка можно за городом, где происходит постоянное движение воздушных масс.

Источник: http://elektro.guru/elektrooborudovanie/avtonomnoe-elektrichestvo/kak-svoimi-rukami-sdelat-vetrogenerator-na-220v.html

Ветрогенераторы на 220В своими руками

Цена на электроэнергию неизменно растёт и, естественно, каждый хозяин старается оптимизировать расходы на её оплату. Здесь все средства хороши — начиная от средств экономии, техники с низким индексом потребления энергии, энергосберегающих ламп, и заканчивая использование многотарифных счётчиков электричества. Тем не менее, всегда останется заманчивой перспектива получения электричества не от государства, а от природы. Одним из самых эффективных подобных устройств остаётся ветрогенератор, который используется на Западе уже фактически наравне, а то и более широко, чем классические ТЭС или АЭС.

Цена и эффективность генератора

Естественно, самым практичным решением для получения электричества из энергии ветра, станет мощное устройство, способное вырабатывать необходимое количество энергии для обеспечения потребителей во всем доме. Ветрогенераторы своими руками на 220В могут быть разной мощности и мы рассмотрим принципы изготовления каждого возможного устройства из того, что может оказаться под руками у каждого рачительного хозяина.

Но для начала стоит провести хотя бы предварительный расчёт ветрогенератора и его рентабельности. К примеру, бытовой прибор на 800 кВт российской сборки обойдётся в полторы тысячи долларов США за один киловатт. Дорого. Китайская продукция, не отличающаяся надёжностью и точностью номиналов выльется в $900 за 1кВт. Тоже дорого. Заметьте, что это только сам генератор, без периферийного оборудования. Это фактически неподъемная цена для частника, поэтому постараемся использовать все, что есть под руками и сделать собственную автономную систему.

Как определиться с мощностью ветряка

Расчёт мощности ветрогенератора — это сложный и трудоёмкий процесс, который применим к определённому генератору-исходнику. Самый простой вариант — задействовать динамо-машину от трактора или автомобиля. Такое устройство фактически не требует доработок и может применяться в системе энергообеспечения «как есть». Безусловно, можно долго разговаривать об устройствах на неодимовых магнитах, только, к примеру, в деревне Архиповка Орловской области их не было в жизни и не будет никогда, а списанных тракторов — тьма.

Самый важный показатель любого генератора — это его КПД. К сожалению, у автотракторного устройства он не слишком высок. У неодимового генератора он может достигать 80%, а у нашего — не более 55-60%, но и с этими данными, без дополнительных доработок устройство может выдавать около 300 Вт. Это немного, но вполне достаточно, чтобы обеспечить электричеством постоянного тока светодиодные светильники, системы видеонаблюдения, а при условии применения преобразователя тока, телевизор с низким классом энергопотребления, однокамерный холодильник. И это только одна генераторная установка, но ведь никто не мешает сделать их три или пять штук. Теперь о движителе, который будет вращать динамомашину.

Вертикальные или роторные ветрогенераторы?

Лопастные вертикальные генераторы — одни из самых популярных в мире, однако для их постройки необходимо точно выполнить расчёт лопасти, её формы и размеров. Как показывает опыт создания таких устройств энтузиастами, самые эффективные лопастные генераторы — с регулируемым углом поворота лопасти. Средние размеры каждой из шести лопастей — 650х120 мм, а самый эффективный угол поворота относительно своей оси — около 12 градусов, хотя можно ставить эксперименты в каждом частном случае.

Роторный ветряк для дома выполняется с горизонтальным расположением оси генератора, на которой установлен ротор. Он может быть выполнен по нескольким схемам, которые представлены ниже. Самый простой вариант — изготовление ротора из цилиндрической ёмкости. Это может быть как пластиковая бочка, баллон для газа, в конце концов, кастрюля. Ёмкость должна быть разделена на четыре сегмента, каждый из которых крепится ступице. Ступица установлена на металлический каркас, примерный чертёж которого показан на рисунке.

Детали и расходные материалы, электрическая схема

Маломощный ветряк для дома можно собрать при наличии скромного набора б/у-шных устройств и деталей:

автомобильная АКБ, чем свежее и чем больше ёмкость, тем лучше;

инвертор на 300-700 Вт;

автомобильное или тракторное реле зарядки (в зависимости от вольтажа генератора);

контрольный прибор (вольтметр);

Для коммутации прибора с сетью электрической сетью используются провода сечением площадью не менее 4 мм². Готовая установка подключается по схеме, показанной на фото через предохранители 8, которая размыкается выключателем 9 для обслуживания и ремонта. Номинал резистора 1 подбирается опытным путём, а амперметр 5 может быть установлен на выходе из преобразователя 5 по желанию. Также для удобства использования конструкции может быть использован переменный резистор 4 для регулировки напряжения. Более подробная схема инвертора представлена ниже.

Таким образом можно собрать ветрогенератор для обеспечения минимальной потребности в электричестве. Расходуйте и производите энергию с умом, удачной всем работы!

Источник: http://nashprorab.com/vetrogeneratory-svoimi-rukami-na-220v/

Ветрогенераторы самоделки

Домашнему мастеру важна идея, основной принцип механизма или устройства. Детали он додумает сам, исходя из своего понимания эффективности конструкции, наличия необходимых материалов и узлов.

Ветрогенераторы для частного дома, при всех своих достоинствах, в условиях России пока экзотическая и дорогая техника. Цена устройства заводского исполнения мощностью 750 ватт начинается от 50 тыс. руб., за покупку ветрогенератора на 1500 ватт с вас возьмут более 100 тыс. руб. Мастера, изготовившие своими руками не один домашний механизм, не могли пройти мимо возможности сконструировать самодельный ветрогенератор. Их опыт, знания и советы использованы в описании, предлагаемого для самостоятельного исполнения ветряка.

Главное отличие ветрогенератора от других систем генерации в том, что он постоянно вырабатывает энергию при движении воздуха со скоростью начиная от 2 м/с. Континентальные климатические условия России, обуславливают стабильное наличие такого ветра практически на всей территории.

Ветрогенераторы, в большей или меньшей степени, обеспечивают независимость от сетей электроснабжения. Эту независимость даёт блок аккумуляторов. Самодельные ветрогенераторы несложны в изготовлении своими руками, имеют небольшие размеры и удобны для установки.

Выбор конструкции. Основные узлы и механизмы

Руками мастеров сделано много механизмов, использующих энергию ветра. Самодельные ветрогенераторы делятся на группы. Это горизонтальные и вертикальные ветрогенераторы. Отличаются устройства направлением оси ветряного колеса. У вертикальных колёс лопасти половину оборота колеса работают против потока ветра.

Горизонтальные ветрогенераторы, теряют обороты вращения из-за смены направления ветра. Как правило, домашние мастера берут за основу ветроколесо с горизонтальной осью вращения. Важно учесть, что во всей истории технических решений человека, трудно обнаружить применение ветряков с вертикальной осью, а горизонтальные ветряные мельницы машут своими крыльями веками.

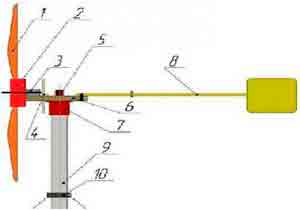

Общая схема ветрогенератора

  1. лопасти ветряного колеса;
  2. генерирующее устройство;
  3. станина вала генератора;
  4. боковая лопатка защиты от сильного ветра;
  5. токосъёмник;
  6. рама крепления узлов;
  7. Поворотный узел;
  8. хвостовик;
  9. мачта;
  10. хомуты для растяжек.

Источник: http://mirenergii.ru/energiyavetra/vetrogeneratory-samodelki.html

Ветряк своими руками за 150$

Недавно у меня возникла идея вырабатывать свою электроэнергию для дома. Это не было большой необходимостью, но мой интерес возрос к данной теме когда я прочитал статью про сборку ветряка с мотором от беговой дорожки и ПХВ-труб. Предварительно прикинув по расходам – получалось около 150-200$ на ветряк, который мог бы вырабатывать приблизительно 50-250 Ватт электроэнергии (это выходит значительно дешевле, чем использовать солнечные батареи при той же выходной мощности). И в этой статье я поделюсь с вами моим опытом изготовления ветряка своими руками.

Видео

Перед тем как рассказать об изготовлении, посмотрите видео моего ветряка в действии. На видео показаны различные конфигурации лопастей.

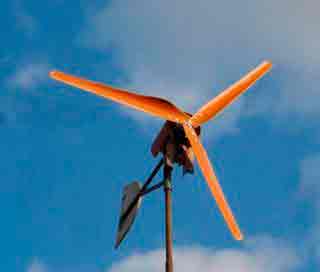

Конфигурация с длинными и тонкими лопастями (наилучшее решение)

Шестилопастная конфигурация (маленькая скорость при старте и большой вращающий момент)

Конфигурация с широкими лопастями (хороший старт, но очень медленно крутится)

Как работает ветряк?

Любой ветряк, независимо от его размеров и предназначения, работает согласно следующим принципам:

Дует постоянный ветер.

Флюгер (хвост ветряка) поворачивается по ветру.

Лопасти, соединенные с генератором (напрямую или через редуктор) под силой ветра заставляют его вращаться.

Из-за вращения, генератор вырабатывает электричество.

Звучит не так уж и сложно, не правда ли? Итак перейдем к конкретике.

Инструмент

Для изготовления ветряка не нужен какой-либо специализированный инструмент. Я использовал следующие инструменты:
- ножовка
- дрель и сверла для нее
- рулетку
- разводной ключ
- газовый ключ
- транспортир
- наждачку (разной зернистости)

Необходимые детали

Моей задачей было сделать ветряк с минимально возможными затратами (т.к. я студент и ограничен в финансах). Итак, я взял готовое решение изготовления простого ветряка с интернета и еще больше упростил его. Все необходимые запчасти можно купить на любом строительном рынке или в магазине. Многие, возможно окажутся в вашем гараже или сарае.

Итак, вот что я использовал:
- лист металла 25х35см
- 1/4″ х 25 см трубку
- 1/4″ фланец
- 20-25мм квадратную трубу L=1м
- диск от пилы (для хаба)
- штифт (для соединения диска с осью мотора)
- два автомобильных хомута
- 8″ x 4″ ПХВ труба
- 30″ x 8″ ПХВ труба
- DC-мотор (генератор)
- болты, шайбы, гайки
- саморезы по металлу
- диоды на ток 10-40А (можно и больше)

Достать эти запчасти нет никаких проблем, кроме моторчика. Из интернета, наиболее популярным является вариант использования мотора фирмы «Ametek» от старых магнитофонов. При подборе генератора (мотора) выбирайте те, у которых наибольшее кол-во вольт на оборот. К примеру, моторчик «Ametek», который я использую выдает 30В при 325 об/мин, т.о. он прекрасно подходит для использования его в качестве генератора в ветряке. Также имейте в виду, что нужен моторчик не менее 12В, для инвертора или зарядки аккумулятора. В моей конструкции, при хорошем ветре, обороты легко достигают значений в 300-400 об/мин.

Изготовление лопастей

Самой важной частью ветряка вероятно являются лопасти. Большинство, делают их из дерева или композитных материалов (стеклоткань и эпоксидка). Но я думаю, что реально их сделать из обычной водопроводной ПХВ-трубы (по эффективности они будут ничем не хуже). Перед тем как продолжить, немного теории о лопастях ветряка…
- чем длиннее лопасти, тем легче они крутятся в слабый ветер, но у них будет низкая скорость вращения.
- на концах лопастей вращение будет больше чем у основания, поэтому необходимо рассчитывать отношение скорости вращения лопастей к скорости ветра (TSR) при их изготовлении (например старые ветряные мельницы круглый год вращаются с постоянной скоростью 40 об/мин.)
- мощность, которую можно получить из энергии ветра, равна скорости ветра в третьей степени. Т.е. P=k*v^3, где k-постоянная ветряка, v-скорость ветра.
- согласно закону Беца, только

59.3% энергии можно получить от ветра. Т.е. в реальности наша формула примет вид: . P=0.593*k*v^3, где k – потери в ветрогенераторе на механические трения и т.п.
- чем выше ветряк установлен над уровнем земли, тем большее мощности можно извлечь из энергии ветра (рекомендуют 6-15 метров, но я установил на высоте 4 метра).

Сами лопасти изготовить из трубы очень легко. Нужно разрезать ПХВ-трубу на 3 секции: две по 150 град. и одна секция 60 град. (Я попытался изобразить это на рисунке очень приблизительно, в моей любимой CAD-программе –MS Paint :) ). Красные линии – это лини реза. Чтобы удобнее было видеть линию реза по всей длине, рекомендую наклеить изоленту, скотч или просто бумагу. Из отрезка трубы 150 град. получатся широкие лопасти, которые будут легко крутиться в слабый ветер, но медленно. Опытным путем вы сами можете подобрать оптимальный угол, исходя из практики, он находится где то между 75-150 град. Для начала вырежьте широкие лопасти, а потом если нужно будет, то подрежьте их сделав более узкими. И запомните: «Семь раз отмерь – один раз отрежь».

После того, как все вырезано, я скруглил края. Если следовать аэродинамике, то нужно скруглить главную кромку и выровнять заднюю, но на практике, при использовании ПХВ-трубы я не увидел никакой разницы. В общем, вы можете сделать лопасти как эти (см. рис.)…

Изготовление узла крепления лопастей (Хаба)

Следующей задачей является изготовления узла крепления лопастей (ступица винта, хаб). Существует много различных способов изготовления. Я рекомендую сделать его из диска для пилы, его легко можно найти и он легко поддается сверлению. При помощи дрели просверлите 3 группы отверстий (по 2 в кадой) со смещением в 120 градусов (здесь вам может понадобиться транспортир). Расстояние в группе между двумя отверстиями – 1 дюйм (см. рис.).

Если в качестве хаба вы тоже планируете использовать диск от пилы, то не забудьте сточить все зубья на нем, иначе если он по какой-либо причине оторвется, то может нанести вред вам и окружающим.

После того, как все просверлено и мы уверены в надежности и безопасности хаба, то можете прикрутить лопасти к нему при помощи болтов и гаек. Обязательно поставьте гроверную шайбу или используйте гайку с уплотнителем.

Изготовление флюгера и шарнира для поворота

Теперь мы должны изготовить поворотную платформу, на которой будет установлен наш генератор. Для этого используем квадратную трубу, кусок ПХВ-трубы, фланец и небольшой лист металла. На рисунке ниже, можно посмотреть примерный набросок, как это будет выглядеть.

В первую очередь из куска железа необходимо вырезать хвост ветряка (флюгер). Форма не сильно важна и служит в основном для придания эстетического вида.

Далее, вдоль квадратной трубы мы делаем пропил (легче это сделать болгаркой). Длина не сильно важна, я рекомендую 20-25 см. Затем вставляем в прорезь наш флюгер и сверлим сквозные отверстия в трубе и листе. Закрепляем болтами.

Также необходимо предусмотреть какой-нибудь чехол для генератора, от непогоды. Для этого мы также используем пластиковую трубу. На рисунке ниже я думаю понятно как это будет выглядеть (боковое отверстие служит для электрических выводов).

Затем все красим и собираем до кучи. Прикрепляем мотор и чехол для него, к трубе хомутами. Снизу трубы, ближе к мотору, устанавливаем фланец и крепим его саморезами.

Изготовление мачты

Любому ветряку необходима мачта (башня). Я изготовил ее из ПХВ-труб и различной фурнитуры для пластиковых труб. Для моей мачты понадобились: 1” ПХВ-труба, муфта для нее, 3 Т-образных отвода.

Мачта проста в изготовлении и получилось что-то похожее на это:

Далее, сажаем всю нашу конструкцию на получившуюся мачту.

Ветряк готов

Осталось только посадить наш хаб с лопастями на вал мотора и наш самодельный ветряк готов!

На рисунке ниже вы можете увидеть экспериментальную конструкцию с шестью лопастями. Она вращается практически в безветрие, но обороты не превышают 100 об/мин.

В батарейном отсеке, питание подается параллельно с солнечными батареями. Я использую 2 аккумулятора. Можно использовать обычные автомобильные аккумуляторы. Не забывайте припаять диоды между аккумуляторами и генератором ветряка, иначе ток от аккумуляторов пойдет в генератор.

В ходе экспериментов выяснилось, что более тонкие лопасти лучше работают при моих ветровых условиях. Поэтому я использовал большие белые лопасти (см. предыдущие фотографии) немного обрезав их. Результат — возросла скорость вращения (см. самое первое видео).

Источник: http://cxem.net/greentech/greentech4.php

Ветрогенератор для частного дома: специфичность и технология изготовления

В данной статье подробно рассматривается такой вид оборудования, как ветрогенератор для частного дома: особенности конструкций, его назначение и сфера применения, внутреннее устройство и классификация. В тексте можно найти полезную информацию, которая поможет определиться с выбором качественного ветряка, средние расценки на популярные виды оборудования, а также подробное описание технологии изготовления.

Ветрогенератор для частного дома: назначение и особенности конструкций

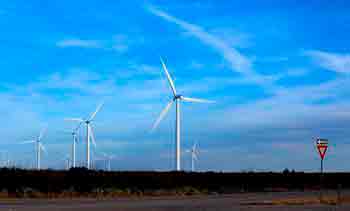

Ветряные электростанции для частного дома широко используются в качестве альтернативных источников электрической энергии, позволяющих добиться экономии. Нередко подобные устройства устанавливаются на дачных участках.

Ветрогенераторы используются в качестве альтернативных источников электрической энергии

Чаще всего они применяются в удаленных от основных электросетей зонах. Однако это далеко не единственная причина, свидетельствующая в пользу того, чтобы купить ветрогенератор для частного дома. Большинство владельцев земельных участков используют эти конструкции, чтобы добиться автономности и экономии.

Не каждый участок подходит для установки таких устройств, поскольку не везде условия соответствуют требованиям данного оборудования. В первую очередь это касается скорости ветра. Чтобы ветряная электростанция смогла нормально функционировать, средняя скорость ветра должна составлять не менее 4-4,5 м/с. Только в этом случае монтаж конструкции будет экономически оправдан.

Чтобы узнать среднегодовую скорость ветра, можно использовать карту ветров. Она отражает приблизительные данные по регионам. Более точные показатели можно получить, используя специальный прибор – анемометр, а также устройство для считывания его сигналов.

Обратите внимание! Устройство для измерения данных необходимо устанавливать очень высоко, иначе деревья и постройки будут искажать результат.

Для эффективной работы ветряка, зона его установки должна быть ветряной

Принцип действия и строение ветряного генератора

Ветрогенератор – особый вид оборудования, преобразующий кинетическую энергию ветра в механическую. Она приводит в движение лопасти ротора, установленного на генераторе. В результате этого в его обмотках создается переменный ток. Сгенерированная электрическая энергия накапливается в аккумуляторных батареях, откуда подается на бытовые приборы.

Описанная схема работы упрощена. Разумеется, устройство ветрогенератора гораздо сложнее. В энергетической цепочке также присутствует контроллер. Его функция заключается в преобразовании трехфазного переменного тока в постоянный. После чего он поступает на зарядку батарей.

Большая часть бытовой техники не способна питаться от постоянного тока. Поэтому в цепочке за аккумулятором устанавливается инвертор. Он преобразует постоянный ток в переменный, напряжение которого составляет 220В. Все эти операции отбирают часть исходной энергии – примерно 15-20%.

Подпитка здания может осуществляться не только от ветряной электростанции, но и от солнечных батарей, а также от бензинового или дизельного генератора. Если эти элементы присутствуют в цепочке, то схема дополняется еще одним компонентом – автоматическим выключателем. Когда отключается основной источник тока, он запускает резервные.

Принцип действия ветрогенератора

Ветряная электростанция состоит из следующих компонентов:

  • ротора с лопастями (в зависимости от особенностей модели, лопастей для ветрогенератора может быть несколько, как правило, их 2 или 3, хотя существуют и многолопастные варианты);
  • коробки передач или редуктора, осуществляющего контроль скорости между генератором и ротором;
  • защитного кожуха, ограждающего детали конструкции от негативного влияния внешних факторов;
  • «хвоста», обеспечивающего поворот конструкции вслед за направлением ветра;
  • накопительной батареи, сохраняющей определенный запас энергии;
  • инверторной установки, преобразующей один вид тока в другой.

Какую можно купить ветряную электростанцию: классификация оборудования

Существует несколько классификаций, согласно которым осуществляется разделение ветряных электростанций на группы:

  1. По направлению вращательного движения лопастей – горизонтальные и вертикальные ветряки.
  2. По количеству лопастей – двух-, трех- и многолопастные устройства.
  3. По типу материала, используемого для производства лопастей – конструкции с парусными и жесткими лопастями.
  4. По способу управления – ветряки с фиксированным или регулируемым шагом лопастей.

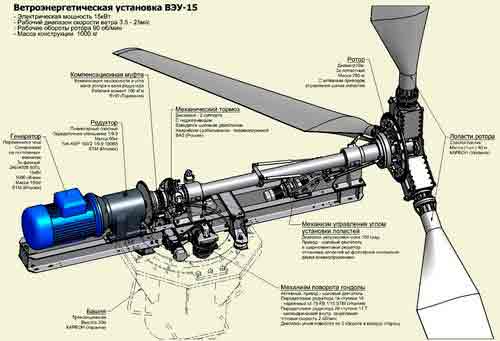

Внутреннее устройство ветрогенератора

Полезный совет! В большинстве случаев специалисты рекомендуют владельцам загородного жилья купить ветряк с фиксированным шагом лопасти, поскольку регулируемые устройства слишком сложны в эксплуатации.

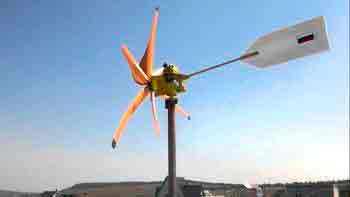

Ветряная электростанция с горизонтальной осью размещается перпендикулярно по отношению к потоку воздуха. Конструкция имеет схожее строение и функционирует по тому же принципу, что и обычный флюгер. Ветряки с роторным генератором имеют высокий КПД, при этом они доступны в цене. В основе работы этих устройств лежит сопротивление воздушного потока.

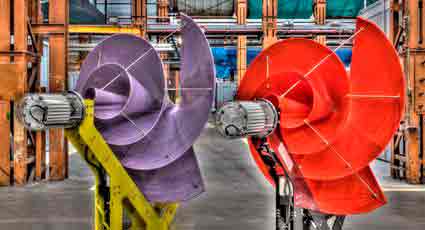

Ветряки с вертикальной осью, или ортогональные ветрогенераторы, имеют компактную конструкцию, однако их цена значительно выше. Благодаря особому строению этот тип оборудования абсолютно независим от направления ветра. Лопасти имеют вид турбин, благодаря чему значительно снижается нагрузка на осевую часть. Купить вертикальный ветрогенератор будет целесообразно в тех случаях, если ветер на участке постоянно меняет свое направление.

Преимущества и недостатки ветряных электростанций для дома

Как и любому другому виду оборудования, ветряным электростанциям присущи как преимущества, так и недостатки. Чтобы решиться на покупку этого устройства, желательно взвесить его сильные и слабые стороны.

Популярность использования ветряных электростанций обусловлена большим количеством преимуществ

Почему выгодно купить ветрогенератор (220В) для частного дома:

  1. Отсутствие дополнительных затрат, поскольку для работы устройства не требуется топливо.
  2. Нет необходимости в постоянном контроле. Конструкция вырабатывает электроэнергию самостоятельно каждый раз, когда дует ветер.
  3. Относительно бесшумный и полностью экологичный способ добычи электроэнергии.
  4. Устройство может использоваться практически в любых климатических условиях.
  5. Износ деталей минимален.

Установка ветрогенератора для дома сопровождается следующими недостатками:

  • затраты на приобретение оборудования окупаются через 5-6 лет;
  • относительно небольшой показатель КПД, что отражается на мощности;
  • высокая цена ветрогенераторов;
  • чтобы компенсировать бездействие устройства в безветренные дни, требуется дополнительное оборудование: генератор и накопительная батарея (стоимость этих элементов очень высокая);
  • в некоторых режимах ветряки для дома издают инфразвуки (то же самое происходит, если установка оборудования выполнена с ошибками);
  • требуется регулярное проведение профилактических работ;
  • ураган может серьезно повредить оборудование.

В зависимости от мощности прибора и карты ветров местности, ветряк может обеспечить электричеством как маленький дачный дом, так и большой загородный коттедж

Полезный совет! Обязательно нужно просчитать рентабельность перед тем как купить ветрогенератор для дома, цена оборудования может оказаться слишком высокой, и затраты на его приобретение не окупятся. Для этого необходимо вычислить средний показатель мощности дома (учитывается мощность всех электрических приборов), оценить местность, где будет устанавливаться оборудование, и выяснить, каково количество ветреных дней в году.

Целесообразность покупки: цены ветрогенераторов для частного дома

Стоимость ветряков для частных домов довольно высокая. Затраты на приобретение оборудования окупятся лишь в том случае, если местность располагает подходящими условиями.

Установка ветряной электростанции оправдана в следующих случаях:

  • местность соответствует требованиям оборудования;
  • для региона, в котором находится участок, характерны сильные ветры;
  • отсутствует возможность в использовании других альтернативных источников электрической энергии.

В других случаях затраты на покупку ветрогенератора для дома не окупятся. Если же количество ветреных дней в году невелико, эти устройства можно дополнить солнечными батареями или же генераторами, работающими на дизеле или бензине.

В зависимости от типа конструкции, ветрогенераторы могут быть вертикальными или горизонтальными

Как повысить рентабельность ветряка для частного дома

Приморские районы, а также открытые площадки в горной местности идеально подходят для установки ветряного оборудования. В этих регионах скорость ветра составляет более 60-70 м/с. Жители этих районов могут полностью отказаться от центральных систем электроснабжения и перейти на ветряные станции. На равнинных территориях потоки ветра более равномерны, однако их силы недостаточно для того, чтобы полноценно обеспечить дом электричеством.

Крайне нежелательно устанавливать оборудование неподалеку от лесов и посадок. Деревья будут задерживать часть энергии, что снизит рентабельность ветряков. Мощность воздушного потока возрастает по мере удаления от земли. Значит, чем выше мачта ветряной станции, тем больший импульс устройство сможет захватить. С другой стороны, излишне высокая конструкция нуждается в дополнительном усилении. Сильным порывам ветра будет проще повалить ее, чем ветряки с мачтой, которая достигает отметки 5-7 м.

Специалисты рекомендуют устанавливать оборудование на высоте 10-15 м от земли. Закрепить подобную конструкцию можно двумя способами:

  1. Путем бетонирования основы.
  2. Используя металлические растяжки.

Наиболее эффективным для генерирования электроэнергии считается комбинирование ветряка и солнечных батарей

Чтобы забетонировать основу ветряка, потребуется выкопать четыре глубоких скважины с небольшим диаметром. В них погружаются растяжки мачты, после чего они заливаются цементным раствором. Этот процесс довольно трудоемкий и затратный, однако он отличается высокой надежностью. Даже при сильных порывах ветра мачта будет оставаться неподвижной. Единственный риск заключается в поломке лопастей.

Фиксация мачты с помощью растяжек предполагает использование металлического троса. Он натягивается до тех пор, пока ветряк не будет располагаться строго перпендикулярно по отношению к поверхности земли. После этого растяжки троса надежно закрепляются в грунте.

Важно! Ветряки с высокими мачтами нуждаются в заземлении.

Какой лучше купить ветрогенератор для дома: производители и стоимость

К выбору ветряной электростанции необходимо подходить основательно. Основными критериями выступают мощность оборудования, тип оси (горизонтальная или вертикальная), а также производитель. Перед покупкой необходимо тщательно изучить технические характеристики и сравнить продукцию разных производителей.

Цены ветрогенераторов российского производства:

Многие из этих организаций занимаются производством оборудования по индивидуальным заказам, а также оказывают помощь в проектировании и выполнении расчетов.

Цены ветряков для дома зарубежного производства значительно выше. Минимальная стоимость установок составляет 120 тыс. руб. Продукция зарубежных компаний отличается высоким уровнем качества благодаря использованию на производстве высокотехнологичного оборудования. Однако ремонт таких установок будет дорогостоящим, а покупка запчастей может сопровождаться сложностями.

Стоимость заводского ветряка российского производства может варьировать в пределах 30-600 тыс. руб.

Преимущества ветряков заводского производства:

  • возможность приобрести устройство в полной комплектации и даже заказать его профессиональную установку;
  • обширный выбор производителей и модификаций с различными характеристиками;
  • гарантия качества;
  • возможность вызова квалифицированного специалиста для осуществления ремонтных работ.

С учетом высокой стоимости заводского оборудования многие владельцы загородных участков отдают предпочтение конструкциям, изготовленным своими руками. На изготовление самодельного ветрогенератора уходит около 3000-5000 руб. Большая часть этой суммы тратится на покупку качественной аккумуляторной батареи, которая способна на протяжении длительного времени удерживать заряд.

Статья по теме:

Солнечные батареи своими руками: доступный источник электроснабжения

Что представляет собой устройство, принцип его работы. Разновидности солнечных батарей. Целесообразность использования для дачи и дома.

Преимущества изготовленных своими руками ветряных электростанций:

  • существенная экономия денежных средств;
  • при создании самодельного ветряка конструктор будет знать все особенности его строения;
  • возможность изготовить основные детали и лопасти для ветрогенератора своими руками из подручных материалов.

Самодельные конструкции, в отличие от заводских ветряных электростанций, выходят из строя гораздо чаще.

Обратите внимание! Для монтажа заводской конструкции лучше вызвать специалиста. В противном случае любая ошибка, допущенная в процессе установки, станет причиной потери гарантии.

Самодельные конструкции ветрогенераторов уступают по качеству и надежности промышленным моделям

Как изготовить ветряк своими руками: технология и рекомендации

Эксплуатация самодельного устройства на участке может вызвать негодование со стороны соседей. Поэтому перед тем как сделать ветрогенератор своими руками, нужно позаботиться о соблюдении нескольких правил.

На все индивидуальные постройки налагаются ограничения по высоте. Установка ветряка с высотой мачты более 15 м запрещена, если поблизости от него находятся следующие объекты:

Ветряная установка не должна создавать эфирных помех. Чтобы предотвратить их появление, рекомендуется использовать специальную защиту. Кроме этого следует контролировать уровень издаваемого лопастями шума и держать его в пределах нормы.

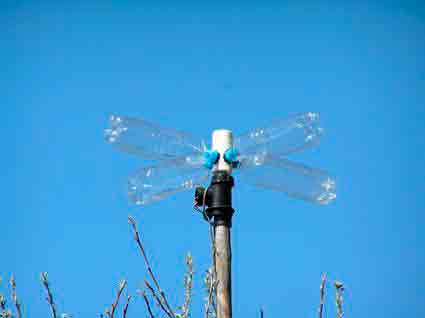

Простейший самодельный ветрогенератор из пластиковых бутылок

Материалы, необходимые для изготовления вертикального ветрогенератора своими руками

Ветряную электростанцию с вертикальной осью можно использовать для того, чтобы обеспечить электрической энергией различные постройки хозяйственного назначения или небольшой садовый домик. Ее мощности хватит, чтобы подсветить придомовую территорию в темное время суток.

Для создания ветрогенератора своими руками из автомобильного генератора потребуются следующие материалы:

  • аккумуляторная батарея на 12V (кислотная или гелиевая);
  • вместительная емкость цилиндрической формы из алюминия или нержавейки (кастрюля, ведро);
  • генератор автомобильный (12V);
  • вольтметр;
  • полугерметичная кнопка-выключатель (12V);
  • автомобильное реле зарядки аккумуляторной батареи или контрольной лампы заряда;
  • преобразователи (12-220V и 700-1500W);
  • провода с размером сечения 2,5 и 4 мм;
  • хомут для фиксации генератора на мачте (2 шт.).

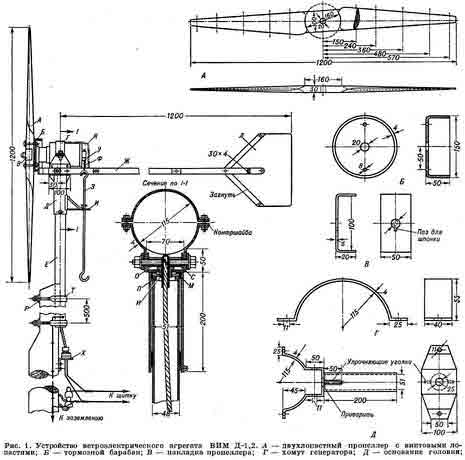

Устройство ветрогенерирующей конструкции

Для выполнения работы потребуются такие инструменты и приспособления, как:

  • болгарка (можно использовать ножницы по металлу);
  • маркер или строительный карандаш;
  • кусачки и рулетка;
  • дрель с набором сверл;
  • отвертка и набор ключей.

Технология изготовления ветрогенератора из автомобильного генератора

В качестве основы будет использоваться цилиндрическая емкость, например, ведро, старая выварка или кастрюля. Используя карандаш и рулетку, необходимо нанести на нее разметку, чтобы получилось разделение на 4 равные части. Согласно меткам делаются надрезы с помощью болгарки так, чтобы получились вертикальные пластины-лопасти. При этом очень важно не дорезать металл до конца.

Обратите внимание! Если емкость изготовлена из окрашенной жести или стали с оцинковкой, нельзя использовать болгарку для нарезки, иначе металл перегреется. В этом случае желательно использовать ножницы.

В шкиве, а также днище емкости следует выполнить отверстия для болтов. На этом этапе создания ветрогенератора для частного дома своими руками необходимо крайне внимательно и аккуратно отнестись к симметрии. Любые неточности в размещении отверстий приведут к дисбалансу конструкции во время вращения.

Для изготовления ветрогенератора своими руками можно использовать автомобильный генератор

Лопасти следует отогнуть, при этом они не должны слишком торчать наружу. Выполняя эту работу, необходимо учитывать направление вращательного движения генератора. Чаще всего ветряк ориентируют по часовой стрелке. От выбранного угла изгиба лопастей будет зависеть вращательная скорость и площадь контакта воздушных потоков с конструкцией.

Далее на шкиве закрепляется емкость с лопастями. Генератор устанавливается на мачту, после чего он фиксируется с помощью хомутов. Останется только соединить все провода и выполнить сборку цепи. Все кабели фиксируются на мачте ветряка. Для подключения накопительной батареи следует использовать провода с размером сечения 4 мм. Для этого достаточно будет отрезка длиной 100 см. Подключение в сеть бытовых и осветительных приборов осуществляется с помощью проводов с размером сечения 2,5 мм. Для инвертора или преобразователя требуется провод с сечением 4 мм.

Как сделать ветрогенератор из стиральной машины

Для создания своими руками ветрогенератора из стиральной машины потребуется список определенных деталей. Часть из них можно снять со старых бытовых приборов, а остальное придется купить.

Конструкция ветряка будет состоять из следующих элементов:

  • редуктора для корректирования вращательной скорости;
  • ротора с лопастями;
  • защитного кожуха;
  • накопительной батареи;
  • хвостовой части;
  • инвертора;
  • мачты для фиксации генератора.

Ветрогенератор, изготовленный из деталей стиральной машины

Генератор конструкции изготавливается из электрического двигателя от стиральной машины. Его мощность должна составлять не менее 1,5 кВт.

Кроме этого потребуется:

  • наждачная бумага и клеевой состав;
  • неодимовые магниты по 5 и 12 мм (32 шт.);
  • эпоксидная смола или холодная сварка.

Неодимовые магниты будут устанавливаться на ротор. Их можно приобрести во многих стационарных или интернет-магазинах. С ротора асинхронного мотора необходимо снять сердечники. После этого данные детали частично срезаются. Глубина реза не должна превышать 2 мм. Для этого можно использовать токарный станок. Далее в сердечниках необходимо выполнить пазы, глубина которых равна 5 мм.

На следующем этапе изготовления ветрогенератора для дома своими руками выполняется установка магнитов. Для начала на сердечник монтируется жесткое покрытие. После этого на соответствующие места на равном расстоянии ставятся магниты. Очень важно при этом соблюдать дистанцию, иначе в будущем магниты слипнутся, что негативным образом скажется на мощности ветряной электростанции. Для фиксации этих деталей лучше использовать суперклей. Во время работы желательно надеть защитные очки, поскольку магниты в процессе приклеивания могут отскакивать.

Расположение неодимовых магнитов при изготовлении самодельного ветряка

Когда шаблон с магнитами полностью готов, он укладывается на ротор. Образовавшиеся пробелы необходимо заполнить с помощью эпоксидной смолы или холодной сварки. По окончании работы ротор аккуратно зажимается в тисках, а его поверхность обрабатывается наждачной бумагой. Перед запуском ветряка следует проверить все подшипники и болтовые соединения на прочность. Не стоит использовать для сборки конструкции даже частично изношенные детали, лучше купить новые.

Для создания крыльчатки лучше выбрать легкий материал с высоким запасом прочности. Для этих целей подойдет стеклопластик. В результате лопасти получаются легкими и стойкими на износ. Мачту лучше изготавливать из стальных труб. Оптимальный размер диаметра составляет 32 мм.

Со сборкой ветряка может справиться любой человек, имеющий представление о том, как работают электрические цепи. Главное при этом – внимательно относиться ко всем деталям и тщательно проверять все свои действия. Чтобы исключить вероятность ошибок, можно воспользоваться наглядными видеоматериалами, где подробно описывается весь процесс изготовления деталей и их дальнейшей сборки.

Как изготовить ветрогенератор своими руками на 220В (4 кВт): видео

Источник: http://remoo.ru/elektrika/vetrogenerator-dlya-chastnogo-doma

Radiofishka

Мой самодельный ветрогенератор

Как я изготовил, установил и использую самодельный ветрогенератор

В окружающем нас мире есть много процессов и веществ, которые может использовать человек для получения электроэнергии: солнечный свет (батареи солнечных элементов), энергия ветра (ветрогенераторы), движение воды в реках (гидроэлектростанции). Ниже представлено свободное изложение англоязычной страницы Майка Дэвиса (Mike Davis) об опыте работы над самодельным ветрогенератором.

Сделать своими руками ветрогенератор нетрудно. Вы тоже можете его изготовить.

Несколько лет назад я купил недвижимость (участок земли) в пустынной Аризоне. Я астроном и мне нужно было место, чтобы я мог заниматься своим хобби вдали от городского неба, где наблюдением мешает световое загрязнение города. Проблема была в том, что это место очень далеко от цивилизации, там нет электрических услуг. С определенной точки зрения это хорошо, нет электричества – нет светового загрязнения. Тем не менее, было бы неплохо иметь хотя бы небольшое количество электроэнергии, ведь очень многое в жизни человека в 21 веке зависит от нее.

Одну вещь я заметил сразу – в этой местности большую часть времени дует ветер. Это помогло мне сосредоточиться на положительных сторонах. Почти с самого момента как я его купил, у меня была мысль о том, что энергетической независимости можно достичь путем установки ветрогенератора, затем можно будет добавить немного солнечных панелей и газификатор биомассы.

Это история о том, как я сделал своими руками ветрогенератор. Не из дорогой, приобретенной в магазине турбины, а из самодельной, которая почти ничего не стоила. Если у вас есть навыки изготовления и некоторый опыт работы с электроникой, вы можете сделать это.

Я искал информацию о самодельных ветрогенераторах и понял, что, несмотря удивительное разнообразие конструкций и сложность, все они имеют пять общих вещей:

  • генератор
  • лопасти пропеллера
  • монтажную конструкцию, которая держит ветровую турбину
  • башню, чтобы держать все это на ветру
  • батареи и электронную систему управления.

Реализация проекта самодельного ветрогенератора

Проект изготовления ветрогенератора своими руками не казался мне слишком тяжелым. Я решил начать с генератора тока. Мои интернет-исследования показали, что многие люди делали свои собственные генераторы. Это показалось слишком сложным для первой попытки. Другие используют двигатели постоянного тока в качестве генераторов в своих проектах. Это было похоже на простой путь. Поэтому я начал искать, какие двигатели были бы лучше для работы ветрогенератора.

Многие люди использовать старый компьютер с накопителем на магнитной ленте (когда в компьютерах были большие катушечные магнитофоны, а в них использовались медленно вращающиеся двигатели). Пожалуй, лучшую пару моделей таких двигателей сделала компания Ametek. К сожалению, их почти невозможно найти в наши дни.

Есть, вероятно, много других марок и моделей доступных двигателей постоянного тока, которые будут работать как генераторы.

То, что нужно – это двигатель для самодельного ветрогенератора, который рассчитан на высокое напряжение постоянного тока, низкие обороты и большие токи. Нужно избегать низкого напряжения и / или высоких оборотов в минуту.

Нужен двигатель, который будет давать более 12 вольт на достаточно низких оборотах, и полезный уровень тока. Таким образом, двигатель, рассчитанный на 325 оборотов в минуту (на 30 вольт) при использовании в качестве генератора, может дать 12 вольт на разумных низких оборотах.
С другой стороны, двигатель мощностью 7200 оборотов в минуту на 24 вольта, вероятно, не будет производить 12 вольт в качестве генератора (много тысяч оборотов в минуту – это слишком быстро для ветровых турбин). Нужно было искать в магазине для двигателей.

Мне удалось купить хороший 30-вольтовый двигатель Ametek всего за $ 26.

Двигатель был в хорошем состоянии и работал хорошо. Даже просто быстрый поворот вала двигателя моими пальцами зажигал лампочку 12 вольт достаточно ярко (я легко получил от него пару сотен ватт). Я знал, что если я смогу сделать приличный набор лопастей, он будет производить большое количество энергии.

Итак лопасти и концентратор для их подключения были моей следующей делом. Многие сделали лопасти своими руками, вырезая их из дерева. Для меня это был возмутительно большой объем работы.

Я обнаружил, что другие люди делали лопасти путем разрезания ПХВ трубы и формирование их в профилях. Это выглядело гораздо более перспективным.

Я использовал их рецепт, но сделал несколько иначе. Я использовал черные ABS трубы, 6-дюймовые трубы вместо 4 дюймов и 24 дюйма в длину вместо 19,6.

Я взял 24-дюймовый длинный кусок трубы и разрезал его вдоль на четыре части. Тогда я вырезал одну лопасть, и использовал ее как шаблон для вырезания других. Это дало мне 4 лопасти (3 плюс одна запасная).

При этом я их немного дополнительно сгладил и сформировал с помощью моего шлифовального станка (шлифовал на разрезе краев, чтобы сделать их профиль лучшим). По моему мнению, лопасти выглядят очень хорошо.

Теперь мне нужно центрировать лопасти и прикрепить их к двигателю. В моей мастерской я нашел зубчатый шкив, который помещался на валу двигателя, но был слишком мал в диаметре, чтобы закрепить его на лопасти. Я также обнаружил среди металлолома алюминиевые диски 5 дюймов в диаметре, теперь я мог крепить лопасти, но как приложить их к валу двигателя? Самое простое решение, конечно, было соединить эти две части вместе, чтобы сделать хаб.

Далее было много сверления, нарезания резьбы и болты, в сумме получился хаб.

Здесь он собран и с лопастями (после сверления отверстия в них, конечно).

Вот еще один вид на центр с лопастями.

Во время поездки в магазин я нашел эту куполообразную крышку вентиляционного отверстия.

Я сразу подумал о добавлении обтекателя к хабу. Ничего себе, это действительно выглядит профессионально сделанным устройством. Я никогда не смог бы убедить всех, что я сделал это своими руками из мусора в моей мастерской и сантехнических деталей.

Далее мне нужно было монтировать турбину. Желая сделать просто, я решил закрепить двигатель на кусок дерева 2 х 4. Правильная длина древесины вычислена была очень научным методом выбора наиболее перспективных кусков 2 х 4 из моей кучи металлолома.

Я также вырезать кусок из 4 дюймового диаметра трубы ПВХ для крепления двигателя и чтобы защитить его от непогоды. Как хвостовую часть, чтобы мой ветрогенератор возвращался при изменении направления ветра, я просто использовал кусок тяжелого алюминиевого листа. Я боялся, что хвост будет недостаточно большим, но это, кажется, работает очень хорошо. Турбина направлялась прямо на ветер каждый раз, когда тот менял направление. Для тех из вас, кто всегда требует от меня представить планы, чертежи, схемы и т. д. для моих проектов, я добавил несколько размеров изображения. Хотя я сомневаюсь, что любое из этих измерений является критическим.

Вот еще одна фотография изготовленной конструкции.

Далее я должен был начать думать о башне ветрогенератора и каком-то подшипнике, который позволил бы голове свободно поворачиваться по ветру.

Наконец, я пришел к решению, которое, кажется, работает хорошо. После мозгового штурма я заметил, что железная труба диаметром 1 дюйм хорошо прилегает и скользит в стальном кабелепроводм диаметром 1,25 дюйма. Я мог бы использовать длинный кусок 1,25-дюймового трубопровода как башню ветрогенератора и трубопроводную арматуру для подключения конструкции с двигателем.

К головному устройству я прикрепил фланец железа в 1 дюйм длиной 7,5 дюйма (показано на фотографии). Провода от генератора будут проходить через отверстие в 2х4 по центру трубы / короба и выходить на основание башни ветрогенератора.

База башни самодельного ветрогенератора. Изготовление базы башни я начал с разрезания диска из фанеры диаметром 2 фута. Я сделал U-образную конструкцию с однодюймовый трубопроводной арматуры. В середине этой конструкции поместил тройник диаметром 1,25 дюйма. В тройник входит однодюймовый труба, это позволяет мне поднимать и опускать башню.

Я также позже сделал отверстия в деревянном диске, чтобы можно было использовать стальные вставки для фиксации башни на земле.

Эта фотография показывает верхушку конструкции самодельного ветрогенератора и базу вместе. Эти две части должен соединять 10-метровый кусок стального трубопровода. Так как я делал эту вещь во Флориде, но собирался использовать ее в Аризоне, я решил повременить с покупкой 10-метровой части трубопровода, пока я не доберусь до Аризоны. Это означало, что ветровая турбина никогда не будет полностью собрана и не получит должного испытания, пока я не буду готов попробовать все в поле. Это было немного страшно, потому что я не знал, будет ли эта вещь действительно работать.

Далее, я покрасил все деревянные части несколькими слоями, потому что хотел защитить дерево от непогоды. Эта фотография показывает также противовес, который я добавил в левой части 2х4 под хвост, чтобы сбалансировать голову.

Эта фотография показывает готовую голову ветрогенератора с лопастями.

В один ветреный день я попытался подержать ее высоко в воздухе над моей головой, просто чтобы посмотреть, будут ли лопасти раскручиваться так, как я надеялся. В течение нескольких секунд они раскрутились до по-настоящему страшного хода (без нагрузки на генератор), и я едва удерживал свою конструкцию, не зная, как положить ее вниз, не порезав себя на куски. К счастью, я в конце концов смог вывести ее из ветра и замедлить вращение до нелетальной скорости. Я не сделаю эту ошибку снова.

Для продолжения щелкните на кнопке с цифрой 2

Электроника самодельного ветрогенератора

Теперь, когда у меня были все механические части ветрогенератора, пришло время вернуться к электронной части проекта. Система состоит из ветровой турбины, которая преобразует энергию ветра в электрическую, одной или нескольких батарей для хранения энергии, производимой турбиной, блокирующего диода для предотвращения питания от батареи, когда вращается двигатель / генератор, вторичной нагрузки, которая сбрасывает энергию от турбины, когда батареи полностью заряженные, и контроллера заряда для запуска всего.

Есть много контроллеров для солнечных и ветряных электростанций, но я решил попробовать изготовить свой собственный.

Я нашел много информации, в том числе достаточно хорошие схемы, и это сделало проектирование моего собственного блока довольно легким делом.

Я занимался электроникой с раннего возраста, у меня есть большой запас электронных компонентов, так что мне пришлось купить очень мало, чтобы изготовить контроллер. Я заменил различные компоненты для некоторых частей и несколько переработал схему, чтобы я мог использовать то, что у меня уже было на руках. Таким образом, единственной частью, которую я должен был купить, было реле.

Итак для самодельного ветрогенератора нужен контроллер. Общий принцип действия контроллера заключается в том, что он контролирует напряжение батареи в системе, отслеживает, передается мощность от турбины в батарее, чтобы перезарядить их, или отводит мощность от турбины во вторичное нагрузки, если батареи имеют полный заряд (для предотвращения чрезмерного заряда и уничтожению батарей).

Это изображение контроллера, который я сделал. Я просто скрепил болтами все на куске фанеры с целью тестирования. Впоследствии я буду монтировать в корпус, который защитит от непогоды.

Маленькая макетная плата в нижней центральной части с микросхемой – это фактическая схема контроллера. Серебряная скоба ниже держит две кнопки, которые позволяют мне вручную переключать устройство между зарядкой батарей и сбросом мощности на вторичную нагрузку. На большом черном радиаторе в левом нижнем углу есть два диоды 40 Amp. Прямо сейчас я использую только один, но я мог бы легко добавить вторую ветряную турбину или даже фотоэлектрические солнечные панели к системе с помощью второго диода. Двойной ряд золотых прямоугольников в верхней является фиктивным нагрузкой и состоит из высокомощных резисторов. Я использую их в качестве вторичной нагрузки, которое позволяет сбрасывать энергию от турбины в случае, если аккумулятор полностью заряжен. Я также использую с целью тестирования, чтобы проверить турбину. Впоследствии избыточная мощность от турбины будет сброшена на что-то более полезное, такое как водонагреватель или вторую батарею.

Ниже и слева от фиктивного нагрузки является предохранитель для ветрогенератора. Маленький серый куб – 40 Amp SPDT автомобильное реле, которое посылает энергию от турбины или на батарее или на эквивалент нагрузки. Вдоль правой стороны – клеммные колодки, которые позволяют мне подключить все вместе.

В процессе работы ветровая турбина подключена к контроллеру. Потребление тока происходит непосредственно от аккумуляторной батареи. Если напряжение батареи падает ниже 11,9 вольт, контроллер переключает силовую турбину на зарядку аккумулятора. Если напряжение батареи повышается до 14 вольт, контроллер переключается на сброс энергии газотурбинной электростанции в эквивалент нагрузки. Можно регулировать уровень напряжения, при котором контроллер переключается между аккумуляторной батареей и вторичным нагрузкам.

Я выбрал 11.9 В для точки разряда и 14 В для полностью заряженной точки на основе рекомендаций на предмет правильной зарядки свинцово-кислотных батарей. Когда напряжение батареи составляет от 11.9 В и 14 В, система может переключаться между зарядкой и демпингом. В режиме тестирования пара кнопок позволяет мне переключаться в любое время. Обычно система работает автоматически. При зарядке аккумулятора горит желтый светодиод. Когда батарея заряжена и энергия сбрасывается на эквивалент нагрузки, горит зеленый светодиод. Это дает мне некоторую минимальную информацию о том, что происходит с системой. Я также использую мой мультиметр для измерения напряжения батареи и напряжения. Я, вероятно, в конечном итоге добавлю индикатор напряжения и заряда / разряда в систему.

Перед полевыми испытаниями нужно установить нижнюю точку напряжения питания 11.9 В, подбирая номинал резистора (сначала можно использовать переменный резистор). Затем подстроить резистор для высокого напряжения 14 В.

Существенно! Теперь я установил 14.8 В для полного точечного заряда после дальнейших исследований надлежащей зарядки свинцово-кислотных аккумуляторов. Кроме того, я перешел на герметичные свинцово-кислотные аккумуляторные батареи, я получил много их от моего брата. Я рассматривает переход на глубокий цикл питания, когда те, которыми я пользуюсь сейчас, начнут давать сбои.

Существенно! Я узнал на своей шкуре, что с этим контроллером ветрогенератора очень важна правильная последовательность подключения. Если вы подключите первой ветровую турбину, дикие колебания напряжения от турбины НЕ будут сглаживаться нагрузкой на аккумулятор, контроллер будет работать с ошибками, реле дико щелкать, и всплески напряжения могут разрушить микросхему. Поэтому всегда контроллер вначале подключается к аккумуляторной батарее, а затем подключается к ветровой турбины. Кроме того, убедитесь, что вы отключили ветровую турбину в первую очередь при отсоединении элементов системы друг от друга. Отключайте аккумуляторную батарею последней!

Существенно! Вот схема моего контроллера заряда (схема масштаб 100%) для самодельного ветрогенератора. Я несколько изменил оригинальную схему, чтобы использовать радиодетали, которые были у меня под рукой. Таким образом я должен был купить только несколько вещей, чтобы изготовить контроллер. Вы можете сделать также, не обязательно точно дублировать эту конструкцию. Я использовал другие ОУ чипов и другую MOSFET, чем те, что были в оригинальной схеме. Большинство резисторов не являются критическими. Если у вас есть знания, чтобы сделать это, не стесняйтесь заменить. Кроме того, не стесняйтесь экспериментировать.

Для продолжения щелкните на кнопке с цифрой 3

Испытания самодельного ветрогенератора

Наконец, все части проекта изготовления ветрогенератора своими руками были завершены. Все это было сделано только через неделю и было испытанием для моих близких. Я разобрал турбину, тщательно упаковал все (и инструменты) и снова поехал в Аризону, на этот раз надеясь получить источник электроэнергии.

И вот я на месте! Первым делом было создание крепления башни. Я поехал в ближайший Home Depot (около 60 км в одну сторону) и купил 10-метровый кусок трубопровода диаметром 1,25 дюйма, поскольку он был нужен для мачты.

Монтаж ветрогенератора прошел быстро. Я использовал нейлоновую веревку, чтобы прикрепить верхнюю часть башни к четырем большим деревянным кольям, вбитым в землю. Талрепы на нижних концах каждого держателя позволили мне дойти до башни. Выпуская нейлон согласно шарниру на базе, я мог бы поднять и опустить башню. Наконец, впоследствии нейлон и деревянные колья будут заменены стальными кольями / кронштейнами и стальными тросами. Тем не менее, в режиме тестирования, этот механизм работал нормально.

Эта фотография показывает крупным планом крепления в верхней части башни ветрогенератора.

Эта фотография показывает основу башни, прикрепленную к земле и с проводом от ветровой турбины на выходе из тройника под трубопроводом башни. Я использовал кабель старого удлинителя для подключения турбины с контроллером.

Заправка проволоки через башню оказалось легкой. Это было холодное утро, и шнур был очень жестким. Я должен был просто нажимать на него по всей длине трубопровода башни. В теплый день нужно будет что-то придумывать. Мне повезло.

Эта фотография показывает голову турбины, установленную на вершине башни ветрогенератора. Я смазал часть монтажной конструкции головы, которая должна скользить по верхней части трубопровода и это оказало большое влияние, как я и предполагал. Иногда я даже удивлялся себе.

Сейчас я просто жду, когда подует ветер. Это был первый спокойный день, который я когда-либо видел в этой местности.

Наконец! Ветровая турбина вращается на ветру.

Эта фотография показывает контроллер, аккумулятор и связанные с электроникой все ведущие подключения вверх. У меня есть инвертор на 120 В, подключенный к батарее, и мультиметр для контроля напряжения аккумуляторной батареи и выходного напряжения ветровой турбины. Кроме того, моя электробритва и зарядное устройство подключены к преобразователю и работают от 120 В переменного тока. Позже я подключил удлинитель к преобразователю и протянул его к дому. Я знаю, эта установка является черновой, но я спешил проверить, что все работает.

Это фотография крупным планом электроники ветрогенератора. Мультиметр показывает, что ветровая турбина производит 13,32 вольт. Моя электробритва и зарядное устройство получают питание через инвертор.

А здесь индикатор показывает, что турбина ветрогенератора произвела 13,49 вольта. Как только ветер начинает дуть, турбина начинает набирать обороты. Она вращается быстро, пока выходное напряжение не превышает напряжение аккумуляторной батареи плюс падение на блокирующем диоде (около 13,2 вольта, в зависимости от состояния заряда аккумулятора) и действительно работает без нагрузки до этой точки. После того, как это напряжение будет превышена, турбина начинается сбрасывать энергию в батареи. Под нагрузкой обороты незначительно растут по мере увеличения скорости ветра. Больший ветер – больший ток в батарею, что означает большую нагрузку на генератор. Таким образом, система является в значительной степени самоуправляемой. Я не видел никаких признаков чрезмерной перегрузки.

Конечно, при штормовых ветрах, все меняется. Переключение контроллера в эквивалент нагрузки тормозит турбину и замедляет ее даже при сильных порывах ветра. На самом деле лучшим выходом является короткое замыкание турбины. Оно заставляет турбину остановиться прямо сейчас, даже при сильном ветре. Короткое замыкание выхода, которое я сделал, позволяет турбину безопасно поднимать и опускать и избежать внезапного завершения жизни (будучи порезанным на куски вращающимися лопастями пропеллера).

Внимание! Будьте осторожны, когда держите конструкцию ветровой турбины или находитесь у лопастей пропеллера. Внезапный порыв ветра – и вы будете ранены.

В конце концов я решил, что самодельная электроника ветрогенератора слишком неопрятна и опасна. Глупо иметь электрические соединения и кучу проводов на алюминиевом столе. Опасность короткого замыкания была слишком высокой. Я поставил всю электронику на кусок фанеры в верхней части пластикового контейнера. Тогда я присоединил удлинитель от инвертора к моему контроллеру и подключил все в инвертор.

Полностью собранный самодельный ветрогенератор.

У меня есть электричество! Здесь у меня есть ноутбук, подключенный к инвертору, который в свою очередь питается от ветрогенератора. У меня обычно есть только около двух часов автономной работы на ноутбуке. Так что я не могу использовать его дольше, пока я в кемпинге. Теперь у меня нет проблемы: батареи дают питание, по крайней мере, пока дует ветер. Кроме того, я могу теперь заряжать мой мобильный телефон, фотоаппарат, пользоваться электробритвой, насосом надувного матраса и т. д.

Так сколько же стоит ветрогенератор, сделанный своими руками? Я сохранил все квитанции за все, что я купил для ветрогенератора.

В целом это стоило $ 140,62. Не так уж плохо! Я сомневаюсь, что я мог бы купить промышленного изготовления турбину с сопоставимой мощностью, а также промышленного изготовления контроллер заряда, а также промышленного изготовления башню менее чем за $ 750 – $ 1000.

Правда, я использовал то, что у меня уже было: аккумулятор, инвертор, силовой кабель и радиодетали.

Будущие изменения и усовершенствования самодельного ветрогенератора. Я хотел бы сделать, чтобы система включала:

  • электронику в защищенном от непогоды корпусе;
  • индикатор для контроля напряжения аккумулятора и тока заряда / разряда;
  • тахометр, чтобы знать, как быстро вращаются лопасти;
  • дополнительные батареи для увеличения резерва емкости;
  • вторую ветряную турбину или солнечную батарею для увеличения мощности;
  • более высокую мощность преобразователя;
  • возможность автоматически свернуть или тормозить устройство при сильном ветре;
  • бетонный фундамент для башни;
  • высокую башню со стальными кольями / креплениями и стальной проволокой.

Ответы на часто задаваемые вопросы об изготовлении ветрогенератора своими руками

Вопрос № 1: Как предотвратить скручивание силового кабеля, который спускается внутрь башни ветрогенератора от обмотки?

Ответ: Об этом меня часто спрашивают. Короткий ответ: «Я не делаю ничего, чтобы предотвратить это. К плохому не доходит. Когда же все-таки это необходимо сделать – просто отсоединяете провода в нижней части и вручную разматываете. У меня есть идея построить фазную систему, которая бы предотвращала любую возможность разрыва кабеля. Может быть, я попробую это в будущей турбине.»

Вопрос № 2: Можете ли вы помочь мне в проектировании / строительстве системы использования энергии ветра для моего дома / фермы, чтобы я мог отсоединиться от моей злой электрической коммунальной компании?

Ответ: Короткий ответ: нет. Не только из-за нехватки времени, но и потому, что моя система не предназначена для производства электроэнергии нужной для питания всего дома или фермы. Моя система была просто предназначена для обеспечения нескольких сотен ватт в районе, где нет доступных других электрических вариантов. Я работаю на проектированием и строительством других ветровых турбин и солнечных панелей, что позволит увеличить мощности производства электроэнергии за пределы текущего минимального уровня. Тем не менее, даже в случае успеха, эти новые вещи все равно не обеспечат типичный дом или ферму. Моей конечной целью является получение достаточно количества энергии от ветровых и солнечных источников для питания небольшого помещения и обсерватории, где будет небольшая потребность в электроэнергии.

Для продолжения щелкните на кнопке с цифрой 4

Усовершенствования и доработка самодельного ветрогенератора

Вот фотография самодельного ветрогенератора на моей удаленной собственности во время поездки в Аризону в мае 2007 года. Я оставил большую часть оборудования на месте в Аризоне. На зиму я только принес домой голову турбины и контроллер заряда. Все пережило зиму хорошо. Просто появились небольшие пятна ржавчины на частях основания башни ветрогенератора.

В этом трейлере я провел мои весенние каникулы. Ветровая турбина давала достаточную энергию (12 В и 120 В) для внутреннего освещения и розеток, к которым подключались зарядные устройства, электробритва и мини пылесос. Все заряжалось и работало нормально.

Вот мой вольтметр показывает производство турбиной ветрогенератора 14.5 вольта в сильный ветер. Несмотря на то, что ветровая турбина работает достаточно хорошо, я думаю, есть возможности для совершенствования. Я получаю питания 120 вольт переменного тока через мой инвертор. Эти 120 В переменного тока превращаются в 12 В постоянного тока для питания аксессуаров 12 В. Потери при преобразовании в 120 В переменного тока, а затем назад в 12 В, вероятно, ускоряют разрядку аккумулятора. Питание 12 В системы непосредственно от батареи, вероятно, будет работать лучше. Единственный недостаток я вижу в том, что это напряжение не регулируется и может качнуть пару вольт вверх или вниз с изменениями скорости ветра.

Я закончил перестройку контроллера заряда ветрогенератора. Сейчас он находится в защищенном от атмосферных воздействий корпусе, в который я также добавил встроенный вольтметр. Кроме того, я добавил несколько новых возможностей. Теперь устройство имеет возможность присоединения нескольких источников и также имеет встроенное распределение питания 12 В для трех внешних нагрузок.

Эта фотография показывает входы контроллера заряда: один для моей ветровой турбины и два солнечных панелей, хотя у меня на данный момент только одна панель солнечных батарей.

Эта фотография показывает выходы контроллера заряда ветрогенератора. Есть подключение к аккумуляторной батарее, эквиваленту нагрузки, и трех внешних нагрузок 12 В.

Эта фотография показывает внутреннюю часть контроллера заряда ветрогенератора. Я в основном просто смонтировал все, что сначала было прикручено к фанере, добавил индикатор чрезмерного напряжения и предохранители на 3 внешние нагрузки 12 В. Я использовал тяжелые провода, чтобы попытаться уменьшить потери из-за сопротивления проводов. Каждый ватт имеет значение, когда вы живете вне электрической сети.

Это схема нового контроллера заряда (новая схема масштаб 100%) самодельного ветрогенератора. Она почти такая же, как и старая, показаная выше, за исключением добавленного вольтметра и дополнительных блоков предохранителей для внешних нагрузок.

Макет печатной платы для контроллера заряда.

Блок-схема полной системы. Это блок-схема всей системы управления. Обратите внимание, что у меня встроена сейчас только одна солнечная панель. Я просто не имел времени, чтобы завершить вторую.

Еще раз я попал на свой участок в ходе недавнего отдыха в Аризоне. На этот раз у меня были и мой самодельный ветрогенератор, и мои самодельные солнечные панели. Работая вместе, они обеспечивают достаточную мощность для моих (правда, минимальных) потребностей в электроэнергии.

Вот крупным планом панели солнечных батарей. Расскажу позже о том, как я это сделал. Мне нужно перемещать их несколько раз в день, чтобы держать направленными на солнце, но это не очень трудно. Возможно, когда-то я сделаю систему автоматического направления на солнце.

Самодельная складывающаяся солнечная панель мощностью 15 Вт. Они складывается для удобства хранения и транспортировки.

Вот фотография нового блока контроллера заряда для самодельного ветрогенератора. Провод на левой стороне идет от ветряных турбин и солнечных панелей. Провод с правой стороны от батарей и эквивалента нагрузки. Я разрезал старый тяжелый (100 футов) удлинитель, чтобы сделать кабели для подключения ветряных турбин и солнечных панелей на контроллер заряда. Кабель для ветровой турбины составляет около 75 метров в длину и кабель к панели солнечных батарей составляет около 25 футов в длину. Аккумуляторная батарея, которую в настоящее время использую, состоит из 11 герметичных свинцово-кислотных аккумуляторов 12 В с мощностью 8 ампер в час, соединенных параллельно. Это дает мне емкость на 88 ампер-часов, чего достаточно для кемпинга.

Новые лопасти для самодельного ветрогенератора

Ветровая турбина, сломанная после штормового ветра! Я поехал в город, чтобы забрать некоторые материалы. В то время, как я ушел, сорвался штормовой ветер более 50 миль в час. Когда я вернулся, обнаружил, что турбина ветрогенератора в таком состоянии. Две лопасти были сломаны, а третья была сломана, но все же держалась. Лопасти сломались в месте крепления. Я знал, что это слабое место и всегда ожидал, что они будут ломаться там. Я не знаю наверняка, это было превышение скорости или просто усталость от постоянных изгибов. Я подозреваю, что усталость. Я видел, как лопасти изгибаются в сильный ветер.

Я знал, что ветровая турбина снова заработала бы, если я мог бы просто просверлить новые крепежные отверстия в лопасти. У меня не было сверла. Я должен был думать некоторое время, прежде чем понял, как это сделать.

Я понял, что, если я нагрею мою самую крестообразную отвертка над огнем, она сделает в ПВХ лопасти отверстия правильного размера для крепежных болтов. Это плохое обращение с вполне хорошей отверткой, но это была чрезвычайная ситуация в конце концов.

Я использовал одну из сломанных монтажных петель в качестве шаблона, чтобы найти, где сделать отверстия в основании лопасти. Это было очень быстро и просто, а дырки были очень чистые.

Сломанные вкладки стали основой для повторной установки лопастей. Я использовал разбиты монтажные петли в качестве прокладок под лопасти для предотвращения их повреждения головками болтов, которые держат все вместе. Я должен был сделать это таким образом в самом начале. Век живи – век учись.

Отремонтированная ветровая турбина. Вот все заново собрано и готово вернуться на башню моего ветрогенератора.

Отремонтированная ветровая турбина снова работает. Потеря двух дюймов длины лопастей кажется негативно не повлияла на производительность турбины. Она по-прежнему прекрасно работает. Неплохо, как для импровизированного ремонта.

Новый контроллер заряда для самодельного ветрогенератора. Я снова переработал схему контроллера заряда батареи. Теперь он менее сложный и использует только те части, которые легко найти.

6 июня 2011. Я сделал некоторые изменения в ветровой турбине. Я установил новые лопасти, которые я купил по Интернету. Эти диски продаются в качестве замены для Air-X серии промышленного изготовления ветровых турбин. Они более эффективны, чем мои самодельные, и запускаются при более низких скоростях ветра. Я также увеличил хвост области турбины, так как эти новые лопасти тяжелее и имеют большую площадь поверхности, чем мои самодельные лопасти. После модификации ветровая турбина прекрасно работает, производит гораздо больше энергии при более легких ветрах, чем раньше.

Я сделал еще одну модификацию моего самодельного ветрогенератора. Я добавил носовой конус к нему.

В начале я говорил, что нашел куполообразные ПВХ вентиляционные крышки в магазине сантехники. Я попытался использовать такую ​​крышку как большой носовой обтекатель для турбины. Вот фотография вентиляционной крышки рядом с лопастями. Я раньше никогда не находил времени для установки крышки. Вот теперь я решил установить ее на турбину.

Я прорезал три прямоугольные углубления в крышке таким образом, чтобы они соответствовали основам новых лопастей. Тогда я использовал эпоксидную смолу, чтобы присоединить три болта крепления к крышке. Я поставить болты через три дополнительных отверстия, затем наложил эпоксидную смолу на головки болтов, затем установил крышку (монтажные петли выровнял по эпоксидным меткам вершин болтов). После того, как эпоксидная смола укрепилась, я снял носовой конус и нанес несколько эпоксидных слоев, чтобы получить хорошее соединение между крышкой и болтами. Эта фотография показывает носовой конус после второго нанесения эпоксидной смолы.

Установка носового конуса на ветровую турбину. Использовал некоторые гайки и стопорные шайбы, чтобы удерживать ее на месте. Я проделал хорошую работу по центровке крышки, так как вращательный баланс турбины был прекрасным после установки. Я хотел бы добавить немного больше веса в хвост турбины, чтобы сбалансировать конструкцию ветрогенератора. Тем не менее, это не нарушало существенно равновесие, поэтому я решил попробовать, как есть.

Готовый носовой обтекатель установлен на ветровой турбине. Вся работа заняла примерно час фактической работы. Это, вероятно, было бы еще быстрее, если бы я это сделал в мастерской, а не в поле.

Кажется, обтекатель помог турбине моего самодельного ветрогенератора работать лучше и запускается она при более легких ветрах, чем раньше. Я думаю, что носовой обтекатель гладко отклоняет воздух вокруг себя на лопатки пропеллера.

Источник: http://radiofishka.in.ua/ru/content/moy-samodelnyy-vetrogenerator

Самодельные ветрогенераторы своими руками

Устройство ветрогенератора

Принцип устройства самодельного ветрогенерагора очень прост: к пропеллеру, расположенному в вертикальной или горизонтальной плоскости, подключается редуктор, который передает крутящий момент генератору. Для преобразования постоянного тока, вырабатываемого генератором, в переменный служит инвертор, который соединен с аккумуляторной батареей. Она накапливает производимое установкой электричество, которое затем может использоваться для тех или иных нужд.

Современные ветроустановки оснащаются генераторами, в конструкции которых используются магниты из сплавов редко-земельных металлов, что позволяет избавиться от щеток. Такие генераторы не только просты и эксплуатации (основная проблема стандартных генераторов — щетки: именно они нуждаются в регулярном осмотре и обслуживании) и имеют длительный срок работы, но и сразу дают на выходе трехфазный ток.

Как собрать ветрогенератор своими руками

Чтобы сэкономить, можно собрать самодельные ветрогенераторы своими руками. Существует много готовых технологических решений, начиная от довольно простых, не требующих особых умений, и заканчивая весьма сложными, с которыми не справиться без навыков электротехнических работ.

Например, популярна следующая модель ветроустановки на постоянных магнитах.

Статор генератора состоит из девяти катушек, каждая из которых имеет 40 витков. Для изготовления катушек применяется провод диаметром 1,3 мм. Катушки соединяются между собой последовательно. Ротор состоит из 12 магнитов на каждой половине.

Собирают и обычные самодельные горизонтальные ветроустановки, изготавливаемые по принципу ветряных мельниц. Лопасти пропеллера делают из металлического ведра или бочки – вырезают с помощью болгарки. Лопасти немного отгибают – это предохранит установку от резких порывов ветра. Необходимый размер лопастей зависит от скорости ветра и от аэродинамических характеристик устройства.

Фото: схема ветрогенератора с горизонтальной осью вращения: 1 — ротор; 2 — низкоскоростной вал; З — редуктор; 4 генератор; 5 — контроллер; 6 — ветрометр; 7— флюгер; 8 — высокоскоростной вал; 9 — корпус; 10— мачта; 11— тормоз; 12— вращение двигателя: 13— диски вращения; 14— лопасти.

Схема монтажа электрооборудования для самодельного ветрогенератора: 1 – винт на корпус; 2- стойка; З – штепсель; 4 – осветительные лампы энергосберегающего типа; 5- распределительный щиток.

С чего начать?

Следует заметить, что при самостоятельной сборке ветроустановки не так-то просто достичь высоких аэродинамических характеристик. Но недостаток аэродинамики можно компенсировать увеличением числа лопастей.

Для ветроустановки не рекомендуется использовать автомобильные аккумуляторы: они не приспособлены к подобным условиям работы и требуют постоянного обслуживания. Кроме того, они довольно взрывоопасны.

При изготовлении ветрогенератора своими руками следует приобретать специальные аккумуляторы с герметическими корпусами. Срок их службы – около 10 лет, а единственный недостаток – высокая цена (в два-три раза дороже автомобильных аккумуляторов). Зато не возникает проблем с эксплуатацией и обслуживанием.

Основная сложность при изготовлении горизонтального ветрогенератора своими руками – необходимость в тщательной балансировке. Кроме того, в случае непогоды такая установка может опрокинуться, сломаться: в домашних условиях нелегко добиться того, чтобы она оказалась полностью приспособлена ко всем неожиданностям, особенно к шквальному ветру.

Гораздо проще собрать ветроустановку с вертикальной осью вращения. Она не требует такой балансировки, способна работать при любом направлении ветра, для нее не нужна высокая мачта – устройство можно расположить на невысоких опорах. А лопасти легко изготовить из металлической бочки.

Фото: Ветрогенератор с вертикальной осью вращения с лопастями, изготовленными из металлической бочки.

Установив такое самодельное устройство около оживленной трассы, можно увеличить мощность: ветрогенератор будет получать дополнительный ветер за счет набегающей воздушной волны от проезжающих автомобилей.

Мощность самодельного ветрогенератора возрастает с увеличением размера лопасти, так что, если вам требуется мощный ветрогенератор, просто возьмите бочку побольше. Для того чтобы изготовить цилиндрическое ветроколесо, необходимо сделать прорези на боковой поверхности бочки, а затем аккуратно отогнуть передние и задние кромки под нужным углом. Количество лопастей может быть любым, начиная с двух.

Изготовление лопастей из бочки.

Изготовление ветроколеса из бочки: а – ветроколесо из одной бочки: б – ветроколесо из двух бочек.

Если вы никогда не сталкивались с подобными работами, прежде чем резать бочку, потренируйтесь на консервной банке: форма такая же и вы сможете экспериментальным путем подобрать нужное количество лопастей и угол их изгиба, оптимальные для скорости ветра в вашем регионе.

Для передачи энергии в подобной ветроустановке можно использовать велосипедную цепь или обрезиненный ролик. Мотоциклетный или велосипедный генератор отлично сочетается с таким устройством.

Умельцы придумали множество вариантов, позволяющих извлечь электричество из ветроустановки. Так, возбудитель генератора на постоянных магнитах монтируется на днище бочки или на оси ветроколеса, организуется кривошипный механизм с поршневым или мембранным насосом, применяются даже пьезоэлементы.

Источник: http://genport.ru/article/samodelnye-vetrogeneratory-svoimi-rukami

Как сделать своими руками ветрогенератор на 220В

В современных реалиях каждый домовладелец хорошо знаком с постоянным ростом стоимости коммунальных услуг – это касается и электрической энергии. Поэтому для создания комфортных условий обитания в загородном домостроении, как летом, так и зимой, придётся или оплачивать услуги по энергоснабжению, или найти альтернативный выход из сложившейся ситуации, благо природные источники энергии бесплатны.

Как сделать ветрогенератор своими руками — пошаговое руководство

Территория нашего государства – это по большей части равнины. Несмотря на то, что в городах доступ ветра перекрыт высотными постройками, за городом буйствуют сильные воздушные потоки. Поэтому самостоятельное изготовление ветряного генератора — единственно правильное решение для обеспечения загородного дома электричеством. Но для начала нужно разобраться, какая модель подходит для самостоятельного изготовления.

Роторный ветряк – несложное преобразовательное устройство, которое просто сделать своими руками. Естественно, такое изделие не сможет обеспечить электроэнергией загородный особняк, но для дачного домика вполне сгодится. Он позволит осветить не только жиле домостроение а, и хозяйственные постройки и даже дорожки в саду. Для самостоятельной сборки агрегата мощностью до 1500 ватт нужно подготовить расходные материалы и комплектующие из следующего перечня:

  • автомобильный 12 вольтовый генератор;
  • аккумуляторная батарея соответствующего номинального напряжения;
  • преобразовательное устройство с 12 на 220В и мощностью 1,2 кВт;
  • габаритный алюминиевый или стальной резервуар – небольшая бочка или ведро;
  • зарядное реле и контрольная лампа от автомобиля;
  • выключатель номиналом 12В качественно, защищённый от влаги;
  • устройство контроля напряжения – старый вольтметр;
  • крепёж в виде болтов, гаек и шайб;
  • медные провода сечением не меньше 2 мм;
  • крепёжные хомуты.

Естественно, нужно иметь и минимальный комплект инструмента: ножницы для резки металла, болгарка, измерительная рулетка, карандаш, набор гаечных ключей и отвёрток, дрель со свёрлами и пассатижи.

Пошаговые действия

Сборку начинают с изготовления ротора и переделки шкива для чего придерживаются определённой последовательности работ.

  1. С помощью рулетки и маркера выполняется деление ёмкости на 4 абсолютно одинаковые части. При резке металла ножницами нужно подготовить отверстия для закладки инструмента. Для упрощения работ можно воспользоваться болгаркой. Вырезать лопасти нужно не до конца.
  2. В дне ёмкости и на шкиве высверливаются отверстия под болты. Данный этап требует особой осторожности, чтобы отверстия располагались симметрично.
  3. Лопасти, прорезанные не до конца, немного отгибаются. При выполнении данного мероприятия важно учитывать, в каком направлении будет вращаться ветрогенератор. В большинстве случаев вращение происходит в сторону движения часовой стрелки. От угла изгиба лопастей напрямую зависит скорость вращения ветряка.
  4. Заготовка из ведра с лопастями закрепляется на шкиве при помощи болтов. Агрегат закрепляется на мачте посредством хомутов и выполняется подсоединение проводки в соответствии со схемой.
  5. Важно придерживаться цветовой разметки проводки, чтобы не перепутать положительные и отрицательные контакты. Проводку также нужно закрепить на мачте.

Для подсоединения аккумуляторной батареи используются проводники с 4 мм сечением и длиной не более 100 см. Потребители подключаются проводниками с сечением в 2 мм. Важно в разрыв цепи включить преобразователь постоянного напряжения в переменное значение 220В согласно схеме клеммных контактов.

Плюсы и минусы конструкции

Если все манипуляции проделаны, верно, то аппарат прослужит достаточно долго. При использовании достаточно мощной аккумуляторной батареи и подходящего инвертора до 1,5 кВт можно обеспечить питанием уличное и внутридомовое освещение, холодильник и телевизор. Сделать такой ветряк очень просто и экономически выгодно. Такое изделие легко ремонтируется и неприхотливо в использовании. Оно очень надёжно в плане работы и не шумит, надоедая обитателям дома. Однако роторный ветряк имеет низкую производительность, и его работа зависит от наличия ветра.

Аксиальный ветряк на магнитах

Аксиальная конструкция с без железным статором на основе неодимовых постоянных магнитов, на территории нашего государства появились не так давно из-за недоступности комплектующих частей. Но на сегодняшний день, мощные магниты не являются редкостью, да и стоимость на них значительно упала по сравнению с несколькими годами тому назад.

Основой такого генератора является ступица с тормозными дисками от легковой машины. Если это будет не новая деталь, то целесообразно её перебрать и сменить смазочные материалы и подшипники.

Размещение и установка неодимовых магнитов

Работы начинают с наклеивания магнитов на диск ротора. С этой целью используются магниты в количестве 20 шт. и размерами 2,5 на 0,8 см. Для изменения количества полюсов нужно придерживаться следующих правил:

  • однофазный генератор подразумевает количество магнитов соответствующе числу полюсов;
  • в случае с трёхфазным прибором соблюдается соотношение в 2/3 полюсов и катушек соответственно;
  • размещение магнитов должно происходить с чередованием полюсов, для упрощения их распределения лучше пользоваться готовым шаблоном, сделанным из картона.

По возможности целесообразно использовать магниты прямоугольной формы, так как в круглых аналогах сосредоточение магнитных полей идёт в центре, а не по всей поверхности. Важно соблюсти условие, чтобы стоящие друг напротив друга магниты имели противоположные полюса. С целью определения полюсов магниты подносятся друг к другу, и притягивающиеся стороны являются положительными, следовательно, отталкивающиеся края отрицательными.

Для крепления магнитов используется специальный клеевой состав, после чего для увеличения прочности выполняют усиление посредством эпоксидной смолы. С этой целью, ею заливают магнитные элементы. Для предотвращения растекания смолы делают бортики при помощи обычного пластилина.

Агрегат трёхфазного и однофазного типа

Однофазные статоры по своим параметрам уступают трёхфазным аналогам, так как при увеличении нагрузки возрастает вибрация. Это обусловлено разницей амплитуды тока возникающей в результате непостоянности его отдачи за определённый промежуток времени. В свою очередь, в трёхфазном аналоге такой проблемы нет. Это позволило увеличить отдачу трёхфазного генератора почти на 50% в сравнении с однофазной моделью. Плюс ко всему из-за отсутствия дополнительной вибрации во время работы устройства не создаются посторонние шумы.

Намотка катушек

Каждый электрик в курсе, что прежде чем начинать намотку катушки, важно выполнить предварительные расчёты. Самодельный ветрогенератор на 220В – устройство, работающее на малых скоростях. Необходимо добиться, чтобы зарядка аккумуляторной батареи стартовала со 100 оборотов в минуту.

Если исходить из таких параметров, то для намотки всех катушек потребуется не более 1200 витков. Для определения витков для одной катушки нужно выполнить простое деление общих показателей на число отдельных элементов.

Для поднятия мощности ветряка с низкими оборотами увеличивается число полюсов. При этом будет происходить увеличение частоты тока в катушках. Намотка катушек должна, выполнятся толстыми медными проводами. Это позволит уменьшить величину сопротивления а, следовательно, увеличить силу тока. Важно учитывать, что с резким увеличением напряжения ток может полностью расходоваться на сопротивление обмоток. Для упрощения намотки можно использовать специальный станок.

В соответствии с числом и толщиной магнитов, закреплённых на дисках, изменяются рабочие характеристики аппарата. Чтобы выяснить, какие показатели мощности получатся в конечном счёте, достаточно выполнить намотку одного элемента и прокрутить его в агрегате. Для определения мощностных характеристик замеряется напряжение при определённых оборотах.

Зачастую катушка выполняется круглой, но целесообразно её слегка вытянуть. В таком случае меди в каждом секторе будет больше, а расположение витков становится плотнее. По диаметру внутреннее отверстие катушки должно равняться габаритам магнита. При изготовлении статора важно учитывать, что он по толщине должен равняться параметрам магнитов.

Обычно в качестве заготовки для статора используется фанера, но, вполне возможно, выполнить разметку на бумажном листе расчертив сектора для катушек, а для бордюров использовать обычный пластилин. Для придания прочности изделию используется стеклоткань, располагаемая на дне формы сверху катушек. Важно чтобы не происходило прилипания эпоксидной смолы к форме. Для этого её покрывают сверху воском. Катушки неподвижно фиксируются друг с другом, а концы фаз выводятся наружу. После чего выполняется соединение всех проводов по схеме звезда или треугольник. Для тестирования готового устройства его вращают вручную.

Изготовление мачты и винта

Обычно конечная высота мачты составляет 6 метров, но по возможности лучше её увеличить в 2 раза. Из-за этого для её крепления используется бетонное основание. Крепление должно быть таким, чтобы труба легко поднималась и опускалась с помощью лебёдки. На верхнем конце трубы выполняется фиксация винта.

Чтобы сделать винт, понадобиться ПВХ труба, сечение которой должно составлять 16 см. Из трубы вырезается винт двухметровой длины с шестью лопастями. Оптимальная форма лопастей определяется экспериментальным путём, что позволяет увеличить крутящий момент при минимальных оборотах. Для отвода винта от сильных порывов ветра используется хвост складной конструкции. Вырабатываемая электроэнергия накапливается в аккумуляторных батареях.

Видео: самодельный ветряной генератор

После рассмотрения доступных вариантов ветрогенераторов каждый домовладелец сможет определиться с подходящим для его целей устройством. Каждый из них имеет как свои положительные стороны, так и отрицательные качества. Особенно прочувствовать эффективность ветряка можно за городом, где происходит постоянное движение воздушных масс.

Источник: http://elektro.guru/elektrooborudovanie/avtonomnoe-elektrichestvo/kak-svoimi-rukami-sdelat-vetrogenerator-na-220v.html

Смотрите также:
31.10.2018

Правильный выбор генератора для ветряка Конструкция всего агрегата состоит из основных и вспомогательных элементов. В список главных элементов ветрогенератора входят: генератор; мачта; пропеллер. К вспомогательным элементам этого «технологического прорыва»...

31.10.2018

Как сделать ремонт бензогенератора своими руками. Что вам нужно знать. Просто купить новую портативную электростанцию недостаточно. Вы должны уметь с ней обращаться. У вас еще осталась гарантия? На самом деле, в большинстве случаев, она вам совершенно не нужна. Вы сами...

31.10.2018

Бытовой ремонт №1 Выберите надежных мастеров без посредников и сэкономьте до 40%! Заполните заявку Получите предложения с ценами от мастеров Выберите исполнителей по цене и отзывам Разместите задание и узнайте цены Солнечные батареи сегодня являются одним из самых...

Комментарии

Комментирование отключено.
