Ветрогенератор из шуруповёрта

Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка

Электричество – дорогостоящий ресурс, а его экологическая безопасность под сомнением, т.к. для получения электроэнергии используют углеводороды. Это истощает недра и отравляет окружающую среду. Оказывается, можно обеспечить дом энергией ветра. Согласитесь, было бы неплохо иметь запасной источник электроэнергии, особенно в местности, где часто встречаются перебои с электричеством.

Преобразующие установки слишком дороги, но, приложив некоторые усилия, их можно собрать самостоятельно. Давайте попробуем разобраться, как собрать ветрогенератор своими руками из стиральной машины.

Далее мы расскажем вам, какие материалы и инструменты потребуются для работы. В статье вы найдете схемы устройства ветрогенератора из стиральной машины, советы экспертов по сборке и эксплуатации, а также видеоролики, наглядно демонстрирующие сборку устройства.

Ветрогенератор как источник электроэнергии

Ветрогенераторы редко используют в качестве главных источников электроэнергии, а вот как дополнительные или альтернативные они идеальны.

Это хорошее решение для дач, частных домов, расположенных в местностях, где часто бывают проблемы с электричеством.

Самодельный ветрогенератор из шуруповерта, автомобильного генератора или двигателя стиральной машины обойдется буквально в копейки, зато поможет сэкономить приличные суммы на счетах за энергоресурсы. Это неплохой вариант для рачительных хозяев, которые не хотят переплачивать и готовы приложить некоторые усилия для сокращения расходов.

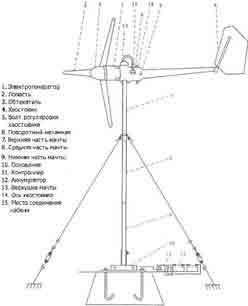

Стандартный ветрогенератор состоит из нескольких механических устройств, функция которых заключается в преобразовании ветровой кинетической энергии в механическую, а после – в электрическую. В большинстве своем современные модели оснащены тремя лопастями для увеличения КПД и начинают работать, когда скорость ветра достигает хотя бы 2-3 м/с.

Скорость ветра – принципиально важный показатель, от которого напрямую зависит мощность установки. В технической документации к ветрогенераторам промышленного производства всегда указываются номинальные параметры скорости ветра, при которых установка работает с максимальным КПД. Чаще всего этот показатель составляет 9-10 м/с.

Есть также и параметры предельно допустимой скорости ветра – 25 м/с. При таких показателях КПД ветряка уже существенно снижается, т.к. лопасти установки меняют положение. Если речь идет о самодельной конструкции, трудно определить ее технические характеристики.

Имеет смысл ориентироваться на усредненные показатели и рассчитать количество энергии, необходимое для основных нужд.

Какие энергозатраты способна покрыть установка?

Установка ветрогенератора рентабельна, если скорость ветра достигает 4 м/с. В этом случае можно обеспечить практически все потребности:

  • Прибор мощностью 0,15-0,2 кВт позволит перевести на эко-энергию освещение комнат. Можно будет также подключить компьютер или телевизор.
  • Ветроустановка мощностью 1-5 кВт хватит для обеспечения работы основной бытовой техники, включая холодильник и стиральную машину.
  • Для автономной работы всех приборов и систем, включая отопительную, нужен ветряной генератор мощностью 20 кВт.

При проектировании и сборке ветряка из двигателя стиральной машины нужно учитывать нестабильность скорости ветра. Электричество может исчезнуть в любую секунду, поэтому технику нельзя подключать напрямую к генератору. Требуются аккумуляторы и контроллер заряда, т.к. электроприборы нуждаются в напряжении 220В.

Типы ветрогенераторов и принцип их работы

Как промышленные, так и самодельные ветрогенераторы бывают разными. Их классифицируют по нескольким признакам:

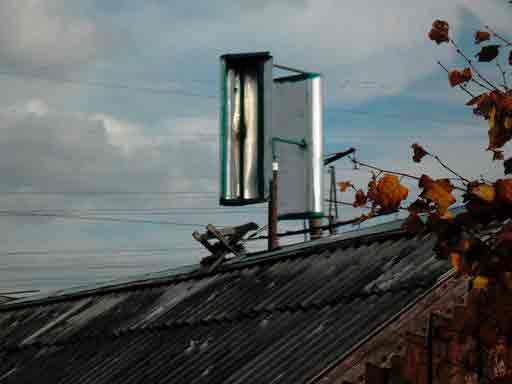

  • Особенности вращения ротора с прикрепленными к нему лопастями – вертикального или горизонтального. Первые меньше реагируют на негативные факторы окружающей среды, а вторые отличаются более высоким КПД.
  • Количество лопастей. Самыми практичными считаются трехлопастные установки, но лопастей может быть больше или меньше.
  • Материал. Для изготовления лопастей используют различные материалы – жесткие или парусные. Первые обычно долговечнее, а вторые дешевле.
  • Шаг лопастей. Он может быть фиксированным или изменяемым.

При изготовлении ветрогенератора своими руками приходится самостоятельно определяться с конструкцией. При этом следует рассчитать необходимую мощность и учитывать условия эксплуатации установки.

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре.

Минусы – сильный шум при работе и громоздкость. Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции.

Работает ветрогенератор за счет вращения лопастей, прикрепленных к ротору. Сам ротор зафиксирован на валу генератора, который вырабатывает электроток. Энергия передается в аккумуляторы. Здесь она накапливается и питает бытовые электроприборы.

Ветряную установку оснащают контроллером, который преобразует переменный трехфазный ток в постоянный и управляет зарядкой аккумулятора. В схеме установки обязательно учитывают, что после аккумулятора должен быть подключен инвертор.

Сравниваем плюсы и минусы установки

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии. Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Выгоден ли ветряк из стиральной машины?

Для создания самодельного ветряка из двигателя стиральной машины требуется приобрести несколько деталей. Некоторые из них наверняка найдутся в старых бытовых приборах, а какие-то придется купить:

  • ротор с лопастями;
  • редуктор, который будет регулировать скорость вращения ротора ветряка;
  • кожух, предназначенный для защиты элементов ветряка от влаги и других негативных факторов среды;
  • аккумулятор, функция которого заключается в накоплении энергии и питании электроприборов, когда лопасти не вращаются;
  • инвертор для трансформации тока;
  • хвостовая часть, с помощью которой установка поворачивается по ветру;
  • мачта, на которой будет крепиться конструкция.

Все эти детали по отдельности стоят денег, а чтобы собрать их в целостную конструкцию, придется потратить немало времени. Не проще ли сразу купить готовую ветроустановку? Да, это проще, но обойдется в десятки раз дороже, чем самодельный ветряк.

Источник: http://sovet-ingenera.com/eco-energy/generators/vetrogenerator-svoimi-rukami-iz-stiralnoj-mashiny.html

Информация и выводы ветряк N4

Четвертый ветрогенератор всё-таки родился, но как говорится обычно первый блин комом, а у меня четвёртый. Но правда всё это из-за того что в этот раз я экспериментировал и пробовал новою схему обмотки статора и расположения магнитов на роторе. Сам процесс изготовления ветрогенератора с фото и видео я описал здесь — Ветрогенератор-4 изготовление.

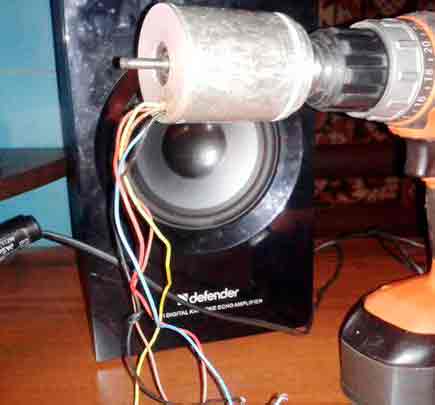

Пробовал я схему обмотки такую-же трёх-фазную, но не классическую с соотношением магнитов и катушек 2/3, а нестандартную. У маня но роторе 34 магнита размером 25*8*3мм, а статор на 36 зубов и 36 катушек. Первый статор я намотал двойным проводом 0,6мм, по 14-16 витков в каждой катушке. При вращении шуруповёртом на первой скорости примерно 300об/м напряжение при соединении звездой после диодного моста было 17 вольт. И всё вроде-бы отлично так-как высокое напряжение получилось при небольшом количестве витков и со скоростным винтом зарядка начинается с 4м/с. Низкое сопротивление фазы, всего 0,43Ом обещало большой ток зарядки и высокий КПД генератора.

Вообще вся эта затея делалась для того чтобы получить мощный генератор с низким моментом страгивания. Калькулятор расчёта обмотки показал что при 34 и 38 магнитов должно быть самое низкое залипание так-как общее залипание магнитов «размазывается» на 628 мелких залипаний, против 72 залипания при классической схеме 24/36. Магниты я заказал шириной 8 мм, и как-раз поместилось 34 магнита с зазором между ними по 0,3 мм примерно, то-есть почти вплотную.

Но первое испытание показало огромное залипание в 0,7Нм, но зазор между магнитами и зубами был всего 0,4 мм, и я сходил к токарю и сточил ещё ротор. После проточки зазор между магнитами и зубами статора стал 1мм, залипание получилось 0,32Нм, но само залипание хоть и высокое, но приемлемое. А вот ротор вращается как-то туго, точнее есть кака-ета вязкость. Сначала я думал на подшипники, но ротор без магнитов свободно вращается, а с магнитами кроме залипания есть вязкость, как-будто к генератору подключена небольшая нагрузка в 2-3 ватта. Но в итоге я думал что это все ерунда и поставил ветрогенератор на ветер.

Первые испытания показали что винт страгивается при ветре 5-6 м/с, но не хочет разгоняться, и если нет продолжительного порыва ветра то так и стоит иногда немного вращаясь. Но правда если стартовал то мощность была хорошей. В общем мне это не понравилось и я чтобы снять все подозрения, в том числе и на межвитковое замыкание, снова перемотал статор, но на этот раз проводом 0,8 мм. Получилось по 17 витков в катушке, напряжение при 300 об/м составило 20 вольт. Я добавил в подшипники масло чтобы вращались получше так-как родная смазка на морозе загустевала. Но проблема вязкости ротора никуда не исчезла. Винт тогда я ставил трёх-лопастной диаметром 1,6 метра, этт деревянный винт рассчитанный в программе «аэродинама» и сделаны по профилю Clark V. Ниже на видео я как-раз показываю этот винт с показываю точность изготовления этого винта.

Далее чтобы решить проблему вязкости я решил увеличить зазор между магнитами и статором, сточил на болгарке ротор на 0,5 мм, и в итоге общий зазор составил 1,5мм, довольно большой зазор получился. Залипание как и ожидалось уменьшилось, а вот вязкость наоборот увеличилась. Огорчению небыло предела и статор пошёл на обжиг чтобы намотать его в третий раз уже по классической схеме. Причина вязкости я думаю в том что магниты на роторе расположены вплотную, зазор между ними всего 0,3мм. Во время вращения часть магнитного поля замыкается через кончики, а часть идёт как положено через статор, от этого образуются различные направления движения магнитного поля что приводит к вязкости.

В общем статор я перемотал проводом 0,8 мм по 16 витков в катушке, магниты 24 шт. я наклеил со скосом и залил эпоксидной смолой. Покрутил генератор шуруповёртом и при примерно 300 об/м получил 14 вольт. Залипание при этом получилось 02,2 Нм, небольшое в общем и меня это устроило. Ротор после страгивания свободно вращается и никакой вязкости нет. Думаю если-бы я применил магниты шириной 5мм при той схеме намотки 34/36, то вязкости такой сильной небыло-бы, но не заказывать-же новые магниты, по-этому сделал всё так, как делал ранее и генератор получился такой-же как и предыдущие генераторы.

Новых фотографий во время последней переделки генератора я не делал. Катушки статора мотал виток к витку прямо на зубы, в качестве изоляции использовал пленко-электро-картон, он правда ещё как-то заумно называется, но в общем это специальный материал для изоляции обмоток. Ниже видео с показаниями этого ветряка, а так-же ещё второго, оба они установлены на самодельной вышке высотой 6 метров, площадка там на 5 метров. Сами ветряки установлены на высоте 8 метров от земли.

Новый ветрогенератор подключен через аналоговый амперметр, а второй через мультиметр. На видео видно что выдают ветрячки на ветре до 7м/с, это конечно не много, но и сами ветряки совсем небольшие.

Далее новый тест двух ветрогенераторов, но на этот раз они работают на один контроллер и через один аналоговый амперметр. Чтобы подключить к одному контроллеру я выпрямил с помощью трёх-фазных диодных мостов напряжение ветрогенераторов, и уже по постоянному напряжению соединил из параллельно и подал на вход контроллера.

Вечером ветер усилился, по прогнозу ветер 6м/с с порывами до 13м/с и я снял короткий ролик с пиковыми показаниями по мощности обоих ветрогенераторов. Ролик получился короткий потому-что контроллер остановил ветрогенераторы, в конце видео видно что стрелка амперметра резко упала до нуля. Это контроллер остановил ветрогенераторы чтобы аккумуляторы не перезаряжались. Контроллер закорачивает ветрогенераторы током 30А при достижении напряжения 15 вольт, и отпускает при 13,5 вольт.

Этот новый ветрогенератор уже четвёртый мой ветряк, до этого был самый первый из велосипедной динамо-втулки ветрячёк, я его изготавливал уже давно, более трёх лет назад, собственно с него-то всё и началось. Потом был второй ветрогенератор с полностью самодельным генератором, корпус я сам делал включая посадочные гнёзда для подшипников, только статор там от ВАЗ2101. Второй ветрряк и сейчас работает, он справа от нового на видео. Третий ветряк сейчас лежит и ждёт ремонта, он тоже был сделан давно и я его сам сломал. Я решил подтянуть крепление генератора и перетянул, обломилось одно «ухо», но я подложил шайбы и казалось нормально закрепил, но при сильном ветре генератор соскочил и остался висеть на одном «ухе», а винт вместе с резьбой оторвало, в общем пока тот ветрогенератор ждёт ремонта.

Но вот расчетной мощности с нового ветряка я не получил, хотя вроде по расчёту должно быть больше мощности. Сопротивление обмоток получилось не высокое, винт двух-лопастной диаметром 1,6 и видно что он мощнее генератора, обороты до 1000об/м. Ветрогенератор получился такой-же по мощности как и предыдущие два ветряка. В общем 10А при ветре примерно 10м/с получилось, это 140 ватт мощности. А вообще видел я уже с него до 20А, но ветер был наверно 14-16 м/с при этом. Начало зарядки примерно с 4м/с, и на ветру 4-5м/с ветрогенератор выдаёт 1-2А.

На этом пока всё, новые эксперименты как говорится не напрасны и это новый опыт, наконец я опробовал нестандартную схему обмотки и она работает, генератор получается мощнее, только вот с шириной магнитов промашка вышла, но ничего, когда нибудь повторю уже с учётом предыдущих ошибок. Информация о других ветряках находится в разделе «Мой небольшой опыт», а информацию по изготовлению ветряков смотрите в других разделах сайта. Всем спасибо что читаете мою «писанину» и смотрите видео, всем удачи в изготовлении ветряков и всего хорошего. И как говорится продолжение следует.

Источник: http://e-veterok.ru/vetrogenerator-4-3.php

Ветрогенераторы на основе бытовых устройств

Дата публикации: 8 декабря 2013

И чего только не придумают наши изобретательные Кулибины, у которых золотые руки и логически мыслящая голова! С успехом можно использовать электромотор проржавевшей стиральной машины и приспособить служить себе даже детали обыкновенного домашнего вентилятора, предназначенного на выброс.

Не выбрасывайте старый шуруповёрт

Например, пришёл в негодность аккумулятор шуруповёрта, а все остальные детали – хоть куда. Не выбрасывать же агрегат. Именно в таких случаях и делают умельцы ветрогенераторы на основе бытовых устройств, где таковым является, в данном случае, обыкновенный всем известный шуруповёрт.

Посмотрите на рис. 1, где изображён обыкновенный шуруповёрт в разрезе. Как же его можно заставить начать новую жизнь совсем в ином ракурсе? Первую часть своей службы человеку он брал электроэнергию, чтобы помогать в строительстве и ремонте, а теперь его можно приспособить давать электроэнергию с помощью ветра.

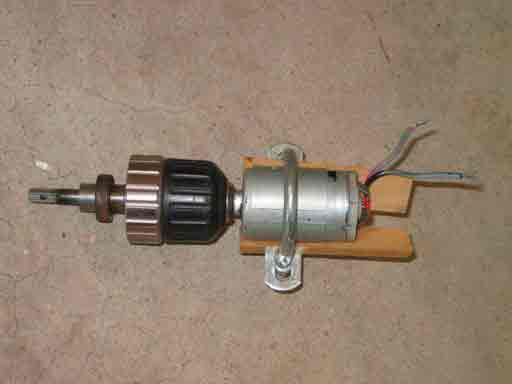

Отсоединяем всё лишнее и вынимаем роторную часть агрегата. Вот он движок, изображённый на рис.2. Считайте, что это без пяти минут будущий ветрячок-бодрячок, который будет давать вам дармовой электрический ток, если его вращать. Вращать будет ветер. Вал двигателя зажимаем и укрепляем скобой (см. рис 3 и 4). На концевой шестерёнке сверлим четыре отверстия, болтами присоединяем к ней круглую стальную пластину для крепления лопастей из ПВХ-трубы.

Показываем весь агрегат в собранном и укреплённом виде без лопастей. Так выглядит конструкция самодельно ветрогенератора, сконструированного на базе электродвигателя от шуруповёрта (см. рис.5). Точно таким же образом можно собрать ветрогенератор на базе электродвигателя от сломанной дрели.

Итак, собрали. Теперь надо надёжно укрыть весь механизм от атмосферных осадков. Есть шутливая поговорка «Голь на выдумки хитра». Недаром вспомнилось народное изречение, которое точно передаёт изворотливость технического ума наших умельцев. Для укрытия механизма самодельного ветрогенератора некоторые применили, вы не поверите, обыкновенную банку из-под кофе! (см. рис.6). При этом в ход пошёл герметик, укрепляющий крышку и дно банки с двух сторон, а саму банку обмотали изолентой.

В итоге получилась вот такая нехитрая конструкция (см. рис. 7). Осталось укрепить 4 лопасти, вырезанные из трубы ПВХ, и самодельный ветрогенератор на основе бытовых устройств (дрели, шуруповёрта или стиральной машины) готов к работе. Если вы хотите, чтобы ваш самодельный ветрогенератор был эффективнее, возьмите за основу редуктор от гайковёрта, он намного мощнее и даёт более 5квт/час.

Используйте электродвигатели от бытовых устройств!

Поскольку речь идёт о монтаже ветроустановки из бытовых устройств, то необходимо отметить следующий нюанс. У всех этих приборов обычно выходят из строя аккумуляторы или контроллеры, либо ржавчина разъедает корпус. Все остальные детали, и электродвигатель в том числе, остаются вполне пригодными для дальнейшей службы человеку. В таком случае, данный агрегат может успешно работать в качестве генератора.

Посмотрите и представьте себе в границах любой страны, сколько отработавших свой срок стиральных машин, шуруповёртов и дрелей валяются на свалках, чердаках, мастерских и гаражах. В то же самое время дармовой ветер гуляет, как хулиган, тратя свою энергию на шалости. Примените готовые двигатели к усилиям ветра – и вы получите бесплатную электрическую энергию для тех же самых гаражей, мастерских, да ещё обеспечите работу радиоприёмника и телевизора. Дерзайте, изобретайте, ищите радости в буднях каждый час, каждый день – находите постоянно. И обретёте счастье по-настоящему пульсирующей жизни!

Пенсионер смастерил ветряк:

Источник: http://altenergiya.ru/veter/vetrogeneratory-na-osnove-bytovyx-ustrojstv.html

Uceleu.Ru Полная версия сайта

Пошаговое руководство как сделать из старого шуруповерта ветрогенератор.

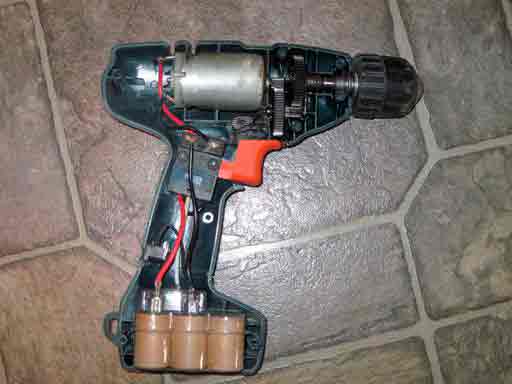

Вот внутренности исправного, но по причине севших аккумуляторов, совершенно ни к чему не пригодного шуруповерта.

В принципе почти готовая конструкция ветряка, как Вы видите все гениальное просто — зажимаем вал двигателя в зажимной патрон а шестерня на другом конце будет использоваться для крепления лопастей, кстати, данное решение позволяет в два счета собрать генератор из любого двигателя, да и патрон с шестерней можно взять от сломанной дрели.

Сверлим отверстия в самой шестерне.

Тут собственно все понятно)

Вырезаем круглую пластину для крепления лопастей из стали, желательно нержавейки, но подойдет любая достаточная по толщине чтобы не погнуло во время грозы, например.

Трубку подбираем с внутренним диаметром равным или чуть большим диаметру подшипников и распиливаем вдоль на две части.

Вот одна половинка трубки надета на подшипники.

Источник: http://uceleu.ru/blog/workshop/1976.html

Самодельный ветрогенератор

Самодельный ветрогенератор своими руками.

Пошаговое руководство как сделать из старого или не очень старого шуруповерта ветрогенератор, и спасти планету от глобального потепления

Вот внутренности исправного, но по причине севших аккумуляторов, совершенно ни к чему не пригодного шуруповерта.

В принципе почти готовая конструкция ветряка, как Вы видите все гениальное просто — зажимаем вал двигателя в зажимной патрон а шестерня на другом конце будет использоваться для крепления лопастей, кстати, данное решение позволяет в два счета собрать генератор из любого двигателя, да и патрон с шестерней можно взять от сломанной дрели.

Сверлим отверстия в самой шестерне.

Тут собственно все понятно)

Вырезаем круглую пластину для крепления лопастей из стали, желательно нержавейки, но подойдет любая достаточная по толщине чтобы не погнуло во время грозы, например.

Трубку подбираем с внутренним диаметром равным или чуть большим диаметру подшипников и распиливаем вдоль на две части.

Вот одна половинка трубки надета на подшипники.

Крепления для подшипников придется поискать, но в принципе здесь тоже очень много разных вариантов.

Вот что у меня получилось.

Вся конструкция в готовом виде.

Лопасти изготавливаются из пвх труб.

Собранный генератор и лопасти.

Вся конструкция размещается в банке из под кофе.

С двух сторон используются пластиковые крышки из под кофе, их для надежности надо посадить на герметик и обмотать изолентой.

Для штанги, например можно использовать раздвижную вешалку для одежды.

Провод будет проходить внутри штанги, и выводиться снизу.

Красим все эмалью или нитрокраской.

Самодельный ветрогенератор готов.

Маленький бонус всем посетителям блога, смешное видео:

Источник: http://www.masteryx.ru/elektrik/58-vetrjakshurup1.html

Ветрогенератор из шуруповерта: стоит ли игра свеч

Возможность сделать ветряк из шуруповерта б/у имеет не только теоретическую, но и практическую основу, однако, стоит подумать о конечном результате.

Имеющиеся сегодня в продаже шуруповерты достаточно мощные инструменты, его рабочее напряжение при зарядке от аккумулятора 18 вольт, в качестве генератора может обеспечить мощность около 40-50 вт. Такая мощность позволит зажечь пару-тройку светодиодных лампочек, это когда дует ветер, а если штиль?

Если речь идет о свободном времяпрепровождении и утилизации хлама, то есть смысл развернуть деятельность. Если же нужна работающая модель, то ветряк, сделанный на основе аксиального дискового генератора, выработает больше энергии.

Процесс превращения шуруповерта в домашний ветряк полезен накоплением обшей информации в области физики, аэродинамики, электроники, что также познавательно и интересно.

Составные части

Все что может пригодиться, это ротор из того самого шуруповерта.

Другие недостающие части придется прикупить, это неодимовые магниты подходящих габаритов, различные выпрямители, преобразователи, инверторы и контроллеры заряда.

Или найти, например, цепной редуктор для корреляции скорости вращения ротора и генератора.

Кое-что достать — подшипники для лопастей.

В результате получится ветрогенератор мощностью 30-40 вт при скорости ветра 5-7 м/с.

Но это еще не все, своими руками нужно смастерить:

  • лопасти: из подручных материалов, листов алюминия толщиной 2-3 мм;
  • кожух: защищающий общую конструкцию от непогоды;
  • хвост ветрогенератора: поворачивает его по направлению ветра;
  • подпорную мачту из труб: на которой крепится ветрогенератор.

Не менее ответственным является вопрос изготовления лопастей определенной формы, для этого решается задача по аэродинамике.

Для получения полезной рабочей мощности, лопасти ветряка должны быть длиной в 1,5-3 метр, а для этого нужна полезная площадь. При креплении их к генератору болтами, необходимо очень точно рассчитать положение креплений, чтобы иметь правильно сбалансированное, отрегулированное вращение лопастей.

Здесь возникает резонный вопрос, стоит ли ветряк из подручных материалов и шуруповерта таких трудов и усилий, тем более что окупаемость его стремится к нулю. Если сравнить затраты на изготовление ветряка своими руками и стоимость готовой типовой комплектации ВЭУ (ветроэнергетическая установка), второй вариант более предпочтительный.

Предварительная подготовка

При конструировании ветряка своими руками из подручных средств, если целью является иметь действующее, полезное в хозяйстве устройство, а не напоминание о необдуманном стремлении сотворить нечто, необходимо рассчитать зависимость возможной исходной мощности установки от скорости ветра.

Нужно учесть, что мощность ветра прямо пропорциональна площади обдуваемой поверхности и скорости ветра, возведенной в 3-ю степень. Простейшая арифметика покажет, что полученная энергия достаточна разве только для зарядки мобильника.

Прежде чем приступить к процессу изготовления “столь полезного” в домашнем обиходе устройства своими средствами и собственными умелыми руками, следует определить характеристики сопутствующих параметров:

  • скорость ветра и его основные сезонные направления;
  • окружающая территория;
  • тип ветрогенератора;
  • социальные аспекты.

При построении ветряка из шуруповерта, целесообразно выбрать горизонтально-осевой тип ветрогенератора, так как ось вращения ветряка такого типа может работать при любом направлении ветра. Хвостовая лопасть такой конструкции уравновешивает и поворачивает рабочую головку конструкции на мачте по направлению ветра.

Мощность, вырабатываемая ветрогенератором горизонтального типа прямо пропорциональна высоте его мачты, так как на высоте 6-10 метров скорость ветра больше, чем на меньших уровнях. Здесь также есть “но”, подобная установка не может находиться в непосредственной близости от построек. Ее лучше разместить на расстоянии около 300 м от жилой зоны, где нет деревьев, а лучше на возвышенности в таком случае начинаются проблемы с обслуживанием ветряка и его безопасности.

Обслуживание

Как и любой механизм, ветрогенератор, пусть даже сделанный своими руками, нуждается в некотором обслуживании.

Например, при резких порывах шквалистого ветра установка должна быть снабжена механизмом торможения, купленного в магазине или же изготовленного также своими руками, во избежание разрушения конструкции.

Другие защитные мероприятия, это обязательное заземление мачты и наличие выключателей, чтобы можно было подойти к конструкции в случае необходимости.

Нельзя сбрасывать со счетов суровые климатические условия зимой, так как в этот период лопасти или трубы генератора могут обледенеть и быть причиной аварии.

О смазывании трущихся частей ветряка и говорить не приходится, так как сам ветрогенератор уже является источником пусть небольшого, но шума, а дополнительный скрежет и скрип других частей установки может вызвать расстройство не только у соседей, но и у членов семьи доморощенного конструктора, который своими же руками устроил дискомфорт себе и своим близким.

Воспользоваться возможностью и своими руками создать устройство для применения практически бесплатной, иначе дарованной богом энергии, особенно если находишься вдали от цивилизации или же просто хочешь экономить, весьма похвально, но экономическая оправданность начинается при скорости ветра не менее 4м/с.

Хочется спросить доморощенных кулибиных, не лучше ли за почти те же деньги купить типовой ВЭУ. Такая установка собирается за 2-3 часа, вырабатывает электричество при скорости ветра 1-2 м/с и имеет срок окупаемости 5-7 лет.

Источник: http://mirenergii.ru/energiyavetra/vetrogenerator-iz-shurupoverta-stoit-li-igra-svech.html

Что можно сделать из шуруповерта своими руками

Шуруповерт широко используется в различных сферах деятельности для работы с крепежами разного вида: саморезами, винтами, болтами с гайками, мебельными конфирматами, шурупами и прочими. Также с помощью этого электроинструмента свертят отверстия в разных материалах, например, в различных металлах, в пиломатериалах, в бетоне. При этом функциональные возможности эксплуатируемой модели определяются величиной ее мощности и крутящего момента, наличием ударной функции.

Из шуруповерта можно сделать в домашних условиях разнообразную технику и инструмент для бытового использования. Кроме самого электроинструмента для переделки во многих случаях потребуются дополнительные детали и материалы. Но самодельные устройства обойдутся все же дешевле заводских аналогов, позволив автоматизировать и сделать более эффективным ручной труд.

Идеи самодельной техники из шуруповерта

Весь ассортимент шуруповертов разделяется на сетевые и аккумуляторные модели. Обе разновидности изделий работают за счет электрической энергии, которая приводит во вращение электродвигатель. Только сам электромотор у сетевых устройств рассчитан на переменное напряжение величиной 220 V, а у аккумуляторной техники на постоянное разной величины, например, 12 V, 14,4 V. Эти конструктивные особенности вместе с техническими характеристиками во многом определяют, какие самоделки из шуруповерта получится собрать.

Электричество – это один из основных видов энергии, используемых человечеством. За счет электроэнергии функционирует бытовая техника, промышленное оборудование, станки, электроинструменты. Работа выполняется при этом электромоторами разной конструкции и мощности, которые питаются переменным или постоянным видами тока. По этой причине на базе шуруповерта или из отдельных его деталей можно собрать следующие технические устройства:

  • садовый измельчитель травы и веток;
  • триммер (электрокосу);
  • походный ручной генератор;
  • гравер (мини-дрель, дремель, бормашинку);
  • ветрогенератор;
  • газонокосилку;

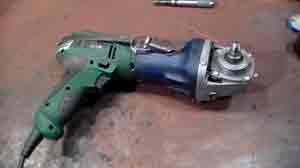

  • болгарку;
  • мини-станки: сверлильный, шлифовальный, рейсмусовый, токарный, распиловочный, заточный;
  • инструмент для вязки арматуры;
  • привод открывания ворот;
  • средства передвижения для детей: квадрацикл, велосипед, самокат;
  • небольшой ледобур, ямобур, строительный либо кухонный миксер.

Мощную модель ударного типа также можно преобразовать в трамбовку для бетона с помощью специальной насадки.

Реализация каждого варианта занимает разное время и требует дополнительных (незначительных) затрат, либо обходится вообще без них.

Сборка ручного походного электрогенератора и самодельного ветрогенератора

Из аккумуляторных моделей инструмента не составит особого труда сделать самодельный генератор, который будет выдавать электроэнергию при вращении рукой приделанной рукоятки. Такое приспособление пригодится в походных условиях. Чтобы сделать динамо-машину, не потребуется кардинальным образом модифицировать изделие. Все необходимое для создания походного генератора в конструкции устройства уже имеется, понадобятся только незначительные доработки.

С помощью созданного оборудования можно будет заряжать аккумуляторы 6 или 12 V.

Для переделки подойдет электроинструмент с рабочим напряжением от 18V и выше. Модификацию проводят следующим способом:

  • аккуратно выпаивают электронную плату;
  • ставят вместо батарей подходящий по параметрам (габаритам, техническим характеристикам) диодный мост внутрь аккумуляторного корпуса;

  • изготавливают удобную ручку с рукояткой;
  • конец без рукоятки закрепляют в патроне.

Итоговая конструкция после проделанных манипуляций будет иметь вид примерно как на фотографии ниже.

Диодный мост необходим, чтобы рукоятку электрогенератора можно было крутить в любом направлении. Вместо рукоятки можно вставить насадку с лопастями. Тогда получится простенький ветрогенератор.

Электрогенератор, работающий от силы ветра, также изготавливают другим способом, в виде флюгера. При этом с аккумуляторным устройством поступают так:

  • разбирают шурупогайковерт;

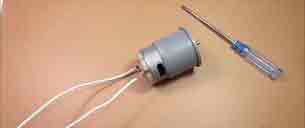

  • достают электромотор, отсоединив его контакты;
  • снимают патрон с редуктором (роторную часть);
  • в патрон вставляют вал электромотора, зажимая его;
  • к шестерне редуктора болтами прикрепляют круглую металлическую пластину около 1 мм толщиной, которая послужит основой для фиксации лопастей изготовленных, например, из пластиковых труб;
  • зажим с хомутом одевают на вал между патроном и шестеренкой;
  • вырезают из фанеры или тонкого металла прямоугольную основу;
  • с помощью зажима с хомутом крепят к ней двигатель с патроном, просверлив под крепление отверстия в нужных местах;

  • делают кожух для защиты ветрогенератора (от осадков, пыли и других непредвиденных воздействий), например, из-под кофейной банки;
  • вставляют основание с двигателем и патроном внутрь, закрепляя элементы с помощью клея, а крышку — герметиком;

  • делают лопасти, присоединяя их к круглой пластине агрегата;
  • изготавливают флюгер;
  • на один из его концов монтируют собранный генератор;
  • подсоединяют проводки к выходам мотора;
  • проверяют с помощью мультиметра выходное напряжение, вращая лопасти от руки.

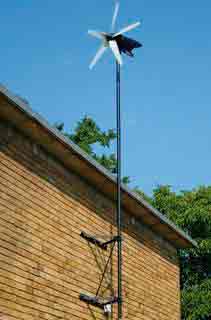

Вариантов ветрогенераторов много. К опоре пристраивают даже весь шуруповерт, снабдив его насадкой с лопастями.

Переделка шуруповерта в болгарку

Если угловая шлифовальная машинка сломалась либо она вообще отсутствует, то ее временно можно заменить аккумуляторным или сетевым электрошуруповертом. При этом существуют различные варианты переделывания. Самый простой способ заключается в применении готовых или самодельных насадок либо переходников. Пример адаптера представлен на фотографии ниже. Один его конец фиксируется в патроне, а к другому цепляется диск.

Еще одним вариантом, позволяющим преобразовать в болгарку дрель-шуруповерт, является использование насадки специального типа, оснащенной редуктором. При реализации способа разбирают электроинструмент, демонтируют его редуктор, а вместо него устанавливают насадку. После преобразований получится инструмент по виду схожий с углошлифовальной машиной.

Следует принимать во внимание, что такая специальная насадка дорого стоит, а работа по модификации требует достаточно много времени.

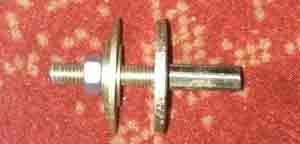

Самодельные насадки изготавливают из шпилек подходящего диаметра, гаек и шайб. Их применяют даже с аккумуляторными электрошуруповертами.

Эффективность работы самоделок значительно ниже, чем у заводских болгарок. Это связано с большой разницей скоростей вращения насадок: примерно 3000 об/мин у шурупогайковерта против около 11000 об/мин у угловой шлифовальной машины. Незначительная величина мощности вместе с маленькой скоростью значительно ограничивают функциональные возможности сделанного устройства.

Сделанные приспособления следует использовать только при экстренных ситуациях. Из-за возможности реверса на переделываемом инструменте необходимо следить за направлением вращения диска, чтобы не травмироваться.

Переделка шуруповерта в триммер либо газонокосилку

Чтобы сделать своими руками электрокосу, потребуются такие детали и материалы:

  • кусок пластиковой трубы длиной около 2 м;
  • паяльник с набором для пайки;
  • крепеж: саморезы, болты с гайками;
  • 45 градусов пластиковый уголок;
  • заглушка на трубу;
  • 12 V мотор от электрошуруповерта и аккумуляторная батарея с него;
  • провод;
  • переходник с 40 на 50 мм для пластиковых труб;
  • кнопка включения;
  • ведро пластиковое;
  • зажимы контактные (крокодилы) – 2 шт;
  • лезвия от канцелярских ножей.

В работе используются труба и уголок к ней диаметром 40 мм.

Процесс переделки осуществляют так:

  • разобрав электрошуруповерт, достают моторчик;
  • прикрепляют его к заглушке, отметив предварительно и просверлив в ней посадочные отверстия;

  • прикрепляют 2 винтами электродвигатель;

  • припаивают вывода к мотору;

  • устанавливают электромотор, просовывая его проводки в трубе;

  • отмечают маркером на трубке место расположения будущего выключателя;

  • подсоединяют к выключателю проводки, монтируют его;

  • к концам выходящих проводов присоединяют контактные зажимы для возможности быстрого подключения к аккумулятору;

  • из переходника делают аккумуляторный держатель;

  • подключают накопитель, соединяют переходник с трубкой;

  • с помощью обычного зажима для клемм насадку соединяют с валом мотора;

  • из пластикового ведра изготавливают защитный кожух;

  • приклеивают деталь к трубе;

  • проверяют работоспособность конструкции.


Созданное приспособление позволит косить только травяной покров с мягкими стеблями. Различных вариантов газонокосилок на базе сетевых моделей дрелей-шуруповертов много. На фотографиях ниже представлены две самоделки.

Вначале создают из металла, фанеры либо других материалов основание, к которому затем прикрепляют колеса, а также ручку управления. Хомутами либо к стойке фиксируют электрошуруповерт. В патрон вставляют режущую насадку. Чтобы защитить ноги от разлетающейся травы, к задней части основы прикрепляют кожух. Питание делают через кнопку или напрямую от сети.

Чтобы собрать достаточно функциональную газонокосилку, нужно брать дрель-шуруповерт от 0,5 кВт мощностью.

Сборка гравера

Аккумуляторную или сетевую модель электрошуруповерта можно превратить в гравер, который по-другому называют дремелем, бормашиной, мини-дрелью, прямошлифовальной машиной. Для этого достаточно просто купить в магазине насадку и выточить любую биту под нее.

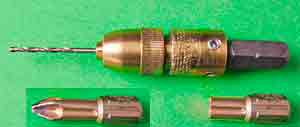

Самодельный патрон позволит применять разнообразную оснастку, предназначенную для дремелей.

Процесс создания гравера с гибким валом демонстрирует следующий видеоролик.

Изготовление садового измельчителя

Садовый измельчитель для травы и тонких веточек (менее 1 см толщиной) может быть изготовлен на базе сетевой дрели-шуруповерта.

Рекомендуется за основу брать модели более 0,5 кВт мощностью.

Создают агрегат так:

  • выбирают подходящую емкость, например, цинковую выварку;
  • по центру днища просверливают отверстие под вал, на котором будет зафиксирован нож либо несколько лезвий;
  • делают деревянный или металлический каркас для установки емкости или ставят ее на край стола;
  • к раме или днищу выварки прикрепляют дрель-шуруповерт, которую оснащают ножами;
  • монтируют кнопку включения/отключения;
  • делают сбоку прорезь в емкости — вырезают прямоугольник перед дном 10 на 20 см;
  • из жести делают рукав для выброса измельченных растений;
  • прикрепляют его к емкости;
  • проверяют работоспособность агрегата.

Ножи проще всего сделать из ножовочных полотен. Устанавливать их нужно заточкой вниз. При этом можно изготовить несколько вариантов лезвий под разные травы. Если сделать к дрели-шуруповерту насадку в виде ножей, то траву можно просто измельчать в ведре или другой подходящей емкости.

Станки из шуруповерта

Умельцами сделано много разных по назначению станков из шуруповерта. Они вполне справляются с бытовыми задачами.

Если нужно работать профессионально, то без более серьезного оборудования не обойтись.

Один из вариантов того, как переделать дрель-шуруповерт в сверлильный станок, продемонстрирован на видео далее.

Способ создания простейшего токарного станка показан в ролике ниже.

Также на базе дрели-шуруповерта возможно собрать самый простой фрезерный и шлифовальный станки, что демонстрируется в следующих роликах.

Другие нестандартные способы использования инструмента

Нестандартное применение шуруповерта не ограничивается рассмотренными вариантами. В видеоролике ниже показано, как использовать этот электроинструмент в качестве привода для квадрацикла и для открывания дверей (ворот), для бурения льда, в роли миксера. Также видео содержит и другие нетрадиционные варианты.

Используя корпус с аккумулятором, можно сделать хороший фонарь. Весь процесс сборки светодиодного светильника демонстрирует видеоролик, представленный далее.

Как приспособить шуруповертный электродвигатель, чтобы сделать электровелосипед показывается в видеороликах ниже.

Еще один вариант велосипеда с мотором содержит ролик далее.

С помощью крючка, вставленного в шуруповертный патрон, можно вязать арматуру при строительстве разных объектов. Как это делается, демонстрирует следующий видеоролик.

Подсоединив инструмент к шнеку ручной мясорубки, можно автоматизировать процесс перекручивания овощей и мяса.

Следует учитывать, что самоделки подобного рода часто очень ограничены по нагрузке. Но если от них не получится практической пользы, то развлечение гарантировано.

Этим нетрадиционное применение шуруповерта не ограничивается. Народными умельцами постоянно выдвигаются новые идеи, одновременно происходит их практическая реализация. Другие специалисты приспосабливают самодельные приспособления под собственные потребности, получая при этом разнообразные модификации самодельной техники. Можно также самостоятельно что-нибудь придумать, проявив технические познания и фантазию, дав волю воображению, творчеству. Главное, помнить: приступая к изготовлению различных устройств, нужно обязательно учитывать, чтобы созданные механизмы были безопасны.

Источник: http://tehnika.expert/dlya-remonta/shurupovert/mozhno-sdelat-samodelki.html

Можно ли использовать двигатель аккумуляторной дрели как генератор

Купил когда-то аккумуляторную дрель KORSA KCD-9.6-В (видно, Китай). Но она толком не работает. Можно ли снять с нее двигатель постоянного тока и и попробовать использовать его как генератор для самодельной ветроустановки, конечно рассчитав ее сначала. Правда, паспорт где-то потерял и не знаю мощности и оборотов эл.двигателя.
Спасибо!

svyatoslav написал :
для самодельной ветроустановки,

А питать-то что?Фонарик?

Народ для генераторов ветроустановок клепает самодельные генераторы тратя только на магниты тысячи рублей,не с дуру они это делают.
Судя по уровню понимания темы ветряка Святославу той мощности не хватит и на фонарик.

Да, хоть лампочку питать 100 вт после зарядки батареи, просто даже интересно сделать ветростанцию самому.

вот примерчик, лампочку питать не удасться, но бесплатно заряжать МР3 плеер или телефон возможно
» >

А что-то серьезное, думаю, самому сделать не так просто.
Можно посмотреть здесь:
» >
«. Современная высокотехнологичная конструкция — в электрогенераторы ветряков установлены сильные неодимовые постоянные магниты, лопасти имеют профиль близкий к профилю самолётного крыла.»

2svyatoslav Электричество вырабатывать будет,но проболее менее серьезный ресурс и нагрузку говорить нельзя.

Источник: http://www.mastergrad.com/forums/t51180-mozhno-li-ispolzovat-dvigatel-akkumulyatornoy-dreli-kak-generator/

Ветрогенератор из шуруповёрта

Я покажу как собрать простой, но достаточно мощный, генератор на 220 вольт.

Потребуется:

— коллекторный мотор, можно другой на 12 вольт
— насадка на ось мотора — патрон от дрели
— бесперебойник UPS или инвертор с 12 на 220
— диод на 10 ампер: Д214, Д242, Д215, Д232, КД203 и т. д.
— провода
— велосипед
— и желательно аккумулятор на 12 вольт

— закрепляем велосипед так, что бы заднее колесо крутилось свободно, вывешиваем его
— прикручиваем патрон на ось мотора
— крепим мотор так, что бы патрон плотно прижимался к колесу, можно подтянуть его пружиной
— подключаем мотор к аккумулятору: минусовой провод мотора к минусу аккумулятора, плюсовой провод мотора к аноду диода, катод диода к плюсу аккумулятора
— аккумулятор соединяем с бесперебойником или с инвертором
Всё! К бесперебойнику можно подключать потребители на 220 вольт и пользоваться электричеством! Как только аккумулятор разрядится, достаточно будет покрутить педали и примерно через час аккумулятор зарядится.

Где взять детали?

— мотор можно купить в автомобильном магазине: мотор вентилятора охлаждения. Стоит не дорого. А если хочешь почти даром, тогда его можно скрутить на пункте приёма металла, из старого авто.
— бесперебойник от персонального ПК, можно старый с негожим внутренним аккумулятором. Или инвертор 12 — 220, продаётся в автомобильных магазинах.
— диод на 10 ампер, например: Д305, Д214, Д242, Д243, Д245, Д215, Д232,
Д246, Д203, Д233, КД210, КД203 и т. д. Продаётся в магазинах радио запчастей. Или можно его выкрутить из старой техники.

Несколько месяцев я пользовался этим генератором и он показал довольно не плохие результаты! Зарядный ток аккумулятора был примерно 10 ампер и зависел от того как крутить педали. Если крутить не спеша, получалось 5 ампер, если крутить максимально быстро, то 20 ампер. Средняя мощность генератора — 120 ватт. В основном пользовался потребителями малой мощности:

— 3 Вт — зарядка телефона
— 5 Вт — радио приёмник
— 7 Вт — зарядка и пользование планшетом
— 10 Вт — зарядное фотоаппарата, фонарика и видеокамеры
— 12 Вт — энергосберегающая лампочка
— 30 Вт — музыкальный центр
— 40 Вт — ноутбук
— 70 Вт — телевизор (включал редко)

Мне хватало заряда почти на день, после чего я в течении часа крутил педали и вновь можно было пользоваться электричеством.

Если кто знает другие методы добычи электричества в домашних условиях делитесь в комментариях.

Источник: http://m.habr.com/post/246869/

Как сделать ветрогенератор своими руками

Ветер – это бесплатная энергия! Так давайте же её использовать в личных целях. Если создание ВЭС в промышленных масштабах это очень дорого, потому что кроме генератора нужно провести ряд исследований и расчётов, государство не берет на себя такие расходы, а инвесторам в странах бывшего СССР – это, почему-то не вызывает особого интереса. То в частном порядке можно сделать мини-ветряк для собственных нужд. Стоит понимать, что проект перевода вашего дома на альтернативную энергию очень дорогое занятие.

Как уже было сказано: нужно произвести длительные наблюдения и расчёты, чтобы подобрать оптимальное соотношение размеров ветряного колеса и генератора, подходящее к вашему климату, розе ветров и среднегодовой скорости ветра.

Эффективность ветроэлектрической установки в пределах одного региона может отличаться в разы, это связано с тем, что движение ветра зависит не только от климатического пояса, но и от рельефа местности.

Однако вы можете узнать, что такое ветроэнергетика с минимальными затратами собрав бюджетную установку для питания маломощной нагрузки, типа смартфона, лампочек или радиоприёмника. При должном подходе вы можете обеспечить электроэнергией небольшой дом или дачный участок.

Давайте рассмотрим каким образом можно сделать простейшую ветроэлектрическую установку своими руками.

Маломощные ветряки из подручных средств

Компьютерный кулер представляет собой бесколлектроный двигатель, который в своем первоначальном виде не представляет практической ценности.

Его нужно перемотать, так как в оригинале обмотки соединены неподходящим образом. Мотать катушки поочередно:

По часовой стрелке;

Против часовой стрелки;

По часовой стрелке;

Против часовой стрелки.

Соединять соседние катушки нужно последовательно, а еще лучше мотать одним куском провода переходя от одного паза к другому. Толщину провода в этом случае подбирать произвольно, лучше будет если вы намотаете как можно больше витков, а это возможно при использовании наименее тонким проводом.

Выходное напряжение с такого генератора будет переменным, а его величина будет зависеть от оборотов (скорости ветра), установите диодный мост из диодов Шоттки, чтобы выпрямить его до постоянного, обычные диоды подойдут, но будет хуже, т.к. на них упадёт напряжение от 1 до 2-х вольт.

Лирическое отступление, немного теории

Запомните величина ЭДС равняется:

где L – длина проводника помещенного в магнитное поле; V – скорость вращения магнитного поля;

При модернизации генератора вы можете влиять только на длину проводника, то есть на количество витков каждой из катушек. Количество витков – определяет выходное напряжение, а толщина провода – максимальную токовую нагрузку.

На практике влиять на скорость ветра нельзя. Однако из этой ситуации тоже есть выход, можно, узнав типовую скорость ветра для вашей местности спроектировать подходящий по оборотам винт для ветроэлектрической установки, а также редуктор или ременную передачу, для обеспечения достаточных оборотов для генерации нужного по величине напряжения.

ВАЖНО: Быстрее не значит лучше. При слишком большой скорости вращения ветрогенератора сократиться его ресурс, ухудшаться смазочные свойства втулок или подшипников ротора, и он заклинит, а быстрее всего произойдет пробой изоляции обмоток в генераторе

Генератор состоит из:

Увеличиваем мощность генератора из компьютерного кулера

Во-первых, чем больше лопастей и диаметр колеса – тем лучше, поэтому присмотритесь к 120-мм кулерам.

Во-вторых, мы уже сказали, что напряжение зависит и от магнитного поля, дело в том, что промышленные генераторы высокой мощности имеют обмотки возбуждения, а низкой мощности – сильные магниты. В кулере магниты крайне слабые и не позволяют добиться хороших результатов от генератора, да и зазор между ротором и статором весьма велик – порядка 1 мм, и это при и без того слабых магнитах.

Решение этой проблемы кардинально изменить конструкцию генератора. Вернее, от кулера потребуется только крыльчатка, в качестве самого генератора применим моторчик от принтера или любой другой бытовой техники. Наиболее часто встречаются щеточные двигатели с возбуждением от постоянных магнитов.

В результате это будет выглядеть так.

Мощности подобного генератора хватит, чтобы запитать светодиоды, радиоприемник. Для подзарядки телефона его не хватит, телефон будет отображать процесс заряда, но ток будет крайне мал, до 100 Ампер, при ветре 5-10 метров в секунду.

Шаговые двигателя в роли ветрогенератора

Шаговый двигатель очень часто встречается в компьютерной и бытовой технике, в различных проигрывателях, флоппи-дисководах (интересны старые модели 5.25”), принтерах (особенно матричных), сканерах и т.д.

Данные двигатели без переделок могут работать в роли генератора, они представляют собой ротор с постоянными магнитами, и статор с обмотками, типовая схема подключения шагового двигателя в режиме генератора изображена на рисунке.

В схеме установлен линейный стабилизатор на 5 Вольт, типа L7805, что позволит без опасения подключать мобильные телефоны к такому ветряку для их зарядки.

На фото генератор из шагового двигателя с установленными лопастями.

Двигатель в конкретном случае с 4-мя выходными проводами, схема соответственно под него. Двигатель с такими габаритами в режиме генератора выдаёт примерно 2 Вт при слабом ветре (скорость ветра около 3 м/с) и 5 м/с при сильном (до 10 м/с).

Кстати вот аналогичная схема со стабилитроном, вместо L7805. Позволяет заряжать Li-ion батареи.

Доработка самодельного ветряка

Чтобы генератор работал эффективнее нужно сделать ему направляющий хвостовик и закрепить его на мачте подвижно. Тогда при изменении направления ветра – будет изменяться направление ветрогенератора. Тогда возникает следующая проблема – кабель, идущий от генератора к потребителю будет закручиваться вокруг мачты. Чтобы это решить нужно обеспечить подвижный контакт. На Ebay и Aliexpress продаётся готовое решение.

Нижних три провода – неподвижны идут вниз, а верхний пучок проводов – подвижен, внутри установлен скользящий контакт или щеточный механизм. Если у вас нет возможности купить, проявите смекалку, и, вдохновившись решением конструкторов автомобиля Жигули, а именно реализацией подвижного контакта кнопки сигнала на руле и сделайте что-то похожее. Или воспользуйтесь контактной площадкой от электрочайника.

Соединив разъёмы, вы получите подвижный контакт.

Мощный ветрогенератор из подручных средств.

Для получения большей мощности вы можете использовать два варианта:

1. Генератор из шуруповерта (10-50 Вт);

2. Ветрогенератор из автомобильного генератора.

Из шуруповерта понадобиться только моторчик, вариант аналогичен предыдущему, в качестве винта вы можете использовать лопасти от вентилятора, это увеличит итоговую мощность вашей установки.

Вот пример реализации такого проекта:

Обратите внимание как здесь реализована шестеренчатая повышающая передача – вал ветрогенератора расположен в трубе, на его конце расположена шестерня, которая передаёт вращение меньшей шестерне закрепленной на валу двигателя. Повышение оборотов двигателя имеет место и в промышленных ветряных электроустановках. Редуктора применяются повсеместно.

Однако в условиях самоделки изготовить редуктор становиться большой проблемой. Вы можете извлечь редуктор из электроинструмента, он там нужен чтобы понизить высокие обороты на валу коллекторного двигателя в нормальные обороты патрона на дрели, или диска болгарки:

В дрели установлен планетарный редуктор;

В болгарке установлен угловой редуктор (станет полезным для монтажа некоторых установок и уменьшит нагрузку с хвоста ВЭУ);

Редуктор от ручной дрели.

Такой вариант самодельного ветрогенератора уже может заряжать 12 В аккумуляторы, однако нужен преобразователь для формирования зарядного тока и напряжения. Эту задачу можно упростить применив автомобильный генератор.

Ветрогенератор из автомобильного генератора

Автомобильный генератор состоит из статора с трёхфазной обмоткой, и ротора со щёточным узлом и катушкой возбуждения. К нагрузке такой генератор подключается через диодный мост собранный по схеме Ларионова, он обычно расположен на задней крышке генератора. Подробнее смотрте хдесь: Как устроен и работает автомобильный генератор

Преимущество такого генератора – возможность использовать его для зарядки автомобильных аккумуляторов, в принципе он для этого и предназначен. Автогенераторы имеют встроенное реле-регулятор напряжения, что избавляет от необходимости покупать дополнительные стабилизаторы или преобразователи.

Однако автолюбители знают, что на низких холостых оборотах, примерно 500-1000 Об/мин мощность такого генератора мала, и он не обеспечивает должного тока для заряда аккумулятора. Это приводит к необходимости подключения к ветроколесу через редуктор или ременную передачу.

Отрегулировать количество оборотов при нормальной для ваших широт скорости ветра можно с помощью подбора передаточного числа либо с помощью правильно спроектированного ветроколеса.

Полезные советы

Пожалуй, самая удобная для повторения конструкция мачты для ветряка – изображена на картинке. Такая мачта растягивается на тросах, закрепленных на держателях в земле, что обеспечивает устойчивость.

Важно: Высота мачты должна быть как можно большей примерно 10 метров. На большей высоте ветер сильнее, потому что для него нет препятствий в виде наземных сооружений, холмов и деревьев. Ни в коем случае не устанавливайте ветрогенератор на крыше своего дома. Резонансные колебания крепежных конструкций могут вызвать разрушение его стен.

Позаботьтесь о надёжности несущей мачты, ведь конструкция ветряка на базе такого генератора значительно утяжеляется и представляет собой уже довольно серьезное решение, которое может осуществлять автономное электроснабжение дачи с минимальным набором электрических приборов. Устройства, которые работают от 220 Вольт можно запитать от инвертора 12-220 В. Самый распространённый вариант такого инвертора – блок бесперебойного питания для ПК.

Лучше использовать генераторы от дизельных, в т.ч. грузовых автомобилей, ведь они рассчитаны для работы на низких оборотах. В среднем дизельный двигатель крупного грузовика работает в диапазоне оборотов от 300 до 3500 об/мин.

Современные генераторы выдают 12 или 24 Вольт, а ток в 100 Ампер – уже давно стал нормальным. Проведя несложные вычисления можно определить, что такой генератор максимально выдаст вам до 1 кВт мощности, а генератор от жигулей (12 В 40-60 А) 350-500 Вт, что уже довольно приличная цифра.

Каким должно быть ветроколесо для самодельной ВЭУ?

Я упомянул в тексте о том, что ветроколесо должно быть большим и с большим количеством лопастей, на самом деле это не так. Это утверждение было справедливо для тех микро-генераторов, которые не претендуют на звание серьезных электрических машин, а скорее экземпляры для ознакомления и досуга.

На самом деле проектирование, расчёт и создание ветроколеса – это очень сложная задача. Энергия ветра будет использоваться рациональнее, если оно выполнено очень точно и идеально выведен «авиационный» профиль, при этом он должен быть установлен с минимальным углом к плоскости вращения колеса.

Реальная мощность ветроколес с одинаковым диаметром и разным количеством лопастей – одинаково, разница лишь в скорости их вращения. Чем меньше крыльев – тем больше оборотов в минуту, при том же ветре и диаметре. Если вы собираетесь добиться максимальных оборотов вы должны максимально точно смонтировать крылья с минимальным углом к плоскости их вращения.

Ознакомьтесь с таблицей из книги 1956 года «Самодельная ветроэлектростанция» изд. ДОСААФ Москва. На ней показана связь диаметра колеса, мощности и оборотов.

Источник: http://electrik.info/main/master/1336-kak-sdelat-vetrogenerator-svoimi-rukami.html

Смотрите также:
31.10.2018

Правильный выбор генератора для ветряка Конструкция всего агрегата состоит из основных и вспомогательных элементов. В список главных элементов ветрогенератора входят: генератор; мачта; пропеллер. К вспомогательным элементам этого «технологического прорыва»...

31.10.2018

Как сделать лопасти для ветрогенератора Лопасти для ветрогенератора своими руками, форма, размер, площадь и количество лопастей, фото, видео изготовления лопастей. При самостоятельном изготовлении ветрогенератора, очень важно правильно подобрать форму, размер и...

31.10.2018

Солнечный коллектор из бутылок Солнечный водонагреватель из пластиковых бутылок Солнечный проточно накопительный водонагреватель из пластиковых бутылок Как то в одной радиопередаче не помню уж какой радиостанции, промелькнуло сообщение, о том, что один китаец сделал...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
