Я сделал ветроустановку для жизни на даче и уже три года она меня полнустью устраивает. Хотя интерес работать в этом направлении остался. Жаловаться на дефицит времени можно до бесконечности но, к сожалению, это сдерживает. Сейчас на прогоне установка с тракторным генератором 1000 ватт с самовозбуждением. Есть пока проблемы но думаю устранятся.

Живу я в городе Гродно Республика Беларусь, среднегодовая скорость ветра 4.7 м/с по данным метеослужбы.

Данный материал выглядит в таком виде, с разрозненными комментариями, потому что в разное время обращались ко мне с просьбой поделится результатом и информацией, и по мере задаваемых вопросов я их допечатывал, чтобы они не повторялись. Да и не собирался опубликовывать данный материал на широкий суд. Но поддался порыву, ознакомившись с Вашим сайтом, чтобы помочь увлеченным людям, и « чтоб за державу обидно не было». Если данная работа поможет хоть одному человеку, это будет прекрасно.

Насчет количества лопастей, я для себя решил применять тихоходные ветроколеса с количеством лопастей не менее шести. Спокойствие и безопасность дороже. Я сделал поначалу трехлопастное трехметровое творение, и когда оно выходило на обороты домашние и соседи прятались по углам. По многочисленным просьбам домашних эта машина была демонтирована пожизненно.

Шестилопастной очень хорош и по быстроходности и по компактности. Монтаж и демонтаж занимает по минуте чистого времени, т.к. я его демонтирую когда уезжаю с дачи.

Использую отслуживший на машине аккумулятор емкостью 44 А/ч, но фактически навряд ли имеет емкость 30 % от номинала. Оборудование на даче все на12 вольт, Лампы дневного света с импульсными преобразователями, телевизор, приемники, эл. инструмент и т.д. В потреблении энергии не ограничиваемся, и даже если наблюдается повышенный разряд аккумулятора, то к утру он уже полностью заряжен.

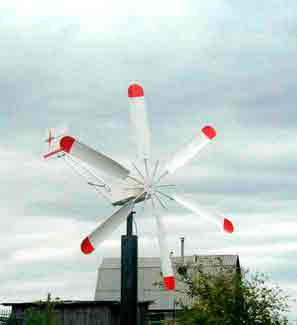

Шестилопастный ветряк

Данная модель разработана специально как дачный вариант. Кабель от генератора спускается вниз внутри мачты. Токосъемные кольца не стал использовать. Практика показала, что большой потребности в них нет. Размеры на эскизе я не стал приводить, т.к. каждый делает из “подножного” материала. Расчетная часть подскажет, как использовать имеющиеся ресурсы. Правильность расчетной методики подтвердилась при эксплуатации данной конструкции. Прямые затраты у меня составили порядка 5 Евро.

Генератором служит электродвигатель на постоянных магнитах от привода ленточного накопителя ЭВМ СМ-2 болгарского производства с параметрами 300 Вт, 36 В, 1600 об/мин. Редуктор повышающий 1:12 (желательно 1:15). Мой редуктор, который я применяю в настоящий момент с текстолитовыми шестернями, не шумит, а ревизия ежегодная не показала признаков износа и поломок.

Лопасти – алюминиевый лист толщиной 2 мм. Алюминиевый лист сгибается в желобок со смещением оси на угол 10 градусов. Крепится к стальной втулке с резьбой. Наворачивается на шпильку с резьбой и после балансировки, которую исполняют путем накручивания глубже или мельче на шпильку, контрогаится.

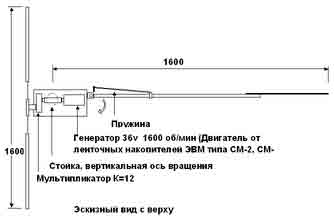

Узел поворота, выполненный на подшипниках, смещен относительно оси ветроколеса чтобы обеспечить увод из под сильного ветра. Хвост ветроколеса установлен шарнирно и подпружинен. Силу пружины можно регулировать.

Вот, в общих чертах и все. Сейчас работаю над низкооборотным генератором. Если Вы можете сказать что-то интересное по этому вопросу, пишите на электронную почту.

Чтобы не повторятся, буду отвечать на возникающие вопросы по мере поступления, и, если для кого-то они будут не интересны, то пропускайте. И буду рад, если кому-то они помогут, т.к. в свое время мне было трудно найти ответы, казалось, на очень простые вопросы. Поэтому, то, что знаю, постараюсь пояснить.

1. Для чего нужен складывающийся хвост? При возрастании скорости ветра усиливается давление на плоскость ветроколеса (в расчетах на 21 строке давление ветра вычисляется). Благодаря смещенному центру вращения ветроколеса относительно крепления к мачте, установка стремится уйти из под ветра , а хвост выполняя роль стабилизатора удерживает его по ветру. И только когда сила давления ветра на ветроколесо превысит силу растяжения пружины, конструкция начинает складыватся. Конкретно у меня на 1.6 метровом настроено на давление 16 – 17 кгс что соответствует 9 – 10 м/с после чего начинается увод из под ветра и мощность стабилизируется. При буревых порывах осуществляется увод из-под ветра.

Схема электрическая.
(Для просмотра крупным масштабом щелкните здесь)

2. Может ли винт при хорошем ветре пойти в разнос? Может если оставить установку без подключенной нагрузки. Поэтому ветроустановка должна быть всегда подключено к устройству управления.

3. Использовали ли тормозную систему для винта? В данном 1.6 метровом варианте используется элктротормоз. Постараюсь пояснить работу устройства управления (схема принципиальная прилагается). Состоит из двух модулей. Модуль на ОУ2 импульсный стабилизатор напряжения с ограничителем по току настроенном на максимальный ток равный 10 процентам емкости аккумулятора. Напряжение на выходе стабилизатора = 14.2 В. Модуль на ОУ1 — импульсный коммутатор нагрузки. Он вступает в работу при появлении напряжения на входе порядка 18 В. Вырасти оно может до этого значения, если потребители и заряд аккумулятора не выбирают производимую в данный момент мощность. Тогда коммутатор подключает в ключевом импульсном режиме резистор нагрузки, который выбирается с таким расчетом, чтобы обеспечить отбор максимальной мощности от генератора. Плавно переменным резистором снижая напряжение на выводе 4 ОУ1, открываем полевой транзистор Т4 и подключенной нагрузкой останавливаем ветроколесо.

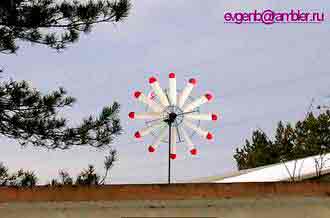

12 лопастный ветряк

С 20.12.2005 года установлен на прогон. Диаметр 3.1 метра. Редуктор 1:40. Генератор с самовозбуждением 28 В, 1000 Вт.

Евгений Васильевич снял небольшой видоролик в формате AVI. Не забудьте включить звук в проигрывателе.

Источник: http://rosinmn.ru/SAM_evgenb.html

Ветрогенератор из автомобильного генератора своими руками: технология сборки ветряка и разбор ошибок

Ветрогенераторы уже достаточно давно рассматриваются альтернативой для традиционной энергетики. Энергия ветра, преобразованная в электричество, обещает стать дешёвой, добываемой относительно просто и с малыми затратами на техобслуживание. А если брать во внимание счета, которые приходят за электричество, то в целях экономии стоит попытаться собрать собственный ветрогенератор, согласны?

Есть реальные примеры создания установок, генерирующих приличные мощности. Тем не менее, технология «ветряков» остаётся пока что за рамками поля конкурентов, способных противостоять традиционному способу добычи электричества. Почему? Давайте попробуем разобраться в этом вопросе.

В нашем материале вы найдете пошаговую инструкцию по сборке и подключению ветрогенератора. Также мы остановимся на самых распространенных ошибках, которые допускают при конструировании ветряков. Для наглядности статья сопровождается тематическими фото- и видеоматериалами.

О самодельных ветряках для дома

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить пропеллером, чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии. Правда, при условии наличия ветреной погоды.

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи.

Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п. Помимо генератора для изготовления ветряка потребуется ещё ряд комплектующих деталей:

  • винт двух- или трёх- лопастной;
  • автомобильный аккумулятор;
  • электрический кабель;
  • мачта, элементы опоры, крепёж.

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Технология сборки ветрогенератора

Оптимальной основой для генератора домашнего ветряка видится модель АТ-700, взятая от трактора серии ДТ. Правда, этот тракторный генератор в его изначальном виде рассчитан на частоту вращения ротора до 6000 об/мин. Под конструкцию домашнего ветряка такой параметр явно чрезмерный. Есть два выхода из положения:

  1. Применить какой-нибудь редуктор-мультипликатор, дающий требуемое передаточное отношение.
  2. Перемотать существующую обмотку статора АТ-700 под малые обороты.

В принципе, оба варианта модернизации прибора достижимы. Но, судя по отзывам состоявшихся конструкторов, вариант с перемоткой обмотки статора более приемлем. Тем более, если учитывать вес самого генератора АТ-700, достигающий 6 кг.

Если прибор дополнить редуктором, вес общего модуля увеличится вдвое. А это важный параметр для конструкции ветряка. Вес всегда стремятся уменьшить.

Шаг #1. Винт ветряной электростанции

Материалом для изготовления лопастей винта служит поливная алюминиевая труба (d = 200 мм) длиной 0,7 – 1,0 м. Изначально её разрезают вдоль на четыре отрезка, а затем из двух или трёх полученных частей вырезают лопасти требуемой формы.

Так как алюминий – материал, хорошо поддающийся обработке, вырезать из куска трубы нужную форму лопасти не проблема. Главное – правильно рассчитать и нарисовать шаблон.

Приготовленные лопасти будущего винта необходимо как-то скрепить и насадить на вал генератора. Эта работа более сложная, требует точного баланса и особенно при выполнении трехлопастной конструкции. Есть масса вариантов изготовления диска винта. Один из них – создание этой детали из алюминиевых пластин.

Потребуется рассчитать диаметр диска винта с учётом метровой длины лопастей. Для размаха крыла в 2 метра, расчётный диаметр диска может составлять 150-200 мм. На основании рассчитанного диаметра из листового алюминия вырезается необходимое количество круглых пластин (6-7 шт.).

Вырезанные круглые пластины накладывают друг на друга, выравнивают по кромкам и скрепляют. Для скрепления лучше всего использовать качественный эпоксидный клей. Но не исключены также иные методы крепежа.

На готовом склеенном диске необходимо в центральной точке разметить и просверлить отверстие под крепление на валу генератора. Отверстие доработать шпоночным пазом под размер шпонки, установленной на валу ротора генератора.

Приготовленный таким способом пропеллерный диск размечают под крепление лопастей. По намеченным линиям сверлят отверстия для болтов крепления кронштейнов. Эти детали тоже делаются алюминиевыми с подбором по толщине, достаточной для компенсации передаваемых усилий.

Останется приложить изготовленные ранее лопасти к диску в намеченных точках соединения, сбалансировать их на ровной поверхности и закрепить болтами.

Шаг #2. Изготовление мачты из трубы

Тракторный генератор АТ-700, оснащённый самодельным винтом, уже представляет собой реальный ветряк. С целью получения максимального эффекта от конструкции, её желательно поднять метров на 5-7 и к тому же обеспечить круговое перемещение на 360°.

Поэтому флюгер-ветряк ставят на мачту, которую проще всего изготовить на базе металлической трубы.

Мачта высотой 5-7 метров, оснащённая наверху ветрогенератором, будет испытывать значительные нагрузки. Соответственно диаметр металлической трубы нужен достаточно большой — не менее 50 мм по наружному размеру.

Крепление мачты выполняется за счёт четырёх тросовых растяжек, закреплённых сверху ближе к ветряку и растянутых в противовес друг другу.

Под верхний обрез трубы-мачты, во внутреннюю область, запрессовывается пара подходящих подшипников или крепится каким-то иным способом. Это будет опорный крутящийся блок, куда встанет флюгер с генератором и винтом. Остаётся сделать сам флюгер и установить на него всё необходимое оборудование.

Шаг #3. Как сделать алюминиевый флюгер

Флюгерную конструкцию, на одном конце которой место под автомобильный генератор с винтом, а на другом — место под «хвостовик», рекомендуется делать из лёгкого прочного материала.

Например, алюминиевая труба прямоугольного профиля подошла бы под основание в самый раз. В качестве крепежа генератора к профильной трубе удобнее применить хомуты из мягкой металлической ленты (лучше нержавеющей).

Хвост флюгера можно соорудить из того же алюминиевого листа и закрепить его к профильной трубе уголками. В точке центра тяжести, на профильной трубе, необходимо укрепить металлический штырь из нержавейки.

Эта деталь – в виде длинного болта (250-300 мм), диаметром около 30 мм (рассчитывается), проходит поперёк сквозь тело профильной алюминиевой трубы и закрепляется снизу гайкой. Поверх гайки ставится контргайка.

Диаметр резьбы болта должен быть чуть меньше внутреннего диаметра колец подшипников, запрессованных в трубе-мачте. В центре болта, по его оси, просверливается отверстие 7-10 мм. Сквозь это отверстие будет пропускаться электрический кабель от генератора и по трубе уходить вниз к месту подключения.

Шаг #4. Установка и подключение ветрогенератора

После всех описанных приготовлений (обязательно в условиях безветренной погоды) приступают к установке:

  1. На основании флюгера крепят хомутами тракторный генератор.
  2. Поднимают мачту от земли на 1,5 – 2 метра и устанавливают флюгер опорным болтом на подшипники.
  3. Одновременно пропускают кабель от генератора сквозь тело болта и дальше внутри трубы до нижней точки выхода.
  4. Также чуть ниже флюгерного основания жёстко устанавливают ограничитель, позволяющий вращаться флюгеру на 360° в одну или другу сторону, но не более того.
  5. Поднимают мачту окончательно и укрепляют тросовыми растяжками.
  6. Подключают концы кабеля к приёмному устройству (обычно через контроллер к аккумуляторной батарее).

На этом конструирование ветрового генератора можно считать завершённым. Однако есть ещё масса отдельных деталей процесса, с которыми придётся столкнуться в период применения устройства.

Эти детали связаны уже с автоматикой, регулирующей накопление и распределение энергии. Такие устройства как контроллер заряда, инвертор тока и прочие, являются обязательными компонентами ветровых генераторов.

Разбор ошибок конструирования

Сборка ветрогенератора в бытовых условиях собственными руками – дело, конечно же, не безошибочное. Даже в конструкциях промышленных ветряков инженерами допускаются ошибки. Но на ошибках учатся, о чём подтверждают вполне состоявшиеся бытовые конструкции.

Итак, среди ошибок при устройстве бытовых ветряных генераторов часто фигурирует такая деталь, как отсутствие в конструкции генератора модуля торможения. Стандартное исполнение таких приборов (автомобильных или тракторных) такой детали не предусматривает. Значит, генератор необходимо дорабатывать.

Однако не каждому «конструктору» хочется заниматься этим тонким делом. Многие игнорируют эту деталь, надеясь на «авось».

Как результат – при сильном ветре винт раскручивается до неимоверно высоких скоростей. Подшипники генератора не выдерживают, разбивают посадочные места алюминиевых крышек. Происходит клин ротора.

К этой же теме относится недоработка, связанная с отсутствием ограничителя поворота флюгера. Нередко этот компонент попросту забывают установить и вспоминают только тогда, когда потоки ветра начинают раскручивать «петушка» вокруг своей оси, как юлу в передаче «Что? Где? Когда?». Результат плачевный.

Минимум ущерба – перекручивание и обрыв электрического кабеля, а в тяжёлых случаях – разнос всей конструкции.

Другая примечательная ошибка сборки – неправильный расчёт точки центра тяжести на основании флюгера. В этом случае устройство какое-то время может функционировать нормально. Но со временем образуется перекос на подшипниковом узле, свобода вращения ограничивается, эффективность конструкции по отдаче энергии резко снижается.

Нередко током, полученным от генератора, пытаются напрямую питать аккумуляторную батарею. Совсем скоро начинают удивляться – почему аккумулятор не держит заряд или обнаруживают пробой 2-3 банок.

Это банальная и естественная ошибка, так как в любом случае заряд АКБ должен проходить в условиях определённых токов и напряжений. Здесь нужен контроль этого процесса.

Выводы и полезное видео по теме

Даже обычный электрический шуруповёрт может стать ветряком, если знать основы устройства ветрогенератора.

Интерес к ветрогенераторам не снижается. Напротив, этот вариант добычи электрической энергии всё чаще рассматривается на уровне владельцев загородной недвижимостью. Очевидно, если совмещать сразу несколько видов энергии – ветра, солнца, гидротурбин или атомных станций, такое совмещение может дать экономический эффект. При этом риски пользователя остаться без электричества сводятся к нулю.

Источник: http://sovet-ingenera.com/eco-energy/generators/vetrogenerator-iz-avtomobilnogo-generatora-svoimi-rukami.html

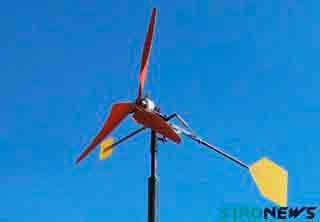

Ветряк из автомобильного генератора

Самодельное ветровое устройство, как основной источник электроэнергии в доме

Перед тем как начать строить самодельную ветряную электростанцию, на базе автогенератора, необходимо выполнить очень важную и кропотливую работу, суть которой состоит в переделке самого автомобильного генератора. Сам процесс изменения этого устройства нужно разбить на несколько шагов.

  • 1-й шаг. Состоит из изготовления нового вала из немагнитного материала по образцу старого (например из титана).
  • 2-й шаг. Заключается в перемотке статора автогенератора, где увеличивают количество витков в 5-7 раз, а диаметр провода уменьшают. Это делается для увеличения генерации энергии на малых оборотах. Автогенератор при работе в автомобиле развивает обороты до 6000, ветряк же выдает не более 600.
  • 3-й шаг. На этом шаге необходимо изготовить новый ротор из алюминиевой болванки и напрессовать ее на новый вал. На самом ново-изготовленном роторном устройстве нужно сделать выборку под бандажные кольца и постоянные магниты.
  • 4-й шаг. Это последний шаг, где устанавливаются бандаж, который можно сделать из обычной водопроводной трубы, и садят на эпоксидный клей парное число неодимовых магнитов. Их можно найти и купить в интернете. Магниты устанавливаются с небольшим смещением, чередуя полюса.

Следующим этапом изготовления ветряка из автомобильного генератора, станет определение мощности ветровой установки.

Экономический расчет по сбережению электричества в частном доме

Чтобы выполнить расчет, в первую очередь, нужно определить саму мощность самодельной ветровой установки. Для этого необходимо суммарное значение площади лопастей умножить на коэффициент ветроиспользования 0,6 (при вращении винта перед ним создается воздушная подушка, которая не позволяет полностью использовать энергию ветра). Дальше полученное число еще раз умножаем, но уже на скорость ветра в третьей степени (средняя скорость ветра составляет 5 м/с). Идеальным вариантом значения мощности, которое будет иметь проектируемый ветряк из автомобильного генератора, является 3 кВт/ч.

Устройство с такой мощностью спокойно обеспечит на 100% необходимой электрической энергией потребителя, нагрузка которого составляет в среднем 3кВт. Но это идеальный вариант, при наличии ветра с необходимой высокой скоростью, идеального генератора с минимальными потерями. Поэтому для исключения неблагоприятных погодных условий для выработки собственной электроэнергии необходимо построить целую собственную сеть, способную компенсировать киловатты за счет их накопления.

Принцип действия самодельного ветрового устройства на базе автомобильного генератора.

Принцип работы этого устройства очень прост. Ветер нужной скорости воздействует через лопасти на автомобильный генератор, заставляя его крутится. В процессе вращения генерирующего устройства вырабатывается электрический ток, поступающий к нагрузке потребителя через инверторное устройство.

Стоить отметить очень важную деталь в работе ветрового устройства – это наличие флюгера, который обеспечивает вращение лопастей по ходу ветра.

Конструкция ветровой установки на базе автомобильного генератора.

Для того чтобы сделать ветряк из автомобильного генератора в конечном его виде, необходимо набраться немного терпения и разбить сам процесс на два этапа:

  • 1-й этап – изготовление лопастей. Этот элемент можно изготовить из ПВХ трубы, диаметр и размер которой должен соответствовать рассчитанной необходимой площади лопастей исходя из выше указанной формулы. Саму трубу необходимо разрезать на три равных частей по ее длине. Из полученных частей вырезаются лопасти, по форме которые должны быть трапецеидальными. Полученные элементы вращения крепим на основание. Само основание можно сделать из старой циркуляционной пилы, сточив для этого дела ее зубья. Полученный пропеллер необходимо закрепить на вал генератора.
  • 2-й этап – сборка полной конструкции поворотной части ветровой установки. На этом этапе нужно взять квадратную трубу 20*25мм, которую с одной стороны необходимо разрезать вдоль и в полученный прорез вставить флюгер, сделанный из листового металла, любой формы. На другую сторону трубы, с помощью хомутов крепится генератор с пропеллером.

Стоит запомнить, что автомобильный генератор, для достижения нужных результатов, должен быть с мощного авто или трактора, в комплекте с аккумулятором и его релейными устройствами. Поднимать ветряк нужно как можно выше. Скорость ветра линейно зависит от высоты подъема. Постарайтесь устанавливать ветрогенератор на возвышенности или в степных районах с минимальной застройкой.

В принципе ветровая установка готова. Остался контроллер, аккумуляторы, инвертор и вперед, но это тема для отдельной статьи.

Источник: http://stronews.ru/vetryak-iz-avtomobilnogo-generatora/

Как собрать самодельный ветрогенератор из автомобильного генератора

Ветрогенератор из автомобильного генератора

Погодные условия и большие запасы разнообразных энергоносителей на территории России сильно ограничивают возможность развития ветроэнергетики. Но если ветряные электростанции, используемые для нужд промышленности, в нашей стране являются редким зрелищем, то небольшие ветрогенераторы встречаются достаточно часто. Их можно использовать, в частности, для выработки электроэнергии в загородных домах. Платить немалые деньги за готовый ветрогенератор для подобных целей далеко не лучший вариант инвестиций, а вот самостоятельно собрать миниатюрную ветряную электростанцию вполне возможно. Необходимо только определиться какой именно генератор вы хотите использовать на вашем участке.

Одним из самых распространенных является ветряк, переделанный из автомобильного генератора. Для подобной переделки подойдет генератор от любого автомобиля или даже трактора. Если у вас нет подходящего генератора, то вполне можно приобрести генератор бывший в употреблении.

Этапы переделки автомобильного генератора для ветряка

Первым этапом станет разборка генератора и вынимание ротора. После этого нужно снять обмотку и установить на ее место магниты. Лучше использовать неодимовые магниты, что позволит отказаться от применения редуктора, который сделает ваш ветряк из автогенератора слишком тяжелым.

Схема ветряка из автогенератора

Для неодимовых магнитов потребуется новый ротор. Чтобы его изготовить, нужно сначала сделать алюминиевую болванку, на которую и будут крепиться магниты, и прикрепить к ней бандаж из стальной трубы. После этого необходимо установить магниты, не забывая изменять полярность. Одним из вариантов установки магнитов является просто приклеить их, используя суперклей. Для недопущения залипания магнитов их надо устанавливать со скосом.

Следующим этапом станет перемотка статора с использованием более тонкого провода, что уменьшит выходное напряжение.

Осталось только изготовить лопасти и сбалансировать их, после чего ваш самодельный ветряк из автомобильного генератора готов к установке и подключению к аккумуляторам. Существует множество вариантов изготовления лопастей из самых разнообразных материалов (фанеры, металлических труб, прочного пластика и т.д.). Выбор будет зависеть от того, какой именно материал находится у вас под рукой.

Источник: http://energorus.com/kak-sobrat-samodelnyj-vetrogenerator-iz-avtomobilnogo-generatora/

Самодельный ветрогенератор из генератора от трактора

Ветрогенератор из генератора Г 700 от трактора: фото сборки с описанием переделки тракторного генератора.

В качестве ветрогенератора для зарядки аккумуляторов автор решил использовать тракторный генератор.

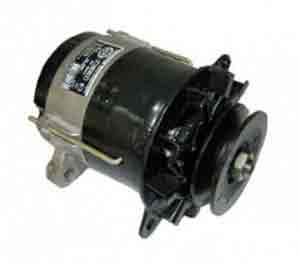

Генератор Г 700 имеет следующие характеристики:

  • Номинальное напряжение – 14V.
  • Номинальный ток – 50А.
  • Номинальная частота вращения – 5000 оборотов в минуту.
  • Максимальная частота вращения – 6000 оборотов в минуту.
  • Масса – 5,4 кг.

Сам по себе тракторный генератор высокооборотный, выдаёт зарядку на аккумулятор при более 1000 оборотов в минуту, для ветряка он конечно без переделки не подойдёт. Поэтому генератор понадобилось доработать чтобы он мог заряжать аккумулятор при более низких оборотах ротора.

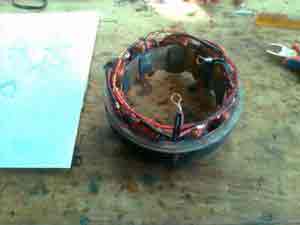

Статор был перемотан по 80 витков на каждую катушку проводом 0,8 мм, катушка возбуждения электромагнитов перемотана и увеличена на 250 витков таким же проводом. Дополнительно было использовано 200 метров провода (на перемотку статора и домотку катушки).

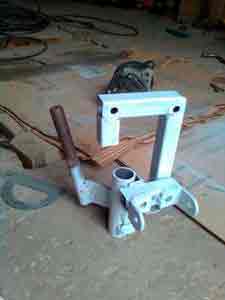

Было сварено крепление под генератор из профильной трубы, сделана защита от ураганного ветра — складывающийся хвостовик который одевается на шкворень.

При выборе винта, было решено изготовить сначала двухлопастную конструкцию с диаметром винта 1360 мм. Лопасти вырезаны из алюминиевой тубы сечением 110 мм, и раскатаны, длина каждой лопасти по 630 мм.

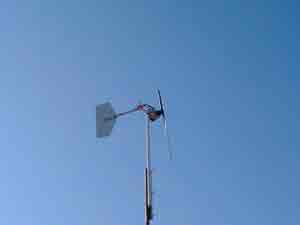

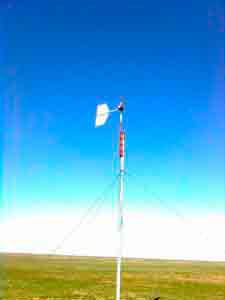

На фото: ветроустановка автора.

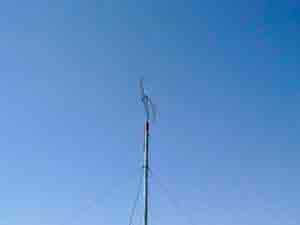

Ветрогенератор установлен на мачту высотой 5 метров, здесь автор отказался от токосьемных колец, провод генератора пущен внутри трубы мачты.

Мачта закреплена растяжками из троса на высоте 4 метра.

Процесс зарядки аккумулятора ветрогенератором уже начинается при скорости ветра 3,5 м/с.

4 м/с – 300 об/мин.

7 м/с – 900 об/мин, генератор выдаёт около 150 Ватт.

15 м/с – скорость вращения винта достигает 1500 оборотов в минуту, и ветрогенератор выдаёт около 250 ватт. Таких показателей вполне хватает для зарядки автомобильного аккумулятора.

Далее автор решил усовершенствовать свою установку и увеличить обороты переделкой двухлопастного винта в однолопастный.

Преимущество винтов с одной лопастью в их высоком коэффициенте использования энергии ветра, однолопастный винт при одинаковой скорости ветра вращается в два разы быстрее чем винт с 3 лопастями.

Но изготовить однолопастный винт не так, то просто, его нужно правильно отбалансировать, иначе сильные вибрации быстро разрушат подшипник генератора, что приведёт к его преждевременной поломке.

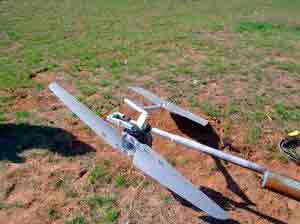

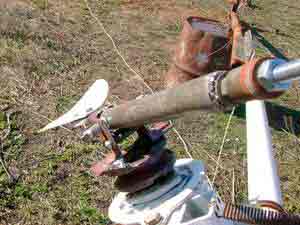

Лопасть такого винта закреплена на трубке с противовесом и вся конструкция работает по принципу коромысла.

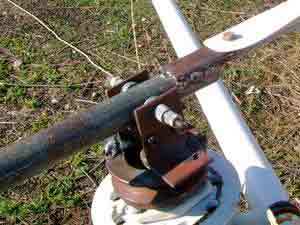

На фото показан противовес.

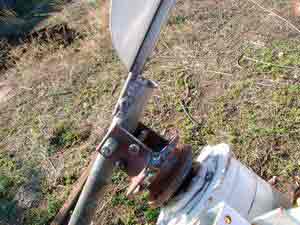

Крепление под балку лопасти приварено прямо к шкиву генератора, в балке просверлено отверстие под шпильку М6. В креплении вставлены две шпильки ограничители, чтобы винт не цеплял мачту.

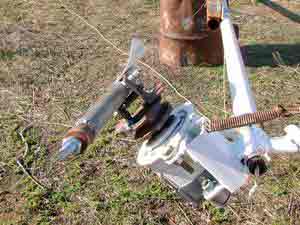

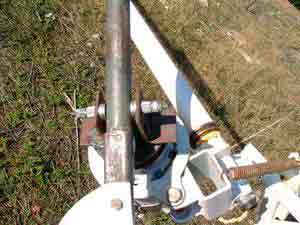

На фото показано крепление винта на шпильке М6, винт может свободно отклоняться от оси на 15 градусов.

При вращении винт с одной лопастью может отклоняться от оси что позволяет ему более мягко реагировать на повороты ветроустановки.

При ураганном ветре хвостовик поворачивается и вырывает винт из воздушного потока.

Конструкция опробована автором и показала хорошие результаты, при правильной балансировке винта скорость вращения вала генератора значительно увеличивается, соответственно и генератор вырабатывает больше энергии даже при слабом ветре.

Источник: http://fotostroy.ru/samodelnyi-vetrogenerator-iz-generatora-ot-traktora.html

Ветряк своими руками за 150$

Недавно у меня возникла идея вырабатывать свою электроэнергию для дома. Это не было большой необходимостью, но мой интерес возрос к данной теме когда я прочитал статью про сборку ветряка с мотором от беговой дорожки и ПХВ-труб. Предварительно прикинув по расходам – получалось около 150-200$ на ветряк, который мог бы вырабатывать приблизительно 50-250 Ватт электроэнергии (это выходит значительно дешевле, чем использовать солнечные батареи при той же выходной мощности). И в этой статье я поделюсь с вами моим опытом изготовления ветряка своими руками.

Видео

Перед тем как рассказать об изготовлении, посмотрите видео моего ветряка в действии. На видео показаны различные конфигурации лопастей.

Конфигурация с длинными и тонкими лопастями (наилучшее решение)

Шестилопастная конфигурация (маленькая скорость при старте и большой вращающий момент)

Конфигурация с широкими лопастями (хороший старт, но очень медленно крутится)

Как работает ветряк?

Любой ветряк, независимо от его размеров и предназначения, работает согласно следующим принципам:

Дует постоянный ветер.

Флюгер (хвост ветряка) поворачивается по ветру.

Лопасти, соединенные с генератором (напрямую или через редуктор) под силой ветра заставляют его вращаться.

Из-за вращения, генератор вырабатывает электричество.

Звучит не так уж и сложно, не правда ли? Итак перейдем к конкретике.

Инструмент

Для изготовления ветряка не нужен какой-либо специализированный инструмент. Я использовал следующие инструменты:
— ножовка
— дрель и сверла для нее
— рулетку
— разводной ключ
— газовый ключ
— транспортир
— наждачку (разной зернистости)

Необходимые детали

Моей задачей было сделать ветряк с минимально возможными затратами (т.к. я студент и ограничен в финансах). Итак, я взял готовое решение изготовления простого ветряка с интернета и еще больше упростил его. Все необходимые запчасти можно купить на любом строительном рынке или в магазине. Многие, возможно окажутся в вашем гараже или сарае.

Итак, вот что я использовал:
— лист металла 25х35см
— 1/4″ х 25 см трубку
— 1/4″ фланец
— 20-25мм квадратную трубу L=1м
— диск от пилы (для хаба)
— штифт (для соединения диска с осью мотора)
— два автомобильных хомута
— 8″ x 4″ ПХВ труба
— 30″ x 8″ ПХВ труба
— DC-мотор (генератор)
— болты, шайбы, гайки
— саморезы по металлу
— диоды на ток 10-40А (можно и больше)

Достать эти запчасти нет никаких проблем, кроме моторчика. Из интернета, наиболее популярным является вариант использования мотора фирмы «Ametek» от старых магнитофонов. При подборе генератора (мотора) выбирайте те, у которых наибольшее кол-во вольт на оборот. К примеру, моторчик «Ametek», который я использую выдает 30В при 325 об/мин, т.о. он прекрасно подходит для использования его в качестве генератора в ветряке. Также имейте в виду, что нужен моторчик не менее 12В, для инвертора или зарядки аккумулятора. В моей конструкции, при хорошем ветре, обороты легко достигают значений в 300-400 об/мин.

Изготовление лопастей

Самой важной частью ветряка вероятно являются лопасти. Большинство, делают их из дерева или композитных материалов (стеклоткань и эпоксидка). Но я думаю, что реально их сделать из обычной водопроводной ПХВ-трубы (по эффективности они будут ничем не хуже). Перед тем как продолжить, немного теории о лопастях ветряка…
— чем длиннее лопасти, тем легче они крутятся в слабый ветер, но у них будет низкая скорость вращения.
— на концах лопастей вращение будет больше чем у основания, поэтому необходимо рассчитывать отношение скорости вращения лопастей к скорости ветра (TSR) при их изготовлении (например старые ветряные мельницы круглый год вращаются с постоянной скоростью 40 об/мин.)
— мощность, которую можно получить из энергии ветра, равна скорости ветра в третьей степени. Т.е. P=k*v^3, где k-постоянная ветряка, v-скорость ветра.
— согласно закону Беца, только

59.3% энергии можно получить от ветра. Т.е. в реальности наша формула примет вид: . P=0.593*k*v^3, где k – потери в ветрогенераторе на механические трения и т.п.
— чем выше ветряк установлен над уровнем земли, тем большее мощности можно извлечь из энергии ветра (рекомендуют 6-15 метров, но я установил на высоте 4 метра).

Сами лопасти изготовить из трубы очень легко. Нужно разрезать ПХВ-трубу на 3 секции: две по 150 град. и одна секция 60 град. (Я попытался изобразить это на рисунке очень приблизительно, в моей любимой CAD-программе –MS Paint 🙂 ). Красные линии – это лини реза. Чтобы удобнее было видеть линию реза по всей длине, рекомендую наклеить изоленту, скотч или просто бумагу. Из отрезка трубы 150 град. получатся широкие лопасти, которые будут легко крутиться в слабый ветер, но медленно. Опытным путем вы сами можете подобрать оптимальный угол, исходя из практики, он находится где то между 75-150 град. Для начала вырежьте широкие лопасти, а потом если нужно будет, то подрежьте их сделав более узкими. И запомните: «Семь раз отмерь – один раз отрежь».

После того, как все вырезано, я скруглил края. Если следовать аэродинамике, то нужно скруглить главную кромку и выровнять заднюю, но на практике, при использовании ПХВ-трубы я не увидел никакой разницы. В общем, вы можете сделать лопасти как эти (см. рис.)…

Изготовление узла крепления лопастей (Хаба)

Следующей задачей является изготовления узла крепления лопастей (ступица винта, хаб). Существует много различных способов изготовления. Я рекомендую сделать его из диска для пилы, его легко можно найти и он легко поддается сверлению. При помощи дрели просверлите 3 группы отверстий (по 2 в кадой) со смещением в 120 градусов (здесь вам может понадобиться транспортир). Расстояние в группе между двумя отверстиями – 1 дюйм (см. рис.).

Если в качестве хаба вы тоже планируете использовать диск от пилы, то не забудьте сточить все зубья на нем, иначе если он по какой-либо причине оторвется, то может нанести вред вам и окружающим.

После того, как все просверлено и мы уверены в надежности и безопасности хаба, то можете прикрутить лопасти к нему при помощи болтов и гаек. Обязательно поставьте гроверную шайбу или используйте гайку с уплотнителем.

Изготовление флюгера и шарнира для поворота

Теперь мы должны изготовить поворотную платформу, на которой будет установлен наш генератор. Для этого используем квадратную трубу, кусок ПХВ-трубы, фланец и небольшой лист металла. На рисунке ниже, можно посмотреть примерный набросок, как это будет выглядеть.

В первую очередь из куска железа необходимо вырезать хвост ветряка (флюгер). Форма не сильно важна и служит в основном для придания эстетического вида.

Далее, вдоль квадратной трубы мы делаем пропил (легче это сделать болгаркой). Длина не сильно важна, я рекомендую 20-25 см. Затем вставляем в прорезь наш флюгер и сверлим сквозные отверстия в трубе и листе. Закрепляем болтами.

Также необходимо предусмотреть какой-нибудь чехол для генератора, от непогоды. Для этого мы также используем пластиковую трубу. На рисунке ниже я думаю понятно как это будет выглядеть (боковое отверстие служит для электрических выводов).

Затем все красим и собираем до кучи. Прикрепляем мотор и чехол для него, к трубе хомутами. Снизу трубы, ближе к мотору, устанавливаем фланец и крепим его саморезами.

Изготовление мачты

Любому ветряку необходима мачта (башня). Я изготовил ее из ПХВ-труб и различной фурнитуры для пластиковых труб. Для моей мачты понадобились: 1” ПХВ-труба, муфта для нее, 3 Т-образных отвода.

Мачта проста в изготовлении и получилось что-то похожее на это:

Далее, сажаем всю нашу конструкцию на получившуюся мачту.

Ветряк готов

Осталось только посадить наш хаб с лопастями на вал мотора и наш самодельный ветряк готов!

На рисунке ниже вы можете увидеть экспериментальную конструкцию с шестью лопастями. Она вращается практически в безветрие, но обороты не превышают 100 об/мин.

В батарейном отсеке, питание подается параллельно с солнечными батареями. Я использую 2 аккумулятора. Можно использовать обычные автомобильные аккумуляторы. Не забывайте припаять диоды между аккумуляторами и генератором ветряка, иначе ток от аккумуляторов пойдет в генератор.

В ходе экспериментов выяснилось, что более тонкие лопасти лучше работают при моих ветровых условиях. Поэтому я использовал большие белые лопасти (см. предыдущие фотографии) немного обрезав их. Результат — возросла скорость вращения (см. самое первое видео).

Источник: http://cxem.net/greentech/greentech4.php

Моя попытка сделать ветрогенератор из Генератора 461.3701

Показать панель управления

  • Опубликовано: 3 июн 2015
  • Скоро новый год , товары из Китая дешевле чем у нас, не верите? посмотрите мои ссылки :
    Гирлянды 10 м цветные или одного цвета тут : vid.io/xouz Светодиодное оформление для любого праздника из Китая : vid.io/xouw Оформление для елки звезда 30 штук — vid.io/xouj Куча разных вещей для нового года — vid.io/xouO Покупайте заранее чтобы новый год был красочней **
    #пелинг #peling#peling1#diy
    Моя попытка сделать ветрогенератор из Генератора 461.3701, сразу скажу что закончилось все банальной перемоткой, так как я не нашел схему включения данного генератора.
    Тема на сайте : peling.ru/moya-popyitka-sdelat-vetragenerator-iz-generatora-461-3701/
  • Наука и техника
  • для ветряка461.3701Генератораmagnetliterature subjectelectric generatorinventionасинхронногопеределка двигателямагнитыветрякneodymium magnetгенератор для ветрякасамодельный ветряксвоими рукамиэнергия ветраветрогенераторыгенераторветряк своими рукамиветрогенератор своими рукамиСамодельный генератор для ветрякаСила магнитаветрогенераторсхема генератора

Комментарии • 8

это 3х фазный,на 700Ватт,какой звездой?темнота. после слов»заряжало магниты» дизлайк каналу,ты не темнота,ты бездарь. это генератор с самовозбуждением,имеет встроенные в якорь магниты. бля!снимать на ютуб научился,а узнать что за гена нет. «диванный «конструктор..

+peling точка ru сам иди на хер!если ничего не знаешь,но так немного поясню по делу,гена тракторный,первая модель,3х фазный 14Вх50А,максимальная 700Ватт,модификация одна,применялся на первых ваз2108,позже разработали пятифазный 14Вх70А,т.е.1000Ватт и 14Вх90А,более крупных габаритов,про такие же на 24В промолчу,все гены данной модели имели слабомагнитный якорь и безколекторную схему возбуждения,и легко возбуждались на малых оборотах(что важно на низкооборотистых дизелях) и без применения АКБ,для применения на жигулях применялась накладная лобовина,типоразмер соответствовал жигулёвскому,поэтому многие автолюбители заменяли штатные,14Вх42А и 14Вх55А на такие модели!понятно пояснил?а теперь для «опытных бездарей» вроде тебя,я сам занимался в КБ разработкой и доработкой конструкции этих генераторов 30 лет назад,и НЕ ТЕБЕ МЕНЯ УЧИТЬ,сынок,удачи!

И давай теперь по делу это генератор от трактора с якобы самовозбуждением, но чтобы самовозбуждение было надо подать питание от аккумулятора на катушку, которая зарядит положительно и отрицательно стальные сердечники ротора.
Ротор тут без магнитов, а значит напряжение для возбуждения ему надо. Отсюда опыт по его применению у меня не удался. Дабы потребляет он дохера если не вывести на нормальные обороты а значит для ветряка без доработки он не подойдет.
И генератор тут на 1000 ватт!

Иди на хер! Ролику херова туча лет а не снят он вчера и в то время подобных роликов не было а тем более опыта, бездарь!

9 катушек и 12 магнитов это мало для диаметра ротора по-моему 120 мм.Делай аксиальник и незаморачивайся.

Нихрена ты снкго не возьмет,если речь идет о тихоходном гене на валу с винтом.уже пройденный этап че я токо с ним не делал,и ротор точил под неодимы и перематывать.ему нужны обороты

Это тракторный генератор индукторного типа.Полюсов там 12.На ротор установлены постоянные магниты для самозапуска генератора.Подключать следует без реле-регулятора.У меня работает ветряк с такого типа генератором(15.3701) без перемотки.Только обмотки подключены с треугольника в звезду.Зарядка примерно 550об/мин(у генератора 46.3701-при 630об/мин.Мультипликатор 1 к 5.Мне интересна тема перемотки статора,чтобы получить зарядку акб хотя бы при 200-250 об/мин.Как выбрать сечение провода и количество витков?Моя почта:igormyts69@gmail.com

для этих генераторов вроде нужны обороты от 800 об/мин. для ветряка это кажется много.

Источник: http://ru-clip.net/video/34XuBzdvoFE/%D0%BC%D0%BE%D1%8F-%D0%BF%D0%BE%D0%BF%D1%8B%D1%82%D0%BA%D0%B0-%D1%81%D0%B4%D0%B5%D0%BB%D0%B0%D1%82%D1%8C-%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D0%B8%D0%B7-%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80%D0%B0-461-3701.html

МЫ НАШЛИ ЛУЧШЕЕ СРЕДСТВО ПРОТИВ РЖАВЧИНЫ!

Показать панель управления

  • Опубликовано: 27 окт 2018
  • Сотрудничество — slivkivideos@gmail.com
    Instagram — instagram.com/slivki_kuki/
    Группа ВК — vk.com/slivkishow
    music: epidemicsounds.com
  • Развлечения
  • ржавчинасредствокоррозиялайфхакуксусколакетчупэкспериментсливки шоуslivki show

Комментарии • 5 545

Спасибо за отличное и развлекательное видео!

Уксус + кетчуп + лимонный сок
Эта жижа уберет всю ржавчину за 1 минуту

У кетчупа Heinz в основе уксус, поэтому он так хорошо справился.

*Я ахренел када узнал что кетчуп снимает ржавчину?!*

3:20 кто услышал вот это поворот тот ставит лайк под видео

3:19 прислушайтесь и услышите (Вот это прикол )

3:19 Вот это прикол 😀

Сейчас по смотрят производители уксуса и поднимут цену

Смотрите также:
31.10.2018

Моя солнечная электростанция 1кВт*ч Контроллер использовал простой дешевый ШИМ на 24вольта 20А. Вся солнечная электростанция выдавала до 230ватт*ч. Теперь установил 6 панелей 50ватт*ч и 2 панели 100ватт*ч. Общая мощность этих панелей составила 500 ватт*ч. Панели кстати...

31.10.2018

Как сделать ветрогенераторы своими руками на 220в Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку...

31.10.2018

Солнечный коллектор из бутылок Солнечный водонагреватель из пластиковых бутылок Солнечный проточно накопительный водонагреватель из пластиковых бутылок Как то в одной радиопередаче не помню уж какой радиостанции, промелькнуло сообщение, о том, что один китаец сделал...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
