Ветрогенератор своими руками

Как сделать ветрогенераторы своими руками на 220в

Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку которых полагается получать разрешение. Да и не на всяком подворье вообще имеет смысл устанавливать дорогое оборудование. Высокая стоимость электроэнергии, нестабильность наших энергосетей, отсутствие электропитания на выделенном или купленном земельном участке и неизбывная тяга народа к техническому творчеству заставляет смекалистых и рукастых искать альтернативные пути получения электроэнергии. В этой статье мы расскажем, как сделать ветрогенераторы своими руками на 220в, используя подручные материалы.

Из чего мастерить и сколько это стоит

У хозяйственных людей всегда есть запас железок и агрегатов, добытых из списанного оборудования и приборов. А если в распоряжении умельца имеется бокс в гаражном кооперативе, то местная автосвалка может оказаться кладезем, где будут добыты многие полезные детали устройства для получения возобновляемой энергии. Ветрогенератор будет работать не только как источник электроснабжения, но и как зарядная станция. Неиспользованная в данный момент энергия будет запасаться в аккумуляторе, самом дорогостоящем элементе системы. Нам нужен довольно мощный. Отлично подойдёт от трактора «Беларусь». Стоимость — как договоришься. За исключением аккумулятора, нам пришлось потратить около 75 usd на детали для блока управления и инвертор.

Заводских ветрогенераторов небольшой мощности (300 Вт) у нас не продают. Самые маломощные — 750 Вт. Российские ветряки обходятся примерно в 1500 usd за 1 кВт, китайские — в 1000. Причём, это только сам ветрогенератор, без контроллера, мачты, аккумуляторных блоков и инвертора. Вот и считайте.

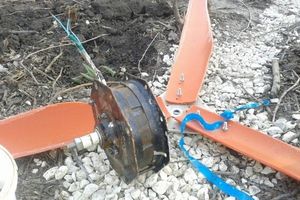

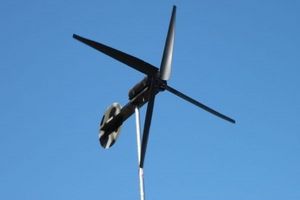

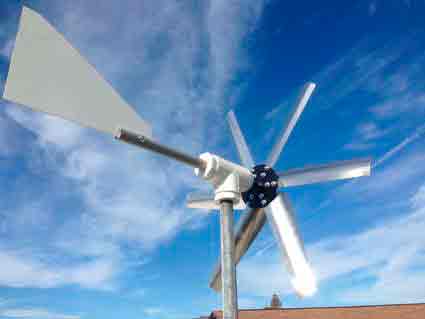

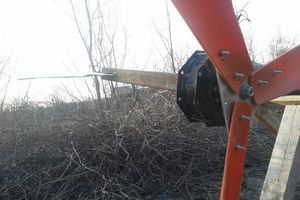

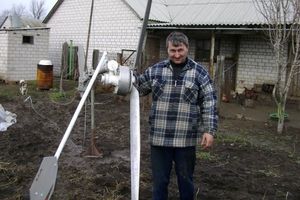

Мы решили изготовить ветряк своими руками с горизонтальной осью вращения и лопастями диаметром 1,8 метра. Номинальная мощность — 300 Вт. Конечно, это немного. Но расчёт показывает, что для достижения хотя бы 1 кВт при среднегодовой скорости ветра в Беларуси диаметр «пропеллера» должен составлять не меньше 4 метров. Нет, на наших шести дачных сотках такой агрегат просто не поместится. Тем не менее 300 Вт хватит на полное и достаточно яркое освещение, если использовать светодиоды. Или на компьютер, телевизор, даже с неярким светом. Достаточно и для однокамерного холодильника, но всё остальное придётся отключить. Подобный компактный ветрогенератор для дома сможет поддержать работоспособность котельной в период отключения линии подачи электроэнергии. Одним словом, парочки подобных ветряков с аккумуляторными батареями хватит для электроснабжения дачи или скромного дома в обычном режиме, без излишеств в виде электроплиты или СВЧ.

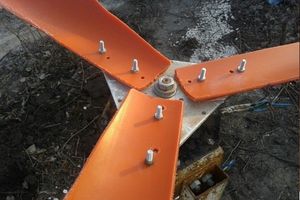

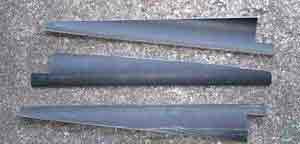

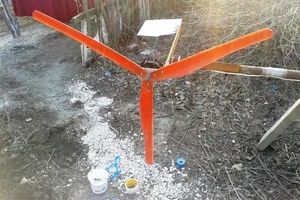

Мы решили сделать их побольше, шесть штук. Использовали алюминиевый лист 2 мм, для снижения веса. Лопасти через приклёпанные втулки закреплены на шпильках. Те, в свою очередь, вкручиваются в центральное колесо с контргайками. Это удобно, можно менять поворот лопастей, при необходимости быстро разобрать конструкцию. Размер лопасти 650 х 120 мм, прокатана лопатка со смещением оси 10 градусов. Поворот лопасти к оси вращения определяли эмпирическим путём, самый эффективное значение оказалось примерно 12 градусов.

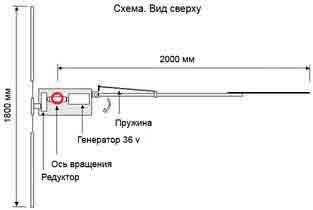

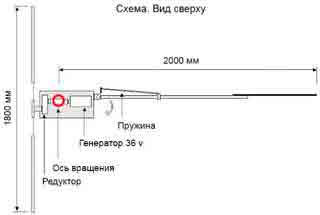

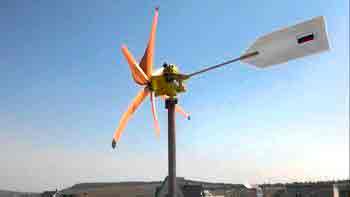

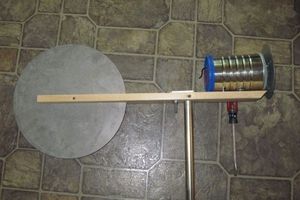

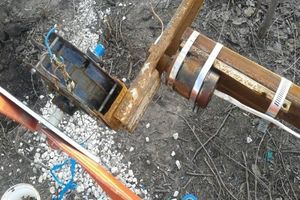

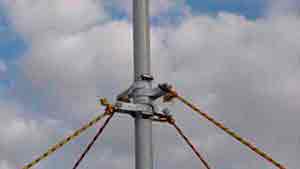

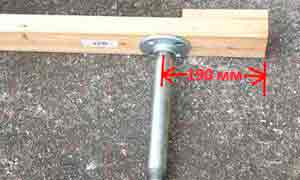

Хвост и мачта

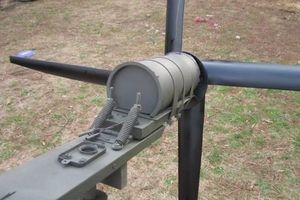

Хвост подпружинен, это хорошо видно на фото. Трубки каркаса установлены шарнирно, плоскость хвоста имеет размеры 600 х 400 мм. Ось поворота ветряка смещена относительно оси симметрии пропеллера на 100 мм. Узел поворота выполнен с применением ступичного автомобильного подшипника. Такая конструкция способствует тому, что при увеличении скорости ветра выше расчётной ветроколесо само уходит в сторону. Мачта высотой 5,5 метров изготовлена из стальной трубы. Установку такого размера можно поставить на крепкую крышу, больших размеров — нет.

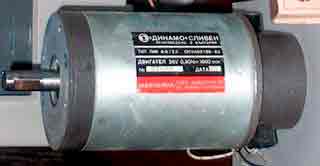

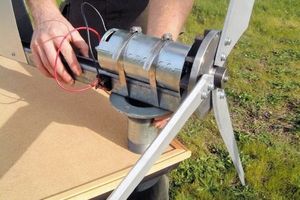

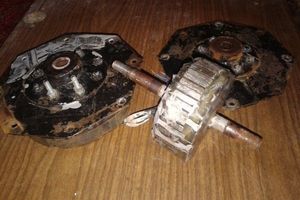

Перед генератором установили повышающий планетарный редуктор непонятного происхождения. Желательно, чтобы передаточное число было 1:15. В качестве генератора использовали электродвигатель от ленточного накопителя данных. Мотор постоянного тока со статором на постоянных магнитах 36 В, 300 Вт. Кабель спрятан внутри мачты.

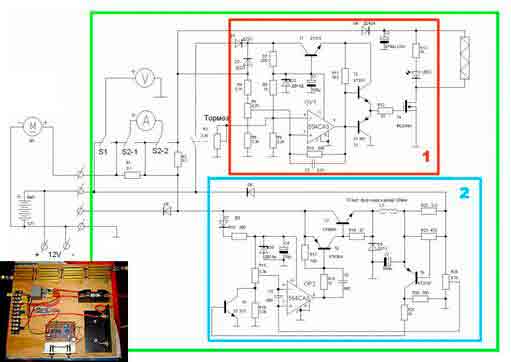

Блок управления

Блок управления стабилизирует напряжение зарядки аккумулятора, ограничивает значение тока максимально допустимыми значениями, стабилизирует нагрузку генератора при отсутствии потребителей и полностью заряженном аккумуляторе. Мы выбрали схему, в которой блок состоит из двух модулей.

  • Модуль 1 — импульсный стабилизатор напряжения, ограничение по току 10% ёмкости аккумулятора, напряжение на выходе —14,2 В.
  • Модуль 2 — импульсный коммутатор нагрузки. Когда мощность ветрогенератора не используется, а напряжение на входе достигает 18 V, коммутатор подключает резистор нагрузки в импульсном режиме, осуществляя максимальный отбор мощности.

Электропитание потребителей 220В осуществляется через простенький автомобильный инвертор, в части освещения планируем полностью перейти на светодиоды и отдельную сеть с напряжением 12В.

Практика показала, что построить работоспособный ветряк своими руками вполне реально. Обслуживания, по крайней мере, он не требует, а электричество исправно вырабатывает. Пусть в небольших количествах, зато практически бесплатно. Если в европейских странах существует возможность выдачи излишек в сеть, то в нашей стране, к сожалению, случаи выдачи эл. энергии в сеть физическими лицами не встречались.

Тем, кто всерьез решил сделать ветрогенератор своими руками на 220в, будет полезна вот эта литература. Книга называется “Как сделать ветроэнергетический агрегат”, сама книга не нова, зато очень все доступно изложено.

Еще одна статья, посвященная самостоятельному изготовлению ветряка, на этот раз вертикального типа.

Источник: http://www.energya.by/dachnyiy-vetrogenerator-svoimi-rukami-iz-podruchnyih-materialov/

Как сделать ветрогенератор своими руками: устройство, принцип работы + лучшие самоделки

Сложно не заметить, насколько стабильность поставок электроэнергии загородным объектам отличается от обеспечения городских зданий и предприятий электроэнергией. Признайтесь, что вы как владелец частного дома или дачи не раз сталкивались с перебоями, связанными с ними неудобствами и порчей техники.

Перечисленные негативные ситуации вместе с последствиями перестанут осложнять жизнь любителей природных просторов. Причем с минимальными трудовыми и финансовыми затратами. Для этого нужно всего лишь сделать ветряной генератор электроэнергии, о чем мы детально рассказываем в статье.

Здесь подробно описаны варианты изготовления полезной в хозяйстве системы, избавляющей от энергетической зависимости. К тому же ветрогенератор, своими руками сооруженный согласно нашим советам, поможет существенно сократить ежедневные расходы.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Никакого налогообложения производства электроэнергии, которая расходуется на обеспечение собственных бытовых нужд, не предусмотрено. Поэтому маломощный ветряк можно смело устанавливать, вырабатывать с его помощью бесплатную электроэнергию, не уплачивая при этом государству никаких налогов.

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

  • Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
  • Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально. Важно, чтобы они не превышали установленные шумовые нормы.
  • Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
  • Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться.

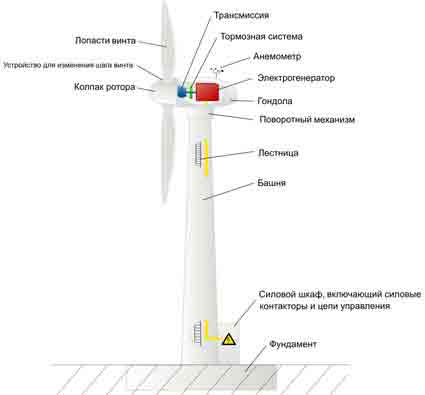

Принцип работы ветряной установки

Ветрогенератор или ветроэлектрическая установка (ВЭУ) – это устройство, которое используется в целях преобразования кинетической энергии потока ветра в механическую энергию. Полученная механическая энергия вращает ротор и преобразуется в необходимый нам электрический вид.

В состав ВЭУ входят:

  • лопасти, образующие пропеллер,
  • вращающийся ротор турбины,
  • ось генератора и сам генератор,
  • инвертор, который преобразует переменный ток в постоянный, использующийся для зарядки батарей,
  • аккумулятор.

Суть устройства ветряных установок проста. В процессе вращения ротора образуется трехфазный переменный ток, который затем проходит через контроллер и заряжает аккумуляторную батарею постоянного тока. Дальше инвертор преобразует ток, чтобы его можно было потреблять, питая освещение, радиоприемник, телевизор, микроволновую печь и так далее.

В целом, принцип работы ветрогенератора любого типа и конструкции заключается в следующем: в процессе вращения возникает три вида силового воздействия на лопасти: тормозящее, импульсное и подъёмное. Две последние силы преодолевают тормозящую силу и приводят в движение маховик. На неподвижной части генератора ротор формирует магнитное поле, чтобы электрический ток пошел по проводам.

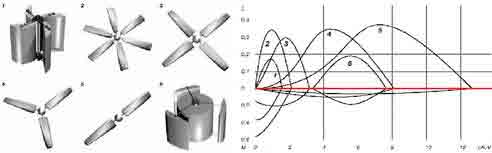

Классификация видов генераторов энергии

Существует несколько признаком, по которым классифицируют ветроэлектрические установки.

Итак, ветряки различаются по:

  • числу лопастей в пропеллере;
  • материалам изготовления лопастей;
  • расположению оси вращения относительно поверхности земли;
  • шаговому признаку винта.

Встречаются модели с одной, двумя, тремя лопастями и многолопастные.

Изделия с большим числом лопастей начинают своё вращение даже при небольшом ветре. Обычно их используют в таких работах, когда сам процесс вращения важнее получения электроэнергии. Например, для извлечении воды из глубоких колодезных скважин.

Лопасти могут быть парусными или жесткими. Парусные изделия намного дешевле жестких, на изготовление которых идёт металл или стеклопластик. Но их приходится очень часто ремонтировать: они непрочные.

Что касается расположения оси вращения относительно земной поверхности, различают вертикальные и горизонтальные модели. И в этом случае каждая разновидность имеет свои преимущества: вертикальные более чутко реагируют на каждое дуновение ветра, зато горизонтальные мощнее.

Ветрогенераторы разделяются по шаговым признакам на модели с фиксированным и изменяемым шагом.

Изменяемый шаг позволяет существенно увеличивать скорость вращения, но такая установка отличается сложной и массивной конструкцией. ВЭУ с фиксированным шагом проще и надёжнее.

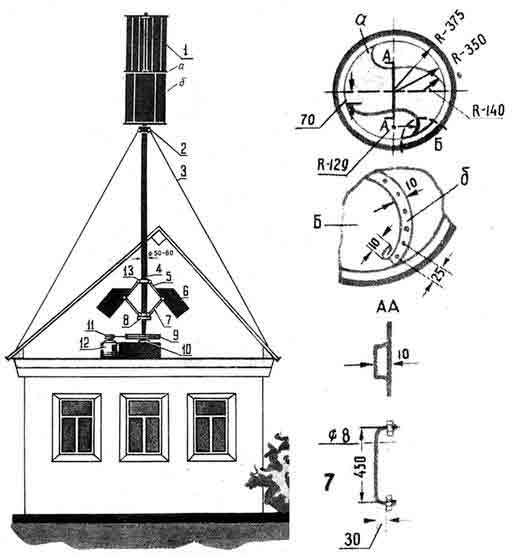

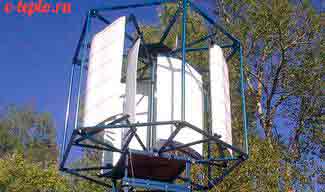

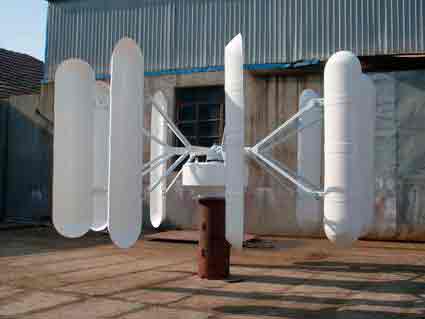

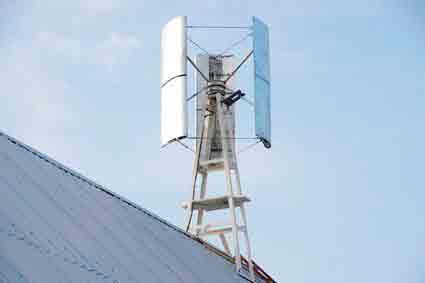

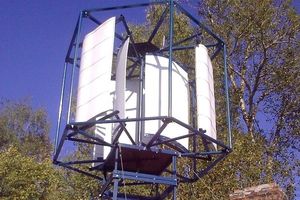

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

  • автомобильный генератор на 12 V;
  • гелиевый или кислотный аккумулятор на 12 V;
  • полугерметичный выключатель разновидности «кнопка» на 12 V;
  • преобразователь 700 W – 1500 W и 12V – 220V;
  • ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
  • автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
  • автомобильный вольтметр (можно любой);
  • болты с гайками и шайбами;
  • провода сечением 4 квадратных мм и 2,5 квадратных мм;
  • два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

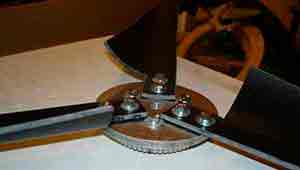

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

  • экономична;
  • элементы легко можно поменять на новые или отремонтировать;
  • особые условия для функционирования не нужны;
  • надежная в эксплуатации;
  • обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

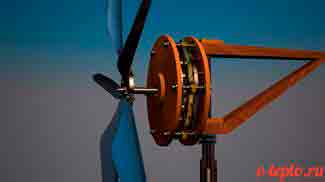

Аксиальная ВЭУ на неодимовых магнитах

Поскольку неодимовые магниты в России появились относительно недавно, то и аксиальные ветрогенераторы с безжелезными статорами стали делать не так давно.

Появление магнитов вызвало ажиотажный спрос, но постепенно рынок насытился, и стоимость этого товара стала снижаться. Он стал доступен для умельцев, которые тут же приспособили его для своих разнообразных нужд.

Если у вас имеется ступица от старого авто с тормозными дисками, то её и возьмем в качестве основы будущего аксиального генератора.

Предполагается, что эта деталь не новая, а уже эксплуатировавшаяся. В этом случае её необходимо разобрать, проверить и смазать подшипники, тщательно вычистить прочь осадочные наслоения и всю ржавчину. Готовый генератор не забудьте покрасить.

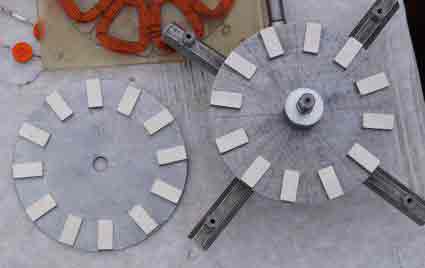

Распределение и закрепление магнитов

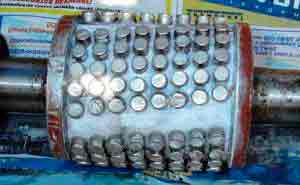

Неодимовые магниты должны быть наклеены на диски ротора. Для нашей работы возьмем 20 магнитов 25х8мм. Конечно, можно использовать и другое количество полюсов, но при этом необходимо соблюдать следующие правила: количество магнитов и полюсов в однофазном генераторе должно совпадать, но, если речь идёт о трехфазной модели, то соотношение полюсов к катушкам должно составлять 2/3 или 4/3.

При размещении магнитов полюса чередуются. Важно не ошибиться. Если вы не уверены, что расположите элементы правильно, сделайте шаблон-подсказку или нанесите сектора прямо на сам диск.

Если у вас есть выбор, купите лучше не круглые, а прямоугольные магниты. В прямоугольных моделях магнитное поле сосредоточено по всей длине, а в круглых – в центре.

У противостоящих магнитов должны быть разные полюса. Вы ничего не перепутаете, если с помощью маркера пометите их знаками минус или плюс. Чтобы определить полюса, возьмите магниты и поднесите их друг к другу. Если поверхности притягиваются, поставьте на них плюс, если отталкиваются, то пометьте их минусами. При размещении магнитов на дисках чередуйте полюса.

Для надежности закрепления магнита нужно применять качественный и максимально сильный клей.

Чтобы усилить надежность фиксации, можно воспользоваться эпоксидной смолой. Её следует развести так, как это указано в инструкции, и залить ею диск. Смола должна покрыть диск целиком, но не стекать с него. Предотвратить вероятность стекания можно, если обмотать диск скотчем или сделать по его периметру временные пластилиновые ограждения из полимерной полосы.

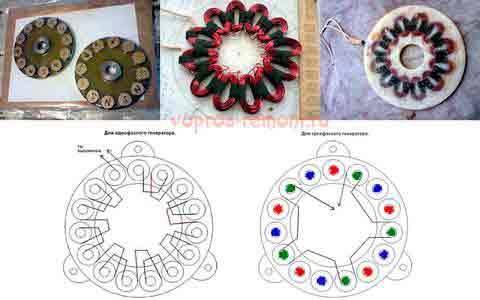

Генераторы однофазного и трехфазного вида

Если сравнивать однофазный и трехфазный статоры, то последний окажется лучше. Однофазный генератор при нагрузке вибрирует. Причиной вибрации становится разница в амплитуде тока, возникающая из-за непостоянной его отдачи за момент времени. Такого недостатка у трехфазной модели нет. Она отличается постоянной мощностью из-за компенсирующих друг друга фаз: когда в одной происходит нарастание тока, в другой он падает.

По итогам тестирования отдача трехфазной модели почти на 50% больше, чем аналогичный показатель однофазной. Ещё одним достоинством этой модели является то, что в отсутствии лишней вибрации повышается акустический комфорт при функционировании устройства под нагрузкой.

То есть, трехфазный генератор практически не гудит в процессе его эксплуатации. Когда вибрация снижается, срок службы устройства логично повышается.

Правила наматывания катушки

Если спросить специалиста, то он скажет, что перед тем, как наматывать катушки, нужно выполнить тщательный расчет. Практик в этом вопросе положится на свою интуицию.

Мы выбрали не слишком скоростной вариант генератор. У нас процедура зарядки двенадцативольтового аккумулятора должна начаться при 100-150 оборотах за минуту. Такие исходные данные требуют, чтобы общее количество витков всех катушек составило 1000-1200 штук. Эту цифру нам осталось поделить между всеми катушками и определить, сколько же витков будет на каждой.

Ветряк на низких оборотах может быть мощнее, если увеличится количество полюсов. Частота колебаний тока в катушках при этом увеличится. Если для намотки катушек применять провод большего сечения, сопротивление уменьшится, а сила тока увеличится. Не упустите из виду тот факт, что большее напряжение может «съедать» ток из-за сопротивления обмотки.

Процесс намотки можно облегчить и сделать эффективнее, если использовать для этой цели специальный станочек.

На рабочие характеристики самодельных генераторов большое влияние оказывают толщина и количество магнитов, которые расположены на дисках. Совокупную итоговую мощность можно рассчитать, если намотать одну катушку, а затем прокрутить её в генераторе. Будущая мощность генератора определяется путем измерения напряжения на конкретных оборотах без нагрузки.

Приведем пример. При сопротивлении 3 Ом и 200 оборотах в минуту выходит 30 вольт. Если отнять от этого результата 12 вольт напряжения аккумулятора, получится 18 вольт. Делим этот результат на 3 Ом и получаем 6 ампер. Объём в 6 ампер и отправится на аккумулятор. Конечно, в расчете мы не учли потери в проводах и на диодном мосту: фактический результат окажется меньше расчетного.

Обычно катушки делают круглыми. Но, если их немного вытянуть, то получится больше меди в секторе и витки окажутся прямее. Если сравнивать размер магнита и диаметр внутреннего отверстия катушек, то они должны соответствовать друг другу или размер магнита может быть немного меньше.

Толщина статора, который мы делаем, должна правильно соотноситься с толщиной магнитов. Если статор сделать больше за счет увеличения количества витков в катушках, междисковое пространство возрастет, а магнитопоток уменьшится. Результат же может оказаться таким: образуется такое же напряжение, но, из-за увеличившегося сопротивления катушек, мы получим меньший ток.

Для изготовления формы для статора применяют фанеру. Впрочем, сектора для катушек можно разметить на бумаге, используя в качестве бордюров пластилин.

Если поверх катушек на дно формы поместить стеклоткань, прочность изделия повысится. Перед нанесением эпоксидной смолы нужно форму смазать вазелином или воском, тогда смола не прилипнет к форме. Некоторые используют вместо смазки скотч или пленку.

Между собой катушки закрепляются неподвижно. При этом концы фаз выводятся наружу. Шесть выведенных наружу проводов следует соединить звездой или треугольником. Вращая собранный генератор рукой, производят его тестирование. Если напряжение будет 40 V, то сила тока составит примерно 10 ампер.

Окончательная сборка устройства

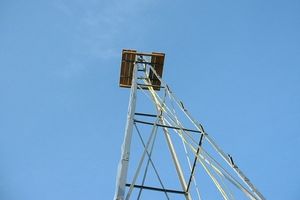

Длина готовой мачты должна составлять примерно 6-12 метров. При таких параметрах её основание должно быть забетонированным. Сам ветряк будет закреплен на верхней части мачты. Чтобы до него можно было добраться в случае поломки, нужно предусмотреть в основании мачты специальное крепление, которое позволит поднимать и опускать трубу, используя при этом ручную лебедку.

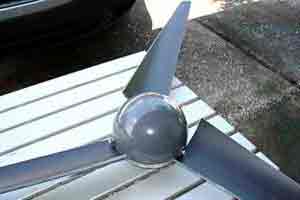

Чтобы изготовить винт, можно использовать трубу ПВХ диаметром 160 мм. Она будет использоваться для вырезания из её поверхности двухметрового винта, состоящего из шести лопастей. Форму лопастей лучше разработать самостоятельно опытным путем. Цель – усилить крутящий момент при низких оборотах.

Винт-пропеллер следует беречь от слишком сильного ветра. Для решения этой задачи используют складной хвост. Выработанная энергия накапливается в аккумуляторах.

Вниманию наших читателей мы предоставили два варианта ветрогенераторов, сделанных своими руками на 220 в, которые пользуются повышенным вниманием не только владельцев загородной недвижимости, но и простых дачников.

Обе модели ВЭУ эффективны по-своему. Особенно хорошие результаты эти устройства способны продемонстрировать в степной местности с частыми и сильными ветрами. И их не так уж сложно соорудить своими руками.

Выводы и полезное видео по теме

В этом видео приведен пример ВЭУ с горизонтальной осью вращения. Автор устройства подробно объясняет нюансы конструкции установки, сделанной своими руками, обращает внимание зрителей на ошибки, которые могут быть допущены в процессе самостоятельного изготовления ветрогенератора, даёт практические советы.

Обратите внимание на то, что добраться до устройства, поднятого на приличную высоту, не так-то просто. Переустановить такое ВЭУ будет, скорее всего, проблематично. Поэтому складная конструкция мачты в этом случае будет совсем не лишней.

На этом видео представлен роторный ветряк с вертикальной осью вращения. Эта установка расположена невысоко, выполнена оригинально и отличается высокой чувствительностью: даже незначительный ветер приводит лопасти устройства в движение.

Если вы живете в местности, где ветра не считаются редким явлением, применение именно этого источника альтернативной энергии может стать для вас наиболее эффективным. Приведенные примеры самостоятельного изготовления ветряков доказывают, что сделать их своими руками не так уж сложно. Энергия ветра – общедоступный и возобновляемый ресурс, который можно и нужно использовать.

Источник: http://sovet-ingenera.com/eco-energy/generators/vetrogenerator-svoimi-rukami.html

Практические советы, как сделать ветрогенератор на 220В своими руками с пошаговой инструкцией

В современном мире все больше денег приходится отдавать за коммунальные услуги, в перечень которых входит подача электроэнергии. Поэтому владельцы частных домов все чаще задумываются о том, как сделать ветрогенератор на 220В своими руками, который сможет обеспечить бесперебойной электроэнергией весь дом.

Принцип работы ветряного генератора и виды оборудования

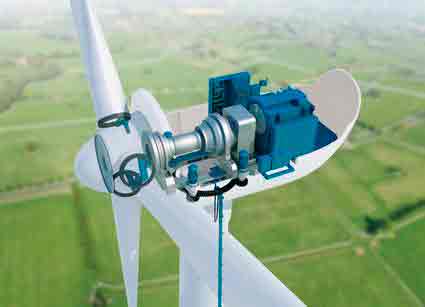

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

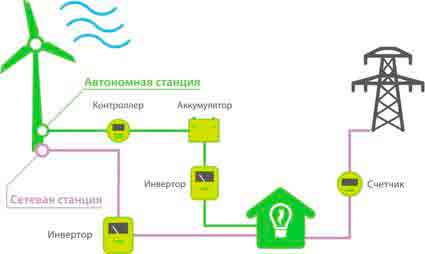

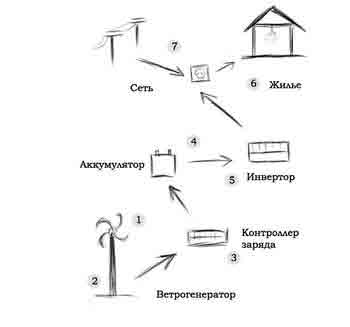

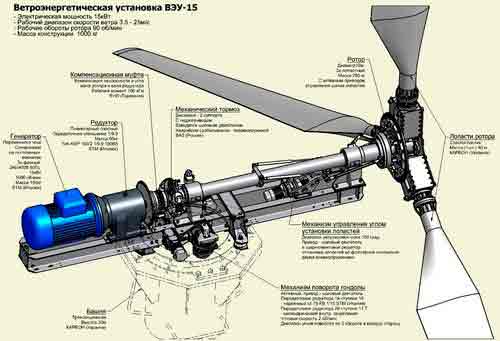

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

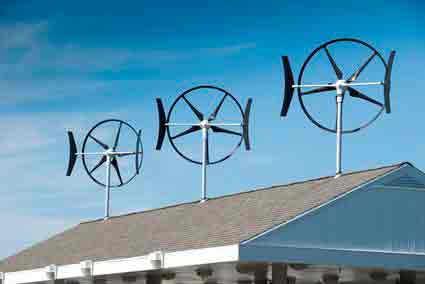

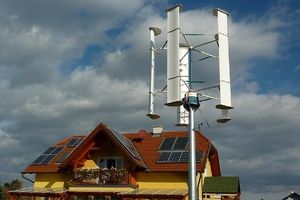

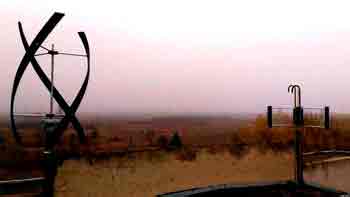

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

  • Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

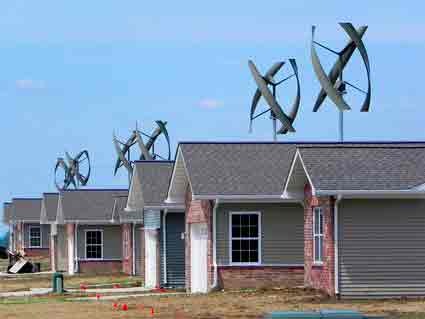

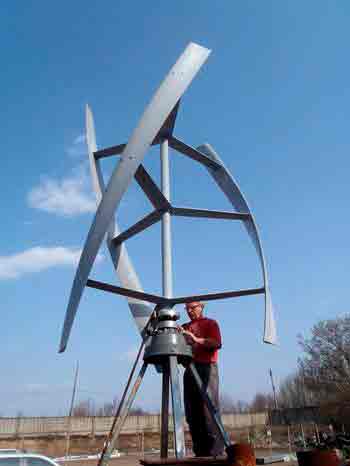

  • С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

[list type=»check»]

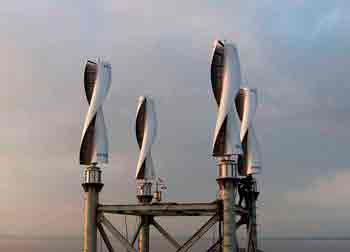

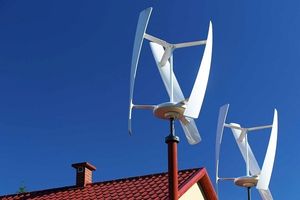

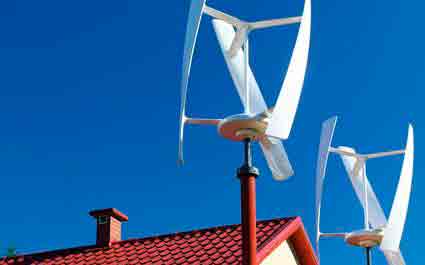

  • Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Статья по теме:

УЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

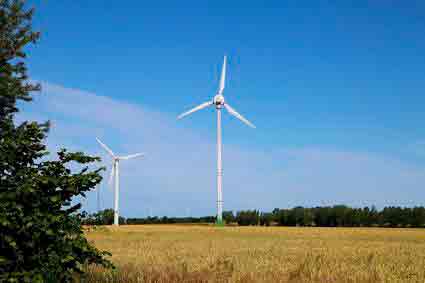

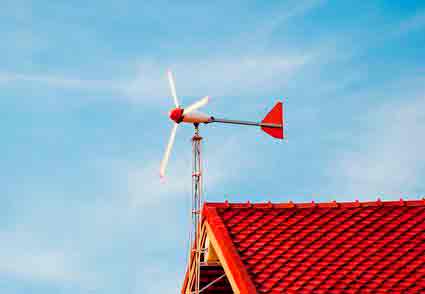

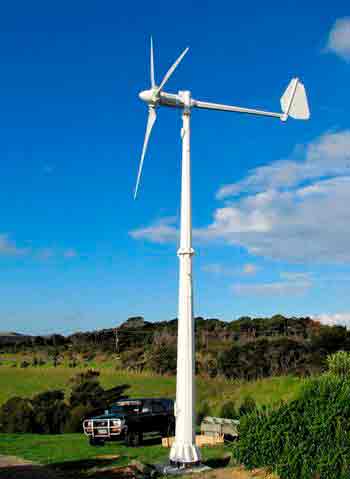

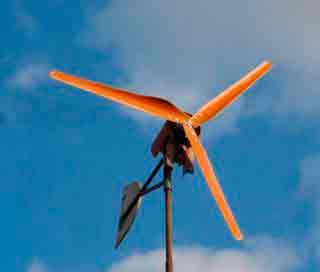

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Как сделать ветрогенератор своими руками на 220В

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

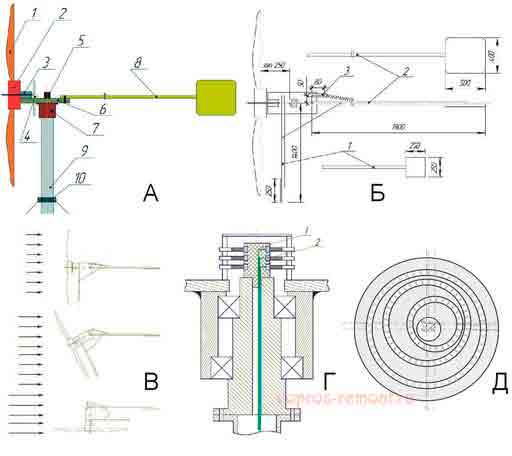

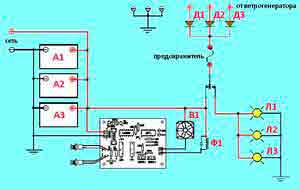

Можно использовать данную схему для сборки

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Статья по теме:

Какой выбрать стабилизатор напряжения 220В для дома. Вам знакома проблема перебоев напряжения, что проявляется в мигании лампочек. В статье мы поговорим о том, как правильно выбрать стабилизатор напряжения 220в для дома, чтобы раз и навсегда забыть об этой проблеме?

Особенности сборки ветрогенератора из стиральной машины своими руками

Рассмотрим, как сделать ветрогенератор на 220В своими руками, используя двигатель стиральный машины старого образца.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Источник: http://homemyhome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Самодельный ветрогенератор для дома и дачи: принципы работы, схемы, какой и как сделать

Россия в отношении ветроэнергетических ресурсов занимает двоякое положение. С одной стороны, благодаря огромной общей площади и обилию равнинных местностей ветра в целом много, и он большей частью ровный. С другой – наши ветры преимущественно низкопотенциальные, медленные, см. рис. С третьей, в мало обжитых местностях ветры буйные. Исходя из этого, задача завести на хозяйстве ветрогенератор вполне актуальна. Но, чтобы решить – покупать достаточно дорогое устройство, или сделать его своими руками, нужно как следует подумать, какой тип (а их очень много) для какой цели выбрать.

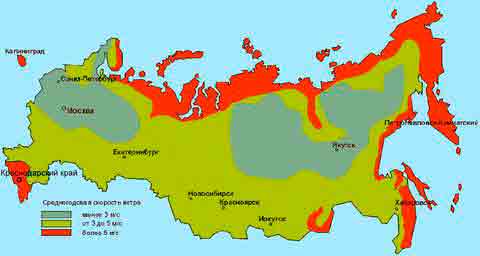

Ветроэнергетические ресурсы России

Основные понятия

  1. КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
  2. КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
  3. Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
  4. Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
  5. Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
  6. Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
  7. Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
  8. Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
  9. Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
  10. Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
  11. Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
  12. Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

Примечания:

  1. Тихоходные ВСУ, как правило, имеют КИЭВ ниже, чем быстроходные, но имеют стартовый момент, достаточный для раскрутки генератора без отключения нагрузки и нулевую ССВ, т.е. абсолютно самозапускающиеся и применимы при самых слабых ветрах.
  2. Тихоходность и быстроходность – понятия относительные. Бытовой ветряк на 300 об/мин может быть тихоходным, а мощные ВСУ типа EuroWind, из которых набирают поля ветроэлектростанций, ВЭС (см. рис.) и роторы которых делают порядка 10 об/мин – быстроходные, т.к. при таком их диаметре линейная скорость лопастей и их аэродинамика на большей части размаха – вполне «самолетные», см. далее.

Какой нужен генератор?

Электрический генератор для ветряка бытового назначения должен вырабатывать электроэнергию в широком диапазоне скоростей вращения и обладать способностью самозапуска без автоматики и внешних источников питания. В случае использования ВСУ с ОСС (ветряки с раскруткой), обладающих, как правило, высокими КИЭВ и КПД, он должен быть и обратимым, т.е. уметь работать и как двигатель. При мощностях до 5 кВт этому условию удовлетворяют электрические машины с постоянными магнитами на основе ниобия (супермагнитами); на стальных или ферритовых магнитах можно рассчитывать не более чем на 0,5-0,7 кВт.

Примечание: асинхронные генераторы переменного тока или коллекторные с ненамагниченным статором не годятся совершенно. При уменьшении силы ветра они «погаснут» задолго до того, как его скорость упадет до МРС, и потом сами не запустятся.

Отличное «сердце» ВСУ мощностью от 0,3 до 1-2 кВт получается из автогенератора переменного тока со встроенным выпрямителем; таких сейчас большинство. Во-первых, они держат выходное напряжение 11,6-14,7 В в довольно широком диапазоне скоростей без внешних электронных стабилизаторов. Во-вторых, кремниевые вентили открываются, когда напряжение на обмотке достигнет примерно 1,4 В, а до этого генератор «не видит» нагрузки. Для этого генератор нужно уже довольно прилично раскрутить.

В большинстве случаев автогенератор можно непосредственно, без зубчатой или ременной передачи, соединить с валом быстроходного ВД, подобрав обороты выбором количества лопастей, см. ниже. «Быстроходки» имеют малый или нулевой стартовый момент, но ротор и без отключения нагрузки успеет достаточно раскрутиться, прежде чем вентили откроются и генератор даст ток.

Выбор по ветру

Прежде чем решать, какой сделать ветрогенератор, определимся с местной аэрологией. В серо-зеленоватых (безветренных) областях ветровой карты хоть какой-то толк будет лишь от парусного ветродвигателя (и них далее поговорим). Если необходимо постоянное энергоснабжение, то придется добавить бустер (выпрямитель со стабилизатором напряжения), зарядное устройство, мощную аккумуляторную батарею, инвертор 12/24/36/48 В постоянки в 220/380 В 50 Гц переменного тока. Обойдется такое хозяйство никак не менее $20.000, и снять долговременную мощность более 3-4 кВт вряд ли получится. В общем, при непреклонном стремлении к альтернативной энергетике лучше поискать другой ее источник.

В желто-зеленых , слабоветренных местах, при потребности в электричестве до 2-3 кВт самому можно взяться за тихоходный вертикальный ветрогенератор. Их разработано несть числа, и есть конструкции, по КИЭВ и КПД почти не уступающие «лопастникам» промышленного изготовления.

Если же ВЭУ для дома предполагается купить, то лучше ориентироваться на ветряк с парусным ротором. Споров и них много, и в теории пока еще не все ясно, но работают. В РФ «парусники» выпускают в Таганроге на мощность 1-100 кВт.

В красных , ветреных, регионах выбор зависит от потребной мощности. В диапазоне 0,5-1,5 кВт оправданы самодельные «вертикалки»; 1,5-5 кВт – покупные «парусники». «Вертикалка» тоже может быть покупной, но обойдется дороже ВСУ горизонтальной схемы. И, наконец, если требуется ветряк мощностью 5 кВт и более, то выбирать нужно между горизонтальными покупными «лопастниками» или «парусниками».

Примечание: многие производители, особенно второго эшелона, предлагают комплекты деталей, из которых можно собрать ветрогенератор мощностью до 10 кВт самостоятельно. Обойдется такой набор на 20-50% дешевле готового с установкой. Но прежде покупки нужно внимательно изучить аэрологию предполагаемого места установки, а затем по спецификациям подобрать подходящие тип и модель.

О безопасности

Детали ветродвигателя бытового назначения в работе могут иметь линейную скорость, превосходящую 120 и даже 150 м/с, а кусочек любого твердого материала весом в 20 г, летящий со скоростью 100 м/с, при «удачном» попадании убивает здорового мужика наповал. Стальная, или из жесткого пластика, пластина толщиной 2 мм, движущаяся со скоростью 20 м/с, рассекает его же напополам.

Кроме того, большинство ветряков мощностью более 100 Вт довольно сильно шумят. Многие порождают колебания давления воздуха сверхнизкой (менее 16 Гц) частоты – инфразвуки. Инфразвуки неслышимы, но губительны для здоровья, а распространяются очень далеко.

Примечание: в конце 80-х в США был скандал – пришлось закрыть крупнейшую на тот момент в стране ВЭС. Индейцы из резервации в 200 км от поля ее ВСУ доказали в суде, что резко участившиеся у них после ввода ВЭС в эксплуатацию расстройства здоровья обусловлены ее инфразвуками.

В силу указанных выше причин установка ВСУ допускается на расстоянии не менее 5 их высот от ближайших жилых строений. Во дворах частных домовладений можно устанавливать ветряки промышленного изготовления, соответствующим образом сертифицированные. На крышах ставить ВСУ вообще нельзя – при их работе, даже у маломощных, возникают знакопеременные механические нагрузки, способные вызвать резонанс строительной конструкции и ее разрушение.

Примечание: высотой ВСУ считается наивысшая точка ометаемого диска (для лопастных роторов) или геомерической фигуры (для вертикальных ВСУ с ротором на древке). Если мачта ВСУ или ось ротора выступают вверх еще выше, высота считается по их топу – верхушке.

Ветер, аэродинамика, КИЭВ

Самодельный ветрогенератор подчиняется тем же законам природы, что и заводской, рассчитанный на компьютере. И самодельщику основы его работы нужно понимать очень хорошо – в его распоряжении чаще всего нет дорогих суперсовременных материалов и технологического оборудования. Аэродинамика же ВСУ ох как непроста…

Ветер и КИЭВ

Для расчета серийных заводских ВСУ используется т. наз. плоская механистическая модель ветра. В ее основе следующие предположения:

  • Скорость и направление ветра постоянны в пределах эффективной поверхности ротора.
  • Воздух – сплошная среда.
  • Эффективная поверхность ротора равна ометаемой площади.
  • Энергия воздушного потока – чисто кинетическая.

При таких условиях максимальную энергию единицы объема воздуха вычисляют по школьной формуле, полагая плотность воздуха при нормальных условиях 1,29 кг*куб. м. При скорости ветра 10 м/с один куб воздуха несет в себе 65 Дж, и с одного квадрата эффективной поверхности ротора можно, при 100% КПД всей ВСУ, снять 650 Вт. Это весьма упрощенный подход – все знают, что ветер идеально ровным не бывает. Но на это приходится идти, чтобы обеспечить повторяемость изделий – обычное в технике дело.

Плоскую модель игнорировать не следует, она дает четкий минимум доступной энергии ветра. Но воздух, во-первых, сжимаем, во-вторых, очень текуч (динамическая вязкость всего 17,2 мкПа*с). Это значит, поток может обтекать ометаемую площадь, уменьшая эффективную поверхность и КИЭВ, что чаще всего и наблюдается. Но в принципе возможна и обратная ситуация: ветер стекается к ротору и площадь эффективной поверхности тогда окажется больше ометаемой, а КИЭВ – больше 1 относительно его же для плоского ветра.

Приведем два примера. Первый – прогулочная, довольно тяжеловесная, яхта может идти не только против ветра, но и быстрее его. Ветер имеется в виду внешний; вымпельный ветер все равно должен быть быстрее, иначе как он судно потянет?

Второй – классика авиационной истории. На испытаниях МИГ-19 оказалось, что перехватчик, который был на тонну тяжелее фронтового истребителя, по скорости разгоняется быстрее. С теми же движками в том же планере.

Теоретики не знали, что и думать, и всерьез засомневались в законе сохранения энергии. В конце концов оказалось – дело в выступающем из воздухозаборника конусе обтекателя РЛС. От его носка к обечайке возникало уплотнение воздуха, как бы сгребавшее его со сторон к компрессорам двигателей. С тех пор ударные волны прочно вошли в теорию как полезные, и фантастические летные данные современных самолетов в немалой степени обусловлены их умелым использованием.

Аэродинамика

Развитие аэродинамики принято делить на две эпохи – до Н. Г. Жуковского и после. Его доклад «О присоединенных вихрях» от 15 ноября 1905 г. стал началом новой эры в авиации.

До Жуковского летали на поставленных плашмя парусах: полагалось, что частицы набегающего потока отдают весь свой импульс передней кромке крыла. Это позволяло сразу избавиться от векторной величины – момента количества движения – порождавшей зубодробительную и чаще всего неаналитическую математику, перейти к куда более удобным скалярным чисто энергетическим соотношениям, и получить в итоге расчетное поле давления на несущую плоскость, более-менее похожее на настоящее.

Такой механистический подход позволил создать аппараты, способные худо-бедно подняться в воздух и совершить перелет из одного места в другое, не обязательно грохнувшись на землю где-то по пути. Но стремление увеличить скорость, грузоподъемность и другие летные качества все больше выявляло несовершенство первоначальной аэродинамической теории.

Идея Жуковского была такова: вдоль верхней и нижней поверхностей крыла воздух проходит разный путь. Из условия непрерывности среды (пузыри вакуума сами по себе в воздухе не образуются) следует, что скорости верхнего и нижнего потоков, сходящих с задней кромки, должны отличаться. Вследствие пусть малой, но конечной вязкости воздуха там из-за разности скоростей должен образоваться вихрь.

Вихрь вращается, а закон сохранения количества движения, столь же непреложный, как и закон сохранения энергии, справедлив и для векторных величин, т.е. должен учитывать и направление движения. Поэтому тут же, на задней кромке, должен сформироваться противоположно вращающийся вихрь с таким же вращательным моментом. За счет чего? За счет энергии, вырабатываемой двигателем.

Для практики авиации это означало революцию: выбрав соответствующий профиль крыла, можно было присоединенный вихрь пустить вокруг крыла в виде циркуляции Г, увеличивающей его подъемную силу. Т.е., затратив часть, а для больших скоростей и нагрузок на крыло – большую часть, мощности мотора, можно создать вокруг аппарата воздушный поток, позволяющий добиться лучших летных качеств.

Это делало авиацию авиацией, а не частью воздухоплавания: теперь летательный аппарат мог сам создавать себе нужную для полета среду и не быть более игрушкой воздушных потоков. Нужен только двигатель помощнее, и еще и еще мощнее…

Снова КИЭВ

Но у ветряка мотора нет. Он, наоборот, должен отбирать энергию у ветра и давать ее потребителям. И здесь выходит – ноги вытащил, хвост увяз. Пустили слишком мало энергии ветра на собственную циркуляцию ротора – она будет слабой, тяга лопастей – малой, а КИЭВ и мощность – низкими. Отдадим на циркуляцию много – ротор при слабом ветре будет на холостом ходу крутиться как бешеный, но потребителям опять достается мало: чуть дали нагрузку, ротор затормозился, ветер сдул циркуляцию, и ротор стал.

Закон сохранения энергии «золотую середину» дает как раз посерединке: 50% энергии даем в нагрузку, а на остальные 50% подкручиваем поток до оптимума. Практика подтверждает предположения: если КПД хорошего тянущего пропеллера составляет 75-80%, то КИЭВ так же тщательно рассчитанного и продутого в аэродинамической трубе лопастного ротора доходит до 38-40%, т.е. до половины от того, чего можно добиться при избытке энергии.

Современность

Ныне аэродинамика, вооруженная современной математикой и компьютерами, все более уходит от неизбежно что-то да упрощающих моделей к точному описанию поведения реального тела в реальном потоке. И тут, кроме генеральной линии – мощность, мощность, и еще раз мощность! – обнаруживаются пути побочные, но многообещающие как раз при ограниченном количестве поступающей в систему энергии.

Известный авиатор-альтернативщик Пол Маккриди еще в 80-х создал самолет, с двумя моторчиками от бензопилы мощностью в 16 л.с. показавший 360 км/ч. Причем шасси его было трехопорным неубирающимся, а колеса – без обтекателей. Ни один из аппаратов Маккриди не вышел на линию и не встал на боевое дежурство, но два – один с поршневыми моторами и пропеллерами, а другой реактивный – впервые в истории облетели вокруг земного шара без посадки на одной заправке.

Парусная яхта на подводных крыльях

Парусов, породивших изначальное крыло, развитие теории тоже коснулось весьма существенно. «Живая» аэродинамика позволила яхтам при ветре в 8 узл. встать на подводные крылья (см. рис.); чтобы разогнать такую громадину до нужной скорости гребным винтом, требуется двигатель не менее 100 л.с. Гоночные катамараны при таком же ветре ходят со скоростью около 30 узл. (55 км/ч).

Есть и находки совершенно нетривиальные. Любители самого редкого и экстемального спорта – бейсджампинга – надев апециальный костюм-крыло, вингсьют, летают без мотора, маневрируя, на скорости более 200 км/ч (рис. справа), а затем плавно приземляются в заранее выбранном месте. В какой сказке люди летают сами по себе?

Бейсджампер в видгсьюте

Разрешились и многие загадки природы; в частности – полет жука. По классической аэродинамике, он летать не способен. Точно так же, как и родоначальник «стелсов» F-117 с его крылом ромбовидного профиля тоже не способен подняться в воздух. А МИГ-29 и Су-27, которые некоторое время могут лететь хвостом вперед, и вовсе ни в какие представления не укладываются.

И почему тогда, занимаясь ветродвигателями, не забавой и не орудием уничтожения себе подобных, а источником жизненно важного ресурса, нужно плясать непременно от теории слабых потоков с ее моделью плоского ветра? Неужели не найдется возможности продвинуться дальше?

Чего ожидать от классики?

Однако от классики отказываться ни в коем случае не следует. Она дает основу, не оперевшись на которую нельзя подняться выше. Точно так же, как теория множеств не отменяет таблицу умножения, а от квантовой хромодинамики яблоки с деревьев вверх не улетят.

Итак, на что можно рассчитывать при классическом подходе? Посмотрим на рисунок. Слева – типы роторов; они изображены условно. 1 – вертикальный карусельный, 2 – вертикальный ортогональный (ветряная турбина); 2-5 – лопастные роторы с разным количеством лопастей с оптимизированными профилями.

Сравнение эффективности ВСУ разных типов

Справа по горизонтальной оси отложена относительная скорость ротора, т.е., отношение линейной скорости лопасти к скорости ветра. По вертикальной вверх – КИЭВ. А вниз – опять же относительный крутящий момент. Единичным (100%) крутящим моментом считается такой, который создает насильно заторможенный в потоке ротор со 100% КИЭВ, т.е. когда вся энергия потока преобразуется во вращающее усилие.

Такой подход позволяет делать далеко идущие выводы. Скажем, количество лопастей нужно выбирать не только и не столько по желательной скорости вращения: 3- и 4-лопастники сразу много теряют по КИЭВ и вращательному моменту по сравнению с хорошо работающими примерно в том же диапазоне скорстей 2- и 6-лопастниками. А внешне похожие карусель и ортогонал обладают принципиально разными свойствами.

В целом же предпочтение следует отдавать лопастным роторам, кроме случаев, когда требуются предельная дешевизна, простота, необслуживаемый самозапуск без автоматики и невозможен подъем на мачту.

Примечание: о парусных роторах поговорим особо – они, похоже, в классику не укладываются.

Вертикалки

ВСУ с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок. Основные их типы представлены на рис.

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. На самом деле его изобрели в 1924 г. в СССР Я. А. и А. А. Воронины, а финский промышленник Сигурд Савониус бессовестно присвоил себе изобретение, проигнорировав советское авторское свидетельство, и начал серийный выпуск. Но внедрение в судьбе изобретения значит очень много, поэтому мы, чтобы не ворошить прошлое и не тревожить прах усопших, назовем этот ветряк ротором Ворониных-Савониуса, или для краткости, ВС.

ВС для самодельщика всем хорош, кроме «паровозного» КИЭВ в 10-18%. Однако в СССР над ним работали много, и наработки есть. Ниже мы рассмотрим усовершенствованную конструкцию, не намного более сложную, но по КИЭВ дающую фору лопастникам.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Следующий – ротор Дарье; КИЭВ – до 20%. Он еще проще: лопасти – из простой упругой ленты безо всякого профиля. Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию.

Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре.

Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

На поз. 3 – ортогональный вертикальный ротор с профилированными лопастями. Ортогональный потому, что крылья торчат вертикально. Переход от ВС к ортогоналу иллюстрирует рис. слева.

Карусельный и ортогональный роторы

Угол установки лопастей относительно касательной к окружности, касающейся аэродинамических фокусов крыльев, может быть как положительным (на рис.), так и отрицательным, сообразно силе ветра. Иногда лопасти делают поворотными и ставят на них флюгерки, автоматически держащие «альфу», но такие конструкции часто ломаются.

Центральное тело (голубое на рис.) позволяет довести КИЭВ почти до 50% В трехлопастном ортогонале оно должно в разрезе иметь форму треугольника со слегка выпуклыми сторонами и скругленными углами, а при большем количестве лопастей достаточно простого цилиндра. Но теория для ортогонала оптимальное количество лопастей дает однозначно: их должно быть ровно 3.

Ортогонал относится к быстроходным ветрякам с ОСС, т.е. обязательно требует раскрутки при вводе в эксплуатацию и после штиля. По ортогональной схеме выпускаются серийные необслуживаемые ВСУ мощностью до 20 кВт.

Геликоидный ротор, или ротор Горлова (поз. 4) – разновидность ортогонала, обеспечивающая равномерное вращение; ортогонал с прямыми крыльями «рвет» лишь немного слабее двухлопастного ВС. Изгиб лопастей по геликоиде позволяет избежать потерь КИЭВ из-за их кривизны. Хотя часть потока кривая лопасть и отбрасывает, не используя, но зато и загребает часть в зону наибольшей линейной скорости, компенсируя потери. Геликоиды используют реже прочих ветряков, т.к. они вследствие сложности изготовления оказываются дороже равных по качеству собратьев.

Бочка-загребушка

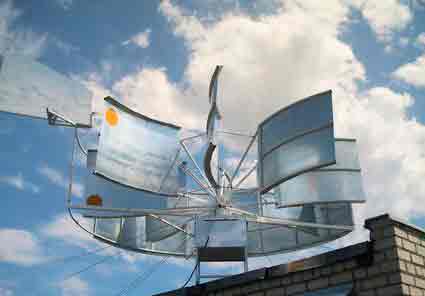

На 5 поз. – ротор типа ВС, окруженный направляющим аппаратом; его схема представлена на рис. справа. В промышленном исполнении встречается редко, т.к. дорогостоящий отвод земли не компенсирует прироста мощности, а материалоемкость и сложность производства велики. Но самодельщик, боящийся работы – уже не мастер, а потребитель, и, если нужно не более 0,5-1,5 кВт, то для него «бочка-загребушка» лакомый кусок:

Вертикальный ротор с направляющим аппаратом

  • Ротор такого типа абсолютно безопасен, бесшумен, не создает вибраций и может быть установлен где угодно, хоть на детской площадке.
  • Согнуть «корыта» из оцинковки и сварить каркас из труб – работа ерундовая.
  • Вращение – абсолютно равномерное, детали механики можно взять самые дешевые или из хлама.
  • Не боится ураганов – слишком сильный ветер не может протолкнуться в «бочку»; вокруг нее возникает обтекаемый вихревой кокон (мы с этим эффектом еще столкнемся).
  • А самое главное – поскольку поверхность «загребушки» в несколько раз больше таковой ротора внутри, КИЭВ может быть и сверхединичным, а вращательным момент уже при 3 м/с у «бочки» трехметрового диаметра такой, что генератору на 1 кВт с предельной нагрузкой, как говорится, лучше и не дергаться.

Видео: ветрогенератор Ленца

ВСУ Бирюкова

В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.

  1. ротор из кровельной оцинковки;
  2. самоустанавливающийся двухрядный шариковый подшипник;
  3. ванты – 5 мм стальной трос;
  4. ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
  5. рычаги аэродинамического регулятора оборотов;
  6. лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
  7. тяги регулятора оборотов;
  8. груз регулятора оборотов, его вес определяет частоту вращения;
  9. ведущий шкив – велосипедное колесо без шины с камерой;
  10. подпятник – упорно-опорный подшипник;
  11. ведомый шкив – штатный шкив генератора;
  12. генератор.

Бирюков на свою ВСУ получил сразу несколько авторских свидетельств. Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент. По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.

Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.

В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.

Примечание: после публикаций в ИР за 1965 г. ВСУ Бирюкова канула в небытие. Ответа от инстанций автор так и не дождался. Судьба многих советских изобретений. Говорят, какой-то японец стал миллиардером, регулярно читая советские популярно-технические журналы и патентуя у себя все, заслуживающее внимания.

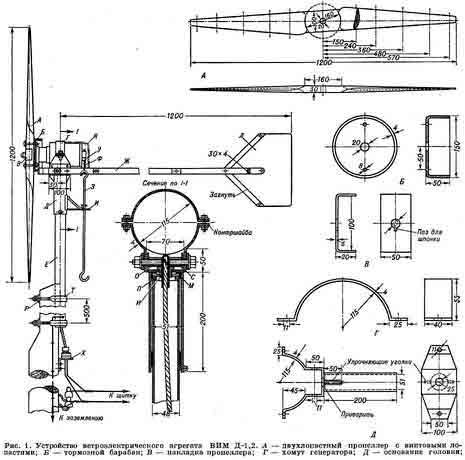

Лопастники

Как у сказано, по классике горизонтальный ветрогенератор с лопастным ротором – наилучший. Но, во-первых, ему нужен стабильный хотя бы средней силы ветер. Во-вторых, конструкция для самодельщика таит в себе немало подводных камней, из-за чего нередко плод долгих упорных трудов в лучшем случае освещает туалет, прихожую или крыльцо, а то и оказывается способен только раскрутить самого себя.

По схемам на рис. рассмотрим подробнее; позиции:

  • Фиг. А:
  1. лопасти ротора;
  2. генератор;
  3. станина генератора;
  4. защитный флюгер (ураганная лопата);
  5. токосъемник;
  6. шасси;
  7. поворотный узел;
  8. рабочий флюгер;
  9. мачта;
  10. хомут под ванты.
  • Фиг. Б, вид сверху:
  1. защитный флюгер;
  2. рабочий флюгер;
  3. регулятор натяжения пружины защитного флюгера.
  • Фиг. Г, токосъемник:
  1. коллектор с медными неразрезными кольцевыми шинами;
  2. подпружиненные меднографитовые щетки.

Примечание: ураганная защита для горизонтального лопастника диаметром более 1 м совершенно необходима, т.к. создать вокруг себя вихревой кокон он не способен. При меньших размерах можно добиться выносливости ротора до 30 м/с с лопастями из пропилена.

Итак, где нас ждут «спотыки»?

Профилировка и крутка лопасти ВСУ

Рассчитывать добиться мощности на валу генератора более 150-200 Вт на лопастях любого размаха, вырезанных из толстостенной пластиковой трубы, как часто советуют – надежды беспросветного дилетанта. Лопасть из трубы (если только она не настолько толстая, что используется просто как заготовка) будет иметь сегментный профиль, т.е. его верхняя, или обе поверхности будут дугами окружности.

Сегментные профили пригодны для несжимаемой среды, скажем, для подводных крыльев или лопастей гребного винта. Для газов же нужна лопасть переменного профиля и шага, для примера см. рис.; размах – 2 м. Это будет сложное и трудоемкое изделие, требующее кропотливого расчета во всеоружии теории, продувок в трубе и натурных испытаний.

При насадке ротора прямо на его вал штатный подшипник скоро разобьется – одинаковой нагрузки на все лопасти в ветряках не бывает. Нужен промежуточный вал со специальным опорным подшипником и механическая передача от него на генератор. Для больших ветряков опорный подшипник берут самоустанавливающийся двухрядный; в лучших моделях – трехъярусный, Фиг. Д на рис. выше. Такой позволяет валу ротора не только слегка изгибаться, но и немного смещаться из стороны в сторону или вверх-вниз.

Примечание: на разработку опорного подшипника для ВСУ типа EuroWind ушло около 30 лет.

Аварийный флюгер

Принцип его работы показывает Фиг. В. Ветер, усиливаясь, давит на лопату, пружина растягивается, ротор перекашивается, обороты его падают и в конце концов он становится параллельно потоку. Вроде бы все хорошо, но – гладко было на бумаге…

Попробуйте в ветреный день удержать за ручку параллельно ветру крышку от выварки или большой кастрюли. Только осторожно – вертлявая железяка может садануть по физиономbии так, что расквасит нос, рассечет губу, а то и выбьет глаз.

Плоский ветер бывает только в теоретических выкладках и, с достаточной для практики точностью, в аэродинамических трубах. Реально же ураган ветряки с ураганной лопатой корежит больше, чем вовсе беззащитные. Лучше все-таки менять исковерканные лопасти, чем делать заново все. В промышленных установках – другое дело. Там шаг лопастей, по каждой в отдельности, отслеживает и регулирует автоматика под управлением бортового компьютера. И делаются они из сверхпрочных композитов, а не из водопроводных труб.

Токосъемник

Это – регулярно обслуживаемый узел. Любой энергетик знает, что коллектор со щетками нужно чистить, смазывать, регулировать. А мачта – из водопроводной трубы. Не залезешь, раз в месяц-два придется весь ветряк валить на землю и потом опять поднимать. Сколько он протянет от такой «профилактики»?

Видео: лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Мини и микро

Но с уменьшением размеров лопастника трудности падают по квадрату диаметра колеса. Изготовление горизонтальной лопастной ВСУ своими силами на мощность до 100 Вт уже возможно. Оптимальным будет 6-лопастный. При большем количестве лопастей диаметр ротора, рассчитанного на ту же мощность, будет меньше, но их окажется трудно прочно закрепить на ступице. Роторы о менее чем 6 лопастях можно не иметь в виду: 2-лопастнику на 100 Вт нужен ротор диаметром 6,34 м, а 4-лопастнику той же мощности – 4,5 м. Для 6-лопастного зависимость мощность – диаметр выражается следующим образом:

  • 10 Вт – 1,16 м.
  • 20 Вт – 1,64 м.
  • 30 Вт – 2 м.
  • 40 Вт – 2,32 м.
  • 50 Вт – 2,6 м.
  • 60 Вт – 2,84 м.
  • 70 Вт – 3,08 м.
  • 80 Вт – 3,28 м.
  • 90 Вт – 3,48 м.
  • 100 Вт – 3,68 м.
  • 300 Вт – 6,34 м.

Оптимальным будет рассчитывать на мощность 10-20 Вт. Во-первых, лопасть из пластика размахом более 0,8 м без дополнительных мер защиты не выдержит ветер более 20 м/с. Во-вторых, при размахе лопасти до тех же 0,8 м линейная скорость ее концов не превысит скорость ветра более чем втрое, и требования к профилировке с круткой снижаются на порядки; здесь уже вполне удовлетворительно будет работать «корытце» с сегментным профилем из трубы, поз. Б на рис. А 10-20 Вт обеспечат питание планшетки, подзарядку смартфона или засветят лампочку-экономку.

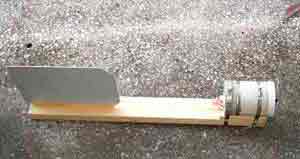

Мини- и микроветрогенераторы

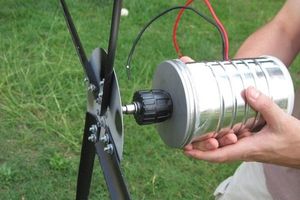

Далее, выбираем генератор. Отлично подойдет китайский моторчик – ступица колеса для электровелосипедов, поз. 1 на рис. Его мощность как мотора – 200-300 Вт, но в режиме генератора он даст примерно до 100 Вт. Но подойдет ли он нам по оборотам?

Показатель быстроходности z для 6 лопастей равен 3. Формула для расчета скорости вращения под нагрузкой – N = v/l*z*60, где N – частота вращения, 1/мин, v – скорость ветра, а l – длина окружности ротора. При размахе лопасти 0,8 м и ветре 5 м/с получаем 72 об/мин; при 20 м/с – 288 об/мин. Примерно с такой же скоростью вращается и велосипедное колесо, так что свои 10-20 Вт от генератора, способного дать 100, мы уж снимем. Можно ротор сажать прямо на его вал.

Но тут возникает следующая проблема: мы, потратив немало труда и денег, хотя бы на моторчик, получили… игрушку! Что такое 10-20, ну, 50 Вт? А лопастный ветряк, способный запитать хотя бы телевизор, дома не сделаешь. Нельзя ли купить готовый мини-ветрогенератор, и не обойдется ли он дешевле? Еще как можно, и еще как дешевле, см. поз. 4 и 5. Кроме того, он будет еще и мобильным. Поставил на пенек – и пользуйся.

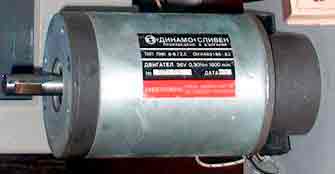

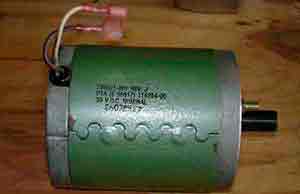

Второй вариант – если где-то валяется шаговый двигатель от старого 5- или 8-дюймового дисковода, или от привода бумаги или каретки негодного струйного или матричного принтера. Он может работать как генератор, и приделать к нему карусельный ротор из консервных банок (поз. 6) проще, чем собирать конструкцию наподобие показанной на поз. 3.

В целом по «лопастникам» вывод однозначен: самодельные – скорее для того, чтобы помастерить всласть, но не для реальной долговременной энергоотдачи.

Видео: простейший ветрогенератор для освещения дачи

Парусный ветрогенератор известен давно, но мягкие полотнища его лопастей (см. рис.) начали делать с появлением высокопрочных износостойких синтетических тканей и пленок. Многолопастные ветряки с жесткими парусами широко разошлись по миру как привод маломощных автоматических водокачек, но их техданные ниже даже чем у каруселей.

Однако мягкий парус как крыло ветряка, похоже, оказался не так-то прост. Дело не в ветроустойчивости (производители не ограничивают максимально допустимую скорость ветра): яхсменам-парусникам и так известно, что ветру разорвать полотнище бермудского паруса практически невозможно. Скорее шкот вырвет, или мачту сломает, или вся посудина сделает «поворот оверкиль». Дело в энергетике.

К сожалению, точных данных испытаний не удается найти. По отзывам пользователей удалось составить «синтетические» зависимости для установки ВЭУ-4.380/220.50 таганрогского производства с диаметром ветроколеса 5 м, массой ветроголовки 160 кг и частотой вращения до 40 1/мин; они представлены на рис.

Разумеется, ручательств за 100% достоверность быть не может, но и так видно, что плоско-механистической моделью тут и не пахнет. Никак не может 5-метровое колесо на плоском ветре в 3 м/с дать около 1 кВт, при 7 м/с выйти на плато по мощности и далее держать ее до жестокого шторма. Производители, кстати, заявляют, что номинальные 4 кВт можно получить и при 3 м/с, но при установке их силами по результатам исследований местной аэрологии.

Количественной теории также не обнаруживается; пояснения разработчиков маловразумительны. Однако, поскольку таганрогские ВЭУ народ покупает, и они работают, остается предположить, что заявленные коническая циркуляция и пропульсивный эффект – не фикция. Во всяком случае, возможны.

Тогда, выходит, ПЕРЕД ротором, по закону сохранения импульса, должен возникнуть тоже конический вихрь, но расширяющийся и медленный. И такая воронка будет сгонять ветер к ротору, его эффективная поверхность получится больше ометаемой, а КИЭВ – сверхединичным.

Пролить свет на этот вопрос могли бы натурные измерения поля давления перед ротором, хотя бы бытовым анероидом. Если оно окажется выше, чем с боков в стороне, то, действительно, парусные ВСУ работают, как жук летает.

Самодельный генератор

Из сказанного выше ясно, что самодельщикам лучше браться или за вертикалки, или за парусники. Но те и другие очень медленные, а передача на быстроходный генератор – лишняя работа, лишние затраты и потери. Можно ли сделать эффективный тихоходный электрогенератор самому?

Да, можно, на магнитах из ниобиевого сплава, т. наз. супермагнитах. Процесс изготовления основных деталей показан на рис. Катушки – каждая из 55 витков медного 1 мм провода в термостойкой высокопрочной эмалевой изоляции, ПЭММ, ПЭТВ и т.п. Высота обмоток – 9 мм.

Детали самодельного генератора на супермагнитах

Обратите внимание на пазы под шпонки в половинах ротора. Они должны быть расположены так, чтобы магниты (они приклеиваются к магнитопроводу эпоксидкой или акрилом) после сборки сошлись разноименными полюсами. «Блины» (магнитопроводы) должны быть изготовлены из магнитомягкого ферромагнетика; подойдет обычная конструкционная сталь. Толщина «блинов» — не менее 6 мм.

Вообще-то лучше купить магниты с осевым отверстием и притянуть их винтами; супермагниты притягиваются со страшной силой. По этой же причине на вал между «блинами» надевается цилиндрическая проставка высотой 12 мм.

Обмотки, составляющие секции статора, соединяются по схемам, также приведенным на рис. Спаянные концы не должны быть натянуты, но должны образовывать петли, иначе эпоксидка, которой будет залит статор, застывая, может порвать провода.

Заливают статор в изложнице до толщины 10 мм. Центрировать и балансировать не нужно, статор не вращается. Зазор между ротором и статором – по 1 мм с каждой стороны. Статор в корпусе генератора нужно надежно зафиксировать не только от смещения по оси, но и от проворачивания; сильное магнитное поле при токе в нагрузке будет тянуть его за собой.

Видео: генератор для ветряка своими руками

И что же мы имеем напоследок? Интерес к «лопастникам» объясняется скорее их эффектным внешним видом, чем действительными эксплуатационными качествами в самодельном исполнении и на малых мощностях. Самодельная карусельная ВСУ даст «дежурную» мощность для зарядки автоаккумулятора или энергоснабжения небольшого дома.

А вот с парусными ВСУ стоит поэкспериментировать мастерам с творческой жилкой, особенно в мини-исполнении, с колесом 1-2 м диаметром. Если предположения разработчиков верны, то с такого можно будет снять, посредством описанного выше китайского движка-генератора, все его 200-300 Вт.

Сделать же каркас (рангоут) для парусного ротора несложно. Кроме того, парусные ВСУ безопасны, а звуков от них, инфра- и слышимых, не обнаруживается. И высоко понимать ротор не нужно, достаточно одного диаметра колеса.

Видео: технология производства ветрогенераторов

Источник: http://vopros-remont.ru/elektrika/samodelnyj-vetryak/

Ветрогенераторы на 220В своими руками

Цена на электроэнергию неизменно растёт и, естественно, каждый хозяин старается оптимизировать расходы на её оплату. Здесь все средства хороши — начиная от средств экономии, техники с низким индексом потребления энергии, энергосберегающих ламп, и заканчивая использование многотарифных счётчиков электричества. Тем не менее, всегда останется заманчивой перспектива получения электричества не от государства, а от природы. Одним из самых эффективных подобных устройств остаётся ветрогенератор, который используется на Западе уже фактически наравне, а то и более широко, чем классические ТЭС или АЭС.

Цена и эффективность генератора

Естественно, самым практичным решением для получения электричества из энергии ветра, станет мощное устройство, способное вырабатывать необходимое количество энергии для обеспечения потребителей во всем доме. Ветрогенераторы своими руками на 220В могут быть разной мощности и мы рассмотрим принципы изготовления каждого возможного устройства из того, что может оказаться под руками у каждого рачительного хозяина.

Но для начала стоит провести хотя бы предварительный расчёт ветрогенератора и его рентабельности. К примеру, бытовой прибор на 800 кВт российской сборки обойдётся в полторы тысячи долларов США за один киловатт. Дорого. Китайская продукция, не отличающаяся надёжностью и точностью номиналов выльется в $900 за 1кВт. Тоже дорого. Заметьте, что это только сам генератор, без периферийного оборудования. Это фактически неподъемная цена для частника, поэтому постараемся использовать все, что есть под руками и сделать собственную автономную систему.

Как определиться с мощностью ветряка

Расчёт мощности ветрогенератора — это сложный и трудоёмкий процесс, который применим к определённому генератору-исходнику. Самый простой вариант — задействовать динамо-машину от трактора или автомобиля. Такое устройство фактически не требует доработок и может применяться в системе энергообеспечения «как есть». Безусловно, можно долго разговаривать об устройствах на неодимовых магнитах, только, к примеру, в деревне Архиповка Орловской области их не было в жизни и не будет никогда, а списанных тракторов — тьма.

Самый важный показатель любого генератора — это его КПД. К сожалению, у автотракторного устройства он не слишком высок. У неодимового генератора он может достигать 80%, а у нашего — не более 55-60%, но и с этими данными, без дополнительных доработок устройство может выдавать около 300 Вт. Это немного, но вполне достаточно, чтобы обеспечить электричеством постоянного тока светодиодные светильники, системы видеонаблюдения, а при условии применения преобразователя тока, телевизор с низким классом энергопотребления, однокамерный холодильник. И это только одна генераторная установка, но ведь никто не мешает сделать их три или пять штук. Теперь о движителе, который будет вращать динамомашину.

Вертикальные или роторные ветрогенераторы?

Лопастные вертикальные генераторы — одни из самых популярных в мире, однако для их постройки необходимо точно выполнить расчёт лопасти, её формы и размеров. Как показывает опыт создания таких устройств энтузиастами, самые эффективные лопастные генераторы — с регулируемым углом поворота лопасти. Средние размеры каждой из шести лопастей — 650х120 мм, а самый эффективный угол поворота относительно своей оси — около 12 градусов, хотя можно ставить эксперименты в каждом частном случае.

Роторный ветряк для дома выполняется с горизонтальным расположением оси генератора, на которой установлен ротор. Он может быть выполнен по нескольким схемам, которые представлены ниже. Самый простой вариант — изготовление ротора из цилиндрической ёмкости. Это может быть как пластиковая бочка, баллон для газа, в конце концов, кастрюля. Ёмкость должна быть разделена на четыре сегмента, каждый из которых крепится ступице. Ступица установлена на металлический каркас, примерный чертёж которого показан на рисунке.

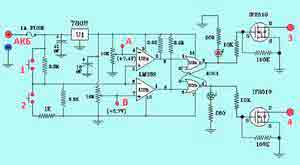

Детали и расходные материалы, электрическая схема

Маломощный ветряк для дома можно собрать при наличии скромного набора б/у-шных устройств и деталей:

автомобильная АКБ, чем свежее и чем больше ёмкость, тем лучше;

инвертор на 300-700 Вт;

автомобильное или тракторное реле зарядки (в зависимости от вольтажа генератора);

контрольный прибор (вольтметр);

Для коммутации прибора с сетью электрической сетью используются провода сечением площадью не менее 4 мм². Готовая установка подключается по схеме, показанной на фото через предохранители 8, которая размыкается выключателем 9 для обслуживания и ремонта. Номинал резистора 1 подбирается опытным путём, а амперметр 5 может быть установлен на выходе из преобразователя 5 по желанию. Также для удобства использования конструкции может быть использован переменный резистор 4 для регулировки напряжения. Более подробная схема инвертора представлена ниже.

Таким образом можно собрать ветрогенератор для обеспечения минимальной потребности в электричестве. Расходуйте и производите энергию с умом, удачной всем работы!

Источник: http://nashprorab.com/vetrogeneratory-svoimi-rukami-na-220v/

Ветрогенератор простой домашний своими руками

Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота. Между тем установка даже простейшего домашнего ветрогенератора даёт реальную возможность получить бесплатный ток. Но как сделать домашний ветрогенератор своими руками? Как заставить работать систему энергии ветра? Попробуем раскрыть занавес тайны с помощью опыта бывалых электромехаников.

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

  1. Высокий параметр рабочего напряжения.
  2. Низкий параметр RPM (угловая скорость вращения).
  3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Ветрогенератор в домашнем конструкторском наборе

Итак, можно считать, что выбран генератор — главная деталь системы регенерации энергии ветра. Остаётся добавить:

  • винт на три лопасти,
  • флюгерную систему,
  • мачту металлическую,
  • контроллер заряда АКБ.

Желательно, но не обязательно, соблюсти последовательность производства всех оставшихся частей ветряного генератора. Последовательность – это порядок, который необходим в любом деле для достижения результативности.

Изготовление лопастей пропеллера

Достаточно лёгким и простым видится изготовление лопастей винта генератора из пластиковой трубы диаметром 150-200 мм.

Для описываемой конструкции домашнего ветрогенератора были сделаны (вырезаны) три лопасти. Материал: 152-миллиметровая сантехническая труба. Длина каждой лопасти – 610 мм.

Лопасти для пропеллера домашнего ветрогенератора. Элементы пропеллера изготовлены из обычной сантехнической трубы, что широко используется в хозяйстве ЖКХ

Сантехническая труба изначально отрезается по размеру длины с небольшим запасом на обработку. Затем отрезанный кусок рассекается по осевой линии на четыре одинаковых части.

Каждая часть вырезается по несложному шаблону рабочей пропеллерной лопасти. Все кромки резов необходимо тщательно зачистить – отполировать для лучшей аэродинамики.

Элементы пропеллера ветрогенератора – пластиковые лопасти, закрепляются на шкиве, собранном из двух отдельных дисков. Шкив насаживается на вал мотора и притягивается винтом.

Та часть ступицы, на которой крепятся лопасти, имеет диаметр 127 мм. Другая часть – шестерня, в диаметре имеет размер 85 мм. Обе детали ступицы не изготавливались специально.

Закреплённые на ступице лопасти винта домашнего ветряка. Собранный из подручных деталей и готовый к установке на домашний ветрогенератор простейший винт

Металлический диск и шестерню удалось найти в старом техническом хламе. Но диск был без отверстия под вал, а шестерня имела малый диаметр. Объединением этих деталей в единое целое удалось решить проблему соотношения массы и диаметра.

После закрепления лопастей, осталось лишь закрыть торец ступицы пластиковым обтекателем (опять же для аэродинамики).

Флюгерная основа ветрогенератора

Обычный деревянный брусок (желательно из твёрдых пород) длиной 600 мм подойдёт для флюгерной основы. На одном конце бруска хомутами закрепляется электродвигатель, на другом монтируется «хвост».

Флюгерная часть установки, куда поставлены двигатель и хвост ветряка. Мотор дополнительно закрепляется хомутами, хвост накладными брусочками

Хвостовая часть сделана из листового алюминия – это вырезанный прямоугольный кусок, который попросту устанавливается между наставными брусочками и скрепляется винтами.

Для улучшения свойств долговечности, деревянный брусок рекомендуется дополнительно обработать пропиткой и покрыть сверху лаком.

На нижней плоскости бруска, на расстоянии 190 мм от заднего торца бруса, через опорный фланец закрепляется трубчатый отвод под соединение с мачтой.

Флюгерная система домашнего ветряка (нижняя её часть), изготовленная из простых доступных деталей. Такие детали найдутся у каждого владельца домашнего хозяйства

Недалеко от точки закрепления фланца, на стенке трубы высверливается отверстие d=10-12 мм под вывод кабеля сквозь трубу от ветрогенератора к накопителю энергии.

Основание и шарнирная мачта

Тогда как уже готова флюгерная часть домашнего ветрогенератора, наступает очередь производства опорной мачты. Домашнюю установку вполне достаточно поднять на высоту 5-7 метров. Металлическая труба d=50 мм (внешний d=57 мм) в самый раз подходит под мачту этого проекта ветрогенератора для дома.

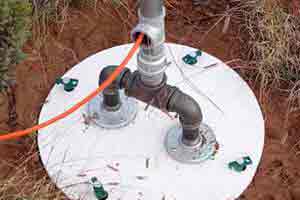

Опорная тарелка под нижнюю часть мачты домашнего ветряка сделана из толстой листовой фанеры (20 мм). Диаметр блина 650 мм. По краям фанерного блина, равномерно по кругу и с отступом 25-30 мм просверлены 4 отверстия d=12 мм.

Нижняя и верхняя части, которые встанут между мачтой. Слева опорная площадка с установленным на поверхности шарнирным механизмом подъёма/спуска ветрогенератора

Эти отверстия предназначены под временное (или постоянное) штыревое крепление на грунт. Для прочности установки фанеру снизу можно усилить стальным листом.

На поверхности опорной тарелки прикреплена конструкция, собранная из металлических сантехнических фланцев, патрубков, уголков и муфты-тройника.

Между уголками и муфтой-тройником резьбовое сочленение выполнено не до конца. Это сделано специально, чтобы получить эффект шарнира. Таким образом, подъём или спуск ветрогенератора можно осуществлять без труда в любой момент.

Подставка под мачту ветряка оснащается четырьмя отверстиями для дополнительного крепления штырями на грунт. Так, примерно, выглядит состояние опорного элемента, когда мачта установлена и поднята

Муфта-тройник центральным отводом соединена с куском трубы, в нижней части которой установлен ограничитель для трубы мачты. Мачтовая труба надевается на трубчатый кусок меньшего диаметра до упора в ограничитель.

Примерно так же соединяется верхняя часть мачты и флюгерная система ветряка. Но там, в качестве ограничителя, внутри мачтовой трубы установлены подшипники.

Крепление мачты растяжками выполняется стандартно с применением обычных хомутов, которые несложно сделать своими руками из листового металла

Так что, для сборки всей мачтовой системы и потребуется, без каких-либо креплений, всего лишь соединить нижнюю и верхнюю части с мачтовой трубой. Затем, благодаря шарнирному устройству поднять ветрогенераторную установку и зафиксировать мачту растяжками.

Удобство шарнирной системы очевидно. К примеру, на случай непогоды ветрогенератор можно быстро «уложить» на землю, сохранив от разрушения и так же быстро установить в рабочее положение.

Домашний ветрогенератор и схема контроллера

Контроль напряжений и токов, снимаемых с генератора домашней ветряной энергетической установки и подаваемых на аккумуляторные батареи, необходим обязательно. Иначе АКБ быстро выйдет из строя.

Причина очевидна: нестабильность зарядного цикла и нарушения параметров зарядки. Или же следует применять, к примеру, новые аква-аккумуляторы, которым не страшны хаотичные циклы, завышенные напряжения и токи.

Функции контроля достигаются сборкой и включением в конструкцию домашнего ветрогенератора простой электронной схемы. Домашние ветряные установки обычно комплектуются относительно простыми схемами.

Принципиальная схема контроллера заряда АКБ ветроэнергетической установки, сборка которой описывается в этой публикации. Минимум электронных компонентов и высокая надёжность

Главное назначение схем – управление реле, переключающего выходы ветрогенератора на аккумуляторную батарею или на балластную нагрузку. Переключение выполняется в зависимости от текущего уровня напряжения на клеммах АКБ.

Традиционная для домашних ветряков схема контроллера применялась и в этом случае. Электронная плата содержит небольшое число электронных компонентов. Схему достаточно просто спаять своими руками в домашних условиях.

Принцип построения обеспечивает зарядку аккумуляторов до момента, пока не будет достигнут граничный предел напряжения на клеммах. Затем реле переключает линию на установленный балласт. Реле нужно брать с контактной группой под высокие токи, не менее 40-60А.

Настройка схемы предполагает регулировку триммеров под установку соответствующих напряжений контрольных точек «А» и «В». Оптимальные значения напряжений в этих точках равны: для «А» — 7,25 вольт; для «В» — 5,9 вольт.

Если схема настроена под такие параметры, аккумуляторная батарея будет отключаться при достижении на клеммах напряжения 14,5 В и вновь подключаться к линии ветрогенератора при напряжении на клеммах 11,8 В.

Структурная электрическая схема домашнего ветряка: А1…А3 — аккумуляторная батарея; В1 — вентилятор; Ф1 — сглаживающий фильтр; Л1…Л3 — лампы накаливания (балласт); Д1…Д3 — мощные диоды

Схемой ветрогенератора предусмотрено управление вентилятором «3» (может использоваться для вентиляции газов АКБ) и альтернативной нагрузкой «4» через силовые транзисторы серии IRF.

Состояние выходов отмечают светодиоды красного и зелёного свечения. Предусмотрена установка ручного управления состоянием контроллера через кнопки «1» и «2».

Особенности подключения системы

Завершая публикацию, следует отметить одну важную особенность. Подключение контроллера (при условии уже работающей турбины) необходимо проводить следующей последовательностью:

  1. Подключить контакты «АКБ» на клеммы аккумулятора.
  2. Подключить контакты ветрогенератора на клеммы реле.

Если такую последовательность не соблюдать, существует высокий риск вывода контроллера из строя.

Установка ветрогенератора 4 кВт — видео гид

Источник: http://zetsila.ru/%D0%B2%D0%B5%D1%82%D1%80%D0%BE%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Как сделать своими руками ветрогенератор на 220В

В современных реалиях каждый домовладелец хорошо знаком с постоянным ростом стоимости коммунальных услуг – это касается и электрической энергии. Поэтому для создания комфортных условий обитания в загородном домостроении, как летом, так и зимой, придётся или оплачивать услуги по энергоснабжению, или найти альтернативный выход из сложившейся ситуации, благо природные источники энергии бесплатны.

Как сделать ветрогенератор своими руками — пошаговое руководство

Территория нашего государства – это по большей части равнины. Несмотря на то, что в городах доступ ветра перекрыт высотными постройками, за городом буйствуют сильные воздушные потоки. Поэтому самостоятельное изготовление ветряного генератора — единственно правильное решение для обеспечения загородного дома электричеством. Но для начала нужно разобраться, какая модель подходит для самостоятельного изготовления.

Роторный ветряк – несложное преобразовательное устройство, которое просто сделать своими руками. Естественно, такое изделие не сможет обеспечить электроэнергией загородный особняк, но для дачного домика вполне сгодится. Он позволит осветить не только жиле домостроение а, и хозяйственные постройки и даже дорожки в саду. Для самостоятельной сборки агрегата мощностью до 1500 ватт нужно подготовить расходные материалы и комплектующие из следующего перечня:

  • автомобильный 12 вольтовый генератор;
  • аккумуляторная батарея соответствующего номинального напряжения;
  • преобразовательное устройство с 12 на 220В и мощностью 1,2 кВт;
  • габаритный алюминиевый или стальной резервуар – небольшая бочка или ведро;
  • зарядное реле и контрольная лампа от автомобиля;
  • выключатель номиналом 12В качественно, защищённый от влаги;
  • устройство контроля напряжения – старый вольтметр;
  • крепёж в виде болтов, гаек и шайб;
  • медные провода сечением не меньше 2 мм;
  • крепёжные хомуты.

Естественно, нужно иметь и минимальный комплект инструмента: ножницы для резки металла, болгарка, измерительная рулетка, карандаш, набор гаечных ключей и отвёрток, дрель со свёрлами и пассатижи.

Пошаговые действия

Сборку начинают с изготовления ротора и переделки шкива для чего придерживаются определённой последовательности работ.

  1. С помощью рулетки и маркера выполняется деление ёмкости на 4 абсолютно одинаковые части. При резке металла ножницами нужно подготовить отверстия для закладки инструмента. Для упрощения работ можно воспользоваться болгаркой. Вырезать лопасти нужно не до конца.
  2. В дне ёмкости и на шкиве высверливаются отверстия под болты. Данный этап требует особой осторожности, чтобы отверстия располагались симметрично.
  3. Лопасти, прорезанные не до конца, немного отгибаются. При выполнении данного мероприятия важно учитывать, в каком направлении будет вращаться ветрогенератор. В большинстве случаев вращение происходит в сторону движения часовой стрелки. От угла изгиба лопастей напрямую зависит скорость вращения ветряка.
  4. Заготовка из ведра с лопастями закрепляется на шкиве при помощи болтов. Агрегат закрепляется на мачте посредством хомутов и выполняется подсоединение проводки в соответствии со схемой.
  5. Важно придерживаться цветовой разметки проводки, чтобы не перепутать положительные и отрицательные контакты. Проводку также нужно закрепить на мачте.

Для подсоединения аккумуляторной батареи используются проводники с 4 мм сечением и длиной не более 100 см. Потребители подключаются проводниками с сечением в 2 мм. Важно в разрыв цепи включить преобразователь постоянного напряжения в переменное значение 220В согласно схеме клеммных контактов.

Плюсы и минусы конструкции

Если все манипуляции проделаны, верно, то аппарат прослужит достаточно долго. При использовании достаточно мощной аккумуляторной батареи и подходящего инвертора до 1,5 кВт можно обеспечить питанием уличное и внутридомовое освещение, холодильник и телевизор. Сделать такой ветряк очень просто и экономически выгодно. Такое изделие легко ремонтируется и неприхотливо в использовании. Оно очень надёжно в плане работы и не шумит, надоедая обитателям дома. Однако роторный ветряк имеет низкую производительность, и его работа зависит от наличия ветра.

Аксиальный ветряк на магнитах

Аксиальная конструкция с без железным статором на основе неодимовых постоянных магнитов, на территории нашего государства появились не так давно из-за недоступности комплектующих частей. Но на сегодняшний день, мощные магниты не являются редкостью, да и стоимость на них значительно упала по сравнению с несколькими годами тому назад.

Основой такого генератора является ступица с тормозными дисками от легковой машины. Если это будет не новая деталь, то целесообразно её перебрать и сменить смазочные материалы и подшипники.

Размещение и установка неодимовых магнитов

Работы начинают с наклеивания магнитов на диск ротора. С этой целью используются магниты в количестве 20 шт. и размерами 2,5 на 0,8 см. Для изменения количества полюсов нужно придерживаться следующих правил:

  • однофазный генератор подразумевает количество магнитов соответствующе числу полюсов;
  • в случае с трёхфазным прибором соблюдается соотношение в 2/3 полюсов и катушек соответственно;
  • размещение магнитов должно происходить с чередованием полюсов, для упрощения их распределения лучше пользоваться готовым шаблоном, сделанным из картона.

По возможности целесообразно использовать магниты прямоугольной формы, так как в круглых аналогах сосредоточение магнитных полей идёт в центре, а не по всей поверхности. Важно соблюсти условие, чтобы стоящие друг напротив друга магниты имели противоположные полюса. С целью определения полюсов магниты подносятся друг к другу, и притягивающиеся стороны являются положительными, следовательно, отталкивающиеся края отрицательными.

Для крепления магнитов используется специальный клеевой состав, после чего для увеличения прочности выполняют усиление посредством эпоксидной смолы. С этой целью, ею заливают магнитные элементы. Для предотвращения растекания смолы делают бортики при помощи обычного пластилина.

Агрегат трёхфазного и однофазного типа

Однофазные статоры по своим параметрам уступают трёхфазным аналогам, так как при увеличении нагрузки возрастает вибрация. Это обусловлено разницей амплитуды тока возникающей в результате непостоянности его отдачи за определённый промежуток времени. В свою очередь, в трёхфазном аналоге такой проблемы нет. Это позволило увеличить отдачу трёхфазного генератора почти на 50% в сравнении с однофазной моделью. Плюс ко всему из-за отсутствия дополнительной вибрации во время работы устройства не создаются посторонние шумы.

Намотка катушек

Каждый электрик в курсе, что прежде чем начинать намотку катушки, важно выполнить предварительные расчёты. Самодельный ветрогенератор на 220В – устройство, работающее на малых скоростях. Необходимо добиться, чтобы зарядка аккумуляторной батареи стартовала со 100 оборотов в минуту.

Если исходить из таких параметров, то для намотки всех катушек потребуется не более 1200 витков. Для определения витков для одной катушки нужно выполнить простое деление общих показателей на число отдельных элементов.

Для поднятия мощности ветряка с низкими оборотами увеличивается число полюсов. При этом будет происходить увеличение частоты тока в катушках. Намотка катушек должна, выполнятся толстыми медными проводами. Это позволит уменьшить величину сопротивления а, следовательно, увеличить силу тока. Важно учитывать, что с резким увеличением напряжения ток может полностью расходоваться на сопротивление обмоток. Для упрощения намотки можно использовать специальный станок.

В соответствии с числом и толщиной магнитов, закреплённых на дисках, изменяются рабочие характеристики аппарата. Чтобы выяснить, какие показатели мощности получатся в конечном счёте, достаточно выполнить намотку одного элемента и прокрутить его в агрегате. Для определения мощностных характеристик замеряется напряжение при определённых оборотах.

Зачастую катушка выполняется круглой, но целесообразно её слегка вытянуть. В таком случае меди в каждом секторе будет больше, а расположение витков становится плотнее. По диаметру внутреннее отверстие катушки должно равняться габаритам магнита. При изготовлении статора важно учитывать, что он по толщине должен равняться параметрам магнитов.

Обычно в качестве заготовки для статора используется фанера, но, вполне возможно, выполнить разметку на бумажном листе расчертив сектора для катушек, а для бордюров использовать обычный пластилин. Для придания прочности изделию используется стеклоткань, располагаемая на дне формы сверху катушек. Важно чтобы не происходило прилипания эпоксидной смолы к форме. Для этого её покрывают сверху воском. Катушки неподвижно фиксируются друг с другом, а концы фаз выводятся наружу. После чего выполняется соединение всех проводов по схеме звезда или треугольник. Для тестирования готового устройства его вращают вручную.

Изготовление мачты и винта

Обычно конечная высота мачты составляет 6 метров, но по возможности лучше её увеличить в 2 раза. Из-за этого для её крепления используется бетонное основание. Крепление должно быть таким, чтобы труба легко поднималась и опускалась с помощью лебёдки. На верхнем конце трубы выполняется фиксация винта.

Чтобы сделать винт, понадобиться ПВХ труба, сечение которой должно составлять 16 см. Из трубы вырезается винт двухметровой длины с шестью лопастями. Оптимальная форма лопастей определяется экспериментальным путём, что позволяет увеличить крутящий момент при минимальных оборотах. Для отвода винта от сильных порывов ветра используется хвост складной конструкции. Вырабатываемая электроэнергия накапливается в аккумуляторных батареях.

Видео: самодельный ветряной генератор

После рассмотрения доступных вариантов ветрогенераторов каждый домовладелец сможет определиться с подходящим для его целей устройством. Каждый из них имеет как свои положительные стороны, так и отрицательные качества. Особенно прочувствовать эффективность ветряка можно за городом, где происходит постоянное движение воздушных масс.

Источник: http://elektro.guru/elektrooborudovanie/avtonomnoe-elektrichestvo/kak-svoimi-rukami-sdelat-vetrogenerator-na-220v.html

Как смастерить ветрогенератор своими руками: обзор технологии сборки 2-х различных конструкций

Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории. Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано. Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

  • генератор от автомобиля 12 V;
  • кислотный или гелиевый аккумулятор 12 V;
  • преобразователь 12V – 220V на 700 W – 1500 W;
  • большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
  • автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
  • полугерметичный выключатель типа «кнопка» на 12 V;
  • вольтметр от любого ненужного измерительного устройства, можно автомобильный;
  • болты с шайбами и гайками;
  • провода сечением 2,5 мм 2 и 4 мм 2 ;
  • два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм 2 , длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм 2 . Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм 2 .

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Ветряк #2 — аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально. Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Распределение и закрепление магнитов

Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм. Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам. Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса. Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус. На дисках полюса должны чередоваться.

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Процесс наматывания катушек

Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет. А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным. Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт. Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод. Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки. Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек. Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу. Потом все шесть проводов соединяют треугольником или звездой.

Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

Заключительный этап — мачта и винт

Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

Источник: http://aqua-rmnt.com/otoplenie/alt_otoplenie/vetrogenerator-svoimi-rukami.html

Ветрогенератор своими руками

Еще недавно ветрогенераторы считались редкостью, зато сегодня данная сфера стремительно развивается, а опыт по созданию ветряков для получения электроэнергии получили многие. Такие устройства можно использовать в самых разных сферах – для водоснабжения, электрификации частных домов, работы сельскохозяйственных агрегатов (к примеру, дробилок) или нагрева воды с целью обогрева жилища.

У промышленных моделей масса преимуществ, за исключением стоимости. Поэтому сегодня мы выясним, как сделать ветрогенератор своими руками и какие материалы/инструменты для этого понадобятся.

Конструктивные особенности и механика ветряного генератора

Принцип действия ветрогенератора заключается в преобразовании кинетической энергии в электроэнергию. Устройство состоит из ряда системных элементов, у каждого из которых имеется своя функция. Попытаемся с этим разобраться.

  1. Опора (ее еще называют мачтой). На нее крепится пропеллер, поскольку на высоте большая вероятность «поймать» хороший ветер. Следовательно, изготовлению опоры следует уделить особое внимание, ведь данный элемент должен выдерживать требуемые нагрузки.
  2. Лопасти. Они «ловят» воздушные массы, вследствие чего вращаются сами и вращают вал.

  • Вал. На него можно устанавливать сразу несколько генераторов, а также угловой редуктор, благодаря которому движение будет передаваться ниже, на кардан. Применение редуктора заметно повышает обороты.
  • Анемоскоп. Специальное устройство, которое применяется в мощных ветряных установках. Собирает сведения о направлении/скорости движения воздуха. В ветряках, сделанных своими руками, почти не используется – вместо него, как правило, устанавливают флюгер с поворотным механизмом.
  • Генератор. Он как раз и превращает кинетическую энергию в электроэнергию. Если то, производимый генератором, стабилен, то элемент можно подключить к аккумулятору.
  • Инвертор. Дает напряжение требуемой величины – к примеру, 220 вольт. Необходим, прежде всего, для удобства, поскольку большая часть современных приборов рассчитана именно на такое напряжение. Но заметим, что инвертор включают далеко не во все схемы, ведь предназначение ветряков может быть разным.
  • Аккумулятор (один или сразу несколько). Обеспечивает стабильность работы, подзаряжаясь в ветреное время и расходуя накопленную энергию после того, как ветер утихает.
  • Обратите внимание! Ветрогенераторы могут быть роторными (вертикальными) и классическими (горизонтальными). У вторых более высокий КПД, поэтому их и делают чаще других.

    Стоит заметить, что вертикальные ветряки необходимо поворачивать к ветру, ведь функционировать при боковом потоке они попросту неспособны. У горизонтальных же генераторов есть и другие преимущества. Ознакомимся с ними.

    1. Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
    2. Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
    3. Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.

    Что же касается недостатков, то у горизонтального ветрогенератора он всего один – достаточно низкий коэффициент полезного действия.

    Рассчитываем мощность будущего ветрогенератора

    Вначале следует выяснить, какую мощность должен иметь ветрогенератор своими руками, каковы функции и нагрузки, с которыми ему предстоит столкнуться. Как правило, альтернативные источники электричества применяются в качестве вспомогательных, то есть, предназначенных для помощи основному электроснабжению. Следовательно, если мощность системы составляет даже от 500 ватт, это уже вполне хорошо.

    Обратите внимание! Чтобы отопить частный дом, имеющий средние размеры, вам потребуется порядка двух-трех киловатт.

    Вместе с тем, итоговая мощность ветрогенератора зависит от других факторов, среди которых:

    Чтобы выяснить подходящее соотношение для приспособлений горизонтального типа, рекомендуем ознакомиться с представленной ниже таблицей. Цифры в ней на пересечении – это необходимая мощность (указана в ваттах).

    Таблица. Расчет необходимой мощности для горизонтальных ветряных генераторов.

    Источник: http://v-teplo.ru/vetrogenerator-svoimi-rukami.html

    Ветрогенератор для частного дома: специфичность и технология изготовления

    В данной статье подробно рассматривается такой вид оборудования, как ветрогенератор для частного дома: особенности конструкций, его назначение и сфера применения, внутреннее устройство и классификация. В тексте можно найти полезную информацию, которая поможет определиться с выбором качественного ветряка, средние расценки на популярные виды оборудования, а также подробное описание технологии изготовления.

    Ветрогенератор для частного дома: назначение и особенности конструкций

    Ветряные электростанции для частного дома широко используются в качестве альтернативных источников электрической энергии, позволяющих добиться экономии. Нередко подобные устройства устанавливаются на дачных участках.

    Ветрогенераторы используются в качестве альтернативных источников электрической энергии

    Чаще всего они применяются в удаленных от основных электросетей зонах. Однако это далеко не единственная причина, свидетельствующая в пользу того, чтобы купить ветрогенератор для частного дома. Большинство владельцев земельных участков используют эти конструкции, чтобы добиться автономности и экономии.

    Не каждый участок подходит для установки таких устройств, поскольку не везде условия соответствуют требованиям данного оборудования. В первую очередь это касается скорости ветра. Чтобы ветряная электростанция смогла нормально функционировать, средняя скорость ветра должна составлять не менее 4-4,5 м/с. Только в этом случае монтаж конструкции будет экономически оправдан.

    Чтобы узнать среднегодовую скорость ветра, можно использовать карту ветров. Она отражает приблизительные данные по регионам. Более точные показатели можно получить, используя специальный прибор – анемометр, а также устройство для считывания его сигналов.

    Обратите внимание! Устройство для измерения данных необходимо устанавливать очень высоко, иначе деревья и постройки будут искажать результат.

    Для эффективной работы ветряка, зона его установки должна быть ветряной

    Принцип действия и строение ветряного генератора

    Ветрогенератор – особый вид оборудования, преобразующий кинетическую энергию ветра в механическую. Она приводит в движение лопасти ротора, установленного на генераторе. В результате этого в его обмотках создается переменный ток. Сгенерированная электрическая энергия накапливается в аккумуляторных батареях, откуда подается на бытовые приборы.

    Описанная схема работы упрощена. Разумеется, устройство ветрогенератора гораздо сложнее. В энергетической цепочке также присутствует контроллер. Его функция заключается в преобразовании трехфазного переменного тока в постоянный. После чего он поступает на зарядку батарей.

    Большая часть бытовой техники не способна питаться от постоянного тока. Поэтому в цепочке за аккумулятором устанавливается инвертор. Он преобразует постоянный ток в переменный, напряжение которого составляет 220В. Все эти операции отбирают часть исходной энергии – примерно 15-20%.

    Подпитка здания может осуществляться не только от ветряной электростанции, но и от солнечных батарей, а также от бензинового или дизельного генератора. Если эти элементы присутствуют в цепочке, то схема дополняется еще одним компонентом – автоматическим выключателем. Когда отключается основной источник тока, он запускает резервные.

    Принцип действия ветрогенератора

    Ветряная электростанция состоит из следующих компонентов:

    • ротора с лопастями (в зависимости от особенностей модели, лопастей для ветрогенератора может быть несколько, как правило, их 2 или 3, хотя существуют и многолопастные варианты);
    • коробки передач или редуктора, осуществляющего контроль скорости между генератором и ротором;
    • защитного кожуха, ограждающего детали конструкции от негативного влияния внешних факторов;
    • «хвоста», обеспечивающего поворот конструкции вслед за направлением ветра;
    • накопительной батареи, сохраняющей определенный запас энергии;
    • инверторной установки, преобразующей один вид тока в другой.

    Какую можно купить ветряную электростанцию: классификация оборудования

    Существует несколько классификаций, согласно которым осуществляется разделение ветряных электростанций на группы:

    1. По направлению вращательного движения лопастей – горизонтальные и вертикальные ветряки.
    2. По количеству лопастей – двух-, трех- и многолопастные устройства.
    3. По типу материала, используемого для производства лопастей – конструкции с парусными и жесткими лопастями.
    4. По способу управления – ветряки с фиксированным или регулируемым шагом лопастей.

    Внутреннее устройство ветрогенератора

    Полезный совет! В большинстве случаев специалисты рекомендуют владельцам загородного жилья купить ветряк с фиксированным шагом лопасти, поскольку регулируемые устройства слишком сложны в эксплуатации.

    Ветряная электростанция с горизонтальной осью размещается перпендикулярно по отношению к потоку воздуха. Конструкция имеет схожее строение и функционирует по тому же принципу, что и обычный флюгер. Ветряки с роторным генератором имеют высокий КПД, при этом они доступны в цене. В основе работы этих устройств лежит сопротивление воздушного потока.

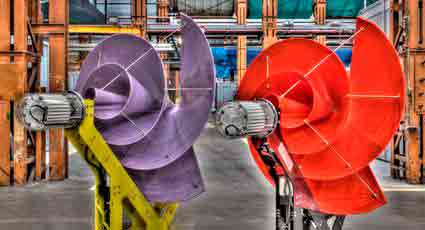

    Ветряки с вертикальной осью, или ортогональные ветрогенераторы, имеют компактную конструкцию, однако их цена значительно выше. Благодаря особому строению этот тип оборудования абсолютно независим от направления ветра. Лопасти имеют вид турбин, благодаря чему значительно снижается нагрузка на осевую часть. Купить вертикальный ветрогенератор будет целесообразно в тех случаях, если ветер на участке постоянно меняет свое направление.

    Преимущества и недостатки ветряных электростанций для дома

    Как и любому другому виду оборудования, ветряным электростанциям присущи как преимущества, так и недостатки. Чтобы решиться на покупку этого устройства, желательно взвесить его сильные и слабые стороны.

    Популярность использования ветряных электростанций обусловлена большим количеством преимуществ

    Почему выгодно купить ветрогенератор (220В) для частного дома:

    1. Отсутствие дополнительных затрат, поскольку для работы устройства не требуется топливо.
    2. Нет необходимости в постоянном контроле. Конструкция вырабатывает электроэнергию самостоятельно каждый раз, когда дует ветер.
    3. Относительно бесшумный и полностью экологичный способ добычи электроэнергии.
    4. Устройство может использоваться практически в любых климатических условиях.
    5. Износ деталей минимален.

    Установка ветрогенератора для дома сопровождается следующими недостатками:

    • затраты на приобретение оборудования окупаются через 5-6 лет;
    • относительно небольшой показатель КПД, что отражается на мощности;
    • высокая цена ветрогенераторов;
    • чтобы компенсировать бездействие устройства в безветренные дни, требуется дополнительное оборудование: генератор и накопительная батарея (стоимость этих элементов очень высокая);
    • в некоторых режимах ветряки для дома издают инфразвуки (то же самое происходит, если установка оборудования выполнена с ошибками);
    • требуется регулярное проведение профилактических работ;
    • ураган может серьезно повредить оборудование.

    В зависимости от мощности прибора и карты ветров местности, ветряк может обеспечить электричеством как маленький дачный дом, так и большой загородный коттедж

    Полезный совет! Обязательно нужно просчитать рентабельность перед тем как купить ветрогенератор для дома, цена оборудования может оказаться слишком высокой, и затраты на его приобретение не окупятся. Для этого необходимо вычислить средний показатель мощности дома (учитывается мощность всех электрических приборов), оценить местность, где будет устанавливаться оборудование, и выяснить, каково количество ветреных дней в году.

    Целесообразность покупки: цены ветрогенераторов для частного дома

    Стоимость ветряков для частных домов довольно высокая. Затраты на приобретение оборудования окупятся лишь в том случае, если местность располагает подходящими условиями.

    Установка ветряной электростанции оправдана в следующих случаях:

    • местность соответствует требованиям оборудования;
    • для региона, в котором находится участок, характерны сильные ветры;
    • отсутствует возможность в использовании других альтернативных источников электрической энергии.

    В других случаях затраты на покупку ветрогенератора для дома не окупятся. Если же количество ветреных дней в году невелико, эти устройства можно дополнить солнечными батареями или же генераторами, работающими на дизеле или бензине.

    В зависимости от типа конструкции, ветрогенераторы могут быть вертикальными или горизонтальными

    Как повысить рентабельность ветряка для частного дома

    Приморские районы, а также открытые площадки в горной местности идеально подходят для установки ветряного оборудования. В этих регионах скорость ветра составляет более 60-70 м/с. Жители этих районов могут полностью отказаться от центральных систем электроснабжения и перейти на ветряные станции. На равнинных территориях потоки ветра более равномерны, однако их силы недостаточно для того, чтобы полноценно обеспечить дом электричеством.

    Крайне нежелательно устанавливать оборудование неподалеку от лесов и посадок. Деревья будут задерживать часть энергии, что снизит рентабельность ветряков. Мощность воздушного потока возрастает по мере удаления от земли. Значит, чем выше мачта ветряной станции, тем больший импульс устройство сможет захватить. С другой стороны, излишне высокая конструкция нуждается в дополнительном усилении. Сильным порывам ветра будет проще повалить ее, чем ветряки с мачтой, которая достигает отметки 5-7 м.

    Специалисты рекомендуют устанавливать оборудование на высоте 10-15 м от земли. Закрепить подобную конструкцию можно двумя способами:

    1. Путем бетонирования основы.
    2. Используя металлические растяжки.

    Наиболее эффективным для генерирования электроэнергии считается комбинирование ветряка и солнечных батарей

    Чтобы забетонировать основу ветряка, потребуется выкопать четыре глубоких скважины с небольшим диаметром. В них погружаются растяжки мачты, после чего они заливаются цементным раствором. Этот процесс довольно трудоемкий и затратный, однако он отличается высокой надежностью. Даже при сильных порывах ветра мачта будет оставаться неподвижной. Единственный риск заключается в поломке лопастей.

    Фиксация мачты с помощью растяжек предполагает использование металлического троса. Он натягивается до тех пор, пока ветряк не будет располагаться строго перпендикулярно по отношению к поверхности земли. После этого растяжки троса надежно закрепляются в грунте.

    Важно! Ветряки с высокими мачтами нуждаются в заземлении.

    Какой лучше купить ветрогенератор для дома: производители и стоимость

    К выбору ветряной электростанции необходимо подходить основательно. Основными критериями выступают мощность оборудования, тип оси (горизонтальная или вертикальная), а также производитель. Перед покупкой необходимо тщательно изучить технические характеристики и сравнить продукцию разных производителей.

    Цены ветрогенераторов российского производства:

    Многие из этих организаций занимаются производством оборудования по индивидуальным заказам, а также оказывают помощь в проектировании и выполнении расчетов.

    Цены ветряков для дома зарубежного производства значительно выше. Минимальная стоимость установок составляет 120 тыс. руб. Продукция зарубежных компаний отличается высоким уровнем качества благодаря использованию на производстве высокотехнологичного оборудования. Однако ремонт таких установок будет дорогостоящим, а покупка запчастей может сопровождаться сложностями.

    Стоимость заводского ветряка российского производства может варьировать в пределах 30-600 тыс. руб.

    Преимущества ветряков заводского производства:

    • возможность приобрести устройство в полной комплектации и даже заказать его профессиональную установку;
    • обширный выбор производителей и модификаций с различными характеристиками;
    • гарантия качества;
    • возможность вызова квалифицированного специалиста для осуществления ремонтных работ.

    С учетом высокой стоимости заводского оборудования многие владельцы загородных участков отдают предпочтение конструкциям, изготовленным своими руками. На изготовление самодельного ветрогенератора уходит около 3000-5000 руб. Большая часть этой суммы тратится на покупку качественной аккумуляторной батареи, которая способна на протяжении длительного времени удерживать заряд.

    Статья по теме:

    Солнечные батареи своими руками: доступный источник электроснабжения

    Что представляет собой устройство, принцип его работы. Разновидности солнечных батарей. Целесообразность использования для дачи и дома.

    Преимущества изготовленных своими руками ветряных электростанций:

    • существенная экономия денежных средств;
    • при создании самодельного ветряка конструктор будет знать все особенности его строения;
    • возможность изготовить основные детали и лопасти для ветрогенератора своими руками из подручных материалов.

    Самодельные конструкции, в отличие от заводских ветряных электростанций, выходят из строя гораздо чаще.

    Обратите внимание! Для монтажа заводской конструкции лучше вызвать специалиста. В противном случае любая ошибка, допущенная в процессе установки, станет причиной потери гарантии.

    Самодельные конструкции ветрогенераторов уступают по качеству и надежности промышленным моделям

    Как изготовить ветряк своими руками: технология и рекомендации

    Эксплуатация самодельного устройства на участке может вызвать негодование со стороны соседей. Поэтому перед тем как сделать ветрогенератор своими руками, нужно позаботиться о соблюдении нескольких правил.

    На все индивидуальные постройки налагаются ограничения по высоте. Установка ветряка с высотой мачты более 15 м запрещена, если поблизости от него находятся следующие объекты:

    Ветряная установка не должна создавать эфирных помех. Чтобы предотвратить их появление, рекомендуется использовать специальную защиту. Кроме этого следует контролировать уровень издаваемого лопастями шума и держать его в пределах нормы.

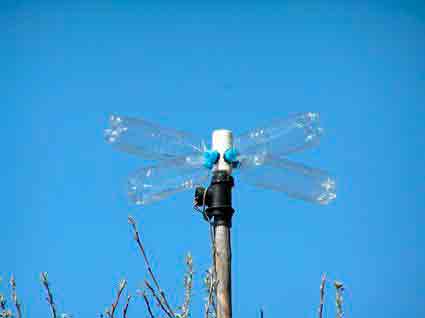

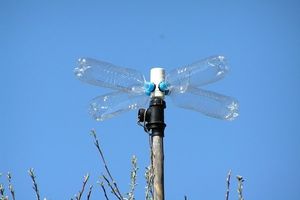

    Простейший самодельный ветрогенератор из пластиковых бутылок

    Материалы, необходимые для изготовления вертикального ветрогенератора своими руками

    Ветряную электростанцию с вертикальной осью можно использовать для того, чтобы обеспечить электрической энергией различные постройки хозяйственного назначения или небольшой садовый домик. Ее мощности хватит, чтобы подсветить придомовую территорию в темное время суток.

    Для создания ветрогенератора своими руками из автомобильного генератора потребуются следующие материалы:

    • аккумуляторная батарея на 12V (кислотная или гелиевая);
    • вместительная емкость цилиндрической формы из алюминия или нержавейки (кастрюля, ведро);
    • генератор автомобильный (12V);
    • вольтметр;
    • полугерметичная кнопка-выключатель (12V);
    • автомобильное реле зарядки аккумуляторной батареи или контрольной лампы заряда;
    • преобразователи (12-220V и 700-1500W);
    • провода с размером сечения 2,5 и 4 мм;
    • хомут для фиксации генератора на мачте (2 шт.).

    Устройство ветрогенерирующей конструкции

    Для выполнения работы потребуются такие инструменты и приспособления, как:

    • болгарка (можно использовать ножницы по металлу);
    • маркер или строительный карандаш;
    • кусачки и рулетка;
    • дрель с набором сверл;
    • отвертка и набор ключей.

    Технология изготовления ветрогенератора из автомобильного генератора

    В качестве основы будет использоваться цилиндрическая емкость, например, ведро, старая выварка или кастрюля. Используя карандаш и рулетку, необходимо нанести на нее разметку, чтобы получилось разделение на 4 равные части. Согласно меткам делаются надрезы с помощью болгарки так, чтобы получились вертикальные пластины-лопасти. При этом очень важно не дорезать металл до конца.

    Обратите внимание! Если емкость изготовлена из окрашенной жести или стали с оцинковкой, нельзя использовать болгарку для нарезки, иначе металл перегреется. В этом случае желательно использовать ножницы.

    В шкиве, а также днище емкости следует выполнить отверстия для болтов. На этом этапе создания ветрогенератора для частного дома своими руками необходимо крайне внимательно и аккуратно отнестись к симметрии. Любые неточности в размещении отверстий приведут к дисбалансу конструкции во время вращения.

    Для изготовления ветрогенератора своими руками можно использовать автомобильный генератор

    Лопасти следует отогнуть, при этом они не должны слишком торчать наружу. Выполняя эту работу, необходимо учитывать направление вращательного движения генератора. Чаще всего ветряк ориентируют по часовой стрелке. От выбранного угла изгиба лопастей будет зависеть вращательная скорость и площадь контакта воздушных потоков с конструкцией.

    Далее на шкиве закрепляется емкость с лопастями. Генератор устанавливается на мачту, после чего он фиксируется с помощью хомутов. Останется только соединить все провода и выполнить сборку цепи. Все кабели фиксируются на мачте ветряка. Для подключения накопительной батареи следует использовать провода с размером сечения 4 мм. Для этого достаточно будет отрезка длиной 100 см. Подключение в сеть бытовых и осветительных приборов осуществляется с помощью проводов с размером сечения 2,5 мм. Для инвертора или преобразователя требуется провод с сечением 4 мм.

    Как сделать ветрогенератор из стиральной машины

    Для создания своими руками ветрогенератора из стиральной машины потребуется список определенных деталей. Часть из них можно снять со старых бытовых приборов, а остальное придется купить.

    Конструкция ветряка будет состоять из следующих элементов:

    • редуктора для корректирования вращательной скорости;
    • ротора с лопастями;
    • защитного кожуха;
    • накопительной батареи;
    • хвостовой части;
    • инвертора;
    • мачты для фиксации генератора.

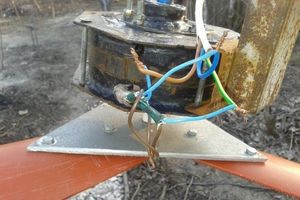

    Ветрогенератор, изготовленный из деталей стиральной машины

    Генератор конструкции изготавливается из электрического двигателя от стиральной машины. Его мощность должна составлять не менее 1,5 кВт.

    Кроме этого потребуется:

    • наждачная бумага и клеевой состав;
    • неодимовые магниты по 5 и 12 мм (32 шт.);
    • эпоксидная смола или холодная сварка.

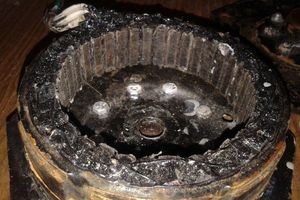

    Неодимовые магниты будут устанавливаться на ротор. Их можно приобрести во многих стационарных или интернет-магазинах. С ротора асинхронного мотора необходимо снять сердечники. После этого данные детали частично срезаются. Глубина реза не должна превышать 2 мм. Для этого можно использовать токарный станок. Далее в сердечниках необходимо выполнить пазы, глубина которых равна 5 мм.

    На следующем этапе изготовления ветрогенератора для дома своими руками выполняется установка магнитов. Для начала на сердечник монтируется жесткое покрытие. После этого на соответствующие места на равном расстоянии ставятся магниты. Очень важно при этом соблюдать дистанцию, иначе в будущем магниты слипнутся, что негативным образом скажется на мощности ветряной электростанции. Для фиксации этих деталей лучше использовать суперклей. Во время работы желательно надеть защитные очки, поскольку магниты в процессе приклеивания могут отскакивать.

    Расположение неодимовых магнитов при изготовлении самодельного ветряка

    Когда шаблон с магнитами полностью готов, он укладывается на ротор. Образовавшиеся пробелы необходимо заполнить с помощью эпоксидной смолы или холодной сварки. По окончании работы ротор аккуратно зажимается в тисках, а его поверхность обрабатывается наждачной бумагой. Перед запуском ветряка следует проверить все подшипники и болтовые соединения на прочность. Не стоит использовать для сборки конструкции даже частично изношенные детали, лучше купить новые.

    Для создания крыльчатки лучше выбрать легкий материал с высоким запасом прочности. Для этих целей подойдет стеклопластик. В результате лопасти получаются легкими и стойкими на износ. Мачту лучше изготавливать из стальных труб. Оптимальный размер диаметра составляет 32 мм.

    Со сборкой ветряка может справиться любой человек, имеющий представление о том, как работают электрические цепи. Главное при этом – внимательно относиться ко всем деталям и тщательно проверять все свои действия. Чтобы исключить вероятность ошибок, можно воспользоваться наглядными видеоматериалами, где подробно описывается весь процесс изготовления деталей и их дальнейшей сборки.

    Как изготовить ветрогенератор своими руками на 220В (4 кВт): видео

    Источник: http://remoo.ru/elektrika/vetrogenerator-dlya-chastnogo-doma

    Смотрите также:
    31.10.2018

    Как собрать солнечный коллектор из пивных банок Солнечный коллектор из пивных банок – невероятно дешевая и довольно практичная альтернатива привычным моделям гелионагревателей. Его главное преимущество – минимальные расходы на изготовление, а значит, очень низкая...

    31.10.2018

    Принцип работы тепловой электростанции на дровах плюсы и минусы Современная электростанция на дровах является очень эффективным и при этом относительно недорогим оборудованием, основным топливом в которой являются дрова. Сейчас это оборудование достаточно широко...

    31.10.2018

    Цены на различные системы солнечного отопления и нагрева воды Есть два основных вида систем солнечного нагрева воды: пассивная и активная. К пассивным относятся так называемые "солнечные водонагреватели", где в одном блоке, устанавливаемом на крыше, объединены солнечный...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
