Как изготовить солнечный коллектор своими руками?

В последние годы рост цен на энергоресурсы заставляет думать о внедрении жесткого режима экономии или об использовании возобновляемых источников. Использование солнечной энергии для хозяйственных нужд может стать решением данной проблемы. На данном принципе основана работа коллектора-накопителя солнечной энергии. В этой статье попробуем разобраться, что лучше: приобрести готовое устройство или изготовить солнечный коллектор своими руками.

Где и за какую сумму можно приобрести коллектор?

Солнечный коллектор рады предложить потенциальному покупателю многие фирмы-поставщики. Ценовой диапазон водонагревательных приборов, используемых для отопления и для нагрева воды очень широк: от 5 до 150 тысяч рублей – все зависит от комплектации и производительности.
На страницах интернета можно ознакомиться с характеристиками ряда моделей отечественного и импортного производства. Пользуются спросом китайские коллекторы фирмы ATMOSFERA – модель SPK-F2. В ней применены комплектующие немецкого производства, что гарантирует качество. Стоимость такого коллектора – около 500 $. Достойны внимания также российские модели «Сокол-М» и украинские «SintSolar»: их качество не уступает зарубежным аналогам, но и цена не отличается большей демократичностью.

Способ обзавестись коллектором без значительных материальных затрат

Приобретение устройства для нагрева воды заводского производства – затея не из дешевых. Но для обеспечения горячей водой небольшого дома в частном секторе или дачи есть альтернативное решение: можно сделать солнечный коллектор своими руками. Вариантов существует множество: для этого используют стальные и стеклянные трубки, сотовый поликарбонат, радиаторы от старых холодильников и даже пустые алюминиевые пивные банки. Выбор зависит от наличия тех или иных комплектующих, но проще всего использовать змеевик холодильника. Конечно, понадобятся и другие детали. Чтобы разобраться, какие именно, рассмотрим конструкцию солнечного коллектора и принцип его действия.

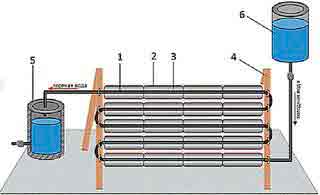

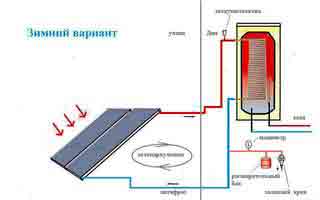

Из чего состоит коллектор и как он работает

Важнейшей составной частью солнечного водонагревателя является коллектор, представляющий собой теплообменник: его конструкция представляет собой систему труб, в которых происходит нагрев воды. Поэтому водонагреватели такого типа называют коллекторами: основная деталь дала название всему устройству.

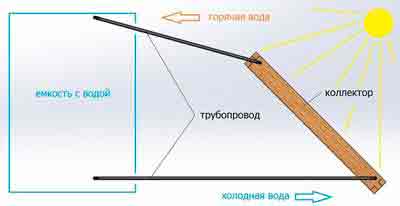

Кроме непосредственно коллектора понадобятся трубы, вентили и емкость для аккумулирования нагретой воды. Собирается замкнутая система, функционирующая на основе конвекции воды, имеющей различную температуру. Холодная вода, поступая в коллектор снизу, нагревается под воздействием солнечных лучей и, обретая меньшую удельную массу, поднимается вверх, заполняя накопительную емкость. Из этой емкости нагретая вода расходуется, а общий объем жидкости в системе пополняется за счет поступающей из центрального водопровода или нагнетается с помощью насоса из скважины.
Если же расход отсутствует, остывшая со временем в накопителе вода опускается вниз, освобождая место нагретой воде, поступающей из коллектора. Затем она попадает в теплообменник, где нагревается и вновь поступает в аккумулирующую емкость. Таким образом, за счет конвекции, в водонагревателе поддерживается постоянная температура, которая в солнечные дни может достигать 70 °С.

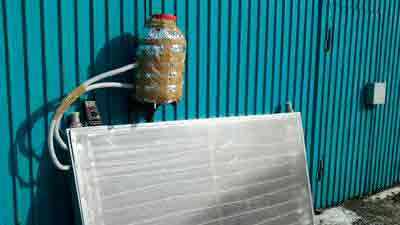

Комплектующие для солнечного коллектора и сборка устройства

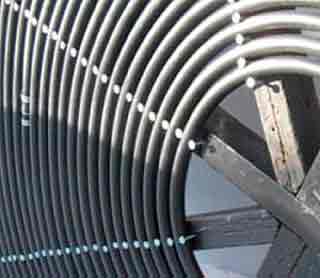

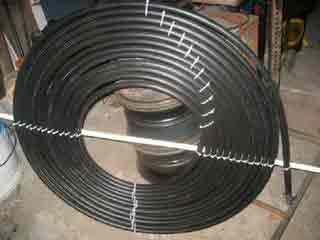

Для того, чтобы собрать солнечный коллектор, необходим змеевик, снятый со старого или неисправного холодильника, бак для накопительной емкости (можно пластиковый, но лучше из металла), трубки из полихлорвинила и вентили. Бак должен иметь объем 50 – 80 литров: этого вполне хватает для двух-трех человек при экономном расходовании. Трубки из полихлорвинила следует подбирать такого диаметра, чтобы ни плотно надевались на медные трубы змеевика. К типу вентилей особых требований не предъявляется. Кроме того, потребуются деревянные рейки для каркаса, коврик из резины, стекло и фольга. Коврик можно купить в хозяйственном магазине (такие обычно кладут около входной двери), трубки и вентили – в том же магазине, в отделе сантехники. Приобрести бак также не сложно: пластиковые емкости сегодня продаются любой конфигурации и объема. В качестве металлического бачка можно использовать доработанную канистру для топлива. Стекло – из старой оконной рамы, а фольга может быть пищевой, но желательно выбирать самую толстую.

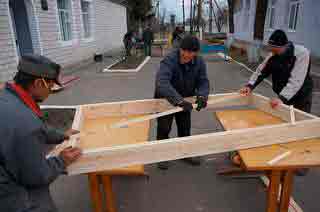

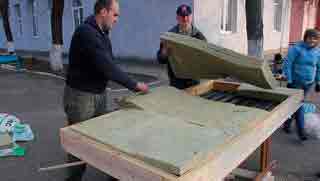

После того, как все комплектующие будут собраны, можно приступать к сборке солнечного коллектора. Змеевик необходимо промыть, чтобы избавиться от остатков фреона. После этого следует соединить рейки таким образом, чтобы получился каркас, в котором бы свободно помещался змеевик. Его требуется прикрепить к рамкам каркаса металлическими скобами. С нижней стороны скобами крепится коврик, поверх которого со стороны змеевика настилается фольга.

В раме каркаса делаются прорези для трубок. Вся эта конструкция закрывается стеклом, которое фиксируется штапиками.

Соединив все составные части трубками, следует их герметизировать с помощью хомутов, жидкой резины, скотча или герметика. Между каркасом и фольгой не должно быть щелей: их заклеиваем скотчем во избежание потерь тепловой энергии.

Как видно, сделать солнечный коллектор своими руками совсем не сложно: для этого не требуется ни специального инструмента, ни особых навыков. Завершается работа креплением коллектора к специально установленным на крыше или на солнечном склоне опорам и подсоединением трубопровода. Теперь можно пользоваться горячей водой совершенно бесплатно.

На закуску предлагаю посмотреть видео обзор похожего солнечного коллектора, только выполненного из нержавеющих трубок.

Источник: http://www.energya.by/besplatnyiy-podogrev-vodyi-ili-kak-izgotovit-solnechnyiy-kollektor-svoimi-rukami/

Как сделать солнечный коллектор своими руками?

Использовать солнце для собственных нужд люди научились очень давно. Сегодня это обрело более цивилизованный вид, ведь появился солнечный коллектор, с помощью которого солнечная энергия превращается в тепловую. Это устройство не очень сложное, поэтому много кто может позволить создать самодельный солнечный коллектор. Но это требует определенных знаний об этом устройстве.

Виды коллекторов

Для того чтобы сделать солнечный коллектор своими руками, нужно знать, каких они бывают видов и как они действуют.

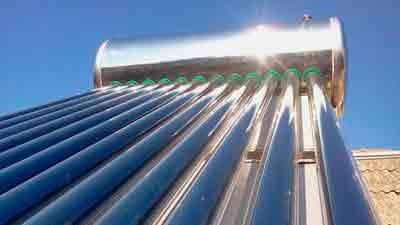

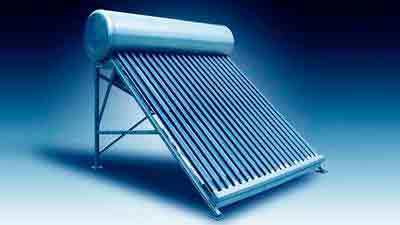

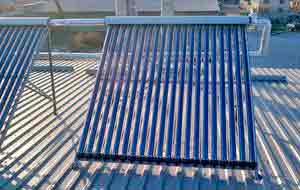

  1. Вакуумный солнечный коллектор. Этот вид устройства больше других уменьшает теплопотери. Это возможно за счет вакуума, который находится между телом нагрева и оболочкой агрегата. Система состоит из стеклянных трубок, воздух из которых выкачан. Сам нагрев приходится на черную трубку, которая располагается внутри. Благодаря такой конструкции воду можно нагревать до 300 градусов. Даже зимой КПД этого оборудования стабильно высокое. Однако он не может сам себя очищать от снега и инея.
  2. Плоский солнечный коллектор. Его отличие от прежней модели состоит в том, что показатель теплопотерь выше. Но изготовление таких агрегатов не сложное, да и они сами могут очищаться от маленьких снежных заносов. Такое устройство выглядит как наружная прозрачная панель. Внутри нее находятся трубки. Задняя стенка оснащена теплоизолятором. Предел нагрева воды 200 градусов. Однако при сильном ветре на крепление осуществляется сильная нагрузка, да и форма такого устройства плохо обтекаема.
  3. Воздушный солнечный коллектор. Это, своего рода, плоская установка, но теплоноситель в ней — воздух. Его не трудно изготовить своими руками. Такой агрегат обладает низким КПД, а также его нельзя использовать для того, чтобы нагревать воду.
  4. Трубчатый коллектор. Это четыре черные трубки, которые наполнены теплоносителем. Циркуляция происходит за счет разницы температур коллектора и нижней зоны накопителя. Такая система отличается от плоской большей площадью поверхности, которая поглощает свет.
  5. Подвижные системы. Они включают в себя установки, которые поворачиваются за движением солнца. Есть конструкции, которые полностью разворачиваются и конструкции, у которых двигаются зеркало и нагревательный элемент.

Процесс работы солнечных коллекторов таков: солнечное излучение нагревает трубку с теплоносителем, после чего тепло транспортируется в тепловой аккумулятор. Сам принцип состоит в большом проценте тепла, которое поглощается от солнечного излучения. Есть много вариантов того, как создать такое устройство своими руками. Рассмотрим некоторые из них. Если возникнут вопросы, в интернете можно найти на эту тему видео, и не одно.

Вариант 1 — простейший

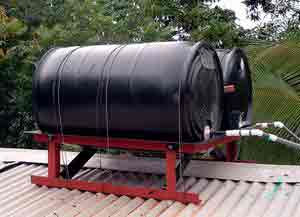

Понадобится оцинкованная тара для воды, объем которой составляет 100 или 200 литров. Она располагается на крыше. 100 литров воды могут нагреться до 60 градусов, если бочку поставить на южную сторону кровли, которая покрыта блестящим металлическим листом. КПД в таком случае довольно большое, так как площадь теплообмена с воздухом минимальна.

Использовать столь незамысловатый солнечный коллектор лучше в районах, где экология поддерживается на должном уровне, вдали от сильно загазованных участков. Кроме того, зимой этот агрегат принесет мало пользы, так как из-за ветра теряется много тепла.

Вариант 2 – более сложный

Изготовление такого устройства своими руками осуществляется легко, из дешевых материалов, поэтому ржавая вода остается долго. В определенной степени это плоский солнечный коллектор, позволяющий нагревать воду простым способом.

Для его создания понадобятся:

  • 2 плоских радиатора из стали;
  • стальные коробки;
  • стекло;
  • крыша дома;
  • металлопластиковые трубы и фитинги.

Радиаторы размещаются в стальных коробках на крыше. Их нужно накрыть стеклом. Их предназначение — уменьшить время нагрева воды. Устанавливая их, нужно помнить, что верх должен быть ниже бака-накопителя. Таким образом, нагретая вода будет естественным путем подниматься в бак. Чтобы циркуляция осуществлялась обычным способом, трубки провода воды должны быть проложены с уклоном вниз, то есть в сторону радиаторов. Пластиковую бочку объемом в 160 литров нужно поставить на чердак дома. Соединить его с радиаторами и водопроводом помогут металлопластиковые трубы и фитинги.

Самая горячая вода должна быть вверху бака. Для этого трубка с теплой водой подключена к баку немного выше его середины. Внизу радиатора лучше сделать дренажные краники для того, чтобы сливать воду в холодный период.

Вариант 3 — трудный, но эффективный

Рассмотрим, как можно своими руками создать воздушный солнечный коллектор. Для этого понадобится:

  • деревянная рама с фанерным днищем;
  • изоляционный материал, обладающий теплоизоляционными свойствами;
  • черная металлическая сетка;
  • два вентилятора;
  • дефлектор;
  • прозрачный лист поликарбоната.

В днище рамы нужно просверлить два круглых отверстия для того, чтобы осуществлялся забор воздуха. Вверху нужно сделать два отверстия прямоугольной формы для того, чтобы отводить из коллектора горячий воздух. На дно укладывается изоляционный материал. Накапливать тепло будет черная металлическая сетка. Два вентилятора встраиваются в круглые отверстия. Опорные планки дефлектора нужно вмонтировать в конструкцию, затем прикрепить к ним сам дефлектор. Он нужен для формирования воздушного потока. Напоследок ко всему устройству нужно прикрепить лист поликарбоната, после чего его можно соединить его со стеной здания.

Эффективность этого коллектора составляет около 50 процентов. Оно используется для обогрева помещения.

Вариант 4 —сложнейший

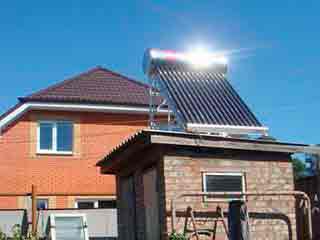

Создать своими руками замысловатый вакуумный солнечный коллектор можно, но очень не просто. Его изготовление требует больших усилий и огромной внимательности, так надо сделать трубку и впаять абсорбер. Вот некоторые советы, которые помогут облегчить ситуацию.

  1. Нужно определить место установки.
  2. Установка должна быть сориентирована на юг. Отклонение — около 25 градусов в две стороны.
  3. Убрать все затеняющие факторы.
  4. В результате установки движение теплоносителя должно осуществляться снизу вверх.
  5. Оборудование не должно перегреваться ни до установки, ни после.
  6. Один ряд предусматривает не больше трех коллекторов. При необходимости большего числа нужно встроить компенсатор и позаботиться о тепловом линейном расширении.

Такая установка мало кому по силам, так как требуются не только знания слесаря-сборщика, но и практические навыки. Если, несмотря ни на что, решено все делать своими силами, то стоит запастись огромным терпением. В любом случае самодельный солнечный коллектор будет радовать своего хозяина при каждом взгляде на него.

Итак, солнце можно использовать не только для того, чтобы позагорать. Прекрасная возможность направить его энергию в нужное русло – солнечный коллектор, который доставит еще большее удовольствие, если вложить в его изготовление свои силы.

Источник: http://energomir.biz/alternativnaya-energetika/solnce/samodelnyj-solnechnyj-kollektor.html

Солнечный коллектор своими руками.

Постоянный рост стоимости энергоносителей становится основной движущей силой того, что потребитель все чаще задумывается об использовании альтернативных или нетрадиционных способов получения энергии, в первую очередь, тепловой.

Самым простым и, главное, доступным вариантом для этого является солнечный коллектор, изготовить который можно из подручных или даже ненужных материалов, отслуживших свой срок службы по прямому назначению.

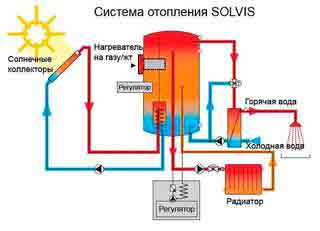

Гелиоустановки для систем горячего водоснабжения и отопления

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;

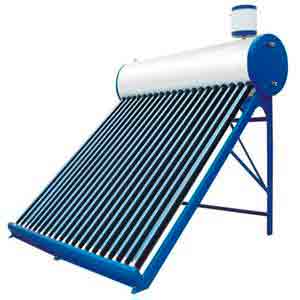

  • термосифонными , или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Солнечный коллектор своими руками, видео:

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена .

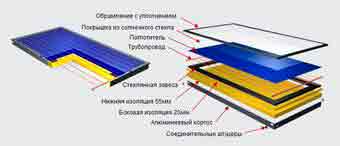

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

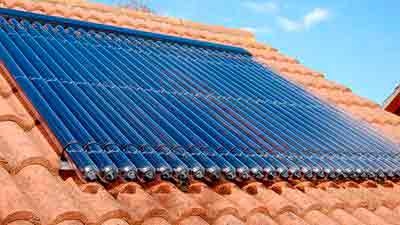

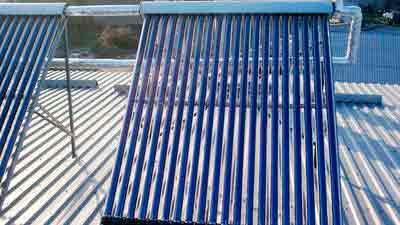

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.

Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

  • готовый змеевик или металлические трубки, предпочтительнее из меди или стали;
  • материал для теплоизоляции конструкции и накопительного бака с водой;

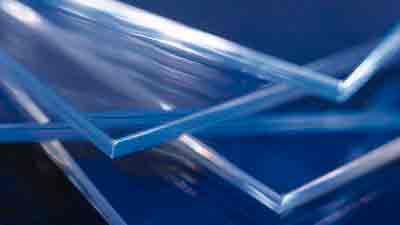

  • стекло или другой светопрозрачный материал. Например, можно сделать солнечный коллектор из поликарбоната своими руками, который обладает некоторыми преимуществами перед стеклянными образцами: имеет меньший вес, что актуально при установке на крыше дома, и более устойчив перед механическими повреждениями. Но при этом по светопропускной способности не уступает стеклу, к которому предъявляются повышенные требования по прочности (как правило, рекомендуется изготавливать крышку из ударопрочного материала), а это значит, что и по цене поликарбонат имеет перед ним преимущества;
  • лист OSB, оргалита или металла;
  • материал для изготовления каркаса (подойдут различные пиломатериалы, в том числе даже рамы старых деревянных окон);
  • бак для накопительной емкости;
  • хомуты, заглушки и другие изделия для монтажа и крепления установки;
  • краска или другой химический материал для нанесения селективного покрытия для теплоприемника.

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

  1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника ;

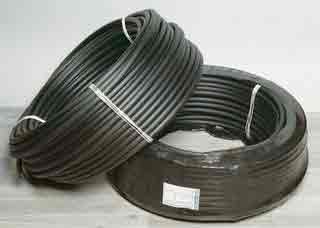

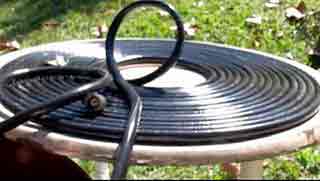

  2. коллектор можно изготовить и из обычного полипропиленового шланга , но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.

Коллектор Станилова: «солнечное отопление» в доме

Установки для отопления дома или решения проблем горячего водоснабжения (полного или частичного), собираемые на основе чертежей изобретателя из Болгарии С. Станилова, относятся к универсальным конструкциям, работа которых основана на парниковом эффекте.

Поэтому солнечные лучи, попадая в замкнутое и герметично изолированное пространство, не имеют выхода, что и порождает термосифонный эффект, при котором нагретая жидкость в трубках начинает свое движение вверх, вытесняя при этом жидкость с более низкой температурой к месту нагрева.

Представляет собой конструкцию трубчатого типа, заключенную в специальную деревянную раму. Как правило, одновременно применяется два коллектора в союзе с накопителем и аванкамерой.

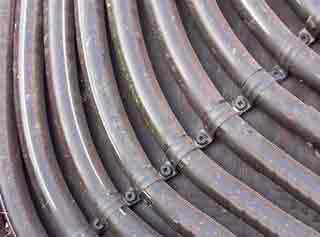

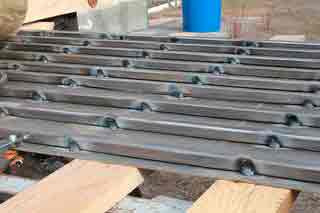

Для изготовления радиатора-коллектора используются стальные трубки, которые обязательно соединяются сваркой. Поэтому применение медных или алюминиевых изделий, особенно при изготовлении конструкции своими руками, представляется проблематичным.

Для соединения коллектора с накопительной емкостью рекомендуется использовать также стальные трубы диаметром от 3 / 4 до 1 дюйма.

Элементы установки и особенности монтажа

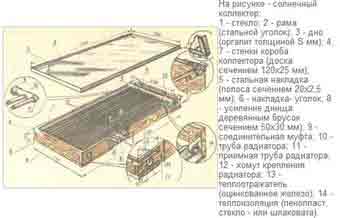

Для изготовления солнечного водонагревателя своими руками также потребуются:

  1. деревянная рама;
  2. стекло для изготовления светопрозрачной крышки;
  3. оргалит или металлический лист для дна коллектора, который впоследствии обязательно потребуется теплоизолировать;
  4. усилитель для днища, в роли которого можно использовать брус с размерами не более 30?50 мм;

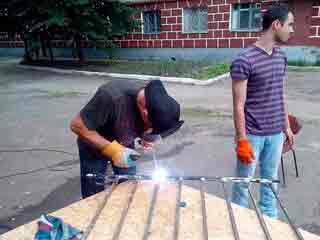

  5. металлические трубки, из которых будет свариваться радиатор коллектора из расчета, что для изготовления одного требуется в среднем 15 единиц при длине 1,60 м;
  6. теплоотражатель, для изготовления которого вполне пригоден оцинкованный лист;

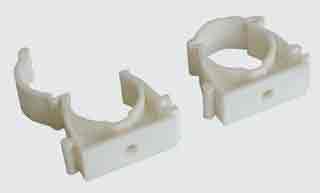

  7. соединительные муфты и хомуты;
  8. теплоизоляционные материалы (пенопласт, минеральная вата и любые другие).

Потребуется и накопительный бак, для которого в зависимости от потребностей и мощности самого коллектора используются емкости от 150 до 400 л . В принципе, можно установить не один бак, а несколько, суммарным объемом соответствующих расчетному.

Функции аванкамеры, составного элемента данной конструкции, сводятся к созданию избыточного давления, составляющего не менее 80-100 мм рт. ст . Она представляет собой емкость объемом 30-40 л , оснащенную поплавковым клапаном, обеспечивающим ее работу в автономном режиме.

При монтаже аванкамеры обязательно должно соблюдаться условие, при котором уровень жидкости в ней превышал бы уровень воды в накопителе на 0,8-1,1 м , кроме того, располагаться они должны в непосредственной близости друг от друга.

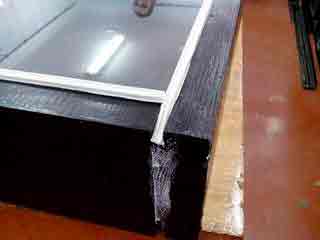

Короб, в котором будет располагаться коллектор, должен обязательно теплоизолироваться, а для уменьшения теплопотерь внешние его стороны рекомендуется окрашивать в белый цвет, стеклянная крышка обязательно должна быть герметичной.

Как работает солнечный коллектор?

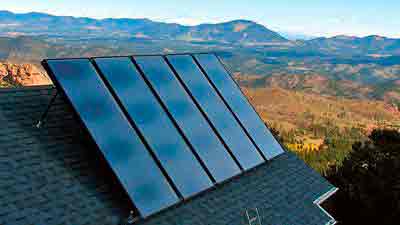

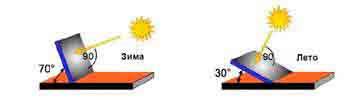

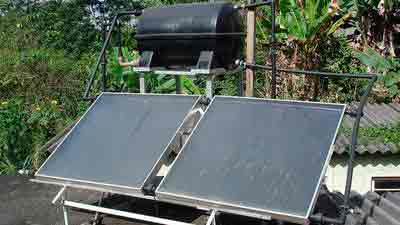

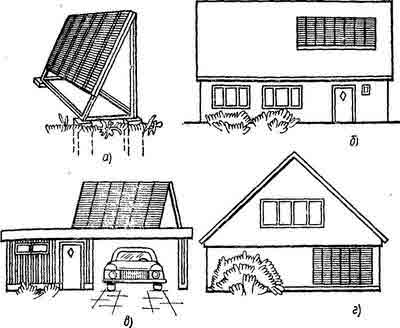

Установку коллектора предпочтительнее выполнять на южной стороне скатной крыши, на плоской кровле его следует монтировать под углом от 35° до 45° . Далее можно приступать к заполнению системы.

После этого аванкамеру нужно соединить с водопроводным вводом и открыть кран для снижения уровня воды. Как только сработает поплавковый клапан, расходный кран закрывают. Нагретая вода поступает в верхнюю часть накопителя, откуда она уже может отбираться, а ее место заполняет новая порция холодной.

Регулирует этот процесс поплавок, который и запускает процесс долива воды в систему, как только уровень в аванкамере снизится. Для того чтобы исключить возможность обратной отдачи тепла используется вентиль, который следует перекрывать ночью или в пасмурные дни.

Непосредственно к сантехническим приборам вода подключается с обязательным использованием смесителей , так как пиковые значения температур могут достигать 70 °C и даже выше.

Селективное покрытие для солнечных коллекторов

При самостоятельном изготовлении коллектора для нанесения селективного слоя можно приобрести специальную краску, но вполне подходит и использование других химических материалов, наносить которые следует тонким слоем:

  • черный хром;
  • оксиды металлов и, прежде всего, оксид меди;
  • газовая сажа;
  • черная краска, которую для большего эффекта лучше наносить на какой-либо утеплитель;
  • можно выполнить так называемое «воронение» стали , при котором создается зеркальная поверхность.
Ещё по теме  Как установить солнечные батареи

Но следует учитывать, что не все виды покрытия обладают одинаковым коэффициентом селективности, то есть у них разное поглощение солнечной энергии и способность к ее теплоотдаче.

Когда выбирается селективная краска для солнечных коллекторов, то нужно ориентироваться на показатели поглощения солнечной энергии от 8,5 до 16 , которые являются оптимальными.

Солнечный коллектор для отопления частного дома, видео:

Как правильно сделать расчет солнечного коллектора?

Чаще всего при изготовлении солнечных коллекторов своими руками расчет их мощности и производительности осуществляется эмпирическим путем.

Но учитывать общие правила и особенности данных установок необходимо.

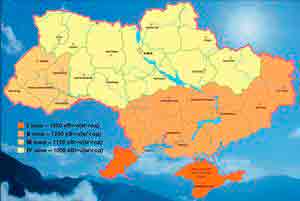

В первую очередь следует обратить внимание на количество солнечных дней (часов) в данной конкретной местности. Данный параметр влияет как на КПД установки, так и определяет конструктивные особенности выбранной модели.

Далее, в зависимости от того, для каких целей планируется использовать коллектор (для отопления дома или организации горячего водоснабжения или того и другого одновременно), определяются максимальные потребности.

Потребность в горячей воде можно рассчитать, используя для этого данные о количестве проживающих в доме людей, хотя при наличии водомерного счетчика удастся получить более точные показатели.

А расчеты по затратам на отопление будут зависеть от климатического региона, теплоизоляции дома и других факторов, но можно использовать и общие значения, по которым для обогрева 10 м 2 площади потребуется 1 кВт мощности установки.

Но для того чтобы эффективность от использования гелиоустановок была максимальной, их часто интегрируют в общую домовую систему отопления и/или горячего водоснабжения. В этом случае, в те месяцы или дни, когда КПД коллектора будет понижаться, недостаток тепла можно компенсировать из традиционных источников.

Источник: http://dimdom.ru/solnechnyy-kollektor-svoimi-rukami.html

Солнечный водонагреватель своими руками

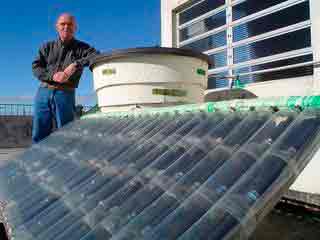

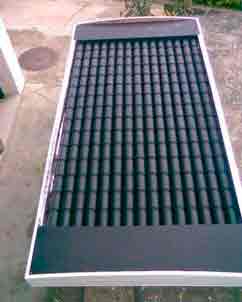

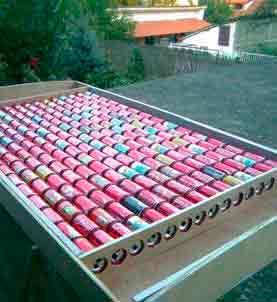

Гелиоприемник сделан из пустых банок из-под пива или других напитков, которые окрашены матовой черной краской, устойчивой к высоким температурам. Верхняя часть (крышка) банки специально разработана для обеспечения большей эффективности теплообмена между воздухом и поверхностью банки. (Просьба соблюдать технологию!).

Когда солнечно, независимо от наружной температуры, воздух нагревается в банках очень быстро. Вентилятор возвращает воздух обратно с подогревом воздуха, и в комнате тепло.

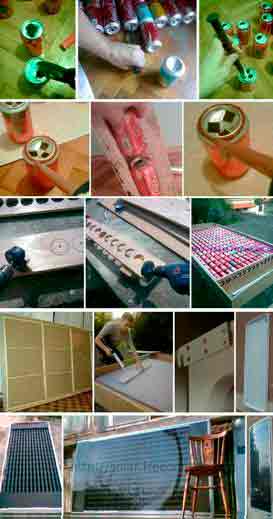

1. Готовим банки

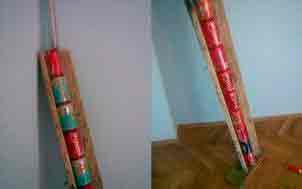

Для начала мы собрали пустые банки, из которых составим панели солнечных батарей. Надо мыть банки сразу, как только они начинают распространять запахи. Внимание! Банки, как правило, сделаны из алюминия, но есть также некоторые из железа. Банки могут быть проверены с помощью магнита.

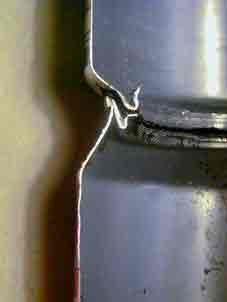

В днище каждой баночки вставляется пробойник (или гвоздь) и делаются аккуратные отверстия, хотя можно и просверлить дрелью. Затем вставляется суппорт и искажается в соответствии с рисунком.

Вместо этого, Вы можете использовать специальные инструменты или большие крестовые отвертки. Верхняя часть банки режется ножницами и изгибается так, чтобы получился «плавник». Его миссия заключается в содействии турбулентному потоку воздуха, чтобы собрать как можно больше тепла от нагретой стенки банки. (Просьба соблюдать технологию!) Всё это необходимо сделать до склеивания банок.

2. Удаляем жир и грязь с поверхности банки

Любое синтетическое средство обезжиривания будет служить достаточно хорошо для этой цели. Обезжиривание выполнять только на открытом воздухе или в хорошо проветриваемом помещении.

3. Садим банки на клей

Лента клея или силикона на банке устойчива к высоким температурам, по крайней мере, до 200 °C. Есть также продукты для склеивания, которые могут выдержать до 280 ° C или 300 ° C. Донышко банки и верх идеально подходят друг к другу, аккуратно нанесите клей. Подробно разрез склеенных банок можно увидеть на рисунке.

Чтобы не промахнуться с вертикалью-горизонталью, лучше заранее сделать шаблон из двух досок, сбитых гвоздями под углом 90 градусов. Шаблон на рисунке, будет оказывать поддержку во время сушки банок в целях получения прямой трубы — солнечного тоннеля.

4. Делаем каркас

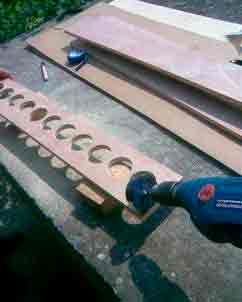

Коробки впускной и выпускной части сделаны из дерева или алюминия, толщиной 1 мм; зазоры в краях закрываются клейкой лентой или термостойким силиконом. Круглые отверстия по размеру банок выполнены специальной насадкой на дрель, или буром.

5. Склеиваем коробку

Клей сохнет очень медленно. Не забудьте дать ему высохнуть в течение хотя бы 24 часов. Корпус Гелиоприемника сделан из дерева. Задняя часть коробки солнечного коллектора – из фанеры. В целях дальнейшего укрепления структуры вы можете сделать внутреннюю стенку.

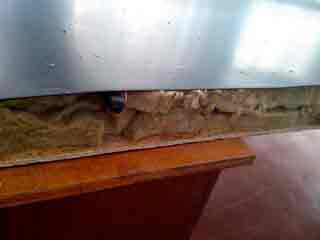

6. Теплоизоляция солнечного коллектора

Между разделами применяется изоляция – из стекловолокна или пенопласта. Все это закрывается крышкой из тонкой фанеры. Обратите особое внимание на изоляцию вокруг отверстия для входа и выхода воздуха в солнечном коллекторе.

7. Крепление солнечного коллектора

В конце работы Гелиоприемник окрашивается в черный цвет, и помещается в шкаф. Сверху покрывается оргстеклом, тщательно подогнанным к раме. Поликарбонат / Оргстекло должен быть (желательно) слегка выпуклый, чтобы получить большую прочность.

Эта конструкция не может накапливать тепловую энергию, которую она производит. Если ночью прохладно, то коллектор лучше закрыть, иначе дом будет остывать. Это может быть решено простым способом — путем установки клапана или задвижки, что позволит уменьшить потери тепла.

Дифференциальный термостат управляет работой вентилятора и включается/выключается. Этот термостат можно купить в магазинах электронных компонентов. Устройство имеет два датчика:

Один установлен в верхнее отверстие для теплого воздуха, другой — внутри нижнего канала прохладного воздуха Коллектора. Если Вы грамотно установили порог температуры, солнечный коллектор может производить в среднем около 1-2 кВт энергии для отопления. Это в основном зависит от того, каков солнечный день.

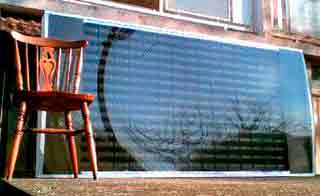

Генеральная репетиция солнечных коллекторов была сделана во дворе перед установкой системы на дому. Это был солнечный зимний день, облаков нет. В качестве вентилятора был использован небольшой кулер, извлеченных из неисправного блока питания к компьютеру. После 10 минут солнечного света от солнечных коллекторов температура воздуха достигала 70 ° C!

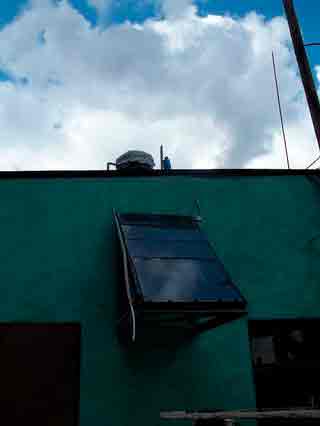

После завершения установки коллекторов на стене дома, когда температура окружающего воздуха от -3 ° C, от солнечного коллектора выходило 3 м3/мин (3 кубических метров в минуту) нагретого воздуха.

Температура нагретого воздуха поднялась до +72 ° C. Температура измерялась с помощью цифрового термометра. Для расчета мощности Коллектора солнечной тепловой энергии, мы взяли воздушный поток, а средняя температура воздуха — на выходе из блока. Расчетная сила, которую дал солнечный Коллектор, составляла примерно 1950 Вт (ватт), что почти в 3 л.с. (3 л.с.)!

Источник: http://pikabu.ru/story/solnechnyiy_kollektor_svoimi_rukami_5970301

Солнечный коллектор своими руками

С проблемами обогрева жилых помещений и получения горячей воды приходится сталкиваться практически каждому владельцу частного дома. На сегодняшний день существует множество самых разнообразных систем, позволяющих с успехом решать упомянутые задачи. Отдельного внимания заслуживают альтернативные источники отопления, в частности коллектор, использующий в качестве топлива солнечную энергию. Такой агрегат предельно прост в сборке и выгоден в эксплуатации.

Солнечный коллектор своими руками

Содержание пошаговой инструкции:

Основные сведения о самодельных солнечных коллекторах

Средний коэффициент полезного действия самодельных солнечных коллекторов достигает 50-60%, что является вполне хорошим показателем.

Профессиональные агрегаты имеют КПД порядка 80-85%, но нужно учитывать тот факт, что стоят они довольно дорого, а приобрести материалы для сборки самодельного коллектора может себе позволить практически каждый.

Мощности обыкновенного солнечного коллектора будет достаточно для подогрева воды и отопления жилых комнат.

В данном отношении все зависит от особенностей конструкции, которые определяются и просчитываются в индивидуальном порядке.

Сборка агрегата не требует наличия сложных в обращении и труднодоступных инструментов и дорогостоящих материалов.

Инструменты для самостоятельной сборки солнечного коллектора

  1. Перфоратор.
  2. Электродрель.
  3. Молоток.
  4. Ножовка.

Существует несколько разновидностей рассматриваемой конструкции. Они отличаются друг от друга эффективностью и итоговой стоимостью. При любых обстоятельствах самодельный агрегат будет стоить на порядок дешевле, чем заводская модель с аналогичными характеристиками .

Одним из наиболее оптимальных вариантов является вакуумный солнечный коллектор. Это наиболее бюджетный и простой в своем исполнении вариант.

Конструкция солнечного коллектора

Конструкция солнечного коллектора

Рассматриваемые агрегаты имеют довольно простую конструкцию. В целом система включает в свой состав пару коллекторов, аванкамеру и накопительную емкость. Работа солнечного коллектора осуществляется по простому принципу: в процессе прохождения солнечных лучей через стекло происходит их превращение в тепло. Система организована так, что выйти из замкнутого пространства эти лучи не в состоянии.

Установка функционирует по термосифонному принципу. В процессе нагревания теплая жидкость устремляется вверх, вытесняя оттуда холодную воду и направляя ее к источнику тепла. Это позволяет отказаться даже от применения насоса, т.к. жидкость будет циркулировать сама по себе. Установка накапливает энергию солнца и на протяжение продолжительного времени сохраняет ее внутри системы.

Компоненты для сборки рассматриваемой установки продаются в специализированн ых магазинах. По своей сути такой коллектор является трубчатым радиатором, установленным в специальную коробку из древесины, одна из граней которой выполнена из стекла.

Для изготовления упомянутого радиатора используются трубы. Оптимальным материалом изготовления труб является сталь. Подводка и отводка делаются из труб, традиционно применяемых при устройстве водопровода. Обычно используются трубы на ¾ дюйма, также хорошо подойдут изделия на 1 дюйм.

Решетка делается из труб меньшего размера с более тонкими стенами. Рекомендованный диаметр составляет 16 мм, оптимальная толщина стенок — 1,5 мм. Каждая решетка радиатора должка включать в свой состав 5 труб длиной по 160 см каждая.

Важные нюансы сборки коллектора своими руками

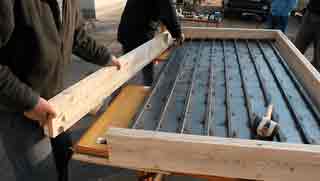

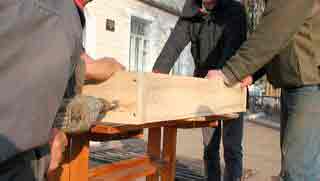

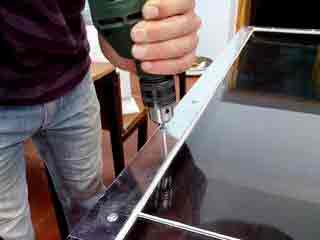

Первый этап – сборка короба. Для сборки упоминавшегося ранее короба используются деревянные доски шириной порядка 12 см и толщиной 3-3,5 см. Днище выполняется из оргалита либо фанерного листа. Дно обязательно усиливается при помощи реек размером 5х3 см. Длину реек подбирайте по размерам днища.

Второй этап – утепление короба. Короб нуждается в качественном утеплении. Лучший и наиболее удобный в использовании вариант – плиты пенопласта. Также хорошо подойдет минеральная вата. Утеплитель укладывается на дно короба.

Третий этап – обустройство короба для радиатора. Уложенный утеплитель необходимо укрыть слоем оцинкованного листового металла. Для соединения радиатора и уложенного листа металла используются хомуты. Предварительно окрасьте трубу радиатора и металлический настил черной матовой краской.

Снаружи коробка окрашивается в белый, а стекло герметизируется при помощи специально предназначенных для таких задач составов. Это позволит минимизировать потери тепла. Соединение труб выполняется в стандартном порядке при помощи тройников, муфт, а также уголков. Применяемые при сборке коллектора трубы без особых усилий соединяются вручную.

Четвертый этап – подготовка аккумулирующего бака. За накопление тепла в рассматриваемой системе отвечает бак, емкость которого может находиться в пределах 200-400 л. Конкретный объем подбирайте с учетом вашей личной потребности в воде. Бак можно сделать из бочки. Если найти подходящую бочку не удастся, используйте трубы.

Бак нуждается в утеплении. Лучше всего установить его в короб из фанерных листов или деревянных досок, а пространство между стенками коробки и емкости заполнить опилками, пенопластом или другим теплоизоляционны м материалом.

Пятый этап – подготовка аванкамеры. В состав рассматриваемой системы входит агрегат под названием аванкамера. Главной функцией этого приспособления является нагнетание постоянного избыточного давления, требуемого для полноценной работы системы на основе солнечного коллектора. Аванкамера изготавливается из подходящей емкости на 35-45 л. Прекрасно подойдет бидон. Дополнительно агрегат комплектуется подпитывающим устройством для автоматизации работы.

Поэтапное руководство по сборке агрегата

Схема циркуляции теплоносителя

Первый этап – установка накопителя и аванкамеры. Упомянутые агрегаты размещаются на чердаке дома. Убедитесь, что потолок в месте установки сможет выдержать вес емкостей с водой. Установите аванкамеру рядом с накопителем. Сделайте это так, чтобы уровень жидкости в аванкамере был выше уровня воды в накопительной емкости примерно на 100 см.

Второй этап – выбор места для установки солнечного обогревателя. Агрегат закрепляется на южной стене строения. Важно выдержать правильный уклон обогревателя к горизонту. Оптимальным считается значение в 45 градусов. Коллектор необходимо прикрепить к дому так, чтобы солнечные панели выглядели как продолжение кровли.

Третий этап – соединение отдельных элементов. Для выполнения этой задачи вам нужно купить дюймовые и полудюймовые стальные трубы. Полудюймовые вы будете использовать для соединения высоконапорных элементов системы – от места ввода воды до аванкамеры. Дюймовые трубы применяются в низконапорной части.

Важно, чтобы соединения были герметичными, воздушные пробки в данном случае недопустимы.

Предварительно трубы необходимо покрасить в белый или другой светлый цвет. Поверх краски закрепляется слой теплоизоляционно го материала. В данном случае оптимально подойдет поролон. Поверх утеплителя наматывается слой полиэтилена, а затем тканой ленты. В завершении трубы снова окрашиваются в белый цвет.

Четвертый этап – заполнение системы жидкостью. Воду нужно подавать через специальные дренажные вентили, установленные внизу радиаторов. Это позволит избежать образования воздушных заторов. Когда из дренажа начнет течь вода, операцию можно считать завершенной.

Пятый этап – подключение аванкамеры. Данный агрегат необходимо подключить к водопроводному вводу. После подсоединения следует открыть расходный вентиль. Вы увидите, что количество воды в аванкамере начнет уменьшаться.

Преимуществом подобного солнечного коллектора, собранного своими руками, является то, что он сможет подогревать воду даже при пасмурной погоде.

Ночью температура воздуха становится ниже температуры подогретой воды. В подобных условиях коллектор начнет обогревать окружающую среду и в целом работать в обратном режиме. Чтобы этого избежать, система комплектуется вентилем, позволяющим предупреждать возможность обратной циркуляции. Достаточно будет попросту перекрыть этот вентиль вечером, и энергия сохранится в системе.

При недостаточно высокой теплопроводности коллектора ее можно повысить путем добавления секций. Конструкция позволит вам сделать это безо всяких затруднений.

Можно конечно искусственно регулировать направление солнечных панелей по отношению к Солнцу, подкладывая под коллектор дополнительные конструкции

Таким образом, в самостоятельной сборке солнечного обогревателя нет ничего сложного. Больших денежных вложений такая работа тоже не требует, однако настоятельно рекомендуется покупать только высококачественн ые материалы от известных производителей. Подойдите к работе с максимальной ответственностью , не нарушайте приведенные рекомендации, и вы получите отличный источник тепла и горячей воды, работающий на бесплатной энергии. Удачной работы!

Видео – Солнечный коллектор своими руками

Источник: http://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/solnechnyj-kollektor-svoimi-rukami.html

Как сделать недорогой солнечный коллектор своими руками

Экология потребления.Усадьба:Солнечные коллекторы – хороший способ сэкономить энергоресурсы.Солнечная энергия – бесплатная, так по крайней мере 6-7 месяцев в году можно получать теплую воду для хозяйственных нужд. А в остальные месяцы – еще и помогать системе отопления.

Солнечные коллекторы – хороший способ сэкономить энергоресурсы.Солнечная энергия – бесплатная, так по крайней мере 6-7 месяцев в году можно получать теплую воду для хозяйственных нужд. А в остальные месяцы – еще и помогать системе отопления.

Солнечный коллектор можно изготовить самостоятельно. Для этого вам понадобятся материалы и инструменты, которые можно купить в большинстве строительных магазинов. Или то, что вы найдете в своем гараже.

Приведенная ниже технология использовалась в проекте “Включи солнце – живи комфортно”. Она была разработана специально для проекта немецкой компанией Solar Partner Sued, которая профессионально занимается продажей, монтажом и сервисом солнечных коллекторов и фотоэлетрических панелей.

Главная идея – дешево и сердито. Для изготовления коллектора используются довольно простые и распространенные материалы, которые можно купить в ближайшем магазине, или даже найти у себя в гараже. При этом эффективность коллектора остается на приличном уровне. Она ниже, чем в фабричных моделей, но разница в цене полностью компенсирует этот недостаток.

Существуют различные типы солнечных водонагревателей, но все они основаны на простом принципе: черная поверхность поглощает солнечное тепло, потом это тепло передается воде. Простейшие модели могут быть построены из доступных материалов и не требуют насосов или иного электрооборудования. Эффективный солнечный коллектор может использоваться даже в зимнее время благодаря применению незамерзающих жидкостей – антифризов.

Описанная система солнечного коллектора является пассивной и не зависит от электроэнергии. Она обходится без насосов. Горячая жидкость перемещается между коллектором и баком по принципу конвекции, благодаря простому правилу – нагретая жидкость всегда поднимается вверх.

Принцип работы такого солнечного коллектора таков:

  1. Солнце нагревает жидкость в коллекторе
  2. Нагретая жидкость поднимается по коллектору и трубе в бак-аккумулятора
  3. Когда горячая жидкость поступает в теплообменник, установленный в бак с водой, тепло передается от теплообменника воде в баке
  4. Жидкость в теплообменнике, охлаждаясь, перемещается вниз по спирали и поступает из отверстия в нижней части бака обратно в коллектор
  5. Вода, нагретая в баке, аккумулируется в верхней части бака
  6. Холодная вода из водопроводной сети / резервуара поступает в нижнюю часть бака
  7. Нагретая вода отбирается через выходное отверстие в верхней части бака.

Пока на коллектор светит солнце, жидкость в трубах абсорберу нагревается, перемещается в бак и таким образом постоянно циркулирует. Этот процесс обеспечивает нагрев воды в баке всего за несколько часов при интенсивном солнечном излучении.

Основной элемент коллектора – абсорбер. Он состоит из металлического листа, который приварен к металлическим трубам. Несколько труб устанавливаются вертикально и привариваются к двум трубам большого диаметра, расположенных горизонтально. Эти толстые трубы для входа и выхода жидкости должны быть расположены параллельно друг другу. А входное отверстие для жидкости (нижняя часть абсорбера) и выходное отверстие (верхняя часть абсорбера) должны располагаться с разных сторон панели (диагонально). Для соединения более толстых трубах необходимо просверлить отверстия под диаметр вертикальных труб.

Для лучшей передачи тепла от металлической пластины к трубам очень важно обеспечить максимальный контакт пластины с трубами. Сварка должна быть вдоль всего элемента. Важно, чтобы металлический лист и трубы плотно прилегали друг к другу.

Абсорбер укладывается в деревянную раму и накрывается стеклом, которое защищает коллектор и создает внутри эффект теплицы.

Применяется обычное оконное стекло. Оптимальная толщина – 4 мм, при этом сохраняется хорошее соотношение надежности и веса. Желательно нужную площадь стекла разделять на несколько частей. Так удобнее и безопаснее работать с ним.

Использование нескольких слоев стекла или стеклопакета даст прирост эффективности, но увеличит вес конструкции и стоимость системы.

Солнечные лучи проходят через стекло и нагревают коллектор, а остекление предотвращает утечку тепла. Стекло также препятствует движению воздуха в абсорбере без него коллектор быстро терял бы тепло из-за ветра, дождя, снега или низкие внешние температуры в целом.

Раму следует обработать антисептиком и краской для наружных работ.

В корпусе делаются сквозные отверстия для подачи холодной и отвода нагретой жидкости из коллектора.

Сам абсорбер красят жаростойким покрытием. Обычные черные краски при высоких температурах начинают шелушиться или испаряться, что приводит к потемнению стекла. Краска должна полностью высохнуть, прежде чем вы закрепите стеклянное покрытие (для предотвращения конденсации).

Под абсорбером закладывается утеплитель. Чаще всего используется минеральную вату. Главное, чтобы он выдерживал довольно высокие температуры в течение лета (иногда более 200 градусов).

Снизу раму закрывают ОСБ плитой, фанерой, досками и т.п. Основное требование к этому этапу – убедиться, что низ коллектора надежно защищен от попадания влаги внутрь.

Для закрепления стекла в раме делают пазы, или крепят планки по внутренней стороне рамы. При расчете размеров рамы следует учитывать, что при изменении погоды (температуры, влажности) в течение года ее конфигурация будет немного меняться. Поэтому на каждой стороне рамы оставляют несколько миллиметров запаса.

На паз или планку крепится резиновый оконный уплотнитель (D- или Е-образный). На него кладется стекло, на которое таким же образом наносится уплотнитель. Сверху это все закрепляется оцинкованной жестью. Таким образом, стекло надежно закреплено в раме, уплотнитель защищает абсорбер от холода и влаги, а именно стекло не повредится, когда деревянная рама будет “дышать”.

Стыки между листами стекла изолируются уплотнителем или силиконом.

Накопительный бак. Здесь хранится нагретая коллектором вода, поэтому стоит позаботиться о его термоизоляции.

В качестве бака можно использовать:

  • неработающие электрические бойлеры
  • кислородные баллоны
  • бочки для пищевого использования

Главное – помнить, что в герметичном баке будет создаваться давление в зависимости от давления водопроводной системы, к которой он будет подключен. Не каждая емкость способна выдерживать давление в несколько атмосфер.

В баке делают отверстия для входа и выхода теплообменника, ввода холодной воды, и забора нагретой.

В баке размещается спиральный теплообменник. Для него используют медь, нержавеющую сталь, или пластик. Нагретая через теплообменник вода будет подниматься вверх, поэтому его следует поместить в нижней части бака.

Коллектор соединяется с баком с помощью труб (например металлопластиковых или пластиковых), проведенные от коллектора к баку через теплообменник и обратно в коллектор. Здесь очень важно предотвратить утечку тепла: путь от баке до потребителя должен быть максимально коротким, и трубы должны быть очень хорошо изолированными.

Расширительный бачок – это очень важный элемент системы. Он представляет собой открытый резервуар, расположенный в крайней верхней точке контура циркуляции жидкости. Для расширительного бачка можно использовать как металлическую, так и пластиковую посуду. С ее помощью контролируется давление в коллекторе (из-за того, что жидкость от нагрева расширяется, могут треснуть трубы). Для снижения потерь тепла бачок также необходимо изолировать. Если в системе присутствует воздух, то оно также может выходить через бачок. Через расширительный бачок происходит также наполнения коллектора жидкостью.

Источник: http://econet.ru/articles/112040-kak-sdelat-nedorogoy-solnechnyy-kollektor-svoimi-rukami

Самодельные солнечные водонагреватели

Если вам удавалось побывать в южных странах, то, наверняка, вы часто замечали стоящие на крышах домов конструкции. Гиды объясняли, что это солнечные батареи для нагрева воды и отопления жилища. Как и за рубежом, так и у нас прогрессивное население ратует за альтернативные источники энергии. Водонагреватель, работающий от солнечной энергии – одно из таких удачных изобретений, которое способен полноценно функционировать даже зимой.

Как действует солнечная энергия в приборе

Солнце – это очень мощный и, что главное, бесконечный источник энергии тепла. За его использование денег никто не берет, а потому стоит задуматься, как пустить такое преимущество себе во благо. Заводские налоги водонагревателей солнечного бойлера могут обойтись в немалую сумму. Если разобраться в принципе работы такого устройства, то можно сделать нечто подобное своими руками. Хотя на деле существует несколько примеров подобного прибора.

Заводской вариант

Прежде, чем понять, как сделать солнечный водонагреватель своими руками, надо иметь представление о принципе функционирования подобного агрегата. Можно разобрать конструкцию по аналогу солнечного заводского водонагревателя.

  1. По внешнему виду агрегат напоминает батарею, которая собрана из отдельных составляющих. Элементы в ней представлены трубками, сделанными из стекла кварца наподобие всем известных ламп. Именно этот материал способен пропустить ультрафиолетовые волны (чего не может обычное стекло). Эта способность позволяет преобразовывать солнечную энергию даже в несолнечное время года.
  2. Внутри каждой из таких трубок спрятана другая – черного цвета с веществом (рабочим телом), которое будет испаряться при определенных температурных условиях.
  3. Внутри трубок абсолютный вакуум – это позволяет избежать теплопотерь.
  4. Концы каждого из таких деталей погружены в специальный коллектор, через который течет нагреваемая вода.

Как действует устройство

Функционирование всей этой задумки происходит по следующему алгоритму:

  1. Солнечные лучи превращают рабочее тело в паровую субстанцию, которая поднимается в верхнюю часть колбы.
  2. Поток воды будет нагреваться через стенку той тепловой энергией, которую отдаст ему рабочее тело.
  3. Исполнив свою миссию, пар снова становится жидкостью и стекает вниз, где все благополучно повторяется.
  4. Солнечный накопительный стандартный водонагреватель присоединен к змеевику, а тот ведет к бойлеру всей домашней отопительной системы.

Другие варианты передачи тепла

Понятно, что в вышеописанном случае никакой самодеятельности не проявишь. Однако есть и другой вариант безнапорного бойлера, работающего от солнца. Здесь передача тепла идет напрямую: медный змеевик помещается в прямоугольный корпус. Далее он подключается к баку-накопителю. Вода будет здесь циркулировать естественным способом и сразу нагреваться от лучей солнца, повышая теплоту и общего содержимого всей накопительной емкости. Труба змеевика прессуется в металлическую пластину, которая темного цвета. Она имеет дополнительную защиту от осадков при помощи прочного стекла.

Есть здесь и недостатки – такая конструкция будет хорошо работать только в безоблачную солнечную погоду.

Наконец, можно просто подключить солнечные батареи к обычному водонагревателю. Подобная конструкция оказывается очень дорогой в исполнении, но может работать круглый год.

Самодельные солнечные водонагреватели

Стремление к экологичному подходу в отоплении дома похвально – тем более что сделать подобную систему можно и своими руками. Рассмотрим интересные варианты практического воплощения подобных конструкций, и насколько эффективны самодельные солнечные водонагреватели.

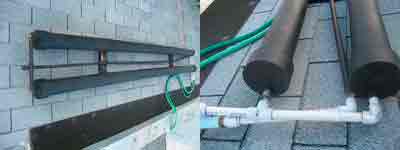

Простой солнечный водонагреватель

Простым решением будет установка на крыше дома одного (максимум двух) черных баков. К ним подсоединяется водопроводная домовая магистраль – значит, при хорошем солнце теплая вода будет потечет сразу в душевую комнату (летом в жару нагрев произойдет быстро).

Ещё по теме  Как сделать солнечную батарею для зарядки телефона

Еще один простой солнечный бойлер делают из мелкого, наполненного водой корыта, которое закрывается прозрачной крышкой. Сюда же в схему входят следующие водопроводные составляющие:

  • труба, по которой подходит прохладная вода;
  • труба для перелива;
  • деталь вентиля;
  • выпуск нагретой воды.

В обоих случаях есть существенные недочеты:

  1. Неэффективность простого бака при облаках.
  2. Корыто-нагреватель следует наполнять каждое утро, накрывая его. Когда солнце скрыто за облаками, следует оценить степень нагретой воды и слить её для дальнейшего использования.
  3. Плоское устройство наподобие корыта плохо тем, что его нужно держать горизонтально. Мы живем не в тропиках, а, значит, зимой солнце поднимается над горизонтом высоко, КПД этого устройства снизится.

Гораздо эффективнее предусмотреть дополнительную установку коллектора, пусть опять же самодельного. Определив размеры теплоприемника, следует изготовить корпус, куда помещается змеевик. Актуален вопрос теплоизоляции – именно поэтому корпус для змеевика лучше сделать деревянным. Второй момент — утепление задней стенки (лучше всего пенопластом).

Как собрать приемник тепла

Простейший солнечный водонагреватель можно сделать своими руками по схеме из таких составляющих:

  • аккумулирующий бак;
  • подпиточная емкость;
  • коллектор.

Специалисты советуют не устанавливать отдельный насос – вода должна циркулировать естественным путем. Но чтобы этого добиться, бак следует устанавливать выше теплоприемника, а подпиточную емкость – выше аккумулирующей. Еще одна дельная рекомендация — утепление резервуара с подогретой водой. Здесь подойдет любой материал в рулонах.

Для функционирования в самостоятельном режиме (когда не приходится доливать и регулировать), лучше всего установить поплавковый клапан во втором баке. Этот элемент будет реагировать на снижающийся уровень воды. К его патрубку надо подвести водопроводную трубу. Что это даст? Когда в основном баке расходуется содержимое, в его нижнюю зону будет подаваться холодная вода.

Однако нельзя забывать про установку еще одного патрубка – вертикального: он будет выпускать воздух. Следовательно, и эту деталь следует поднять на большую высоту.

Как выбрать правильный материал

Есть разные варианты исходников, из которых можно сделать теплообменник. Среди них:

  • трубки из меди;
  • черные полимерные трубы;
  • секции плоских стальных радиаторов;
  • трубы из алюминия;
  • черный шланг из резины;
  • теплообменник, оставшийся от старого холодильника.

Какой должна у такого змеевика сама теплообменная поверхность? В случае со стальными радиаторами следует исходить из их размера, однако чтобы не утяжелять корпус, не устанавливается больше двух панелей. При других материалах все придется рассчитывать на месте.

Корпус можно сделать из фанеры и деревянных досок. На лицевой стороне стоит применить прочный и прозрачный поликарбонат, что будет выглядеть не хуже стеклянного. Сам же накопительный бак изготавливается из листового материала. А еще лучше будет приобрести готовую емкость. В качестве соединительных труб рекомендуется использовать полимерные (хорошо подойдут из металлопластика).

Особенности самодельных солнечных водонагревателей

Преимущества сделанного своими руками бойлера очевидны:

  • работа при полной нагрузке максимально возможный период;
  • окупаемость первоначальных вложений на материалы;
  • экономия топлива;
  • изделие сразу готово к эксплуатации.

Однако все эти аспекты превратятся в положительные при соблюдении важных условий.

  1. Точная установка параметров устройства. Расчетная нагрузка должна приближаться к стандартному ежедневному потреблению.
  2. Чтобы обеспечить постоянную нагрузку на горячее водоснабжение, можно установить вспомогательный нагреватель. Его рекомендуется включать, если солнечный не обеспечивает нужную нагрузку. Этот элемент нужен для устранения разницы в температуре воды.
  3. Важно правильное распределение нагрузки, одни из параметров которой – регулирование скорости потока воды.
  4. Если воду планируется расходовать не сразу, то для бака нужна дополнительная теплоизоляция. Последний момент касается и облачных дней (толщину теплоизоляции стоит предусмотреть побольше).
  5. Покрытие теплоприемника должно повышать его поглощающую способность (самое простое можно сделать черной краской, в идеале лучше нанести селективное).
  6. Бак должен вмещать запас горячей воды на два дня.
  7. Идущие от коллектора трубы в бак должны быть минимальны по длине и хорошо изолированы для поддержки температурного напора.
  8. Подводящая холодную воду к коллектору труба должна быть расположена внизу бака. Нагретая вода, наоборот, поступает наверх. Выше отверстия для уходящей в систему горячей воды должно оставаться место для её запаса.
  9. Теперь об установке бака: если сделать это в здании, то существенно снизятся теплопотери. Даже если они и будут, то уйдут в домашнюю среду, а не в воздух. Здесь подойдет, к примеру, чердак. При установке системы на крышу актуально ориентировать коллектор на юг и наклонить под углом местной широты (это повысит эффективность работы на круглый год). Лучшим углом будет 60 градусов зимой и 30 градусов летом, на практике лучше сразу придать 45 градусов.
  10. Конструкция дома должна быть готовой выдержать нагрузку от полного бака.
  11. И еще один важный момент: как предотвратить замерзание системы при холодном климате? Можно использовать изолирующее съемное покрытие, установить устройство для слива воды или применять антифризный раствор в воде. Последний вариант получил популярность – только в этом случае его заливают в спиральный змеевик, через стенки которого и будет происходить теплообмен.

Использование солнечного водонагревателя позволит существенно сократить расходы на топливо, и уменьшить выброс углекислого газа в атмосферу. Можно собрать подобную систему и своими руками – при этом важно обладать минимальными знаниями в области водопроводных установок и придерживаться всех вышеупомянутых рекомендаций.

Источник: http://tehnika.expert/klimaticheskaya/vodonagrevatel/solnechnyj.html

Солнечный водонагреватель: постройка установки своими руками

Уровень развития современных технологий и материалов настолько высок, что не использовать энергию солнца — это неразумно с финансовой стороны и преступно по отношению к окружающей среде. К сожалению, приобретение промышленных установок для получения электроэнергии и тепла иррационально ввиду их высокой стоимости. Тем не менее выход есть: сделать производительный гелиоколлектор собственноручно из материалов, которые можно найти в ближайшем строительном магазине.

Назначение гелиоколлектора, его достоинства и недостатки

Солнечный водонагреватель (жидкостной гелиоколлектор) — это устройство, которое с помощью энергии Солнца нагревает теплоноситель. Он применяется для отопления помещений, организации горячего водоснабжения, подогрева воды в бассейнах и т. д.

Солнечный коллектор обеспечит дом горячей водой и теплом

Предпосылками для использования экологичного водонагревателя является тот факт, что солнечное излучение падает на Землю круглый год, хоть и отличается интенсивностью зимой и летом. Так, для средних широт суточное количество энергии в холодное время года достигает 1–3 кВт*ч на 1 кв.м, тогда как в период с марта по октябрь эта величина варьируется от 4 до 8 кВт*ч/м 2 . Если же говорить о южных регионах, то цифры можно смело увеличивать на 20–40%.

Как видно, эффективность работы установки зависит от региона, но даже на севере нашей страны гелиоколлектор обеспечит потребность в горячей воде — главное, чтобы на небе было поменьше туч. Если же говорить о средней полосе и южных областях, то работающая от Солнца установка сможет заменить бойлер и перекрыть потребности теплоносителя отопительной системы в зимнее время. Разумеется, речь идёт о производительных водонагревателях в несколько десятков квадратных метров.

Таблица: распределение солнечной энергии по регионам

Гелиоколлекторы, построенные в домашних условиях, не идут ни в какое сравнение с устройствами заводского изготовления, но и самодельная солнечная установка сократит расходы на подогрев воды в бытовых целях и сэкономит электричество при подключении к стиральной и посудомоечной машине.

Достоинства солнечных водонагревателей:

  • относительно простая конструкция;
  • высокая надёжность;
  • эффективная эксплуатация независимо от времени года;
  • длительный срок службы;
  • возможность экономии газа и электроэнергии;
  • не требуется разрешение на установку оборудования;
  • небольшая масса;
  • простота монтажа;
  • полная автономность.

Что касается отрицательных моментов, то без них не обходится ни одна установка для получения альтернативной энергии. В нашем случае к минусам относятся:

  • высокая стоимость заводского оборудования;
  • зависимость КПД гелиоколлектора от времени года и географической широты;
  • подверженность градобитию;
  • дополнительные затраты на установку теплоаккумулирующей ёмкости;
  • зависимость энергетической эффективности прибора от облачности.

Заводской гелиоколлектор напоминает конструктор, с помощью которого можно быстро собрать установку требуемой производительности

Виды солнечных водонагревателей: выбор конструкции для самостоятельного изготовления

В зависимости от температуры, которую развивают гелионагреватели, различают:

  • низкотемпературные устройства — рассчитанные на подогрев жидкости до 50 °C;
  • среднетемпературные гелиоколлекторы — повышают температуру воды на выходе до 80 °C;
  • высокотемпературные установки — нагревают теплоноситель до температуры кипения.

В домашних условиях можно построить солнечный водонагреватель первого или второго типа. Для изготовления коллектора высоких температур понадобится промышленное оборудование, новые технологии и дорогостоящие материалы.

По конструкции все жидкостные гелиоколлекторы разделяются на три вида:

  • плоские водонагреватели;
  • вакуумные термосифонные устройства;
  • гелиоконцентраторы.

Плоский солнечный коллектор представляет собой невысокий теплоизолированный короб. Внутри установлена светопоглощающая пластина и трубчатый контур. Поглощающая панель (абсорбер) имеет повышенную теплопроводность. За счёт этого удаётся достичь максимальной передачи энергии теплоносителю, циркулирующему по контуру водонагревателя. Простота и эффективность плоских установок нашла отражение в многочисленных конструкциях, разработанных народными умельцами.

Внутри плоского гелиоколлектора — светопоглощающая пластина и трубчатый контур

Принцип действия вакуумных солнечных водонагревателей основан на эффекте термоса. В основе конструкции лежат десятки двойных стеклянных колб. Внешняя трубка изготавливается из ударопрочного, закалённого стекла, которое противостоит граду и ветру. Внутренняя трубка имеет специальное напыление для увеличения светопоглощающей способности. Из пространства между элементами колбы откачан воздух, что позволяет избежать тепловых потерь. В центре конструкции проходит медный тепловой контур, заполненный легкокипящим теплоносителем (фреоном) – он и является нагревателем вакуумного гелиоколлектора. В процессе технологическая жидкость испаряется и передаёт тепловую энергию рабочей жидкости главного контура. В этом качестве чаще используется антифриз. Такая конструкция обеспечивает работоспособность системы при температурах до -50 °C. В домашних условиях построить подобную установку сложно, поэтому самодельных конструкций вакуумного типа насчитываются единицы.

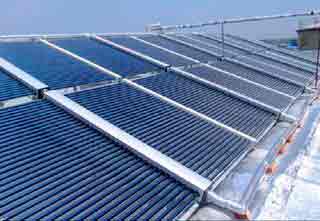

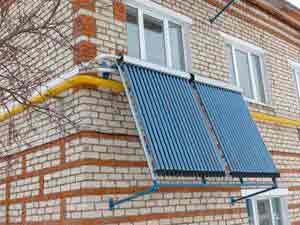

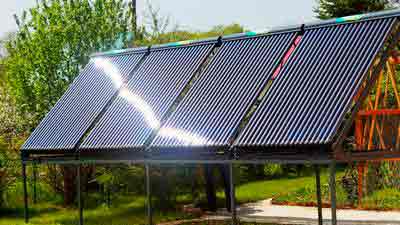

В основе конструкции вакуумного гелиоколлектора — множество двойных стеклянных колб

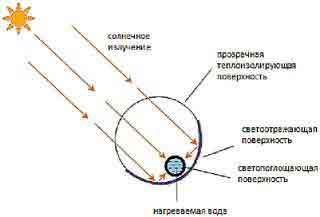

Гелиоконцентратор в основе имеет сферическое зеркало, способное фокусировать солнечное излучение в точку. Нагрев жидкости происходит в спиральном металлическом контуре, который размещают в фокусе установки. Достоинством гелиоконцентраторов является способность развивать высокую температуру, но необходимость в системе слежения за Солнцем снижает их популярность у самодельщиков.

Построить производительный гелиоконцентратор в домашних условиях — задача непростая

Для изготовления в домашних условиях лучше всего подходят плоские солнечные нагреватели, построенные с использованием теплоизоляционных материалов, стекла с высокой пропускающей способностью и медных абсорберов.

Устройство и принцип действия плоского гелиоколлектора

Самодельный солнечный водонагреватель состоит из плоской деревянной рамы (короба) с глухой задней стенкой. На дне размещается главный элемент устройства — абсорбер. Чаще всего он изготавливается из металлического листа, присоединённого к трубчатому коллектору. От контакта пластины абсорбера с трубами теплообменника зависит эффективность передачи энергии, поэтому эти детали приваривают или припаивают непрерывным швом.

Сам жидкостной контур представляет собой массив из вертикально установленных трубок. В верхней и нижней части они присоединяются к горизонтальным трубам увеличенного диаметра, которые предназначаются для подачи и отбора теплоносителя. Входное и выходное отверстие для жидкости располагают диагонально — за счёт этого обеспечивается полный отъём тепла от элементов теплообменника. В качестве теплоносителя используется антифриз для систем отопления или другие незамерзающие растворы.

Абсорбер покрывается светопоглощающей краской, сверху кладут стекло, а короб защищают слоем теплоизоляции. Для упрощения задачи площадь остекления делят на части, а чтобы увеличить производительность, применяют стеклопакеты. Закрытая конструкция создаёт в гелиоколлекторе эффект термоса и одновременно предотвращает потери тепла из-за ветра, дождя и других внешних факторов.

Солнечный водонагреватель работает так:

  1. Нагретая в гелиоколлекторе незамерзающая жидкость поднимается по трубкам и через ветку отбора теплоносителя попадает в теплоаккумулирующую ёмкость.
  2. Перемещаясь по теплообменнику, установленному внутри бака-аккумулятора, антифриз отдаёт тепло воде.
  3. Охлаждённая рабочая жидкость поступает в нижнюю часть контура солнечного водонагревателя.
  4. Нагретая в баке вода поднимается и отбирается для нужд горячего водоснабжения. Пополнение жидкости в теплоаккумулирующей ёмкости происходит за счёт водопровода, подключённого к нижней части. Если же гелиоколлектор работает как нагреватель системы отопления, то для кругообращения воды в замкнутом вторичном контуре применяют циркуляционный насос.

Постоянное движение теплоносителя и наличие теплового аккумулятора позволяет накопить энергию за то время, пока светит солнце, и постепенно расходовать её даже тогда, когда светило скрывается за горизонтом.

Схема подключения солнечного коллектора к накопительной ёмкости не так сложна

Варианты самодельных солнечных установок

Особенностью солнечных водонагревателей, построенных своими руками, является то, что практически все устройства имеют одинаковую конструкцию теплоизолированного короба. Часто каркас собирается из пиломатериалов и покрывается минеральной ватой и теплоотражающей плёнкой. Что же касается абсорбера, то для его производства используют металлические и пластиковые трубы, а также готовые узлы от ненужного бытового оборудования.

Из садового шланга

Сложенный улиткой садовый шланг или водопроводная ПВХ-труба имеет большую площадь поверхности, что позволяет использовать подобный контур в качестве водонагревателя для нужд летнего душа, кухни или подогрева бассейна. Разумеется, для этих целей лучше брать материалы чёрного цвета и обязательно использовать накопительную ёмкость, иначе в пик летней жары абсорбер будет перегреваться.

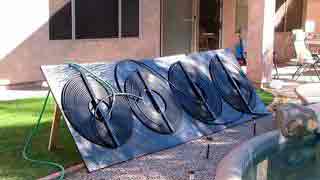

Плоский коллектор из садового шланга — простейший способ подогревать воду в бассейне

Из конденсатора старого холодильника

Внешний теплообменник отслужившего свой срок холодильника или морозильной камеры является готовым абсорбером гелиоколлектора. Всё, что остаётся сделать — дооборудовать его теплопоглощающим листом и установить в корпус. Конечно, производительность такой системы будет маленькой, но в тёплое время года водонагреватель из деталей холодильного оборудования перекроет потребности в горячей воде небольшого загородного дома или дачи.

Теплообменник старого холодильника представляет собой практически готовый абсорбер для небольшого гелионагревателя

Из плоского радиатора системы отопления

Изготовление гелиоколлектора из стального радиатора не потребует даже монтажа абсорбирующей пластины. Достаточно покрыть устройство чёрной жаростойкой краской и смонтировать его в герметичный кожух. Производительности одной установки с лихвой хватит для системы горячего водоснабжения. Если же сделать несколько водонагревателей, то можно сэкономить на отоплении дома в холодную солнечную погоду. К слову, собранная из радиаторов гелиоустановка обогреет подсобные помещения, гараж или теплицу.

Стальной радиатор системы отопления послужит основой для постройки экологичного водонагревателя

Из полипропиленовых или полиэтиленовых труб

Трубы из металлопластика, полиэтилена и полипропилена, а также фитинги и приспособления для их монтажа позволяют строить контуры гелиосистем любой площади и конфигурации. Такие установки обладают хорошей производительностью и используются для обогрева помещений и получения горячей воды на хозяйственные нужды (кухня, ванная и т. д.).

Достоинство гелиоколлектора из пластиковых труб — невысокая стоимость и простота монтажа

Из медных трубок

Абсорберы, построенные из медных пластин и трубок, обладают самой высокой теплоотдачей, поэтому с успехом применяются для подогрева теплоносителя отопительных систем и в горячем водоснабжении. К недостаткам коллекторов из меди относятся большие трудозатраты и стоимость материалов.

Применение медных труб и пластин для изготовления абсорбера гарантирует высокую производительность гелиоустановки

Методика расчёта гелиоколлектора

Расчёт производительности солнечного гелиоколлектора ведут исходя из того, что на 1 кв.м установки в ясный день приходится от 800 до 1 тыс. Вт тепловой энергии. Потери этого тепла на обратной стороне и стенках сооружения рассчитываются по коэффициенту теплоизоляции используемого утеплителя. Если применять пенополистирол, то для него коэффициент теплопотерь равняется 0,05 Вт/м × °C. При толщине материала в 10 см и разности температур внутри и снаружи конструкции 50 °C потери тепловой энергии составляют 0,05/0,1 × 50 = 25 Вт. С учётом боковых стенок и труб эту величину удваивают. Таким образом, суммарное количество уходящей энергии составит 50 Вт с 1 кв.м поверхности солнечного нагревателя.

Для нагрева 1 л воды на один градус потребуется 1,16 Вт тепловой энергии, поэтому для нашей модели гелиоколлектора площадью 1 кв.м и температурного перепада 50 °C удастся получить условный коэффициент производительности 800/1,16 = 689,65/кг × °C. Эта величина показывает, что установка площадью 1 кв.м в течение часа подогреет 20 литров воды на 35 °C.

Расчёт необходимой производительности солнечного водонагревателя ведут по формуле W = Q × V × δT, где Q — теплоёмкость воды (1,16 Вт/кг × °C); V — объём, л; δT — разность температур на входе и выходе из установки.

Статистика говорит, что для одного взрослого человека требуется 50 л горячей воды в сутки. В среднем, для горячего водоснабжения достаточно поднять температуру воды на 40 °C, что при расчёте по этой формуле требует затрат энергии W = 1,16 × 50 × 40 = 2,3 кВт. Чтобы узнать площадь гелиоколлектора, это значение нужно разделить на количество солнечной энергии, приходящееся на 1 кв.м поверхности на данной географической широте.

Расчёт требуемых параметров гелиоустановки

Изготовление солнечного водонагревателя с медным абсорбером

Предлагаемый к изготовлению гелиоколлектор в зимний солнечный день разогревает воду до температуры выше 90 °C, а в пасмурную погоду — до 40 °С. Этого хватит, чтобы обеспечить дом горячей водой. Если же вы хотите отапливать солнечной энергией жилище, то потребуется несколько таких установок.

Необходимые материалы и инструмент

Для изготовления водонагревателя понадобятся:

  • листовая медь толщиной не менее 0,2 мм размерами 0,98×2 м;
  • медная трубка Ø10 мм длиной 20 м;
  • медная трубка Ø22 мм длиной 2,5 м;
  • резьба 3/4˝ — 2 шт;
  • заглушка 3/4˝ — 2 шт;
  • припой мягкий SANHA или ПОС-40 — 0,5 кг;
  • флюс;
  • химреактивы для чернения абсорбера;
  • плита OSB толщиной 10 мм;
  • уголки мебельные — 32 шт;
  • базальтовая вата толщиной 50 мм;
  • листовой теплоотражающий утеплитель толщиной 20 мм;
  • рейка 20х30 — 10м;
  • дверной или оконный уплотнитель — 6 м;
  • оконное стекло толщиной 4 мм или стеклопакет 0,98х2,01 м;
  • саморезы;
  • краска.

Кроме этого, подготовьте такие инструменты:

  • электрическая дрель;
  • набор свёрл по металлу;
  • «коронка» или фреза для работы по дереву Ø20 мм;
  • труборез;
  • газовая горелка;
  • респиратор;
  • малярная кисть;
  • набор отвёрток или шуруповёрт;
  • электрический лобзик.

Для опрессовки контура также понадобится компрессор и манометр, рассчитанный на давление до 10 атмосфер.

Для пайки мягким припоем подойдёт простая газовая горелка

Инструкция по ходу работ

  1. При помощи трубореза медную трубку нарезают на куски. Получатся 2 части Ø22 мм длиной 1,25 м и 10 элементов Ø10 мм длиной 2 м.
  2. В толстых трубах делают отступ от края 150 мм и выполняют по 10 сверлений Ø10 мм через каждые 100 мм.
  3. В полученные отверстия вставляют тонкие трубки так, чтобы они выступали внутрь не более чем на 1–2 мм. В противном случае в радиаторе будут появляться излишние гидравлические сопротивления.
  4. Используя газовую горелку, термофен и припой, все части радиатора соединяют между собой.

Контур гелиоколлектора работает под давлением, поэтому особое внимание уделяют герметичности соединений

Для сборки радиатора можно использовать специальные фитинги, но в таком случае значительно увеличится стоимость гелиосистемы. Кроме того, разборные соединения не гарантируют герметичность конструкции при переменных термодинамических нагрузках.

  • По диагоналям радиатора к трубам 3/4˝ попарно припаивают заглушки и резьбы.
  • Закрыв выходную резьбу заглушкой, на вход собранного коллектора навинчивают штуцер и присоединяют компрессор.

    Компрессор присоединяют при помощи штуцера

    Если подходящую ёмкость для проверки коллектора найти не удалось, то можно собрать её своими руками. Для этого из подручных средств (обрезки пиломатериалов, кирпич и т. д.) делают короб или простейшее заграждение и застилают его полиэтиленовой плёнкой.

    После проверки герметичности радиатор сушат и обезжиривают. Затем приступают к припаиванию медного листа. Паять полотно абсорбера к трубкам следует сплошным швом по всей длине каждого элемента медного контура.

    Пайка полотна абсорбера выполняется сплошным швом

    Чернение меди — один из наиболее ответственных этапов изготовления абсорбера

    В качестве жидкости для химического чернения можно использовать раствор едкого натра (60 г) и персульфата калия или надсернокислого аммония (16 г) в воде (1 л). Помните о том, что эти вещества представляют опасность для человека, а сам процесс окисления меди связан с выделением вредных газов. Поэтому обязательно применение защитных средств — респиратора, очков и резиновых перчаток, а сами работы лучше проводить на открытом воздухе или в хорошо вентилируемом помещении.

  • Из листа OSB вырезают детали для сборки корпуса гелиоколлектора — днище 1х2 м, боковые стороны 0,16х2 м, верхнюю 0,18х1 м и нижнюю 0,17х1 м панели, а также 2 опорные перегородки 0,13х0,98 м.
  • Рейку 20х30 мм нарезают на части: 1,94 м — 4 шт. и 0,98 м — 2 шт.
  • В боковых стенках делают отверстия Ø20 мм для входного и выходного патрубков, а в нижней части коллектора выполняют 3–4 сверления Ø8 мм для микровентиляции.

    Отверстия необходимы для микровентиляции

    При сборке корпуса обязательно используют строительный угольник, иначе конструкция может получиться кособокой

    Лучше использовать минеральную вату с влагоотталкивающей пропиткой

    Схема внутреннего «пирога» гелиоколлектора

    Для герметичности используют обычный оконный уплотнитель

    В собранном виде тощина гелиоколлектора составляет около 17 см

    Чтобы предотвратить попадание влаги и утечку тепла, на всех этапах стыки и места сопряжений деталей обрабатывают силиконовым герметиком. Для защиты конструкции от осадков древесину покрывают специальным составом и окрашивают эмалью.

    Особенности установки и эксплуатации жидкостных нагревательных коллекторов

    Для размещения гелиоколлектора выбирают просторное место, которое не затеняется весь световой день. Монтажный кронштейн или подрамник изготавливают из деревянных реек или металла с таким расчётом, чтобы наклон водонагревателя регулировался в пределах от 45 до 60 градусов от вертикальной оси.

    Для установки солнечного водонагревателя собирают опорную раму

    Подключение к бойлеру косвенного нагрева или тепловому аккумулятору выполняют с использованием резьбовых фитингов и медных, металлопластиковых или многослойных полипропиленовых труб. Их укрывают слоем теплоизоляции.

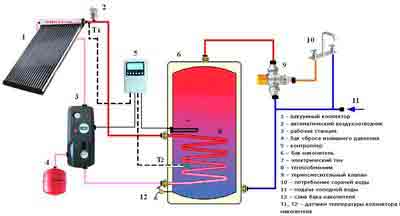

    Схема подключения гелионагревателя в системе с принудительным движением теплоносителя

    Накопительный бак для уменьшения тепловых потерь размещают как можно ближе к установке. В зависимости от условий организуют естественную или принудительную циркуляцию теплоносителя. В последнем случае используют контроллер с термодатчиком, врезанным в выходной патрубок. Прокачка рабочей жидкости по контуру будет включаться, когда её температура достигнет запрограммированного значения.

    Сезонно-работающую систему заправляют водой, тогда как круглогодичное использование солнечного водонагревателя требует применения незамерзающей жидкости. Идеальный вариант -специальный антифриз для гелиосистем, но для экономии используют и жидкости, предназначенные для автомобильных радиаторов или бытовых отопительных систем.

    Видео: солнечный водонагреватель своими руками

    Постройка гелиоколлектора — не только интересное и захватывающее занятие. Солнечный водонагреватель будет экономить ваш семейный бюджет и станет доказательством того, что защищать окружающую среду можно не только на словах, но и реальными делами.

    Источник: http://aqua-rmnt.com/otoplenie/boilery/solnechnyiy-vodonagrevatel-svoimi-rukami.html

    Солнечный коллектор своими руками

    Хорошие владельцы частных домо в в сегда находятся в поиске возможностей сэкономить на подогреве воды и на отоплении. Особенно актуально это становится в последнее время, когда цены на коммунальные услуги имеют стойкую тенденцию к росту чуть не каждый квартал . На помощь приходит сама природа с ее неистощимым источником энергии – солнечным излучением. Применяя на практике законы физики, народные умельцы находят интересные способы экономии, разрабатывая и собирая солнечные коллекторы, который под силу сделать, наверное, любому домовладельцу самостоятельно — стоит только приложить немного сил и умения.

    Солнечный коллектор своими руками

    Солнечный коллектор своими руками может быть изготовлен множественными способами и из самых различных материалов, порой даже из тех, которые попросту «валяются под ногами». Их конструируют из обычных старых пивных банок, пластиковых бутылок, шлангов или труб, с применением стекла, панелей поликарбоната и других материалов.

    Некоторые из способов изготовления коллекторов будут рассмотрены ниже, но сначала стоит изучить схемы подключения – они, как правило, является примерно общими для любых солнечных систем нагрева воды.

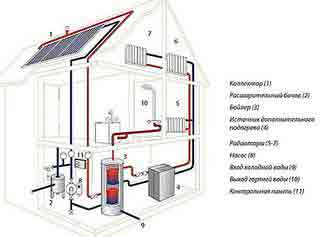

    Схемы подключения солнечного водяного коллектора

    Эффективная работа системы нагрева воды от солнечных лучей зависит не только от того , из чего изготовлен коллектор, но и насколько правильно он будет установлен и подключен . Вариантов схем подключения — достаточно много, но не стоит выискивать самые сложные, так как вполне можно воспользоваться базовыми, которые доступны и понятны.

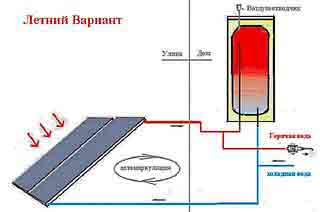

    «Летний» вариант горячего водоснабжения от солнечного коллектора

    Эта несложная схема подключения солнечного коллектора применима как для подогрева воды для летнего душа, так и для домашних нужд. Если горячая вода нуж на на улице в летней постройке, то бак для нее устанавливается тоже на воздухе. В том случае, когда горячее водоснабжение разводится по дому, и аккумулирующий бак устанавливается там же.

    «Летний» вариант подключения коллектора

    Эта схема обычно предусматривает естественную циркуляцию воды, и в таком случае батарея-коллектор устанавливается ниже на 800 ÷ 1000 мм уровня емкости , куда будет поступать горячая вода – это должно обеспечиться разностью в плотности холодной и нагретой жидкости. Для соединения коллектора с баком используются трубы диаметром не меньше, чем ¾ дюйма. Для сохранения воды в аккумулирующей емкости в горячем состоянии, которого она достигнет от нагрева дневным солнцем, стенки необходимо хорошенько утеплить, например, минеральной ватой толщиной в 100 мм и полиэтиленом (если над бойлером не будет устроена крыша). Но все же лучше предусмотреть для емкости стационарное укрытие, так как если утеплитель промокнет от дождя, то он существенно снизит свои термоизоляционные свойства.

    Ещё по теме  Как сделать вертикальный ветрогенератор

    Естественная циркуляция не слишком хороша для использования в системе с солнечным коллектором, так как создается слабая инертность движения воды в контуре. А если батарея и бак находятся достаточно далеко друг от друга, то вода, пройдя этот путь, будет постепенно остывать. Поэтому , для увеличения эффективности, часто устанавливается циркуляционный насос. Этот вариа нт пр игоден для согрева воды только лишь в теплую половину года, а на зиму воду из системы придется обязательно слить, иначе, замерзая, она запросто разорве т т рубы.

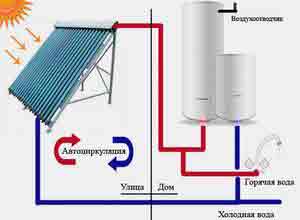

    «Зимняя» схема подключения солнечного подогрева воды

    Если планируется использовать солнечный коллектор круглогодично, то чтобы в сильные холода в трубах вода не замерзала, в контур вместо нее заливается специальный теплоноситель – антифриз, то есть незамерзающая жидкость. Схема принимает совсем иной вид — устанавливается бойлер косвенного нагрева. В этом случае нагретый в солнечном коллекторе антифриз будет проходить чере з з меевик-теплообменник бойлера, согревая воду находящуюся в баке.

    Зимняя схема с использованием принципа косвенного нагрева

    В эту систему обязательно встраивается расширительный бак и «группа безопасности» — автоматический воздухоотводчик , манометр и предохранительный клапан , рассчитанный на нужное давление. Для постоянного движения теплоносителя обычно используется циркуляционный насос.

    Вариант отопления от солнечного коллектора

    При использовании солнечной тепловой энергии для отопления дома применяется также бойлер косвенного нагрева, подключенный к коллектору, а также для дополнительного подогрева теплоносителя – котел , работающий на твердом топливе или газе. В осенние или весенние дни, когда солнце способно нагреть теплоноситель до нужной температуры, котел можно попросту отключать.

    Солнечный коллектор — хорошее подспорье и для отопления дома

    Если зимы в регионе очень холодные, то не стоит ожидать от коллектора большой эффективности, так как в этот период мало солнечных дней, а само светило находится низко к горизонту. Поэтому дополнительный подогрев теплоносителя и горячей воды просто необходим. Единственно, чем поможет солнечная батарея сэкономить на топливе — э то то , что в котел будет поступать не холодная , а уже несколько подогретая вода, а значит для доведения ее до нужной температуры потребуется меньше сжигать газа или дров.

    Нужно знать и то, что чем больше по площади сделать солнечный тепловой коллектор, тем больше энергии он в состоянии будет вобрать. Поэтому, чтобы подобная система смогла выработать достаточно тепла для отопления дома, размер площади коллектора необходимо довести до 40÷45% от общей площади дома.

    Вариант горячего водоснабжения и отопления от солнечного коллектора

    Чтобы задействовать солнечный коллектор и для отопления, и для горячего водоснабжения, необходимо объединить в системе оба предыдущих варианта, и использовать для воды специальный бойлер с дополнительной емкостью , имеющей змеевик, через который циркулирует нагретый солнечной батареей теплоноситель. Благодаря тому, что внутренний бак намного меньше основного, вода в нем нагревается от змеевика гораздо быстрее и отдает тепло в общую емкость .

    Коллектор может быть включен в общую систему «отопление — горячее водоснабжение»

    Кроме этого, бойлер должен быть подключен к дополнительному источнику нагрева — это может быть газовый или электрический котел или же теплогенератор на твердом топливе.

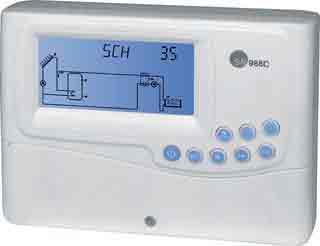

    Нестабильность температуры, которую создает солнечная батарея, может способствовать перегреву теплоносителя или, наоборот, слишком быстрому его охлаждению в контурах отопления м водоснабжения. Чтобы этого не произошло, вся система должна управляться автоматикой. В разводку устанавливается контролер температуры, который может или перенаправлять потоки теплоносителя, или включать или выключать циркуляционные насосы, или производить иные управляющие операции.

    В представленной выше схеме такой температурный контроллер обозначен, как регулятор.

    Итак, со схемами подключения (обвязки) в общих чертах ясность есть. А вот теперь имеет смысл рассмотреть несколько вариантов самостоятельного изготовления солнечных коллекторов.

    Солнечный коллектор из шланга или гибкой трубы

    Те, кто имеет частный дом с огородом или дачу , конечно же знают, что вода, оставшаяся во временных легких магистралях после полива грядок, быстро нагревается. Это положительное качество шлангов или гибких труб и использовали народные умельцы, создавая из них солнечные теплообменники. Нужно отметить, что такой коллектор обойдется во много раз дешевле купленного в магазине, но чтобы процесс изготовления прошел успешно, нужно приложить некоторые усилия.

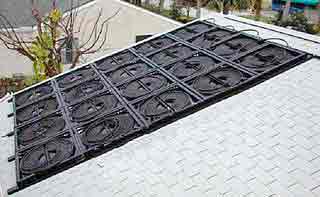

    На крыше — целая батарея из солнечных коллекторов

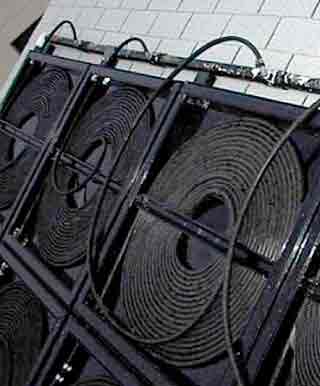

    Такой коллектор может состоять из одной или нескольких секций, в которые укладываются и закрепляются плотно свернутые по спирали «улиткой» шланги.

    Такую конструкцию можно назвать самой простой как по конструкции, так и по монтажу. Главным недостатком ее можно назвать то, что ее практически нельзя использовать без применения принудительной циркуляции, так как при слишком больших длинах контуров труб гидравлическое сопротивление превысит силу напора, создаваемую разницей температур. Однако, решить вопрос с установкой циркуляционного насоса – совсем несложно. И такая система, установленная в загородном доме, станет отличным подспорьем и быстро окупится, включая и расходы (совсем незначительные) на электропитание насоса.

    Используются подобные коллекторы и для обогрева воды в бассейнах. Их подключают к системе фильтрации, которая обязательно оснащена насосом. Вода, циркулируя по трубам коллектора, успевает нагреваться перед поступлением в бассейн.

    В некоторых случаях , создавая всю систему солнечной батареи, можно обойтись без установки накопительного бака. Это возможно тогда, когда горячая вода используется только в дневное время и в небольших количествах. Например, в контуре из 150 м трубы, имеющей внутренний диаметр в 16 мм, вмещается 30 литров воды. А если пять или шесть таких «улиток» из труб будет собрано в единую батарею, то в течение дня душ можно принимать по несколько раз каждому члену семьи, и горячей воды еще немало останется и на хозяйственные нужды.

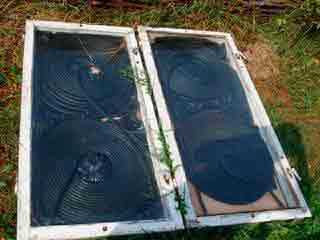

    Если у кого-то остались сомнения в эффективности такого подогрева воды, рекомендуем посмотреть видеоролик, в котором показано испытание коллектора из шлангов:

    Видео: эффективность несложного солнечного коллектора

    Материалы для изготовления

    Чтобы сделать такой солнечный водяной коллектор, нужно подготовить некоторые материалы. Ничуть не исключено, что некоторые из них найдутся в сарае или гараже.

    • Резиновый шланг или гибкая пластиковая труба черного цвета, имеющая диаметр 20 ÷25 мм – это по сути главный элемент системы, в котором при циркуляции воды будет происходить теплообмен. Количество шланга будет зависеть от величины солнечной батареи — это может быть и 100, и 1000 метров. Черный цвет шланга предпочтителен тем, что он больше, чем все остальные оттенки, поглощает тепло.

    Сразу же нужно отметить, что металлопластиковые трубы не особо подходят для изготовления коллектора, даже если их покрыть черной краской. Дело в том, что пластичность их в данном случае недостаточна — они заламываются при изгибах небольшого радиуса и тем самым , даже если не нарушается целостность стенок, уменьшится интенсивность тока воды.

    Шланги продаются в бухтах по 50, 100 или 200 метров. Если планируется изготовить батарею большого объема , то придется приобретать несколько бухт. В том случае, если в каждой секция планируется использовать , к примеру 50 или 100 м шланга, то не стоит покупать целую 200-метровую бухту лучше приобрести готовый отмерянный шланг. Это поможет сэкономить время при монтаже.

    Шланг может быть уложен не только по круглой спирали, но и овальной, а также в виде змеевика.

    Бухты труб из сшитого полиэтилена РЕХ нужного черного цвета

    В качестве хорошей альтернативы можно попробовать и современные трубы из сшитого полиэтилена РЕХ. У них – неплохая пластичность, ну а как придать им черный цвет, если его нет в продаже – несложно придумать.

    • Если скат крыши, на которой будет устанавливаться коллекторная батарея, крутой, то для спиралей из шланга изготавливаются специальные короба — из брусков, фанеры или металлического листа. Для этого потребуется бруски 40×40 или 40×50 мм, фанера толщиной в 6 мм, или же металлический лист в 1,5 – 2 мм.

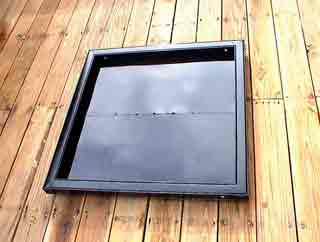

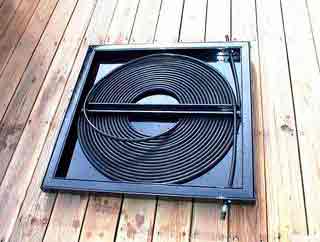

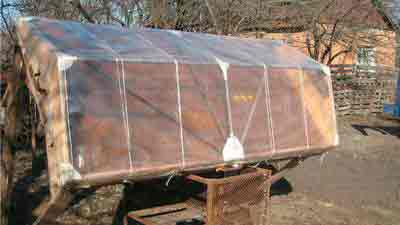

    Рама для укладки теплообменного контура солнечного коллектора

    Заготовки будущего модуля обрабатывается антисептиком (дерево) или антикоррозийными составами (металл). Затем из них собирается короб на одну или несколько спиралей.

    Часто используют старые ненужные оконные рамы

    Кстати, в качестве бортиков короба можно использовать старые оконные рамы, на которые просто монтируется донная часть.

    Антисептическая пропитка для деревянных деталей

    • Для предварительной обработки металла и древесины необходимо приобрести антисептические, антикоррозийные и грунтовочные составы.
    • Шланги (трубы) будут испытывать немалые нагрузки и от массы теплоносителя, и от перепадов температур и внутреннего давления. Стало быть, они будут пытаться нарушить укладку, деформироваться, просесть, поэтому нужно предусмотреть специальные крепления для их поддержания в изначально заданном положении.

    Это может быть металлическая полоса, которую закрепляют между трубами на саморезы.

    Крепление витков металлической полосой

    Другой вариант — это свободная связка плотным шнуром или пластиковым хомутом-«галстуком» с крестовиной или поперечиной. Но в се-таки такой метод скрепления больше подходит для пластиковой трубы, нежели для шланга, так как он может при расширении резины провиснуть на шнуре. Если же для коллектора выбран армированный резиновый шланг, то этот способ вполне подойдет для фиксации.

    Связка контура пластиковыми хомутами

    Еще одним вариантом крепления, подходящим для пластиковой трубы или армированного шланга, могут стать гвозди с широкими шляпками. Они могут забиваться или в дно короба (в этом случае оно должно иметь толщину не менее 10 мм), или же на своеобразную крестовину, изготовленную из бруска.

    Крепление гвоздями или саморезами

    • Необходимо будет подготовить и соединительные элементы для шланга или труб. Разновидностей подобных фитингов — достаточно много, но нужно выбрать именно те, которые предназначены для выбранного для изготовления коллектора материала.

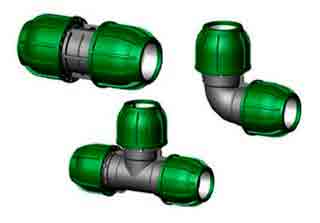

    Фитинги для соединения шлангов или пластиковых труб

    Кроме таких соединителей, потребуются резьбовые фитинги для перехода от пластиковой или резиновой трубы на общую металлическую. Такое соединение будет необходимо, если коллектор будет состоять из нескольких модулей.

    Чтобы знать, сколько потребуется соединительных элементов, нужно заранее вычертить принципиальную схему создаваемой системы и просчитать их количество на ней.

    • Для объединения всех модулей в единую батарею потребуются два коллектора — отрезка металлической трубы. Через один из них, закрепленный внизу батареи, в теплообменники будет поступать холодная вода, а во втором, закрепленным сверху, будет собираться согретая.

    На снимке хорошо видна верхняя труба-коллектор для подогретой воды

    Верхняя труба будет соединяться с накопительным баком, то есть идти к потребителю. Она должна иметь диаметр 40 ÷ 50 мм.

    Монтаж батареи

    Заготови в в се необходимое, можно приступать к работе.

    • Для начала нужно обработать антисептическим средством все деревянные части будущей конструкции.
    • Далее, если дно модулей будет изготовлено из металлического листа, его нужно покрыть антикоррозийным составом. Обычно для этого применяется мастика, предназначенная для покрытия днищ автомобилей.

    Известный всем автомобилистам «антикор» — то, что нужно

    • После просыхания составов на подготовленных элементах, из них собираются одиночные или общие модули.
    • Затем в них укладываются шланги, для чего закрепляются держатели.

    Одна ячейка солнечного коллектора в металлическом блоке

    • Для свободного прохождения труб через бортики модулей для них просверливаются отверстия — в верхней его части и нижней. Соответственно, в нижнее отверстие выводится труба входа холодной воды, а в верхнее – выхода подогретой.
    • Если монтируется несколько модулей по вертикали, или же один общий, в который укладывается несколько «улиток» трубы также , один над другим, то нижний конец каждой из спиралей соединяется с верхним выходом нижележащей – и по такому последовательному принципу коммутируется весь «столбец». Самый нижний конец соединяется с общим металлическим коллектором, через который будет поступать холодная вода. Таким же образом монтируются и все соседние вертикальные ряды – с общим подключение к подающему коллектору.

    Блоки между собой соединяются последовательно.

    • Соответственно, верхние концы шлангов самого верхнего горизонтального ряда модулей соединяются с металлической трубой-коллектором, по которой осуществляется отвод горячей воды на потребление.
    • Спиралевидный контур коллектора может монтироваться и на металлический лист, установленный не на крыше, а около дома, с южной его стороны, или около бассейна, если он требует подогрева. В этом случае металлическое основание будет способствовать более быстрому нагреву воды и сохранению тепла в трубах, так как имеет хорошую теплопроводность и теплоемкость .

    Коллектор с линейным расположением теплообменных труб

    • Еще одним вариантом теплового солнечного коллектора может быть укладка контура на плоскости крыши в специальных коробах длинными параллельными рядами по всей длине кровли.

    Видео: простой солнечный коллектор с линейным расположением труб

    Усиливаем эффект с помощью пластиковых бутылок

    Применение пластиковых бутылок увеличивает производительность коллектора

    На рисунке показан солнечный коллектор из шлангов (труб), эффективность действия которого значительно увеличена за счет использования обычных пластиковых бутылок. В чем тут «фишка»? А их сразу несколько:

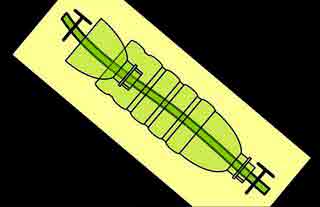

    Действие пластиковой бутылки в качестве кожуха — схематично

    • Бутылки играют роль прозрачного кожуха, и не дают воздушным потокам отбирать тепло во время абсолютно ненужного взаимного теплообмена. Мало того, воздушные камеры сами становятся своеобразными аккумуляторами тепла. Налицо – парниковый эффект, который активно используется в агротехнике.
    • Округлая поверхность бутылки играет роль линзы, усиливающей эффект солнечных лучей.
    • Если нижнюю поверхность бутылки простелить отражающим фольгированным материалом, то можно добиться эффекта фокусировки лучей в зоне прохождения трубы. Нагрев от этого только выиграет.
    • Еще один немаловажный фактор. Пластиковая прозрачная поверхность в какой-то мере снизит разрушающее негативное воздействие ультрафиолетовых лучей, который ни резина, ни пластик «не любят». Такой контур должен прослужить дольше.

    Для изготовления такого солнечного коллектора понадобятся:

    Совсем несложная схема коллектора, подходящего для дачных условий

    1 – Резиновый шлаг, металлические или пластиковые трубы черного цвета – в качестве теплообменника.

    2 – Пластиковые бутылки, которые станут кожухом вокруг труб контура.

    3 — В бутылки, в их половину, которая будет прилегать к основанию, может быть вложена фольга или тиной отражающий материал. Отражающая часть должна смотреть в сторону солнца.

    4 – Подставку будет сосем несложно смонтировать из бруска или металлической трубы.

    5 — Накопительный бак для нагретой воды, который должен быть связан с точкой забора — кран, душ и т.д .

    6 — Емкость для холодной воды, которую можно связать с системой водоснабжения.

    Монтаж солнечного коллектора

    Сборка варианта, показанного на верхней схеме, производится следующим образом:

    • Для начала из металлической трубы или бруска монтируется подставка. Если она изготавливается из дерева, то оно должно быть покрыто антисептическим составом, если же из металла, то его необходимо обработать антикоррозийным средством. Нужно просчитать длину так, чтобы между двумя стойками устанавливалось ровное число бутылок.
    • На стойки, на расстоянии ширины бутылок, закрепляются горизонтальные планки, на которых можно будет сделать дополнительное закрепление для змеевика. Кроме этого, они предадут каркасу дополнительную жесткость .
    • Далее, подготавливается нужное количество пластиковых бутылок — с них срезается донная часть таким образом, чтобы одна бутылка стороной горлышка плотно встала в получившееся отверстие.

    Бутылки должны вставляться одна в другую примерно так

    • Берется шланг (труба) необходимой длины , которой будет достаточно для укладки контура-змеевика на уже готовом каркасе-подставке.

    Отступив от края шланга 100 ÷ 150 мм, делают отметку места его закрепления. Затем через этот край на трубу надевается необходимое количество подготовленных бутылок, которого будет достаточно, чтобы полностью закрыть участок до противоположной стойки. Бутылки устанавливаются плотно одна к другой, таким образом, чтобы горлышко второй входило в отверстие, вырезанное в дне предыдущей.

    • Когда участок трубы для укладки верхнего участка змеевика будет полностью закрыт коробом из бутылок, ее край закрепляется сверху на левой стойке каркаса. Для крепления можно использовать клипсы-держатели для пластиковых труб с защелкой , нужного размера.

    Клипсы могут применяться для крепления труб к раме

    Далее, с помощью такой же клипсы свободный от бутылок участок трубы закрепляется на противоположной, правой стойке.

    • Если есть необходимость положение бутылок корректируется, так, чтобы фольгированная их половина оказалась снизу, у каркаса коллектора.
    • Затем трубе придается плавный поворот, и она снова защелкивается на клипсу .
    • Следующим этапом на трубу снова надеваются бутылки, и она закрепляется уже на левой стойке. Такую последователь соблюдают и дальше, пока вся рама не будет заполнена змеевиком коллектора.
    • Теперь осталось только «запаковать» фитинги, через которые будет осуществлена врезка получившегося коллектора к подаче холодной воды и к накопительной емкости горячей.

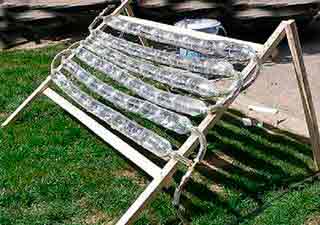

    Вот что может получиться в итоге — проще не придумаешь!

    Такой коллектор, как видно, абсолютно не сложен в изготовлении, но зато может стать хорошим «помощником» в частном доме, взяв на себя функции подогрева воды.

    Кстати, солнечную энергию можно использовать не только для подогрева воды, но и для подачи в помещения нагретого воздуха. Например, как изготовить самостоятельно солнечный воздушный коллектор , можно узнать, если перейти по ссылке на специальную публикацию нашего портала.

    Видео — сборка солнечной электростанции своими руками

    Источник: http://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/solnechnyj-kollektor-svoimi-rukami.html

    Солнечный водонагреватель своими руками

    Пока энергоресурсы стремительно дорожают, солнце греет землю каждый день и совершенно бесплатно. Простой расчёт показывает, что при месячном расходе воды для мытья 100 литров на одного человека, то на её подогрев нужно затратить около 90 кВт*час в месяц или 1080 кВт*час за год.

    При этом летним днём в Киеве при ясной погоде на площадку площадью 1 м2 солнце за час посылает 1 кВт*час энергии или в среднем 8 кВт*час за день. Очевидно, что если суметь использовать хотя бы часть этой бесплатной солнечной энергии для горячего водоснабжения, то можно получить значительную экономию.

    Горячая вода с помощью нагревательного бака

    Самой простой системой для солнечного водоснабжения дома является нагревательный бак. Это просто ёмкость для воды, которая греется днём солнечными лучами. Тем не менее, такой простейший солнечный нагреватель очень эффективен для снабжения тёплой водой в летнее время и получил широкое применение для так называемого «летнего душа».

    Если нагревательный бак укомплектовать резервуаром для хранения теплой воды, то можно получить ещё более эффективную солнечную нагревательную установку, которая будет снабжать Вас тёплой водой летом и окупится за пару сезонов. Рассмотрим такой солнечный водонагреватель подробнее.

    Самой важной частью солнечной системы, конечно, является сам нагревательный бак. Это может быть любая емкость для воды, например, стальной куб, бочка или несколько труб большого диаметра.

    Лучше всего использовать для этой цели специальный бак для летнего душа из полиэтилена объёмом 200-300 литров. Такой бак имеет рациональную для нагрева плоскую форму, не ржавеет, окрашен в чёрный цвет для лучшего теплопоглощения и ввиду небольшого веса легко монтируется на крышу.

    Если такой бак просто положить под прямые солнечные лучи, то в жаркий солнечный день вода в нём нагревается к концу дня до 40-45 ºС, чего вполне достаточно для бытовых нужд. Но если теплую воду не израсходовать вечером, то за ночь, к утру она остынет. Таким образом, тёплую воду невозможно использовать круглосуточно. Очевидно, для устранения этого недостатка нужно «остановить» потери тепла от нагретой воды. Это можно сделать либо утеплением нагревательного бака в конце дня, либо сливом тёплой воды в утеплённую ёмкость.

    Учитывая, что большинство частных домашних хозяйств используют газовые и электрические бойлеры, то выгодно использовать их для хранения тёплой воды из нагревательного бака. Так же в отличие от утепления нагревательного бака, процесс слива менее трудоёмкий, не нужно подниматься к месту установки бака. Более того, поскольку в пасмурный день вода в нагревательном баке нагревается лишь до 25-30 ºС, её в любом случае придётся догревать.

    На рисунке изображена схема работы простейшей системы для подогрева воды солнцем, которую можно собрать своими руками. Водонагревательная система состоит из нагревательного бака, бойлера, а так же водопровода с тремя кранами. Сначала закрывается кран (3), кран (1) и (2) открыты. Вода из напорного водопровода (синий цвет) подаётся в нагревательный бак. После наполнения бака, напорный водопровод закрывается краном (1). В конце дня, когда вода в нагревательном баке нагреется и её нужно будет слить в бойлер, для этого открывается кран (3). Если же нагревательный бак не нужно использовать, то можно просто закрыть кран (2) и бойлер используется в обычном режиме.

    Степень наполнения бака удобно контролировать датчиком уровня воды, который можно закрепить на крышке бака. Для водопровода хорошо подойдут металлопластиковые или полипропиленовые трубы для холодной воды (поскольку в системе низкое давление).

    Такой способ подогрева воды чрезвычайно прост, но у него есть два серьёзных недостатка:

    – необходимо ежедневно наполнять и сливать нагревательный бак;

    – получить подогретую воду можно только при тёплой погоде, при температуре воздуха выше +20 ºС.

    Пассивный солнечный водонагреватель

    Чтобы подогревать воду солнечным теплом не только в теплую погоду, но и в более прохладное межсезонье (март, апрель, сентябрь, октябрь), нагревательный бак не может быть использован из-за слишком высоких теплопотерь. Для этого его придётся заменить более эффективным солнечным коллектором. В интернете можно найти немало описаний эффективных активных солнечных систем, требующие использования автоматики. Но рассмотрим максимально простую и удобную пассивную систему солнечного водонагревателя, то есть такую, которая работает сама по себе без использования насоса.

    Прежде всего, нужно сделать солнечный коллектор. Если проанализировать множество известных конструкций солнечных коллекторов, то можно прийти к выводу, что определяющим фактором для надёжности, стоимости и простоты сборки солнечного коллектора является материал его теплообменника. Самыми надёжными считаются металлические трубы, например, тонкостенные медные или стальные, но они стоят дорого, а их сборка трудоёмка. К тому же теплообменник с металлическими трубами обладает значительным весом, что требует прочного короба и усложняет установку.

    Более удобны и дешевы теплообменники из полипропиленовых и металлопластиковых труб, но термические деформации при нагревании солнцем и большое количество соединений, увеличивает вероятность протечки и так же повышает трудоёмкость при сборке.

    Всех этих недостатков лишен теплообменник из садового шланга. Его сборка заключается лишь в том, что шланг нужно скурить в виде спирали. Отсутствие соединений и гибкость шланга гарантирует отсутствие протечек, а длина шланг позволяет подвести воду непосредственно от коллектора к трубопроводу внутри дома без промежуточных соединений.

    Простейший солнечный коллектор из садового шланга изображен на рисунке. Он состоит из оконного стекла (1), шланга (2) и пенопласта в качестве теплоизоляции и основы (3). Принцип его работы очень прост – коротковолновое солнечное излучение проходит через стекло, нагревает шланг с водой. От нагретого шланга начинается излучение уже длинноволнового спектра, которое значительно отражается стеклом. Таким образом, солнечные лучи попадают в так называемую «тепловую ловушку». При установке солнечного коллектора оптимальный угол наклона будет 35º летом и 40º весной-осенью.

    На рисунке изображена схема подключения солнечного коллектора к бойлеру. Перед началом нагревания воды солнечным коллектором необходимо заполнить шлангу водой и вытеснить из него воздух. Для этого закрывается кран (2) и для слива воды открывается горячий кран сантехнического прибора (6). Вода из напорного водопровода (1) начинает поступать в солнечный коллектор (4). После того как в сливной воде перестанут подмешиваться пузырьки воздуха, значит – в коллекторе воздушных пробок нет. Далее открывается кран 2 и холодная вода из бойлера под действием термосифонного эффекта (при нагревании коллектора солнцем) начинает перетекать в коллектор. Для отключения солнечного коллектора и использования нагретой воды или работы бойлера в обычном режиме нужно закрыть кран (3).

    Как видим, работа этого бойлера не требует сложного и дорого оборудования, единственный минус такой простой системы это то, что нужно периодически включать и отключать подачу воды в солнечный коллектор краном (3). При пасмурной погоде нагрев воды таким солнечным коллектором происходит частично, остальную часть будет «догревать» бойлер, что всё равно даёт экономию. Учитывайте при этом, что при пасмурной погоде или в межсезонье бойлер должен будет включаться на нагрев в конце дня, то есть когда вода в коллекторе уже не нагревается. Иначе при нагревании воды в коллекторе ТЭН’ом она перестанет циркулировать.

    Для расчёта необходимой производительности солнечного нагревателя нужно учитывать, что 1 метр шланга наружным диаметром 25 мм ясным днём при +25 ºС нагревает 3,5 литра горячей (до + 45 ºС) воды. А при +32 ºС нагревает 3,5 литра горячей до + 50 ºС. Количество средних солнечных часов на протяжении года для г. Киев указанно в таблице 1.

    Таблица 1. Количество средних солнечных часов для г. Киев

    Источник: http://www.ekopower.ru/solnechnyiy-vodonagrevatel-svoimi-ru/

    Смотрите также:
    31.10.2018

    Хвост ветрогенератора Монтаж ветряка . 1. Снимите ПО ОДНОМУ удлинительные тросы-вставки и переставьте ПО ОДНОМУ основные тросы на анкер рычага. 2. Переключив лебёдку на раскручивание, опустите мачту. 3. Привинтите к фланцу ветряка переходный фланец (необходимы шесть...

    31.10.2018

    Изготовление солнечных батарей своими руками Солнечные батареи предназначены для преобразования света в электричество, однако солнечные батареи заводского исполнения весьма дорогие, и их могут позволить не каждый. В связи с этим широкую популярность набирает...

    31.10.2018

    Роторный ветрогенератор своими руками: чертежи, схемы, инструкция по сборке Ветровая электростанция, которая имеет горизонтальную ось вращения, хоть и обладает высокими показателями КПД, имеет некоторые недостатки. Например, осуществляемая передача через коллектор тока...

  • Комментарии

    Комментирование отключено.
