Стационарная стальная секционная мачта СМ-3

Мачта ветроэлектрической станции представляет собой стальную конструкцию из профильной трубы. Она состоит из секций, которые скрепляются между собой болтами с гайками. Размер одной собранной секции 1м х 1м х 1м. Для придания конструкции большей жесткости, на каждой стороне секции крепятся стальные укосы. Высота мачты зависит от количества установленных друг на друга секций и кратна 1 метру. Основание мачты опирается на фундамент, представляющий собой ленточный, либо монолитный бетонный блок с закладными анкерами для присоединения мачты. На расстоянии 0,5 высоты мачты, по углам от основания, заливаются 4 бетонных шурфа с закладными анкерами, к которым впоследствии крепятся трос-растяжки мачты. В зависимости от высоты устанавливается один, два, либо три яруса растяжек, по 4 троса на каждом ярусе. Растяжка представляет собой стальной трос, диаметром 8 мм, который натягивается специальным натяжителем — талрепом, и соединяется с мачтой при помощи такелажных скоб и рым-гаек. В разобранном виде мачта легко перевозится к месту установки даже на легковом автомобиле. Все элементы конструкции обработаны преобразователем ржавчины, покрыты слоем грунта и окрашены атмосферостойкой краской методом погружения, в следствии чего, все внутренние поверхности труб, так же оказываются окрашенными.
Максимальная высота мачты с тремя ярусами растяжек — 15 метров. Максимальный размещенный на ней вес 1500 кг.
Для ветрогенераторов мощностью до 2 кВт, выпускается облегченный вариант секционной мачты (СМ-1), размер секции которой 0,6м х 0,6м х 1м. Максимальный размещаемый на ней вес 800 кг. Максимальная высота 15 метров.

Источник: http://mahaon-energy.ru/machta-dlya-vetrogeneratora

Мачта для ветрогенератора: конструкция, установка и эксплуатация

Небольшие ветрогенераторы для установки на приусадебном участке в последние годы становятся все более востребованными. Причин этому сразу несколько. Во-первых, ветрогенераторы небольшой мощности имеют простую конструкцию, и изготовить такие установки можно в домашних условиях. Во-вторых, ветрогенератор позволяет снабжать электроэнергией бытовую сеть. Пусть небольшой ветрогенератор и не обеспечит бесперебойным электроснабжением частный дом в течении всего светового дня, но для освещения и зарядки мобильных устройств мощности будет вполне достаточно. В-третьих, бытовые ветрогенераторы позволяют создавать автоматические системы полива или водоснабжения дома.

Электрическая составляющая ветрогенератора и схемы его подключения рассматривались ранее. Сейчас более подробно рассмотрим конструкцию ветряка, а именно мачты для ветрогенератора.

Мачта ветрогенератора воспринимает на себе помимо веса самого оборудования (генератор, лопасти) существенную ветровую нагрузку. Поэтому конструкция мачты ветрогенератора должна быть достаточно надежной и аэродинамичной, чтобы не создавать дополнительное сопротивление при сильном ветре. Для изготовления мачт ветрогенераторов бытового назначения можно использовать металлические трубы либо фермерные мачты из металлического уголка или трубы. Мачты ветрогенераторов, как правило, имеют составную конструкцию. Крепление элементов мачты между собой осуществляется сваркой (менее надежный способ из-за наличия ветровой нагрузки) или болтовыми соединениями (требуют периодического контроля затяжки болтов).

При изготовлении мачты для ветрогенератора из металлической трубы (можно использовать водопроводные трубы) необходимо, чтобы диаметр самой трубы был не менее 12 см. Трубы меньшего диаметра будут очень сильно раскачиваться, даже при небольшом ветре. Для соединения труб между собой стоит приварить дополнительные фланцы на концах, а в нижней части мачты сделать отверстие для вывода питающего кабеля. Высота мачты может колебаться от 5 до 8 метров, в зависимости от местности и высоты окружающих ветрогенератор объектов.

Фермерные мачты для ветрогенератора представляют собой сварные металлоконструкции в виде отдельных секций. В простейшем случае фермерная мачта изготавливается из трех опорных уголков или труб, соединенных диагональными перемычками крест-накрест.

Выделим основные требования, которые предъявляются к установке и эксплуатации мачт для ветрогенераторов:
— высота мачты должна быть такой, чтобы сам ветрогенератор был как минимум на метр выше окружающих объектов, находящихся на расстоянии ближе 0 метров от ветряка;
— для установки мачты ветрогенератора необходимо делать полноценный фундамент как минимум за месяц до установки мачты, а сама мачта должна крепиться к фундаменту на анкерные болты;
— при высоте мачты более 4 метров необходимо устанавливать дополнительные растяжки (оцинкованный трос диаметром более 6мм), которые также крепятся к анкерным болтам;
— надежность болтовых соединений мачты необходимо проверять 1 раз в месяц;
— 1 раз в полгода необходимо смазывать подшипники в случае наличия поворотного механизма на самой мачте;
— ежедневно следить за разбалансировкой ветрогенератора, что может вызвать дополнительную нагрузку на мачту и ее поломку.

Источник: http://ukrelektrik.com/publ/machta_dlja_vetrogeneratora_konstrukcija_ustanovka_i_ehkspluatacija/1-1-0-1645

Сооружение мачты для ветрогенератора: обзор конструкций, выбор и сборка самодельных ветряков

Ветрогенератор не может полноценно функционировать на малых высотах. Даже вертикальные конструкции, не требовательные к направлению ветра, нуждаются в некотором подъеме над поверхностью земли для размещения в более выгодных условиях.

Горизонтальные конструкции нуждаются в опорной конструкции большой высоты — считается оптимальным расположение ветряка над верхушками близлежащих построек или крон деревьев не менее, чем в 10 метрах. То есть, если неподалеку (по правилам — не менее 30 м) есть деревья высотой 10 м, то высота мачты должна составлять 20 м.

Требования достаточно просты, но соблюдать их сложно в силу технических трудностей, возникающих при создании и установке конструкций подобных размеров.

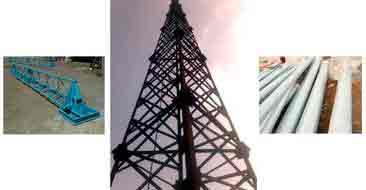

Мачта ветрогенератора: обзор конструкций

Существует несколько разновидностей мачт для ветрогенераторов:

  • растяжная. Используются металлические трубы относительно небольшого диаметра. В качестве поддерживающих элементов применяются растяжки из стального троса, присоединенного к конструкции на одном или нескольких уровнях.
  • сварная. Состоит из отдельных элементов, сваренных в единую систему. Обычно делают трехгранную ферму из продольных труб с наклонными поперечными элементами. Конструкция трудоемкая, способна шуметь от ветра, но вполне надежная и прочная.

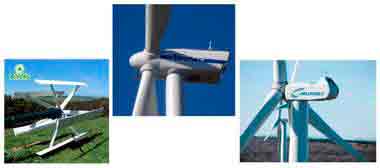

  • коническая. Это сооружение создается из труб большого диаметра, уменьшающегося к вершине. При создании такой конструкции придется немало потрудиться, работы непростые и требуют большого количества материалов. Существуют секционные варианты конических мачт, собранные наподобие сварных, но с разным сечением у основания и вершины.
  • гидравлическая. Наиболее дорогостоящая конструкция, способная самостоятельно подниматься и опускаться при участии гидравлического механизма. Для обслуживания или ремонта ветряка такой вариант самый предпочтительный, но высокая стоимость ограничивает использование на практике.

Следует учитывать необходимость размещения мачты на должном расстоянии от построек. Кроме того, потребуется надежный фундамент, особенно для тяжелых и высоких мачт. Он представляет собой мощную бетонную подушку с залитыми анкерами, удерживающими сооружение в вертикальном положении.

Какую выбираем?

Выбор конструкции мачты — вопрос, в первую очередь обусловленный финансовыми и техническими возможностями владельца. Прежде всего, необходимо точно выяснить, не имеется ли ограничений на высоту сооружений для данного региона, иначе можно заработать неприятные разговоры с представителями администрации и штрафные санкции.

Наиболее правильным подходом станет предварительный расчет количества материалов, необходимых для сборки мачты. Понадобится также изучить метеорологическую обстановку в регионе, скорость преобладающих ветров, направление, наличие ураганов или шквалистых порывов или делать защиту ветрогенератора от сильного ветра. Все полученные данные помогут сузить круг поисков и выделить оптимальный вариант, соответствующий возможностям пользователя и потребностям местности.

Самодельная мачта для ветряка

Прежде всего надо определиться с точкой установки мачты. Учесть минимальное расстояние до ближайших построек или деревьев, по возможности изыскать место на пригорке или возвышении, чтобы сэкономить на высоте мачты и, соответственно, количестве материала.

Затем приступают к созданию фундаментной подушки. При выполнении работ требуется соблюдать требования СНиП, использовать качественные материалы. Поверхность основания должна быть оборудована анкерными креплениями для основания мачты.

Необходимо также установить колья для растяжек (если они планируются). Применяются металлические швеллера или уголки, закопанные в землю на 1,5 м или забетонированные для наилучшей сопротивляемости нагрузкам на отрыв.

Сборка мачты производится непосредственно на месте, если это возможно. Иначе придется изыскивать способы доставки, преодолевать отсутствие удобных подъездных путей, прочие трудности. Наиболее удобным вариантом станет изготовление всех заготовок, деталей или элементов конструкции в удобном месте — цехе, мастерской и т.п. Если проект допускает, можно изготовить отдельные части мачты, которые на месте надо лишь соединить между собой.

Необходимо предусмотреть возможность доступа к генератору. Для этого либо создают механизм опускания устройства, либо (чаще всего) приваривают к мачте скобы или штыри для подъема к генератору. Процедура обслуживания в таких условиях опасна, требует использования страховочных и защитных средств.

Установка конструкции и монтаж ветрогенератора

Установка готовой конструкции производится при помощи лебедки. Применяются разные способы:

  • подъем через перпендикулярный упор, предотвращающий падение сооружения на лебедку при нарушении равновесия
  • установка одной части мачты и подъем второй половины, используя первую как точку опоры

В обоих случаях следует действовать аккуратно, соблюдать правила безопасности. Подъем обычно производится при закрепленной на фундаменте поворотной части основания мачты, которая служит шарниром и одновременно фиксирует сооружение в нужном положении. Когда мачта установлена вертикально, незамедлительно устанавливаются и натягиваются распорки. Одновременно затягиваются анкерные болты, залитые в бетон на фундаменте.

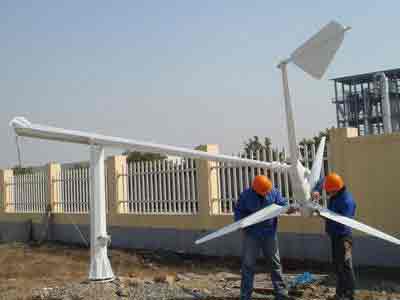

Установка ветрогенератора производится на готовую мачту. В зависимости от конструкции, производится либо опускание площадки для ветряка вниз, либо придется подниматься на мачту с ветряком в руках, что сложно, физически трудно и опасно. Вопрос подъема на высоту остается самым злободневным среди владельцев ветряков, требует максимально удобного решения.

Источник: http://energo.house/veter/machta-dlya-vetrogeneratora.html

Изготовление мачты ветряного генератора

Ветрогенераторы или ветряки, в последние годы становятся все более востребованными, так как они имеют достаточно простую конструкцию и устройство малой мощности можно изготовить своими руками из подручных средств и покупных деталей, которые не нужно специально заказывать, так как большинство из них находится в открытой продаже. Самодельный ветряной генератор позволяет сэкономить на электроснабжении дачи или гаража, а также с его помощью возможно создание различных хозяйственных систем, например, автоматического полива или водоснабжения. Одним из самых значимых элементов является мачта для ветрогенератора, поэтому ее изготовлению нужно уделить особое внимание.

Так как ветрогенератор имеет приличную массу, а также постоянно испытывает воздействие ветра и должен находиться на высоте хотя бы 3-4 метра, мачта должна быть надежной, прочной и не раскачиваться во время сильных порывов. Поэтому для ее изготовления лучше предпочесть металлические трубы с высоким уровнем жесткости. Это не так сложно, как кажется на первый взгляд, и сделать все можно своими руками.

Мачта должна быть надежной, прочной и не раскачиваться

Лучше всего для изготовления мачты подойдет водопроводная труба из любого стального сплава с сечением в 11-13 см, не меньше, иначе она будет раскачиваться под порывами метра и генератор может просто слететь с нее, если крепления расшатаются. Устанавливать генератор нужно только на открытой местности, иначе он может быть малоэффективен. Минимальное расстояние во все стороны до каких-либо объектов, перекрывающих воздушные потоки, должно быть не менее 25-30 метров. В этом случае будет достаточно мачты высотой 5-7 метров.

Второй вариант – это фермные мачты. Они представляют собой сварные металлоконструкции в виде отдельных секций. Обычно они изготавливаются из трех опорных труб, соединенных диагональными перемычками крест-накрест и имеют сечение в форме равностороннего треугольника. Главное достоинство, которым обладают фермные мачты, это возможность менять их длину добавляя или отсоединяя отдельные секции. Крепятся секции между собой при помощи болтов.

Требования к конструкции

В случаях, если нет возможности установить ветрогенератор на открытом участке, потребуется увеличение длины мачты так, чтобы сам ветряк был хотя бы на метр или полтора выше окружающих объектов. При этом должны учитывать все объекты, находящиеся на расстоянии до 30 метров.

Устанавливаться мачта ветрогенератора в обязательном порядке должна на фундамент, так как является полноценной постройкой и имеет большую массу.

Без правильного фундамента вся конструкция просто рано или поздно завалится на бок и упадет. Как и в случае с другими видами построек, фундамент должен закладываться за месяц до начала монтажа мачты, так как полностью бетон схватывается в течение 30 дней.

Для решетчатых мачт достаточно создания фундамента под самой конструкцией и под лебедкой, которой поднимается генератор, а также необходимо создание площадки под заваливание мачты для ремонта или разбора. Необходимость создания такой площадки из бетона зависит от типа грунта, если его поверхность плотная и твердая, то можно обойтись и без дополнительных хлопот.

Если же матча монтируется из стальной трубы и требует растяжек, то, в зависимости от высоты самой мачты фундамент должен иметь диагональ от 15 метров и больше, то есть две длины с небольшим запасом. Глубина фундамента должна составлять как минимум 1 метр. Растяжки для такого варианта мачты выполняются из стальных тросов с оцинковкой, толщиной не менее 6 мм, а лучше больше, на случай нетипично сильных порывов ветра. К самой мачте тросы крепятся при помощи хомутов, а с другой стороны, у фундамента, к стальным петлям или штырям, заложенным в бетон при заливке. При этом данные крепежные элементы должны быть утоплены в бетон не менее, чем на полметра.

Если мачта устанавливается вручную, то, по причине ее большой массы, потребуется противовес, который можно изготовить из швеллера, деревянного бруса с грузом или бетонного блока.

Правила ухода за ветрогенератором

Чтобы ветрогенератор прослужил как можно дальше и работал максимально эффективно, нужно соблюдать определенные правила по уходу и эксплуатации:

  • Через несколько недель после запуска генератора, нужно опустить его вниз и проверить надежность креплений. Если они разболтались, то это значит, что они слишком слабые и требуется их усиление.
  • Минимум раз в полгода подшипники поворотного механизма и самого генератора, а также другие подвижные части должны смазываться машинным маслом.

Устройство требует обслуживания хотя бы раз в полгода

  • Не допускать разбалансировки колеса и устранять неисправность при первых признаках ее появления, то есть при дрожании лопастей во время вращения.
  • Каждый год проверять токоприемник и его щетки, а также красить металлические элементы всей конструкции, от корпуса генератора до мачты.
  • Правильно собранный и надежно установленный ветрогенератор сможет стать серьезной статьей экономии семейного бюджета. Разумеется, для этого необходимо правильно эксплуатировать и надлежаще обслуживать данный энергоагрегат.

    Источник: http://energomir.biz/alternativnaya-energetika/veter/machta-dlya-vetrogeneratora.html

    Мачта для ветрогенератора

    Электрический поворотный контактными кольцами для ветряка можно сделать своими руками, но лучше купить готовый. Скользящее кольцо для ветрогенератора делают серийно.

    • 22 сентября 2014 |
    • 19:25 |
    • VMoseichuk |
    • Посмотрело: 3767 |
    • Комментирии 0
    • 22 сентября 2014 |
    • 15:31 |
    • VMoseichuk |
    • Посмотрело: 4046 |
    • Комментирии 0
    • 31 августа 2014 |
    • 22:12 |
    • VMoseichuk |
    • Посмотрело: 4267 |
    • Комментирии 0
    • 31 августа 2014 |
    • 22:07 |
    • VMoseichuk |
    • Посмотрело: 4562 |
    • Комментирии 0
    • 15 февраля 2014 |
    • 03:44 |
    • VMoseichuk |
    • Посмотрело: 17921 |
    • Комментирии 0

    Согласно пункту 5 постановления Кабинета Министров Украины от 15.07.98 № 1094 «О государственной экспертизе по энергосбережению» и дополнения № 3 «Инструкции о порядке передачи документации и осуществления государственной экспертизы по энергосбережению» ветроэнергетические установки энергоемкостью до 75 кВт не подлежат обязательной государственной комиссии по энергосбережению.

    Источник: http://vetrogenerator.com.ua/komplekt/mast/

    Установка мачты и монтаж ветрогенератора

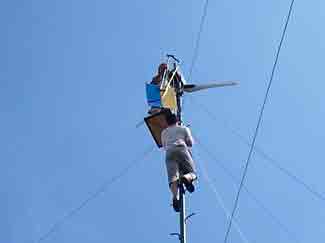

    И наконец завершающий момент подъёма мачты, всё прошло достаточно ровно,никого не придавило и ничего не порвалось. Вкратце дело было так. Протрубил сбор на 16-00. Было 6 человек. Пока разобрались кто куда уже 16-30. Двое на боковых растяжках, трое на подъёме и я на коньке гаража выполнял роль блочка. Была в наличии трёхметровая лестница и стремянка метра два.

    Подняли это всё как есть на фото и на раз-два-три… А оно всё на месте. Чуть ближе лестницы видны проушины для растяжек, они как раз где-то посреди трубы. А общая длина мачты 14,5м. Давай ещё подымать подвигая лестницу всё ближе и ближе, дошло до того что вышли уже за центр тяжести, но на огороде поддерживали за растяжку. После этого всё пошло как по маслу. Красиво стоит, зараза! Завтра буду всё окончательно крепить и готовиться подымать свой Ветроагрегат. Хороший сегодня день однако…

    Теперь и у меня появился свой ветрогенератор. Помогали в подъёме родственники и соседи. Далее предстоял монтаж ветрогенератора на мачту, для этого на мачте специально приварены штырьки. С момента как я полез на мачту (страшно было, ужас) до получения первого Ампера, затратили около двух часов. Сейчас в двух словах, подробнее попозже. Подавали они мне всё по наклонно натянутому тросу с помощью двух блочков. Когда дело дошло уже до хвоста, так я на этой площадке уже чувствовал себя почти как на земле. А помощник уже бегал вверх вниз как будто это ему лестница на чердак.

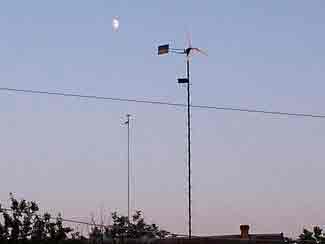

    В общем всё прошло успешно. И вот результат:После всего этого посидели за столом, попили кампота, поели пирожков и к вечеру все разбежались.

    Наконец всё готово. В качестве нагрузки первое время подключали автомобильный аккумулятор, ток зарядки временами поднимался выше 20-ти ампер. К слову сказать по началу было много доводок, так как при первом сильном ветре лопасти генератора немного отогнуло. Далее постоянно дребежжал хвост, который был сделан из жести, пришлось его немного нагрузить подтянув пружину. Но при сильном ветре хвост не складывался, а только пытался, издавая ещё большие шумы, сейчас я это устранил полной переработкой хвостовой части.

    Так-же постоянной модернизации подвергаются и органы контроля зарядки. Старор генератора я всё-таки залил лаком, так-же ещё кое-что усовершенствовал, благо информации на форумах предостаточно, кто чем мог помог.

    Сейчас ветрогенератор номинально вырабатывает около 200ватт/ч. Мощность при сильном ветре доходит до киловатта.Собрал воедино блок контроля и установил дополнительные аккумуляторы. Энергии на освещение и бытовую технику хватает. Конечно хотелось бы и отопление, но мощность ветряка маловато.

    Источник: http://otchelniki.ru/asinxronnik_magnitos4.html

    Мачта для ветрогенератора: виды, классификация, производители

    Мачта для ветрогенератора представляет собой основной элемент энергоустановки. От правильного выбора ее высоты и конструкции зависит эффективность и надежность эксплуатации.

    Какие бывают мачты для ветрогенератора

    Ветроустановки помещают на мачты разных типов, отличающихся конструкцией и материалом. Типы изделий по конструкционным особенностям:

    • на растяжках – металлических тросах;
    • конические секционные – составные модели в форме конуса;
    • гидравлические – сложные устройства с большим количеством элементов;
    • телескопические.

    В зависимости от материала изготовления выделяют деревянные и металлические мачты для ветряка.

    Высокая производительность установки возможна при высоте размещения лопастей не менее 8 м. В этом случае выбирают составную модель. При сооружении мачты для ветрогенератора своими руками придется выбирать тип изделия в соответствии с особенностями расположения участка.

    На растяжках

    Их изготавливают из металлических труб, поддерживаемых растяжками. Такие модели применяются для ветряков, имеющих мощность не более 5 кВт. Изделия сооружают из труб диаметром от 12 см. При выборе меньшего диаметра изделие окажется неустойчивым.

    Обзор крепления мачты на растяжках

    Особенности моделей на растяжках:

    1. Трубы соединяют болтами через приваренные фланцы. Не следует крепить их сваркой. Соединения при помощи болтов надежнее.
    2. Питающий кабель проводят в полости трубы. Снизу в ней делают отверстие для вывода провода.
    3. Изделие поднимают лебедкой.
    4. Устойчивость повышается при установке вспомогательных растяжек из троса 6 мм.
    5. Такие опоры для ветряка устанавливают на фундамент. Конструкцию крепят к основанию на анкерные болты. Растяжки устанавливают на 4 фундамента.

    Перед монтажом ветряка опорам дают выстояться в течение месяца.

    К преимуществам моделей на растяжках относят сравнительно невысокую стоимость. Среди недостатков выделяют сложность монтажа и обслуживания ветряной установки, а также большую площадь размещения растяжек.

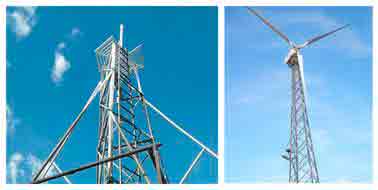

    Конические секционные

    Каждая секция такой опоры представляет собой соединенные друг с другом 4 уголка. Дополнительно их скрепляют диагональными перемычками.

    Конические, секционные мачты

    • невысокий уровень вибрации;
    • маленькая площадь монтажа;
    • надежность.

    К недостаткам относят дороговизну установки, необходимость использования крана для массивной конструкции. Для опоры ветрогенератора средней и высокой мощности такие изделия подходят идеально.

    Гидравлические

    В состав конструкции входит основание и мачта конической формы. Такие модели выбирают для ветряков мощностью до 50 кВт. Их высота достигает 30 метров.

    К плюсам установки гидравлической конструкции относится простота монтажа и обслуживания. Недостатки – процесс изготовления сложный и дорогой. Такие мачты среди всех ветрогенераторов без растяжек отличаются наибольшей прочностью.

    Телескопические

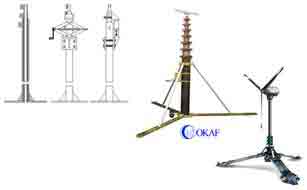

    Некоторые производители предлагают для установки ветряка телескопические модели. Их удобство заключается в возможности часто опускать и поднимать установку.

    Обзор телескопических мачт

    Однако в случае с ветрогенераторами необходимости в этом нет. На телескопическую опору получится установить ветряк мощностью не более 1-2 кВт. Однако стоимость будет довольно большой.

    По материалу изготовления

    Ветроустановка обладает большой массой, а конструкция в целом испытывает серьезные ветровые нагрузки. Однако ее лучше делать высотой от 3-4 метров. Опора должна выдерживать сильные порывы ветра и не раскачиваться. Поэтому для ее монтажа лучше не выбирать дерево. В таком случае придется создавать много дополнительных опор, что делает конструкцию громоздкой.

    Основной материал изготовления мачты — металлические трубы

    Для мачт предпочитают металлические трубы, имеющие высокую жесткость. Установить изделие не так сложно, а соорудить его можно самостоятельно. Лучший выбор – сделать опору из стального сплава. Трубы должны иметь диаметр не меньше 11-13 см.

    Основание для опоры

    Любая мачта для эффективного ветрогенератора обладает большим весом, поэтому под ней устраивают прочный фундамент. Чем выше ветроустановка, тем прочнее делают основание.

    Обзор фундаментных опор

    Место для заливки фундамента выбирают исходя из учета ветров и расположения препятствий. Для основания расчищают площадь габаритами 2х2 м. Перед заливкой роют котлован глубиной не менее 70 см. На дне ямы делают подушку из щебня и песка высотой 40 см (по 20 на каждый материал). В этом случае гарантируется устойчивость башни ветрогенератора.

    На подушку заливают бетон. Основание должно возвышаться над уровнем грунта на 15 см. Для надежного основания выбирают марку бетона М-400. Толщина фундамента после первой заливки составляет 40 см. Спустя 12 часов этим же раствором заливают оставшуюся часть основания. Опоры устанавливают по прошествии 30 суток.

    Производители

    В лидерах по продаже ветряков находятся производители из Дании, Германии и Франции. Среди Российских фирм выделяют ООО «Термодинамика», производящее качественное оборудование для ветроустановок. Цена продукции находится в диапазоне от 80 до 546 тыс. рублей. В ассортименте представлены фермные и цельные модели.

    Компания «ИК ЭнергоПартнер» занимается продажей опор для ветрогенераторов стоимостью от 32 до 54 тыс. рублей. Комплектующие от этого производителя больше подходят для маломощных ветряков.

    Приобрести модель, соответствующую требуемым характеристикам, можно через сайт производителя. Достаточно позвонить по указанному телефону или обратиться в поддержку через форму обратной связи.

    Заключение

    Мачты для ветрогенераторов должны отвечать требованиям прочности, устойчивости и эффективности. Они отличаются конструкцией и стоимостью. Выбирать опору следует в зависимости от мощности ветряка и особенностей его установки.

    Источник: http://tcip.ru/blog/wind/machta-dlya-vetrogeneratora-vidy-klassifikatsiya-proizvoditeli.html

    Мачта ветрогенератора

    Цены на ветрогенераторы

    Аксессуары

    Другое оборудование:

    Мачта ветрогенераторная фланцевая серии МВФ

    Алюминиевые фермные мачты

    Подъемные устройства, устройства противокручения, а также анкеры поставляются как дополнительные опции.

    Мачты серии СТ-3Ал (вес секции до 25кг.)

    Наименование

    Кол-во секций, шт.

    Полная высота, м

    Кол-во уровней растяжек, шт.

    Стоимость, руб.

    CT-3Ал-6-1

    CT-3Ал-9-2

    CT-3Ал-12-2

    CT-3Ал-15-3

    CT-3Ал-18-3

    CT-3Ал-21-4

    CT-3Ал-24-4

    CT-3Ал-27-5

    CT-3Ал-30-5

    Для установки мачты на грунт комплект свайных анкеров, 3 шт.

    Для установки мачты на подг. поверхность(крышу) комплект точек крепления, 3 шт.

    Подъемное устройство для монтажа мачты

    Устройство противокручения(дополнительно приобретается трос, согласно высоты мачты)

    Опора ветрогенератора для крыши

    Опора ветрогенератора для установки вертикальных ветрогенераторов на крыше зданий и сооружений. возможна установка на скатные крыши, на конек и т.п. При монтаже ветрогенератора на крыше, обратите внимание на то, что у любого ветрогенератора имеются вибрационные колебания, что может негативно отразится на комфорте жильцов. Обязательно оцените мощность перегородок и возможное распространение вибрации через перекрытия в дом. Если вы планируете осуществить монтаж ветрогенератора на крыше, выбирайте крышу технических зданий и помещений.

    Источник: http://msk.manblan.ru/prices/energy/wind-generators/mast-wind-generator/

    Какой ветряк для частного дома выбрать и сложно ли сделать самому?

    Неисчерпаемая энергия, которую несут с собой воздушные массы, всегда привлекала внимание людей. Наши прадеды научились запрягать ветер в паруса и колеса ветряных мельниц, после чего он два столетия бесцельно носился по необозримым просторам Земли.

    Сегодня для него вновь нашлась полезная работа. Ветрогенератор для частного дома из разряда технических новинок становится реальным фактором нашего быта.

    Оправдана ли цена ветряка для частного дома?

    На сегодняшний день, цены на электроэнергию выросли в несколько раз. Ветряная электростанция для дома является примером альтернативной энергетики. Это оптимальное решение для объекта, на котором отсутствует централизованная подача электроэнергии, а провести линии электропередач к дому слишком дорого.

    Ветряк средних размеров в состоянии обеспечить электричеством жилой дом

    Станция повышенной мощности позволяет полностью удовлетворить все энергетические потребности. Установка данного устройства, в зависимости от мощности, позволяет значительно сэкономить расходы покупаемой электроэнергии — или полностью позволяет перейти на свою собственную, производимую ветрогенераторами.

    Конечно, цена на такие устройства является немаленькой, но, в свою очередь, если установить даже ветряк небольшой мощности — то можно значительно сэкономить.

    Следует изначально проанализировать весь рынок продукции, рассчитать все затраты, а также произвести примерный расчет производимой энергии и того количества денег, которые ветряная установка позволит сэкономить.

    Что лучше: сделать ветряк для дома своими руками или купить?

    Сейчас существует огромный выбор самых всевозможных производителей ветряных установок: да и самих видов таких ветряков достаточно. Так что же лучше — сделать ветряную установку самому, или воспользоваться уже готовыми заводскими генераторами?

    Если сделать мачту ветряка очень высокую, то при сильном ветре ветрогенератор будет сильно раскачивать в стороны

    Рассмотрим преимущества заводских ветрогенераторов:

    • уже готовые установки: можно даже заказать сам процесс монтажа;
    • довольно богатый выбор фирм производителей;
    • всевозможные типы генераторов ветра;
    • гарантия качества;
    • в некоторых случаях возможен выезд ремонтника при поломках.

    На сегодняшний день на рынке представлен огромный ассортимент ветряных электростанций. Однако выделяют несколько наиболее популярных вариантов: американская станция «Windtronics» от компании «Honeywell Wind Turbine»; генератор «Eddy».

    Теперь преимущества самодельных ветряных устройств:

    1. Экономия бюджета.
    2. Детали из подручного материала.
    3. Конструктор самодельного ветряка будет знать его до последнего болтика.

    Но следует отметить, что цены на заводские модели достаточно высоки, хотя качество их производства гораздо выше самодельных установок. К тому же, мощности заводских ветряков бывают самые разнообразные. Для самоделок характерны более частые поломки, меньшая стоимость, богатый выбор подручного материала для изготовления ветряков.

    Специалисты не советуют устанавливать чисто ветряную систему, поэтому в большинстве случаев станция состоит из ветрогенератора с солнечными панелями, инвертора и контроллера заряда, а также аккумулятора.

    Мачта для ветрогенератора — важнейшие нюансы при установке

    При выборе типа мачты, следует ориентироваться на то, какой ветрогенератор будет установлен. Для каждого типа ветрогенератора характерна своя конструкция мачты. При этом также следует учитывать ландшафт местностей, где будет происходить монтирование ветряных генераторов, предусмотреть последующие ремонтные операции.

    Мачта для ветрогенератора — важный элемент конструкции

    Следует учитывать, что важным фактором для установки мачты является минимальная высота. Специалисты рекомендуют производить монтирование на высоте не менее десяти метров от крыш домов, деревьев — это оптимальная высота, на которой наблюдается ветер достаточной силы.

    Бывает несколько типов мачт для ветрогенераторов:

    Для вертикальных ветряных установок не требуются большие и длинные основы: для таких генераторов будет достаточно легкой и разборной металлоконструкции, высота которой не превышает шести метров.

    Мачта для вертикального ветрогенератора представляет собой легкую разборную металлическую конструкцию высотой 3,5-6 м, которая может быть установлена на крыше любого здания.

    Преимущества использования ветрогенератора

    Основным преимущество ветрогенератора, как источника энергии, является бесплатное электричество (если не брать во внимание изначальные инвестиции). Заплатив однажды определенную сумму денег — решаете для себя проблему энергонезависимости на десятки лет.

    Ветрогенераторы выступают альтернативным источником энергии и страхуют от потерь электроэнергии

    Сами по себе установки ветрогенераторов надежны, экологически безопасны и практически не производят шума. Кроме того, в большинстве случаев, ветрогенератор позволяет получать дармовую энергию именно тогда, когда в ней есть повышенная потребность: а именно, в холодное время года. В конце осени и в начале зимы, наступают холода и расходуется электроэнергия на обогрев дома — и в это же время наиболее сильны ветра, поэтому ветрогенератор работает с полной отдачей.

    Важно то, что ветрогенератор хорошо, в техническом смысле, сочетается с другими источниками энергии и может работают в паре с дизельными генераторами, солнечными батареями или другими источниками энергии: создавая единый замкнутый цикл.

    В СНГ существует вторичный рынок генераторов: и есть возможность недорого приобрести ветряк, бывший в употреблении.

    Источник: http://stroika-1.ru/oremonte/vetryak-dlya-chastnogo-doma.html

    Правильное расположение ветрогенератора

    В регионах с высокой скоростью ветра, в прибрежных зонах и на объектах, где в зимний период солнечная электростанция «не справляется», для автономного энергоснабжения используют ветрогенераторные станции – «ветрогенераторы», (сокращённо ВГ). Но на большей территории нашей страны средняя скорость ветра составляет всего 4-5м/сек., тогда как ветрогенератору для выработки «номинальной мощности» требуется 10-12м/сек.. Именно поэтому нет никаких сомнений в важности правильной и продуманной установки устройства, достичения точки, где винт его окажется в зоне с максимальной скоростью ветра.

    Мощность ветрогенератора и зависимость от скорости ветра и высоты мачты

    Почему же так важно «не потерять» ни одного метра в секунду? Определим зависимость мощности ветрогенератора от скорости ветра.

    1. Кинетическая энергия воздуха, движущегося ламинарно (без завихрений) W=1/2mV2, где m — масса воздуха, V – его скорость.

    2. Массу воздуха, проходящего за время t и площадь S можно выразить следующим образом: m=VtSρ, где: S – площадь, описываемая винтом ВГ, ρ – плотность воздуха.

    3. Чтобы определить мощность (P), делим энергию на время, подставляем выражение для массы, получаем: P=1/2V3Sρ.

    4. Если теперь умножить выражение на КПД устройства в целом, включающее в себя коэффициент преобразования лопастей винта, коэффициент полезного действия редуктора и генератора (ƞ), получим реальную мощность «ветряка»: P=1/2V3Sρ ƞ. На практике обычно значение ƞ лежит в пределах 0,4-0,5.

    Как видно из расчета, мощность ВГ пропорциональна третей степени скорости ветра, то есть увеличение скорости в 2 раза даст увеличение мощности в 8 раз!

    Таким образом, скорость ветра и отсутствие турбулентностей (завихрений) должны иметь решающее значение при выборе места установки ветрогенератора. Из этих соображений идеально подходят:

    • берег крупного водоема;
    • вершина горы или возвышенности;
    • центр протяженного поля.

    Увы, в реальной жизни мало кто имеет на своем участке моря, поля и горы. Поэтому принцип только один – чем выше установка, тем лучше. В идеале, Ветрогенератор должен быть выше не менее, чем на 6 (шесть) метров окружающих его предметов (дома, деревьев, строений, возвышенностей), чтобы оказаться в зоне ламинарного движения воздуха.

    Приведем простой пример, который можно легко проверить в on-line калькуляторе для расчета на нашем сайте. Рассмотрим модель пятилопастного ветрогенератора HY-1000, стоящий в «бесконечном» поле вблизи Санкт-Петербурга:

    • При высоте мачты 5 метров максимальная выработка достигается в сентябре и составляет 1,38кВтч/сутки;
    • Если увеличить высоту мачты до 10 метров, получим 2,43 кВтч/сутки;
    • Увеличим высоту до 20 метров и получим уже – 3,12 кВтч/сутки.

    Вывод напрашивается сам собой — часто вместо увеличения мощности ветрогенератора достаточно увеличить высоту мачты.

    Решающая роль места установки «ветряка» в эффективности энергосистемы

    Очень велик соблазн приделать мачту ветрогенератора к дому для увеличения высоты всей конструкции. Несмотря на очевидные плюсы, данный подход имеет ряд минусов:

    Во-первых, установка издает звуки, и звуки эти отлично могут быть переданы по мачте на конструкцию дома, что со временем будет раздражать его жителей. Во-вторых, если здание находится в черте города, могут потребоваться дополнительные согласования в надзорных органах.

    Стоит также обратить внимание на конструкцию самой мачты. Если горизонтальные линейные размеры мачты сравнимы или превышают размеры ВГ, то, собственно, сама мачта может являться источником турбулентности.

    Очень показательный пример, когда мачта по сути мешает работать системе, плюс частично затеняет солнечные батареи, представлен на фотографии.

    Особое внимание нужно уделить выбору сечения кабеля. Так как ВГ находится на мачте, а контроллер заряда где-то в доме, длина линии может быть значительной, равно как и падение напряжения. Это может привести к снижению эффективности заряда аккумуляторных батарей. Из этих соображений, площадь сечения кабеля должна быть достаточно большой, чтобы данный эффект был незначителен. Для расчёта площади сечения кабеля следует обратиться к правилам, описанным в статье Расчёт сечения провода.

    В отличие от монтажа солнечных батарей, установка «ветряка» часто влечет за собой капитальные строительные работы, такие как бетонирование основания, монтаж свай для растяжек, сварочные работы. Тем не менее, правильно выполненный монтаж обеспечит надежную и эффективную работу системы, и максимальную выработку энергии на протяжении всего срока эксплуатации.

    Источник: http://www.helios-house.ru/pravilnoe-raspolozhenie-vetrogeneratora.html
