Солнечный коллектор своими руками

Делаем солнечный коллектор своими руками

Альтернативные источники тепла, хотя и являются достаточно эффективными и экономными в эксплуатации, полностью занять собой нишу не могут. Причина – высокая стоимость, которая отличается от традиционных источников отопления в разы. Так, например, солнечный коллектор стандартного типа с площадью поглощения 1,66 кв. м. обойдется в среднем в 3 000 долларов с учетом затрат на монтаж и стоимость самого оборудования, тогда как самый простой котел – в 15 000 рублей, в том числе установка и обвязка. Выход только один — изготовить солнечный коллектор своими руками, для чего могут быть использованы вполне доступные по цене материалы. Как правильно сделать и в какой последовательности – в нашей статье.

Принцип работы

В основе работы данного агрегата лежит абсорбция тепловой энергии солнца и передача ее теплоносителю практически без потерь. Прием энергии осуществляет т.н. приемник, в качестве которого выступают металлические трубки, выкрашенные в черный или темно-коричневый цвет. В качестве теплоносителя — вода, в очень редких случаях — воздух.

Темный цвет используется для усиления абсорбции, так как именно он позволяет интенсивно накапливать тепло.

Исходя из конструктивных особенностей, выделяют следующие типы солнечных коллекторов:

В свою очередь водяные коллекторы подразделяются на:

Вне зависимости от конструкции, все коллекторы, по сути, это простая металлическая панель, заключенная в герметичный бокс, принимающая, аккумулирующая и передающая тепловую энергию.

Для усиления теплоотдачи приемник оснащается ребрами, а сам бокс теплоизолируется специальными материалами. Лицевая сторона представлена в виде прозрачного стекла, исключающего задержание солнечной энергии, по бокам — проем с фланцем, куда может подключаться либо другая панель, либо воздухоотвод.

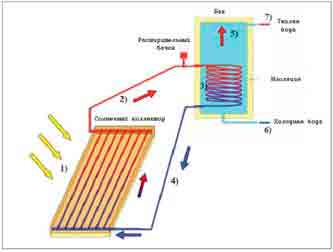

Схема солнечного коллектора:

Установка солнечных коллекторов рациональна только в случае использования нескольких панель. От одной теплоотдача будет минимальной. Для нагнетания теплого воздуха из коллектора понадобится мощный вентилятор, так как сам по себе он не будет двигаться.

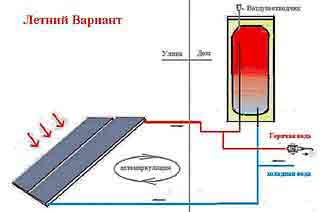

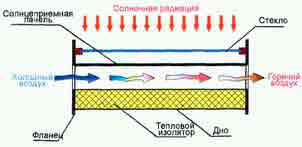

Принципиальная схема воздушной системы показана ниже на рисунке:

Схема работы

Изготовить такой коллектор очень просто, но «самоделки», даже в количестве нескольких экземпляров, не обеспечат дом необходимым объемом горячей воды, особенно в пасмурную погоду. Для того, чтобы в доме было не только отопление, но и ГВС, рекомендуем установить накопительный водонагреватель. Какой выбрать для дачи – вы узнаете в соответствующей статье.

Плоский водяной коллектор

Это самый простой вид оборудования, который несложно сделать своими руками даже без предварительной подготовки. В данном случае корпус изготавливается из металла или алюминия, куда вставляется тепловой приемник — пластина с врезанным медным змеевиком. Пластина покрыта черным цветом для усиления абсорбции, а в качестве крышки используется обычное оконное стекло. С нижней стороны сделана теплоизоляция на пластине, которая выступает прослойкой между приемником и дном корпуса.

Конструкция данного типа коллектора включает в себя следующие элементы:

  1. Приемник – пластина, окрашенная в черный цвет, абсорбирующая тепло и передающая его теплоносителю.

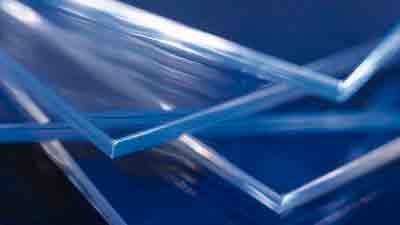

  2. Стекло предназначено для выполнения сразу 3х задач:
  • защиты от ветра, осадков и мусора;
  • исключение выветривания тепла из бокса;
  • пропуск ультрафиолетовых лучей к приемнику.

Вся конструкция должна быть полностью герметичной, в противном случае тепло будет выходить сквозь щели и оставшегося объема будет недостаточно для нагрева теплоносителя.

Учитывая простоту конструкции и минимум материалов, в соотношении цена-качество данный вид является самым популярным и выгодным.

Использовать такие типы обогревателей целесообразно лишь в южных и юго-восточных регионах, где количество солнечных дней превышает 60% за год. При снижении температуры эффективность обогревателя снижается до минимума ввиду высоких теплопотерь через корпус.

Как изготовить самому

Перед тем, как приступить к собственно изготовлению, необходимо определить размер будущего агрегата. Здесь действует золотое правило – чем больше, тем лучше. Понятно, что размер коллектора будет ограничен площадью крыши, но лучше задействовать ее по максимуму, чтобы этот обогреватель стал действительно эффективным альтернативным оборудованием.

Для корпуса устройства лучше всего подойдет древесина с минимальным коэффициентом теплоотдачи. На слой коробки следует положить теплоизоляцию. Это может быть минвата или пенопласт слоем не менее 5-7 см. В качестве крышки используется обычное оконное стекло – толщина в данном случае не важна. Самым простым материалом для будущего коллектора станет старая оконная рама с сохранившимся стеклом. Единственное, что от вас потребуется – сделать приемник и змеевик.

Как сделать коллектор из балконной двери:

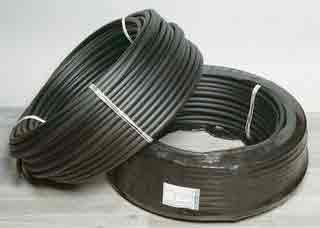

Перечень материалов для приемника очень обширен, но наиболее популярными являются:

  • медная тонкостенная трубка, которая легко гнется и принимает любую нужную форму;
  • полимерные трубы с тонкой стенкой и небольшим диаметром;
  • полиэтиленовые трубы для водопровода минимального диаметра;
  • теплообменник от б/у холодильника;
  • панельный радиатор;

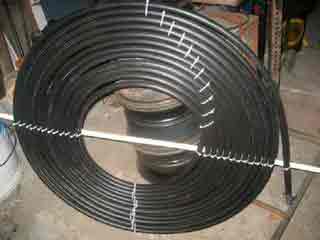

  • обычный садовый шланг.

Любой из перечисленных материалов должен быть выкрашен в черный цвет. Повторимся, это необходимо для увеличенного и ускоренного накопления солнечной тепловой энергии и передачи ее теплоносителю.

Некоторые умельцы умудряются использовать самые неподходящие материалы для приемника, начиная от бутылок ПВХ и заканчивая банками из-под пива или кока-колы. Это не самое рациональное решение, которое обеспечит лишь 25-30% передачи тепла.

Процесс изготовления

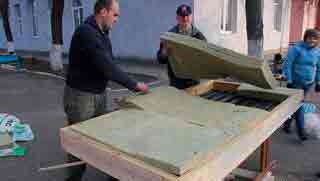

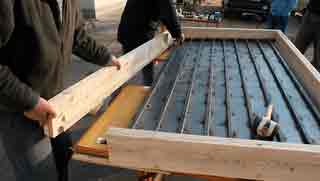

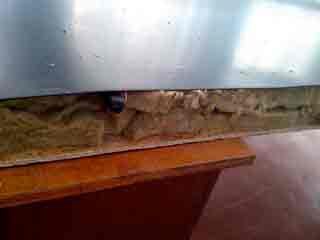

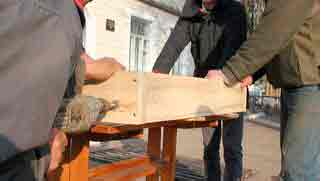

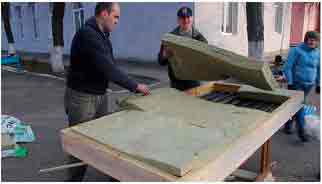

Собираете деревянный корпус без верхней крышки. На дно укладываете теплоизоляцию – минеральную вату, пенопласт, полистирол и т.д., сверху закрываете металлическим листом, который должен по площади соответствовать габаритам деревянного корпуса. Это основа приемника, которую следует окрасить в черный цвет.

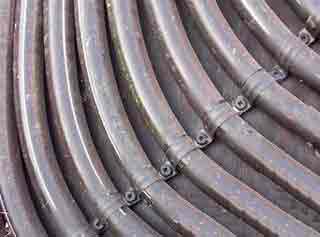

Далее укладываются соединенные между собой трубки в виде змейки. Доказано, что это самое оптимальное расположение труб, обеспечивающее свободное движение теплоносителя в течение длительного времени.

Медные трубки являются наиболее подходящим вариантом, поскольку отличаются высокой степенью теплоотдачи.

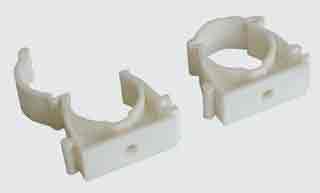

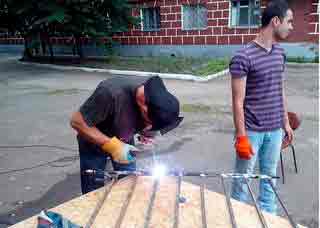

Крепите трубки к основанию металлическими скобами, прикручиваете проволокой или выбираете иной, приемлемый для себя способ. Выводите за пределы коробки 2 штуцера, к которым будет подведена вода.

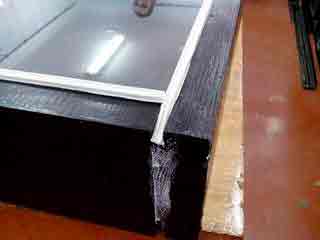

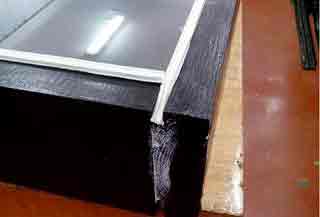

Учитывая то, что данный вид именуется плоским, закрывается он герметично стеклом. Нигде не должно быть ни зазоров, ни щелей, ни неплотно прилегающей створки.

Стекло можно заменить на прозрачный сотовый поликарбонат, который более устойчив к осадкам, не разобьется при ливне или граде и не лопнет при сильном снегопаде.

После того, как вся конструкция собрана, устанавливаете ее на крышу под углом 30-450 и подключаете посредством штуцеров к емкости с водой. Если речь идет о небольшом объеме бака, можно создать естественную циркуляцию воды, но лучше установить циркуляционный насос, которые обеспечивает принудительное движение воды по замкнутой системе.

Работа солнечного коллектора с циркуляционным насосом:

Заключение, отзывы, советы

Солнечные коллекторы – один из немногих видов отопительного оборудования, эксплуатация которого не обходится владельцам даже в несколько копеек. Использование солнечной энергии для отопления дома и подогрева воды – идеальное решение для тех, кто привык рационально использовать бюджет.

К сожалению, такой способ подходит далеко не всем. В северных, западных и восточных регионах такое приобретение нецелесообразно ввиду малого количества солнечных дней. Зато для жителей южных районов этот вариант идеален, главное – оптимальная теплоизоляция корпуса. В этом случае можно говорить даже об отоплении дома в холодное время года.

Солнечный коллектор своими руками — обзор, обвязка:

Источник: http://www.portaltepla.ru/vodonagrevateli/solnechnij-kollektor-svoimi-rukami/

Как своими руками изготовить солнечный коллектор?

Сейчас у людей, живущих в своих домах, часто возникает вопрос, как сэкономить на отоплении и горячей воде. В поисках этой экономии они обращаются к использованию энергии солнца. Поэтому сегодня так часто можно услышать вопрос о том, как сделать солнечный коллектор своими руками. Ведь это устройство позволяет частично освободить от функции подогрева воды центральный котёл в доме. Солнечный коллектор представляет собой аппарат, который поглощает солнечную энергию и преобразует её в тепловую. Эта тепловая энергия передаётся теплоносителю. Обычно коллектор в классическом исполнении – это металлическая пластина в деревянном или пластиковом корпусе с утеплителем, поглощающая солнечное излучение.

Как работает солнечный коллектор?

Прежде чем говорить о том, как сделать солнечный коллектор для отопления дома своими руками, нужно объяснить принцип его функционирования.

Принцип работы солнечного коллектора

По конструкции солнечные коллекторы делят на трубные, плоские и вакуумные. Самая большая эффективность у вакуумных, которые имеют конструкцию типа термоса. Трубы вставлены одна в другую. Пространство между ними заполняет вакуум, что обеспечивает отличную теплоизоляцию. В роли теплоносителя выступает вода. Эта вода может направляться как на отопление дома, так и использоваться для технических нужд. Напрямую в качестве горячей воды для мытья она не используется. Она идёт в бойлер, где нагревает воду, циркулирующую в другом контуре.

Солнечный коллектор не потребляет топлива и не даёт выбросов в окружающую среду углекислого газа. При этом эффективность подобных коллекторов доходит до 80 процентов. Если говорить о России, то на её большей территории выработка солнечной энергии с начала весны и до середины осени составляет около пяти киловатт на квадратный метр. Такое количество солнечной энергии даёт возможность подогревать около ста литров воды в коллекторе площадью 2 на 2 метра.

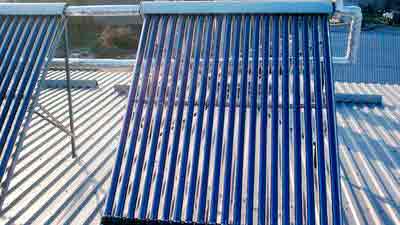

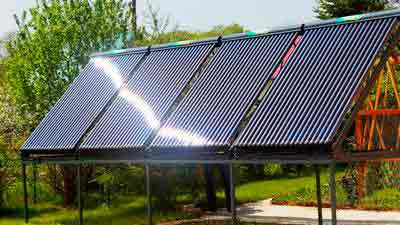

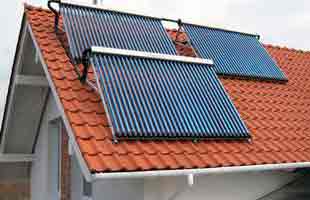

Вакуумный солнечный коллектор

Устройство плоского коллектора

Когда люди организуют солнечное отопление частного дома своими руками, то их чаще всего интересуют именно плоские коллекторы для нагрева воды. В таких устройствах теплоприёмник (металлическая пластина с медным змеевиком) находится в корпусе. Последний может быть как металлическим, так и выполненным из дерева. Теплоприёмник некоторые выполняют не в виде металлической пластины, а из жестяного профиля. Вместо медного змеевика используются чёрные трубы или ПВХ. Конечно, такие системы менее эффективны, но в домашних условиях годятся.

Теплоприёмник окрашивается в чёрный цвет, а между ним и задней стенкой коллектора прокладывается теплоизоляция. Сверху корпус коллектора накрывается поликарбонатом или прочным стеклом.

Плоский солнечный коллектор

Так, что плоские коллекторы привлекают тех, кто делает отопление дома своими руками, своей несложной конструкцией и привлекательным соотношением цены и качества. Однако такой коллектор подойдёт для использования в регионах с высокой инсоляцией круглый год. Или в летний период в средней полосе России. Зимой эффективность такого устройства сильно падает из-за больших потерь тепла через элементы корпуса. Есть примеры, когда люди изготавливают солнечный воздушный коллектор своими руками для отопления дома, но такие устройства мы рассматривать не будем по причине их низкой эффективности.
Вернуться к содержанию

Как сделать солнечный коллектор для отопления дома своими руками?

Какие материалы понадобятся, и сколько это стоит?

  • Ёмкость объёмом 200─300 литров (разброс цен довольно большой, от 4 до 12 тысяч рублей);
  • Стекло 2─3 квадратных метра (около 1 тысячи рублей) и рама под него (около 500 рублей);
  • Доски для корпуса. Толщина должна быть не менее 25 мм, а ширину можно взять 100, 120, 140 мм (цена 1 доски 3 метра примерно 300─500 рублей);
  • Крепёж для корпуса: соединительные уголки, гвозди, саморезы;
  • На дно можно использовать ДСП или оргалит, чтобы снизить вес (200─300) рублей;
  • Оцинкованное железо (300─400 рублей). Можно положить профиль, выкрашенный в чёрный цвет;
  • Трубы для радиатора. Здесь цена будет зависеть от того, что вы будете использовать: железо, пластик, медь;
  • Теплоизоляционный материал (упаковка 500─700 рублей).

Цена может отличаться в зависимости от того, какие размеры вы будете выдерживать. Ниже будет описан процесс изготовления коллектора в общем случае. Вполне возможно, что вы внесёте в него свои поправки. Если вы собираетесь изготавливать солнечный коллектор из поликарбоната своими руками, то в стоимость нужно включить его необходимое количество. Варианты с этим материалом часто можно встретить на дачных участках и в частных домах.

Изготовление солнечного коллектора

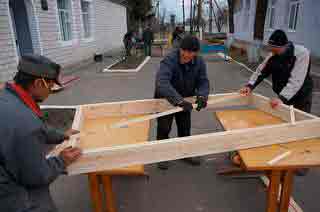

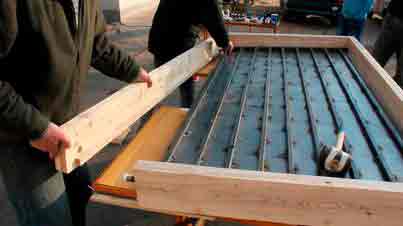

Сначала нужно изготовить короб. Помимо стенок желательно сделать распорки из досок и бруса, чтобы усилить. Дно делается ДСП или из оргалита. На него нужно уложить теплоизоляционный слой. Это может быть минеральная вата, пенополистирол и подобные материалы. Поверх укладывается жестяной лист. Далее устанавливается теплоприёмник и крепится к коробу. Перед установкой все детали окрашиваются в чёрный цвет матовой чёрной красной. Краску выбирайте теплостойкую. Нужно покрасить жестяной лист, радиатор, соединения и т. п.

Короб для солнечного коллектора

После этого проводится соединение в единую систему с помощью труб и подключение к водоснабжению. Желательно, чтобы в коллекторе было умещено максимальное количество труб. Постараться разместить хотя бы 10─12. Заполнение системы делается с нижней части, а именно, с радиатора. Так не будет возникать воздушных пробок. После наполнения системы водой из водяной камеры пойдёт вода через дренажную трубку.

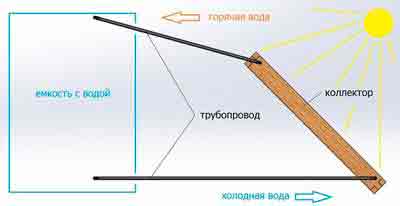

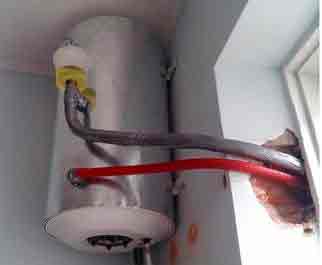

Нужно заполнить бак, вода начнёт циркулировать и нагреваться. Нагретая вода будет вытеснять холодную, поднимаясь вверх. В результате холодная вода снова будет поступать в теплоприёмник. Когда в водяной камере сработает поплавковый клапан, то холодная вода опять пойдёт в нижнюю часть. Так происходит циркуляция и нет смешивания воды с разной температурой. На ночь подачу воды в накопитель лучше перекрывать, чтобы избежать тепловых потерь.

Разновидности солнечных коллекторов

В заключение стоит сказать несколько слов о том, какие бывают установки для нагрева воды на солнце. Материал может пригодиться для общего развития. Тепловые коллекторы подразделяют на:

  • Низкотемпературные (нагрев воды до 500 градусов Цельсия);
  • Среднетемпературные (до 800 С);
  • Высокотемпературные (выше 800 С). Используются только в промышленности.
  • Интегрированные накопительные;
  • Плоские.

Накопительный коллектор ещё называют термосифонным коллектор. Помимо нагрева воды такие устройства ещё умеют поддерживать её температуру на определённом уровне. Такой вариант наиболее экономичен, поскольку не использует насосы. Конструктивно он представляет собой несколько ёмкостей с водой, находящихся в теплоизоляционном коробе. Через стеклянную крышку на ёмкостях солнечный свет нагревает воду. Коллектор прост в изготовлении и обслуживании, недорогой. Зимой применять не получиться.

Плоский коллектор, о котором говорилось выше, представляет собой короб, где расположен теплообменник. Обычно эту конструкцию изготавливают те, кто хочет сделать солнечный коллектор своими руками. Ящик закрыт стеклом или прозрачным пластиком. Теплообменник выкрашен в чёрный матовый цвет, сделана термоизоляция короба. Часто их применяют для подогрева воды в бассейнах на даче, вспомогательного отопления дома и т. п.

По типу теплоносителя коллекторы можно разделить на:

  • Жидкостные. Теплоносителем здесь является вода или антифриз. Могут быть выполнены с использованием различных теплообменников;
  • Воздушные. Являются бюджетным вариантом, но работают только до 10 С на улице. Зато они не текут и не промерзать. Часто их используют для сушки урожая в своих хозяйствах.

Есть также разновидность коллекторов, которые концентрируют солнечные лучи. В их конструкции предусмотрена зеркальная поверхность, направляющая на концентратор падающие солнечные лучи. Они применяются в странах ближе к экватору, поскольку в пасмурную погоду они работать не могут.

Источник: http://akbinfo.ru/alternativa/solnechnyj-kollektor-svoimi-rukami.html

Вакуумный солнечный коллектор для отопления и горячего водоснабжения дома

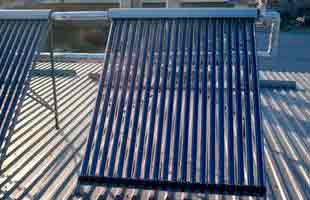

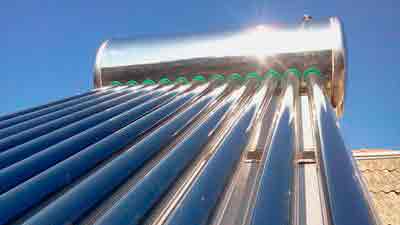

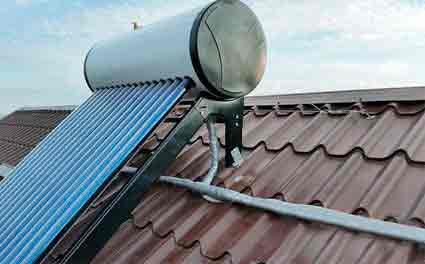

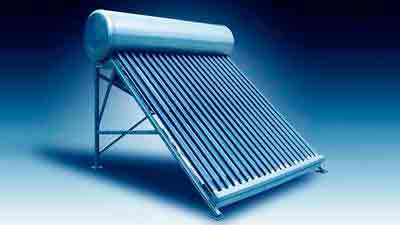

Вакуумный солнечный коллектор представляет собой современный прибор для эффективного отопления и горячего водоснабжения жилых домов. В качестве основного источника тепловой энергии он использует инфракрасный спектр солнечного излучения. Данный вид энергии является неиссякаемым и бесплатным, в связи с этим вакуумные солнечные коллекторы обрели большую популярность. Однако их применение заставляет учитывать ряд важных нюансов.

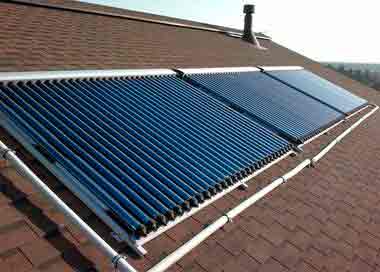

Как действует вакуумный агрегат

Вакуумные коллекторы показывают высокую эффективность выработки энергии на протяжении всего года. Наружный блок коллекторов представлен трубчатой системой, внутри которой расположены теплоприемники. Из пространства между теплоприемником и стенками цилиндров откачан воздух, таким образом, там создается вакуум.

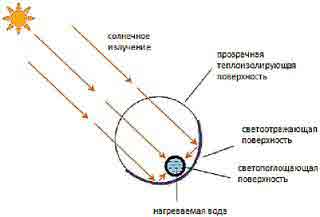

Цилиндрическая форма элементов внешней конструкции вакуумного солнечного коллектора выбрана неспроста. Она способствует перпендикулярному воздействию солнечных лучей на ось теплоприемника. Такое воздействие обеспечивает максимальную мощность выработки энергии. Трубки солнечного коллектора поглощают даже рассеянный солнечный свет, когда на улице стоит пасмурная погода. Вакуум обеспечивает предельно высокую теплоизоляцию, что позволяет солнечным коллекторам эффективно функционировать при температурах вплоть до 30 градусов по Цельсию ниже ноля.

С помощью теплоносителя энергия передается в тепловой аккумулятор (бак) и накапливается в нем

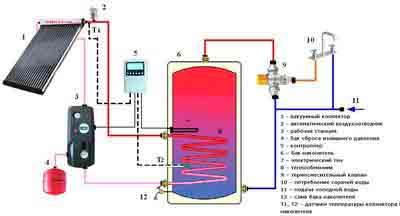

Схема работы солнечных коллекторов выглядит следующим образом. Внешний блок коллектора поглощает лучистую энергию солнца и преобразует ее в тепло. После этого она отдается теплоносителю, в роли которого обычно выступает вода. Она обладает одной из самых больших теплоемкостей среди природных веществ. С помощью теплоносителя энергия передается в тепловой аккумулятор и накапливается в нем. В роли аккумулятора выступает специальный бак.

Делается это для того, чтобы не дать выработанному теплу сразу рассеяться и сохранить его на долгое время. От аккумулирующего тепло бака расходится система трубок, которая, распространяясь по дому, обеспечивает его отопление и водоснабжение. Для циркуляции воды по системе используется насосная станция. Так упрощенно выглядит принцип работы теплового коллектора.

Разновидности вакуумных солнечных коллекторов

В основе классификации солнечных коллекторов вакуумного типа лежат две их характеристики. Это вид стеклянного цилиндра и вид используемого теплового канала.

В конструкции вакуумных коллекторов встречаются стеклянные цилиндры (трубки) двух видов:

  • Коаксиальные трубки. Их конструкция предполагает наличие двух стеклянных колб, помещенных одна в другую. Пространство между внешней и внутренней колбой заполнено вакуумом. Поверхность внутренней колбы покрыта специальным веществом с высоким коэффициентом теплопоглощения. По сути внутренняя трубка и является теплоприемником. Во внутренней трубке размещен полый медный контур, заполненный эфирным составом. При нагревании данный состав испаряется и отдает полученную энергию теплоносителю, после чего обратно конденсируется.
  • Перьевые трубки. В их конструкции предусмотрена одна стеклянная колба, в которую помещен специальный медный элемент – тепловой поглотитель. Для увеличения его площади он выполняется рифленым. Вследствие этого он отдаленно становится похож на перо, отсюда и пошло название. Медный тепловой абсорбер покрывается специальным составом, увеличивающим эффективность поглощения солнечных лучей и выработку тепла. Коллекторы с перьевыми трубками обладают большей эффективностью и более долговечны по сравнению с агрегатами, где используются коаксиальные трубки.

Среди используемых в коллекторах вакуумного типа тепловых каналов выделяют также два вида:

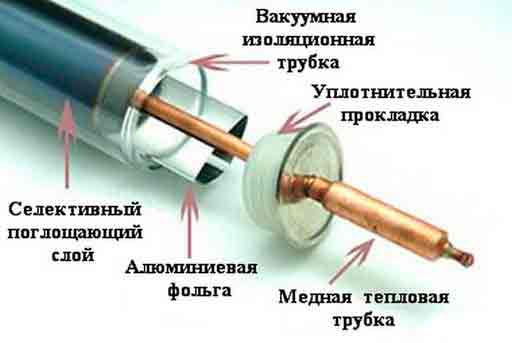

  • Каналы типа Heat Pipe. Такая конструкция предполагает наличие внутри полости трубки специального теплосборника. Испаренный эфирный состав передает ему тепловую энергию, а теплосборник в свою очередь отдает ее теплоносителю для дальнейшего распространения по системе.
  • Прямоточные U-образные каналы. Особенностью данной конструкции является циркуляция теплоносителя по тонкому U-образному каналу непосредственно внутри стеклянного цилиндра теплоприемника. С одной стороны входит вода, либо другой применяемый теплоноситель. Проходя по трубке, он забирает тепловую энергию от теплоприемника и выходит со второго конца уже нагретый.

Создание солнечного коллектора вакуумного типа своими руками

Создание подобной конструкции в домашних условиях процесс довольно сложный и требует высокой степени подготовки. Главная трудность сооружения такого агрегата заключается в создании внешнего блока.

Вакуумирование колбы и теплоприемник сделать без сложного оборудования невозможно, поэтому их проще купить в заводском исполнении

Качественные вакуумирование колбы, содержащей внутри еще и теплоприемник, требует не только мастерства, но и наличия сложного оборудования. Выполнить такую операцию в кустарных условиях невозможно, поэтому в приведенной инструкции будет описан способ с использованием колб заводского выпуска. Но и здесь есть свои сложности. Работы по их монтажу требуют высшей степени аккуратности.

Саму технологию сборки можно разбить на несколько этапов:

  • Прежде всего, нужно соорудить раму, на которую будут крепиться внешние конструктивные элементы. Производить сборку лучше всего непосредственно по месту запланированной установки конструкции. Как правило, их размещают на крыше.
  • После сборки рамы необходимо ее надежно закрепить. Особенности используемого способа крепления будут зависеть от характеристик самой кровельной конструкции. Важным этапом, общим для всех видов крыш, является герметизация отверстий, проделанных для закрепления каркаса.
  • На следующем этапе необходимо установить накопительный бак, который будет выполнять задачу по аккумуляции тепла. Для этой цели нужен объемный резервуар и его установка потребует применения спецтехники, либо привлечения дополнительной рабочей силы. Также на этом этапе устанавливается насосная станция.
  • Далее необходимо провести монтаж вспомогательных узлов и агрегатов, таких как ТЭН, датчик контроля температуры и воздуховод.
  • Теперь необходимо провести закладку труб, по которым будет циркулировать теплоноситель. Трубы должны быть выполнены из материала устойчивого как к высоким, так и к низким температурам. Оптимальным вариантом будет использование полипропиленовых каналов.
  • После монтажа трубопровода необходимо провести его проверку на герметичность в комплексе с накопительным баком. В случае обнаружения течей, перед продолжением работ их стоит устранить и провести повторную проверку.
  • Далее производится установка трубок теплоприемника. Так как используются заводские изделия, необходимо внимательно ознакомиться с прилагаемой к ним инструкцией по монтажу. На данном этапе нужно попытаться просчитать все возможные нюансы, ведь допущение ошибки приведет к большим экономическим затратам. Эти изделия довольно-таки дороги.
  • На следующем этапе производится установка монтажного блока и подключение его к электросети. Затем к нему подключаются вспомогательные узлы и агрегаты, установленные ранее. Далее к монтажному блоку подключается блок-контроллер, необходимый для мониторинга за состоянием всей системы.
  • Завершающим этапом установки солнечного коллектора вакуумного типа станет проведение пусконаладочных работ. С их помощью выявляются и устраняются все допущенные при монтаже огрехи.

Особенности правильного расположения вакуумного солнечного коллектора

Для того, чтобы вакуумный солнечный коллектор работал с максимальной эффективностью необходимо правильно расположить его в пространстве. Для северного полушария плоскость внешнего блока должна быть обращена на юг. Также имеет значение угол его наклона к горизонту. Он должен равняться широте местности, на которой происходит установка агрегата.

При установке коллектора следует учитывать геометрию крыши и угол наклона к горизонту

Кроме географических особенностей необходимо учитывать геометрию крыши, где он устанавливается. Установить коллектор нужно таким образом, чтобы тень от надстроек крыши не падала на него ни при каких обстоятельствах.

Таким образом, солнечный коллектор вакуумного типа является эффективным решением для отопления и снабжения дома горячее водой. Однако его конструктивные особенности и зависимость от движения солнца, которое является для него источником энергии, требует соблюдения ряда особенностей при его монтаже.

Источник: http://pechiexpert.ru/vakuumnyj-solnechnyj-kollektor-01/

Как сделать солнечный коллектор своими руками?

Использовать солнце для собственных нужд люди научились очень давно. Сегодня это обрело более цивилизованный вид, ведь появился солнечный коллектор, с помощью которого солнечная энергия превращается в тепловую. Это устройство не очень сложное, поэтому много кто может позволить создать самодельный солнечный коллектор. Но это требует определенных знаний об этом устройстве.

Ещё по теме  Ветрогенератор своими руками

Виды коллекторов

Для того чтобы сделать солнечный коллектор своими руками, нужно знать, каких они бывают видов и как они действуют.

  1. Вакуумный солнечный коллектор. Этот вид устройства больше других уменьшает теплопотери. Это возможно за счет вакуума, который находится между телом нагрева и оболочкой агрегата. Система состоит из стеклянных трубок, воздух из которых выкачан. Сам нагрев приходится на черную трубку, которая располагается внутри. Благодаря такой конструкции воду можно нагревать до 300 градусов. Даже зимой КПД этого оборудования стабильно высокое. Однако он не может сам себя очищать от снега и инея.
  2. Плоский солнечный коллектор. Его отличие от прежней модели состоит в том, что показатель теплопотерь выше. Но изготовление таких агрегатов не сложное, да и они сами могут очищаться от маленьких снежных заносов. Такое устройство выглядит как наружная прозрачная панель. Внутри нее находятся трубки. Задняя стенка оснащена теплоизолятором. Предел нагрева воды 200 градусов. Однако при сильном ветре на крепление осуществляется сильная нагрузка, да и форма такого устройства плохо обтекаема.
  3. Воздушный солнечный коллектор. Это, своего рода, плоская установка, но теплоноситель в ней — воздух. Его не трудно изготовить своими руками. Такой агрегат обладает низким КПД, а также его нельзя использовать для того, чтобы нагревать воду.
  4. Трубчатый коллектор. Это четыре черные трубки, которые наполнены теплоносителем. Циркуляция происходит за счет разницы температур коллектора и нижней зоны накопителя. Такая система отличается от плоской большей площадью поверхности, которая поглощает свет.
  5. Подвижные системы. Они включают в себя установки, которые поворачиваются за движением солнца. Есть конструкции, которые полностью разворачиваются и конструкции, у которых двигаются зеркало и нагревательный элемент.

Процесс работы солнечных коллекторов таков: солнечное излучение нагревает трубку с теплоносителем, после чего тепло транспортируется в тепловой аккумулятор. Сам принцип состоит в большом проценте тепла, которое поглощается от солнечного излучения. Есть много вариантов того, как создать такое устройство своими руками. Рассмотрим некоторые из них. Если возникнут вопросы, в интернете можно найти на эту тему видео, и не одно.

Вариант 1 — простейший

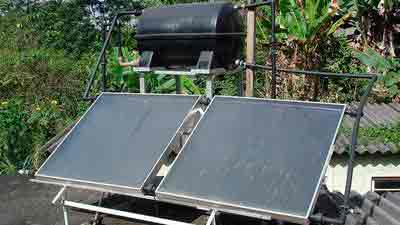

Понадобится оцинкованная тара для воды, объем которой составляет 100 или 200 литров. Она располагается на крыше. 100 литров воды могут нагреться до 60 градусов, если бочку поставить на южную сторону кровли, которая покрыта блестящим металлическим листом. КПД в таком случае довольно большое, так как площадь теплообмена с воздухом минимальна.

Использовать столь незамысловатый солнечный коллектор лучше в районах, где экология поддерживается на должном уровне, вдали от сильно загазованных участков. Кроме того, зимой этот агрегат принесет мало пользы, так как из-за ветра теряется много тепла.

Вариант 2 – более сложный

Изготовление такого устройства своими руками осуществляется легко, из дешевых материалов, поэтому ржавая вода остается долго. В определенной степени это плоский солнечный коллектор, позволяющий нагревать воду простым способом.

Для его создания понадобятся:

  • 2 плоских радиатора из стали;
  • стальные коробки;
  • стекло;
  • крыша дома;
  • металлопластиковые трубы и фитинги.

Радиаторы размещаются в стальных коробках на крыше. Их нужно накрыть стеклом. Их предназначение — уменьшить время нагрева воды. Устанавливая их, нужно помнить, что верх должен быть ниже бака-накопителя. Таким образом, нагретая вода будет естественным путем подниматься в бак. Чтобы циркуляция осуществлялась обычным способом, трубки провода воды должны быть проложены с уклоном вниз, то есть в сторону радиаторов. Пластиковую бочку объемом в 160 литров нужно поставить на чердак дома. Соединить его с радиаторами и водопроводом помогут металлопластиковые трубы и фитинги.

Самая горячая вода должна быть вверху бака. Для этого трубка с теплой водой подключена к баку немного выше его середины. Внизу радиатора лучше сделать дренажные краники для того, чтобы сливать воду в холодный период.

Вариант 3 — трудный, но эффективный

Рассмотрим, как можно своими руками создать воздушный солнечный коллектор. Для этого понадобится:

  • деревянная рама с фанерным днищем;
  • изоляционный материал, обладающий теплоизоляционными свойствами;
  • черная металлическая сетка;
  • два вентилятора;
  • дефлектор;
  • прозрачный лист поликарбоната.

В днище рамы нужно просверлить два круглых отверстия для того, чтобы осуществлялся забор воздуха. Вверху нужно сделать два отверстия прямоугольной формы для того, чтобы отводить из коллектора горячий воздух. На дно укладывается изоляционный материал. Накапливать тепло будет черная металлическая сетка. Два вентилятора встраиваются в круглые отверстия. Опорные планки дефлектора нужно вмонтировать в конструкцию, затем прикрепить к ним сам дефлектор. Он нужен для формирования воздушного потока. Напоследок ко всему устройству нужно прикрепить лист поликарбоната, после чего его можно соединить его со стеной здания.

Эффективность этого коллектора составляет около 50 процентов. Оно используется для обогрева помещения.

Вариант 4 —сложнейший

Создать своими руками замысловатый вакуумный солнечный коллектор можно, но очень не просто. Его изготовление требует больших усилий и огромной внимательности, так надо сделать трубку и впаять абсорбер. Вот некоторые советы, которые помогут облегчить ситуацию.

  1. Нужно определить место установки.
  2. Установка должна быть сориентирована на юг. Отклонение — около 25 градусов в две стороны.
  3. Убрать все затеняющие факторы.
  4. В результате установки движение теплоносителя должно осуществляться снизу вверх.
  5. Оборудование не должно перегреваться ни до установки, ни после.
  6. Один ряд предусматривает не больше трех коллекторов. При необходимости большего числа нужно встроить компенсатор и позаботиться о тепловом линейном расширении.

Такая установка мало кому по силам, так как требуются не только знания слесаря-сборщика, но и практические навыки. Если, несмотря ни на что, решено все делать своими силами, то стоит запастись огромным терпением. В любом случае самодельный солнечный коллектор будет радовать своего хозяина при каждом взгляде на него.

Итак, солнце можно использовать не только для того, чтобы позагорать. Прекрасная возможность направить его энергию в нужное русло – солнечный коллектор, который доставит еще большее удовольствие, если вложить в его изготовление свои силы.

Источник: http://energomir.biz/alternativnaya-energetika/solnce/samodelnyj-solnechnyj-kollektor.html

Солнечный коллектор своими руками.

Постоянный рост стоимости энергоносителей становится основной движущей силой того, что потребитель все чаще задумывается об использовании альтернативных или нетрадиционных способов получения энергии, в первую очередь, тепловой.

Самым простым и, главное, доступным вариантом для этого является солнечный коллектор, изготовить который можно из подручных или даже ненужных материалов, отслуживших свой срок службы по прямому назначению.

Гелиоустановки для систем горячего водоснабжения и отопления

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

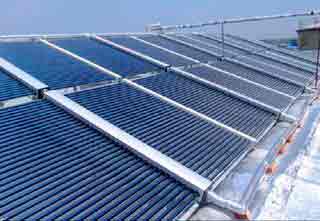

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными , или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Солнечный коллектор своими руками, видео:

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена .

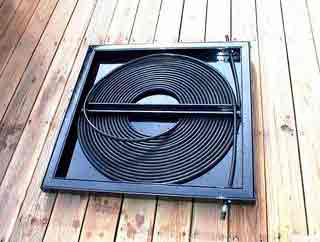

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

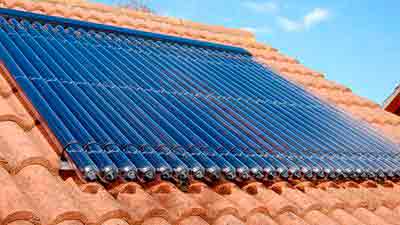

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

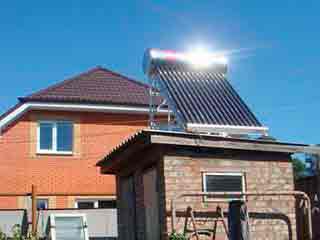

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.

Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

  • готовый змеевик или металлические трубки, предпочтительнее из меди или стали;
  • материал для теплоизоляции конструкции и накопительного бака с водой;
  • стекло или другой светопрозрачный материал. Например, можно сделать солнечный коллектор из поликарбоната своими руками, который обладает некоторыми преимуществами перед стеклянными образцами: имеет меньший вес, что актуально при установке на крыше дома, и более устойчив перед механическими повреждениями. Но при этом по светопропускной способности не уступает стеклу, к которому предъявляются повышенные требования по прочности (как правило, рекомендуется изготавливать крышку из ударопрочного материала), а это значит, что и по цене поликарбонат имеет перед ним преимущества;
  • лист OSB, оргалита или металла;
  • материал для изготовления каркаса (подойдут различные пиломатериалы, в том числе даже рамы старых деревянных окон);
  • бак для накопительной емкости;
  • хомуты, заглушки и другие изделия для монтажа и крепления установки;
  • краска или другой химический материал для нанесения селективного покрытия для теплоприемника.

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

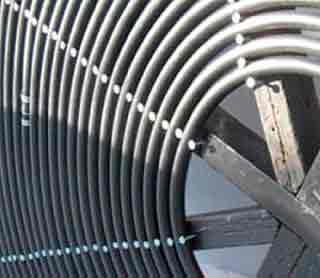

  1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника ;

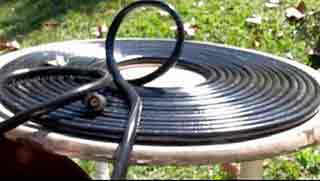

  2. коллектор можно изготовить и из обычного полипропиленового шланга , но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.

Коллектор Станилова: «солнечное отопление» в доме

Установки для отопления дома или решения проблем горячего водоснабжения (полного или частичного), собираемые на основе чертежей изобретателя из Болгарии С. Станилова, относятся к универсальным конструкциям, работа которых основана на парниковом эффекте.

Поэтому солнечные лучи, попадая в замкнутое и герметично изолированное пространство, не имеют выхода, что и порождает термосифонный эффект, при котором нагретая жидкость в трубках начинает свое движение вверх, вытесняя при этом жидкость с более низкой температурой к месту нагрева.

Представляет собой конструкцию трубчатого типа, заключенную в специальную деревянную раму. Как правило, одновременно применяется два коллектора в союзе с накопителем и аванкамерой.

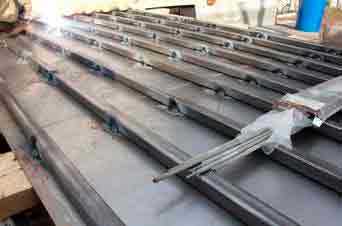

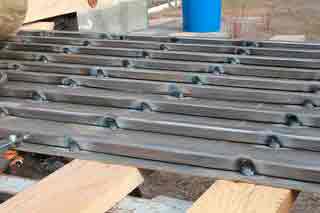

Для изготовления радиатора-коллектора используются стальные трубки, которые обязательно соединяются сваркой. Поэтому применение медных или алюминиевых изделий, особенно при изготовлении конструкции своими руками, представляется проблематичным.

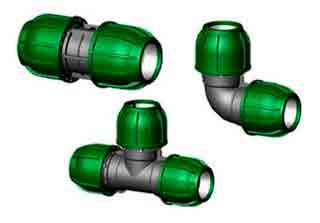

Для соединения коллектора с накопительной емкостью рекомендуется использовать также стальные трубы диаметром от 3 / 4 до 1 дюйма.

Элементы установки и особенности монтажа

Для изготовления солнечного водонагревателя своими руками также потребуются:

  1. деревянная рама;
  2. стекло для изготовления светопрозрачной крышки;
  3. оргалит или металлический лист для дна коллектора, который впоследствии обязательно потребуется теплоизолировать;
  4. усилитель для днища, в роли которого можно использовать брус с размерами не более 30?50 мм;
  5. металлические трубки, из которых будет свариваться радиатор коллектора из расчета, что для изготовления одного требуется в среднем 15 единиц при длине 1,60 м;
  6. теплоотражатель, для изготовления которого вполне пригоден оцинкованный лист;
  7. соединительные муфты и хомуты;
  8. теплоизоляционные материалы (пенопласт, минеральная вата и любые другие).

Потребуется и накопительный бак, для которого в зависимости от потребностей и мощности самого коллектора используются емкости от 150 до 400 л . В принципе, можно установить не один бак, а несколько, суммарным объемом соответствующих расчетному.

Функции аванкамеры, составного элемента данной конструкции, сводятся к созданию избыточного давления, составляющего не менее 80-100 мм рт. ст . Она представляет собой емкость объемом 30-40 л , оснащенную поплавковым клапаном, обеспечивающим ее работу в автономном режиме.

При монтаже аванкамеры обязательно должно соблюдаться условие, при котором уровень жидкости в ней превышал бы уровень воды в накопителе на 0,8-1,1 м , кроме того, располагаться они должны в непосредственной близости друг от друга.

Короб, в котором будет располагаться коллектор, должен обязательно теплоизолироваться, а для уменьшения теплопотерь внешние его стороны рекомендуется окрашивать в белый цвет, стеклянная крышка обязательно должна быть герметичной.

Как работает солнечный коллектор?

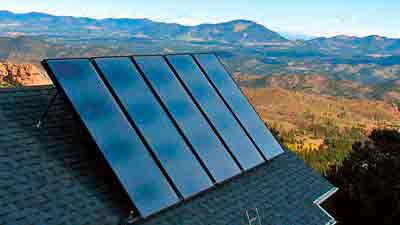

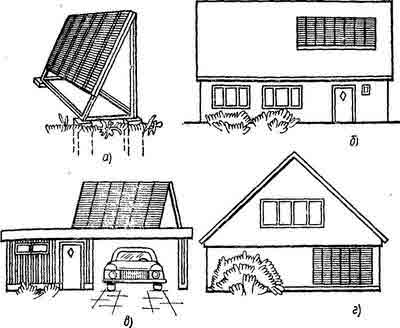

Установку коллектора предпочтительнее выполнять на южной стороне скатной крыши, на плоской кровле его следует монтировать под углом от 35° до 45° . Далее можно приступать к заполнению системы.

После этого аванкамеру нужно соединить с водопроводным вводом и открыть кран для снижения уровня воды. Как только сработает поплавковый клапан, расходный кран закрывают. Нагретая вода поступает в верхнюю часть накопителя, откуда она уже может отбираться, а ее место заполняет новая порция холодной.

Регулирует этот процесс поплавок, который и запускает процесс долива воды в систему, как только уровень в аванкамере снизится. Для того чтобы исключить возможность обратной отдачи тепла используется вентиль, который следует перекрывать ночью или в пасмурные дни.

Непосредственно к сантехническим приборам вода подключается с обязательным использованием смесителей , так как пиковые значения температур могут достигать 70 °C и даже выше.

Селективное покрытие для солнечных коллекторов

При самостоятельном изготовлении коллектора для нанесения селективного слоя можно приобрести специальную краску, но вполне подходит и использование других химических материалов, наносить которые следует тонким слоем:

  • черный хром;
  • оксиды металлов и, прежде всего, оксид меди;
  • газовая сажа;
  • черная краска, которую для большего эффекта лучше наносить на какой-либо утеплитель;
  • можно выполнить так называемое «воронение» стали , при котором создается зеркальная поверхность.

Но следует учитывать, что не все виды покрытия обладают одинаковым коэффициентом селективности, то есть у них разное поглощение солнечной энергии и способность к ее теплоотдаче.

Когда выбирается селективная краска для солнечных коллекторов, то нужно ориентироваться на показатели поглощения солнечной энергии от 8,5 до 16 , которые являются оптимальными.

Солнечный коллектор для отопления частного дома, видео:

Как правильно сделать расчет солнечного коллектора?

Чаще всего при изготовлении солнечных коллекторов своими руками расчет их мощности и производительности осуществляется эмпирическим путем.

Но учитывать общие правила и особенности данных установок необходимо.

В первую очередь следует обратить внимание на количество солнечных дней (часов) в данной конкретной местности. Данный параметр влияет как на КПД установки, так и определяет конструктивные особенности выбранной модели.

Далее, в зависимости от того, для каких целей планируется использовать коллектор (для отопления дома или организации горячего водоснабжения или того и другого одновременно), определяются максимальные потребности.

Потребность в горячей воде можно рассчитать, используя для этого данные о количестве проживающих в доме людей, хотя при наличии водомерного счетчика удастся получить более точные показатели.

А расчеты по затратам на отопление будут зависеть от климатического региона, теплоизоляции дома и других факторов, но можно использовать и общие значения, по которым для обогрева 10 м 2 площади потребуется 1 кВт мощности установки.

Но для того чтобы эффективность от использования гелиоустановок была максимальной, их часто интегрируют в общую домовую систему отопления и/или горячего водоснабжения. В этом случае, в те месяцы или дни, когда КПД коллектора будет понижаться, недостаток тепла можно компенсировать из традиционных источников.

Источник: http://dimdom.ru/solnechnyy-kollektor-svoimi-rukami.html

Солнечный коллектор своими руками

Солнечные коллекторы – это отличный способ сэкономить энергоресурсы. Бесплатная солнечная энергия сможет как минимум 6-7 месяцев в году обеспечивать теплую воду для хозяйственных нужд. А в остальные месяцы – еще и помогать системе отопления.

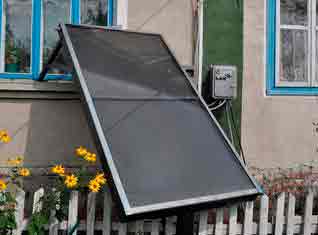

Но самое главное, что простой солнечный коллектор можно изготовить самостоятельно. Для этого вам понадобятся материалы и инструменты, которые можно купить в большинстве строительных магазинов. В некоторых случаях будет достаточно даже того, что найдется в обычном гараже.

Представленная ниже технология сборки солнечного нагревателя использовалась в проекте «Включи солнце — живи комфортно». Она была разработана специально для проекта немецкой компанией Solar Partner Sued, которая профессионально занимается продажей, монтажом и сервисом солнечных коллекторов и фотоэлектрических систем.

Главная идея – все должно получиться дешево и сердито. Для изготовления коллектора используются довольно простые и распространенные материалы, но его эффективность получается вполне приемлемого уровня. Она ниже, чем у фабричных моделей, но разница в цене полностью компенсирует этот недостаток.

Существуют различные типы солнечных водонагревателей, но все они основаны на простом принципе: темная поверхность «впитывает» солнечную энергию, потом это тепло передается теплоносителю (воде). Простейшие модели могут быть построены из доступных материалов и не требуют насосов или иного электрооборудования. Эффективный солнечный коллектор может использоваться даже в зимнее время благодаря применению незамерзающих жидкостей – антифризов.

Описанная система солнечного коллектора является пассивной и не зависит от электроэнергии. Она обходится без электрических приборов. Горячая жидкость перемещается между коллектором и баком по принципу конвекции, благодаря простому правилу: нагретая жидкость всегда поднимается вверх.

Принцип работы такого солнечного коллектора заключается в следующем:

  • Солнце нагревает жидкость в коллекторе
  • Нагретая жидкость поднимается по коллектору и трубе в бак-аккумулятор
  • Когда горячая жидкость поступает в теплообменник, установленный в бак с водой, тепло передается от теплообменника воде
  • Жидкость в теплообменнике, охлаждаясь, перемещается вниз по спирали и поступает из отверстия в нижней части бака обратно в коллектор
  • Вода, нагретая в баке, аккумулируется в верхней части бака
  • Холодная вода из водопроводной сети / резервуара поступает в нижнюю часть бака
  • Нагретая вода отбирается через выходное отверстие в верхней части бака.

Пока на коллектор светит солнце, жидкость в трубах абсорбера нагревается, перемещается в бак и таким образом постоянно циркулирует. Этот процесс обеспечивает нагрев воды в баке всего за несколько часов при интенсивном солнечном излучении.

Основной элемент коллектора отопления — абсорбер. Он состоит из металлического листа, приваренного к металлическим трубам. Несколько труб устанавливаются вертикально и привариваются к двум трубам большего диаметра, расположенных горизонтально. Эти толстые трубы для входа и выхода жидкости должны быть расположены параллельно друг другу. А входное отверстие для жидкости (нижняя часть абсорбера) и выходное отверстие (верхняя часть абсорбера) должны располагаться с разных сторон панели (диагонально). Для соединения в толстых трубах необходимо просверлить отверстия под диаметр вертикальных труб.

Ещё по теме  Солнечный коллектор своими руками из конденсаторов от кондиционеров

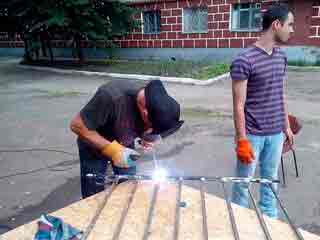

Для лучшей передачи тепла от металлической пластины к трубам очень важно обеспечить максимальный контакт пластины с трубами. Сварка должна быть вдоль всего элемента. Важно, чтобы металлический лист и трубы плотно прилегали друг к другу.

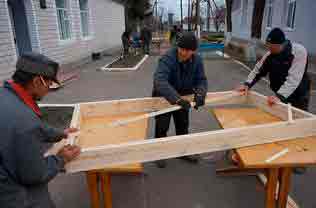

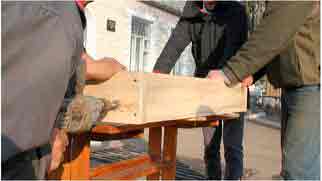

Абсорбер укладывается в деревянную раму и накрывается стеклом, которое защищает коллектор и создает внутри эффект теплицы. Используется обычное оконное стекло. Оптимальная толщина — 4 мм, при этом сохраняется хорошее соотношение надежности и веса. Желательно нужную площадь стекла разделять на несколько частей. Так удобнее и безопаснее работать с ним.

Использование нескольких слоев стекла или стеклопакета даст прирост эффективности, но увеличит вес конструкции и стоимость системы.

Солнечные лучи проходят через стекло и нагревают коллектор, а остекление предотвращает утечку тепла. Стекло также препятствует движению воздуха в абсорбере без него коллектор быстро терял бы тепло из-за ветра, дождя, снега или низких внешних температур.

Раму следует обработать антисептиком и краской для наружных работ.

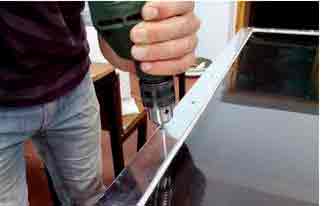

В корпусе делаются сквозные отверстия для подачи холодной и отвода нагретой жидкости из коллектора.

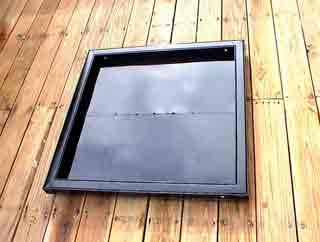

Сам абсорбер красят жаростойким покрытием. Обычные черные краски при высоких температурах начинают шелушиться или испаряться, что приводит к потемнению стекла. Краска должна полностью высохнуть, прежде чем вы закрепите стеклянное покрытие (для предотвращения конденсации).

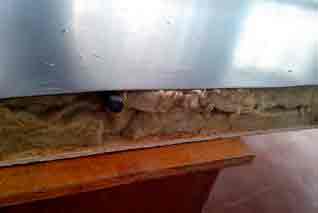

Под абсорбером закладывается утеплитель. Чаще всего используется минеральная вата. Главное, чтобы он выдерживал довольно высокие температуры в течение лета (иногда более 200 градусов).

Снизу раму закрывают ОСБ плитой, фанерой, досками и т.п. Основное требование к этому этапу — убедиться, что низ коллектора надежно защищен от попадания влаги внутрь.

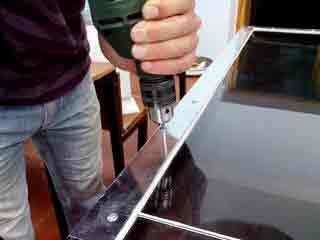

Для закрепления стекла в раме делают пазы, или крепят планки по внутренней стороне рамы. При расчете размеров рамы следует учитывать, что при изменении погоды (температуры, влажности) в течение года ее конфигурация будет немного меняться. Поэтому на каждой стороне рамы оставляют несколько миллиметров запаса.

На паз или планку крепится резиновый оконный уплотнитель (D- или Е-образный). На него кладется стекло, на которое таким же образом наносится уплотнитель. Сверху это все закрепляется оцинкованной жестью. Таким образом, стекло надежно закреплено в раме, уплотнитель защищает абсорбер от холода и влаги, а именно стекло не повредится, когда деревянная рама будет «дышать».

Стыки между листами стекла изолируются уплотнителем или силиконом.

Чтобы организовать солнечное отопление дома понадобиться накопительный бак. Здесь хранится нагретая коллектором вода, поэтому стоит позаботиться о его термоизоляции.

В качестве бака можно использовать:

  • неработающие электрические бойлеры
  • различные баллоны для газов
  • бочки для пищевого использования

Главное — помнить, что в герметичном баке будет создаваться давление в зависимости от давления водопроводной системы, к которой он будет подключен. Не каждая емкость способна выдерживать давление в несколько атмосфер.

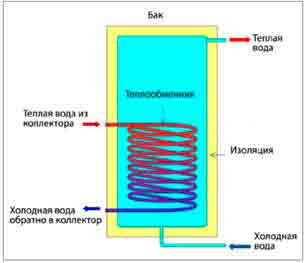

В баке делают отверстия для входа и выхода теплообменника, ввода холодной воды, и забора нагретой.

В баке размещается спиральный теплообменник. Для него используют медь, нержавеющую сталь или пластик. Нагретая через теплообменник вода будет подниматься вверх, поэтому его следует поместить в нижней части бака.

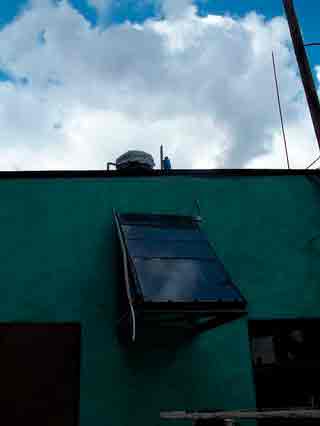

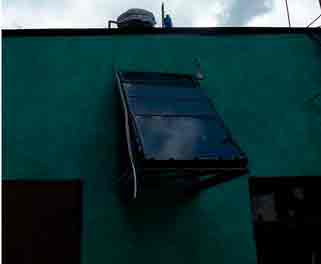

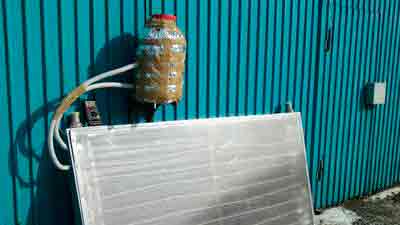

Коллектор соединяется с баком с помощью труб (например, металлопластиковых или пластиковых), проведенных от коллектора к баку через теплообменник и обратно в коллектор. Здесь очень важно предотвратить утечку тепла: путь от бака до потребителя должен быть максимально коротким, и трубы должны быть очень хорошо изолированными.

Расширительный бачок — это очень важный элемент системы. Он представляет собой открытый резервуар, расположенный в крайней верхней точке контура циркуляции жидкости. Для расширительного бачка можно использовать как металлическую, так и пластиковую емкость. С ее помощью контролируется давление в коллекторе (из-за того, что жидкость от нагрева расширяется, могут треснуть трубы). Для снижения потерь тепла бачок также необходимо изолировать. Если в системе присутствует воздух, то он также может выходить через бачок. Через расширительный бачок происходит также наполнения коллектора жидкостью.

Больше подробностей о создании дешевого солнечного коллектора, перечень необходимых материалов и правила установки нагревателя можно узнать, загрузив Практическое руководство по сооружению солнечных коллекторов для горячей воды.

Понравилась статья? Поделитесь ею и будет вам счастье!

Источник: http://ecotechnica.com.ua/energy/solntse/1023-delaem-prostoj-solnechnyj-kollektor-svoimi-rukami-poshagovaya-instruktsiya.html

Как сделать недорогой солнечный коллектор своими руками

Экология потребления.Усадьба:Солнечные коллекторы — хороший способ сэкономить энергоресурсы.Солнечная энергия — бесплатная, так по крайней мере 6-7 месяцев в году можно получать теплую воду для хозяйственных нужд. А в остальные месяцы — еще и помогать системе отопления.

Солнечные коллекторы — хороший способ сэкономить энергоресурсы.Солнечная энергия — бесплатная, так по крайней мере 6-7 месяцев в году можно получать теплую воду для хозяйственных нужд. А в остальные месяцы — еще и помогать системе отопления.

Солнечный коллектор можно изготовить самостоятельно. Для этого вам понадобятся материалы и инструменты, которые можно купить в большинстве строительных магазинов. Или то, что вы найдете в своем гараже.

Приведенная ниже технология использовалась в проекте «Включи солнце — живи комфортно». Она была разработана специально для проекта немецкой компанией Solar Partner Sued, которая профессионально занимается продажей, монтажом и сервисом солнечных коллекторов и фотоэлетрических панелей.

Главная идея — дешево и сердито. Для изготовления коллектора используются довольно простые и распространенные материалы, которые можно купить в ближайшем магазине, или даже найти у себя в гараже. При этом эффективность коллектора остается на приличном уровне. Она ниже, чем в фабричных моделей, но разница в цене полностью компенсирует этот недостаток.

Существуют различные типы солнечных водонагревателей, но все они основаны на простом принципе: черная поверхность поглощает солнечное тепло, потом это тепло передается воде. Простейшие модели могут быть построены из доступных материалов и не требуют насосов или иного электрооборудования. Эффективный солнечный коллектор может использоваться даже в зимнее время благодаря применению незамерзающих жидкостей — антифризов.

Описанная система солнечного коллектора является пассивной и не зависит от электроэнергии. Она обходится без насосов. Горячая жидкость перемещается между коллектором и баком по принципу конвекции, благодаря простому правилу — нагретая жидкость всегда поднимается вверх.

Принцип работы такого солнечного коллектора таков:

  1. Солнце нагревает жидкость в коллекторе
  2. Нагретая жидкость поднимается по коллектору и трубе в бак-аккумулятора
  3. Когда горячая жидкость поступает в теплообменник, установленный в бак с водой, тепло передается от теплообменника воде в баке
  4. Жидкость в теплообменнике, охлаждаясь, перемещается вниз по спирали и поступает из отверстия в нижней части бака обратно в коллектор
  5. Вода, нагретая в баке, аккумулируется в верхней части бака
  6. Холодная вода из водопроводной сети / резервуара поступает в нижнюю часть бака
  7. Нагретая вода отбирается через выходное отверстие в верхней части бака.

Пока на коллектор светит солнце, жидкость в трубах абсорберу нагревается, перемещается в бак и таким образом постоянно циркулирует. Этот процесс обеспечивает нагрев воды в баке всего за несколько часов при интенсивном солнечном излучении.

Основной элемент коллектора — абсорбер. Он состоит из металлического листа, который приварен к металлическим трубам. Несколько труб устанавливаются вертикально и привариваются к двум трубам большого диаметра, расположенных горизонтально. Эти толстые трубы для входа и выхода жидкости должны быть расположены параллельно друг другу. А входное отверстие для жидкости (нижняя часть абсорбера) и выходное отверстие (верхняя часть абсорбера) должны располагаться с разных сторон панели (диагонально). Для соединения более толстых трубах необходимо просверлить отверстия под диаметр вертикальных труб.

Для лучшей передачи тепла от металлической пластины к трубам очень важно обеспечить максимальный контакт пластины с трубами. Сварка должна быть вдоль всего элемента. Важно, чтобы металлический лист и трубы плотно прилегали друг к другу.

Абсорбер укладывается в деревянную раму и накрывается стеклом, которое защищает коллектор и создает внутри эффект теплицы.

Применяется обычное оконное стекло. Оптимальная толщина — 4 мм, при этом сохраняется хорошее соотношение надежности и веса. Желательно нужную площадь стекла разделять на несколько частей. Так удобнее и безопаснее работать с ним.

Использование нескольких слоев стекла или стеклопакета даст прирост эффективности, но увеличит вес конструкции и стоимость системы.

Солнечные лучи проходят через стекло и нагревают коллектор, а остекление предотвращает утечку тепла. Стекло также препятствует движению воздуха в абсорбере без него коллектор быстро терял бы тепло из-за ветра, дождя, снега или низкие внешние температуры в целом.

Раму следует обработать антисептиком и краской для наружных работ.

В корпусе делаются сквозные отверстия для подачи холодной и отвода нагретой жидкости из коллектора.

Сам абсорбер красят жаростойким покрытием. Обычные черные краски при высоких температурах начинают шелушиться или испаряться, что приводит к потемнению стекла. Краска должна полностью высохнуть, прежде чем вы закрепите стеклянное покрытие (для предотвращения конденсации).

Под абсорбером закладывается утеплитель. Чаще всего используется минеральную вату. Главное, чтобы он выдерживал довольно высокие температуры в течение лета (иногда более 200 градусов).

Снизу раму закрывают ОСБ плитой, фанерой, досками и т.п. Основное требование к этому этапу — убедиться, что низ коллектора надежно защищен от попадания влаги внутрь.

Для закрепления стекла в раме делают пазы, или крепят планки по внутренней стороне рамы. При расчете размеров рамы следует учитывать, что при изменении погоды (температуры, влажности) в течение года ее конфигурация будет немного меняться. Поэтому на каждой стороне рамы оставляют несколько миллиметров запаса.

На паз или планку крепится резиновый оконный уплотнитель (D- или Е-образный). На него кладется стекло, на которое таким же образом наносится уплотнитель. Сверху это все закрепляется оцинкованной жестью. Таким образом, стекло надежно закреплено в раме, уплотнитель защищает абсорбер от холода и влаги, а именно стекло не повредится, когда деревянная рама будет «дышать».

Стыки между листами стекла изолируются уплотнителем или силиконом.

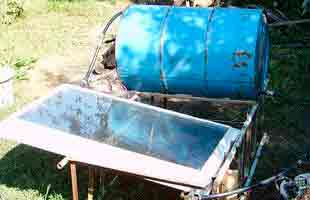

Накопительный бак. Здесь хранится нагретая коллектором вода, поэтому стоит позаботиться о его термоизоляции.

В качестве бака можно использовать:

  • неработающие электрические бойлеры
  • кислородные баллоны
  • бочки для пищевого использования

Главное — помнить, что в герметичном баке будет создаваться давление в зависимости от давления водопроводной системы, к которой он будет подключен. Не каждая емкость способна выдерживать давление в несколько атмосфер.

В баке делают отверстия для входа и выхода теплообменника, ввода холодной воды, и забора нагретой.

В баке размещается спиральный теплообменник. Для него используют медь, нержавеющую сталь, или пластик. Нагретая через теплообменник вода будет подниматься вверх, поэтому его следует поместить в нижней части бака.

Коллектор соединяется с баком с помощью труб (например металлопластиковых или пластиковых), проведенные от коллектора к баку через теплообменник и обратно в коллектор. Здесь очень важно предотвратить утечку тепла: путь от баке до потребителя должен быть максимально коротким, и трубы должны быть очень хорошо изолированными.

Расширительный бачок — это очень важный элемент системы. Он представляет собой открытый резервуар, расположенный в крайней верхней точке контура циркуляции жидкости. Для расширительного бачка можно использовать как металлическую, так и пластиковую посуду. С ее помощью контролируется давление в коллекторе (из-за того, что жидкость от нагрева расширяется, могут треснуть трубы). Для снижения потерь тепла бачок также необходимо изолировать. Если в системе присутствует воздух, то оно также может выходить через бачок. Через расширительный бачок происходит также наполнения коллектора жидкостью.

Источник: http://econet.ru/articles/112040-kak-sdelat-nedorogoy-solnechnyy-kollektor-svoimi-rukami

Солнечный коллектор своими руками

Хорошие владельцы частных домо в в сегда находятся в поиске возможностей сэкономить на подогреве воды и на отоплении. Особенно актуально это становится в последнее время, когда цены на коммунальные услуги имеют стойкую тенденцию к росту чуть не каждый квартал . На помощь приходит сама природа с ее неистощимым источником энергии – солнечным излучением. Применяя на практике законы физики, народные умельцы находят интересные способы экономии, разрабатывая и собирая солнечные коллекторы, который под силу сделать, наверное, любому домовладельцу самостоятельно — стоит только приложить немного сил и умения.

Солнечный коллектор своими руками

Солнечный коллектор своими руками может быть изготовлен множественными способами и из самых различных материалов, порой даже из тех, которые попросту «валяются под ногами». Их конструируют из обычных старых пивных банок, пластиковых бутылок, шлангов или труб, с применением стекла, панелей поликарбоната и других материалов.

Некоторые из способов изготовления коллекторов будут рассмотрены ниже, но сначала стоит изучить схемы подключения – они, как правило, является примерно общими для любых солнечных систем нагрева воды.

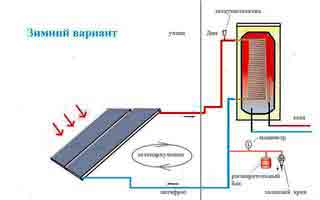

Схемы подключения солнечного водяного коллектора

Эффективная работа системы нагрева воды от солнечных лучей зависит не только от того , из чего изготовлен коллектор, но и насколько правильно он будет установлен и подключен . Вариантов схем подключения — достаточно много, но не стоит выискивать самые сложные, так как вполне можно воспользоваться базовыми, которые доступны и понятны.

«Летний» вариант горячего водоснабжения от солнечного коллектора

Эта несложная схема подключения солнечного коллектора применима как для подогрева воды для летнего душа, так и для домашних нужд. Если горячая вода нуж на на улице в летней постройке, то бак для нее устанавливается тоже на воздухе. В том случае, когда горячее водоснабжение разводится по дому, и аккумулирующий бак устанавливается там же.

«Летний» вариант подключения коллектора

Эта схема обычно предусматривает естественную циркуляцию воды, и в таком случае батарея-коллектор устанавливается ниже на 800 ÷ 1000 мм уровня емкости , куда будет поступать горячая вода – это должно обеспечиться разностью в плотности холодной и нагретой жидкости. Для соединения коллектора с баком используются трубы диаметром не меньше, чем ¾ дюйма. Для сохранения воды в аккумулирующей емкости в горячем состоянии, которого она достигнет от нагрева дневным солнцем, стенки необходимо хорошенько утеплить, например, минеральной ватой толщиной в 100 мм и полиэтиленом (если над бойлером не будет устроена крыша). Но все же лучше предусмотреть для емкости стационарное укрытие, так как если утеплитель промокнет от дождя, то он существенно снизит свои термоизоляционные свойства.

Естественная циркуляция не слишком хороша для использования в системе с солнечным коллектором, так как создается слабая инертность движения воды в контуре. А если батарея и бак находятся достаточно далеко друг от друга, то вода, пройдя этот путь, будет постепенно остывать. Поэтому , для увеличения эффективности, часто устанавливается циркуляционный насос. Этот вариа нт пр игоден для согрева воды только лишь в теплую половину года, а на зиму воду из системы придется обязательно слить, иначе, замерзая, она запросто разорве т т рубы.

«Зимняя» схема подключения солнечного подогрева воды

Если планируется использовать солнечный коллектор круглогодично, то чтобы в сильные холода в трубах вода не замерзала, в контур вместо нее заливается специальный теплоноситель – антифриз, то есть незамерзающая жидкость. Схема принимает совсем иной вид — устанавливается бойлер косвенного нагрева. В этом случае нагретый в солнечном коллекторе антифриз будет проходить чере з з меевик-теплообменник бойлера, согревая воду находящуюся в баке.

Зимняя схема с использованием принципа косвенного нагрева

В эту систему обязательно встраивается расширительный бак и «группа безопасности» — автоматический воздухоотводчик , манометр и предохранительный клапан , рассчитанный на нужное давление. Для постоянного движения теплоносителя обычно используется циркуляционный насос.

Вариант отопления от солнечного коллектора

При использовании солнечной тепловой энергии для отопления дома применяется также бойлер косвенного нагрева, подключенный к коллектору, а также для дополнительного подогрева теплоносителя – котел , работающий на твердом топливе или газе. В осенние или весенние дни, когда солнце способно нагреть теплоноситель до нужной температуры, котел можно попросту отключать.

Солнечный коллектор — хорошее подспорье и для отопления дома

Если зимы в регионе очень холодные, то не стоит ожидать от коллектора большой эффективности, так как в этот период мало солнечных дней, а само светило находится низко к горизонту. Поэтому дополнительный подогрев теплоносителя и горячей воды просто необходим. Единственно, чем поможет солнечная батарея сэкономить на топливе — э то то , что в котел будет поступать не холодная , а уже несколько подогретая вода, а значит для доведения ее до нужной температуры потребуется меньше сжигать газа или дров.

Нужно знать и то, что чем больше по площади сделать солнечный тепловой коллектор, тем больше энергии он в состоянии будет вобрать. Поэтому, чтобы подобная система смогла выработать достаточно тепла для отопления дома, размер площади коллектора необходимо довести до 40÷45% от общей площади дома.

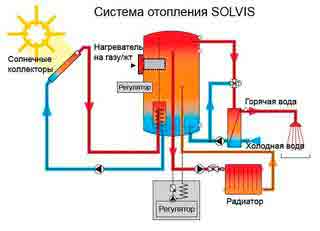

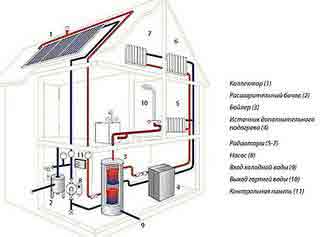

Вариант горячего водоснабжения и отопления от солнечного коллектора

Чтобы задействовать солнечный коллектор и для отопления, и для горячего водоснабжения, необходимо объединить в системе оба предыдущих варианта, и использовать для воды специальный бойлер с дополнительной емкостью , имеющей змеевик, через который циркулирует нагретый солнечной батареей теплоноситель. Благодаря тому, что внутренний бак намного меньше основного, вода в нем нагревается от змеевика гораздо быстрее и отдает тепло в общую емкость .

Коллектор может быть включен в общую систему «отопление — горячее водоснабжение»

Кроме этого, бойлер должен быть подключен к дополнительному источнику нагрева — это может быть газовый или электрический котел или же теплогенератор на твердом топливе.

Нестабильность температуры, которую создает солнечная батарея, может способствовать перегреву теплоносителя или, наоборот, слишком быстрому его охлаждению в контурах отопления м водоснабжения. Чтобы этого не произошло, вся система должна управляться автоматикой. В разводку устанавливается контролер температуры, который может или перенаправлять потоки теплоносителя, или включать или выключать циркуляционные насосы, или производить иные управляющие операции.

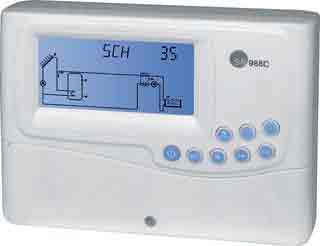

В представленной выше схеме такой температурный контроллер обозначен, как регулятор.

Итак, со схемами подключения (обвязки) в общих чертах ясность есть. А вот теперь имеет смысл рассмотреть несколько вариантов самостоятельного изготовления солнечных коллекторов.

Солнечный коллектор из шланга или гибкой трубы

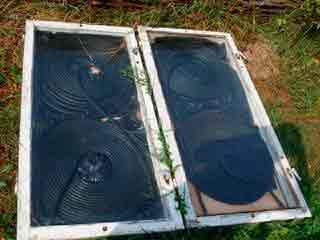

Те, кто имеет частный дом с огородом или дачу , конечно же знают, что вода, оставшаяся во временных легких магистралях после полива грядок, быстро нагревается. Это положительное качество шлангов или гибких труб и использовали народные умельцы, создавая из них солнечные теплообменники. Нужно отметить, что такой коллектор обойдется во много раз дешевле купленного в магазине, но чтобы процесс изготовления прошел успешно, нужно приложить некоторые усилия.

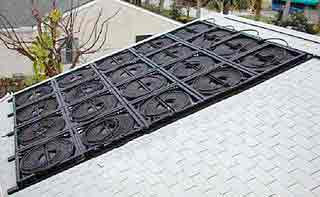

На крыше — целая батарея из солнечных коллекторов

Такой коллектор может состоять из одной или нескольких секций, в которые укладываются и закрепляются плотно свернутые по спирали «улиткой» шланги.

Такую конструкцию можно назвать самой простой как по конструкции, так и по монтажу. Главным недостатком ее можно назвать то, что ее практически нельзя использовать без применения принудительной циркуляции, так как при слишком больших длинах контуров труб гидравлическое сопротивление превысит силу напора, создаваемую разницей температур. Однако, решить вопрос с установкой циркуляционного насоса – совсем несложно. И такая система, установленная в загородном доме, станет отличным подспорьем и быстро окупится, включая и расходы (совсем незначительные) на электропитание насоса.

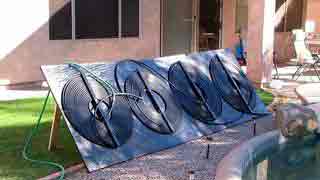

Используются подобные коллекторы и для обогрева воды в бассейнах. Их подключают к системе фильтрации, которая обязательно оснащена насосом. Вода, циркулируя по трубам коллектора, успевает нагреваться перед поступлением в бассейн.

В некоторых случаях , создавая всю систему солнечной батареи, можно обойтись без установки накопительного бака. Это возможно тогда, когда горячая вода используется только в дневное время и в небольших количествах. Например, в контуре из 150 м трубы, имеющей внутренний диаметр в 16 мм, вмещается 30 литров воды. А если пять или шесть таких «улиток» из труб будет собрано в единую батарею, то в течение дня душ можно принимать по несколько раз каждому члену семьи, и горячей воды еще немало останется и на хозяйственные нужды.

Если у кого-то остались сомнения в эффективности такого подогрева воды, рекомендуем посмотреть видеоролик, в котором показано испытание коллектора из шлангов:

Видео: эффективность несложного солнечного коллектора

Материалы для изготовления

Чтобы сделать такой солнечный водяной коллектор, нужно подготовить некоторые материалы. Ничуть не исключено, что некоторые из них найдутся в сарае или гараже.

  • Резиновый шланг или гибкая пластиковая труба черного цвета, имеющая диаметр 20 ÷25 мм – это по сути главный элемент системы, в котором при циркуляции воды будет происходить теплообмен. Количество шланга будет зависеть от величины солнечной батареи — это может быть и 100, и 1000 метров. Черный цвет шланга предпочтителен тем, что он больше, чем все остальные оттенки, поглощает тепло.

Сразу же нужно отметить, что металлопластиковые трубы не особо подходят для изготовления коллектора, даже если их покрыть черной краской. Дело в том, что пластичность их в данном случае недостаточна — они заламываются при изгибах небольшого радиуса и тем самым , даже если не нарушается целостность стенок, уменьшится интенсивность тока воды.

Шланги продаются в бухтах по 50, 100 или 200 метров. Если планируется изготовить батарею большого объема , то придется приобретать несколько бухт. В том случае, если в каждой секция планируется использовать , к примеру 50 или 100 м шланга, то не стоит покупать целую 200-метровую бухту лучше приобрести готовый отмерянный шланг. Это поможет сэкономить время при монтаже.

Шланг может быть уложен не только по круглой спирали, но и овальной, а также в виде змеевика.

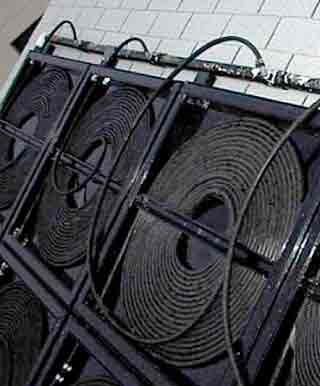

Бухты труб из сшитого полиэтилена РЕХ нужного черного цвета

В качестве хорошей альтернативы можно попробовать и современные трубы из сшитого полиэтилена РЕХ. У них – неплохая пластичность, ну а как придать им черный цвет, если его нет в продаже – несложно придумать.

  • Если скат крыши, на которой будет устанавливаться коллекторная батарея, крутой, то для спиралей из шланга изготавливаются специальные короба — из брусков, фанеры или металлического листа. Для этого потребуется бруски 40×40 или 40×50 мм, фанера толщиной в 6 мм, или же металлический лист в 1,5 – 2 мм.

Рама для укладки теплообменного контура солнечного коллектора

Ещё по теме  Самодельный солнечный коллектор своими руками

Заготовки будущего модуля обрабатывается антисептиком (дерево) или антикоррозийными составами (металл). Затем из них собирается короб на одну или несколько спиралей.

Часто используют старые ненужные оконные рамы

Кстати, в качестве бортиков короба можно использовать старые оконные рамы, на которые просто монтируется донная часть.

Антисептическая пропитка для деревянных деталей

  • Для предварительной обработки металла и древесины необходимо приобрести антисептические, антикоррозийные и грунтовочные составы.
  • Шланги (трубы) будут испытывать немалые нагрузки и от массы теплоносителя, и от перепадов температур и внутреннего давления. Стало быть, они будут пытаться нарушить укладку, деформироваться, просесть, поэтому нужно предусмотреть специальные крепления для их поддержания в изначально заданном положении.

Это может быть металлическая полоса, которую закрепляют между трубами на саморезы.

Крепление витков металлической полосой

Другой вариант — это свободная связка плотным шнуром или пластиковым хомутом-«галстуком» с крестовиной или поперечиной. Но в се-таки такой метод скрепления больше подходит для пластиковой трубы, нежели для шланга, так как он может при расширении резины провиснуть на шнуре. Если же для коллектора выбран армированный резиновый шланг, то этот способ вполне подойдет для фиксации.

Связка контура пластиковыми хомутами

Еще одним вариантом крепления, подходящим для пластиковой трубы или армированного шланга, могут стать гвозди с широкими шляпками. Они могут забиваться или в дно короба (в этом случае оно должно иметь толщину не менее 10 мм), или же на своеобразную крестовину, изготовленную из бруска.

Крепление гвоздями или саморезами

  • Необходимо будет подготовить и соединительные элементы для шланга или труб. Разновидностей подобных фитингов — достаточно много, но нужно выбрать именно те, которые предназначены для выбранного для изготовления коллектора материала.

Фитинги для соединения шлангов или пластиковых труб

Кроме таких соединителей, потребуются резьбовые фитинги для перехода от пластиковой или резиновой трубы на общую металлическую. Такое соединение будет необходимо, если коллектор будет состоять из нескольких модулей.

Чтобы знать, сколько потребуется соединительных элементов, нужно заранее вычертить принципиальную схему создаваемой системы и просчитать их количество на ней.

  • Для объединения всех модулей в единую батарею потребуются два коллектора — отрезка металлической трубы. Через один из них, закрепленный внизу батареи, в теплообменники будет поступать холодная вода, а во втором, закрепленным сверху, будет собираться согретая.

На снимке хорошо видна верхняя труба-коллектор для подогретой воды

Верхняя труба будет соединяться с накопительным баком, то есть идти к потребителю. Она должна иметь диаметр 40 ÷ 50 мм.

Монтаж батареи

Заготови в в се необходимое, можно приступать к работе.

  • Для начала нужно обработать антисептическим средством все деревянные части будущей конструкции.
  • Далее, если дно модулей будет изготовлено из металлического листа, его нужно покрыть антикоррозийным составом. Обычно для этого применяется мастика, предназначенная для покрытия днищ автомобилей.

Известный всем автомобилистам «антикор» — то, что нужно

  • После просыхания составов на подготовленных элементах, из них собираются одиночные или общие модули.
  • Затем в них укладываются шланги, для чего закрепляются держатели.

Одна ячейка солнечного коллектора в металлическом блоке

  • Для свободного прохождения труб через бортики модулей для них просверливаются отверстия — в верхней его части и нижней. Соответственно, в нижнее отверстие выводится труба входа холодной воды, а в верхнее – выхода подогретой.
  • Если монтируется несколько модулей по вертикали, или же один общий, в который укладывается несколько «улиток» трубы также , один над другим, то нижний конец каждой из спиралей соединяется с верхним выходом нижележащей – и по такому последовательному принципу коммутируется весь «столбец». Самый нижний конец соединяется с общим металлическим коллектором, через который будет поступать холодная вода. Таким же образом монтируются и все соседние вертикальные ряды – с общим подключение к подающему коллектору.

Блоки между собой соединяются последовательно.

  • Соответственно, верхние концы шлангов самого верхнего горизонтального ряда модулей соединяются с металлической трубой-коллектором, по которой осуществляется отвод горячей воды на потребление.
  • Спиралевидный контур коллектора может монтироваться и на металлический лист, установленный не на крыше, а около дома, с южной его стороны, или около бассейна, если он требует подогрева. В этом случае металлическое основание будет способствовать более быстрому нагреву воды и сохранению тепла в трубах, так как имеет хорошую теплопроводность и теплоемкость .

Коллектор с линейным расположением теплообменных труб

  • Еще одним вариантом теплового солнечного коллектора может быть укладка контура на плоскости крыши в специальных коробах длинными параллельными рядами по всей длине кровли.

Видео: простой солнечный коллектор с линейным расположением труб

Усиливаем эффект с помощью пластиковых бутылок

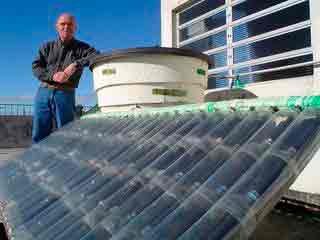

Применение пластиковых бутылок увеличивает производительность коллектора

На рисунке показан солнечный коллектор из шлангов (труб), эффективность действия которого значительно увеличена за счет использования обычных пластиковых бутылок. В чем тут «фишка»? А их сразу несколько:

Действие пластиковой бутылки в качестве кожуха — схематично

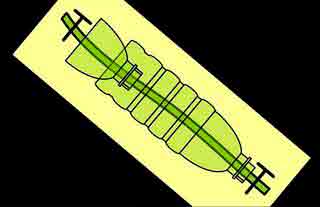

  • Бутылки играют роль прозрачного кожуха, и не дают воздушным потокам отбирать тепло во время абсолютно ненужного взаимного теплообмена. Мало того, воздушные камеры сами становятся своеобразными аккумуляторами тепла. Налицо – парниковый эффект, который активно используется в агротехнике.
  • Округлая поверхность бутылки играет роль линзы, усиливающей эффект солнечных лучей.
  • Если нижнюю поверхность бутылки простелить отражающим фольгированным материалом, то можно добиться эффекта фокусировки лучей в зоне прохождения трубы. Нагрев от этого только выиграет.
  • Еще один немаловажный фактор. Пластиковая прозрачная поверхность в какой-то мере снизит разрушающее негативное воздействие ультрафиолетовых лучей, который ни резина, ни пластик «не любят». Такой контур должен прослужить дольше.

Для изготовления такого солнечного коллектора понадобятся:

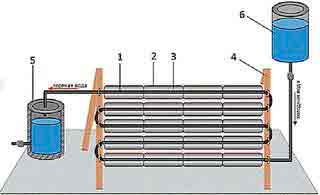

Совсем несложная схема коллектора, подходящего для дачных условий

1 – Резиновый шлаг, металлические или пластиковые трубы черного цвета – в качестве теплообменника.

2 – Пластиковые бутылки, которые станут кожухом вокруг труб контура.

3 — В бутылки, в их половину, которая будет прилегать к основанию, может быть вложена фольга или тиной отражающий материал. Отражающая часть должна смотреть в сторону солнца.

4 – Подставку будет сосем несложно смонтировать из бруска или металлической трубы.

5 — Накопительный бак для нагретой воды, который должен быть связан с точкой забора — кран, душ и т.д .

6 — Емкость для холодной воды, которую можно связать с системой водоснабжения.

Монтаж солнечного коллектора

Сборка варианта, показанного на верхней схеме, производится следующим образом:

  • Для начала из металлической трубы или бруска монтируется подставка. Если она изготавливается из дерева, то оно должно быть покрыто антисептическим составом, если же из металла, то его необходимо обработать антикоррозийным средством. Нужно просчитать длину так, чтобы между двумя стойками устанавливалось ровное число бутылок.
  • На стойки, на расстоянии ширины бутылок, закрепляются горизонтальные планки, на которых можно будет сделать дополнительное закрепление для змеевика. Кроме этого, они предадут каркасу дополнительную жесткость .
  • Далее, подготавливается нужное количество пластиковых бутылок — с них срезается донная часть таким образом, чтобы одна бутылка стороной горлышка плотно встала в получившееся отверстие.

Бутылки должны вставляться одна в другую примерно так

  • Берется шланг (труба) необходимой длины , которой будет достаточно для укладки контура-змеевика на уже готовом каркасе-подставке.

Отступив от края шланга 100 ÷ 150 мм, делают отметку места его закрепления. Затем через этот край на трубу надевается необходимое количество подготовленных бутылок, которого будет достаточно, чтобы полностью закрыть участок до противоположной стойки. Бутылки устанавливаются плотно одна к другой, таким образом, чтобы горлышко второй входило в отверстие, вырезанное в дне предыдущей.

  • Когда участок трубы для укладки верхнего участка змеевика будет полностью закрыт коробом из бутылок, ее край закрепляется сверху на левой стойке каркаса. Для крепления можно использовать клипсы-держатели для пластиковых труб с защелкой , нужного размера.

Клипсы могут применяться для крепления труб к раме

Далее, с помощью такой же клипсы свободный от бутылок участок трубы закрепляется на противоположной, правой стойке.

  • Если есть необходимость положение бутылок корректируется, так, чтобы фольгированная их половина оказалась снизу, у каркаса коллектора.
  • Затем трубе придается плавный поворот, и она снова защелкивается на клипсу .
  • Следующим этапом на трубу снова надеваются бутылки, и она закрепляется уже на левой стойке. Такую последователь соблюдают и дальше, пока вся рама не будет заполнена змеевиком коллектора.
  • Теперь осталось только «запаковать» фитинги, через которые будет осуществлена врезка получившегося коллектора к подаче холодной воды и к накопительной емкости горячей.

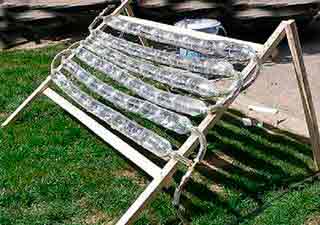

Вот что может получиться в итоге — проще не придумаешь!

Такой коллектор, как видно, абсолютно не сложен в изготовлении, но зато может стать хорошим «помощником» в частном доме, взяв на себя функции подогрева воды.

Кстати, солнечную энергию можно использовать не только для подогрева воды, но и для подачи в помещения нагретого воздуха. Например, как изготовить самостоятельно солнечный воздушный коллектор , можно узнать, если перейти по ссылке на специальную публикацию нашего портала.

Видео — сборка солнечной электростанции своими руками

Источник: http://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/solnechnyj-kollektor-svoimi-rukami.html

Солнечный коллектор своими руками – дешевое тепло для обогрева дома!

Необходимые инструменты и материалы

Если вы являетесь сторонником альтернативных методик получения недорогой тепловой энергии, попробуйте сделать элементарный солнечный коллектор своими руками. Его устройство сравнительно простое, а эффективность достаточно высока.

Разновидности солнечных коллекторов – какими они бывают?

Под коллекторами понимают устройства, которые способны поглощать солнечную энергию, модифицировать ее в тепло, а затем отправлять на теплоноситель. Стандартный солнечный коллектор выполняется в виде пластмассового либо металлического корпуса, в который устанавливают пластины черного цвета из металла. Эти пластинки могут нагреваться до какой-либо определенной температуры.

В зависимости от ее величины, коллекторы делят на высоко-, средне- и низкотемпературные. Высокотемпературные устройства изготовить в домашних условиях нереально. Они создаются по сложным технологиям для эксплуатации на промышленных крупных объектах. Среднетемпературные конструкции, аккумулирующие достаточное количество солнечной энергии, можно применять для отопления жилых домов, а низкотемпературные – для подогрева воды. Эти два типа коллекторов вполне возможно сделать самому.

Интересующие нас устройства подразделяют на следующие виды:

Солнечный коллектор на крыше

Плоский коллектор – это конструкция в виде ящика из металла с пластиной для поглощения света от Солнца. Она накрыта крышкой из стекла с небольшим содержанием железа, за счет чего на тепловоспринимающую пластинку попадает практически весь солнечный свет. Конструкция обязательно термоизолируется. Коэффициент полезного действия такого коллектора объективно мал – около 10 %. Увеличить его можно посредством нанесения специального полупроводника с аморфными характеристиками на пластину. Такие устройства годятся для нагрева воды в быту.

Более эффективным считается термосифонный (накопительный) коллектор. Его используют для нагрева воды и поддержания температуры на заданном уровне в помещении в течение некоторого времени. Конструктивно он выполняется в виде 1–3 баков, устанавливаемых в ящик с теплоизоляцией. Как и плоское устройство, его накрывают крышкой из стекла. В холодную пору применять такой коллектор затруднительно. А вот летом, когда свет от Солнца очень сильный, его можно эксплуатировать в домашних условиях.

Жидкостные солнечные конструкции используют в качестве теплоносителя воду. Они изготавливаются с разомкнутым либо замкнутым принципом теплообмена, могут быть без стекол и остекленными. Эксплуатация подобных устройств сопряжена с неудобствами – они часто подтекают и вполне могут замерзнуть в зимние месяцы. Этих проблем лишены воздушные коллекторы, которые чаще всего применяются для сушки фруктов, овощей и относительно небольших объемов другой сельскохозяйственной продукции. Воздушный аппарат конструктивно прост, его легко обслуживать, поэтому он пользуется заслуженной популярностью.

Как работает коллектор – все просто

Любая из рассматриваемых в статье конструкций для преобразования солнечной энергии в тепловую имеет два основных компонента – теплообменное и светоулавливающее аккумуляторное устройство. Второе служит для улавливания солнечных лучей, первое – для их модификации в тепло.

Самый прогрессивный коллектор – вакуумный. В нем аккумуляторы-трубы вставляются друг в друга, а между ними формируется безвоздушное пространство. По сути, мы имеем дело с классическим термосом. Вакуумный коллектор за счет своей конструкции обеспечивает идеальную теплоизоляцию устройства. Трубы в нем, кстати, имеют цилиндрическую форму. Поэтому лучи Солнца попадают на них перпендикулярно, что гарантирует получение коллектором большого количества энергии.

Прогрессивные вакуумные устройства

Существуют и более простые устройства – трубные и плоские. Вакуумный коллектор превосходит их по всем показателям. Единственная его проблема – относительно высокая сложность изготовления. Собрать такой прибор дома можно, но потребуется приложить немало усилий.

Теплоносителем в солнечных коллекторах для отопления, о которых идет речь, выступает вода, которая стоит мало, в отличие от любых современных видов топлива, и не выделяет в окружающую среду углекислого газа. Устройство для улавливания и преобразования лучей Солнца, которое можно сделать самому, с геометрическими параметрами 2х2 квадратных метра, способно в течение 7–9 месяцев обеспечивать вас ежедневно примерно 100 литрами теплой воды. А конструкции больших размеров вполне можно эксплуатировать и для отопления дома.

Если вы хотите сделать коллектор для круглогодичного использования, нужно будет установить на него добавочные теплообменники, два контура с веществом-антифризом и увеличить его поверхность. Подобные устройства обеспечат вас теплом и в солнечную, и в пасмурную погоду.

Установка Станилова – как изготовить самостоятельно?

В Европе востребованными являются установки для отопления дома, производимые по чертежам Станислава Станилова – известного изобретателя и инженера из Болгарии. Собрать такой солнечный коллектор своими руками можете и вы, руководствуясь далее приведенной схемой выполнения работ:

  1. Берем деревянные доски сечением 12х2,5 (3) см, сколачиваем из них короб, усиливая дополнительно его днище брусками 5х3 см.
  2. Укладываем на дно получившегося ящика теплоизолирующий материал – минвату, пенополистирольные либо пенопластовые плиты, а сверху – лист жести или обыкновенного железа.
  3. Из стальных труб нужно будет сделать радиатор трубчатого типа (сварить между собой несколько трубных изделий) и установить его в короб.
  4. Тщательно фиксируем радиатор стальными трубными хомутами, замазываем щели и зазоры в ящике, герметизируем его.
  5. Внешние элементы конструкции окрашиваем в белый либо серебристый цвет (тем самым значительно уменьшаем тепловые потери), радиатор и дно короба – в черный цвет.

После этого нужно будет сделать тепловой накопитель и специальную аванкамеру. Функцию первого может выполнять любая герметичная емкость объемом 150–400 литров. Допускается брать несколько баков и соединять их между собой. Аванкамеру несложно сделать из сосуда (обязательно герметичного) объемом 40 и более литров. В нее следует поместить обычный шар-кран, используемый в сливном бачке унитаза. Он необходим для формирования небольшого, но постоянного давления в камере.

Сборка изделия своими руками

Накопитель самодельного устройства для отопления дома теплоизолируют и ставят в заранее подготовленный короб из фанеры. Расстояние между его стенками и накопительным баком заполняют пенопластом, минеральной ватой. Некоторые умельцы используют для изоляции и обычные древесные опилки, чтобы снизить стоимость конструкции. Теперь можно приступать к сборке и установке коллектора. Сначала монтируете аванкамеру и накопитель в одну конструкцию. В накопителе уровень воды должен быть по отношению к уровню в аванкамере ниже на 0,8–0,9 метров.

Затем подсоединяете к составляющим коллектора трубы: подпитки накопителя, подачи воды (горячей) к смесителям, подачи воды (холодной) к аванкамере и к смесителям, ввода холодной воды и две дренажные – для аванкамеры и для накопителя. На участки с малым напором воды рекомендуется ставить трубные изделия сечением 1 дюйм, с высоким напором – 1/2 дюйма. Для подсоединения труб используются сгоны, тройники, переходники, фитинги. Здесь нужно смотреть по ситуации, какие элементы приобретать, монтируя коллектор для отопления частного дома.

Собранную конструкцию ставят на кровле южной стороны постройки. По отношению к горизонту угол ее наклона должен составлять примерно 45°.

Как собрать воздушный коллектор для дома из водосточных труб?

Еще проще и дешевле изготовить устройство, которое вместо воды использует воздух в качестве теплоносителя. Воздушный коллектор для нагрева воды и отопления дома делают так:

  1. Собирают каркас из 3–4-сантиметровых досок. На заднюю его стенку дополнительно крепят лист фанеры (около 1 см толщиной) с высокими влагостойкими свойствами.
  2. Боковые поверхности собранного ящика изолируем пенополистиролом, а заднюю стенку утепляем минеральной ватой.
  3. Абсорбер, которым будет располагать наш воздушный коллектор, делают из тонкого алюминиевого листа, алюминиевых водосточных труб и хомутов для крепления этих элементов в одну систему. Лист укладывается в корпус, к нему прикрепляют трубы. Последние добавочно фиксируются перегородкой из древесины.
  4. Делаем с одной стороны корпуса вход и выход для труб.
  5. Окрашиваем в черный цвет наш воздушный коллектор.

На лицевую часть конструкции крепим лист сотового поликарбоната. Теперь можно устанавливать сделанный воздушный коллектор. Выполняется эта процедура на устойчивые опоры (устройство получится достаточно тяжелым) с южной стороны строения. Затем нужно просто подключить воздушный коллектор к вентиляционной системе здания.

Наглядно вся процедура доступна на видео. Пользуйтесь на здоровье альтернативной – практически бесплатной солнечной энергией!

Источник: http://remoskop.ru/vozdushnyj-solnechnyj-kollektor-otoplenija-svoimi-rukami.html

Как сделать воздушный солнечный коллектор своими рукам

Солнечный коллектор на крыше

Использование бесплатного солнечного тепла — это современный подход к решению проблемы отопления дома. Конечно, оно пока что не может заменить традиционные источники тепла. Но в качестве дополнительной, или альтернативной энергии использовать солнце очень выгодно. Об этом давно ведутся разговоры, есть разработки систем и оборудования, но для массового потребителя все это пока недоступно, потому что слишком дорого. Однако можно сделать солнечный коллектор воздушного типа своими руками.

Что вообще такое солнечный коллектор? Это устройство, поглощающее солнечные лучи с их энергией, которая преобразуется в тепло по физическим законам. И грех этим не воспользоваться.

Виды коллекторов

Эти устройства подразделяются по выделяемой температуре:

  • На слабые — с их помощью вырабатывается температура до +50С.
  • Средние — вода прогревается до +80С, так что их можно использовать для систем отопления.
  • Высокие — этот вид обычно применяется только на производствах.

Есть еще одно разделение, где в основе лежат элементы, осуществляющие нагрев:

  • Накопительные.
  • Плоские.
  • Жидкостные.
  • Воздушные.

Нас интересует последний вид. Он является самым дешевым и простым в изготовлении вариантом. Поэтому такой коллектор чаще всего домашние мастера сооружают своими руками.

Принцип работы

Любой из упомянутых коллекторов состоит из светоуловителя и аккумулятора. Последний является тем самым устройством, которое преобразует один вид энергии в другой. Именно аккумулятор нагревает теплоноситель.

В настоящее время используются коллекторы трех типов — трубные, плоские и вакуумные. В конструкции первого и третьего типа в качестве теплоизоляции выступает вакуум. Из устройства удаляется воздух, который обычно заполняет межтрубное пространство. Но особенность такой конструкции заключается в том, что трубная система состоит из двух кожухов, расположенных один в другом. А между ними — вакуумный зазор.

Удобство трубной схемы заключается еще и в том, что ее покатистая поверхность позволяет солнечным лучам постоянно падать под углом 90°. А это самое эффективное направление, при котором происходит максимальный отбор солнечной энергии.

Обычно в качестве теплоносителя в установках используется обыкновенная вода. Сам агрегат может быть одноконтурным или двухконтурным. Топлива не требуется, угарных газов оборудование не выделяет, конструкция его очень проста. Эти и еще несколько достоинств солнечных коллекторов делает их весьма заманчивыми для организации системы отопления дома.

Добавим, что коэффициент полезного действия солнечного коллектора — 80%. Для бесплатной системы это очень приличный результат. И еще один показатель. Если соорудить своими руками воздушный солнечный коллектор размером 2х2 м, то в сутки это устройство будет нагревать 100 л воды. Но только в том случае, если солнце будет вырабатывать энергию 4–5 кВт/м². А это среднестатистическая солнечная активность в России.

Солнечный коллектор своими руками

Коллекторы и гелиотермические системы

Самый простой вариант воздушного коллектора — это короб, в котором размещается трубчатый радиатор, изготовленный из стальных труб. Все стенки короба могут быть сделаны, к примеру, из досок или фанеры, ДСП или МДФ, а верхняя плоскость — это толстое стекло. Радиатор соединен с отопительным контуром. Это может быть трубная система, проходящая через бочку с водой.

Есть несколько очень важных условий, которые необходимо строго соблюдать:

  1. Под радиатор нужно уложить оцинкованный лист, который полностью закроет нижнюю внутреннюю плоскость.
  2. И радиатор, и жесть надо покрасить черной матовой краской.
  3. Обязательно внешнее утепление любым утеплителем — пенопластом, минеральной ватой, пенополистиролом и прочим. Под металлический лист укладывается толстый слой теплоизолятора.
  4. Короб красится белой краской.
  5. Необходима полная герметизация стыков, особенно периметра по уложенному стеклу.
  6. Металлическая бочка также теплоизолируется.

Заполнение системы следует проводить с нижней точки подачи воды, чтобы таким образом избежать образования воздушных пробок. Устанавливать такой коллектор надо на ровной площадке. Здесь важно точно выставить угол наклона системы, чтобы добиться максимального попадания солнечных лучей под прямым углом. Именно от этого зависит эффективность плоскости нагрева. По сути, не так уж важно, где будет размещен солнечный воздушный коллектор — на земле или на крыше. Главное — обеспечить солнечному свету свободный доступ.

Солнечный коллектор с тепловой трубой

Теперь несколько слов о том, какого размера должно быть устройство. Можно взять за основу показатели, о которых мы упомянули выше. Именно солнечный свет, его интенсивность и количество солнечных дней в году являются основной такого расчета. Специалисты же утверждают, что коллектор может работать как сезонный агрегат, а может и как круглогодичный.

Что нужно сделать для второго варианта?

  • Увеличить поверхность нагрева.
  • Установить двойной контур.
  • Провести монтаж двух радиаторов.
  • Усилить теплоизоляцию.
  • Использовать в качестве теплоносителя антифриз.

Именно такое устройство может работать невзирая ни на погоду, ни на время суток, ни на наличие солнца.

Заключение по теме

Как видите, соорудить самостоятельно простой воздушный солнечный коллектор не очень сложно. Здесь используются доступные материалы, да и сама конструкция достаточно проста. Трудность заключается в том, чтобы правильно сделать расчеты. Кроме того, если конструкция окажется габаритной, то собрать элементы тоже будет не так уж просто

Источник: http://gidotopleniya.ru/drugoe/vozdushnyj-solnechnyj-kollektor-svoimi-rukami-kak-sdela-6096

Смотрите также:
31.10.2018

Моя солнечная электростанция 1кВт*ч Контроллер использовал простой дешевый ШИМ на 24вольта 20А. Вся солнечная электростанция выдавала до 230ватт*ч. Теперь установил 6 панелей 50ватт*ч и 2 панели 100ватт*ч. Общая мощность этих панелей составила 500 ватт*ч. Панели кстати...

31.10.2018

Как собрать солнечный коллектор из пивных банок Солнечный коллектор из пивных банок – невероятно дешевая и довольно практичная альтернатива привычным моделям гелионагревателей. Его главное преимущество – минимальные расходы на изготовление, а значит, очень низкая...

31.10.2018

Хвост ветрогенератора Монтаж ветряка . 1. Снимите ПО ОДНОМУ удлинительные тросы-вставки и переставьте ПО ОДНОМУ основные тросы на анкер рычага. 2. Переключив лебёдку на раскручивание, опустите мачту. 3. Привинтите к фланцу ветряка переходный фланец (необходимы шесть...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
