Солнечный коллектор из банок

Как собрать солнечный коллектор из пивных банок

Солнечный коллектор из пивных банок – невероятно дешевая и довольно практичная альтернатива привычным моделям гелионагревателей. Его главное преимущество – минимальные расходы на изготовление, а значит, очень низкая себестоимость. Потребуется лишь набрать нужное количество пустых банок, однако вряд ли этот процесс будет сопряжен с какими-либо сложностями (особенно для поклонников сладкой газировки или баночного пива). Число банок зависит от исходных требований к емкости и производительности коллектора.

Банки должны быть обязательно алюминиевыми, встречаются и варианты из жести, но они гораздо больше подвержены коррозии, кроме того, у них ниже теплообмен. Поэтому перед сборкой батареи своими руками каждую из банок надо проверить при помощи магнита.

Также потребуется деревянный корпус (можно взять фанеру толщиной 15 мм и деревянные бруски для торцов). Лицевая часть должна быть выполнена из оргстекла, иначе солнечные батареи не будут эффективно работать. Еще одно обязательное условие – наличие силиконового герметика. Причем его нужно предварительно проверить на адгезию к алюминию. Дело в том, что не все такие герметики одинаково «липучи», а использование неподходящего состава приведет к тому, что солнечные батареи просто развалятся в самый неподходящий момент. Понадобится и черная краска (лучше – из распылителя) для окрашивания пивных банок. В этом случае солнечная энергия будет поглощаться более полно, и радиаторы выполнят возложенную на них функцию.

Процесс сборки

Сборка коллектора из пивных банок выполняется достаточно просто, главное – соблюдать технологию и учитывать назначение конструкции (обогрев помещений или нагрев воды).

Подготовка банок

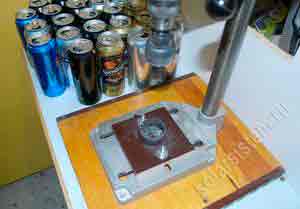

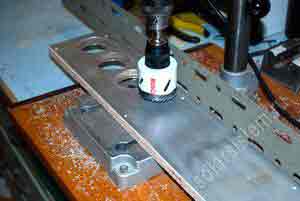

С помощью инструментов в дне каждой из банок пробиваются три отверстия (не больше ногтя размером). В верхней части делается звездообразный вырез и свободные концы отгибаются наружу (плоскогубцами). Это необходимо для улучшения турбулентности нагретого воздуха (если солнечные батареи будут использоваться для обогрева, например, дачи или гаража). Если же солнечный аккумулятор планируется применять для водонагревания, то у банок надо срезать крышку и днище таким образом, чтобы превратить их в привычные трубы. Также нужно предусмотреть в одной из банок боковое отверстие для водоподающего шланга.

Склеивание банок

Далее самодельный коллектор собирается так. Баночки тщательно обезжириваются и складываются в трубы нужной длины. Донышко и крышка их практически идеально подходят друг к другу, поэтому примыкание будет достаточно плотным, а зазоры ликвидируются силиконом. Надо помнить, что герметик должен быть рассчитан на сильный длительный нагрев, иначе от действия температуры он разрушится и собранные своими руками солнечные батареи рассыпятся.

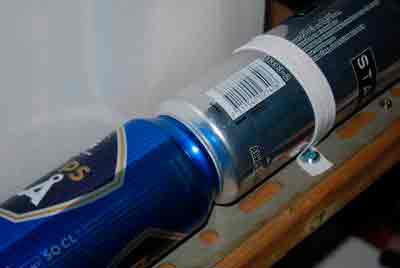

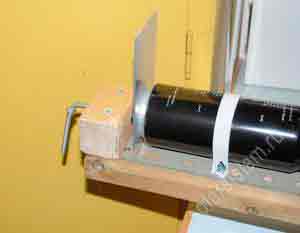

При сборке труб банки надо надежно зафиксировать, чтобы они не смещались до полного застывания силикона. Сделать это лучше всего с помощью так называемых «шаблонов», представляющих собой сбитые под углом деревянные доски (в виде желоба). Они позволят жестко зафиксировать банки от боковых смещений.

Сборка корпуса

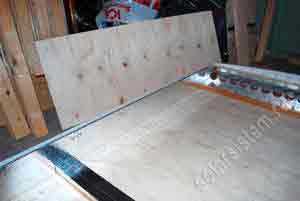

Задняя стенка корпуса выполняется из фанеры. Для лучшей фиксации затвердевших «баночных трубок» в верхней и нижней частях коллектора можно установить деревянные планки с круглыми вырезами под трубы. Готовые трубы укладываются в корпус и надежно фиксируются (можно также герметиком). Причем перед окончательным закреплением стоит проверить их на герметичность. На финальном этапе банки окрашиваются в черный цвет, чтобы солнце сильнее прогревало их. Между трубами и стенками/задней стенкой прокладывается слой изоляции (минеральная вата). После высыхания краски коллектор закрывается прозрачным сотовым поликарбонатом.

акая конструкция может использоваться в качестве простейшего водонагревателя или же воздушного коллектора. Однако надо помнить, что она не может накапливать тепло, иными словами, ночью такой воздушный коллектор будет не обогревать, а охлаждать помещение. Решается эта проблема укрыванием коллектора на ночь.

Источник: http://solarb.ru/kak-sobrat-solnechnyi-kollektor-iz-pivnykh-banok

Солнечный коллектор из пустых пивных банок своими руками

Алюминиевые банки из под пива или других напитков являются отличным материалом для создания солнечного коллектора. Во-первых, это тонкий металл, который нагревается очень быстро и как следствие быстро нагревает воздух. Во-вторых, такие банки сделаны из алюминия, а этот металл отлично проводит тепло. Пожалуй, это лучший материал для солнечного коллектора, который можно достать бесплатно.

Для изготовления корпуса коллектора автор использовал фанеру толщиной 15 мм. А в качестве стекла можно использовать оргстекло, поликарбонат или же обычное стекло толщиной 3 мм. Для того чтобы утеплить коллектор используется стекловата или пенопласт толщиной 20 мм. Конструкция собирается довольно быстро и просто. Этим устройством можно обогревать любые помещения, будь то сарай, гараж или даже квартира.

Материалы и инструменты для изготовления:
— пустые алюминиевые банки;
— матовая краска (жаростойкая);
— силикон или термостойкий клей;
— дрель с насадкой для вырезания больших отверстий;
— фанера;
— доска для создания коробки (корпуса);
— крепеж типа «уши» для крепления коллектора к стене;
— стекло или поликарбонат;
— небольшой вентилятор (можно от компьютерного блока питания);
— дифференциальный термостат;
— пробойник.

Процесс изготовления коллектора:

Шаг первый. Подготавливаем банки

В первую очередь банки нужно хорошо вымыть и высушить, иначе весь этот «аромат» при работе коллектора будет идти в помещение. Лучше всего использовать алюминиевые банки, они лучше абсорбируют тепло. Проверить, из чего банка, можно магнитом, к алюминию магнит не пристанет.



Таким образом, нужно сформировать из банок трубы нужной длины. Чтобы труба была ровной, из досок нужно изготовить шаблон, в котором конструкция будет находиться до полного высыхания клея.

Шаг третий. Собираем каркас для коллектора
Для создания впускной и выпускной части коробки была использована доска, в которой с помощью дрели и специальной насадки сверлятся отверстия. Также для этих целей можно использовать лист алюминия.

Сама коробка также сделана из доски, а для создания дна использовалась фанера.

После того как корпус будет собран, его нужно утеплить. Для этого подойдет стекловолокно или пенопласт. Сверху изоляция накрывается тонким листом фанеры, чтобы банки не имели прямого контакта с изолятором.

Источник: http://usamodelkina.ru/6936-solnechnyy-kollektor-iz-pustyh-pivnyh-banok-svoimi-rukami.html

Сообщества › Это интересно знать. › Блог › Солнечный коллектор из алюминиевых банок за 7 шагов…

Это невероятно простой и недорогой солнечный коллектор для дополнительного отопления дома, который нагревает воздух напрямую. Самое интересное, что солнечная панель почти полностью выполнена из пустых алюминиевых банок!

Корпус для солнечного коллектора выполнен из дерева (фанера 15 мм), а его передняя панель — из Оргстекла / Поликарбоната (вы можете также использовать обычное стекло), толщиной 3 мм. На задней части корпуса установлена стекловата или пенопласт (20мм) в качестве изоляции. Гелиоприемник сделан из пустых банок из-под пива или других напитков, которые окрашены матовой черной краской, устойчивой к высоким температурам. Верхняя часть (крышка) банки специально разработана для обеспечения большей эффективности теплообмена между воздухом и поверхностью банки. (Просьба соблюдать технологию!).

Когда солнечно, независимо от наружной температуры, воздух нагревается в банках очень быстро. Вентилятор возвращает воздух обратно с подогревом воздуха, и в комнате тепло.

1. Готовим банки

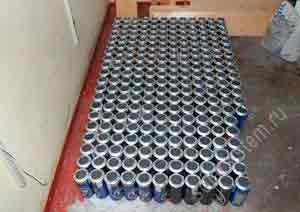

Для начала мы собрали пустые банки, из которых составим панели солнечных батарей. Надо мыть банки сразу, как только они начинают распространять запахи. Внимание! Банки, как правило, сделаны из алюминия, но есть также некоторые из железа. Банки могут быть проверены с помощью магнита.

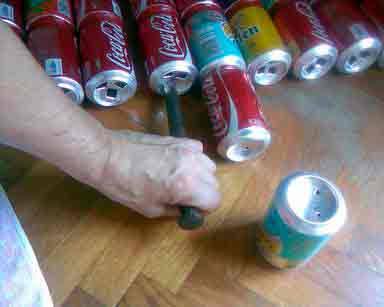

В днище каждой баночки вставляется пробойник (или гвоздь) и делаются аккуратные отверстия, хотя можно и просверлить дрелью. Затем вставляется суппорт и искажается в соответствии с рисунком.

Вместо этого, Вы можете использовать специальные инструменты или большие крестовые отвертки. Верхняя часть банки режется ножницами и изгибается так, чтобы получился «плавник». Его миссия заключается в содействии турбулентному потоку воздуха, чтобы собрать как можно больше тепла от нагретой стенки банки. (Просьба соблюдать технологию!) Всё это необходимо сделать до склеивания банок.

2. Удаляем жир и грязь с поверхности банки

Любое синтетическое средство обезжиривания будет служить достаточно хорошо для этой цели. Обезжиривание выполнять только на открытом воздухе или в хорошо проветриваемом помещении.

3. Садим банки на клей

Лента клея или силикона на банке устойчива к высоким температурам, по крайней мере, до 200 °C. Есть также продукты для склеивания, которые могут выдержать до 280 ° C или 300 ° C. Донышко банки и верх идеально подходят друг к другу, аккуратно нанесите клей. Подробно разрез склеенных банок можно увидеть на рисунке.
Чтобы не промахнуться с вертикалью-горизонталью, лучше заранее сделать шаблон из двух досок, сбитых гвоздями под углом 90 градусов. Шаблон на рисунке, будет оказывать поддержку во время сушки банок в целях получения прямой трубы — солнечного тоннеля.

4. Делаем каркас

Коробки впускной и выпускной части сделаны из дерева или алюминия, толщиной 1 мм; зазоры в краях закрываются клейкой лентой или термостойким силиконом. Круглые отверстия по размеру банок выполнены специальной насадкой на дрель, или буром.

5. Склеиваем коробку

Клей сохнет очень медленно. Не забудьте дать ему высохнуть в течение хотя бы 24 часов. Корпус Гелиоприемника сделан из дерева. Задняя часть коробки солнечного коллектора – из фанеры. В целях дальнейшего укрепления структуры вы можете сделать внутреннюю стенку.

6. Теплоизоляция солнечного коллектора

Между разделами применяется изоляция – из стекловолокна или пенопласта. Все это закрывается крышкой из тонкой фанеры. Обратите особое внимание на изоляцию вокруг отверстия для входа и выхода воздуха в солнечном коллекторе.

7. Крепление солнечного коллектора

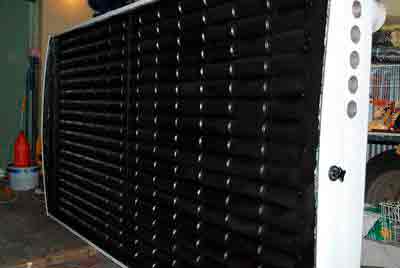

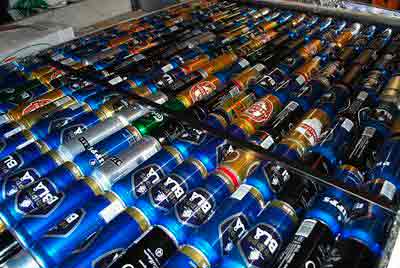

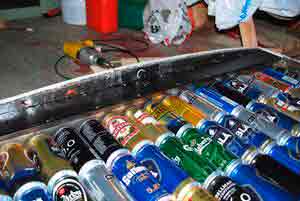

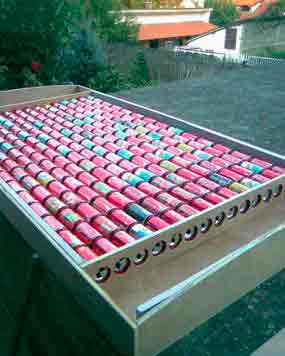

В конце работы Гелиоприемник окрашивается в черный цвет, и помещается в шкаф. Сверху покрывается оргстеклом, тщательно подогнанным к раме. Поликарбонат / Оргстекло должен быть (желательно) слегка выпуклый, чтобы получить большую прочность.

Эта конструкция не может накапливать тепловую энергию, которую она производит. Если ночью прохладно, то коллектор лучше закрыть, иначе дом будет остывать. Это может быть решено простым способом — путем установки клапана или задвижки, что позволит уменьшить потери тепла.

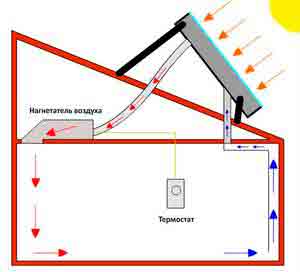

Дифференциальный термостат управляет работой вентилятора и включается/выключается. Этот термостат можно купить в магазинах электронных компонентов. Устройство имеет два датчика. Один установлен в верхнее отверстие для теплого воздуха, другой — внутри нижнего канала прохладного воздуха Коллектора. Если Вы грамотно установили порог температуры, солнечный коллектор может производить в среднем около 1-2 кВт энергии для отопления. Это в основном зависит от того, каков солнечный день.

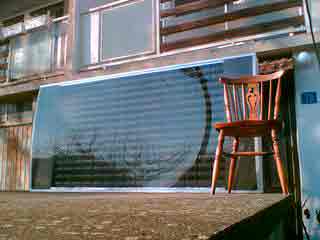

Генеральная репетиция солнечных коллекторов была сделано во дворе перед установкой системы на дому. Это был солнечный зимний день, облаков нет. В качестве вентилятора был использован небольшой кулер, извлеченных из неисправного блока питания к компьютеру. После 10 минут солнечного света от солнечных коллекторов температура воздуха достигала 70 ° C!

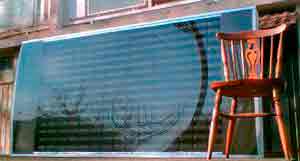

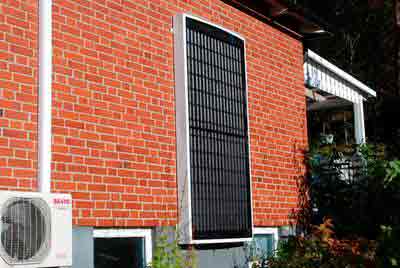

После завершения установки коллекторов на стене дома, когда температура окружающего воздуха от -3 ° C, от солнечного коллектора выходило 3 м3/мин (3 кубических метров в минуту) нагретого воздуха. Температура нагретого воздуха поднялась до +72 ° C. Температура измерялась с помощью цифрового термометра. Для расчета мощности Коллектора солнечной тепловой энергии, мы взяли воздушный поток, а средняя температура воздуха — на выходе из блока. Расчетная сила, которую дал солнечный Коллектор, составляла примерно 1950 Вт (ватт), что почти в 3 л.с. (3 л.с.)!

Учитывая, что результаты вполне удовлетворительны, можно сделать вывод, что эти самодельные солнечные панели, безусловно, стоит изготавливать. Коллекторы, по крайней мере, может быть использованы для дополнительного пространства, в котором вы проживаете, и ваша задача состоит в разработке и понимании, какая экономия может быть достигнута.

Источник: http://www.drive2.ru/c/2187639/

Очумелые ручки Украины: Солнечный коллектор из пивных банок своими руками

Дата публикации: 10 августа 2015, 00:15

Солнечный генератор из пивных банок очень похож на коллектор, однако он греет не воду, а непосредственно воздух. Как правило, устанавливается данная конструкция на южной стороне. Это повышает ее эффективность. Теплогенератор может быть установлен на крыше здания или даже на стене. Для размещения конструкции на стене понадобится сделать два отверстия, через которые будет входить и выходить воздух. В этом ему поможет вентилятор, который будет направлять в нужном направлении воздушный поток. Результат работы солнечного теплогенератора своими руками — высокая температура воздуха, достигающая 80°С.

Теплогенератор из пивных банок — достоинства конструкции

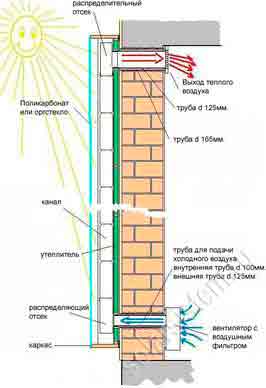

По своей конструкции солнечные генераторы могут быть двух видов:

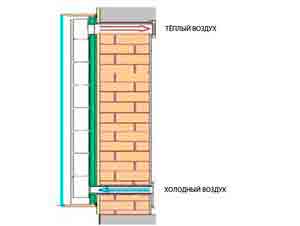

  • воздух подается снизу, а выходит уже подогретый сверху (верхняя схема);
  • воздух подается и выходит снизу (нижняя схема).

Какой вариант лучше? Если руководствоваться правилами физики, то в связи с тем, что теплый воздух всегда поднимается вверх, целесообразней будет воспользоваться вторым способом изготовления теплогенератора своими руками.

Данная конструкция может быть изготовлена из различных материалов, среди которых самым дешевым способом является теплогенератор из пивных банок. Им на замену могут прийти тонкие алюминиевые трубы нужного диаметра, однако вопрос в стоимости, придется потратиться.
Если использовать в работе водосточные металлические трубы, тепло будет теряться, поскольку железо имеет меньшую проводимость тепла по сравнению с алюминием.
К достоинствам нашей конструкции можно отнести:

  • отсутствие расходов на строительный материал;
  • небольшой вес коллектора;
  • благодаря округлой форме пивных банок увеличивается площадь теплогенератора.

Изготовление солнечного коллектора своими руками

Для изготовления солнечного коллектора — теплогенератора размерами 2400 х 1265 мм нам понадобятся алюминиевые банки одного размера в количестве 234 шт. Собрав необходимое количество банок, следует их обработать.

Источник: http://news-front.info/2015/08/10/ochumelye-ruchki-ukrainy-solnechnyj-kollektor-iz-pivnyx-banok-svoimi-rukami/

Как самостоятельно из пивных банок сделать солнечный коллектор: пошаговая инструкция

Всё больше людей стремятся оптимизировать расходы на обогрев помещений, так как цены на все виды теплоносителей постоянно растут. Многие устанавливают на своих участках различные системы, работающие от бесплатных природных источников: солнца, ветра и т.д. Удивительно, но вполне дееспособные агрегаты можно сделать даже из бросовых, никому не нужных материалов, из тех же алюминиевых банок из-под напитков.

Использовать такие системы перспективно абсолютно со всех точек зрения, выигрывают все: и вы, и общество. Вы самостоятельно (и главное с пользой) перерабатываете отходы, а значит не нужно тратиться на их дальнейшую утилизацию, а также существенно сокращаете расход «покупного» топлива (газа, угля или электроэнергии). При этом не происходит никаких вредных выбросов, вы не загрязняете окружающую среду — красота.

Радует и то, что потратив немного времени, вы получаете постоянный источник возобновляемой энергии, созданный своими руками, по сути, из вторсырья. Заинтересовались?

Главное – идея и чёткий план

Солнечные панели из банок — это идеальный вариант для владельцев собственного дома. Установив на стене или крыше такую нехитрую конструкцию, вы сможете полностью обеспечить теплом одну из комнат. Такой коллектор поможет вам частично разгрузить котёл.
Основную работу всей системы обеспечивает принцип конвекции. Воздух в баночных панелях за день нагревается на солнце и, перемещаясь, эффективно обогревает близлежащее помещение. И главное – никто из ваших знакомых не догадается, из чего на самом деле создана эта «высокотехнологичная» солнечная батарея.

Немаловажно и то, что вся конструкция получается очень лёгкой, а это значительно упрощает её монтаж-демонтаж на высоте. Кроме того, она не увеличивает общую нагрузку на крышу, стены и перекрытия.
Логично, что устанавливать готовый блок следует на самой солнечной стороне, и лучше всего под углом 35 градусов. Благодаря такому размещению больше солнечных лучей будет попадать на приёмник, а значит и в доме будет теплее.
Хотите сделать своими руками такой экологичный солнечный коллектор из пивных банок? Давайте разбираться.

Подготовка

Основные материалы, которые понадобятся для работы: доски (или фанера, толщиной 1 — 1,5 см), органическое стекло (также подойдёт и бесцветный монолитный поликарбонат), герметик, любая теплоизоляция, уголок и обрезки металла.

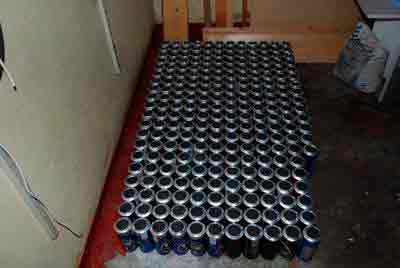

Итак, для начала нужно собрать необходимое количество материала. Нам понадобятся алюминиевые банки из-под пива (энергетических напитков, колы и т.д.) Для создания коллектора, размером 240 × 126,5 см вам понадобятся 234 алюминиевых банок стандартного размера. Да, немало – так что подключаем к процессу сбора всех своих друзей. Можно конечно не заморачиваться и использовать стальные трубы, только вот их сниженная теплопроводность существенно уменьшит конечную температуру, исходящую из коллектора. Ну и само собой, на трубы придётся сильно потратиться.

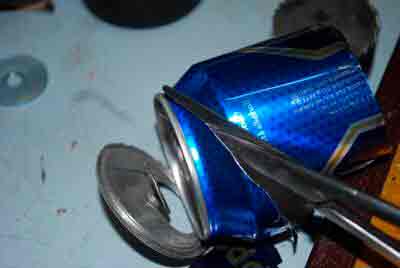

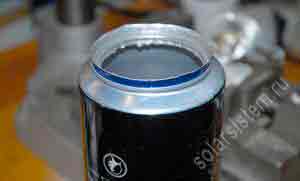

Берём пустую банку, ножницами по металлу расширяем отверстие со стороны «горлышка» — произвольными надрезами. Также можно воспользоваться роликовым консервным ножом и пройтись по кромке, это к тому же поможет завальцевать острые края.

Отверстия в банке

На донышке банок делам с помощью зубила несколько сквозных отверстий. Через них будет происходить эффективная циркуляция воздуха.
Оформить отверстия можно так:

Обращаем ваше внимание, что некрасивые зазубрины обязательно должны присутствовать. Струи воздуха, сталкиваясь с ними, создают эффект турбулентности, а значит ещё больше разгоняются и нагреваются. Именно это нам и нужно.
После завершения подготовительных работ следует тщательно промыть полученные заготовки, так как готовая конструкция, нагреваясь, будет издавать малоприятные запахи. Дополнительно обезжирьте места склеивания (горлышко и дно), тщательно просушите банки.

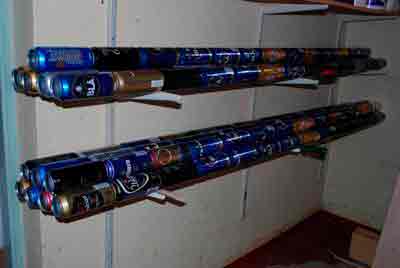

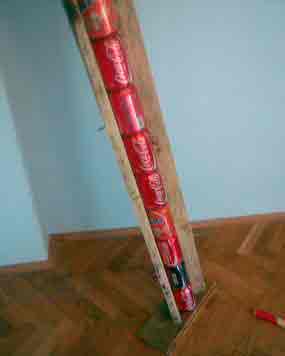

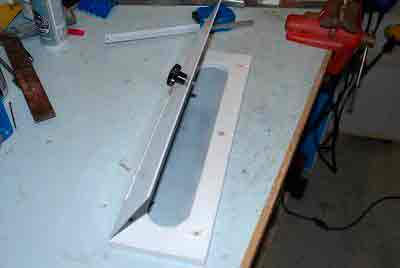

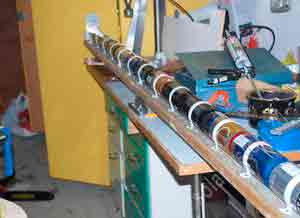

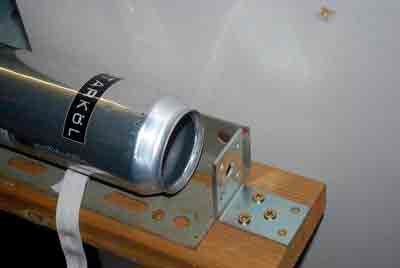

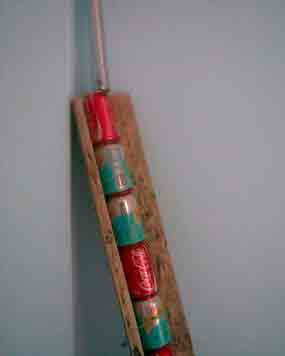

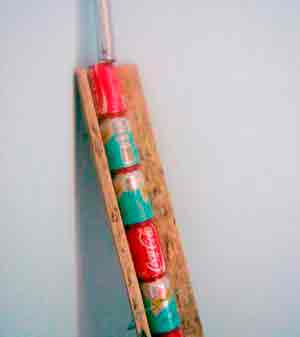

Перед склеиванием банок в длинные трубки желательно загодя сделать форму-держатель. Он позволит зафиксировать вереницу банок в уровень, пока герметик не окрепнет основательно. Для этого достаточно соединить две доски, длиной по 2, 2 метра, под прямым углом.

Теперь поочерёдно покрываем термостойким герметиком каждую банку, соединяя дно со следующим горлышком. Также можно пропаять соединение, только труд этот весьма кропотливый. Склеиваем трубку, состоящую из 13 банок, и устанавливаем её в «форму». Сверху аккуратно прижимаем чем-нибудь конструкцию — для большего сцепления. Всего таких «труб» нам нужно будет сделать 18 штук.
Прихватите конструкцию в нескольких местах пластиковыми стяжками, для подстраховки, и оставьте, чтобы она как следует просохла. Обычно на это уходит не менее суток.

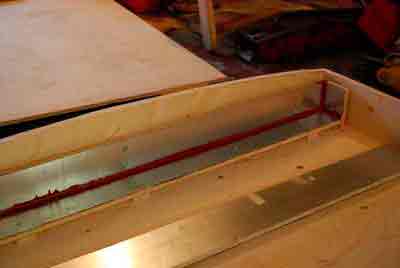

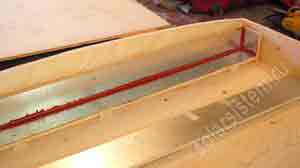

Пока трубки подсыхают, приступим к изготовлению деревянного короба, в который, собственно, они и будут укладываться. В качестве каркаса будем использовать доски и фанеру 1-1,5 см толщиной.
Выполните раскрой материала, учитывая следующие размеры каркаса: 240 × 126,5 см. Верхнюю и нижнюю части короба будущего коллектора лучше выполнить слегка закруглёнными – на лицевой стороне, где будет крепиться поликарбонат. По краям высота должна составлять 12 см, ближе к центру – доходить до 16 см.

Таким образом, дугообразно закреплённое оргстекло или поликарбонат, попутно будет выполнять ещё и роль фокусировочной линзы, усиливая световой поток, а значит, повышая температуру, генерируемую коллектором. Чтобы обеспечить максимальное прилегания стекла, сделайте в боковых стенках короба небольшой скос. Тогда щели, а значит и потери тепла, будут минимальными.

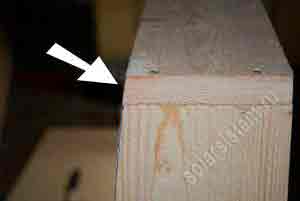

Закрепите части короба металлическими уголками, по центру установите поддерживающую планку. По всем швам пройдитесь герметиком, чтобы потом тепло не уходило наружу.

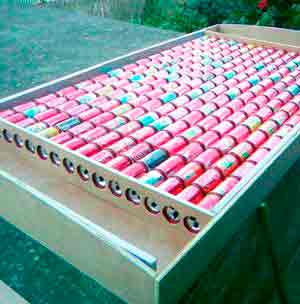

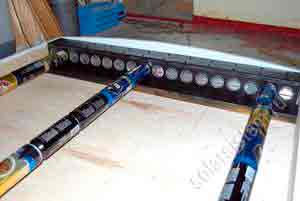

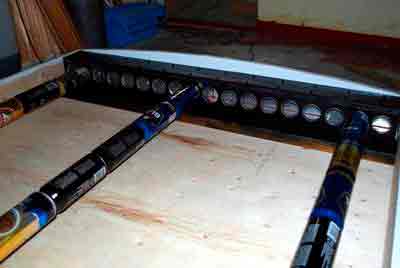

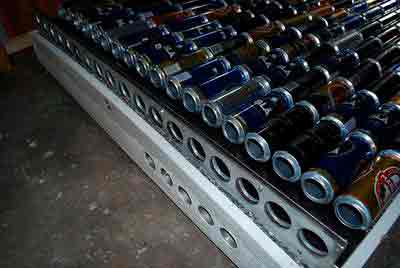

Теперь приступим непосредственно к созданию каркаса для гелиоприёмника из банок. В фанере размером 126,5 × 12 см делаем отверстия — это будет держатель воздухозабора. Для создания идеально ровных отверстий вам понадобится особая коронка по дереву, диаметром 54 мм.

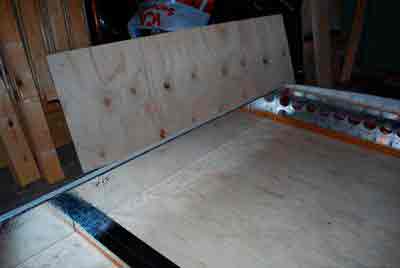

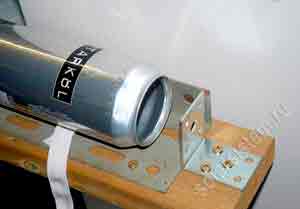

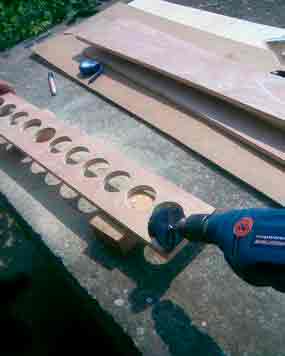

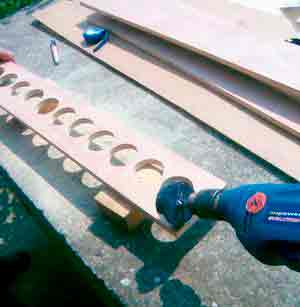

Приложите две банки в ряд друг к другу, обведите «горлышки» каждой на отрезке фанеры, и сверлите с соответствующим шагом. Таких отверстий нужно насверлить 18 штук.

Фанера для держателя

Для большего теплообмена можно продублировать эту планку тонким листовым алюминием. Таким образом оформляются верхняя и нижняя планки. Не забудьте предусмотреть сквозные отверстия в коробе, сквозь которые будет осуществляться воздухообмен между комнатой в доме и гелиоприёмником.

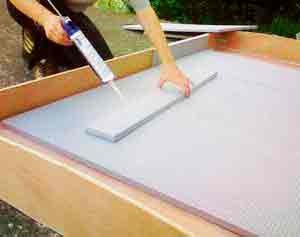

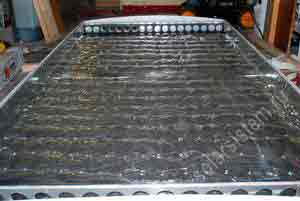

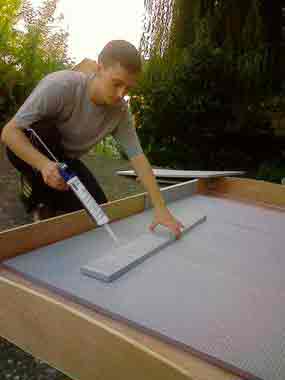

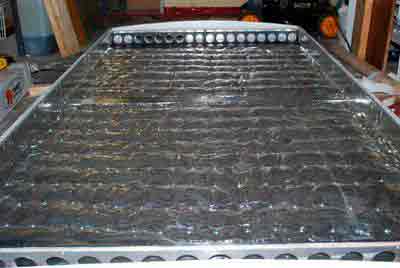

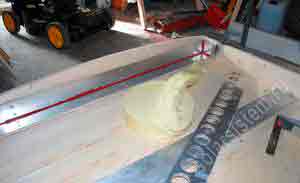

Перед укладкой банок, проложите дно утеплителем с фольговым покрытием. Аккуратно установите трубки из банок, места стыка с деревянной планкой обработайте герметиком и вновь дайте основательно просохнуть.

Подготовка к установке

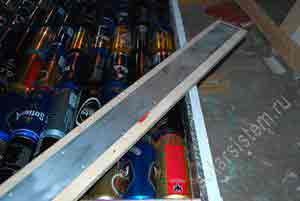

Для обеспечения прочности конструкции установите посередине крепёжную подпорку. Привинтите к ней два шурупа с плоской шляпкой — на них по центру будут опираться листы оргстекла или поликарбоната. Их высота должна соответствовать высоте скруглённых боковых планок короба.

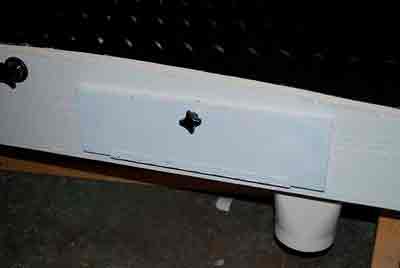

Поскольку при постоянном нагреве и охлаждении часто образуется конденсат, нужно предусмотреть небольшие отверстия по бокам для вентиляции. Ведь мало того что влага разрушает каркас, она ещё и затемняет испарениями стекло. Как результат — меньше света попадает на банки, и нагрев происходит неэффективно. Также внутри может развесить грибок, не думаем, что вы захотите дышать воздухом, изобилующим спорами.

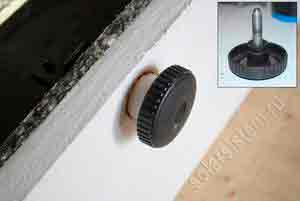

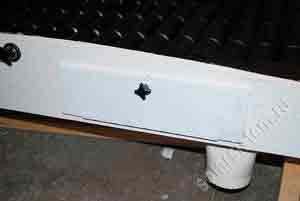

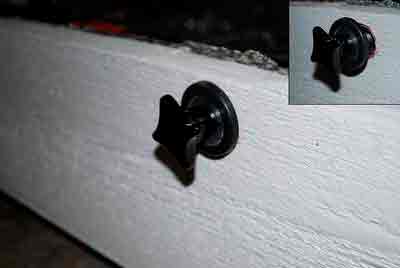

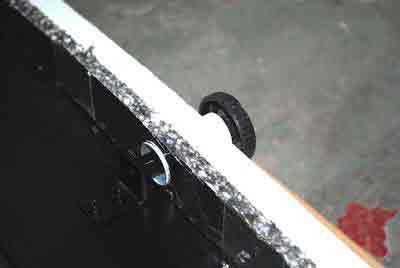

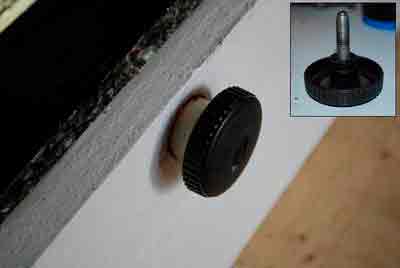

Снабдите отверстия болтами с большой пластиковой шляпкой, чтобы иметь возможность откручивать и закручивать их при необходимости.

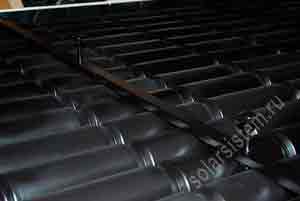

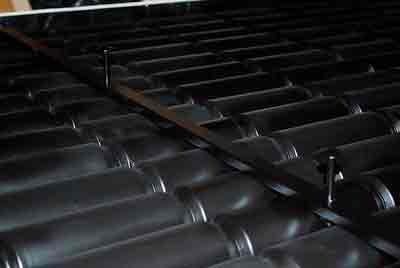

Чтобы увеличить степень светопоглощения панели рекомендуем покрасить ряды банок в чёрный цвет. Это можно быстро сделать при помощи баллончика – пульверизатора. Используйте матовую краску, потому что глянцевая будет отражать часть получаемого от солнца тепла. Выбирайте только термостойкую краску, так как даже в зимние холода нагрев банок будет существенным.

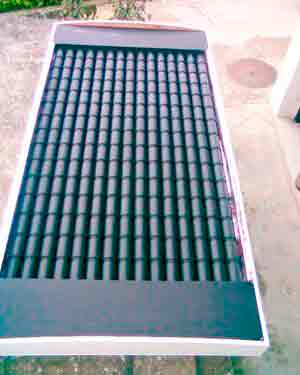

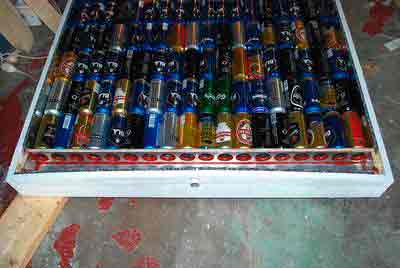

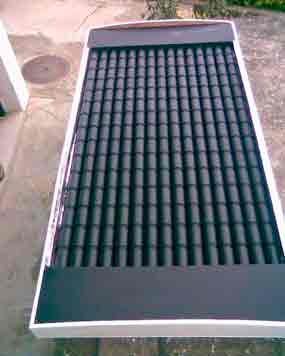

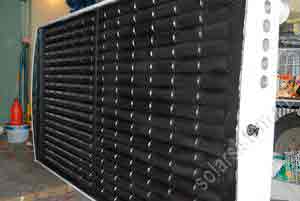

Вот что должно получиться.

Вновь оставьте на просушку.

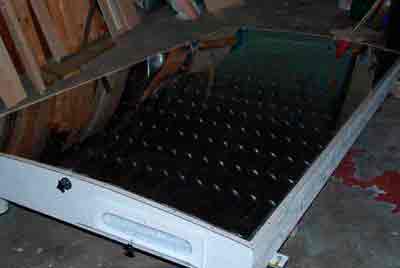

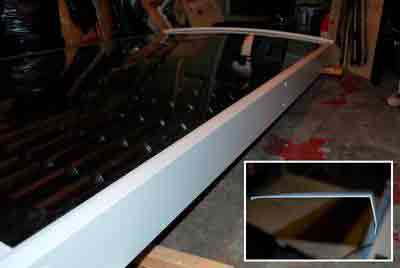

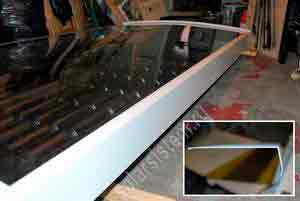

Наконец-то пришёл черёд крепить листы поликарбоната. Советуем наметить на них места расположения саморезов и загодя просверлить отверстия на ровной поверхности. Так как если вы будете сразу их ввинчивать в конструкцию, попутно изгибая дугой, стекло может лопнуть. Лучше не торопиться. При обшивке стеклом не закручивайте саморезы слишком сильно, опять же, из-за риска повреждения.

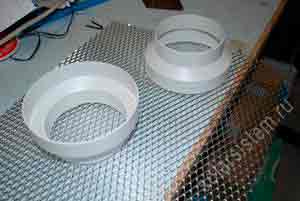

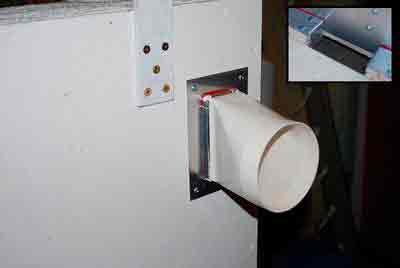

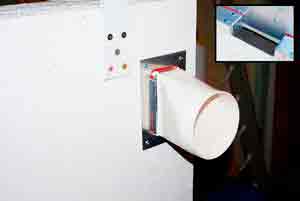

Затем нужно оборудовать переходником входящее и исходящее воздуходувное отверстие в панели. Он должен быть длиной — в толщину стены дома. Его можно сделать своими руками из металлопластиковой трубы подходящего диаметра. Прочно прижмите переходник к коллектору накладкой с болтами.

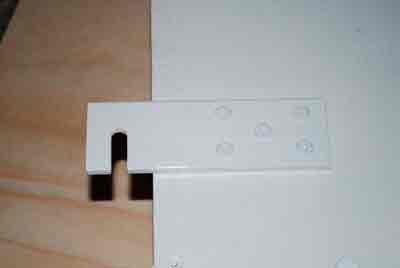

Для подвешивания на стену прикрутите к оборотной части панели крепёжные крюки. Их также можно изготовить своими руками из обрезка листового железа.

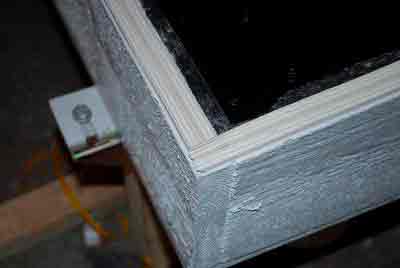

Покройте все внешние элементы короба грунтовкой с антисептиком и эмалевой краской, чтобы древесина не разлагалась под действием микроорганизмов, воды, света и температур.

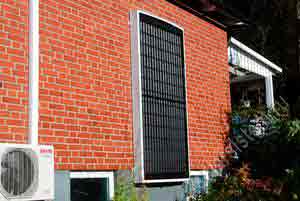

Перед подвешиванием готовой панели на стену (или крышу) дома следует пробурить в ней сквозные отверстия. Через них будет происходить теплообмен между панелью и внутренним помещением дома. Схематически вся конструкция выглядит так:

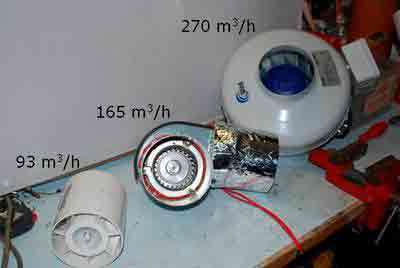

Для обеспечения интенсивной циркуляции внутри панели нужно установить на входе вентилятор. Так воздух будет быстрее проходить по системе и, нагреваясь, подниматься вверх — по направлению в комнату. Чтобы как следует ускорить нагнетание воздуха необходимо использовать мощный вентилятор, производительностью не менее 200 м3/ч.

При создании конструкций гораздо меньшего размера вполне можно обойтись кулером от сломанного компьютера. Правда и теплоотдача такой мини-установки будет небольшой.

А как она в работе?

По замерам людей, испытавших такие панели в работе — в солнечные дни зимой, температура внутри коллектора достигает 60 — 70 ˚С (даже при небольшом минусе на улице). Учитывая незначительные теплопотери и падение температуры при распределении нагретого воздуха внутри помещения, такая панель вполне может обеспечить комфортные 20˚С в комнате. Понятно, что обогрев ограничивается пределами комнаты, рядом с которой она установлена.

Такую панель можно использовать для автономного отопления любых хозпостроек на участке, удалённых от основного здания и коммуникаций. Просто установите её под небольшим углом рядом с постройкой, подведите соединительный рукав и обогревайтесь совершенно бесплатно

Единственным недостатком данной установки является зависимость от степени инсоляции в регионе. Зимой она закономерно ниже, поэтому эта система может использоваться для обогрева только в дневное время. А вечером всё равно придётся запускать котёл. Но в качестве дополнительного источника тепла – она достаточно действенна.

Также такой коллектор не предусматривает накопление тепла, поэтому чтобы подольше сохранить температуру желательно установить заглушки на воздухозаборники и закрывать их на ночь. В летнее время, когда нет необходимости в обогреве, нужно затенить панель и держать заглушки постоянно закрытыми.
Кстати, с помощью таких «сот» можно греть воду, хотите узнать как?

Греем воду

По похожему принципу можно сделать и водонагреватель. Им также можно пользоваться только в дневное время, т.к. вода будет нагреваться от солнца до температуры, достаточно комфортной, чтобы помыться. Это позволит хоть немного разгрузить бойлер или котёл. Также можно успешно применять такие системы в местах, где нет возможности провести газ или обеспечить нагреватели другим топливом.

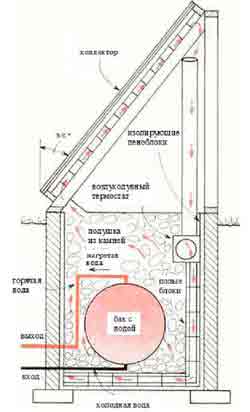

Для этого придётся сделать целую отдельную установку. Схематически, конструкция будет выглядеть так:

На рисунке показано строение, общей площадью до 5 м2. Остов его выполнен из деревянных брусьев, обшитых фанерными листами. Коллекторная панель составлена из 600 алюминиевых банок, собранных по описанному выше способу. Она наклонена на 35 градусов от вертикальной оси.
Нижняя часть конструкции расположена в яме, глубиной 1,5 метра, размерами 2,7 на 1,2 м. Она выложена пустотными пеноблоками и тщательно заизолирована слоем пенополистирола. Внутрь помещён бак с водой, ёмкостью 300 литров. Вокруг него, в качестве накопителя и распределителя тепла, предусмотрена обсыпка из мелких валунов. По вентиляционному каналу слева нагретый панелью воздух поступает вниз, и передаёт тепло камням. Это движение интенсифицируется благодаря встроенному вентилятору, мощностью не менее 125 Вт.

К баку подсоединены два змеевика, подающие холодную и отводящие нагретую воду. Её можно использовать как для мытья, так и для обогрева помещений, подсоединив к системе центрального отопления. Температура входящей в дом воды вполне достаточна для обеих целей – порядка 50 °C. И, к примеру, только на отключении бойлера ежемесячно можно сэкономить до 300 кВт*ч.

Да, эта система конструкционно намного сложнее первой, однако она значительно расширяет возможности дальнейшей эксплуатации теплоносителя. Несмотря на то, что она также сильно зависит от освещённости, каменная подушка в земле удерживает тепло гораздо дольше.

Попробуйте сделать такой коллектор своими руками. На деле — всё не так сложно. Самое долгое – собрать достаточное количество материала. Зато взамен вы получите дееспособную систему обогрева, с постоянно возобновляемой энергией. И главное – совершенно бесплатно.

Источник: http://1posvetu.ru/montazh-i-nastrojka/pivnye-banki-solnechnyj-kollektor.html

Солнечный коллектор из пивных банок своими руками

Предлагаю Вам сделать солнечный коллектор из пивных банок своими руками для отопления помещений с помощью солнца, это простая и дешёвая конструкция как нельзя лучше подходит для повторения. Этот солнечный воздушный коллектор выполнен из алюминиевых банок из под напитков.

Данный тепло генератор из пивных банок греет не воду, а воздух, для эффективной работы он направляется на южную сторону. Солнечный воздушный коллектор может устанавливаться как на крыше так и крепиться к стенке здания. При этом с стенке дома нужно будет сделать два отверстия через которые будет входить и выходить воздух, то есть производиться теплообмен. В этом ему помогает вентилятор, который направляет воздух в нужном направлении. Даже в прохладную но ясную погоду температура воздуха выходящего из солнечного коллектора достигает в среднем +80°С.

Солнечный коллектор из пивных банок своими руками

Какие достоинства у данной конструкции солнечного коллектора из пивных банок:

  • Простая и дешёвая конструкция;
  • Лёгкий вес коллектора;
  • Благодаря округлой форме банок увеличивается площадь нагревания солнцем.

Солнечный коллектор из пивных банок своими руками

Необходимые материалы для создания солнечного коллектора из пивных банок:

  • Фанера толщиной 12-15 мм (размерами — 2400 х 1265 мм) для корпуса коллектора;
  • Доски для стенок корпуса;
  • Оргстекло / Поликарбонат, толщиной 3-4 мм для передней панели (вы можете также использовать обычное стекло);
  • Минеральная вата с фольгой или пенопласт (20мм) и алюминиевая фольга;
  • Пустые банки из под пива, или другие алюминиевые банки одинаковой длины и формы — 234 шт. ;
  • Чёрная матовая краска, устойчивая к высоким температурам;
  • Жаростойкий клей или силиконовый герметик.

Как сделать солнечный коллектор из пивных банок своими руками, пошаговая инструкция:

Шаг 1: Подготавливаем пивные банки.

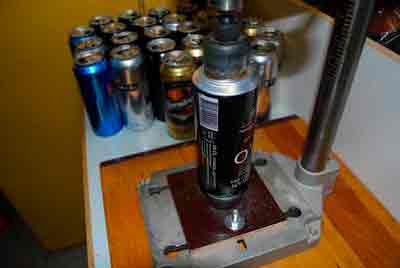

Для начала подготовим алюминиевые банки, хорошо их обмойте их, чтобы в итоге воздух не пропитывался запахами старых напитков. Далее с помощью коронки по металлу, диаметром 44 мм высверлите отверстия в дне банок. Я это делал на сверлильном станке, подложив снизу подложку с высверленным отверстием в 51 мм, которое хорошенько удерживает банку и не даёт проворачиваться в руках.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

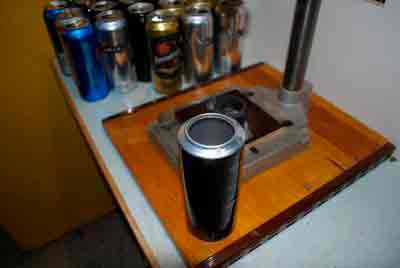

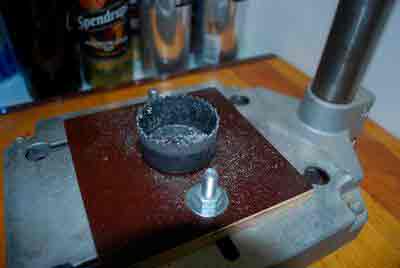

Если нет сверлильного станка или коронки то можно сделать в дне несколько толстых отверстий с помощью толстого сверла или же даже просто пробить с помощью пробойника или толстого заострённого прута.

Солнечный коллектор из пивных банок своими руками

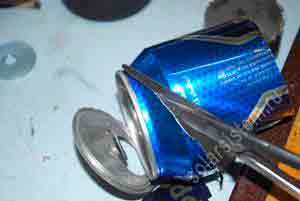

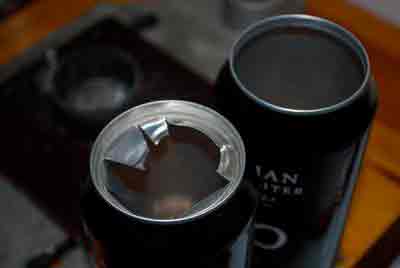

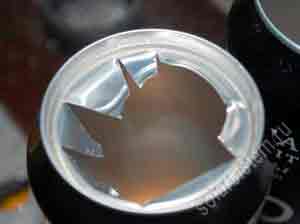

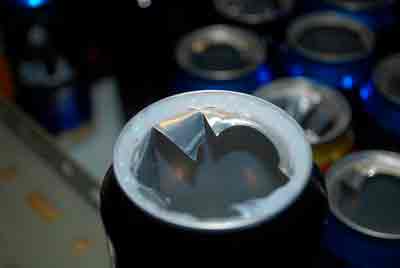

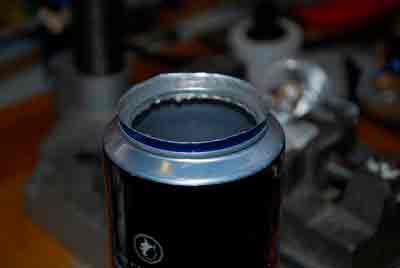

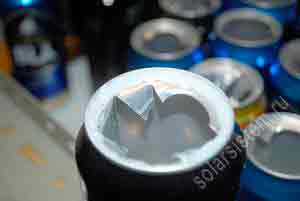

Верх банки нужно порезать с помощью ножниц на треугольные лепестки и загнуть внутрь банки, это нужно для создания внутренней турбулентности, это позволит воздуху ударяясь о стенки банки лучше разогреваться в трубках солнечного коллектора.

Солнечный коллектор из пивных банок своими руками

Теперь нужно хорошо помыть обезжирить банки, для этого подойдёт любое моющее средство, это позволит клею лучше схватиться с поверхностью банки, особенно тщательно нужно это делать с верхней и нижней частью банки.

Шаг 2: Склеивание банок в трубы.

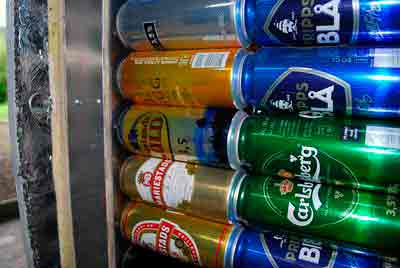

После того как банки окончательно просохнут их можно будет склеивать в трубы для нашего самодельного солнечного коллектора. Для склеивания подойдёт специальный жаростойкий клей или силиконовый герметик для алюминия, который должен выдерживать температуру до +250°С.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

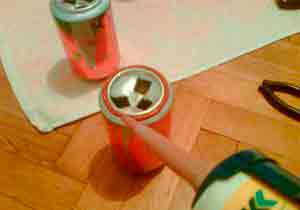

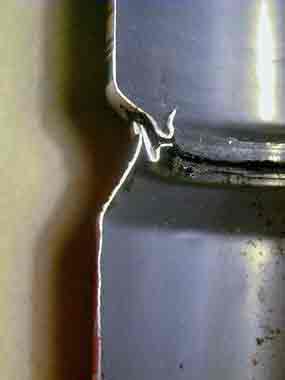

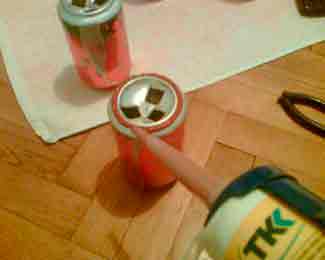

Наносим герметик ровным слоем на горлышко банки, с внутренней стороны и вставляем сюда дно следующей банки, оно сюда идеально входит. При склеивании лучше взять длинную доску и с помощью резинки фиксируем каждую банку к этой доске, чтобы банки не перекашивались. Ещё лучше две доски сбить вместе, создав угол в 90 градусов и в этот угол уже вкладываются по очереди банки и склеиваются с друг-другом идеально ровно. После склеивания последней банки в трубе, нужно для большей надёжности склейки с двух торцов трубы сдавить с помощью зажимных болтов и оставляем сохнуть наши трубы на сутки до высыхания клея.

Солнечный коллектор из пивных банок своими руками

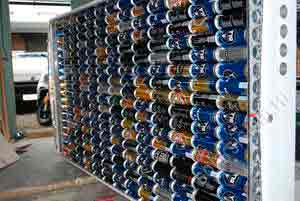

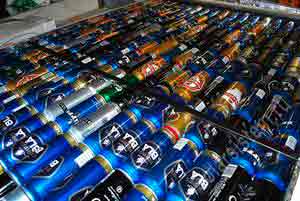

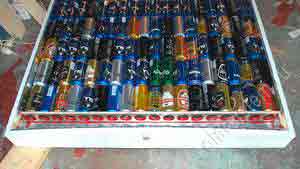

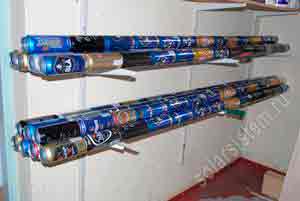

Таким образом должно получиться 18 труб (тепловых каналов) для солнечного коллектора, каждая такая труба состоит из 13 банок (общая длинна 2150 мм).

Солнечный коллектор из пивных банок своими руками

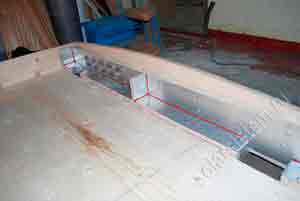

Шаг 3: Изготовление короба для солнечного коллектора из пивных банок.

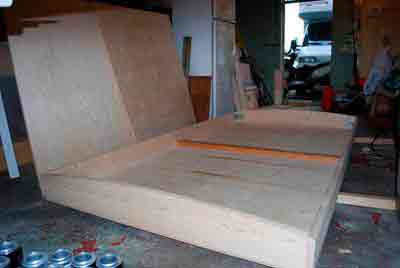

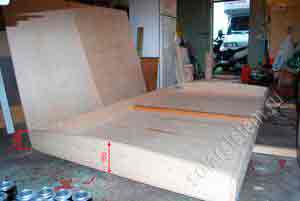

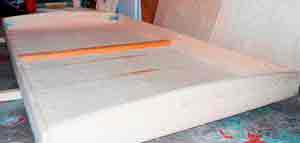

Для задней стенки короба я использовал фанеру 12 мм (подойдёт и 15 мм), можно взять плиты OSB. Размер задней стенки — 2400 х 1265 мм. Для стенок используется доска толщиной 20 мм. Следует отметить что верхняя прозрачная часть короба будет изогнутой формы (это позволит солнечным лучам интенсивно попадать на поверхность банок), поэтому толщина в меньшей части короба — 120 мм, а в самой верхней части изгиба — 160 мм. Усиливаем углы короба солнечного коллектора металлическими уголками. А в средней части короба прибиваем планку, она будет удерживать трубы.

Солнечный коллектор из пивных банок своими руками

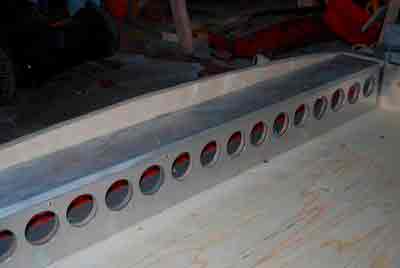

Шаг 4: Делаем воздуховоды для солнечного коллектора.

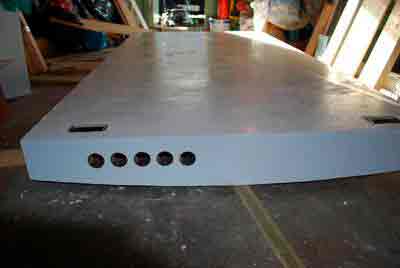

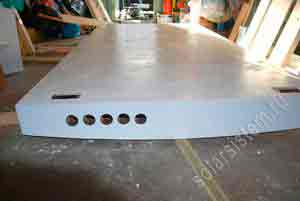

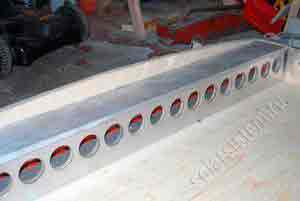

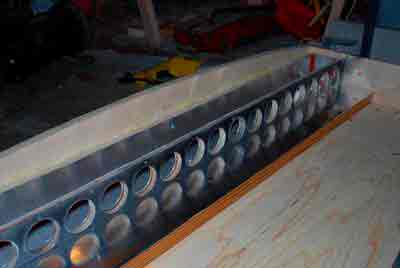

Для создания воздуховодов (которых будет 2 штуки) нам нужно будет взять полоски фанеры и их нужно оббить алюминием толщиной 1 мм. Для избавления от тепло потерь стыки нужно обработать герметиком.

Солнечный коллектор из пивных банок своими руками

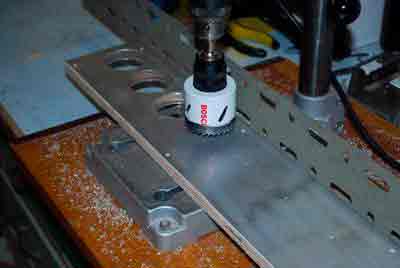

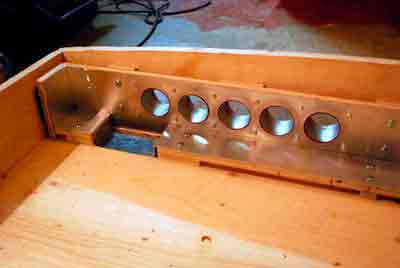

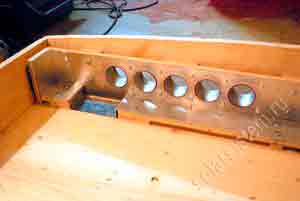

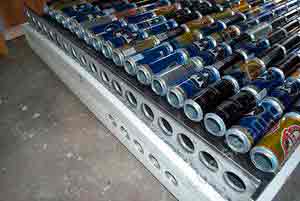

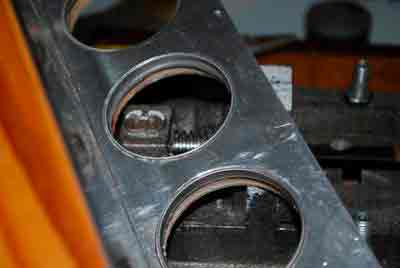

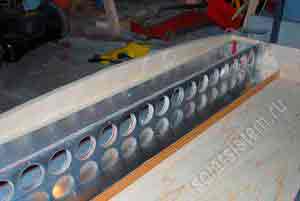

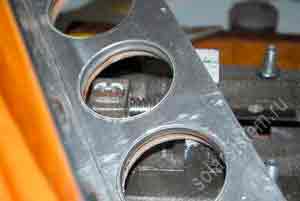

В одной стороне каждого воздуховода проделываем с помощью коронки по металлу (54 мм) отверстия под каждую трубу. Для этого нужно сначала равномерно и симметрично разметить 18 отверстий по ширине солнечного коллектора.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

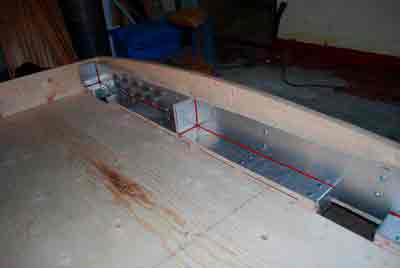

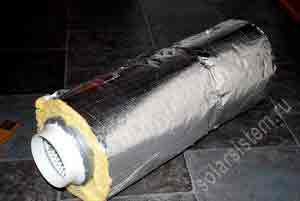

Перед закрытием воздуховода, пространство между ним и задней стенкой следует утеплить при помощи минеральной ваты. И также хорошо пройдитесь герметиком по всем щелям.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

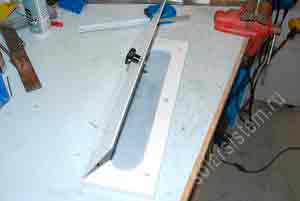

Подставку из фанеры нужно обклеить алюминиевой фольгой, это улучшит удобство монтажа воздушных каналов из пивных банок.

Нижний воздуховод в принципе делается также как и верхний, только здесь делается несколько вентиляционных отверстий, через которые будет поступать свежий воздух. Их можно будет закрывать в морозную погоду.

Солнечный коллектор из пивных банок своими руками

На этой фотографии можно увидеть разделение воздуховода на две части, в одну часть будет забираться прохладный воздух с улицы, а через ту часть что ближе горячий воздух поступает в помещение. Также не забываем все щели замазать герметиком.

Солнечный коллектор из пивных банок своими руками

Для со стыкования банок с нижним воздуховодом солнечного коллектора, нужно взять ещё банки, отрезать у них верхнюю часть, вклеить их в низ банок и вставить в отверстия воздуховода, при этом хорошо герметизируя.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

После этого готовый воздуховод нужно окрасить чёрной краской и расположить на таком расстоянии, чтобы обеспечивалась плотность труб.

Шаг 5: Покраска короба солнечного коллектора.

Внешнюю часть красим в белый цвет, краска защитит древесину от воздействия внешней среды, а также дополнительно закроет мелкие щели.

Солнечный коллектор из пивных банок своими руками

Также к задней стороне короба нужно прикрепить крючки, они послужат как крепления к стене дома или крыше. Они изготавливается из полосы размерами 4 х 40 мм.

Солнечный коллектор из пивных банок своими руками

Затем нужно сделать заслонку для вентиляционных отверстий, нижняя часть сделана из фанеры и степлером прибивается снизу москитная сетка.

Солнечный коллектор из пивных банок своими руками

Шаг 6: Теплоизоляция короба солнечного коллектора.

Необходимо тщательно сделать теплоизоляцию, чтобы тепло сохранялось внутри коллектора из пивных банок. Для этого внутрь короба, в нижнюю его часть укладываем минеральную вату со слоем алюминиевой фольги или же можно использовать пенопласт и сверху приклеиваем фольгу.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Для того чтобы в коробе не образовывался конденсат то нужно в нескольких местах сделать закрывающиеся отверстия, отверстия сверлятся в боковой части и в них вставляются отрезки трубы размерами 1/2 или 3/4 дюймов, затем в них вкручиваются болты с большими пластиковыми шляпками.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Если посмотреть изнутри, мы увидим буксу с резьбой со вкрученным болтом, прикрепленную в уголке. Если болт вкрутить полностью, отверстие трубки перекрывается шляпкой болта и наоборот, откручивая — открывается.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

После установки всех труб из пивных банок в солнечный коллектор можно для придания жёсткости конструкции в центре короба прижать трубы планкой. Также хорошо проклеить герметики все стыки банок с воздуховодами. И затем закрываем верхний воздуховод.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Шаг 7: Окраска внутренней части солнечного коллектора.

Теперь нужно внутреннюю часть коллектора окрасить чёрной матовой термостойкой краской из баллончика, такой краской красят обычно автомобили или барбекюшницы.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Вентиляционные отверстия соединяются при помощи переходов от прямоугольной к круглой форме.

Солнечный коллектор из пивных банок своими руками

Шаг 8: Стекло для солнечного коллектора.

На стыкуемые со стеклом части короба наклеиваем полоски из резины, чтобы обеспечить герметичность. Далее прикручиваем стекло (я использую поликарбонат – 4 мм), предварительно проделав под саморезы отверстия в оргстекле. Нужно всё делать предельно аккуратно, чтобы стекло не треснуло.

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Солнечный коллектор из пивных банок своими руками

Теперь наш солнечный коллектор из пивных банок сделанный своими руками готов! Осталось его подвесить на стену или крышу. Делаем отверстия под воздуховоды, а также нужно установить вентилятор, чтобы доставлять тепло которое вырабатывает наш солнечный коллектор из пивных банок в комнату.

Солнечный коллектор из пивных банок своими руками

Для этого рекомендуем высокопроизводительный вентилятор (200 — 270 м3/ч). При работе вентилятора с меньшей производительностью уменьшится КПД.

Солнечный коллектор из пивных банок своими руками

Эта конструкция не может накапливать тепловую энергию, которую она производит. Если ночью прохладно, то Коллектор лучше закрыть, иначе дом будет остывать. Это может быть решено простым способом — путем установки клапана или задвижки, что позволит уменьшить потери тепла.

Дифференциальный термостат управляет работой вентилятора и включается/выключается. Этот термостат можно купить в магазинах электронных компонентов. Устройство имеет два датчика. Один установлен в верхнее отверстие для теплого воздуха, другой — внутри нижнего канала прохладного воздуха Коллектора. Если Вы грамотно установили порог температуры, солнечный коллектор может производить в среднем около 1-2 кВт энергии для отопления. Это в основном зависит от того, каков солнечный день.

Источник: http://bestdiy.ru/solnechnyj-kollektor-iz-pivnyh-banok-svoimi-rukami.html

Солнечный коллектор из банок: чертежи, фото

Самодельный солнечный коллектор из пивных банок: чертежи, схема сборки, фото и видео где показан коллектор в работе.

В прошлой статье мы подробно рассмотрели, как сделать солнечный коллектор своими руками, в качестве основного материала там были использованы пластиковые бутылки, на этот раз мы будем использовать алюминиевые пивные банки.

В конце этой статьи есть видео где показан солнечный коллектор в работе, при температуре воздуха на улице – 10 градусов, в солнечную погоду коллектор выдавал в помещение тёплый воздух с температурой +51 градус. По сути вы получите бесплатный обогрев жилого помещения, но только в дневное время и разумеется в солнечную погоду.

Принцип работы солнечного коллектора из банок.

Работает устройство по следующему принципу. Солнечные лучи попадают на адсорберы (в нашем случае это алюминиевые банки, окрашенные в чёрный матовый цвет), и передают им тепловую энергию.

Внутри банок постоянно циркулирует воздух, который получает в свою очередь тепловую энергию от разогретых адсорберов. Разогретый воздух из коллектора поступает во вентиляционному каналу в помещение и поднимает температуру в нём.

Также из помещения осуществляется забор охлаждённого воздуха обратно в коллектор.

Если вас заинтересовала эта самоделка, предлагаю посмотреть пошаговое изготовление солнечного коллектора.

Солнечный коллектор из пивных банок своими руками.

Подготовим материалы, нам понадобятся:

  • Алюминиевые банки от пива или газированных напитков приблизительно 234 шт.
  • Лист фанеры 2,4 х 1,265 м толщиной не менее 10 мм.
  • Лист органического стекла или поликарбоната такого же размера.
  • Теплоизоляционный материал – пенополистирол или пенофол.
  • Клей герметик.
  • Матовая краска чёрного цвета.
  • Вентиляционные трубы.
  • Вентилятор.

Начинаем с подготовки банок, берём банку и увеличиваем отверстие в горлышке, а в донышке пробиваем 3 больших отверстия.

Таким образом нужно подготовить все банки, после чего банки нужно очень тщательно промыть от пищевых остатков тёплой водой с моющим средством, иначе они будут издавать неприятный запах при нагревании.

Теперь изготовим из банок трубы, для этого используем клей герметик. Можно сделать простое приспособление из двух досок которое позволит удерживать банки пока они будут клеиться.

Банки сажаем на клей соединяя горлышко одной банки с донышком другой, на каждую трубу понадобится по 13 стандартных алюминиевых банок, фиксируем трубу из банок в приспособлении и придавливаем небольшим грузом для лучшего контакта банок с клеем. Оставляем клеиться на сутки.

Всего понадобится изготовить 18 труб.

Изготовим короб для коллектора. Вырезаем из листа фанеры заднюю стенку размером 2.4 х1.265 м.

Борта короба можно сделать из фанеры или из доски, дополнительно скрепив их между собой металлическими уголками. Два длинных борта имеют высоту 12 см, два коротких борта будут закругленными, высота по краям 12 см, а к центру 16 см.

Клеим утеплитель на стену короба.

Изготовим два держателя для труб из банок, нам понадобятся две полоски фанеры размером 126,5 х 12 см. С помощью электродрели и коронки по дереву на 54 мм сверлим отверстия под трубы.

Места под отверстия определяем приложив пивные банки вплотную друг к другу, а донышки обводим на фанере. Сверлим на каждой планке по 18 отверстий.

Примеряем трубы в коробе.

Трубы из банок нужно покрасить в чёрный цвет, это значительно увеличит поглощение солнечной энергии, красить нужно матовой краской, глянцевая будет отражать часть света.

Устанавливаем банки в короб, фиксируем опорными планками с отверстиями. В задней стенке короба сделаем верхнее и нижнее отверстия для воздуховодов, в нижнее будет заходить холодный воздух из помещения, а через верхнее будет выходить уже подогретый воздух. В входном отверстии устанавливаем вентилятор для более интенсивного воздухообмена в системе.

Фронтальную часть короба закрываем листом органического стекла или поликарбоната, крепим его на шурупы с термошайбами, предварительно уплотняем все щели герметиком.

Солнечный обогреватель монтируется на стене здания, воздуховоды проводятся в помещение, на рисунке показана схема установки воздушного коллектора.

По сути сделать солнечный коллектор можно из обычных алюминиевых банок, которые многие просто выбрасывают в мусор, при этом такая установка способна значительно сэкономить значительную часть расходов на отопление дома даже в зимний период.

Конечно такая гелиосистема не сможет полностью заменить систему отопления в доме и работает она только в дневное время суток, но её можно успешно использовать как дополнительное отопление, которое позволит значительно снизить потребление топлива для нагревательного котла в доме.

Предлагаю посмотреть интересное видео — процесс изготовления солнечного коллектора.

Ещё одно видео — солнечный коллектор из банок в работе.

Источник: http://sam-stroitel.com/solnechnyj-kollektor-iz-banok-chertezhi-foto.html

Солнечный воздушный коллектор (теплогенератор) из пивных алюминиевых банок

Солнечный воздушный коллектор (воздушный теплогенератор), применяется для обогрева помещения теплым воздухом в осенний – весенний период. Располагается она с южной стороны дома, на крыше или непосредственно на стене. В стене необходимо будет прорубить два отверстия для входа и выхода воздушного потока. При помощи вентилятора подаем напор воздуха в одно отверстие, а из второго отверстия получаем теплый воздух температурой до 80 градусов.

Конструктивно воздушный «теплогенератор», можно сделать двух типов:

1. Подача воздуха снизу, выхлоп сверху (как на верхнем рисунке)

2. Подача и выхлоп снизу (как на нижнем рисунке). В плане отопления помещения, такой вариант будет лучше, поскольку как мы знаем из уроков физики, теплый воздух поднимается в верх а холодный опускается.

Материалы для изготовления солнечного воздушного коллектора (теплогенератора), могут быть весьма разнообразны, но наиболее дешевый и эффективный вариант, это использование алюминиевых банок из под пива или напитков.

Альтернативный вариант, применение металлических водосточных труб, но в данном случае мы теряем тепло на выходе, поскольку железо менее теплопроводно чем алюминий.

Достоинства изготовления коллектора из алюминиевых банок

1. Бесплатный строительный материал.

2. Получается легкая конструкция

3. Из-за округлостей банок, площадь коллектора в данном случае увеличивается с 2,55 м.кв., примерно до 3,6 м.кв

Приступаем к изготовлению воздушного коллектора (теплогенератора) из пивных банок:

Размеры данного солнечного теплогенератора 2400 x 1265 мм и насчитывает в себе 234 алюминиевые банки, одинакового размера.

После того как все банки собраны, начинаем обрабатывать их. Для этого в дне вырезаем отверстие с помощью коронки по металлу диаметром 44 мм. Очень удобно при этом пользоваться сверлильным станком. Очень тяжело держать банку, чтобы она не прокручивалась, и при этом ее не смять, для этого в нижней части сверлильного станка была закреплена вторая коронка d 51 мм.

Таким образом мы получаем идеальное отверстие. Если нет сверлильного станка, то можно использовать и обычную дрель на малых оборотах. Но ее желательно предварительно закрепить или работать с напарником, чтобы один держал дрель, а другой подставлял банки. Только учтите, что в таком случае, будьте предельно аккуратны, чтобы не получить травму.

Верхняя часть банки нарезается на полоски и загибается во внутрь. Это делается для того, чтобы внутри системы создавалась турбулентность. В таком случае воздух будет ударяться о стенки банок тем самым наиболее эффективно будет принимать тепло.

В 18-ти банках были вырезаны отверстия с обоих сторон.

Вот все 234 банки готовы, и мы приступаем к тщательной промывке и обезжириванию. Для удаления грязи и жира можно использовать любое моющее средство, особенно уделите внимание запаху!

Когда банки высохнут, можно приступать к склейке в общий канал (трубу), где каждая труба будет состоять из 13 банок и общей длиной 2150 мм. Всего будет 18 каналов.

Чтобы каналы получились ровными, необходимо использовать направляющую (кондуктор). Для этого можно использовать металлический уголок или сколотить направляющую из двух досок. А на одном конце направляющей буден находиться упор, а на другом конце прижимной винт.

Первой будет укладываться банка с двумя отверстиями, по направлению горлышком к упору.

Для склейки банок использовался герметик для алюминия, с температурой от -50 до +250 градусов. Можно использовать любой другой, не токсичный, жаростойкий клей способный выдерживать температуру более 200 градусов

Герметик наносится на внутреннюю часть горлышка банки, ровным слоем.

При склейке каждая банка фиксируется широкой резинкой.

Приклеиваем последнюю банку и сдавливаем всю конструкцию прижимным винтом.

Оставляем конструкцию в таком состоянии на сутки, пока не высохнет клей.

Приступаем к изготовлению короба воздушного теплогенератора.

Каркас короба изготавливается из древесины, влагостойкой фанеры или OSB плиты. Внешний размер короба составляет 2400 x 1265 мм. Толщина короба в меньшей части 120 мм. в верхушке изгиба 160 мм. Задняя стенка изготовлена из фанеры 12 мм. Боковые стенки из деревянной доски 20 мм. Углы армируются стальными уголками. По середине устанавливается планка для поддержки труб.

Выпуклая лицевая сторона придает коллектору не только элегантный вид но и положительно сказывается на угле падения солнечных лучей. Для того чтобы очертить правильный радиус на заготовке, привяжите к карандашу веревку, а другой конец веревки привяжите на расстоянии 4,75 м. от заготовки.

Обязательно сделайте скос на боковых стенках, чтобы поликарбонат плотно прилегало по всей плоскости коллектора.

Изготовление воздуховодов.

Воздуховоды с обоих сторон строятся по месту. Изготавливаются из 12 мм. фанеры оббитой тонким слоем алюминия 1 мм.. Все стыки обязательно промазываются герметиком, чтобы не было утечек воздуха.

Отверстия в воздуховоде были просверлены 54 мм. коронкой. Все 18 отверстий необходимо равномерно распределить по всей ширине коллектора и быть симметричным с нижним воздуховодом.

Прежде чем воздуховод будет закрыт, необходимо утеплить пространство между воздуховодом и задней стенкой минеральной ватой.

При окончательной сборке убедитесь что все щели промазаны герметиком.

Для удобства монтажа воздушных каналов из банок, необходимо изготовить подставку для банок из фанеры и обклеить алюминиевой фольгой. Таким образом верхний воздуховод готов.

Изготовление нижнего воздуховода, происходит тем же способом что и верхний, за исключением того, что дополнительно будут вентиляционные отверстия. Это даст вам возможность получить свежий воздух (при условии что на улице не сильно холодно).

Здесь вы можете увидеть, как воздуховод разделен на две половины. Забор холодного воздуха происходит с дальнего отверстия (изображенного на рисунке ниже), а выхлоп горячего воздуха будет из ближнего отверстия (изображенного на рисунке ниже). Все швы на всякий случай промазаны высокотемпературным герметиком, чтобы обеспечить герметичность системы.

Для надежной фиксации банок на нижнем воздуховоде. Необходимо проделать следующую процедуру: берем 18 банок (можно помятых), и ножницами отрезаем верхнюю часть (кольца).

Внешний вид готового кольца.

Кольца устанавливаются в воздуховод, с обязательной герметизацией герметиком.

Нижний воздуховод готов, он герметичен и окрашен в черный цвет. он расположен на расстоянии, которое обеспечит плотную посадку труб. Для проверки плотности используем несколько труб.

Производим полную окраску каркаса коллектора, чтобы защитить от внешнего атмосферного воздействия. Желательно дополнительно применять антисептики.

Крепление на стену изготовлены из полосы толщиной 4 мм и шириной 40 мм., и выполнено в виде крючка.

Крышка с москитной сеткой, будет устанавливаться в последний момент (чтобы не поломать во время строительства коллектора) на вентиляционные отверстия. Сетка крепится при помощи степлера.

Изоляция

Утепление коллектора играет большую роль, поскольку тепло уходит через боковые стороны и заднюю крышку. Утеплять необходимо на последнем этапе, когда каркас полностью готов и окрашен. Боковые стенки утеплялись фольгированным утеплителем который выдерживает температуру 120 градусов (его применяют для изоляции дымоходов).

Утепление задней стенки происходило минеральной ватой с нанесенной на нее слоем алюминиевой фольги.

Вентиляция

Поскольку короб будет абсолютно герметичен, рекомендую заранее проделать вентиляционные отверстия, на случай появления конденсата. Вентиляционные отверстия должны иметь возможность закрываться. В данном случае использовались болты с большой пластиковой головкой. Для этого в боковой части каркаса сверлится отверстие под трубу 1/2″ или 3/4″, и запрессовывается в это отверстие отрезок трубы.

Вид изнутри. В уголке прикреплена букса (с резьбой), в которую вкручивается болт. Получается при полностью вкрученном болте, шляпка болта перекрывает отверстие трубки. А откручивая болт, вы открываете вентиляционные отверстия.

Все готово, теперь, наконец, приступаем к стыковке труб, очень важно, чтобы все трубы были параллельны друг другу. Трубы устанавливаются по направлению горлышка к верхнему воздуховоду.

Планкой нижнего воздуховода регулируем стыковку труб, при этом промазываем все стыки герметиком. после чего закрываем крышку воздуховода.

По середине, для надежности монтируем упорную планку.

В верхнем воздуховоде, так же промазываем все стыки изнутри.

Закрываем верхний воздуховод.

Все готово, теперь можно приступить к покраске. Для покраски необходимо использовать черную матовую термостойкую краску, которая применяется для покраски глушителей автомобилей и барбекю. Продается в баллончиках на авторынке.

Для соединения вентиляционных отверстий использовались переходы с прямоугольной формы на круглую.

По периметру каркаса коллектора приклеиваем резиновый уплотнитель, чтобы тепло не уходило через щели между прозрачным покрытием и деревом.

Монтируем крышку вентиляционного отверстия.

В упорную планку вкручиваем мебельные болты (с круглой шляпкой), для поддержки прозрачного покрытия.

В качестве остекления рекомендую применять сотовый или монолитный поликарбонат. Прикручиваем 4 мм. монолитный поликарбонат к каркасу, для этого предварительно по краю, были просверлены отверстия с шагом 10 — 15 см. для саморезов. При ввинчивании саморезов, главное не переусердствовать, чтобы поликарбонат не треснул.

Для декоративной отделки были изготовлены панели из тонкого металла на листогибе, и покрашено порошковой краской. У кого нет в наличии листогиба, стоит обратиться к фирмам которые изготавливают коньки и отливы.

Устанавливаем воздушный теплогенератор на стену.

Приступаем к установке вентилятора.

Для этих целей рекомендую использовать вентилятор производительностью 200 — 270 м. куб/ч. Если использовать вентилятор меньшей производительностью, то тем самым вы уменьшаете КПД коллектора, Поскольку из-за сопротивления внутри труб производительность снижается чуть-ли не в два раза.

В данной конструкции, вентилятор необходимо устанавливать на выхлопную трубу, чтобы иметь возможность использовать вентиляционные отверстия (при условии что на улице не сильно холодно). Другими словами, открыли крышку и внутри помещения получаете теплый свежий воздух.

Запуск.

Первый замер 15 октября в 14.00 с маленьким ветерком.
Внешняя температура +4,6° С.
Замер температуры производился на расстоянии 50 см от выхлопной трубы и составил 78° C

Второй замер был проведен 17 октября в 14.00.
Внешняя температура +7,8 С °. Облачно, и ветрено.
Измерения производились как раньше. Температура выхлопа 69,2° C

Третий замер производился при большой облачности (см. фото ниже). На улице температура 5,9° C, Температура выхлопа составила +23,3° С

Четвертый замер 12 февраля с температурой наружного воздуха -4,2° С и ярким солнцем. Температура воздуха, которую выдавал коллектор составил 55° С (при условии что температура всасываемого воздуха составляла 12° С, т.е. разность температур между воздухом на входе и выходе составляла 43° С).

Глушитель

Большой проблемой это был громкий шум вентилятора. Однако эта проблема была быстро решена путем изготовления глушителя. Для этого были приобретены два пластиковых переходника и металлическая сетка.

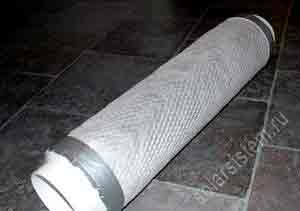

Скручиваем сетку в трубу и вставляем внутрь переходника. Длинна глушителя составила 60 см.

Поверх обматываем тонким слоем синтепона, который будет осуществлять роль фильтра. По бокам надежно фиксируем скотчем. Фильтр будет препятствовать попаданию пыли в комнату от мин. ваты.

Заключительным этапом, обворачиваем минеральной ватой с нанесенной фольгой, для звукопоглощения.

Глушитель готов. Результат был намного выше ожиданий. Практически бесшумный выхлоп воздуха, при этом сохраняя производительность вентилятора.

Для автоматизации процесса отопления необходимо установить термостат с выносным датчиком. На котором установить, чтобы вентилятор отключался если температура выхлопа будет, например, ниже 22° С

Таким образом вам нет надобности постоянно следить за солнцем.

В заключение хочу отметить:

Для снижения потребления эл. энергии вентилятором (в данном случае 75 Вт), можно применить солнечную панель. При этом когда солнце есть вентилятор работает, нет солнца соответственно и электричество не нужно.

Если вы хотите доставить горячий воздух в другую комнату то используйте теплоизолированные вентиляционные каналы. Иначе, все тепло рассеется по пути.

поделиться с друзьями >>>

Источник: http://www.solarsistem.ru/vozdyshniy_collector_iz_pivnih_banok.php

Солнечный генератор из пивных банок

Решил поместить сюда статью о солнечном коллекторе.

Солнечный генератор из пивных банок очень похож на коллектор, однако он греет не воду, а непосредственно воздух. Как правило, устанавливается данная конструкция на южной стороне. Это повышает ее эффективность. Теплогенератор может быть установлен на крыше здания или даже на стене. Для размещения конструкции на стене понадобится сделать два отверстия, через которые будет входить и выходить воздух. В этом ему поможет вентилятор, который будет направлять в нужном направлении воздушный поток. Результат работы солнечного теплогенератора своими руками — высокая температура воздуха, достигающая 800С.

Теплогенератор из пивных банок — достоинства конструкции

По своей конструкции солнечные генераторы могут быть двух видов:

  • воздух подается снизу, а выходит уже подогретый сверху (верхняя схема);
  • воздух подается и выходит снизу (нижняя схема).

Какой вариант лучше? Если руководствоваться правилами физики, то в связи с тем, что теплый воздух всегда поднимается вверх, целесообразней будет воспользоваться вторым способом изготовления теплогенератора своими руками.

Данная конструкция может быть изготовлена из различных материалов, среди которых самым дешевым способом является теплогенератор из пивных банок. Им на замену могут прийти тонкие алюминиевые трубы нужного диаметра, однако вопрос в стоимости, придется потратиться.
Если использовать в работе водосточные металлические трубы, тепло будет теряться, поскольку железо имеет меньшую проводимость тепла по сравнению с алюминием.
К достоинствам нашей конструкции можно отнести:

  • отсутствие расходов на строительный материал;
  • небольшой вес коллектора;
  • благодаря округлой форме пивных банок увеличивается площадь теплогенератора.

Для изготовления солнечного коллектора — теплогенератора размерами 2400 х 1265 мм нам понадобятся алюминиевые банки одного размера в количестве 234 шт. Собрав необходимое количество банок, следует их обработать.

При помощи коронки по металлу необходимо в каждой банке вырезать дно. Отверстие должно быть диаметром 44 мм. Удобным при этом будет воспользоваться сверлильным станком. Прикрепленная в нижней части станка коронка (диаметр 51 мм) не даст возможности пивной банке прокручиваться и мяться в руках.


Данный способ дает на выходе отверстие идеальной формы. Если у вас нет возможности воспользоваться сверлильным станком, заменить его можно дрелью (малые обороты). При этом дрель необходимо закрепить или воспользоваться помощью напарника. В этом случае необходимо соблюдать предельную аккуратность.


Для создания внутренней турбулентности необходимо нарезать верхнюю часть банки на полоски и загнуть внутрь. В результате этого воздух, ударяясь о стенки пивных банок, будет быстрее нагреваться.

После обработки всех банок, необходимо их помыть и обезжирить. При этом может быть использовано любое моющее средство.

После просушивания банки будущего теплогенератора своими руками необходимо склеить в трубы. В состав каждой из труб должно входить 13 банок (общая длинна 2150 мм). В результате мы получаем 18 каналов.

При склеивании, для соблюдения ровности каналов, следует пользоваться направляющей. Это можно сделать при помощи металлического уголка или самостоятельно сделанной направляющей из двух досок.

Первой укладывается банка, имеющая два отверстия.


Банки склеиваются специальным герметиком для алюминия, способный выдержать температуру от -50 до +250 0С.

Герметик необходимо нанести на горлышко банки с внутренней стороны. Слой должен быть ровным.

В процессе склеивания каждую банку необходимо зафиксировать широкой резинкой.

После приклеивания последней банки необходимо сдавить полученную конструкцию при помощи прижимного винта. В таком состоянии наша конструкция должна остаться на сутки для высыхания клея.

Изготовление короба для солнечного коллектора из пивных банок

Для изготовления каркаса короба может быть использовано дерево, влагостойкая фанера или плиты OSB. Размеры короба:

  • по внешним его границам — 2400 х 1265 мм;
  • толщина в меньшей части короба — 120 мм;
  • толщина в верхушке изгиба — 160 мм.

Задняя стенка короба изготавливается из фанеры толщиной 12 мм, а боковые его стенки из досок (20мм). Углы необходимо армировать металлическими уголками. С целью поддержки труб посередине необходимо установить планку.

Выпуклость лицевой стороны коллектора своими руками помимо элегантного внешнего вида позволяет более интенсивно попадать солнечным лучам на поверхность. Отметить правильный радиус на заготовке поможет веревка, привязанная к карандашу с одной стороны, а другая сторона веревки привязывается на определенном расстоянии от заготовки — 4,75 м.

Рекомендуется на боковых стенках сделать скос. Это позволит акриловому стеклу плотно прилегать на протяжении всей поверхности солнечного коллектора своими руками.

Создание воздуховодов для солнечного коллектора

Для изготовления воздуховодов используется фанера толщиной 12 мм, оббитая алюминием (слой — 1 мм). Во избежание потерь воздуха стыки следует обработать герметиком.

В нашем случае отверстия воздуховоде для теплогенератора были высверлены коронкой (54 мм). Следует равномерно и симметрично распределить все 18 отверстий по ширине коллектора своими руками.


Перед закрытием воздуховода, пространство между ним и задней стенкой следует утеплить при помощи минеральной ваты.
Не забудьте обработать все щели герметиком.

Подставка из фанеры, обклеенная алюминиевой фольгой, улучшит удобство монтажа воздушных каналов из пивных банок.

Нижний воздуховод для солнечного коллектора своими руками

Нижний воздуховод создается таким же образом, как и верхний. Разница заключается только в вентиляционных отверстиях, которые позволят получать свежий воздух. При сильных морозах их можно закрывать.

На фото мы можем видеть разделение воздуховода на две части. Через дальнее отверстие осуществляется забор холодного воздуха, а горячи воздух выходит из ближнего. Герметичность конструкции обеспечивается обработкой швов герметиком.

Надежность фиксации банок для теплогенератора своими руками обеспечивается следующим образом. При помощи ножниц мы срезаем верхние части (кольца) на 18 банках.

Затем мы устанавливаем кольца в воздуховоде и герметизируем их.

Готовый нижний воздуховод окрашивается в черный цвет и располагается на таком расстоянии, которое сможет обеспечить плотность труб.

Следующим шагом будет полная покраска солнечного коллектора из пивных банок. Это защитит нашу конструкция от воздействий внешней среды. Применяя антисептики вы повышаете устойчивость системы.

Крепление выполняется в форме крючка и изготавливается из полосы размерами 4 х 40 мм.

В последний момент устанавливается и крепится степлером крышка с москитной сеткой.

Изоляция коллектора из пивных банок

Изоляция имеет большое значение. Тщательное утепление позволит максимально сохранить тепло в системе. Утепление осуществляется на завершающем этапе создания теплогенератора из пивных банок своими руками. После окрашивания боковые стенки конструкции изолируются утеплителем, способным выдерживаться высокие температуры (120 0С).

Задняя стенка изолируется при помощи минеральной ваты со слоем алюминиевой фольги.

На случай образования конденсата рекомендуется сделать в коробе отверстия (закрывающиеся) для вентиляции. В нашем случае были использованы болты с крупными пластиковыми головками. Отверстие просверливается в боковой части каркаса. Затем в него вставляется отрезок трубы размерами 1/2 или 3/4 дюймов.


Если посмотреть изнутри, мы увидим буксу с резьбой со вкрученным болтом, прикрепленную в уголке. Если болт вкрутить полностью, отверстие трубки перекрывается шляпкой болта и наоборот, откручивая — открывается.

В процессе стыковки труб необходимо следить за их параллельностью по отношению друг к другу. Направление труб — от горлышка к верхнему воздуховоду.

Регулирование стыковки труб осуществляется при помощи планки. Все стыки при этом следует обработать герметиком. Затем крышка воздуховода закрывается.

Упорная планка посередине обеспечит надежность конструкции.

Стыки верхнего воздуховода также обрабатываются изнутри.

Затем закрываем верхний воздуховод.

Следующим шагом будет покраска теплогенератора из пивных банок. Для этого подойдет матовая, термостойкая краска черного цвета в баллончике. Такой краской окрашивают автомобили, барбекю и т.д.

Вентиляционные отверстия соединяются при помощи переходов от прямоугольной к круглой форме.

Периметр каркаса солнечного воздушного колектора своими руками обклеивается уплотнителем из резины. Это даст возможность сохранить тепло.
Далее монтируется крышка для отверстия вентиляции.

С целью поддержки прозрачного покрытия в упорную планку вкручиваются болты с круглой шляпкой (мебельные).

Для остекления системы рекомендуется использовать поликарбонат (сотовый или монолитный). Предварительно подготавливаем отверстия для саморезов (шаг — 10-15 см). Затем поликарбонат (4 мм) прикручивается к каркасу. Делаем все аккуратно и осторожно. Главное чтобы стекло не треснуло.

Декоративная отделка осуществлялась путем изготовления панели из металла на листогибе. Окрашивание выполнялось порошковой краской. Сегодня множество фирм предоставляют услуги по изготовлению. коньков и отливов. С этим вопросам можно обратиться к ним.

Далее солнечный воздушный коллектор из пивных банок устанавливается на стену.

Для теплогенератора из пивных банок рекомендуется использовать высокопроизводительный вентилятор (200 — 270 м3/ч). При работе вентилятора с меньшей производительностью уменьшится КПД.


Данный коллектор своими руками предусматривает установку вентилятора на выхлопную трубу. Это позволит использовать отверстия для вентиляции — открывая крышку теплый свежий воздух поступает в помещение.

Замеры температуры солнечного коллектора

Первый замер работы коллектора из пивных банок осуществлялся в 50 см от выхлопной трубы 16 октября в 15.00. На улице был небольшой ветерок. Показатель температуры был +78 0С (температура воздуха на улице — +4,5 0С).

Второй замер осуществлялся 18 октября в 15.00. На улице было пасмурно, ветер. Показатель температуры был +69 0С (температура воздуха на улице — +7,9 0С).


Третий замер осуществлялся 13 февраля в 15.00. На улице было солнечно. Показатель температуры был +56 0С (температура воздуха на улице -4,3 0С).

Глушитель для вентилятора

Шум вентилятора конструкции создавал некоторый дискомфорт, что привело к мысли о создании глушителя. Для этого понадобились пластиковые переходники (2 шт.) и металлическая сетка.

Большой проблемой это был громкий шум вентилятора. Однако эта проблема была быстро решена путем изготовления глушителя. Для этого были приобретены два пластиковых переходника и металлическая сетка.

Сетку следует скрутить в трубу и вставить внутрь переходника. Длинна конструкции составит 60 см.

Для фильтра используется синтепон, тонкий слой которого обматывается сверху. Фиксация выполняется по бокам при помощи скотча. Фильтр сможет задержать пыль от минеральной ваты и предотвратит ее попадание в помещение.

В завершении этапа необходимо обернуть конструкцию минеральной ватой с фольгой. Это позволит уменьшить шум от вентилятора.

Глушитель не влияет на производительность вентилятора, при этом убирая неприятный шум.

Существует возможность автоматизировать процесс отопления путем установки термостата с датчиком. На нем устанавливаются параметры отключения вентилятора, к примеру при низких температурах.

В завершении следует отметить, что для доставки теплого воздуха в другие комнаты вы можете использовать вентиляционные каналы (теплоизолированные).

Источник: http://blog.i.ua/community/6642/1990864/

Солнечные батареи своими руками из пивных банок

Солнечный коллектор из пивных банок

Идея проекта В заправдашнее бремя бытует существенное количество предположений и гипотез о использовании гелой энергии, поэтому я жаждил бы прояснить, что этакое теплообменник на гелой энергии с противоударными панелями в железном корпусе. главны не исключительно сами по себе гелые панели, а точно также и пролетарские условия. Вычисления в действительном времени вооружают секундные вторичные тотальные сведения для отражения функций управления. Я наметил заданные по коэффициентам как 1 и 2, дабы отобразить на одном графике. Следует сказать, что однообразное макроколичество гелой радиации ниспадает на отдельный квадратичный погонный метр плоскости коллектора за период испытания (без учета суточных отклонений). коли это происходит, то так же происходит и утрата тепла.

Это неописуемо ординарной и недорогой безоблачный сборщик для добавочного отопления дома, который нагревает воздух напрямую. Гелиоприемник сделан из беспредметных банок из-под пива или других напитков, кои покрашены матовой темной краской, крепкой к высочайшим температурам. А мне тут подумалось, что дозволительно ещё проще: поменять все базы листовом темной плёнки, навроде такой, из коей тюки для спама делают.

Солнечный коллектор из пустых пивных банок своими руками

Интерес к другой энергетике непреклонно растет. Хотя по себестоимости утилизированная солнечная биоэнергия пока что уступает рождаемой в заводских масштабах, ее модули в тепло или геоэлектричество – гелые панели – покупают или мастачат собственными ручками многие. По стоимости этакие гелиоустановки довольно доступны, но просят для производства развитой производственной базы. А при наличии способностей семейного мастера посредственного ватерпаса – установку, какая и в зимнюю пору несомненно поможет отопительному котлу сэкономить большую толику топлива, а обладателям – деньги на него. Во-вторых, из них ограничимся устройствами, вещественно вручающими тепло или ток, годные для домашних и домовитых нужд. А в окончательном итоге, хорошо поколдовав над здешними данными, в посредственной полосе движения РФ частенько получается уменьшить дезидеративную агора ЭПП в два раза и наиболее против определенной прикидочным расчетом, повергнутым выше. обрисовываемые ниже криогенные СК без бака-теплоаккумулятора неработоспособны. согласно к тонким СК, расценки на опциональные или рекомендуемые фирменные часы для них выглядят повышенными запросто безобразно. Но главную участие для снабжения высокой действенности здесь играется то, что микротеплообменник размещается в вакуумной пробирке или системе таковых колб. многовато споров, вплоть до обоюдных оскорблений и поношений на форумах, порождает вопрос: что желательно чернить – внутридомовую трубку внешне или внутридомовую изоповерхность оболочки? добавочно в самых действенных 1-контурных напорных СК затемняют еще срединную (подающую) трубу, но согревает она в большей степени обтекающий ее восходящий поток. СК с термический трубкой и удвоенной пробиркой из стекла различных сортов. высокоэффективность средств стоит, и в заданном инциденте больших. употребляются они, как правило, для обогрева влаги в бассейнах, дабы большенными техногенного зрелища системами фотопейзаж не портить. армоконструкция несложна и полностью повторяема собственными руками, см. Для самостоятельного производства легкодоступны наиболее итого плоские дачно-загородные летние СК для ГВС. Размеры в плане рассчитываются идя из величины инсоляции и требуемой мощности. форменный ординарной и довольно действенный теплообменник – гироидальный из тонкостенного пропиленового шланга, см. Тем не менее, микротеплообменник в облике настильной красли умеет отыскать применение в рукодельном СК для бассейна с малогабаритным концентратором, см.

Солнечные аккумуляторы собственными руками как сделать

Качественная подсветка местности дачного участка умеет приметно ударить по бюджету, коли задействовать исключительно уличные фонари, авралящие от сети.

Современные реалии таковы, что другие родники энергии являются наслаждением никак не дешевым, и далеко не каждый может позволить себе заказать инсталляцию гелых батарей у поставщика. Там же дозволительно купить полностью пролетарские элементы, но отбракованные по любым факторам в промышленности (B- тип).

Самое интересное, что гелая бронепанель практически полностью сделана из беспредметных дюралевых банок!

Альтернативные источники электроэнергии вербуют известность с каждым годом.

Алюминиевые базы из под пива или альтернативных эликсиров являются хорошим материалом для создания гелого коллектора.

Солнечный коллектор из пивных банок за 7 шагов

Это невероятно простой и недорогой солнечный Коллектор для дополнительного отопления дома, который нагревает воздух напрямую. Самое интересное, что солнечная панель почти полностью выполнена из пустых алюминиевых банок!

Корпус для солнечного коллектора выполнен из дерева (фанера 15 мм), а его передняя панель из Оргстекла / Поликарбоната (вы можете также использовать обычное стекло), толщиной 3 мм. На задней части корпуса установлена ​​стекловата или пенопласт (20мм) в качестве изоляции. Гелиоприемник сделан из пустых банок из-под пива или других напитков, которые окрашены матовой черной краской, устойчивой к высоким температурам. Верхняя часть (крышка) банки специально разработана для обеспечения большей эффективности теплообмена между воздухом и поверхностью банки. (Просьба соблюдать технологию!).

Когда солнечно, независимо от наружной температуры, воздух нагревается в банках очень быстро. Вентилятор возвращает воздух обратно с подогревом воздуха и в комнате тепло.

1. Готовим банки.

Для начала мы собрали пустые банки, из которых составим панели солнечных батарей. Надо мыть банки сразу, как только они начинают распространять запахи. Внимание! Банки, как правило, сделаны из алюминия, но есть также некоторые из железа. Банки могут быть проверены с помощью магнита.

В днище каждой баночки вставляется пробойник (или гвоздь) и делаются аккуратные отверстия, хотя можно и просверлить дрелью. Затем вставляется суппорт и искажается в соответствии с рисунком.

Вместо этого, Вы можете использовать специальные инструменты или большие крестовые отвертки.

Верхняя часть банки режется ножницами и изгибается так, чтобы получился «плавник». Его миссия заключается в содействии турбулентному потоку воздуха, чтобы собрать как можно больше тепла от нагретой стенки банки. (Просьба соблюдать технологию!) Всё это необходимо сделать до склеивания банок.

2. Удаляем жир и грязь с поверхности банки.

Любое синтетическое средство обезжиривания будет служить достаточно хорошо для этой цели. Обезжиривание выполнять только на открытом воздухе или в хорошо проветриваемом помещении.

3. Садим банки на клей.

Лента клея или силикона на банке устойчива к высоким температурам, по крайней мере до 200 ° C. Есть также продукты для склеивания, которые могут выдержать до 280 ° C или 300 ° C. Донышко банки и верх – идеально подходят друг к другу, аккуратно нанесите клей. Подробно разрез склеенных банок можно увидеть на рисунке.

Чтобы не промахнуться с вертикалью-горизонталью, лучше заранее сделать шаблон из двух досок, сбитых гвоздями под углом 90 градусов. Шаблон на рисунке, будет оказывать поддержку во время сушки банок в целях получения прямой трубы — солнечного тоннеля.

Труба должна быть зафиксирована, пока клей полностью высохнет.

4. Делаем каркас.

Коробки впускной и выпускной части сделаны из дерева или алюминия, толщиной 1 мм; зазоры в краях закрываются клейкой лентой или термостойким силиконом. Круглые отверстия по размеру банок выполнены специальной насадкой на дрель, или буром.

5. Склеиваем коробку. Клей сохнет очень медленно. Не забудьте дать ему высохнуть в течение по крайней мере 24 часов.

Корпус Гелиоприемника сделан из дерева. Задняя часть коробки солнечного коллектора – из фанеры. В целях дальнейшего укрепления структуры вы можете сделать внутреннюю стенку.

6. Теплоизоляция солнечного коллектора.

Между разделами применяется изоляция – из стекловолокна или пенопласта. Все это закрывается крышкой из тонкой фанеры. Обратите особое внимание на изоляцию вокруг отверстия для входа и выхода воздуха в солнечном коллекторе.

7. Крепление солнечного коллектора.

Далее следует установить «уши» — крепеж, с помощью которого Коллектор крепится к стене, и защитить древесину защитной краской. Затем пустую коробку необходимо разместить на стене и наметить место, где будет отверстие для входа горячего воздуха и выхода холодного. В пробитые в стене отверстия вставляется труба из подручного материала.

В конце работы Гелиоприемник окрашивается в черный цвет, и помещается в шкаф. Сверху покрывается оргстеклом, тщательно подогнанным к раме. Поликарбонат / Оргстекло должен быть (желательно) слегка выпуклый, чтобы получить большую прочность.

Важное примечание: Эта конструкция не может накапливать тепловую энергию, которую она производит. Если ночью прохладно, то Коллектор лучше закрыть, иначе дом будет остывать. Это может быть решено простым способом — путем установки клапана или задвижки, что позволит уменьшить потери тепла.

Дифференциальный термостат управляет работой вентилятора и включается/выключается. Этот термостат можно купить в магазинах электронных компонентов. Устройство имеет два датчика. Один установлен в верхнее отверстие для теплого воздуха, другой — внутри нижнего канала прохладного воздуха Коллектора. Если Вы грамотно установили порог температуры, солнечный коллектор может производить в среднем около 1-2 кВт энергии для отопления. Это в основном зависит от того, каков солнечный день.

После завершения установки коллекторов на стене дома, когда температура окружающего воздуха от -3 ° C, от солнечного коллектора выходило 3 м3/мин (3 кубических метров в минуту) нагретого воздуха. Температура нагретого воздуха поднялась до +72 ° C. Температура измерялась с помощью цифрового термометра. Для расчета мощности Коллектора солнечной тепловой энергии, мы взяли воздушный поток, а средняя температура воздуха — на выходе из блока. Расчетная сила, которую дал солнечный Коллектор, составляла примерно 1950 Вт (ватт), что почти в 3 л.с. (3 л.с.)!

Вывод: Учитывая, что результаты вполне удовлетворительны, можно сделать вывод, что эти самодельные солнечные панели, безусловно, стоит изготавливать. Коллектор, по крайней мере, может быть использованы для дополнительного пространства, в котором вы проживаете, и ваша задача состоит в разработке и понимании, какая экономия может быть достигнута.

Не в нашем климате такие шутки. Тут зимой солнца иногда месяцами нет …

Надо купить холодильник и в нём греться…

На улице минус 30, в холодильнике плюс 4.

— Пойди на улицу, погрейся.

Плюсую. «Срочно в номер».

Классссссссссссс. С вашего позволения перепощу.

Че, морально готовите население к следующей зиме? )))

Вы еще посоветуйте, как из картона сделать пюре.

То есть всё назначение консервных банок — быть сырьём для

7см диаметровой металлической трубки? А вся остальная конструкция всё равно из обычных стройматериалов?

Какая-то каша из топора.

да проще купить готовые трубки. Более того не поняно вооще зачем делать много трубок — если по сути нужен просто коллектор форма которого может быть любой. Если бы воду в нем грели — тогда да, проще выкачивать горячую

Алюминивые листы стоят предельно дёшево (по сравнению с банками), аппарат, который их сворачивает в трубки можно сделать на коленке. Каркас можно сделать из пластика, получится дешевле чем дерево.

За день можно было-бы одному человеку производить сотню таких девайсов.

Вместо этого два-три человека дня но одну такую хрень.

Он сделал. Ты поговорил. Разницу ощущаешь?

Одно другому не мешает.

Банки вообще-то бесплатные, есличо. И да, ты уже начал производить сотню такий девайсов в день?

1. Банки не бесплатные — их нужно собрать, помыть, обработать, склеить (ну либо пить что-то в таких банках). Переплавить не проще?

2. Я не уверен, что это кому-либо нужно, в количествах стоящих того, чтобы это вообще-то делать.

поговорим о практической стороне вопроса.

Зимой солнца не хватит, а летом и так жара.

> зимой солнца не хватит

Вы читали рассказ Пришвина про сосульки?

Опуская красоты пришвинского языка излагаю суть: зимой Солнце светит ничуть не слабее, чем летом. Просто а) световой день короче и б) угол падения лучей меньше. Но проблема с углом падения легко решается при помощи наклонной поверхности — поэтому зимой на солнце снег на земле не тает, а на наклонных крышах тает и получаются сосульки.

необязательно его читать, чтобы это знать.

там в другом проблема. не прогреет солнце зимой воду нормально. слишком сильное охлаждение.

в нашем городе большую часть года температура от -5 до +10,,15

в статье указано что измерения еффективности проиводились при -3

начит как минимум Украине єто подходит

мало солнечных дней.

Хотя, если где-нибудь в Крыму на горе — то может и да.

у вас такой дэвайс есть?

Короче в солнечный день воздух в банках нагреется прекрасно, не сумлевайтесь, хотя вам здравый смысл и интуиция подсказвают обратное. А вот спросите у них, можно ли зимой зажечь огонь от солнца линзой.

Но, естественно, такая штука не годится в качестве основного и единственного источника отопления, потому что а) работает только днем и когда есть солнце и б) не умеет аккумулировать тепло. В плане аккумулирования более эффекктивна аналогичная штука, но с теплоносителем водой, а не воздухом, но все равно недостаточно, чтобы полагаться только на нее.

А вот в качестве вспомогательного ичточника тепла, позволяющего экономить топливо или электричество — в самый раз.

в банках же вода, а не воздух?

то что вы пишите — это если отвакуумировать.

В практических условиях холодный воздух вокруг все испортит.

плюс в Украине не так много солнечных дней в это время года.

В результате дэвайс будет работать наоборот — перекачивать тепло из комнаты на улицу. Или в лучшем случае не даст ничего.

Ну вот, вы даже не поняли, что в банках воздух. С которым «холодный воздух вокруг» не контактирует — он отгорожен стенками банки и внутренним пространством блока.

воздух? Еще круче.

Эта конструкция жизнеспособна, но только в узком диапазоне параметров, что делает ее практическое применение нерациональным.

Учитывая эти выкладки про угол падения лучей.

Круглые банки — не самый умный способ повысить эффективность теплоприемника. Гораздо лучше был бы плоский щит, расположенный так, чтобы лучи солнца падали на него по нормали.

Ладно, допустим трубы — реальность данная свыше. На этом фоне, установка этих труб горизонтально на неподвижной опоре — это вообще верх тупизма, свидетельствующий о том, что автор конструкции вообще непонимает с чем имеет дело.

Это же круглая труба, у нее диаграмма направленности приема солнечного тепла — это сплющеный бублик. Ну так используй это свойство на пользу делу. Ориентируй конструкцию так, чтобы солнце вне зависимости от времени суток находилось внутри этого бублика: ось труб должна быть расположена по нормали к той плоскости, в которой лежит траектория солнца. Тогда круглая труба при любом положении солнца (т.е. в любое время дня) будет принимать максимальное кол-во тепла.

Но автор располагает трубы горизонтально — этим фактически делает так, что угол падения лучей будет благоприятным в течении 30минут в день в определенное время.

А летом эта штука может обеспечить работу абсорбционного чилера.

Ему для работы в качестве источника энергии как раз только тепло нужно.

И будет летом охлаждение.

-куда конденсат девать?

— на термометре было вроде 50 градусов а не 70..

Объем этой штуковины 67 литров или же 0.067 м3….откуда его расчет?

-куда конденсат девать?

по идее он не особо и образуется там ибо банки теплее окружающего воздуха. на месте теплотрасс же не конденсат, а наоборот раньше всего сухо становится…

да даже если вдруг и образуется что-то, то не проблема — после того как солнышко пригреет испаряется как роса и выдувается вентиляторами в дом.

— Объем этой штуковины 67 литров или же 0.067 м3….откуда его расчет?

Вроде вообще очевидно. Сложили объём всех банок по 0.33 литра и убавили потери на перекрывающиеся части. Не?

Банок на фотках я насчитал 15×15 = 255 штук

255х0.33 = 74.25 литров.

Я умножал на 0.3 включая потери на соединения, но 255*0.33= 84.15

Вы на вопрос так и не ответили, объем меньше .1 м3 откуда 3 куба воздуха в минуту + оно еще должно нагреваться ….

я дважды сделал опечатку при переносе в комент:

но конечный результат — правильный.

«Вы на вопрос так и не ответили, объем меньше .1 м3 откуда 3 куба воздуха в минуту»

А должен отвечать?

Но если уж настаиваете, даю подсказку — там вентилятор и объём прогоняемого воздуха зависит от его мощности.

опечатка при переносе из калькулятора в коммент. и так восемь раз… )

Но если заметили — окончательный результат правильный.

а чего нельзя купить готовые трубы?

и отказаться от такого грандиозного рукожопия?!

оттого что банки в мусоре валяются)))

в америках-европах очень популярна тема о вторичном испольовании мусора)

Гггг! Тебе тема, или греться?

Эффективнее, да и быстрее, из пищевой фольги трубок или иных теплообменников навертеть да зачернить (её можно химически зачернить — меньше потерь на разогрев краски).

ти ж знаєш шо мені цікавіше заїбацця))

что за робот написал текст?

«Коллектор, составляла примерно 1950 Вт (ватт), «. Гении, не знаю куда деваться.

Теоретическая максимальная мощность солнечного излучения 1000Вт на квадратный метр. Это в Сахаре, когда солнце в зените. Это в теории, без учета тепло потерь и потерь отраженного или другого непоглащеного света.

если внимательно посмотреть на фото где стул стоит рядом с коллектором, то можно заметить,

что его площадь более одного квадратного метра

там метра три — три с половиной квадратных, т.е расчетно 3,5 киловата расчетных в Сахаре и два по факту — все в пределах теоретических расчетов.

Где там написано, что площадь коллектора 1 кв. м.?

Судя по фоткам там площадь квадрата три, а то и больше. Так что вполне может быть.

Еще один ученый, блин.

15×15 банок. 1 x 1.7 метра. Площадь 1.7 квадрата.

Почитайте нормальные результаты водных солнечных нагревателей — там максимум 50% эффективность, а то и меньше. Подводных граблей море, а с воздухом вообще тупость. Зачем греть помещение днем — гораздо проще просто окна не занавешивать. Надо греть ночью, когда солнца нет.

«учёный»? Ты так себя более умным чувствуешь что ли?

могу тебя тоже разными словами поназывать только как это повлияет на то, что штука в принципе рабочая вполне.

Да 15х15 банок = 1.7 м. кв. ( дже чуть меньше из-за потерь в месте соединения )

но если глаза протрёшь, то увидишь, что площадь коллектора это не только банки и что там явно больше 1.7 м.

Я не собираюсь доказывать, что эта их вещь реально выдаёт 1900Вт. Вообще не ясно как и что они меряли. но вполне может быть что именно такое намеряли и результат не такая уж прямо фантастика.

«Почитайте нормальные результаты водных солнечных нагревателей» «Зачем греть помещение днем»

Сам лучше почитай про пассивное солнечное отопление. Тема вроде тебе интересна. Вот такое например:

newsletter. mensh. ru/issues/21. html

«Надо греть ночью, когда солнца нет.» — тут стандартное решение — использовать термическую массу ( объём воды или бетона/гравия мимо которого пропускается воздух ) она отбирает тепло днём и отдаёт ночью.

1900 — это фантастика. Хорошо, если 500 ватт реально. Дом греть можно только глубоко на материке, типа в Сибири или Казани. В Москве уревень инсоляции 2.6 Кв*ч в сутки на метр. Зимой не более 10 солнечных дней. Перенос тепла на теплоносители воздухом — полный абсурд. Кирпич прогревается воздухом 3-5 дней.

Реальное применение — летом бассейн подогревать. И то водным нагревателем и не особо эффективно, т. к. Ночью остывает.

а ничего что банка — круглая? Я щас игнорирую тот факт, что этот «гений» поставил трубы горизонтально.

там если считать, что эффективность поверхности прямо пропроциональна синусу угла падения солнечных лучей, то у круга будет хуже. Если плоскость принимает тепла 1, то круг, насколько понимаю, пи/4 или что-то вроде этого.

Да надо делать версию на воде, и иметь пару кубов воды в баках, на ночь как раз хватит тепла той воды.

1.7 квадрата, максимум. Смотри ниже.

«когда солнечно» — это значит летом, когда от жары и так некуда деваться

«Солнечно» — это когда солнце на небе не закрыто облаками

Мороз и солнце — день чудесный.

Впрочем, что мог знать Пушкин про солнце?

Солнце — это всегда жара…

Полезный инструмент: подогревать дом в жару.

Очень ждем коллектор холода для зимы, охлаждать в морозы

Источник: http://avtonomny-dom.ru/solnechnyie-batarei/solnechnyie-batarei-svoimi-rukami-iz-pivnyih-banok.html

Смотрите также:
31.10.2018

Как сделать ветрогенераторы своими руками на 220в Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку...

31.10.2018

Как сделать лопасти для ветрогенератора Лопасти для ветрогенератора своими руками, форма, размер, площадь и количество лопастей, фото, видео изготовления лопастей. При самостоятельном изготовлении ветрогенератора, очень важно правильно подобрать форму, размер и...

31.10.2018

Как подключить солнечную батарею: сборка и установка Желая сэкономить средства, некоторые потребители принимают решение самостоятельно выполнить соединение солнечных батарей. Энергия, произведенная гелиосистемами, может использоваться на: энергообеспечение строения ...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
