Солнечные коллекторы для отопления — альтернативная энергетика своими руками

В отличие от запасов жидкого, газообразного, твердого топлива ресурсы солнечной энергии неистощимы. Использование поставляемого солнцем излучения не наносит вреда многострадальной окружающей среде, не опустошает кошельки владельцев загородных коттеджей. Для применения бесплатного подарка природы можно приобрести готовую установку или сделать продуктивные солнечные коллекторы для отопления самостоятельно из подручных средств и недорогих, зачастую «бросовых» материалов.

Содержание

Мощность достигающего земной поверхности потока солнечного света в средних широтах по усредненным данным NASA составляет примерно 1-1,2 кВт, приходящихся на м² площади. Это относительный параметр, зависящий от облачности, климатических условий, рельефа местности, времени года, от направления солнечного потока и еще от массы обстоятельств. При грамотном применении солнечной энергии она способна обеспечить теплом и горячей водой автономное загородное здание.

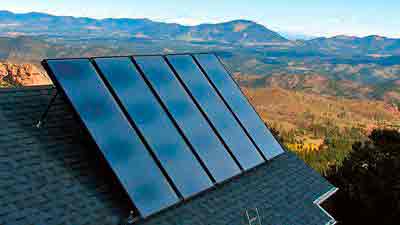

Солнечный коллектор для отопления, схема устройства и функционала

Средства малой альтернативной энергетики ↑

Несмотря на конструктивные различия гелиоустановок, применяемых в качестве обогревателей и аккумулирующих энергию солнца систем, функции у них аналогичны. Они предназначены для сбора и преобразования солнечного излучения в тепловую энергию. Даже в пасмурный день коллекторные системы проявляют чудеса продуктивности, а в жаркий полдень установки поставляют до 1500 кВт.

[include id="5" title="РСЯ - в записи"]

Принцип действия основан на применении законов физики. Солнечные лучи, попавшие в замкнутое пространство, перерабатываются в тепловую энергию и накапливаются, не имея возможности выйти обратно. С учетом частичной потери энергии в самом коллекторе, в трубах и в аккумуляторе тепла оборудование со среднестатистическим КПД, составляющим приблизительно 60%, все равно представляет собой достойную альтернативу обычным схемам отопления.

Принцип действия солнечных коллекторов

Обратите внимание. В северных европейских регионах работа солнечных коллекторов, оборудующих практичное архитектурное нововведение «солнечные дома», покрывает 50% потребности автономного строения в тепловой энергии. Дополняют их камины, печи, перерабатывающие древесину. Для стимуляции работы термических гелиоустановок, снабжающих теплом солнечные дома (здания, ориентированные по сторонам света), применяются насосы. Потребляют насосы не более 400 кВт/часов ежегодно.

Типы обогревательных систем — «солнечные коллекторы» ↑

  • Воздушные гелио коллекторы-концентраторы, принцип действия которых базируется на использовании физического явления «парниковый эффект». Проникающее сквозь светопроводящий материал (ПВХ пленку, поликарбонатную плоскость, стекло) инфракрасное излучение поглощается теплоприемником. Получивший энергетический заряд теплоприемник передает тепло воздуху под стеклом. Нагретая воздушная масса используется для отопления.
  • Подвижные аккумуляторно-преобразующие солнечные системы, ориентируемые на солнечный источник энергии. Среди них есть установки, оснащенные поворачивающимися вслед за движением солнца зеркалами. Есть оборудование, полностью совершающее развороты и коллекторы, подвижными частями которых являются нагревательный элемент и зеркало. Эффективно использующие прямое и рассеянное излучение подвижные коллекторы не слишком востребованы из-за дороговизны.

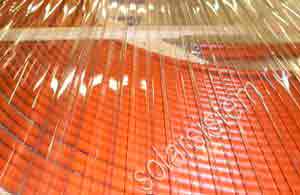

  • Плоские гелио-устройства. Представляют собой застекленный черный ящик, собирающий направленные под углом 30-35º лучи. Время работы их ограничено продолжительностью солнечного дня, на продуктивность влияет площадь принимающей излучение поверхности, вертикальное или наклонное расположение. Это дешевая, потому самая распространенная разновидность.

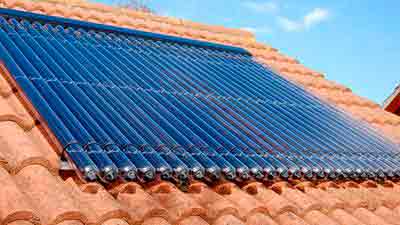

Эффективный солнечный коллектор трубчатого типа

  • Трубчатые солнечные коллекторы. Устройства представляют собой черные трубки, наполненные теплоносителем, циркуляцию которого стимулирует разница температур коллектора и нижней (холодной) зоны накопителя. У круглых элементов в отличие от деталей плоских систем больше площадь поглощающей свет поверхности.
  • Вакуумные солнечные коллекторы – одна из разновидностей трубчатых устройств. Их конструкция состоит из стеклянной трубки с расположенной внутри еще одной, но уже черной трубкой с теплоносителем. Между прозрачной оболочкой и черной трубкой вакуум, выполняющий функцию теплоизоляции.

Схема работы вакуумного гелиоколлектора:
1. трубки с жидкостью (вода, антифриз)
2. теплоизоляционный корпус
3. отражатель
4. рама жесткости
5 и 6. баки для холодной и горячей воды

  • Коллекторы-концентраторы солнечного излучения. Их оборудуют рефлекторами, осуществляющими фокусировку солнечных лучей с максимальной площади. Концентрирующие солнечную энергию зеркала и отражатели увеличивают мощность и плотность получаемого установкой потока, за счет чего появилась возможность сократить площадь принимающего солнечное излучение элемента. С целью повышения результативности данное оборудование оснащается устройствами слежения за траекторией солнца.

Простейший солнечный коллектор для дачников – бочка ↑

Сделать его можно из обыкновенной оцинкованной тары для жидкости с объемом 100 — 200 л, расположить которую нужно на крыше. Если самодельный аппарат установить на южной стороне кровли, покрытой блестящим металлическим листом, производительность элементарной установки позволит получать около 100 л воды, нагретой до 60º . Бочка лучше других агрегатов освещается солнечными лучами, а за счет минимальной площади теплообмена с воздухом обладает КПД, равнозначным фабричным установкам.

[include id="6" title="РСЯ - в записи"]

К минусам бочек относят возможность использования лишь в экологически чистых регионах, удаленных от фабрик, транспортных магистралей, аэропортов. Данный самодельный агрегат малоэффективен в зимнюю пору, теряет много тепла в ветряную погоду.

Солнечный коллектор, сделанный из змеевика старого холодильника ↑

Соорудить весьма эффективную гелиоустановку можно из змеевика старенького холодильника. Мастеру потребуются также фольга, рейки для изготовления каркаса, стекло и резиновый коврик. Нужна будет емкость для воды (бак, бочка) и трубы для слива ее и подачи, вентили.

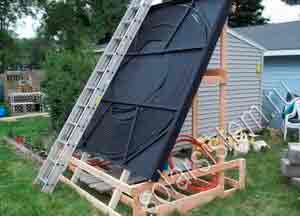

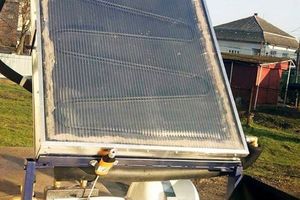

Гелиосистема, сделанная собственными руками

  • Вокруг змеевика, избавленного посредством тщательного промывания от следов и остатков фреона, сооружается каркас из реек. Привести точные размеры каркаса невозможно, так как это зависит от габаритов основного рабочего узла самодельного устройства, то есть от марки вышедшего из строя холодильника. Размеры коврика подгоняются под периметр каркаса, среди реек которого змеевик должен свободно располагаться.

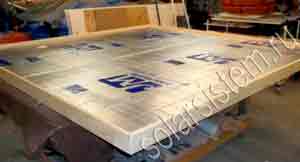

  • На дно каркаса, выполненное из резинового коврика, укладывается слой фольги.
  • Затем змеевик фиксируют внутри сколоченной конструкции с помощью хомутов, снятых все с того же холодильника. Крепление хомутов выполняют винтами.

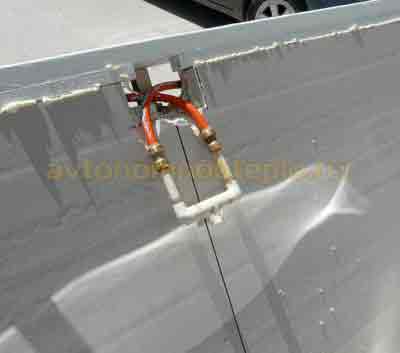

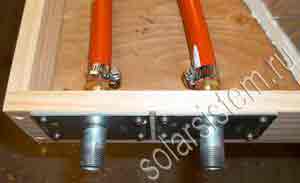

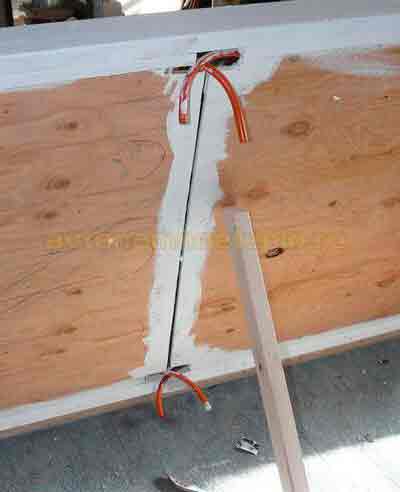

  • В стенках конструкции необходимо проделать отверстия для выхода трубок змеевика.
  • Дно самодельной гелио-котельной желательно укрепить рейками. Их нужно прибить с обратной стороны конструкции.

Днище гелиоколлектора желательно укрепить дополнительными рейками

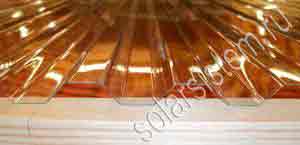

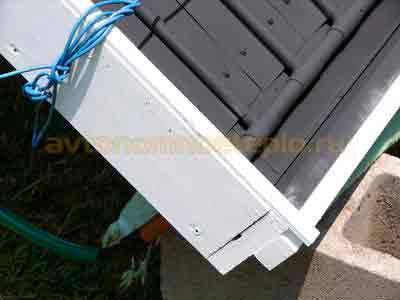

  • Сверху крепиться стекло. Вырезать его можно из старой рамы. Фиксируют стекло скотчем по периметру, можно продублировать крепеж для успокоения совести парой шурупов.

Совет. Обработка стыков герметиком повысит продуктивность самодельного солнечного коллектора.

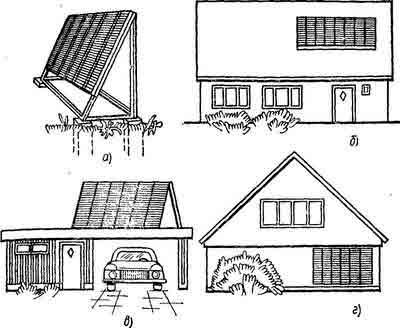

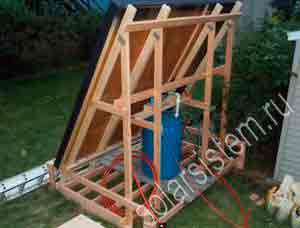

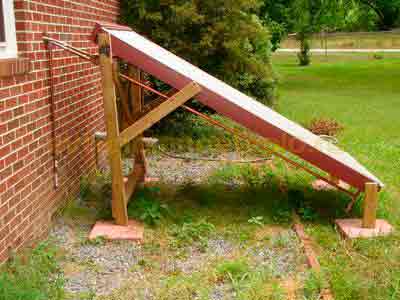

Собранную собственными руками солнечную «котельную» устанавливают на обращенной к югу стороне кровли (возможны варианты в 15-20º). Приоритетный угол наклона 35 градусов, потому что такой уклон предотвратит скопление осадков на стекле коллектора. Устройство можно расположить в доме или во дворе, сделав для него специальные наклонные опоры.

Схема монтажа самодельного солнечного коллектора:
1. труба для поставки нагретой воды
2. вентиль, предназначенный для сброса давления
3. трубопровод для забора горячей воды
4. запорная арматура
5. вентиль для подпитки
6 и 7. трубопровод для холодной воды
8. вентиль для разгрузки (слива)

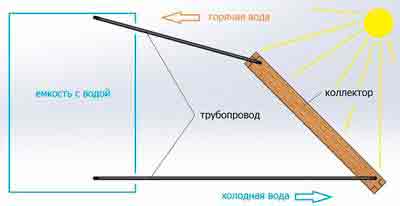

Коллектор нужно соединить трубопроводом с предназначенной для сбора горячей воды емкостью-накопителем. По трубе нагретая в коллекторе, менее плотная вода самостоятельно перемещается в накопитель. Обычно это бочка или бак, водруженный на крышу или установленный на земле. Емкость закрывают крышкой, оборудованной вентилем для сброса давления. Вторая труба с запорным вентилем выходит из накопительной емкости, она поставляет холодную воду из бочки в коллектор.

В этой замкнутой элементарной системе вода циркулирует, попеременно охлаждаясь и нагреваясь. Нагретая вода с меньшей плотностью перемещается в бочку, из нижней части накопителя более плотная холодная жидкость возвращается в коллектор.

В заключении ↑

Кроме ощутимого сокращения расходов на отопление у самодельных солнечных коллекторов есть еще одно веское преимущество: их можно сделать из «бросовых» материалов, заплатив сущие копейки за то, чего не оказалось в запасе. Они не требуют профессионализма от мастера, не нуждаются в излишне усердном обслуживании. В случай поломки любой элемент можно без осложнений заменить.

Источник: http://stroy-aqua.com/vodosnab_otopl/kotel/solnechnye-kollektory-dlya-otopleniya-alternativnaya-energetika-svoimi-rukami.html

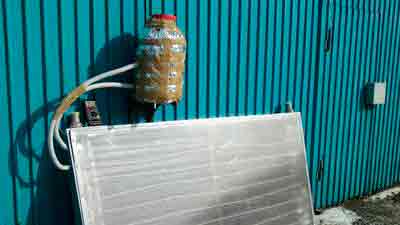

Самодельный солнечный коллектор

Для изготовления простейшего самодельного солнечного коллектора для использования например на даче использовалось:

- 2 б/у плоских радиаторов отопления.
- 2 самодельных короба из металла и жести
- Металлопластиковых труб, кранов и фитингов
- Стекол от старых рам.
- Бочки на 160 литров.

Рис. 1 Схема самодельного солнечного коллектора из 2 радиаторов отопления.

Принцип действия самодельного солнечного коллектора.

При нагреве используется простой физический принцип, применяемый в любом водонагревателе.

Холодное водоснабжение осуществлено с помощью насосной станции, которая качает воду с колодца, она подается через кран в бак.
Горячая вода с бака напрямую без краника спускается в ванну. То есть, вода в баке находится не под давлением.
Горячая вода с бака самотёком начинает течь в ванну только тогда, когда будет открыт кран холодной воды на бак.

Радиаторы на крыше установлены так, чтобы верх радиатора был ниже уровня бака-накопителя – это даёт возможность нагретой на солнце воде из радиатора естественным путём подниматься в бак-накопитель. Для естественной циркуляции трубки подвода воды от бака-накопителя к радиаторам проложены с уклоном вниз в сторону радиаторов.

Трубка с нагретой водой от радиатора подключена к баку-накопителю немного выше середины бака по высоте. Это даёт возможность самой горячей воде скапливаться вверху бака.

В летнее время, когда температура воздуха в тени 28-34 градусов, в баке за 1 день вода нагревается до 50-60 градусов, поэтому воду разбавляешь горячей водой.

Если пластиковую бочку обернуть в термос с помощью минеральной ваты и фольги, то нагретая за день вода, остенется теплой до утра.

Конструкция самодельного солнечного коллектора

Конструктивно самодельный солнечный коллектор состоит из 2 плоских стальных радиаторов отопления, размещенных в стальных коробах, которые в свою очередь были размещены на крыше дачного дома, и накрыты стеклом.

2 радиатора на крыше размещены для уменьшения времени нагрева воды.

На чердаке дома размещена 160 литровая пластиковая бочка. Бак с помощью металлопластиковых труб и фитигов соединен с радиаторами на крыше и водопроводом в доме.

Радиаторы на крыше установлены так, чтобы верх радиатора был ниже уровня бака-накопителя – это даёт возможность нагретой на солнце воде из радиатора естественным путём подниматься в бак-накопитель. Для естественной циркуляции трубки подвода воды от бака-накопителя к радиаторам проложены с уклоном вниз в сторону радиаторов.

Трубка с нагретой водой от радиатора подключена к баку-накопителю немного выше середины бака по высоте. Это даёт возможность самой горячей воде скапливаться вверху бака.

Фото 1,2,3. Изготовление коробов для радиатора из жести и металла.

Фото 4. Монтаж радиатор отопления в коробе.

Фото 5,6, 7 Размещение коробов с радиаторами на крыше.

Фото 8. Накопительный пластиковый бак на 160 литров на чердаке.

Схема подключения радиаторов. и водопровода к накопительному баку.

В зимний период воду из солнечного коллектора необходимо слить, поэтому лучше заранее предусмотреть дренажные краники внизу радиатора. А воду с бака-накопителя можна слить перекрыв насосную станцию и открыв кран подачи холодной воды на бак-накопитель и кран в смесителе в мойке или в ванной. Если не слить воду перед зимой – солнечный коллектор придет в негодность.

Данный солнечный коллектор сделан из дешёвых, простых материалов на скорую руку, поэтому имеет свои недостатки, например это ржавая вода долгое время, пока не промоются стальные радиаторы после первого запуска весной.

Похожие новости

Комментарии (1)

Информация
Чтобы оставить свой комментарий – зарегистрируйтесь или войдите на сайт под своим именем.

Источник: http://www.freeseller.ru/3259-samodelnyy-solnechnyy-kollektor.html

Как своими руками изготовить солнечный коллектор?

Сейчас у людей, живущих в своих домах, часто возникает вопрос, как сэкономить на отоплении и горячей воде. В поисках этой экономии они обращаются к использованию энергии солнца. Поэтому сегодня так часто можно услышать вопрос о том, как сделать солнечный коллектор своими руками. Ведь это устройство позволяет частично освободить от функции подогрева воды центральный котёл в доме. Солнечный коллектор представляет собой аппарат, который поглощает солнечную энергию и преобразует её в тепловую. Эта тепловая энергия передаётся теплоносителю. Обычно коллектор в классическом исполнении – это металлическая пластина в деревянном или пластиковом корпусе с утеплителем, поглощающая солнечное излучение.

Как работает солнечный коллектор?

Прежде чем говорить о том, как сделать солнечный коллектор для отопления дома своими руками, нужно объяснить принцип его функционирования.

Принцип работы солнечного коллектора

По конструкции солнечные коллекторы делят на трубные, плоские и вакуумные. Самая большая эффективность у вакуумных, которые имеют конструкцию типа термоса. Трубы вставлены одна в другую. Пространство между ними заполняет вакуум, что обеспечивает отличную теплоизоляцию. В роли теплоносителя выступает вода. Эта вода может направляться как на отопление дома, так и использоваться для технических нужд. Напрямую в качестве горячей воды для мытья она не используется. Она идёт в бойлер, где нагревает воду, циркулирующую в другом контуре.

Солнечный коллектор не потребляет топлива и не даёт выбросов в окружающую среду углекислого газа. При этом эффективность подобных коллекторов доходит до 80 процентов. Если говорить о России, то на её большей территории выработка солнечной энергии с начала весны и до середины осени составляет около пяти киловатт на квадратный метр. Такое количество солнечной энергии даёт возможность подогревать около ста литров воды в коллекторе площадью 2 на 2 метра.

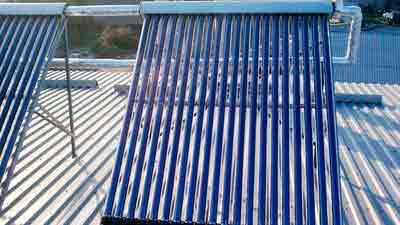

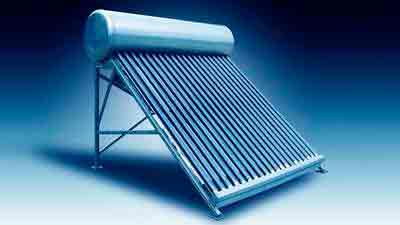

Вакуумный солнечный коллектор

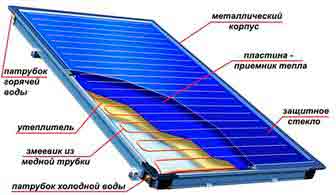

Устройство плоского коллектора

Когда люди организуют солнечное отопление частного дома своими руками, то их чаще всего интересуют именно плоские коллекторы для нагрева воды. В таких устройствах теплоприёмник (металлическая пластина с медным змеевиком) находится в корпусе. Последний может быть как металлическим, так и выполненным из дерева. Теплоприёмник некоторые выполняют не в виде металлической пластины, а из жестяного профиля. Вместо медного змеевика используются чёрные трубы или ПВХ. Конечно, такие системы менее эффективны, но в домашних условиях годятся.

Теплоприёмник окрашивается в чёрный цвет, а между ним и задней стенкой коллектора прокладывается теплоизоляция. Сверху корпус коллектора накрывается поликарбонатом или прочным стеклом.

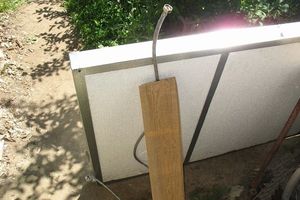

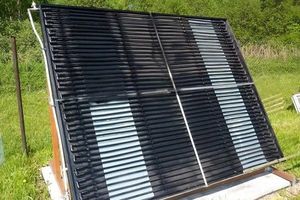

Плоский солнечный коллектор

Так, что плоские коллекторы привлекают тех, кто делает отопление дома своими руками, своей несложной конструкцией и привлекательным соотношением цены и качества. Однако такой коллектор подойдёт для использования в регионах с высокой инсоляцией круглый год. Или в летний период в средней полосе России. Зимой эффективность такого устройства сильно падает из-за больших потерь тепла через элементы корпуса. Есть примеры, когда люди изготавливают солнечный воздушный коллектор своими руками для отопления дома, но такие устройства мы рассматривать не будем по причине их низкой эффективности.
Вернуться к содержанию

Как сделать солнечный коллектор для отопления дома своими руками?

Какие материалы понадобятся, и сколько это стоит?

  • Ёмкость объёмом 200─300 литров (разброс цен довольно большой, от 4 до 12 тысяч рублей);
  • Стекло 2─3 квадратных метра (около 1 тысячи рублей) и рама под него (около 500 рублей);
  • Доски для корпуса. Толщина должна быть не менее 25 мм, а ширину можно взять 100, 120, 140 мм (цена 1 доски 3 метра примерно 300─500 рублей);
  • Крепёж для корпуса: соединительные уголки, гвозди, саморезы;
  • На дно можно использовать ДСП или оргалит, чтобы снизить вес (200─300) рублей;
  • Оцинкованное железо (300─400 рублей). Можно положить профиль, выкрашенный в чёрный цвет;
  • Трубы для радиатора. Здесь цена будет зависеть от того, что вы будете использовать: железо, пластик, медь;
  • Теплоизоляционный материал (упаковка 500─700 рублей).

Цена может отличаться в зависимости от того, какие размеры вы будете выдерживать. Ниже будет описан процесс изготовления коллектора в общем случае. Вполне возможно, что вы внесёте в него свои поправки. Если вы собираетесь изготавливать солнечный коллектор из поликарбоната своими руками, то в стоимость нужно включить его необходимое количество. Варианты с этим материалом часто можно встретить на дачных участках и в частных домах.

Изготовление солнечного коллектора

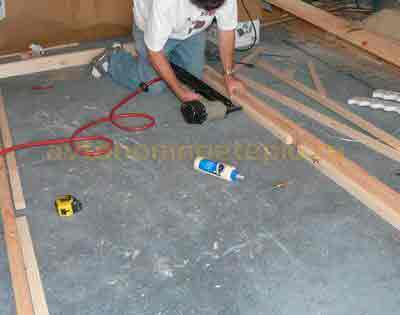

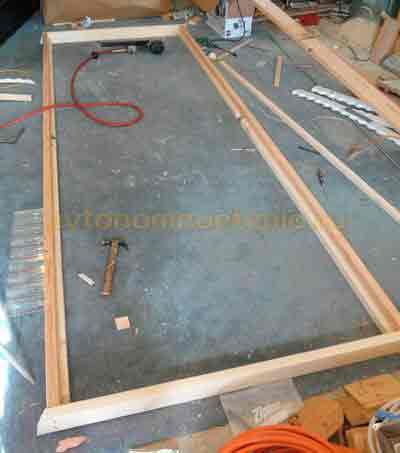

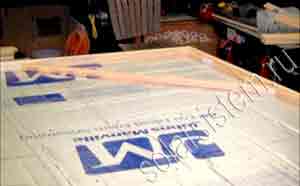

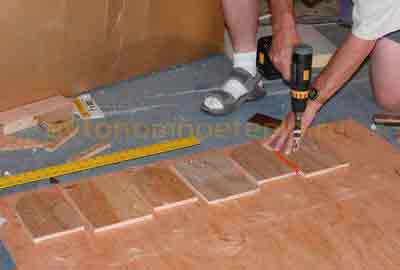

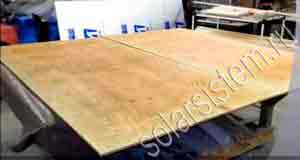

Сначала нужно изготовить короб. Помимо стенок желательно сделать распорки из досок и бруса, чтобы усилить. Дно делается ДСП или из оргалита. На него нужно уложить теплоизоляционный слой. Это может быть минеральная вата, пенополистирол и подобные материалы. Поверх укладывается жестяной лист. Далее устанавливается теплоприёмник и крепится к коробу. Перед установкой все детали окрашиваются в чёрный цвет матовой чёрной красной. Краску выбирайте теплостойкую. Нужно покрасить жестяной лист, радиатор, соединения и т. п.

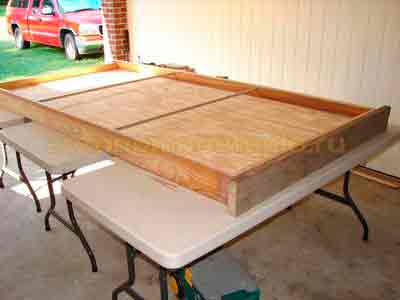

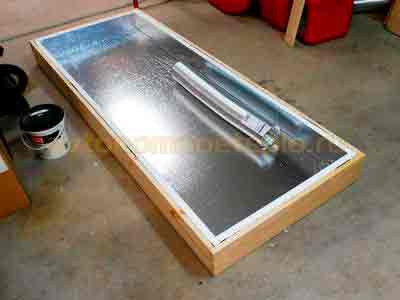

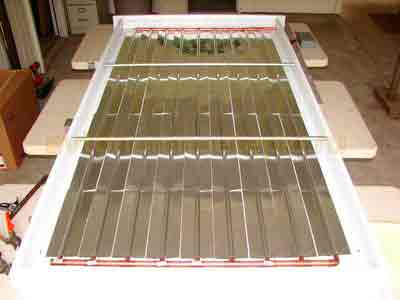

Короб для солнечного коллектора

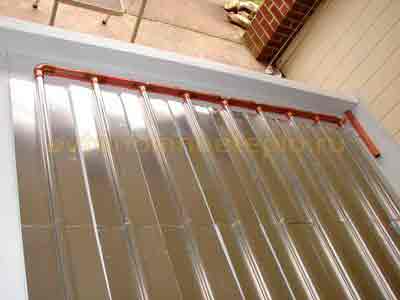

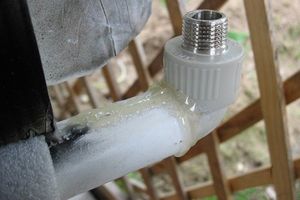

После этого проводится соединение в единую систему с помощью труб и подключение к водоснабжению. Желательно, чтобы в коллекторе было умещено максимальное количество труб. Постараться разместить хотя бы 10─12. Заполнение системы делается с нижней части, а именно, с радиатора. Так не будет возникать воздушных пробок. После наполнения системы водой из водяной камеры пойдёт вода через дренажную трубку.

Нужно заполнить бак, вода начнёт циркулировать и нагреваться. Нагретая вода будет вытеснять холодную, поднимаясь вверх. В результате холодная вода снова будет поступать в теплоприёмник. Когда в водяной камере сработает поплавковый клапан, то холодная вода опять пойдёт в нижнюю часть. Так происходит циркуляция и нет смешивания воды с разной температурой. На ночь подачу воды в накопитель лучше перекрывать, чтобы избежать тепловых потерь.

Разновидности солнечных коллекторов

В заключение стоит сказать несколько слов о том, какие бывают установки для нагрева воды на солнце. Материал может пригодиться для общего развития. Тепловые коллекторы подразделяют на:

  • Низкотемпературные (нагрев воды до 500 градусов Цельсия);
  • Среднетемпературные (до 800 С);
  • Высокотемпературные (выше 800 С). Используются только в промышленности.
  • Интегрированные накопительные;
  • Плоские.

Накопительный коллектор ещё называют термосифонным коллектор. Помимо нагрева воды такие устройства ещё умеют поддерживать её температуру на определённом уровне. Такой вариант наиболее экономичен, поскольку не использует насосы. Конструктивно он представляет собой несколько ёмкостей с водой, находящихся в теплоизоляционном коробе. Через стеклянную крышку на ёмкостях солнечный свет нагревает воду. Коллектор прост в изготовлении и обслуживании, недорогой. Зимой применять не получиться.

Плоский коллектор, о котором говорилось выше, представляет собой короб, где расположен теплообменник. Обычно эту конструкцию изготавливают те, кто хочет сделать солнечный коллектор своими руками. Ящик закрыт стеклом или прозрачным пластиком. Теплообменник выкрашен в чёрный матовый цвет, сделана термоизоляция короба. Часто их применяют для подогрева воды в бассейнах на даче, вспомогательного отопления дома и т. п.

По типу теплоносителя коллекторы можно разделить на:

  • Жидкостные. Теплоносителем здесь является вода или антифриз. Могут быть выполнены с использованием различных теплообменников;
  • Воздушные. Являются бюджетным вариантом, но работают только до 10 С на улице. Зато они не текут и не промерзать. Часто их используют для сушки урожая в своих хозяйствах.

Есть также разновидность коллекторов, которые концентрируют солнечные лучи. В их конструкции предусмотрена зеркальная поверхность, направляющая на концентратор падающие солнечные лучи. Они применяются в странах ближе к экватору, поскольку в пасмурную погоду они работать не могут.

Источник: http://akbinfo.ru/alternativa/solnechnyj-kollektor-svoimi-rukami.html

Солнечный коллектор своими руками.

Постоянный рост стоимости энергоносителей становится основной движущей силой того, что потребитель все чаще задумывается об использовании альтернативных или нетрадиционных способов получения энергии, в первую очередь, тепловой.

Самым простым и, главное, доступным вариантом для этого является солнечный коллектор, изготовить который можно из подручных или даже ненужных материалов, отслуживших свой срок службы по прямому назначению.

Гелиоустановки для систем горячего водоснабжения и отопления

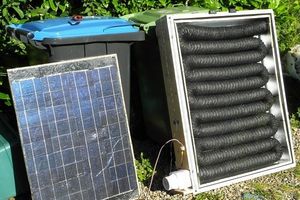

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными , или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

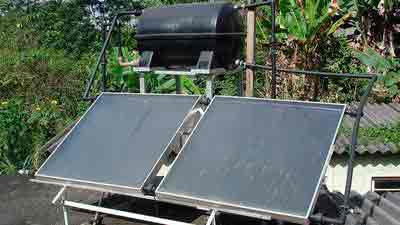

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

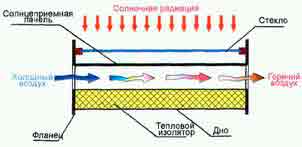

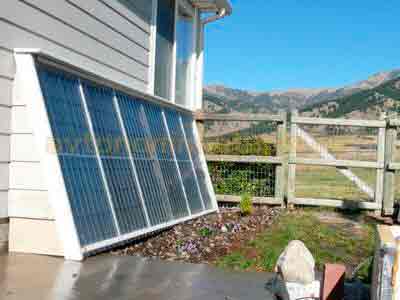

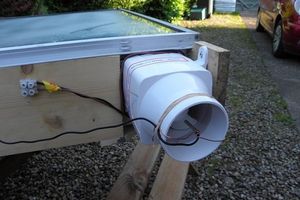

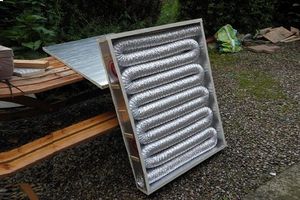

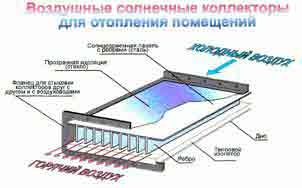

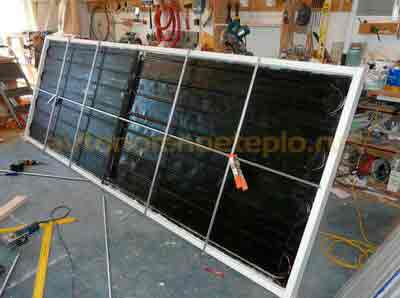

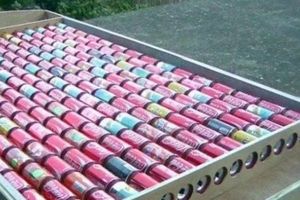

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Солнечный коллектор своими руками, видео:

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена .

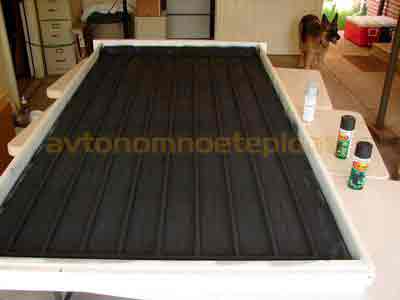

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

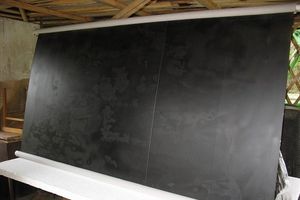

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

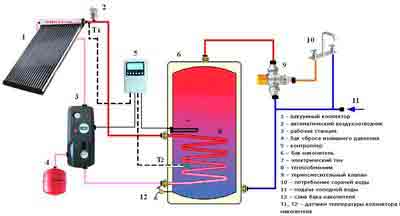

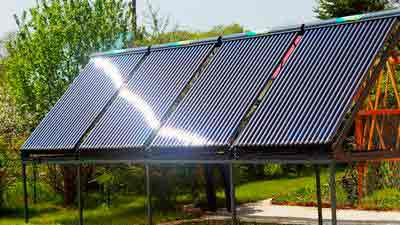

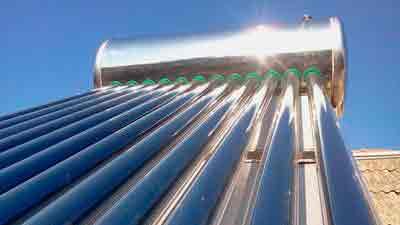

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.

Какими бывают солнечные коллекторы, собранные самостоятельно?

Прежде чем приступить к самостоятельному изготовлению гелиоустановки, потребуется заранее подготовить некоторые материалы. Список их в зависимости от выбранного вида и типа может отличаться, но в любом случае потребуются:

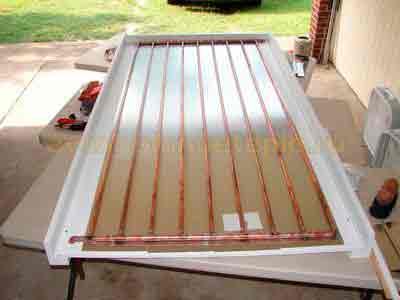

  • готовый змеевик или металлические трубки, предпочтительнее из меди или стали;

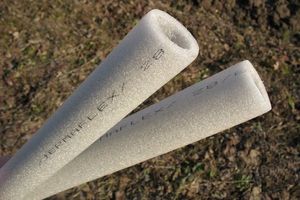

  • материал для теплоизоляции конструкции и накопительного бака с водой;

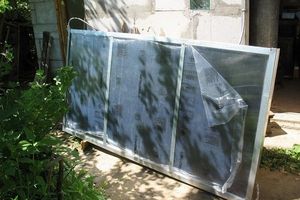

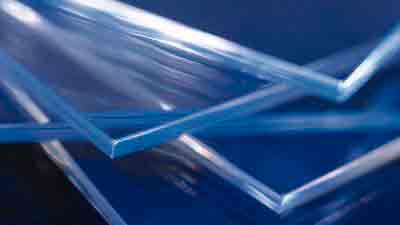

  • стекло или другой светопрозрачный материал. Например, можно сделать солнечный коллектор из поликарбоната своими руками, который обладает некоторыми преимуществами перед стеклянными образцами: имеет меньший вес, что актуально при установке на крыше дома, и более устойчив перед механическими повреждениями. Но при этом по светопропускной способности не уступает стеклу, к которому предъявляются повышенные требования по прочности (как правило, рекомендуется изготавливать крышку из ударопрочного материала), а это значит, что и по цене поликарбонат имеет перед ним преимущества;
  • лист OSB, оргалита или металла;
  • материал для изготовления каркаса (подойдут различные пиломатериалы, в том числе даже рамы старых деревянных окон);
  • бак для накопительной емкости;
  • хомуты, заглушки и другие изделия для монтажа и крепления установки;
  • краска или другой химический материал для нанесения селективного покрытия для теплоприемника.

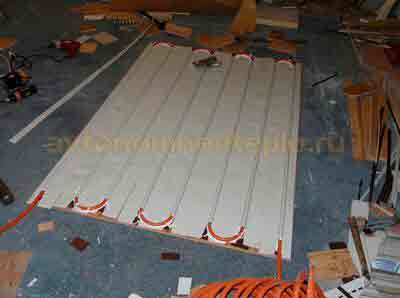

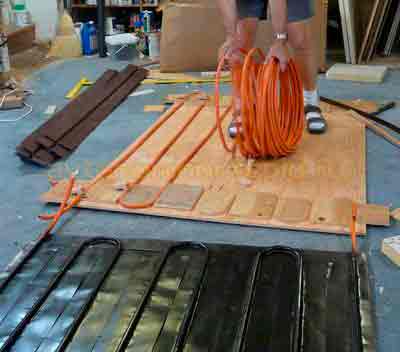

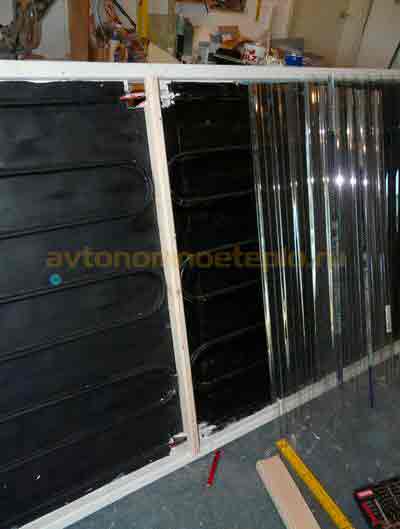

Самым главным элементом солнечного коллектора является теплоприемник, или абсорбер, который при самостоятельном изготовлении установки может иметь самый разнообразный, в некоторых случаях даже экзотический внешний вид:

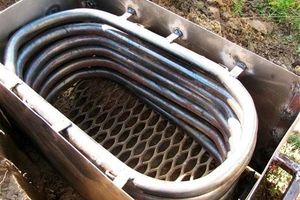

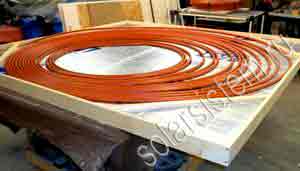

  1. самый простой и доступный вариант — использовать для него змеевик вышедшего из строя холодильника ;

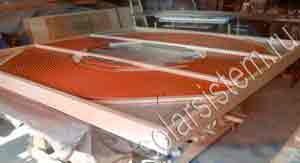

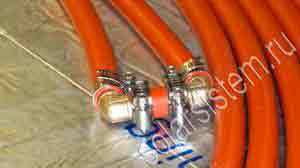

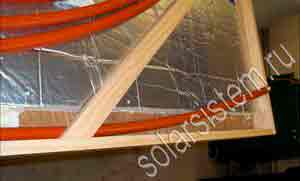

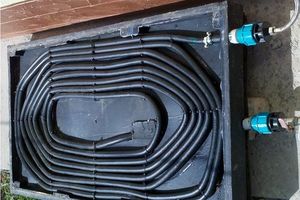

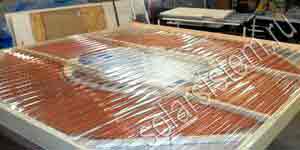

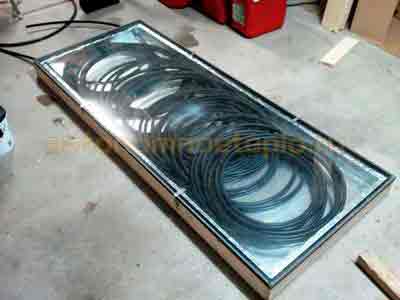

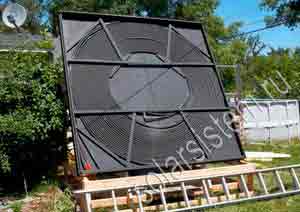

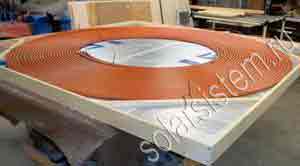

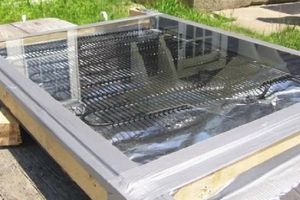

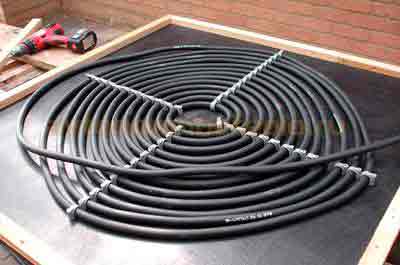

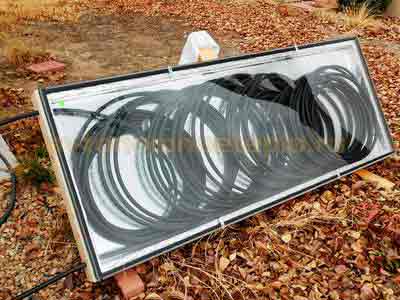

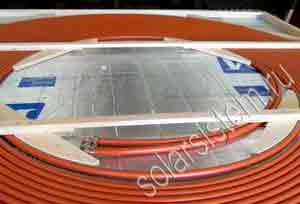

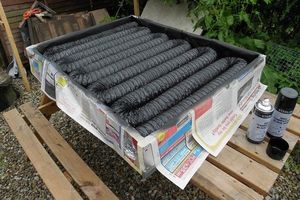

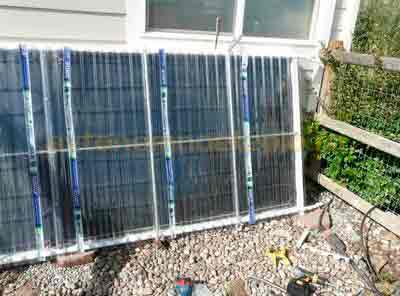

  2. коллектор можно изготовить и из обычного полипропиленового шланга , но такой вариант более подходящим является в условиях дачи, так как вполне способен обеспечить горячей водой в летнее время.

Для того чтобы гелиоустановка могла быть использована в качестве альтернативного источника ГВС дома или отопления, ее конструкция, хоть и не отличающаяся особой сложностью, требует большего внимания и, главное, трудозатрат при изготовлении.

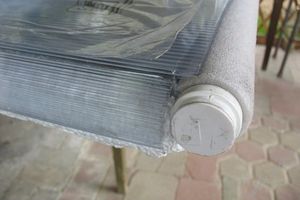

Коллектор Станилова: «солнечное отопление» в доме

Установки для отопления дома или решения проблем горячего водоснабжения (полного или частичного), собираемые на основе чертежей изобретателя из Болгарии С. Станилова, относятся к универсальным конструкциям, работа которых основана на парниковом эффекте.

Поэтому солнечные лучи, попадая в замкнутое и герметично изолированное пространство, не имеют выхода, что и порождает термосифонный эффект, при котором нагретая жидкость в трубках начинает свое движение вверх, вытесняя при этом жидкость с более низкой температурой к месту нагрева.

Представляет собой конструкцию трубчатого типа, заключенную в специальную деревянную раму. Как правило, одновременно применяется два коллектора в союзе с накопителем и аванкамерой.

Для изготовления радиатора-коллектора используются стальные трубки, которые обязательно соединяются сваркой. Поэтому применение медных или алюминиевых изделий, особенно при изготовлении конструкции своими руками, представляется проблематичным.

Для соединения коллектора с накопительной емкостью рекомендуется использовать также стальные трубы диаметром от 3 / 4 до 1 дюйма.

Элементы установки и особенности монтажа

Для изготовления солнечного водонагревателя своими руками также потребуются:

  1. деревянная рама;
  2. стекло для изготовления светопрозрачной крышки;
  3. оргалит или металлический лист для дна коллектора, который впоследствии обязательно потребуется теплоизолировать;
  4. усилитель для днища, в роли которого можно использовать брус с размерами не более 30?50 мм;
  5. металлические трубки, из которых будет свариваться радиатор коллектора из расчета, что для изготовления одного требуется в среднем 15 единиц при длине 1,60 м;
  6. теплоотражатель, для изготовления которого вполне пригоден оцинкованный лист;
  7. соединительные муфты и хомуты;
  8. теплоизоляционные материалы (пенопласт, минеральная вата и любые другие).

Потребуется и накопительный бак, для которого в зависимости от потребностей и мощности самого коллектора используются емкости от 150 до 400 л . В принципе, можно установить не один бак, а несколько, суммарным объемом соответствующих расчетному.

Функции аванкамеры, составного элемента данной конструкции, сводятся к созданию избыточного давления, составляющего не менее 80-100 мм рт. ст . Она представляет собой емкость объемом 30-40 л , оснащенную поплавковым клапаном, обеспечивающим ее работу в автономном режиме.

При монтаже аванкамеры обязательно должно соблюдаться условие, при котором уровень жидкости в ней превышал бы уровень воды в накопителе на 0,8-1,1 м , кроме того, располагаться они должны в непосредственной близости друг от друга.

Короб, в котором будет располагаться коллектор, должен обязательно теплоизолироваться, а для уменьшения теплопотерь внешние его стороны рекомендуется окрашивать в белый цвет, стеклянная крышка обязательно должна быть герметичной.

Как работает солнечный коллектор?

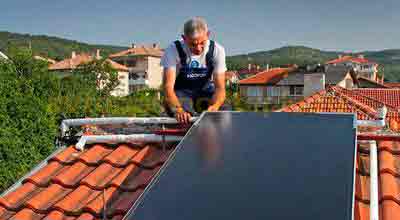

Установку коллектора предпочтительнее выполнять на южной стороне скатной крыши, на плоской кровле его следует монтировать под углом от 35° до 45° . Далее можно приступать к заполнению системы.

После этого аванкамеру нужно соединить с водопроводным вводом и открыть кран для снижения уровня воды. Как только сработает поплавковый клапан, расходный кран закрывают. Нагретая вода поступает в верхнюю часть накопителя, откуда она уже может отбираться, а ее место заполняет новая порция холодной.

Регулирует этот процесс поплавок, который и запускает процесс долива воды в систему, как только уровень в аванкамере снизится. Для того чтобы исключить возможность обратной отдачи тепла используется вентиль, который следует перекрывать ночью или в пасмурные дни.

Непосредственно к сантехническим приборам вода подключается с обязательным использованием смесителей , так как пиковые значения температур могут достигать 70 °C и даже выше.

Селективное покрытие для солнечных коллекторов

При самостоятельном изготовлении коллектора для нанесения селективного слоя можно приобрести специальную краску, но вполне подходит и использование других химических материалов, наносить которые следует тонким слоем:

  • черный хром;
  • оксиды металлов и, прежде всего, оксид меди;
  • газовая сажа;
  • черная краска, которую для большего эффекта лучше наносить на какой-либо утеплитель;
  • можно выполнить так называемое «воронение» стали , при котором создается зеркальная поверхность.

Но следует учитывать, что не все виды покрытия обладают одинаковым коэффициентом селективности, то есть у них разное поглощение солнечной энергии и способность к ее теплоотдаче.

Когда выбирается селективная краска для солнечных коллекторов, то нужно ориентироваться на показатели поглощения солнечной энергии от 8,5 до 16 , которые являются оптимальными.

Солнечный коллектор для отопления частного дома, видео:

Как правильно сделать расчет солнечного коллектора?

Чаще всего при изготовлении солнечных коллекторов своими руками расчет их мощности и производительности осуществляется эмпирическим путем.

Но учитывать общие правила и особенности данных установок необходимо.

В первую очередь следует обратить внимание на количество солнечных дней (часов) в данной конкретной местности. Данный параметр влияет как на КПД установки, так и определяет конструктивные особенности выбранной модели.

Далее, в зависимости от того, для каких целей планируется использовать коллектор (для отопления дома или организации горячего водоснабжения или того и другого одновременно), определяются максимальные потребности.

Потребность в горячей воде можно рассчитать, используя для этого данные о количестве проживающих в доме людей, хотя при наличии водомерного счетчика удастся получить более точные показатели.

А расчеты по затратам на отопление будут зависеть от климатического региона, теплоизоляции дома и других факторов, но можно использовать и общие значения, по которым для обогрева 10 м 2 площади потребуется 1 кВт мощности установки.

Но для того чтобы эффективность от использования гелиоустановок была максимальной, их часто интегрируют в общую домовую систему отопления и/или горячего водоснабжения. В этом случае, в те месяцы или дни, когда КПД коллектора будет понижаться, недостаток тепла можно компенсировать из традиционных источников.

Источник: http://dimdom.ru/solnechnyy-kollektor-svoimi-rukami.html

Изготовление солнечных коллекторов своими руками

Солнечные коллекторы (водонагреватели) широко применяются для нагрева воды и отопления домов за счет энергии солнца, причем не только в летний период, а на протяжении всего года. В данном разделе вы узнаете, как сделать солнечный коллектор (водонагреватель) своими руками из подручных материалов и минимальными затратами.

Как сделать солнечный коллектор с высоким КПД из металлопластиковой трубы

КПД самодельного солнечного коллектора, можно значительно увеличить, внеся в конструкцию незначительные доработки, а именно установить на трубы абсорберы. Таким образом, даже используя в качестве теплообменника металлопластиковую трубу, можно построить солнечный коллектор, который в солнечную погоду способен вскипятить воду.

Какое выбрать стекло при изготовлении солнечного коллектора своими руками

Эффективность солнечного коллектора напрямую зависит от применяемого остекления.

Остекление должно обладать следующими свойствами:

- Обладать малым весом

- Стойкость к УФ излучению

- Противостоять повышенным температурам

Выбор утеплителя при изготовлении солнечного коллектора

Существует масса различных марок и видов утеплителей. Они отличаются по своим теплоизоляционным свойствам, физическим характеристикам, стоимости, удобности применения. Для вас будет представлен перечень утеплителей, которые наиболее распространены на рынке и какие из этого перечня можно применять.

Выбор труб для изготовления теплообменника солнечного коллектора

На сегодняшний день производители обеспечивают рынок большим ассортиментом труб из разных материалов. Все эти трубы по своим показателям имеют свои достоинства и недостатки. Здесь будут рассмотрены трубы которые наиболее оптимально подходят для изготовления коллекторов и разводки водоснабжения.

Изготовление солнечного водонагревателя своими руками

При изготовлении солнечного водонагревателя своими руками преследовалась цель, обеспечить теплой водой летний душ, в котором, при частом использовании вода просто напросто не успевала нагреваться даже при сильной солнечной активности.

Расчет площади солнечного коллектора

При строительстве системы горячего водоснабжения, используя солнечные коллекторы, многие задаются вопросом: “Какую площадь коллектора необходимо использовать?“. Чтобы не пугать вас сложными формулами и вычислениями, предложу схему, по которой вы сможете без проблем рассчитать примерную площадь коллектора для ваших нужд.

Как сделать солнечный концентратор из плоских зеркал

Преимущество солнечных концентраторов в том, что они могут преобразовывать воду в пар (в зависимости от скорости движения воды в теплообменнике). Зачем это надо? А необходимо это, например, для пропарки изделий из бетона, древесины, запуска парового двигателя и т.д.

Изготовление солнечного коллектора с медным теплообменником

Если ваша крыша покрыта черным рубероидом или битумной черепицей темного цвета, вы можете немного сэкономить на теплоизоляции задней стенки и изготовить солнечный коллектор (водонагреватель) своими руками. Разумеется, участок, где будет установлен солнечный коллектор, должен быть обращен по направлению к солнцу.

Солнечный концентратор для нагрева воды своими руками

Основное достоинство солнечного концентратора (рефлектора) в том, что они могут достигать более высоких КПД. Фокусируя высокую плотность солнечной энергии в одной точке, они способны превращать воду в пар в считанные секунды.

Как сделать солнечный коллектор для бассейна на 2кВт

После строительства бюджетного бассейна, пришла мысль построить солнечный коллектор, который способен будет нагреть 10 кубов воды, до комфортной для купания температуры. Для этого был построен коллектор площадью 4кв.м. и ориентировочной мощностью 2кВт.

Делаем солнечный коллектор из старой оконной рамы

Многие из нас уже давно сменили старые деревянные окна на металлопластиковые. И такая замена, в большей степени связанна не с экстерьером, а с сохранением тепла в наших квартирах. Старые оконные рамы вместе со стеклами, мы за ненадобностью просто выбрасывали на мусорник. Хотя с другой стороны, оконная рама (которая открывается книжкой) нам может еще сослужить хорошую службу в качестве солнечного коллектора (водонагревателя).

Базовые схемы подключения солнечных коллекторов

Эффективность работы солнечного коллектора зависит не только от материалов, из которых он изготовлен, но и от того, насколько правильно он установлен и смонтирован. Схема подключения во многом зависит от требований, предъявляемых к солнечному коллектору. Поскольку вариаций подключения великое множество, приведу лишь основные, базовые схемы.

Как сделать солнечный коллектор из пластиковых бутылок

В период летней жары, наибольшим спросом среди населения пользуется минеральная вода, напитки, соки и т.д. Однако, сами того не замечая, мы увеличиваем количество мусора на планете, выкидывая использованные пластиковые бутылки и тетра паки в мусорный бак. С другой стороны, данный “мусор” можно использовать с пользой для себя, т.е. сделать солнечный коллектор из пластиковых бутылок. Таким образом, мы получим бесплатную горячую воду, потратив на это минимум средств, и сделаем нашу планету чуточку чище.

Солнечный коллектор из старого холодильника своими руками

Для получения горячей воды при помощи энергии солнца, можно собрать своими руками простенький солнечный коллектор из материалов, которые вполне можно найти на своем хоз. дворе. При этом затраты на изготовление будут весьма мизерные. В качестве теплообменника (основы солнечного коллектора), будем использовать конденсатор от старого холодильника (решетка, которая крепится с тыльной стороны холодильника).

Солнечный водонагреватель из старого электрического бойлера

Многие, неисправные электрические бойлеры просто напросто выкидывают на свалку, хотя с другой стороны, бойлеру можно предоставить вторую жизнь, и своими руками изготовить из него солнечный водонагреватель, используя для нагрева воды бесплатную энергию солнца.

Как сделать плоский солнечный коллектор из полипропилена

Существует множество конструкций солнечных коллекторов, но я бы хотел поделиться с вами, как сделать плоский солнечный коллектор из полипропилена. Конструкция получилась весьма эффективной, где каждый квадратный сантиметр находится в прямом тепловом контакте с водой. Причем коллектор можно изменить под любой размер, какой вам понравится.

Как сделать большой солнечный коллектор из PEX трубы

Частенько строительство одного большого коллектора по цене выходит дешевле, чем строительство маленьких, но большего количества. Речь пойдет о строительстве солнечного коллектора из пластиковой трубы, только более внушительных размеров.

Как сделать солнечный коллектор из шланги

Многие, замечали, что если оставить шлангу с водой на солнце, то после включения воды из шланга течет очень горячая вода (особенно если шланг темного цвета). Так почему бы нам не сделать солнечный коллектор, используя шлангу или полиэтиленовую трубу просто свернув в кольцо.

Данный раздел постоянно пополняется новой информацией, по изготовлению солнечных коллекторов своими руками и если Вы желаете быть первыми в курсе новостей, подписывайтесь на бесплатную рассылку.

поделиться с друзьями >>>

Источник: http://www.solarsistem.ru/collector.php

Как сделать большой солнечный коллектор из PEX трубы

В предыдущей статье, я Вам рассказывал, “как сделать солнечный коллектор из шланга”. Но сейчас речь пойдет о строительстве солнечного коллектора подобной конструкции из пластиковой трубы, только более внушительных размеров.

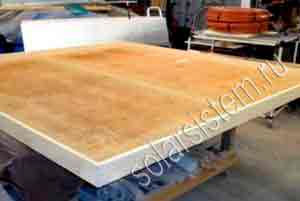

Первым делом изготавливаем короб солнечного коллектора (квадратной формы), для этого нам понадобится два листа влагостойкой фанеры или OSB плиты размером 2440×1220мм. и толщиной 16мм (если использовать под коробом ребра жесткости, то можно использовать и более тонкую фанеру).

Основание короба (фанеру) подрезаем в зависимости от применяемого остекления профилированный поликарбонат (прозрачный шифер) или сотовый поликарбонат.

Бортики изготавливаем из доски шириной 100мм и толщиной не менее 20мм. Не забываем, всю деревянную поверхность обработать антисептиком, для предотвращения гниения.

На дно в качестве утеплителя укладываем фольгированный пенополистирол толщиной 20 мм.

В углах прибиваем рейки, которые одновременно будут удерживать утеплитель и создавать форму для укладки трубы в круг.

В качестве абсорбера (поглотителя солнечных лучей), будем использовать PEX трубу, которая используется в строительстве для отопления (для монтажа теплых полов). В данном случае понадобилось две 100м бухты диаметром 3/4″.

Разматываем первую бухту и укладываем по спирали в коробе.

Для вывода труб для подключения, под одной из планок выдалбливаем слой утеплителя.

Разматываем вторую бухту трубы и укладываем между витками, таким образом, получается, что обе трубы уложены параллельно друг к другу. В некоторых местах трубу необходимо зафиксировать пластиковыми хомутами.

На бортике короба устанавливаем переходники, для удобства подключения солнечного коллектора, которые можно изготовить из сгона и металлической пластины. Подключаем трубы к переходникам.

Второй конец труб соединяем между собой с помощью стандартных фитингов применяемых для PEX. Хочу отметить, что металлическое соединение не самое лучшее, поскольку метал, нагревается сильнее пластика, тем самым оплавляя пластик, и со временем, в месте соединения может появиться течь.

Следующим шагом, устанавливаем распорки по центру кольца, чтобы труба под весом воды и воздействия температуры не смялась.

Установленные планки поперек короба будут одновременно удерживать трубу, и служить ребрами жесткости для остекления.

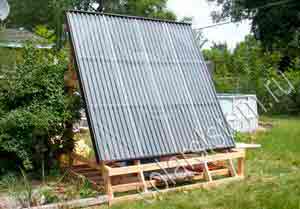

В качестве остекления использовалось два листа профилированного поликарбоната (прозрачный шифер) размером 1.26х 2.24м.

Торцы поликарбоната желательно заглушить деревянной планкой или вырезать из пенополистирола вкладыши.

Для лучшего поглощения солнечной энергии коллектор необходимо покрасить термостойкой черной краской.

Для установки солнечного коллектора необходимо будет собрать опору из брусьев (брусья незабываем обрабатывать антисептиком). Угол наклона коллектора зависит от вашего региона и должен быть таким образом, чтобы солнечные лучи падали под углом 90 градусов.

Желательно чтобы конструкция опоры, имела возможность изменять угол наклона, чтобы наиболее эффективно использовать солнечный коллектор в весенние и осенние периоды, когда солнце над горизонтом низко, а в летний период высоко.

Накопительный бак можно расположить либо в доме, либо непосредственно возле коллектора, только не забудьте хорошенько утеплить бак.

Как и в предыдущей конструкции солнечного коллектора из труб, такая система может работать только совместно с циркуляционным насосом, поскольку отсутствует естественная циркуляция. По этому данный коллектор наиболее целесообразно изготавливать для отопления бассейна (просто подключив его к системе фильтрации).

Еще одно преимущество данного коллектора в том, что за счет остекления, температура нагрева воды значительно увеличится (по сравнению с предыдущей конструкцией солнечного коллектора из шланга).

Удачи в строительстве.

поделиться с друзьями >>>

Источник: http://www.solarsistem.ru/collector_iz_trubi_2.php

Солнечный коллектор своими руками — как собрать гелиоколлектор

    Содержимое:
  1. Из чего можно сделать гелиосистему
    1. Коллектор из поликарбоната
    2. Коллектор из вакуумных трубок
    3. Гелиосистема из пластиковых бутылок
    4. Коллектор из алюминиевых пивных банок
    5. Гелиосистема из холодильника
    6. Коллектор из медных трубок
    7. Солнечный бойлер из ПНД труб и ПВХ шлангов
  2. Как сделать селективное покрытие
  3. Самодельная или заводская гелиосистема — что лучше
  4. Видеокурс по изготовлению панельного солнечного коллектора

Альтернативные источники возобновляемой энергии пользуются огромной популярностью. В некоторых странах ЕС автономное теплоснабжение покрывает более 50% потребностей в энергии. В РФ солнечные коллекторы пока не получили широкого распространения. Одна из основных причин: дороговизна оборудования. За гелиопанель отечественного изготовителя потребуется отдать не менее 16-20 тыс. руб. Продукция европейских брендов обойдется еще дороже, начиная с 40-45 тыс. руб.

Изготовление солнечного коллектора своими руками будет дешевле, по крайней мере в половину. Самодельный гелиоколлектор обеспечит достаточным количеством тепла для нагрева душевой воды на 3-4 человек. Для изготовления понадобятся строительные инструменты, смекалка и подручные средства.

Из чего можно сделать гелиосистему

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

  • корпус;
  • абсорбер;
  • теплообменник, внутри которого будет циркулировать теплоноситель;
  • отражатели для фокусировки солнечных лучей.

Заводской коллектор для нагрева воды от солнца работает следующим образом:

  • Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
  • Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
  • ГВС — используется два принципа подогрева горячей воды:
    1. Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
    2. Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения.
      Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

  • поликарбоната;
  • вакуумных трубок;
  • ПЭТ бутылок;
  • пивных банок;
  • радиатора холодильника;
  • медных трубок;
  • ПНД и ПВХ труб.

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

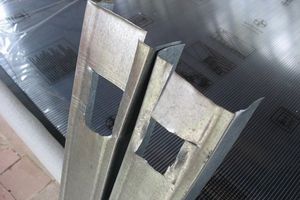

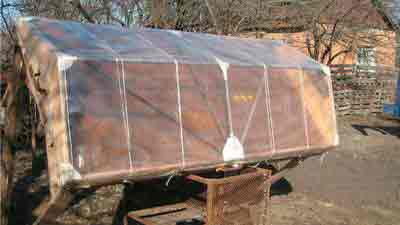

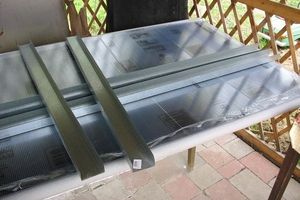

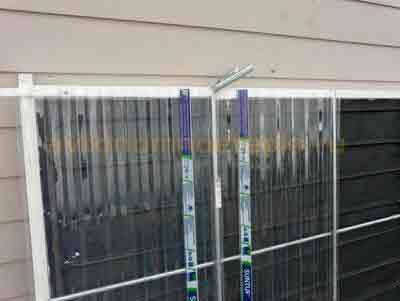

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

  • две штанги с нарезанной резьбой;
  • пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
  • пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
  • 2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.


Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Коллектор из вакуумных трубок

В этом случае не получится обойтись исключительно подручными средствами. Для изготовления солнечного коллектора придется купить вакуумные трубки. Их продают компании, занимающиеся обслуживанием гелиосистем и непосредственно производители гелиоводонагревателей.

Для самостоятельного производства лучше выбирать колбы с перьевыми стержнями и тепловым каналом heat-pipe. Трубки легче монтировать и менять в случае необходимости.

Также нужно приобрести блок-концентратор для вакуумного солнечного коллектора. При выборе обращают внимание на производительность узла (определяется по количеству трубок, которые можно одновременно подключить к устройству). Раму изготавливают самостоятельно, собирая деревянный каркас. Экономия при изготовлении в домашних условиях, с учетом приобретения готовых вакуумных трубок, составит не менее 50%.

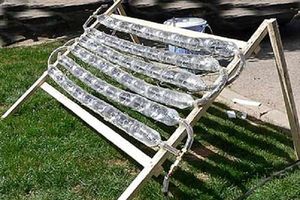

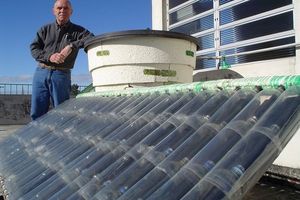

Гелиосистема из пластиковых бутылок

Для приготовления потребуется около 30 шт. ПЭТ бутылок. При сборке удобнее использовать тару одинакового размера на 1 или 1,5 л. На подготовительном этапе с бутылок снимают этикетки, поверхность тщательно промывают. Кроме пластиковой тары понадобится следующее:

  • 12 м шланга для полива растений, диаметром 20 мм;
  • 8 Т-образных переходников;
  • 2 колена;
  • рулон тефлоновой пленки;
  • 2 шаровых крана.

При изготовлении солнечных коллекторов из пластиковых бутылок внизу основания делают отверстие, равное диаметру горлышка, куда вставляют резиновый шланг, либо ПВХ трубу. Коллектор собирают в 5 рядов по 6 бутылок на каждой линии.


В ясный день уже через 15 мин. вода нагреется до температуры 45°С. Учитывая высокую производительность солнечный водонагреватель из пластиковых бутылок имеет смысл подключить к накопительной емкости в 200 л. Последнюю хорошо утепляют для предотвращения теплопотерь.

Коллектор из алюминиевых пивных банок

Алюминий отличается хорошими теплотехническими характеристиками. Не удивительно, что металл используют для изготовления радиаторов отопления.

Алюминиевые банки можно применять при изготовлении самодельных гелиосистем. Для производства не подойдут банки из жести и любого другого металла.

Для одной гелиопанели будут необходимы следующие комплектующие:

  • банки, около 15 шт. на линию, в корпус вмещается 10-15 рядов;
  • теплообменник — используется коллектор из резинового шланга, или пластиковых труб;
  • клей для склеивания банок между собой;
  • селективная краска.

Поверхность банок окрашивается в темный цвет. Короб накрывают толстым стеклом или поликарбонатом.


Солнечный коллектор из алюминиевых банок чаще изготавливают для воздушного отопления. При использовании водяного теплоносителя снижается теплоэффективность устройства.

Гелиосистема из холодильника

Еще одно популярное решение, требующее минимальных затрат времени и средств. Солнечный коллектор делают из радиатора старого холодильника. Змеевик уже окрашен в черный цвет. Достаточно только уложить решетку в деревянный корпус с изоляцией и подключить его к ГВС, при помощи пайки.

Существует вариант изготовления из конденсатора кондиционера. Для этого несколько радиаторов соединяют в единую сеть. Если существует возможность приобрести дешево около 8 шт. конденсаторов, изготовление коллектора вполне возможно.

Коллектор из медных трубок

Медь отличается хорошими теплотехническими свойствами. При изготовлении медного солнечного коллектора используют:

  • трубы диаметром 1 1/4″, используемые при монтаже систем отопления и горячего водоснабжения;
  • трубы на 1/4″, используемые в системах кондиционирования;
  • газовая горелка;
  • припой и флюс.

Корпус радиаторной решетки собирается из медных труб с большим диаметром. В поверхности просверливают отверстия равные 1/4″. В полученные пазы вставляют трубы соответствующего диаметра. Радиатор закрывают стеклом или поликарбонатом. Медь окрашивают селективной краской.

Солнечный бойлер из ПНД труб и ПВХ шлангов

При производстве гелиосистем используют практически любой подручный материал. Существуют решения, позволяющие изготовить коллектор из гофрошланга, резинового шланга, используемого для полива растений.

Существует возможность изготовления солнечного коллектора из гофрированной нержавеющей трубы. Популярность решения обусловлена скоростью и простотой монтажа. Гофротруба из нержавейки укладывается кольцами или змейкой. Недостаток, относительная дороговизна нержавеющей гофрированной трубы.

Несмотря на существующие варианты, описанные выше, наиболее популярными остаются солнечные коллекторы из пропиленовых и ПНД труб. У каждого варианта есть свои преимущества:

  • Солнечный коллектор из ПНД трубы — для изготовления выбирают материал, устойчивый к нагреванию. Продается большое количество фитингов, облегчающих сборку теплоаккумулирующего радиатора. Трубы из полиэтилена низкого давления изначально имеют черный или темно-синий цвет, поэтому не требуют окрашивания.
  • Солнечный коллектор из ПВХ труб — популярность решения в простоте монтажа конструкции, осуществляемого с помощью пайки. Наличие большого количества уголков, тройников, американок и других фитингов облегчает процесс сборки. С помощью пайки можно создать теплообменник коллектора любой конфигурации.

Изготовление солнечного водогрейного коллектора из PEX трубы:

Все описанные трубы с той или иной эффективностью используются в качестве сердечника при изготовлении самодельного гелиоколлектора из пластиковых бутылок и алюминиевых банок.

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

  • Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.
  • Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.


Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Видеокурс по изготовлению панельного солнечного водонагревателя


Источник: http://avtonomnoeteplo.ru/altenergiya/765-samodelnyy-solnechnyy-kollektor.html

Как сделать солнечный коллектор

Различные солнечные коллекторы появились на рынке достаточно давно. Это устройства, использующие энергию солнца для нагрева воды на домашние нужды. Но приобрести популярность среди пользователей им мешает высокая стоимость, это беда всех альтернативных источников энергии. Например, общие затраты на приобретение и монтаж установки, что обеспечит нужды средней семьи, составят 5000$. Но выход есть: можно сделать солнечный коллектор своими руками из доступных по цене материалов. Какими способами это реализовать, будет рассказано в данном материале.

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

  • воздушные;
  • водяные плоские;
  • водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Воздух, поступающий через проем с одной стороны, проходит между стальными ребрами и, получив от них тепло, выходит с другой.

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Простое устройство и принцип работы позволяют выполнять изготовление коллекторов воздушного типа своими руками. Но потребуется много материала для нескольких коллекторов, а подогреть воду с их помощью все равно не получится. По этим причинам домашние умельцы предпочитают заниматься водяными нагревателями.

Конструкция плоского коллектора

Для самостоятельного изготовления наибольший интерес представляют плоские солнечные коллекторы, предназначенные для нагрева воды. В корпусе из металла или алюминиевого сплава прямоугольной формы размещен тепловой приемник — пластина с запрессованным в ней змеевиком из медной трубки. Приемник выполняется из алюминия или меди, покрытой абсорбционным слоем черного цвета. Как и в предыдущем варианте, снизу пластина отделена от дна слоем теплоизоляционного материала, а роль крышки играет прочное стекло или поликарбонат. Ниже на рисунке изображено устройство солнечного коллектора:

Пластина черного цвета поглощает тепло и передает его теплоносителю, движущемуся по трубкам (вода или антифриз). Стекло выполняет 2 функции: пропускает к теплообменнику солнечную радиацию и служит защитой от осадков и ветра, снижающих производительность нагревателя. Все соединения выполнены герметично, чтобы внутрь не попадала пыль и стекло не теряло прозрачности. Опять же, тепло солнечных лучей не должно выветриваться наружным воздухом через щели, от этого зависит эффективная работа солнечного коллектора.

Данный вид – самый популярный среди покупателей из-за оптимального соотношения цена — качество, а среди домашних мастеров — по причине относительно несложной конструкции. Но применять такой коллектор для отопления можно лишь в южных регионах, с понижением температуры наружного воздуха его производительность значительно падает из-за высоких тепловых потерь через корпус.

Устройство вакуумного коллектора

Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:

  • тепловая изоляция с помощью вакуума;
  • использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.

Идеальный вариант защитить абсорбер для коллектора от тепловых потерь – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена внутрь колбы из прочного стекла, воздух из пространства между ними откачан. Концы медной трубки входят в трубу, через которую протекает теплоноситель. Что происходит: хладагент под воздействием солнечных лучей закипает и обращается в пар, он поднимается по трубке вверх и от соприкосновения с теплоносителем сквозь тонкую стенку снова переходит в жидкость. Ниже показана рабочая схема коллектора:

Фокус в том, что в процессе превращения в пар вещество поглощает гораздо больше тепловой энергии, чем при обычном нагреве. Удельная теплота парообразования любой жидкости выше, нежели ее удельная теплоемкость, а потому вакуумные солнечные коллекторы весьма эффективны. Конденсируясь в трубе с проточным теплоносителем, хладагент передает ему всю теплоту, а сам стекает вниз за новой порцией энергии солнца.

Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.

Примечание. Существуют вакуумные трубки для коллектора, заполняемые напрямую теплоносителем. Их недостаток – последовательное подключение, при выходе из строя одной колбы придется менять весь водонагреватель.

Как изготовить солнечный коллектор?

Прежде чем приступить к работе, следует определиться с габаритами будущего водогрейного аппарата. Произвести точный расчет площади теплообмена непросто, многое зависит от интенсивности солнечного излучения в данном регионе, расположения дома, материала нагревательного контура и так далее. Правильным будет сказать, что чем больше тепловой коллектор, тем лучше. Однако, его размеры наверняка ограничиваются местом, где планируется его устанавливать. Значит, надо исходить из площади этого места.

Корпус проще всего изготовить из древесины, проложив на дно слой пенопласта или минеральной ваты. Также для этой цели удобно использовать створки старых деревянных окон, где сохранилось хотя бы одно стекло. Выбор материала для приемника тепла неожиданно широк, чего только не используют мастера-умельцы, чтобы собрать коллектор. Вот перечень популярных вариантов:

  • тонкостенные медные трубки;
  • различные полимерные трубы с тонкими стенками, желательно черного цвета. Хорошо подойдет полиэтиленовая РЕХ труба для водопровода;
  • наружный теплообменник старого холодильника;
  • трубки из алюминия. Правда, соединять их сложнее, чем медные;
  • стальные панельные радиаторы;
  • черный садовый шланг.

Примечание. Кроме перечисленных, существует масса экзотических версий. Например,воздушный солнечный коллектор из пивных банок или пластиковых бутылок. Подобные прототипы отличаются оригинальностью, но требуют значительного вложения труда при сомнительной отдаче.

В собранный деревянный корпус или старую оконную створку с приделанным дном и уложенным утеплителем надо поместить металлический лист, накрывающий всю площадь будущего нагревателя. Хорошо, если найдется лист алюминия, но подойдет и тонкая сталь. Ее необходимо окрасить в черный цвет, а затем уложить трубы в виде змеевика.

Без сомнения, коллектор для нагрева воды лучше всего получится из медных труб, они отлично передают тепло и прослужат долгие годы.Змеевик плотно прикрепляется к металлическому экрану скобами или любым другим доступным способом, наружу выводятся 2 штуцера для подачи воды.

Поскольку это плоский, а не вакуумный коллектор, то поглотитель тепла нужно закрыть сверху светопрозрачной конструкцией – стеклом или поликарбонатом. Последний легче обрабатывается и надежнее в эксплуатации, не разобьется от ударов града.

После сборки солнечный коллектор надо установить на место и подключить к накопительному баку для воды. Когда позволяют условия монтажа, то можно организовать естественную циркуляцию воды между баком и нагревателем, в противном случае в систему включается циркуляционный насос.

Заключение

Осуществлять отопление дома солнечными коллекторами, сделанными своими руками, – привлекательная перспектива для многих домовладельцев. Жителям южных районов этот вариант более доступен, только придется заполнить систему антифризом и как следует утеплить корпус. На севере самодельный коллектор поможет нагреть воду на хозяйственные нужды, но для обогрева дома его не хватит. Сказывается холод и короткий световой день.

Источник: http://cotlix.com/kak-sdelat-solnechnyj-kollektor

Как сделать солнечный коллектор для отопления своими руками

Солнечный коллектор представляет собой устройство, основным функциональным назначением которого является преобразование солнечной энергии в тепловую. В техническом плане он довольно прост.

Поэтому с определенным уровнем знаний сделать солнечный коллектор для отопления своими руками не составит большого труда.

Принцип работы и конструкционные особенности

Современные гелиосистемы применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию. Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.

Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю. Основными рабочими органами являются солнечные батареи на фотоэлементах или солнечные коллекторы, об изготовлении которых речь пойдет в этой статье.

Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью. Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.

Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.

Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.

Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.

Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее. В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.

Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя. Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Кроме этого часто используется классификация по температуре, до которой могут нагреваться рабочие органы коллектора:

  • Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
  • Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
  • Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни. Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Собственноручное изготовление коллектора

Изготовление солнечного прибора собственными руками — увлекательный процесс, приносящий массу выгод. Благодаря ему можно рационально применять бесплатное солнечное излучение, решить несколько важных хозяйственных задач. Разберем специфику создания плоского коллектора, поставляющего в отопительную систему нагретую воду.

Материалы для самостоятельной сборки

Наиболее простой и доступный материал для самостоятельной сборки корпуса солнечного коллектора — деревянный брусок с доской, фанерой, плитами ОСП или подобными вариантами. В качестве альтернативы можно применить стальной или алюминиевый профиль с аналогичными листами. Металлический корпус обойдется несколько дороже.

Материалы должны соответствовать требованиям, которые предъявляются к конструкциям, используемым на открытом воздухе. Срок эксплуатации солнечного коллектора варьируется от 20 до 30 лет. Соответственно, материалы должны обладать определенным набором эксплуатационных характеристик, которые позволят использовать конструкцию в течении всего срока.

Если корпус выполнять из дерева, то долговечность материала можно обеспечить путем пропитки водно-полимерными эмульсиями и покрытием лакокрасочными материалами.

Основным принципом, которым следует руководствоваться при проектировании и сборке солнечного коллектора, является доступность материалов в отношении цены и возможности приобрести. То есть, их можно либо найти в свободной продаже, либо самостоятельно изготовить из доступных подручных средств.

Нюансы устройства теплоизоляции

Для предотвращения потерь тепловой энергии на дно короба монтируется изоляционный материал. Это может быть пенопласт либо минеральная вата. Современная промышленность выпускает достаточно обширную номенклатуры изоляционных материалов.

Для утепления короба можно использовать фольгированные варианты утеплителей. Таким образом можно обеспечить и теплоизоляцию и отражение солнечных лучей от фольгированной поверхности.

Если в качестве изоляционного материала используется жесткая плита пенопласта или пенополистирола, для укладки змеевика или системы труб можно вырезать канавки. Обычно абсорбер коллектора укладывается на теплоизоляцию сверху и накрепко фиксируется к днищу корпуса способом, зависящим от использованного в изготовлении корпуса материала.

Теплоприемник солнечного коллектора

Это абсорбирующий элемент. Он представляет собой систему труб, в которых происходит нагрев теплоносителя, и деталей, выполненных чаще всего из листовой меди. Оптимальным материалов для изготовления теплоприемника считаются медные трубы. Домашние мастера изобрели более дешевый вариант — спиральный теплообменник из полипропиленового шланга.

Выбор подручных средств, из которых можно изготовить теплообменник солнечного коллектора, достаточно широк. Это может быть теплообменник старого холодильника, полиэтиленовые трубы, которые используются для водопровода, стальные панельные радиаторы и пр. Важным критерием для эффективности является теплопроводность материала, из которого изготовлен теплообменник.

Для самостоятельного изготовления оптимальным вариантом является медь. Она обладает теплопроводностью, которая составляет 394 Вт/м². У алюминия этот параметр варьируется от 202 до 236 Вт/м².

Однако большая разница в параметрах теплопроводности между медными и полипропиленовыми трубами вовсе не означает, что теплообменник с медными трубами будет выдавать в сотни раз большие объемы горячей воды.

При равных условиях производительность теплообменника из медных труб будет на 20% эффективнее, нежели производительность металлопластиковых вариантов. Так что теплообменники, изготовленные из полимерных труб, имеют право на жизнь. К тому же такие варианты обойдутся гораздо дешевле.

Вне зависимости от материала труб, все соединения как сварные, так и резьбовые, должны быть герметичны. Трубы можно располагать как параллельно друг к другу, так и в виде змеевика. Расположение труб в виде змеевика уменьшает количество соединений, что снижает вероятность протечек и обеспечивает более равномерное движение потока теплоносителя.

Верх короба, в котором находится теплообменник, закрывается стеклом. В качестве альтернативы можно использовать современные материалы, типа акрилового аналога или монолитного поликарбоната. Светопрозрачный материал может быть не гладким, а рифленым или матовым.

Такая обработка снижает отражающие способности материала. Кроме того, этот материал должен выдерживать значительные механические нагрузки. В промышленных образцах подобных гелиосистем используется специальное солярное стекло. Такое стекло характеризуется низким содержанием железа, что обеспечивает меньшие потери тепловой энергии.

Накопительный бак или аванкамера

В качестве накопительного бака можно использовать любую емкость с объемом от 20 до 40 литров. Подойдет ряд несколько меньших по объему резервуаров, соединенных трубами в последовательную цепочку. Накопительный бак рекомендовано утеплять, т.к. нагретая на солнце вода в емкости без изоляции будет быстро терять тепловую энергию.

По сути, теплоноситель в отопительной гелиосистеме должен циркулировать без аккумуляции, т.к. полученную от него тепловую энергию нужно расходовать в период получения. Накопительная емкость скорее выполняет функцию распределителя нагретой воды и аванкамеры, поддерживающей стабильность давления в системе.

Этапы сборки гелиосистемы

После изготовления коллектора и подготовки всех составляющих конструкционных элементов системы можно приступать к непосредственному монтажу.

Работа начинается с установки аванкамеры, которую, как правило, размещают в самой высокой из возможных точке: на чердаке, отдельно стоящей вышке, эстакаде и т.д. При установке следует учесть, что после заполнения жидким теплоносителем системы, эта часть конструкции будет иметь достаточно большой вес. Поэтому следует убедиться в надежности перекрытия или усилить его.

После установки емкости приступают к установке коллектора. Этот конструкционный элемент системы располагают на южной стороне. Угол наклона относительно линии горизонта должен составлять от 35 до 45 градусов.

После установки всех элементов их обвязывают трубами, соединяя в единую гидравлическую систему. Герметичность гидравлической системы является важным критерием, от которого зависит эффективная работа солнечного коллектора.

Для соединения конструктивных элементов в единую гидравлическую систему используются трубы с диаметром дюйм и полдюйма. Меньший диаметр используется для устройства напорной части системы. Под напорной частью системы понимается ввод воды в аванкамеру и вывод нагретого теплоносителя в систему отопления и горячего водоснабжения. Остальная часть монтируется при помощи труб большего диаметра.

Для предотвращения потерь тепловой энергии трубы следует тщательно изолировать. Для этой цели можно использовать пенопласт, базальтовую вату либо фольгированные варианты современных изоляционных материалов. Накопительная емкость и аванкамера также подлежат процедуре утепления.

Наиболее простым и доступным вариантом теплоизоляции накопительной емкости является сооружение вокруг нее короба из фанеры или досок. Пространство между коробом и емкостью следует заполнить утепляющим материалом. Это может быть шлаковата, смесь соломы с глиной, сухие опилки и пр.

Испытание перед вводом в эксплуатацию

После монтажа всех элементов системы и утепления части конструкций можно приступать к заполнению системы жидким теплоносителем. Первоначальное наполнение системы следует производить через патрубок, расположенный в нижней части коллектора. То есть, наполнение происходит снизу в верх. Благодаря таким действиям можно избежать возможного образования воздушных пробок.

Вода или другой жидкий теплоноситель поступает в аванкамеру. Процесс наполнения системы заканчивается тогда, когда из дренажной трубы аванкамеры начинает литься вода. При помощи поплавкового клапана можно отрегулировать оптимального уровня жидкости в аванкамере. После наполнения системы теплоносителем он начинает нагреваться в коллекторе.

Процесс повышения температуры происходит даже в пасмурную погоду. Нагретый теплоноситель начинает подниматься в верхнюю часть накопительного бака. Процесс естественной циркуляции происходит до тех пор, пока температура теплоносителя, который поступает в радиатор, не выровняется с температурой носителя, выходящего из коллектора.

При расходе воды в гидравлической системе будет срабатывать поплавковый клапан, находящийся в аванкамере. Таким образом, будет поддерживаться постоянный уровень. При этом холодная вода, поступающая в систему, будет находится в нижней части емкости накопителя. Процесс перемешивания холодной и горячей воды практически не происходит.

В гидравлической системе следует предусмотреть установку запорной арматуры, которая будет препятствовать обратной циркуляции теплоносителя из коллектора в накопитель. Это происходит в том случае когда температура окружающей среды опускается ниже, чем температура теплоносителя. Такую запорную арматуру, как правило, используют в ночное и вечернее время.

Подводка к местам потребления горячей воды осуществляется при помощи стандартных смесителей. Обычные одинарные краны лучше не использовать. В солнечную погоду температура воды может доходить до 80 градусов. Пользоваться такой водой, текущей из обычного крана, довольно неудобно. Таким образом смесители позволят существенно сэкономить горячую воду.

Производительность такого солнечного водонагревателя можно повысить путем добавления дополнительных секций коллекторов. Конструкция вполне позволяет монтировать от двух до неограниченного количества штук.

В основе такого солнечного коллектора для отопления и горячего водоснабжения лежит принцип парникового эффекта и так называемый термосифонный эффект. Парниковый эффект используется в конструкции нагревательного элемента. Солнечные лучи беспрепятственно проходят через прозрачный материал верхней части коллектора и преобразуются в тепловую энергию.

Тепловая энергия оказывается в замкнутом пространстве благодаря герметичности короба секции коллектора. Термосифонный эффект используется в гидравлической системе, когда нагретый теплоноситель поднимается вверх, при этом вытесняя холодный теплоноситель и заставляя его двигаться в зону нагрева.

Производительность солнечного коллектора

Основным критерием, который влияет на производительность гелиосистем, является интенсивность солнечного излучения. Количество падающего на определенную территорию потенциально полезного солнечного излучения называется инсоляцией.

Величина инсоляции в разных точках земного шара варьируется в достаточно широких пределах. Для определения средних показателей этой величины существуют специальные таблицы. Они отображают среднюю величину солнечной инсоляции для того или иного региона.

Кроме величины инсоляции на производительность системы влияет площадь и материал теплообменника. Еще одним фактором, влияющим на производительность системы, является объем накопительного бака. Оптимальная емкость бака рассчитывается, исходя из площади адсорберов коллектора.

В случае с плоским коллектором это общая площадь труб, которые находятся в коробке коллектора. Эта величина, в среднем значении, равняется 75 литрам объема бака, на один м² площади трубок коллектора. Накопительная емкость является своеобразным тепловым аккумулятором.

Цены на заводские приборы

Львиная доля финансовых затрат на сооружение подобной системы приходится на изготовление коллекторов. Это не удивительно, даже в промышленных образцах гелиосистем около 60% стоимости приходится на этот конструкционный элемент. Финансовые затраты будут зависеть от выбора того или иного материала.

Надо отметить, что подобная система не в состоянии отопить помещение, она лишь поможет сэкономить на затратах, помогая подогреть воду в системе отопления. Она сможет как минимум полностью обеспечить горячей водой в течении 6-7 месяцев. Учитывая довольно большие затраты энергии, которые расходуются на нагрев воды, солнечный коллектор, интегрированный в систему отопления, существенно снижает подобные затраты.

Для ее изготовления используются довольно простые и доступные материалы. К тому же подобная конструкция является полностью энергонезависимой и не нуждается в техническом уходе. Уход за системой сводится к периодическому осмотру и очистке стекла коллектора от загрязнений.

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и ввести в эксплуатацию гелиосистему:

Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Использую подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением промышленных установок. Тем не менее, сделанный самостоятельно солнечный коллектор существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается классическими источниками.

Источник: http://sovet-ingenera.com/eco-energy/sun/solnechnyj-kollektor-dlya-otopleniya-svoimi-rukami.html

Как сделать солнечный коллектор своими руками

Коллектор солнечной энергии – это устройство для сбора солнечного тепла. В отличие от солнечных батарей он не производит электричество, а обеспечивает нагрев материала-теплоносителя. Изготовление солнечного коллектора своими руками не займет много времени, но принесет немало пользы. Можно использовать самодельные солнечные коллекторы как для отопления больших помещений, так и для обогрева малых площадей или нагрева воды.

Известно, что плоскость площадью всего в 36 см2, обращенная перпендикулярно к солнечным лучам, может получать в год такое количество энергии, которого вполне хватит для того, чтобы вскипятить чайник.

Подобные факты и привели к изобретению различных приборов, основанных на использовании солнечной энергии. Так, например, существуют конструкции, способные собирать рассеянную солнечную энергию и перерабатывать ее в тепло, например для обогрева дома и т. п.

Самодельный коллектор солнечной энергии для отопления дома

В данной статье приводятся три варианта изготовления обогревательных установок. Первый вариант солнечного коллектора своими руками по своей тепловой мощности вполне может заменить батареи центрального отопления. Данная установка способна почти 8 месяцев в год днем и ночью отапливать все помещения большого дома. Ее тепловая мощность очень велика (около 5 ООО Вт) и поэтому может обеспечить не только круглосуточную работу системы обогрева, но и позволяет запасать избыток тепла впрок, т. е. аккумулировать его.

Этот солнечный коллектор для отопления изготавливают из дерева, его длина составляет 350 см, ширина — 180 см, а высота — 220 см. Устанавливать это оборудование нужно обязательно с южной стороны жилого дома.

На правой стороне коллектора нужно смонтировать откидную крышу, которую можно днем опускать, а на ночь или во время дождя — поднимать. Крыша призвана защищать коллектор от потери тепла и от различных повреждений.

Боковую стенку коллектора можно собрать из деревянных рамок, она должна иметь тройное остекление. Это позволяет лучше аккумулировать солнечную энергию: оба слоя воздуха между стеклами будут хорошо теплоизолировать нагреваемые солнечными лучами пластины.

Сделать пластины солнечного коллектора своими руками можно из полос кровельного железа и покрасить черной эмалью. Нагреваясь благодаря солнечным лучам, они будут отдавать тепло потоку воздуха, который, в свою очередь, начнет совершать сложный путь по лабиринту между ячейками и внутренним стеклом.

Принцип работы коллектора будет следующим. Утром необходимо откинуть крышу и установить ее под таким углом, чтобы солнечные лучи, отражаясь от стекла, падали на черные пластины подогревателя. Когда они достаточно нагреются, нужно включить вентиляторы. Далее воздух через отверстие 1 будет устремляться в лабиринт над подогревателем. Нагреваясь, он будет выходить в отверстие 2. Через отверстие 3 и 4 вентилятор начнет направлять этот нагретый воздух в жилые помещения.

Обратный поток будет возвращаться в коллектор через отверстие 5. Потом поток воздуха начнет разделяться: часть его снова направится в жилые помещения, а другая часть будет засасываться вентилятором и пойдет на подогрев.

Данный солнечный коллектор для отопления дома позволяет прогреть воздух в жилых помещениях до 24 °С, а иногда температура может быть и выше. Если станет слишком жарко, можно будет перераспределить потоки воздуха. Для этого необходимо заслонкой перекрыть воздуховод, по которому теплый воздух идет в дом. В этом случае большая его часть начнет циркулировать внутри коллектора, нагревая только аккумулятор.

Конструкция аккумулятора включает дополнительный лабиринт, где воздух будет больше отдавать тепло заполнителю. Заполнитель представляет собой кладку из кирпичей или крупных камней, которые должны быть уложены с большими щелями без связующего раствора.

Масса аккумулятора должна составлять несколько сотен килограммов, так что к вечеру температура кладки может достигнуть 75 С. Такое аккумулированное тепло позволит поддерживать температуру воздуха в помещениях в пределах 16-18 °С в течение всей ночи. После захода солнца нужно отключить вентилятор, а крышу коллектора следует поднять.

Изготовление солнечного коллектора для обогрева комнаты

Второй вариант конструкции коллектора имеет размеры 150 х 100 X10 см. Тепловая мощность такого солнечного коллектора для дома — 800 Вт.

Хотя эта мощность и невелика, но ее вполне должно хватить для обогрева комнаты площадью 12-14 м2. Однако после захода солнца данная установка не может работать, поскольку у нее нет специального заполнителя, который аккумулировал бы тепло.

Чтобы обогреть большую площадь, потребуется сделать несколько таких коллекторов, причем работать они могут вместе или независимо друг от друга. Для совместной работы их нужно параллельно соединить между собой.

При изготовлении корпуса солнечного коллектора используют кровельное железо. Внешне конструкция этого изделия напоминает корыто. Внутреннюю поверхность коллектора нужно покрасить в черный цвет и установить внутри корпуса два стержня. На них далее необходимо надеть пластины-жалюзи. Их также можно вырезать из кровельного железа и покрасить черной эмалью.

Работать коллектор будет по следующей схеме; воздух из помещения по гибкому рукаву вентилятором будет подаваться внутрь коллектора, здесь, обтекая пластины, он начнет нагреваться.

Для большей эффективности установки рекомендуется делать переднюю часть коллектора с двойным остеклением, а корпус утеплять теплоизоляционными матами.

Солнечный коллектор своими руками для нагрева воды

С помощью третьего варианта самодельного солнечного коллектора можно греть воду. Монтировать его следует на чердаке дома под самой крышей.

Принцип работы этого коллектора, сделанного своими руками, заключается в том, что солнечные лучи, многократно отражаясь от зеркал, установленных на боковых стенах, потолке и полу, будут концентрироваться в узкий пучок и падать на змеевик, установленный в ящике.

Крышка этого ящика должна иметь двойное остекление. Сделав данную установку, вода будет нагреваться до 70—80 С. Ее можно использовать и для отопления, и для различных хозяйственных нужд.

Источник: http://www.udec.ru/tool/solnechnyi-kollektor.php

Смотрите также:
31.10.2018

Изготовление солнечных батарей своими руками Солнечные батареи предназначены для преобразования света в электричество, однако солнечные батареи заводского исполнения весьма дорогие, и их могут позволить не каждый. В связи с этим широкую популярность набирает...

31.10.2018

Делаем солнечный коллектор своими руками Альтернативные источники тепла, хотя и являются достаточно эффективными и экономными в эксплуатации, полностью занять собой нишу не могут. Причина – высокая стоимость, которая отличается от традиционных источников отопления в...

31.10.2018

Как сделать ветрогенераторы своими руками на 220в Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку...

Комментарии

Комментирование отключено.
