Солнечная батарея своими руками

Изготовление солнечных батарей своими руками

Солнечные батареи предназначены для преобразования света в электричество, однако солнечные батареи заводского исполнения весьма дорогие, и их могут позволить не каждый. В связи с этим широкую популярность набирает изготовление солнечных батарей своими руками используя солнечные элементы.

Калькулятор расчета времени работы источника бесперебойного питания (ИБП, UPS, инвертора) от аккумулятора

При проектировании автономного электроснабжения в своем доме, нужно быть уверенным, что выбранная емкость аккумулятора, проработает столько сколько это необходимо, особенно учитывая тот факт, что аккумуляторы стоят не дешево.

Калькулятор расчета времени заряда аккумулятора

Зачем нам знать время заряда аккумулятора? Время заряда, это один из важных параметров при строительстве автономного электроснабжения, поскольку очень важно, чтобы солнечные панели успевали полностью заряжать аккумуляторы за световой день. Иначе аккумуляторы будут использоваться не в полной мере.

Как сделать передвижную электростанцию на солнечных батареях

А что если понадобится больше мощности? Например, вдали от цивилизации организовать дискотеку, оснастить электричеством палаточный городок или выполнить аварийно-ремонтные работы? Все верно, необходимо строить более мощную электростанцию на солнечных батареях, о чем и пойдет речь в данной статье.

Как сделать мобильную солнечную электростанцию своими руками

Преимущество мобильной солнечной электростанции заключается в том, что ее можно использовать не только дома в качестве резервно-аварийного источника питания, но и в местах, где электричества нет и помине, например:
— при отдыхе на природе теперь можно слушать музыку, пользоваться ноутбуком, заряжать телефон;
— для электрификации отдельно стоящих сооружений (дача, сторожевой домик на полях, охотничий домик, кемпинг и т.д.);
— для обеспечения освещения в полевых условиях.

Портативная солнечная электростанция 220В + 12В + 5В + автоматический заряд батареи

В жизни случаются ситуации, к которым лучше подготовиться заранее, чем впоследствии «кусать локти«. А ситуации бывают разные, например, выехали вы на природу, включили музыку в автомобиле, и не заметили, как аккумулятор полностью разрядился, а следом за ним и телефон сел. Или срочно нужно включить ноутбук, у которого сел аккумулятор и т.д. и так перечислять можно долго.

Как сделать простейшее зарядное устройство на солнечных батареях (используя КР142ЕН5А)

Как правило, для зарядки мобильного телефона нам необходимо 5В. Но напряжение, вырабатываемое солнечной батареей не постоянное, и во многом зависит от степени освещенности. Поэтому мы можем пойти по наипростейшему пути, используя весьма распространенные стабилизаторы напряжения КР142ЕН5А (зарубежный аналог L7805CV), который можно приобрести в любом магазине радиодеталей.

Портативное зарядное USB устройство на солнечных батареях своими руками

Ранее я уже рассказывал о том, как сделать солнечную USB зарядку, но ее недостаток в том, что зарядить мобильный телефон она может только в светлое время суток. Но, что делать, если мобильник необходимо подзарядить ночью? И этот вопрос мы попробуем решить в данной статье.

Простейшее солнечное зарядное для пальчиковых аккумуляторов

Самое простейшее солнечное зарядное устройство для пальчиковых аккумуляторов можно собрать буквально за 20 минут. И понадобится нам для этих целей не так уж и много: прозрачный пластиковый контейнер, который будем использовать в качестве корпуса, солнечный элемент напряжением 4-5В, держатель для двух аккумуляторов серии АА или ААА и диод Шотки.

Раскладная портативная солнечная батарея своими руками

Одна маленькая солнечная батарея не может вырабатывать большой ток, а следовательно, мобильный телефон или планшет будет заряжаться очень долго. Чтобы увеличить мощность, можно увеличить площадь солнечной батареи, но тогда возникает проблема с транспортированием, особенно когда речь идет о пеших вылазках на природу. Для решения этой проблемы, предлагаю вам изготовить раскладную солнечную батарею (своего рода конструктор ЛЕГО), где соединение элементов будет происходить на магнитах.

Походный вариант 15Вт солнечной батареи своими руками

Из солнечных элементов от садовых фонарей мы можем изготовить маломощную солнечную батарею, которая вполне годится в качестве походного варианта, для питания радиоприемника или портативного телевизора, не говоря уже о зарядке мобильного телефона.

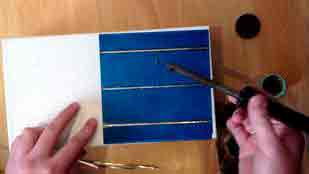

Пайка солнечных элементов

И так, вы решились собрать солнечную батарею своими руками. Пожалуй, самым сложным и кропотливым в этом деле является пайка плоских проводников (шины) к солнечным элементам. Вроде как, что тут сложного припаять провод? Но здесь не все так просто как кажется.

Как сделать солнечную USB зарядку для телефона своими руками

Вы отправились на природу, или в доме, по каким либо причинам отключили электричество, а ваш телефон разрядился? Не проблема, теперь вы можете стать энергонезависимыми, и можете наслаждаться прелестями цивилизации вдалеке от электричества. В данной статье вы узнаете, как сделать солнечную usb зарядку для телефона своими руками. И теперь вы можете, общаться и слушать музыку на природе не боясь, что аккумулятор в вашем телефоне разрядится в неподходящий момент.

Зарядное устройство на солнечных батареях из садовых светильников

Для изготовления зарядного устройства для АА и ААА аккумуляторов (пальчиковых и мизинчиковых аккумуляторов) на солнечных батареях, нам всего лишь понадобятся садовые светильники на солнечных батареях (которые наверно, уже есть у каждого десятого, кто живет в своем доме).

Как сделать радио на солнечной батарее

У радиоприемников, есть значительный недостаток, и заключается он в том, что для зарядки необходимо вытягивать аккумуляторы, а они как обычно бывает, разряжаются в самый неподходящий момент. Этот недостаток мы и попытаемся устранить, установив на радиоприемник солнечную батарею для зарядки аккумуляторов. На эту операцию, нам понадобится пара часов.

Типы солнечных элементов и их характеристики

Для строительства солнечных батарей выделяют два типа солнечных элементов: поликристаллические (мультикристаллические) и монокристаллические солнечные элементы. Внешне их легко различить, поликристаллические солнечные элементы в основном синего цвета с морозным узором.

Как сделать солнечную батарею на 60 Вт

Для изготовления данной солнечной батареи было куплено 36 поликристаллических солнечных элементов, размером 3х6 дюйма. Каждый такой элемент производит напряжение 0,5В.. Соединив все 36 элементов последовательно, мы получим напряжение 18 вольт (для компенсации падения напряжения во время пасмурной погоды), которые нужны для зарядки 12В аккумуляторов.

Солнечная батарея из разбитых элементов

Работа с солнечными элементами требует особой аккуратности, поскольку они весьма тонкие, так как их толщина составляет всего 0,2-0,4 мм и хрупкие. И бывают ситуации, когда солнечные элементы во время сборки панели ломаются или того хуже, при покупке почтой (из дальних регионов) прибывают к вам уже разбитыми или со сколами.

Солнечная батарея своими руками из транзисторов

У многих, кто в свое время увлекался изготовлением радиоаппаратуры, в закромах осталось куча мощных транзисторов (в металлическом корпусе), которые на данный момент практически не используются из-за их больших габаритов. Из старых транзисторов, можно изготовить солнечную батарею.

Данный раздел постоянно пополняется новой информацией, по изготовлению солнечных батарей своими руками и если Вы желаете быть первыми в курсе новостей по использованию энергии солнца, подписывайтесь на бесплатную рассылку.

поделиться с друзьями >>>

Источник: http://www.solarsistem.ru/solar_panel.php

Дешёвая энергия: солнечная батарея своими руками

Солнечная энергетика быстро набирает популярность в обществе. Процент интереса к солнечным панелям стремительно увеличивается за счёт владельцев загородных домов, коттеджей, вилл. Не остаются в стороне и владельцы дачных хозяйств, для кого дешёвая энергия солнца также необходима.

Вариант солнечной батареи обещает существенное снижение расходов на содержание любой недвижимости. Счета на оплату за потребление электрической энергии традиционно входят в книгу рекордов Гиннеса. А тут — электрический ток практически даром.

Определение солнечной батареи

Конструктивно солнечная батарея представляет собой схему преобразователя одного вида энергии в другой. В частности, энергия света преобразуется в электрическую энергию. Причём результатом преобразования становится электрический ток постоянной величины.

Активными элементами конструкции солнечной панели выступают полупроводники, обладающие свойствами фотохимического синтеза. Например, кремний (Si), применением которого были отмечены самые первые исследования в области получения электричества солнца.

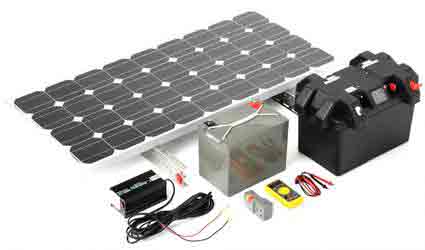

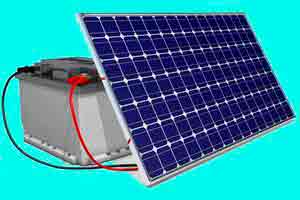

Простейший набор из солнечной панели и автомобильного аккумулятора уже составляет конструкцию настоящей домашней энергетической установки

На текущий момент кремний уже не рассматривается безальтернативным химическим элементом, опираясь на который есть смысл сооружать солнечные батареи из панелей, в том числе своими руками.

Более перспективными и эффективными теперь видятся другие представители таблицы Менделеева (в скобках цифры энергетической отдачи):

  1. Арсенид галлия GaAs (кристаллический 25,1).
  2. Фосфит индия InP ( 21,9).
  3. Фосфат индия с галлием + Арсенид галлия + Германий GaInP + GaAs + Ge (32).

Рассматривать солнечную панель глазами обывателя следует как пластину полупроводника (кремния и т.п.), каждая из сторон которой является положительным и отрицательным электродом.

Под влиянием света солнца, в результате химического фотосинтеза, на электродах панели образуются электрические потенциалы. Казалось бы, всё просто. Остаётся только подключить провода к нагрузке и пользоваться электричеством. Но на деле всё несколько иначе.

Эффективность солнечных батарей

Достичь высокой степени эффективности от использования солнечной батареи крайне проблематично. Тем более, когда солнечная батарея изготавливается своими руками, и делаются попытки получить энергию под бытовые нужды целого дома или хозяйственные нужды дачного участки.

Такая промышленная бытовая установка генерирует 150 ватт мощности при напряжении сети 12 вольт. Правда, заявленная мощность гарантируется при полностью открытом солнечном небосводе

Чтобы получать максимальную эффективность от солнечного генератора энергии, необходимо постоянно определять и точно согласовывать сопротивление нагрузки.

Здесь без привлечения технологичных электронных устройств – контроллеров управления, не обойтись никак. А сделать подобный контроллер своими руками – задача сложная.

Фотоэлементам, на основе которых выстраивается структура солнечных панелей, присуща температурная нестабильность. Практика применения указывает на значительное падение производительности фотоэлементов в результате повышения температуры их поверхности.

Так появляется ещё одна, не менее трудная задача. Её решение требует использования солнечного света, лишённого тепла. Сделать нечто подобное в кустарных условиях видится бесперспективной идеей.

И ещё недостатки альтернативной энергетики:

  • потребность в значительных площадях под размещение панелей батареи;
  • бездействие установки в тёмное время суток;
  • наличие в составе компонентов батареи ядовитых веществ (свинца, галлия, мышьяка и т.п.);
  • значительные эксплуатационные издержки.

Тем не менее, профессиональное изготовление солнечных генераторов энергии стабильно наращивается. Существует уже как минимум пять компаний, готовых предложить к установке современные конструкции, в том числе предназначенные для объектов жилой недвижимости:

  • Canadian Solar
  • Jinko Solar
  • Hanwha Qcells
  • JA Solar
  • Trina Solar

Солнечная энергия в доме своими руками

Самостоятельное изготовление батареи на базе солнечных панелей, пригодной для нужд частного хозяйства, видится реальным делом только в рамках скромных проектов.

К примеру, изготовление солнечной батареи своими руками для подзарядки небольшого аккумулятора, энергия которого используется для питания двух-трёх маломощных (6 – 12 вольтовых) фонарей.

По таким проектам делаются установки, вырабатывающие напряжение не выше 20 вольт при токе не более 1 А. Рассмотрим один из возможных вариантов создания солнечной батареи с похожими рабочими характеристиками.

Для реализации проекта потребуются:

  1. Пластины кремниевых фотоэлементов.
  2. Паяльник электрический.
  3. Олово паяльное.
  4. Этиловый спирт.
  5. Канифоль сосновая для пайки.
  6. Инструмент электро-монтажника.
  7. Вспомогательные электронные компоненты и модули.

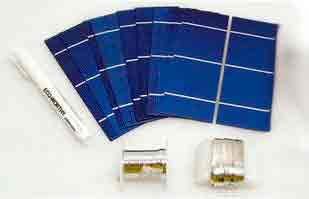

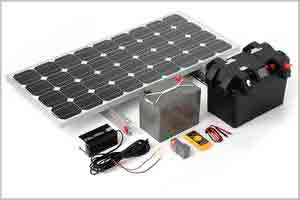

Подготовленные детали под сборку домашней (дачной) солнечной панели. Каждый из элементов является индивидуальным источником энергии. Их нужно объединить

Пластины фотоэлементов (кремниевых) проще всего приобрести уже готовые, к примеру, на Aliexpress. Там вполне пригодные конструкции разных размеров продают по доступной цене.

Инструмент электро-монтажника, у человека знакомого с электроникой, как правило, имеется по умолчанию. Из вспомогательной аппаратуры потребуется регулятор заряда аккумулятора, инвертор.

Сборка солнечной батареи: пошаговая инструкция

Пошаговая сборка генератора на солнечных панелях выглядит примерно следующим образом:

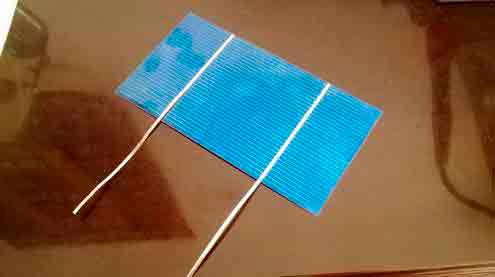

  1. Пайка отдельных пластин с фотоэлементами в единую солнечную батарею.
  2. Проверка работы собранной батареи измерительным прибором.
  3. Укладка панелей внутрь защитной конструкции.
  4. Подключение собранной батареи через контроллер заряда к АКБ.
  5. Преобразование энергии АКБ в требуемое напряжение.

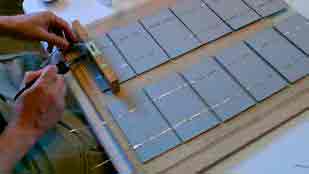

Спайка отдельных панелей в единую батарею – работа кропотливая, требующая навыков пайки и внимания. Сложность действий для сборщика обусловлена здесь хрупкой конструкцией кремниевых пластин.

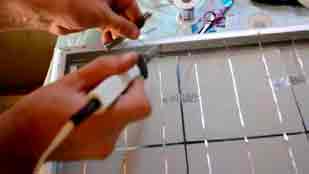

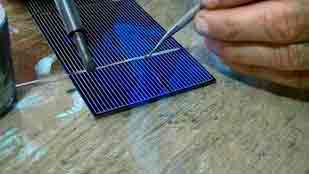

Пайку на пластинах выполняют аккуратно паяльником подходящей мощности, предварительно заточив жало под угол 45 градусов, используя качественный припой

Соединять пластины одну с другой рекомендуется плоскими ленточными проводниками. Цель – минимизировать, насколько это возможно, сопротивление проводников.

Места пайки следует предварительно обрабатывать этиловым спиртом. Паять рекомендуется с минимальным использованием канифоли и олова.

Завершив спайку, нужно проверить конструкцию на работоспособность. Делается эта процедура обычным образом, с помощью измерительного прибора – тестера (стрелочного, электронного).

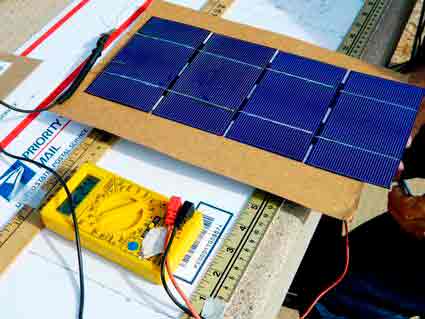

Проверка работоспособности солнечной батареи, сделанной своими руками с помощью обычного цифрового прибора для измерения напряжения, тока, сопротивления

На выходных проводниках замеряют выходное напряжение и ток в условиях максимальной и минимальной освещённости полотна. При качественной спайке всех пластин и без наличия дефектов, результат получается, как правило, положительный.

Контроллер заряда аккумулятора

Энергетическая солнечная установка станет надёжнее и безопаснее, если в состав её схемы включить контроллер заряда (разряда) аккумулятора. Этот прибор можно купить уже в готовом виде.

Но если имеются способности в области электроники и желания к совершенству, контроллер заряда нетрудно сделать своими руками. Для справки можно уточнить: разработаны два вида таких приборов:

  1. PWM (Pulse Width Modulation).
  2. MPPT (Maximum Power Point Tracking).

Если перевести на русский язык, первый вид устройств действует на принципах широтно-импульсной модуляции. Второй вид приборов создан под вычисление так называемой максимальной точки мощности.

В любом случае, обе схемы собраны на классической элементной базе, с той лишь разницей, что вторые устройства отличаются более сложными схемными решениями. В систему контроллеры заряда включаются так:

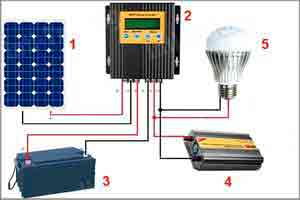

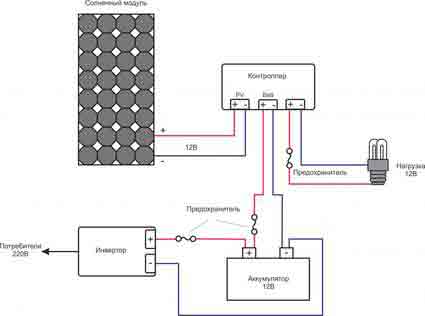

Классическая структурная схема включения контроллера заряда: 1 — солнечная панель; 2 — контроллер заряда/разряда АКБ; 3 — аккумулятор; 4 — инвертор напряжения 12/220В; 5 — нагрузочная лампа

Главная задача контроллера заряда АКБ энергетической солнечной установки – отслеживание уровня напряжения на клеммах аккумуляторной батареи. Недопущение выхода напряжения за границы, когда нарушаются условия эксплуатации АКБ.

Благодаря присутствию контроллера, остаётся стабильным срок службы аккумуляторной батареи. Конечно же, помимо этого прибор контролирует температурные и другие параметры, обеспечивая безопасность работы АКБ и всей системы.

Для сборки контроллера MPPT своими руками можно взять массу схемных решений. В поиске схемотехники проблем нет, стоит только сделать соответствующий запрос в поисковой системе.

Например, собрать контроллер можно на основе такой вот, несложной на первый взгляд, структурной схемы:

На основе этой структурной схемы собирается достаточно эффективное и надёжное устройство контроля заряда АКБ по типу MPPT технологии

Однако для бытовых целей вполне достаточно простейшего ШИМ-контроллера, так как в составе бытовых энергоустановок, как правило, не используются массивные солнечные панели. Для контроллеров же типа MPPT, характерной особенностью является именно работа с панелями большой мощности.

На малых мощностях они не оправдывают их схемной сложности. Для пользователя приобретение таких приборов оборачивается лишними расходами. Поэтому логично рекомендовать для дома простой PWM аппарат, собранный своими руками, к примеру, по этой схеме:

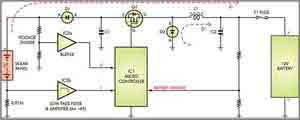

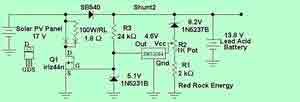

Принципиальная схема простого ШИМ-контроллера для домашней солнечной установки. Работает с выходным напряжением панели 17 вольт и обычным автомобильным аккумулятором

Солнечная батарея: схема инвертора

Полученную от солнца энергию аккумулируют. В домашних условиях для накопления энергии обычно используется стандартная автомобильная батарея (или несколько батарей).

Напряжения и силы тока аккумулятора вполне достаточно для питания маломощных бытовых приборов, рассчитанных под напряжение 12 (24) вольт. Однако этот вариант устраивает далеко не всегда.

Поэтому дополнительно к собранной конструкции подключают инвертор – устройство, преобразующее напряжение аккумулятора в переменное напряжение 127/220 вольт, пригодное для питания бытовых приборов или хозяйственной техники.

Найти подходящую схему инвертора несложно. Есть множество идей на этот счёт. Традиционно схема инвертора включает следующие компоненты:

  • полупроводниковую солнечную панель,
  • интегральную микросхему типа SG3524 (регулятор заряда),
  • аккумуляторную батарею,
  • интегральную микросхему управления МОП-транзисторами,
  • силовые МОП-транзисторы,
  • трансформатор.

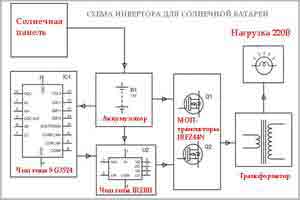

Структурная схема регулятора в паре с инвертором выглядит примерно так:

Структурная схема регулятора напряжения аккумуляторной батареи в ассоциации с инвертором-преобразователем напряжения для солнечной энергетической установки

Защитная конструкция солнечной панели

Собранную из хрупких кремниевых пластин солнечную батарею необходимо дополнительно защитить от внешнего воздействия. Защитный корпус делают на основе прозрачного материала, который легко поддаётся чистке.

Полиуретановые или алюминиевые уголки каркаса и прозрачное органическое стекло подойдут в самый раз. Разъяснять тонкости сборки защитного корпуса не имеет смысла. Это простейшая сборка, собранная своими руками при помощи набора бытовых инструментов.

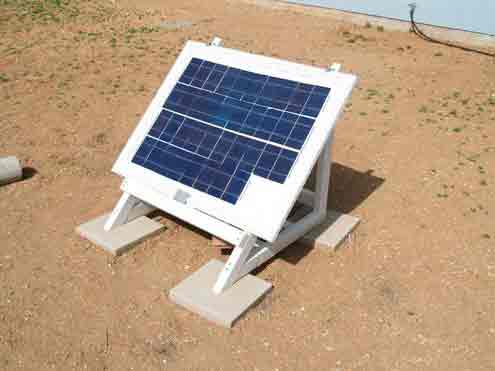

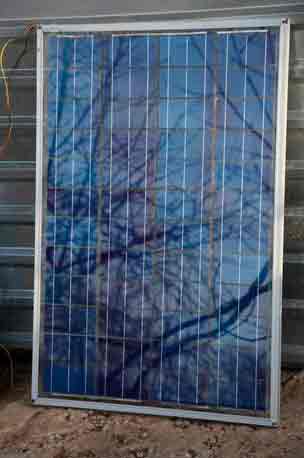

Пример реализации домашней энергоустановки

Источник: http://zetsila.ru/%D0%B4%D0%BE%D0%BC%D0%B0%D1%88%D0%BD%D1%8F%D1%8F-%D1%81%D0%BE%D0%BB%D0%BD%D0%B5%D1%87%D0%BD%D0%B0%D1%8F-%D0%B1%D0%B0%D1%82%D0%B0%D1%80%D0%B5%D1%8F/

Как собрать солнечную панель своими руками

Экология потребления. Лайфхак: Независимость от энергии и роста цен на нее, будь она хоть тепловая или же электрическая. На помощь придут солнечные панели и самодельные ветряки — одни из видов альтернативных источников электроэнергии

Что для Вас значит быть фермером? Для меня это независимость. Независимость от различного рода санкций, вводимых разными странами. Независимость от роста цен на продукты питания, так как все можно выращивать у себя на хозяйстве. И, конечно, это независимость от энергии и роста цен на нее, будь она хоть тепловая или же электрическая. В одной из своих статей я писал о том, как построить своими руками биогазовую установку, но она подходит тем фермерам, которые разводят скот, а как быть тем фермерам, которые занимаются овощеводством или растениеводством?

На помощь придут солнечные панели и самодельные ветряки — одни из видов альтернативных источников электроэнергии. На мой взгляд, все должно быть в совокупности. Ветряк зарядит аккумуляторы, когда есть ветер, но нет солнечного света, а солнечная панель наоборот.

Принцип работы солнечных батарей:

Чтобы понять, как собрать своими руками солнечные панели, необходимо разобраться в их принципе работы. Это позволит выбрать соответствующий материал при покупке. Я считаю, что необходимо знать следующее:

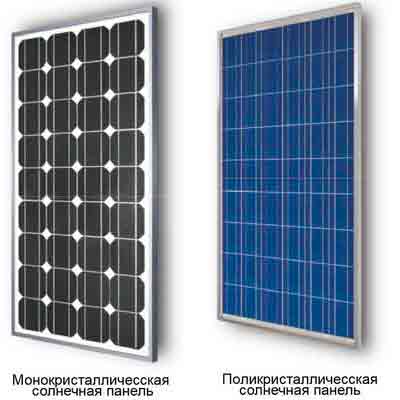

  • Солнечные батареи работают за счет фотоэлементов, которые бывают монокристаллические и поликристаллические. Очень часто фотоэлементы называют солнечные элементы.
  • Солнечные элементы своими руками собрать вряд ли получится, поэтому покупать их придется в любом случае. Я их искал в России, но к сожалению сейчас все делают в Китае.

В видео ниже отрывок из научной программы о солнечных панелях, в нем рассказано немного истории и то, как работают фотоэлементы. В конце статьи будет подробное видео о том, как собрать солнечную панель своими руками.

После того, как из видео вы узнали о принципе работы солнечной батареи, мы можем подвести некоторые итоги:

  1. У монокристаллических фотоэлементов КПД составляет порядка 13 %, но он выгоднее лишь в том случае, когда количество солнечных дней достаточно высокое.
  2. В России эти панели я считаю ставить не выгодно, поэтому существуют поликристаллические фотоэлементы, их КПД составляет примерно 7%, но они лучше работают при облачности и малом количестве солнечного дня.
  3. Сейчас существуют технологии, которые позволяют делать фотоэлемент с КПД более 40 %.
  4. Примерно один фотоэлемент будет выдавать 2.7 ватт.
  5. Цена на поликристаллические и монокристаллические фотоэлементы в принципе одинакова, также она одинакова на солнечные панели.

Нужно понимать сколько мощности вам необходимо и, исходя из этого, вести расчет требуемого количества солнечных панелей, но об этом поговорим в будущих статьях. Важно знать, что солнечные панели можно использовать напрямую, поэтому, если вам необходимо вскипятить воду в чайнике 2 кВт, то для этого потребуется 20 панелей по 100 Вт. Но если использовать аккумуляторы, то можно обойтись 3-5 батареями, которые зарядят аккумулятор после того, как чайник вскипятит воду.

Хотелось бы отметить, что зачастую аккумуляторы стоят столько же, сколько и сами панели. Если использовать солнечные панели для освещения, то можно обойтись 200 Вт панелью и ставить в доме энергосберегающие лампочки.

Собираем солнечные панели своими руками

Перед сборкой солнечных панелей своими руками потребуется сделать каркас для батареи. В качестве защитного слоя и прозрачной поверхности в каркасе используют оргстекло, можно использовать и обычное стекло, но оно не так надежно. Для корпуса используют алюминиевые уголки.

О том, как собрать солнечную панель своими руками смотрите в видео ниже.

Немного экономики по поводу солнечных панелей и выгодности сборки её своими руками

Поискав в интернете фотоэлементы для сборки солнечных панелей, чтобы купить их в России, нашел их по 3200 рублей за 38 штук, считаю это не выгодным, так как сейчас существуют панели за 4500 рублей, разница в 1300 сократит ваше время и силы.

Но если поискать китайские солнечные элементы, то можно найти по 4500 рублей за 100 штук. Из 100 штук можно собрать уже две панели на 100 Вт. В этом случае выгодность покупки фотоэлементов на лицо. Хочу обратить ваше внимание на то, что в видео ниже идет сборка фотоэлементов, размер которых 125*63. В интернете я нашел китайские солнечные элементы размером 156*156 с их помощью можно собрать 4 солнечные панели по 100 Вт.

Как и обещал, видео о том, как собрать солнечную панель своими руками. Очень подробно показан принцип пайки и герметизации. ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру , что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet ru

Источник: http://econet.ru/articles/108844-kak-sobrat-solnechnuyu-panel-svoimi-rukami

Как собрать солнечную батарею своими руками из подручных средств

К альтернативным источникам питания приковано внимание большого числа людей. Солнечная батарея своими руками из подручных средств устанавливают на крышах домов и балконах, поскольку реалии современности не позволяют их купить у поставщиков.

Непосвященному человеку задача создания таких солнечных конструкций из подручных средств кажется непосильной. В действительности, нужны желание и небольшие финансовые вложения.

Из чего состоит солнечная батарея?

Состоит батарея из фотоэлементов, называемых «солнечными». Отсюда и название конструкции. Благодаря им происходит преобразование энергии Солнца в электрическую.

Почему люди стали задумываться об альтернативной энергии?

Потому, что желают иметь запасной источник электроснабжения.

Прежде, чем приступить к сооружению солнечной батареи своими руками в домашних условиях, нужно четко определиться для чего проводится работа. Если делается она в целях экономии, то нужно понимать, что окупаемость конструкции из подручных средств, собранной своими руками, зависит от себестоимости используемых материалов. С другой стороны, экономия на расходных материалах приводит к снижению срока службы. Значит, искать нужно «золотую середину».

В самом бюджетном варианте потребуются:

  • алюминиевый уголок;
  • стекло;
  • фотоэлементы и проводники;
  • диоды и материал для каркаса;
  • герметик;
  • мультиметр;
  • паяльник;
  • олово;
  • флюс;
  • шины для пайки;
  • герметик
  • шурупы;
  • краску и оплетку для изоляции кабеля.

Что учитывать при выборе фотоэлементов?

Для изготовления таких солнечных батарей существует два типа фотоэлементов — из поликристаллического кремния и монокристаллического. Однако, собирая их в домашних условиях своими руками, нужно знать, что коэффициент полезного действия первой конструкции выше, чем второй — 17,5% против 15%.

Прежде требуется определиться с необходимой мощностью, для чего следует подсчитать нагрузку, необходимую для питания при боров от солнечных батарей созданных своими руками.

Это позволит понять, сколько потребуется купить солнечных элементов и какая площадь потребуется, чтобы батареи установить. Важен и угол наклона панели, находиться которая должна на самой солнечной стороне жилища. Важно, чтобы угол наклона мог изменяться, чтобы использовались панели из подручных средств более эффективно.

Соединены фотоэлементы с помощью припаянных к ним проводников как последовательно, так и параллельно, что увеличивает напряжение и силу тока, а также позволяет получить энергию даже при повреждении одного их элементов.

Главное, выбрать для панели своими руками детали наименьшей стоимости (при одинаковых параметра). Ведь товар аналогичной мощности на различных сайтах весомо отличатеся по цене.

В солнечных батареях кроме проводников имеются полупроводники, защищающие их от перегрева – диоды. Ведь в темное время суток конструкция активно поглощает энергию, накопившуюся благодаря аккумулятору, в роли которого выступает свинцовая обычная батарея.

Где купить фотоэлементы?

Предложений много на рынке и в интернет-магазинах. Солнечные элементы предлагаются различных размеров, КПД и мощности. Например, по приемлемым ценам комплект из 72 элементов размером 156х72 мм, заказать можно на сайте www.aliexpress.com . Номиналы, заявленные производителем, вполне достаточны для солнечных батарей, собираемых в домашних условиях. Но, к указанной на сайте цене, не забывайте добавлять стоимость доставки.

Порядок изготовления батареи, использующей солнечную энергию

Начинают сборку конструкции с каркаса. Он – необходимая составляющая любой солнечной батареи, изготовлен может быть из фанеры, оргстекла, ДСП, поскольку эти материалы не пропускают практи чески инфракрасные лучи, нагревающие конструкцию и приводящие к ее выходу из строя.

Дорогостоящую конструкцию, как говорилось, приобрести могут не все. А вот изготовить ее своими руками из подручных средств может каждый.

Изготовление каркаса

Идеально для этого подходит ящик с невысокими бортиками, не затеняющими фотоэлементы. Его не тяжело сделать из любого из перечисленных выше материалов, учитывая, что толщина должна быть 9,5 мм, а толщина реек – 19 мм.

Обязательно нужно предусмотреть вентиляционные отверстия в ящике, которые помогут в борьбе с температурой и излишками влаги.

Размеры ящика определяются индивидуально, в зависимости от размеров собираемой батареи.

В готовый ящик укладывают не проводящие ток ДВП, ДСП или другие материалы. На них крепятся солнечные элементы.

Рекомендуем:

Древесину от влаги поможет защитить окрашивание влагостойкой краской. Чтобы исключить отрицательное действие внешней среды, лицевая поверхность ящика накрывается оргстеклом. В крайнем случае, используется стекло обычное. Но оно не защищает от попадания камнеми, града и т.д.

Чтобы будущая батарея была прочной, между уголком и стеклом должен находиться достаточный слой силикона, для чего с каждой стороны каркас необходимо сделать на 5 мм больше. Толщина стекла для солнечной батареи выбирается толщиной 4 миллиметра. Для рамы нужно запастись уголком 20х20мм.

Стекло в качестве материала каркаса выбирают, чтобы меньше нагревались солнечные элементы, поскольку оно пропускает мало ИК- лучей. Но можно выбрать и оргстекло. Уголкам алюминиевым чаще других материалов отдают предпочтение, но можно применять ДСВ, фанеру и пр.

Все о сборке солнечных элементов

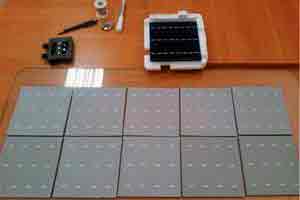

Когда закончено с каркасом, начинают собирать фотоэлементы. Новичкам целесообразно начать с создания небольшой батареи, оставив часть панелей на замену в случае повреждения во время пайки. Из этих деталей составляют 4 ряда (по 12 элементов в каждом).

Максимальная суммарная мощность должна получиться порядка 85 Ватт:

  • если для батареи используется много элементов, в самом начале их нужно отсортировать по количеству вырабатываемых вольтов. В противном случае, элемент с наименьшим числом вольтов, будет являться сопротивлением;

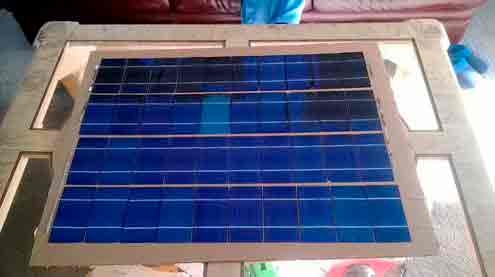

  • на каркас элементы укладывают обратной стороной, т.е. вниз лицевой поверхностью. Далее готовят паяльник, флюс, спирт, ватные палочки;

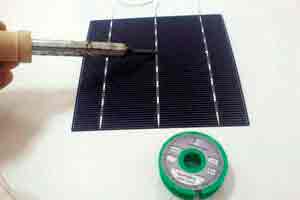

  • после этого переходят к пайке. Процесс пайки проводится аккуратно, поскольку при сильном усилии элементы можно повредить. соединительные проводники одного элемента размещают таким образом, чтобы они на обратной стороне другого элемента пересекали места пайки;
  • на следующем этапе переходят к напайке на солнечные элементы двухмиллиметровой шины — процесс несложный, но достаточно рутинный. Размер шины определяется исходя из ширины двух элементов и расстояния между ними (0,5-1 см). Все остальные шины вымеряются по длине первой.
  • Теперь, смочив в спирте ватную палочку, обезжиривают места, где будет припаиваться шина. Затем по этим местам проводят карандашом, чего не требуется для шины, которая уже является луженой. Затем паяльном аккуратно припаивают шину. Добавлять припой не нужно – его на шине достаточно для качественной пайки.
  • Главное, чтобы не было никаких выступов, которые при укладке на стекло могут приводить к повреждениям элементов. Места пайки вновь протирают ватной палочкой, смоченной спиртом, чтобы убрать остатки припоя. Таким образом паяют все элементы;
  • когда припаяны все шины, паяем обратную сторону панелей: обезжиривают место будущей пайки, наносят флюс, паяют, удаляют остатки припоя. Чтобы соединение было последовательным, первая шина (на первом элементе первой ленты) должна выходить из-под него, на второй – находиться сверху, на третьем – вновь выходить снизу и т.д.;
  • когда припаяны все элементы (собраны в ленты), переходят к обезжириванию стекла, на которое затем укладывают их, не забывая оставлять между рядами расстояние от 0,5 до 1 см;

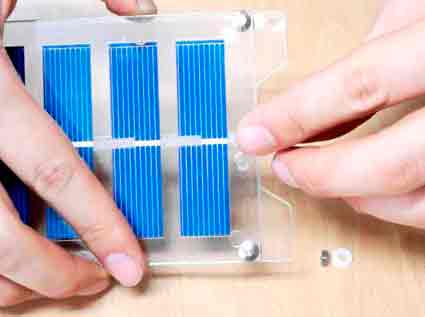

  • когда все фотоэлементы спаяны, наступает очередь их приклейке к каркасу, для чего на обратную сторону каждого из элементов наносят по капле герметика силиконового, который обеспечит надежное приклеивание. Прикрепив элементы на стекло, проверяют ток, а также перегревающиеся панели. Если таковые имеются их лучше заменить;
  • после окончания работы, в обязательном порядке их требуется обмотать обмоткой для кабеля, изготовленной из меди, которая соединит их между собой. Клеить ее можно тем же герметиком;

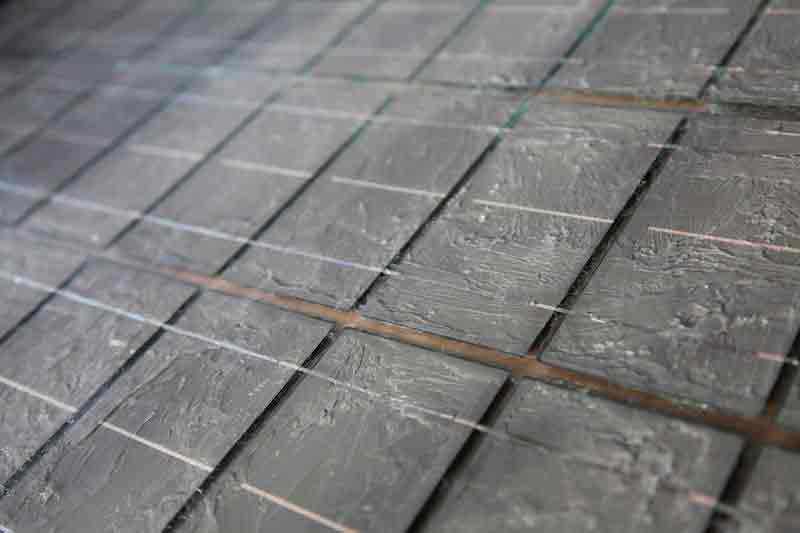

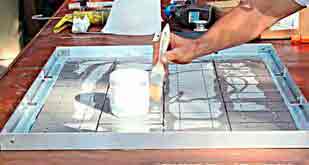

  • осталось немного до окончания работ – герметизировать элементы, для чего их покрывают силиконом. Достаточно двух баллончиком по 300 миллилитров. Трудность у многих возникает с равномерным его распределением, поскольку силикон достаточно густой. После нанесения его пройти должно не менее 8 часов;
  • солнечную панель перед герметизацией рекомендуют протестировать, чтобы убедиться, что пайка произведена качественно. Если финансовые возможности позволяют, вместо дешевого герметика использовать можно компаунды. Вначале фиксируя по краям систему, затем – в середине. Заливают пространство между «лентами» фотоэлементов. Добавив в герметик акриловый лак, смесью покрывают тыльную сторону.
  • Подойдет и пленка 751, предназначенная для приклейки аппликаций к машинам- реклам). Нужно пленку положить ровно, т.к. в дальнейшем изменить ничего не получится. В случае, если она легла не ровно, отрывать пленку не следует, т.к. сломаются фотоэлементы. Очень аккуратно, постепенно снимая слой с пленки, ее расправляют от середины к краям, слегка прижимая;
  • к каркасу пластины крепятся шурупами, находящимися на рейках.

Такая конструкция в солнечную погоду сможет выдавать в час 70-85 ватт.

На этом можно считать законченной сборку в домашних условиях солнечной батареи. С появлением ее в доме, вы получаете экологически чистую энергию, чем снижаете потребление энергии от традиционных источников, оказывающих отрицательное действие на окружающую среду и наносящих вред здоровью.

Видео: Как сделать солнечную батарею в домашних условиях

Как эксплуатировать солнечные батареи?

Важно понимать, что у батареи, выдающей максимальную мощность 80 Вт днем, она уменьшится с наступлением темного времени суток. В течение же светового дня такой мощности достаточно для подключения телевизора, ноутбука, для зарядки часов на солнечных батареях водонепроницаемых.

Это очень удобно, поскольку не придется менять батарейки, можно неограниченно пользоваться подсветкой и т.д. Небольшие солнечные панели, встроенные в разные формы дизайна, позволяют часам заряжаться в течение 10 минут даже в пасмурную погоду. Их механизм, «ловящий» свет, преобразует энергию для зарядки аккумулятора, т.е. позволяет им даже в полной темноте работать круглый год. В таких условиях они погружаются в сон, дисплей отключается, а при попадании на них света, они показывают правильное время.

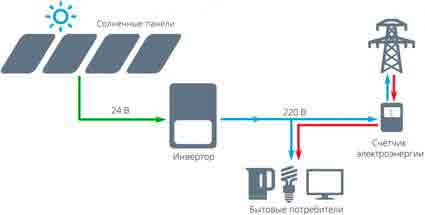

Но, к солнечной батарее потребуется инвертор, который постоянное напряжение 12 В, будет преобразовывать в переменной – 220В.

Если же днем, находясь на работе, вы электричеством не пользуетесь, но желает накопить энергию на вечер, необходимо иметь АКБ и контроллер заряда к нему.

Электричество, станет поступать от солнечной батареи на контроллер, что приведет к зарядке аккумулятора от солнечной батареи. С помощью инвестора электричество с аккумулятора преобразуется в 220В, а резерв будет тем больше, чем больше емкость аккумулятора. Им и можно воспользоваться в темное время.

Солнечная батарея собственного изготовления

Стоимость солнечной батареи, изготовленной своими руками, в 3 раза ниже, чем при ее покупке, но за аккумулятор, контроллер заряда аккумулятора от солнечной батареи и качественный инвертор сумму придется выложить немалую.

Как видим, не столь сложно сделать солнечную батарею своими руками.

Видео: Солнечная батарея своими руками сборка

Источник: http://motocarrello.ru/jelektrotehnologii/1452-solnechnuju-batareju-svoimi-rukami.html

Солнечная батарея своими руками

Наличие солнечной батареи является большим удобством в ситуациях, когда требуется вдали от городских условий подзарядить мобильный телефон или походный аккумулятор, используемый для освещения и других потребностей. К сожалению, доступные в продаже солнечные батареи имеют зачастую неоправданно высокую стоимость при недостаточных технических показателях.

К основным параметрам солнечной батареи относят вырабатываемое ею электрическое напряжение и максимально допустимый ток, который она может выдать на нагрузку. Эти параметры оцениваются при достаточно ярком освещении фоточувствительной поверхности входящих в ее состав элементов. Решением вопроса получения солнечной батареи с необходимыми характеристиками по доступной цене может являться ее изготовление своими руками.

Схема солнечной батареи своими руками

Чтобы изготовить своими руками солнечную батарею необходимо иметь, как минимум, набор солнечных элементов в достаточном количестве. Но для начала необходимо определиться с тем, какие параметры необходимо получить от солнечной батареи. Для этого нужно задаться величиной нагрузки, на которую она будет работать. Чаще всего для конкретного электропотребителя известно, какое напряжение необходимо на него подать и какой ток при этом нужно обеспечить.

Произведение этих двух параметров дает потребляемую нагрузкой мощность. На практике обычно сначала заряжают от солнечной батареи аккумулятор, а затем из него расходуют электроэнергию для нужного потребителя. Обычно используют аккумулятор с рабочим напряжением 12 Вольт. Для его полноценной зарядки требуется солнечная батарея (СБ), выдающая примерно 16-18 Вольт. Она составляется из набора солнечных элементов, соединенных последовательно. Учитывая, что каждый элемент вырабатывает напряжение примерно 0,5 Вольта, необходимо скомплектовать СБ из 30-40 элементов. Каждый элемент представляет собой хрупкую пластинку с двумя электрическими выводами.

Для обеспечения целостности входящих в состав СБ элементов их помещают в жесткий контейнер, где они надежно фиксируются. После выполнения необходимых электрических соединений солнечная панель готова к эксплуатации. Необходимо снабдить контейнер регулируемыми стойками, позволяющими регулировать положение панели для наилучшей ориентации на солнце. Теперь СБ подсоединяют к аккумулятору и простейшая солнечная батарея может начать ее заряжать. Разумеется, при условии достаточной освещенности и правильной ее ориентации.

Изготовление солнечной батареи своими руками

Более сложный вариант СБ может предусматривать использование инверторного устройства, преобразующего постоянное напряжение в переменное, на которое рассчитано большинство электропотребителей. Особого внимания требует конструкция контейнера для солнечных элементов. Его основная задача – обеспечивать целостность солнечных элементов в процессе эксплуатации. Он может представлять собой лоток с креплениями, в который помещается весь набор фотоэлементов. Сверху он закрывается оргстеклом для защиты от воздействия внешних факторов (пыли, атмосферных осадков и т.п.). В конструкции лотка необходимо предусмотреть вентиляционные отверстия. Они потребуются для естественного охлаждения СБ при ее длительном нахождении на открытом солнце.

Установку СБ необходимо производить на открытом месте, не затененном деревьями и зданиями. Удобным вариантом эксплуатации СБ является монтаж их на крыше или стене. При этом необходимо плоскость СБ ориентировать строго на юг, устанавливать ее под углом примерно 60 градусов к горизонту.

Мы искренне надеемся, что наша статья с видео помогла вам ответить на вопрос, как сделать солнечную батарею своими руками.

Источник: http://remont220.ru/solnechnaya-batareya-svoimi-rukami.php

Солнечная батарея своими руками: инструкция и схема по изготовлению

Природа способна обеспечить человечество всеми необходимыми ресурсами, в том числе и электроэнергией. Самым большим источником энергии является Солнце, преобразование энергии которого активно применяется и развивается. Альтернативные методы и технологии производства электрического тока способны сделать электрообеспечение более эффективным и дешевым. Особенно это актуально для майнеров, ведь затраты на изготовление солнечной батареи могут быстро окупиться, и майнинг начнет приность чистую прибыль. Это может быть очень выгодно, ведь, как известно, добыча криптовалюты потребляет огромное количество электроэнергии.

Как работает солнечная батарея?

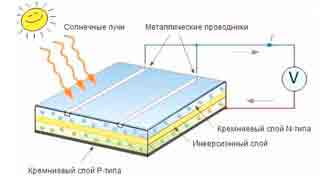

Работа солнечной батареи основывается на фотоэлектрическом эффекте. Первый функционирующий фотоэлемент был создан русским ученым Александром Столетовым, но открытие его еще середине XIX приписывают французскому физику Александру Беккерелю.

Фотоэлектрический эффект достигается путем замыкания полупроводников (фотоэлементов) в электрическую цепь. Один полупроводник должен иметь в составе лишние электроны (n-слой), во втором их должно не хватать (р-слой). Лучи солнца способны выбивать лишние электроны из n-слоя, после чего они автоматически направляются на свободные места в р-слое, и наоборот. Таким образом достигается постоянное движение электронов. Вытесненные из р-слоя электроны проходят через аккумулятор и возвращаются в n-слой.

Отдельные фотоэлементы могут обеспечить электроэнергией незначительные по мощности объекты, а для питания крупных объектов требуется объединить множество фотоэлементов в одну электрическую цепь.

Первым в истории фотоэлементом стал селен, но он обладал КПД менее одного процента, поэтому ему сразу же стали искать замену. Нашли ее в кремние и до сих пор этот элемент наиболее широко используется в солнечных панелях.

Какие бывают солнечные батареи

Солнечные панели сейчас широко применяются для питания различных устройств, механизмов и помещений, в частности для мобильных гаджетов, электроавтомобилей. Используются солнечные батареи в квартире, в доме, на даче и промышленных объектах.

Классификация солнечных батарей осуществляется по типу их конструкции и условно может быть распределена на четыре основных вида:

Типы батарей

Солнечная батарея, принцип работы которой заложен во всех случаях в фотоэлектрическом эффекте, может быть выполнена из различных материалов.

Преимущественное большинство (примерно 90%) всех солнечных панелей производиться из фотоэлементов, состоящих из монокристаллического или поликристаллического кремния. Следующие по популярности тонкопленочные панели с напылением из фоточувствительных веществ. Они имеют меньшую стоимость, так как на их изготовление требуется значительно меньшее количество материала. А последнюю нишу занимают многопереходные солнечные модули, состоящие из слоев, способных улавливать и перерабатывать в электрический ток весь спектр солнечных лучей.

Солнечные батареи из кремния представляют собой прямоугольную панель, состоящую из фотоэлементов. КПД таких панелей 15-20%, мощность может постепенно снижаться, приблизительно на 20% каждые 25 лет. Такие панели устойчивы к разрушительным факторам окружающей среды.

Тонкопленочные солнечные батареи изготовляются с напылением аморфного кремния, теллурида кадмия, состава из селенида, меди, индия и галлия. КПД тонкопленочных батарей составляет 10-12 %.

Многомодульные солнечные панели изготавливаются из слоев различных материалов. Каждый слой улавливает один диапазон солнечных лучей от ультрафиолетового до инфракрасного, за счет этого солнечная панель поглощает весь спектр света, а внутри системы происходит несколько переходов электронов из n-слоя в р-слой. Соединения галлия — основной элемент многомодульных солнечных панелей. Такая технология применяется для космических станций и марсоходов. КПД такой солнечной панели зависит от количества слоев. Так для двухслойной ячейки КПД составляет 42%, трехслойной — 49%, а для остальных 68%.

В последнее время производителями активно разрабатываются органические солнечные батареи, но на рынке они еще широко не представлены. Специалисты Мичиганского университета придумали прозрачные солнечные батареи, которые способны поглощать и ультрафиолетовое, и инфракрасное излучение без надобности использования многослойной конструкции. Самое интересное, что в теории солнечным фотоэлементом может выступать практически любой объект с прозрачной стеклянной поверхностью — от окон домов до экранов мобильных гаджетов.

Но пока это все в теории и разработке, рассмотрим реальные варианты создания солнечной батареи своими руками.

Из чего состоит солнечная батарея

Солнечная батарея — это система, перерабатывающая энергию солнечных лучей в электрический ток. Она состоит из пяти взаимосвязанных комплектующих компонентов:

  • полупроводников;
  • источника электропитания;
  • аккумулятора;
  • инвертора-преобразователя;
  • стабилизатора напряжения.

Получаемый от полупроводников постоянный ток преобразуется инвертором в переменный 220 В, затем через стабилизатор напряжения подается напрямую в источник электропитания или для накопления в аккумулятор.

Сколько стоит изготовление солнечной батареи?

На солнечные батареи для дома цены разные, стоимость зависит от требуемой мощности. Готовые батареи имеют достаточно высокую цену. Купить одну солнечную панель, мощность которой составляет 170 Вт, можно в среднем от $250 до $450. В то время как фотоэлементы для самостоятельного изготовления стоят значительно дешевле, порядка $30. Стоимость комплекта в целом с шинами, карандашами для пайки и прочими необходимыми элементами 300-400 долларов.

Для изготовления каркаса используют алюминиевые уголки, фанеру, ДСП, а в качестве защитного покрытия подойдет органическое или обычное стекло. Для герметизации конструкции используют силиконовые герметики или компаунды.

Перед тем, как сделать солнечную батарею в домашних условиях, следует обозначить ее предназначение, соответственно просчитать нужную мощность и размер панели и количество материалов.

Как собрать солнечную батарею?

Соединение фотоэлементов солнечных панелей имеет одинаковые схемы. Все элементы могут быть соединены в последовательную или параллельную цепь. Последовательное припаивание фотоэлементов происходит в соответствии со следующими этапами:

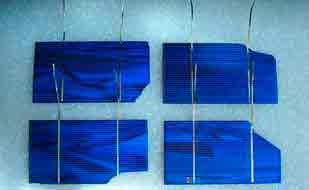

  • Фотоэлементы следует выложить на ровную поверхность, при этом между ними должно оставаться расстояние в 5 мм.
  • На точки пайки наноситься припой.
  • Контакты элементов припаиваются последовательно друг другу.
  • Крайние контакты фотоэлементов выводятся в соответствии к плюсу или минусу на шину.
  • На конец шины устанавливается клеймо подключения.

Параллельное подключение имеет такие же принципы пайки. Для параллельного соединения следует минусовой контакт первого фотоэлемента соединить с плюсовым контактом второго, минусовой второго элемента — с плюсовым третьего и т. д. Крайние плюс и минус всей цепочки соединяются общей шиной.

В независимости от того, как устроена солнечная батарея, она будет выдавать одинаковую мощность рассчитанную от площади фотоэлементов.

Перед тем, как сделать солнечную батарею, следует определить:

  • для каких целей она будет использоваться
  • какие материалы при этом понадобятся. Для частного дома батарея должна иметь твердый защитный каркас, а для квартиры больше подойдут гибкие солнечные батареи. Для разных целей подойдет свой тип батареи. Маленькие солнечные батареи могут пригодиться для питания отдельных низкопотреблямых объектов, а для домов нужны самодельные аналоги производственных моделей. Солнечные батареи для дачи можно выполнить даже из подручных материалов.

Как сделать солнечную батарею из фольги

  • медная фольга;
  • пластиковая бутылка;
  • нагревательные приборы;
  • соль;
  • два проводника «крокодильчика».

Изначально следует вырезать два одинаковых по площади листа фольги. Затем листы размещают на электроплите или другом нагревательном элементе для того, чтобы оксидная пленка отслоилась и ее можно было убрать.

Одному листу дают остыть, другому нет. Листы сгибаются и размещаются в пластиковой бутылке так, чтобы они не соприкасались между собой. Вовнутрь наливают воду с растворенной в ней солью. Далее один проводник подключается к нагретой панеле, образовывая плюсовой контакт, второй — к не нагретой, образовывая минусовой.

Солнечная батарея из транзисторов

Старые работающие транзисторы также могут сгодиться для изготовления батареи. Пластина, которая размещена внутри транзисторов может выступать как фотоэлемент.

Чтобы изготовить батарею, транзистор следует вскрыть, срезав с него крышку. Раскрытые транзисторы спаиваются между собой и размещаются внутри корпуса. Солнечная батарея из транзисторов имеет низкий КПД за счет маленького объема пластины, поэтому чем больше их будет использовано, тем мощнее будет батарея.

Солнечные батареи своими руками из диодов

Фотоэлементом в данном случае будет выступать кристалл, содержащийся в диоде. Для того, чтобы извлечь кристалл, следует вскрыть диод и разогревать его в течении 20 секунд, чтобы расплавился припой. Чистые кристаллы размещают на панели и припаивают между собой последовательно или параллельно серебряными контактами.

Тонкопленочные солнечные батареи

Для изготовления следует приобрести соответствующий фотоэлемент необходимой площади. Тонкопленочная солнечная панель может быть легко смонтирована и помещена на крышу или на балкон. Такая текстура принимает любые изгибы и ее монтаж не проблематичный, так как не требует изготовления каркаса.

Для подключения отрезки пленки соединяют между собой и выводят общие контакты через преобразователь и стабилизатор напряжения в потребляющую сеть. Особенно выгодно использовать тонкопленочные солнечные батареи на кровле частных домов. Под ними допускается размещение труб. Такая система позволяет снимать излишний нагрев с солнечных панелей для обеспечения большего КПД, а подогрев воды в трубах может использоваться для отопления дома.

Кремниевые (монокристаллические) солнечные батареи

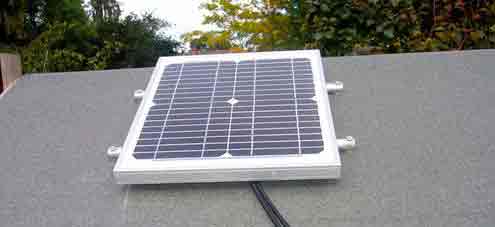

Кремниевые солнечные батареи размещают на солнечной стороне крыши. Сами фотоэлементы должны быть размещены на каркасе. Каркас может быть выполнен из любых материалов.

Сборка солнечной батареи такого типа начинается с изготовления каркаса. Верхняя его часть должна быть выполнена из стекла, помещенного в раму, нижняя часть — твердая ровная панель. Для установки потребуется сконструировать ножки. Следует учитывать особенности места установки и преимущественный наклон для солнечной панели.

Далее приобретенные кремниевые элементы соединяются между собой в электрическую сеть. Можно осуществлять пайку прямо на лицевой стороне каркаса, разместив пластины лицом вниз.

Выходы шин контактов выводятся через отверстия в раме, швы герметизируются, а сама конструкция закрывается нижней панелью. Далее солнечная панель устанавливается, а контакты от нее прокладываются к источнику электросети.

Многопереходные (многослойные, тандемные) солнечные модули

Многопереходные солнечные модули подключаются и устанавливаются аналогично кремниевым, только в своей основе имеют более улучшенный фотоэлемент. За счет этого и более высокий КПД, и соответственно стоимость.

Заключение

Подытоживая вышесказанное, можно отметить, что солнечные батареи — это экономически выгодный метод энергообеспечения и отличная бизнес-идея, ведь избыточную энергию можно не только использовать для бытовых нужд, но даже для майнинга или продажи. Так как данная сфера еще только развивается, то приобретение и установка готовых конструкций стоит внушительных средств. Однако четверть стоимости можно сэкономить, смонтировав солнечные панели своими руками, приобретя только фотоэлементы и материалы.

Количество получаемой электроэнергии напрямую зависит от масштаба конструкции. Маленькая самодельная солнечная батарея может применяться для мобильной подзарядки гаджетов или питания световых диодов, а вот установка солнечной панели на крышу дома способна покрыть всю или часть потребляемой электроэнергии его жильцами.

Источник: http://prostocoin.com/finance/sun-battery

Солнечная батарея за $100 своими руками

Пользователь instructables.com под ником Khaleel123 рассказал, как он собрал и установил солнечную батарею, потратив всего $100. Получившейся системы ему хватает для зарядки смартфонов, планшетов и ноутбука.

Если вы тоже хотите собрать солнечную батарею для дома своими руками, вам может пригодиться эта инструкция.

О цели проекта:

Моей целью была возможность заряжать мобильные телефоны, планшеты, ноутбуки и другие девайсы, которые потребляют менее 100 Вт. Я также хотел постоянного доступа к полученной энергии.

Из чего сделать солнечную батарею

Приобретенные детали:

  • Ячейки солнечной батареи – 0,5 V, 2,8 А, 1,4 Вт ($39)
  • Контроллер заряда CMP-12 на 10 А ($11)
  • Аккумулятор SLA на 10,5 А ($22)
  • Старая рама от картины для крепления ячеек батареи ($5)
  • Доски для подставки и корпуса зарядной станции ($12)
  • Разъем на 12 V ($4)
  • Батарея на 9 V, питающая LCD-вольтметр ($1)
  • LCD-вольтметр ($5)

Детали, которые нашлись у автора дома:

  • Двойной внешний провод
  • Провода и коннекторы для панелей
  • Предохранители и держатели для них
  • Крышка розетки
  • Машинный инвертор на 150 Вт, 12 V
  • Блокирующий диод 15 А

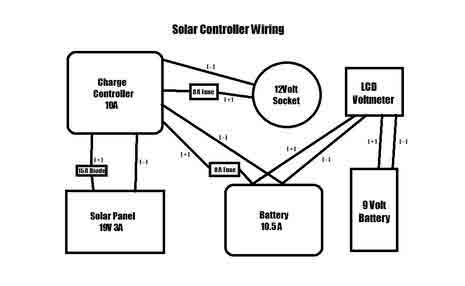

Схема сборки солнечной батареи

Шаг 1: создание солнечной панели

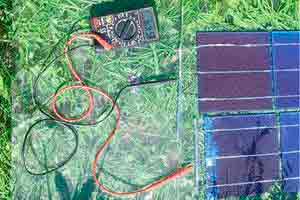

Проверьте выходное напряжение ячеек батареи, прежде чем припаять их друг к другу. В качестве основы для будущего солнечного модуля я использовал подложку от картинной рамы. После закрепления ячеек я снова собрал картинную раму и вывел провода сзади. После этого нужно проверить напряжение и выходной ток и убедиться, что все подключено правильно. Оказалось, что 2 из 40 ячеек имеют намного меньшую мощность по сравнению с остальными, поэтому я не использовал их в финальной панели. Я добавил блокирующий диод на 15 А вместе с клеммным блоком с внешней стороны, так как внутри рамы он бы не поместился. После всех проверок я закрепил панель на листе дерева и покрасил ее.

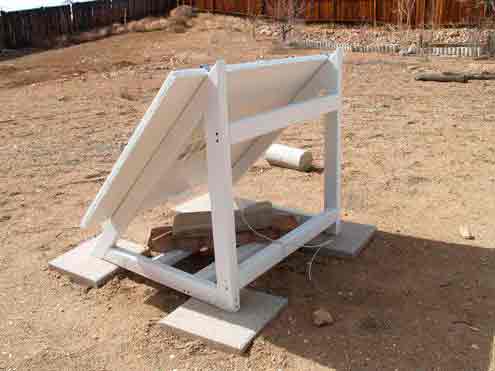

Шаг 2: изготовление подставки

Получившуюся подставку довольно просто изготовить, а панель с ячейками с нее легко снять в случае необходимости. Для закрепления панели я использовал металлические зажимы. Сколоченные рейки стоят на утяжеляющих конструкцию кирпичах. Провод, ведущий к дому, проходит на глубине порядка 23 см под землей. Помните, что сила тока уменьшается с расстоянием, поэтому постарайтесь сделать провод как можно более коротким. На своем я теряю около 50 мА. Моя панель генерирует чуть более 3 А при 19 V, так что я теряю меньше чем 1,7%.

Шаг 3: проведение энергии в дом

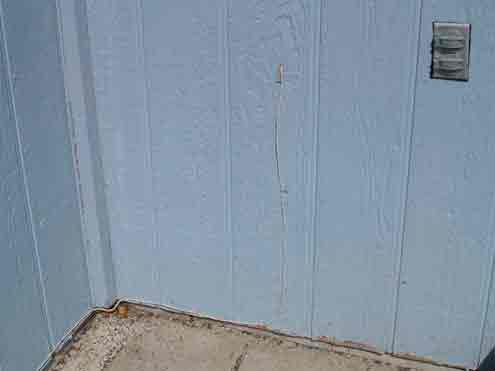

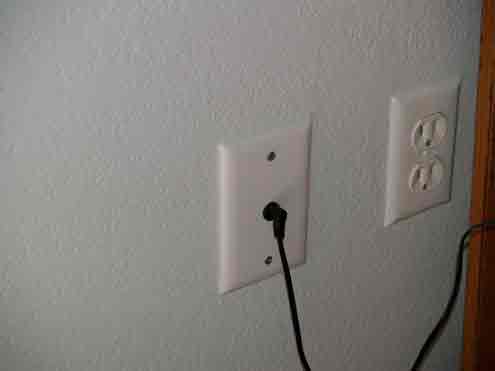

Для удобства я хотел провести электроэнергию от солнечной панели в дом. Кроме соображений удобства, это обеспечивает более длительную жизнь аккумулятору и контроллеру: слишком высокие и слишком низкие температуры снаружи быстро выведут их из строя. Я просверлил небольшое отверстие в стене, проверил, что проводу ничто не будет мешать, и после этого сделал отверстие сквозным. Я использовал соединитель панели постоянного тока и пустую крышку выхода для завершения работы.

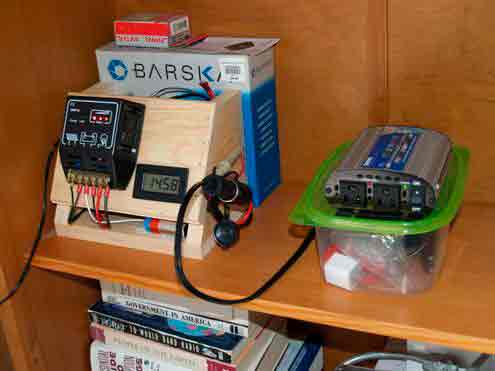

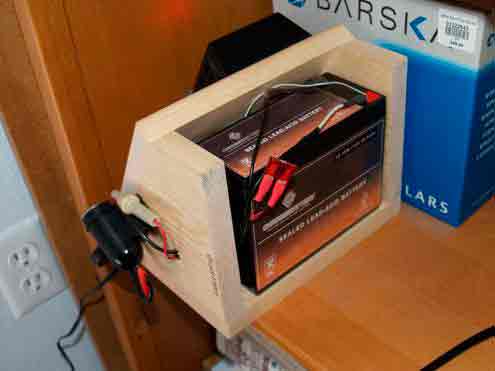

Шаг 4: установка контроллера

Я хотел получить портативную систему, которую после зарядки можно применять где угодно. Поэтому я сделал небольшую стойку, которая держит аккумулятор, контроллер, разъем на 12 V, предохранители и вольтметр. Контроллер предотвращает перезарядку или слив энергии и удерживает заряд аккумулятора, пока тот подключен к панели на стене.

Я использовал предохранитель на 8 А на стороне нагрузки контроллера в 10 А. Такой же предохранитель я поставил на аккумулятор – просто на всякий случай. Батарейка на 9 V питает LCD-вольтметр. Он измеряет напряжение аккумулятора. Установка всего этого проходит очень просто.

Я взял машинный инвертор на 150 Вт, чтобы зарядить ноутбук, и все прошло хорошо. Я также заряжал несколько планшетов одновременно с помощью того же инвертора. Показателя меньше чем 11 V на вольтметре я еще не видел – аккумулятор солнечной батареи всегда был готов к использованию. В дальнейшем я планирую заряжать с помощью этой системы все свои гаджеты.

Источник: http://robo-hunter.com/news/solnechnaya-batareya-za-100-svoimi-rukami

Солнечные батареи своими руками: доступный источник электроснабжения

Сегодня многие владельцы загородных домов заняты поиском альтернативных источников электроэнергии. Установка солнечных панелей постепенно набирает свою популярность. Однако далеко не все могут позволить приобрести дорогостоящее оборудование. Поэтому многие задаются вопросом: как изготовить солнечные батареи своими руками? Правильный ответ будет раскрыт в данной статье.

Солнечная батарея — устройство, преобразующее солнечную энергию в постоянный электрический ток

Что такое солнечная батарея?

Солнечная батарея – это полупроводниковое устройство, которое преобразовывает солнечное излучение в электрическую энергию. Главной задачей такой системы является надежное, экономное и бесперебойное электроснабжение дома. Такие устройства целесообразно устанавливать в районах, где существуют перебои с подачей от основного источника электроэнергии.

Солнечная электростанция не эффективно работает ночью и в пасмурные дня, в то время как пик электропотребления приходится именно на вечерние часы

Главными преимуществами солнечной батареи являются:

  • простая установка устройства, которая не требует прокладывания кабелей к опорам;
  • система не требует больших временных затрат на свое обслуживание;
  • выработка электроэнергии не оказывает пагубного влияния на окружающую среду;
  • конструкция не имеет подвижных частей;
  • бесшумный режим работы;
  • поставка электроэнергии не зависит от распределительной сети;
  • длительный период эксплуатации системы при минимальных затратах.

Недостатки солнечной батареи:

  • процесс изготовления системы весьма трудоемкий;
  • солнечная панель занимает много места;
  • устройство очень чувствительно к загрязнению;
  • ночью батарея не работает;
  • эффективность работы устройства напрямую зависит от погодных условий, а именно от солнечных и пасмурных дней.

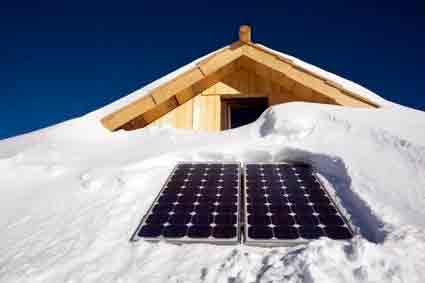

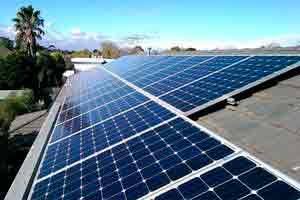

В зимнее время стоит позаботиться о возможности очистки солнечных панелей от изморози и снега

Принцип работы солнечной батареи

Система работает посредством фотоэлектрических преобразователей, которые соединяются в определенной последовательности. Каждый фотопреобразователь состоит из двух кремниевых пластин, которые отличаются типом проводности. Одна покрыта фосфором, в результате чего здесь происходит образование избытка отрицательно заряженных электронов. Другая пластина покрыта бором, что приводит к образованию, отсутствующих в слое отрицательных зарядов, частиц, так называемых «дырок».

Принцип работы неисчерпаемого источника альтернативной энергии заключается в следующем: солнечный свет попадает на отрицательно заряженную панель, что приводит к активному образованию дополнительных «дырок» и электронов. На панели, покрытой фосфором, присутствует электрическое поле, благодаря которому появляется разность потенциалов. Положительно заряженные частицы устремляются в верхний слой, а отрицательно заряженные направляются в нижний. Создается постоянное напряжение. Получается, что один преобразователь работает как батарейка. В цепи возникает постоянный ток, когда к нему присоединяется нагрузка. Каждая батарея покрыта тонкими медными жилками, отводящими ток и направляющими его по назначению.

Сила тока зависит от определенных параметров:

  • размера фотопреобразователя;
  • уровня инсоляции;
  • типа фотоэлемента;
  • общего сопротивления приборов, которые подключены к солнечной панели.

Схема подключения и работы солнечной станции

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

  • поликристаллические;
  • монокристаллические;
  • аморфные.

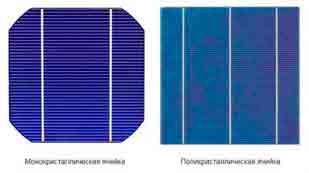

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

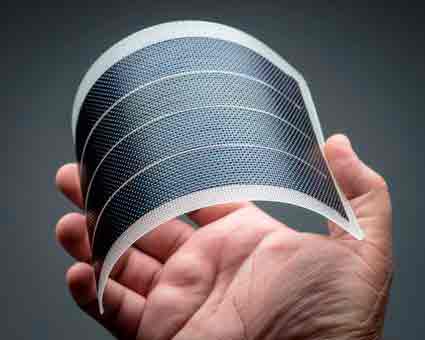

Гибкая солнечная панель удобна в работе — ее легко можно прикрепить на неровные участки крыши

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

Устанавливать стационарные солнечные панели стоит только с солнечной стороны дома

Солнечные батареи для частного дома

Такая альтернатива традиционному электроснабжению весьма практична. К тому же цена устройства существенно отличается от стоимости электроэнергии. Изготовив солнечную батарею для дома своими руками, хозяин сможет оптимизировать электропотребление и тем самым снизить собственные денежные затраты. Многие хотят заранее понимать, во сколько обойдется установка солнечных батарей для частного дома. Для этого необходимо провести предварительные расчеты, где определяется необходимая мощность оборудования и условия его функционирования.

Начинать следует с расчета количества потребляемой энергии, которая необходима для обеспечения жилья. Создавая полноценную станцию, стоит ориентироваться на батареи в 150-250 Вт, для дачного домика достаточно будет панелей в 50 Вт.

Теперь следует подсчитать общую мощность всех электроприборов с учетом времени работы в сутки. Полученная величина является минимальной потребностью в электроэнергии для данного домовладения.

Солнечные панели — это альтернативный способ получения электроэнергии, который позволит отказаться от услуг коммунальной электростанции

Данная величина является основой для последующего определения количества солнечных панелей и числа вспомогательного оборудования, к которому относятся аккумуляторы, инверторы и контролеры.

Полезный совет! К общей потребности в электроэнергии стоит прибавить еще 20%, что затрачивается в самих аккумуляторах.

Немаловажным аспектом является инсоляция, т. е. количество солнечной энергии, которое попадает на отдельную единицу площади панелей. Эта величина является индивидуальной для каждого конкретного региона. Получить ее можно в специальной литературе или на специализированных метеорологических сайтах.

Энергетическая норма делится на значение инсоляции. Полученную цифру необходимо разделить на общую мощность солнечной установки. Полученное значение является количеством необходимых батарей. Здесь важно получить максимальное число панелей. Ведь в разные месяцы количество солнечного света будет разным.

Перед установкой солнечной станции стоит убедиться, что она сможет покрыть потребности всех приборов в доме

Полезный совет! Поскольку инсоляция постоянно меняется, расчеты следует проводить ежемесячно.

Например, если необходимо узнать, сколько нужно солнечных батарей для дома 100 кв.м., где станция будет питать лампочки освещения, ноутбук, телевизор, спутниковую антенну, микроволновую печь и электроплиту, следует выполнить все вышеуказанные расчеты. В результате мощность солнечной станции будет примерно равна 1000 Вт, что предполагает использование 4 солнечных панелей мощностью по 250 Вт.

Панель необходимо располагать на южной части крыши, которая должна быть в идеальном состоянии и способна выдержать основательный груз. Здесь поблизости не должно быть деревьев или других объектов, которые создают тень.

Такая система может быть использована не только для электроснабжения. Большую популярность приобретает отопление солнечными батареями частного дома. Это позволяет уйти от дорогостоящей услуги, связанной с централизованным газоснабжением, избавиться от зависимости от коммунальных предприятий, и получать круглогодичное тепло на протяжении длительного срока службы солнечной электростанции.

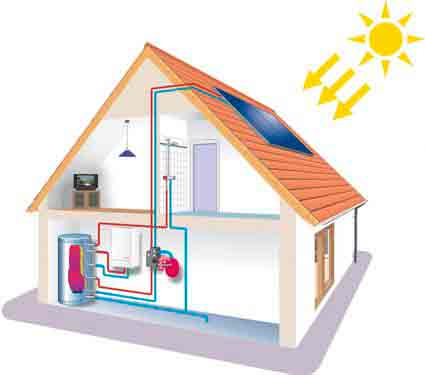

Принцип действия солнечной станции, соединенной с отопительным элементом в доме

Установка такой системы целесообразна лишь для тех регионов, где солнце светит не менее 20 дней в месяц. Если солнца недостаточно, чтобы система обеспечила полное отопление дома, ее можно использовать как дополнительный бесплатный источник. Правильно подобранная система из солнечных батарей для отопления дома окупит себя через 3-4 года.

Солнечные батареи для дома: отзывы потребителей

Благодаря многочисленным положительным отзывам об альтернативном источнике электроэнергии удается развеять мифы, которые беспокоят потенциальных желающих установить солнечные батареи.

Многие люди думают, что такое дорогостоящее оборудование себя не окупит на протяжении всего периода службы установки. Однако, как показывает практика, при правильной установке солнечных панелей с соблюдением всех правил можно обеспечить частный дом электроэнергией как минимум на 25 лет. А стоимость оборудования окупится уже через 3-4 года.

Стоит отметить, что отзывы потребителей солнечной электроэнергии в большей степени положительные

Следующий миф подразумевает неэффективную работу солнечных батарей в пасмурную погоду или в зимний период времени. Однако мнения потребителей сходятся воедино в том, что максимальную активность гелиоколлекторы способны проявить во время пребывания солнца в зените в безоблачную погоду. Но, когда солнце прячется за облака, работа панелей будет происходить, но не в полном объеме. Установка полностью перестает работать ночью, когда солнечный свет отсутствует полностью.

Противники солнечных батарей утверждают, что гелиоколлекторы довольно хрупкие и не способны выдержать различные нагрузки, создаваемые природой. Однако отзывы потребителей доказывают обратное: солнечная панель способна выдержать даже крупный град.

Статья по теме:

Предъявляемые технические требования для установки солнечных батарей. Особенности выбора и установки. Обзор производителей.

Следующий миф касается снега, который может перекрыть доступ света к системе. Однако здесь опасность несет изморозь, за которую будет цепляться снег и создавать преграды. Чтобы этого избежать, можно расположить батареи на доме вертикально, тогда можно избежать большого количества скользящего света.

И последний миф касается китайского производства солнечных батарей. Несмотря на весьма солидный ассортимент выпускаемой продукции, фабрики в Китае часто производят высококачественный товар. Особенно это касается изготовления гелиоколлекторов и тепловых трубок, производство которых на 90% сосредоточено именно в Китае. Эта продукция обладает высокими техническими характеристиками и сертифицирована не только в своей стране, но и в Германии.

Многочисленные положительные отзывы в сети Интернет доказывают, что альтернативный источник электроэнергии хорош не только для частного дома. Многие успешно используют солнечные батареи для квартиры, которые устанавливают на балкон. Их можно закреплять непосредственно на стекле или в раме остекления, которая будет исполнять роль тонировки.

Некоторые пользователи утверждают, что солнечная станция может покрыть полностью все расходы электроэнергии — начиная от мелких бытовых приборов и заканчивая системой отопления и нагрева воды

Комплекты солнечных батарей 3 кВт на дачу от 60000 рублей

На даче, как правило, находятся электрические приборы небольшой мощности, где требуется ограниченное количество батарей и малая периодичность их использования. Если на даче отсутствует централизованное электроснабжение, тогда целесообразно установить комплект солнечных батарей, который будет бесплатно генерировать электроэнергию. Однако чтобы получить такое безвозмездное удовольствие первоначально придется потратиться на покупку необходимых материалов, стоимость которых окупиться только через несколько лет.

Для производства 1 кВт электроэнергии необходим комплект производительностью более 200 Вт. Согласно многочисленным отзывам солнечные электростанции для дома на даче производительностью 800 Вт способны обеспечить полное автономное электроснабжение объекта. Стоимость такой системы обойдется от 80000 руб.

Стандартный комплект солнечной электростанции для дачи состоит из панелей на 200 Вт, контроллера заряда 40 А, инвертора мощностью 3 кВт, двух аккумуляторов на 200 А и других вспомогательных деталей. Цена такого комплекта начинается от 60000 руб., а примерный срок окупаемости составляет 3-5 лет. Однако это самый выгодный способ получения электроэнергии для объектов без централизованного электроснабжения. Он менее затратный, чем использование дизельного генератора.

Составляющие солнечной станции

Согласно отзывам владельцев, солнечные батареи для дома на дачном участке лучше укомплектовывать двумя или четырьмя модулями мощностью 200 В каждый. Это зависит от количества потребителей энергии, продолжительности и периодичности их использования. Если мощности недостаточно, ее можно нарастить, добавляя солнечные панели.

Многие приобретают такой комплект для частного сектора, где есть централизованное электроснабжение, как дополнительный источник энергии. Многочисленные отзывы о солнечных батареях для дома свидетельствуют, что в этом случае можно существенно сэкономить на оплате счетов за электроэнергию.

Как изготовить солнечные батареи своими руками

Когда нет возможности приобрести готовую солнечную станцию, можно создать ее своими руками. Здесь существует два варианта: приобрести готовые модули и подключить их к аккумулятору с инвертором или спаять панель самостоятельно. Первый способ сборки быстрый, однако более дорогостоящий. Второй вариант требует определенного мастерства сборщика, который должен быть предельно осторожен с хрупкими фотоэлементами.

Четыре солнечные пластины вырабатывают в общей сложности 2 В электроэнергии

Для создания солнечной батареи для дома своими руками необходимо подготовить определенные материалы.

Первым главным составляющим для создания солнечных батарей является набор качественных фотоэлементов. Сегодня можно приобрести элементы из поликристаллического или монокристаллического кремния. Более популярными являются последние фотоэлементы, которые идеально подходят для домашнего энергоснабжения.

Полезный совет! Все необходимые для сборки элементы стоит приобретать у одного производителя. Поскольку материалы различных торговых марок существенно отличаются, что усложнит сборку всей конструкции.

Для соединения фотоэлементов потребуется комплект специальных проводников. Для изготовления корпуса будущей батареи подойдут алюминиевые уголки, стойкие к атмосферным воздействиям. Размер корпуса зависит от количества фотоячеек. В качестве внешнего покрытия фотоэлементов лучше использовать прозрачный поликарбонат или оргстекло, которые препятствуют проникновению инфракрасных лучей. В качестве дополнительных материалов понадобятся крепежные метизы, медные электропровода, диоды Шоттки, силиконовые вакуумные подставки и комплект винтов для крепежа.

Солнечную батарею можно собрать из подручных материалов, но эффективность такой батареи будет не высока

Помимо ФЭП, необходимо купить инвертор 12 В на 200 В для дома, который преобразует постоянный ток в переменный. Для накопления и медленного расходования электроэнергии необходима пара гелевых или AGM аккумуляторов. Не менее важным элементом является контроллер, необходимый для отключения батареи от аккумулятора во время его полного заряда и ее включения для получения новой порции электричества.

Можно также собрать солнечную батарею своими руками из подручных средств. Для этого подойдут диоды, фольга или транзисторы. Работа солнечной батареи из диодов происходит в результате возникновения под прямыми солнечными лучами напряжения около 2,5 В. Однако, когда солнца недостаточно этот показатель начинает стремительно падать, и диоды уже сами начинают потреблять энергию. Использование такой батареи малоэффективно.

Устройство из фольги больше подходит для производства тепловой энергии. Также, фольга является идеальным материалом для подложки ФЭП. Самой эффективной является солнечная батарея, собранная из транзисторов. Чем больше их количество, тем выше мощность устройства. Верхнюю часть каждого транзистора необходимо срезать, высыпать порошок. Выводом устройства служат контакты. Такая батарея рассчитана на питание зарядки телефона. Для более серьезных мероприятий ее мощности недостаточно.

Солнечную станцию можно считать долгосрочным вложением денежных средств, которое окупится и в будущем будет приносить прибыль

Солнечные батареи для дома своими руками: пошаговая инструкция для изготовления

После того, как все необходимые элементы приготовлены, можно приступать к сборке конструкции, которая состоит из следующих этапов:

  1. Создание каркаса из алюминиевых уголков с невысокими бортиками и метизов, размер которых зависит от количества преобразователей и их площади. Здесь следует учесть расстояние между ФЭП не менее 5 мм.
  2. На внутренние грани реек следует нанести герметик.
  3. Уложить на каркас лист из прозрачного материала, плотно прижив его к клеевому контуру.
  4. После полного высыхания герметика с помощью метизов скрепить раму и прозрачную поверхность.
  5. Разложить на ровной поверхности все фотоэлементы батареи «минусовой» стороной вверх.
  6. С помощью паяльного инструмента к каждому ФЭП присоединяются проводники одинаковой длины. Это удобнее всего производить, когда модуль располагается на стекле.
  7. Все элементы последовательно соединяются между собой в виде «змейки».
  8. Крайние контакты необходимо припаять к шине (серебренному широкому проводнику).
  9. Для предотвращения снижения качества освещения в темное время суток необходимо создать «средние точки» при помощи шунтирующих диодов, которые устанавливаются на плюсовой клемме. Для этого подойдут диоды Шоттки.
  10. Уложить на прозрачную плоскость фотоэлементы с проводниками.
  11. Смазать все ФЭП, выводимые и соединяющие провода силиконовым клеем.
  12. Закрыть конструкцию задней панелью.
  13. Подключить солнечную панель к аккумулятору, контроллеру заряда солнечной батареи и инвертору.

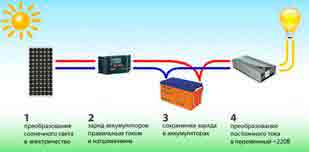

Простая схема подключения солнечной панели

Полезный совет! Чтобы между нагрузкой и отдельными элементами батареи не возникало короткого замыкания необходимо установить предохранители.

Практически каждый домовладелец стремится получить бесплатную электроэнергию. Установка солнечных батарей является наиболее приемлемым вариантом. С помощью этого устройства можно создать основной (без централизованного электроснабжения) и дополнительный источник получения электрической энергии. Система является экологически чистой и надежной в использовании. Главный минус — дорогостоящее оборудование. Однако его стоимость окупится уже через 3-5 лет.

Источник: http://remoo.ru/elektrika/solnechnye-batarei-svoimi-rukami

Инструкция по самостоятельной сборке солнечной батареи из недорогих китайских панелей

Альтернативной энергетикой сейчас занимаются не только специалисты. Варианты автономных источников питания интересуют и любителей, которые дружат с электро- и радиотехникой. Применительно к солнечным батареям главная сложность в реализации проекта – их высокая цена. А если учесть, что для частного дома понадобится несколько панелей, то некоторый скепсис в плане их использования в быту становится понятен.

Хотя есть неплохое решение для тех, кто привык все делать своими руками – собрать солнечную батарею из отдельных панелей. Например, китайских, которые стоят относительно недорого.

По опыту их практического применения можно сделать вывод, что они вполне оправдывают ожидания мастера. А если ориентироваться на комплект класса B (более дешевая продукция), то экономия при самостоятельной сборке источника питания достигается значительная.

Для получения образца в 145 Вт общим напряжением 18 В придется выложить за китайские панели (36 штук) около 3 100 рублей (если приобретать через Интернет, к примеру, на площадках Alibaba, Ebay) против 6 180 (стоимость готового аналога промышленного изготовления). Получается, есть смысл потратить время и сделать такую батарею.

Рекомендация по выбору панелей

Не только китайские, а все солнечные панели делятся на моно- (более дорогие) и поликристаллические (аморфные). В чем разница? Не вдаваясь в технологию изготовления, достаточно указать, что первые характеризуются однородной структурой. Поэтому их КПД выше, чем у аморфных аналогов (примерно 25% против 18%) и стоят они дороже.

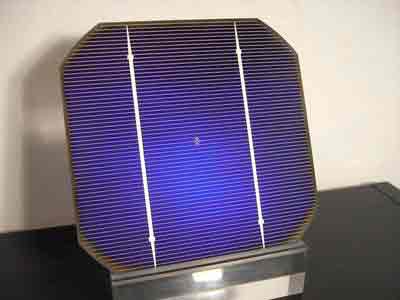

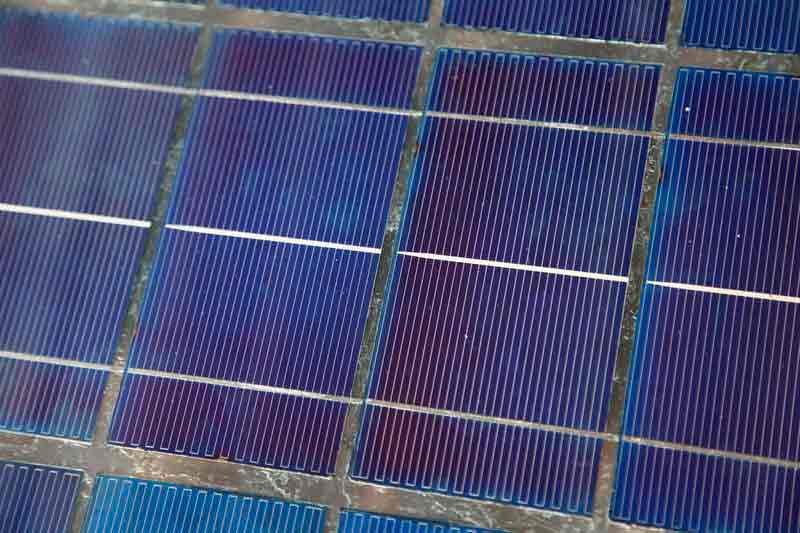

Визуально их можно отличить по форме (показано на рисунке) и оттенку синего. Монокристаллические панели несколько темнее. Ну а есть ли смысл в экономии на мощности, решать придется самостоятельно. К тому же следует учесть, что производством недорогих поликристаллических панелей в Китае занимаются в основном мелкие фирмы, экономящие буквально на всем, в том числе, и на исходных материалах. Это напрямую отражается не только на себестоимости, но и на качестве продукции.

Все фотоэлементы соединяются в единую энергетическую цепочку проводниками. В зависимости от типа панелей, они могут быть уже зафиксированы по месту или отсутствовать. Значит, припаивать их придется своими руками. Все кристаллические образцы довольно хрупкие, и обращаться с ними нужно крайне аккуратно.

Если нет должных навыков работы паяльником, то лучше приобрести панели класса A (более дорогие). Покупая дешевые аналоги (B), желательно взять хотя бы один в запас. Практика сборки солнечных батарей показывает, что повреждений точно не избежать, поэтому лишняя панель однозначно понадобится.

Солнечные панели продаются в двух возможных вариантах – с восковым покрытием (для предохранения от повреждений при транспортировке) и без него. Если панели с защитным слоем, то их придется подготовить к сборке.

Что необходимо сделать?

  • Распаковать товар.
  • Погрузить комплект в горячую воду. Примерная температура – 90±5 0С. Главное, чтобы это не был кипяток, иначе панели частично деформируются.
  • Разъединить образцы. Признаки того, что воск растаял, заметны визуально.
  • Обработать каждую панель. Технология простая – поочередное погружение их в воду горячую мыльную, потом – чистую. Процедура «омовения» продолжается до тех пор, пока на поверхности не останется следов воска.
  • Просушить. Раскладывать панели следует на мягкой ткани. К примеру, на махровой скатерти.

Порядок сборки

Специфика изготовление каркаса

По сути, это традиционная простейшая рама, материал для которой выбирается в зависимости от места расположения батареи. Обычно на тематических сайтах указывается алюминиевый уголок или древесина. Целесообразность использования последней (при всем уважении к авторам статей) вызывает определенные сомнения. Основная причина – в особенностях любого дерева. Она заключается в содержании влаги, независимо от степени осушки.

Сколько бы процентов ее ни было, скручивания, а то и растрескивания дерева не избежать. С учетом хрупкости панелей – не вариант, однозначно. Долго такая батарея, даже при закреплении на окне внутри строения, не прослужит.

Монтаж батареи

Размеры рамы выбираются исходя из линейных параметров панелей. Горизонтальная ориентация или вертикальная – это зависит от специфики установки батареи, и принципиального значения не имеет.

На каркас крепится лист стекла или поликарбоната (только не ячеистого, а монолитного). Он выполняет защитную функцию, предохраняя фотоэлементы от механического разрушения.

На него, с внутренней стороны каркаса, наносятся капли силиконового герметика (по центру панелей), или он намазывается тончайшим слоем. Рекомендации по использованию смолы (эпоксидной) вряд ли заслуживают внимания, так как о ремонтопригодности батареи в этом случае говорить не приходится.

В раму укладывается расчетное количество панелей (сборка делается заранее). Одна дает напряжение порядка 0,5 В (небольшое отклонение номинала не в счет). Здесь важно не перепутать, где лицевая сторона изделий, а где тыльная.

Задняя часть закрывается мягким съемным матом. Для его изготовления своими руками можно взять поролон (4 см, как минимум) и пленку п/э. Соединяются ее кромки скотчем или спаиваются (если есть специальная машинка).

На этом работа не заканчивается. Между стеклом (поликарбонатом) и панелями останутся воздушные пузырьки, которые снижают эффективность солнечной батареи. Их необходимо удалить. Для этого на мат укладывается плотный материал. Например, фрагмент, подобранный по размерам каркаса, толстой (многослойной) фанеры.

Сверху – груз, вес которого достаточный, чтобы панели слегка придавить. В таком положении батарея оставляется на полсуток, не менее. Здесь следует ориентироваться на ее габариты и равномерность распределения нагрузки.

По истечении этого времени гнет, фанера и мат демонтируются. Сразу же крепить батарею по месту установки нельзя. Понадобится еще некоторое время, чтобы герметик окончательно просох.

Вместо мата можно использовать и иную мягкую подложку. К примеру, опилки, стружку.

Завершающий этап – изготовление задней стенки и ее постановка на место. Для этого берется ДСП, ДВП, фанера, но обязательно с той же подложкой, чтобы защитить панели от деформации.

Особенности сборки схемы

Спайка пластин – процесс сложный, требующий кропотливости и внимательности. Лучше работать паяльником маломощным (24 – 36 Вт). Если используется распространенный в быту на 65, то его следует включать через ограничительное сопротивление. Простейший вариант – последовательное присоединение лампочки-«стоваттки».

Но это не все. Необходимо исключить саморазряд батареи (ночью, в ненастную погоду). Это обеспечивается включением в схему п/п диодов. В качестве проводника (для выводов) целесообразно использовать кабель акустический, который на панели также фиксируется герметиком.

Вариант пленочной солнечной батареи (есть и такой) не рассматривается. Несмотря на некоторые достоинства, у него есть ряд существенных минусов – низкий КПД и необходимость укладки на больших площадях. Для частного дома решение неприемлемое.

Источник: http://electroadvice.ru/montage/kak-sobrat-solnechnuyu-batareyu-iz-kitajskix-panelej/

Солнечная батарея своими руками

Наличие солнечной батареи является большим удобством в ситуациях, когда требуется вдали от городских условий подзарядить мобильный телефон или походный аккумулятор, используемый для освещения и других потребностей. К сожалению, доступные в продаже солнечные батареи имеют зачастую неоправданно высокую стоимость при недостаточных технических показателях.

К основным параметрам солнечной батареи относят вырабатываемое ею электрическое напряжение и максимально допустимый ток, который она может выдать на нагрузку. Эти параметры оцениваются при достаточно ярком освещении фоточувствительной поверхности входящих в ее состав элементов. Решением вопроса получения солнечной батареи с необходимыми характеристиками по доступной цене может являться ее изготовление своими руками.

Схема солнечной батареи своими руками

Чтобы изготовить своими руками солнечную батарею необходимо иметь, как минимум, набор солнечных элементов в достаточном количестве. Но для начала необходимо определиться с тем, какие параметры необходимо получить от солнечной батареи. Для этого нужно задаться величиной нагрузки, на которую она будет работать. Чаще всего для конкретного электропотребителя известно, какое напряжение необходимо на него подать и какой ток при этом нужно обеспечить.

Произведение этих двух параметров дает потребляемую нагрузкой мощность. На практике обычно сначала заряжают от солнечной батареи аккумулятор, а затем из него расходуют электроэнергию для нужного потребителя. Обычно используют аккумулятор с рабочим напряжением 12 Вольт. Для его полноценной зарядки требуется солнечная батарея (СБ), выдающая примерно 16-18 Вольт. Она составляется из набора солнечных элементов, соединенных последовательно. Учитывая, что каждый элемент вырабатывает напряжение примерно 0,5 Вольта, необходимо скомплектовать СБ из 30-40 элементов. Каждый элемент представляет собой хрупкую пластинку с двумя электрическими выводами.

Для обеспечения целостности входящих в состав СБ элементов их помещают в жесткий контейнер, где они надежно фиксируются. После выполнения необходимых электрических соединений солнечная панель готова к эксплуатации. Необходимо снабдить контейнер регулируемыми стойками, позволяющими регулировать положение панели для наилучшей ориентации на солнце. Теперь СБ подсоединяют к аккумулятору и простейшая солнечная батарея может начать ее заряжать. Разумеется, при условии достаточной освещенности и правильной ее ориентации.

Изготовление солнечной батареи своими руками

Более сложный вариант СБ может предусматривать использование инверторного устройства, преобразующего постоянное напряжение в переменное, на которое рассчитано большинство электропотребителей. Особого внимания требует конструкция контейнера для солнечных элементов. Его основная задача – обеспечивать целостность солнечных элементов в процессе эксплуатации. Он может представлять собой лоток с креплениями, в который помещается весь набор фотоэлементов. Сверху он закрывается оргстеклом для защиты от воздействия внешних факторов (пыли, атмосферных осадков и т.п.). В конструкции лотка необходимо предусмотреть вентиляционные отверстия. Они потребуются для естественного охлаждения СБ при ее длительном нахождении на открытом солнце.

Установку СБ необходимо производить на открытом месте, не затененном деревьями и зданиями. Удобным вариантом эксплуатации СБ является монтаж их на крыше или стене. При этом необходимо плоскость СБ ориентировать строго на юг, устанавливать ее под углом примерно 60 градусов к горизонту.

Мы искренне надеемся, что наша статья с видео помогла вам ответить на вопрос, как сделать солнечную батарею своими руками.

Источник: http://remont220.ru/solnechnaya-batareya-svoimi-rukami.php

Смотрите также:
31.10.2018

Солнечные коллекторы для отопления — альтернативная энергетика своими руками В отличие от запасов жидкого, газообразного, твердого топлива ресурсы солнечной энергии неистощимы. Использование поставляемого солнцем излучения не наносит вреда многострадальной окружающей...

31.10.2018

Солнечный коллектор из бутылок Солнечный водонагреватель из пластиковых бутылок Солнечный проточно накопительный водонагреватель из пластиковых бутылок Как то в одной радиопередаче не помню уж какой радиостанции, промелькнуло сообщение, о том, что один китаец сделал...

31.10.2018

Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка Электричество – дорогостоящий ресурс, а его экологическая безопасность под сомнением, т. к. для получения электроэнергии используют углеводороды. Это истощает недра и отравляет окружающую...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
