Самодельный солнечный коллектор

Содержание

«Водогрейка» самодельный солнечный коллектор для нагрева воды

  • kira72633
  • 1 июня 2014
  • Самоделки для домадача

Полезная самоделка для владельцев дач и частных домов, которая всегда обеспечит горячей водой. Сделать ее своими руками из подручных средств очень просто!

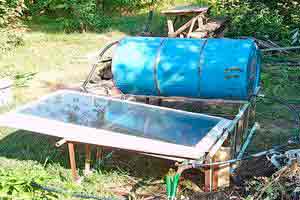

Водогрейка — устройство обеспечивающее солнечный подогрев воды на даче. Она представляет собой самодельный солнечный коллектор, который состоит из двух толстостенных ПВХ труб с отверстиями, в которые вклеиваются герметиком пластмассовые гофрированные трубы чёрного цвета ( белые можно покрасить чёрной краской из баллончика ). Трубки должны ЛЕГКО входить в отверстия. Вклеиваются также заглушки на трубы. Деревянные не очень хорошо, так как дерево меняет размеры со временем -рассыхается и размокает.

Конструкция самодельного солнечного коллектора для нагрева воды

Конструкция самодельного солнечного коллектора получается похожей на батарею отопления. На верхней трубе можно предусмотреть отверстие для стравливания воздуха . Крепится на любое слабо тепло проводящее основание (например на плиту ДСП). Закрывается старой рамой со стеклом — их много сейчас выбрасывается. Весь «бутерброд» вешается рядом с душевой бочкой и соединяется с ней шлангами.

Хорошо бы предусмотреть пару кранов на шланги — чтобы водогрейку можно было снять при необходимости. При желании можно поворачивать её за солнцем или хотя бы поставить упор под нижний край конструкции для более перпендикулярного падения солнечных лучей.

Сливать тёплую воду с бочки в душ конечно лучше со шланга, конец которого закреплен под поплавком и плавает в бочке. При желании можно даже поставить смеситель для тёплой и прохладной воды, так как в жаркий день вода в бочке нагревается очень сильно.

Источник: http://samodelka.info/samodelki-dlya-doma/vodogreyka-samodelnyiy-solnechnyiy-kollektor-dlya-nagreva-vodyi.html

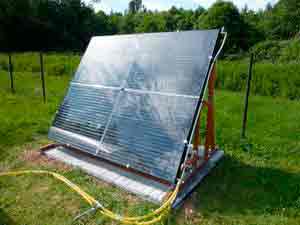

Как сделать большой солнечный коллектор из PEX трубы

В предыдущей статье, я Вам рассказывал, “как сделать солнечный коллектор из шланга”. Но сейчас речь пойдет о строительстве солнечного коллектора подобной конструкции из пластиковой трубы, только более внушительных размеров.

Первым делом изготавливаем короб солнечного коллектора (квадратной формы), для этого нам понадобится два листа влагостойкой фанеры или OSB плиты размером 2440×1220мм. и толщиной 16мм (если использовать под коробом ребра жесткости, то можно использовать и более тонкую фанеру).

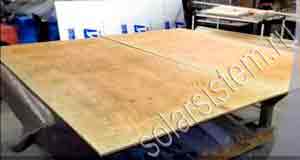

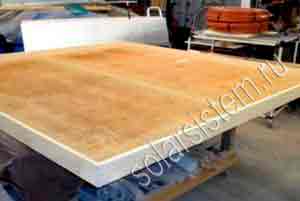

Основание короба (фанеру) подрезаем в зависимости от применяемого остекления профилированный поликарбонат (прозрачный шифер) или сотовый поликарбонат.

Бортики изготавливаем из доски шириной 100мм и толщиной не менее 20мм. Не забываем, всю деревянную поверхность обработать антисептиком, для предотвращения гниения.

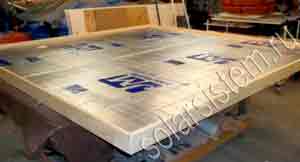

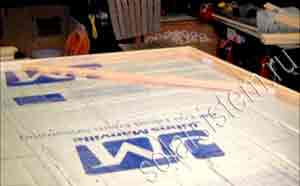

На дно в качестве утеплителя укладываем фольгированный пенополистирол толщиной 20 мм.

В углах прибиваем рейки, которые одновременно будут удерживать утеплитель и создавать форму для укладки трубы в круг.

В качестве абсорбера (поглотителя солнечных лучей), будем использовать PEX трубу, которая используется в строительстве для отопления (для монтажа теплых полов). В данном случае понадобилось две 100м бухты диаметром 3/4″.

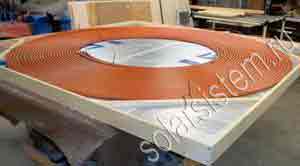

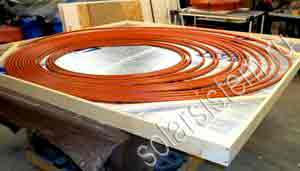

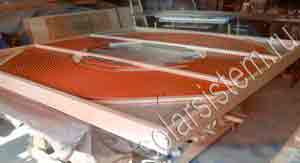

Разматываем первую бухту и укладываем по спирали в коробе.

Для вывода труб для подключения, под одной из планок выдалбливаем слой утеплителя.

Разматываем вторую бухту трубы и укладываем между витками, таким образом, получается, что обе трубы уложены параллельно друг к другу. В некоторых местах трубу необходимо зафиксировать пластиковыми хомутами.

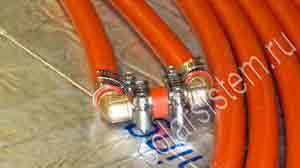

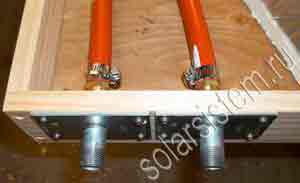

На бортике короба устанавливаем переходники, для удобства подключения солнечного коллектора, которые можно изготовить из сгона и металлической пластины. Подключаем трубы к переходникам.

Второй конец труб соединяем между собой с помощью стандартных фитингов применяемых для PEX. Хочу отметить, что металлическое соединение не самое лучшее, поскольку метал, нагревается сильнее пластика, тем самым оплавляя пластик, и со временем, в месте соединения может появиться течь.

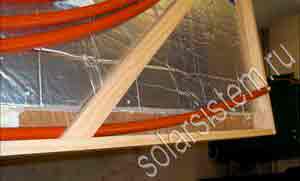

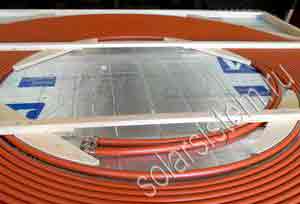

Следующим шагом, устанавливаем распорки по центру кольца, чтобы труба под весом воды и воздействия температуры не смялась.

Установленные планки поперек короба будут одновременно удерживать трубу, и служить ребрами жесткости для остекления.

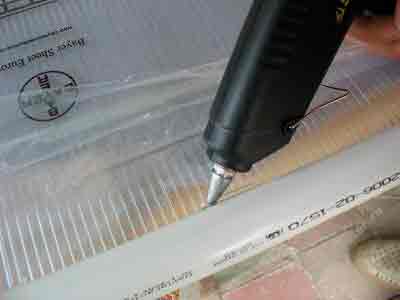

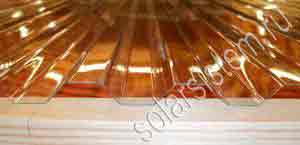

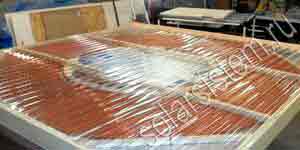

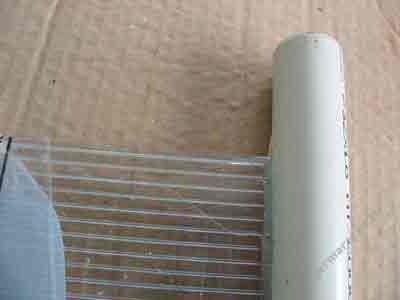

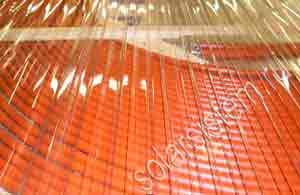

В качестве остекления использовалось два листа профилированного поликарбоната (прозрачный шифер) размером 1.26х 2.24м.

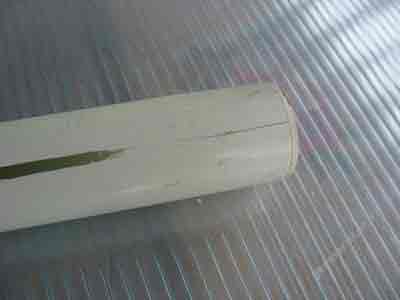

Торцы поликарбоната желательно заглушить деревянной планкой или вырезать из пенополистирола вкладыши.

Для лучшего поглощения солнечной энергии коллектор необходимо покрасить термостойкой черной краской.

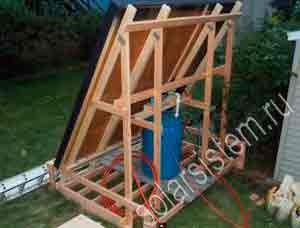

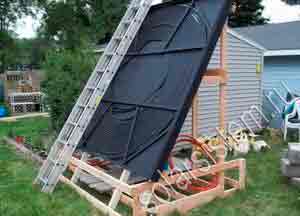

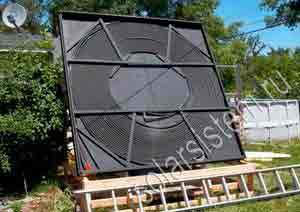

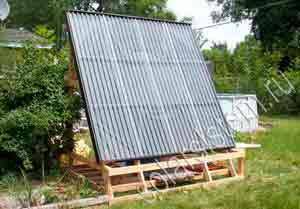

Для установки солнечного коллектора необходимо будет собрать опору из брусьев (брусья незабываем обрабатывать антисептиком). Угол наклона коллектора зависит от вашего региона и должен быть таким образом, чтобы солнечные лучи падали под углом 90 градусов.

Желательно чтобы конструкция опоры, имела возможность изменять угол наклона, чтобы наиболее эффективно использовать солнечный коллектор в весенние и осенние периоды, когда солнце над горизонтом низко, а в летний период высоко.

Накопительный бак можно расположить либо в доме, либо непосредственно возле коллектора, только не забудьте хорошенько утеплить бак.

Как и в предыдущей конструкции солнечного коллектора из труб, такая система может работать только совместно с циркуляционным насосом, поскольку отсутствует естественная циркуляция. По этому данный коллектор наиболее целесообразно изготавливать для отопления бассейна (просто подключив его к системе фильтрации).

Еще одно преимущество данного коллектора в том, что за счет остекления, температура нагрева воды значительно увеличится (по сравнению с предыдущей конструкцией солнечного коллектора из шланга).

Удачи в строительстве.

поделиться с друзьями >>>

Источник: http://www.solarsistem.ru/collector_iz_trubi_2.php

Используем солнечную энергию по назначению: как сделать коллектор своими руками

Солнечный коллектор — это устройство, предназначенное для поглощения солнечной энергии и преобразования её в тепловую с целью дальнейшей её передаче теплоносителю. Классическое устройство представляет собой чёрную металлическую пластину, помещённую в стеклянный или пластмассовый корпус, поверхность которой поглощает радиацию. Их существует несколько видов и предназначение может быть разное. Давайте рассмотрим подробнее принцип работы этого устройства, а также поэтапное изготовление этого объекта своими руками.

Какие существуют

В зависимости от температуры, которую могут достигать пластины, коллекторы бывают:

  • низких температур — не дают энергии большой мощности, они нагревают воду не более 50 градусов по Цельсию;
  • средних температур — прогревают воду уже до 80 градусов, поэтому их можно использовать для обогрева помещений;
  • высоких температур — используются в основном на промышленных предприятиях, и в домашних условиях их сделать невозможно.

Интегрированные коллекторы делятся на:

  • накопительные интегрированные;
  • плоские;
  • жидкостные;
  • воздушные.

Накопительный интегрированный или по-другому термосифонный коллектор. Он может не только нагревать воду, но и какое-то время поддерживать некоторое время нужную температуру. В нем нет насосов, поэтому он гораздо экономичнее остальных вариантов. Устройство-накопитель представляет собой конструкцию из одного или нескольких баков, заполненный водой и помещённых в теплоизоляционный ящик. Сверху на баках лежит стеклянная крышка, которая проходит через стекло и нагревает воду. Это недорогой, лёгкий в обслуживании и простой в эксплуатации вариант. Однако зимой его применение весьма затруднительно.

Узнать о том, как не ошибиться при выборе солнечных панелей можно здесь: https://teplo.guru/eko/vidyi-solnechnyih-paneley.html

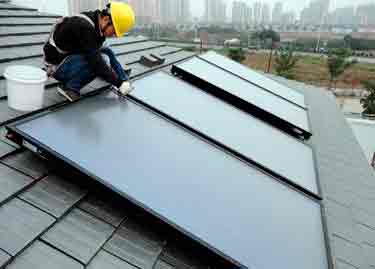

Плоский коллектор внешне напоминает обычный плоский металлический ящик, внутри которого помещена чёрная пластина, поглощающая солнечный свет. Стеклянная крышка ящика усиливает его, стекло имеет низкое содержание железа, такие образом способствуя поглощению всех лучей. Сам ящик термоизолирован, а чёрная пластина тепловоспринимающая, благодаря чему и выделяется тепло. Однако КПД пластины всего 10%, поэтому она дополнительно покрывается слоем аморфного полупроводника. Плоские коллекторы используются для подогрева воды в бассейнах, отопления помещений и иных бутовых нужд.

В жидкостных накопителях основным теплоносителем становится жидкость.Они бывают остеклёнными и неостеклёнными, с замкнутой и разомкнутой системой теплообмена.

Воздушные коллекторы гораздо дешевле своих водных собратьев. Они не замерзают зимой, не подтекают. Их используют для сушки сельскохозяйственных продуктов.

Существует еще один вид концентраторы, они отличаются концентрацией солнечных лучей. Это происходит благодаря зеркальной поверхности, которая направляет свет на поглотители. Главный их недостаток — это невозможность работы в пасмурные дни, поэтому их используют в странах с жарким климатом.

Солнечные печи и дистилляторы. Дистилляторы работают на принципе испарения воды, тем самым не только дают теплоэнергию, но и очищают воду. Печи также используют как для обогрева, так и для стерилизации воды.

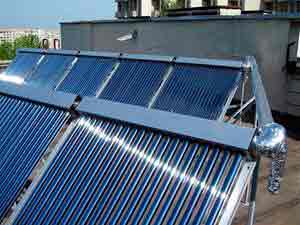

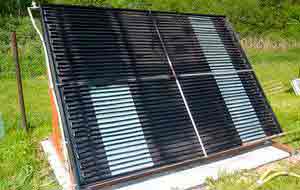

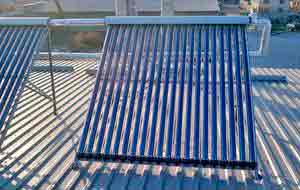

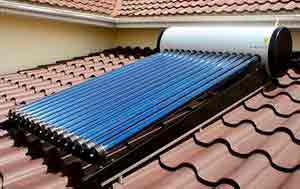

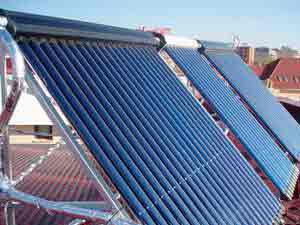

Фотогалерея: различные виды коллекторов

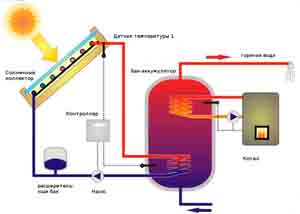

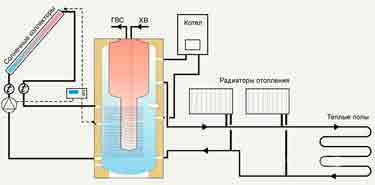

Схема работы

Коллектор состоит из двух главных частей: светоулавливателя и теплообменного аккумулятора, который преобразует энергию радиации в тепловую энергию и передаёт её теплоносителю. Накопители могут быть вакуумными, трубными и плоскими. В первых конструкция похожа на термос: одна труба вставлена в другую, а между ними имеется вакуум, создающий идеальную теплоизоляцию. Благодаря цилиндрической форме труб, солнечные лучи попадают на них перпендикулярно и передают максимум энергии.

Солнечный коллектор состоит из двух главных частей: светоулавливателя и теплообменного аккумулятора

Теплоносителем в таких конструкциях является обыкновенная вода. Она может не только отапливать помещение, но и служить для бытовых нужд. При этом нет выделений углекислого газа в атмосферу, что весьма актуально в наши дни. К тому же не требуется никаких затрат на топливо, а эффективность коллектора составляет 80%. На большей части России в период с марта по октябрь в среднем в сутки солнцем вырабатывается 4−5 кВтч/м 2 , что позволяет небольшим устройством размером 2м 2 нагревать ежедневно до 100 л воды.

Для всесезонного использования коллектор должен иметь обширную поверхность, два контура с антифризом и дополнительные теплообменники. Таким образом, благодаря грамотно использованной энергии можно получать бесплатное тепло 7 месяцев в году, независимо от того ясно на улице или нет.

А вы знали что, родственником солнечного коллектора является солнечный водонагреватель? С историей его создания можно познакомиться здесь: https://teplo.guru/eko/solnechnyi-vodonagrevatel-svoimi-rukami.html

Тепловая энергия для вашего дома: как сделать коллектор своими руками?

Для изготовления устройства в ход могут идти листы поликарбоната, медные или полипропиленовые трубы.

Самой универсальной конструкцией является разработка болгарского инженера Станислава Станилова. Основной принцип действия этого коллектора — это использование парникового эффекта. Накопитель представляет собой помещённый в теплоизолированную деревянную коробку трубчатый радиатор, сваренный их стальных труб. Для подведения и отведения воды используются водопроводные трубы диаметром 1 или ¾ дюйма.

Из солнечный батарей также возможно сделать походный фонарик. Подробнее об этом читайте здесь: https://teplo.guru/eko/fonarik-na-solnechnyih-batareyah.html

Коробка теплоизолируется со всех сторон при помощи пенопласта, пенополистирола, минеральной или эковатой. Особенно тщательно изолируется дно, куда поверх изоляции кладётся лист оцинкованного кровельного железа, на который ставится сам радиатор. Он закрепляется в коробке стальными хомутами. Металлический лист и радиатор красятся чёрной матовой краской, а коробка со всех сторон, кроме стеклянной крышки, покрывается белой краской. Покровное стекло, через которое будет проходить к радиатору солнечный свет, хорошо герметизируется. Накопителем тепла может служить металлическая бочка, помещённая в дощатой или фанерной коробке, в полости которой заполняется эковатой, сухими опилками, керамзитом, песком.

Необходимые инструменты и материалы

Основной принцип действия такого коллектора — использование парникового эффекта

  • стекло (например, 1700/750 мм);
  • рама под стекло;
  • оргалит для дна;
  • доска сечением 120/25 мм;
  • стальная полоса сечением 20/2,5 мм, длина 3 м;
  • накладка-уголок;
  • деревянный брусок сечением 50/30 мм;
  • соединительная муфта;
  • труба радиатора;
  • приёмная труба радиатора ;
  • хомуты для крепления;
  • оцинкованное железо в качестве отражателя;
  • теплоизолятор;
  • бак на 200−300 литров.

Изготовление: пошаговые действия

Конструкция солнечного коллектора проста

  1. Из досок сколачивается короб, днище которого усиливается брусом.
  2. На дно укладывается теплоизоляция (пенопласт, пенополистирол, минеральная вата), поверх которой кладётся лист железа или жести.
  3. Сверху ставится радиатор и закрепляется хомутами из стальной полосы.
  4. Все соединения герметизируются, стыки и щели замазываются.
  5. Трубы радиатора и металлический лист выкрашиваются в чёрный цвет.
  6. Короб и бак для воды выкрашивается в серебристый цвет. Бак для воды помещается в теплоизолированный короб или бочку (между баком и стенами короба насыпается теплоизоляционный материал).
  7. Для создания постоянного небольшого давления приобретается аквакамера с поплавковым клапаном, как в бочке унитаза. Её можно приобрести в магазине сантехники.
  8. На чердаке дома, под крышей размещается аквакамера и накопитель воды (бак). Аквакамера помещена выше бака как минимум на 0,8 м.
  9. Коллектор размещается на крыше южной стороны дома под углом 45 0 к горизонту.
  10. Далее идёт соединение всей системы между собой трубами: полудюймовыми трубами монтируется высоконапорная часть системы от аквакамеры до водопроводного ввода. Дюймовыми трубами монтируются низконапорные части. Минимальное количество труб — 12 штук, но, в зависимости от расстояний между частями коллектора, понадобится 18−15 труб, но не менее 12.
  11. Чтобы избежать воздушных пробок, система заполняется водой с нижней части радиатора. Как только вся система наполнится водой, из дренажной трубки аквакамеры польётся вода.
  12. Открываем вентиль в трубе для заполнения бака.
  13. Вода начинает нагреваться сразу же. Тёплая вода поднимается вверх, вытесняя холодную, и та автоматически поступает в радиатор.
  14. Как только часть воды будет использована, поплавковый клапан в аквакамере сработает, и холодная вода снова поступит в нижнюю часть системы. Смешивания воды при этом не происходит.

В ночное время желательно перекрывать доступ воды в бак, чтобы не возникли теплопотери.

Видео: устройство воздушного солнечного коллектора для отопления дома

Видео: используем солнечную энергию для подогрева бассейна

Видео: изготовление и установка коллектора для обогрева теплицы

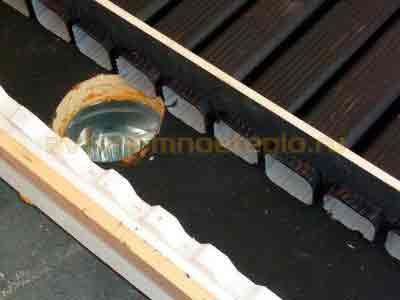

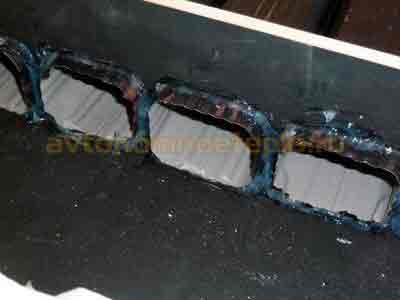

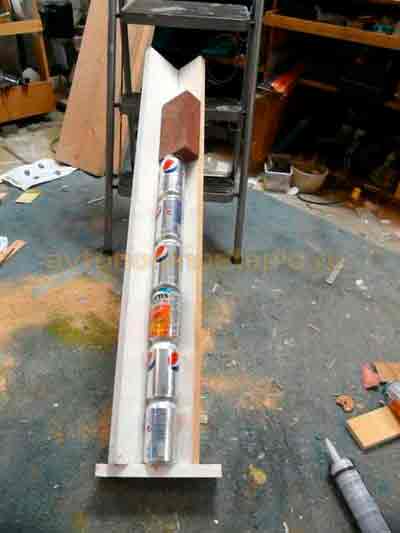

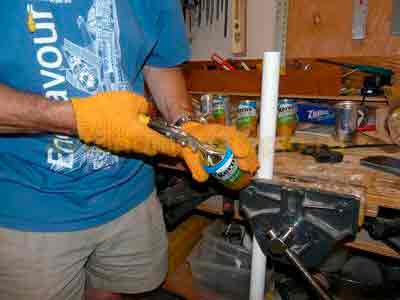

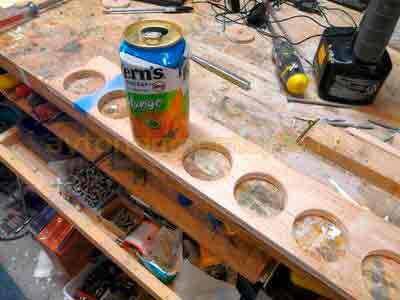

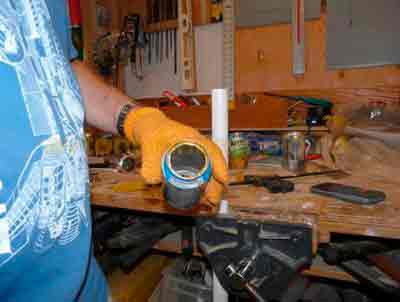

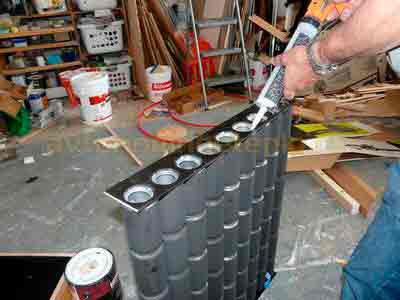

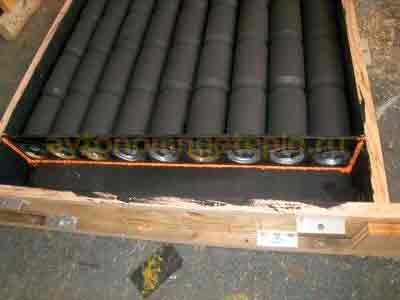

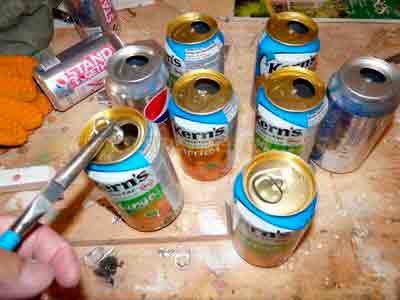

Видео: простое устройство для сбора солнечной энергии из пивных банок

Используйте солнечную энергию для отопления дома, обогрева теплицы или бассейна. Солнечный коллектор поможет вам сэкономить немало средств и прослужит очень долго.

Источник: http://teplo.guru/eko/solnechnuy-kollektor-svoimi-rukami.html

Энергоэффективный дом

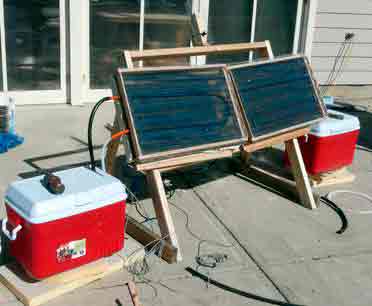

Сравнительный тест самодельных солнечных коллекторов (PEX труба/медь)

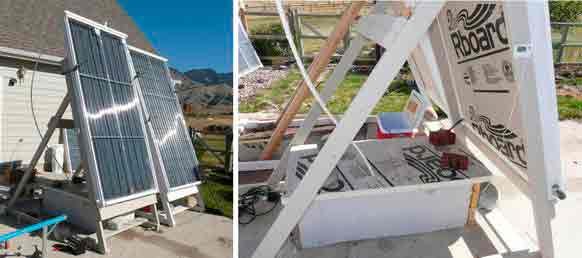

Обещал опубликовать испытание производительности двух прототипов: самодельный солнечный коллектор на основе медных труб с алюминиевым абсорбером и коллектор на PEX трубах с алюминиевым оребрением. Тест солнечных коллекторов позволяет определить, на сколько медь эффективнее сшитого полиэтилена и есть ли смыл вкладываться в медные трубы, медный абсорбер и пайку.

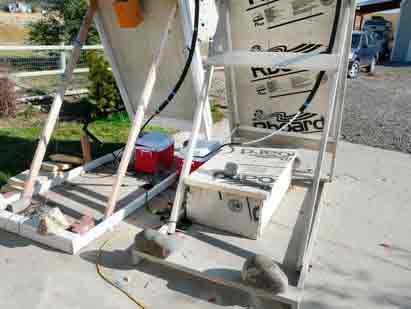

Общие условия для сравнительного теста коллекторов:

  1. Площадь каждого коллектора 3 м.кв.
  2. Оба тестируемых коллектора запитываются из идентичных баков на 19 литров.
  3. Подключены к двум одинаковым насосам.
  4. Стартовая температура воздуха 24°C.
  5. Скорость потока около 11 литров в минуту.

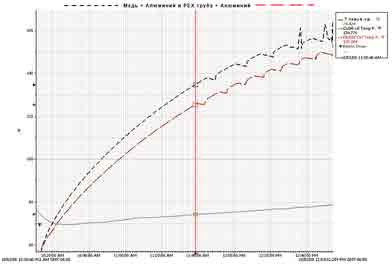

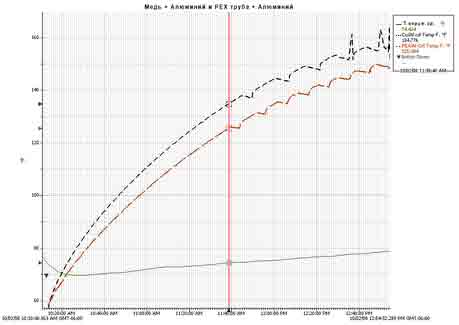

На графике отображена температура бака каждого коллектора. Черный пунктир — медный солнечный коллектор, красный — коллектор на сшитом полиэтилене.

«Проседания» на температурных кривых в районе 50°C показывают остановку работы насосов из-за защиты от перегрева.

Оба коллектора были запущены при 16°C. Когда медный солнечный водонагреватель достиг 57°C, PEX коллектор был на 52°C. В течение 1,3 часа медный коллектор на 14% эффективнее.

Оба водонагревателя продолжают увеличивать температуру (65°C) не смотря на периодические отказы насосов.

Медный коллектор с алюминиевым абсорбером можно считать эквивалентом коммерческой аналогичной системы по производительности.

Скорость нагрева воды в обоих коллекторах около одного душа в час с трех квадратных метров коллектора в солнечный день.

Тест медного коллектора с утепленным резервуаром

Медный коллектор подключен к утепленному оцинкованному резервуару на 144 литра. Теплоизоляция жесткая 5 см, аналогично утеплителю на коллекторе.

В первый день был использован погружной насос, обеспечивающий поток около 5 литров в минуту. Запитан насос от маленькой солнечной панели. График показывает не полный день, температура воздуха была около 21 градуса.

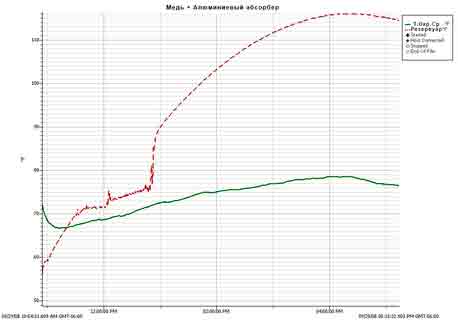

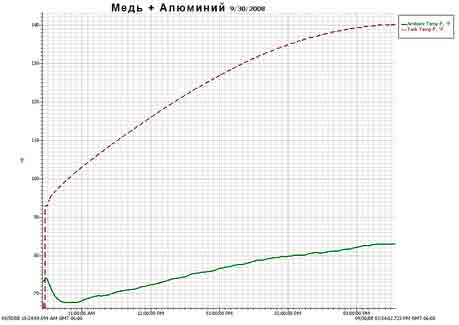

Вода в баке на старте была 13°C и на пике прогрелась до 47°C. На графике указана шкала времени суток в часах, в которые проводилось испытание. Скорость изменения температуры воды в резервуаре за 1 час (с часа дня до двух при старте т.воды 35°C) составила 7 градусов — это хорошая скорость рекуперации тепла для накопительного бака солнечного коллектора.

На следующий день тестирование коллектора проходит с прогретым до 33°C резервуаром и доходит до 60°C. Скорость насоса и потока та же.

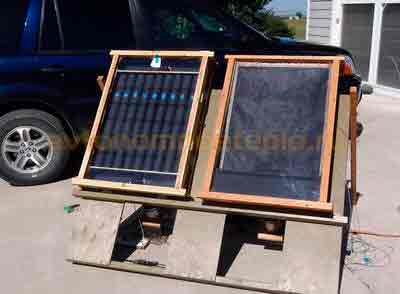

Альтернативный тест солнечных коллекторов

Это сравнительное тестирование проведено до создания полноразмерных прототипов, но с теми же материалами (одно различие — на медной трубе медный абсорбер, а не алюминиевый). Для обеих конфигураций были сооружены маленькие тест-коллекторы с одинаковыми резервуарами. Вода во время испытания циркулирует через бак в коллектор и обратно. Более производительный прототип нагревает воду до более высокой температуры и разница температур является показателем эффективности.

Все условия для тестовых моделей одинаковы. Емкость резервуаров 19 литров.

Интенсивность солнечной активности измеряется специальным датчиком в верхней части стэнда. Температура баков регистрируется датчиком с передачей данных на компьютер. Температура воздуха регистрируется в тени.

Скорость насоса 1,5 литра в минуту.

Результаты испытаний солнечных коллекторов-мини

Медь против полиэтилена: коллектор с полиэтиленовой трубой и алюминиевым оребрением дает 84,2% эффективности медной модели с медным абсорбером (в рабочем полноразмерном прототипе будет использован алюминиевый абсорбер вместо медного).

Почему производительность коллектора на PEX трубах ниже?

  • Теплопроводность сшитого полиэтилена ниже меди.
  • Алюминиевое оребрение несколько уступает медному в теплопроводности.

PEX коллектор дает очень приличную производительность на свою стоимость. У автора прототипов получилось собрать систему за шестую часть цены коммерческого коллектора, при этом все ему пришлось покупать, каждый винтик и лист алюминия. При этом производительность самодельного коллектра всего на 15% ниже. Можно увеличить размеры своей системы и нагнать эту потерю, потратив копейки сверху.

Основной минус PEX-коллектора — никакой работы в зимнее время. Медь же будет слегка прогревать воду хотя-бы для домашнего бойлера. Про защиту от замерзания буду писать отдельно, там много нюансов.

Наверное, лучшим соотношением цена-производительность можно считать медный солнечный коллектор с алюминиевым абсорбером. Ему не требуется серьезная защита от перепадов температур в периоды застоя, однако сборка требует навыков пайки меди.

Источник: http://ehome.ironws.com/energiya/solnechnye-kollektory/sravnitelnyjj-test-solnechnykh-kollektorov/

Самодельный солнечный коллектор для нагрева воды стоит 1800 гривен 10

19 июня в Европейском городке под аркой Дружбы народов учили делать солнечные коллекторы для нагрева воды.

Мы хотим, чтобы каждый увидел, что за счет энергии солнца можно нагревать воду и отапливать свой дом, – говорит координатор акции, исполнительный директор Национального экологического центра Украины Юрий Урбанский, 40 лет. – Это уменьшает энергозависимость семей и бережет природу от ущерба из-за сжигания дров, торфа и угля.

Пока их ставят только в частных домах, но он хочет провести эксперимент в своей квартире и поставить маленький коллектор на балконе. Такие водонагреватели уже работают в Маневичах Волынской области, в Татарбунарах на Одесщине и в Погребище Винницкой области.

“Я сделал три таких коллектора, – говорит Виталий Шрамко, 30 лет, из волынского села Копилля. – Один себе, второй – соседу, третий – куму. Материалы – железо, дерево, стекло – обошлись в 1800 грн. Хочу сохранять леса и экономлю электроэнергию”.

Трое мужчин берут лист металла 2 кв.м и приваривают к нему сплошные металлические трубы. Это поглотитель тепла. К нему приваривают раму из влагостойкой фанеры, окрашенный в черный цвет. Для труб, через которые входит и выходит вода, в раме прорезают отверстия. Пространство между поглотителем и рамой заполняют утеплителем. Это уменьшает потери тепла. Накрывают поглотитель двумя метровыми кусками стекла и соединяют их силиконом. Стекло защищает от продувания и притягивает солнце. Поэтому система может работать и зимой. Еще лучше использовать поликарбонат – стекло может побить градом. Два квадрата стекла стоят 200 грн, а поликарбоната – 350.

Из медной трубки делают спираль и устанавливают в баке. Тщательно изолируют бак. Изготовляют опорную конструкцию и устанавливают на нее коллектор. Соединяют систему трубами для холодной и горячей воды.

“Чтобы запустить систему, заливаем в нее 8 литров воды или антифриза. Лучше брать нетоксичный на основе пропиленгликоля. Бак заполняем водопроводной водой. Через 20-30 минут жидкость в коллекторе нагреется от солнца, начнет циркулировать в системе и нагревать воду в баке. Эта вода собирается вверху и вытекает из крана. Холодная вода из водопровода или резервуара поступает в нижнюю часть бака”.

Система еще не окупилась, говорит Виталий Шрамко, потому что работает всего девять месяцев. Но последние два месяца бойлер не включает – нагревает достаточно воды с помощью коллектора. Вода там циркулирует без насоса, поскольку горячая поднимается вверх. Когда на коллектор светит солнце, вода в баке нагревается за несколько часов.

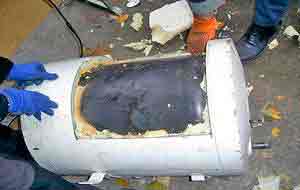

“Я встроил систему в бойлер. Снял утеплитель, вставил трубку из теплообменника. Коллектор – на улице, а бойлер – в доме. Есть бойлеры с дополнительным контуром. Они дорогие, но там не надо вообще ни с чем заморачиваться – все сделано на заводе”.

Источник: http://gazeta.ua/ru/articles/economics/_samodelnyj-solnechnyj-kollektor-dlya-nagreva-vody-stoit-1800-griven/441775

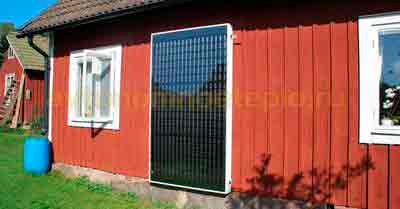

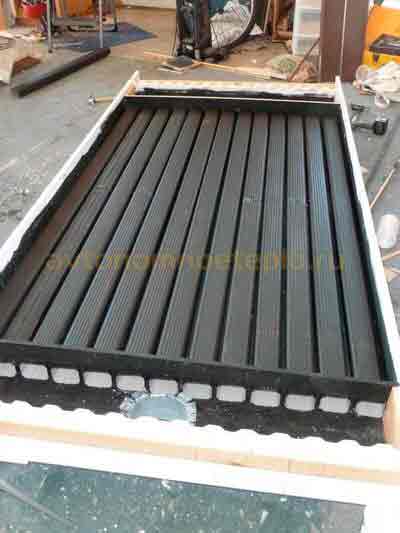

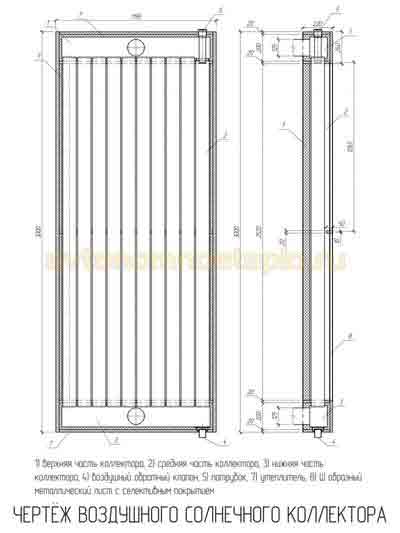

Воздушный солнечный коллектор для отопления дома

Воздушные коллекторы в зимнее время года сокращают расход топлива (газа, электричества), на котором работает котёл до 52%. Летом модуль работает на поддержание влажностного микроклимата и кондиционирование помещений.

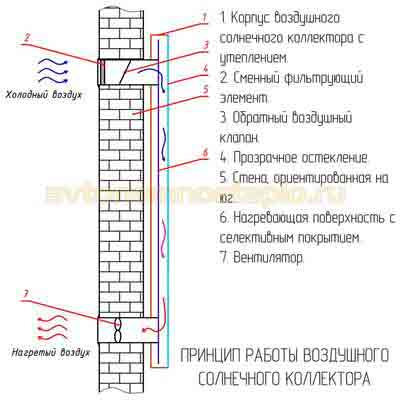

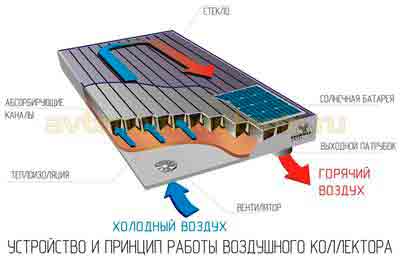

Как устроен воздушный коллектор

Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.

Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:

  • корпус с теплоизоляцией;
  • нижний экран, абсорбер;
  • радиатор с аккумулирующими ребрами;
  • верхняя часть из обычного стекла или поликарбоната.

В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.

Принцип обогрева и его эффективность

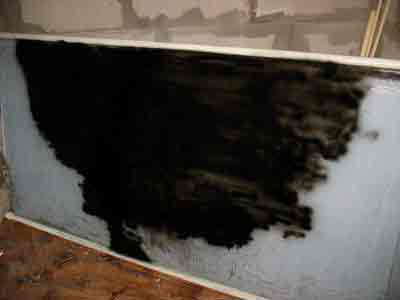

Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.

Принцип действия воздухонагревателя следующий:

  • воздух закачивается с улицы в корпус коллектора принудительным способом;
  • внутри блока установлены абсорберы, отражающие тепло, поднимающие температуру внутри ящика до 70-80°С;
  • происходит нагрев воздуха;
  • разогретые воздушные массы принудительно нагнетаются в отапливаемые помещения.

В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.

Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.

В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:

  • в здании одна из стен изготавливается из аккумулирующего материала;
  • перед панелью устанавливается стеклянная перегородка;
  • в течение дня тепло аккумулируется, после чего отдается в помещение ночью.

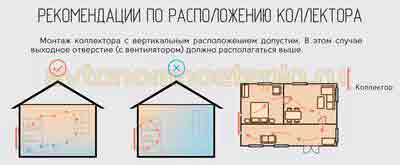

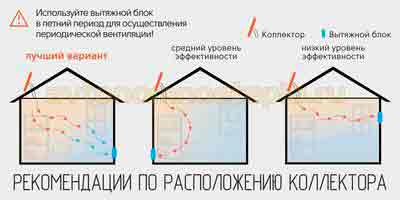

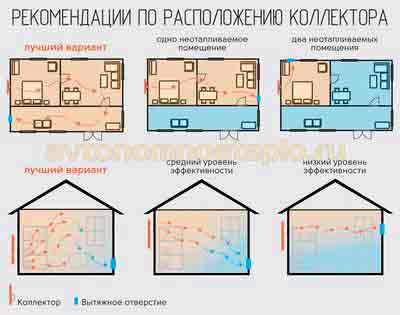

Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.

Солнечный коллектор — водяной или воздушный

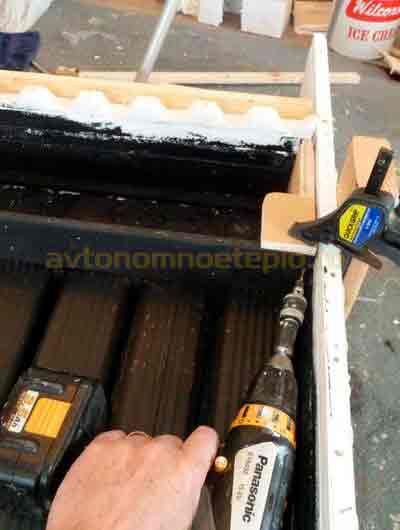

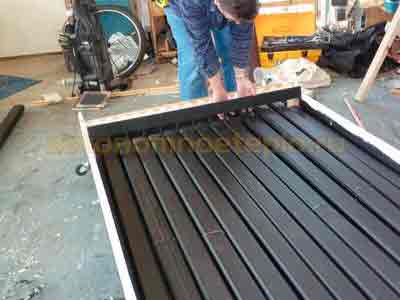

Как и из чего сделать воздушный коллектор

Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

Вычисления выполняются следующим образом:

  • каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;
  • для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м². Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

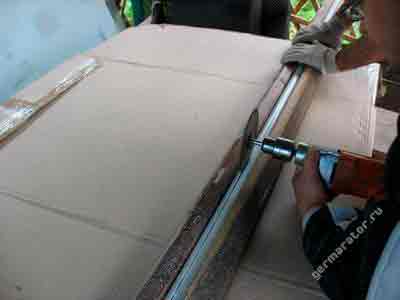

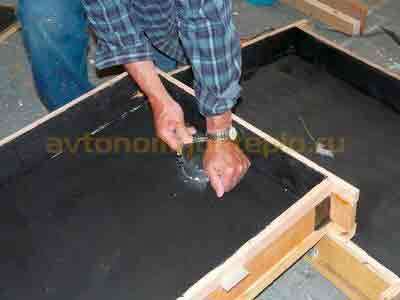

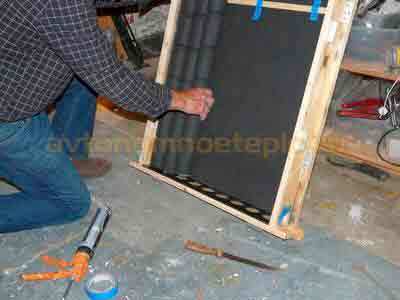

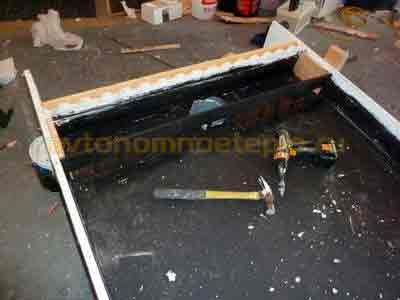

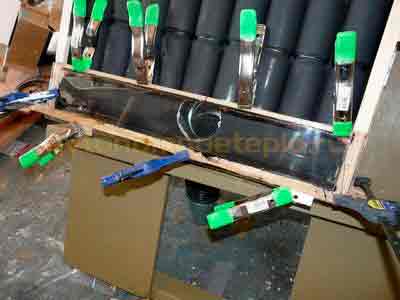

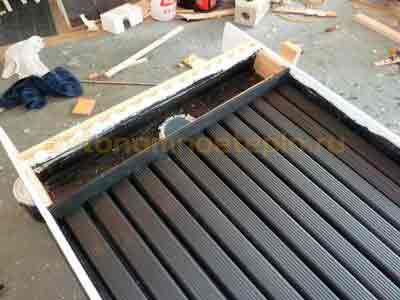

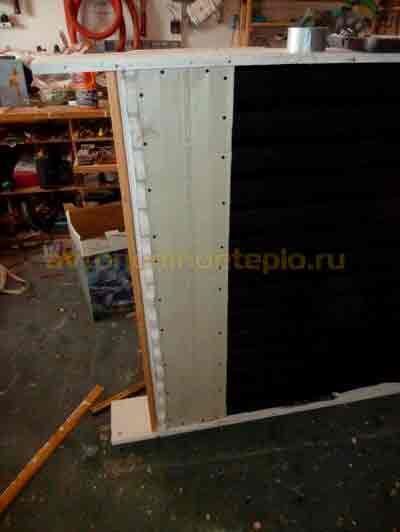

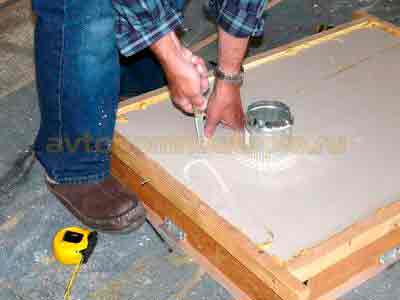

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

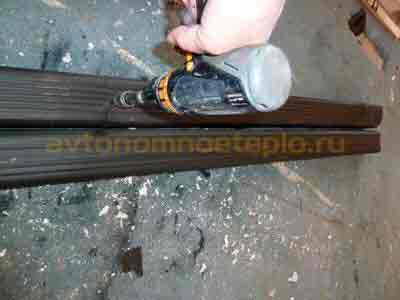

Материалы для изготовления коллектора

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.

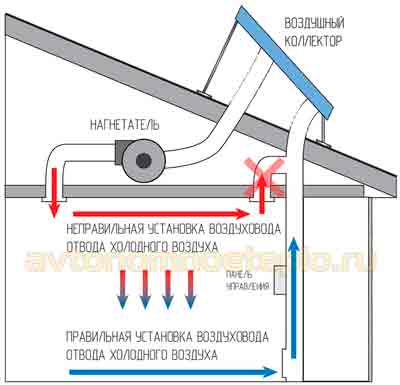

Установка и подключение воздушного коллектора

Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.

Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.

Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.

Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.

При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.


Пошаговая инструкция изготовления воздушного коллектора

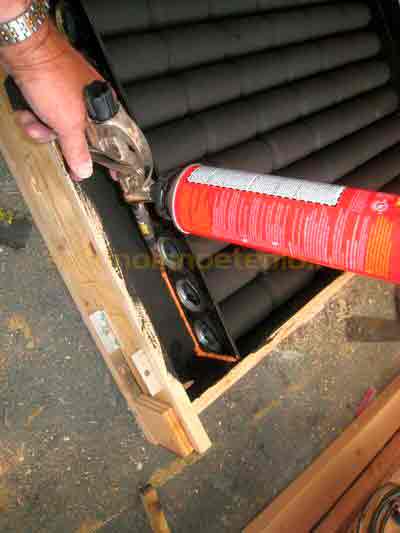

Изготовление воздушного солнечного коллектора из алюминиевых банок:

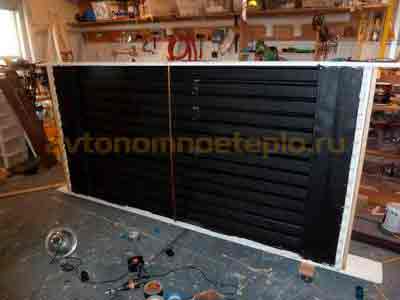

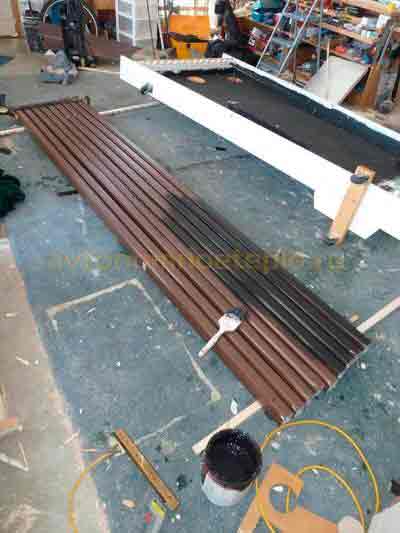

Изготовление солнечного воздухогрейного коллектора из квадратной трубы:

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Источник: http://avtonomnoeteplo.ru/altenergiya/762-vozdushnye-solnechnye-kollektory.html

Солнечный коллектор своими руками: устройство, принцип работы, сборка

Дороговизна традиционных энергоносителей, используемых в быту, заставляет человека двигаться дальше и искать новые источники энергии, которые в полной мере могли бы заменить существующие. Наиболее часто используемой альтернативной энергией является солнечная – ее человек уже достаточно эффективно научился использовать в разных направлениях. Об одном из таких направлений пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы рассмотрим вопрос нагрева воды с помощью солнечной энергии и поговорим о том, как сделать солнечный коллектор своими руками.

Солнечные коллекторы для отопления фото

Устройство и принцип работы солнечного коллектора

Чтобы понимать, с чем придется столкнуться на пути изготовления солнечного водонагревателя, для начала необходимо разобраться с его конструкцией и принципом работы. Как ни странно, но солнечный коллектор для нагрева воды устроен достаточно просто – в его принцип работы заложены элементарные законы физики, согласно которым жидкость с большей плотностью вытесняет менее плотную жидкость.

По сути, такой же принцип работы заложен в работу системы отопления с естественной циркуляцией теплоносителя – горячая вода поднимается вверх, а холодная помогает ей в этом. Разница между таким отоплением и солнечным коллектором заключается исключительно в способе нагрева жидкости, в нашем случае – воды, которая просто нагревается на солнце.

Солнечный коллектор для нагрева воды фото

Итак, исходя из этого принципа вырисовывается и самая оптимальная конструкция солнечного водонагревателя – по сути, это вертикально расположенный змеевик, вода в котором по мере нагревания поднимается в его верхнюю точку, после чего благополучно поступает в накопительный резервуар, из которого осуществляется забор жидкости.

Следует понимать, что для эффективной работы самодельный солнечный коллектор необходимо обеспечить естественной циркуляцией жидкости – остывшая или не до конца нагревшаяся вода с накопительного бака должна поступать в коллектор, из которого после очередного цикла подогрева возвращаться в накопительный резервуар, требующего, кстати, хорошего утепления.

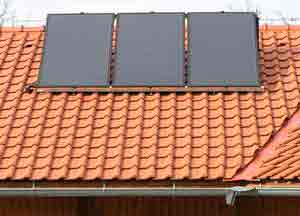

Плоский солнечный коллектор фото

Исходя из выше изложенного, формируется и принцип установки различных узлов альтернативного солнечного обогревателя. Чтобы обеспечить жизненно важную циркуляцию жидкости, не прибегая к помощи насоса, установка солнечного коллектора выполняется в самом высоком месте (как правило, на крыше), а монтаж накопительного резервуара ниже него (например, на чердаке).

Такое устройство, установленное на доме и изготовленное в заводских условиях с применением современных технологий, способно не только обеспечить небольшой домик горячей водой, но и теплом. Да, солнечный коллектор даже зимой работает не только в системе водоснабжения, но и в системе отопления. Но это заводской коллектор, изготовленный из вакуумных трубок и практически не имеющий теплопотерь. А самодельный солнечный коллектор для дома реально справится только с обеспечением горячей воды, и то лишь в ясный солнечный день. Но даже это неплохо и позволяет сэкономить немало дорогостоящих природных ресурсов.

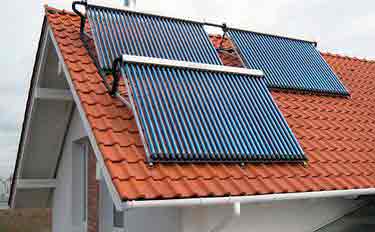

Солнечные коллекторы для дома фото

Солнечный коллектор своими руками: как и из чего изготовить

Для начала разберемся с основанием для солнечного коллектора – наиболее простым решением будет собрать его на большом листе толстого пластика. Можно использовать и материал типа ОСБ-3, но его придется капитально защитить от атмосферной влаги. Но даже с учетом таких мер предосторожности обеспечить долгий срок эксплуатации основания не получится, поскольку дерево есть дерево. Поэтому пластик будет именно тем материалом, который, как говорится, прописал доктор – легкий, прочный и долговечный.

Основание для солнечного коллектора должно притягивать солнечный цвет, а не отражать. В этом отношении лучшим вариантом будет его черная окраска. С этим, я думаю, у вас проблем не возникнет.

Солнечный коллектор своими руками фото

Теперь о самом коллекторе. В идеале его необходимо изготовить из прозрачного материала – трубки из стекла или прозрачного пластика будут наиболее рациональным решением. В принципе, их можно заменить обыкновенной металлопластиковой трубой, окрашенной в черный цвет – этот материал для коллектора достаточно легко уложить и закрепить на основании.

Здесь следует принимать во внимание один нюанс – площадь обогрева. Трубки придется укладывать как можно плотнее друг к другу. Если вы думаете, что ее легко изогнуть под малым радиусом закругления, вы ошибаетесь. Придется использовать массу соединительных угловых фитингов. Закрепить трубу на пластиковое основание можно с помощью клипс, предназначенных для ее монтажа. На краях коллектора необходимо установить концевые фитинги – к верхнему краю через тройник привинчивается сбросник для воздуха (можно автоматический) а к нижнему – посредством отдельной трубы подключается накопительный резервуар.

Самодельный солнечный коллектор фото

Вот мы добрались и до теплозащищенного накопительного бака. Пожалуй, здесь ни у кого не возникнет вопросов, из чего его сделать. Вы правы, нам нужен электрический водонагреватель. Именно его можно будет зимой использовать по назначению, а летом, когда много солнечных дней, применять в качестве хранилища нагретой солнечными лучами воды. Так что не спешите его разбирать и удалять всю начинку.

Теперь о его подключении. Для начала подсоедините бак к системе существующего водопровода положенным для него способом. Потом к патрубку холодного водопровода через тройник и отсекающий кран подсоедините низ солнечного коллектора. Точно так же, только к верхнему концевому фитингу, необходимо подсоединить через тройник и кран патрубок горячего водопровода.

Как собрать солнечный коллектор своими руками фото

Вот, в принципе, и все. Осталось только разобраться, как вся эта система работает и как ею управлять. Это не так уж и сложно, как вам кажется. Вместо привычных двух отсекающих кранов в нашей ситуации имеется четыре – с их помощью и будем переключать систему в зимний и летний режим работы. Для лета необходимо открыть все четыре крана и отключить подачу электроэнергии. Для зимы краны, обеспечивающие циркуляцию воды через плоский солнечный коллектор, нужно закрыть и включить подачу электроэнергии на водонагревательный бак.

Как видите, все просто, но необходимо помнить, что при переходе на зимний период воду с коллектора нужно слить – иначе она замерзнет, и все ваши труды пойдут насмарку.

Как работает солнечный коллектор зимой

Именно так собирается солнечный коллектор своими руками. Конечно, его эффективность не идет ни в какое сравнение с производительностью заводского агрегата, в котором для нагрева воды используются вакуумные трубки, но все же он в состоянии сэкономить изрядную часть семейного бюджета.

Автор статьи Александр Куликов

Если понравилось, поделись с друзьями

8 комментариев

“…В идеале его необходимо изготовить из прозрачного материала – трубки из стекла или прозрачного пластика будут наиболее рациональным решением…” – МАРАЗМ.

Немотивируемая критика – вот, что такое МАРАЗМ.

Все таки непонятно почему прозрачная трубка эффективней черной, а не наоборот.
И еще почему бы трубку не закрутить по окружности к центру или от него. Думаю будет меньше трудозатрат, а эффект такой же.

Если трубки располагать вертикально, а не так как на картинки горизонтально, или как говорить вы по спирали, то получается прямой ток воды. Каждая вертикальная трубка соединяется друг с другом параллельно – нагретая вода без особых проблем поднимается вверх и ей ничто не мешает. Это наиболее эффективный способ изготовления коллектора. Что касается прозрачности трубок, то здесь имелся ввиду заводской коллектор, изготовленный из вакуумных трубок. Если говорить о самодельном коллекторе, то естественно их лучше будет покрасить в черный цвет.

Александр, скорее всего вы ошиблись.. Накопительный резервуар должен находиться выше, а не ниже солнечных коллекторов. Иначе никакой естественной циркуляции в системе не будет!
Исправьте

Источник: http://stroisovety.org/solnechnyj-kollektor-svoimi-rukami/

Самодельный солнечный коллектор – нужен или нет.

В моей теме про водяной пол в Соломенном доме я писал, что можно подсоединить большой солнечный коллектор своей конструкции. И использовать его на нагрев теплоносителя пола и контура ГВС. Например как здесь:

Так вот, пришла идея поэкспериментировать с такими типами коллекторов. Для этого я решил собрать один модуль и пока еще солнце низко поднимается над горизонтом – сделать замеры и вынести решение о применимости данной технологии. Материалы своих экспериментов я буду постепенно выкладывать здесь.

Как известно, абсорбер самодельных Солнечных коллекторов бывает трубчатый или полимерный. Трубчатый – делать трудно, но у него теплопроводность большая, а полимерный вроде делать легче, но теплопроводность меньше. И это всегда была делема. Вот представьте себе протяженный Солнечный Коллектор, как на фото выше, сделанный (сваренный) из труб. Это еще кроме больших трудозатрат и большой вероятности протекания – большой вес. Делать полимерный вариант мне как-то тоже не совсем нравилось – тоже велика вероятность разгерметизации и пр. В общем дело стояло у меня год. Качественную основу коллектора я сделал, а до абсорбера смелости не хватило.

И вот в связи с рассмотрением водяного пола, я вышел на интересный вариант трубы для теплого пола, которая уникально подходит и для создания Солнечного коллектора. Это – ГОФРИРОВАННАЯ ТРУБА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ. Её можно гнуть сколько угодно и как угодно в любом направлении, хоть узлы завязывай. И главное – она стальная и нержавеющая. Обеспечивающая высокую теплоотдачу и длительный срок эксплуатации, и не требует никаких уголков и прочего.

* Долговечность: срок службы высоколегированной нержавеющей трубы и латунных фитингов не ограничен, срок службы уплотнительных колец не менее 30 лет.

* Гофрированная труба сочетает в себе пластичность и жесткость в отношении к внешним и внутренним механическим воздействиям (не боится гидроудара, до 65 а.т.м).

* Трубопровод очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, не вызывая микротрещин и механических напряжений в металле.

* Труба изготовляется из высоколегированной полированной стальной ленты, поэтому она не подвергается коррозии и на ее стенках не задерживаются осадочные материалы, также данный трубопровод экологичен по сравнению с другими трубопроводами.

* Труба не боится «разморозки» в зимнее время, отогревается как обычная стальная труба.

* Смонтированный трубопровод для питьевой воды не требует специальной очистки и готов сразу же к применению. Для уменьшения «отпотевания» для трубопровода холодной воды предлагается внешнее покрытие из полиэтилена.

* Трубопровод не требует за собой наблюдения после монтажа, поэтому его можно укладывать в бетонные стяжки и под штукатурку на стене.

* Гофротруба сама компенсирует линейные расширения и сжатия под циклическим воздействием температур, поэтому не требует специальных мер для их компенсации.

* Труба незаменима для изготовления «теплого пола» или «теплых стен». Из-за высокой теплоотдачи при использовании этого трубопровода можно обойтись и без радиаторов отопления, используя саму трубу в качестве радиатора.

* Трубопровод незаменим в подвалах. Ему не страшны грызуны, грибок, плесень.

* Простота монтажа: трубопровод очень легко монтировать в стесненных условиях, на его монтаж уходят считанные минуты, при высокой надежности и качестве работ. Не требуется никакого специального инструмента.

* Благодаря гибкости трубопровода монтаж сложных трасс осуществляется с минимальным количеством фитингов.

Исходя из всего этого ко мне вернулась идея доделать Солнечный Коллектор и провести “полевые испытания”.

Нашел я у нас в городе такую трубу, приобрел и приступил к монтажу. Что из этого получилось, можете увидеть на фото.

Далее я планирую взять пластиковую емкость. Теплоизолировать её и присоединить к Солнечному коллектору. Проводя замеры температуры теплоносителя начиная с конца февраля, я думаю можно решить поставленную задачу.

Все остальное будет дальше.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Классно!
Прошлым летом тоже экспериментировал, свой вариант коллектора собрал. И тоже остановился на трубах для тёплого пола! Правда у нас в городе цельнометаллические так и не нашёл, только металло-пластиковые (пластиковая оболочка), а они значительно хуже по теплопроводности.
Ещё, их очень не удобно гнуть – так и норовят переломиться ребром. Минимальный радиус сгибания у меня получался 15-20 см.

Правда я пошёл по несколько иному пути – использовал не зачернённую заднюю поверхность, а зеркальную, для отражения и фокусировки света (предположил, что труба всё равно не будет иметь плотный контакт с задней стенкой, поэтому стоит попробовать вариант с фокусировкой света).

. вообще, есть идея вот такая(пока не реализована) – использовать полутора литровые пластиковые бутылки (б/у), вставленные одна в другую (этакая сплошная пластиковая труба) как индивидуальный “парник” и светоотражающий короб для металлической трубы. Пока не знаю, будет ли это эффективно или проще сделать металлический зачернённый задник из проф.листа.

А вообще – интересно было бы посмотреть на результаты испытаний :)

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Кстати вот еще один уникальный опыт построения самодельного Солнечного коллектора. Товарисчь таким свой бассейн греет . Прикольно сделал и недавно, только он про гофротрубы из нержавейки наверное не знал :-) Я то про них узнал в результате изучения темы водяного пола.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Коллектор можно сделать из панелей ПВХ, поликарбоната используя внутренние полости как трубки. Пример как сделать летний душ http://www.youtube.com/watch?v=7iw4jI_KYZs

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Я уже писал, что делать полимерный – нет желания.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

2 и 3 марта 2011 года пытались провести эксперименты по наблюдению. Пока получается мало, т.к. всякий раз, как мы выносим коллектор на улицу – Солнце заходит за тучи :-) Но пока светило Солнце нам удалось пронаблюдать вот что:

В данном случае датчик температуры был опущен в коллектор, а не в воду, т.к. времени для её нагрева не было. По термометру видно, что на улице -5С , а внутри коллектора +40С. Предварительно можно сделать выводы, что как минимум для воздушного коллектора эту конструкцию в это время года использовать уже можно !
Именно поэтому мы сделали этот коллектор водо-воздушным. Т.е. могущим работать и как воздушный и как водяной коллектор. Когда Солнца станет достаточно для нагрева воды, то по трубкам можно будет начинать гонять воду.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Обнадеживающе!
Правда, зимой его вряд ли получится использовать – риск замерзания высок. Если только отдельный контур с антифризом, но имхо, это заморочки лишние.

Кстати, удобный вариант для ёмкости – б/у титан-водонагреватель(всякие Аристон’ы и т.п.). Там и утепление подходящее. Найти можно за копейки, главное, чтобы не ржавый.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

selestasvz спасибо за интересный опыт, а прозрачный экран что за материал и его толщина ?

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Зимой самодельные коллектора использовать никто и не собирается. Да и зачем, когда печь каждый день топится ! Другое дело когда дело ближе к весне идет. Дом становится теплее, а воду греть для ГВС надо. Кроме того, есть у нас в городе и еще один эксперимент: мужичёк сделал по всему южному фасаду дома простецкий воздушный солнечный коллектор. Грубо говоря – на стену прибил пенопласт, покрасил его в черный цвет, бруски, поликарбонат. ну и трубы проложил в него и обратно. Из дома стоит у пола вентилятор, который забирает холодный воздух и гонит его в коллектор, а в другом месте стены входящая труба – из неё поступает теплый воздух. По отзывам его, и людей которые ездили туда в гости – реально работает с февраля месяца.

Я потому и придумал такую тему:
“ВОДО-ВОЗДУШНЫЙ КОЛЛЕКТОР”. Т.е. пока солнца недостаточно для нагрева воды мы используем весь южный фасад дома в качестве воздушного коллектора. А ближе к лету (когда и печку топим меньше), начинаем пускать по трубкам воду и получаем горячую воду для ГВС.

Так сказать два в одном :-)

P.S. Прозрачный экран – это поликарбонат.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Хороший вариант, предлагаю еще покрасить гофротрубы в черный цвет- для увеличения КПД.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Покрасим обязательно в черный.

ТЕМПЕРАТУРА В КОЛЛЕКТОРЕ:

Температура в коллекторе и в штуцере подачи на баке:

Температура в коллекторе и в штуцере обратки на баке:

Больше не успели. Циркуляция была плохая. Будем немного переделывать выход трубы хол.воды.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Забыл отписать, что 12 марта 2011г. в 12-45 температура воздуха в коллекторе была 80град.
Это можно увидеть на фото. Воду нам не удалось заставить циркулировать – мы каждый день сливали и заливали воду, так что в витках труб был воздух. Но при таких температурах – я думаю процесс пойдет.
Так что предварительный эксперимент считаю состоявшимся. И самодельный солнечный коллектор может работать как раз в то время, когда мы печки начинаем топить меньше. Так что с горячей водой будем ! А учитывая, что в такой конструкции можно относительно дешево сделать всю южную стену дома, то сами думайте что с этим делать дальше :-)

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Доброго дня! А можно пару слов о том как коллектор вел себя летом. Порадовал ли первый сезон испытаний?

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Мы коллектором этим летом не пользовались. Была стройка века и поэтому было не до этого. Целью этого эксперимента было выяснить саму возможность и целесообразность мастерить солнечный коллектор с выделением под это, целой стены дома.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Вода, КМК, предпочтительнее в том смысле что её теплоёмкость на порядки выше чем теплоёмкость воздуха и поэтому для того чтобы перенести в дом 1 кВт (мы переносим не градусы, а тепловую энергию или мощность) полученного тепла её потребуется гораздо меньше чем воздуха.
Кроме того, если использовать в качестве теплоносителя воду то можно очень легко управлять потоком полученной тепловой энергии, направляя её либо на отопление либо на ГВС.

Использование воздуха как теплоносителя ограничивает возможность использования коллектора только воздушным отоплением.

Там где много бесплатных энергоносителей альтернативная энергетика становится менее актуальной.

Прочитал я всю тему по ссылке про тепловой коллектор для бассейна. Получилась очень поучительная и грустная тема. Настолько грустная что была закрыта автором.

Вывод такой: тщательный расчёт прежде чем чесать зачесавшиеся ручки. Особенно больно и уныло становится потом, когда правильно калькулируем получившийся результат и затраты, сравнивая их с ожиданиями. Но правильно рассчитывать скучно и занудно, а чесать приятно.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

1. Что-то я не понял, Вам нравиться то, что у нас получилось или нет ?

2. У нас получился водо-воздушный коллектор – хочешь воздух гоняешь, хочешь воду греешь в трубках. Это типа наше ноу-хау :-)

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Воздушный коллектор имеет ряд преимуществ, особенно в холодное время года – тспользование низкотемпературного тепла. Например, днём коллектор может прогреваться до 25 градусов (и выше) и воздух УЖЕ можно использовать для отопления, а ночью минусовые температуры. С водой такая система работать не будет.

Согласен с тем, что гибридная водно-воздушна система – это оптимальный вариант.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Может кто встречал интересные схемы подключения коллектора к сетям дома?
На данный момент я встречал простую схему с баком не подключенным к сети и работающем на естественном движении воды. А остальное, что нашел прям из области космических технологий, предлагают целой системой и задорого с кучей насосов и датчиков всяких.

А всё таки хотелось бы как-то совместить воду из коллектора и водопровода в один кран. У нас до 70% потребности в горячей воде может быть покрыто за счет солнца, грех такое дело обойти стороной.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Ну, воду из коллектора в кран лучше не сливать, сделать отдельные контуры (техническая вода – отопление и коллекторы, “питьевая” – в кран).

Можно вот такой вариант подключения сделать:

Центр системы – бак-аккумулятор, являющийся буфером тепла. Вода в нём техническая.
Существует переключение на “зимний” и “летний” режим работы при помощи двух 3-ходовых вентилей (видны на стыке труб коллектора и радиаторов). Зимой вода из коллектора сливается и система работает по схеме: “котёл греет бак, бак передаёт тепло радиаторам/тёплому полу”. Летом, наоборот, отключается котёл и радиаторы, а в коллектор закачивается вода и система работает по схеме: “коллектор греет бак”.
Собственно, в этом же баке располагается второй теплообменник (или небольшой бачок) горячего водоснабжения (с питьевой водой).
Если рассматривать более полный вариант схемы то она такая:

Как видите, для обоих режимов используется один и тот же теплообменник, что довольно удобно (особенно для коллектора, т.к. там нужно создать замкнутый контур).

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Если кратко, то предлогаете использовать систему коллектора не под давлением, вода коллектора выступает как теплоноситель и опосредованно через бак передает тепло контуру водопровода, который находится под давлением. Так? А как потери тепла при этом? Эффективность не слишком ли смажется?

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Приглашаю поучаствовать еще и в этом обсуждении про коллектор.
Правда он больше актуален для строящегося а не для уже построенного дома.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Коллектор, когда запущен, под давлением, равным высоте водяного столба. Но это замкнутый контур. Потери тепла – минимальны. Все трубы в термооболочках, промежуточный бак-теплоаккумулятор – также теплоизолирован, к тому же, он внутри дома находится и все потери в холодное время не пропадут даром.

Вся эта заморочка с промежуточным баком позволяет использовать одни и те же узды системы в течении всего года + дополнительный теплоаккумклятор в зимнее время (особенно, если это бак в несколько м3)

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

А так для общего развития вопрос, если в коллекторе давление с водопровода, то есть он включен в сеть, то будет неэффективным без циркуляционного насоса, как я понимаю, ибо движение воды внутри будет ограничиваться. Правильно?
Ну и может кто встречал в продаже баки такие, куда можно было бы подсоеденить по такой схеме коллектор? Пока у меня есть только водонагреватель на 50 литров –вещь в принципе хорошая, но сомневаюсь что выдержит переделку.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Подробное описание сборки самодельного термосифонного воздушного солнечного коллектора (на английском, но с картинками): http://www.builditsolar.com/Projects/SpaceHeating/SolarBarn.pdf

Полный автомат без электричества, датчиков, вентиляторов и воздуховодов. Я бы ещё козырёк сверху добавил для полного затенения коллектора летом, постепенного увеличения мощности осенью и уменьшения весной.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Здравствуйте. Хочу тоже отметить, преимущество этого варианта солнечного коллектора в его простоте и относительной дешевизне. И хочу добавить ко всей этой теме ещё свои выводы.Здесь каждый из нас будет взвешивать: сколько мы понесем фин. затрат на этот коллектор, и сколько мы сможем использовать энергии. И отсюда принимать решение- надо нам это или нет.Чтобы сделать коллектор дешевле у меня есть несколько соображений. В воздушных коллекторах в качестве поверхности, улавливающей лучи присутствует либо мелкая сетка черного цвета (как в предыдущ статье),либо (были варианты ранее) профлист черного цвета. Я предложу для этого использовать саму стену здания и покрыть её чем нибудь черным- можно тонким слоем штукатурки из глины с добавлением сажи (по гостам она является пигментом) или с добавлением угольной пыли. Но у меня есть сомнения по поводу экологичности сажи- воздух ведь будет соприкасаться со штукатуркой (сажей), а потом поступать в дом.По моему тут есть небольшой плюс- нагреваться здесь будет сама стена,тоесть в зимнее время стена будет теплее. Можно также съэкономить на поликарбонате, заменив его б/у стеклом которое сейчас многие выбрасывают, когда устанавливают пластиковые окна- получается материалы бесплатные. Моё убеждение- остекление нужно делать двойное- значительно должно повыситься кпд коллектора.Здесь на видео подразумевается , что в коллектор поступает воздух из помещения,тоесть коллектор в роли только подогрева помещения, а если сделать приток воздуха не из помещения, а из улицы, то получается- коллектор и как подогреватель и учавствует в вентиляции дома. Но воздух,поступающий в дом, в таком случае менее тёплый. И вот здесь у меня тоже сомнения- какой вариант делать. Возникает мысль- а на сколько нужен вообще приток свежего воздуха в соломенном доме? На данный момент я склоняюсь сделать вход в коллектор и с улицы и с помещения, чтобы применять в зависимости от ситуации.
И если захочется расширить функции коллектора, то можно пустить по стене(черной)ребристый трубчатый змеевик из нержи, и покрасить его в черный цвет, но здесь прийдётся, наверное, краской. Как писал автор в самом первом письме, что этим трубам не страшно замерзание воды в них. И здесь я тоже в сомнениях- разумно ли оставлять этот трубчатый коллектор с водой на зиму. А то может быть и получится, убить двух зайцев: с февраля до апреля, использовать коллектор для подогрева воздуха (не уверен, что в это время получится хорошо нагревать воду), ну а с апреля и воздух можно греть и воду.
Буду благодарен, если отзоветесь.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Про тёмную штукатурку недавно обсуждалось на форуме – её может “разорвать” от сильных перепадов температуры, хотя, конечно, от состава зависит.
Как вариант – керамогранит как вент.фасад с южной стороны + поликарбонат или стекло поверх.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

PanVoit, можно и обычный бак от водонагревателя использовать, достаточно либо:
1) расположить его выше коллектора для создания “тяги”
2) включить в систему небольшой циркуляционный насос.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Прикольный они нано-бизнес организовали.
Всю эту систему можно организовать за 100 рублей.
Просто натягивать на южных окнах, черное полотно в 3-х см. от стекла, оставляя щель сверху и снизу.
Хотя когда зимой солнце, в южные окна больше пользы принесёт освещая внутренности дома.
А вот если южная стена глухая, то можно сделать такое фальш-окно-коллектор.
А может там это и подразумевается?
Ну не закрывать-же настоящее окно такой фигней.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

1. Вариант “Ретро”.
Тёмно-зелёные занавески (полупрозрачный абсорбер). Летом тюль меняем на белую.

2. Вариант “Хай-тек”.
Подъемные жалюзи, расположенные между переплетами окна, покрашенные черным с одной, серебристым с другой стороны.

Жалюзи могут иметь много положений и функций:

- прямое поступление солнечного тепла (жалюзи поднимаются наверх, открывая максимальный доступ солнечным лучам);
- прямое поступление солнечного тепла (жалюзи разворачиваются параллельно лучам света);
- контролируемое поступление солнечного тепла (жалюзи находятся в развернутом положении и слегка повернуты черной стороной к солнцу; благодаря этому внутрь поступает некоторое количество света и тепла);
- организация циркуляции воздуха между оконными переплетами;
- изоляция ночью (жалюзи поворачиваются черной стороной наружу таким образом, чтобы образовать сплошную вертикальную поверхность, а серебряная сторона отражает тепло обратно в помещение; при увеличении толщины жалюзи путем заполнения их изоляцией можно заметно уменьшить теплопотери);
- тепловая изоляция в жаркий день (жалюзи поворачиваются серебряной стороной наружу и при необходимости остаются в этом положении на ночь, отражая тепло и удерживая прохладу).

При этом не надо забывать, что эффективность теплоаккумулирующей массы, поглощающей прямой солнечный свет, в четыре раза выше, чем при конвективном теплопереносе.

По ссылке коллектор (тот, что за $350) монтируется на глухой южной стене.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

Вот эта идея использовать глухую стену для коллектора, при этом получается декоративно мне понравилась.
И исполнить самостоятельно вполне по силам.
При правильном планировании конечно нужно закладывать окна на юг, но если уже имеешь, то что имеешь, то это выход.
Или же это можно применить на какой-то хоз.постройке.
Ещё вариант – западный фасад. Что-бы летом не пропекал, делаешь глухую стену, а в холода задействуешь фальш-окно.

  • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии и загружать прикрепленные файлы.

А какая стоимость этих гофрированных труб из нержавейки?

Источник: http://straw.z42.ru/node/651

Самодельный солнечный коллектор (часть 2)

Продолжаю описание процесса изготовления самодельного солнечного коллектора из сотового поликарбоната, начатое в прошлом посте.

Начинаем сборку коллектора. Надо сделать продольный разрез в подающей и отводящей трубе. В этот разрез будет вставлен лист сотового поликарбоната. Вода будет поступать из нижней трубы в каналы этого листа, там она будет нагреваться солнцем и под действием термосифонного эффекта подниматься вверх. Нагретая вода отводится через верхнюю трубу.

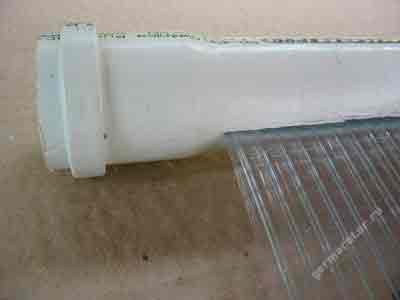

Должно получиться примерно так:

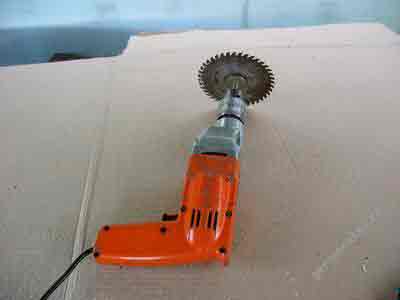

Чтобы сделать продольный разрез в трубе я использовал обычную дрель с насадкой в виде дисковой пилы. Может также использоваться углошлифовальная машинка (болгарка), но у меня ее просто не было под рукой.

Сначала я пробовал сделать пропил, удерживая трубу руками, но это оказалось практически невозможно сделать. Труба скользит в руках и постоянно дергается из-за усилий, создаваемых пилой. Я помучился минут 5, пропилив за это время всего сантиметров 10-15. Пропил получился неровный, а учитывая, что мне суммарно надо пропилить 4 метра (две трубы по 2 метра), пришлось что-то придумывать.

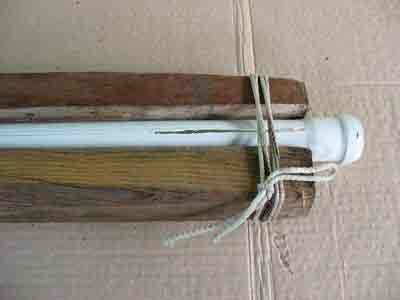

Зажимать тонкостенные трубы из ПВХ в тиски — это плохая идея. Поэтому был придуман и на скорую руку собран простейший зажим из двух реек и обрывков веревки.

На этой фотке также видно низкое качество пропила, полученное при удержании трубы вручную.

С этой приспособой работа пошла гораздо быстрее. Две трубы удалось пропилить минут за 5.

Качество пропила тоже получилось вполне удовлетворительным. Видно, что он гораздо ровнее, по сравнению с пропилом, который делался когда трубу держали руками.

Длина пропила должна точно соответствовать ширине рабочей части будущего солнечного коллектора. В моем случае это чуть меньше 2 метров. Начало и конец трубы должны оставаться нетронутыми, чтобы в будущем их можно было использовать для подключения или заглушить.

Что надо делать дальше, думаю, всем понятно. Надо вставить лист сотового поликарбоната в этот пропил. Но тут есть одна сложность. Из-за внутреннего напряжения в пластике пропил в трубе просто «схлопнулся» почти по всей длине. Это видно на фотке. Вставить лист в такую щель оказалось сложно. Можно было бы ее расширить, чтобы даже после этого схлопывания у нас осталась ширина 4 мм, но я решил этого не делать. Расширяя пропил мы уменьшим диаметр трубы в средней части. А если оставить все как есть, то силы внутреннего напряжения в пластике будут компенсировать небольшое давление внутри коллектора. Также благодаря этому труба будет крепче держаться за лист.

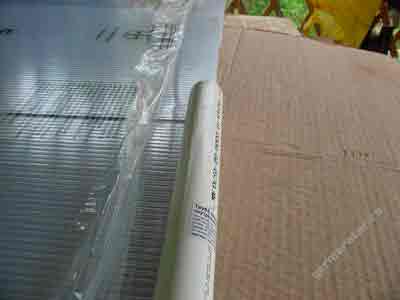

Чтобы загнать лист поликарбоната в пропил в трубе я просто разрезал конец трубы канцелярским ножом:

А потом через этот разрез просто «натянул» трубу на лист.

Далее нужно выполнить небольшую подгонку. Основная задача в том, чтобы труба оставалась прямой, а сотовый поликарбонат не заходил в трубу слишком глубоко. Вот что у меня получилось (это не свет в конце тоннеля, это свет в конце трубы )

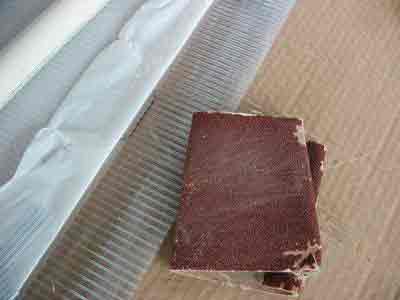

Кстати, перед надеванием трубы я рекомендую заранее обработать лист поликарбоната наждачной бумагой. За шершавую поверхность будет лучше держаться герметик. Для лучшего сцепления при склеивании надо также и обезжирить место будущего стыка.

Еще на фотках видно, что листы сотового поликарбоната с обеих сторон затянуты защитной пленкой. Я решил ее не снимать, чтобы предохранить их от повреждения и загрязнения. Сниму перед самой покраской.

Теперь приступаем к одному из самых ответственных этапов сборки солнечного коллектора. Надо герметизировать стык рабочей поверхности с трубами. Умельцы с западных сайтов используют для этого разные силиконовые герметики, но у меня, если честно, есть большие сомнения в прочности такого соединения. Мой коллектор хоть и не будет испытывать на себе давление магистрального водопровода, но все-таки мне хотелось бы быть уверенным в том, что он не протечет. Тем более, что я уже экспериментировал с разными герметиками.

В итоге, для склеивания и герметизации солнечного коллектора я выбрал термоклей. Купил клеевой термопистолет, палочки клея для пластика и вперед.

Процесс герметизации оказался на удивление прост. Правда вот расход клеевых стержней мог бы быть и поменьше. Просто я не жалел клея. Проходил по стыкам в два захода. Сначала старался загнать расплавленный термоклей в стык, чтобы он заполнил собой все щели, а вторым заходом формировал ровный наружный шов, который будет держать нагрузку. На торцах клей тоже не экономил.

Поначалу у меня были сомнения — будет ли термоклей хорошо держать соединение ПВХ с поликарбонатом. Поэтому, чтобы проверить, я сначала приклеил небольшой кусочек поликарбоната к ПВХ-трубе. Скажу вам честно — потом еле отодрал. Теперь главное мое сомнение — не будет ли термоклей размягчаться при нагревании коллектора

Следующим этапом у меня будет покраска. Для лучшего поглощения солнечной энергии я решил покрасить коллектор обычной матовой краской из баллончика.

К сожалению, этот метод не идеален. Краска ложиться неровно, остаются плохо прокрашенные участки. К тому же, одного баллончика (правда неполного) мне на 2 кв.м поверхности не хватило. В последствии пришлось докупать еще один баллончик краски. Она оказалась на базе другого растворителя, поэтому при нанесении второго слоя для плотного закрашивания, она начала коробить старую краску. Короче, результат получился не очень хороший.

Поэтому, если вы хотите избежать лишних проблем с закрашиванием солнечного коллектора, лучше в качестве материала рабочей поверхности использовать не прозрачный поликарбонат, как у меня, а черный непрозрачный сотовый полипропилен. Его не придется красить, что значительно сократит расходы.

При постройке энергоэффективного дома экономить нужно с умом, некоторые вещи можно сделать своими руками, но, например, на строительных материалах экономить нельзя. Сэкономить можно только на акциях, таких как при покупке обоев от 30 рулонов банка мастики в подарок или других строительных материалов.

Источник: http://www.ekopower.ru/samodelnyiy-solnechnyiy-kollektor-chas-2/

Солнечный коллектор зимой: виды и целесообразность использования для обогрева

В последнее время альтернативные источники энергии вызывают все более живой интерес со стороны наших соотечественников.

Наиболее простыми из них в устройстве являются солнечные коллекторы, благодаря чему их доля в нетрадиционной энергетике, особенно бытовой, чрезвычайно велика.

Данная статья познакомит читателя с их разновидностями, а также поможет найти ответ на вопрос: насколько эффективным является солнечный коллектор зимой?

Работает ли зимой солнечный коллектор?

Как свидетельствует статистика (данные приведены в Википедии), на 1 тыс. россиян приходится примерно 0,2 кв. м применяемых у нас солнечных коллекторов, тогда как в Германии этот показатель составляет 140 кв. м, а в Австрии – целых 450 кв. м. на 1 тыс. жителей.

Столь значительную разницу нельзя объяснить одними только климатическими условиями.

Ведь на большей части России за день поверхности земли достигает такое же количество солнечной энергии, как и на юге Германии – в теплое время эта величина составляет от 4 до 5 кВт*ч/кв. м.

Чем же вызвано наше отставание? Отчасти оно обусловлено сравнительно низкими доходами россиян (гелиоустановки являются пока довольно дорогим удовольствием), отчасти – наличием собственных крупных газовых месторождений и, как следствие, доступностью голубого топлива.

Но немалую роль сыграло и предвзятое отношение со стороны многих потенциальных пользователей, считающих установку солнечного коллектора нецелесообразной. Дескать, летом и так тепло, а зимой от подобной системы мало проку.

Вот какие аргументы выдвигают скептики касательно эксплуатации гелиоустановок зимой:

  1. Установку постоянно засыпает снегом, так что солнечное излучение достигает ее не так уж часто. Если, конечно, владелец не дежурит постоянно на крыше с веником или щеткой.
  2. Холодный морозный воздух отбирает почти все тепло, накапливаемое коллектором.

Часто упоминают и всесезонный поражающий фактор – град, который может разнести гелиоустановку вдребезги.

Чтобы понять, насколько справедливы эти доводы, рассмотрим устройство различных видов солнечных коллекторов.

Существует масса причин соорудить солнечный водонагреватель своими руками. Самая главная из них — это то, что энергия полученная таким способом, совершенно бесплатная.

Альтернативные источники энергии для частного дома рассмотрены в этом обзоре.

А в этой теме http://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/solnechnye-kollektory-dlya-doma.html все об отоплении дома солнечной энергией и способы изготовления солнечных батарей своими руками.

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Эффективность зимой

Эффективно ли отопление дома солнечными коллекторами зимой?

Ну что же, теперь посмотрим, как различные виды солнечных коллекторов работают в условиях зимы. Напомним, что противники внедрения таких установок выдвигают следующие аргументы:

  1. Засыпка панели снегом: данная проблема актуальна только для плоско-пластинчатых коллекторов. На трубках вакуумных установок, как показала практика, снег задерживается только в тех редких случаях, когда в силу особых погодных условий на их поверхности образуется изморозь. Если же во время снегопада дует хотя бы слабый ветер (от 3 м/с), панель точно останется чистой.
  2. Из-за того, что коллектор окружен холодным воздухом, все тепло с коллектора улетучивается: этот аргумент опять же справедлив только в отношении плоско-пластинчатых коллекторов. Действительно, зимой производительность такой установки в сравнении с летней уменьшается пятикратно. В более совершенных вакуумных моделях прослойка вакуума позволяет сберечь до 95% усвоенного тепла. Самые современные модели даже в сильный мороз способны довести воду до кипения.
  3. Коллектор легко может быть поврежден градом: в заводских условиях коллекторы изготавливаются из высокопрочных материалов. В Сети можно найти видеоролики, снятые во время испытаний панелей на ударную прочность. Коллекторы обстреливают стальными шариками и нетрудно заметить, что удар они держат очень хорошо.

Плюсы и минусы гелиосистемы

Говоря о солнечных коллекторах в целом, можно выделить следующие их достоинства:

  1. Им присущ более высокий КПД по сравнению с фотоэлектрическими элементами и ветрогенераторами.
  2. Усваиваемая с их помощью энергия является абсолютно бесплатной.
  3. Работа солнечного коллектора полностью безвредна для экологии: используемый ресурс – солнечное тепло — является неисчерпаемым и усваивается напрямую, без сжигания чего-либо и загрязнения окружающей среды.

Теперь укажем слабые места гелиоустановок:

  1. Коллекторы заводского изготовления стоят пока сравнительно дорого – от 500 до 1000 дол. Таким образом, стоимость системы из 2-х коллекторов с монтажом может достигать 2,5 тыс. дол.
  2. Из-за переменчивости погодных условий производительность коллектора не является стабильной.

По свидетельствам владельцев гелиосистем, подобная установка окупается примерно за 7 – 10 лет. У одного из пользователей, проживающего в Московской области, 3 вакуумных солнечных коллектора (в каждом по 15 трубок) обеспечивают подогрев воды для бани.

Система оснащена баком накопителем объемом 300 л, в котором вода летом даже при переменной облачности закипает за 2 – 3 часа (без отбора тепла). Во время простоя бани производимое коллекторами тепло направляется на подогрев бассейна.

Те, кто пока не готов тратить значительную сумму на покупку фирменного коллектора, изготавливают такие устройства своими руками. Одному из пользователей, проживающему в Подмосковье, удается летом снимать с 1 кв. м самодельного коллектора до 500 Вт энергии. Зимой этот показатель падает до 100 Вт.

Поиски альтернативных источников энергии — вопрос вполне рациональный. В наше время некоторые люди успешно применяют солнечную энергию для отопления домов. Солнечные батареи своими руками изготовить гораздо дешевле, чем купить готовые.

Обзор типов солнечных батарей и отзывы реальных людей об их применении читайте в этом материале.

Видео на тему

Источник: http://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/solnechnyj-kollektor-zimoj.html

Смотрите также:
31.10.2018

Правильный выбор генератора для ветряка Конструкция всего агрегата состоит из основных и вспомогательных элементов. В список главных элементов ветрогенератора входят: генератор; мачта; пропеллер. К вспомогательным элементам этого «технологического прорыва»...

31.10.2018

Как сделать ветрогенераторы своими руками на 220в Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку...

31.10.2018

Делаем солнечный коллектор своими руками Альтернативные источники тепла, хотя и являются достаточно эффективными и экономными в эксплуатации, полностью занять собой нишу не могут. Причина – высокая стоимость, которая отличается от традиционных источников отопления в...

Комментарии

Комментирование отключено.
