Как подключить солнечную батарею

Как подключить солнечную батарею: сборка и установка

Желая сэкономить средства, некоторые потребители принимают решение самостоятельно выполнить соединение солнечных батарей.

Энергия, произведенная гелиосистемами, может использоваться на:

• энергообеспечение строения
• теплообеспечение дома

Сборка солнечной батареи

В первом случае преобразование электричества в солнечных батареях происходит благодаря элементам с фотоэлектрическим эффектом. Во втором случае обеспечение теплом достигается за счет нагрева воды в солнечном коллекторе. Соединять солнечные батареи можно в любой комбинации. Самый простой способ комплектации батарей представляет собой цепочку из последовательно соединенных фотоэлементов. Параллельно соединять можно лишь линейки (цепочки) с идентичным напряжением. По законам физики полученные токи суммируются.

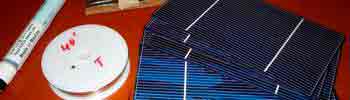

Сборка солнечной батареи: выбор комплектующих элементов

Приступая к сборке солнечных батарей, совсем необязательно сразу комплектовать полнофункциональную гелиосистему. В будущем можно будет наращивать ее мощность путем добавления солнечных преобразователей. Прежде чем приобрести солнечную батарею, следует определиться с типом фотоэлектрического элемента.

Фотоэлектрические преобразователи подразделяются на:

• монокристаллические
• поликристаллические
• аморфные

Наиболее востребованы и удобны для ручной сборки моно- и поликристаллические солнечные модули. Для ручной сборки выгодно приобретать батареи из 36 и 72 солнечных деталей на аукционе Еbay. Чаще всего это модули В-типа, отбракованные по каким-то причинам на промышленном предприятии. Фотоэлементы не теряют своих технических характеристик, несмотря на ощутимое снижение цены. Чтобы осуществить подключение солнечных батарей еще понадобятся специальные проводники и приспособления для пайки. Из-за хрупкости кристаллов пайку контактов следует выполнять качественно, но осторожно. Поэтому, если есть возможность, то лучше приобрести кристаллические ячейки с предварительно припаянными проводниками. Фотоячейки должны быть одного производителя.

Как собрать солнечную батарею

Соединение элементов в единую систему проводят согласно с чертежом электрической схемы. Элементы могут подключаться параллельно, последовательно или по комбинированной схеме. На общем проводнике со значением (+) должны присутствовать шунтирующие диоды (диоды Шотке), которые помогут избежать нежелательной разрядки батарей в пасмурное и ночное время. Для токовыводящих проводов подойдут акустические кабели с изоляционным покрытием из силикона. Зная размер солнечного модуля и общее число элементов можно подсчитать габаритные размеры потенциальной солнечной батареи, вернее размер плоского корпуса. Его можно собрать из заранее приобретенных алюминиевых уголков и метизов, а можно подобрать недорогой вариант в одном из интернет-магазинов. Самостоятельная установка солнечных батарей цена,которых обойдется потребителю примерно в 4 раза дешевле, чем стоимость моделей заводского изготовления, станет ощутимой экономией средств. Для создания герметичности батареи, на нижнюю полочку уголка внутри рамы дважды наносится силиконовый герметик. Затем укладывается лист из прозрачного плексигласа, оргстекла или антибликового стекла. Разложенные на стекле фотолектронные преобразователи тестируют на ток и напряжение. Затем на каждую ячейку наносится монтажный силикон и закрываю листовой панелью, желательно из прозрачного пластика. Завершают сборку солнечной батареи герметизацией корпуса. Фотоэлементы оказываются в безвоздушном пространстве. При этом потери на отражение и поглощение лучей будут составлять 12%. В случае образования воздушного зазора, они будут достигать 20%. 30%.

Как установить солнечную батарею

Солнечные батареи достаточно громоздки и занимают большую площадь. Из-за этих факторов монтаж установки может занять 1-2 дня. Установку батареи необходимо выполнять по определенным правилам, только в этом случае она будет функционировать максимально эффективно. Солнечные батареи устанавливают таким образом, чтобы их фасадная (лицевая) плоскость была обращена на юг. Идеальный вариант, когда направление падающих солнечных лучей перпендикулярно плоскости батареи. Часто солнечные панели устанавливаются на крыше дома, при этом желательно, чтобы угол наклона ската кровли и, соответственно, батареи был равен 45 градусов. Если уклон кровли имеет меньший угол, то батареи устанавливают на специальные конструкции, которые обеспечивают не только нужный угол наклона, но и устойчивость, и жесткость всей конструкции. При расположении солнечной системы на территории участка, следует подобрать такое место, где на установленные панели не будет падать тень от соседних строений или деревьев. Энергия, производимая солнечной станцией, в пользовательскую сеть напрямую не поступает.

Как подключить солнечную батарею

Вопрос как подключить солнечную батарею решается с помощью комплектующих систему элементов.

Кабелем с низким сопротивлением солнечная батарея подключается к контроллеру заряда. Он служит и как для защиты аккумулятора от избыточной подзарядки, так и для чрезмерной разрядки в период использования. Контроллер подключается к гелиевым аккумуляторам. Известно, что электроприборы работают от сети с переменным током. Так как солнечные батареи и аккумуляторы выдают постоянный ток, то для его преобразования в ток переменный напряжением 220 вольт применяется конвектор.

Технология сборки солнечных батарей вручную не такая уж сложная процедура и поэтому доступна если не всем, то многим. Почти каждый дачник или собственник дома, пользуясь инструкцией, может собрать солнечную установку с достаточно высоким КПД и при умеренных затратах. Собственная солнечная установка — это экологично, удобно, доступно по цене и, даже модно.

Как правильно подсоединять солнечные панели видео

Источник: http://of-stroy.ru/ing-seti/322-kak-podklyuchit-solnechnuyu-batareyu-ustanovka-sborka-cena.html

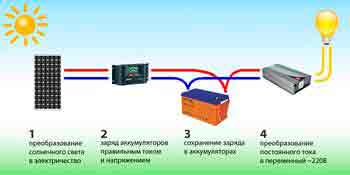

Схема подключения солнечных панелей

Солнечные батареи – очень выгодный способ стать независимым от плохой работы общей электросети. Кроме этого, созданная ими электрическая энергия является абсолютно бесплатной.

Особенности подключения

1. Солнечная панель.
2. Устройство, которое контролирует заряд.
3. Аккумулятор.
4. Инвертор.
5. Электрическая сеть дома.

Обязательно в эту схему входят предохранители от короткого замыкания и лампочка, которая показывает уровень нагрузки. Предохранители устанавливаются на провода с положительным зарядом перед аккумулятором, лампочкой, инвертором.

Лампочку и аккумуляторы подключают к контроллеру заряда.

Эффективность солнечных батарей, размещенных под углом, который отличается от угла наклона других, будет выше. В результате производимый ими ток пойдет не только к общему контроллеру, но и к менее производительным панелям. Это приведет к нагреву и падению производительности. Поэтому не все приборы смогут работать.

Роль каждого элемента в схеме

Солнечная панель генерирует электрический ток. Она сразу готова к монтажу. Установить можно либо монокристаллическую, либо поликристаллическую панель. Больше плюсов имеет первый тип.

Контроллер заряда предназначен для управления подзарядкой аккумуляторных батарей. На его выходе формируется напряжение в 13,7 В. Этого недостаточно для полного заряда аккумуляторной батареи. Для ее заряда нужно использовать зарядное устройство, которое дает 16,2 В на выходе.

Этот элемент имеет такой минус: позволяет электрическому току двигаться назад к размещенной на крыше загородного дома солнечной панели. Днем обратное движение не происходит, однако ночью ситуация меняется. Поэтому специалисты рекомендуют:

• заменить его на диоды или аналоговые коммутаторы;
• установить дополнительные аккумуляторы.

Аналоговые коммутаторы или диоды не позволяют току двигаться к панели. Они не ограничивают зарядку аккумуляторов. Поэтому надо либо отключать батареи, либо установить дополнительные. Второй подход является лучшим, ведь формируется дополнительный запас электрического тока.

Более прогрессивной заменой контроллера и диодов является специальная система управления зарядом аккумуляторов. Она дорогая.

Функцией инвертора является преобразование постоянного тока в переменный и поднятия напряжения с 12 В до 220 В. Он следит за уровнем разряда батарей. При критическом уровне он перестанет работать.

Срок службы такой схемы

Единой цифры нет. Каждый из элементов имеет свои характеристики и рассчитан на свой срок службы. Наиболее долго среди них могут служить солнечные панели.

Практика показала:

• Монокристаллические панели способны генерировать ток в течение 3 десятков лет и даже больше.
• Более дешевые поликристаллические будут работать на протяжении 20 лет.
• Гибкие панели имеют срок службы 7-20 лет. Наиболее короткую «жизнь» имеют изделия первого поколения, наиболее длинную – изделия второго поколения. Главным минусом является быстрая деградация. В течение первых 24 месяцев работы их мощность падает на 10-40%.

Используемые на больших солнечных станциях модули смогли работать с одинаковой мощностью в течение 25 лет. Заявленные в описании характеристики выполнялись на 100%. Это говорит об отсутствии деградации. Некоторые из панелей уменьшили выработку на 10%. Производители гарантировали уменьшение выработки на 20%.

Независимо от срока использования светочувствительные элементы никогда не теряют своей производительности. То есть может пройти 50 лет, и они могут производить такое же количество электроэнергии. На ухудшение выработки влияет разрушения защитных пленок, которые позволяют влаге проникать внутрь панели и вызывать коррозию всех соединений. Этот минус приводит к увеличению сопротивления, чрезмерному нагреву, разрушению соединений. Аккумуляторы могут работать 2-15 лет, силовая электроника – 5-20 лет.

Недостатки автономной системы

Их вызывают недостатки солнечных батарей:

1. Невозможность создавать ток ночью и в пасмурную погоду.
2. Малая плотность мощности. С 1 м² добывается 170 Вт. Аналогичный показатель угля, нефти, газа и атомной энергетики значительно выше.
3. Большая цена. Ее сильно повышает использование редких в природе и потому дорогих компонентов. Ими являются теллурий натрий и селенид меди индия галлия.

Источник: http://poluchi-teplo.ru/soln/shema-podklyucheniya-solnechnyih-paneley.html

Как подключить солнечную батарею

Подключение солнечных панелей. Схема подключения солнечных батарей.

Солнечные батареи могут обеспечить электроэнергией в условиях, когда нет возможности подключения с сети электропитания.

В этой статье мы рассмотрим, как правильно подключить солнечную панель для питания бытовых электроприборов.

Как подключить солнечную батарею.

Самая простая схема подключения солнечной батареи состоит из элементов:

• Солнечной панели.
• Контроллера заряда аккумулятора.
• Аккумулятора.
• Инвертора.
• Соединительных проводов.

Солнечные батареи.

При покупке солнечной панели следует знать, что солнечные панели бывают двух видов:

В чём же их отличие? Панели отличаются между собой по технологии производства так называемых солнечных элементов, из которых, и состоит солнечная панель.

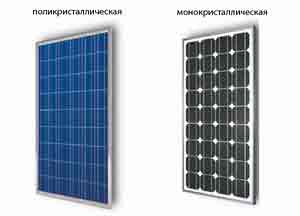

У поликристаллической панели активная поверхность синего цвета, а у монокристаллической панели черного, с характерными углами.

Какая панель лучше?

Поликристалл однозначно лучше, так как он работает эффективнее при пасмурной погоде и слабом солнечном свете. Монокристаллические панели имеют меньшую площадь при одинаковых мощностях с поликристаллической панелью, поэтому в пасмурную погоду монокристаллические панели работают менее эффективно.

Наиболее чаще применяются 12 вольтовые панели, которые удобней адаптировать с 12 вольтовыми аккумуляторами. Обычно под значением 12V панель подразумевается 17V — 18V, это нужно для того чтобы когда панель в пасмурную погоду производит меньшее энергии она смогла компенсировать падение напряжения.

Солнечные панели при изготовлении уже имеют подключённые диоды Шоттки, которые защищают солнечные элементы от выхода из строя в момент, когда панель перестаёт генерировать электроэнергию и становится сама потребителем электроэнергии от аккумулятора. Именно диод препятствует обратному протеканию электрического тока.

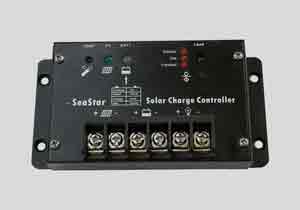

Контроллер заряда.

Контроллер заряда аккумулятора управляет процессом заряда и препятствует чрезмерному заряду и разряду аккумуляторной батареи.

Принцип работы контролера следующий. Когда панель генерирует электрический ток, аккумулятор заряжается. Когда напряжение на клеммах 12 V аккумулятора достигнет предельного значения 14 V, контроллер отключает зарядку.

Когда солнечная батарея не работает в ночное время, система работает от аккумулятора. Когда напряжение на клеммах аккумулятора достигнет нижней границы 11V, контроллер отключит его от системы, тем самым предотвратит его полный разряд. К контроллеру можно подключить потребителей постоянного тока 12V через соответствующие клеммы (обозначены рисунком лампочкой), например светодиоды для освещения помещения.

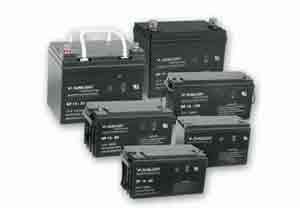

Аккумуляторная батарея.

В системе аккумуляторная батарея выполняет функцию аккумулятора электроэнергии, который подзаряжает солнечная панель. Для подключения в систему можно использовать любые свинцово-кислотные аккумуляторы, а также гелевые. В жилом помещении лучше использовать аккумуляторы закрытого типа. Обычно используются 12V автомобильные аккумуляторы.

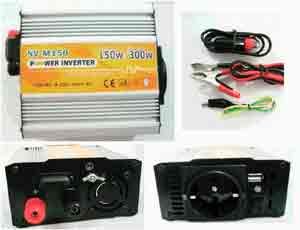

Инвертор — он же преобразователь напряжения, подключается к аккумулятору и получает на входе постоянное напряжение, обычно 12V, на выходе из инвертора мы уже получаем переменное напряжение синус 50гц, 220V, к которому можно подключать бытовые приборы, работающие от сети переменного тока 220V.

При монтаже стационарных солнечных панелей производители рекомендуют использовать специальный кабель, для подключения солнечных батарей, который имеет повышенную защиту изоляции от ультрафиолетовых лучей. Можно использовать обычный медный кабель с дополнительной защитой из гофры. Это касается только кабеля который идёт от панели к контроллеру, на всех остальных участках используется обычный медный кабель.

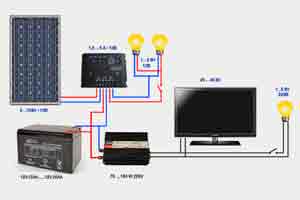

Схема подключения солнечных батарей.

Все комплектующие нужно подключать в строгой последовательности.

Сначала нужно с помощью медного кабеля подключить аккумулятор к контроллеру плюс – плюс, минус – минус. На контроллере есть нарисованный значок аккумулятора.

Затем подключаем солнечную батарею к контроллеру плюс – плюс, минус – минус. На контролере также нарисован значок солнечной батареи возле соответствующих контактов для подключения. Если нужно установить несколько панелей, то их подключают параллельно.

Следующий шаг – подключение инвертора к аккумулятору плюс – плюс, минус – минус.

При несоблюдении полярности при подключении контроллер может выйти из строя.

Схема работы солнечной батареи.

Солнечные панели монтируются на открытых не затенённых участках с направлением на юг, под углом 45° к горизонту. Можно установить панель на автоматическое поворотное устройство, которое постепенно поворачивается по направлению к солнцу в течение дня.

Солнечная батарея под воздействием солнечных лучей, вырабатывает напряжение, которое поступает на контроллер. В свою очередь контроллер даёт зарядку на аккумулятор, который подключён к инвертору.

На инвертор поступает постоянный ток, например 12V, на выходе инвертора мы получаем переменный ток 220V, на выход инвертора подключаются потребители электроэнергии – ноутбук, телевизор и пр.

Даже небольшая солнечная электростанция может обеспечить работу таких бытовых приборов как ноутбук, телевизор, зарядные устройства для телефонов, осветительных ламп, и прочих бытовых приборов с низкой мощностью.

Источник: http://sam-stroitel.com/kak-podklyuchit-solnechnuyu-batareyu.html

Как правильно подключить солнечные батареи

В связи с резким повышение стоимости электроэнергии, образованные люди стают все больше интересоваться подключением экономных солнечных батарей. Неограниченное количество запасов экологически чистой энергии сегодня стало интересовать все большее количество населения планеты. Задача каждого человека заключается лишь в умении эффективно преобразовать солнечную энергию в необходимую, к примеру, электрическую или тепловую.

Получение электрической энергии стало реальной возможностью благодаря изобретению солнечных батарей, принцип работы которой основан на специфических свойствах самого проводника: вырабатывать электрический ток под воздействием света.

Устройство и принцип действия системы

Базовой составляющей солнечной батареи являются фотогальванические ячейки, которые производятся из кремниевых пластин. Сама панель, на которую крепятся в дальнейшем кремниевые пластины, состоит из алюминиевой рамы со вставленным закаленным, ударопрочным, сверхпрозрачным стеклом. Поверх стекла, напоминающего по конструкции матрицу, аккуратно укладываются фотогальванические ячейки, которые соединяются между собой методом пайки.

Следует отметить, что величина солнечной батареи, которую устанавливают на поверхность здания, напрямую зависит от необходимого количества потребляемой мощности. В конце сборки всей батареи остаются 2 выхода «+» и «-».

В дальнейшем, набор полученных ячеек подвергается принудительной инкапсуляции, то есть тщательной герметизации при помощи специальной пленки или двухкомпонентного компаундома.

Далее, под воздействием солнечной энергии на кремниевых пластинах образуется разность потенциалов, которая в результате последовательного крепления ячеек между собой суммируется. Таким образом, получается сбор солнечной энергии и преобразование ее в электрическую.

Следует заметить, что напряжение солнечной батареи будет стационарно изменчиво. Такая изменчивость напрямую зависит от интенсивности светового потока, то есть времени суток и года.

Для обеспечения эффективного использования преобразованной электроэнергии, необходимо правильно осуществить подключение солнечной батареи в схеме взаимодействия с иными обслуживающими устройствами.

Реализация подключения устройства

Наибольшей популярности и распространенности, на сегодняшний день, получили 12-вольтовые системы с прямым преобразованием в 220 В переменного напряжения. Базовая схема такой батареи зачастую состоит из:

1. Солнечной батареи. Возможно нескольких, в зависимости от потребляемой мощности всего электрического оборудования.
2. Контроллера заряда-разряда аккумулятора.
3. Аккумуляторных батарей.
4. Инвертора.

Схема подключения батарей к электрическим устройствам в доме

Для более внятного представления работы всей схемы необходимо разобраться в работе и задаче каждого элемента.

• Диод Шоттки. Зачастую этот диод схематически не обозначается на схемах, так как считается изначально вмонтированным элементом системы. Главным предназначением таких диодов является препятствие протеканию обратного тока в ночное время суток и мало солнечную погоду.

• Контролер заряда АКБ. Является электронным устройством, способным автоматически управлять процессами зарядки и разрядки аккумулятора, а также защитить его от чрезмерной зарядки и разрядки.

Работа АКБ происходит следующим образом: в светлое время суток, когда аккумулятор осуществляет зарядку от солнечной батареи, контроллер следит за напряжением на клеммах аккумулятора, и как только оно достигает верхнего предела, процесс зарядки работа по приему энергии прекращается и ток перенаправляется к нагрузке.

В темное время суток солнечная панель не осуществляет работу, а питание всех составляющих системы осуществляется исключительно за счет предварительно заряженного аккумулятора. Как только, напряжение на клеммах аккумулятора достигло нижнего предела – контроллер производит отключение работы схемы.

Дополнительными функциями, которые контроллер осуществляет для защиты элементов реализованной схемы, являются: короткое замыкание и гроза.

• Аккумуляторная батарея. В реализации такой схемы работы системы является накопителем электрической энергии, вырабатываемой солнечной батареей на протяжении всего светового дня. Такая реализация схемы дает возможность осуществлять обслуживание электрических приборов в темное время суток.

Подключение батарей к аккумулятору

В качестве аккумуляторной батареи можно использовать: автомобильные аккумуляторы (только на открытом пространстве), необслуживаемые аккумуляторы (специально предназначены для осуществления многократных и частых циклов зарядки-разрядки).

Монтаж системы

Солнечные батареи устанавливаются на открытых участках под углом 45 градусов к горизонту по направлению в южную сторону. Только в таком положении можно поглотить наибольшее количество электрической энергии.

Если панель поместить на поворотное устройство, которое будет осуществлять движение по направлению светила в автоматическом режиме, то можно накопить большее количество энергии для личного пользования.

Разновидности систем

Следует отметить, что небольшие помещения, такие как частные дома и квартиры снабдить необходимым запасом электроэнергии гораздо проще, нежели большие предприятия. Поэтому для частных случаев установку системы можно осуществлять своими руками, чего не скажешь о больших и мощных производствах, на которых площадь панелей может достигать километров.

Использование солнечных батарей сегодня является отличной альтернативой рационального вложения капиталов в прогрессивную технику, которая помогает сохранить не только бюджет, но и окружающий мир.

Источник: http://energomir.biz/alternativnaya-energetika/solnce/sxema-podklyucheniya-solnechnyx-batarej.html

Схема подключения солнечной батареи

Если вы планируете сделать независимое освещение своего участка, тогда вам необходимо использовать солнечные батареи. Во время их установки вам обязательно необходимо разобраться с конструкцией этого устройство. Схема подключения солнечной батареи поможет справиться с е установкой.

Если вы впервые занимаетесь ее подключением, тогда этот момент может вызвать ряд вопросов. Чтобы читатели поняли, как подключить солнечную батарею к домашней сети наш сайт «Все-электричество» предоставил подробные схемы по ее подключению. Здесь мы рассмотрим только эффективные схемы подключения солнечных батарей загородного дома.

Схема подключения солнечной батареи

Перед ее подключением вам обязательно необходимо определиться из чего она состоит. К основным элементам устройства относят:

1. Специальные батареи, которые будут поглощать свет. Эти устройства позволяют преобразить свет в электрическую энергию.
2. Контроллер заряда. Это устройство будет следить за уровнем заряда в аккумуляторах. Если они будут заряжены, тогда контроллер просто отключит заряд. Если заряд начнет падать, тогда контроллер возобновит свою работу.
3. Аккумулятор. Это устройство будет наполняться сгенерированной энергией.
4. Инвертор. Это устройство способно преобразовывать заряд. На выходе вы сможете получить 220 Вольт.

Важно знать! Между всеми устройствами вам необходимо установить предохранители. Они позволят защитить вашу систему от короткого замыкания.

Если вы желаете воспользоваться простым вариантом подключения, тогда схема подключения солнечных батарей к контроллеру, аккумулятору, инвертору и нагрузке будет выглядеть следующим образом:

Как видите, эта схема считается достаточно простой. Выполнить ее может практически каждый. Во время подключения конструкции вам необходимо будет соблюдать полярность. Если вы желаете использовать электроэнергию солнца и стационарную сеть дома, тогда схема подключения солнечных батарей будет выглядеть следующим образом:

Теперь мы расскажем, как правильно соединить панели солнечной батареи между собой. Благодаря этому ваша конструкция прослужит длительное время. Если вам будет интересно, тогда можете прочесть про схему подключения реле напряжения.

Если вы желаете подключить одну панель, тогда у вас не возникнет никаких вопросов. Если необходимо выполнить подключение нескольких солнечных батарей, тогда необходимо воспользоваться одной из следующих схем соединения солнечных панелей:

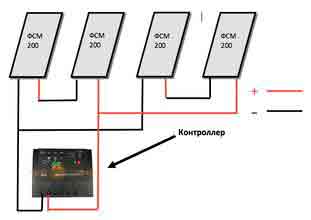

• Параллельная. Если вы планируете использовать этот способ, тогда вам необходимо будет соединить одноименные клеммы друг с другом. В результате этого напряжение останется прежним.

• Последовательная. Здесь плюс первой панели вам необходимо будет подключить к минусу второй. Этот процесс считается достаточно простым, но вам необходимо помнить, что на выходе вы сможете получить 24 Вольта.

• Смешанная. Эта схема подключения солнечных панелей позволяет соединять между собою несколько групп батарей. Все устройства внутри группы вам необходимо будет подключать параллельно. Затем провести соединение можно будет последовательно. На схеме ниже вы сможете наглядно увидеть этот процесс.

При необходимости вы можете посмотреть видео, которое размещено ниже. Оно позволит наглядно увидеть весь процесс подключения.

Это вся информация, которую мы хотели предоставить вашему вниманию о схеме подключения солнечных батарей загородного дома к электрической сети переменного тока. Как видите, разводку проводов сможет выполнить даже начинающий электрик. Надеемся, что наша информация будет полезной.

Источник: http://vse-elektrichestvo.ru/sxemy/sxema-podklyucheniya-solnechnoj-batarei.html

Как подключать солнечные батареи

В связи с повышением стоимости энергоносителей, люди все больше интересуются солнечной энергетикой. Экологически чистая и бесплатная энергия солнца практически неисчерпаема и имеется в предостаточном количестве. Задача человечества заключается в эффективном преобразовании солнечной энергии в другой вид, например, в тепловую или электрическую. Получение последней стало возможным благодаря изобретению солнечной батареи, принцип работы которой основан на свойствах полупроводника вырабатывать электрический ток под воздействием света.

Солнечные батареи являются эффективным средством преобразования экологически чистой и бесплатной энергии солнца, которая является практически неисчерпаемой, в электрическую.

Для правильной работы всей системы должна быть корректно составлена схема подключения солнечных батарей.

Устройство и принцип работы

Рисунок 1 — Общий вид солнечной батареи.

Основными составляющими солнечной батареи являются фотогальванические ячейки, сделанные из пластин кремния. Панель состоит из алюминиевой рамы, в которую вставлено закаленное, ударопрочное сверхпрозрачное стекло. На стекло в виде матрицы укладываются ячейки, которые соединяются последовательно методом пайки. Общий вид солнечной батареи приведен на рисунке 1, а типичная схема соединения ее ячеек — на рисунке 2. Количество ячеек может быть разное в зависимости от требуемой мощности. В результате этого у собранной батареи получаются два вывода — «+» и «-«. Далее этот набор ячеек подвергается инкапсуляции, то есть тщательно герметизируется специальной пленкой или заливается двухкомпонентным компаундом — веществом, похожим на эпоксидную смолу.

Под воздействием света на кремниевых элементах возникает разность потенциалов, которая в итоге суммируется, так как ячейки соединены последовательно. Напряжение солнечной батареи будет меняться, в зависимости от интенсивности освещения. Чтобы эффективно использовать полученную электроэнергию, солнечную батарею нужно правильно подключать в схему взаимодействия с другими устройствами.

Схема подключения

Рисунок 2 — Типичная схема соединения ячеек солнечной батареи.

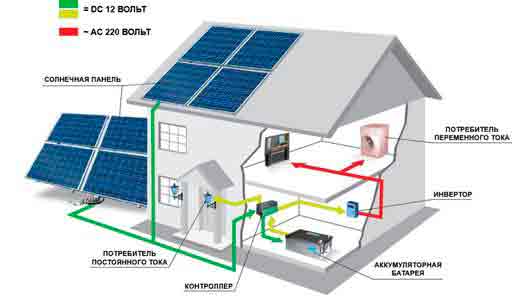

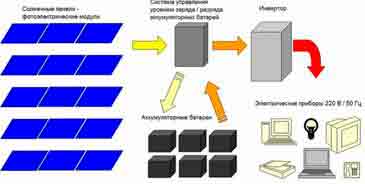

Типичная схема фотоэлектрической системы приведена на рисунке 3. Основные ее элементы — это одна или несколько солнечных батарей, соединенных параллельно, контроллер заряда-разряда аккумулятора, аккумуляторные батареи, инвертор и потребители электроэнергии. Самыми распространенными являются 12-вольтовые системы с преобразованием в 220 вольт переменного напряжения (при необходимости). Чтобы лучше понять, как работает такая схема, следует рассмотреть все ее элементы поподробнее.

Первым элементом в схеме подключения солнечных батарей является диод Шоттки. Обычно на схемах эта деталь не показана, так как она, как правило, изначально вмонтирована в солнечную панель. Диоды Шоттки защищают элементы от выхода из строя в те моменты, когда часть батареи или вся панель с наступлением ночи затеняется и перестает генерировать электрический ток. В этом случае элементы становятся потребителями тока от аккумуляторных батарей, и именно диод Шоттки препятствует обратному протеканию тока. Это проиллюстрировано на рисунке 4.

Следующий элемент — это контроллер заряда АКБ. Он представляет собой электронное устройство, которое автоматически управляет процессами заряда и разряда аккумулятора, а также защищает его от чрезмерного заряда и разряда, ведь эти факторы могут вывести АКБ из строя. Это работает следующим образом. Днем, когда аккумулятор заряжается от солнечной батареи, контроллер следит за напряжением на клеммах аккумулятора, и, как только оно достигает верхнего предельного значения (более 14 вольт для 12-вольтной системы), процесс зарядки прекращается, ток перенаправляется к нагрузке. Ночью солнечная панель не работает и питание системы осуществляется только от заряженного за день аккумулятора. Как только напряжение на его клеммах достигает предельно низкого значения (около 11 вольт), контроллер отключает работу схемы. Помимо указанных функций, контроллер также защищает элементы схемы от короткого замыкания и от грозы.

Рисунок 3 — Схема фотоэлектрической системы.

Аккумуляторная батарея служит в этой схеме накопителем электроэнергии, которая вырабатывается солнечной батареей в течение дня, чтобы в темное время суток питать подключенные устройства. К аккумулятору подключается одна из пар выводов контроллера. Для этой системы можно использовать и автомобильный аккумулятор, но только вне помещений, так как он выделяет вредные вещества. Гораздо лучше применять специальные необслуживаемые аккумуляторы. Хотя они и стоят дороже автомобильных, их срок службы в разы выше, они безопасны и специально предназначены для многократных частых циклов заряда-разряда.

Схема подключения работает таким образом, что на выходе контроллера поддерживается постоянное напряжение 12 вольт. Для работы светодиодного освещения и приборов с соответствующим напряжением питания этого вполне достаточно. Но если схема будет содержать еще и инвертор, то на выходе можно получить переменное напряжение 220 вольт. Это и есть основная функция инвертора — преобразование из 12 вольт постоянного напряжения в 220 вольт переменного. Для бытового применения вполне подходят автомобильные инверторы, но в тех случаях, где требуется большая мощность и более правильная синусоида переменного напряжения, применяются более дорогие инверторы.

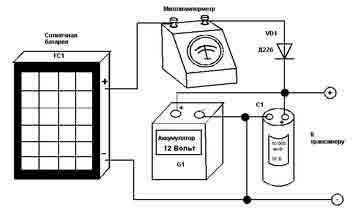

Рисунок 4 — Схема защиты от обратного протекания тока.

Следует учитывать еще один нюанс, который иногда вызывает путаницу. Если измерить напряжение на выходе солнечной батареи, не подключая ее в схему, то вольтметр покажет около 18 вольт. Но почему такая батарея считается 12-вольтовой? Дело в том, что при подключении фотогальванической панели к нагрузке происходит просадка напряжения, и оно приблизится к 12 вольтам. А то, что показывает вольтметр на клеммах солнечной батареи без нагрузки, — это напряжение холостого хода. Если требуется большая мощность, то в схему нужно подключить параллельно несколько солнечных панелей и, соответственно, аккумуляторов.

Солнечные панели монтируются на открытых участках под углом 45 градусов к горизонту с направлением на юг. Именно в таком положении будет выработано наибольшее количество электроэнергии. Однако это количество можно еще увеличить, если поместить панель на поворотное устройство, которое в течение дня от восхода до заката автоматически медленно поворачивается, направляя панель строго на солнце.

Каковы перспективы

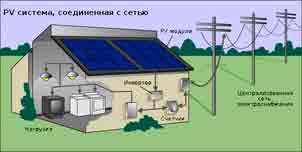

Приведенная схема описывает простую фотогальваническую систему, которая может быть реализована в своем доме или на даче. Для серьезных солнечных электростанций схема получается сложнее в связи с большим количеством солнечных панелей и необходимостью подключения системы к линии электропередач. Солнечная энергетика пока является недешевым удовольствием, но в ее развитие вкладываются огромные средства во всем мире. Это подчеркивает хорошую перспективу данного направления. Ученые совершенствуют технологии, благодаря которым снижается стоимость солнечных батарей и они становятся более доступными.

Источник: http://1poteply.ru/radiatory/ustanovki/sxema-podklyucheniya-solnechnyx-batarej.html

Как подключать солнечные батареи

Существуют 3 варианта соединения солнечных панелей между собой:

-Последовательно-параллельное соединение солнечных панелей.

Данная статья как раз для того, чтобы разобраться в каждом из них.

Возможные варианты подключения солнечных батарей (солнечных панелей)

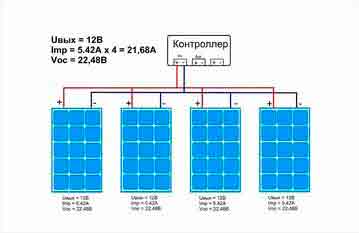

Существуют 3 варианта соединения солнечных батарей между собой:

Для того чтобы разобраться чем они отличаются, обратимся к основным характеристикам солнечных батарей:

• Номинальное напряжение солнечной батареи – как правило 12В или 24В;
• Напряжение при пиковой мощности Vmp – напряжение при которой батарея выдает максимальную мощность;
• Напряжение холостого хода Voc – напряжение в отсутствии нагрузки (важно при выборе контроллера заряда);

• Напряжение максимальное в системе Vdc – определяет максимальное количество батарей объединенных вместе;
• Ток Imp – ток при максимальной мощности батареи;
• Ток Isc – ток короткого замыкания, максимально возможный ток батареи.

Мощность солнечной батареи определяется как произведение Напряжения и тока в точке максимальной мощности – Vmp х Imp

В зависимости от того какая схема подключения солнечных батарей выбрана, будут определяться характеристики системы солнечных батарей и подбираться соответствующий контроллер заряда.

Рассмотрим каждую схему соединения:

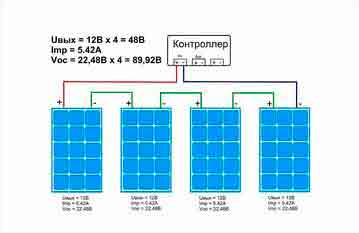

1) Последовательное соединение солнечных батарей:

При таком соединении минусовая клемма первой батареи соединяется с плюсовой клеммой второй, минусовая второй с клеммой третьей и так далее.

При последовательном соединении нескольких батарей, напряжение их всех будет складываться. Ток системы будет равен току батареи с минимальным током. По этой причине не рекомендуется соединять последовательно батареи с различным значением тока максимальной мощности, поскольку работать они будут не в полную силу.

Рассмотрим на примере:

Имеем 4 солнечных монокристаллических батареи со следующими характеристиками:

• Номинальное напряжение: 12В
• Напряжение при пиковой мощности Vmp: 18.46 В
• Напряжение холостого хода Voc: 22.48В
• Напряжение максимальное в системе Vdc: 1000В
• Ток в точке максимальной мощности Imp: 5.42А
• Ток короткого замыкания Isc: 5.65А

Соединив последовательно 4 таких батареи мы получим на выходе номинальное напряжение 12Вх 4=48В. Напряжение холостого хода = 22,48В х 4=89,92В и Ток в точке максимальной мощности равный 5,42А. Эти три параметра задают нам ограничения при выборе контроллера заряда.

В данном случае батареи соединяются при помощи специальных Y — коннекторов. У таких коннекторов имеется два входа и один выход. К входам подключаются клеммы одинакового знака.

При таком соединении напряжение на выходе каждой батареи будет равны между собой и равны напряжению на выходе из системы батарей. Ток от всех батарей будет складываться. Такое соединение позволяет, не поднимая напряжения увеличить ток от них.

Рассмотрим на примере все тех же 4х батарей:

Соединив параллельно 4 таких батареи мы получим номинальное напряжение на выходе равное 12В, Напряжение холостого хода останется 22,48В, но ток при этом будет равен 5,42А х 4 = 21,68А.

3) Последовательно-параллельное соединение солнечных батарей

Последний тип соединения объединяет в себе два предыдущих. Применяя данную схему соединения батарей, мы можем регулировать напряжение и ток на выходе из системы нескольких батарей, что позволит подобрать наиболее оптимальный режим работы всей солнечной электростанции.

В случае такого подключения соединенные последовательно цепочки батарей объединяют параллельно.

Вернемся к нашему примеру с 4-мя батеями:

Соединив по 2 батареи последовательно и затем объединим их соединив цепочки батарей параллельно мы получим следующее. Номинальное напряжение на выходе будет равно сумме двух последовательно соединенных батарей 12В х 2=24В, напряжение холостого хода будет равно 22,48В х 2=44,96В, а ток при этом будет равен 5,42А х2=10,84А.

Такое соединение позволит максимально сэкономить на покупке контроллера заряда, поскольку от него не потребуется выдерживать больших напряжений как в случае последовательного соединения или больших токов как в случае параллельного соединения. Именно поэтому соединяя панели между собой необходимо стремится к балансу между токами и напряжениями.

О том как подобрать контроллер заряда можно прочитать здесь.

Источник: http://zabteplo.ru/statyi-pro-solnechnye-paneli/2016-12-04/kak-podklyuchat-solnechnye-batarei

Поддержка сети солнечными батареями

Очень часто нам задают вопрос — насколько эффективно и нужно ли вообще использовать солнечные батареи, если уже есть подключение к сети. Ответ на это вопрос зависит от многих факторов. Ниже рассмотрены некоторые типичные случаи и даны рекомендации по применению солнечных батарей в этих случаях.

1. Сеть есть, качество электроэнергии отличное, перерывов в электроснабжении не бывает.

Вы счастливчик! В этом случае экономического эффекта от применения солнечных батарей, скорее всего, сразу не будет. Стоимость электроэнергии, генерируемой от солнечных батарей, в настоящее время выше, чем при покупке от местных энергосетей. Поэтому возможна только экономия потребляемой электроэнергии, но не денег.

Точнее, стоимость электроэнергии выше, если брать срок окупаемости 10 лет. Если разделить затраты на покупку солнечных батарей на весь их срок службы, то стоимость 1 кВт*ч будет примерно равна той цене, которую мы имеет сейчас от сетей — 2,5-3 рубля за кВт*ч. Поэтому, на самом деле, солнечные батареи, вопреки распространенному мифу, уже сегодня не убыточны. Этот миф возник около 20 лет назад, когда стоимость солнечных батарей была в разы больше, а стоимость электроэнергии от сетей — в разы дешевле.

Учитывая стремительный рост тарифов на электроэнергию после реформы РАО ЕЭС, вполне возможно, что экономический эффект от соединенной с сетью солнечной электростанции станет положительным в ближайшие годы. Если вспомнить, что срок службы кремниевых фотоэлектрических модулей составляет как минимум 30 лет, то вполне возможно, что ваша фотоэлектрическая станция принесет вам существенную прибыль в течение времени ее эксплуатации.

Если вы решаете поставить солнечную батарею у себя в доме даже при наличии надежного централизованного электроснабжения, наиболее оптимальный вариант — это соединенная с сетью система, состоящая из:

• солнечных фотоэлектрических панелей необходимой мощности
• сетевых инверторов соответствующей мощности.
• опционально можно поставить дополнительные счетчики электроэнергии (если такая функция не встроена в инвертор)

Все! Больше ничего не нужно для того, чтобы вы начали вырабатывать свою экологически чистую и, в каком-то смысле, бесплатную электроэнергию. Стоимость электроэнергии от соединенных с сетью фотоэлектрических станций гораздо ниже, чем в автономных системах, за счет того, что:

1. Нет необходимости в аккумуляторах — сеть является бесплатным аккумулятором практически бесконечной емкости. Она принимает излишки энергии когда есть избыток солнечного электричества, и дает энергию, если солнечной энергии не хватает
2. Сетевые инверторы дешевле батарейных
3. В сетевой системе гораздо меньше элементов, чем в батарейной — не нужно аккумуляторов, соединителей аккумуляторов, контроллеров заряда, защитных устройств постоянного тока и т.п.
4. Соединения на стороне переменного тока также проще — не нужно выделять в щитке нагрузку, которую нужно резервировать, не нужно заботиться о соответствии мощностей нагрузки и инвертора и т.д. Вы просто подключаете выход сетевого инвертора к щитку.
5. Обслуживание практически не требуется

Все вышеперечисленное объясняет, почему во всем мире самыми распространенными системами являются соединенные с сетью.

Следует учитывать некоторые требования, которые имеют местные энергосети к подключению дополнительных источников энергии к сети. Обычно, для генерации энергии в сеть необходимо оформлять довольно дорогостоящее разрешение, да и дело это хлопотное. К сожалению, в отличие от продвинутых в отношении солнечной энергетики стран, наше законодательство пока не предусматривает безусловное подключение солнечных генерирующих мощностей к общей электросети.

Несмотря на то, что солнечные инверторы вырабатывают очень качественное напряжение, зачастую намного лучшее, чем напряжение в сети, сети не разрешают вашему электросчетчику просто крутиться в обратную сторону. И это даже невзирая на тот факт, что никакой опасности для сетей солнечные сетевые инверторы не представляют — они прекращают генерацию энергии как только в сети пропадает напряжение (например, его отключают для проведения ремонтных работ на линии электропередач).

Поэтому, для исключения претензий со стороны местных энергосетей, нужно обеспечить потребление всей электроэнергии, вырабатываемой солнечными батареями.

Справедливости ради нужно сказать, что в последнее время стало все больше таких объектов — люди просто хотят иметь у себя на крыше солнечные батареи. Тем самым они показывают, что заботятся о сохранении окружающей среды, думают о том, что они оставят своим детям после себя. К счастью, иметь солнечные батареи у себя дома становится даже модным! Это подтверждает в очередной раз известный закон развития рынка — на первом этапе новые технологии применяют «продвинутые» люди, которые уловили тенденции развития техники, и которые пользуются этими новыми технологиями несмотря на то, что они пока еще дороже традиционных решений.

2. Сеть есть, но выделенной мощности не хватает. Есть кратковременные перерывы в электроснабжении.

В этом случае есть достаточные основания рассмотреть введение в систему электроснабжения солнечных батарей и аккумуляторов. Очень часто выделяемой мощности электрических сетей недостаточно для питания всей нагрузки в доме. Это бывает связано как с лимитом на выделяемые мощности (например, в садовом товариществе ставят трансформаторную подстанцию определенной мощности, и каждому участку достается максимум 3 кВт), или с прогрессивной стоимостью подключения мощности сверх лимитированной (например, до 5 кВт одна цена, а все, что свыше 5 кВт — в 10 раз дороже).

Мы предлагаем различные комплекты систем резервного электроснабжения с поддержкой солнечными батареями и ветроустановками, с обвязкой как по переменному току, так и по постоянному.

Эти комплекты позволяют обеспечить резервное электроснабжение в доме при пропадании энергии в сети, а также уменьшить потребление электроэнергии от сети за счет солнечной энергии. Система работает параллельно с сетью централизованного электроснабжения в полностью автоматическом режиме.

Для того, чтобы обеспечить электроснабжение во время аварий в сетях централизованного электроснабжения в системе применены аккумуляторы. Их емкость зависит от количества электроэнергии, которое необходимо обеспечить во время перерывов в централизованном электроснабжении. Наличие аккумуляторов также позволяет перейти при желании на полностью автономную работу; однако в этом случае может потребоваться увеличить емкость аккумуляторов и мощность солнечных батарей.

Работа параллельно с сетью имеет неоспоримые преимущества.

1. Аккумуляторы должны запасать энергию только в количестве, достаточном для обеспечения нагрузки во время перерывов в электроснабжении. А они, при наличии сети, бывают не часто.
2. Так как аккумуляторы работают в буферном режиме и при наличии сети практически всегда полностью заряжены, можно применять более дешевые AGM аккумуляторы. Применение аккумуляторов глубокого циклирования позволяет закладывать допустимый разряд до 80% (изредка такие АБ допускают глубоких разряд).
3. Выработка энергии солнечными модулями повышается примерно на 15-30% за счет наиболее полного использования солнечной энергии. Солнечные модули работают всегда в точке максимальной мощности. Энергия потребляется в первую очередь резервируемой нагрузкой, излишки направляются на питание других потребителей в доме. Если ваш счетчик может учитывать электроэнергию, поставленную в сеть (т.е. считать в обратную сторону) , то можно «отматывать» счетчик в периоды, когда генерация энергии солнечными батареями больше потребления нагрузкой в доме. Этот режим является настраиваемым и может быть запрещен или разрешен настройками блока бесперебойного питания (ББП ).
4. Система при необходимости может добавлять мощность от солнечных батарей и от ББП к мощности сети. Это бывает необходимо при недостаточной подключенной мощности централизованной сети.
5. Возможно ограничить потребление от сети настройками ББП . Если в системе применен ББП Xtender, можно также динамически ограничивать потребление от сети в зависимости от падения напряжения в сети — это очень полезно, если сеть «плохая» и напряжение просаживается при подключении мощной нагрузки. Это также полезно при питании от генератора небольшой мощности.
6. В предлагаемой системе солнечные батареи работают через сетевой фотоэлектрический инвертор. Это позволяет повысить эффективность работы солнечных батарей на 20-30%.

Состав системы

1. Солнечного фотоэлектрического инвертора мощностью 2-5 кВт
2. Фотоэлектрических модулей общей мощностью от 2 до 5 кВт.
3. Блока бесперебойного питания на 6 кВт
4. Устройств защитного отключения (автоматы постоянного и переменного тока, предохранители и т.п.)
5. Солнечный провод (специальный, с двойной изоляцией и стойкий к ультрафиолету) — для соединения солнечных панелей между собой и с коммутационным боксом
6. Коннекторы для присоединения к модулями и инверторам
7. Дополнительное электромонтажное оборудование (провода, кабельные наконечники, боксы, байпас и т.д.)

В системе могут применяться различные комплектующие. Некоторые варианты приведены в таблице ниже.

Провода переменного тока для подключения к розетке или щитку, а также автоматы переменного тока не входят в комплект. Используются уже имеющиеся в щитке или покупаются дополнительно.

Типовые комплекты таких систем есть в нашем Интернет-магазин в разделе «Комплекты — СБ +сеть«. Дополнительная информация по комплектующим — на страницах с описанием соответствующих товаров.

Источник: http://www.solarhome.ru/rezerve/solargrid.htm

Схема подключения солнечных батарей

Подключение солнечных батарей не должно вызывать сложностей. Ничего экстраординарного в этой процедуре нет. Но поскольку то и дело я продолжаю получать вопросы по схеме подключения солнечных батарей, я решил написать эту статью и привести иллюстрации, чтобы раз и навсегда снять эти вопросы.

Из физики школьного периода нам известны понятия последовательного, параллельного и последовательно-параллельного (или смешанного) подключения. Ничего в солнечных батареях нет такого, что бы выводило их подключение за рамки понятий школьной физики. Я прекрасно понимаю, что люди задают эти вопросы не потому, что не знают что такое последовательное или параллельное соединение. Знают. Их “пугает” новый предмет рассмотрения – солнечные батареи.

Так вот, скажу ещё раз: ничего такого в солнечных батареях нет. Это всего лишь такой же составной из солнечных модулей прибор, как и все другие, а значит и схемы соединений группы модулей в батареи осуществляются по тем же принципам. После сказанного мною вы воскликните: “Вот в чем дело! А я-то думал!”, и продолжать статью необходимости уже, как бы, и нет.

Тем не менее я продолжу, чтобы уничтожить всякие сомнения, плюс попутно вы получите полезную практическую информацию. Я с бОльшей симпатией отношусь к тем, кто, не боясь показаться глупым, задают вопросы. Это помогает им двигаться вперед, а не казаться умными и стоять на месте.

Три варианта схем подключения

Как мы уже говорили выше, существует три варианта соединений солнечных модулей в солнечные батареи. Давайте посмотрим на первый из них – вариант параллельного соединения (рис. 1):

В этом варианте мы соединяем клемму (+) одного модуля с клеммой (+) второго модуля, так же соединяем и клеммы (-) обоих модулей. От клеммы (+) и клеммы (-) любого из модулей мы выводим концы (жилы) для подключения получившейся группы (батареи) из двух модулей для подключения к, например, контроллеру заряда, если он предусмотрен в нашей солнечной электростанции или к аккумуляторным батареям, в случае, если контроллер заряда батарей не предусмотрен.

Если есть необходимость соединить три модуля в единую батарею, мы поступаем точно также. Соединяем все три клеммы (+), затем – все три клеммы (-) и также выводим концы от клемм (+) и от клемм (-). Не важно сколько батарей приходится соединять, все повторяется точно также.

Вариант два. Последовательное соединение (рис. 2):

В этом случае клемму (+) первого модуля соединяем с клеммой (-) второго модуля. От клеммы (-) первого модуля и от клеммы (+) второго модуля выводим концы для подключения к контроллеру заряда или аккумуляторным батареям. Так же не важно какое количество модулей будете соединять, принцип тот же. Клемма (+) первого на клемму (-) второго, клемма (+) второго на клемму (-) третьего, клемма (+) третьего на клемму (-) четвертого и т. д., ровно столько, сколько модулей вам необходимо соединить.

Ну и, третий вариант. Последовательно-параллельный (рис. 3):

Действительно, иногда приходится прибегать и к этому варианту соединения. Для простоты понимания – вы собираете сначала две группы модулей параллельно, на рисунке левый верхний и левый нижний это первая группа. Правый верхний и правый нижний – вторая группа. После этого соединяете эти две группы последовательно так, как если бы это были не группы, а два модуля. В группе может быть не два модуля, а три и четыре, а таких групп может быть тоже и три и четыре и больше.

На практике это выглядит следующим образом. Так выглядит солнечный модуль с лицевой стороны, т. е. со стороны рабочей его поверхности:

Это его тыльная сторона с расположенной на ней клеммной коробкой. Как раз в ней и следует подключать к клеммам жилы кабеля:

Это его тыльная сторона с расположенной на ней клеммной коробкой. Как раз в ней и следует подключать к клеммам жилы кабеля:

Это сама клеммная коробка с подключенными жилами кабеля. Обратите внимание на то, чтобы жилы кабеля были либо опрессованы наконечником-кольцо, либо, как в моем случае облужены припоем:

А это опрессованные жилы кабеля, предназначенные для подключения в клеммных зажимах уже под крышей дома:

Третья жила у меня резервная. Пока она не задействована, поэтому и не опрессована.

Какая необходимость соединять модули по разным схемам

Смотрите. Мы знаем, что нам необходима мощность солнечной электростанции 160 Вт, а приборы, контроллер заряда, инвертор – на 12 В входного напряжения. Мы приобретаем два 12-ти вольтовых солнечных модуля, каждый по 80 Вт и соединяем их как? Правильно. Параллельно. Тем самым обеспечиваем напряжение схемы 12 В и суммарная мощность модулей будет 160 Вт.

Т. е. мы воспользовались первой параллельной схемой соединения. Если бы нам понадобилась мощность 240 Вт и напряжение 12 В, мы опять бы прибегли к первой схеме, только модулей уже было бы три.

Бывают случаи, когда есть необходимость собрать схему не на 12 В, а на 24 В, 36 В и выше. Для чего это нужно? Дело в том, что чем больше модулей мы устанавливаем, тем больше суммарная мощность солнечных модулей. Это в свою очередь приводит к повышению токов в цепях. Мы же помним закон Ома.

Мощность деленая на напряжение равняется силе тока. Мощность мы увеличиваем, напряжение остается прежним, значит ток увеличивается. Увеличение тока вынуждает нас увеличивать сечение провода. Так вот представьте, количество модулей увеличивается, значит увеличивается площадь покрываемая ими, следовательно увеличивается и длина проводов.

Не забывайте про рекомендацию, которою я давал о коммутации солнечных модулей под крышей дома, в статье “Монтаж, подключение солнечных батарей и установка их на кровле“. А мы еще и сечение этих проводов должны увеличить. Т. е. следует неизбежное удорожание проводов. Чтобы избежать лишних затрат и перестраивают систему на более высокое напряжение.

Этого можно добиться соединив модули последовательно. Предположим, на рисунке 2 изображены два 12-ти вольтовые модуля. Благодаря последовательной схеме соединения, мы добились, что их можно включить в 24-х вольтовую схему. Что касается смешанного соединения, оно необходимо, когда обе задачи приходится решать одновременно.

Заключение

При использовании разных вариантов схем, следует иметь ввиду некоторые важные вещи влияющие на результирующие электрические характеристики, получающиеся при коммутации модулей в солнечные батареи.

Так, к примеру, в прошлой статье мы говорили, что при последовательном соединении напряжение соединяемых модулей суммируется. Если вы соединяете два 12-ти вольтовые модуля, то результирующим напряжением будет 24 Вольта. Я не беру сейчас во внимание такие понятия, как напряжение холостого хода, ток короткого замыкания и т. д., чтобы не морочить вам голову теорией.

Но мы не говорили о том, что будет с токами, а ведь это важно для вас при выборе, например, контроллера заряда солнечных батарей. На какой входной ток контроллер вам выбирать.

Так вот, необходимо знать: в последовательной схеме результирующий ток будет равен току модуля с наименьшим его значением, т. е. наименьшему току из всех соединяемых последовательно модулей. Именно поэтому рекомендуется последовательно соединять модули с одинаковыми характеристиками, чтобы из-за одного “слабого” модуля не терять мощность, которую могли бы обеспечить модули, будь они все одинаковы.

При параллельном соединении, мы говорили, результирующее напряжение будет равно напряжению одного модуля, независимо от того, сколько вы их соединяете параллельно. А вот результирующий ток будет собой представлять сумму токов всех модулей соединенных параллельно.

Чтобы у вас не вызывало трудностей смешанное (или последовательно-параллельное соединение), смело, образно конечно, дробите всю группу на более мелкие и выяснив ток и напряжение по отдельности каждой мелкой группы, рассматривайте эти мелкие группы как отдельный модуль.

Как видите, ничего сверхзаумного в схеме подключения солнечных батарей нет. Все просто. К стати, этот же принцип соединения касается и аккумуляторных батарей, но это уже отдельная песня. Там есть свои нюансы.

Если вам помогла эта статья нажмите на одну из кнопок социальных сетей, чтобы статья могла помочь и другим.

Источник: http://electrik.info/main/energy/1253-shema-podklyucheniya-solnechnyh-batarey.html

Зарядка автомобильного аккумулятора с помощью солнечных батарей

В энергосистемы жилых помещений солнечные батареи проникли достаточно давно. Но автомобили, которые оснащаются зарядками аккумулятора от энергии солнца, пока ещё являются редкостью. Хотя уже есть серийные образцы, используемые в реальных условиях на дорогах общего пользования. Автомобильные гиганты занялись этим вопросом в связи с увеличением интереса к источникам альтернативной энергии во всех сферах народного хозяйства. И в продаже можно встретить всевозможные образцы, которые заряжают АКБ, преобразуя солнечную энергию в электрическую. Так, что уже можно использовать такие устройства на практике.

Солнечные батареи на автомобиль уже реальность?

Практически все автолюбители знакомы с проблемой разрядки аккумулятора автомобиля в самый неподходящий момент. Причины могут быть разные: длительное время была включена музыка, забыли выключить фары, автомобиль долго стоял. Очень повезёт, если в такой ситуации вам даст прикурить владелец другого автомобиля. Некоторые даже возят с собой запасную аккумуляторную батарею. В подобных ситуациях может выручить гелиопанель, которая представляет собой батарею из солнечных панелей. Это устройство подзарядит аккумулятор, что позволит завести автомобиль.

Производители уже освоили выпуск солнечных батарей, предлагая различные варианты по выдаваемому напряжению и мощности. В том, числе и для зарядки автомобильного аккумулятора. Поэтому выбрать есть из чего уже сейчас и в дальнейшем ассортимент будет только расширяться.

Здесь стоит отметить, что зарядка автомобильного аккумулятора от солнечных батарей является процессом, сильно растянутом по времени. Процесс зарядки полностью разряженного аккумулятора от такой панели может занимать от 9 до 11 часов. Так, что гелиопанели лучше всего применять для поддержания необходимого уровня заряда в поездке. А в экстренной ситуации солнечные батареи помогут восстановить заряд аккумулятора, необходимый для запуска. Солнечные панели, устанавливаемые в автомобилях, отлично подходят для тех, кто ездит на длительные расстояния и вдали от цивилизации.

Также гелиопанели могут заинтересовать тех, что активно использует мультимедийные системы в автомобилях, а также прочие системы с большим расходом энергии. Кстати, их можно использовать и на морском транспорте. Такие солнечные батареи уже приобрели популярность у рыбаков и людей, которые любят отдых на природе вдали от городов.
Вернуться к содержанию

Установка гелиопанелей на автомобиле

Часто солнечные панели можно встретить в исполнении для установки на крышу автомобиля. Такие модели позволяют получить высокую отдачу и достаточно быструю зарядку. Для этого необходим модуль солнечных батарей, площадь которого примерно один метр квадратный. В местах с жарким климатом и большим количеством солнечных дней некоторые автовладельцы применяют несколько фотомодулей. Они закрепляют их на специальных стойках. В результате на крыше автомобиля находится мобильная электростанция, используя которую вы сможете заряжать аккумулятор.

Компактные солнечные батареи могут также размещаться и в салоне. В этом случае они применяются для питания приёмника, телевизора и некоторых других потребителей тока в салоне. Для зарядки автомобильного аккумулятора они не подойдут, а способны лишь освободить его от лишней нагрузки. Если цель в том, чтобы заряжать автомобильный аккумулятор, то потребуется более мощная модель.

Если вы не можете себе позволить установить солнечные батареи на крыше (допустим, там вы перевозите вещи, оборудование и т. п.), то можно подумать о приобретении мобильного варианта. Складные гелиопанели для зарядки аккумулятора автомобиля можно возить в багажнике.

При необходимости раскладываете их, подключаете к аккумуляторной батарее и подзаряжаете. Также можно рассмотреть вариант с несколькими компактными модулями. Они соединяются друг с другом, чтобы достичь необходимой выходной мощности.

Практически все современные солнечные батареи для автомобильных аккумуляторов предлагают для подключения два варианта:

• С помощью клемм напрямую к аккумулятору;
• Через прикуриватель.

В любом случае обязательно ознакомьтесь с инструкцией производителя батареи. Неправильное подключение может повредить, как саму батарею, так и электрооборудование автомобиля.
Вернуться к содержанию

Особенности зарядки автомобильного аккумулятора от солнечной батареи

Как вы знаете, процесс зарядки кислотных аккумуляторов для автомобиля – это не быстрая процедура. Эти АКБ должны заряжаться силой тока, составляющей 0,1 от номинальной ёмкости. При ускоренной зарядке большими значениями силы тока, сокращается срок службы аккумулятора.

Специалисты рекомендуют для автомобиля выбирать модуль солнечных батарей, который в длину составляет 1 метр, номинальной мощностью примерно 15 ватт и напряжением 12 вольт. Крайне рекомендуется приобретать модель с контроллером заряда или приобретать отдельно соответствующее устройство. Контроллер требуется для того, чтобы защитить автомобильный аккумулятор от излишнего заряда или от обратного разряда. При достаточной площади крыши можно разместить несколько гелиопанелей и соединить их в единую цепь для большей мощности. К примеру, площадь крыши автобуса, микроавтобуса вполне может сгодиться для организации такой системы.
Вернуться к содержанию

Примеры гелиопанелей для автомобиля от разных производителей

Солнечная батарея «SunForce»

Компания «SunForce» — это производитель солнечных панелей из Канады. Они выпускают солнечные батареи различного назначения. В том числе, для зарядки автомобильных аккумуляторов. В их продуктовой линейке имеются достаточно мощные модели.

Солнечная батарея «SunForce»

Солнечная батарея «ТСМ-15F»

Эта гелиосистема для автомобиля выпускается в гибком корпусе.

Солнечная батарея «ТСМ-15F»

Габариты ТСМ-15F составляют 60 на 27 на 0,5 см. Мощность устройства равна 15 ватт. Ток заряда 1 ампер. Устройство имеет компактные размеры и без проблем устанавливается на крыше автомобиля.

КПД это гелиопанели составляет 22 процента. Корпус, согласно заявлениям производителя герметичный и надёжный.
Вернуться к содержанию

Sunsei Solar Power

У этого производителя для автомобилистов есть достаточно популярное устройство под названием Sunsei SE-500. Гелиопанель имеет габариты 37,5 на 36 на 2,6 см. Она производится в водонепроницаемом корпусе. Мощность составляет 7,5 ватт, а сила тока 0,5 ампер. На автомобиле Sunsei SE-500 крепится с использованием штатива, который приобретается отдельно. Панель предназначена для поддержания аккумулятора в рабочем состоянии. С его помощью можно спокойно использовать мультимедиа, пользоваться дополнительными приборами при заглушённом двигателе.

Sunsei Solar Power

Среди минусов можно отметить небольшую мощность панели Sunsei SE-500. Но зато она позволяет соединять несколько этих панелей вместе. Ток можно собрать систему с необходимой мощностью. Эти панели компактны и могут быть установлены практически в любом месте.

Источник: http://akbinfo.ru/stati/solnechnaja-batareja-dlja-zarjadki-avtomobilnogo-akkumuljatora.html
