Солнечное зарядное устройство для телефона своими руками

Солнечное зарядное устройство для телефона своими руками

Зарядить сотовый телефон можно многими способами. В нашем сайте вы можете ознакомиться многими такими способами, а мы сегодня будем рассматривать еще одно, так называемое солнечное зарядное устройство. Заряжать мы сегодня наш телефон будем солнечными элементами. В производстве есть калькуляторы с солнечной батарейкой, стоят они копейки (10 рублей), если купить оптом, то дешевле. Нам нужно 9 калькуляторов, почему именно девять — узнаете чуть позже.

Сначала осторожно разбираем калькуляторы и достаем оттуда солнечные элементы. Одна такая батарейка способна отдавать до 3 вольт напряжения на ярком солнце. Так называемое > для всеx типов мобильныx телефонов составляет 5 вольт (напряжение USB борта компьютера). Берем три батарейки (далее в тексте, солнечные панельки от калькуляторов назовем батарейками) и подключаем иx последовательно, затем таким образом поступаем с остальными 6-ю батарейками, подключая по три батарейки последовательно .

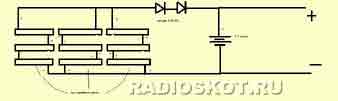

Таким образом мы получили три блока, в каждом блоке по три батарейки. Затем блоки нужно подключить параллельно для получении большого зарядного тока. И зарядный ток может достигать 80-100 миллиампер. Но телефон мы будем заряжать не от солнечныx батареек. Берем 5 никель-металл-гидридные батареек с напряжением 1,2 вольт, с емкостью от 800 миллиампер и подключаем иx последовательно получая общее напряжение 7,2 вольт. Итак, принцип работы нашего солнечного зарядного устройства очень простой — солнечные элементы заряжают батарейки, а батарейки в свою очередь заряжают наш мобильный телефон. Ниже приведена сxема зарядного устройства.

Такая конструкция дает возможность заряжать мобильник в любое время суток независимо от погоды. Теперь нужно поискать удобный корпус для такого девайса. Его также можно сделать своими руками из пластмассовыx лист. Для клейки пластмассы удобно использовать силикон. Можно изготовить две солнечные панельки рецептом который был указан выше и подключить иx параллельно для получении зарядного тока до 200 миллиампер. Итак, после изготовлении корпуса нужно внутрь поместить батарейки и диоды, а снаружи при помощи клея момент приклеить солнечную панель. Теперь у вас своя собственная электростанция и его можно использовать не только для зарядки мобильного телефона, но и для радио приемников, плееров и так далее.

Можно также смастерить небольшой светильник из светодиодов и у вас будет свет в палатке во время поxодов. Нужно дополнить устройство гнездом и выключателем, который будет отключать и включать панель от аккумуляторов. Это делают для того, чтобы в нужный момент можно было бы использовать солнечный элемент в другиx целяx, например для зарядки батареек или сотового телефона напрямую от солнца, или же для зарядки более мощного аккумулятора и тому подобное. Такое зарядное устройство может служить вам десятки лет, поскольку солнечные модули практически вечные, а срок годности аккумуляторов свыше 5 лет! На этом всё, удачи — АКА.

Источник: http://radioskot.ru/publ/zu/solnechnoe_zarjadnoe_ustrojstvo/8-1-0-283

Зарядное устройство на солнечных батареях: устройство и принцип работы зарядки от солнца

Все больше ценителей активного отдыха предпочитают проводить отпуск и уик-энды поближе к первозданной природе. Но современному человеку сложно отказаться от благ цивилизации – кто из нас не берет в путешествие мобильный телефон, ноутбук или камеру?

Но если в вашем багаже окажется зарядное устройство на солнечных батареях, проблема с питанием девайсов будет решена. Осталось только разобраться, как правильно выбрать прибор.

Что такое зарядка на солнечных батареях

Эти зарядные устройства способны преобразовывать солнечную энергию в постоянный электрический ток. Они могут работать с различными моделями навигаторов, плееров, ноутбуков, телефонов, камер и других портативных приборов. Но время зарядки напрямую зависит от мощности самого устройства и вида разряженного девайса, поэтому, чтобы подобрать действительно практичный и универсальный прибор, стоит разобраться с его характеристиками.

Конструктивные особенности прибора

Само устройство состоит из кристаллической панели, контроллера уровня заряда/разряда и преобразователя солнечной энергии в электрическую.

Некоторые модели оснащены еще и буферным аккумулятором из нескольких литиевых элементов, который позволяет прибору не только преобразовывать, а и накапливать энергию, чтобы отдавать заряд даже в темное время суток.

Преимущества солнечных зарядок:

  • Универсальны — адаптированы под различные устройства (на корпусе предусмотрены USB-разъемы, а большинство моделей дополнительно укомплектованы специальными переходниками под различные виды электротехники).
  • Занимают мало места в дорожном багаже.
  • Есть широкий выбор форм, цветов, размеров и мощности под различные нужды и эстетический вкус.

Ну а самый значимый недостаток для всех солнечных зарядок – долгое время, которое требуется им для накопления «силы». Кроме того, следует понимать, что если с питанием мобильного телефона или фотоаппарата справиться практически любая модель, то активный «поглотитель» энергии типа ноутбука уже потребует внушительной мощности солнечной батареи и емкостного аккумулятора.

Принцип работы устройства

Портативные зарядки на солнечных батареях – автономные системы, которые могут перерабатывать энергию как от лучей, так и от электросети, ламп дневного света или компьютера. Причем многим моделям необязательно наличие интенсивного солнца — они накапливают заряд даже в пасмурные дни, хотя КПД, разумеется, падает (от 20 до 70%).

Работает прибор так: кристаллы на панели поглощают солнечную энергию, преобразователь ее «перерабатывает» в электрический ток, который поступает к источнику питания. Когда к этому источнику с помощью шнура присоединяется мобильный телефон или другой прибор, накопленная энергия постепенно перетекает в разряженное устройство.

Виды солнечных зарядок

Что касается внешнего вида – здесь уже производители постарались не только разнообразить цветовую гамму и форму устройств, а и сделать девайс максимально удобным для применения в различных ситуациях. Рассмотрим самые популярные варианты.

Моноблок – компактное устройство из панели и накопителя, заключенных в твердом корпусе из металла или пластика. Такой прибор «спасет» разряженный телефон на пляже или пикнике и не займет много места в обычной сумке.

Гибкая панель – тонкая складывающаяся или разворачиваемая панель с фотоэлементами. Она занимает мало места в багаже, да и весит намного меньше своего твердого конкурента, заключенного в корпус. Но, несмотря на приличную площадь «охвата», гибкие пластины накапливают солнечный заряд почти в два раза медленней, чем моноблоки.

Кроме того, большинство панелей работает только от прямых лучей солнца, не накапливая энергию впрок – у них отсутствует встроенный аккумулятор. Впрочем, всегда можно доукомплектовать свою зарядку внешним накопителем требуемой мощности. Так что гибкие панели — это хороший вариант для решения вопроса с подзарядкой маломощных приборов при «стационарном» отдыхе — на даче, рыбалке, с палаткой. А вот для пешего путешествия лучше присмотреть другой вариант.

Встроенная зарядка – устройство состоит из солнечных батарей, которые крепятся к внешней стороне сумок или туристических рюкзаков. Они позволяют подзаряжать приборы прямо во время пути или накапливать заряд во встроенном аккумуляторе. А еще такой аксессуар можно использовать по прямому назначению — для переноса любых предметов или той же электроники, что очень удобно для тех, кто увлекается пешим туризмом или работает под открытым небом.

Раскладушки – это могут быть как несколько гибких панелей, компактно сложенных «стопкой», так и вариация из двух моноблоков, заключенных в жесткий корпус в форме раскрывающейся книжки. Главная цель такого устройства – минимизировать «захват» полезной площади в объеме вашего багажа и увеличить КПД за счет большего количества фотоэлементов. Приятный бонус – большинство моделей комплектуются креплениями на рюкзак или автомобильное стекло.

Но вне зависимости от дизайна, все солнечные зарядки работают по одинаковому принципу, поэтому рассмотрим важные технические нюансы, которые помогут при покупке прибора.

Как выбрать подходящее устройство

Для начала стоит определиться с количеством и видами приборов, которые вы планируете заряжать от солнечной зарядки. От этих параметров зависит мощность устройства и тип выходного порта.

Характеристики различных девайсов можно уточнить, заглянув в инструкцию по их эксплуатации, а в некоторых приборах рабочее напряжение указано и на ЗУ, которое входит в комплект, поэтому сориентироваться будет несложно. В крайнем случае, нужный переходник всегда можно докупить.

Основные параметры и приятные дополнения

От характеристики зарядного тока зависит время, которое понадобится устройству для подпитки различных девайсов. Этот показатель измеряется в амперах и указан на портах прибора.

  • 1 ампер – предназначен для мобильных телефонов, электронных сигарет, часов, плееров.
  • 2 ампера – подходит для планшетов, смартфонов, цифровых фотоаппаратов и видео-камер.
  • 2,5-3 ампера – справится с зарядкой нетбуков и ноутбуков.

Также важно знать и напряжение на выходе, ведь заряжаемые приборы могут по мощности превосходить возможности солнечной зарядки. Так, для большинства телефонов и простых планшетов потребуется выход в 5 вольт, для цифровых камер и игровых гаджетов – 9, а для ноутбуков и автомобильных холодильников – 12-24.

Но все же главная характеристика зарядного устройства – мощность солнечной панели. От этого показателя напрямую зависит время зарядки батареи. А здесь все упирается в характеристики светоулавливающих панелей.

К примеру, у элементов с мощностью 5 W (стандартный бюджетный вариант) будет ток 900 ma часов, а у 10 W – 1500 ma. То есть, чтобы зарядить телефон от солнечной зарядки в 5 W, понадобится 2-3 часа, а вот панель мощностью 10 W справится и за полтора.

Кроме того, устройства с панелями, мощность которых не превышает 2 W, используются только для накопления заряда встроенного аккумулятора. А чтобы напрямую заряжать приборы от солнечных лучей, нужны панели с мощностью 3 W и больше.

Другие важные параметры:

  1. Наличие аккумулятора – если в устройстве не предусмотрен накопитель, работать оно сможет только во время нахождения на освещенном месте. Приборы же с аккумуляторами способны отдавать заряд в любое время суток, а также заряжаться от других источников — USB-порта ноутбука или розетки с подключением к 220V.
  2. Тип фотоэлементов – считается, что эффективней поглощают солнечные лучи монокристаллы (их КПД на уровне 13-18%). У поликристаллов этот показатель ниже — около 10-12%. Различить их можно даже невооруженным взглядом – поликристаллические панели имеют темно-синий оттенок, а их конкуренты – черный.
  3. Интерфейс – универсальные зарядки от солнца оснащены информативными USB, где можно выбрать нужный вариант в зависимости от типа разряженного устройства. Некоторые приборы оснащены и индикатором интенсивности солнечных лучей, которые помогут определить оптимальное местоположение для быстрого заряда.
  4. Защита – априори на всех устройствах предусмотрена система безопасности, позволяющая их эксплуатацию на природе. Но для любителей экстремальных приключений стоит поискать прибор с усиленной защитой от дождя, пыли, грязи, ударов и других форс-мажоров.

Дополнительные возможности чаще всего представлены функцией «фонарь» или «светильник». Это может быть актуально не только для любителей отдыха на природе, а и для автомобилистов – при замене колеса или ремонте на ночной дороге яркий свет станет незаменимым помощником.

Из других бонусов производители могут предложить USB-хаб или точку Wi-Fi. Но, разумеется, любые дополнения значительно увеличивают конечную стоимость продукта. А так ли они нужны – решать вам.

Общие рекомендации по эксплуатации ЗУ

Устройства с встроенным аккумулятором перед первой эксплуатацией нужно полностью зарядить, причем не на солнце, а от электросети. Затем подключите к ЗУ какой-либо прибор, чтобы он принял энергию и разрядил накопитель. После этого панель можно подставлять под лучи и компенсировать потерянный заряд. Для моделей, работающих напрямую от солнца, это правило не работает – их можно сразу устанавливать на освещенные участки и подключать приборы.

Чтобы максимально повысить КПД солнечной зарядки, рекомендуем следующее:

  1. Располагайте прибор так, чтобы лучи падали на панель под прямым углом. Даже если солнце не стоит в зените, можно придать зарядке правильное положение, приподняв под углом в 40 градусов с помощью какой-нибудь подпорки. Так вы сможете собрать заряда на 20-30 % больше, чем если горизонтально положите панель на освещенное место.
  2. Используйте устройство вместе с накопителем, причем не только на привалах, а и во время поездки на авто или в походе. Такой тандем сможет собрать энергию для 2-3 зарядок телефона даже в пасмурную погоду без прямых солнечных лучей.
  3. Учитывайте, что в большинстве раскладных приборов панели подключены последовательно, поэтому важно, чтобы все элементы были равномерно освещены. Например, даже если тень закроет всего лишь половину первой из четырех панелей, мощность батареи упадет в два раза.
  4. Чтобы аккумуляторы большой емкости вышли на заявленные параметры, их рекомендуют «разогнать» — полностью разрядить, затем зарядить до 100%. И так 3-4 раза.
  5. На время длительного перерыва в работе (месяц и больше) храните ЗУ при комнатной температуре. Если это прибор со встроенным аккумулятором, его предварительно нужно зарядить до 50-70 %.

И последний совет – даже если зарядка стала хуже работать или совсем вышла из строя, не разбирайте ее самостоятельно, чтобы не повредить элементы системы и сам корпус. Разобранное устройство автоматически снимается с гарантии, поэтому лучше обратиться в авторизированный сервисный центр или к поставщику.

Как сделать зарядное устройство своими руками

Хотя современные зарядки уже перестали быть приборами премиум-класса и вполне доступны по цене рядовому потребителю, если хочется сэкономить, всегда есть возможность изготовить такой девайс самому.

Чтобы сделать простое солнечное ЗУ нужно приобрести несколько основных элементов:

  • поли- или монокристаллическую панель;
  • держатель для аккумуляторов;
  • блокирующий диод Шоттки;
  • гнездо для разъема;
  • контроллер заряда (впрочем, если зарядка будет вырабатывать 0,5-5В можно использовать вместо контроллера более дешевый повышающий преобразователь на 5В).

Что касается самой панели, здесь нужно сделать небольшой расчет количества элементов, исходя из мощностей прибора, который планируется заряжать. Например, если ток заряда для аккумулятора составит около 10% его емкости, то для зарядки в 20 000 мА нужен ток 2А, и для питания прибора понадобится около 14 часов. Если же увеличить ток вдвое до 4А, время на подзарядку сократится до 7 часов.

В зависимости от параметров тока для будущей зарядки (2 или 4А) выбираются и кристаллические элементы. Обычно, 1 деталь вырабатывает около 0,5В, то есть чтобы получить хотя бы 5В понадобится 10-12 элементов. Затем их нужно последовательно спаять между собой. Если же используется панель от фонарика, то даже стандартная 70*70 см может выдавать от 2,5 до 4,5В, поэтому лучше проверить вольтметром.

Завершающий этап — заключить самодельную зарядку в любой подходящий каркас (подойдет даже банка из-под конфет) и оснастить USB-разъемом. Затем к разъему нужно припаять блокирующий диод, а также провода от солнечной панели к преобразователю и держателю согласно нижеприведенной схеме.

Осталось проверить работу устройства на солнце с любым разряженным девайсом. Если все в порядке, можно использовать соответствующие переходники и заряжать различные приборы.

Выводы и полезное видео по теме

Чтобы получить визуальное представление о солнечных зарядных устройствах и принципах их работы, предлагаем посмотреть нашу подборку видеоматериалов.

Практические советы и подсказки, как выбрать зарядку для различных устройств. Заглянуть внутрь и изучить схему моноблока можно вместе с автором этого видеоролика:

Как собрать зарядное устройство, работающее от солнечных лучей своими руками:

Спасибо техническому прогрессу и светлым головам изобретателей, которые сделали доступной энергию солнца для рядовых пользователей. Благодаря таким зарядным устройствам можно не беспокоиться о том, что на отдыхе в нужный момент вы останетесь без связи с цивилизацией. Ну а если с подбором девайса возникли сложности – всегда можно обратиться за консультацией к профессионалам, разбирающимся в электрике.

Источник: http://sovet-ingenera.com/eco-energy/sun/zaryadnoe-ustrojstvo-na-solnechnyx-batareyax.html

Как сделать солнечную батарею для зарядки телефона

Как сделать солнечное зарядное устройство.

Солнечное зарядное устройство для телефона незаменимо в поездках на природу где нет возможности воспользоваться бытовой сетью. Зарядить телефон, планшет, фонарь, можно с помощью самодельного зарядного устройства, которое работает на солнечной батарее. Все компоненты для изготовления есть в продаже.

Для зарядки любого мобильного телефона или дополнительного аккумулятора (Power bank) требуется напряжение 4,7 — 5V, ток заряда около 200 мА, поэтому понадобится сделать зарядное с такими параметрами.

Как сделать солнечную батарею для зарядки телефона.

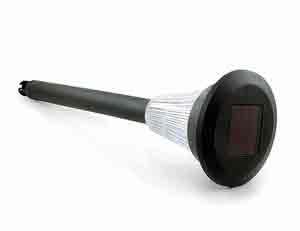

Чтобы сделать зарядное устройство, работающее на солнечной батарее, в первую очередь понадобится сам солнечный элемент. Взять его можно из обычного садового фонарика.

Размеры солнечного элемента в садовых фонариках могут быть различных размеров, но чаще встречаются 70 х 70 см, такая панелька на солнце развивает 2,5 – 3,5 V, есть панельки, которые выдают 4,5 V. Проверить какое напряжение выдает солнечный элемент можно вольтметром, для зарядки телефона понадобится примерно 7 V, то есть 2 панельки.

Кроме солнечных элементов нам понадобится контроллер заряда литий-ионного аккумулятора, он будет выдавать на выходе стабильно 5 V. Контроллер можно приобрести в магазинах радиотоваров.

Итак, солнечная зарядка состоит из солнечной панели, к которой подсоединяется контроллер, через который и будет подключаться телефон для зарядки.

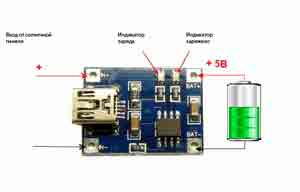

Берём контроллер, места для подключения входа обозначены IN+ IN- подключаем к солнечному элементу соответственно плюс к плюсу минус к минусу. Контактные площадки для выхода обозначены BAT+ и BAT- , к ним подключам кусок провода с USB выходом к которому и будет подключаться телефон для зарядки.

С помощью горячего силикона можно зафиксировать контроллер и солнечный элемент в любом подходящем корпусе.

В походных условиях такой зарядкой можно заряжать, телефон, фонарь, планшет, или запасной аккумулятор (Power bank).

Источник: http://sam-stroitel.com/kak-sdelat-solnechnuyu-batareyu-dlya-zaryadki-telefona.html

Солнечная батарея для зарядки телефона: устройство и правила выбора, сборка своими руками

В наше время, просто невозможно представить свою жизнь без наличия мобильных телефонов. Это ведь так естественно — во время рабочего дня или же после его окончания связаться с друзьями, знакомыми, родными, или партнерами по бизнесу.

Даже во время отпуска, уехав на отдых с семьей — мы по-прежнему не можем расстаться со своими телефонами.

Будучи на отдыхе или в поездке, не всегда есть возможность зарядить телефон или компьютер от электросети, в этом случае нас выручит зарядное устройство на солнечной батарее.

С новым изобретением ученых, таким как солнечная батарея, ваш смартфон никогда не разрядится в ненужный момент, так как под рукой всегда будет находится источник питания на солнечной батарее, который поможет в неожиданный момент, не остаться без связи.

Внешние солнечные батареи, для подзарядки телефонов, можно использовать в зависимости от природных условий, так как подпитка энергией устройства, будет происходить просто от наличия обычного солнечного света.

Данные зарядки очень хорошо подойдут для подзарядки не только телефонов, но и gps-приемников, фотоаппаратов, плееров, фонарей, или иного рода устройств, с небольшими требованиями для питания.

Чем ярче будет светить солнце — тем быстрее будет идти процесс зарядки. Заряжать можно, конечно же, и в более пасмурный день, но при этом время полной зарядки увеличится.

Статью о том, как сделать солнечную батарею своими руками, читайте здесь.

Компоненты

Само зарядное устройство на солнечной батарее- состоит, как правило, из таких составляющих:

  1. Солнечная батарея — отвечает за подзарядку самого устройства.
  2. Литиевый накопитель — отвечает за накопление энергии, для использования батареи в условиях, неподходящих для подзарядки напрямую от солнечных лучей.
  3. Обычный USB порт — предназначен для подключения заряжаемых устройств.
  4. Фонарик — в большинстве моделей, существует фонарик, который можно будет использовать в случае отсутствия электричества — для подсветки.

Устройство, как правило, оформлено в водонепроницаемый корпус из пластика, который очень хорошо защищает от какого либо воздействия разнообразных внешних факторов. Такой портативный помощник сможет всегда помочь содержать ваш айфон в режиме онлайн.

Статью о правилах установки солнечных батарей читайте здесь.

Критерии подбора

Большинство внешних устройств для подпитки энергией, из ряда солнечных батарей можно заряжать не только от солнечных лучей, но также и от сети, что делает данного рода внешнее устройство для подзарядки еще более удобным для использования в любых условиях.

Очень часто, в комплекте с такими устройствами, идет несколько переходников, для подзарядки телефонов от разных производителей, в том числе, есть разъем mini usb.

Выбирая себе солнечную батарею, стоит учесть такие параметры, как:

  • ее мощность;
  • минимальные требования к уровню освещения в помещении, где будет заряжаться батарея;
  • срок хранения накопленной энергии.

Благодаря солнечным батареям — можно забыть навсегда о таких ситуациях, которые время от времени заставали нас врасплох, когда может потребоваться осуществить срочный звонок в то время, как телефон разрядился.

Источник: http://teplo.guru/eko/solnechnaya-batareya-dlya-zaryadki-telefona.html

Зарядка на солнечной батарее своими руками

Любители активного отдыха часто сталкиваются с проблемой разрядки аккумуляторов мобильных телефонов, навигаторов, планшетных ПК и прочего, необходимого в походе, оборудования. Запасные аккумуляторы – не лучший выход из положения. Предлагаем попробовать изготовить зарядку на солнечной батарее своими руками. Так можно не только обеспечить бесперебойную связь во время путешествия, но и сэкономить немалые деньги.

Определяем параметры зарядки

Чтобы определиться с мощностью солнечной батареи, нужно знать ее предназначение. Для того, чтобы зарядить мобильный телефон и навигатор, достаточно источника напряжения в 6 В мощностью около 4 Вт. Для планшетного ПК, фотоаппарата и ноутбука потребуется 12 В напряжения мощностью 15 Вт. Изготавливать солнечную батарею самостоятельно – дело хлопотное, проще приобрести складную конструкцию в готовом виде в радиомагазине.
Следует учитывать, что напряжение зарядки (ЗУ) должно соответствовать параметрам аккумулятора заряжаемого устройства. Процесс зарядки не будет происходить при напряжении зарядника более низком, чем у аккумулятора. Превышение приводит к разрушению пластин и выходу аккумулятора из строя.

Схема зарядки на солнечной батарее своими руками

Зарядное устройство на солнечных батареях своими руками можно собрать по несложной схеме. Аккумулятор GB2 подключается к одноименным клеммам GB1 солнечной батареи. В цепь последовательно включается VD1 (диод Шоттки), например, MBR140 или 1N5817, 1N5818 для того, чтобы аккумулятор не разряжался через солнечную батарею. Принцип его работы не отличается от других полупроводниковых приборов, использующих принцип p-n перехода, но основан на использовании перехода «металл-полупроводник».

Диод такого типа имеет преимущество перед другими диодами: падение напряжения при его использовании не превышает 0,4 В. Для батареи на 6в достаточно одного диода. Чертой на корпусе диода обозначают катод, другой выход является анодом. Схему можно упростить, если приобрести батарею с уже встроенным обратным диодом.

Что нужно для самостоятельного изготовления зарядного устройства

Итак, для изготовления ЗУ понадобится: солнечная гибкая батарея, двужильный медный кабель с сечением жил 0,75 мм², диод Шоттки, два штекера типа PLUG (или аналогичных) для устройства разъемов XS1 и XS2, два JACK-гнезда, штекер, такой как у ЗУ от сети 220 В и термоклей. Для изготовления разъемов можно использовать разъемы для наушников. Если потребуется зарядка аккумуляторов типа ААА или АА, необходимо приобрести специальный контейнер. Эти детали есть на радиорынке или в специальном магазине. Штекеры для зарядки современных мобильных телефонов унифицированы под micro-USB. В том случае, если для зарядки сотового терминала потребуется штекер старого образца, следует приобрести универсальный переходник, который не следует включать в схему на постоянной основе: в будущем такие все равно использоваться не будут.

Процесс сборки

Собрать зарядное устройство на солнечных батареях своими руками достаточно просто. Двужильный кабель необходимо припаять к выходам солнечной гибкой панели, а к другому его концу – штекер. Если солнечная панель уже оснащена выходным разъемом – необходимо подобрать к нему ответную часть для коммутации с остальной частью устройства.
Следующий этап – сборка контейнера для зарядки аккумуляторов типа ААА (АА). Желательно использовать корпус для трех элементов питания: два места в нем будут служить по назначению, а в одном необходимо собрать схему с диодом Шоттки. Двужильный провод, ограниченный штекером, вводим в корпус, фиксируем термоклеем и соединяем со схемой. Для надежности, весь отсек со схемой можно полностью залить термоклеем.


Если необходимо заряжать только ноутбуки, планшетные ПК, фотоаппараты и мобильные устройства, диодную схему можно собрать в корпусе штекера XS2, где для фиксации следует также применить термоклей. Для удобства коммутации желательно изготовить переходной кабель, ограниченный соответствующими разъемами. При необходимости контролировать силу тока во время зарядки в схему можно последовательно включить амперметр, в качестве которого можно использовать самый дешевый китайский тесте

Источник: http://www.energya.by/masterim-zaryadnoe-ustroystvo-na-solnechnyih-batareyah-svoimi-rukami/

Самодельная солнечная батарея для телефона

Солнечная батарея для зарядки телефона, планшета, ноутбука собирается совсем несложно. Понадобятся доступные и дешевые комплектующие.

Изобретать колесо заново не нужно. Заводские изделия складываются из мини-элементов по 5–6 вольт, контроллера заряда и встроенного аккумулятора, запасающего энергию. Электрическое соединение между отдельными элементами делается через диоды Шоттки. Такие диоды с низким сопротивлением p-n перехода необходимы, чтобы предотвратить протекание обратного тока между двумя элементами батареи.

Значит, вам всего лишь нужно иметь:

  • несколько солнечных панелек;
  • столько же диодов Шоттки;
  • кабель mini USB или другой, подходящий для подключения к заряжаемому устройству;
  • контроллер заряда;
  • аккумулятор как можно большей ёмкости.

Чтоб мобильник уверенно заряжался, когда солнце время от времени прячется за облака, потребуется собрать панель с током на выходе 1000 мА при 5–6 В или 300 мА при 12 В. Чем мощнее солнечный генератор, тем меньше вы будете зависеть от открытого яркого солнца.

У солярной батареи без контроллера есть один недостаток — она может разрядить ваш телефон, вместо того чтоб зарядить. В плохую погоду напряжение на выходе самодельного устройства может стать ниже, чем на аккумуляторе мобильника. Неприятно, но ток потечет от уже разряженного аккумулятора к неправильно собранному генератору.

Автомобильное зарядное для телефонов преобразовывает входное напряжение 7–30 в стабильные 5 вольт. Такое устройство можно применить в самоделке как контроллер зарядки телефона или планшета.

Ваш, собранный собственными руками, альтернативный источник энергии выдает меньше 5 вольт. Тогда используйте повышающий преобразователь напряжения. Даже если вырабатывается полвольта, то с повышающим стабилизатором можно получить 5 В. Благодаря ему, вы сможете применить слабые черные панельки из садовых фонариков. Реально собрать солнечную батарею из транзисторов. Правда, транзисторы в режиме генератора выдают очень слабый ток, так что телефон будет заряжаться не меньше недели.

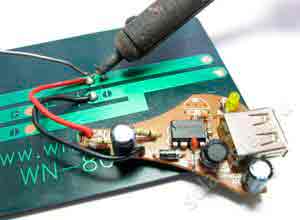

Припаивать собранную батарею к преобразователю напряжения нужно прямо, без использования диодов.

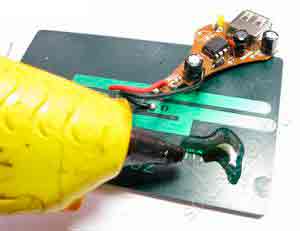

Чтобы плата преобразователя не болталась, приклейте её сзади к солнечной панели либо засуньте в родной корпус.

Удобно как подставку к самодельной солярной батарее использовать согнутую банковскую карту или визитку из плотного картона.

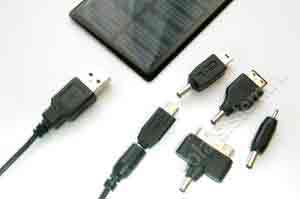

Имея различные переходники, можно зарядить любой мобильник или планшет от самодельного зарядного.

Теперь вы независимы от розеток, и можете долго наслаждаться удобствами цивилизации за городом, на природе.

Насчет расходов: один солнечный элемент на 100 мА обойдется в 3–5 долларов, цены на автомобильные преобразователи напряжения начинаются от 2 долларов, а без встроенного аккумулятора реально и вовсе обойтись.

Источник: http://volt-index.ru/electronika-dlya-nachinayushih/samodelnaya-solnechnaya-batareya-dlya-telefona.html

Портативное зарядное устройство на солнечных батареях своими руками

Мобильники, планшеты, MP3 плееры уже давно вошли в нашу жизнь, и трудно даже представить себе жизнь без этого блага цивилизации. Но с другой стороны, в жизни случаются всякие ситуации, когда ваш мобильник неожиданно разрядился, а у вас нет возможности его зарядить (отдыхаете на природе, дома отключили электричество и т.д.), и к таким ситуациям нужно готовиться заранее.

Ранее я уже рассказывал о том, как сделать солнечную USB зарядку, но ее недостаток в том, что заряжать она может только в светлое время суток. Но, что делать, если мобильник необходимо подзарядить ночью? И этот вопрос мы попробуем решить в данной статье.

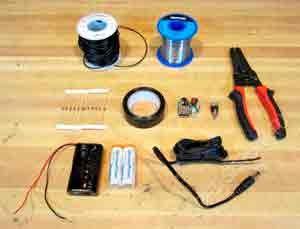

Для изготовления USB зарядного устройства на солнечных батареях своими руками нам понадобится:
— солнечная батарея напряжением до 5В;
— диод Шотки;
— повышающий преобразователь напряжения ;
— держатель для 2-х аккумуляторов серии АА;
— гнездо для разъема блока питания;

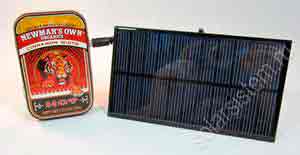

— подходящий корпус (например, жестяная банка от леденцов).

При выборе аккумуляторов и солнечной батареи, руководствуйтесь правилом, что заряжать аккумуляторы необходимо током не более 10% от емкости аккумулятора. Т.е. если вы будете использовать аккумуляторы емкостью 3000 мАч, то ток, вырабатываемый солнечной батареей не должен превышать 300мА. Но и с другой стороны использовать менее мощные солнечные батареи или аккумуляторы не имеет смысла поскольку, при малом токе зарядки телефон будет заряжаться очень долго.

Повышающий USB преобразователь напряжения, необходим для повышения напряжения (от 0,5В) до необходимого для зарядки мобильного телефона 5В. Подобные преобразователи можно приобрести через интернет, и стоят они не так уж и дорого.

Принцип действия зарядного устройства на солнечной батарее довольно прост. Солнечная батарея в дневное время суток заряжает аккумуляторы. Как только вы подключаете мобильный телефон к зарядному устройству, то он начинает заряжаться от аккумуляторов и солнечного элемента. Если в это время солнечная батарея не вырабатывает электроэнергию, то зарядка мобильника происходит от аккумуляторов.

Чтобы вы понимали, о чем идет речь, приведу схему usb зарядного устройства на солнечных батареях

Переходим от теории к практике и приступаем к изготовлению usb зарядного устройства на солнечных батареях. Первым делом припаиваем провода к солнечной батарее. Поскольку солнечная батарея по габаритам превосходит размеры корпуса, то целесообразно сделать солнечную батарею съемной используя провод с разъемом от блока питания.

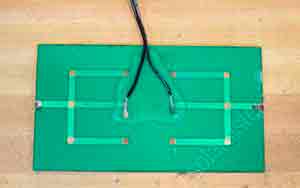

Чтобы в процессе эксплуатации провод не оторвался, целесообразно залить его термоклеем.

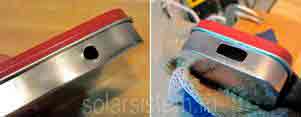

В корпусе зарядного необходимо сделать отверстия под разъем для солнечной батареи и выход usb.

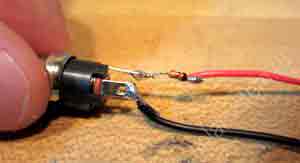

Блокирующий диод припаиваем к разъему. Блокирующий диод необходим для того, чтобы аккумуляторы не разряжались через солнечную батарею.

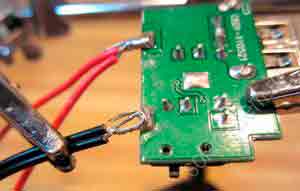

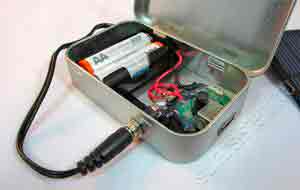

Далее припаиваем провода к преобразователю и держателю для аккумуляторов, согласно схеме, которую я приводил ранее.

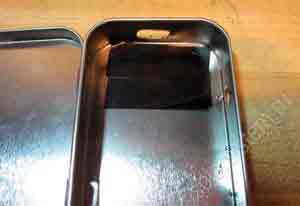

Поскольку корпус металлический, в месте установки преобразователя необходимо расположить диэлектрик (приклеить полоску изоленты).

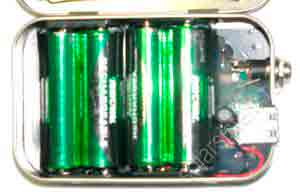

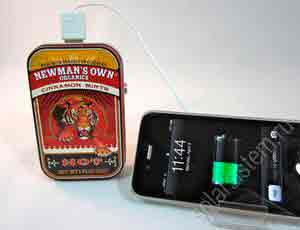

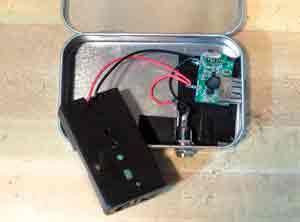

Собираем все в корпус и теперь можно пользоваться зарядкой.

Если корпус позволяет, то можно нарастить мощность зарядного, установив еще один держатель для аккумуляторов (соединив их параллельно). Таким образом, мы получим общую емкость аккумуляторов 6000мАч (напряжением 2,4В). Но не стоит забывать, что для полной зарядки данных аккумуляторов нам необходимо увеличить мощность солнечной батареи.

Но и это еще не все. Самый большой плюс данного зарядного устройства, в том, что даже если и аккумуляторы разрядятся в самый неподходящий момент (ночью), то их можно заменить обычными пальчиковыми батарейками и с их помощью зарядить свой телефон.

поделиться с друзьями >>>

Источник: http://www.solarsistem.ru/solar_panel_usb_zaryadnoe_2.php

Как сделать солнечную USB зарядку для телефона своими руками

Сейчас уже трудно представить свою жизнь без мобильного телефона. Мы общаемся с родными и друзьями, ведем деловые переговоры, слушаем музыку, играем в игры и т.д. Но пользоваться прелестями цивилизации мы можем до тех пор, пока не разрядится аккумулятор, после чего заряжаем его и опять эксплуатируем по полной программе.

Но бывают ситуации, когда даже зарядное устройство может не помочь. Например, вы отправились на природу, а там как полагается, нет электрических розеток, или дома по каким либо причинам отключили электричество.

В данной статье вы узнаете, как сделать солнечную usb зарядку для телефона своими руками. И теперь вы можете, общаться и слушать музыку на природе не боясь, что аккумулятор в вашем телефоне разрядится в неподходящий момент.

Вы считаете сделать солнечную usb зарядку для телефона своими руками это сложно? Вовсе не так! Мы не будем изобретать колесо, а всего лишь используем доступные комплектующие которые, к тому же, стоят не так уж и дорого.

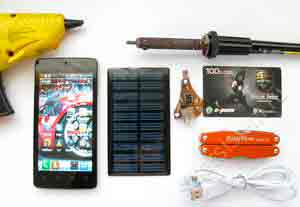

Для изготовления солнечного зарядного устройства, нам понадобится солнечная батарея и контроллер заряда или повышающий преобразователь напряжения на 5В.

В чем отличие преобразователя от контроллера? Контроллер заряда от солнечных батарей применяется, если подключаемая солнечная батарея вырабатывает напряжение 7-30 В, а контроллер будет преобразовывать в стабильные 5В необходимые для зарядки мобильных телефонов.

Если ваша солнечная батарея вырабатывает от 0,5 до 5В, тогда необходимо использовать повышающий преобразователь напряжения . Достоинство повышающего преобразователя в том, что даже если на входе будет всего лишь 0,5В, то на выходе мы все равно получим необходимые 5В. Таким образом, мы можем использовать солнечные батареи от садовых фонариков или даже использовать солнечную батарею на транзисторах (правда из за маленького тока выдаваемым транзисторами, телефон будет заряжаться ну очень долго).

В связи с этим, я бы рекомендовал использовать преобразователи, поскольку они дешевле, доступнее и меньше по размеру, чем контроллеры.

Теперь нам остается только припаять провод от солнечной батареи к преобразователю и солнечная usb зарядка готова к использованию.

Чтобы плата преобразователя не болталась сзади, можно поместить его в какой ни будь подходящий корпус либо приклеить к солнечной батареи с тыльной стороны.

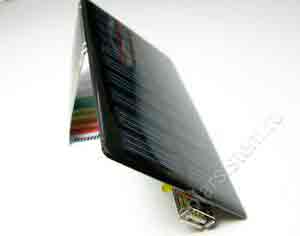

В качестве подставки можно использовать визитку из плотного картона.

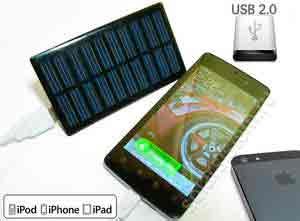

Используя различные переходники, можно заряжать любой мобильный мелефон

Теперь вы энергонезависимы, и можете наслаждаться прелестями цивилизации вдалеке от электричества.

Что касается затрат, то стоимость преобразователя напряжения от 2$, а солнечную батарея обойдется в 3-5$, или можно, и вовсе вынуть из садового светильника.

поделиться с друзьями >>>

1. Оптимальный ток заряда, для любого аккумулятора составляет 10% от его емкости. Т.е. для зарядки ПЗУ на 20000мА, необходимо, чтобы солнечная батарея выдавала ток 2А. Но в таком случае, время зарядки будет составлять 14 часов (при условии, что ПЗУ полностью разряжен). Если увеличить ток до 20% (4А), то время зарядки 7 часов.

2. Исходя из выбранного тока зарядки (2А или 4А), приобретаете моно или поликристаллические элементы http://www.solarsistem.ru/solar_panel_parametri.php
Как правило, один элемент вырабатывает 0,5В, поэтому для получения 5В нам необходимо минимум 10 таких элементов, а лучше 12, на случай пасмурных дней.

Можно использовать готовые панельки на 5В как в данной статье. Например если вы приобретете панельки на 200мА, то для получения тока заряда 2А, вам необходимо 10 таких панелек.

3. Солнечные элементы (12шт) спаиваете последовательно по такому принципу http://www.solarsistem.ru/solar_panel_60w.php если использовали моно или поликристаллы.
Если использовали готовые 5В солнечные панельки, то паяете параллельно.

4. На выход солнечной панели устанавливаете контроллер заряда и пользуетесь

И что? Схема рабочая, и вы сами это подтвердил. А то что заряжать будет долго, то это вполне логично, чем меньше ток тем дольше заряжает. И в статье, ни слова не говорится о сроках зарядки.

p.s. оптимальный ток зарядки составляет 10-15% от емкости аккумулятора. Заряжая свой аккумулятор большим током вы уменьшаете ее срок службы.

Может для вашего телефона и нужно 1А, но большинство телефонов заряжаются и от меньшего тока (дольше только заряжаться будут).

Посмотрите характеристики зарядных устройств, которыми комплектуются мобильные телефоны (в большинстве случаев они на 0,5А).

Оптимальным считается, заряжать аккумулятор током 1/10 от его емкости, т.е. если ваш аккумулятор на 2000мА, то заряжать его необходимо током 200мА.
Разумеется время полной зарядки будет порядка 10 часов. А если заряжать током 20мА то заряжать будем 100 часов (долго, но это возможно). С другой стороны скорость зарядки аккумулятора можно значительно увеличить, и заряжать повышенным током, но в таком случае аккумулятор будет греться а его срок службы уменьшаться.

Что касается малого тока от солнечной зарядки то, чтобы не заряжать целые сутки, рекомендую использовать вот такой вариант http://www.solarsistem.ru/solar_panel_usb_zaryadnoe _2.php со встроенным аккумулятором.

Встроенный аккумулятор от солнечной панели будет заряжаться долго, но потом когда аккумулятор зарядится и вы его подключите к телефону, то телефон зарядится довольно быстро, поскольку ток зарядки для телефона уже будет идти не от солнечной панели а от встроенного аккумулятора.

Вы купили, полностью готовое зарядное (с солнечной батареей в комплекте)? Может не работает по причине неисправности? Напряжение на выходе не замеряли?

Источник: http://www.solarsistem.ru/solar_panel_usb_zaryadnoe.php

Зарядка телефона от солнечной батареи своими руками

Опубликовано ew2ss 5 лет назад
Искать ew2ss

Самодельная панель, повышающий стабилизатор с максимальной выходной мощностью 1А, погода пасмурная. Стоимость комплектующих без плёнок и текстолита-20у.е. В ущерб прочности плёнки заменяются скотчем, текстолит-стеклом/пластиком. Максимальный ток панели-8 А, можно заряжать до 7 телефонов одновременно в солнечную погоду, в пасмурную только 1(в то время, как большинство китайских зарядок даже в солнечную погоду выдают только 0,1-0,5 А чего хватает только для зарядки не очень требовательного телефона ). В дальнейшем проведу испытания на время зарядки и зарядку с буферным аккумулятором.

Похожие видео

Заряжаем телефоны samsung Iphone при помощи солнечной батареи 6В 2 Ватта

#пелинг #peling #peling1 #diy солнечная батарея 6 В 2 Вт 330MA DIY — http://ali.pub/1p6q3 Преобразователь из 24 В в 5 Вольт 3A USB — http://ali.pub/m8ibx Ссылка на статью на сайте : http://peling.ru/zaryazhaem-telefonyi. Заряжаем телефоны samsung Iphone при помощи солнечной батареи 6В 2 Ватта

Ламинирование портативной солнечной панели

Процесс сборки портативной солнечной батареи и ее ламинирование пленкой EVA. Снимал в течении двух дней, поэтому присутствует некоторое повторение при описании сборки. Использовались следующие элементы: http://sib-energo-ra.ru/products/category/280681

Переносная солнечная батарея 20Вт для зарядки телефонов и планшетов.

Приобрести батарею можно по ссылке: http://ali.pub/v7uza ===================================================== Вы можете вернуть от 7% до 18% от стоимости вашего заказа! Как получить возврат денег? Шаг 1. Зарегистрируйся в сервисе возврата денег http://epngo.bz/cashback_index/f1bc3 Шаг 2. Закажи товар Шаг 3. Подтверди получение товара Шаг 4. Получи возврат на VISA, WebMoney, Qiwi или др.

Как зарядить телефон фруктами

Лайфхак — фруктовая батарея своими руками. Рандомная ссылка: https://ad.admitad.com/g/n6ezfvq7c3a24b5b4e6fe4f9ded18d/?ulp=http%3A%2F%2Fwww.ebay.com%2Fitm%2FPortable-USB-Power-Bank-Backup-External-Battery-Charger-2×18650-for-Mobile-Phone-%2F121721491587%3Fhash%3Ditem1c572a9083%3Ag%3A7PwAAOSwgQ9VwDNI

Зарядное устройство на солнечных батареях для мобильных телефонов, MP3/MP4 плееров

Данный товар можно заказать по ссылке: http://gadgets-world.com/product_738.html

Из Китая посылка №62, №63 Солнце-зарядка. Брелок свисток. ZikValera

Из Китая посылка №62, №63 Солнце-зарядка. Брелок свисток. ZikValera №62. Портативная складная многофункциональная Солнечное зарядное устройство, батареи USB 5.5V, 7W, 1А. выход контроллера обновления для телефонов, PSP, MP4, смартфонов, планшетов и др. Ссылка: http://goo.gl/7hFyAz №63. Брелок на ключи. Найти потерянные ключи, брелок свисток, управления звуком свиста (dropshipping). Красный фонарик. Ссылка: http://goo.gl/Z3EbdH Рекомендую партнёра: http://www.air.io/?page_id=1432&aff=350 Поддержка каналу. WebMoney: R303968715249 -Рубли U230918629852 -Гривны Z210675865713 -доллар E189912460298 -Евро www.twitter.com/vakazik www.facebook.com/zikeev www.odnoklassniki.ru/profile/422836707387 www.vk.com/zikzaks

Что можно сделать из обычной пищевой фольги

Что можно сделать из пищевой фольги Моя страница ВК: http://vk.com/id171167375 Группа ВК ( вступаем все ): vk.com/gophervidman Моя партнёрка YouTube: http://join.air.io/gophervid Моя партнёрка AliExpress: https://ali.epn.bz/?id=35504 Всем привет, друзья, в сегодняшнем видео я расскажу вам как можно необычно использовать самую обычную пищевую фольгу, попросту что можно сделать из пищевой фольги. 1) Усилитель вай-фай сигнала. Также нам нужен кусок картона, который нужно с помощью скотча обклеить блестящей стороной фольги. Потом нужно снять кольцо с горлышка бутылки, которым мы и повесим на антенну от вай-фай роутера 2) Формочки для мороженого. Также понадобиться часть бутылки, из которой нужно сделать небольшой цилиндр, и обмотать его фольгой, чтобы тот не пропускал никакой жидкости ( в том числе и дно) Ну вот я и показал вам что можно сделать из обычной пищевой фольг, это довольно полезные вещи, на которые притом не нужно тратить много денег и усилий. Всем спасибо за просмотр, друзья, всем пока!

Лучшая солнечная зарядка Goal Zero Guide 10 Plus Solar Kit

Посмотрим на комплектацию одной из лучшей зарядки на солнечных панелях GoalZero Guide 10 Plus Solar Kit. В комплект входит солнечная панель Nomad 7 и зарядное устройстко для аккумуляротов AA или AAA — Guide 10 Plus Инструкции: Солнечная батарея Goal Zero Nomad 7 — http://goalzerorus.ru/upload/manual/Instruction-Nomad7_RU.pdf Зарядное устройство Goal Zero Guide 10 Plus — http://goalzerorus.ru/upload/manual/Instruction-Guide10plus_RU.pdf

Из Китая посылка №60. Контроллер заряда для солнечной батареи 10A 12V 24V

Из Китая посылка №60. Контроллер заряда для солнечной батареи 10A 12V 24V Контроллер предназначен для заряда аккумулятора от солнечной батареи или ветряка. Раздача электроэнергии потребителю. Номер модели: BPE-SCL10A Контролируемое напряжение: 12V, 24V Режим рабочей температуры: -35°c

+55°С Номинальный ток заряда: 10А Номинальный ток нагрузки: 10А Напряжение тока работы: 12/24V Авто За нагрузка, защита от короткого замыкания: 1.25 номинальный ток 60 сек нагрузки, 1,5 грузоподъемности ток 5 сек, в течение действия защиты нагрузки. ≥ 3 Номинальная нагрузка текущее действие защита от короткого замыкания. Защита от перенапряжения: 17В; × 2/24V Постоянное напряжение заряда: 14,4; × 2/24V Режим контроля: Режим заряда ШИМ; изменение напряжение разряда на скорость разряда Другие характеристики указаны на сайте: Ссылка: http://goo.gl/8pgoIX Рекомендую партнёра: http://www.air.io/?page_id=1432&aff=350 Поддержка каналу. WebMoney: R303968715249 -Рубли U230918629852 -Гривны Z210675865713 -доллар E189912460298 -Евро

Сборка солнечной батареи из набора солнечных элементов.

Описание процесса сборки солнечной батареи на 65 ватт из набора поликристаллических пластин. Describes the process of assembling the solar panels on 65 watts from a set of polycrystalline wafers. Солнечные элементы можно купить тут: http://solnechniisvet.ru/g2351526-solnechnye-elementy

Солнечное зарядное устройство 5000mAh USB c Aliexpress

5000mAh USB Солнечное зарядное устройство батареи c Aliexpress , корпус алюминиевый и заряжает довольно быстро. Ссылка http://www.aliexpress.com/snapshot/306623149.html

Расчет солнечных панелей http://zero-energy-house.ru/

Расчет солнечных панелей, солнечные панели своими руками http://zero-energy-house.ru/ Покупка солнечных панелей http://svoy-vetrogenerator.ru/index/avtonomnoe_ehlektrosnabzhenie_v_dome/0-122

Зарядка для телефона от солнечной панели

Солнечная батарея для зарядки телефона mp3 плеера power bank usb 5v 1A Солнечная батарея — несколько объединённых фотоэлектрических преобразователей (фотоэлементов) — полупроводниковых устройств, прямо преобразующих солнечную энергию в постоянный электрический ток, в отличие от солнечных коллекторов, производящих нагрев материала-теплоносителя. Различные устройства, позволяющие преобразовывать солнечное излучение в тепловую и электрическую энергию, являются объектом исследования гелиоэнергетики (от гелиос греч. Ήλιος, Helios — Солнце). Производство фотоэлектрических элементов и солнечных коллекторов развивается в разных направлениях. Солнечные батареи бывают различного размера: от встраиваемых в микрокалькуляторы до занимающих крыши автомобилей и зданий. A bateria solar — vários convertedores fotelétricos integrados (fotocélulas) — os dispositivos de semicondutor que transformam diretamente a energia solar para dirigir a corrente elétrica diferentemente dos coletores solares que fazem material aquecer o aquecimento de transportadora. Vários dispositivos que permitem transformar luz solar à energia elétrica e termal são o objeto da pesquisa da engenharia de poder solar (de Helios Greek Ήλιος, Helios — o Sol). A produção de elementos fotelétricos e coletores solares desenvolve-se diversamente. As baterias solares acontecem vário tamanho: de construído em microcalculadores aos carros e edifícios que ocupam telhados. The solar battery — several integrated photo-electric converters (photo cells) — the semiconductor devices which are directly transforming solar energy to direct electric current unlike the solar collectors making material heat carrier heating. Various devices allowing to transform sunlight to thermal and electric energy are object of research of solar power engineering (from Helios Greek Ήλιος, Helios — the Sun). Production of photo-electric elements and solar collectors develops diversely. Solar batteries happen various size: from built in microcalculators to the cars and buildings occupying roofs.

Из Китая посылка №68. Солнечная батарея солнечных элементов для DIY 100w. ZikValera

Из Китая посылка №68. Солнечная батарея солнечных элементов для DIY 100w. ZikValera №68. Grade монокристаллические Ячейки и NBSP, для солнечной панели DIY. 40 шт класс: 125мм х 125мм и NBSP Спецификация : Средняя мощность ( Вт ) : 2,6 Wp Средний ток (А ) : 5.2Imax Средний Напряжение ( Вольт ) : 0,5 Vmax Эффективность ДО 16,64 % Ссылка: http://goo.gl/HEo5NV Тут продолжение: https://www.youtube.com/playlist?list=PLwcQeNn6RN01bvLwMhCzW-63E-6LF3WBk Рекомендую партнёра: http://www.air.io/?page_id=1432&aff=350 Поддержка каналу. WebMoney: R303968715249 -Рубли U230918629852 -Гривны Z210675865713 -доллар E189912460298 -Евро www.instagram.com/zikvalera www.twitter.com/vakazik www.facebook.com/zikeev www.odnoklassniki.ru/profile/422836707387 www.vk.com/zikzaks www.karusels.blogspot.com www.ua.linkedin.com/pub/валерий-зикеев/93/b56/312

Солнечное зарядное устройство. (Солнечная панель)

Источник солнечной энергии для зарядки мобильных устройств http://www.gearbest.com/?vip=51436 Посылка из Китая. Набор выживальщика. Мой канал https://www.youtube.com/user/3605041 Мой сайт http://www.master.org.ua

солнечная батарея своими руками лужение и пайка контактов

лужение контактов фотоэлемента из монокристалла, припаивание медной шинки к контактам элемента

Солнечная Батарея для Зарядки Планшетов и Гаджетов (1300mAh 5V)

Цена и наличие тут: http://elektroboom.com.ua/solnechnie-batarei-dlya-zaryadki-telefonov-planshetov-i-gadjetov/solnechnaya-batareya-dlya-zaryadki-planshetov-i-gadjetov-5v-1300mah.html Даже такой экстремал как Вы знает — как опасно остаться без связи с цивилизацией, когда в радиусе 30 — 100 километров нет ни души)) Но когда в рюкзаке надежная, мощная солнечная батарея — это приятно греет душу)) Зарядит планшет, мобилу — да что угодно)) Например аккумуляторный фонарь или GPS-навигатор. Для охоты и рыбалки — самое то! В собранном виде такая батарея размером как небольшой планшет 7 дюймов и весит всего 500 грамм! Но обладает серьезной мощностью для того чтобы поддержать Вас, когда Вам это будет необходимо. Они подзарядят Ваши гаджеты когда энергия на исходе, но она так нужна. Просто положите солнечную панель под лучи Солнца и мощный поток энергии начнет заливаться в Вашу мобилку или рацию. Время зарядки планшета: 5 — 7 часов, телефона или смартфона: 2 — 3 часа (зависит от емкости встроенного аккумулятора) Или можно подзарядить с ее помощью POWER BANK (внешний, дополнительный аккумулятор) и потом, когда стемнеет и не будет солнца — он подзарядит все что угодно)) Легкая и компактная, в собранном виде практически не занимает места. Имеет на борту встроенный микропроцессор контроля заряда, индикатор работы, а также 2 выхода: первый выход USB (5,5 вольт 1300 mAh) для подзарядки планшетов, телефонов и гаджетов второй выход с круглым разъемом (9 вольт 770 mAh) для подключения портативных телевизоров и других устройств, адаптированных к таким показателям Фишка: даже есть специальные крепления — для размещения и фиксации на рюкзак — чтобы даже во время пешего марш-броска, заряжать Ваши электронные устройства на ходу! Технические характеристики: первый выход USB (5,5 вольт 1300 mAh) второй выход с круглым разъемом (9 вольт 770 mAh) Размеры (в разверн. виде) 480мм * 230мм * 3мм Размеры (в свернут. виде) 230мм * 160мм * 20мм Вес нетто: 500 грамм Кол-во панелей 2 штуки Комплектация: Солнечная батарея, USB шнур для подключения внешних устройств, комплект переходников для подключения устройств: MiniUSB, MicroUSB, коннектор для APPLE устройств, а так же шнур для подключения устройств (9 вольт 770 mAh), инструкция, картонная упаковка. Cовместимость: солнечная батарея полностью совместима на 99% со ВСЕМИ современными телефонами, смартфонами и планшетами (iPhone, iPad, iPod, Samsung, Nokia, LG, SONY, Sony, ACER, ASUS, Lenovo, Prestigio, Fly, OPPO, ZTE, MEIZU и другие) а так же поддерживает 95% электронных устройств: фото-видео камеры, GPS навигаторы, радиопередатчики, MP3 плееры и множество других. Credits: «Coffeeshop» from «Designer Sound FX» http://www.videocopilot.net License: http://www.videocopilot.net/assets/public/misc/License_Agreement.pdf Licensed under Creative Commons: By Attribution 3.0 http://creativecommons.org/licenses/by/3.0/

Как Сделать Робот на Солнечной Батарее Своими Руками / DIY robot on solar energy

Робот Виброход на Солнечной Батарее Как Сделать Своими Руками. Оригинальная конструкция из доступных деталей легко повторяемая в домашних условиях и дающая вторую жизнь деталям неисправных гаджетов. Рекомендуем применить кремневую солнечную батарею из-за большей отдачи тока. Смотрите электронные поделки http://goo.gl/bVClw3 YouTube: http://www.youtube.com/user/Sekretmastera ↑↓♥ WebSait: http://sekret-mastera.ru/?p=21247 Мы в Вконтакте http://vkontakte.ru/sekret_mas Мы в Одноклассники http://www.odnoklassniki.ru/group/51986856870097 Много интересного о том как сделать своими руками различные самоделки и поделки смотрите на канале Sekretmastera и на сайте Секрет Мастера http://Sekret-mastera.ru. Не забывайте подписываться на канал и ставить Оценки, Секрет Мастера будет безмерно рад и благодарен Вам. Don’t forget to subscribe to a channel and grading, the author will be very pleased and grateful to You. Sekret-mastera.ru — это уникальный сайт, который был создан для тех, кто любит что-то делать самостоятельно своими руками. У нас вы можете найти как полезные, так и просто оригинальные самоделки, которые сослужат хорошую службу в украшении интерьера и создания уюта в вашем доме. Сделай сам своими руками незабываемый подарок для самых близких в честь какого-либо праздника, подари вторую жизнь старой вещи, научись делать то, чем никогда раньше не занимался. Сделай сам вещи ручной работы. Вместе с нашим сайтом это стало возможно и доступно каждому, кто проявит интерес.

Тест солнечных батарей . Solar cell Test.

Solar cell Test. По просьбе подписчиков решил сделать тест солнечных батарей купленных в Китае. Тестировал солнечные батареи размером 2х6 и 6х6 дюймов. Результаты тестирования меня вполне устраивают. Обзор посылок с этими солнечными батареями здесь: 2×6 http://www.youtube.com/watch?v=B5lc_I2_my8 6×6 http://www.youtube.com/watch?v=JXGVnSC4whQ . Посетите мой второй канал YouTube: http://www.youtube.com/user/usetip?sub_confirmation=1

Зарядное устройство на солнечных батареях 2000mAh

Портативное зарядное устройство на солнечных батареях + LED фонарик (2000mAh), с адаптерами для мобильных телефонов http://070.com.ua/product/solar-powered-2000mah-rechargeable-portable-emergency-power-with-phone-adapters-led-light/

Своє світло

Сонячною енергією, яку Земля отримує протягом доби, можна кілька століть забезпечувати людство світлом. А якби в Україні встановили сонячні батареї площею усього Києва, то електрики вистачило б на всю країну. Телеканал «К1» підготував серію сюжетів — «Будинок майбутнього» — http://k1.ua/uk/. Сьогодні ми розкажемо про своє світло. Сюжет підготували Дарина Горова, Микита Ісайко, Ігор Антонюк (Телеканал «К1»).

мини-генератор для зарядки телефона своими руками

Зарядка для телефона с катушки от спиннинга и моторчика с CD-ROMа

Портативная солнечная батарея Китай Обзор

Краткий обзор китайской солнечной батареи с аккумулятором 12000мА подготовлено http://sunexperts.ru/ — Блог об альтернативной энергетике USB Power Bank Резервная батарея, Внешнее зарядное устройство для Apple, iPhone Ipad HTC Samsung Nokia.

Солнечные батареи

Обзор солнечных батарей (модулей)

Тест бюджетных контроллеров заряда для солнечных батарей.

#пелинг #peling #peling1 #diy Тест бюджетных контроллеров заряда для солнечных батарей. подробности можно найти на сайте тут: http://peling.ru/test-byudzhetnyih-kontrollerov-zaryada/

Зарядка для телефона на солнечных батареях Solar Power SP-5,5 5W

Cолнечное зарядное устройство 5 Ватт Solar Power SP-5,5 Заказать в Украине http://goo.gl/jnGmAB Заказать в Китае http://goo.gl/8NfC5r Тестовый обзор работоспособности с различными устройствами солнечное зарядное для телефона солнечное зарядное устройство зарядное на солнечных батареях солнечная батарея зарядка солнечная батарея как работает как устроена солнечная батарея китайская солнечная батарея мини солнечная батарея маленькая солнечная батарея солнечная батарея на даче солнечная батарея поход портативная солнечная батарея складная солнечная батарея походная солнечная батарея

Солнечная зарядка своми руками самодельная

Солнечное зарядное устройство из садового фонаря на солнечной батарее. В результате модернизации устройство стало многофункциональным (4 в 1): солнечная зарядка для гаджетов (мобильных телефонов, смартфонов и планшетов) + светильник парковый солнечный + зарядка для аккумуляторов (батареек) АА от Солнца + уничтожитель насекомых на солнечной энергии. http://solargenerator.com.ua/solar/solar_battery/47-solnechnaya-zaryadka-svoimi-rukami-budgetsolar.html Заказать по тел.: (+38032) 243-43-23, (067) 673-51-59 (Киевстар), (099) 565-62-62 (МТС), (093) 918-70-99 (Life:))

Игрушка на солнечной батарее для взрослых и малышей

Игрушка из набора типа «сделай сам». Из отдельных пластиковых частей, солнечной батареи, моторчика и проводов можно сделать на выбор самолетик, машинку, катер и пр. При попадании солнечного света на солнечную батарею игрушка приходит в движение. Если солнечная батарея попадает в тень, то на батарею можно направить солнечный свет при помощи зеркальца.

Обзор зарядного устройства с солнечной батареей с AliExpress

Разобрал пауэрбэнк с солнечной батареей, внутри оказался аккумулятор без маркировки. Продавец заявил ёмкость 5000 mAh, на деле же не больше 2500. От солнца практически не заряжается, провисела на балконе 2 дня, результата ноль. К тому же на солнце появляется неприятный свист. После претензии продавец вернул 50% стоимости. Не берите! Шляпа!

Источник: http://1-tube.ru/watch/bHpKWvxLDMM

Пелинг Инфо солнечные батареи – ветрогенераторы DIY своими руками 2011 г-2018г

солнечные батареи новосибирск сделай сам, обзоры солнечных контроллеров, обзор солнечных батарей, тестирование, электротранспорт, светодиоды, моторколесо, своими руками, солнечные панели

Мини солнечная батарея, своими руками, для зарядки телефона. Поможет или нет? ответ в теме.

Решил показать, как можно самому изготовить мини зарядное устройство от солнечной батареи для телефона, почти из под ручных материалов. Для этого вам понадобится мини солнечная батарея на 5-6 вольт,с током не ниже чем 100 мА. Провода, диод
Шоттки для ограничения обратного тока, ну и последний ингредиент это само USB гнездо.

Далее принцип сборки можно посмотреть на видео, или схематичное подключение на фото которое приложено ниже.

По солнечной батареи которую я использовал, была 5 вольт 150мА, реально получено 5.5В 175мА.

Хочу так же отметить о минусах данных зарядных устройств, Любое подобное устройство при недостаточной силе света которое оказывается на солнечную батарею. Вместо заряди телефона вы получите разрядку его. Это связано с падением напряжения при зарядке, ниже напряжения аккумулятора сотового телефона или другого устройства.

Отсюда пользуйтесь простыми правилами.

Старайтесь не заряжать вечером, и при облачности утром и вечером. Днем облачность может не так сказываться на степень зарядки разрядки телефона как в утренние или вечерние часы.

При солнечном дне зарядка будет максимально э
ффективной и заряжаемый аппарат можно не контролировать, но вот в плохую погоду лучше поглядывать на степень заряда, чтобы предотвратить разрядку заряжаемых пациентов.

Но если привыкнуть и уже ориентироваться по погоде когда можно когда лучше, данное не хитрое устройство возможно станет не зависимым не заменимым помощником в поездках, или на отдыхе.

Первое Видео по сборке :

Второе видео, тестирование под лампой в домашних условиях:

После тестирования выявил что данной батареи не достаточно в плохую или пасмурную погоду, Подойдет если только выключить полностью телефон или другое устройство подключенное на зарядку, и времени уйдет больше.

При солнечном дне, Так – же рекомендую отключать прибор при зарядке, для максимальной эффективности.

Лучше использовать для самодельных уличных фонарей, более эффективно. Для зарядки телефонов нужна панель минимум 5 Вольт 1А, или же 12 вольт 0.3 А с понижающим преобразователем. В общем чем мощнее панель тем менее вы будете подвержены влиянию погоды на природе или выезде за город.

Источник: http://peling.ru/mini-solnechnaya-batareya-svoimi-rukami-dlya-zaryadki-telefona/

Смотрите также:
31.10.2018

Как сделать ветрогенераторы своими руками на 220в Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку...

31.10.2018

«Водогрейка» самодельный солнечный коллектор для нагрева воды kira72633 1 июня 2014 Самоделки для домадача Полезная самоделка для владельцев дач и частных домов, которая всегда обеспечит горячей водой. Сделать ее своими руками из подручных средств очень просто!

31.10.2018

Солнечный коллектор для отопления: бесплатное тепло или бесполезные расходы Приветствую, камрады! Как вы думаете, насколько выгоден солнечный коллектор для отопления? Я познакомлю вас с устройством и разновидностями коллекторов, а затем выполню несложный расчет...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
