Если у вас нет доступа к общей электрической сети, либо вы решили обзавестись автономным источником энергии, то целесообразно установить домашний ветрогенератор. Сила потока воздушных масс позволит вам своими руками наладить поступление электроэнергии для бытовых нужд.

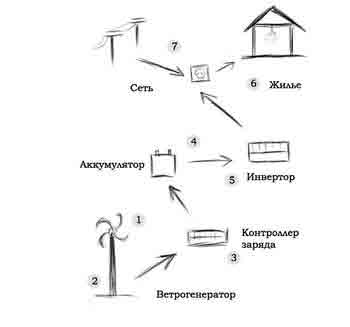

Как работает ветрогенератор?

Прежде, чем самому собирать и устанавливать ветрогенератор, необходимо определить, имеет ли это смысл. Для этого необходимо измерить скорость ветра в той местности, где вы решили выполнить установку. Если окажется, что ветровой силы недостаточно, то устанавливать генератор невыгодно.

Помимо скорости ветра, нужно определить, какой уровень мощности генератора необходим. Конечно же, не стоит полагать, что генератор данного типа будет функционировать круглосуточно без перебоев, ведь скорость ветра может сильно меняться в течении дня, и это повлияет на возникновение энергетических проблем.

Возможную мощность генератора вы сможете определить с помощью расчета коэффициента использования энергии ветра. Он позволяет оценить часть энергии воздушного потока, которая будет использоваться ветроколесом. Данный показатель зависит от различных внешних параметров.

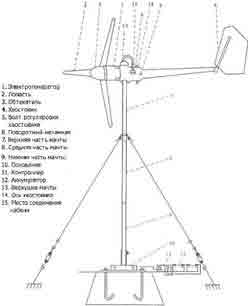

Если вы делаете ветрогенератор своими руками, то следует знать его основные составляющие:

  • ветроколесо с определенным количеством лопастей
  • редуктор, который отвечает за круговое движение колеса
  • мачта, при помощи которой ветряные потоки поступают в инвертор, чтобы превратиться в ток

Само электричество берется из энергии ветра, которая приводит в движение лопасти с колесом. Круговые манипуляции передаются с помощью редуктора в генераторный вал. Именно там происходит превращение энергии механического типа в электрическую.

Из каких элементов состоит домашний ветрогенератор?

Чтобы сделать генератор в домашних условиях, необходимо приобрести все его комплектующие:

  • аккумулятор на кислотной или гелиевой основе
  • ротор
  • генератор
  • ведро или бочка из металла большого размера
  • полугерметичная кнопка (выполняет роль выключателя)
  • специальные болты
  • реле для подзарядки аккумулятора
  • реле лампы заряда
  • вольтметр
  • мачта
  • нержавеющая проволока
  • провода
  • специальная коробка для наружных проводов

С помощью данного оборудования и запчастей у вас получится сделать ветрогенератор своими руками.

Сколько лопастей должно быть у ветрогенератора?

Одним из самых важных этапов в создании ветрогенератора является этап подбора и прикрепления лопастей. Количество, качество и габариты каждой лопасти оказывают сильное влияние на будущую работу всего устройства. Существует несколько основных принципов, которые необходимо учитывать при сборке конструкции данного типа:

  • при установке двух-трех лопастей большого размера неправильно считать, что мощность генератора равна показателю с пятью-шестью небольшими лопастями
  • при устройстве генератора с малым количеством лопастей необходимо уделять большое внимание балансу, лопасти большей площади дают сильную вибрацию
  • от размеров лопастей напрямую зависит уровень шума, издаваемого установкой, чем больше будет скорость и окружность вращения лопастей, тем сильнее вы будете это слышать, а при установке такого генератора в частном доме вы будете часто просыпаться по ночам
  • если вы создаете быстроходные лопасти, то необходимо учитывать особые требования к их конструкции, лучше всего сделать лопасти из разрезанной трубы КИЭВ

При использовании габаритных лопастей достаточно много нагрузки приходится на ось генератора, мачту и все его составляющие. Использование такой установки небезопасно, поскольку при сильном ветре лопасти разгоняются до огромной скорости, а мачта или крепления, скорее всего, этого не выдержат. Если же вы все-таки решили сделать ветрогенератор именно такого типа, то лучше всего использовать дерево в качестве материала лопастей. Однако, их изготовление из этого материала является достаточно затруднительным.

Мощность ветрогенератора напрямую зависит от размера колеса с лопастями, скорости воздушных масс и высоты мачты. Нужно понимать, что энергии будет больше того после того, как вы найдете идеальный баланс для всей конструкции. Если устанавливать две-три лопасти большого размера, то мощность будет небольшой, а сама конструкция будет достаточно хрупкой. Наиболее удобным и правильным вариантом является установить своими руками пять или шесть лопастей умеренного размера.

Этапы создания ветрогенератора своими руками

После того, как большая часть конструктивных элементов мелкого типа подобрана, можно приступать к сборке ветрогенератора:

  • сначала необходимо выбрать тип генератора, нужно опередить, будет у вас горизонтальный или вертикальный тип двигателя, сделать своими руками проще ветрогенератор вертикального типа, поскольку в нем значительно легче налаживать балансировку
  • при покупке генератора нужно смотреть на его мощность
  • после проведения всех расчетов нужно выбрать аккумулятор, он должен быть герметического типа и предназначаться специально для энергетических установок
  • прежде, чем устанавливать все устройство, нужно залить фундамент, он должен соответствовать особенностям внешней среды
  • мачта устанавливается после полного затвердевания фундамента
  • собирается ротор — предварительно ротор необходимо подбирать в зависимости от средней скорости ветра, скорость влияет на диаметр данного элемента
  • к ротору приделывается шкив
  • лопасти можно сделать, как из трубы, так и из бочки, расчет их площади сугубо индивидуален
  • провода из алюминия присоединяются к генератору
  • необходимо собрать цепь в дозе
  • осуществляется крепление генератора к мачте, а после и проводов
  • генератор и аккумулятор собираются в единую цепь, и к ним подключается нагрузка через провода

Хороший запуск генератора получается выполнить только в условиях высокой скорости ветра. Чтобы увеличить выработку энергии, можно сделать своими руками трансформатор с регулятором. Это обеспечит большую силу тока.

Основные условия эксплуатации самодельного ветрогенератора

Как и за любым прибором, за ветряным генератором требуется регулярный уход. Благодаря грамотному уходу за самодельной станцией вы сможете эксплуатировать генератор очень долго. Существуют ключевые виды работ, которые необходимо выполнять каждый год:

  • уход за всеми подвижными элементами системы путем их смазывания
  • проверка лопастей и подшипников с целью своевременного обнаружения их повреждений
  • регулировка всех электрических соединений
  • проверка механизмов ветрогенератора на отсутствие коррозии
  • регулировка ослабленных растяжек и подкрутка расшатанных болтов
  • осуществление покраски металлических деталей генератора
  • проверка щетки токоприемника

При оптимальных условиях эксплуатации и качественной сборке самодельный ветрогенератор может прослужить более 10-15 лет. Нужно понимать, что для создания прибора такого типа очень важны первоначальные исследования и расчеты. Ведь именно по ним будет создаваться вся установка.

Источник: http://remont.youdo.com/articles/electric/samomu-sdelat-vetrogenerator/

Ветрогенератор с асинхронным двигателем: полезная энергия ветра

Ветрогенератор асинхронного типа — прекрасный способ извлечь энергию из частого спутника погодных условий — ветра. Такое устройство можно не только приобрести, но и сделать своими руками. Какими достоинствами обладает асинхронный двигатель и как его соорудить? Об этом пойдет речь в данной статье.

Преимущества

Асинхронный генератор обладает рядом преимуществ.

  1. Нет электрощеток, которые быстро изнашиваются, и вращающихся обмоток, что говорит о простоте оборудования. Также не нужен дополнительный источник напряжения возбуждения обмоток, что отличает этот тип устройства от синхронного генератора.
  2. Даже при большой мощности ветрогенератор не будет обладать большими габаритами и массой. Это же свойство распространяется на цену, которая доступна многим людям.
  3. Выходная частота находится в пределах от 46 до 60 Гц, что практически не зависит от того, с какой скоростью вращается ротор генератора.

Ветрогенератор своими руками

Переделать асинхронный двигатель в качестве генератора довольно просто, поэтому такой способ приобретения энергии является довольно распространенным. Такая переделка включает в себя следующие моменты:

  • проточка ротора под магниты;
  • приклеивание магнита к ротору;
  • заливка магнитов эпоксидной краской для того, чтоб они не отлетели;
  • перематывание статора толстым проводом для поднятия силы тока и уменьшения большого напряжения, хотя это делается не всегда.

Перед тем, как наклеить магниты, ротор можно разметить на четыре полюса, после чего расположить со скосом магниты. Каждый полюс магнита чередуется. Такие магнитные полюса сделаны с промежутками. После того, как магниты расположились на роторе, их нужно замотать скотчем и залить эпоксидной смолой.

Однако при сборке устройства может ощущаться залипание ротора. Чтобы исправить это, нужно переделать ротор. Этот процесс подразумевает сбивание магнитов вместе со смолой, после чего их нужно снова установить, однако теперь сделать это нужно более равномерно по всему ротору. После повторной заливки залипание должно снизиться. Это также скажется на напряжении при вращении, которое немного упадет, а также на токе, который вырастет.

После сборки генератор можно покрутить дрелью и подключить к нему что-нибудь в качестве нагрузки. Для этого можно подключить лампу на определенное количество ватт и смотреть, как она горит, в полный накал или нет. Кроме того, можно подключить кипятильник и понаблюдать, когда и в какой степени нагреется вода. Если все эти испытания пройдут успешно, асинхронный двигатель годен для работы, но нужно сделать кое-что еще.

Подошла очередь к сборке винта. Лопасти можно вырезать из ПВХ. Затем нужно сварить стойку для генератора, которая имеет поворотную ось для крепления хвоста и самого генератора. Также следует собрать контролер для ветрогенератора и подключить аккумулятор на зарядку.

Чтобы уменьшить сопротивление генератора, статор лучше перемотать толстым проводом. Чем выше сопротивление обмотки, тем сила тока будет меньше, а напряжение выше.

Эффективность, надежность и простота ветрогенераторов на асинхронном двигателе не может оставить равнодушным человека, который хочет максимально правильно использовать ветровую энергию. Особенно привлекает то, что можно сделать такую конструкцию самостоятельно, так что ее работа будет привлекать еще больше.

Источник: http://energomir.biz/alternativnaya-energetika/veter/asinxronnyj-vetrogenerator.html

Как сделать ветрогенераторы своими руками на 220в

Конечно, проще купить готовый ветрогенератор с доставкой и установкой. Однако, цена заводских установок немаленькая, они имеют довольно большую мощность и размеры, монтировать их нужно на высокие мачты, на установку которых полагается получать разрешение. Да и не на всяком подворье вообще имеет смысл устанавливать дорогое оборудование. Высокая стоимость электроэнергии, нестабильность наших энергосетей, отсутствие электропитания на выделенном или купленном земельном участке и неизбывная тяга народа к техническому творчеству заставляет смекалистых и рукастых искать альтернативные пути получения электроэнергии. В этой статье мы расскажем, как сделать ветрогенераторы своими руками на 220в, используя подручные материалы.

Из чего мастерить и сколько это стоит

У хозяйственных людей всегда есть запас железок и агрегатов, добытых из списанного оборудования и приборов. А если в распоряжении умельца имеется бокс в гаражном кооперативе, то местная автосвалка может оказаться кладезем, где будут добыты многие полезные детали устройства для получения возобновляемой энергии. Ветрогенератор будет работать не только как источник электроснабжения, но и как зарядная станция. Неиспользованная в данный момент энергия будет запасаться в аккумуляторе, самом дорогостоящем элементе системы. Нам нужен довольно мощный. Отлично подойдёт от трактора «Беларусь». Стоимость — как договоришься. За исключением аккумулятора, нам пришлось потратить около 75 usd на детали для блока управления и инвертор.

Заводских ветрогенераторов небольшой мощности (300 Вт) у нас не продают. Самые маломощные — 750 Вт. Российские ветряки обходятся примерно в 1500 usd за 1 кВт, китайские — в 1000. Причём, это только сам ветрогенератор, без контроллера, мачты, аккумуляторных блоков и инвертора. Вот и считайте.

Мы решили изготовить ветряк своими руками с горизонтальной осью вращения и лопастями диаметром 1,8 метра. Номинальная мощность — 300 Вт. Конечно, это немного. Но расчёт показывает, что для достижения хотя бы 1 кВт при среднегодовой скорости ветра в Беларуси диаметр «пропеллера» должен составлять не меньше 4 метров. Нет, на наших шести дачных сотках такой агрегат просто не поместится. Тем не менее 300 Вт хватит на полное и достаточно яркое освещение, если использовать светодиоды. Или на компьютер, телевизор, даже с неярким светом. Достаточно и для однокамерного холодильника, но всё остальное придётся отключить. Подобный компактный ветрогенератор для дома сможет поддержать работоспособность котельной в период отключения линии подачи электроэнергии. Одним словом, парочки подобных ветряков с аккумуляторными батареями хватит для электроснабжения дачи или скромного дома в обычном режиме, без излишеств в виде электроплиты или СВЧ.

Мы решили сделать их побольше, шесть штук. Использовали алюминиевый лист 2 мм, для снижения веса. Лопасти через приклёпанные втулки закреплены на шпильках. Те, в свою очередь, вкручиваются в центральное колесо с контргайками. Это удобно, можно менять поворот лопастей, при необходимости быстро разобрать конструкцию. Размер лопасти 650 х 120 мм, прокатана лопатка со смещением оси 10 градусов. Поворот лопасти к оси вращения определяли эмпирическим путём, самый эффективное значение оказалось примерно 12 градусов.

Хвост и мачта

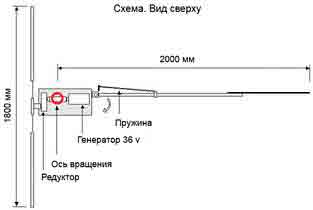

Хвост подпружинен, это хорошо видно на фото. Трубки каркаса установлены шарнирно, плоскость хвоста имеет размеры 600 х 400 мм. Ось поворота ветряка смещена относительно оси симметрии пропеллера на 100 мм. Узел поворота выполнен с применением ступичного автомобильного подшипника. Такая конструкция способствует тому, что при увеличении скорости ветра выше расчётной ветроколесо само уходит в сторону. Мачта высотой 5,5 метров изготовлена из стальной трубы. Установку такого размера можно поставить на крепкую крышу, больших размеров — нет.

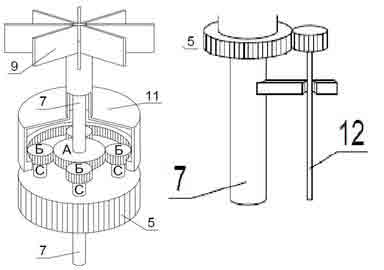

Перед генератором установили повышающий планетарный редуктор непонятного происхождения. Желательно, чтобы передаточное число было 1:15. В качестве генератора использовали электродвигатель от ленточного накопителя данных. Мотор постоянного тока со статором на постоянных магнитах 36 В, 300 Вт. Кабель спрятан внутри мачты.

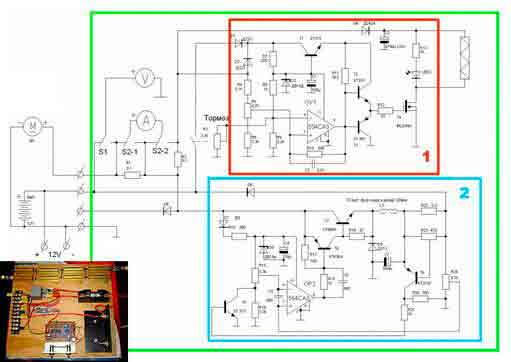

Блок управления

Блок управления стабилизирует напряжение зарядки аккумулятора, ограничивает значение тока максимально допустимыми значениями, стабилизирует нагрузку генератора при отсутствии потребителей и полностью заряженном аккумуляторе. Мы выбрали схему, в которой блок состоит из двух модулей.

  • Модуль 1 — импульсный стабилизатор напряжения, ограничение по току 10% ёмкости аккумулятора, напряжение на выходе —14,2 В.
  • Модуль 2 — импульсный коммутатор нагрузки. Когда мощность ветрогенератора не используется, а напряжение на входе достигает 18 V, коммутатор подключает резистор нагрузки в импульсном режиме, осуществляя максимальный отбор мощности.

Электропитание потребителей 220В осуществляется через простенький автомобильный инвертор, в части освещения планируем полностью перейти на светодиоды и отдельную сеть с напряжением 12В.

Практика показала, что построить работоспособный ветряк своими руками вполне реально. Обслуживания, по крайней мере, он не требует, а электричество исправно вырабатывает. Пусть в небольших количествах, зато практически бесплатно. Если в европейских странах существует возможность выдачи излишек в сеть, то в нашей стране, к сожалению, случаи выдачи эл. энергии в сеть физическими лицами не встречались.

Тем, кто всерьез решил сделать ветрогенератор своими руками на 220в, будет полезна вот эта литература. Книга называется “Как сделать ветроэнергетический агрегат”, сама книга не нова, зато очень все доступно изложено.

Еще одна статья, посвященная самостоятельному изготовлению ветряка, на этот раз вертикального типа.

Источник: http://www.energya.by/dachnyiy-vetrogenerator-svoimi-rukami-iz-podruchnyih-materialov/

Как сделать ветрогенератор своими руками

Ветер – это бесплатная энергия! Так давайте же её использовать в личных целях. Если создание ВЭС в промышленных масштабах это очень дорого, потому что кроме генератора нужно провести ряд исследований и расчётов, государство не берет на себя такие расходы, а инвесторам в странах бывшего СССР – это, почему-то не вызывает особого интереса. То в частном порядке можно сделать мини-ветряк для собственных нужд. Стоит понимать, что проект перевода вашего дома на альтернативную энергию очень дорогое занятие.

Как уже было сказано: нужно произвести длительные наблюдения и расчёты, чтобы подобрать оптимальное соотношение размеров ветряного колеса и генератора, подходящее к вашему климату, розе ветров и среднегодовой скорости ветра.

Эффективность ветроэлектрической установки в пределах одного региона может отличаться в разы, это связано с тем, что движение ветра зависит не только от климатического пояса, но и от рельефа местности.

Однако вы можете узнать, что такое ветроэнергетика с минимальными затратами собрав бюджетную установку для питания маломощной нагрузки, типа смартфона, лампочек или радиоприёмника. При должном подходе вы можете обеспечить электроэнергией небольшой дом или дачный участок.

Давайте рассмотрим каким образом можно сделать простейшую ветроэлектрическую установку своими руками.

Маломощные ветряки из подручных средств

Компьютерный кулер представляет собой бесколлектроный двигатель, который в своем первоначальном виде не представляет практической ценности.

Его нужно перемотать, так как в оригинале обмотки соединены неподходящим образом. Мотать катушки поочередно:

По часовой стрелке;

Против часовой стрелки;

По часовой стрелке;

Против часовой стрелки.

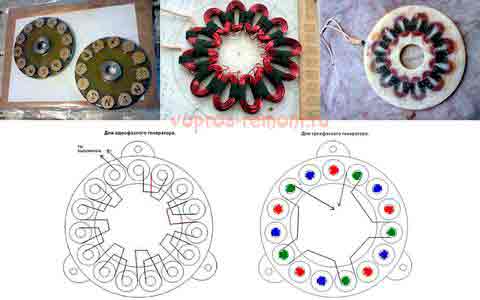

Соединять соседние катушки нужно последовательно, а еще лучше мотать одним куском провода переходя от одного паза к другому. Толщину провода в этом случае подбирать произвольно, лучше будет если вы намотаете как можно больше витков, а это возможно при использовании наименее тонким проводом.

Выходное напряжение с такого генератора будет переменным, а его величина будет зависеть от оборотов (скорости ветра), установите диодный мост из диодов Шоттки, чтобы выпрямить его до постоянного, обычные диоды подойдут, но будет хуже, т.к. на них упадёт напряжение от 1 до 2-х вольт.

Лирическое отступление, немного теории

Запомните величина ЭДС равняется:

где L – длина проводника помещенного в магнитное поле; V – скорость вращения магнитного поля;

При модернизации генератора вы можете влиять только на длину проводника, то есть на количество витков каждой из катушек. Количество витков – определяет выходное напряжение, а толщина провода – максимальную токовую нагрузку.

На практике влиять на скорость ветра нельзя. Однако из этой ситуации тоже есть выход, можно, узнав типовую скорость ветра для вашей местности спроектировать подходящий по оборотам винт для ветроэлектрической установки, а также редуктор или ременную передачу, для обеспечения достаточных оборотов для генерации нужного по величине напряжения.

ВАЖНО: Быстрее не значит лучше. При слишком большой скорости вращения ветрогенератора сократиться его ресурс, ухудшаться смазочные свойства втулок или подшипников ротора, и он заклинит, а быстрее всего произойдет пробой изоляции обмоток в генераторе

Генератор состоит из:

Увеличиваем мощность генератора из компьютерного кулера

Во-первых, чем больше лопастей и диаметр колеса – тем лучше, поэтому присмотритесь к 120-мм кулерам.

Во-вторых, мы уже сказали, что напряжение зависит и от магнитного поля, дело в том, что промышленные генераторы высокой мощности имеют обмотки возбуждения, а низкой мощности – сильные магниты. В кулере магниты крайне слабые и не позволяют добиться хороших результатов от генератора, да и зазор между ротором и статором весьма велик – порядка 1 мм, и это при и без того слабых магнитах.

Решение этой проблемы кардинально изменить конструкцию генератора. Вернее, от кулера потребуется только крыльчатка, в качестве самого генератора применим моторчик от принтера или любой другой бытовой техники. Наиболее часто встречаются щеточные двигатели с возбуждением от постоянных магнитов.

В результате это будет выглядеть так.

Мощности подобного генератора хватит, чтобы запитать светодиоды, радиоприемник. Для подзарядки телефона его не хватит, телефон будет отображать процесс заряда, но ток будет крайне мал, до 100 Ампер, при ветре 5-10 метров в секунду.

Шаговые двигателя в роли ветрогенератора

Шаговый двигатель очень часто встречается в компьютерной и бытовой технике, в различных проигрывателях, флоппи-дисководах (интересны старые модели 5.25”), принтерах (особенно матричных), сканерах и т.д.

Данные двигатели без переделок могут работать в роли генератора, они представляют собой ротор с постоянными магнитами, и статор с обмотками, типовая схема подключения шагового двигателя в режиме генератора изображена на рисунке.

В схеме установлен линейный стабилизатор на 5 Вольт, типа L7805, что позволит без опасения подключать мобильные телефоны к такому ветряку для их зарядки.

На фото генератор из шагового двигателя с установленными лопастями.

Двигатель в конкретном случае с 4-мя выходными проводами, схема соответственно под него. Двигатель с такими габаритами в режиме генератора выдаёт примерно 2 Вт при слабом ветре (скорость ветра около 3 м/с) и 5 м/с при сильном (до 10 м/с).

Кстати вот аналогичная схема со стабилитроном, вместо L7805. Позволяет заряжать Li-ion батареи.

Доработка самодельного ветряка

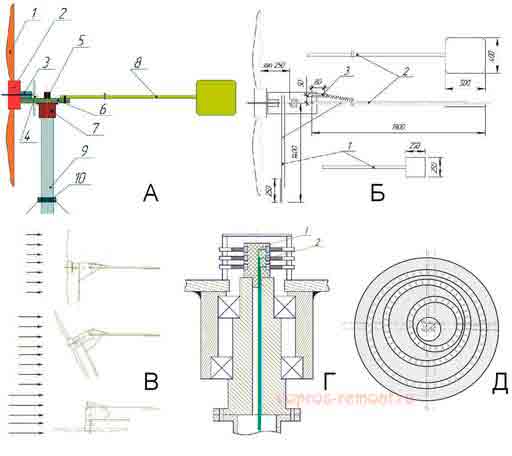

Чтобы генератор работал эффективнее нужно сделать ему направляющий хвостовик и закрепить его на мачте подвижно. Тогда при изменении направления ветра – будет изменяться направление ветрогенератора. Тогда возникает следующая проблема – кабель, идущий от генератора к потребителю будет закручиваться вокруг мачты. Чтобы это решить нужно обеспечить подвижный контакт. На Ebay и Aliexpress продаётся готовое решение.

Нижних три провода – неподвижны идут вниз, а верхний пучок проводов – подвижен, внутри установлен скользящий контакт или щеточный механизм. Если у вас нет возможности купить, проявите смекалку, и, вдохновившись решением конструкторов автомобиля Жигули, а именно реализацией подвижного контакта кнопки сигнала на руле и сделайте что-то похожее. Или воспользуйтесь контактной площадкой от электрочайника.

Соединив разъёмы, вы получите подвижный контакт.

Мощный ветрогенератор из подручных средств.

Для получения большей мощности вы можете использовать два варианта:

1. Генератор из шуруповерта (10-50 Вт);

2. Ветрогенератор из автомобильного генератора.

Из шуруповерта понадобиться только моторчик, вариант аналогичен предыдущему, в качестве винта вы можете использовать лопасти от вентилятора, это увеличит итоговую мощность вашей установки.

Вот пример реализации такого проекта:

Обратите внимание как здесь реализована шестеренчатая повышающая передача – вал ветрогенератора расположен в трубе, на его конце расположена шестерня, которая передаёт вращение меньшей шестерне закрепленной на валу двигателя. Повышение оборотов двигателя имеет место и в промышленных ветряных электроустановках. Редуктора применяются повсеместно.

Однако в условиях самоделки изготовить редуктор становиться большой проблемой. Вы можете извлечь редуктор из электроинструмента, он там нужен чтобы понизить высокие обороты на валу коллекторного двигателя в нормальные обороты патрона на дрели, или диска болгарки:

В дрели установлен планетарный редуктор;

В болгарке установлен угловой редуктор (станет полезным для монтажа некоторых установок и уменьшит нагрузку с хвоста ВЭУ);

Редуктор от ручной дрели.

Такой вариант самодельного ветрогенератора уже может заряжать 12 В аккумуляторы, однако нужен преобразователь для формирования зарядного тока и напряжения. Эту задачу можно упростить применив автомобильный генератор.

Ветрогенератор из автомобильного генератора

Автомобильный генератор состоит из статора с трёхфазной обмоткой, и ротора со щёточным узлом и катушкой возбуждения. К нагрузке такой генератор подключается через диодный мост собранный по схеме Ларионова, он обычно расположен на задней крышке генератора. Подробнее смотрте хдесь: Как устроен и работает автомобильный генератор

Преимущество такого генератора – возможность использовать его для зарядки автомобильных аккумуляторов, в принципе он для этого и предназначен. Автогенераторы имеют встроенное реле-регулятор напряжения, что избавляет от необходимости покупать дополнительные стабилизаторы или преобразователи.

Однако автолюбители знают, что на низких холостых оборотах, примерно 500-1000 Об/мин мощность такого генератора мала, и он не обеспечивает должного тока для заряда аккумулятора. Это приводит к необходимости подключения к ветроколесу через редуктор или ременную передачу.

Отрегулировать количество оборотов при нормальной для ваших широт скорости ветра можно с помощью подбора передаточного числа либо с помощью правильно спроектированного ветроколеса.

Полезные советы

Пожалуй, самая удобная для повторения конструкция мачты для ветряка – изображена на картинке. Такая мачта растягивается на тросах, закрепленных на держателях в земле, что обеспечивает устойчивость.

Важно: Высота мачты должна быть как можно большей примерно 10 метров. На большей высоте ветер сильнее, потому что для него нет препятствий в виде наземных сооружений, холмов и деревьев. Ни в коем случае не устанавливайте ветрогенератор на крыше своего дома. Резонансные колебания крепежных конструкций могут вызвать разрушение его стен.

Позаботьтесь о надёжности несущей мачты, ведь конструкция ветряка на базе такого генератора значительно утяжеляется и представляет собой уже довольно серьезное решение, которое может осуществлять автономное электроснабжение дачи с минимальным набором электрических приборов. Устройства, которые работают от 220 Вольт можно запитать от инвертора 12-220 В. Самый распространённый вариант такого инвертора – блок бесперебойного питания для ПК.

Лучше использовать генераторы от дизельных, в т.ч. грузовых автомобилей, ведь они рассчитаны для работы на низких оборотах. В среднем дизельный двигатель крупного грузовика работает в диапазоне оборотов от 300 до 3500 об/мин.

Современные генераторы выдают 12 или 24 Вольт, а ток в 100 Ампер – уже давно стал нормальным. Проведя несложные вычисления можно определить, что такой генератор максимально выдаст вам до 1 кВт мощности, а генератор от жигулей (12 В 40-60 А) 350-500 Вт, что уже довольно приличная цифра.

Каким должно быть ветроколесо для самодельной ВЭУ?

Я упомянул в тексте о том, что ветроколесо должно быть большим и с большим количеством лопастей, на самом деле это не так. Это утверждение было справедливо для тех микро-генераторов, которые не претендуют на звание серьезных электрических машин, а скорее экземпляры для ознакомления и досуга.

На самом деле проектирование, расчёт и создание ветроколеса – это очень сложная задача. Энергия ветра будет использоваться рациональнее, если оно выполнено очень точно и идеально выведен «авиационный» профиль, при этом он должен быть установлен с минимальным углом к плоскости вращения колеса.

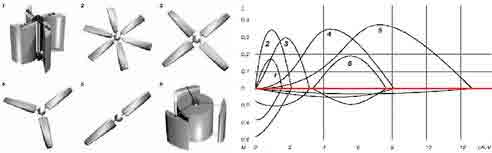

Реальная мощность ветроколес с одинаковым диаметром и разным количеством лопастей – одинаково, разница лишь в скорости их вращения. Чем меньше крыльев – тем больше оборотов в минуту, при том же ветре и диаметре. Если вы собираетесь добиться максимальных оборотов вы должны максимально точно смонтировать крылья с минимальным углом к плоскости их вращения.

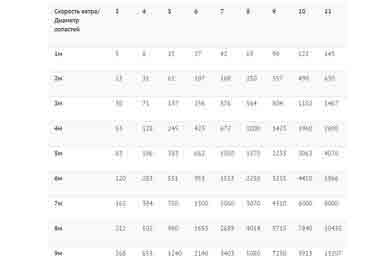

Ознакомьтесь с таблицей из книги 1956 года «Самодельная ветроэлектростанция» изд. ДОСААФ Москва. На ней показана связь диаметра колеса, мощности и оборотов.

Источник: http://electrik.info/main/master/1336-kak-sdelat-vetrogenerator-svoimi-rukami.html

Как самому сделать ветрогенератор?

Построить ветрогенератор своими руками не так сложно, как кажется на первый взгляд. Если скорость ветра в вашей местности больше хотя бы 4 м/с, и в небольшом отдалении от вашего дома есть хорошо продуваемое пространство, вы можете организовать ветроэнергостанцию менее, чем за 100 долларов.

Ветряк, который изготовил автор данной статьи, конечно, требует многих доработок, и если у вас денег больше, чем времени, проще купить готовый генератор: их стоимость начинается примерно от 500 долларов. Но если вам хочется поэкспериментировать — эта статья для вас.

Пропеллер для этого ветряка будет трехлопастным. Хотя двухлопастный пропеллер проще построить, у такого пропеллера есть свои недостатки, например, он не сразу стартует. Еще одним недостатком является тот факт, что при смене направления ветра двухлопастной пропеллер сильно вибрирует при повороте, а это плохо и для самого пропеллера, и для опоры генератора. Я сделал свой пропеллер из еловых досок размером 1″х4″ (Примечание: Реальный размер деловой древесины, продаваемой в Америке, меньше обозначаемой. В данном случае это ¾ на 3½ дюйма, т.е. примерно 2х9 см). Я постарался найти три доски без сучков, имеющие хорошие вертикальные волокна и имеющие примерно одинаковую плотность (это определялось по весу). Конечно, можно использовать и другие породы дерева, просто у меня нашлась под рукой только ель. Размер досок был подобран так, чтобы пропеллер был достаточно легким, чтобы быстро стартовать и не сильно нагружать опоры. На то, чтобы вырезать лопасти, ушло около 2 часов. Безусловно, если бы я потратил больше времени, пропеллер вышел бы лучше, размеры в основном определялись интуитивно (мой чертеж показан на Рисунке 1). Однако если вы хотите сделать все по правилам, в сети множество информации по аэродинамике, вырезанию по дереву и даже по изготовлению пропеллеров.

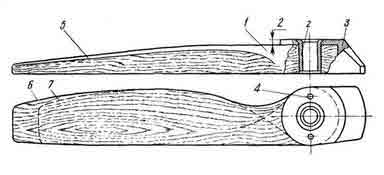

Рисунок 1. Поперечный срез лопасти.

После проверки лопастей на одинаковый размер я соединял их болтами по двое и проверял, хорошо ли сбалансирована получающаяся конструкция. Когда все три лопасти стали одинаковыми, я покрасил их и присоединил к ступице, в качестве которой использовал старую 8-дюймовую шестерню. После этого я смог насадить всю эту конструкцию на ось и попробовать покрутить, определив степень сбалансированности и подпилив слишком тяжелые части (конечно, потом их пришлось снова покрасить). В сумме процесс построения и балансировки пропеллера занял около 4 часов.

Следует заметить, что три лопасти после балансировки оказались разной толщины, в некоторых местах они отличались на 1/8 дюйма (

3 мм). Чтобы этого избежать, рекомендуется выбирать дерево лучших пород и уделять первоначальному выпиливанию больше внимания. Для выпиливания я пользовался в основном электрорубанком. Стоит также обратить внимание на то, что лопасти не закручены, то есть их угол наклона относительно оси всегда постоянный. Для пропеллера такого небольшого размера это вполне нормально.

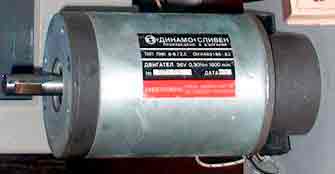

В качестве генератора для ветряка я использовал асинхронный электродвигатель в 2 л.с., который я вынул из старого тайваньского фрезерного станка. Я разобрал его на части и сделал насечки в якоре, чтобы можно было вставить 8 неодимовых магнитов, чтобы превратить асинхронный электродвигатель в низкоскоростной генератор с постоянными магнитами. Магниты имеют прямоугольную форму и изогнуты так, чтобы подходить к якорям большинства двигателей мощностью от 0.5 л.с. и выше. Насечки имеют такую глубину, чтобы край вставленного в них магнита находился на одном уровне с поверхностью якоря. Магниты приклеиваются эпоксидным клеем. Располагаются они парами по два магнита с одинаковой полярностью.

Подключенный генератор выдает 12В примерно на 160 об/мин. При другом способе подключения генератор мог достичь максимальной нагрузки при 80 об/мин, однако это могло значительно ограничить силу тока. Конечно, результирующий ток переменный, а для зарядки аккумулятора нам необходим постоянный, поэтому я использовал 40–амперный трансформатор.

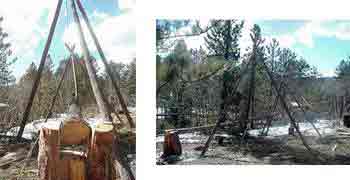

Башня — это, возможно, самая важная часть ветряка, и чаще всего именно ею пренебрегают. Для ее размещения я срубил большую сосну, а в центре оставшегося пня сделал выемку. Мачта сделана из соснового древка. Я просверлил основание, чтобы она могла вращаться в пне. На вершину был насажен кусок стальной трубы, чтобы держать и вращать ветряк. Во время сборки мачту поддерживала небольшая сосновая тренога. Еще одна тренога большего размера была использована для подъема. Башня поддерживалась четырьмя проволочными растяжками диаметром 1/8″ (

3 мм) из авиационного кабеля с талрепами для регулировки.

Ходовая часть и хвост ветряка

Ветряк действительно было очень легко сделать. Я начал с кусков стали толщиной 3/8″ (

9,5 мм), к которым можно было прикрутить генератор. Для этого я сварил трубу, которая подходила по размеру к трубе на конце мачты, — на ней ветряк будет вращаться. В этой машине нет токосъемников, я просто использовал достаточное количество кабеля, чтобы она могла сделать несколько оборотов прежде чем остановиться. Линия электропередачи генератора чуть длиннее, чем кабель, чтобы ветряк мог остановиться, не вырвав шнур питания. Хвост закреплен железным треугольником в 4 ярдах (

4 метра) от центра вращения. Два 0.5″ (

1,27 см) стальных бруска служат для лучшего закрепления хвоста. Я слегка сдвинул хвост и генератор относительно оси, это было сделано исключительно интуитивно в надежде, что порывы ветра не закрутят его слишком быстро.

Генератор хорошо запускается только на высоких скоростях ветра. Эту проблему можно устранить, сделав пропеллер большего размера, шире лопасти или даже больше лопастей. Зато после запуска генератора, лопасти достаточно хорошо закрутились даже на очень низкой скорости. Ветер в нашей местности порывистый, направление часто меняется, так что мне сложно связать полученное электричество со скоростью ветра. Лучший результат, который мне удалось замерить – 25 А при высокой скорости ветра, хотя обычно на моих 12–вольтовых батареях можно получить 5–15 А при низкой скорости. Возможно, имеет смысл построить регулятор с согласующим трансформатором или линейный усилитель потока, который лучше справится с нагрузкой на генератор и обеспечит значительно большую силу тока.

Проверка в действии

Через 8 недель безупречной работы ветряк сломался. По радио передали штормовое предупреждение. Я убедился, что кабель по-прежнему целый, и постарался сделать так, чтобы он оставался целым и дальше. Через некоторое время я услышал странный звук. Ветряк все еще крутился и даже выдавал 20 А, но было очевидно, что что-то случилось. Оказалось, что одна из лопастей отвалилась.

Я нашел обломки лопасти, похоже, она изначально была надтреснутая. Учитывая, что остальные две лопасти остались целыми, конструкция сама по себе была хорошей. Этот факт подтвердился тем, что ветряк проработал с двумя лопастями довольно долгое время при очень сильном порывистом ветре.

Вместо того чтобы чинить этот пропеллер, я сделал новый. Он был больше, для него использовалось более прочное дерево, кроме того, я слегка закрутил лопасти. Высота мачты осталась прежней. Новый пропеллер стартовал гораздо легче и работал гораздо тише.

Помимо прочего эта поломка доказала, что выбрал правильную конструкцию башни. Она легко опускается и поднимается при необходимости. Спуск старого пропеллера, изготовление нового и монтирование его на мачте заняло всего 4 часа. В результате при нормальной скорости ветра ветряк производит от 100 до 200 Вт.

При нормальной скорости ветра самодельный ветряк производит от 100 до 200 Вт.

Перепечатано с сайта «Энергоэффективная Россия»

Источник: http://manbw.ru/analitycs/how_to_make_a_wind_generator.html

Практические советы, как сделать ветрогенератор на 220В своими руками с пошаговой инструкцией

В современном мире все больше денег приходится отдавать за коммунальные услуги, в перечень которых входит подача электроэнергии. Поэтому владельцы частных домов все чаще задумываются о том, как сделать ветрогенератор на 220В своими руками, который сможет обеспечить бесперебойной электроэнергией весь дом.

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Пример схемы покупной модели

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Простая схема работы

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

  • Ротор Савониуса. Самый простой, появившийся еще в 1924 году. В основе лежат два полуцилиндра на вертикальной оси. К недостаткам относят низкое использование энергии ветра.

Вариант ротора Савониуса

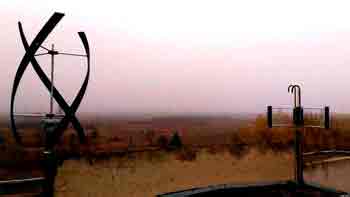

  • С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

Разновидность ветрового генератора Дарье

[list type=»check»]

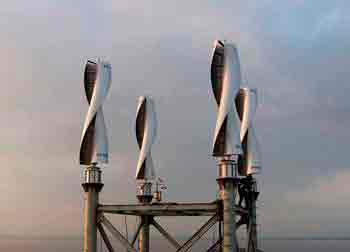

  • Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Статья по теме:

УЗО: что это такое. Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

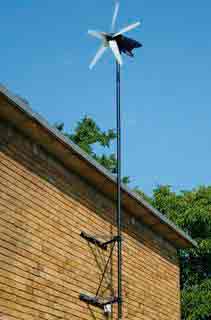

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Вариант горизонтальных моделей

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Как сделать ветрогенератор своими руками на 220В

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

  • 0,15-0,2 кВт, который идут на основные потребности;
  • 1-5 кВт на электрооборудование;
  • 20 кВт на весь дом с отоплением.

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

  • ротор – часть, которая вращается от ветра;
  • лопасти, обычно их монтируют из дерева или легкого металла;
  • генератор, который будет преобразовать силу ветра в электроэнергию;
  • хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
  • горизонтальная рея для удержания генератора, хвоста и турбины;
  • матча;
  • провод соединительный и щиток.

Можно использовать данную схему для сборки

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Статья по теме:

Какой выбрать стабилизатор напряжения 220В для дома. Вам знакома проблема перебоев напряжения, что проявляется в мигании лампочек. В статье мы поговорим о том, как правильно выбрать стабилизатор напряжения 220в для дома, чтобы раз и навсегда забыть об этой проблеме?

Особенности сборки ветрогенератора из стиральной машины своими руками

Рассмотрим, как сделать ветрогенератор на 220В своими руками, используя двигатель стиральный машины старого образца.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Источник: http://homemyhome.ru/kak-sdelat-vetrogenerator-na-220v-svoimi-rukami.html

Самодельный ветрогенератор для дома и дачи: принципы работы, схемы, какой и как сделать

Россия в отношении ветроэнергетических ресурсов занимает двоякое положение. С одной стороны, благодаря огромной общей площади и обилию равнинных местностей ветра в целом много, и он большей частью ровный. С другой – наши ветры преимущественно низкопотенциальные, медленные, см. рис. С третьей, в мало обжитых местностях ветры буйные. Исходя из этого, задача завести на хозяйстве ветрогенератор вполне актуальна. Но, чтобы решить – покупать достаточно дорогое устройство, или сделать его своими руками, нужно как следует подумать, какой тип (а их очень много) для какой цели выбрать.

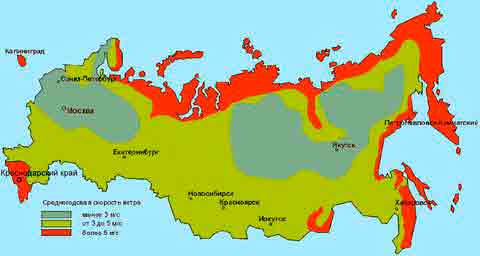

Ветроэнергетические ресурсы России

Основные понятия

  1. КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
  2. КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
  3. Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
  4. Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
  5. Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
  6. Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
  7. Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
  8. Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
  9. Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
  10. Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
  11. Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
  12. Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

Примечания:

  1. Тихоходные ВСУ, как правило, имеют КИЭВ ниже, чем быстроходные, но имеют стартовый момент, достаточный для раскрутки генератора без отключения нагрузки и нулевую ССВ, т.е. абсолютно самозапускающиеся и применимы при самых слабых ветрах.
  2. Тихоходность и быстроходность – понятия относительные. Бытовой ветряк на 300 об/мин может быть тихоходным, а мощные ВСУ типа EuroWind, из которых набирают поля ветроэлектростанций, ВЭС (см. рис.) и роторы которых делают порядка 10 об/мин – быстроходные, т.к. при таком их диаметре линейная скорость лопастей и их аэродинамика на большей части размаха – вполне «самолетные», см. далее.

Какой нужен генератор?

Электрический генератор для ветряка бытового назначения должен вырабатывать электроэнергию в широком диапазоне скоростей вращения и обладать способностью самозапуска без автоматики и внешних источников питания. В случае использования ВСУ с ОСС (ветряки с раскруткой), обладающих, как правило, высокими КИЭВ и КПД, он должен быть и обратимым, т.е. уметь работать и как двигатель. При мощностях до 5 кВт этому условию удовлетворяют электрические машины с постоянными магнитами на основе ниобия (супермагнитами); на стальных или ферритовых магнитах можно рассчитывать не более чем на 0,5-0,7 кВт.

Примечание: асинхронные генераторы переменного тока или коллекторные с ненамагниченным статором не годятся совершенно. При уменьшении силы ветра они «погаснут» задолго до того, как его скорость упадет до МРС, и потом сами не запустятся.

Отличное «сердце» ВСУ мощностью от 0,3 до 1-2 кВт получается из автогенератора переменного тока со встроенным выпрямителем; таких сейчас большинство. Во-первых, они держат выходное напряжение 11,6-14,7 В в довольно широком диапазоне скоростей без внешних электронных стабилизаторов. Во-вторых, кремниевые вентили открываются, когда напряжение на обмотке достигнет примерно 1,4 В, а до этого генератор «не видит» нагрузки. Для этого генератор нужно уже довольно прилично раскрутить.

В большинстве случаев автогенератор можно непосредственно, без зубчатой или ременной передачи, соединить с валом быстроходного ВД, подобрав обороты выбором количества лопастей, см. ниже. «Быстроходки» имеют малый или нулевой стартовый момент, но ротор и без отключения нагрузки успеет достаточно раскрутиться, прежде чем вентили откроются и генератор даст ток.

Выбор по ветру

Прежде чем решать, какой сделать ветрогенератор, определимся с местной аэрологией. В серо-зеленоватых (безветренных) областях ветровой карты хоть какой-то толк будет лишь от парусного ветродвигателя (и них далее поговорим). Если необходимо постоянное энергоснабжение, то придется добавить бустер (выпрямитель со стабилизатором напряжения), зарядное устройство, мощную аккумуляторную батарею, инвертор 12/24/36/48 В постоянки в 220/380 В 50 Гц переменного тока. Обойдется такое хозяйство никак не менее $20.000, и снять долговременную мощность более 3-4 кВт вряд ли получится. В общем, при непреклонном стремлении к альтернативной энергетике лучше поискать другой ее источник.

В желто-зеленых , слабоветренных местах, при потребности в электричестве до 2-3 кВт самому можно взяться за тихоходный вертикальный ветрогенератор. Их разработано несть числа, и есть конструкции, по КИЭВ и КПД почти не уступающие «лопастникам» промышленного изготовления.

Если же ВЭУ для дома предполагается купить, то лучше ориентироваться на ветряк с парусным ротором. Споров и них много, и в теории пока еще не все ясно, но работают. В РФ «парусники» выпускают в Таганроге на мощность 1-100 кВт.

В красных , ветреных, регионах выбор зависит от потребной мощности. В диапазоне 0,5-1,5 кВт оправданы самодельные «вертикалки»; 1,5-5 кВт – покупные «парусники». «Вертикалка» тоже может быть покупной, но обойдется дороже ВСУ горизонтальной схемы. И, наконец, если требуется ветряк мощностью 5 кВт и более, то выбирать нужно между горизонтальными покупными «лопастниками» или «парусниками».

Примечание: многие производители, особенно второго эшелона, предлагают комплекты деталей, из которых можно собрать ветрогенератор мощностью до 10 кВт самостоятельно. Обойдется такой набор на 20-50% дешевле готового с установкой. Но прежде покупки нужно внимательно изучить аэрологию предполагаемого места установки, а затем по спецификациям подобрать подходящие тип и модель.

О безопасности

Детали ветродвигателя бытового назначения в работе могут иметь линейную скорость, превосходящую 120 и даже 150 м/с, а кусочек любого твердого материала весом в 20 г, летящий со скоростью 100 м/с, при «удачном» попадании убивает здорового мужика наповал. Стальная, или из жесткого пластика, пластина толщиной 2 мм, движущаяся со скоростью 20 м/с, рассекает его же напополам.

Кроме того, большинство ветряков мощностью более 100 Вт довольно сильно шумят. Многие порождают колебания давления воздуха сверхнизкой (менее 16 Гц) частоты – инфразвуки. Инфразвуки неслышимы, но губительны для здоровья, а распространяются очень далеко.

Примечание: в конце 80-х в США был скандал – пришлось закрыть крупнейшую на тот момент в стране ВЭС. Индейцы из резервации в 200 км от поля ее ВСУ доказали в суде, что резко участившиеся у них после ввода ВЭС в эксплуатацию расстройства здоровья обусловлены ее инфразвуками.

В силу указанных выше причин установка ВСУ допускается на расстоянии не менее 5 их высот от ближайших жилых строений. Во дворах частных домовладений можно устанавливать ветряки промышленного изготовления, соответствующим образом сертифицированные. На крышах ставить ВСУ вообще нельзя – при их работе, даже у маломощных, возникают знакопеременные механические нагрузки, способные вызвать резонанс строительной конструкции и ее разрушение.

Примечание: высотой ВСУ считается наивысшая точка ометаемого диска (для лопастных роторов) или геомерической фигуры (для вертикальных ВСУ с ротором на древке). Если мачта ВСУ или ось ротора выступают вверх еще выше, высота считается по их топу – верхушке.

Ветер, аэродинамика, КИЭВ

Самодельный ветрогенератор подчиняется тем же законам природы, что и заводской, рассчитанный на компьютере. И самодельщику основы его работы нужно понимать очень хорошо – в его распоряжении чаще всего нет дорогих суперсовременных материалов и технологического оборудования. Аэродинамика же ВСУ ох как непроста…

Ветер и КИЭВ

Для расчета серийных заводских ВСУ используется т. наз. плоская механистическая модель ветра. В ее основе следующие предположения:

  • Скорость и направление ветра постоянны в пределах эффективной поверхности ротора.
  • Воздух – сплошная среда.
  • Эффективная поверхность ротора равна ометаемой площади.
  • Энергия воздушного потока – чисто кинетическая.

При таких условиях максимальную энергию единицы объема воздуха вычисляют по школьной формуле, полагая плотность воздуха при нормальных условиях 1,29 кг*куб. м. При скорости ветра 10 м/с один куб воздуха несет в себе 65 Дж, и с одного квадрата эффективной поверхности ротора можно, при 100% КПД всей ВСУ, снять 650 Вт. Это весьма упрощенный подход – все знают, что ветер идеально ровным не бывает. Но на это приходится идти, чтобы обеспечить повторяемость изделий – обычное в технике дело.

Плоскую модель игнорировать не следует, она дает четкий минимум доступной энергии ветра. Но воздух, во-первых, сжимаем, во-вторых, очень текуч (динамическая вязкость всего 17,2 мкПа*с). Это значит, поток может обтекать ометаемую площадь, уменьшая эффективную поверхность и КИЭВ, что чаще всего и наблюдается. Но в принципе возможна и обратная ситуация: ветер стекается к ротору и площадь эффективной поверхности тогда окажется больше ометаемой, а КИЭВ – больше 1 относительно его же для плоского ветра.

Приведем два примера. Первый – прогулочная, довольно тяжеловесная, яхта может идти не только против ветра, но и быстрее его. Ветер имеется в виду внешний; вымпельный ветер все равно должен быть быстрее, иначе как он судно потянет?

Второй – классика авиационной истории. На испытаниях МИГ-19 оказалось, что перехватчик, который был на тонну тяжелее фронтового истребителя, по скорости разгоняется быстрее. С теми же движками в том же планере.

Теоретики не знали, что и думать, и всерьез засомневались в законе сохранения энергии. В конце концов оказалось – дело в выступающем из воздухозаборника конусе обтекателя РЛС. От его носка к обечайке возникало уплотнение воздуха, как бы сгребавшее его со сторон к компрессорам двигателей. С тех пор ударные волны прочно вошли в теорию как полезные, и фантастические летные данные современных самолетов в немалой степени обусловлены их умелым использованием.

Аэродинамика

Развитие аэродинамики принято делить на две эпохи – до Н. Г. Жуковского и после. Его доклад «О присоединенных вихрях» от 15 ноября 1905 г. стал началом новой эры в авиации.

До Жуковского летали на поставленных плашмя парусах: полагалось, что частицы набегающего потока отдают весь свой импульс передней кромке крыла. Это позволяло сразу избавиться от векторной величины – момента количества движения – порождавшей зубодробительную и чаще всего неаналитическую математику, перейти к куда более удобным скалярным чисто энергетическим соотношениям, и получить в итоге расчетное поле давления на несущую плоскость, более-менее похожее на настоящее.

Такой механистический подход позволил создать аппараты, способные худо-бедно подняться в воздух и совершить перелет из одного места в другое, не обязательно грохнувшись на землю где-то по пути. Но стремление увеличить скорость, грузоподъемность и другие летные качества все больше выявляло несовершенство первоначальной аэродинамической теории.

Идея Жуковского была такова: вдоль верхней и нижней поверхностей крыла воздух проходит разный путь. Из условия непрерывности среды (пузыри вакуума сами по себе в воздухе не образуются) следует, что скорости верхнего и нижнего потоков, сходящих с задней кромки, должны отличаться. Вследствие пусть малой, но конечной вязкости воздуха там из-за разности скоростей должен образоваться вихрь.

Вихрь вращается, а закон сохранения количества движения, столь же непреложный, как и закон сохранения энергии, справедлив и для векторных величин, т.е. должен учитывать и направление движения. Поэтому тут же, на задней кромке, должен сформироваться противоположно вращающийся вихрь с таким же вращательным моментом. За счет чего? За счет энергии, вырабатываемой двигателем.

Для практики авиации это означало революцию: выбрав соответствующий профиль крыла, можно было присоединенный вихрь пустить вокруг крыла в виде циркуляции Г, увеличивающей его подъемную силу. Т.е., затратив часть, а для больших скоростей и нагрузок на крыло – большую часть, мощности мотора, можно создать вокруг аппарата воздушный поток, позволяющий добиться лучших летных качеств.

Это делало авиацию авиацией, а не частью воздухоплавания: теперь летательный аппарат мог сам создавать себе нужную для полета среду и не быть более игрушкой воздушных потоков. Нужен только двигатель помощнее, и еще и еще мощнее…

Снова КИЭВ

Но у ветряка мотора нет. Он, наоборот, должен отбирать энергию у ветра и давать ее потребителям. И здесь выходит – ноги вытащил, хвост увяз. Пустили слишком мало энергии ветра на собственную циркуляцию ротора – она будет слабой, тяга лопастей – малой, а КИЭВ и мощность – низкими. Отдадим на циркуляцию много – ротор при слабом ветре будет на холостом ходу крутиться как бешеный, но потребителям опять достается мало: чуть дали нагрузку, ротор затормозился, ветер сдул циркуляцию, и ротор стал.

Закон сохранения энергии «золотую середину» дает как раз посерединке: 50% энергии даем в нагрузку, а на остальные 50% подкручиваем поток до оптимума. Практика подтверждает предположения: если КПД хорошего тянущего пропеллера составляет 75-80%, то КИЭВ так же тщательно рассчитанного и продутого в аэродинамической трубе лопастного ротора доходит до 38-40%, т.е. до половины от того, чего можно добиться при избытке энергии.

Современность

Ныне аэродинамика, вооруженная современной математикой и компьютерами, все более уходит от неизбежно что-то да упрощающих моделей к точному описанию поведения реального тела в реальном потоке. И тут, кроме генеральной линии – мощность, мощность, и еще раз мощность! – обнаруживаются пути побочные, но многообещающие как раз при ограниченном количестве поступающей в систему энергии.

Известный авиатор-альтернативщик Пол Маккриди еще в 80-х создал самолет, с двумя моторчиками от бензопилы мощностью в 16 л.с. показавший 360 км/ч. Причем шасси его было трехопорным неубирающимся, а колеса – без обтекателей. Ни один из аппаратов Маккриди не вышел на линию и не встал на боевое дежурство, но два – один с поршневыми моторами и пропеллерами, а другой реактивный – впервые в истории облетели вокруг земного шара без посадки на одной заправке.

Парусная яхта на подводных крыльях

Парусов, породивших изначальное крыло, развитие теории тоже коснулось весьма существенно. «Живая» аэродинамика позволила яхтам при ветре в 8 узл. встать на подводные крылья (см. рис.); чтобы разогнать такую громадину до нужной скорости гребным винтом, требуется двигатель не менее 100 л.с. Гоночные катамараны при таком же ветре ходят со скоростью около 30 узл. (55 км/ч).

Есть и находки совершенно нетривиальные. Любители самого редкого и экстемального спорта – бейсджампинга – надев апециальный костюм-крыло, вингсьют, летают без мотора, маневрируя, на скорости более 200 км/ч (рис. справа), а затем плавно приземляются в заранее выбранном месте. В какой сказке люди летают сами по себе?

Бейсджампер в видгсьюте

Разрешились и многие загадки природы; в частности – полет жука. По классической аэродинамике, он летать не способен. Точно так же, как и родоначальник «стелсов» F-117 с его крылом ромбовидного профиля тоже не способен подняться в воздух. А МИГ-29 и Су-27, которые некоторое время могут лететь хвостом вперед, и вовсе ни в какие представления не укладываются.

И почему тогда, занимаясь ветродвигателями, не забавой и не орудием уничтожения себе подобных, а источником жизненно важного ресурса, нужно плясать непременно от теории слабых потоков с ее моделью плоского ветра? Неужели не найдется возможности продвинуться дальше?

Чего ожидать от классики?

Однако от классики отказываться ни в коем случае не следует. Она дает основу, не оперевшись на которую нельзя подняться выше. Точно так же, как теория множеств не отменяет таблицу умножения, а от квантовой хромодинамики яблоки с деревьев вверх не улетят.

Итак, на что можно рассчитывать при классическом подходе? Посмотрим на рисунок. Слева – типы роторов; они изображены условно. 1 – вертикальный карусельный, 2 – вертикальный ортогональный (ветряная турбина); 2-5 – лопастные роторы с разным количеством лопастей с оптимизированными профилями.

Сравнение эффективности ВСУ разных типов

Справа по горизонтальной оси отложена относительная скорость ротора, т.е., отношение линейной скорости лопасти к скорости ветра. По вертикальной вверх – КИЭВ. А вниз – опять же относительный крутящий момент. Единичным (100%) крутящим моментом считается такой, который создает насильно заторможенный в потоке ротор со 100% КИЭВ, т.е. когда вся энергия потока преобразуется во вращающее усилие.

Такой подход позволяет делать далеко идущие выводы. Скажем, количество лопастей нужно выбирать не только и не столько по желательной скорости вращения: 3- и 4-лопастники сразу много теряют по КИЭВ и вращательному моменту по сравнению с хорошо работающими примерно в том же диапазоне скорстей 2- и 6-лопастниками. А внешне похожие карусель и ортогонал обладают принципиально разными свойствами.

В целом же предпочтение следует отдавать лопастным роторам, кроме случаев, когда требуются предельная дешевизна, простота, необслуживаемый самозапуск без автоматики и невозможен подъем на мачту.

Примечание: о парусных роторах поговорим особо – они, похоже, в классику не укладываются.

Вертикалки

ВСУ с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок. Основные их типы представлены на рис.

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. На самом деле его изобрели в 1924 г. в СССР Я. А. и А. А. Воронины, а финский промышленник Сигурд Савониус бессовестно присвоил себе изобретение, проигнорировав советское авторское свидетельство, и начал серийный выпуск. Но внедрение в судьбе изобретения значит очень много, поэтому мы, чтобы не ворошить прошлое и не тревожить прах усопших, назовем этот ветряк ротором Ворониных-Савониуса, или для краткости, ВС.

ВС для самодельщика всем хорош, кроме «паровозного» КИЭВ в 10-18%. Однако в СССР над ним работали много, и наработки есть. Ниже мы рассмотрим усовершенствованную конструкцию, не намного более сложную, но по КИЭВ дающую фору лопастникам.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Следующий – ротор Дарье; КИЭВ – до 20%. Он еще проще: лопасти – из простой упругой ленты безо всякого профиля. Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию.

Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре.

Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

На поз. 3 – ортогональный вертикальный ротор с профилированными лопастями. Ортогональный потому, что крылья торчат вертикально. Переход от ВС к ортогоналу иллюстрирует рис. слева.

Карусельный и ортогональный роторы

Угол установки лопастей относительно касательной к окружности, касающейся аэродинамических фокусов крыльев, может быть как положительным (на рис.), так и отрицательным, сообразно силе ветра. Иногда лопасти делают поворотными и ставят на них флюгерки, автоматически держащие «альфу», но такие конструкции часто ломаются.

Центральное тело (голубое на рис.) позволяет довести КИЭВ почти до 50% В трехлопастном ортогонале оно должно в разрезе иметь форму треугольника со слегка выпуклыми сторонами и скругленными углами, а при большем количестве лопастей достаточно простого цилиндра. Но теория для ортогонала оптимальное количество лопастей дает однозначно: их должно быть ровно 3.

Ортогонал относится к быстроходным ветрякам с ОСС, т.е. обязательно требует раскрутки при вводе в эксплуатацию и после штиля. По ортогональной схеме выпускаются серийные необслуживаемые ВСУ мощностью до 20 кВт.

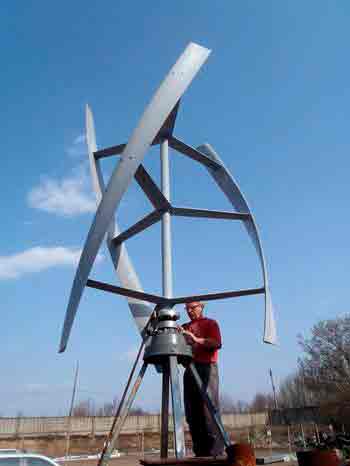

Геликоидный ротор, или ротор Горлова (поз. 4) – разновидность ортогонала, обеспечивающая равномерное вращение; ортогонал с прямыми крыльями «рвет» лишь немного слабее двухлопастного ВС. Изгиб лопастей по геликоиде позволяет избежать потерь КИЭВ из-за их кривизны. Хотя часть потока кривая лопасть и отбрасывает, не используя, но зато и загребает часть в зону наибольшей линейной скорости, компенсируя потери. Геликоиды используют реже прочих ветряков, т.к. они вследствие сложности изготовления оказываются дороже равных по качеству собратьев.

Бочка-загребушка

На 5 поз. – ротор типа ВС, окруженный направляющим аппаратом; его схема представлена на рис. справа. В промышленном исполнении встречается редко, т.к. дорогостоящий отвод земли не компенсирует прироста мощности, а материалоемкость и сложность производства велики. Но самодельщик, боящийся работы – уже не мастер, а потребитель, и, если нужно не более 0,5-1,5 кВт, то для него «бочка-загребушка» лакомый кусок:

Вертикальный ротор с направляющим аппаратом

  • Ротор такого типа абсолютно безопасен, бесшумен, не создает вибраций и может быть установлен где угодно, хоть на детской площадке.
  • Согнуть «корыта» из оцинковки и сварить каркас из труб – работа ерундовая.
  • Вращение – абсолютно равномерное, детали механики можно взять самые дешевые или из хлама.
  • Не боится ураганов – слишком сильный ветер не может протолкнуться в «бочку»; вокруг нее возникает обтекаемый вихревой кокон (мы с этим эффектом еще столкнемся).
  • А самое главное – поскольку поверхность «загребушки» в несколько раз больше таковой ротора внутри, КИЭВ может быть и сверхединичным, а вращательным момент уже при 3 м/с у «бочки» трехметрового диаметра такой, что генератору на 1 кВт с предельной нагрузкой, как говорится, лучше и не дергаться.

Видео: ветрогенератор Ленца

ВСУ Бирюкова

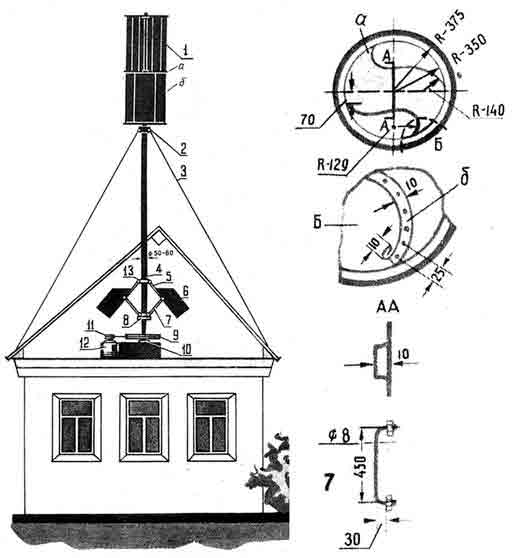

В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.

  1. ротор из кровельной оцинковки;
  2. самоустанавливающийся двухрядный шариковый подшипник;
  3. ванты – 5 мм стальной трос;
  4. ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
  5. рычаги аэродинамического регулятора оборотов;
  6. лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
  7. тяги регулятора оборотов;
  8. груз регулятора оборотов, его вес определяет частоту вращения;
  9. ведущий шкив – велосипедное колесо без шины с камерой;
  10. подпятник – упорно-опорный подшипник;
  11. ведомый шкив – штатный шкив генератора;
  12. генератор.

Бирюков на свою ВСУ получил сразу несколько авторских свидетельств. Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент. По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.

Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.

В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.

Примечание: после публикаций в ИР за 1965 г. ВСУ Бирюкова канула в небытие. Ответа от инстанций автор так и не дождался. Судьба многих советских изобретений. Говорят, какой-то японец стал миллиардером, регулярно читая советские популярно-технические журналы и патентуя у себя все, заслуживающее внимания.

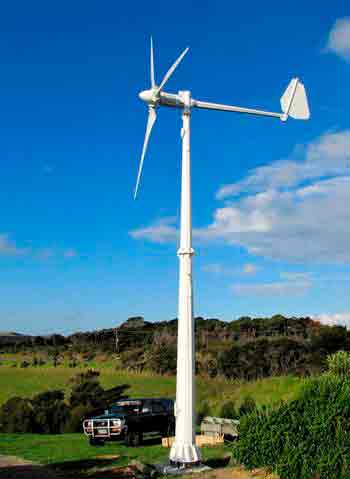

Лопастники

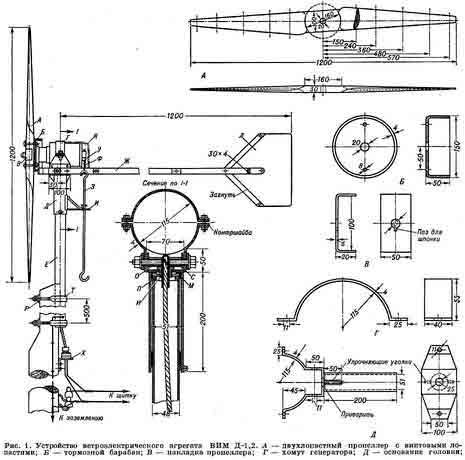

Как у сказано, по классике горизонтальный ветрогенератор с лопастным ротором – наилучший. Но, во-первых, ему нужен стабильный хотя бы средней силы ветер. Во-вторых, конструкция для самодельщика таит в себе немало подводных камней, из-за чего нередко плод долгих упорных трудов в лучшем случае освещает туалет, прихожую или крыльцо, а то и оказывается способен только раскрутить самого себя.

По схемам на рис. рассмотрим подробнее; позиции:

  • Фиг. А:
  1. лопасти ротора;
  2. генератор;
  3. станина генератора;
  4. защитный флюгер (ураганная лопата);
  5. токосъемник;
  6. шасси;
  7. поворотный узел;
  8. рабочий флюгер;
  9. мачта;
  10. хомут под ванты.
  • Фиг. Б, вид сверху:
  1. защитный флюгер;
  2. рабочий флюгер;
  3. регулятор натяжения пружины защитного флюгера.
  • Фиг. Г, токосъемник:
  1. коллектор с медными неразрезными кольцевыми шинами;
  2. подпружиненные меднографитовые щетки.

Примечание: ураганная защита для горизонтального лопастника диаметром более 1 м совершенно необходима, т.к. создать вокруг себя вихревой кокон он не способен. При меньших размерах можно добиться выносливости ротора до 30 м/с с лопастями из пропилена.

Итак, где нас ждут «спотыки»?

Профилировка и крутка лопасти ВСУ

Рассчитывать добиться мощности на валу генератора более 150-200 Вт на лопастях любого размаха, вырезанных из толстостенной пластиковой трубы, как часто советуют – надежды беспросветного дилетанта. Лопасть из трубы (если только она не настолько толстая, что используется просто как заготовка) будет иметь сегментный профиль, т.е. его верхняя, или обе поверхности будут дугами окружности.

Сегментные профили пригодны для несжимаемой среды, скажем, для подводных крыльев или лопастей гребного винта. Для газов же нужна лопасть переменного профиля и шага, для примера см. рис.; размах – 2 м. Это будет сложное и трудоемкое изделие, требующее кропотливого расчета во всеоружии теории, продувок в трубе и натурных испытаний.

При насадке ротора прямо на его вал штатный подшипник скоро разобьется – одинаковой нагрузки на все лопасти в ветряках не бывает. Нужен промежуточный вал со специальным опорным подшипником и механическая передача от него на генератор. Для больших ветряков опорный подшипник берут самоустанавливающийся двухрядный; в лучших моделях – трехъярусный, Фиг. Д на рис. выше. Такой позволяет валу ротора не только слегка изгибаться, но и немного смещаться из стороны в сторону или вверх-вниз.

Примечание: на разработку опорного подшипника для ВСУ типа EuroWind ушло около 30 лет.

Аварийный флюгер

Принцип его работы показывает Фиг. В. Ветер, усиливаясь, давит на лопату, пружина растягивается, ротор перекашивается, обороты его падают и в конце концов он становится параллельно потоку. Вроде бы все хорошо, но – гладко было на бумаге…

Попробуйте в ветреный день удержать за ручку параллельно ветру крышку от выварки или большой кастрюли. Только осторожно – вертлявая железяка может садануть по физиономbии так, что расквасит нос, рассечет губу, а то и выбьет глаз.

Плоский ветер бывает только в теоретических выкладках и, с достаточной для практики точностью, в аэродинамических трубах. Реально же ураган ветряки с ураганной лопатой корежит больше, чем вовсе беззащитные. Лучше все-таки менять исковерканные лопасти, чем делать заново все. В промышленных установках – другое дело. Там шаг лопастей, по каждой в отдельности, отслеживает и регулирует автоматика под управлением бортового компьютера. И делаются они из сверхпрочных композитов, а не из водопроводных труб.

Токосъемник

Это – регулярно обслуживаемый узел. Любой энергетик знает, что коллектор со щетками нужно чистить, смазывать, регулировать. А мачта – из водопроводной трубы. Не залезешь, раз в месяц-два придется весь ветряк валить на землю и потом опять поднимать. Сколько он протянет от такой «профилактики»?

Видео: лопастной ветрогенератор + солнечная панель для электроснабжения дачи

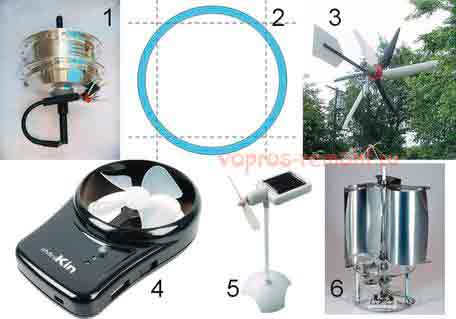

Мини и микро

Но с уменьшением размеров лопастника трудности падают по квадрату диаметра колеса. Изготовление горизонтальной лопастной ВСУ своими силами на мощность до 100 Вт уже возможно. Оптимальным будет 6-лопастный. При большем количестве лопастей диаметр ротора, рассчитанного на ту же мощность, будет меньше, но их окажется трудно прочно закрепить на ступице. Роторы о менее чем 6 лопастях можно не иметь в виду: 2-лопастнику на 100 Вт нужен ротор диаметром 6,34 м, а 4-лопастнику той же мощности – 4,5 м. Для 6-лопастного зависимость мощность – диаметр выражается следующим образом:

  • 10 Вт – 1,16 м.
  • 20 Вт – 1,64 м.
  • 30 Вт – 2 м.
  • 40 Вт – 2,32 м.
  • 50 Вт – 2,6 м.
  • 60 Вт – 2,84 м.
  • 70 Вт – 3,08 м.
  • 80 Вт – 3,28 м.
  • 90 Вт – 3,48 м.
  • 100 Вт – 3,68 м.
  • 300 Вт – 6,34 м.

Оптимальным будет рассчитывать на мощность 10-20 Вт. Во-первых, лопасть из пластика размахом более 0,8 м без дополнительных мер защиты не выдержит ветер более 20 м/с. Во-вторых, при размахе лопасти до тех же 0,8 м линейная скорость ее концов не превысит скорость ветра более чем втрое, и требования к профилировке с круткой снижаются на порядки; здесь уже вполне удовлетворительно будет работать «корытце» с сегментным профилем из трубы, поз. Б на рис. А 10-20 Вт обеспечат питание планшетки, подзарядку смартфона или засветят лампочку-экономку.

Мини- и микроветрогенераторы

Далее, выбираем генератор. Отлично подойдет китайский моторчик – ступица колеса для электровелосипедов, поз. 1 на рис. Его мощность как мотора – 200-300 Вт, но в режиме генератора он даст примерно до 100 Вт. Но подойдет ли он нам по оборотам?

Показатель быстроходности z для 6 лопастей равен 3. Формула для расчета скорости вращения под нагрузкой – N = v/l*z*60, где N – частота вращения, 1/мин, v – скорость ветра, а l – длина окружности ротора. При размахе лопасти 0,8 м и ветре 5 м/с получаем 72 об/мин; при 20 м/с – 288 об/мин. Примерно с такой же скоростью вращается и велосипедное колесо, так что свои 10-20 Вт от генератора, способного дать 100, мы уж снимем. Можно ротор сажать прямо на его вал.

Но тут возникает следующая проблема: мы, потратив немало труда и денег, хотя бы на моторчик, получили… игрушку! Что такое 10-20, ну, 50 Вт? А лопастный ветряк, способный запитать хотя бы телевизор, дома не сделаешь. Нельзя ли купить готовый мини-ветрогенератор, и не обойдется ли он дешевле? Еще как можно, и еще как дешевле, см. поз. 4 и 5. Кроме того, он будет еще и мобильным. Поставил на пенек – и пользуйся.

Второй вариант – если где-то валяется шаговый двигатель от старого 5- или 8-дюймового дисковода, или от привода бумаги или каретки негодного струйного или матричного принтера. Он может работать как генератор, и приделать к нему карусельный ротор из консервных банок (поз. 6) проще, чем собирать конструкцию наподобие показанной на поз. 3.

В целом по «лопастникам» вывод однозначен: самодельные – скорее для того, чтобы помастерить всласть, но не для реальной долговременной энергоотдачи.

Видео: простейший ветрогенератор для освещения дачи

Парусный ветрогенератор известен давно, но мягкие полотнища его лопастей (см. рис.) начали делать с появлением высокопрочных износостойких синтетических тканей и пленок. Многолопастные ветряки с жесткими парусами широко разошлись по миру как привод маломощных автоматических водокачек, но их техданные ниже даже чем у каруселей.

Однако мягкий парус как крыло ветряка, похоже, оказался не так-то прост. Дело не в ветроустойчивости (производители не ограничивают максимально допустимую скорость ветра): яхсменам-парусникам и так известно, что ветру разорвать полотнище бермудского паруса практически невозможно. Скорее шкот вырвет, или мачту сломает, или вся посудина сделает «поворот оверкиль». Дело в энергетике.

К сожалению, точных данных испытаний не удается найти. По отзывам пользователей удалось составить «синтетические» зависимости для установки ВЭУ-4.380/220.50 таганрогского производства с диаметром ветроколеса 5 м, массой ветроголовки 160 кг и частотой вращения до 40 1/мин; они представлены на рис.

Разумеется, ручательств за 100% достоверность быть не может, но и так видно, что плоско-механистической моделью тут и не пахнет. Никак не может 5-метровое колесо на плоском ветре в 3 м/с дать около 1 кВт, при 7 м/с выйти на плато по мощности и далее держать ее до жестокого шторма. Производители, кстати, заявляют, что номинальные 4 кВт можно получить и при 3 м/с, но при установке их силами по результатам исследований местной аэрологии.

Количественной теории также не обнаруживается; пояснения разработчиков маловразумительны. Однако, поскольку таганрогские ВЭУ народ покупает, и они работают, остается предположить, что заявленные коническая циркуляция и пропульсивный эффект – не фикция. Во всяком случае, возможны.

Тогда, выходит, ПЕРЕД ротором, по закону сохранения импульса, должен возникнуть тоже конический вихрь, но расширяющийся и медленный. И такая воронка будет сгонять ветер к ротору, его эффективная поверхность получится больше ометаемой, а КИЭВ – сверхединичным.

Пролить свет на этот вопрос могли бы натурные измерения поля давления перед ротором, хотя бы бытовым анероидом. Если оно окажется выше, чем с боков в стороне, то, действительно, парусные ВСУ работают, как жук летает.

Самодельный генератор

Из сказанного выше ясно, что самодельщикам лучше браться или за вертикалки, или за парусники. Но те и другие очень медленные, а передача на быстроходный генератор – лишняя работа, лишние затраты и потери. Можно ли сделать эффективный тихоходный электрогенератор самому?

Да, можно, на магнитах из ниобиевого сплава, т. наз. супермагнитах. Процесс изготовления основных деталей показан на рис. Катушки – каждая из 55 витков медного 1 мм провода в термостойкой высокопрочной эмалевой изоляции, ПЭММ, ПЭТВ и т.п. Высота обмоток – 9 мм.

Детали самодельного генератора на супермагнитах

Обратите внимание на пазы под шпонки в половинах ротора. Они должны быть расположены так, чтобы магниты (они приклеиваются к магнитопроводу эпоксидкой или акрилом) после сборки сошлись разноименными полюсами. «Блины» (магнитопроводы) должны быть изготовлены из магнитомягкого ферромагнетика; подойдет обычная конструкционная сталь. Толщина «блинов» — не менее 6 мм.

Вообще-то лучше купить магниты с осевым отверстием и притянуть их винтами; супермагниты притягиваются со страшной силой. По этой же причине на вал между «блинами» надевается цилиндрическая проставка высотой 12 мм.

Обмотки, составляющие секции статора, соединяются по схемам, также приведенным на рис. Спаянные концы не должны быть натянуты, но должны образовывать петли, иначе эпоксидка, которой будет залит статор, застывая, может порвать провода.

Заливают статор в изложнице до толщины 10 мм. Центрировать и балансировать не нужно, статор не вращается. Зазор между ротором и статором – по 1 мм с каждой стороны. Статор в корпусе генератора нужно надежно зафиксировать не только от смещения по оси, но и от проворачивания; сильное магнитное поле при токе в нагрузке будет тянуть его за собой.

Видео: генератор для ветряка своими руками

И что же мы имеем напоследок? Интерес к «лопастникам» объясняется скорее их эффектным внешним видом, чем действительными эксплуатационными качествами в самодельном исполнении и на малых мощностях. Самодельная карусельная ВСУ даст «дежурную» мощность для зарядки автоаккумулятора или энергоснабжения небольшого дома.

А вот с парусными ВСУ стоит поэкспериментировать мастерам с творческой жилкой, особенно в мини-исполнении, с колесом 1-2 м диаметром. Если предположения разработчиков верны, то с такого можно будет снять, посредством описанного выше китайского движка-генератора, все его 200-300 Вт.

Сделать же каркас (рангоут) для парусного ротора несложно. Кроме того, парусные ВСУ безопасны, а звуков от них, инфра- и слышимых, не обнаруживается. И высоко понимать ротор не нужно, достаточно одного диаметра колеса.

Видео: технология производства ветрогенераторов

Источник: http://vopros-remont.ru/elektrika/samodelnyj-vetryak/

Как сделать ветряной генератор своими руками

Здесь вы узнаете:

Ветряные электрогенераторы продолжают набирать свою популярность. Ими чаще всего интересуются люди, проживающие в сельской местности и имеющие возможность устанавливать на своих участках столь внушительные конструкции. Но, учитывая высокую стоимость данного оборудования, позволить себе его покупку может далеко не каждый. Давайте посмотрим, как сделать ветрогенератор своими руками и сэкономить деньги на создании собственного альтернативного источника электрической энергии.

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

  • Участились контрольные обходы – по домам ходят представители контролирующих органов;
  • На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
  • Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

  • Люстры и светильники;
  • Крупную бытовую технику;
  • Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Самодельный ветрогенератор для дома и его особенности

Прежде чем мы расскажем, как сделать ветряк для получения электричества, поговорим о том, почему нельзя воспользоваться заводской моделью. Заводские ветрогенераторы действительно более эффективнее своих самодельных аналогов. Все, что можно сделать на производстве, будет надежнее того, что можно сделать в кустарных условиях. Это правило работает и в отношении ветрогенераторов.

Самостоятельное изготовление ветрогенератора выгодно своей дешевизной. Заводские образцы мощностью от 3 кВт до 5 кВт обойдутся в 150-220 тыс. рублей, в зависимости от производителя. Столь высокая цена и объясняет недоступность магазинных моделей для большинства потребителей, ведь она влияет и на срок окупаемости – в некоторых случаях он достигает 10-12 лет, хотя некоторые модели «отбивают» себя намного раньше.

Заводские ветряные электростанции для дома более надежные и реже ломаются. Зато каждая поломка может привести к гигантским расходам на запасные узлы. Что касается самоделок, то их легко отремонтировать самостоятельно, так как собираются они из подручных материалов. Этим и оправдывается далеко не самая совершенная конструкция.

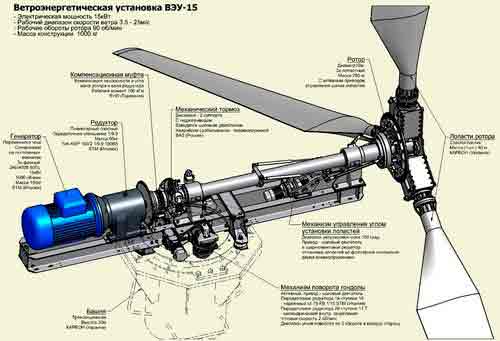

Схема самодельного ветрогенератора – основные узлы

Сделать самодельный ветрогенератор в домашних условиях сравнительно легко. Ниже вы можете увидеть простой чертеж, объясняющий расположение отдельных узлов. Согласно этому чертежу, нам необходимо сделать или подготовить следующие узлы:

Схема самодельного ветряка.

  • Лопасти – они могут быть изготовлены из самых разных материалов;
  • Генератор для ветрогенератора – можно приобрести готовый или сделать самостоятельно;
  • Хвостовая часть – направляет лопасти по направлению ветра, позволяя добиться максимального КПД;
  • Мультипликатор – повышает обороты вращения вала (ротора) генератора;
  • Крепежная мачта – на ней будут удерживаться все вышеперечисленные узлы;
  • Натяжные тросы – удерживают всю конструкцию и не дают упасть от порывов ветра;
  • Контроллер заряда, аккумуляторы и инвертор – обеспечивают преобразование, стабилизацию и накопление полученной электроэнергии.

Мы попробуем сделать с вами простой роторный ветрогенератор.

Пошаговая инструкция по сбору ветрогенератора

Делаем генератор для ветряка

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Изготавливаем лопасти

В этом обзоре мы делаем довольно мощный ветрогенератор – его мощность составит до 3-3,5 кВт при сильном ветре или до 1,5 или 2 кВт при ветре средней силы. Причем он получится достаточно бесшумным, в отличие от генераторов на электродвигателях. Далее нужно подумать о расположении лопастей. Мы с вами задумали сделать простой трехлопастной горизонтальный ветрогенератор. Можно было бы подумать и над вертикальным ветрогенератором, но в этом случае коэффициент использования энергии ветра будет более низким – в среднем 0,3.

В домашних условиях проще всего сделать простые лопасти. Для их изготовления можно использовать различные материалы:

  • Дерево – правда, со временем оно может потрескаться и рассохнуться;
  • Полипропилен – этот вид пластика подходит для маломощных генераторов;
  • Металл – надежный и долговечный материал, из которого можно сделать лопасти любого размера (хорошо подходит дюралюминий, используемый в авиации).

Прикинуть диаметр лопастей поможет небольшая таблица. Уточните примерную скорость ветра в вашей местной и узнайте, какого диаметра нужно сделать лопасти для ветрогенератора.

Сделать лопасти для ветрогенератора не так уж и сложно. Гораздо сложнее сделать так, чтобы вся наша конструкция получилась сбалансированной – иначе ее быстро разобьют сильные порывы ветра. Балансировка выполняется путем коррекции длины лопастей. После этого объединяем лопасти с ротором нашего ветрогенератора и устанавливаем конструкцию на монтажной площадке, к которой крепится хвостовая часть.

Запуск и проверка

Самое главное в дальнейшем – выбрать правильное место для установки мачты. Она должна располагаться строго вертикально. Генератор с лопастями размещается как можно выше, где ветер более сильный. Проследите, чтобы рядом не было лесопосадок, отдельно стоящих деревьев, домов и крупных сооружений, загораживающих воздушные потоки – при наличии каких-либо помех разместите ветрогенератор на удалении от них.

Как только ветрогенератор придет в движение, необходимо сделать следующее – подключить к отводу генератора мультиметр и проверить наличие напряжения. Теперь система готова к полноценной эксплуатации, остается только определиться, какое напряжение будет подаваться в дом и как это будет происходить.

Подключение потребителей

У нас уже получилось сделать малошумный ветряк, причем довольно мощный. Настало время подключить к нему электронику. Собирая ветрогенераторы своими руками на 220В, необходимо позаботиться о приобретении инверторных преобразователей. КПД данных приборов достигает 99%, поэтому потери на преобразовании подаваемого постоянного тока в переменный ток с напряжением 220 Вольт будут минимальными. Итого в системе будут три дополнительных узла:

  • Блок аккумуляторов – накапливает излишки генерируемой электроэнергии впрок. Эти излишки используются для питания потребителей в периоды безветрия или в моменты, когда он дует очень слабо;
  • Контроллер заряда – контролирует зарядный ток, продлевая срок службы аккумуляторных батарей;
  • Преобразователь – преобразует постоянный ток в переменный.

Также возможна схема, когда в доме устанавливаются бытовая техника и осветительные приборы, способные работать с напряжением 12 или 24 Вольта. В этом случае надобность в инверторном преобразователе отпадает. Что касается питания приборов для приготовления еды, то для того чтобы не создавать излишней нагрузки на ветрогенератор, советуем использовать газовое оборудование, питающееся от баллона со сжиженным газом.

Источник: http://remont-system.ru/alternativnaya-energiya/kak-sdelat-vetryanoy-generator-svoimi-rukami

Автономность энергообеспечения, или как сделать ветрогенератор своими руками

В последнее время достаточно популярным стало изготовление ветровых электрогенераторов у себя дома. Вопросы о том, как делать ветрогенераторы своими руками, обсуждаются на многих форумах. Такие станции будут особо нужны в тех местах, где человек не имеет доступа к бытовой электросети. К примеру, речь может идти об удаленном дачном участке.

Такие станции можно устанавливать у себя на участке и в целях экономии электричества. Конечно, никто не запрещает воспользоваться бензиновыми или дизельными генераторами. Но от подобных устройств дыма и шума достаточно много, а в то же время расходы на топливо не порадуют.

Что же касается ветровых электростанций, то подобные сооружения способны заряжать аккумуляторные батареи для того, чтобы электроприборы в доме могли питаться электричеством даже в тихую погоду. Учитывая то, что сегодня практически нет никаких ограничений по материалам, подобные конструкции соорудить может любой желающий. Главное здесь желание, а также наличие определенных средств и свободного времени.

Стоит заметить, что в зависимости от количества оборотов, которые проделывает пропеллер станции в минуту, ветрогенераторы разделяются по классу тихоходности, что непосредственно влияет на мощность.

Мощность как залог надежности

Наверняка многие люди, которые интересовались вопросом установки у себя дома ветровой электростанции, хотели не только холодильник или лампочку питать от генератора, но еще и при необходимости включить мощные батареи для отопления или бойлеры. Но в таком случае строить станцию своими руками будет сложнее.

Стоит всегда помнить о том, что сложность строительства генератора будет напрямую зависеть от его мощности. А поэтому с ростом мощности конструктивная сложность будет увеличиваться в разы.

Принцип работы ветрогенератора достаточно прост, нужен только ветер

В качестве примера маломощного ветряка можно привести W-HR2, который выпускает компания AVIC. У этого ветрогенератора при мощности в 2 кВт диаметр ротора составляет более трех метров. Чтобы конструкция получала достаточно воздушного потока, ее устанавливают на башню высотой в 8 метров, закрепленную на поверхности земли при помощи мощного фундамента.

Такой ветряк устанавливают при помощи крана. Так что если подумать, то сооружение ветряка является достаточно сложным занятием. Чаще всего ветроколесо может иметь 2, 3, 4, 6, 8 или 12 лопастей:

В таблице ниже отображена зависимость мощности от диаметра крыльчатки генератора и количества лопастей на ней. Иными словами, там показано, сколько и какой длины должны быть лопасти у ветряка, чтобы он выдавал заданную мощность. Данные получены опытным путем посредством проведения многих тестов. Информация достоверна в случае применения ветрогенератора с коэффициентом использования ветра в 0,35, а также КПД редуктора и генератора соответственно 0,9 и 0,8.

Таблица зависимости мощности от диаметра колеса и числа лопастей

Эти данные для многих могут показаться завышенными. К примеру, для станции мощностью в 500 Ватт с тремя лопастями диаметр крыльчатки должен составлять более 11 метров. Но таких цифр пугаться не стоит, ведь данные в таблице приведены для скорости ветра в четыре метра в секунду. Это скорость ветра в обычной местности вдали от моря. С ее возрастанием соответственно будет увеличиваться и мощность генератора.

Стоит помнить, что мощность станции будет пропорциональной скорости потока ветра в кубе. С ростом скорости в два раза, до 8 м/с, мощность вырастет в 8 раз. Если же скорость ветра будет более высокой, тогда необходимо организовывать защиту ветростанции от повреждений.

Недостатки трех и двух лопастей

Прежде, чем начать делать ветрогенератор для дома своими руками, вам нужно определиться с количеством лопастей. Самыми распространенными на сегодня являются двух- и трехлопастные генераторы. Но они имеют определенные недостатки.

Высокие обороты в процессе работы ведут к возникновению достаточно высоких гироскопических и центробежных сил. Первые существенно увеличивают нагрузку на ось генератора, мачту и крепления, в то время как центробежные постоянно находятся в стремлении разорвать лопасти на куски.

Схема создания двух- и трехлопастного ветроколеса

Чем быстрее будет вращаться винт, тем более высокой будет сила трения его о воздух. Именно поэтому лопасти быстроходного колеса имеют высокие требования к качеству аэродинамики. Даже мизерные погрешности смогут в разы сократить коэффициент полезного использования ветрового потока. Кроме этого, стоит позаботиться о форме лопастей таких ветроколес. Она должна напоминать крыло самолета. Если же речь идет о тихоходном винте, то сделать его может каждый желающий, в отличие от требующего большей точности быстроходного.

Быстроходные ветряки с такими крыльчатками издают очень много шума. Такая ситуация наблюдается потому, что даже лопасти с высокой аэродинамикой создают зоны, в которых серьезно скачет давление, а о кустарных вентиляторах и вовсе речь не идет. Соответственно, чем большими будут лопасти ветроколеса, а также его окружная скорость, тем больше шума в процессе работы оно будет создавать. Так что такой ветряк на крыше дома установить не получится, в противном случае можно среди ночи просыпаться под звуки взлетающей авиатехники.

И последним, но не менее важным недостатком таких ветряков является то, что от количества лопастей будет зависеть количество вибрации. Поскольку двухлопастные ветряки сбалансировать сложно, то и шума они будут издавать больше.

Длина лопастей

Учитывая все вышесказанное, лучше сооружать ветряки с 5-6 лопастями. В таком случае окружная скорость будет ниже, нагрузка на ось генератора упадет, а вдобавок еще и диаметр колеса можно будет сделать меньшим, чем в случае с 3 лопастями. Принимая в учет данные с вышеуказанной таблицы, можно рассчитать максимальную длину лопасти для ветровой электростанции.

Естественно, изготовить винт диаметром 3 метра с шестью лопастями будет достаточно сложно. Трудно даже представить установку такого сооружения на мачту, которая должна быть очень прочной. То же самое касается и балансировки – вряд ли получится сделать это на сто процентов.

Лопасти можно изготовить из любого материала

Но если диаметр будет находиться на уровне 2 метров, тогда все работы по силам даже начинающим энтузиастам. Многие могут захотеть еще больше увеличить полезную мощность своего генератора, и захочет соорудить колесо с 12 лопастями. Это потребует больше усилий, времени и материалов. При таком количестве лопастей ветер скоростью в 8 м/с позволит получать 500 Вт мощности.

Но такое колесо будет весьма тихоходным, а это влечет дополнительные и никому не нужные проблемы. В первую очередь это касается тихоходности ветроколеса подобной конструкции. Учитывая ее низкий уровень, мастер должен будет соорудить специальный редуктор, что существенно усложнит конструкцию станции и сделает ее еще более дорогостоящей. Можно говорить с уверенностью, что самым подходящим для энтузиастов вариантом будет ветроколесо диаметром в 2 метра и 6 лопастями.

Защита станции от сильного ветра

Стоит заметить, что вертикальный ветрогенератор своими руками сделать можно, и он будет обладать более высокими показателями рабочей скорости ветра, чем горизонтальные. Максимальная скорость ветра, допустимая для эксплуатации ветровой электростанции, равна 8-9 метрам в секунду. В случае превышения данного показателя скорости потока воздуха, работу станции необходимо ограничивать. Причем делать это нужно даже в том случае, если ветряк относится к типу тихоходных.

Конечно, вряд ли ветроколесу удастся раскрутиться до такой скорости, что оно разрушится. Но если ветер сильный, то давление на хвост оперения значительно увеличивается, а в случае резкого изменения направления потока воздуха генератор будет резко крутиться.

Принимая в учет то, что при высоких показателях скорости ветра крыльчатка генератора способна вращаться достаточно быстро, то вся конструкция превращается в гироскоп, противящийся любым поворотам. Это становится причиной сосредоточения на валу генератора значительных нагрузок между ветроколесом и рамой.

В истории существует много случаев, когда энтузиасты возводили свои собственные электрогенераторы, но не предусматривали никакой защиты от сильного ветра. В результате этого у них даже прочные оси автомобильного генератора не выдерживали всей нагрузки и ломались как спички.

Кроме всего прочего, выбранное ранее 6-лопастное колесо с диаметром в 2 метра будет обладать высокими показателями аэродинамического сопротивления. При сильном ветре это грозит высокими нагрузками на мачту. А поэтому для более надежной и длительной эксплуатации ветрогенератора, стоит побеспокоиться о защите.

Проще всего использовать для подобных целей так называемую боковую лопату. Это весьма простое устройство, способное существенно сэкономить средства, силы и время, затраченные на возведение станции.

Работа такого устройства заключается в том, что при рабочем ветре со скоростью в 8 м/с давление ветра на конструкцию ниже давления пружины защиты. Это позволяет генератору работать в обычном режиме и держаться по ветру при помощи оперения. Чтобы в рабочем режиме ветряк не складывался, имеется растяжка между боковой лопатой и хвостом. Но при сильном ветровом потоке, давление на ветроколесо превышает силу давления пружины, в результате срабатывает защита. Когда генератор начинает складываться, ветровой поток попадает на ветрогенератор под углом, что серьезно сокращает его мощность.

При очень высоких показателях скорости ветра защита полностью складывает генератор, который ложится параллельно направлению ветрового потока. В результате практически полностью прекращается работа ветряка. Стоит заметить, что в таком случае хвост оперения не крепится жестко с рамой, а имеет возможность вращения. Шарнир, который при этом используется, должен изготавливаться из высокопрочной стали, а его диаметр не должен быть менее 12 миллиметров.

Правильный уход

Чтобы электроветрогенератор работал как можно более эффективно, стоит побеспокоиться о его уходе. Тихоходный ветрогенератор, даже если он сделан своими руками, достаточно хорошо запускается при низкой скорости ветра. Но чтобы его работа была нормальной, стоит придерживаться выполнения определенных правил.

Спустя две недели после первой установки генератор необходимо демонтировать и проверить все крепления. Стоит делать все при слабом ветре, в противном случае высок риск травматизма.

Подшипники генератора и поворотного узла конструкции должны смазываться не реже раза в полгода. При малейших признаках того, что ветроколесо разбалансировалось, нужно снять его и устранить неисправность. В качестве признака подобных неприятностей может служить дрожание лопастей даже в том случае, если генератор установлен по ветру.

Раз в полгода стоит уделять и несколько минут на проверку щеток системы токоприемника. Раз в 2-5 лет необходимо красить металлические детали станции во избежание коррозии и прочих неприятностей.

Ветрогенератор требует постоянного ухода, не забывайте об этом

Кроме всего прочего, большую роль в данной установке играет состояние генератора, а поэтому ему нужно уделить особое внимание. Стоит регулярно проверять его на нагрев. Если на генераторе сложно удержать руку, тогда лучше отдать его в мастерскую, в которой устранят неисправность. Также очень важным является состояние не только щеток, но и коллектора. В случае наличия на контактах загрязнения, его тут же нужно отчистить, в противном случае работа будет неэффективной.

Нужно следить за механическим состоянием этих контактов, ведь при большой выработке эффективность работы генератора падает в разы, а кроме всего прочего, могут наблюдаться побочные эффекты в виде сгоревших обмоток, перегрева генератора и т.д.

Если же процесс создания и ухода своими руками для человека кажется очень сложным, тогда можно купить ветрогенератор для дома и оградить себя от различных неприятностей. Правда, в таком случае об экономии средств можно будет забыть.

Источник: http://energomir.biz/alternativnaya-energetika/veter/avtonomnost-energoobespecheniya-ili-kak-sdelat-vetrogenerator-svoimi-rukami.html

Как сделать ветрогенератор из стиральной машины

Вы давно хотели установить альтернативный источник энергии? Существенным препятствием для реализации идеи становится стоимость устройства. Но не стоит отчаиваться, можно изготовить ветрогенератор из двигателя стиральной машины своими руками.

Этот механизм переработает силу ветра в электрическую энергию, и вы будете пользоваться ею для повседневных нужд. Чтобы самостоятельно создать устройство, прочтите нашу статью.

Преимущества самодельного ветрогенератора

Если покупать ветрогенератор даже от китайского производителя, вместе с установкой он выльется в 75000 рублей. Чтобы создать ветряк своими руками, понадобятся терпение и ловкость рук, а также старая стиральная машина, дополнительные детали, время. Но эта работа стоит затраченных усилий.

Чтобы получать максимальную эффективность от устройства, его нужно размещать на открытом пространстве. Запускается ветряк при скорости ветра от 2 до 3 м/с. Чтобы получить максимальный коэффициент полезного действия (КПД), достаточно силы ветра 9-10 м/с.

Это интересно! Если вы думаете, что чем выше скорость ветра, тем больше эффективность, то это не так. При 25 м/с производительность ветряка значительно снижается, поскольку лопасти становятся перпендикулярно.

Чем полезен ветрогенератор из стиральной машины:

  1. Выработанной 0,15-0,2 кВт энергии достаточно, чтобы осветить две комнаты и посмотреть телевизор.
  2. При выработке 1-5 кВт вы сможете пользоваться холодильником, компьютером, стиральной машиной.
  3. 20 кВт не только обеспечат светом все помещения в доме, но и позволят пользоваться отоплением.

Рассмотрим, как сделать и установить ветрогенератор мощностью 2,5 кВт.

Подготовка к работе

«Сердце» всей конструкции – это электрогенератор. Чтобы его изготовить, и понадобится двигатель от стиральной машины – можно использовать от «Вятки» или другой советской марки. Для этой цели нужно полностью переделывать ротор мотора.

Поскольку это долго и кропотливо, рекомендуется купить готовый магнитный ротор, и вот по каким причинам:

  • Чтобы подогнать родной ротор мотора, его нужно обрезать на токарном станке, а также проточить пазы для крепления магнитов.
  • Нужно купить неодимовые магниты, которые стоят как новый ротор.
  • Крепить магниты необходимо надежно и точно. Минимальный сдвиг в сторону приведет к их залипанию и снижению производительности.

Ротор генератора – это основная и самая дорогая часть конструкции.

Из каких еще элементов состоит ветряк

  • Мачта.
  • Редуктор.
  • Вал.
  • Крыльчатка.
  • Шестерни.
  • Фланец.

Используем то, что есть под рукой, и изготовим мачту. Для этого можно взять длинную трубу, но если таковой нет, можно использовать отрезки трубы по 32 мм. Сварите их между собой и получите мачту высотой 10 м.

  1. Готовую мачту покройте краской.
  2. Закрепите мачту вертикально. Чтобы сделать это основательно, можно использовать столб или другую опору. В то же время рассчитывайте, чтобы опора не мешала вращению ветряка.

Займитесь сборкой редуктора, как показано на фото ниже:

Редуктор призван контролировать и замедлять вращения пропеллера ветрогенератора. Так он защищает устройство от поломки во время сильного ветра. Как действовать:

  • Возьмите шестерню из привода водного насоса. Она надевается на мачту, как отмечено на рисунке 5.
  • По периметру к шестерням подсоедините обрезки металлической арматуры. Закрепите соединение сваркой. На картинке оно отмечено буквой С.
  • На эти обрезки (оси) устанавливаются подшипники и шестерни и запрессовываются. Это действие показано под буквой Б.
  • На мачту надевается малая шестерня, что отмечено буквой А.
  • Все шестерни находятся в контакте друг с другом и постоянно взаимодействуют.

После сборки конструкции нужно защитить механизм от непогоды. На рисунке под цифрой 11 показан корпус. Для его установки можно взять корпус от старого насоса или электромотора.

Теперь нужно собрать крыльчатку. Лопасти бывают такого типа: крыльчатые и парусные (по типу ветряной мельницы). Лучше остановить выбор на крыльчатой конструкции, они позволяют получить больший КПД.

Изготовьте лопасти из легкого и жесткого материала: дерева, алюминия, пластмассы. Согласно нашей установке, длина лопастей должна быть 1,5-2 метра.

Можно также изготовить пропеллер из стеклопластикового листа. Но для того, чтобы добиться жесткости конструкции, придется склеивать заготовки в два слоя. Затем они соединяются в единый механизм.

Подготовка деталей окончена, приступайте к сборке ветрогенератора.

Инструкция, как сделать ветрогенератор из двигателя

Приведем пошаговый пример, как из двигателя прямого привода соорудить альтернативный источник энергии.

Устанавливать опору и мачту ветряка нужно на открытой местности, можно на холме. После того как опора установлена, сделайте следующее:

  • На мачте закрепите редуктор и пропеллер.

В некоторых ветрогенераторах используется хвост, как показано на картинке. Выполнен он из легкого и материала, позволяет поворачивать конструкцию по ветру.

  • Подсоедините длинный вал к основанию редуктора. Зафиксируйте вал, чтобы он не выпал, но в то же время свободно вращался.
  • На предварительно подготовленную опору из металлических уголков крепится изготовленный генератор, который соединяется с валом.
  • Для генератора и ротора нужно предусмотреть защитный кожух, который укроет их от попадания влаги. Для защиты от мороза в зимний период покройте конструкцию силиконовой смазкой.

Устанавливать ветряк правильно в безветренную погоду.

Желательно все электроприборы подключать через инвертор.

Нужно учитывать, что от больших установок исходит сильный шум и вибрация. Теперь можно подключать генератор к сети, и проверять работу ветрогенератора.

Будьте внимательны. Не стоит сразу же подключать дорогие и мощные приборы. Протестируйте работу ветряка на обычной зарядке и других элементарных устройствах.

Ветрогенератор – это идеальный вариант для резервного источника питания. Он может послужить и основным, но только для небольших хозяйств или дачи.

Источник: http://cosmo-frost.ru/stiralnye-mashiny/samodelki/kak-sdelat-vetrogenerator-iz-stiralnoj-mashiny-svoimi-rukami/

Смотрите также:
31.10.2018

Изготовление солнечных батарей своими руками Солнечные батареи предназначены для преобразования света в электричество, однако солнечные батареи заводского исполнения весьма дорогие, и их могут позволить не каждый. В связи с этим широкую популярность набирает...

31.10.2018

Схемы подключения ветрогенераторов и солнечных панелей с основной сетью В зависимости от ваших условий, существуют различные схемы подключения ветряков и солнечных батарей. Система №1 Схема с аккумуляторными батареями и вводом основной сети Основными компонентами...

31.10.2018

Принцип работы тепловой электростанции на дровах плюсы и минусы Современная электростанция на дровах является очень эффективным и при этом относительно недорогим оборудованием, основным топливом в которой являются дрова. Сейчас это оборудование достаточно широко...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
