Лопасти для ветрогенератора своими руками, форма, размер, площадь и количество лопастей, фото, видео изготовления лопастей.

При самостоятельном изготовлении ветрогенератора, очень важно правильно подобрать форму, размер и количество лопастей, от этого зависит эффективность работы генератора.

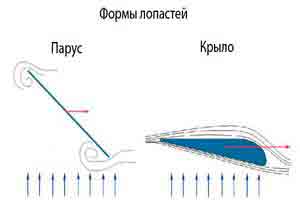

Какую форму лопастей выбрать для ветрогенератора.

Для ветрогенераторов с горизонтальным размещением ротора можно использовать два типа лопастей с формой паруса и формой крыла.

Парусный тип лопастей (по форме напоминает ветряную мельницу) из-за своей прямой формы имеет большое аэродинамическое сопротивление, что делает его менее эффективным и довольно шумным в работе.

Наиболее удачной формой лопастей считается форма крыла (по форме лопасть напоминает крыло самолёта), такой тип лопасти имеет гораздо меньшее аэродинамическое сопротивление, больший КПД и издаёт меньше шума при работе.

Поэтому для ветрогенератора с горизонтальным ротором рекомендуется устанавливать лопасти в форме крыла.

Как определить количество лопастей для ветрогенератора.

Прежде всего, нужно определиться с количеством лопастей. На быстроходные, ветрогенераторы устанавливается минимальное количество лопастей 2 – 3, это позволяет максимально раскручивать ротор генератора, но устанавливать быстроходные генераторы можно только в районах с постоянными ветрами, например на берегу моря.

В условиях средней полосы страны преобладают слабые ветра, и если установить быстроходный ветряк, то он будет малоэффективным.

2 — 3 лопастный ветряк будет хорошо раскручиваться при сильном ветре, а при слабом он будет просто стоять.

На ветрогенераторы с 2 – 3 лопастями очень сильно идёт нагрузка от воздействия центробежной силы, такие ветряки способны раскручивать лопасти до скорости полёта пули, если лопасть сломается, то может отлететь и нанести травму человеку.

К тому же 3 лопастные ветряки очень сильно шумят, их не рекомендуется устанавливать возле жилых домов, при сильных порывах ветра такой ветрогенератор издаёт звук пролетающего вертолёта.

В средней полосе страны, где преобладают слабые и средние ветра практичней устанавливать низко оборотистые ветрогенераторы. Для таких генераторов оптимально использовать 5 – 6 лопастей в форме крыла. Такое количество лопастей позволяет ветряку ловить слабый поток ветра и стабильно работать на низких оборотах.

Как рассчитать размер и площадь лопастей для ветряка.

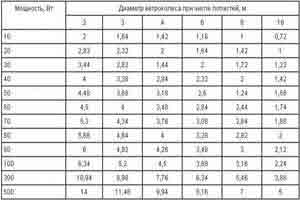

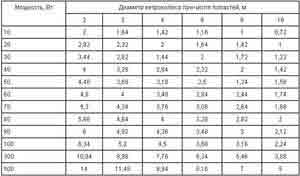

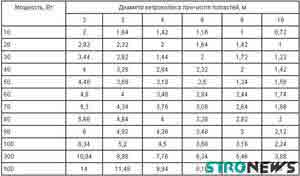

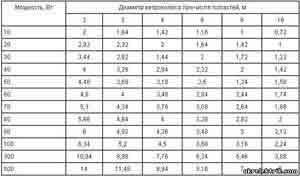

Рассчитать оптимальный размер лопастей можно по приведённой таблице.

Большинство разработчиков самодельных ветряков рекомендуют изготовлять ветряк диаметром примерно 2 метра, это оптимальный размер который позволяет самостоятельно обслуживать ветрогенератор.

Как сделать лопасти для ветрогенератора из ПВХ трубы.

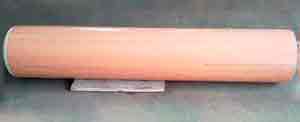

Для ветрогенератора можно изготовить лопасти из пластиковой трубы. Для этого рекомендуется использовать ПВХ трубу для напорного трубопровода диаметром 160 мм, обычные трубы для безнапорной канализации использовать нельзя, при сильном ветре они сломаются.

На трубе рисуем маркером контур шаблона лопасти.

Вырезаем заготовку пилой или электро-лобзиком.

Заготовки обрабатываем шлифовальной машинкой, сглаживаем углы и края лопастей.

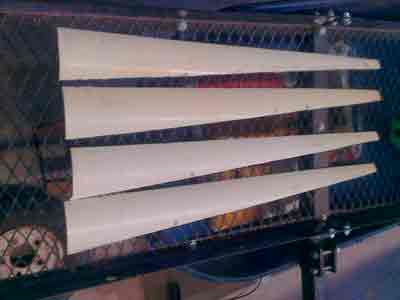

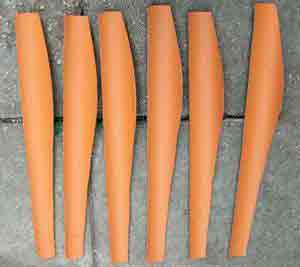

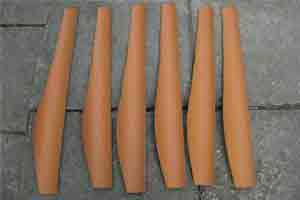

Лопасти из ПВХ трубы отлично подходят для небольших самодельных ветрогенераторов с диаметром ветроколеса не более 2 метров.

Источник: http://sam-stroitel.com/kak-sdelat-lopasti-dlya-vetrogeneratora.html

Оптимальные лопасти для ветрогенератора: вид, форма, материалы и инструкция по изготовлению своими руками

Существующие цены на ветрогенераторы и окупаемость не соответствуют возможностям большинства владельцев загородных домов, дачных участков. Жителям отдаленных районов, где сетевой электроэнергии до сих пор никогда не было, приобрести подобное оборудование еще сложнее, поскольку они лишены информации о нем и не могут получить достаточно подробные сведения о качестве, характеристиках и прочих параметрах оборудования для использования энергии ветра.

Приходится изготавливать ветровые устройства самостоятельно, опираясь на экспериментальные результаты или отрывочные сведения, почерпнутые из разных источников. Рассмотрим важный вопрос, возникающий при создании ветряка — устройство лопастей.

Как работает простой ветрогенератор?

Существует два типа ветрогенераторов:

• горизонтальные
• вертикальные

Разница состоит в расположении оси вращения. Наиболее производительными считаются горизонтальные конструкции, напоминающие своими формами самолет с пропеллером. Винт — это крыльчатка ветряка, хвост — устройство наведения на поток ветра, автоматически разворачивающее ось по направлению движения воздуха.

При воздействии ветра на крыльчатку возникает вращающий момент, передающийся на ось генератора. В его обмотках возбуждается электроток, который заряжает аккумуляторные батареи. Они, в свою очередь, отдают заряд на инвертор, изменяющий параметры тока и выдающий на потребляющие приборы стандартное напряжение 220 В 50 Гц.

Какая форма лопасти является оптимальной?

Основной элемент горизонтального ветряка — крыльчатка. Она больше всего напоминает пропеллер, хотя выполняет абсолютно противоположные функции. Лопасти принимают на себя энергию воздушного потока, перерабатывая ее во вращательное движение. От их конфигурации напрямую зависит эффективность работы крыльчатки и всего комплекта в целом.

Горизонтальные устройства имеют крыльчатки, снабженные большим количеством лопастей. Обычно их больше 3. В этом вопросе существует зависимость числа лопастей от производительности. Дело в том, что с возрастанием числа принимающих плоскостей падает мощность крыльчатки, а с убыванием — чувствительность. Поэтому выбирают «золотую середину», принимая среднее число лопастей.

На практике создано большое количество разных устройств, имеющих форму крыльчатки от простых секторов окружности, немного развернутых по радиусной оси, до сложных вариантов с тщательно просчитанной аэродинамикой, испытанных в разных условиях. Результаты испытаний показали, что оптимальной формой является модель, приближенная к пропеллеру. Такая лопасть несколько расширяется от центра (обтекателя) крыльчатки и плавно сужается к концу.

Преимуществом этого вида является равномерное распределение нагрузок на опорный подшипник, поверхность лопасти и всю систему ветряка в целом. Поток ветра воздействует на все участки с одинаковой силой, но, если расширить лопасть к концу, то получится достаточно длинный рычаг, перегружающий подшипник и выламывающий лопасти. Отсюда возникла такая форма, с небольшими изменениями используемая практически на всех ветряках.

Выбор вида

Вариантов или видов лопастей для горизонтальных ветряков существует немного. Причина этого кроется в самой конструкции крыльчатки — создавать сложные формы или конфигурации там попросту негде. Тем не менее, разработки наиболее удачного варианта ведутся постоянно, на сегодня можно выделить несколько видов:

Твердые лопасти изготавливаются из различных материалов сразу в определенной форме, парусные имеют совершенно другую конструкцию. Основой является рамка, на которую натягивается плотное полотно таким образом, чтобы одна из сторон была не прикреплена к рамке. Получается лопасть треугольной формы с одной стороной (от центра к одной из вершин), не закрепленной к основе.

Поток ветра создает давление на парус и придает ему оптимальную форму для схода с плоскости, в результате чего колесо начинает вращаться. Вариант имеет преимущество в массе и весе колеса, но нуждается в постоянном наблюдении за состоянием ткани и крыльчатки в целом.

Расчет лопастей

На практике мало кто вычисляет параметры лопастей, поскольку для этого надо обладать специальной подготовкой и располагать данными. Большинство значений, нужных для расчетов, необходимо сначала отыскать, некоторые из них и вовсе будут известны только после запуска ветряка. Кроме того, для большинства видов до сих пор нет математической модели вращения, что делает расчеты бесполезными.

Чаще всего производится подбор диаметра крыльчатки по требующейся мощности, выполняемый по таблице:

Как вариант, можно использовать онлайн-калькулятор, позволяющий получить готовый результат за секунды, надо только подставить в окошечки программы собственные данные.

Необходимо учитывать, что расчеты такого устройства, как крыльчатка, не будут иметь достаточной точности из-за большого количества тонких эффектов и неизвестных величин, поэтому, чаще всего, прибегают к экспериментальному подбору формы и размера.

Материал для изготовления

Прежде, чем начать работы по созданию крыльчатки, надо определиться с материалом. Выбор производится из того, что имеется в наличии, или из материалов, более знакомых пользователю и доступных для обработки. Требования к материалу для изготовления лопастей:

• прочность
• малый вес
• легкость обработки
• возможность придания нужной формы или наличие ее у заготовки
• доступность

Из всех возможных вариантов опытным путем были выделены несколько наиболее удачных. Рассмотрим их подробнее.

Использование канализационных труб ПВХ большого диаметра позволяет быстро и недорого получить вполне качественные лопасти. Пластик не боится воздействия влаги, легко обрабатывается. Самым ценным качеством является наличие у заготовки формы ровного желоба, остается лишь правильно отрезать все лишнее.

Простота изготовления и дешевизна материала в сочетании с эксплуатационными качествами пластика сделали трубы ПВХ самым ходовым материалом при изготовлении самодельных ветряков. К недостаткам материала можно отнести его хрупкость при низких температурах.

Лопасти из алюминия долговечны, прочны и не боятся никаких внешних воздействий. При этом, они тяжелее, чем пластиковые и требуют тщательной балансировки колеса. Кроме того, работа с металлом, даже таким податливым, как алюминий, требует наличия навыков и подходящего инструмента.

Затрудняет работу и форма материала — чаще всего используется листовой алюминий, поэтому мало изготовить лопасти, надо придать им соответствующий профиль, для чего придется сделать специальный шаблон. Как вариант, можно сначала изогнуть лист по оправке, затем приступить к разметке и резке деталей. В целом, материал более устойчив к нагрузкам, не боится температурных или погодных воздействий.

Стекловолокно

Такой выбор — для специалистов. Работа со стекловолокном сложна, требует навыков и знания множества тонкостей. Порядок создания лопасти включает в себя несколько операций:

• изготовление деревянного шаблона, покрытие его поверхности воском, мастикой или иным материалом, отталкивающим клей
• изготовление одной половины лопасти. На поверхность шаблона наносится слой эпоксидки, на который тут же укладывается стеклоткань. Затем снова наносится эпоксидка (не дожидаясь засыхания предыдущего слоя) и опять стеклоткань. Таким образом создается одна половина лопасти нужной толщины
• подобным образом изготавливается вторая половина лопасти
• после застывания клея половинки соединяются при помощи эпоксидки. Стыки зашлифовываются, в торец вставляется втулка для присоединения к ступице

Технология сложна, требует времени и умения работать с материалами. Кроме того, эпоксидная смола имеет неприятное свойство закипать в больших объемах, что создает постоянную угрозу испортить всю работу. Поэтому выбирать стеклоткань следует только опытным и подготовленным пользователям.

Работа с деревом достаточно хорошо знакома для большинства пользователей, но создание лопастей — задача достаточно сложная. Мало того, что форма изделия сама по себе непроста, так еще и потребуется изготовить несколько одинаковых неотличимых друг от друга образцов.

Решение такой задачи по плечу далеко не всем. Кроме того, готовые изделия надо качественно защитить от воздействия влаги, пропитать олифой или маслом, покрасить и т.д.

Древесина обладает массой отрицательных качеств — она склонна к короблению, растрескиванию, гниению. Впитывает и легко отдает влагу, что изменяет массу и баланс крыльчатки. Все эти свойства делают материал не лучшим вариантом выбора для домашнего мастера, поскольку лишние осложнения никому не нужны.

Создание лопастей поэтапно

Рассмотрим наиболее распространенный вариант изготовления лопастей. В качестве материала используется труба ПВХ диаметром порядка 110-160 мм:

• отрезаются куски трубы по длине лопастей
• вдоль отрезка наносится линия, от которой в обе стороны отмеряются 22 мм. Получится 44 мм — ширина одной лопасти
• с противоположного торца делается то же самое
• крайние точки с одной стороны центральной линии соединяются по прямой. Со второй стороны наносится рисунок формы лопасти

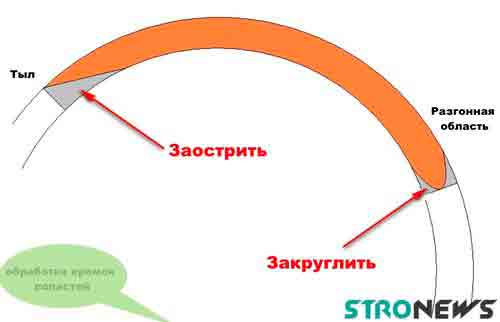

• вырезается лопасть, свободный конец аккуратно закругляется, кромки обрабатываются наждачной бумагой или напильником
• лопасти присоединяются к ступице

Форма лопастей имеет следующее строение:

• торцевые части одинаковы по ширине — 44 мм
• посередине ширина лопасти составляет 55 мм
• на расстоянии 0,15 длины ширина лопасти составляет 88 мм

Полученные точки соединяются прямой линией, затем оформляются более плавными переходами, руководствуясь полученными очертаниями. Изготавливается шаблон, по которому вырезаются все лопасти, имеющие одинаковую форму. Для присоединения к ступице необходимо просверлить пару отверстий под винты (шурупы).

Они должны на всех лопастях находиться в одинаковых точках, чтобы не нарушался баланс крыльчатки. Готовое колесо требуется тщательно отбалансировать, установив его на ось и, свободно вращая, отыскать участок с нарушениями баланса. В этом месте следует понемногу стачивать лопасть до момента полного уравновешивания крыльчатки.

Источник: http://energo.house/veter/lopasti-dlya-vetrogeneratora.html

Изготовление лопастей для ветрогенератора из ПВХ труб, алюминия, стекловолокна

Ветрогенераторы, в том числе и самодельные, все чаще используются в качестве альтернативного источника получения энергии. Мачта, турбина, флюгер и ветряное колесо – все, что необходимо для изготовления ветряка. Из этого набора приобрести придется лишь электрический генератор для преобразования энергии ветра в электрическую энергию. Все остальные компоненты можно сделать самостоятельно из подручных материалов Сборка ветряного колеса и изготовление лопастей ветрогенератора будут рассмотрены в данной статье.

Перед самостоятельной сборкой ветрогенератора стоит определиться с той мощностью, которую необходимо получать от ветряка. Эта мощность напрямую зависит от силы ветра в регионе, диаметр ветряного колеса и количество лопастей. И если на силу ветра человек никак повлиять не может, то определиться с требуемыми параметрами лопастей придется заранее. В таблице ниже приведены параметры ветряного колеса (диаметр колеса при определенном количестве лопастей) и вырабатываемая ветрогенератором мощность при скорости ветра 4 м/с.

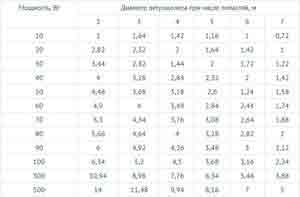

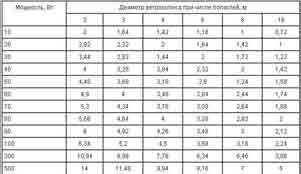

Из таблицы видно, что ветрогенератор мощностью в 50…100 кВ вполне можно изготовить из подручных материалов.

После определения с требуемым количеством и размерами лопастей ветрогенератора можно переходить к их изготовлению. Для этого необходимо выбрать тип лопастей: лопасти парусного типа (как у ветряных мельниц) или лопасти крыльчатого профиля. Лопасти парусного типа имеют простую конструкцию, однако они способны преобразовывать лишь 10-12% энергии потока ветра, так как они не используют аэродинамические возможности ветровых потоков. Внутренняя и внешняя стороны лопасти крыльчатого профиля имеют разную площадь, благодаря чему создается разница давления воздуха на противоположные стороны крыла. Полученная аэродинамическая сила делает использование ветрового потока гораздо более эффективным, а коэффициент использования энергии ветра может достигать 0,4 (40% энергии ветра преобразуются в полезную работу).

В качестве материалов или заготовок для изготовления лопастей ветрогенератора можно использовать ПВХ трубы, алюминий или стекловолокно.

Лопасти ветрогенератора из ПВХ труб

ПВХ трубы уже обладают всеми необходимыми характеристиками для изготовления лопастей: они легкие, достаточно прочные, имеют изогнутую форму. При использовании ПВХ труб для изготовления лопастей стоит помнить, что пластик все-таки не имеет хороших характеристик при выдерживании нагрузки на разрыв. Поэтому из-за большой скорости вращения лопастей ветрогенератора (скорость движения конечной части лопасти двухлопастного колеса ветрогенератора исчисляется сотнями метров в секунду), необходимо уменьшать длину лопасти и, тем самым, увеличивать количество лопастей (в соответствии с таблицей). Кроме того, толщина стенки ПВХ трубы должна быть не менее 4мм.

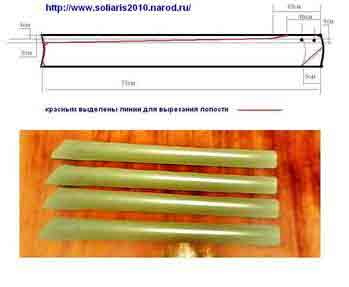

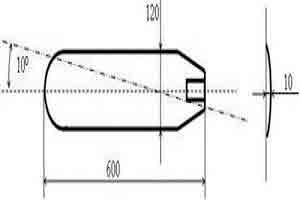

В качестве шаблона для лопастей можно использовать приведенный ниже рисунок, распечатав который необходимо приложить к стенке трубы, обвести маркером и вырезать лопасть из трубы. Места разрезов и края лопастей необходимо зашлифовать и округлить.

Для соединения лопастей необходимо подготовить металлическое основание, на котором и будут закреплены все лопасти ветрогенератора. Размеры диска необходимо подбирать индивидуально, учитывая параметры электрического генератора (диаметр выходного вала), который будет использоваться для ветряка.

Лопасти для ветрогенератора из алюминия

Алюминиевые лопасти, по сравнению с пластиковыми, обладают лучшими прочностными характеристиками, как на разрыв, так и на изгиб. Однако бОльшая масса лопастей потребует дополнительных усилителей в конструкции колеса и мачты ветрогенератора. Один из возможных вариантов изготовления алюминиевых лопастей приведен ниже.

Существенным недостатком алюминиевых лопастей можно назвать сложность в изготовлении, т.к. в любом случае для этого понадобятся алюминиевые заготовки и специальные инструменты для обработки металла и его сварки.

Лопасти ветрогенератора из стекловолокна

Стекловолокно можно назвать идеальным материалом для изготовления лопастей ветрогенератора из-за отличных характеристик по прочности, аэродинамическим показателям и массе. Однако изготовление лопастей из стекловолокна достаточно трудоемкий процесс, требующий особых навыков и опыта работы с деревом и стеклотканью.

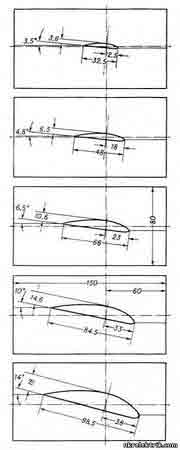

Шаблоны матрицы лопасти ветряного колеса диаметром 2 метра приведен ниже.

Для изготовления лопастей из ветрогенератора необходимо подготовить деревянную матрицу, которая вытачивается из деревянного бруса по шаблону. После этого форма натирается воском и наносится слой эпоксидной смолы, на который укладывается лист стеклоткани. Затем поверх стеклоткани накладывается еще один слой эпоксидной смолы и снова слой стеклоткани. Одна лопасть состоит из 3-5 слоев стекловолокна. После высыхания мы получаем половину лопасти ветрогенератора. Получившиеся половинки лопастей склеиваются между собой эпоксидной смолой, а во внутренний торец вклеивается деревянная пробка, которая будет служить основой для крепления лопасти к ступице колеса.

Балансировка лопастей ветрогенератора

По завершении изготовления лопастей ветрогенератора и сборки колеса необходимо проводить его балансировку.

При балансировке колесо должно свободно вращаться на испытательном стенде, при этом плоскость соединительного узла колеса была строго параллельна вертикальному подвесу. Проверка балансировки заключается в следующем: колесо останавливается и отпускается. Затем проворачиваем колесо вручную примерно на угол, равный 360/число лопастей, снова останавливаем и отпускаем. Если остановленное и отпущенное колесо начинает вращаться, значит, та часть колеса, которая стремится вниз, тяжелее. Определив более тяжелую лопасть необходимо сточить одну из ее граней, дабы уменьшить ее вес.

После выравнивания масс всех лопастей ветрогенератора можно выполнить еще одно испытание: на расстоянии 2мм от лопастей по обе стороны устанавливаются планки, а затем следим, чтобы лопасти не задевали планки при вращении.

После этого можно приступать к окончательной сборке и подключению ветрогенератора.

Источник: http://ukrelektrik.com/publ/izgotovlenie_lopastej_dlja_vetrogeneratora_iz_pvkh_trub_alljumnija_steklovolokna/1-1-0-1661

Лопасти для ветрогенераторов

Лопасти ветрогенератора являются наиболее ответственной и нагруженной частью ветрогенераторной установки. Мы продаем лопасти китайского производства. Конструкция этих лопастей проверена многолетней практикой эксплуатации на различных континентах планеты. Они изготовлены на заводе по производству ветряков. Если купить готовый китайский ветрогенератор, то там будут эти лопасти.

Тарифы на энергоносители в Украине продолжают рости. Приобретение всей ветрогенераторной установки является дорогой и доступной от части.

К достоинствам наших лопастей можно отнести: легкий вес и хорошие аэродинамические свойства. Самодельные лопасти могут выиграть только в стоимости изготовления (если есть даровый материал и золотые руки). Согласитесь, что инженеры годами работают над улучшением к.п.д лопастей. Самодельщик со своими знаниями, инструментом и материалами таких же результатов никогда не достигнет. Самодельные лопасти для ветрогенератора всегда будут более тяжелые и менее обтекаемые. А, соответственно, и будут работать только на сильном ветре и с меньшей отдачей.

Лопасти ветрогенераторной ветроустановки могут вращать электрогенераторы, насосы, компрессоры и пр. Известно, что оружейник Мосин делал свою легендарную винтовку на токарном станке от привода ветрогенератора, стоящего на крыше дома.

Выбор места установки ветрогенератора имеет большое значение для его производительности. Рекомендуется устанавливать ветрогенератор, таким образом чтобы нижняя часть лопастей была выше не менее 5 метров от преград (зданий, деревьев и т.д.). При этом преградой считается все что находится в радиусе 50 метров от ветряка.

Наиболее подходящим местом установки ветрогенератора является прибрежная зона реки или моря, открытая возвышенность. В этих местах имеются значительные отклонения скорости ветра.

Для подбора лопастей может пригодиться статья «Ветер и энергия ветра».

Источник: http://profhimpostavka.ltd.ua/lopasti/index.html

Лопасти для ветрогенератора из подручных материалов

Стоимость промышленных ветрогенераторов высока. Желающих иметь у себя на даче или в частном доме ветрогенератор много. Находится не мало умельцев, которые своими руками из подручных средств собирают добротные ветряки, самостоятельно изготавливают лопасти для ветрогенератора.

Человек уже давно использует энергию ветра для того, чтобы сделать свою жизнь легче. Никто точно не скажет, когда это впервые произошло, но с тех пор мало что изменилось. Возможность использовать силу стихии по-прежнему вызывает у человечества глубокую заинтересованность.

Самый первый механизм, который помог человеку обуздать и подчинить ветер своим целям, был самый обычный парус. Он в принципе и стал прародителем многих механизмов, которые использовались руками людей на протяжении их существования.

Если сконструировать эффективный генератор самому может быть сложно, то изготовление для ветрогенератора лопастей своими руками не составит особого труда.

Материалы и инструменты

Материалы:

• дерево или фанеру;
• алюминий;
• листы стекловолокна;
• трубы и материалы из ПВХ;
• в общем, все, что обычно есть в хозяйских гаражах и сараях.

Инструменты:

• чертёжный карандаш или маркер;
• линейка, а лучше правило;
• ножницы по металлу;
• лобзик или ножовка;
• наждачная бумага.

к содержанию ↑

Для вертикального ветрогенератора

Ветрогенератор, который мы будем собирать своими руками, точнее его винт имеет три лопасти, поэтому первую деталь, которую будем вырезать из фанеры надо сделать в количестве шести штук — это основание крыла. Оно будет каплевидной формы. Вот как оно должно выглядеть на 10 мм фанере:

1. Посередине прямоугольного листа (90х190 мм) прочертите центральную линию;
2. На этой линии отступите 45 мм и поставьте отметку и проведите через неё перпендикуляр от одного края к другому;
3. Циркулем отметьте радиус в 45 мм и прочертите его, соединяя три крайние точки: две боковые и верхнюю;
4. Соедините нижнюю точку с краями полукруга. От нижней точки до основания полукруга, должно быть, 145 мм и наоборот до верхней точки 45 мм;
5. Теперь вырезаем.

Следующее, что нам понадобится сделать — планки длинною 500 мм, хотя подобный размер и не принципиален. Вы можете выбрать любую другую высоту лопасти ветрогенератора исходя из высоты главной вертикальной оси винта. На каждое крыло по три штуки.

У нас уже есть и основания лопастей и их рёбра, все это нужно собрать так, как изображено на картинке. Когда все деревянные детали собраны со своими сёстрами, а в основаниях просверлены отверстия для креплений, крепим на конструкцию металлические листы. Листы крепим от первой планки ко второй, а от второй к третьей. Планки №1 и 3 не соединяем. Металл может быть оцинковка или алюминий. Теперь можно собирать винт вертикального ветрогенератора и крепить его на центральный осевой стержень.

Подготовим диск с осевым стержнем. Нам понадобятся два диска диаметром 20 см. Материал в принципе роли не играет. Это может быть и фанера, из которой изготавливались основания лопастей ветряка. Или металл, которым обшивали крылья. Но металл следует использовать, если распорки винта тоже были изготовлены из металла.

В центре диска надо сделать отверстие под центральную ось. Когда оба диска собраны на стержне, к ним прикручиваются распорки, по одной на все лопасти ветрогенератора. Прежде чем окончательно закрепить крылья ветряка сверху и снизу, отрегулируйте их так, чтобы их острый конец был повернут внутрь конструкции на угол в девять градусов. Наш винт готов к установке на ротор.

Для горизонтального ветрогенератора

Прежде чем мы начнём своими руками что-то делать, нужно немного поработать мозгами и определиться с мощностью станции, на которую будет работать ветряк. Это основополагающий показатель, от которого будет зависеть количество лопастей и их длина. В таблице, которая находится ниже показано, как диаметр винта зависит от количества крыльев и требуемой мощности.

Источник: http://mirenergii.ru/energiyavetra/lopasti-dlya-vetrogeneratora-iz-podruchnyx-materialov.html

Лопасти для ветрогенератора

Интерес к использованию альтернативных источников электроэнергии постоянно растёт. В ряде случаев возможно и целесообразно использовать для этих целей энергию ветра. Но приспособить в качестве генератора имеющийся асинхронный двигатель – это только часть проблемы. Ибо требуется ещё оптимально спрофилировать лопасти движителя. Специалистам по турбоэнергетике или поршневым самолётам решить эту задачу, естественно, проще – этому их учили в институтах. Остальным же следует знать, что неверно разработанный профиль винта ветродвигателя «украдёт» у него немалую толику мощности, поскольку часть давления ветра будет бесполезно путаться в неграмотно изготовленных лопастях.

Как определить фактическую мощность ветрогенератора

Зная усреднённую за несколько лет скорость ветра в данной местности можно установить этот показатель и самостоятельно. В дальнейшем именно он определит, какие лопасти для ветрогенератора потребуются, их количество и длину. Для конкретного случая скорости ветра в 4м/с (усредненная скорость ветра) данные параметры приведены в таблице:

Сообразуясь с примерными габаритами ветрогенератора и местом его установки, можно установить и диаметр круга вращения лопастей.

Выбор материала лопастей и их профиля

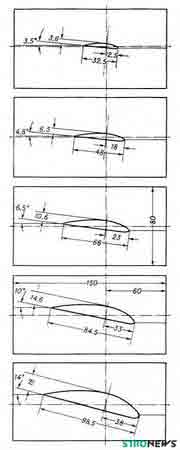

Аэродинамической трубы в распоряжении умельцев, скорее всего, нет, поэтому придётся поверить в то, что оптимальная форма лопасти для ветрогенератора значительно увеличит его кпд. Проблема непростая, но решаемая. Наиболее точно профиль лопасти может быть спроектирован по программе, которую можно найти вот здесь http://seiger.pp.ua/match/ru/. В результате расчётов будет получен так называемый крыльчатый профиль лопасти, у которой внешняя и внутренняя стороны будут иметь РАЗНУЮ площадь. При этом создаётся перепад давлений, обуславливающий возникновение аэродинамической силы вращения лопастей.

Оптимальные параметры профиля лопастей ветрогенератора зависят также и от материала, выбранного для их изготовления. Практически возможные варианты – полихлорвиниловая труба, алюминий, стекловолокно.

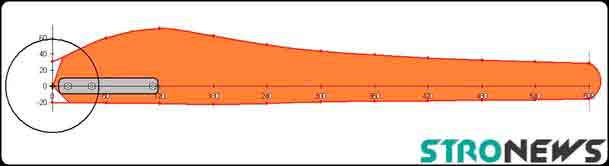

Рассмотрим особенности получения лопасти из ПВХ-трубы. Шаблон для профиля лопасти представлен на рис. 1.

Дальше всё более-менее просто: по шаблону вырезается из плотной бумаги необходимый профиль и накладывается на стенку трубы. В зависимости от диаметра трубы из одного её куска можно получить несколько лопастей (см. рис. 2). Труба разрезается при помощи электролобзика, места разрезов и острые края тщательно зашлифовываются.

Более надёжным (но и весьма трудоёмким) является процесс изготовления лопастей из стекловолокна. Оптимальность такого варианта обьясняется наилучшим соотношением прочности получаемой лопасти к её массе. Для изготовления лопасти для ветрогенератора потребуется изготовить деревянную матрицу (её профили шаблона приведены на рис.3). Такая лопасть будет состоять из двух частей. Матрицу натирают воском, наносят на её рабочую поверхность слой эпоксидной смолы, на которую укладывают лист стеклоткани. Затем сразу же наносится новый слой эпоксидной композиции, поверх которого вновь укладывается стеклоткань. В результате должен получиться трёх- четырёхслойный «бутерброд». В таком положении конструкция должна сохнуть около суток, после чего половинка лопасти готова. Далее то же самое проделывается и с обратной стороны матрицы. Обе половины лопасти склеиваются между собой эпоксидным клеем.

Наилучшей прочностью как на разрыв, так и на изгиб, будут обладать лопасти, изготовленные из алюминия. Однако такие лопасти будут массивнее, а, следовательно, и более инерционными. Их профили представлены на рис. 4 и 5. В качестве шаблона для изготовления лопастей удобно принять лист фанеры (см. рис.6).

Балансировка лопастей для ветрогенератора

Для исключения биения лопастей ветрогенератора при их вращении необходимо выполнить их балансировку. Потребуется несложный стенд, который необходимо установить в просторном и закрытом помещении, в котором отсутствуют сквозняки.

Внешний вид такого стенда приведен на рис. 7. Суть и смысл балансировки заключается в том, чтобы при свободном вращении лопастей в сборе, колесо всегда останавливалось в произвольном положении: это будет означать, что масса конструкции, находящаяся вверху оси вращения, равна массе, находящейся внизу этой оси. Проворот колеса обычно выполняют вручную, так, чтобы угловая скорость вращения позволяла лопасти для ветрогенератора вращаться не менее минуты. В противном случае необходимо облегчить ту часть колеса, которая после остановки оказывается внизу.

В заключение отметим, что в Интернете имеется достаточно предложений по заказу и продаже готовых ветрогенераторов. Приводим некоторые из доступных ссылок:

Видео с рассказом о тонкостях изготовления лопастей для ветрогенератора

Источник: http://stronews.ru/lopasti-dlya-vetrogeneratora/

Лопасти для ветрогенератора из ПВХ трубы

Ветрогенератор (ВЭУ) – приспособление, с помощью которого можно преобразовать кинетическую энергию ветра в электричество. Подобное устройство используют в качестве альтернативного источника электроэнергии. В статье мы разберемся с конструктивными особенностями ВЭУ, а также технологией сборки лопастей ветряка из ПВХ трубы.

Что представляет собой ветрогенератор?

Ветрогенератор представляет собой турбину с закрепленным на ней ветряным колесом и флюгером. Конструкция крепится на крышах домов при помощи специальной мачты или металлического штатива. Достаточно простое устройство позволяет трансформировать естественную энергию ветра в электричество.
Чтобы сделать свою мини электростанцию с неплохим показателем КПД, нужно правильно рассчитать мощность ВЭУ. Данный параметр во многом определяется размером лопастей, от которых зависит сопротивляемость конструкции воздушным массам и, как следствие, количество вырабатываемой электроэнергии.

Как определить мощность ВЭУ?

Мощность ветряка напрямую зависит от количества лопастей в устройстве, их размеров и диаметра ветряного колеса. Данная зависимость продемонстрирована в таблице ниже, благодаря которой можно определить линейные параметры составляющих ветряка и производимой ими потребной мощности.

Оптимальным вариантом конструкции для самостоятельной сборки лопастей из ПВХ трубы станет ветряк парусного типа. Однако следует учесть, что при вращении лопастей и самого ветряного колеса не будут задействованы законы аэродинамики. Иными словами, импульсом для вращения мобильных частей устройства станет только давление воздушных масс. КПД парусного ВЭУ составит только 10-12% от ветровой энергии, которая воздействовала на конструкцию.
Более удачным вариантом ветряка с большим коэффициентом полезного действия станет ВЭУ крыльчатого типа. Лопасти устройства имеют неодинаковую площадь, за счет этого создается разница давления воздушных масс, действующих на крылья с обеих сторон. Таким образом, при вращении мобильных частей ветряка удается задействовать аэродинамическую силу. Благодаря этому КПД ветрогенератора возрастает на 30-40%.

Технологические особенности сборки ВЭУ

Из чего сделать лопасти для ветряка? Для изготовления лопастей проще всего использовать пластиковые трубы. Они достаточно просты в обработке и способны выдерживать немалые динамические нагрузки. Но для того, чтобы ветряк в процессе эксплуатации не разлетелся на куски, желательно учесть несколько важных нюансов:

• Толщину трубы. В процессе вращения несущие детали устройства испытывают большую нагрузку из-за влияния центробежной силы. Чтобы ее уменьшить желательно взять в качестве материала канализационную или газопроводную трубу с большей толщиной стенки – не менее 4 мм;
• Длину лопастей. Чем длиннее лопасть, тем большую нагрузку она испытывает. Чтобы продлить срок службы конструкции, не делайте крылья слишком длинными. Наиболее приемлемым вариантом станет крыло с длиной от 30 до 50 см;
• Количество лопастей. От количества крыльев напрямую зависит сопротивляемость ветряка воздушным массам. Чтобы увеличить его КПД, число крыльев стоит увеличить. Оптимальным вариантом станет ВЭУ с 5 или 6 крыльями.

Разметка ПВХ трубы

В качестве примера рассмотрим процесс маркировки крыльев для ВЭУ из трубы с диаметром в 10 см и толщиной стенки – 5 мм.

Как разметить заготовку?

1. Чтобы правильно разметить цилиндрическую поверхность, оберните трубу листом бумаги;
2. Кромка листа станет ориентиром для формирования оси на трубе;
3. Ширина листа укажет на длину окружности;
4. Теперь сложите листок пополам, чтобы отметить половину от окружности заготовки;
5. Сложите листок четыре раза, чтобы отметить на цилиндре 4 линии для предполагаемых разрезов.

Порезка ПВХ трубы

Как разрезать ПВХ трубу? Для того, чтобы порезать заготовку лучше всего использовать электролобзик с пилкой по металлу. Порезка трубы на составные части делается следующим образом:
1. Сначала размеченную заготовку разрезают на две равные части;
2. Теперь половинки трубы также нужно разрезать пополам;
3. У основания каждой из лопастей делают прямоугольные надрезы длиной не более 5-6 см;
4. Чтобы не разрушить структурную целостность материала, в углах крыльев нужно просверлить небольшие отверстия;
5. После этого заготовленные части следует разрезать по диагонали;
6. Таким образом, у вас получатся лопасти конусного типа.

Особенности сборки деталей

На завершающем этапе конструирования ветрогенератора нужно соединить крылья с ветряным колесом и турбиной.

Как это сделать?

• Необходимо изготовить соединительный узел. Деталь представляет собой стальной диск с шестью металлическими лентами;
• Форма узла определяется конфигурацией самого генератора, выполняющий роль преобразователя кинетической энергии ветра в электрическую;
• Чтобы лопасти ветрогенератора не сломались и не деформировались под давлением воздушных масс, толщина стальных лент и диска должна варьироваться в пределах от 2 до 6 мм.

Балансировка колеса

После сборки ветряка необходимо осуществить балансировку ветряного колеса. Чтобы результаты были максимально достоверными, юстировать устройство стоит в закрытом помещении.

Как совершают балансировку?

1. Ветряное колесо подвешивается таким образом, чтобы его вращению ничего не препятствовало;
2. В процессе балансировки нужно следить за тем, чтобы плоскость соединительного диска была вертикальна по отношению к подвесу;
3. Теперь следует повернуть колесо на угол, который равен 360/N, где N – количество лопастей в конструкции;
4. Процедуру повторяем до полного поворота диска вокруг собственной оси;
5. Если после остановки диск приходит в движение, значит, лопасти, стремящиеся вниз, тяжелее остальных.

Конструирование лопастей для бытового ветрогенератора – непростое, однако посильное для народных умельцев занятие. С соблюдением технологических нюансов, которые были приведены в статье, вам непременно удастся собрать ветряк с хорошим КПД.

Как сделать косоуры из профильной трубы своими руками

Источник: http://o-trubah.com/materialy/pvx-truby/lopasti-dlja-vetrogeneratora/

Альтернативная энергия Альтернативная энергетика, возобновляемые источники энергии, энергетические ресурсы планеты.

Расчет лопастей ветрогенератора

Лопасти ветрогенератора являются наиболее важной частью ветроэлектрического агрегата. От формы лопастей зависят мощность и обороты ветродвигателя. Мы не будем останавливаться в этой брошюре на расчете новых лопастей ввиду сложности этой задачи, а воспользуемся готовыми крыльями, имеющими определенную форму и отличающимися высоким коэффициентом использования энергии ветра и большой быстроходностью. Нам необходимо лишь решить вопрос, как определить размеры новых лопастей на желаемую мощность, исходя из размеров известных крыльев при сохранении первоначальной их характеристики.

Примем для маломощных ветроэлектрических агрегатов быстроходный двухлопастный ветряк со следующей известной из практики характеристикой:

Под быстроходностью ветрогенератора надо понимать отношение окружной скорости конца лопасти к скорости ветра

Принимая одну и ту же быстроходность, равную 7, для ветроколес разных диаметров, мы будем получать разные обороты ветроколес при одной и той же скорости ветра. Наибольшие обороты будет развивать ветроколесо с наименьшим диаметром. Вообще обороты ветроколес с равными бы-строходностями будут относиться друр к другу обратно пропорционально их диаметрам, т. е.

Это значит ветроколесо с диаметром D1 будет делать оборотов в минуту во столько раз больше, во сколько диаметр этого ветроколеса D1 меньше диаметра D2 другого ветроколеса. Например, если ветроколесо с диаметром 1,5 м делает 714 об/мин, то ветроколесо с диаметром 3 м будет делать 357 об/мин, т. е. в два раза меньше, хотя быстроходности их одинаковы.

Для удобства подсчета размеров лопастей ветрогенератора разных диаметров, но с одинаковой быстроходностью в табл. 4 даны размеры двухлопастного ветряка с диаметром, равным 1 м. Вверху таблицы дан рисунок лопасти с буквенными обозначениями ее размеров, а под рисунком в таблице даются цифровые значения этих размеров.

Слева в 4 графах приведены размеры лопасти к левому рисунку; справа в 10 графах даны размеры пяти профилей этой лопасти. Как проставлять размеры профиля, показано на рисунке таблицы справа.

Чтобы соблюсти принятую характеристику ветрогенератора с изменением его диаметра, необходимо все размеры данных лопастей изменить в том же отношении, в каком мы изменяем диаметр лопастей ветрогенератора. При этом у нас будет соблюдено геометрическое подобие, без чего нельзя было бы воспользоваться этим способом пересчета.

Так как ветроколесо с размерами, приведенными в табл. 4, имеет в диаметре 1 м, то отношение диаметра другого ветроколеса к единице будет равно D т. е.

Следовательно, чтобы получить размеры лопасти ветроколеса с другим диаметром, необходимо каждый размер, приведенный в табл. 4, умножить на величину этого диаметра. Неизменными должны оставаться лишь углы заклинення каждого сечения лопасти и число их. Наїпример, для ветроколеса диаметром 1,2 м необходимо каждый размер табл. 4 умножить на 1,2, при этом получим:

Источник: http://alternativenergy.ru/knigi/001/149-raschet-lopastey-vetrogeneratora.html

Лопасти походного ветрогенератора

В предыдущих статьях о походном ветрогенераторе из динамо втулки я описал как можно сделать походный ветрогенератор из велосипедной динамо втулки, так-же изготовил щёточный узел поворотной оси ветрогенератора.Теперь немного о том, как я изготовил лопасти для этого ветряка.

Лопасти я вырезал полотном по металлу из метрового отрезка канализационной трубы.Трубу вдоль поделил на четыре части и распилил, пилится труба полотном по металлу отлично.Далее карандашом сделал наброски -черчёж лопасти и начертил контуры лопасти на всех четырёх заготовках, лопасти получились в длину у меня по 75 см.

В изготовлении ничего сложного нет, для наглядности размещу пару фотографий (извините фото с древнего мобильного) готовых лопастей.

На момент изготовления лопастей и щёточного узла у меня не было самого генератора (динамо втулки) , и я все размеры прикидывал визуально и фотографий динамо втулки с интернета.Сейчас лопасти готовы и ждут своего часа, в следующей статье будут испытания готового мини ветрогенератора, а сейчас я думаю что лопасти у меня не совсем удались, они не совсем подходят под данный ветрячёк.

Они больше подходят для маленького шагового двигателя, так как они получились быстроходными , для среднего ветра 5-7 м/с. Лопасти получились узковатые,такие лопасти будут раскручиваются до больших оборотов и плохо будут стартовать на слабом ветре, а для данного генератора большие обороты даже вредны, так как он рассчитан на небольшие обороты 100-300об/м, а большие обороты влекут за собой сильное увеличение напряжения (до 20-30 вольт и более) и нагрев катушек статора.

Вообще надо было лопасти изготовить из листа жести, но на тот момент у меня жести не оказалось и был готовый кусок канализационной трубы.После теста, если лопасти с данным генератором (динамо втулка) будут плохо работать, то надо будет делать из жести.Из жести лопасти будут немного полегче чем из пластмассовой трубы, а так-же надёжнее, так как пластмассу можно нечаянно сломать, а жесть лишь погнётся.

Лопасти по длине примерно такие-же, только раза в полтора пошире, чтобы при старте легко преодолевать залипания магнитных полюсов генератора и стартовать при малейшем ветерке 2-3м/с. Так-же для походов металлические лопасти будут понадёжнее пластмассы и полегче, и ещё один минус пластмассы это хрупкость на морозе, и со временем пластмасса высыхает и становится хрупкой, 3-4 года и пластмасса на солнце высохнет и станет очень хрупкой, а так-же пластмассовую лопасть может сломать сильный ветер, а это значит что в походных условиях «смерть» для ветряка, а металлические лопасти в этом плане понадежнее будут.

Дополнение

Всётаки как я решил не применять эти лопасти, которые я изготовил выше, так как они узкие и маленькие для этого ветряка , и генератор они на малом ветре крутить не будут. Я решил сделать металлические, широкие лопасти , и не четыре, а три. Нашел у себя кусок мятого оцинкованного листа и вырезал из него. Они конечно выглядят не очень, но зато они отлично как оказалось на испытаниях ветряка работают на малом ветре и крутятся при очень маленьком ветре.

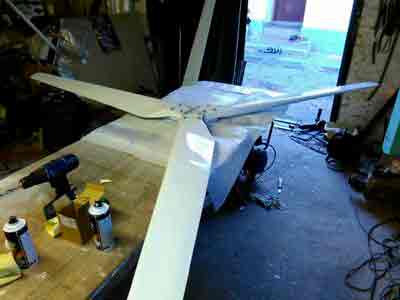

Ниже фотография готового ветрогенератора в разборном виде, тут нет ничего сложного, нижнюю часть лопастей, которой они будут крепится к динамо втулке я немного загнул, края для жёсткости. Так-же из жести я сделал и хвостовую часть ветряка. Вес ветряка значительно увеличился в связи с применением всех деталей из металла, но его прочность и надежность тоже.

Источник: http://otchelniki.ru/loposti_vetriaka.html

Как сделать лопасти для ветрогенератора своими руками

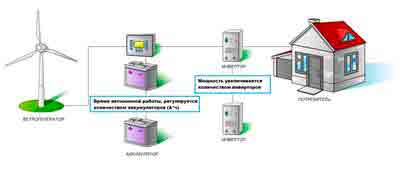

Домашние ветряные электростанции – независимый альтернативный способ получения электроэнергии.

Установка такого оборудования позволяет существенно снизить траты на электричество при условии, что в местности присутствуют ветра хотя бы от 4 м/с.

А чем выше скорость ветра, тем большее количество энергии вырабатывается устройством.

В этой статье будет рассмотрен пошаговый план изготовления лопастей ветрогенератора своими руками.

Ветряные электростанции

Существует множество вариантов конструкции ветрогенераторов, для классификации которых есть базовые признаки:

• расположение вращательной оси: вертикальное и горизонтальное;
• количество лопастей: чаще от 1 до 6, но бывают варианты и с большим количеством;
• тип вращательной лопасти: в виде крыла или паруса;
• материал для изготовления лопасти: дерево, алюминий, ПВХ;
• конструкция винтового колеса: с фиксированным или переменным шагом.

Продуктивность работы ветрогенератора в большей степени зависит от лопастей: от того, насколько правильно рассчитаны их размеры и количество, и удачно ли подобран материал для изготовления.

Сделать лопасти своими руками не составит труда, но перед тем, как начать работу, нужно изучить некоторые факты:

1. Чем длиннее лопасти, тем легче они поддаются движению ветра, даже самого слабого. Однако большая длина будет замедлять скорость вращения ветряного колеса.
2. На чуткость ветряного колеса влияет и количество лопастей: чем их больше, тем проще будет запускаться вращение. При этом показатели мощности и скорости будут снижаться, а значит, такое устройство непригодно для выработки электроэнергии, но отлично подойдет для подъемных работ.
3. От диаметра и скорости вращения ветряного колеса зависит уровень шума, исходящего от устройства. Это нужно учитывать при установке ветрогенератора вблизи жилых домов.
4. Большее количество энергии от ветра можно получить, установив ветряк как можно выше над уровнем земли (оптимально от 6 до 15 м). Поэтому зачастую установка происходит на крыше здания или на высокой мачте.

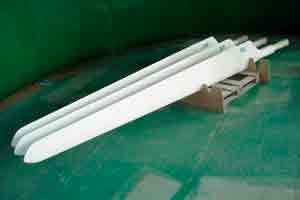

Готовые лопасти для ветрогенератора

Инструкцию по изготовлению коптильни из бочки содержит следующая наша статья.

Создание лопастей поэтапно

При самостоятельном проектировании лопастей необходимо учитывать следующее:

1. Для начала нужно определиться с формой лопасти. Для домашнего горизонтального ветрогенератора более удачной считается форма крыла. Благодаря своему строению она имеет меньшее аэродинамическое сопротивление. Такой эффект создается за счет отличия площадей внешней и внутренней поверхностей элемента, и поэтому появляется разница давления воздуха на стороны. Форма паруса имеет большее сопротивление и поэтому менее эффективна.

Так выглядит сопротивление ветра с разными моделями лопастей

• Дальше нужно определиться с количеством лопастей. Для местности, в которой присутствуют постоянные ветра, можно использовать быстроходные ветрогенераторы. Таким устройствам достаточно 2-3 лопастей для максимальной раскрутки двигателя.При использовании такого устройства в безветренной местности оно будет неэффективным, и будет просто простаивать в спокойную погоду. Еще одним недостатком трехлопастных ветрогенераторов является высокий уровень шума, по звуку напоминающий вертолет. Такая установка не рекомендуется вблизи густо заселенных домов.

Для наших широт, со слабыми и средними ветрами, лучше подойдут пяти- и шестилопастные ветряки, что позволит им улавливать слабый поток ветра и поддерживать стабильную работу двигателя

• Расчет мощности ветряного устройства. Невозможно рассчитать точный показатель, поскольку мощность напрямую будет зависеть от погоды и движения ветра. Но существует прямая зависимость между диаметром ветряного колеса с количеством лопастей и мощностью оборудования.

Данные приведены для средней скорости ветра 4 м/с (для увеличения нажмите на картинку)

Разобравшись с данными в таблице и поняв взаимосвязь, можно с помощью создания правильного винтового колеса влиять на мощность будущей конструкции

• Выбор материала для создания лопастей. Выбор материалов для создания лопастей достаточно широк: ПВХ, стекловолокно, алюминий и др. Однако каждый из них имеет свои плюсы и минусы. Остановимся на выборе материала более подробно.

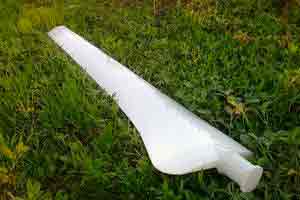

Лопасти для ветрогенератора из стеклопластика

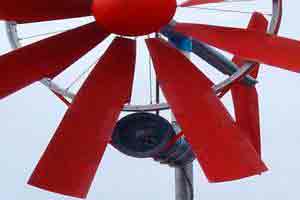

Лопасти из ПВХ-трубы

При подборе правильного размера и толщины труб, полученное колесо будет обладать высокой прочностью и эффективностью. Следует учитывать, что при сильных порывах ветра, пластик недостаточной толщины может не выдержать нагрузку, и разлететься на мелкие кусочки.

Для того чтобы обезопасить конструкцию, лучше уменьшить длину лопастей и увеличить их количество до 6. Для получения такого количества деталей как раз хватит одной трубы.

Для создания лопасти нужно взять трубу с минимальной толщиной стенки 4 мм и диаметром 160 мм, и нанести с помощью готового шаблона и маркера разметку будущих элементов.

Для того чтобы не допустить ошибки при самостоятельных расчетах, лучше воспользоваться готовым шаблоном, который легко можно найти в интернете. Поскольку без специальных знаний в этом деле не обойтись.

После порезки трубы полученные элементы нужно зашлифовать и скруглить по краям. Чтобы соединить лопасти, изготавливается самодельный стальной узел, с достаточной толщиной и прочностью.

Алюминиевые лопасти

Такая лопасть прочнее и тяжелей, а значит, и вся конструкция, удерживающая винт, должна быть массивней и устойчивей. К последующей балансировке колеса тоже нужно отнестись с повышенным вниманием.

Чертеж стандартного алюминиевого элемента для шестилопастного колеса

По представленному шаблону из листа алюминия вырезается 6 одинаковых элементов, к внутренней стороне которых нужно приварить втулки с резьбой для дальнейшего крепления.

К соединительному узлу нужно приварить шпильки, которые будут соединяться с подготовленными на лопастях втулками.

Для того чтобы улучшить аэродинамические свойства такой лопасти, ей нужно придать правильную форму. Для этого ее нужно прокатать в неглубокий желоб так, чтобы между осью прокрутки и продольной осью заготовки образовался угол 10 градусов.

Лопасти из стекловолокна

Преимуществом этого материала является оптимальное соотношение массы и прочности, в сумме с аэродинамическими свойствами. Но работа со стеклотканью требует особого мастерства и большого профессионализма, поэтому в домашних условиях такое изделие создать сложно.

Лопасти из стекловолокна

Можно сделать вывод, что наиболее подходящий материал для самостоятельной сборки ветряного колеса – ПВХ-труба. Она сочетает в себе прочность, легкость и хорошие аэродинамические характеристики. Причем, это очень доступный материал, а с работой справится даже новичок.

Из этого видео Вы узнаете, как сделать лопасти для ветрогенератора своими руками:

Источник: http://6sotok-dom.com/uchastok/raznoe-uchastok/lopasti-dlya-vetrogeneratora-svoimi-rukami.html
