Как самому сделать солнечную батарею

Содержание

Изготовление солнечных батарей своими руками

Солнечные батареи предназначены для преобразования света в электричество, однако солнечные батареи заводского исполнения весьма дорогие, и их могут позволить не каждый. В связи с этим широкую популярность набирает изготовление солнечных батарей своими руками используя солнечные элементы.

Калькулятор расчета времени работы источника бесперебойного питания (ИБП, UPS, инвертора) от аккумулятора

При проектировании автономного электроснабжения в своем доме, нужно быть уверенным, что выбранная емкость аккумулятора, проработает столько сколько это необходимо, особенно учитывая тот факт, что аккумуляторы стоят не дешево.

Калькулятор расчета времени заряда аккумулятора

Зачем нам знать время заряда аккумулятора? Время заряда, это один из важных параметров при строительстве автономного электроснабжения, поскольку очень важно, чтобы солнечные панели успевали полностью заряжать аккумуляторы за световой день. Иначе аккумуляторы будут использоваться не в полной мере.

Как сделать передвижную электростанцию на солнечных батареях

А что если понадобится больше мощности? Например, вдали от цивилизации организовать дискотеку, оснастить электричеством палаточный городок или выполнить аварийно-ремонтные работы? Все верно, необходимо строить более мощную электростанцию на солнечных батареях, о чем и пойдет речь в данной статье.

Как сделать мобильную солнечную электростанцию своими руками

Преимущество мобильной солнечной электростанции заключается в том, что ее можно использовать не только дома в качестве резервно-аварийного источника питания, но и в местах, где электричества нет и помине, например:
- при отдыхе на природе теперь можно слушать музыку, пользоваться ноутбуком, заряжать телефон;
- для электрификации отдельно стоящих сооружений (дача, сторожевой домик на полях, охотничий домик, кемпинг и т.д.);
- для обеспечения освещения в полевых условиях.

Портативная солнечная электростанция 220В + 12В + 5В + автоматический заряд батареи

В жизни случаются ситуации, к которым лучше подготовиться заранее, чем впоследствии “кусать локти“. А ситуации бывают разные, например, выехали вы на природу, включили музыку в автомобиле, и не заметили, как аккумулятор полностью разрядился, а следом за ним и телефон сел. Или срочно нужно включить ноутбук, у которого сел аккумулятор и т.д. и так перечислять можно долго.

Как сделать простейшее зарядное устройство на солнечных батареях (используя КР142ЕН5А)

Как правило, для зарядки мобильного телефона нам необходимо 5В. Но напряжение, вырабатываемое солнечной батареей не постоянное, и во многом зависит от степени освещенности. Поэтому мы можем пойти по наипростейшему пути, используя весьма распространенные стабилизаторы напряжения КР142ЕН5А (зарубежный аналог L7805CV), который можно приобрести в любом магазине радиодеталей.

Портативное зарядное USB устройство на солнечных батареях своими руками

Ранее я уже рассказывал о том, как сделать солнечную USB зарядку, но ее недостаток в том, что зарядить мобильный телефон она может только в светлое время суток. Но, что делать, если мобильник необходимо подзарядить ночью? И этот вопрос мы попробуем решить в данной статье.

Простейшее солнечное зарядное для пальчиковых аккумуляторов

Самое простейшее солнечное зарядное устройство для пальчиковых аккумуляторов можно собрать буквально за 20 минут. И понадобится нам для этих целей не так уж и много: прозрачный пластиковый контейнер, который будем использовать в качестве корпуса, солнечный элемент напряжением 4-5В, держатель для двух аккумуляторов серии АА или ААА и диод Шотки.

Раскладная портативная солнечная батарея своими руками

Одна маленькая солнечная батарея не может вырабатывать большой ток, а следовательно, мобильный телефон или планшет будет заряжаться очень долго. Чтобы увеличить мощность, можно увеличить площадь солнечной батареи, но тогда возникает проблема с транспортированием, особенно когда речь идет о пеших вылазках на природу. Для решения этой проблемы, предлагаю вам изготовить раскладную солнечную батарею (своего рода конструктор ЛЕГО), где соединение элементов будет происходить на магнитах.

Походный вариант 15Вт солнечной батареи своими руками

Из солнечных элементов от садовых фонарей мы можем изготовить маломощную солнечную батарею, которая вполне годится в качестве походного варианта, для питания радиоприемника или портативного телевизора, не говоря уже о зарядке мобильного телефона.

Пайка солнечных элементов

И так, вы решились собрать солнечную батарею своими руками. Пожалуй, самым сложным и кропотливым в этом деле является пайка плоских проводников (шины) к солнечным элементам. Вроде как, что тут сложного припаять провод? Но здесь не все так просто как кажется.

Как сделать солнечную USB зарядку для телефона своими руками

Вы отправились на природу, или в доме, по каким либо причинам отключили электричество, а ваш телефон разрядился? Не проблема, теперь вы можете стать энергонезависимыми, и можете наслаждаться прелестями цивилизации вдалеке от электричества. В данной статье вы узнаете, как сделать солнечную usb зарядку для телефона своими руками. И теперь вы можете, общаться и слушать музыку на природе не боясь, что аккумулятор в вашем телефоне разрядится в неподходящий момент.

Зарядное устройство на солнечных батареях из садовых светильников

Для изготовления зарядного устройства для АА и ААА аккумуляторов (пальчиковых и мизинчиковых аккумуляторов) на солнечных батареях, нам всего лишь понадобятся садовые светильники на солнечных батареях (которые наверно, уже есть у каждого десятого, кто живет в своем доме).

Как сделать радио на солнечной батарее

У радиоприемников, есть значительный недостаток, и заключается он в том, что для зарядки необходимо вытягивать аккумуляторы, а они как обычно бывает, разряжаются в самый неподходящий момент. Этот недостаток мы и попытаемся устранить, установив на радиоприемник солнечную батарею для зарядки аккумуляторов. На эту операцию, нам понадобится пара часов.

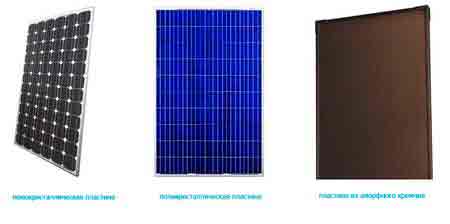

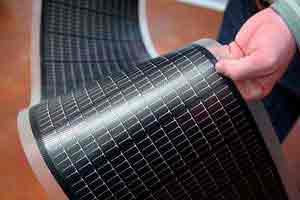

Типы солнечных элементов и их характеристики

Для строительства солнечных батарей выделяют два типа солнечных элементов: поликристаллические (мультикристаллические) и монокристаллические солнечные элементы. Внешне их легко различить, поликристаллические солнечные элементы в основном синего цвета с морозным узором.

Как сделать солнечную батарею на 60 Вт

Для изготовления данной солнечной батареи было куплено 36 поликристаллических солнечных элементов, размером 3х6 дюйма. Каждый такой элемент производит напряжение 0,5В.. Соединив все 36 элементов последовательно, мы получим напряжение 18 вольт (для компенсации падения напряжения во время пасмурной погоды), которые нужны для зарядки 12В аккумуляторов.

Солнечная батарея из разбитых элементов

Работа с солнечными элементами требует особой аккуратности, поскольку они весьма тонкие, так как их толщина составляет всего 0,2-0,4 мм и хрупкие. И бывают ситуации, когда солнечные элементы во время сборки панели ломаются или того хуже, при покупке почтой (из дальних регионов) прибывают к вам уже разбитыми или со сколами.

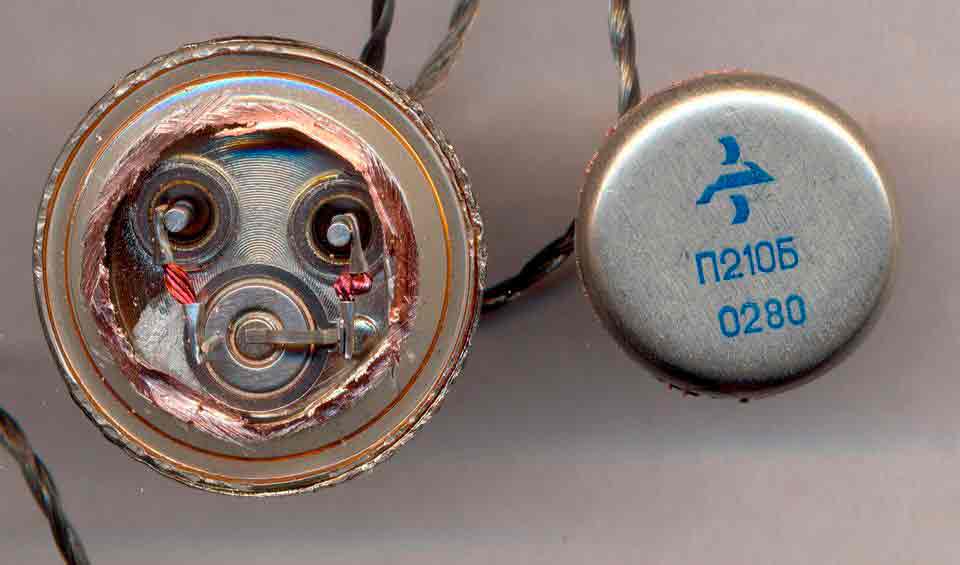

Солнечная батарея своими руками из транзисторов

У многих, кто в свое время увлекался изготовлением радиоаппаратуры, в закромах осталось куча мощных транзисторов (в металлическом корпусе), которые на данный момент практически не используются из-за их больших габаритов. Из старых транзисторов, можно изготовить солнечную батарею.

Данный раздел постоянно пополняется новой информацией, по изготовлению солнечных батарей своими руками и если Вы желаете быть первыми в курсе новостей по использованию энергии солнца, подписывайтесь на бесплатную рассылку.

поделиться с друзьями >>>

Источник: http://www.solarsistem.ru/solar_panel.php

Как сделать солнечные батареи своими руками


С каждым днем выбросы углекислоты и токсичных веществ в атмосферу увеличивается, токсичные вещества вырабатываются при сгорании ископаемого топлива, вследствии чего постепенно уничтожают нашу планету. Поэтому внедрение «зеленой энергии», у которой вовсе отсутствует негативное влияние на окружающую среду, уже закрепила себя как базой основ новых электротехнологий. Одной из основ таких технологий получения экологически чистой электроэнергии это технология которая преобразует солнечнй свет в электроэнергию. Далее пойдет речь о солнечных батареях, а так же их возможности в собственном доме.
В нынешнее время электроустановки в виде солнечных батарей изготовленных в промышленных условиях, используются для полного и частичного энергообеспчения и теплообеспечения дома, и стоят в районе 15-20 тысячь долларов при гарантии работы 25 лет.

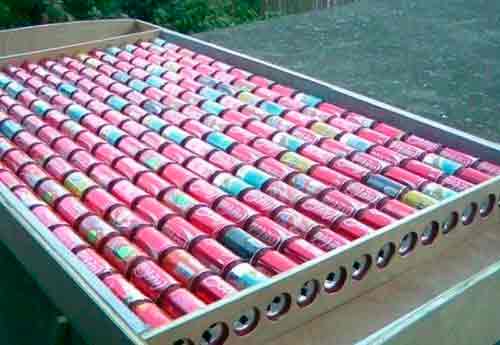

Гелиосистемы разделяют на теплообеспечения и энергообеспечения. В случае теплообеспечения используются технологии солнечного коллектора. В случае энергообеспечения происходит фотоэлектрический эффект, с помощью которого происходит генерация электричества в солнечных батареях. Далее я опишу технологию ручной сборки солнечной батареи.
Технология ручной сборки солнечной батареи вовсе не сложна и даже очень проста и доступна всем. Почти каждый человек может собрать солнечные батареи с относительно высоким КПД при давольно низких затратах. Это экологично, выгодно, доступно и в последнее время модно.

Выбор солнечных элементов для солнечной панели

Приступив к созданию солнечной электростанции, нужно учитывать, что при ручной сборке солнечных батарей нет нужды сразу собирать полнофункциональную солнечную электростанцию, её в будущем можно будет наращивать. Если первый эксперемент ручной сборки оказался положительным, то после имеет смысл увеличить функциональность солнечнойэлектростанции.

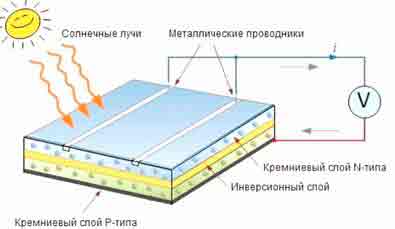

Прежде всего нужно знать что такое солнечная батарея, солнечная батарея — это прежде всего генератор, который работает на основе фотоэлектрического эффекта и преобразует солнечную тепловую энергию в электрическую энергию. Кванты света, которые вырабатывает солнце, попадают на кремниевую пластину и выбивает электрон с последней атомной орбиты кремния. Данный эффект создает большое количество свободных электронов, которые образуют поток электрического тока.

Перед тем как приступить к сборке солнечной батареи нужно сделать выбор в типе фотоэлектрического преобразователя. Фотоэлектрические преобразователи: монокристаллические, поликристаллические и аморфные. Для ручной сборки солнечной батареи чаще всего выбирают легко доступные в продаже поликристаллические и монокристаллические солнечные модули.

Солнечные панели из поликристаллического кремния имеют достаточно низкий КПД от 7 до 9%, но этот недостаток компенсируется тем, что поликристаллические панели практически не понижают КПД при облачной и пасмурной погоде, гарантийная работоспособности поликристаллических элементов составляет примерно 10 лет. Солнечные панели на основе элекментов монокристаллического кремния имеют более высокий КПД около 13% и сроки работоспособности приблезительно 25 лет, но монокристаллические элементы сильно понижают мощность при отсутствии прямого попадения солнечного света. Величина КПД кристаллов кремния может существенно изменятся от разных производителей . На практике работы солнечных электростанций в полевых условиях можно сказать о сроке службы монокристаллических панелей более 30 лет, а для поликристаллических модулей — более чем 20 лет. Причем за весь период эксплуатации потеря мощности у кремниевых монокристалических и поликристаллических модулей составляет не более 10 процентов, а у тонкопленочных аморфных модулей только за первые два года мощность может снизится на 10-40%.

Набор Solar Cells можно приобрести на аукционе Еbay для сборки солнечной батареи из 36 и 72 солнечных элементов. Эти наборы так же доступны в продаже в Украине и в России. Зачастую, для ручной сборки солнечных батарей используются солнечные модули В-типа, это те модули, которые отбраковали на промышленном производстве. Они не теряют своих эксплуатационных показателей, но зато намного дешевле.

Разработка проекта гелиевой энергосистемы

Проектирование задуманной солнечной электростанции зависит от способа её монтажа и установки. К примеру солнечные батареи должны устанавливаться под определенным наклоном, чтобы обеспечить прямое попадание солнечных лучей под перпедикулярным углом. КПД солнечной панели так же зависит от интенсивности световой энергии, а также зависит от угла попадания солнечных лучей.

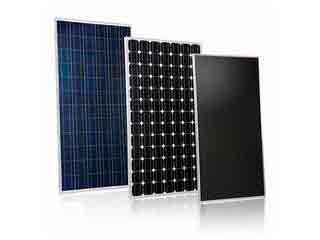

Смотреть сверху вниз: Монокристаллические солнечные панели (по 80 ватт) на даче установлены практически вертикально (зима). Монокристаллические солнечные панели на даче имеют меньший угол (весна)ю Механическая система управления углом наклона солнечной батареи.

Промышленные солнечные панели очень часто снабжены специальными датчиками, которые обеспечивают движение солнечных панелей по направлению движения солнечных лучей, что очень увеличивает стоимость солнечных панелей. Но так же тут может быть применено ручное механическое управление углом наклона солнечных панелей. В зимнее время солнечные панели должны быть практически вертикальными, чтобы исключить налегание снега на солнечных панелях.

Схема расчета угла наклона солнечной панели в зависимости от времени года

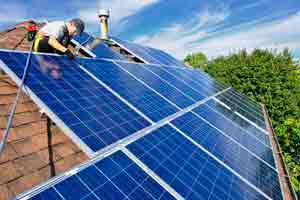

Солнечные батареи следует устнавливать с солнечной стороны вашего дома, чтобы за световой день пребывание солнечных лучей на солнечных батареях было максимально. В зависимости от географического расположения вашего дома и времени года вычисляется оптимальный угол наклона для вашего месторасположения.

Выбор оптимального статического угла наклона для кровельной солнечной системы монокристаллического типа

При сооружении солнечных панелей можно выбирать самые разные материалы по массе и другим характеристикам. Но при выборе материалов следует учитывать максимально допустимые температуры нагрева материалов, т.к. при работе солнечных модулей на полную мощность температура не должна превышать 250 градусов по цельсию. При пиковой температуре солнечные модули теряют свою функцию производства электрического тока.
Готовые гелиосистемы зачастую не предпологают охлаждения солнечных модулей. Ручное изготовление может включать в себя охлаждение гелиосистемы и управление углом наклона солнечных панелей для регулировки температуры модуля, а так же выбор прозрачного материала, который будет поглощать ИК-излучение.

Как показали расчеты, в ясный солнечный день из 1 метра солнечных панелей можно получить 120 Вт мощности, но этого не хватит чтоб запустить даже компьютер. Солнечные панели размером в 10 метров производит уже более 1кВт электроэнергии, что позволит снабдить электроэнергией светильники, телевизоры и ваш компьютер. Для обычной семьи 3-4 человека необходимо около 300 кВт в месяц, поэтому солнечные панели должны быть размеров 20м, при условии что солнечные панели будут установлены с солнечной стороны вашего дома.
Для уменьшения месячного электропотребления советую использовать для освещения вместо обычных лампочек, светодиодые лампочки.

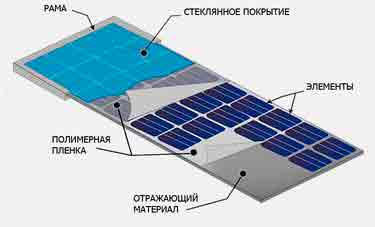

Изготовление каркаса солнечной батареи

Для изготовления корпуска солнечной панел в основном используют алюминиевые уголки. В интернет магазинах можно приобрести уже готовые корпуса для солнечных батарей. А так же для изготовления корпуса солнечной панели выбирают по желанию прозрачное покрытие.

Комплект рамы со стеклом для солнечной батареи, примерная стоимость от 33 долларов

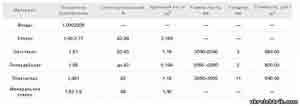

При выборе прозрачного материала можно опиратся на следущие характеристики материалов:

Если в качестве критерия выбора рассматривать показатель преломления солнечного света, то самый минимальный коэффициэнт у плексиглас, более дешевый вариант это обычное стекло, менее подходящий это поликарбонат. Но в продаже сейчас имеется поликарбонат с антиконденсатным покрытием, что обеспечивает качественный уровень термозащиты.

Важно про изготовлении солнечных панелей выбирать прозрачные материалы которые не пропускают ИК-спектр, что снизит нагревание кремниевых элементов.

Схема поглощения УФ и ИК излучения различными стеклами. а) обычное стекло, б) стекло с ИК-поглощением, в) дуплекс с термопоглощающим и обычным стеклом.

Защитное силикатное стекло с оксидом железа обеспечивает максимальное поглощение ИК-спектра. ИК-спектр хорошо поглощает любое минеральное стекло, а так же минеральное стекло более устойчиво к повреждениям, но в тоже время является очень дорогим и недоступным.

Так же зачестую для солнечных панелей применяют специальные антибликовые сверхпрозрачные стекла, которые пропускают до 98% спектра.

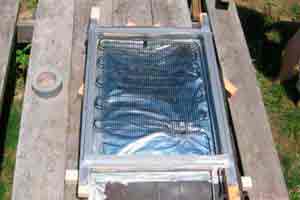

Солнечная панель в корпусе из оргстекла

Монтаж корпуса солнечной батареи

В данном случае будет показано изготовление солнечной панели из 36 поликристаллических солнечных модулей размером 81х150мм. Отсюда вычисляем размеры будущей солнечной панели. Важно при расчете между модулями оставлять небольшое расстояние, которое может менятся при воздействии атмосферных воздействий, т.е. оставляйте между модулями примерно 3-5мм. В итоге получим размер заготовки 835х690мм при ширине уголка 35мм.

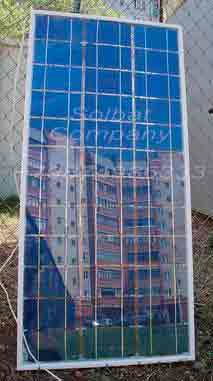

Самодельная солнечная батарея изготовленная вручную, сделанная с использованием алюминиевого профиля, очень похожа на солнечную панель фабричного изготовления. При этом обеспечивается высокая степень герметичности и прочности конструкции.
Для изготовления берем алюминиевый уголок, и выполняем заготовки рамки 835х690 мм. Чтобы можно было провести крепление метизов, в раме следует сделать отверстия.
На внутреннюю часть уголка дважды наносим силиконовый герметик.
Важно чтобы не было незаполненных мест. От качества нанесения герметика зависит герметичность и долговечность батареи.
Далее в раму кладется прозрачный лист из выбранного материала: поликарбоната, оргстекла, плексигласа, антибликового стекла. Важно силикону дать высохнуть на открытом воздухе, иначе испарения создадут пленку на элементах.
Стекло требуется тщательно прижать и зафиксировать.
Для надежного крепления защитного стекла используем метизы. Нужно закрепить 4 угла рамки и по периметру разместить два метиза с длинной стороны рамки и по одному метизу с короткой стороны.
Метизы фиксируются при помощи шурупов.
Каркас солнечной батареи готов. Важно перед креплением солнечных элементов, нужно очистить стекло от пыли.

Подбор и пайка солнечных элементов

В данное время в интернет магазинах представлен огромный ассортимент изделий для самостоятельного изготовления солнечных батарей.

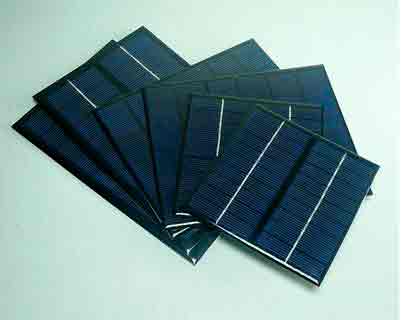

Набор Solar Cells включает комплект из 36 поликристаллических кремниевых элементов, проводники для элементов и шины, диоды Шотке и карандаш с кислотой для паяния

Из-за того что солнечная батарея, сделанная своими руками, ориентировочно в 4 раза дешевле заводской готовой, собственное изготовление — это огромная экономия средств. В интернет магазинах можно приобрести солнечные модули, элементы с дефектами, при этом они не теряют своей функциональности, но придется пожертвовать внешним видом солнечной батареи.

Поврежденные фотоэлементы не теряют своей функциональности

Если вы впервые занимаетесь изготовлением солнечных батарей, то лучше приобретать наборы для изготовления солнечных панелей, в продаже имеются солнечные элементы с припаянными проводниками. Так как пайка контактов — это достаточно сложный процесс, сложность заключается в хрупкости солнечных элементов.

Если вы купили кремниевые элементы без проводников, то в первую очередь необходимо провести пайку контактов.

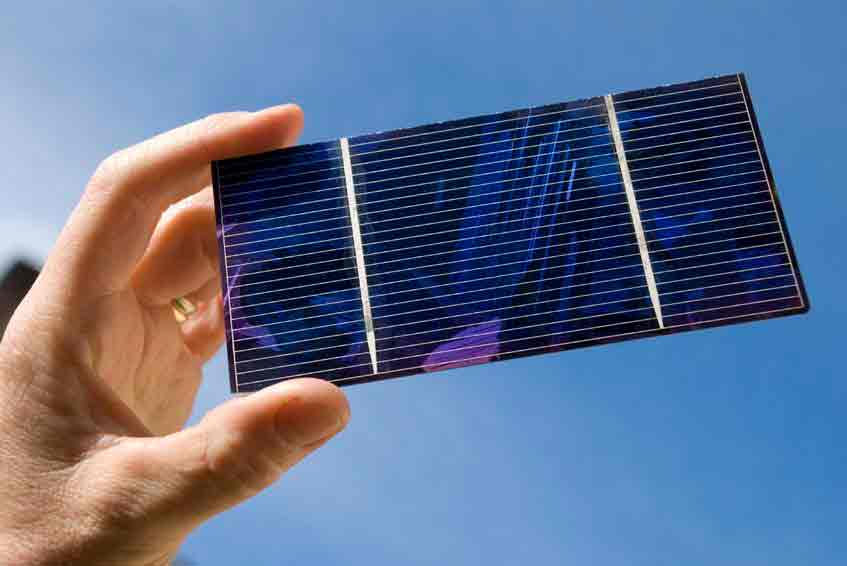

Так выглядит поликристаллический кремниевый элемент без проводников.
Проводники нарезаются с помощью картонной заготовки.
Необходимо аккуратно положить проводник на фотоэлемент.
На место припаивания нанести кислоту для паяния и припой. Проводник для удобства фиксируется с одной стороны тяжелым предметом.
В таком положении необходимо аккуратно припаять проводник к фотоэлементу. Во время пайки нельзя нажимать на кристалл, потому что он очень хрупкий.

Пайка элементов для солнечных панелей — это весьма кропотливая работа. Если с первого раза не удастся получить нормального соединения, то нужно повторить работу. По нормативам серебряное напыление на проводнике должно выдерживать 3 цикла пайки при допустимых тепловых режимах, на практике сталкиваешься с тем, что напыление разрушается. Разрушение серебряного напыления происходит из-за использования паяльников с нерегулируемой мощностью (65Вт), этого нужно избегать, можно уменьшить мощность паяльника таким образом — для этого нужно последовательно с паяльником включить патрон с лампочкой в 100 Вт. Помните, что номинальная мощность паяльника нерегулируемого слишком большая для пайки кремниевых контактов.

Если вам продавцы проводников будут говорить, что припой на соединителе имеется, но вы его лучше нанесите дополнительно. Во время пайки будьте аккуратны, при минимальном усилии солнечные элементы лопаются, а так же не нужно складывать солнечные элементы пачкой, от массы нижние элементы могут треснуть.

Сборка и пайка солнечной батареи
При первой ручной сборке солнечной батареи лучше воспользоваться разметочной подложкой, которая поможет расположить элементы ровно на некотором расстоянии друг от друга (5 мм).

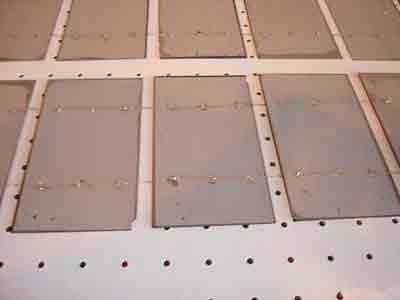

Разметочная подложка для элементов солнечной батареи

Основа выполняется из листа фанеры с маркированием уголков. После пайки на каждый элемент с обратной стороны крепится кусок монтажной ленты, достаточно прижать заднюю панель к скотчу, и все элементы переносятся.

Монтажная лента, использованная для крепления, с обратной стороны солнечного элемента

При данном типе крепления сами элементы дополнительно не герметизируются, они могут свободно расширяться под действием температуры и это не приведет к повреждению солнечной батареи и разрыву контактов и элементов. Герметизации поддаются только соединительные части конструкции. Такой вид крепления больше подходит для опытных образцов, но вряд ли может гарантировать долгосрочную эксплуатацию в полевых условиях.

Последовательный план сборки батареи выглядит так:

Выкладываем элементы на стеклянную поверхность. Между элементами должно быть расстояние, что предполагает свободное изменение размеров без ущерба конструкции. Элементы нужно прижать грузами.

Пайку производим по приведенной ниже электросхеме. «Плюсовые» токоведущие дорожки размещены на лицевой стороне элементов, «минусовые» — на обратной стороне.
Перед пайкой нужно нанести флюс и припой, после аккуратно припаять серебряные контакты.

По такому принципу соединяются все солнечные элементы.

Контакты крайних элементов выводятся на шину, соответственно, на «плюс» и «минус». Для шины используется более широкий серебряный проводник, который имеется в наборе Solar Cells.
Рекомендуем также вывести «среднюю» точку, с ее помощью ставятся два дополнительных шунтирующих диода.

Клемма устанавливается также с внешней стороны рамы.

Так выглядит схема подключения элементов без выведенной средней точки.

Так выглядит клеммная планка с выведенной «средней» точкой. «Средняя» точка позволяет на каждую половину батареи поставить шунтирующий диод, который не даст батарее разряжаться при снижении освещения или затемнении одной половины.

На фото показан шунтирующий диод на «плюсовом» выходе, он противостоит разрядке аккумуляторов через батарею в ночное время и разрядке других батарей во время частичного затемнения.
Чаще в качестве шунтирующих диодов используют диоды Шотке. Они дают меньшую потерю на общей мощности электрической цепи.
В качестве токовыводящих проводов может быть использован акустический кабель в силиконовой изоляции. Для изоляции можно применить трубки из-под капельницы.
Все провода должны быть прочно зафиксированы силиконом.

Элементы могут быть соединены последовательно (см. фото), а не посредством общей шины, тогда 2-й и 4-й ряд необходимо повернуть на 1800 относительно 1-го ряда.

Основные проблемы сборки солнечной панели связаны с качеством пайки контактов, поэтому специалисты предлагают перед герметизацией панели ее протестировать.

Тестирование панели перед герметизацией, напряжение сети 14 вольт, пиковая мощность 65 Вт

Тестирование можно делать после пайки каждой группы элементов. Если вы обратите внимание на фотографии в мастер-классе, то часть стола под солнечными элементами вырезана. Это сделано намеренно, чтобы определить работоспособность электрической сети после пайки контактов.

Герметизация солнечной панели

Герметизация солнечных панелей при самостоятельном изготовлении — это самый спорный вопрос среди специалистов. С одной стороны, герметизация панелей необходима для повышения долговечности, она всегда применяется при промышленном изготовлении. Для герметизации зарубежные специалисты рекомендуют использовать эпоксидный компаунд «Sylgard 184», который дает прозрачную полимеризованную высокоэластичную поверхность. Стоимость «Sylgard 184» составляет около 40 долларов.

Герметик с высокой степенью эластичности «Sylgard 184»

Но с другой стороны, если вы не хотите тратить дополнительные деньги, то вполне можно задействовать силиконовый герметик. Однако в этом случае не стоит полностью заливать элементы, чтобы избежать их возможного повреждения в процессе эксплуатации. В таком случае элементы к задней панели можно прикрепить при помощи силикона и герметизировать только края конструкции.

Перед началом герметизации необходимо подготовить смесь «Sylgard 184».

Сначала заливаются места стыков элементов. Смесь должна схватиться, чтобы закрепить элементы на стекле.

После фиксации элементов делается сплошной полимеризирующий слой эластичного герметика, распределить его можно с помощью кисточки.

Так выглядит поверхность после нанесения герметика. Герметизирующий слой должен просохнуть. После полного высыхания можно закрыть солнечную батарею задней панелью.

Так выглядит лицевая сторона самодельной солнечной панели после герметизации.

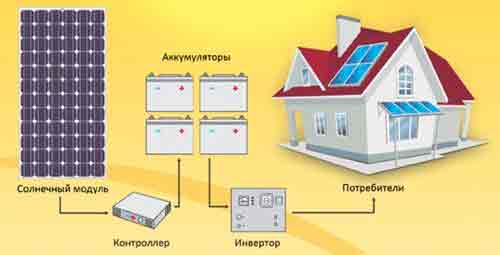

Схема электроснабжения дома

Систему электроснабжения дома с использованием солнечных батарей принято называть фотоэлектрическими системами, т.е. системами, генерирующими энергию с использованием фотоэлектрического эффекта. Для собственных жилых домов рассмотрены три фотоэлектрические системы: автономная система энергообеспечения, гибридная батарейно-сетевая фотоэлектрическая система, безаккумуляторная фотоэлектрическая система, подключенная к центральной системе энергоснабжения.

Каждая из вышеперечисленных систем имеет свое предназначение и преимущества, но наиболее часто в жилых домах применяют фотоэлектрические системы с резервными аккумуляторными батареями и подключением к централизованной энергосети. Питание электросети осуществляется при помощи солнечных батарей, в темное время суток от аккумуляторов, а при их разрядке — от центральной энергосети. В труднодоступных районах, где нет центральной сети, в качестве резервного источника энергоснабжения используются генераторы на жидком топливе.

Более экономной альтернативой гибридной батарейно-сетевой системе электроснабжения будет безаккумуляторная солнечная система, подсоединенная к центральной сети энергоснабжения. Электроснабжение осуществляется от солнечных батарей, а в темное время суток сеть питается от центральной сети. Такая сеть более применима для учреждений, потому что в жилых домах большая часть энергии потребляется в вечернее время.

Схемы трех типов фотоэлектрических систем

Рассмотрим типичную установку батарейно-сетевой фотоэлектрической системы. В качестве генератора электроэнергии выступают солнечные панели, которые подсоединены через соединительную коробку. Далее в сети устанавливается контроллер солнечного заряда, чтобы избежать короткого замыкания при пиковой нагрузке. Электроэнергия накапливается в резервных батареях-аккумуляторах, а также подается через инвертор на потребители: освещение, бытовую технику, электроплиту и, возможно, используется для нагревания воды. Для установки системы отопления эффективнее применять гелиоколлекторы, которые относятся к альтернативной гелиотехнологии.

Гибридная батарейно-сетевая фотоэлектрическая система с переменным током

Существует два типа электросетей, которые используются в фотоэлектрических системах: на базе постоянного и переменного тока. Использование сети переменного тока позволяет размещать электропотребители на расстоянии, превышающем 10–15 м, а также обеспечивать условно-неограниченную нагрузку сети.

Для частного жилого дома обычно используют следующие комплектующие фотоэлектрической системы:
-суммарная мощность солнечных панелей должна составлять 1000 Вт, они обеспечат выработку около 5 кВт ч;
-аккумуляторы с общей емкостью в 800 А/ч при напряжении 12 В;
-инвертор должен иметь номинальную мощность 3кВт с пиковой нагрузкой до 6 кВт, входное напряжение 24–48 В;
-контроллер солнечного разряда 40–50 А при напряжении в 24 В;
-источник бесперебойного питания для обеспечения кратковременного заряда с током до 150 А.

Из этого следует, что для фотоэлектрической системы электроснабжения понадобится 15 панелей на 36 элементов, пример сборки которых описан выше. Каждая солнечная панель дает суммарную мощность в 65 Вт. Более мощными будут солнечные батареи на монокристаллах. Например, солнечная панель из 40 монокристаллов имеет пиковую мощность 160 Вт, однако такие панели чувствительны к пасмурной погоде и облачности. В этом случае солнечные панели на базе поликристаллических модулей оптимальны для использования.

Источник: http://ukrelektrik.com/publ/kak_sdelat_solnechnye_batarei_svoimi_rukami/1-1-0-1080

Как самому сделать солнечную батарею

Привет Geektimes. Данная статья является продолжением предыдущей части, про туристическое зарядное устройство “Anker Solar 21Вт”. Идея использования солнечной батареи для зарядки разных гаджетов мне показалась весьма перспективной, но конечно, 21Вт в качестве универсальной зарядки мало — хочется иметь возможность заряда не только в солнечную погоду, а для этого нужен запас по мощности. Поэтому были куплены полноценные солнечные панели и начаты эксперименты с ними.

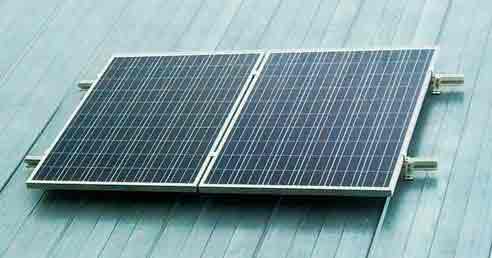

1. Солнечная панель

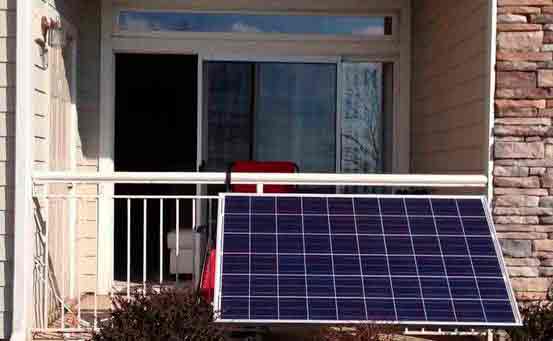

Тут есть разные варианты, но на балконе основным ограничением является наличие свободного места. Для понимания порядка цен, батарея на 50Вт стоит примерно 5000руб и выглядит так:

Размеры панели в мм — 540x620x30, вес 4кг.

Балконы по размеру бывают разные, исходя из габаритов панелей, вполне без проблем можно поместить 2 или 4 штуки, больше уже не влезет. Для теста было куплено 2 панели по 50Вт. Такая батарея дает около 18В под нагрузкой или 24В без нее, значит при использовании 2х батарей нужно рассчитывать на суммарное напряжение до 50В (к примеру многие dc-dc преобразователи штатно работают до 30В). Можно соединить батареи и параллельно, но тогда потери из-за длины проводов будут чуть выше.

Здесь есть 2 варианта:

— Солнечные панели + контроллер + аккумулятор

Это классическая конструкция: контроллер заряжает аккумулятор когда есть солнце, пользователь когда ему надо, эту энергию использует.

Преимуществ у данной системы несколько:

— энергией можно пользоваться когда угодно, а не только когда светло,
— возможность подключения инвертора и получения на выходе 220В,
— как бонус, резервный источник в доме на случай отключения электричества.

Недостаток один: использование аккумулятора большой емкости в корне убивает экологичность идеи данного мероприятия. Число циклов заряда/разряда аккумуляторов ограничено, они не любят переразряд, к тому же и аккумуляторы и контроллеры довольно-таки дорогие. Цена контроллера составляет от 1000р за самую дешевую ШИМ-версию, до 10000-20000р за более дорогую (и эффективную) версию с поддержкой MPPT (что такое MPPT можно почитать здесь). Цена аккумулятора составляет от 5000р за обычный гелевый аккумулятор на 40-50А*ч, некоторые используют батареи LiFePo4, они разумеется дороже.

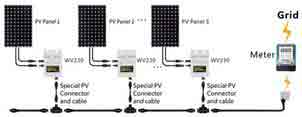

Эта технология наиболее перспективна на данный момент.

Суть в том, что конвертор преобразует и отдает энергию сразу в домашнюю электросеть. При этом потребляемая от общей сети энергия уменьшается, домовой электросчетчик фиксирует меньшие показания.

В идеале, если солнечные панели дают достаточно энергии для всех потребителей, значение на электросчетчике вообще не будет расти. А если потребление квартиры/дома меньше, чем выработка солнечных панелей, то счетчик будет фиксировать «экспорт» энергии, что должно учитываться компанией-поставщиком электричества. В России правда такая схема пока не работает — более того, большинство старых электросчетчиков считают энергию «по модулю», т.е. за отдаваемую энергию еще и придется платить. Вроде в 2017 году вопросы микрогенерации на законном уровне обещали начать решать. Но впрочем для панелей на балконе все это имеет лишь теоретический интерес — их выработка слишком мала.

Цена grid-tie инвертора составляет от 100$, в зависимости от мощности. Отдельно стоит отметить микроинветоры — они ставятся прямо на батарею, и отдают сразу сетевое напряжение, однако рекомендуемая мощность панелей составляет не менее 200Вт. Инвертор крепится прямо на задней стенке солнечной панели, это позволяет соединять их так:

Но для балкона это разумеется, неактуально.

Тестирование

Первым делом было интересно выяснить, какую реальную мощность можно получить с солнечных панелей. Для этого за 15$ была куплена плата АЦП ADS1115 для Raspberry Pi:

Использовать ее просто, входное напряжение делится делителем и подается на аналоговый вход, на выходе имеем цифровые значения. Исходники для работы с АЦП можно взять здесь. Также был куплен датчик тока ACS712, датчик напряжения был сделан из кучки резисторов (дома нашлись только одного номинала). В качестве нагрузки была установлена обычная лампочка на 100Вт. Разумеется, от 48 вольт она не горела (лампочка расчитана на 220В), а лишь еле-еле светилась. Сопротивление спирали составляет 42 Ома, что по напряжению позволяет примерно оценить мощность (хотя у лампы накаливания сопротивление нелинейно, но для грубой прикидки сойдет).

Первая тестовая версия выглядела так:

Исходник был допилен, чтобы данные и текущее время сохранялись в CSV, также на Raspberry Pi был запущен web-сервер, чтобы скачивать файлы по локальной сети.

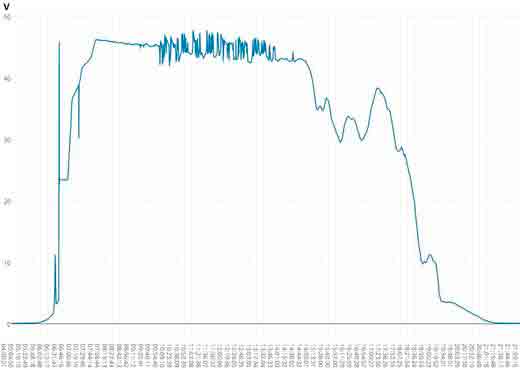

Результаты за обычный вполне ясный день с переменной облачностью выглядят так:

Видно что пик напряжения приходится на раннее утро, что есть следствие неправильной установки панелей — в идеале они не должны стоять вертикально.

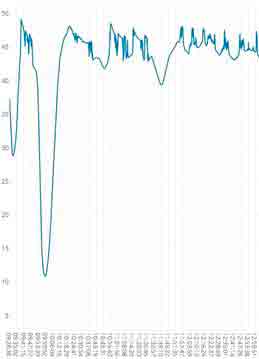

А вот так выглядит «провал» в день, когда набежали тучи, и пошел дождь:

Учитывая напряжение в 44В и сопротивление нити накала лампы в 42Ома, можно грубо прикинуть (нелинейность сопротивления лампы игнорируем), что в лучшем случае получаемая мощность P = U*U/R = 46Вт. Увы, КПД 100-ваттной панели при вертикальной установке не очень хорош — солнечные лучи падают на панель не под прямым углом. В худшем случае (пасмурно, дождь) мощность падает даже до 10Вт. Зимой и летом суммарная получаемая энергия также будет отличаться.

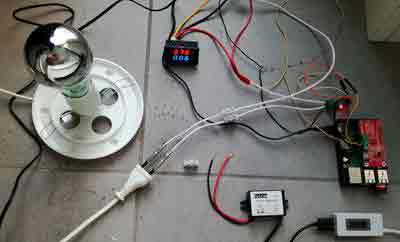

Опыт с отдачей энергии напрямую в сеть оказался неудачным: 500-ваттный инвертер от 45 ватт просто не заработал. В принципе это было ожидаемо, так что инвертор оставлен на будущее до переезда на место с балконом побольше.

В итоге, учитывая решение отказаться от буферных аккумуляторов, единственным рабочим вариантом оказалось использование dc-dc конверторов напрямую: к примеру вот такой конвертер может заряжать любые USB-девайсы, на его выходе уже есть и USB-разъем:

Есть модели чуть подороже, они имеют больший максимальный ток и большее число USB-разъемов:

Есть мысль также найти dc-dc-конвертер для зарядки ноутбука, их выбор на eBay весьма велик.

Заключение

Данная система имеет экспериментальный характер, но в целом можно сказать что оно работает. Как видно по графику, примерно с 7 утра и до 17 вечера отдаваемая панелями мощность более 30Вт, что в принципе не так уж плохо. В совсем пасмурную погоду результаты разумеется хуже.

Об экономической целесообразности речи разумеется не идет — при выработке 40Вт*ч по 7 часов, за неделю будет выработано 2КВт*ч. Окупаемость в ценах своего региона каждый может прикинуть самостоятельно. Вопрос разумеется не в цене, а в получении опыта, что всегда интересно.

Но куда девать энергию, вопрос пока открытый. Использовать 40Вт для зарядки USB-устройств это чересчур избыточно. На eBay есть grid tie инверторы на 300Вт с рабочим напряжением 10.5-28В, однако отзывов по ним мало, а тратить 100$ на тест не хочется. Если подходящее решение так и не найдется, можно считать что одна 50-ваттная панель является оптимумом для балкона — ею можно заряжать разные гаджеты, избыточность в этом случае минимальна.

По крайней мере, уже сейчас все домашние цифровые устройства (телефоны, планшет) переведены на «зеленую энергию» без особых хлопот. Есть мысль все-таки рассмотреть использование буферного LiFePo4 аккумулятора — но вопрос выбора и аккумулятора и контроллера пока открыт.

В дополнение: как подсказали в комментариях, можно использовать свинцовый аккумулятор, например автомобильный. Да, это действительно дешевый и работающий вариант, со 100-ваттной панелью будет достаточно примерно такого контроллера, ценой всего 10-20$ на eBay:

Но это решение не совсем экологичное и не совсем интересное, поэтому в плане изучения технологий я его не рассматриваю. А если кому-то надо например, запитать видеокамеру на даче, то наверное вполне вариант.

Продолжение в следующей части. Краткую видео-версию также можно посмотреть в ролике на youtube.

PS: В комментарии просили выложить фото, в данный момент батареи выглядят так:

Источник: http://m.habr.com/post/403523/

Солнечная панель в домашних условиях.

Современная жизнь не мыслима без электричества. Его научились получать еще в 19 веке. Первые попытки получить электрический ток были связаны с химическими реакциями между некоторыми веществами. Такие источники питания называют гальваническими элементами. Данные элементы используются и до сих пор. Но мы отлично знаем, что они не долговечны, то есть имеют ограниченный срок службы. Следующий этап создания источников электрического тока — изобретение генераторов. Срок службы этих устройств большой, но и есть недостатки: постоянно нужно прикладывать внешнюю силу для вращения ротора; за счет трения между деталями генератора его срок службы сокращается.

Последний источник питания требует некоторых энергетических и финансовых затрат, поэтому мы постоянно платим за использование электрической энергии. В связи сложившейся ситуации возникла проблема в получении бесплатной энергии. Таким источником может служить Солнце.

Вероятно, некоторым знакомо выражение “солнечная революция”, которое на слуху последние 20 лет – идея о том, что придет день, когда все мы будем использовать бесплатную энергию Солнца. Это заманчивое обещание: в яркий, солнечный день Солнце отдает примерно 1000 ватт энергии на квадратный метр земной поверхности, и если бы мы смогли собрать всю эту энергию, то мы бы запросто смогли обеспечить бесплатной энергией наши дома и офисы.

Устройство, которое способно преобразовывать солнечную энергию в электрическую называют солнечной батареей. Вы наверняка видели калькуляторы, которые работают на фотоэлементах, им не нужны электрические элементы питания и у которых в некоторых случаях нет даже кнопки выключения. До тех пор, пока у вас есть достаточное количество освещения, они могут работать бесконечно. Возможно, вы видели солнечные батареи покрупнее – на дорожных знаках, извещающих о чрезвычайной ситуации, телефонных автоматах, буйках, даже на стоянках, в качестве источника света. Хотя эти панели не так распространены, как калькуляторы на солнечной энергии, их нетрудно заметить, если вы знаете, куда смотреть. Массивы фотоэлементов есть на космических спутниках, где они используются для питания электрических систем.

Купить солнечную батарею сейчас не составляет труда, но цены довольно серьезные. Например, цена солнечной батареи NP32GK (Мощность – 32 Вт, напряжение–17В, сила тока – 1.88А) составляет 16.000 рублей.

Поэтому основная цель нашей работы — создание солнечной батареи в бытовых условиях.

Для реализации поставленной цели необходимо решить следующие задачи:

1) изготовить солнечную батарею в домашних условиях с минимальными затратами;

2) собрать схему так, чтобы получить максимальную мощность источника питания.

1. Преобразование солнечной энергии в электрическую

Фотоэлементы, которые вы видите в калькуляторах и на спутниках, являются фотоэлектрическими элементами или модулями (модули – просто группа элементов, электрически соединенных и размещенных в одном каркасе). Фотоэлектричество, как слово, подразумевает преобразование солнечного света прямо в электричество. Начиная с почти исключительного использования в космосе, фотоэлектрические элементы все больше и больше используются в менее экзотических сферах человеческой жизни. Они могли бы даже снабдить энергией ваш дом. Как же работают эти устройства?

Фотоэлектрические (ФЭ) элементы изготовлены из специальных материалов под названием полупроводники (semiconductors), таких как кремний, который в настоящий момент чаще всего обычно и используется. По существу, когда свет попадает на фотоэлемент, определенная его часть поглощается материалом полупроводника. Это означает, что энергия поглощенного света передается полупроводнику. Эта энергия освобождает электроны, позволяя им течь свободно. У всех фотоэлементов также есть одно или несколько электрических полей, которые заставляют электроны, освобожденные световым поглощением (абсорбцией), течь в определенном направлении. Это течение электронов и представляет собой ток, и при помощи установленных сверху и снизу металлических контактов фотоэлементов мы можем извлечь этот ток для внешнего использования.

Всегда можно найти старые диоды и транзисторы от ставших ненужными радиоприемников и телевизоров. В умелых руках это – богатство, которому можно найти дельное применение. Чтобы превратить диод или транзистор в фотоэлемент, нужно добраться до полупроводникового кристалла.

2. Получение кристаллов полупроводников

Для получения кристаллов полупроводников понадобятся: тиски, плоскогубцы, острый нож, небольшой молоток, кусачки. Источником кристаллов могут служить диоды марки КД–202, КД–203 или другие в похожих корпусах (рис. 1).

Для получения кристалла необходимо выполнить следующие операции:

1) удалить кусачками вывод (рис. 2)
2) зажать диод в тисках за фланец
3) приложить к сварному шву острый нож и, несильно ударив по тыльной стороне ножа, удалить крышку, необходимо следите за тем, чтобы лезвие ножа не проходило глубоко вовнутрь, иначе можно повредить кристалл (рис. 3,4, 5). Фотоэлемент готов.

Рис. 2. Удаление вывода

Рис. 3. Зажатие диода в тисках

Рис. 4. Удаление крышки диода

Рис. 5. Фотоэлемент готов

3. Сборка солнечной батареи

Для сборки батареи необходим корпус. Для его изготовления возьмем текстолитовую пластину. В ней просверлим отверстия (рис. 6).

Рис. 6. Корпус для солнечной батареи

Далее производим сборку батареи:

1) поместим в отверстия диоды, размещая на два участка из последовательно соединенных шестнадцати диодов;
2) полученные участки соединяем параллельно;
3) батарея готова (рис. 7).

Рис. 7. Солнечная батарея

4. Проверка работоспособности источника питания

Для проверки работоспособности полученной батареи используем мультиметр, миллиамперметр и светодиод, чтобы определить силу тока и напряжение. Сила тока составила 0,1А, а напряжение – 2В. Проверку работоспособности необходимо проводить при наличии солнечного света или при освещении лампой накаливания.

Рис. 8. Проверка работоспособности солнечной батареи

Заключение

Данную работу можно считать рекомендацией для сборки солнечной батареи в бытовых условиях. Предложенное описание сборки позволяет создать источник питания небольшой мощности. Мы не понесли материальных затрат, так как при изготовлении использовали только бывшего применения диоды, соединительные провода и текстолит. Если взять больше фотоэлементов, то можно получить большую выходную мощность. И при этом, изменяя количество применяемых элементов и способ их соединения (параллельное, последовательное) можно изменять напряжение и силу тока батареи. Таким образом, можно считать, что поставленные цель и задачи достигнуты.

Список источников и литературы

1. URL: Самодельная солнечная батарея на 50 Вт [Электронный ресурс]/ – Режим доступа: http://germarator.ru/post/148, свободный – Загл. с экрана.

2. URL: Самодельная солнечная батарея [Электронный ресурс]/ – Режим доступа: http://electro-shema.ru/samodelnaya-solnechnaya-batareya.html, свободный – Загл. с экрана.

3. URL: Кремний [Электронный ресурс]/ – Режим доступа: http://ru.wikipedia.org/wiki/Silicium, свободный – Загл. с экрана.

4. URL: Фотоэлемент [Электронный ресурс]/ – Режим доступа: http://www.cultinfo.ru/fulltext/1/001/008/117/320.htm, свободный – Загл. с экрана.

5. URL: “Ваш Солнечный Дом”– умный выбор системы энергоснабжения [Электронный ресурс]/ – Режим доступа: http://www.solarhome.ru/pv/index.htm, свободный – Загл. с экрана.

6. URL: Солнечные батареи (модули) Российского производства [Электронный ресурс]/ – Режим доступа: http://iis97.narod.ru/pr10.htm свободный – Загл. с экрана.

Составитель:

Чиков Иван Николаевич,
ученик 10 класса,
МОУ “Терентьевская средняя общеобразовательная школа”

Источник: http://livescience.ru/%D0%A1%D1%82%D0%B0%D1%82%D1%8C%D0%B8:%D0%A1%D0%BE%D0%BB%D0%BD%D0%B5%D1%87%D0%BD%D0%B0%D1%8F-%D0%BF%D0%B0%D0%BD%D0%B5%D0%BB%D1%8C-%D0%B2-%D0%B4%D0%BE%D0%BC%D0%B0%D1%88%D0%BD%D0%B8%D1%85-%D1%83%D1%81%D0%BB%D0%BE%D0%B2%D0%B8%D1%8F%D1%85

Как сделать солнечную батарею

Люди уже давно задумываются над тем, как можно получить электрическую энергию благодаря солнцу. Тогда возникает вопрос: «Как сделать солнечный коллектор?». Ведь если в доме у вас полно электрических приборов, это очень экономно. Особенно летом, когда солнце стоит круглый день. Вы можете сами сделать свою солнечную батарею, и на это не уйдет много денег – будет стоить 300–400 долларов. Взамен получите постоянный источник электроэнергии. Вам больше не придется беспокоиться о том, что ее отключат, и вы не сможете пользоваться электроприборами. Итак, чтобы разобраться, как сделать солнечную батарею, надо понять принцип ее работы. Тем более, если монтировать солнечную батарею придется в домашних условиях.

Что такое солнечная батарея, в чём принцип ее работы

По сути, солнечная батарея делает из получаемой от солнца энергии электрическую, благодаря специальным фотоэлектрическим преобразователям.

Весь суть работы основана на фотоэлектрическом эффекте. На фотоэлементы попадает свет от солнца, тем самым он выбивает незанятые электроны из последних орбит каждого из атомов, которые находятся на пластине из кремния. Затем этот свет становится переменным током, которым можно электрифицировать дом.

Принцип самостоятельного изготовления солнечной батареи

Так как самому сделать солнечную батарею? Чтобы изготовить гелиосистему своими руками, нужны:

  • Алюминиевый или деревянный каркас
  • Подложка, сделанная из ДВП
  • Обычное стекло или оргстекло
  • Диоды и проводники
  • Фотоячейки

Только одна самодельная солнечная батарея будет иметь около 36 элементов и для каждого нужно будет напряжение равное 0,5 вольт. Получается 18 вольт на одну солнечную панель.

Кстати, по причине хрупкости панели с ними нужно обращаться как можно аккуратней и по этой же причине желательно купить на несколько штук больше, дабы дома были запасные, если вдруг что-то случится.

Преимуществом самостоятельной сборки солнечной батареи является то, что вы можете сделать основу, а потом к ней уже добавлять мощность, закупая дополнительные элементы.

Большие батареи ни к чему, так как появятся сложности в их установке, выборе угла наклона. Тем более они, скорее всего, будут улавливать ветер, а это крайне небезопасно.

И, кстати, учтите, что 220 вольт обеспечить от солнца никак не сможете потому, что для этого потребуется батарея огромных размеров. Одна пластина сможет дать ток, напряжение которого будет составлять 0,5 В. Идеальный вариант – это если солнечный коллектор будет обладать напряжением 18 вольт, но для этого потребуется рассчитывать количество фотоэлементов. Изготовление солнечных панелей – труд не простой, но и не сложный. В данном случае нас интересует плоский солнечный коллектор.

Собираем каркас

Теперь приступим к решению вопроса: «Как собрать солнечную батарею собственного производства?».

Первое, что делают, когда изготавливают самодельные солнечные батареи, – создают своеобразную защитную оболочку – корпус. Сделать его можно при помощи уголков из алюминия или деревянных брусков. Если будет использоваться металлическая основа, то на какой-то из полок нужно будет при помощи напильника снимать фаску под углом в 45 градусов, вторая же полка будет отражаться под таким же углом. Детали каркаса, которые отрезаны, нужно будет скрутить, используя угольники, которые изготовлены из такого же материала. Когда рама будет готова, к ней при помощи силикона нужно приклеить специальное защитное стекло.

Делаем спайку пластин

Первое, что при этом нужно знать, – это то, что напряжение повышается при последовательном соединении, а ток, соответственно, при параллельном.

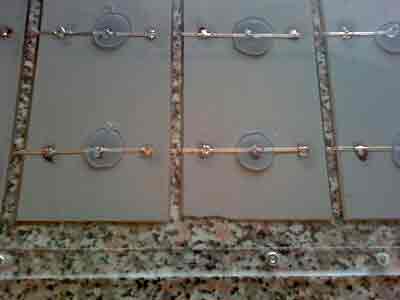

Кремниевые пластины нужно будет выложить на стекло так, чтобы между ними осталось небольшое расстояние – примерно 5 мм с каждой из сторон. Это нужно, чтобы не допустить расширения компонентов при температурном нагреве, так как нет радиатора. У преобразователей есть две дорожки – это, соответственно, плюс и минус. Детали придется соединить последовательным образом в одну цепь. Проводники с последних радиодеталей нужно будет вывести на общую шину.

Чтобы батарея не разряжалась ночью сама, желательно установить диод Шоттки 31DQ0 на средний контакт.

Когда все элементы будут спаяны, проверьте показатель напряжения, который будет на выходе, мультиметром. Оно должно быть не менее 18–19 вольт.

Диодная солнечная батарея

Изготовление солнечных батарей в домашних условиях не ограничивается одним способом. Можно получать энергию от солнца при помощи диодов Д223Б. Они хороши, благодаря высокому вольтажу и стеклянному корпусу.

  1. Все радиодетали нужно сложить в специальную емкость и залить их ацетоном, где-то на несколько часов.
  2. Затем найдите неметаллическую пластину и разметьте ее для будущих компонентов, которые будут составлять источник питания.
  3. Используя мультиметр, отыскиваем плюс на каждом диоде и слегка загибаем его. Важно, чтобы диоды впаивались в вертикальном положении, таким образом удастся получить значительно большее напряжение генерации.

Вот так, в три этапа можно сделать солнечный коллектор своими руками.

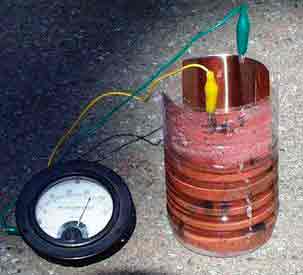

Солнечная батарея из фольги

Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.

  1. Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
  2. При помощи наждачной бумаги избавьтесь от оксидной пленки.
  3. Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
  4. После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
  5. Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
  6. Остатки удалить проточной водой, но не сгибая лист
  7. Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
  8. К обработанному куску пойдет минус, а к другому – плюс.
  9. Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.

Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все. Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.

Источник: http://ekoenergia.ru/solnechnaya-energiya/kak-sdelat-solnechnuyu-batareyu.html

Солнечная батарея своими руками 120W – 4000 руб

Солнечная батарея из поликристаллических солнечных элементов размером 156×156 мм, мощностью 120 Вт собранная своими руками в домашних условиях обойдётся Вам в 4000 руб.

Солнечная батарея своими руками 120 Вт, 12 В, за 4000 руб – это почти в три раза дешевле аналогичной солнечной батареи мощностью 120 Вт предлагаемой в готовом виде.

Солнечная батарея из поликристаллических солнечных элементов размером 156×156 мм, мощностью 120 Вт собранная своими руками в домашних условиях обойдётся Вам в 4000 руб.

Это почти в три раза дешевле аналогичной солнечной батареи мощностью 120 Вт предлагаемой в готовом виде.

Изготовление солнечной батареи в домашних условиях по силам практически любому радиолюбителю, «кулибину», или человеку который любит мастерить всё своими руками.

И по финансовым затратам солнечная батарея собранная своими руками на порядок дешевле промышленной солнечной батареи.

К тому же при проектировании, расчёте и сборке солнечной батареи можно учесть все технические нюансы и личные потребности, в любом конкретном случае.

Для сборки солнечной батареи своими руками мощностью 120 Вт Вам понадобиться приобрести 36 поликристаллических солнечных элементов размером 156×156 мм.

Основные характеристики солнечного элемента из поликристаллического кремния 6*6″ (156*156мм):
Размер одного солнечного элемента составляет 125мм на 125мм.
Класс солнечных элементов: В (небольшие, незначительные косметические дефекты, не влияющие на технические характеристики)
Средняя мощность (Ватт): 3.2 Wp
Средний ток (А): 6.4 Imax
Среднее напряжение (В): 0.5 Vmax
Эффективность, КПД (%): 13.15%
Один элемент имеет среднюю мощность 2.7 W рабочее напряжение – 0.5В при нагрузке до 6.4А.

Что ещё понадобиться для сборки солнечной батареи своими руками?

Так как солнечные элементы довольно хрупкие и бояться воздействия атмосферных осадков будущая солнечная батарея должна иметь прочный и герметичный корпус.

Корпус солнечной батареи это простой плоский короб, имеющий заднюю и переднюю стенки, между которыми по периметру проложена дистанционная рамка.

Для изготовления корпуса солнечной батареи своими руками в домашних условиях можно использовать подручный материал или приобрести что-то в магазине.

Из чего конкретно изготовить корпус солнечной батареи решать только Вам исходя из собственных финансовых возможностей и требований к корпусу (место расположения, его размеры и форма).

Единственное требование к корпусу солнечной батареи, и это не обсуждается, – его лицевая (передняя) сторона, она должна быть максимально прозрачной.

Как вариант – стеклопакет от пластикового окна.

Вот пример солнечной батареи, сделанной своими руками в домашних условиях, как говориться на коленке, а точнее на журнальном столике в зале жилой квартиры.

Солнечая батарея Solar panel 14.5v 3A 43.5W

Эта солнечная батарея предназначена для использования в стационарных условиях – частные дома, квартиры, дачи. Как правило, такие солнечные батареи устанавливают на крыше зданий выбирая при этом оптимальный угол наклона.

Я поставил эту солнечную батарею на балкон при этом потеряв часть мощности, а именно 10W.

Солнечая батарея Solar panel 14.5v 3A 43.5W
Данная солнечная батарея состоит из 36 солнечных элементов размером 80 х 150 мм, соединенных последовательно.

Размер солнечной батареи 106*50*2.5cм;
Вес – довольно тяжелая
Uxx (напряжение холостого хода) 19v;
Uр (напряжение рабочее) 14.5v;
Iр (ток рабочий) – 3A;
При использовании солнечной батареи на балконе (солнечная батарея стоит строго вертикально,прислонена к раме на балконе):
Uр (напряжение рабочее) 15.3v;
Iр (ток рабочий) – 2A;

Данная солнечная батарея сможет заряжать автомобильный аккумулятор, практически любой ёмкости, стоящий на балконе, в моём случае. И даже совсем не обязательно использовать для этого новый аккумулятор, подойдёт любой старенький только не до конца убитый.

Далее, с помощью преобразователя, это солнечное электричество, накопленное в аккумуляторе, превращается в уже привычные 220 вольт переменного тока и питает, Ваш любимый, компьютер, телевизор или просто снова превращается в свет. Круг замкнулся.

Как видите солнечная батарея или энергия солнца не где-то рядом, а прямо у нас дома, или даже в рюкзаке!

В качестве задней и передней стенок – оконное стекло 3мм.
В качестве дистанционной рамки – кабель канал.
Тюбик герметика, несколько метров провода, пара диодов, старый автомобильный аккумулятор, и вот оно солнечное, бесплатное, а главное экологически чистое электричество!

Так же может понадобиться для сборки солнечной батареи своими руками в домашних условиях луженая медная шина для пайки солнечных элементов 0.15х2мм.

Тут тоже есть много вариантов – нарезать такую медную шину из фольги, использовать оплётку, провод и т.д.

Луженая медная шина – это плоский проводник толщиной 0,15 мм, позволяющий собрать солнечную батарею с минимальным воздушным зазором между солнечными элементами и защитным стеклом солнечной батареи.

Луженая медная шина специально изготавливается для качественного соединения солнечных элементов в группы (цепочки).
Медная шина применяется для ручной сборки солнечных батарей.
Шина используется для соединения между собой нескольких солнечных элементов.

Размер: толщина 0,15 мм, ширина 2 мм
Материал: медь лужёная

Аксессуары для сборки солнечных батарей в домашних условиях существенно облегчают конструирование и сборку солнечных батарей.

Луженая медная шина специально изготавливается для качественного соединения солнечных элементов в группы (цепочки).

Флюс-карандаш на основе канифоли идеально подходит для быстрой и качественной пайки солнечных элементов.

Преобразователи напряжения позволяют получить любое требуемое напряжения при малых размерах солнечных батарей.

Контроллер заряда предназначен для управления режимами заряда и разряда аккумуляторных батарей в составе солнечной батареи.
Контроллер заряда обеспечивает максимальную работоспособность и долговечность всех элементов системы, защищают ее от перегрузок и коротких замыканий.

Инвертор, преобразователь напряжения позволяет получить переменное напряжение 220В, из постоянного 12В, имеет встроенную защиту от короткого замыкания, перегрузки, перегрева, переразряда и перезаряда аккумулятора.

солнечные батареи, солнечные панели, фотоэлектрические, солнечные элементы любых размеров и мощности
изготовление солнечных батарей по индивидуальному заказу
мобильные зарядные устройства от батареек или аккумуляторов
мобильные источники питания на солнечных батареях
мобильные накопители энергии – розетка всегда рядом
преобразователи напряжения по индивидуальному заказу
любые источники питания и преобразователи для Ваших устройств
широкий ассортимент электронных гаджетов
электронные гаджеты на солнечных батареях

Мы приглашаем к сотрудничеству предпринимателей и компании, а так же частных лиц.

Бесплатные консультации по телефону

Будем рады ответить на Ваши вопросы, в любой день, кроме субботы, с 9 до 21 часов.

Россия,Башкортостан,Стерлитамак,солнечная батарея,солнечная панель,солнечные элементы,измерительные приборы,солнечные батареи с накопителями,контроллеры заряда для солнечных батарей,аксессуары для солнечных батарей,гаджеты на солнечных батареях,мобильные зарядные устройства,зарядка на солнечной батарее,Солнечная батарея своими руками

Источник: http://solbatcompany.ru/solnechnaya-batareya-svoimi-rukami/solnechnaya-batareya-svoimi-rukami-120-vt-12-v-za-4000-rub

Солнечная батарея своими руками: дорогая игрушка или реальная возможность сэкономить?

История создания и перспективы использования

Идею превращения энергии Солнца в электричество человечество вынашивало давно. Первыми появились гелиотермальные установки, в которых перегретый сконцентрированными солнечными лучами пар вращал турбины генератора. Прямое преобразование стало возможным лишь в середине XIX века, после того, как француз Александр Эдмон Баккарель открыл фотоэлектрический эффект. Попытки создать на основании этого явления действующую солнечную ячейку увенчались успехом лишь полвека спустя, в лаборатории выдающегося русского учёного Александра Столетова. Полностью описать механизм фотоэлектрического эффекта удалось ещё позже — человечество обязано этим Альберту Энштейну. К слову, именно за эту работу он получил Нобелевскую премию.

Баккарель, Столетов и Энштейн — вот те учёные, которые заложили фундамент современной солнечной энергетики

О создании первого солнечного фотоэлемента на основе кристаллического кремния возвестили мир сотрудники компании Bell Laboratories в далёком апреле 1954 года. Эта дата, по сути, и является отправной точкой технологии, которая в скором времени сможет стать полноценной заменой углеводородному топливу.

Поскольку ток одной фотоэлектрической ячейки составляет миллиамперы, то для получения электроэнергии достаточной мощности их приходится соединять в модульные конструкции. Защищённые от внешнего воздействия массивы солнечных фотоэлементов и являются солнечной батареей (из-за плоской формы устройство нередко называют солнечной панелью).

Преобразование солнечного излучения в электричество имеет огромные перспективы, ведь на каждый квадратный метр земной поверхности приходится в среднем 4.2 кВт/час энергии в день, а это экономия практически одного барреля нефти в год. Изначально используемая лишь для космической отрасли технология уже в 80-х годах прошлого века стала настолько обыденной, что фотоэлементы стали использовать в бытовых целях — в качестве источника питания калькуляторов, фотоаппаратов, светильников и т. д. Параллельно создавались и «серьёзные» гелиоэлектрические установки. Закреплённые на крышах домов, они позволяли полностью отказаться от проводного электричества. Сегодня можно наблюдать рождение электростанций, представляющих собой многокилометровые поля из кремниевых панелей. Вырабатываемая ими мощность позволяет питать целые города, поэтому можно с уверенностью говорить о том, что будущее — за солнечной энергетикой.

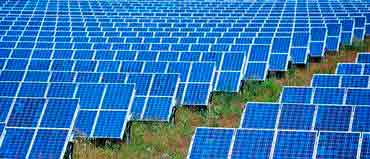

Современные солнечные электростанции представляют собой многокилометровые поля фотоэлементов, способные снабжать электричеством десятки тысяч домов

Солнечная батарея: как это работает

После того как Энштейн описал фотоэлектрический эффект, миру открылась вся простота такого, казалось бы, сложного физического явления. В его основе лежит вещество, отдельные атомы которого находятся в неустойчивом состоянии. При «бомбардировке» фотонами света из их орбит выбиваются электроны — вот они-то и являются источниками тока.

Практически полвека фотоэффект не имел практического применения по одной простой причине — отсутствовала технология получения материалов с неустойчивой атомной структурой. Перспективы дальнейших исследований появились лишь с открытием полупроводников. Атомы этих материалов имеют либо избыток электронов (n-проводимость), или же испытывают в них нехватку (p-проводимость). При использовании двухслойной структуры со слоем n-типа (катод) и p-типа (анод), «обстрел» фотонами света выбивает электроны из атомов n-слоя. Покидая свои места, они устремляются на свободные орбиты атомов p-слоя и далее через подключённую нагрузку возвращаются на исходные позиции. Наверное, каждый из вас знает, что движение электронов в замкнутом контуре представляет собой электрический ток. Вот только заставить электроны перемещаться удаётся не благодаря магнитному полю, как в электрических генераторах, а за счёт потока частиц солнечного излучения.

Солнечная панель работает благодаря фотоэлектрическому эффекту, который был открыт ещё в начале XIX века

Поскольку мощность одного фотоэлектрического модуля недостаточна для питания электронных устройств, то для получения требуемого напряжения используется последовательное подключение множества ячеек. Что же касается силы тока, то её наращивают параллельным соединением определённого количества таких сборок.

Генерация электричества в полупроводниках напрямую зависит от количества солнечной энергии, поэтому фотоэлементы не только устанавливают под открытым небом, но и стараются сориентировать их поверхность перпендикулярно падающим лучам. А чтобы защитить ячейки от механических повреждений и атмосферного воздействия, их монтируют на жёстком основании и сверху защищают стеклом.

Классификация и особенности современных фотоэлементов

Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:

  • монокристаллические;
  • поликристаллические;
  • из аморфного Si.

Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами

В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.

Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов

Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.

Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели

Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:

  • на основе теллурида кадмия;
  • из тонких полимеров;
  • с использованием индия и селенида меди.

О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Продавцы нередко предлагают фотоэлементы так называемого класса «B», которые представляют собой повреждённые солнечные батареи моно- или поликристаллического типа. Небольшие сколы, трещины или отсутствие уголков практически не сказывается на производительности ячеек, зато позволяет приобрести их по гораздо меньшей стоимости. Именно по этой причине их выгоднее всего использовать в самодельных гелиоэнергетических устройствах.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Как видите, даже для того, чтобы обеспечить электричеством бытовые потребности средней семьи, понадобится серьёзная гелиоэлектрическая установка. Что касается использования самодельных солнечных батарей для отопления, то на данном этапе такая затея не выйдет даже на границы самоокупаемости, не говоря уж о том, чтобы можно было что-то сэкономить.

Расчёт размера батареи

Размер батареи зависит от требуемой мощности и габаритов источников тока. При выборе последних вы обязательно обратите внимание на предлагаемое разнообразие фотоэлементов. Для использования в самодельных устройствах удобнее всего выбирать солнечные ячейки среднего размера. Например, рассчитанные на выходное напряжение 0.5 В и силу тока до 3 А поликристаллические панели размером 3×6 дюймов.

При изготовлении солнечной батареи они будут последовательно соединяться в блоки по 30 шт, что позволит получить требуемое для зарядки автомобильной батареи напряжение 13–14 В (учитывая потери). Максимальная мощность одного такого блока составляет 15 В × 3 А = 45 Вт. Исходя из этого значения, будет нетрудно подсчитать, сколько элементов понадобится для постройки солнечной панели заданной мощности и определить её размеры. Например, для постройки 180-ваттного солнечного электрического коллектора понадобится 120 фотоэлементов общей площадью 2160 кв. дюймов (1.4 кв.м).

Постройка самодельной солнечной батареи

Прежде чем приступать к изготовлению солнечной панели, следует решить задачи по её размещению, рассчитать габариты и подготовить необходимые материалы и инструмент.

Правильный выбор места установки — это важно

Поскольку солнечная панель будет изготавливаться своими руками, соотношение её сторон может быть любым. Это очень удобно, поскольку самодельное устройство можно более удачно вписать в экстерьер кровли или дизайн загородного участка. По этой же причине выбирать место для монтажа батареи следует ещё до начала проектировочных мероприятий, не забывая учитывать несколько факторов:

  • открытость места для солнечных лучей в течение светового дня;
  • отсутствие затеняющих построек и высоких деревьев;
  • минимальное расстояние до помещения, в котором установлены аккумулирующие мощности и преобразователи.

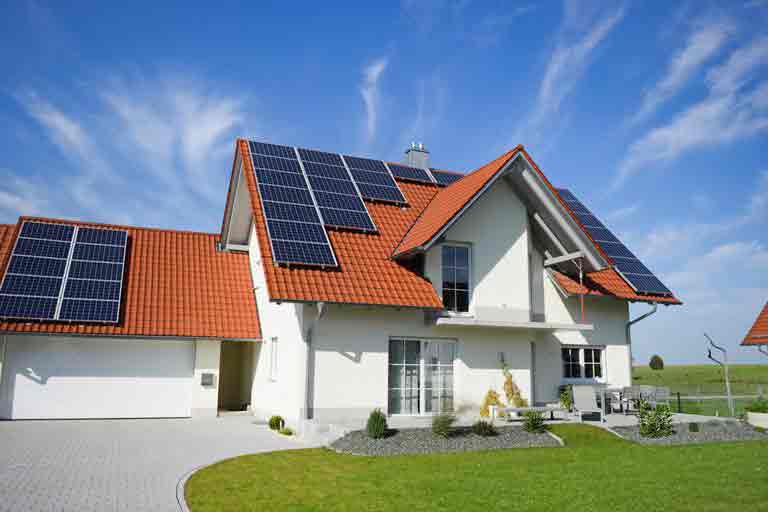

Конечно, установленная на крыше батарея выглядит более органично, однако размещение устройства на земле имеет больше преимуществ. В этом случае исключается возможность повреждения кровельных материалов при установке поддерживающего каркаса, снижается трудоёмкость монтажа устройства и появляется возможность своевременного изменения «угла атаки солнечных лучей». И что самое главное — при нижнем размещении будет намного проще поддерживать чистоту поверхности солнечной панели. А это является залогом того, что установка будет работать в полную силу.

Монтаж солнечной панели на крыше вызвана скорее нехваткой места, чем необходимостью или удобством эксплуатации

Что понадобится в процессе работы

Приступая к изготовлению самодельной солнечной панели, следует запастись:

  • фотоэлементами;
  • многожильным медным проводом или специальными шинами для соединения солнечных ячеек;
  • припоем;
  • диодами Шоттки, рассчитанными на токоотдачу одного фотоэлемента;
  • качественным антибликовым стеклом или плексигласом;
  • рейками и фанерой для изготовления каркаса;
  • силиконовым герметиком;
  • метизами;
  • краской и защитным составом для обработки деревянных поверхностей.

В работе понадобится самый простой инструмент, который всегда есть под рукой у домовитого хозяина — паяльник, стеклорез, пила, отвёртка, малярная кисть и др.

Инструкция по изготовлению

Для изготовления первой солнечной батареи лучше всего использовать фотоэлементы с уже припаянными выводами — в этом случае уменьшается риск повреждения ячеек при сборке. Тем не менее, если вы имеете навыки обращения с паяльником, то сможете немного сэкономить, купив солнечные элементы с нераспаянными контактами. Для постройки панели, которую мы рассматривали в приведённых выше примерах, понадобится 120 пластин. Используя соотношение сторон примерно 1:1, потребуется укладка 15 рядов фотоэлементов по 8 штук в каждом. При этом мы сможем каждые два «столбика» соединить последовательно, а четыре таких блока подключить параллельно. Таким образом можно избежать путаницы в проводах и получить ровный, красивый монтаж.

Схема электрических соединений домашней солнечной электростанции

Сборку солнечной панели всегда следует начинать с изготовления корпуса. Для этого нам понадобятся алюминиевые уголки или деревянные рейки высотой не более 25 мм — в этом случае они не будут бросать тень на крайние ряды фотоэлементов. Исходя из размеров наших кремниевых ячеек размером 3х6 дюймов (7.62х15.24 см), размер рамы должен составлять не менее 125х 125 см. Если вы решите использовать другое соотношение сторон (например, 1:2), то каркас можно дополнительно усилить поперечиной из рейки такого же сечения.

Обратную сторону корпуса следует зашить панелью из фанеры или OSB, а в нижнем торце рамы просверлить вентиляционные отверстия. Соединение внутренней полости панели с атмосферой понадобится для выравнивания влажности — в противном случае не избежать запотевания стёкол.

Для изготовления корпуса солнечной панели подойдут самые простые материалы — деревянные рейки и фанера

По внешнему размеру каркаса вырезают панель из плексигласа или высококачественного стекла высокой степени прозрачности. В крайнем случае можно использовать оконное стекло толщиной до 4 мм. Для его крепления подготавливают уголковые кронштейны, в которых выполняют сверления для крепления к раме. При использовании оргстекла можно проделать отверстия непосредственно в прозрачной панели — это упростит сборку.

Чтобы защитить деревянный корпус солнечной батареи от влаги и грибка, его пропитывают антибактериальным составом и окрашивают масляной краской.

Для удобства сборки электрической части, из ДВП или другого диэлектрического материала вырезают подложку по внутреннему размеру рамы. В дальнейшем на ней будет выполняться монтаж фотоэлементов.

Пайка пластин

Перед тем как начать пайку, следует «прикинуть» укладку фотоэлементов. В нашем случае понадобится 4 массива ячеек по 30 пластин в каждом, причём располагаться в корпусе они будут пятнадцатью рядами. С такой длинной цепочкой будет неудобно работать, к тому же возрастает риск повреждения хрупких стеклянных пластин. Рационально будет соединять по 5 деталей, а окончательную сборку выполнять после того, как фотоэлементы будут смонтированы на подложке.

Для удобства, фотоэлементы можно смонтировать на непроводящей подложкке из текстолита, оргстекла или ДВП

После соединения каждой цепочки, следует проверить её работоспособность. Для этого каждую сборку помещают под настольную лампу. Записывая значения силы тока и напряжения, можно не только контролировать работоспособность модулей, но и сравнивать их параметры.

Для пайки используем маломощный паяльник (максимум 40 Вт) и хороший, легкоплавкий припой. Его в небольшом количестве наносим на выводные части пластин, после чего, соблюдая полярность подключения, соединяем детали друг с другом.

При пайке фотоэлементов следует проявлять максимальную аккуратность, поскольку эти детали отличаются повышенной хрупкостью

Собрав отдельные цепочки, разворачиваем их тыльной частью к подложке и при помощи силиконового герметика приклеиваем к поверхности. Каждый 15-вольтовый блок фотоэлементов снабжаем диодом Шоттки. Этот прибор позволяет току протекать только в одном направлении, поэтому не позволит аккумуляторам разряжаться при низком напряжении солнечной панели.

Окончательное соединение отдельных цепочек фотоэлементов выполняют согласно представленной выше электрической схеме. В этих целях можно использовать специальную шину или многожильный медный провод.

Навесные элементы солнечной батареи следует закрепить термоклеем или саморезами

Сборка панели

Подложки с расположенными на них фотоэлементами укладывают в корпус и крепят саморезами. Если рама усиливалась поперечиной, то в ней выполняют несколько сверлений под монтажные провода. Кабель, который выводят наружу, надёжно фиксируют на раме и припаивают к выводам сборки. Чтобы не путаться с полярностью, лучше всего использовать двухцветные провода, подключая красный вывод к «плюсу» батареи, а синий — к её «минусу». По верхнему контуру рамы наносят сплошной слой силиконового герметика, поверх которого укладывают стекло. После окончательной фиксации сборку солнечной батареи считают законченной.

После того, как на герметик будет установлено защитное стекло, панель можно транспортировать к месту установки

Установка и подключение солнечной батареи к потребителям

В силу ряда причин самодельная солнечная панель является достаточно хрупким устройством, поэтому требует обустройства надёжного поддерживающего каркаса. Идеальным вариантом будет конструкция, которая позволит ориентировать источник бесплатной электроэнергии в обеих плоскостях, однако сложность такой системы чаще всего является весомым доводом в пользу простой наклонной системы. Она представляет собой подвижную раму, которую можно выставить под любым углом к светилу. Один из вариантов каркаса, сбитого из деревянного бруса, представлен ниже. Вы же можете использовать для его изготовления металлические уголки, трубы, шины и т. д. – всё, что есть под руками.

Чертёж каркаса солнечной батареи

Чтобы подключить солнечную батарею к аккумуляторам, понадобится контроллер заряда. Этот прибор будет следить за степенью заряда и разряда батарей, контролировать токоотдачу и выполнять переключение на сетевое питание при значительной просадке напряжения. Прибор необходимой мощности и требуемого функционала можно купить в тех же торговых точках, где продаются фотоэлементы. Что касается питания бытовых потребителей, то для этого потребуется трансформировать низковольтное напряжение в 220 В. С этим успешно справляется другое устройство — инвертор. Надо сказать, что отечественная промышленность выпускает надёжные приборы с хорошими ТТХ, поэтому преобразователь можно купить на месте — бонусом в этом случае будет «настоящая» гарантия.

Одной солнечной батареи для полноценного электроснабжения дома будет недостаточно — понадобятся еще и аккумуляторы, контроллер заряда и инвертор

В продаже можно найти инверторы одной и той же мощности, отличающиеся по цене в разы. Подобный разброс объясняется «чистотой» выходного напряжения, что является необходимым условием питания отдельных электрических устройств. Преобразователи с так называемой чистой синусоидой имеют усложнённую конструкцию, и как следствие, более высокую стоимость.

Видео: изготовление солнечной панели своими руками

Постройка домашней солнечной электростанции является нетривиальной задачей и требует как финансовых и временных затрат, так и минимальных знаний основ электротехники. Приступая к сборке солнечной панели, следует соблюдать максимальное внимание и аккуратность — только в этом случае можно рассчитывать на удачное решение вопроса. Напоследок хотелось бы напомнить о том, что загрязнение стекла является одним из факторов падения производительности. Не забывайте своевременно чистить поверхность солнечной панели, иначе она не сможет работать на полную мощность.

Источник: http://postroika.biz/16119-solnechnaya-batareya-svoimi-rukami.html

Как самому сделать солнечную батарею

Сегодня трудно представить себе загородный дом или даже небольшую дачу без электричества. Но даже если ваш дом подключён к централизованной электросети, можно попробовать уменьшить расходы на электроэнергию – и вот однажды вы задумываетесь, как сделать солнечные батареи. Можно приобрести и уже готовый солнечный коллектор, но он обойдётся гораздо дороже самодельного, а изготовить его самостоятельно достаточно просто.

Согласно рассчетам в солнечный день один квадратный метр солнечной панели генерирует приблизительно 120 Вт электроэнергии. Соответственно, десятиметровая панель вырабатывает около киловатта. В доме с постоянным проживанием семьи 3-4 человека ежемесячно расходуется 300-350 кВт электроэнергии. Поэтому если солнечная батарея станет основным источником энергии, общая площадь уловителя солнечных лучей должна быть не менее 20 квадратных метров.

Что такое солнечный коллектор и как он работает

По своей конструкции солнечный коллектор это всего лишь контейнер, в котором закреплено множество небольших очень хрупких пластин – солнечных элементов. Генерируемая ими электроэнергия подзаряжает аккумулятор, который и является источником электропитания.

Фотопластины бывают различных размеров и форм, но:

  • независимо от формы и размера элементы одного и того же типа генерируют одинаковое напряжение;
  • элементы большей площади генерируют больший ток;
  • мощность коллектора вычисляют по формуле «напряжение, умноженное на генерируемый ток».

Таким образом, батарея из крупных солнечных ячеек при одинаковом напряжении выдаст большую мощность тока, чем собранная из мелких, но будет более тяжёлой и громоздкой. Батарея из мелких ячеек позволяет собрать более легкий коллектор. Но для того, чтобы получить нужную мощность, его площадь должна быть большей.

Не используйте в одной солнечной панели элементы разных размеров. Максимальный ток, который вы от нее получите, ограничивается током наименьшей ячейки. Более крупные сегменты при этом будут работать не в полную силу.

Материалы и инструменты

Чтобы собрать солнечную батарею в домашних условиях, прежде всего нужны фотопластинки. В набор Solar Cells (из 36 и 72 элементов), кроме самих пластин, входит всё, что нужно для сборки – проводники, шины, диоды Шоттки и паяльный карандаш с кислотой. Все эти комплектующие можно приобрести и по отдельности.

Мощность такой батареи – 60 ватт; напряжение – 18 вольт. Энергии заряжающегося от нее аккумулятора хватает на несколько часов работы светильников, телевизора, зарядки для телефона и т. д. Чтобы уменьшить энергопотребление, установите в доме не обычные, а экономные люминесцентные лампы.

В интернет магазинах можно найти так называемые «модули В-типа». Такие панели, отбракованные в промышленном производстве, сохраняют все свои свойства, но гораздо дешевле. Предпочтительнее покупать пластины с уже припаянными проводниками – именно припаивание проводов отнимает больше всего времени.

Общий порядок работ

По сути корпус для солнечного коллектора – это всего лишь ящик c низкими бортами, которые не будут затенять фотопластинки, когда лучи падают под углом. Его можно изготовить на основе каркаса из алюминиевого профиля (дном служит лист поликарбоната, оргстекла и т. д.), а можно и из обычной 10-миллиметровой фанеры и деревянных брусков.

Деревянный каркас солнечного коллектора

  1. По периметру фанерного листа приклейте и дополнительно привинтите шурупами бруски сечением 2 см. Монтировать пластины удобнее не одним массивом, а группами по 18 штук. Для этого посредине прибивают разделительную рейку. Ящик внутри и снаружи окрашивают водостойкой краской.
  2. В нижней части корпуса и в разделительной планке 6-миллиметровым сверлом просверлите вентиляционные отверстия. Через одно из отверстий в разделительной рейке будет проходить провод, соединяющий части батареи, его можно сделать с учетом толщины провода.
  3. «Мозаику» из фрагментов-ячеек собирают на подложке из любого тонкого, жесткого и не проводящего ток материала (например ДСП) и крепят в корпусе. Видео по правильной сборке можно найти на некоторых специализированных сайтах. Перед сборкой подложку тоже окрашивают с двух сторон.
  4. Общий пучок проводов выводится из батареи через отверстие в днище ближе к ее верху. Чтобы они не выпадали из корпуса, провода лучше завязать в узел и закрепить герметиком. После того как он высохнет, можно крепить верхнюю защитную панель. Если накрыть и заизолировать батарею до высыхания силикона, на внутренней поверхности защитного экрана от его испарений образуется пленка, которая снижает прозрачность экрана.
  5. Лицевую сторону готового коллектора накрывают оргстеклом или другим прочным прозрачным материалом. Для каждой части рамы нужен отдельный лист. Их крепят шурупами и изолируют по периметру силиконовым герметиком.

Подложка (перфорированный лист ДСП)

Как очистить фотопластинки от воска?

Так как фотоэлементы очень хрупки, некоторые продавцы перед отправкой заливают их воском для предохранения от ударов. Перед тем как начинать работу с такими панелями, их нужно очистить. Делается это с помощью горячей воды и мыльных ванночек.

Положите фотоэлементы в холодную воду и медленно их нагревайте, не доводя до кипения – при кипении они будут биться друг о друга. Высокая температура тоже может повредить контакты. Разделять фотопластинки удобно пластмассовыми (не металлическими) щипцами и лопаткой.

Разделенные пластины переносят во вторую емкость – с мыльной водой, где их осторожно отчищают от остатков воска. После этого их промывают в чистой теплой воде и выкладывают на полотенце для просушки. Особо аккуратно надо обращаться с пластинками, к которым уже припаяны проводники: при разделении проводки могут порваться.

Монтаж фотоэлементов

Начинают монтаж с прорисовки «сетки» на монтажной поверхности и на подложке. Приклейте по уголкам каждой размеченной ячейки на монтажной поверхности маленькие пластмассовые крестики, которые применяют для укладки кафеля. Тогда при монтаже пластинки не будут смещаться.

Выложите элементы тыльной стороной вверх на расстоянии 3-5 миллиметров друг от друга. соединять фотопластинки в каждой группе из 18 штук нужно последовательно. После этого, чтобы получить заданное напряжение, группы также соединяют последовательно. Если соединить пластины и их группы параллельно, сила тока будет выше, а мощность – ниже, чем при последовательном соединении.

Фотоэлементы, смонтированные на подложке

Для пайки используют маломощный паяльник и прутковый припой с канифольной сердцевиной. Точка пайки перед спаиванием смазывают карандашом-флюсом. Фотопластины очень тонки и хрупки, поэтому надавливать на паяльник нельзя.

Одну группу спаивают «цепочками» из 6-ти элементов. Так как их соединяют последовательно, среднюю цепочку нужно осторожно повернуть по отношению к двум прочим на 180 градусов. Если вы решили соединить цепочки между собой специальной шиной (широким плоским проводом), поворачивать средний ряд не нужно.

Схема сборки солнечных элементов (соединение цепочек шиной)

Зачем нужны диоды Шоттки?

Как уже говорилось, в наборы Solar sells, кроме самих фотоэлементов и материалов для пайки, входят так называемые диоды Шоттки (шунтирующие диоды). Что это такое и обязательно ли их ставить? Упрощенно говоря, эти диоды не дают батарее разряжаться ночью и в пасмурную погоду.

Предполагается, что такой диод желательно припаивать к каждой ячейке, но на практике его ставят на всю батарею («минус» диода припаивается к «плюсу» батареи). Наиболее же оптимально устанавливать диод Шоттки на каждую половину батареи, описанной выше. Тогда если одна ее часть окажется в тени, вторая будет продолжать работать. Устанавливать шунтирующие диоды лучше внутри, а не снаружи батарей – они эффективнее работают при более высокой температуре.

Приклеивание панелей

Теперь можно клеить цепочки пластин на подложку. Нанесите каплю силиконового герметика в центр каждой из шести пластинок в цепочки. Переверните цепочку лицом вверх и уложите на разметку. Осторожно прижмите, чтобы герметик «схватился». Цепочка очень гибкая, поэтому чтобы не порвать тонкие проводки, переворачивать ее лучше вдвоем.

Осторожнее с герметиком! Капля герметика в центре пластинки прочно приклеит ее к основе. Но если вы нанесете клеящий состав по всей площади пластины, она со временем сломается. Так происходит потому, что при нагревании и охлаждении основа и пластинки расширяются и сжимаются по-разному.

Еще один способ приклеить получившуюся панель к подложке – использовать для этого двустороннюю мягкую полимерную монтажную ленту типа Rollfix. Она пригодна для применения на открытом воздухе. Нарежьте из ленты небольшие кусочки, которые (точно так же, как и герметик) поместите в центры пластинок.

Защитное стекло

Чем более прозрачным будет защитный материал солнечной батареи – тем лучше. Можно использовать обычное толстое оконное стекло, а можно взять для корпуса солнечной батареи часть стандартного стеклопакета. Но стекло может разбиться во время града, а менять защитную панель на коллекторе достаточно сложно.

Лучшим материалом для защитного экрана считаются плексиглас или оргстекло. Крепить лист можно силиконовым герметиком, а можно использовать всё ту же монтажную ленту Rollfix. Стекольщики используют для приклеивания стекла хитрый способ, который позволяет приклеить его быстро и ровно.

Наклейте монтажную ленту по периметру короба, но снимите только краешек защиты с верхнего клейкого слоя. Теперь наложите лист стекла, оргстекла или плексигласа немного приподнимите его и вытяните «за хвостик» всю защитную пленку. Лист ляжет на место. Теперь остается заизолировать стыки герметиком, и батарея готова.

Источник: http://79w.ru/otoplenie/batarie-radiatory/kak-samomu-sdelat-solnechnuyu-batareyu

Как сделать солнечную батарею: 5 лучших мастер-классов

Человечество в целях заботы об экологии и экономии денежных средств начало использовать альтернативные источники энергии, к которым, в частности, принадлежат солнечные батареи. Покупка такого удовольствия обойдется довольно дорого, но не составляет сложности сделать данное устройство своими руками. Поэтому вам не помешает узнать, как самому сделать солнечную батарею. Об этом и пойдет речь в нашей статье.

Устройство и принципы работы

Солнечные батареи — устройства, генерирующие электроэнергию с помощью фотоэлементов.

Прежде чем говорить о том, как сделать солнечную батарею своими руками, необходимо понять устройство и принципы ее работы. Солнечная батарея включает в себя фотоэлементы, соединенные последовательно и параллельно, аккумулятор, накапливающий электроэнергию, инвертор, преобразующий постоянный ток в переменный и контроллер, следящий за зарядкой и разрядкой аккумулятора.

Как правило, фотоэлементы изготавливают из кремния, но его очистка обходится дорого, поэтому в последнее время начали использовать такие элементы, как индий, медь, селен.

Каждый фотоэлемент является отдельной ячейкой, генерирующей электроэнергию. Ячейки сцеплены между собой и образуют единое поле, от площади которого зависит мощность батареи. То есть, чем больше фотоэлементов, тем больше электроэнергии генерируется.

Для того чтобы изготовить солнечную панель своими руками в домашних условиях, необходимо понимать сущность такого явления, как фотоэффект. Фотоэлемент – кремниевая пластинка, при попадании света на которую с последнего энергетического уровня атомов кремния выбивается электрон. Передвижение потока таких электронов вырабатывает постоянный ток, который впоследствии преобразуется в переменный. В этом и заключается явление фотоэффекта.

Преимущества

Солнечные батареи имеют следующие преимущества:

  • безвредность для экологии;
  • долговечность;
  • бесшумная работа;
  • легкость изготовления и монтажа;
  • независимость поставки электричества от распределительной сети;
  • неподвижность частей устройства;
  • незначительные финансовые затраты;
  • небольшой вес;
  • работа без механических преобразователей.

Разновидности

Солнечные батареи подразделяются на следующие виды.

Кремниевые

Кремний — самый популярный материал для батарей.

Кремниевые батареи также делятся на:

  1. Монокристаллические: для производства таких батарей используется очень чистый кремний.
  2. Поликристаллические (дешевле монокристаллических): поликристаллы получают постепенным охлаждением кремния.

Такие батареи подразделяются на следующие виды:

  1. На основе теллурида кадмия (КПД 10%): кадмий обладает высоким коэффициентом светопоглощения, что и позволяет использовать его в производстве батарей.
  2. На основе селенида меди — индия: КПД выше, чем у предыдущих.
  3. Полимерные.

Солнечные батареи из полимеров начали изготавливать относительно недавно, обычно для этого используют фуреллены, полифенилен и др. Пленки из полимеров очень тонкие, порядка 100 нм. Несмотря на КПД 5%, батареи из полимеров имеют свои преимущества: дешевизна материала, экологичность, эластичность.

КПД аморфных батарей составляет 5%. Такие панели изготавливаются из силана (кремневодорода) по принципу пленочных батарей, поэтому их можно отнести, как к кремниевым, так и к пленочным. Аморфные батареи эластичны, генерируют электричество даже в непогоду, поглощают свет лучше других панелей.

Для изготовления солнечной батареи потребуются следующие материалы:

  • фотоячейки;
  • алюминиевые уголки;
  • диоды Шоттки;
  • силиконовые герметики;
  • проводники;
  • крепежные винты и метизы;
  • поликарбонатный лист/оргстекло;
  • паяльное оборудование.

Эти материалы обязательны для того, чтобы сделать солнечную батарею своими руками.

Выбор фотоэлементов

Чтобы сделать солнечную батарею для дома своими руками, следует правильно подобрать фотоэлементы. Последние подразделяются на монокристаллические, поликристаллические и аморфные.

КПД первых составляет 13%, но такие фотоэлементы малоэффективны в непогоду, внешне представляют собой ярко-синие квадраты. Поликристаллические фотоэлементы способны генерировать электроэнергию даже в непогоду, хотя их КПД всего лишь 9%, внешне темнее монокристаллических и срезаны по краям. Аморфные фотоячейки изготавливаются из гибкого кремния, их КПД составляет 10%, работоспособность не зависит от погодных условий, но изготовление таких ячеек слишком затратное, поэтому их редко используют.

Если вы планируете применять генерируемую фотоэлементами электроэнергию на даче, то советуем собрать солнечную батарею своими руками из поликристаллических ячеек, так как их КПД достаточно для ваших целей.

Следует покупать фотоячейки одной марки, так как фотоэлементы нескольких марок могут сильно отличаться — это может стать причиной возникновения проблем со сборкой батареи и ее функционированием. Следует помнить, что количество производимой ячейкой энергии прямо пропорционально ее размеру, то есть чем крупнее фотоячейка, тем больше электроэнергии она производит; напряжение ячейки зависит от ее типа, а никак не от размера.

Количество производимого тока определяется габаритами самого маленького фотоэлемента, поэтому следует покупать фотоячейки одинакового размера. Конечно же, не стоит приобретать дешевую продукцию, ведь это значит, что она не прошла проверку. Также не следует покупать фотоэлементы, покрытые воском (многие производители покрывают фотоячейки воском для сохранности продукции при перевозке): при его удалении можно испортить фотоэлемент.

Расчеты и проект

Устройство солнечной панели своими руками — несложная задача, главное, подойти к ее выполнению ответственно. Чтобы изготовить солнечную панель своими руками, следует подсчитать дневное потребление электроэнергии, затем узнать среднесуточное солнечное время в вашей местности и рассчитать нужную мощность. Таким образом, станет понятно, сколько ячеек и какого размера нужно приобрести. Ведь как было сказано выше, генерируемый ячейкой ток зависит от ее габаритов.

Зная необходимый размер ячеек и их количество, нужно рассчитать габариты и вес панели, после чего необходимо выяснить выдержит ли кровля или другое место, куда планируется установка солнечной батареи, задумываемую конструкцию.

Устанавливая панель, следует не только выбрать самое солнечное место, но и постараться закрепить ее под прямым углом к солнечным лучам.

Этапы работы

Прежде чем начать делать солнечную панель своими руками, необходимо соорудить для нее каркас. Он защищает батарею от повреждений, влаги и пыли.

Корпус собирается из влагостойкого материала: фанеры, покрытой влагоотталкивающим средством, или алюминиевых уголков, к которым силиконовым герметиком приклеивается оргстекло или поликарбонат.

При этом нужно соблюдать отступы между элементами (3-4 мм), так как необходимо учитывать расширение материала при повышении температуры.

Пайка элементов

Фотоэлементы выкладываются на лицевую сторону прозрачной поверхности, так, чтобы расстояние между ними со всех сторон было 5 мм: таким образом учитывается возможное расширение фотоячеек при повышении температуры.

Фиксируются преобразователи, имеющие два полюса: положительный и отрицательный. Если вы хотите увеличить напряжение, соединяйте элементы последовательно, если ток — параллельно.

Во избежание разрядки аккумулятора ночью, в единую цепь, состоящую из всех необходимых деталей, включают диод Шоттки, подсоединяя его к плюсовому проводнику. Затем все элементы спаивают между собой.

В готовый каркас размещаются спаянные преобразователи, на фотоячейки наносится силикон — все это накрывается слоем из ДВП, закрывается крышкой, а места соединений деталей обрабатываются герметиком.

Даже городской житель может сделать и разместить солнечную батарею на балконе своими руками. Желательно, чтобы балкон был застеклен и утеплен.
Вот мы и разобрали, как сделать солнечную батарею в домашних условиях, оказалось, это совсем несложно.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

  • 2 «крокодильчика»;
  • медная фольга;
  • мультиметр;
  • соль;
  • пустая пластиковая бутылка без горлышка;
  • электрическая печь;
  • дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

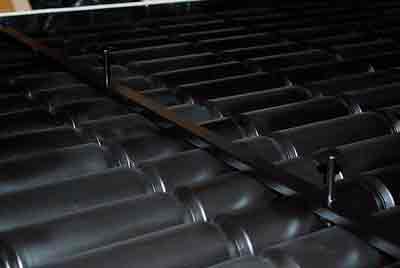

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки. Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом.

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Как сделать солнечные батареи своими руками – видео урок.

Источник: http://solar-energ.ru/kak-sdelat-solnechnuyu-batareyu-5-luchshih-master-klassov.html

Своими руками – Как сделать самому

Как сделать что-то самому, своими руками – сайт домашнего мастера

Солнечные батареи своими руками для частного дома.

Какие солнечные батареи выбрать для частного дома. Как сделать солнечные панели своими руками

Цены на обычные энергоносители поднимаются с завидной регулярностью, поэтому всё больше людей во всём мире от них отказываются, предпочитая получать тепло и свет от солнца.

Если ископаемое топливо, от которого мы зависим, рано или поздно закончится, то солнце будет давать свет и энергию ещё миллиарды лет. Учёные считают, что солнце — это гарант нашего будущего, но приносить практическую пользу оно может и в настоящем, сводя к нулю счета за потребление электроэнергии.

Интерес к использованию солнечной энергии за последние десять лет стал значительно больше: люди оценили эффективность этого источника и возможность экономить, которую он даёт.

Кроме того, дом, полностью снабжаемый энергией солнца, а такое вполне возможно уже сейчас, делает его хозяев полностью независимыми от энергосетей.

Некоторые семьи используют для своих бассейнов вот такие нагреватели, которые позволяют сократить расходы в среднем на 15-30 тыс. руб. в год.

Солнечная батарея — одна из самых выгодных инвестиций в благоустройство жилья. Исследования доказали что системы, способные генерировать более 3 кВт, значительно увеличивают стоимость дома, в котором установлены. Кроме того, использование солнечных батарей — путь к безопасной и чистой окружающей среде.

Виды солнечных батарей

Разновидностей солнечных батарей существует несколько.

Для использования в быту предназначены фотоэлектрические (PV) системы. Такие солнечные батареи генерируют постоянный электрический ток при солнечной погоде. Подобные системы работают превосходно, но только в домах с доступом прямых солнечных лучей. В тенистых местах или лесной местности полного эффекта добиться невозможно.

Для установки панелей на кровле идеальны здания, одна из сторон которых обращена на юг. Лучше всего солнечные электрические системы работают в тёплом климате с мягкой или короткой зимой. В других климатических условиях неоценимое значение имеет система поддержки — аккумуляторы или генераторы.

Системы, в которых предусмотрена возможность хранения энергии, пригодятся поздним вечером или в плохую погоду. Даже после бури вы сможете устроить вечеринку в своём доме, пока соседи будут ждать помощи облэнерго, сотрудники которого восстановят электричество в порядке очереди.

Коллектор или панель?

Ошибочно считать, что фотоэлектрические солнечные панели решат вопрос и электроснабжения, и отопления. Использовать для обогрева электричество от солнечной батареи — не практично, так как электрообогреватели потребляют много энергии: для получения такого же количества энергии от одного солнечного коллектора потребуется пять солнечных панелей. Так что это тепло обойдется втрое дороже, чем при отоплении и подогреве воды от солнечного коллектора. Кроме того, аккумулятором тепла выступает бак с водой, который прослужит гораздо дольше электрических аккумуляторов, срок службы которых сокращает большая нагрузка.

Электронагреватели более выгодны для небольших хозяйств со скромным расходом горячей воды, солнечные водонагреватели предпочтительнее для хозяйств с большим расходом горячей воды и там, где электроэнергия слишком дорога или недоступна.

Солнечные коллекторы обеспечат бесплатное отопление с сентября до декабря и с февраля по май. Лишь в декабре-январе из-за короткого светового дня солнечной энергии не хватит, чтобы согреться, и жилище придется отапливать дополнительно из других ресурсов. На 15-20 % повысит эффективность работы солнечных коллекторов в самые холодные месяцы система тёплых полов.

Плоские или вакуумные?

Для нагрева воды используются два вида коллекторов — плоские и вакуумные, они же трубчатые. Первые представляют собой плоскую коробку с закрытым под стеклом абсорбирующим слоем с трубками, по которым проходит теплоноситель пропиленгликоль. В вакуумном коллекторе вместо одной покрытой стеклом коробки используется ряд больших полых стеклянных тру6ок-«матрёшек». Внутри каждой находятся трубки с абсорбером тепла, нагревающим теплоноситель. Теплоизолятором служит вакуум между внешней и внутренней трубкой. Две трети используемых солнечных коллекторов в мире — вакуумные и одна треть — плоские. У вакуумных коллекторов ниже теплопотери, поэтому они эффективнее плоских, когда надо нагреть воду до высокой температуры в зимнее время и в пасмурную погоду.

Зато плоские благодаря простой конструкции — более прочные и надёжные, вакуумные — более хрупкие. В случае повреждения плоского коллектора его придётся заменить целиком, а в вакуумном достаточно заменить лишь поврежденные трубки, сам модуль при этом будет продолжать работать.

По делам и оценка

Стоимость плоского коллектора зависит от сборки, размера, качества специальных покрытий и стекла. На цену вакуумного коллектора влияет диаметр и длина стеклянных трубок. Чем больше трубки, тем мощнее и дороже коллектор. Имеет значение и тип внутренних теплопроводников: дешевле нагревательные трубки, передающие тепло, дороже — образующие внутренний контур передачи тепла U-трубки.

Для нагрева воды в теплое время года более выгодны пассивные системы, а для солнечного отопления и круглогодичного нагрева воды годятся только активные. Активная система нагрева воды — более сложная и дорогая, чем пассивная, но она и более эффективная, поскольку обеспечивает использование солнечных коллекторов зимой. В этой конструкции бак с водой находится внутри помещения, на крышу выведены

только солнечные коллекторы, теплоноситель прокачивается насосом. В пассивной системе солнечный коллектор объединён с баком с водой в единую схему водонагревателя, холодная вода подается под напором снизу и греется путем естественной конвекции. Такая система — проще по конструкции, легче устанавливается и дешевле активной, но подходит разве что для летней дачи. На зиму воду нужно сливать, чтобы не разморозить коллектор.

Солнечные панели: от расходов до выгоды

Стоимость солнечной системы зависит от её размера, а тот в свою очередь — от размера дома и потребностей в энергии. Для квалифицированного расчёта мощности и компонентов перед установкой выполняется энергообследование объекта, после чего специалисты определяют оптимальное количество солнечных коллекторов для лучшего результата с наименьшими начальными затратами. Самая существенная экономическая выгода от солнечного коллектора — при использовании его для нагрева воды в системе горячего водоснабжения. При расходах на содержание до 1 000 руб. в год солнечный водонагреватель обеспечит дом единовременно от КО до 300 л <в зависимости от объёма бака) горячей воды и прослужит от 10 до 15 лет. Для сравнения: электрический водонагреватель при годовых расходах на содержание от 2 000 до 6 000 руб. «держит наготове» 60-120 л горячей воды и служит обычно 5-8 лет. За 10 лет расходы на солнечный водонагреватель составят до 10 тыс. руб., а на электрический — 20-60 тыс. руб.

Выгодно использовать солнечные коллекторы и для отопления. Особенно эффективна комбинированная система из 70 % солнечной энергии и 30 % электрической. За 20 лет она окажется вдвое дешевле чисто электрической системы и в 2,5 раза дешевле дизельной.

А за весь срок эксплуатации дома при постоянном росте тарифов на электричество экономия будет еще существеннее. В то время как энергоносители будут дорожать, солнечная энергия останется бесплатной. Например, при стоимости 1 кВт-ч электроэнергии 3 руб. за 10 лет система солнечных коллекторов сэкономит 300 тыс. руб., а за 20 лет — 700 тыс. руб. без учета инфляции.

Вакуумный коллектор с U-трубками за отопительный сезон обеспечит до 2 200 кВт-ч тепловой энергии, что соответствует теплу от сжигания 400 кг каменного угля или 200 л дизельного топлива. И при этом вам не нужно привозить, засыпать и заливать топливо: энергия солнца приходит в ваш дом сама.

Недорогие пассивные мини-системы для использования в тёплое время года, например с апреля по октябрь, с объёмом накопительного бака от 150 до 300 л стоят 20-50 тыс. руб. Активные системы для круглогодичного солнечного нагрева воды с объёмом накопительного бака от 250 до 500 л обойдутся в 200-350 тыс. руб. в зависимости от комплектации. Плоские солнечные коллекторы примерно втрое дешевле вакуумных.

Для дома площадью 100 м 2 минимальная система солнечного отопления с объёмом двухконтурного бака 300 л и четырьмя солнечными коллекторами мощностью 6 кВт обойдется в 180 тыс. руб.

Базовый вариант мощностью 9 кВт с 300-литровым баком и шестью плоскими коллекторами для систем с водяными тёплыми полами стоит 217 тыс. руб., с вакуумными — 233 тыс. руб. Расширенная система солнечного отопления и нагрева воды с двухконтурным 500-литровым баком в полтора раза мощнее предыдущей, в её состав входят 9 солнечных коллекторов на 13,5 кВт, она подходит для дома от 100 до 200 м 2 и стоит 291 тыс. руб.

А самая дорогостоящая — большая система солнечного отопления и нагрева воды. Её вклад в отопление весной и осенью — до 80 %, зимой — до 40 %. Варианту с 16 солнечными коллекторами, объёмом тепловых аккумуляторов 1 000 л и тепловой мощностью 24 кВт под силу обогреть дом площадью 150-250 м 2 . Цена такой системы — 524 тыс. руб.

Сделать солнечные батареи своими руками

Для экономии можно попробовать сделать солнечные батареи своими руками. Приготовьте очки, перчатки, сапоги и защиту для лица, поскольку будете иметь дело с острыми материалами (стекло, оргстекло) и легковоспламеняющимися химическими веществами.

Материалы необходимые для изготовления солнечных батарей своими руками

Прежде всего, это качественные фотоэлементы.

На рынке представлены фотоэлементы из монокристаллического и поликристаллического кремния. Первые имеют КПД до 13 %, но при облачности работают неважно. У вторых КПД — до 9 %, но в пасмурные дни они работают так же, как и в солнечные.

Для домашнего энергоснабжения рекомендуется использовать те поликристаллы, которые продаются в наборах. Все необходимые для сборки ячейки нужно покупать у одного производителя, так как продукция разных марок может отличаться по эффективности. Это создаст трудности при сборке, потребует лишних затрат во время использования и «подарит» низкую мощность солнечной батареи.

Понадобится также паяльное оборудование, алюминиевые уголки, диоды Шоттки, крепёжные болты, медные электропровода высокой мощности, прозрачный лист из плексигласа или поликарбоната, вакуумные подставки из силикона, набор специальных проводников.

После приобретения всего необходимого можно приступать к сборке конструкции.

Собираем на столе единый набор поликристаллических фотоячеек — например, комплект из 40 солнечных элементов, размер каждого из которых — 15*15 см.

Припаиваем на фотоэлементы оловянные проводники.

Все ячейки нужно соединить между собой согласно электрической схеме. При этом очень важно вне зависимости от типа подключения использовать шунтирующие диоды, необходимые для установки на «плюсовой» клемме. Оптимальный вариант для этой цели — диоды Шоттки: они позволяют произвести правильный расчёт величины солнечных батарей для дома и не допустить разрядки батареи ночью. Работоспособность спаянных ячеек следует тестировать в солнечном месте. Если они функционируют нормально, можно приступать к следующему этапу.

Переходим к сборке рамы. Вам потребуются болты и алюминиевые уголки с невысокими бортиками. Наносим на внутренние грани реек силиконовый герметик.

Поверх этого слоя укладываем подготовленный лист из поликарбоната или другого прозрачного материала. Для фиксации лист плотно прижимаем к клеевому контуру.

Когда герметик просохнет, можно скрепить раму и прозрачную поверхность болтами. Затем размещаем фотоэлементы с проводниками вдоль внутренней прозрачной плоскости. Расстояние между каждыми двумя ячейками — 5 мм (нужно сделать предварительную разметку).

Фиксируем фотоячейки, герметизируем панель, чтобы солнечные батареи на крыше дома прослужили как можно дольше. В этом поможет монтажный силикон, нанесённый на каждый элемент. Закрываем сооружение задней панелью. Когда силикон застынет полностью, целиком герметизируем конструкцию, чтобы все панели плотно прилегали друг к другу.

Подключить солнечную батарею можно одним из двух известных способов — параллельным или последовательным соединением. В первом случае клеммы

обоих модулей соединяются по принципу минус к минусу, плюс к плюсу. Из любого модуля берём клемму (+) и (-). Выводим концы для подключения к котролле-ру заряда или аккумуляторной батарее. Если необходимо объединить три модуля в одну систему, действия будут соответствующими: соединяем аналогичные нлеммы всех модулей, затем выводим концы (+) и ( ). При второй схеме подключения нужно соединить клемму <+) от первого модуля с клеммой (-) от второго. Оставшиеся концы выводим для подключения к контроллеру или аккумуляторной батарее. Принцип будет одним и тем же независимо от количества модулей.

Установка солнечных панелей своими руками

Итак, установка солнечной батареи своими руками в частном владении — вполне посильное дело.

Но чтобы конструкция, на изготовление которой потрачен собственный труд, приносила пользу, нужно учитывать важные нюансы.

Сначала смонтируйте каркас и только затем установите конструктивные элементы. Учтите, что большая панель потребует большего количества проводников энергии для заполнения всей «коробки». Чтобы попаданию солнечных лучей на элементы не мешала тень боковых бортиков, они должны быть невысокими.

Внутри и снаружи корпус нужно обработать влагостойкой краской. Предусмотрите подложку. В нижней части коробки корпуса должны быть небольшие вентиляционные отверстия. Они позволят поддерживать в радиаторе необходимую температуру и выводить образующийся в ходе работы панели газ.

Солнечные панели в рассрочку

При отсутствии средств существует такой вариант, как солнечные панели в лизинг. В этом случае лизинговая компания купит и установит систему без ваших стартовых затрат. Юридически система будет собственностью фирмы, которая сдаёт её в аренду за ежемесячную плату. Эта плата должна быть меньше, чем ваш ежемесячный счёт за электричество.

Компания будет нести ответственность за любой вариант техобслуживания, чистку и затраты на ремонт (текущий или внеплановый) в течение всего периода, на который заключён контракт, а его обычно заключают на срок от 10 до 20 лет. Лизинг — экономичный выбор для крупных хозяйств, которые потребляют много энергии и оплачивают внушительные счета.

Частичная автономия или альтернативные источники энергии для частного дома

Дело, правда, тормозится из-за того, что на большей части территории нашей страны вместо 300 солнечных дней в году, как где-нибудь на Средиземном море, – всего лишь 75, а вместо ровного свежего бриза – прерывистый ветерок со скоростью 3-4 метра в секунду. Конечно, юг нашей страны не обделен солнечными лучами, а север – ветрами, но вряд ли они задают здесь моду. Поэтому, говоря об альтернативной энергетике загородных домов в России, нужно понимать, что она в большинстве случаев продиктована, скорее, не соображениями экономии, а преимуществами автономности и независимости от капризов наших видавших виды электросетей – да еще, быть может, желанием приобрести репутацию передового, просвещенного человека.

«Ветер, ветер, ты могуч…» – но, увы, весьма непостоянен. От ветряка в Подмосковье, признаться,

сравнительно мало проку. Основной упор приходится делать на солнечные панели, поскольку солнце, в отличие от ветра, восходит и заходит строго по расписанию. В комплексной системе автономного электроснабжения, в которую входят и солнечные панели, и ветрогенератор, на долю ветра приходится максимум 10-20 % электроэнергии.

И все равно, на случай затянувшейся непогоды, для полной электрической автономии потребуется резервный генератор, дизельный или бензиновый.

Для примера, в прошлую зиму в доме с автономным электроснабжением от солнечных панелей резервный генератор проработал суммарно 50-70 часов, израсходовав при этом около 150 литров бензина. Что, в принципе, немного. Все остальное дало солнце.

Для электрической автономности в подмосковном загородном доме площадью порядка 200 кв. метров будет достаточно трех киловатт мощности от солнечных панелей и ветряка, что обойдется ориентировочно в 300-350 тысяч рублей. А при соблюдении режима экономии – даже полутора киловатт.

Мобильный «дачный» вариант мощностью 500 Вт, состоящий из складной солнечной панели и контроллера-чемоданчика, годится для освещения и питания минимума бытовой техники.

Как запрячь Солнце?

Современные солнечные панели стоят не слишком дорого, и на их качестве не следует экономить.

Наиболее совершенные солнечные панели из монокристаллического кремния в солнечную погоду способны вырабатывать 100 Вт электроэнергии и даже больше на 1 кв. метр площади. Их срок службы составляет более 25 лет, а КПД достигает 18-20%. Солнечные панели из муль-тикристаллического кремния стоят процентов на 20-30 дешевле, но и параметры у них похуже: срок службы 15-20 лет, КПД до 15 %. Самые дешевые гибкие панели из аморфного кремния имеют КПД не более 10 % и служат 8-10 лет-на них, право, ориентироваться не стоит.

Для того чтобы вырабатывать требуемые 3 кВт электроэнергии, необходимы солнечные

панели общей площадью не менее 15-20 кв. метров. Чтобы они работали и в пасмурную погоду, пусть и похуже, чем при солнце, надо соединить 4-5 24-вольтовых панелей последовательно, чтобы выходного напряжения хватало для подзарядки аккумуляторной батареи. При этом предъявляются повышенные требования к солнечному контроллеру. В частности, он должен уметь работать при высоком напряжении на входе – желательно до 250 В. Дальнейшее увеличение напряжения становится нецелесообразным, поскольку приводит к уменьшению КПД.

Вертикальная установка

  • В средней полосе России солнечные панели следует устанавливать вертикально или почти вертикально.
  • Вертикальная установка панелей увеличивает срок их службы, препятствует их загрязнению и заваливанию снегом. Целесообразно развернуть панели по сторонам света: скажем, половину повернуть на 30″ к юго-востоку, а половину – на 30° к юго-западу. Это позволит растянуть работу на всю продолжительность светового дня.
  • В наших далеко не средиземноморских широтах вертикальное размещение панелей и их частичный разворот к юго-востоку и юго-западу снижает выработку энергии на протяжении 2-3 часов вблизи полудня, зато увеличивает длительность работы и уберегает от сугробов зимой.
  • Максимальную выработку электроэнергии на протяжении всего светового дня обеспечивают солнечные панели, установленные на трекер, который автоматически поворачивается вслед за солнцем.
  • На одном трекере можно разместить 4 панели по 200-250 Вт. Но понятно, это сложнее, дороже – и в каждом конкретном случае надо считать и решать, нужно это или нет.

Как обуздать ветер?

В средней полосе России преобладают ветры со средней скоростью 5-7 м/с. Этого маловато для эффективной работы ветрогенераторов – фактически мы находимся на нижнем пределе. Покупая ветряк для Подмосковья, следует выбирать ветрогенератор, рассчитанный на работу при низкой скорости ветра. Ведь ветряк с расчетной мощностью 1 кВт и расчетной скоростью ветра

9 м/с при ветре 5 м/с выдаст больше электроэнергии, чем его вдвое более мощный собрат, но с расчетной скоростью ветра 12 м/с. К сожалению, ветрогенераторы, рассчитанные на небольшую скорость ветра, не только более громоздки, но и стоят дороже, так как в них используется больше неодимовых магнитов. Конструкция лопастей -не пустяк. Использование «самолетного» профиля повышает энергоэффективность в 2-4 раза по сравнению с плоскими лопастями. Оптимальное число лопастей – три. 95 % всех выпускаемых в мире ветрогенераторов – трехлопастные с горизонтальной осью.

Получившие довольно широкое распространение ветряки с вертикальной осью вращения и самолетным профилем лопастей стоят сравнительно дорого. Но они – при той же мощности -служат дольше и работают тише. К тому же они за счет значительной площади лопастей более эффективны при слабом ветре.

Ветрогенератор нужно не только правильно выбрать, но и грамотно установить. Чтобы ветряк был экономически целесообразен, его следует поднять на мачту высотой не менее 15 метров, а это – довольно сложный монтаж плюс тросовые растяжки на значительной площади участка. Зато средняя энергия ветра на высоте 18 метров примерно втрое больше, чем на уровне земли!

«Мозг» системы

Контроллер – это «мозг» системы электроснабжения, собирающий все воедино. Его задача –

оценить приход и расход электроэнергии, степень заряда аккумуляторов, мощность нагрузки и выбрать оптимальный режим работы системы электроснабжения. Применение современных солнечных контроллеров позволяет поднять выработку электроэнергии солнечными панелями в пасмурную погоду до 30 % от максимального значения. Ветряку требуется свой собственный контроллер.

«Сердце» системы

Потребление электроэнергии 8 системе электроснабжения от солнечных источников и ветроге-нератора всегда происходит через буфер – аккумуляторную батарею. Без нее обойтись никак нельзя.

Самые перспективные аккумуляторы -литий-феррум-фосфатные. Они, кстати, выпускаются и в России. Их основные преимущества – малый вес и габариты, возможность глубокого разряда, большое число циклов заряд/ разряд (5000 против 3000 циклов у ближайшего «соперника» – свинцово-кислотной панцирной батареи). Это значит, что при той же емкости литий-феррум-фосфатные аккумуляторы втрое меньше, чем панцирные, и служат около 20 лет вместо 10. Стоят они процентов на 30 дороже.

Панцирные аккумуляторы приближаются к литий-феррум-фосфатным по таким показателям, как стоимость цикла и стоимость киловатт-часа. Но у них, по сравнению с литий-феррум-фосфатными, есть существенный недостаток: они не терпят глубокого разряда – их можно разряжать максимум на 30 %, иначе они резко теряют свои характеристики. Поэтому желательно иметь тройной запас по емкости, что удорожает батарею и делает ее более громоздкой.

Назначение инвертора – превратить постоянный ток от солнечных панелей в переменный (однофазный напряжением 220 вольт или трехфазный напряжением 380 вольт), необходимый для работы большинства потребителей электроэнергии.

Любая система электроснабжения от солнца и ветра состоит из четырех элементов: солнечных панелей и/или ветрогенератора, контроллера, аккумуляторной батареи и инвертора. При этом до 50 % стоимости системы приходится на аккумуляторы. Каждая система балансируется под конкретного заказчика.

Гибридный инвертор может работать как независимо от электрической сети, так и совместно с нею.

Абсолютное импортозамещение

Автономную систему электроснабжения загородного дома можно сделать на полном импортоза-мещении.

Хорошие литий-феррум-фосфатные аккумуляторы выпускает новосибирская компания «Лиотех». Панцирные аккумуляторы Тюменского аккумуляторного завода по ряду параметров превосходят «коллег-американцев».

Качественные солнечные панели производят в Москве («Свободная энергия», «Квант») и Краснодаре («Сатурн», «SOLBAT»).

Российская компания «Микроарт» производит солнечные контроллеры, превосходящие по своим показателям изделия фирм X-tender (якобы американской, а по сути китайской) и Morningstar (бренд Tristar), а также инверторы. Кроме того, эта компания проектирует и устанавливает автономные системы электроснабжения в комплексе.

Новосибирская компания «А-Электроника» выпускает неплохие инверторы в дешевом ценовом диапазоне.

Источник: http://kak-svoimi-rukami.com/2015/10/solnechnye-batarei-svoimi-rukami-dlya-chastnogo-doma/

Смотрите также:
31.10.2018

Цены на различные системы солнечного отопления и нагрева воды Есть два основных вида систем солнечного нагрева воды: пассивная и активная. К пассивным относятся так называемые "солнечные водонагреватели", где в одном блоке, устанавливаемом на крыше, объединены солнечный...

31.10.2018

Как подключить солнечную батарею: сборка и установка Желая сэкономить средства, некоторые потребители принимают решение самостоятельно выполнить соединение солнечных батарей. Энергия, произведенная гелиосистемами, может использоваться на: энергообеспечение строения ...

31.10.2018

«Водогрейка» самодельный солнечный коллектор для нагрева воды kira72633 1 июня 2014 Самоделки для домадача Полезная самоделка для владельцев дач и частных домов, которая всегда обеспечит горячей водой. Сделать ее своими руками из подручных средств очень просто!

Комментарии

Комментирование отключено.
