Металлическая печь для бани своими руками

Металлическая печь для бани своими руками

Металлические печи имеют высокий коэффициент теплоотдачи, не требуют мощного фундамента и прогреваются значительно быстрей кирпичных, поэтому именно их чаще устанавливают в банях. Сделать их своими руками несложно – для этого достаточно обладать навыками сварки и иметь под рукой толстостенный металл.

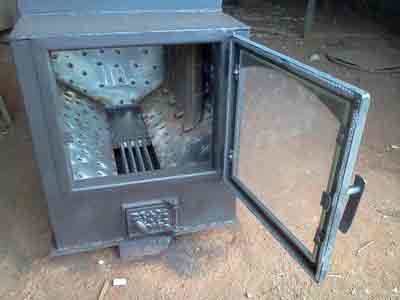

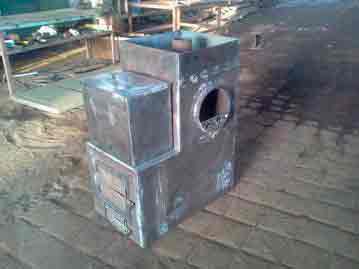

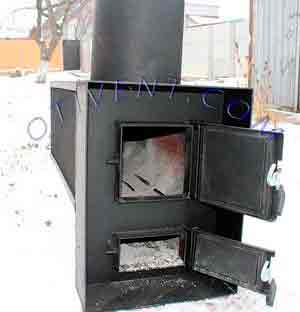

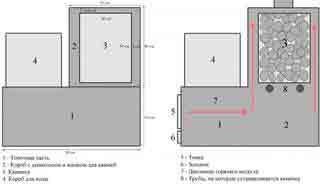

Металлическая печь в форме сапога

Рассмотрим порядок сварки печи из металла 5 мм в форме сапога с баком для воды и внутренней каменкой. Такая конструкция в состоянии прогреть достаточно большую парилку размером до 24 кв. м. Так как печь получится достаточно тяжелой, лучше предусмотреть ее сборно-разборный вариант.

Прямой выход дыма резко снижает КПД печи, именно поэтому в нашей конструкции предусмотрена внутренняя каменка, задерживающая прямой выход продуктов сгорания и аккумулирующая тепло. Это позволяет обеспечить максимальный прогрев помещения за достаточно короткий срок и существенно сократит расходы на топливо.

Этапы изготовления

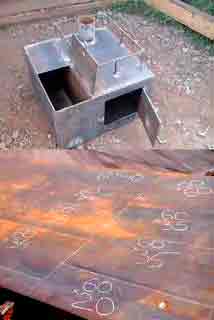

Резка заготовок из достаточно толстого металла ножовкой или болгаркой в домашних условиях – процесс достаточно трудоемкий. Гильотина, которой пользуются предприятия, ведущие приемку металла, позволит нарубить листы по вашим эскизам с большей точностью, без деформации и дефектах на срезах.

1. Для получения печи в форме сапога с каменкой нам понадобится четыре металлических короба. Первый и второй короб будут стыковываться между собой с помощью разъемного соединения и образовывать саму печь. В первом из них будет располагаться топка, во втором («голенище» сапога) – отверстие для дымохода. Третий короб с камнями будет находиться внутри печи. Четвертый съемный короб для воды из нержавейки устанавливается отдельно.

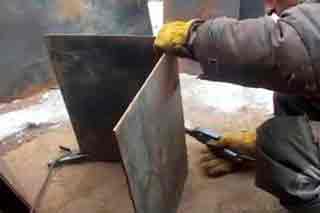

2. Чтобы избежать ошибок при сборке, листы металла вначале прихватываются между собой, начиная с нижней части листов. Окончательная сварка производится лишь после полной сборки изделия и его проверки. Во избежание проникновения дыма внутрь помещения соединение элементов должно быть очень качественным.

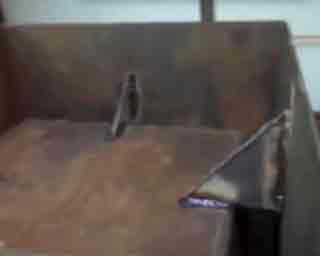

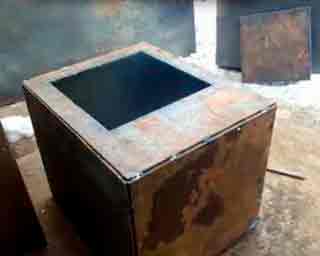

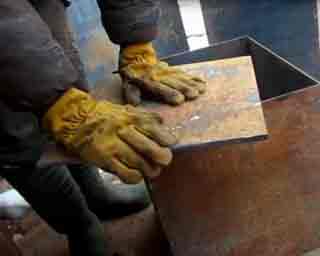

3. Собираем короб для камней размером 50×50 см. Чтобы верхний лист при сварке не съезжал, его лучше установить на треногу с закрепленным на ней магнитом.

4. Для того, чтобы прихватить крышку и дно, для обеспечения их устойчивости можно подложить под них тонкий металлический угольник.

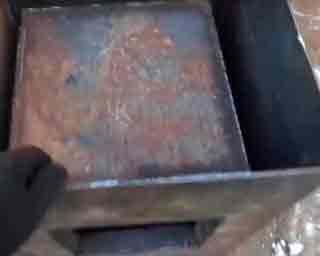

5. Дно короба для камней, на которое будет идти вся ударная нагрузка огня, изготавливается из листа толщиной не менее 10 мм.

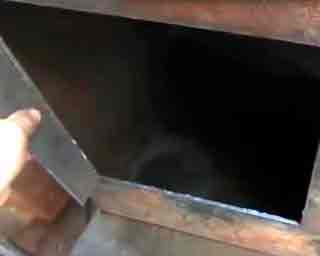

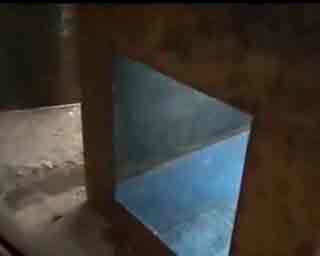

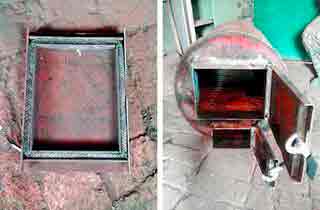

6. С помощью болгарки в верхней части короба вырезается дверка для каменки. Размер ее должен быть достаточным для выхода пара.

7. В нижней части третьего короба, в котором будут находиться камни, вырезаются 2-4 отверстия под трубы (количество труб может быть произвольным) на расстоянии не менее 5 см от нижней части куба для улучшения тяги. На них будет устанавливаться куб с тяжелыми камнями.

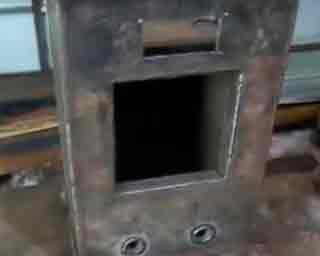

8. Вырезаем отверстие для топки размером 28×28 см.

9. В верхней части первого короба делаем отверстие для вставки второго куба. Нарезаем и привариваем по периметру этого отверстия с трех сторон по две пластины размером 4 см для усиления места разреза и уголок в левой, четвертой части. Первые три полосы крепятся к внутренней поверхности, вторые – к внешней части разреза с небольшим смешением. Между пластинами оставляется небольшая щель для вставки второго короба.

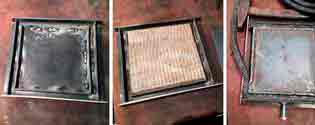

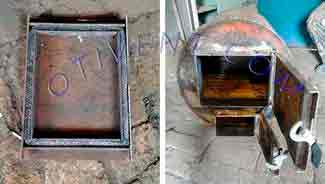

10. По одной пластине приваривается и к дверкам топки и каменки для их усиления. Топка от зольника отделяется решеткой из стальных прутков 10-12 см. Для обеспечения полного сгорания топлива необходимо обеспечить лучший притока воздуха, поэтому колосники привариваются вдоль поддувального канала.

11. Во второй короб на приваренные в нижней его части трубы вставляется третий куб, в котором будут находиться камни.

12. Для усиления внутреннего куба для камней к нему привариваются небольшие косынки.

13. Для прочистки сажи над дверкой делается небольшое отверстие, рядом с которым с 4-х сторон привариваются болты для установки дверки. Перед ее монтажом для герметичности она обматывается асбестовой нитью и прикручивается латунными гайками, предохраняющими металл от закисания.

14. К верхней части каменки приваривается крышка с отверстием для дымоходной трубы 12×12 см (размером в полкирпича). Для ее установки к отверстию приваривается «юбка» из металла. Куб с установленным коробом для камней вставляется в первый.

Конструкция печи может быть разной. Порядок раскроя заготовок печи с открытой каменкой и встроенным баком для воды показан на следующем рисунке:

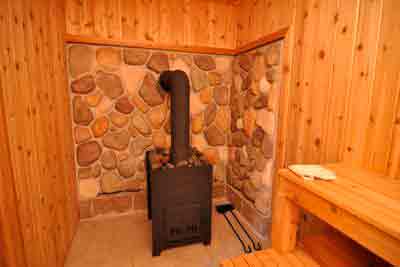

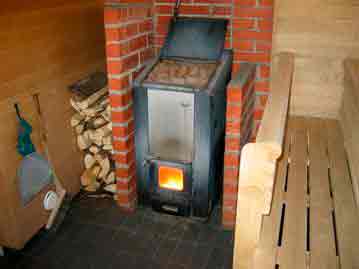

Установка металлической печи

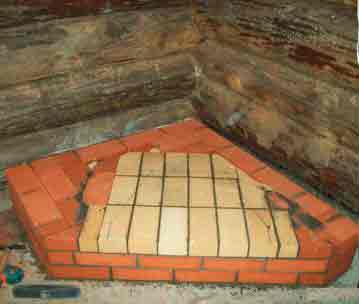

Металлическая конструкция весит гораздо меньше, чем кирпичная печь, поэтому не требует отдельного фундамента. Достаточно предусмотреть прочное огнеупорное основание площадью, в два раза превышающую площадь самой печи. Оно может состоять из следующих слоев:
• асбестового картона;
• листа нержавеющей стали для отражения теплового излучения;
• прослойки из шамотного кирпича толщиной около 6 см;
• огнеупорной плиты из магнезита толщиной не менее 9 мм или бетонной стяжки.

Для предохранения металла от быстрого прогорания и повышения теплоотдачи печи ее футеруют: облицовывают низ и бока конструкции огнеупорным (шамотным) кирпичом. Металлическая конструкция при интенсивной топке способна накалиться докрасна, поэтому ее располагают на расстоянии не менее 1 м. от легковоспламеняющихся предметов. Смежные стены оштукатуривают, облицовывают кирпичом или обшивают листовым железом.

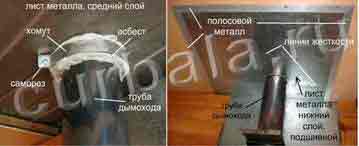

Перерезать балки перекрытия для создания отверстия под дымовую трубу нежелательно, поэтому его необходимо предусмотреть в процессе возведения здания. Наличие колен в дымоходе может привести к образованию значительного слоя сажи в горизонтальных участках трубы. Если по какой-то причине создание колена все же необходимо, его делают сборно-разборным, что значительно облегчает процесс прочистки дымохода.

Видео по теме: Печь для бани из металла своими руками
Часть 1

Часть 2

Часть 3

Часть 4

Источник: http://svoimi-rukamy.net/13-pech-dlya-bani-iz-metalla.html

Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД

Тот, кто строит или недавно возвел на своем участке собственную баню, обязательно встанет перед выбором печки для нее. Есть несколько вариантов монтажа устройства – купить готовую и установить, или пригласить понимающего печника, который выложит вам печь профессионально. Но это удовольствие предполагает определенные денежные затраты.

Среди домовладельцев, конечно же, есть умельцы, способные не только создавать чертежи металлических печей для бани своими руками, но и воплотить в реальность такого рода проект. Согласитесь, неплохая экономия, ведь нагреватель можно сделать из подручных материалов, да и за работу не придется платить.

На фото: чертежи простой дровяной печи из металла.

Преимущества самодельной печи

Такие каменки можно без труда переносить с места на место.

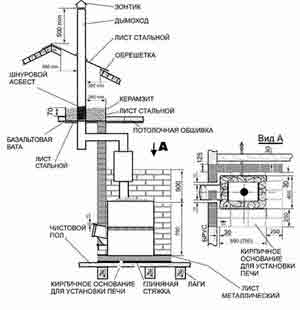

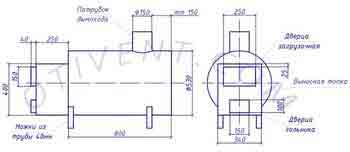

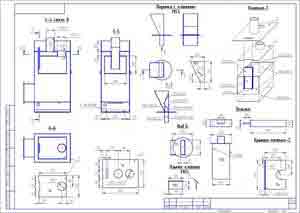

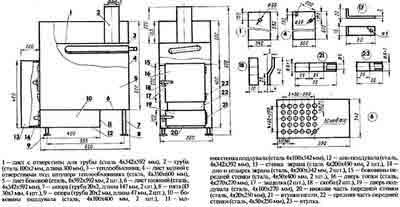

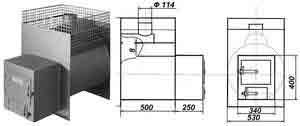

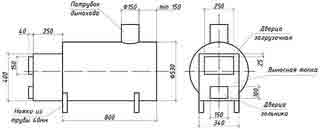

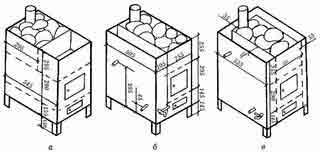

Чертеж простой металлической печи.

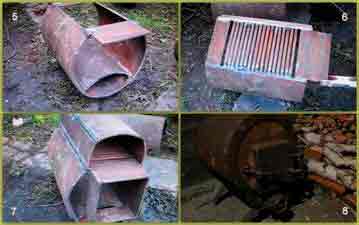

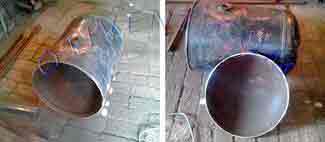

  1. Найдите трубу длиной 1,8 м и толщиной стенок 5–10 мм. Разрежьте ее на отрезки длиной 60 см (для бака), 90 см (на топку и каменку), остальное пойдет на дверцы топки и поддувала.
  2. В 90-сантиметровом отрезке вырезаются отверстия для топки с поддувалом. Для последнего размеры делаются 50–60 мм в высоту и 180–200 мм в ширину. Над ним приваривается пластина из металла с вырезанным в центре отверстием, в котором вварены 4 проушины для крепежа колосника.
  3. Колосник вы можете приобрести в магазине, соответственно размерам будущей печи. Пластина для его крепления должна быть не тоньше 12 мм.
  4. Дверцы делаем из остатков трубы. Под топку вырезаем фрагмент шириной 300 мм и высотой 200 мм. Сверху приваривается пластина с вырезом по центру, на нее далее укладывают бруски из железа сечением 10х10 мм для каменки.
  5. Для колосника не помешает купить специальную решетку, у нее невысокая цена, так же как и у колосника. В отсеке для каменки прорезаем отверстие 250х300 мм под дверцу.

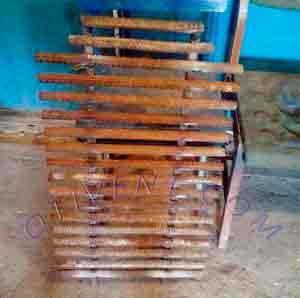

Колосник: внешний вид

  1. Можно делать бак для нагрева воды. Для этого к верху каменки приваривается 8-миллиметровая пластина с отверстием для дымохода 120–150 мм диаметром. Затем отрезанный заранее кусок трубы под бак и трубу дымохода крепятся на нужные места. Отверстие под трубу желательно сделать близко к задней стенке печи.
  2. Фрагмент бака со стороны трубы дымохода закрывают стальным полукругом с отверстием для приваренной дымоходной трубы. Второй отсек бака послужит для емкости под воду. Для него делают крышку с ручкой.
  3. Если на крышу бани выводится труба из кирпича, то к дымоходу, под устройство кладки, приваривается площадка 300х300 мм, на расстоянии от крышки бака в 350 мм. В стенке бака вваривают трубу под кран.
  4. Некоторые чертежи самодельных металлических печей для бани предусматривают облицовку готовой конструкции кирпичом. Но если у вас сравнительно небольшая площадь помещения, и пользуетесь вы им нечасто, дополнительная отделка не обязательна.
  5. Многие ошибочно полагают, что легкую металлическую печь вполне можно устанавливать непосредственно на пол. Средний вес комплекта составляет около 150 кг, поэтому, нужен специальный фундамент.
  6. Выкапывается котлован, наполняется щебнем и утрамбовывается. Далее площадку заливают бетонной смесью и оставляют застывать. На почти готовую плоскость укладывают рубероид, и только после этого можно ставить печь.
  7. Обычно чертежи и размеры металлических печей для бани рассчитаны на то, что часть каменки будет выходить в соседнее помещение – предбанник или моечную. Это необходимо для поддержания тепла, ведь вам не захочется выходить в холодный тамбур, нагревшись в парной.

Полезные советы

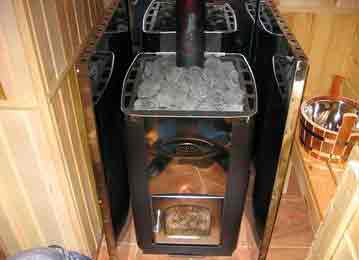

Деревянные стены парной надо защитить негорючим материалом.

Обратите внимание! Не забывайте о безопасности. Пол под топкой снабдите листом из металла, и позаботьтесь о вытяжной системе. В прилегающих к стенам участках проложите асбестокартон, обшитый металлом.

Вывод

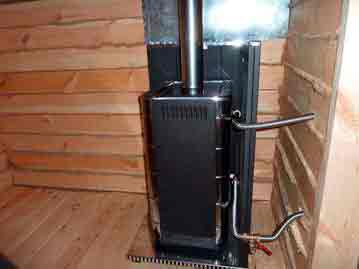

Правильно сделанная печка будет служить вам долго.

Собираясь построить печку в бане, просмотрите возможные варианты, основательно подготовьтесь к работе, и при возможности посоветуйтесь с профессионалами. От вас самих будет зависеть безопасность и комфорт.

На большинство ваших вопросов ответит видео в этой статье, где вы найдете много полезной информации.

Источник: http://9ban.ru/oborudovanye/pyech/420-chertezhi-metallicheskoj-pechi-dlya-bani-svoimi-rukami

Банная печь из металла своими руками

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи понемногу отходят в прошлое. Все меньше становится квалифицированных печников. Да и квалифицированный зачастую перекладывает печку хотя бы один раз. На смену им идут легкие, компактные, несложные в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками слесарных и сварочных работ, вполне сможет изготовить такую банную печку из металла своими руками.

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

  • быстрый прогрев банных помещений;
  • продолжительность горения;
  • сохранение тепла;
  • малая занимаемая площадь и объем;
  • безопасность.

При проектировании печи нужно соблюдать баланс между этими требованиями.

Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.

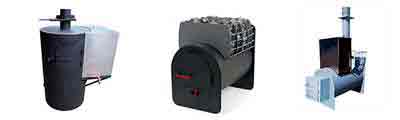

По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:

  • Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
  • Горизонтальными.

По месту размещения топочной дверки банная печь из металла бывает:

  • Загружаемые из парилки.

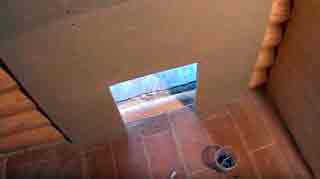

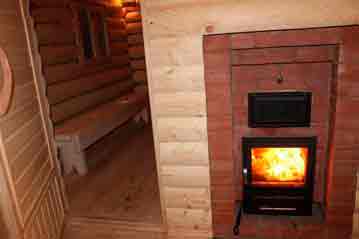

  • Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

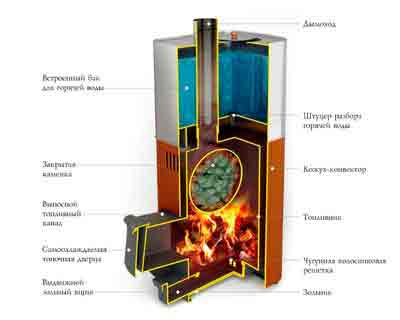

Конструкция печи с водонагревателем

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.

По месту расположения каменки печи делятся на два подвида:

  • С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
  • С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.

При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс

Подготовка материалов

Наилучшим вариантом заготовки для изготовления корпуса печи для бани из металла своими руками является отрезок стальной трубы диаметром 30-50 см или пришедший в негодность газовый баллон. Для зольника подойдет лист проката толщиной 1-2 мм, для дверцы нужна сталь в 3 мм.

Сталь лучше взять низкоуглеродистую, конструкционную — она обладает лучшей свариваемостью и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, однако проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант — толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани обладают рядом неоспоримых достоинств:

  • Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
  • Полная вытяжка угарного газа из бани через дымоход.
  • Нет задымления при растапливании печи.
  • Компактность.
  • Экономичность.
  • Простота изготовления.
  • Долгий срок работы без ремонта с минимальным обслуживанием.
  • Нет необходимости в тяжелом фундаменте.

Есть у печей из металла и свои минусы:

  • Быстрое остывание.
  • Высокая температура стен может привести к ожогам.
  • Не подходит для больших бань.

Поскольку средний размер семей сократился, и способ использования бани несколько изменился, то в долгом сохранении тепла нет большой необходимости.

Как улучшить характеристики металлической печки

Потребительские свойства печки поддаются улучшению двумя способами:

  • термообработкой материала;
  • усовершенствованием устройства топки.

Подготовка металла

По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.

Конструктивные особенности топки

Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.

Металлическая печь с колосниковой решеткой

Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.

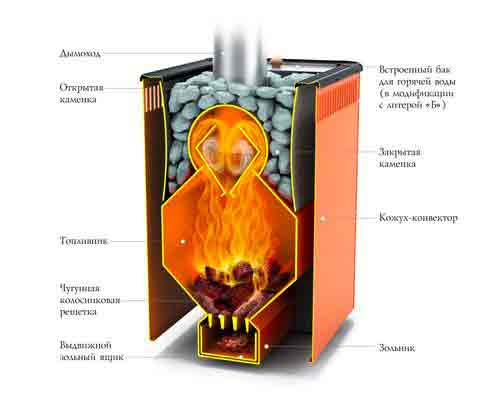

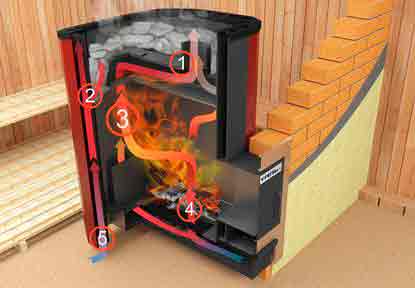

Конструкция самодельной банной печи

Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:

  • топка;
  • каменка;
  • емкость с водой;
  • дымоход.

В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями — колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник — металлический поддон для золы.

Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями — каменку. Для поливания камней водой каменка снабжена отдельной дверцей.

Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.

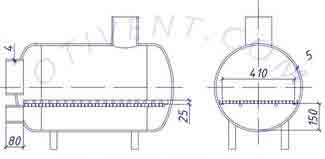

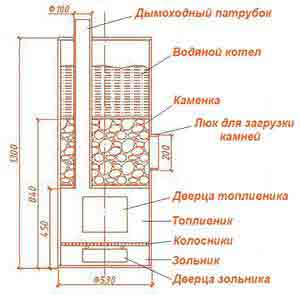

Чертеж небольшой печи для бани

Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.

Из чего делаются металлические печи для бани

Для металлической печи в баню, изготовленной своими руками, потребуется:

  • 8-миллиметровый лист низкоуглеродистой конструкционной стали;
  • отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
  • пруток или арматура диаметром 12-16 мм – 6 метров;
  • колосник;
  • дымоходная труба;
  • вентиль ½ дюйма с длинной рукояткой.

Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

  • угловая шлифмашина;
  • набор ручного слесарного инструмента;
  • сварочный аппарат;
  • диски отрезные и шлифовочные.

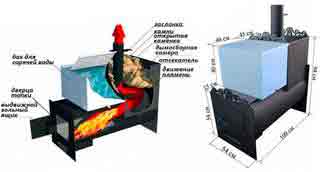

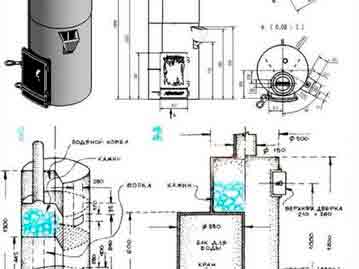

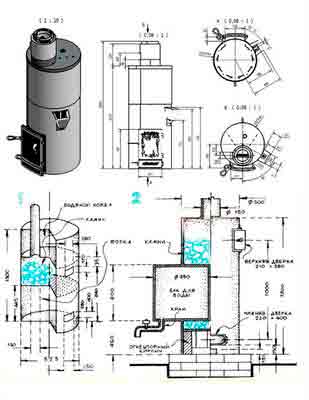

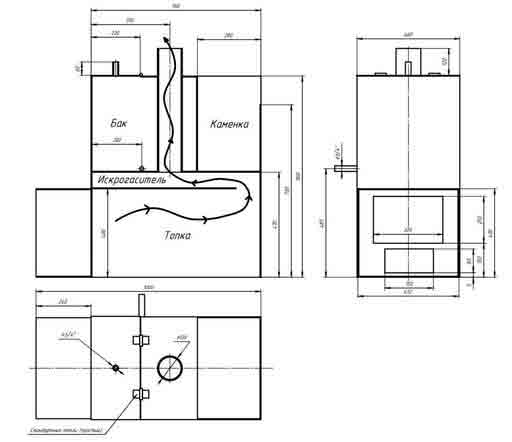

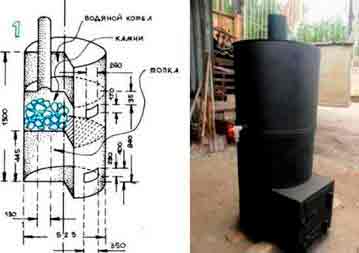

Чертеж печи с водяным котлом

При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинают с того, что трубу делят на две части: 90 см для топки и каменки и 60 см для емкости с водой. Из остатков делается поддувало и топочные дверцы. В трубе следует прореза проем для монтажа поддувала размером 20×50 см. По периметру приваривают уголки или пластины, на которые будет опираться колосник. Топочная дверца выполняется размером 20×35 см.

Изготовление каменки

Над дверцей приваривают пруток или арматуру для поддержки каменки. В каменке прорезается дверца, чтобы поддавать воду на камни.

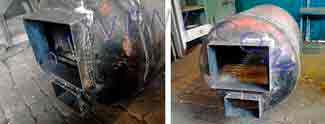

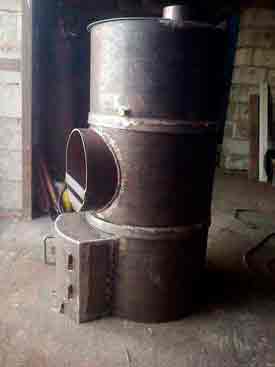

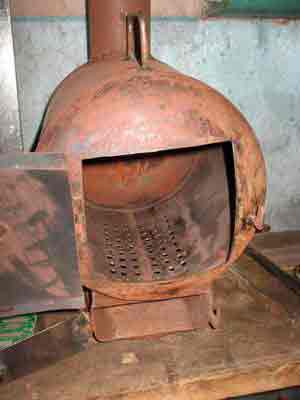

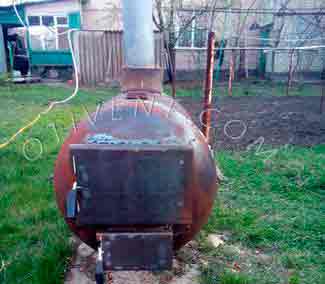

Самодельная печь из баллона

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабазовые или талькохлоритовые. Гранит или содержащие слюду породы не используют.

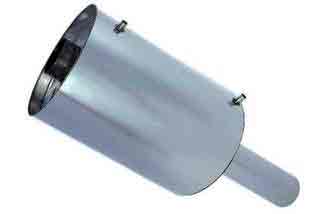

Изготовление водогрейного бака

Водяной бак располагается над каменкой. В ней проделывают 15-сантиметровый проем для прохода дымоходной трубы, проходящей сквозь бак. Бак опирается на пластину из толстого листа металла. Все швы необходимо тщательно проварить и зачистить.

Часть крышки бака делают съемной, через нее он будет заполняться водой. К этой крышке нужно приварить ручку и защитить ее деревянными щечками.

Размещение печи в парилке

Чтобы пользование банной печкой стало приятным и безопасным, рекомендуется соблюдать следующие правила:

  • Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
  • Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
  • Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
  • Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

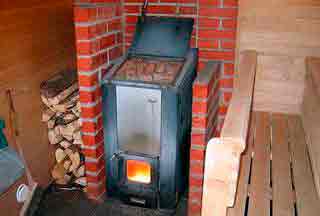

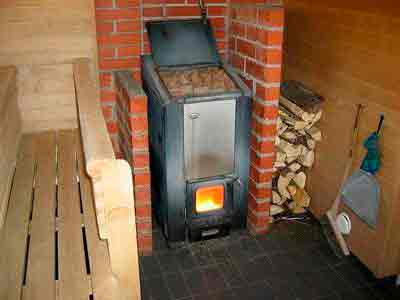

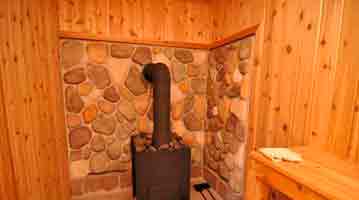

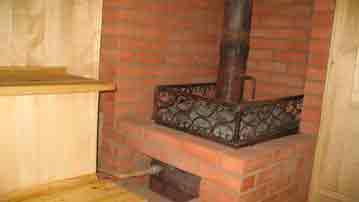

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка красиво и практично

Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

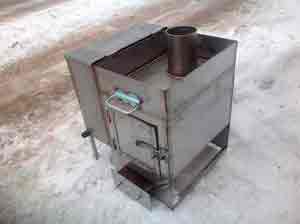

Простая самодельная печь

Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Отдельное внимание нужно уделить производительной и качественной вентиляции банных помещений.

Источник: http://stankiexpert.ru/tehnologii/bannaya-pech-iz-metalla-svoimi-rukami.html

Как сварить печь для бани из трубы или баллона

Самодельная банная печь на дровах – достойная альтернатива заводским аналогам. Далеко не каждый любитель банных процедур может купить металлическую буржуйку или построить добротный кирпичный отопитель, под который и места не всегда хватает. Имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Цель статьи — рассказать, как своими руками сварить печь для бани из трубы большого диаметра или газового баллона.

  • 1 Выбор конструкции самодельной печки
  • 2 Как сделать горизонтальную печь в баню
    • 2.1 Рекомендации по подбору металла
    • 2.2 Порядок ведения работ
    • 2.3 Буржуйка с выносной топкой
  • 3 Печь–котел вертикального типа
  • 4 Заключение

Выбор конструкции самодельной печки

Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

  1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
  2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
  3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
  4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
  5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.

Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

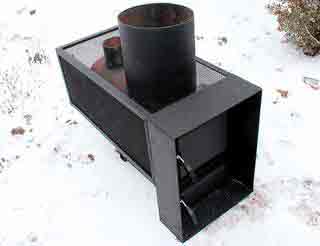

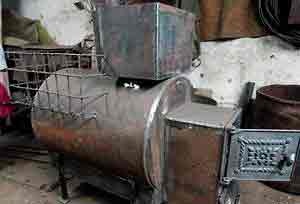

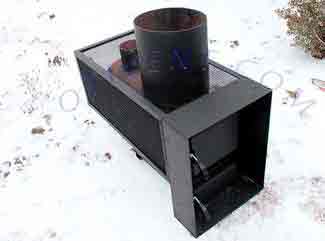

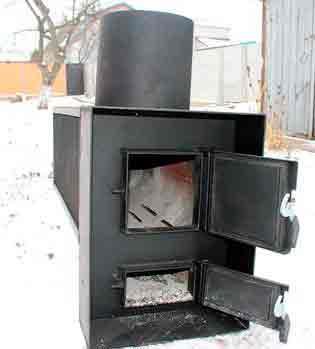

Готовая печка с сеткой для камней и выносной топкой

КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

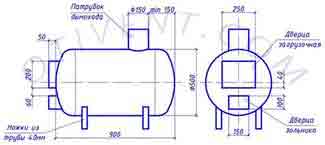

Как сделать горизонтальную печь в баню

На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.

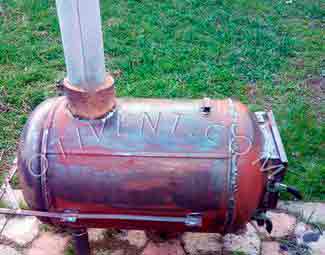

Банный отопитель из баллона несколько проще в изготовлении и удобнее в эксплуатации, это выяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (диаметр по внешнему обмеру – 530 мм).

Для проведения работ необходимо приготовить следующие дополнительные материалы:

  • листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
  • асбестовый шнур – на уплотнение дверец;
  • отрезок трубы DN150 для патрубка дымохода;
  • арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
  • уголок 25 х 3 мм;
  • подходящий металлопрокат для ножек;
  • ручки дверец покупные.

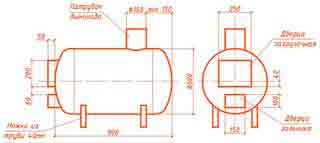

Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.

Рекомендации по подбору металла

Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).

Проверяем цвет искр от стали на наждаке

При сварке высокоуглеродистого металла швы могут трескаться сразу же после остывания деталей. Другой момент: эта сталь расположена к закалке и может прикаливаться от воздействия высокой температуры на максимальном режиме работы. Это приводит к деформации и разрыву сварных швов. С легированными сталями тоже лучше не связываться, разве что вы профессиональный сварщик.

Отличить металл с низким содержанием углерода довольно просто. Надо поднести край листа к вращающемуся кругу наждачного станка, чтобы изучить цвет и поведение искр. Они должны быть светло-желтыми и сыпаться прямолинейно, как показано выше на фото. Если цвет искры ближе к белому и рассыпается она в разные стороны с множеством «звездочек», то материал содержит высокий процент углерода. Тусклый оранжевый, красный либо яркий белый цвет свидетельствует о том, что сталь – легированная.

Порядок ведения работ

Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.

Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:

Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.

По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:

Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:

В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.

Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.

Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями. Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:

  • талькохлорит;
  • базальт;
  • речная галька;
  • белый или малиновый кварцит;
  • габбро-диабаз.

Буржуйка с выносной топкой

Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.

Обрамление передней панели с дверцами, выходящими в предбанник, делается по толщине стенки парной

Тот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:

Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее). Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:

Источник: http://otivent.com/kak-svarit-pech-dlya-bani-iz-truby-ili-ballona

Печь для бани своими руками из металла

Если в дружеской беседе упоминается «баня», то сознание сразу рисует картину уютного помещения, обшитого деревом, веники в деревянных ушатах и, конечно же, жарко натопленная «печь». Действительно, самое ответственное в деле устройства парилки – это качественно сделанная нагревательная конструкция, от которой напрямую зависит степень получаемого удовольствия.

  1. Выбор конструкции и особенности
  2. Приручить пламя
  3. Эскиз и конкретика
  4. Подготовка к работе
  5. Семь раз отмерь
  6. Как сваривалась сталь
  7. Топка
  8. Блок каменок
  9. Заглушка, герметизация и закручивание гаек
  10. Заслонки
  11. Бак для воды
  12. Тепловой фокус
  13. Безопасность
  14. Итоги

Выбор конструкции и особенности

Ее можно сложить из кирпича либо сварить из листового железа. В первом случае она однозначно требует фундамента, значительных материальных, трудозатрат и запаса времени. Однако эффект того стоит: жар от теплоёмких кирпичей будет держаться долго, обеспечивая всю полноту ощущений от посещения парилки. Нужно только угадать с конструкцией топки и дымохода, чтобы весь жар не уносился в трубу…

Сварная конструкция гораздо более проста в исполнении, а значит, доступна любому желающему который желает сделать печь для бани своими руками из металла. Ее главный минус – быстрое остывание неразрывно сопряжён с преимуществом – столь же быстрый нагрев. При этом существуют конструкционные способы как удержания уже накопленного жара, так и удлиняющие время горения топлива. К первым можно отнести так называемые каменки, в которых огонь не просто раскаляет топку, но и греет находящиеся в специальном резервуаре камни, которые являются аккумуляторами жара.

Для стальной конструкции на первый план выходит физические свойства материала, его поведение при нагревании до 550 градусов Цельсия и выше «то есть докрасна и ярче».

Статические нагрузки, которые испытывают железные листы и детали, раскаляясь, могут привести к деформации общей геометрии, как следствие, к растрескиванию сварных швов, потере герметичности топки и дымохода и другим неприятностям. Избавиться от этих особенностей, к сожалению, невозможно, однако, вполне реализуемо свести искажения к минимуму. Самый простой и эффективный способ – предварительная прокалка деталей топки без принудительного охлаждения. Пусть они остынут «своим ходом». В результате будут наблюдаться незначительные изменения геометрических размеров, которые исправляются с помощью молотка и болгарки. Зато сваренная из таких частей топка в дальнейшем не испортит настроение своей нелепой кривизной.

Приручить пламя

Большинство топок «кстати, как кирпичных, так и стальных» оборудованы зольником с поддувалом – камерой под очагом, куда ссыпается зола. Колосниковая решетка, сделанная, как правило, из тугоплавкого чугуна, позволяет не задумываться о наполнении камеры сгорания продуктами горения, а также способствует проникновению из зольника к пламени большого количества воздуха, одновременно создавая тягу и способствуя буквально выдуванию ценного жара в лабиринт дымохода. Это является полезной особенностью кирпичного сооружения, которое нужно побыстрее нагреть. Однако железная конструкция устроена проще, и мощная тяга приведет к тому, что раскаляться будут не только топка, но и части дымохода, что объективно снижают срок эксплуатации каменки. Дополнительно наблюдается быстрый расход жара «буквально, в короткую трубу», да и дров не напасешься.

Чтобы решить эту проблему можно вовсе отказаться от зольника. Такое решение резко упрощает всю конструкцию, снижает ее вес и трудоемкость исполнения. Дно топки можно выложить огнеупорными кирпичами. Они уменьшат опасность прогорания стального днища, а также будут играть роль дополнительных аккумуляторов тепловой энергии. Важно не перепутать виды огнеупоров и вместо проводящими тепло кирпичами не заложить все изолирующими! Принимая решение о количестве кирпичей, размещаемых в топке, имейте в виду, что чем больше места уйдёт под камни, тем меньше останется пространства для дров. Кислород, безусловно, нужен и его поступление предлагается эффективнее регулировать посредством устройства отверстий «одного или нескольких» с задвижкой прямо в топочной заслонке. Снизив подачу воздуха до минимума, можно добиться, что топливо будет гореть до нескольких часов, максимально полно отдавая жар стенкам топки и кирпичам на ее днище.

Эскиз и конкретика

Предлагается подробно рассмотреть модель, состоящую из 4 блоков. Вся конструкция целиком, будучи изготовленной из хотя бы 2-х миллиметровой стали становится довольно тяжёлой и крупногабаритной, как следствие, сложно транспортируемой. Поэтому ее лучше сделать сборной – удобнее. Вот ее составные части с размерами:

  • Топка «длина – 90 см.; ширина – 50 см.; высота – 50 см.»
  • Внешняя каменка «длина – 50 см.; ширина – 50 см.; высота – 80 см.»
  • Внутренняя каменка «длина – 40 см.; ширина – 40 см.; высота – 50 см.»
  • Бак для воды «длина – 50 см.; ширина – 40 см.; высота – 60 см.»

Топка находится в основании всей конструкции. Сверху на нее устанавливается так называемая внешняя каменка «со сдвигом к стороне топки, дальней от заслонки». Она фактически является продолжением топки с той лишь разницей, что внутри нее закреплена внутренняя каменка – изолированная камера для камней, оборудованная собственной дверцей. Пламя и дым, проходя через внешнюю каменку нагревает камеру и камни в ней, отдавая им большую часть своего тепла.

Вверху внешней каменки предусмотрено отверстие для трубы дымохода. На свободное место над топкой устанавливаем бак для воды. Всю конструкцию лучше оснастить ножками-салазками «их лучше сварить из уголка». В отличие от обычных «точечных» ножек продольные салазки позволят равномернее распределить нагрузку на пол. Также, чтобы избежать порчи настроения в результате падений и ударов головой нужно следить, чтобы края салазок не вылезали за габариты самой нижней части — топки. Согласно требованиям пожарной безопасности место, где будет стоять каменка, следует проложить асбестом, сверху накрыть железным листом и только потом размещать конструкцию на ножках-салазках, которые должны быть высотой не менее 40 см.

Подготовка к работе

Хорошо, если «под рукой» есть слесарный цех со всеми его приспособлениями, облегчающими труд мастера. Однако сварить каменку, к примеру, в дачных условиях тоже вполне реально и для начала нужно подготовить рабочее место и инструмент. Десятки квадратных метров не потребуются. Площадь должна позволять разместить горизонтально хотя бы один стальной лист, из которого будут вырезаться детали. Если отсутствует слесарный верстак, то можно использовать 3-4 табурета для позиционирования заготовок. Во-избежание попадания под дождь во время проведения сварочных работ, рабочее пространство лучше устроить под крышей, однако, должно присутствовать хорошее освещение. Из инструментов понадобится сварочный аппарат «с принадлежностями», молоток, болгарка «круглошлифовальная машина или плазменный резак», дрель со сверлом по металлу, тиски «при наличии», угольник, чертилка. Особенно требуется акцентировать внимание на необходимости неукоснительного соблюдения правил техники безопасности!

Семь раз отмерь

Излишне напоминать, что чем точнее будет сделан чертеж, тем дешевле обойдется вся работа. В нашем случае, кстати, для понимания общего количества требуемых материалов вполне достаточно простого эскиза. Но поскольку на данном этапе работа идет как раз «пером», а не «топором», то лучше себя перепроверить. Выше предлагалось использовать лист, толщиной 2 мм.

Это не догма – можно и меньше – и обойдется дешевле, и на вес легче. Но стоит помнить, что более тонкий лист может легче прогореть насквозь. Поэтому на поверхностях, находящихся в наиболее «стрессовых» термических условиях, лучше не экономить. И самая страдающая от жара деталь – дно топки. Ее предлагается выполнять из листа, толщиной от 10 мм.

Вначале нужно сварить из листовой стали 3 конструкционных сегмента: топку, внешнюю и внутреннюю каменки. Бак для воды делается из нержавейки, и к его созданию вернемся позже.

Размеры отмечаем на стальных листах с помощью чертилки и аккуратно, желательно без спешки, нарезаем детали, уделяя внимание соблюдению прямых углов. Удаляем с подготовленных деталей заусенцы. Как указывалось выше, части топки целесообразно подвергнуть прокалке, чтобы избежать последующих термических деформаций. Но в предлагаемом варианте эскиза эти детали достаточно габаритны. Иными словами, должна существовать техническая возможность нагреть до 800 градусов стальной лист размером 50х90 см. В большинстве случаев это затруднительно. Однако если не предполагается «выжимать» из конструкции все, на что она только способна, то вполне достаточно будет двойных швов при сварке топки.

Как сваривалась сталь

При сварке вначале расположите детали друг относительно друга с помощью тисков и упоров, используйте угольник. Конечно, можно и «на глазок» просто придерживать заготовки рукой, осуществляя прихватки, но в этом случае есть счастливый шанс начать все сначала. Следует обратить внимание на силу тока: не стоит шокировать железо излишними амперами – это отразится на качестве и внешнем виде шва. Сварку стоит производить в два этапа. Сначала точечные «по нескольку миллиметров» фиксации деталей по 2-3 на каждый шов, чтобы не допускать термических деформаций стальных пластин. Сваривать детали нужно попарно. Когда уже сформирована жесткая конструкция «к примеру, прихвачено воедино 5 граней короба», можно проварить пластины непрерывным швом для герметичности. В обязательном порядке двойным швом следует пройти детали топки. Помните, качество сварных швов стальной нагревательной конструкции напрямую влияет на жизнь и здоровье, т.к. продукты горения токсичны!

Нет никакой беды в том, если грани конструкции при сварке изгибаются. Во-первых, под рукой всегда есть молоток, а во-вторых, с зазором в пару мм. способен справиться даже начинающий сварщик.

Топка

При формировании основания конструкции нужно помнить, что ее верхняя плоскость имеет вырез – 50х50 см. На это место будет установлена внешняя каменка. Таким образом, верхняя пластина топки имеет размер 40х50 см. Отверстие под дверцу «размером, к примеру, 40х40 см.» прорезается болгаркой в дальнем от выреза торце «стороне топки с размерами 50х50 см.». Если использовать тонкие диски «предположим, толщиной в 2 мм.», то из стального выреза запросто можно будет сделать соответствующую дверцу. Это экономит как металл, так и время на работу.

Не стесняемся пользоваться молотком при выбивании вырезаемой пластины – как ни странно, это сберегает время и нервы, а также помогает сохранить размеры отверстия.

Блок каменок

Внешняя каменка представляет собой стальной короб без нижней плоскости «50х50 см.». Этой стороной он должен быть установлен на вырез верхней плоскости топки. И раз уж наша конструкция сборная, то вырез следует оснастить пазами, куда встанут стенки короба каменки.

Для формирования пазов нужно заготовить стальные полосы, шириной в 5-10 см. Этими полосами мы с трех сторон обрамляем вырез верхней плоскости топки, приваривая их по периметру к ее боковым стенкам с внешней и внутренней стороны так, чтобы над кромкой полоса выступала на 2 см. Так как к верхней пластине топки полосу приваривать неудобно, предлагается для формирования паза приварить к ней уголок «4,5х4,5 см.». Таким образом, выступающие части стальных полос образуют стенки пазов, куда будут в свою очередь вставляться стенки короба внешней каменки. Но ее еще предстоит сделать, хотя технология здесь аналогична производству топки.

Особенность внешней каменки в том, что она в готовом виде представляет собой единый, неразделимый блок с внутренней. Т.е. требуется подготовить сначала внутреннюю каменку. В данной конструкции это самая незамысловатая деталь – кубик, размерами 40х40х50 см. Не стоит торопиться прорезать в его грани 40х40 см. отверстие для дверцы. Сделаем это чуть позже, ведь внутренняя каменка расположена внутри внешней, а значит, отверстия обоих коробов должны совпадать. Поэтому вырисовывается следующая технологическая последовательность:

  • полностью свариваем короб внутренней каменки;
  • свариваем воедино 4 боковые стенки внешней каменки «верхнюю плоскость пока не трогаем»;
  • оснащаем внешнюю каменку креплением для внутреннего короба;
  • примеряем размещение внутреннего короба на креплении, размечаем и прорезаем отверстие для дверцы на боковой стенке внешней каменки;
  • дублируем контуры отверстия для дверцы «прямо через само отверстие» на корпусе внутренней каменки;
  • так как внутренний короб еще не зафиксирован, то удобнее вынуть его и по нанесенной ранее разметке вырезать отверстие для дверцы.

Итак, у нас полностью готов внутренний короб «для камней» и мы должны придумать, как мы закрепим его во внешнем кожухе. Используем трубы. Расположим 2 трубы поперек пространства внешнего короба: с помощью плазменного резака или той же электросварки вырежем симметричные отверстия на его противоположных боковых стенках и вставим в них трубы, приварив их к корпусу герметично. Имейте в виду, что отверстия должны быть расположены так, чтобы трубы не мешали стенкам короба полностью встать в пазы выреза топки «т.е. хотя бы 5 сантиметров от нижней кромки внешней каменки». Далее выполняем указанную выше технологическую последовательность.

Готовую внутреннюю каменку можно устанавливать и приваривать к трубам крепления, надо лишь совместить отверстия для дверцы. Однако внутренний короб никакой своей гранью не должен касаться боковой стороны внешнего. Пламя и дым из топки должны «обнимать» внутреннюю каменку, но не должны проникать в ее камеру. Поэтому расстояние между коробами по периметру отверстий для дверцы следует герметично закрыть стальными полосками, сварив из них своеобразный короткий «тоннель» от внешнего короба к внутреннему. Основание внешнего короба – 50х50 см., внутреннего – 40х40 см. логично расположить внутреннюю каменку строго посередине основания внешней. Таким образом, если камера стоит на трубах ровно, то длина вышеуказанного «тоннеля» составит 5 см. Для гарантии прочного соединения внутренней и внешней каменок можно сделать дополнительные соединения из стальных обрезков «с помощью них можно скрепить верхнюю поверхность внутреннего короба и боковые стенки внешнего».

Далее пришло время приварить верхнюю плоскость внешней каменки, а перед этим прорезать в ней отверстие для дымохода. Герметично провариваем швы.

Заглушка, герметизация и закручивание гаек

На первый взгляд кажется, что вся конструкция имеет две заслонки. Первая – топочная; вторая – для камеры внутренней каменки. Это не совсем так, потому что нам понадобится третья. Все дело в том, что прямо из трубы вниз имеет обыкновение сыпаться сажа. И все бы ничего, если бы она падала обратно в топку. Но в нашей конструкции на пути сажи расположена внутренняя каменка.

Именно на ее верхней плоскости и будет плавно формироваться черный «сугроб», который, в конце концов, заткнет собой отверстие дымохода. Для предотвращения этого неприятного явления иногда нужно производить профилактику верхней стороны внутренней каменки — сгребать с нее оседающие и опадающие продукты горения. Для этого нам потребуется технологическое отверстие, которое легко прорезается в корпусе внешней каменки в аккурат над кромкой внутреннего короба. Заглушкой для этого прореза не может служить обычная печная заслонка, потому что она недостаточно герметична. В данном случае требуется специально вырезать стальную пластину, превышающую по своим габаритам отверстие на 4-5 см. в длину и на столько же в ширину. Далее, наложив пластину на отверстие и слегка прихватив ее, следует с помощью дрели просверлить минимум 4 отверстия «по углам». С внутренней стороны короба внешней каменки в отверстие вдеваются болты и слегка прихватываются к корпусу электросваркой. С внешней стороны для герметизации на торчащие болты по периметру прореза наматывается асбестовый шнур «будет достаточно пары витков», затем нанизываем на болты пластину заглушки и закручиваем гайки.

Описываемая конструкция сборная. Блок внешней и внутренней каменки вставляется в пазы на топке. При этом через этот блок активно проходят гигроскопичные продукты горения и во-избежании их просачивания в окружающее помещение стыки стальных пластин нужно герметизировать сплошным сварным швом. Так вот перед окончательной сборкой всей конструкции пазы на топке также следует проложить асбестовым шнурком. Альтернативой является «глухое» приваривание блока каменок к топке, но это создает сложности, связанные с массой и габаритами.

Заслонки

Кроме листового железа из материалов для создания конструкции понадобятся еще и такие полуфабрикаты, как стальные петли «в количестве 4 штук». На них мы закрепим заслонку топки и дверцу камеры каменки. Обе пластины заслонок сформировались у нас в результате прорезания соответствующих отверстий. Однако они меньше по габаритам «приблизительно на 5 мм. по длине и ширине», т.е. заслонка топки теоретически будет пропускать продукты горения в помещение. Чтобы этого избежать приварим стальные полоски, шириной 5 см. изнутри топки по периметру отверстия заслонки. Пускай эти полоски выступают за габариты отверстия на 1,5 см. по всему периметру. Это и будет упор для заслонки. Во время приваривания каждой пары петель «что к корпусу, что к заслонке» необходимо следить, чтобы оси петель находились строго на одной линии. Это чтобы подвижная заслонка в одночасье не переквалифицировалась в стационарную заглушку.

Систему регулировки подачи кислорода в рамках данной модели можно реализовать двумя способами:

В заслонке топки примерно по середине прорезается три отверстия диаметром 2 см. На длину заслонки вырезается 3 стальные полоски, шириной 3 см. Две из них привариваются к заслонке параллельно сверху и снизу от ряда отверстий так, чтобы расстояние между этими полосками составляло чуть больше 3 см. Между ними будет передвигаться третья полоска-заглушка, которая будет удерживаться поперечными накладками и последовательно открывать отверстия для увеличения доступа кислорода к пламени. Для удобства процесса регулировки у подвижной заглушки можно отогнуть один из концов или приделать к ней деревянную ручку-ухват.

Если в наличии имеется обрезок трубы диаметром примерно 10 см., то можно взять отрезок «длиной, например, 10 см.», сделать отверстие в заслонке под диаметр трубы и приварить его к дверце. Из листовой стали вырезаем круг, чуть меньше внутреннего диаметра трубы. Это – регулирующая заглушка. Осталось соорудить крепление. Строго диаметрально просверливаем в приваренной к заслонке трубе отверстие «лучше на середине длины». Вставьте в него кусок проволоки под диаметр отверстия. Это ось вращения заглушки. Осталось сварить их вместе и загнуть выступающий конец проволоки, чтобы можно было поворачивать заглушку, увеличивая или сокращая доступ воздуха в топку.

Бак для воды

Эту часть конструкции настоятельно рекомендуется изготавливать из нержавейки. Поэтому если навыки по сварке нержавеющей стали отсутствуют, то лучше заказать его на стороне или вообще купить в магазине, подобрав подходящий по размерам. Рассчитайте свои силы и опыт: для бака в обязательном порядке потребуется крышка, которая должна пропускать пар, если вода внутри закипит. Жар от пламени будет нагревать воду в баке с двух сторон – вода скорей всего закипит быстро, а подпрыгивающая крышка, испускающая струи брызжущего во все стороны пара способна создать травмоопасные ситуации в относительно небольшом помещении.

Тепловой фокус

Сколько же усилий порой требуется, чтобы пройти весь путь и создать такую конструкцию до конца! А ведь может случиться ситуация, при которой усилия не увенчаются успехом… То есть дрова горят, тяга есть, дым из трубы, как положено, валит, а долгожданного жара нет.

Эффективной мощности не хватает для длительного поддержания заветных 100 градусов в парилке. Уже и доступ воздуха на минимуме, и угли в топке наблюдаются «как никак – показатель», а жар весь в трубу уходит. Тут нужно усилить теплосъемные свойства конструкции.

Возьмем изогнутые стальные трубы диаметром от 5 до 10 см. Лучше предварительно заготовить их, чтобы все они были одинаковыми. Далее приварим их к боковым стенкам топки так, чтоб нижние оконечности труб были низко у пола, а верхние возвышались над верхней кромкой. Такие фрагменты напоминают устройство «Булерьян». В нашем случае принцип действия тот же.

Создается разность температур и относительно холодный воздух возле пола засасывается в патрубки, разогреваясь о стенку топки. Качество теплосъема растет, помещение станет прогревается быстрее и до более высокой температуры, а расход дров при этом останется на прежнем уровне.

Безопасность

В данной статье неоднократно акцентировалось внимание на соблюдении правил техники безопасности при работе с металлом. Однако обеспечение требований сохранности здоровья не менее актуально и при пользовании уже готовым изделием. Надо не забывать, что разогретая даже до относительно невысоких температур сталь способна причинить весьма тяжкие ожоги, а неосторожно зацепиться или случайно дотронуться до конструкции может каждый. Поэтому вокруг тепловыделяющей зоны всегда лучше сделать ограждение из дерева. Это тем более актуально в случае, если парилкой пользуются дети.

Итоги

Создание стальных генераторов тепла и жара для парилок, саун и домов является весьма широкой областью для творчества, подразумевающую возможность многочисленных импровизаций. А как приятно бывает от осознания того, что удалось самостоятельно сделать не какую-то бытовую мелочь, а такую конструкцию, без которой и не помыться-то вовсе! И уж однозначно, поставленное на поток такое мини-производство способно давать хоть и небольшую, но стабильную прибыль. Ведь каждому хочется, чтобы в его доме всегда были тепло и уют.

Источник: http://pochtidoma.ru/stroitelstvo/banya/pech-dlya-bani-svoimi-rukami-iz-metalla/

Как сделать печь для бани из металла

Печка в настоящей русской баньке должна быть экономичной и выделять здоровое тепло. По этим критериям дровяные отопители выигрывают у электрических и газовых теплогенераторов. Но есть и третий, не менее важный плюс: сделать металлическую печь для бани вы можете своими руками при условии, что неплохо владеете электросваркой. Кирпичный вариант обогревателя тоже хорош, но не всем доступен из-за цены материалов и сложностей кладки в готовом помещении парной. Так что выбирайте самодельный агрегат из предложенных в нашей публикации моделей и приступайте к изготовлению, пользуясь пошаговой инструкцией и чертежами.

Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

  1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
  2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
  3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
  4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Примечание. Длительность горения возрастает вместе с объемом топливной камеры агрегата. Здесь нужно найти разумный баланс между размерами печки и продолжительностью ее работы. Маленький топливник придется постоянно загружать дровами, вместо того, чтобы спокойно мыться, а большая печь отнимет половину площади парной.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

  • с корпусом, ориентированным в пространстве вертикально или горизонтально;
  • растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
  • с баком для воды и без него;
  • с наружной или внутренней каменкой.

Каменка вертикального типа

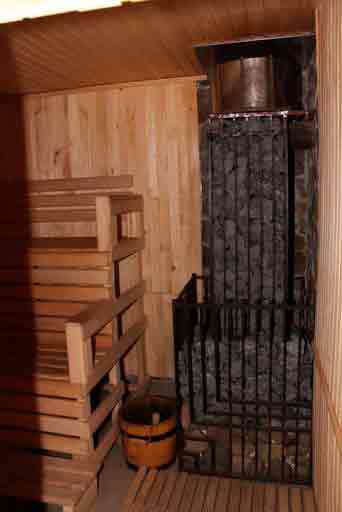

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

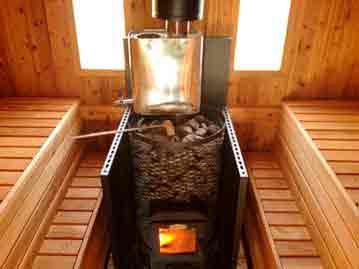

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Справка. Некоторые умельцы собирают металлические печи с внутренней кирпичной кладкой, чья схема показана выше. Они долго служат без прогорания стенок, но сложны в изготовлении, да и шамотный кирпич стоит денег. Подробности о различных банных отопителях вы сможете узнать, просмотрев видео:

Подготовка материалов

Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

  • труба – это уже готовый корпус агрегата, что упрощает дело;
  • цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
  • сводчатые стенки без швов прослужат дольше плоских;
  • круглый топливник проще чистить от золы и сажи.

Совет. Из листового металла толщиной 2 мм сподручнее делать зольник, а на дверцы пойдет железо 3 мм. Старайтесь не использовать высокоуглеродистую сталь марки выше Ст35, которая может прикаливаться от воздействия высокой температуры, деформироваться и лопаться по швам. Правильная печь сваривается из марки Ст3.

Этапы изготовления дверец

Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

  • простая горизонтальная печь из баллона, растапливаемая внутри парной;
  • каменка из трубы 530 мм с выносным топливником;
  • вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

Совет. Если подыскать хорошую трубу или баллон не удается, варите печку по чертежу из листовой стали толщиной не менее 3 мм (лучше – 5 мм). Сначала вам придется выполнить ряд операций по сборке топки – нарезка заготовок и сваривание их между собой с четким соблюдением углов 90°.

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Справка. Пропан тяжелее воздуха, а потому неохотно покидает закрытые сосуды. Чтобы не получить взрыв при резании металла, его принято вытеснять оттуда с помощью воды.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

  1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
  2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
  3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
  4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Совет. Подготавливая металл для дополнительной секции обогревателя, замерьте толщину стены между парилкой и предбанником. Так вы узнаете ширину наращиваемой части, которая войдет в проем перегородки.

Дальнейшие работы выполняйте по инструкции:

  1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
  2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
  3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Важный момент. Нижняя плоскость выносной топки должна быть заподлицо со стенкой трубы для удобства очистки зольника.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

  • базальт;
  • галька речная;
  • габбро-диабаз;
  • талькохлорит.

Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Совет. Не стоит сильно наращивать объем бака с водой, иначе он не успеет прогреться к моменту помывки.

Порядок сборки котла выглядит так:

  1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
  2. В корпусе выполните проемы для дверок и люка загрузки камней.
  3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
  4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
  5. Установите дымоходный канал и кран для слива воды в нижней части бака.

При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:

Установка печи в бане

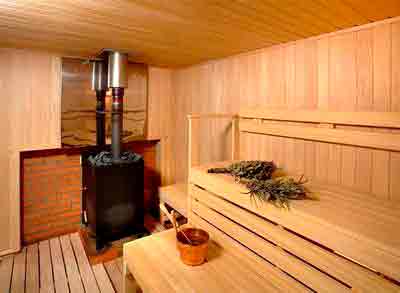

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

  • печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;

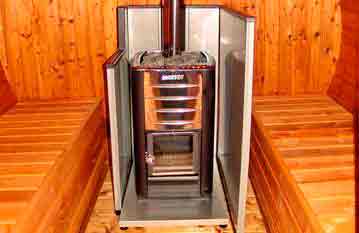

  • обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
  • при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
  • расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль.

Заключение

Когда домовладелец стоит перед выбором – сложить каменную банную печь или поставить металлическую, то большинство склоняется ко второму варианту как более экономному. Самодельная железная печка выйдет еще дешевле, вдобавок она идеально подойдет по всем параметрам, ведь вы сами продумаете ее конструкцию. Не владеете сварочным делом? Сэкономьте иначе, заказав сборку агрегата в специализированной мастерской.

Источник: http://qustu.com/kak-sdelat-pech-dlya-bani-iz-metalla/

Высокий КПД и быстрый нагрев обеспечит печь для бани из металла, сделанная своими руками

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и скоростью нагрева.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские предлагают услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающий совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно, особенно если имеется опыт работы со сваркой.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

  • Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером.

Фото готовых устройств из железа

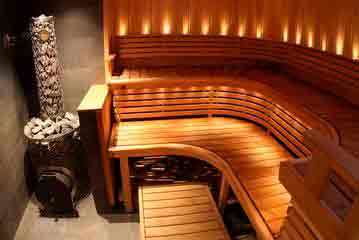

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

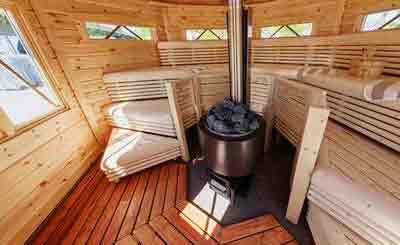

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/metallicheskie.html

Как изготовить кирпичную и металлическую печь для бани

Печь — центральный элемент бани — многие стараются изготовить самостоятельно. Такое решение вполне оправдано: подобрать заводской вариант под индивидуальные характеристики объекта нелегко. Рассмотрим критерии, которым должна отвечать банная печь, а также способы её изготовления из кирпича и стального проката своими руками.

Особенности конструкции печи для бани

На первый взгляд, банная печь отличается от отопительной только наличием засыпки из камней — каменки, и обязательным присутствием водогрейного бака. Но есть и неочевидные отличия.

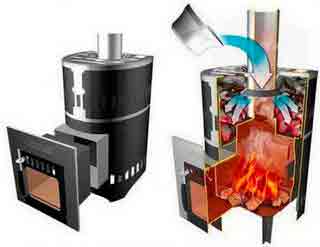

Общий вид банной печи

Чтобы сместить максимум тепловыделения в сторону ИК-излучения, нужен материал с большой теплоёмкостью, но малой теплопроводностью. Такими свойствами и обладает каменная засыпка.

К банной печи предъявляются более высокие требования по герметичности корпуса. Дело в том, что в нагретом воздухе вредоносное действие угарного газа усиливается, поэтому очень важно полностью исключить его попадание в помещение парной.

Если хочется иметь возможность подтапливать печь во время принятия банных процедур, загрузочный люк топки вместе с поддувалом необходимо вывести в соседнее помещение. Если же этого не сделать, то во время топки в парной упадёт концентрация кислорода и люди начнут страдать от удушья.

Разновидности и рекомендации по выбору

Материал печи в первую очередь зависит от объёма бани. Рассмотрим несколько вариантов:

  1. Просторной постройке с несколькими помещениями требуется кирпичная печь, которая способна отдавать тепло в течение длительного времени.
  2. В парной скромных размеров с объёмом от 30 до 35 м 3 можно установить печь с литым чугунным корпусом.
  3. Для бани с самыми компактными размерами подойдёт и стальная печь.

Немаловажное значение имеет и материал, из которого выполнены стены бани. Сруб из берёзы или липы называют лёгким, из дуба — тяжёлым. Эти термины не стоит понимать буквально: слово «тяжёлый» в данном случае обозначает не вес, а наличие дубильных веществ в древесине. Людям с ослабленным здоровьем, а также женщинам и детям париться в таких банях не рекомендуется.

Таблица: мощность и вес камней для липовой, берёзовой и дубовой бани

Тип бани (высота потолка от 2,2 до 2,4 м)Мощность (кВт/м3)Вес камней (кг/м3)
Липовая0,52,7
Берёзовая0,7от 3,6 до 4
Дубовая1,26

По способу нагрева каменной засыпки банные печи делятся на две разновидности.

Печи с проточной каменкой

В таких печах каменка не отделяется от топки непроницаемым барьером, поэтому дымовые газы перед поступлением в дымоход просачиваются через неё.

Благодаря такому решению, камни прогреваются предельно быстро, но придётся мириться и с некоторыми недостатками:

  • Усложняется конструкция печи.
  • С некоторой периодичностью камни приходится очищать от сажи.
  • Наддавать (лить на камни воду или квас) можно только после полного прогорания топлива.
  • Можно использовать только топливо, дающее малое количество нагара (пеллеты, осина и т. п.).

С глухой каменкой

В этом варианте камни отгораживаются от топки и газохода плитой. В плане достоинств и недостатков ситуация меняется на противоположную: греется каменка долго, но зато не нуждается в чистке и может использоваться для производства пара в любой момент.

Вариант печки с глухой каменкой

Чтобы камни в глухой каменке могли достаточно нагреться, должны быть выполнены два условия:

  • печь должна быть металлической (теплопроводности кирпичной перегородки будет недостаточно);
  • иметь мощность не более 25 кВт (баня должна состоять из одного помещения объёмом до 45 куб. м).

При увеличении мощности печи растут её размеры, и площадь контакта каменки с перегородкой, в соответствии с законом квадрата-куба, не «поспевает» за её объёмом.

Следует учитывать и то, что высота потолка в парной с глухой каменкой не должна превышать 2,2 м, иначе вместо лёгкого пара может получиться тяжёлый.

Из всех перечисленных вариантов доступной для самостоятельного изготовления на любительском уровне является только стальная печь. Кирпичную также можно построить в домашних условиях, но ввиду тяжёлого режима эксплуатации сделать это может только опытный печник. Чугунные банные печи изготавливают только в заводских условиях.

Металлическая печь

В обиходе предложенный здесь вариант банного обогревателя называют «быстрой печью». Название это вполне заслуженное: пользоваться парилкой можно будет уже через 1,5–2 часа после начала растопки. Данное достоинство обусловлено применением каменки проточного типа.

Устройство металлической банной печи

Печь рассчитана на баню с объёмом парной до 25 куб. м — вариант для периодического использования семьёй численностью в 3–4 человека. Для эксплуатации в более крупной постройке требуется футеровка шамотным кирпичом.

Необходимые материалы и инструменты

Понадобится стальной прокат. Сталь будем применять самую доступную — конструкционную (её ещё в обиходе называют «чёрной»), с низким содержанием углерода (подойдёт любая марка до Сталь 20). Высокоуглеродистые марки вроде Сталь 35 или Сталь 45 от высокотемпературного воздействия закаляются и охрупчиваются.

Вот какой именно прокат следует раздобыть:

  1. Отрезок трубы диаметром 520–700 мм и длиной 1600 мм. Конечно, корпус печи можно сделать и сварным, но будучи выполненным из цельного куска трубы, он окажется более прочным и долговечным. Толщина стенки заготовки должна составлять 7–10 мм.
  2. Труба с толщиной стенки 5 мм и диаметром 100–120 мм — заготовка для дымохода.
  3. Отрез листа формата 2,2х1 м толщиной от 10 мм.
  4. Прут диаметром около 10 мм.

Также понадобится ряд изделий:

  1. Колосниковая решётка заводского изготовления. Наиболее долговечными являются изделия, изготавливаемые из чугуна методом литья. Но за неимением покупного варианта можно сварить такую решётку из стального прута.
  2. Петли для дверок — всего 8 шт.
  3. Щеколды для дверок — всего 3 шт.
  4. Вентиль или шаровой кран.

Используемые в работе инструменты:

  • болгарка с отрезными и зачистными кругами;
  • аппарат для электросварки;
  • ножницы по металлу.

Пошаговая инструкция по изготовлению

  1. Заготовку для корпуса (труба длиной 1600 мм) следует разрезать на две части — с длиной 900 и 700 мм.
  2. В нижней части заготовки длиной 900 мм необходимо аккуратно вырезать прямоугольное отверстие размером 200х50 мм, которое будет выполнять функцию подувала. Оно должно располагаться в 70–100 мм от торца. Важно не повредить вырезанную часть стенки — впоследствии из неё будет сделана дверца.
  3. Несколько выше аналогичным образом необходимо выполнить проём для загрузки топлива.
  4. Вырезанные прямоугольные фрагменты превращаем в дверцы. Для этого к ним достаточно приварить щеколды и половинки петель.
  5. Приварив к корпусу ответные части петель и крючки для фиксации щеколд, можно устанавливать дверцы на место.
  6. Теперь нужно изготовить плоское кольцо, на которое будет укладываться колосниковая решётка. Его следует вырезать из стального листа толщиной 10 мм. Ширина кольца выбирается с учётом габаритов колосниковой решётки, а его диаметр должен быть равным внутреннему диаметру корпуса.

Схема банной печки, изготовленной из трубы

Совет. Раскрой заготовок, особенно имеющих округлые контуры, лучше всего заказать в специализированной мастерской или на металлобазе, где приобретается прокат. Если взяться за это дело самому, то много сэкономить не удастся, так как придётся покупать несколько кругов для болгарки. Немало придётся потратить времени и на то, чтобы «довести до ума» округлые края, ведь после вырезания болгаркой они всегда получаются угловатыми.

Далее из прута следует сварить решётку, на которую будут укладываться камни. Шаг между прутьями подбирается в соответствии с размерами камней — они не должны проваливаться. Приварив решётку на своё место, на неё укладывают камни.

Вот таким образом можно соорудить сетку для укладки камней в прямоугольную каменку

Из листа необходимо вырезать круглую крышку для печи, к которой с некоторым смещением от центра приваривается дымовая труба. В крышке, разумеется, сначала необходимо вырезать отверстие для удаления дыма. Крышка наваривается поверх каменки так, чтобы дымовая труба оказалась ближе к тыльной стороне печи.

Ещё один круг того же диаметра необходимо приварить внизу в качестве днища.

Примечание. Можно оставить печь без днища, а в процессе топки подставлять под неё широкую и неглубокую ёмкость — тогда будет проще удалять золу.

Сверху к печи привариваем бак для воды, роль которого будет играть оставшийся у нас отрезок трубы длиной 700 мм. Оказавшаяся внутри него дымовая труба будет выполнять функцию нагревателя.

В нижней части в стенку бака нужно вварить штуцер с резьбой, на которую впоследствии будет навинчен кран или вентиль.

В нижнюю часть бака для воды вваривается резьбовой штуцер

Завершающий этап — изготовление и монтаж крышки для бака с водой. Делается она в несколько этапов:

  • из листа следует вырезать круг диаметром, соответствующим диаметру корпуса печи;
  • круг необходимо разрезать по хорде на две части, меньшая из которых будет играть роль откидной крышки люка;
  • в большой заготовке вырезают отверстие под дымоход, после чего её приваривают к верхней части бака для воды;
  • малую заготовку, то есть люк, закрепляют на крышке бака при помощи петель.

На этом изготовление стальной печи для бани можно считать законченным. Заметим, что предложенная здесь конструкция — далеко не единственно возможный вариант. На рисунке показаны ещё несколько печей, выполненных из стального проката.

Чертежи самодельных банных печей, изготовленных из металла

Кирпичный вариант

Теперь рассмотрим технологию создания банной печи из кирпича.

Виды кирпичных печей

С целью скорейшего прогрева она также будет иметь проточную каменку.

Схема кирпичной печи с проточной каменкой

Ещё раз обратим внимание читателя на то, что строительство этого сооружения лучше доверить мастеру с достаточным опытом в печном деле — это связано с особо сложными условиями эксплуатации и повышенными требованиями к безопасности.

Материалы

Значительные тепловые нагрузки и необходимость сделать стенки печи абсолютно герметичными обуславливают высочайшие требования к качеству материалов.

Печной керамический кирпич

Внутренние стенки сооружения, которым придётся контактировать с огнём и раскалёнными продуктами горения, следует выкладывать из шамотного кирпича. На порядовке он будет обозначен жёлтым цветом. Разбивать кирпичи на части или распиливать их болгаркой нельзя — все блоки в ½ или ¾ кирпича следует приобретать в готовом виде (должны иметь только гладкие грани).

Используемый глиняно-песчаный раствор должен иметь среднюю жирность. Глину и песок обычно смешивают в пропорции 1:1. Песок следует применять без органических примесей — горный или овражный. Его можно распознать по серебристому цвету и угловатости гранул. В растворе, замешанном на речном песке с округлыми гранулами, быстро появятся микротрещины, вследствие чего в парную начнёт поступать ядовитый угарный газ. Песок нужно просеять через сито с размером ячейки 0,15–0,25 мм, промыть и прокалить.

Определить жирность глины можно по трём состояниям

Совет. Если имеющаяся в наличии глина оказалась слишком жирной, разбавьте её молотым глиняным же кирпичом.

Для облицовки следует использовать лицевой кирпич с гладкими гранями и скруглёнными рёбрами.

Лицевой кирпич со скруглённым ребром

Кладка

Работы по возведению печи выполняют последовательно.

Устройство фундамента

В грунте на песчаной подсыпке необходимо залить железобетонный фундамент, края которого должны выступать за очертания печи не менее, чем на 50 мм с каждой стороны. Подсыпка из песка нужна обязательно — без неё печь будет неустойчивой. Глубина заложения подошвы фундамента зависит от наличия отопления в помещении: если оно есть (или баня топится каждый день), достаточно заглубиться на 400–600 мм; при отсутствии отопления в сочетании с редким использованием бани необходимо погружать фундамент на глубину промерзания грунта.

Фундамент с гидроизоляцией

В верхней части фундамента можно оставить полость — это подпечье, в котором обычно хранят инвентарь. Перекрытием для него могут служить железобетонные балки, стальной лист либо кирпичный свод, уложенный поверх деревянных балок или стального проката.

Промежуточный ряд

Поверх ж/б фундамента настилается гидроизолирующее покрытие, состоящее из двух слоёв рубероида. Вместо него можно уложить стальной лист, а поверх него — базальтовый картон толщиной 4–6 мм.

Далее выкладывают промежуточный кирпичный ряд. С его помощью компенсируют неровности фундамента, так что в конечном счёте поверхность ряда становится идеально ровной и строго горизонтальной. Кроме того, в плане эта часть печи должна представлять собой идеальный прямоугольник. Это проверяется замером длины диагоналей — они должны быть равными. Раствор при кладке первого ряда не применяют.

Сверху на кирпичи укладывают ещё один слой рубероида.

Огнезащита

Чтобы исключить воспламенение деревянной стены бани, между ней и печью возводится кирпичная стенка высотой в 5 рядов. Применяется кирпич среднего качества и обычный строительный цементно-песчаный раствор.

Тело печи

В дальнейшем кирпичи укладывают ряд за рядом согласно порядовке.

Пример порядовки печи Кузнецова

Толщина швов в шамотной кладке должна составлять 3 мм, между облицовочным и шамотным кирпичами — от 6 до 10 мм. Такие же широкие швы нужно оставлять между кирпичом (любым) и металлическими изделиями. Нанести раствор тонким слоем при помощи кельмы достаточно сложно, поэтому обычно это делают руками. Кирпичи необходимо укладывать точно — сразу на полагающееся им место. Поправлять или подстукивать блок нельзя — если он лёг криво, нужно переложить по новой, заново нанеся раствор.

Рекомендации опытного печника

Дверцы удобнее всего фиксировать при помощи оцинкованной проволоки диаметром 2 или 3 мм. При установке дверцы поддувала (на 1-м ряду) проволоку перед скручиванием нужно сложить вдвое. Для топочной дверцы понадобится более мощный жгут — здесь используют три сложенных вдвое куска проволоки (тонкий быстро прогорит).

Проволочные скрутки необходимо уложить в специально вырезанные в кирпичах борозды.

Рамку каждой дверцы следует обматывать асбестовым шнуром в два слоя. Он играет роль уплотнителя и одновременно температурного шва — позволяет чугуну свободно увеличиваться в объёме при нагреве.

По высоте дверца обычно не вписывается между кирпичными рядами, поэтому перекрывающие её кирпичи приходится подрезать. При этом важно не забыть: должна быть учтена толщина асбестового шнура, которым будет обмотана рама дверцы.

Примечание. Поскольку дверца поддувала, открывающая доступ в зольную камеру, нагревается не слишком сильно, её допускается сажать на раствор.

Размеры колосниковой решётки должны быть меньше внутренних размеров топки хотя бы на 10 мм — тогда между ней и кирпичом останется зазор в 5 мм. При несоблюдении этого правила решётка при нагреве деформирует кладку.

Установка колосниковой решетки

Примечание. Иногда из-за отклонений в размерах кирпичей полочку, на которой должна лежать колосниковая решётка, не удаётся сделать строго горизонтальной — грань того или иного кирпича оказывается ниже плоскости всего ряда. Чаще всего подобное происходит с кирпичами, установленными на ложок. Перепад высоты необходимо компенсировать при помощи пластин, вырезанных из кирпича.

В 5-м и 7-м рядах опять же из-за отклонений в размерах кирпичей между двумя из них, расположенными у задней стенки, может образоваться слишком широкий шов. Допускать этого нельзя, поскольку тогда глиняно-песчаный раствор здесь быстро выкрошится. В этом случае следует сместить оба кирпича в сторону поддувала на 3 см, уменьшив при этом шов между ними до минимального размера, а вместо 3-го кирпича уложить два бруска. Их ширина подбирается таким образом, чтобы шов между ними почти отсутствовал. Левый брусок смещается на 1,5 см по направлению к передней стенке.

Закрепление топочной дверцы

Бак для воды по месту примыкания к кирпичам следует дважды обмотать асбестовым шнуром. С одной стороны, это исключит прогорание его стенок в случае растопки печи без воды, с другой — уменьшит скорость нагрева воды, без чего она закипела бы ещё до полного прогрева парной.

Плита устанавливается поверх 9-го ряда таким образом, чтобы она лежала на кирпичах с зазором в 2–2,5 см.

Решётку каменки можно сварить из стальных швеллеров. Идеальный вариант — рельсы, которые уже использовались по назначению (их поверхность упрочнена благодаря наклёпу).

Камни следует укладывать после того, как печь будет высушена и прогрета разгонной топкой.

Порядок укладки камней: слева — правильно, справа — неправильно

Сушка печи длится как минимум 2 недели. Оптимальная температура — 20–30 градусов, так что печь лучше строить летом. Когда она высохнет, необходимо 5-кратно произвести разгонную топку с перерывами в 12 часов. Используемое при этом топливо должно быть высококачественным — лучше всего подходят осиновые поленья или пеллеты. Начинают с небольшой порции — до 5 кг. С каждой последующей «разгонкой» массу топлива плавно увеличивают, доводя к последней топке до максимума.

Дымоход

В дымовой трубе банной печи различают два участка. Первый участок — эта та часть трубы, которая присоединяется непосредственно к печи и находится внутри парной. Для этого элемента характерны следующие особенности:

  1. Он не оснащается утеплителем, так как нужен инфракрасный и конвекционный отбор тепла в парную.
  2. Необходимо предусмотреть возможность быстрой и лёгкой его замены, так как этот участок из-за высокой тепловой нагрузки сравнительно быстро прогорает.

Второй участок, берущий начало под потолком и выходящий на улицу, служит гораздо дольше, поэтому его можно крепить более основательно. Он должен быть оснащён теплоизолирующей оболочкой. Её устанавливают в силу нескольких причин:

  • деревянные элементы перекрытия и кровли, соприкасающиеся с дымоходом, нужно защищать от перегрева (может спровоцировать возгорание);
  • предотвращая остывание дымовых газов, мы обеспечиваем хорошую тягу;
  • по той же причине количество образующегося конденсата становится минимальным или даже нулевым.

Между обеими этими частями устанавливается переходник. В комплектах сэндвич-дымоходов заводского изготовления эта деталь называется «стартовым сэндвичем». Если она не будет установлена, утеплитель из второй части дымохода будет постепенно высыпаться.

Сэндвич-труба для дымохода

В качестве утеплителя допускается применять только негорючие материалы, устойчивые к воздействию высоких температур. Пенопласты к таковым не относятся.

Лучше всего воспользоваться базальтовой ватой в виде мягкого мата с плотностью 30–50 кг/м 3 . Этот теплоизолятор теряет рабочие качества при попадании внутрь влаги и в условиях бани, отличающихся повышенной влажностью, этот недостаток обязательно следует учитывать. Вата оборачивается защитным кожухом, изготовленным из оцинкованной стали. Кожух фиксируется хомутами из стальной полосы, а его сведённые вместе края скрепляются саморезами.

В местах прохода через перекрытие и кровлю устраивается противопожарная разделка: между дымоходом и деревянными элементами закладывается дополнительный теплоизолирующий слой.

Эксплуатация кирпичной банной печи

Температура в парной достигнет требуемого значения примерно через 3–4 часа после начала растопки. Если между банными процедурами печь успевает сильно остыть (время простоя — более 3 дней), её запуск необходимо начинать с разгонной протопки (топлива закладывают на 1/3 от максимальной загрузки), которая подсушит и прогреет кладку. Если этого не делать, в стенках сооружения могут появиться микротрещины, которые в бане особенно опасны — как было сказано, в условиях жары и высокой влажности негативное действие угарного газа сказывается гораздо сильнее.

При простое свыше месяца разгонную топку следует повторить троекратно, плавно увеличивая объем порций топлива от ¼ до максимума.

Эксплуатироваться такая печь может и в русской бане, и в сауне. В случае с сауной интенсивность топки несколько увеличивают, а каменку ничем не поливают.

Чем топить

Банная печь может быть только дровяной. Именно древесина позволяет прогреть парную по правильной схеме, то есть сначала стены, затем воздух. Уголь горит несколько иначе: сначала быстро прогорают входящие в его состав лёгкие фракции, затем наступает фаза длительного горения углерода с пониженной теплоотдачей. Такой режим горения идеален для отопительной печи, но в парной он вызовет образование тяжёлого пара.

Дрова следует хранить под навесом

Пеллеты для растопки

Камни для каменки

Как было сказано выше, для каменки подходящими являются камни с большой теплоёмкостью и одновременно низкой теплопроводностью.

Разновидности камней, используемых для каменки

Применение пород метаморфического типа — сланца, мрамора, доломита или известняка — противопоказано: для них характерно не только неправильное отношение теплоёмкости к теплопроводности, но и наличие органических примесей, которые при нагреве выделяются в виде вредных для здоровья газов. Лучше всего подходят для каменки породы вулканического происхождения с большой плотностью: талькохлорит, габбро, диабаз и, конечно же, базальт. Для них характерны следующие признаки:

  • большой вес;
  • тёмный цвет;
  • излом является гладким или мелкозернистым.

Важно правильно подобрать форму камней. Чтобы доля конвекционного обогрева понизилась до 1/3, площадь их поверхности на единицу объёма должна быть минимальной. Этому требованию удовлетворяет форма шара с как можно более гладкой поверхностью. Соответственно, и камни нужно искать как можно более округлые. Самые крупные могут иметь диаметр от 100 до 150 мм (примерно с кулак или немного больше), самые мелкие — от 20 мм.

Способ укладки камней зависит от типа каменки. Если она является проточной, как в описанных выше печах, то размер фракции в слоях должен уменьшаться в направлении снизу вверх, то есть внизу — самые крупные камни, вверху — самые мелкие. При укладке глухой каменки применяют противоположный принцип: здесь важно обеспечить как можно более быструю передачу тепла от нагретой плиты камням, поэтому самые мелкие из них (они лежат более плотным слоем) кладут вниз.

Видео: правильная укладка камней в банную печь

Банная печь в значительной степени отличается от обычных отопительно-варочных. И хотя пользуются ей реже, к процессу строительства следует подходить с гораздо большим вниманием.

Источник: http://aqua-rmnt.com/otoplenie/bani-i-garazh/kak-izgotovit-kirpichnuyu-i-metallicheskuyu-pech-dlya-bani.html

Печь из металла для бани: чертежи и советы по изготовлению

  1. Особенности
  2. Виды конструкций
    • Закрытая
    • Открытая
    • Комбинированные
  3. Как изготовить своими руками?
    • Из какого металла лучше делать?
    • Схемы и чертежи
    • Сборка и установка
    • Отделка
  4. Советы и рекомендации

Истоки российской банной традиции находятся в глубокой древности. Этот факт определяет ряд характерных особенностей. Для русского человека важен настоящий жар разогретой каменки и распаренный берёзовый веник.

В этой концепции современные душевые кабинки, джакузи, парогенераторы, ванны и электронагреватели не выдерживают критики. Русский человек ценит баню за возможность пообщаться, совершить обряд очищения, обсудить новости с друзьями. Сегодня ни одна постройка загородного дома не обходится без строительства бани.

Особенности

Высокая деловая интенсивность утомляет человека. Чтобы восполнить силы необходимо вернуться к природе, её истокам. Теснота ванных комнат, синтетика душевых кабинок не способствуют умиротворению и расслаблению. Есть только одно место, где смывается не только грязь, но и усталость – это загородная банька.

Главный атрибут отечественной бани – это печь индивидуальной конструкции, сделанная своими руками. Обычно это экономичное устройство, обильно выделяющее тепло.

Металлические отопители отвечают этим требованиям и значительно превосходят электрические и газовые теплогенераторы.

Плюсы самодельных металлических печей являются следующими:

  • выполняются своими руками, при этом достаточно иметь базовые навыки электросварки;
  • являются гораздо дешевле кирпичных аналогов;
  • не требуют специальных знаний при выполнении кладки;
  • при обкладке кирпичом не уступает кирпичным аналогам по теплообмену;
  • малогабаритность, что критично для небольших помещений;

  • простота пользования, эксплуатация не требует навыков;
  • можно топить любыми видами твёрдого топлива;
  • быстрота подготовки – обычно в пределах часа.

К минусам металлических печей относятся следующие:

  • ограниченное количество модификаций;
  • неизбежные деформации под действием температуры;
  • малая теплоёмкость, которая компенсируется обкладкой кирпичом;
  • пересушенный воздух;
  • при отсутствии калорифера существует возможность теплового удара;
  • эффективность только в небольших помещениях.

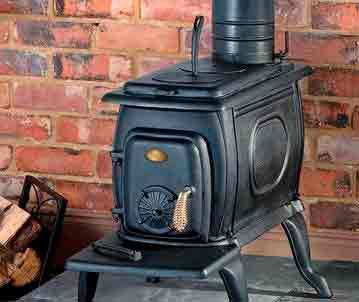

Железные печи появились на исходе XIX века. Прототипом таких устройств является так называемая буржуйка, оснащённая стальным баком, дверцей и средством дымоотвода. Этот необычный термин появился довольно давно и существует два предположения его возникновения.

Первый вариант заключается в том, это название образовалось из-за естественной «прожорливости» конструкции и малый КПД. Народная фантазия объединила эти качества понятием «буржуй», который «ест» много дров и даёт мало тепла. Только истинная народность может объяснить совершённую полярность второй трактовки. Известно, что эта печка стала популярной во время буржуазной революции, поскольку она была нетребовательная к топливу и работала довольно эффективно.

Стоит подробнее рассмотреть её конструкционные особенности. Сегодня представлена масса аналогичных печей, но их связывает практичность. Это первое, что приходит на ум при знакомстве с процессом их работы, независимо от того, что перед нами – вариант в стиле ретро или современный высокотехнологичный экземпляр, созданный с использованием нанотехнологий и композитов.

Несмотря на то что буржуйка – это самый простой нагревательный прибор, её конструкция чётко соответствует принципам теплообмена.

Сегодня металлическая печь для бани пользуется большой востребованностью благодаря исключительным свойствам и преимуществам. Современные технологии позволяют добиться оптимального теплообмена и длительного горения.

Следует подробно рассмотреть устройство этого нагревательного прибора. Конструкция обеспечивает реализацию двух функций – это разогрев каменки и пространства.

Обычная печь для бани из железа включает несколько функциональных блоков, такие как:

  • топка – это зона для сжигания энергоносителя;
  • теплообменное устройство обеспечивает обмен теплом с каменкой и нагревает пространство;
  • каменка – это специально подобранные камни, которые являются источником тепла в парилке;
  • дымоотвод выводит летучие продукты сгорания из помещения;
  • бак для нагрева воды обычно изготовлен из нержавеющей стали.

Виды конструкций

Общая схема печи из металла разделяется на разные типы. Самодельные конструкции имеют существенные различия в зависимости от локальных условий.

Они обусловлены следующими факторами:

  • видом используемого топлива. Обычно используется дровяная топка;
  • типом конструкции. Отличаются расположением топки, к примеру, топкой из предбанника;
  • способом нагрева каменки.

Существует немало разновидностей нагревательного оборудования для бани из листового металла, которой может отличаться по рабочим параметрам. Определяющим фактором является тип конструкций, от него зависит набор функциональных свойств прибора, и способ установки металлической печи в баню.

Разделяют такие три базовых разновидности, как:

  • закрытая;
  • открытая;
  • комбинированная.

Закрытая

Для увеличения теплоёмкости и оптимизации теплоотдачи металлическая основа обкладывается кирпичом. В своей массе такие печи – «самоделки». Основа конструкции – это листовое железо толщиной 1,5–2 мм. По стандартной схеме расположения топка находится в предбаннике, а каменку размещают в парилке. Лицевые поверхности скрывают кирпичным слоем.

Для обеспечения крепления разнородных материалов к основе привариваются скрепы из стали. Их длину делают на несколько миллиметров меньше габаритов кирпича.

Закрытая каменка располагается над топкой, защита сверху обеспечивается листом стали. Боковая дверца со стороны парилки служит для подачи воды и создания пара.

Закрытая печка обладает следующими преимуществами:

  • незначительная стоимость;
  • неограниченные возможности адаптации под локальные особенности помещения.

К недостаткам относятся следующие:

  • специфичность монтажных работ, обусловленная разнородностью материалов;
  • самодельные решения не обеспечивают необходимый технологический уровень, что снижает срок эксплуатации.

Открытая

Любители быстрого пара предпочитают открытую печь-каменку из металла для бани. Открытая конструкция предполагает особое отношение. Чтобы создать оптимальный нагрев поверхностей камней, необходимо обеспечить соприкосновение максимальной площади наружной поверхности топки с каменкой. Для увеличения эффективности мастера прибегают к разным ухищрениям. К примеру, изменение конфигурации каменки, при котором увеличивается её площадь в зоне горения. Такое решение ускоряет прогрев камней.

Эффективность конструкции можно увеличить использованием клапана, дозирующего подачу тепла в зону каменки. Этот принцип широко используется некоторыми производителями печей, которые создают замысловатые системы пропускания пара. «Лёгкий» пар образуется при прохождении слоя камней наружной каменки. По ощущениям его качество не уступает пару, образованному в старинных каменных печках.

Преимущества открытой печи для бани из металла являются следующими:

  • простота в использовании;
  • низкий расход топлива;
  • большой КПД.

Такая модификация металлической печи для бани является оптимальной альтернативой традиционным каменным аналогам. Бесспорное преимущество конструкции – это адаптивность для помещений малого объёма. Из недостатков можно выделить только высокую стоимость.

Эффектный режим работы обеспечивается исключительно заводскими моделями. «Самоделки» не обладают необходимыми характеристиками теплопроводности, что снижает их эффективность.

Комбинированные

Такие конструкции отличаются наличием дополнительной системы обогрева помещения. Это позволяет даже при отсутствии автономного отопления добиться комфортной температуры.

Основной источник тепла – это топка. Дополнительный тепловой контур располагают над топкой. При такой конструкции поверхность печи нагревается посредством передачи тепла сквозь воздушную прослойку. Обычно такие печи имеют открытую конструкцию каменки.

Хорошо продуманная внутренняя система труб отопления, расположенных по периметру помещения, в сжатое время нагревает парилку и всю баню. К патрубку печи подключается трубопровод. Тепловая энергия горения топлива нагревает воздух внутреннего контура и заставляет его циркулировать. Подача воздуха во внутренний контур регламентируется решёткой-жалюзи.

Комбинированные печи обладают такими преимуществами, как:

  • единовременный обогрев парилки и помещения;
  • упрощённая регулировка температурного режима.

К недостаткам металлических печей для бани относятся следующие:

  • сложная конструкция;
  • высокая стоимость;
  • ограниченное количество модификаций.

Как изготовить своими руками?

Перед тем как реализовывать простой проект, необходимо учесть локальные условия, чтобы монтаж был успешным, а печь на дровах – эффективной. Комфортность условий русской бани зависит от удачного соотношения размеров парной, расположения печи и от того, как сконструирована каменка.

Из какого металла лучше делать?

Железная печь обладает рядом особенностей, от учёта которых зависит её эффективность и срок службы. Температура в камере сгорания топлива превышает +450ºС. Такой нагрев приводит к деформации материала. Металлическая пластина подвержена прогоранию под действием огня. Если использовать для конструкции листы нержавейки более 10 мм толщиной, этого можно избежать, но значительно увеличивается время прогрева помещения и расход топлива. Такая печь будет экономически невыгодной.

Чтобы сделать прочную печь без опасности деформации и прогорания, а также с хорошей теплопроводностью, необходимо обладать настоящим мастерством. В заводских условиях конструкции выполняют по проверенным технологиям из жаропрочных материалов.

Монтаж самодельной печи должен выполняться по тщательно выверенным чертежам с учётом всех нюансов.

Специалисты рекомендуют использовать материалы определённых производственных марок:

  • 08х17Т – это высоколегированная нержавеющая сталь, которая не подвержена коррозии даже при высоких температурах. AISI 430 – это сталь марки 08х17Т. Она не меняют структуру до +850ºС, обладает пониженным содержанием углерода, упрощает возможные ремонтные работы.
  • Для самостоятельного производства топочной камеры применяется сталь 10 ГОСТ 1050-88. Конвекционные части производят из 08ПС и 08Ю ГОСТ 19904-90. Для корпуса оптимальной является листовая конструкционная сталь. Дверь камеры горения должна соответствовать максимальным термическим нагрузкам. Отменный выбор – это чугунная дверца.

Схемы и чертежи

Основными функциональными блоками являются следующие:

  • камера сгорания (топливная камера);
  • площадка с камнями (каменка);
  • ёмкость для воды (водяной бак).

Чтобы печка была эффективной, необходимо иметь чёткое представление о функциональном назначении этих частей. Далее, производится расчёт, в котором учитываются размеры помещения и другие локальные особенности. Топка – это место горения дров. Для неё необходима дверца, чтобы загружать топливо и приток воздуха для интенсивного сгорания. Такое устройство называется поддувало. Удаление продуктов горения (зола) должно происходить без удаления дров, это достигается средствами зольника – специальной решётки.

Из топливной камеры тепловая энергия поднимается к площадке с камнями. Чтобы усилить теплообмен их укладывают на решётку. Она играет роль соединения топливника и бункера с камнями. Бункер может быть закрытым и открытым. Смена камней и подача воды на их поверхности обеспечивается специальной дверцей. Выше располагают бак для нагревания воды. Часто для повышения эффективности через него проводят дымоход. Обычно залив воды осуществляют сверху, а слив – через кран в нижней части.

Сборка и установка

Для выполнения работ потребуется следующий базовый инструмент:

  • стандартный аппарат для сварки;
  • ножницы для резания металла;
  • измерительные инструменты.

Каждый человек, обладающий начальными навыками работы с металлом и умеющий читать простые чертежи, может сделать печку для бани собственными руками. Несмотря на материальные расходы и потраченное время, экономия превзойдёт ожидания. Следует подробно рассмотреть изготовление металлической печи с баком для бани с габаритами 700 мм (диаметр) и 1600 мм (высота).

Для того чтобы сварить каркас понадобятся такие материалы:

  • стальной лист (толщина зависит от марки стали) габаритами 2,2х1 м;
  • труба из металла – высотой 1600 мм, стенки – от 7–10 мм;
  • труба (дымоотвод) произвольного диаметра, стенки – 5 мм;
  • прут из металла – 10 мм;
  • решётка колосниковая из стали, чугуна;
  • 8 петель и 3 щеколды;
  • кран.

Алгоритм работы включает несколько основных этапов:

  • Необходимо разрезать трубу на две части 0,7 и 0,9 метра.
  • В нижней части трубы для поддувала следует сделать отверстие прямоугольной формы 20х5 сантиметров. Поддувало располагается под топкой обычно на высоте 7–10 сантиметров от фундамента и над ёмкостью под зольным отверстием. Над поддувалом нужно сделать отверстие для загрузки топлива. Вырезанный металл можно использовать для изготовления дверец.
  • Следует приварить ушки и петли к трубе для дверец, на дверцы – защёлки, поставить дверцы поддувала и камеры сгорания.
  • Нужно вырезать металлический круг 0,7 м. В середину поместить решётку. Если не удалось подобрать в магазине колосниковую сетку, следует соорудить решётку из металлического прута. Полученная конструкция приваривается к трубе над поддувалом.
  • Необходимо сделать доступ для полива камней и поставить на него дверцу.

  • Из стального прута следует сделать решётку площадки для камней.
  • Необходимо вырезать из листа металла круг диаметром 0,7 м. Сделать отверстие под дымоход. Оно обычно расположено в той части, которая будет находиться у дальней стенки печи. Нужно приварить трубу дымохода. Над площадкой для камней (или закрытым бункером) следует приварить сделанную конструкцию.
  • Далее, необходимо приварить к длинной части большой трубы отрезок длиной 0,7 м. В нижней части бака для воды смонтировать кран.
  • Вырезанный из стального листа круг (0,7 м) нужно разрезать на две разные части. В большей вырезать отверстие для дымохода, одеть эту часть на трубу для отвода дыма и приварить. Меньшая часть крепится на петли и образует люк для залива воды.

О том, как сделать печь для бани из трубы, смотрите в следующем видео.

Как видно, сделать и установить печь из металла своими руками не так сложно. В зависимости от собственных приоритетов и конструкции помещения бани некоторые нюансы, такие как теплообменник, экран, подача воздуха могут существенно отличаться. Построить собственную баню с металлической печью может каждый.

Отделка

В большинстве случаев отделка печей выполняется для создания привлекательного вида. Однако не стоит пренебрегать специальными свойствами декорирующих материалов. Они могут играть роль экрана и увеличивать теплоёмкость печей. Часто облицовка выполняется кирпичом.

Чтобы самому обложить конструкцию огнеупорным кирпичом или натуральным камнем, достаточно иметь базовые знания о строительстве.

При отделке самодельных конструкций из камня и металла используют такие материалы, как:

  • плитку (клинкерную, кафельную);
  • кирпичи (красные, шамотные или керамические огнеупорные);
  • камень (натуральный или искусственный);
  • футляры из стали (высокой прочности);
  • штукатурку (глиняную);
  • изразцы.

Оптимальными методами является использование кирпича и камня. Главной особенностью отделки этими материалами является расположение облицовки на расстоянии 10–15 сантиметров от каркаса конструкции, при наличии отверстий, обеспечивающих циркуляцию воздуха. Самый распространённый и дешёвый способ декорирования – это краска.

Необходимо помнить, что обычные красящие средства на базе масел и эмалей для этого не подойдут. Следует использовать специальные жаростойкие, например, ОС-82-03 «Церта». Покраска помещения бани тоже требует особых влагостойких красящих смесей, например, КО-8101 или КО-8222.

Перед тем как покрасить печь, следует тщательно подготовить поверхности, произвести её зачистку и обезжиривание.

Советы и рекомендации

Специалисты советуют при изготовлении печи из металла для бани придерживаться нескольких несложных рекомендаций, таких как:

  • необходимо помнить, что металл подвержен деформации под действием высоких температур. Следует правильно подбирать оптимальную толщину материала;
  • слишком толстый металл станет причиной неэкономного расхода топлива и увеличения времени разогрева помещения;
  • в целях оптимизации рекомендуется конструировать дымоотвод так, чтобы он проходил через бак с водой;
  • отделка металлической конструкции должна обеспечивать проток воздуха;
  • печь из листов с пониженным содержанием углерода без труда «переживёт» возможные ремонтные работы;

  • чтобы избежать ситуаций, когда печь дымит, рекомендуется приобретать готовые блоки дымоходов;
  • основанием для печи может быть цементный пол, лист металла или участок, покрытый огнеупорной плиткой;
  • стоит помнить, чтобы протопить дровяную печь, необходимо время и существенный объём топлива;
  • эффективно топить печь из металла только в небольшом помещении;

  • выбор места расположения источника тепла играет решающую роль для эффективности бани;
  • вблизи от корпуса печки обязательно следует покрыть стены несгораемыми материалами;
  • после завершения монтажа рекомендуется сделать отделку из кирпича или камня. Это позволит избежать случайных ожогов и сделает печь более привлекательной.

В России париться в бане – этой целый ритуал, обычай. Позитивное влияние парилки на физическое здоровье известно с древних времён. Многие медицинские терапии сегодня не обходятся без русской бани. Трудно переоценить её значение при лечении разных недугов. Современная диетология с помощью веника и парной избавляет от избытков веса. Баня омолаживает и снимает усталость и стресс.

Печь – это центральная составляющая каждой бани. От грамотного выбора конструкции, удачного расположения и правильного монтажа зависит оптимальный прогрев помещения и качество пара.

Источник: http://dekoriko.ru/banya/pechi/iz-metalla/

Как сделать печь для бани из металла своими руками?

Когда-то баня была в каждом дворе, особенно в деревнях, сейчас это большая редкость. Специалиста по кладке печей найти довольно сложно, да и оплата его работы будет не каждому по карману. Но для любителей бани есть выход из этой ситуации – металлическая печь.

Особенности: плюсы и минусы

Настоящий ценитель русской бани предпочтет, конечно, кирпичную печь, она долго держит тепло, с её помощью воздух в бани создается более влажным. Эти характеристики благотворно влияют на здоровье человека, что, несомненно, является преимуществом русской бани. Такую печь растопить дровами до нужной температуры – дело хлопотное и займет оно от 3 часов до суток. Она требует серьезного, регулярного ухода, ее надо чистить каждый год, перебирать, промазывать хотя бы раз в 2-3 года, для этого тоже нужен специалист и немалые деньги. Также необходим основательный запас дров.

Металлическая же печь быстро нагревается до красноты и быстро остывает, выделяет жесткое инфракрасное излучение, сильно сушит воздух. Она доступна для приобретения по цене от 10000 до 100000 рублей. Но дешевые варианты недолговечны, а дорогие не каждый себе может позволить, да и не факт, что они удовлетворят всем вашим требованиям. Сделать металлическую печь для бани можно и своими руками, главное, уметь обращаться со сварочным аппаратом или иметь в друзьях профессионального сварщика. Приобрести материал для её изготовления не проблема, можно сделать это даже в местах скупки металлолома.

Самодельные печи разнообразны в своей конструкции и зависят от размеров бани, фантазии, возможностей и главное, от предпочтений хозяина. В финской бане температура воздуха достигает 85 градусов, а влажность воздуха небольшая – от 5 до 15%. В русской традиционной бане температура воздуха должна держаться 55-65 градусов, а влажность воздуха – до 60%. Вот от этого и будут зависеть конструктивные особенности этих изделий для бани.

В финской бане для оптимального прогрева помещения нужна большая топочная часть, которая прогревает окружающий её воздух. Для такой печи каменку делать необязательно, а если ее и делают, то маленькую и не закрытую, ведь пара в такую баню много не надо.

В русской бане печь, напротив, должна производить как бы туман температурой 150 градусов. Получить такой эффект можно с помощью камней, накалённых не менее чем до 500 градусов, желательно в закрытой большой каменке, устроенной сверху топки.

Какой результат необходимо получить от печки из металла:

  • быстрота прогревания парилки;
  • дольше поддерживать тепло в печи и бане – это поможет добиться увеличения размеров топки и (или) создание каменки, устроенной внутри или снаружи печи;
  • экономия место в парной;
  • безопасность.

Виды конструкции

Сам топливный агрегат из-за больших температурных нагрузок изготавливается из жаростойкого сырья с хорошей теплоотдачей: толстостенной стали, жаростойкого (шамотного) кирпича, камня.

Самодельные печи из железа для бани можно разделить по конструктивным особенностям.

  • Топочный корпус располагается вертикально или горизонтально к полу;

Печь двухкамерная с вертикальной загрузкой дров, каменка расположена в корпусе печи.Печь с тремя отсеками и горизонтальной загрузкой дров, каменка и бак для воды расположены над топкой рядом:

  • металлические печи с дверцей топки, вынесенной в предбанник или находящейся в парной;
  • с каменкой, расположенной внутри или сверху печи;
  • печка, имеющая водяной бак или без него.

Печь с вертикальной топкой занимает меньше места в парной, но и дрова прогорают быстрее, так как пламя захватывает весь объем топки. Для поддержания постоянной температуры воздуха в парилке придется чаще подбрасывать дрова, что, конечно, совсем не доставляет комфорта. В топке, расположенной горизонтально, для сгорания топлива понадобится больше времени, правда, и занимает такая печка больше места в парилке, поэтому топку лучше вынести в предбанник. Растапливаемые из предбанника печи занимают меньше места в парной, топку можно сделать длиннее, что позволит дольше прогорать дровам и в парной будет чище. Располагаемая таким образом печь отопит и парную, и предбанник, но чтобы подбросить дров, придется выходить из парилки.

Чтобы разобраться в том, что представляет собой печь с внутренней или наружной каменкой, надо разобраться, что же такое каменка. Это отсек из металла или крупной сетки, в который загружаются камни. Каменки бывают открытые или закрытые. Объем отсека определяется самим хозяином исходя из размера помещения, печи и его желания – больше объем камней, больше получается пара. Важно, чтобы печь могла прогреть камни до нужной температуры, для парной 14 кв. м достаточно каменки размером 30х40х30 см. Для обслуживания закрытой каменки надо предусмотреть в верхней части отсека для камней люк, через который вы могли бы достать его дна.

Рассмотрим самые доступные в изготовлении варианты банных печек, выполненных из металла:

  • с расположенной горизонтально топкой, отапливаемой в парной (выполненной из старого газового баллона);
  • с каменкой и дверцей топки, расположенной в предбаннике (изготовленной из 530 мм трубы);
  • с котлом, расположенным вертикально, и тремя отсеками;
  • печь, обложенная шамотным кирпичом внутри топки или красным снаружи;
  • в форме сапога, изготовленного из листового железа с каменкой, расположенной в дымоходе, и водяным баком из нержавейки.

Для превращения ненужного баллона диаметром 500 мм в небольшую мобильную с горизонтальной топкой печь для бани, понадобятся ещё обрезки металлопроката. Устройство второй печи отличается от первой лишь в наличии незакрытой каменки и дровяного топочного отсека, выходящего в соседнее помещение. Третья печь представляет собой котел, в котором три отсека: топка для дров, каменка, расположенная внутри, бак для подогрева воды, изготовленный из нержавейки.

Большие ценители русской бани понимают, что трудно натопив каменку до создания легкого пара, сохранить температуру в помещении не более 70 градусов. Добиться нужного эффекта, исключив температурный перегрев парной можно, облицевав металлическую печь жаропрочным материалом. Стены в такой печи прогреваются не сильно, основной жар идет на обогрев наполнителя каменки, но эта конструкция несет в себе повышенную пожарную опасность из-за высокой температуры в дымоходе. Уменьшить эту опасность можно, устроив вокруг дымохода каменку и (или) бак для воды. Снаружи обложить печь проще, но тогда быстро прогорают металлические стенки. Замедлить этот процесс можно, используя более толстый металл или оставив зазор между облицовкой и металлической печью.

В конструкции печки в форме сапога тоже три секции, но топка горизонтального вида, каменка расположена в самом дымоходе, что исключает температурную потерю дымохода и позволяет тем самым обогреть до 24 квадратных метров. В данной конструкции выход дыма задерживается каменкой, как бы обволакивая её, этим согревает камни и не дает теплу сразу улетучиться. Это и уменьшает время нагрева помещения до максимальной температуры, позволяя длительное время сохранять тепло, и, соответственно, экономит дрова.

Если в конструкции печи в бане не предусмотрен бак с водой и нет возможности поставить электрическую водогрейку, изготовьте стальной теплообменник, установите его на дымоход, соедините трубами с баком для воды, который находится в месте помывки, и тепловая энергия, выделяемая дымоходом, пойдет на пользу.

Теплообменник, выполненный из стали нержавеющей с врезанными вставками для подсоединения шлангов или трубок с помощью хомутов: Внутренняя отделка бани обычно состоит из деревянных элементов, а печь прогревается до высоких температур. Чтобы обеспечить безопасность людей, находящихся в парилке, от ожогов и предотвратить возгорание, печь надо прикрыть.

Способы защиты деревянных элементов и людей:

  • сделать с трех сторон кладку из кирпича, отделив печь от деревянных элементов;
  • обшить печь каркасом из тонкой нержавеющей стали с отверстиями, улучшающими воздухообмен.

Схемы и размеры

Покупка готовых колосников и дверок ускорят и упростят процесс изготовления печи, но тогда отверстия в ней должны соответствовать их размерам. Изготовленные своими руками детали будут нужного вам размера. Простейший метод изготовления печи – использовать баллон после газа.

Чертеж изготовления такой печи из старого баллона

Изготовить печку, используя трубу в качестве корпуса тоже несложно, так как воздушный поток, обтекая стены корпуса, улучшает теплоотдачу. Корпус практически без швов надежней, служить будет гораздо дольше, да и очищать круглую топку удобней. Для расчета длины выносной топки надо знать толщину смежной с парной стенки.

Чертежи металлической печки с корпусом, сделанным из 530 мм трубы, дверца топки расположена в смежной комнате:

Печь с вертикально расположенным котлом «три в одном» также изготавливается из 530 мм трубы. Отличие этой печки от прежних вариантов не только в расположении относительно пола. В ней находятся три секции: топка, каменка и водяной бак, расположенные вертикально, одна над другой. Топка нагревает камни, а от них нагревается вода. В обогреве камней и воды используется температура дымохода, он находится внутри каменки и водяного бака. Объемы камер можно менять по своему усмотрению, но вы должны понимать, что при увеличении размера топки реже надо будет подкладывать дрова, так как гореть они будут дольше по времени. Большая каменка будет дольше прогреваться и больше времени сохранять в себе температуру.

Чертеж с размерами вертикальной печи с тремя камерами

К печам первых двух вариантов можно сверху установить бак для воды и каменку, только рядом, а не друг над другом. Так что количество, размер камер в вашей печки будут зависеть от того, сколько и при какой температуре вы любите париться и сколько надо воды нужной температуры.

Корпус печи практически любой конструкции и размера можно снаружи обложить кирпичом, но проще, если она будет иметь простую конфигурацию. Главное, чтобы она была изготовлена из конструкционной или жаропрочной стали большой толщины. Внутреннюю часть любой топки можно выложить кирпичом, только это гораздо сложнее. Сразу предусмотрите топку большего размера с учетом кирпичной кладки и исключите повышенную пожарную опасность способом, о котором говорилось выше.

Печь для бани в форме сапога, также на ваше усмотрение может иметь нужные вам размеры как самой печи, так и её секций. Проект данной печки выполняется с помощью сварки деталей, вырезанных из железа листового (толщиной от 5 до 10 мм), водяным баком из нержавейки и каменкой, расположенной внутри дымохода.

Этапы изготовления

Инструкция изготовления простой печи из старого баллона:

  • откручиваем вентиль с баллона обычным ключом нужного размера;
  • наполняем баллон водой, чтобы вытеснить оставшийся газ и избежать взрыва;
  • отрезаем болгаркой верхнюю часть баллона по шву;
  • делаем отверстия в отрезанной части, чтобы установить дверки и в корпусе для патрубка дымохода;
  • свариваем с металлических прутков колосники, устанавливаем их на приваренные заранее в баллоне уголки;
  • привариваем ранее отрезанную верхнюю часть баллона на место;

  • закрепляем к створкам петли для дверки и запоры;
  • нарезаем нужного размера ножки, используем для этого трубу 40 мм и крепим их снизу корпуса;
  • устанавливаем дымоходный патрубок;
  • изготовленную печь для выгорания остатков прежней краски растапливаем на открытом воздухе;
  • обезжириваем, покрываем термостойкой эмалью, высушиваем;
  • производим монтаж печи на постоянно место.

Изготовление металлической печки с дверцей топки, расположенной в смежной комнате, начинается с нарезки металлических элементов согласно ранее представленному чертежу:

  • вырезаем место в верхней части трубы для патрубка дымохода, привариваем его;
  • в нижней части трубы привариваем ножки;
  • вставляем колосники, изготовленные по тому же принципу, как и в газовом баллоне;
  • изготавливаем переднюю секцию согласно размерам, привариваем её к топке;
  • обратный конец трубы закрываем при помощи сварки куском металла нужного размера;
  • делаем дверцы, утепляем их базальтовой ватой, привариваем и устанавливаем на определенное для них место ручки.

Сборка печи с вертикально расположенным котлом «три в одном» из металлической 530 мм трубы:

  • вырезаем дно, крышку, перегородки отсеков из металла толщиной 5 мм;
  • готовим края у трубы;
  • свариваем колосники по диаметру трубы;
  • вырезаем три отверстия, где будут располагаться люк для загрузки камней, дверки для топки и зольника;
  • делаем круглые отверстия в уже приготовленных перегородках, закрепляем в трубе, чтобы разделить печь на секции;

  • к верхней части трубы, которая будет служить емкостью для воды, с помощью сварки крепим одну часть петли, вторую её часть крепим на крышку, в нижней части емкости закрепляем краник;
  • делаем навесы для дверей, привариваем их к приготовленным отверстиям;
  • дверки делаем из полукруглых кусков трубы, вырезанных по размеру, крепим их на навесы;
  • вставляем патрубок для дымохода.

Обкладываем металлическую печь снаружи кирпичом:

  • Строим кирпичный экран (саркофаг) из красного керамического кирпича. Не забудьте о зазоре для циркуляции воздуха между стенками.
  • Для доступа к дверцам оставляют оконца или лучше сделать дверки, ими будет регулироваться температура в парной.
  • Обкладываем топку шамотным (жаропрочным) кирпичом на растворе из шамотного цемента, кладем кирпич на ребро. Толщина кладки зависит от размера кирпича (есть с ребром 3-6см).

Готовая печь в виде «сапога» получается тяжелой, поэтому лучше сварить основные части отдельно, а производить монтаж уже на месте, как конструктор. Предупредим сразу, что нарезать детали из металла такой толщины с помощью резака, болгарки и тем более ножовки без дефектов сложно. Лучше обратиться в организацию, где есть гильотина (как правило, это пункты приема металла), это вам сэкономит время и нервы, но повысит стоимость изделия. В конструкцию печи входят четыре секции в форме металлических коробов правильной формы. Первая секция (топка) соединяется со второй (дымоходом) с помощью крепежного механизма, третья (каменка) будет установлена во вторую секцию, а четвертая (емкость под воду), выполнена из нержавеющей стали ставится перед вторым коробом.

Начинаем изготовление:

  • разметка заготовок на металле;
  • нарезка заготовок нужных размеров (четыре короба) с помощью гильотины;
  • складываем стенки коробов, пронумеровываем, чтобы не перепутать;
  • собираем и слегка привариваем детали секции с нижней стенкой;
  • вырезаем в одной стенке с помощью болгарки отверстие для свободного выхода из неё пара;
  • над этим отверстием делается ещё одно маленькое, возле него со всех сторон крепятся болты, на них устанавливаем дверку и закручиваем гайки из латуни (латунь не окисляется);

  • дверцу предварительно обмотаем асбестовой нитью для герметичности, через неё периодически удаляется сажа и копоть;
  • внизу второго короба, отступив от края 5-6 см, делаются от 2 до 4 отверстий, в них вставляются трубы;
  • в первой секции с торца вырезаем место для топочной дверки и зольника. Сверху делаем отверстие для установки второй секции, по его краю для укрепления отверстия привариваем с одной стороны уголок, с остальных трех заранее приготовленные пластинки шириной около четырех сантиметров;
  • пластины привариваются к внутренней и внешней поверхности с небольшим отступом от края и щелью для установки второй секции;
  • для усиления мест, приготовленных для дверок, в первой и третьей секции привариваем по одной пластине с каждой стороны;

  • между топкой и зольником ставим решетку, изготовленную из стальных прутков;
  • привариваем колосники для лучшего сгорания дров параллельно поддувалу;
  • для усиления третьего короба (каменки) к нему привариваем небольшие металлические косынки;
  • прикрепляем крышку с предварительно вырезанным местом для трубы дымохода;
  • к месту, где будет установлена труба дымохода, привариваем так называемую «юбку»;
  • каменку (третий короб) устанавливаем во вторую секцию на ранее вставленные в него трубки;
  • собрав и ещё раз проверив все секции печки, производим заключительную сварку нашей конструкции. Сваривать швы надо очень качественно, чтобы не допустить задымления бани угарным газом.

Декоративная отделка

Печь в бане является не только источником тепла, пара, повышенной опасности, она может быть и украшением помещения.

Если вы заботитесь лишь о сохранности печки, то её достаточно покрасить современной краской для защиты металла от коррозии. Использование термостойкой эмали на основе кремнийорганических красок не отличается от обычных эмалей, но предохраняет металл при температуре до +800 градусов. Металл обезжиривается, а затем наносится краска. После высыхания первого слоя наносится следующий слой. Рекомендуется покрыть краской и те металлические элементы, которые будут прикрыты кирпичом и изоляцией.

Отделка печи в бане может выполнять чисто декоративную функцию в виде кованых украшений и дополнительных элементов декора самой печи. Можно использовать термостойкие краски различных цветов с эффектом старины. Также декорирование может использоваться и для устранения повышенной опасности банной печки.

Печь можно обложить кладкой из красного кирпича (ранее мы уже рассматривали этот способ), но кладка с боковых сторон может быть декоративной, в виде сетки. Со стороны топки печь может закрыть экран из кованых элементов или просто красивой сеткой, закрепленной в раме.

Ее можно закрыть красивым кожухом, также покрытым термостойкой краской, понравившегося вам цвета.

Эффектно будет смотреться печь, облицованная термостойким камнем, это придаст не только благородный вид вашему изделию, но и улучшит качество самой печки.

Декоративная отделка вашей печки в бани зависит только от вашего желания, вкуса и размера кошелька.

Установка

Чтобы установить печь из металла в бане, надо начать с подготовки площадки для неё. Такая печь меньше весит, чем кирпичная, под неё не нужен фундамент, но она имеет большую пожарную опасность из-за достижения высоких температур вследствие длительного горения дров.

Площадка для установки печи готовится как минимум раза в два больше, чем площадь, занимаемая самой печью, и состоит из нескольких слоев, расположенных снизу вверх:

  • асбестовое покрытие;
  • нержавеющая сталь;
  • жаростойкий кирпич шести сантиметровый;

Есть другой вариант:

  • выкапываем неглубокий котлован, по площади придерживаемся прежней пропорции;
  • засыпаем песок, щебень, утрамбовываем;
  • заливаем цементным раствором, ждем, когда застынет;
  • в качестве теплоизоляции расстилаем рубероид;
  • плоскость проверяем уровнем, небольшой уклон лучше сделать в сторону слива;
  • выкладываем два ряда красного кирпича.

Для исключения возгорания печь ставят не ближе одного метра от стен и легко возгорающихся предметов. Стены вокруг печи штукатурят, обкладывают кирпичом, обшивают листами железа или минорита, отделяют место хранения дров. Если топка вынесена из парилки, проем также защищается от возгорания негорючими материалами.

Место создания отверстия для установки дымохода надо предусмотреть ещё при постройке помещения бани. Создание колен в дымовой трубе послужит причиной к отложению в таких частях трубы сажи, что ухудшит тягу в печи. При невозможности исключить подобных мест в дымоходе предусмотрите возможность разбирать этот участок, чтобы прочистить его.

Канал для дымохода следует делать из двойного стенного сэндвича, наполненного базальтовой ватой. В качестве изоляции можно использовать квадратный водяной бак, который устанавливается в перекрытие.

Установив печку на место, заполняем каменку камнями базальта, речной или морской гальки, габбро-диабаза, талькохлорита, порфириата, дунита, белого кварца, малинового кварцита. Камни лучше выбирать плоской формы и укладывать их в каменке на ребро. Не используйте камни с красными прожилками или вкраплениями (это железо), оно при окислении вредит здоровью.

Полезные рекомендации

Если вы начинаете топить печь в бане, а она дымит, возможной причиной этого является плохая тяга. Чтобы проверить ее, возьмите листок бумаги, подожгите его и поднесите к топке. Если пламя не потянется к печи, готовьтесь к ремонту. Прочистить дымоход несложно – разберите его и при помощи металлического ершика, совка и веника очистите от мусора и сажи. Желательно чистить дымоход каждый год в летнее время года, чтобы неприятная неполадка не застала вас в самый неожиданный момент – в 30-градусный мороз или когда придут друзья попариться. Если же труба дымохода прогорела или проржавела, следует заменить этот участок, пришедший в негодность.

Ещё одной причиной плохой работы печи и дымохода (если она дымит), может быть недостаточный диаметр и высота трубы дымохода. Необходимый диаметр трубы – как минимум 110 мм, а высота дымохода – три метра.

Железная печь в бане будет служить дольше без капитального ремонта, если за ней регулярно следить: чистить от сажи, периодически покрывать термостойкой эмалью.

Легкого вам пара!

О том, как сделать печь для бани из металла своими руками, смотрите в следующем видео.

Источник: http://stroy-podskazka.ru/banya/pechi/iz-metalla-svoimi-rukami/

Смотрите также:
25.04.2020

Гостевой дом и баня: как правильно построить Каждый владелец свободного пространства на дачном участке мечтает построить для себя и своих родных баню. Ведь именно она поможет укрепить здоровье и помочь расслабиться. В последнее время стали популярными гостевые дома с...

25.04.2020

Как очистить бассейн на даче (4 фото + 1 видео) Любая стоячая не стерильная (дистиллированная) вода подвержена «цветению» - в ней заводятся сине-зеленые водоросли. Второй фактор загрязнения – мусор, наносимый самими пользователями бассейна. Даже если это не песок, то...

25.04.2020

Летний душ из поликарбоната своими руками Душевая кабина для дачи из поликарбоната варианты конструкций Сотовый поликарбонат – достаточно гибкий и простой в работе материал, поэтому при вдохновении вы можете сотворить из него конструкцию почти любой формы. Округлая...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
