Автоматический полив своими руками

Как сделать автополив на даче своими руками

Чтобы сделать автополив на даче своими руками сначала нужно понять какие виды орошения бывают и из чего состоит автоматический полив — какие комплектующие необходимо приобрести, чтобы все заработало.

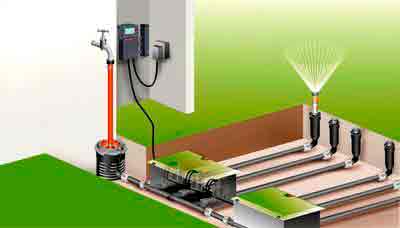

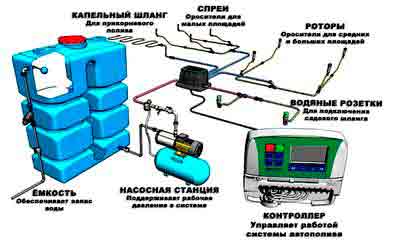

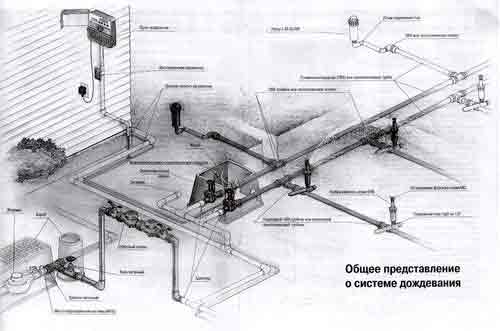

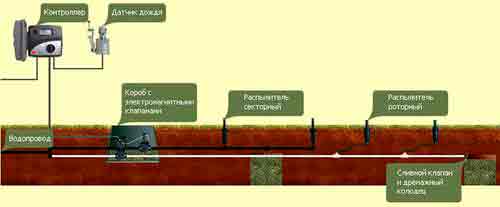

Из чего состоит система автоматического полива

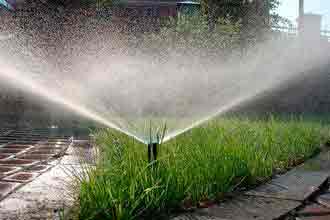

Спринклеры

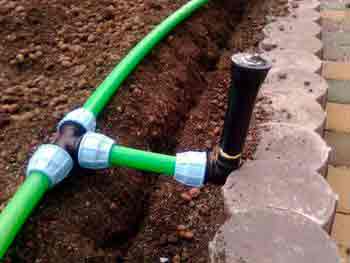

Автополив сада своими руками на даче невозможно сделать без спринклеров. Существуют различные типы и модели от разных производителей. Подбор осуществляется в зависимости от площади поливаемой территории.

Пульт управления

Создавая систему автополива своими руками первым делом правильно подберите пульт управления. Он запускает и отключает полив в зависимости от произведенных настроек, времени суток и погодных условий.

Клапаны

Клапаны разделяют систему автополива газона на зоны полива, позволяя устанавливать трубы меньшего диаметра и насос с меньшими характеристиками, а соответственно экономить на стоимости оборудования.

Сопла

Сопла регулируют расход спринклеров, а так же сектор и радиус орошения. В зависимости от внешних условий на спринклеры устанавливаются соответствующие типы сопел.

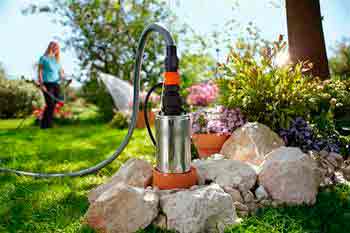

Насос

Насос — самый главный элемент системы, именно он позволяет системе функционировать. Собранная система автополива своими руками не будет функционировать, если подобрать неправильный насос.

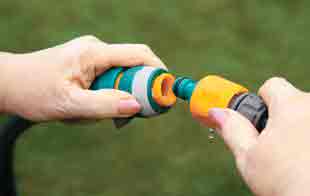

Фитинги

Фитинги — это соединительные элементы для сборки узлов оборудования в единое целое. Монтаж автополива своими руками удобнее всего делать используя компрессионные фитинги.

Труба ПНД

Оптимальным материалом для труб систем орошения газона является именно полиэтилен низкого давления. Он обладает эластичностью и отличной коррозионной устойчивостью.

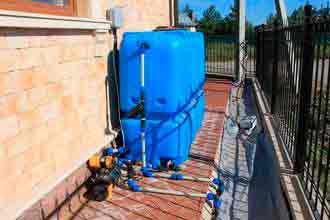

Емкость

Емкость регулирует подачу воды на полив. Кроме того вода успевает нагреваться в емкости до температуры окружающей среды. Особенно критично, если водоснабжение идет из скважины.

Какие бывают виды систем автоматического полива

Если вы собрались делать все самостоятельно, тогда вас вряд ли заинтересует полив для спортивных объектов, муниципальных нужд и крупных аграрных комплексов. Опустим технические детали для этих видов орошения и перейдем к тому, что интересно для установки и орошения растений на частном участке.

Виды дождевания

  • газонное орошение;
  • капельный полив;
  • микрокапельное дождевание.

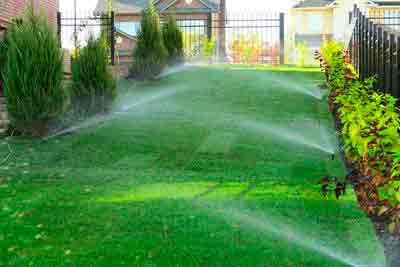

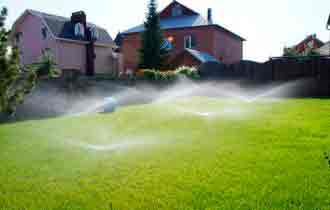

Автоматическое орошение газонной травы

Чтобы газон всегда был изумрудно зеленым и не желтел в любую жару проще всего установить своими руками именно газонное орошение.

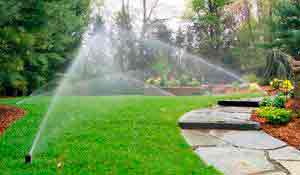

Газон поливается с помощью выдвижных спринклеров с регулируемыми соплами на концах выдвижного штока. Проще всего понять, как это происходит, посмотрев видео.

Капельный полив

Капельный полив растений очень просто смонтировать своими руками для теплицы или на клумбах с цветами.

Обычно такая система состоит из таймера на одну или несколько зон и капельной трубки диаметром 16мм. На трубке с шагом от 33 до 50 см расположены отверстия — эммитеры, пропускающие определенное количество воды в единицу времени.

Посмотрите видео отзыв нашего клиента, где он рассказывает как приобрел оборудование и установил систему для полива помидоров в парнике.

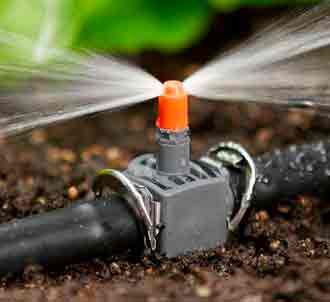

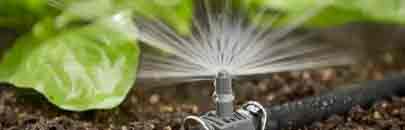

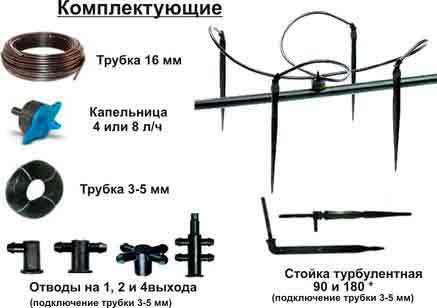

Микрокапельный полив

Микрокапельный полив отличается тем, что в нем используются специальные капельницы на стойках. К этим капельницам подводится вода через микротрубки диаметром 6 мм.

Очень удобная система для полива клумб, деревьев в питомниках, горшочных комнатных растений и любых культур, требующих ииндивидуального прикорневого полива.

Например, с помощью такой системы орошаются все растения на одном из балконов дома в центре Москвы.

Пошаговый план монтажа системы автоматического полива своими руками

Как сделать автополив своими руками? Здесь приведен пошаговый план выполнения работ по подбору и монтажу поливочного оборудования.

Создание проекта автоматического полива

  1. На плане участка сделать расстановку спринклеров со 100% перекрытием с учетом радиусов расстояния сопел.
  2. С учетом гидравлических потерь и расходов сделать своими руками разбивку системы автоматического полива газона на зоны.
  3. Подобрать насос и объем емкости в соответствии с полученными данными.
  4. Рассчитать количество и выбрать подходящий тип соединения фитингов, муфт и фильтров для удобства монтажа своими руками.

Вынос в натуру выполненного проекта

  1. По выполненному плану необходимо сделать разметку участка, чтобы произвести раскопку траншей.
  2. Выполняя разметку следует точно нанести расположение спринклеров системы, чтобы избежать пролития нежелательных зон или недостаточного орошения отдельных участков, выполнив монтаж автополива своими руками.

По выполненной разметке осуществить раскопку траншей

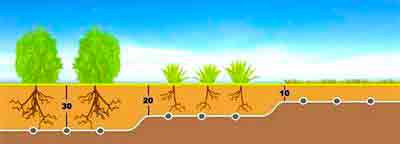

  1. Выкопать траншеи размером 30х20 сантиметров для последующего монтажа системы полива. В случае наличия газона, необходимо аккуратно снять его своими руками и осуществлять отсыпку грунта на полиэтиленовую пленку.

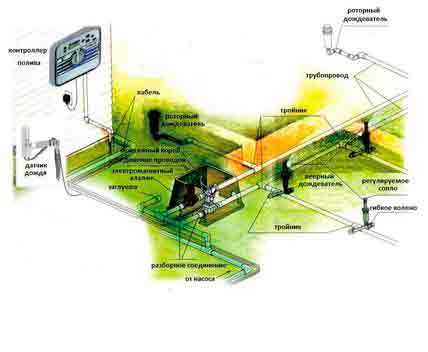

Система автополива своими руками — монтаж

  1. Собрать узлы спринклеров, клапанных коробов, емкости и насоса.
  2. Соединить фитингами трубопровод с собранными узлами.
  3. Осуществить монтаж емкости и насоса под полив газона своими руками.
  4. Проложить электрический кабель, подключить пульт управления и настроить систему.

Полезные видео по оборудованию для поливочных систем




Частые вопросы

  • 1. Какое оборудование выбрать?
  • На самом деле это не важно. Просто выбирайте любой понравившийся американский бренд и ваш полив точно будет надежно работать многие годы.
  • 2. Заработает ли система после зимы?
  • Система продувается и отключается на зимний холодный период и отлично переносит любые русские морозы. Систему автополива возмозможно остановить и подготовить к холодному периоду. Система устойчива к морозам до -50 градусов.
  • 3. В какой сезон года лучше всего установить автоматический полив газона своими руками?
  • Установку системы автополива лучше производить с начала апреля по конец октября.
  • 4. Мне нужно, чтобы на моем участке был полив газона из скважины. Есть смысл использовать автоматику?
  • Система авто орошения газона, собранная своими руками, способна использовать любую воду из любого источника.
  • 5. Насколько надежно оснащение у системы автополива?
  • У всех производителей на оборудование идет 2 летняя гарантия.
  • 6. Я владелец дачного участка три сотки. Могу ли установить автоматический полив своими руками?
  • Автополив возможно установить на любой участок, независимо от того, дача ли это или огромное поле для гольфа. Можно установить автоматический полив своими руками даже на сотку газона.
  • 7. Сколько я буду осуществлять сам монтаж системы?
  • От дня для небольших участков. Срок работы меняется в зависимости от сложности необходимого оборудования и площади участка, а так же ваших навыков монтажника.
  • Автополив газона
  • контакты
  • ИНН: 7722343680
  • КПП: 772201001
  • ОГРН: 1157746973713

Источник: http://avto-poliv.net/avtopoliv-svoimi-rukami.php

Проектируем систему автоматического полива самостоятельно.

ПОЛНОЕ РУКОВОДСТВО
по проектированию
системы автоматического полива.

В данном руководстве подробно изложена методика проектирования современных систем автополива газона и современных ландшафтов. Используя эту методику вы можете спроектировать и собрать систему автополива используя оборудование любого из известных мировых брендов: Hunter, Rain Bird, Irritrol, K-Rain.

Этапы работы над проектом

ЗНАКОМСТВО С АВТОПОЛИВОМ

Главные преимущества системы автополива:
Одинаковая плотность осадков на всей площади полива

Свой график полива для отдельных групп растений: газонов, кустарников, деревьев, цветников, огородных культур.
Отсутствие на поверхности газона поливочных устройств (включая шланги), что позволяет безпрепятственно проводить работы по стрижке газона.
Широкие возможности автоматизации позволяют корректировать программу полива, учитывая атмосферные осадки, солнечную активность, ветер, мороз или влажность почвы.

Виды полива в автополиве?

— дождевальный полив
Это полив в виде дождя. Используется в основном для полива газонов и низкорослых растений, когда нужен укрывной распределенный полив. Осуществляется дождевателями. Дождеватели бывают двух основных типов: роторы (для газонов) и статические дождеватели (для газонов, цветников, почвопокровных и пр.)
— капельный полив
Используется для полива рядных посадок кустарниковых, садовых, огородных растений. Капли попадают сразу непосредственно в грунт из отверстий (капельниц) в капельной трубке в прикорневую область. Наиболее часто используемое оборудование — капельная трубка. Иногда (редко) используются микрокапельные разбрызгиватели.
— ручной полив
Для подключения шлангов применяются водорозетки или гидранты, которые интегрированы в систему автополива.

Дождеватели

Исполнительными поливающими устройствами в системах автополива являются дождеватели, которые располагаются под землей в сложенном состоянии. Во время полива рабочие части дождевателей выдвигаются на поверхность под воздействием давления воды. За режимом полива следит контроллер (микрокомпьютер), по программе которого открываются клапаны отдельных зон полива. Напор воды создается насосом, перед которым устанавливается накопительная емкость. Емкость наполняется из водопровода и уровень в ней поддерживается автоматически. В состав системы автополива так же входит капельный полив, который используется для полива кустарников, цветников, а так же на грядках и в теплицах. В состав системы автополива входит сеть гидрантов (водорозеток) для подключения шлангов.

Для дождевального типа полива используются роторы и статические дождеватели.

Роторы

Роторы поливают одной мощной струей и их основное преимущество — дальность. Однако одиночная мощная струя ротора может повредить цветы и другие нежные растения, поэтому роторы используют для полива открытых газонных прощадок.

В комплектацию каждого ротора входят 8-10 для того, чтобы можно было подобрать требуемый радиус полива.

Статические дождеватели

Статические дождеватели — наиболее популярный тип оборудования в системах автоматического полива. При помощи их поливаются как газон, так и все прочие виды насаждений. Статические дождеватели на конце выдвижного штока имеют резьбу по которой вкручиваются съемные форсунки.

Форсунки делятся на два основных типа :
веерные (щелевые)
ротаторы (многоструйные с вращением)
Линейки форсунок позволяют выбрать нужную форсунку по радиусу полива от 1,5 до 11 м. и по сектору от 0 до 360 о . Форсунки для статических дождевателей используются для полива любого типа растений и для газона.

Все производители выпускают дождеватели и форсунки с одинаковой резьбой, поэтому форсуку одного производителя можно применять с дождевателями (корпусами) другого производителя.

Как работает дождеватель?

Все дождеватели для систем автоматического полива имеют внутреннюю подвижную часть — шток. Под давлением воды (1,5 — 4 Атм) внутренняя часть дождевателя выдвигается и вода выходит сквозь форсунку.

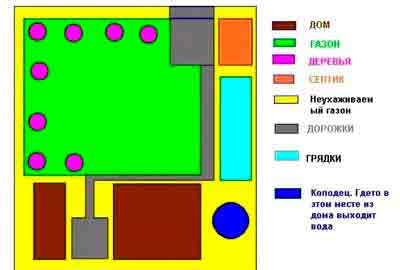

План участка

Прежде чем приступить к расчетам, требуется создать чертеж участка, где с достаточной точностью должны быть отображены все строения и зоны озеленения. Такой чертеж можно создать самостоятельно и все, что для этого понадобится — лист бумаги, карандаш, линейка и рулетка. Вместо бумаги можно взять более удобную для работы » миллимитровка» — это специальная бумага для чертежей, разлинованая через каждый миллиметр. Ее можно купить в канцелярских магазинах или распечатать разлинованный лист здесь.

Требуется выбрать масштаб переноса размеров — это отношение реального размера к размеру на чертеже. Например, 1 сантиметр на бумаге будет равен 1 реальному метру на участке.

Замеры производятся от базовых линий, что позволяет свести к минимуму ошибки в чертеже. Базовыми линиями должны быть две перпендикулярные самые длинные стороны участка. Все размеры снимаются от базовых линий. В крайних случаях, когда доступ к базовым линиям затруднен, замеры производятся от противоположных сторон участка или от ближайших объектов.

На эскизе изобразите все строения, деревья и группы растений и так же обозначьте их размеры. Определите зоны с дождевальным и капельным поливом и переходите к выбору дождевателей.

Правила расстановки дождевателей.

Каждый следующий дождеватель размещают на расстоянии радиуса от предъидущего. Это делается для того чтобы исключить неравномерность осадков, т.к. картина осадков отдельно взятого дождевателя неравномерна — чем дальше от дождевателя, тем больше осадков. .

Так же следует учитывать тот факт, что растения являются препятствием на пути струй воды и создают некие «тени». В этом случае нужно компенсировать созданные «тени» установкой встречных дождевателей.

Подбор дождевателей.

Выбираем форсунки для дождевателей.

Принцип подбора форсунок одинаков как для одноструйных роторов, так и для статических дождевателей. В данном руководстве мы будем рассматривать в качестве примера статические дождеватели и форсунки Hunter MP Rotator. как наиболее часто используемые в ландшафтном поливе.

Форсунки MP rotator, появившись в начале 2000-х, произвели революцию в сфере автоматического полива благодаря многим полезным свойствам. Г лавные их преимущества — это экономичность и высокая дальность.
РотАторы потребляют в 5 раз меньше воды чем веерные форсунки, которые были долгое время единственным типом форсунок для статических дождевателей. Используя ротаторы, стало возможным в одной зоне полива разместить большее количество дождевателей, соответственно охватить бОльшую площадь. Это позволило уменьшить количество клапанов, использовать трубы меньшего диаметра, меньше насос и т.д.
Кроме того MP ротаторы более ветроустойчивы и «дальнобойны». Например, форсунка MP3500 имеет радиус полива 10,5 м, что сравнимо с радиусом средних роторов типа PGP и PGJ
В ассортименте RainBird и прочих известных производителей так же имеются форсунки типа ротатор.

Ассортимент форсунок MP rotator

Пояснение:
Сектор 90-210 значит, что минимально возможный сектор этой форсунки — 90 о , а регулировка возможна в пределах от 90 о до 210 о . То же относится и к сектору 210-270 и к угловым форсункам 45-105. Сектор же 360 о не регулируется, как не регулируются и полосовые форсунки.

Случаи применения форсунок

Как выбрать форсунку в каталоге?

Первый параметр, по которому выбирают форсунку — радиус полива . Радиусы подбираются в соответствии с определяющими размерами на плане. Из каталога (таблица ниже) форсунок MP Rotator видно, что есть форсунки 5-ти радиусов, а так же есть форсунки так называемые, специальные — полосовые и угловые. Каждой из моделей форсунок: 800, 1000, 2000, 3000, 3500 соответствует свой радиус полива. Для проектов берут форсунки выделенные в таблице характеристик жирным шрифтом — это характеристики при нормальном давлении 2,8 Бар.

Определяющие размеры для выбора радиусов полива форсунок

Радиус и сектор полива следует выбирать такими, чтобы вода не попадала на строения. Допускается, если часть сектора будет попадать на заборы или дорожки. Соответственно месту выбирайте и сектор охвата форсунки. Не забывайте про принцип перекрытия дождевателей и избегайте «затенения», о которых было сказано выше.
Таким образом равномерно размещайте форсунки по всему чертежу.

Пример выбора форсунки из каталога

Сначала выбирайте сектор полива, соответствующий месту

В следующем столбце выбирете давление воды, при котором будет работать форсунка. Нормальное рабочее давление для форсунок MP Rotator — 2.8 Бар. В каталоге соответствующие строчки с этим давлением выделены жирным шрифтом

Найдите радиус полива, который соответствует искомому — это и будет искомая форсунка.
Радиус полива можно уменьшить регулировочным винтом на верхней части форсунки на 15-20%

Значение расхода (потока) понадобится, когда будем считать расходы и группировать дождеватели по зонам.

В таблице есть еще один столбец с параметром Норма — он говорит о том, сколько осадков создают форсунки при совместном их расположении относительно друг друга. Расположение форсунок «треугольником» дает больше осадков, чем «квадратом». Параметр «норма» будет нужен при выборе длительности полива в контроллере. На данном этапе проектирования он не понадобится .

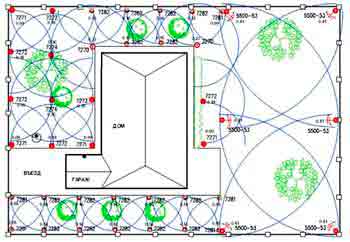

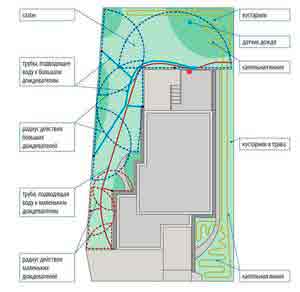

Размещаем дождеватели на плане

Начиная с любого места на эскизе начинайте отрисовывать секторы полива форсунок и постепенно заполняйте всю территорию, стараясь, на сколько это возможно, придерживаться принципа «перекрытия» дождевателей.

Полив дорожек

Опыт показывает, что сохранять дорожки сухими (то есть расставлять дождеватели так, чтобы они не попадали при поливе на дорожки) не имеет большого смысла, т.к. полив обычно осуществляется ночью или рано утром, когда дорожки не эксплуатируются.

Имеет смысл обходить лишь дорожки шириной более 1,2-1,5 м., т.к. на широких дорожках уже становится заметным неэфеективное использование воды при поливе. Какой-либо урон материалам или целостности дорожек поливочная вода не нанесет, — негативное влияние природных осадкав куда более значительное .

Норма полива

Для газона норма полива составляет 5-10 л/м2 в сутки.
Например, для Москвы — это 5 л/м2 в сутки, а для Астрахани или Краснодара — 10 л/м2 в сутки.
Зная норму полива и площадь газона можно высчитать требуемый суточный объем воды для полива.

Суточная норма полива
V=n*S

V — суточный объем воды для полива
n- норма полива
S- площадь газона

Посчитаем норму полива для нашего участка

Общие размеры участка, который мы рассматриваем в этой статье 24х38 м. Площадь газона составляет всего 4,6 сотки (463 м2)
Для данной площади 463 м2, расположенного в подмосковье, где норма полива 5 л/м2 сутки, потребуется

463х5=2315 л/сутки

Теперь посмотрим, сколько воды единовременно выливают все дождеватели, которые мы разместили на плане.

Пользуясь таблицей характеристик форсунок определяем, что расход всех 42 дождевателей, а точнее, форсун ок = 5 800 л/ч.

Но т ак , как нам требуется в сутки всего 2315 л, то нетрудно посчитать сколько времени всего должны работать наши 42 форсунки в су т ки, чтобы обеспечить норму осадков 5 л/м2 в сутки.

2315/5800=0,4 часа , то есть 24 минуты в сутки

Разделение на зоны полива

Вот теперь мы подошли к тому, чтобы определить размер одной зоны (ветки) полива.
Система полива, которую мы рассматриваем здесь, относительно небольшая по своим размерам, но даже если здесь одновременно включить все форсунки, то это целых 5800 л/ч.! Чтобы обеспечить такой расход воды при давлении 3 Атм, потребуется мощный насос и трубы большого диаметра (50 мм).

Чтобы уменьшить размеры насоса и диаметры труб, систему полива разделяют на равные небольшие зоны полива, объеденяя по несколько дождевателей. В один момент времени работает только одна зона полива. Зоны поочередно открываются по программе контроллера.

Не используйте в одной зоне разные типы дождевателей!

Роторы за одинаковый промежуток времени производят меньшее количество осадков, чем форсунки статических дождевателей. В свою очередь веерные форсунки производят больше осадков чем многоструйные (ротаторы). Если использовать в одной зоне дождеватели разных типов, то будет наблюдаться «перелив» в одних местах и «недолив» в других.

Есть несколько основных типоразмеров труб, которые используются в системах полива. Это почти всегда трубы ПНД. Каждому диаметру трубы соответствует электромагнитный клапан, который соответствует по расходным характеристикам.
Ассортимент диаметров труб и соответствующих им клапанов представлен в таблице.

В целом, выбор количества и размера зон полива — это процесс, где учитываются множество данных. Не будем здесь углубляться в особенности проектирования для больших территорий (свыше 50 соток) , т.к. чем больше территория для полива, тем больше нюансов в проектировании. Мы здесь ограничимся данными статистики, которая говорит, что для частных территорий площадью до 50 соток проекты полива включают в себя зоны с 1″-ми клапанами и соответственно с трубой 32 мм как магистраль.

Соответственно, все, что нужно для нашего проекта — это разделить производительность всех дождевателей на производительность одной трубы 32 мм (3200 л/ч). Видим , что в нашем случае таких зон на 32-й трубе и клапанами 1″ достаточно будет две. Так же можно использовать меньший диаметр клапана и трубы — 3/4″

Труба ПНДКлапанРасход, л/ч
253/4″1800
321″3200
401 1/4″5000
501 1/2″7700
632″12000

Суммарный расход всех форсунок нашей системы 5800л/ч
Есть два варианта,как разделить на зоны и оба они будут верными.

Вариант 1
Выбрать трубу 25мм и клапан 3/4″, и разбить систему на 4 зоны по 1450 л/ч (5800/4= 1450)

Вариант 2
Выбрать трубу 32мм и клапан 1″, и разбить систему на 2 зоны по 2900 л/ч (5800/2= 2900)

Кстати, вариант 1 имеет параметры, близкие к тем, что имеет водопроводная система в коттеджных поселках. Иногда имеет смысл не использовать дополнительный насос, а питать систему автополива напрямую из водопровода.

Принцип группировки дождевателей

Стремитесь устанавливать (дождеватели) равномерно и равновесно от магистральной трубы. Образный пример — равномерное распределение ветвей дерева оносительно ствола.

Такая равновесная схема снижает разницу давления по всей зоне полива и снижает потери на сопротивление. Избегайте последовательного расположения дождевателей.

Расчет диаметров труб внутри зон

Считатйте расход воды в сечениях труб. В разных местах расход будет разный. Соответственно местному расходу воды подбирайте диаметр трубы.

Пример расчета диаметров труб одной зоны
с дождевателями расходом 0,2 м.куб/ч каждый

Электромагнитные клапаны.

Клапаны выполняют роль кранов, которые отделяют зоны полива от насосной магистрали и открываются по программе контроллера полива.

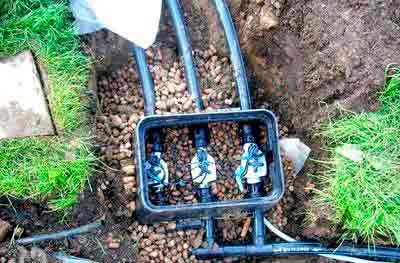

Клапаны размещаются на глубине 25-30 см в пластиковых коробах по одному или группами до 5 клапанов (типоразмеры коробов Standart , Jumbo)

В нашем примере проекта имеет смысл монтировать клапаны в одной связке и недалеко от насоса, т.к. участок небольшой.

В целом, клапаны следует располагать недалеко от напорной магистрали, но подальше от дорожек, чтобы скрыть от обзора крышки клапанных коробов.

Магистральная труба

Магистральная трубу от источника воды (насоса или водопровода) прокладывают обычно по периметру участка. В любой точке магистрального водопровода можно подключить как клапан, так и водорозетку или гидрант. Могистральный водопровод всегда находится под давлением. Давление в магистрали поддерживает автоматика насоса, которая включает насос, когда зафиксирован проток воды в трубе (где-то открылся клапан или гидрант)

Диаметр трубы магистрального водопровода должен совпадать с диаметром напорного патрубка насоса, но если длина магистрали превышает 100 м, то диаметр ближе к насосу нужно увеличить. Если, например, магистральный трубопровод 32-го диаметра имеет длину 150 м, то первые 100 метров от насоса нужно сделать диаметром 40 мм. Это правило связано с потерями на сопротивление в трубах по их длине. Через каждые 100 м в пластиковых трубах наблюдается падение даления на 1 Бар.

Более подробно об этом в статье о выборе насоса

Капельный полив

Капельный полив в системах автополива подключается отдельной зоной (или зонами) и работает на пониженом давлении (до 2,8 Бар). Более низкое рабочее давление объясняется особенностью капельного оборудования — оно работает на низком давлении. Для капельных зон используют специальную связку клапан+фильтр+редуктор давления, имеющий название «Пусковой комплект»
Наиболее распространенное оборудование для капельного полива — капельная трубка. Ее используют как для полива грядок, так и для полива цветников, кустарников и деревьев.

Более подробно о капельном поливе читайте в статье КАПЕЛЬНЫЙ ПОЛИВ

Водорозетки и гидранты

Для подключения садового шланга в системах автополива предусмотрены такие устройства как гидранты и водорозетки.
Водорозетки имеют для подключения шланга шаровый кран, а гидрант — быстроразъемное соединение. Ответный «ключ» гидранта с силой вставляется в сам гидрант, замок фиксирует ключ в рабочем положении и открывает проход воде.

Гидрантная линия должна быть всегда под давлением, поэтому она должна быть подключена к напорной магистрали.
Водорозетки следует размещать на расстоянии друг от друга 10-15 метров устанавливая их у края дорожек для удобства подхода к ним.

Электропроводка

Провода управления клапанами прокладываются в гофротрубах ПНД или ПВХ в одних траншеях с трубами. Требуемое сечение провода 0,75 мм². При длине провода свыше 100 м используют сечение 1,5 мм²
Рабочее напряжение — 24 Вольта переменного тока
Управляющий ток — 0,1 А на один клапан
Связки клапанов удобнее подключать кабелем с количеством жил «+ одна к количеству клапанов». То есть, один провод используется как общий, а остальные, как управляющие.

1- Магистральная труба
2- Мастер-клапан (закрывает доступ к остальным клапанам. Преимущество — можно игнорировать мелкие протечки. Недостаток — нельзя подключить гидранты на клапанной магистрали — требуется отдельная гидрантная магистраль до мастер-клапана)
3- Клапаны зон полива
4- Выход к дождевателям
5- Черный — общий. Цветные — управляющие жилы кабеля

Настройки контроллера

Основные настройка контроллера :
— количество стартов
— продолжительность работы каждой зоны полива.

Для расчета продолжительности и количества стартов полива воспользуемся данными:

— норма полива в Москве —5 л/сутки на м2
— благоприятный период для полива с 23-00 до 7-00 (8 часов)
— имеется емкость с запасом воды 2000 л.
— насос с произв-ю 3000 л/ч,

В таблице характеристик форсунок есть столбец — НОРМА мм/ч

Этот параметр говорит о том, сколько осадков в час выпадает при размещении дождевателей квадратом или треугольником. Треугольником воды выливается больше, т.к. такое размещение плотнее сдвигает дождеватели друг к другу.

Возьмем среднее значение осадков — 10 мм/ч при размещении «квадратом»

Если дождеватели, расставленные по схеме «квадрат» выливают 10 мм осадков в час, то для участка, который мы здесь рассматриваем потребуется 0,5 часа работы одной зоны полива, т.к. наша норма осадков 5 мм.

В нашем проекте имеется две зоны дождевального полива, соответственно, каждая из них должна отработать по 0,5 ч/сутки, то есть в сумме 1 час.
(капельный полив считается отдельно)

При производительности насоса 3000 л/ч за 1 час израсходуется 3000 л.
Так как у нас емкость имеет запас 2000 л., то следует разнести весь полив на два старта: утром и вечером
— старт №1 в 22-00 (он отработает пол-часа)
— старт №2 в 06-00 (он отработает тоже пол-часа)

Контроллеры позволяют настраивать 3-4 старта в течении суток и каждой зоне можно задавать длительность полива до 3-10 часов, поэтому гибкости настроек достаточно для систем полива с большим количеством клапанов.

Расчет насоса.

Тип и модель насоса выбирается исходя из:
— типа поливающих устройств
— производительности одной зоны
— длины напорной магистрали
— параметров водопровода и тд.
Более подробно о расчете параметров насоса чичтайте в стаьях:
КАКОЙ НАСОС ВЫБРАТЬ
и РАСЧЕТ ПАРАМЕТРОВ НАСОСА

Расчет объема емкости для полива.

На выбор объема емкости влияют
— производительность насоса
— количество зон полива
— скорость наполнения емкости (производительность водопровода)
— длина поливочных суток ( сколько часов отводится для полива)

Допустим емкость наполняется со скоростью 1000 л/ч
Тогда, в нашем случае мы за час можем использовать запас емкости 2000 л + долив из водопровода 1000 л/ч. В таком случае нам хватило бы одного старта полива, т.к. суточная потребность нашей системы как раз 3000 л.

Для систем полива с большими суточными расходами следует искать «золотую середину» между увеличением емкости, увеличением количества стартов полива и увеличением скорости наполнения емкости.

Капельный полив.

В некоторых случаях капельный полив бывает более эффективен, чем дождевальный. Капли дождевателей, например, будут останвлены листвой разросшихся кустарников и большая часть капель испарится не достигнув корневой зоны в достаточном количестве. Кустарники и деревья требуют больше воды, чем может дать распределенный по площади дождевальный полив. Для огородных растений будет намного полезней принимать воду непосредственно в прикорневую часть. Как видим для капельного полива всегда найдется работа в современных ландшафтных проектах.

Наиболее часто в капельном поливе в качестве оборудования используют капельную трубку. Это пластиковая трубка 16 мм в диаметре и в бухтах 50-100 м со встроенными на равном расстоянии друг от друга капающими устройствами (капельницами). Расстояние между капельницами 33 см (3 шт на метр).
Одна капельница капает с расходом 2 л/ч. (можно найти трубку с расходом 4, 8 л/ч). В соответствии с расходом подбирается время работы одной зоны капельного полива.

Для различных видов растений требуется разное кол-во воды в сутки, поэтому, например, для кустарниковых делают отдельную зону капельного полива, для огорода и теплиц отдельную зону.

Подробнее о капельном поливе здесь

Как выглядят проекты автоматического полива смотреть

Источник: http://polivtec.ru/blog/kak-proektirovat-sistemu-avtomaticheskogo-poliva

Самотечная система полива огорода и теплицы своими руками

Автоматическая система полива на дачном или приусадебном участке заметно повышает качество жизни на нем. Если грядки и клумбы увлажняются сами по себе, то высвобождается время, которое летом можно провести более интересно.

Автоматическая система полива заметно повышает качество жизни. Фото автора


В этой публикации рассмотрим вариант организации полива огорода и теплицы на конкретном примере. Огород представляет собой 7 узких стационарных грядок шириной 60 см и длиной около 6 м. В небольшой теплице (3×4 м) есть 3 стационарные грядки такой же ширины, где растут томаты и перцы. Огородным и тепличным растениям лучше подавать теплую отстоянную воду, а не ледяную из магистрального водопровода.

Огород представляет собой 7 узких грядок шириной 60 см и длиной около 6 м. Фото автора

Для полива огорода и теплицы, а также чтобы всегда иметь запас на случай перебоев в водоснабжении, в самом начале освоения участка была установлена большая бочка (объем около 5,5 м³). Раньше ее заполняли водой, присоединяли шланг и вручную поливали огород. В теплице использовался белорусский комплект для автополива «Аквадуся». Система, о которой пойдет речь, действует второй год, но продолжает совершенствоваться.

Для полива отстоянной водой была установлена бочка объемом около 5,5 м³. Фото автора

Первый вариант

Чтобы упростить процесс и снизить расход воды, в прошлом году смонтировали первый вариант системы автоматического полива. Итак, огород находится между домом и баней, а емкость стоит за баней. Между дорожкой и торцами грядок была прокопана неглубокая траншейка, куда уложили сваренную магистраль — полипропиленовую трубу с отводами к каждому коробу.

Между дорожкой и торцами грядок была прокопана неглубокая траншейка, куда уложили полипропиленовую трубу с отводами к каждой грядке. Фото автора

Сваривали ее с помощью специального сварочного аппарата. Конечно, необходимость иметь этот инструмент удорожает стоимость системы полива, ведь его цена от 1000 до 10000 рублей. Можно собрать систему из труб ПНД (полиэтилена низкого давления). Плюс в том, что в этом случае ничего не придется сваривать, а минус — все фитинги (соединительные элементы) дороже, чем полипропиленовые.

В одном месте пришлось прокладывать эту трубу под дорожкой, чтобы потом не спотыкаться. К теплице была протянута такая же труба — но поверх земли вдоль забора. В конце трубы сделали пробку для слива воды осенью, затем все проверили на протечки и закопали.

Пробка для слива воды осенью. Фото автора

К отводам трубы присоединили капельные ленты, которые приобрели в садовом магазине, и разложили их вдоль посадок, концы заглушили. Ширина лент — 16 мм. Длина в рулоне — 50 м. Определять, сколько лент класть на грядку, нужно по потребностям посаженной культуры. Где-то требуется 2, где-то — 1 линия полива.

К отводам трубы присоединили капельные ленты. Фото автора

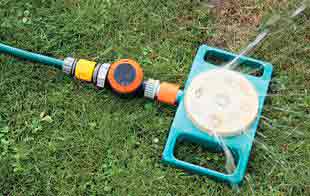

Вначале мы планировали установить на бочку таймер полива, который был куплен еще 2-3 года назад от известного производителя. Но мы не учли, что тот прибор мог работать только от водопровода: для включения ему требовалось большее давление, чем образуется на выходе из бочки. Поэтому было решено в закрытом грунте вновь поставить систему «Аквадуся». Так что теплица в прошлом году поливалась автоматически, а для полива огорода воду нужно было включать вручную.

В нашем маркете, объединяющем крупные интернет-магазины, вы можете выбрать все, что требуется для полива. Загляните в подборку Ленты и шланги для капельного полива.

Источник: http://7dach.ru/Eleko/samotechnaya-sistema-poliva-ogoroda-i-teplicy-svoimi-rukami-226668.html

Как сделать качественный автополив газона на даче

Ранее мы разбирались, как правильно ухаживать за газоном на даче, где одним из основных пунктов был регулярный и грамотный полив. Думаю, никто не будет отрицать, что без достаточного количества влаги невозможно добиться красивой, сочной зелени.

Однако не у всех есть возможность бегать каждое утро по саду с лейками и шлангами, чтобы обеспечить своей лужайке полноценное орошение, особенно если ее площадь внушительных размеров. На помощь приходит система автоматического полива. Сегодня мы расскажем, что она собой представляет, где можно купить готовый автополив газона и как можно сделать его своими руками.

Особенности полива газонной травы

Чтобы поддерживать растительный ковер в безупречном состоянии, следует знать, как правильно его увлажнять. Вот некоторые нюансы:

  • Время полива. В летние дни орошать дерн лучше ранним утром, чтобы, с одной стороны, уберечь травостой от обжигающего полуденного солнца, с другой – не позволить влаге задержаться на ночь в грунте, так как это может привести к загниванию корней.
  • Периодичность. При регулярном выпадении осадков газон достаточно поливать 2 – 3 раза в неделю, а в засушливую погоду процедуру необходимо выполнять ежедневно.
  • Температура воды. Чтобы не повредить корневую систему и нежные листья газонной травки, не рекомендуется использовать воду температурой ниже +10 °C, а лучше, если она будет максимально приближена к температуре воздуха.
  • Объем воды. Здесь нет однозначных рекомендаций, так как все зависит от типа грунта, вида злаков, степени затененности и климатических условий. При этом важно, чтобы увлажнение почвы было основательным, а не поверхностным, примерно на 15 – 20 см в глубину. И хотя средней нормой расхода считается 20 л/м², для глинистых и черноземных участков это много – вода будет застаиваться, а для песчаных потребуется объем примерно в полтора раза больше.

При ручном поливе не так то просто соблюдать вышеперечисленные правила, потребуется много времени и терпения. Другое дело, когда за этот процесс отвечает “умный” механизм, действующий по установленной программе.

Разновидности систем автополива и принцип их работы

В зависимости от способа орошения и применяемого оборудования различают два типа автополива:

Основан на технике, которая называется дождевание. Что она собой представляет, можно догадаться из названия. Через трубопровод, проведенный по участку, вода поступает в специальные сопла – спринклеры, в которых рассеивается на мелкие капли, и при помощи устройств – дождевателей как бы естественным образом разбрызгивается по поверхности.

Этот метод является наиболее щадящим и подходит для самых уязвимых и капризных растений. Благодаря ему улучшается микроклимат всего участка: воздух насыщается влагой, температура почвы понижается.

Состоит из перфорированных шлангов, размещенных в почве по всей зоне, предназначенной для полива, и подключенных к водозаборному устройству. По ним небольшие порции влаги без напора поступают к самым корням растений, обеспечивая тем самым необходимое увлажнение и оптимальный расход воды. Прослойка из особого агроволокна препятствует засорению отверстий, через которые проникает влага.

Данный способ хорош тем, что предназначенное для него оборудование позволяет за счет соответствующей установки клапанов и настроек контроллера регулировать количество используемой воды, а также работу системы в зависимости от погодных условий – включение в жаркую погоду и отмена полива после дождя.

Из чего состоят устройства для автополива растений

На самом деле, конструкция не так уж проста и имеет свои нюансы. Она включает в себя много элементов и должна работать как часы, чтобы эффективно выполнять поставленную перед ней задачу.

В спринклерную систему орошения входят:

  • насосная станция. Отвечает за бесперебойную подачу воды. Ее целесообразно устанавливать в непосредственной близости от источника водоснабжения. Характеристики следует выбирать исходя из площади газона и необходимой интенсивности полива;
  • трубы ПНД (из полиэтилена низкого давления). Соединяют все компоненты установки;
  • дождеватели – разбрызгиватели воды. Бывают различных вариаций со своими особенностями. Подбираются в зависимости от характеристик газона;
  • дренажные колодцы. Размещаются в низинах участка;

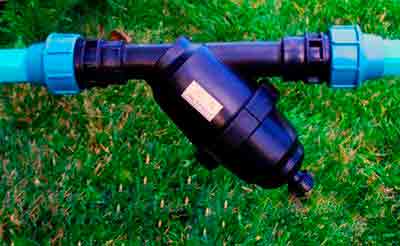

  • фильтры тонкой очистки. Предотвращают засорение системы нежелательными частицами;
  • регуляторы давления. Корректируют напор воды;
  • электромагнитные клапаны. Открывают или блокируют доступ воды к отдельным дождевателям;
  • контроллер. Управляет оборудованием по установленным параметрам.

Капельная система автополива имеет несколько другую конструкцию. Она включает в себя следующие элементы:

  • резервуар с водой, например, бак. Желательно, чтобы он был изготовлен из антикоррозийного материала. В противном случае не избежать засорения и загрязнения устройств;
  • распределяющий коллектор, из которого вода поступает к ответвлениям;
  • перфорированные шланги необходимой длины;
  • клапаны или вентили;
  • программируемый контроллер.

Оба способа полива имеют свои преимущества и недостатки. Первый является более традиционным. Он увлажняет не только корневую систему растений, но и стебли, а также оказывает благоприятное воздействие на состояние всего участка.

Второй метод – более экономичный и автономный. Он практически не требует человеческого вмешательства и может применяться независимо от времени суток, так как исключает риск солнечных ожогов листовой части растений.

Типы дождевателей и их свойства

Рассмотрим более подробно разные виды разбрызгивателей, поскольку на рынке их представлено довольно много, и необходимо понимать, чем одни отличаются от других.

В первую очередь все поливалки делятся на выдвижные и невыдвижные. Давайте сравним эти типы устройств.

Выдвижные дождеватели размещаются в грунте и в нерабочем состоянии незаметны. Благодаря специальной конструкции при включении поднимаются наверх на высоту 15 – 20 см.

  • Роторные состоят из неподвижной части и вращающейся на 360° головки с лопастями, разбрызгивающими воду. Обычно их дальность распыления достигает 7 м, но на некоторых устройствах есть опция регулировки радиуса полива.
  • Веерные (статические) по форме напоминают воронку или перевернутый зонтик. Представляют собой конструкцию из выдвижного стержня, насадки и втягивающей пружины. Радиус разбрызгивания в среднем 6 м. Благодаря особому способу направления воды эти дождеватели незаменимы для участков с большими перепадами высоты и густыми насаждениями.

Невыдвижные дождеватели устанавливаются на поверхности газона и не опускаются в грунт.

  • Импульсные подают воду небольшими порциями и могут менять дальность действия.
  • Маятниковые имеют в основе трубу с отверстиями, покачивающуюся в разные стороны, обеспечивая тем самым качественный полив без промежутков. Дальность захвата можно регулировать на расстояние от 6 до 20 м.

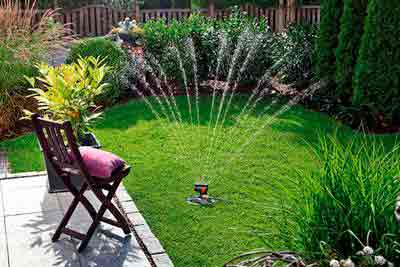

  • Круговые представляют собой небольшую платформу и расположенную на ней поворачивающуюся головку с насадками для распыления воды под напором. Покрывают радиус до 10 м.
  • Шлангового типа – дождеватели, разработанные сравнительно недавно. Состоят из обычного шланга и небольших форсунок–разбрызгивателей, от количества которых зависит интенсивность полива.

Веерные оросители необходимо устанавливать в местах, где требуется четкий угол охвата, например, по периметру зданий, вдоль дорожек или изгородей. Роторные и импульсные устройства чаще всего располагают в центре лужайки, так как они позволяют регулировать радиус полива и практически не оставляют пробелов.

Теперь, зная разницу между различными видами дождевателей, вы сможете выбрать наиболее подходящие для вашего типа участка и травяного покрытия.

Где купить автополив для газона и сколько это стоит

Проектированием, подбором и продажей оборудования, а также его установкой и дальнейшим обслуживанием занимаются специализированные компании, заказать услуги которых вы легко можете на их сайтах.

Мы предлагаем вашему вниманию несколько наиболее популярных и надежных фирм, оказывающих полный спектр услуг в этом направлении и применяющих оборудование таких ведущих производителей, как, например, американские компании Hunter и Rain Bird:

  • GoodRain,
  • Газон Сервис Irrigation
  • ИПААР.

Конечно, установить автополив под ключ будет стоить не так уж и дешево. Средняя цена на одну сотку составит около 10 000 рублей. Зато работы будут выполнены быстро, качественно и практически без вашего участия.

Как сделать автоматическую систему полива своими руками

Если все–таки вы решили заморочиться и оборудовать свою лужайку самостоятельно, воспользуйтесь моими советами, которые позволят вам выполнить работы быстрее и проще.

Проектирование системы автополива

Для успешного осуществления вашего замысла начать следует со схемы участка, на которой необходимо указать все объекты с максимально точными размерами, в том числе и те, что не должны попадать в зону орошения: дорожки, постройки, места отдыха и прочие.

Далее рассчитываете пропускную способность подающей трубы, чтобы определить необходимый диаметр всех ответвлений системы. Сделать это несложно, воспользовавшись таблицей ниже.

Диаметр подающей трубы, ммРасход воды, л/минРасход воды, м³/час
20150,9
25301,8
32503,0
40804,8
501207,2
6319011,4

При проектировании трубопровода важно руководствоваться следующим правилом: диаметр основной трубы не должен превышать диаметр подающей, а диаметр всех остальных труб должен быть меньше магистральной.

Теперь продумайте и укажите на схеме местоположение всех дождевателей, линии прохождения труб и их стыки. Сперва распределяйте статические разбрызгиватели – по углам и периметру газона, а затем вращающиеся – внутри участка.

Количество устройств будет зависеть от их радиуса действия и расхода воды, а также от мощности насоса. Выбирайте оптимальную траекторию прохождения ответвлений, чтобы максимально сократить количество поворотов и не терять эффективность.

Так как для каждой секции полива требуется отдельный электроклапан, целесообразно делать развилку в одном месте, чтобы упростить дальнейшее обслуживание и ремонт установки.

Монтаж оборудования

Для начала нанесите на лужайке специальной краской разметку основных элементов системы автополива: трубы, дождеватели, дренажные колодцы и т. д. Под линиями, обозначающими ответвления, выройте углубление примерно на 0,5 м. Разложите подводку в приготовленные траншеи и соедините отдельные части фитингами. Зафиксируйте трубопровод грунтом в нескольких местах.

Колодцы разместите в специальных резервуарах или трубах размером около 1х0,4 м, верхнюю часть оборудуйте крышкой. Вкопайте их вертикально в грунт, предварительно насыпав на дно слой щебня толщиной 30 см.

Подключите ответвления трубопровода посредством электроклапанов к коллекторному узлу. Поместите клапаны в защитных коробках вблизи насосной станции.

При помощи фильтров тонкой очистки соедините магистральную трубу с коллекторным узлом.

Контроллер, управляющий всей системой, должен находиться в коробе, в надежном, но легкодоступном месте.

Прежде чем засыпать трубы землей, обязательно нужно проверить их на герметичность. Для этого проведите пробный запуск оборудования.

Теперь закрепите дождеватели, закопайте трубопровод и скорректируйте направление оросителей. На этом все, можете смело эксплуатировать установку.

Чтобы совсем упростить вам задачу, предлагаю посмотреть подробное видео, на котором последовательно показано проведение всех этапов работ.

Советы по уходу за системой автополива

Продлить срок службы оборудования и избавить вас от лишних хлопот помогут следующие рекомендации:

  1. Проверяйте разбрызгиватели на наличие загрязнений и по мере необходимости очищайте их.
  2. Восстанавливайте грунт вокруг дождевателей в случае его проседания.
  3. Регулярно меняйте фильтры.
  4. Своевременно заряжайте аккумулятор контроллера.
  5. Обязательно выполняйте подготовительные работы перед началом зимнего сезона: сливайте воду из системы, продувайте электроклапаны, убирайте метеодатчики в помещение.

При качественном выполнении монтажа и должном уходе система не потребует к себе лишнего внимания и будет исправно функционировать долгие годы.

Заключение

Автоматизация процесса полива лужайки существенно облегчит вам жизнь и сэкономит уйму времени. Зачем тратить собственные силы на то, с чем прекрасно справятся современные технологии? Гораздо лучше уделить больше внимания себе, своим близким и другим более важным вещам.

Если вы хотите довести свой газон до совершенства или только планируете обзавестись зеленым ковром на участке, вам будут полезны и другие статьи нашего сайта на темы:

Также я буду рада, если вы поделитесь своими идеями и опытом относительно автоматического полива. Расскажите, какую систему вы используете, каковы ее плюсы и минусы, какого эффекта вам удалось добиться. Жду ваши комментарии и до новых встреч!

Источник: http://vsvoemdome.ru/ogorod/landshaft/kak-sdelat-avtopoliv-gazona-na-dache

Система автополива грядок: покупка или создание своими руками

Чтобы получить хороший урожай, почва на вашем участке должна быть плодородной. Ни одни, даже самые дорогие и качественные, удобрения не обеспечат вам этого без правильно организованного полива. При этом нужно учитывать требования растений к тому, насколько почва должна быть насыщена влагой. Ведь без воды они просто зачахнут. Но и заливать грядки тоже не стоит. Овощи не будут горькими, безвкусными и водянистыми, а корни их не загниют, если вы правильно организуете на своем участке систему полива. Конечно, вы можете использовать традиционный способ, и поливать огород из лейки или шлангом, теряя много сил и времени. А можете устроить автоматический полив, где ваше присутствие даже не потребуется. В этой статье мы рассмотрим популярные системы автополива грядок и принципы их работы. А также расскажем, как сделать автополив грядок своими руками.

Преимущества системы автополива грядок

На дачном участке работы всегда предостаточно: собрать урожай, пересадить растения, прополоть, прорыхлить, подрезать. Организовав автоматическую систему полива грядок, вы уменьшите свои трудозатраты и значительно сэкономите время, потратив его на другие дела и отдых. Но это еще не все преимущества! Автополив грядок позволит вам:

  • регулярно поливать растения на участке, даже в ваше отсутствие;
  • поливать в ночное время, если днем этого делать нельзя, например, чтобы листья на ярком солнце не получили ожог;
  • проводить равномерный полив и не беспокоиться, что саженцы будут залиты водой;
  • организовать одновременно и полив, и питание почвы, добавив в воду растворимое удобрение;
  • обеспечить доступ воды прямо к корням, не нарушая верхний слой почвы. В этом есть еще один плюс, вам придется реже рыхлить грядки.

Критерии выбора системы автополива грядок

Все системы автоматического полива грядок делятся на четыре категории. При выборе вам нужно знать особенности каждой из них и учитывать, какие растения посажены на вашем участке и насколько они требовательны к поливу.

  • Поверхностный полив. Это универсальная, менее затратная по стоимости и усилиям система автополива. Вода подается из шланга, проходящего над поверхностью почвы. А это означает, что вам не понадобится дополнительных усилий, чтобы прокладывать водопровод к грядкам. Шланг можно подключить к специальной бочке с водой или к центральной системе водоснабжения. Это достаточно простая и удобная система, все же имеет недостатки. Так как орошение растений происходит все время поверхностно, корни могут не получать достаточной влаги. Чтобы растения не зачахли, постоянно такой полив использовать не рекомендуется.
  • Система дождевания. На равном расстоянии друг от друга устанавливают специальные дождеватели, к которым через шланг подается вода. Происходит поверхностное орошение отдельных участков почвы. Одновременно с поливом, с листьев растений смываются насекомые и пыль. В основном такие системы устанавливают на газонах и клумбах, полностью засаженных цветами. Также дождевая система отлично подойдет для полива плантаций клубники.
  • Капельное орошение. Эта система пользуется популярностью у дачников, особенно благодаря экономному расходу воды. Орошение устроено таким образом, что вода по шлангу, через специальные капельницы, расположенные под определенным углом, подается точно к корням растений. Почва хорошо увлажняется, а корневая система получает необходимое количество влаги. Вдобавок, вы можете одновременно с поливом подкармливать растения, добавив в воду раствор минеральных удобрений. А еще такая система полива не дает разрастаться сорнякам на грядке. Вы можете сами управлять временем полива и дозированием воды. Установленный контроллер сделает систему автоматической. Настраивая работу, соблюдайте баланс между интенсивностью подачи воды и способностью почвы впитывать влагу. Это нужно, чтобы избежать заливания корней растений и появления луж между грядками. Капельный полив особенно необходим в теплицах, чтобы воздух оставался сухим, и почва не была переувлажнена. Слишком влажная почва может стать причиной распространения в ней болезней.
  • Внутрипочвенный полив. Система труб с маленькими отверстиями проходит по всему участку в земле на глубине 30-70 см. Таким образом обеспечивается доступ кислорода и подача воды прямо к корневой системе. Внутрипочвенный полив подходит для участков, где много зеленых насаждений, деревьев, кустарников. Чаще всего такую систему устанавливают в районах с дефицитом воды, так как она значительно экономит ее расход.

Вы можете организовать на своем участке несколько систем полива, так как у разных культур разные потребности увлажнения.

Системы автополива грядок могут быть оборудованы тремя способами подачи воды.

  1. Автоматический: когда подача воды запрограммирована. Вы сами устанавливаете время начала и окончания полива, или этот момент регулируется датчиками увлажнения.
  2. При полуавтоматическом способе вода вручную подается только в общую магистраль. А дальше уже система распределяет ее по трубам и регулирует напор.
  3. Механический способ – это когда вы вручную запускаете воду по трубам и краном регулируете ее напор.

Система автополива грядок своими руками

Организовать систему автоматического полива грядок на участке можно своими руками. Вся работа состоит из нескольких основных этапов.

  • Планирование. Для этого вам понадобится точный план участка с расположением на нем всех грядок, клумб, деревьев, кустарников и других посадок.
  • Варианты водоснабжения. Перед проектированием системы автополива рассмотрите все возможные варианты подачи воды в магистраль, и выберите наиболее подходящий. Возможно это будет центральный водопровод или емкость для полива. Большой бак для воды устанавливают на высоте 2 метров и обязательно сверху закрывают крышкой, чтобы в воду не попадал мусор. Если на территории участка имеется скважина или колодец, приобретите погружной насос для перекачки воды.
  • Чертеж. На плане участка начертите схему расположения системы автополива. Отметьте все трубопроводы, соединение и пересечение труб, запорную арматуру, заглушки, разбрызгиватели. Теперь составьте список необходимых для монтажа материалов. Для магистрали поверхностного полива подойдут непрозрачные трубы, чтобы вода не цвела. Для внутрипочвенного – толстостенные, а для капельного – качественные пластиковые.
  • Установка системы автополива. Трубы на поверхности монтируются достаточно легко и быстро. Вся установка просматривается и в случае протечки, это место будет просто найти и устранить. Для установки системы полива на глубине, выполняют траншею в 30-70 см. Делают ее немного под наклоном в сторону самого низкого участка.
  • Разводка воды. Трубы основной магистрали и все отводы укладывают в траншею. В каждом месте отвода устанавливают вентиль для контроля подачи воды на данный участок. Если монтируется капельная система или дождевания, то на концах труб фиксируют капельницы и дождеватели.
  • Подключение и проверка. Вся система подключается к контроллеру (если она автоматическая) и к магистральному трубопроводу. Система полностью заполняется водой. Выявленные неполадки устраняются. Траншея закапывается.

На этом монтаж системы полива на участке считается законченным. Совет профессионалов: не экономьте и покупайте качественные материалы для установки системы автополива. Ведь она должна прослужить вам долгие годы.

Внимательно следите за уровнем влажности почвы на своем участке, если хотите получить богатый и вкусный урожай. Какой системе полива отдать предпочтение, автоматической или полуавтоматической, зависит от ваших потребностей. А конструкция из качественных материалов, собранная своими руками, верно прослужит много лет, избавит вас от дополнительного ручного труда и сэкономит вам время.

Подписаться на рассылку

Сколько плитки нужно для ванной 5м 2 ?

Мы в соцсетях

Вам могут пригодиться эти товары

Комментарии ( 0 )

Добавить комментарий

Похожие статьи

Дезинфекция дачи: обработка почвы, теплицы, инструментов

С наступлением весны все дачники торопятся на свои участки, ведь там их уже ждет много хлопот. Нужно подготовить дачный домик, теплицы, инструменты и почву к началу садовых работ. В жилом домике дачников зачастую ожидают неприятные сюрпризы. Во-первых, это могут быть незваные гости, которые вскрыв замок, перезимовали в нем, оставили после себя мусор и ушли. Или мыши, которые также укрывались в домике от холода и искали, чем бы поживиться. Кроме этого, после зимы на промерзших и отсыревших стенах появляется плесень и грибок. Теплицы, в которых вы будете выращивать саженцы, также нуждаются в наведении порядка и дезинфекции. За время использования теплицы на ее стенках начинают размножаться микробы. Да и во время зимовки туда, скорее всего, успели заглянуть грызуны и оставить продукты своей жизнедеятельности. До начала работ на участке обязательно проводят мероприятия по обеззараживанию почвы. Всю садовую технику и инвентарь проверяют. Поломанное лучше утилизировать, то, что возможно – отремонтировать. И обязательно все помыть, почистить и продезинфицировать. В этой статье мы будем говорить о дезинфекции дачного участка: почему так важно обрабатывать теплицы; что делать, чтобы обеззаразить почву; как подготовить к работе садовую технику и инструменты.

Источник: http://diy.obi.ru/articles/sistema-avtopoliva-gryadok-pokypka-ili-sozdanie-svoimi-rykami-21227/

«Без воды ни туды и ни сюды» – разберём правильную организацию автополива на даче

При большом желании каждый владелец дачного участка может своими руками построить систему автополива. Это позволит избежать пересыхания растений даже при длительном отсутствии на даче. Если произвести некоторые расчёты и создать конструкцию по уже готовым чертежам, то можно построить механизм для автополива. В этом случае растения будут получать ровно столько воды, сколько им необходимо для роста.

Виды установок и особенности организации

Способ полива можно подобрать для любого участка. Лучше всего механизмы орошения подходят для регулярной подачи воды в цветники, огороды и на газоны. При установке системы следует помнить об основном принципе – дождевальный механизм ставят так, чтобы соседние распылители свободно выдавали нужное количество воды, то есть, все зоны должны быть равномерно покрыты.

Важно следить за тем, чтобы на огороде и участке не оставалось сухих мест, равно как и сильно увлажнённых. После установки системы в течение 2-4 запусков проводят контрольную проверку и при необходимости меняют положение.

Другой вид системы полива – капельные. Вода выделяется точечно, в небольшом количестве. Кроме того, она подается таким образом, что происходит орошение непосредственно корневой системы, а не листьев и стеблей. Такой механизм следует установить на участке с деревьями, огородными растениями, кустарниками.

Капельные системы отлично подходят для обработки растений с глубоким заложением корней.

Важно! В момент посадки растений необходимо оставить вдоль рядов место для прокладки водных магистралей. Устанавливаются капельные ленты с точечным системами подачи воды. Важно проследить за тем, чтобы расстояние между растением и лентой было небольшим.

Третий вид установок – системы внутрипочвенного орошения. Функционал такого оборудования полностью схож с обычным поливальным механизмом, однако, имеются и некоторые отличия. От обычных, автоматизированные системы полива отличаются тем, что прокладка труб осуществляется под землёй, а вода подается не сверху, а прямо к корням растений. Для некоторых видов этот вариант является единственно правильным.

ФОТО: etmai.kz
При раскапывании грядки и посадке растений изначально закладываются водные трубы. Оптимальная глубина – от 20 до 30 см

При укладке труб также нужно следить за тем, чтобы между двумя соседними водными магистралями не было как слишком большое, так и слишком маленькое расстояние. Оптимальный вариант – от 40 до 90 см. Важно учесть, какая культура высажена в землю и тип почвы. Идеальный промежуток между отверстиями в водной ленте – до 40 см.

Эксплуатировать механизм орошения под землёй достаточно сложно и нужна она не для всех растений, поэтому чаще всего её устанавливают в профессиональных теплицах и ботанических садах, а для садовой грядки подойдут обычные, наземные системы подачи воды.

Однако, вне зависимости от того, какой метод полива был выбран, все системы орошения имеют один принцип работы – вода подается под небольшим давлением. Самое важное – правильная установка самих лент, которая нужна для того, чтобы избежать как чрезмерного полива, так и пересыхания корневой системы растений.

Принципиальная схема оросительной установки

Установить систему орошения огорода или дачного участка можно по схеме. Такой механизм имеет контур дождевого или капельного полива.

Система функционирует очень просто – к источнику воды подключается забирающее устройство — шланг или насос. Рекомендуется выбирать магистральные трубопроводы с диаметром от 1 до 1,5 дюйма. Трубка, которая проводится к зоне полива растений на грядке должна быть небольшого диаметра.

ФОТО: items.s1.citilink.ru
Специалисты рекомендуют устанавливать полную систему для качественной работы. Подразумевается дополнительное использование накопительного бака вместе с оросительным механизмом

Для орошения можно использовать обычную пластиковую или металлическую ёмкость тёмного цвета с большим объёмом жидкости. Чтобы не перелить растения, к ёмкости присоединяют поплавок, являющийся своего рода датчиком заполнения. Лучше всего ставить такой механизм в хорошо освещённом месте, под солнечными лучами, тогда вода будет ещё и нагретой, что важно для некоторых растений.

Важно! В стоячей воде, которая долгое время находится в водоёмах, появляются различные микроорганизмы. Эти незаметные на первый взгляд бактерии, способны быстро вывести из строя практически любую, даже самую современную систему полива. Если выбора нет, обязательно используют специальные вставки и фильтры.

Для полива, имитирующего дождь, в огороде устанавливают динамические и статические распылители в форме роторов и вееров. Если необходимо обеспечить капельную подачу жидкости, используют специальные ленты.

Дополнительно в каждой системе полива устанавливаются специальные компьютеризованные датчики, которые отслеживают процесс открытия и закрытия клапанов для подачи воды. Владелец участка настраивает определённое расписание, и тогда, при наступлении заданного времени, клапаны открываются. Устанавливать программатор нужно в том месте, где уже стоит блок распределения жидкости. Происходит автоматическое нагнетание воды с помощью наноса. Когда давление падает, клапан сам открывается.

ФОТО: sam-stroitel.com
Для предотвращения сбоев и неполадок устанавливают фильтры, что особенно важно для магистральных систем

Система полива на участке своими руками

На схеме обозначена самая простая насосная станция.

ФОТО: i.siteapi.org
Простейшая установка для орошения

Она содержит фильтр для тонкой очистки жидкостей, накопительный резервуар, клапаны подачи воды и продувочный узел. Кроме того, обязательный механизм – насос, за счет работы которого вода подается в трубы на земле или под ней.

Отдельные элементы, такие, как узел для продувки системы или клапаны, работающие на электричестве и магнитах, могут отсутствовать. Это дополнительные детали, без которых правильная работа системы невозможна. Но если для полива грядки не нужно настраивать определённый режим, подойдёт самый элементарный механизм.

При разработке системы для полива растений своими руками нужно пройти несколько важных этапов:

  1. Подготавливается чертёж, содержащий основные места на участке, нуждающиеся в поливе. Для правильной ориентации по схеме также изображают все постройки – дачный дом, сарай, колодец.
  2. В процессе создания чертежа осуществляется расстановка спринклеров. Нужно чётко обозначить место, где они будут находиться.
  3. Спринклеры группируются по зонам, то есть, по отдельным территориям, каждая из которых контролируется только одним вентилем.
  4. Выбирают подходящий по мощности насос и решают, какая гидравлическая система подойдёт лучше всего.
  5. Высчитывается коэффициент потери давления при включении системы и сечение труб.
  6. Приобретают все необходимые детали для сборки механизма орошения.
  7. Производится монтаж системы, самостоятельно, или с помощью специалиста.

Действия, изложенные в третьем, четвертом и пятом пунктах нужно выполнять строго параллельно, потому что, если изменить показатель хотя бы одной части системы, придется менять все остальные комплектующие. При увеличении количества спринклеров в одной зоне устанавливают насос с более высокой мощностью. Всё это, в свою очередь, приводит к необходимости увеличить сечение труб, поскольку они по прежним параметрам не пропустят нужное количество воды.

План участка

Чтобы составить наиболее точную и действенную схему полива, необходимо воспользоваться готовым планом сада или участка. При его отсутствии работы начинают с подготовки этого плана в масштабе.

ФОТО: avatars.mds.yandex.net
Обязательно обозначается местонахождение природного источника воды, наличие крупных деревьев и кустарников на участке, зоны полива, а также все те растения, которые необходимо орошать

Разработка схемы автополива

Трассы для прокладки водных шлангов рисуют только после того, как будет полностью составлен план участка. Если в планах разработка системы дождевого полива, обозначаются не только места вывода шлангов для подачи воды, но и радиус, в котором они будут действовать.

ФОТО: polivtec.ru
Зоны капельного полива также обозначаются на схеме

Если между растениями очень большое расстояние, то для того, чтобы охватить как можно большую площадь, между рядами нужно дополнительно поставить ещё одну линию с функцией капельного полива. В целях экономии труб на маленькой грядке капельницы устанавливают между рядами так, чтобы они поливали сразу 2 -3 ряда растений.

Расчёт системы

Чтобы не допустить ошибок в расчётах, сначала нужно выяснить все исходные данные. Основа вычислений – теоретические знания по гидродинамике, поэтому, чтобы создать действующую систему, иногда лучше обратиться за помощью к эксперту.

ФОТО: stroimmegadom.ru
Некоторые компании предлагают услуги по составлению плана установки устройств для орошения

Чтобы не усложнять задачу, не обязательно подключать линию полива к основной водной магистрали. Другой способ – использование накопительного резервуара, подвешенного над землёй. Так обеспечивается нужный напор и вода подаётся в том количестве, в каком это нужно для того, чтобы растения получали столько воды, сколько нужно для нормального роста.

Монтаж трубопровода

Существует два способа прокладки труб на участке:

  • На земле. Этот вариант подойдёт для летнего и осенне-весеннего полива некоторых видов растений на даче или собственном огороде. При наступлении холодов вся система демонтируется, а потом раскладывается снова;
  • Под землёй. Этот вариант наиболее предпочтителен для тех участков, на которых люди проживают постоянно, в течение всего года. Для закладки труб нужно раскопать траншеи глубиной не менее 30 см. Тогда они защищены от повреждения при использовании лопат, культиваторов.

Траншеи копают только по заранее составленной схеме. Если газон уже оброс травой, для скидывания земли нужно обложить участок целлофаном.

ФОТО: teplica-exp.ru
Для создания разводки в системе автоматического полива чаще всего используют обычные трубы из полимера

Такие трубы практически не подвергаются коррозии, при этом они очень просты в монтаже и обладают практически нулевым внутренним сопротивлением, вода течёт свободно. Лучше всего использовать заготовки из ПНД. Они хорошо выдерживают ультрафиолет и легко скрепляются между собой компрессионными фитингами.

Если вся система не убирается под землю, то после того, как заканчивается сезон полива, можно очень просто открепить резьбовые соединения на трубах и убрать их. Если оборудование спрятано под землю, необходимо убедиться в том, что оно легко перенесёт заморозки.

Совет! Создание слива для воды – один из способов обеспечить зимовку для системы полива. Используют обычные клапаны для понижения давления.

Если контуров полива создано несколько, то ставить такие клапаны нужно на каждом участке с подающим воду механизмом.

ФОТО: zabpitomnik.ru
Сливной клапан лучше устанавливать не просто в «колодце-приямке», а в обустроенном дренажном колодце

Ещё один способ защиты системы в зимнее время – продувка. Не нужно снимать капельницы и другие механизмы, достаточно лишь слить воду, продуть систему рабочим давлением до 6 Бар и демонтировать лишь основные элементы, такие, как насосы и фильтры.

Монтаж соединений

Для обеспечения сохранности соединений, тройников и кранов, на момент создания системы нужно предусмотреть люки. Именно эти детали чаще всего протекают, поэтому, чтобы обеспечить к ним быстрый доступ, нужно немного поднять их над землей.

ФОТО: artstory-studio.ru
Когда все детали будут выкопаны из-под земли, их промывают, сушат и убирают на хранение, либо ставят на место

Следующий этап при подключении лент – использование уже готового материала. Однако, можно воспользоваться и другим способом – использовать обычные шланги для полива растений на даче, в которые вставляются капельницы.

Надеемся, то наша статья была для вас полезна. Задавайте все возникшие вопросы и наши специалисты ответят на них.

Источник: http://homius.ru/avtopoliv-na-dache.html

Система автоматического полива

Правильный и регулярный полив всех садовых культур на участке – залог их хорошего роста и плодоношения. Вода жизненно необходима растениям, без нее они просто завянут и погибнут. Но если у вас не всегда есть возможность приехать на дачу и вовремя полить свои насаждения, то вас выручит система автоматического полива. Ее можно приобрести в магазине, а также достаточно легко сделать самостоятельно. И вам больше не придется просить о помощи в своевременном поливе соседей и знакомых, живущих неподалеку – и без них ваши растения будут получать достаточно влаги.

Что такое автоматический полив?

Система автоматического полива – это особый технический комплекс, который самостоятельно способен обеспечить равномерный и регулярный полив определенной территории. Система относится к категории так называемых ландшафтных поливов, которые состоят из специальных оросителей, различных клапанов, кранов, шлангов, насоса и основного центра управления – небольшого контроллера, который определяет необходимость полива и действует согласно заложенной в него программе. Система автоматического полива работает по определенному графику, который вносится в программу управления.

На заметку! Система автоматического полива еще известна как «умный дождь». Так ее окрестили дачники. Главное преимущество данной конструкции – возможность ею управлять.

Подобные системы полива уже давно стали обычными в больших производственных теплицах, зимних садах и оранжереях, парках. Сейчас становятся все популярнее и на обычных садовых участках, небольших газонах, цветниках.

Причина проста – неоспоримые преимущества данных конструкций:

  • простота эксплуатации;
  • возможность оставить садовый участок без полива с личным участием – система справится сама с этой задачей;
  • возможность задать необходимые частоту и интенсивность полива;
  • возможность установить работу по определенным часам и в определенной зоне садового участка;
  • система «понимает», что начинается дождь, и автоматически отключается, за счет чего экономит воду и не льет ее зазря; устройство остро реагирует на уровень влажности;
  • долговечность (беспокоиться о системе нужно только во время проведения земляных работ, все остальное время она исправно служит долгие годы).

Системы автоматического полива могут быть:

  • капельными;
  • дождевальными;
  • комбинированными.

Дождевальные системы пользуются наибольшим спросом, так как их работа очень похожа на природный дождь, который так любят растения. Эта система позволит отказаться от тяжелых ведер и шлангов – их заменят маленькие импровизированные фонтаны воды. А источник ее, кстати, будет совершенно незаметен среди растений при условии правильного монтажа – это значит, что красоту цветников и газонов система полива не испортит. Сам полив при этом будет осуществляться равномерно по всему орошаемому участку.

Цены на системы капельного полива

Устройство и планирование

Прежде чем вы решите приобрести или соорудить систему автоматического полива, постарайтесь узнать о ней как можно больше. Это необходимо для понимания не только основных преимуществ, но и того, как ее устанавливать и как с ней работать. Что же с технической точки зрения представляет собой система автоматического полива и из чего она состоит?

Таблица. Элементы системы автоматического полива.

ЭлементОписание
Это, пожалуй, одна из главных деталей системы автоматического полива. Контроллер можно назвать мини-компьютером или даже мозгом всего устройства. Именно благодаря ему будет работать вся система полива. Контроллер будет управлять устройствами, регулировать число поливов в соответствии с заданной программой, в это время при нем же будет находиться датчик влажности, который чутко реагирует на дождь и при необходимости отключит систему. Мини-компьютер можно установить как дома, так и на улице.

Устройство, которое отвечает за правильную подачу воды к трубам и спринклерам.

Они необходимы, чтобы система служила долгие годы без поломок. Дело в том, что в качестве источника воды может использоваться открытый резервуар или скважина, а это значит, что в жидкости может присутствовать всевозможный мусор, который, попав в трубы, легко погубит всю систему. А от попадания мусора внутрь ее защитят как раз фильтры.

Необходима, если вода поступает не от водопровода. Станция будет создавать необходимое давление в трубах, которое будет приводить в действие спринклеры и форсунки.

Именно по ним вода движется от резервуара или водопровода на участок. Трубы соединены с клапанами, резервуаром и спринклерами. Размеры и сечение будут зависеть от зоны размещения. Лучше всего приобретать трубы, изготовленные из полиэтилена низкого давления.

Спринклер с форсункой

Грубо говоря, это специальное устройство для полива, ороситель или поливочная головка. Устанавливается эта часть системы орошения под землей и в момент, когда на нее подается давление, выдвигает форсунку, через которую вода и поступает на участок, разлетаясь по определенной площади каскадом мелких брызг.

Система автоматического полива работает так: контроллер управляет электромагнитными клапанами, открывая или закрывая их. К ним, в свою очередь, подключены трубы, по которым будет подводиться на участок вода. По трубам она достигает поливочных головок и орошает определенный участок.

Для небольших участков лучше подходят веерные спринклеры, которые отлично справятся с поливом клумб и газонов. Примерный радиус их работы – около 5 м. Есть и устройства, подающие воду только в одном направлении. Обычно используются для придорожных газонов.

Также есть роторные спринклеры, которые динамично вращаются и легко справляются с поливом больших площадей. А баблеры предназначены для оборудования системы прикорневого полива растений.

На заметку! В одной зоне обычно не устанавливают роторные и веерные головки, так как они обладают разной интенсивностью полива.

Теперь вы знаете упрощенную схему работы системы автоматического полива. Но перед тем как начать установку системы орошения, вам предстоит сделать еще немало дел.

Дело в том, что установка устройства дождевания подразумевает 4 этапа:

  • проектирование;
  • расчет стоимости;
  • установка;
  • запуск.

И особого внимания требует пункт проектирования и установки. Что же включает в себя этап проектирования? Здесь важно учитывать большое число нюансов. Именно поэтому садоводы часто нанимают специалистов, а не сами начинают разрабатывать весь план.

Чтобы спланировать устройство системы самостоятельно, вы должны четко представлять, какие части вашего участка нуждаются в автоматическом поливе. Это помогут сделать точно составленные план участка, где отмечен источник воды, и так называемый дендроплан, на котором отмечаются все растения.

Как составить план участка и дендроплан?

Шаг 1. При помощи рулетки замерьте садовый участок. Отмечайте все строения, садовые дорожки, ограждения на листочке бумаги.

Шаг 2. Перенесите свои наброски на миллиметровку в масштабе 1:100. Здесь уже все должно быть точно.

Шаг 3. Разделите участок на миллиметровке на зоны и отметьте места, где должны появиться спринклеры. Внимательно учитывайте то, будут ли долетать брызги воды до дома, дороги и других элементов.

Шаг 4. Нанесите все элементы системы полива на схему.

Шаг 5. Тщательно прорисуйте и изучите примерные радиусы полива. В соответствии с этими данными вы и будете выбирать поливочные головки. И помните – в районе расположения самого спринклера во время полива упадет наименьшее количество воды, большая ее часть прольется далеко от него. Поэтому, рассчитывая количество оросителей, учитывайте и этот момент.

По такому же принципу составьте и примерный дендроплан участка, который будет включать в себя расположение всех растений, в том числе кустов и деревьев.

На заметку! Помните, что вы должны отметить на плане источник воды и электричества, водопровод, систему дренажа и прочие элементы. Это поможет лучше сориентироваться и правильно установить контроллер и резервуар при необходимости.

Также в идеале должны учитываться не только места расположения оросителей, растений, строений, но и состав почвы, наличие высот или перепадов на участке и многое другое. Одним из главных параметров является гидравлическая нагрузка.

Чем полить дерево, чтобы оно быстро засохло

Если на участке располагается старое дерево с диаметром ствола более 30 см, но его нельзя срезать, поскольку поблизости имеются другие сооружения или растения. Единственным выходом в такой ситуации является засушивание дерева с использованием специальных химикатов.

Гидравлический расчет

Гидравлический расчет необходим для того, чтобы определить необходимый диаметр труб на участке, а также количество электромагнитных клапанов и рабочее давление воды, которое сможет поднимать из земли форсунки-оросители. Опытным путем было выяснено, что оптимальный диаметр центральной трубы в системе на участке размером до 1 гектара равен 40 мм. Такая труба имеет относительно невысокую стоимость, к ней подойдут недорогие дюймовые клапаны. По такой трубе спокойно проходит примерно 50 л воды за минуту. Исходя из этого, можно сделать вывод, что производительность системы автоматического полива должна быть именно 50 л/мин.

Объединив отмеченные на схеме оросители с радиусом, сектором полива, расходом в группы по 50 л/мин, вы сможете определить необходимое количество клапанов. Смотрите: если в первый клапан, расположенный на середине поливочной линии, входит поток 50 л/мин и далее разделился на 2 по 25, то целесообразно далее подключать трубы меньшего диаметра. Нужный и рекомендованный производителем спринклера напор нужно умудриться довести до самого устройства.

Монтаж системы автоматического полива

После того как вы рассчитали необходимое количество каждого элемента системы автоматического полива, приобрели все необходимое, можно заняться и установкой непосредственно самой системы. Обратите внимание: вам придется перекопать участок – трубы прокладываются под землей, так что работы предстоит проделать немало.

Рассмотрим установку системы автоматического орошения на примере оборудования от фирмы Hunter.

Шаг 1. На участке выполните разметку и обозначьте точную схему прокладки системы орошения. Места, где будут дождеватели, можете пометить колышками.

Шаг 2. Определитесь, где будет располагаться насосная станция (если наличие таковой предполагается в системе).

Шаг 3. Там, где будут прокладываться магистральные трубы, выкопайте ровную траншею глубиной 30-40 см при условии, что вы не будете тут в будущем копать или пахать. В противном случае трубы придется закладывать на глубину не менее 50 см.

Шаг 4. Также сделайте траншеи для труб, подводящих воду к самим дождевателям.

Шаг 5. Начинайте прокладывать основную магистральную трубу в траншеи.

Шаг 6. Разрежьте основную магистральную трубу согласно схеме.

Шаг 7. Соедините обе части трубы при помощи тройника-разветвителя. Таким образом, вы получите отвод на среднюю линию. Присоедините трубу, которая будет вести воду к дождевателю-спринклеру.

Шаг 8. К концу только что присоединенной трубы при помощи отвода поменьше присоедините специальное шарнирное колено, которое позволит регулировать высоту дождевателя. Аналогичным образом проработайте все линии подвода воды.

Шаг 9. В роторные дождеватели устанавливайте форсунки. Для этого раскрутите «стакан» с механизмом, выньте внутреннюю часть, немного сожмите пружину на дождевателе и вставьте форсунку в специальное отверстие. Легко нажмите на нее и она легко войдет в сам спринклер.

На заметку! Чтобы проверить, правильно ли встала форсунка, отпустите пружину – если она (форсунка) поднялась до самого верха, значит, установлена правильно.

Шаг 10. Специальным ключом по часовой стрелке закрутите винт форсунки.

Шаг 11. Присоедините дождеватели к шарнирным коленям.

Шаг 12. Закопайте все траншеи. Оставьте не зарытыми участки непосредственно возле спринклеров-дождевателей.

Шаг 13. Выставляйте дождеватели в уровень с грунтом, управляя шарнирным коленом. Делайте это при помощи уровня. Обратите внимание, что верхняя часть дождевателя должна оказаться чуть ниже нижней линии лежащего на грунте уровня. При необходимости почву под ним можно слегка подкопать.

Шаг 14. Закапывайте спринклер. Вокруг него важно очень тщательно уплотнить грунт. Утрамбовка должна производиться после каждых 2-3 лопат грунта.

Шаг 15. Присоединяйте согласно схеме электромагнитный клапан. Обратите внимание, что на нем изображена специальная стрелка, указывающая направление движения воды. Клапан устанавливается по направлению ее движения.

Шаг 16. Подключите шланг, идущий от клапана, к насосной станции или системе пуска воды. Проверьте систему на работоспособность.

Советы по эксплуатации

Лучше всего собирать систему автоматического полива либо осенью, когда все насаждения уже увяли, и вы не побоитесь их повредить, либо весной, пока еще на участке ничего не цветет. После того как вы смонтировали всю систему, вам остается только правильно заботиться о ней, чтобы она прослужила не один год.

  1. Регулярно осматривайте фильтры и видимые элементы системы полива на наличие повреждений или засоров. В случае необходимости замените фильтры или почистите их.

При выборе оборудования для системы автоматического полива старайтесь останавливаться на проверенных фирмах. Не стоит экономить и покупать сомнительные устройства – они могут быстро выйти из строя, а переделать полностью всю систему орошения не так-то просто, как может показаться на первый взгляд.

В целом же, собрать, действуя по схеме, это устройство не так уж сложно, тем более что все ее детали можно просто купить в магазине.

Видео — Сборка системы автоматического полива

Источник: http://teplica-exp.ru/sistema-avtomaticheskogo-poliva/

Автополив на даче своими руками

  • Разновидности схем автоматического полива огорода
  • Капельное орошение
  • Внутрипочвенный полив
  • Дождевой автополив
  • Все за и против систем автоматического полива
  • Комплектующие для системы автополива
  • Выбор насосного агрегата для автополива
  • Контроллер и таймер для автоматической системы полива для огорода
  • Трубы, фильтры и другое оборудование
  • Источник водоснабжения
  • Делаем полноценный автоматический полив
  • Чертим план
  • Выбираем метод орошения
  • Составляем схему полива
  • Автоматизируем систему
  • Подключаем и настраиваем полив

Владельцы загородных домов и дач часто сталкиваются с необходимостью полива огорода. Выполнение такой задачи вручную часто становится обременяющим действием, отнимающим много времени и сил. Чтобы избавить себя от рутинной работы, можно применить многофункциональный автополив на даче.

Разновидности схем автоматического полива огорода

Существуют разные модификации системы, которые имеют компактные габариты и подходят для любых участков с любыми культурами. Наиболее популярным вариантом является схема подачи жидкости с помощью насосной станции. Агрегат доставляет воду из источника по трубопроводной магистрали в нужное место, а затем разбрызгивает ее. На конце трубы расположен очищающий фильтр.

Еще дачник может оснастить систему механизмом для подачи подкормок и удобрений. Он представляет собой небольшой резервуар с инжектором и запорными вентилями, которые ограничивают подачу раствора.

Чтобы обустроить автоматическое орошение для клумбы или газона, целесообразно применить спринклерную схему. Она эффективна и на даче, где приходится ухаживать за растениями высотой до 10-15 см. Используя этот вариант, трубопроводную разводку фиксируют под землей, чтобы предотвратить возможные проблемы при стрижке газона.

Разбрызгиватели тоже устанавливают в земле и выдвигают при запуске системы. Устройство отличается способностью функционировать без навесного оборудования, а подача жидкости происходит самостоятельно.

Капельное орошение

Система орошения с капельной подачей воды удобна в эксплуатации и проста в изготовлении своими руками. Ключевым узлом, обеспечивающим подачу воды, является централизованный водопровод с фильтрующими элементами и запорными механизмами.

Применение резервуаров с жидкостью позволяет организовать круглосуточный полив, который работает до тех пор, пока в емкостях есть жидкость, достаточно лишь отрегулировать ее подачу.

Подключение к центральному водоснабжению не всегда обеспечивает оптимальный напор. Капельное орошение может функционировать и по другим принципам:

  1. Применение капельной ленты. К участку нужно подвести трубу, из которой будет подаваться вода на специальную ленту, зафиксированную вдоль зеленых насаждений. Если количество рядов превышает несколько десятков, понадобится соорудить разветвитель в начале грядки. Вокруг стволов деревьев ленту укладывают по спирали.
  2. Применение жесткого шланга с отверстиями (упрощенная альтернатива капельной ленте). Специфика полива не отличается от предыдущего способа.
  3. Применение пластиковых труб с небольшими отверстиями, укладывающихся по грядкам и подсоединяющихся к источнику водоснабжения.

Преимуществом капельных систем является их невысокая стоимость. Если организовывать орошение своими руками, финансовые затраты будут минимизированы.

Внутрипочвенный полив

Такая самодельная поливалка востребована на участках с дефицитом воды, т.к. она в два раза экономичнее механизмов, устанавливающихся на поверхности. Еще ее можно использовать на тех частях приусадебной территории, где выращиваются плодовые деревья или кустарники. Для обустройства системы понадобится подготовить щебень и небольшой отрезок трубы, а также следовать инструкции:

  1. Глубину посадочной ямы увеличивают на 30 см, а ширину – на 20-30 см.
  2. На дно углубления укладывается щебневый слой толщиной до 20 см.
  3. У стенок ямы нужно расположить отрезок трубы, погрузив его на 10 см в слой щебня и оставив 20 см поверх земли.
  4. Щебень засыпается слоем грунта, после чего растения садят по классической схеме.
  5. Открытый отрезок трубы закрывается заглушкой для предотвращения засорения.

Организация полива предусматривает использование шланга или лейки, через которые вода поступает в трубу, а затем к корневой системе зеленых насаждений. Оптимальная дозировка определяется климатическими условиями. Так, для южной местности с жарким летом целесообразно подавать в лунку с 5-летним деревом по 4 ветра воды 1 раз в неделю.

Поскольку устройство подземного автополива достаточно простое, соорудить его своими руками сможет даже неопытный дачник.

Дождевой автополив

Автоматический полив подходит для любых огородов и может размещаться в любом месте. Чаще всего его устанавливают в саду с плодовыми деревьями, на газонах или цветниках. Если закрепить насадки под кронами деревьев, это позволит избавиться от пыли и насекомых на листьях. Кто-то из дачников предпочитает обустраивать на месте, где находится система, зеленый газон – в таком случае под орошение будет попадать и трава.

При настройке оборудования следует достичь баланса между впитыванием земли и интенсивностью подачи жидкости. Важно убедиться, что вода успевает впитаться почвой, иначе появятся грязевые лужи и начнутся процессы гниения.

Полив методом дождевания бывает как переносным, так и стационарным.

Стационарный полив подразумевает фиксацию труб поверх почвы или их закапывание на глубину до 40 см. В местах монтажа распылителей нужно вертикально вывести трубы и оборудовать их дождевальными насадками.

Переносной вариант исключает необходимость прикрепления трубопровода к местам орошения. Вместо трубопровода используются шланги подходящей длины, которые раскладываются в нужных точках.

Такие оросительные установки поддерживают автоматизацию, где пользователь указывает лучшее время для запуска, интенсивность напора и другие параметры.

Систему можно модифицировать с учетом собственных интересов и условий участка.

Все за и против систем автоматического полива

К преимуществам использования схемы автополива следует отнести:

  1. Автоматизированную работу с возможностью изменения времени и интенсивности полива.
  2. Продуктивное обогащение почвы питательными элементами и кислородом.
  3. Снабжение водой всех точек гряды или сада при грамотной схеме размещения рабочих узлов.

Кроме того, точечный полив экономно расходует жидкость, доставляя ее только к корневой системе. Если организация орошения выполнена правильно, это положительно повлияет на показатели урожайности разных культур.

Но есть у этой конструкции и недостатки. При желании соорудить разбрызгиватель для газона или дождеватель своими руками понадобится приобрести ряд материалов и механизмов. Стоимость большинства узлов относительно невысокая, но монтаж автополива может показаться для неопытного дачника непосильной задачей. Для быстрого и качественного выполнения работ нужно владеть базовыми навыками слесаря и электрика.

В случае повреждения системы водоснабжения восстановить ее работоспособность без помощи специалиста будет сложно.

Комплектующие для системы автополива

Выбирая оборудование для системы автоматического полива, нужно изучить его конструкцию и специфику работы. Классический подземный капельный полив требует установки насосной станции, датчика автоматической подачи жидкости, фильтрующих элементов, труб и прочих комплектующих.

Выбор насосного агрегата для автополива

Если вода поставляется на участок не из централизованной системы водоснабжения, а из колодца, скважины или какой-либо емкости, понадобится приобрести насос для автополива, который сможет перекачивать ее. Прибор должен обеспечивать нужное давление в трубопроводе, воздействующие на форсунки спринклеров.

Выбирая насосное оборудование, нужно руководствоваться такими критериями:

  1. Показатели мощности. Оптимальное значение выбирается с учетом площади участка.
  2. Расход жидкости, который понадобится для обработки и орошения садово-огородных культур.
  3. Поддержка автоматизации.
  4. Устойчивость к механическим воздействиям, агрессивным составам в виде минеральных удобрений и прочим негативным факторам.
  5. Интенсивность шума и вибрации.
  6. Поддержка плавного пуска.
  7. Специфика монтажа и разборки в случае поломки.

Чтобы обустроить дождевой полив, лучше применить центробежный насос. Такой агрегат стоит недорого и хорошо справляется со своими задачами. Можно рассмотреть более дорогостоящее решение в виде лопастного прибора с вертикальным или горизонтальным размещением насоса.

Для крупных участков разработаны осевые насосные станции и вихревые модели.

Контроллер и таймер для автоматической системы полива для огорода

Полезным аксессуаром, которым оснащается оборудование для автополива, является таймер, обеспечивающий автоматическую работу системы с привязкой ко времени. В зависимости от способа управления выделяют такие разновидности этих приборов:

  1. Автоматические модели. Поддерживают ряд режимов работы и могут выполнять полив по заданной программе. Достоинством этой разновидности является оптимальный расход воды и эффективное орошение участка.
  2. Ручные или механические модели. Перестали пользоваться спросом, когда на рынке появились автоматические приборы.

Кроме этого, таймеры отличаются условиями применения:

  1. Для садовых культур. В садах можно устанавливать механические, электронные и автоматические устройства, которые подключаются к источнику централизованного водоснабжения или резервуару с водой.
  2. Для огородных насаждений. К этой группе относятся водяные контролеры или электронные таймеры, выставляющие оптимальный режим работы с учетом особенностей грядки.
  3. Для теплиц. В таких условиях применяется капельное оборудование с автоматическим контроллером.

Трубы, фильтры и другое оборудование

Чтобы организовать автополив газона или грядки, понадобится выбрать комплектующие. В первую очередь следует приобрести качественный трубопровод, который будет соединять систему орошения с источником водоснабжения. Элементы размещаются на каждом участке и соединяются посредством клапанов и спринклеров.

Трубопровод может быть металлическим или пластиковым. Большинство владельцев дачных участков обустраивают полив из полипропиленовых труб, утверждая, что они легко переносят температурные скачки и имеют большой срок эксплуатации.

У труб из полипропилена гладкая внутренняя поверхность, которая не способна накапливать мусор и прочие отложения. Полипропилен не боится контакта с агрессивной средой и ультрафиолетовыми лучами, подходит для монтажа как под землей, так и на поверхности.

Соединение отдельных элементов осуществляется пайкой или фитингами.

Источник водоснабжения

Существует ряд источников водоснабжения, которые могут использоваться для орошения приусадебных участков. При выборе оптимального варианта нужно учитывать ряд нюансов. Если на территории возле дома имеется центральная система, будет разумно присоединить к ней оборудование от системы автополива. Преимуществом этого способа подключения является отсутствие ограничений в обработке участка, но есть и недостатки:

  1. В случае падения давления в трубах растения не смогут получать нужное количество влаги.
  2. Из-за частых перебоев в системе орошение будет осуществляться произвольным образом, а не по запланированному графику.

Столкнувшись с одной из этих проблем, нужно рассмотреть вариант организации другой системы.

Например, можно соединить оборудование с артезианской скважиной – в таком случае вы сможете использовать и капельный, и струйный тип полива. Однако процесс бурения скважины является трудоемким и дорогостоящим, и есть вероятность того, что эксперты не разрешат применять природный источник воды для автополива своими руками. Это объясняется недостаточным статическим или динамическим уровнем жидкости в ней.

При отсутствии возможности применить два предыдущих варианта можно рассмотреть вариант обустройства накопительной емкости. В большинстве случаев она представляет собой резервуар из пластика, который устанавливается на уровне 1 м над землей, что обеспечивает стабильное давление в 0,1 атмосферы.

Достоинством накопительных резервуаров является прогрев воды под воздействием солнечного тепла, из-за чего она становится комфортной для обработки зеленых насаждений.

Если применить насосный агрегат, можно достичь любых показателей давления.

Делаем полноценный автоматический полив

Обустройство полива для дачи выполняется в несколько этапов. В первую очередь нужно составить чертежи и схемы, выбрать способ работы системы, проверить пропускную способность водозабора, подключить автоматизированные узлы и настроить работу.

Чертим план

Разрабатывая план, нужно указать в масштабе основные элементы усадьбы: веранду, дом, подъезд, печь и другие. На схеме нужно указать точку водозабора. Если используется несколько источников воды и они находятся в разных точках участка, лучше разместить кран посередине.

Выбираем метод орошения

Если нужно обеспечить орошение большого газона с несколькими грядами, деревьями или кустарниками, понадобится обустроить комплексную систему, которая включает в себя несколько вариантов орошения.

Участки с газоном и клумбой лучше поливать выдвижными дождевателями, которые могут подниматься над уровнем земли во время работы, а затем складываться обратно, становясь незаметной частью ландшафта.

Составляем схему полива

Схема полива составляется из следующего расчета:

  1. В угловых точках размещаются дождеватели для полива на 90 градусов.
  2. По границам устанавливаются приборы с радиусом работы 180 градусов.

Автоматизируем систему

Чтобы обеспечить автоматическую работу системы, необходимо оснастить ее настраиваемым контроллером. Этот прибор позволит выбирать время подачи воды.

Подключаем и настраиваем полив

На последнем этапе остается подключить и настроить полив и проверить его работоспособность.

Источник: http://xn--80ac1bcbgb9aa.xn--p1ai/avtopoliv-na-dache-svoimi-rukami/

Как сделать систему автоматического полива газона своими руками

  • Благоустройство
  • Газоны
  • Газон посадка и уход

Полив газона вручную — обременяющий процесс, который зачастую омрачает все радостные эмоции от красивой ландшафтной картинки. Сегодня решить эту проблему можно с помощью установки системы автополива, которая не только сама отрегулирует включение и выключение подачи воды, но ещё и учтёт погодные условия, а также обеспечит равномерное увлажнение почвы на всей площади участка. Дополнительный плюс заключается в том, что работы по монтажу можно провести самостоятельно.

  • Разновидности автополива и принцип их работы
    • Спринклерный
    • Капельный
  • Из чего состоят устройства для автополива растений
  • Требования и нормы для качественного полива газона
  • Как сделать систему автополива своими руками
    • Составление проекта системы
    • Необходимые инструменты и материалы
    • Пошаговый монтаж

Разновидности автополива и принцип их работы

Установка автоматического полива газона — выгодное решение, которое позволит сохранять необходимый уровень влажности почвы. При этом значительно экономятся силы и время хозяев, которым не обязательно отрываться от дел и стремиться на свой участок, чтобы увлажнить его в засушливый период. Минусом автополива является его относительно высокая стоимость, однако она вполне компенсируется в дальнейшем, когда станет понятно, что воды расходится намного меньше (на 40–50%), чем при обычном поливе.

Спринклерный

Спринклерный полив — способ орошения, имитирующий дождь, поэтому его ещё называют дождеванием. Принцип работы заключается в том, что вода под давлением поступает в трубы, а оттуда, сквозь специальные насадки — спринклеры, выпрыскивается мелкими каплями на газон. Основным преимуществом работы такой системы является то, что дождевание понижает температуру почвы и увеличивает уровень влажности воздуха, т. е. создаёт наиболее благоприятный микроклимат для растений.

Недостатками спринклерного полива можно назвать чувствительность к ветру, а также водопотери от испарения. В жаркую погоду рекомендуется проводить дождевание в вечернее или ночное время. Одновременно с водой можно вносить жидкие удобрения. Размещая такое оборудование на участке, нужно учесть, что некоторые растения болезненно переносят попадание капель воды на листья, поэтому для них рекомендуется проводить другие виды поливов (шланговый, капельный). В оросителях может быть предусмотрен разный диапазон распрыскивания от 10 см до сотен метров. В зависимости от типа конструкции спринклеры могут работать на орошение всего круга или определённого его сектора, к примеру, 90, 180 или 280 градусов.

Для орошения лужаек и газонов можно установить выдвижной спринклерный ороситель Pop-Up. Это особое устройство: когда в поливе нет надобности, рабочие сопла прячутся в почве, а когда идёт подача воды, они, словно грибы, вырастают над поверхностью. Большой плюс системы в том, что при отсутствии полива газон выглядит опрятно, так как дождеватели остаются скрытыми от глаз.

Капельный

Капельная система имеет много общего со спринклерной. Она также предполагает наличие на участке насосной станции, проводника воды с насадками. Отличие в том, что вместо труб чаще используется гибкий шланг, который размещают над поверхностью почвы. В нём имеются отверстия, в которые вставляют насадки, подающие капли воды непосредственно в прикорневую область растений. Также применяют и подземную технологию, когда шланг углубляют в грунт, при этом отверстия защищают агроволокном.

Особенность такой системы заключается в том, что влага не испаряется, а полностью идёт в землю, тщательно пропитывая её. При этом нет опасности, что капли воды попадут на листья и вызовут ожоги. Кроме того, для полива требуется небольшое давление, поэтому увлажнять газон можно даже в том случае, если напор централизованно подаваемой воды слабый.

Нередко владельцы капельной системы автополива устанавливают на участке резервуар, откуда происходит подача воды. В таком случае жидкость успевает отстояться и нагреться, уравниваясь в градусах с температурой воздуха. Таким образом растения не будут испытывать термического шока. Недостаток системы — засорение капельниц, но его можно избежать, если установить фильтр тонкой очистки и не забывать чистить его картридж.

Ответ на вопрос о том, сколько воды должно расходоваться за один подход, зависит от типа грунта и местности, где расположен газон. Если почва характеризуется тяжёлой структурой, поливают меньше, так как глинистый грунт хорошо удерживает влагу. На песчаниках при одном поливе нужно расходовать 10–20 л воды на 1 м² (в зависимости от того, насколько сухая погода) — так грунт пропитывается влагой примерно на 20 см в глубину, чего вполне достаточно для травяного ковра. Газоны, расположенные в тени, поливают реже.

Для участка небольшой площади зачастую устанавливают именно такую систему. Да и сделать её самостоятельно намного проще, особенно, если приобрести специальные рулонные ленты с эмиттерами — капельницами, встроенными в шланг на определённом расстоянии друг от друга. Если у вас нет возможности купить такое приспособление, можно использовать и простой шланг.

Из чего состоят устройства для автополива растений

Основными деталями, из которых состоят устройства для автополива, являются:

  1. Насос. Это один из основных элементов, который устанавливают непосредственно возле источника воды. Мощность оборудования нужно выбирать в зависимости от размера газона. В комплектацию насосной станции входят: сам насос, гидроаккумулятор, реле давления и соединительные трубы. Рекомендуется установка фильтра, чтобы избежать попадания в систему песка, мелких примесей. Электрокабели для запитки станции следует прокладывать под землёй, предварительно защитив их металлической гофротрубой. Лучшими для автополива считаются центробежные насосы, отличающиеся способностью поддерживать давление долгое время.
  2. Фильтр. Эта деталь нужна для того, чтобы минимизировать вероятность попадания в систему микрозагрязнений (песка, ила и т. д.).
  3. Регулятор давления. Требуется для поддержания правильной работы системы, если давление в ней недостаточное.
  4. Трубы, шланги. При спринклерном орошении прокладывается одна или две магистральные трубы, от которых осуществляется монтаж остальных, подающих воду к дождевателям. Желательно укладывать трубы так, чтобы избегать излишних поворотов, тем самым избежать уменьшения напора воды. В капельном орошении чаще применяют поливные шланги.
  5. Фитинги. К данной группе относятся детали конструкции, которые нужны для оформления поворотных участков, разветвлений, а также в качестве переходных соединителей между трубами разного диаметра.
  6. Электромагнитные клапаны. Задача этих устройств заключается в том, чтобы под управлением контроллера открывать и закрывать подачу воды.
  7. Контроллер. Главный прибор, осуществляющий управление системой автоматического полива. Он наделён программой, которая подаёт команды для открытия и закрытия клапанов. Иногда к устройству подключают дополнительно датчик погоды. Если на улице пойдёт дождь, он подаст сигнал контроллеру и подача воды прекратится.

  • Насадки: дождеватели, капельницы, спринклеры.
  • Водозаборные розетки. Эти элементы не являются обязательными, но иногда их установка приносит существенную пользу. Розетки монтируют на главную трубу системы. Их используют для подключения шланга в случае, если нужно полить отдельные деревья, кустарники или, например, помыть садовые дорожки.
  • Требования и нормы для качественного полива газона

    Для того чтобы автоматическое орошение газона было качественным, необходимо правильно рассчитать расход влаги, частоту процедуры и температурный режим. Оптимальный вариант — создать условия, которые будут максимально приближены к естественным. Согласно установленным нормам, температура воды для газонной травы должна быть не ниже +10°С, ещё лучше, если термометр при измерении покажет +18…+20°С. При таком поливе не будет страдать и повреждаться корневая система травы.

    Как сделать систему автополива своими руками

    Чтобы своими силами соорудить систему автополива, необходимо соблюдать последовательность действий. Прокладка труб для спринклерного орошения проводится исключительно до посева травосмеси, так как придётся снимать верхний слой грунта. Систему капельного автополива можно обустраивать на взрослом газоне, поскольку шланги размещают над почвой. Нужно первоначально разработать проект, подготовить все необходимые инструменты и материалы, а уж затем приступать к монтажу.

    Составление проекта системы

    Мысленно представить себе, как будут проходить трубы на участке не достаточно. Нужно нарисовать план и отметить на нём зоны, требующие орошения. Также нужно определить место подключения помпы к электроносителю и откуда будет производиться водозабор — это может быть естественный водоём (скважина, колодец) или же водопровод, контейнер с водой.

    Подробно изобразите на плане, где будет прокладываться магистральная и остальные трубы, отметьте места соединений, чтобы сразу подсчитать какие понадобятся фитинги и в каком количестве. После того, как план составлен, нужно сделать разметку непосредственно на участке. Для этого можно использовать яркую бечёвку или белый шнур, натягивая его между колышками.

    Необходимые инструменты и материалы

    Установка системы автополива потребует существенных финансовых затрат, но, как уже отмечалось ранее, они сполна окупаются экономией воды.

    Необходимо будет приобрести следующие составляющие:

    • пластиковые водопроводные трубы и фитинги;
    • насос;
    • регулятор давления;
    • фильтр тонкой очистки;
    • электромагнитные клапаны;
    • контроллер;
    • дождеватели;
    • ёмкость для воды, если отсутствует водопровод или природный источник.

    Главный инструмент, который вам понадобится для работы — это лопата. С её помощью нужно будет выкопать траншеи для прокладки труб. Также подготовьте шнур с кольями, чтобы изобразить на участке разметку, двужильный кабель для соединения элементов оборудования. Возможно, понадобятся кусачки, пассатижи, и другие простые инструменты, имеющиеся в каждом доме.

    Пошаговый монтаж

    Когда подготовлены все инструменты и материалы, можно приступать к работе. Всё начинается с выкопки траншей глубиной в 1 метр. Меньше их делать не стоит, чтобы система не промерзала в зимний период. На дно рекомендуется уложить слой щебня, который послужит дренажной подушкой в случае застоя воды.

    Далее нужно действовать следующим образом:

    1. Уложите трубы, используя фитинги.
    2. Установите дождеватели. Размещать нужно таким образом, чтобы радиусы их действия пересекались. По углам участка устанавливают спринклеры на 90 градусов.
    3. Установите на каждой трубопроводной ветке электромагнитный клапан, а затем подсоедините линии к магистральной трубе.
    4. С помощью двужильного кабеля подключите клапаны к контроллеру, который желательно установить под накрытием или в помещении. Такое устройство даст возможность запрограммировать автономное включение каждой оросительной ветки.
    5. Возле источника водоснабжения установите регулятор давления и насосную станцию, которая должна быть соединена с магистральной веткой.

    После того, как все работы выполнены, нужно закопать траншеи. Далее останется лишь запрограммировать контроллер на нужный режим. Если пропускная способность водозабора достаточно большая, оросительные линии могут работать одновременно. В противном случае, режим устанавливается так, чтобы они включались поочерёдно.

    Правильный монтаж системы автополива освободит вас от утомительных процедур увлажнения почвы с помощью шланга. К тому же, травяное покрытие всегда будет сохранять свой презентабельный вид.

    Источник: http://fermer.blog/bok/blagoustroystvo/gazony/gazon-posadka-i-uhod/16425-avtomaticheskij-poliv.html

    Система полива своими руками: делаем систему автоматического и ручного полива, изучив схемы

    Ручной полив участка со временем превращается в обременяющую задачу, выполнять которую хочется все меньше и меньше. Решить проблему поможет автоматическое либо автоматизированное орошение. С проектированием системы и монтажом всех ее составляющих можно справиться собственными силами. Как? Читайте далее.

    Система полива своими руками

    Выбираем источник водоснабжения

    Мы приводим инструкции по монтажу двух систем полива: масштабной автоматической с использованием программируемого контроллера и скромной неавтоматизированной, обустроенной на основе бочки.

    Прежде чем приступать к обустройству любой из двух рассматриваемых систем, нужно выбрать источник воды и подходящее для конкретной ситуации насосное оборудование. Воду можно брать из:

    • главного водопровода. Самый удобный вариант. Если ваш дом оснащен собственным водоснабжением, достаточно попросту врезать в него главную трубу системы полива. Никакие насосы в большинстве ситуаций устанавливать не приходится;
    • скважины. Требуется установка погружного либо поверхностного (в зависимости от глубины источника) насоса;

    Насос для скважины
    колодца. В систему включается поверхностный или погружной насос;

    Поверхностный насос

  • бочки или другой емкости для воды. В установке насоса, как правило, нет необходимости;
  • природного источника (река, озеро, пруд и т.д.). Тип насоса и его мощность выбираются в соответствии с условиями конкретной ситуации.
  • Узнайте, какой выбрать насос для полива огорода, а также рассмотрите разновидности и процесс монтажа, в нашей статье.

    Цены на электрические водяные насосы

    Таблица. Насос Малыш, используемый для перекачки воды из открытых водоемов, колодцев и скважин. Характеристики

    Насос Малыш, характеристикиПоказатели
    Тип насосаБытовой вибрационный погружной
    Сила потребляемого тока3 А
    Мощность165 Вт
    Забор водыНижний
    Напор40 м
    Производительность432 л/мин
    Длина кабеля10-40 м
    Непрерывная работаНе более 12 часов подряд
    Необходимость отключения питания на 15-20 минутЧерез каждые 2 часа
    ПодклключениеК гибкому шлангу

    Делаем полноценный автоматический полив

    Чертим план

    Начнем с оформления плана участка. В масштабе обозначим на нем основные элементы нашей усадьбы: дом, веранду, подъезд, уличную печь и т.д. – так мы сможем определить допустимую площадь действия дождевателей.

    Схема орошения

    На схеме отмечаем точку водозабора. В случае если источников воды несколько, и они расположены в разных местах участка, выбираем кран, находящийся примерно посередине. В такой ситуации мы сможем обеспечить приблизительно равную длину линий полива

    Выбираем метод орошения

    В рассматриваемом примере система обустраивается для полива большого газона и нескольких грядок, а также участка с кустарниками и деревьями. Вы же можете корректировать планировку с учетом особенностей вашего участка.

    Cистемы автоматического полива

    Часть с газоном и клумбами будем поливать с помощью выдвижных дождевателей. При включении они поднимаются над поверхностью, а после завершения полива опускаются и становятся практически незаметными.

    Для второй части нашего участка подобный вариант орошения не подходит: насаждения слишком высокие, а ширина участка небольшая.

    Роторные дождеватели

    Важное замечание! Использовать дождеватели для полива участков, ширина которых составляет менее 2 м, не рекомендуется. Такие устройства имеют слишком большой радиус действия, что может доставить ряд неудобств.

    Для полива этой части насаждений мы укладываем капельную линию. Она представляет собой трубу необходимой длины с отверстиями, обустроенными по всей протяженности. Такую трубу можно закопать либо попросту уложить между грядками.

    Цены на пистолеты, насадки, дождеватели для шлангов

    Составляем схему полива

    Отмечаем на плане нашего участка точки установки дождевателей и радиусы их покрытия. Придерживаемся такого порядка проектирования:

    • по углам участка устанавливаем дождеватели для полива на 90 градусов;
    • вдоль границ территории устанавливаем устройства, орошающие пространство на 180 градусов вокруг себя;
    • по углам участка возле различных зданий и построек устанавливаем дождеватели на 270 градусов;
    • по площади устанавливаем устройства, поливающие на 360 градусов.

    Количество дождевателей подбираем так, чтобы радиусы покрытия устанавливаемых рядом приборов пересекались. При таком размещении устройств ни одно растение не будет обделено влагой. Однако этот метод актуален только для больших участков, имеющих правильную форму.

    В нашем примере площадь участка сравнительно небольшая, при этом он имеет узкую полосу вдоль жилого дома. Поэтому мы составляем проект в следующем порядке:

    • сначала отмечаем места установки дождевателей, имеющих наибольший радиус действия. Их мы будем использовать для полива основной части сада;
    • по узкой стороне участка отмечаем места для дождевателей с более скромным радиусом орошения;
    • в местах, куда не достают дождеватели, планируем укладку капельной линии.

    Важно! Перепроверьте проект. Убедитесь, что все насаждения будут получать воду.

    Проверяем водозабор на пропускную способность

    Готовый план позволяет нам установить нужное количество дождевателей. Однако перед монтажом системы мы должны узнать, хватит ли производительности источника водоснабжения для эффективного обслуживания обустраиваемой системы. Делаем это следующим образом:

      берем метровый шланг диаметром порядка 2 см и подключаем его к источнику воды;

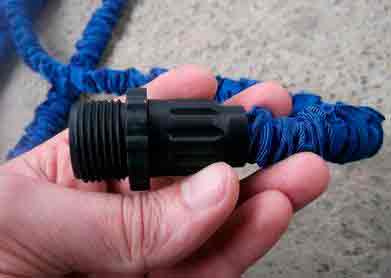

    Поливочный шланг с пвх фитингом

  • погружаем второй конец шланга в 10-литровое ведро и замеряем время, за которое оно наполнится водой. Для получения более точных результатов измерения проводим несколько раз, в запланированное время полива участка;
  • измеряем расстояние между точкой водозабора и наиболее удаленным дождевателем. Далее на каждые 15 м полученного расстояния добавляем по 1 секунде к времени, затраченному ранее на наполнение ведра водой. В нашем примере пропускная способность источника составляет 60.
  • Теперь определяем, сможет ли водозабор обеспечивать одновременную работу всех запланированных линий полива. Потребность дождевателей остается одинаковой и определяется в соответствии с площадью их покрытия. В нашем примере мы устанавливаем:

    • устройства на 180 градусов с площадью покрытия до 200 м 2 — 2 штуки. Потребность каждого прибора в воде составляет 12, в сумме – 24;
    • дождеватели на 270 градусов с площадью покрытия до 200 м 2 – 2 штуки. Потребность каждого составляет 14, итого – 28;
    • устройство на 180 градусов с покрытием до 50 м 2 – 1 штука. Потребность – 7;
    • прибор на 270 градусов с покрытием до 50 м 2 – 1. Потребность – 9;
    • дождеватель на 90 градусов с площадью покрытия до 50 м 2 – 1. Потребность в воде – 6.

    В сумме потребность наших оросительных устройств в воде составляет 74. Водозабор способен выдать только 60. Подключить все устройства к одной линии для одновременного использования не удастся. Для решения проблемы делаем две линии дождевателей. Одна будет использоваться для обслуживания больших устройств, другая – для маленьких.

    Для капельного полива делаем третью линию. Она требует индивидуального управления, т.к. основные линии включаются примерно на полчаса каждые сутки, а капельные же должны работать не меньше 40-50 минут, в зависимости от особенностей грунта и потребностей насаждений.

    Подключать капельную линию и дождеватели к общей линии нельзя. При подобном обустройстве системы будет либо слишком обильно поливаться участок, обслуживающийся дождевателями, либо же территория с капельным поливом не сможет получать жидкость в достаточном объеме.

    Автоматизируем систему

    Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.

    Возле крана водоснабжения устанавливаем входную колонку для подсоединения системы, а также специальную монтажную коробку для размещения отсекающих клапанов по количеству линий полива. У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.

    Система автоматического полива

    Мы обустроили линии следующим образом:

    • одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
    • вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м 2 . Трубы использовали аналогичные;
    • третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.

    Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.

    Подключаем и настраиваем полив

    Первый шаг. Размещаем на участке элементы полива и соединяем их между собой с помощью специальных соединителей и разветвителей. Следим, чтобы в трубы не попадала земля.

    Дождеватель можно установить в любом нужном месте Конструкция соединителей очень проста — с работой легко справится даже женщина

    Второй шаг. Подключаем собранную систему к водоснабжению и делаем пробный запуск. Выставляем дождеватели в нужных направлениях. Если все в порядке, переходим к выполнению земляных работ.

    Третий шаг. Выкапываем по ходу трубопровода 200-250-миллиметровую канаву.

    Четвертый шаг. Засыпаем дно траншеи слоем щебенки. Засыпка возьмет на себя функции дренажной подушки, обеспечивающей отведение остатков воды.

    Пятый шаг. Аккуратно укладываем трубы и прочие элементы системы в канаву.

    Аккуратно укладываем трубы и прочие элементы системы в канаву

    Шестой шаг. Выполняем обратную засыпку траншеи.

    Седьмой шаг. Включаем систему для проверки. Регулируем дождеватели.

    Восьмой шаг. Программируем контроллер на включение и выключение орошения в необходимое время. Помним: линии должны работать поочередно, включать их одновременно можно только при достаточной пропускной способности водозабора.

    Монтаж насосной группы и емкости Монтаж контроллера и автоматики

    Полив подключен и настроен. Можем принимать его в постоянную эксплуатацию. В будущем регулярно проверяем состояние и правильность работы элементов оросительной системы.

    Бюджетный вариант полива

    Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

    Первый шаг

    Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон. Важно! На время застывания бетона фиксируем опоры распорками.

    Бочка на каркасе Капельный полив — бак с водой

    Второй шаг

    Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

    Третий шаг

    На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

    Четвертый шаг

    Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

    Тройник в системе капельного полива растений Вариант устройства полива с капельными лентами Схема ленты для капельного полива

    Узнайте, как установить баню бочку своими руками, изучив пошаговую инструкцию для умелых хозяев дома, в нашей статье.

    Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

    Как сделать систему капельного полива самому Система капельного полива Распылитель для полива Умная теплица Капельный полив своими руками

    Видео – Система полива своими руками

    Источник: http://stroyday.ru/stroitelstvo-doma/landshaftnyj-dizajn/sistema-poliva-svoimi-rukami.html

    Смотрите также:
    02.05.2020

    Как сделать колодец своими руками — идеи обустройства и рекомендации как красиво оформить колодец (110 фото + видео) Качественный колодец на даче позволяет сократить финансовые расходы по оплате за водные ресурсы. Жидкость из какого водоема используется для полива,...

    02.05.2020

    LiveInternetLiveInternet Регистрация Вход -Цитатник Готовим вкусно пшенную кашу: 5 рецептов Пшено богато витаминами группы В, витамином РР, калием. Какие симптомы говорят о проблемах с сердцем? Инфографика Существуют симптомы, которые связаны. ВКУСНЫЙ САЛАТ ИЗ...

    02.05.2020

    Участок Перед владельцами приусадебных участков, занимающихся выращиванием плодовых культур в теплице, встает список определенных задач, решить которые необходимо еще на этапе обустройства теплицы. К ним относятся организация эффективного полива, своевременное...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
