Дренажная система дачного участка

Как сделать дренаж садового участка своими руками: разбор технологии обустройства

Не всем собственникам загородных наделов «везет» с идеальными гидрогеологическими условиями. Нередко только в процессе обработки земли или строительства они понимают, что подземные воды залегают высоко, что в паводковый период долго стоят лужи. Переживать не стоит, эту проблему устранит дренаж. Согласитесь, соорудить его намного проще, чем подыскивать безупречный участок.

Дренажная система избавит от избытка влаги почвенно-растительный слой, чем обеспечит нормальный рост культурных зеленых насаждений. Она отведет подземную воду от фундамента в случае их контакта, защитит подвал и смотровую яму гаража от подтопления.

Желающие устроить дренаж садового участка своими руками или усилиями бригады ландшафтных рабочих у нас найдут развернутые ответы на всевозможные вопросы. В нашем материале обстоятельно описаны варианты систем отвода грунтовой воды и способы их сооружения.

Предпосылки к сооружению дренажа

Осушительная система, выполняющая сбор и отвод излишка грунтовой воды, необходима в следующих случаях:

  1. Участок пологий, т.е. нет условий для самопроизвольного движения воды под уклон.
  2. Грунтовые воды отмечены на близком к поверхности земли уровне.
  3. Участок располагается в низине, долине реки или на болотной осушенной местности.
  4. Почвенно-растительный слой развивается на глинистых грунтах, обладающих низкими фильтрационными свойствами.
  5. Дача построена на склоне, невдалеке от его подножия, из-за чего при выпадении осадков на участке и вокруг нее накапливается и застаивается вода.

Установка дренажа практически всегда необходима на участках с подстилающими почву глинистыми грунтами: супесями, суглинками. В период выпадения обильного количества осадков, таяния снега этот тип горных пород слишком медленно пропускает через свою толщу воду или вовсе не дает ей проходить.

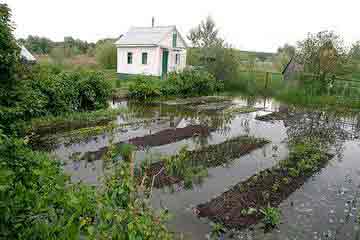

Застои воды на уровне развития почвы сопряжены с ее переувлажнением. Во влажной среде активно размножается грибок, появляются инфекции, вредители (слизни, улитки и т.д.), что приводит к болезням овощных культур, гниению корней кустов, многолетних цветов и деревьев.

Если не решать проблему с переувлажнением почвы, то со временем может произойти размыв земли. В морозное время содержащие воду грунтовые слои будет пучить, из-за чего может пострадать фундамент, вымощенные дорожки и прочие объекты благоустройства участка.

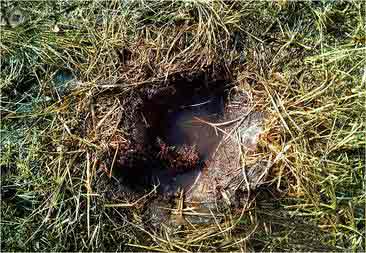

Чтобы проверить, необходим ли дренаж, нужно узнать пропускную способность грунтовых слоев на участке. Для этого выкапывают небольшой шурф глубиной 60 см и наливают в нее воду по предела.

Если вода впитается за сутки, то у подстилающих почву грунтов приемлемые фильтрационные свойства. В этом случае необходимости в дренаже нет. Если по истечении двух суток вода не уходит, значит, под почвенно-растительным слоем залегают глинистые породы, и есть риск переувлажнения.

Если своевременно не внедрить дренажную систему, то загородным владениям угрожают следующие проблемы:

  • затопление погребов, цокольных этажей, дополнительных построек, располагающихся ниже уровня земли – это впоследствии приводит к порче стеновых материалов, образованию плесени и грибков, гниению мебели, лестниц и иных деревянных конструкций;
  • заболачивание почвы вследствие ее пресыщения влагой, что ведет к низкой урожайности, загниванию корней овощных культур, растений, гибели деревьев и других насаждений;
  • на участке могут образоваться провалы, впадины, ямы, в результате чего разрушаются вымощенные дорожки и плитки – все это негативно влияет на ландшафт приусадебной территории.

В зимний период при промерзании ПРС и подстилающих его пучинистых грунтов, залегающих выше уровня сезонного замерзания, содержащаяся в порах земли вода будет расширяться. Увеличение объема грунта грозит разрушением заглубленных в него и опирающихся на землю сооружений.

Организация дренажной системы позволит наиболее простым и доступным способом решить следующие задачи:

Рассмотрим виды осушительных систем и их особенности.

Основные типы систем осушения грунтов

Перед тем, как начать заниматься составлением плана работ, закупкой оборудования и материалов, необходимо определить, какую систему целесообразно внедрить, чтоб она работала максимально эффективно.

Существует три разновидности дренажных систем:

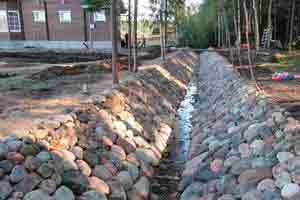

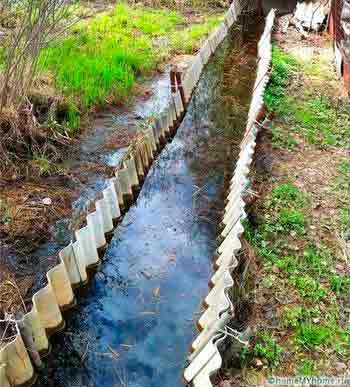

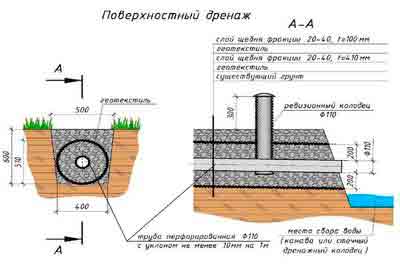

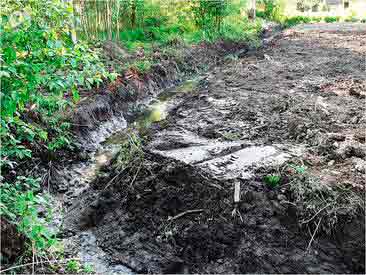

  • поверхностная (открытая) – представляет собой канаву на поверхности земли, используется для выведения избыточной влаги, образовавшейся из-за частных дождей или таяния снега;
  • глубинная (закрытая) – отвод воды осуществляется с помощью системы труб, колодцев; система применяется в случае риска затопления огорода осадками и/или грунтовыми водами;

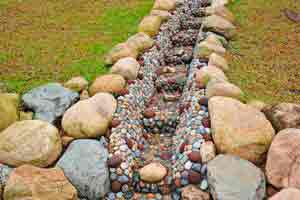

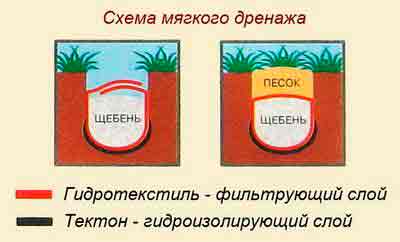

  • засыпная – принцип ее построения такой же, как и глубинной, только используется исключительно дренажный материал без труб; подходит для осушения участков при выпадении осадков.

Каждая из вышеприведенных технологий имеет свои достоинства и недостатки.

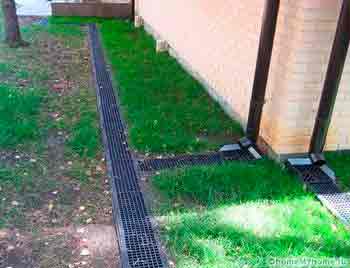

Поверхностную дренажную сеть нередко совмещают с ливневой канализацией, производящей сбор и отвод атмосферных осадков. Ливневку оснащают водосборниками двух типов: точечными и линейными.

Ливневка как эффективное дополнение

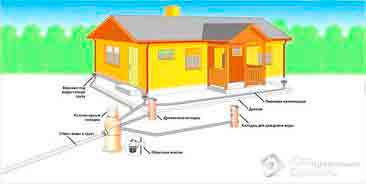

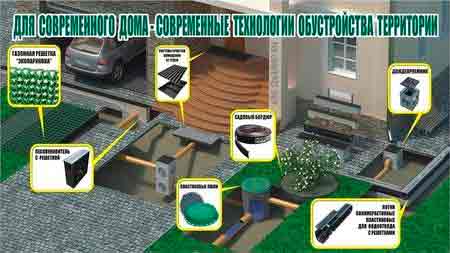

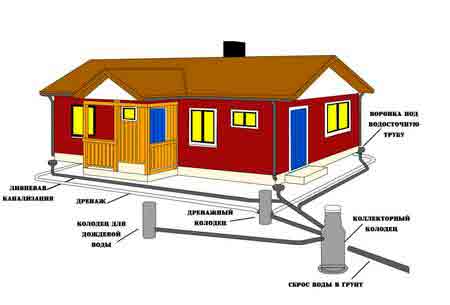

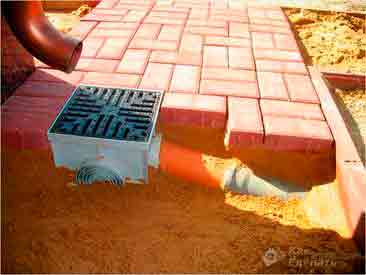

Ливневая канализация – совокупность водосточных труб с колодцем для накопления влаги, через который происходит ее передача в водоприемник. Перед входом воды в колодец располагается специальная сифонная перегородка (решетка), созданная для очистки поступающей жидкости от мусора, в результате чего система не засоряется, в ней не появляется неприятный запах.

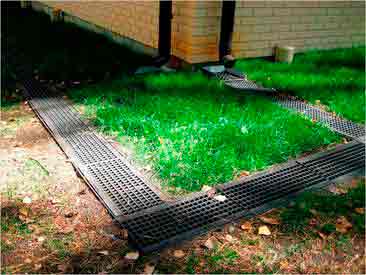

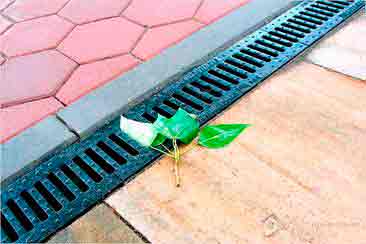

Ливневая канализационная система с водосборниками линейного типа собой представляет череду лотков, расположенных под уклоном по направлению к месту сбору влаги. Емкости устанавливают в канавы со слоем гравия на дне. Используется технология тогда, когда уклон дневной поверхности участка не превышает 30 градусов относительно горизонта.

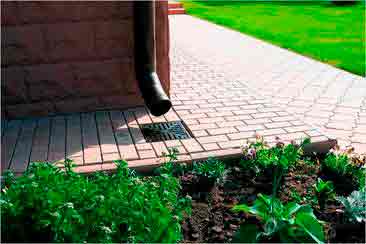

Главное отличие точечной системы от линейной в том, что в точечной используется система труб, располагающаяся под землей. Сбор воды происходит через так называемые “точки” – специальные ливнестоки, оборудованные водопроницаемой решеткой.

Такое решение делает конструкцию практически незаметной на участке.

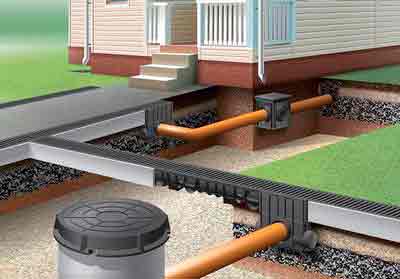

Иногда системы одного типа для территории недостаточно, поэтому для поддержания оптимального уровня влаги их можно комбинировать .

Подобрать вид системы нужно индивидуально с учетом ландшафтных, геологических особенностей. Например, если дом расположен вдали от водоема, то можно ограничиться открытым дренажом. Если же особняк находится на оползнеопасном склоне в долине реки, то лучше применить несколько систем одновременно. Подробнее об обустройстве ливневой канализации можно прочесть здесь.

Устройство дренажа закрытого типа

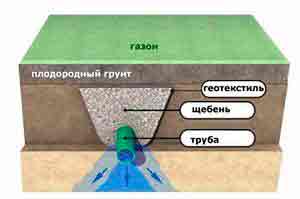

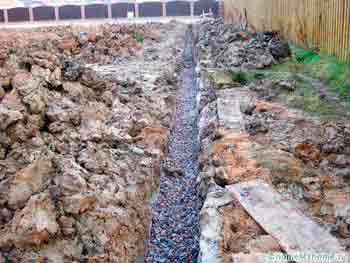

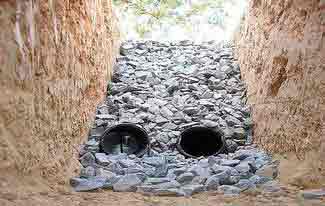

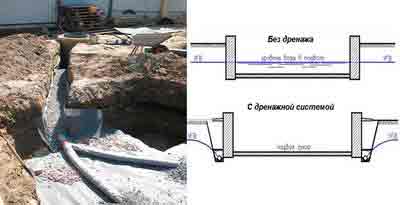

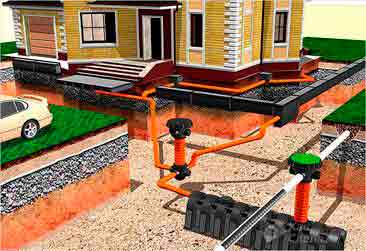

Система закрытого типа собой представляет сеть траншей, в которые проложены трубы и дренажный материал. Дренаж можно проложить как по всей площади, так и на определенной территории, нуждающейся в водоотводе.

Глубинная дренажная система состоит из следующих элементов:

  • дренажных труб ;

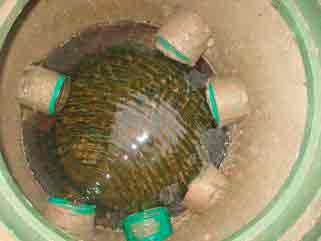

  • колодца (водоотвода);
  • насоса для откачки воды.

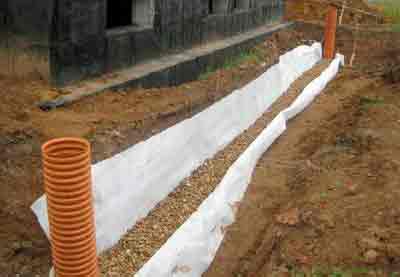

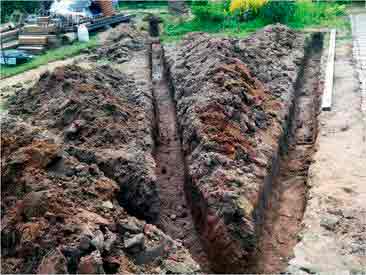

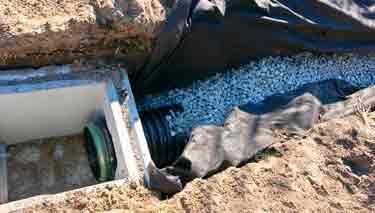

Для реализации системы необходимо вырыть траншеи, осуществить монтаж труб, соорудить водоотводы.

Для обустройства водопровода в траншеи понадобится:

  • геотекстиль;
  • щебень;
  • гравий;
  • песок.

Система эффективно используется в случае затопление участка грунтовыми водами.

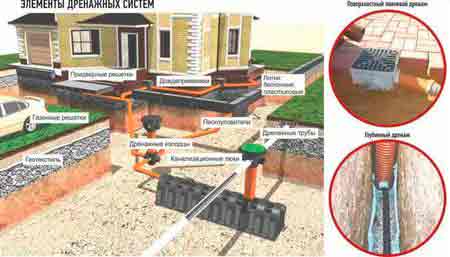

Стандартными конструктивными компонентами дренажной системы являются:

Составление схемы расположения элементов

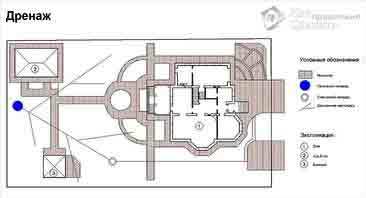

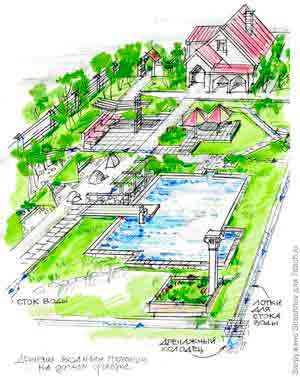

Перед осуществлением работ необходимо составить план участка, отметив объекты жилищного, бытового и хозяйственного назначения, а также кустарники, деревья, клумбы.

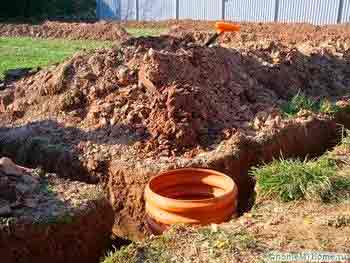

Далее необходимо определить место для колодца с учетом расположения водоотвода. В качестве водоотвода может выступать канализация, скважина или любой другой природный источник воды.

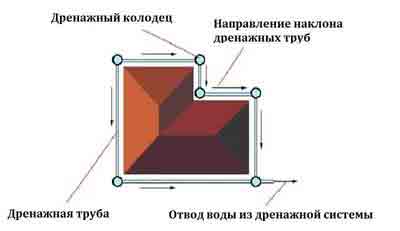

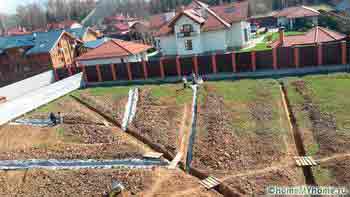

Затем необходимо составить схему расположения траншей.

Существует 4 основных типа схем:

  • расположение змейкой;
  • параллельное устройство;

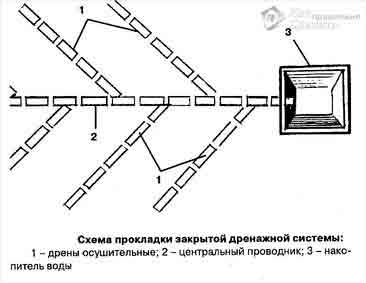

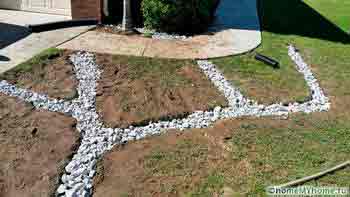

  • заложение дрен елочкой;
  • расположение по трапеции.

Схему можно выбрать самостоятельно, но чаще всего используется разметка «елочка».

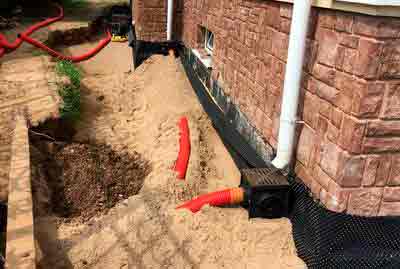

Канавы можно расположить по периметру территории и по контуру дома. На участке, где будут расти овощные культуры, цветы, строится сеть с учетом требований, речь о которых пойдет ниже.

Технические требования к монтажу

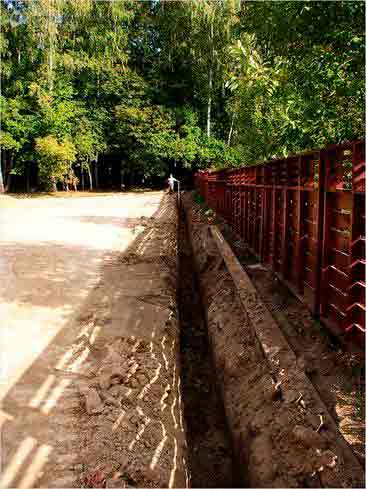

При построении траншеи необходимо учитывать следующие требования:

  • глубина должна составлять 1-1.2 м, а ширина – 35-40 см;
  • возле деревьев траншею выкапывают на глубину 1.2-1.5 м, около лесных насаждений – на 70-90 см, возле цветников – на 60-80 см;
  • если на уровне ПРС участка преобладает торфяная почва, то, учитывая, что она быстро усаживается, глубина траншеи не должна быть меньше метра;
  • если участок рельефный, то глубина может достигать метра, если пологий или с небольшим уклоном, то рыть траншею глубиной меньше 1.5 м неэффективно;

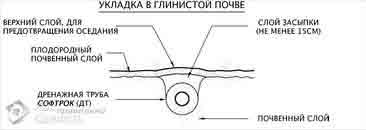

  • на глинистых грунтах: супесях, суглинках траншеи выкапывают на расстоянии 7-10 м друг от друга, на хорошо дренируемых: песках, гравийных и щебнистых отложениях – на 15-20 м;
  • система осушения должна располагаться дальше 1 метра от фундамента дома, а минимально допустимое расстояние до забора – 50 см.

Для сооружения открытой дренажной системы следует подобрать специальные трубы с сеткой. Их диаметр может варьироваться от 0.15 до 0.5 см. От использования асбестоцементных или керамических дрен лучше отказаться, поскольку они непрактичны, требуют предварительной подготовки, частой промывки, быстро засоряются.

Для устройства закрытых дренажных веток рекомендуется отдать предпочтение перфорированным трубам из полимерных или композитных материалов. Некоторые модификации оснащены специальной фильтрующей оболочкой (геотекстилем), которая препятствует засорению системы.

Диаметр коллектора должен быть больше диаметра трубы. Если площадь обустраиваемого участка свыше 0.5 га, то диаметры могут быть равны.

Уклон системы в сторону коллектора должен составлять 2-3 см на каждый метр трубы диаметром 5-10 см. Если запланировано использование трубы большего диаметра, то наклон должен быть меньшим. Более подробно о том, как правильно рассчитать уклон дренажной трубы, мы изложили в этом материале.

Обладатели земельных участков в низине или на крутом склоне сталкиваются с проблемой, когда вода застаивается в самом низком месте, когда как водоприемник может располагаться выше. В этом случае в нижней части территории нужно соорудить накопительный колодец, в который необходимо внедрить дренажный насос. С его помощью происходит откачка воды наверх со сбросом в канаву, овраг или иной приемник воды.

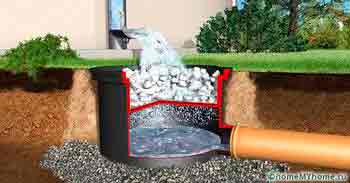

Если для утилизации собранной воды планируется построить поглотительный колодец на участке, то работы по его сооружению выполняют в такой последовательности:

Источник: http://sovet-ingenera.com/kanaliz/drenazh/drenazh-sadovogo-uchastka-svoimi-rukami.html

Как сделать дренаж на участке своими руками

Приветствую Вас, друзья!

Нередко земля, выделенная архитектурным отделом под дачный участок, не отвечает ожиданиям владельца. Одной из распространенных проблем является чрезмерная влажность почвы. Результатом этого становится плохой рост деревьев и различные болезни садовых и огородных растений. И это – не единственная неприятность, являющаяся следствием переувлажненного грунта.

Вода, скапливающаяся в почве, приводит к размыванию фундамента. Дачный дом и другие постройки на участки могут начать усаживаться, а погреб и подвальные помещения каждую весну будут затапливаться. Помимо этого, влажный грунт при промерзании поднимается и оказывает давление на отмостку вокруг строений и садовые дорожки, что приводит к образованию трещин.

Выход из такой ситуации есть — необходимо сделать дренаж на своем участке. Особой сложности эта задача не представляет, и весь комплекс работ займет не более двух недель. И потраченные время и силы себя окупят – так удастся избежать многих неприятностей, увеличить долговечность строений и обеспечить себя хорошим урожаем в саду и огороде.

Без дренажных систем не обойтись:

  1. На участках с глинистой почвой, где даже небольшой дождь приведет к появлению долго стоящих луж.
  2. На участках с высоко расположенным горизонтом грунтовых вод.
  3. На участках с горизонтальной поверхностью земли при отсутствии стока.
  4. На участках, расположенных у подножия склонов.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

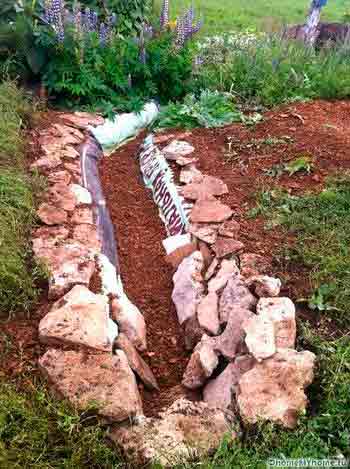

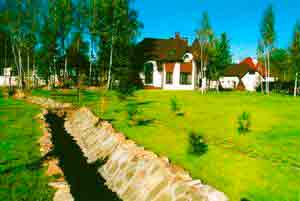

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

  • локальный способ
  • создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем поливать огородные культуры. Больше всего воды собирается в следующих местах:

  • в самой нижней точке территории участка;
  • на участках с пологой поверхностью – например, перед крыльцом;
  • во впадинах на поверхности земли.

В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

Для обеспечения качественного водоотведения, при рытье канав должен соблюдаться уклон в направлении водосборника. При наличии естественного уклона, дно траншеи делают параллельным земной поверхности. Если же поверхность земли на территории участка горизонтальна, то необходимо сделать искусственный уклон. В противном случае в канавах будет застой воды.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

После того, как сеть траншей прорыта, ее необходимо испытать. Для этого по ней нужно искусственно пустить поток воды. В тех местах, где этот поток задерживается, следует увеличить уклон канавы.

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

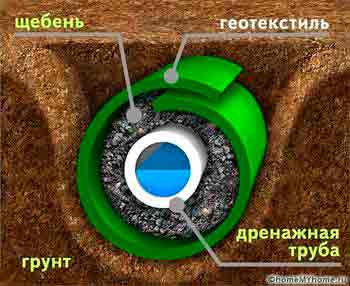

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

В местности с дождливым климатом и частыми ливнями следует обустроить комбинированный вариант дренажа – сочетание глубинной дренажной системы с ливневкой. Можно создать как локальную ливневку, так и состоящую из канав.

Комплектующие для дренажных систем

Прежде чем обустраивать дренажную систему, необходимо определиться с ее типом. Правильный выбор типа дренажа определяется спецификой местных условий. Когда тип дренажной системы выбран, необходимо вначале разработать план, установить, какие материалы и в каком количестве для этого нужны, и рассчитать смету строительства.

Материалы, которые понадобятся при строительстве дренажа открытого типа, зависят от того, какой вариант траншей будет выбран – засыпной или лотковой. Для засыпных канав понадобится мелкий и крупный щебень, а также геотекстиль.

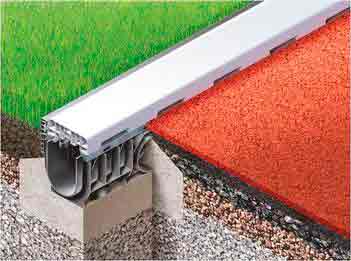

Лотковые траншеи более эффективны для водоотведения. Для их строительства используются уже готовые лотки, материалом для которых могут служить:

  • бетон;
  • бетон с полимерным наполнителем;
  • пластик.

Лучшим вариантом являются пластиковые лотки, которые весят немного и, в то же время, достаточно прочны.

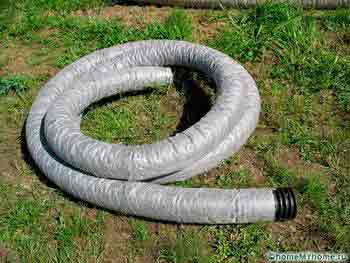

При строительстве дренажа закрытого типа понадобятся специальные трубы, геотекстиль и щебень.

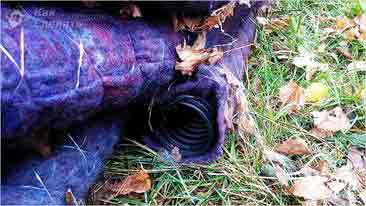

Применение геотекстиля при строительстве дренажной системы крайне желательно – этот материал пропускает только воду и задерживает твердые частицы. Тем самым он препятствует постепенному заполнению дренажа илом.

Вне зависимости от того, какая строится дренажная система, открытая или закрытая, для проведения работ нужно обзавестись нивелиром и лазерным дальномером, которые нужны для изучения рельефа территории участка и составления верного плана системы. Для того, чтобы соблюдать нужный уклон при копке траншей и укладке труб понадобится уровень. Без этих инструментов можно обойтись лишь при строительстве локальных водосборников.

Дренаж на участке своими руками видео

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

  1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
  2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
  3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
  4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

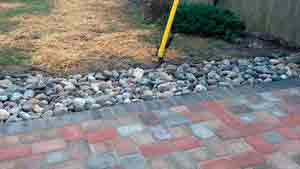

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

  1. Прокладка траншей при соблюдении необходимого уклона.
  2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
  3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
  4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

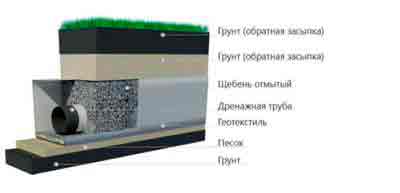

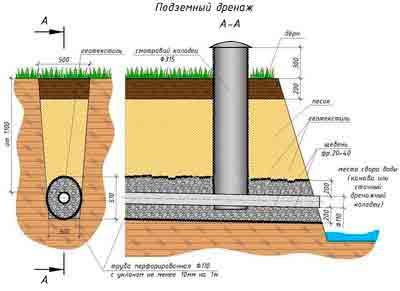

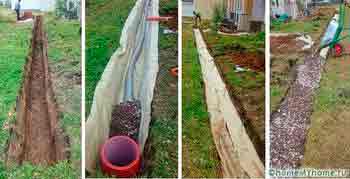

Постройка дренажной системы закрытого типа состоит из следующих шагов:

  1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
  2. Прокладка траншей под дренажный трубопровод.
  3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.

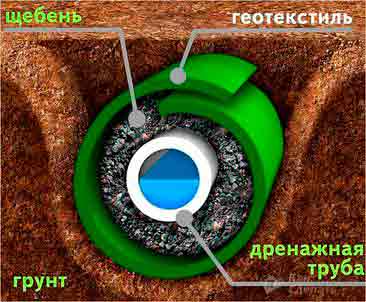

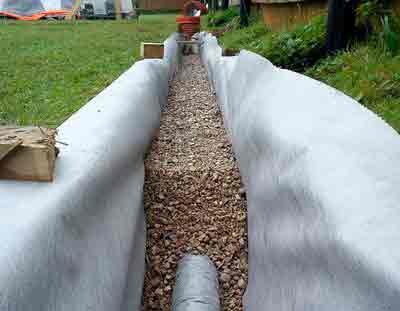

  4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
  5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.

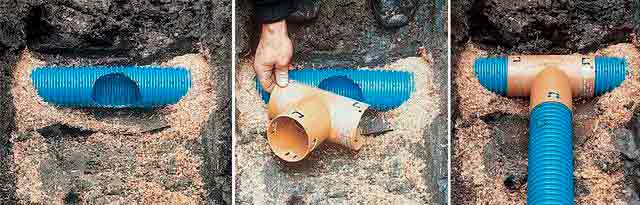

  6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
  7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
  8. Закапывание канав грунтом, поверх которого можно уложить дерн.

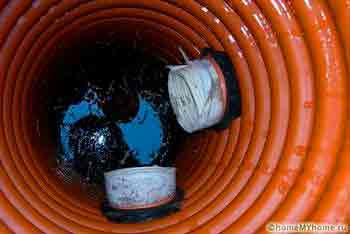

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой. И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж.

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Источник: http://rukozhopim.ru/drenazh/kak-sdelat-drenazh-na-uchastke-svoimi-r/

Дренаж вокруг дома: 6 видов + инструкция (как сделать своими руками)

Осадки и грунтовые воды разрушительно влияют на фундамент дома, создают лужи и грязь на приусадебном участке. Отводят лишнюю влагу от участка с помощью дренажных и ливневых систем. В данной статье рассмотрены виды осушительных систем для частных домов, и приведены рекомендации по их монтажу.

  1. Назначение дренажой системы вокруг дома
  2. Виды дренажа, их особенности и назначение
  3. Поверхностный
  4. Вид 1. Пристенный
  5. Вид 2. Пластовый
  6. Вид 3. Кольцевой
  7. Подземный (глубинный)
  8. Вид 4. Горизонтальный
  9. Вид 5. Вертикальный
  10. Вид 6. Комбинированный
  11. Монтаж дренажа вокруг дома своими руками
  12. Выбор материалов и их ориентировочная стоимость
  13. Какие инструменты потребуются
  14. Как правильно сделать дренаж вокруг дома. Пошаговая инструкция
  15. Назначение ливневки
  16. Выбор и расчет материалов для ливневки
  17. Монтаж ливневки своими руками
  18. Монтаж дренажа вокруг частного дома под ключ
  19. Как выбрать подрядчика
  20. Сколько стоит качественный дренаж под ключ
  21. Коротко о главном

Назначение дренажой системы вокруг дома

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

  • Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
  • Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
  • Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
  • Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.

Виды дренажа, их особенности и назначение

Дренаж вокруг малоэтажного здания бывает 2 типов: поверхностный и подземный, далле рассмотрим оба типа:

Поверхностный

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

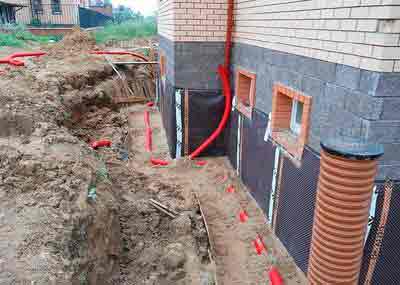

Вид 1. Пристенный

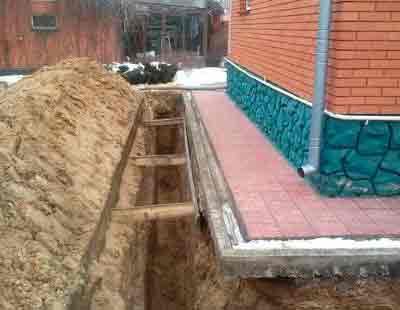

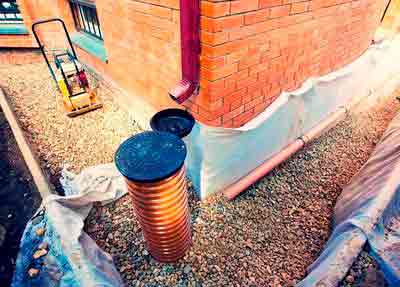

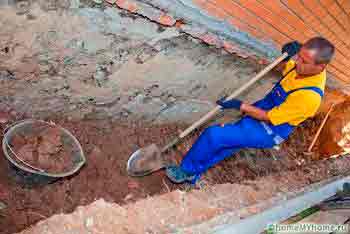

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

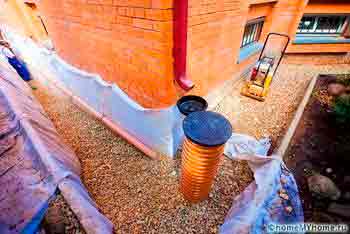

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

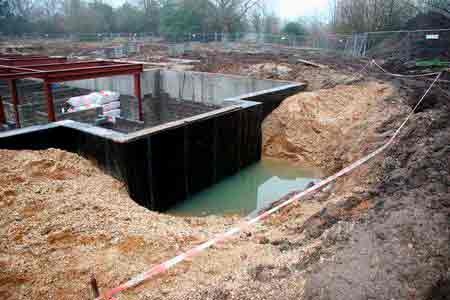

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Подземный (глубинный)

Возводят глубинный дренаж вокруг дома на глинистых почвах, когда строительство поверхностной системы невозможно или нецелесообразно. Представляет собой сложную, порой многоуровневую систему. Строят на водянистых землях, в низинах и на участках, расположенных в пойменных и около пойменных зонах.

Для частных домов актуальны 3 типа подземной системы осушения: горизонтальный, вертикальный, комбинированный.

Вид 4. Горизонтальный

Состоит из дренов, смотровых колодцев, водосборников. Также нужен насос для откачки воды.

Принцип прокладывания дренов для подземной горизонтальной системы подобен прокладыванию поверхностному линейному дренажу. На угловых стыках и в самой низкой точке дрены подсоединяют к смотровым колодцам. Это необходимо, чтобы вовремя заметить и вычистить загрязнения.

По дренам вода поступает в водосборники. Оттуда частично уходит в подлежащие слои грунта. Воду, которая остается в водосборнике, откачивают насосом для полива или иных хозяйственных нужд

Аналогично поверхностному, горизонтальный глубинный дренаж может быть реализован в виде кольцевой, пристенной и пластовой конструкции. Последняя отличается от пластовой поверхностной тем, что вместо водоотводящей подушки под фундаментом создают искусственный водоем, глубиной от 0,3 м заполненный гравием или щебнем. Вода из него уходит в почву или в другую часть дренажной системы.

Вид 5. Вертикальный

Представляет собой водоприемные колодцы и понижающие скважины, глубиной от 20 до 50 метров и насоса. Из колодцев некоторый объем воды уходит в почву, излишки откачивают насосом.

Вид 6. Комбинированный

Сочетает конструкцию вертикального и горизонтального дренажа.

Монтаж дренажа вокруг дома своими руками

Вполне возможно выполнить монтаж дренажа вокруг дома своими руками. Для этого достаточно базовых чертежных знаний и умения выполнять простые строительно-монтажные работы.

Перед началом работ необходимо:

  • провести геодезические и геологические изыскания участка;
  • определить тип будущей дренажной системы;
  • составить проект.

Эти работы должны выполнять специалисты. При отсутствии соответствующих навыков и оборудования, самостоятельное составление проекта может привести к серьезным ошибкам. В результате всю работу придется переделывать.

Если неправильно построить дренаж под фундаментом, это привет к его преждевременному разрушению постройки, необходимости сносить и заново отстраивать дом.

Выбор материалов и их ориентировочная стоимость

Выбор и закупку материалов производят, когда проект готов.

Для дренажной системы вокруг дома своими руками потребуется:

  • геотекстиль плотностью 100 -150 г/м2; цена от 17 руб./м;
  • дрены; цена от 50 рублей за метр пластиковой трубы;
  • щебень или гравий размера, превышающего размер отверстий в дренах; от 200 руб/м3;
  • песок; от 100 руб/м3;
  • колодец смотровой пластиковый; от 950 руб.;
  • колодец коллекторный пластиковый; от 10 000 руб.;
  • дренажный нанос; погружного типа от 3000 руб.;
  • фитинги.

Дрены бывают пластиковые, асбестоцементные и керамические. Предпочтение стоит отдать трубам из высокопрочного пластика, способного выдержать значительные нагрузки.

В продаже есть пластиковые дрены, обернутые геотекстилем или кокосовой копрой.

Асбестоцементные трубы имеют большой вес и требуют специальной техники для аккуратной и правильной укладки. У керамических высокая дренажная способность, однако, они хрупкие, их сложно устанавливать, могут не выдержать давления замерзших грунтов.

Какие инструменты потребуются

Прежде чем приступить к работе, необходимо подготовить инструменты. Понадобится:

  • штыковая и совковая лопаты;
  • тачка садовая;
  • уровень;
  • рулетка;
  • ручная трамбовка.

Как правильно сделать дренаж вокруг дома. Пошаговая инструкция

После завершения проектировочных работ и закупки всего необходимого можно приступать к работе.

  1. Расчистка участка. Убирают мусор и все, что может помешать работе.
  2. Подготовка траншеи. Копают траншеи с соблюдением уклона. Минимальная ширина равна диаметр трубы плюс 30 см. Уклон проверяют по уровню. Его величина 1-2 см на 1 метр.
  3. Отсыпка. Делают отсыпку траншей песком слоем не менее 10 см.
  4. Под колодцы готовят основание. Делают площадку подходящего размера, отсыпанная песком. При высоком уровне грунтовых вод, площадку под колодец бетонируют 10 сантиметровым слоем, на котором закрепляют колодец.
  5. Застилают траншеи геотекстилем. Его края должны выходить за верхние края траншей.
  6. Укладка дренов. На геотекстиль насыпают щебень, слоем 10-20 см, разравнивают, чтобы толщина была одинаковая и угол наклона не изменялся. Укладывают дрены, соединяя их фитингами или раструбами. Подсоединяют трубы к «входам» колодца. Для герметичности используют уплотнительные кольца из резины.
  7. Засыпка труб. Поверх труб насыпают ровный 20-ти сантиметровый слой щебня, укутывают геотекстилем.
  8. Засыпка песком. Поверх геотекстиля насыпают 20 см песка, утрамбовывают, закрывают грунтом.
  9. Закапывание колодца. Колодцы закапывают и закрываю крышками.

Если в регионе выпадает большое количество осадков, особенно летом, непосредственно над дренами располагают лотки ливневой канализации (ливневки). Их укладывают на песчаную подушку.

Посмотреть пример укладки дренажа вокруг дома можно в этом видео.

Назначение ливневки

Ливневку устанавливают для отвода дождевой и талой воды. Она относится к точечному типу. Ее применяет как самостоятельную конструкцию и в комбинации с дренажной системой.

Выполнить монтаж ливневки не сложно, но важно хорошо спроектировать будущую систему.

Выбор и расчет материалов для ливневки

Когда проект готов, необходимо закупить строительные материалы. Понадобится:

  • песок;
  • щебень;
  • цемент;
  • герметик;
  • ливневые лотки;
  • резервуары для сбора воды (дождеприемники);
  • трубы;
  • водостоки;
  • песколовки;
  • решетки;
  • колодцы для контроля уровня воды смотровые;
  • переходники для поворотов;
  • заглушки;
  • кронштейны.

Водоотводные лотки производят из асбестоцемента, чугуна, нержавейки, пластика. Для самостоятельного монтажа лучше выбрать пластик. Он легкий, податливый, не требует сложной техники для установки.

Профиль лотков бывает в форме U, П и щелевой. U-образный наиболее удобный для частного дома. Он достаточно емкий и не имеет углов, в которых скапливается грязь.

Расчет материалов для ливневой системы зависит от количества осадков, проекта дома, площади и особенностей земельного участка.

Диаметр водостоков выбирают:

85 мм – для 10 л/с

Длина водостоков зависит от высоты дома.

Водоотводные лотки и решетки рассчитывают исходя из погонного метража ливневки путем проектного расчета или замера рулеткой.

Объем сыпучих материалов можно примерно рассчитать по формуле:

где a, b – соответственно ширина и длина траншеи,

Для песка стоит взять поправку на утрамбовку порядка 20%. Для щебня — порядка 5-10%.

Колодцы выбирают исходя из количества осадков. Их рассчитывают по формуле:

где M – масса осадков;

20 – время, в минутах;

A – интенсивность осадков за время, равное 20 минутам;

S – площадь, с которой собирается вода;

k – коэффициент влагопоглощения материалом.

Величину массы осадков необходимо также знать, чтобы правильно выбрать глубину водоотводных лотков и их количество на участке.

Монтаж ливневки своими руками

Монтаж ливневки производят после подготовки участка (сбора мусора, устранения всего лишнего).

  1. Выкапывают траншеи глубиной до 30-50 см. Траншеи должны быть четко подведены под проекции расположения водостоков.
  2. Под водостоками выкапывают приямки. В них устанавливают водоприемники емкостью 5000-10 000 мл со специальными емкостями для сбора мусора.
  3. Устанавливают пластиковые колодцы поворотные и смотровые.
  4. В траншеях делают отсыпку песком. На песок укладывают водоотводные лотки, устанавливаются решетки.
  5. Через каждые 10 метров прямой линии, на всех поворотах и на выходе из системы лотков, ставят песколовки.
  6. Собранную воду либо выводят в канаву/ливневую канализацию за пределами своего участка, либо собирают в емкость и поливают ей огород. Слив дождевой и талой воды в канализацию для утилизации бытовых сточных вод запрещен СНиП.

Если вода выводится за пределы участка, требуется разрешения Департамента природного надзора, ЦГМС, УПН, Управления рыболовства, Бассейно-водного управления. В указанные службы необходимо предоставить проект ливневки. К строительству стоит приступать только после его утверждения.

Монтаж дренажа вокруг частного дома под ключ

Если нет уверенности, что получиться выполнить правильный дренаж и ливневку вокруг дома своими руками, можно заказать работу под ключ. Для этого необходимо выбрать надежного подрядчика и заранее узнать стоимость услуги. Все материалы и комплектующие для устройства дренажной системы вы можете купить со склада в Иркутске.

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

  • Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
  • Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
  • Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
  • Портфолио. Заказчик имеет право потребовать показать примеры работ.
  • Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
  • Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Коротко о главном

Создать здоровый микроклимат и продлить срок эксплуатации фундамента помогает дренаж вокруг дома.

Монтаж дренажной системы вполне можно сделать своими руками, не переплачивая подрядчику за работу. Но проводить геологические, геодезические изыскания и проектировать дренаж должны специалисты.

Монтаж дренажа участка под ключ сэкономит время и силы, но его качество зависит от тщательного выбора подрядчика.

Источник: http://vodolov.ru/blog/drenazh-vokrug-doma/

Дренаж на дачном участке: самый простой способ отвода избыточной влаги

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Достаточно важной гидротехнической операцией считается дренаж на дачном участке. Самый простой способ улучшения водного баланса грунта должен быть в обязательном порядке, ведь соотношение влаги в разные периоды года может меняться не только из-за природных факторов. Иногда даже близлежащая стройка может нарушить равновесие.

Незамысловатая система отвода воды от строения

Каналы открытого и закрытого типа

Осушение почвы может осуществляться с использованием открытых траншей или специализированных труб, помещенных в землю. Первые из них отличаются простотой в устройстве, но смотрятся не очень эстетично. В связи с этим некоторые застройщики создают каналы закрытого типа, не нарушающие привлекательности ландшафта.

Открытый дренаж вокруг жилого дома с использованием лотков и решеток

Поверхностные линии

Хотя системы поверхностного сбора являются относительно простыми, они позволяют эффективно отводить влагу с территории участка в виде атмосферных осадков. По специальным лоткам и впадинам вода направляется в центральную сточную канаву или сливной колодец. Из достоинств можно выделить:

  • высокую скорость возведения;
  • небольшие затраты;
  • достаточный уровень эффективности;
  • легкость в очистке.

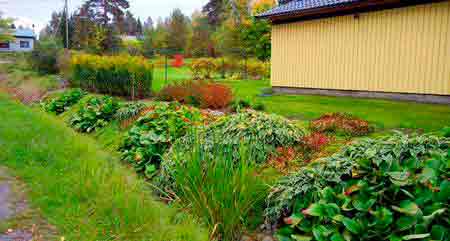

Дренажная траншея на краю загородного участка

Полезный совет! Если речь идет о том, как сделать дренаж на участке своими руками без лишних финансовых вложений, то в первую очередь следует рассмотреть вариант с системой открытых каналов.

Закрытые водоотводы

Системы с глубинными линиями идеально подходят как для отвода ливневых, так и грунтовых вод, залегающих в непосредственной близости. Чаще всего они устраиваются с использованием полимерных труб, которые погружаются в землю на определенное расстояние.

Закрытая система трубопроводов, предназначенная для точечного сбора влаги

На практике хорошо применимы два вида дренажа с закрытыми каналами:

  • точечный (сбор воды происходит в одном месте);
  • линейный (сбор влаги обеспечивается по всему трубопроводу посредством специальных отверстий).

Обратите внимание! В рамках одного участка представленные виды можно комбинировать. К примеру, для водосточной системы дома можно использовать точечный сбор, а для грунтовых вод – линейный.

Дренажный колодец для глубинной системы из трубы с большим диаметром

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

  • Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
  • На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
  • Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

К сведению! Зная о том, как правильно делать дренаж вокруг участка и на его территории с близким залеганием грунтовых вод, можно избежать серьезных проблем, связанных с переизбытком влаги.

При высоком УГВ дренажная система принимает древовидный вид

Статья по теме:

Септик для дачи с высоким УГВ. В отдельном материале представлена информация по устройству септиков при высоком УГВ, монтажу и правилам эксплуатации.

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

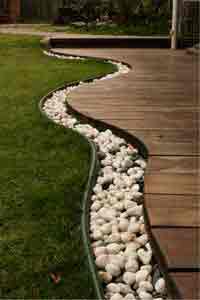

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Статья по теме:

Дренажная система вокруг дома. Устройство дренажа, нюансы проведения монтажных работ и полезные рекомендации в специальной публикации нашего онлайн-журнала.

Средние цены на дренаж участка под ключ

Многие компании предлагают профессиональные услуги по устройству дренажных систем, однако стоят они не так дешево. В ходе работ будет применяться двухстенная труба с фильтром из геотекстиля.

Трубопровод подсоединяется к колодцу из пластика

Глубина в сантиметрахЦена в рублях за погонный метр
1002 500
1503 200
2004 200
2506 900

Основные этапы устройства качественной системы

Правила ухода

Дренажные конструкции будут функционировать исправно долгие годы, если в процессе эксплуатации будут соблюдены основные правила:

  • верхний слой грунта должен оставаться рыхлым на протяжении всего времени, чтобы влага впитывалась как можно лучше, а значит, следует исключить перемещение тяжелой техники непосредственно по нему;
  • коллекторы и колодцы должны регулярно очищаться от загрязнений, в противном случае обслуживание системы может затрудниться;
  • раз в 10-15 лет должна осуществляться чистка трубопроводов.

Смотровой дренажный колодец на повороте

Выбор метода очистки во многом зависит от места расположения дренов и их конструкционных особенностей. Загрязнения из элементов, находящихся на поверхности, можно удалить вручную, не привлекая профессионалов. Если же составные части системы углублены в грунт, то мероприятия усложняются. Для работ может потребоваться специальная установка с чистящим валом, способная устранить отложения с внутренних поверхностей труб.

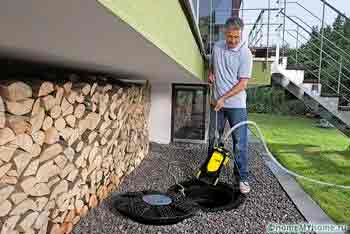

Для чистки дренажных колодцев может использовать такой насос

Подведение итогов

Теперь становится понятно, какую важную роль играет дренаж на дачном участке. Самый простой способ заключается в устройстве открытых линий водоотвода, но более эстетичным вариантом является закрытая система каналов, созданная с использованием специализированных труб.

Видео: дренажные работы на участке

Экономьте время: отборные статьи каждую неделю по почте

Источник: http://homemyhome.ru/drenazh-na-dachnom-uchastke-samyjj-prostojj-sposob.html

Дренаж участка своими руками

В попытке облагораживания территории, прилежащей к дачному дому, нет ничего проще, чем сделать дренаж участка своими руками. Прежде всего он избавит от переувлажнения поверхностных слоев грунта. Избыточное накопление воды на поверхности земли может иметь как сезонный, так и неизменный характер. В первом варианте территорию заливает после сильных атмосферных осадков или весенних паводков, а во втором – когда низкий рельеф местности, способствующий постоянному скоплению воды в почве.

Повышенная влажность и застоявшиеся лужи губят не только садово-огородные культуры, но и становятся причиной разрушения сооружений на участке – от теплиц и заборов до домов и коттеджей. Осушить поверхностный грунт может только грамотно монтированный дренаж дачного участка.

Для чего нужен дренаж, когда его необходимо делать

Установка дренажа – процедура достаточно трудоемкая. Поэтому прежде чем затевать такое мероприятие, необходимо удостовериться, что без него действительно нельзя обойтись. Вот в каких ситуациях рекомендуется делать дренажную систему:

  • Верхняя отметка глубины грунтовых вод близка к поверхности, и это проявляется в образовании застоявшихся луж на участке в период дождей, при весеннем таянии снеговой массы, а также постоянной повышенной влажностью почвы.
  • Глинисто-суглинистый открытый грунт. При обильных атмосферных осадках будет способствовать скоплению воды.
  • Равнинный рельеф местности, не способствующий быстрому оттоку дождевой воды и тающему снегу.
  • Участок имеет наклон и во время ливня и обильном топлении снега образуются сильные водяные потоки, активно размывающие поверхностные слои почвы.
  • Большая часть площади территории закрыта от грунта влагонепроницаемыми искусственными покрытиями (бетоном, асфальтом, плиткой).
  • На участке расположен газон с функцией автополива, автомойка, регулярно сливаемый бассейн.
  • Фундамент сооружения достигает глубины уровня залегания грунтовых вод.

Самый простой дренаж участка позволит избежать крупных неприятностей во всех выше рассмотренных, а также не учтенных случаях. Однако прежде чем начать его выполнять, нужно тщательно изучить рельеф местности, главные направления потоков воды, уровень залегания грунтовых вод и состав почвы.

Изучение участка: рельеф, почва, грунтовые воды

В какой бы местности не находился участок, его всегда характеризует индивидуальный набор параметров – тип рельефа, структура и состояние почвы, глубина залегания или уровня грунтовых вод (УГВ). Изучение территории для определения черт рельефа, почвенных характеристик и параметра УГВ затрагивает следующие критерии:

  • Расчет характеристики рельефа участка геодезическими методами (топографическая съемка). Определяется тип рельефа – холмистый или равнинный. Устанавливается наличие склонов и их направление, с которыми будет совпадать течение воды.
  • Физико-химические показатели почвы. Рассчитывается, может ли грунт иметь достаточную прочность для будущего сооружения и какой тип фундамента лучше выбрать по заданным параметрам.
  • Величина УГВ и изменения его значения в течение года. Данные собираются с помощью методов геологической разведки, анализа, сборки и проверки архивов.
  • Степень пучинистости. Определяется, может ли грунт проседать, сползать и набухать, насколько вероятно образование паводков.

Что дают результаты гео-изысканий?

Чем больше будет выявлено параметров в ходе геодезических изысканий, тем с большей точностью можно будет установить, нужна ли дренажная система и какую модификацию ее установить в конкретном случае. Опираясь на полученные данные, можно установить, к примеру, как выполнить дренаж участка с высоким уровнем грунтовых вод, как правильно расположить его элементы в фундаментном основании дома, особенно если планируется цоколь или подвальное помещение.

Как происходит процедура геологических изысканий?

Естественно, что все геодезические работы на участке лучше доверить специализированной компании. Как правило, специалисты выезжают в назначенный срок, проводят все работы и дают результаты. Процедура исследования почвы не бесплатная и проводится за счет застройщика. Однако если учесть, к каким катастрофическим последствиям может привести неправильное определение УГВ и прочих параметров, цена вопроса полностью оправдывается.

Узнать о приблизительном уровне залегания грунтовых вод можно следующими способами и характерными признаками:

  • Опросить местных жителей, давно проживающих в данном районе.
  • Изучить подвальные помещения ближайших к участку сооружений.
  • Наличие открытых колодцев и мелкозаглубленных скважин в окрестностях само за себя будет указывать на близкое расположение к поверхности грунтовых вод.
  • Обнаружение влаголюбивых растений на территории, таких как, например, камыш, болиголов, осока, показывает наличие высокого УГВ.
  • Образование тумана в утренние и вечерние часы.
  • Длительное застаивание луж после дождя.
  • Разведывательное забуривание небольшой скважины с помощью садового бура.

Виды дренажных систем

В мире насчитывается огромное количество систем дренажа. Каждая из них рассчитана на определенные условия и эксплуатируется в конкретной местности. Однако для тех, кто желает знать, как сделать дренаж на участке, нет нужды в освоении подобных знаний. Рассмотрим самые простые варианты, доступные для монтажа людям, не имеющим спец.знаний и умений.

Упрощенно системы дренажа делятся на два вида:

  • Поверхностные.
  • Глубинные.

Каждый из них, в свою очередь, имеет свои подвиды и модификации, различающиеся по строению, назначению и месту применения.

Поверхностный дренаж

Пример поверхностной дренажной системы

Дренаж поверхностного типа наиболее прост в устройстве и предназначен для отвода прежде всего массы воды, накапливаемой на участке от избыточного выпадения атмосферных осадков. Он также эффективен при водном скоплении, возникающем в следствие техногенных процессов (полива газона, мытья автомобиля, слива бассейна и т. п.). Его монтируют на территории асфальтированных, бетонированных или покрытых плиткой дорожек и площадок, а также возле сооружений, домов, гаражей. Дренаж поверхностный по структуре разделяется на два вида:

  • Точечный (локальный).
  • Линейный.

Точечный поверхностный дренаж

Это самый простой способ дренажа участка. Его располагают в местах наибольшего застоя воды. К нему относятся так называемые дождеприемники, призванные быстро ликвидировать последствия ливней, снегопадов и активного таяния снежной массы весной. Локальный дренаж нередко совмещается с линейным. В основном его устанавливают под домовыми водостоками, на мойках, возле гаражных ворот, в местах пониженного рельефа тротуаров и дорог.

Линейный поверхностный дренаж

Структура линейной дренажной системы более сложна. В нее входят каналы, лотки, устройства очистки (пескоуловители) и защитные решетки. Дренаж уловляет большой объем воды на протяженном отрезке. Его обустройство предполагает применение большого числа расходников и проведения подготовительных работ. Кроме того, перед установкой компонентов необходимо забетонировать основание.

Глубинный

Другая модификация дренажа – глубинная. Назначение – снижение верхнего величины глубины вод в грунте в определенном месте. Структурно она является сетью, соединенных определенным образом (наилучшим для быстрого выведения влаги) дренажных труб или дренов. Эту разновидность дренажа часто используют для осушения грунта под фундаментом дома.

Также их кладут и на остальной территории на глубину до 1,5 метров. Главной особенностью в монтаже глубинной системы дренажа является обязательное соблюдение правила расположения дренов под наклоном – вода должна стекать к специальному колодцу. Этот параметр колеблется в пределах значений от 2,2 до 3,1 см на один метр трубы. Однако это правило легко соблюсти, только если сама местность имеет хотя бы небольшой наклон. На пологих участках устраняют недостаток обилием количества дренажных колодцев. При этом чем выше угол наклона дренов, тем меньше вероятность, что они будут заиливаться в ходе эксплуатации.

Как видно, без дренажных колодцев глубинная модификация системы не функционирует. Их главное назначение:

  • Прочистка системы.
  • Сбор и выведение воды.
  • Поглощение влаги.

Модификации дренажных колодцев

Правильно сделать дренаж глубинный позволяет осознание того, какую модификацию дренажного колодца потребуется установить на месте. Существуют три главные их разновидности:

  • Поворотные. Из названия уже видно применение колодца – они включены в структуру системы на поворотах дренов, а также в местах их соединения. Колодцы могут иметь разные величины поперечника и глубины. При небольших размерах они позволяют проводить очистку труб только водной струей под давлением. При достаточном диаметре в такой колодец запросто может проходить человек для удаления загрязнений из системы.
  • Водоприемные. Собирают воды на местах, где нет возможности вывода воды из дренов за пределы территории. Воду откачивают насосом из колодца, а затем она увозится, сливается или идет на нужды вторичного применения в хозяйстве.
  • Поглотительные. Судя из названия, колодец поглощает собираемую дренами воду. Далее она естественным образом впитывается глубинные слои грунта. Преимущество поглотительного варианта в том, что скопленную массу воды не нужно откачивать. Диаметр поглотительных колодцев достигает полутора и более метров при глубине от двух метров. За сутки он способен впитывать до полутора кубометров воды.

Примитивные системы дренажа

Все вышерассмотренные разновидности дренажа предполагают расход различных материалов (труб, решеток, колодцев, приемников и проч.). Однако для тех, кто не предполагает больших затрат на осушение своего участка, есть более простые модели дренажа:

  • Открытый.
  • Засыпной.

Открытый дренаж

Открытый дренаж – это по сути траншея с пологими укрепленными стенками. Глубина сточных канавок достигает около 70 см, а ширина верхней части – 50 см. Угол наклона стен – 30-40 градусов. Последнее условие позволяет упрочнить систему стока и повысить скорость сбора поверхностной воды.

Засыпной дренаж

Засыпной дренаж – это такая же сточная канавка с единственным отличием, что ее нижнюю часть засыпают крупно-фракционным щебнем, гравием или кирпичом. Сверху и с боков его укрывают геотекстилем – для защиты от заиливания. Верхнюю половину канавки (когда тканевый материал уложен) засыпают мелкофракционным щебнем или песком. Наружный слой (около 20-30 см) укладывают грунтом. Преимущество засыпного дренажа, если сравнить с открытым, в том, что он не изменяет ландшафта участка.

Подбор материалов, комплектующих

Таблица комплектующих для дренажа поверхностной модификации

НаименованиеОписание и назначение
Лоток водоотводный из бетона с решеткой-штамповкой из оцинковки.Отводит влагу из грунта. Применяется для монтажа на территории площадок и вдоль тропинок. Смотря по тому, какие он имеет габариты, обладает разной пропускной способностью. Переносит вес до полутора тонн.
Лоток для водоотведения с решеткой из чугуна.Предназначен для того же, что и в вышеописанном случае. Грузоподъемность до двадцати пяти тонн. Может устанавливаться на дорогах.
Дождеприемник из пластика, включающий сифонные перегородки, мусорную корзинку.Собирает воду. Располагаются в месте оттока воды с крыш домов, гаражей, бань, сараев. Переносит массу до полутора тонн.
Пескоуловитель из пластика и решеткой из стали.Включается в состав дренажа линейной модификации, служит для сбора песка и мелких механических частиц. Пескоуловители обязательны для установки на стыке систем дренажа, если поверхностная система соединяется с глубинной. Переносит нагрузку до полутора тонн.

Лотки и дождеприемники являются важнейшими частями, входящими в систему дренажа. Они изготавливаются из стали, пластика, бетона, полимербетона и железобетона. Переносят нагрузку до двадцати пяти тонн, в зависимости от габаритов обладают разной пропускной способностью. Чтобы выполнить, к примеру, дренаж участка на глинистых почвах своими руками, надобно верно рассчитать, какого объема поток воды будет приходиться на единицу площади участка.

Таблица комплектующих для глубинного дренажа

НаименованиеПредназначение и описание
Гофрированная труба в геотекстиле-фильтре из ПНД. Значение диаметра – до 200 мм.Назначена для глубинного сбора и оттока воды с участка и из-под фундамента строения. Закладывается на глубину до четырех метров. Материал-фильтр препятствует забивки и заливки дренажной трубы изнутри.
Дренажные трубы с гофрой из ПНД с покрытием кокосовой койры. Значение диаметра – до 200 мм.Устанавливается на глубину до четырех метров. В отличие от геотекстиля койра отличается лучшей стойкостью и мелиоративностью.
Шахты для колодца из ПНД. Величина диаметра – до 923 мм.Для создания всех видов дренажных колодцев. Максимальная глубина шесть метров.
Геотекстиль. Фильтрующая ткань на основе полиэфира.Употребляется для дренажа всех типов. Отфильтровывает песок, ил, мелкие фракции грунта. Не подвержен влиянию грибков, плесени, микробов, насекомых и грызунов.

Кроме основных узлов (представленных в таблице), в дренаже применяют различные муфты, кольца, манжеты, отводы, заглушки и прочие расходные материалы. Полная комплектация зависит от индивидуальных характеристик системы дренажа для конкретного места и подбирается, исходя из особенностей рельефа, объема и глубины воды в грунте.

Как сделать дренаж участка своими руками – инструкция

Чтобы получить полный ответ на вопрос о том, как правильно сделать дренаж на участке, надобно рассмотреть множество факторов, приведенных выше. Однако начинать возведение даже самой простой системы всегда лучше после тщательного планирования в соответствии со следующим алгоритмом:

  1. Составить подробный план участка с учетом его рельефа и движением водяных потоков. Естественно, решить такую задачу в полной мере под силу только профессионалам. Карта рельефа участка составляется с помощью лазерного дальномера и других геодезических приборов. Если же такой возможности нет, то надо самостоятельно понаблюдать за направлением потоков воды и отметить их на карте-схеме участка.
  2. Выкапываются траншеи в соответствии с планом и техническими требованиями согласно проекта. При этом прежде чем начать укладывать элементы системы, нужно дождаться дождя и убедиться, что потоки не застаиваются в траншеях и идут в правильном направлении. Это позволит как сделать дренаж на даче, так и избежать возможных проблем с доработками и дополнительными затратами.
  3. Укладываются все элементы согласно инструкции. Это трубы, лотки, дождеприемники, фильтрующий материал и другие части системы и связываются (если есть необходимость) с дренажными колодцами согласно схеме.
  4. Полости засыпают щебнем, грунтом, песком.

Тип грунта и система дренажа

Как сделать дренаж на участке в гармонии с типом грунта? Правильный вопрос на этот ответ позволит не только сэкономить на расходных материалах, но и продлить долговечность системы. Есть несколько вариантов:

  • В щебеночном и гравийном грунте дрены кладут без материла для фильтрации.
  • В глине не используется текстиль. Однако, чтобы поры трубы не забивались, лучше вокруг трубы создать подушку из мелкого щебня толщиной около 21,5 см.
  • В почве с преобладанием суглинка дрены необходимо оборачивать геотекстилем.
  • В песке дрены заворачиваются в фильтрующую ткань и облагаются пластом щебня.

Задача по обустройству системы дренажа для собственного участка складывается из многих факторов. Решить ее можно разными способами – доверить дело профессиональной компании или сделать своими руками. Однако, чтобы избежать перерасходов и некачественного результата, лучше самостоятельно просчитать каждый этап всех работ.

Источник: http://stroy-okey.ru/house/vodoprovod/drenazh-uchastka-svoimi-rukami/

Дренаж на дачном участке: самый простой способ своими руками, схемы и дизайн ландшафта

Проблема с перенасыщением почвы влагой, часто зависит от региона. Если вы столкнулись с данной проблемой, вы сможете ее решить, путем устройства дренажа. В этой статье мы подробно, на примерах, рассмотрим все аспекты данного вопроса.

В период таяния снега или в сезон дождей грунт всегда насыщается влагой, и если участок расположен в низкой части рельефа, к нему будет стекать вода ещё и с соседних территорий. При этом обычно повышается и уровень вод в подземном горизонте, поэтому проблема в результате может образоваться немаленькая. Городские жители с такими ситуациями обычно не сталкиваются, но если в их владении имеются заветные загородные сотки: шесть или чуть больше – кому как повезло, такой вопрос, как дренаж на дачном участке, вполне может стать актуальным. Как можно разрешить его наиболее оптимально, вы узнаете из предложенного здесь материала.

Дренаж участка можно оформить так

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

  • Устройство ливневой канализации.
  • Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
  • На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
    Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой
  • Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

  • Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжниками

Открытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картину

Вариант дренажа для дачного участка — дешево и сердито

Из дренажной канавы можно сделать украшение участка

Водоотведение ливневых вод от дома и дорожек можно оформить и так

Отвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Дренаж участка — устройство

Дренажная система состоит из сети взаимосвязанных труб, которые располагаются по периметру (или на площади) защищаемой от воды территории. В местах пересечения или поворотов ставят дренажные колодцы. Они необходимы для контроля за состоянием системы и очистки заилившихся труб. Со всех дренажируемых участков вода поступает в коллекторный колодец, где накапливается до определенного уровня. Затем может сбрасываться или использоваться для полива и других технических нужд. Сброс может идти самотеком (если есть куда), а для подачи на полив и других технических нужд используются погружные дренажные насосы.

Процесс устройства дренажа участка

Дренажные трубы и колодцы

Трубы для дренажа используются специальные — с отверстиями размером от 1,5 до 5 мм. Через них поступает вода из окружающего грунта. Располагаются отверстия по всей поверхности трубы. Бывают они разных диаметров, для частных домов и участков наиболее используемый размер 100 мм, для отведения больших объемов воды можно брать сечением до 150 мм.

Делают их сейчас в основном из полимеров — ПНД, ПВД (полиэтилен низкого и высокого давления) и ПВХ (поливинилхлорида). Они используются для закладки на глубину до 2 метров. Есть еще двух и трехслойные комбинированные, которые сделаны из комбинаций этих материалов, они закапываются на глубины до 5 метров.

Трубы для дрены подбирают с учетом глубины залегания. Подбирать требуется по кольцевой жесткости. Она обозначается латинскими буквами SN и следующими за ними цифрами, отображающими кольцевую жесткость (сопротивляемость нагрузкам). Для закладки на глубину до 4 метров жесткость должна быть SN4, до 6 метро — SN6.

Поверхность дренажной трубы обернута фильтрующими материалами. Фильтрующих слоев может быть от одного до трех. Количество слоев подбирается исходя и состава грунта — чем мельче частицы, тем больше требуется слоев. Например, на глинах и суглинках используют трубы с тремя фильтрующими слоями.

Из чего состоит дренажная система

В точках поворотов и в местах где соединяются несколько труб ставят ревизионные колодцы. Они нужны для более простой чистки в случае засора, а также для возможности наблюдения за состоянием труб. Как правило, все трубы сходятся в один коллекторный колодец, откуда вода или отправляется самотеком в точку сброса, или откачивается принудительно.

Дренажный колодец на участке можно сделать из бетонных колец небольшого диаметра

Есть колодцы специальные — для дренажных систем, но вполне можно закопать бетонное кольцо с дном и крышкой небольшого диаметра (70-80 см) и вывести в него трубы. В зависимости от от глубины закладки дрены колец может потребоваться несколько. Еще вариант — сделать смотровой колодец и дренажной трубы большого размера, но придется в этом случае что-то придумывать с дном. Например, можно залить дно бетоном.

Уклон

Чтобы собранные воды стекали самостоятельно, необходимо соблюдать определенный уклон в сторону направления движения. Минимальный уклон составляет 0,002 — 2 мм на метр, основной — 0,005 (5 мм на 1 метр трубы). Если дренаж мелкого заложения, наклон трубы может увеличивается до 1-3 см на 1 метр, но делать его надо минимально возможным. При скорости движения потока более 1 м/сек происходит «подсос» мелких частиц грунта, что способствует более быстрому заиливанию системы.

Уклон изменяют (по отношению к «дежурному» в 5 мм на 1 метр) в двух случаях:

  • Если необходимо отвести большее количество воды за единицу времени не увеличивая при этом диаметр дрены. В этом случае наклон увеличивают.
  • Если требуется уйти от подпора (когда укладываемая с заданным уклоном труба окажется ниже УГВ, т.е. стекать вода просто не будет). В этом случае уклон уменьшают.

При практическом устройстве системы могут возникнуть вопросы по поводу того, как обеспечить заданный уклон. Сделать это можно при помощи лазерного уровня, используя водяной уровень (не очень удобно) или ровную доску в паре с обычным строительным пузырьковым уровнем. Выровняв дно траншеи, укладывают доску, на нее — уровень. Передвигая его по доске, проверяют и корректируют наклон дна траншеи на некотором участке.

Технология монтажа дрены

Предварительно копаются траншеи заданной ширины и глубины. Дно траншеи выравнивается и утрамбовывается. Не забываем про уклон, но на данном этапе нет смысла его выдерживать точно. Далее насыпают порядка 100 мм крупнозернистого мытого речного песка, его тоже утрамбовывают (проливают,потом проходят трамбовкой), выравнивают. Песок желательно фракции Дср 1.5-2.5 мм.

Как должна выглядеть дренажная труба в песчано-щебневой подушке

На песок укладывается геотекстиль плотностью не более 200 г/м². Края полотна выстилают вдоль стенок траншеи. Поверх насыпается слой гранитного щебня. Размер фракции щебня выбирается в зависимости от размеров отверстий в дренажной трубе. Для самых мелких отверстий требуется щебень с зерном 6-8 мм, для остальных — крупнее. Толщина слоя щебня — 150-250 мм — в зависимости от типа грунтов. На глинах и суглинках требуется 250 мм, на грунтах лучше отводящих воду — песках и супесях — около 150 мм.

Щебень трамбуют, выравнивая в заданный уклон. На утрамбованный щебень укладывается дренажная труба. Далее труба послойно обсыпается гравием, каждый слой трамбуется. Сверху дрены должно быть не менее 100 мм гравия. После этого концы геотекстиля заворачиваются, их перехлест должен составлять 15-20 см. Сверху засыпается слой песка с крупицами 0,5-1 мм. Толщина песчаного слоя — 100-300 мм, тоже в зависимости от водопроницаемости грунтов: чем хуже отводится вода, тем толще слой песка. На утрамбованный песок укладывается «родной» грунт, а далее могут быть высажены растения.

Немного о материалах для засыпки

Щебень должен быть гранитным или других твердых безизвестковых пород. Доломитовый (известковый) или мраморный не подходят. Протестировать имеющийся просто: капаете на него уксусом. Если идет реакция, он не подходит.

Еще раз обращаем внимание: щебень укладывается мытый — чтобы новые трубы сразу не заилились.

Крупнозернистый песок

Песок требуется крупнозернистый. Размер зерна от 0,5 мм до 1 мм. Песок тоже должен быт чистым. Некоторую часть песка заливают чистой водой, разбалтывают, ждут пока песок осядет и оценивают чистоту воды. Если вода мутная, с большим количеством взвешенных частиц, песок требует промывки.

Некоторые нюансы строительства

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший.

Способ устройства развилки

Устройство дренажа на участке начинают с самой низкой точки и продвигаются постепенно вверх. Сначала устанавливают коллекторный колодец. При высоком уровне грунтовых вод или при несошедшей еще верходводке, в канавах может скапливаться вода. Эта мутная жижа будет скатываться в колодец, засоряя его. Кроме того наличие воды в канаве сильно мешает работе: дрены укладывать надо в сухие канавы. Чтобы их осушить по ходу канавы делают боковые приямки (зумпфы) большей глубины. На дно насыпают щебень. Скапливающуюся воду откачивают из этих приямков.

Источник: http://kak-sdelano.ru/landshaftnyij-dizajn/drenazh-na-dachnom-uchastke

Самый простой способ создания дренажа на дачном участке

Вода – это важный для жизнедеятельности всех живых организмов компонент. Без влаги все живое погибнет. Но и лишняя вода может нанести большой вред. Например, если ваш дачный или приусадебный участок будет затапливаться, то на нем не вырастут растения. Кроме этого, лишняя вода может навредить строениям. А ведь такое часто бывает, особенно если участок находится в низине или на водоотталкивающем грунте. Как быть в таком случае? Выход один – создать на участке дренажную систему. Об одном таком, самом простом, варианте и пойдет речь в данной статье.

Особенности дренажной системы

Довольно часто можно встретить ситуацию, когда после таяния снега или обильных осадков дача затопляется водой. Такое положение может привести к заболачиванию почвы, а также к нарушению прочности фундамента зданий на дачном участке. Чтобы такого не происходило, требуется создать эффективно работающую дренажную систему. Она будет отводить лишнюю воду за пределы участка.

Вообще, специалисты рекомендуют создавать дренаж, если ваша дача или территория под частным домом отвечает хотя бы одному из нижеперечисленных требований:

  • Грунт на участке глинистый или суглинок. Такая земля практически не впитывает воду;
  • Ваш дачный участок расположена в низине, на склоне холма или у его основания;
  • В местности, где расположена дача, постоянны обильные осадки;
  • Если подземные воды залегают ближе трех метров от поверхности.

Сами дренажные системы могут быть как поверхностными, так и глубинными. Первые служат для отвода воды от атмосферных осадков. Сделать такую систему несложно, да и вложений она потребует небольших. Более сложные и дорогие глубинные дренажные системы предназначены для отвода близкозалегаемых к поверхности подземных вод.

Оба варианта дренажных систем работают по одному принципу. По всему участку располагаются трубы или лотки. Дождевая или грунтовая вода, проникая в них, самотеком течет к самой нижней точке участка. Здесь может быть расположена емкость или сделан вывод тренажной системы в естественный водоем или канаву.

При поверхностном дренаже в местах скопления воды устанавливаются лотки. Для защиты их от засорения монтируются решетки и пескоулавливатели. Такая система считается наиболее дешевой, так как не требует больших затрат на проведения земельных работ.

Боле дорогой вариант – глубинная дренажная система. В этом случае трубы или дерны необходимо укладывать в грунт на глубину, зависящую от залегания подземных вод. Кроме этого, глубинный дренаж нуждается в установке смотровых колодцев. Эти конструкции позволяют проводить очистку системы от засоров и контролировать ее работу.

Так как для дачи устанавливать дорогостоящий дренаж очень накладно, то многие владельцы стараются пойти на различные хитрости. Есть много вариантов создать работающую систему и при этом потратить минимум средств. О некоторых из них мы и поговорим в следующих главах.

Простой вариант открытого дренажа

Дренаж на дачном участке самый простой способ его сделать – это обнести всю территорию по периметру канавой. Такой метод подходит для ровной местности. Но канава по периметру не спасет, если на участке имеются впадины или он обладает большой площадью.

Достаточно просто сделать открытую дренажную систему. Для этого необходимо проделать следующую работу:

  • В первую очередь, внимательно осмотрите свою дачу. Определите места, где вода постоянно скапливается. Также следует заметить естественные впадины. В этих местах роются неглубокие траншеи. Достаточно углубиться в грунт всего на полметра;
  • Склоны канав делаются пологими, чтобы они не осыпались. Если почва на даче глинистая, то склон можно делать более крутым. Но все же лучше его укрепить. Для этого подойдет любой подручный материал не боящийся воды. Очень часто для укрепления дренажных канав применяют старый шифер;
  • Сама канава должна иметь наклон в сторону вывода стоков с участка. Такой уклон составляет три градуса на каждый метр. В этом случае вся вода, попавшая в канаву, будет стекать самотеком, а не скапливаться;
  • Чтобы дно канавы не размыло водой, его также необходимо укрепить. Для этого можно уложить камни, битые кирпичи или отколовшиеся куски бетона. Для укрепления дна канавы (и ее стенок) можно использовать толстую полиэтиленовую пенку.

Сеть таких несложных канав по территории дачи сможет быстро выводить воду от осадков. При этом на создание подобного дренажа у вас не возникнут проблемы с финансами. Все работы можно выполнить своими руками, а используемые материалы всегда найдутся в любом хозяйстве.

Простой глубинный дренаж

Если вы не хотите видеть множество открытых траншей на своей даче, или вам нужно отвести близко подходящие к поверхности подземные воды, то лучше воспользоваться простым глубинным дренажом. Конечно, в идеале такая система должна выполняться с использованием специальных перфорированных труб. Через отверстия в дернах вода будет попадать внутрь системы и стекать в определенное место.

Но использование пластиковых труб для дренажа потребует от вас финансовых затрат. Кроме того, такая система нуждается в оборудовании смотровых колодцев. Поэтому для создания глубинного дренажа, вместо специальных труб, можно использовать следующие материалы:

  • Фашины – это связка веток и хвороста. Материал связывается в пучки диметром до 30 и длиной до 50 сантиметров;
  • Камень. Используются обычные природные камни или крупные фракции битого кирпича.

Принцип создания подобной дренажной системы довольно прост. В первую очередь определяются места скопления воды после осадков. Далее, роются котлованы глубиной от 50 до 150 метров, в зависимости от близости грунтовых вод.

При создании стандартного глубинного дренажа следующим этапом будет укладка труб на щебневую подушку. В нашем случае мы укладываем фашины или камни. Если используется второй вариант, то крупные фракции кладутся на дно, а мелкие размещаются вдоль стен канавы.

Далее, необходимо защитить фашины или каменный слой от заиливания. Для этого лучше всего воспользоваться геотекстилем. Но этот материал стоит денег, поэтому большинство дачников пользуются подручными средствами. Можно выложить траншею мхом или перевернутым дерном. После этого можно засыпать грунт.

Вместо фашин или камней, в траншею можно уложить бутылки из пластика. Использованную тару любого объема укладывают в ряды и засыпают грунтом. Так как пластик долгое время не разлагается, то бутылки будут образовывать пустоты. В результате воде будет где течь, и она свободно выводиться за пределы участка.

После засыпки траншей ваша дренажная система не будет видна. При этом она довольно эффективна. Преимуществом такого способа является отсутствие финансовых затрат. Хворост, битый кирпич и использованные пластиковые бутылки можно легко набрать на любой свалке. А сами траншеи вы сможете вырыть вручную.

Заключение

Дренажная система на даче – это важная составляющая. Особенно она необходимо на участках, которые подвергаются подтоплению во время половодья или обильных атмосферных осадков. Сделать такую систему своими руками несложно. При этом есть множество вариантов провести дренаж и не потратить на это денег. Главное, правильно выбрать расположение и направление траншей, в зависимости от рельефа местности.

Источник: http://nashgazon.com/uchastok/gazon/samyy-prostoy-sposob-sozdaniya-drenazha-na-dachnom-uchastke.html

Как сделать дренаж на участке или от дома.

Если на земельном участке много воды, присутствует вода в подвале дома или проседает фундамент дома от замачивания грунта, то для устранения этих проблем стоит сделать дренаж.

Принцип работы дренажа

Принцип работы дренажа заключается в том, чтобы на локальном участке земли создать меньшее сопротивление для воды и таким образом направить ее в нужную сторону. Например, если есть прослойка песка и глины, то вода пойдет по песку, так как он лучше пропускает воду. Если взять песок и щебень, то вода пойдет по щебню.

Самый простой дренаж можно сделать так, вырыть канаву с уклоном, уложить в нее геотекстиль, засыпать щебень фракции 20-40. Затем свободными концами геотекстиля завернуть щебень и засыпать грунтом. Геотекстиль – эта специальная ткань, которая не гниет, пропускает воду, но не пропускает мелкие частица песка и земли. Таким образом дренажный канал будет защищен от смешивания с землей и, следовательно, у него не будет уменьшаться фильтрационная способность.

Чтобы еще больше улучшить фильтрационную способность дренажной канавы, в нее укладывают специальные дренажные трубы. Вдоль всей трубы по одной ее стороне пробиты отверстия, через которые вода просачивается во внутрь трубы и там по ее нижней стороне свободно стекает в нужном направлении. Труба укладывается отверстиями вверх.

Раньше простейшую дренажную систему устраивали с помощью вырытой канавы и уложенной в нее связок ивовых прутьев. Затем канава засыпалась землей. Таким образом формировался канал в земле с меньшим коэффициентом сопротивления для воды. Такая дренажная система рабочая, но не долговечная. Время ее работы примерно 5-20 лет, пока дерево не сгниет.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы. Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не следует путать ливневую канализацию и дренаж воды с участка или от дома. Это две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Конструктивные особенности дренажных систем.

Глубина заложения.

В сети интернет многие пишут, что глубина заложения дренажных труб должна быть ниже уровня промерзания грунта. И это правильно. Но не во всех случаях. Приведу пример.

На участке организован дренаж воды с поверхности земли. Дренажные трубы заложены ниже уровня промерзания грунта. Представьте ситуацию, когда в осенне-зимний период шел длительный дождь, который пропитал землю. После ударили морозы и заморозили землю. Пришла весна, снег начал таять, и вода потечет по поверхности земли. Будет ли в этом случае работать дренаж? Ответ нет, не будет. Вода не будет впитываться в землю и не достигнет дренажной трубы по то причине, что земля замерзла на всю глубину промерзания и, следовательно, не пропускает воду. Поэтому правильнее будет заложить дренажные трубы ближе к поверхности земли. Так как трубы должны укладываться с уклонами, то вода в них не будет застаиваться и, соответственно, не будет причин к их замерзанию и повреждению от обледенения.

Выбор и монтаж дренажных труб.

Все трубы дренажной системы должны прокладываться с уклонами. Уклон труб должен рассчитываться в зависимости от водообильности осушаемого горизонта и типа грунта. Минимальный уклон дренажных труб принимают 1см на метр длины трубы. Лучше, конечно, сделать уклон 2 см на метр длины трубы, но здесь стоит помнить о том, что увеличение уклона дрен приводит к возрастанию объемов работ.

При выборе дренажных и канализационных труб для отвода ливневых вод следует знать, что трубы различаются по классу кольцевой жесткости. Класс жесткости обозначают SN и измеряют числами. Например, SN-4, SN-8, SN-16. Гофрированные канализационные трубы в основном идут классов SN-8 и SN-16. Трубы ПВХ классов SN-4 и SN-8. На самих трубах данная маркировка обязательно должна присутствовать. Чем выше класс трубы, тем она прочнее и тем глубже ее можно заложить. Если трубы должны пройти под дорогой, то тогда их лучше укладывать в гильзе из металлической или асбестовой трубы, или использовать в этом месте трубы с большим классом кольцевой жесткости.

Некоторые люди совершают ошибку, когда вместо оранжевых труб для наружной канализации используют трубы серого цвета. Трубы серого цвета предназначены для канализации внутри помещения и не выдерживают давящих нагрузок от земли, они просто раздавливаются.

При покупке дренажной трубы, обернутой в геотекстиль следует данную трубу проверить на пропускающую способность. Некоторые недобросовестные производители дренажных труб используют геотекстиль низкого качества, который плохо пропускает воду. Поэтому при покупке трубы следует ее перевернуть отверстиями вниз и налить внутрь её немного воды. Если вода хорошо прошла через геотекстиль, то труба подходит для покупки.

Геотекстиль различается по плотности и сфере применения. Чем плотнее геотекстиль, тем он дороже. Для дренажных систем наиболее подходящий геотекстиль плотности 150-200 г/м 2 .

Инспекционные (смотровые колодцы).

Дренажная система обязательно должна иметь смотровые(инспекционные) колодцы. Они предназначены для прочистки трубы в случае ее засорения, а также выполняют роль пескоуловителей. Такие колодцы устанавливают в местах поворота дренажных труб, в местах сопряжения труб, на прямых участках и в местах значительного изменения уклона дрен. Теоретически максимальное расстояние между колодцами должно быть не более 50м, но на практике лучше делать меньшие расстояния.

Смотровые колодцы необязательно устраивать на каждом повороте. Если дренаж на участке делает несколько поворотов, то инспекционные колодцы можно установить через один поворот. Стартовые участки дренажной сети можно выполнять без первого смотрового колодца при условии, что длина от начала дрена до следующего колодца составляет не более 20м. В этом случае необходимо предусмотреть заглушку дренажной трубы.

Современные инспекционные колодцы изготавливаются из гофрированной пластмассы с минимальным диаметром 315мм. Такие колодцы состоят из трех частей. Сам колодец, пластиковое дно и крышка. Также с колодцем могут продаваться специальные муфты для подключения дренажных труб к нему.

Трубы, которые подключают к колодцу, обязательно должны иметь разрыв внутри колодца. Трубы следует соединять с колодцем выше его дна на расстоянии не менее 300мм. Таким образом нижняя часть смотрового колодца будет выполнять роль пескоуловителя.

Обогрев точечного водоприёмника.

При монтаже ливневой канализации следует обратить внимание на точечный водоприёмник. Он, как правило, изготовлен внутри с перегородкой, которая выполняет роль сифона и пескоуловителя. В результате внутри таких конструкций остается вода и в случае ее замерзания пластик может лопнуть. Весной, когда оттает лед и начнутся дожди, вода через данную трещину пойдет в землю рядом с домом. Чтобы избежать такой ситуации, необходимо устраивать обогрев. Его можно сделать с применением греющего кабеля, который пройдет внутри ливневой трубы и опуститься в дождеприёмник.

Установка дренажного колодца.

Куда сбрасывать воду из ливневой канализации? Ее можно собрать в емкость для последующего использования, например, для полива огорода. А можно сбросить в канаву, водоем или речку. Или можно на участке сделать дренажный колодец и сбрасывать воду в него. Назначением такого колодца будет дренирование воды в нижние слои земли. Дренажный колодец можно сделать из бетонных колец или купить специальный пластиковый колодец. Глубина такого колодца должна быть ниже глубины промерзания грунта не менее чем на 30см. Также важно понимать, что если на всей глубине дренажного колодца находиться глина, то такой колодец будет малоэффективным, так как глина очень плохо пропускает воду. Поэтому колодец нужно копать до песчаного слоя. Если не получилось докопать колодец до песка, то яму под колодец нужно копать как можно большего диаметра. По центру ставятся кольца колодца, а оставшееся место вокруг колец засыпается щебнем. Такой подход увеличит площадь фильтрации воды.

Дно колодца обязательно просыпается слоем песка или щебнем толщиной 20см. Со временем дно дренажного колодца заиливается и хуже пропускает воду. Чтобы почистить дно колодца, нужно будет поменять слой песка или струей воды под давлением промыть щебень и откачать грязную воду насосом. Также можно на его дно опустить мешок из геотекстиля с керамзитом. Тогда проблема заиливания решается просто заменой этого мешка.

Очень важно, чтобы вода при переполнении дренажного колодца не пошла в дренажные трубы. Поэтому нужно ставить откачивающий насос с датчиком уровня воды и обратный клапан на дренажные трубы.

Заключение.

Нужно понимать, что ошибки, допущенные при изготовлении дренажной системы, могут стоить очень дорого. Поэтому проектирование дренажа лучше доверить проектной организации с предварительным исследованием геологии участка.

Смотрите видео о дренажных системах. Правила монтажа: удаление от фундамента, глубина заложения.

Источник: http://delairukami.ru/sad-i-ogorod/drenag-na-ychastke-doma/

Система дренажа на участке – как выбрать и установить

Добавление статьи в новую подборку

При покупке дома часто выясняется, что на участке высокий уровень грунтовых вод. И если для растений это не всегда представляет опасность, то дачным постройкам грозит очевидными неприятностями. Поэтому стоит задуматься об установке дренажной системы.

С наступлением весны многие дачники сталкиваются с проблемой затопления подвала и цокольного этажа. Избежать этих напастей можно при помощи дренажной системы слива воды. Сейчас мы опишем основные моменты, которые необходимо учитывать перед выбором и установкой такой разветвленной системы.

Виды дренажных систем

Существует два типа дренажа: поверхностный и глубинный. Поверхностные системы предназначены для сбора излишков воды с поверхности участка (застойных луж, после оттепели и таяния снега). Глубинные конструкции используются для отведения воды из грунта (например, при повышенном уровне грунтовых вод).

В зависимости от особенностей расположения водоотводные конструкции разделяют на два типа:

  • точечные – это самый простой тип конструкции, которую монтируют в тех местах, где собирается влага (низины, водонепроницаемые слои почвы и т.д.). От этих точек сбора прокладывают водоотводы к ближайшей сточной канаве, сборному колодцу или ливневой канализации;
  • линейные представляют собой систему труб или желобов, по которым жидкость перенаправляется в точку водосброса. Они могут быть поверхностными или глубинными. Поверхностный водоотвод проходит на уровне земли, а глубинный прокладывают под землей, на уровне грунтовых вод. В обязательном порядке следует укладывать глубинную водоотводную систему, если грунтовые воды проходят на уровне 2,5 м и выше.

Из чего состоит поверхностный дренаж

При повышенной «заболоченности» участка, которая наблюдается весной, после сильных дождей или обильного таяния снега, необходимо установить систему поверхностного дренажа.

В такую систему дренажа входит водозаборный колодец, вода из которого может использоваться для полива огорода.

Самой простой системой является поверхностный точечный дренаж. Он используется для локального сбора воды с поверхности. Обычно такие системы устанавливают под водостоками, проложенными на крыше, под кранами умывальника на участке, в низинах и других местах, где застаивается вода. В систему обычно входят несколько обязательных элементов.

Дождеприемник

Его роль обычно исполняет прямоугольная или овальная пластиковая емкость, снабженная элементами для присоединения ее к системе отвода воды (ливневой канализации). Чтобы в приемник не попадал мусор, его дополняют корзинками или сеткой. «Продвинутые» модели оборудуют сифонами и гидрозатворами для устранения неприятных запахов.

Сливной трап

Это емкость, прикрытая защитной крышкой и соединенная с трубами ливневки или системы дренажа. В такой импровизированный колодец попадает вода с дорожек и клумб.

Ливневая заслонка

Благодаря этому защитному приспособлению вода не течет в обратном направлении, а направляется прямо в водозаборный колодец.

Линейная система поверхностного дренажа дополняется набором труб и желобов, прикрытых решетками. Они прокладываются вдоль периметра участка и в других «проблемных» местах. Трубы следует укладывать под уклоном к колодцу.

Из чего состоит система глубинного дренажа

Глубинный дренаж используют в тех случаях, когда необходимо отвести грунтовые воды и уменьшить уровень заболоченности участка. Существует несколько вариантов организации «подземного» дренажа.

Кирпичный дренаж

Это самый простой и дешевый способ создать на участке полноценное водоотводное сооружение. Для его сооружения:

  • выкопайте траншеи по всей длине участка с небольшим уклоном. Подведите их к коллекторному колодцу;
  • канавы наполовину заполните битым кирпичом или мелким камнем;
  • поверх слоя камней уложите гравий и укройте его перевернутым дерном;
  • поверх дерна насыпьте грунт.

Для организации кирпичного дренажа можно использовать любые подручные материалы

Если участок расположен под уклоном, прокопайте канавы поперек склона. Это поможет отвести воду, стекающую с него.

Единственный недостаток такой системы – она слишком быстро заиливается и перестает отводить воду с участка.

Мягкий дренаж

Этот способ водоотвода также неплохо зарекомендовал себя. Проложить такую систему не составит труда, она не заиливается и служит довольно долго. При организации мягкого дренажа укладывают два слоя:

  • гидроизолирующий (из тектона);
  • фильтрующий (из геотекстиля).

Как соорудить мягкую дренажную систему:

  • выкопайте дренажные канавы необходимой длины;
  • уложите слой тектона на дно траншеи с таким расчетом, чтобы он укрывал ее бортики;
  • на тектон постелите геотекстиль так, чтобы он покрыл стенки траншеи, и оставьте на запас минимум 30 см;
  • на геотекстиль насыпьте щебень, так, чтобы его высота равнялась 2/3 высоты траншеи;
  • щебень укройте геотекстилем внахлест за счет отложенного запаса в 30 см;
  • сверху насыпьте песок и грунт;
  • не забывайте делать уклоны на всем протяжении траншей.

Траншеи на геотекстильной основе отличаются прочностью и долговечностью

Трубный дренаж

Этот вид дренажа подразумевает организацию почти полноценного коллектора или канализации. Обычно при его сооружении используют пластиковые трубы, предназначенные специально для этих целей. Их изготавливают с перфорацией, чтобы вода равномерно поступала в них и выводилась за пределы подтопленной зоны.

Прежде чем мы расскажем о монтаже таких труб, давайте познакомимся с одним важным элементом такой системы – дренажным колодцем.

Разновидности дренажных колодцев

Дренажный колодец – центральный элемент системы дренажа участка, который обеспечивает ее работу, а также служит для наблюдения за состоянием труб и их очистки. При наличии водопоглощающего грунта дренажный колодец попутно выполняет роль фильтрующей и поглощающей установки. По функциям дренажные колодцы делятся на три вида:

  • смотровые и поворотные;
  • поглотительные (фильтрующие);
  • водоприемные (накопительные).

Поворотные колодцы – эти установки монтируют в местах поворотов дренажных труб. Например, вблизи углов фундамента, перепадов высот, узловых точках схождения нескольких труб или там, где скапливается засор. Через смотровые колодцы осуществляется визуальный контроль над состоянием системы и обеспечивается свободный доступ к ней. Оба эти вида колодцев снабжают герметичной крышкой и дном.

Их диаметр подбирается таким образом, чтобы можно было промыть дренажную систему напором воды под давлением. Обычно он составляет 300-500 мм. Если же организуется мощный дренаж, диаметр смотровых колодцев может быть увеличен до 1 м.

На ровных участках оптимальное расстояние между колодцами составляет примерно 40-50 м. Если трубы часто делают повороты на участке, то монтировать колодцы нужно над каждым поворотом.

Фильтрующий, или поглотительный, колодец устанавливают при необходимости и в зависимости от типа грунта на участке. Вода, поступающая в такой колодец, собирается в накопительной «капсуле», проходит через слой фильтра (щебень) и через отверстия уходит в грунт. Соответственно, почва в месте монтажа такого колодца должна обладать высокой водопоглощающей способностью, чтобы справляться с объемом воды, который поступает в колодец. Лучше всего для таких колодцев подходит крупнозернистый песок.

Герметичный накопительный колодец применяется на участках с высоким уровнем грунтовых вод, глинистыми отложениями и почвой с низкой способностью к водопоглощению. В последнее время такие колодцы ставят и в тех местах, где трудно бурением достичь водоприемного слоя и устроить вертикальный дренаж.

Накопительный колодец является конечной точкой всей системы. По мере наполнения собранная вода откачивается дренажным насосом и сбрасывается в ближайшую канаву, за границы участка или используется для полива.

Как построить трубный дренаж

Вначале следует спроектировать общий вид системы трубного дренажа. Профессионалы выполняют геодезическую съемку участка с использованием специальных инструментов. Но если рельеф земельного надела несложный, можно обойтись и своими силами, даже без использования нивелиров и дальномеров. Для этого нужно сделать следующее:

  • составьте подробный план участка в соответствующем масштабе;
  • после сильного дождя нанесите расположение и направление основных потоков воды. Зафиксируйте места слияния ручейков;
  • определите нижнюю точку участка, в которой будет установлен дренажный колодец;
  • сверяясь с направлением потоков, выкопайте траншеи и расположите канавы «елочкой», то есть все короткие ответвления должны «вливаться» в одну центральную траншею;
  • выкопайте траншеи, выдерживая уклон 0,5-3 см на каждый метр длины. Трубы укладывайте на глубину 30-60 см;
  • проведите испытание траншеи. Либо дождитесь сильного дождя и посмотрите, не застаивается ли вода, либо залейте канавки водой из ведра и посмотрите, стекает ли она в нужном направлении. Если нет, подкорректируйте систему.

Трубная дренажная система – самая современная и безотказная из известных

Дальнейший перечень работ выглядит так:

  • уложите геотекстиль на дно траншей. По ширине материал должен полностью закрывать дно и стенки траншеи и выступать за ее границы на 30 см;
  • на геотекстиль уложите слой щебня толщиной 20 см;
  • поверх щебня уложите трубы, соединяя их тройниками и патрубками;
  • для центральной дрены используйте гофрированную трубу диаметром 90-110 мм, а для подводящих – трубы диаметром 60-70 мм;
  • магистральную трубу подведите к центральному колодцу;
  • засыпьте трубы слоем щебня и укройте геотекстилем, а затем насыпьте щебень и песок и утрамбуйте их.

Стоит ли применять пластиковые трубы

Для обустройства дренажного колодца часто используют пластиковые трубы нужного диаметра с патрубками для присоединения дрен. Такие трубы могут прослужить довольно долго, у них малый вес, удобное расположение соединительных элементов, и собрать их можно за считанные часы. Единственным недостатком остается высокая цена.

Современный дачный участок трудно представить без дренажной системы. Она удаляет избыток сточных и грунтовых вод с участка и позволяет наслаждаться свежестью и здоровым микроклиматом вашего загородного хозяйства.

Источник: http://www.ogorod.ru/ru/now/landscaping/10092/Systema-drenazha-na-uchastke-%E2%80%93-kak-vybrat-i-ustanovit.htm

Дренаж участка своими руками

  • 1 Виды
  • 2 Поверхностный
  • 3 Точечный
  • 4 Линейный
  • 5 Глубинный
  • 6 На глинистых почвах
  • 6.1 Использование рельефа
  • 7 На торфяных почвах
  • 8 Ошибки при обустройстве
  • 9 Видео
  • 10 Схемы

Дренаж дачного участка лучше доверить специалистам, однако, если нет такой возможности, то можно попробовать разобраться во всем самостоятельно. В первую очередь, надо разобрать разновидности дренажа и различные схемы его устройства, а также предназначение. Дренаж просто необходим, потому что эта система защищает дом и участок от избыточной влажности. Если неправильно его установить, то эффект может быть обратным. Это приведет к затоплению и вымыванию почвы.

Дренажная система для дома Для начала, надо разобрать его виды и выяснить особенности работы каждого.

  • поверхностным;
  • глубинным.

Поверхностный дренаж можно сделать без привлечения мастеров. Это относительно несложная работа.

Глубинный дренаж лучше всего производить еще на этапе постройки дома.

Строение тоже нуждается в защите. Часто бывает так, что поток грунтовых вод проникает в подземные помещения. Вода может затопить погреб, гараж, подземную стоянку или комнату отдыха. Все зависит от того, что находится ниже поверхности земли.

Поверхностный

Поверхностный дренаж участка осуществляется с помощью различных дождеприемников и лотков. Свое название этот вид дренажа получил за то, что вся система располагается на поверхности. Лотки могут успешно справляться с потоками дождевой воды, а также влаги, которая образуется в результате таяния снега.

Поверхностный дренаж бывает двух типов: точечный и линейный.

  1. Точечный. Такая система состоит из водосборников, которые, в свою очередь, связаны с канализацией. Устройства сбора воды обычно устанавливаются под водостоками, в низинах и под кранами.
  2. Линейный. Система напоминает канал, который имеет склон в сторону колодца. Именно туда поступает влага от ливней.

Нельзя сказать, что один из типов дренажа лучше другого. Часто обе разновидности используются вместе для большей эффективности. Все устройства в системе требуют регулярной очистки, иначе они перестают правильно функционировать. Хорошо организованный водосток служит отлично и справляется со своей задачей.

Точечный

При точечной планировке лотки устанавливаются, в первую очередь, под сточные трубы дома. В противном случае вода будет постоянно попадать на фундамент и на участок.

Неправильная планировка повлечет за собой проникновение влаги в подземные помещения.

Лотки нужно установить так, чтобы они находились под землей. От них придется провести трубы к канализации. Сверху лоток прикрывается решеткой. Это и защитный, и декоративный элемент одновременно. Для очистки лотка надо только поднять решетку и убрать из емкости мусор.

Линейный

Линейная система известна очень давно. Она использовалась еще в Древнем Египте и Вавилоне. Сегодня изменились только используемые материалы, а принцип работы остался прежним.

Дренаж линейного типа Для стока применяют пластиковые или железобетонные лотки. Они оснащены сверху решеткой, которая прикрывает желоб. В системе есть сборщики мусора, которые облегчают процесс ухода за лотками.

Установка таких систем необходима в случаях, когда:

  • необходима защита фундамента от дождевых вод;
  • есть риск размытия почвы;
  • есть нужда в отводе влаги от сараев, гаражей и других сооружений, расположенных в низине;
  • для защиты дорожек на садовом и дачном участках.

Монтаж стока вод не станет сложной процедурой даже для новичка. Его устройство предельно понятно.

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Перед обустройством заглубленной системы надо определить, в какую сторону течет вода во время ливней. Именно этот показатель является одним из самых важных.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

  1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
  2. На участке вырываются траншеи. Их схема напоминает елочку.
  3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
  4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.
  5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
  6. Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
  7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка. Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

На глинистых почвах

Не все виды почв хорошо пропускают воду. К таковым относятся глинистые. Глинистая почва отличается переизбытком влаги. Из-за этого в корни не поступает нужное количество кислорода. Как результат – растения гибнут. Плотный дерн тоже приводит к кислородному голоданию растений.

При обустройстве дренажной системой небольшого участка, в процессе проектирования необязательно делать расчет. В этом случае необходимо учесть параметры, касающиеся дрен:

  • уклон;
  • расположение по плану;
  • глубину залегания;
  • расстояние между рядами;
  • устройство устьевой части и смотровых колодцев.

Природный рельеф участка с уклоном лучше использовать при устройстве дренажной системы.

Использование рельефа

Укладка в глинистую почву

С наклонным участком легче работать нежели, с равнинным. Это обусловлено хотя бы снижением трудозатрат. Все что нужно – грамотно сочетать открытый и закрытый дренаж.

Глинистая почва плотная и тяжелая, поэтому для улучшения дренажных свойств грунт следует тщательно разрыхлить. В процессе прокладки дрен необходимо обходить места, предназначенные для проезда автомобиля.

На торфяных почвах

На торфяниках уровень залегания грунтовых вод обычно высокий. Из-за этого такие виды почв практически не используют для выращивания растений. В торфяниках корневая система растений попросту сгнивает.

Осушение торфяников позволяет снизить уровень грунтовых вод до 2–2,5 м. Не нужно этого делать, если на вашем участке уже проводилось осушение грунта. Это можно легко определить. На участке проводилось осушение, если на нем не бывает застоев талой воды, а уровень грунтовых вод в паводок не превышает 1,5 м.

Такое встречается только на низинных торфяниках или обработанной кем-то земле. Чаще всего на торфяниках можно наблюдать картину, когда вода находится близко, а весной даже местами не впитывается в землю. Исключением является только жаркое лето, когда уровень грунтовых вод сильно понижается, вследствие чего торф пересыхает и нуждается в поливе. Корни многолетников очень страдают в период оттепели зимой или весной. В такой ситуации со временем гибель растений неизбежна.

Не все так прискорбно. Торфяники можно осушить. Что для этого можно предпринять? Если вода находится на уровне 0,8–1,2 м, то ее избыток вполне можно отвести с участка, например, посадив березы или кусты калины в северо-западной стороне участка или за его пределами. Дело в том, что березы активно собирают влагу на расстоянии 30 м от себя. Так, вы осушите участок, при этом не затенив его этими деревьями.

Если вода находится ближе, то вам придется сделать качественную дренажную систему. Для этого разбейте участок на сектора. При этом дренажные канавы укладываются в уклон места для сбора воды. В нижнем углу участка выкопайте сточный колодец или сделайте искусственный водоем. В него и будет стекать вся лишняя вода с торфяного участка. Если вы решите сделать водосборник в виде колодца, то скапливаемую воду в летнюю засуху можно будет использовать для полива.

Высадите вокруг водоема влаголюбивые плодовые/декоративные культуры.

Две канавы должны проходить по краям земельного участка, поперечные – нужно предусмотреть для качественного осушения торфяника. Например, для 6 соток достаточно сделать 1–2 поперечные канавы. При этом глубина канавы должна достигать порядка 40–50 см. Выкапывая траншею, сбрасывайте верхний слой грунта на края грядок, которые будут обустраиваться впоследствии.

Излишек воды в грунте

В целях безопасности лучше сделать закрытую дренажную систему. Принцип ее монтажа будет описан ниже.

Нельзя, чтобы хоть на малом клочке земли скапливалась вода – талая или дождевая. Если вы обнаружите таковые скопления, то сделайте в таких местах насыпи из грунта и песка, а также плодородной почвы. Рукава дренажной системы должны сходиться к колодцу/водоему.

На торфяниках растения следует выращивать на приподнятых грядках. Если летом торф пересохнет из-за жары, то его будет нужно регулярно и обильно поливать.

В случаях, когда уровень грунтовых вод не удается понизить до уровня 2 м, плодовые деревья на нем будет нужно высаживать на искусственных холмах, имеющих высоту 30–50 см. При этом по мере роста дерева, диаметр холмика придется увеличивать.

Ошибки при обустройстве

Для заболоченного участка

Самая распространенная ошибка при обустройстве дренажной системы заключается в том, что ее устанавливают без должного проектирования. При установке дренажных труб и систем надо, в первую очередь, разобраться в ситуации. При этом необходимо проанализировать сам участок и характер грунтовых вод.

Например, вода очень часто воздействует на фундамент. Чтобы защитить его, проектировать систему дренажа нужно при строительстве дома. В этом случае потребуется установка дополнительного подвала, который будет служить барьером для грунтовых вод. Если проектирование было произведено неправильно, то ситуация может только осложниться. Грунтовые воды будут поступать в подвал и воздействовать на фундамент. В сложных случаях придется обращаться к специалистам.

Видео

Схемы

Эти схемы помогут вам спланировать дренаж участка соответственно требованиям:

Основные ошибки

Ливневая канализация

Источник: http://kakpravilnosdelat.ru/drenazh-uchastka/

Смотрите также:
02.05.2020

Самостоятельное строительство деревянного крыльца с навесом Добавил(а): Максим Овсянников 24 апреля Крыльцо из дерева — неотъемлемая черта городского дома или деревенской усадьбы. Собрать его своими руками под силу каждому домовладельцу. Для этого достаточно...

02.05.2020

Как сделать каркас из профильной трубы для дома – теория и практика Многие владельцы своих домов желают, чтобы у них была собственная баня. Сегодня есть большое разнообразие материалов, из которых можно ее построить. В этой статье поговорим, какая баня может получиться...

02.05.2020

Самодельные приспособления для мотоблока, описание, видео, фото Обрабатывать дачные, приусадебные земельные участки легче и удобнее с помощью небольшого трактора. И не беда, если не хватает средств на покупку – его можно самому смастерить из недорогого мотоблока. Тем...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
