Делаем флюгер своими руками

Что такое флюгер? Виды флюгеров. Как сделать флюгер своими руками?

Метеорологический прибор древности. Так называют флюгер. Первый сделали за 50 лет до нашей эры в Афинах. Флюгер, указывающий направление ветра, водрузили на восьмигранную башню, возводимую самим Андроником Кирским.

Башню астроном сделал метеорологической обсерваторией. Строение частично дошло до наших дней. Флюгер, правда, не сохранился. В записях он предстает в виде Тритона. Это греческий бог с телом человека, но рыбьим хвостом.

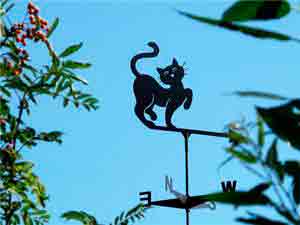

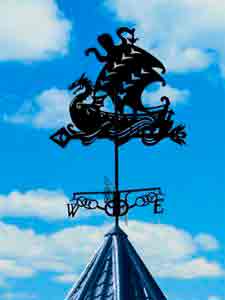

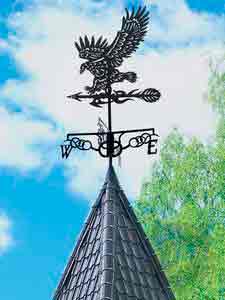

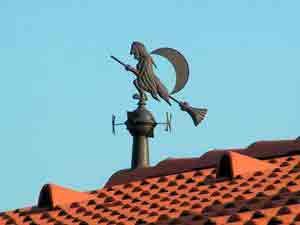

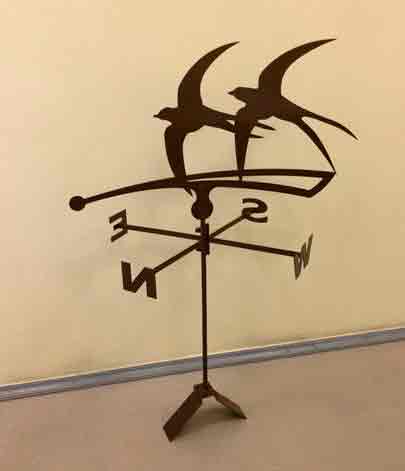

В современности флюгеры чаще делают в виде кошек, птиц. Из последних в фаворе петух – символ дружбы с соседями. Так трактует образ птицы учение «фен-шуй». Впрочем, флюгер хорош и без сакральной нагрузки. Элемент делает дом заметным, эффектным, наполненным «нотками» старины. Приступим к изготовлению флюгера?

Что такое флюгер?

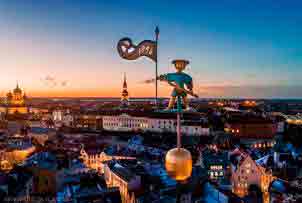

Будучи эффектным декором, флюгер в первую очередь остается, все же, метеорологическим указателем. Поворачиваясь в сторону ветра, он может дополнительно замерять его скорость. Если же установить флюгер на дымоход, прибор усилит тягу воздуха в нем. Это избавляет от задымления и исключает возможность попадания в трубу осадков.

Делается исторически флюгер из металла. Дерево и полимерные материалы дают меньшую точность измерений. Впрочем, если на героя статьи возлагается сугубо декоративная миссия, сделать прибор можно даже из CD-дисков.

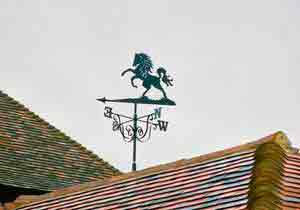

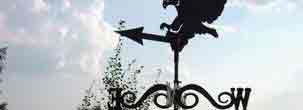

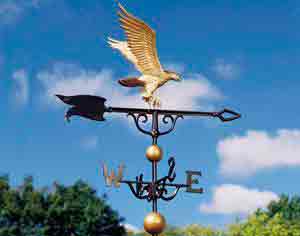

Дабы указывать направление ветра, флюгер вращается. Конструкция состоит из:

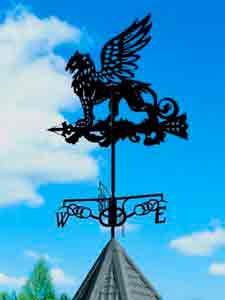

-Флажка. Это основной декоративный элемент, венчающий прибор. В виде весов деталь символизирует справедливость. Изображение ангела – знак возвышенности и жизни духом. Львов выставляют на своих домах особы, наделенные властью.

В старину флажки флюгеров изображали гербы аристократических семейств. Булочники стремились водрузить на дом металлический рогалик, а кузнецы – подкову. Флажки на крышах были своеобразной рекламой, видной издалека.

-Ось. На нее устанавливается флажок. Длина детали, обычно, равна 45-ти сантиметрам, делается из куска арматуры. Посреди оси находится колпачок – этакий венчик, опушенный краями вниз.

-Указатели. Нанизываются на ось снизу, отделяясь от основания конструкции венчикоподобной крышкой. Ее именуют флюгаркой. Элемент вращается вокруг оси, а с ним и указатели. Последние ведут к 4-ем сторонам света. Обычно, на скрещенных прутках проставляются их начальные буквы. Получается роза ветров. Делается она из стальных прутков, приваренных к основанию флюгера.

-Корпус. Стоит в основании флюгера, под крышкой указателей. Обычно, длина корпуса составляет около 15-ти сантиметров. Делается деталь из широкой трубы. В ее нижней части ставится закрытый подшипник диаметром 9 миллиметров. Если корпус подшипника открыт, попадает пыль, выводя флюгер из строя.

Важно отметить, что ось проходит через корпус, заходя в подшипник. Через крышку под розой ветров вращающийся шест проходит благодаря резьбе на внутренней стороне детали-сочленения. Однако, это не все премудрости в вопросе, как сделать флюгер своими руками. Нюансы работы зависят от типа прибора.

Виды флюгеров

Вскользь уже указывалось, что флюгеры делятся по назначению. Упустим из виду декоративные. Их строение и дизайн зависят только от фантазии автора. Можно нарушать пропорции, убирать детали и, даже, поставить флюгер под наклоном. Если же от прибора ждут точных показаний, требуется строговертикальная постановка на открытом всем ветрам участке крыши. Здесь встречаются:

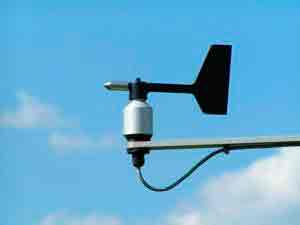

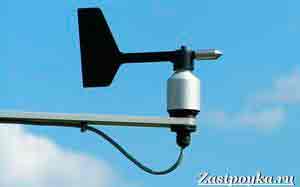

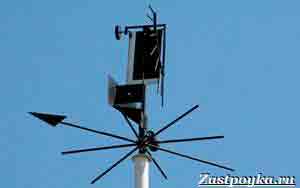

    Метеорологические флюгеры. Их еще именуют анеморумбометрами. Сложный термин связан с заимствованием прибора профессиональными метеорологами. Отказавшись от внешних изысков, они сделали упор на функциональность флюгеров. В них встроили датчики, передающие информацию на компьютеры. Контрольное время работы приборов – 10 минут.

За это время засекается скорость ветра. Учитываются мгновенный, максимальный и средний показатели. Плюсом, метеорологические модели указывают точное направление движения потоков воздуха. Проще говоря, характеристики ветра анеморубометр преобразует в электросигналы, передавая их на аппаратуру через кабель. Не удивительно, что профессиональные метеорологические флюгеры работают от блоков питания.

Прототипом анеморумбометров стал классический флюгер механического устройства. Такой указывает лишь направление ветра и то с отклонениями. Метеорологи такие аппараты именуют анемометрами. Замерить скорость порывов конструкция не способна.

  • Флюгеры Вильда. Так называются приборы, не только указывающие направление ветра, но и замеряющие его силу. За это отвечает добавленная в конструкцию пластина. Она стоит вертикально, что считается нулевым положением. Пластина свободно двигается. Отклонение от оси указывает на прилагаемые ветром усилия.

На фото флюгер Вильда может демонстрировать в конструкции небольшой пропеллер. Он тоже помогает замерить силу ветра. Плюсом, флюгер с пропеллером отпугивает с кровли птиц. У них нет возможности рассмотреть конструкцию Вильда. Меж тем, привычная пластина в ней установлена в раме с 8-ю штифтами.

Они делят плоскость на сектора. Каждый из них соответствует определенной силе ветра. Так ее и определяют. На метеостанциях одновременно работают 2 Вильде. Один ставят с пластиной весом 200 граммов. Ею замеряют силу небольших ветров. Второй флюгер оснащают 800-граммовой лопастью для противостояния ураганным порывам.

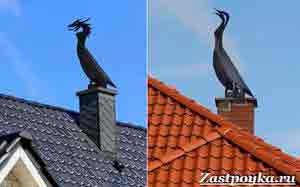

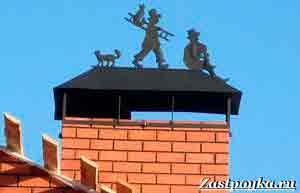

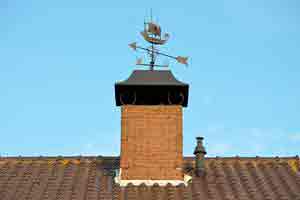

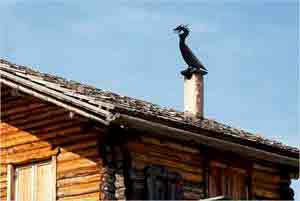

    Дымоходный флюгер. Упоминалось, что модели категории предотвращают обратную тягу в печной трубе. Дополнительно, флюгеры прикрывают ее от попадания пыли, воды, насекомых и даже крупных животных, к примеру, птиц. В открытом дымоходе они могут свить гнездо.

Прикрыть трубу можно дымником. Так именуют статичный козырек. Обычно, он в форме прямоугольника. В противовес флюгеру, такая конструкция лишь провоцирует обратную тягу в трубе, особенно при сильном ветре.

Флюгарка на трубе вращается, как и прочие флюгеры. Тягу в трубе они увеличивают за счет строения. Оно направлено на эффект Бернулли. Он «вытекает» из закона сохранения энергии. У флюгарки над дымоходом есть внутренний конус. Огибая его, воздух формирует область пониженного давления.

При этом, в вентиляционном канале тяга усиливается. Достичь результата можно только с цилиндрическим наконечником трубы. Не стоит путать его с прямолинейным дымником.

Как сделать флюгер своими руками

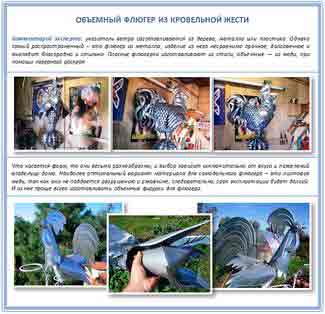

Металлические флюгеры принято чеканить. Техника заключается в придании листу металла формы с помощью молотков. Сплав не плавят, а лишь слегка размягчают. Работа трудоемкая, требует навыка. Самостоятельно классический флюгер изготавливают лишь кузнецы и некоторые заводчане, имеющие навык «общения» с металлом.

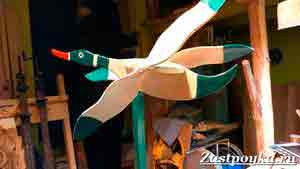

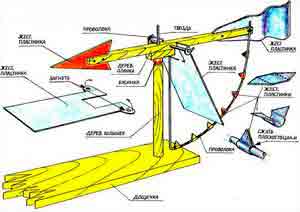

Самостоятельно принято делать флюгеры из дерева. Обычно, древесину используют для флажка. Прочие детали можно сделать из необработанного металла. Если же полностью выполнять прибор из дерева, запасаемся:

-обрезками тонкой фанеры и бруском

-парой, тройкой больших бусин

-длинным гвоздем или саморезом

Флюгер из дерева, как и прочие, начинается с эскиза на миллиметровой бумаге. Выберем простую модель из 3-ех треугольников. В 2-ух из них есть прорези, чтобы нанизаться на центральный.

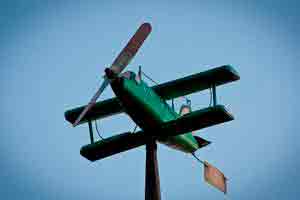

Последний больше, представляет корпус самолета. Средний треугольник – его хвост, а малый – нос. Они нанизываются на первый основаниями, вставая перпендикулярно горизонтальному корпусу.

На тонкую фанеру детали наносятся карандашом. Выпиливают фрагменты ножовкой. Если в малых треугольниках делают прямоугольные вырезы-ложбинки, то в большом – круглое отверстие по центру. Отверстие сверлится и в бруске 5 на 5 или 10 на 10 сантиметров. Это основа флюгера. Сверлим отверстие дрелью, учитывая диаметр выбранного гвоздя.

Остается соединить гвоздем фанерный самолет и брусок, обхватив флажок с 2-ух сторон бусинами. Детали деревянного судна, кстати, скрепляем не только механически, но и клеем. Работа под силу даже школьникам.

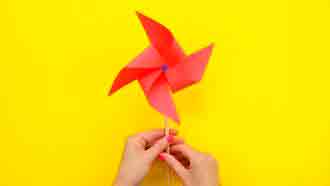

Отличное задание для урока труда, или развлечения для отдыха на даче. Не нашлось под рукой фанеры, сделайте флюгер из бутылки. Потребуются 2-е пластиковые тары. Их замачивают на ночь, чтобы легко очистить.

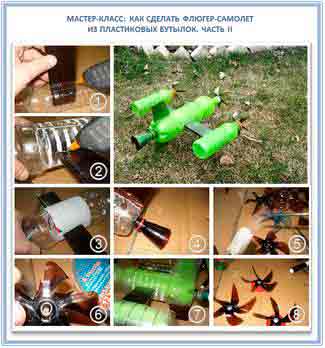

Пропеллер составляем из крышки и фигурного донышка бутылки, скрепляя гвоздем. Из искромсанной тары вырезаем еще крылья. Вторая бутылка – фюзеляж самолета. В нем делаем прорези. В них вставляем крылья.

Остается сделать нагретым гвоздем отверстие в горле бутылки и закрепить фюзеляж на бруске. Образ флюгера дополнят акриловые краски и наклейки. Точности от прибора ждать не придется, но вращаться он будет.

Источник: http://zastpoyka.ru/chto-takoe-flyuger-vidy-flyugerov-kak-sdelat-flyuger-svoimi-rukami/

Как изготовить флюгер своими руками

Оформляя внешний вид своего дома, каждый владелец стремится придать ему индивидуальные черты и для этого использует большое количество приемов.

  • Назначение и устройство
  • Рекомендации по изготовлению
    • Материалы и инструменты
    • Создание трафарета фигурки
    • Сборка устройства
  • Монтаж флюгера

Однако сегодня некоторые элементы оформления оказались незаслуженно забытыми. Зная, как сделать флюгер, можно не только украсить крышу своего жилища, но и решить несколько практических задач.

Назначение и устройство

Флюгеры были и продолжают оставаться популярными в некоторых регионах Европы. Например, в Прибалтике многие владельцы домов стараются найти уникальный вариант, который нельзя встретить в другом месте.

Флюгеры могут выполнять несколько функций:

  • Показывают направление и даже силу ветра.
  • Позволяют защитить дымоход от задувания ветром.
  • Установленный на устройстве пропеллер создает вибрации, которые способны отпугивать мелких грызунов.
  • Является декоративным элементом дома.

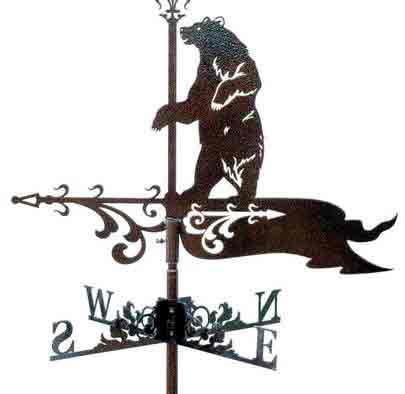

Конструкция флюгера состоит из нескольких элементов, каждый из которых выполняет определенные функции. Флажок, благодаря парусности, разворачивается под силой ветра и располагается параллельно его направлению. Он может иметь форму простой геометрической фигуры или станет главным украшением всей конструкции.

Флажок крепится к одной из оконечностей стрелы, которая не является основным элементом конструкции. Это связано с тем, что иногда флажок устанавливается непосредственно на вертикальной оси. Еще один необязательный элемент — противовес. В некоторых ситуациях его роль может выполнять сам флажок. Если же противовес устанавливается, то его вес в обязательном порядке должен превышать массу фигурки.

Вертикальная ось монтируется в корпусе и оснащается подшипниковым узлом. А также можно использовать более простую конструкцию флюгера, установив ось в трубу большего диаметра, а ее нижняя оконечность должна опираться на шарик. В любой из этих конструкций достигается свободное вращение оси.

Для защиты поворотного механизма от дождевой воды флюгер часто оснащается колпаком.

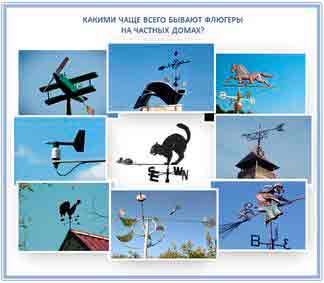

Вариантов конструкций этого устройства достаточно много, например, флюгеры Вельда имеют металлическую пластину, благодаря которой показывают не только направление, но и скорость ветра. При желании пластину можно заменить пропеллером.

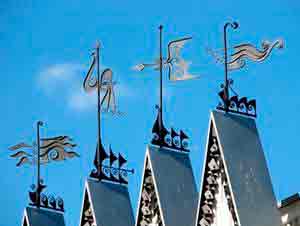

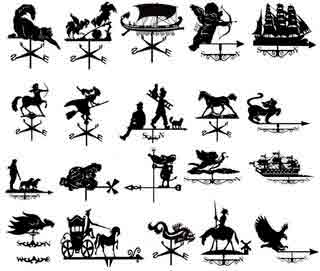

Во многих странах мира фигурки для флажка выполняли не только декоративную функцию, но и что-то символизировали, например, служили оберегами. Чаще всего для этого использовались изображения птиц и животных:

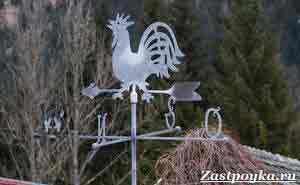

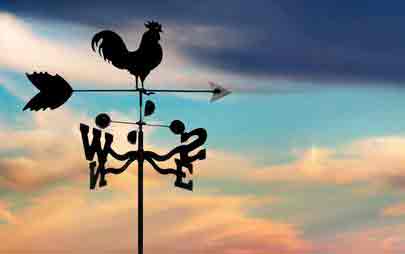

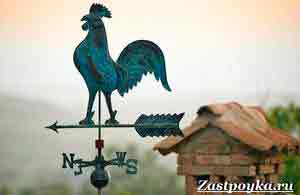

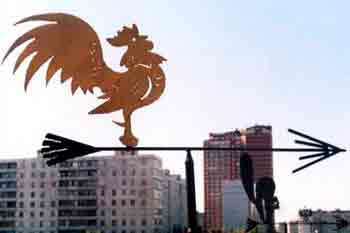

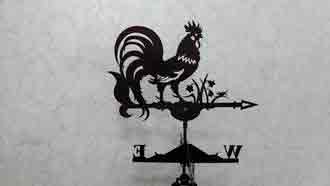

  • Петух — в России считалось, что он способен отгонять темные силы.

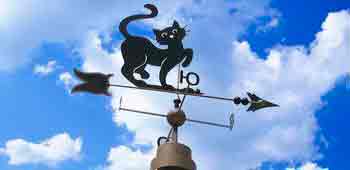

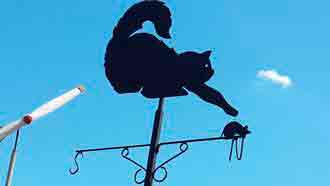

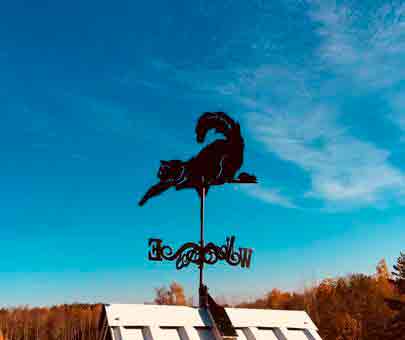

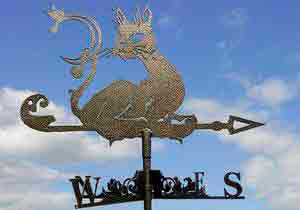

  • Кошка — символ домашнего уюта.

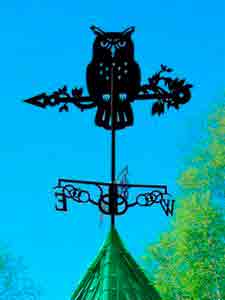

  • Сова — тотем мудрости.
  • Аист — знак взаимопонимания в семье.
  • Дракон — в основном встречается в азиатских странах и символизирует силу духа.

Многие люди при выборе фигурки относятся к этому вопросу весьма внимательно, так как не все они могут означать положительные эмоции.

Рекомендации по изготовлению

Все работы по созданию этого устройства можно разделить на несколько этапов. Их сложность напрямую зависит от выбранной модели флюгера.

Материалы и инструменты

Зная элементы конструкции, необходимо выбрать подходящий материал для их изготовления. Для флажка лучшим выбором будет листовая сталь или медь. Однако некоторые люди делают этот элемент из подручных материалов, например, из пластиковых бутылок или дерева. Прежде флюгеры всегда изготавливались из металлических прутков методом ковки.

Сегодня также можно использовать эту технологию, но готовое изделие окажется сравнительно дорогим. Многие люди не просто хотят знать, как сделать флюгер своими руками, но также по возможности сэкономить. Если было принято решение изготовить флажок из древесины или металла, то готовое изделие необходимо покрыть краской для защиты от влаги.

Для оси и поворотного механизма необходимо использовать только сталь, чтобы во время работы устройства не возникло проблем. Очевидно, что от выбора материалов зависит и необходимый набор инструментов. Скорее всего, потребуется электролобзик с набором пил по металлу или древесине, дрель, сверла, тиски, наждачная бумага.

Процесс изготовления флюгера не зависит от выбора фигурки флажка, и последовательность действий будет одинаковой. Главным элементом флюгера является поворотный механизм, так как от него зависит качество работы всего прибора. Желательно установить ось на подшипники и предусмотреть защиту конструкции от влаги. Благодаря этому подшипники не будут нуждаться в регулярной смазке. Ось желательно изготовить из металлического прутка диаметром от 10 мм. В результате получится обеспечить ее устойчивое положение даже при сильном порывистом ветре.

Создание трафарета фигурки

Перед выбором материалов стоит определиться с фигуркой, которая будет выполнять роль флажка. Если нет достаточного опыта в работе с металлом или деревом, то не стоит использовать рисунок со сложным контуром. В то же время декоративный флюгер будет смотреться значительно лучше, и, возможно, есть смысл проявить все свои умения. Найти рисунок серьезных проблем не составит, и после этого необходимо сделать трафарет.

Чтобы упростить процесс переноса рисунка на трафарет, его стоит разбить на квадраты. А также необходимо помнить, что вырезать флажок придется лобзиком и все его края и изгибы должны быть максимально четкими. После изготовления трафарет накладывается на лист фанеры либо металла и обводится простым карандашом. Еще раз стоит напомнить о необходимости четко выделять линии реза. Не стоит делать флажок больших размеров, так как конструкцию придется дополнительно укреплять.

Сборка устройства

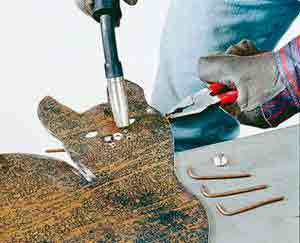

После того как рисунок был перенесен на материал, необходимо вырезать фигурку. Чтобы лист не сдвигался и рез был максимально качественным, его необходимо закрепить с помощью струбцин. Когда фигурка будет полностью вырезана, ее края следует скруглить, чтобы убрать заусенцы и острые кромки. Если в качестве материала был выбран металл, то лучше воспользоваться болгаркой. При работе с древесиной можно остановиться на наждачной бумаге.

Если на флажке имеются отверстия, не используемые для вставки в них других элементов, их также следует хорошо зачистить с помощью напильника. Когда фигурка будет полностью готова, можно переходить к изготовлению стрелы, на которую затем монтируется флажок.

Для наконечника отлично подойдет пластина размером 60х60 мм. Основанием стрелы может служить железный пруток квадратного или круглого сечения размером в 15 мм.

К одной оконечности основания крепится наконечник, а ко второй — оперение, вместо которого можно использовать пропеллер. Наиболее сложным элементом конструкции флюгера является поворотный механизм. Если есть возможность, то стоит использовать подшипник. При этом необходимо помнить, что он должен плотно входить в корпус.

Монтаж флюгера

Если устройство было оснащено буквами с указанием сторон света, то его необходимо выставить с помощью компаса. Если достаточно приблизительной ориентации, то можно устанавливать флюгер просто по восходу солнца. Для монтажа прибора можно воспользоваться одним из способов:

  • На колпак дымохода с помощью металлических пластин, которые привариваются или прикручиваются к его основанию.
  • На ветровую доску фронтона.
  • На шпиль или конек крыши.

Стоит отметить, что флюгер может стать и отличным громоотводом, если был изготовлен из металла. Для этого необходимо на одном из неподвижных элементов прибора закрепить стальную проволоку, а ее второй конец углубить в землю примерно на 1,5 метра. Иногда люди интересуются, как сделать флюгер с пропеллером своими руками. Ничего сложного здесь нет, следует лишь помнить, что потребуется еще один подшипник для установки этого элемента.

Источник: http://sotka.guru/oformlenie-uchastkov/kak-izgotovit-flyuger-svoimi-rukami.html

Как сделать флюгер своими руками

  • Назначение и базовое устройство флюгера
  • Что такое флюгер
  • Несколько слов о символике флюгерных флажков
  • Основные элементы флюгера
  • Корпус и ось флюгера
  • Флажок с противовесом (флюгарка)
  • Защитный колпачок
  • Роза ветров
  • Подшипники
  • Крепеж
  • Как сделать флюгер своими руками
  • Материалы для изготовления флюгера
  • Инструменты для работы
  • Чертежи флюгера
  • Процесс изготовления флюгера пошагово
  • Монтаж металлического флюгера на крышу
  • Несколько вариантов для самостоятельного изготовления
  • Флюгер из пластиковых бутылок
  • Флюгер из бумаги
  • Особенности флюгера с пропеллером

Завершающей точкой в строительстве дома может стать оригинальная декоративная деталь на шпиле кровли – флюгер. Это украшение способно придать неповторимую индивидуальность внешнему облику строения, т. к. не над каждой крышей ветер играет с произведением искусства.

Назначение и базовое устройство флюгера

В экстерьер современных построек возвращаются незаслуженно забытые, традиционные элементы и их имитация – черепица, выполненная из новых материалов, сайдинг, повторяющий внешние формы круглых бревен, колонны и башни и флюгеры.

Что такое флюгер

Функциональное назначение флюгарки, как механического устройства, – определять направление ветра.

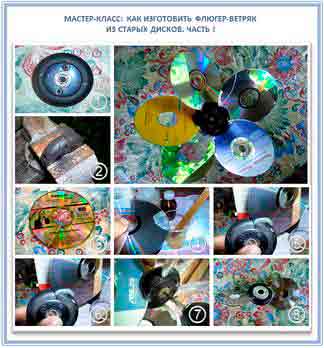

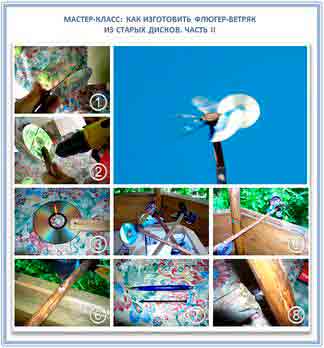

Можно сделать, например, флюгер из дисков своими руками. Но если брать не самую простую конструкцию устройства, то для лучшей ориентации в него встраивают 4- или 8-румбовую розу ветров – для обозначения азимутов сторон света. Бросив наверх взгляд, человек ясно видит откуда и куда дует ветер.

Более сложные механизмы, например флюгер Вильда, который знают с 15 в., позволяют определять не просто направление, но и приблизительную скорость ветра. Это осуществляется с помощью пластины, на которую давит воздушный поток. Степень отклонения пластины градуируют по скорости ветра.

Устройство флюгера может быть разным:

  • для защиты дымохода;
  • против грызунов;
  • пугало для птиц;
  • электрогенераторы;
  • электронные метеорологические приборы;
  • только декоративные элементы.

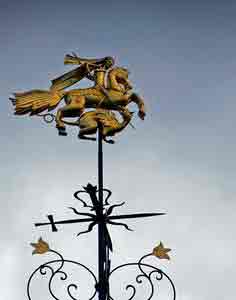

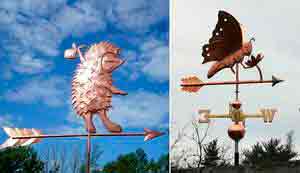

Несколько слов о символике флюгерных флажков

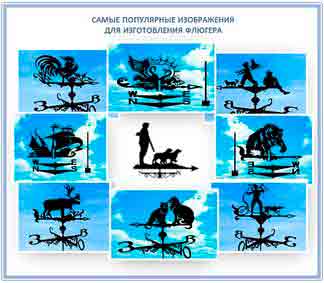

В некоторых случаях символике, которую выражает флажок устройства, придают эзотерическое (мистическое) значение:

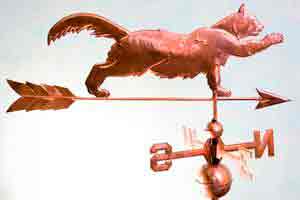

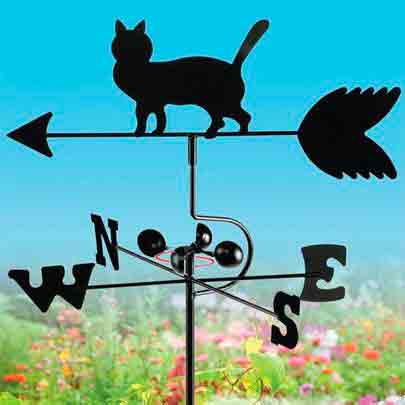

  1. Изобилие и долголетие – кот.
  2. Богатство и бдительность – петух.

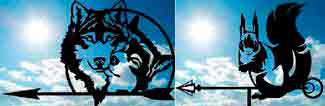

  3. Храбрость и победа – волк.
  4. Здоровье, жизненная сила и тайна – дракон.

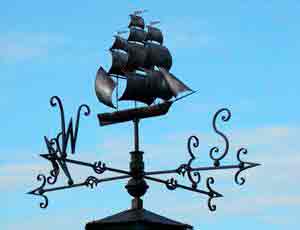

  5. Мятежный дух и удача – флюгер-корабль.

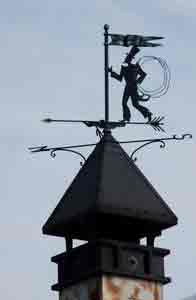

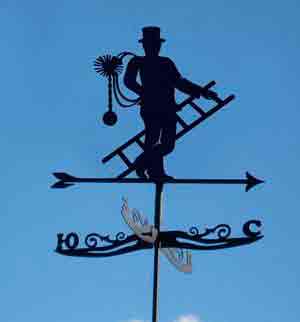

  6. Домашнее счастье – трубочист.
  7. Благородство и победа – рыцарь.

Кроме того, флажок в форме рыбы указывает на принадлежность хозяев к православию, а лунный серп – к мусульманству.

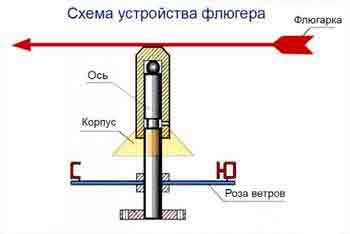

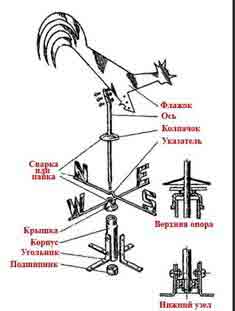

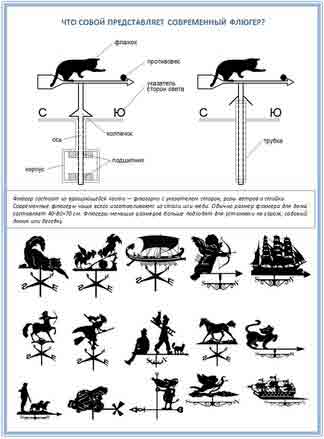

Основные элементы флюгера

Чтобы механизм работал правильно, в него должны входить следующие составляющие:

  1. Флажок. Обладает парусностью и является декоративным элементом.
  2. Ось. Расположена вертикально в корпусе для установки всей конструкции.
  3. Противовес. Служит для уравновешивания стрелки.
  4. Механизм поворота. Для облегчения осевого вращения.

Изготовление флюгера может предполагать дополнительно наличие колпака от воды, электронных поворотных датчиков, розы ветров.

Корпус и ось флюгера

Вся конструкция опирается на корпус. Вариантов его изготовления много. Понадобится, например, труба из латуни или стали ⅾ 2,5 см, в которую будет вставлена ось, и металлическая пластина (или сборка из них) – для крепления трубы к коньку крыши.

Несущий элемент механизма (ось) можно выполнить из арматуры 10 мм.

Флажок с противовесом (флюгарка)

Часть устройства, на которую давит и тем самым направляет всю конструкцию воздушный поток, называется флажком. На его противоположном конце находится противовес – для балансировки. Центр массы должен совпадать с серединой конструкции, чтобы обеспечить баланс и равномерный ход во все стороны.

Флюгарка – флажок вместе с противовесом – придает красоту всему изделию. Формы и способы ее изготовления ограничиваются только богатством фантазии мастера.

Защитный колпачок

От пыли и влаги, которые могут попасть в подшипник и привести к неисправности, защищает конусный или круглый колпачок, накрывающий механизм для вращения сверху по оси.

Роза ветров

Она чаще всего находится на колпачке или выше по центральной оси. Это 2 или 4 металлических прута, соединенных друг с другом под углом 90°. На концах крепятся буквы, которые обозначают Север, Юг, Запад и Восток. Установка флюгера, при точном выставлении положения розы ветров на кровле, потребует наличие компаса.

Подшипники

Внутренний размер подшипника должен совпадать с диаметром прута, арматуры или трубы, из которых выполнена ось вращения. Качество детали определяет легкость хода всего механизма.

Крепеж

Приспособления, которые будут нужны для создания флюгера, зависят от применяемого материала, выбранных вариантов соединения и крепления деталей между собой.

Для этого можно использовать:

  • заклепки;
  • болты;
  • накладки;
  • уголки;
  • шайбы и гайки;
  • разного вида саморезы;
  • сварку.

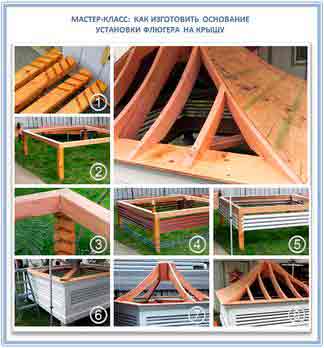

В зависимости от формы конька подготавливают конструкцию, которая поможет установить флюгер и надежно закрепить его на крыше с двух сторон. Приспособление должно быть подходящим для этого по площади и толщине материала.

Задача крепления – выдержать нагрузки от порывов сильного ветра и снега.

Как сделать флюгер своими руками

Для начала нужно ознакомиться с различными конструкциями механизма, подобрать понравившийся и доступный к изготовлению дизайн флюгарки. Дальше следует позаботиться о материалах, подготовить проект и чертеж флюгера и приступать к работе.

Материалы для изготовления флюгера

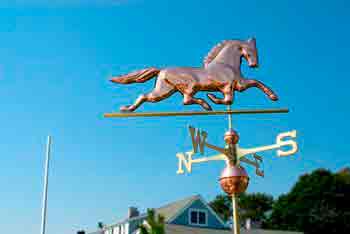

Сталь и медь являются предпочтительными материалами, чтобы сделать долговечное, надежное и чувствительное изделие. Элегантные кованые элементы флюгарки встречаются редко. Для красоты и антикоррозийной защиты железные устройства красят и покрывают лаком снаружи.

Если вопрос в том, как сделать флюгер своими руками более экономично, то можно использовать текстолит, влагостойкую фанеру, жесть, пластик.

Инструменты для работы

Если принято решение делать механизмы из металла, то количество инструмента, которое понадобится, наибольшее – это:

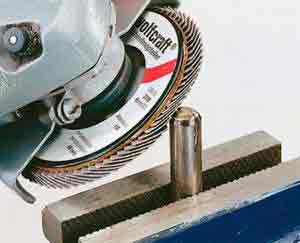

  1. Отрезная машинка со шлифовальными и режущими металл дисками.
  2. Лобзик электрический.

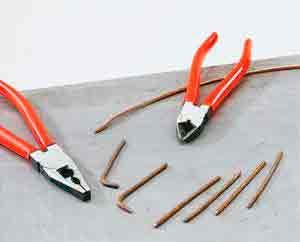

  3. Плоскогубцы и кусачки.
  4. Зубило.
  5. Молотки.
  6. Дрель и сверла.
  7. Напильники.
  8. Перчатки, защитные очки и щиток для сварки.
  9. Тиски.

Для работы с другим материалом перечень может быть короче.

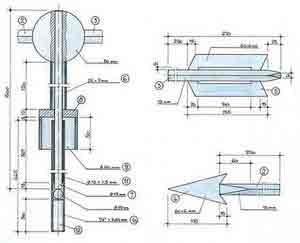

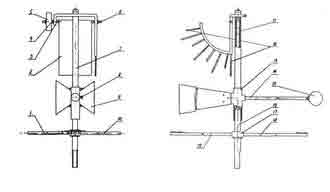

Чертежи флюгера

При наличии навыков рисования и черчения эскиз можно выполнить самостоятельно. В другом случае нужно воспользоваться размерной сеткой, а также понравившимся изображением, которое вы хотели бы видеть на своей крыше.

Размер флюгера может быть разным. С помощью сетки несложно перенести с увеличением размерности любой рисунок на выбранный листовой материал. Если есть опыт в работе с программами AutoCAD или Corel, можно скачать картинку из интернета и распечатать ее в нужном размере.

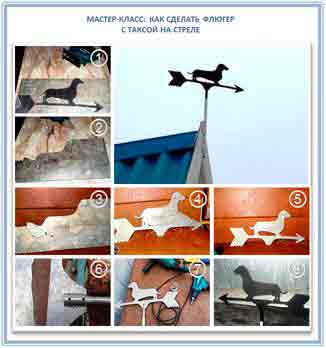

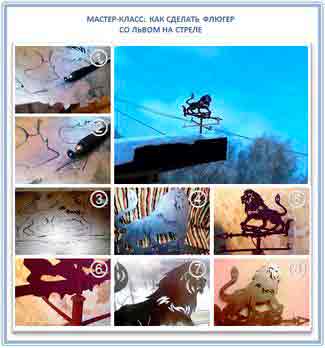

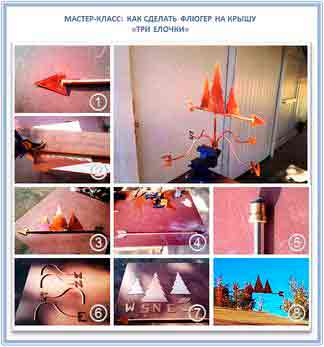

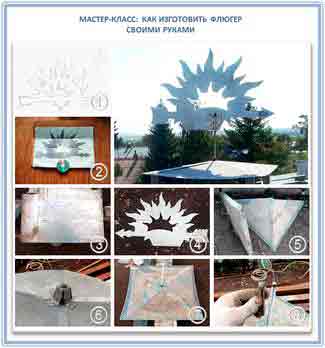

Процесс изготовления флюгера пошагово

Чтобы быстро сделать флюгер, не переводить материал и не исправлять детали, лучше выполнять все по порядку.

Контуры эскиза нужно перенести на подготовленную заготовку:

  1. Для текстолита, пластика или фанеры можно воспользоваться копиркой, а для металла понадобится керн. Придется наносить рисунок медленно, по одной точке.
  2. Заменить механическую работу можно, если воспользоваться дрелью и тонкими твердыми сверлами. С помощью нее можно по контуру высверлить ряд отверстий, увеличивая их количество на наиболее изогнутых элементах рисунка, чтобы изображение получилось более четким.

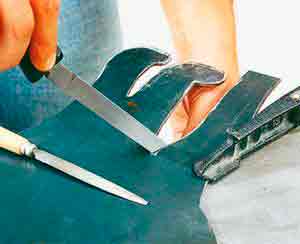

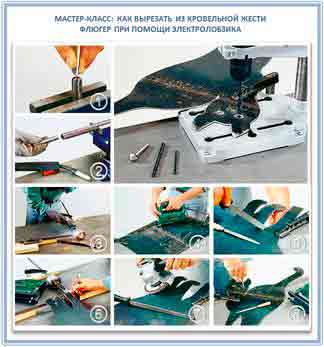

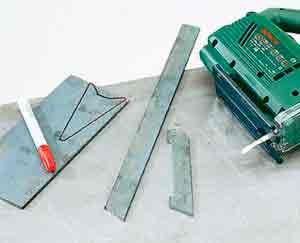

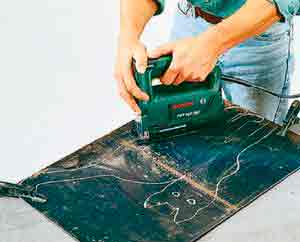

  1. Электролобзик подойдет для всех основных материалов, в т. ч. и для тонкого (2-3 мм) металла.

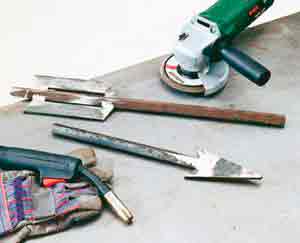

  2. Для более толстого стального листа понадобится болгарка, зубило и сварка.
  3. Наждачной бумагой, напильниками и надфилями обрабатывают торцы получившейся фигуры.

На указательный конец флажка после того, как он будет вырезан, нужно установить противовес.

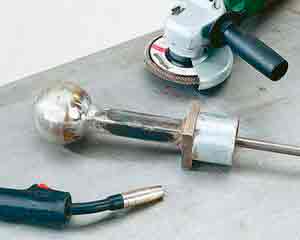

Сделать поворотное устройство:

  1. Вариант без подшипника (с шариком). Взять две трубы, которые входят друг в друга с минимальным зазором. Внутреннюю трубу крепят к корпусу, а тот к коньку. Наружную трубу наглухо заваривают с одной стороны и устанавливают на нее флюгарку, предварительно отбалансировав. Внутри широкой трубы размещают металлический шарик от подшипника. Хорошо его смазывают литолом или солидолом и вставляют внутреннюю трубу.
  2. Вариант без подшипника (с конусом). Все действия выполняем подобно варианту с шариком, но вместо него во внешнюю трубу вставляется выточенный металлический конус. В трубу, которая будет находиться внутри, вставляют заглушку с выемкой для вращения конуса и помещения смазки.

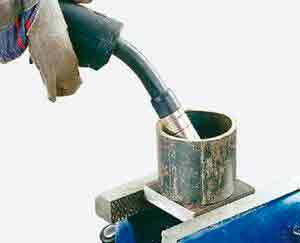

  3. Механизм с подшипником. В этом случае в широкую трубу с двух концов вставляют подходящие по размеру подшипники. Их внутренний диаметр должен совпадать с диаметром трубы, прута или арматуры для центральной оси.

Легкое вращение и хорошую точность показаний даже при слабом ветре дают подшипники из металлографита. Каждую из готовых деталей, чтобы обеспечить долгую работу механизма, нужно обработать от коррозии и отшлифовать, загрунтовать и покрасить в стиле избранного дизайна.

Эскизы флюгеров могут подразумевать еще одну функцию – если конструкция из металла, следует соединить ее металлической проволокой с заземлителем. Она будет защищать дом от молний, как громоотвод.

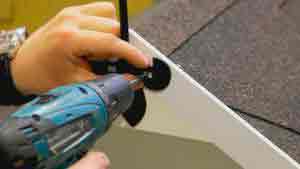

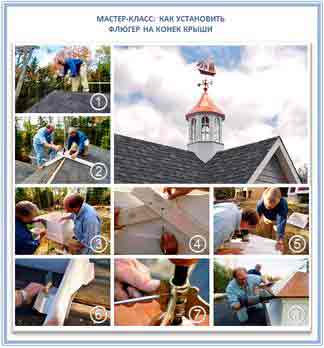

Монтаж металлического флюгера на крышу

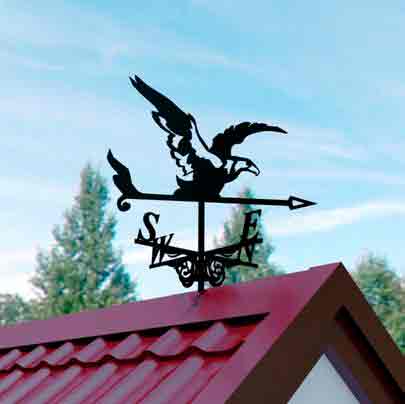

Механизм ставят на самую высокую точку кровли. Место, которое выбрано для установки изделия, при необходимости предварительно следует усилить.

Так как конструкция разборная, сначала поднимают и размещают корпус. Чаще всего крепление флюгера представляет собой металлические пластины, которые прикручиваются к доскам торца или фронтона. Для надежного присоединения толщина дерева требуется минимум 40 мм.

  1. Работы на высоте нужно проводить со страховкой.
  2. Чтобы не повредить кровлю, желательно распределить нагрузку от тела равномерно по поверхности крыши. Для этого, а также для удобства и безопасности работы по верху крыши укладывают деревянные лестницы, которые связывают между собой.
  3. Можно использовать только одну лестницу, закрепив ее другой конец через конька к забору или иной прочной конструкции.
  4. Главное условие – после установки положение механизма должно быть вертикальным. В другом случае он не будет работать.

Чем массивнее и шире получился механизм, например флюгер-парусник, тем больше потребуется усилий для его установки.

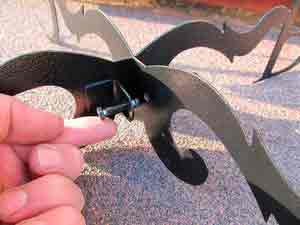

Производим сборку всего устройства. На центральную ось вставляем поворотный механизм с колпаком, розой ветров и флюгаркой. Проверяем работу.

Несколько вариантов для самостоятельного изготовления

Кроме основательных конструкций из металла или покупной продукции промышленного изготовления, существует разнообразие других вариантов, которые можно сделать своими руками. Указатель ветра можно собрать из лазерных дисков для записи музыки, бутылок из пластика, бумажных стаканчиков, картона. Хорошо смотрится флюгер из дерева.

Не все из них подойдут на самое видное место крыши дома в элитном районе, но для установки на кровлю садового домика, в качестве декора ворот или детской постройки сгодятся.

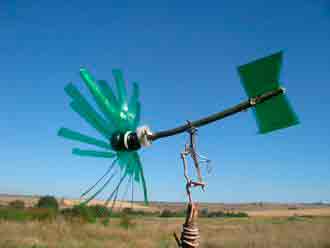

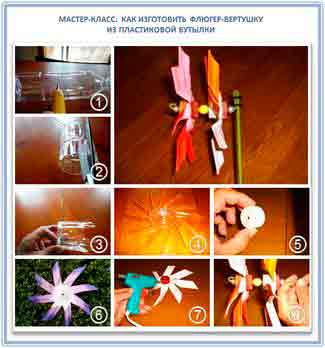

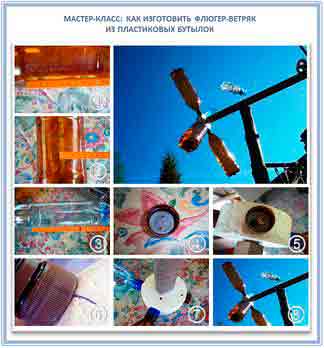

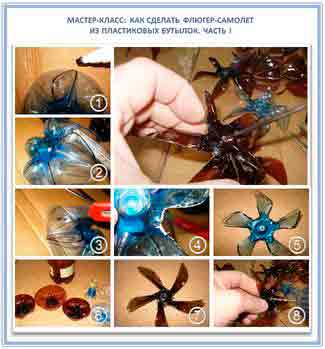

Флюгер из пластиковых бутылок

Заняться изготовлением указателя ветра из накопившихся бутылок можно с детьми, устроив им мастер-класс.

Для работы понадобятся:

  • канцелярский нож;
  • фломастер;
  • картон;
  • проволока;
  • гвоздь;
  • брусок из дерева;
  • бутылки с крышками – 2 шт.;
  • выкройки.
  1. Предварительно замоченные с вечера пластиковые бутылки очищаем от этикеток, моем и вытираем насухо.
  2. Обрисовываем фломастером выкройку на поверхности пластика для пропеллера и крыльев, вырезаем.
  3. Посередине крышки и в пропеллере делаем отверстия и соединяем детали между собой гвоздем. Для усиления конструкции гвоздь можно накалить и вплавить в пробку.
  4. По размеру крыльев делаем в бутылках прорези канцелярским ножом и соединяем крылья и фюзеляж.
  5. В горлышко бутылки нужно вставить металлическую проволоку, которая будет играть роль центральной оси.
  6. Прикручиваем пробку с пропеллером. Раскрашиваем влагостойкими красками и устанавливаем.

Существует вариант флюгера из пластиковой бутылки более сложный. Когда к основной бутылке побольше добавляют параллельно с 2 сторон (или с 2 сторон и сверху) бутылки меньшего размера. Устанавливают сопла, хвостовое оперение.

Кроме варианта с самолетом, можно сделать ветрячок-ротор. Его мастерят из 1 бутылки, вырезая по бокам лопасти и ставя ее вертикально на ось. Или используют 4 пластиковых емкости, располагают их в горизонтальной плоскости по углом 90°.

Флюгер из бумаги

Флюгер из бумаги больше является яркой игрушкой, чем механизмом. Но его изготовление совместно с ребенком может стать интересным и познавательным занятием.

Для этого понадобится:

  • стаканчик с крышкой из пластика;
  • картон или плотная цветная бумага;
  • палочка из дерева или карандаш с ластиком на конце;
  • пластиковая соломинка;
  • булавка английская или иголка.
  1. Вырезаем наконечник стрелы из бумаги или картона в форме треугольника со сторонами 4-5 см.
  2. Оперение можем сделать другого цвета, его размер чуть больше 7-8 см в длину.
  3. Соломинку из пластика подрезаем с каждой стороны по 1-1,5 см. Вставляем наконечник и оперение в прорези. Фиксируем клеем.

Делаем корпус конструкции флюгера:

  1. Стаканчик из бумаги или пластика утяжеляем с помощью песка или гальки. Сверху закрываем и приклеиваем крышку, чтобы она выдержала вес утяжелителя.
  2. После этого стаканчик переворачиваем и в дне проделываем отверстия по размеру карандаша.
  3. Пластиковую стрелку протыкаем иголкой (английской булавкой) и устанавливаем в резинку карандаша, который помещаем в стаканчик.

Особенности флюгера с пропеллером

Механизм интересен тем, что по силе вращения винта можно визуально определить скорость ветра.

Сам самолет или цеппелин можно сделать из пластика или фанеры. Для исправной работы винт должен быть жестким и выполненным из металла. Его лопасти нужно подогнуть по продольной оси в разные стороны.

Если флажок сделан из металла, к нему нетрудно приварить или припаять небольшой штырь с резьбой на конце для установки пропеллера и закрепления его гайкой с шайбой.

В случае когда нужно сделать флюгер с пропеллером своими руками из фанеры, крепить к нему винт требуется с помощью самореза. При этом следует оставить его не докрученным, чтобы было расстояние для вращения. Как вариант, можно рассмотреть крепление механизма на крыше к дымовой трубе, если она есть.

Источник: http://xn--80ac1bcbgb9aa.xn--p1ai/kak-sdelat-flyuger-svoimi-rukami/

Как сделать флюгер: украшение дома и полезная конструкция своими руками

Стандартность и безликость — те качества, которых стараются избегать владельцы любого жилья: как квартир в многоэтажных зданиях, так и хозяева собственных домов. Больший простор для придания строению индивидуальности дает загородная недвижимость, которую нередко украшают внутри и снаружи. Одним из популярных видов «функционального декора» являются необычные флюгеры. Эти конструкции, которые были известны с давних времен, по какой-то причине оказались незаслуженно обойденными вниманием. Сейчас все «хорошо забытое старое», наконец, получает право на вторую жизнь, поэтому вопрос о том, как сделать флюгер, снова становится актуальным. Этот механизм не слишком сложно «сотворить» своими руками, но с особенностями «ветряной работы» сначала нужно познакомиться.

Функции флюгера

Есть конструкции, которые служат только украшением, однако герой этой статьи к ним не относится. Более того, его нередко нагружают дополнительной работой. На загородных участках оригинальные флюгеры могут быть установлены не только на крыше. Эти изящные устройства совмещают сразу несколько функций. Определение силы, направления ветра — главное их предназначение. Однако выполняют они и другие обязанности. К ним относится:

  1. Защита от потенциальных агрессоров, непрошеных гостей: грызунов, птиц, соседских котов. В этом случае устанавливают дополнительный элемент — пропеллер.
  2. Предохранение дымохода от ветра, осадков.
  3. Украшение здания.

Эти конструкции популярны в Прибалтике и северной Европе, где флюгеры считаются не исключением, а почти обязательным атрибутом. Каждый владелец дома старается придумать и установить такую конструкцию, чтобы соседи просто «лопнули» от зависти.

Слово «флюгер», произошедшее от нидерландского Vleugel, не было известно в России, но такие устройства были. До XVIII века эти конструкции называли «прапором» или «прапорицей». При Петре Первом, прорубившем проем в Европу, их стали называть «флюгелями».

Знакомство с конструкцией

Ветроуказатель — довольно простое устройство. Перед тем как размышлять, как сделать флюгер, нужно с ним познакомиться. Он состоит из нескольких элементов.

  1. Флажок. Благодаря его движению, конструкция точно указывает направление ветра. Форма флажка может быть самой простой, однако для декоративности конструкции их делают в виде фигурок людей, животных — птиц, кошек, кораблей, самолетов, трубочистов и т. д.
  2. Стрела, на которой располагается флажок. Эта деталь показывает сторону, в которую дует ветер. В большинстве случаев «метательный снаряд» в составе флюгера есть, но этот элемент не обязателен: иногда фигурку просто располагают на вертикальном стержне.
  3. Противовес. Его помещают напротив флажка, его предназначение — уравновешивание стрелы. Если фигурку располагают ближе к вертикальной оси, эта деталь, как правило, не требуется. Противовесом становится сама стрела.
  4. Стержень — вертикальная ось. Ее устанавливают в корпус, оснащают подшипниками, располагающимися в специальном блоке. Более простой вариант — установка стержня в трубу большего диаметра. Ось ставят на металлический шарик для легкого вращения.
  5. Колпак. Его устанавливают для защиты корпуса флюгера от воды.
  6. Роза ветров. Ее монтируют на неподвижной части конструкции.

Если раньше флюгеры были единственной возможностью узнать, откуда дует ветер, то теперь эти устройства являются больше украшением, а не приборами.

Материалы для изготовления

Перед тем как сделать флюгер, надо принять решение относительно материала, который обязан быть прочным, должен без проблем переносить любые погодные условия. Для изготовления конструкции, «парящей» над домом, можно рассматривать несколько кандидатов.

  1. Толстая листовая сталь (2-5 мм). Она дает возможность изготовить практически долговечную модель, однако с этим металлом очень трудно работать. Выпиливание всех заготовок отнимет у мастера максимум времени.
  2. Оцинкованная сталь. Из нее делают объемные ветроуказатели: одинаковые заготовки скрепляют вместе. Но в этом случае проблема в другом: оцинковке подойдет только порошковая (либо некоторые автомобильные) краска.
  3. Алюминиевые листы, их толщина — 2 мм. Такой материал достаточно легко разрезать ножницами по металлу, и соединять, используя болты либо заклепки.
  4. Фольгированный текстолит. Его можно назвать почти идеалом для работы: он довольно легко режется, покраска тоже не вызывает особых проблем.
  5. Листовой пластик, толщина — 4-5 мм. Этот материал самый легкий в обработке, однако лучше сразу подобрать нужный цвет, чтобы не красить его.
  6. Влагостойкий вид фанеры. Такие фигурки очень просто вырезать, но торцы рекомендуют защищать пропиткой, а красить в несколько слоев.

Если говорить о долговечности кандидатов, то у металла достойных соперников нет. Резка его может усложнить работу, но тонкие листы (до 3 мм) можно раскроить с помощью электролобзика с качественными пилками, их потребуется много. Другие материалы в списке для обработки этим инструментом подходят идеально.

Флюгер может быть медным или кованым, однако последние модели мало кому под силу сделать самостоятельно, а за работу хорошего мастера придется дорого заплатить. Еще один их минус — приличный вес.

Нередко в ход идут популярные подручные материалы: например, CD и DVD диски, особо любимые пластиковые бутылки. Эти варианты можно рассмотреть, если хозяева хотят установить флюгер на небольших строениях (беседках, верандах) либо в саду, на огороде.

Как сделать флюгер: этапы творчества

Поиски эскиза для флюгера — первоочередная задача. Можно найти готовые образцы, с уже проставленными размерами. Другой вариант — скачать любую понравившуюся картинку, увеличить ее до необходимых размеров, а потом распечатать. Такую операцию можно сделать практически в любом фоторедакторе, даже бесплатном.

Если у авторов будущего шедевра нет навыков работы с программным обеспечением, то они поступают по старинке. Маленький рисунок расчерчивают на небольшие квадратики, затем его переносят на ватман с увеличенными параметрами. Оптимальная длина для фигурки-флажка — от 300 до 500 мм.

Список инструментов

Чтобы избежать любых пауз, связанных с тем, что какой-то инструмент забыли, лучше подготовить заранее весь «джентльменский набор». В него входит:

  • дрель со сверлами;
  • зубило (узкое) либо шило;
  • карандаш (маркер);
  • молоток;
  • напильники, надфили;
  • паяльник;
  • плоскогубцы;
  • сварочный аппарат;
  • тиски (струбцины);
  • шлифовальная машинка;
  • электролобзик (болгарка и шлифовальные диски).

Болгаркой можно вырезать прямые или не слишком закругленные участки. С ее же помощью ускоряют работу: делают шлифовку, используя круги разной зернистости. Для этих же целей потребуется наждачная бумага.

Источник: http://dom-i-remont.info/posts/pridomovaya-territoriya/kak-sdelat-flyuger-ukrashenie-doma-i-poleznaya-konstrukcziya-svoimi-rukami/

Изготовление флюгера своими руками

Для придания дизайну частного или загородного дома оригинальности его владельцы заботятся о том, чтобы если не все здание, то хоть какой-то элемент был нестандартным. Легче всего даже в случае с типовой планировкой сделать оригинальным флюгер. Своими руками и за короткое время вам удастся создать элемент, который точно не повторит по конструкции аналоги, имеющиеся в округе. Плюс и в том, что можно использовать подручные материалы.

  • Инструменты и материалы для изготовления
  • Особенности и размеры конструкции
  • Этапы производства изделия
  • Сборка и монтаж флюгера

Инструменты и материалы для изготовления

Поскольку нашему метеорологическому прибору приходится постоянно сопротивляться воздействию окружающей среды, порой очень агрессивному, изготавливаться он должен из соответствующих материалов, иначе долго не прослужит. Часто флюгеры делают деревянными (даже фанерными) и из листового железа. Редко выбирается медь, хотя именно этот металл подходит больше других.

Деревянный флюгер, обработанный защитным составом, прослужит несколько лет. Стальной аналог — несколько десятилетий при условии периодического подкрашивания, для чего не всегда есть возможность, а вот медное изделие практически вечное. Обрабатывать медный лист проще всего, а с его украшением не появляется проблем.

С недавних пор флюгеры начали делать из пластика. Материал легко обрабатывать — для этого не нужны сложные инструменты. Однако, если для крыши дачного домика изделие подходит, то на большом роскошном доме оно смотреться не будет, тут уже потребуются дорогие материалы. Инструменты понадобятся следующие:

  • ножницы по металлу;
  • пила;
  • ножовка;
  • напильник;
  • болгарка;
  • наждачная бумага;
  • дрель;
  • карандаш;
  • линейка.

Особенности и размеры конструкции

Основных моментов в конструкции флюгера два. Имеется в виду следующее:

  • Ось-стержень, являющаяся своеобразным крепежным элементом, устанавливается строго вертикально и крепится к крыше дома.
  • На стержне монтируется флажок с противовесом. Сила ветра давит на флажок, и горизонтальная часть флюгера поворачивается вокруг оси.

По каждую сторону оси должны находиться равные по весу части, что самое сложное во всем процессе изготовления.

Особенностями конструкции можно назвать дополнительные элементы. К примеру, винт, ведь многих привлекает идея того, как сделать флюгер с пропеллером своими руками. Чем интенсивнее вращается пропеллер, тем сила ветра больше — все просто и понятно. Может иметься также вертикально установленная пластина, закрепляющаяся так, чтоб оставаться свободной. При этом раскачиваться пластина должна в одной плоскости. Она тоже дает представление о силе ветра — чем больше отклонение угла от вертикали, тем сильнее ветер.

В плане формы и дизайна ограничений никаких — лишь бы конструкция выполняла свои функции. То же относится и к размерам. Правда, специалисты советуют делать изделие шириной 40−50 см и длиной 70−80 см. Это оптимальный вариант для небольших зданий. Когда флюгер устанавливается на крышу беседки, размеры могут быть меньшими.

Этапы производства изделия

Первым делом определитесь с дизайном приспособления, после чего составьте чертеж, на котором будут отражены абсолютно все детали. Далее алгоритм действий таков:

  1. Изготовьте вертикальную опору из арматуры, трубы или иного металлического стержня. Длина составляет 125 мм, а диаметр — 13 мм.
  2. В верхней части плашкой нарежьте резьбу под крепление горизонтальной части изделия.
  3. В нижней части установите подшипник, который позволит флюгеру оборачиваться вокруг оси. Важно, чтобы в подшипник не попадала грязь и вода. Для этого на него надевается колпачок из металлического листа (некоторые делают колпачок из крышки пластиковой бутылки).
  4. Крепление декоративного элемента осуществляется за счет установленных внизу четырех пластин, с одной стороны прикрепленных сваркой к металлической оси. На другой стороне проделываются отверстия для саморезов, которыми флюгер крепится к кровельному материалу.

Поскольку флюгер с пропеллером — конструкция динамичная, его не устанавливают на высоких домах, так как не будет видно, как сильно вращается винт.

Основная часть — «самолет» — вырезается из железного листа, фанеры или пластика. Пропеллер же изготавливается исключительно из металла. Лопасти вращающегося элемента располагаются под небольшим углом относительно друг друга. Сделать пропеллер можно из оцинкованного листового железа, используя ножницы по металлу. По центру полосы-заготовки проделывается отверстие под крепежный элемент, затем края полосы немного поворачиваются в разные стороны. Вариантов крепления пропеллера к самолету существует два:

  • Если флюгер фанерный, пропеллер можно прикрепить саморезами к его торцевой части. Крепеж не закручивается до конца, чтобы оставалась возможность вращения.
  • К носовой части металлического самолета сваркой или пайкой крепится маленький штырь, на конце которого должна быть резьба, куда накручивается гайка и шайба. Так мы получаем и крепеж, и ограничитель. Штырь может быть без резьбы, но со шляпкой, однако этот вариант подходит в случае уже надетого пропеллера.

Сборка и монтаж флюгера

Сначала определяемся с местом установки. Считается, что хорошо, когда из-за флюгера не нарушена симметричность конструкции крыши. Так, если на кровле имеются трубы, прикреплять приспособление лучше к ним. Если труб нет, крепите флюгер к коньку. Чтобы установить изделие на коньке, потребуется всего две полосы (крепежных элемента), которые располагаются точно под углом скатов. Порядок сборки на месте установки:

  1. Монтируется основная часть из трубы. Она крепится к коньку с помощью длинных саморезов. Важно производить крепление не к материалу кровли, а к обрешетке.
  2. Внутрь трубы устанавливается подшипник.
  3. Сверху вставляют ось с предварительно надетым на нее защитным колпачком.
  4. Снизу трубы подшипник закрепляется при помощи гайки и шайбы.

Внутренний диаметр трубы определяется внешним диаметром подшипника. Так как флюгер располагается под открытым небом, каждый раз во время дождя он будет подвергаться воздействию воды. В связи с этим металлическую конструкцию рекомендуется смазать солидолом после покраски изделия. Периодически нужно подтягивать резьбовые соединения, смазывать подшипник и так далее. Все детали и узлы должны иметь большой запас прочности, особенно крепления, ведь на флюгер действуют серьезные ветровые нагрузки, да и осадки добавляют проблем.

Источник: http://planken.guru/doma-i-arhitektura/izgotovlenie-flyugera-svoimi-rukami.html

Откуда ветер дует: как сделать флюгер своими руками

История флюгера насчитывает сотни лет. Удобство незатейливого прибора, который позволял быстро определить направление ветра, первыми оценили моряки. Поэтому традиция устанавливать флюгеры на крышах впервые пришла к нам из Голландии, Нидерландов и других европейских стран, имеющих выход к морю. Со временем простой механический ветроуказатель превратился в стильный элемент декора, способный добавить индивидуальности самой заурядной крыше. Оригинальный и в то же время простой флюгер можно легко изготовить своими руками из жести, фанеры или пластика. Если же к этому процессу подойти с выдумкой и фантазией, то вращающаяся фигурка сможет рассказать окружающим о характере, вкусах и предпочтениях хозяина дома.

Ветроуказатель на крышу: устройство и принцип работы

Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:

  • метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;

Современный флюгер — это не простое механическое устройство, а сложный электронный прибор

Поворачивающаяся пластина флюгера Вильде показывает, с какой силой дует ветер

Помимо своего основного предназначения, установленный на печную трубу флюгер защитит дымоход от осадков и мусора

Используемый как украшение, декоративный флюгер будет указывать направление ветра ничуть не хуже настоящего метеорологического прибора

Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:

  1. Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
  2. Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
  3. Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
  4. Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
  5. Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
  6. Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
  7. Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
  8. Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Поворотная часть, которая состоит из стрелы и флажка, по-другому называется флюгеркой.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.

Видео: флюгер на крышу — идеи дизайна

Из чего можно сделать флюгер

Если вы решили подойти к изготовлению флюгера основательно, то лучшего материала для флажка, чем лист меди, не существует. Изготовленная из этого материала фигурка не только будет выгодно выглядеть на фоне жестяных изделий, но и сможет стать напоминанием о ваших умениях для последующих поколений. А всё благодаря тому, что медь превосходно противостоит коррозии. Медные крыши и купола старинных соборов за несколько веков не утратили своей функциональности и так же успешно противостоят осадкам. Достоинства меди, как материала для флажка, заключается ещё и в том, что этот пластичный металл легко обрабатывается, поэтому фигурку можно сделать более объёмной, а её поверхности украсить чеканкой.

Благодаря пластичности меди, фигурку флюгера легко можно сделать объёмной

Если же достать медный лист не удастся, то можно использовать алюминий или нержавейку — они уж точно не подведут в плане долговечности. Чуть хуже обстоит дело с листовой конструкционной сталью, однако если флажок из чёрного металла окрасить по всем правилам, то он также сможет пережить не одного хозяина.

Если же надо «быстро и недорого», то можно использовать такие материалы, как фанера или пластик. И хоть флюгер из этих материалов не будет столь основательным, как металлический, он так же сможет порадовать ваших домашних и дать бесценный опыт в изготовлении функционального ветроуказателя.

Флюгер из дерева менее долговечен, но по красоте и функциональности не уступает металлическому

Именно дерево и термопласты нередко выбирают начинающие домашние мастера, предпочитая быструю обработку наждачной бумагой и лобзиком более трудоёмкой работе с электроинструментом и наждачным кругом.

Для изготовления других деталей флюгера — стрелы, корпуса и оси подойдут трубы и металлические прутки различного диаметра. В качестве узла вращения можно взять подходящие втулки, шарики, упорные или радиальные подшипники от автомобильной или сельскохозяйственной техники.

Делаем флюгер своими руками

Решив украсить свой дом ветроуказателем, прежде всего следует определиться с тем, какой будет флюгерка и румбы, продумать конструкцию поворотной части и способ крепления декоративного прибора на крыше. Затем подготавливают все необходимые материалы и инструмент и только после этого приступают непосредственно к работе.

Кого поселить на крыше: значения символов

Являясь одновременно оригинальным декоративным элементом и настоящим метеорологическим прибором, флюгер сможет стать для вашего дома оберегом и защитником от тёмных сил. Он способен создать ауру романтичности и волшебства, напомнить о тех временах, когда жители средневековых городов присматривались к фигуркам, вращающимся на островерхих башнях замков и шпилях городских ратуш.

Выбирая флюгерный флажок, не следует делать поспешных выводов. Это простое действо даёт вам уникальную возможность заявить окружающим о собственных пристрастиях, показать силу своего характера и романтичность натуры.

При изготовлении флюгера можно выбрать флажок любого типа — как простой силуэт или знак, так и сложную композицию из нескольких фигур — всё зависит от ваших умений и навыков при работе с металлом

Поверье говорит, что встретить на улице трубочиста — это на счастье. Устанавливая такую фигурку на дом, вы даёте каждому прохожему шанс испытать удачу и привлекаете достаток и благополучие.

Фигурка человека в цилиндре на крыше будет привлекать к дому счастье и деньги

Этнические сюжеты могут представлять собой серию фигурок в различных частях крыши. Подобные флюгера отлично выглядят на деревянных домах и характеризуют хозяина, как человека, небезразличного к истории родной земли.

Серия флюгеров по народным мотивам подойдёт для зданий, выполненных в традиционном русском стиле

Кот издавна считается злейшим врагом злых духов, поэтому его силуэт послужит прекрасным оберегом от тёмных сил. А ещё пушистое создание создаст настроение доброты и умиротворённости.

Кот и петух, пожалуй, самые распространённые персонажи, которых можно увидеть на флюгерах

Устанавливая на крыше фигурку орла, не забывайте о том, что эта птица является хозяином в небесах. Такой символ как нельзя лучше подойдёт человеку с властным характером и высоким социальным статусом.

Флюгер в виде орла будет уместным на крыше высоких зданий

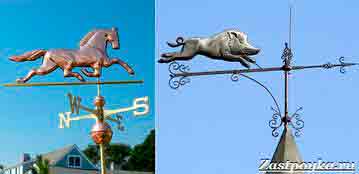

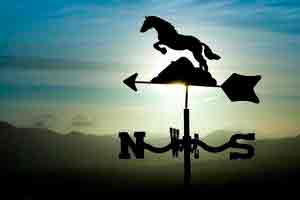

Силуэт коня на крыше свидетельствует о стремлении хозяина к познанию мира и любви к путешествиям. Возможно, фигурка бегущей лошади станет отправной точкой, которая подвигнет вас на новые свершения.

Конь, летящий аллюром, или спокойное, умиротворённое животное — в его силуэт вы можете вложить любую идею

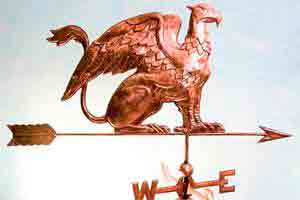

Грифон — мифическое животное с туловищем льва и головой орла, которое является символом господства в небе и на земле. Характеризуя силу, возмездие и бдительность, грифон над домом покажет окружающим вашу независимость и способность бороться за свои интересы.

Фигурка грифона покажет, что вы будете отстаивать свои идеи до последнего

Флюгер в виде парусника расскажет о стремлениях хозяина к познанию окружающего мира, любви к путешествиям и поисках новых горизонтов в своей карьере. Такой ветроуказатель будет гармонично выглядеть на большом коттедже с многоскатной крышей, несколькими входами и парадной лестницей.

Флюгер в виде парусника является достаточно сложным в изготовлении, поэтому его можно рекомендовать для опытных домашних мастеров

Сова, как символ знаний и мудрости, заявит окружающим о недюжинных умственных способностях владельца загородного дома. Решаясь установить флюгер с поворачивающейся совой, подумайте, сможете ли вы соответствовать этому символу в плане самосовершенствования.

Флажок в форме совы — отличный способ заявить о наличии интеллекта у хозяина

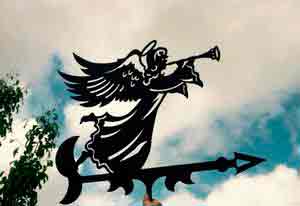

Если вы религиозный человек, то можете с полным правом украсить крышу какой-нибудь сценой из Библии или Корана. На доме закоренелого атеиста флюгер по мотивам жития святых и пророков будет выглядеть нелепо. Если же вас привлекает именно эта тема, то выбирайте какую-нибудь нейтральную сцену или героический сюжет — например, фигуру ангела или Георгия Победоносца, поражающего змея.

Если вера вам близки, установите на крыше флюгер в виде поющего ангела

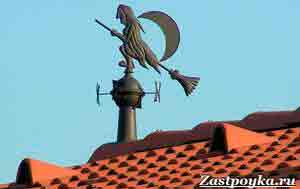

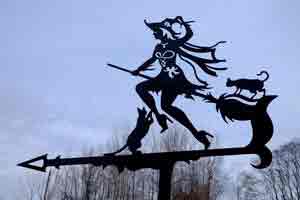

Отличной находкой является флюгер в виде летящей Бабы Яги, поскольку её метла является превосходной лопастью. Надо заметить, что сказочные сюжеты являются отличной основой для разработки флюгера собственной конструкции, а сам ветроуказатель будет магическим образом вызывать восторг во взглядах прохожих любого возраста.

Баба Яга является не только излюбленным персонажем русских сказок, но и одной из самых популярных фигурок на декоративных флюгерах

Чертежи ветроуказателя

Одним из достоинств ветроуказателя является простая и незамысловатая конструкция. Разрабатывая собственное устройство, следует позаботиться об устойчивости прибора и хорошей подвижности его вращающейся части. Для этого необходимо продумать все пути для уменьшения трения между деталями флюгера и решить, как и к чему он будет крепиться. Вы можете изготовить флюгер «один в один» или же использовать отдельные идеи — всё зависит от наличия того или иного материала, возможностей и личных предпочтений. В любом случае даже самый простой флюгер будет функционировать и радовать окружающих точно так же, как и ветроуказатель, изготовленный по специальному заказу.

Фотогалерея: чертежи и схемы флюгеров

Что понадобится в процессе работы

Представленную выше конструкцию флюгера нетрудно повторить в домашних условиях. Всё, что для этого понадобится, можно найти по закуткам любого гаража или слесарной мастерской. Полный перечень необходимых материалов выглядит так:

  • медь, алюминий или листовая сталь толщиной от 1,2 до 2 мм;
  • трубы стальные Ø1/2˝, Ø3/4˝, Ø1˝;
  • труба медная Ø18 мм;
  • труба стальная Ø2˝ длиной 50 мм;
  • профильная стальная труба сечением 15х15 мм;
  • шар стальной Ø80 мм;
  • пруток стальной Ø12 мм;
  • шарик Ø15 мм из подшипника качения;
  • пластина стальная толщиной от 12 до 15 мм размером 60х60 мм.

Поскольку предстоит работать со сталью, то понадобится не только самый простой слесарный инструмент, но и электрическое оборудование. Перед тем как приступить к работе, подготовьте:

  • электрический лобзик и пилки по металлу;
  • «болгарку» с отрезным и шлифовальным диском;
  • электродрель и набор свёрл для работы со сталью;
  • сварочный аппарат и электроды Ø3 мм;
  • зубило;
  • напильники;
  • молоток;
  • рулетка;
  • карандаш.

Чтобы уменьшить трение в узлах флюгера, их надо будет смазывать. Можно взять любую автомобильную консистентную смазку или даже солидол. Кроме этого, обязательно позаботьтесь о защите деталей ветроуказателя от коррозии. Для качественного окрашивания флажка, стрелы и других частей устройства понадобится преобразователь ржавчины, растворитель, грунтовка и эмаль.

Флюгеру необходима защита от коррозии

Пошаговая инструкция

Изготовление флюгера состоит из множества этапов, поэтому работу лучше выполнять в определённой последовательности. Представленный ниже алгоритм не даст упустить из виду ни малейшей детали и позволит начинающему слесарю избежать переделок и доработок.

  1. Изготовление флажка начинают с переноса контура выбранной фигурки на лист металла. Чтобы избежать смещения шаблона, его вместе с металлической заготовкой прикрепляют к верстаку. Для этого можно воспользоваться столярными струбцинами.
  2. Вырезают рисунок по контуру. Лучше всего в этих целях использовать электрический лобзик с пилкой по металлу. Если же такого инструмента под рукой нет, то на прямых участках можно использовать угловую шлифмашину, а в местах с изгибами и скруглениями выполнить ряд сверлений и прорубить контур зубилом.

Для вырезания фигурки флюгера лучше всего подходит электролобзик

Для обработки кромок в труднодоступных местах удобно использовать несколько напильников различной формы и размера

Отверстия для глаз выполняют сверлением, с последующей доработкой напильником

Для изготовления заготовок усов кота используют стальную проволоку

Нос кота можно сделать из прутка или стального шара

Для монтажа и носа используют сварочный аппарат

Рисунок наносят на металлическую пластину

Стрела флюгера состоит из двух частей, которые соединяют при помощи сварки

Фигурка будет крепиться на полый металический шар, в котором просверливается отверстие

Квадратная труба стыкуется с шаром и аккуратно обваривается

После изготовления всех деталей флюгерки, выполняют её сборку

При сборке флюгера обязательно смазывают подвижные детали

В представленной конструкции флюгера можно обойтись без медной трубки. Для этого используют шарикоподшипник с внутренним диаметром 12 мм, который крепится у верхнего края корпуса — в качестве держателя узла качения может использоваться отрезок трубы подходящего размера. Опору подшипника фиксируют сваркой после сборки конструкции, соблюдая принцип соосности.

На этом постройку самодельного ветроуказателя можно считать завершённой. Стальной шарик и медная трубка позволят устранить трение между осью и корпусом, благодаря чему изготовленный своими руками флюгер будет легко вращаться от самого слабого дуновения ветра. Всё, что остаётся, — это правильно установить флюгер на крыше и надёжно прикрепить его к дымоходу или кровле.

Видео: флюгер из металла своими руками

Как правильно закрепить флюгер на крыше

Собрать флюгер — это ещё только полдела. Чтобы прибор надёжно функционировал и хорошо просматривался с любого места вокруг дома, его надо правильно установить.

Рекомендации по монтажу флюгера своими руками:

  • необходимо крепить устройство таким образом, чтобы его флюгерка находилась в самой верхней точке крыши, на расстоянии не менее 0,5 м от кровли;
  • для правильной ориентации указателей (румбов) на местности используют компас;
  • вертикальное выравнивание корпуса выполняют при помощи отвеса или строительного уровня;
  • крепление ветроуказателя осуществляют при помощи прочных металлических скоб, анкерных и дюбельных соединений;
  • перед установкой узел вращения необходимо смазать;
  • для того чтобы конструкция выполняла функцию громоотвода, корпус соединяют с контуром заземления при помощи стальной проволоки.

Закрепить флюгер на крыше можно несколькими способами:

    К печной трубе. Этот вариант является наиболее удачным, поскольку дымоход чаще всего выполняется из кирпича. Чтобы обеспечить устойчивость конструкции при сильной ветровой нагрузке, в верхней и нижней части вертикального основания устройства приваривают прочные металлические кронштейны с отверстиями. Для крепления используют металлические анкеры диаметром от 10 мм. Если дом оборудован вытяжной трубой или металлическим дымоходом, то флюгер можно прикрепить обжимными С-образными хомутами, изготовленными из металлического прутка диаметром не менее 8 мм.

Флюгер, установленный на печную трубу, не только указывает направление ветра, а и дополнительно защищает дымоход и усиливает тягу

Для крепления флюгера фронтонная доска должна быть обработана пропиткой и иметь толщину более 50 мм

Крепёж флюгера должен быть надёжным, так как конструкция достаточно тяжёлая

Выбирая место для установки флюгера, следует руководствоваться не только критериями эстетики, функциональности и надёжности, но и позаботиться о безопасности монтажных работ и возможности обслуживания ветроуказателя в дальнейшем.

Принимая решение украсить дом флюгером, подойдите к этому процессу со всей ответственностью. В первую очередь устройство должно быть надёжным и устойчивым и лишь затем — красивым и функциональным. Не забывайте и о том, что фигурка на крыше так или иначе будет рассказывать окружающим о том, какой вы человек — мечтательная, романтическая натура или независимая, прагматичная личность. Правильно используйте символизм флюгера, и он привлечёт к вашему дому удачу и благополучие.

Источник: http://legkovmeste.ru/stroitelstvo-i-remont/kryisha/flyuger-svoimi-rukami.html

Флюгер на крышу дома своими руками: обзор нескольких вариантов самоделок

Флюгер – это металлический флажок с противовесом, который поворачивается под действием ветра и позволяют определить его направление. В хозяйственной части знать направление ветра бывают очень даже полезно!

А когда вы еще и делаете флюгер на крышу дома своими руками – вы вкладываете свою душу и понимание в его защиту, и каждый день имеете возможность любоваться своим мастерством. Тем более, что разнообразие образцов огромно, лишь бы была фантазия и руки!

Содержание

Вот замечательный видео мастер-класс, который покажет для начала самые основные моменты:

Немного интересной истории

На самом же деле сама слово «флюгер» произошло от голландского vleugel и дословно переводится как «крыло». Издавна на флюгере было модно устанавливать фамильные гербы, а если таковых не было – тогда силуэты животных, птиц, людей, и чаще всего петуха.

Даже по современным понятиям флюгер не только венчают дом, как верят многие люди, но еще и заряжает энергией воздушной стихии. Вам будет интересно узнать, что самый древний флюгер, который вообще отыскался, был изготовлен в 48 году до нашей эры и изображал грозного грозного бога Тритона.

Видимо, даже тогда флюгеры имели определенное символическое значение. Форме флюгера придавали определенные значения, потому, что люди во все времена верили, что это оберег, которые защищают дом от всех неприятностей.

Значение фигурок флюгера: определяемся с дизайном

Современные специализированные магазины и дизайнеры в частности предлагают огромный выбор эскизов флюгера – достаточно только выбрать что-то из пухлого каталога. Но куда более модно сегодня придумывать свой дизайн, со своим важным значением.

Раньше когда-то флюгеры массово встречались в прибрежных зонах, на домах моряков, для которых определение правильного направления ветра было очень важно. Именно такие старинные формы, как рыба и русалка, непременно приносящие удачу в морских делах, и пошли родом оттуда.

Если же флюгер изготовлен в виде животного, тогда смысл ему придается в зависимости от вида такового: лев приносит смелость и отвагу, кошка – уют в доме, орел – защиту, а собака – верную дружбу. А вот лошадь изображают, когда хотят иметь успех в делах. Можете также поступить и в лучших традициях средневековья, установив на крыше флюгер с символом вашего рода занятий.

Как вы уже поняли, флюгер – интернациональная деталь внешнего дизайна дома, и каждому его виду присущ свой символический смысл. Так, петух на флюгере защищает всех домочадцев от дурного глаза, нечистых и беды. Именно его ставят на крышу, когда хотят уберечься от стихийных бедствий, пожаров или ограбления. В языческие времена флюгер-петух олицетворял жизненную силу, а его пение отгоняло нечисть и знаменовало приход нового дня.

Даже в древней Персии петуха считали магическим существом, а в христианстве петух – это эмблема Святого Петра, который трижды отрекался от своего учителя, пока кричал петух. И все в середине IХ века папа римский издал Указ, согласно которому шпиль каждой существующей церкви должен был венчаться фигуркой петуха, чтобы христиане не повторяли ошибок апостола. Это означало, что церковь заботится и тщательно бдит за душами верующих.

Фигурка корабля – это символ целеустремленности, безоблачного путешествия по жизненным дорогам, клевер – символ удачи, ангел – охранник дома. Что интересно, многие до сих пор верят, что ведьмочка на флюгере сохраняет от глаза сглаза и порчи.

Если же вы хотите чего-то особенного и мистического изобразить на вашем флюгере, тогда ставьте там грифона – это животное с головой орла, хвостом змеи и телом льва. Такой устанавливали себе раньше только богатые люди, ведь грифон – это символ абсолютного могущества. А вот дракон – символ мудрости силы и благополучия.

Верхушку флюгера принято украшать розой ветров – это тонкие металлические трубочки, которые указывают на стороны света. Сверху же флюгер обычно накрывают защитным колпаком, но не всегда.

Каких-то строгих правил в выборе образа флюгера не существует: вы имеете право использовать символы знаков зодиака, придумывать самые разные сценки, особенно смешные, сюжеты с подтекстом. Или же выковать фамильный герб вашего рода. У вас до сих пор такого нет? Самое время создать!

Монтаж готового флюгера на крышу

Стандартный флюгер представляет собой основание, которое неподвижно закрепляется на крыше дома, стрелки указателя, которые показывают направление ветра и саму фигурку, плюс подвижную часть флюгера.

Чтобы вся конструкция выполняла свои функции, необходимо закрепить все части флюгера на крыше и верно распределить стороны света. Другими словами, расположить розу ветров в нужном направлении:

Так как флюгер постоянно подвержен сильным ветром, его крепление должно быть особенно прочным. Довольно редко его части изготавливаются из дерева, но, как показывает практика, такие изделия не отличаются долговечностью.

Если вы решили приобрести готовый флюгер, в состав его набора должен входить сам флюгер, детали, которые будут ориентировать его относительно сторон света, шток, метизы и некоторые дополнительные элементы. Давайте рассмотрим пример установки готового флюгера на крышу:

  • Шаг 1. Разобраться со сборкой частей флюгера вы сможете даже без инструкции – обычно все довольно просто. Просто скрепите между собой деталей и насадите их на шток.
  • Шаг 2. Далее всю эту конструкцию ориентируйте по компасу и закрепите при помощи шуруповерта в нужном месте.
  • Шаг 3. Перед тем, как воткнуть флюгер в отверстии штока, в отверстие заложите шарик. Он будет выступать в роли подшипника и снизит до минимума трение. Так сам флюгер будет более восприимчивым к ветру.
  • Шаг 4. Теперь вставляем флюгер в шок.

Если вы все сделали правильно, флюгер будет чувствительным к ветру и поворачиваться.

Различные варианты самоделок

Самый простой и быстрый флюгер можно сделать из фанеры, вам понадобится лишь один лист 10 миллиметров толщиной, лобзик и ножовка.

Потом все это нужно будет закрепить на металлическом стержне длиной примерно в полметра. Но вот эстетические качества такого изделия оставляют желать лучшего, а поэтому мы предложим вам и другие варианты.

Флюгер с пропеллером: цветной и светоотражающий

Наиболее эффектно выглядит флюгер, которому придали динамичности. Речь идет о подвижных элементах, на, которые воздействует ветер. Поэтому мы сейчас разберемся, как сделать флюгер с пропеллером своими руками шаг за шагом:

Светоотражающий флюгер с пропеллером

А вот который будет пускать солнечные зайчики. Модная вещица! Наверняка, вы не раз видели самодельные флюгеры-ветряки из обычных дисков, которые смотрятся на крыше просто потрясающе.

Итак, нам понадобится самое обычное колесо от самоката или роликовых коньков. Если таковых у вас нет, их легко приобрести в спортивном магазине или же просто снять со старых ненужных вещей. Дальше все делайте по таким шагам:

  • Шаг 1. Размечаем колесо для изготовления прорезей под будущие лопасти. Лучше для этой цели изготовить трафарет. Обычной шариковой ручкой делаем риски на колесе примерно для 4 лопасти, для начала.
  • Шаг 2. Зажимаем колесо в тиски так, чтобы потом опилки резины потом не попадали на подшипник. Ставим ножовочное полотно на угол наклона 30-45 градусов и начинаем пилить от верхней точки колеса. Для этого возьмите пилу по металлу и не спешите, иначе повредите ножовочные полотна. Пропилить нужно на глубину да 2/3 толщина резины, но не до стальных накладок.
  • Шаг 3. Как только будет сделан первый пропил, колесо пересаживаем и делай второй пропил.
  • Шаг 4. Теперь думаем о зеркальной поверхности для отражения солнечных зайчиков. Самое простое – это взять старые CD и DVD диски для этой цели. Для того чтобы не случайно не поцарапать руки, лучше оденьте перчатки.
  • Шаг 5. Слегка покачивая диск, вставляем его в пропил аккуратно, чтобы он не изогнулся и не сломался. К слову, если сломался – просто выбрасываем его и берем следующий. Потренируйтесь лучше так несколько раз, чтобы потом уже все быстро и удачно посадить на клей.
  • Шаг 6. Приготовьте эпоксидную смолу. Не используйте клей «Момент» и ему подобные аналоги, так как они создают зону хрупкости на границе диска и колеса, да и сам клей плохо переносит разрушающие ультрафиолетовые лучи. Поэтому наиболее подходящим вариантом будет именно смола.
  • Шаг 7. Собирайте на смолу пропеллер лучше на свежем воздухе. Рабочую поверхность выстелите газетами, а компоненты разведите прямо перед использованием. Следите за густотой смолы: важно, чтобы связующего вещества не было слишком много и оно не стекало потом с флюгера.
  • Шаг 8. Теперь аккуратно вставляем намазанные края дисков в пропилы. Тоже самое проделываем с другими лопастями. И аккуратно промазываем смолой все пустоты в колесе. Главное, чтобы чередовались зеркальные и не зеркальные части, когда солнце будет отражаться от такого флюгера.
  • Шаг 9. Теперь берем турбину, кладем ее на стул и аккуратно поправляем лопасти. Колесо должно оказаться параллельно рабочей поверхности, а лопасти должны ее касаться. Даже если у вас получится какая-нибудь кривизна, не расстраивайтесь – все равно будет вертеться.
  • Шаг 10. Дайте клею высохнуть двое-трое суток при летней погоде, а в это время займитесь коромыслом ветряка той самой части, которая, на которую мы будем крепить ветровое колесо и хвостовые лопасти. Сама хвостовая лопасть нужно для того, чтобы направлять колесо на ветер. Распилить нужную деталь вам поможет самые обычные ножовка и диски.
  • Шаг 11. Теперь нужно установить черенок или шест. Главное, чтобы верхний конец такого был с ровным срезом, и в центре него мы просверлим отверстия для закрепления всего этого.
  • Шаг 12. На финишном этапе проверьте, чтобы колесо было сбалансированным, ведь если диски окажутся разного веса или монтаж будет неточным, дисбаланс приведет к сильным вибрациям и механическому шуму от такого флюгера. Чтобы это исправить, просто поверните колесо на нужный угол.
  • Шаг 13. При подъеме такого флюгера на крышу, главное – не разрушьте его случайно ударами о посторонние предметы.

Отраженные лучи солнца от такого флюгером будут пускать солнечные зайчики во все темное место вашего сада, и он будет казаться волшебным!

Яркий флюгер из пластиковой бутылки

Вы будете удивлены узнав, какие замечательные в флюгеры получается из обычных пластиковых бутылок, которые каждый день забрасываются на свалку в огромном количестве. Причем сам флюгер можно сделать разноцветным!

Но мы говорили сейчас о простом ветряке, хотя из бутылки можно сделать даже полноценный флюгер. Почему бы и нет? Тем более, что мы подготовили для вас подробные фото-инструкции, как сделать флюгер из бутылки своими руками – вам всего лишь необходимо прочный деревянный брусок, на одном конце которого мы закрепим вентилятор, а на втором сделаем вертикальное оперение.

Необходимо все закрепить на оси прямо по центру. Чтобы сделать вертикальное оперение, проворачиваем все те же манипуляции, что и с простым ветряком, из тех же стенок бутылки без горлышка. Единственное, желательно оперение выпрямить и только потом вставлять в прорезь на торце.

  • Шаг 1. Отрезаем бутылки горлышко и разрезаем бока на полосы шириной по 25-40 миллиметров. Следите за тем, чтобы они получались одинаковой ширины, и у вас не было остатка. Поэтому для начала просто замерьте окружность бутылки простой веревочкой или сантиметром, и разделите на равные части.
  • Шаг 2. Загибаем эти полосы вниз и в стороны под углом 40-45 градусов, а концы полосок обрезаем с обеих сторон.
  • Шаг 3. Теперь каждую полосу немного поворачиваем, чтобы у нас получился профиль пропеллера.
  • Шаг 4. Далее в бутылке делаем отверстие для установки флюгера. Его мы будем крепить на вал, который вы можете сделать из любого стержня.
  • Шаг 5. Теперь продумайте ограничители, которые не позволят слетать пропеллеру со своей оси.

На практике все проще, смотрите сами:

Вот еще один достаточно простой вариант:

И еще вот такой замечательный флюгер с покраской:

Учитывайте, что флюгер изготовленный из пластиковой бутылки, прослужит вам максимум лет пять. Потому что пластик плохо переносит ультрафиолетовые лучи. Есть, конечно вариант покрасить его в светостойкую краску и попробовать продлить ему жизнь. Но куда целесообразнее использовать такой флюгер в качестве временного, изготовив в будущем настоящий из металла.

Ведь посудите сами, в каких условиях находится флюгер на вершине крыши? Это постоянный сильный ветер, удары дождевыми каплями, перемена температуры, коррозия от дыма из жилого помещения и нагрев от солнечных лучей. Не говоря уже о разрушительной силе ультрафиолетового воздействия, из-за чего нахождение флюгера на крыше можно смело назвать самыми жесткими условиями из всех возможных.

Такой кровельный элемент обязан быть самым крепким! А поэтому единственные долговечные материалы, которые способны все это выдержать – кровельный металл, оцинкованный металл и нержавейка.

“Настоящий” флюгер из металла

В наше время все еще существуют традиции художественной обработки листового металла. Сегодня нередко можно встретить на крышах домов флюгеры, сделанные с особой любовью и выдумкой.

Даже импровизированные флюгеры из старого чугунного ведра или фляги, которые трубу не украшают, конечно, зато замечательно предохраняют от задувания ветра и улучшают тягу. Поэтому, если вы смогли сами построить хорошую печь или поставить камин, то и азы жестяного дела для вас будут под силу.

Вам всего-навсего понадобится немного инструментов и качественный листовой материал. Даже при отсутствии необходимых навыков, вы все равно сможете сделать хоть самый простой, но милый флюгер:

Какой выбрать материал для изготовления?

Чаще всего флюгер вырезается из кровельного железа. Главное требование к нему, чтобы изображенная фигура четко вырисовывалась на фоне неба и была хорошо различимой. Поэтому у него не принято делать слишком много деталей, особенно мелких. Обычно это силуэт человека или животного или сказочного существа, понятный и узнаваемый.

Почему из этого материала? Дело в том, что листовой металл было самым распространенным материалом больших и малых городах в конце 19 века. В то время часто дома украшали резным декором, и особенно выразительное убранство получалось из кружевной жести. На конек закрепляли ажурный гребень, а по краям устанавливали миниатюрные машинки башенки с жестяными флюгерами.

Но самые красивые и эффектные флюгера получается из меди. Все дело в качестве и свойствах этого материала, а потому ему легко придать объемность и более выразительный вид. Теплый золотой цвет всегда выглядит эффектно:

Как нанести рисунок на жестяной лист?

Эскизы для изготовления флюгера можете взять у нас, в этой статье. Да, они небольшого размера. Их проще всего просто перерисовать или пропустить через специальные программы, который преобразует таковой в векторный рисунок. Третий вариант – распечатать любое понравившееся изображение на листе в крупную клетку, а затем увеличить все это вручную уже на готовом картоне. Это не сложно, поверьте. Еще, вы не найдете точных размеров флюгера, так как их вычислять нужно индивидуально.

А теперь о том, как перенести рисунок на жестяной лист. Многие делают так: на защищенный лист металла брызгают из пульверизатора водой и приклеивают рисунок. Далее проводят по контурам керном, и убирают всю мокрую бумагу. Еще раз прочерчивают рисунок и вырезают большие куски металла электролобзиком, а более мелкие – пилкой по металлу, или большим зубилом. Самые сложные детали легче всего обработать напильником.

Если же вы хотите просто перерисовать рисунок с образца прямо на жесть, в помощь вам будет жировой карандаш, который вы сможете изготовить самостоятельно: из четырех частей воска, двух частей черной порошковой сажи или печной сажи и одной части топленого сала.

Просто добавьте в расплавленный воск все компоненты, тщательно перемешайте и вылейте жидкую массу в полые стволы любого бурьяна. На крайний случай используйте свернутую в несколько слоев трубочку из бумаги. Когда восковая масса застынет, у вас получится твердый стержень, которым особенно удобно будет проводить четкие линии на кровельном металле. Вот хороший пример:

Когда вы закончите черчение и снимите бумагу с металла, при помощи стальной чертилки и линейки соедините угловые точки, проведите окружности и дуги циркулем, у которого на обоих концах стальные иглы. Например, если вы переносите на металл прямые или немного изогнутые длинные линии, интервал между ними можете делать достаточно большой. А вот там, где с бумаги вы переносите контуры мелких деталей, расстояние следует уменьшать:

Еще рисовать ажурные узоры в листовом металле легко специальными инструментами, которые делают из особой инструментальной стали № 8 и 10. И после каждой сечки рабочую часть флюгера нужно закаливать. Если же на вашем флюгере будут повторяться узоры, лучше изготовьте шаблон. Сделать его несложно из тонкой фанеры или плотного картона. Главное, чтобы он был в натуральную величину.

Как вырезать изображение из жести?

Но если специальных сечек у вас нет, тогда используйте стамески и обычное долото. Вот так нужно просекать листовой металл:

  • Шаг 1. Установите кончик лезвия и слегка наклоните сечку, чтобы было удобно наблюдать за движением лезвия.
  • Шаг 2. Не отнимая от поверхности металла, поставьте сечку уже вертикально и ударьте по торцу рукоятки киянкой. Ударить нужно так сильно, чтобы кровельная сталь сразу растекалась, с первого раза.
  • Шаг 3. Как только металл будет просечен насквозь, передвиньте сечку и все повторите заново.

Отметим, что сами сечки бывают разные формы лезвий:

  1. Сечки с полукруглыми лезвиями хороши тем, что обладают большей маневренностью. Особенно удобны они для контуров со сложной конфигурацией, и все края будущего флюгера получается плавными, без заусениц или ступенчатости.
  2. А полукруглыми сечками с широкими лезвиями хорошо делать прямые или немного искривленные линии.
  3. Свечками с прямыми лезвиями – удобно только прямые линии и уголки ажурных проемов.

Если у вас нет специальных материалов, резать листовую жесть удобно также ножницами по металлу или электролобзиком. Все острые края вы сможете сгладить потом обычным напильником. Но особенно красивы флюгеры, сделанные своими руками, получаются, если некоторые детали выделить дополнительно при помощи чеканки.

Применить в ход вы можете также специальный станок:

Самое сложное в этом деле, с чем вам придется столкнуться, это выполнение узоров на листовой стали:

  • Шаг 1. На листе плотной бумаги в натуральную величину будущего флюгера начертите рисунок.
  • Шаг 2. Теперь приступите к переведению этого рисунка на кровельное железо. Для этого прикрепите бумагу по краям железного листа маленькими кусочками пластилина или при помощи клея.
  • Шаг 3. При помощи стамески или острого циркуля переведите рисунок на лист.
  • Шаг 4. Поставьте теперь инструмент на линии рисунка и нанесите быстрый резкий удар, но не сильный.
  • Шаг 5. Шаг за шагом наносите такие же удары, пока не будет сделан весь рисунок. В итоге у вас останутся на линии рисунка небольшие вмятины точки, которые еще называются черными. Есть разница, какое будет расстояние между ними – это зависит от характера самих линий.

А чтобы отогнуть кромку, вам необходимо сделать два точных и сильных удара киянкой на противоположных краях листа, а затем в середине.

Как установить готовый флюгер на крышу?

Стойку флюгера сделайте из небольшого отрезка трубы, до 1,5 сантиметров в диаметре и длиной около 12 сантиметров. В верхней ее части нарежьте резьбу, а в нижней – закрепите подшипник.

На самой крыше флюгер вы можете закрепить стальными полосами и фиксировать те на боковой стороне стойки. Главное, чтобы полосы не мешали потом свободному вращению самого флюгера.

Замечательный вариант – установить флюгер сразу с основанием:

Или же сделать для него специальную подставку:

Еще один вариант:

Подбор крепежа для изготовление флюгера зависит от того, каким способом вы будете крепить указатель сторон света. Проще всего этот указатель к основному корпусу из трубы просто приварить. Сделать это может сварщик или же работник автосервиса.

Не забудьте соорудить также для стержня защитный колпачок, который будет защищать подшипники от попадания дождевой воды.

Источник: http://krovgid.com/drugoe/flyuger-na-kryshu-doma-svoimi-rukami.html

Флюгер — узнайте секреты нескольких вариантов поворотного механизма, фото и видео идеи для самостоятельного изготовления!

Все люди стремятся, чтобы их жилье выглядело красиво. Двор частного дома украшают статуями, декоративными клумбами, используют различные материалы для отделки, устанавливают флюгер на крышу.

Флюгер является очень интересным украшением, поскольку крутится при ветреной погоде. Последнее время их использование набирает популярность. Предлагаем вам разобраться, как сделать флюгер.

  • Что такое флюгер
  • Составные элементы
  • Материалы
  • Инструменты
  • Выбор фигурки
  • Чертеж
  • Подготовка
  • Крепеж
  • Заключение
  • Фото флюгеров

Что такое флюгер

Он представляет собой прибор, выполняющий несколько функций:

  • метеорологическая — наглядно показывает направление и силу ветра;
  • защитная — защищает дымоход от порывов ветра, препятствуя возвращению дыма в помещение;
  • декоративная — флюгер на дом является отличным украшением.

Традиционно их используют в странах Европы, стараясь подобрать наиболее оригинальный дизайн.

Составные элементы

Флажок — главная деталь флюгера. При ветреной погоде он крутится в зависимости от направления ветра. Внизу закрепляют розу ветров. Она состоит из 4 или 8 направлений и позволяет определить направление ветра.

Обязательные элементы:

  • корпус;
  • стрела;
  • подшипник — с его помощью происходит вращение;
  • роза ветров;
  • ось — соединяет флажок и корпус;
  • колпачок — защищает подшипник от воздействий окружающей среды;
  • флажок — декоративный элемент, указывает направление ветра;
  • противовес — устанавливается напротив флажка.

Применение на ветру требует качественной сборки и обработки лаком или краской с целью увеличения срока эксплуатации.

Материалы

Приобрести флюгер в магазине не составит труда. Гораздо занимательнее изготовить флюгер своими руками.

Источник: http://landshaftdesign.info/flyuger/

Флюгер своими руками чертежи и пошаговая инструкция с фото. Виды флюгеров

  • 1
    Основные этапы изготовления флюгера
  • 2
    Чертежи флюгера
  • 3
    Поэтапная инструкция по изготовлению флюгера
  • 4
    Видео изготовления флюгера своими руками
  • 5
    Виды флюгеров

Издавна для определения направления и скорости ветра человечество использует флюгер. Это может быть простое устройство в виде флажка, закрепленного на высоком шесте, или же более сложный прибор с вращающейся трубкой и стрелкой, по которой определяют силу движущихся воздушных масс. Поворот флюгера происходит за счет давления воздуха на флажок, который стремится занять оптимальное положение. В это время противовес указывает в ту сторону, откуда подул ветер. Часто прибор оснащают румбами с указанием сторон света, по которым ориентируются во время наблюдений.

Как сделать флюгер своими руками. Фото

Флюгер своими руками можно изготовить из дерева и металла, пластика и жести, а его внешний вид может представлять собой настоящее произведение искусства. Городские ратуши множества европейских городов украшают красивые, неповторимые флюгера в виде птиц и зверей, строений и кораблей, сказочных персонажей и т. д. Благодаря оригинальному внешнему виду и простой, функциональной конструкции, устройства получили огромную популярность у владельцев загородных домов, где они, по большей части, являются просто декорацией.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

  • лист металла толщиной 1.5 – 2 мм;
  • проволока диаметром 3 мм;
  • стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
  • медная трубка Ø18 мм;
  • 50-миллиметровый отрезок трубы Ø 60 мм;
  • металлопрокат квадратный 15х15 мм;
  • стальной шар Ø 80 мм;
  • шарик от шарикоподшипника Ø 15 мм;
  • металлопрокат круглый Ø 12 мм;
  • металлическая пластина 60х60 мм толщиной 12 мм;
  • угловая шлифмашина (УШМ, болгарка);
  • электролобзик;
  • молоток;
  • зубило;
  • набор напильников;
  • электрическая дрель и набор сверл по металлу;
  • сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

  • подготовительные мероприятия;
  • вырезание фигур;
  • подготовка стрелы;
  • изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Чертежи флюгера

В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха или кота. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.

Трафареты флюгера. Фото

На чертеже указаны размеры поворотного узла флюгера и стрелки, по которой будет определяться направление ветра.

Чертежи флюгера. Фото

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø 12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø 13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

Видео изготовления флюгера своими руками

Представленные ниже видео смогут дать наиболее полное представление обо всех этапах изготовления флюгера своими руками. Вы можете воспользоваться видеоинструкцией по сборке простой конструкции, или приступить к сооружению ветроуказателя с генератором и подсветкой. В любом случае, изделие, сделанное аккуратно и с душой, будет не один год радовать владельца и членов его семьи, указывая направление на ветер.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Источник: http://thewalls.ru/neobyichnyie-resheniya/flyuger-svoimi-rukami-chertezhi-i-poshago.html

Флюгер своими руками чертежи и пошаговая инструкция с фото. Виды флюгеров

Основная задача флюгера – указать направление ветра. Сделать самому конструкцию из металла довольно сложно и под силу немногим. Остановимся на простых вариантах, когда для изготовления ветроуказателя пригодятся доступные всем материалы – бумага или картон, пластиковая посуда, дерево. Информация как сделать флюгер в форме вертушки поможет привлечь к увлекательному процессу собственного ребенка.

Основные этапы изготовления флюгера

Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:

  • лист металла толщиной 1.5 – 2 мм;
  • проволока диаметром 3 мм;
  • стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
  • медная трубка Ø18 мм;
  • 50-миллиметровый отрезок трубы Ø60 мм;
  • металлопрокат квадратный 15х15 мм;
  • стальной шар Ø80 мм;
  • шарик от шарикоподшипника Ø15 мм;
  • металлопрокат круглый Ø12 мм;
  • металлическая пластина 60х60 мм толщиной 12 мм;
  • угловая шлифмашина (УШМ, болгарка);
  • электролобзик;
  • молоток;
  • зубило;
  • набор напильников;
  • электрическая дрель и набор сверл по металлу;
  • сварочный аппарат.

Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.

Процесс изготовления флюгера своими руками можно разделить на несколько стадий:

  • подготовительные мероприятия;
  • вырезание фигур;
  • подготовка стрелы;
  • изготовление вращательного механизма.

Работая с металлом важно не забывать о технике безопасности. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.

Вариант 3 Вертушка из нескольких пластиковых бутылок

В этом случае понадобится высокая палка, круглый металлический штырь, деревянный брусок с четырьмя сторонами, 4 пластиковые бутылки на 1 л, 2 плоские шайбы. В брусочке необходимо сделать отверстие шире, чем диаметр металлического прута. Далее к его сторонам прибиваются или приклеиваются крышки. Теперь необходимо раскрасить бутылки разноцветными акриловыми красками, чтобы вращение было заметнее. После полного высыхания емкости накручиваются на крышки, и на штырь садятся шайба, вертушка, шайба, а верх прута закрывается заглушкой.

Теперь вы знаете, как делается самая простейшая вертушка из пластиковой бутылки. А дальше ее можно усовершенствовать, придавая ей интересную окраску и оригинальный внешний вид.

Чертежи флюгера

В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха или кота. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.

Трафареты флюгера. Фото

На чертеже указаны размеры поворотного узла флюгера и стрелки, по которой будет определяться направление ветра.

Чертежи флюгера. Фото

Украшение для дымовой трубы

Для усиления коэффициента полезного действия дымовой трубы, а также для ее защиты от попадания осадков, мусора можно сконструировать и установить флюгер дефлектор своими руками. По высоте конструкция должна быть в соотношении 1,7 от внутреннего сечения дымохода. Ширина дефлектора составляет 1,3 диаметра дымового канала. Для изготовления подойдет листовое оцинкованное железо, медь или нержавеющая сталь.

Вначале на плотном картоне делается эскиз в развернутом виде всех деталей: колпака, цилиндра, диффузора. По изготовленным шаблонам эти части вырезаются на металле. Вся конструкция собирается воедино, отдельные элементы скрепляется между собой болтовым соединением, либо свариваются, либо фиксируются заклепками.

Готовое изделие устанавливается на срезе дымового канала с использованием кольца с подшипниковым узлом для того, чтобы корпус вращался вместе с козырьком дефлектора. Флюгер на трубу дымохода не только обеспечит постоянный приток в помещение свежего воздуха, эффективно удалит дымовые газы, но и станет настоящим украшением кровли.

Поэтапная инструкция по изготовлению флюгера

На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.

Изготовление флюгера своими руками. Фото

Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.

В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.

Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.

Изготовление флюгера своими руками. Фото инструкция

Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.

3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.

Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.

Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.

От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.

Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.

После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.

Флюгер своими руками. Фото инструкция

Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.

Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.

В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.

Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.

Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.

С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.

После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.

Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.

Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.

Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.

Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.

После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.

Вариант 2. Вертушка

Прекрасная детская игрушка, которая может послужить украшением придомовой территории. Она вырезается из одной пластиковой бутылки, от которой сначала отрезается донышко, а затем вся боковая поверхность разрезается на 3-7 полосок. Так получаются лопасти вертушки. Их необходимо заломить перпендикулярно горлышку и обработать над пламенем свечи, чтобы оплавить острые срезы. Слегка размягченный пластик легко развернуть под углом 45 градусов или немного вогнуть поверхность так, чтобы получились лопасти вентилятора. В крышке делается дырка гвоздем, затем необходимо ее немного увеличить, но так, чтобы диаметр отверстия не превышал размер шляпки гвоздя. После этого вкапывается палка, а к ней прибивается гвоздь, на который предварительно насадили крупную плоскую бусину, вертушку, еще одну бусину. Вместо бусин можно использовать более крепкие плоские металлические шайбы. В этом случае изделие будет хорошо вращаться и не слетит с гвоздя.

Можно усовершенствовать этот вариант и посадить на один длинный болт несколько таких вертушек. Тогда последовательность следующая: шайба, вертушка, шайба, зафиксированная посередине гайка, далее опять шайба, вторая вертушка, шайба и заглушка для болта.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

Применяемые материалы

Для украшения домов применяют флюгеры, изготовленные из самых разнообразных материалов.

Конструкция металлического флюгера.

Обращение с ними требует различных навыков, инструментов и оборудования.

  1. Дерево. Это легкий и простой в работе материал, проверенный веками. Для обработки древесины нет необходимости в сложных инструментах и профессиональных навыках. Для изготовления ветряка необходимо брать водостойкую древесину с хорошими гидрофобными качествами. Дерево необходимо пропитывать специальным составом, который сохранит его от сырости и насекомых. Но существенным минусом изделий из древесины является ее низкая прочность и недолговечность.
  2. Сталь. Это довольно прочный материал, устойчивый к сильному механическому воздействию. Сделать флюгер можно из черной или нержавеющей стали. Нержавейка устойчива к коррозии и имеет почти неограниченный срок эксплуатации. Обычная сталь может прослужить довольно долго при условии периодического обслуживания и ремонта. Но, учитывая место установки флигеля, выполнение этой задачи представляет довольно большую сложность.
  3. Медь. Этот металл достаточно прочен для того, чтобы выдерживать сильные порывы ветра. Листовую медь довольно легко резать и пилить. Немаловажным фактором является то, что для соединения между собой медных деталей можно применить пайку. Мягкость материала дает возможность обрабатывать его способом чеканки. Кроме того, на медь можно нанести серебро, используя реактивы для проявления фотографий. Металл устойчив к коррозии и не нуждается в дополнительной отделке.
  4. Пластик. Современные полимерные материалы имеют достаточную прочность и устойчивость к ультрафиолетовому излучению. Пластик легко поддается всем видам обработки. Его можно пилить, клеить или паять. Полимерные пластики не теряют своих качеств при сильном нагревании или охлаждении.
  5. Фанера. В работе допускается использование только многослойной водостойкой фанеры. Но, долго служить изделие из фанеры не будет. Даже покрытие из нескольких слоев краски не спасет его от разрушения. Если флигель из фанеры проработает один год, это будет считаться большой удачей.

При выборе материала для работы следует учитывать конечную цель изготовления флигеля. В любом случае лучше выбрать материал долговечный, который прослужит много лет.

В поисках решений

В интернете очень много запросов на тему борьбы с грызунами, особенно с кротами. Каждый желает сделать так, чтобы больше не сталкиваться с этой проблемой. Однако, не все знают, как действовать в таком случае. Убивать животных не совсем гуманно, поэтому яды и прочие убивающие приспособления не подойдут. Часто огородники бегут в магазин, чтобы спросить совет или купить эффективное и в то же время недорогое средство. Другие же идут путем попроще, делая отпугиватель для кротов своими руками.

Но, как пластиковая бутылка сможет отпугивать кротов? Все просто. От вас требуется только модернизировать ее, соорудив своеобразные лопасти из бутылки, которые будут заставлять ее крутиться. Во время вращения, вертушка будет издавать шум. Конструкция довольно проста:

  1. Пластиковая бутылка.
  2. Палка.

Вот и все, что вам потребуется. Тара насаживается на палку или прут, после чего под влиянием ветра будет вертеться. За счет того, что прут углублен в землю, вибрация и шум отпугивают кротов. Для огорода можно сделать много таких изделий, себестоимость которых просто мизерная. А что самое важное, вам не нужно тратить массу времени. Давайте рассмотрим инструкцию того, как создать это простейшее чудо техники.

Самолет на крыше: оригинальный флюгер в собственном исполнении

Направление и скорость ветра можно определять по-разному. Например, смастерив флюгер-самолет своими руками. Предварительно проектируется и изготавливается макет самолета длиной 500 мм и размахом крыльев 300 мм.

Заметьте. Материал для летательного аппарата должен быть легким: пенопласт, фанера, пр. Это позволит самолету беспрепятственно вращаться на оси штока.

Крепится флюгер с шестом на местности, незащищенной от ветра. Или же устанавливается на крыше. Берутся или изготавливаются две опоры с отверстием посередине в 5 мм: из дерева, проволоки, металлических пластин, пр. Кронштейны располагаются между собой, так чтобы между ними был промежуток в 20 см. Сквозь просверленные в опорах-кронштейнах отверстия пропускается шток. Это может быть тонкая трубка, железный или деревянный прут.

В верхней точке штока крепится гвоздь (кусок проволоки). На него нанизывается самолет – игрушечный макет. Самолет к оси находится под небольшим углом. При возникновении ветра поток дует на крыло, самолет со штоком поднимается на определенную высоту, которая будет идентична скорости ветра. При желании можно установить градуированную шкалу. Тогда при подъеме аппарата вверх можно считывать приблизительную скорость ветра.

Чтобы украсить свое подворье оригинальным флюгером нужно проявить смекалку, подключить фантазию, приложить руки и тогда он станет эксклюзивной визитной карточкой двора.

Что противопоставить непрошеным гостям?

Разумеется, прогресс поработал над этим вопросом и предлагает на выбор ультразвуковые отпугиватели или химические препараты. Однако не факт, что эти приемы сработают в Вашем случае, а «денежки плакали».

Конечно, можно записать клекот орла, песни кошек весной и всю эту «музыку» включить злоумышленникам. Это называется «биоакустическая установка». Заметим, что такой метод хорошо использовать в природном заповеднике. В нашем же случае совсем неизвестно, кто не выдержит первым: кроты, соседи или Вы.

Так что есть смысл попробовать соорудить своими руками из подсобных материалов отпугиватель вредителей: кротов, змей и птиц. Уж если избавиться от непрошеных гостей не получится, так деньги не будут напрасно потрачены.

Еще один «потенциальный преступник»

Что такое ветряк?

Может быть, кто-то этого не знает. Но ветряк – это некое сооружение, которое может преобразовывать энергию ветра в механическую энергию. Пластиковые же вертушки – это красивые аксессуары.

Они не способны на такие подвиги, но их вращение может переходить в энергию релаксации. Ведь иногда так приятно просто посмотреть на красивый ветряк. Его вращающиеся лопасти успокаивают и расслабляют. Поэтому каждый дачный участок просто обязан обзавестись таким ветряком.

Изготовление из металла

Листовой металл идеально подходит для создания флюгера. В числе его достоинств:

  • малый вес;
  • механическая прочность;
  • невосприимчивость к воздействию атмосферных осадков;
  • привлекательный внешний вид;
  • простота обработки.

Для изготовления простейшего флюгера понадобятся:

  • ножницы по металлу;
  • мелкий напильник;
  • наждачная бумага;
  • дрель;
  • сварочный аппарат;
  • карандаш;
  • компас;
  • труба длиной в 13 см и диаметром сечения 15 мм для изготовления корпуса;
  • подходящий по диаметру подшипник;
  • 2 полоски равной длины из нержавейки;
  • отрезок гладкой арматуры, что в дальнейшем будет осью флюгера;
  • колпачок в виде воронки, меньший диаметр которой совпадает или чуть больше диаметра оси. Он может быть изготовлен из нержавейки, пластика, резинового уплотнителя;
  • чертёж флажка в натуральную величину. На его размеры никаких ограничений не накладывается, но оптимальными считаются габариты 80 см длины и 40 см ширины для 2-3-этажного коттеджа. Если же флюгеру предстоит украшать менее высокое строение, то его размеры можно уменьшить;
  • несколько шурупов и гаек для крепления флажка к оси;
  • лист металла для флажка, размеры которого будут достаточны для того, чтобы вырезать выбранную фигуру.

Пошаговая инструкция по изготовлению следующая:

  1. В верхней части металлической трубы установить подшипник.
  2. Две полосы нержавейки скрепить крест-накрест при помощи сварки, в центре получившегося креста просверлить отверстие. Можно вырезать буквы, обозначающие стороны света, и приварить их к концам полос либо просто окрасить концы в разные цвета (традиционно север делают красным, юг — синим).
  3. Воспользовавшись компасом, сориентировать получившуюся розу ветров по сторонам света и приварить к корпусу, для чего сначала определиться, как он будет крепиться к крыше, трубе.
  4. Рисунок флажка перенести на лист стали и вырезать его при помощи ножниц по металлу. Рекомендуется резать лист медленно, тогда будет меньше зазубрин. Края стоит обработать напильником и наждачной бумагой, чтобы убрать заусенцы и острые кромки.
  5. Приварить колпачок к оси воронкой вниз.
  6. Шурупами и гайками зафиксировать флажок на оси так, чтобы его вес был распределён равномерно слева и справа от оси, для чего сначала найти его центр тяжести, если место крепления не было обозначено ранее.
  7. Смазать подшипник солидолом, вставить в него ось, убедиться, что все движущиеся детали свободно вращаются.

Источник: http://texnotoys.ru/dom-i-sad/flyuger-iz-plastikovyh-butylok.html

Смотрите также:
02.05.2020

Садовые лестницы — варианты и технология изготовления 1 Как узнать, сколько сделать ступенек 2 Позаботимся о безопасности 3 Рекомендации по обустройству 4 Стиль и дизайн 5 Варианты 5. 1 Насыпной вариант 5. 2 Бревна 5. 3 Камень 6 Видео: варианты...

02.05.2020

Как сделать мотоблок своими руками — подробная инструкция изготовления различными способами, узнайте из чего можно сделать мотоблок в обзоре! (125 фото +видео) Фермеры и дачники не понаслышке знают, сколько сил и времени отнимает работа на земле. А когда площадь...

02.05.2020

9 материалов для устройства садовой дорожки Уют на дачном участке — дело немаловажное. На земле мы не только работаем, но и отдыхаем. А садовые дорожки способны украсить любой участок. Но прежде всего это вопрос чистоты и безопасности (кто никогда не падал,...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
