Экономная печь каменка своими руками

Простой и экономичный вариант сборки металлической каменки своими руками

Металлическая каменка является распространенным вариантом обустройства бани. Ее изготовление не требует сложного проектирования ходов для отвода газов и подготовки крепкого основания. Имея представление об устройстве печи из металла, и обладая сварочными навыками простую конструкцию каменки можно сделать самостоятельно.

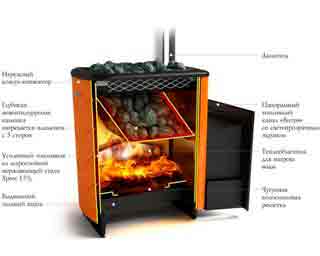

Конструктивные особенности и принцип работы

Металлическая печь для бани изготавливается в основном из чугуна или стальных листов. Толщина материала составляет не менее 10 миллиметров. Состоит каменка их трех основных элементов:

  • емкость для укладки камней,
  • топливный отсек,
  • резервуар для воды.

Каменка может быть открытого и закрытого типа. Последний вариант предполагает расположение камней внутри конструкции. Нагревание их происходит от топки непосредственно через металлические стенки печки. Закрытая тип устройства имеет специальную дверку, через которую можно добавлять воду для создания пара.

Чаще всего используется открытая каменка. Топка такой печи оснащена зольником и воздушной камерой – поддувалом. Над ней расположена металлическая решетка с выложенными камнями, которые нагреваются в процессе горения топлива в камере.

Конструкция банной печи из металла обязательно предполагает установку дымоходной трубы. Чтобы обеспечить постоянную тягу установка устройства для отвода газов выполняется на определенной высоте и выводится через крышу. При сгорании топлива металлические трубы сильно нагреваются. Поэтому требуется качественная их изоляция.

Плюсы и минусы для бани

Установку металлической печи можно производить в банях любого типа. Доступность материала и несложные конструктивные особенности позволяют изготовить такую каменку своими руками.

Использование печи из металла для бани имеет свои преимущества:

  1. Возможность установки в небольших помещениях. Малогабаритная конструкция металлической каменки является незаменимой для построек с ограниченной площадью.
  2. Установка печи не требует массивного фундамента. Конструкция каменки из металла имеет небольшой вес, поэтому ее располагают на облегченной основе. Отсутствие усиленного фундамента намного сокращает время на установку каменки, и ускоряет процесс введения в эксплуатацию бани.
  3. Небольшие затраты на изготовления печи. Изготовить самостоятельно каменку из металлических листов не составляет особой сложности. При этом стоимость материала сравнительно невысокая, а чертежи конструкции можно подобрать в сети Интернет.
  4. Быстрый прогрев. Каменки из металла способны оперативно нагреваться и принимать банные процедуры можно по истечении 30 минут.

Среди недостатков установки металлической печи в банном помещении чаще всего выделяют:

  1. Быстрое остывание конструкции. Металл способен быстро накаляться, но также быстро и охлаждается. Поэтому в таких печах необходимо постоянно добавлять топливо в процессе горения.
  2. Непригодность использования для больших площадей. Металлическая каменка может отапливать только помещения с маленькой и средней площадью. Обычно ее используют для дачных бань. В больших конструкциях рекомендуется устанавливать печи из камня.

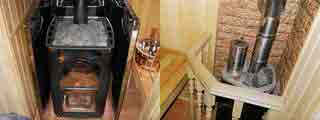

Металлическая каменка быстро прогревается

У металлических каменок уровень пожаробезопасности несколько ниже, чем у печей из кирпича. Для защиты требуется дополнительная изоляция.

Изготовление металлической каменки самостоятельно

Сделать печь из металла своими руками может практически каждый имеющий навыки использования срочного аппарата. Наиболее простое решение – это каменка, изготовленная из баллона.

Инструменты и материалы

Для изготовления печи следует подобрать газовый баллон диаметром 50 сантиметров. Также для корпуса можно использовать стальную трубу. Толщина стенок металла должна быть не менее 5 миллиметров.

Также в процессе работы понадобятся такие материалы:

  • стальная арматура периодического профиля, диаметром 20 миллиметров,
  • металлический уголок с размерами 25*3 миллиметра,
  • листы стали толщиной 3-4 миллиметра,
  • асбестовый уплотнитель на дверцы,
  • труба для дымоотводного патрубка, с диаметром 150 миллиметров.

При изготовлении печи используются такие инструменты:

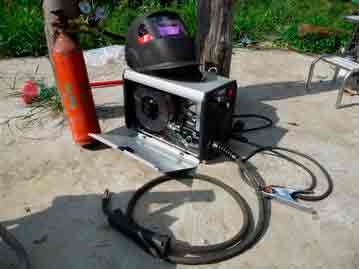

  • сварочный аппарат,
  • болгарка,
  • ножницы для резки металла,
  • рулетка, угломер.

Болгарку можно заменить газовым резаком, который легко справится с обрезкой толстостенного металла.

Выбор конструкции и чертежи

Металлическая каменка должна быть безопасно и надежной. При выборе конструкции печи следует учитывать такие требования к устройству:

  • небольшие размеры,
  • обеспечение быстрого прогрева помещения,
  • наличие защитного ограждения или кожуха,
  • способность как можно дольше сохранять тепло.

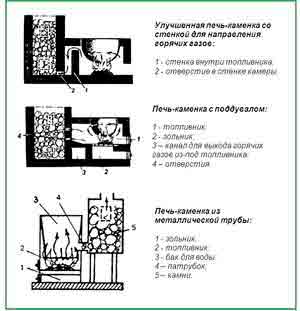

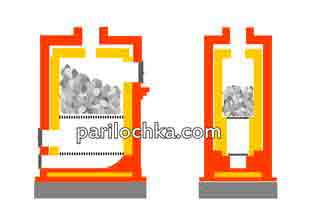

Печи из металла могут быть прямоугольной или круглой формы. Каменку из баллона или трубы можно сделать, поместив корпус, как в горизонтальном, так и вертикальном положении.

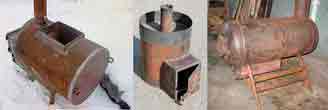

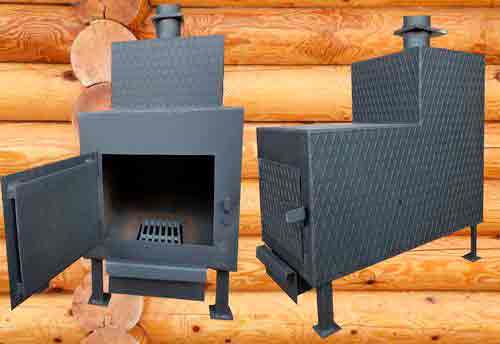

Разные виды металлической каменки

Расположенная горизонтально печь более эффективна, так как имеет более длительное время горения лучший теплообмен. Горизонтально расположенные печи из баллона прекрасно подходят для бань с небольшой площадью. Конструкция используется для растапливания внутри парного помещения.

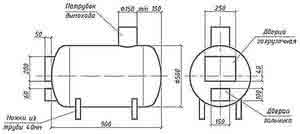

Чертеж металлической каменки

Существует вариант самодельных печек с выносным топливником. Для конструкции подбирается труба диаметром 53 сантиметра.

Чертеж металлической каменки

Такая печь обустроена дополнительным фрагментом с дверкой, которую размещают в стенном проеме. Конструкция имеет открытый тип каменки.

Третья не менее эффективная разновидность самодельных каменок из металла – это вертикальный агрегат.

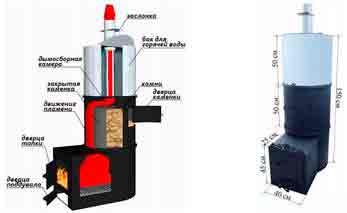

Вертикальная металлическая каменка

Данная модель состоит их трех отделений – топливная камера, каменка закрытого типа и емкость для горячей воды. Такой котел сделать своими руками более сложно.

Изготовление простой печи

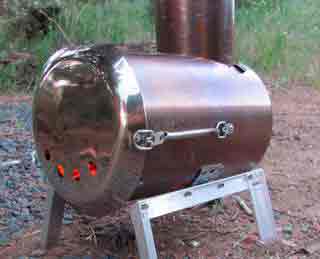

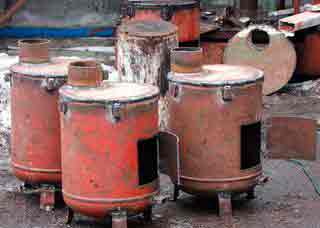

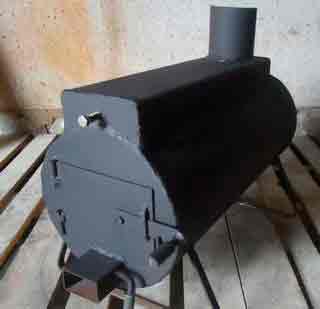

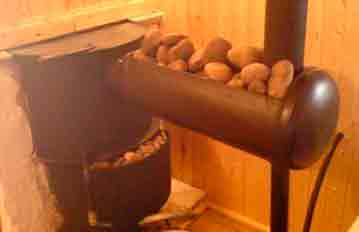

Самая легкая и недорогая конструкция каменки из газового баллона. Перед изготовлением следует полностью освободить емкость от остатков пропана, иначе при резке может возникнуть взрыв. Удалять рекомендуется газ с помощью воды, которой заполняют баллон.

Процесс сборки такой каменки состоит из таких этапов:

  1. Срезать крышку баллона.
  2. В горизонтально расположенном корпусе вырезается отверстие для дымоходной трубы. Размер проема должен соответствовать патрубку подобранного дымоотвода.
  3. С торца крышки баллона проделывается отверстие для установки дверцы для загрузки топлива. Ниже выполняется углубление для зольного отделения.
  4. Из металла вырезаются полосы для обрамления топочного отсека и отверстия для очистки остатков горения. Такую окантовку крепят к проемам с помощью сварки.
  5. Из арматуры изготовляется колосниковая решетка. Все ее части между собой привариваются.
  6. .Внутри конструкции между топочным отсеком и зольником закрепляются уголки, на которые устанавливается подготовленный колосник.
  7. Крышка баллона закрепляется посредством сварки на место.
  8. К верхнему проему приваривается патрубок дымохода, а снизу корпуса – ножки.

Дверки изготавливаются отдельно по размеру из листовой стали. По их периметру фиксируется асбестовый шнур для уплотнения. Установка дверок выполняется на петли. После этого крепятся ручки и запоры.

Готовую каменку растапливают для удаления старой краски. Затем остывшую конструкцию покрывают составом с высокими термостойкими характеристиками.

Изготовление печи с выносной топкой

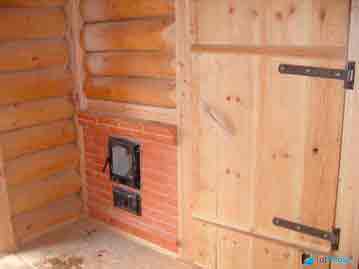

Каменку с топочной дверкой, размещенной в проеме стены можно сделать из трубы. Изготовление корпуса выполняется аналогично предыдущей конструкции:

  • проделывается отверстие в верхней части корпуса и вваривается дымоотводный патрубок,
  • снизу закрепляются ножки печи,
  • внутри корпуса установить колосниковую решетку на предварительно зафиксированные уголки,
  • одна сторона трубы закрывается металлическим диском, вырезанным согласно диаметру корпуса.

Из стальных листов соорудить выносную секцию топки. Изготовить ее можно по размерам указанным в чертеже.

Чертеж для выносной секции

Точные размеры выносной топки можно определить, измерив толщину стенового проема между предбанным помещением и парилкой. Конструкция должна иметь два проема – для сжигания топлива и чистки золы.

Все детали секции для загрузки дров соединяются с помощью сварочного аппарата. Готовый отсек приваривается к месту установки топки на корпусе.

Дверки на выносной секции утепляются. Для этого можно использовать базальтовую вату. Приваривается ручка и фиксируется запорный механизм.

Для укладки камней сверху корпуса крепится металлическая рама. Сделать ее можно из уголков обрамленных прочной стальной сеткой с ячейками большого размера.

Вертикальный банный котел

Конструкция такого отопительного агрегата включает топочную камеру, бак для воды и каменку. Размеры отделений могут быть разными. Их величина зависит от объема банного помещения.

Большая топка в вертикальных котлах обеспечивает длительное горение одной закладки древесины. Установка габаритных каменок позволит намного дольше сохранять необходимое тепло в парилке.

Изготовить можно вертикальный банный агрегат из трубы по такой схеме:

  1. Вырезать дно котла и крышку. Также подготовить из металла перегородки.
  2. Сделать колосники.
  3. В нижней части трубы оформить проем для поддувала. Выше следует сделать отверстие для топки. К каждому отсеку заготавливается из листов стали дверца.
  4. Над топкой внутри трубы размещается каменка, а над ней бак для нагрева воды.
  5. В установленных с помощью сварки перегородках проделывается отверстие для дымоходной трубы. На петли сверху котла закрепляется крышка.

Подготовленные дверцы устанавливаются на навесы, закрепляется запорное устройство и ручка. В емкости для нагрева воды снизу монтируется кран для слива.

Нюансы установки печи в бане

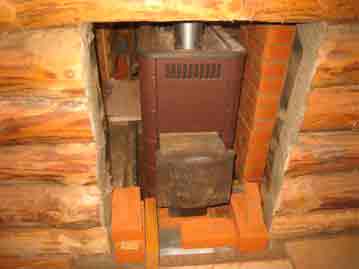

Расположение каменки из металла в бане должно соответствовать всем правилам безопасности. Особое внимание следует уделять защите деревянных построек.

Максимальный уровень пожарной безопасности можно обеспечить, соблюдая несколько простых требований установки каменки:

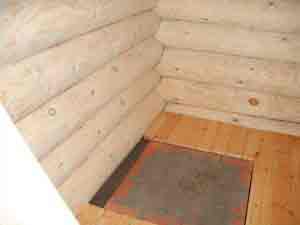

  1. Печь ставится на железную подложку. Края стального листа должны выступать со стороны топочной камеры не менее чем на 70 сантиметров. Расположение отопительного устройства просто на деревянном полу запрещается.
  2. Дымоходная труба должна быть обязательно изолирована. Допускается размещать ее от деревянных конструкций не ближе чем на 38 сантиметров.
  3. Деревянная обшивка возле каменки должна быть защищена негорючим материалом. Деревянные стены рекомендуется обработать антипиреном.
  4. Противопожарные экраны, защищающие стены должны быть на 30 сантиметров выше от корпуса банной печи.
  5. Зольник следует располагать от поверхности пола или размещенных вблизи горючих предметов на расстоянии не менее 14 сантиметров.

Между верхней частью печи и потолком следует соблюдать дистанцию не меньше 120 сантиметров.

Металлическая печь – это лучший способ обогрева небольших дачных бань. Подобрав подходящую конструкцию и качественный материал такую каменку можно соорудить самостоятельно. Правильный подход и владение сварочным аппаратом позволит создать недорогой, но достаточно эффективный агрегат с хорошими техническими характеристиками.

Источник: http://pechistroy.ru/pechi/prostoy-i-ekonomichnyy-variant-sborki-metallicheskoy-kamenki-svoimi-rukami.html

Занимает совсем немного место и греет «на отлично»! Мини-печь для бани своими руками

Печь – это главное в бане. При малой температуре не нагреется необходимый объём воды, париться будет нечем. После купания помещение не просушится как следует.

Из-за этого дерево сгниёт, заведётся плесень. Посещать баню станет невозможно. Дровяная мини-печь способна обогреть помещения с размерами от 25 до 50 кв. м.

Плюсы использования маленьких печей, их размеры

    Печь умещается даже на маленькой площади— ширина

100 см.

  • Выделяемое от горящего дерева тепло прогревает баню от стен к центру. Так расходуется меньше топлива, а температура держится дольше.

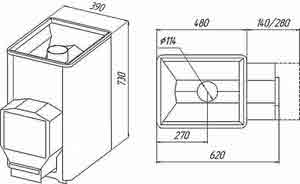

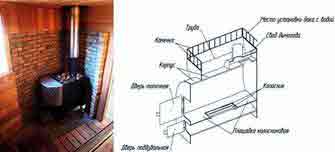

  • Фото 1. Чертёж металлической мини-печи для бани с указанием размеров устройства.

    Сравнение металлического и кирпичного устройства

    Свойства Металл Кирпич
    Теплоёмкость Быстро остывает. Долго держит тепло.
    Прогрев Неравномерно. Занимает час, если площадь 25 кв. м. На большее мощности не хватит. Равномерно. Занимает 3-5 часов. Мощности достаточно для обогрева 50 кв. м.
    Вес 40-50 кг, не требует усиления фундамента. 100-150 кг, фундамент без усиления не выдержит такой нагрузки.
    Пожароопасность Существует риск пожара. Безопасна.

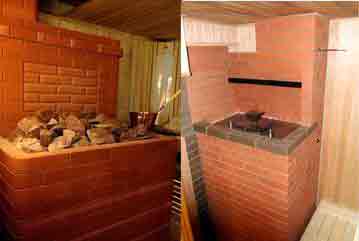

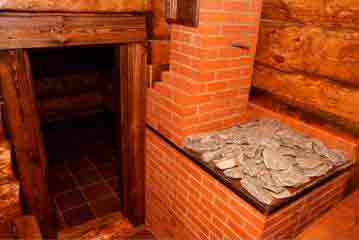

    Кирпичная печь — распространённый выбор. Конструкцию труднее сложить, но у неё больше преимуществ, главное из которых- безопасность.

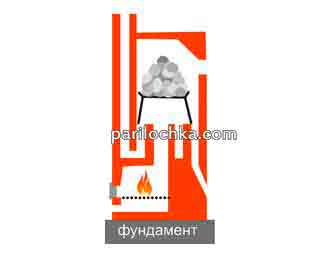

    Изготовление мини-печи на дровах для бани своими руками

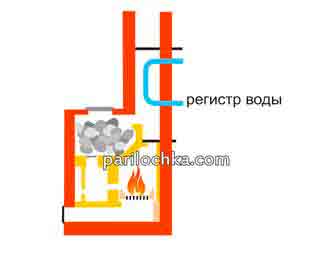

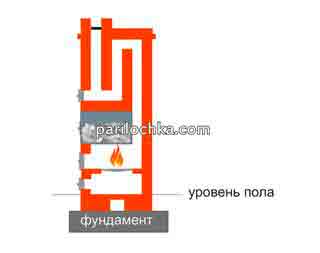

    • Низ печи: здесь над поддувалом находится топливник. Дверцы встроены в обе секции.
    • Середина: начало каменки, в которой располагается дымооборот. Она наполовину заполняется камнями. Чтобы увеличить теплоёмкость, их перемешивают с металлом. Общий объем средней части- свыше 100 литров.
    • Верх: дымоход.

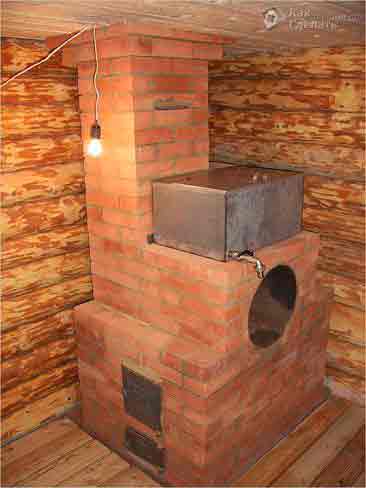

    • Сбоку расположен бак для воды. Он вынесен отдельно, поэтому печь компактна: высота — 102 см, ширина — 63 см. Объём бака зависит от количества человек: на одного — 9 литров горячей воды.

    Тёплый воздух в печи идёт вверх, попадает в дымооборот, по нему — вниз. Затем, снова поднимаясь, потоки греют воду в трубе, подсоединённой к баку.

    Так конструкция отапливается равномерно. Остывший воздух выводится через дымоход наружу.

    Камни, расположенные на чугунном поддоне, греет огонь.

    Важно! Установите бак на такой высоте, чтобы горячая вода сама поступала в краны банных шаек и душа.

    Стальная труба в низу печи даёт дополнительный пар, который проходя над полом, затрагивает самые холодные слои воздуха.

    Выбор материалов

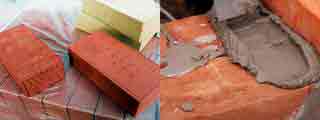

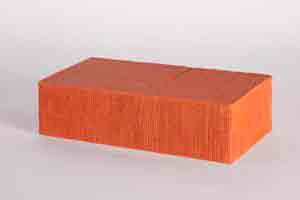

    Если бюджет ограничен, подойдут кирпичи из красной глины. Их стандартный размер — 12,5×25×6,5 см, но производители иногда этим пренебрегают. Из-за чего швы квадрата, стороной в три кирпича, могут не сходиться до 10 мм. Для банной печи такое недопустимо. Чтобы это исправить, средний элемент в квадрате укорачивают по длине.

    Если средства позволяют, используйте для постройки печи шамотный кирпич Ш-5: он огнеупорен и выдерживает прямое воздействие огня, не теряет прочность при нагревании до 1600 градусов.

    При выборе материала учтите: кирпич для кладки печи должен быть хорошо обожжён. Поверхность — ровная, без сколов и трещин.

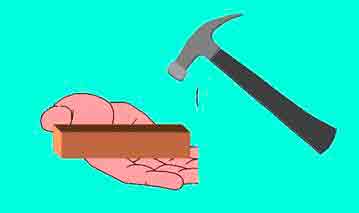

    Справка. Качество материала легко определить, хорошо обожжённый кирпич при ударе не крошится, а раскалывается на несколько больших частей.

    Раствор для кладки печи — это смесь из глины и песка в соотношении 1:5. Песок выбирают кварцевый: речной или карьерный.

    Крупинки второго — это продолговатые зёрна. Они ложатся плотно друг к другу, делая раствор густым, а при застывании — прочным. Глина тоже берется карьерная.

    Проверить глину на качество просто. Поместите небольшой кусок (300 г) в воду на сутки, затем скатайте в шарик и оставьте сохнуть. Через два дня бросьте на твёрдую поверхность.

    Если он распался на крупные куски, материал подходит для раствора. Следите за тем, чтобы на высохшей глине не было трещин или их глубина не превышала 2 мм.

    Материалы и инструменты для кладки печи:

    • кирпичи и раствор;
    • строительный уровень;
    • отвес;
    • строительный угольник;
    • лопатка для укладки;
    • малая кирка;
    • оцинкованная проволока;
    • болгарка;
    • фурнитура: резервуар; петли; решётки; заслонки.

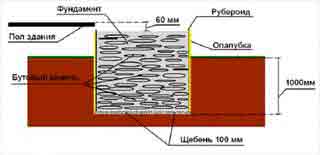

    Фундамент

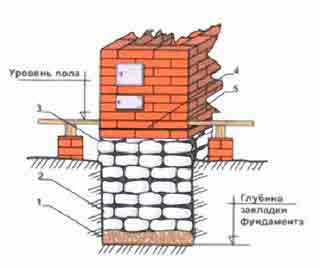

    Для кирпичной печи нужен свой прочный фундамент-плита, не связанный элементами остальной бани.

    Внимание! Рассчитайте периметр печи перед закладыванием.

    Порядок действий:

    1. На месте фундамента удалить растительность.
    2. Вырыть квадратную яму глубиной 40 см.
    3. Установить деревянную опалубку и арматуру (подойдёт Д-10 мм)
    4. Низ устелить щебнем в слой 10 см.
    5. Щебень засыпать песком — 10-20 см. Поверхность утрамбовать и выровнять. Проверять строительным уровнем.
    6. Подготовленный участок залить раствором бетона так, чтобы его граница была ниже пола бани на 8 см.
    7. Через две недели, когда бетон засохнет, можно снять опалубку и приступать к работе.

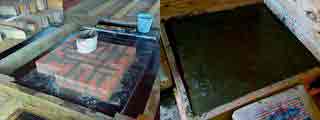

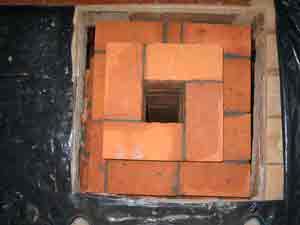

    Фото 2. Готовый фундамент для установки мини-печи в бане, дополнительно укреплён кирпичной кладкой.

    Подготовка

    Перед тем, как начать, фундамент необходимо защитить от влаги. Для этого используется рубероид, которым укрывают основание в два слоя. Его нарезают полосками, с запасом в 5 сантиметров по краям. Каждый подготовленный отрезок стелют с наложением в 10 см. Второй слой укладывают подобным образом, но перпендикулярно. Фиксировать материал не нужно: кирпич надёжно прижмёт его к фундаменту.

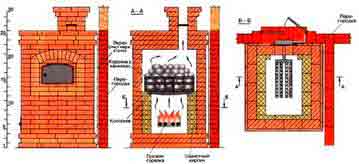

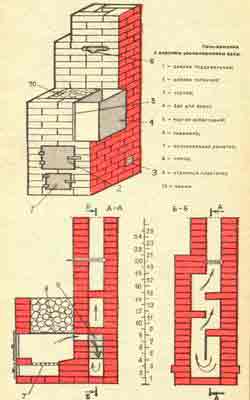

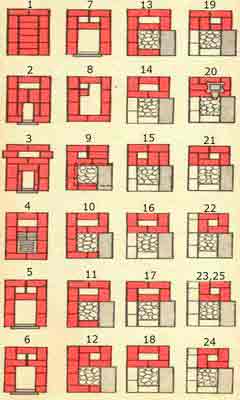

    Составьте план печи и нарисуйте порядовую схему печи на бумаге в клетку (размеры учитываются на этапе создания фундамента).

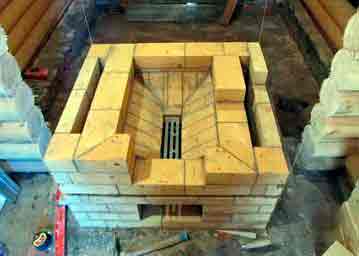

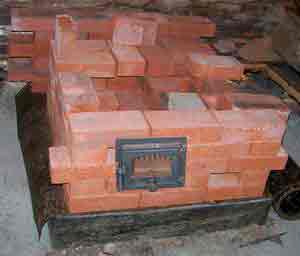

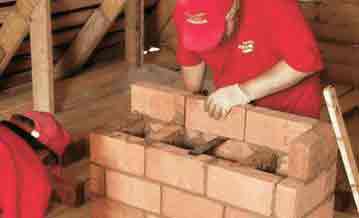

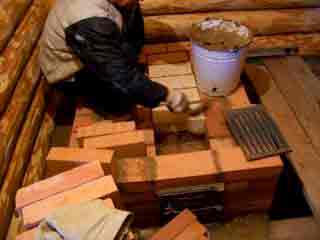

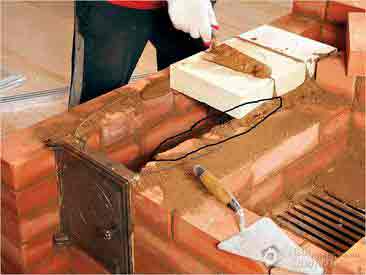

    Кладка каменки

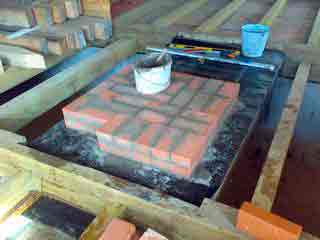

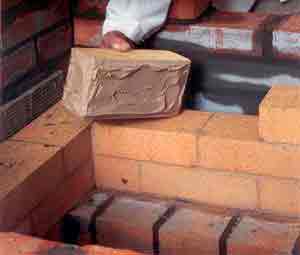

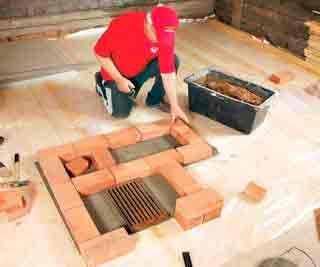

    Сначала выкладывается «подушка» печи — первые два ряда кирпичей должны быть сплошным слоем. Главное — швы между блоками. Ширина — 3 мм для шамотного кирпича, 5 мм — для обычного. Следите за герметичностью швов: щелей и пробелов не должно быть. Следующий ряд укладывается только после того, как первый закончен. Чтобы не ошибиться, «примеряйте» кирпичи без смеси, а потом делайте кладку. Строго соблюдайте выбранную перевязку.

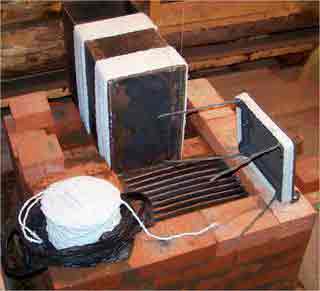

    Фурнитура

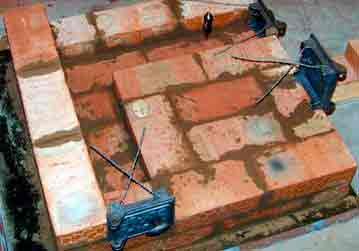

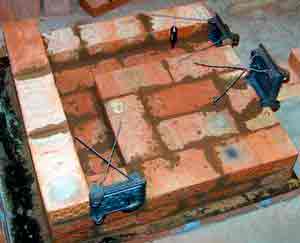

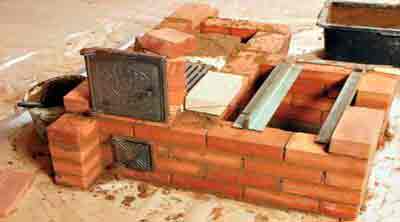

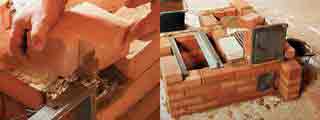

    Дверцы, заслонки и прочее крепится с третьего кирпичного ряда. Дверные рамки обмотайте асбестовым шнуром, тогда печь не разрушится при расширении железа.

    Фурнитура крепится оцинкованной проволокой. Концы прячут в специальные углубления. Проделайте их в блоках заранее. На шестом ряду фиксируется верх дверцы.

    На седьмом — встраивается дверца топливника и решётка колосника. Чтобы она не мешала укладке, проделайте выемки в кирпиче и установите в них решётку. На этой же стадии прокладывается стальная труба от водяного бака. Её тоже оберните асбестовым шнуром.

    Дымообороты и дымоход

    На восьмом ряду ставится перегородка. Здесь — начало дымоотводного канала. Кладку продлите до конца топливника, затем — заложите дымоход.

    Возможные сложности

    Одинаковые швы — сложная задача для начинающего. Решение: сделайте направляющие из металлических прутов. Диаметр — 3 или 5 мм. Перед укладкой ряда печи положите их на края кирпича и прижмите следующий блок. Достаньте пруты. Оставшиеся зазубрины исчезнут сами после завершения ряда.

    Если раствор для укладки не «схватывает» кирпичи, смочите их водой. Так сцепка станет надёжной.

    Во время возведения погрешности незаметны, но в конце можно увидеть их все. Решение: проверяйте каждый ряд печи по горизонтали и вертикали строительным уровнем.

    При несоблюдении техники безопасности при кладке печи можно повредить руки. Наденьте перчатки с резиновыми накладками и оберните суставы пальцев изоляционной лентой.

    Полезное видео

    Посмотрите видео, в котором демонстрируется процесс изготовления металлической мини-печи для бани.

    Хоть печка и мала, но греет замечательно!

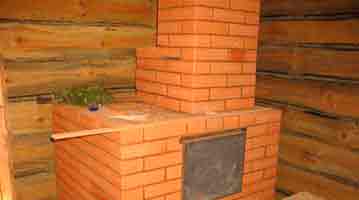

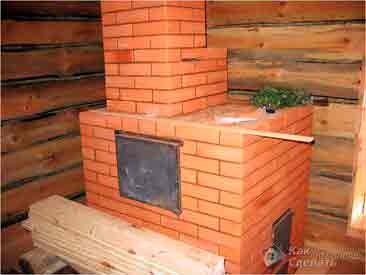

    Строительство кирпичной печи для бани — трудоёмкая работа, но она стоит того. Главное — это выбор качественного материала и соблюдение инструкций.

    Советы по использованию печи:

    • Для каменки печи подходят колотые и сухие дрова. Влажные поленья забирают энергию на испарение влаги, значит, потратится больше топлива.
    • Поджигайте дрова в печи только тогда, когда дымоход открыт полностью, а зольник — на 5 см.
    • Раз в месяц чистите печь и бак с водой изнутри.
    • Если при подбрасывании дров печь раскалилась докрасна, перестаньте подкладывать поленья и вытяните лишние. Дымоход печи откройте наполовину.
    • Чтобы подогреть воду моментально, бросьте в неё раскалённые камни. Используйте металлические щипцы.

    С помощью этих рекомендаций можно безопасно растопить баню.

    Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-bani/drovyanaya-mini.html

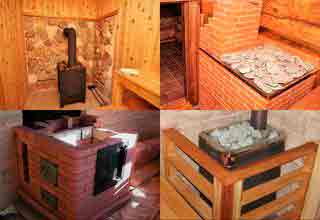

    Печь-каменка для бани: виды, требования и технология возведения своими руками

    Печь – основное отопительное оборудование для современной бани любого типа. При соблюдении технологии строительства каменка для бани обеспечивает комфортное и равномерное распределение тепловой энергии и горячего пара по всему объему парной. Для изготовления оборудования используются различные материалы – толстостенная сталь, чугун или огнеупорный кирпич.

    • Технические требования к банным каменкам
    • Каменки из огнеупорного кирпича
    • Каменки из жаростойкого металла
    • Технология возведения банной каменки своими руками
      • Возведение печного фундамента

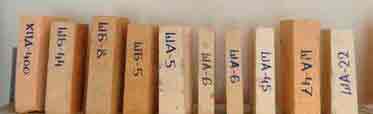

      • Выбор материалов для печной кладки

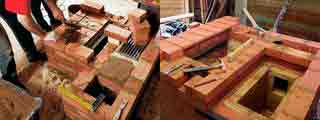

      • Кирпичная порядовка печи

    Технические требования к банным каменкам

    Банные печи-каменки предназначены для решения следующих задач:

    • обеспечивать сильный нагрев камней для образования чистого и сухого пара в парной;
    • эффективно использовать топливный материал при каждой закладке;
    • поддерживать оптимальный температурный режим в помещении – до 80 градусов под потолочной поверхностью, до 55 градусов над уровнем пола;
    • сохранять высокий КПД при длительной топке.

    Поэтому при выборе или строительстве печи к ней предъявляются повышенные требования:

    • печка не должна иметь каких-либо повреждений корпуса или конструктивных элементов;
    • при монтаже должно соблюдаться минимальное расстояние в 55 см между отопительным оборудованием и стеной;
    • при эксплуатации устройства важно исключать любой контакт нагревательной поверхности с деревянными элементами интерьера;
    • отделение для сбора золы должно располагаться на расстоянии 18 см от уровня пола;
    • для защиты стеновых поверхностей от возгорания необходимо использовать защитный экран из огнеупорных материалов;
    • монтаж оборудования выполняется на специальной площадке или металлической основе.

    Важно! Независимо от конструктивных особенностей печь-каменка должна быть безопасной, экономной и долговечной.

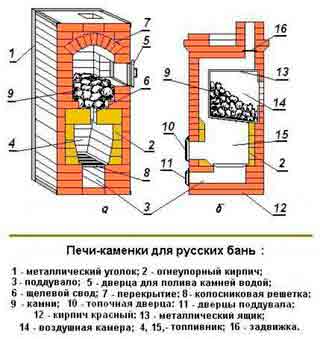

    Каменки для бани представляют собой функциональные устройства, оснащенные специальным отсеком для загрузки банных камней. При сгорании топливного материала камни нагреваются, что приводит к подогреву воды и парообразованию.

    Наиболее востребованными являются два типа каменок – из кирпича и металла. Каждый из них обладает собственными достоинствами и недостатками.

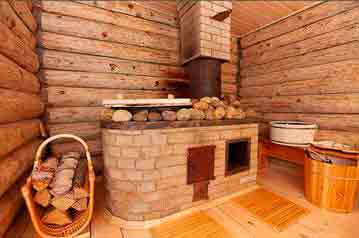

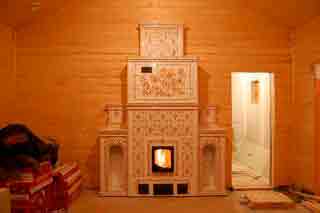

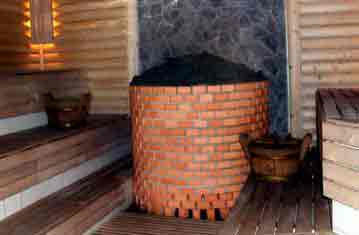

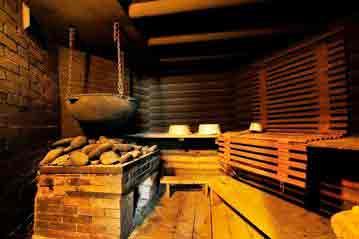

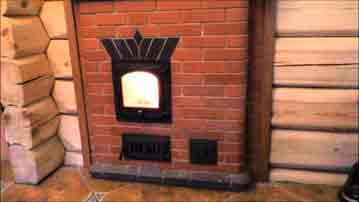

    Каменки из огнеупорного кирпича

    Для изготовления конструкций используется красный шамотный кирпич, устойчивый к высоким температурным режимам и повышенной влажности. Отличительной характеристикой является необходимость длительной топки устройства до начала банных процедур.

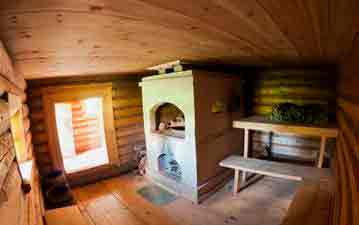

    Опытные банщики полагают, что кирпичная печь для бани – это практичный и долговечный вариант. В чем же заключаются преимущества подобных конструкций?

    • способность выдерживать предельную температуру нагрева рабочей камеры при сгорании топлива до 850 градусов;
    • хорошее теплосбережение, которое поддерживается на протяжении длительного времени после завершения топки;
    • пожарная безопасность благодаря наличию металлического основания;
    • возможность быстрого и равномерного обогрева больших помещений (площадью свыше 30 кв. м);
    • доступность и простота проведения монтажных работ;
    • надежность, практичность и удобство эксплуатации.

    Как любое другое отопительное устройство, каменка в баню из кирпича не лишена существенных недостатков:

    • внушительные габариты и вес;
    • необходимость обустройства углубленного основания;
    • длительный прогрев (до 6 часов);
    • сложность технического обслуживания и чистки от продуктов сгорания топлива;
    • наличие необходимых знаний и навыков для ее возведения.

    Каменки из жаростойкого металла

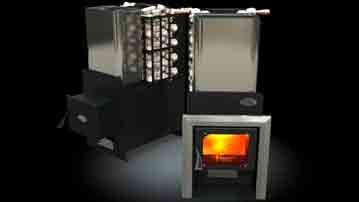

    Не менее востребованными являются металлические каменки для бани. Готовые и самодельные устройства не уступают по своим эксплуатационным характеристикам традиционным кирпичным конструкциям.

    Среди основных преимуществ отопительного оборудования можно выделить:

    • эргономичный и компактный корпус;
    • небольшой вес;
    • температуру нагрева внутренней камеры, которая при сгорании топлива не превышает 500 градусов;
    • быстрый и качественный прогрев помещений (до 1 часа при одной закладке топлива);
    • многофункциональность;
    • широкий выбор дизайнерских и цветовых решений.

    Останавливая свой выбор на металлической каменке, также стоит учитывать и некоторые недостатки конструкции:

    • неравномерное распределение тепловой энергии в помещении;
    • пожароопасность из-за чрезмерного нагревания металлического корпуса;
    • быстрое остывание после завершения топки;
    • обогрев небольших площадей (до 30 кв. м).

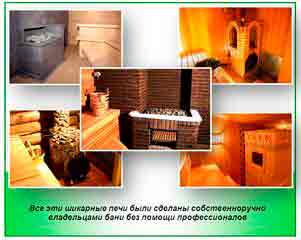

    Как правило, частная баня и сауна обустраиваются самодельными отопительными устройствами. Металлическая каменка для бани своими руками – более простой и дешевый вариант, но не всегда удобный в эксплуатации. Поэтому большинство домовладельцев отдают предпочтение кирпичным устройствам, которые отличаются сложностью возведения, но более эффективны и экономичны в использовании.

    Технология возведения банной каменки своими руками

    Итак, как сделать каменку для бани из кирпича самостоятельно, чтобы получить многофункциональное отопительное оборудование?

    Первый этап строительства – выбор подходящего места для расположения печи. Установленная печь должна эффективно обогревать все основные помещения бани – парную, моечное отделение и предбанник. Это позволит установить единый дымоотвод, оснащенный тройными каналами для отвода дыма.

    Также необходимо определиться с типом и объемом резервуара для горячего водоснабжения. Технические характеристики устройства будут зависеть от интенсивности использования парной с учетом нормы потребления воды на 1 человека, которая составляет от 7 до 10 литров.

    Для кирпичной каменки лучше выбирать открытый водяной бак, который обладает некоторыми преимуществами:

    • удобством контроля над уровнем воды;
    • доступностью проведения ремонта и технического обслуживания корпуса;
    • возможностью удаления воды в зимнее время, чтобы предотвратить ее замерзание.

    Возведение печного фундамента

    Следующий этап работ – обустройство основания для печного оборудования. Кирпичная каменка для бани своими руками требует предварительной подготовки фундамента.

    Работы выполняются в следующем порядке:

    1. Выкапывают котлован глубиной ниже уровня промерзания почвы (среднее значение – 80 см). Габариты котлована должны превышать размеры печи на 15 см по всему периметру.
    2. Дно обустраивают гидроизоляционной подушкой. Первый слой высотой до 15 см засыпают песком, трамбуют и смачивают водой. Второй слой из кирпичного боя или камней также трамбуют. Зазоры между отдельными элементами засыпают песком и увлажняют. Толщина второго слоя составляет 25 см. После полной усадки песка выполняют засыпку и трамбовку третьего слоя из щебня средней фракции.
    3. Устанавливают деревянную опалубку, внутренние габариты которой соответствуют размерам основания. Верхнюю часть опалубки монтируют по уровню. В ее полость устанавливают арматурные прутья для создания прочного каркаса. Расстояние между армокаркасом и внешними стенками опалубки составляет 5 см.
    4. Выполняют заливку бетонной смеси, трамбовку деревянным брусом и выравнивание по строительному уровню. Смесь заливают до верхнего уровня опалубки, чтобы получить ровную стяжку. В таком случае опалубка располагается на одном уровне с черновым основанием бани.
    5. Деревянный каркас демонтируют после полного высыхания бетонного основания. Далее бетон обрабатывают двойным слоем жидкого гудрона, а пространство между фундаментом и стенками котлована засыпают песчано-гравийной смесью. Готовую площадку накрывают полиэтиленом и оставляют на неделю до полного высыхания.

    Для заливки фундамента можно использовать несколько вариантов растворов: цементный, известковый и цементно-известковый.

    Выбор материалов для печной кладки

    Для кладки каменки применяется качественный жаростойкий кирпич без дефектов и повреждений. Все изделия должны быть одинаковой формы, с ровными гранями. Проверить качество материала просто: если при падении кирпич рассыпается на крупные куски, тогда он подходит для строительных работ.

    Оптимальный размер одного изделия – 12,5 × 25 × 6,5 см. Для рабочих камер, в которых температура нагрева достигает 300 градусов, рекомендуется использовать шамотный кирпич. Он устойчив к перегреву, деформации и растрескиванию.

    Не менее важным является выбор кладочного раствора на основе жаростойкой белой глины. Раствор для кладки можно изготовить самостоятельно или приобрести в готовом виде.

    Для горячих участков печи используется раствор с незначительным содержанием цемента (до 9 %) или готовый состав для шамотного кирпича, который при воздействии высоких температур превращается в монолитное основание.

    Для холодных участков подобный раствор не используется, поскольку недостаточность нагрева поверхности и высокая влажность в помещении могут привести к растрескиванию и повреждению кладки.

    Для наружной кирпичной кладки можно использовать раствор на основе глины и кварцевого карьерного песка.

    Убедиться в качестве глины для кладочного раствора можно следующим образом: 250 г глины замачивают в холодной воде на 24 часа. После материал скатывают в шар и оставляют для просушки на воздухе (обязательное условие – тень и отсутствие прямых солнечных лучей). Через пару дней заготовку сбрасывают с высоты 180 см на каменное основание. Если при этом она рассыпалась на крупные части, значит, материал можно использовать в работе.

    Кирпичная порядовка печи

    Кладочный процесс сложен и трудоемок. Здесь важно учитывать все тонкости и особенности порядовки, чтобы получить качественное и надежное устройство.

    1. Начальный ряд выполняют всплошную, при этом отдельные элементы фиксируют к теплоизоляционному слою печным раствором и специальными шпорами. От того, насколько точно соблюдена правильность кладки начального ряда, зависит общая геометрия печной конструкции.

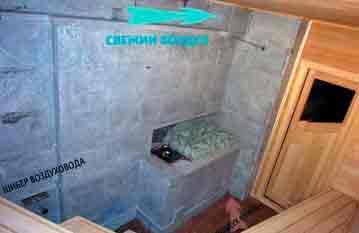

    2. На 2-м и 3-м ряду прокладывают воздухообменный канал и специальный поддон для удаления золы, монтируют люк. Порядовку выполняют строго по схеме с использованием красного огнеупорного кирпича.
    3. С 4-го по 6-й ряд выполняют кладку внутренних перегородок для топочной камеры из шамотного кирпича. Устанавливают колосниковую решетку, а в 7-м ряду монтируют топочную дверку. При монтаже решетки необходимо соблюдать технологический зазор между колосником и корпусом печи, чтобы компенсировать расширение металла при нагревании.
    4. Для уплотнения металлических деталей конструкции используется шнур на асбестовой основе, а для фиксации – проволока.
    5. На 8-м и 9-м ряду монтируют опоры для каменки – проделывают углубления для тавровых балок или отрезов металлического профиля. Места монтажа каменки закрывают сплошной кирпичной кладкой.
    6. С 13-го ряда возводят верхнюю часть устройства, монтируют ревизионное отверстие для увлажнения нагретых камней. С 15-го ряда устанавливают отверстия для выхода пара в помещение. Далее при кладке последующих 2–3 рядов кирпичи связывают проволокой, чтобы обеспечить надежную опору для сажевника и дымоотводной трубы, которая соединяет каменку с дымоотводом.
    7. Нечетные ряды тщательно проверяют строительным уровнем для соблюдения горизонтальности. Тот же принцип применяется для вертикальной поверхности.
    8. Параллельно с кирпичной кладкой монтируют необходимую фурнитуру – дверки, решетки и водяной резервуар.

    Важно! При строительстве печи выполняют только 5–6 рядов кладки в 24 часа. Это обеспечит высокое качество печи и исключит возможные деформации конструкции. Для полного высыхания печки потребуется от 4 до 8 дней, в зависимости от ее технических особенностей.

    Надежная печь-каменка для бани своими руками – это хороший вариант обустройства системы отопления для подобного строения. Несмотря на сложность и трудоемкость строительного процесса, освоить его под силу даже начинающему печнику. И тогда баня с каменкой станет любимым местом для проведения досуга и оздоровления организма.

    Источник: http://sdelatbanyu.ru/pechi-i-dymokhody/kamenka.html

    Печь в баню из металла своими руками: чертежи, колосники, шибер

    Печь – основной атрибут настоящей русской бани, да и в сауне без нее не обойтись. Она создает атмосферу и наполняет помещение теплотой. Существует множество моделей, разработанных под различные виды парных. Однако многие домовладельцы стараются сделать печь в баню из металла своими руками. Это сложный процесс, но, обладая навыками сварочных работ, можно сделать задачу выполнимой.

    Устройство отопления для бани из металла с камнями

    Достоинства и недостатки металлических банных печей

    Агрегаты для бани из металла отличаются от кирпичных монолитных конструкций компактностью и мобильностью. Обычно помещение парной строят небольших размеров, поэтому такие изделия являются наиболее оптимальными. Достоинства устройства отопления из металла:

    • компактные конструкции хорошо вписываются в небольшие парные;
    • не требует усиления фундамента;
    • можно выполнить сварку своими руками и сэкономить;
    • доступность элементов.

    Помимо достоинств, специалисты отмечают недостатки металлических печей:

    • обогреватель не держит тепло и быстро остывает, поэтому необходимо постоянно поддерживать горение в топке;
    • подходит только для маленьких помещений;
    • возникает необходимость обустраивать двойные стенки с воздушным пространством во избежание получения теплового удара;
    • высокая пожароопасность, поэтому изнутри усиливают обшивку корпуса.

    Типы конструкции железной печи

    Выделяют 2 типа устройств отопления из металла для бани:

    1. Горячего. Такие конструкции быстро нагреваются. Специалисты рекомендуют устанавливать их в помещениях непостоянного использования, например, на даче. В других помещениях контролировать температуру нагрева будет невозможно, что приведет к перегреву воздуха.
    2. Холодного. Агрегаты снабжают системой контроля температуры. Стенки таких устройств не нагреваются выше 50 0 С.

    По типу конструкции устройства отопления делят на холодные и горячие

    Выделяют 3 вида конструкции отопительных устройств:

    1. Аппараты закрытого типа. Компактное оборудование устанавливают в небольших банях. Изнутри устройство обкладывают огнеупорным материалом для повышения теплостойкости. Также размещают решетку для камней.
    2. Агрегаты открытого типа. Аппараты часто снабжают емкостью для воды и открытой каменкой.
    3. Комбинированные аппараты.

    Выделяют печи открытого, закрытого и комбинированного видов

    По виду топлива выделяют печи для бани:

    • на угле;
    • дровяные;
    • электрические;
    • газовые печи.

    3 вида топлива: дрова, электричество и газ

    Чертежи печей для бани из металла

    Существует ряд аппаратов, которые выделяются конструктивностью и принципом работы. Прежде чем приступить к сборке металлического устройства отопления для бани своими руками, составляют чертеж устройства. Принцип действия агрегатов практически одинаковый.

    Первым делом обустраивают топку. Размеры конструкции определяют по площади помещения. Печники советуют делать одинаковыми высоту и ширину агрегата. Многие профессионалы, составляя чертеж, предполагают, что будут применять готовые элементы.

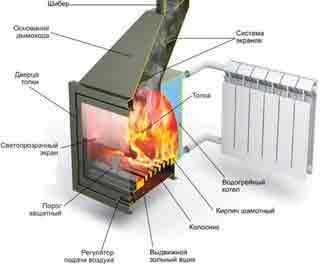

    Устройство и принцип работы металлической печи для бани

    Топку печи разделяют на 2 отделения. В 1 сжигается топливо, а во 2 собирается зола. Между секциями устанавливают колосниковую решетку и делают отдельные дверцы. Зольник может использоваться как поддувало для создания тяги.

    Простейший чертеж обогрева для маленькой редко используемой бани

    Верхнюю часть конструкции делают из решетки для обустройства каменки. Эту секцию также отделяют дверцей.

    Устройство отопления для бани из металла с указанием точных размеров элементов

    Верхний отсек агрегата заполняют камнями для более продолжительного поддержания высокой температуры в парной. Наиболее распространенной считают печь для бани паровоз, чертеж которой представлен ниже.

    Чертеж устройства паровоз для парилки

    Верх каменки оборудуют дымоотводом. Вокруг него сооружают бак с водой. Когда дым будет проходить сквозь трубу, жидкость будет нагреваться.

    Два варианта конструкции горизонтальных устройств из трубы и листового металла

    Трубу в емкости для нагрева воды устанавливают строго по центру. Снизу бака монтируют кран для удобства набора. Контейнер для воды изготавливают из толстой трубы.

    Чертеж устройства отопления для бани из металла с подробным описанием деталей

    На стадии проектирования важно точно знать, в каком месте на крыше будет выходить дымоотвод, чтобы дополнительно обустроить проем теплоизолятором и предупредить возгорание. Чтобы создать тягу, трубу необходимо располагать на высоте не меньше 4 м.

    Проект каменки с баком для подогрева воды

    Мастера-печники советуют приобретать готовые элементы для обустройства дымохода. Так агрегат прослужит дольше, т. к. сегменты выполняют из прочного материала, стойкого к горению.

    Правильная организация дымохода

    Поверх дымохода устанавливают защитный экран, чтобы предотвратить действие горячего воздуха на стены и крышу бани.

    Заводские изделия для дымохода имеют привлекательный внешний вид и справляются с поставленными задачами

    Трубу и защитный экран изготавливают из светоотражающих материалов.

    Печь на дровах для бани своими руками

    Чтобы смастерить печь для бани из металла своими руками, необходимо нарисовать чертеж или подобрать уже готовый. На рисунке ниже представлен самый простой вариант отопительного агрегата для бани. Обозначения:

    1. Выдвижной зольник с дверцей поддувала.
    2. Корпус из металла.
    3. Топка.
    4. Решетка.
    5. Каменка.
    6. Труба.

    Самый простой в изготовлении чертеж печи горячего типа

    Сооружают печь для бани из нержавейки, листового металла или трубы.

    Предварительная подготовка металла

    Для изготовления понадобится лист стали Ст3 толщиной 5-6 мм. Ширина изделия 60 см, длина 90 см, высота 80 см. Она с легкостью поместится даже в самой маленькой бане.

    Для патрубка потребуется труба сечением 11,5 см. Длина зависит от предпочтений хозяина. Если планируют устанавливать водонагревательный бак, то отрезок берут длиннее.

    Швы специалисты рекомендуют сваривать на металлический профиль 30*30*3 мм. Он подойдет для укладки колосника и решетки под каменку.

    Сваривание печи

    Дверца под зольник имеет размеры в 2-2,5 раза меньшего, чем отверстие топки. Между зольником и топочным отсеком устанавливают колосники из чугуна.

    Чугунные колосники устанавливают между зольником и топкой

    Если нет готовых колосников, сварить их можно из арматуры сечением 10-12 мм по размеру отверстия зольника на расстоянии между прутами 10 мм

    Сварной колосник из прута арматуры сечением 10 мм

    Самый верхний сектор – каменка. К ней подходит патрубок, через который отводятся продукты сгорания из топки.

    К корпусу крепят петли для дверей зольника и топки. Также приваривают щеколды-задвижки.

    В каменке 1/3 задней части заваривают металлическим листом 30*60 см, в центре которого размещается отверстие для патрубка. Его приваривают к отсеку и опускают на 12 см.

    Из металла толщиной 1 мм изготавливают крышку, которой необходимо накрывать устройство обогрева во время топки. Крышка должна полностью перекрывать каменку и заходить на 0,5-1 см на края печи. Она не даст камням быстро остыть, и тепло в парилке будет оставаться дольше. Крышку снимают во время проведения банных процедур.

    После того как все элементы сварены, швы тщательно зачищают от заусенцев. Снаружи металл покрывают жаростойкой краской или лаком для печей и каминов.

    Подготовка места для установки печи

    Под обогреватель из металла не требуется обустраивать основательный фундамент как под кирпичного собрата. Достаточно соорудить любое основание из жаропрочного материала:

    • железобетонная плита;
    • огнеупорный кирпич;
    • лист металла.

    В месте, отведенном под устройство для отопления, делают заглубление на 50 см. Засыпают на дно песок и щебень по 10 см высотой. Укладывают гидроизоляцию из рубероида. Заливают основание бетонным раствором или укладывают железобетонное перекрытие.

    Обустройство основания для печи из металла для бани

    Поверх бетонного основания укладывают второй слой рубероида и выполняют кладку из огнеупорного кирпича в 3 ряда. Подготовленное основание под печь должно сравняться с чистовым полом в бане.

    Сборка и установка банной печи

    Устанавливать агрегат на бетонное основание специалисты не рекомендуют, т. к. от перепада температур и постоянной влажности оно потрескается и потеряет прочность. От стен агрегат возводят на расстоянии 20 см. На стене крепят жаропрочный материал:

    • щит из нержавеющей стали;
    • фольгированный теплоизолятор на основе минваты;
    • обкладывают жаропрочным кирпичом.

    Готовую конструкцию устанавливают на подготовленное основание. Монтируют патрубок. Подводят дымоотвод.

    Декоративная отделка банной печи

    Для поддержания температуры в бане более длительное время металлическую конструкцию облицовывают кирпичом глиняным раствором. Также такой прием позволит меньше обжигаться о стенки печи.

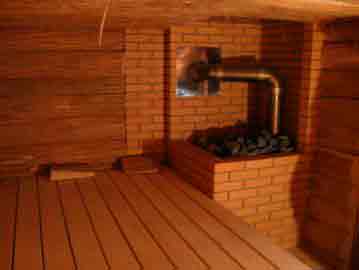

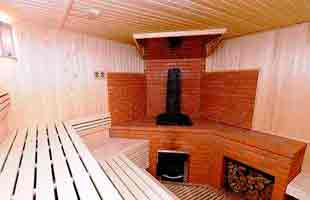

    Вариант обкладки печи из металла для бани кирпичом

    Между обогревателем и кирпичной кладкой оставляют расстояние 10 см для циркуляции воздуха. Этот прием позволит создать конвекционный поток для быстрого обогрева парилки. В кирпичной кладке предусматривают окошки, чтобы металл не подвергался коррозии.

    Схема обкладки металлической каменки кирпичом

    На финальной стадии укладывают камни в каменку. Для средней печки потребуется 50-80 кг, фракцией 5-15 см. Природные булыжники округлой формы разного размера обеспечат лучшую теплопроводность.

    Схема правильной укладки камней

    Лучшими камнями для бани считают жадеит, базальт и талькохлорид.

    Как правильно укладывать камни в банную печь:

    Варианты банных печей

    Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

    Печь Паровоз для бани

    Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

    1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
    2. Внутри приваривают уголки для размещения колосника.
    3. Закрывают задние стенки каменки и зольника.
    4. Для дымохода делают отверстие и приваривают трубу.
    5. Внутри приваривают патрубок.
    6. Патрубок приваривают к дымоходу.
    7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

    Печь Булерьян для бани

    Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

    Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

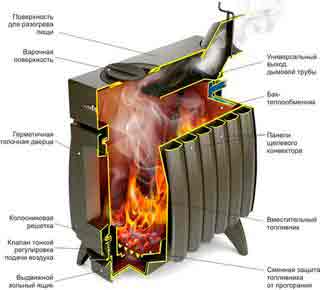

    Принцип работы печи Булерьян

    Для изготовления печи потребуются:

    • труба диаметром 70 см толщиной 5-8 мм;
    • листовой металл 5-8 мм и 2 мм толщиной;
    • трубы диаметром 7 см;
    • электроды;
    • сварочный аппарат.

    Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

    КПД полученного агрегата 75-80%, но имеются недостатки:

    • много элементов, которые увеличивают время изготовления;
    • агрегат получается больших размеров;
    • очень тяжелая конструкция.

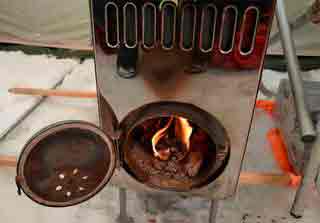

    Буржуйка для бани

    Малогабаритная печь для бани буржуйка горячего типа.

    Чертеж буржуйки для бани

    Для монтажа печи потребуются:

    • труба для дымохода и основы
    • лист металла;
    • пруты;
    • колосники.

    Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

    Этапы возведения буржуйки из трубы для бани

    Агрегат для бани своими руками:

    Ракетная печь для бани

    Для изготовления печи для бани потребуются материалы:

    • 2 трубы разного диаметра квадратного сечения;
    • уголки из металла;
    • колосники.

    Чертеж реактивной печи из металла

    Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

    Низ большей емкости отрезают под углом 45 о . Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

    Реактивная печь из трубы квадратного сечения

    В народе простейшую конструкцию печи называют «топи мойся».

    Печь из газового баллона для бани

    Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м 3 . Емкость тщательно освобождают от остатков газа и срезают кран.

    В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

    Отверстия зольника получаются на дне печи

    Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

    На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

    Дверки приварили на зольник и топку

    Далее производят пробную топку.

    Устройство отопления для бани из газового баллона:

    Колосник для печи своими руками

    Изготовить колосник для печи своими руками можно из прута арматуры сечением 10 мм. По размеру отверстия для колосника вырезают детали: 2 продольные и 10-15 поперечных перекладин. С шагом 2 см поперечины приваривают к долевым прутам, чтобы получилась решетка.

    Как сделать колосники:

    Нужен ли шибер в банной печи

    Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

    Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

    Выдвижной шибер для печи вставляется в пазы дымохода

    Поворотный шибер выглядит как пластина, которая поворачивается по оси.

    При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

    Заключение

    Изготовить печь в баню из металла своими руками можно при соблюдении всех этапов и четком следовании чертежу. Каждая деталь должна точно соответствовать своим размерам. Качественно выполненные элементы обеспечат хорошую работу печи для бани.

    Источник: http://2proraba.com/banya/pech-v-banyu-iz-metalla-svoimi-rukami-chertezhi-kolosniki-shiber.html

    Каменка для бани своими руками: устройство печи, этапы монтажа

    Основным атрибутом бани является печь, обеспечивающая высокую температуру и нагрев воды. Печная конструкция может быть выполнена из разного материала: кирпича, натуральных камней, жести. Как вариант установить сварную готовую модель из металла, но чаще для оснащения банного отсека используют кладку из кирпича.

    Кирпичная печь имеет ряд преимуществ, которые не отмечаются у аналогов из жести. Это, прежде всего, пожарная безопасность и долговременность удержания тепла. Для создания условий в парной важны именно эти факторы. Также стоит отметить, что она обеспечивает равномерный прогрев в помещении, а значит, создаёт одинаковый температурный режим в разных зонах.

    Посмотрите видео как сложить каменку для бани своими руками

    Место под каменку

    Проектирование печи выполняется с учётом параметров помещения и его конфигурации. Если для печи не хватает места в существующей постройке, то сделать её можно в нише, выложенной после демонтажа части стены. В современном строительстве всё продумывается на этапе проектирования, ведь каменка должна отапливать все зоны бани: парилку, моечную, предбанник.

    Идеальным расположением считается угол у простенка между двух отсеков (парной и моечной). При монтаже стальной конструкции требуется соблюдать расстояние до стены (не менее 20 см), чтобы обеспечить пожарную безопасность.

    Если помещение большое, есть резон выложить каменку посредине, а вокруг установить несколько лавок. В большинстве выбор места подает на противоположную сторону от двери, но есть немало проектов, где конструкция размещается в непосредственной близости с входом. В любом случае следует рассмотреть все возможные варианты и остановиться на том, при котором обслуживать печь будет удобно.

    Бак для воды

    Расчёт объёма бака основывается на частоте использования бани и количества людей. По средним показателям для одного человека требуется 1 литр. Чаще всего ёмкость выбирают открытого типа. Недостатком считается испарение, но пользоваться такой конструкцией намного легче:

    • хороший доступ к внутренним поверхностям, дающий возможность промывать, просушивать и ремонтировать бак изнутри;

    • удобное наполнение водой;

    • подготовка к зимнему периоду.

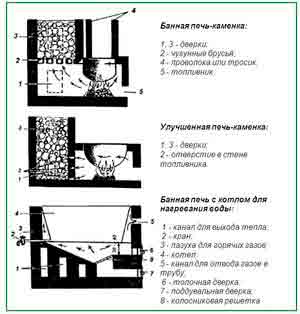

    Устройство каменки

    Каменка представляет собой конструкцию, в которую входят следующие элементы:

    • топливник, расположенный по центру;

    • ёмкость для воды;

    • зольник для сбора остатков сгоревшего топлива;

    • дымоотвод с задвижкой;

    • паровая дверца для подачи пара;

    • решётка для камней и сами камни.

    Устройство отдельных печей и технические характеристики могут разниться, что обусловлено особенностями бани и её параметрами. В качестве топлива используются: природный газ, электричество, дрова, брикеты и др.

    Этапы монтажа каменки

    После определения места и составления чертежей с расчётами, приступают к монтажным работам.

    1. Под выкладку каменки требуется прочное и надёжное основание. Для этого заливается бетонный фундамент. Котлован выкапывают глубиной ниже уровня промерзания грунта (в среднем 70 см). Для расчёта показателей сторон берут параметры печи и увеличивают их на 15-20 см. Это даст возможность беспрепятственно соорудить опалубку. До фундамента бани следует оставлять расстояние (не менее 50 см). Дно котлована засыпают песчаной подушкой (15 см) и тщательно уплотняют трамбовкой после увлажнения.

    Песочную подсыпку дополняют слоем щебня. Его можно заменить битым кирпичом или камнями. Уплотнённая трамбовкой прослойка должна соответствовать 25 см. Из досок (40 мм) собирают опалубку и устанавливают в котлован. Печная конструкция отличается тяжёлым весом, поэтому без армирующего каркаса не обойтись. Сваренный или связанный проволокой армопояс опускают на дно котлована, после чего заливают бетон. Процесс застывания раствора зависит от температурных показателей и влажности воздуха. В среднем на отстой уходит 10 дней. Далее выполняется демонтаж опалубки. Образовавшийся зазор между бетоном и грунтом заполняется песком и щебеню.

    2. После просушки бетона полученную поверхность фундамента покрывают 2-мя слоями расплавленного гудрона.

    3. Спустя неделю после обработки поверхности можно приступать к кладке печи. Особое внимание уделяется выбору кирпича. Он должен быть качественным и хорошо обожжённым. Ровные края, отсутствие сколов и трещин свидетельствуют о том, что изделие соответствует всем технологическим требованиям. Специалисты рекомендуют предварительно выполнить кладку без использования раствора, чтобы предусмотреть возможные сложности и предупредить ошибки.

    Чаще для кладки печей используется красный керамический кирпич. Зона топливника сооружается из шамотного кирпича Ш5. Не рекомендуется применять шамот для всей конструкции, так как он быстро остывает и не аккумулирует тепло. Устройство печей бывает разное, поэтому последовательность кладки определяют чертежи. Оптимальные параметры топливного отсека: высота – 35 см, ширина – 40 см, глубина – 80 см.

    4. После выгонки печной конструкции выполняется монтаж дымоотвода.

    5. Завершаются работы установкой решётки, задвижки, колосников, дверцы.

    Раствор для кладки

    При работе с шамотным кирпичом рекомендуется использовать специальную смесь или раствор на основе огнеупорной шамотной глины.

    Для наружной кладки готовится другой раствор:

    • 5 частей песка (предпочтительно карьерного);

    Перед замесом все компоненты очищаются от мусора с помощью просеивания через сито. Глину лучше вначале замочить, а потом делать очистку, пропуская поочерёдно через крупное и мелкое сито.

    Приготовленный раствор проверяется на качество. Для этого скатывается комок диаметром 10 см. Спустя 1-2 часа после просушки нужно на вытянутой руке выронить на ровную поверхность шарик. Если он разлетится на мелкие кусочки, скорее всего глина не соответствует качеству. Если комок превратится в лепёшку, стоит добавить песка. При образовании неглубоких трещин и небольшой деформации можно считать замес удачным.

    Источник: http://nastroike.com/stroitelstvo-bani/1232-kamenka-dlya-bani-svoimi-rukami-ustrojstvo-pechi-etapy-montazha

    Как сделать кирпичную печь для бани

    Некоторые примеры конструкций печек

    Кирпичный вариант — классика печного искусства

    Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

    Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

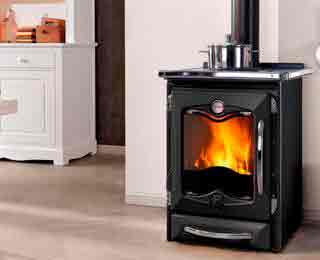

    Металлическая печка и ее особенности

    По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

    Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

    А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

    Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

    А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

    Самые простые самодельные варианты печек

    Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

    Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

    Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

    Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

    Как кое-кто парится

    Лет 20 тому назад тогда еще добрый знакомый автора, матерый украинский хозяин по имени Василий и по прозвищу среди своих же сельчан Хахлуй, выстроил себе русскую баню. Автора, ранее помогшего ему в устройстве абиссинского колодца, пригласил попариться. Растопили, расположились. Вася, зачерпнув какой-то темно-коричневой жидкости, наддал на каменку. Шибануло, и – автор почувствовал, что летит на Луну. Поначалу приписал это отвычке – до того не парился лет 5. Но от второй порции «повело» так же. Будучи уже морально готовым к следующему залпу, по ощущениям определил: эйфория явно неестественного происхождения. — Вась, а что это ты на каменку льешь? — Та настой конопли. — Васька, ты чё, попух вовсе? Мало того, что наркота, так ведь от такой дозы и мотор стать может! — Та яка там наркота… и серце у мэнэ крипке… воно глаза добре прочищае… Но вернемся к баням и банным печам.

    Материалы для кладки печи

    При выборе материала, главное выбрать кирпич качественный и хорошо обожженный. Кирпич должен быть с ровными гранями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если получилось много мелочи — партия не подходит.

    Кирпич для кладки банной печи должен быть с ровными гранями, без сколов и трещин

    Для кладки надо применять керамический огнеупорный кирпич, который называют еще печным. В идеале, весь он должен быть стандартного размера — 125х250х65 мм. Но реалии таковы, что габариты отличаются не только у разных производителей, но может быть также существенная разница между партиями того же производителя. Потому приходится внимательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи один за одним, оставляя зазоры на швы. Так можно избежать многих ошибок.

    Можно сначала выложить ряд кирпичей без раствора, подобрать подходящего размера

    Есть еще специальный печной кирпич: у него обожженные только три стороны. Один ложок оставляют без обжига. И неровную необожженную сторону укладывают наружу (из топки). Но это — достаточно большая редкость. Большинство пользуется обычным красным керамическим.

    Для кладки топливной зоны применяется шамотный кирпич Ш5 белого, светло розового или чуть желтоватого цвета. Он выдерживает высокие температуры. Его габариты несколько отличаются. Но особой роли это не играет — в большинстве печей топка, выкладываемая из шамота, не связана с корпусом печи, и подгонять под один уровень ряды нет необходимости. Но если, вдруг, выровнять нужно, можно подпилить, добившись требуемого соответствия.

    Шамотный кирпич может быть разным. Для кладки топливной зоны банной печи используют Ш-5

    Важно! Использовать шамотный кирпич для кладки всей печи не рекомендуют. И дело не только в цене (он прилично дороже красного)

    Дело в том, что шамот быстро остывает. Его задача не аккумулировать тепло, а выдерживать высокие температуры.

    Приготовление раствора для шамотного кирпича проводится из шамотной огнеупорной глины — белого цвета. Она продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но вот на этот раствор класть всю печь нельзя: при температуре 600-800оС этот состав спекается в монолит. В наружной кладке таких температур просто нет, так что со временем раствор просто растаскивается и высыпается, а кладка разрушается.

    Для остальной конструкции печи используют раствор из глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерного или речного происхождения. Речной несколько хуже — у него песчинки обкатанные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь стояла долго, лучше купите карьерного песка. Его надо просеять через сито с ячейками 2-2.5 мм, чтобы исключить попадание крупных частиц в растворе.

    Кладку печи выполняют на глиняно-песчаном растворе

    Глина подходит добытая из карьеров, глубиной не менее 2-х метров. К ее выбору надо относиться внимательно. Проверить качество глины можно самостоятельно. Замочить небольшое количество в воде на одни сутки (200 гр). Скатать руками колобок и оставить для просушки под навесом. Через два дня проверить его на растрескивание. Для этого надо с высоты 170 см «уронить» на плиту или каменную плитку. Если колобок рассыпался на несколько крупных кусков, значит, глина подходит для кладки печи.

    Выбрав подходящую глину ее нужно приготовить: размочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую ячею.

    Так же потребуется проволока диаметром 2-3 мм. Она будет применяться для крепления топочной и поддувальной дверцей.

    Вот так при помощи проволок между рядами кладки закрепляют печное литье

    Для установки печного литья понадобится еще асбестовый шнур — им обматывают те части литья, которые напрямую соприкасаются с кирпичом, уменьшая таким способом температуру литья и предотвращая растрескивание кладки. Внимательным нужно быть и при проходе дымовой трубы через перекрытия и конструкции крыши: обязательно проложить листовой асбест с теплоизолирующим материалом (можно использовать глиняный раствор). Подробнее о том, как провести трубу через кровлю читайте в статье

    Шамотное ядро и корпус печи выкладывают отдельно. Для увеличения температуры в шамоте иногда между ними прокладывают базальтовый картон

    Материалы и инструмент

    Для того чтобы соорудить кирпичную печь, понадобятся:

    • красный и огнеупорный кирпич;
    • глина;
    • песок;
    • поддувальная дверца;
    • топочная дверца;
    • колосники;
    • прочистные дверцы;
    • асбоцементная плита;
    • камни.

    При выборе огнеупорного материала предпочтение отдают кирпичу стандартного размера

    Поскольку кирпичная печь требует прочного основания, необходимо залить железобетонный фундамент. Для этого дополнительно подготавливают цемент и щебень, а также металлическую сетку или арматурные пруты.

    Банную печь можно сложить как из кирпича, так и из камня, используя куски весом от 1 до 5 кг. Подойдёт для этих целей бут, гранит или гладыш, а вот кремень использовать не стоит — при нагревании он растрескивается на части.

    В работе вам понадобятся традиционные инструменты печника или каменщика:

    • кельма;
    • молоток-кирка;
    • уровень пузырьковый или лазерный;
    • шнур-причалка;
    • отвес;
    • угольник строительный 40х40 см
    • трамбовка;
    • штукатурное правило;
    • ёмкости для раствора и сыпучих материалов.

    Для подрезки кирпича можно использовать болгарку с кругом по камню. Это позволит выполнять кладку более аккуратно, чем при работе молотком-киркой.

    Если вашим выбором является металлическая печь, то подготовьте:

    • листовую сталь толщиной 1 и 5 мм (лучше использовать жаростойкие сорта);
    • колосниковую решётку;
    • металлический уголок с полкой 40–50 мм.

    Дверцы можно изготовить из того же металла или использовать покупные, навесив их на петли и щеколды. В качестве дымохода можно взять стальную трубу диаметром не менее 100 мм. Её длина должна быть не менее 4 м — это позволит обеспечить хорошую тягу. К слову, металлический дымоход можно использовать и для каменной печи.

    Красивая чугунная дверца сделает печку более привлекательной

    Что же касается инструментов, то для постройки металлической каменки понадобятся:

    • сварочный трансформатор или инвертор;
    • угловая шлифовальная машина;
    • зачистной и отрезной круг по металлу;
    • электрическая дрель с комплектом свёрл;
    • рулетка;
    • чертилка.

    Если конструкция банной печи включает в себя бак для нагрева воды, то дополнительно следует позаботиться об отрезке трубы большого диаметра, резьбе и кранах, которые могут понадобиться для обустройства системы горячего водоснабжения.

    Схема печи для бани из кирпича

    Из сказанного выше уже вытекало, что принципиальных схем кирпичной печи несколько:

    • прямоточная;
    • с дымооборотом;
    • колпаковая.

    Однако каждая допускает множество вариантов реализации. Другими словами, приведенные схемы наглядно демонстрируют характерное, но не исчерпывают возможное.

    Устройство печи для бани: прямоточная

    Обычно в кирпичной печи реализации прямоточной конструкции сопутствует закрытая проточная каменка. В этом случае нет причин опасаться того, что печные газы не успеют достаточно охладиться перед уходом — прохождение их через массу каменной закладки достаточно эффективно отбирает тепло.

    Кстати, на схеме видно, что в конструкции печи для бани используется два вида кирпича: красный огнеупорный и шамотный — они показаны красным и желтым цветом

    Обратите внимание и на то, что между ними остается промежуток — это существенный момент.

    Преимуществом прямоточной можно считать ее простоту, в том числе — простоту обслуживания. Камни, конечно, с первого раза вряд ли удастся уложить идеально, но со временем вы найдете оптимальное их количество и расположение.

    Конструкции банных печей с дымооборотом

    Назначение дымооборота вам уже известно, а вот связанные с ним сложности — еще нет. В печи вообще все построено на компромиссах. И данная система — не исключение. Начнем с того, что горизонтальные каналы куда лучше вертикальных как в вопросе распределения тепла, так и долговечности печи — нет большой разницы температур по вертикали, печь не трескается. Но при таком расположении имеется другая проблема: зарастание стенок сажей. Вертикальные зарастают медленнее, а здесь чистить нужно раз в неделю, иначе и тяга уменьшается, и КПД падает. Поэтому вертикальные каналы оказались предпочтительнее.

    Количество оборотов может варьироваться от 1 до 12, но практика показала, что оптимальное количество оборотов не превышает 4. Что касается их сечения, то оно не должно быть слишком маленьким и слишком большим. В первом случае больше зацепок для сажи, во втором — неэффективный забор тепла.

    На заметку! Каналы изнутри должны быть максимально гладкими, их специально зачищают для этого от остатков раствора. При укладке наиболее ровная геометрия должна быть обращена внутрь. Причина — любая шероховатость является зацепкой для сажи.

    Устройство печи в бане: колпаковая

    Конструкция печи для бани может и не содержать каналов. Мы уже показывали вам устройство простейшей колпаковой печи. Теперь чуть подробнее.

    Принцип ее прост: над топкой нужно соорудить что-то вроде перевернутого стакана, а выход в дымоход сделать рядом с его нижним краем. Это довольно чистая конструкция, которая мало страдает от сажи. Газы движутся как хотят — нагретые поднимаются к дну стакана, передавая ему тепло, при этом они охлаждаются и стремятся вниз, им на смену приходят новые порции из топки.

    Важно! Такую печь очень легко растопить даже после большого перерыва в работе.

    Однако есть у нее и недостатки:

    • хорошо прогревается верхняя часть печи, а для хорошего прогрева парной надо, чтобы тепло шло снизу. Это лечится системой из двух колпаков.
    • для правильной топки нужен навык — в перегретой печи газы перестают поступать под колпак, им проще сразу ускользнуть в трубу. Лечится тонкой регулировкой поступающего в топку воздуха.

    Вывод! Без опыта можно свести на нет все достоинства колпаковой печки.

    С баком или змеевиком

    В статье, посвященной , мы рассказали о том, как правильно располагать водяной бак в устройстве печи в бане, чтобы вода не нагревалась слишком рано, не кипела, увеличивая влажность тяжелым паром, и баком было удобно пользоваться в условиях ручного наполнения.

    Здесь просто отметим, что змеевик внутри печки представляется нам более оптимальным, нежели прилегающий бак с водой. Достаточно соблюсти углы наклона труб и вода в системе будет курсировать только за счет гравитации и тепловой конвекции.

    Помимо змеевика внутрь кирпичной печи можно поставить регистр любой другой формы. Местом расположения может быть и топка, и каменка, и даже печная труба.

    Кладка банной печи из кирпича

    Обратите внимание: если основание под печь находится ниже уровня пола, то кирпич укладывается при помощи смеси цемента с песком (один к трем). А если располагается напротив уровня пола — в процессе кладки печи устанавливают лист из металла с той стороны, куда будет выходить топка.

    . С помощью кельмы берем нужное количество глиняной смеси, разравниваем раствор на месте кладки.
    Уже помеченный кирпич окуните в ведро с водой и установите на раствор, следя за толщиной шва — он не должен превышать пол сантиметра

    Осадите кирпич, постукивая кельмой по нему, подобрав остатки смеси по бокам кладочного шва.
    Старайтесь постоянно брать одинаковое количество раствора. Нанесите смесь на новое место под кирпич, а также на грань уже уложенного кирпича. Эта грань имеет название — тычок, кладочный шов там не должен превышать 3 мм.
    Следующий кирпич укладываем тычком к тычку (они должны быть намазаны глиняной смесью).
    Обратите внимание: толщина шва чем меньше — тем лучше.
    Сверяемся со схемой-порядовкой. Через три-четыре ряда кладку протираем мокрой тряпкой.

    • С помощью кельмы берем нужное количество глиняной смеси, разравниваем раствор на месте кладки.
    • Уже помеченный кирпич окуните в ведро с водой и установите на раствор, следя за толщиной шва — он не должен превышать пол сантиметра.
    • Осадите кирпич, постукивая кельмой по нему, подобрав остатки смеси по бокам кладочного шва.
    • Старайтесь постоянно брать одинаковое количество раствора. Нанесите смесь на новое место под кирпич, а также на грань уже уложенного кирпича. Эта грань имеет название — тычок, кладочный шов там не должен превышать 3 мм.
    • Следующий кирпич укладываем тычком к тычку (они должны быть намазаны глиняной смесью).
    • Обратите внимание: толщина шва чем меньше — тем лучше.
    • Сверяемся со схемой-порядовкой. Через три-четыре ряда кладку протираем мокрой тряпкой.

    Важно! При укладке печи вертикальные швы не должны совпадать, они перекрываются кирпичом следующего ряда ровно посередине, или не менее 1/4 частью кирпича. Также кирпич не укладывают поврежденной стороной внутрь печи

    Обтесанные половинки кирпичей располагают внутрь кладки, но ни в коем случае не внутрь дымохода или самой печи.

    Первый этап проектирование и фундамент

    Как и при строительстве любого здания, перед непосредственно строительными работами необходимо составить чертёжный проект будущей печи. В нём необходимо указать все особенности, начиная от внешнего вида, заканчивая расположением каждого кирпича, от этого напрямую зависит срок эксплуатации. Существует огромное количество традиционных вариаций кладки, также, посоветовавшись с профессионалом, в них можно вносить изменения и корректировки.

    Проект каменной печи

    В независимости от того, какой метод кладки Вы выбрали, основные элементы остаются неизменными:

    • Топка, выложенная из огнеупорного кирпича;
    • Дымоотвод, который должен быть выполнен из красного керамического или пустотелого (силикатного) кирпича;
    • Бак с водой;
    • Зольник, в который обычно входит чугунная плита, топка, подпечье, где хранят банные принадлежности и некоторые другие элементы.

    Очень часто можно услышать, что если баня построена на монолитном фундаменте, то для печки отдельный не нужен. Но в северных широтах нашей страны можно наблюдать частые перепады температур, из-за чего даже тщательно утрамбованная почва может сдвигаться.

    Так как сносить несущие балки, пилить лаги и менять расположение стропильной системы для обустройства дымохода крайне проблематично и затратно, место для печи лучше выбрать ещё на этапе проектирование и строительства самой бани.

    Так как разница в температуре между основнием самого здания и большая, рекомендуется предусмотреть расстояние между ними более 0,5 м.

    Схема строительства фундамента

    Пошаговая инструкция:

    1. Для начала необходимо вырыть котлован, глубина которого зависит от того, насколько рыхлая почва под баней, в среднем хватает уровня промерзания грунта (0,5 – 1,0 м). Ширину отверстия на дне необходимо сделать шире на ширину одного кирпича, нежели ширина верхней выемки. Это нужно чтобы увеличить устойчивость всей конструкции и предотвратить образование сколов и трещин при термическом расширении грунта. Общие размеры фундамента должны превышать размеры самой печи миллиметров на сто. Также учтите, что для полной пожаробезопасности необходимо оставить зазор между стеной и задней стенкой печи: в деревянной бане – 10-15 см, в кирпичной или бетонной – 5-7 см.
    2. После засыпаем дно слоем очищенного и просеянного песка (10-15 см) и заливаем водой.
    3. На слой мокрого песка укладывается битый камень или кирпич, так чтобы его высота слоя достигала 15-20 см.
    4. Поверх камня насыпается слой щебня (10-15 см) и плотно утрамбовывается.
    5. Затем устанавливается опалубка из деревянных досок, которые сбиваются вручную молотком. Опалубка должна быть жёсткой, чтобы обеспечить надежную кладку печи. Туда же устанавливается металлический каркас из армированных прутьев.
    6. На этом этапе в ёмкость заливается фундамент таким образом, чтобы расстояние от него до поверхности пола составляло высоту двух кирпичей (примерно 10-15 см).

    *Цементный раствор можно сделать самому, используя в соотношении 1х3х5 цемент марки М200 или выше, очищенный кварцевый или речной песок и щебень отсевом 30-50 мм.

    1. После того, как раствор полностью затвердел, на это в среднем уходит от двух дней до недели, опалубка демонтируется и по бокам наноситься слой гудрона, а в образовавшиеся швы засыпают песок, щебень или гравий и плотно утрамбовывают.
    2. Сверху готового фундамента кладут слой гидроизоляции (рубероид) в два-три слоя. Его размеры должны быть чуть больше площади самого основания. Лишние, торчащие куски можно легко обрезать.

    Подготовка фундамента крайне важный этап при строительстве каменной печи для бани

    Реже фундамент сооружают из крупного строительного камня неправильной геометрической формы, называемого бутом, который укладывают на слой (10-15 см) цемента, а сверху изолируют рубероидом.

    Каменка из кирпича для бани материалы

    Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

    В частности, это будут:

    • дверца топочная;
    • дверца поддувала;
    • дверца каменки;
    • колосниковая решетка;
    • розетки и душники (для шанцев и обогревательной трубы).

    Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом — уголь.

    Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва — это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам — 28 см, а поддувальная — двум рядам — 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

    Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

    А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы — он отвечает за снижение температуры снаружи дверцы. . Дверца топки может быть и остеклена, что модно в наши дни (см

    ). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор.

    Дверца топки может быть и остеклена, что модно в наши дни (см. ). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор.

    Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

    А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется — с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе — там будут участки сине-черного цвета.

    Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше — то и лучше.

    Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина — в повышенной морозостойкости — 70 и более циклов.

    Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором — он не берет воду.

    Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.

    Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный — на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши — раствор без глины, цементно-песчаный или цемент, песок, известь.
    . На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо

    Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

    На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

    Совет! Если есть возможность, берите карьерный или горный песок — он лучший.

    Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором — 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 — на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

    как сделать печку для бани своими руками фото и чертежи

    Баня издревле считалась просто необходимым атрибутом для сохранения красоты, молодости и здоровья. А в деревнях и на даче она и сегодня имеет огромное бытовое значение. Когда в доме нет горячей воды, её всегда можно согреть в бане. Да и кроме того, если мало места, то гостей всегда можно поселить на пару ночей в бане. И как же обойтись в ней без печи? А никак!

    Мастера старались делать печи для бани своими руками. И даже купленную в магазине модель доводят до ума самостоятельно. Это делается для того, чтобы она полностью соответствовала всем требованиям места, где она будет установлена. Так что стоит разобраться в том, как сделать печь для бани своими руками.

    1 Сравнение металлических и кирпичных банных печей

    ВАЖНО ЗНАТЬ! Современный тренд в заработке на недвижимости. Как за копейки арендовать государственные квартиры и коммерческие помещения и пересдавать это как обычным людям, так и предпринимателям в 2-3 раза дороже

    Отрицать достоинства металлических банных печей глупо. Они стоят в несколько раз дешевле кирпичных аналогов, проще в монтаже, быстрее нагревают помещение, но вместе с тем по ряду параметров они им уступают:

    1. 1. Долговечность. Средний срок эксплуатации заводской банной печи – 10 лет. Правильно сложенная кирпичная каменка служит десятилетиями;
    2. 2. Комфорт. При нагревании металла появляется инфракрасное излучение, выжигающее в парилке кислород и обжигающее кожу. От каменной печи распространяется мягкое комфортное тепло;
    3. 3. Поддержание температуры – металлическая печь, быстро нагревшись, также быстро остывает. Печь из кирпича будет остывать сутки;
    4. 4. Пожарная безопасность. Чтобы обеспечить безопасную работу изделия из металла придется использовать дополнительные средства защиты.

    Кирпичные печи более долговечны и безопасны, чем металлические

    Как видите, как минимум четыре параметра говорят в пользу кирпичной банной печи. Но есть и негативные факторы:

    1. 1. Цена. Кирпич для печи стоит немало, а ведь еще учитываются расходы на доставку, стоимость расходных материалов. Хорошо, если вы в силах сложить своими руками. В противном случае придется заплатить печнику, а его услуги стоят дорого;
    2. 2. Сложность возведения. Строительство кирпичной каменки длительный непростой процесс;
    3. 3. Скорость нагрева. Чтобы нагреть баню с кирпичной печью, понадобится несколько часов. В то время как правильно подобранная металлическая каменка справится с задачей в течение часа.

    Эти недостатки заставили каменки из кирпича потесниться, а кое-где и уступить металлическим конкуренткам. Однако при ближайшем рассмотрении они не фатальны. К примеру, кирпич для печки стоит недешево, но ведь и баню вы строите не на один год.

    Нагревается баня с каменной печью медленно – факт, с которым не поспоришь. Но ведь поход в баню – это ритуал, не терпящий суеты: несколько заходов в парилку, запаривание веников и чаепитие в комнате отдыха. На этом фоне выигранные минуты незаметны. Другими словами, баня – это досуг, а спешить на отдыхе не принято.

    Тем не менее, современный человек привык жить быстро. И после работы на дачном участке у него нет возможности тратить время на подготовку бани. Можно сказать, что металлические печи уместны там, где решающий фактор скорость, но для полноценного комфортного банного отдыха лучше построить каменную печь.

    Второй этап кладка тела печи

    Кладка кирпичной печи весьма трудоёмкий и сложный процесс, который требует определённых умений и знаний, которые приходят с опытом. Поэтому для неопытных строителей были созданы схемы, называемые «порядовкой», на которых подробно и в картинках пошагово изображено расположение каждого кирпичика.

    Все схемы начинаются с нулевого ряда, это нужно для того, чтобы выровнять фундамент и вывести его на уровень пола бани. Также рекомендуется сначала печь возвести в сухую, то есть без раствора, чтобы в дальнейшем избежать неточностей.

    Так как существует огромное количество вариаций кладки, ниже будут представлены лишь основные, используемые практически в любом случае, шаги, а также некоторые правила и советы.

    Печь должна иметь правильную геометрию, чтобы находиться в эксплуатации многие годы

    Перед тем как Вы начнёте сооружать печь, каждый кирпич предварительно необходимо замочить в воде, чтобы все пузырьки воздуха вышли из пор и чтобы предотвратить обезвоживание раствора. Шамотный кирпич нельзя надолго опускать в жидкость, достаточно будет нескольких секунд, дабы снять слой пыли. Кладка начинается с угла. Первый ряд укладывайте на сухой фундамент, без применения смеси.

    Пошаговая инструкция:

    1. Используя мастерок, наберите необходимое количество песочно-глиняного состава и покройте им место кладки и разровняйте.
    2. Сверху установите кирпич, постукивая резиновым молотком или тем же мастерком, утрамбуйте. Слой раствора между рядами, не должен превышать пяти миллиметров, а между элементами одного ряда не более 2 мм. Чем шов меньше, тем крепче и устойчивее будет сама конструкция. Помимо грани кирпича, которой он крепиться, также смазывается его тычковая часть.

    Несколько вариантов порядовки

    *Можно воспользоваться хитростью: сначала выложить весь ряд без раствора, чтобы убедиться, что всё идёт по плану и ничего лишнего не торчит, пронумеровать каждый кирпич, а после приступить к чистовой укладке.

    1. Чтобы в дальнейшем предотвратить появление больших зазоров необходимо подготовить половинки и четвертинки. Помните, что швы одного ряда не должны совпадать со швами предыдущего, то есть каждый кирпич подвигаться на 40-50%. Резать при необходимости кирпич лучше используя болгарку с алмазным напылением.
    2. Сразу после первого ряда устанавливается дверца поддувала. Так как крепить металлическими элементами не получиться, используют жёсткую оцинкованную проволоку толщиной около 3 мм. Её прикручивают по углам дверцы. Для более надёжного крепления в кирпичах предварительно вырезаются небольшие отверстия, куда вставляется проволока, её также можно обжечь для повышения эластичности. В местах касания дверцы с печкой, используют изоляцию асбестом.

    Крепление дверцы, как зольника, так и топки осуществляется при помощи оцинкованной проволоки

    *Можно оставить небольшое пространство над дверцей зольника, чтобы в дальнейшем провести через него гофрированный металлический шланг. Проходя через него, вода будет нагреваться, таким образом, отпадает необходимость в установке нагревательного бака. Этот вариант особенно полезный для бань имеющих весьма небольшие габариты.

    1. Каждый ряд проверяется уровнем, чтобы печь не сооружалась под наклоном.
    2. Аналогично укладываются последующие ряды.
    3. Чтобы возвести более надёжную и долговечную печь, необходимо проводить армирование междурядья кирпича каждые четыре ряда, топки – каждый ряд. Толщина металлической решётки в среднем достигает трёх миллиметров.
    4. Поверх топочного отделения монтируется чугунная плита, на которую в дальнейшем кладут специальные банные камни. Их вес составляет около полсотни килограмм, в то время как в сауне общий вес не превышает тридцати.
    5. Дверца топки крепиться точно также как и зольника, но с одним единственным отличием – так как размер дверцы разный то и крепление необходимо более жёсткое и прочное, поэтому используют не одну проволоку на каждом углу, а три или более, скручивая в одно целое.
    6. Каждые четыре ряда протирают влажной тряпкой.
    7. Сверяем со схемой кладки. Если всё верно, преступаем к оборудованию дымохода.

    Печь из кирпича для бани можно разделить на две категории:

    • постоянного действия;
    • периодического действия.

    В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

    Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

    Для русской бани оптимальной будет температура 60 градусов при влажности 50%. Больше подойдет печка из кирпича с закрытой каменкой. В финской бане температура достигает 90 градусов при влажности 5-15%. Чем выше влажность, тем ниже будет температура; при ее увеличении пара будет значительно меньше.

    Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки

    Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

    Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

    Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

    У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

    Даже самая маленькая простая печка для русской бани не должна строиться без подробной схемы. Перед началом работы следует написать подробный план, начертить чертежи, указать нужные размеры.

    При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности.

    Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

    Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

    Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

    От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

    Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

    Выделяют 4 основных вариации банных печей:

    • «по-белому»;
    • «по-черному»;
    • «по-серому»;
    • с плитой.

    Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

    Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

    Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

    В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.

    По применяемому виду топлива выделяют печи:

    • дровяные;
    • растапливаемые каменным углем;
    • природным газом;
    • дизельным топливом;
    • древесностружечными брикетами;
    • электроэнергией.

    По типу конструкции они делятся на печи:

    • с открытой каменкой (характерны для финской сауны);
    • с закрытой каменкой;
    • комбинированные.

    Каменка в первом случае называется проточной, а сама печь – периодического действия. Во втором случае каменка является прямоточной, а печь – постоянного действия.

    Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.

    Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.

    Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.

    Выбор печи для парилки разновидности конструкций

    Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

    • скорость нагрева;
    • особенности компоновки;
    • способ нагрева каменки;
    • используемое топливо.

    В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

    «Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования

    Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха.

    Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

    Конструкция печи с открытой каменкой наиболее популярна

    Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

    Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

    Нередко банные печи оборудуют ещё и баком для воды. Его устанавливают преимущественно на задней части конструкции, пропуская через ёмкость дымоход. Благодаря нижнему подогреву и высокой температуре уходящих газов удаётся получить воду в количествах, достаточных не только для ополаскивания, но и для полноценных водных процедур в деревянной купели.

    Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.

    Технология возведения печи для бани своими руками

    Не так важно, какой конструкции выбрана кирпичная печь, возводится она всегда в определённом порядке – фундамент, кладка печи, монтаж дымохода. . Первым этапом всегда становится заливка фундамента

    Первым этапом всегда становится заливка фундамента.

    Лучшим вариантом будет выполнение данной работы заранее, вместе с возведением фундамента самой бани. Заливка фундамента выполняется в следующем порядке:

    1. Первоначально следует определиться с местом, где будет расположена банная печь. При выборе площадки для фундамента нужно иметь в виду, что фундамент печи не должен прилегать к основанию бани, а быть расположен на расстоянии от него. Размеры площадки должны соответствовать габаритам основания, указанным в выбранном проекте. Котлован под фундамент роется на глубину около 60 см. Для увеличения устойчивости будущего фундамента к подвижкам грунта, 10-15 см его нижней части следует слегка расширить. Затем расширенная на 5-10 см зона котлована засыпается песком и утрамбовывается.
    2. Следующей частью данного этапа будет засыпка щебня. Его слой должен быть засыпан на глубину примерно 10 см и утрамбован. Далее из досок монтируется опалубка, а затем монтируется арматурная сетка, изготовленная из стальных стержней. Сетка должна иметь ячейки размером 15 х 15 см, полученные путем скрепления стержней специальными фиксаторами, либо вязальной проволокой. Сетка должна быть закреплена так, чтобы от нее до стенок и дна котлована был зазор около 5 см. После монтажа армирующей сетки подготавливается бетонный раствор, состоящий из цемента М400, песка, щебня и воды. Котлован аккуратно заполняется раствором так, чтобы его поверхность находилась ниже грунта площадки на 150 мм. Примерно за неделю бетон наберет необходимую прочность.
    3. Наступает очередь демонтажа опалубки и засыпки образовавшихся пустот мелким гравием, тщательно утрамбованным. Завершает работу над созданием создание двух гидроизоляционных слоев, выполненных из рубероида, залитого расплавленным битумом. В образованный промежуток между бетонным основанием и поверхностью площадки укладывается стартовый ряд кирпичей.

    Возведение фундамента обычно не вызывает затруднений даже у тех, кто не имеет особых навыков строительного мастерства. Выполнить своими руками кладку печи для бани значительно труднее. Чертеж одного из варианта печи для бани из кирпича приведен ниже.

    Печные мастера не только без особых проблем выкладывают печи заданной конфигурации, но и способны улучшить ее конструкцию. Владельцы бань, решившие выполнить эту работу самостоятельно, обычно пользуются готовыми схемами, на которых обозначен отдельно каждый ряд будущей печи, указано количество кирпичей и даже место каждого из них.

    Остается только точно следовать имеющейся схеме, аккуратно монтировать на предназначенные места колосники, дверцы и задвижки, тщательно закрепляя их.

    Внимание! Для обеспечения пожаробезопасности деревянная стена бани не должна прилегать к печи вплотную. Расстояние должно быть не менее 25 см, и заполнено негорючим материалом.

    . Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру

    Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

    Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру. Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

    При кладке важно следить за ее вертикальностью и толщиной шва. Горизонтальный кладочный шов должен иметь толщину 0, 5 см, вертикальный не более 0,3 см. Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком. Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен.

    Убедиться, что печь получилась качественная, можно будет только спустя две недели. Столько времени потребуется, чтобы раствор засох, а печь стала единым целым с дымоходом. Перед тем, как начать полноценно пользоваться печью, следует несколько раз ее протопить в щадящем режиме.

    Из кирпича

    Из кирпича с баком для воды

    Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м3 парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

    Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

    В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

    Глиняный раствор

    Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

    Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

    На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

    Кирпичная печь на прочном фундаменте

    Отметим некоторые моменты:

    1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
    2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
    3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
    4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять ,
    5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

    Видео: кладка каменки 3×3,5 кирпича

    Схемы кладки

    Если прежде строить каменку не случалось, то рекомендуется не приниматься собственноручно за составление чертежа, а отыскать готовую порядовку и воспользоваться ею. В настоящее время используются различные схемы кладки, наиболее сложные из которых выбираются профессионалами, а простые – любителями. В обоих случаях итог получается удовлетворительным, а печь эффективно работает. Кроме традиционных способов кладки, также выделяют и порядовку колпаковых банных печей Кузнецова. Такая конструкция занимает значительно меньше места.

    Изначально печь выкладывается на сухую, чтобы расчертить план порядовки. Необходимо помнить, что стандартные схемы подходят не для всех помещений, поэтому для каждой бани их нужно создавать индивидуально, внося необходимые изменения в существующие. Как только появляется ясное понимание, как выполняется каждый ряд, пора приступать к основной сборке.

    Порядовка всегда начинается с фундамента печи, так называемого нулевого ряда. На этом уровне укладка выполняется сплошной, но сбоку обычно оставляется полуокошко, чтобы создавалась дополнительная тяга и осуществлялась чистка шахты дымохода. На следующем уровне осуществляется перевязка – это означает, что ряд смещается на 30-50%, чтобы сделать конструкцию устойчивой. Если потребуются половинки или четвертинки кирпича, то рекомендуется воспользоваться болгаркой с алмазным диском. Необходимо помнить, что такие элементы не могут находиться в дымоходах, шахты которых всегда собираются из цельного кирпича, а только внутри конструкции.

    На третьем уровне обычно появляется заслонка, и начинается монтаж дверки зольника. Четвертый ряд обозначает появление дверки для выборки сажи. На шестом этапе, как правило, происходит разделение шахты с помощью перемычки на две части, одна из которых станет шахтой плиты. На двенадцатом ряду одна из шахт будет заложена, и останется одна основная. Обычно на двадцать пятом и двадцать шестом этапе заканчивается кладка главной конструкции, и дальше происходит уже кладка дымохода.

    Материал печи

    Банные печи изготавливаются из кирпича, литыми из чугуна или сварными из листового металла. Кирпичная печь обеспечивает идеальный режим прогрева и, при правильном выполнении, исключает тяжелый пар в бане любого объема. Но для ее возведения требуется полное владение искусством печника, тщательный отбор по качеству и подготовка материалов, т.к. работает она в тяжелых условиях. Возможна только с проточной каменкой, т.е. наддавать пару можно только после полного сгорания топлива. Минимальное время протопки до готовности бани – 3-4 часа. После длительных (более 3-5 дней) перерывов в пользовании баней необходима просушка и прогрев печи разгонными топками, иначе велика вероятность появления в теле печи микротрещин, особенно опасных в бане как источник угара. По данным медиков, более 70% случаев угорания людей происходит в бане. Вследствие этого кирпичная банная печь еще и очень прожорлива. быстро нагревается; баня с ней готова принять посетителей уже через час-полтора после растопки. Критична к конструкции; при неудачном исполнении легкого пара не жди. Остывает также быстро; чтобы как следует попариться всей семьей, печь нужно подтапливать. Это не такой уж недостаток, т.к. металл не дает трещин, но без футеровки из шамотного кирпича сварная печь может прогреть только однокомнатную баньку до 20-25 куб. м объемом. Печь, литая из чугуна, по теплотехнике приближается к кирпичной, т.к. теплопроводность чугуна мала, а теплоемкость велика. По стоимости и удобству пользования – к сварной. Большинство банных печей промышленного изготовления – чугунные.

    Источник: http://www.tproekt.com/kak-sdelat-kirpicnuu-pec-dla-bani/

    Как сделать печь для бани своими руками?

    1. Особенности
    2. Разновидности
      • По материалу изготовления
      • По расположению топки
      • По виду топлива
      • По способу нагрева
    3. Тонкости изготовления
      • Кирпичная
      • Металлическая
      • Простые самодельные варианты
    4. Полезные рекомендации

    Большинство владельцев загородных участков, наряду с постройкой дома, облагораживанием прилегающей территории, планируют и строительство бани. Кому-то удобнее воспользоваться услугами профессиональных мастеров, а для кого-то баня, построенная своими руками, имеет особую непередаваемую ценность.

    Главный элемент бани – это печь. Несмотря на большое количество важных деталей, ее вполне можно сконструировать самостоятельно, если изучить все тонкости и нюансы печного дела.

    Особенности

    При всей схожести функционала печей требования к различным моделям будут отличаться. Банная печка должна обладать высоким КПД. Поскольку места она должна занимать немного, при этом обладать достаточной мощностью для обогрева паровой комнаты до значительно высоких температур, нагреваться быстро и долго держать жар.

    Конструкция печки не столь сложна, но имеется ряд значимых условий. Очень важный параметр — это безопасность печи. Например, так называемая горячая печь поднимает температуру банного помещения за короткое время за счет того, что ее стенки прогреваются на температуру до 100 градусов Цельсия.

    Если неаккуратно задеть эту раскаленную поверхность, ожог неминуем. К тому же в этом случае невозможно контролировать степень нагрева, что чревато большим стрессом для организма и даже тепловым ударом. В отличие от обычных печей для обогрева помещения, в печах банных есть дополнительные элементы, такие как каменка или бак для воды.

    Каменка представляет собой емкость, в которую укладываются булыжники разных размеров. Нагреваясь до высоких температур, они способствуют удержанию тепла в банном помещении, а также являются непосредственными генераторами пара. Камни обливают водой, испаряющаяся вода создает в парной необходимую влажность и комфортную атмосферу.

    Бак для воды может быть оснащен краном для большего удобства. При отсутствии в бане центрального или иного водопровода емкость с горячей водой становится необходимостью для принятия банных процедур.

    Разновидности

    Существует большое количество моделей печей, которые можно изготовить своими руками. Отличаются они по разным характеристикам. Вообще, условно банные печи делятся на два типа – холодные и горячие. Горячая печь, как было отмечено выше, нагревается полностью, включая собственные стенки, отсюда и распространяется тепло на все помещение парной. И если у такой печи минус в том, что помещение будет перегреваться, то у холодной печи такой проблемы не возникнет вследствие нагрева только самой топки и камней в каменке. Но в этом случае необходим дополнительный источник тепла, особенно зимой.

    Есть большая вероятность, что такой централизованный нагреватель не справится с большим объемом воздуха в бане.

    Следующая характеристика – это постоянство нагрева. Есть печи с постоянным нагревом, они протапливаются на протяжении принятия банных процедур в течение неограниченного времени. Протапливать ее до очень высоких температур не обязательно, достаточно постоянно поддерживать заданный уровень подбрасыванием дров. При постоянном нагреве жар и влажность стабильны, в помещении комфортно.

    Печь периодического нагрева хорошенько протапливают перед посещением бани. После этого баня будет долго держать полученную температуру за счет камней, которые находятся внутри каменки. Интересный дополнительный эффект от такой печи – это запах, очень приятный с нотками древесины, который возникает от оседания древесной копоти на камнях.

    Чтобы сделать правильный выбор, нужно разобраться, как еще характеризуются различные печи.

    По материалу изготовления

    Первая модель, на которую стоит обратить внимание, это печь из кирпича. Опытные строители рекомендуют именно этот материал как самый оптимальный для бани. Самым большим преимуществом является качество пара, который получится от тепла этой печи. Вырабатываемое ею тепло отличается мягкостью и равномерностью, поэтому пар получается плотным, горячим, но не обжигающим.

    Еще один приятный нюанс для обладателей эстетического вкуса — из кирпича можно создать необычное или классическое интерьерное решение, так печь бани будет не только полезным, но и радующим глаз сооружением.

    В то же время нужно обратить внимание, что кирпичная печь требует наличия свободного пространства. Существуют, конечно, малогабаритные конструкции, но все же чаще размеры такой печи достаточно велики. К тому же для ее установки понадобится дополнительный фундамент, поскольку печь тяжелая, что тоже может повлиять на свободную площадь бани.

    Кирпичные печи, в свою очередь, тоже бывают нескольких видов. В зависимости от особенностей постройки печь будет называться «по белому», «по серому», «по черному».

    Баня «по-черному» известна на Руси с давних времен. Когда-то это был единственный вариант обустройства бани и считалось, что ее посещение приносит здоровье, убивает хворь и укрепляет организм.

    Суть в следующем: в банном помещении строится печь каменка из камней и щебня. Такая печь не имеет отдельно выведенного дымохода. За счет простоты своей конструкции такие печи умудрялись конструировать даже в походной военной жизни, организовывая бани для солдат. То есть печь растапливается, дрова подкидываются постоянно, чтобы добиться сильного горения, дым от прогорающих дров выходит прямо в помещение.

    Несколько часов уходит на то, чтобы хорошенько разогреть печь и помещение. После этого помещение бани проветривают и перестают топить. Конечно, баня не сможет сохранять тепло на протяжении длительного времени после прогорания топлива, но, как правило, этого было достаточно для мытья.

    После таких процедур по отапливанию все в бане покрывалось слоем сажи, полки, стены, все возможные поверхности. Сажу смывали водой, а после поливали камни отварами мяты, хвои. Считалось, что именно таким способом уничтожаются все бактерии и микробы, а воздух с запахом древесины и гари очень полезен.

    Сейчас вновь появляется много приверженцев бани «по-черному». Они утверждают, что такая баня действительно настоящая, а все остальное, что существует на данный момент, только пародия и не несет в себе никакой ценности для здоровья и бодрости духа.

    Но существует мнение, что такую баню могут организовывать только профессиональные банщики, а для людей, которые не знают всех тонкостей и нюансов банного дела, она может быть даже опасна.

    Для обустройства бани «по-серому» к простейшей конструкции печи каменки добавляется труба дымохода. Таким образом дым и угарный газ уже не попадают в помещение парной, но при этом каменка монтируется таким образом, чтобы дым выходил через емкость с камнями. В этом случае после полива воды на камни пар получается с примесью дымка.

    Сажи в бане уже не будет, но зато сохранится неповторимая банная атмосфера. Такой вариант может подойти для ценителей настоящей русской бани, которые хотят избежать минусов бани «по-черному».

    Баня «по-белому» будет прогреваться дольше всех перечисленных. Но достоинством ее является то, что она долго удерживает тепло.

    Подовая печь – еще одна оригинальная разновидность кирпичной банной печи. Отличается от стандартных печей она тем, что доступ воздуха к горящим дровам осуществляется сверху, а не снизу. Если в обычном варианте дрова укладываются на колосниковую решетку и поджигаются снизу, то в подовой печи розжиг производится сверху и направление тяги изменится на сверху вниз. Такое устройство позволяет дровам разгораться равномерно и поддерживать определенный температурный режим на протяжении длительного времени, в отличие от печей с нижним горением, где дрова разгораются резко и интенсивно, но так же быстро прогорают.

    Укладка дров в подовую печь должна происходить определенным способом: на самый низ укладываются большие поленья, далее средние, а на самый верх совсем маленькие щепочки. Конструируя печь с верхним горением, можно отказаться от установки зольника, потому что при таком способе топки зол после окончания горения можно просто смести веником на совок.

    Печь из металла – это достаточно распространенный вариант. Имеет небольшие габариты, может быть как квадратной, так и круглой, быстро нагревается и быстро остывает. Такую печь можно купить готовой, а можно сварить из листов стали, имея небольшой опыт сварочных работ. Причем самому ее можно изготовить даже из утилизированного материала, например, обрезков труб. О металл легко обжечься, поэтому в целях безопасности можно обнести ее слоем кирпича.

    Одна из разновидностей металлической печи – это банный котел. Если металлическая печь может быть любых форм и размеров, то котел – это, как правило, цилиндрическое сооружение, малогабаритное. Котел может быть поставлен в банное помещение как источник дополнительного обогрева.

    Выполнение такой конструкции своими руками происходит по алгоритму, касающемуся всех печей из металла. Лист металла разрезается по форме, сваривается корпус, обустраивается топливник и каменка, дымоход. После этого котел можно обложить кирпичом, чтобы не рисковать обжечься раскаленным контуром

    По расположению топки

    Основной технический элемент печи – топка. Располагаться она может как внутри парной, так и снаружи.

    Если топка находится внутри парной, это может быть удобно тем, что не нужно далеко ходить, чтобы добавлять тепла. Но при этом, учитывая, что, как правило, парная помещение небольшое, существует огромная опасность получения ожога.

    Выносная топка – гораздо более удобный и безопасный выбор. В этом случае в парной находится каменка, возможно, с баком воды, а камера топки вынесена в предбанник. Очевидно, что при таком расположении возможность обжечься сведена к минимуму.

    Чтобы установить теплообменник для бани – специальный отдельно взятый элемент для нагрева воды, нужно ориентироваться на расположение топки, поскольку располагаться он может в дымоходе или в самой печи.

    По виду топлива

    Настоящая баня, конечно, греется на дровах. Именно дрова – экологически чистый материал, который создает ту самую оздоровительную атмосферу, ради которой все и затевается. Но есть и исключения.

    Печь может работать на газу, «топливом» может быть электрическая энергия, а в иных случаях и жидкое горючее вещество вроде дизеля или солярки. При отработке таких вариантов важно помнить, что эти продукты токсичны и если принято решение обогревать баню именно так, обязательно нужно вынести топочную систему на улицу.

    Электропечь – интересный вариант для тех, кто не хочет прикладывать много усилий к подготовке бани, не любит следить за процессом нагрева. Возможным минусом такой печи может стать то, что она совершенно не экономичная. Но для тех, кто готов пожертвовать атмосферой русской бани в пользу удобства и комфорта, такая печь может стать идеальным вариантом. От такой печи не будет сажи, нет необходимости устраивать дымоход, а самым важным преимуществом является то, что можно выставить именно ту температуру нагрева, которая будет идеальной для вас.

    Электропечь приобретается в готовом виде и устанавливается по инструкции. Если все сделать правильно, такая печь будет абсолютно безопасна в эксплуатации, режимы нагревания-остывания будут регулироваться автоматически, а управлять всеми ее функциями очень удобно при помощи пульта.

    Газовая печь также имеет массу сторонников. Отличается удобством установки, легкостью обслуживания, безопасна при правильной эксплуатации и очень компактна. Печь такого типа оснащена газовой горелкой. Есть модели, оборудованные баком для воды, поддоном для камней. В такой конструкции обязательно находится предохранитель, который не позволит газу распространяться, если внезапно огонь погаснет.

    При установке газовой печи нужно руководствоваться правилами безопасности. Основное требование – это удаленность стенок печи от стен помещения (не менее 50 см). Фундамент под печь должен превышать ее по периметру на минимум 10 см. Нужно также обратить внимание на размеры горелки – они должны подходить к размеру печи. Главный плюс газовой модели – это ее экономичность и долговечность. Печи, работающие на газу, могут прослужить около 25 лет.

    Печь сама по себе является устройством повышенной опасности, печи же, работающие на дизельном топливе, солярке и отработке имеют очень высокий класс опасности. При этом такая печь – единственный вариант, который может очень быстро прогреть очень замерзшее помещение, что может быть большим достоинством для тех, кто несколько раз за зиму посещает дачную баню, например.

    Решившись на установку такого агрегата, надо обязательно прибегнуть к помощи или рекомендациям специалистов. Поскольку в такой печи масляный продукт нагревается до высоких температур, при неправильном подходе к устройству такой печи возможно возгорание топлива вплоть до взрыва.

    Печь, работающая на дизеле, может быть двухконтурная, фитильная и капельная. Двухконтурная – это своего рода теплопушка, которая мгновенно прогревает даже самое выстывшее помещение. Расход топлива для нее очень велик, поэтому такой вид печи не особо актуален для установки в бане.

    Фитильная печь – это больше походная конструкция. Если возникнет желание использовать ее для обогрева, нужно позаботиться о том, чтобы все ее детали были выполнены из качественных материалов и тщательно подогнаны друг к другу. Но у такого устройства в любом случае очень маленькая мощность.

    Капельная печь, работающая на дизеле, – наиболее оптимальный вариант, который может быть использован для банного помещения.

    Принцип работы такого аппарата заключается в том, что в емкость с горячим испарителем капает топливо. Печь запускается с помощью подожженного фитиля, испаритель разогревается. После почти полного прогорания фитиля запускают капельки горючего. Попадая в емкость испарителя, капли закипают и загорается пар, выделяя тепло.

    Уже имеющуюся печку-«буржуйку» можно удачно переделать под такой вид топлива. Обязательно нужно проводить все работы в строгом соответствии со схемой, выполненной с соблюдением всех требований безопасности.

    По способу нагрева

    Следующая важная характеристика банной печи – это тип устройства каменки, от которого зависит способ нагрева камней, а значит, температура и пар в помещении. Здесь все просто.

    Каменка бывает открытого типа и закрытого. В открытом типе камни располагают над топливным отсеком. Именно на них и выливают горячую воду с целью получения пара. Это подходит для небольших помещений, потому что при частом поливе камней водой печь быстро остывает. Если печь оборудована водяным баком, такая конструкция будет более удобной, поскольку все будет находится под рукой.

    Закрытый тип каменки – более удачный вариант по многим причинам. В этой конструкции камни расположены за дверкой. Потребуется больше времени на прогревание бани, но тепло камни могут хранить до суток.

    При закрытом типе топливный отсек находится снаружи помещения, таким образом исключается возможность попадания угарных газов в парную комнату. Вся печь прогревается одинаково, что создает мягкую атмосферу равномерного тепла. При таком расположении камней меньше возможности обжечься горячим паром при их поливе. За закрытой дверью камни долго держат свое тепло, поэтому температура в бане долго останется высокой.

    Существуют также авторские модели печей, которые можно приобрести и установить. Это стандартные конструкции, которые усовершенствованы по различным характеристикам. Например, аквапечь, которая сохраняет достаточное количество кислорода в парной за счет водяной прослойки, которая проложена в стенках печи.

    Печь Курина – это разновидность кирпичной печи для бани, которая имеет свои особенности устройства для более комфортного и равномерного нагрева помещения бани.

    Тонкости изготовления

    Своими руками проще сделать печь металлическую, но при большом желании и наличии терпения можно изготовить и кирпичную. Перед началом строительства нужно иметь общие представления об основных требованиях к постройке печки для банного помещения.

    Печь обязательно должна устанавливаться у стены, которая расположена напротив той, что оснащена полками. Труба дымоотвода не может быть сконструирована так, чтобы иметь возможность прилегать к потолочным поверхностям, необходимо оставлять зазор, который далее будет заполнен огнеупорным материалом и покрыт защитной накладкой. Перед топливной камерой на пол укладывается лист металла, чтобы защитить помещение от вероятности пожара, когда из печи просыпятся угольки.

    Кирпичная

    Самые распространенные конструкции печек для бани из кирпича, которые можно сделать самому, различаются также местоположением емкости для подогревания воды. Есть печи с установкой бака снизу и печи с установкой бака сверху.

    Перед началом постройки печи нужно подготовить необходимые материалы:

    • сам кирпич;
    • глина и песок;
    • чашу для смешивания раствора;
    • инструменты для разметки и кладки;
    • изоляционные материалы;
    • отдельно нужно подготовить материалы для создания бака под воду дымохода, если решено делать их самостоятельно. Также их можно купить готовыми.

    Для постройки печи, которая будет установлена в банном помещении, кирпич необходимо приобретать более высокого качества, чем обычный для строительства. Он также должен обладать огнеупорными характеристиками и иметь четкие формы и одинаковые размеры.

    Так называемый шамотный кирпич – по своим параметрам наиболее подходящий вариант для печки, стоящей в бане, но нужно учитывать и то, что стоимость его будет значительно выше обычного кирпича, поэтому возможен вариант его использования частично, в наиболее значимых местах, например, для топки – места наибольшего нагрева. А для внешних стенок, дымоотвода и отделки может быть использован обычный красный кирпич, но не низкого качества.

    Проверить возможности кирпича можно легко, зная несколько простых способов. Первым ориентировочным параметром будет звук. Если стукнуть по нему молотком, звук, исходящий от поверхности, должен получиться звонким и чистым. Если же звук получается глухой и как будто уходящий внутрь, велика вероятность того, что внутри кирпича есть трещины, которые делают кирпич хрупким и непрочным. В этом случае ваша печь рискует разрушиться после недолгой эксплуатации.

    Второй показатель – это внешний вид кирпича. По стандартам кирпич должен иметь размеры 250*120*65. Отклонением в пределах нормы принято считать 2 мм. На кирпиче не должно быть видимых дефектов, трещин и сколов. Допускается незначительное присутствие бороздок. Иногда на поверхности изделия можно заметить налет, напоминающий пленку. От такого кирпича стоит отказаться, поскольку это указывает на брак при производстве. Такой кирпич не закрепится на нужном месте, так как пленка помешает необходимой агдезии.

    Третий ориентир внутри кирпича. В прямом смысле кирпич необходимо разбить на две части и внимательно осмотреть поверхность скола. Цвет должен быть равномерным и не иметь более темных прожилок и вкраплений. Их наличие говорит о нарушении технологии при изготовлении, пережоге кирпича. Такой кирпич для постройки банной печи использовать категорически не рекомендуется.

    Начиная строительство, нужно правильно установить основание будущей печи. Основание надо сделать гидроизолированным, чтобы оно оставалось холодным. Лист рубероида прекрасно подойдет для этой цели.

    Фундамент должен быть больше печи ориентировочно на 10-12 сантиметров. Он накрывается балкой из бетона или стали и поверх этого перекрытия будет устанавливаться настил.

    Далее необходимо подготовить раствор, который будет сцеплять кирпичи между собой. Для смеси понадобится глина, песок и вода. Желательно использовать глину такую же, как и та, что использована в изготовлении кирпича. Ее нужно перемешать с водой и оставить на сутки. Песок добавляется в последнюю очередь. Консистенция должна получиться однородной и густой.

    Чтобы понять, правильно ли приготовлена смесь, нужно мастерком сдвинуть ее в сторону, по поверхности. Смесь не должна трескаться, расплываться, прилипать к мастерку, раствор должен хорошо держать форму. Есть и еще один способ. Деревянную палочку нужно окунуть в раствор. Слой смеси, осевшей на палочке, должен быть не более, но и не менее 2 мм. Раствор лучше готовить небольшими порциями, делая новую порцию после использования предыдущей.

    После установки фундамента, начиная кладку, нужно иметь перед глазами чертежи, по которым будут производиться работы. Заранее подготовленная схема, по которой будет осуществляться кладка кирпича, значительно упростит и упорядочит процесс.

    Порядовка укладки кирпича стандартная и редко выполняется иначе. Первые ряды кирпича укладываются, как правило, сплошным слоем, это будет так называемая подушка печи. Двух рядов будет достаточно. Третий ряд начинают укладывать, опираясь на чертеж. Здесь обычно укладывают колосник, поддувальную дверцу и отсек для золы. Поддувальную дверцу устанавливают, используя оцинкованную проволоку. Дверца крепится посередине стенки, а нижние ее сегменты выкладываются на поверхности ряда кирпичей. Проволоку прячут в бороздки, сделанные на поверхности кирпичей. А верхняя часть дверцы будет закреплена в шестом ряду кирпичей.

    Далее четыре ряда кирпичей укладывается подряд. Здесь необходимо обратить пристальное внимание на выравнивание углов. От этого зависит правильная установка зольника и колосниковой решетки. Если хотя бы один угол будет неправильным, появится возможность попадания дыма в парную комнату. После укладки сплошных рядов крепится верх двери поддувала, на шестом ряду кладки.

    Седьмой ряд кирпичей – это уровень, на котором устанавливается дверь топки и колосник. Решетка колосника должна находиться на одном уровне с кирпичной кладкой, для этого в кирпичах делаются выемки по высоте прутьев решетки. Крепится решетка с помощью раствора. Колосник плотно накладывают на слой смеси и простукивают молотком для более крепкого сцепления. Нельзя допустить, чтобы решетка соприкасалась со стенками печки, потому что колосник при нагреве будет увеличиваться в размерах и создавать давление на боковые поверхности, что чревато разрушением печи. Дверца топки крепится аналогично двери поддувала.

    Далее необходимо сделать проем под бак для воды. Учитывая, что бак будет соприкасаться с кирпичом в каких-то местах, для наилучшего крепления нужно обмотать бак шнуром из асбестовой проволоки. Бак располагают на боковых стенках.

    Со следующего ряда кладки, а именно восьмого, будет начинаться дымоход, поэтому там необходимо установить перегородку. Девятым рядом монтируется уже сама емкость для воды и устанавливается плита. Дальше кирпич устанавливается по высоте топки и после этого по схеме выкладывается дымоход.

    Бак для воды может находиться и над дымоходом. Но очевидно, что располагаясь непосредственно над топкой, емкость будет прогреваться гораздо быстрее.

    Металлическая

    У металлических печей есть свои неоспоримые достоинства. Например, простота установки и быстрое нагревание. Сюда же можно отнести малогабаритность и эстетический вид. Но при всех плюсах нельзя забывать о том, что печь из металла будет более требовательной в плане безопасности. Поэтому задумывая монтаж металлической печи, нужно строго следовать инструкции и соблюдать все правила установки.

    Устанавливается печь на удалении как минимум 0,5 метра от стен и предметов интерьера.

    Если металлическая печь будет работать с помощью электричества, обязательно делается заземление. При выборе такого варианта отопления также необходимо согласование с пожарной инспекцией.

    Потолок и стены бани нужно защитить от возгорания, проложив изоляционный материал или выполнив отделку кирпичом и/или металлическими листами.

    Поверх стен печи может быть проложена каменная или кирпичная кладка, что снизит опасность ожога. Дополнительным плюсом такой облицовки будет увеличение времени сохранения тепла в печи.

    Поскольку металлическая печь имеет небольшой вес, строить отдельный фундамент, как правило, не нужно. Такая необходимость может возникнуть при весе печи более 750 кг. В остальных случаях достаточно на место будущей печи постелить лист металла или даже уложить обычную керамическую плитку. Такая прослойка делается в целях противопожарной безопасности.

    Саму печь можно приобрести в готовом виде, но имея хотя бы небольшие познания и навыки, можно и сварить самому из листов металла.

    В случае печи для установки в баню нужно понимать, что металл должен быть проверен на прочность и возможную деформацию при воздействии высоких температур. Для того чтобы избежать подобных сюрпризов, надо раскалить металлические листы докрасна и посмотреть, что будет происходить с листом. Он может увеличиться по площади и потерять гладкость. Тогда молотком лист выстукивается по местам бугров и впадин к первоначальному виду, а излишки обрезаются. Такая подготовка не даст печи покоробиться во время эксплуатации.

    Металлическая печь чаще всего не предусматривает в своей конструкции бак для воды. Поскольку сама печь имеет небольшие размеры, дополнительная емкость сделает сооружение более громоздким, лишив этот вариант своего очевидного преимущества для маленьких помещений. Но, конечно, при необходимости и желании можно предусмотреть и бак.

    В любом случае, емкость нужно подбирать небольших размеров, поскольку она должна успеть прогреться за короткое время.

    Каменка в такой печи может быть внутренней или наружной. Если каменка установлена снаружи, на нее можно лить воду, чтобы получить пар. Выглядит она эстетично и красиво, прогревается до больших температур.

    Каменка внутреннего типа позволяет камням прогреться сильнее, соответственно, они сохранят тепло дольше, но в этом случае путь дымохода будет пролегать там же и появится необходимость периодической глубокой очистки каменки от оседающих продуктов горения.

    Большое значение для самодельной металлической печи имеют и сами камни. Гранитные булыжники – абсолютно неподходящий материал. Они содержат в себе вкрапления слюды, которая при нагревании выделяет токсические вещества. Вдыхание этих ядовитых паров очень опасно для здоровья. Лучше всего для бани подойдут обычные природные камни, округлые, примерно одинаковых размеров, без трещин и сколов.

    В специализированных магазинах можно приобрести булыжники из базальта или жадеита, которые отлично подойдут для банной печи.

    Кроме правильного выбора камней, важно и правильно их сложить. Самые большие и тяжелые нужно выложить на дно каменки, учитывая их форму. Если камни продолговатые, их укладывают вертикально, чтобы тепло, идущее вверх, могло свободно проходить вдоль поверхности камня. Если же пренебречь этим правилом, для тепла возникнет естественная преграда и нижние камни будут очень сильно нагреты, в то время как верхние останутся холодными. Поверх больших камней выкладывают камни средних размеров и далее, верхним слоем, маленькие камушки.

    При неправильной укладке камней пар в помещении станет влажным и тяжелым, и оздоровительная процедура парения станет неэффективна.

    Как и в случае с остальными видами печей, при изготовлении печи металлической топливник может быть сконструирован монолитно. Такая конструкция устанавливается прямо в парной. Этот вариант наиболее прост. Большое количество чертежей и схем доступны для желающих. Вариант с выносной топкой более трудоемкий, но имея достаточный запас терпения, его вполне можно реализовать.

    Важным моментом является конструирование дымохода при установке металлической печи. Этот отсек должен быть изолированным. Оптимально между внутренним и внешним кожухом трубы проложить изоляционное полотно.

    У металлических печей есть одна интересная особенность. Конструкция топки большинства печей такова, что позволяет получить максимум тепла за минимум времени за счет быстрого прогорания дров.

    Возникает ситуация, когда дерево перегорело и разогрело печь до высоких температур, которые невозможно регулировать. Происходит так потому, что стандартно печь обустраивается колосником, который и предназначен для усиления горения путем подачи дополнительного воздуха, а значит, кислорода через свои решетки. При таком устройстве верх печи нагревается очень сильно, в то время как низ и бока совсем незначительно. Появляются дополнительные неудобства в эксплуатации, ведь мало удовольствия – вместо банных процедур заниматься регулированием пламени.

    Решение проблемы просто, как все гениальное – отказаться от колосника совсем. Если дверцу топки максимально герметизировать с помощью асбестового шнура, дрова можно укладывать прямо на дно печи. На дверце необходимо оборудовать небольшое отверстие с заслонкой, чтобы иметь возможность контролировать доступ воздуха к огню.

    После таких действий дрова в печи будут спокойно прогорать в течение часа и более, а сама печь будет прогреваться равномерно. Так простая, но эффективная корректировка конструкции позволит сделать металлическую печь максимально удобной.

    Самая распространенная модель банной металлической печи – это «буржуйка». Такая печь является мобильной, наиболее простой в изготовлении и эксплуатации и знакомой даже тем, кто далек от печных работ.

    В этой конструкции присутствуют все ключевые элементы:

    • фундамент;
    • топка и поддувало;
    • колосник;
    • внутренняя каменка;
    • дымоход;
    • емкость для воды.

    Возле буржуйки вполне можно оборудовать место для хранения дров.

    Для монтажа самой простой версии этой печи будет нужен сварочный аппарат, отрезок трубы с толстыми стенками или бочка как само тело печи и емкости под воду, труба для дымохода, колосниковая решетка или прутья для ее изготовления, изолирующий материал.

    Сначала подготавливаем основание. Для этого нужно освободить участок пола и вырыть котлован глубиной около 50 см. Размер его должен быть по размеру печи с дополнительными 30 см по периметру. На дно выстилается слой щебня или колотого кирпича, после чего заливается слоем бетона. Следующий слой – это рубероидный лист. Нелишним будет застелить его в два слоя, но только после того, как бетон окончательно высохнет.

    На рубероидные листы кладется два слоя огнеупорного кирпича. Первый слой на ребро. Обожженный кирпич создаст хорошую защиту фундамента от влаги и последствий воздействия высоких температур.

    Следующий этап – это сборка топливного отсека. Труба, которая будет использована под топливник, обрезается с двух сторон, чтобы в итоге получить цилиндр. В этом цилиндре нужно вырезать отверстие, в которое будет установлен топливник и поддувало. Внутри трубы нужно приварить крепления для решетки колосника. Саму решетку тоже нужно сварить из металлических прутьев.

    Далее нужно подготовить два круга, вырезанных из листов металла, приварить их к верху трубы один и ниже другой, предварительно сделав отверстие для установки будущего дымохода. Из остатков металла изготавливаются дверцы.

    Для правильной работы дымохода нужно соблюсти последовательность его монтажа. Внутреннюю часть необходимо приварить к печи и поверх установить бак для воды так, чтобы труба дымохода проходила через емкость. В одну из стенок емкости нужно вставить кран. Всю остальную длину трубы нужно вывести из помещения. В трубу дымохода также необходимо вставить задвижку, которая выглядит как металлический прут с закрепленным на нем кругом. Проворачивая задвижку, можно контролировать поступающий воздух.

    Иногда емкость для воды целесообразнее устанавливать возле печи. В этом случае емкость и топливный отсек соединяются металлическими трубками для циркуляции. Такая конструкция позволяет смонтировать над топливником короб для камней, то есть соорудить полноценную каменку.

    Простые самодельные варианты

    Кроме печей кирпичных и основных моделей металлических, существуют также максимально упрощенные устройства для обогрева бани. Соорудить их можно из подручных средств, приложив минимальные усилия. Конечно, нужно понимать, что такие конструкции вряд ли будут отличаться особой красотой или облагораживать интерьер, но если цель только в обогреве помещения, вполне приемлемо воспользоваться подобными вариантами.

    Планируя построить такую печь, желательно подготовить чертеж или схему, по которой она будет собираться.

    Интересный вариант печи может получиться из ненужных колесных дисков. Такой обогревательный элемент прост в исполнении, занимает мало места, быстро нагревается и хорошо отдает тепло. К тому же такая печь будет прочной, долговечной и при желании топить ее можно не только дровами, но и углем.

    Минусы же те, что присущи и всем металлическим печам – быстрое остывание и вероятность получить ожог от случайного прикосновения к стенке. Также надо иметь в виду, что за счет небольших размеров прогреть такая печь сможет маленькое помещение, в идеале не более 14-15 кв. м, для отопления помещений большей площади эта конструкция не подойдет.

    Для корпуса устройства необходимы 4 диска от грузовой машины, которые нужно предварительно подготовить – очистить от загрязнений, возможно, используя наждачную шкурку. У двух дисков необходимо удалить середину, оставив только обода. Они будут использованы в виде баллона для воды. Для этого их нужно сварить между собой и к верхней части приделать металлическую крышку для залива воды, а на дно конструкции приделать металлический лист, в котором должно быть отверстие для дымоходной трубы. Получившаяся емкость должна быть герметичной. Это необходимо проверить и устранить недостатки при их наличии.

    Из оставшихся двух дисков изготавливают топливный отсек и каменку. В одном диске нужно оставить центральную часть, она будет исполнять роль решетки колосника. Второй диск необходимо освободить от центрального сегмента, тогда при сварке двух частей вторая послужит емкостью под камни.

    Все части печи собираются по схеме, после этого печь устанавливается на предварительно подготовленный фундамент.

    Печь из пришедшей в негодность железной бочки тоже может быть удачным вариантом для небольших парных. Для установки такой печи в первую очередь нужно поставить фундамент. Это должно быть бетонное или кирпичное основание, которое обладает повышенной огнеустойчивостью.

    Бочку нужно обрезать болгаркой до необходимой длины. После этого изнутри выкладывается кирпич. Выделяется топливный отсек с помощью металлических профилей. На них насыпаются камни. После на бочку устанавливается крышка с приваренной трубой для дыма.

    Такая печь будет нагреваться и отдавать свое тепло камням, а дым попадать в щели между ними и улетучиваться

    Полезные рекомендации

    Планируя строительство банной печи, важно правильно оценить свои силы и возможности. Безусловно, сделанная своими руками печь будет обогревать не только тело, но и душу. Но для того, чтобы такое увлекательное и плодотворное занятие принесло удовольствие, нужен серьезный подход.

    Производители печей для бани предлагают большой ассортимент готовых устройств, которые требуют только установки. Если все же озадачиться постройкой печи собственноручно, обязательно нужно учесть все советы и рекомендации.

    Категорически нельзя пренебрегать требованиями противопожарной безопасности. Обязательно должна присутствовать изоляция фундамента. Необходимо помнить, что для печей, работающих на разных видах топлива, критерии безопасности будут разниться. Самый ненадежный вариант – это агрегат, использующий в качестве топлива дизель, солярку, жидкие горючие смеси.

    Заранее нужно предусмотреть, как будет решаться вопрос вентиляции в бане. Правильное устройство дымохода позволит избежать утечек дыма и отравления угарным газом.

    Внимательно изучите потребности своей семьи по отношению к банным процедурам. Отталкиваясь от этих сведений можно решить, в пользу какой печи сделать выбор. Металлическая печь быстро нагреет парную и если в вашем случае длительность банных процедур – пара-тройка часов, то имеет смысл установка металлической конструкции.

    Для любителей попариться кирпичная печь будет более подходящим вариантом, поскольку долго держит тепло и генерирует мягкий комфортный пар.

    Металлические стенки печи можно обложить кирпичной кладкой, получится некий средний вариант, имеющий достоинства и кирпичной и металлической печи

    Отличным банным решением будет приобретение чугунной готовой печи с последующей облицовкой ее стенок кирпичом. Пар от такой печи будет приятным и плотным, а сама печь прослужит долго. Еще один плюс такого варианта – это быстрый нагрев. Но нужно помнить, что такую печь не устанавливают непосредственно в помещении парной. Топливник ее должен быть в предбаннике.

    Хорошо, когда печь сконструирована таким образом, что присутствуют оба вида каменки – закрытая и открытая. Так больше возможностей довести парилку до нужной температуры. Каменка может быть устроена в виде сетки, наполненной камнями. Меньше металла – меньше горячего жара.

    Камни можно уложить определенным образом в виде колодца, так, чтобы можно было подливать воду прямо вовнутрь сконструированного углубления. Это даст большое количество пара хорошего качества.

    Помимо хорошей печи, важно правильно сделать теплоизоляцию парной комнаты, слив для воды и все внутренне устройство парилки, включая обшивку стен. Возможно, придется продумать, как организовать дополнительное отопление, чтобы учесть пожелания всех членов семьи.

    Лучшим топливом для бани будут березовые дрова. Горят они равномерно, оставляют мало отходов. Хвойные породы деревьев при сгорании очень сильно засоряют дымоход. Их лучше не использовать.

    Объем бака для воды, как правило, рассчитывают из количества 10 л для помывки одного человека.

    Глину для раствора, используемого для кладки кирпича, можно вполне использовать природную, собранную на берегах водоемов. Ее нужно замочить на несколько дней, чтобы очистить от возможных примесей.

    Обратив внимание на все тонкости и нюансы печного дела, можно соорудить устройство, которое будет приносить радость и здоровье.

    Мастер-класс по изготовлению печи смотрите в следующем видео.

    Источник: http://stroy-podskazka.ru/banya/pechi/svoimi-rukami/

    Печь для бани своими руками: делаем лучшую печь

    Печь-каменка является главным источником пара и тепла в русской бане. Ее основная задача — создание оптимальных режимов влажности и температуры в помещении, в течение необходимого времени.

    Печь для бани своими руками

    Хорошая каменка должна быть экономичной, и абсолютно безопасной. Поэтому построить печь для бани своими руками можно, обладая лишь необходимыми навыками. Но это не так сложно, как кажется на первый взгляд.

    К тому же, сделать печь для бани самостоятельно гораздо дешевле , чем купить готовую.

    Давайте рассмотрим, какая печь лучше подойдет для вашей бани.

    Выбираем печи для бани по типу топлива

    Каменка на твердом топливе

    В качестве такового можно использовать дрова, каменный уголь либо брикеты. Рекомендуется топить парную березовыми дровами, они дают достаточно жара, не стреляют и не искрят. Однозначно лучший вариант — дровяные печи для бани.

    Если в бане нет системы горячего водоснабжения, то дополнительно печку можно оснастить баком для нагревания воды, который ставится на дымоходной трубе.

    Устройство печи-каменка на твердом топливе

    1 – зольник; 2 – колосниковая решетка; 3 – топливник; 4, 5, 7 – дымоходы; 6 – камни;
    8 – дымовая труба; 9 – щели для нагретого воздуха; 10 – водогрейная труба; 11 – корпус;
    12 – глазок

    Электрокаменка

    Электрические печи для бани являются лучшим решением для небольшой бани, рассчитанной на двух-трех человек. Такую печь стоит оснастить ограничителем, отключающим их при нагревании воздуха в парилке до 100-110°, а также реле времени, позволяющим задавать период работы агрегата.

    Тэны печи накаляются до 600/800º. Поэтому для безопасности нужно использовать двойной корпус, защитные кожухи, а также покрытия из термостойких материалов. Тогда внешняя обшивка печи будет достигать всего лишь 35º.

    Такие каменки компактны, надежны, удобны в эксплуатации и могут иметь разнообразный дизайн и показатели мощности. Некоторые из моделей можно вешать на стене, это увеличивает полезную площадь парной.

    Главные недостатки — мощные электропечки (свыше 5кВт) нуждаются в напряжении 380В. Из этого вытекает обязательная модернизация сети. Стоит также отметить, что при общей нестабильности работы наших магистральных электросетей возникает риск порчи агрегата. Помимо этого, его эксплуатация обходится довольно дорого.

    Печь на жидком топливе

    Может топиться соляркой, керосином, ПДТ — печным дистиллированным топливом и мазутом.

    Основной элемент подобных каменок — горелка, над ней ставится капельница, через которую поступает топливо. Когда делается такая печь для бани своими руками, под горелку часто приспосабливается чугунный либо стальной цилиндр, который наполовину заполняется кусочками камня либо металла. Засыпка обеспечивает предварительное нагревание воздуха и равномерное его смешивание с топливными парами.

    Не используйте для горелки тонкий металл, он очень быстро прогорит. Регулирующий вентиль защитите фильтром, чтоб он не засорялся. Главный недостаток таких каменок — высокая взрыво- и пожароопасность.

    Газовая печь

    Работает на сжиженном либо природном газе. Она должна обладать устройством для отведения продуктов сгорания в дымоход. Делая подобные печи для бани своими руками, в топку поставьте газовую горелку, имеющую трубку для подачи воздуха — тем самым вы увеличите КПД агрегата. Главный недостаток газовой печи — высокая пожаро- и взрывоопасность.

    Выбирая каменку, прежде всего, обратите внимание на мощность агрегата. Зависеть она должна от размеров помещения. 1кВт генерируемой мощности каменки нагревает объем в 1м³ комнаты.

    Учтите еще такие аспекты. Когда парилка имеет не утепленные места (камень, стекло), нужно выбирать печь с большей мощностью. 1м² поверхности, которая не утеплена, приплюсовывает к объему помещения 1м³, если стены — это не обшитый сруб, то используйте коэффициент 1.5.

    Виды печей по режиму работы

    Каменка периодического действия.

    Если баня рассчитана на одну семью и топится дровами, то этот вид печей наиболее приемлем. Они на 25-30% более экономичны, чем аналоги комбинированного действия и быстрее нагревают камни до нужной температуры.

    Такие каменки сооружаются из огнеупорных кирпичей. Обладают толстыми стенками, поэтому долго сохраняют тепло.

    Основные недостатки подобной печки:

    • нужно ждать полного прогорания топлива, иначе при открытии камеры в помещение попадет угарный газ.
    • большие габариты;
    • необходимость подведения под нее отдельного фундамента.

    Печь комбинированного действия

    Отличается от первого вида большей теплоемкостью. Дает возможность пользоваться парной после однократного протапливания, но по мере необходимости допускает и непрерывную топку.

    Почти все печки данного типа делаются из кирпича. Основной их отличительной особенностью является непроницаемая перегородка меж топкой и лотком для камней. Это дает возможность получения пара без прекращения работы печи. Главные недостатки — большой размер, вес и необходимость сооружения фундамента.

    Каменки длительного (постоянного) действия

    обычно обладают тонкими стенками, не больше 0.5см, сделанными из сварной стали либо чугуна. Чугунные печи для бани топятся электричеством, газом, жидким либо твердым топливом. Температура нагревания регулируется в них изменением объема поступающего в камеру топлива.

    Главное их достоинство — небольшие размеры и удобство пользования. Основной недостаток – подобная печь для бани своими руками делается нечасто, т.к. имеет довольно сложную конструкцию. Поэтому и обойдется она вам значительно дороже первых двух видов.

    Этапы самостоятельной постройки кирпичной каменки

    Перед работой печь необходимо протопить. Раствор распределяйте двойным слоем, предварительно стенку смочите водой. Первый слой смеси должен иметь жидкую консистенцию, подобную сметане, второй делайте гуще. Обычная толщина одного слоя — 5-8мм. После того, как нанесете раствор, поверхность печи нужно затереть и выровнять.

    Источник: http://samstroil.ru/pech-dlya-bani-svoimi-rukami-delaem-luchshuyu-pech.html

    Чем хороша печь длительного горения – виды топлива, правила сборки своими руками

    Популярность современной печки на дровах длительного горения постоянно растет, так как она позволяет получить больше тепловой энергии, причем с меньшими затратами твердого топлива. Особенно это актуально для населенных пунктов, где отсутствует централизованная подача газа, а с электроснабжением время от времени возникают проблемы.

    Эффект пиролиза и его применение в печах

    Функциональное назначение нагревательных агрегатов продолжительного горения основано на эффекте пиролиза – процесса, представляющего собой разложение природных химических соединений при недостатке кислорода. В результате происходит выделение большого количества тепла.

    Под пиролизом подразумевается разложение твердого топлива. Дело в том, что при его горении воспламеняются газообразные продукты, которые выделяются при нагреве, а не сама древесина. Таким образом, если разжигается обычный костер, человек сталкивается с пиролизом.

    Отличие заключается в том, что при стандартных условиях горение дров происходит при наличии кислорода, а это в итоге негативным образом отражается на общей эффективности отопительного прибора. Полноценному процессу пиролиза необходимо ограничение поступления окислителя и отдельное от тлеющего твердого топлива сжигание газов.

    Сейчас существует немало вариантов и конструкционных решений, как можно сделать печь длительного горения. Подобные устройства, несмотря на наличие технических отличий, имеют аналогичный принцип функционирования.

    С целью обеспечения эффективного использования топлива эконом агрегаты функционируют с применением процесса пиролиза. В итоге основное количество тепловой энергии производится за счет сгорания газов, которые выделяются в результате тления древесины – водорода, метана и других. При этом кислород подают в печь дозировано при помощи регулятора.

    Сначала топливу предоставляют возможность хорошо разгореться на протяжении примерно 30 минут, а потом минимизируют доступ окислителя в топку. Тлеющие дрова в таких условиях выделяют максимальное количество легко воспламеняемых газов, которые при горении в отдельной камере способны обеспечить нагрев корпуса пиролизного агрегата.

    Данного типа отопительное устройство нужно делать абсолютно герметичным. Довольно часто конструкция пиролизной печи предусматривает обустройство контура водяного теплообмена, превращая тем самым ее в котел, предназначенный для функционирования системы теплоснабжения. Читайте также: «Какая температура горения дров в печи – породы дерева, какие дрова лучше выбрать».

    Плюсы и минусы печек длительного горения

    Преимуществ, которыми обладают экономные печки на дровах, немало:

    1. Максимально полное сгорание закладки твердого топлива. По этой причине котлы, отличающиеся длительным горением древесины, имеют превосходный КПД, достигающий 85%.
    2. Чистятся и обслуживаются данные отопительные агрегаты довольно просто, поскольку после завершения прогорания дров практически не остается золы.
    3. Экологичность пиролизного процесса. При полном сгорании природных органических соединений продуктами окисления являются только углекислый газ и водяной пар. В пиролизной печи твердое топливо разлагается полностью, поэтому в качестве источника тепловой энергии можно использовать всевозможные производственные отходы, которые сжигать в обычных условиях разрешается только на значительном расстоянии от жилых построек на специально оборудованных полигонах.
    4. Загружать следующую порцию дров или другого твердого топлива потребуется гораздо реже, а точнее один раз в течение 10 – 15 часов, что является неоспоримым достоинством данных агрегатов по сравнению с обычными печками и буржуйками. Некоторые модели пиролизных котлов, изготовленных в заводских условиях, способны функционировать более продолжительное время на одной закладке.
    5. Быстрый нагрев теплоносителя при условии наличия отопительного контура теплообмена для частных домов.
    6. Возможность выполнять точную и качественную регулировку показателя мощности агрегата. В обычных эксплуатационных условиях довольно сложно управлять функционированием нагревательных устройств на твердом виде топлива по сравнению с аналогами, для которых используют газообразное или жидкое горючее. Так как в долгогорящей печи на дровах газ, выделяемый в процессе пиролиза, дожигается в специальном отсеке, данная проблема решается достаточно легко.

    Пиролизные установки имеют ряд недостатков, среди которых:

    1. Высокая цена на готовые отопительные котлы. Данный отрицательный момент можно устранить, если изготавливать своими руками экономные печи на дровах.
    2. Повышенные требования, предъявляемые к влажности твердого топлива. При решении использовать плохо высушенные дрова и попытке перевести агрегат в рабочий режим прежде, чем они полностью высохнут, огонь, скорее всего, погаснет и полноценный процесс пиролиза не будет выполнен.
    3. Довольно большие габариты. Помимо того, что необходимо подготовить место для установки пиролизного котла, нужно будет обустроить площадь, на которой предстоит складировать твердое топливо.
    4. Невозможность обеспечить полностью автоматическую работу. Дрова надо загружать в агрегат вручную.
    5. При установке промышленной модели пиролизного котла часто предусматривают дополнительный поддув камеры сгорания и устанавливают насосное оборудование для циркуляции рабочей среды в теплоснабжающем контуре. Поэтому для бесперебойного функционирования установки необходимо обеспечить качественную подачу электропитания.
    6. Наличие риска того, что пиролизная камера может погаснуть в результате использования чересчур остывшего теплоносителя, поступившего из отопительного контура. Для недопущения подобной неприятности в устройстве монтируют обходную трубу, называемую байпасом. Посредством ее к остывшей рабочей среде подмешивают горячую воду. В результате устройство нагревательного котла усложняется и одновременно увеличивается его цена. А вот собранная собственноручно пиролизная печка без подключения отопительной системы данного недостатка лишена.

    Изготовление экономной печи на дровах своими руками

    Безусловно, приобрести уже готовый отопительный агрегат длительного горения легче, чем сделать его собственноручно. Но, как уже говорилось, стоят такие установки недорого.

    При желании изготовить эконом печь на дровах самостоятельно можно задействовать старый газовый баллон, металлическую бочку, листовую сталь и прочие подручные материалы, подходящие для данной цели.

    Прежде всего, нужно подготовить основные материалы, которые могут потребоваться:

    1. Металлическая бочка объемом примерно 200 литров без ржавчины или других явных повреждений. Ее стенки должны быть прочными, сделанными из чугуна или стального сплава.
    2. Старый огнетушитель большого объема, который станет хорошей основой для агрегата.
    3. Отрезок толстостенной широкой трубы из металла.
    4. Отслуживший свой срок газовый баллон.
    5. Стальные листы, имеющие толщину не менее 5 миллиметров.

    Для котла с круглым основанием требуются опорные ножки, которые можно изготовить из:

    • отрезков арматуры;
    • кусков тонких труб;
    • металлического профиля.

    Помимо этого домашнему умельцу будут нужны:

    1. Стальной лист, имеющий толщину 5 миллиметров. Из него предстоит вырезать круги, размер которых совпадает с диаметром металлической бочки.
    2. Металлопрофиль.
    3. Печная дверца – ее можно приобрести или сделать самостоятельно.
    4. Металлическая труба сечением 10 сантиметром. Ее длина должна превышать диаметр бочки на 15 сантиметров.
    5. Дымоходная труба 5-метровой длины сечением 15 сантиметров. Читайте также: «Как сделать печь длительного горения своими руками — инструкция».

    Список требуемых для работы инструментов небольшой:

    • электросварочная установка стационарного или переносного типа;
    • болгарка или автоген;
    • топор с молотком;
    • уровень, отвес, рулетка.

    Немаловажное значение имеет помещение, в котором предстоит собирать эконом печку на дровах. При проведении монтажных работ у домашнего умельца все время должен быть доступ к электропитанию, хорошее освещение и достаточный уровень вентиляции.

    Нужно выбирать просторное подсобное помещение с хорошей звукоизоляцией, надежно защищенное от атмосферных осадков, в котором можно безопасно сохранять уже изготовленные части пиролизной печки.

    Сборку отопительного агрегата длительного горения выполняют в следующей последовательности:

    1. С металлической бочки снимают крышку. Когда для основы используют баллон или огнетушитель, то его верхнюю часть аккуратно срезают болгаркой или с помощью автогена. Прежде, чем выполнять распил, нужно заранее открыть вентиль и залить внутрь воду. Верх не нужно выбрасывать, поскольку он еще пригодится. Кстати, большей устойчивостью отличается корпус, имеющий квадратную форму, который можно изготовить из листовой стали.
    2. К круглому дну – основе приваривают опорные элементы, сделанные из швеллера, трубок или арматуры.
    3. Далее из стального листа вырезают прижимной круг, он должен беспрепятственно проходить внутрь бочки.
    4. Круг соединяют с трубой. С этой целью в центре прижимного элемента вырезают отверстие диаметром 10 сантиметров и приваривают трубу к кругу. Получившаяся деталь после размещения внутри бочки должна выступать над ее уровнем приблизительно на 15 сантиметров.
    5. На обратной стороне круга крест-накрест приваривают швеллеры, способствующие более плотному прилеганию дров в процессе их тления.
    6. Для печного агрегата делают крышку. Ею может стать как верхняя часть, которая была отрезана на первом этапе или еще один стальной круг. В крышке также следует сделать отверстие круглой формы так, чтобы внутренний отрезок трубы с прижимным кругом свободно двигался под собственным весом и одновременно плотно прилегал к стенкам конструкции.
    7. Устанавливают дверцу. Внизу основы будущей пиролизной печки вырезают отверстие для дверцы и закрепляют ее так, чтобы после завершения прогорания твердого топлива можно было без проблем убирать золу.
    8. Монтируют дымоход. С этой целью в верхней части корпуса вырезают круг, имеющий диаметр 15 сантиметров, и с помощью сварочного аппарата закрепляют дымоходную трубу. Главное при этом помнить, что минимальная длина у нее должна превышать поперечное сечение бочки или любого другого основания.

    Желательно, чтобы дымоход имел задвижку, позволяющую осуществлять дополнительную регулировку силы тяги. Чтобы его прочищать, многие умельцы делают его разборным или устанавливают дверцу для выполнения очистки.

    Поскольку в дымоходе пиролизных устройств активно собирается конденсат, его следует утеплить. К примеру, трубу можно обернуть теплоизолирующим материалом и сверху поместить еще один отрезок трубы большего диаметра. Читайте также: «Как сделать походную печь своими руками – варианты конструкций туристической печки».

    Также следует изолировать места, в которых дымоходная конструкция проходит сквозь стены, потолочное перекрытие и поверхность крыши. На конце дымоотводящей трубы следует установить зонтик или грибок – элемент, препятствующий попаданию атмосферных осадков внутрь.

    После завершения сборки пиролизного устройства его желательно обложить кирпичом, который не только станет аккумулировать тепло, но и будет защитой для окружающих предметов обстановки от избыточного жира.

    Особенности использования долгогорящей печи и техобслуживания

    Долгогорящие печи на дровах по причине наличия конструкционных отличий обладает несколькими индивидуальными особенностями, имеющими отношение к эксплуатации и обслуживанию изделия, изготовленного в промышленных условиях.

    Растопка печей длительного горения осуществляется определенным образом:

    1. С агрегата снимают крышку и достают из бочки прижимающий круг, к которому приварена труба.
    2. Загружают дрова или любое другое твердое топливо. Уровень загрузки печки дровами по максимуму должен располагаться на нижнем крае трубы дымохода. Дрова нужно укладывать очень плотно, оставляя только минимальные зазоры. Сверху на поленья необходимо положить небольшое количество сухих мелких веток, которые накрывают ветошью, смоченной в керосине или другой жидкости для растопки. Когда нет тряпки, ее можно заменить самой обычной бумагой.
    3. Прижимной круг возвращают в бочку и накрывают ее крышкой. Только после этого кусок тряпки или бумагу поджигают и забрасывают внутрь трубы с кругом.
    4. Чтобы разжечь пиролизную установку, не следует пользоваться спичками, поскольку за время, в течение которого они будут лететь внутри печки, огонь на них погаснет.
    5. После того, как топливо хорошо разгорится, минут через 30 нужно ограничить доступ воздуха в печку при помощи заслонки. Далее остается только наслаждаться теплом и уютом в течение долгих часов.

    При установке в комнате экономной печи на дровах нужно соблюдать определенные правила:

    1. По причине того, что агрегат длительного горения может сильно нагреваться, любые горючие и легкоплавкие материалы и предметы необходимо размещать подальше от него.
    2. Вокруг пиролизного устройства следует оставлять много свободного пространства. Ставить его нужно на расстоянии от предметов интерьера и стен, чтобы из-за избыточной степени нагрева они не повредились. Данную проблему частично решает кладка кирпичей вдоль периметра отопительного прибора.
    3. При проведении чистки печи всегда необходимо оставлять немного пепла. Такая мера способна уберечь устройство от прогорания его днища и соответственно выхода котла из строя.

    Виды твердого топлива для пиролизных печек

    Безусловно, самым лучшим выбором топлива для такого отопительного агрегата считаются сухие дрова. Но так как одной из основных причин установки приборов длительного горения является экономия денежных средств на теплоснабжении жилья, то подойдут и другие виды горючих материалов, постоянно находящихся у хозяев под рукой.

    Заменить поленья можно недорогими топливными гранулами – пеллетами, которые изготавливают из прессованных отходов древесины и сельскохозяйственных культур, ими могут быть щепки, опилки, шелуха лука или семечек и другое экологически чистое сырье. Читайте также: «Как сделать печь на опилках длительного горения своими руками – пошаговое руководство».

    Кроме них подойдет уголь, но данное природное топливо способно выделять мощную тепловую энергию. Его при использовании нужно загружать в агрегаты с толстыми стенками стального корпуса, в противном случае они быстро станут непригодными для эксплуатации.

    Источник: http://teplospec.com/pechi-kaminy/chem-khorosha-pech-dlitelnogo-goreniya-vidy-topliva-pravila-sborki-svoimi-rukami.html

    Кирпичная печь для бани своими руками

    Несмотря на то, что кирпичная печь прогревается дольше металлической печи, она способна обеспечить более равномерный прогрев парилки и отсутствие «холодных зон». Опытные парильщики утверждают, что находится в таком помещении комфортно даже при высокой температуре.

    Кирпичные печи являются достаточно сложными устройствами, и их кладка требует особого умения. Сделать ее своими руками можно, но только при точном соблюдении схемы укладки (порядовки) и знании определенных тонкостей.

    Нужен ли фундамент?

    Такая конструкция будет иметь значительный вес, поэтому перед ее установкой обязательно возводится прочное основание. Некоторые специалисты утверждают, что, если здание построено на сплошном фундаменте, отдельное его возведение для печи не требуется. Однако в болотистой местности или в северных районах, где из-за перепадов температур даже тщательно утрамбованная почва будет «играть», для каменки лучше предусмотреть отдельный фундамент.

    Перерезать несущие балки и лаги для его возведения, стропила и балки перекрытия для вывода дымовой трубы нежелательно, поэтому место под печь лучше выбрать еще до начала строительства здания.

    Важно! Не следует привязывать такой фундамент к основному, так как из-за большой разности температур при нагревании коэффициент расширения будет слишком большим. Расстояние между основным и печным фундаментами должно быть не меньше полуметра.


    Фундамент для банной печи

    Возведение фундамента для печи

    Глубина котлована определяется исходя из свойств грунта: при высокой плотности достаточно 20-50 см, в рыхлых почвах он углубляется на 50-100 см. Его ширина должна быть на кирпич больше основания печи. Перед началом укладки на дно насыпается песок, который для уплотнения тщательно проливается водой, затем укладывается и плотно трамбуется щебень или бой кирпича.

    Важно! Цементно-песчаный раствор окончательно застывает и набирает прочность не меньше недели, поэтому возводить тяжелую печь до его полного высыхания не следует.

    Поверхность фундамента не должна доходить до уровня пола на высоту двух кирпичей. На готовом основании размещается 2 слоя гидроизоляции: толь, пропитанный дегтевой мастикой или рубероид, обработанный битумным раствором. Зазоры между фундаментом и полом заполняются песком и трамбуются.

    Фундамент может также выполняться из полнотелого кирпича или бута (крупного строительного камня неправильной формы), которые выкладываются на залитое цементным раствором основание. Предпоследний ряд кирпичного фундамента при этом также перекрывается слоем гидроизоляции.


    Закладка фундамента


    Начало кладки

    Что такое порядовка?

    Порядовкой называют подробную схему кладки с указанием порядка размещения кирпичей в каждом ряду. Для работ следует подобрать порядовку печи, соответствующую размеру парилки. К примеру, если каменка будет располагаться над топкой, для обеспечения их максимального прогрева топливник делается не менее 0,5 м. При объеме парилки до 12 кв. м и баком для воды 40 л размер каменки с сухим паром будет составлять 0,77×0,5 м. Высота топливника при этом должна быть около 0,5 м.

    При отсутствии должного опыта схему лучше не менять. Если помещение нестандартное, и все же требуется внесение какие-либо изменений, скорректированную порядовку лучше показать опытному специалисту.

    Схема кладки на любых чертежах всегда начинается с нулевого ряда. Он необходим, чтобы вывести фундамент на уровень пола. Определить высоту будущей конструкции несложно: на схеме каждое деление составляет 10 см и равно средней высоте кирпича.

    На двух рисунках, расположенных ниже, показан пример кирпичной печи с баком для воды и ее порядовка. На схеме видно, что кирпичи укладываются по-разному: ложком (набок) или постелью (широкой частью) вниз.


    Печь-каменка с баком


    Порядовка каменки с баком, расположенным вверху

    Песчано-глиняный раствор

    Цемент плохо переносит воздействие высоких температур, поэтому для печи не используется. Кладка производится с помощью раствора глины, добытой на достаточной глубине без примесей земли и других посторонних включений, и песка.


    Начало кладки

    Перед началом работ глина должна постоять в воде в течение нескольких суток и размякнуть. Перед соединением с песком она тщательно размешивается с водой до консистенции жирной густой сметаны. Оставшиеся комки можно разбить с помощью строительного миксера или дрели со специальной насадкой.

    Чтобы в узкие швы не попадала галька и мелкие камни, песок тщательно просеивается. Для кладки огнеупорного кирпича глина с песком смешивается в пропорции 1:2. Чтобы раствор не сох, замес готовится небольшими порциями. Раствор должен быть чуть шероховатым, максимально эластичным и ложиться без разрывов.

    Но жирность глины бывает разной, и чем она жирней, тем больше песка должно находиться в растворе. Именно поэтому опытные печники проверяют вязкость с помощью встряхивания его с палки или мастерка.

    Нормальная толщина слоя, оставшегося после встряхивания 2 мм. Если она меньше, добавляется глина. Если же раствор по консистенции напоминает пластилин, и после встряхивания остается раствор более 3 мм, в смесь следует добавить еще песка.

    Выбор кирпича

    Если планируется топка углем или газом, для работ используется огнеупорный качественный кирпич морозостойкостью до 25 циклов. Для печи на дровах лучше использовать его тугоплавкую (типа гжельского) разновидность. Пустотелые и силикатные виды не используются, так как под действием высоких температур они быстро разрушаются.

    Иногда в целях экономии огнеупорным (шамотным) кирпичом выкладывают лишь топку, а оставшуюся часть печи докладывают обычным силикатным. Но, так как коэффициент их терморасширения различен, не следует комбинировать их в обвязке.

    Проверить качества кирпича можно обычным постукиванием по нему любым твердым предметом. При отсутствии брака звук будет не глухим, а звонким, «металлическим». Не следует использовать изделия с видимыми трещинами, посторонними вкраплениями и излишне пористые. Качественный шамотный кирпич имеет насыщенный желтоватый (песочный) оттенок, необожженный – бледный и тусклый цвет.


    Шамотный кирпич

    Кладка печи

    Перед укладкой для улучшения сцепления и предохранения от обезвоживания раствора кирпич вымачивается несколько минут в воде до выделения пузырьков. Шамотный кирпич можно лишь ненадолго погрузить в воду для удаления пыли.

    Первый ряд кирпичей должен укладываться на фундамент насухо без применения песчано-глиняной смеси. При последующей кладке толщина слоя раствора должна составлять 3-6 мм. Раствором промазывается пласт и тычковая часть кирпича. На выбранном месте его следует чуть подвигать, а затем, постукивая мастерком, плотно прижать.


    Кладка кирпича

    Для упрочения конструкции кирпич выкладывается со смещением следующего ряда на 30-50% и перекрытием стыка. При работе обязательно понадобятся половинки и четверти. Чтобы предотвратить образование трещин, резку лучше производить с помощью болгарки, оснащенной алмазным диском.


    Укладка половинок и частей кирпича

    В местах прилегания к кирпичам дверки изолируется асбестом, к ней с помощью болтов и шайб прикручивается 4 прочных проволоки или полосы оцинкованной жести, которые будут закладываться в швы кладки. Для достижения плотности по размеру проволоки в кирпичах прорезаются канавки.


    Установка дверки


    Установка дверки

    Чтобы обеспечить лучший прогрев, банные камни размещаются на стальной или чугунной решетке. Чем их меньше, тем более сухой пар будет в помещении. В русской бане вес камней составляет не менее 50-60, в сауне – 30 кг.

    Советы по кладке:

    • чтобы идеально подобрать кирпичи по размеру, каждый их ряд размещается вначале насухо без раствора, излишки длины аккуратно подрезаются, кирпичи пронумеровываются, а затем собираются в ряд уже на растворе;
    • печь, выложенная неровно, простоит недолго, поэтому не следует допускать даже малейших отклонений: после укладки каждого ряда горизонталь и вертикаль лучше выверять с помощью уровня; точность углов дополнительно определяется с помощью отвесов или уголка;
    • чтобы колосник и дверки прослужили как можно дольше, лучше выбирать не сталь, а более огнеупорный чугун;
    • в дровяной печи колосник и дверка располагаются на одном уровне, при отоплении углем колосник должен находиться на 20 см ниже топки;
    • при укладке колосника обязательно оставляются зазоры для температурного расширения; для этого при необходимости кирпич подрезается до нужного размера;


    Установка колосника

    • над дверкой следует предусмотреть небольшую вентиляционную щель, которая защитит ее от перегрева или вырезать кирпичи в этом месте клином;
    • для обеспечения лучшего притока воздуха и полного сгорания топлива колосники укладываются только вдоль поддувального канала;
    • половинки и четверти лучше использовать в верхних рядах;
    • чтобы глина со временем не растрескалась, печь можно армировать глиной с сеткой из стали; крепежная проволока для нее предусматриваться уже в кладке.

    Возведение трубы и дымохода

    Железные дымовые трубы имеют серьезный недостаток: при перепадах температур на них образовывается конденсат, который «притягивает» сажу, поэтому их лучше возводить из также из кирпича.

    Важно! В дымоход закладываются только целые кирпичи. Из-за риска их выпадения использование половинок и растрескавшихся частей недопустимо. Стена дымохода должна быть идеально ровной. В противном случае в углах будут скапливаться комки сажи, и шахта быстро забьется. По всему пути следования дыма выступы желательно скруглить.

    При устройстве дымохода следует соблюдать несколько правил:
    хайлом называют систему ходов, соединяющих камеру с топливом и дымоход; размер его нижней части зависят от ширины топливника и в среднем составляет 3/4 кирпича; площадь его сечения должна быть около 60-65% от общей площади дымохода;
    • все места прохождения дыма следует сразу же прочистить и полностью удалить остатки раствора;
    • недопустимо сужать канал дымохода – по всей его длине он должен быть одинаковым; кроме того, его сечение не может быть меньше сечения хайла, а его общая длина от края трубы до колосника не менее 5 м;


    Кладка дымохода

    • при кладке дымохода и топки кирпичи лучше размещать самой обожженной стороной к огню и дыму;
    при слишком коротком дымоходе дым не успеет остыть, и жар будет попросту улетать в трубу;
    • для предохранения от возгорания в месте прохождения через потолок труба дополнительно обкладывается кирпичом и оборачивается термостойким материалом;


    Отделка места примыкания трубы к потолку

    • высота трубы после конька крыши должна составлять не менее 0,5 м;
    • чтобы можно было легко определить повреждение, труба белится известковым раствором: в таком случае места утечки дыма легко определить по следам копоти.

    Пробная растопка печи

    Считается, что идеально высушенная перед первой растопкой печь прослужить дольше, поэтому лучше оставить ее на пару недель с открытыми дверками до полного высыхания. Если нет дождя, задвижку трубы тоже оставляют открытой. Проветривать в эти дни следует и само помещение.

    Пробную растопку производят небольшим количеством (около 500 г) бумаги. Это делается для того, чтобы определить наличие тяги и удалить из печи остатки влаги. Поддувало в этот момент должно быть полностью открыто. После этого печь оставляют еще на сутки.

    Совет. Если на улице сыро, первый раз огонь может разгораться плохо. В таком случае, чтобы «продавить» воздух вверх, можно прожечь свернутую в трубу газету в верхней прочистной дверке или вьюшке.

    Последующую растопку щепками с небольшим количеством дров следует проводить осторожно. Максимальное количество топлива можно закладывать только после нескольких растопок. Идеально сложенная печь не дымит и прогревается равномерно. Определить степень прогрева можно с помощью прикосновения руки к разным частям ее поверхности. Остывать печь из кирпича должна также ровно.

    Плотность кладки и отсутствие трещин определяют с помощью сжигания в дымовом канале материалов, дающих много дыма. При обнаружении трещин, через которые будет проходить дым, их замазывают раствором.


    Схема движения дыма

    Видео по теме: Печь для бани из кирпича своими руками

    Источник: http://svoimi-rukamy.net/14-pech-dlya-bani-iz-kirpicha-s-bakom.html

    Ещё по теме  Декоративный пруд из бруса своими руками
    Смотрите также:
    02.05.2020

    Винтовая лестница своими руками Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите...

    02.05.2020

    Поделки из пластиковых бутылок: красивые украшения сада и варианты использования пластика (75 фото + видео) Сейчас напитки продают в пластиковых бутылках. Их полезно использовать для украшения сада. Как сделать поделки из пластиковых бутылок своими руками написано в...

    02.05.2020

    Сборка своими руками коптильни холодного копчения Иногда хочется попробовать что-нибудь вкусненькое. Стоит только взглянуть на яркие рекламные фотографии разнообразных копчёностей, как моментально разыгрывается аппетит. Казалось бы, что проще — стоит только сходить в...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
