Экономная печь буржуйка своими руками

Печи длительного горения без колосников: буржуйка своими руками

Есть ли способы повышения эффективности обычных буржуек и печей, сделанных из бочки? Как сделать своими руками печь долгого горения? Что нужно знать о реакциях, проходящих во время выделения тепла? Ответы на эти вопросы, а также пошаговые инструкции вы найдёте в нашей статье.

  • Безколосниковая печь (БКП) с заслонкой типа «Булерьян»
  • Как сделать БКП своими руками
    • Простой и удобный дымоход
  • Дополнительные способы реализации потенциала стальной печи

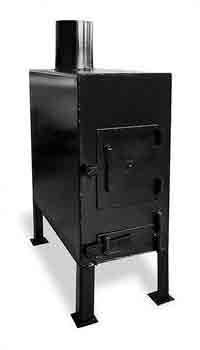

Мы многократно упоминали о низком КПД и большом расходе топлива обычных буржуек прямого горения. Причина этого — прямой доступ кислорода и свободный выброс отработанных газов. Начальная стадия решения этой проблемы была приведена в последней конструкции — с дымоходным теплообменником. Помимо этого, существуют следующие проблемы со сгоранием топлива:

  1. Быстрое неконтролируемое горение. При этом в районе очага возникает слишком высокая температура, и металл быстро теряет свойства.
  2. Неполное сгорание материала. Это особенно актуально при утилизации пластика и других полимеров (в бытовом мусоре). Едкий дым от резины и ПВХ, густой выхлоп автомобиля и есть результат недогорания нефтепродуктов.
  3. Частые (до 1 раз в час) загрузки топлива и риск затухания очага. Такую печь не оставишь на ночь — потухнет и остынет. Здесь стоит отметить, что важным преимуществом стальных печей является их быстрый прогрев.

Основной идеей, которую мы будем развивать в этой статье, станет регулировка подачи кислорода для горения. Это потребует более точного исполнения затворных (дверей, заслонок) и регулировочных (шиберов, подвижных и поворотных заслонок) приспособлений.

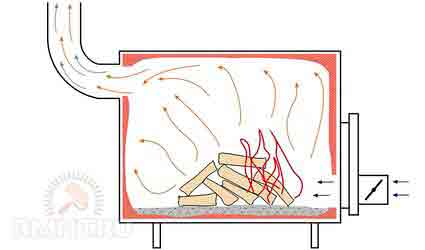

Безколосниковая печь (БКП) с заслонкой типа «Булерьян»

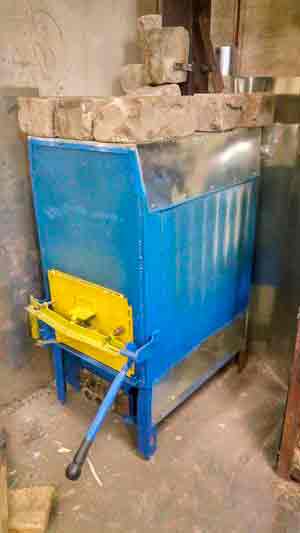

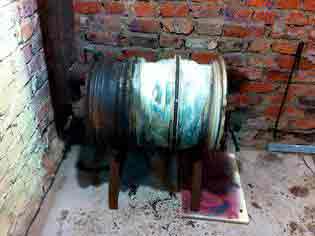

По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).

Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

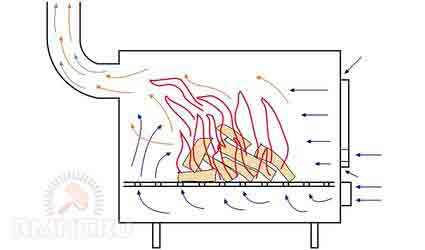

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.

Как сделать БКП своими руками

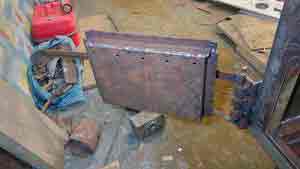

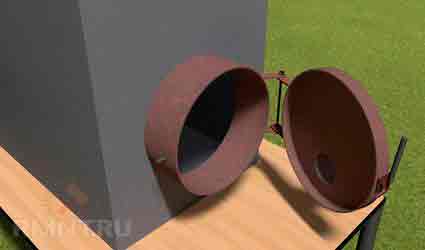

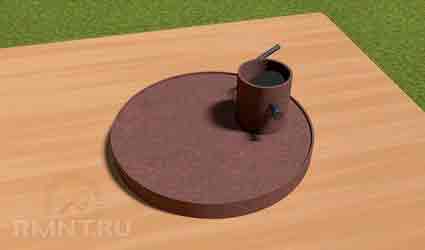

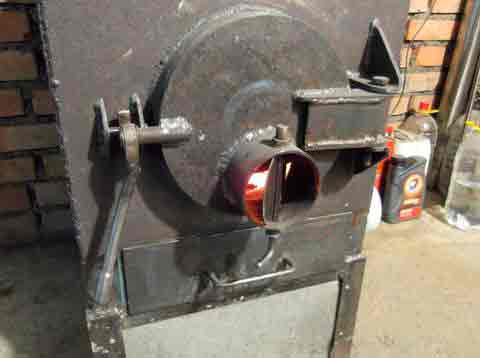

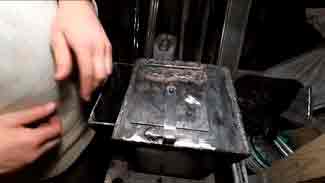

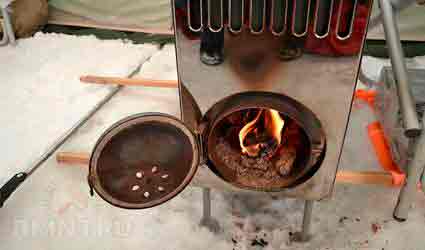

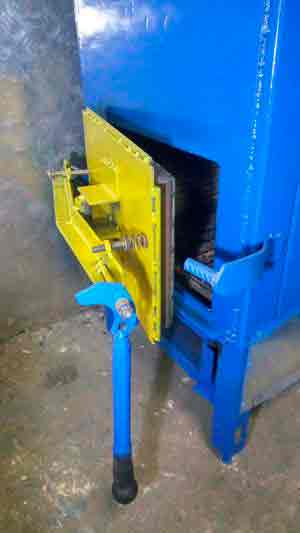

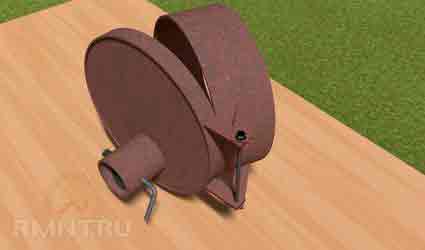

Единственный секрет такой печи — герметичная дверца топки. Она может быть любой формы, но, как правило, её делают круглой или квадратной.

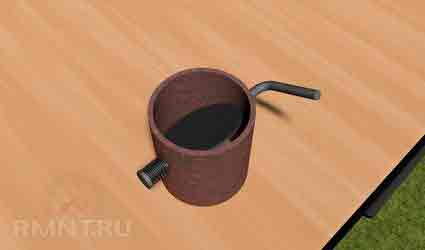

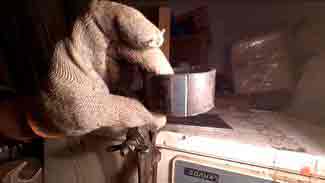

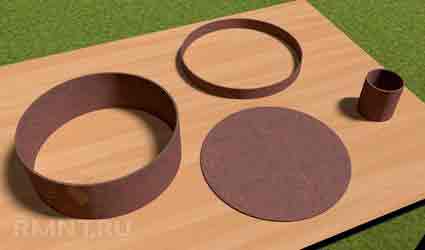

1. Из трубы диаметром 200–350 мм (стенка 2–4 мм) отрезаем кольцо шириной 50–100 мм. Выравниваем и зачищаем края. Этот элемент называется «воротник».

2. Из листа 3–4 мм вырезаем круг ровно по наружному диаметру воротника. Это будет дверца.

3. Исходя из размеров печи, подбираем диаметр канала подачи воздуха (воздушный канал — ВК). Условно можно разделить БКП бытового назначения на 2 категории — малые (0,13–0,18 куб. м) и средние (0,18–0,25 куб. м). Для малых достаточно будет диаметра 76 мм, для средних — 102 мм. Размер прямоугольных каналов вычисляется через площадь сечения S = Пr 2 .

4. ВК должен иметь регулировочную заслонку или шибер.

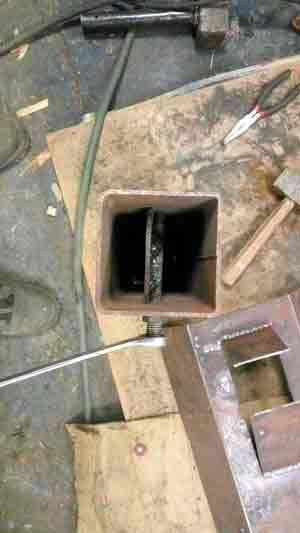

  1. Вырезаем круглую заслонку (металл 2–3 мм), перекрывающую ход ВК с проушиной под диаметр резьбы болта (М10–12). Привариваем к ней напротив проушины стержень (ручку).
  2. К трубе ВК привариваем гайку параллельно ходу воздуха заподлицо с наружным краем.
  3. Устанавливаем заслонку на трубу ВК на болт через пружину и фиксируем контргайкой.

Процесс изготовления шибера более сложен, при этом по удобству и эффекту он не имеет преимуществ перед приведённой заслонкой. Его можно скопировать с заводского экземпляра.

5. Вырезаем в дверце отверстие под ВК.

Внимание! Отверстие дверцы не должно быть меньше диаметра ВК. Сам канал должен быть смещён вниз от центра и его нижний край должен располагаться в 20–30 мм от манжета дверцы.

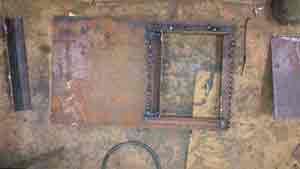

6. Из полосы толщиной 2–3 мм и 20–30 мм шириной берём отрезок, равный длине окружности дверцы.

7. Привариваем полосу внакладку по окружности дверцы.

8. Изготавливаем петельное устройство. Для этого в четырёх отрезках полосы 60–70 мм высверливаем с краю по одному отверстию 6–8 мм. Надеваем их на ровный проволочный штырь 6–8 мм длиной 100–150 мм. Попарно привариваем полосы к дверце и манжету топки.

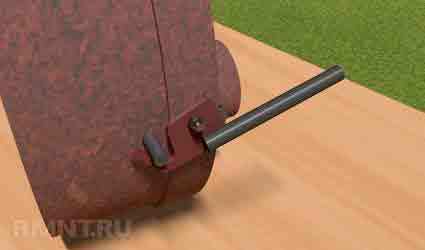

9. Изготавливаем запорное устройство. Этот элемент может быть произвольным — замок инвентарного ящика, натяжитель мотоциклетной цепи или любой из видов эксцентрика с ручкой. Удобно и надёжно применить подвижную резьбовую затяжку. Подойдёт замок с молочного бидона. Главная задача — обеспечить прижим дверцы к манжету топки.

10. В угол на дверце, образованный манжетой, на термостойкий герметик укладываем асбестовый шнур.

Такой люк можно установить в любую буржуйку или стальной бак, получится эффективная печь. Он должен располагаться в 100 мм от дна топки. То есть, между низом загрузочного люка и дном печи должно быть не менее 10 см.

Главное и важнейшее правило эксплуатации БКП: на дне топки всегда должен быть слой золы не менее 80 мм толщиной. Иначе дно будет прокаливаться и скоро прогорит.

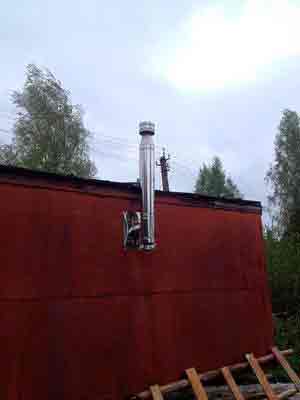

Простой и удобный дымоход

Устройство горизонтального канала выхода отработанных газов не всегда удобно, особенно при обслуживании печи. Мы приведём способ, как оформить его в более простом и удобном виде:

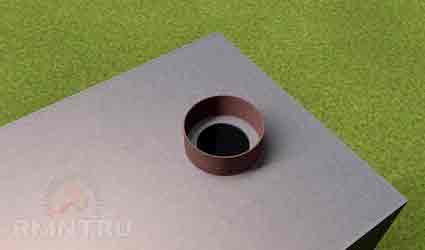

  1. В задней части верхней стенки прорезаем круглое или прямоугольное отверстие размером меньше сечения трубы дымохода на 20–30 мм.
  2. Подбираем отрезок трубы, превышающий этот диаметр на 20–30 мм длиной 40–60 мм.
  3. Навариваем его на отверстие в отцентрованном положении.

Теперь в этот манжет можно установить любую трубу, а в пазуху (зазор, образованный разницей диаметров) следует засыпать и уплотнить сухую глину. Это даст надёжную защиту от утечки дыма и упростит демонтаж при обслуживании.

Напомним, что одна из функций «базовой» буржуйки — возможность нагрева воды и приготовления пищи на верхней стенке топки. БКП с дверцей «Булерьян» сохраняет это свойство — достаточно загрузить побольше топлива и полностью открыть ВК.

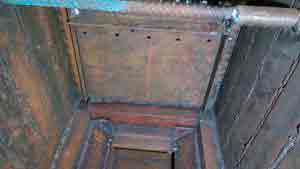

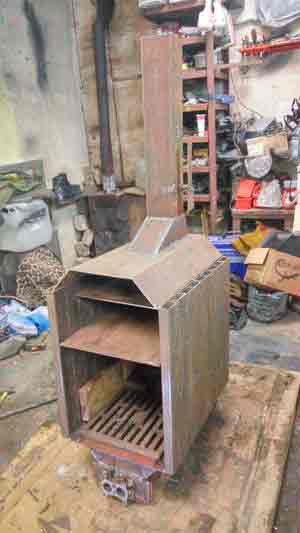

Топочная переборка может стать следующей ступенью модернизации безколосниковой буржуйки. Это теплосъёмник в виде толстого (5–8 мм) листа металла, расположенный сразу под дымоходом и перекрывающий 2/3 площади топки.

Эффект. Ещё большее замедление хода горячего газа. Дополнительная аккумуляция тепла внутри помещения.

Для полноценной реализации БКП длительного горения в качестве плиты нужно добавить ещё один элемент — инжектор. Это полая трубка (или несколько) с отверстиями внутри топки, которая находится в передней части печи на уровне центра дымоходного канала.

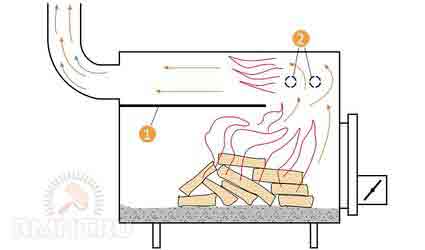

1 — топочная переборка; 2 — инжекторные трубки

Эффект. Инжектор нужен для подпитки воздухом «языков» пламени и дожигания топлива. Он находится в том месте, где процесс горения ещё не завершён, а дымообразование вот-вот начнётся. Подавая в эту точку кислород (воздух) мы подпитываем реакцию горения, тепло от которой прогревает верхнюю стенку. Этот принцип используется и в современных пиролизных твердотопливных котлах.

Инжектор «автоматически» приходит в действие при контакте с пламенем. Это становится возможным, только если очаг расположен в передней части топки. В режиме длительного горения (когда очаг находится ближе к центру топки), он остаётся незадействованным.

Дополнительные способы реализации потенциала стальной печи

В этом случае действует одно простое правило: чем больше аккумулирующего материала (металла, воды, камня), тем больше тепла останется внутри дома:

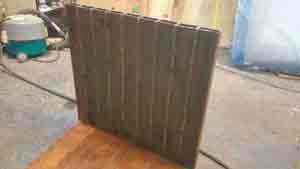

  1. Если предполагается даже периодическое использование печи в качестве плиты, можно устроить дополнительные теплосъёмники на верхней стенке топки. Для этого нужно приварить на неё изнутри уголки или полосы на ребро во всю длину.

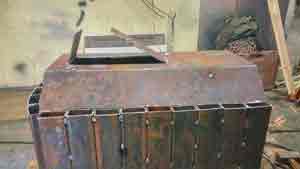

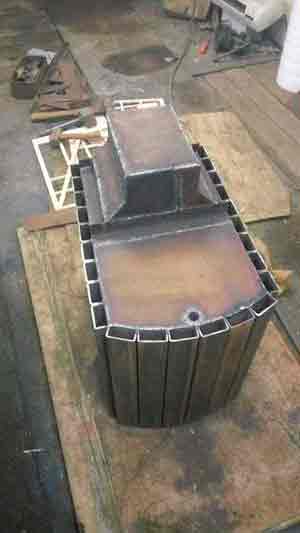

  2. Такие же рёбра на боковых стенках дадут от 5 до 10% улучшения эффективности. Заодно они усилят плоскость стенки.
  3. Если предусмотрен дымоход из стальной трубы, на неё также можно наварить уголки по длине, которые будут снимать часть остаточного тепла с отработанных газов. Это ещё плюс 3–5%.

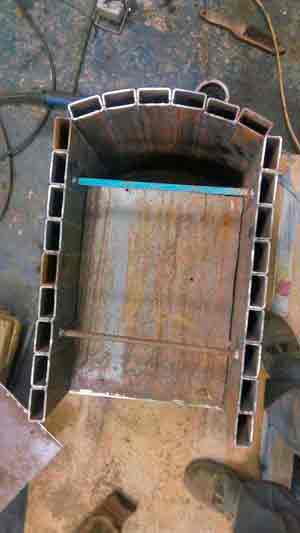

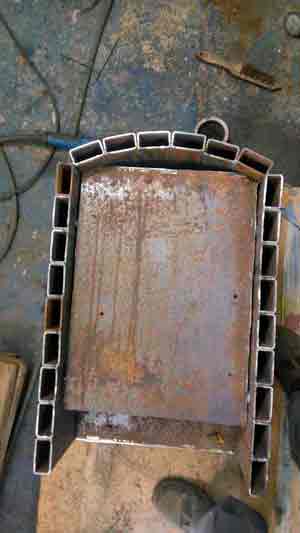

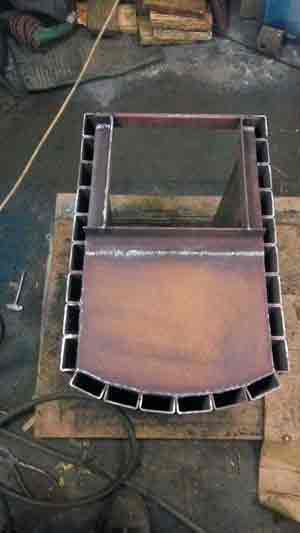

  4. Наваренные вертикально по боковым стенкам обрезки круглой или профильной трубы создадут эффект, который используется в современных печах длительного горения. Постоянный нагрев обеспечивает непрерывное движение воздуха внутри трубы. До 20% увеличения теплоотдачи.
  5. Обложив печь с одной или нескольких сторон кирпичом без раствора, мы получим каменный теплоаккумулятор и защиту стен помещения от перегрева. Разновидность этого способа — корзины или бункеры с булыжниками вокруг топки — используют в банях. Может дать от 15 до 20% улучшения эффективности.

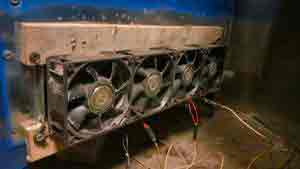

  6. Бытовой вентилятор, направленный на печь, защитит её от перегрева и выровняет температуру воздуха в помещении, перемешав его. Добавляет 10–20%.

Применение всех описанных способов вместе может увеличить производительность теплообменника, которым в базовом варианте является сама топка, на 50–75%. Описанные способы, улучшая эксплуатационные характеристики, увеличивают массу изделия. Помните об этом, выбирая основу для установки печи.

Печи без колосников имеют один для всех недостаток — отсутствие зольника. Его комбинированная функция — накопленная зола служит защитой дна топки от выгорания — не позволяет очищать топку во время работы. С другой стороны, длительное горение даёт меньшее количество твёрдых отходов, а это значит, что чистку можно проводить гораздо реже. Выемка золы производится быстро и помещение не успеет остыть за это время.

Также мы хотим рассказать вам о печах длительного горения с вертикальной загрузкой.

Источник: http://www.rmnt.ru/story/fireplaces/pechi-dlitelnogo-gorenija-bez-kolosnikov-burzhuyka-svoimi-rukami.737343/

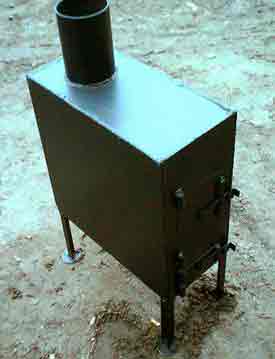

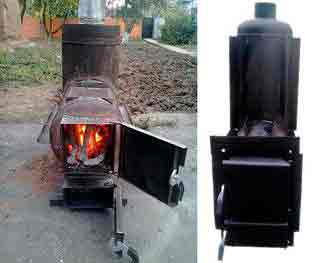

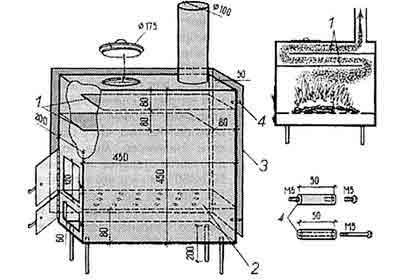

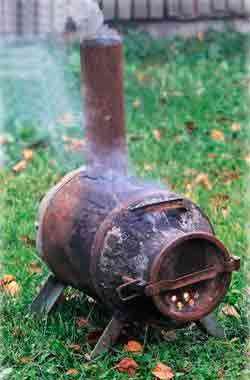

Экономная буржуйка своими руками

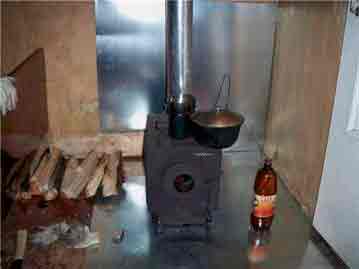

Больше года я пользуюсь на даче подобной печкой и очень ею доволен. Однако моя конструкция имеет некоторые отличия. О них, мне кажется, будет полезно знать тем, кто захочет сделать для себя эту поистине чудо-печку. Во-первых, она с успехом заменит громоздкую кирпичную, установка которой в небольшом летнем домике не всегда возможна. Во-вторых, позволит добиться существенной экономии топлива.

В моей экономичной «буржуйке» используется принцип медленного горения топлива при ограниченном притоке воздуха. Но в этой конструкции дверцы топливника и зольника выполнены, если можно так сказать, в классическом варианте. При изготовлении дверок плоскости их прилегания к корпусу тщательно подогнаны непосредственно по месту установки. Достигнуто это аккуратной рихтовкой и зачисткой поверхностей наждачным кругом. Клиновые щеколды плотно прижимают дверцы к корпусу. Конструктивно это намного проще, чем нарезать трапецеидальную резьбу, к тому же завинчивать-отвинчивать раскаленную крышку не очень-то удобно, да и золу через обычную дверцу зольника выгребать совком сподручнее.

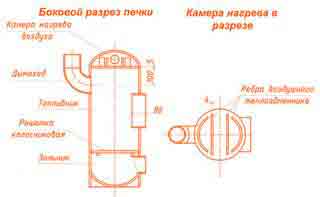

Второе очень важное отличие моей печки-буржуйки — наличие в верхней части топки лабиринта из двух пластин. Благодаря этому удлиняется путь движения топочных газов и увеличивается теплоотдача от них и корпусу печи. Размеры моей эффективной печки почти полностью совпали с размерами конструкции В.Погинова, однако в моем варианте ее можно сделать и уже, так как дров для закладки требуется немного. А вот длину и высоту изменять не стоит — эффективность и экономичность печки-буржуйки может резко снизиться.

Когда я прочитал статью В.Погинова, то пожалел, что не догадался установить на дверце зольника регулируемое поддувало: с его помощью гораздо легче устанавливать необходимый режим горения топлива. Для тех, кто решится сделать себе аналогичную печь, рекомендую этот вопрос продумать.

Для изготовления этой печки-буржуйки своими руками желательно использовать листовой металл толщиной не менее 3 мм. Все соединения деталей корпуса необходимо выполнить с помощью электросварки и обязательно проверить сварные швы на отсутствие скрытых дефектов — непроваров и свищей. Делается это обычно с помощью меловой обмазки и керосина. Для дымовой трубы необходимо подобрать толстостенную стальную трубу.

Соединение ее с корпусом печи должно быть обязательно сварным. Цельносварной должна быть она и на всем пути следования трубы по дому К сварным швам здесь также необходимо предъявлять повышенные требования.

Источник: http://www.umeltsi.ru/dacha/1233-ekonomnaya-burzhuyka.html

Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

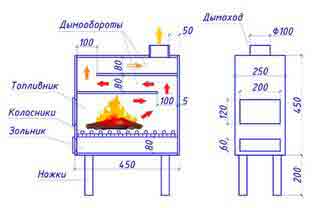

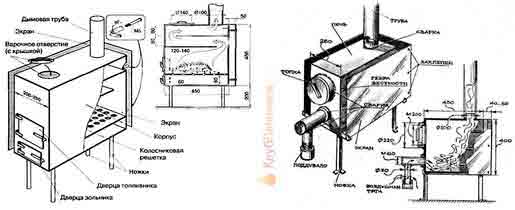

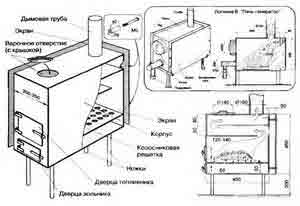

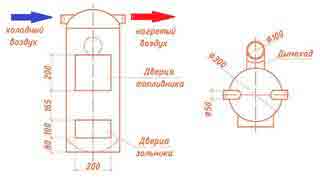

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

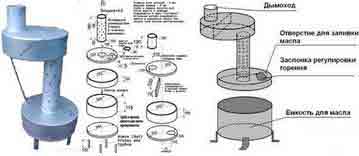

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

  1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
  2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
  3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
  4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
  5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

На нашем сайте есть и другие материалы по изготовлению печек на отработанном масле:

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.

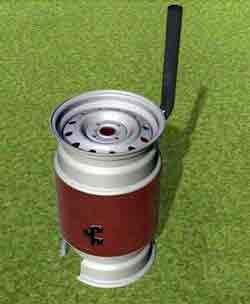

Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

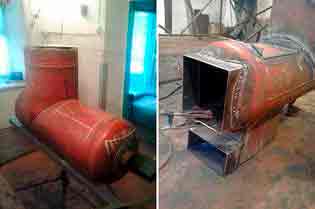

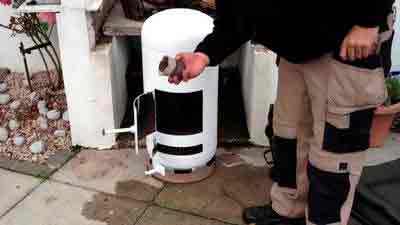

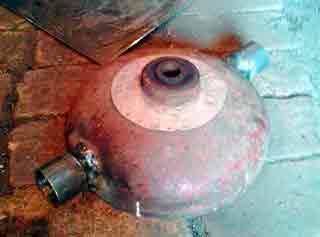

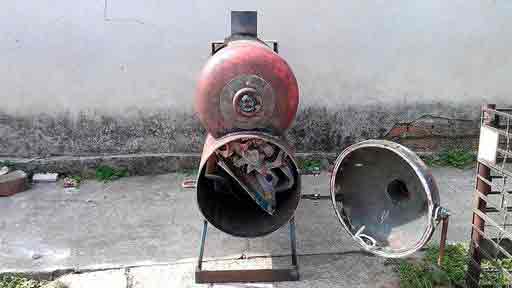

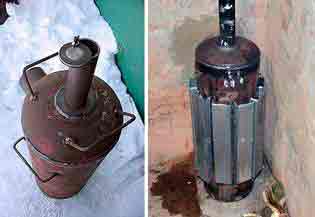

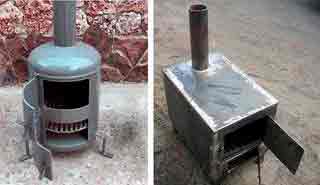

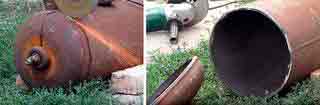

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.

Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели в другой статье.

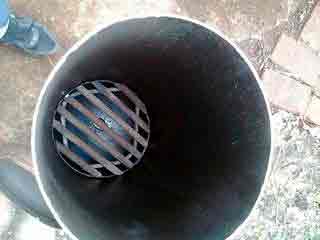

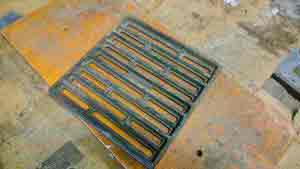

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению буржуйки из газового баллона.

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Рекомендуем вам посмотреть информацию о том, как изготовить брикеты из опилок своими руками.

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

  • сэкономить топливо;
  • повысить КПД печки;
  • увеличить теплоемкость;
  • уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

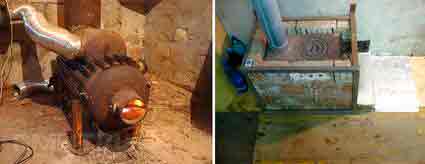

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению печи «Булерьян».

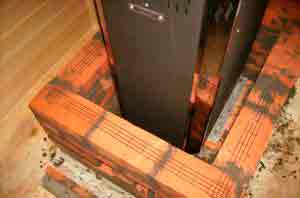

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по кладке печи своими руками со схемами и чертежами.

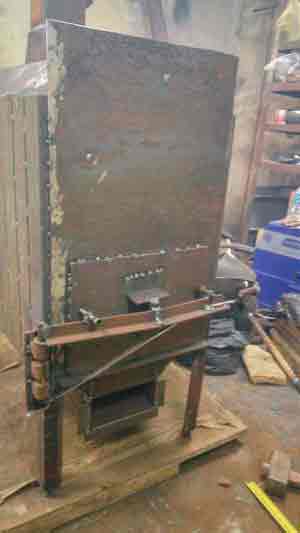

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Как работает буржуйка:

  1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
  2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
  3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
  4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

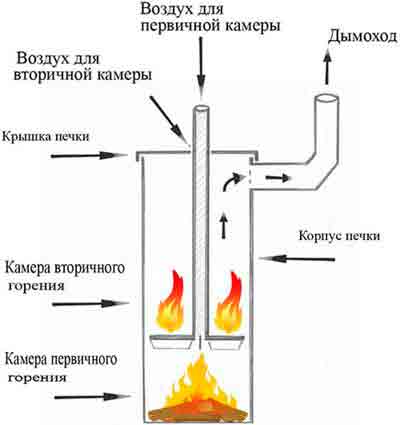

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

  • Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
  • Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
  • В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
  • На одну из плоскостей круга приваривают ребра высотой до 50 мм.
  • К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
  • Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

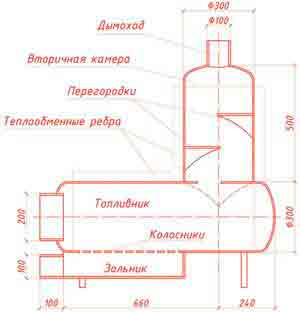

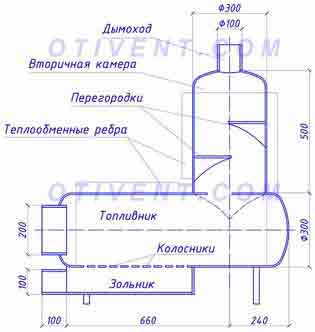

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

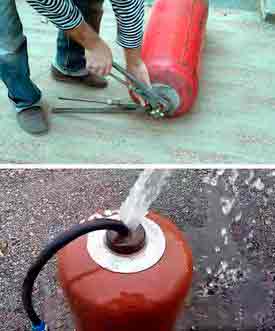

  1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
  2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
  3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
  4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
  5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
  6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
  7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
  8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают.

С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня.

Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

Вы используете самодельную буржуйку уже не первый год? Расскажите, какую схему вы применили и что было самым сложным при сборке печки.

Возможно вы усовершенствовали свою буржуйку по одному из способов, рассмотренных в статье? Поделитесь своим опытом и снимками печки-самоделки в комментариях к этой статье – ваши успехи вдохновят на эксперименты других пользователей.

Источник: http://sovet-ingenera.com/otoplenie/pechi/pechka-burzhujka-svoimi-rukami.html

Понятные чертежи для создания самой эффективной буржуйки своими руками

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

    Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:

  • Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;
  • Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;
  • Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;
  • Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.
  • Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
    Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

    Основные модели самодельных буржуек

    По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

    Используемый материал для выполнения печки
    Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
    Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм.
    В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

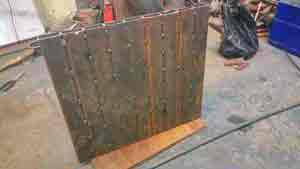

    Форма и материал для корпуса
    При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

      Кроме того, используются такие элементы, как:

  • Погонажные профили;

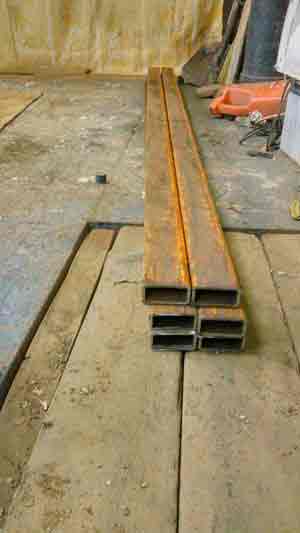

  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.
  • Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

    В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

    В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
    Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

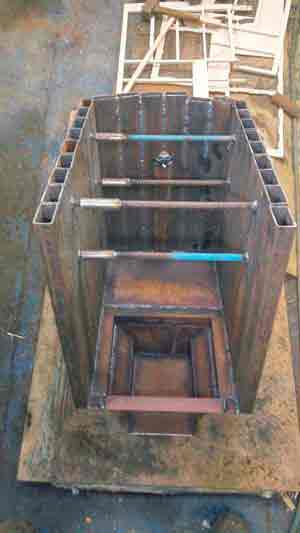

    Важные узлы конструкции

    Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

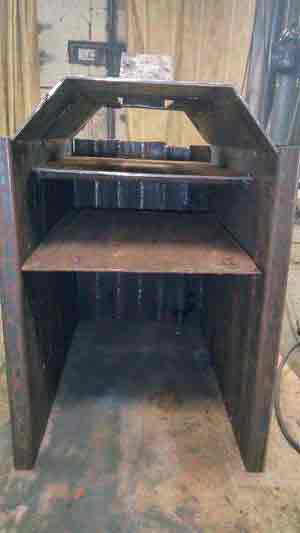

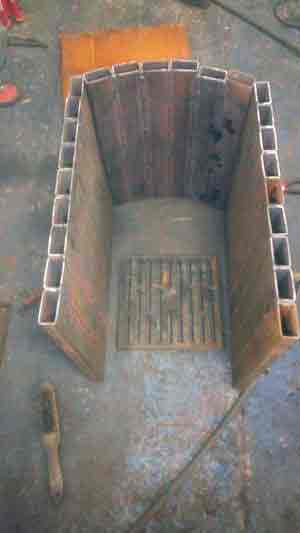

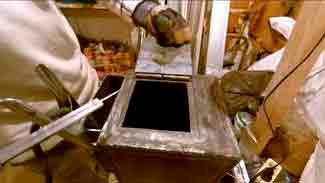

    Изготовление топочной камеры
    Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

    Изготовление зольника
    Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

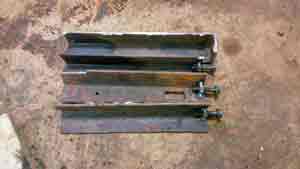

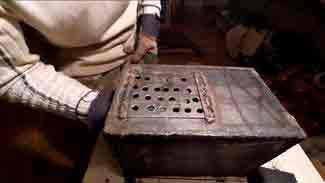

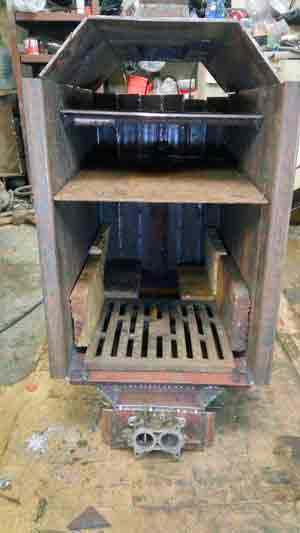

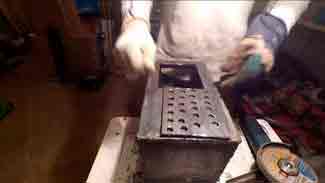

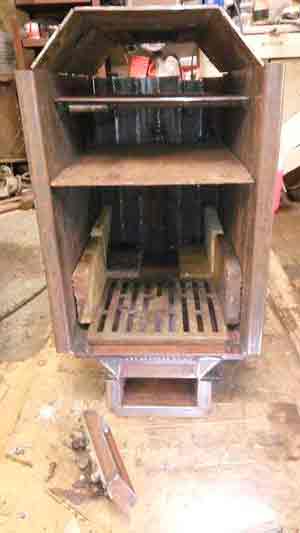

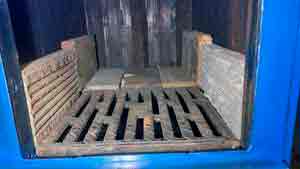

    Колосниковая решетка
    Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

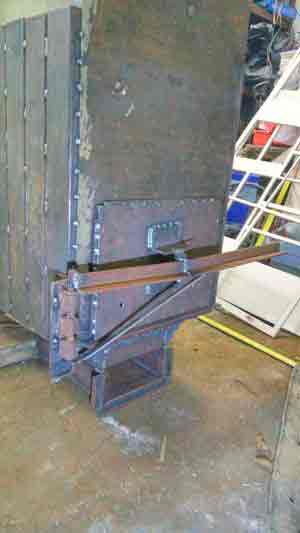

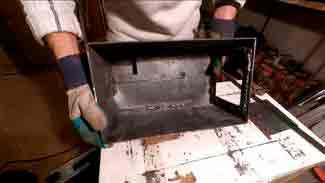

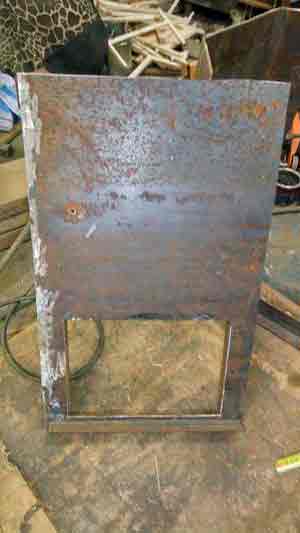

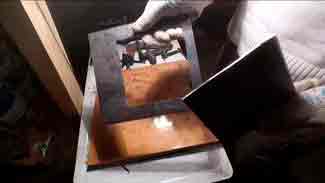

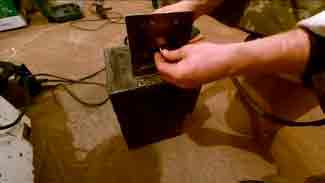

    Проемы и дверцы
    Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

    В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

    Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

    • Для топки 250 на 250 мм.
    • Для поддувала — высота 100 мм и ширина 250 мм.
    • Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

    Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
    Отведения газов и дыма

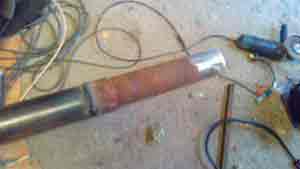

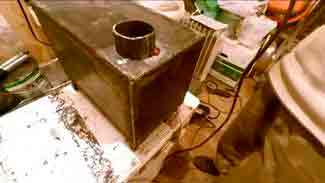

    Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

    Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

    Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

    Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

    Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

    Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

    Детали для значительного увеличения горения и теплоемкости
    Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

    В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

    Здесь можно отметить такие варианты исполнения:

    1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
    2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
    3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
    4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

    Подводя итоги

    В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

    Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

    Ещё по теме  Дорожки из подручных материалов

    Источник: http://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

    Буржуйка длительного горения – проекты популярных самодельных печей

    Применение дровяных печей для отопления помещений чаще всего используется для нагрева небольших помещений. Сама технология основана на использовании традиционных чугунных или стальных печек-буржуек с низким коэффициентом полезного действия. Кроме большого расхода топлива такие печи требуют и постоянного присутствия человека, ведь если постоянно не подбрасывать дрова она просто потухнет. Другое дело печи длительного горения, но увы, они сегодня пока имеют неоправданно высокую цену, так что остается один выход – сделать такую буржуйку самому.

    В чем разница печи длительного горения и дровяной буржуйки

    Принципиально, между печью длительного горения и обычной буржуйкой разница состоит в том, как происходит процесс горения. Для обычной чугунной или стальной печи с колосниковой решеткой и прямым дымоходом характерно быстрое сгорание топлива. Собственно и само название «буржуйка» пошло из-за непомерных аппетитов печи. Процесс горения в топке происходит на колосниковой решетке, при большом потоке воздуха, что с одной стороны, дает возможность увеличить тягу, а с другой стороны, при горении дрова сгораю с большим количеством сажи и дыма. Такое положение дел не может свидетельствовать об экономии топлива, их просто приходится постоянно подбрасывать, чтобы поддерживать температуру.

    В печи длительного горения процесс происходит по-другому. В зависимости от конструкции топки и дополнительного оборудования сжигание может иметь вид медленного горения (тления) или пиролиза – сжигания выделяемых топливом газов.

    При тлении, удается сделать процесс горения контролируемым, для этого уменьшается или увеличивается поток воздуха в топку. В результате получается медленное сжигание топлива и процесс горения увеличивается по времени. Насколько экономным получается такое отопление судить сложно, но то, что время сжигания значительно увеличивается, это факт.

    При пиролизе, твердое топливо под действием высокой температуры разлагается на простые вещества. В результате получается, что в топке сжигаются не дрова, а газ, выделяемый дровами. Такие печи длительного горения намного более экономичны и их установка быстро окупается.

    Но, справедливости ради стоит упомянуть и о промежуточных конструкциях, сочетающих в себе и преимущества печей с контролируемым тлением и пиролизных печей. Эти гибриды в основном и являются наиболее часто используемыми проектами для самостоятельной сборки.

    Какие виды топлива можно использовать

    Когда речь заходит о системе отопления помещения для временного пребывания, например мастерская или гараж, то обычно берется во внимание два аспекта – экономическая целесообразность и безопасность. В плане экономической целесообразности самым доступным видом топлива сегодня выступает древесина. Жидкое топливо, такое как дизельное топливо или отработанное машинное масло применяется для отопления в основном подсобных помещений, в жилых помещениях использование этого горючего ограничено, поскольку имеет специфический запах. Каменный уголь обычно для печей длительного горения кустарного производства не используется, он предназначен для котлов отопления и стационарных кирпичных печей.

    Таким образом, наиболее приемлемым видом топлива выступают дрова или паллеты – топливо из отходов деревообрабатывающего производства. И здесь как раз и кроется вся тайна печей длительного горения. Дело в том, что для получения максимального эффекта необходимо использовать только сухие дрова. В обычных, свежеспиленных дровах древесина содержит большое количество влаги, при горении получается что параллельно идут два процесса – горение древесных волокон и сушка, с выделением большого количества водяного пара. В результате получается большое количество несгоревшего топлива и горение при низкой температуре. Эти процессы не позволяют получить максимальное количество тепла.

    Другое дело с сухими дровами. Содержание влаги в них минимальное, а значит, при повышении температуры до 300 градусов начинается процесс разложения древесины на простые вещества. Это позволяет существенно повысить теплоотдачу, в результате чего дрова сгорают полностью с минимальным образованием копоти и золы.

    Проектирование буржуйки длительного горения

    Отправным моментом в процессе проектирования буржуйки длительного горения выступает необходимость обеспечить комфортную температуру в помещении при минимальных затратах времени и сил. Следующим этапом выступает поиск оптимального варианта конструкции. Для отопления жилого домика можно использовать схему бурельяна или печи-ракеты. А вот для теплицы, гаража или производственного помещения, где нет высоких требований по чистоте, можно использовать и бубафоню – печь с вертикальной загрузкой топлива.

    В практическом плане во внимание берется:

    • Место расположения отопительных приборов;
    • Назначение помещения;
    • Размеры отапливаемого помещения;
    • Наличие необходимых материалов и инструментов;
    • Наличия навыков для работы с инструментами.

    Каждый из этих пунктов по-своему важен и отбрасывает его при проектировании просто нерационально. Место установки должно обеспечивать полную безопасность помещения, как в плане пожарной безопасности, так и в безопасности при пользовании. Кроме того, важно разместить печь таким образом, чтобы она не мешала, дымоходы при этом не занимали много места, а тепло от нее равномерно распределялось по всей площади комнаты.

    Для рационального обогрева помещения нужно правильно подобрать размеры самой конструкции. В гараже или мастерской достаточно сконструировать печь стандартных размеров, а вот для теплицы понадобится бубафоня из 200 литровой бочки.

    Идея постройки печи длительного горения своими руками часто откладывается на потом из-за отсутствия необходимых материалов или инструментов. Но с другой стороны если нет металлического листа толщиной 5 мм, это не значит что от идеи нужно отказаться полностью, ведь есть много удачных проектов печей, созданных из старых баллонов, швеллеров, уголков или толстостенных труб.

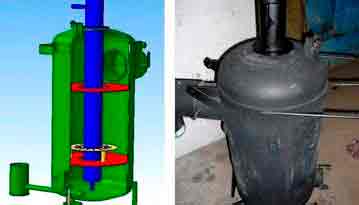

    Бубафоня – наиболее популярная схема буржуйки длительного горения

    Практичность печи бубафоня доказана ее популярностью. То, что это одна из самых популярных печей длительного горения говорит тот факт, что ее применяют практически во всех мелких тепличных хозяйствах.

    Большим преимуществом этой печи выступает ее практичность и удобство при эксплуатации – она практически всеядна, в топке можно сжигать и сухие дрова, и древесные опилки, пеллеты и брикеты из соломы или подсолнуха. А еще эта печь показывает один из самых высоких результатов по длительности горения топлива.

    Принципиальная схема этого отопительного прибора состоит в том, что процесс горения топлива сочетает в себе процесс сжигания обычного топлива при регулируемой подаче кислорода и процесс пиролиза. Конструкция печи представляет собой металлический корпус с открытым верхом. Для корпуса чаще всего применяется 200 литровая толстостенная металлическая бочка. В ней находится центральный стержень, из толстостенной трубы, с жестко приваренным металлическим диском немного меньшим внутреннего диаметра бочки. Высота трубы выше бочки на 10-15 см. На нижней стороне диска приварены ребра, для того чтобы между диском и днищем бочки было небольшое пространство – это необходимо для доступа кислорода в топку. Третьим элементом конструкции выступает конструкция подобная направляющей с диском. Разница заключается в том, что диаметр трубы больше направляющей, а сам диск имеет по всей площади отверстия. Она надевается на внутреннюю направляющую и при сгорании топлива постепенно опускается вниз. Крышка изготавливается из толстого металла, так, чтобы отверстие позволяло равномерно опускаться прессу по мере сгорания топлива. Дымоход делает герметичным в верхней части корпуса на расстоянии 5-7 см от верха.

    Принцип работы бубафони

    Перед началом эксплуатации в корпус вставляется центральная направляющая. Весь объем корпуса заполняется топливом – дровами, брикетом, полетами. Дрова укладываются вертикально очень плотно. Высота закладки должна на 5-7 см быть ниже верхнего среза бочки. После этого на направляющую устанавливается верхний пресс и одевается крышка. Розжиг проводится сверху. После начала процесса горения топлива происходит процесс постепенного набора температуры – кислород поступает через трубы в камеру сгорания. При повышении температуры до 300 градусов начинается процесс газообразования. Газы поднимаются вверх, и пламя перемещается в пространство между крышкой и верхним прессом. Таким образом, начинается процесс горения газов. Для регулировки скорости горения устанавливается регулируемая заслонка на трубе верхнего пресса. При использовании такой печи одной закладки дров вполне хватает на 48-72 часа горения.

    Усовершенствованная буржуйка

    Как и бубафони у этого проекта имеется множество поклонников, а видео сборки своими руками можно в большом количестве найти в интернете. В отличие от других буржуек ее преимущество заключается в том, что при компактных размерах длительность горения топлива в 4-5 раз дольше, чем у простой буржуйки.

    Весь секрет кроется в конструкции топки. Точнее в отсутствии в топке колосниковой решетки и присутствия регулируемого шибера. Длительность процесса горения регулируется подачей воздуха в камеру сгорания.

    Для самостоятельного изготовления такой металлической печи необходимо иметь не только точные расчеты, но и навыки работы со сварочным аппаратом. Дело в том, что подвижные детали корпуса должны быть очень точно подогнаны друг к другу, в противном случае регулируемого доступа воздуха не получится, он просто будет проникать в топку через неплотно прилегающие дверцы и шиберную задвижку.

    Принцип работы этого варианта буржуйки длительного горения следующий: после начала процесса горения шиберная заслонка устанавливается в нужное положение, чтобы в топке поддерживался режим медленного тления. Из-за того, что в конструкции нет колосниковой решетки и зольника, воздух поступает через шиберную заслонку.

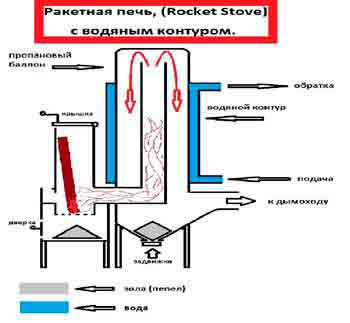

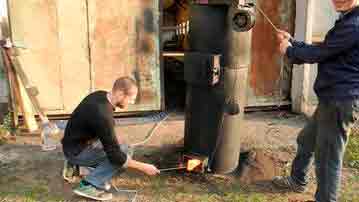

    Печь-ракета с баллоном для сгорания отработанных газов

    Обычную легкую ракетную печь узнать по фотографиям довольно легко из-за ее необычного дизайна. Три трубы круглого или квадратного сечения сваренные в одной точке и имеющие общее внутренне пространство самая простая, пожалуй, конструкция для походного очага.

    Но, как и обычная чугунная буржуйка, ракета имеет очень большой аппетит. С другой стороны, ракетная печь обладает просто огромной теплоотдачей топлива, недаром именно эта конструкция признана самой эффективной по сравнению с другими проектами.

    Вот это свойство ракетного выброса пламени и используют в конструкции буржуйки длительного горения с баллоном. Дело в том, что пламя, выходящее из жерла топки, используется неэффективно. На видео работы такой печи видно, что пламя выходит с большим напором. Но вместе с пламенем выходит и большое количество несгоревших газов. Вот в идее использования этого потенциала и состоит установка после ракетной топки большого баллона, у которого входное окно располагается с одной стороны, а выходное с другой.

    Пламя с несгоревшими продуктами горения, попадая в баллон, продолжает гореть до момента полного расщепления. Таким образом, в самом баллоне происходит дальнейшее сгорание горючих газов, а через выходное окно проводится отвод дыма и других продуктов горения.

    Плюсы и минусы самодельных буржуек длительного горения

    Теперь, когда известны основные конструкции печей с увеличенным периодом горения топлива необходимо проанализировать положительные качества и недостатки этих устройств.

    К положительным сторонам необходимо отнести:

    • Существенную экономию топлива;
    • Высокую теплоотдачу;
    • Возможность длительное время работать в «автономном» режиме;
    • Возможность использования для большинства видов разного топлива.

    Увы, у этих конструкций имеются и недостатки, которые никак нельзя назвать несущественными:

    • Необходимость герметичного соединения всех частей корпуса при сборке;
    • Высокие требования по содержанию в чистоте дымоходов;
    • Несмотря на то, что печи рассчитаны на длительный период эксплуатации за ними необходимо периодически присматривать;
    • Для пользования такими устройствами необходимы определенные навыки и умения;
    • Чтобы самостоятельно собрать такую печь нужно владеть довольно высокими навыками в металлообработке;
    • Для использования нужны хорошо высушенные дрова.

    Поэтапная инструкция сборки буржуйки собственными руками

    Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

    Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

    Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

    Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

    Источник: http://pechiexpert.ru/burzhujka-dlitelnogo-goreniya-proekty-populyarnyh-samodelnyh-pechej/

    Буржуйки на дровах длительного горения своими руками

    С наступлением холодных осенних дней появляется необходимость отопить гараж во время ремонта автомобиля или согреться при уборке картофеля на своем участке. Печка-буржуйка на дровах длительного горения может стать отличной заменой дорогостоящим печам и отлично впишется в небольшие вспомогательные помещения, в которых не имеет смысла постоянно поддерживать тепло.

    • 1. Описание, устройство и принцип действия
      • 1.1. Подготовительные работы
      • 1.2. Изготовление буржуйки своими руками
    • 2. Руководство по эксплуатации

    В обычных буржуйках, которые всем давно известны, дрова сгорают быстро, и их нужно много, чтобы нагреть помещение. Чтобы из буржуйки сделать печь длительного горения, нужно было ее оборудовать дополнительным приспособлением для долгого горения топлива. Умельцы нашли выход из этой ситуации, и появились разные варианты таких агрегатов: слобожанка, пиролизная, бубафоня и другие. Они очень экономны, топить можно дровами, опилками, щепками и другими горючими отходами от дров. Гореть, вернее, тлеть, они могут целые сутки, и их КПД превышает 90%. Они не нуждаются в постоянном присмотре.

    Эти печки удобно ставить в теплицах, в гаражах, на дачах и в небольших деревянных домах. Недостатком будет в них особая организация дымохода, при которой нельзя сделать несколько отводов. Как только сгорают дрова, буржуйка остывает, зато во время горения сильно нагревается. Сделать буржуйку можно из чего угодно, и конструкция ее довольно проста. Можно вырезать из металла, и тогда она получается прямоугольной формы.

    Сделать буржуйку длительного горения можно из обыкновенной стальной бочки или использованного газового баллона. Принцип действия везде один и тот же — тление. Особенностью таких отопительных приборов являются две камеры, которые разделены на две части: для топлива и для дальнейшего сжигания угля и газов. В устройстве печи предусмотрен поршень, который:

    • подает воздух в топку;
    • оказывает равномерное сильное давление на дрова, они тлеют и ровно опускаются вниз.

    Дрова в топке горят очень медленно. Одновременно в соседней камере горит газ, который образуется при сгорании. В режиме такого замедленного действия печь сильно не разогревается, поэтому стенки должны быть небольшой толщины. При обогреве большого помещения конструкция выбирается помощнее, и тогда требуется большее количество дров, соответственно, и отдача тепла будет выше.

    По мере того как сгорают дрова, происходит и уменьшение и самой камеры, на которую сверху давит заслонка, регулирующая циркуляцию воздуха.

    В жилом помещении подобное устройство не совсем удобно и выгодно. Для загрузки топлива или для очистки от сажи сначала необходимо вынуть грязный поршень. А чтобы убрать сажу, надо снять колено дымохода и перевернуть корпус печи.

    Источник: http://oventilyacii.ru/otoplenie/burzhujki-na-drovah-dlitelnogo-goreniya-svoimi-rukami.html

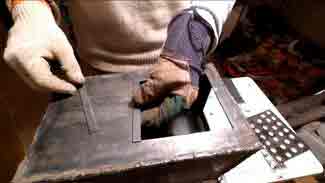

    Мини-буржуйка своими руками на дровах и отработке

    Первый запуск буржуйки

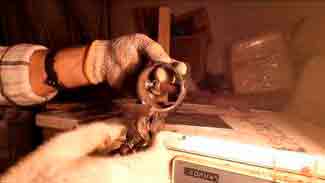

    шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.

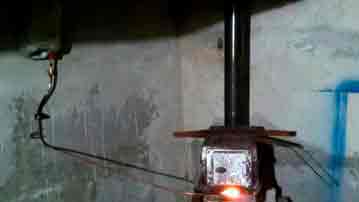

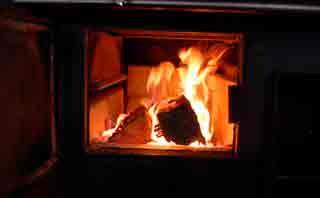

    Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).

    Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.

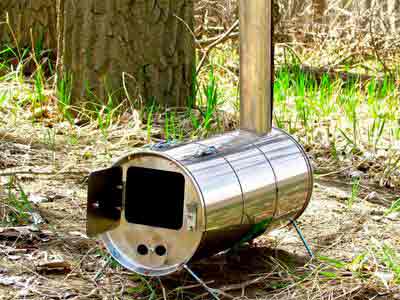

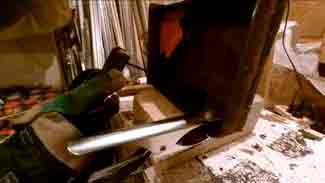

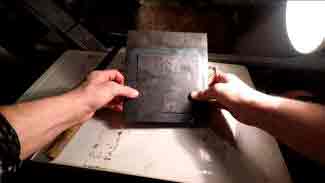

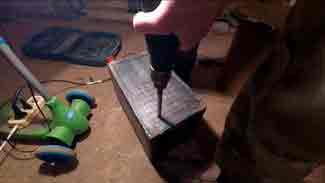

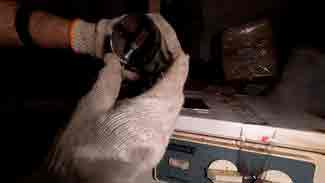

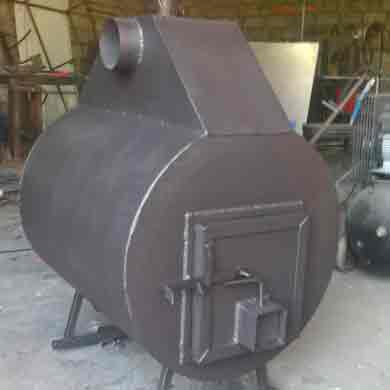

    Сборка печки-буржуйки из трубы

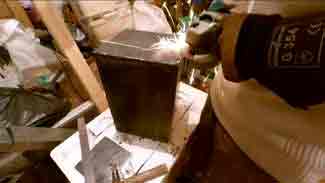

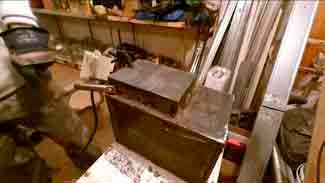

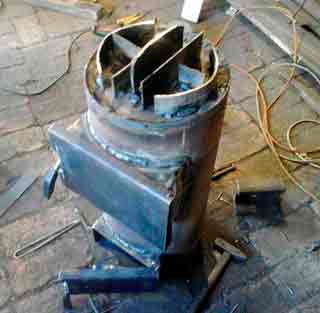

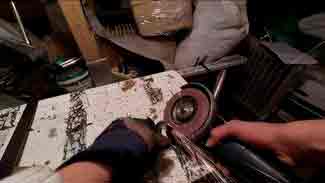

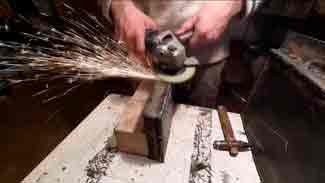

    В данном случае без сварочного аппарата не обойтись. Функцию основы конструкции будет выполнять отрезок обыкновенной металлической трубы. Подойдет даже старая бочка. Сборка будет осуществляться по уже знакомой вам схеме. Сделайте из прутков колосниковую решетку и скрепите ее с корпусом. Соединение выполняется при помощи сварки. У этой буржуйки будет сразу 2 заслонки: поддувала и топки. Модель можно успешно использовать как для прогрева различных помещений, так и для приготовления разнообразной пищи.

    Сборка печки-буржуйки из трубы

    Буржуйки ценят именно за то, что они способны прогреть помещение за максимально малое время. Но одновременно с этим возникает и главный минус подобных печек – после прекращения горения они остывают так же быстро, как и нагреваются. Металл практически не аккумулирует тепло.

    Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом

    Для устранения приведенного выше недостатка достаточно обложить самодельную буржуйку огнеупорным кирпичом. Он хорошо накапливает тепло и продолжает отдавать его окружающему пространству в течение долгого времени после завершения работы печки. Однако для того чтобы помещение прогрелось печь придется топить дольше, чем без подобного кирпичного ограждения. Но и этот недостаток с легкостью устраняется. Достаточно лишь сделать в кирпичном экране несколько вентиляционных отверстий. Подобные системы довольно часто используются в банях.

    Кирпичный экран выкладывается на некотором расстоянии от стенок агрегата. Это очень важный момент. При выборе подходящего расстояния следует ориентироваться на площадь обогреваемого помещения и габариты самой печи.

    Буржуйка, огражденная кирпичным экраном, будет максимально эффективно расходовать топливо и качественно обогревать помещение в течение весьма продолжительного времени.

    Основные модели самодельных буржуек

    По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

    Используемый материал для выполнения печки
    Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит. Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм.
    В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

    Форма и материал для корпуса
    При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

    • Кроме того, используются такие элементы, как:
    • Погонажные профили;
    • Квадратной формы труба;
    • Специальные уголки;
    • Арматура;
    • Прут.

    Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

    В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

    В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

    Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

    Изготовление своими руками

    Существует множество разнообразных вариации печей в гараж, которые довольно просто можно сконструировать своими силами из имеющихся материалов.

    Самой массовой и известной моделью буржуйки является печь, сделанная из металлической бочки. Это предельно простая конструкция, представляющая собой бочку на ножках с дверцей. Такая печь довольно хорошо подходит для утилизации отходов. Главное достоинство такой печи – её простое изготовление. Но такая буржуйка имеет несколько недостатков.

    Стенки бочки тонкие, и вряд ли она сможет долго прослужить, так как стенки могут быстро прогореть. Также недостатком является громоздкость такой конструкции, которая займет много места в помещении.

    Можно изготовить печь из металлического бидона. Работ здесь даже меньше, так как бидон уже имеет дверцу, которую можно использовать без изменений.

    Ещё одним популярным вариантом для изготовления печи-буржуйки является газовый баллон. Такие баллоны имеют довольно хороший уровень теплоемкости и толстые стенки, позволяющие прослужить печи длительное время. Необходимо помнить, что газовый баллон нужно подготовить в соответствии с правилами пожарной безопасности перед тем, как приступать к изготовлению буржуйки

    Крайне важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров.

    В целях противопожарной безопасности настоятельно рекомендуется наполнить эту емкость водой и оставить её на всю ночь.

    При выполнении данной печи своими руками из баллона стоит приварить к нему в нижней части систему поддува, а в самом баллоне просверлить несколько отверстий, которые соединены с этой системой.

    Рассмотрим более подробно этапы изготовления печи из баллона для газа.

    При использовании буржуйки в помещении гаража крайне важно следовать правилам пожарной безопасности. Поэтому необходимо правильно подобрать место установки печи. Чтобы поставить печь, очень хорошо подходит гаражный угол, который располагается возле стен, противоположно находящихся к воротам помещения.

    • Первый этап. Лучше всего сделать предварительный чертёж и расчет размеров будущего изделия. Но такая печь довольно проста в изготовлении, можно обойтись и без него. Далее стоит сделать на изделии разметки. Используя фломастер, на корпус баллона наносятся контуры будущих дверец, поддувала и топочной системы. Отсек с топкой будет располагаться примерно в центре конструкции, а поддувало разместить снизу. Расстояние между ними не должно превысить 100 мм. Далее маркером проводится сплошная линия по центру между дверцами, а затем следует разрезать баллон по намеченной линии используя болгарку.

    • Второй этап. Необходимо взять железные пруты в диаметре примерно 14-16 мм. Затем сварить из них решетку и закрепить сваркой полученную конструкцию к нижней части баллона. А после чего баллон снова сваривается в одну конструкцию.
    • Третий этап. Необходимо вырезать отверстия для топочного отсека и отверстия с наддувом, а затем петлями на них крепятся дверцы.

    • Четвертый этап. На финальном этапе стоит усиленно заняться монтажом дымохода, так как это очень важная часть устройства печки. Для этих целей, используя болгарку, нужно отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотвод следует вывести из гаража через дыру в стене или на крышу. Не стоит соединять дымоотвод с общей вытяжкой помещения, потому что её тяги может не хватить, вентиляция не справится, и угарный газ будет проникать в помещение гаража.

    И это вся довольно простая инструкция по изготовлению печи-буржуйки собственными силами из обычного газового баллона.

    Также в конце данной работы можно нанести на печь дополнительный термостойкий состав.

    Рекомендации по эксплуатации

    Если для отопления либо приготовления пищи используется буржуйка, очень важно соблюдение правил ее эксплуатации. Их выполнение, кроме пожарной безопасности, поможет увеличить и срок ее службы

    • Перед первой растопкой печку обязательно надо проверить и убедиться в герметичности всех соединений, узлов, немедленно исправить все недоделки, чтобы избежать проникновения продуктов горения и угарного газа в помещение гаража.
    • По вполне определенным причинам дымоход обязательно выводится наружу. Его часть, находящаяся внутри гаражного пространства, обязательно должна быть герметичной.
    • Дымоход строго запрещается выводить в вентиляционную систему. Даже если печь установлена в подвале, она должна иметь отдельный дымоход.
    • Проходы стены или перекрытия дымовыводящей трубы обязательно изолируются огнеупорными не пожароопасными материалами.

    • Ящик с песком и огнетушитель в обязательном порядке должны находиться в гараже, в соответствии с правилами пожарной безопасности.
    • Печь-буржуйку также используют в качестве плиты и для кипячения воды. Для этого на ней устанавливают варочную поверхность с конфорками (обычно ее делают из чугунной плиты) или бак для нагрева воды.
    • Печь-буржуйка быстро нагревается, но и быстро остывает. Такой недостаток можно частично компенсировать кирпичным экраном, аккумулирующим тепло и возвращающим его в помещение по мере своего остывания после того, как буржуйка потухнет.

    Запрещается непосредственный контакт экрана и буржуйки. Зазор между ними оставляют не менее, чем в 10 см.

    • Обычно кирпичный экран имеет значительный вес, поэтому, вероятнее всего, ему потребуется собственный фундамент. Рассмотрим этапы его изготовления.
      1. Выкапывают яму глубиной около 50 см.
      2. Дно ямы укрывают слоем песка (средний расход песка 3-4 ведра), утрамбовывают.
      3. Следующий слой – 10-15 см щебня, который тоже утрамбовывают.
      4. Уложенные слои разравнивают, затем заливают слоем цементного раствора.
      5. Ожидают полного затвердевания цементного слоя. Чем дольше время затвердевания, тем лучше (обычно промежуток времени составляет более суток или дольше, фундаменту это придаст дополнительную прочность).
      6. Затем укладывают несколько слоев рубероида.
      7. Сам экран выкладывают в половину кирпича, начальные два ряда выполняют сплошной кладкой на рубероид. В 3-4 ряду необходимо проделать вентиляционные зазоры, затем снова продолжить класть кирпич сплошным слоем.

    Правильные способы чистки печи-буржуйки в основном сводятся к удалению загрязнений внутри дымохода, что производится относительно редко. В основном используют ершик. Его вполне можно сделать своими руками из щетки в форме цилиндра, привязав ее к веревке.

    Лучше всего использовать щетки со щетиной из пластика либо железной проволоки. Диаметр щетки подбирается таким образом, чтобы при прохождении дымовой трубы не было значительного сопротивления.

    Чистку применяют для того, чтобы повысить прохождение потока дыма сквозь трубу, улучшить теплоотдачу. Последовательность процесса чистки:

    • топочное отверстие заткнуть ветошью;
    • проделать 2-3 осторожных движения ершиком, чтобы не нарушить герметичность дымохода (делать остановки, если ершик двигается свободно);
    • повторить пункт 2 нужное количество раз;
    • удалить угли, золу и сажу из зольника.

    О том, как установить буржуйку в гараж, смотрите в следующем видео.

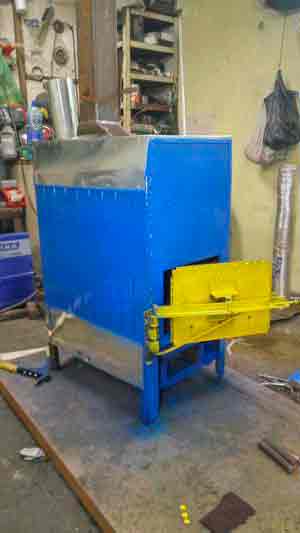

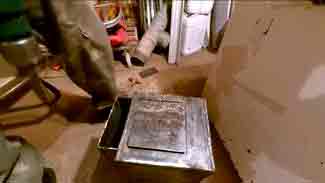

    Делаем прямоугольную печку

    Из чего только не делают буржуек! Фантазия народных умельцев не ограничена. Но для тех, кто ни разу не брался за такую конструкцию, стоит начинать с более упрощенного варианта – прямоугольной буржуйки. Это самая популярная модель, которая, к тому же, достаточно легко собирается.

    Для того, чтобы сделать буржуйку самостоятельно, понадобится подготовить следующий материал и инструмент:

    • план-чертеж – в нем отмечаются размеры каждого элемента;
    • металлические листы – их количество зависит от желаемого размера печки, главное чтобы материал был не тоньше 4 мм;
    • стальные уголки;
    • металлическая труба (30 мм);
    • труба (180 мм);
    • сварочный аппарат.

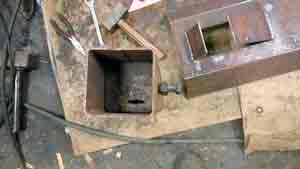

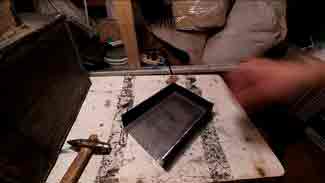

    Для создания такого варианта понадобится выполнить следующие действия:

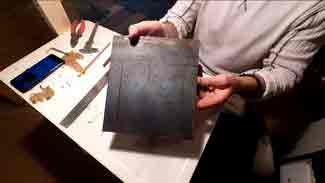

    1. Металлические листы сначала нужно очистить и обезжирить, иначе сварочный аппарат не сможет их надежно соединить. Для этого можно использовать обыкновенный мыльный раствор или специальные чистящие вещества.

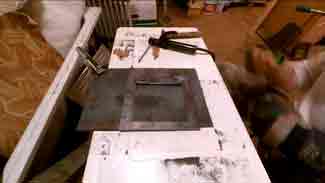

    2. На листе металла, который будет служить лицевой частью, необходимо вырезать два отверстия – одно будет служить для сбора золу, а другое дверцей топливника. Размер дверцы должен быть на 3-4 см меньше, чем ширина будущей буржуйки. Что касается высоты расположения, то обычно ее делают 1\3 ниже, чем верхний край. Не стоит забывать, что снизу будет еще одно прямоугольное отверстие для зольника. Их желательно разделять.

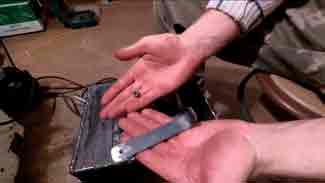

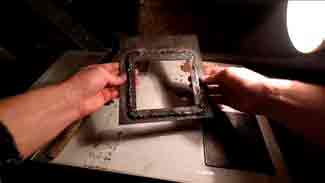

    3. Для изготовления дверцы понадобится металл чуть большего размера, чем получившиеся окошко. Чтобы соединить два элемента, можно использовать стальные петли. На дверце в обязательном порядке должна присутствовать ручка, которая позволит открывать и закрывать буржуйку.

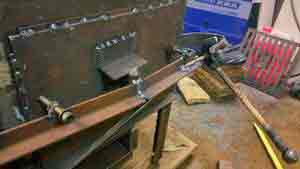

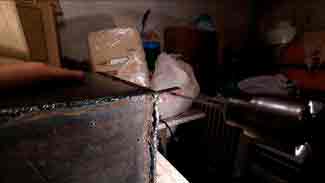

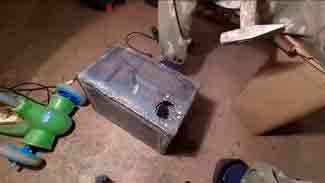

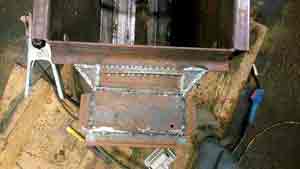

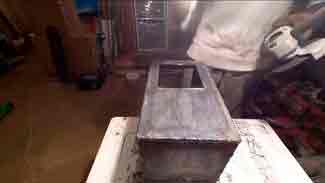

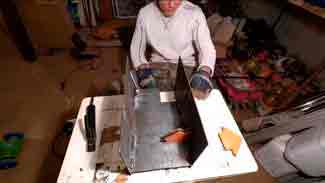

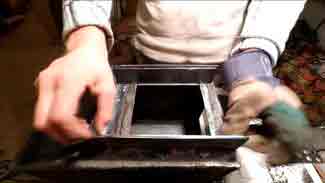

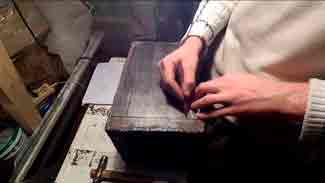

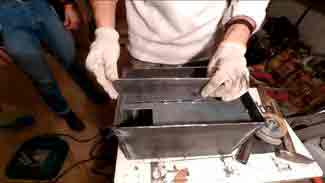

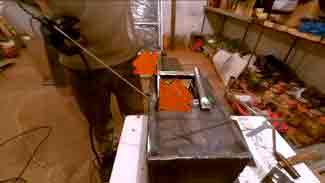

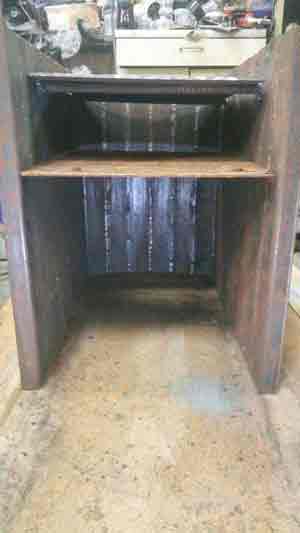

    4. Теперь металлические листы сваривают между собой, чтобы получилась прямоугольная коробка. Начинать стоит с боковых стенок, которые фиксируются на дно. Чтобы проконтролировать вертикаль и горизонталь направления, стоит пользоваться во время такой работы строительным уровнем. Далее приваривают заднюю стенку. Внутреннее пространство делится на три части – дымооборот, топка и зольник. Между последними двумя частями устанавливается колосниковая решетка. На боковых стенках отмеряют 10-15 см и приваривают на всю долину уголки. К ним фиксируются заранее подготовленные полоски из той же листовой стали с шириной в 2,5-3 см. что касается длины, то тут нужно ориентироваться на имеющиеся размеры буржуйки. Расстояние – 5см. все элементы привариваются к двум прутам. Тут нужно максимально качественно выполнить эту работу, так как такие полоски дополнительно выполняют функцию ребер жесткости.

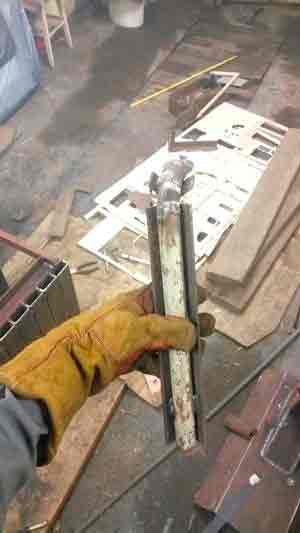

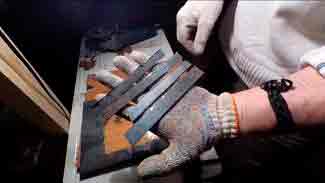

      Саму решетку к стенкам приваривать не стоит, ведь когда понадобится чистка или замена какого-либо элемента в буржуйке, то придется всю конструкцию разбирать. А так хватит и просто вытянуть решетку.

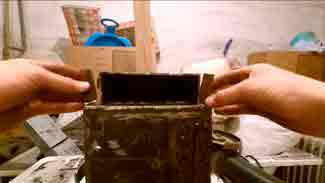

    Теперь нужно в верхней части боковых стенок фиксируется два металлических прута. Они будут служить опорой для отражателя. Его располагают таким образом, чтобы спереди оставался канал, по которому дым будет покидать буржуйку. Отражателю предстоит выдерживать самые большие температуры. Поэтому для его изготовления лучше выбрать металл толщиной в 1,5 см.

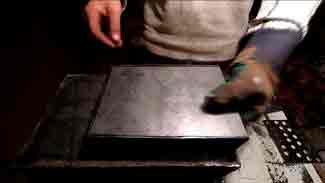

  • Теперь можно приступать к верхней крышке. Тут лучше заранее сделать отверстие под будущий дымоход. Далее вырезают и приваривают перемычку. Потребуется сделать еще более узкую, которую размещают на уровне колосниковой решетки. Именно она будет отделять дверцу решетки и зольника.
  • Теперь привариваются ручки для дверки, защелки и завесы. Что касается последних элементов, то для надежности стоит использовать толстый прут и стальную трубу.

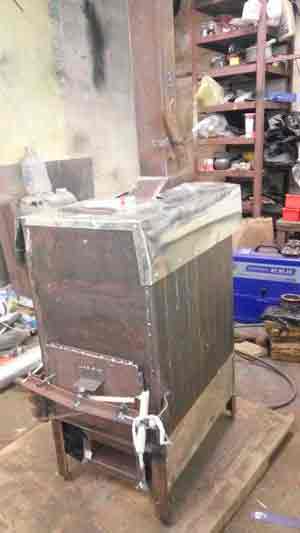

    1. Как только конструкция будет готова, ее устанавливают на ножки. Для таких целей отлично подойдет металлическая труба (диаметр 8-10см), которую разрезают на отрезки в 2-4 см. на каждый конец приваривают по гайке с вкрученным болтом. Это обеспечит надежную устойчивость.
    2. Последним этапом идет обустройство дымохода. Тут нужна труба в 15-18см по диаметру. Если говорить о длине, то ее должно хватить, чтобы вывести дымоход наружу. Поэтому, чтобы избежать перерасхода материала, стоит задуматься над местом расположения буржуйки. Так как дымоход подразумевает под собой изгибы, каждый такой угол должен быть равным 45 градусам. На нижнем конце оборудуют вращающуюся заслонку. Сам дымоход размещают на гильзе высотой в 15-20см. Для такой цели используют изделие диаметром меньше, чем основная труба. Для соединения используют варку.

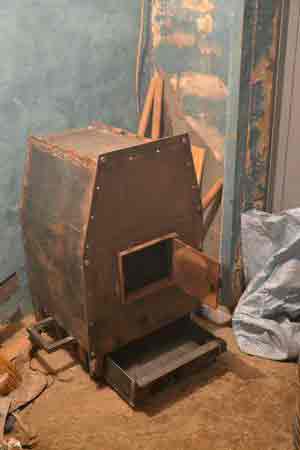

    После того, как изделие готово, его можно устанавливать и начинать эксплуатировать.

    Принцип работы

    Рассмотрим подробнее схему работы самодельной буржуйки:

    • через поддувало в топку печи подается воздух для горения;
    • в процессе горения выделяется тепло, которое нагревает кирпичи и стенки печи;
    • дым, сажа и продукты горения вытягиваются через дымоход;
    • регулирование горения с получением необходимой теплоотдачи производится при помощи увеличения/уменьшения открытого зазора дверцы поддувала;
    • буржуйку топят, используя различные виды как жидкого, так и твердого топлива (дрова, отработка, солярка, уголь, торф).

    Буржуйка на отработке

    Буржуйка, топливом для которой служит не древесина, а отработанное масло, имеет свои особенности. Она может представлять собой как небольшую печурку для обычного гаража, так и устройство, предназначенное для обогрева больших территорий. В любом случае работают все модели по одному и тому же принципу и имеют похожие конструкции и принцип работы.

    • Буржуйка имеет 2 части. В нижнюю часть заправляют отработанное масло, где его разжигают и доводят до кипения.
    • Пары вытягиваются по перфорированной трубе для доступа кислорода, где происходит их начальный дожиг.
    • Полностью пары окисляются и сгорают в верхней части, соединенной с дымоходом.
    • Температура в нижней ёмкости относительно невысока, до максимума нагревается верхняя камера, обогревая помещение. Ее стенки могут даже светиться от жара. Соответственно, это влияет на выбор материала для изготовления камер.

    Чертеж-схема буржуйки на отработке с условными размерами и пропорциями.

    Рассмотрим достоинства буржуек на отработке.

    • Неприхотливость и «самостоятельность». Постоянно подкладывать дрова или производить какие-либо действия не нужно, основное требование – правильная регулировка зазора заливной горловины (10-15 мм).
    • Эффективная теплоотдача.
    • Отсутствие копоти из дымохода, печка не дымит.
    • Относительная пожаробезопасность, так как отработка топлива трудновоспламеняема, а горят только пары масла.

    Недостатки:

    • шумность;
    • характерный запах (от него иногда избавляются при помощи установки водяного контура или воздушного теплообменника с наддувом вентилятором, который направляет часть воздуха из дымохода в другое помещение для обогрева);
    • камеру сгорания (соединительная труба с перфорацией) и дымоход приходится достаточно часто прочищать;
    • коксованный слой сгоревшего масла в нижней камере также довольно проблематично удалять.

    При использовании печки-буржуйки с топливом-отработкой необходимо придерживаться обязательных правил.

    • Не допускается использование масляной отработки с бензином либо с другими горючими примесями.
    • Обязательна фильтрация отработки от твердых частиц.
    • Нельзя допускать попадание воды в отработку.
    • Не допускаются сильные сквозняки.
    • Соблюдение всех противопожарных правил при установке печки в помещении.
    • Обязательное наличие надежной вентиляции.

    • Категорически воспрещается оставлять печь без присмотра, спать при работающей печке.
    • Не применять воду для тушения!
    • Горизонтальные участки вытяжки дымохода запрещены. Допустимый угол наклона дымохода – 45°.
    • Дымоход должен иметь длину от 4 до 7 м.
    • Заливать отработку в печь рекомендуют на высоту, составляющую менее ? объема нижней камеры.
    • Необходимо иметь в непосредственной близости от такой печи порошковый огнетушитель и/или песок.

    Как топить буржуйку

    Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

    К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

    • Готовим ведро топлива.
    • Закладываем буквально горсточку, разжигаем.
    • Подкладываем понемногу, пока начало борова не засветится вишневым.
    • Смотрим, сколько отобрано из ведра, это минимальная закладка.
    • Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
    • Смотрим, сколько теперь отобрано, это максимальная закладка.

    Примечание: определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

    На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

    Видео: буржуйка в отоплении гаража

    Вариант из бака ресивера на дровах

    Бак ресивер отлично подойдет для изготовления печи. Дверцу для загрузки дров можно не делать. Сверху откидывается крышка люка, через которую будут загружаться дрова. Она оснащается ручкой для удобства использования. Внизу вырезается отверстие для забора пепла. Советуем подробнее изучить схему буржуйки на дровах и найти ответы на интересующие вопросы.

    Так выглядит бак ресивера для воды

    Этот вариант несложный в изготовлении, но требует осторожности при использовании. Недостатком такой модели, является неудобность очистки зольника

    Но для использования в гараже или на даче — это отличный вариант.

    Секции бака разделяют самодельной колосниковой решеткой, которую можно изготовить даже из арматуры

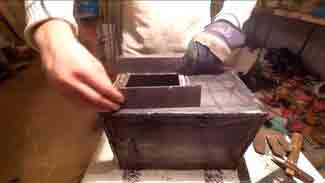

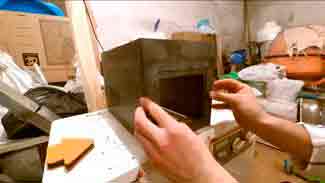

    Как вариант, маленькая буржуйка своими руками делается из листов стали. Ниже приведен чертеж простой печки из готовых стальных пластин. Рисунок содержит все размерности. Две перегородки позволят извлечь максимальный КПД из топлива, по тому что благодаря лабиринту внутри камеры, продукты сгорания медленно покидают её. Советуем также изучить из кирпича в дополнение к данной статье.

    С помощью листового металла можно придать печке любую форму и размер

    Толщина металлических листов должна быть не менее 4 мм. Колосниковой решеткой может стать металлическая пластина с высверленными отверстиями или даже арматура.

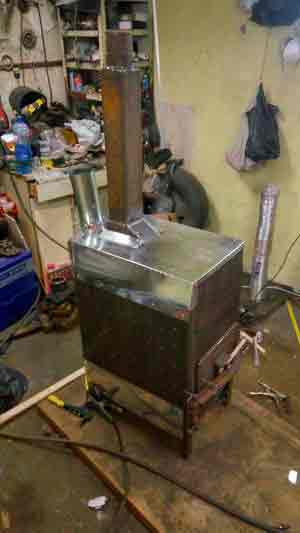

    Корпус можно заковать в кожух из 2 мм стали. Это позволит избежать следующих проблем:

    • раскаленная поверхность печи, не станет причиной ожога или случайного возгорания;
    • количество инфракрасного излучения уменьшится в несколько раз;
    • воздушная прослойка между кожухом и поверхностью печки, позволит ей равномерно нагреваться и лучше отапливать помещение.

    Буржуйка в гараже плюсы и минусы

    Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:

    • печь обогревает помещение зимой;
    • на буржуйке можно приготовить пищу или разогреть чайник;
    • самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.

    Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.

    Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:

    • Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
    • Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
    • Печь равномерно распределяет тепло вне зависимости от места, где она находится.
    • Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
    • Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
    • Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.
    Ещё по теме  Стол всепогодный своими руками

    Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.

    Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.

    Недостатками буржуйки в гараже являются:

    • необходимость устройства дымохода в гараже;
    • периодическая чистка дымоотводной трубы;
    • необходимость постоянной подачи топлива;
    • невозможность аккумулировать тепло.

    Читатели считают данные материалы полезными:

    • Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона

    Буржуйка на отработанных нефтепродуктах

    Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

    Совет! В качестве топлива часто используют нефтяное машинное масло, солярка, дизельное топливо, керосин, мазут, трансформаторное или трансмиссионное масла. Ни в коем случае нельзя жечь ацетон и бензиновые растворители.

    Как выглядит такая буржуйка на отработанном масле и её основные составляющие

    Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

    • труба для дымохода;
    • топливный бак/готовый металлический ящик;
    • листовой металл.

    Видео: обзор буржуйки для гаража

    Из инструментов понадобятся:

    • сварочный аппарат;
    • болгарка;
    • зубило;
    • кувалда;
    • рулетка, маркер/мел;
    • молоток;
    • перфоратор;
    • заклепки.

    Важно! Все сварочные работы рекомендуется проводить в специальной одежде и защитных очках. .

    Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

    Чтобы сделать такую печь своими руками, следует действовать поэтапно:

    • Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
    • В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
    • Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
    • Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
    • Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
    • Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

    Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

    Совет! Чтобы печка прослужила на несколько лет дольше, на верхнюю платформу крепят трехмиллиметровый стальной лист.

    Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

    Этот материал отлично дополнят следующие публикации:

    • Обзор отопительных печей термофор для дома и бани — лучшее из Сибири

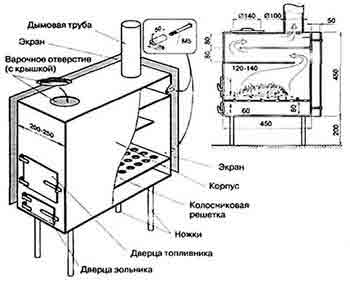

    Расчёт основных параметров с чертежами и размерами

    Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

    Труба

    В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

    Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки

    При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

    Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

    Очень важно правильно рассчитать диаметр трубы буржуйки

    Экран

    Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура. Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

    Экран буржуйки из красного кирпича способен аккумулировать тепло

    Подстилка

    Она обязательно должна быть. На это есть две причины:

    • часть тепла излучается вниз;
    • пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

    Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

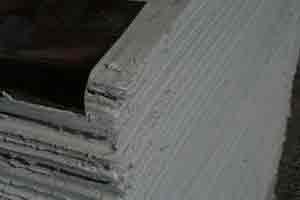

    Для подстилки под буржуйку можно использовать асбестовый лист

    Дымоход

    Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

    • вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
    • боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

    Дымоход обязательно нужно выводить на улицу

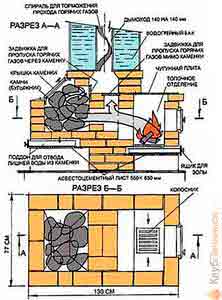

    Фотогалерея: схемы устройства буржуйки для гаража

    Сборка буржуйки

    Установка буржуйки начинается с её покупки или самостоятельной сборки

    Выбирая покупной вариант, обратите внимание на чугунную модель советского образца.

    Они начали выпускаться в 1955 году и до сих пор хранятся на армейских складах. Не будем углубляться, откуда они взялись в продаже. Но скажем о том, что это превосходные печи. Судите сами:

    Чугунная буржуйка имеет весьма внушительный внешний вид и за счёт своей толщины способна прослужить не один десяток лет.

    • Тепловая мощность – около 4-5 кВт, что хватит для обогрева гаража площадью до 40 кв. м;
    • Надёжный чугун – его толщина составляет 10 мм;
    • Советская сборка – тут комментарии излишни, тогда умели делать качественные вещи;
    • Всеядность – работает на угле, дровах, опилках;
    • Подходит для установки казана вместо верхней крышки.

    Стоимость агрегата составляет в пределах 4-5 тыс. рублей. Штука действительно классная, но адски тяжёлая, её вес около 60 кг.

    Также можно собрать буржуйку для гаража самостоятельно. Например, по данной схеме:

    Схема сборки одной из самых простых и тем не менее достаточно эффективных и надежных буржуек.

    Собирается она из листовой стали. Рекомендуемая толщина составляет 4-5 мм. Этого хватит, чтобы сталь не прогорела в ближайшие несколько лет. Утверждение наиболее актуально при использовании угля, который сгорает при более высокой температуре. Для сборки необходимо нарезать металл на станке или с помощью мощной болгарки. Ножки можно делать, а можно и не делать – в этом случае производится установка буржуйки на каменное основание.

    Для сборки печи понадобятся дополнительные материалы – это металлическая труба, дверки и арматура для сборки колосниковой решётки. Труба необходима для создания дымоходного патрубка – к нему подключается дымоход. Дверок нужно две – одна большая, вторая маленькая. Большая вваривается напротив камеры сгорания (топки), маленькая – между днищем и колосником. Если делаете ножки для напольной установки, возьмите прочные металлические уголки или арматуру толщиной не менее 15 мм.

    Диаметр дымохода по данной схеме составляет 100 мм – этого вполне достаточно (для данного чертежа). Собирается буржуйка с помощью сварочного аппарата. Сварным швам уделяется особое внимание, чтобы они выдерживали нагрев и не пропускали дым в сам гараж. Собирая корпус, не забудьте выполнить установку колосниковой решётки и дымооборотов.

    Дымообороты улучшают отдачу тепла и являются заделом под пиролизное горение – в этом случае в заднюю стенку над уровнем первого оборота вваривается трубка для подачи вторичного воздуха.

    Буржуйка из бочки

    Этот вариант подходит для тех, кто не особо озабочен эстетикой, а требует только тепла. Данный вариант подходит не только для бочек, но и для труб очень большого диаметра.

    Для того чтобы получилась такая печка, нужно выполнить следующие действия:

    • с наружной стороны вырезают два отверстия прямоугольной формы – вход в топочный отсек и зольник;
    • «лишние» кусочки бочки обрамляют полосками из металла и оснащают ручкой с щеколдой – в последующем это будут дверцы;

    • на 10см вниз от топочного отверстия, с внутренней стороны бочки приваривают кронштейны уголковые, поверх которых укладывают колосниковую решетку (приобретается отдельно или изготавливается самостоятельно);
    • с внешней стороны к дну приваривают ножки – для этого можно использовать трубы или металлические уголки;
    • далее возле отверстий и на дверцы крепят петли и соединяют элементы;
    • рекомендуется в конце зачистить все швы, чтобы печка выглядела более аккуратной и менее травмоопасной;
    • как только все будет готово, прибор можно подключить к дымоходу, который заранее выводят на улицу.

    Данный метод изготовления буржуйки отлично подходит и для трубы. Только после того, как будет установлена колосниковая решетка, стоит не забыть заварить дно трубы и верхнюю часть. А так ничего сложного!

    На самом деле, вариантов того, как можно сделать буржуйку своими руками множество. Порой народные умельцы додумываются до таких шедевров, что магазинные дизайнерские устройства просто даже рядом стоять не могут. Но гнаться нужно не за красотой и оригинальностью, а за безопасностью. Ведь во время работы буржуйки будут выделяться угарные газы, которые могут даже и отравить человека. Поэтому работая в помещении, отапливаемом таким устройством, раз в 30-40 минут нужно выходить на свежий воздух и проветривать пространство.

    Разновидности чугунных буржуек

    Чугунная буржуйка для дачи – это самый простой вариант обогрева дачного домика. Но когда начинаешь выбирать печку, начинают разбегаться глаза. В продаже присутствуют десятки и сотни видов чугунных печей-буржуек. Поэтому сейчас мы попробуем разобраться во всем этом многообразии.

    Отличия по форме и дизайну

    Чугунные печи-буржуйки для дачных домов выполняются в самых разных форм-факторах. Например, они могут быть прямоугольными или бочкообразными. У одних агрегатов корпуса вытянуты по горизонтали, а у других по вертикали. Выбор подходящего варианта осуществляется в зависимости от условий эксплуатации – если есть свободное место, можно обойтись горизонтальным вариантом. Если же места на даче мало, лучше присмотреться к вертикальному агрегату.

    Также существуют отличия по дизайну. Мы уже говорили, что чугунные печи-буржуйки исключительно просты. Но многим такая простота не по душе. Специально для таких людей были созданы дизайнерские печки с красивыми корпусами с вензелями и рисунками. Вид у них действительно впечатляющий, поэтому они станут достойным украшением вашего интерьера.

    Загрузочная дверца

    На дачу люди нередко едут за отдыхом – хочется отдохнуть от городской суеты и побыть в тишине

    Поэтому обустройству своих дачных домов они уделяют особое внимание. Для того чтобы сделать дачный интерьер более интересным и уютным, можно украсить чугунной печью-буржуйкой с каминной дверцей

    В большинстве случаев дверцы делаются глухими – они служат исключительно для загрузки топлива. В отдельных моделях они играют не только основную, но и декоративную роль.

    Выбирая чугунную буржуйку с каминной дверцей, проследите, чтобы она была оснащена системой «чистое стекло». В противном случае вам придется постоянно очищать стекло в вашей печи от сажи.

    Варочная поверхность

    Обустраивая свою дачу, люди часто строят однокомнатные домики, обходясь без кухонных помещений. Готовка пищи в таких условиях затруднена. Но если купить чугунную печь-буржуйку с варочной поверхностью, то проблема будет решена – по крайней мере, в отопительный сезон, когда на улице стоят холода. Сюда можно поставить чайник или кастрюлю с супом, можно даже что-то приготовить на сковороде.

    Варочная поверхность – это отличное дополнение в чугунных буржуйках. Но вам нужно проявлять аккуратность. Все дело в том, что если случайно пролить холодную воду на чугун, печь может лопнуть. При нагреве чугун становится более хрупким, поэтому сильные удары и резкие перепады температур приводят к его разрушению.

    Пиролизные печи

    Чугунная печь-буржуйка для дачи может работать по пиролизной технологии. Такая схема позволяет несколько увеличить теплоотдачу и КПД. Дрова здесь сгорают в бедной кислородом атмосфере, выделяя продукты пиролиза, которые сжигаются в камере дожигания. Конструкция таких чугунных буржуек более сложная, зато она позволяет повысить КПД примерно на 5-10%. Дополнительным плюсом становится увеличение длительности горения чугунной печи.

    Длительное горение в чугунных печах типа буржуйка реализуется и другим способом – с помощью больших камер сгорания. Чем больше камера, тем больше дров в нее помещается. А 10-12 кг дров будут гореть явно дольше, чем несчастные 1,5-2 кг. Благодаря этому эксплуатация печек значительно облегчается – это наиболее актуально в ночное время, когда хочется спать, а не заниматься подкладыванием дров.

    Безопасная эксплуатация

    Самоделки всегда опасны тем, что вовремя их конструирования, человек может упустить из вида какие-либо детали, которые ему покажутся незначительными. А на самом деле, именно они и будут отвечать за травмоопасность конечного изделия. Тоже самое касается и буржуек своими руками.

    Чтобы домашняя печка принесла только тепло, стоит обратить внимание на следующие моменты:

    • печка должна стоять на огнеупорной поверхности – кафельной плитки, кирпичной кладки, металлическом листе хорошей толщины и т.д.;

    • если печка стоит возле стен, то их также рекомендуется обезопасить – для таких целей можно использовать ту же самую плитку, огнеупорный гипсокартон или любой другой материал, который не боится контакта с высокими температурами;
    • возле прибора не должно находится никаких легко воспламеняющихся материалов или веществ – максимально допустимое расстояние не ближе 1,5 метров (пожарные вообще рекомендуют в помещении таких предметов не держать);
    • так как буржуйка собиралась самостоятельно, то она не безопасна со стороны производства вредных веществ, поэтому в помещении должна быть хорошая вентиляция (как искусственная, так и естественная);
    • в изготовлении изделия лучше выбирать только качественный материал – как минимум, такое изделие прослужит дольше, а как максимум, не принесет ни какого вреда своему хозяину.

    Срок службы и качество тепла напрямую зависит от того, как человек подошел к решению этого вопроса. Поэтому лучше немного потратиться, тем более, что пару листов металла точно выйдут дешевле, чем полноценный обогреватель. Зато в помещении будет тепло и уютно.

    Советы

    Сделать печку-буржуйку – полдела. Надо еще получить удовольствие от ее использования. Казалось бы, что тут сложного – закинул дрова и грейся. Но не все так просто, как может показаться на первый взгляд.

    Почему готовые устройства стоят дороже? Потому, что инженеры-сборщики предусмотрели все удобства. Чтобы самодельная печка тоже приносила удовольствие стоит подумать над такими моментами:

    • защита – во время закладки топлива, старые угольки могут выпадать наружу, что вполне травмоопасно, поэтому перед топочной камерой нужно соорудить небольшую сетку;
    • так как печка раскаляется, то ее с внешней стороны стоит немного теплоиизолировать, или по крайней мере, провести изоляцию приближенных поверхностей – это снизит риск возгорания;

    • желательно покрыть буржуйку жаростойкой краской или антикоррозионным покрытием – так изделие послужит намного дольше;
    • на корпусе стоит приделать ручки, так как во время горения топлива, стенки устройства будут сильно раскаляться;
    • обязательно нужен регулировщик тяги через колесники – это делает работу буржуйки более комфортной;
    • если буржуйка делается из старого газового баллона, то важно убедится, что внутри емкости не осталось опасного вещества – в обратном случае высок риск взрыва.

    Плюсы и минусы буржуек

    Отопление гаражей с помощью буржуек вполне оправдано. Электрический обогрев приводит к большим расходам на электроэнергию, учитывая большое количество тепловых потерь. То же самое относится к обогреву соляркой и сжиженным газом. Остаётся обогревать гаражное помещение с помощью буржуйки. Эта простая по конструкции печь может работать на дровах, угле, топливных брикетах и других видах топлива. Она всеядна и не требует разрешения на установку и эксплуатацию.

    Рассмотрим положительные качества буржуек:

    У буржуйки весьма разумный показатель КПД – он варьируется в пределах 70-80%, что зависит от её конструкции и типа используемого топлива.

    • Подходят для обогрева гаражей и любых других помещений технического назначения;
    • Дают большое количества тепла, что зависит от типа используемого топлива – используя дрова с высокой теплотворностью, вы добьётесь хорошего жара;
    • Быстрый прогрев – выгребаем оставшуюся с прошлой растопки золу, загружаем свежие дрова, ждём 15-20 минут. По истечении этого времени в гараже станет заметно теплее. Минут через 30-40 температура достигнет комфортного предела (не стоит поднимать её выше +23-24 градусов);
    • Простая установка – нужно смонтировать её на негорючем основании и подключить дымоход;
    • Возможность модернизации – буржуйку легко переоборудовать под жидкостные и газовые горелки. Также существуют определённые методики по поднятию эффективности – мы затронем этим моменты в обзоре.
    • Не самый презентабельный внешний вид, но в гараже и другом техническом помещении это не имеет ни малейшего значения;
    • Неправильно собранная буржуйка может оказаться слишком прожорливой и неэффективной – 40-50% тепла улетят наружу;
    • Нужна установка высокого дымохода – надлежащая тяга обеспечивается установкой дымохода до 4-5 метров в высоту.

    Кроме того, буржуйки нуждаются в регулярной очистке. Одно дело убрать накопившиеся угольки и золу, и другое дело удалить смолу из трубы. Проблема со смолами решается установкой дымохода из трубы диаметром минимум 100 мм (а лучше 120 мм).

    Модернизация буржуйки

    Установка буржуйки в гаражном помещении подарит тепло и комфорт. Но эффективность этой печи можно увеличить на 10-15%. Вот перечень технических решений:

    • Установка кирпичной рубашки с задней и боковых сторон – об этом мы уже говорили. Толщина составляет полкирпича;
    • Установка дымохода с длинной горизонтальной секцией – она сохранит часть тепла, улетающего в трубу. Ставим печку в одном углу, протягиваем дымоход к другому, после чего выводим наверх;
    • Обшиваем стены стальными листами – они отразят инфракрасное излучение обратно в помещение;
    • Установка стальной рубашки вокруг печи – окружаем буржуйку стальными листами, располагающимися на расстоянии 40-50 мм от её стенок. Такое решение образует конвектор, заставляющий воздух циркулировать по гаражу.

    Изготовление буржуйки.

    Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

    Сразу прикупил чугунные колосники 270 х 270 мм.

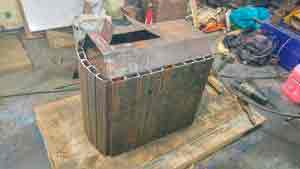

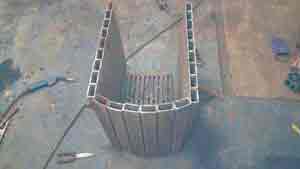

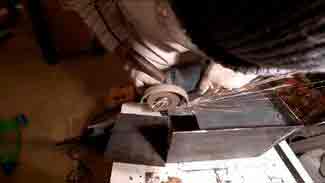

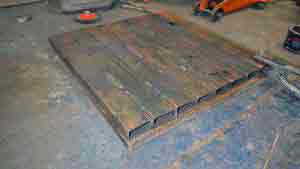

    Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

    Заднюю стенку решил изогнуть.

    Вот примерные размеры топки:

    • высота 50 см,
    • длина 55-60 см,
    • ширина 40 см.

    Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

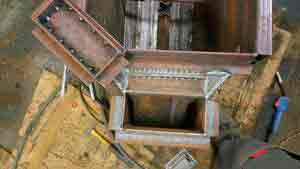

    Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

    Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

    Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

    Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
    В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

    Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.

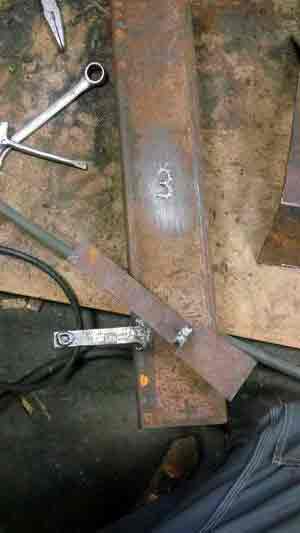

    Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

    Заслонка толщиной 4 мм.

    Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

    Изготовил трубку для вторичного воздуха.
    Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.
    Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

    Ну, и вварил трубку.

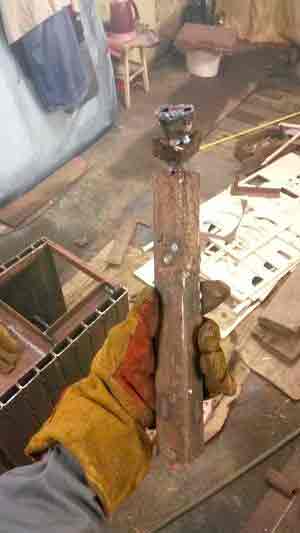

    Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

    Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

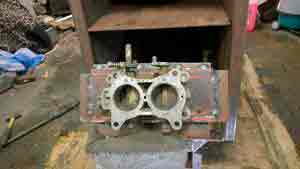

    В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

    Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

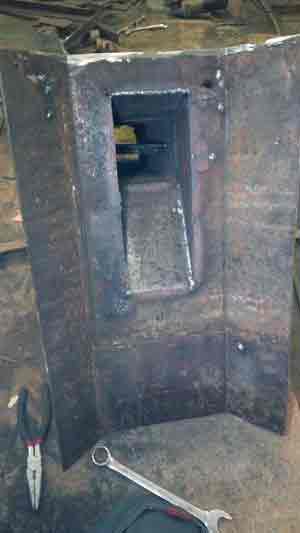

    Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

    Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

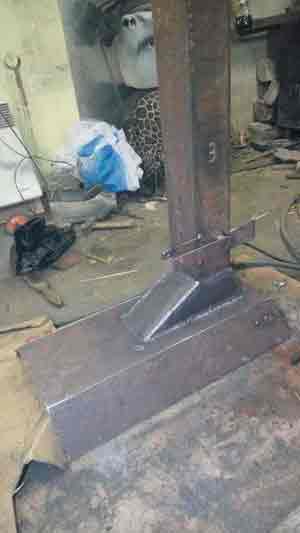

    Изготовил 4 ножки. 3 из них регулируемые по высоте.

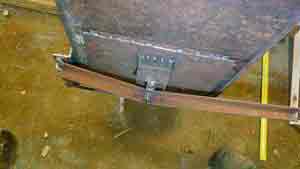

    Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
    Так же сделал упоры для дверцы, она на шарнире.

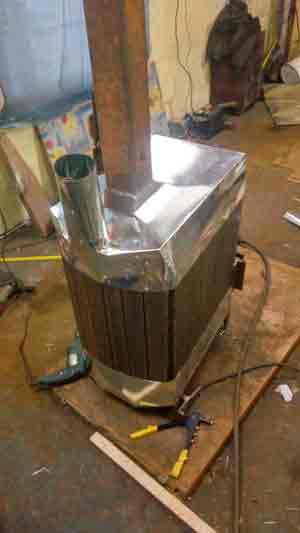

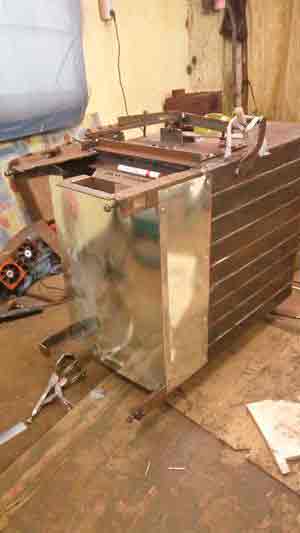

    Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

    Забор будет снизу, и подаваться по гофре вдоль гаража.

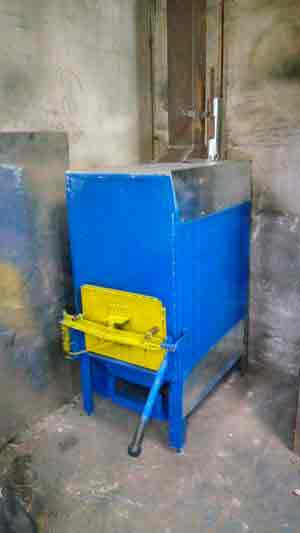

    В гараже лежали начатые баллончики термокраски, решил использовать.

    Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

    Самодельная буржуйка из старого бидона

    Работа по самостоятельному изготовлению буржуйки начинается с выбора типа конструкции. Печка может иметь круглое и прямоугольное сечение. Для сборки такого агрегата подойдет даже старый бидон для воды, молока и прочих жидкостей.

    Самодельная буржуйка из старого бидона

    Никаких дорогих материалов и труднодоступных инструментов не потребуется. Все необходимое можно найти в сарае или приобрести в хозяйственном магазине.

    Отделка самодельной печи буржуйки

    Инструменты и материалы для сборки буржуйки

    1. Бидон.
    2. Металлический пруток диаметром 0,6 мм.
    3. Молоток.
    4. Зубило.
    5. Труба для отвода дыма.
    6. Напильник.

    Для сборки некоторых моделей буржуйки потребуется сварочный аппарат, но при большом желании все можно сделать и без применения сварки. Преимущество использования сварочного аппарата в том, что с его помощью можно обеспечить более высокую надежность и жесткость конструкции. Рекомендации по каким-то конкретным размерам не приводится, т.к. в случае с самодельными буржуйками все подбирается в индивидуальном порядке. При выборе размеров дополнительных агрегатов ориентируйтесь на габариты основной емкости.

    Буржуйка из бидона

    В первую очередь нужно подготовить поддувало . Возьмите свой бидон и сделайте в нем отверстие. Его следует обустроить чуть ниже уровня горловины. Выпиленному отверстию следует придать форму правильного прямоугольника. Для этого возьмите напильник и тщательно отшлифуйте края полученного разъема.

    Следующее отверстие необходимо подготовить в днище бидончика . Оно должно быть такого диаметра, чтобы в будущем труба для отведения продуктов сгорания входила в него с достаточно большими усилиями. Определить подходящий размер предельно просто. Подготовьте разметку в месте устройства дымохода. Наметьте отверстие размером примерно на 15-20 мм меньше, чем диаметр дымоходной трубы. Далее вам необходимо будет вооружиться зубилом и обыкновенным молотком. Этими простыми инструментами вы сможете выбить нужное отверстие. В завершении останется лишь выровнять его напильником.

    Возьмите дымоотводящую трубу и попробуйте вогнать ее в подготовленный разъем . Если дымовая труба не проходит, придется еще какое-то время поработать напильником. Однако слишком усердствовать тоже не нужно. Дымовая труба, как уже отмечалось, должна входить в разъем с достаточно большими усилиями.

    Возьмите металлический прут диаметром 0,6 мм и попытайтесь согнуть его змейкой. В будущем вы будете использовать эту змейку в качестве колосниковой решетки . Подготовленную решетку нужно согнуть, чтобы ее можно было нормально расположить в горловине. В завершении останется лишь выровнять колосниковую решетку в емкости, и самодельная печка будет готова.

    Специалисты рекомендуют устанавливать такие печки на специальные подставки. Так более надежно и безопасно.Дополнительно конструкцию самодельной буржуйки можно усовершенствовать путем установки заслонки на поддувало. Она позволит регулировать интенсивность тяги, расхода топлива и уровень обогрева.

    Таким образом, элементарная буржуйка может быть собрана даже из старого бидончика. Никаких дорогостоящих специальных приспособлений для такой работы не требуется. В завершении останется лишь разместить печь в подходящем месте и подсоединить дымоходную трубу. Самодельная печка будет обеспечивать качественный обогрев комнаты до тех пор, пока вы не решите установить более функциональную и производительную систему.

    Самодельная печка будет обеспечивать качественный обогрев комнаты до тех пор, пока вы не решите установить более функциональную и производительную систему

    Развитие и усовершенствования

    «Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

    Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

    С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

    О колосниках и поддувале

    Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

    Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

    А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

    Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

    • Поддувало полностью открыто – буржуйка , угле, торфобрикетах, пеллетах.
    • На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
    • Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

    Водяная

    Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

    Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

    Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

    Как установить

    Специалисты с опытом рекомендуют размещать печь буржуйку примерно в углах помещения, а дымоотводную трубу вывести на другую сторону. Применяя такое размещение, можно достигнуть максимальной теплоотдачи печи. Чтобы тепло не ушло вместе с дымом, трубу стоит протянуть под углом, который составляет 30 градусов. Также надо стараться избегать прямых участков трубы, расположенных по горизонтали.

    Для размещения печи-буржуйки в помещении гаража необходима система приточной вентиляции и хорошей вытяжки.

    Никогда не стоит ставить печь близко к автомобилю. Буржуйка должна находиться от него на расстоянии 1.5, а то и 2 метра. Также любые быстровоспламеняющиеся предметы и составы необходимо переместить от буржуйки на примерное схожее расстояние.

    С боков и в передней части печи следует установить стенки из кирпичей. Это не только обеспечивают защиту от нечаянных касаний к горячей конструкции, но и обеспечивают аккумулирование тепла, которое дает печь, что позволяет довольно существенно повысить уровень КПД печи-буржуйки.

    Если же стенки гаража сделаны из древесины, то между ними и самой печью должно быть около 100 см свободного расстояния. Сами деревянные стены необходимо укрыть листами из асбеста, обложить кирпичами или же обеспечить их защиту какими-либо иными огнестойкими средствами.

    В основание буржуйки крайне важно поместить лист железа толщиной до двух см или же залить бетонную стяжку, что поможет избежать распространения огня в тех случае, если из печки выпадут искры, угли и так далее. .

    Буржуйку следует использовать исключительно в помещениях, где обеспечена хорошая приточная вентиляция. Главный фактор огня – это кислород. Поэтому свежий воздух должен поступать в гараж в хороших объемах, в противном случае огонь просто не разгорится, и тепла от такой печи будет минимум. Порой вполне достаточно для этой цели оставить не очень широкую щель между воротами гаража и землей. Если же такого зазора нет, то необходимо либо самостоятельно сделать его, либо же сделать приточную вентиляционную систему.

    Ни в коем случае нельзя оставлять возле буржуйки легковоспламеняющиеся материалы.

    Если рядом с горящей печью будет находиться древесина, емкости с бензином и маслами, то их возгорание может привести к крайне негативным последствиям.

    Подбираем конструкцию печки

    Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

    1. Двухходовая печь на дровах и угле, сваренная из листового металла.
    2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
    3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
    4. Капельница на отработке автомобильных и других масел.

    Агрегат с двумя дымооборотами

    Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

    Дровяной отопитель с воздушной камерой вверху

    Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

    1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
    2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
    3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
    4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

    Двухкамерная пиролизная печка

    Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано , второго – показано в видеосюжете:

    Какая печь лучше чугунная или металлическая

    Чугунная буржуйка имеет много преимуществ перед железной. Тонкостенная сталь быстро нагревается и легко выносит внутреннее тепло наружу. Как только топливо сгорает — она очень быстро остывает.

    Печь буржуйка из чугуна отличается долговечностью

    В отличие от стали толстый литой чугун имеет достаточно высокую теплоемкость, но более низкую теплопроводность. Иными словами — он не спеша нагревается, накапливает в себе тепло и, за счет своей теплоемкости, после сгорания всего топлива еще некоторое время отдает тепло.

    Кроме того, часть тепла чугунные стенки отражают обратно в топочную камеру. Это создает идеальные условия для длительного горения и полного сгорания любого вида топлива.

    Источник: http://www.tproekt.com/mini-burzujka-svoimi-rukami-na-drovah-i-otrabotke/

    Как сделать эффективную буржуйку на дровах

    Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

    Изготовление печи из баллона

    Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

    • простая вертикальная печка;
    • агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
    • горизонтальные печи — обычные и со вторичной пиролизной камерой.

    Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

    Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

    Указания по разборке сосуда из-под газа

    Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

    1. Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
    2. Доверху заполните сосуд водой.
    3. В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
    4. Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

    Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

    Вертикальная модель с воздушной камерой

    Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

    Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

    Для изготовления понадобятся дополнительные материалы из перечня:

    • листовой металл толщиной 3 мм на дверцы и перегородку камеры;
    • обрезки толстого железа для теплообменника;
    • арматура Ø16—20 мм на колосники;
    • куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
    • асбестовый шнур, готовые ручки.

    Чертеж отопительной буржуйки вертикальной конструкции

    Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

    1. В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
    2. Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
    3. Изготовьте из арматуры колосниковую решетку круглой формы.
    4. Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
    5. Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
    6. Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

    Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

    Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

    Ещё по теме  Клетки для кроликов своими руками

    Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

    Горизонтальная двухкамерная печка

    В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

    Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

    Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

    • металл 3 мм на зольник и дверцы;
    • стальные полосы 2 мм на ребра;
    • любой подходящий металлопрокат для ножек;
    • труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
    • арматура для усиления решетки;
    • шнур асбестовый на уплотнение дверок.

    Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

    Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

    1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
    2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
    3. Сварите зольную камеру с дверцей и установите ножки.
    4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
    5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
    6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

    Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

    Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

    Отопитель из автомобильных дисков

    Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

    1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
    2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
    3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
    4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

    Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

    Классическая стальная буржуйка

    Из железных листов толщиной 3—4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

    Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5—10%, что гораздо лучше заводских чугунных печек.

    Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

    Порядок изготовления следующий:

    1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
    2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
    3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
    4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
    5. Окончательно проварите все швы.

    Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

    Заключение

    Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

    Источник: http://qustu.com/kak-sdelat-effektivnuyu-burzhujku-na-drovah/

    Печь-буржуйка: устройство, применение, разновидности самодельных и заводских, чертежи

    Автор: Колесников Юрий Фёдорович, инженер-теплоэнергетик*

    © При использовании материалов сайта (цитат, изображений) указание источника обязательно.

    Печь-буржуйка – едва ли не самый простой вид бытовых отопительно-варочных печей. И, наверное, самый дешевый и непритязательный в эксплуатации. В продаже имеется множество видов буржуек – от сугубо утилитарного облика до ретро в художественном исполнении и современных высокотехнологичных, созданных с применением композитов и наноматериалов, см. рис.

    Цель настоящей статьи, во-первых, помочь читателю разобраться во всем этом многообразии. Пользуясь популярностью народного бренда, рекламисты с маркетологами что только не обзывают буржуйками. Можно даже встретить названия вроде «печь буржуйка-булерьян». Надо думать, скоро начнут предлагать соленый сахар, вяленые арбузы или арктическо-тропические курорты…

    Во-вторых, помочь тем, кто хочет сделать буржуйку своими руками. Буржуйка – не собирательное название чего-то технически аморфного, а конструкция, созданная для определенной цели с соблюдением четких принципов.

    В-третьих – развенчать некоторые предубеждения относительно буржуек. Считается, что они прожорливы, как жадный буржуй, привередливы к топливу, как гурман к меню в дорогом ресторане, пожаро- и травмоопасны. Между тем буржуйка родилась в условиях, требующих прямо противоположных качеств. И создавали ее отнюдь и отнюдь не тупые дилетанты…

    Родословная с историей

    Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.

    Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.

    К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.

    Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством русских печей, Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.

    Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.

    Современная буржуйка в художественном исполнении

    С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, для дачи пришлась как раз впору. В каковом качестве более всего используется и в наши дни.

    Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.

    Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

    О цене и качестве

    Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

    К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.

    Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные. Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см. рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

    Конструкция и принцип работы

    Теперь поясним тем, кто хочет сделать буржуйку, чем же она хороша. Устройство, так сказать, первозданной буржуйки схематически показано на след. рис. справа. На вид – примитивная печь с глухим подом, с КПД 5-10% Но «бывшим» требовалось, сохранив простоту конструкции (все ведь в разрухе, гвоздя не найдешь) добиться КПД до 60% и более. Меньшее значение могло стоить жизни, если отапливаться венскими гарнитурами. Как же буржуи этого добились?

    Схема устройства простейшей буржуйки

    Труба

    Первая изюминка буржуйки – труба. Точнее, ее диаметр. Пропускная способность дымохода должна быть меньше производительности топки по дымовым газам. Тогда они не смогут сразу уйти в трубу, и сделают внутри топки несколько оборотов в вертикальной плоскости, подсасывая заодно воздух, необходимый для полного сгорания топлива. В дымоход газы протиснутся, когда уже довольно остынут.

    Нужное газораспределение обеспечивается точным расчетом диаметра трубы. Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, считая его в литрах. К примеру, у показанного выше «Гнома» объем топки – около 40 л. Тогда оптимальный диаметр трубы – 106 мм. В реальной конструкции – 110, что говорит о ее хорошей продуманности.

    Если буржуйка с колосниками и горизонтальными дымовыми каналами, см. далее, то высота топки считается от верха колосниковой решетки до низа перегородки первого канала. Диаметр дымохода можно, чтобы уложиться в стандартный ряд размеров, брать в пределах 2,5-3 объемов топки; соотношение то же, миллиметры-литры. Для справки: 2,7 – округленное значение основания натурального логарифма е = 2,718281828…

    Экран

    Раскаленные газы, просто так крутящиеся в железном ящике, остынут слишком быстро. А они должны не просто остывать, а догорать. И топливо должно сгорать в режиме частичного пиролиза, для чего тоже нужна высокая температура. Наиболее экономичного полного пиролиза от сухой, как порох, венской мебели, не добьешься. Иногда удается разжиться угольком, но он под пиролиз не годится, поэтому печка должна сама плавно переходить из режима в режим и работать также на тлении.

    Отсюда – второй секрет буржуйки: металлический экран с трех сторон, с боков и сзади. Т.е., экраном прикрыта половина площади поверхности печки. Половина здесь тоже взята не наобум, а в результате сложных выкладок и точного расчета.

    Экран должен отстоять от тела печи на 50-70 мм. При этом он отразит обратно на нее более половины ИК излучения. Это даст как раз нужную температуру внутри топки, а заодно уменьшит опасность ожога или пожара. Кроме того, зазор между экраном и телом печки необходим, чтобы еще повысить ее экономичность в начале топки, см. ниже.

    Конвекция

    Высокоэнергичное топливо (сухие дрова, каменный уголь) в начале горения выделяет очень много тепла. Даже если растапливать печь понемногу, оно вылетит в трубу, что замерзающему в бобровой шубе «бывшему» никак не нужно. Тем более, что и топлива ограниченный запас, а возможности регулярного его пополнения весьма проблематичны. Отсюда – нужно первоначальную вспышку тепла как-нибудь очень быстро передать в комнату.

    Физически способ есть: самый скоростной механизм теплопередачи – конвекция. Нужно только не дать наружному воздуху возле печи сразу «разбежаться в стороны», а задержать его возле раскаленной поверхности и пустить по ней потоком вскользь. Что и делает экран. Так что его отстояние на 50-70 мм от тела – тоже не с потолка. Кто смыслит в аэродинамике, прикиньте, выйдет ли при этом за пределы ламинарности число Рейнольдса при нормальных условиях? Отсюда же и понятно, что огораживать экраном горизонтальные поверхности смысла нет, а передняя нагрета пока очень слабо и конвекцию не усилит, только материал лишний нужен и пользоваться печкой будет неудобно.

    Подстилка

    Под буржуйки нагрет по сравнению со стенками умеренно, но все равно, интенсивно излучает ИК вниз. КПД печи это не ухудшает, но до пожара при установке на деревянном полу недалеко. Поэтому установка буржуйки должна производиться на металлический лист с выносом не менее чем на 350 мм по контуру печи (в идеале – от 600 мм), уложенный, в свою очередь, на лист асбеста или современного, совершенно безопасного для здоровья, материала – базальтового или каолинового картона толщиной не менее 6 мм. Сейчас это еще и повысит экономичность буржуйки: во времена «бывших» бетонные перекрытия были редкостью.

    Дымоход

    Наконец, буржуйка все-таки не полноценная пиролизная печь, и при всех описанных выше ухищрениях газы в дымоход уходят еще очень горячие и не вполне догоревшие. Чтобы выжать их них все тепло, нужно было и дымоходом заняться всерьез.

    Дымоход для буржуйки строится следующим образом: вначале идет вертикальная часть высотой не менее 1-1,2 м. Ее желательно укутать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в ней образуется газовый экономайзер, послабее, чем в печи булерьян, но все же достаточно активный.

    Затем – боров, горизонтальная или немного наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в борове догорают остатки дымовых газов, и он отдает в помещение до четверти тепла от печки. Минимальная длина борова – 2,5 м, а лучше всего – 4,5 м и более. В буржуйских квартирах это обеспечивалось без труда, но с появлением привычки к малогабаритному жилью роль борова оказалась подзабытой.

    Боров должен отстоять от потолка и от стен, оштукатуренных обычной, не жаростойкой, штукатуркой, не менее чем на 1,2 м. Это объясняется не только требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро пойдет пучиться и отслаиваться. От деревянной стены боров должен отстоять не менее чем на 1,5 м.

    По требованиям травмобезопасности от низа борова до пола должно быть не менее 2,2 м, чтобы человек высокого роста в головном уборе не задел головой раскаленную трубу. Буржуйские потолки в 3,5 – 4 м ныне тоже редки, поэтому в современном жилье боров желательно окружить защитным ограждением в виде цилиндра из металлической сетки.

    Развитие и усовершенствования

    «Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

    Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

    С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

    О колосниках и поддувале

    Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

    Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

    А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

    Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

    • Поддувало полностью открыто – буржуйка на дровах, угле, торфобрикетах, пеллетах.
    • На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
    • Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

    Водяная

    Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

    Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

    Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

    Армейки и чугунки

    Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

    Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

    Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

    1. Армейки отличаются высокой прочностью и тепловой эффективностью.
    2. Могут работать на любом твердом топливе без переналадки и переборки.
    3. Цена – выше, чем у гражданского аналога.
    4. Оборудовать армейку водогрейным контуром нельзя.

    Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

    Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

    В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

    Самоделки

    Самодельные буржуйки можно разделить на три группы:

    • Хорошо продуманные, воплотившие в себе полезные идеи.
    • Работоспособные, но недостаточно проработанные.
    • Просто курьезы.

    Хорошие

    Кирпичная буржуйка для бани

    Из хороших прежде всего хочется отметить буржуйку из кирпича для бани, схема которой показана на рис. справа. Вообще говоря, кирпич как материал для буржуйки противопоказан, она изначально рассчитывалась на металл. Но в данном случае автор удачно решил все проблемы, создав печку намного проще в исполнении и требующую меньше материала, чем обычная банная. Правда, КПД ее из-за отсутствия борова в дымоходе вряд ли превысит 40%, но для банной печи это не главное.

    Вторая конструкция – уже упоминавшаяся буржуйка на отработке. Ее схема показана на рис. слева ниже. Казалось бы, чего проще – изогнуть верхний конец газификатора и засунуть его в поддувало буржуйки под колосниковую решетку, которая при этом станет камерой догорания (дожигателем)? Колосники сыграют роль горячего газового дросселя, аналогичного неполной перегородке в дожигателе обычных печей на отработке.

    Схема буржуйки на отработке

    Но не все так просто. Если газообменные отверстия в изогнутом газификаторе распределить, как в прямом вертикальном, равномерно по его образующей, то газовый столб в нем собьется в мечущийся пульсирующий жгут. Это аварийный режим, чреватый возгоранием и даже взрывом.

    Механизм этого явления тонкий, причин несколько, в том числе и нескомпенсированные силы Кориолиса, возникающие вследствие вращения Земли. Но принципы построения масляной приставки к буржуйке несложны:

    1. Общее количество и диаметр отверстий в газификаторе остаются неизменными.
    2. От четверти до трети их располагаются равномерно по окружности на его горизонтальной части.
    3. Остальные сверлятся в два ряда на боковой поверхности изогнутой и вертикальной частей симметрично относительно продольной вертикальной плоскости газификатора.

    Неизвестно, пришел ли автор конструкции, показанной на след. рис. справа, к тем же выводам путем умозаключений и расчетов, или путем ряда экспериментов; надо сказать, довольно рискованных. Но, судя по видимому на снимке характеру горения, его изделие вполне работоспособно и дает хороший КПД.

    Буржуйка на отработке в действии

    Добавить хотелось бы только одно: ради экономии места, особенно в гараже, топливный бак желательно засунуть под печку. Для этого нужно, во-первых, удлинить ее ножки до 400-450 мм, сократив соответственно вертикальную часть дымохода. При топке отработкой КПД это не ухудшит.

    Во-вторых, при этом появляется соблазн заправочное отверстие (оно же воздушный дроссель) разместить рядом с газификатором, чтобы не лезть рукой под раскаленную печку. Делать этого ни в коем случае не следует! Иначе горение масла в баке станет нестабильным, возможен выброс его в газификатор, а это 100% возгорание рядом с автомобилем и ГСМ.

    Заправочное отверстие нужно расположить в дальнем от газификатора углу бака. Правом или левом – все равно, смотря по расположению печки на месте. Для долива топлива (печь на отработке нельзя погасить, пока все масло не выгорит и печка не остынет) нужно использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

    Видео: описание самодельной сварной буржуйки

    Рабочие, средненькие

    Буржуйка из бочки

    Распространенная самодельная буржуйка – из бочки. На первый взгляд, неплохо: обычная 200-л бочка для горючего имеет диаметр 600 мм. В такую окружность вписывается шестиугольник со стороной в 314 мм, что обеспечивает необходимый технологический припуск при установке стандартных печных приборов. Однако КПД бочечной буржуйки оказывается не более 15%, а при попытке повысить его экранированием печь при регулярной топке прогорает менее чем за сезон.

    Причина не только в тонком металле, но более в слишком большой высоте бочки: 850 мм. Высота топки буржуйки должна быть в 1,3-1,5 раза меньше ее глубины. Если же приподнять колосники и сделать высоким поддувало, то нижняя часть печи заберет от топочной и отдаст воздуху необходимое для правильной газодинамики буржуйки тепло. Тут возможны два выхода:

    1. Замуровать бочку на треть или половину высоты в кирпич, как показано на рис. справа.
    2. В верхней трети печи оборудовать футерованную огнеупором духовку, сквозь которую пройдет дымоход.

    В том и другом случае работа усложняется, а печь прослужит лет 5, не более, из-за того же тонкого металла. И КПД получится не выше 20%, тут уже играет роль другое соотношение размеров: глубина топки должна быть примерно вдвое больше ее ширины, иначе не сможет как следует сформироваться внутренний газовый вихрь.

    Второй популярный вариант – буржуйка из баллона. Промышленный, узкий и высокий, не пойдет однозначно. Разве что вырезать большую часть его середины и сделать буржуйку-мини. Но при этом проявят себя другие факторы, см. ниже.

    Бытовой газовый баллон по размерам больше подходит. Его для буржуйки приходится класть на бок: если использовать под дымоход штатную горловину, то КПД более пресловутых 5-7% не получится. Дымоход буржуйки должен располагаться в дальней части топки. А в буржуйке из баллона на боку очень трудно ставить/снимать колосники и приспособить к ней воздушный дроссель, так что для медленного горения она мало пригодна.

    В том и другом случае под и свод печи получаются изогнутыми, цилиндрическим или сферическим. То и другое буржуйке противопоказано. Вся ее газодинамика изначально рассчитывалась под плоский под и свод. Скругленные в одной или двух плоскостях собьют широкий газовый вихрь в жгут, который, не успев догореть как следует, унесет с собой в трубу тепло. Боров на дымоходе не поможет, чтобы жгут в нем успел раскрутиться, догореть и остыть, нужна его длина около 12 м.

    Видео: самодельная буржуйка из газовых баллонов

    Курьезы

    Из курьезных воплощенных в металле конструкций самая заметная – газовая буржуйка. Вставляют в топку пропановую горелку – и готово. Гореть-то горит, но баллон газа такое «усовершенствование» съедает быстрее, чем тепловая пушка. Причина – буржуйка никоим образом не рассчитана на газ. Все печи на газообразном топливе должны иметь, независимо от конструкции горелки, развитую внутреннюю теплообменную поверхность: оребрение, водогрейный регистр и т.п. Газ – чрезвычайно энергичное топливо, продукты сгорания очень легкие и быстро проскакивают в трубу. В буржуйке нет ничего, что могло бы задержать их, пока не отдадут тепло. В смысле конструкции хорошая газовая печь и буржуйка – антагонисты.

    Как говорится, хохмы ради, стоит упомянуть о буржуйке… из алюминиевой 40-литровой молочной фляги! В источниках есть только схемы, что вполне понятно: чем бы это «авторы» стали топить печь, выполненную из материала с температурой плавления 660 градусов Цельсия?

    Видео: необычная не совсем буржуйка из автомобильных дисков

    Буржуйка в интерьере

    Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.

    Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане мангал? Юридически переносная буржуйка на ножках – то же самое.

    Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.

    Примечание: вышесказанное не относится к армейским буржуйкам, в т.ч. и к мелким прямоугольным. У них у всех есть лапы с отверстиями под болты в фундаменте, а это значит – прибор стационарный. Точно так же – готовые фабричные печи с лапами под болты.

    Как топить буржуйку?

    Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

    К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

    • Готовим ведро топлива.
    • Закладываем буквально горсточку, разжигаем.
    • Подкладываем понемногу, пока начало борова не засветится вишневым.
    • Смотрим, сколько отобрано из ведра, это минимальная закладка.
    • Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
    • Смотрим, сколько теперь отобрано, это максимальная закладка.

    Примечание: определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

    На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

    Видео: буржуйка в отоплении гаража

    В заключение

    Печь-буржуйка – наглядный пример того, что все гениальное просто. Но столь любимое неформалами разных толков обратное утверждение: «Все простое гениально» абсолютно неверно. Поэтому и покупать, и самому делать буржуйку нужно с полным знанием дела, умом, вниманием и наблюдательностью.

    Источник: http://clubpechnikov.ru/burzhujka/

    Мини-печь буржуйка для автотуризма или дачного домика

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    — листовая сталь толщиной 3 мм;
    — дверные петли;
    — тонкие профильные трубы или прутки для ножек;
    — кусок круглой трубы для дымового патрубка;
    — болты и пр.

    Процесс изготовления печи:

    Шаг первый. Свариваем корпус
    Для начала все продумываем, размечаем и режем листовую сталь болгаркой. Ну а далее остается сварить корпус печи, чтобы сварка осуществлялась под прямым углом, полезно иметь магнитные угольники.

    Автор также сразу вырезал прямоугольное отверстие в лицевой части для дверки, вырезанный кусок и будет служить дверкой. Окно изнутри обвариваем стальными пластинами для обеспечения герметичности.

















    Внутри объем печи разделен на две части, в верхней части находится небольшая камера с перегородкой. Сделано все это для того, чтобы получился змеевик, по которому будут идти раскаленные газы. Благодаря такой конструкции верхняя часть будет хорошо прогреваться, и КПД печи увеличивается.

    Сварив корпус, хорошо зачищаем сварные швы толстым шлифовальным кругом. Конечно же, щели и отверстия нужно заваривать, чтобы в помещение не шел дым.

    Шаг второй. Дымовой патрубок
    Изготовим дымовой патрубок, по задумке автора он должен быть 65 мм в диаметре. У автора имелась труба меньшего диаметра, и он ее увеличил. Разрезаем трубу поперек и затем расширяем при помощи болта, гаек и кусочка стальной трубы. Разжав трубу, все примеряем и ввариваем на место образовавшегося зазора кусок металла.

    Патрубок остается установить на печь, не забывайте, что внутри печи находится змеевик и дымовой выход должен быть в самом его конце. Автор высверлил отверстие дрелью и вварил патрубок.








    Шаг третий. Колосники, поддувало и сборник для золы
    Размечаем нижнюю часть и намечаем места под отверстия. Сверлим побольше отверстий, через которые будет идти воздух в печь. Ну а далее готовые колосники остается вырезать при помощи болгарки.

    Чтобы колосники ложились внутри печи, привариваем полоски стали.












    Также под колосниками свариваем камеру, в которую будет заходить ящик. Что касается ящика для сбора золы, то его можно также сварить из листового металла, но для облегчения веса, сталь можно использовать тоньше.

    Шаг четвертый. Дверка
    Дверку завешиваем на хорошие дверные петли или на болты с гайками, как делают многие мастера. Крайне важно в целях безопасности сделать надежную задвижку для дверки, конструкция ее довольно проста. В качестве шарнира используем болт с гайкой. Чтобы задвижка не падала при открытии дверки, хорошо бы приварить под нее упор.













    Вот и все, после этого печь готова, остается хорошо зачистить сварные швы и все покрасить жаростойкой краской. Ставим трубу из нержавейки на 65 и печь готова вас радовать теплом. Такая самоделка будет потреблять мало топлива, и будет неплохо гореть за счет змеевика в верхней части. Регулировать подачу воздуха можно путем выдвижения ящика для золы.

    На этом проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник: http://usamodelkina.ru/15464-mini-pech-burzhujka-dlja-avtoturizma-ili-dachnogo-domika.html

    Смотрите также:
    02.05.2020

    Высокие грядки своими руками Все чаще огородники отдают предпочтение обустройству грядок на возвышении вместо классических низких грядок. У такого решения имеются и декоративные и практичные причины, решение которых облегчает и так не простой труд огородника. Давайте...

    02.05.2020

    Как сделать ручной культиватор своими руками Смастерить ручной культиватор своими руками достаточно просто – не потребуется ни большой затраты времени, ни специфических умений, ни редкодоступных механических составляющих. Плюсов у самодельной конструкции масса: при...

    02.05.2020

    Своими руками Сделать водопровод в частном доме – работа сложная и ответственная, но выполнимая. Правильно подобрав материалы и схему разводки, можно все сантехнические работы осуществить своими руками, не привлекая наемных работников. Но для новичков, не имеющих...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
