Изготовление ворот своими руками

В зависимости от типа грунта на участке и предстоящей нагрузки, выбирается фундамент.

Для столбов можно брать:

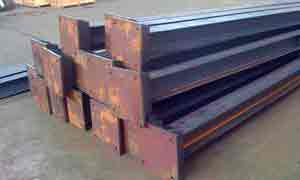

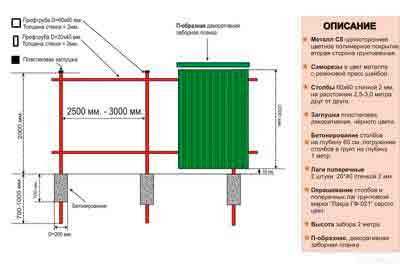

В нашем случае подобран оптимальный вариант – металлические профильные трубы. Для обшивки взяты листы профнастила (инструкцию по монтажу смотрите выше).

Рекомендации по сварке

Стоит учесть такие моменты:

1. Перед соединением трубы шлифуют, чтобы очистить поверхность от ржавчины.
2. Если на металле имеются масляные пятна, то их устраняют растворителем либо бензином.
3. Сварку проводят под небольшим уклоном, чтобы зимой осадки не попадали во внутреннюю полость. Иначе замерзшая вода спровоцирует деформацию изделия.
4. Шаг сварочных швов должен быть не больше 25–30 мм. Рекомендуется соблюдать шахматный порядок.
5. Чтобы створки выдерживали сильные порывы ветра, на каркасе необходимо предусмотреть как можно больше ребер жесткости.

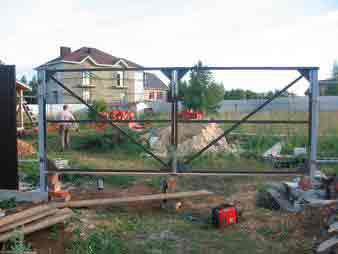

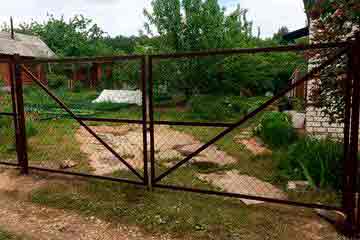

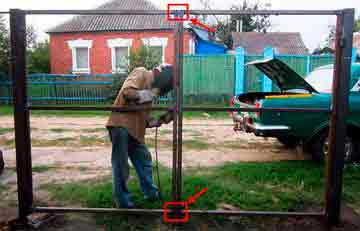

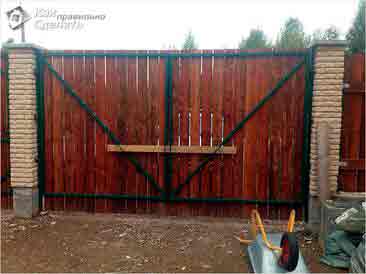

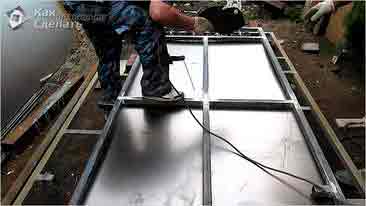

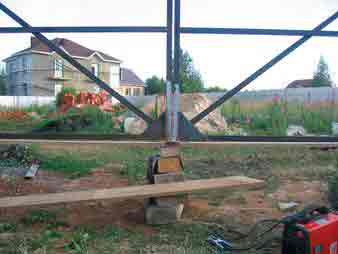

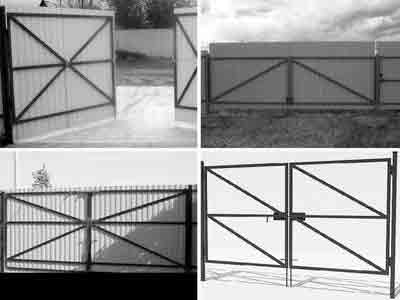

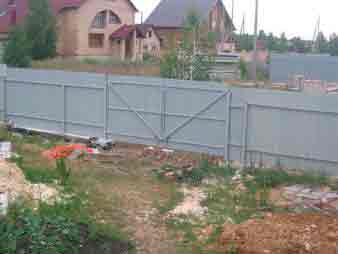

Фото. Для предотвращения перекоса створок их следует соединить между собой прихватками. После монтажа диагоналей и крепления обшивки, прихватки срезать болгаркой.

Перед установкой диагоналей, а также упрощения фиксации обшивочного материала по центру внешней рамки необходимо сделать дополнительные прихватки.

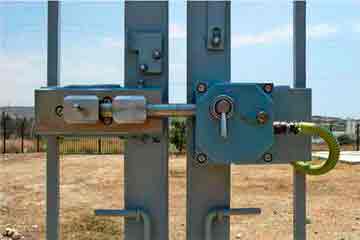

Петли, замок

Петли подбираются под вес ворот. Можно брать регулируемые или нерегулируемые. Для облегченных створок вполне хватит навесных, для габаритных конструкций требуются подшипниковые.

Недорого стоит механический замок (навесной, врезной). Открывается он вручную поворотом ключа.

В продаже есть универсальный вариант замка – электромеханический, который при подаче напряжения становится частью автоматической системы управления и открывается дистанционно, а при отсутствии света — вручную.

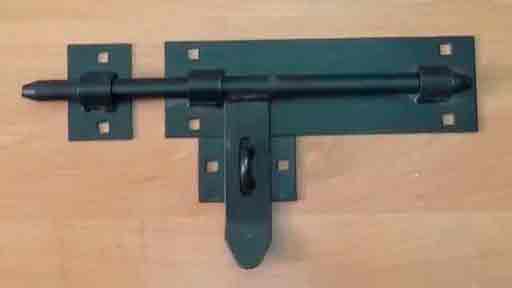

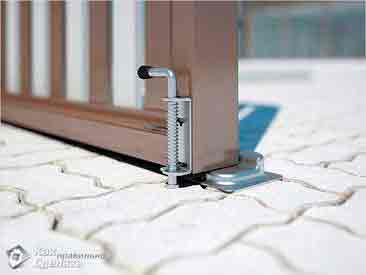

В дополнение на ворота крепится запор, который при сильном ветре не дает створкам сильно раскачиваться.

Грунтовка, покраска

Все металлические детали, сварные швы подлежат антикоррозионной защите. Перед обработкой поверхность обезжиривают. Затем кистью наносят грунтовку.

Только после полного высыхания грунтовки можно приступать к покраске.

По желанию хозяев закрепленные ворота можно сразу автоматизировать или сделать это позже.

Для самостоятельного изготовления при ограниченном бюджете отлично подойдут распашные ворота, обшитые деревом или профнастилом. Монтируются они быстро, стоят немного, а по сроку эксплуатации не уступают более дорогим воротам.

Источник: http://montazh-zaborov.ru/vorota-svoimi-rukami/

Чертежи, фото и видео распашных ворот, сделанных своими руками

Основной функцией ворот является защита подворья частного дома или производственной площади от посягательств со стороны. Распашные ворота изготавливают простыми, без излишеств, или делают солидными и даже величественными, являющимися визитной карточкой хозяина дома.

Разновидности распашных ворот

В России въездные ворота распашного типа делают преимущественно из двух материалов: дерево и металл. Для ограждения частного двора устанавливают ворота своими руками из глухих створок, а общественные площади, дворы больниц, санаториев, образовательных учреждений изготавливают решетчатыми для осуществления окрестного обзора. По конструкции и пропускной способности они бывают:

• двустворчатые или с одной створкой;
• комбинированные, с устройством двери в одной из створок.

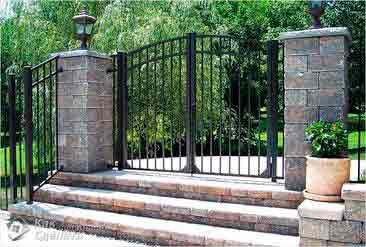

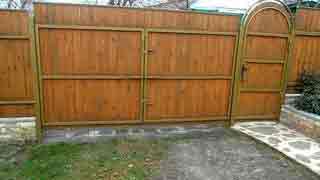

Двустворчатые ворота являются наиболее распространенным типом, так как для открывания перед ними не требуется большого пространства, каждая створка является половиной ширины ворот. Однополые варианты требуют значительного пространства перед въездом, так как распахиваются на всю ширину проезда.

Комбинированные варианты ворот предполагают экономию места в ограждении двора для устройства одновременного входа через ворота. Для этого создают небольшую дверь или калитку в одной из створок. Совмещают ворота с калиткой часто в гаражах, небольших дачах, складских помещениях. Такие варианты наиболее практичны, с точки зрения экономии, но для создания красивого стильного въезда лучше сделать калитку отдельно от ворот. По оформлению ворота делят на разновидности:

• декоративная отделка с одной, наружной стороны;
• створки ворот отделывают с двух сторон, такие варианты одновременно красиво смотрятся с внешней и внутренней стороны.

Распашные ворота строят своими руками, так как они относятся к простым конструкциям, для их изготовления не требуется вложение солидных средств. Конструкции из металла являются долговечными и не требуют сложного обслуживания в период эксплуатации. Прочность ворот из металла и дерева, выполненных по предварительно составленным чертежам и схемам может служить надежной гарантией защиты имущества на подворье.

В защиту ворот, выполненных своими руками по чертежам, можно сказать, что для устройства конструкции есть очень много возможностей сделать неповторимый и оригинальный дизайн, отличающий въезд от других дворов в округе. Фото дизайнерских решений можно посмотреть в каталогах. Не требуется выполнять сложные подготовительные работы, одновременно с устройством ворот своими руками по схеме есть возможность поставить автоматическое управление.

К недостаткам конструкции распашных ворот относят необходимость предусматривать перед входом значительного места для перемещения створок при открывании. Для некоторых открытых местностей при установке ворот обращают внимание на ветровые сезонные нагрузки, так как ворота имеют достаточную парусность и должны выдерживать порывы воздушного давления без разрушения конструкции.

Выбор материала для ворот

Ворота своими руками можно изготавливать из таких материалов:

• деревянные глухие створки;
• глухие полотна из металлического листа;
• глухие ворота из профлиста;
• решетчатые конструкции из арматуры;
• облегченные полотна из поликарбоната;

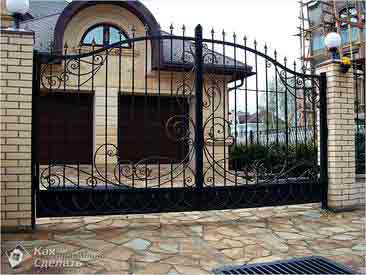

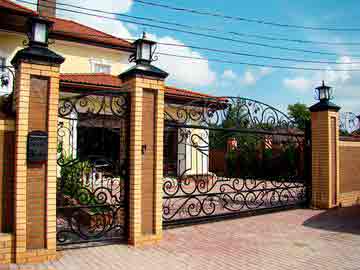

• дизайнерские створки из металла или дерева с коваными элементами.

Чтобы в дальнейшем эффективно работала установленная автоматика, в качестве материала для полотен выбирают профнастил или поликарбонат, так как по весу они наиболее соответствуют весу створок для механизма открывания.

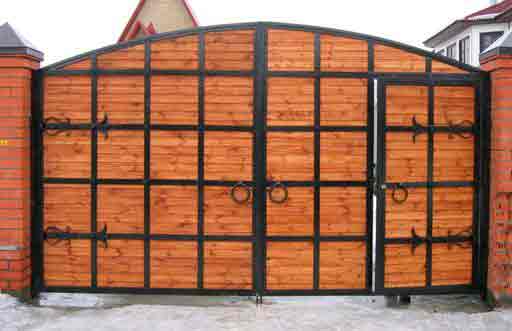

Древесину для створок используют крепкую, прочную и наиболее стойкую к атмосферным осадкам. В качестве материала хорошо подходит дуб, сосна и ель. Стойкость древесины можно увеличить применением специальных пропиток для обработки поверхности.

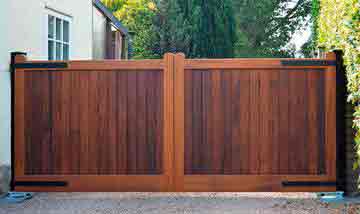

Для создания оригинального и красивого дизайна оптимально подходят дерево и металл в гармоничном сочетании. Например, деревянные створки эффектно выглядят с отделочными вариантами из металла. Фото показывают, как применяют фигуры и элементы из дерева на металлической основе ворот. Аристократично и изысканно смотрятся металлические кованые детали в конструкции створок. Выполнить их можно своими руками или заказать готовые в специализированных мастерских.

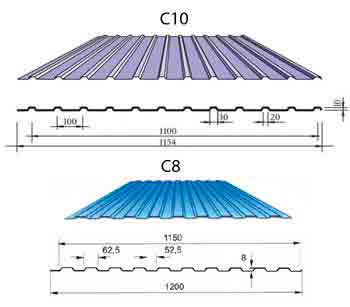

Популярным и распространенным повсюду для изготовления ворот своими руками является профлист, который отличается дешевизной и хорошим внешним видом. Листы материала имеют небольшой вес, профлист отличается различной рельефностью и цветовыми решениями, так что подобрать покрытие створок можно на любой вкус.

Профлист имеет невысокую цену, является практичным и долговечным в эксплуатации. Материал не подвержен воздействию внешних атмосферных разрушителей из-за особенной технологии изготовления. Листы покрытия имеют удобные размеры, чтобы порезка осуществлялась в минимальном количестве, следовательно, работа по изготовлению ворот своими руками идет быстро и легко.

Технологические особенности строительства ворот

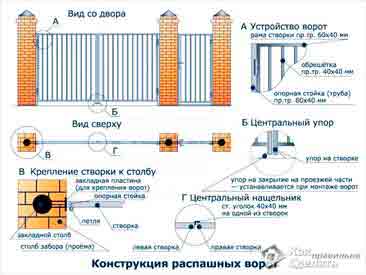

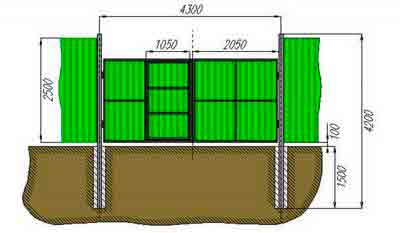

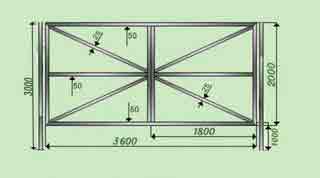

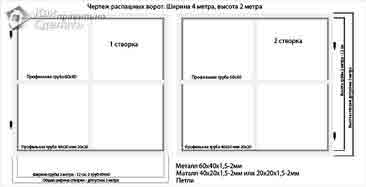

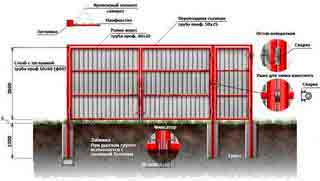

Чертеж конструктивного решения

Как и всякое изделие, ворота в начале изготовления требуют составления чертежа или схемы, на котором будут указаны размеры створок, стоек и размещение поперечных связующих на распашных половинках.

В основе типичной конструкции лежит прямоугольный каркас из квадратного или круглого (трубы) профиля диаметром поперечного сечения от 25 до 45 мм. Каркас створки укрепляется поперек одной или двумя горизонтальными поперечинами из профиля диаметром от 20 до 40 мм. Их количество зависит от высоты и ширины створки. Для больших створок характерно расположение диагоналей, соединяющих два противоположных угла. Такая конструкция половинки ворот поможет ей держать жесткость, геометрические размеры и быть прочной.

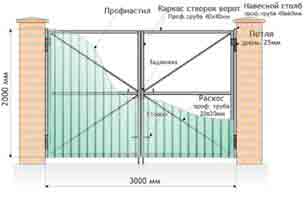

Общее решение

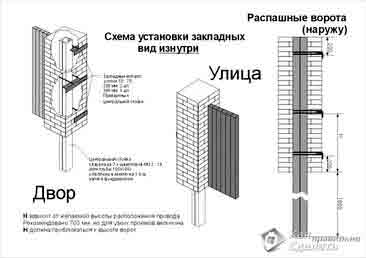

Створки ворот навешивают на столбы при помощи петель, опоры изготавливают из металлических труб диаметром до 100 мм. Иногда для стоек применяют швеллер или двутавр, которые также неплохо работают в составе конструкции ворот. Для навешивания полки на трубу приваривают петли. На каждую створку достаточно двух петель.

В качестве опорных столбов устраивают бетонные опоры или выполненные из кирпичной кладки. На них своими руками крепят стойки ворот, которые в этом случае получаются навесные. Для их крепления в кирпичной кладке предусматривают закладные детали из толстого металла, заделываемые в кирпич штырями и раствором.

Своими руками изготавливают ворота для въезда всех видов транспорта шириной 3 м, если нет возможности сделать такую ширину, то разрешается уменьшить ее не более, чем на 20 см, иначе возникнут проблемы. Высота ворот может быт различной, и зависеть от проектного решения в каждом отдельном случае, но стандартной считаются ворота по высоте 2 м.

Для закрепления створок ворот обычно делают запорный механизм на одной из половинок в виде штыря буквой Г, являющимся стопором для открывания. Для входа штыря в землю вкапывают полую трубу, которая на 10 мм больше диаметра арматуры штыря. В качестве материала стопора может использоваться арматура или тонкая труба. Труба кожуха вкапывается на глубину около 50 см, стопор должен заходить в нее в закрытом состоянии не менее 5– 10 см. Помимо нижнего стопора, предусматривают горизонтальный запор, закрепленный на поперечине.

Обшивка створок чаще всего осуществляется профлистом, который органично вписывается в общую картину забора, выполненного из такого же материала. Материал на воротах крепят так, чтобы он находился на уровне 6– 8 см от основания земли.

Установка автоматизированного управления

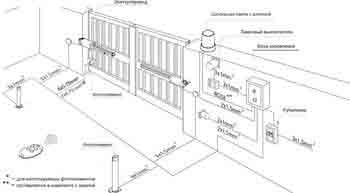

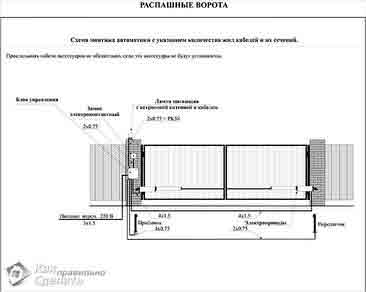

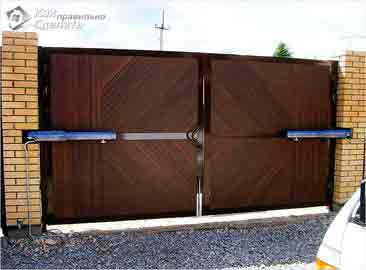

Обычные распашные ворота можно подключить к централизованному управлению и сделать это своими руками. На сайтах, продающих автоматику для ворот можно посмотреть видео, как пользоваться прибором, и технологию его установки. Для удобства потребителя разработаны линейные электрические приводы.

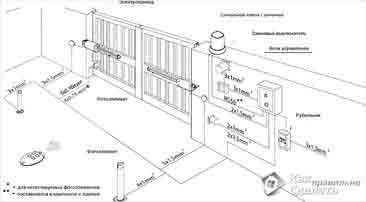

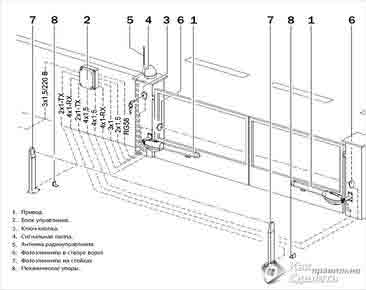

Система управления состоит из двух приводов, управляющего блока, лампы сигнала, электромагнитного замка и антенны для приема. Работают приборы автоматического управления от сети 220 В. Элементы системы оформляют внешним видом под различные дизайнерские стили.

Если планируется установить автоматику, то крепкие бетонные, деревянные или кирпичные столбы следует сделать в обязательном порядке. Автоматическое управление может быть применено для открывания ворот наружу, внутрь, и в середину с доработкой столбов.

Блок управления может располагаться в соответствии с правым и левым управлением, главным является правильный подбор сечения провода в зависимости от мощности прибора. Для удобства установки своими руками к блоку прилагается схема, в которой предложено ориентировочное расположение элементов и указывается сечение провода.

Для расположения привода автоматических ворот нужно предусмотреть место около столба. Если заранее в конструкции не был расчета на такой прибор, то нужно аккуратно выдолбить в кирпичной кладке место под установку привода.

Процесс изготовления ворот

В соответствии с расчетами и чертежами элементы створок раскладывают и варят на ровной подготовленной поверхности. Все размеры должны четко соответствовать принятым в чертежах обозначениям. Заготовки отрезают болгаркой с напуском к размеру в 1 мм под углом 45º. Вначале варят контур створки, затем доваривают диагонали и поперечины.

Все подготовленные элементы каркаса обязательно очищают от ржавчины и обезжиривают. Створки обычно прямоугольной формы, но могут быть арочные или овальные. Перед сваркой все составляющие выкладывают в размер на горизонтальной плоскости и проверяют геометрические размеры рулеткой.

Для правильности соблюдения геометрических размеров в период эксплуатации на углах приваривают накладные детали в виде треугольника из листовой стали толщиной около 3 мм. Для предохранения замка от дождя делают защитный короб. Все места сварки шлифуют болгаркой со специальной насадкой и покрывают краской.

Петли размечают и приваривают к раме, не менее 40 см от верхнего и нижнего края. После этого обратную сторону петли прихватывают к навесному столбу, который подводят к раме. Проверив все расчетные размеры, можно окончательно приварить вторую половину петли.

Можно обойтись без сварки, но тогда придется прикручивать саморезами, под которые предварительно сверлить монтажные отверстия в толстом металле стойки. Профлист крепится к раме пресс-шайбами или стальными заклепками. Можно применить декоративные заклепки, но если нужно будет провести демонтажные работы, то это будет сделать проблематично. Крепят метизы только в местах углубления волны.

Установка опорных столбов

Монтаж распашных ворот начинают с установки столбиков, например, из металлических труб. Стойки можно выполнить из деревянного бруса, кирпичными или бетонными. В середину кирпичной кладки в обязательном порядке закладывают металлическую трубу или швеллер, наружу выводят закладные детали из уголка или арматуры для стоек с петлями.

Изготовление ворот своими руками можно назвать творческим процессом. Вариантов отделки, воплощенной хозяином для каждого отдельного случая можно рассматривать бесконечное множество, где можно воплотить свои собственные разработки или взять за основу уже готовые, которые можно посмотреть на фото и видео в интернете.

Металлические столбы-стойки заглубляются на 1 м, если опоры из кирпича, то под них делается армированный столбчатый фундамент. Трубы перед установкой зачищают от ржавчины и обрабатывают растворителем или бензином для обезжиривания, затем грунтуют и красят за один раз.

На земле определяют ширину изделия и по краям выкапывают две ямы глубиной не менее метра, на дне делают песчаную подсыпку и щебеночную подушку на толщину до 30 см. Опорные столбы ставят в яму и с помощью арматуры закрепляют в нужном проектном положении. Выставляют трубу при помощи уровня и отвеса. Если есть нивелир, то удобнее воспользоваться этим прибором.

Пространство вокруг столбов бетонируют раствором и оставляют набирать прочность на неделю для легких материалов ворот. Если створки изготовлены из толстого металла или с применением кованых элементов, тогда желательно подождать от бетонирования до начала навешивания створок две недели.

Сделать для дома ворота своими руками очень привлекательно с точки зрения экономии средств на оплату специалистов, кроме того, можно воплотить в жизнь личный дизайн и сделать стильный въезд во двор.

Источник: http://nashgazon.com/ograda/vorota/chertezhi-foto-i-video-raspashnyh-vorot-sdelannyh-svoimi-rukami.html

Изготовление распашных ворот своими руками

Классические распашные ворота могут иметь симметричные или ассиметричные створки, а также дополнительную калитку для входа. Независимо от типа конструкции их изготовление производится по одному и тому же принципу.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов:
1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

Опорные столбы

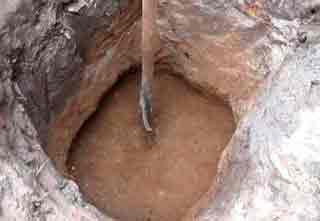

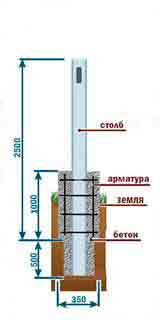

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

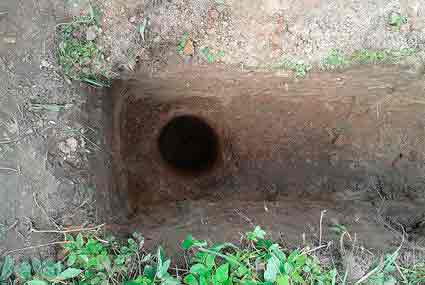

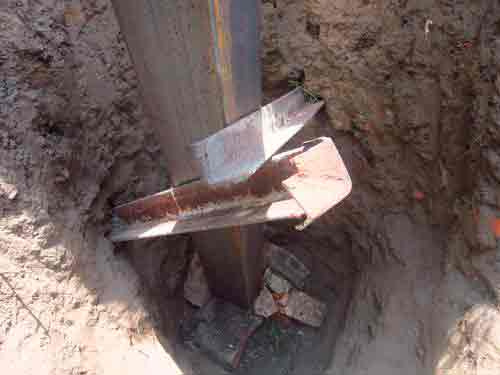

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см.
3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Основные этапы изготовления створок для ворот

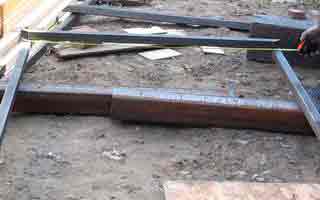

2. Металлический профиль нарезается по заданным размерам.

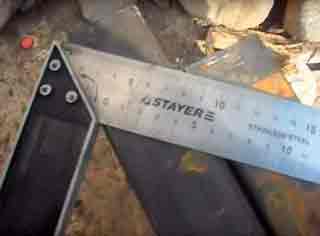

3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня.

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

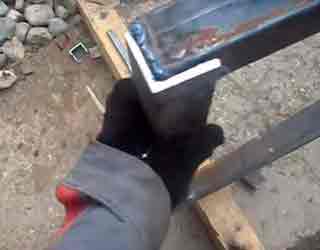

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.
7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

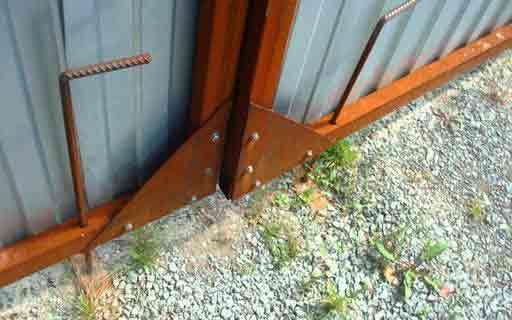

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

Сварка воротных петель

Простейшим устройством является штырь, на который надевается колпак. Для приваривания петель следует выставить воротину в одной плоскости со столбом с зазором не менее 5 мм. От верха и низа воротины отступается по 20 или 25 см и проводится отметина карандашом или мелом. Затем нижняя часть петли приваривается к раме (полотну ворот), а нижняя – к основанию.

Прихватка петель

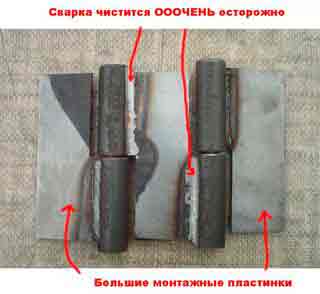

Обычно петли привариваются через пластины (ушки): к обеим частям петли прикрепляется небольшие полосы из металла, а затем уже эти пластины привариваются к воротам и раме. Такой способ позволяет обваривать и петлю, и пластину с обеих сторон, а затем прикреплять ее сверху, сбоку и снизу с помощью трех швов.

Для того, чтобы при сварке петли не спекались между собой, перед началом работ все движущиеся части следует тщательно промазать солидолом. Сварочный шов прокладывается снизу вверх.

Так как опоры при малейшем движении грунта будут всегда смещаться, между створками также необходимо оставить небольшой зазор размером в несколько миллиметров.

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

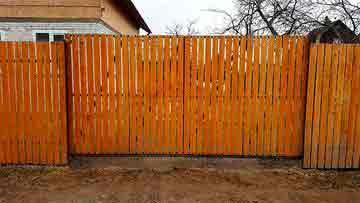

Обшивка деревом

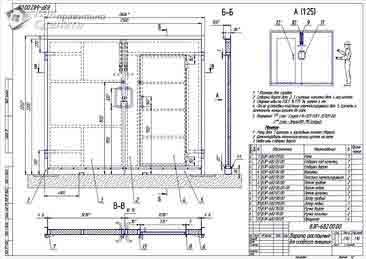

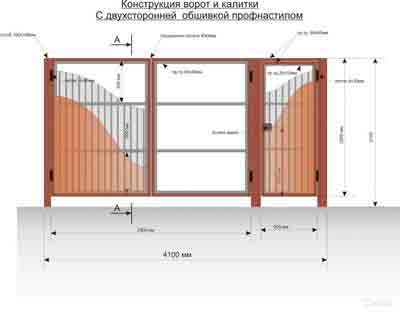

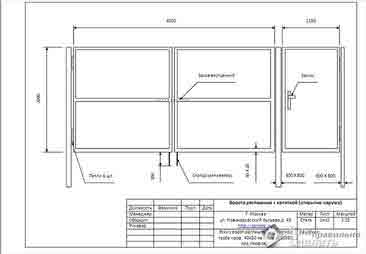

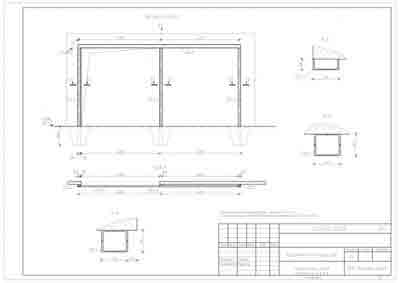

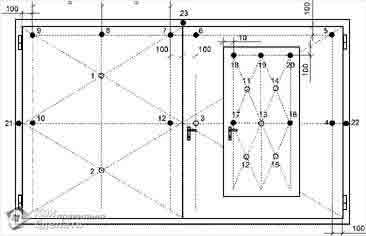

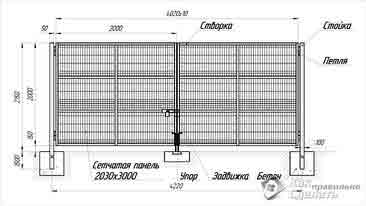

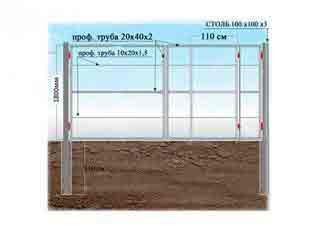

Ниже предоставлены несколько чертежей распашных ворот, из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом.

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

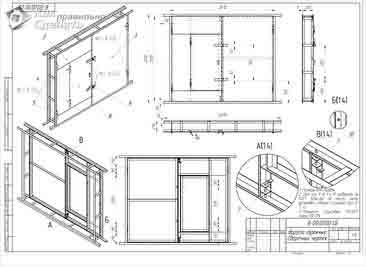

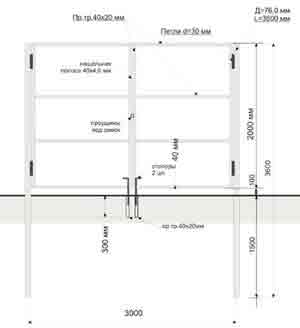

Схема 1

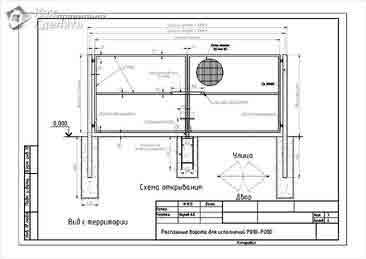

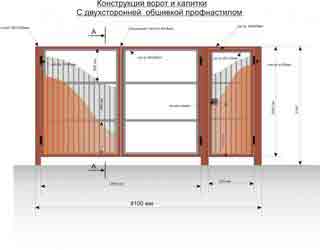

Схема 2

Схема 3

Схема 4

Схема 5

Схема 6

Видео по теме: Распашные ворота своими руками

Источник: http://svoimi-rukamy.net/22-raspashnye-vorota.html

Автоматические ворота с самодельным приводом: строим своими руками

Автоматическое управление въездными воротами упрощает и делает более безопасным въезд автомобиля на участок или в гараж. Преимущества электрического привода очевидны — открыть и закрыть створки можно прямо из салона авто, а чтобы впустить в заснеженный двор машину гостей не придётся прощаться (хоть и ненадолго) с тёплым, уютным помещением. Высокая цена на качественную, заводскую автоматику вынуждает народных умельцев искать более доступные варианты. И они находятся. Сегодня надёжные автоматические ворота можно построить своими руками. Всё, что для этого понадобится, можно найти в гараже или за бесценок купить на рыночных развалах.

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

• откатные;
• распашные;
• гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

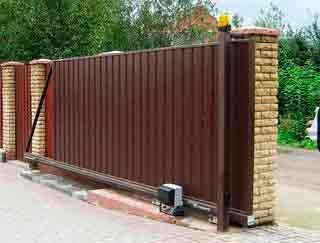

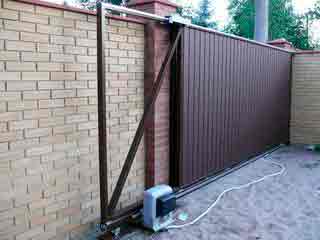

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

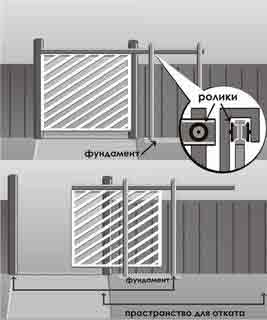

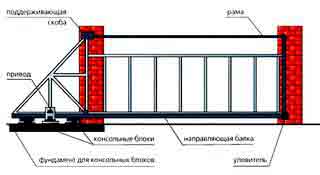

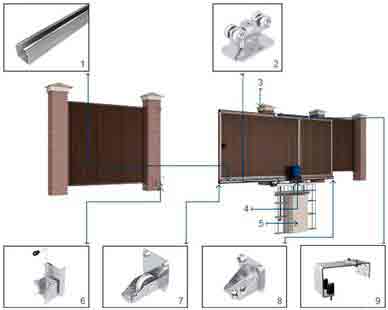

Система «ролик-направляющая» для откатных ворот консольного типа

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

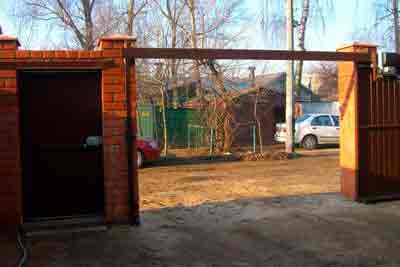

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

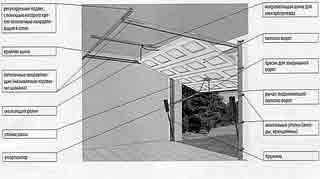

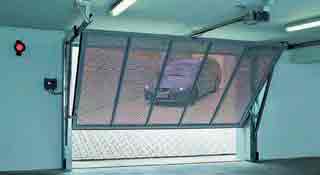

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Приводы для автоматизации

Превратить вращательное движение вала электромотора в поступательное движение исполнительного механизма можно несколькими способами:

• с помощью кривошипно-шатунного механизма;
• винтовой или червячной передачей;
• посредством рейки и зубчатого колеса;
• цепной передачей.

С использованием этих кинематических схем надёжный, работоспособный привод можно соорудить даже в условиях гаража или небольшой домашней мастерской.

Для распахивающихся створок

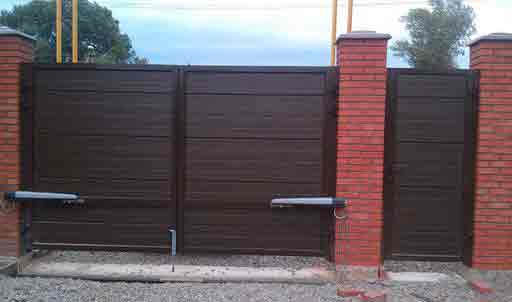

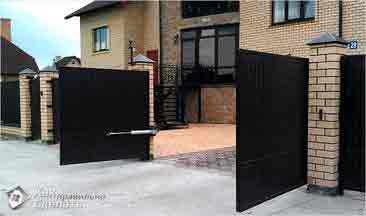

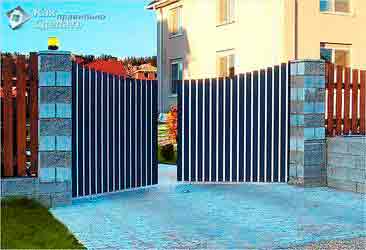

Чтобы сделать распашные ворота автоматическими, на их створки устанавливают приводы линейного или рычажного типа. К первым относятся механизмы с червячной или винтовой передачей, работающие по принципу изменения длины штока. Рычажными называют конструкции, принцип действия которых напоминает движение руки. Они состоят из двух рычагов, которые соединяются подвижным шарниром.

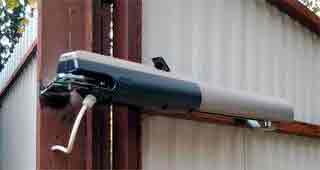

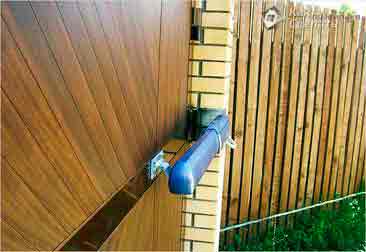

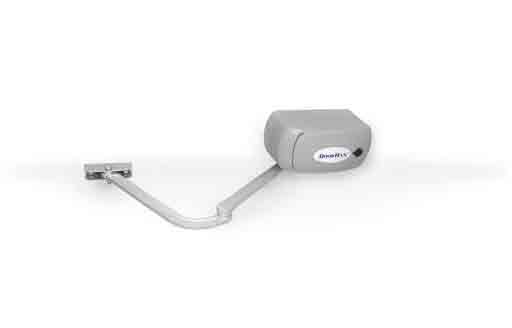

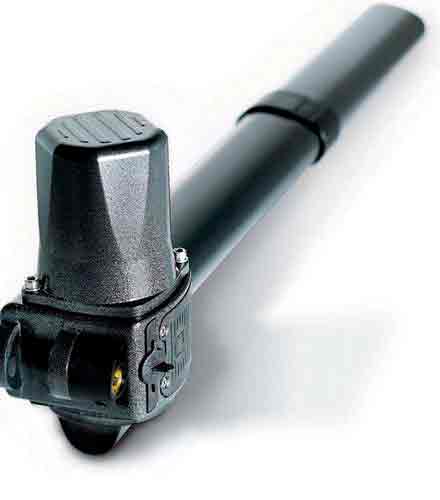

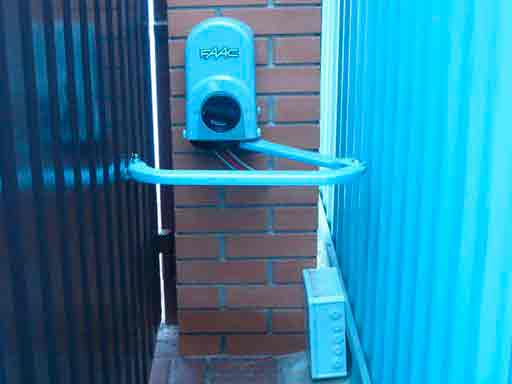

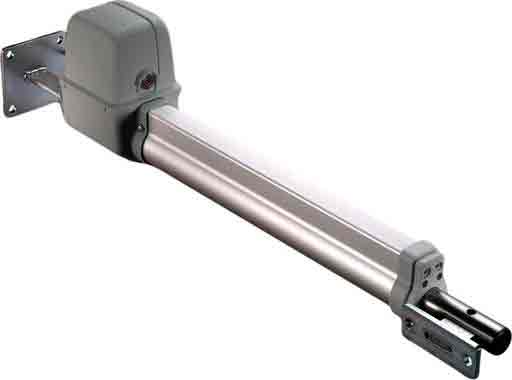

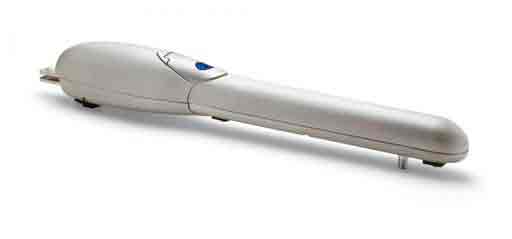

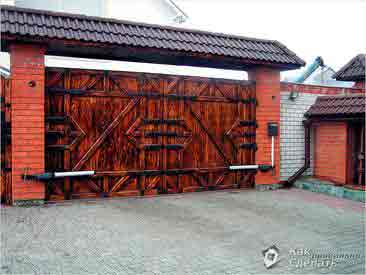

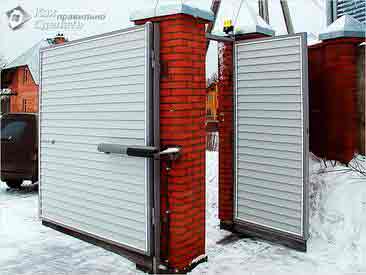

Заводской привод линейного типа

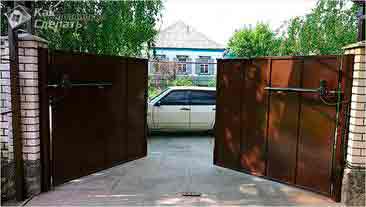

Чаще всего используют линейные приводы — их можно установить на распашные ворота со створками, которые открываются в любую сторону. Если же полотна навешены на каменные или кирпичные столбы, то проще применить один из рычажных механизмов — они не так требовательны к расположению точки опоры.

В кустарных условиях линейные системы для автоматического открывания ворот чаще всего представлены заводскими актуаторами для спутниковых антенн или самодельными приводами с винтовой передачей. Для рычажных конструкций также используются готовые механизмы — в их качестве выступают приводы автоматических стеклоподъёмников или стеклоочистителей. Что же касается самоделок, то в сети можно найти и оригинальные решения из редукторного электродвигателя и составного рычага.

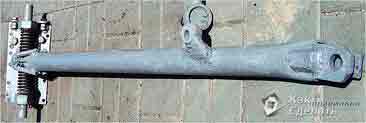

В домашних условиях привод для распашных ворот можно сделать из автомобильных стеклоподъёмников

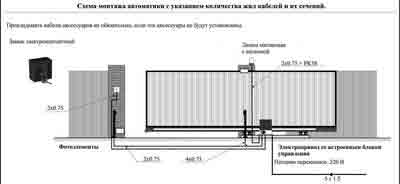

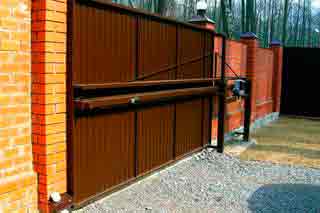

Автоматика для сдвижного полотна

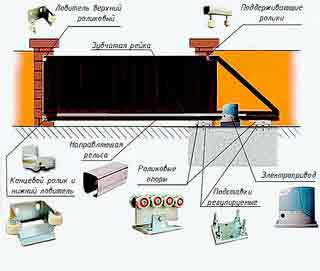

Для механизации откатных ворот можно использовать комплект заводской автоматики, в который входит привод, зубчатая рейка и блок управления с датчиками. Если же есть желание сэкономить, то не менее надёжную систему можно собрать из подходящего электромотора с редуктором, пары звёздочек и длинной цепи от автомобильной или сельскохозяйственной техники.

Схема самодельного привода для откатных ворот

Изготовление автоматических распашных ворот

Для распашных ворот промышленность выпускает множество приводов рычажного и линейного типа, рассчитанных на различное напряжение питания и усилие открывания. Эти механизмы отличаются высокой прочностью, надёжностью и способны обеспечить работоспособность конструкции в любых погодных условиях. Их можно было бы назвать идеальным выбором, вот только есть одно но — за пару простых исполнительных механизмов и блок управления придётся отдать более 300 евро. Именно поэтому автоматические распашные ворота лучше всего сделать своими руками.

Конструкция распашных ворот

Подготовительные мероприятия

Чтобы ворота были удобными и практичными, необходимо учитывать несколько факторов:

• место установки;
• способ открывания — внутрь или наружу;
• габариты створок;
• вид и способ монтажа опорных стоек;
• тип, а также способ и точки крепления приводов;
• метод прокладки кабелей к исполнительным механизмам;
• тип питания (только от электросети или с резервным аккумулятором);
• конструктивные особенности фиксатора;

Кроме того, потребуется учитывать особенности материалов, из которого будут изготавливаться ворота. Только ответив на этот вопрос, можно приступать к проектированию конструкции и выбору привода.

Размер створок

При определении размера ворот ориентируются на ширину автомобилей, которые будут заезжать на участок. Для проезда легкового транспорта будет достаточно проёма 2.5 м, тогда как грузовики и трактора потребуют проезжей части шириной от 3.5 м. Необходимо учитывать и то, смогут ли машины заезжать под прямым углом к проёму. В случае когда узкая дорога возле участка не позволяет сделать необходимый манёвр, проезд расширяют в 1.2 – 1.5 раза. Кроме того, обратите внимание, будут ли открытые створки выступать на проезжую часть. В случае, когда конструкция ворот не исключает такую возможность, к размеру проёма необходимо прибавить ещё и удвоенную толщину одного полотна.

Если конфигурация участка позволяет сделать широкие ворота, не стоит пренебрегать этой возможностью. Кто знает, может через пару лет на участок надо будет загнать строительный кран или самосвал? Как показывает практика, проёма шириной 4–4.5 м будет достаточно для проезда любой автомобильной техники.

Выбор материала

Для изготовления каркаса ворот лучше всего подходят стальные профильные трубы — они имеют высокую прочность, и, что очень важно, делают конструкцию максимально жёсткой. Для заполнения воротного полотна подходят:

• металлические листы;
• поликарбонат;
• профнастил;
• доски или штакетник;
• ковка.

Изящно и оригинально выглядят ворота с комбинацией различных материалов. Например, кованых элементов с основанием из поликарбоната или дерева.

Распашные ворота можно сделать ажурными, с заполнением из металлических прутков или кованых элементов

Как правило, на выбор материала для ворот самое большое влияние оказывает толщина кошелька их владельца. Тем не менее, если делать створки своими руками, то можно сэкономить на оплате труда специалисту и за счёт этого выбрать более дорогую ковку или штамповку.

Для изготовления опорных стоек можно выбрать:

• стальные трубы или швеллеры;
• брус из твёрдых пород дерева;
• железобетон;
• каменную или кирпичную кладку.

Выбор материала, из которых будут изготовлены столбы, должен учитывать вес полотен. В противном случае под весом створок стойки будут сходиться и закрывание ворот будет требовать значительных усилий — о нормальной работе автоматических устройств в таких условиях не может быть и речи.

Изготовление распашных ворот не отличается высокой сложностью, а их конструкция предполагает использование оригинальных эскизов. Точно следовать какому-то чертежу нет необходимости — всё зависит от фантазии и финансовой состоятельности хозяина участка. Тем не менее представляем вашему вниманию чертежи и схемы автоматических распашных ворот. Надеемся, они помогут вам создать собственный проект без трудноустранимых ошибок и досадных оплошностей.

Фотогалерея: схемы и чертежи автоматических ворот

Что понадобится в процессе работы

Для сооружения распашных ворот понадобится немало разнообразных материалов:

• для монтажа опорных стоек — металлические трубы, камень или кирпич. Если столбы будут изготовлены в виде кладки, то следует подготовить металл для закладных;
• для изготовления каркаса — профильные трубы сечением от 60х60 мм до 40х20 мм;
• для заполнения каркаса — стальные листы, профнастил, дерево, поликарбонат или кованые элементы;
• петли;
• детали механизма запирания.

Лучше всего для оснащения автоматических распашных ворот подходят петли с привалочной плоскостью и опорным подшипником

Закладные детали представляют собой металлические элементы, которые устанавливают в кладочные швы для последующего крепления створок и других деталей конструкции. Изготавливаются из толстой листовой стали, металлических уголков, швеллеров и т. д.

Для устойчивости конструкции металлические стойки надо будет забетонировать, а под столбы из камня и кирпича соорудить фундамент. Для этого надо будет завезти на участок песок, щебень и цемент.

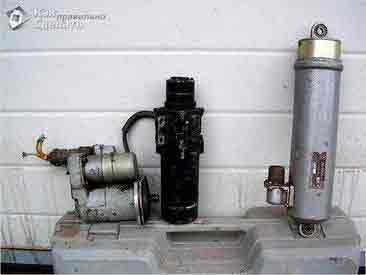

Сделать привод распашных ворот можно из новых или бывших в употреблении деталей и узлов от автотранспорта и бытовой техники. Так, в качестве деталей механизма автоматического открывания подойдут:

• редукторные электродвигатели с усилием не менее 120 Н;
• автомобильные электростеклоподъёмники;
• винтовые домкраты;
• актуаторы спутниковых антенн.

Пара линейных актуаторов для спутниковых антенн смогут послужить в качестве привода для ворот с небольшой массой

Систему дистанционного управления очень просто сделать из простенькой автомобильной сигнализации, подключив электромоторы приводов через обычное 12-вольтовое реле. Кроме этих деталей понадобятся концевые выключатели, сигнальная лампа и монтажные провода.

Для изготовления ворот не требуется специального инструмента или каких-то профессиональных приспособлений. Что же касается автоматического привода, то всё зависит от его конструкции — возможно, некоторые детали придётся выточить на станке или заказать у знакомого токаря. В остальном же следует подготовить или приобрести:

• сварочный аппарат (лучше всего небольшой инвертор, который удобно перемещать по участку);
• угловую шлифмашину (по-народному «болгарку»);
• заклёпочник;
• электродрель с набором свёрл по металлу;
• набор гаечных ключей;
• рулетка;
• строительный уровень;
• чертилка из инструментальной стали.

Кроме того, для земляных и бетонных работ будут нужны лопаты, ёмкости для сыпучих материалов и раствора, материалы для опалубки и трамбовка. Не забудьте и о том, что металлические поверхности надо будет защитить от атмосферных воздействий, поэтому заранее купите преобразователь ржавчины, грунтовку по металлу и алкидную краску для наружных работ.

Этапы строительства

Пошаговая инструкция по изготовлению автоматических распашных ворот позволит систематизировать процесс и избежать ошибок в работе.

Установка опорных стоек

Установка опорных стоек с армированием и без него

Металлические или деревянные столбы должны входить в землю на глубину не менее 1 м, иначе под весом створок они будут смещаться от вертикального положения. Для того чтобы установить опоры, необходимо:

1. Разметить место установки стоек.
2. Вырыть две ямы глубиной 1.2–1.5 м и диаметром до 0.5 м.

На неустойчивых грунтах и в местности с близлежащими грунтовыми водами столбы необходимо вкапывать в землю на глубину промерзания почвы.

При бетонировании столбов главное — правильно выставить опоры по вертикали

При значительной массе каждого полотна, а также в случае изготовления столбов из камня или кирпича, потребуется нижняя перевязка металлических стоек и обустройство фундамента.

Усиление опорных столбов и фундамента для установки автоматических распашных ворот

Работу ведут по такому алгоритму:

1. Поперёк проезжей части копают длинную траншею глубиной 80–120 см и шириной 40–50 см.
2. Дно ямы отсыпают 15–20 см слоем мелкого щебня.
3. По краям котлована устанавливают и выравнивают металлические стойки.
4. На расстоянии 20–30 см от нижнего и верхнего края траншеи между стойками вваривают перемычки из профильной трубы, швеллера или стального уголка.
5. Если столбы планируется выполнять при помощи кирпичной или каменной кладки, то к металлическим стойкам на расстоянии 30 см от верхней и нижней границы приваривают закладные для крепления петель. В этом случае отпадает необходимость в установленных снизу распорках — достаточно сделать прочное бетонное основание под каждым столбом.
6. Заполняют конструкцию раствором.

Схема установки закладных на столбах из кирпичной кладки

После заливки бетон должен отстояться не менее 10 дней, которые можно потратить на изготовление створок. Весь этот срок основание опор периодически поливают водой — это повысит его прочность и позволит избежать растрескивания.

Сварка створок

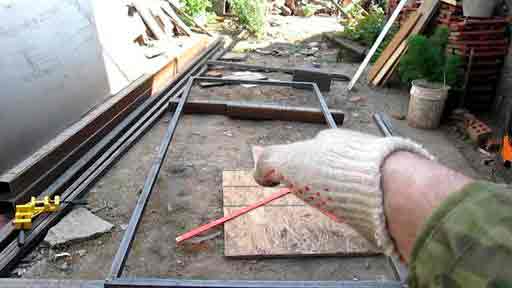

Чтобы каркас во время сварочных работ не скрутило «пропеллером», рекомендуется на чистом и ровном месте обустроить простейший стапель. Для этого используют деревянные бруски и рейки, из которых собирают плоскую горизонтальную конструкцию.

Стапель для сварки створок

Основной причиной, которая приводит к нарушению геометрии створок во время эксплуатации, является ветровая нагрузка. Поэтому рама ворот должна быть максимально жёсткой — особенно это касается полотен с заполнением из таких материалов, как поликарбонат и профнастил. Лучшим материалом для изготовления каркаса считается профилированная стальная труба. Процедуру монтажа несущей рамы проводят в несколько шагов:

1. Профиль разрезают на куски необходимого размера.
2. На стапель укладывают нижнюю поперечину и, контролируя прямой угол, приваривают к ней боковые стойки.

При изготовлении ворот нужен постоянный контроль геометрических параметров

Сварка каркаса распашных ворот на металлическом стапеле

Петли к закладным можно приварить при помощи толстых металлических пластин

После этого к столбам приваривают ответные части петель и створки навешивают на место. Приступать к малярным работам пока ещё рано — это делают после того, как будут смонтированы кронштейны для крепления приводного механизма.

При установке створок на место можно воспользоваться любыми подходящими подпорками

Как соорудить привод

После установки ворот приступают к установке автоматического привода. Чтобы определить, какой из механизмов — линейный или рычажный, подойдёт, измеряют расстояние между плоскостью полотна и внешним краем столба (отмечено буквой М на нижнем рисунке).

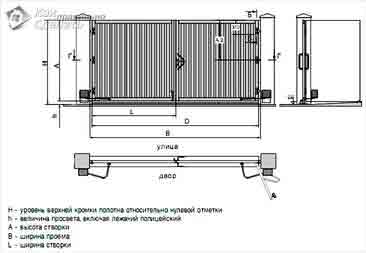

Схема установки линейного привода на распашные ворота

Если указанный размер превышает 150 мм, то применяют рычажный механизм. В противном случае можно устанавливать привод линейного типа. Он относится к более современным и эстетичным. Если же линейную автоматику необходимо установить на массивных столбах из камня или кирпича, то в кладке делают ниши с закладными для крепления привода.

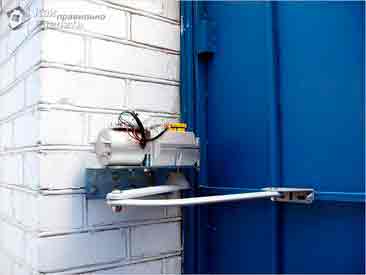

Крепление актуатора в нишу — один из способов совместить линейный привод с массивными столбами

Линейный механизм открывания ворот со створками весом до 100 кг можно изготовить из двух актуаторов для спутниковых антенн. Всё, что для этого понадобится — прикрепить к полотнам и столбам ворот кронштейны для их крепления. Выбирая актуаторы, предпочтение отдают устройствам с ходом штока не менее 350 мм.

Для более тяжёлых ворот линейный привод можно изготовить самостоятельно. Вот что для этого понадобится:

• домкрат винтовой от вазовской «классики» — 2 шт.;
• механизм автомобильных стеклоочистителей — 2 шт;
• отрезки профильных труб;
• листовая сталь толщиной 4 мм;
• резьбовые шпильки или винты Ø6 мм и длиной 10 мм.

Домкрат от старых ВАЗов отлично подходит для изготовления линейного привода

В процессе работы будут нужны всё те же болгарка, сварочный инвертор и электродрель, а также другой слесарный инструмент, который есть у каждого хозяина.

Изготовление привода ведут по следующей схеме:

С домкрата снимают защитную крышку, демонтируют ручку и шестерни. При помощи стопорных колец и шайб сооружают фиксатор, предотвращающий продольный люфт винта.

Бывший в употреблении домкрат необходимо полностью разобрать и почистить

Электродвигатель стеклоочистителя в сборе с редуктором

Монтаж присоединительной муфты выполняют при помощи сварки

Подготовленный к монтажу редуктор

Монтаж присоединительной пластины

Самодельный привод для ворот в сборе

Ещё один вариант изготовления привода из «жигулёвского» домкрата представлен на рисунке ниже. Механизм выглядит более громоздко, но зато не потребуется демонтировать планетарную передачу и продумывать фиксацию рабочего винта.

Ещё один вариант привода из моторчика дворников и домкрата от ВАЗовской «классики»

В случае когда для автоматизации ворот подходит только рычажный механизм, можно воспользоваться приводом стеклоподъёмников автомобиля ГАЗ или доработать парой рычагов любой подходящий редуктор.

Привод из стеклоподъёмника для автомобиля ГАЗ

Для подключения привода к сети напряжением 220 В используют понижающий трансформатор с выпрямителем на 12 В. Для отключения электродвигателя в крайних положениях используют концевые выключатели. При этом необходимо продумать, каким образом будет осуществляться реверс двигателя. Возможно, в этом вам смогут помочь несколько электрических схем, которые используются на реальных конструкциях.

Фотогалерея: схемы электрических подключений деталей привода автоматических ворот

Монтаж и настройка привода

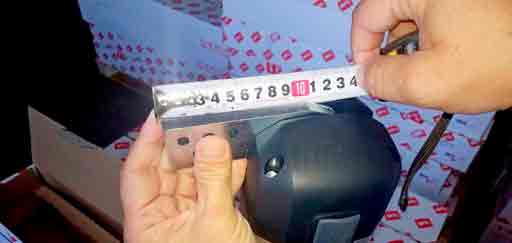

Для установки привода к столбам и створкам необходимо приварить обычные П-образные кронштейны, которые будут обеспечивать подвижное соединение.

Узел сопряжения привода и створки ворот

В качестве оси вращения лучше всего использовать калёные болты диаметром 8–10 мм. Оцинкованные китайские метизы из ближайшего строймага лучше не использовать — слишком мягкая сталь будет быстро изнашиваться, а это не способствует надёжности и безопасности.

А теперь — несколько полезных советов по установке и настройке привода от специалистов, которые занимаются монтажом автоматических ворот:

• устройство устанавливается электромотором и рычагом вниз, лучше всего по верхнему краю полотна;
• в первую очередь выполняют крепление механизма к столбам, а затем — к створкам ворот;
• после монтажа привода ворота необходимо открыть вручную и настроить работу концевых выключателей;
• электропитание следует подключать при заблокированном приводе;
• для того чтобы избежать поломки электродвигателя при блокировании створок, в электрическую схему вводят устройство, отключающее сеть при резком возрастании силы тока;

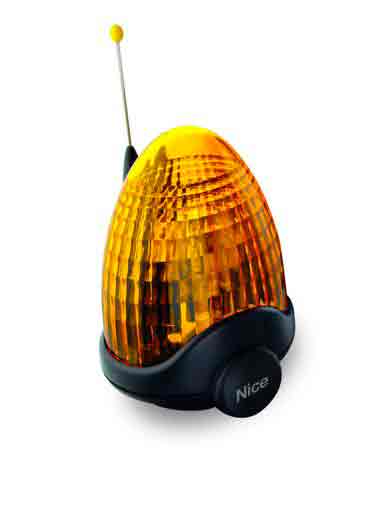

• на видном месте устанавливают сигнальную лампу, которая будет включаться при подаче напряжения на электромоторы.

После монтажа проверяют плавность открывания и чёткость срабатывания «концевиков». Электромотор и редуктор защищают от осадков при помощи кожухов, которые можно сделать из подручных средств.

Видео: распашные ворота с самодельным электрическим приводом

Для человека, умеющего обращаться со сварочным аппаратом и «болгаркой», изготовление въездных или гаражных ворот — дело обыденное. Совсем другое дело — автоматизация процесса их открывания. Многие пасуют перед более сложной конструкцией из-за отсутствия привода, других пугает электрическая часть. Тем не менее сделать надёжную, работоспособную систему открывания несложно. Главное, чтобы её механизм соответствовал типу створок и их весу.

Источник: http://maja-dacha.ru/avtomaticheskie-vorota-svoimi-rukami/

Как сделать ворота своими руками: делаем откатные ворота с помощью рельсового механизма

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчита в в се нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Распашные ворота

Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

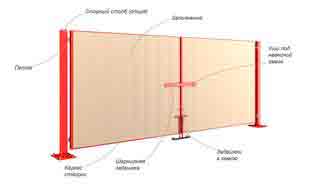

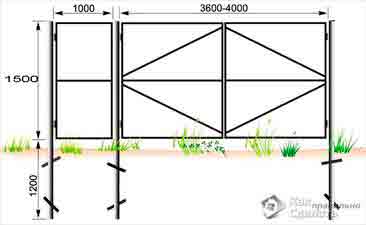

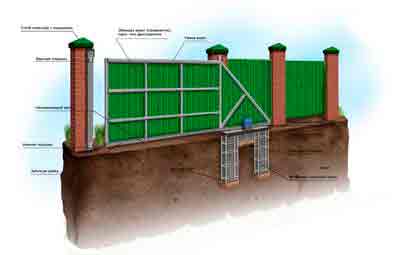

Общая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми , чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка . При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан ве с с творок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще .

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

• Забивают столбы обычно на глубину 1,2 – 1, 3 м . Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно , на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру .

• Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200 — 250 мм и глубиной 1 ,5 — 1, 9 м . Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

Столб будет намного надежнее, если применить арматурный стакан

• Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов ( ее можно притопить в грунт). Рама получится еще более жесткой , если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проез д д ля грузовых машин или микроавтобуса.

Видео: устройство и порядок установки распашных ворот

Цены на распашные ворота

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому , возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Вид раздвижных ворот со стороны двора

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п .).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

На стойку с той стороны , в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е . на участок может заехать , как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.

Консольные ворота с центральным расположением балки

• Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.

Консольная балка расположена внизу

• Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, — это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.

Верхнее расположение консоли

• В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных воро т т ребует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ . разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

Такие ворота при должном старании и умении можно сделать и самостоятельно

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы – уловители.

Общая схема конструкции консольных ворот с нижней направляющей

Основная нагрузка всегда выпадает на швеллер, который устанавливают на на дежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

• Фундамент под установку швеллера может быть сплошным или состоять из 2 — 3 столбов. Второй вариант — более экономичный. Роется котлован под фундамент — он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1, 5 м , ширина – 40 ÷ 50 см, а длина — не менее 1, 5 м .
• Далее, в котловане устраиваются две подушки из песка и щебенки , толщиной по 10 см каждая.
• Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку .
• В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М- 300
• Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
• Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
• К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
• Сварные швы конструкции необходимо тщательно очистить от шлака . Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
• Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
• Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

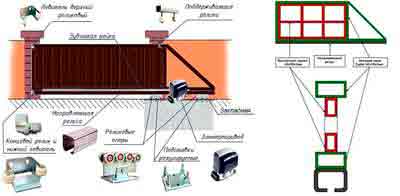

Основные детали и узлы откатных консольных ворот

• На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
• Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
• Затем, устанавливаются и фиксируются верхние и концевые ролики.
• К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
• Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.

Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Цены на откатные ворота

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

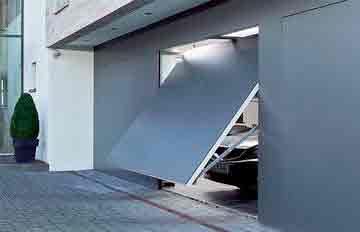

Подъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед , за пределы гаража, поэтому , установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

• Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.

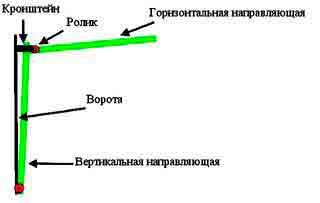

Принципиальная схема расположения направляющих

• В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
• На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
• С двух сторон к раме, установленной в проеме , монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы — они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем .

Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

• Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
• Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот проце сс пр оводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания — достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Цены на подъемно-поворотные ворота

Внимательно изучив инструкции и чертежи, подготови в в се необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером — тогда она пройдет гораздо быстрее и качественнее.

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/kak-sdelat-vorota-svoimi-rukami.html

Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

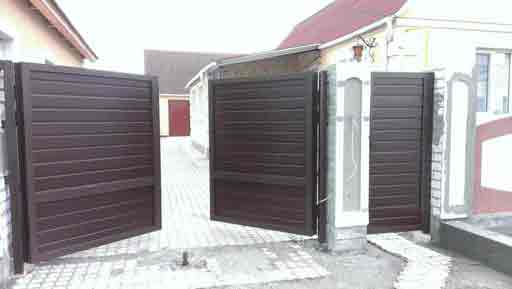

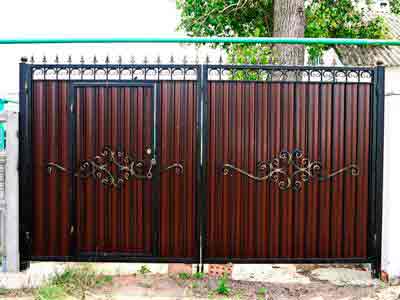

Особенности ворот с калиткой

В данном случае калитка является конструктивным элементом ворот. Она может полностью совпадать по дизайну со створкой либо выделяться благодаря декоративным деталям, фурнитуре и козырьку. Если нет возможности установить отдельную – примыкающую к воротам калитку, встроенная дверца станет отличной альтернативой. Она избавит от необходимости открывать ворота всякий раз, когда необходимо покинуть территорию или вернуться обратно. Вам не придется тратить силы и время, «сражаясь» с тяжелыми засовами, не нужно будет все время держать под рукой пульт ДУ, если ворота управляются электроприводом.

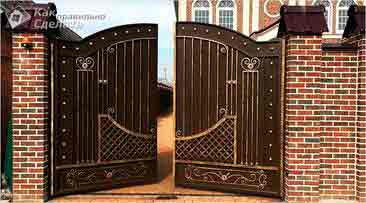

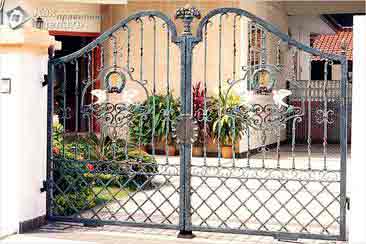

Оформление ковкой

Помогут украсить интерьер загородного участка кованые калитки, излучающие благородство и старину. Чтобы их сделать самостоятельно, придется немного потрудиться.

Кроме того, от вас потребуется дополнительное оборудование – тиски, наковальня, горн, сварочный аппарат, станки для ковки холодного типа.

Вам поможет наша инструкция, как сделать калитку:

• нарисуйте эскиз конструкции;
• скуйте все элементы отдельно друг от друга;
• процедура ковки такая – нагрейте болванку, обожмите, заготовьте, а затем отделайте в окончательном виде;
• подготовьте фигурные декоративные узоры;
• соедините профили в каркас прямоугольной формы;
• приварите базовые элементы к изготовленному каркасу;
• отшлифуйте все швы;
• закрепите дверь на навесах точечного типа;
• зачистите поверхность конструкции, прогрунтуйте и прокрасьте.

Кованый вариант украшения забора станет не только оригинальным завершением строительства на участке, но и прекрасной защитой для дома. Распашные калитки с элементами ковки особенно популярны в комбинации с металлическими каркасами заборов.

Преимущества и недостатки

Ворота со встроенной калиткой имеют множество преимуществ. Они позволяют:

• разместить полноценную въездную группу на ограниченном пространстве;
• сэкономить средства на обустройство и заказ отдельного входа;
• снизить энергетические затраты при использовании автоматической системы управления;
• упростить способ попадания в частные владения.

Не поддавайтесь на уверения продавцов о том, можно обойтись и без калитки. Открыть небольшую дверцу всегда проще, чем двигать тяжелые створки.

Особенности конструкции не позволяют встроить большую дверцу и, если для вас важен широкий удобный вход, выбирайте другие варианты.

Дополнительные детали

Можно возвести самое банальное и простое ограждение, но за счет креативно оформленной калитки есть возможность полностью преобразовать пространство вокруг. Современные техники позволяют воплотить в реальность самые необычные и смелые идеи.

К примеру, поверхность ворот можно интересно разукрасить, превратив часть ограждения в настоящий арт-объект уличного формата. Еще одна замечательная идея – прикрепить к полотну резные фигурки. Это могут быть птицы, примитивные образы зверей, растительный орнамент, цветочные композиции, сложные геометрические комбинации.

Особое внимание уделяют и опорным столбам. Если на калитке присутствуют фигурки, к примеру, птиц, верхушки опорных элементов можно украсить аналогичными декоративными атрибутами.

Еще одно выигрышное решение – разместись на каждом столбе по креативному фонарику. Некоторые любители оригинальных решений вместо фонариков предпочитают крепить красивые кормушки для птиц: и красиво, и оригинально, и с пользой для пернатых.

Размер ворот и калитки

Каких-либо прописанных ограничений по выбору размеров не существует. В качестве рекомендаций можно привести следующие советы.

Габариты ворот должны соответствовать параметрам автомобиля – определяясь с размером проема, необходимо измерить ширину машины вместе с выступающими зеркалами. Для свободного проезда следует к этому числу прибавить не менее 1 метра. Исходя из того, что ширина легковых автомобилей может составлять от 1,5 до 1,7 м, а внедорожников – до 2 м, нужно выбирать ворота шириной не менее 2,5 м.

Размеры зависят также от:

• типа конструкции и числа опор;
• параметров рамки, проема и других элементов устройства.

Обычно промежуток в воротах составляет больше 4,5 м, а в калитке – 1,2 м. Высота определяется размером листа и зависит от габаритов автомобиля. Снизу нужно предусмотреть отступ 15-30 см, который позволит открывать ворота независимо от наличия наледи зимой. Калитка не должна быть чересчур широкой, но должна позволять свободно проходить в нее. Увеличенная площадь полотна может стать непосильной нагрузкой на петли. Оптимальной считается калитка с шириной в 1 м. Высота не должна превышать 2 м. Можно ограничить параметры проема, установив между опорами перекладину, которая к тому же повысит жесткость конструкции и убережет ее от перекосов.

Складывающиеся ворота

Если участок мал, или ворота предусмотрены в самом его углу, нормальных откатных или раздвижных ворот там не поставить, но можно сделать складывающиеся. У них телескопическая створка, состоящая из нескольких фрагментов, которые складываются и открываются, как гармошка. Это довольно дорогие ворота, поэтому в частном домостроении они используются нечасто. Но они считаются очень надежными, и могут стать отличным выходом из сложной ситуации.

Узкая дорога, въезд в гараж на краю участка (откатные не получаются), до гаража 7.8 метров, распашные не закроются, если машина встанет перед гаражом. Обдумываю вариант со складными воротами.

Вот как реализовал эту идею участник нашего форума с ником mednagolov. На складной конструкции шириной 4 метра 20 сантиметров (для проезда грузовика) он остановился, потому что ворота предусматривались в углу участка – откатные там было не сделать, открытые распашные перегораживали бы дорогу, а подъемные – ограничивали высоту въезда.

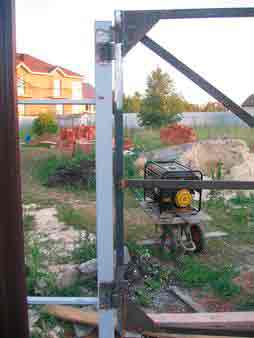

Начал с установки столбов, толстостенная труба на 150, длиной 3м. Высота створок ворот 1,5 м. Под воротами просвет до земли в 15 см.

Установив столбы, наш пользователь гидроуровнем разметил горизонт. Створки сделал из профильной трубы 25*50 (горизонтальные) и 20*40 (вертикальные). Прихватками наживил на столбы полутораметровые вертикальные трубы. Горизонтальные приварил к вертикальным по всей длине ворот. Разметил на равные части и приварил остальные вертикальные трубы – получился каркас для ворот.

Затем приварил навесы, проварил весь каркас (кроме наживулек у столбов), прорезал болгаркой профтрубы над навесами и срезал наживульки.

Каркас складных ворот готов, осталось закрепить профнастил.

Эти ворота служат уже несколько лет и очень радуют своего владельца.

Материал изготовления

Чтобы ворота с калиткой органично вписались в общую картину, материал должен сочетаться с остальными постройками на участке. Ворота могут быть глухими или сквозными в зависимости от желания владельцев. Возможен и третий вариант – смешанные. В таких моделях нижний глухой элемент ограничивает видимость, а верхняя кованая или резная часть делает композицию более легкой и изящной.

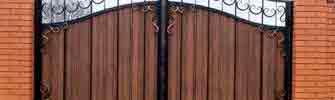

Деревянные

Ворота из натурального дерева – один из самых дорогих вариантов. Они обладают следующими достоинствами:

• можно выбирать любые конфигурации за счет легкой обработки древесины;
• просто изготавливаются;
• произвести такие ворота можно самостоятельно, так как специальные узкопрофильные инструменты не требуются;
• для конструкции подойдет большое количество пород древесины;
• при грамотной обработке материал будет служить долгие годы;
• презентабельный внешний вид;
• огромные возможности для отделки.

• необходим регулярный уход и восстановление;
• обязательна обработка антисептическими и влагоотталкивающими составами.

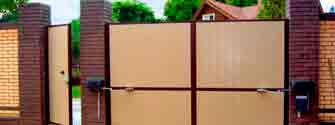

Металлические сварные из профлиста

Простые и эффективные конструкции. Обладают следующими преимуществами:

• эстетичностью – профлист с полимерным покрытием может иметь любую окраску, что позволяет удачно вписать его в дизайн;
• экономичностью;
• возможностью создания рельефной поверхности;
• антикоррозийными свойствами;
• долговечностью;
• простотой установки;
• можно подобрать листы нужной толщины, габаритов, цвета и конфигурации.

Среди недостатков можно выделить:

• внешнюю простоту;
• шумность во время дождя;
• подверженность разрушениям при повреждении полимерного слоя.

Используйте листы больших размеров, чтобы сократить количество швов, каждый из которых необходимо тщательно герметизировать.

Евроштакетник

В последнее время популярность набирает новый материал, представленный в виде металлических полос. Ширина элемента приближается к 10 см, а длина составляет от 1,5-3 м. Евроштакетник изготавливают из оцинкованной стали и покрывают защитным слоем из полимеров. Это прочный, долговечный и неприхотливый материал, который не требует особого ухода и способен служить долгие годы. Евроштакетник не теряет цвет под воздействием солнечных лучей, краска с его поверхности не отслаивается. Ворота из него отлично сочетаются с кирпичом и камнем, имеют презентабельный внешний вид. Изделия могут быть штучными или объединенными в цельное полотно. Продукт представлен в огромном количестве оттенков, есть образцы с интересными принтами, имитирующими натуральную древесину или камень. При всех своих достоинствах евроштакетник отличается демократичной ценой и доступен для любого бюджета.

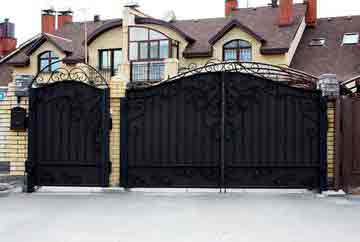

Металлические с художественной ковкой

Роскошные ажурные ворота отличаются высокой прочностью и уникальным стилем. Подобные изделия часто изготавливают по индивидуальным эскизам. Узорная поверхность не закрывает от окружающих территорию. Обычно такие изделия выбирают владельцы солидных загородных домов. Для поддержки в дизайне можно использовать подобные кованые образцы в оформлении входной группы, парковки, беседки.

Преимущества кованых ворот с калиткой:

• долгий срок службы;
• оригинальный дизайн;
• кованые элементы отлично сочетаются с другими материалами – деревом, камнем.

Из недостатков выделяют высокую стоимость продукции и необходимость обязательного соблюдения технологии производства. Кованые решетки удивительно красивы. Но создать ворота со встроенной калиткой без потери эстетичности практически сложно. Поэтому лучше использовать данные элементы в качестве декора.

Разновидности ворот для частного дома

При выборе ограждения надо учитывать его функциональность, удобство, практичность, защитные качества и эстетичный вид. Ворота бывают с глухими полотнами, ажурными, решетчатыми или смешанными. Створки ограждений открываются разными способами.

Ворота из досок

Распашные конструкции

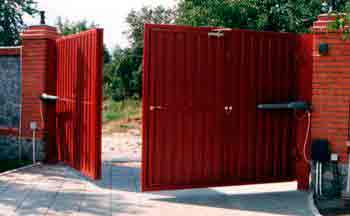

Чаще всего ворота состоят из двух створок и калитки. Полотна распахиваются на 90-110˚. Это наиболее распространенный тип ворот (открываются вручную или автоматически). Популярность распашных моделей легко объясняется:

• простотой сооружения;
• надежностью;
• низкой стоимостью (не относится к автоматическим);
• возможностью установить в широкий проем (до 15 м).

Основной недостаток – необходимость пространства для свободного хода створок. А еще в периоды снегопада придется постоянно чистить участок, чтобы открыть ворота.

Традиционные ворота для дачного участка или загородного дома.

При установке конструкции надо заранее определиться, в какую сторону будут открываться створки. Если наружу, то за двором должно быть достаточное расстояние до проезжей части. При этом машину надо останавливать на определенном расстоянии до ограждения. Если ворота открываются внутрь, то площадь перед ними должна быть всегда свободна.

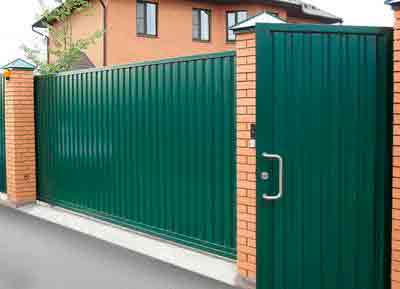

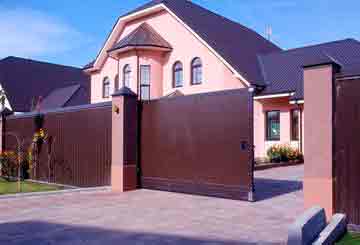

Раздвижные и откатные

Отличительная черта ворот в том, сдвиг полотна происходит параллельно забору в механическом/автоматическом режиме. Принцип работы откатных конструкций бывает разный:

• Подвесные — над проемом укладывается металлическая балка, на которой закрепляют роликовые механизмы. Створки крепятся непосредственно к роликам. Плюс ворот — надежность и долговечность. Основной минус – ограничение въезжающих машин по высоте кузова.
• Рельсовая конструкция – в проеме (поперек дороги) укладывают рельс, по которому двигается полотно на роликах. Достоинства заключаются в компактности и в том, что не требуется специальное пространство для движения створки. Недостаток – надо постоянно чистить рельсы от мусора, снега.
• Консольная конструкция наиболее удобна при эксплуатации. Полотно крепится к направляющей (консольной) балке и двигается посредством роликов. Балку можно установить вверху, посередине или внизу опоры.

Раздвижные ворота работают по таким же принципам, но состоят из двух створок, которые разъезжаются в разные стороны.

• длительный срок службы;
• отлично работают в любых погодных условиях (не требуется специально чистить участок);
• плавных (тихий) ход полотен;
• множество видов оформления полотна.

Недостаток – высокая стоимость установки конструкции с автоматикой.

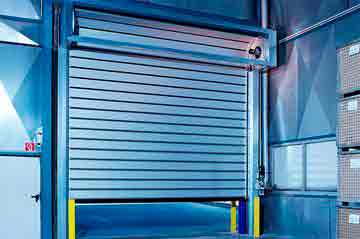

Подъемные

Ворота подобного вида устанавливают на гаражи. Глухое полотно поднимается и в горизонтальном положении фиксируется под потолком. Управляются ворота автоматически или вручную. Плюсом конструкции является возможность использовать многофункциональную автоматику. Если в процессе опускания полотно наткнется на препятствие, то автоматически вернется в первоначальное положение.

Оптимальное решение для гаража.

Преимущества ворот: компактность, надежная противовзломная система, отлично подходят для компактных помещений. Из недостатков можно отметить низкую теплопроводность, возможность использовать их ограниченное количество раз (не чаще 10 в сутки), подъемный механизм чувствителен к плохим погодным условиям.

Ворота на кирпичных столбах

Автоматические

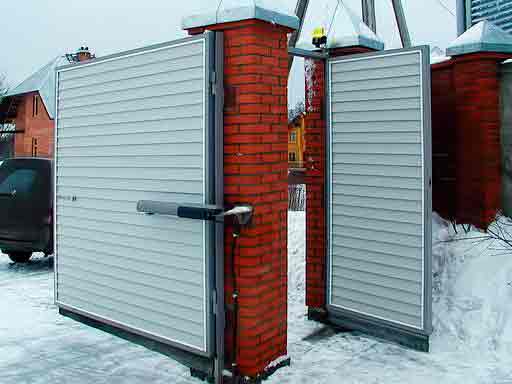

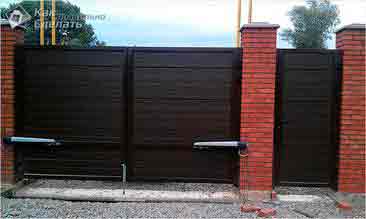

Как правило, практически всеми воротами можно управлять с помощью механических или автоматических устройств. Каждый вариант имеет достоинства и недостатки. Преимущества автоматики очевидны:

• Комфорт пользования – водителю не надо покидать машину, чтобы открыть ворота. И это особенно существенно при плохих погодных условиях.
• Управлять полотнами ворот в автоматическом режиме легче, ведь приходится меньше прилагать усилий, чем при ручном открытии створок.
• Широкий модельный ряд позволяет подобрать удобные ворота для помещений любых размеров и разных видов открывания полотна (вертикальное или горизонтальное).

Естественно, что установка автоматики стоит дороже, чем механики. В случае поломки автоматического устройства придется обращаться в сервисный центр (а это дополнительные траты).

Декор и стиль ворот

Расцветка и оформление ворот могут быть самыми разными. Среди множества вариантов всегда можно подобрать дизайн, который будет идеально соответствовать внешнему виду дома и других элементов участка. Различные комбинации материалов – кованый ажур с кирпичом, деревом, камнем позволяют создать неповторимый стиль.

Как вариант можно оформить ворота с калиткой, установив над ними кованую арку или небольшой навес из гнутого поликарбоната. Такой элемент одновременно украсит конструкцию и убережет ее от воздействия осадков.

Ворота и калитка должны быть выполнены в едином стиле, но дверцу можно выделить на общем фоне. Ее можно украсить коваными элементами, различной фурнитурой.

Автоматическая конструкция

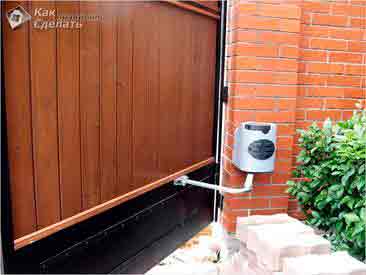

В последнее время все большей популярностью пользуются ворота с автоматическим механизмом открывания, так как они очень удобны и практичны. Благодаря системе для открытия ворот не нужно выходить из автомобиля, достаточно нажать соответствующую клавишу. Более того, современные технологии позволили оборудовать ворота специальными датчиками, позволяющими насладиться комфортом.

Благодаря этим разработкам ворота будут открываться, как только автомобиль приблизился к ним. Многие считают, что электропривод возможен только для раздвижных вариантов, но это не так, ведь он может использоваться и на распашных воротах, однако не пользуется популярностью из-за слишком большой цены. Что касается калитки, то ее располагают по соседству, так как врезание их в ворота будет неуместным.

Как сделать своими руками

Для установки самодельных ворот необходимо обладать знаниями и навыками строительства. Необходимо тщательно спланировать место установки, разработать дизайн, учесть множество нюансов.

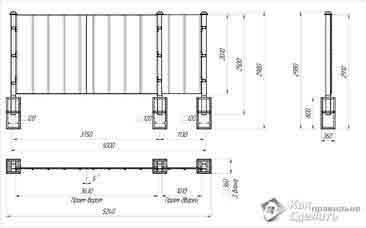

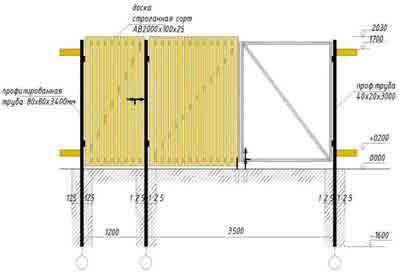

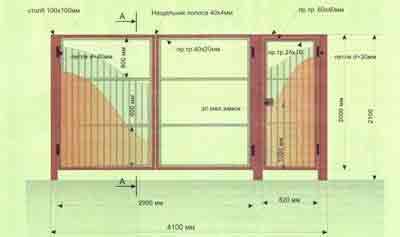

Чтобы рассчитать нужное количество материалов и правильно определить жесткость деталей, необходимо подготовить чертеж с указанием точных размеров.

• габариты каждой из створок;
• общую ширину проема;
• число и размеры опорных столбов, а также глубину их вкапывания;
• местоположение и размеры калитки;
• место установки петель;
• конструкцию и размеры запирающих элементов;
• размещение усиливающих деталей – металлических углов, перемычек.

Необходимые инструменты и комплектующие

Для изготовления ворот со встроенной калиткой необходимо запастись:

• основными материалами – деревом, евроштакетником, профнастилом;
• саморезами;
• разнокалиберными металлическими трубами для выполнения стоек;
• профилями для производства каркаса и выполнения усиления;
• листами металла;
• петлями;
• затворами;
• замками;
• краской по металлу выбранного цвета;
• кистями;
• декоративными элементами.

Кроме этого, вам понадобятся инструменты:

• болгарка;
• электродрель;
• отвес;
• сварочный аппарат + защитная маска;
• ножницы для работы по металлу;
• строительный уровень;
• рулетка.

Монтаж опор

1. Первым делом готовим столбы – отрезаем с помощью болгарки трубки необходимой длины. Далее необходимо сделать отверстия на глубину 1/3 от высоты опоры. Если есть возможность, используйте для выполнения этой работы садовый бур. Диаметр отверстия должен быть в два раза шире диаметра стойки.
2. Засыпаем в ямы песок, смешанный со щебнем до уровня в 15-30 см.
3. Устанавливаем опоры строго вертикально и бетонируем их основания.
4. Закрываем стойки любым облицовочным материалом, способным предотвратить попадание осадков. Подойдет кирпич, камень и даже дерево.

Создание створок

Производим повторные замеры для исключения возможных ошибок и вырезаем детали. Выполняем проем для установки калитки. Все кромки тщательно зачищаем. Свариваем листы, предварительно точечно наживив их между собой.

Обрабатываем места сваривания деталей. Для этого выполняем:

• зачистку швов;
• обезжиривание;
• грунтование;
• покраску.

Можно отказаться от грунтовки и покрыть поверхность краской по металлу, которую можно наносить даже на ржавчину. После высыхания красим повторно.

Следующий шаг – приваривание петель на опорный столб, а затем к каркасу с отступом от рамы 20 см. От места крепления петель будет зависеть способ открывания дверей – только в одну сторону или внутрь и наружу. С целью предотвращения того, чтобы детали не болтались и не портили покрытие, устанавливают ограничители. Тяжелые ворота оснащают тремя петлями с каждой стороны, для более легких вариантов хватит двух. Листы крепим к раме через один выступ профиля. Фиксируем материал к раме и усилителям. Если возникает необходимость соединения двух листов – одного не хватает для изготовления створки, то нужно укладывать профлисты внахлест с перекрытием одной волны с одной или с двух сторон дверцы в зависимости от желания владельца. Крепить профнастил лучше с помощью кровельных саморезов, выполненных в цвете полимерного покрытия.

Если на крыше использован профилированный настил, для ворот стоит подобрать идентичный продукт.

Сварка рамки и других элементов конструкции

В идеале для изготовления каркаса нужно использовать металлические трубы. Их сечение должно быть не меньше 60х40. Можно собрать конструкцию из деревянных брусков, обработанных защитными пропитками. Выбирайте материал, который вам доступен.

Для изготовления рамы необходимо гладкое горизонтальное основание. На нем удобно будет организовать сборку. Выполняем сваривание деталей, по ходу работы укрепляя соединения стальными уголками или распорками. Для сборки деревянных конструкций используем саморезы или болты.

Особенности и советы по монтажу

При установке ворот необходимо соблюдать ряд условий. Это поможет выполнить работу качественно и получить долговечное и надежное изделие.

• лучше спроектировать створки такого размера, чтобы для них можно было использовать только один лист профнастила. Избегая соединения полотен, вы обеспечите отсутствие швов, которые всегда являются слабым местом конструкции;
• если зазор, образовавшийся снизу, чересчур широк, закройте его на летний период съемной панелью;
• при производстве широкой створки потребуется более основательное усиление. При закупке материала нужно предусмотреть этот момент и приобрести продукцию сверх запланированного лимита;
• если вы не являетесь профи в сварном деле, приобретайте трубы с толщиной стенки 3 мм. Такой металлопрокат сварить значительно проще и под силу даже непрофессионалу;
• отрезать детали для сборки углов рекомендуют под углом 45 градусов. Этот совет особенно актуален при резке деталей, образующих верхние стыки;
• необходимо тщательно проводить замеры. Размер каркаса должен соответствовать габаритам створок. Если ошибка все же была допущена, проще исправить ее, когда створки оказались чуть меньше каркаса. В этом случае к дверцам привариваем латку, которая будет закрывать щель. В противном случае придется отрезать детали, уменьшать их размер и снова сваривать воедино;
• при изготовлении ворот с калиткой предпочтительнее использовать профлист №8, 10. Это может быть марка «С», но оптимальным выбором станет вариант «НС» с наивысшим запасом прочности.
• При изготовлении створок следует стремиться к тому, чтобы по краям не было острых выступов профиля. Лучше, чтобы листы по краям заканчивались «впадинами». В обратном случае ворота будут смотреться неаккуратно, а их края будут представлять опасность как для самих владельцев и посетителей дома, так и для их одежды.

Грунтовка и окрашивание ворот

При отсутствии полимерного покрытия металл можно окрасить самостоятельно. Вначале поверхность нужно подготовить – покрыть ее грунтовочным алкидным составом. Материал обладает антикоррозийными свойствами, благодаря чему надежно защищает металл от образования ржавчины. Грунтовка избавляет от необходимости расходования большого количества краски. На обработанном профлисте краска держится гораздо дольше, ложится она более ровным слоем, не образуя полос и разводов, а высыхает в разы быстрее. Подбирать грунтовку нужно под тип краски, например, есть составы, подходящие под акриловую или алкидную эмаль.

Пропускать этап грунтования недопустимо. Без подготовительного слоя качественно окрасить ворота не получится. Грунт сгладит шероховатости, придаст поверхности гладкость, поспособствует увеличению адгезии красящего состава к металлическому листу. После нанесения состава нужно дать ему хорошенько высохнуть, и только после этого можно приступать к окрашиванию. Если возникла необходимость нанести несколько слоев грунтовки, нужно дать время хорошо просохнуть каждому из них.

Окрашивание ворот производится с помощью валика. Кистью прорабатываются труднодоступные места. Полосы краски следует наносить параллельно, перекрывая каждый предыдущий мазок последующим на 1-2 см. Вряд ли вас устроит результат, полученный после нанесения первого слоя краски. Произведите процедуру несколько раз, используя валик, контурную и малярную кисть. Продолжайте окрашивание до тех пор, пока не добьетесь нужного цвета, и поверхность не станет однородной.

Аккуратнее всего получается нанести краску с помощью краскопульта. Он не допустит образования просветов, потеков, не оставит следов в отличие от кисти или валика.

Выбирая оттенок краски, помните, что темные ворота дольше остаются визуально привлекательными. На светлых створках сильнее видна грязь, зато они лучше отражают жгучие солнечные лучи.

Собираясь сделать ворота с калиткой, необходимо изучить все возможные варианты конструкций и выбрать для себя оптимальный вариант.

Классический вариант из дерева

Сделать деревянную калитку своими руками достаточно просто. Используемый материал отлично поддается строительным манипуляциям, а получившаяся конструкция всегда будет смотреться оригинально. К тому же ее легко декорировать. Но желательно, чтобы и сам забор были изготовлен из аналогичного материала.

Сначала изготавливаются опоры. Для этого нужно подготовить асбестовые трубы. Боковины, на которые будет крепиться калитка, можно сделать из сосны. После того как доски будут выверены в вертикальном направлении, их надо закрепить на опорах при помощи саморезов.

Раму следует собирать из заранее окрашенных досок. Все элементы крепятся на углы. Для фиксации применяют латунные планки и саморезы. Зубчатые пластины из металла обеспечат более высокую жесткость.

На опорном каркасе фиксируются петли. Если рама хорошо проходит в проем, то нужно сделать подкос и закрепить его на основании. Рама крепится на петли. После этого ставят обшивочные доски. Для этого используют саморезы. Угловые планки требуют более прочного крепления в три самореза. Затем можно делать задвижку и ручку.

Установка калитки из древесины может быть произведена и следующим образом:

• режется профильная труба, из которой сваркой обустраивают каркас с последующей шлифовкой;
• крепятся петли;
• на раме раскладываются доски, сверлятся отверстия с последующим креплением при помощи болтов;
• калитка навешивается, грунтуется, покрывается лаком.

Установка столбов для ворот, запирающихся на засов или тяжёлых ворот

Установить столбы для ворот, чтобы они не гуляли, можно только сделав надёжный фундамент и обеспечив их жёсткую связь между собой. Связь можно осуществить в двух точках – в нижней части въезда, на переезде через ворота и по верху столбов. Обычно их сваривают между собой в этих двух точках, проложив между ними две двутавровые балки.

Но для верхнего крепежа есть достаточно серьёзное ограничение – иногда может потребоваться проезд транспорта, превышающего по высоте габариты столбов и верхней балки. Поэтому последнюю делают съёмной.

При оборудовании въезда на собственный участок, когда планируется проезд только своей машины, вполне возможно не делать сплошной фундамент для ворот, а сделать отдельные под каждый столб. При этом просто сваривают столбы в нижней части толстым двутавром, а сверху делают такую же балку, но съёмную, вставляющуюся в приваренные гнёзда и имеющую приваренные штыри для вставки.

Таким образом спокойно можно въезжать и выезжать на своей , при этом будет обеспечена хорошая стабильная работа электронного замка и открывающего механизма, и перекоса столбов можно избежать.

Однако это не отменяет заложения фундамента для каждого столба отдельно, который должен идти для таких ворот ниже глубины промерзания. В зоне въезда обычно делают бетонную площадку. Будет очень хорошо, если двутавр, который приварен между столбами внизу, будет находиться ее толще. В слое бетона он будет надёжно защищён от ржавчины, так как бетон даёт слабощелочную реакцию среды и препятствует окислению металла.

Для более тяжёлых ворот необходимо делать сплошной фундамент. Обычно его делают в виде буквы «Н» с сильно вытянутой по горизонтали поперечной планкой.

Фундамент обычно заливают сплошной, . Глубина его должна быть ниже глубины промерзания. Всё делается по тем же правилам, что и сооружение ленточного фундамента для дома. Толщина ростверка фундамента – около 50 см. Теоретически будет достаточно и 30, однако ширина 50 позволяет сэкономить на опалубке и заливать фундамент в распор со стенами траншеи.

Возле столбов делаются расширения-контрфорсы в обе стороны, перпендикулярно въезду. Обычно, даже для тяжёлых ворот вполне достаточно контрфорса в районе столба общей длиной один метр. Фундамент перед заливкой армируют.

Между столбами в нижней части въезда, у поверхности, приваривают двутавровую балку. Затем её заливают в бетон, вместе с арматурой – бетон будет для неё надёжной защитой от .

Вверху столбов желательно установить двутавровую балку. Учитывая, что, обычно, тяжёлые ворота требуют больших и тяжёлых столбов, балка должна соответствовать.

Снимать и ставить на место её будет затруднительно – придётся каждый раз пригонять подъёмный кран. Поэтому лучше сразу заложить в столбы значительный запас по высоте и просто наглухо приварить к ним балку, раз и навсегда.

Крепление профилированного листа

В простых конструкциях профнастил монтируется с внешней стороны распашных ворот. Более сложный и тяжелый, но красивый и аккуратный вариант предусматривает обшивку с двух сторон. Накладка листов производится с обязательным перекрыванием соседних полотен на одну общую волну.

Закрепление осуществляется при помощи специальных кровельных саморезов под шестигранную биту с шайбой и резиновой прокладкой. При этом вкручивание крепежа производится не только в раму по периметру, но и во все горизонтальные и диагональные перемычки.

Крестообразные перемычки.

Рекомендуемый шаг между крепежными метизами — 80-100 мм. Вместо саморезов можно использовать заклепки с возможностью установки с одной стороны при помощи специального инструмента. Это обойдется дороже, но позволить избежать коррозии крепежа и возможного образования ржавых потеков со временем.

Что понадобится для работы

Чтобы сделать распашные ворота своими руками, понадобятся обычные инструменты. Они есть в гараже у любого, кто строил и ремонтировал что-либо в своих владениях. Болгарку и сварочный аппарат можно взять в прокате инструмента. Но если нет большого опыта сварки, лучше пригласить опытного сварщика. Это сэкономит время и материалы.

Расчет материала

По ранее сделанному чертежу замеряется общая длинна каркаса по периметру и длина ребёр жесткости. Рассчитывается площадь профнастила. Надо учесть, что для крепления замка и петель на каркас потребуется приварить плоские пластины.

Для расчета материалов для ворот нужно сделать чертеж, по которому производится расчет. Следует брать материал с запасом.

Если покупать профили для каркаса и самостоятельно нарезать, надо узнать, какой длины металлопрокат продают местные металлобазы. Обычно их длина кратна 3 метрам. Надо оставить схему резки цельной трубы с небольшим запасом на возможный брак. Это позволит не покупать лишнего. С учетом затрат на перевозку длинномеров бывает проще и дешевле заказать резку профилированной трубы по размерам чертежа. Детали каркаса будут точных размеров, потому что резка проводится на станках.

Листы профнастила имеют стандартные размеры. Производители указывают рабочую ширину – размер с учётом ширины волны профиля, которая уйдет при укладке внахлёст. На схеме листа в масштабе надо сделать раскладку полотнищ створок и калитки. Учитывать шаг профиля, чтобы края листа прилегали к каркасу.

Считается количество петель, засовов, запоров и их общая стоимость. Петель должно быть не менее трёх на каждой боковине. На калитке тоже должно быть три петли для прочности и надёжности запора.

Отдельно по чертежу опор рассчитывается количество строительных материалов и их стоимость. В прайсах цена металлопроката обычно указана за тонну или килограмм, цена профнастила – руб кВ м.

Инструменты

Потребуется набор строительных инструментов для установки стоек и набор инструментов для работы по металлу. Обязательно наличие строительного уровня и длинной рулетки.

Для установки стоек потребуются:

• Лопата или ручной бур;
• Емкости для замеса раствора;
• Инструменты для изготовления опалубки.

Для изготовления и монтажа ворот:

• Болгарка;
• Набор прорезных дисков для металла;
• Набор наждачных и шлифовальных дисков;
• Сварочный аппарат;
• Шуруповёрт;
• Гаечные ключи и отвёртки.

Порядок возведения столбов из кирпича

Профильную трубу необходимой длины очистите от следов ржавчины, если они есть, и покрасьте в два слоя. После этого:

1. насыпьте в яму слой щебня толщиной 100 мм и слой песка 50 мм, хорошо утрамбуйте насыпной материал;
2. приготовьте бетон из цемента, песка и щебня в соотношении компонентов 1:3:4(5);
3. соберите опалубку;
4. установите металлическую стойку вертикально и произведите ее бетонирование.

Фиксацию стойки строго вертикально можно обеспечить при помощи распорок их металлического прутка или арматуры.

Верхняя плоскость бетонной заливки должна быть выше уровня земли на 50-100 мм. Для этого устанавливается опалубка, края которой должны выходить за габариты будущего столба на 50-70 мм. После твердения бетона:

1. покройте поверхность гидроизоляционным материалом или битумной мастикой;
2. положите слой раствора и выполните кладку первого ряда из 4-х кирпичей;
3. через 4-5 рядов приварите к вертикальной металлической стойке металлический пруток с закладной пластиной для закрепления поворотных петель.

Кладка последующих рядов производится с обязательной перевязкой (перекрывания) нижних вертикальных швов. Через каждые 3-4 ряда кладите арматурную сетку, которую можно одеть через верх стальной вертикальной стойки. Толщина швов 8-10 мм.

Осуществляйте постоянный контроль вертикального расположения кладки при помощи строительного уровня или отвеса. На поверхности каждого столба со стороны створки должно быть установлено 2-3 закладные пластины. Их количество зависит от размеров и общего веса конструкции.

Используемый инструмент

Как сделать ворота, используя только инструмент, который есть в арсенале домашнего мастера? Просто, но пригодится сварочный аппарат. Чтобы не осваивать сложные техники, надо воспользоваться электросваркой.

О шуруповерте уже упоминали, но стоит не забыть, что его рабочие части (биты) должны точно подходить к крестовине на шляпке болта.

Для обрезания труб пригодится угловая шлифмашина («болгарка») с отрезным, шлифовальным и зачистным кругами для металла. Это универсальный инструмент, которым можно в рассматриваемом случае сделать большую часть работы.

Естественно, понадобится емкость для замешивания строительного раствора, штыковая и совковая лопаты, ведро для воды, струбцины для предварительного крепления профлиста, строительный уровень, слесарный или строительный угольник, измерительная рулетка и прочие приспособления.

Не будет лишним и лазерный уровень, который позволит более точно выставить горизонтальность и вертикальность.

Как установить опоры для ворот

Из деревянных балок надо сделать вертикальные опоры. Их величину надо рассчитывать так: к высоте ворот прибавить еще метр для заглубления. Чем большей будет глубина, на которую установлены опоры, тем более устойчивой и прочной получается конструкция. Так в процессе эксплуатации ворот снижается вероятность перекоса.

Уберите мусор с места, предназначенного для установки опорных столбов. Выкопайте ямы – их диаметр должен быть на 20 см больше, чем у опор. Утрамбуйте дно ямы и сделайте подушку из щебня. Ту часть столба, которая будет залита бетоном, надо предварительно обработать составом, который защитит древесину от гниения – например, битумной мастикой. Проверяйте при помощи отвеса вертикальность установки столба. Яму с установленным столбом надо залить бетоном и дождаться, пока он высохнет.

Ограждения распахивающейся разновидности

Такое исполнение считается традиционным, и большинство пользователей привыкли наблюдать именно этот способ исполнения на дачных территориях. Структура имеет две стойки, на которых и размещаются выполненные из профнастила дверцы ворот. Благодаря тому, что на стойках прикладываются подшипниковые петли, получается мягкость открытия. Дверца или калитка, как правило, находится в располагающейся рядом секции ограждения, но при этом встречаются случаи, когда дверь встроена в одно из отделений ворот.

Раскрытие происходит посредством ручного способа воздействия или механически, посредством встроенного в конструкцию автоэлектропривода. В большинстве случаев привод применяется для подъездов на производственные сооружения и прочие территории служебного назначения. Впрочем, в последние годы все чаще электроавтоматика, которая управляет воротами, находит своих почитателей в строительных работах частных помещений.

Следует обозначить, что за счет применения в производстве ворот профнастила можно сэкономить свои средства на приобретении привода, поскольку ворота выходят легче подобных моделей из остальных материалов, а автодоводчик подойдет даже незначительной мощности.

Распахивающиеся ворота активизируют высокую заинтересованность за счет доступности стройматериалов и несложности работ с ними. Впрочем, в случаях неимения места для открытия секций такой вариант нужно будет забраковать и подумать, как выполнить ворота распашные из профнастила собственноручно.

Порядок монтажа

Установка ворот начинается со стоек. Делается выемка грунта для фундамента на глубину промерзания почвы. Фундамент может быть кирпичным, из залитого в опалубку или грунт бетона. Для стоек из железобетона требуется только песчаная подушка под основанием.

Стойки из брёвен, бруса или металлического проката опускают в яму, фиксируют в горизонтальном положении. Проверяют расстояния между стойками. Затем заливают бетон. После полного застывания должно пройти не менее суток до навески ворот.

Наиболее прочным получается сварочное соединение по косому диагональному стыку.

Если металлические распашные ворота делаются своими руками, надо подготовить место для раскладки деталей каркаса. Профилированная труба или уголок разрезается. Допустимое отклонение от размеров по чертежу не должно превышать 5 мм. Зачищаются места стыков от грязи и ржавчины.

Части каркаса свариваются. Шов должен быть без отверстий, чтоб внутрь каркаса из профилированной трубы не проникала вода. Привариваются пластины жесткости и пластины для установки петель и запоров, привариваются петли. Швы зачищаются, покрываются лаком или краской для защиты от коррозии.

Специалисты рекомендуют заварить створки ворот на стыке, затем отметить места установки петель. Так будет точно выдержан размер. После навески шов на стыке пропиливают болгаркой.

На стойках размечаются места крепления петель. К деревянным стойкам петли крепятся саморезами. На металлические стойки опоры петель привариваются. К бетонным и кирпичным стойкам приварочные пластины или уголки крепятся дюбелями, к ним привариваются опоры петель.

Ворота навешиваются на петли. Проверяется стыковка створок. Затем ворота обшиваются профнастилом. Для удобства ворота можно снять. Листы профнастила крепятся к раме саморезами или привариваются.

Фотогалерея

Предлагаем вашему вниманию различные варианты оформления ворот на 14 фото.

Материал для ворот из профнастила

Ворота из профнастила состоят в основном из двух частей: каркас и обшивка, состоящая из листового профнастила.

Каркас из профнастила делают в основном из стального профиля 20х40 для временных или не очень широких постоянных ворот, и 40х40 для ворот, которые будут часто эксплуатироваться и иметь приличный вес.

Обшивка из листового профнастила может отличаться маркой профнастила:

1. Профнастил С8 — это профнастил с наиболее низкой прочностью, применяемый в строительстве. Он бывает как оцинкованный, так и окрашенный полимерной краской.

Ниже представлена характеристика профнастила С8 в таблице.

2. Профнастил С10 обладает так же не очень хорошей прочностью, бывает как оцинкованный так и окрашенный.

Ниже представлена характеристика профнастила С10 в таблице.

3. Профнастил С18 обладает уже средней прочностью, бывает либо волнистым, либо ребристым, расцветки аналогичны вышеописанным профилям.

Чаще всего для обустройства заборов и ворот применяют именно данный профнастил.

Ниже представлена характеристика профнастила С18 в таблице.

4. Профнастил С21 обладает большей прочностью и универсальностью, так же очень часто используется для строительства заборов, ворот и ограждений.

Ниже представлена характеристика профнастила С21 в таблице.

5. Профнастил С44 — очень жесткая и прочная марка профнастила, используется чаще всего в изготовлении несущих элементов: массивные заборы, ангары, бытовки.

Из-за своей способности выдерживать большие нагрузки получил широкое применение в строительстве.

Ниже представлена характеристика профнастила С44 в таблице.

Так же существуют и другия марки профнастила, но они уже более прочные и в основном подходит для строительства серьезных конструкций, таких как кровля или перекрытия, максимальный шаг обрешётки 3 метра.

Такие марки не используют для строительства ворот и заборов. Итак, лучше всего подходят для строительства временных ворот и ограждений профнастил марки С8 и С10.

Для строительства же постоянных конструкций лучше использовать профнастил марки не ниже С18.

Источник фото: www.trubanet.ru; www.dnepropetrovsk.pulscen.com.ua, www.srbu.ru

Советы по отделке

• После того как мы сварили каркас необходимо все швы зашлифовать специальным зачистным кругом болгаркой или шлифмашинкой для того, чтобы убрать лишний металл и окалину. Также это делается для придания конструкции эстетичного вида.

• Все столбы конструкции ворот мы обрабатываем антикоррозийным средством и затем окрашиваем краской в цвет самого профнастила.
  Окрашенный каркас ворот
• При желании опорные столбы можно закрыть специальными накладками.

  Фасад распашных ворот из профнастила

  Как сделать засов на воротах

  Обычно замки врезные на воротах не ставятся, так как это достаточно трудоёмкое занятие. Замки с ручками накладные или врезные ставят на калитках для большего удобства. Для ворот обычно хватает обычного мощного засова. Его можно приобрести в любом строительном магазине, а можно сделать самостоятельно.

  Вертикальные засовы

  Такие запоры являются достаточно популярными видами устройств, так как их легко сделать своими руками.

  1. Для этого необходимо взять кусок круглой трубы и отрезать два одинаковых куска. Затем их приварить к верхней и нижней планке каркаса ворот.
  2. Берём два куска арматуры и с помощью трубогиба или сварки сгибаем их под углом 90°. Причём один из концов прута должен быть немного больше другого.
  3. Затем делаем отверстия в нижней и верхней планке каркаса, так чтобы пруты могли свободно в них заходить.
  4. Внизу в фундамент ворот или просто в грунт забиваем два куска трубы, которые будут фиксаторами запоров.

  Вертикальные запоры для распашных ворот

  Засов накладной горизонтального типа

  Такой засов подходит для конструкций из профнастила, так как его легко установить на поперечные планки конструкции.

  1. Для этого можно заранее приварить квадратный кусок металла в средней части ворот с двух сторон, так чтобы потом на них можно было наложить засов.
  2. Прикручиваем его с двух сторон специальными шурупами.
  3. Так как такое устройство имеет специальные монтажные «уши», то при необходимости на них можно вешать обычный навесной замок, когда вы уезжаете из дома надолго.
     Накладной горизонтальный засов для ворот

  Электромагнитные замки

  Так как технологии не стоят на месте, то владельцам частных домов производители могут предложить более надёжные конструкции электромагнитных замков. Такие устройства соленоидного типа представляют собой конструкции с электродвигателями и тросиками.

  • На замок подаётся напряжение и срабатывает электромагнит, плотно притягивающий к себе обе створки ворот. Такое магнитное притяжение настолько сильное, что открыть ворота просто невозможно без специальных инструментов.
  • Открывается замок только специальным ключом. В качестве них могут выступать радиобрелки, магнитные карты, RF-метки, потайные кнопки, панели с кодами и другие системы.
  • Для многих владельцев частных домов производители приготовили замки с детектором отпечатков. Ворота также оснащаются домофонами, которые необходимы для того, чтобы владелец дома мог поговорить с пришедшими гостями. Так как данные устройства могут работать от сети в 12 вольт, то это делает их совершенно безопасными для людей.
    Электромагнитный замок для распашных ворот

  Механические кодовые устройства

  Наиболее экономичным вариантом можно назвать кодовые замки, которые открываются при нажатии на определённую комбинацию цифр. Но в таких замках комбинацию необходимо часто менять во избежание неприятностей.

  Кодовый замок для ворот

  Источник: http://proffstroygroup.ru/blagoustrojstvo/vorota-dlya-chastnogo-doma.html

  Распашные ворота с электроприводом: тюнингуем участок своими руками



  Распашные ворота являются одними из самых распространённых, так как их стоимость намного меньше по сравнению с раздвижными, откатными или подъёмными. Они достаточно просты в установке и могут быть металлическими или деревянными. Их можно сделать своими руками, если точно следовать указаниям, чертежам и инструкциям, а также иметь необходимые материалы и инструменты.

  Распашные ворота: виды и особенности конструкции

  По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.



  В гаражах обычно ставят ворота с двумя створками и калиткой

  В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.

  Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.



  Металлические распашные ворота долговечны и надёжны, но подвержены коррозии



  Деревянные распашные ворота красиво смотрятся, но имеют низкую степень огнеупорности



  Автоматические распашные ворота часто делают из профнастила

  Электрические приводы в автоматических конструкциях делятся на три вида:

  Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.



  Рычажковый электропривод открывает ворота весом до 1 т



  Подземные электроприводы редко используются в частных домах



  Линейный привод для распашных ворот плотно крепится к полотну створок

  Устройство распашных ворот

  Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:

  одна или две прожилины по горизонтали для усиления прочности конструкции;



  Для усиления прочности конструкции на створках устанавливают рёбра жёсткости



  Рёбра жёсткости на створках распашных ворот могут быть расположены одновременно по горизонтали и диагонали

  Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.

  Подготовка к постройке распашных ворот: чертежи и эскизы

  Предварительно необходимо выбрать место для распашных ворот и провести некоторые подготовительные работы:

  • расчистить территорию;
  • убрать мусор;
  • при необходимости выровнять поверхность.

  Также понадобится точный чертёж конструкции.



  Точный чертёж распашных ворот поможет рассчитать необходимое количество материала

  Что понадобится для работы: материалы и инструменты

  Для строительства каркаса двустворчатых распашных ворот понадобится:

  • металлический профиль сечением 8х10 или 10х10 см с толщиной стенок около 0,7 см;
  • профильная труба 6х3х0,2 см;
  • швеллерная балка со стенками толщиной 14–16 см.

  Профнастил — лёгкие металлические листы, покрытые специальными составами, которые позволяют существенно продлить срок службы материала и не нуждаются в дополнительной обработке и покраске — чаще всего используется для обшивки каркаса конструкции распашных ворот. Различают несколько марок:

  • С — это прочный и лёгкий лист, который изготавливается из оцинкованной стали и имеет небольшую высоту рёбер;
  • НС — имеет большую высоту гофры и высоту листа;
  • Н — тяжёлый лист, который имеет высокий уровень прочности и надёжности, используют для облицовки больших конструкций.

  Обычно люди приобретают профлист марки С8 или С10, так как он считается наиболее лёгким и прочным. Цифра здесь обозначает глубину волны. Мастера рекомендуют использовать лист толщиной 0,4 мм: так ворота будут весить примерно 50 килограмм, для их установки не потребуется больших подъёмных устройств и механизмов.



  Оптимальный вид профлистов для обшивки распашных ворот — материал марки С8 или С10

  Для работы также необходим рубероид или другой гидроизоляционный материал, бетонный раствор и металлические уголки.

  Расчёт материала

  Для определения общей длины рамы выполняем действия:

  • ширину одной створки умножаем на 4;
  • высоту рамы умножаем на 6;
  • находим сумму полученных чисел.

  Количество металлопрофиля рассчитываем так:

  • находим площадь одной створки (её ширину умножаем на высоту);
  • полученное значение умножаем на 2.

  Если выбрать стандартную ширину и высоту створки (2 м), то понадобится 8 м 2 : два листа размером по 4 м 2 для устройства двух створок.

  Если опоры ещё не были установлены, рекомендуем приобрести профлисты стандартных размеров, чтобы их не пришлось обрезать.

  Высота опорных столбов должна соответствовать высоте профлиста с учётом закапывания в землю, а это ещё плюс 50–70 сантиметров.

  Инструменты

  Для строительства распашных ворот понадобится:

  • бур, штыковая и совковая лопата;
  • дрель;
  • электрический шуруповёрт;
  • ножницы для металла;
  • угольник и уровень.

  Пошаговая инструкция по изготовлению и монтажу ворот

  После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

  Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.



  Для опорных столбов выкапывают ямы глубиной примерно 1,2 м и диаметром 0,5 м



  Опоры для для распашных ворот устанавливают в подготовленные ямы и заливают бетоном



  Все части рамы собирают на ровной площадке и сваривают



  Каркас створок ворот укрепляют металлическими уголками для прочности



  Сваренная рама ворот укрепляется горизонтальными и диагональными рёбрами жёсткости



  К раме каркаса приваривают петли



  Выемки для петель на профлисте вырезают ножом по металлу



  Для крепления профлиста используют шурупы с шестигранной головкой



  Петли желательно приваривать, когла каркас створок ещё не установлен



  На петли навешивают обшитые профлистом створки

  Электропривод для распашных ворот

  Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.



  Электропривод от спутниковой антенны можно установить на распашные ворота

  Для сборки понадобится:

  • два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
  • пульт дистанционного управления с дальностью действия не менее 50 м;



  Пульты дистанционного управления для автоматических распашных ворот должны иметь дальность действия не менее 50 м

  Собрать устройство можно за один день.

  Установка заводского электропривода

  Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.



  Створки распашных ворот могут открываться внутрь или наружу

  Инструменты для установки привода:

  • электрическая дрель;
  • плоскогубцы;
  • шуруповёрт;
  • рулетка;
  • изоляционная лента;
  • молоток.

  Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

  если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;



  Линейный электропривод можно установить, если расстояние между петлями и внутренней стороной опоры меньше 15 мм



  Рычажный привод для распашных ворот можно установить, если расстояние между петлями и внутренней стороной опоры более 15 мм

  Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

  1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
  2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.



  Кирпичные опоры укрепляют металлическими пластинами при установке электропривода на ворота



  При использовании линейной модели нужно оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода



  Распашные ворота с автоматической системой открывания и закрывания оборудуют выключателями



  Сигнальная лампа — один из элементов распашных автоматических ворот

  Советы по отделке

  После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

  Засовы для распашных ворот

  Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

  1. Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
  2. Привариваем их к верхней и нижней планке каркаса ворот.
  3. Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
  4. Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
  5. В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.



  Вертикальный засов для распашных ворот можно сделать своими руками

  Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

  1. Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
  2. Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
  3. На специальные монтажные уши крепим навесной замок.



  Накладной засов для распашных ворот можно приобрести в магазине

  Видео: как сделать ворота с электроприводом

  Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

  Источник: http://grounde.ru/vorota-svoimi-rukami-raspashnyie.html

  Чертеж ворот – от эскизов до готовых проектов. 75 фото конструкций и правила распределения нагрузок

  Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.



  Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.



  Достоинства распашного типа

  Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.



  При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

  • комфорт при использовании;
  • широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
  • высокий показатель функциональности;
  • компактная конструкция;
  • отсутствуют ограничения касательно размера.



  Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.



  Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.



  Особенности конструкции

  Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

  • выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
  • соответственно с типом ворот подбираются опорные стойки;
  • металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
  • зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
  • обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.



  Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.



  Профлист

  Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.



  По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

  • низкая, доступная широкому кругу потребителей стоимость;
  • эстетичность, изделие достаточно привлекательно выглядит;
  • высокие качественные характеристики;
  • продолжительный срок эксплуатации;
  • рабочий процесс, который можно организовать самостоятельным путем.



  Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.



  Установка

  Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.



  Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.



  С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.



  Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.



  Варианты установки

  Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.



  Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.



  Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.



  Выводы

  Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.



  Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

  Источник: http://mojdominfo.ru/chertezh-vorot/

  Как сделать распашные ворота



  • 1 Особенности конструкции
  • 2 Виды металлических конструкций
  • 2.1 Одностворчатые
  • 2.2 Двустворчатые
  • 2.3 Двустворчатые с калиткой
  • 3 Изготовление металлических ворот
  • 3.1 Установка опор
  • 3.2 Пошагово
  • 4 Автоматические ворота
  • 4.1 Преимущества и недостатки
  • 4.2 Автоматика
  • 5 Самодельная автоматика – возможно ли
  • 5.1 Привод для распашных ворот
  • 5.2 Сборка
  • 6 Монтажные работы
  • 7 Если створки открываются внутрь
  • 8 Если створки открываются наружу
  • 9 Видео
  • 10 Фото
  • 11 Схемы и чертежи

  Каждый приусадебный участок обустраивается такими оградительными сооружениями, как забор и ворота. Сегодня существует большое разнообразие технологий и материалов, которые позволяют сделать такие конструкции особенными. Например, если говорить за ворота, то их разновидностей существует немало, а именно раздвижные, откатные, автоматические, распашные. В данной статье мы расскажем как сделать распашные ворота своими руками, рассмотрим на примере изготовления металлических и автоматических ворот, дадим поясняющие фото, схемы и чертежи.

  Особенности конструкции



  Независимо от выбранной конструкции, вы оставляете за собой право выбирать метод их открывания – внутрь двора или наружу. Изготовление распашных ворот не представляет собой никаких сложностей. Классическая форма распашных ворот имеет ряд отличительных черт:

  • Функциональность.
  • Удобства в эксплуатации.
  • Компактность.
  • Отсутствие балок и направляющих роликов.
  • Нет ограничений по размеру.
  • Возможность использовать разные материалы для изготовления.
  • Возможность использовать всевозможные детали для декорирования.

  Виды металлических конструкций

  Виды металлических распашных ворот

  Прежде чем приступить к изготовлению ворот, важно определиться с их конструкцией. Выбор зависит от частоты их эксплуатации. Из металла можно сделать несколько типов ворот, рассмотрим каждые в отдельности.

  Одностворчатые



  Этот тип конструкции не так популярен. Они представляют собой одно сплошное полотно. Чтобы они хорошо функционировали, столб опоры следует надежно укрепить, на что потребуется немало средств. Если такие ворота устанавливать на гараж, то необходимо соорудить мощную металлическую раму и укрепленные петли. Более того, недостаток заключается в том, что необходимо организовать достаточное место для открывания одностворчатых распашных ворот.

  Двустворчатые



  Самый распространенный и удобный тип распашных ворот. Без каких-либо на то усилий, их можно сделать в домашних условиях. Тем более что их конструкция включает в себя два одинаковых полотна. Поэтому изготавливается каркас из двух рам, обшивается листовым материалом. В отличие от предыдущей конструкции, для открывания потребуется меньше свободного места.

  Двустворчатые с калиткой



  Для ежедневного использования, такие ворота очень удобные. Тем более что изготавливаются они по такому же принципу, что и обычные двустворчатые ворота. Единственное различие в том, что в нужном месте на одной из створок закрепляете дополнительную балку и опору для установки калитки. Если ворота такого плана монтируются на гараж, то применяется врезной тип калитки. В таком случае в одной из створок ворот вырезается нужное отверстие и устанавливается дверь.

  Кованные распашные ворота изготавливаются больше для эстетического эффекта. Если конструкция изготавливается в виде закрытых элементов, то применяется декоративная ковка, но нередко используется открытый тип ворот.

  Что касается гаража, то для их сооружения используется преимущественно закрытый тип ворот с отдельными элементами ковки.

  Независимо от типа конструкции гаражные ворота можно утеплить. За счет этого тепло в гараже будет сохраняться. А ваш автомобиль, при этом не будет подвергаться коррозии из-за резких скачков температуры.

  Изготовление металлических ворот



  Придерживаясь изложенного ниже руководства, у вас получится сделать металлические распашные ворота своими руками. Но для этого важно тесно придерживаться чертежа/схемы выбранной вами конструкции. Если вам сложно сконструировать собственный чертеж распашных ворот, то в конце статьи, вы найдете немало схем, которые можно взять за основу. Основой ворот будет являться металлическая рама, крепление которой выполняется во входном проеме. Если вы решили сделать ворота в своем дворе, то можно сразу сконструировать ворота со встроенной калиткой. Но для этого потребуется установить прочные столбы, которые выдержат вес дополнительных створок. Также необходимо установить опоры, для этого вам потребуется:

  • строительный уровень и рулетка;
  • металлическая труба 3 шт. Ø 100 мм;
  • лопата;
  • облицовочный кирпич (на тот случай, если опоры будут обкладываться);
  • цемент, песок, щебень и вода;
  • отвес.

  Установка опор

  Работы по изготовлению опор выглядят следующим образом:

  1. Измеряете входной проем между краями забора.
  2. Поставьте метки для установки столбов.
  3. В выбранном месте копаете яму для установки столба опоры.
  4. Толщина опорных труб выбирается исходя из веса распашных ворот.
  5. Установив столбы в яму, отрегулируйте их по уровню. Но предварительно дно ямы засыпьте щебнем.
  6. Установленные столбы следует залить приготовленным бетоном.
  7. Чтобы столбы изначально стояли надежно, их следует обложить в самой ямке кирпичами, и одновременно с этим подгоняете вертикальный уровень.
  8. Так, установка и бетонирование опорных столбов завершено.

  Если ворота имеют 2 м высоты, то глубина ямы должна быть около 1 м, а в диаметре на 100 мм шире диаметра трубы.

  Теперь самое время начать изготавливать раму ворот. Для этого вам потребуется:

  • металлический лист, толщиной в 2–3 мм;
  • металлический профиль, уголок и труба;
  • измерительные приборы (уровень, рулетка);
  • металлические петли;
  • сварочный аппарат.

  Если вы делаете распашные ворота для гаража, то в первую очередь необходимо изготовить раму и установить ее в проем. Изготавливается она из металлического уголка прямоугольной или квадратной формы, в зависимости от проема гаража.

  Что касается изготовления рамы для гаража, то их лучше сделать в двух экземплярах. Одну закрепите с внешней стороны проема, а вторую с внутренней. Между собой они соединяются металлическими полосками и сваркой.

  Пошагово



  Процесс изготовления створок ворот выглядит следующим образом:

  1. На ровную поверхность выкладываете уголки или профильную трубу и свариваете форму створки согласно чертежу.
  2. Для увеличения прочности конструкции, полученные створки укрепляете диагональными балками.
  3. Когда каркас готов можно его обшить.
  4. Для обшивки ворот используйте лист металла толщиной в 2 мм. Слишком толстые листы брать не рекомендуется, ведь в таком случае необходимо будет усиливать опорные стойки.
  5. Далее необходимо установить петли. Одну половинку петли привариваете в нужном месте на раме ворот, а другую на опорной стойке.
  6. В завершение остается установить врезной замок и калитку, изготовленную по такому же принципу что и основную раму.
  7. Покраска распашных ворот выполняется на земле или уже в подвешенном положении. Особой разницы нет. Единственное что стоит учесть, так это покраска в подвешенном состоянии может вызвать образование потеков и наплывов. Поэтому будьте внимательны при выполнении этого процесса работ.

  Вот так и изготавливаются металлические ворота.

  Автоматические ворота



  Каждому человеку свойственно стремление к комфорту. И это касается даже использования ворот. Современные технологии позволили автоматизировать процесс открывания распашных ворот. И в этом есть множество плюсов. Например, когда вы спешите, вам не следует тратить время на выход из машины чтобы открыть/закрыть ставни. Если на улице дождь, то вы избежите промокания, опять же выходя на улицу. Размышляя над этими положительными сторонами, предлагаем вам рассмотреть технологию изготовления и некоторые особенности автоматических ворот.

  Преимущества и недостатки



  Вначале выделим некоторые особенности такого сооружения:

  • Прочность.
  • Универсальность.
  • Длительный эксплуатационный срок.
  • Механизм неприхотлив и прост.
  • Скорость открывания/закрывания находится в районе 15 с.

  Ради объективности учтите и недостатки:

  • Если в ходе открывания/закрывания створок ворот на пути будет иметься преграда, то это выведет автоматику из строя, а створки заклинят.
  • Необходимо регулярно проверять путь открывания ворот, в противном случае поломка неизбежна.

  Помимо этого, стоит выделить и нередкие поломки автоматики. Хотя производители утверждают, что тот или иной механизм крайне надежен, нет ничего вечного. Однако проводя профилактические работы, любых неприятностей можно избежать.

  Если в ходе работы автоматика перестала работать, то не стоит силой закрывать ворота. Возможно необходимо повернуть процесс с открывания в закрывание. При повторном нажатии, механизм может заработать.

  Хотя не во всех случаях этим решается проблема. Нередко приходится обращаться к специалистам для ремонта автоматики. Учитывая все это, не стоит пугаться такой конструкции. Как говорится: «Волка бояться – в лес не ходить». Не стоит отказываться от благ комфорта.

  Автоматика



  Сразу стоит отметить, что процедура монтажа автоматических ворот достаточно трудоемкая. Здесь требуется некоторая квалификация, точность и аккуратность. Поэтому если вы сомневаетесь в своих способностях, то лучше выбрать компанию, которая сделает все качественно и быстро. Если же вы имеете опыт в подобных работах, то следуя руководству, вам получится достичь намеченной цели.

  Процесс изготовления распашных ворот был описан выше. Поэтому уделим особое внимание автоматике, которая оборудуется согласно некоторым нормам.

  Так, при установке автоматики необходимо учитывать следующие показатели:

  • положение створок касательно столба опоры;
  • если автоматика используется без использования концевых включателей, то используется створочный упор.

  Не учитывая эти важные факторы, автоматика выйдет из строя, что приведет к разрыву кронштейна, поломке электродвигателя и к другим неприятным последствиям.

  Самодельная автоматика – возможно ли



  При большом желании автоматику для открывания ворот можно сделать и самостоятельно. Особенно для любителей – это дело станет настоящим увлечением. Особенно это актуально для тех людей, кто желает сэкономить.

  Основой такого привода в любом случае станет механизм, который устанавливается на ворота от спутниковой антенны. Он, в свою очередь, оснащается червячной передачей. В результате это полностью заменит обычный электропривод.

  Привод для распашных ворот



  Система для спутникового телевиденья в своей конструкции имеет механизм поворотного действия (это касается систем старого типа). Этот механизм представляет собой электродвигатель, который можно использовать для установки на распашные ворота. Что касается червячной передачи, то ее принцип действия аналогичен приводу. Но что касается первого варианта (червячная передача), то выгодней, так как для его работы достаточно напряжения в 36В, обычные магазинные приводы требуют напряжения в 220В.

  Если говорить со стороны безопасности, то применение такого плана понижающего трансформатора выгодней. Тем более, если напряжение увеличивается, то открывание/закрывание створок ворот увеличивается. Однако при продолжительном усиленном напряжении механизм может выйти из строя.

  Сборка



  Так, для сборки самодельной автоматики возьмите от спутниковой антенны 2 привода в рабочем состоянии. Преимущества отдавайте тем, которые имеют длинные штоки.

  Этот механизм можно приобрести за сравнительно невысокую цену в специализированной компании. Плюс к этому потребуется прикупить ПДУ и трансформатор, мощность в 36–40В.

  Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. Автоматика вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

  Вот так можно самостоятельно сделать автоматику для распашных ворот. Если у вас нет возможности и желания все это делать, тогда купить механизм можно уже готовый.

  Монтажные работы



  Прежде всего следует учесть способ открывания распашных ворот. Например, створки могут открываться внутрь или наружу. Исходя из этого следует подобрать соответствующую автоматику. Непосредственно перед установкой подготовьте следующий материал и инструмент:

  • молоток;
  • изолента;
  • рулетка;
  • шуруповерт;
  • плоскогубцы;
  • дрель.

  Также подбирается соответствующий электропривод. Он бывает двух типов:

  1. Линейный.
  2. Рычажный.

  Как определить какой из них нужен вам? Если внутреннее расстояние между опорными столбами составляет до 1,5 м, то необходим линейный. В таком случае автоматика не будет иметь рычагов, а соответственно меньше занимать места на воротах. Если же расстояние более 1,5 м и достигает до 3 м, то следует приобрести рычажный механизм. Этот привод также неприхотлив просто предназначен для больших нагрузок. Кроме всего прочего, следует выбрать необходимые комплектующие. Для этого необходимо учесть ветровую нагрузку.

  В процессе установки, убедитесь в том, что створки открываются свободно. За этим очень важно следить, так как после установки электропривода может быть уже что-либо настраивать поздно.

  Если вы обнаружили что ход створок затруднителен, то определите неполадку и сразу ее устраните. Одна из возможных неполадок, это движение створок не по уровню. Причина этому наклоненный столб опоры. Как следствие это отрицательно влияет на автоматику. Когда все недочеты устранены, то можно приступать к установке автоматики на воротах.

  Если автоматику для ворот вы купили в магазине, то при установке тесно придерживайтесь инструкции производителя. В таком случае она будет работать исправно продолжительное время.

  Если створки открываются внутрь



  Считается, что открывание ворот внутрь двора – стандартная схема. Поэтому для реализации этого проекта подойдет любой привод. Так, если столбы опоры выполнены из стали, то предпочтительней использовать линейный привод. Совсем другое дело если у вас кирпичные опоры, а распашные ворота располагаются в центре колонны. В таком случае линейный привод не подходит. Придется устанавливать и покупать рычажный электропривод. Сама автоматика монтируется на столбы, а рычаги позволят открывать распашные ворота, даже если расстояние от столба до створки 200 мм.

  Если створки открываются наружу



  Если сравнивать между собой, то как линейный, так и рычажный подойдет для наружного открывания ворот. Но отталкиваясь от цены, предпочтение, конечно же, падает на линейный электропривод. Единственное что следует учесть, это метод крепления привода на столб при наружном открывании.

  В большинстве случае привод закрепляется к кирпичу, который может быстро раскрошиться. Хуже если привод монтируется к почти разрушенному столбу. При таких условиях автоматика отпадет с частью столба.

  Автоматика для внутреннего открывания

  Учитывая это, такой столб требует дополнительного усиления. Например, вокруг можно сварить металлический каркас. Далее привод, открывающийся наружу, выставляется в ручной режим, присоединяются сваркой кронштейны крепления к воротам. В том случае если вы используете линейный привод, то после приваривания открыть ворота полностью и оставить свободного хода до 1 м. После этого проверьте ход створки и правильность работы привода. Если все работает исправно, то можно подключать автоматику и подсоединять двигатель.

  Вся автоматика и ПДУ настраивается согласно приложенной инструкции. Если одна из створок открывается не в ту сторону, то достаточно переложить провод в подключении. Но если следовать схеме подключения, то никаких проблем возникнуть не должно.

  Наружное открывание ворот

  Итак, важно сделать правильный выбор необходимой автоматики, учитывая, в какую сторону будут открываться створки распашных ворот. Из этой статьи вы узнали о том, что существует возможность сделать автоматику самостоятельно. Более простой вариант приобрести готовый комплект. Но известно одно, независимо от сделанного вами выбора, наличие автоматики на воротах упростит вам жизнь. Поэтому при строительстве ворот на даче подумайте, какой метод будет из открывания – автоматический или ручной. Если же вы имеете собственный опыт в обустройстве автоматических ворот, то пишите комментарии к этой статье.

  Видео

  В предоставленном видеоматериале, подробнее рассказывается об изготовлении распашных ворот:

  На фотографиях представлены возможные варианты распашных ворот:

  Большие распашные ворота

  Арт распашные ворота

  Деревянные распашные ворота

  Деревянные распашные ворота с автоматикой

  Кованые ворота распашные с деревянной обшивкой

  Кованые распашные ворота

  Металлические распашные ворота

  Распашные ворота на даче

  Рычаг для фиксации ворот

  Ворота причудливой формы

  Схемы и чертежи

  Схемы помогут вам сконструировать собственную модель распашных ворот:

  Чертеж распашных ворот

  Чертеж дачных ворот

  Чертеж распашных ворот 4 на 2

  Распашные ворота с калиткой

  Конструкция распашных ворот

  Конструкция ребер жесткости ворот

  Подробная схема ворот

  Распашные автоматические ворота

  Распашные ворота с автоматикой

  Расположение фундамента

  Схема гаражных ворот распашные

  Схема подключения автоматики

  Схема распашных ворот с автоматическим электроприводом



  Схема установки закладных

  Источник: http://kakpravilnosdelat.ru/kak-sdelat-raspashnye-vorota/

  Смотрите также:

  Как сделать торфяной туалет для дачи 02.05.2020 Биотуалет для дачи своими руками: пошаговое руководство по сооружению торфяного биотуалета Биотуалет – так называют конструкцию, предназначенную для удовлетворения естественных физиологических потребностей человека. Биотуалет несколько отличается от привычного... →

  Как сделать садовую мебель из пенобетона своими руками 02.05.2020 Своими руками - Как сделать самому Как сделать что-то самому, своими руками - сайт домашнего мастера Стеллаж из пеноблоков своими руками ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ. Пенобетон в интерьере:... →

  Дачный дом из строительных вагончиков своими руками 02.05.2020 Как самому построить бытовку и переделать ее в дачный дом? на сайте Недвио Выбрать Дом Коттеджи Дома в поселках и КП Дома в СНТ, ДНП, ДНТ Дома в деревнях и селах Дачи Особняки и усадьбы Дуплексы Таунхаусы Коттеджные поселки Готовые, построенные... →
