Как провести воду в баню своими руками

Как сделать водоснабжение бани: все способы и варианты

Рад приветствовать уважаемого читателя!

Баня, как часы, должна работать в любое время года и при всякой погоде. Довольно часто сегодня для организации водоснабжения бани и сауны применяют старые дедовские методы (из озера, реки или колодца). Воду просто носят вёдрами в кадушку или бочку, которая стоит в бане. А горячая вода получается за счёт её подогревания на печке-каменке.

Но жизнь не стоит на месте и современные, активно прогрессирующие технологии, распространяются как грибы после дождя во всех сферах нашей деятельности. Поэтому сегодня появилось большое множество вариантов водоснабжения бани и сауны. Сейчас на надо бегать на реку за водой, чтобы комфортно помыться или ополоснуться. Достаточно повернуть кран и вода уже у тебя в тазике. Но чтобы такое было, надо водоснабжение в бане сделать грамотно.

Из этой статьи вы узнаете:

Водоснабжение бани из скважины или колонки

Перед началом построения коммуникаций следует решить, какой тип источника воды необходим: использование колодца, скважины или систем центрального водоснабжения. В каждом способе есть свои плюсы и минусы. Если есть центральное водоснабжение – тут всё понятно. А если нет – рассмотрим вариант автономного, точнее, как подать воду из скважины.

Что нам для этого нужно? Во-первых, сама скважина или как сделано у меня – простая ручная колонка (труба забита на 5 метров). Во-вторых, необходима насосная станция. В-третьих, надо спланировать и сделать всю разводку труб, установить бойлер для душа, краны и т. д.

Если на Вашем участке подземные воды глубоко, то придётся бурить артезианскую скважину. Удовольствие это не из дешёвых и требует больших трудовых затрат. Но за Ваши деньги, умелые специализированные бригады пробурят скважину, опустят насос и закачают воду уже через 2-3 дня.

Если чистые подземные воды близко (как у меня), то здесь гораздо проще. Просто забиваете трубу, устанавливаете ручную колонку, 2 обратных клапана (на колонку и на насос) и вот Вам источник воды готов. Но такой вариант с обратными клапанами только для летнего периода, зимой использовать нельзя. Грамотное название такого варианта — абиссинский колодец.

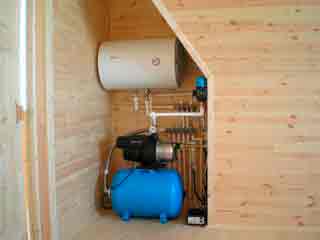

Следующий этап в водоснабжении бани – это установка насосной станции. Насосную станцию приобретать лучше всего с гидроаккумулятором средних размеров. Большой гидроаккумулятор ни к чему, а маленький плох тем, что насос будет периодически включаться и отключаться при малом потреблении воды.

Устанавливать станцию надо в сухом тёплом месте, лучше где-нибудь в подсобке. Учтите такой момент, от того на сколько будут герметично смонтирован всасывающий патрубок, зависит вся работа системы. Подсоса воздуха нигде не должно быть.

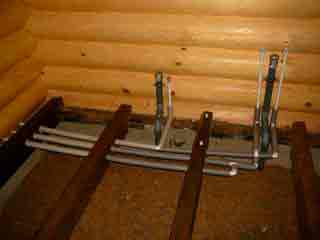

Какие применить трубы для водопровода? Для внутренней разводки рекомендую полипропиленовые трубы. Это лучший вариант на мой взгляд. Сделал один раз и забыл о них на всю жизнь. Надо только приноровиться их паять. Металлические трубы сегодня уже не актуально, медные дорогие, металлопластиковые – не практичные (слабое место – фитинги). Для наружного подвода воды лучше использовать трубы ПВХ. Это тоже пластик, который часто используют службы водоканала.

Колодец — отличный вариант для летнего периода

Следующий вариант автономного водоснабжения бани — это использование колодца. У многих владельцев участков можно встретить чистый, с хорошей водой колодец. Копают их до чистых грунтовых вод, устанавливают бетонные или металлические кольца.

Довольно часто колодцы оснащают ручным подъёмом воды типа «барабана» или «журавля». Но в нашем случае хочется всё по-модному. Для этого опускаем на дно колодца вибрационный насос. При его включении вода будет подаваться в систему.

Можно поставить станцию, опустив всасывающий патрубок насоса в колодец. На этом патрубке устанавливается обратный клапан. Такой метод более удобен тем, что открыв кран, мы получаем воду. Опять уточню – это только летний вариант.

Зимнее водоснабжение бани

К зимнему периоду нужно отнестись серьёзно. Многие рекомендуют подводящую трубу укладывать на глубину больше глубины промерзания грунта. Можете её закопать и на 6 метров, но результата нужного не добьётесь. Баня относится к нежилым помещениям и эксплуатируется не постоянно. В зимний период в ней температура опускается практически до уличной. А это значит, если есть где-то вода, то она непременно замёрзнет. Трубы или оборудование выйдет из строя.

Чтобы такого не было, надо чтобы не было воды. Не будет воды, нечему будет замерзать. На мой взгляд, применение водоснабжения бани из колодца при помощи вибрационного насоса типа «Малыша» без обратного клапана – самый оптимальный вариант. Надо сделать так, чтобы после выключения насоса, вся вода стекла из труб. Кранов и клапанов ставить не надо. Колодец на зиму утепляется, и никаких проблем с водой нет.

Возможно, применение греющих кабелей, которыми обматывают трубы. Такие варианты тоже часто применяются, особенно в последнее время, но они более дорогие и затратные. При аварийном отключении электричества необходимо ставить бесперебойные источники питания. Это тоже накладно.

У одного знакомого такая трубогрейка используется уже пару лет. Многие народные умельцы монтируют всякие сложные схемы, чтобы вода в системе зимой не замёрзла. Но в итоге хороших результатов добиваются единицы. Я считаю – всё гениальное просто. На видеоролике в конце статьи нет никаких «прибамбасов», зато водоснабжение в бане работает круглый год. И это правильно.

Если кто-то хочет в бане воду и зимой, то делайте её отапливаемой постоянно, как жилой дом. Или сливайте всю воду до последней капли со всей водопроводной системы, что сделать практически невозможно. Вывод здесь простой: летом пользуйтесь всеми благами цивилизации, а зимой чуть «уменьшите аппетиты», посмотрите видео ниже.

Цитата мудрости: Верность – это единственная валюта, которая никогда не обесценится.

Источник: http://postroibanu.ru/vodosnabshenie-i-kanalizasia/kak-sdelat-vodosnabzhenie-bani.html

Как провести водопровод в баню, чтобы зимой в мороз не замёрз

Дачные участки в собственности имеют многие граждане России и стран СНГ. И, конечно, какой же дачный участок без бани. Приехать в выходные на дачу, попариться в баньке любят многие. Важнейшим вопросом является ее водоснабжение. Провести водопровод в баню, чтобы он зимой не замерз.

  1. Схема подачи воды, чтобы зимой не замерзло
  2. Насосы и трубы для зимнего водоснабжения
  3. Монтаж водопровода в баню под ключ
  4. Проектировка и подсчет материалов
  5. Прокладка трубы
  6. Утепление
  7. Подключение и регулировка насосной станции
  8. Нюансы неотапливаемой бани
  9. Подведем итоги

Схема подачи воды, чтобы зимой не замерзло

Сначала разберёмся с источниками воды:

  • Из колодца — плюс этого варианта в том, что колодец можно выкопать самостоятельно. Затем в яму вставляются бетонные кольца и можно колодец готов, можно пользоваться. Но не у всех есть силы, чтобы его копать. В таком случае можно нанять работников.
  • Скважина — этот вариант требует денежных затрат на бурение. Удовольствие это не дешевое, зависит от того, сколько метров будет скважина.
  • Открытый водоем — если рядом есть река или пруд, воду часто берут оттуда. У этого варианта есть свой минус. Качество воды не всегда соответствует ожиданиям. Для того, чтобы организовать поступление с такого водоема может потребоваться «тянуть» длинную коммуникацию.

Все схемы можно разделить условно на две: летнюю и зимнюю. Летний вариант делается только для использования в теплую погоду с температурой выше нуля, когда шланги не будут промерзать. Водоснабжение бани проходит прямо по земле. Для такого варианта не потребуется капитальных пластиковых труб. Можно приобрести шланг. Но и минус его в том, что используется он только в теплую погоду.

С наступлением холодов такие шланги придется убирать. Емкости тоже опустошаются. Только не всегда можно угадать, когда наступят морозы. По этой причине подготовку такой системы к зиме придется провести заранее.

Водопровод в бане для использования зимой делается чаще без отопления. Здесь уже понадобится капитальное сантехническое оборудование, копка траншеи ниже глубины промерзания и укладка. Это более трудоемкий процесс, но его преимущества очевидны. Используется такой водопровод в любое время года. Водоснабжение бани зимой выполняется с утеплением конструкций. Схема такая:

  • В колодец или скважину опускается насос.
  • От него идет трубопровод в траншею.
  • По траншее труба доходит до сооружения.
  • Под фундаментом труба заводится в сооружение.
  • Делается вывод воды и запорная арматура.

Дополнительно устанавливается защитная аппаратура.

Насосы и трубы для зимнего водоснабжения

Выбор насоса и трубопроводов – дело ответственное. Неподходящие материалы приведут к тому, что траншею придется раскапывать и проводить замену. А зимой сделать это не так-то просто. Чаще всего ждут весну и тогда меняют коммуникации.

Водоснабжение бани зимой требует качественный насос. Насосы можно разделить следующим образом:

  • Поплавковые. Такой аппарат с помощью поплавка находится на поверхности. Но его вряд ли можно использовать для того, чтобы провести воду в баню. Он подойдет для полива садового участка.
  • Вибрационный погружной. Уместно применять в колодцах. Но для обеспечения водой строений его будет маловато. К тому же в скважине они могут быстро выйти из строя из-за вибрации. Отличаются недорогой стоимостью.
  • Глубинный погружной. Это уже более серьезные скважинные агрегаты. Они требуют достаточной глубины и постоянного использования. Не рекомендуется, чтобы такой насос долго простаивал без работы в воде. Отлично подойдет для снабжения и других конструкций.

Схема водоснабжения самой бани приведена ниже. Материалы лучше выбирать качественные. Самые дешевые и тонкие устанавливать нет смысла. Они быстро выйдут из строя, и заменить их зимой будет проблематично. Целесообразно заранее позаботиться о качественных, они должны:

  • Иметь устойчивость к перепадам температур.
  • Выдерживать низкие температуры.
  • Иметь долгий срок эксплуатации.

Быть универсальными, чтобы их было легко заменить

Монтаж водопровода в баню под ключ

Чтобы обеспечить водоснабжение бани, выполняется монтаж трубопровода. Для этого выполняются следующие действия:

  • Проектирование. Это важный этап работ для установки. На этом этапе подсчитывается, сколько метров трубопровода нужно, какие соединительные элементы потребуются, запорная арматура и т.д.
  • Выкопать траншею, чтобы осуществить провод воды от колодца или скважины в баню. Копка выполняется ниже глубины промерзания. Если почва каменистая, то можно сделать защиту подушкой из песка, которая насыпается под трубопроводом и над ним.
  • В кольце колодца с помощью перфоратора делается отверстие, в которое будет выводиться трубопровод. Чтобы снизить потерю тепла в этом месте, между трубой и поверхностью кольца в отверстии прокладывается теплоизолирующий материал.
  • Трубопровод заводится под фундамент, так как большинство фундаментов ленточные.
  • Для насосного оборудования лучше выкопать отдельную нишу в земле и утеплить ее дополнительно.
  • Далее выполняется монтаж трубопровода от насоса до ввода в баню.
  • Устанавливается насосное оборудование.
  • Выполняется пробный запуск системы.

Установить зимний водопровод от скважины в баню потребуется уже другим способом. Часто используют утепленную тумбу. Так как, в скважине не сделать отверстие для выведения, у нее слишком маленький диаметр для такого монтажа. Коммуникация выводится в утепленную тумбу, оттуда в траншею. А дальше все, как было перечислено выше.

Проектировка и подсчет материалов

Чтобы обеспечить водоснабжение бани в зимний период, перед началом его монтажа нужно подсчитать, сколько необходимо будет приобрести оборудования и материалов. Необходимо посчитать:

  • Сколько метров от скважины до входа (это необходимо для того, чтобы узнать количество нужных материалов).
  • Сколько потребуется теплоизоляционного материала (утеплителя).
  • Какое нужно количество соединительных элементов.
  • Количество запорной арматуры.
  • Дополнительные материалы (песок для защитной подушки, гофрированный шланг для защиты трубы от давления земли).

Прокладка трубы

Прокладывается за пределы глубины промерзания. Можно соорудить специальную защитную конструкцию, которая позволит снизить давление земли. Такая конструкция может быть из дерева, металла, можно использовать гофрированный толстый шланг. При необходимости насыпается защитная подушка (если много камней в почве). Если земля мягкая, то можно обойтись без такой подушки.

В местах выхода производится утепление. Например, стенка кольца колодка из бетона и она может служить источником потери тепла. Поэтому необходимо проложить теплоизоляционный материал.

Утепление

Саму трубу можно также утеплить. Для этой цели можно использовать два способа:

  • Теплоизоляционный материал вокруг.
  • Специальный греющий кабель, который работает от электрической сети. Такой кабель укладывается часто в местах входа в траншею, где есть риск промерзания. По всей длине его редко используют, так как это выйдет дорого.

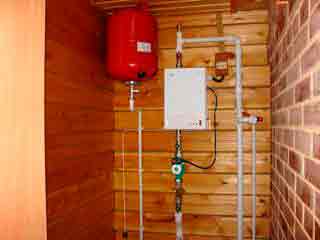

Подключение и регулировка насосной станции

Водоснабжение бани потребует наличия насосной станции. Кто-то обходится и без нее, но лучше позаботиться о ее наличии. В насосной станции выполняется монтаж:

  • Датчика давления;
  • Запорной арматуры;
  • Реле;
  • Гидроаккумулятор.

Давление гидроаккумулятора придется снизить, если планируется только одна конструкция. Изначально давление рассчитано на 2,2 атмосферы. Включение необходимо настроить при 0,7, а выключение при 1,1 атм. Этого будет достаточно.

Нюансы неотапливаемой бани

Соединять внутренние отводы можно при помощи пайки, либо специальных соединительных элементов. Водопровод в неотапливаемой бане должен иметь возможность слива остаточной воды. В противном случае вода просто замерзнет и емкости разорвет. Поэтому при внутренней разводке в емкостях необходимо наличие запорной арматуры для слива воды.

Подведем итоги

Водоснабжение в бане можно сделать летнее, но оно чаще всего используется как временный вариант. Например, во время строительства дома, либо при посещении дачного участка только в летнее и осеннее время. В других случаях водопровод в бане лучше делать основательный. Своим руками его соорудить или пригласить профессионалов, каждый решает сам. Все зависит от финансовых возможностей, времени и желания.

Источник: http://vodatyt.ru/vodoprovod-dlya-chastnogo-doma/podacha-vody-v-banyu.html

Особенности организации водоснабжения бани из колодца

Способов организации водоснабжения бани из колодца есть несколько. Они имеют разный уровень сложности, стоимости и предоставляют разные степени комфорта. Но все их объединяет одно: так как обычно бани используются не постоянно, а периодически, то вся система водоснабжения должна быть защищена от размерзания в зимнее время. Решения существует только два: или обеспечить постоянную плюсовую температуру (отапливать баню постоянно) или сделать так, чтобы в трубах и других устройствах замерзать было нечему, т.е. обеспечить слив воды из системы и устройств.

Схемы водоснабжения из колодца

Организация водоснабжения бани и дачи может быть сделана по-разному. Есть совсем простые варианты, требующие минимума средств и времени на организацию, есть более сложные, но предоставляющие больший уровень комфорта.

Как подвести воду из колодца в баню на даче

Самый простой и экономный способ

Простейший вариант – в колодец опустить погружной насос (без обратного клапана), трубы провести по воздуху, но так, чтобы они были не горизонтальны, а имели уклон или в сторону колодца или в сторону бани. Важно: на всем протяжении этого трубопровода не должно быть кранов или других запорных устройств.

При включении насос качает воду. Пока вода поднимется по трубам и дойдет до здания, проходит какое-то время (зависит от глубины водяного зеркала и расстояния до него, мощности насоса). Когда емкость (ведро или бак) почти наполнена, насос отключают. Оставшаяся в трубах вода частично стекает в емкость, частично – обратно в колодец.

Эта система дает минимальные удобства, но зато она очень проста и функционирует без сбоев даже зимой. Все что нужно для ее работоспособности в зимнее время – утепленный домик для колодца, который можно сделать самостоятельно, затратив немного времени, средств и усилий.

С консольным насосом

Есть более сложная схема, но также не особенно затратная, зато предоставляющая более высокий уровень комфорта. В ней используется консольный насос.

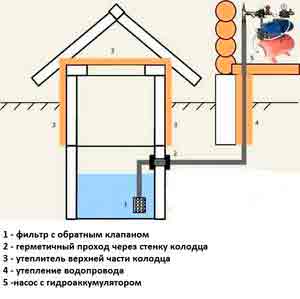

Cхема водоснабжения из колодца с использованием консольного насоса

На схеме он установлен в бане (или в домике на даче), а от него уже идет разводка. Такая схема водоснабжения из колодца будет хороша при условии, что уровень воды в колодце – не ниже 5 метров и вода прибывает достаточно хорошо. При большей глубине придется мудрить — заполнять всасывающий водопровод водой до уровня расположения консольного насоса, что создаст лучшие условия для его работы и вода сможет поступать и с глубины до 7 метров. Для этих целей, например, подойдёт насос Grundfos MQ 3-45.

Для обеспечения работоспособности такой системы водоснабжения в зимнее время, необходимо утепление навеса для колодца. Выход трубы из колодца (герметичный) нужно делать ниже уровня, до которого промерзает грунт зимой в вашем регионе. На том же уровне вести трубопровод до места входа в помещение и там уже поднимать его до насоса.

Для предотвращения размерзания труб на случай аномальных холодов и промерзания грунта ниже среднестатистического, их лучше обернуть теплоизоляционными материалами или уложить глубже точки промерзания. Оба варианта имеют свои минусы: нужно или копать глубже, чем 1,5 метра (обычная глубина промерзания для средней полосы), что не очень хочется, или тратиться на теплоизоляционные и гидроизоляционные материалы.

Как один из вариантов поддержания температуры трубопровода в зимнее время – использование греющего электрического кабеля, но в этом случае у вас должен быть гарантированный источник питания, что для сельской местности, увы, не всегда реально. Затраты затратами, но менять весь трубопровод после зимы намного хуже. Так что одну из мер желательно все-таки принять.

С накопительным резервуаром на чердаке

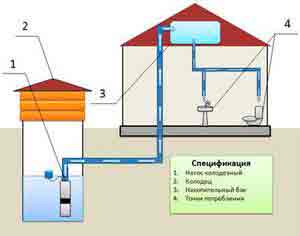

Cхема водоснабжения из колодца

Одна из разновидностей подобной схемы предусматривает устройство накопительного резервуара для воды на чердаке, в мансарде и т.п. Такой вариант хорош тем, что закачав в бак воду, вы можете насос отключать, а вода будет поступать в гребенку самотеком. Но для того, чтобы зимой в неотапливаемом помещении вода не замерзла в трубах или в баке, нужно сделать трубу для слива воды. Вывести ее желательно обратно в колодец, ну или в систему канализации – как вы для себя решите. В таком варианте нужно будет хорошо все продумать, чтобы количество воды в трубах-вентилях было минимальным.

С водовоздушным баком, гидроаккумулятором и системой контроля

Для тех, кто не желает терпеть абсолютно никаких ограничений в комфортности условий, есть более сложные схемы с использованием современного оборудования. Это насосные станции. Они поддерживают в системе постоянное давление, воду поднимать могут с любой глубины, главное — правильно подобрать насос. Причем эти системы могут качать воду и из централизованного водопровода, что необходимо, если система изношена и давление в сети низкое.

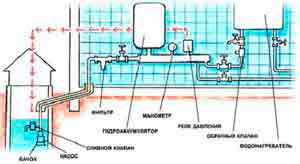

Cхема водоснабжения из колодца

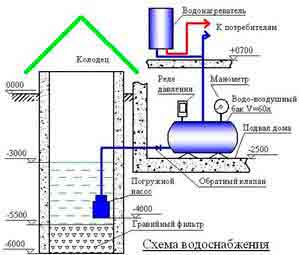

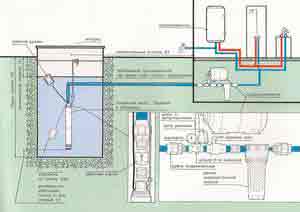

Схема водоснабжения из колодца с гидроаккумулятором

Еще один способ организации водопровода на даче и в бане

О том, как выбрать место под колодец, где его расположить и как выкопать читайте в статье «Где, когда и как копать колодец»

Какие трубы использовать для водоснабжения из колодца

При организации водоснабжения дачи и бани важно правильно выбрать трубы. Они должны быть:

  • Безопасны, особенно, если воду будете использовать для питья.
  • Долговечны, так как большая часть трубопровода укладывается ниже уровня промерзания грунта, то замена влечет большой объем работ.
  • Хорошо переносили перепады температур.
  • Легко монтировались и ремонтировались.

Раньше трубы использовались только металлические. Других вариантов не было. Но они, во-первых быстро ржавеют, во-вторых, монтаж и замена возможны только со сварочным аппаратом. Сегодня есть другие варианты.

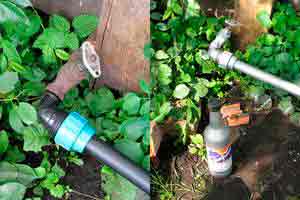

Между колодцем и домом, дачей, баней, укладывают трубы из полипропилена или полиэтилена

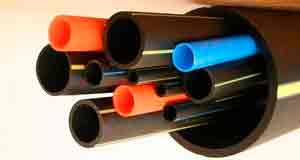

Полипропиленовые трубы для водопровода

Чтобы водопровод служил долго и исправно, лучший вариант для дачи и бани – полипропиленовые трубы. Они отлично себя чувствуют при низких температурах, при их соединении не используются резиновые или другие прокладки, которые со временем теряют эластичность и требуют замены. Они не выделяют никаких вредных веществ, не гниют и не окисляются, не повреждаются грибками и микроорганизмами, срок эксплуатации производители заявляют порядка 50 лет.

Но. Полипропиленовые трубы требуют специального оборудования для сварки. Используется специальный паяльник, которым разогревается труба. В разогретом состоянии ее быстро соединяют с уголком, тройником, краном и т.п. Важно: при сварке не делать никаких вращательных движений. Особенно это актуально для армированных труб. После соединения дают пару минут на остывание и можно продолжать сборку водопровода дальше. Аппарат не очень дорогой, да и покупать его не обязательно. Практически в любой фирме, продающей полипропиленовые трубы можно взять паяльник для полипропилена на прокат.

Чем хороши еще полипропиленовые трубы, так это тем, что есть они и для холодной и для горячей воды. То есть внутреннюю разводку гребенки воды в помещении можете тоже сделать из того же материала. Еще один их плюс: ровная и гладкая наружная поверхность, за которой легко ухаживать и не нужно красить.

Полиэтиленовые

Для подачи холодной воды (для горячей использовать нельзя) часто используют трубы ПНД – полиэтиленовые низкого давления. Они имеют практические такие же характеристики, как и полипропиленовые (не боятся морозов, не гниют и не подвержены воздействию грибков, но в то же время экологически безопасны), однако имеют один большой плюс: их можно не только сваривать, но и использовать разъемные фитинги. Это намного удобнее, не требует специального оборудования, да и ремонт/замена становится проще. Как соединять трубы ПНД смотрите в видео.

Но, с другой стороны, разъемные фитинги — это большая вероятность появления протечек. Потому планировать трубопровод стараются планировать так, чтобы все разборные фитинги были в доступных местах, а не под землей.

Утепление и компенсация давления

При укладке труб (полиэтиленовых или полипропиленовых – неважно) желательно принять меры для компенсации давления грунта. Если грунты у вас пучнистые, делать это обязательно. Нужно трубу (лучше с с утеплением, но можно и без) уложить в гофрированный шланг большего диаметра. Он будет, во-первых, служить теплоизоляцией, во-вторых, защищать от избыточного давления.

Есть также трубчатый утеплитель «Энергофлекс», использовав который можно одним махом решить вопрос теплоизоляции и защитить трубы от чрезмерных нагрузок.

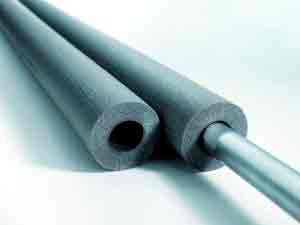

Утеплитель для труб водоснабжения «Энергофлекс»

Рекомендация, основанная на личном опыте: покупайте трубы и все уголки-тройники-краны в одном месте, желательно, расположенном недалеко от дома/бани. Почему? Потому что сразу идеально рассчитать всю схему редко удается даже профессионалам, так что в процессе монтажа придется не один раз, а иногда и не два, что-то докупать, менять, возвращать. Потому сразу при покупке узнайте, как и что можно/нужно будет делать для обмена и возврата частей водопроводной системы.

Теплоизоляция колодца

Предотвратить замерзание водяного зеркала не очень сложно — вода в глубине всегда имеет положительные температуры и все, что требуется — это не дать холоду поступать извне. Теплоизоляция колодца включает две составляющие — утепление шахты и устройство защитного домика на поверхности.

Утеплить колодец нужно снаружи на глубину промерзания грунта, а также сделать крышку или домик

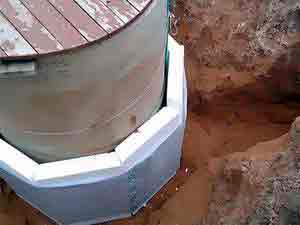

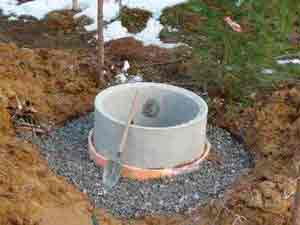

Утепление бетонного колодца своими руками

Для теплоизоляции колодца снаружи нужно выбирать материал, не впитывающий воду. Обычно используют полистирол или пенопласт. Эти материалы стоят недорого, долговечны и нейтральны химически. Хотя есть одно «но» — они боятся ультрафиолетового излучения – под его воздействием разрушаются. Эта проблема легко решается: вокруг утепления строится домик для колодца, или снаружи материал облицовывают отделочным материалом.

Более простой и быстрый вариант – нанести на полистирол или пенопласт краску в два слоя. В этом случае нельзя использовать ацетоновые краски: они разъедают эти материалы. Если колодец круглой формы, можно использовать пенополистирольную «скорлупу» — изделия полукруглой формы. Остается только подобрать подходящий диаметр, соединить части скорлупы, а стык проклеить армированным скотчем. Если такой «скорлупы» подходящего размера нет, можно листы полистирола/пенопласта нарезать на полосы, а их уже крепить к колодезным кольцам.

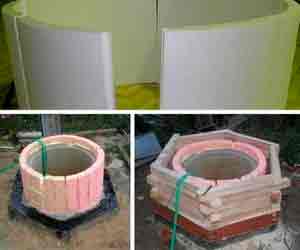

Теплоизоляция стенок колодца пенополистиролом: вверху готовая «скорлупа», внизу — нарезанный на куски плитный материал

Теплоизолирующий материал нужно укладывать немного ниже уровня промерзания грунта в вашем регионе. Для этого колодец откапывают на заданную глубину, устанавливают защиту, закрепляют ее скотчем или любым другим крепежом, который вы придумаете. Можно для защиты от воздействия воды, пару раз всю конструкцию поверх утеплителя обмотать полиэтиленовой пленкой (ее закрепить можно тоже скотчем). Далее нужно или строить деревянный домик для колодца, или укладывать отделочные материалы — ваш выбор.

Есть еще один вариант утепления колодца – вспененный пенополиуретан. Эту смесь наносят при плюсовой температуре (от +20 о С до +30 о С) при помощи специального устройства. Стоит эта смесь недорого, как и услуги по ее нанесению, а имеет тот плюс, что материал заполняет все трещины и дефекты бетонных колец, продлевая срок их эксплуатации. Минус у такого материала – непрезентабельный внешний вид обработанной поверхности, но это устраняется наружной отделкой или построением домика для колодца.

Часть работ закончена

Крышка (домик) для колодца

Вне зависимости от сложности системы водоснабжения, которую вы в своей бане будете ставить, колодец должен быть оснащен теплым домиком, или, как минимум, утепленной крышкой. Это нужно чтобы, во-первых, предотвратить попадание в колодец пыли/грязи/листвы и т.п., во-вторых, чтобы в сильные морозы вода не замерзала. Деревянные колодцы в утеплении не нуждаются – древесина сама служит отличным теплоизолятором, а вот колодцы из бетонных колец утеплять необходимо.

Чтобы сохранять в колодце плюсовую температуру, некоторые умельцы опускают в воду кипятильник, оснащенный термореле, которое выставлено на сработку при +1°С. При такой температуре кипятильник включается, подогревает верхние слои воды и отключается. Но такая схема реальна при гарантированном электропитании. Перебои с электричеством на 5-8 часов в морозы, и всё, вода замерзнет.

Более хлопотно, но и более надежно – при строительстве утеплить кольца колодца снаружи, до глубины промерзания грунта или чуть ниже (на всякий случай) и построить сверху хорошо утепленный домик для колодца. Домики бывают двух типов.

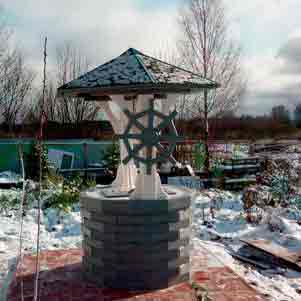

Оголовок для колодца
Оголовок для колодца – деревянная надстройка сверху на наружном кольце колодца. Пиломатериалов требуется минимум, но нужно тщательно продумать утепление колец колодца и, наверное, озаботиться их наружной отделкой.

Домик для колодца: оголовок

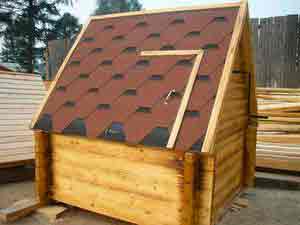

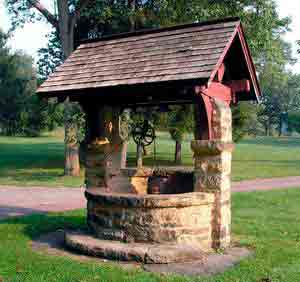

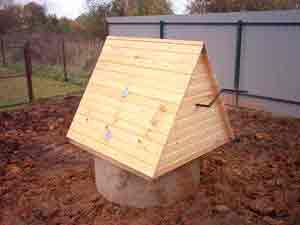

Деревянный домик для колодца
Деревянный домик для колодца закрывает все надземные части колодца. Тут древесины нужно больше, но зато она будет служить и дополнительной защитой от низких температур, и внешний вид у них очень презентабельный. Если вы смогли построить сами баню, то такое сооружение как домик для колодца своими руками вам построить будет несложно.

Деревянные домик для колодца — данный вариант явно не относится к бюджетным

Простейший вариант, который, тем не менее, хорошо защищает воду от замерзания при низких температурах – крышка для колодца

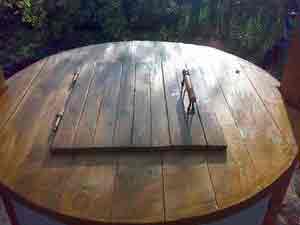

Крышка для колодца из дерева

Она делается также из древесины — доска при этом берется достаточно толстая (около 50 мм). Крышку для колодца своими руками соорудить еще проще, чем домик. Наружная часть может быть квадратной или круглой. Размеры выбираете по вкусу, но они должны превышать диаметр колодца.

Состоит крышка обычно из двух перпендикулярно (под 90°) уложенных слоев досок. Внутренняя часть должна точно соответствовать форме и размеру колодезного кольца и плотно входить в него, перекрывая доступ холодному воздуху.

Часто, чтобы не поднимать и не опускать ее каждый раз, как вам понадобится ведро воды, в крышке делают дверцу на петлях (дверца должна откидываться полностью – так удобнее).

Навес, крышка для колодца и наружное утепление с отделкой — неплохая защита от морозов

Можно в дополнении к крышке сделать навес для колодца. Так сооружение становится еще привлекательнее, да и крыша, пусть и небольшая, защищает и колодец и того, кто набирает воду от осадков или солнечных лучей в жару.

Выводы

Построить колодец недалеко от бани – это еще полдела. Нужно еще воду от него грамотно подвести к бане и утеплить колодец для предотвращения образования ледяной пробки в зимнее время.

Источник: http://bannyi-den.ru/osobennosti-organizatsii-vodosnabzheniya-bani-iz-kolodtsa/

Бани, сауны и бассейны

Грамотно организованное водоснабжение бани подразумевает бесперебойную подачу воды под неизменным давлением. Именно с поступлением воды обстоят большие трудности. Если подогреть воду не сложно – достаточно просто включить бойлер или другой вариант подогрева, то с притоком воды не всегда все однозначно. Рассмотрим варианты организации подвода воды от разных источников: колодца, скважины. Разберем, как соорудить водопровод в бане собственноручно и как подключить парилку к предбаннику.

Оглавление:

  1. Варианты водообеспечения бани
  2. Летнее водоснабжение
  3. Преимущества и недостатки летнего водоснабжения
  4. Зимнее водоснабжение бани
  5. Преимущества и недостатки зимнего водоснабжения
  6. Насосы и трубы для водоснабжения
  7. Откуда можно брать воду
  8. Как сделать водоснабжение бани своими руками пошаговая инструкция

Варианты водообеспечения бани

Старые дедовские способы, когда воду носили из озера или колодца и наливали в бочку, из которой потом брали, давно прошли. Теперь можно насладиться комфортом, регулируя подачу воды одним движением руки. Но чтобы все было именно так, следует подойти к вопросу водообеспечения бани с большой ответственностью.

Прежде всего, решается вопрос, какой источник воды будет использоваться. Выбор происходит между тремя вариантами: центральное водоснабжение, колодец или скважина. На самом деле, вероятнее всего, выбора не будет, а будет доступен лишь один вариант. В каждом способе получения воды есть свои плюсы и минусы. При возможности подключиться к централизованному водоснабжению вопросов возникать не должно, здесь технически все ясно. Поговорим об автономном водообеспечении, о том, как получить воду из колодца или скважины с минимальными усилиями и максимальным результатом. Чтобы получить источник для водозабора в баню, необходимо иметь:

  • скважину или колодец;
  • насосное оборудование;
  • трубопровод с разводкой;
  • бойлер;
  • систему кранов.

Если источник воды на участке расположен очень глубоко, придется нанимать специалистов с оборудованием для бурения артезианской скважины. И хотя за это придется заплатить определенную сумму, результат оправдает все ожидания: за пару дней у вас будет источник с качественной и чистой водой. Но если воды проходят очень близко, можно просто забить трубу, установить ручную колонку, два клапана, и вы можете пользоваться водой. Так называемый абиссинский колодец применим только для использования в теплое время года, для зимы метод не подходит.

Летнее водоснабжение

При условии, что баней пользуются только в теплое время года, прокладка водопровода будет осуществляться по упрощенной схеме. Трубы укладываются на глубине от восьмидесяти сантиметров до полутора метров. Главное, о чем нельзя забывать, это угол наклона системы в сторону скважины. Это необходимо для того, чтобы на зиму не осталась вода в трубах, так как ее замерзание может повредить целостность труб. Для организации водоснабжения необходимо запастись необходимыми материалами, оборудованием и инструментами. Помимо труб, насоса и фитинга, необходимо приобрести нагреватель, для мойки в бане, рекомендуемый объем – около восьмидесяти литров. Также следует подумать о фильтрах.

Летний способ водоснабжения выполнять проще, помимо обеспечения водой бани: парилки и душевой, необходимо поливать растения, наполнять душ и обеспечивать различные нужды. Для подключения воды к бане при уже проложенному водопроводу летнего варианта, можно использовать уже имеющуюся систему, проходящую по участку. Это позволит произвести минимум дополнительной работы и минимум расходов.

Преимущества и недостатки летнего водоснабжения

Для обустройства летнего мобильного водоснабжения необходимо приобрести труб для внешней укладки системы. Это удобно, но на время холодов систему следует демонтировать. Но народные умельцы приспособились при использовании жестких металлических труб оставлять их на зиму на месте, предварительно утеплив.

Самая простая и примитивная схема водоснабжения бани с помощью последовательно соединенных друг с другом силиконовых шланг или остатков металлопластиковых труб. Этот вариант может быть временным в период монтирования стационарного варианта. Если используется шланг, специалисты советуют применять продукт с армированными нитями. Вся система строится под уклоном, который позволяет сливать воду по мере необходимости. И хотя мнения специалистов относительно необходимости уклона расходятся, лучше сделать так, как лучше. Погода может измениться резко, можно немного не успевать демонтировать систему, а с наклоном вы сможете слить воду и не переживать за целостность всей конструкции, а по свободе спокойно собрать части до следующего сезона.

Если вода поступает из колодца, необходимо оборудовать систему так, чтобы вода туда же и сливалась. Для этого следует установить краны и выключатель. Все эти меры помогут обезопасить систему от разрушения и выхода из строя.

Зимнее водоснабжение бани

К такому варианту водоснабжения нужно подойти очень ответственно. Привычный вариант с глубокой укладкой труб в грунт не совсем работает, так как баня – нежилое помещение и используется только от случая к случаю. Это значит, что малейший остаток воды замерзнет и выведет систему из строя., потому что температура помещения будет опускаться до уличной.

Чтобы поломки можно было полностью исключить, в системе не должно быть воды. Для этого можно использовать вибрационный насос из источника воды с обратным клапаном. Это работает так: после выключения насоса вода из труб стекает и нигде не задерживается. Установка кранов или другого дополнительного оборудования не нужна. При таком варианте проблем с водоснабжением бани возникать не будет.

Можно использовать и такой вариант, как дополнение труб греющими кабелями. Вариант дорогостоящий и не всегда надежный по той причине, что аварийное отключение света сведет все усилия к нулю. При таком варианте необходимо устанавливать бесперебойные источники питания, что тоже стоит денег.

Многие мастера используют различные варианты и схемы, чтобы воды поступала без проблем, но добиваются результата не все. Поэтому, если баня используется зимой, ее надо топить как жилище всю зиму или сливать все до маленькой капли, что тоже не совсем реально. Поэтому можно зимой отказаться от использования бани в полном объеме.

Преимущества и недостатки зимнего водоснабжения

Возможность пользоваться баней зимой является огромным преимуществом, но как уже было сказано, обустройство такой возможности требует временных и материальных затрат. Схематически алгоритм построения водообеспечения можно представить так:

  • если на участке еще нет источника воды, следует тщательно продумать самое оптимальное место и пробурить скважину или выкопать колодец;
  • следующий этап –разведение внешней системы водовода: копаются траншеи и располагается система труб, желательно дополнительно утеплить их, для этого в траншеи засыпается керамзит или укладывается минеральная вата, глубина расположения труб – ниже уровня промерзания грунта;
  • после этого устанавливаются насосное оборудование, фильтры, бак для воды;
  • следующий этап – разводка системы труб внутри бани, соединяются вертикальные и горизонтальные трубы;
  • последним будет этап подключения сантехнического оборудования и проверка функционирования системы.

Для бесперебойной работы насоса, от которого зависит поступление воды, следует учесть такие главные моменты:

  • мощность;
  • безопасность;
  • размер скважины;
  • высота водяного столба.

Греть воду будет специальный водонагревательный прибор. Они делятся на емкостные и проточные. Емкостной прибор дает возможность экономить и получать горячую воду. После нагревания воды, будет поддерживаться оптимальная температура. Учитывая большое потребление электроэнергии, в бане необходимо сделать надежную проводку. При сильных морозах во избежание размерзания труб, воду необходимо сливать. Минусами данного варианта можно назвать необходимость дополнительных расходов и сложность в эксплуатации. Но если все требования по зимнему водоснабжению выполнять, то можно наслаждаться прелестями парилки в любое время года и при любой погоде.

Насосы и трубы для водоснабжения

Говорить о централизованном водоснабжении не будем, там все проще и довольно понятно. Что касается автономных систем водообеспечения, то независимо от варианта источника воды: скважины или колодца, необходимо поставить насос для водоснабжения. Это очень важный вопрос, выбрать оборудование нужно правильно.

Начинать выбор оборудования необходимо не с марки или мощности, а с типа насоса. Следует определиться, какой мотор брать: глубоководный погружной или поверхностный. Очень важно сдать воду в лабораторию для химического исследования: питьевая вода или техническая, есть ли примеси и какие, узнать химический состав воды. Это нужно для того, чтобы разобраться с особенностью фильтровальных приспособлений.

Расчет дебета источника воды и объемы водопотребления позволят подобрать насос правильно. Поверхностные насосы могут быть:

  • вихревые – со способностью поднимать давление, для неглубоких источников воды;
  • центробежные – для колодцев и не очень глубоких скважин и естественных источников воды.

Погружные насосы бывают нескольких видов, их устанавливают при достаточно глубоких источниках:

  • погружной мотор для колодцев;
  • погружной мотор для скважины.

Погружной насос качественнее удовлетворяет потребности в воде, объему и напору водяного столба.

Рассмотрев насосы по типу погружения, давайте остановимся на конструктивных типах:

  • поршневые;
  • центробежные;
  • турбинные;
  • роторные;
  • вибрационные.

Если есть вариант использовать или погружной, или поверхностный, сравните их возможности и характеристики, чтобы определится. Основное, что можно сказать про поверхностный мотор:

  • прост в обслуживании и эксплуатации;
  • требует установки всасывающего и нагнетающего трубопровод;
  • и хоть заявленная глубина всасывания – десять метров, на практике – это не больше семи;
  • при первом запуске, а также после простоев, необходимо заполнение водой;
  • долгая работа без перерыва может закончится перегревом и поломкой насоса;
  • эффективно работает только для летнего водопровода;
  • достаточно шумный в работе.

Глубоководный или погружной насос характеризуется так:

  • необходимо систематически поднимать для проведения профилактики и ремонта;
  • направлен на нагнетание;
  • функционирует с глубины от десяти метров;
  • не перегревается, так как слой воды надежно защищает прибор;
  • не требует консервации;
  • работает бесшумно.

Что касается труб, самыми оптимальными считаются металлопластиковые трубы.

Откуда можно брать воду

Источник поставки воды – основа всей системы водообеспечения. Водоносные слои можно разделить на такие основные категории:

  • верхний водяной слой – на глубине около четырех метров, максимальное наполнение достигается после осадков или весной, при таянии снега, качество воды-техническое, для питья и приготовления пищи не годится;
  • подземные воды –слой наполнен водой постоянно, глубина прохождения воды – десять –двадцать метров;
  • артезианская вода – располагается между пластами, часто под напором, чистая вода, расположенная на глубине около пятидесяти метров.

Брать воду для водообеспечения бани можно в обычном колодце, абиссинском колодце, артезианской скважине, фильтровой скважине.

Колодец – экономичный вариант, несложная конструкция. Глубина колодцев достигает двадцати метров, в зависимости от пролегания слоев воды. Плюсами данного варианта можно назвать:

  • простота в использовании;
  • дешевизна возведения;
  • долговечность службы;
  • постоянная подача воды.

Минусы колодца в следующем:

  • высокая вероятность попадания инородных предметов и представителей животного мира;
  • небольшой объем воды;
  • опасность загрязнения верховодным слоем;
  • нуждается в очищении и обработке дезсредствами;
  • есть вероятность заиливания.

Абиссинский колодец – источник глубиной от четырех до пятнадцати метров. Преимуществами данного варианта следует назвать такие моменты:

  • данная конструкция может быть воздвигнута в подвале;
  • быстрота в сооружении;
  • легко восстанавливается;
  • иногда нет необходимости в установке фильтра;
  • сооружение герметичное, защищенное от попадания инородных предметов;
  • срок использования достигает до тридцати лет;
  • высокая производительность.

Недостатки сооружения в следующем:

  • часто нелегко подобрать насос;
  • высокий риск заиливания;
  • сделать конструкцию такого рода можно не на каждом грунте;
  • при подключении нескольких точек потребления воды одновременно уменьшается напор.

Фильтровая скважина, как правило, достигает глубины не более двадцати пяти метров. Пробурить такую скважину экономично менее затратно, чем артезианскую, но она будет функционировать не более двух десятков лет. Сильными сторонами такой конструкции можно назвать:

  • хороший состав воды;
  • легкость возведения;
  • скорость возведения.

Минусами фильтровой скважины есть такие моменты:

  • необходимо систематически прокачивать воду;
  • невысокая отдача воды зимой.

Артезианская скважина- очень глубокая, может достигать пятидесяти метров. Бурение потребует больших затрат, так как нужна специальная техника. Но качество воды и долговечность сооружения перекроет все расходы. Преимуществами скважины можно назвать такие нюансы:

  • постоянный уровень воды;
  • защищена от посторонних предметов и организмов;
  • может охватывать несколько домов;
  • долгий срок эксплуатации;
  • не заиливается во время неиспользования.

Но следует сказать и о недостатках:

  • для бурения необходимы разрешительные документы;
  • качество воды может быть плохим в результате перенасыщения некоторыми элементами;
  • дороговизна.

Если есть возможность выбора, определяйтесь, какой источник воды необходим именно вам.

Как сделать водоснабжение бани своими руками пошаговая инструкция

Подводя итог всему вышесказанному, можно выделить основные этапы разработки:

  • разработка схемы, планировка и покупка оборудования и материала;
  • разметка на местности, копание траншей под трубы;
  • измерение глубины источника воды;
  • погружение насоса и заборной трубы;
  • соединение труб;
  • утепление насосной станции;
  • монтаж труб в бане;
  • подключение системы.

Сделать водопровод в бане собственноручно можно, главное учитывать все советы и рекомендации опытных мастеров. Если остались вопросы, как сделать все правильно самостоятельно, посмотрите видеоинструкцию по монтажу водопровода в бане.

Источник: http://strport.ru/bani-sauny-i-basseiny/vodoprovod-v-bane-svoimi-rukami-poshagovaya-instruktsiya-kak-pravilno-podklyuc

Летний и зимний водопровод для бани: особенности, характеристики и способы монтажа

В XXI веке носить воду из колодца в баню ведрами неактуально. Установка емкостей под нее способна отнять массу места, что недопустимо для бань небольшой площади. Водоснабжение бани должно быть максимально автоматизировано, тогда процесс помывки и посещения парной не будет отнимать массу времени.

Вода в бане – это дополнительное удобство, которого стремятся достичь все владельцы подобных сооружений. Ее подвод может осуществляться массой способов. Наиболее простой из них – это подключение к уже имеющейся сети водоснабжения.

Водопровод в бане, запитанный от центральной системы водоснабжения, прост в обустройстве. Все, что нужно, – это узнать технические требования подключения у компании-поставщика воды и произвести врезку в ближайшем колодце.

Такое водоснабжение в бане для многих недоступно, особенно если дача или загородный дом находятся в населенном пункте, в котором центрального водоснабжения никогда не было и, скорей всего, не будет из-за отсутствия рентабельности монтажа подобной системы.

В такой ситуации приходится конструировать и создавать водоснабжение бани своими руками.

Подвод воды в баню может быть осуществлен разными способами. Ее можно перекачивать из колодца или скважины, но стоит помнить, что с зимним водопроводом в баню придется немного повозиться.

  • Перекачка воды для бани из колодца
  • Подача воды в баню из скважины
  • Насосная станция
  • Отличия зимнего и летнего водопровода
  • Разводка системы водоснабжения
  • Горячее водоснабжение
  • Отопление бани
  • Что нужно учесть при монтаже водоснабжения в бане?

Перекачка воды для бани из колодца

Водоснабжение бани из колодца – это самый простой и доступный вариант. Ежедневная потребность в воде гарантирует его наличие на каждом загородном участке. Схема водоснабжения бани из колодца такова:

  • В шахту опускается погружной насос, к которому подсоединен трубопровод или обыкновенный садовый шланг. Через него вода перекачивается в баню.
  • Вместо погружного насоса может быть использована помпа, которая размещается рядом с колодцем или в техническом подполье бани. Данный метод допустим лишь в случае незначительного перепада высот.
  • Трубопровод может быть проложен по поверхности земли или в траншее. Если имеется потребность в воде в бане зимой, то трубопровод надо размещать ниже уровня промерзания почвы. Все составные части системы водоснабжения, по той или иной причине расположенные не в земле, должны быть утеплены.

Делая водопровод для бани своими руками, нужно учитывать, что он должен иметь наклон в сторону колодца. Благодаря этому вода, оставшаяся в трубах, будет самостоятельно стекать обратно, что исключит возможность ее замерзания.

Подача воды в баню из скважины

Система водоснабжения бани из скважины ничем принципиально не отличается от описанного выше водопровода. Единственное отличие заключается в том, что скважину гораздо сложнее разрабатывать, обслуживать и эксплуатировать.

Задача обустройства водопровода в бане будет значительно упрощена, если на участке уже имеются подключения к источнику воды, например, для ее перекачки в дом. В подобной ситуации придется присоединиться к имеющемуся трубопроводу.

Не будет лишним сделать дополнительную пусковую систему для насоса, чтобы его можно было включать из бани.

Насосная станция

Как провести воду в баню? Откуда лучше осуществлять забор воды: из колодца или скважины? По большей части последний вопрос непринципиален. Оба варианта не отличаются абсолютной комфортностью. Идеальным решением имеющейся задачи может стать обустройство полноценной насосной станции.

Это трудоемкий процесс, который отнимет массу сил и времени, но вода в бане, доме и прочих строениях, расположенных на приусадебном участке, будет всегда. Принцип работы насосной станции прост:

  • Вода перекачивается из скважины или колодца в специальную емкость, объем которой рассчитывается исходя из индивидуальных потребностей. Как правило, вполне достаточно бака вместимостью 300–500 литров.
  • Далее вода поступает в то место, где был открыт кран. За перераспределение воды отвечает разводка, монтаж которой осуществляется на усмотрение хозяина дома.
  • Когда уровень воды в емкости опускается до критической отметки, срабатывает помпа, восполняя потерю.

Емкость для воды и насос требуется устанавливать в помещении, где температура не снижается до минусовых значений. Бак должен быть установлен таким образом, чтобы его нижняя часть была выше любого из кранов, имеющихся в системе. Идеальным решением может стать чердак дома или бани.

Насос можно установить под полом или в любом другом месте. Если есть возможность, то лучше смастерить для помпы отдельное помещение, чтобы издаваемый ей при работе шум не действовал на нервы.

Отличия зимнего и летнего водопровода

Чтобы воды в бане было достаточно, а водопровод исправно работал, его монтаж надо выполнять с учетом климатических условий. Если баня расположена на дачном участке и используется исключительно в летний период, то достаточно взять обыкновенный насос и шланг. Чтобы последний не повредился в процессе эксплуатации, его можно слегка прикопать – на глубину 30–50 сантиметров.

Перед консервацией бани на зиму насос необходимо убрать, а шланг можно оставить в земле. По правилам монтажа водопровода точка забора должна находиться ниже, чем место, в которое вода перекачивается. Вся жидкость стечет из шланга вниз, и замерзать в нем будет нечему.

Водоснабжение бани зимой – это более сложный процесс. Главными условиями монтажа водопровода являются размещение труб на достаточной глубине и их утепление, при условии пролегания близко к поверхности.

Для бани, которая эксплуатируется не только по своему прямому назначению и отапливается в зимний период, монтаж водопровода значительно упрощен. В противном случае необходимо продумать системы слива воды из теплообменной системы и прочих емкостей.

Разводка системы водоснабжения

Провести воду в баню – это полдела. Не менее важно грамотно сделать разводку. Для бани, не отапливаемой на постоянной основе, монтаж трубопровода должен начинаться с установки сливного крана. Его необходимо разместить в непосредственной близости от канализации или вовсе вывести за периметр здания. Сливной кран должен быть размещен в самой нижней точке всей системы.

После крана монтаж системы водоснабжения для бани выполняется в произвольном порядке. Ответвления от общей трубы могут идти в любом направлении. Все зависит от количества и видов сантехники, установленной в бане. Схемы подключения потребителей произвольны. Они могут быть как параллельными, так и последовательными.

Горячее водоснабжение

Особое внимание нужно уделить нагреву воды. Горячая вода нужна в бане всегда.

Существует масса способов подогрева воды в бане – начиная от примитивных, подразумевающих установку емкости с водой в непосредственной близости от источника тепла, и заканчивая выгодными с экономической точки зрения (монтаж теплообменника). Популярные способы нагрева воды нужно рассмотреть детально.

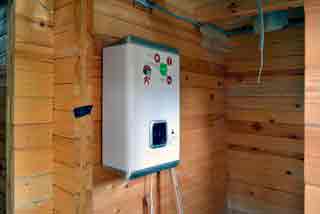

Наиболее распространенный способ нагрева воды в бане – это установка бойлера. Он имеет один существенный недостаток – чрезмерный расход электроэнергии, но подкупает простота монтажа. Все, что нужно, – это выбрать подходящее место для установки и провести трубы.

Стоит помнить, что наличие бойлера подразумевает большой расход воды, но если имеется полноценная насосная станция, то это не проблема.

Бойлер устанавливается в душевой. Это позволяет сэкономить расход трубы. Если в душевой комнате недостаточно места для монтажа бойлера, то его можно переместить в предбанник.

Если имеется необходимость сократить расходы на эксплуатацию бани, то можно смастерить теплообменник. Холодная вода будет нагреваться за счет тепловой энергии, которая в обычной ситуации «уходит в трубу». Как сделать теплообменник? Самый простой способ монтажа теплообменной системы заключается в использовании змеевика, который устанавливается поверх дымоотводной трубы.

Недостаток теплообменной системы заключается в том, что придется проводить трубы на достаточно большом расстоянии: от печи в душевую и обратно, так как вода должна циркулировать в системе.

Нужно уточнить, что краны с горячей водой должны располагаться ниже источника. Теплообменная система, у которой емкость для воды расположена на чердаке, гораздо практичней бойлера, устанавливаемого в помещении. Разумеется, речь идет о стандартных водонагревателях, не оснащенных перегонным устройством.

Отопление бани

Система отопления работает по принципу теплообменника. Если баня имеет небольшие размеры и включает в себя несколько помещений (парная, предбанник и душевая комната), то для ее обогрева вполне хватит теплообменной системы. Если же баня состоит из двух этажей, на которых расположены гостиные, комнаты отдыха и т. д., то придется обустраивать полноценное водяное отопление.

Как сделать отопление в бане? Все просто:

  • Для начала требуется установить котел. Лучше всего это сделать в парилке, так как к нему можно присоединить каменку.
  • От котла требуется отвести трубу. Ее диаметр равен 0,75 дюйма. Она должна проходить по всем помещениям и возвращаться к отопительному устройству.
  • Система отопления должна быть оснащена сливным краном, который устанавливается в самой низкой точке. Кран нужен, чтобы не замерз котел, вернее вода, находящаяся в системе, если будет временно приостановлено отопление. Неподалеку от крана должна находиться канализация, в которую при необходимости можно слить воду.

Чтобы помещение нагревалось быстрей, трубопровод системы отопления нужно оснастить насосом, за счет работы которого циркуляция воды ускоряется в десятки раз. Насос не позволит замерзнуть воде, если печь по какой-либо причине не была своевременно растоплена.

Что нужно учесть при монтаже водоснабжения в бане?

Существует ряд правил, которые следует соблюдать при монтаже водопровода:

  • Во-первых, вода должна быть подведена из надежного источника, который способен дать достаточное количество живительной влаги.
  • Во-вторых, для подачи воды необходимо использовать надежное оборудование. Если оно подведет в неожиданный момент, то из строя может выйти теплообменник. Если в системе своевременно не будет компенсирована потеря воды, то трубы могут лопнуть.
  • В-третьих, нужно тщательно рассчитывать все параметры трубопровода. Не должно быть лишних кусков, загромождающих пространство и усложняющих работу систем, например теплообменника.

От грамотно проведенной системы водоснабжения масса пользы, поэтому не стоит пренебрегать возможностью ее монтажа. Все работы можно сделать самостоятельно, не привлекая специалистов. Главное – правильно сделать расчеты и быть внимательным при выполнении монтажных работ.

Не стоит экономить на материалах. Чем они качественней, тем дольше прослужат системы водоснабжения, теплообмена и отопления. Например, лучше использовать медные трубы.

Используя информацию, приведенную выше, можно сделать баню максимально удобной. Обустроив водоснабжение, не придется ходить с коромыслом к колодцу. Вода в бане – это комфорт, создать который не так сложно.

Источник: http://sdelatbanyu.ru/voda/vodosnabzhenie.html

Водоснабжение бани: выбираем подходящую систему

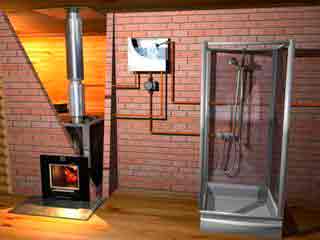

Современная баня с автономным водоснабжением

Чтобы банные процедуры приносили настоящее удовольствие, её нужно правильно оборудовать. И в первую очередь позаботиться о том, чтобы система водоснабжения в бане была надежной и работала круглый год, включая самые холодные месяцы.

Однако не всем это нужно. У многих баня расположена на летнем дачном участке, и вкладываться в устройство сложной системы просто нет смысла. Поэтому здесь мы рассмотрим все возможные схемы водоснабжения бани от самых простых, до максимально функциональных.

Виды банного водоснабжения

Если баня используется достаточно редко, а вам доставляет удовольствие натаскать в неё воду ведрами, вас вряд ли заинтересует, как сделать водоснабжение для бани. Однако хочется обратить ваше внимание на то, что этот способ не только трудоемкий, но и весьма непрактичный и неэкономичный.

Чтобы натаскать воду ведрами, потребуется немало сил и времени

Летом оставшаяся в емкости вода застаивается, теряет свежесть. А зимой её необходимо полностью сливать после каждой процедуры, иначе замерзшая жидкость разорвет бак и запорную арматуру.

Даже если вода ничего не стоит (речная, дождевая и т.д.), то её слитые излишки создают проблемы: повышенную влажность, возникновение плесени, переполнение сливной ямы. А автоматизированная система подачи воды позволит вам не думать о таких явлениях и не тратить время и силы на подготовку купальни к банному дню.

Грибок и плесень – результат избыточной влажности

Летнее водоснабжение

Если вы посещаете баню только во время летних визитов на дачу, можно подвести сезонное водоснабжение к бане. Для этого в источник воды нужно опустить погружной насос и проложить от него к бане трубопровод. Можно обычный садовый шланг.

Совет. При прокладке «по воздуху», без заглубления в грунт, практичнее использовать толстостенные полиэтиленовые трубы. Они прослужат не один сезон и не создадут проблем при консервации трубопровода на зиму.

Включив насос, вы быстро наполните все емкости в купальне и сможете добавить, если воды не хватит.

Можно закачивать воду в накопительную емкость, стоящую на чердаке или на возвышении на участке. Оттуда она будет подаваться в баню самотеком. В этом случае удобно установить кран прямо в моечной.

Сделать такое водоснабжение в бане своими руками проще простого, но и особого комфорта оно не дает. Кроме того, на зиму систему нужно консервировать: сливать из неё воду, чтобы замерзнув, она не разорвала трубы и запорную арматуру.

Однако в некоторых случаях она является единственно возможной. Например, если на участке ещё идет строительство дома и планируется делать общую систему водоснабжения из централизованного источника.

Или популярная сейчас баня на колесах – схема водоснабжения мобильной купальни предполагает подключение гибким шлангом к разным источникам.

Всесезонное водоснабжение

К сожалению, летнее водоснабжение зимой в бане работать не будет по причине банального замерзания воды в трубах. Утеплить их – не вариант, так как даже самые качественные теплоизоляционные материалы не способны защитить от сильных морозов.

Чтобы в трубах и оборудовании не образовывалась ледяная пробка, нужно:

  • Либо проложить их ниже уровня промерзания земли и постоянно отапливать помещение бани;
  • Либо обеспечить постоянный ток воды в системе, что очень не рационально;
  • Либо полностью сливать из неё воду после каждого посещения парной;
  • Либо поддерживать положительную температуру воды внутри труб с помощью греющего электрокабеля.

Греющий кабель на наружном участке трубы

У каждого способа есть свои недостатки. Например, если часто случаются перебои с электроснабжением, использование греющего кабеля будет бесполезным. А постоянное отопление помещения, которое посещается лишь изредка, обойдется слишком дорого.

Поэтому на практике пользуются следующими схемами:

  • Самая простая напоминает летнее водоснабжение для бань с той разницей, что трубопровод прокладывают с хорошим уклоном в сторону колодца или скважины. На нем не должно быть запорных устройств, а насос должен быть без запорного вентиля. Включив его, можно заполнить все емкости в бане. После выключения оборудования оставшаяся в трубе вода благодаря уклону самотеком стечет через насос обратно в колодец.

Простейшая конструкция зимнего водопровода со стоком в источник

Это важно. Чтобы не замерзала вода в источнике, его необходимо утеплить – сделать кессон для скважины или домик для колодца с хорошо утепленной крышкой.

  • Более сложная схема предполагает и большие материальные и трудовые затраты на её устройство. Такие системы водоснабжения для бань состоят из насоса и трубопровода, проложенного в траншее ниже уровня промерзания грунта вплоть до помещения моечной.
  • Для этого в стенке колодца делают отверстие, вставляют в него конец трубы, подключают её к насосу, а отверстие герметизируют. Траншею копают до бани и под её фундаментом. Вертикальную часть трубопровода от приямка в бане до емкости для воды лучше сделать из гибкого шланга, а сам приямок хорошо утеплить и оборудовать крышкой.
  • Есть ещё одна похожая схема, в которой водонасосное оборудование устанавливается не в колодце, а в утепленном цоколе бани.

Чертеж водоснабжения бани из колодца

Это самые распространенные способы, с помощью которых устраивают водоснабжение в неотапливаемой бане. Если же она отапливается круглый год, её можно обустроить с гораздо большим комфортом, установив насосную станцию и бойлер для горячей воды, выполнив внутреннюю разводку по всем помещениям.

Наличие отопления в бане позволит обустроить её с максимальным комфортом

Это даст возможность сделать в бане санузел, поставить душ и даже оборудовать кухню. Единственное уязвимое место такой системы в зимнее время – участок ввода в здание выше уровня промерзания. Его обязательно утепляют или прокладывают в трубе греющий кабель.

Горячее водоснабжение

Ещё один важный вопрос: баня и горячее водоснабжение в ней. Если зимой она не отапливается, и возможности установить электрический или газовый водонагреватель нет, понадобится бак для горячей воды. Наполняется он из системы холодного водоснабжения, а вот подогрев зависит от типа бака.

Емкость, вмонтированная в печь

ИзображениеОписаниеПреимущества
Вмонтированный в печь сверху или сбоку, бак дном или стенкой соприкасается с ней, и вода нагревается огнем из топки. Её можно черпать сверху или выводить через вваренный в стенку кран.Очень высокий КПД нагрева. Но нужно следить за уровнем воды в баке. Чтобы кипящая жидкость не создавала сырой пар, он должен быть заполнен больше чем наполовину.

Емкость самоварного типа

Горячее водоснабжение в бане осуществляется из бака, установленного на дымовой трубе. Проходящий по ней горячий дым нагревает воду.Высокий КПД и увеличение срока службы дымохода, так как он не так сильно нагревается в процессе топки, отдавая тепло воде.

В выносном баке вода нагревается от теплообменника печи для бани – водоснабжение этим способом удобно при большом количестве пользователей.

Емкость можно установить в любом месте без жесткой привязки к печи. Например, печь может стоять в предбаннике, а бак в моечном отделении.

Схема горячего водоснабжения в бане от выносного бака

Совет. Оптимальный объем бака рассчитывается в соответствии с количеством людей, моющихся в бане: на каждого должно приходиться не менее 15 литров горячей воды.

Выбирая материал для изготовления емкости, рассматривают следующие варианты:

  • Черный металл. Самый бюджетный и доступный вариант, сварить бак можно своими руками. Но материал подвержен коррозии, что сказывается на качестве воды.

Изготовление металлического бака

  • Нержавейка. Самый предпочтительный вариант – легкий, износостойкий, не ржавеющий, эстетически привлекательный. Но стоит дороже.

Емкости из нержавейки

  • Чугун. Также не подвержен коррозии, хорошо держит тепло. Но в настоящее время практически не используется из-за отсутствия в продаже.

Советы по устройству водоснабжения бань

Чтобы система служила долго и была надежной, планировать строительство бани и водоснабжение нужно тщательно, учитывая все нюансы.

Выбор материалов

Очень важно правильно подобрать трубы для подачи и распределения воды. Они должны быть долговечными, легко монтироваться и выдерживать значительные перепады температур.

  • Стальные трубы, которым в прежние времена практически не было альтернативы, сегодня практически не применяются из-за неустойчивости к коррозии. Они быстро изнашиваются, а их замена связана с крупными тратами и большим объемом работ.

Стальная труба после нескольких лет эксплуатации

  • Полиэтиленовые трубы устойчивы к низким температурам. Они гибкие и прочные, легко соединяются посредством специальных фитингов. Их удобно использовать для прокладки летнего водоснабжения. Трубы ПЭ и ПНД не нуждаются в консервации, достаточно просто слить из них воду на зиму.

Полиэтиленовые трубы и фитинги

  • Полипропиленовые трубы незаменимы для монтажа наружного подземного водопровода и внутренней разводки. Они надежно соединяются при помощи пайки.

Полипропиленовые трубы для горячей воды, армированные стекловолокном

  • Медные трубы – самые дорогие. Они обладают отличными эксплуатационными характеристиками. Основная сфера их применения – система горячего водоснабжения в бане с выносным баком горячей воды.

Медные трубы в бане

Особенности монтажа

Трубопровод необходимо защитить от внешних воздействий и давления грунта. Чтобы трубы под землей не получили механических повреждений, инструкция рекомендует укладывать их на песчаную подушку или помещать в гофрированный шланг подходящего сечения.

Это исключит их деформацию и сдавливание слоем грунта, расположенного выше, предохранит от его сезонных подвижек.

Чтобы на протяжении всего года вам была доступна баня, водоснабжение зимой нуждается в защите от замерзания. И в первую очередь это касается сложного насосного оборудования.

  • Если насос погружной, он находится в воде. Замерзнуть она может только в сильные морозы при условии близкого стояния относительно уровня земли. В этом случае необходимо утепление внешних стенок колодца и оборудование его крышкой.

Теплая крышка для колодца

  • Наличие насосной станции потребует обустройства кессона или утепленного приямка в бане.

  • В любой системе необходимо предусмотреть сливные краны, чтобы иметь возможность полностью сливать воду из оборудования и труб на время сильных холодов.

Кран для слива воды на улицу

Заключение

Рекомендуем вам посмотреть несколько видео в этой статье, в которых подробно описываются разные способы подачи воды в баню. После чего вы сможете выбрать свой оптимальный вариант, как сделать водоснабжение в бане, опираясь на свои возможности и финансы.

Источник: http://moikolodets.ru/vodosnabzhenie-bani-972

Это видео недоступно.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Как сделать водопровод для дома и бани из одного колодца?

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Текст видео

Водоснабжение для двух домов из колодца в Чеховском районе по зимнему варианту с возможностью отключения бани и легкой консервацией. Устроено по принципу подачи воды в распределительный коллектор со сливом, который управляется штангами внутри колодца. Насос подает воду в коллектор, чтобы распределить контуры водопровода. Второй контур может быть слит отдельно. Первый контур сливается с системой подачи воды в дом и гидробаком. Дачу можно не отапливать, ничего не замерзнет!

Оборудование, которое использовали:
— скважинный надежный маслонаполненный насос Aquario 60-90 с глубиной установки до 20 метров
— магистраль от источника водоснабжения (колодец) до объекта (дом и баня) — это две трубы: дюймовая с водой (самая толстая стенка — 3мм) и полдюймовая с кабелем насоса для удобной замены
— гидропломба для герметизации входа труб в колодец
— незамерзающий ввод воды в дом и баню, установка саморегулируемого кабеля Samreg (Корея) с утеплением трубы с глубины промерзания
— блок автоматики управления насосом (в насосах Aquario)
— реле давления насоса — Aquario
— дополнительные немецкие автоматы ABB насоса и греющего кабеля для удобного отключения
— гидроаккумулятор для воды объемом 24-80 литров с креплением на стену в удобное место — Stout
— удобный манометр системы для контроля за давлением — Stout
— самоочистной фильтр с манометром и промывкой который предотвращает выход смесителей из строя — Tim
— коллектор в колодце для полного слива воды из системы водоподготовки, например, во время длительного отсутствия хозяев, или зимой для полного слива — Itap
— запорная арматура и обвязка оригинальным турецким полипропиленом — Berke
— доставка оборудования на объект
— вся вода из системы легко сливается на зиму путем поворота крана, ничего не замерзнет!

Люди живут, довольны. Тепло, комфортно, удобно. Можно жить постоянно и можно все слить и уехать. Монтаж водоснабжения и канализации занимает один день, отопления два дня.

Для Вас мы рекомендуем:
Готовые системы зимнего водопровода из колодца и скважины с адаптером: https://youtu.be/S4-ntPCADP0
Готовый к монтажу «Термо-Кессон» на скважину с самой толстой в России стенкой-термосом: https://youtu.be/eScgHj35QL4

Автономную канализацию «Термо-ЛОС» (termo-los.ru) для самостоятельного монтажа, которая не замерзает и не нужно консервировать:
Для высокого уровня грунтовых вод «Термо-ЛОС-Плывун»: https://youtu.be/ubCT8Hft65Y
Для семьи из 4-х человек «Термо-ЛОС-Авто-4»: https://youtu.be/a_yZrMG_h9A
Для большого количества человек «Термо-ЛОС-Авто-8»: https://youtu.be/rTgofjUO9CA

Готовые комплекты отопления дачи для самостоятельного монтажа на дровах и электричестве: https://youtu.be/BYvm3tepRuI; на дизтопливе https://youtu.be/D4rFM2XsDuA; на электричестве: https://youtu.be/AzQxOTHBbhw; на магистральном и сжиженном газе: https://youtu.be/q9FV9WJA-Vk

Заказать любое оборудование можно по электронной почте ud-comp@mail.ru или по телефону (915) 123-2-777. Отправляем во все регионы России.

Подпишитесь на толковый канал, здесь все по делу, нет болтовни, показаны реальные работы на объектах.

Источник: http://www.youtube.com/watch?v=NG_B72i7f-4

Вода в бане – проводим самостоятельно

Работа русской парной основана на воздействии влажного горячего пара. Моечная комната должна быть оборудована купелью или душем, всё это говорит о том, что водоснабжение в бане необходимо. Всегда можно наносить необходимое количество жидкости вёдрами, но в зимнее время вдалеке от дома это может стать весьма проблематично и, как минимум, неудобно.

В этой статье мы рассмотрим, как проводится вода в бане своими руками.

Фото банного водопровода

Общие положения

Разводка воды в бане определяется сразу после выбора проекта самой конструкции. Если вы уже знаете, где будет расположена моечная, бак с водой, парная и возможный санузел, то необходимо уже тщательно продумать и все возможные подходы для жидкости, и её стоки .

Куда уходит вода из бани? Без автоматической водопроводной системы вполне достаточно грунта, расположенного под или вблизи строения. В нашем же случае следует установить септик для бани.

Можно использовать такие варианты:

  1. Накопитель. Представляет собой не что иное, как большую ёмкость, закопанную в землю. Дешёвый в реализации, но дорогой в обслуживании в случае частой эксплуатации. Потому что не имеет собственной фильтрационной системы и нуждается в очистке ассенизаторами.

  1. Септик с системой почвенной фильтрации.
    Более дорогая и габаритная конструкция, которая обладает двумя камерами:
  • Первая производит очищение от крупных частиц. Доходя до определённого уровня, стоки переливаются в следующую ёмкость.
  • Вторая путём воздействия бактерий очищает сточную жидкость.

Далее вода попадает в грунт, где проходит остаточное очищение. Вполне приемлемая канализационная система для большой семьи. В минусах лишь необходимость передислокации на новое место каждые пять лет.

Графическое изображение двухкамерного септика

  1. Станция глубокой очистки. Такой септик вместо почвенной фильтрации имеет третью камеру очистки, в которой очищение достигается до 98%. Это дорогое оборудование, требующие постоянной подачи электроэнергии. Зато имеет огромную производительность и абсолютно не нуждается в ассенизаторах.

Совет: рекомендуется использовать станцию очистке совместно с соседями.
Её мощности вполне хватит на несколько домов, зато выйдет дешевле.

Наибольшая степень очистки

Рекомендации по монтажу

Чтобы работы по установке водопроводной системы прошли успешно, вам поможет следующая инструкция:

  1. Обязательно заранее необходимо составить подробный чертёж. За основу можно использовать приведённый в статье, но с необходимыми поправками на вашу постройку.
  2. Для защиты всей системы от промерзания создайте минимальный уклон в сторону водяного потока. Иначе лёд может разорвать металлопластик, что приведёт к масштабным ремонтным работам уже после первой зимы.
  3. Обеспечьте тщательную изоляцию всем используемым электрическим системам. Высокая влажность способствует возможности получения удара током. Используйте автоматы.

Автоматический счётчик в бане

Вывод

Вода имеет огромное значение в работе бани и сауны. Кроме непосредственно парной комнаты, она необходима в мойке и возможном хозяйственном блоке. Наличие стиральной машины или туалета всегда способствует к увеличению комфорта.

Полностью оборудованная система водоснабжения в сауне

Для нормальной работы системы понадобятся насосная электростанция, бойлер, бак, система металлопластиковых труб и продуманная канализация. Сбор их в одно целое осуществляется при помощи схемы. В статье представлен работоспособный проект, но в случае с собственной баней необходимо внести поправки с учётом ваших потребностей.

Очень важно обезопасить конструкцию от промерзания. Это может привести к плачевным последствиям.

Также позаботьтесь о защите от электричества. Так как наличие воды значительно повышает опасность поражения током.

Видео в этой статье предоставит дополнительное количество информации на данную тематику. Подойдите к вопросу установки водопроводной системы со всей ответственностью, и получите в итоге прекрасно функционирующую баню в любое время года!

Источник: http://9ban.ru/kommunikacii/wodoprovod/693-voda-v-bane

Как правильно провести воду в баню?

При проведении банных процедур люди сильно потеют. Кожа очищается от грязи, которую нужно смывать после посещения парилки. Для обмывания можно поставить внутри предбанника бак для жидкости, либо обустроить систему водоснабжения. Чтобы избежать ошибок, следует знать, как провести воду в баню.

Классификация систем водоснабжения

Зависимо от времени использования системы водоснабжения делится на зимние, летние. Каждая из них имеет особенности.

Зимняя

Это универсальные трубопроводы, через которые жидкость будет поступать в баню независимо от температуры окружающей среды.

  • постоянная подача жидкости;
  • не нужно постоянно отключать, включать систему;
  • трубы устойчивы к воздействию температур.
  • трудоемкие земельные работы;
  • высокая цена.

Летняя

Это временные трубопроводы. Большинство владельцев частных участков со временем меняют их на зимние системы. Преимущества:

  1. Не нужно рыть траншеи. Прокладывается на поверхности земли.
  2. Допустимо использовать шланги из толстой резины.
  3. Можно проложить вокруг построек на территории участка.
  • на зиму необходимо демонтировать шланги, складывать их в теплое помещение;
  • зимой использовать жидкость нельзя;
  • от заморозков шланги могут порваться.

Где можно брать жидкость?

Жидкость для трубопровода можно брать из разных мест, но нужно учитывать некоторые нюансы, которые требуется обсудить подробнее.

Из водоема

Этот вариант подачи воды актуален для озер, рек, которые близки к участку. Перед сборкой трубопровода необходимо узнать у местных органов управления о том, можно ли брать воду из водоема. Если разрешение было получено, можно устанавливать трубопровод. Важно установить несколько металлических сеток на его конце, чтобы внутрь системы не попадали рабы, мусор, тина, водоросли.

Из колодца

Колодец, расположенный на территории дачного участка, — универсальная конструкция, из которой можно брать воду не только для проведения банных процедур, но и для дачного участка. Чтобы в колодце постоянно была жидкость, нужно добраться до грунтовых вод.

Из скважины

С помощью скважины можно получать чистую воду, которую можно пить или использовать для технических нужд. При бурении важно добраться до кармана с чистой жидкостью без химических примесей.

Из системы центрального водоснабжения

Простой вариант подключения водоснабжения в бане своими руками. Доступен он только для городов, крупных населенных пунктов, поскольку не в каждом деревне или дачном кооперативе есть центральное водоснабжение.

Если труба проложена, к ней можно подключиться. Делать это самостоятельно нельзя — можно получить штраф. Нужно обратиться к органам местного управления, заключить договор, оплатить услугу.

Насосы и трубы

В продаже можно найти бытовые насосы для жидкости, которые отличаются техническими характеристиками, конструкцией, наличием дополнительных функций.

Глубинные

Насосное оборудование, которое устанавливается в глубоких скважинах. Преимущества:

  1. высокая мощность;
  2. надежность, долговечность;
  3. многоступенчатая защита от засорения мусором, илом.
  • подходит для скважин из металлических труб;
  • нужно устанавливать накопитель для жидкости.

В качестве накопителя для воды чаще устанавливается напорная башня Рождественского. Глубинный насос используют на территории большого участка, где нужно обеспечивать чистой жидкостью разные постройки, большую баню с домом. Не подходят для скважин, собранных из пластиковых трубок.

Поплавковые

Простые конструкции, которые часто используются дачниками для получения воды из естественных водоемов или колодцев. Преимущества:

  • компактные размеры;
  • возможность быстро убрать оборудование или перенести на другое место;
  • плавает на поверхности воды и для него не важна глубина водоема, колодца.
  • низкая мощность;
  • невозможность использовать зимой;
  • емкость для воды должна быть установлена под воду.

Погружные

Устройство, которое погружается под воду на небольшую глубину. Его привязывают специальными веревками или тросиками, которые будут контролировать глубину, удерживать насос на одном уровне. Преимущества:

  • мощность для обеспечеиния бани чистой водой;
  • возможность использовать летом, зимой;
  • надежность, долговечность.

Если уровень воды будет слишком низкий, насос начнет засоряться грязью, илом. Подача жидкости приостановится.

Насосы с гидроаккумулятором

Современное оборудование, которое подходит для разных целей. Преимущества:

  1. Установлен механизм автоматического включения, отключения, зависимо от перепадов давления.
  2. Есть регулятор мощности.
  3. Подходят для естественных водоемов, скважин.

Способы нагрева

Наличие горячей воды в бане желательно, но не обязательно. Популярный вариант нагрева жидкости для использования во время обмываний — использование бака с водой, нагревающегося от печи. Чтобы он заполнялся об общей системы, нужно продумать разводку труб внутри бани.

Монтаж системы

Собрать систему водоснабжения можно самостоятельно. Это позволит сэкономить на привлечении профессионалов, получить дополнительные навыки. Перед сборкой нужно подготовить проект, материалы, инструменты.

Проектирование

Чтобы трубопровод бесперебойно подавал жидкость, его можно было настраивать по желанию, не возникало проблем с эксплуатацией, нужно продумать проект расположения элементов системы. На чертеже необходимо обозначить элементы трубопровода, места подключения бытовых приборов, сливные точки, смесители.

Схемы подключения труб

Для составления схемы подключения труб в бане к общей магистрали нужно учитывать некоторые нюансы:

  1. Рекомендуется использовать эластичные трубки из полиэтилена. Важно выбирать материал, устойчивый к воздействию низких температур.
  2. Фитинги, краны нужно располагать внутри помещений или утепленного колодца. Они уязвимы перед перепадами температур, природными факторами.
  3. На магистрали в колодце нужно установить запорный кран. Он нужен для перекрытия трубопровода.
  4. Перед вводом трубы в баню нужно установить сливной вентиль. Сделать от него слив до дренажного колодца, чтобы вода уходила в землю дальше от постройки.

Разводка внутри помещения

Разводка труб внутри бани должна иметь несколько точек слива жидкости. Они обеспечивают:

  • опустошение бака;
  • слив жидкости из бойлера.

Душ необходимо устанавливать там, где к нему проще подвести холодную, горячую воду.

Материалы и инструменты

После подготовки проекта нужно собрать инструменты, расходные материалы:

  • полипропиленовые трубы;
  • муфты, запорные краны;
  • совковую, штыковую лопату;
  • металлические хомуты;
  • насос с набором креплений, шлангов.

Проведение работ

Этапы сборки трубопровода для подачи воды в баню зависят от типа устанавливаемой системы. Если баня не будет использоваться в зимнее время, нет смысла платить за сборку, установку зимней системы водоснабжения.

Обустройство зимнего водопровода

  1. Зимний провод — постоянная конструкция, которая не будет демонтироваться. Нужно отметить на земле габариты траншеи до колодца или скважины, которая будет идти от бани.
  2. Выкопать котлован. Уклона делать не нужно. Глубина — 60–80 см.
  3. Засыпать в траншею слой песка толщиной 20 см, утрамбовать. Трубки поместить в асбестовые трубы.
  4. Собрать трубопровод, спаять отдельные элементы вместе.
  5. Подключить один конец системы к насосу, другой завести в баню. Для этого необходимо проделать отверстие в стене постройки, утеплить его минеральной ватой.

Прежде чем засыпать траншею землей, нужно выполнить пробный запуск системы. Включить насос, дать ему поработать 30 минут. Если протечек по местам соединений нет, можно засыпать траншею.

Обустройство летней системы водоснабжения

Летняя система водоснабжения — временная конструкция, которую можно убрать. Этапы сборки:

  1. Продумать расположение трубопровода.
  2. Собрать элементы. Для закрепления трубопровода используются хомуты.
  3. Выполнить запуск.

Теплоизоляция

Трубопроводы, которые расположены в холодных климатических зонах нужно дополнительно теплоизолировать:

  1. Обернуть трубки теплоизолирующим материалом, закрепить его хомутами.
  2. Использовать нагревательный кабель. Он прокладывается по всей длине трубопровода, подключается к регулятору температуры.

Рекомендации

Рекомендации по сборке, эксплуатации системы водоснабжения для бани:

  1. Важно регулярно проверять положение насоса, состояние его фильтров. Если они сильно засорились грязью, нужно отключить оборудование, снять фильтры, почистить.
  2. Если поток замедлился, необходимо осмотреть трубопровод на наличие протечек.
  3. На зиму необходимо сливать воду из неотапливаемой бани. Если в трубах останется вода, она замерзнет, разорвет материал.

Вода в бане обязательна. После выполнения банных процедур нужно мыться, поскольку на поверхность кожи выступает грязь, жировые отложения. Далеко не каждую баню можно подключить к центральной системе водоснабжения. В таких ситуациях можно собрать собственный трубопровод, который будет качать воду из ближайшего естественного водоема, колодца или скважины.

Источник: http://probani.guru/kommunikacii/vodoprovod/

Монтаж водопровода своими руками в доме или бане

Как сделать монтаж водопровода в бане, что нужно знать, приступая к прокладке системы водоснабжения своими руками, как пользоваться водой в бане круглый год? Как выглядит принципиальная схема разводки трубопроводов горячей и холодной воды? Обо всем этом и пойдет речь в этой статье.

Содержание

Основные требования к водопроводу в бане или загородном доме

Часто встает вопрос о том, что нужно сделать, чтобы баней можно было пользоваться независимо от времени года. Ведь, зимой вода в трубопроводах просто-напросто может замерзнуть, превратив в негодность всю систему горячего и холодного водоснабжения. А как хочется приехать в баньку морозным днем, нагреть горячую воду, от души попариться, сняв накопившуюся за трудовую неделю усталость. Поэтому, проектируя систему водоснабжения бани (и не только ее), обязательно надо учитывать и особенности зимнего периода.

Все это вполне выполнимо, правда, для этого должны быть:

  1. Простой и легкий способ полного слива воды из трубопроводов.
  2. Защита от замерзания воды в трубопроводах на все время нахождения в бане.
  3. Постоянный и надежный источник водоснабжения , например, надежный колодец , скважина или центральная водопроводная сеть.
  4. Быстрый и экономичный способ нагрева воды.
  5. Достаточный объем воды в накопительном баке.

Кроме того, система внутреннего водоснабжения бани должна включать в себя:

  1. Трубопроводы для подачи воды в следующие помещения:
    • в туалет – холодная вода к унитазу и раковине, горячая – к раковине;
    • в моечное отделение – горячая и холодная вода;
    • при желании на кухонную мойку – горячая и холодная вода.
  2. Электрический нагреватель воды.
  3. Насосная станция с гидроаккумулятором.
  4. Фильтры грубой и тонкой очистки воды.
  5. Магистраль аварийного слива при переполнении бака с водой.
  6. Магистраль подачи воды в бак.
  7. Напорная магистраль от насосной станции.
  8. Различная водоразборная арматура: вентили, краны, водорозетки, обратные клапаны, манометры, реле давления.

Прежде чем приступать к монтажу водопровода своими руками, полезно будет ознакомиться с видами водоразборной арматуры и способах крепления водорозеток.

Водопроводная арматура – основные виды

В настоящее время в сантехнических магазинах можно без труда найти любую водоразборную арматуру. Например, только одних видов шаровых кранов выпускается для монтажа трубопроводов из всех известных материалов – стали, меди, металлопластика и полипропилена.

Запорная арматура для воды

Прокладывая систему водоснабжения из полипропиленовых труб, можно легко подсоединить к ней медные или металлопластиковые трубы. Для этого имеются соответствующие соединительные фитинги. Одним словом, система водоснабжения в бане может включать в себя сочетание труб, фитингов, разборной арматуры и водорозеток из различных материалов. Конечно, если это продиктовано конструктивными особенностями схемы водоснабжения. Не малое значение имеет и стоимость водопроводных труб. Ведь прокладка водопровода из полипропиленовых труб будет намного дешевле, чем монтаж из медных трубопроводов.

Чтобы обеспечить бесперебойную работу, ремонт и профилактику водоснабжения бани, дома или квартиры у каждого сантехнического прибора (унитаза, душа, раковины и т.п.) устанавливают запорную арматуру в виде кранов или вентилей, которые позволяют в аварийных ситуациях перекрывать к ним подачу воды.

Запорные вентили устанавливаются и для обеспечения слива воды из системы водоснабжения, в точке ввода воды в строение, ответвлений от магистральных линий, в начале и конце локальных кольцевых ответвлений, например системы трубопровода горячего водоснабжения моечного отделения. Если на одной отводной линии подключены пять и более водоразборных точек, то в начале и конце этой линии также устанавливается запорная водопроводная арматура вентильного вида.

К установке запорной арматуры надо подходить отдельно для каждого конкретного случая. Главное требование заключается в том, чтобы ремонт одной конкретной водоразборной точки не требовал перекрытия подачи воды как ко всей системе водоснабжения, так и к отдельным сантехническим приборам. Например, если ремонтируется сливной бачок унитаз, то на работу мойки и душа это не должно каким-то образом повлиять.

Конечно, учесть все случаи, которые могут возникнуть при эксплуатации бани, невозможно. Не исключено, что придется ее полностью отключать и от холодного, и от горячего водоснабжения. Даже в такой крайне неблагоприятной ситуации следует предусмотреть запорные вентили на входном трубопроводе.

Водорозетки и способы их крепления

Крепление водорозеток, так же как и другой водопроводной арматуры, следует производить с обеспечением минимального плеча изгиба, то есть, как можно ближе к арматуре. Краны и вентили могут подсоединяться напрямую к сантехническим приборам, без использования соединительных труб. Например, к выходному патрубку горячей воды электрического водонагревателя (бойлера).

Что касается водорозеток, то они могут закрепляться на удобной высоте прямо на стене, в нише или штробе. Если же возникнут проблемы с высотой их крепления, то можно руководствоваться значениями из этой таблицы (до горизонтальной оси водорозетки):

База отсчета высоты

Настенных краны и смесители моекВерхний край мойкиТо же, но для раковинВерхний край раковиныВодоразборные краны в бане для разных нуждОт полаКраны для хозяйственных нуждОт полаКраны на раковинах—Смесители для душа или душевых кабинОт дна поддона (при его отсутствии – от пола)Душевые лейки (сетки)От пола или дна поддона до низа сеткиДля ваннОт полаСмывные краны напольных унитазовОт пола

Допустимые отклонения от номинала: ±20 мм

Водорозетки могут крепиться к кирпичным, бетонным, деревянным и гипсокартонным стенам. Для стен из гипсокартона рекомендуется применять специальные держатели (траверсы) с запрессованными в них водорозетками, конструкции которых могут иметь самую разную конфигурацию.

Траверсы могут быть использованы и для всех видов стен, значительно упрощая монтаж сантехнических приборов. Так расстояние между розетками в держателе составляет 150 мм, что соответствует всем стандартным смесителям, гарантируя стопроцентную стыковку водоразборной точки.

Если водорозетка устанавливается в скрытом трубопроводе, то заглублять ее надо так, чтобы наружный торец приходился как минимум заподлицо с чистовой поверхностью стены. Если стена будет облицовываться декоративным материалом, то надо будет сделать соответствующую поправку. Например, для керамической плитки будет достаточно 8-10 мм.

Монтаж водопровода своими руками – схема и нюансы

На приведенной схеме приведена обычная тройниковая разводка, о которой можно прочитать в статье о системах холодного водоснабжения .

Отличительной особенностью этой схемы водоснабжения является отсутствие напорного бака, часто устанавливаемого в верхней части бани, как правило, на чердаке. В нашем случае бак является обыкновенной накопительной емкостью. Кроме того, его внутреннее расположение предохранит воду от замерзания или охлаждения при пользовании баней в зимний период времени. Что, согласитесь, не так уж и мало. Можно расположить бак и на чердаке, но тогда надо будет позаботиться об его надежном утеплении. Принцип же действия водопроводной системы от этого не изменится.

Основными узлами холодного и горячего водоснабжения являются:

  1. Насосная станция с автоматикой и гидроаккумулятором объемом 25-35 литров.
  2. Пластиковый бак с водой, емкостью 500 литров.
  3. Система подогрева горячей воды с электрическим водонагревателем на 100-120 литров, например «Ariston BCH 120L».

Принцип действия предлагаемой системы водоснабжения:

  • Вода от внешнего источника водоснабжения по магистральному трубопроводу 1 поступает в накопительный бак, заполняя его до уровня аварийного выброса воды в сливную магистраль 2. Визуальный контроль уровня заполнения бака происходит по высоте столба жидкости в прозрачной полиэтиленовой трубке, соединенной с внешним сливным трубопроводом. Здесь использовано правило сообщающихся сосудов.
  • В трубопроводе подвода воды к баку можно установить реле давления, которое будет управлять работой внешним заборным насосом, включая его при падении давления воды в баке, и, выключая, когда ее давление достигнет установленного верхнего значения. Таким образом, можно перенаправить автоматике заботу о заполнении накопительного бака водой, и самим не беспокоиться по этому поводу.
  • При включении любой водоразборной точки в системе падает давление, что является сигналом для реле давления в насосной станции, которое включает насос на забор воды из накопительного бака в гидроаккумулятор, минуя который вода попадает к сантехническому прибору под нужным давлением.
  • Гидроаккумулятор служит для поддержания нормального давления в системе и предотвращения резких гидравлических ударов, что продлит не только срок службы водопроводной аппаратуры, но и создаст хорошие условия потребителю воды, например, в душевой бани .
  • Чем выше расположен бак с водой, тем лучше для всей системы водоснабжения. Во-первых, гидростатическое давление, создаваемое из-за разницы уровней воды в баке и водоразборных точек, значительно облегчит работу самой насосной станции, а во-вторых, в случае аварийного отключения электроэнергии, будет исполнять роль водонапорного бака. Во всяком случае, худо-бедно, а помыться можно будет.
  • Система подогрева воды включает в себя замкнутый трубопровод, по которому холодная вода поступает в бойлер, вытесняя оттуда нагретую воду к потребителю. Объем водонагревателя следует рассчитывать, исходя из своей потребности и правила «чем больше, тем лучше».
  • Более объемный бойлер позволит нагревать воду до меньшей температуры, чем в маленьком водонагревателе. В идеале вода должна быть нагрета до такой температуры, чтобы ей было комфортно пользоваться без разбавления холодной водой. Согласитесь, какой смысл нагревать воду и потом же ее охлаждать. Лишняя трата электроэнергии! Вполне хватит 40-42 ˚C.
  • Другое дело, когда нагретой воды не хватает. Вот и приходиться ее нагревать сверх нормы, доводя ее чуть ли не до кипения. Но надо иметь в виду, что повышение температуры воды сказывается и на сроке службы сантехники, и на потере тепловой энергии, и на расходе электроэнергии, и, в конечном итоге, на сроке службы всей системы горячего водоснабжения. Вывод – при возможности устанавливайте более объемный бойлер, даже, несмотря на то, что не вся нагретая вода будет использоваться.
  • Чтобы была возможность полного слива воды из водонагревателя, например, на зимний период или на время ремонта, конструкция узла подвода воды выполнена таким образом, что открыв запорные вентили слива горячей и холодной воды, вся вода из бойлера самотеком выйдет в систему холодного водоснабжения и уже оттуда попадет в сливную магистраль. Кроме того, горизонтальный вентиль, расположенный у патрубка выхода горячий воды, позволит слить горячую воду для хозяйственных нужд, когда по каким-либо причинам не работает насосная станция.
  • Какие лучше выбрать трубы для монтажа водопровода в бане? Считаю, что лучим вариантом будет выбор в пользу водопроводных полипропиленовых труб ,с комбинацией локальных металлопластиковых отводных трубопроводов и гибких шлангов. Хотя, вполне можно обойтись и без труб из металлопластика. Это только улучшит внешний вид и надежность водопроводной системы.

Как собрать насосную станцию:

И в заключение несколько слов о покупке труб, арматуры и сантехнических приборов. Будет правильным, если Вы будете их приобретать от одного производителя и в одном ближайшем сантехническом магазине, сохранив при покупке все чеки.

Проектируя систему внутреннего водоснабжения, трудно учесть все нюансы, которые неизбежно возникнут при монтаже водопровода своими руками. Чего-то не хватит, что-то пойдет в брак, где-то придется отступить от разработанной схемы. Вы, хотя бы, будете знать, куда обратиться, причем не так далеко. А лишняя беготня и без того усложнит нашу жизнь.

Еще статьи на тему, как построить баню:

Дорогие друзья! Если не сложно, поделитесь в этих социальных сетях со своими знакомыми. Спасибо!

Источник: http://davai-poparimsa.ru/banja_svoimi_rukami/vodosnabzenie/montazh-vodoprovoda-svoimi-rukami-v-dome-ili-bane

Смотрите также:
02.05.2020

Парник на даче своими руками: инструкции по самостоятельному изготовлению Современный парник – это не просто теплая грядка под укрытием, а прекрасное дополнение или даже полноценная замена больших теплиц. Чаще всего парник используют для выращивания рассады, зелени,...

02.05.2020

Как сделать забор из профнастила своими руками Как сделать забор из профнастила своими руками Для придомовых территорий важно качественное ограждение. Его можно возвести, используя различные материалы. Наиболее популярным сегодня является профнастил. Мы расскажем, как...

02.05.2020

Как сделать мотоблок своими руками — подробная инструкция изготовления различными способами, узнайте из чего можно сделать мотоблок в обзоре! (125 фото +видео) Фермеры и дачники не понаслышке знают, сколько сил и времени отнимает работа на земле. А когда площадь...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
