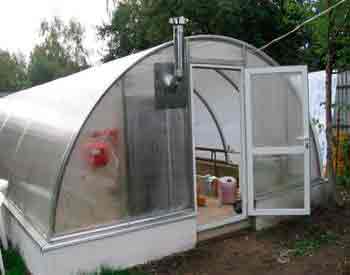

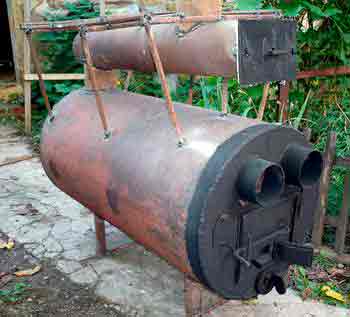

Как сделать «Буржуйку» для теплицы своими руками
Самодельные печи для теплиц из подручных материалов

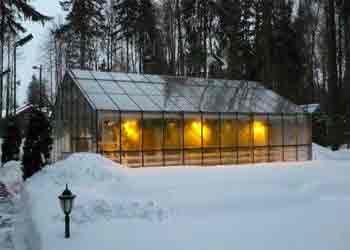

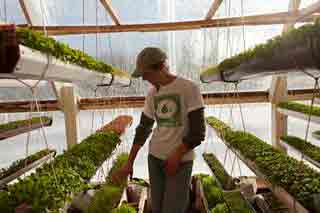

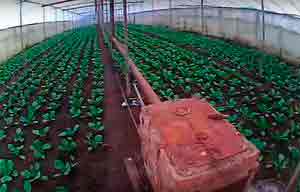

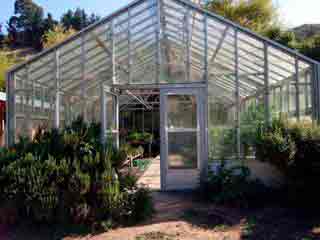

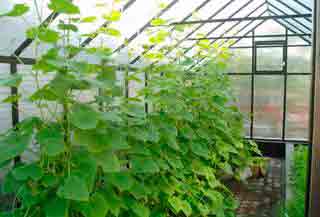

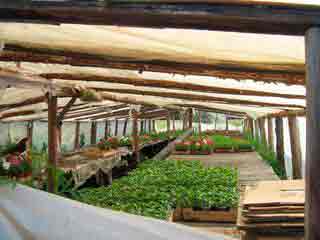

Для получения раннего урожая зелени или овощей огороднику необходимо позаботиться об обогреве тепличной постройки. На сегодняшний день существует огромное множество моделей отопительных приборов, работающих на разных видах топлива, которые дачник может выполнить своими руками. Самодельные печи для теплиц по качеству не уступают промышленному оборудованию, хотя и не в идеальной форме, но обходятся своим собственникам в разы дешевле. В этой статье мы рассмотрим изготовление самого популярного вида печки для домашних тепличек.
Мыслим стратегически

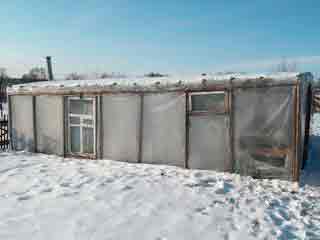

Прежде чем приступить к выбору конкретной модели печи для обогрева теплиц, нужно определиться, какой именно вид топлива вы хотите использовать, а если говорить точнее – какое топливо является более доступным в конкретном регионе. В числе основных видов топлива:
Устройство газового отопления обойдется в среднем от 50000 до 100000 рублей в зависимости от удаленности газопровода. Обслуживание и эксплуатация в линейке всех видов топлива обходятся дешевле всего. Если в доме уже подключено газовое отопление, рационально строить теплицу впритык с домом и протягивать трубы сюда. Отдельно получать техусловия на подключения котла для бытовой конструкции, мягко говоря, невыгодно. Кроме того, газовая печь выделяет большое количество углекислого газа и других продуктов горения. Поэтому, в парнике обязательно придется монтировать систему вентиляции.
Самодельные печи для теплиц, работающие на газу, — бомба замедленного действия. Такой агрегат должен быть только заводской сборки.

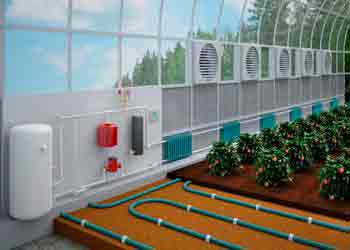

Электричество

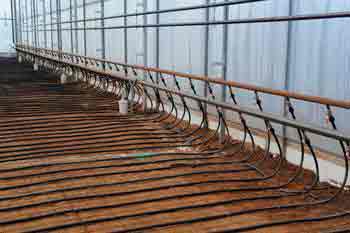

Это самый дорогой, но вместе с тем самый безопасный вид отопления. Для удешевления расходов можно выбрать разные способы подогрева – теплые полы, греющий кабель или нагревательные маты под слоем плодородного грунта, ИК-лампы и т.д. Такими источниками удобно пользоваться, благодаря терморегуляторам, проще поддерживать заданный температурный режим.

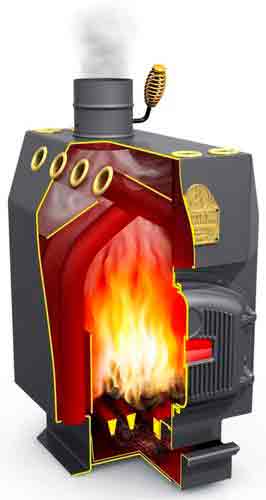

Твердое топливо
Не всегда дешевый, но почти всегда доступный способ. К этому виду относятся: дрова, уголь, брикеты, опилки и т.д. Чаще всего можно встретить именно такие самодельные печи для теплиц.
Жидкое топливо
Может использоваться солярка или мазут. Если говорить о самоделках, то это может быть котел на отработке.
Что выбрать?
Среди всех рассмотренных вариантов мы предлагаем обратить внимание именно на опилки. Это отличный вариант для обогрева парников. Опилки стоят недорого, не вредят экологии, а главное хорошо и долго горят. Следует также, учитывать, что они не требовательны к конструкции печи и поэтому мастер сможет сделать свое изделие из того, что у него есть буквально под рукой. В ход идут баллоны из-под газа, б/у огнетушители, сварные листы и пр.
Согласитесь, что это очень важно! Из огромного количества существующих чертежей вы сможете выбрать тот, для которого имеете максимум необходимых материалов. Даже при условии отсутствия некоторых комплектующих печка обойдется в «сущие копейки», а будет обогревать не хуже дорогой покупной модели.

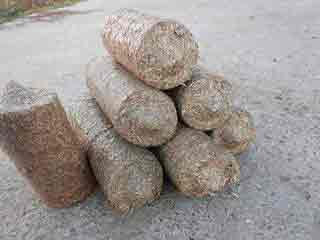

Опилки — самый доступный и недорогой вид топлива
Кроме того, опилки – это отходы деревообрабатывающей промышленности, куда входят даже частные мастерские или бытовая пилорама. Такие предприятия очень часто находятся недалеко от дачных кооперативов. Их хозяева с большим удовольствием избавляются от производственного «мусора». Они отдают его даром с условием регулярного вывоза или продают по невысокой цене. Договорившись с ними, вы обеспечите себя дешевым топливом на весь отопительный сезон, а также на перспективу.

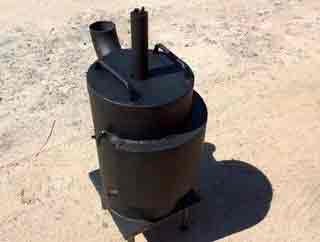

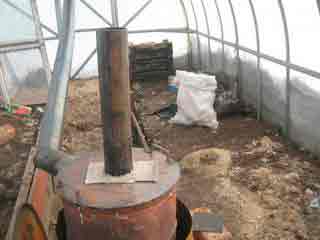

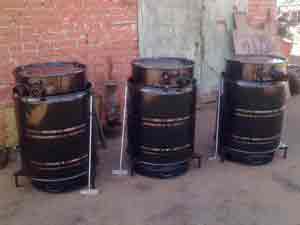

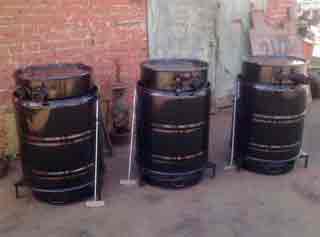

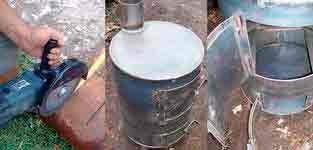

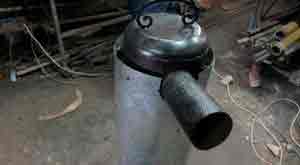

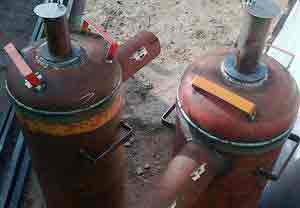

Печи из старых газовых баллонов
Такой отопительный прибор самая настоящая находка. Отработанный газовый баллон от пропана есть у многих. Из двух таких, отслуживших по прямому назначению изделий, получаются очень хорошие самодельные печи для теплиц. Ими очень легко пользоваться. Ведь, получается прибор длительного горения, который не требует частой закладки топлива. Также, их удобно чистить, что, согласитесь, не маловажно.

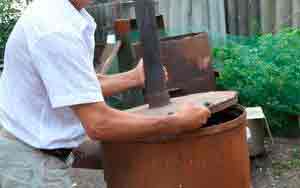

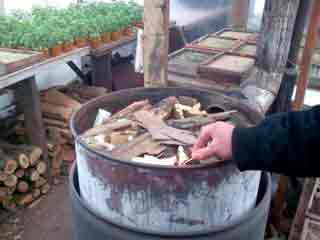

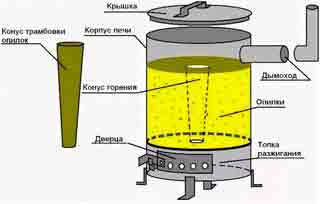

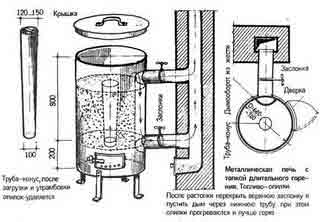

Как должна выглядеть печь для опилок
Состоит такая печь из двух отсеков:
- нижний предназначен для топки;
- верхний – для укладки опилок.

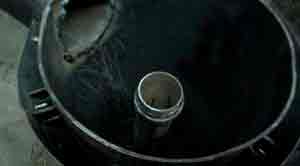

Нижний отсек имеет дверцу и поддувало. В дне верхнего отсека проделано отверстие, а вверху установлен дымоход с металлической задвижкой, а также крышка. Для того чтобы загружать опилки необходимо изготовить конусообразную трубу, которая нижним краем будет хорошо помещаться в отверстие дна.

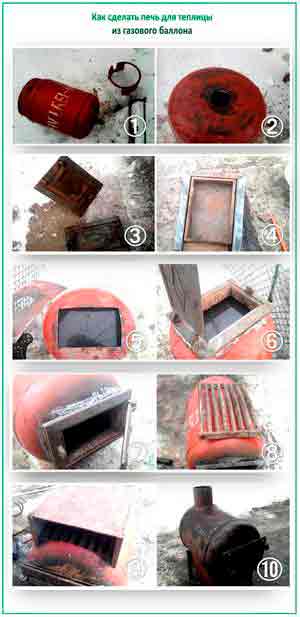

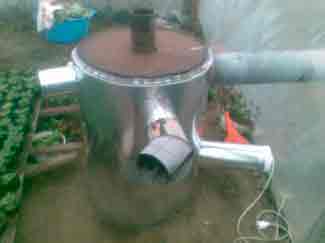

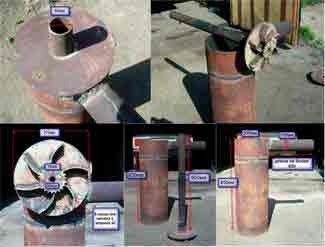

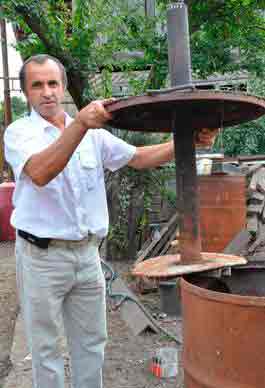

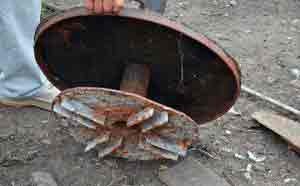

Как сделать печь из газового баллона

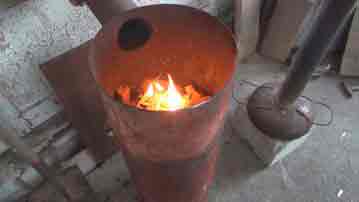

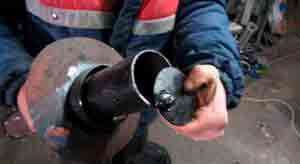

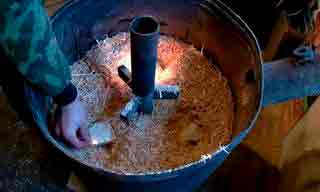

Эксплуатация изделия очень простая. Вы вставляете конусообразную трубу в проделанное в дне отверстие, а вокруг нее утрамбовываете опилки. Их должно быть не более чем две трети объёма бочки. В топку закладываете щепу дров, а также бумагу. Трубу вытягиваете, а печную крышку закрываете. Заслонку дымохода обязательно открываете. Только после этого поджигаете дрова и закрываете дверцу топки. От горящих дров начнут медленно тлеть опилки, выделяя тепло.
ВИДЕО: Бубафоня из газового баллона
Простая печь из двух баллонов
Для того чтобы изготовить печь для обогрева теплицы понадобится:
- два газовых баллона с толщиной стенок 5 мм;
- сталь листовая;
- готовая дверца для топки;
- металлическая арматура для ножек;
- трубы и заслонка для дымохода.
Из инструментов мастеру понадобится болгарка с отрезными и зачистными кругами, а также сварочный аппарат.

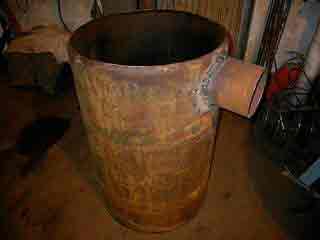

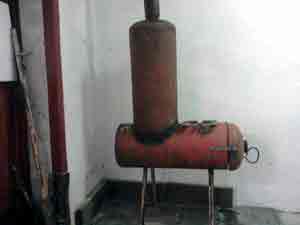

Агрегат из двух газовых баллонов
Предлагаем вашему вниманию подробную инструкцию изготовления такой печи для теплицы своими руками:

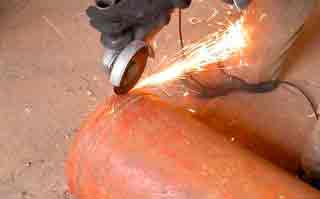

- Срежьте с одного баллона верхнюю часть, которая впоследствии будет служить крышкой отопительного прибора. Этот баллон будет топливником – емкостью, в которую загружают опилки.
- Второй баллон разрежьте на две части. Высота нижней части должна быть 25 см – это будущая топка печки. Для того чтобы удобно было разрезать бочку следует сделать предварительную разметку – отмерьте высоту и начертите линию по которой следует резать. Для этой цели подойдет обычный мел.
- В верхней боковой части топливника нужно вырезать отверстие с диаметром 10 см – для последующего монтажа дымохода.
- В его дне строго посредине вырезаем отверстие в два раза меньше – диаметр 5 см.
- В боковой части топки вырезаем отверстие под купленную заранее дверцу или изготовленную самостоятельно из стального листа.
- Монтируем дверцу к топке. Она должна плотно закрываться и иметь защелку.
- К нижней части второго баллона привариваем ножки из арматурных прутьев или отрезков стального листа. Их высота и количество полная ваша импровизация. Главное условие – устойчивость конструкции. Поэтому, двух ножек явно недостаточно.
- Привариваем дымоход к первому баллону.
- Соединяем топку с топливником. Для этого необходимо сварить их между собой непрерывным швом. Только так, вам удастся обеспечить герметичность изделию.
- Делаем крышку к корпусу печки из отрезанной в самом начале верхней части баллона. Для удобства пользования привариваем к ней ручку, которую можно изготовить самостоятельно из обрезков прутьев.
- Устанавливаем печь для теплицы на подготовленный для нее заранее фундамент. Она должна стоять неподвижно. Поэтому, внимательно проверяем ее устойчивость, а лишь потом подключаем к дымоходу.
Выполнив последовательно все работы, мастер сделает замечательную печку для теплицы своими руками. Безусловно, это очень удобная модель. Она не требует частой закладки опилок на протяжении суток. Достаточно два раза плотно утрамбовать опилки и можно обогревать целые сутки парник. Причем, жар будет еще тот.
ВИДЕО: Печь буржуйка из газового баллона с вторичным дожигом

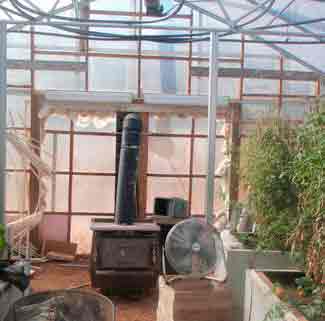

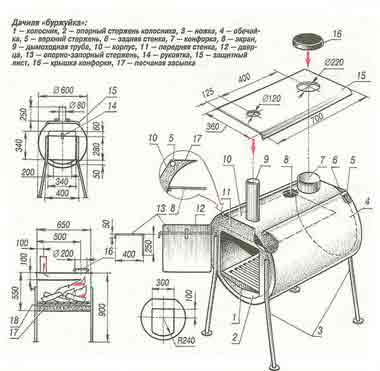

Буржуйка

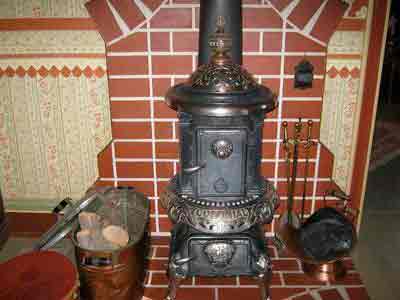

Классический образец экономного расходования топлива наряду с простой конструкцией. Самые простые отопительные печи не всегда самые красивые, но достаточно эффективные.

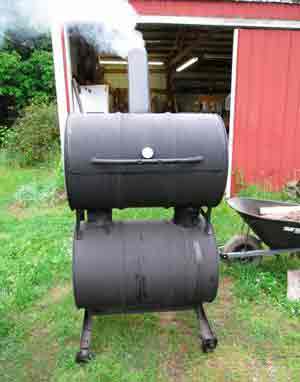

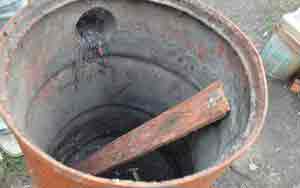

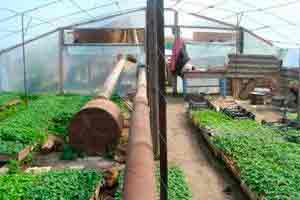

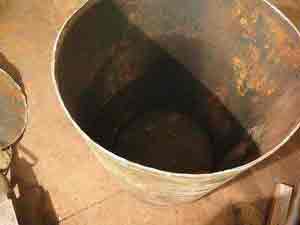

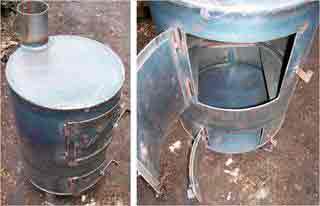

Буржуйка из бочки — классический образец
Что для этого понадобится:
- металлическая бочка;
- колосниковая решетка:
- труба диаметром 100 мм для дымохода;
- металлическая дверца (ее может заменить прямоугольный кусок металла, который надо будет повесить на петли);
- круг из листа по диаметру бочки с вырезанным отверстием под дверцу;
- отрезки швеллера для ножек;
- электродуговая сварка, болгарка.
Работы элементарные, так как здесь все сводится только к привариванию круга к открытой части бочке, петель и ножек. В саму бочку вставляют колосниковую решетку, приваривают дымоходную трубу и она уже готова к работе. На сборку такой самодельной печи для теплицы уйдет от силы 2-3 часа.
Необходимо следить за тем, чтобы вблизи печки не находились легковоспламеняющиеся материалы.
Твердотопливные печи нагреваются до очень высоких температур. Возле них не следует размещать емкости с растениями. Они не смогут хорошо развиваться в столь некомфортных для себя условиях. В некоторых случаях растения находящиеся вблизи накаленного металлического корпуса даже погибают.
В завершение хочется сказать, что существует огромное количество вариантов печей, способных обогреть парник. Собственник постройки самостоятельно решает, что ему более всего подходит: простая буржуйка или фуфанон. В любом случае, если огородник умеет обращаться со сварочным аппаратом, а также имеет навыки строительства по чертежам, то он сможет самостоятельно смастерить печь для теплицы.
При отсутствии практики, можно попробовать, конечно, но более рациональное решение – приобрести готовое оборудование. С появлением мастерского опыта можно будет браться за сооружение обогревательных приспособлений. Удачи Вам!
ВИДЕО: Как сделать буржуйку из бочки за 2 часа
Источник: http://www.portalteplic.ru/otoplenie/samodelnie-pechi-dlya-teplic/
Как сделать буржуйку своими руками: пошаговая инструкция

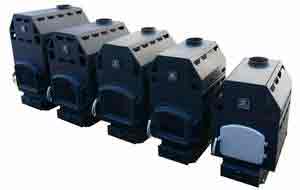

Буржуйка представляет собой железную, компактных размеров печь с дымоходом наверху. Состоит она из камеры, куда засыпается твердое топливо, колосника в виде металлической решетки, трубы – дымохода и зольника для сбора золы.
При умении обращаться со сварочным аппаратом, устройство легко изготовить, при этом, прослужит оно верой и правдой в неотапливаемом помещении, в полевых условиях, при отсутствии централизованного отопления не один десяток лет.
- Как сделать своими руками? ↓
- Прямоугольная печь ↓
- Из газового баллона ↓
- Работающая на отработке печь ↓
- Необходимые материалы, инструменты ↓
- Пошаговое руководство ↓
- Как сделать буржуйку длительного горения? ↓
- Плюсы и минусы ↓
- Где можно применять? ↓
- Виды самодельных буржуек ↓
- Правила безопасности установки ↓
- Советы ↓
Как сделать своими руками?
Варианты изготовления:

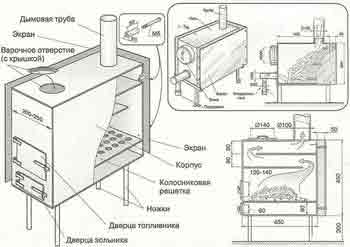

Прямоугольная печь
Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.
Обычно, данная форма выбирается при надобности готовить на печи еду.
На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.
Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.
Из газового баллона
Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.
Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.
Инструкция:
- Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
- По линии распиливаем баллон на 2 части.
- Внизу привариваем решетку – поддувало.
- Устанавливаем решетку, свариваем обе части снова.
- Для вентиля делаем отверстие в радиусе 10 см.
- Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
- Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.
Для готовки на верхней части плиты конструкция немного иная:
- Срезается верхушка у баллона.
- Внутрь вставляются и привариваются прутья.
- Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
- Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.

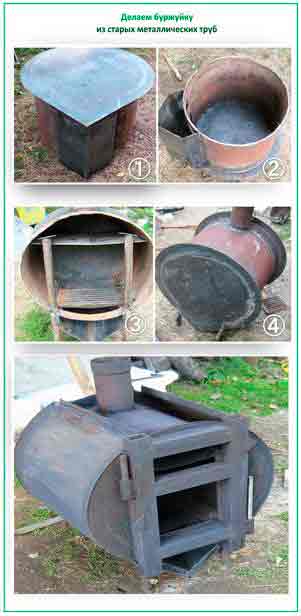

- Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
- Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
- Изготовьте дверцы.
- Сделайтеобрамление отверстий из металлических полосок.
- Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.
При изготовлении печи из трубы заварите у нее дно, а также часть сверху:
- Внизу ко дну приварите 4 ножки.
- На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
- Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
- Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

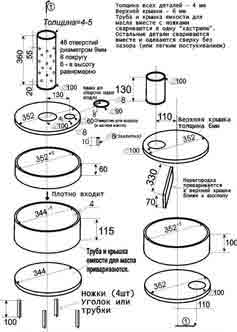

Работающая на отработке печь
Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.
Инструкция:
- Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
- Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
- Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
- Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
- Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
- Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
- Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
- Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
- Приварите к нижней плоскости 4 ножки.
- Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
- Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

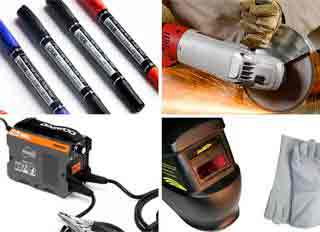

Необходимые материалы, инструменты
Перед началом работы подготовьте инструменты:
- металлическую щетку;
- зубило, плоскогубцы, молоток;
- рулетку, мел;
- дрель со сверлами по металлу;
- шлифмашинку;
- круги по металлу;
- сварочный аппарат;
- защитную маску;
Для корпуса понадобится труба 30 см в диаметре, в толщину не менее 5 мм. Можно применить вместо трубы листовой металл той же толщины.
Для дымохода следует подобрать трубу 12 см в диаметре, толщиной не менее 3 – 4 мм. Чтобы не было прогорания для зольника подойдет металлический короб, поэтому нужно подобрать прочный листовой металл.
Пошаговое руководство
Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.
Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:
- Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
- С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
- Проверьте все разметки деталей.
Устанавливается конструкция в следующей последовательности:
- Подключите сварочный аппарат к сети.
- Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
- Установите силу тока на аппарате до 160 А.
- Наденьте специальные очки и спецодежду, руки защитите крагами.
- Ко дну печи приварите три стенки.
- Низ устройства расположите от пола не менее чем на 5 см.
- Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
- Там где нужно, отрихтуйте углы деталей.
- Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
- Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
- Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
- В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
- Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
- Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
- Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
- К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

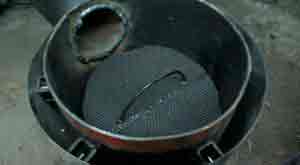

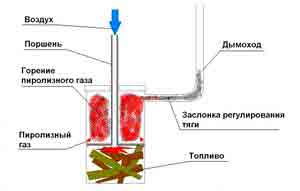

Как сделать буржуйку длительного горения?
Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно изготовить печь длительного горения, топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.
Изготовление печи для длительного горения несколько отличается от обычной конструкции.
Лучше всего для печи подойдет баллон:
- Срежьте с него верхушку, это будет у печки крышка.
- Проделайте отверстие вверху и сбоку печки, это будет вытяжка.
- Проделайте отверстие в центре для того, чтобы можно было легко вставить баллон.
- Приварите к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
- Срежьте часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.
Плюсы и минусы
Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.
Безусловными плюсами самодельной печи являются:
- Компактность размеров.
- Применение любого доступного топлива, можно топить торфом, дровами, опилками, щепками, углем.
- Незначительные затраты на изготовление устройства, в основном можно обойтись сподручными материалами.
- Установка конструкции не требует закладки фундамента, дымоотвода.
К недостаткам печи можно отнести:
- Достаточно большой расход топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
- Стенки печи сильно нагреваются, при соприкосновении можно получить ожоги.
- Нельзя допускать выпадения угольков из печи, это чревато пожаром.
Где можно применять?
Печи были популярны в первой половине прошлого века. Они согревали землянки солдат, блиндажи, вагоны-теплушки.
Сегодня печи до сих пор отапливают садовые домики, гаражи, складские помещения, теплицы, то есть там, где газопровод отсутствует, а электрические приборы малоэффективны, при этом сжигают много электроэнергии.
Виды самодельных буржуек

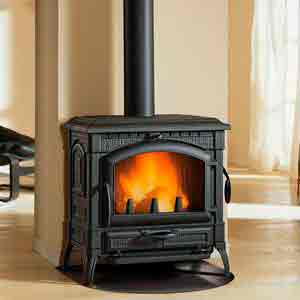

Материалом для конструкции служит чугун, либо нержавейка. Печь состоит из емкости, зольника, патрубка, дымохода, топочной дверцы.
По видам различают:

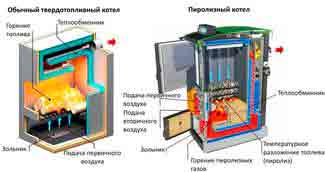

- пиролизные печи;
- с варочной платформой наверху для приготовления блюд;
- печи, обшитые кожухом для эффективной теплоотдачи. Для самоделки можно подобрать старый баллон, бочку, большой чан, бидон. Печи могут быть цилиндрической, прямоугольной формы;
Правила безопасности установки
Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.
При установке конструкции очень важно соблюдать правила безопасности:
- Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
- Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
- Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
- Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
- Используйте в производстве только качественный, огнеупорный материал.
Источник: http://househill.ru/kommunikacii/otoplenie/pechi/burzhujki/kak-sdelat-samomy.html

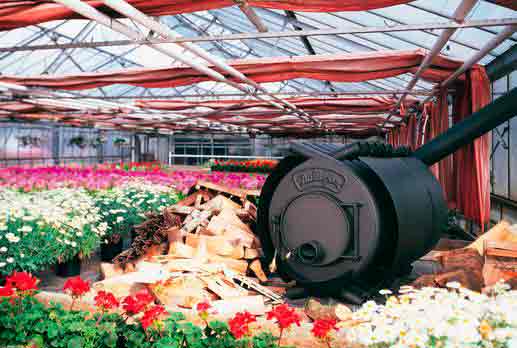

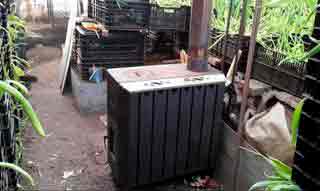

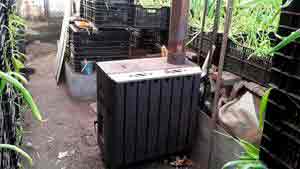

Печи для теплицы: виды и особенности устройства
- Виды печей
- Варианты топлива
- Оптимальный выбор
- Центральная дровяная конструкция: плюсы и минусы

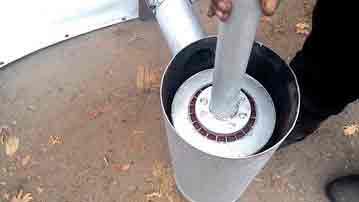

- «Бубафоня»
- Особенности и устройство
- Изготовление

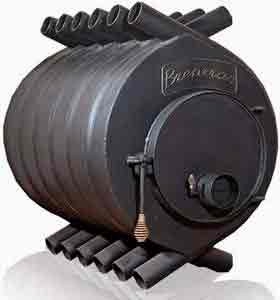

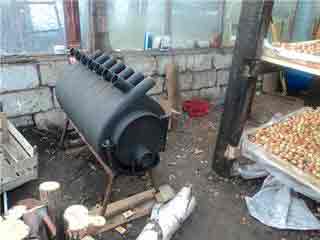

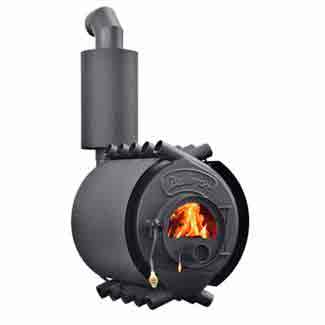

- «Булерьян»: отличительные черты
При выращивании теплолюбивых растений в климате нашей страны порой бывает недостаточно просто хорошо построенной теплицы. Зимой и вначале весны, когда морозы особенно крепчают, для этого вполне может понадобиться помощь системы отопления.
Понятно, что полноценная система отопления, проведённая в теплицу – это удовольствие не из дешёвых, и большинству огородников приходится искать альтернативные варианты поддержания постоянной температуры внутри теплицы. Одним из таких решений является печь для теплицы.

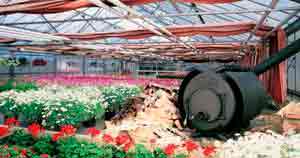

Виды печей

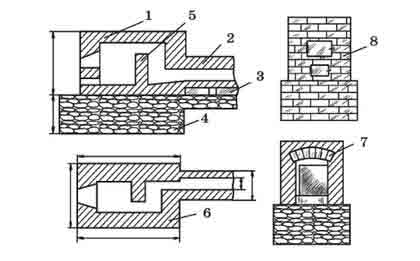

Печи для теплиц бывают разные. Они могут отличаться по материалу, из которого изготовлены, по типу используемого топлива и по некоторым другим нюансам, такие как формы или размера. Сегодня можно приобрести или даже самостоятельно изготовить печь из самых разных материалов, однако, наибольшей популярностью сегодня пользуются печи из кирпича и металла. Металлические печи крайне проблематично сделать своими силами, поэтому, скорее всего, придётся покупать её в специальном магазине.
Там ожидает огромный выбор различных видов металлических печей для теплиц, поэтому стоит рассмотреть наиболее популярные из них, их плюсы и минусы.
- «Буржуйка» – это, наверное, самый популярный вид печки из всех. Она представляет собой бочку с приваренной к ней дверцей, тепловыводящей трубой, дымоходом и перемычкой в верхней трети. «Буржуйка» популярна, прежде всего, благодаря своей простоте и дешевизне (чаще всего буржуйки и вовсе делают своими руками из старых бочек). Единственным её минусом можно назвать необходимость постоянного контроля огня, так как без регулярной догрузки топлива она тухнет довольно быстро. К слову, кроме дров и угля, «Буржуйка» может работать и на опилках.
- «Бубафоня» – это улучшенный вариант печки-буржуйки. Она устроена примерно следующим образом: всё та же бочка с дымоотводом, но уже без дверки сбоку, вместо неё используется крышка наверху. После того как в неё засыпается топливо, сверху на него устанавливается пресс, железный блин с дырой посередине и приваренной к ней полой трубой. Через эту трубу внутрь поступает кислород, а пресс позволяет ему распределиться равномерно, постепенно опускаясь вместе с прогоранием топлива. Из-за этого топливо горит дольше, загружать его необходимо реже и тепло сохраняется внутри печи лучше, так как его не выдувает естественной тягой.
- «Вологда» крайне похожа по своему принципу и строению на «Буржуйку», но её главное отличие заключается в том, что бочка устанавливается не вертикально, а кладётся горизонтально, что позволяет увеличить площадь для закладки топлива. Благодаря этому печь не требует постоянного присмотра, и загружать топливо в неё необходимо всего 2–3 раза в день. Часто «Вологда» используется для прогрева системы отопления, так как её конструкция позволяет подключить к ней трубы для поступления воды. Определённые модели печи могут работать на солярке, мазуте и отработке машинного масла.
- Печь Бутакова – это крайне мощная и дорогая модель. В её конструкции предусмотрено сразу несколько тепловыводящих труб, что значительно увеличивает количество поступаемого из неё тёплого воздуха. У печи очень высокий КПД, но, несмотря на это из-за своей мощности она потребляет много дров. Она работает исключительно на твёрдом топливе, дровах и угле.

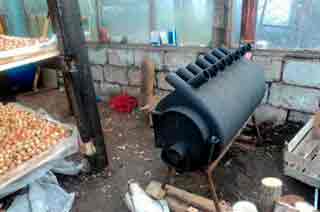

- «Булерьян» – это не очень популярная модель из-за своей большой мощности и цены. Данную печь чаще всего используется для обогрева больших промышленных теплиц. Как и печь Бутакова, она имеет сразу несколько тепловыводящих труб. Даже самая маленькая модель пропускает через себя пять кубов тёплого воздуха ежеминутно. Она работает на дровах, углях и опилках, а определённые модели – и на жидком топливе.
- «Слобожанка» похожа на «Бубафоню», так же как и в ней, дрова загружаются вертикально, присутствует пресс для утрамбовки, но в слобожанку воздух поступает снизу, а не сверху, как в «Бубафоне». Её главным плюсом можно назвать возможность подключения водяного контура для создания полноценной системы отопления.
Это лишь наиболее популярные модели печей для теплиц, но существуют и другие. И какую из них установить в теплицу, решать каждому. Можно сделать печь и самостоятельно при наличии инструментов по металлу. В качестве материалов для неё можно использовать старые бочки и трубы. Можно сделать небольшую печь из пустого газового баллона, просто приделав к ней дверцы и трубы для вывода тепла и дыма.

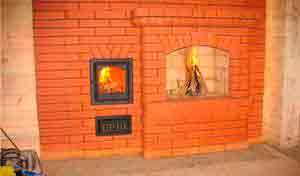

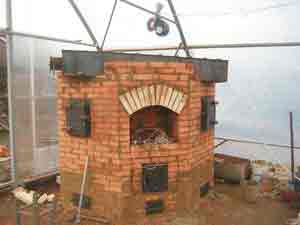

Кирпичная печь стоит немного дороже железной, но выглядят они куда аккуратнее, а работать с ними удобнее и проще. Кроме того, можно полностью проявить свою изобретательность и фантазию при её постройке, распланировав всё – от размера до системы дымоотвода. Даже если не хочется строить её самостоятельно, можно рассказать подрядчикам, что хочется получить в итоге, и они постараются придерживаться данной конструкции. А также стоит упомянуть о печах для теплиц, работающих на газу. Такую печь очень трудно построить, из-за чего цены на них значительно выше. Но зато газовая печь обладает очень высоким КПД и способна долгое время работать без дозаправки.
Варианты топлива
Как уже говорилось ранее, можно использовать разные типы топлива для обогрева теплицы. Чаще всего, конечно же, предпочтение отдаётся дровам и углю, но в зависимости от определённых условий есть и варианты лучше.
- Первый такой вариант – это опилки, которые являются отличным топливом, доступным и с высоким КПД. Большинство печей для теплиц способны работать на опилках, а если проживать в небольшом населённом пункте, то достать их не проблема. Можно обратиться на ближайшую лесопилку или же к кому-либо, кто занимается заготовкой дров на зиму самостоятельно. Обычно после этого остаётся довольно много опилок, которые нужно собрать и выбросить. Скорее всего, они будут только рады, что кто-то «приберётся» за ними.
- Отличным вариантом для растопки тепличных печей может стать и отработанное машинное масло. Разумеется, не все печи могут работать на таком виде топлива, но если рядом находится автопарк или другие транспортные предприятия, то имеет смысл подыскать подходящую печь. Отработанное масло обладает очень высокими показателями КПД, а печи, работающие на нём, не требуют частой дозаправки. Всё что нужно, это обратиться к владельцу автопарка и попросить разрешения вывезти отработанное масло.
Данное сырьё подлежит утилизации, поэтому, скорее всего, он будет только рад, что его освободят от лишних хлопот.
- Неплохой альтернативой маслу может стать мазут. Обычно никому не нужный мазут остаётся в паровозных депо или ТЭЦ. Там его и можно попробовать позаимствовать, разумеется, с разрешения начальства.
- Отдельно стоит выделить дизель как топливо для тепличных печей. У него также очень высокий КПД, но достать его значительно труднее. Подойдёт он лишь тем, кто сам работает или имеет знакомых, работающих на предприятиях, где работникам выдаётся определённый запас дизельного топлива остатками, которого они могут распоряжаться самостоятельно. К таким предприятиям можно отнести железнодорожные депо, колхозы и автопарки.
- Наименьшей популярностью пользуется газ. Хотя он и крайне эффективен в качестве топлива, но печи, работающие на газу, стоят немалых денег и требуют постоянного внимания, ведь достаточно небольшого отверстия, чтобы газ начал утекать. А про то, что случится, если такая конструкция взорвётся и говорить не стоит.
Оптимальный выбор
Теперь, зная всю необходимую информацию о печах для теплицы, пришло время выбрать ту, которая подойдёт в конкретном случае. И тут всё зависит от того, какого размера теплица, какое топливо в планах использовать и как много покупатель готов отдать за печь. Стоит рассмотреть каждый критерий по порядку, и начать следует с размеров теплицы. Если теплица небольших размеров, то для её отопления вполне хватит небольшой печки вроде буржуйки.
Идеальным же вариантом будет «Бубафоня» и «Вологда», так как они способны обеспечить более длительное горение без дозаправки и не придётся бегать и заправлять её каждые полчаса. Если же теплица большая, то лучше будет использовать более мощные варианты печей, как «Булерьяна» или печи Бутакова, так как именно их отличает высокая мощность и КПД. А также плюсом будет и то, что у них присутствуют различные вариации размеров, и чем больше площадь теплицы, тем больше должна быть и печь.
Что касается топлива, то здесь выбор невелик. Если есть возможность покупать мазут, солярку, отработанное масло или опилки по дешёвке, то предпочтение стоит отдать им. Если же нет, то остаются только дрова или уголь как недорогое и эффективное топливо, купить которое может любой желающий.
Если же говорить о цене, то здесь понятно, что чем печь мощнее и эффективнее, тем больше и её цена. Единственное, что можно посоветовать – это сделать дымоход не вертикальным, а провести его через весь парник. Таким образом, тепло, идущее от дымохода, поможет увеличить площадь покрытия печи, и, кроме того, улучшит эффективность тяги. К такой хитрости прибегают многие огородники, если размер парников слишком велик для маленькой печи, но при этом явно меньше промышленных вариантов. А также если есть возможность, можно сделать печь самостоятельно – это обойдётся намного дешевле.
Важно! Одним из лучших вариантов печей для теплицы сегодня по праву считается центральная дровяная конструкция. Она работает на доступных каждому дровах, обладает высоким КПД, способна обогреть теплицу значительных размеров и, что немаловажно, построить её самостоятельно не составит никакого труда.
Центральная дровяная конструкция: плюсы и минусы
Центральная дровяная конструкция или как её ещё называют печь длительного горения – это идеальное решение для отопления теплиц средних размеров. По своей конструкции она схожа с «Бубафоней», но увеличенной в размерах. Обычно она строится из кирпича и устанавливается посредине парника. Она работает на дровах или угле, но, несмотря на это, обладает очень высоким КПД и может эффективно обогреть даже значительных размеров парник. Дрова в неё нужно забрасывать всего один раз в день, а уголь и вовсе – один раз в пять дней.
Но эта конструкция имеет и несколько минусов.
- Необходимость частых поливов. Центральная дровяная конструкция очень быстро нагревает воздух, из-за чего в парнике будет всегда сухо. Многие растения не переносят такой климат и без регулярных поливов быстро засохнут. Чтобы частично компенсировать эффект, опытные огородники советуют устанавливать несколько бочек с водой неподалёку от печи.
- Неравномерное распределение тепла. Из-за особенности конструкции воздух в теплице будет прогреваться неравномерно, непосредственно у печи всегда будет намного теплее. Особенно это будет заметно в теплицах большой площади. Этот факт стоит учитывать при высадке растений и высаживать более теплолюбивые растения поближе к печи, а не любящие жару – подальше.
Как видно, центральная дровяная конструкция может стать очень выгодным решением для владельцев теплиц, если вовремя учесть все нюансы её эксплуатации.
«Бубафоня»
«Бубафоня» – это один из лучших вариантов печей для небольших размеров теплиц. Её конструкция проста и незамысловата, но при этом она позволяет весьма эффективно отапливать теплицу, тратя по минимуму ресурсов и сил. Сделать её самостоятельно не составит никакого труда. В качестве материалов можно использовать старую бочку и кое-какой металл, который, скорее всего, найдётся во дворе у каждого заядлого огородника, а различные её чертежи можно легко найти в интернете. Стоит разобраться, как строится самодельная «Бубафоня».
Особенности и устройство
Как уже говорилось ранее, главной особенностью печки-буржуйки является увеличенный КПД и редкая загрузка топлива. Этого эффекта удалось добиться благодаря вертикальной подаче кислорода и прессу, помогающему эффективно распределить кислород и убрать остатки перегоревшего топлива.
Когда по мере прогорания топлива пресс опускается, вся зола проходит через отверстия между блином и стенками печи, таким образом, она не мешает кислороду свободно поступать к дровам.
Изготовление
Хотя устройство «Бубафони» и кажется довольно сложным, сделать её своими руками довольно просто, особенно если раннее уже было дело с заготовками из металла. Для её создания понадобится железная бочка, труба размерами чуть больше, чем высота бочки, труба для дымохода и лист металла, из которого будут изготавливать пресс, дверцы и различные мелкие составляющие.
Следует придерживаться следующей инструкции по изготовлению:
- первым делом нужно взять бочку и срезать её верх, для экономии материалов из него также можно сделать будущую крышку;
- в нижней части бочки зазоров быть не должно, если же они имеются, пусть и маленькие, то лучше их заварить;
- из прочного куска металла нужно вырезать блин диаметром на 4 см меньше, чем диаметр бочки, а затем в его центре проделать дыру, подходящую по размеру для имеющейся трубы;
- снизу на круг следует прикрепить уголки или металлический профиль для создания зазора между ним и топливом для свободного прохождения воздуха;
- нужно приварить трубу и блин друг к другу;
- в крышке для бочки проделать дыру чуть больше, чем диаметр трубы, зазор между ними должен быть минимален, но при этом труба должна свободно скользить;
- в нижней части бочки вырезается отверстие для дверки зольника;
- следует изготовить дверцу зольника, приварить навесы и закрепить её;
- сбоку на верхней трети бочки проделать дыру для дымохода и приварить его к ней;
- печь должна надёжно стоять на земле, если она не хочет делать этого самостоятельно, то можно приварить к ней ножки или подпорки.
Вот и всё, «Бубафоня» готова. Как видно, изготовить её своими силами совсем несложно, а весь затраченный труд многократно окупится в будущем.
«Булерьян»: отличительные черты
Тепличная печка «Булерьян» не очень-то популярна среди огородников, но не из-за минусов конструкции или плохой работы, а из-за высокой мощности и цены. Маленьким частным парникам попросту не нужна такая мощность, поэтому её покупка будет пустой тратой денег. Но зато «Булерьян» – это идеальный выбор для обогрева больших теплиц.
Он обладает огромной мощностью, которая достигается благодаря установке сразу нескольких тепловыводящих труб и хорошей системе подачи кислорода. Как уже говорилось ранее, даже самая маленькая модель может ежеминутно производить пять кубометров прогретого воздуха, а у моделей покрупнее этот показатель может увеличиваться в несколько раз. Работает «Булерьян» в основном на твёрдом топливе, но определённые её модификации могут работать и на жидком.
КПД такой печи очень высокий, но загружать дрова в неё придётся довольно часто, ведь поддержание такой мощности требуют больших затрат топлива.
В следующем видео вас ждет обзор и изготовление печи «Бубафоня» для теплицы.
Источник: http://dekoriko.ru/teplica/pechi/
Организация отопления теплицы буржуйкой
Если отопление в теплице от буржуйки правильно смонтировано, то на вашем столе гарантированно не переведутся ни огурцы, ни болгарский перец, ни другие теплолюбивые культуры Задумывая обустроить печное отопление теплицы, многим приходится решать вопрос: делать ли печь для теплицы своими руками или покупать готовую. При этом следует учитывать, что теплица – это не дом, и на обустройство ее отопления не стоит тратить большие деньги. Поэтому лучше рассмотреть вариант изготовления хорошей печи-буржуйки своими руками – такие агрегаты весьма популярны среди огородников-«тепличников». Они практически ничем не хуже заводских моделей.
Топливо для тепличной буржуйки подойдет любое: обычные дрова, самодельные топливные брикеты, опилки, ветошь и т.п.
Конструкции печей-буржуек
Конструкции металлических буржуек классифицируются по таким признакам:
Буржуйка для теплицы, сделанная своими руками, является бюджетным и эффективным способом повышения урожая и защиты его от холода
По конструкции корпуса
- бескаркасные из стального листа, образующего и сам корпус печи; стыки листов соединяются в закрай при помощи лежачих фальцев, сварки или склепывания.
- Каркасные, у которых листовой корпус крепится сваркой на стальной каркас. Для изготовления своими руками они более удобны.
Необходимо постоянно следить за влажностью печного топлива, иначе на трубах будет образовываться налет и конденсат, снижающий их теплоотдачу и увеличивающий расход топлива на обогрев теплицы
По форме корпуса
- круглой
- квадратной
- прямоугольной
По общей компоновке
- простая буржуйка, содержащая стальной короб с патрубком вверху и топливником с дверкой с противоположной стороны;
- улучшенная буржуйка с коробом, поддувалом и топливником с отдельными дверками и колосниковой решеткой.
Печи-буржуйки бывают также «на ножках» из стального профиля (уголка) или на шанцах из кирпичей
По наличию футеровки
- нефутерованные (быстро прогорают и являются временным вариантом);
- футерованные, облицованные кирпичом, глинобитом (густой глиной) или глинобетоном (глинобитом с кирпичной крошкой).
Печи-буржуйки бывают также «на ножках» из стального профиля (уголка) или на шанцах из кирпичей.
Чтобы буржуйка лучше аккумулировала тепло, имела хороший теплообмен и дополнительно была пожаробезопасной, все ее нагревающиеся части в обязательном порядке обмазываются печной глиной.
Кирпичи для футеровки берут огнеупорные и скрепляют их глиной для избежания трещин.
Боров обычно выводится за пределы теплицы в тамбур и завершается вертикальной дымовой трубой
Изготовление фундамента под буржуйку
Фундамент должен предотвратить возможный перекос буржуйки вследствие проваливания ее ножек (шанцев) в грунт. Он выполняется аналогично основам под другие печи или камины и должен быть отделен от основания теплицы слоем песка шириной минимум 5 см.
Задумывая обустроить печное отопление теплицы, многим приходится решать вопрос: делать ли печь для теплицы своими руками или покупать готовую
Фундамент выполняется в следующем порядке:
- Готовится котлован глубиной около 0,5 м
- В него засыпается бут (битый кирпич и щебень с песком)
- Ставится опалубка из деревянных досок на песчаную засыпку
- Заливается цементный раствор
- На высохший цемент настилается рубероид
- Реализуется укладка двух рядов обожженного кирпича
Топливо для тепличной буржуйки подойдет любое: обычные дрова, самодельные топливные брикеты, опилки, ветошь и т.п.
Устройство «предтопочного» листа
- из стального листа выкраивают заготовку размером 500 х 700 мм;
- заготовку красят с обеих сторон масляной краской и просушивают;
- войлок, смоченный для предотвращения перегревания глиняным раствором сметанообразной консистенции, укладывают на стальной лист и хорошо просушивают;
- лист с приклеенным войлоком укладывают под топливником буржуйки металлом вверх и крепят к фундаменту.
В конце сверху ставят буржуйку на ножках или шанцах.
Для предотвращения деформации его конструкции дымоход ставится с уклоном вверх (1,5 см/метр длины) на подпорки из стальных уголков, втыкаемых в грунт теплицы
Отопление для теплицы своими руками (видео)

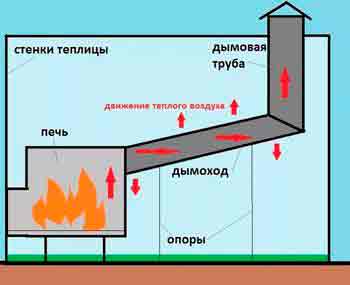

Устройство горизонтального дымохода-борова
- Основой борова не обязательно должна быть цельная труба. Вместо нее можно взять куски стальных, чугунных или керамических труб одного диаметра. Асбестоцементные трубы лучше не брать из-за их хрупкости и необходимости частой очистки.
- Боров с отрезком стальной трубы, приваренным сверху к печи, и куски борова между собой скрепляют хомутами из прямоугольных листов стали, оборачиваемых вокруг стыков труб и затягиваемых проволокой или (сквозь отогнутые и прижатые друг к другу края) болтами. Под хомутами стыки промазываются печной глиной.
- Для предотвращения деформации его конструкции дымоход ставится с уклоном вверх (1,5 см/метр длины) на подпорки из стальных уголков, втыкаемых в грунт теплицы. Его лучше побелить известью или мелом для лучшего светоотражения и быстрого выявления мест повреждения.
Необходимо постоянно следить за влажностью печного топлива, иначе на трубах будет образовываться налет и конденсат, снижающий их теплоотдачу и увеличивающий расход топлива на обогрев теплицы.

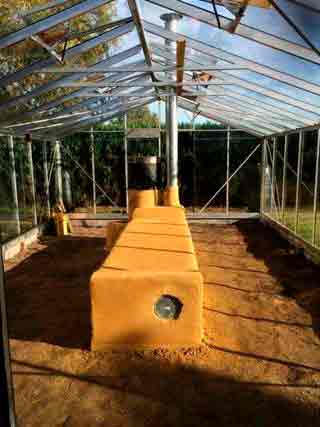

Подогревать грунт в теплице можно теплом от подземного дымохода
Установка дымовой трубы для буржуйки
- Боров обычно выводится за пределы теплицы в тамбур и завершается вертикальной дымовой трубой. При проходе через крышу тамбура ее обматывают несколькими слоями теплоизоляции. Сверху над крышей труба заканчивается искрогасителем и конусом для защиты от грязи и атмосферных осадков.
- Искрогаситель можно сделать своими руками из свернутого в рулон листа жести с просверленными множественными отверстиями. Конус лучше приобрести готовый.
- Чтобы удобнее регулировать тягу и чистить трубу, в ней вырезается отверстие, называемое вьюшкой и закрываемое дверцей.
- Внутрь трубы помещают дисковой формы заслонку, вырезанную из листа стали и посредством сварки скрепленную с диаметрально пересекающим заслонку стальным стержнем. Концы его проходят через стенки трубы, так что заслонка вращается на стержне, как на оси, открывая или закрывая проход дыму.
- Если труба некруглая, то и заслонка будет не поворотная, а выдвижная.
Основой борова не обязательно должна быть цельная труба. Вместо нее можно взять куски стальных, чугунных или керамических труб одного диаметра. Асбестоцементные трубы лучше не брать из-за их хрупкости и необходимости частой очистки
Водяной бак для тепличной буржуйки
Такую ответственную деталь для тепличной печи-буржуйки, как водяной бак можно установить своими руками сверху на печь или разместить его возле раскаленного корпуса печи, когда нужно. Тогда в теплице будет обеспечена достаточная влажность воздуха, а в холодное время можно подогревать воду для полива растений.
Тепличная печь
1 — печь; 2 — дымоход; 3 — шанцы; 4 — фундамент; 5 -перегородка вполкирпича; 6 — стенка в один кирпич; 7 — выстилка в два ряда; 8 — фасад

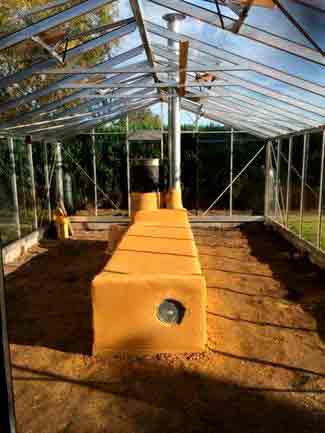

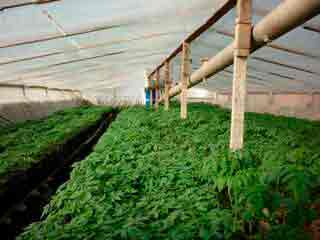

Подземный дымоход от буржуйки
Подогревать грунт в теплице можно теплом от подземного дымохода. При этом конструкция самой буржуйки, ее фундамента остаются такими же. А вот дымоход прокладывают в почве, а не под сводом теплицы на опорах.
Подземный дымоход представляет собой две-три параллельные трубы, проложенные с промежутком 60-100 см в траншее глубиной 25-40 см, и отходящие от общей гребенки, присоединенной к печи, и заканчивающиеся общей гребенкой, связанной с дымовой трубой. Трубы кладут с наклоном на слой щебня или керамзита.
Трубные гребенки выводят за пределы теплицы. Тогда теплый дым из буржуйки, проходя по трубам, нагревает почву, а от нее прогревается и воздух. Остывший дым выходит по трубам за пределы теплицы.
Буржуйка для теплицы, сделанная своими руками, является бюджетным и эффективным способом повышения урожая и защиты его от холода. Если отопление в теплице от буржуйки правильно смонтировано, то на вашем столе гарантированно не переведутся ни огурцы, ни болгарский перец, ни другие теплолюбивые культуры.
Чтобы не потерять материал, обязательно сохраните его к себе в социальную сеть Вконтакте, Одноклассники, Facebook, просто нажав на кнопку ниже:
Источник: http://moyateplica.ru/otoplenie/samostoyatelnoe-izgotovlenie-burzhuiki-dlya-otopleniya-teplicy
Печь для теплицы: длительного горения своими руками, на дровах для обогрева, из поликарбоната и кирпича, обеспечить полив
Также она незаменима в тех регионах, где нет возможности выращивать в открытом грунте теплолюбивые культуры из-за жесткого климата. Но о большом урожае можно даже не мечтать, если не позаботиться об обогреве теплицы. В связи с этим часто возникает вопрос о том, как обогреть теплицу.
Одним из лучших материалов для ее сооружения является поликарбонат – как выглядят такие строения, можно посмотреть на фото.
Обзор видов
В зависимости от типа, существует несколько вариантов печей для тепличного обогрева, схема которых имеет конструктивные отличия:
- принцип теплового излучения;
- принцип теплопередачи;
- принцип конвекции.
- Основные составляющие, которыми обладает печка в обогреваемой теплице:
- камера для сгорания топлива;
- каналы для подачи и перераспределения воздушных масс;
- конвекционная рубашка;
- дополнительные элементы, схема которых зависит от конструктивных особенностей каждой печной модели.
В зависимости от типа и варианта тепличного отопления, есть возможность сделать выбор в пользу наиболее эффективной для обогрева внутреннего пространства сооружения закрытого грунта тепличной печи.
Печь для теплицы, изготовленная своими руками, может обогреть достаточно большое тепличное пространство, если для отопления используются следующие виды топлива:
- опилки и пеллеты на их основе;
- торфяные гранулы;
- дрова;
- жидкое и маслообразное горючее.
Схема и порядовка печей для отопления, может быть осуществлена своими руками после детального изучения всех нюансов этих процессов. Следует помнить, что печь для теплицы, предназначенная для отопления большого помещения, имеет принципиально другую порядовку, нежели печь для теплицы небольшого размера.
Топливо, применяемое для отопления
Печка в стандартной теплице может использовать для отопления различные виды топлива. Для отопления теплицы печью можно использовать дрова, основные преимущества которых заключаются в доступности.
Порядовка дровяных тепличных печей не отличается сложностью. Дровами могут загружаться и печи длительного горения. Чтобы обогреть небольшую теплицу, достаточно выполнять загрузку дров один раз в сутки.
Для качественного отопления теплицы печью длительного горения допускается использовать уголь, плюсами которого является высокая степень калорийности, а минусы представлены наличием большого количества отходов, таких как зола или угольная пыль. Кроме того, сжигание угольного топлива сопровождается выходом в атмосферные слои большого количества опасных и токсичных веществ, а угольное топливо некоторых видов способно к самовозраганию и требует особых условий хранения.
Особой популярностью в последнее время пользуется печка на опилках, которая относится к категории оборудования длительного горения.
Порядовка таких печей стандартная, а в процессе горения для качественного обогрева теплиц сопровождается наименьшим дымлением. Печка, работающая на опилках, достаточно легко выполняется самостоятельно.
Такая печка в стандартной теплице отличается высоким КПД, а сделать её, используя классическую порядовку, можно очень быстро.
В процессе отопления парниковых сооружений печами длительного горения очень часто используются топливные брикеты.
Они имеют положительные отличия от дров и угля, которые заключаются в меньшем дымлении, очень быстром разгорании и отсутствии вредного воздействия на влажность в теплице.
Если печка работает на опилках в брикетах, то при горении не образуется искрения, и длительное горения позволяет хорошо поддерживать необходимую температуру.
Печка в парнике или теплице, использующая в процессе горения брикеты, имеет очень высокий КПД и характеризуется экологичностью. Экономия при применении такого вида топлива очевидна. Незначительное число дачников загружают в печки в теплице жидким топливом. Такой способ отопления и вид топлива не очень подходит для теплиц ввиду дороговизны и токсичности.
Вас также может заинтересовать статья об особенностях и преимуществах эксплуатации печи Кузнецова в тепличных конструкциях.
Печи для теплицы: виды и особенности устройства
В котлах или печах сжигается твердое или жидкое топливо: уголь, торф, древесина, мазут. Чтобы дым не оставался внутри постройки, печное оборудование устанавливают в тамбуре и создают простую систему вентиляции. В помещении проводят трубы, которые заполняются нагретой печью водой.
- Такой обогрев теплицы кажется самым простым, но в действительности печное отопление в теплице из поликарбонатаоказывается весьма сложным и затратным.
- Помимо этого, такой способ обогрева еще и малоэффективен, поскольку равномерно распределить тепло по всему строению и поддерживать определенную температуру просто невозможно.
- Сейчас можно купить приборы длительного горения, а также модели с системой контроля тепла – они существенно облегчают обогрев помещения.
Выбор оптимального варианта печи
Многим потребителям кажется, что невозможно качественно объединить все положительные качества и функциональность в одном отопительном устройстве.
Если основной критерий выбора представлен быстрым подогревом, то вне конкуренции окажется колпаковая печь и печь на древесных опилках. Такие печные устройства нагреваются и начинают отдавать тепло спустя несколько минут после начала топки.
Основной минус, которым обладают колпаковая печь и печь на мелких и крупных опилках, представлен значительными потерями тепла, которое уходит практически в трубу.
Колпаковая печь своими руками выполняется по стандартной схеме. Классическая печь на опилках своими руками также выполняется по очень простым и понятным для исполнения чертежам. Печка на спрессованных опилках возводится очень быстро.
Одним из очень перспективных вариантов становится установка печи, работающей на переработанном масле или дешёвом печном топливе в виде дров. По внешнему виду такая печь похожа на обычную буржуйку.
После возгорания сходство с буржуйкой заканчивается, а основным преимуществом становится длительность горения топлива.
Как бы то ни было, самыми востребованными на сегодняшний день вариантами остаются колпаковая печь и печь, работающая на опилках. Среди многих дачников бытует мнение, что печка, функционирующая на опилках, очень экономична и является лучшей конструкцией для обогрева любых парников и теплиц.
Использование газа
Немалой популярностью пользуются и устройства, работающие на природном газу.
Такой обогрев теплицы из поликарбоната возможен только в том случае, если к участку подведен газопровод, так как использовать баллоны неудобно. Однако если отапливать постройку нужно всего несколько недель, то к печи можно подключать и газовые баллоны.
При создании газового отопления теплицы своими руками нужно проследить за тем, чтобы газ в теплицу не попадал.
Для этого нужно установить газовую печь в тамбуре или же сделать в постройке вентиляцию. Газовые обогреватели для теплиц нуждаются в кислороде, поэтому нужно позаботиться, чтобы он поступал в достаточном количестве.
Отопительное оборудование, работающие на твердом или жидком топливе, природном газу, будет эффективно обогревать постройку только в том случае, если установить радиаторы или проложить трубы под грядками.
Вопреки распространенному мнению, металлические трубы не сгниют в почве: будучи горячими, они не пострадают от конденсата, а вода от полива к ним не проникнет.
Что предлагают производители?
Если сделать печь в теплицу своими руками по каким-либо причинам не удается, можно приобрести готовый отопительный агрегат, предназначенный для длительного горения. Выбор моделей на рынке не велик. Модели печей могут отличаться друг от друга принципом работы:
- в конвекционных агрегатах воздух нагревается за счет конвекции, многократно проходя через кожух печки;
- пирролизные системы производят тепло за счет догорания газов, которые образуются при сгорании топлива;
- модели, совместившие в себе оба принципа работы, обладают самым большим КПД.
- Многофункциональная печь «Вологда» обогревает помещения за счет газогенерации. Закладка дров в 5 кг позволяет агрегату непрерывно функционировать не менее 8 часов. Поэтому можно спокойно оставлять систему на ночь и не переживать за то, что теплицы охладятся в то время, пока хозяева на работе. Печь снабжена панелью для варки, системой для нагрева воды и может быть использована для обогрева бани, что позволяет применять устройство круглый год.
- Булерьян или «Бренеран» сконструирована таким образом, что потребляет холодный воздух снизу, и выпускает его наверх уже разогретым. Такая система позволяет быстро прогреть помещение при медленном расходовании топлива. Расположение и конструкция верхних труб, подающих горячий воздух, позволяют с использованием специальных рукавов обогревать несколько помещений сразу.
- Печь «Профессор Бутаков». Отечественное устройство для длительного горения «Профессор Бутаков» обладает высокой теплоотдачей, но время горения топлива в системе значительно меньше, а очистка труб сложнее, чем у других систем. Теплый воздух подается из печи только вверх, что следует учитывать при размещении рассады, ведь нижние слои воздуха прогреваются значительно слабее.
- Слобожанка или «Супер Буржуйка» обогреет теплицу площадью около 50 кв.м всего за 15 мин. 7 кг дров хватит по меньшей мере на 6 часов непрерывной работы. К печке можно подсоединить трубки для нагрева водяного контура и провести таким образом отопительную систему по всему периметру теплицы. Устройство нетребовательно к топливу: для его функционирования можно использовать до 30% опилок, торфа, агропеллет, шишек или отходов от сельскохозяйственных производств, имеющих влажность до 40%.
Электрическое отопление
- Эффективный обогрев теплицы из поликарбоната получится, если использовать электрическое отопительное оборудование.
- Как и в случае с печами, можно проложить трубы, сделать систему теплого кабельного пола.
- невысокая стоимость;
- возможность регулировать температуру воздуха, равномерно прогревать помещение, а при необходимости – переносить обогреватели на другое место;
- они обеспечивают обмен воздуха в теплице;
- на стенах постройки не появляется влага.
- Желательно установить сразу несколько таких обогревателей, чтобы равномерно прогревать все помещение.
- Специалисты советуют ставить их таким образом, чтобы горячий воздух не попадал непосредственно на растения – они могут от этого пострадать.
Советы по самостоятельному монтажу
Печь на опилках самостоятельно выполняется очень легко. В качестве отопительного сырья могут быть использованы обычные опилки, которые являются отходами деревообрабатывающих производств, а приобрести их можно за незначительную стоимость, иногда и вовсе бесплатно.
Простой отопительный агрегат можно соорудить и самостоятельно.
- При изготовлении печки можно использовать старую жестяную бочку или две. Кроме того, потребуется запастись баллоном от газа-пропана, отрезком трубы с подходящим диаметром.
- В боковой части бочки требуется прорезать отверстие и вварить дымоход, который должен располагаться горизонтально.
- Днище следует снабдить отверстием, которое будет в два раза меньше диаметра самого печного дна.
- Другая бочка должна быть разрезана на пару частей, нижняя из которых должна иметь высоту порядка двадцати пяти сантиметров.
- На следующем этапе привариваются ножки из любого, максимально прочного и надёжного материала.
- Обе бочки следует соединить и сварить.
- При устройстве крышки могут быть задействованы остатки от второй, использованной для изготовления печи, бочки.
- Готовая конструкция устанавливается в теплицу и подсоединяется к дымоходной системе.
Для запуска печной конструкции изготавливается конус из дерева или жестянки. Узкая конусная часть будет свободно проходить в верхнее отверстие на днище. Через конус выполняется засыпка утрамбованных опилок. При заполнении конусной части на две трети следует выполнить его удаление и закрытие крышки, а затем поджиг. Для регуляции тяги используется дверца.
В стандартных условиях владельцу теплицы требуется выполнять два засыпания опилок за сутки.
Инфракрасное излучение
Они стоят недорого, а при небольшой мощности обеспечивают хороший обогрев всего помещения. Инфракрасные обогреватели потребляют немного электроэнергии, и в то же время ускоряют созревание растений и увеличивают урожай. Еще одно достоинство таких приборов заключается в том, что в постройке можно сделать несколько температурных зон.
Существует несколько способов того, как обогреть теплицу из поликарбоната.
Самые простые в использовании – электрические и инфракрасные обогреватели.
Как сделать буржуйку из газового баллона (видео)
Печь для теплицы длительного горения своими руками: на дровах, на опилках, на угле, с водяным подогревом, особенности устройства, схемы
Для обогрева теплиц нередко используют самодельные печи длительного горения различных конструкций. В качестве топлива в них используют разные материалы — дрова, уголь, пеллеты, опилки, шишки. Если нет желания делать самоделки, то можно купить уже готовую конструкцию. В продаже имеются различные варианты. Рассмотрим их более детально.
Особенности использования печи
Печи длительного горения являются улучшенным вариантом русской печи, бережливо потребляющие самое разное твёрдое топливо (дрова, старую мебель, опилки, шишки, разный мусор, уголь). Они активно использовались в период гражданской и Великой Отечественной войны, когда даже обычные дрова были в дефиците и котельные простаивали.
В них топливо сгорает сверху вниз, и по мере его прогорания огонь опускается всё ниже. Это увеличивает время горения и способствует выделению большего тепла. Топливо в таких печах медленно тлеет при высоких температурах и прогорает до конца (пиролиз). Этот процесс регулируется при помощи поступления воздуха посредством продуха или поддувала.
Буржуйки относят к пожароопасным устройствам, но их вполне приемлемо в наше время использовать для теплиц. Такие устройства имеют небольшие размеры, и их следует надёжно устанавливать, чтобы не произошло опрокидывания.
В начале работы печку хорошо протапливают. В ином случае процесс горения может прекратиться. Дымоход в этих конструкциях должен быть прямым и не иметь изгибов, поскольку его периодически надо будет очищать от сажи, и он должен быть доступен для таких работ.
Такие устройства нужно использовать, когда есть возможность постоянного контроля, ведь дрова в них нужно периодически подкидывать. Под них хорошо делать фундамент и обкладывать кирпичной кладкой.
Печка не должна стоять близко к быстро возгораемым и неподготовленным материалам, поскольку части из металла сильно нагреваются и могут вызвать воспламенение. Используемые дрова не должны быть сырыми.
Сегодня существуют разные виды печей длительного горения. Давайте рассмотрим их более детально.
Важно! Первый прогрев новой печи лучше проводить в уличных условиях, чтобы произошла полимеризация покрытия. Если этого не сделать, в теплице будет запах горелой краски и фабричной смазки.
Простая буржуйка
Конструкция любой буржуйки состоит из металлического корпуса с трубой для вывода дыма и несколькими отверстиями с дверцами. В верхний проём закладывают топливо, а нижний используется для регулировки горения подачей воздуха.
В буржуйку можно бросать самое разное топливо. Если прикрыть заслонку поддувала, огонь горит тихо, а если приоткрыть, то процессы горения усиливаются.
Слобожанка
Эта разновидность буржуйки названа в честь местности, где она впервые стала использоваться. В её конструкцию входят верхняя камера розжига, камера сгорания, конвекционная рубашка и две конструкции для подачи и распределения воздуха.
Воздушные массы поступают с боковой части печи и постепенно поднимаются вверх. Кислород, необходимый для горения, поступает во все слои, и топливо потребляет его необходимое количество, а излишки уходят дальше. Это обеспечивает более активные процессы горения.
С водяным контуром
Печи длительного горения можно оборудовать водяным контуром для обеспечения более равномерного прогрева теплицы. Загрузку топлива при этом делают в нижней части, а внутри устанавливают распределитель для воздушных масс, прижимающий прогорающие дрова.
Он выглядит в виде диска с полой трубой и наваренными рёбрами, через которую воздух поступает к топливу и распределяется по его поверхности. По мере прогорания дров происходит его опускание.
Проём для загрузки, оснащённый дверцей, располагается по центру корпуса, а внизу находится отверстие для чистки и зольник. Труба для вывода дыма находится вверху.
Дрова в такой печке сгорают за 8 часов, а уголь и пеллеты — за 12 часов.По периметру теплицы монтируют разводку труб, которую присоединяют к патрубкам печи.
На дровах
Самым простым вариантом печи для теплицы на дровах является бубафоня. Такая конструкция состоит из металлического корпуса, пресса с полой трубой и рёбрами жёсткости, подающего воздух к дровам, зольника внизу и дымохода.
Сверху загружаются дрова и закрываются прессом. По мере прогорания дров тот опускается вниз.
На опилках
Вариант, работающий на опилках, даёт мало дыма. В целом, конструкция такой печи является типичной. Опилки в печи длительного горения должны медленно тлеть, а не быстро сгорать. Для этого используют герметичную конструкцию со скудной подачей воздуха, чтобы не допустить сильного горения.
На угле
Угольная печка обладает большей теплоотдачей, поскольку работает на калорийном топливе, горящем на более высоких температурах. Такую печь делают из огнеупорного кирпича или чугуна.
Лучше делать для угля кирпичную печь, поскольку металлическая сильно раскаляется и требует установки защитного экрана. В связи с тем, что при угольном отоплении возрастает количество отходов, зольник делается больших размеров.
Его отверстие выполняет функцию поддувала, поскольку воздух в таких устройствах должен поступать снизу. Зольник располагается под колосниковой решёткой, которая пропускает воздух к топливу.
Котёл делают из чугуна или укрепляют камеру сгорания листами огнеупорной стали. Стены топливного отсека нередко делают с уклоном, чтобы прогоревший уголь легче опускался вниз. Конструкция обязательно должна стоять на фундаменте.
Важно! В угольной печи не стоит делать многоканальный дымоход или обогревательный щиток, поскольку это вызывает риск угореть. В варианте, работающем на угле, обязательно должна быть хорошая тяга.
Обустройство печи
Любое устройство для отопления в теплице в зимний период лучше установить примерно посередине помещения. Нужно обустроить основание под установку отопительной системы из кирпича или керамической или тротуарной плитки.
Набор инструментов
При обустройстве печи длительного горения для обогрева теплицы необходимо подготовить следующие инструменты:
- маркеры для нанесения размеров;
- болгарку для резки по металлу;
- сварочный аппарат;
- защитную маску и перчатки.
Расчёт необходимого материала
Для изготовления отопительной системы нужно предварительно подготовить следующие материалы:
- бочку из металла на 200 л;
- трубу из металла;
- металлический уголок;
- стальные листы;
- газовый баллон (б/у).
Выполнение монтажа печи
Монтаж печи осуществляется в следующей последовательности:
- Срезать сверху баллон, а снизу сделать отверстие для поступления твёрдого топлива.
- С боковой части баллона вырезать проём для монтажа дымохода.
- Круг из металла следует обточить так, чтобы он вошёл в бочку. В нём делают отверстие для поддувала, а сам круг для утяжеления и зазора возле топлива отделывают металлической арматурой (уголком).
- К крышке приделывают при помощи сварки обрезок трубы с заслонкой, которые будут выступать в качестве поддувала.
- Сваркой крепят дымоход, дверку из куска стали или части бочки. Устанавливают ножки.
Работа такого устройства для отопления заключается в горении дров с ограничением доступа воздуха. Под давлением тяжести крышка движется вниз, показывая уровень прогорания топлива.
Популярные покупные модели
Можно приобрести в магазинах уже готовые модели печей для обогрева теплицы.
Наиболее популярные из них:
- Кузнецова. Выполнена из кирпича и имеет 2 металлических регистра. КПД составляет примерно 90%. Внутри печи расположен специальный «колпак», который соединяет очаг с нижней частью данного устройства. Он разделяет газ на холодный и горячий. При этом горячий находится внутри, аккумулируя тепло для обогрева, а холодный выводится через дымоход. Данное устройство равномерно нагревается, а также ограничивает образование сажи.
- «Ракета». Принцип действия такого устройства — при высоких температурах топливо (дрова, уголь) распадается, образуя газ, который сгорает в отдельном отсеке, давая при этом хорошую теплоотдачу. Эта модель экономно расходует топливо. Отопительное устройство назвали «Ракета» из-за издаваемого гула, который можно услышать в начале работы. Такие звуки замолкают, когда печь нагревается до необходимого температурного режима. Отопление тепличного помещения осуществляется при помощи дымохода, который расположен по периметру конструкции или вдоль неё.
- «Вологда». В данное устройство твёрдое топливо помещают каждые 8–10 часов. Печь работает при помощи газогенерации. Некоторые модели содержат змеевик для нагрева воды. Дымоходы прокладывают через потолок или форточку наружу. При этом верхняя дымовая труба должна превышать конёк не менее, чем на 0,3 м, для усиления тяги. Чтобы улучшить процесс отопления, устройство нужно монтировать на 0,3–0,6 м выше уровня пола.
- Булерьян. Данное устройство представляет собой бочку, которая расположена на боку. Из неё торчат в разных направлениях трубы сверху и снизу. Нижние трубы нужны для поглощения прохладного воздуха, а верхние — для выпуска тёплого потока воздуха. Основой работы является газогенерация: в первом внутреннем отсеке дрова тлеют, а во втором газ, который выделяется, полностью сгорает. Происходит равномерный прогрев помещения. КПД составляет 72–75%. Дрова подбрасывают в печь каждые 7–8 часов. К сожалению, данный вариант отопительной системы не имеет регулятора для температуры.
- Слобожанка. Довольно практичная печь для обогрева теплицы на дровах, сене и опилках. Обычно система розжига расположена в верхней части устройства. Существует 3 вариации данного устройства для обогрева, которые различаются между собой системой подачи и движения воздушных потоков.
- Бутакова. Данная модель напоминает печь булерьян. Действует также по принципу газогенерации, но дополнительно имеет конвектор, который обеспечивает более быстрый обогрев теплицы. В наличии есть регулятор, позволяющий устанавливать необходимый температурный режим. В нижней части есть выдвижной ящик для удаления сажи. Перепады температур регулируются за счёт колосника.
Сейчас в продаже имеются различные виды твердотопливных котлов длительного горения, которые можно использовать для обогрева теплиц. Такую печь можно изготовить и обустроить самостоятельно.
Печь для теплицы длительного горения своими руками
От уровня температуры в теплице напрямую зависит качество и размер урожая.
В холодных регионах страны для получения своевременного урожая необходимо устанавливать обогревательные приборы, количество и вид которых зависит от площади теплицы и выращиваемых растений.
Учитывая, что применение таких приборов достаточно длительное по времени, это требует существенных денежных затрат на энергоресурсы, соответственно, в конечном итоге себестоимость фруктов, овощей возрастает.
Сегодня разработан ряд современного оборудования, способного работать долгое время всего на одной закладке, при этом коэффициент полезного действия оборудования приближается к рекордным 90%. Это печь для теплицы длительного горения. Такие аппараты позволяют поддерживать оптимальный температурный режим с минимальными затратами топлива.
На профильном рынке представлено множество моделей подобного типа – в этой статье мы рассмотрим наиболее эффективные и доступные марки, а также поговорим о том, как сделать печь для теплицы длительного горения своими руками.
Принцип работы
В качестве топлива могут использоваться:
- уголь и угольные брекеты;
- пеллеты из опилок, шелухи семечек;
- торф;
- бытовые отходы;
- дрова.
Как показывает практика, в подавляющем большинстве случае используется именно древесина.
Суть работы такого котла заключается в том, что его особая конструкция обеспечивает длительное горение древесины – иногда до 16-24 часов. Поленья перегорают практически полностью, фактически не оставляя после себя золы. Поэтому очищать печь нужно не чаще, чем раз в две недели, что тоже весьма удобно.
Среди прочих положительных характеристик:
- возможность не только воздушного обогрева, но и подключение водяного контура;
- независимость от электро- и газоснабжения;
- коэффициент полезного действия – более 85%;
- простота эксплуатации;
- экономичность.
Длительное горение в этом случае обеспечивает процесс пиролиза. Топливо не сгорает в камере, но медленно тлеет при минимальном доступе воздуха, выделяя большое количество пиролизных газов.
Последние, в свою очередь, также сгорают в отдельной камере, дополнительно выделяя тепло.
Такой дублированный процесс сгорания одной закладки обеспечивает, с одной стороны, более длительное время (до 8-10 часов) с другой – значительный эффект по сравнению с традиционными печами.
Подача воздуха в камеру регулируется заслонкой. Именно ее регулировка и позволяет увеличивать либо уменьшать объемы подаваемого кислорода, что и сказывается на конечной скорости горения.
Что предлагают производители
На профильном рынке представлено несколько эффективных и доступных по цене моделей, о которых подробнее поговорим ниже. Их характеристики позволят вам определиться, какой же марке отдать предпочтение.
Печь для теплицы «Вологда»
- обладает высокой теплоотдачей;
- экономически выгодна;
- производить закладку дров нужно лишь пару раз в сутки;
- обладает высоким КПД – около 80%.
Владельцу нет необходимости постоянно контролировать работу оборудования. Для подачи теплоносителя используются особые гибкие шланги, которые подсоединяются к задней части котла и подводятся к баку, наполненному теплоносителем. Чтобы обеспечить нагрев воды до 60 градусов, достаточно от 30 до 40 минут.
Цена – 4200-5800 рублей.
«Вологда» предлагает модели, которые могут использоваться для отопления одновременно и жилого дома – для этого присоединяется водяной контур, устанавливаются радиаторы. Как это сделать – описывается в инструкции к оборудованию.
«Булерьян»
Данная марка крайне редко применяется для установки в теплицах, но при этом обеспечивает длительное горение топлива, тем самым поддерживая требуемую температуру.
Выглядит, как большая бочка, положенная на бок, к которой приделаны выпускающие трубки. Существует несколько вариантов – в зависимости от размера. Наименьшая ежеминутно пропускает через трубки около пяти кубических метров воздуха. Чтобы корпус не раскалялся, был безопасным, его обрабатывают особой краской.
Среди негативных свойств:
- отсутствие регулятора для корректировки температуры;
- не удобная в монтаже;
- требует постоянного контроля.
Цена 8500 – 25500 руб.
Чтобы сократить количество загрузок, рекомендуется применять поленья твердых пород или бурый уголь.
Печь Бутакова
Названа в честь инженера, профессора, который ее же и разработал. Принцип действия модели Бутакова схож с описанным выше «Булерьяном».
Сегодня производством такого обогревательного прибора занимаются несколько фабрик:
- «Термофор» — крупная компания;
- «Теплодар» — скопировавший котел, но сделал это весьма профессионально и качественно;
- «Конвектика» и другие.
В целом, все разработки весьма схожи между собой, но имеются характерные только конкретной марке преимущества и недостатки. Более подробно о них расскажут консультанты в магазинах – там вы и сможете сделать окончательный выбор, сравнив изделия в реальности.
Цена 9000 – 36000 рублей.
Печь для теплицы «Слобожанка»
Еще одна качественная и эффективная печь – в ней предусмотрена вертикальная загрузка поленьев. Дополнительно используется специальный цилиндр, который оказывает давление на горючие материалы, постепенно опускаясь в процессе их перегорания.
К «Слобожанке» также можно подключить водяной контур, благодаря чему можно легко создать полноценную систему отопления с радиаторами. «Слобожанку» легко скопировать, создав подобную печь самостоятельно, о чем рассказывается ниже!
Делаем котел самостоятельно
Преимущества описанных выше приборов состоят не только в том, что они позволят длительное время обеспечивать необходимую температуру в теплице, но и в том, что их можно изготовить самостоятельно, используя обычный металл.
В этом разделе мы подробно расскажем о том, как своими руками изготовить печь для теплицы длительного горения, а видео поможет лучше понять принципы создания агрегата. Для этого нужно не так уж и много – желание, сноровка, умение владеть обычными инструментами и расходные материалы.
Подготовка к производству
Лучше всего использовать металл, поскольку он быстро нагревается, равномерно распределяет тепло и идеально подходит для создания воздушного отопления.
Основой является, конечно же, корпус – он может быть выполнен из:
- листовой стали, сформированной в цилиндр;
- старого газового баллона;
- большой стальной трубы;
- старой бочки из металла.
Проще всего сделать агрегат из старой бочки. Да и достать ее не сложно. Поэтому в нашей инструкции берем именно ее за основу. К бочке вам понадобятся:
- труба из металла для отвода дыма;
- металлический уголок.
Из инструментов понадобится:
- сварочный аппарат;
- болгарка с диском для работы по металлу;
- любое приспособление для определения и нанесения разметки.
Последовательность действий
Все работы проводятся по заранее подготовленной схеме или чертежу
Схема простейшей печи длительного горения
В первую очередь следует выполнить подготовку корпуса, то есть бочки:
- верхняя крышка (если она не съемная) срезается;
- сбоку в верхней части бочки вырезается отверстие, по диаметру соответствующее размеру трубы для дымохода;
- внизу вырезается квадратное или прямоугольное отверстие, через которое будет впоследствии выполняться закладка поленьев – естественно, нужна будет и металлическая дверка, плотное прилегающая и обеспечивающая герметичность.
Корпус готов, а потому настал черед создания прочих конструкционных элементов. В частности, срезанную верхнюю крышку следует слегка уменьшить в размере, чтобы она свободно проходила внутрь бочки.
Посредине вашего «блина» сделайте небольшое отверстие. К нему подсоедините трубу небольшого диаметра – через отверстие будет поступать кислород. Слишком большое отверстие приведет к быстрому перегоранию дров – достаточно, если его диаметр будет составлять около двух сантиметров.
К нижней части «блина» приварите стальные полоски, которые помогут усилить крышку и сделать давление на древесину более эффективным.
В итоге, дрова будут постепенно тлеть, а крышка оказывать на них давление и постепенно опускаться. Кстати, по уровню ее опускания можно определять, когда выполнять очередную подгрузку топлива.
Чтобы печь была безопасной, ее следует установить на ножки – для этого также используйтесь металлический уголок. Сделайте четыре одинаковых по длине отреза уголка и приварите их к бочке. В нижней части уголков приварите небольшие пластины из металла, что обеспечит дополнительную устойчивость созданного вами твердотопливного котла.
Для того, чтобы одной закладки хватило на 1,5-2 суток, необходимо в качестве топлива использовать довольно крупные бревна (не колотые дрова, а именно бревна), а зазоры утрамбовывать опилками.
Заключение, отзывы, советы
Подводя итог, обращаем ваше внимание на то, что такие твердотопливные котлы длительного горения являют собой идеальный вариант обогрева теплиц. Тем более что к ним легко подсоединяется система водяного контура.
Если вы не имеете возможности купить или просто не намерены тратиться на фабричную установку, ее довольно просто сделать самостоятельно – просто следуйте нашей инструкции и все у вас обязательно получится. Такой агрегат будет поддерживать оптимальный микроклимат в теплице, обеспечивая идеальный урожай и снижая конечную себестоимость обслуживания вашего сельскохозяйственного промысла.
Как выбрать и построить печь для теплицы – пятерка самых удачных проектов
От правильности выбора системы отопления для теплицы зависит то, насколько прибыльным для вас окажется раннее выращивание овощей, ягод или зелени.
Ведь затраты на обогрев сооружения могут «съесть» львиную долю доходов от продаж! Не менее актуальным вопрос дешевого отопления становится, если парниковое выращивание задумано «для себя», а не в целях создания бизнеса.
Исходя из этих рассуждений, печь для теплицы является наиболее эффективным источником тепловой энергии. Главное – правильно выбрать печь/
Тонкости печного отопления
Большинство дачников используют печное отопление в ранневесенний период (середина марта – апрель), а также в начале осени. Обогрев в холодную зимнюю пору зачастую является нерентабельным, какой бы вид топлива вы ни использовали. Да и соорудить зимний парник гораздо затратней, чем легкую сезонную теплицу.

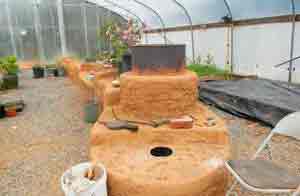

Печь-ракета для отопления парника
Несколько лайфхаков от изобретательных дачников
Хитрые на выдумки дачники давно нашли удивительно практичные и простые в исполнении решения для качественного обогрева закрытого грунта:
- Совместное отопление бани и теплицы. Этот вариант актуален для любителей попариться с веничками. Достаточно организовать грамотный отвод тепла от парной, и попутный, фактически дармовой, обогрев парника обеспечен!
- Теплица, пристроенная к дому или отапливаемой летней кухне. В таком исполнении разводку труб необходимо предусмотреть на этапе планирования системы обогрева.
- Любая печь для отопления теплицы эффективнее работает с вентилятором. Достаточно установить его внизу около загрузочной дверцы, и КВД работы отопительной системы повысится в разы.
- Для теплоизоляции нижней части парника можно использовать пустые стеклянные бутылки, укладываемые в несколько слоев.
Вентилятор в теплице увеличивает КПД печи
Из чего можно сделать печь для тепличного отопления
Печи для теплиц могут быть выполнены из кирпича или металла. И те, и другие имеют как преимущества, так и существенные недостатки.
Кирпичные печи более сложны в исполнении и требуют тщательной планировки, знаний основ печного дела. Однако они дают более длительный эффект, лучше удерживают температуру и могут использоваться также для нагрева воды.
Металлические отопительные приборы более популярны в связи с низкой себестоимостью их изготовления (металлолом есть практически у каждого). Также эти модели отличаются более простой конструкцией.
Принцип печного отопления теплицы
При обогреве теплицы первоочередной задачей является прогрев почвы, а уже потом воздуха. Поэтому печи для обогрева теплиц необходимо устанавливать как можно ближе к земле или углублять внутрь грунта.
Другой вариант – поднять грядки на 30–40 см или разместить рассаду на полках, чтобы обеспечить качественный подогрев для корней растений.
Ведь при низких температурах корневая система страдает, а полезные микроэлементы не усваиваются, что приводит к задержке роста культур и даже их гибели.
Растения расположены на подвесных полках для более эффективного обогрева
Небольшое дымление внутри парника вполне допустимо, так как угарный газ в малых количествах не вредит растениям, поэтому сложить печь для теплицы своими руками сможет даже начинающий печник.
Готовые модели печей – какой вариант выбрать
Вариантов готовых отопительных приборов, которые могут быть использованы в условиях теплицы, не так много. Все доступные варианты объединяют следующие моменты:
- конвекционные (воздух многократно проходит сквозь кожух печи, нагреваясь за счет конвекции);
- пиролизные (используют принцип догорания газов, образующихся при сгорании топлива).
Соединение этих принципов в одной модели значительно повышает КПД.
«Булерьян» – чем хороша печь из Канады
На территории России эта модель печи известна под названием «Бренеран», что не меняет принципа ее функционирования.
Печь «Булерьян» с дополнительным кожухом из металла
Трубы, расположенные в булерьяне по бокам, служат для привлечения холодного воздуха снизу. Нагреваясь, он поднимается, обращая более прохладный воздух внутрь печи. Этот цикл позволяет создавать постоянный приток воздуха, что обеспечивает быстрый нагрев помещения и длительное горение от одной закладки топлива.
Плюсом модели является возможность подачи теплого воздуха в несколько соседних помещений, используя «рукава», надетые на верхние трубы. Поэтому печкой можно пользоваться даже для отопления дома, летней кухни и теплицы одновременно.
Недостатом Булерьяна-Бренерана является большое количество конденсата, который, просачиваясь, наполняет воздух ядовитыми веществами. Учитывая этот факт, устанавливать прибор лучше в нежилых строениях.
«Профессор Бутаков» – преимущества и недостатки отечественной разработки
По сравнению с предыдущим вариантом, эта модель отличается большей теплоотдачей за счет изменения в конструкции конвективных труб, но она не так удобна в плане очистки, а время горения одной закладки дров в ней гораздо меньше. Это означает, что тепличная печь протопит помещение быстрее, но закладывать в нее топливо придется чаще.
Конструкция печи «Профессор Бутаков»
Существенным минусом модели является неравномерный обогрев теплицы, в связи с чем необходимо располагать рассаду на полках, так как теплый воздух подается в основном вверх.
Внимание! Не все производители печи Бутакова встраивают в свои модели камеру вторичного дожига. В связи с этим значительно уменьшается время горения одной закладки дров и снижается КПД отопительного прибора.
Линейка моделей представлена вариантами «Студент» (наиболее популярен в связи с низкой стоимостью), «Инженер» и «Доцент». Печи отличаются мощностью и объемами помещений, на отопление которых они рассчитаны.
Представленные устройства работают исключительно на дровах, так как температуру горения угля не выдерживает металл, из которого изготовлены эти конструкции.
«Бубафоня» – что кроется за названием и как построить чудо-печь
Не так давно интернет буквально взорвал таинственный проект под названием «Бубафоня». Что это – смешное прозвище или сложная аббревиатура? Секрет раскрыт! «Буб» и «афоня» – части фамилии и имени автора этого стартапа, Бубякина Афанасия (ласково, Афони).

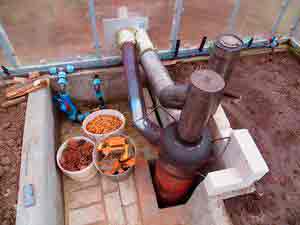

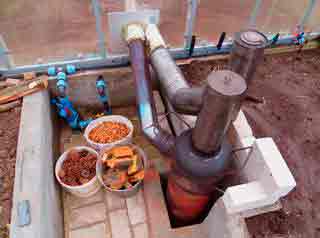

«Бубафоня» в теплице
Чем отличается самодельная печь
Что представляет собой эта простая печь для теплицы? По сути Бубафоня – это доработанная версия привычной всем буржуйки. Что усовершенствовал автор:
- Добавил клапан, регулирующий подачу воздуха и, соответственно, интенсивность и длительность горения одной закладки.
- Упростил конструкцию, сделав ее доступной для любого дачника (разделение печи на две камеры происходит благодаря опускающемуся/поднимающемуся поршню).
Сам Афанасий, тестируя собственное изобретение, добился длительности горения закладки, равной 61 часу! Весьма серьезный результат.
Строение самодельной печи от народного умельца
Строение народной любимицы «Бубафони»
Итак, из чего и как сделать эту печь для теплицы своими руками? Для изготовления конструкции вам понадобится:
- старый газовый баллон или обрезок трубы, диаметром 300–400 мм (для больших теплиц предпочтительней брать 200-литровую железную бочку);
- от 2 до 5 метров трубы 100–150 мм в диаметре;
- листы либо обрезки металла, толщиной 2 мм;
- труба с диаметром, равным 30–40 мм (длиной около 1 м);
- шестеренка и лопасти для поршня;
- сварочный аппарат, глиняный раствор и болгарка.
http://goo.gl/hxz1PK Размеры основных деталей для изготовления Бубафони
Пошаговая инструкция по изготовлению и видео
Если для печи применяется старый газовый баллон, работать с ним нужно крайне аккуратно. Для начала необходимо выкрутить вентиль и несколько раз промыть емкость водой. После 2–3 промываний следует залить баллон водой и только тогда приступать к резке болгаркой:
- Срезать верхнюю часть баллона и при необходимости доварить сверху отрезок трубы (чтобы общая высота конструкции достигала 850 мм).
- Если диаметр баллона равен 300 мм, вырезать круг из толстого металла с диаметром 270 мм. Это будет основой поршня.
- Посередине круга выпилить отверстие около 100 мм и приварить к нему трубу такого же диаметра длиной 900–1000 мм.
- На внутренней стороне поршня установить 6 изогнутых лопастей и сверху наварить старую шестеренку (90 мм в диаметре с отверстием 20 мм). Наш поршень для контроля подачи воздуха готов!
- Вверху баллона сбоку выпилить отверстие для трубы 100–150 мм в диаметре (дымоотвод). Приварить к нему отрезок трубы длиной до 400 мм.
- Сделать крышку по диаметру баллона с отверстием для поршня.
- Все места соединений промазать глиняным раствором.
- Подсоединить печь к 4-метровому дымоходу (его необходимо утеплить, к примеру, минватой, чтобы избежать большого количества конденсата).
Схема и принцип работы печи
Совет! Для обогрева теплицы баллон лучше вкопать в землю, оставив вокруг достаточно места для его обслуживания (очистки).
К дымоотводу необходимо приварить дымоходную трубу горизонтально под небольшим углом, максимально близко к земле (на высоте 100–300 мм).
Дым, проходя через нее, будет нагревать почву, что необходимо для полноценного развития растений. Длина такой трубы нее должна превышать 5 метров, иначе будет слабая тяга.
За основу взята бочка
При изготовлении печи для теплицы из старой бочки понадобятся:
- прочная бочка на 200 л (лучше советского образца);
- длинная труба диаметром 200 мм для горизонтального дымохода (предпочтительней оцинкованная);
- 1,5-дюймовая труба для поршня, длиной в 1 м (при большем размере горение будет слишком сильным);
- листы металла для крышки и поршня, лопасти.
Чтобы усовершенствовать систему отопления к «Бубафоне» можно добавить «водяную рубашку». Топить самодельную печь можно практически всем, за исключением угля. Опилки, горючий мусор, шишки, дрова или щепки – «Бубафоня» примет все.
Несколько секретов для эффективной работы
Для того чтобы печь работала с максимальным КПД, а ее обслуживание не доставляло неудобств, необходимо соблюдать некоторые тонкости эксплуатации:
- После розжига клапан необходимо приподнять на 30 секунд, иначе огонь потухнет.
- Для ускорения процесса разжигания в топку через поршень можно долить немного отработанного машинного масла (около 100 г). Однако в таком случае золу нельзя будет использовать для удобрения растений. Недопустимо применять в этих целях бензин – это очень взрывоопасно.
- Для улучшения теплоотдачи вокруг горизонтальной трубы-дымоотвода можно сделать короб (кожух) из кирпичной кладки с зазором 30–70 мм.
- В месте крепления горизонтального дымохода к вертикальному необходимо предусмотреть так называемый «стакан» для стекания конденсата.
Схема обогрева устройства Буфафони
Другие варианты для самостоятельного изготовления
Отопительные печи для теплицы, изготовленные своими руками, порой ничем не уступают покупным моделям. При этом они являются более бюджетными и позволяют учесть индивидуальные особенности каждого помещения. Кроме того, печь, сооруженная собственноручно – это предмет гордости любого дачника!
Печь из кирпича с боровом для отопления парника
Сооружение кирпичной печи с боровом
Для продвинутых мастеров можно рассмотреть вариант кирпичной печи, оснащенной так называемым боровом. Это тот же горизонтальный дымоход для отопления почвы в грядках, только выложенный из кирпича. Вот как сделать печь для теплицы из кирпича:
- Изготовить сплошной фундамент под боров из пластин железа и труб.
- Топку расположить с одной стороны, а трубу дымохода – с противоположной.
- Выложить основу борова и камеру для поддува с боковыми воздухозаборами под топкой.
- Далее выложить саму топку и два дымохода внутри борова.
- Перекрыть боров кирпичом, вверху топки проложить 2 трубы по ходу кладки кирпича для забора воздуха с улицы.
- С другой стороны выложить дымоход и установить в него трубу, длиной не менее 5 м.
- На топку можно установить большой чан для подогрева воды.
Видео: простая самоделка из железных бочек
Этот проект самодельной печки практически не потребует затрат и особых умений.
- Две 200-литровые бочки уложить горизонтально и сварить между собой.
- В задней части конструкции проделать отверстие для трубы 300–400 мм в диаметре. Она будет служить дымоходом, расположенным на высоте около 300 мм над землей под небольшим уклоном вверх.
- Спереди печи дно бочки разрезать напополам, параллельно уровню земли. Вырезанную нижнюю половину прикрепить на завес к верхней, чтобы она открывалась вверх. Внизу этой своеобразной крышки прикрепить несколько звеньев цепи, а на самой бочке приварить небольшой крюк. При помощи такой конструкции нашу заслонку можно зафиксировать в поднятом положении для комфортной закладки дров.
Тепличную печь соорудить несложно. Но важно помнить – любой просчет в этом деле грозит серьезными последствиями. Поэтому достойным путем выхода из сложившейся ситуации является приглашение опытного печника. Мастер не только поможет подобрать оптимальный вариант для вашего парника, но и сделает все быстро и качественно.
Источник: http://spectehros.ru/komnaty/pech-dlya-teplitsy-dlitelnogo-goreniya-svoimi-rukami-na-drovah-dlya-obogreva-iz-polikarbonata-i-kirpicha-obespechit-poliv.html
Теплица с печкой своими руками. Делаем сами теплицу с печным отоплением и водяным контуром
Доброго времени суток!
Продолжая тему про парники, мена заинтересовало, как в них можно поддерживать оптимальную температуру в холодное время года. В данной статье рассмотрим, как изготовить отапливаемую теплицу, чтобы раньше собрать урожай. Особенно актуальным это является для жителей севера, где климат достаточно суровый.
Чтобы обеспечить оптимальный микроклимат в теплице, чаще всего устанавливают простые металлические печи, которые в народе называют буржуйками.
Благодаря обогревательному устройству, можно защитить саженцы и ростки от резких перепадов температур. Для печи требуется твердое топливо. Также следует отметить, что продукты сгорания являются отличным удобрением.
Специалисты отмечают, что температура в теплице не должна быть ниже 18 градусов.
Габариты печного устройства зависят от размеров парника. Обычная буржуйка способна обогреть около 15 м2. Во время установки необходимо учитывать, что расстояние от стен тепличного помещения до печи не должно быть меньше 25 см.
В зависимости от того, какие нужно создать климатические условия, дымоход устанавливается на специальных опорах или закладывается в землю. Топочное отверстие должно быть снаружи теплицы, чтобы избежать задымления помещения.
Когда лучше применять отапливаемую теплицу?
Все понимают, что отапливать теплицу нужно в регионах с холодным климатом, а также в зимний период. Это позволяет получить несколько урожаев за один год. Таким образом, на столе будут всегда свежие овощи. Также парником с отоплением пользуются фермы и компании, которые занимаются продажей плодов или цветов.
Каждый огородник должен знать, что перед наступлением холодов, необходимо сохранить теплый климат в теплице. В первую очередь нужно утеплить низ сооружения. Для этого устанавливается фундамент на глубину, превышающую промерзание почвы. Затем укладывается рубероид. По периметру конструкции рекомендуется проложить пенопласт в полиэтилене.
Но этого будет недостаточно, чтобы выращивать определенные культуры зимой. Чтобы растения созревали в этот период, необходимо определиться с видом обогревательного устройства.
Электрическое отопление
Такое оборудование легко устанавливается. Для этого нужно установить розетку в теплице. При этом важно защитить все соединения от влажности. В качестве прибора можно приобрести тепловую пушку, конвектор или инфракрасный излучатель.
Самый быстры и простой вариант отопления теплицы — поставить электрическую пушку
Газовое отопление
В качестве временного устройства обогрева парника используются газовые баллоны. Для длительного обслуживания, такой способ не подходит.
Водяное отопление
Одним из самых бюджетных вариантов поддержания оптимального микроклимата является водная отопительная система. Для этого по всему периметру необходимо проложить трубы и подключить их к домашней системе, или к отдельному котлу.
Печной обогрев
На сегодняшний день существует огромное разнообразие печей. Такое оборудование позволяет сэкономить на топливе.
Солнечное отопление
Чтобы воспользоваться таким вариантом, необходимо сделать крышу из прозрачного материала, чтобы в парник попадали солнечные лучи. Но такой способ подходит только для южных регионов страны.
Как лучше сделать для маленьких теплиц (просто печное отопление)
Самым популярным способом обогрева печи частных парников, является использование обычной буржуйки. Чтобы избежать перекоса печи, рекомендуется сделать надежный фундамент. Для этого подготавливается полуметровый котлован, который засыпается песком со щебнем или битым красным кирпичом. Затем устанавливается деревянная опалубка и заливается раствором из цемента. Когда цемент полностью высохнет, то на него настилают рубероид. На последнем этапе укладывается два слоя кирпича.
Совет! Чтобы избежать перекосов конструкции, на каждом этапе необходимо использовать отвес.
- Размер буржуйки зависит от площади парника. Для отопления 15 м2 потребуется печь высотой 50 см, длиной 40 см и шириной в 30 см. Перед сборкой оборудования рекомендуется подготовить чертеж.
- Буржуйка изготавливается из листов металла, который выдерживает высокие температуры. На них наносится разметка, после чего при помощи болгарки вырезаются необходимые элементы.
- На следующем этапе нужны навыки пользования сварочным аппаратом, чтобы соединить три стенки и дно топки. Примерно, на высоте 10-15 см нужно приварить уголки для решетки.
- Колосник можно сделать самостоятельно при помощи сварки металлических прутов.
- На крыше печи прорезать отверстие диаметром 14 см для дымохода.
- На последнем этапе приваривается крыша.
Если предполагается, что дымоход будет устанавливаться под землей, то в этом случае, отверстие для него нужно вырезать на стене или дне.
- На передней стенке вырезать одно отверстие для поддувала, а второе для закладки твердого топлива. После чего вырезать из листов металла дверцы и установить их на петли.
- Фасадную часть приварить к конструкции и покрыть ее изоляционным материалом, так как топочное отверстие будет располагаться снаружи.
- Приварить небольшой кусок трубы к подготовленному отверстию на крыше для будущего дымохода.
- Для снижения риска возникновения пожара и улучшить теплоотдачу, рекомендуется обложить буржуйку кирпичом.
- Подготовить цельную трубу или сварить отрезки.
- Соединить дымоход с печной конструкцией можно при помощи сварочного аппарата или муфт.
- Установить подпорки для дымохода. Важно отметить, что его нужно прокладывать под углом для усиления тяги.
- Для вывода дыма наружу, к дымоходу приваривается специальная труба, которая покрывается теплоизолирующим материалом.
- Накрыть трубу конусом, чтобы в нее не попадал мусор и атмосферные осадки.
- Для регулировки тяги устанавливается заслонка из металла.
На конструкцию установить металлическую тару с водой. Это позволит использовать теплую воду для полива, а также поддерживать комфортную влагу.
Как видно этапы установки печного оборудования для теплицы несложные, поэтому каждый дачник может с этим справиться.
Как лучше сделать отопление для больших теплиц (водяной контур)
Для парников с большой площадью и высотой, лучше всего подходит водяное отопление. Так как такой вариант более эффективный и экономичный. Установить такое оборудование можно своими руками.
Обычно отопительное оборудование устанавливается в тамбуре парника, однако в некоторых случаях, оно располагается внутри помещения. Выбор зависит от хозяина теплицы.
- Важно, чтобы печь стояла на фундаменте для устойчивости и пожарной безопасности.
- От котла обязательно должен отходить дымоход с герметичными стыками.
- Независимо от варианта обогрева, в теплице должна быть вентиляция.
- К патрубкам конструкции присоединяются трубы из металла с одинаковым диаметром. Через 1,5 метра от печного устройства допускается использовать пластиковые трубы.
- Перед установкой водяного отопления парника, нужно на высокой точке сооружения, недалеко от котла закрепить расширительный бачок. В целях безопасности перед ним необходимо установить манометр, а также воздушный клапан.
- После этого монтируется первичный и вторичный контуры с радиаторами. Так как циркуляция воды обеспечивается давлением, то трубы из печного оборудования, необходимо расположить между радиаторами строго посредине.
Особенности установки контура подпочечного отопления
- Рекомендуется использовать только качественные полиэтиленовые трубы. Чтобы контролировать температурный режим, рекомендуется установить блок автоматического управления.
- Отопительный контур в почве аналогичен домашнему теплому полу. Пластиковые трубы укладываются с шагом в 30 см.
- Чтобы снизить тепловые потери, нужно уложить теплоизоляционный слой, который не впитывает влагу, а сверху слой полиэтиленовой пленки.
- Трубы из полиэтилена укладываются в специальной подушке из помытого песка, толщина которой составляет 15 см. Это необходимо для того чтобы предотвратить пересыхания грунта, а также для равномерного обогрева почвы.
- Толщина плодородной земли должна быть больше 35 см.
Согласно вышеперечисленным этапам установки водяного отопления можно сделать вывод, что самостоятельно установить такую систему достаточно сложно. Если вы не уверены в собственных силах, то лучше обратиться за помощью к профессионалам, которые знакомы со всеми тонкостями.
Источник: http://leadinlife.info/teplica-s-pechkoj.html
Печь для теплицы длительного горения устройство и производители
Варианты дровяного отопления теплиц
Обогревательное оборудование, работающее на дровах и подходящее для использования в теплицах, может быть нескольких типов.
Центральная дровяная печь
Самый простой – обычная печь(см.Печь для теплицы: что советуют специалисты?) с выходящим через крышу дымоходом, которую можно сделать своими руками из кирпича или сварить из металла. Тепло исходит как от стенок печи, так и от дымохода.

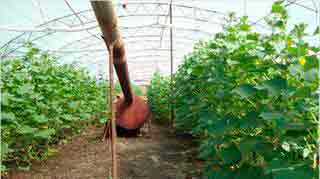

Самодельная металлическая печь
У этого типа обогрева есть множество недостатков:
- Тепло сконцентрировано в одном месте и по мере удаления от источника температура значительно снижается;
- В непосредственной близости от источника тепла очень высокая температура, губительная для растений. Дальше располагается зона с оптимальной температурой, но она очень невелика, а по периметру теплицы воздух остается холодным.
Этот недостаток можно компенсировать, снабдив печь вентиляторами, разгоняющими теплый воздух; - При этом способе отопления сильно снижается влажность воздуха, особенно в зимний период. Что приводит к быстрому пересыханию почвы и увяданию растений;
Совет. Чтобы повысить влажность, в теплице нужно держать большую открытую емкость с водой.
- Необходимость хранения запаса дров в теплице, которые занимают много места и являются источником вредных насекомых. Если же вносить дрова непосредственно перед очередной закладкой, при каждом входе и выходе через открытую дверь будет утекать тепло.
Печь с горизонтальным дымоходом, проложенным вдоль теплицы
Как правило, дымоход прокладывают выше человеческого роста во избежание получения ожогов или вдоль стен. В этом случае тепло распределяется более равномерно и эффективно, но повышается риск возникновения пожара, так как в дымовой трубе скапливается креозот и сажа.
Инструкция по пожарной безопасности требует регулярно прочищать её, что трудно делать при горизонтальном положении.
Совет. Уменьшить пожароопасность и повысить эффективность тепличного отопления можно, разместив саму печь в глубоком приямке и пустив дымоход под слоем грунта. Это позволит греть не только воздух, но и почву.
Печное отопление в теплице
Дровяная печь с водяным отоплением
Чтобы избежать перечисленных выше недостатков и повысить коэффициент полезного действия твердого топлива, отопление для теплицы делают водяным. Саму печь устанавливают снаружи или в тамбуре укрытия, а к ней присоединяют замкнутый контур труб, по которым циркулирует нагретая вода.
Трубы монтируют по периметру теплицы, что позволяет равномерно распределять тепло по всей площади и отсекать холодный воздух, идущий от стен.
Водяное отопление зимней теплицы
Довольно часто трубы или шланги прокладывают и в монолитном бетонном полу теплицы или закапывают в грунт под грядками(см.Грядки в теплице: как расположить и обустроить, чтобы получить хороший урожай), так как для растений более важна комфортная температура почвы, а не воздуха.
Преимуществ и этого варианта довольно много. В их числе:
- Отсутствие необходимости часто открывать дверь в укрытие в холодное время года, чтобы внести или подкинуть дрова;
- Насекомые и возбудители болезней не вносятся в теплицу вместе с дровами;
- Равномерное распространение тепла от горячих труб;
- Более длительное сохранение тепла при неработающей печи;
- Отсутствие угарных газов в закрытом помещении.
Основным же недостатком является высокая цена такой системы, включающая в себя расходы на материалы и монтаж, а также сложность и длительность её устройства.
Вариант 2. Стандартная тепличная печь на щепках и дровах
Состоит такая печь для теплицы длительного горения из топливного отсека, над которым – второе дно, далее – отверстие с дверцей и поддувало. А также дымоход с металлической задвижкой и крышка – все просто.
Топливом ей могут служить щепки, опилки и некрупные дрова, только загружать их можно будет лишь на две трети объема самого топливника. Вот как выглядит сам процесс: вставляют конусообразную трубу и прессуют опилки вокруг нее, далее через поддувало помещают в нижнюю часть печи дрова, удаляют трубу и закрывают печь крышкой. После этого открывают заслонку на дымоходе и поджигают дрова – опилки тоже начнут тлеть.
Итак, вот как изготовляются такие самодельные печи для теплиц:
- Шаг 1. Берем отрезок толстостенной трубы диаметром 40 см для топливного бака и в 10 см для дымохода.
- Шаг 2. Готовим черную жесть либо листовую сталь толщиной от 5 мм.
- Шаг 3. Изготавливаем топливный бак: в верхней части трубы прорезаем отверстие в 10 см диаметром.
- Шаг 4. Делаем донышко печи: вырезаем из листовой стали круг таким же диаметром, как топливник. А для этого делаем разметку: ставим трубу на лист и обводим маркером, а далее – вырезаем круг болгаркой. В его центре – проделываем отверстие в 5-8 см.
- Шаг 5. Следующим шагом в трубе нужно прорезать около 50 продольных линий – диаметром 0,8-1 мм.
- Шаг 6. Вставляем трубу в донышко печи и варим.
- Шаг 7. Изготавливаем крышку из листовой стали – круглую или многоугольную. В центре ее делаем отверстие – такое же, как и диаметр трубы, чтобы крыша одевалась на трубу впритык. Потом еще одно отверстие – уже ближе к краю, чтобы в печь мог попадать кислород и тяга регулировалась без проблем.
- Шаг 8. Делаем заслонку – для этого берем самую обычную металлическую крышку от банок. Можете сделать в ней еще две ручки-скобы для удобства, из обычных металлических прутков.
- Шаг 9. Монтируем дымоход – соединяем хомутом патрубок в 10 см диаметром и трубу, затем привариваем сам патрубок к верхней боковой части печки.
- Шаг 10. Надеваем дымоход на патрубок и уплотняем места соединения теплоизолирующим материалом. Сверху – затягиваем полоской металла.
- Шаг 11. Ставим печь на опору из металлического профиля. К печи привариваем три-четыре металлических профиля.
Вот и все! Ставьте только печь в теплице подальше от легковоспламеняющихся материалов и учитывайте, что жара возле нее будет еще так – железная поверхность ведь накаляется при топке. А потому смотрите, чтобы рядом не угорели какие-нибудь нежные растения.
А вот еще пример:
Утилизация плюс обогрев
Печи для обогрева теплиц могут использовать и другие виды топлива. К примеру, если вы будете использовать печь, работающую на отработанном автомобильном моторном масле, то у вас вряд ли возникнет проблема в приобретении данного вида топлива. Многие предприятия и СТО с радостью избавятся от отработки. Давайте рассмотрим печь, работающую на отработанном масле. Конечно, она более сложна в изготовлении, но все с лихвой оправдается при ее эксплуатации. Самодельные печи для теплиц на данном виде топлива никогда не испытывают недостатка в нем в районах с широкой сетью СТО и предприятий, использующих грузовую технику.
Работа печи на отработке
На рисунке приведена схема данной печи. Стоит заметить, что верхний бачок во время работы раскаляется докрасна. На нем с успехом можно готовить еду.
Схема печи на отработке
Приводим точные чертежи с описанием материалов для изготовления данной печи. Можно использовать дымоходную трубу из нержавейки.
Чертежи и размеры печи на отработке
Дымоход – только вертикальный
Сразу оговоримся, данная печь не предполагает использования горизонтальных участков дымохода. Другими словами, для данной печи только строго вертикальным.
Бубафоня что кроется за названием и как построить чудо-печь
Не так давно интернет буквально взорвал таинственный проект под названием «Бубафоня». Что это – смешное прозвище или сложная аббревиатура? Секрет раскрыт! «Буб» и «афоня» – части фамилии и имени автора этого стартапа, Бубякина Афанасия (ласково, Афони).
«Бубафоня» в теплице
Чем отличается самодельная печь
Что представляет собой эта простая печь для теплицы? По сути Бубафоня – это доработанная версия привычной всем буржуйки. Что усовершенствовал автор:
- Добавил клапан, регулирующий подачу воздуха и, соответственно, интенсивность и длительность горения одной закладки.
- Упростил конструкцию, сделав ее доступной для любого дачника (разделение печи на две камеры происходит благодаря опускающемуся/поднимающемуся поршню).
Сам Афанасий, тестируя собственное изобретение, добился длительности горения закладки, равной 61 часу! Весьма серьезный результат.
Строение самодельной печи от народного умельца
Строение народной любимицы «Бубафони»
Итак, из чего и как сделать эту печь для теплицы своими руками? Для изготовления конструкции вам понадобится:
- старый газовый баллон или обрезок трубы, диаметром 300–400 мм (для больших теплиц предпочтительней брать 200-литровую железную бочку);
- от 2 до 5 метров трубы 100–150 мм в диаметре;
- листы либо обрезки металла, толщиной 2 мм;
- труба с диаметром, равным 30–40 мм (длиной около 1 м);
- шестеренка и лопасти для поршня;
- сварочный аппарат, глиняный раствор и болгарка.
http://goo.gl/hxz1PK Размеры основных деталей для изготовления Бубафони
Пошаговая инструкция по изготовлению и видео
Если для печи применяется старый газовый баллон, работать с ним нужно крайне аккуратно. Для начала необходимо выкрутить вентиль и несколько раз промыть емкость водой. После 2–3 промываний следует залить баллон водой и только тогда приступать к резке болгаркой:
- Срезать верхнюю часть баллона и при необходимости доварить сверху отрезок трубы (чтобы общая высота конструкции достигала 850 мм).
- Если диаметр баллона равен 300 мм, вырезать круг из толстого металла с диаметром 270 мм. Это будет основой поршня.
- Посередине круга выпилить отверстие около 100 мм и приварить к нему трубу такого же диаметра длиной 900–1000 мм.
- На внутренней стороне поршня установить 6 изогнутых лопастей и сверху наварить старую шестеренку (90 мм в диаметре с отверстием 20 мм). Наш поршень для контроля подачи воздуха готов!
- Вверху баллона сбоку выпилить отверстие для трубы 100–150 мм в диаметре (дымоотвод). Приварить к нему отрезок трубы длиной до 400 мм.
- Сделать крышку по диаметру баллона с отверстием для поршня.
- Все места соединений промазать глиняным раствором.
- Подсоединить печь к 4-метровому дымоходу (его необходимо утеплить, к примеру, минватой, чтобы избежать большого количества конденсата).
Схема и принцип работы печи
Совет! Для обогрева теплицы баллон лучше вкопать в землю, оставив вокруг достаточно места для его обслуживания (очистки). К дымоотводу необходимо приварить дымоходную трубу горизонтально под небольшим углом, максимально близко к земле (на высоте 100–300 мм). Дым, проходя через нее, будет нагревать почву, что необходимо для полноценного развития растений. Длина такой трубы нее должна превышать 5 метров, иначе будет слабая тяга.
За основу взята бочка
При изготовлении печи для теплицы из старой бочки понадобятся:
- прочная бочка на 200 л (лучше советского образца);
- длинная труба диаметром 200 мм для горизонтального дымохода (предпочтительней оцинкованная);
- 1,5-дюймовая труба для поршня, длиной в 1 м (при большем размере горение будет слишком сильным);
- листы металла для крышки и поршня, лопасти.
Чтобы усовершенствовать систему отопления к «Бубафоне» можно добавить «водяную рубашку». Топить самодельную печь можно практически всем, за исключением угля. Опилки, горючий мусор, шишки, дрова или щепки – «Бубафоня» примет все.
Несколько секретов для эффективной работы
Для того чтобы печь работала с максимальным КПД, а ее обслуживание не доставляло неудобств, необходимо соблюдать некоторые тонкости эксплуатации:
- После розжига клапан необходимо приподнять на 30 секунд, иначе огонь потухнет.
- Для ускорения процесса разжигания в топку через поршень можно долить немного отработанного машинного масла (около 100 г). Однако в таком случае золу нельзя будет использовать для удобрения растений. Недопустимо применять в этих целях бензин – это очень взрывоопасно.
- Для улучшения теплоотдачи вокруг горизонтальной трубы-дымоотвода можно сделать короб (кожух) из кирпичной кладки с зазором 30–70 мм.
- В месте крепления горизонтального дымохода к вертикальному необходимо предусмотреть так называемый «стакан» для стекания конденсата.
Схема обогрева устройства Буфафони
Советы по самостоятельному монтажу
Печь на опилках самостоятельно выполняется очень легко. В качестве отопительного сырья могут быть использованы обычные опилки, которые являются отходами деревообрабатывающих производств, а приобрести их можно за незначительную стоимость, иногда и вовсе бесплатно.
Простой отопительный агрегат можно соорудить и самостоятельно.
- При изготовлении печки можно использовать старую жестяную бочку или две. Кроме того, потребуется запастись баллоном от газа-пропана, отрезком трубы с подходящим диаметром.
- В боковой части бочки требуется прорезать отверстие и вварить дымоход, который должен располагаться горизонтально.
- Днище следует снабдить отверстием, которое будет в два раза меньше диаметра самого печного дна.
- Другая бочка должна быть разрезана на пару частей, нижняя из которых должна иметь высоту порядка двадцати пяти сантиметров.
- На следующем этапе привариваются ножки из любого, максимально прочного и надёжного материала.
- Обе бочки следует соединить и сварить.
- При устройстве крышки могут быть задействованы остатки от второй, использованной для изготовления печи, бочки.
- Готовая конструкция устанавливается в теплицу и подсоединяется к дымоходной системе.
Для запуска печной конструкции изготавливается конус из дерева или жестянки. Узкая конусная часть будет свободно проходить в верхнее отверстие на днище. Через конус выполняется засыпка утрамбованных опилок. При заполнении конусной части на две трети следует выполнить его удаление и закрытие крышки, а затем поджиг. Для регуляции тяги используется дверца.
В стандартных условиях владельцу теплицы требуется выполнять два засыпания опилок за сутки.
Особенности современных продуктов скрытая угроза
В чем же причина? Думается, в первую очередь в прокатившихся в последнее время публикациях на страницах газет и журналов, а также экранах телевизоров о том, чем кормят нас современные продавцы «полезных» продуктов. Как оказалось, в большинстве своем все эти красивые и аппетитные лакомства не всегда приносят организму человека желаемой пользы, а в отдельных случаях способны нанести серьезный вред организму, вплоть до летального исхода. Помимо этого, намного приятнее видеть на своем столе овощи и ягоды, сорванные буквально несколько минут назад с грядки, без пестицидов и других химических добавок. Польза от таких продуктов неоспорима.
Булерьян
Печи Булерьян для отопления теплицы используются достаточно редко, но как вариант. Начнем с того, что это отопительный прибор конвекционного типа, поддерживающий длительное горение. В качестве топлива используются дрова.
Печки Bullerian (английское название) были разработаны канадскими лесорубами. Патент на производство данного вида отопительного оборудования имеет немецкая компания «Energetec Gmbh». В Российской Федерации компания ЗАО «Лаотерм» по лицензии выпускает Булерьян под другим названием – Бренеран (Breneran), то есть по сути это ребрединг, а по конструкционным и техническим параметрам одно и то же.
Внешний вид печи Булерьян (Бренеран) выглядит как классическая «буржуйка», но принцип действия кардинально отличается.
Теплообмен осуществляется путем:
- теплового излучения;
- теплопередачи;
- конвекции.
То есть, по сути, в одном отопительном приборе объединены три устройства с различным функциональным предназначением:
- калорифер;
- печь;
- газогенератор.
Корпус печи – бочкообразный овал, в котором располагается двухъярусная топка, через нее вертикально проходят несколько труб (обычно семь, но может быть и больше) изогнутых к центру топки. Также предусмотрены:
- дверца для загрузки дров;
- дымовая заслонка;
- регулятор тяги.
Поддон для выгребания продуктов горения (золы) не предусмотрен.
Принцип работы общий для всех конвекционных печей, поддерживающих длительное горение. В одной из камер тлеют дрова, вырабатывается газ, который сжигается, что обеспечивает дополнительную теплоотдачу.
Принцип работы пиролизных котлов их плюсы и минусы
Почитав рекламные проспекты производителей котлов длительного горения, можно и впрямь увериться, что они являются продукцией высоких технологий, которые неподвластны обычному человеку.
Однако на самом деле пиролизный процесс, т. е. разложение и газификация твердого топлива, происходит при любом способе его сжигания, а пиролизные печи отличаются лишь тем, что имеют две отдельные камеры для раздельного сгорания твердых и газообразных веществ.
Печи обычного и пиролизного типа сложны и недешевы
Поэтому воссоздать подобную конструкцию своими руками должно быть несложно, если имеется сварочный аппарат и навыки работы с ним (в крайнем случае, всегда можно обратиться к профессиональному сварщику). Конечно, полностью автоматизировать процесс контроля и загрузки топочной камеры, как это возможно в заводской печи, не получится, но и цена такой самоделки будет несравнимо дешевле.
Итак, в любом газогенераторном котле есть две камеры:
- камера загрузки – сюда подается топливо с высоким выходом летучих веществ (древесина и ее отходы, брекеты, уголь, кокс);
- камера сгорания – в нее поступают газы из первого отсека и воздух из вторичной подачи.
В камере загрузки искусственно ограничивается подача кислорода, за счет чего дрова или уголь не горят, а тлеют, медленно отдавая тепло в окружающую среду. Выделенные древесные газы переходят в другую топку, где к ним подмешивается вторичный воздух, и летучие продукты сгорают в нем полностью.
В результате процесс горения длится 12 часов и более, а от дров, даже самых крупных, остается минимум золы.
Схема устройства любого газогенератора длительного горения
Однако у этой конструкции существуют и недостатки:
- Во-первых, такая печь, как заводского изготовления, так и смонтированная своими руками, очень требовательна к влажности топлива – если она превышает 20%, дрова подлежат обязательному досушиванию. По этой же причине еще до установки печи для теплицы необходимо обустроить дровяной сарай.
- Второй минус – это нестабильность горения при малой (меньше половины) загрузке твердотопливного отсека.
Производители печей для теплиц
Печь для теплицы вы можете сделать сами, а можете купить в специализированных магазинах, решайте сами.
В настоящее время, производители предлагают множество различных вариантов печей для теплиц:
- Булерьян.
- Печь Бутакова.
- Слобожанка.
- Вологда.
Рассмотрим эти модели подробно.
Регулировать процесс подачи воздуха в камеру сгорания можно при помощи заслонки. Благодаря ей можно увеличивать или уменьшать объемы подаваемого кислорода, что сказывается на конечной скорости горения.
Булерьян
Такие печи в отоплении теплиц обыватели выбирают нечасто, но при этом данные агрегаты гарантируют длительное горение топлива и поддерживают комфортную температуру.
Устройство печи Булерьян
Булерьян — прибор конвекционного типа в виде бочки с выпущенными трубками, топливом для которого выступают дрова. Также в нем присутствуют:
- дверца для загрузки дров;
- дымовая заслонка;
- регулятор тяги.
Внешне печь Булерьян напоминает классическую «буржуйку», однако принцип действия другой.
Теплообмен осуществляется путем:
- теплового излучения;
- теплопередачи ;
- конвекции .
По сути в ней находятся три устройства, имеющие разные функциональные предназначения:
- калорифер;
- печь;
- газогенератор.
Функционируют они следующим образом: в камере тлеют дрова, вырабатывается и сжигается пиролизный газ, благодаря этому осуществляется процесс теплоотдачи.
Разработаны эти печи были в Канаде, а патент на производство подобных устройств имеет немецкая компания «Energetec Gmbh» . В России компания ЗАО «Лаотерм» выпускает Булерьян под названием Бренеран, по техническим параметрам российский ребрендинг ничем не отличается от оригинала.
Несмотря на удобство использования такого оборудования, оно имеет некоторые недостатки:
- не оборудованы регуляторами для корректировки температуры;
- не удобны в монтаже;
- их работу необходимо постоянно контролировать.
Цена их варьируется от 8 000 до 25 000 руб.
Печь Бутакова
Это конвенционные печи, получившие свое название в честь профессора, которым и были разработаны.
Устройство печи профессора Бутакова
Корпус печи представляет собой параллелепипед, в нем находятся воздуховодные трубы и двухкамерный топливник . Помимо этого, устройство оборудовано:
- зольником ;
- заслонкой;
- дымоходом.
Принцип функционирования данного вида печи для теплиц абсолютно идентичен печи Булерьян.
Цена таких устройств: 10 000 — 35 000 руб.
Слобожанка
Слобожанка характеризуется высоким качеством и эффективностью. Такой вид печи еще называют «супер буржуйками».
- камера сгорания;
- канал подачи и распределения воздуха;
- конвекционная рубашка.
В этой печи система розжига — верхняя, соответственно загружаются поленья тоже через верх, дополнительно применятся специальный цилиндр, оказывающий давление на горючие материалы.
Выделяются три основных типа данных печей:
- С Г-образной трубой для боковой подачи кислорода в топочную камеру.
- С подачей воздуха по центральной части при помощи направляющего питоида.
- С подачей воздуха из нижней боковой части.
Независимо от того, каким способом подается воздух в камеру сгорания, процесс теплообмена будет осуществляться с максимальной эффективностью.
К «Слобожанке» можно подсоединить водяной контур и создать систему отопления с радиаторами.
Слобожанка — выгодное решение для отопления теплиц, т. к. топливом могут выступать различные материалы, начиная от дров, заканчивая шишками.
Вологда
Эта модель печей длительного горения для отопления теплиц, обладает рядом достоинств:
- высокая теплоотдача;
- высокий КПД 80 — 90%;
- закладывать дрова надо несколько раз в сутки;
- невысокая цена.
Если вы остановите свой выбор на такой печи, вам не нужно будет все время следить за тем, как она функционирует. Для подачи теплоносителя применяются гибкие шланги, которые крепятся к задней части котла и подводятся к баку с теплоносителем . Чтобы вода нагрелась до температуры 60°С, достаточно будет 30-40 минут.
Стоимость: 4 000 — 6 000 руб.
Производитель марки “Вологда” выпускает модели, которые одновременно могут применяться для обогрева и теплиц, и частных домов, для этого потребуется присоединить водяной контур и установить радиаторы.
Также для обогрева теплицы могут использоваться инфракрасные обогреватели и .
Выбираем печь для теплицы
Все описываемые варианты обогрева можно приобрести готовыми или сделать собственноручно. Самодельная печь для теплицы может получиться очень бюджетной.
Самая простая печь для теплицы: буржуйка
Несложный, экономичный вариант – организация отопления теплицы своими руками буржуйкой. Конструкция обогревателя элементарная: старая бочка с приваренной дверцей топки, дымоотводом, трубой для выхода теплого воздуха и перемычкой в верхней трети емкости. Принцип работы ее отражен на фото ниже. Обогрев происходит за счет следующего:
- Перемещение горячего дыма по трубе, проложенной в центральной части теплицы или по ее боковым сторонам.
- Излучение тепла поверхностями печи.
- Горячий воздух, образующийся над перемычкой и выходящий из специальной трубы.
Работать буржуйка для теплицы может на отходах пиломатериалов, дровах, угле. Интенсивность горения зависит от характера топлива и доступа воздуха в топку. Выбирать такой способ обогрева стоит только тогда, когда есть возможность постоянного контроля за горением. Собственно, это единственный минус отопления – придется периодически подкладывать топливо.
Принцип работы отопления теплицы буржуйкой дровяной
Обратите внимание: по такому же принципу действует и кирпичная печь для теплицы. Все отличие только в материале изготовления – топка и полость для горячего воздуха складываются из кирпича
Трубы берем металлические.
Печь длительного горения в теплице
Печь длительного горения, или, по-другому, булерьян, сродни описанной выше буржуйке: обогрев происходит за счет горячего дыма, идущего по трубе вдоль теплицы и нагретого воздуха. С дымом все понятно, воздух же нагревается по другому принципу. Как видно на рисунке, корпус охватывают два ряда труб, открытых с обоих концов.
Благодаря процессу естественной конвекции холодный воздух затягивается через нижние отверстия труб. По мере прохождения по ним газ нагревается корпусом топки, к которому прилегают трубы и выходит уже горячим (50-60 град) через верхние отверстия. Работает печь для теплицы на дровах, угле, пеллетах, отходах пиломатериалов.
К сведению: заслонка печи снабжена клапаном, благодаря которому можно регулировать подачу воздуха в топку. Увеличивая или уменьшая отверстие клапана печи в теплице, своими руками можно изменять интенсивность горения топлива. В верхней трети корпуса булерьяна находится перемычка с отверстиями, где происходит дожигание дыма.
Печь для теплицы длительного горения, своими руками ее собрать сложно, однако результат будет стоить затраченных усилий
Преимущества агрегата перед буржуйкой:
- За счет дожигания дымовых газов кпд агрегата увеличивается, топлива используем меньше, тепла получаем больше.
- Температура внутри печи очень высокая, топливо сгорает почти полностью.
- На одной закладке булерьян может работать до суток, что освобождает садоводов от необходимости посещения теплицы ночью.
Если у вас нет возможности контролировать отопление теплицы более 2 раз в сутки, печь длительного горения будет отличным выбором.
Работаем с печью для теплицы своими руками, видео содержит советы по зимнему режиму топки булерьяна
Печь для теплицы на отработанном масле
Последнее устройство для обогрева теплиц сложнее описанных выше. Оно состоит из:
- Корпуса-рубашки.
- Внутренней емкости топки.
- Чаши сгорания.
- Топливного бака.
- Системы капельной подачи топлива.
- Клапана подачи воздуха.
Отдача тепла здесь происходит также, как у печи длительного горения: через излучение стенками и нагревание воздуха, протягивающегося естественной конвекцией через верхнюю часть корпуса. Рисунок хорошо иллюстрирует этот процесс. В некоторых случаях дополнительно устанавливается вентилятор, выбрасывающий горячий воздух под напором. Это позволяет ускорить нагревание пространства теплицы.
Отопление отработанным маслом
Теплица, оборудованная такой печью, функционирует почти автономно. Один раз отрегулировав агрегат, можно подходить к нему один раз в сутки или реже, все зависит от объема топливного бака. Это, пожалуй, самый лучший вариант. Обслуживать такую систему отопления легко, топливо стоит недорого, расходуется экономно.
Обратите внимание: помимо отработанного масла можно использовать солярку. Однако надо помнить, что она загустевает при сильном охлаждении. Новые бочки такого топлива надо устанавливать в теплице заранее, чтобы они успели согреться.
Печь на отработанном масле в теплице, видео показывает вариант агрегата другой конструкции
Бубафоня
Печи буржуйки обладают небольшим КПД и необходимостью частой догрузки топлива. Умелец Бубафоня придумал самодельную конструкцию, которая отличается принципом сгорания топлива.
Особенности и устройство
Основное отличие в печи Бубафони – верхний забор воздушной массы, что привело к таким положительным свойствам, как:
- более длительное горение топлива;
- нет необходимости в частой загрузке топки;
- лучшее сохранение тепла;
- экономичность, потому что такую печь можно сделать из подручных материалов: бочки из железа или металла; в качестве топлива можно использовать не только дрова, но и доски, щепки, картон или стружки. А также печь Бубафоня работает автономно, то есть без использования электрической энергии.
Есть и минусы такой конструкции:
- внешне выглядит непрезентабельно;
- средняя теплоотдача;
- нагарообразование на стенках печи;
- образуется конденсат, который в зимнее время замерзает и перекрывает основную трубу;
- во время забора воздуха иногда появляется огонь из воздуховода;
- с установкой такой печки необходимо позаботиться о вентиляции в теплице.
Чтобы самостоятельно сделать Бубафоню, необходимо знать устройство и принцип работы печи. Воздух заходит через верхнюю трубу, а топливо начинает гореть. Сгорая, зола будет накапливаться на поверхности топлива и мешать ему гореть. Из-за этого нужно позаботиться об установке пресса в виде металлического блина, диаметр которого немного меньше бочки. Посередине блина просверливается отверстие для трубы с кислородом.
Топливо сгорает, и пресс опускается, вымещая золу между блином и стенкой. Такая зола остывает и уходит через дымоход с остальными продуктами горения.
Изготовление
Изучив чертежи и схемы печи, поняв принцип работы, можно своими руками сделать Бубафоню. Немаловажным моментом является выбор емкости. В качестве нее может использоваться труба большого диаметра, бочка, пустой газовый баллон.
Что бы то ни было, придется доделать конструкцию:
- избавиться от крышки;
- для получения емкости с открытым верхом необходимо заварить дно;
- приготовление пресса: для этого подойдет металлический листовой круг;
- по центру просверлить отверстие для трубы и присоединить трубу с помощью сварки;
- на крышку тоже приваривается труба с большим диаметром для того, чтобы первая труба могла скользить свободно;
- для создания зазора, чтобы воздух проходил между поверхностью и топливом, на трубу закрепить профиль из металла;
- для топки изготовить дверцу из железного листа и прикрепить;
- сверху емкости проделать отверстие для дымохода и присоединить трубу;
- сделать ножки для печки, если днище не «стоит».
При изготовлении дымохода необходимо учитывать необходимость создания сопротивления, что позволит более длительной задержке тепла.
До установки печи необходимо под нее сделать фундамент из кирпичей и подложку из оцинкованного листа. Это поможет избежать нагрев нижней части печки, что приводит к гибели близко растущих культур. Фундамент также сохраняет и распространяет теплоту.
После установки печи необходимо обложить кирпичами для улучшения теплоотдачи.
Котел Кузнецова или печки для обогрева теплиц
Отопительные печи кузнецова представляют для парниковых помещений особый интерес. Кирпичный чудо котел обладает неплохим КПД, примерно 80%. В печное тело встраивается 2 стальных регистра. Корпус котла из кирпича надо утеплить базальтовым волокном. В большем числе купольных моделей печек встроено современное техническое решение, которое обеспечивает дожигание горючей, что составляет дымовые газы.
Такое оборудование:
- Надежное;
- Долговечное;
- Эффективное.
Для обеспечения дожигания под свод колпака сверху или иное место, в зависимости от модификации печки, организуется подача вторичного воздуха. При применении дерева соответствующего качества такая печка будет работать как пиролизная отопительная конструкция. Все дело в том, что монтаж печек по системе Кузнецова выполняется с применением не 1 колпака, а 2, которые соединены между собой вертикальным каналом.
Печки для обогрева теплиц надежные и долговечные
Цель такой модификации – разрешить проблему эффективности передачи теплоты сжигания внутрь теплицы.
Продукты сгорания с высокой температурой уходят под свод 1 колпака, отдают тепло стенам. В результате газы охлаждаются, и спускаются вниз под своим весом и давлением уходящего вверх горячего потока из топки. Водяная печь может также обеспечить полив в .
Конструкция печи в теплицу
Конструкция печи очень проста, и ее способен сделать практически каждый, кто может держать в руках УШМ (болгарку) и хоть как-то варить электросваркой.
Основа печи – круглая бочка, причем объем этой бочки может быть любым -по вашему желанию, потребностям и физическим возможностям. В моем случае это бочка 100 л (отапливаемое помещение – мастерская 60 куб.м, максимальное время работы на полной закладке в тлеющем режиме 20-24 часа). Вверху у самой кромки приварена труба диаметром 115 мм, длиной 300 мм -это патрубок подсоединения печи к дымоходу.
СХЕМА УСТРОЙСТВА ПЕЧИ: 1 – круглая бочка; 2 – патрубок подсоединения трубы к дымоходу;
3 – поршень; 4 – крышка печи из оцинкованной стали с отбортовкой; 5 – дымоход высотой минимум 4,5 м
Внизу на чертеже: Схема движения воздуха в печи длительного горения. Автоматически опускающийся поршень подводит воздух прямо к дровам, а сверху остается камера для дожига газов
Второй по значимости элемент печи -поршень, он похож на перевернутый гриб. Сделал его из круглого диска, диаметр которого меньше внутреннего диаметра самой бочки на 5 см, а также трубы диаметром 75-100 мм и длиной на 10 см больше высоты бочки. Снизу на диск поршня приварены 4 ребра высотой 5 см (они обеспечивают поршню жесткость и проход горящих газов). На всасывающей трубе установлена регулирующая заслонка подачи воздуха. Крышка печи – диск из оцинкованной стали с отбортовкой по наружному размеру бочки и отверстию в центре для поршневой трубы.
Дымоход лучше приобрести составной диаметром 115 мм из нержавейки (такие продают для банных печей). Его минимальная высота – 4,5 метра. Сэндвич-трубы удобнее тем, что на них не образуется конденсат.
В теплицах печь и дымоход можно расположить в противоположных краях, соединив их горизонтальным дымоходом, – это увеличит теплоотдачу в целом. Правда, если температура внутри теплицы и снаружи будет примерно одинакова, в этом случае возникнут некоторые сложности с розжигом.
Читайте также: Как обогреть теплицу из поликарбоната
Металлические печи в теплицах обычно устанавливают в центральном проходе. Если же придется ставить на расстоянии 1 м и меньше от поликарбоната или пленки, придется смонтировать отражающий экран из кровельного железа (просто загнуть несколько граней вокруг печи) на расстоянии 30-50 см от печи. Это ограничит инфракрасное излучение. У меня выложен экран из обычного красного кирпича, полукругом, без раствора.
В качестве топлива идет любая древесина, от пыли до чурок диаметром до 15 см. Каменный уголь и бумага для принтеров не горит – образуется много золы, и она мешает горению.
Оптимальный вариант – смесь крупной и мелкой фракций (когда пустоты между поленьями и чруками заполнены опилками и стружками).
Загружаю топливо не выше дымоходной трубы. Поверх укладываю растопку – щепу и стружки – по центру. Можно плеснуть и отработки – она ускоряет и упрощает процесс растопки.
Когда огонь разгорится, устанавливаю поршень с крышкой и регулирую силу горения заслонкой на подающей трубе.
Заслонка очень простая – кирпич (или магнит от звукового динамика подходящего размера). Когда он полностью закрывает приток воздуха, горение ослабевает. При интенсивном горении печь работает в пиролизном режиме, при минимальном (тлеющем) пиролиза нет.
По мере сгорания топлива поршень опускается вниз и тем самым подает воздух непосредственно к очагу горения. При этом увеличивается верхняя камера дожига и вместе с ней – площадь нагрева печи.
Чищу печь один раз в три-четыре топки. Для этого отсоединяю печь от дымохода, выношу на улицу и высыпаю золу на огород. О том, как эта печь работает, можно посмотреть тут После двух зим эксплуатации поршень пришел в негодность. Там, где сталь была толщиной 3 мм, он весь погнулся, 2-миллиметровый же кусок прогорел насквозь. Его заменил – и печь работает как новая. Когда же прогорит бочка – заменю и ее, только возьму побольше, 200-литровую. Тогда печь с одной загрузки будет работать двое суток.
Модели печей
Вологда
- Принцип работы напоминает газогенератор, такая печь для теплицы длительного горения экономически выгодна в эксплуатации и имеет высокую теплоотдачу.
- Закладку дров достаточно делать два-три раза в сутки. Зависит от объема топки и общего размера устройства.
Благодаря этому, оборудование получило большое преимущество, так как отсутствует необходимость постоянно находиться возле топки и следить за горением. КПД «Вологда» — примерно 80%.
Теплоноситель поступает сзади по специально установленным гибким шлангам, которые соединяют устройство с водяным баком. До 60 градусов с нуля жидкость нагревается за 40 минут.
Существуют модели, которые одновременно могут обогревать теплицу и жилой дом, в котором тепло будет распространяться через радиаторы водяного отопления. Инструкция, идущая с моделью, подробно расписывает данный процесс.
Следует отметить легкий процесс переключения из газогенерирующего состояния в обычный режим каменки. Поэтому оборудование можно также применять и для бань.
Минус
Требуется периодическая загрузка топлива.
Булерьян
Для парников и теплиц применяется довольно редко. Печь конвекционного типа, может поддерживать нужную температуру достаточно долго.
Работает на обычных дровах и продуктах деревообработки. Естественно цена такого устройства выше обычной «буржуйки».
«Буллерьян» в теплице
Минусы
- Не установлен регулятор температуры.
- Не очень удобна в установке.
- Требуется часто следить за топкой.
По внешнему виду напоминает горизонтальную бочку, снизу и сверху которой расположены выпускные трубы. Наименьшая модель способна пропускать через себя до 5 м3 воздуха в минуту, но корпус, покрытый специальной краской, не раскаляется.
Совет: чтобы работа печи была продолжительной, для топлива используйте только древесину твердых пород или бурый уголь.
Слобожанка
Конструкция хорошо подходит для небольшого помещения. Ее можно сделать своими руками без привлечения помощников.
Предварительно
- Возьмите толстостенную трубу, сделайте в ней продольные пазы «болгаркой» или «автогеном». Это будет специальное устройство для бесперебойной подачи воздуха и активизации горения топлива.
Воздуховод из трубы 100 мм
- Установите снизу устройства металлический пятак из 5 мм стали, который будет выступать в роли шибера, и ним можно будет регулировать подачу кислорода в печь.
Устройство регулировки подачи воздуха в печь
- Сделайте в верхней части топки дымоход из отрезка трубы диаметром 100 мм для отвода продуктов горения.
- Возьмите толстостенный металлический цилиндр диаметром 250 мм.
- Вырежьте в центре стального толстостенного листа отверстие 100 мм и приварите к трубе будущего воздуховода.
- Сделайте из листа металла толщиной 10 мм теплорассеивающий диск, который будет установлен внутрь устройства.
Технология
- Изготовьте кожух печи из более тонкого металла, например, из обычной стальной бочки. Тем самым вы сможете направить воздух вдоль стенок камеры сгорания.
- Зафиксируйте между собой внешний и внутренний цилиндр, чтобы они не прикасались во время работы устройства.
- Установите дымоход, для чего возьмите трубу не менее 100 мм внутреннего диаметра.
Труба дымохода и верхняя крышка с ручками
- Приварите ножки к устройству. Их высота должна быть от 25 см от пола, чтобы не затруднять подачу воздуха.
- Сделайте из толстостенного стального листа верхнюю крышку с ручками.
Общий вид печи «Слобожанка»
Сооружение кирпичной печи с боровом
Для продвинутых мастеров можно рассмотреть вариант кирпичной печи, оснащенной так называемым боровом. Это тот же горизонтальный дымоход для отопления почвы в грядках, только выложенный из кирпича. Вот как сделать печь для теплицы из кирпича:
- Изготовить сплошной фундамент под боров из пластин железа и труб.
- Топку расположить с одной стороны, а трубу дымохода – с противоположной.
- Выложить основу борова и камеру для поддува с боковыми воздухозаборами под топкой.
- Далее выложить саму топку и два дымохода внутри борова.
- Перекрыть боров кирпичом, вверху топки проложить 2 трубы по ходу кладки кирпича для забора воздуха с улицы.
- С другой стороны выложить дымоход и установить в него трубу, длиной не менее 5 м.
- На топку можно установить большой чан для подогрева воды.
Видео: простая самоделка из железных бочек
Этот проект самодельной печки практически не потребует затрат и особых умений.
- Две 200-литровые бочки уложить горизонтально и сварить между собой.
- В задней части конструкции проделать отверстие для трубы 300–400 мм в диаметре. Она будет служить дымоходом, расположенным на высоте около 300 мм над землей под небольшим уклоном вверх.
- Спереди печи дно бочки разрезать напополам, параллельно уровню земли. Вырезанную нижнюю половину прикрепить на завес к верхней, чтобы она открывалась вверх. Внизу этой своеобразной крышки прикрепить несколько звеньев цепи, а на самой бочке приварить небольшой крюк. При помощи такой конструкции нашу заслонку можно зафиксировать в поднятом положении для комфортной закладки дров.
Тепличную печь соорудить несложно
Но важно помнить – любой просчет в этом деле грозит серьезными последствиями. Поэтому достойным путем выхода из сложившейся ситуации является приглашение опытного печника
Мастер не только поможет подобрать оптимальный вариант для вашего парника, но и сделает все быстро и качественно.
Зарядка печи требуется умение
Нам еще потребуется специальное приспособление для «зарядки печи». На рисунке видно, как устроен конус трамбовки. Изготовить его можно из дерева или любого другого подручного материала.
Главное, чтобы его нижняя часть свободно входила в центральное отверстие перегородки, разделяющей печь и топку. Достаточно будет, если конус войдет в отверстие на глубину 15 – 20 мм. Верхняя часть конуса должна иметь диаметр 150 мм. Теперь можно заправлять печь. Для этого снимаем крышку и вставляем конус в отверстие, перекрывая его тем самым. В печь постепенно загружаем опилки, хорошо утрамбовывая их. Загрузить необходимо на две трети объема печи.
Печь на опилках — запуск
Когда опилки загружены и утрамбованы, убираем конус. В опилках образовалось конусообразное отверстие. В топку закладываем небольшое количество щепок и поджигаем их. У них одна задача — поджечь опилки. За счет тяги, проходящей через отверстие в опилках, они быстро разгораются, можно в самом начале плеснуть немного керосина или солярки, а можно обойтись и без них. Когда опилки начнут гореть, можно закрывать крышку. Как видим, топка потребовалась нам только для разжигания, в остальное время весь процесс горения будет происходить внутри печи.
Песочный затвор – просто и эффективно
Печь приступила к работе. Если у вас есть сомнения в герметичности крышки, можно устроить простой песочный затвор, как показано на рисунке.
Но если дымоход правильно подобран и тяга хорошая, дыма из-под крышки быть не должно. С помощью дверцы можно отрегулировать тягу.
Пиролиз – проще некуда
В зависимости от объема вашей печи она будет согревать теплицу в течение нескольких часов. Так, к примеру, подобная печь, изготовленная из пропанового баллона, может работать без дозаправки в течение 8 – 10 часов. Что касается 200-литровой бочки, продолжительность работы без дозаправки достигает более 30 часов. Все зависит от регулируемой тяги и температуры окружающего воздуха. Длительность работы обусловлена использованием, помимо горения опилок, горения газов, выделяемых опилками. Это своего рода простейший вариант пиролизной печи.
Но самое интересное заключено в следующем:
- Если у вас нет двух бочек, можно изготовить данную печь и без топки разжигания.
- Просто установите бочку на ножки, приварите дымоход, прорежьте нижнее отверстие, заправьте опилками, закройте крышку и можно запускать.
Конечно, разжигать будет не совсем удобно, но печь будет работать не хуже. Просто для разжигания потребуется керосин, солярка или немного отработанного масла. Регулировать тягу можно с помощью заслонки установленной в трубе дымохода.
Печь длительного горения первое знакомство
Как работает обычная печь?
Дрова укладываются на колосник и поджигаются снизу. Процесс горения распространяется в естественном направлении — снизу вверх. Скорость сгорания топлива может отчасти регулироваться ограничением притока воздуха: достаточно прикрыть поддувало, расположенное ниже колосника, и пламя уменьшится.
Полезно: колосник нужен не только для эффективной транспортировки воздуха к месту горения. Он обеспечивает удаление золы: несгоревшие остатки топлива проваливаются сквозь решетку и удаляются из зольника при повторной загрузке печи.
Основной недостаток такой схемы — в том, что в естественном для себя направлении процесс горения распространяется слишком быстро. Дрова прогорают за 2-3 часа, после чего нужна новая закладка. Причем увеличивать объем топливника бесполезно: при этом возрастет тепловая мощность, а не время горения.
Инженеры литовской компании Stropuva в свое время задумались: а что, если поджечь большой объем уложенного в топку горючего сверху? В этом случае горение будет куда более медленным.
Однако такая схема создаст несколько проблем:
- Зола будет засыпать топливо и препятствовать процессу горения.
- Проблемой станет обеспечить подвод воздуха к пламени: если топливник засыпан щепой или опилками, воздух снизу просто не пройдет через большой объем мелкофракционного топлива.
Обе проблемы были успешно решены простым, в общем-то, нововведением: подача воздуха организована сверху прямо к очагу горения. Воздуховод проходит через крышку печи и заканчивается массивным металлическим диском, который распределяет кислород по всей поверхности закладки.
Принципиальная схема устройств верхнего горения.
Диаметр диска несколько меньше диаметра печи. Поскольку при ограниченном доступе кислорода в процессе тления органическое топливо сгорает до состояния мельчайшей золы, восходящий поток воздуха не дает остаткам топлива препятствовать горению. Зола уносится в дымоход.
Очевидная проблема с тем, что в процессе прогорания топлива очаг горения будет смещаться сверху вниз, и подача воздух нарушится, тоже решилась просто и изящно. Воздуховод не закреплен и опускается по мере прогорания.
Проделанные под крышкой топливника отверстия обеспечат приток дополнительного кислорода, который поможет дожечь газообразные продукты неполного сгорания. Таким образом, печь превращается в простейший газогенератор с естественной тягой.
Однако у оригинальных печей Stropuva есть серьезный недостаток — цена. За 10-киловаттное изделие придется отдать не меньше 50 тысяч рублей, что для теплицы явно много. Выход очевиден: зная принципиальную схему устройств верхнего горения, мы организуем печное отопление теплицы своими руками.
Печи на дровах для обогрева теплицы
Выбор вариантов отопительных приборов для теплицы так же разнообразен, как для дома. Чаще всего применяются заводские модели, которые приобретаются в магазинах, но доступно изготовление такого прибора своими руками.
Печи отличаются как по типу топлива — дровяные, газовые или электрические, так и по материалу изготовления — металлические или кирпичные.
Наиболее часто для самостоятельной постройки выбирают твердотопливный аппарат, который топят дровами, паллетами из щепок, шелухи, сухими кусками торфа.
Обычная тепличная печка
Устройство такого типа может быть изготовлено из металла или кирпича.
Металлическая буржуйка довольно проста в постройке, ее рекомендуется сварить из старой бочки или газового баллона, размером 1,5 м х 0,5 м. Отличительной негативной особенностью будет неспособность удерживать тепло, поэтому, как только топливо в буржуйке прогорает до конца, теплица начинает выстывать.
Имеет значение неравномерность прогрева — печь имеет высокую теплоотдачу из-за металлического корпуса, поэтому воздух в непосредственной близости от нее сильно перегревается, что отрицательно влияет на почву и растения.
Строительство печи из кирпича позволит получить более долгий, постепенный нагрев помещения, а также длительную теплоотдачу после того, как дрова уже прогорят. Постройка вытянутого горизонтального дымового канала позволит значительно увеличить эти показатели.
Размеры такого устройства могут быть различными, в зависимости от площади помещения, дымовой канал обычно выкладывается на всю длину теплицы — располагаясь по центру, он способствует качественному, равномерному прогреву воздуха.
Важно! Задачей тепличной печи в первую очередь является прогрев почвы, поэтому дымовой канал и само устройство располагаются по возможности ближе к земле. . Схема устройства длительного горения
Схема устройства длительного горения
Чтобы повысить эффективность печи, часто оборудуют двойную камеру горения — это позволяет продлить действие одной закладки дров на 12—18 часов. Достигается это за счет процесса пиролиза — из-за контролируемого попадания воздуха в топку, дрова не сгорают в открытом пламени, а очень медленно тлеют, выделяя большое количество дыма, горячих газов. Вторая камера печи служит для окончательного сжигания выделившихся продуктов горения.
Фото 1. Схема, демонстрирующая устройство любой печи длительного горения с ограниченным поступлением кислорода.
При таком способе обогрева приходится гораздо реже докладывать топливо, а пиролизное горение почти не оставляет отходов, поэтому не придется часто чистить топку от золы. Экономия топлива и времени, требующегося на обслуживание, делает этот вариант самым востребованным. Размеры могут быть довольно небольшими — 1,5 м х 1 м, более эффективный прогрев воздуха обеспечит установка горизонтального дымового канала.
Виды печей
Печи для теплиц бывают разные. Они могут отличаться по материалу, из которого изготовлены, по типу используемого топлива и по некоторым другим нюансам, такие как формы или размера. Сегодня можно приобрести или даже самостоятельно изготовить печь из самых разных материалов, однако, наибольшей популярностью сегодня пользуются печи из кирпича и металла. Металлические печи крайне проблематично сделать своими силами, поэтому, скорее всего, придётся покупать её в специальном магазине.
Там ожидает огромный выбор различных видов металлических печей для теплиц, поэтому стоит рассмотреть наиболее популярные из них, их плюсы и минусы.
- «Буржуйка» – это, наверное, самый популярный вид печки из всех. Она представляет собой бочку с приваренной к ней дверцей, тепловыводящей трубой, дымоходом и перемычкой в верхней трети. «Буржуйка» популярна, прежде всего, благодаря своей простоте и дешевизне (чаще всего буржуйки и вовсе делают своими руками из старых бочек). Единственным её минусом можно назвать необходимость постоянного контроля огня, так как без регулярной догрузки топлива она тухнет довольно быстро. К слову, кроме дров и угля, «Буржуйка» может работать и на опилках.
- «Бубафоня» – это улучшенный вариант печки-буржуйки. Она устроена примерно следующим образом: всё та же бочка с дымоотводом, но уже без дверки сбоку, вместо неё используется крышка наверху. После того как в неё засыпается топливо, сверху на него устанавливается пресс, железный блин с дырой посередине и приваренной к ней полой трубой. Через эту трубу внутрь поступает кислород, а пресс позволяет ему распределиться равномерно, постепенно опускаясь вместе с прогоранием топлива. Из-за этого топливо горит дольше, загружать его необходимо реже и тепло сохраняется внутри печи лучше, так как его не выдувает естественной тягой.
- «Вологда» крайне похожа по своему принципу и строению на «Буржуйку», но её главное отличие заключается в том, что бочка устанавливается не вертикально, а кладётся горизонтально, что позволяет увеличить площадь для закладки топлива. Благодаря этому печь не требует постоянного присмотра, и загружать топливо в неё необходимо всего 2–3 раза в день. Часто «Вологда» используется для прогрева системы отопления, так как её конструкция позволяет подключить к ней трубы для поступления воды. Определённые модели печи могут работать на солярке, мазуте и отработке машинного масла.
- Печь Бутакова – это крайне мощная и дорогая модель. В её конструкции предусмотрено сразу несколько тепловыводящих труб, что значительно увеличивает количество поступаемого из неё тёплого воздуха. У печи очень высокий КПД, но, несмотря на это из-за своей мощности она потребляет много дров. Она работает исключительно на твёрдом топливе, дровах и угле.
- «Булерьян» – это не очень популярная модель из-за своей большой мощности и цены. Данную печь чаще всего используется для обогрева больших промышленных теплиц. Как и печь Бутакова, она имеет сразу несколько тепловыводящих труб. Даже самая маленькая модель пропускает через себя пять кубов тёплого воздуха ежеминутно. Она работает на дровах, углях и опилках, а определённые модели – и на жидком топливе.
- «Слобожанка» похожа на «Бубафоню», так же как и в ней, дрова загружаются вертикально, присутствует пресс для утрамбовки, но в слобожанку воздух поступает снизу, а не сверху, как в «Бубафоне». Её главным плюсом можно назвать возможность подключения водяного контура для создания полноценной системы отопления.
Это лишь наиболее популярные модели печей для теплиц, но существуют и другие. И какую из них установить в теплицу, решать каждому. Можно сделать печь и самостоятельно при наличии инструментов по металлу. В качестве материалов для неё можно использовать старые бочки и трубы. Можно сделать небольшую печь из пустого газового баллона, просто приделав к ней дверцы и трубы для вывода тепла и дыма.
Кирпичная печь стоит немного дороже железной, но выглядят они куда аккуратнее, а работать с ними удобнее и проще. Кроме того, можно полностью проявить свою изобретательность и фантазию при её постройке, распланировав всё – от размера до системы дымоотвода. Даже если не хочется строить её самостоятельно, можно рассказать подрядчикам, что хочется получить в итоге, и они постараются придерживаться данной конструкции. А также стоит упомянуть о печах для теплиц, работающих на газу. Такую печь очень трудно построить, из-за чего цены на них значительно выше. Но зато газовая печь обладает очень высоким КПД и способна долгое время работать без дозаправки.
Готовые модели печей какой вариант выбрать
Вариантов готовых отопительных приборов, которые могут быть использованы в условиях теплицы, не так много. Все доступные варианты объединяют следующие моменты:
- конвекционные (воздух многократно проходит сквозь кожух печи, нагреваясь за счет конвекции);
- пиролизные (используют принцип догорания газов, образующихся при сгорании топлива).
Соединение этих принципов в одной модели значительно повышает КПД.
«Булерьян» – чем хороша печь из Канады
На территории России эта модель печи известна под названием «Бренеран», что не меняет принципа ее функционирования.
Печь «Булерьян» с дополнительным кожухом из металла
Трубы, расположенные в булерьяне по бокам, служат для привлечения холодного воздуха снизу. Нагреваясь, он поднимается, обращая более прохладный воздух внутрь печи. Этот цикл позволяет создавать постоянный приток воздуха, что обеспечивает быстрый нагрев помещения и длительное горение от одной закладки топлива.
Плюсом модели является возможность подачи теплого воздуха в несколько соседних помещений, используя «рукава», надетые на верхние трубы. Поэтому печкой можно пользоваться даже для отопления дома, летней кухни и теплицы одновременно.
Недостатом Булерьяна-Бренерана является большое количество конденсата, который, просачиваясь, наполняет воздух ядовитыми веществами. Учитывая этот факт, устанавливать прибор лучше в нежилых строениях.
«Профессор Бутаков» – преимущества и недостатки отечественной разработки
По сравнению с предыдущим вариантом, эта модель отличается большей теплоотдачей за счет изменения в конструкции конвективных труб, но она не так удобна в плане очистки, а время горения одной закладки дров в ней гораздо меньше. Это означает, что тепличная печь протопит помещение быстрее, но закладывать в нее топливо придется чаще.
Конструкция печи «Профессор Бутаков»
Существенным минусом модели является неравномерный обогрев теплицы, в связи с чем необходимо располагать рассаду на полках, так как теплый воздух подается в основном вверх.
Внимание! Не все производители печи Бутакова встраивают в свои модели камеру вторичного дожига. В связи с этим значительно уменьшается время горения одной закладки дров и снижается КПД отопительного прибора
Линейка моделей представлена вариантами «Студент» (наиболее популярен в связи с низкой стоимостью), «Инженер» и «Доцент». Печи отличаются мощностью и объемами помещений, на отопление которых они рассчитаны.
Представленные устройства работают исключительно на дровах, так как температуру горения угля не выдерживает металл, из которого изготовлены эти конструкции.
Тонкости печного отопления
Большинство дачников используют печное отопление в ранневесенний период (середина марта – апрель), а также в начале осени. Обогрев в холодную зимнюю пору зачастую является нерентабельным, какой бы вид топлива вы ни использовали. Да и соорудить зимний парник гораздо затратней, чем легкую сезонную теплицу.
Печь-ракета для отопления парника
Несколько лайфхаков от изобретательных дачников
Хитрые на выдумки дачники давно нашли удивительно практичные и простые в исполнении решения для качественного обогрева закрытого грунта:
- Совместное отопление бани и теплицы. Этот вариант актуален для любителей попариться с веничками. Достаточно организовать грамотный отвод тепла от парной, и попутный, фактически дармовой, обогрев парника обеспечен!
- Теплица, пристроенная к дому или отапливаемой летней кухне. В таком исполнении разводку труб необходимо предусмотреть на этапе планирования системы обогрева.
- Любая печь для отопления теплицы эффективнее работает с вентилятором. Достаточно установить его внизу около загрузочной дверцы, и КВД работы отопительной системы повысится в разы.
- Для теплоизоляции нижней части парника можно использовать пустые стеклянные бутылки, укладываемые в несколько слоев.
Вентилятор в теплице увеличивает КПД печи
Из чего можно сделать печь для тепличного отопления
Печи для теплиц могут быть выполнены из кирпича или металла. И те, и другие имеют как преимущества, так и существенные недостатки.
Кирпичные печи более сложны в исполнении и требуют тщательной планировки, знаний основ печного дела. Однако они дают более длительный эффект, лучше удерживают температуру и могут использоваться также для нагрева воды.
Металлические отопительные приборы более популярны в связи с низкой себестоимостью их изготовления (металлолом есть практически у каждого). Также эти модели отличаются более простой конструкцией.
Принцип печного отопления теплицы
При обогреве теплицы первоочередной задачей является прогрев почвы, а уже потом воздуха. Поэтому печи для обогрева теплиц необходимо устанавливать как можно ближе к земле или углублять внутрь грунта. Другой вариант – поднять грядки на 30–40 см или разместить рассаду на полках, чтобы обеспечить качественный подогрев для корней растений. Ведь при низких температурах корневая система страдает, а полезные микроэлементы не усваиваются, что приводит к задержке роста культур и даже их гибели.
Растения расположены на подвесных полках для более эффективного обогрева
Небольшое дымление внутри парника вполне допустимо, так как угарный газ в малых количествах не вредит растениям, поэтому сложить печь для теплицы своими руками сможет даже начинающий печник.
Печи длительного горения
Отопление теплиц дровами предполагает постоянное обслуживание печи, подкладывание в неё быстро сгорающего топлива. Даже самые толстые поленья сгорают дотла максимум за час-полтора.
Необходимость всегда находиться поблизости и несколько раз вставать по ночам – не самая приятная перспектива.Именно поэтому такой вариант обогрева раньше использовался только в сезонных укрытиях для защиты растений от весенних и осенних заморозков или в качестве резервного источника тепла на случай отключения электроэнергии.
Но сегодня появились газогенераторные печи длительного горения, которые, в зависимости от конструкции, могут непрерывно работать от 6 до 72 часов.
Принцип работы
Печи длительного горения работают по принципу газогенерации, гарантирующему высокую экономичность, снижение расхода топлива и минимальную температуру нагрева стенок прибора. В цельносварной конструкции печи есть внутренняя камера, состоящая из двух отделений:
- Камера горения. Доступ кислорода в неё искусственно ограничивается, поэтому топливо не горит, а тлеет, равномерно выделяя тепло.
- Камера дожига. В ней при помощи форсунок с инжектором сгорают остатки топлива.
Фото печи в разрезе
Стальной кожух, под которым проходят конвективные трубы, обеспечивает равномерный выход нагретого воздуха и его распределение по всему помещению. Это позволяет исключить возникновение конденсата в теплице, так как температура в каждой её точке примерно одинакова.
К преимуществам таких печей можно отнести и достаточно быстрый нагрев воздуха. Об их устройстве и работе вы узнаете больше, если посмотрите видео в этой статье.
Совет. В сезонных укрытиях достаточно воздушного отопления с применением описанного оборудования. Если же вы строите зимнюю теплицу, его следует комбинировать с водяным.
Для этого используют печи со встроенным бойлерным модулем.
Преимущества
, в которых источником энергии являются печи длительного горения, обладают многими преимуществами перед другими альтернативными методами обогрева теплиц. Это:
- Независимость от газо- и электроснабжения, в которых возможны перебои;
- Экономичность – твердое топливо пока является самым дешевым;
- Возможность использовать не только дрова, но и отходы деревообработки, торф, брикет, уголь, сухой навоз и даже кукурузные початки, шелуху или солому в качестве топлива;
- Возможность поддержания равномерной и постоянной температуры в теплице;
- Возможность использования твердотопливных котлов длительного горения в любых климатических условиях и в любое время года.
Источник: http://www.tproekt.com/pec-dla-teplicy-dlitelnogo-gorenia-ustrojstvo-i-proizvoditeli/
Три варианта изготовления тепличной печи длительного горения
Кроме заводского оборудования, внутри теплиц возможно использование самодельных печек.
Особенности устройства
Существует множество видов систем обогрева парниковых помещений. Их работа основана на принципах конвекции, теплового излучения или теплопередачи.
Каждая тепличная печь состоит из следующих базовых деталей:
- топочная камера, в которой сгорает топливо;
- каналы, перераспределяющие движение воздуха;
- конвекционная рубашка;
- дополнительные элементы, которые могут присутствовать в зависимости от типа печи.
Принимая во внимание вид тепличного отопления, а также учитывая размеры парника, можно выбрать наиболее подходящую модель отопительного устройства.
Топливо для работы тепличного оборудования
Для эффективного функционирования подобных печей используются различные горючие материалы, такие как дрова, уголь, опилки и другие.
Каждое топливо имеет свои плюсы и минусы. Например, главное достоинство использования дров – их доступность. Кроме того, для небольшого помещения достаточно один раз в сутки загружать поленья в топку для поддержания постоянной температуры.
Главное преимущество угля как топлива для тепличного оборудования – большая теплоотдача. Но и это горючее имеет определенные минусы, среди которых – большое количество отходов в виде золы и угольной пыли, а также выделение в атмосферу токсичных веществ.
Материалы для сооружения печи для парника
Наиболее подходящий вариант для изготовления отопительного устройства – металл, использование которого позволит обеспечить равномерный обогрев всего помещения.
Главной деталью конструкции является металлический корпус, в качестве которого подойдут следующие подручные средства:
- сварной стальной цилиндр;
- разрезанный баллон из-под газа;
- широкая толстостенная труба;
- бак или бочка.
Выбрав подходящий для изготовления корпуса материал, необходимо запастись металлопрокатным изделием для дымового канала и стальной полосой (арматурой, уголком или швеллером). Этих материалов хватит для создания собственного отопительного оборудования в теплицу.
Первый вариант – тепличная печь из бочки
Рассмотрим поэтапно превращение старого металлического сосуда в очень удобное и практичное отопительное оборудование:
- Для начала снимаем крышку бочки.
- Далее идет конструирование дымохода. Для этого в верхнем элементе вырезается паз, в который позже вставляется и приваривается часть трубы.
- В корпусе требуется прорезать дверцу для закладывания горючего вещества.
- Подгонка размера отрезанной крышки осуществляется таким образом, чтобы она свободно проходила в бочку. Полученный круг необходимо уплотнить стальной полосой.
- Следующим шагом создаем поддув. Для этого в центре крышки вырезается еще одно отверстие, к которому приваривается труба.
Во время работы печи происходит тление топлива. По мере продвижения этого процесса верхний элемент плавно погружается вниз под тяжестью своего веса.
При желании можно соорудить конструкцию с дополнительными элементами, такими как зольник или отдельная топка.
Второй вариант – стандартная тепличная печь на щепках и дровах
Подобная конструкция обогревательного устройства также не отличается сложностью исполнения.
Основные составляющие такой печи:
- топливный бак с двумя отсеками;
- отверстие с дверцей для закладки дров;
- дымоход с металлической заслонкой;
- поддувало;
- крышка.
Сама конструкция представляет собой большой цилиндр, поделенный по горизонтали на две части металлической перегородкой. Внизу находится топливный отсек с дверцей для закладки дров. В верхнюю же часть засыпаются опилки, которые при тлении будут выделять тепло.
Проще всего изготовить такую печь из двух бочек, поставленных друг на друга и сваренных между собой.
Для отапливания этой печи подойдут мелкие дрова, щепки или опилки. Главное – следить за тем, чтобы как минимум треть объема топливника оставалась свободной.
Для правильной работы самодельной печи длительного горения на щепках внутрь верхней бочки необходимо вставить конусообразную трубу так, чтобы ее узкая часть слегка вошла в отверстие перегородки, и заполнить пространство вокруг металлопрокатного изделия опилками. После того как через поддувало будут загружены дрова, следует убрать конусную трубу и закрыть печь крышкой. После поджигания поленьев заслонка дымохода убирается, а щепки начинают тлеть.
Третий вариант – тепличная печь из трубы
Можно также соорудить отопительное устройство на опилках из толстостенного металлопрокатного изделия. Поэтапно процесс создания печи выглядит следующим образом:
- Нужно взять 3 трубы: первая (0,4 м) требуется для топливного бака, вторая (0,1 м) необходима для дымохода, а третья, самая тонкая, будет обеспечивать поступление кислорода внутрь печи.
- В верхней части большей трубы требуется прорезать окошко диаметром 0,1 м, в которое позже будет монтироваться дымоход.
- Для изготовления дна печи нужно взять лист стали или черной жести толщиной 0,5 см и вырезать круг размером, равным диаметру топливного отсека. В центре этого элемента проделайте отверстие от 5 до 8 см.
- Далее требуется взять тонкую трубу диаметром 5-8 см, который соответствует размеру проема в дне, и с помощью сверла вырезать в ней несколько продольных линий или около 50 небольших дырочек диаметром примерно 1 мм.
- Приварите дно печи к основной трубе, то есть к топливнику, а подготовленное ранее металлопрокатное изделие с перфорацией вставьте внутрь конструкции так, чтобы оно вошло в отверстие на дне.
- Для изготовления крышки вам понадобится листовая сталь. В середине верхнего элемента по размеру перфорированной трубы сделайте отверстие так, чтобы крышка садилась на нее вплотную. Другой же проем выполните ближе к краю для попадания кислорода внутрь и регулировки тяги.
- В качестве заслонки подойдет обычная баночная крышка, которая используется для консервации. Для удобства можно добавить к ней две ручки из металлических прутиков. Важно, чтобы заслонка была съемной.
- Теперь приступаем к монтажу дымохода. Для этого требуется взять патрубок и трубу 0,1 м и с помощью хомута соединить их между собой, а швы уплотнить теплоизолирующим материалом. Полученную деталь прикрепите к боковой верхней части печи.
- В конце обязательно нужно изготовить ножки, приварив 3-4 металлических профиля к корпусу устройства.
Главное в обогреве теплицы самодельным агрегатом – никогда не забывать о технике безопасности. Требуется разместить печь вдали от легковоспламеняющихся предметов. Кроме того, необходимо позаботиться о сохранности растений, которые могут пострадать от жара устройства.
Из всего этого можно сделать вывод, что самодельная печь, работающая на дровах, не хуже отопительного оборудования на дорогих энергоносителях, но при этом она гораздо экономнее.
Источник: http://pechnoedelo.com/metallicheskie/pech-dlya-teplicy-dlitelnogo-goreniya.html
Обзор производителей и изготовление самодельных печей для теплицы
Обзор видов и производителей
Большую часть моделей дровяных печек легко приобрести в готовом виде – их производством занимаются как большие предприятия, так и множество частных мастерских. Ряд моделей можно сделать самостоятельно.
«Печь Кузнецова»
Кирпичная конструкция с двумя стальными регистрами. КПД – 80–95%.
Внутри конструкции есть своеобразный «колпак», объединяющий очаг и нижнюю часть печки. С его помощью газ разделяется на холодный и горячий, причем горячий остается внутри, концентрируя тепло, а холодный сразу уходит через дымоход. Такая печь равномерно нагревается. Ограничивает образование сажи.
Данную печь можно сделать самостоятельно или заказать специализированной строительной фирме.
«Печь Ракета»
Такая печка для теплицы действует по принципу пиролиза: под воздействием высоких температур твердое топливо распадается, образуя газ, который сгорает в отдельной камере, выделяя при этом большое количество тепла. Эта печка использует на 85% меньше топлива по сравнению с обычными конструкциями. Получила название за характерный гул, который она издает в начале работы и который прекращается после достижения рабочей температуры.
Прогрев теплицы происходит за счет дымохода, проходящего по периметру помещения или вдоль него.
«Вологда»
Печь для теплицы длительного горения: дрова нужно закладывать раз в 6–10 часов в зависимости от модели. Принцип работы – газогенерация. Часть моделей имеет змеевик, позволяющий нагревать воду. При помощи шлангов можно подключить к баку на 35 или 50 л. Объем в 35 л обычно нагревается до +50…+60 °C за 30–40 минут.
Дымовые трубы выводят через потолок или форточку. Верхний выход дымохода должен быть выше конька как минимум на 30 см – это улучшит тягу.
Обратите внимание: первый прогрев нужно проводить на улице, чтобы прошел процесс полимеризации покрытия (в противном случае парник пропахнет горелой краской).
Для лучшего обогрева модель желательно устанавливать на высоте 30–60 см от уровня пола.
«Булерьян»
Данная конструкция выглядит, как лежащая на боку бочка с направленными в разные стороны трубками сверху и снизу. Нижние предназначены для всасывания холодного воздуха, верхние – для выхода теплого. Работает по принципу газогенератора: в первой камере дрова тлеют, во второй выделенный газ сжигается до конца. Конструкция обеспечивает равномерный прогрев помещения.
КПД – 70–75%. Заправлять топливо нужно раз в 6–8 часов.
Данная модель для отопления теплиц используется реже из-за отсутствия регулятора.
«Печь Бутакова»
Отчасти эта конструкция напоминает «Булерьян»: она действует по принципу газогенератора и так же втягивает снизу холодный воздух, чтобы выпустить сверху теплый. Помимо этого, в ней есть конвектор, обеспечивающий ускоренный прогрев помещения. Есть возможность регулировать подачу холодного воздуха, тем самым настраивая нужную температуру.
Внизу есть выдвижной ящик для золы. Проблема перепада температур решается за счет колосника.
Наиболее известные производители: «Термофор», «Теплодар», «Конвектика».
«Слобожанка»
Относительно недорогая и практичная печь длительного горения. Работает почти на любом топливе: дрова, солома и т. д. Как правило, имеет верхнюю систему розжига. Существуют три варианта такой печи, отличающиеся системой подачи и движения воздуха.
Такую печь легко можно сделать своими руками.
«Бубафоня»
Простая конструкция с минимумом элементов. Основана на пиролизе. Работает на любом твердом топливе.
Цилиндрический корпус разделен на две части своеобразным «блином». Дрова и зона горения располагаются внизу. К ним через крышку и «блин» проходит воздушная труба, подающая кислород. Зоны горения газа располагаются над блином. От них выходит дымоход.
Видео «Реактивная печь для сада и теплицы»
Из этого видео вы узнаете, как своими руками изготовить реактивную печь для обогрева теплицы.
Виды самодельных печек
Теперь рассмотрим виды самодельных печей для теплиц из поликарбоната.
Кирпичные
Печи из кирпича сложны в исполнении, поскольку требуют точной планировки и знаний песочного дела, но при этом они обеспечивают длительный обогрев помещения. Чаще всего устанавливают «печь Кузнецова». При ее обустройстве важно соблюдать ряд правил:
- поскольку кирпич при нагревании расширяется, внутренняя огнеупорная оболочка должна быть свободна со всех сторон;
- внутренняя кладка из шамотного кирпича делается на ребро;
- через каждые два ряда кирпича связку усиливают проволокой.
Также возможно строительство печи, оснащенной т. н. боровом: горизонтальным дымоходом для обогрева грядок. Фундамент должен быть выложен из железа и труб. Топка и выход для дымохода должны располагаться на противоположных концах теплицы.
Из газовых баллонов
Можно соорудить самодельную печь и из газового баллона, отработавшего свой срок: сама его форма идеально подходит для процесса пиролиза и за счет этого очень эффективна. Он должен быть цельнометаллическим и вместительным (минимум 12, в идеале – 50 л). Желательно выбирать модель с вентилем, а не клапаном – так удобнее будет регулировать силу горения.
На данный момент разработаны сотни конструкций. Весьма популярна печь на отработке (отработанном масле). Принцип действия: масло заливают в топливный отсек и поджигают; воздух подается через дроссель; пар поднимается через перфорированные стенки и там от притока свежего воздуха процесс его горения усиливается.
В дожигательной камере есть 2 отсека: в одном догорают испарения, в другом азотные окислы распадаются на азот и кислород. КПД – около 80%. Однако обратите внимание: такая конструкция опасна из-за риска попадания конденсата в горящее масло.
Из баллона также легко можно сделать описанную выше «Бубафоню».
Из бочек
Из старой бочки можно сделать «Бубафоню», «Слобожанку» и еще ряд конструкций. Например, такую:
- Горизонтально уложить рядом и сварить 2 бочки на 200 л.
- В задней части сделать отверстие для трубы-дымохода диаметром 30–40 см.
- Переднее дно разрезать пополам параллельно уровню земли, нижнюю половину на занавес прикрепить к верхней (она должна открываться вверх). К такой заслонке приваривают короткую цепь, а к верху бочки крюк, что позволит удерживать заслонку во время закладки дров.
Буржуйка
Буржуйку можно сделать практически из любого из указанных выше материалов: газового баллона, бочки и даже кирпича.
Например, чтобы сделать ее из баллона, с последнего нужно срезать верхушку. В верхней части проделать отверстие для парубка-дымохода, в нижней – для перфорированной трубы. Из верхней части баллона делают крышку.
Изготовление печи длительного горения
Часто у садоводов возникает вопрос, как сконструировать простую печь для теплицы своими руками. Для примера рассмотрим, как сделать «Бубафоню» из газового баллона:
- Срежьте верхушку баллона и прикрепите ее к корпусу фиксаторами. По необходимости доварите отрезок трубы (общая высота должна быть 85 см).
- Подберите блин диаметром примерно на 3 см меньше внутреннего диаметра баллона.
- Подберите трубу для притока кислорода. Вырежьте в центре крышки и блина отверстие по ее диаметру.
- Чтобы блин не ложился на дрова, приварите к его тыльной стороне 6 прямых или изогнутых отрезов стального уголка. Они должны идти от центра наружу, направляя потоки воздуха.
- На верхушке баллона выпилите отверстие для дымоотвода (10–15 см), и приварите отрезок трубы до 40 см.
- Присоедините печь к дымоходу и утеплите его.
Для обогрева теплицы такую печь лучше немного вкопать в землю, чтобы заодно обеспечить прогрев корней. Дымоход должен располагаться поближе к земле.
Правила безопасности
Печь должна находиться не ближе чем 1,25 м от горючих материалов и стен (тот же поликарбонат может расплавиться из-за высоких температур). Если это невозможно, нужно позаботиться о тщательном экранировании.
Если через кровлю идет металлическая труба, она должна быть двухслойной, с несгораемым теплоизоляционным материалом внутри.
Важно соблюдать максимальную осторожность с печами, работающими на отработанном масле, и не допускать попадания внутрь конденсата.
Источник: http://gryadki.com/vse-o-teplitsah/obustroystvo/pech-24162/
Инструкция по изготовлению простой буржуйки своими руками
Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.
- 1 Вводное видео по работе печи
- 2 Прямоугольная буржуйка с отражателем
- 3 Простая буржуйка из бидона
- 3.1 Видео — еще один вариант изготовления печи
Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.
Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.
Вводное видео по работе печи
Прямоугольная буржуйка с отражателем
Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.
Чертеж прямоугольной буржуйки:
Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:
- Наброски и простой чертеж конструкции с указанием всех основных размеров
- Листовой металл (его количество зависит от желаемых габаритов печи)
- Стальные уголки (толщина 4-5 мм)
- Металлическая трубка 25-30 мм
- Труба 180 мм
- Сварочный аппарат
- Рабочий ручной и электрический инструмент
Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.
Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.
После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:
- Дымооборот
- Топка
- Зольник
Рекомендуем к прочтению: статью о том как самостоятельно сделать пиролизный котел
Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:
- Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
- Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки
- Расстояние между пластинами – около 5 см
- Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости
Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.
На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.
Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).
Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.
Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.
Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.
Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.
Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.
На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.
Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.
Возможно вас так же заинтересует статья о способах реализации альтернативного отопления частного дома
Простая буржуйка из бидона
Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.
Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:
- Бидон
- Труба для дымоотвода
- Проволока для колосника
- Сварочный аппарат
- Рабочие инструменты
Приступаем к работе
- Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
- В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
- Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
- Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
- Приваривается дымоотвод
На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.
Плюсы и минусы самодельных буржуек
Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:
- Полная автономность и энергетическая независимость
- Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
- Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
- Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
- Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы
Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:
- Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
- Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
- Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
- Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе
Видео — еще один вариант изготовления печи
Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.
Источник: http://v-teplo.ru/kak-sdelat-pech-byrjuiky.html
02.05.2020
Особенности создания прудов и водоемов: правила, ошибки Идея создания собственного пруда или водоема рано или поздно посещает каждого владельца загородного участка. Чтобы воплотить ее в жизнь, одного желания мало. В этом вопросе важны знания, которые даст вам эта... → |
02.05.2020
Как сделать парник своими руками: лучшие проекты Приветствую огородников и всех, кто еще только мечтает жить в своем доме. На связи Елена и тема сегодняшнего разговора – как сделать парник своими руками. Даже если вы живете на юге, без парника не обойтись: он помогает... → |
02.05.2020
Лучший парник своими руками — конструкции, основные варианты, критерии выбора материала. 120 фото и пошаговое видео постройки Все чаще на дачных участках и на территории загородных домов можно встретить небольшие парники и аккуратные тепличные постройки. Самостоятельно... → |
Комментирование отключено.
