Как рассчитать параметры построек для живности

Как рассчитать фундамент под дом с помощью простых формул

В большинстве случаев, заливая фундамент под дом, застройщик не задумывается о расчете глубины его залегания, площади опоры и так далее. Как правило, мы закладываем фундамент как все, а весь расчет сводится к советам соседей по участку и фразам: «Мол, выдержит. Куда он денется?».

Такой подход не всегда бывает правильным, потому что даже на соседних участках бывают отклонения в характеристиках грунта. Ну а что бы не получилось так, что у соседа дом стоит целый, а у вас по всем стена пошли трещины, необходимо сделать хотя бы приблизительные расчеты.

Как правильно рассчитать стоимость фундамента под дом, я уж е рассказывал на конкретных примерах в одной из предыдущих статей. В этой статье поговорим о расчете размеров и свойств самого фундамента.

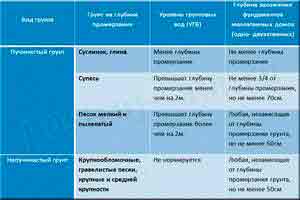

Влияние грунта на глубину заложения фундамента

Зависимость выбора типа фундамента от вида грунта, хорошо описана в статье Фундамент под дом из пеноблоков на различных грунтах, а какие вообще бывают типы фундамента, для каких построек они предназначены, а так же об их достоинствах и недостатках, я рассказывал в статье Типы фундамента под дом в современном строительстве.

Грунт оказывает самое непосредственное влияние, как на тип фундамента, так и глубину его заложения.

Глубину заложения столбчатого или свайного фундамента рассчитывать не имеет смысла, как правило, столбы (сваи) закладываются ниже глубины промерзания на 30-40см, но обязательно на твердый грунт.

Плитный фундамент закладывается на глубину, зависящую исключительно от толщины монолитной плиты.

Остается разобраться с глубиной заложения ленточных фундаментов, в зависимости от типа грунта. Расчет заглубления такого фундамента производится на основании рекомендательной таблицы:

Расчет фундамента по несущей способности грунта (вычисляем необходимую площадь опоры)

Рассчитать фундамент по несущей способности грунта очень просто, несмотря на видимую сложность и большой объем. Весь расчет сводится к определению минимальной площади основания фундамента под дом, при которой грунт без проблем выдержит всю массу дома, но все же что бы не запутаться, давайте обо всем по порядку.

Сама формула для расчета минимальной площади основания фундамента выглядит следующим образом:

S > γn · F / (γc · R)
γ c — коэффициент условий работы
γn = 1,2 — коэффициент надежности
F — нагрузка на основание (вес дома + вес фундамента + различные дополнительные нагрузки)
R — расчетное сопротивление грунта под основанием фундамента
S — площадь основания фундамента (см 2 )

Что это означает? Все просто, по формуле мы рассчитываем минимальную площадь опоры фундамента на землю, реальная площадь опоры должна быть больше расчетной, на сколько больше — зависит от желания и возможностей застройщика заложить запас по прочности.

Теперь давайте разберемся, где нам взять все эти страшные значения из формулы, чтобы рассчитать площадь основания фундамента.

Коэффициент условий работы γ c

Коэффициент условий работы можно взять из этой таблицы:

Грунт Тип грунта Коэффициент
ПескиКрупные, нежесткие и жесткие длинные сооружения1,4
Мелкие, любые сооружения1,3
Крупные, жесткие длинные сооружения1,2
ГлинаСлабопластичная, нежесткие и жесткие короткие строения*1,2
Пластичная, нежесткой конструкции сооружения (деревянные), жеской конструкции длинные**1,1
Пластичная, жеская конструкция стен (кирпичные)1,0

* — короткие строения у которых соотношение длины к высоте менее 1,5

** — длинные строения у которых соотношение длины к высоте более 4

Рассчетное сопротивление грунта под основанием фундамента R

Так как масса всего дома будет практически полностью опираться на грунт под основанием фундамента, необходимо знать расчетные сопротивления различных грунтов на глубине, равной глубине заложения фундамента.

Если фундамент планируется углублять на 1,5м и более, то расчетное сопротивление грунта можно взять напрямую из таблиц.

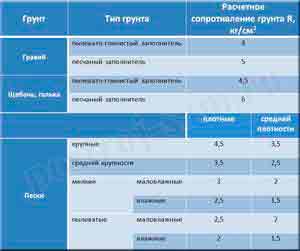

Таблица для гравийных грунтов и песков:

Очень часто у нас на участке встречаются глинистые грунты. Для глинистого грунта расчетное сопротивление можно взять из этой таблицы:

Эти табличные данные можно напрямую использовать, в случае заложения фундамента на глубину 1,5м и более. В случаях заложения фундамента на меньшую глубину, плотность грунта под подошвой фундамента будет отличатся, а значит и будет отличатся и расчетное сопротивление грунта.

Для того, чтобы рассчитать фундамент, заложенный на глубину менее 1,5м, воспользуемся простой формулой

R = 0,005*Ro *(100 + h/3)
Ro — значение из предыдущих таблиц
h — глубина заложения фундамента

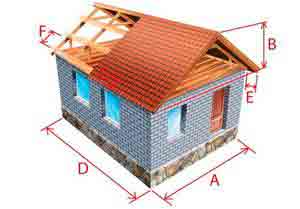

Как рассчитать массу дома с фундаментом F

Конечно, рассчитать абсолютно точную массу всего дома будет практически не возможно, в течение года масса дома будет постоянно меняться. Так, например, зимой дом будет тяжелее из-за снега на крыше, который тоже, в конечном итоге, опирается на фундамент дома.

Но приблизительную массу дома, со всеми дополнительными нагрузками, рассчитать не составит труда, тем более что некоторые значения берутся приближенно с максимальным запасом.

Что учитывается при расчете массы дома

При расчете учитывается все, что опирается на фундамент, а именно:

  • полная нагрузка конструкции, включающая в себя массу стен с отделкой, перекрытия, кровлю, а так же и сам фундамент
  • максимальная нагрузка от находящихся в доме объектов, передающих вес на фундамент дома (лестницы, камины, объекты интерьера и т.д.)

Если у вас полы первого этажа будут залиты по грунту, их нагрузку можно не учитывать. Так же можно не учитывать нагрузку от объектов, находящихся на таком полу (мебель, люди и т.д.).

Определяем массу стен

Каждый строительный материал имеет свой удельный вес, измеряется он в килограммах на один кубический метр. Например, у железобетона удельный вес – 2500 кг/м3, это значит, что один кубический метр бетона весит 2500 кг.

В СНиП II-3-79 «Строительная теплотехника» в приложении №3 «Теплотехнические показатели строительных материалов и конструкций» вы сможете найти удельный вес основных строительных материалов, но эти СНиП 1979 года, с того момента на строительном рынке появилось множество совершенно новых материалов. В связи с этим, физически невозможно написать удельный вес для каждого, да и такой точный расчет для индивидуального жилого малоэтажного дома, где учитывается вес растворных швов, гвоздей, скоб и т.д. – нецелесообразен.

В интернете в свободном доступе вы без труда найдете удельный вес любого интересующего вас материала, ну а если вы уже на 100% решили, из чего будете возводить свой дом, то удельный вес можно уточнить у производителя или продавца.

Для приблизительных расчетов можно воспользоваться таблицей, где указан вес одного квадратного метра стены (не путайте с удельным весом), а вам необходимо будет только подсчитать общую площадь всех своих стен и умножить на значение из таблицы.

Таблица веса квадратного метра стены при толщине стены 15см.

Площадь стен считается вместе с оконными проемами, т.е. просто умножаем высоту стены на ее длину без вычета проемов. Это необходимо для запаса прочности в расчетах.

Рассчитываем удельный вес перекрытий

Для того чтобы не рассчитывать массу отдельно по каждому материалу для перекрытия, можно воспользоваться приближенной таблицей, в которой указан примерный удельный вес одного квадратного метра перекрытия, для того, чтобы рассчитать полный вес всего перекрытия, необходимо его площадь умножить на данные из таблицы.

В этой таблице уже учтена с запасом нагрузка от бытовых объектов находящихся на перекрытии, поэтому дополнительно считать, сколько весит ванна, а сколько холодильник – не требуется.

Расчет удельного веса кровли

Для расчета нагрузки от кровли, надо знать из какого она материала будет построена, а так же необходимо посчитать площадь крыши. Затем площадь крыши умножить на данные взятые из этой таблицы:

Кроме нагрузки самой кровли, на фундамент в зимний период будет так же действовать нагрузка создаваемая снегом.

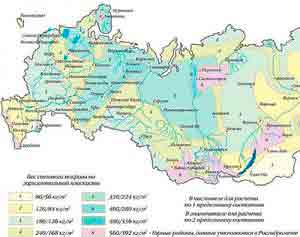

Расчет снежной нагрузки в зимний период

Для расчета снежной нагрузки, нам понадобятся данные из прошлой формулы, а именно площадь крыши, которую необходимо умножить на данные из таблицы:

Расчет веса фундамента

Здесь все просто, необходимо рассчитать объем в кубических метрах всего фундамента, т.е. сколько бетона потребуется для заливки, с учетом цокольной части, а затем полученную цифру умножить на 2500.

Почему на 2500? Потому что у железобетона удельный вес составляет 2500 кг в одном кубическом метре.

Итоговый расчет веса всего дома

Теперь все данные необходимо сложить, т.е.:

  • вес стен
  • вес перекрытий
  • вес кровли
  • снеговую нагрузку
  • вес фундамента
Пример расчета полной нагрузки дома на грунт:

Не волнуйтесь, если в ваших расчетах будут совершенно другие значения и в других пропорциях. В таблице приведены численные значения — взятые из головы (примерные). Не нужно опираться на них при своих расчетах.

Окончательный расчет минимальной площади подошвы фундамента под дом

Напомню формулу для расчета площади основания фундамента и приведем пример расчета простого фундамента:

γn коэффициент надежности для запаса прочности, постоянная величина равная 1,2

R — расчетное сопротивление грунта под основанием фундамента, берется из таблицы, для примера возьмем его равным 2,5

F — полная нагрузка дома, из последней таблицы возьмем примерно подсчитанную массу всего дома, у нас она равна150 000 кг

γc — коэффициент, зависящий от грунта и самого строения, взятый из таблицы вверху статьи, давайте для примера примем его равным 1,1

Теперь остается только подставить все значения в формулу:

S > 1,2 · 150 000 / 1,1 · 2,5 = 65 454 см 2

Давайте полученное значение округлим до 66 000 см 2 .

Не волнуйтесь, что получилось такое большое страшное значение, не забывайте, что это значение минимальной площади в см 2 , а чтобы перевести его в м 2 надо разделить на 10 000.

66 000 / 10 000 = 6,6 м 2

Что это означает? Все очень просто, площадь подошвы фундамента под дом должна быть не менее 6,6 м 2 . Больше — конечно можно. Даже желательно, чтобы было больше, как говорится — с запасом по прочности. Но меньше — ни в коем случае!

Для того чтобы рассчитать площадь основания ленточного фундамента, достаточно общую длину всей закладываемой ленты умножить на ширину. Т.е. допустим у вас длина всей ленты 50м, а ширина — 0,4м. Расчитаем площадь опоры фундамента на грунт умножив 50*0,4 = 20м 2 . Это говорит о том, что наш будущий фундамент подходит под наш расчетный дом с большим запасом, почти в три раза. А это, в свою очередь, означает, что можно уменьшить площадь опоры. Длину мы не уменьшим, скорее всего, а ширину вполне возможно.

При расчете столбчатого фундамента таким образом подбирают количество столбов, т.е. у нас известна площадь опоры одного столба, нам необходимо чтобы сумма площадей всех столбов была больше расчетной. И чем больше будет запас прочности, тем естественно будет лучше.

Подведем итог расчета фундамента

Как видите, очень много всего написано, но это не от сложности расчетов, а из-за множества различных типов грунтов, строительных материалов и т.д. Сам расчет заключается нахождении по таблицам значений и в подстановке их в формулу.

Конечно, это очень приблизительные расчеты, но они уже учитывают приличный запас по прочности, поэтому проделанной работы вполне хватит для того, чтобы рассчитать фундамент под частный дом малой этажности.

Источник: http://postroj-sam.ru/fundament-doma/kak-rasschitat-fundament-pod-dom.html

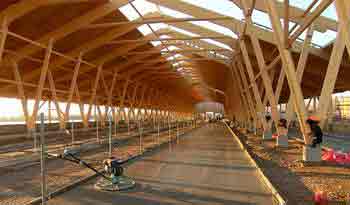

Строительство коровников

Думаете о том, чтобы заняться предпринимательской деятельностью, но не знаете, с чего начать? Постройте коровник! Коровы ценятся, прежде всего, за вкусное и полезное молоко. На такую продукцию спрос всегда есть. Строительство коровников интересует не только людей, занятых в бизнесе, но и рачительных хозяев дачных участков. Эти мастера привыкли работать своими руками. Правильный уход — обязательное условие того, чтобы корова давала много молока.

Проект и внутреннее устройство коровника

Если построить строение «с нуля», то в этом есть свои преимущества: все можно сделать на свое усмотрение. Однако потребуется вложить средства и купить необходимые стройматериалы. Опыт строительства коровников, принятый в Европе, не может считаться самым подходящим для российских условий.

Там строения возводят в два этажа: на первом — стойло для животных, а на втором — сеновал.

С одной стороны, можно сэкономить место, а, с другой, вероятность возгорания сильно возрастает. Сухое сено горит очень быстро.

Требования к коровнику

Прежде чем начать строить коровник, предстоит сделать несколько шагов. Новичкам в фермерском деле не помешает ознакомиться с устройством этого строения. Необходимо выбрать место для строительства мини-фермы, выполнить проект и рассчитать стоимость коровника. Обязательно принимайте в расчет, что места внутри помещения должно хватать взрослым коровам, быкам и маленьким телятам.

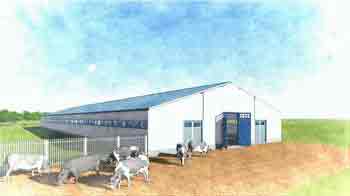

Вариант конструкции коровника покрытого профнастилом

Независимо от того, сколько единиц крс у вас будет, 20 или 200, первый этап — проектирование подходящего коровника.

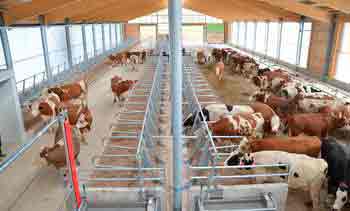

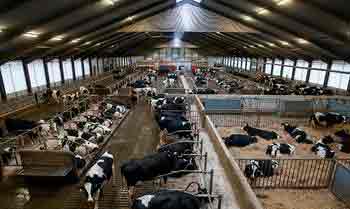

Место для животных в коровнике

Размеры помещения сможет быстро подсчитать специалист. Без опыта в фермерском деле новичкам кажется, что с такой задачей им не справиться. На самом деле все достаточно просто. Для самостоятельных подсчетов можно руководствоваться параметрами стандартного хлева — 6 х 4 м, высотой — 2,5 м. На каждое взрослое животное требуется 20 м3, а на теленка — 10 м3. Часть помещения, где будет содержаться теленок или телята, необходимо отгородить.

Проектирование домашнего коровника определяет место для хранения корма и инвентаря. Чем больше поголовье скота, тем вместительнее должно быть здание. Цена готового проекта может быть достаточно высокой.

Внутреннее обустройство небольшого домашнего коровника из дерева

До того как вы решите его купить, попробуйте посчитать, насколько дешевле обойдется приобретение, если выполнить строительные работы своими руками.

Строительные материалы для коровника

Построить строение можно из любых стройматериалов. Практичные владельцы хозяйства используют саман, кирпич, шлакоблоки, ракушечник. Первый материал легко производить у себя на участке. Саман изготавливают из смеси, в которую входят:

  • глина;
  • солома;
  • песок.

Что касается красного кирпича, то у него масса преимуществ, которые важны в строительстве при возведении сооружений различного предназначения:

  • прочность;
  • морозостойкость;
  • универсальность;
  • огнестойкость;
  • продолжительный срок эксплуатации.

Коровник из кирпича с деревянными стойками для скота

За зиму ваше поголовье не снизит своих показателей веса, что неизбежно случится, если содержать домашних животных в холодном помещении.
Шлакоблоки являются особым видом строительного камня. Цемент связывает различные наполнители. Искусственный стеновой камень не даст усадки и не раскрошится. Фундаментные шлакоблоки отличаются долговечностью. Это доступный стройматериал. Цена ракушечника невысокая. Строительный материал обладает и другими достоинствами:

  • Красивой структурой;
  • Небольшим весом;
  • Простотой в использовании.

Вернуться к оглавлению

Устройство фундамента под коровник

Необходимо, чтобы основание было прочным и могло выдерживать значительные нагрузки.

Пример устройства столбчатого фундамента под деревянный коровник

Тогда не понадобится делать ремонт, если здание эксплуатируется первый год. Чтобы фундамент не дал трещину под воздействием веса крыши и стен, используйте для него кирпич или бутовый фундамент. Для основания необходимо построить опалубку, так как вышеуказанные материалы должны быть скреплены раствором цемента или бетона.
Если грунт твердый, необходимо углубиться на 50 см. Хорошую гидроизоляцию обеспечивает применение толя или рубероида. Как вариант — выполняют асфальтовую прослойку, а снаружи делают отмостку.

Строительство стен коровника

Стены внутри коровника всегда должны быть сухими и теплыми. Здание из саманного кирпича стоит недорого. В таком помещении 200 животных смогут спокойно перезимовать зиму. Снизу стены должны обкладываться с помощью обычного кирпича. Проектирование своего коровника предполагает учет различных нюансов, включая холодную зиму. Лютый мороз помогут пережить построенные кирпичные стены.

Кладка в 1,5 кирпича позволяет сохранять в помещении тепло. Внутри стены следует оштукатурить и побелить. Отражаясь, лучи солнца делают хлев светлее. При возведении стен можно совмещать использование двух материалов одновременно: обожженного кирпича и ракушечника.

Процесс сборки каркаса коровника

Чем выше пористость стройматериалов, тем теплее будет в хлеву, и 200 коровам легче будет переносить морозную зиму.

Устройство полов коровника

Коровник на 100 голов предполагает применение напольного покрытия в виде настила с водонепроницаемой поверхностью. Если полы ровные, то удобно убирать навоз. Если напольное покрытие не утеплено должным образом, тогда у коров за зиму разовьется мастит. Лучшие полы для животных деревянные. Однако у них есть и недостаток – недолговечность. Такое покрытие прослужит не более четырех лет. Оно подвержено гнили, и его потребуется перестилать.

В основном полы делают из бетона или цемента. Они холодные, и коровы начинают мерзнуть, особенно в морозную зиму. Поэтому требуется сухая подстилка. Для нее можно взять:

  • опилки;
  • соломенную резку;
  • солому.

Если ее регулярно менять, то можно избежать проблемы замерзания.

Пример устройства полов в домашнем коровнике

Хорошая альтернатива обустройства пола — это напольное покрытие из обожженных кирпичей. Оно теплее бетона и долговечнее дерева. Кирпичные полы прослужат как минимум 10 лет. Когда во время эксплуатации напольного покрытия делают ремонт, тогда оно прослужит дольше.

Устройство стока коровника

Для большого хозяйства, где 200 коров, правильное устройство стока позволит избежать скопления мочи и фекалий в помещении. Полы стелют под небольшим уклоном. В конце сооружается специальная канавка. Отвод жижи поможет значительно снизить количество вредных веществ в помещении. Навозные массы стекают по специальному желобу в трубу. По ней они выводятся за пределы помещения.

Крыша для коровника

Проект коровника определяет материалы, которые будут использоваться для кровельного покрытия. Недорогими вариантами могут быть шифер и черепица.

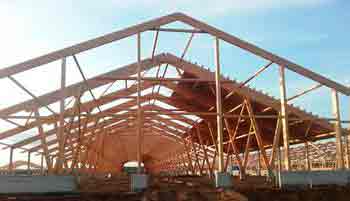

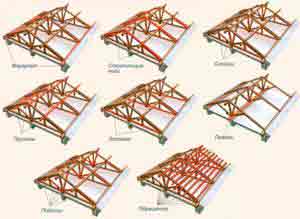

Конструкция каркаса и крепление лаг крыши коровника

Двускатную крышу необходимо утеплить. На чердаке хозяину удобно хранить сено. Если в хлеву стоят 200 животных, тогда важно периодически проветривать помещение. Прекрасно справляется с задачей поднимаемый козырек. При этом его конструкция защищает коровник от неблагоприятных погодных условий.

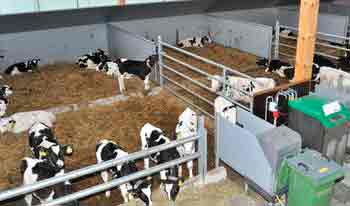

Сооружение стойл в коровнике

Место кормления должно быть обустроено так, чтобы животным было комфортно. Для каждой коровы должно быть стойло. Кормушка должна быть вместительной, чтобы животное наедалось. Если она имеет объем около 8 кг, тогда туда поместится солома или сено. Место для коровы, или стойло оборудуется обязательно кормушкой.
Строить ее самостоятельно можно, если знать размеры. Кормушка имеет стандартные габариты:

  • Высоту — 65 см;
  • Ширину — 80 см;
  • Длину — 1-1,3 м.

В качестве материалов для ее изготовления могут использоваться доски и кирпичи.
Ставя корову в стойло, нужно ее привязывать. Используйте специальную веревку, мягкую, но прочную. Она не должна быть длиннее 1,5 м. Правильно сделанное стойло позволяет животному чувствовать себя спокойно и свободно. Для 200 единиц крс можно приобрести готовые изделия.

Окна коровника

Помещение всегда будет хорошо освещаться, если его окна выходят на южную или восточную сторону. Зиму легче переносить, когда светит солнце. Строительство коровников для поголовья в 200 единиц предполагает такое расположение окон, при котором животные не переохлаждаются. Оконные проемы делают на высоте около 1 м от полов. Требуется периодически мыть стекла: грязные окна не пропускают внутрь солнечный свет.

Устройство коровника для 200 единиц крс обойдется дешевле, если заниматься стройкой самому.

Однако времени на реализацию проекта потребуется больше. Коровник, сделанный самостоятельно, — добротное сооружение, где 200 коров будут давать много молока. Эффективность и производительность коров в основном зависит от условий содержания и качества корма.
Если в процессе строительства придерживаться всех необходимых требований, сооружение простоит много лет. Соблюдение правил зоогигиены позволяет получать здоровое потомство от животных. Продукция будет полезной для здоровья. Если вы хотите расширить свое хозяйство и увеличить поголовье, тогда содержите хлев в чистоте. В скором времени придется достраивать новое помещение.

Источник: http://proekt-sam.ru/postroiki/kak-postroit-korovnik.html

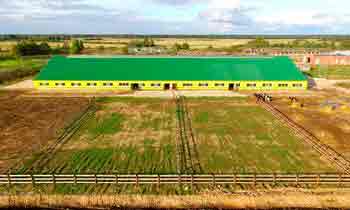

Ферма для крупнорогатого скота: выбор места, правила обустройства коровника, этапы строительства

Сейчас большой популярностью пользуется такая форма частного предпринимательства, как разведение крупнорогатого скота. Распространены мини-фермы, представляющие собой небольшие комплексы для содержания стада приблизительно из 20-100 коров. На подобной ферме можно содержать сельскохозяйственных животных с целью получения молока и мяса. Однако первым шагом к началу занятия прибыльным делом является обустройство фермы.

Как построить ферму для коров?

Скотоводческое хозяйство, где занимаются выращиванием сельскохозяйственных животных, дает возможность на получение финансовой прибыли. Для начала придется приобрести парочку коров молочного направления. А со временем численность стада будет увеличиваться, что будет способствовать росту рентабельности бизнеса.

Но перед тем как принять решение о ведении фермерского хозяйства с целью получения прибыли, необходимо старательно взвесить все «за» и «против».

Для возведения мини-фермы для крупнорогатого скота придется в первую очередь решить такие вопросы:

  • подобрать участок под коровник;
  • приобрести либо взять в аренду земельный участок;
  • обзавестись необходимыми инструментами;
  • приобрести несколько голов скота обеих полов;
  • создать определенные условия для содержания каждой особи;
  • заниматься поддержанием чистоты в помещениях, где находятся животные;
  • заниматься уборкой навоза.

Также следует учесть, что при ведении фермерского хозяйства придется понести немалые траты для:

  • покупки стройматериалов для будущей фермы;
  • строительства, чтобы нанять специалистов, так как все работы выполнить собственноручно (к примеру, для возведения кровли нужны помощники);
  • покупки и транспортировки коров;
  • найма работников по уходу за животными (с 1-2 особями хозяин фермы в состоянии справиться самостоятельно, но если численность стада достигает 10 голов и более, он вряд ли сможет выполнять работу без посторонней помощи);
  • закупки кормов;
  • оплаты услуг ветеринарного врача.

Со временем, когда ферма уже будет работать в полном объёме, прибыль можно будет получать за продажу:

  • мяса и молока;
  • шкур;
  • бычков и тёлочек;
  • фекалий скота в качестве удобрения.

К тому же прибыль способно приносить даже спаривание, если у вас на ферме есть бык-производитель.

Как получить разрешение на застройку?

Простой способ – заключить договор со строительной фирмой, которая сделает всю необходимую работу. Главное, внимательно ознакомиться с условиями, прописанными в договоре. Работать нужно исключительно с профессионалами во избежание в дальнейшем проблем. Также в процессе строительства следует учитывать требования, которые выдвигают экологическая, санитарная и пожарная службы.

Чтобы получить разрешение на строительство животноводческой фермы, заказчиком должны быть направлены в административные органы следующие документы:

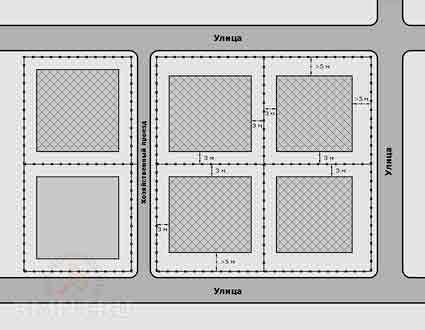

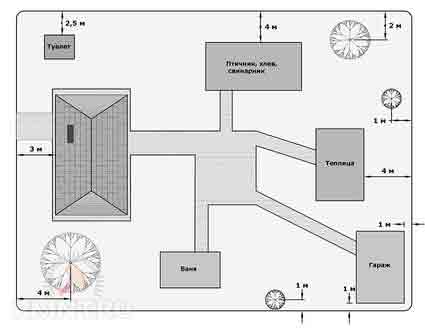

  • схема земельного участка, где предполагают возведение объекта с обязательным обозначением мест археологического достояния, при наличии таковых;
  • схема земельного участка с расположением объекта до красной черты;
  • данные относительно инженерных строений с обозначением плана местности и подсоединением объекта к инженерно-техническому снабжению.

Кроме того, должны быть предоставлены:

  • заявление;
  • документация, подтверждающая право пользования земельным участком;
  • проект архитектурных строений.

Административными органами может быть не принято решение в вашу пользу при несоответствии с проектом относительно использования земельного участка или если будут найдены отклонения от предписанных норм и правил.

Требования к коровнику

Основным требованием относительно животноводческого хозяйства и хлева для скотины является наличие надёжного и просторного помещения. Строение изнутри должно быть сухое, чистое и тёплое. Согласно установленным стандартам стены постройки должны быть не ниже 2,5 метров в высоту, а кровля – 3,5 метра вплотную к коньку. Кроме того, в строении должна быть оборудована вентиляционная система, сделаны оконные проемы немного выше, чем достают головы животных, для попадания дневного освещения в хлев.

При соблюдении данных требований есть возможность получать хорошую прибыль вне зависимости от периода года. Хозяину фермы придется ухаживать за стадом, совершать дойку коров, содержать особей для получения мяса, реализовывать шкуры. Это послужит обеспечением стабильного материального дохода, поскольку данная продукция во все времена пользуется спросом. Для повышения прибыли можно со временем увеличить ферму.

Как спроектировать коровник?

Приняв решение о сооружении мини-фермы по выращиванию сельскохозяйственных животных, первым делом надо спроектировать сарай для содержания поголовья. При его строительстве зачастую прибегают к помощи каркасного или бескаркасного способа возведения. При выборе каркасной технологии строение возводится с учетом пожеланий будущего хозяина, для этого пользуются следующими строительными материалами:

  • кирпичом;
  • шлакоблоками;
  • бетонными плитами.

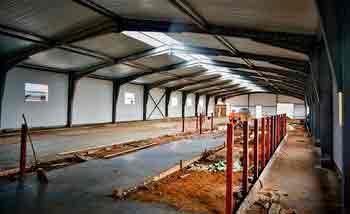

При бескаркасном способе возводятся конструкции, напоминающие ангары, при создании которых используется металл. Подобные строения – это более экономичный вариант, однако в них отсутствуют оконные проёмы, поэтому сарай в результате получится без естественной вентиляции.

При возведении ангарных построек необходимо соблюдать некоторые требования:

  • необходимо предусмотреть возможность подсоединения электрической сети и водопровода;
  • в помещениях должны быть установлены специальные аппараты для контроля самочувствия животных. Нужны устройства для контроля за изменениями в микроклимате;
  • по площади строение должно занимать минимум 1000 м 2 ;
  • высота здания должна составлять минимум 6 метров;
  • размеры строения обусловлены численностью будущего поголовья. Для стада из 50 голов необходимо построить коровник, по длине достигающий приблизительно 70 м, а по ширине – до 15 м.

Немаловажную роль играет то, какую продукцию рассчитывает производить владелец фермы – молочную или мясную. Это необходимо принять во внимание при проектировании будущей мини-фермы.

Если фермер рассчитывает получать доход именно от реализации молока, придется соорудить отдельное строение, где будет проводиться сбор, розлив и контроль за качеством продукта. Что касается хозяйства по выращиванию пород мясного направления, необходимо оборудовать специальное место для разделывания туш, цех и лабораторию.

Процесс строительства мини-фермы по разведению КРС

Для начинающих животноводов, которые хотят попробовать свои силы в разведении молочных коров, разумнее всего для начала организовать мини-ферму для содержания максимум 30 голов скота. Для строительства комплекса можно обратиться за помощью к профессионалам, заказав сооружение всех необходимых строений. Также можно выполнить все работы собственноручно. В первом случае не придется прикладывать особых усилий, но для этого потребуются значительные финансовые вложения.

Строение, в котором будут содержаться 30 коров должно быть оснащено следующими помещениями:

  • загонами для скота;
  • денником для принятия родов у коров;
  • секциями для молодых особей;
  • фуражной секцией;
  • отсеком для хранения инвентаря;
  • желобами для выведения продуктов жизнедеятельности скота;
  • моечной;
  • котельной;
  • лабораторией.

В будущем, если бизнес окажется успешным и будет приносить стабильную прибыль, ферма может быть расширена. В процессе возведения хлева для содержания 50-100 коров придется обдумать, как автоматизировать работу в хозяйстве, обзавестись автоматическими приспособлениями (так называемыми миксерами – измельчителями, смесителями и раздатчиками, доильной установкой, навозным транспортером, автоматической поилкой). Загоны для животных в таком строении располагаются зачастую в 2 ряда.

Животноводческое хозяйство для содержания 100-200 особей КРС – это уже крупное производство, для которого требуется сложная проектная документация (отдельные боксы, где коровы будут питаться и отдыхать, кормовой проезд, проход для скота, 6-8 рядов со стойлами). Возведение подобных коровников лучше доверить строительной фирме с опытом в этой сфере деятельности.

Когда у фермера по каким-либо причинам (к примеру, из-за недостатка материальных средств) нет возможности содержать 30 коров, можно соорудить коровник, рассчитанный на 20 особей. Такая мини-ферма характеризуется меньшим числом загонов и отсутствием канализационной системы (навоз придется убирать ручным способом). Нередко оптимальным вариантом является строительство нового помещения для содержания коров, которое проходит в несколько этапов.

Выбор места для фермы

Местоположение играет немаловажную роль для будущего животноводческого хозяйства. По уровню влияния на окружающую среду ферма, на которой содержится крупный рогатый скот численностью меньше 1200 особей, относится к третьей категории санитарной безопасности. Как следствие подобное хозяйство необходимо располагать минимум на расстоянии 300 метров от жилых строений. Надо предусмотреть возможность обеспечения фермы водопроводом.

При выборе участка под животноводческую ферму нужно обратить на то, на какой глубине в этом месте залегают грунтовые воды. Расстояние до них должно составлять 5-6 метров, чтобы предотвратить паводковые и ливневые затопления. Желательно выбирать земельный участок с расположенными поблизости лугами под пастбище, где скотина сможет гулять и питаться свежей зеленой травой. Местность вблизи хлева подлежит озеленению для снижения распространения малоприятных ароматов и пылевых загрязнений.

Часто предпринимателям приходится задуматься о том, как реконструировать старую ферму, думая, что таким образом получится сэкономить финансовые средства. Но раньше коровники чаще всего строились из бетона, который в настоящее время признали неподходящим для использования в животноводческом хозяйстве.

Важно! Старые строения чаще оборудованы неудачной вентиляционной системой, а оснащение в загонах сложно демонтировать. Лучше всего старое здание снести, чтобы возвести на его месте новый коровник.

Какие нужны строительные материалы и инструменты?

В первую очередь необходимо определиться, какие строительные материалы использовать для строительства коровника, поскольку от этого зависит: насколько быстро будет проходить возведение, насколько надежным и долговечным получится строение, и насколько комфортно в нем будет животным.

Строения, при возведении которых использовали бетон, не оправдали себя, поскольку обладают повышенной теплопроводностью. В летние месяцы в таком коровнике очень жарко, а в холодное время года внутри здания тепло не держится. Применение древесины целесообразнее, так как для этого материала характерна низка теплопроводность. Хотя есть и некоторые недостатки: материал хрупкий, пожароопасный, доски могут гнить, к тому же их стоимость достаточно высока.

При возведении мини-ферм успешно используется кирпич. Этот строительный материал способен отлично удерживать тепло, прекрасно защищает от проникновения шумов снаружи.

Для сооружения крупного комплекса для содержания коров кирпичи применять нецелесообразно. В этом случае лучше воспользоваться современными СИП-панелями (сэндвич-панелями, состоящими из плит, между которыми находится утеплитель). Такой стройматериал характеризуется быстрым возведением, сравнительно невысокой стоимостью, прекрасной теплоизоляцией.

Как рассчитывать размеры?

Учитывая установленные стандарты для разведения сельскохозяйственных животных, по площади пол в загоне для одной особи должен составлять примерно 5-6 м 2 . А если принять во внимание будущее потомство, размер стойла увеличивается до 10 м 2 .

В среднем загон должен достигать по длине 170 см, а по ширине 110 см. Параметры могут изменяться, что обусловлено живой массой и габаритами животного. Пол в стойле должен быть с наклоном в направлении желоба для сбора фекалий, который рассчитывают так: 2 см на 1 метр длины загона.

Важно! Канализационный сток по ширине должен составлять минимум 30 см, чтобы было удобно чистить его с помощью лопаты.

По ширине стойло должно минимум в 1,8 раза превышать ширину особи в районе бедер (крючковидных костей). В этом случае животное сможет беспрепятственно лечь или подняться.

А вот относительно освещения, для одного стойла требуется приблизительно 1 м 2 оконного проема. По размерам окна должны быть 50 см*70 см. Потолок в помещении для содержания крупнорогатого скота должен находиться на расстоянии минимум 3 метра над полом, а бордюры по высоте должны достигать 15-20 см, так корова не будет в лежачей позе частично занимать проход. Стенки меж загонами чаще всего делают на 2/3 длины.

Этапы строительства

Когда проектная документация будет подтверждена, нужно приступать непосредственно к работе по возведению фермы. Строительство проводится поэтапно и заключается в следующем:

  1. Закладывается фундаментальная часть. Надёжным считают свайный фундамент. Изначально осуществляется забивание в грунт буронабивных свай (на расстояние примерно 10 метров), их по всей поверхности покрывают рубероидом, чтобы защитить фундамент от влияния окружающей среды, и теплоизоляционным материалом, с последующей установкой арматурного каркаса, заливается бетонная смесь. Нагрузку на фундамент можно оказывать лишь спустя 21-30 дней после окончательного застывания бетона. Подобная разновидность фундаментальной части способствует снижению тепловых затрат строения, её считают практичной.
  2. Монтируется несущий каркас путем использования электросварки. Поверх каркаса наносится водно-дисперсионная грунтовка, чтобы предотвратить коррозию.
  3. Возводятся стены и крыша. При использовании в качестве строительных материалов кирпича, делают кладку по ширине в 1,5 кирпича, так здание получится более прочным. А при использовании СИП-панелей осуществляется их облицовка по внешней стороне с последующей покраской. Чтобы закрепить кровлю, чаще всего используется беспрогонная система (её достаточно легко и быстро монтировать).
  4. Устанавливаются окна. Оконным проемам следует отдельно уделить внимание. Окна должны быть из материала, в состав которого входят поливинилхлорид и поликарбонат. Их можно сделать распашными или раздвижными.
  5. Устанавливаются двери. Оптимальным вариантом для коровника является установка распашных дверей с дополнительным утеплением.

Что обязательно должно быть на ферме?

После выгона «коробки» здания приходит время заняться его оснащением. Чтобы создать комфортные условия для выращивания крупнорогатого скота и соблюсти все установленные санитарные нормы, в строении должны быть предусмотрены:

  • Вентиляционная система. Она нужна из-за того, что продукты жизнедеятельности выделяют в воздух углекислый газ и аммиак. Можно оборудовать естественную вентиляцию, установив вентиляционные шторы или световой конек, либо принудительную, установив вентиляторы и клапаны.
  • Осветительная система. Кроме оконных проемов, требуется установление осветительных приборов с люминесцентными или светодиодными лампами. В дневное время освещенность должна поддерживаться на уровне 200 люкс, а в ночной период нужно пользоваться лампами с малой мощностью, которые светятся красным светом.
  • Соответствующий микроклимат. В жаркое время года в коровнике следует поддерживать температуру в пределах +8-22 градуса с помощью охлаждающих радиаторов или вентиляторов. А в холодные месяцы, особенно при экстремально низких температурах, для обогрева животных можно воспользоваться инфракрасным отоплением, попонами для коров, обогревающими лампами для малышей. В помещении нужно установить гигрометры, чтобы измерять уровень влажности. Чтобы снизить влияние на скотину внешних шумов, проводится звукоизоляция.
  • Емкости для корма и питья. Можно обзавестись в специализированном магазине или соорудить собственноручно. Комфортной считается автоматическая поилка из нержавеющей стали с функцией самоочистки. Что касается кормушек, они должны быть отдельными для сухих и влажных кормов.
  • Система избавления от продуктов жизнедеятельности скота (удаление механическим способом с помощью скреперов-транспортеров, подпольное хранилище, использование гидравлических и самотечных технологий).

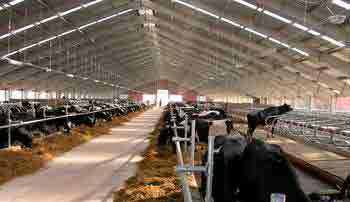

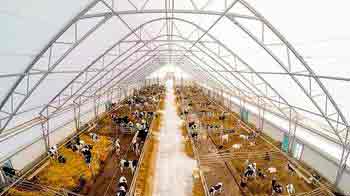

Отличительные особенности ферм с беспривязным содержанием

Хотя на многих фермах молочного направления используется привязная технология содержания, сегодня фермеры все чаще переходят на беспривязную систему. В подобной ситуации буренка находится в отдельном боксе, представляющем собой огражденную с трех сторон территорию с полом, приподнятым по отношению к проходу на 15-20 см. На такой ферме предусматривается наличие боксов, где коровы отдыхают, комбинированных боксов с емкостями для кормов, и специально оборудованных платформ для доения.

Животные сами подходят к емкостям с кормом. Фекалии с прохода убирает колесный трактор, у которого имеется бульдозерная лопата. Плюсом беспривязной технологии является более высокая продуктивность труда работников. Это доступно благодаря групповому содержанию скота, сбережению времени и применению аппаратуры для автоматической раздачи корма и подачи воды, автоматического доения.

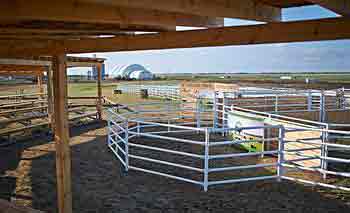

Как организовать выгул на пастбище?

Чтобы повысить молочную производительность стада, немаловажную роль играет выпас скота на пастбище в сочетании с двигательной активностью и включением в питание зеленой свежей растительности. Чтобы выполнить эти условия, требуется организовать для буренок место для выгула.

Каждому стаду следует выделить отдельный участок, расположенный поблизости с фермой и источником воды. Если пастбище находится на расстоянии больше 2 км от фермы, требуется обустройство летнего лагеря, где нужно оградить стойбище и соорудить временное подсобное строение.

Вокруг пастбища надо соорудить ограждения. Воду в близлежащем водоёме нужно проверить на соответствие существующим санитарным стандартам. Выпасать животных следует ежедневно на протяжении 8-10 часов. При уменьшении на территории пастбища растительности вдвое стадо необходимо перегнать на другой луг.

Животноводческая ферма молочного направления представляет собой предприятие с полным циклом производства. Так что в процессе строительства такого хозяйства надо обратить внимание не только на стройматериалы, но и на правильность составления проекта. Следует запомнить, что лишь в случае соблюдения всех требований по содержанию скота можно повысить надои у коров и, как следствие, увеличить прибыль фермы.

Источник: http://oselhoze.ru/zhivotnovodstvo/korovy/ferma-dlya-krs

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

10.02.2017 517 Просмотров

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

  • Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  • Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  • Конек. Это обозначения места схождения стропил в верхней части.
  • Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  • Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  • Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  • Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  • Схватка. Брусок, расположенный вертикально между опорами.
  • Обрешетка. Конструкция для установки кровли.

Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Результаты расчетов

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Дляшифераразмер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Дляметаллочерепицытакой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Дляпрофнастилаугол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

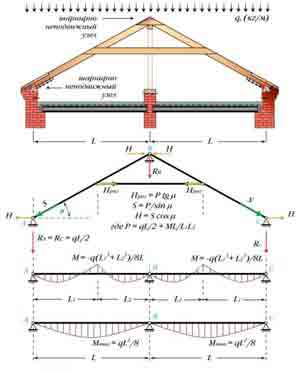

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м 2 . Общее значение площади – 82 м 2 , т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Источник: http://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/raschet-stropilnoj-sistemy.html

Как рассчитать параметры построек для живности

Количество и размеры хранилищ кормов определим исходя из наличия поголовья животных и кормовых рационов.

Годовой запас силоса, сенажа, корнеклубнеплодов и грубых кормов определим по формуле:

Где q _ суточная норма каждого вида корма на одну голову, кг;

m _ количество животных; K — коэффициент, учитывающий потери кормов при хранении (для силоса и сенажа К=1,1; для концкормов К=1,01; для корнеплодов К=1,03). Запас концентрированных кормов на ферме должен составлять 16% потребного количества и определяется по формуле:

Где qк — суточная норма концентрированных кормов на одну голову, кг.

Объем хранилища для годового запаса корма определяется по формуле:

где _ объемная масса, т/м3.

Количество хранилищ определим исходя из их объема по формуле:

где Vх — объем хранилища, м3;

Ширину траншеи для хранения силоса, сенажа и корнеклубнеплодов примем равной 14 м, глубину — 3 м, наибольшую длину — 80 м.

Ширину скирды для хранения грубых кормов примем равной 8 м, высоту — 7 м, длину — 60 м. Для хранения концентрированных кормов будем использовать склад емкостью 1170 м3. В этом же складе будем хранить поваренную соль и другие минеральные добавки.

Расчет навозохранилища

Площадь навозохранилища рассчитаем по формуле:

где qн — масса навоза получаемого на ферме в сутки, кг;

Dхр — продолжительность хранения навоза в навозохранилище, суток (Dхр=120 суток);

h — высота укладки навоза, м (h = 1,5 — 2,5 м);

объемная масса навоза, кг/м3 800 — 1010 кг/м3).

Массу навоза от одного вида животных определим по формуле:

где m — число животных одного вида, гол.;

qк, qм, qп — масса соответственно кала, мочи и подстилки на одно животное в сутки, кг/сутки.

По формуле (1.10) определим площадь навозохранилища. F = 2759 м2.

Размеры навозохранилища 55х55 м.

Кроме рассчитанных строений, на план фермы находятся водонапорная башня (R = 2,5 м), автовесы (6х6 м), трансформаторная подстанция (3х3 м), котельная (15х18 м), гараж с навесом (18х21 м). Главный въезд на территорию фермы оборудуется дизбарьером.

Определим коэффициент застройки по формуле:

Где Fз — площадь, занятая на комплексе или ферме под застройку, м2, (Fз = 32382 м2)

Fо — общая площадь фермы, м2, (Fо = 65680 м2).

По формуле (1.13) определим коэффициент использования участка.

где Fстр — площадь, занимаемая сооружениями, площадками с твердым покрытием и дорогами, м2, (Fстр 45335 м2).

Источник: http://studbooks.net/1179471/agropromyshlennost/raschet_ploschadi_fermy_kolichestva_osnovnyh_zhivotnovodcheskih_pomescheniy

Проект коровника своими руками, как построить — схема, размеры конструкции, эскизы

Создание комфортных и правильных условий для содержания коров – важный фактор, влияющий на здоровье и продуктивность животных. Постройку коровника следует возводить с учетом не только поголовья скота, но и климатических условий в регионе, а также гигиенических норм и санитарных правил. При создании коровника своими руками необходимо грамотно распланировать внутреннее и внешнее пространство, чтобы обеспечить площадью всех животных и оставить место под подсобные и хозяйственные помещения. Из статьи вы узнаете, что учитывать при составлении проекта коровника для домашнего содержания.

Расчет площади и схема коровника по количеству голов

Размеры коровника определяются количеством скота, способом содержания животных, а также необходимостью подсобных помещений. Примерная площадь коровника своими руками должна рассчитываться в зависимости от количества голов. Изначально создается чертеж для типового коровника, на основании которого начинается пошаговое проектирование будущей планировки согласно евронормам содержания животных.

Площадь сарая напрямую зависит от объема поголовья, а также количества рядов в помещении. Для небольших ферм оптимальная площадь на 1 голову — 10 м 2 , а для больших — около 6 м 2 . Стойла всегда организованы рядным способом. Максимальное количество коров в одном ряду — 50. В таблице представлены примерные размеры коровника для разного количества КРС.

ПоголовьеПлощадь, м 2Количество рядов
101001
202001
303001
505001-2
1008002-4
20012006-8
30018006-8
5003000-40008-10
10006000-80008-10

Проектирование площади по размерам Евронормы

Коровник традиционно имеет форму прямоугольника или квадрата, что увеличивает вместимость постройки. Высота помещения должна быть не менее 2,2-2,5 м, но при использовании чердака размер увеличивается. На каждое животное приходится не менее 6 м 2 , а для коровы с теленком требуется 12 м 2 . На практике чаще всего используют пастбищно-стойловый метод содержания, поэтому для каждой коровы необходимо обеспечить место в сарае. Средний размер хлева составляет 100 м 2 , эта площадь позволяет предусмотреть расширение популяции животных, а также вместить все необходимые хозяйственные постройки.

Что нужно учесть, чтобы построить проект

При выборе материалов для коровников чаще всего применяют деревянные доски или брусья. Нередко используют каркасный метод строительства. Все материалы должны быть экологически чистыми, прочными и дешевыми.

При возведении коровника следует учитывать климатические условия в регионе, бюджет, а также поголовье скота. Рекомендуется строить хлев с запасом, поскольку в будущем нужно быть готовым к появлению телят.

Тип фундамента для коров

Наиболее выгодным с точки зрения затрат и функциональности считается ленточный фундамент, который заливается из бетона, реже с добавлением кирпича. Такое основание позволяет в последующем монтировать стены из дерева или даже пенобетона. Подушка для фундамента должна быть песчаной, желательно еще на этом этапе предусмотреть скат для будущих полов.

Прочное и надежное основание важно для продолжительной эксплуатации, а также для содержания большого поголовья скота. Не рекомендуется применять деревянный или столбчатый фундамент, если вы планируете содержать КРС более десяти лет – со временем пол начнет гнить и появится риск, что объемное животное может провалиться.

Пол в сарае для коров делают из дерева, но лучше использовать металлические пластины или бетон – они не подвержены влиянию влаги и будут пропускать грызунов.

Материал стен

В качестве материала для стен применяют деревянный брус размером 100х150 мм, пенобетон или кирпич. Каркасные стены обладают повышенной теплозащитой, долго не теряют своих свойств. Кроме того, они бюджетные и быстро возводятся.

При использовании бруса, дерево обязательно нужно обработать антисептиком, а затем отштукатурить и побелить во избежание гниения и накопления болезнетворных бактерий. Пеноблоки или силикатный кирпич -вторые по популярности материалы для стен коровника из-за своей дешевизны, но при строительстве большого по площади помещения, потребуется много времени и сил.

Крыша

Для любых хозяйственных построек применяют односкатную или двухскатную крышу. В качестве кровли применяют шифер, рубероид или профнастил. В коровнике предпочтителен второй вариант, поскольку крутой скат не позволяет накапливаться снегу и предусматривает наличие чердака. Наличие помещение под крышей выполняет сразу несколько функций – его используют для хранения запасов сена или соломы, а также она является своеобразной воздушной подушкой. Коровник с чердаком всегда теплее, поскольку имеется дополнительная теплозащита. Пол на чердаке делают из подогнанных впритык досок, сверху на которые укладывают слой песка или опилок. Оптимальная высота чердачного помещения для хранения подстилки и корма – до 1,9 м.

Канализация: чертежи

При содержании от 1 до 20 коров канализацию обычно не делают – продукты жизнедеятельности животных регулярно убирают вручную, меняя подстилку из сена и опилок. Однако при большом поголовье скота требуется автоматическая система очистки помещения. Один из вариантов – создание выгребной ямы, в которой находится вагонетка для навоза. В каждом отсеке для коров делают специальный желоб, соединенный с общей канализационной системой. Внутри движущиеся по циклу скребки выносят навоз к вагонетке, которая перемещает продукты жизнедеятельности наружу в специально отведенное место. Такая система предусматривает наличие рельсов, а также двигателя мощностью от 5 кВт.

Существует большое количество канализационных систем для коровника. Они работают по схожему принципу – корова испражняется прямо в стойле, а затем навоз, попадающий в общий сток, удаляется из помещения тем или иным способом.

Вентиляция для типовых коровников

Микроклимат в коровнике влияет на здоровье и продуктивные качества животных. В холодных условиях коровы тратят много энергии на обогрев своего тела, поэтому существенно снижаются показатели молочности и набора веса. Помимо этого, КРС подвержен воздействию сквозняков, при наличии которых они часто болеют.

В регионах с сухим и теплым климатом широко распространен холодный способ содержания животных. Допустимо возводить коровник из двухслойных или однослойных штор, которые летом заменяются сеткой от насекомых. Такая конструкция влияет не только на температуру в хлеву, но и уровень освещенности.

В холодных областях обычно возводят более надежные и прочные конструкции, например, из сэндвич-панелей или дерева. При этом важно организовать правильную искусственную вентиляцию. Как правило, это устройство из полипропиленовых или металлических труб с задвижками, выход которых располагается на коньке крыши. В летний период регулировать температуру в помещении можно с помощью окон. Систему искусственной вентиляции применяют редко, поскольку это дополнительные затраты на содержание животных.

Планировка мест кормления

Поилки и кормушки – обязательная часть. В помещении, в котором располагаются от двух рядов стойл, сарай нужно оборудовать внешними кормушками для скота. Внутри кормушка тянется на всю ширину стойла, на высоте оптимальной для животного. Задний борт, расположенный ближе к проходу, должен быть не менее 75 см в высоту, а передний – до 35 см. Ширина кормушки составляет до 40 см, однако верхняя часть может быть чуть шире – до 60 см. Конструкция имеет форму пирамиды, что крайне удобно для кормления КРС в сарае, а также для очистки ее от остатков пищи. Уровень дна должен располагаться от уровня ложа стойла минимум на 7 см. Автопоилки размещают выше кормушки, обычно в дальнем углу стойла.

Кормушку можно изготовить самостоятельно из дерева, металла или глины, но проще купить уже готовое приспособление, которое оснащено всеми необходимыми элементами.

На дне кормушки желательно иметь небольшие отверстия, необходимые для слива воды во время мытья. Лучше всего приобретать раздельные конструкции для сухого и влажного корма.

Сегментация на цехи (расстояние, ряды)

Грамотное разделение пространства в коровнике позволяет оптимизировать процесс работы и полностью использовать всю площадь помещения. Большая часть помещения отводится на стойла с шириной 1,1 метр и длиной до 1,7 м. Рекомендуется делать короткие стойла, чтобы упросить процесс сбора навоза и очистки помещений. Помимо этого, следует оборудовать проход между рядами, чтобы иметь свободный доступ к животному и кормушка. Для однорядных стойл ширина ряда составляет 1-1,2 метра. Помимо этого, в сарае для коров необходимы следующие помещения:

  • выгульная зона с навесом и боковыми перегородками;
  • сарай для кормов;
  • чердак;
  • помещение по доильные аппараты;
  • цех для забоя и хранения туш;
  • клетки по конструкции Эверса для содержания телят;
  • навозохранилище;
  • отсеки для хранения корнеплодов;
  • хозяйственные помещения для инструментов.

Площадь каждого подсобного цеха определяется общей площадью коровника и поголовьем скота. Помимо этого, важно учитывать особенности породы, поскольку некоторые виды КРС нуждаются в большой выгульной зоне или увеличенном пространстве стойла. Важно принимать во внимание и тип продуктивности вашего КРС, для молочного направления цех для доильных аппаратов и временного хранения молока должен быть увеличен.

Про то, как построить стойло для коровы своими руками читайте в данном материале.

Бизнес-план (строить хороший деревянный или каркасный коровник, затраты на молодняк, корма)

Затраты на содержание и выращивание коров на мясо определяется множеством параметров. Это площадь территории, поголовье скота, материалы на строительство хлева и расходы на кормление и обслуживание животных. В начале всегда потребуются существенные затраты, которые начнут окупаться только после нескольких отелов, поскольку выручка от продажи молочных продуктов может лишь частично покрыть расходы на содержание КРС.

Бизнес-план по разведению КРС читайте тут.

Затраты на устройство КРС

Для обустройства фермы и закупки первого поголовья животных и кормов для них требует наличия существенных финансовых вложений. Выделяют первичные затраты на организацию бизнеса по выращиванию КРС:

  1. Аренда земли. Цена напрямую зависит от местности. В плодородных районах с мягким климатом стоимость аренды на фермерские нужды всегда выше. Желательно со временем приобрести необходимую площадь, что существенно снизит расходы. Для выращивания 100 голов скота требуется не менее 1 га территории.
  2. Строительство и оборудование коровника. Это одна из самых объемных статей расходов в начале производства. Выгодно строить сарай собственными силами без привлечения сторонних рабочих. Стоимость на строительство зависит от площади хлева и автоматизации процесса. Чаще всего прибегают к современным быстровозводимым типовым схемам коровников, куда подключается вся необходимая коммуникация: водоснабжение, электричество, канализация, вентиляция и пр.
  3. Закупка животных. Вначале желательно приобретать несколько взрослых коров и быков, а также 10-12 голов молодняка. Не стоит сразу покупать породистых и племенных животных, поскольку чаще всего они требуют особенного содержания;
  4. Покупка кормов. Приобретается из расчета поголовья, сезона года, а также с учетом необходимого корма. Летом затраты на питание меньше, поскольку возможно пастбищное содержание. Помимо этого, следует сразу приобрести все витамины и кормовые добавки;
  5. Наем работников и оплата труда. Самостоятельное обслуживание фермы с поголовьем более 15 коров физически невозможно. Поэтому требуется наем сотрудников для очистки помещений, ухода за животными и сбор продукции. В смету так же нужно включить затраты на ветеринарное обслуживание.

Про рацион кормления дойных коров читайте здесь.

Затраты на организацию бизнеса сильно зависят от местности. В южных и восточных регионах выращивание коров обходится дешевле, но важно понимать, что и конкуренция на рынке в этих областях больше.

Рентабельность

Выращивание КРС – выгодный бизнес, но это условие применимо только к крупным фермам с налаженными каналами сбыта. На ранних стадиях потребуется вложить не менее 1 млн. рублей на обустройство помещений, покупку животных и корма. В среднем, окупаемость фермы наступает не ранее, чем через 1,5-2 года при условии постоянной продажи мяса, молока и приобретении новых животных. Рентабельность во многом зависит от продуктивности и здоровья скота. Если создать правильные условия, то впоследствии можно получить стабильный доход от продажи ремонтного молодняка, особенно при выращивании продуктивных пород КРС.

Про содержание коровы в личном хозяйстве читайте по ссылке.

Видео про то, как сделать правильную постройку

В этом видео презентация коровника для большого поголовья.

Вывод: что такое современный готовый коровник (ферма) для скота

  1. При строительстве коровника нужно учитывать объем поголовья, беспривязь или привязь планируется, а также климатические условия в регионе. В среднем, на одно животное требуется до 6 м2, для коров с телятами – до 12 м2.
  2. Сарай для коров строят из дешевых и экологических материалов. Чаще всего, это дерево, кирпич или пенобетон. В качестве кровельного материала применяют шифер или профнастил.
  3. Коровник должен быть чистым, теплым и хорошо проветриваемым. Для этого необходимо создать систему вентиляции и продумать особенности теплозащиты в помещении.
  4. Разделение на цехи и расстояние нужно планировать еще на этапе создания проекта. Желательно максимально использовать каждый метр площади, но при этом соблюдать все санитарные нормы.
  5. Разведение коров как бизнес – прибыльное дело, но при этом требуются существенные первоначальные затраты на приобретение оборудования, обустройство фермы и покупку скота.

Про то, как сделать свинарник своими руками читайте в этой статье.

Источник: http://poferme.com/zhivotnye/korovy/korovnik/proekt.html

Нормы и правила расположения жилых строений и хозяйственных построек на участках

Задумывая строительство жилых или хозяйственных строений в ИЖС и садовых товариществах, нужно ознакомиться с требованиями нормативной документации: строительной, природоохранной, санитарной и противопожарной, регламентирующей расположение объектов капитального строительства относительно друг друга, соседей, водных источников и так далее.

  • Строительные нормы, регламентирующие расположение построек
    • Санитарные требования к планировке участка
    • Противопожарные правила размещения объектов на участке
  • Природоохранные нормы строительства
  • Чем грозит невыполнение норм расположения строений

После получения права пользования землёй и правом застройки, начинается планирование структуры участка. Строительство жилищно-хозяйственных построек ведётся для продолжительной эксплуатации и должно обеспечивать:

  • узаконивание строения;
  • безопасность проживания;
  • удобство проживания;
  • безопасность и удобство проживания соседей;
  • беспрепятственное перемещение людей и транспорта по местам общего пользования;
  • отсутствие негативного влияния на водные источники, флору и фауну района.

Поэтому планировка участка и взаимное расположение его элементов должна быть заранее продуманной и соответствовать нормам и правилам.

Строительные нормы, регламентирующие расположение построек

При частной застройке нужно помнить о «красной линии» (п. 11 ст. 1 Градостроительного кодекса РФ) — границе между вашим участком и зонами общего пользования, а также чужими частными землевладениями. Границу с улицей при установке забора нужно соблюдать буквально. Если забор расположен почти на красной линии, то калитка и ворота могут открываться только вовнутрь. Створки не должны пересекать этой условной черты, создавая возможные неудобства прохожим, велосипедистам, водителям.

Основным нормативным документом, определяющим минимальные расстояния до различных хозяйственных и природных объектов, являются обязательные (не рекомендательные) для исполнения СНиП 30–02–97. Согласно им расстояния до красной линии согласно п. 6.6 не должны быть менее:

  • жилого дома — 5 м от улицы и 3 м от проезда (улица имеет имя, проезд — нет);
  • хозяйственных построек — 5 м и от улицы и от проезда.

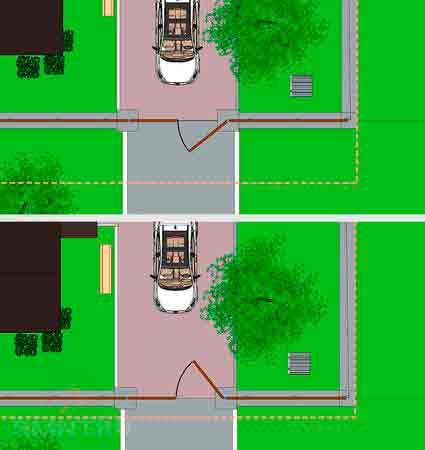

Забор является границей вашего участка, но это не значит, что во внутреннем пространстве вы можете размещать строения и посадки без ограничений. Кроны деревьев не должны перекрывать тротуары и излишне нависать над соседним участком, звуки и запахи жилых и хозяйственных строений не должны мешать прохожим и соседям. Расстояния до забора между участками могут быть изменены по договоренности с соседями, заверенной нотариусом.

Минимальные нормируемые расстояния от межи между участками до объектов (п. 6.7):

  • жилая постройка — 3,0 м;
  • птичник, хлев, свинарник и т.д. — 4,0 м;
  • теплица с подкормкой органическими удобрениями — 4,0 м;
  • гараж, сарай — 1,0 м (но сток воды с крыши, по п. 7,5, не может быть организован на соседний участок — скат крыши ориентируют на свой участок);
  • баня, сауна, душ, туалет — 2,5 м (подробнее в разделе «Санитарные требования»);
  • высокие деревья — 4,0 м;
  • деревья среднерослые — 2,0 м;
  • кусты — 1,0 м.

Расстояния от строений замеряют от цоколя или стены, если нет декоративных элементов, которые выступают далее, чем на 500 мм. Расстояние между зелёными насаждениями и оградой измеряется до условного центра ствола. Обильно разросшаяся крона дерева, при правильной посадке, не может служить причиной претензии от соседей.

Планируя участок, учитывайте, что согласно п. 6.13 совместная площадь сооружений (дом, хозпостройки, беседка, гараж), площадок и дорожек не может занимать более 30% всего участка. Остальное пространство — зелёная зона, замостить весь двор — нельзя.

Внимание! Постоянный забор можно устанавливать только после внесения границ вашего участка в кадастровый план. На период узаконивания роль ограды может исполнить натянутая на столбы сетка-рабица. Высота постоянного ограждения не должна превышать 1,5 м, чтобы не затенять участок соседей.

Предельно допустимые параметры застройки участков жилой территории для малоэтажного индивидуального строительства

Коэффициент застройки (Кз) — отношение площади, занятой под здания и сооружения, к площади участка.

Коэффициент плотности застройки (Кпз) — отношение площади всех этажей зданий и сооружений к площади участка.

Тип застройкиРазмер земельного участка, м 2Площадь жилого дома, м 2 общей площадиКоэффициент застройки КзКоэффициент плотности застройки, Кпз
А1200 и более4800,20,4
10004000,20,4
800320 (480)*0,2 (0,3)*0,4 (0,6)*
Б6003600,30,6
5003000,30,6
4002400,30,6
3002400,40,8
В2001600,40,8
1001000,51,0

А — Усадебная застройка сельско-городского типа с размером участка 1000–1200 м 2 и более с развитой хозяйственной частью.

Б — застройка городского коттеджного типа с размером участка от 400 до 800 м 2 и коттеджно-блокированного типа (2–4 квартирные сблокированные дома с участками 300–400 м 2 с минимальной хозяйственной частью).

В — многоквартирная застройка блокированного типа с размером участков 100–300 м 2 .

* В скобках — допустимые параметры для коттеджной застройки.

1. При размерах земельных участков свыше 1200 м 2 площадь жилого дома не нормируется при Кз ≤ 0,2 и Кпз ≤ 0,4.

2. При раз мерах приквартирных земельных участков менее 100 м 2 плотность настройки (Кпз) не должна превышать 1,2. При этом Кз не нормируется при соблюдении санитарно-гигиенических и противопожарных требований.

Санитарные требования к планировке участка

Санитарным нормам при планировке участка нужно уделить особое внимание, ведь они направлены на сохранение здоровья людей. В СНиП 30–02–97 даны минимальные расстояния, которые должны быть выдержаны между постройками из санитарных соображений (п. 6.8).

  • дом и погреб — более 12,0 м от туалета, птичника, жилья мелкого скота;
  • дом и погреб — более 8,0 м от душа, сауны, бани;
  • колодец — более 8,0 м от туалета, компостной кучи, септика.

При планировании строительства следите, чтобы эти расстояния соблюдались и по отношению к строениям на прилегающих участках.

Если помещение для птиц, коз, поросят имеет общую стену с жилым домом, вход в него должен быть изолированным, на расстоянии не меньше 7,0 м от входной двери в дом (п. 6.9). До смежного участка расстояние от такого блока должно составлять:

  • от дома — не меньше 3,0 м;
  • от помещения с животными — не меньше 4,0 м.

При примыкающих к дому гаражах, расстояние до межусадебной межи составляет (п. 6.9):

  • от дома — больше 3,0 м;
  • от гаража — больше 1,0 м.

При отсутствии в посёлке или садовом товариществе централизованной подачи воды и магистральной канализации разрабатываются автономно работающие инженерные сети. Подробно устройство и специфика размещения таких объектов, как скважина, колодец, септики, выгребные ямы, фильтрационные колодцы и т.д., относящихся к водоснабжению и водоотведению, рассмотрены в СНиП 2.04.02 — 84 и СНиП 2.04.01 — 85. Санитарно-защитные зоны регламентируются ТСН-40–301–97. Дистанции между прокладываемыми на соседних участках трубопроводами и кабелями смотрите в СНиП 2.07.01–89 (табл. 16).

Противопожарные правила размещения объектов на участке

Согласно п. 4.7 СНиП 30–02–97 расстояния между строениями в пределах вашего участка из соображений противопожарной безопасности не нормируются. Расстояния, препятствующие распространению пожара, между строениями на смежных участках зависят от строительных материалов, составляющих основу дома, гаража или хозяйственного блока и принимаются согласно таблице из СНиП. Таблицей нужно пользоваться таким образом: А, Б и В — классы горючести материалов. По вертикали — данные о строении на вашем участке, по горизонтали — на соседнем. Например, у вас дом — деревянный, у соседей — каменный. В точке пересечения В (по вертикали) и А (по горизонтали) находим расстояние — 10,0 м.

Материал несущих и ограждающих конструкций строенияРасстояния, м
АБВ
АКамень, бетон, железобетон и другие негорючие материалы6810
БТо же, с деревянными перекрытиями и покрытиями, защищенными негорючими и трудногорючими материалами81012
ВДревисина, каркасные ограждающие конструкции из негорючих, трудногорючих и горючих материалов101215

Правилами допускается блокировка домов на двух расположенных рядом участках (однорядная застройка) или на четырёх участках (двухрядная застройка). Между домами, составляющими такой блок или группу, может почти не быть прохода, расстояния — не подвергаются нормированию. По отношению к строениям на других участках действуют правила, основанные на вышеприведённой таблице. Такая планировка позволяет наиболее рационально использовать площадь выделенного участка, особенно при его небольших размерах.

Внимание! Если на участке будут строиться два жилых дома с последующим размежеванием, правила к ним применяются, как для двух смежных участков.

Блоки из двух домов (однорядная застройка)

При постройке жилых домов высотой более одного этажа, нужно применять СНиП 2.07.01–89. Правила разработаны с точки зрения обеспечения всех проживающих на улице достаточным количеством солнечного света (по результатам расчёта инсоляции) и предупреждения распространения огня при возгорании одного из строений. Если дома на улице 2-х и 3-х этажные, расстояние между ними должно быть более 15,0 м. Для четырёхэтажных домов минимальное расстояние составляет 20,0 м.

Такая застройка нашими нормами не разрешена

При отсутствии магистрального газоснабжения, газовые баллоны от 12 л и больше должны храниться в отдельной пристройке со стороны глухой стены или ящике из металла или другого негорючего материала (п. 8.12). До входной двери должно быть более 5,0 м. По НПБ 106 непосредственно в доме, на кухне, можно держать баллоны до 12 л.

Природоохранные нормы строительства

Исходя из мер по предотвращению пожаров и для сохранения природы, граница застройки должна отстоять дальше 15,0 м от границы лесных массивов (п. 4.7 СНиП 30–02–97).

Правила сохранения водных ресурсов, если они расположены вблизи от вашего участка, регламентируются Водным кодексом РФ. Это касается в первую очередь правил устройства водоснабжения и водоотведения. Кроме этого, ограничения касаются использования береговой линии для выгула животных, отдыха, насыпания отвалов земли, компостных сооружений, распашки. Ограничены возможности в использовании удобрений на вашем участке. Нельзя огораживать даже небольшой участок под пляж или мостки для лодки/рыбалки — вся береговая линия на ширину до 20,0 м — собственность государства.

Чем грозит невыполнение норм расположения строений

Строить изначально лучше с учётом всех норм, так вы не получите проблем с властями, соседями, или, что серьёзнее — со здоровьем или сохранностью имущества. Если вы купили участок, постройки на котором не соответствуют требованиям, то действовать нужно по всем направлениям. То, что касается санитарных норм — нужно исправить, то, что касается отношений с соседями — нужно урегулировать все спорные вопросы, зафиксировав достигнутое согласие в письменной форме и заверив его у нотариуса. Во многих случаях добрые отношения с соседями — залог беспроблемного строительства и узаконивания.

Если постройки на участке возводились во время действия более мягких нормативных документов, то рассмотрение вопроса ведётся на основании их требований.

Наказания за несоблюдение норм расположения строений определены Кодексом об административных правонарушениях. Это различные суммы штрафов, а, кроме того, последует отказ по введению в эксплуатацию до устранения несоответствий.

При желании выполнить пристройку к дому — её придется узаконивать в районных органах. Самовольная застройка, согласно ГК РФ (ст. 222), должна быть в большинстве случаев снесена (кроме отдельно оговоренных).

Внимание! Полный порядок в разрешительных документах на ваши владения поможет, при желании, без проблем продать участок и дом.

Источник: http://www.rmnt.ru/story/house/normy-ipravila-raspolozhenija-zhilyx-stroeniy-ixozjaystvennyx-postroek.1233281/

Мини-ферма КРС на 10 голов — бизнес-план, алгоритм строительства

Фермерское хозяйство в последнее время стремительно набирает популярность. Одна-две коровы обеспечат молоком, кисломолочными продуктами и творогом среднюю семью, а мини-ферма КРС на 10 голов позволит производить молочную продукцию для продажи и переработки и получать прибыль. Поэтому организация и развитие собственного агробизнеса остается актуальной идеей.

Одним из основных этапов организации сельского хозяйства является строительство мини-коровника. Современные методы монтажа зданий на основе конструкций из ЛСТК и ЛСК (легких стальных тонкостенных конструкций и легких стальных конструкций) позволяют обустроить помещения для коров в сжатые сроки, не прибегая к лишним трудозатратам.

Составление бизнес-плана

Успех фермерской деятельности, в первую очередь, зависит от грамотного технико-экономического обоснования. Не каждый предприниматель может позволить себе построить коровник на собственные средства. Поэтому составлению бизнес-плана мини-фермы КРС на 10 голов со всеми расчетами нужно уделить особое внимание.

В расчетах эффективности учитываются такие основные показатели, как:

  • Арендная плата за пользование землей под хлевом и пастбищем для выгула и кормления животных в летнее время года.
  • Затраты на проектирование и строительство. Для коров можно переоборудовать одну из хозяйственных построек или арендовать пустующую колхозную ферму. Такой способ кажется экономичным только на первый взгляд. Старое, неприспособленное помещение потребует серьезных капиталовложений в ремонт, переоборудование и проведение дезинфекции. Сооружение нового коровника, безусловно, обойдется дороже, но при этом он будет соответствовать всем необходимым стандартам.
  • Плата за подключение к инженерным коммуникациям: электро- и водоснабжению. В некоторых случаях потребуется оплатить дополнительно создание трансформаторной или распределительной подстанции, кабельных линий в границах участка.
  • Закупка необходимого оборудования: доильных установок, поилок, кормушек, ведер, бидонов, инвентаря для уборки.
  • Покупка поголовья дойной породы и кормов: сена и комбикорма.
  • Затраты на проведение плановых ветеринарных, санитарно-эпидемиологических осмотров, покупка лекарств и ветпрепаратов.
  • Заработная плата наемного персонала: доярки, скотника или разнорабочего.
  • Налоги, оплата процентов по кредиту и расходы за потребленные ресурсы: электроэнергию, воду.

Доходность проекта рассчитывается исходя из средних показателей оптовой цены за литр молока и надоя. Сопоставляя финансовые затраты на проект и годовую доходность, получают срок окупаемости и делают вывод об эффективности вложений.

Проектирование

Проект мини-фермы КРС на 10 голов разрабатывается на основе численности поголовья и норм площади. Для крупных хозяйств норматив составляет 6 м² на одно животное. В небольших хозяйствах, численностью 10-20 голов, этот показатель составляет 10 м². Таким образом, площадь животноводческого зала будет 100 м² без учета вспомогательных помещений.

В избежание лишних теплопотерь небольшой коровник проектируется высотой не более 2,5 м. Рекомендуется предусмотреть возможность расширения помещения на перспективу.

Здание из ЛСТК легко реконструировать, наращивая каркас по длине.

Помимо объемно-планировочных решений, проект мини-фермы из металлоконструкций должен содержать конструктивный раздел с подробными сборочными чертежами, узлами и спецификациями, а также спецразделы: вентиляция, электро- и водоснабжение, освещение.

Кроме этого, на этапе проектирования учитываются:

  • Особенности местности и рельефа. При выборе места строительства, предпочтение отдается ровным участкам с непучинистыми почвами.
  • Залегание грунтовых вод: низкий уровень поможет избежать подтопления сооружения в весенний период.
  • Близость -жилых и хозяйственных построек, источников питьевой воды. Содержание коров связано с большим количеством навоза, поэтому рекомендуется располагать здание на максимальном расстоянии от жилых строений. Расстояние до колодца должно строго соблюдаться во избежание попадания токсичных частиц в питьевую воду. Для ферм КРС оно составляет 15 м.
  • Наличие транспортных путей для беспрепятственной разгрузки кормов и загрузки молочной продукции.

Строительство

Материалы

Поскольку крупный рогатый скот содержится на круглогодичной основе, строение для коровника проектируется капитальным. В средней полосе и северных районах наружные стены должны обеспечивать требуемый уровень теплозащиты: летом поддерживать прохладу, а в холодное время года защищать от морозов.

Для строительства сарая для 10 коров используются традиционные материалы:

  • дерево: профилированный брус, каркасно-щитовые конструкции;
  • кирпич;
  • блоки на основе легких бетонов: газобетон, пенобетон и другие;
  • металлоконструкции: каркас на основе профилированных элементов и стен из сэндвич-панелей заводского или поэлементного изготовления. Такие сооружения относятся к категории быстровозводимых коровников на 10 голов.

Коровник из ЛСТК соответствуют всем требованиям, предъявляемым к фермам КРС:

  • Благоприятный микроклимат. Ограждающие конструкции из сэндвич-панелей позволяют уменьшить теплопотери и поддерживать комфортную для животных температуру внутри помещения в пределах +10 — +20 °С.
  • Элементы металлокаркаса обрабатываются антикоррозионным составом на основе цинка, который предотвращает появление ржавчины и препятствует развитию грибка и плесени в агрессивной воздушной среде содержания скота.
  • Конструктивное решение кровли из ЛСТК позволяет организовать качественную вентиляцию и дополнительные световые проемы.
  • При расширении производства коровник легко достраивается до удобной мини-фермы на 50 голов крс.

Фундамент

Выбор вида фундамента зависит от типа грунтов и уровня грунтовых вод.

Монолитная железобетонная плита

Универсальное конструктивное решение для коровника на 10 голов — заливка монолитной плиты под все здание. Такой тип отличается простотой монтажа и долговечностью. По сравнению с остальными типами, плитный фундамент самый дорогостоящий, но учитывая небольшой объем работ, он является оптимальным.

Толщина плита рассчитывается исходя из геологических условий местности. По всей площади фундамента производится выемка грунта на глубину 30-50 см, дно отсыпается щебнем, который втрамбовывается в грунт. Заливка плиты под мини-ферму займет несколько часов, и через 7 дней он будет готов к последующему монтажу каркаса.

По периметру здания отрывается траншея, дно которой отсыпается щебнем и песком. В зависимости от типа фундамента выполняется установка арматурных каркасов и заливка траншеи бетоном или укладка сборных железобетонных элементов.

Фундамент из винтовых или буронабивных свай

Применяется на грунтах со слабой несущей способностью. Сваи располагаются в местах последующего монтажа стоек каркаса и передают на основание нагрузку от здания. В зависимости от типа конструкции пола и стен по верху свай устраивается ростверк или монтируется обвязка из металлического профиля.

Стены

После устройства фундамента приступают к монтажу стен. Сборку конструкций ЛСТК производят непосредственно на площадке в точном соответствии с чертежами. Сборочные единицы имеют высокую степень монтажной готовности: все элементы маркируются на заводе, а отверстия для крепежа предварительно просверливаются.

Перед началом монтажа на фундамент в местах сопряжения со стенами укладывается гидроизоляция и наносится разметка.

Панели собираются на сухом ровном участке — фундаментной плите или специально подготовленной площадке, готовые конструкции складируют на специальной кассете.

Сборку начинают с угла здания: панели устанавливают вертикально и закрепляют временными раскосами, контролируя правильность положения в пространстве. Нижний профиль жестко крепится к фундаменту при помощи анкера, панели соединяются между собой.

Совместно с каркасом ЛСТК применяются ограждающие конструкции двух видов:

  • двух- и трехслойные сэндвич-панели заводского изготовления, которые крепятся к стойкам и направляющим с помощью специальных метизов;
  • конструкции поэлементной сборки: между стойками укладывается минераловатный утеплитель, который с двух сторон зашивается профильным листом.

Сэндвич-панели панели отличаются высокими шумо- и теплоизоляционными характеристиками, не требуют дополнительной отделки и легко демонтируются для проведения реконструкции и ремонтных работ.

К преимуществам применения ЛСТК конструкций в строительстве относятся:

  • простота монтажа при условии точного выполнения проектных решений и соблюдения инструкции по сборке, либо привлечении для этой цели специалистов;
  • возможность производить монтажные работы в любое время, не зависимо от сезона и погодных условий;
  • сжатые сроки выполнения работ;
  • длительный срок эксплуатации;
  • экологичность применяемых материалов и готового сооружения.

Суточный цикл и, соответственно, размер надоев поголовья тесно связан с продолжительностью светового дня. Поэтому правильной организации освещения уделяется особое внимание. Остекление в хлеву должно иметь достаточную светопропускающую способность и соответствовать показателям теплозащиты здания. Для быстровозводимой мини-фермы отлично подойдет оконное заполнение из ПВХ-профиля, чередующее глухие и открывающиеся створки. Такие окна обеспечивают достаточную инсоляцию, легко моются, в отличие от деревянных не подвержены гниению и имеют долгий срок службы.

Крыша

После установки стен выполняется монтаж кровли. Здания из металлокаркаса предусматривают устройство двускатной крыши на основе стропильных конструкций или готовых ЛСТК ферм.

Данный тип характеризуется минимальной снеговой нагрузкой, беспрепятственным отводом талых и ливневых вод, эстетичным внешним видом и простотой устройства.

Для монтажа элементов рекомендуется использовать манипулятор или автомобильный кран. Первая ферма фиксируется при помощи раскосов, последующие монтируются, связываясь с установленной. Затем настилается обрешетка и укладывается кровельный материал:

  • профлист,
  • черепица,
  • шифер.

Кровля утепляется, также возможна установка дополнительных окон.

Полы

Конструкция полов предусматривает уклон для отвода жидких фракций животных и облегчения уборки. Еще одно обязательное условие — пол должен быть теплым и защищенным от сквозняков. В стойлах и местах отдыха настилают полы из досок или резиновых матов.

Дощатые полы недолговечны: они впитывают испражнения животных и быстро приходят в негодность. Для небольшого хозяйства отлично подойдут универсальные резиновые коврики или маты — мягкие и комфортные для животных подстилки в стойла. Они легко моются и имеют длительный срок службы.

В холодное время года на полы коровника дополнительно укладывают подстилку из соломы, высотой не менее 30 см. Подстилка ежедневно обновляется, а 1 раз в месяц полностью заменяется.

Отопление

Для содержания коров устройство системы отопления не требуется. Зимой в утепленной ферме взрослые особи вырабатывают достаточно тепла для поддержания оптимальной температуры. Необходимо обеспечить поголовье толстым слоем подстилки, которая защитит поголовье от сквозняков. Тепло преющей соломы согреет животное и снизит теплопотери.

Под крышей коровника можно оборудовать чердачное помещение для хранилища инвентаря, кормов и сена. Это обеспечит дополнительное утепление помещению и поможет сэкономить площадь.

В холодное время рекомендуется устраивать систему подогрева питьевой воды для коров.

Вентиляция

Качественная вентиляция — один из основных параметров, влияющих на микроклимат в помещениях. Избыточная температура, влажность и пары аммиака в воздухе плохо влияют на здоровье животных, приводят к перегреву и существенному снижению надоев. Конструкция быстровозводимой кровли предусматриваются вентиляционные зазоры для притока наружного воздуха. Для отвода загрязненного воздуха монтируются вытяжные трубы.

В жаркое время года естественная вентиляция осуществляется через открытые окна и ворота.

Отличное решение по организации вентиляции — устройство светоаэрационного фонаря в конструкции крыши. Данный вариант совмещает эффективную систему вентиляции и дополнительное освещение и предполагает монтаж в коньке кровли труб из полипропилена со специальными заслонками. Для предотвращения лишних теплопотерь в холодное время, система может оборудоваться автоматикой открывания и закрывания.

Уборка навоза

В небольших коровниках специальная система канализации не оборудуется — фекалии вместе с подстилкой ежедневно удаляются вручную. Моча и влага стекаются по уклону в желоб, обустроенный в проходе, и по нему отводятся за пределы здания в резервуар-жижесборник. Для хранения навоза на прилегающей территории оборудуют навозохранилище — яму, глубиной 0,5-1 метра с крышкой и навесом. За зиму навоз перепревает и используется в качестве удобрения.

Внутреннее устройство

В небольшой ферме на 10 коров обычно не устанавливают внутренние перегородки. Животные свободно перемещаются по проходу к месту отдыха, которое может быть обустроено в виде стойла или загона на несколько коров.

Для каждого животного оборудуется отдельная поилка и кормушка. Это поможет предотвратить распространение инфекции на все поголовье в случае заражения одной особи. Кормушки для комбикорма можно самостоятельно изготовить из пиломатериала, который тщательно шлифуется и покрывается защитным составом.

Для поилок рекомендуется использовать пластиковые емкости — они легко моются и имеют длительный срок службы.

Поилки и кормушки располагают перед стойлом на уровне головы животного. Сено размещается на открытой площадке в свободном доступе.

Наша компания оказывает полный комплекс услуг по возведению мини-ферм из ЛСТК, начиная с совместной разработки проектного решения и заканчивая монтажом с итоговыми рекомендациями.

Мы строим большие коровники — от 800 кв.м. Цена рассчитывается индивидуально и начинается от 11 450 руб. за кв.м.

Если Вам нужна консультация, задайте вопрос через форму на сайте либо позвоните по указанному телефону.

Источник: http://pokras-stroy.ru/mini-ferma-krs

Расчёт веса каркасного дома, определение площади и веса фундамента, нагрузки на грунт

Каркасные дома сегодня пользуются у россиян всё большей и большей популярностью. И здесь нет ничего удивительного: они дёшевы и неприхотливы в плане строительства. Расчёт веса дома необходимо производить обязательно, ведь от этого зависит, какой фундамент стоит выбрать. Например, ленточный фундамент под каркасный дом подойдёт в том случае, если сам дом будет небольшим (например, для дома 6х6 м). Столбчатый фундамент для каркасного дома – это уже под более массивный вариант. В статье будет рассмотрен вопрос о том, какой фундамент подойдёт под определённый дом, а также то, как правильно произвести расчёт веса самого дома.

Расчёт фундамента для каркасного дома и нагрузки на него

Расчёт веса дома

Расчёт веса дома – это довольно простое занятие, здесь не надо учитывать толщину стены, производить расчёт таких значений, как, например, ширина и длина, определять, какой тип каркаса используется.

Достаточно воспользоваться справочными данными:

  1. Удельный вес стены дома с утеплителем (при условии, что стены имеют стандартную толщину в 150 мм) будет составлять от 30 до 50 кг на 1 кв. м;
  2. Для такого дома подойдет чердачное перекрытие с деревянными балками (перекрытие выбирается независимо от типа стены), имеющее плотность до 200 кг на 1 куб.м. Его вес будет колебаться от 70 до 100 кг на один кв.м.

Разумеется, показатели могут различаться, но расчёт для каркасного дома можно вести приблизительно, а потом добавить для перестраховки 10%-15% к получившемуся результату.

Сравнительная таблица веса стен, перекрытий и кровли разных типов домов

Что касается кровельного покрытия, то здесь расчёт веса ведётся исходя из типа самой кровли:

  1. Стальная листовая кровля будет иметь вес в диапазоне от 20 до 30 кг на 1 м2;
  2. Покрытие из рубероида будет весить в диапазоне от 30 до 50 кг на 1 м2;
  3. Шиферная кровля может иметь вес от 30 до 40 кг на 1 м2;
  4. Покрытие из классической черепицы (её не надо путать с металлочерепицей – последняя является ничем иным, как листовой сталью) составит диапазон в размере от 60 до 80 кг на 1 м2 (речь идёт о так называемой гончарной черепице).

Также, обязательно надо учитывать и вес снежного покрова. До 100 кг на 1 м2 – это юг страны, 150-200 кг на 1 м2 – центральная часть, более 200 кг на 1 м2 – Крайний Север. Средний показатель по стране – около 150 кг на 1 м2.

Расчёт площади и веса

Расчёт площади фундамента, как и веса, должен учитывать его тип. Например, свайный фундамент для каркасного дома будет рассчитываться по одному принципу, если производить расчёт на столбчатый фундамент под каркасный дом, то принцип уже будет другой.

Кстати, смета строительства тоже будет довольно прилично различаться. Под тяжёлые железобетонные или те же кирпичные строения (или если стены имеют слишком плотный утеплитель) лучше всего, пожалуй, подойдёт, ленточный фундамент, глубина залегания которого достаточно велика.

Монтажная схема столбчатого фундамента для каркасного дома

Если брать каркасный дом, то вполне будет достаточно построить обыкновенный столбчатый фундамент, как для стандартных небольших деревянных домов. Смета строительства будет в итоге относительно небольшой, даже если толщина стен будет велика.

Стоит привести пример расчёта параметров фундамента на конкретном примере. Допустим, столбики фундамента будут иметь диаметр в 0,2 метра. Их высота пусть составляет 2,9 м, а глубина залегания – 1,5 м.

Следовательно, не составит труда рассчитать и их опорную площадь, которая составляет в данном случае 314 кв.см. Его объём равен 0,06 куб.м, а вес будет составлять 143 кг.

При условии, что длина стены будет составлять 30 м (это общая длина всех стен) и если устанавливать опорные столбики фундамента через каждый метр, то их необходимое количество – ровно 30 штук. Соответственно, общий вес фундамента будет равен 4,29 тонны, а площадь – 9420 кв. сам.

Виды столбчатых фундаментов

Чтобы узнать итоговую нагрузку на грунт, необходимо сложить вес дома и фундамента и разделить эту сумму на опорную площадь. В итоге, проведя несколько простых вычислительных арифметических операций, мы рассчитали и вес дома, и вес фундамента (столбчатого) и нагрузку на грунт.

Как видно, сделать это можно легко и самостоятельно, обращаться в проектное бюро и затрачивать за работу инженеров большие деньги не потребуется.

Для каркасного дома вполне хватит и обычного столбчатого фундамента.

Факторы, которые надо учитывать при выборе фундамента

Географическое месторасположение местности

Географическое местоположение участка, где будет расположен каркасный дом – крайне важный фактор, из которого определяется и конечная глубина промерзания земли, и уровень грунтовых вод, и тип почвы и другие важные особенности.

Например, в горных районах России возвести ленточный и, тем более, столбчатый фундамент будет крайне затруднительно. Для них нужно будет выбрать фундамент свайный – крайне дорогой, но зато он может использоваться даже в таких условиях.

Расчётная схема мелкозаглубленного ленточного фундамента

Впрочем, удельный вес горных почв в России довольно мал, основная часть территории лежит на суглинистых и супесчаных почвах, где можно обойтись и ленточных фундаментом.

Правда, надо учитывать, что нагрузка на супесчаные почвы, например, будет большей, то есть, усадка дома будет большей, в отличие от тех же торфяных почв. Впрочем, это уже мелочи. А вот смета строительства от этого параметра зависит сильно.

Глубина промерзания грунта

Обычно принято считать, что любой фундамент надо строить таким образом, чтобы его подошва была ниже глубины промерзания. Это не совсем так: здесь всё полностью зависит от типа почв.

В тех же горных районах России уровень промерзания вообще никак не учитывается. Разумеется, что в регионах с экстремальным климатом, типа Крайнего Севера, всё несколько иначе: там, в основном, возводят свайные фундаменты, для которых промерзание – лишь “лёгкий чих”.

Карта нормативной глубины промерзания грунта в разных регионах России

В центральных районах страны всё несколько иначе: здесь действительно лучше принять за правило, что глубина залегания должна быть меньше глубины промерзания. В целом, можно сказать так: глубина промерзания – один из критериев, но далеко не самый важный. Смета строительства изменяется в данном случае не сильно.

Уровень грунтовых вод

В среднем, уровень залегания грунтовых вод колеблется на территории страны в пределах от 1,5 до 2 м, но надо учитывать, что это именно усредненный показатель, статистический, так сказать.

Инженеры обычно рекомендуют следующее:

  • Минимальная глубина залегания основания – не менее 0,5 м;
  • Желательно, чтобы подошва основания располагалась ниже уровня залегания вод (особенно если в доме будут подвалы).

Средняя глубина залегания грунтовых вод на территории России

Поскольку каркасный дом и нужный для него столбчатый фундамент относительно лёгкие, то глубина залегания обычно проходит выше этого уровня, так что, обладателям подобных строений беспокоиться не о чем.

С другой стороны, если основание дома залегает ниже уровня воды, то тот же столбчатый использовать уже будет нельзя, особенно в сейсмоопасных зонах типа Камчатки. А вот смета строительства в этом случае действительно будет сильно увеличена, но смета в каждом конкретном случае будет всегда различаться.

В России средний уровень залегания грунтовых вод колеблется в диапазоне от 1,5 до 2 м.

Тип почвы и несущая способность разных типов грунтов

Тип почвы – важнейший критерий при выборе основания для дома. Условно все типы российских почв можно разделить на следующие:

  • растительные;
  • иловые или торфяные;
  • гравелистые, крупнопесчаные и мелкопесчаные;
  • пылеватые и мелкопесчаные;
  • суглинки.

Самый лучший тип почвы для строительства дома – гравелистые. Они и не слишком твёрдые, как те же горные, например, но и не слишком мягкие, как песчаные. Но это уже почти идеальные условия, которые в реальной жизни встречаются нечасто.

Карта типов почв России

Иловые и торфяные почвы – самые неподходящие. Кстати, строить на них дом вообще нельзя. По сути, это то же самое, что возводить основание прямо посередине большого болота. На растительном грунте глубина залегания основания дома может варьироваться от 0,5 до 1 м. На гравелистых – хватит и 0,5 м.

Смета строительства, понятное дело, тоже будет сильно зависеть от типа почвы, так как от неё, в свою очередь, будут зависеть и основные показатели самого фундамента. Кстати, толщина стены вместе с утеплителем тоже будет влиять на размер фундамента и его конечную стоимость. Все эти факторы обязательно надо учитывать.

Климатические особенности

От климатических условий зависит всё: и выбор толщины стены дома, и тип его основания, и другие важнейшие условия. Если с центральными регионами страны всё более-менее понятно, то вот в регионах с экстремальными температурными условиями разобраться следует подробнее.

Климатическая карта России

Например, как уже отмечалось выше, на горных почвах потребуется свайное основание для дома, там где температура воздуха ниже средней по стране ,придётся делать глубокий фундамент, причём чем глубже располагается его подошва, тем лучше.

Кстати, тут ещё стоит отметить и такую особенность: глубина промерзания грунтов – показатель сезонный и напрямую зависит от типа климата. Здесь можно привести следующие данные по глубине промерзания:

  • для суглинистых почв – 0,23 м (среднее значение за год);
  • для песчаных – 0,28 м;
  • для гравелистых – 0,3 м;
  • для обломочных (скальных или горных) – 0,34 м.

Данный показатель также может колебаться не только в плане типов почв, но и географического месторасположения участка. Например, на том же Крайнем Севере глубина промерзания даже в среднем значении будет существенно выше (1 м и более – это уже регионы с вечной мерзлотой, где капитальные строения, собственно говоря, обычно и не возводятся).

Расчётная таблица несущей способности разных типов грунтов

Это то же самое, что построить десятиэтажных жилой дом в Антарктиде или на Северном полюсе. В общем и целом, вес каркасного дома и его основания – важнейшие критерии, которые всегда обязательно нужно учитывать. Если неправильно рассчитать эти параметры, то дом попросту просядет.

Правда, если “ошибиться” в меньшую сторону (когда вес дома и его основания меньше), то это будет даже хорошо, хотя смета строительства увеличится. В общем, остаётся пожелать закончить строительство как можно быстрее!

Видео

Можете посмотреть видео, где специалисты рассказывают о том, как правильно рассчитать вес дома.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Источник: http://fastbuildings.ru/karkasnye-doma/ves-i-nagruzka-na-fundament.html

Расчет нагрузки на фундамент — калькулятор веса дома.

Расчет нагрузки на фундамент от будущего дома наряду с определением свойств грунта на участке застройки — это две первоочередные задачи, которые нужно выполнить при проектировании любого фундамента.

О приблизительной оценке характеристик несущих грунтов своими силами говорилось в статье «Определяем свойства грунтов на участке застройки» . А здесь представлен калькулятор, с помощью которого можно определить общий вес строящегося дома. Полученный результат используется для расчёта параметров выбранного типа фундамента. Описание структуры и работы калькулятора приводится непосредственно под ним.

Работа с калькулятором

Шаг 1: Отмечаем имеющуюся у нас форму коробки дома. Есть два варианта: либо коробка дома имеет форму простого прямоугольника (квадрата), либо любую другую форму сложного многоугольника (в доме больше четырёх углов, имеются выступы, эркеры и т.п.).

При выборе первого варианта необходимо задать длину (А-В) и ширину (1-2) дома, при этом нужные для дальнейшего расчёта значения периметра наружных стен и площади дома в плане высчитываются автоматически.

При выборе же второго варианта периметр и площадь необходимо рассчитать самостоятельно (на бумажке), т.к варианты формы коробки дома очень разнообразны и у всех свои. Полученные цифры заносятся в калькулятор. Обращайте внимание на единицы измерения. Расчеты ведутся в метрах, в квадратных метрах и килограммах.

Шаг 2: Указываем параметры цоколя дома. Простыми словами, цоколь — это нижняя часть стен дома, возвышающаяся над уровнем грунта. Он может исполняться в нескольких вариантах:

  1. цоколь является верхней частью ленточного фундамента выступающей над уровнем грунта.
  2. цоколь является отдельной частью дома материал которой отличается и от материала фундамента и от материала стен, например, фундамент из монолитного бетона, стены из бруса, а цоколь из кирпича.
  3. цоколь выполняется из того же материала, что и наружные стены, но так как он часто облицовывается другими материалами нежели стены и не имеет внутренней отделки, поэтому мы считаем его отдельно.

В любом случае высоту цоколя отмеряйте от уровня грунта до уровня, на который ложится цокольное перекрытие.

Шаг 3: Указываем параметры наружных стен дома. Высота их отмеряется от верха цоколя до крыши либо до основания фронтона, так как отмечено на рисунке.

Суммарную площадь фронтонов также как и площадь оконных и дверных проёмов в наружных стенах необходимо рассчитать исходя из проекта самостоятельно и внести полученные значения в калькулятор.

В расчёт заложены среднестатистические цифры удельного веса оконных конструкций с двухкамерным стеклопакетом (35 кг/м²) и дверей (15 кг/м²).

Шаг 4: Указываем параметры перегородок в доме. В калькуляторе несущие и не несущие перегородки считаются отдельно. Сделано это специально, так как в большинстве случаев несущие перегородки более массивные (они воспринимают нагрузку от перекрытий или крыши). А не несущие перегородки являются просто ограждающими конструкциями и могут возводиться, к примеру, просто из гипсокартона.

Шаг 5: Указываем параметры крыши. В-первую очередь выбираем её форму и уже исходя из неё задаём нужные размеры. Для типовых крыш площади скатов и углы их наклона рассчитываются автоматически. Если же Ваша крыша имеет сложную конфигурацию, то площадь её скатов и угол их наклона, необходимые для дальнейших расчётов, придётся определять опять же самостоятельно на бумажке.

Вес кровельного покрытия в калькуляторе рассчитывается с учётом веса стропильной системы, принятого равным 25 кг/м².

Далее для определения снеговой нагрузки необходимо по прилагаемой карте выбрать номер подходящего района.

Расчёт в калькуляторе производится на основании формулы (10.1) из СП 20.13330.2011 (Актуализированная версия СНиП 2.01.07-85*):

где 1,4 — коэффициент надёжности по снеговой нагрузке принятый по пункту (10.12);

0,7 — понижающий коэффициент зависящий от средней температуры в январе для данного региона. Данный коэффициент принимается равным единице при средней январской температуре выше -5º С. Но так как практически на всей территории нашей страны средние январские температуры ниже этой отметки (видно на карте 5 приложения Ж данного СНиПа), то в калькуляторе изменение коэффициента 0,7 на 1 не предусмотрено.

ce и ct — коэффициент, учитывающий снос снега и термический коэффициент. Их значения приняты равными единице для облегчения расчётов.

Sg — вес снегового покрова на 1 м² горизонтальной проекции крыши, определяется исходя из выбранного нами снегового района по карте;

μ — коэффициент, значение которого зависит от угла наклона скатов крыши. При угле более 60º μ =0 (т.е. снеговая нагрузка вообще не учитывается). При угле менее 30º μ =1. При промежуточных значениях угла наклона скатов необходимо производить интерполяцию. В калькуляторе это делается на основании простой формулы:

μ = 2 — α/30 , где α — угол наклона скатов в градусах

Шаг 6: Указываем параметры перекрытий. Помимо веса самих конструкций в расчёт заложена эксплуатационная нагрузка равная 195 кг/м² для цокольного и межэтажных перекрытий и 90 кг/м² для чердачного перекрытия.

Внеся все исходные данные, нажмите кнопку «РАССЧИТАТЬ!». При каждом изменении какого-либо исходного значения для обновления результатов также нажимайте данную кнопку.

Обратите внимание! Ветровая нагрузка при сборе нагрузок на фундамент в малоэтажном строительстве не учитывается. Можно посмотреть пункт (10.14) СНиП 2.01.07-85* «Нагрузки и воздействия».

Источник: http://moi-domostroi.ru/raschet-nagruzki-na-fundament/

Смотрите также:
02.05.2020

Достоинства навеса над калиткой: фото козырьков Забор, ворота или изгородь является неотъемлемой частью частного дома. Каждый владелец такого жилья хочет, чтобы его ограждение было не только привлекательным, но и практичным. Лучшим решением станет навес над калиткой,...

02.05.2020

Японские фонарики своими руками В современном понимании японский фонарик – это конструкция наподобие воздушного шара, внутри которой расположена горелка. Она не только нагревает воздух и таким образом поднимает небесный фонарик вверх, но и красиво подсвечивает его...

02.05.2020

Как сделать систему автоматического проветривания теплиц Автоматическая форточка для проветривания теплицы своими руками Хотя слово «теплица» происходит от «тепло», перегрев растений в ней куда опаснее их охлаждения. Вот почему так необходимо элементарное проветривание...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
