Мотоблок для любой почвы своими руками
Как сделать мотоблок своими руками — подробная инструкция изготовления различными способами, узнайте из чего можно сделать мотоблок в обзоре! (125 фото +видео)
Фермеры и дачники не понаслышке знают, сколько сил и времени отнимает работа на земле. А когда площадь последней превышает традиционные 6 соток, тогда объем труда растет в геометрической прогрессии. И здесь самое время воспользоваться мотоблоком.
Но как быть тем, кто не могут позволить себе приобрести соответствующий агрегат, а если и могут, то только китайского производства, намекающего не предстоящие поломки?
Все просто – надо ответить на вопрос, как сделать мини-мотоблок своими руками, чтобы не покупать менее мощный культиватор и не возиться подолгу с обработкой земли?
Краткое содержимое обзора:
- Мотоблок: назначение
- Мотоблок: устройство
- Мотоблок: поиск силовой установки
- Мотоблок: поиск остальных запчастей
- Готовый мотоблок: перспективы модернизации

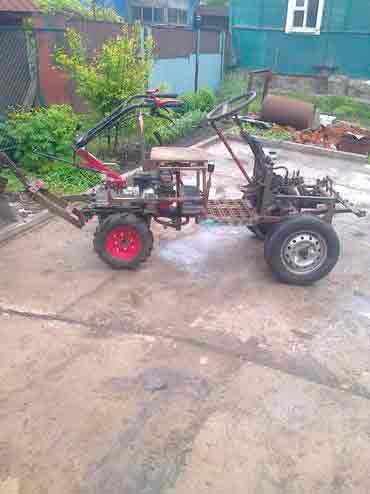

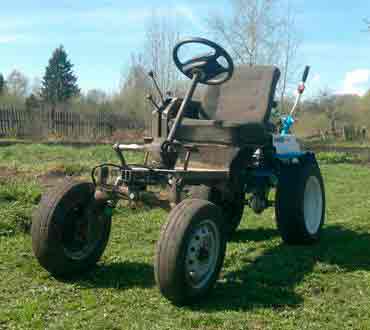

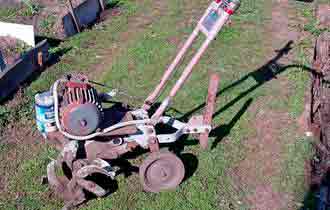

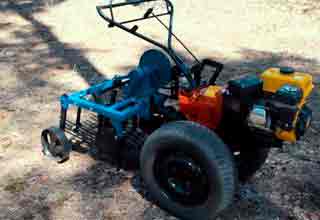

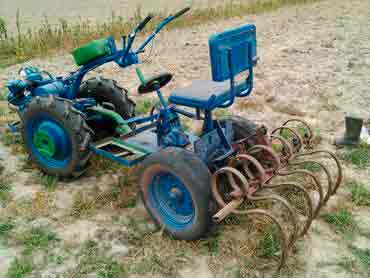

- Фото мотоблоков своими руками
Мотоблок: назначение
Мотоблок – механизированная техника для сельскохозяйственных работ. В зависимости от типа двигателя питается бензином или дизелем.
По сравнению с трактором мотоблок имеет малые габариты, что делает его удобным для обработки земель малой и средней площадей (0,1-1,0 Га).

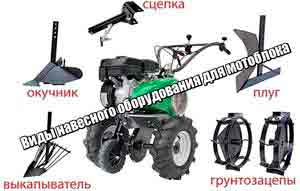

Характер обработки зависит от навесного оборудования мотоблока:
- Плуг – для вспахивания грунта;
- Чеснокосажалка – для посева чеснока;
- Картофелекопалка – для сбора клубней картофеля;
- Аэратор – для орошения культуры;
- Ковш – для уборки снега и грунта;
- Прицеп – для транспортировки урожая и прочих грузов.

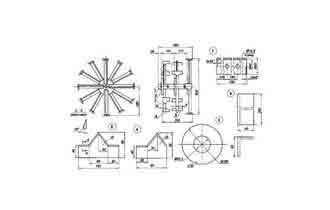

Соответствующие насадки идут на все чертежи мотоблока при условии, что они представлены одним и тем же производителем.
Хотя есть исключения – когда навесное оборудование подходит под все модели. В любом случае благодаря насадкам мотоблок становится универсальным помощником на ферме и не только.
Мотоблок: устройство
Тематический агрегат представляет собой колесное шасси, на котором размещен двигатель мощностью до 14 л.с. Мотор питается дизелем или бензином, чтобы задавать ход шасси через редуктор.
В результате пользователь мотоблока без усилий толкает технику вперед, держа ее за ручки. На последних размещены клавиши пуска и скоростного режима.
Ходовая мотоблока представлена двумя колесными осями с толстыми покрышками. Зимой покрышки лучше оснащать цепями, чтобы агрегат не скользил по снегу и гололеду.
А вот для лучшей проходимости по влажному грунту оси с шинами рекомендуется заменять металлическим грунтозацепами.
Альтернативный вариант – гусеничный тракт. Но тогда возникает вопрос: «как сделать гусеницы на мотоблок своими руками и какие материалы и средства для этого применять?».
Для изготовления тематических гусениц энтузиасты используют:
- Транспортерную ленту и звенья, разрезанные из профильной трубы;
- Разрезную покрышку от автомобиля и другой транспортной техники.
Отсюда выясняется необходимость использования болгарки для распиливания металла и разрезания покрышки. Также понадобится пневмоинструмент для врезания крепежных элементов.

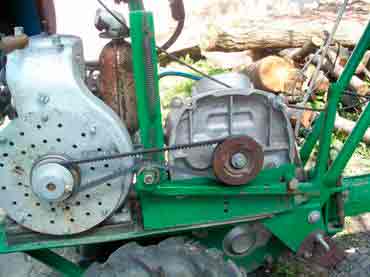

Мотоблок: поиск силовой установки

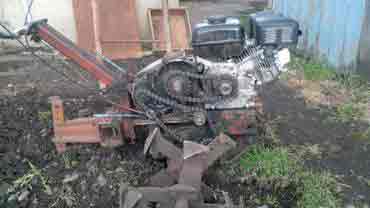

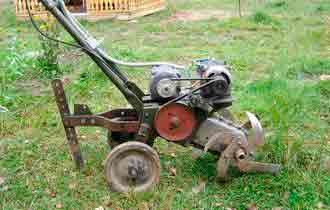

Простое устройство мотоблока позволяет собирать его с нуля, заимствуя разные детали у агрегатов-доноров.
Для примера в качестве силовой установки хорошо себя зарекомендовали:
- Мотор от бензопилы;
- Двигатель от мало- и среднекубатурной мототехники – «Муравей», «Рига», «ИЖ», «Днепр»;
- Двигатель от автомобилей «ЗАЗ», «ВАЗ».
Первый вариант вырабатывает мощность, которая больше сродни культиватору, а не таким видео, как сделать мотоблок своими руками, где крупный агрегат задает ритм не менее крупным колесам.
Поэтому, выбирая силовую установку для будущего мотоблока, надо руководствоваться площадью, которую ему предстоит обрабатывать.
Мотоблок: поиск остальных запчастей
Заимствование двигателей у легкового транспорта удобно тем, что соответствующая техника может наличествовать нужными редуктором и трансмиссией. Тогда энтузиасту остается подогнать колесное шасси и раму под «механику» и силовую установку, а не наоборот, что гораздо трудней.
Для изготовления колес, которые выдержат мотоблок, можно использовать:
- Тормозные барабаны;
- Автомобильные диски «Жигули».
Источник: http://vsesvoimirykami.ru/kak-sdelat-motoblok-svoimi-rukami/
Мотоблок для огорода: как подобрать подходящую именно вам модель?
Дачники, всерьез занимающиеся садом и огородом, не могут обойтись без определенной техники, ведь руками качественно землю не обработаешь, да и здоровье от этого пострадает. Первым и главным помощником может стать мотоблок. Это дорогая техника, но то количество функций, которые она способна выполнять, за год оправдывают покупку с лихвой. Остается выяснить, как выбрать мотоблок, и на какие его качества обращать внимание в первую очередь.
Ищем разницу между мотоблоком и мотокультиватором
В некоторых магазинах вся техника для работы с землей представлена как мотоблоки разной мощности и веса. Поэтому часто в этой категории попадаются и мотокультиваторы, которые называют сверхлегкими мотоблоками. На самом деле, это два разных агрегата, и при выборе техники для собственного огорода следует определяться, что для вас выгоднее.
Мотокультиватор – это механизированное орудие труда, у которого на ведущей оси стоит фреза, способная обрабатывать только верхний слой земли. Более подробно эту технику мы рассматривали в отдельной статье «Как выбрать культиватор для дачи: на что смотреть перед приобретением?». Функция культиватора ограничивается только обработкой верхнего слоя земли, в то время как мотоблок может заменять большую часть садовой техники.

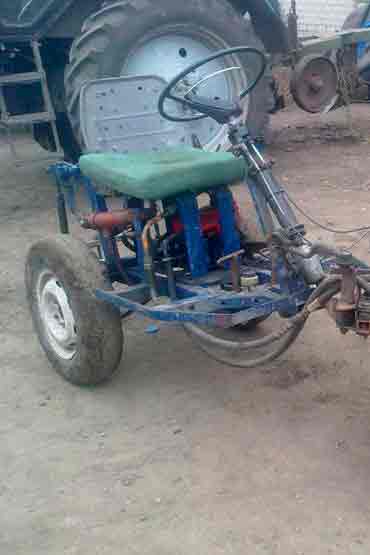

Таким образом мотоблок – разновидность мини-трактора. Его насадки работают за счет колесной тяги, а человек лишь управляет техникой, идя за ней. И по мощности, и по способностям мотоблоки намного сильнее мотокультиваторов и укомплектовываются большим числом навесного оборудования. Именно эти агрегаты мы и разберем подробнее.
Что может мотоблок: возможности мини-трактора
Мечтая о мотоблоке, дачники в основном рассчитывают с его помощью обрабатывать землю. Но у данной техники гораздо больше функций.
Земельные работы
Естественно, основными функциями мотоблока являются земельные работы, а конкретнее -вспашка, боронование, окучивание, нарезание рядов и т.д.:

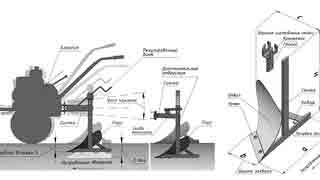

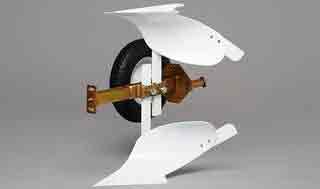

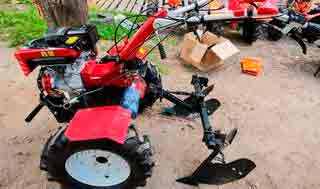

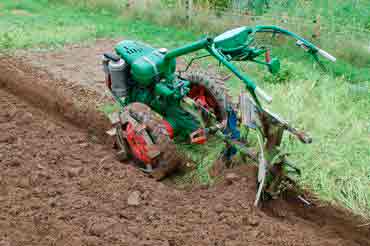

- Вспашка. Пашут землю с помощью плуга, который навешивают на агрегат, причем мощные модели способны поднимать целину. Эта функция особенно пригодится начинающим садоводам и огородникам, которым надо сначала довести землю до нормального состояния, чтобы потом на ней что-то посадить. Мотоблок, в отличие от мотокультиватора, поднимает глубинные слои почвы, перелопачивая и перемешивая грунт, и тем самым насыщает землю кислородом, делает ее более воздушной. В такой почве и уровень влажности, и циркуляция воздуха намного лучше, чем в перекопанной под лопату.

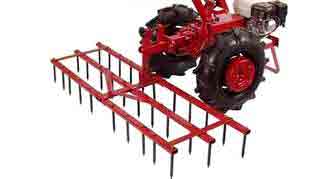

- Боронование. Боронование проводят отдельной насадкой с зубьями. Цель этой работы – разрушить корку на поверхности почвы, которая образуется в результате высыхания верхней части почвы под солнцем. Из-за корки нарушается доступ кислорода к корневой системе огородных культур, и не сохраняется в почве влага. К тому же с помощью боронования эффективно удаляются сорняки.

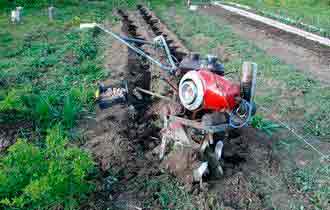

- Окучивание. Для хозяев, которые высаживают на дачах картофель (сотки 4-5), мотоблок окажется полезным как окучник. Специальная насадка поможет приподнять борозды, чтобы дать клубням возможность лучше вентилироваться, и избавит их от излишней влаги. Окучивание полезно и клубнике, особенно если она выращивается в низине, где повышенная влага вызывает поражение ягод серой гнилью.

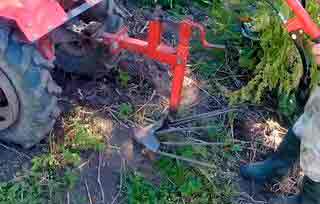

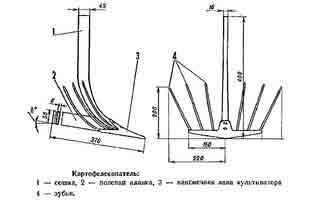

- Копка и посадка огородных культур. С помощью таких насадок как картофелесажалка и картофелевыкапыватель мотоблок облегчит вам посадку и уборку «второго хлеба». В объем бункера входит примерно три ведра посадочного картофеля, засыпать который может либо сам пахарь, либо его помощник. Для посадки семян, зубчиков чеснока и лука используется сеялка.

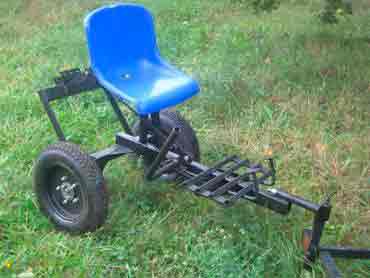

Значительно упростить применение мотоблока можно с помощью адаптера. О том как сделать его самостоятельно, читайте в материале: https://diz-cafe.com/tech/adapter-dlya-motobloka-svoimi-rukami.html
Боронование проводят, пока картофель еще едва показался на поверхности земли, чтобы помочь ему пробиться через подсохший верхний слой почвы

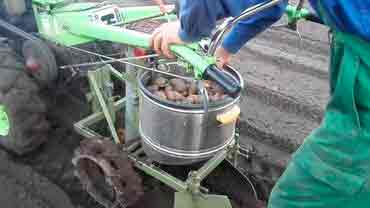

Картофелесажатели вмещают в себя разное количество посадочного материала, но наиболее распространен вариант, в который засыпают около 3 ведер
Сеялкой удобно садить под осень зерновые культуры, которыми обычно удобряют почву и избавляют ее от сорняков. Весной зеленые ростки запахиваются
Уход за газоном и цветниками

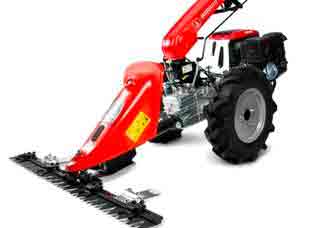

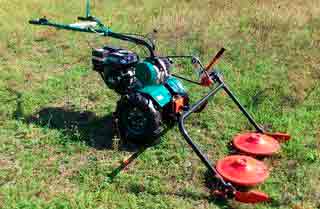

Кроме земляных работ, мотоблок способен выполнять уход за газоном. Для этого к нему идет в комплектации роторная косилка, которая стрижет траву не хуже триммера, захватывая сразу около метра газона. А если докупить еще и насадку аэратор, то ваш газон получит дополнительное питание кислородом и будет расти гуще.
С помощью насадки ” газонные грабли” можно собирать скошенную траву и одновременно прошевеливать почву, чтобы дать больший доступ кислорода к корням
Полезной добавкой можно назвать измельчитель, который перемелет весь огородный мусор для закладки компоста.
Измельчитель можно использовать для создания зеленого компоста из растительных отходов, а также перемалывать срезанные ветви деревьев и кустарников

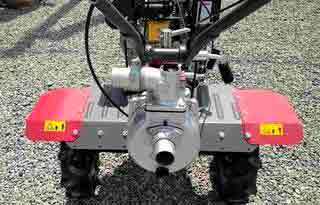

Для полива огорода и цветников к мотоблоку подключается мотопомпа.
Зимние хлопоты

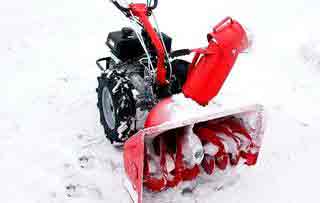

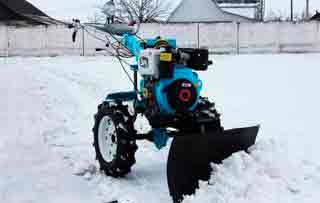

Зимой мотоблок тоже не будет простаивать. Он превращается в снегоуборочную машину, благодаря специальным приспособлениям:
- щеткам, которые вычищают дорожки от мягкого, только выпавшего снега;
- снегоуборочной лопате с ножами, которая срезает и удаляет слежавшийся снег;
- снегосбрасывателю, который выгребает лопастями снег на глубину около 20 см и выбрасывает его за пределы дорожки.
Перевозка грузов

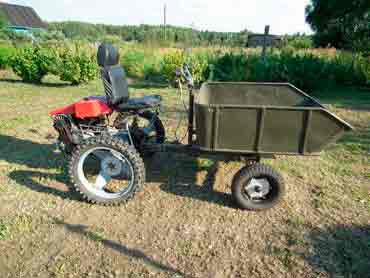

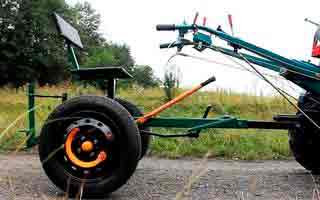

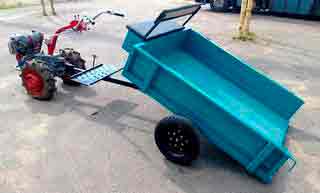

Для полного счастья обладателю мотоблока надо купить еще и прицеп. Тогда можно будет гордо усесться на собственную технику и разъезжать по огороду, собирая мусор, срезанные ветви либо развозя навоз, удобрения, мешки с картофелем и пр. С помощью прицепа можно даже привозить мешки с цементом из ближайшего строительного магазина либо собирать камни на придорожных полях для возведения забора. Таким образом вы снизите нагрузку на собственную спину и руки, доверив перевозку грузов технике.

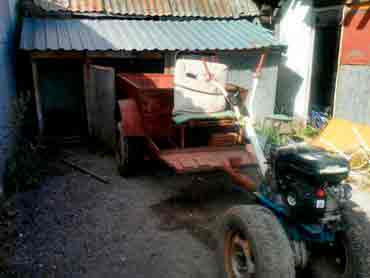

Прицеп делает из мотоблока полноценный мини-трактор, на котором можно сидеть и перевозить по участку разные тяжелые грузы
Все вышеперечисленные насадки, кроме культиватора и колес, не идут с мотоблоком в комплекте. Их приобретают отдельно, с учетом мощности техники. И чем больше «лошадиных силенок» в агрегате, тем больше функций он может выполнять.
По каким критериям подбирают мощность мотоблока?
Определяясь, какой мотоблок выбрать, учитывают три аспекта:
- какую площадь земли ему придется обрабатывать;
- тип почвы на участке;
- количество работ, которые должна выполнять техника.
Расчет производительности агрегата
Мощность мотоблоков начинается от 3,5 л.с., а заканчивается 10 л.с. Более сильные агрегаты встречаются редко. При подборе мощности следует ориентироваться на объем земли, который придется обрабатывать.
- Если участок до 15 соток, то достаточно 3,5-4 «силенок». В этом случае ширина захвата – около 60 см.
- Для обработки участков в 20-30 соток берут технику с мощностью в 4,5-5 л.с. и шириной захвата в 80 см.
- Для земельного надела в полгектара стоит приобрести модель в 6-7 л.с. и шириной захвата в 90 см.
- Для гектара и более – до 10 л.с. и шириной захвата – метр.
- От четырех гектаров землю лучше обрабатывать трактором, так как и для мотоблока, и для его хозяина такой объем слишком тяжел.
При этом учитывайте, что расход топлива будет расти пропорционально производительности.
Зависимость массы мотоблока от типа почвы
Почва на участке играет существенную роль в подборе техники. Для тяжелых глинистых грунтов и разработки целины слабомощные агрегаты не годятся. Во-первых, их мощностей не хватит для перелопачивания такой земли, и двигатель будет работать с высокими перегрузками. Соответственно, и вылетит быстро. Во-вторых, маломощная техника весит меньше, а значит, не обеспечит глубокого захвата грунта и будет пробуксовывать при вспашке.
Ориентируются следующим образом:
- если почва легкая, выработанная, то можно купить модель до 70 кг весом. Такие мотоблоки идут с 3, 5 – 6 л.с;
- на глинистых почвах эффективно работают агрегаты от 95 кг весом;
- для разработки целины понадобится мини-трактор в 120-150 кг. Причем у него должны идти в комплекте металлические колеса, которые именуют грунтозацепами.
Дизельные мотоблоки славятся более быстрой частотой вращения и тем самым эффективнее дробят почву, но ремонт бензиновых двигателей проще, да и при минусовых температурах на солярке не поедешь.
Также будет полезен материал о том, как сделать мотоблок своими руками на примере конструкции от Валентина Архипова: https://diz-cafe.com/tech/motoblok-svoimi-rukami.html
Грунтозацепы, или металлические колеса, за счет лопастей плотно вгрызаются в почву и не дают мотоблоку пробуксовывать при вспашке целинных и тяжелых земель
От каких элементов зависит функциональность мотоблока?
До того как выбрать мотоблок для огорода, надо изучить его конструкцию, чтобы убедиться, что на эту модель вы сможете навесить все желаемое оборудование.
- Так, если пользоваться мотоблоком для перевозки грузов, то техника должна иметь большие пневматические колеса (от 450 мм).
- Для силовых насадок (водяной помпы, снегоотбрасывателя, косилки) требуется вал отбора мощности. Есть модели, в которых такие насадки просто некуда цеплять.
- Для зимнего использования обязательно должен быть бензиновый мотор, причем известной фирмы, чтобы заводился с первого раза.
- Полезным элементом является электростартер, благодаря которому мотоблок легче заводится.
- регулировка рукояток;
- разблокировка дифференциала;
- аварийная ручка для срочной остановки.
Если стоит выбор между отечественной и иностранной техникой, то дешевле обойдутся «родные» агрегаты. К тому же они не столь чувствительны к качеству топлива. Зато из-за некачественной сборки часто требуют ремонта комплектующих. У иностранных производителей подобные проблемы встречаются редко.
Источник: http://diz-cafe.com/tech/kak-vybrat-motoblok.html
Ручной культиватор своими руками
С наступлением весны у дачников и владельцев садовых участков появляется много работы, ведь перед посадкой огородных культур требуется обработка почвы. Самой трудной работой считается перекопка и рыхление участка. Для этой цели большинство дачников используют обычную лопату, но отнимает такая работа много времени и сил. К счастью, есть более эффективное устройство – культиватор. С его помощью можно за короткий промежуток времени выполнить большой объем работы. Вы можете купить устройство или изготовить ручной культиватор своими руками, сэкономив при этом немало средств.
Ручной культиватор своими руками
Подробнее об устройстве
Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений. Ручной культиватор будет полезным также и при уходе за некоторыми растениями, так как способен рыхлить почву возле грядок, прореживать и окучивать их.
Популярностью пользуются небольшие ручные культиваторы
Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах.

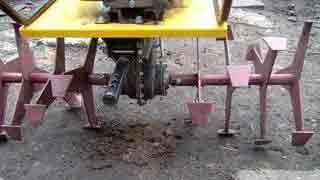

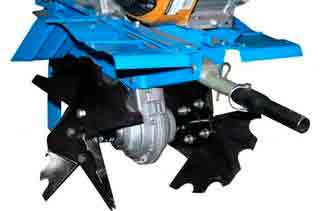

В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:
- лапы для рыхления грунта;
- специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
- окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
- игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
- подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.
Схема окучивателя с ножом-разрыхлителем
При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.
Культиваторы бывают различных типов
Виды культиваторов
Классификация устройств осуществляется в зависимости от используемых механизмов. Разделяют культиваторы со следующим оборудованием.
-
Электрическое. Преимущественно используется для обработки больших площадей. Работоспособность устройства возможна только при наличии источника электричества. Конструкция имеет небольшой вес и компактные размеры, к тому же такие приборы не загрязняют атмосферу вредными веществами.
Электрический культиватор DAEWOO
Бензиновый культиватор Hyundai
Механическое. Не секрет, что ручные культиваторы очень просты в использовании, они не отнимают много времени и сил, а также отличаются невысокой стоимостью. Существует несколько видов конструкций ручных культиваторов, начиная с простого культиватора «Торнадо», представляющего собой обычные вилы с загнутыми пальцами на низу, а заканчивая плоскорезом.
Ручной культиватор
К преимуществам ручных культиваторов также можно отнести то, что их легко изготовить самостоятельно. Для этого не нужны специальные навыки, достаточно следовать рекомендациям. Для изготовления той или иной конструкции нужен правильный чертеж изделия, немного свободного времени, терпения и, конечно же, некоторых инструментов и материалов.
Ручной культиватор «Гном»
Цветочные горшки своими руками
В нашей новой статье мы делимся лучшими идеями цветочных горшков! Самые оригинальные и красивые варианты, пошаговые инструкции по изготовлению, полезные советы – все это можно найти в этой статье!
Что нужно для работы
Чтобы изготовить в домашних условиях различные приспособления для обработки грунта, нужно подготовить специальные материалы для этого. В первую очередь, вам нужно позаботиться о том, чтобы раздобыть сталь. Чем больше различных труб, листов или металлических прутов у вас будет, тем лучше. Нельзя обойтись без набора инструментов, но они присутствуют в любом гараже, так что с их поиском не придется заморачиваться.
При работе с металлическими трубами не обойтись без специальных инструментов
Сварочный аппарат – это один из самых главных инструментов для работы с металлическими изделиями. С его помощью вы сможете всего за несколько секунд соединить различные части, выполненные из металла. Разумеется, в большинстве случаев вы сможете обойтись без сварочного аппарата, соединив детали при помощи саморезов. Но качество таких соединений нельзя сравнивать с качеством сварочных швов.
Инверторный сварочный аппарат
Сборка ручных культиваторов
Как только подготовите все необходимое для работы, можно приступать к изготовлению ручного культиватора. Это уникальное изделие, имеющее целый ряд преимуществ, например, компактность, доступность материалов для ее изготовления и эффективность готового культиватора.
Ручной рыхлитель почвы
Самодельный культиватор даст возможность не только удалить сорняки по всему участку, но и качественно разрыхлить почву. Но, как уже отмечалось ранее, ручные культиваторы не предназначены для больших участков, поэтому если ваш сад или огород имеет большую площадь, тогда есть смысл приобрести бензиновый культиватор. Ручные конструкции лучше всего подходят для дачных работ. В домашних условиях можно изготовить такие виды ручных культиваторов, как роторный, дисковый, плоскорез и другие.
Культиватор-прополыцик: 1 — колесо в сборе (от садовой тележки), 2 — рама основная, 3 — пружина, 4 — фиксатор цепной, 5 — крюк, 6 — рукоять U-образная поворотная в сборе, 7 — винт Ml2 фиксирующий с шестигранной головкой (3 шт.), 8 — кронштейн поворотный, 9 — рама прополыцика (стальная полоса 20×7), 10 — сгребатель навесной (стальная цепь из прутка диаметром 10), 11 —прополыцик-комкоразбиватель 15-звездочный (от сельхозтехники), 12 — гайка М10 с контргайкой и шайбой (2 шт.), 13 — лапа культиватора поворотная (от сельхозтехники, доработанная), 14 — ось-болт с гайкой и шайбами (2 шт.), 15 — болт М14 с гайкой (2 шт.).
Роторный культиватор
Основные задачи роторной конструкции заключаются в бороновании почвы и дальнейшем ее разравнивания. Культиватор состоит из специальных полусферических дисков в количестве 2 или 4 штук. Каждая из пар этих дисков крепится к оси, за счет чего основа конструкции может двигаться. Это позволяет при работе увеличивать или уменьшать угол наклона дисков.
Схема дискового роторного культиватора
Основа обязательно должна быть металлической, так как на нее оказывается большая нагрузка при работе. Саму основу можно прикрепить к ручке. Если все детали будут выполненными из металла, это существенно увеличит вес конструкции, поэтому многие дачники делают ручки из дерева. При работе к дискам такого культиватора не будет цепляться трава, что очень удобно, особенно при обработке участков, покрытых сорняками.
Легкий культиватор своими руками Дисковый роторный культиватор
Культиватор «Торнадо»
Отличный культиватор с самой простой конструкцией, состоящей всего из трех частей – погружного элемента, ручки и черенка. Во многом принцип работы культиватора схожий с работой штопора. Нужно надавливать конструкцией в землю и проворачивать, а затем культиватор можно поднимать. В ходе обработки участка сорняки удаляются вместе с корневой системой. Изделие легко можно изготовить в домашних условиях, если соблюдать пошаговую инструкцию, приведенную ниже.
«Торнадо» — ручной культиватор
Таблица. Изготовление культиватора «Торнадо».
Шаги, фото | Описание действий |
---|---|
Шаг первый | Вырежьте 4 заготовки из стального прута, длина которых должна быть примерно 30 см. Каждую заготовку согните с помощью тисков. |
Шаг второй | Заточите каждую из заготовок с одной стороны. Это требуется для того, чтобы конструкция хорошо входила в землю. Все прутья должны быть одинаково ровными и острыми. |
Шаг третий | Приварите заготовки к металлической трубе. Может подойти обычная или профильная труба. Проследите за тем, чтобы все детали были приварены под одинаковым углом. Это повысит эффективность конструкции. |
Шаг четвертый | Место сварки обработайте шлифовальным кругом или напильником, чтобы устранить все неровности. Это придаст конструкции более привлекательный вид. |
Шаг пятый | Приварите к профильной трубе ручку. Для этого можно взять такой же диаметр. При желании обмотайте ручку изолентой, особенно в местах, где вы будете держаться за нее руками. Сварочные швы тоже желательно обработать. |
Шаг шестой | Испытайте готовую конструкцию в деле, и если какой-либо из элементов будет недостаточно хорошо приварен, то в процессе проверки культиватора он отвалится. Если изделие прошло проверку, тогда покрасьте его и смело используйте по назначению. |
На заметку! Если вам нужна большая конструкция, то можете использовать более крупные детали. Технология изготовления от этого не изменится, а надежность культиватора не пострадает.

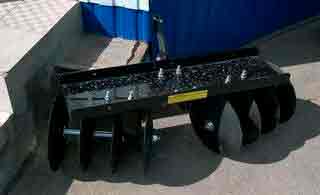

Дисковый культиватор
Еще один вариант изготовления ручного культиватора, главной деталью которого являются стальные диски. Стандартная конструкция предусматривает 5 дисков, к которым должны крепиться специальные зубья. За счет этих зубьев и происходит рыхление грунта. Вы можете изготовить такие диски собственноручно или же купить в специализированных магазинах. Поверхность двух дисков обязательно должна быть гладкой, а к остальным необходимо прикрепить зубья. В качестве альтернативы вместо зубьев можно использовать изогнутые гвозди.
Дисковый окучник: 1 — рядок картофеля обрабатываемый, 2 — диск окучника в сборе (от сельхозтехники, 2 шт.), 3 — кулак (от сельхозтехники, 2 шт.), 4 — кронштейн Т-образный, 5 — стойка, 6 — скребок стальной (от сельхозтехники, 2 шт.), 7 — балка моста (стальная труба 32×2,5), 8 — болт стопорный Ml0, 9 — грядиль-рукоятка
Готовые диски нужно одевать на ось поочередно, а затем ставятся подшипники. Готовая конструкция крепится к рукоятке, выполненной из дерева. При культивировании грунта диски начинают вращаться, а зубья поочередно вонзаются в землю. Дисковый культиватор способен срезать сорняки и рыхлить почву. Периодически его нужно чистить от застрявших растений.

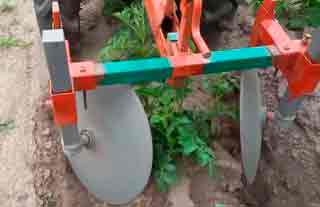

Дисковый окучник
Плоскорез
Еще одна разновидность культиватора, которую можно изготовить самостоятельно. Плоскорез является достаточно эффективным предметом инвентаря, для его изготовления требуется старый велосипед и одно колесо. Дальше нужно следовать инструкции, приведенной ниже.
Шаг 1. Подготовьте два небольших полукруга, изготовленные из каленого металла. Они должны быть прочными, поскольку на них оказывается основная нагрузка.
Два подготовленных полукруга
Шаг 2. Согните два метровых отрезка 15 мм трубы для ручек. Затем отрежьте лишнюю часть от велосипедной рамы.
Будущие ручки и обрезанная велосипедная рама
Шаг 3. Приварите ручки к велосипедной раме, а также упорный прут, который будет принимать на себя нагрузку с ручек во время обработки почвы.
Ручки приварены к велосипедной раме
Шаг 4. Соедините две пластины между собой при помощи сварки, наточите получившееся лезвие и приварите его к велосипедной раме. Его нужно устанавливать на месте сидения, чтобы у вас была возможность регулировать лезвие по высоте.
К раме приварено лезвие
Шаг 5. Покрасьте собранную конструкцию, защитив ее тем самым от коррозии. При желании можно обмотать изолентой рукоятки плоскореза. На данном этапе процесс изготовления ручного культиватора можно считать завершенным.
Ручки рекомендуется обмотать изолентой
Видео – Самодельный плоскорез или спасение утопающих

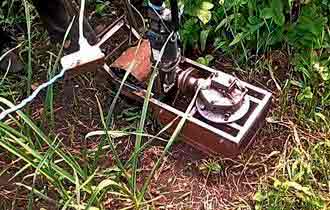

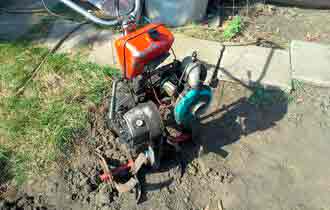

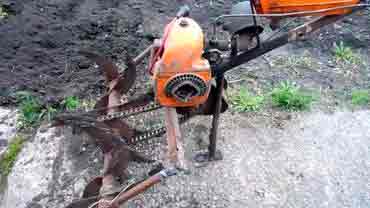

Культиватор из бензопилы
На случай, если в вашем гараже лежит ненужная бензопила, из некоторых ее частей можно изготовить неплохой культиватор. Но, в отличие от предыдущих вариантов, изготовить изделие из старой бензопилы смогут те люди, которые хоть немного разбираются в технике. К тому же здесь есть дополнительные расходы, например, покупка горючего и смазочных материалов. Поскольку бензопила работает на бензине, то и культиватор, который вы изготовите из нее, тоже будет работать на нем.
Культиватор можно сделать из ручной бензопилы
- Изготовьте для начала металлическую раму для будущего культиватора, используя металлические уголки. Рама должна иметь кубическую форму.
- Прикрепите двигатель от бензопилы к готовому каркасу, а точнее – к верхней его части.
- Сделайте ручки для вашей конструкции. Желательно использовать для этого металлические трубы. Такая конструкция будет более удобной в использовании.
- Подготовьте две звездочки, одна из которых должна быть ведущей, а вторая – ведомой и устанавливаться на промежуточном вале.
Мотокультиватор из бензопилы своими руками
Обратите внимание! Культиватор из бензопилы имеет целый ряд преимуществ перед другими конструкциями, например, высокая мощность и производительность, минимум приложенных усилий и т. д. Но такой культиватор имеет и недостатки, главным из которых является необходимость регулярной дозаправки. Поэтому у вас на хозяйстве всегда должен быть наготовлен бензин.
Дополнительные рекомендации
Если вы, ознакомившись с пошаговыми инструкциями, все-таки решились делать такой культиватор собственноручно, то нельзя забывать о мерах безопасности. В первую очередь, защитить необходимо органы зрения и руки, особенно при работе со сварочным аппаратом. Если при работе используется дуговая сварка, то защищаться нужно не только от интенсивного и очень яркого света, издаваемого устройством, но также от окалин, которые, появившись на месте сварочного шва, могут откалываться от металла и высоко подлетать.
Средства индивидуальной защиты при выполнении сварочных работ Десять правил сварочных работ
Используя газосварку, при разогревании металла обязательно надевайте защитные перчатки и используйте специальную защиту для лица. Вы работаете с высокими температурами, поэтому кожу нужно защищать от ожогов. Примечательность ручных культиватором заключается в том, что изготовить их можно даже без особенных навыков или опыта.
Изготовить самодельный культиватор не так сложно, как может показаться
Видео – Изготовление ручного культиватора
Источник: http://handmade-expert.info/ruchnoj-kultivator-svoimi-rukami/
Выбираем способ вспашки тяжелой земли с глиной
Пожалуй, именно глинистая земля доставляет владельцам больше всего проблем. Её тяжело вспахать, и ещё тяжелее вырастить на ней богатый урожай. Земля медленно прогревается и долго удерживает влагу, из-за чего растения нередко начинают гнить.
Приступаем к вспашке
Вспахать такую землю легким культиватором или лошадьми (что сегодня по-прежнему практикуется на небольших участках) практически невозможно. Почва слишком тяжелая, твердая и липкая. Поэтому есть лишь один ответ на вопрос, чем лучше вспахать тяжелую с глиной землю – мощный культиватор или трактор. Конечно, не обязательно использовать массивные, тяжелые трактора, какие применяют на полях. Сегодня из Китая и Беларуси в нашу страну ввозят небольшие, легкие трактора, имеющие довольно высокую мощность. Им вполне под силу качественно пропахать нужный участок, хотя времени это займет немало.
Но одновременно с этим нужно постараться решить проблему глинистой земли.
Улучшаем глинистую почву
Конечно, можно просто заменить почву на участке на более качественную – достаточно удалить верхний слой глинистой земли и завезти 5-10 грузовиков чернозема. Это сразу решит проблему. Но это тяжело и крайне дорого. Поэтому решаем проблему иначе.
Осенью, когда урожай собран, участок нужно ещё раз перепахать. Причем, предварительно его следует посыпать мелкими опилками или измельченной соломой.
Перепахивать нужно не слишком глубоком – 15-20 сантиметров достаточно. К тому же, до этой глубины почва наиболее плотно заселена микроорганизмами, которые переработают любую органику до следующей посадки. Таким образом, достигается две цели – земля удобряется и становится более легкой.
Также к соломе можно добавить песок и торф – с такой примесью глинистая почва будет лучше насыщаться кислородом, что способствует лучшему произрастанию любых растений.
За один год изменить почву полностью не получится, но через 5-7 лет изменения будут заметны невооруженным глазом.
Наглядно вспашка тяжелой земли мотокультиватором показана в видео
Источник: http://glav-dacha.ru/chem-luchshe-vspakhat-tyazheluyu-s-glinoy-ze/
Навесное оборудование к мотоблоку: виды и его применение
Всем известна поговорка о том, что короля играет свита. Без сопровождения толпы вельмож, советников и грозной стражи любой монарх покажется вам обычным человеком. Точно так же без дополнения в виде навесного оборудования самый дорогой мотоблок – бесполезный кусок металла.
О разновидностях навески для данного вида техники и их возможностях мы поговорим в этой статье.
Содержание статьи:
Виды навесного оборудования
Основная мотивация при покупке любого мотоблока — обработка земли. Этой задаче конструкторы уделили максимум внимания.
Перечень предлагаемых к продаже навесных приспособлений включает:
- плуг;
- борону;
- окучник (разновидность плуга с V- образным или тарельчатым лемехом);
- фрезу;
- картофелекопалку;
- картофелесажалку;
- косилку.
Плуги
Эволюция распашных приспособлений воплотилась в следующих видах устройств:
- Плуг стандартный. Широкий нож – лемех такого устройства при вспашке рыхлит землю, подрезая корни сорняков. Загнутый лист – отвал переворачивает пласт земли.

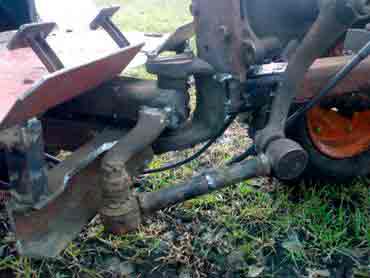

Способ крепления стандартного плуга к мотоблоку иллюстрирует рисунок №1. Основные части этого устройства: лемех, отвал, стойка, каблук, полевая доска видны на рисунке №2.
- Оборотный (поворотный, двухобортный) плуг. На общей раме под углом 90 или 180 градусов закреплены два плуга. Отвалы у них направлены в разные стороны. В рабочем положении один из них вспахивает землю, а второй находится сбоку. После прохода борозды их меняют местами, нажимая (или снимая) фиксатор и поворачивая в сторону. Благодаря этому оператору не приходится каждый раз возвращаться к началу участка, делая холостой пробег.
- Плуг Зыкова. Усовершенствованный вариант классического плуга. Отличается от него измененной геометрией лемешно-отвальной поверхности. Благодаря доработке он хорошо переворачивает почвенный пласт и крошит его.
Разработанный и производимый в Украине, плуг Зыкова в России пока еще встречается редко. Лишь отдельные энтузиасты самодельщики пытаются воспроизвести его в домашних мастерских.
Бороны
Земля, перевернутая плугом – «полуфабрикат», требующий доводки. Для этой работы используют борону, которая разбивает большие комья и выравнивает почву.
Существует две разновидности борон:
- Зубовые;
- Дисковые.
Следует отметить, что дисковые конструкции выполняют боронование качественнее и чище зубчатых.
Окучники
Этот вид навесного оборудования для мотоблоков предназначен для рыхления почвы и создания борозд при посеве, высадки рассады и прополки.
По конструкции окучники бывают:
- однорядными и двухрядными (с фиксированной и переменной шириной захвата);
- дисковыми;
- роторными (активными);
Однорядные окучники с фиксированной шириной (25-30 см) предназначены для работы с легкими мотоблоками (до 4 л.с.). Переменная ширина захвата и двухрядная установка позволяет использовать эти устройства на более мощных механизмах и обрабатывать ими грядки разной ширины.
Роторные (пропеллерные) окучники не нуждаются в использовании сцепки, поскольку их ставят вместо колес мотоблока. Зубчатые диски особой конфигурации хорошо рыхлят грунт и вырывают сорняки в междурядьях.
Фрезы
Могут выполнять несколько операций:
- рыхлить и выравнивать землю;
- измельчать комки почвы и перемешивать ее слои;
- смешивать удобрения;
- уничтожать сорняки.
В комплекте с мотоблоком обычно идут универсальные фрезы, снабженные саблевидными ножами. Ими удобно работать на мягкой почве. Для плотной и заросшей сорняками почвы предназначены механизмы, получившие название «гусиные лапки».
Высокая механическая прочность и особая форма фрез позволяет рыхлить ими запущенные участки, с корнями вырывая сорняки. Осенью с их помощью уничтожают насекомых вредителей, залегших в землю на зимовку.
Картофелесажалка и картофелекопалка
Главная культура наших полей и дачных участков – картошка требует значительных затрат труда при посадке и сборе урожая. Для механизирования этих операций применяют два навесных агрегата: картофелесажалку и картофелекопалку.
Первый снабжается небольшим плугом, делающим бороздку. Сразу за ним на раме установлен бункер, из которого картофель через равные промежутки времени падает в землю. Два наклонных диска-окучника, прикрепленных к задней части рамы, засыпают грядку. Так за один проход выполняется сразу три операции.
Тот, кто хотя бы один раз копал картошку лопатой, наверняка оценит полезность этого простого приспособления. Картофелекопатель, закрепленный на сцепке мотоблока, состоит из плуга с приваренными к нему стальными прутьями. Поднимая землю под кустами, он аккуратно извлекает на поверхность клубни. Собрать их в мешок или ящик после такой обработки – дело не сложное.
Помимо веерных существуют более эффективные вибрационные копалки грохотного типа. Они предназначены для обработки больших участков. Подключение такого оборудования производится через вал отбора мощности, который передает крутящий момент на шкив картофелевыкапывателя, заставляя вибрировать рабочие элементы механизма.
Косилки
Покос травы – еще одна важная рабочая операция, выполняемая навесными агрегатами.
Для мотоблоков производят косилки двух типов:
- роторные;
- сегментные.
Роторная конструкция проще в обслуживании. Сегментная напоминает парикмахерскую машинку. Она сложнее по конструкции, но срезает траву чище роторной. Такую навеску используют для стрижки больших газонов.
Кроме чисто земледельческих орудий, мотоблоки агрегатируются с другими устройствами:
- прицепом-тележкой;
- адаптером (двухколесная тележка с сиденьем и без кузова);
- снегоуборщиком;
- мотопомпой;
Прицеп
Работа на земельном участке и на территории усадьбы связана с транспортировкой удобрений и кормов, урожая и дров. Решить эти задачи можно с помощью тележки-прицепа. Она превращает мотоблок в транспортное средство «малого радиуса действия».
Полезная опция, которой оснащают некоторые виды мотоблочных прицепов, – самосвальный кузов, облегчающий разгрузку.

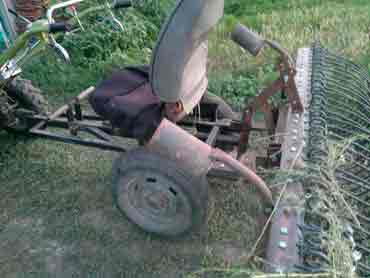

Адаптер
Полезное дополнение к мотоблоку, наделяющее его функциями мини-трактора. Хороший адаптер избавляет владельца от утомительного хождения по участку.
По конструкции адаптеры бывают безрулевыми (только сиденье, рычаг подъема навески и тормоз) и оснащенные рулем.
Адаптер с рулем в несколько раз дороже. Несмотря на это он полностью оправдывает свою стоимость, если принять во внимание его рабочие возможности.

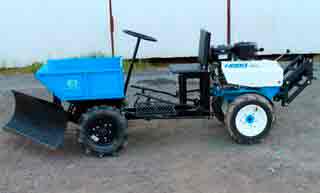

Снегоуборщик
Многие владельцы не ставят зимой свой мотоблок на прикол. С его помощью можно освободить от снежного покрова обширные участки усадьбы. Снегоуборочные приспособления, агрегатируемые с ним, можно поделить на несколько групп:
- лопаты-отвалы;
- роторные отбрасыватели;
- щеточные механизмы.
Самое простое и доступное по цене – устройство отвального типа. Ширина лопаты, фиксируемой к передку мотоблока, может составлять от 0,8 до 1,5 метра. Выбор ее размера зависит от мощности мотора. Конструкцией отвала предусмотрена регулировка наклона и угла поворота.
Там, где лопата беспомощна, а это часто происходит при высоких снеговых наметах, роторный снегоуборщик справится с работой. Он подключается к валу отбора мощности мотоблока. Шнекороторная конструкция обладает высокой производительностью и уверенно очищает участок от снежного покрова высотой до 50 см.
Щеточная навеска применяется для очистки территорий с дорогим декоративным покрытием, требующим максимально аккуратной работы.
Для полива делянок, расположенных далеко от электролиний и близко к водоемам созданы мотопомпы. Этот вид навесного оборудования для мотоблоков подключается к валу отбора мощности. Средняя производительность мотопомп составляет 20-40 м3 жидкости в час. Создаваемый напор достигает 4-5 метров при глубине всасывания до 10 метров.
Какое навесное оборудование для мотоблока можно сделать своими руками?
Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.
Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.
Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.
Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.
Кроме тарельчатых дисков потребуются:
- две стойки из стальной полосы;
- два подшипника качения;
- болты для крепления стоек к раме и регулировки поворотных секторов;
- поперечина из профильной трубы;
- Т-образный поводок.
Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.
Источник: http://greensector.ru/instrumenty-i-tekhnika/navesnoe-oborudovanie-k-motobloku-vidy-i-ego-primenenie.html
Как сделать культиватор своими руками и собрать самодельное навесное оборудование
Собрать функциональный культиватор своими руками достаточно просто. Талантливые умельцы создают его из подручных средств с минимальными финансовыми затратами. При наличии нужных материалов, времени и желания сделать такое приспособление для дачи можно за пару выходных.
- Как сделать культиватор
- Из стартера
- Из болгарки
- Из стиральной машинки
- Из старого велосипеда
- Из бензопилы
- Из триммера
- Из дрели
- Как сделать разные элементы
- Ходоуменьшитель
- Фрезы
- Плуг
- Колеса
- Грунтозацепы
- Прицеп
- Окучник
- Адаптер
- Как собрать конструкцию
Как сделать культиватор
Каждый дачник хорошо знаком со всеми трудностями возделывания огородных культур. И больше всего утомляет обработка почвы перед посадкой и при дальнейшем уходе за садово-огородными растениями. Чтобы упростить себе жизнь, достаточно сделать самодельный бензиновый или электрический культиватор для дачи, который будет использоваться для решения различных сельскохозяйственных задач.
Перед тем как приступить к сборке, необходимо разобраться с типами, устройством и принципом работы садовых приспособлений.
В зависимости от разновидности двигателя выделяют электрические и топливные культиваторы. Первые характеризуются экологической чистотой и низким энергопотреблением. Однако они привязываются к источнику электричества, поэтому могут быть использованы только в тепличных условиях или на небольшом огороде, который имеет доступ к электроэнергии. Смастерить подобный агрегат достаточно просто.
Модели с двигателями внутреннего сгорания превосходят предыдущий тип по показателям мощности и возможности работать без подключения к электросети. Но обслуживание машины становится более затратным, а во время работы выделяются вредные выхлопные газы.
По способу обработки почвы самодельные мотокультиваторы бывают либо самоходными, оснащенными колесами с приводом, либо с вращающейся рабочей насадкой, которая может использоваться в качестве средства перемещения.
В первом варианте задействовано два редуктора. Первый помогает механизму двигаться с заданной скоростью, а второй выполняет вращение роторной насадки для обработки почвы. При наличии ведущих колес культиватор дополнительно оборудуют ножами-плоскорезами.
Есть и упрощенные самоделки, где колеса только опираются на поверхность, облегчая перемещение.
Из стартера
Если в домашней мастерской имеется ненужный стартер от машины, на его основе можно создать примитивную версию мотокультиватора. Для этого нужно укоротить его вал и немного переделать переднюю крышку, сделав в ней несколько отверстий диаметром до 5 мм. Это необходимо для поступления воздуха от системы вентиляции. Затем подготовленный стартер объединяют в один агрегат с режущими элементами (фрезами).
Почти готовую установку фиксируют на рабочую платформу культиватора и проверяют на работоспособность. Сделать электрокультиватор своими руками из стартера можно за пару часов и с минимальными финансовыми затратами.
Из болгарки
Вариант самоделки мини-культиватора из болгарки не отличается высокой производительностью, но отлично решает задачу по прополке небольшого участка с легкой почвой. Болгарка в этом самодельном изобретении исполняет роль электрического привода. Остальные узлы и детали можно взять со старого нерабочего культиватора.
К созданной из подручных средств или взятой старой раме фиксируют болгарку, а также удлинитель на катушке для подключения к источнику электроэнергии.
После сборки основных элементов можно проводить тестирование машины. Если все сделать правильно, фрезы будут выдавать до 300 об/мин.
Из стиральной машинки
Народные умельцы мастерят культивирующее устройство из старой, ненужной стиральной машинки, которая еще работает, но уже не может использоваться для основной задачи — стирки. Из старой техники нужно изъять двигатель. Он будет служить в качестве основы для будущего культиватора и даст стиральной машине вторую жизнь.
Помимо силовой установки, придется найти двужильный провод, редуктор, трехметровый металлический уголок, включатели, автомобильные рессоры, кнопку запуска и барабан с куском жести.
Подготовив нужные элементы, можно переходить к монтажным работам. Изначально проводится сварка, а затем подготовка режущих элементов. Важно следить, чтобы каждый нож не пересекался с каким-либо другим.
К самому мотору подключают пусковую и рабочую обмотки. Первая необходима только для запуска прибора, а вторая используется все время.
После выполнения перечисленных действий можно начинать тестирование устройства.
Из старого велосипеда
Не менее интересной самоделкой является ручной культиватор из велосипеда. Для изготовления такого приспособления нужно подготовить металлическую трубу, раму и велосипедное колесо. Еще понадобятся металлические заготовки, стальные полосы, дрель, болгарка и культиваторная головка.
Работы по монтажу состоят из следующих этапов:
- К раме от велосипеда прикрепляют головку культиватора. Из металлической трубы делаются перекладина и ручки. Они соединяются с помощью болтов.
- Дальше берутся контргайки. Они понадобятся для фиксации колеса на раме.
- После выполнения таких действий механизм можно считать готовым. К такому культиватору можно присоединять плуг и сопутствующие приспособления, которые сделают его более функциональным.
Из бензопилы
Создать мотокультиватор своими руками можно из бензопилы. В качестве основы используется мощная бензопила отечественного или зарубежного производства. Желательно брать модель «Дружба», т.к. она дешевле импортных приборов и обладает требуемыми характеристиками.
Садовый помощник на основе «Дружбы» разгоняется до 2,5 км/ч, а значение мощности равняется 4 л. с.
Пошаговое руководство по сборке выглядит следующим образом:
- Главный фал оснащают воротниковым фланцем. Это необходимо для последующего присоединения мостовидных редукторов.
- Дальше берутся звездочки (можно от старого УАЗа) и двухрядная цепь. Детали необходимы для поднятия расстояния от моста с редуктором до земли. Звездочки ГРМ способны увеличить расстояние на 15 см.
- На ключевом мосту устанавливают корпусные подшипники и редуктор.
- Для фиксации режущих элементов нужно задействовать трубу из стали. При этом важно следить, чтобы направление фрез соответствовало движению мотоблока.
- После завершения работ по сборке к раме прикрепляют груз, способный удерживать центр тяжести.
- Для удобного управления агрегатом его оснащают ручками.
На последнем этапе необходимо проверить самодельный культиватор на работоспособность. При наличии дефектов или неполадок в работе их устраняют.
Из триммера
Существуют разные насадки на мотокосу, которые превращают ее в картофелекопалку, устройство для проделывания борозд или вспашки почвы. Самодельные культиваторы на основе триммера по-особому востребованы для труднодоступных условий, где невозможно работать большим мотоблоком с прицепом. Оптимальным вариантом является ручное устройство под названием «Еж». Собрав простые детали и элементы, «Ежики» можно изготовить самому. Все, что потребуется, это П-образная скоба с отверстиями, вал, черенок и шипованные колеса.
Чтобы устройство нормально перемещалось по огороду, его нужно оснастить хорошими колесами. Для этого можно взять старые блины и снабдить их металлическими шипами. Шипы делаются из арматуры, заточенной в форме конуса. На оси закрепляются готовые режущие элементы, затем она вставляется в скобу и фиксируется по обеим сторонам.
К торцам скобы приваривают крепление и вставляют в черенок. Остается проверить агрегат на предмет наличия неисправностей, устранить их (если имеются) и начать пропалывать ряды.
Из дрели
Ежегодные работы на огороде доставляют дачникам множество хлопот и трудностей. Чтобы сэкономить время и силы, многие умельцы изобретают полуавтоматические приспособления, обеспечивающие эффективную обработку почвы и садово-огородных культур.
Для создания компактного эл. культиватора с хорошими значениями КПЭ (ключевые показатели эффективности) можно задействовать строительную дрель. Такой вариант подходит для прополки картофеля и выполнения несложных сельскохозяйственных задач.
Как сделать разные элементы
Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.
Ходоуменьшитель
Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.
Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:
- Корпус генератора.
- Роторный вал.
- Фланцевый подшипник.
- Детали из стали.
- Винты.
- Шкив.
- Шестерня.
Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.
Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.
На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.
После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.
Фрезы
Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.
Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.
Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.
Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.
Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:
- Угол отвала.
- Качество и глубину культивации почвы.
- Площадь захвата.
- Эффективность работы.
В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.
Колеса
На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.
Грунтозацепы
Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.
Прицеп
Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.
Окучник
Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:
- Листерный.
- С переменной шириной захвата.
- Дисковый.
- Пропеллерный.
Адаптер
Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.
Как собрать конструкцию
Чтобы сделанный мотоблок работал качественно и долго, нужно собирать его по чертежам и пошаговым инструкциям. Только в таком случае самоделка станет полезным садовым помощником и позволит превратить изнурительные огородные работы в удовольствие.
Источник: http://specmahina.ru/kultivator/svoimi-rukami-2.html
Что лучше культиватор или мотоблок и как выбрать мотоблок для дачи
Мотоблок представляет собой многофункциональное устройство. Удобен для использования на дачных участках, фермерских хозяйствах и при работе в саду.
Как выбрать мотоблок для дачи и приусадебного участка
В статье опишем как выбрать мотоблок для дачи и приусадебного участка который поможет вспахать земельный участок, выкорчевать пни, прополоть грядки или перевести тяжелый груз.
В зависимости от мощности двигателя и массы мотоблока, можно выделить три вида: легкие, средние и тяжелые. Для решения самого широкого спектра задач, лучше всего подойдут тяжелые мотоблоки.
Используют их для работы на земельных участках больших площадей. Поскольку у профессиональных мотоблоков большая масса — около 120 кг — их идеально использовать с различным дополнительным оборудованием. Не смотря на свой вес, такие мотоблоки развивают скорость 10-12 км/ч.
Чтобы использовать тяжелые мотоблоки необходимы определенные навыки, потому что они довольно сложны в управлении. Там, где необходимо выполнить небольшой объем работ, больше подходят легкие и средние мотоблоки.
При выборе мотоблока, прежде всего, нужно определить необходимую мощность устройства, ведь приобрести дополнительное оборудование не составит труда, а увеличить мощность будет дорого.
Оснащают мотоблок бензиновым двигателем, или электроприводом. Второе устройство не требует особого ухода, такого как заливки масла или дозаправки. Очень прост в использовании, нужно просто подключить к сети и нажать на кнопку. Но у легких культиваторов есть ряд минусов: работа только на малых площадях, зависимость от длины электрошнура, маленькая мощность и опасность попасть под воздействие электрического тока.
В свою очередь, бензиновые двигатели, которые устанавливают на большинство мотоблоков, обладают более высокой мощностью.
к минусам можно отнести постоянную смену масла, заправка топлива и во время работы он больше шумит.
Комплектация мотоблоков
У мотоблоков одного класса, заводская комплектация может существенно отличаться, в зависимости от производителя. Поэтому сначала нужно определиться какие дополнительные устройства нужны, чтобы не набрать лишнего, а потом приобретать мотоблок.
Стандартная комплектация мотоблоков включает в себя набор необходимых ключей, фрезу, чтобы обрабатывать почву, и прорезиненные колеса. Легкие мотоблоки могут быть дополнительно укомплектованы небольшими лемешными конструкциями и набором из подрезных фрез нескольких типов.
Тяжелый мотоблок может быть укомплектован большим количеством приспособлений, как например водяной помпой или снегоуборочным подвесом.
Также при выборе мотоблока следует узнать у продавца продолжительность предоставляемой гарантии и объем сервисного обслуживания. Не забудьте узнать насколько доступны комплектующие, каковы сроки доставки и их стоимость.
Что выбрать культиватор или мотоблок для огорода
На сегодняшний день любой человек, способен творить чудеса на своей даче или огороде, выдавая рекордные результаты. Для этого необходимо выбрать культиватор или мотоблок, потому что самая простая модель может облегчить труд на обрабатываемом участке. Мотоблок лучше покупать, если размеры участка довольно серьезны. Окупит себя такое устройство за пару сезонов, несмотря на дороговизну. Так что выбрать культиватор или мотоблок?
В первую очередь составьте список: какую функцию будет выполнять культиватор или мотоблок на приусадебном участке. Не надо выбирать дешевую модель. Но выбирать модель, функции которой могут не пригодится, так же не стоит.
Очень странно будет смотреться тяжелый мотоблок, если участок в несколько соток занимают деревья и постройки. Легкая модель на участке в пол гектара, тоже будет выглядеть довольно странно. Поэтому исходя из размеров вашего участка и необходимый функций выбирайте технику максимально эффективно.
Фрезы для мотоблоков как выбрать и какие модели
Основная рабочая часть мотоблоков и культиваторов — это фрезы. Их используют для глубокого рыхления почвы, создания мелко- либо крупнокомковатую структуру почвы, и для уничтожения сорняков.
При выборе фрезов для мотоблоков необходимо определиться с их формой, количеством, углом резания и взаимоположением ножей. Вместе с тем нужно знать, какие ножи лучше всего подойдут к вашей почве: прочные, кованые, штампованные или самозатачивающиеся.
Какой плуг выбрать на мотоблок, для средней и тяжёлой земл
Применяют плуг для мотоблока для закапывания органических и минеральных удобрений, переворачивании пластов земли и вспахивания. Осенью проводят перепахивание земли, для подготовки посадки на следующий год. В результате этого получаются крупные комья, которые культивируются перед посадкой культур. Плуги используют на участках, которые более пяти лет не обрабатывались.
Изготавливают плуги для мотоблока, как правило из инструментальной высокопрочной стали. Делается это, чтобы выдержать высокое напряжение на инструмент. При этом нужно учитывать плотность почвы, во избежание перегревания двигателя мотоблока.
Форма плуга для мотоблока похожа на металлический гребень, которым происходит вспахивание почвы. Форма гребней разных моделей может отличаться. Но общее в их конструкции — вверху плуга форма расширяется, позволяя высыпать землю в сторону.
При выборе плуга для мотоблока, первое, на что стоит обратить внимание — возможность регулировать глубину резки и угол наклона. В этом случае работа будет произведена максимально эффективно. Большим плюсом является разборная конструкция плуга, ведь, если нож затупился, его всегда можно отсоединить и подточить.
Немаловажно правильно подобрать размер плуга, ведь он зависит от мотоблока. Желаемый вариант крепления плуга — со сцепкой, потому что появляется возможность его регулировки. Нельзя после обработки плугом засевать землю. Перед этим почва подготавливается культивирующей насадкой, разбивая комья земли и поднимая нетронутые части.
Источник: http://motoblok-kultivator.com/kak-vybrat-motoblok-dlja-dachi/
Культиватор для глинистой почвы
Культиватор представляет собой сельскохозяйственную технику, с помощью которой выполняется предпосевная обработка грунта. Он состоит из привода (двигателя) и механической части, которая обеспечивает вращение культивирующих насадок – фрез.
Эта техника позволяет выравнивать поверхность почвы, размельчать глыбы после вспашки, разрабатывать почву, уничтожать сорные растения, рыхлить грунтовую корку и равномерно перемешивать вносимые удобрения с землей. Мотокультиватор применяется и для обработки междурядий. Он гораздо более эффективен, чем обычная лопата, поскольку позволяет проводить земельные работы без больших физических усилий. Однако за это удобство нужно заплатить дополнительные деньги, поэтому при выборе «лопаты с моторчиком» нужно знать особенности данной техники. Особенно это касается тех случаев, когда она используется для обработки глинистой почвы, поскольку справиться с этой задачей могут далеко не все виды мотокультиваторов.
Типы двигателей
Чтобы правильно выбрать культиватор для глинистой почвы, нужно учитывать тип двигателя, используемый для приведения в действие этого оборудования. Исходя из источников энергии, культиваторы классифицируются на:
- электрические;
- аккумуляторные;
- бензиновые;
- дизельные.
Электрокультиваторы имеют простую конструкцию и рассчитаны на обработку небольших участков земли. Поскольку они работают от электросети, радиус их действия ограничен длиной шнура. Главное достоинство электрокультиватора состоит в его экологичности, так как он не выбрасывает в атмосферу вредные выхлопы. Аккумуляторные культиваторы имеют аналогичную конструкцию, но являются более мобильными, так как наличие аккумулятора избавляет от ограничений, связанных с длиной шнура.
Бензиновые и дизельные двигатели характеризуются более высокой производительностью и мощностью по сравнению с электрическими двигателями. Поэтому именно они используются в средних и тяжелых культиваторах, которые способны справиться с обработкой глинистой почвы. В качестве горючего в них используется бензин марок А92 или А95, солярка и специальное масло.
Виды бензиновых мотокультиваторов
Двигатель бензинового культиватора может быть четырехтактным или двухтактным. Первый работает на чистом бензине, второй – на смеси бензина и масла. Четырехтактный двигатель считается более совершенным, поскольку при работе издает меньше шума, тратит меньше топлива и производит меньше вибрации.
По весу и техническим характеристикам бензиновые мотокультиваторы классифицируются на:
- сверхлегкие – массой до пятнадцати килограммов;
- легкие – массой до сорока килограммов;
- средние – массой от сорока пяти до шестидесяти килограммов;
- тяжелые – массой более шестидесяти килограммов.
Из этих четырех видов для обработки глинистой почвы подходят только средние и тяжелые.
Особенности средних культиваторов
Средние мотокультиваторы приводятся в действие двигателями мощностью от четырех до шести лошадиных сил. Благодаря довольно значительному весу они более устойчивы по сравнению с легкими, которые подпрыгивают на глинистой почве. Широкий захват фрез средних культиваторов (от сорока до восьмидесяти пяти сантиметров) обеспечивает возможность обработать за один проход большую площадь на глубину двадцать пять сантиметров.
Хотя средние мотокультиваторы способны справляться с глинистыми почвами, для обработки целинных земель они не годятся. Это обусловлено возможностью выхода агрегатов из строя, риск которой появляется при передаче оборотов с мотора на размещенные с передней стороны фрезы. Особенность фрез в средних культиваторах состоит в том, что они не просто рыхлят почву, но и двигают культиватор вперед, так что в случае столкновения с препятствием нужно приложить большие усилия, чтобы вытащить его из земли. Иногда даже приходится отключать привод и перемещать аппарат назад на один-два метра.
Ряд средних моделей оснащается цепным редуктором, имеющим ряд преимуществ перед червячным. Они заключаются в более высоком КПД, большей продолжительности эксплуатации, наличии возможности откатить агрегат при зарывании в почву и использовать навесное оборудование.
Особенности тяжелых культиваторов
Тяжелые мотокультиваторы оснащаются двигателем мощностью до десяти лошадиных сил. Они позволяют не только обрабатывать глинистую почву на садовом участке, но и окультуривать большие сельскохозяйственные наделы площадью более десяти соток с целинными землями.
Для комфортного использования тяжелого культиватора необходимо при его эксплуатации обеспечивать давление из расчета один килограмм на один квадратный сантиметр. В противном случае агрегат будет «зарываться» в грунт или скакать по участку. Вдавливание мотокультиватора выполняется за счет его массы с опорой на сошник. При поднятии ручки вверх он также поднимается, при нажатии вниз – заглубляется в землю. Хотя тяжелые культиваторы имеют большую массу, работать с ними достаточно удобно. К тому же они часто оснащены колесами и тащат себя сами (фрезы у таких агрегатов располагаются сзади).
Тяжелый культиватор может быть дополнен любыми инструментами. Но, несмотря на большое количество функций, его приобретение не всегда оправдано. Для небольших хозяйств эта техника не подходит, так как не может пройти по узким проходам и дорожкам.
Критерии выбора мотокультиватора
Помимо способности обрабатывать глинистую почву, при выборе культиватора следует учитывать ряд моментов:
- Качество ножей. Мотокультиватор является основным инструментом для обработки глинистой почвы, поэтому ножи должны быть изготовлены из стали высокого качества. Они прослужат в течение гораздо более долгого времени, а качество их работы будет заметно выше.
- Мощность. Мотокультиватор с большей мощностью будет выполнять обработку почвы глубже и быстрее. Помимо этого, чем выше мощность, тем более широкую полосу почвы можно захватить, что также увеличит скорость работы.
- Масса. Масса культиватора прямо связана с его мощность: чем больше мощность, тем тяжелее агрегат.
- Надежность. Определить степень надежности конкретной модели мотокультиватора можно на основании отзывов тех, кто уже пользовался этой моделью. Ведь важно не только качество работы этой техники, но и то, как долго она сможет выполнять свои функции. При правильном выборе мотокультиватор может прослужить довольно долго.
Но в любом случае определить, подходит вам мотокультиватор или нет, можно, лишь испытав его на практике. При этом можно увидеть, достаточно ли глубоко проникают фрезы.
Дополнительные инструменты
Для каждой модели мотокультиватора предлагаются разные наборы навесного оборудования. Кроме стандартных наборов, они могут дополняться различными инструментами, которые значительно увеличивают их возможности. Чаще всего в этой технике используются следующие приспособления:
- Транспортное колесо, не позволяющее агрегату зарываться в почву в ходе культивирования.
- Плуг-окучник с V-образным лемехом. Он позволяет разгонять борозды для посева овощей, рыхлить почву вокруг них.
- Cенокосилка.
- Плуг для выкапывания картошки. Он позволяет вытаскивать клубни на поверхность.
- Режущая борона.
- Пропашной набор фрез, обеспечивающий возможность качественной обработки глинистой почвы.
- Аэратор, прокалывающий отверстия в почве для предоставления доступа к корням воздуха, воды и удобрений.
- Пневмоколеса для улучшения проходимости агрегата.
- Утяжелитель на колеса.
- Газонные грабли, очищающие газон от сухой травы и поверхностных корешков.
- Нож отвала, позволяющий убирать снег, грязь, мусор.
- Снегоуборочная фреза.
- Подметальная насадка.
Дополнительные инструменты продаются отдельно, так что при выборе культиватора надо заранее учитывать, какие инструменты к нему будут присоединяться.
Источник: http://superarch.ru/texnika/kultivator-dlya-glinistoj-pochvyi
Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)
Ручной культиватор своими руками
Варианты самодельных ручных культиваторов
Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.
Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.
В основном популярностью пользуются такие виды инструмента:
- Плоскорез. Это инструмент, похожий на обычную тяпку. Он является его механизированной версией.
- Роторный, или звёздочный. Работает такой плуг по принципу поочерёдного разрезания почвы ножеобразными звёздочками.
- Культиватор «ёжики». Работает по принципу ротационного плуга, но землю рыхлят не ножи, а пруты из стали, похожие на дикобраза.
- Торнадо. Выглядит такой инструмент как обычные вилы, но их прутья закручены по спирали. Дополнительные механические приспособления вмонтировать нельзя, он является только ручным инструментом.
Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:
- взрыхлить землю, тем самым насытив её кислородом;
- нарезать ряды для посева культур и их присыпать;
- избавить растения от влияния сорняков и т. п. ;
- использоваться вместе с мотоблоком;
- разбивать комки почвы и выравнивать грунт.
Подробнее об устройстве
Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений. Ручной культиватор будет полезным также и при уходе за некоторыми растениями, так как способен рыхлить почву возле грядок, прореживать и окучивать их.
Популярностью пользуются небольшие ручные культиваторы
Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах.
Такой культиватор не сравнится по мощности с мотоблоком
В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:
- лапы для рыхления грунта;
- специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
- окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
- игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
- подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.
Схема окучивателя с ножом-разрыхлителем
При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.
Культиваторы бывают различных типов
Необходимые материалы и инструменты
Чтобы всегда иметь возможность на даче изготовить какие-то нужные изделия, необходимо заранее подготовить самые востребованные материалы.
Сперва нужно запастись большим количеством стали. Она должна быть в каждой мастерской. От количества разнообразных полос, профиля и труб зависит, насколько много нужных инструментов можно сделать собственноручно.
Незаменимым инструментом в каждом хозяйстве будет и сварка. С её помощью можно быстро и надёжно соединять все детали различных конструкций. Как альтернативу сварке используют болты и гайки, но надёжность не будет сравнима.
Многие не знают, с чего начать при сборке ручного культиватора своими руками. Чертежи — это первое, чем следует запастись начинающему хозяину. А также нужно иметь следующий набор инструментов и материалов:
- Профиль из стали, трубы или арматуры. Этот материал будет отличаться в зависимости от выбранной модели.
- Колесо и крепление к нему. Как альтернативу следует взять раму от велосипеда.
- Ручку. Для этой детали можно использовать как металлические трубы, так и ручки от лопаты.
- Сварку. Можно соединять детали и с помощью сварки, а можно и болтами, но желательно иметь сварку.
- Дрель с набором свёрл.
- Болгарку с отрезным кругом.
Что нужно для работы
Чтобы изготовить в домашних условиях различные приспособления для обработки грунта, нужно подготовить специальные материалы для этого. В первую очередь, вам нужно позаботиться о том, чтобы раздобыть сталь. Чем больше различных труб, листов или металлических прутов у вас будет, тем лучше. Нельзя обойтись без набора инструментов, но они присутствуют в любом гараже, так что с их поиском не придется заморачиваться.
При работе с металлическими трубами не обойтись без специальных инструментов
Сварочный аппарат – это один из самых главных инструментов для работы с металлическими изделиями. С его помощью вы сможете всего за несколько секунд соединить различные части, выполненные из металла. Разумеется, в большинстве случаев вы сможете обойтись без сварочного аппарата, соединив детали при помощи саморезов. Но качество таких соединений нельзя сравнивать с качеством сварочных швов.
Инверторный сварочный аппарат
Культиватор «Торнадо»
Изготовить такой культиватор не составит труда. Его основу можно сделать из металлической трубы. На торец нижней части трубы необходимо приварить стальные прутья, тем самым образовав форму квадрата. После этого прутья сгибаются в спиральном направлении, а концы затачиваются.
Как альтернативу можно использовать руль от велосипеда в качестве рычага, а вместо металлической ручки установить древко от лопаты. Это позволит значительно сэкономить собственные силы во время работы.
Подобный аппарат предназначен для выкапывания различных корней на большой глубине, для готовки ямок под посадку деревьев и т. п. Можно использовать в качестве электрофореза для обработки почвы своими руками.
Дополнительные рекомендации
Если вы, ознакомившись с пошаговыми инструкциями, все-таки решились делать такой культиватор собственноручно, то нельзя забывать о мерах безопасности. В первую очередь, защитить необходимо органы зрения и руки, особенно при работе со сварочным аппаратом. Если при работе используется дуговая сварка, то защищаться нужно не только от интенсивного и очень яркого света, издаваемого устройством, но также от окалин, которые, появившись на месте сварочного шва, могут откалываться от металла и высоко подлетать.
Средства индивидуальной защиты при выполнении сварочных работ
Десять правил сварочных работ
Используя газосварку, при разогревании металла обязательно надевайте защитные перчатки и используйте специальную защиту для лица. Вы работаете с высокими температурами, поэтому кожу нужно защищать от ожогов. Примечательность ручных культиватором заключается в том, что изготовить их можно даже без особенных навыков или опыта.
Изготовить самодельный культиватор не так сложно, как может показаться
Как изготовить плоскорез
Многие ищут культиватор для прополки сорняков. Такой прополочный аппарат можно сделать и самостоятельно. В качестве основы для рамы используют профильную трубу из металла или стали. Эту основу необходимо сделать из 2 частей. Приваривать нужно под углом 30 градусов. К раме приваривается вилка для колеса, изготовленная из стальной трубы или пластины толщиной 3 миллиметра. Само колесо может как изготавливаться самостоятельно, так и покупаться. Руль нужно делать из 2 стальных труб, закреплённых на раме.
Горизонтальная часть рамы является адаптером для режущей насадки. Потом нужно вмонтировать нож, который изготавливается из стальной ленты толщиной в 2−3 миллиметра. Дальше ножи затачиваются. Угол заточки можно менять или установить регулирующиеся ножи. Если в хозяйстве есть старый велосипед, то все запчасти можно взять от него. Из-за большого диаметра колеса велосипеда ход становится очень лёгким при работе. Нож делается в виде перевёрнутой буквы «П», или Т-образной формы. Нужно отметить, что ножом Т-образной формы пользоваться нужно очень аккуратно между рядами, так как существует вероятность испортить урожай.
Особым подвидом плоскореза является конструкция с вилками. Такой аппарат имеет несколько ножей, которые закреплены на вилке. Она изготовлена из стальных прутьев, а они, в свою очередь, изогнуты особым образом.
Инструкция по сборке
О том, как сделать ручной культиватор своими руками чертежи расскажут не больше, чем понятные слова, поэтому, для того что бы соблюдать порядок сборки и не пропустить несколько полезных советов, о том как изготовить ручной прополочный культиватор своими руками вам стоит внимательно прочитать всю приведенную ниже информацию.
Мастерам с большим количеством опыта она может и не покажется новой, но для тех, кто только приступил к ведению хозяйства, огорода и сада, такие инструкции будут более, чем полезными.
Здесь вы найдете несколько вариантов решения проблемы быстрой, дешевой и эффективной прополки и культивации участка, доведения его до идеального состояния, с плодородной хорошо дышащей почвой, чистой от сорняков и вредителей.
Культиватор для прополки
Прополка между рядами, очень важный в огородничестве процесс. Она помогает разрыхлить грунт, убрать сорняки и позволяет полезным растениям развивать хорошую корневую систему.
И для того, что бы постоянно следить за чистотой огорода и хорошим состоянием грунта, необходим ручной культиватор для дачи для прополки сорняков своими руками.
Наилучшим выбором, в плане модели инвентаря, прекрасно подойдет ручной культиватор еж своими руками сделать его очень просто, а пользы будет не меньше, чем от мотоблока.
Но, перед тем как пользоваться им, вам стоит помнить, что это устройство, к которому нужно приложить усилий, что бы оно работало должным образом.
Также, изготавливая подобный инвентарь необходимо учитывать, что в нем, из-за его небольшого размера, в некоторых частях будут возникать большие напряжения – их стоит усилить до того, как эти части сломаются.
Основная точка риска – это соединение между держателем для черенка и остальной конструкцией.
Еж
Для того, что бы изготовить основную рабочую часть изделия понадобятся стальная, не ржавая труба небольшого диаметра, длинной около 22 сантиметров, стальной стержень, примерно того же диаметра, что и отверстие в трубе, и немного большей длины – 23-24 сантиметра, а также штыри из прочной стали или арматура.
На трубу строго перпендикулярно навариваются штыри по несколько штук по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их лишком длинными, если не обтачивали их до конусообразной формы – тогда с таким изделием будет сложнее работать.
Далее, нужно сделать скобу из металлической полосы таким образом, что бы у нее оставался запас на изгиб. На ее краях делаются отверстия, а к торцу, с другой стороны приваривается крепление под черенок. Далее просто нужно вставить ось, с ежом на ней, в отверстия и закрепить ее с помощью сварки или шплинтов.
Теперь изделие готово к использованию. При необходимости к нему можно добавить еще одну скобу, направленную торцом вниз, таким образом добавив к прополке еще и взрыхление грунта.
Торнадо
Одно из простейших изделий сельскохозяйственного инвентаря, это ручной культиватор торнадо своими руками. Его изготовить очень просто, также как и культиватор для огорода. Для того, что бы приступать к его изготовлению нужно, в первую очередь, ознакомится тем, каким образом он функционирует.
«Торнадо» представляет собой простейшее устройство, которое состоит из трех составных частей – черенка, ручки и рабочей части, которая и является основной в этом устройстве.
Перпендикулярная черенку ручка имеет большую длину и служит рычагом, который облегчает работу по «выкручиванию» сорняков из грунта, с помощью нижней части изделия – длинных стальных прутьев закрученных по спирали вокруг центральной оси.
Принцип его работы похож на штопор, но намного большего размером.
При не интенсивном надавливании, «Торнадо» вгоняется в землю, где расположен сорняк, прокручивается на месте, притом направление вращения не имеет особого значения, и приподнимается вверх.
При этом сорняк, вместе со всей корневой системой извлекается, «вывинчивается» из земли. Вы можете самостоятельно изготовить это изделие и сделать это совсем не сложно. Есть два способа его смастерить.
Торнадо
Используя пружинистую сталь, вы сделаете абсолютно новый, очень удобный в эксплуатации «Торнадо». Для этого нужна лента подобной стали, со следующими размерами: длина 0,5 метра, толщина 0,15 сантиметра, ширина 2 сантиметра. Далее необходимо сделать из нее петлю, нисходящую спираль.
Если петля в изделии буде одна, то ей нужно придать несколько витков, если же их будет несколько, то большое количество витков может осложнить работу – они должны быть короткими. Петли крепятся на сварку к основе из трубы, в которую будет вставляться черенок.
Внедряя передовые технологии доения увеличивается производительность труда, обеспечивается комфорт для питомцев и сокращаются затраты на производство. Доильные аппараты для коров – существенная экономия ваших финансовых затрат и времени.
Мотоблоки уже давно стали обыденной вещью для многих сельских фермеров. Мотоблок Луч – простой в управлении и вполне доступный по цене.
С помощью снегоуборщиков вы сможете без труда очистить территорию от выпавшего снега, не тратя при этом сил и большого количества времени. Здесь все о прекрасном снегоуборщике Чемпион.
Концы изогнутой ленты нужно заточить, придав им форму длинного растянутого конуса, с острым концом. Также, к черенку можно прикрепить длинную перпендикулярную ручку, похожую на ручку заводских моделей.
Также, «Торнадо» можно сделать из старых вил. Для этого понадобятся, как ни странно, вилы, молоток и терпение. С помощью молотка необходимо придать нужную форму зубьям вил, изгибая их аккуратными ударами.
Торнадо из старых вил
Работа должна одновременно производиться в трех плоскостях, поскольку если сразу изогнуть зубья в одном направлении, продолжать работу может быть сложно.
Также, для того, что бы облегчить себе задачу, можно разогреть метал с помощью сварки, но он не должен становиться слишком мягким – сталь, что используется для подобного инвентаря, при чрезмерном нагреве теряет свои свойства, и может попросту сломаться под ударами молотка.
Для рычага, в данном случае, можно использовать трубу из металла или пластика, которая крепится с помощью саморезов. Оптимальная длина такой рукоятки составляет, примерно 50 сантиметров.
Такая длина нужна для того, что бы работать с любым, даже тяжелым грунтом, и справиться с сорняком, у которого может быть разветвленный и устойчивый корень.
Плоскорез
Еще один полезный предмет инвентаря, это ручной культиватор плоскорез своими руками изготовить его вполне реально, хоть его конструкция и отличается от «Торнадо» – она несколько сложнее. В первую очередь необходим велосипед, идеально подойдет старый, которым уже никто не пользуется и одно велосипедное колесо.
Оно не должно быть слишком большим, поскольку такое колесо неудобно в использовании, лучше взять среднее и маленькое. Также, для основной рабочей части плоскореза прекрасно подходит режущая часть от двуручной пилы. Хотя, если найдется головка от культиватора, то это будет более простым и более надежным вариантом.
Для того, что бы изготовить каркас изделия можно взять только вилку от велосипеда, с прикрепленным колесом, к которой необходимо будет приделать рукоятки, с помощью сварки или болтов. Между рукоятками устанавливается поперечина, к которой крепится головка культиватора или плоскорез изготовленный из пилы.
Плоскорез
Но этот вариант, хоть и проще в изготовлении, но все же не так надежен, как культиватор, сделанный из основной части велосипедной рамы.
Для того, что бы получить более крепкий и надежный инвентарь нужно перевернуть раму с закрепленным задним колесом, и к нему уже приваривать: сверху – рукоятки, под удобным для вас углом, снизу ножи культиватора, аналогичные предыдущему изделию. Такая конструкция получится тяжелее, устойчивее и крепче.
Также, эту конструкцию можно сделать более универсальной, приспособленной к использованию разного навесного оборудования, сделав крепление культиватора на болтах. В работе такой инвентарь будет намного удобнее.
К тому же, его использование наиболее продуктивное из всех представленных здесь вариаций культиваторов – пользоваться им предельно просто, движется он непрерывно и практически самостоятельно, достаточно лишь слегка поднажать на руки, для того, что бы лезвие вошло в грунт на необходимую глубину.
Ручной плуг
Хотя называется такое устройство плугом, прямое предназначение этому перечит. Он не имеет классических свойств плуга. Для работы с подобным орудием труда не хватит даже двух человек. Он является больше классическим культиватором. Аппарат напоминает плоскорез, но дополнительно устанавливается тяговая рукоятка.
За такую конструкцию спереди берётся один человек, который исполняет роль тяговой силы. А второй, оператор, контролирует процесс культивации земли. Без второго пилота использовать такое приспособление невозможно.
Важно отметить, что для вспашки грунта подобный инструмент не подходит по двум причинам. Первая — это то, что нормальный плуг переворачивает пласты почвы, а приспособление лишь её разрыхляет. К тому же для нормальной вспашки земли недостаточно всего одной человеческой силы.
Электро-мотокультиватор из запчастей
Промышленного производства культиватор стоит от пяти до тридцати тысяч рублей. Да и приобретается он для площади как минимум гектар. Поэтому их чаще покупают фермеры, либо сельчане в складчину и подрабатывают на нем на соседних участках с весны до осени.
Ведь он рассчитан не только на культивацию, но и на мелкую пахоту, сенокошение, а с прицепной тележкой перевозит груз. За пару лет агрегат окупает себя и продолжит приносить прибыль.
Ротационный, или звёздочный
Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом. Возможна и комбинация двух моделей, когда сперва в конструкции идут звёзды, а потом плоскорез используется для завершающего этапа. Так можно значительно сэкономить силы и энергию трудящемуся. Поскольку звёзды исполняют в конструкции функцию колёс, то дополнительная ось не нужна.
Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.

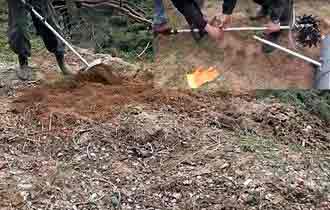

«Торнадо» уничтожает сорняки как ураган
Садовый инструмент похож на вилы, со скрюченными острыми штырями и разведенными шире, чем захват вил. Культиваторы «Торнадо» своими руками можно изготовить для каждого члена садоводческо-огородной семьи, и даже для подростков. При работе они ввинчиваются в землю, как штопор в винную пробку.
Ими легко выкапывать картофель, особенно на мягких почвах. Агрегат захватывает куст в центр, прокручивает его по движению стрелок часов и выкладывает на почву. Остается только оборвать клубни.

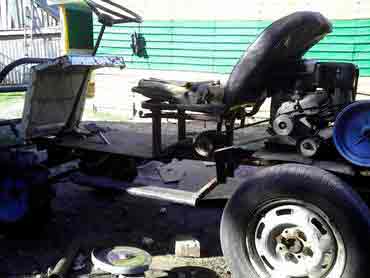

Сборка культиватора с ДВС
Итак, для мотокультиватора нужен двигатель внутреннего сгорания с воздушным охлаждением. В нашем примере возьмем модель Д 8 из старого мопеда. На фото показана схема культиватора. По ней можно определить расположение всех узлов.
Сборка мотокультиватора имеет практически одинаковые шаги, которые предпринимались в случае использования электродвигателя. Сначала изготавливают раму с рукоятками, а затем выполняют крепление мотора. Он рассчитан на воздушное охлаждение, но культиватор движется на малой скорости и этого не достаточно. Перед двигателем нужно установить вентилятор или вокруг рабочего цилиндра оборудовать металлическую емкость для воды. Приспособление примитивное, но оно не даст перегреться блоку цилиндра.
Редуктор для этого мотокультиватора использован цепной с двумя ступенями. Звездочка взята одна родная от мопеда, а другая – велосипедная. Все вращающиеся механизмы закрыты стальным кожухом.
На видео представлен процесс изготовление мотокультиватора:
Составные части мотокультиватора
Культиваторы состоят из следующих элементов:
-
Силовая установка. В качестве которой может быть установлен электрический мотор или ДВС. Электропривод можно отсоединить от старой вентиляционной системы или же использовать двигатель промышленного компрессора. Если же выбирается двигатель внутреннего сгорания, можно использовать старый мопед. Но стоит помнить, что в таком случае необходимо создавать систему охлаждения. При снятии бензинового мотора с бензопилы такой проблемы не возникает.
Чертежи для самодельно культиватора можно взять из технической литературы или создать на основании заводских моделей. Если искать уже готовые чертежи, стоит помнить, что при их использовании вы будете вынуждены искать определенные компоненты для будущей конструкции. Перед тем как сделать мотокультиватор из пилы своими руками, стоит рассмотреть конструкцию уже готовых изделий, чтобы понять, как именно работают такие конструкции.
Типы и виды культиваторов
Для начала следует знать, что культиваторы делятся по типу питания:
- ручные;
- бензиновые;
- электрические.
Также они делятся по весу и мощности. Бывают сверхлегкие культиваторы, мини, они весят не больше тридцати килограмм, идеально подходят для небольших садовых участков и дачи.
Есть легкие культиваторы. Их вес больше тридцати, но не больше шестидесяти килограмм. Такие культиваторы используют на больших участках, на вспаханных полях и целине. Средние культиваторы весят до ста килограмм. Ну и самые большие культиваторы – тяжелые. Их вес больше ста килограмм. Используют такие культиваторы на больших полях и угодьях.
Есть еще одна классификация культиваторов – по назначению:
- универсальные – применяются для обработки почвы на любом участке, междурядьях, их используют для прополки;
- специальные – для обработки определенного сорта или культуры;
- растениепитатели – эти культиваторы созданы для обработки почвы и постепенного добавления удобрений;
- предпосадочный, паровой – для боронования любой почвы перед посевом, подходит для дачи;
- пропашные – для прополки междурядий на полях, где уже взошли посевы.
Бывают культиваторы для обработки одного ряда, мини культиваторы для дачи и культиваторы для обработки нескольких рядов одновременно. Отличаются они размером, ведь для одного ряда культиватор намного меньше, чем для обработки нескольких рядов.
Но самым подходящим для обработки огорода и клумб является стандартный ручной культиватор. Он легкий и удобный в использовании. Также он занимает мало места, отличается небольшим весом. Бывают садовые культиваторы, они тоже небольших размеров, идеально подходят для дачи.
Ручной культиватор для прополки
Модели-рыхлители
Рыхлитель представляет собой прочный стержень из металла с несколькими зубчиками, предназначенными для ликвидации сорняков. На верхней части инструмента находится рукоять дугообразной формы для управления. Приступая к работе ручным рыхлителем, необходимо как следует размахнуться и врезать устройство глубоко в грунт. После этого нужно повернуть рукоять и потянуть ее на себя.
Одним из достоинств этого приспособления считается равномерное распределение нагрузки при работе. К недостаткам относится невозможность обработки больших площадей. Если на территории сорняки разрослись очень интенсивно, то эксплуатация подобного устройства окажется очень неэффективной, потому что требует огромных усилий. Также есть вероятность случайного повреждения корневищ культурных растений.
Работая на участке рыхлителем необходимо обязательно соблюдать все правила безопасности, иначе острые зубчики могут нанести серьезные травмы. Перед началом использования инструмента нужно надеть прочную и полностью закрытую обувь.
Как делается прополка большого огорода мотоблоком
Самое главное – правильно оценить объем предстоящей работы. Если у вас солидный надел, культиватором его вы не осилите, поэтому, чтобы не покупать два механизма, остановите выбор на мотоблоке и подумайте о навесном оборудовании. Правильно подобранное приспособление для прополки позволит вам справиться с работой быстро и, что немаловажно, качественно. Можно использовать типовую фрезу для прохода междурядий, но гораздо эффективнее «лапы», которые устанавливаются так, чтобы рыхлить почву в междурядьях под требуемым углом атаки. Обычно используются несколько ножей, взаимно перекрывающих зоны охвата соседних.
Другой вариант – сегментная или режущая скоба. Первая по своей конструкции напоминает тройную сапку или тяпку с тремя или пятью рабочими поверхностями. Принцип действия тот же, что и ручного инструмента – захват небольшого слоя земли расположенными под углом лезвиями и подрезка корней сорняков при обработке междурядий. Очень неплохо себя проявляют так называемые «ежи» – спаренные под небольшим углом друг к другу колеса, снабженные по кромкам короткими стержнями, которые, вгрызаясь в землю при вращении такого приспособления, выдергивают корни сорных трав. Существует немало видео, как происходит прополка огорода мотоблоком.
Разновидности культиваторов по мощности
Мощность зависит от двигателя. Эти данные указываются в техническом паспорте товара. Технику для обработки огорода условно делят на 3 вида мощности:
- Легкие. Сюда относят мотокультиваторы мощностью в 1-2 л. с. Техника имеет небольшие размеры и вес. Модели предназначены для обработки мягких типов грунтов. Обычно используются для теплиц, палисадников, парников. Благодаря легкости и компактности подходят для эксплуатации женщинами, подростками, пожилыми людьми.
- Средние. Объединяют самую большую группу техники мощностью 2-6 л. с. Чтобы работать с моделями таких приборов, нужно иметь большую силу, физическую выносливость. Техника подходит для плотного грунта, проникает на 15-20 см вглубь.
- Тяжелые. Мощность двигателей – 6-9 л. с. Мотоблоки с такой силой обрабатывают большие территории. Для работы потребуется хорошая физическая подготовка.
Разобравшись с тем, какие бывают культиваторы, уровню мощности, можно переходить к разновидностям техники.
Культиватор своими руками с электроприводом
В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.
Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.
Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.
Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.
Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.
Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля. Мотокультиватор с двигателем от мопеда.
Чертеж устройства представлен на иллюстрации:
В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.
Редуктор цепной, двухступенчатый. Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.
Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.
Мотокультиватор с двигателем от мопеда — видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.
Преимущества ежей для прополки
Кроме ускорения и облегчения агротехнических мероприятий, такой аппарат, эффективно справляется с поставленными задачами. Его преимуществами являются:
- качественное удаление сорняков еще до появления их всходов.
- рыхление почвы, необходимое для насыщения корней растений кислородом.
- возможность дополнительного окучивания.
- правильное формирование рядов рассады.
- возможность использование аппарата в борьбе с вредителями – мышами, кротами и др.
Культиватор из старого велосипеда
Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.
Схема монтажа культиватора из велосипеда
Для сборки вам понадобятся:
- передняя часть велосипедной рамы с колесом;
- рабочая поверхность двуручной пилы;
- инструменты.
Культиватор из велосипеда
- К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
- Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
- Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
- Колесо тоже должно быть закреплено на раме.
В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.
Мини-культиватор с колесом
Мотокультиватор «Шустрый малыш» – создание собственными руками
Самодельный мотокультиватор «Шустрый малыш» является несложной сельскохозяйственной машиной ручного типа, которую можно быстро изготовить. Состоит она из деревянной оси, впоследствии скрепляющей все элементы. Рукоятку будет заменять металлическая трубка диаметром 24 миллиметра. Длина трубы зависит от индивидуальных особенностей: должна соответствовать росту человека.
Соединительный стержень самодельного мотокультиватора держит два колеса: размер их окружности достигает 200 миллиметров, а толщина 20-30 миллиметров. Возможности данного мотоблока во многом определены размером колес, так как они влияют на общую высоту устройства, его проходимость по рельефным участкам сада.
Самодельный ручной культиватор
Популярные модели
Прежде, чем заказать ручной культиватор для дачи, ознакомьтесь и сравните между собой характеристики распространенных моделей. Примите во внимание также их плюсы, минусы. Популярные ручные культиваторы:
- Gardena
Цена в рублях | Характеристики | Плюсы | Минусы |
1889 | Тип – звездчатый; длина – 37,7 см, вес – 0,865 кг, рабочая ширина – 14 см, материал – сталь, крепление для ручки/черенка – combisystem. | Удобный, эффективный, легкий, простой в применении. | Без ручки/черенка в комплекте, дороже альтернативных вариантов. |
- Торнадо
Цена в рублях | Характеристики | Плюсы | Минусы |
1299 | Тип – корнеудалитель, вес – 2000 г, размеры (в упаковке) – 68х20х20 см, рыхлит грунт на глубину до 20 см. | Можно разрыхлить почву практически любой плотности, извлечь малые и большие сорняки, может регулировать длину штанги. | Трудность работы на твердой, утоптанной земле (требует много усилий), могут возникнуть сложности при сборке. |
- Помощник
Цена в рублях | Характеристики | Плюсы | Минусы |
2479 | Включает 2 телескопические ручки с регулируемой длиной, высота ручек – 100-150 см, длина зубьев – 28 см, материал – высокоуглеродистая пружинная сталь, размеры в сложенном состоянии – 58х100х10 см, вес (в упаковке) – 6960 г. | Размельчает землю до глубины 25-28 см, не переворачивает землю, высокая скорость обработки. | Не подходит для перекапывания целины, габаритнее и дороже аналогов. |
- Raco
Цена в рублях | Характеристики | Плюсы | Минусы |
774 | Тип – дисковый, предназначение – культивация, рыхление, основной механизм – диски в форме звезды, материал – сталь, ширина инструмента – 14 см, размеры в упаковке – 13,5х34х15,5 см, вес в упаковке – 690 г. | Демократичная стоимость, относительно легкий, простой в использовании, неплохо справляется с прорезыванием грунта. | Черенок придется докупать отдельно, ножи удерживаются в вилке пластиковыми заглушками. |
- НПО Мехинструмент
Цена в рублях | Характеристики | Плюсы | Минусы |
929 | Тип – ротационный с черенком и прополочным ножом, длина – 147 см, предназначение – вскапывание и выравнивание почвы под посев, покрытие металлической части – порошковая эмаль, черенок – деревянный, размеры в упаковке – 169х21х12 см, вес в упаковке – 1860 г. | Приемлемая стоимость, наличие черенка, хорошо рыхлит песчаный грунт, срезает сорняки. | Небольшая ширина рабочей части, длина черенка может быть оптимальной не для всех членов семьи. |
Конструкция и варианты крепления
Насадка-культиватор бывает в двух вариантах:
- Дисковом, режущими органами которого являются пара режущих дисков;
- Зубчатом, который представляет собой ряд последовательно расположенных на валу фрез.
Принципиальное различие заключается лишь в конструкции рыхлительного узла. Дисковые насадки – более жёсткие, а потому подходят для обработки более тяжёлых грунтов, в то время, как зубчатые имеют меньший собственный вес, но предназначены для работ по более лёгкой почве.
Передача вращающего момента от двигателя триммера на насадку-культиватор осуществляется при помощи специального вала, который скомпонован в специальной штанге (её придётся приобретать отдельно). Этот узел не является взаимозаменяемым, и различается количеством шлицов на торцевой части штанги: их может быть семь или девять. Поэтому, задумывая приобретение насадки-культиватора, необходимо понимать, что к триммеру от Husqvarna насадка производства Oleo-Mac не подойдёт, равно, как и наоборот.
Шлицевой способ присоединения дисков или фрез к валу допускает свободное перемещение режущих органов, что идеально именно для культивации, поскольку позволяет рыхлить почву с достаточно широким захватом (до 200…250 мм за проход), не требуя большой амплитуды перемещения штанги. Снимаются также ограничения по плотности грядок, расположенных на участке. С удлинением грядок удобства работы с рассматриваемой насадкой возрастают, поскольку повороты придётся делать значительно реже.
Картофелекопатели и прочие агрегаты
Любой дачник, каждый сезон взращивающий картошку, прекрасно знает об особенностях картофелекопателя, потому что этот инструмент очень полезен для сбора урожая. Если выкапывать картофельные плоды с помощью лопаты, то можно очень быстро устать. Прекрасная альтернатива — картофелекопатель. Этот инструмент обладает очень простой конструкцией, которая состоит из рукоятки, крепкого стержня и острых зубьев в нижней части. Высоту приспособления можно регулировать, что делает этот инструмент очень удобным для любого огородника.
Для тепличных или комнатных растений существуют специальные инструменты. Они отличаются укороченными ручками и компактными размерами. Они позволяют подготавливать лунки для высадки луковиц самых разных растений, рыхлить землю рядом с цветами и удалять сорняки. Пользоваться ими очень удобно и просто, потому что обработка небольшого контейнера почти не требует приложения физической силы.
Как правильно выбрать готовый культиватор в магазине
Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:
- параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
- стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
- значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
- наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
- в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
- значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
- на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
- двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.
Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.
Устранение неполадок мотокультиватора
Выполнить ремонт мотокультиватора своими руками несложно из-за простоты конструкции техники. Давайте рассмотрим самые распространенные проблемы и методы их устранения:
- Мотор культиватора не запускается. Обычно это происходит из-за отсутствия искры. Нужно попробовать заменить свечу. Другой проблемой может стать отсутствие подачи топлива из-за засорения фильтров. Их разбирают, промывают в бензине, после чего ставят на место.
- Мотор глохнет во время работы. Причиной вновь могут быть свечи или слабая подача топлива.
- Посторонний стук внутри двигателя говорит о повреждении одной из деталей. Мотор срочно нужно разобрать для выявления неисправности, иначе он заклинит.
- Работающий двигатель сильно гудит и перегревается. Причиной может быть плохая топливная смесь или повешенная нагрузка во время работы мотокультиватором. Технике дают остыть, а за это время готовят новое топливо.
- Культиватор не едет. Возможно, между фрезами или колесами что-то застряло. Как вариант – ослабилась ременная передача. Если таких неполадок не выявлено, значит, проблема в редукторе.
На видео рассказывают о ремонтных работах:
Ремонт самодельного мотокультватора выполнить легче, так как все узлы были собраны самостоятельно. Вы знаете, из чего они состоят. Сложную поломку техники заводского изготовления лучше доверить специалистам сервисного центра.
Изготовление дискового роторного культиватора
Инструмент на основе дисков способен боронить землю, разбивать ее комки, выравнивать поверхность. Сделать его гораздо сложнее, чем все вышеперечисленные варианты, для этого нужны специальные навыки.
Схема сборки дискового роторного культиватора
Для сборки понадобятся:
- диски;
- ось;
- скобы;
- втулка;
- шток;
- труба, ручка.
- Выпуклые диски приваривают к втулкам, укрепленным на оси.
- В скобах нужно закрепить ось, используя шплинт.
- Труба с ручками и перекладиной проходит через большую скобу.
- В шток, приваренный к малой скобе, вкручивается стержень, выступающий над перекладиной.
По сути, конструкция похода на «малыша». Но она гораздо крепче и функциональнее.
Достоинства и недостатки культиваторов
Каждый из видов культиваторов имеет свои плюсы и минусы. Электрические культиваторы легкие и небольших размеров. Их не нужно заправлять, ведь они работают на электричестве. Также они довольно просты и удобны в использовании, но не подходят для дачи, на которой нет электричества.
К недостаткам можно отнести то, что работают они только на той территории, куда достает шнур питания. Также электрические культиваторы не обладают высокой мощностью. С таким культиватором можно обрабатывать клумбы и почву теплиц, но на больших участках они совершенно бесполезны. Ведь длина шнура определяет место, на котором этим культиватором можно обрабатывать почву.
У культиватора, который работает на бензине (бензиновый культиватор), преимуществ немного больше. С ним удобно обрабатывать большие территории, ведь такой культиватор обладает высокой мощностью и функциональностью. К недостаткам можно отнести сложности в техническом обслуживании, большой вес и заправку топливом. А чем мощнее такой культиватор, тем больше топлива нужно для его заправки. Бензиновые культиваторы часто называют звездочными.
Производители и цены на них
Сейчас купить ручной разрыхлитель любой модификации не проблема, достаточно продумать какими характеристиками он должен обладать. Приведет самые популярные модели и примерную стоимость на них.
Модель и производитель | Характеристики | Стоимость, рублей |
Tорнадо, Интерметалл | оснащен 4 звездочками, рукоятка выполнена из металла | 4500 |
Регулируемый вариант Raco 4230-53826 | имеет пять зубцов, крепление для рукоятки, но идет без нее | 800 |
Husqvarna TF334, Франция | поставляется с бензиновым двигателем, с задней передачей и механическим стартером | 42300 |
Землероб универсальный, Украина | выполняет сразу пять функций: окучивателя, бритвы, междурядочника, плужка и культиватора | 1350 |
Gardena 03195-20.000.00, Китай | поставляется без рукоятки, идет с четырьмя звездочками, как дополнение к ней идет прополочный нож | 3000 |
Forte HSD1G-15G, Китай | мощный аппарат идет с дизельным двигателем и воздушной системой охлаждения. Отличается отличной маневренностью, и двумя передачами | 37500 |
КР-1, Украина | опорное колесо предохраняет посаженые растения от повреждений, обеспечивает нормальную глубину рыхления, работает и на обратном ходу | 1800 |
Культиватор упрощает работу огородников, прекрасно справляется с обработкой земли. И даже ручные виды этих приспособлений справляются с большими участками земли. Среди предлагаемых моделей ручных культиваторов можно выбрать наиболее подходящий вариант именно под потребности земельного участка. Он прослужит не один год, поэтому если нет достаточных средств для приобретения мощной модели, можно создать ее из подручных средств самим у себя в мастерской. В других наших статьях вы можете ознакомится с комбайном Полесье.
Культиватор сплошной обработки для мотоблока. Что такое культиватор?
Культиваторы сплошной обработки обычно в своем составе имеют лапы с укрепленными на них дугообразными и S-подобными стойками. Лезвие имеет определенный угол наклона по отношению к плоскости горизонта. Ширина захвата лезвия составляет обычно 270-300 мм. Такие лапы отлично рыхлят даже довольно плотную почву и хорошо подрезают сорняки. Глубина культивации составляет до 120 мм. Лапы могут иметь стойки пружинные. Они рыхлят почву глубиной до 16 см. Во время культивации они постоянно вибрируют за счет пружин и самоочищаются, сбрасывая с себя остатки стеблей.
Изображение 2. Культиватор КПС-4.
Лапы со стойками, подобными букве S, могут применяться на каменистых участках поля. Общая ширина захвата культиватора КПС-4 (изображение №2) — 4 м. Сцепку из нескольких таких агрегатов прицепляют к трактору класса 14 кН. Дополнительно прикрепляют еще и бороны. Модификации этого агрегата:
- КПС-4 — культиватор прицепной;
- КПС-4-02 — навесное сооружение, имеющее стрельчатые лапы;
- КПС-4-03 — навесной культиватор, оснащенный лапами-рыхлителями со стойками дугообразной формы;
- КПС-4-05 — культиватор навесной, оснащенный лапами-рыхлителями на стойках, имеющих S-образную форму.
Рыхлительные лапы c шириной захвата 270 мм крепятся на грядилях переднего ряда, с шириной 330 мм — на грядилях заднего ряда. Делается это для того, чтобы кромки заднего ряда при работе перекрывали на 40-50 мм лапы переднего ряда. Такая расстановка обеспечивает полное срезание всех сорняков. За рабочими лапами нужно периодически следить и не допускать полного затупления режущих кромок. Затупившиеся лезвия нужно вовремя затачивать. Глубину обработки регулируют с помощью опускания или поднимания опорных колес. Чем выше стоят колеса над землей, тем глубже уровень обработки. Регулировку следует проводить на ровной площадке при горизонтально расположенной раме.
Вариант #4: производственная мясорубка нам в помощь
Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.
Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет
Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.
К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.
Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.
Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем. Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора. Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.
Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность
Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной – земля может быть буквально переработана до состояния пыли.
Источник: http://felisov.ru/ogorod/kultivator-svoimi-rukami.html
Выбор культиватора для небольшого участка
Очень интересует вопрос выбора культиватора- электро или мото. Небольшой огород, 5 грядок, 2 теплицы. Склонен к выбору электрокультиватора, но есть мнение, что электро — слишком поверхностно рыхлит — по факту не более 15 см, быстро нагревается — периодически надо подолгу давать остывать. А вот мото — хорош, но слишком тяжел, громоздок, требует обслуживания. Еще есть мнение что культиватор разрезает корни сорняков на куски, и из каждого куска вырастает новый сорняк. Хотелось бы услышать тех, кто использует культиваторы. Все плюсы и минусы.
- Культиватор NOVATO — новый садовый инструмент
- Кто пользовался ручным культиватором Торнадо? Поделитесь, пожалуйста, впечатлениями
- Читайте все комментарии с начала:
- 1
- 2
Культиватор предназначен прежде всего для культивирования земли. Может устанавливаться дополнительное оборудование, но это уже вторичные функции. Зачем нужен культиватор? Дело в том, что для некоторых видов работ даже мотоблок будет громоздким, например, при работе на клумбах, обработке земли между грядками, кустами и деревьями. Здесь то и пригодится культиватор. Вес культиваторов колеблется от 9 до 40 кг. Как Вы понимаете, с небольшим культиватором (9-12 кг) легко управится даже женщина, в то время, как работать с мотоблоком в 40-70 кг под силу не каждому. Культиваторы весом от 9 до 12 кг относятся к классу легких культиваторов. Несмотря на малый вес и мощность, легкие культиваторы могут обрабатывать почву на глубину до 25 см, что больше чем достаточно для качественной обработки почвы. Электро или мотокультиватор Культиваторы выпускают с электрическим, 2-тактным или 4-тактным двигателем. Культиваторы с электроприводом не требуют особого ухода, дозаправки заливки масла. Работа с таким культиватором очень проста, достаточно включить в розетку и нажать кнопку. С электроприводом обычно выпускают легкие культиваторы, которые предназначены для обработки небольших площадей. Здесь применение электропривода вполне оправдано, и длинны шнура вполне хватит. Главное, чтобы было, где запитать культиватор. Единственный минус — опасность поражения электрическим током, но современные культиваторы имеют высокую степень надежности. Культиваторы с бензиновым двигателем более сложны в обслуживании. При работе создают некоторый шум. Требуют специальное масло и топливо. Можно заливать и обычный 92-95 бензин, размешанный с маслом (для 2-тактных двигателей.), но износ деталей может возрасти. Дело в том, что сложно угадать пропорции при разведении топлива маслом, и по вине плохого топлива двигатель работает неустойчиво, повышается износ и может скапливаться нагар. Модели с двухтактным двигателем дешевле, т.к. более просты в устройстве. У моделей с двухтактным двигателем часто выше потребление топлива. Выбор легкого культиватора. Легкий культиватор будет полезен при обработке небольших участков почвы, клумб и т.д. Легкие культиваторы в основном выпускаются иностранными производителями. Для начала определитесь, придется ли культиватором обрабатывать целину. Не все модели легких культиваторов смогут справится с этой задачей. Возможность обработки целины заложена в самих фрезах, которые должны иметь специальную конструкцию. Паспортные данные, такие, как глубина обработки, указаны для нормальных грунтов. На суглинистых и болотистых грунтах характеристики могут ухудшатся, т.е. паспортной глубины обработки достигнуть будет сложно. Обращайте внимание на ширину захвата культиватора. Для сравнительно больших участков лучше, чтобы ширина захвата была больше. Для прополки между грядками нужна ширина захвата меньше. Ширина захвата может изменятся перестановкой или заменой фрез. Чем выше мощность культиватора, тем быстрее он обрабатывает землю. Некоторые культиваторы имеют функцию прополки. Фрезы врезаются в землю на 3-10 см и измельчают корни сорняков. Примером такого культиватора может служить Mantis американской фирмы «Little Wonder». Фрезы этого культиватора запатентованы. Они изготовлены из тонкой, качественной стали и не требуют заточки. Минимальная ширина захвата с помощью насадок может сужаться до 15 см, для обработки междурядий. При этом культиваторы Mantis неплохо ведут себя и на целине. Культиваторы могут иметь очень интересные дополнительные функции. Например, аэратор, газонные грабли, щетка для очистки щелей между плитами на дорожках, подрезчик краев газонных посадок. Средние и тяжелые культиваторы. Здесь уже более мощные культиваторы от 2.6 до 6.0 л.с., предназначенные для обработки участков 6-20 соток. В этом классе культиваторов представлены и устройства отечественного производства. Здесь при выборе, прежде всего, нужно обращать внимание на мощность. Чем Выше мощность, тем быстрее Вы обработаете Ваш участок земли. Следующие, по важности, критерии — глубина обработки и ширина захвата. Чем больше ширина захвата, тем меньший путь Вам нужно пройти для обработки Вашего участка. Чем глубже культиватор может обрабатывать землю, тем лучше качество обработки. В данном классе устройств весьма заметен отечественный культиватор Крот. Культиваторы Крот выпускают уже лет 20, и они постоянно совершенствуются. Последние модели часто комплектуются двигателями импортного производства, напр. или. Культиваторы Крот оборудованы сцеплением на ба
02.05.2020
Японские фонарики своими руками В современном понимании японский фонарик – это конструкция наподобие воздушного шара, внутри которой расположена горелка. Она не только нагревает воздух и таким образом поднимает небесный фонарик вверх, но и красиво подсвечивает его... → |
02.05.2020
Мотоблок самоделка из мотороллера Муравей Идея собрать мотоблок своими руками у меня зрела около года. На разработку конструкции самоделки ушел примерно месяц. Недостающие детали были заказаны по эскизам. За зиму аппарат был изготовлен, а на весенних полевых работах он... → |
02.05.2020
Печь-барбекю из кирпича своими руками: чертежи и порядовка Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из... → |
Комментирование отключено.
