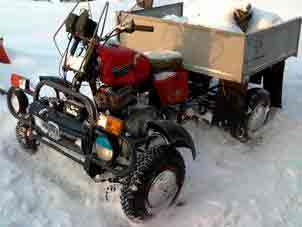

Самосвал ИЖ-Юпитер своими руками

Иж трицикл своими руками

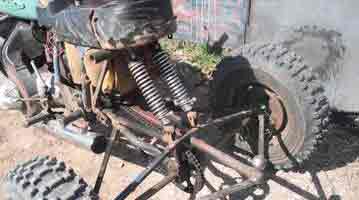

Мало кто знает, но изготовить трицикл своими руками из Ижа можно в обычном гараже при достаточно небольшом бюджете. Небольшой трайк будет иметь удобную посадку, динамику, хорошую управляемость, а легкость рамы позволит разгонять довольно большую скорость.

Сама модель может быть реализована в стиле жесткого байка, с отделкой из кожи, стальными хромированными вставками, либо иметь более спортивный вид, с обтекаемыми формами и линиями корпуса. Чертежи трицикла из Ижа могут иметь акценты на продолжительные поездки, либо на активную езду по сложной пересеченной местности, копировать модели известных брендов с поправкой на размер. Многое зависит от бюджета и того времени, которое вы готовы вкладывать в свое хобби.

Некоторые мотолюбители делают трицикл из Ижа своими руками для того, чтобы иметь надежного и удобного помощника по хозяйству. Усиленная рама, мощная задняя ось позволят перевозить приличные грузы, а надежный двигатель ИЖа прост в обслуживании.

Сделать трицикл Иж своими руками будет проще, если вы имеет опыт сварочных работ, разбираетесь в конструкции мотоциклов или автомобилей. Рама должна будет полностью изготовлена с ноля, иметь заранее спроектированную форму и конструкцию. Обычно расчет идет таким образом, чтобы исключить поломки, места с уязвимой конструкций, чтобы трайк мог проехать сотни километров без технического обслуживания.

Усиление достигается путем приваривания уголков и дополнительных труб, чтобы вилка не вибрировала. Основа трансмиссии может быть взята из мотоблока, комбайнов. Если вы хотите получить трицикл Иж Планета тягового типа – лучше воспользоваться звездочками в соотношении 2:1, т.е. 50 и 25 зубьев соответственно.

Вилка

Длина вилки определяется вашим проектом. Если вы хотите сделать длинную переднюю вилку, такой трайк подойдет для ровной дороги и продолжительной езды. Более агрессивный стиль вождения потребует меньшей длины. Трицикл из Ижа, фото различных модов которого можно найти на любительских форумах, может даже иметь багажник, расположенный над передним колесом. Конечно, по проходимости трайки не конкуренты квадроциклам, однако для поездок на дачу, огород или рыбалку, вложенные труды окупятся с лихвой.

Двигатель

Своими руками Иж трицикл делается на основе модели «Планета 3». При этом используется родной коленвал, генератор, катушку зажигания в 6 вольт. Особенностью типа конструкции кузова считается перенос силового агрегата в заднюю часть, что смещает баланс при езде. Более того, такая схема определяет высокие характеристики проходимости, управляемости, а, следовательно, и скорости.

Во время установки двигателя и создания рамы стоит предусмотреть удобный доступ к местам, требующим частого обслуживания. Многие мастера делают быстросъемные участки рамы, чтобы иметь возможность дополнительной настройки своего трехколесного железного коня. Если вас интересует, как сделать трицикл из Ижа, и сколько понадобится времени и средств – постарайтесь добыть не просто чертеж конструкции, а детальную схему и пошаговый план установки агрегатов. А лучше — посмотрите подробную инструкцию и видеообзор!

[sc:ads5]

Рекомендуем прочитать:

Инструкция, процесс сборки

Прочитали? Напишите комментарий

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Источник: http://motoholder.ru/remont/tritsikl-iz-izha

Тюнинг двигателя иж юпитер 5. Четыре цилиндра вместо двух. Возможно ли?

Мне всегда хотелось иметь большой мощный мотоцикл с хорошими динамическими качествами, превосходящими если не японские мото, то хотя бы резвые автомобили. К сожалению, у меня имелся только ИЖ-Юпитер (не у всех есть деньги на японские мото). Аккуратный такой, надёжный, бодрый, по ижевским меркам, мой Ижик.

История создания одного Ижа.

Съездив в 2013 г. на байк-шоу Нефтекумск-Пятигорск (приблизительно 500 км туда и обратно), я понял , что русская техника может быть вполне надёжна, но ей катастрофически не хватает мощности! А хотелось бы ну хотя бы ехать 100 км в час, не напрягая двигатель: чуть приоткрыл газ – обогнал машинку. В общем, мне и особо быстро ехать не нужно, но запас тяги чтобы был.

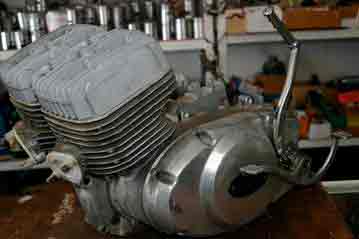

И тут я задумался о создании 4-цилиндрового ИЖ-Юпитер! Начались бессонные ночи поиска информации, обдумывания идеи спаривания двух юпитеровских движков, поиска исходного материала и прочие заботы… Всё-таки одну полезную статейку с фото я нашёл в Интернете, также выяснилось, что отец моего друга уже собирал такой мотор из двух ижевских. И это в 80-е годы! Идея оказалась гораздо старше! Также мой друг Роман дал мне прототип соединительной муфты между движками. Движки предстояло соединить соединительной муфтой, представлявшей собой две половики с фланцами, в цилиндрических половинках были выточены внутренние конусы под цапфы коленвалов двигателей. Каждая из половинок муфты прикручивалась на коленвал как звёздочка, и две половинки скручивались вместе фланцами.

По идее, привод должен быть через мой рабочий двигатель и его коробку и сцепление, а муфтой подсоединяется добавочный двигатель, от которого требуется только поршневая. Был снят мой двигатель с мота и приобретён другой двигатель по цене металлолома. Вскрытие показало, что эта рухлядь оправдывает свою цену, двигатель был практически негодный, коробка почти полностью разбита! В общем-то, мне она как раз и не нужна была… Вытрусив внутренности коробки и перебрав поршневую, я начал прикидывать два двигателя вместе. Двигатель оказался очень широким, плюс длинная муфта добавляла ширины. Распилил болгаркой, вырезал ненужный кусок, но не смог аккуратно сварить, неотцентрованная получилась. По старой муфте, как по прототипу, от руки нарисовал чертежик новой коротенькой муфты и пошёл обивать пороги, дожидаясь аудиенции с токарем (в нашей деревне не так много возможностей, а тем более найти и озадачить дельного токаря).

Спустя 4 дня забрал муфту, начал сборку. Муфта задумывалась с восемью стяжными болтиками, чтоб можно было изменить порядок работы цилиндров, повернув фланцы. Я выбрал порядок работы машинного движка 1-3-2-4, вспышка через каждые 90 градусов. С правой крышки сцепления спиливался выпирающий бугор под генератор, и требовалась ещё одна крышка для правого движка, чтобы прикрыть генератор. Генератор устанавливался на правый двигатель, зажигание задумывалось бесконтактное с двумя датчиками холла (как двухканальное, но одно для левого двигателя, другое – для правого, собрать несложно, в интернете статей достаточно). Датчики располагались на 90 градусов друг относительно друга. Также задумывалось перевернуть задний маятник, т.к. двигатель встанет по центру рамы, левый двигатель подвинется как раз напротив звездочки, и цепь станет на своё место (эту идею мне подсказал мой друг Роман, так можно не разваривать штатный маятник и избежать кое-каких проблем с приводом на цепь).

Сначала предстояло собрать два двигателя в один и по возможности запустить его: стянул двигатели соединительной муфтой, сварил спереди подрамник из уголка. Он должен был встать между движками. И приварил крепления для рамы, попробовал крутануть двигатель – двигатель работал неровно, дергался – требовалось укрепить ещё в двух точках сзади двигателя. Сзади укрепил двумя шпильками (чтобы можно было подрегулировать зазор между движками) и снизу -пластиной. Установка, подгонка двигателя в раму заняла весь день (20 спуско-подъёмных операций на гаражной лебёдке). Смонтировал зажигание, настроил по мультиметру. Заправил карбюраторы, брызнул в цилиндры и был сильно удивлен бешеной компрессией (кик проворачивался с серьёзного прыжка всей моей массы в 67 кг, поршневая группа на обоих двигателях не новая, но в хорошем состоянии), двигатель не хотел заводиться, чихал, в общем, проявлял признаки жизни, но не работал! Я снова брызнул бензина в цилиндры и, подняв дроссели, вкачал во впускной тракт по 5 мг бензина дополнительно. Двигатель завёлся с полоборота. И что это был за звук! ))) Даже соседи возмущались, потому что это я делал уже поздно ночью и не успел надеть глушители.

Дальнейшая доработка состояла в изготовлении тормоза заднего колеса. Я сначала придумывал систему рычагов, но потом сделал привод тросиком.

После предварительной сборки всех узлов и агрегатов ночью я устроил предварительный заезд. Мотоцикл у меня ощутимо тяжёлый, но стоит тронуться и чуть дать газу, он становится лёгким, как пушинка, при дальнейшем газовании он рвётся вперёд, отрывая руки от руля, только передачи успевай щёлкать. Ускорение очень приличное! И подтверждение тому – быстро отставший таксист на ВАЗ-99, пытавшийся меня догнать.

На следующий день я рассказал на работе о своём изобретении, народ сильно заинтересовался, и меня отпустили домой за мотоциклом, чтобы я привез показать его публике. Все были в восторге и в удивлении и со словами “что это? оно ещё и ездит?” принялись фотографировать мотоцикл. В конце рабочего дня я благополучно доехал домой.

Вывод: такой самодельный мотор вполне может существовать, эта задумка осуществима в гаражных условиях (я доказал это себе и не только себе), но его можно сделать долговечнее и надёжнее, имея более богатый арсенал станков (минимум токарный, координатно-расточной). Из поломок у меня рвало шпонки на коленвалах (вытачивал и подгонял по разбитому отверстию), потом сорвало шпонку на маховике между валами (чуть допилил шпоночные пазы, выточил одну сплошную шпонку на два коленвала), были проблемы с запуском (быстро стерся заводной сектор на корзине сцепления), и сцепление хоть и было в отличном состоянии, всё равно его не хватает -по трассе идёшь сто километров в чес, резко даёшь газ, мотоцикл вяло ускоряется, хотя обороты сразу идут вверх. Пока это не вылечил. Может быть, решит эту проблему сцепление от японского мотоцикла) . Пока на этом остановился, но если будет время, обязательно вернусь к этой теме и всё доделаю, в голове множество идей, но то, что работает теоретически, не всегда работает на практике.

Источник: http://my-auto.biz/tyuning-dvigatelya-izh-yupiter-5

Тюнинг ИЖ Юпитер-5 своими руками

Первый всенародный любимец был изготовлен еще в далеком 1985 году. Именно тогда сошел с конвейера первый мотоцикл ИЖ Юпитер-5. За прошедшие почти три десятка лет он не потерял своей актуальности для любителей мототехники. Отечественных байкеров, которым достаточно не просто купить Харлей-Дэвидсон в силу финансовых возможностей, вполне удовлетворяет детище отечественного мотопрома, тем более, что если применить умелые руки, немного старания, то с помощью тюнинга ИЖ Юпитер-5 можно сделать мотоцикл, который по свои техническим характеристикам если не превосходить своего заокеанского собрата, то по крайней мере, не уступать.

Владельцам иностранных марок намного проще, так как под рукой всегда есть каталог по тюнингу мотоциклов, а вот владельцам «Юли» остаётся только одно – засучить рукава и приступать к тюнингу ИЖ Юпитер-5 самостоятельно, своими руками, опираясь только на свой собственный опыт и технические возможности.

Тюнинг двигателя ИЖ Юпитер-5 своими руками

Практически все обладатели мотоцикла начинают преобразования с глушителя. Установленные хромированные «банки» могут придать солидности, но будут «душить» мотор. Поэтому при такой модернизации придется менять впуск. Правильно настроенный резонатор, имеющий отдельную глушащую часть, позволит двигателю не только свободно «дышать», но и при работе на определенных оборотах сможет обеспечить подхват.

Для «Юпитеров», у которых кубатура каждого цилиндра 175м 3 идеально подходят настроенные резонаторы от мотоциклов ковровского завода. Здесь уже все зависит от вашего желания – хотите, чтобы он «выстрелил» на верхах, то тогда вам подойдет резонатор от СМБ-2, мощности в «середине», то резонатор от «ЗиД-200».

Глушащий насадок

Изготовить такой насадок можно из старого глушителя «пятого» или «четвертого» «Юпитера» или «четвертой»-«третьей» «Планеты». Использовать для изготовления насадки следует цилиндрический отрезок без перегородок. «Флейту» необходимо делать из теплоустойчивого материала, для этого может подойти соединительный патрубок глушителя от мотоцикла «Урал».

В нем надо будет просверлить отверстия, а свободное пространство между корпусом и трубкой следует заполнить стекловатой. Выхлопной патрубок можно оставить родной. Его следует только немного укоротить и соединение сделать сварное, а не болтовое.

Следующим шагом будет усовершенствование системы впуска. Программой минимум будет установка карбюратора от мотоцикла «Планета-5»,где диаметр диффузора составляет 32мм. Для этого необходимо впускные окна во фланце патрубка и цилиндрах немного распилить. Для существенного повышения динамики разгона с одновременной синхронной работой цилиндров, понадобятся два карбюратора.

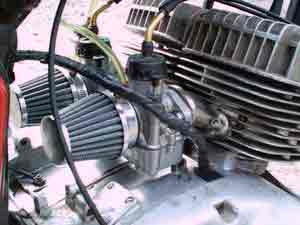

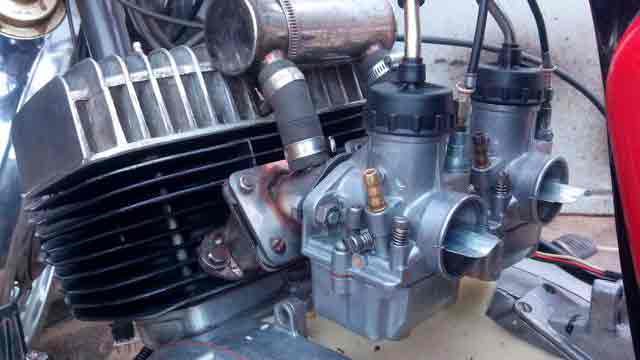

На мотоциклах иностранного производства карбюратор на каждый цилиндр устанавливаются уже давно и стали нормой. От штатного патрубка понадобятся фланцы, с помощью которых производится крепление к цилиндрам. Кроме этого, необходимо будет выточить две алюминиевые втулки, а от впускного патрубка «Планеты» потребуется отрезать привалочный фланец карбюратора.

Второй фланец можно будет взять от старого «юпитерского» карбюратора. Сварку деталей необходимо производить аргоном, после чего подогнать узел до полного совпадения зазоров. Если образовались небольшие щели, то их можно заполнить эпоксидкой или «холодной сваркой». Применяя эпоксидный клей в качестве наполнителя можно использовать алюминиевые опилки или пудру.

Для обеспечения равномерной тяги до разгона 100км/ч подходят К 65В от мотоцикла «Восход». Желательно произвести замену главных топливных жиклеров, игл и распылителей, ремкомплекты для этих карбюраторов стоят на рынке относительно не дорого. В поплавковой камере уровень топлива можно оставить прежний. Завершив с карбюратором, можно приступать к модернизации воздушного фильтра.

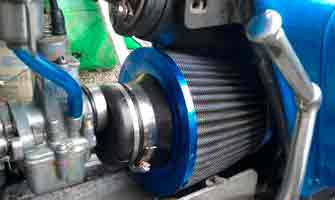

Родной воздушный фильтр, устанавливаемый на мотоцикл не только не способен обеспечить качественную очистку воздуха, но еще и понижает мощность двигателя. В этом случае можно купить фильтр импортного производства или воспользоваться верхней частью поролонового фильтра к мотоциклу «Восход», которому под силу справиться с обоими установленными карбюраторами, к тому, займёт мало места и очень удобен в обслуживании. Пропитку поролона следует производить специальным маслом для воздушных фильтров. Достать такое масло не составит большого труда.

Остается одна из самых важных по своей значимости работ – доводка цилиндров и поршневой группы. Более формирован двигатель от «Юпитер-5», поэтому возни с ним будет намного меньше. На рисунке красные линии относятся к развертке доработанных цилиндров «Спорт», черные показывают стандартный вариант «Классик». Повышение мощности двигателя можно будет добиться за счет подрезки верхней кромки выпускного окна на 1,5-2мм.

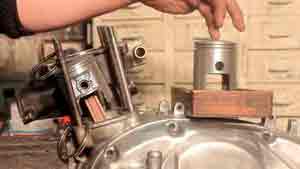

Чтобы повысить мощность мотора “Ю-5” за счет наращивания оборотов, подрежьте верхнюю кромку выпускного окна на 1,5-2 мм. Обязательное условие – одинаковый вес поршней, при этом окна должны совпадать с продувочными окнами в цилиндрах и ни в коем случае, не перекрывать их. С кромок поршневых колец необходимо будет снять фаску.

Потребуется облегчить поршневые пальцы, за счет проточки на конус на конце. С торца пальцев также необходимо снять фаску. «Хвостики» стопорных потребуется откусить, чтобы их не подрезал поршневой палец.

Для дальнейшей доработки потребуется найти коленвал, имеющий игольчатый подшипник верхней части. Такой вал можно найти на «жидкостном» «Юпитере». Такой вал является взаимозаменяемым с другими моделями. Чтобы была лучшая смазка подшипника, в головке необходимо будет просверлить два отверстия, диаметр которых должен быть в пределах 3-3,5мм., как это делают на «Планете». Как показывает практика, штатные алюминиевые сепараторы, установленные на заводе, не отличаются надежностью.

Головки цилиндров потребуется поджать, подрезав на токарном станке их концы. Объем камеры сгорания можно определить методом пролива, он должен находиться в пределах 19см 3 .Наращивать степень сжатия еще больше не рекомендуется, так как головки цилиндров могут потерять жесткость. После всех произведенных переделок, придется ездить на Аи-92. В конце потребуется отрегулировать угол зажигания и установить новые свечи Brisk OT“Jawa” или , PAL.

Такая доработка поможет увеличить мощность двигателя до 35-37 л.с., обороты двигателя при этом будут составлять 7100об/мин.

Источник: http://vsepoedem.com/story/tyuning-izh-yupiter-5-svoimi-rukami

Тюнинг ИЖ Юпитер-5 — своими руками

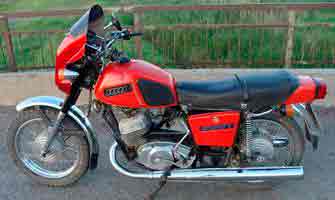

Мотоцикл ИЖ Юпитер-5 производился Ижевским машиностроительным заводом с 1985 по 2008 год. В СССР он являлся прямым конкурентом моделей известного чешского производителя мототехники Ява. Многие из выпущенных машин и сегодня колесят по дорогам нашей страны. Они надёжны и неприхотливы, однако, их технические характеристики и внешний вид уже не соответствуют современным требованиям. Исправить ситуацию помогает тюнинг ИЖ Юпитер-5.

  1. Переделывать надо с умом
  2. Коррекция внешнего вида мотоцикла
  3. Доработка и переделка подвески
  4. Тюнинг двигателя
  5. Не тюнинг, а реставрация

Переделывать надо с умом

В сети можно найти немало материалов на эту тему. Но относиться к ним следует с большой осторожностью. Некоторые рекомендации откровенно противоречат здравому смыслу, результат иных переделок может оказаться непредсказуем. Попробуем помочь советом тем, кто решил выполнить тюнинг Юпитера 5 своими руками.

Существует несколько направлений для внесения изменений в конструкцию популярной модели:

  • Коррекция внешнего вида мотоцикла.
  • Доработка или переделка подвески.
  • Тюнинг двигателя.

Рассмотрим каждое из них в отдельности.

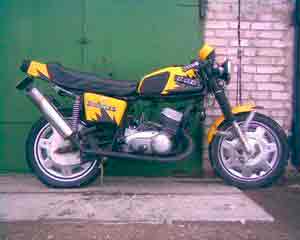

Коррекция внешнего вида мотоцикла

Изменение внешности может происходить разными способами. Среди наиболее распространенных:

  • Установка обтекателя.
  • Замена топливного бака.
  • Переделка сидения.
  • Покраска мотоцикла.

Установка обтекателя. Это первое, за что берутся многие любители доработки внешности мототехники. И хотя справиться с такой задачей можно, следует осознавать, что разработка таких компонентов – сложная задача, требующая специфических навыков. На предприятиях работают целые группы специалистов, занимающиеся проектированием обтекателей.

Ранее для этого применялись методы плазовой разработки, а сегодня используются системы автоматического проектирования. Готовые детали продуваются в аэродинамических трубах, чтобы можно было оценить их поведение в воздушном потоке.

Не владеющий специфическими навыками человек, несмотря на все свои таланты, с высокой долей вероятности получит результат сомнительного качества. Поверхность обтекателя будет неровной, что хорошо заметно на размещённых в сети иллюстрирующих тюнинг Юпитер 5 фото. Аэродинамика мотоцикла может не улучшиться, а ухудшиться. Учтите всё это прежде, чем решитесь взяться за изготовление и установку обтекателя.

Замена топливного бака – вполне оправданное решение. Но не стоит пытаться изготовить сложную деталь самостоятельно. Это непростая задача даже для предприятий, имеющих специальное технологическое оснащение. Разумнее и проще подобрать уже готовый топливный бак с какой-нибудь другой модели мотоцикла.

Переделка сидения. Можно попытаться внести изменение в штатную конструкцию, перетянув её новым материалом вроде кожи или хорошего заменителя, и установив новый наполнитель. Но оригинальное сидение имеет значительную массу. Для уменьшения веса мотоцикла имеет смысл, как и в случае с топливным баком, подобрать деталь с другой техники.

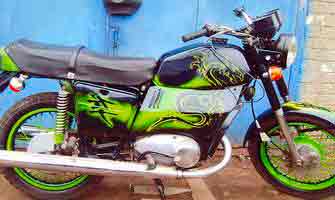

Покраска ИЖ Юпитер-5 – дело хорошее. Тут можно дать развернуться своей фантазии. Но наилучших результатов удастся добиться, если знать законы сочетания цветов или посоветоваться с профессиональным дизайнером. В противном случае вместо стильного сочетания контрастных цветов можно получить расцветку типа «вырви глаз».

Если вы заинтересованы в том, чтобы лакокрасочное покрытие было долговечным, предварительно нанесите слой качественного грунта и откажитесь от использования нитрокраски, отдав предпочтение алкидным или полиуретановым эмалям.

Доработка и переделка подвески

Оригинальная подвеска мотоцикла ИЖ Юпитер-5 надёжна и обладает неплохой ремонтопригодностью. Восстановить её несложно, но лучшие результаты удаётся получить, внеся некоторые изменения в конструкцию.

Установка регулируемых газовых амортизаторов. Сегодня в продаже несложно найти подходящие по параметрам газовые амортизаторы, которые можно использовать в конструкции задней подвески для тюнинга ИЖ Юпитер-5. В идеале можно улучшить ездовой комфорт и улучшить устойчивость машины на трассе.

Замена передней вилки. Такое тоже возможно, но, скорее всего, потребует переделки её крепления.

Установка другого руля не возбраняется, если не ухудшает эргономику посадки наездника.

Тюнинг двигателя

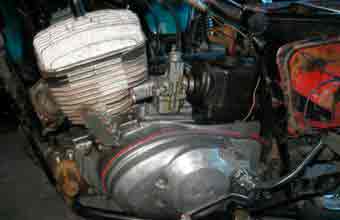

Устанавливавшийся на мотоцикл двухцилиндровый двухтактный мотор рабочим объёмом 347,6 куб. см. чаще всего имеет воздушное охлаждение. Число выпущенных в последние годы производства моделей, на которых использовалось жидкостное охлаждение, ничтожно. Мощность, которую развивает движок – 24 л. с. – можно увеличить, произведя некоторые несложные доработки:

  • Повысить степень сжатия, сняв с прилегающей плоскости головки блока около 1,5 мм. Но это потребует перехода на топливо с октановым числом Аи-95 и внесения изменений в конструкцию кривошипно-шатунного механизма. Прежде всего – замены подшипников коленчатого вала. А ещё придётся подобрать свечи зажигания с другим калильным числом.

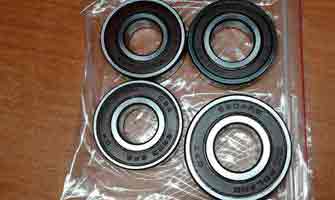

  • Замена подшипников коленвала. Бытует мнение, что справиться с возросшими нагрузками могут лишь качественные импортные подшипники. На самом деле отечественные разработчики установили подшипники с большим запасом прочности. Если удастся приобрести качественные российские аналоги, они прекрасно справятся с задачей. Пытаться менять размер шеек коленчатого вала попросту вредно. Толщина слоя их упрочнения невелика и при снятии с поверхности шейки более 1 мм ресурс детали резко снизится.
  • Замена или доработка поршней. Штатные детали не так уж и плохи. Не торопитесь искать им замену. Для увеличения мощности будет достаточно облегчить поршни, сняв с них литьевой облой и избыток материала. Детали следует тщательно подогнать по весу. Желательно, чтобы разница не превышала сотых грамма. Такой нехитрый тюнинг двигателя будет эффективнее, чем установка воздушного фильтра нулевого сопротивления или прямоточного глушителя. Хотя прямоток на ИЖ Юпитер-5 установить, конечно, можно.
  • Установка другого карбюратора. Если есть возможность, стоит раскошелиться на покупку хорошего карбюратора Mikuni. Не гонитесь за большим размером диффузора. Вполне достаточно будет штатного диаметра 32 мм. А вот убрать выступы на впускном и выпускном коллекторах и отполировать внутренние каналы этих деталей стоит наверняка. Это даст не только прирост мощности, но и поможет снизить расход топлива ниже пяти литров.
  • Замена системы зажигания. Установка БСЗ на ИЖ Юпитер-5 имеет смысл лишь в том случае, если вы намерены использовать импортные комплектующие. Вероятнее всего, качество отечественных компонентов сведёт все преимущества бесконтактной системы зажигания к нулю и переделка не даст желаемого результата.

Не забывайте о том, что возросшая мощность улучшит разгонную динамику мотоцикла, но не даст существенного прироста скорости. Для увеличения скорости придётся менять передаточные числа трансмиссии, подбирая другие звёздочки на коробку передач и заднее колесо.

Не тюнинг, а реставрация

Впрочем, модернизация – это не единственный путь для обладателей популярной модели. Ведь возраст многих мотоциклов уже перевалил за два десятилетия, а значит, что их уже можно отнести к разряду раритетных. Восстановление ИЖ Юпитер-5, его реставрация и доведения до оригинального состояния также вполне оправданы.

Легендарный мотоцикл, выглядящий так, словно он только вчера сошёл с конвейера, будет привлекать к себе взгляды не меньше, чем тюнингованная версия. Вот только как следует восстановить технику, выполнив её квалифицированный ремонт, часто оказывается гораздо сложнее, чем переделать на свой вкус.

Источник: http://motoznai.ru/otechestvennye-motocikly/izh-yupiter/tyuning.html

Как сделать квадроцикл из мотоцикла иж своими руками

На сегодняшний день стоимость мотоцикла ИЖ достаточно мала. Гаражные кулибины постоянно выкладывают новые схемы и видеоролики о том, как переделать его в квадроцикл. Но собираясь за сборку мотовездехода нужно определиться с моделью-донором, так как их выпушено несколько модификаций.

Изготавливать мотоцикл ИЖ стали в конце 20-х годов ХХ века. Тогда за один год завод выдал сразу пять моделей с порядковыми номерами от 1 до 5. При этом они существенно различались между собой. Самыми популярными на то время были модели ИЖ-1 и ИЖ-2, которые оснащались V-образным двигателем на 24 л. с. и объемом 1,2 литра. Это были первые мотоциклы с расположением коленвала вдоль корпуса и коробкой передач на три ступени, которая раскручивала заднее колесо. Внизу рамы находился глушитель. ИЖ-2 был оснащен воздушным вентилятором и приводом на колесо коляски.

Следующие несколько лет не было такого массового выпуска мотоциклов, но работы по усовершенствованию внутренностей и внешнего дизайна велись постоянно. До 1946 года на заводе накопилось большое количество чертежей из Германии, в следствии чего произошел значительный скачок в производстве. Через пару лет после этого появилась новая модель ИЖ-350С. У него была телескопическая передняя подвеска, задняя часть получила маслянные амортизаторы с пружинами. Двигатель был на 14 лошадиных сил.

В середине 80-х годов начали выпускать ИЖ-Юпитер-5. Они были широко известны и очень популярны в то время. Эта модель была надежна и удобна, хоть мощность двигателя была немного снижена. К тому же этот мотоцикл имел кнопку аварийного пуска.

Сборка вездехода из ИЖ

Принципиальных отличий в сборке квадроцикла на базе ИЖ от других моделей нет. Изначально необходимо составить чертеж либо же найти его в интернете. Это позволит четко представлять план будущих работ. Ведь для сборки квадроцикла нужно иметь навыки сварщика, токаря и дизайнера.

Рама для квадроцикла

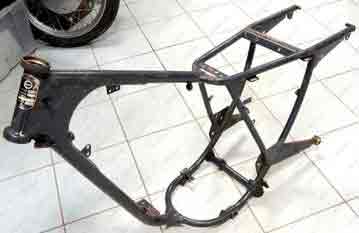

Чтобы получился квадроцикл, ижовскую раму необходимо немного переделать. Для этого нужно переместить стоки под седлом на 4 см, а задние удалить вообще. Из них потом следует изготовить скосы. От задней вилки тоже необходимо избавиться. Самым главным моментом в сборке квадроцикла является установка двигателя на раму.
После подсоединения ДВС следует объединить его вал и шестеренку задней оси с помощью цепочной передачи. Затем требуется вывести блок управления силовым агрегатом на руль. После приступать к установки педалей и рычагов на раму.

Подвеска квадроцикла

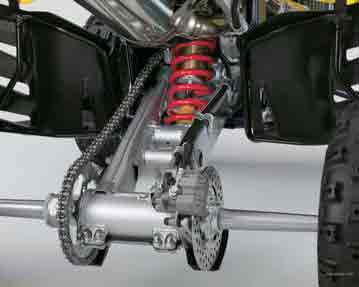

После этого можно начинать устанавливать подвески. Для нее используют детали от ВАЗов или Оки. Рекомендуется применять б\у детали, так как они будут не очень жесткие. Обвес можно взять от старых легковушек или Ижа. Многим нравится управление с рулем от автомобиля, а не от мотоцикла. В таком случае нужно приобрести для этого механизм.

Рулевое управление

Если квадроцикл будет управляться рулем от мотоцикла, то для этих целей можно использовать детали от того Ижа. Главным моментом в любом транспортном средстве является тормозная система. Ее можно взять от автомобиля – это будет надежнее. Улучшить эстетический вид помогут колеса разного размера. Для изготовления крыльев и обшивки квадроцикла можно использовать прокатный лист, который в последствии можно покрасить.

Характеристики

Расход бензина и габаритные размеры квадроцикла зависят от выбранной модели донора. Примерно вездеход переделанный из Ижа будет 168 см длиной, 1,03 см высотой и 1,1 см шириной. Снаряженная масса составляет примерно 190 килограмм, а потребление топлива колеблется от 4 до 7 литров на 100 километров.

Источник: http://www.vsedelkin.ru/kak-sdelat-kvadrocikl-iz-motocikla-izh-svoimi-rukami/

Как сделать квадроцикл из мотоцикла ИЖ?

  1. Инструменты и материалы
  2. Изготовление
  3. Рекомендации

Квадроциклы — очень популярный и актуальный в отечественных условиях вид техники. Однако купить такой аппарат могут позволить себе далеко не все. Потому полезно будет узнать, как сделать квадроцикл из мотоцикла ИЖ в домашних условиях.

Инструменты и материалы

Для работы понадобятся:

  • бесконтактная система зажигания;
  • электрический стартер;
  • датчики температуры;
  • реле для отключения вентилятора;
  • комплекс воздушного охлаждения;
  • передняя и задняя независимая подвески;
  • редуктор с задним наваренным дифференциалом;
  • цепная передача.

Перечень используемых компонентов и их характеристики определяются сообразно цели применения квадроцикла.

Так, чем чаще планируется ездить на охоту и рыбалку, тем выше должна быть автономность (проезд на одной заправке). Точно так же подбирают подвеску, багажный отсек и другие части.

Из инструментов нужно подготовить:

  • УШМ;
  • сварочное оборудование;
  • электродрель;
  • набор слесарных ключей;
  • отвертки;
  • штангенциркуль;
  • нож;
  • молотки;
  • устройство для сгибания труб.

Изготовление

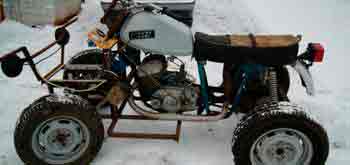

Если решено сделать своими руками квадроцикл из мотоцикла «ИЖ Юпитер-5», то с этого аппарата берут и мотор, и температурные, вентиляторные датчики. Для передней подвески независимого типа применяют ступицы с ВАЗ 2108 и амортизаторы, стоящие на мотоциклах «Минск». КПП должна иметь 4 передачи вперед и 4 назад. В б/у редукторах часто приходится заменять сальники, а иногда и подшипники.

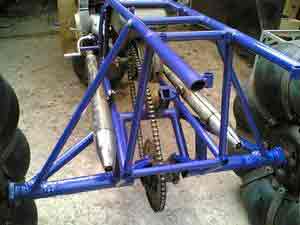

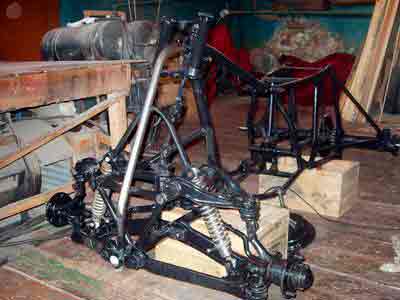

Раму по своему усмотрению делают с нуля или покупают в готовом виде. Но вдоль нее обязательно должен надежно крепиться на болты мотор. Установка двигателя возможна как в передней, так и в задней части.

Трансмиссию и привод надо фиксировать покрепче. Для самодельных рам обычно берут тонкостенные трубы. На лонжероны идут трубки длиной до 0,25 м, на подкосы и поперечины – до 0,2 м.

Чаще всего стыковка труб производится точечной сваркой. После этого обязательно прибегают к полной сварке, чтобы гарантировать максимальную надежность. Ушки под амортизаторы и рычаги наваривают сразу. Кронштейны монтируют, когда приходит время установки соответствующих агрегатов и узлов.

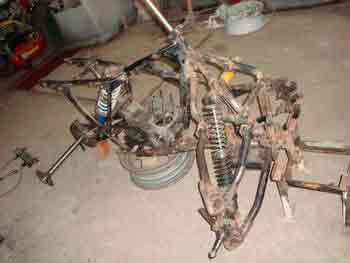

Если квадроцикл 4х4 делают на базе уже имеющейся рамы, придется:

  • снять весь дополнительный обвес;
  • убрать заднюю часть;
  • нарастить фронтальный участок.

Вслед за этим приваривают элементы, позволяющие хранить полный комплект узлов и агрегатов. Реконструируя раму мотоцикла, стоит сдвинуть подседельные стойки на 0,4-0,45 м. Багажники по схеме вырезают из листовой стали. Затем их приваривают на отведенные места. Раму нужно будет окрасить строительной краской по металлу, а вот покрытие лаком не потребуется.

Мотор для квадроцикла берут от:

  • самого мотоцикла;
  • автомобиля;
  • мотороллера (мопеда).

Часть умельцев применяет даже двигатели от мощных мотоблоков последнего поколения. Но у привода от мотороллера есть важное преимущество — он расходует немного топлива.

Квадроциклы с таким двигателем будут относительно легки, и их несложно вытащить в случае застревания. Если планируется ездить в жару, необходимо предусмотреть и систему охлаждения. Топливный бак лучше всего брать с базового мотоцикла.

Можно сделать квадроцикл и на основе «ИЖ Планета». Двигатель придется разбирать и обтачивать. Карбюратор следует прочищать. Перед сварочными работами необходимо все тщательно отмерять и примерять. Нельзя забывать о грунтовке и подгонке багажных частей.

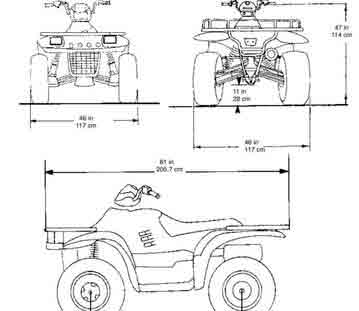

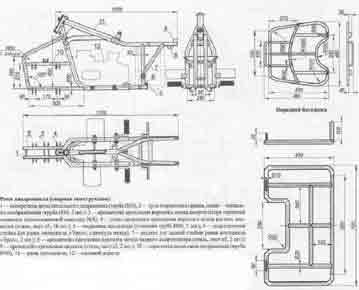

Очень полезно изучать и чертежи. Например, на этой схеме показано общее строение квадроцикла шириной 1,17 м. Ширина колес при этом составляет 0,046 м. Длина конструкции равна 2,05 м. Приведены виды с несколькими проекциями.

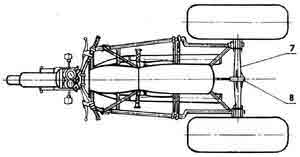

А эта схема позволяет определить, куда лучше поставить:

  • проушины под верхний ремень;
  • поперечины подрамников;
  • подкосы;
  • силовые установки (приводы);
  • дуги подрамников;
  • фланцы и запорные кольца;
  • ряд прочих элементов.

Рекомендации

Устранить биение дисков просто — помогает вырезание центрального блока дисков «Оки», к которым приваривают часть дисков от различных «Жигулей». Такую сборку надо дополнить еще несколькими кусочками металла, которые также приваривают. Биение если и будет, то минимально. Резину желательно использовать ту же, которая обычно идет на квадроциклы. Важно: клиренс квадроцикла составляет в норме не менее 0,3 м.

Коробку передач можно брать от автомашин «Ока». Но главную пару шестерен стоит заменить на цепной привод. Если выбирать для работы несущие трубы, то наилучшим вариантом может считаться ВГП 25х3,2. Желательно также подготовить и сайлентблоки. Карбюраторная схема лучше, чем использование инжектора.

Как сделать квадроцикл из мотоцикла ИЖ, смотрите далее.

Источник: http://stroy-podskazka.ru/kvadrocikly/iz-motocikla-izh/

Схема проводки ИЖ Юпитер 3, легенды отечественного мотопрома

Сразу хотим отметить, что мотоциклы семейства ИЖ были самым демократичным и доступным видом транспорта 80-х, подарившим свободу передвижений многим юношам и взрослым мужчинам. В те годы интернета и кабельного ТВ не было, так что протирать штаны на диване было немодным. Зато схема проводки ИЖ Юпитер 3 этими самыми юношами зачитывалась до дыр, о чем сегодня с ностальгией вспоминают многие взрослые дяди и тети. Легенда в заводской комплектации

  1. Особенности модели
  2. Электросхема
  3. Самостоятельные улучшения
  4. Обслуживание мотоцикла
  5. Выводы

Особенности модели

Поэтому, и в наши дни из пыльных сараев и гаражей извлекаются энтузиастами прославленные мотоциклы, приводятся в первоначальный вид и, как и прежде, дарят дух свободы своим владельцам. Доставая мотоцикл из дровяного сарая, есть надежда, что он вновь вернется в строй

Что особенно радует, так это интерес современной молодежи к отечественной технике. Данная статья рассчитана на них и на их родителей, имевших возможность ездить на «Ижаках», «Юпитерах» и «Планетах».

Электросхема

Модель ИЖ Юпитер 3 появилась как улучшенный образец ранее выпускавшегося ИЖ Юпитер 2. Впервые в отечественной практике мотоцикл получил повторители поворотов, в связи с чем схема электропроводки ИЖ Юпитер 3 претерпела изменения.

В частности:

  1. Под бензобаком и сиденьем пролегал отдельный кабель к задним поворотникам;
  2. Для модели с боковым прицепом прокладывался второй кабель, крепившийся к раме коляски.

В основе новой модели — проверенная электросхема предшественника

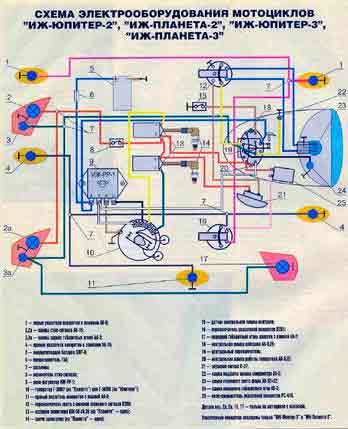

На представленном фото вверху отображена и проводка на ИЖ Юпитер 3 в версии с коляской.

От нее запитывались:

  • Лампа (желтая) стоп-сигналов прицепа (на схеме обозначена – 2а);
  • Лампа (красная) заднего габаритного огня прицепа (3а);
  • Правый указатель поворотов на крыле прицепа (11);
  • Передний габаритный огонь (белый) прицепа (17).

Можно долго спорить о качестве изделий отечественного мотопрома, но мотоцикл в умелых руках требовал лишь профилактических работ и наладки. А эпоха дефицита заставляла владельцев проявлять чудеса изобретательности, дорабатывая ненадежные узлы и агрегаты своих двухколесных коней.

Справочно: Иж Юпитер 3 вполне заслуженно получил Знак Качества. Об этом свидетельствовала табличка на раме – на фото внизу. Сегодня найти такой мотоцикл без «кривых» улучшений большая удача для коллекционеров.

Самостоятельные улучшения

Многих не устраивало капризное зажигание мотоцикла (см. статью схема проводки ИЖ Планета 3), поэтому схема проводки на ИЖ Юпитер 3 нередко переделывалась с 6-ти на 12-ти вольтовую. Этому способствовало появление генератора 281.3701 производства Ижевского мотозавода, который был гораздо лучше и надежнее штатного Г36М7. Тем же владельцам, которые не имели возможности его достать, приходилось модернизировать уже имеющийся.

Для этого:

  1. Вытачивалась стальная пластина-переходник, позволявшая установить в генератор 12-ти внутренности;
  2. Приобреталась или выменивалась правая крышка двигателя со старших моделей Юпитер 5 или Планета 5.

Внешний вид измененного картера со стальной пластиной

Обслуживание мотоцикла

В отличие от других моделей, как отечественных, так и иностранных (см. статью схема проводки мопеда Дельта), ИЖ Юпитер 3 отличается завидной живучестью.

Вот небольшая инструкция для реанимации простоявшего без движения мотоцикла:

  • Достаточно заменить или почистить своими руками свечи;
  • Отрегулировать зажигание;
  • Заменить высоковольтные провода от катушек на свечи;
  • Заменить масло в двигателе;
  • Установить новый аккумулятор или зарядить имеющийся.

Современная схема, более понятная молодому поколению

И он заведется и поедет. И в этом его отличительная особенность, которая хорошо знакома поколению 80-х. Восстановить старое лакокрасочное покрытие, перетянуть сиденье или надраить до блеска хромированные детали можно и потом, главное – его живучесть.

Совет: проводка ИЖ Юпитер 3 после долгого хранения также требует пристального внимания. Осмотрите ее на предмет потертостей и нарушения изоляции. Если таковые имеются – замените провода. Не ремонтируйте, а именно замените. Как это сделать — смотрите в статье Оригинальная проводка Ява 634 .

На представленном ниже видео вы сможете познакомиться с особенностями данной модели. Следует отметить, что цена восстановления вполне по силам большинству, а сложность заключается лишь в отсутствии запчастей и необходимости доработки найденных с других моделей.

Выводы

Если у вас пылится в сарае или гараже ИЖ Юпитер 3 – не спешите его сдавать на металлолом. Возвращение его к жизни вернет вам чувство молодости, и подарит возможность снова попутешествовать по просторам страны. Пускай это будут лишь поездки на рыбалку или на пикник, главное, что вы спасете настоящую легенду.

Источник: http://sam-avtoelektrik.ru/izh/sxema-provodki-izh-yupiter-3-legendy-otechestvennogo-motoproma/

Внешний и внутренний тюнинг Иж Юпитер 5

Мотоцикл Иж Юпитер 5 сегодня считается одним из самых лучших советских байков, поэтому до сегодняшнего дня сотни довольных владельцев стараются его улучшать. Лучшей доработкой старого мотоцикла будет его тюнинг.

Иж юпитер 5 выпускался в стандартном виде, ведь в те времена люди любили простую, но качественную технику. Сегодня же, многие хотят иметь уникальный, особенный мотоцикл, который бы имел не только отличные внешние характеристики, но и повышенные технические параметры.

Любой тюнинг мотоцикла делиться на два вида: внешний и внутренний (процесс изменения технических характеристик).

Раньше провести тюнинг своего транспортного средства было невозможно, ведь тогда материалы для тюнинга не производились, а если вы и видели какой-то особый мотоцикл, то скорее всего это была личная фантазия владельца. Вообще любой тюнинг делиться на внешний и внутренний (двигателя). Но помимо этих двух видов мы рассмотрим еще и тюнинг других характеристик, например тахометра и карбюратора.

Внешний тюнинг Иж Юпитер 5

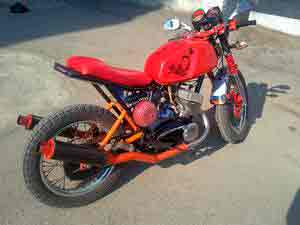

Внешний вид всегда играл важную роль для владельца, поэтому любой желающий модернизировать свой транспорт сразу брался за незначительные изменения внешности, ведь на это нужно минимум средств и большое желание выделиться. В основном, если взглянуть на иж юпитер 5 тюнинг фото, то можно увидеть, что большинство стараются преобразить свой байк в спортивный мотоцикл. Сам по себе Юпитер 5 похож на спорт класс, но современные модели имеют более привлекательную внешность. Внешний тюнинг делиться на несколько процессов:

  • облегчение конструкции;
  • удлинение рамы;
  • установка нового сиденья;
  • хромирование некоторых элементов;
  • установка обтекателей.

Если вы решитесь поставить на свой мотоцикл новые обтекатели, то можно воспользоваться двумя видами: новой уникальной деталью или подержанным обтекателем с другой модели мотоцикла. Во втором случае придется сменить крепления обтекателей, и только тогда он войдет. Такой вариант наиболее популярный, ведь купить обтекатель по индивидуальному заказу будет очень дорого.

Также вы можете посмотреть большой обзор мотоцикла ИЖ Юпитер 5, его характеристики и фото.

Еще один не менее популярный вид тюнинга – хромирование деталей. Если вы обнаружили на мотоцикле металлические детали, позаботьтесь о том, чтобы они блестели, проведя процедуру покрытия хромом. Можно хромировать следующие детали: выхлопную трубу, диски колес, блок двигателя и вилка. На свое усмотрение можно тюнинговать и другие элементы.

Далее не только красивым, но и полезным тюнингом будет облегчение века мотоцикла. Для этого снимаются все ненужные детали и по необходимости меняются более легкими аналогами. И в завершение отличным вариантом внешнего тюнинга может стать установка нового сиденья. Можно пойти двумя путями: перетянуть существующее сиденье кожей или заказать новое сиденье со спортивного мотоцикла. Также вы могли замечать, что часто владельцы стилизуют свой Юпитер 5 под японский мотоцикл Suzuki Bandit 650, взяв у него не только внешность, но и другие ощутимые детали.

Улучшаем двигатель Иж Юпитер 5

Если вы решились сделать тюнинг Иж юпитер 5 своими руками, и при этом ваш взгляд нацелен на двигатель, будьте готовы к тому, что придется серьезно поработать. В основном модернизация мотора подразумевает увеличение его характеристик, и соответственно мощности. Любой тюнинг двигателя иж юпитер 5 подразумевает два варианта:

  1. увеличение объема;
  2. увеличение оборотов двигателя.

При первом варианте вам потребуется потратить немалую суму, ведь чтобы увеличить объем мотора придется растачивать цилиндр, покупать другой поршень и по необходимости изготовить другой коленвал. Но при правильном подходе к такому тюнингу увеличение мощности будет заметным. Минусом такого метода считается слишком большая хрупкость цилиндра, который может не поддаться расточке.

Японские поршни на Юпитер 5

Во втором случае с увеличением оборотов придется провести настройку фаз газораспределения. Как известно, фазы распределения управляются окнами в цилиндрах, поэтому если вы сможете расточить эти окна, в мотоцикле увеличатся обороты и соответственно мощность. Но будьте внимательны при такой модернизации, ведь если вы расточите окна неправильно и добавите другое количество топливной смеси, двигатель потеряет не только мощность, но и будет иметь увеличенный расход топлива.

Установка двух карбюраторов

Если вы решили по максимуму тюнинговать свой мотоцикл, то увеличить его характеристики можно установкой двух карбюраторов. Как известно, Иж Юпитер 5 имеет 2 цилиндра, и соответственно можно на каждый из них поставить по карбюратору.

Два карбюратора на Юпитер 5

Но будьте внимательны, ведь придется правильно сбалансировать подачу топлива. В результате мощность мотоцикла существенно увеличится, что и есть главной задачей модернизации двигателя. Если вы хотите сделать подобную процедуру самостоятельно, обязательно посмотрите про иж юпитер 5 тюнинг видео, который в интернете должно быть достаточно.

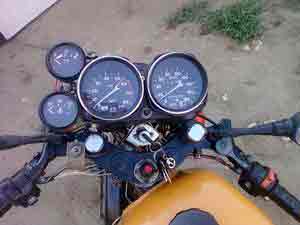

Установка тахометра на Иж Юпитер 5

Очень часто владельцы данной модели меняют стандартный тахометр и вообще приборную панель. Отличным и недорогим аналогом станет приборная панель от автомобиля ВАЗ 2106. Из автомобиля можно взять спидометр, тахометр и датчик температуры. Все эти детали отлично входят в стандартные отверстия мотоцикла. По желанию на новую приборную панель устанавливают светодиодное освещение.

Видео тюнинг Иж Юпитер 5

Источник: http://avtomoto-best.ru/tyuning-izh-yupiter-5-foto-i-video.html

Тюнинг ИЖ Юпитер 5 – используем потенциал байка на полную мощность

Мотоциклы ИЖ Юпитер 5 – это популярная и доступная модель отечественного производства с неплохими техническими и ездовыми характеристиками. Мотоцикл оснащается надежным двигателем мощностью 25 лошадиных сил. Максимальная скорость байка равна 140 километрам в час, а выпускается эта модель с далекого 1985 года.

1 Внешний тюнинг мотоцикла – создание современной внешности

Владельцы данного мотоцикла, приобрести который на рынке возможно по цене в 650-700 долларов, стараются по максимуму довести свой байк до совершенства. ИЖ Юпитер 5 отлично поддается различным вариантам тюнинга, а начать стоит с улучшения внешности мотоцикла.

  • Тюнинг мотоцикла Урал – возрождаем легенду!
  • Тюнинг мотоцикла Минск – доступность и красота!
  • Тюнинг скутера – разгоняем мопед на полную мощность

Первым делом облегчается конструкция мото, удаляется все ненужное и нефункциональное. Кроме того, можно удлинить раму, что придаст байку классический вид. Для улучшения внешности и технических характеристик вместо штатной приборной панели можно установить аналог от автомобиля ВАЗ 2106. Тахометр, спидометр и датчик температуры идеально подходят в штатные отверстия панели мото, такие изменения придадут мотоциклу более современный вид, особенно если установить светодиодную подсветку в новую панель приборов.

Для повышения комфорта сидение можно перетянуть новым материалом, кожей или кожзаменителем, либо установить более спортивное седло от японского байка, при этом придется подогнать его под заводские крепления. Кроме того, можно поставить более удобный руль, заменить подножку, перекрасить мотоцикл в новый цвет и установить спортивные колесные диски, а также новые зеркала заднего вида.

Для повышения безопасности при тюнинге ИЖ Юпитер устанавливаются новые защитные дуги и щитки, защищающие райдера от попадания грязи. Можно также установить своими руками новый передний обтекатель и более стильные кофры в передней части мотоцикла. Некоторые владельцы стилизуют ИЖ Юпитер 5 под японскую модель Suzuki Bandit 650, для этого заменяются множество штатных деталей. При наличии «донора» можно подогнать внешность отечественного байка и под другую популярную японскую модель мотоцикла.

2 Тюнинг двигателя и технической части мотоцикла ИЖ Юпитер 5

Мотоцикл ИЖ Юпитер оснащается двигателем, который отлично поддается техническому тюнингу. Именно поэтому улучшением мотора на данном мотоцикле можно добиться существенных показателей мощности и ходовых качеств в сравнении со стандартным вариантом.

Начинать тюнинг двигателя ИЖ Юпитер 5 следует с перепрессовки коленвала и установки новых подшипников от коленвала мотоцикла Ява. Иногда для данной модели целесообразно установить и новые подшипники игольчатого типа, у них более высокий КПД.

После установки новых мото подшипников необходимо заново их смазать и произвести полировку коленвала и впускные каналы коллектора двигателя, которые при этом можно немного увеличить.

Далее тюнинг мотоцикла предполагает установку нового карбюратора с увеличенным диаметром диффузора на 32 миллиметра. Для данной модели мото подходит карбюратор от «собрата» ИЖ Планета или мотоцикла Ява. Некоторые любители тюнинга увеличивают диаметр до 36 миллиметров, либо устанавливают два карбюратора, по одному на каждый из цилиндров, при этом их необходимо правильно настроить.

Доводка поршневой системы двигателя мото позволяет получить неплохую прибавку к мощности. Сначала облегчаются и полируются поршневые «пальцы» и шатуны, также полируется головка блока цилиндров, которую необходимо очистить от нагара. Под головки БЦ можно подложить заимствованные медные прокладки от модели ИЖ Планета 5 и правильно выставить угол опережения зажигания.

После проведения работ по двигателю рекомендуется установить новый воздушный фильтр нулевого сопротивления для лучшего сгорания топливной смести. Кроме того, следует установить «банки» на глушитель или прямоток. При этом полируем внутреннюю часть глушителя и модернизируем, уменьшая сопротивление в камере выпуска.

Для более качественного тюнинга специалисты рекомендуют заменить штатную систему зажигания мотоцикла ИЖ Юпитер 5 на бесконтактную. С автомобиля ВАЗ 2108-09 устанавливается коммутатор, датчик холла можно использовать фирмы VAG или других зарубежных мотоаналогов, а катушку зажигания можно позаимствовать у автомобиля ОКА. За счет более стабильной искры и меньшей нагрузки на штатный генератор мотоцикл будет работать намного ровнее.

Источник: http://tuningkod.ru/tyuning-motociklov/tjuning-motocikla-izh-jupiter-svoimi-rukami.html

penede › Blog › Был у меня такой конь…ИЖ Юпитер-3 Brat Style

Дело было давно…но было дело)

Был у меня ИЖак…как наверное у всех, кто начинал кататься на мото…
А самое интересное, что первый в моей жизни мотоцикл на который я сел и поехал был…кхем-кхем… Ducati Hypermotard 1100S в карбоне…первый… в жизни. на котором я учился ездить…Оо

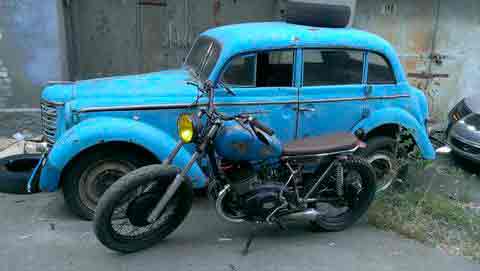

А потом купил себе свой — ИЖ Юпитер-3 1974 года…)))

Приобрел его в г. Кагарлык Киевской области, за 145$ на доках и с «типа» откапиталеным движком.
Покупался изначально как донор для кастома в стиле Street Tracker/Brat/Scrambler, я на тот момент работал в кастом вело-мастерской Hardride Kiev механиком, и был постоянный доступ ко всему необходимому, включая: стапель, аргонно-дуговую сварку, ленточную пилу и токарку…и имея прямые руки))

Далее краткая история кастомизации, но мот я так и не достроил, увы((

Мот уже был заколхожен предыдущим хозяином под кафешник, но на столько убого, что словами не передать, да и кафешники я не люблю — клипоны это ад…ИМХО

Мною было сделано:
— переварен «хвост» рамы
— сварен каркас седла
— удлинил маятник
— «подрезал» пузо, т.е. вырезал 5 см и поднял двиг с подрамником вверх, увеличив клиренс
— заменил бак на каплю ИЖ-56
— кастомный выпуск
— бэш (защита) движка
— кастомные лапки КПП и тормоза
— пошито седло
— корпус под АКБ
— кронштейны фары и стопа
— пересыпана вся проводка с нуля
— отпескоструил, покрасил полимером и переспицевал колеса, заменил подшипники и колодки
— заменена резина, руль, спидометр, светотехника, грипсы. тормозные ручки и тросы…
— покрашены крышки картеров двигателя… и тут начинается самое веселое)))
Когда снимал головки цилиндров мне в руки высыпались покрошенные кольца. поехал на Киевский Мото Завод, во всем известный магазин «Днепр» покупать новые кольца, померили, подобрали, купил.
Поршни и цилиндры целые, царапин нет. Собрал, обжал.

И вот, первая черновая сборка, через минут 15 дрочки кик-стартером завелся.
новое масло, перебраный карб, новые кольца, свечи, провода, колпачки и тд…

Как только сел — пи*дец! Моща! Танк! Вперед тащит шо дурной, реально аж страшно!
Накатал я так на обкатке по гаражу и рядом где-то 20 км.а потом понеслась… Тупо потеря мощности — орет шо дурной нихера не едет. Сцепление не буксует, до второй еле разгоняет. ну думаю все, кранты, ХЗ, что случилось.

И тут мне подвернулся вариант очень дешево взять китайски эндурик на доках, в Киеве…
Ну я естественно загорелся идеей и выложил недостроенный ИЖ на продажу, и продал достаточно быстро парню своей хорошей подруги.
Так вот теперь уже от него я узнал, что было с мотом — мне в магазине подобрали неправильные кольца…спецы млять… Они через 20 км уселись и компрессии тупо нет, вот и все. А мне такое даже в голову не пришло, доверился опыту продавцов-задротов.

В общем, у мотоцикла новый хозяин, но хозяин уехал на заработки за бугор, так, что мот пока простаивает так и не оконченный, но я думаю я о нем еще услышу))

Источник: http://www.drive2.com/b/2633095/

Смотрите также:
02.05.2020

Как правильно сделать красивый газон во дворе и на даче своими руками — пошаговая инструкция посадки травы осенью Ровная гладь изумрудной зелени, украшающая дачный участок, доставляет радость не только владельцу, но и всем окружающим. Идеально ухоженный газон усиливает...

02.05.2020

Очаг на даче из автомобильного диска Очаг из автомобильного диска Оригинальные полукруглые лавочки вокруг очага с удобной спинкой, чтобы друзья могли расслабиться, сидя на удобном диванчике, и получать удовольствие от приятной беседы. Если же у друзей возникнет желание...

02.05.2020

Устройство пруда на участке: воплощаем мечту в жизнь! В жаркий полдень так приятно окунуться в прохладные воды пруда на даче, посидеть с книжкой в тени деревьев на берегу и наблюдать, как играют в лучах солнца золотые рыбки. Мечта о собственном водоеме вполне...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
