Навесное оборудование для мотоблоков своими руками

Мотоблок незаменим в современном хозяйстве. Оснащаемая различными навесными агрегатами, эта техника может делать буквально всё, начиная окучиванием картофеля и заканчивая уборкой снега или заготовкой дров. В то же время универсальнцми мотоблоки можно назвать с большой натяжкой: как правило, список оборудования, подключаемого даже к самым дорогим моделям, ограничен 2-3 видами навесных узлов. Впрочем, довольствоваться только тем, что предлагает производитель, вовсе не обязательно. Ведь практически любой из мотоблочных агрегатов, которые могут потребоваться для ведения домашнего или садово-огородного хозяйства, можно сделать самостоятельно.

Самодельное навесное оборудование для мотоблоков

Что делать, если мотоблок у вас уже есть, а установить на него заводское навесное оборудование не представляется возможным? Выход один – самостоятельно сконструировать необходимый функциональный узел, не уповая на изобретательность производителя и щедрость игроков рынка.

Список навесных агрегатов для мотоблоков весьма разнообразен. В него входят:

  • плуги;
  • бороны;
  • грабли;
  • картофелекопатели, окучиватели и картофелесажалки;

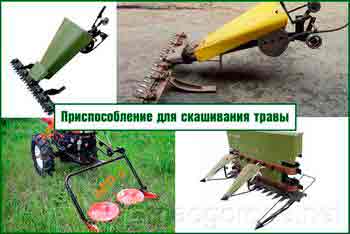

  • косилки;
  • плоскорезы-пропольники;
  • почвофрезы;
  • сеялки; подметальные щётки и снегоуборщики;
  • дровоколы;
  • отвалы;
  • водяные помпы;
  • насосы-опрыскиватели и т.д..

Очевидно, что столь богатый арсенал навесного оборудования не в ходит ни в одну комплектацию. Остаётся только представить, во сколько помимо самого мотоблока обойдётся покупка всех необходимых для ведения хозяйства агрегатов. Не стоит забывать и о том, что на рынке по-настоящему универсальные мотоблоки можно пересчитать по пальцам. То есть оборудование, которое подлходит к какой-либо конкретной модели довольно редко можно подключить к другой. К счастью, производители всё же предусматривают возможность модификации выпускаемой мотоблочной техники, в основном за счёт дополнительного навесного оборудования. К таковому можно отнести:

  • дополнительные полуоси (ступицы);
  • ходоуменьшители;
  • грузы (утяжелители);
  • грунтозацепы;
  • сиденья-адаптеры;
  • транспортировочные тележки и прицепы;
  • сошники (упорные рычаги);
  • сцепки и пр.

Любой из этих узлов можно сделать самостоятельно или взять от других моделей и адаптировать под вашу. Но прежде всего следует удостовериться в их совместимости. Мощность двигателя, габариты и вес, способ подключения, рабочие нагрузки и т.д. – всё это следует учесть ещё на стадии разработки, иначе вы рискуете потратить силы и средства впустую.

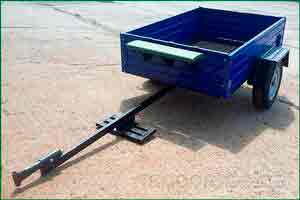

Изготовление самодельного адаптера-прицепа

Адаптер позволяет превратить мотоблок в мини-трактор и максимально автоматизировать садово-огородные работы.

Его конструкция включает:

  • металлическую раму;
  • сцепку;
  • поперечную штангу;
  • раскосы;
  • колёсные стойки, ось и колёса;
  • органы управления;
  • сиденье оператора;
  • тележку или прицеп.

Простая рама для адаптера изготавливается из металлической трубы круглого или прямоугольного сечения длиной 1,5-1,7 м. С одного конца к ней приваривается дышло (сцепку) – элемент, с помощью которого конструкция будет крепиться к фаркопу мотоблока, а с другой – поперечная штанга, ширина которой выбирается в соответствии с шириной колёсной базы последнего. К штанге привариваются стойки колёс и раскосы, функция которых заключается в обеспечении жёсткости конструкции и амортизации при передвижении по участку. Что касается колёс, их можно снять с обычной садовой тележки либо автомобильного прицепа.

Как правило, соединение адаптера мотоблока и навесного оборудования выполняется посредством одинарной сцепки. Управление же функциональными агрегатами осуществляется посредством рычага с 2 или 3 коленами – переключая их вы сможете регулировать положение установленного навесного агрегата. Кроме того, можно использовать дополнительный рычаг для контроля прилагаемого усилия. В завершение по центру поперечной штанги нужно приварить металлическую «ногу», на которой будет размещено сиденье оператора.

Чем длиннее дышло адаптера, тем мощнее должен быть мотоблок. При этом мощность двигателя последнего влияет и на выбор колёс, а также сечения трубы, из которой будет изготавливаться рама.

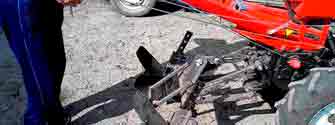

Дисковый окучник для мотоблока

Наиболее удобным в эксплуатации вариантом является дисковый окучник. Для работы с ним нужно прилагать минимум физических усилий, причём с понижением скорости движения возрастает его мощность, что положительно сказывается на эффективности работы. Кроме того, дисковая конструкция окучника отличается универсальностью – с помощью такого инструмента можно выполнять сельскохозяйственные работы как сразу после посадки огородных культур, так и в период их интенсивного роста.

Конструкция дискового окучника включает:

  • диски;
  • Т-образный поводок (раму);
  • стойки;
  • винтовые талперы.

Талперы предназначены для регулировки угла поворота дисков. От последнего зависит глубина погружения последних, а также усилие, необходимое для выполнения работы. Для облегчения труда оператора окучник оснащается подшипниками скольжения, которые обеспечивают надёжность конструкции и удобство в эксплуатации.

Диски изготавливаются из легированной стали толщиной 1,5-2 мм. Их наружные кромки выгибаются, а по центру выполняется отверстие для переходников, с помощью которых они будут крепиться к раме окучника. Если возможность изготовить диски самостоятельно отсутствует, можно позаимствовать их у отслужившей свой срок сеялки или другого подобного оборудования.

Окучник может иметь фиксированную или переменную ширину захвата. Во втором случае вы сможете регулировать расстояние между дисками, переставляя стойки. Элементы навесного агрегата соединяются с помощью болтов или сваркой.

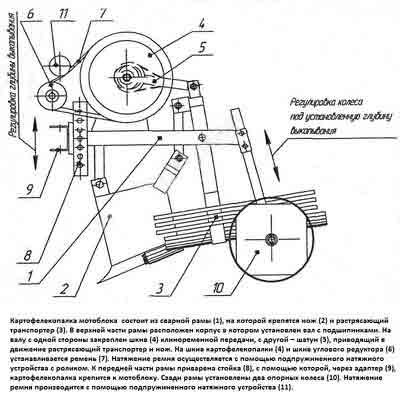

Картофелекопалка к мотоблоку своими руками

Эта разновидность навесного оборудования значительно облегчает процесс уборки урожая картофеля, а также других клубневых культур.

Основными конструктивными элементами картофелекопалки являются:

  • сварная рама ;
  • лемех ;
  • редакционного узла;
  • барабана-очистителя.

Лемех — подвижная часть картофелекопалки — изготавливается из стальных прутьев и одной или нескольких заострённых стальных пластин. Острые кромки и концы конструктивных элементов лемеха затупляются так, чтобы предотвратить повреждение клубней картофеля.

Для изготовления сварной рамы необходимы металлический уголок размером около 60х40 мм, профилированная труба и отрезок швеллера №8. Размеры, а также вес рамы, который зависит от веса используемых материалов и особенностей принятого конструктивного решения, должны соответствовать габаритам и мощности мотоблока.

Редакционный узел — главный элемент картофелекопалки. Для его изготовления понадобится два металлических цилиндра, которые будут выполнять роль стаканов для соединительных втулок – с помощью такой конструкции обеспечивается взаимодействие ведущего и ведомого валов. Далее из металлической трубы диаметром 25 мм необходимо сделать ступицы, к которым привариваются передаточные звёздочки. Последние с помощью шпонок призматической формы насаживаются на втулки.

Самая сложная часть картофелекопалки — барабан-очиститель. Его конструкция включает пару роликовых цепей по 94 звена каждая, которые одеваются на специальные стержни. Этот элемент, получивший название «беличье колесо», закрепляется на двух фиксированных осях, что обеспечивает его подвижность при вращении. Таким образом усилием вала двигателя лемех картофелекопалки, прикреплённый к подвижному кожуху, будет менять угол наклона, совершая в процессе движения мотоблока копательные движения.

Угол наклона рабочей части и глубина копа регулируются с помощью ползунка. Он изготавливается из фторопласта, а его параметры подбираются в соответствии с характеристиками основного агрегата (мощности двигателя, скорости передвижения и т.д.), а также свойств обрабатываемой почвы.

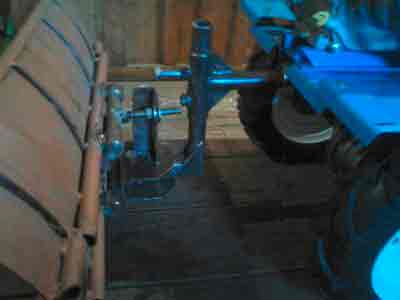

Самодельный снегоуборщик для мотоблока

Не каждый может позволить себе купить профессиональный снегоуборочный агрегат. Да и стоит ли это делать, если работать он будет всего лишь несколько раз в году? С другой стороны вовсе необязательно заниматься расчисткой территории вручную – вполне приличный снегоуборочный узел к мотоблоку вы можете изготовить и самостоятельно.

Наиболее простым вариантом является снегоуборщик отвального типа. Он состоит из двух основных элементов: адаптера и, собственно, отвала. Первый состоит из пары металлических штанг и трёх кронштейнов. С помощью штанг отвал крепится к раме мотоблока, а кронштейны обеспечивают возможность регулировки его положения по горизонтали и вертикали. Это можно делать вручную, так и с помощью тягового или рычажного механизма. Основу такой системы составляет поворотный узел, который можно позаимствовать у различной самоходной техники или изготовить своими руками, используя в качестве основы узлы передних колёс легкового автомобиля.

Чтобы сделать бульдозерный отвал нужно изготовить металический каркас, который с одной стороны обшивается 1-2 мм листом жести Высота и ширина снегоуборщика выбираются в соответствии с параметрами основного узла — мотоблока, а также особенностями обслуживаемого участка. Если дорожки на вашем дворе имеют ширину не более 70-80 см, идеальным вариантом будет 50-см отвал, с которым вы сможете легко маневрировать в процессе уборки снега. На нижнюю кромку отвала, расположенную под углом по отношению к основной оси каркаса, с помощью болтовых или заклёпочных соединений устанавливается нож. Чем больше наклон ножа, тем легче отвал срезает затвердевшие слои снега. Малый угол напротив позволяет передвигать снежную массу без существенного увеличения мощности двигателя.

Для повышения конструктивной жесткости отвал можно обшить по периметру металлическим уголком, а каркас снабдить дополнительными рёбрами. Однако всё это приводит к утяжелению конструкции и, как сделствие, к повышенному расходу горючего и моторесурса основного агрегата.

Универсальное навесное оборудование к мотоблоку своими руками

Некоторые виды функциональных узлов мотоблока имеют схожую конструкцию и принцип работы. Поэтому если вы занимаетесь их изготовлением самостоятельно, подумайте об универсальности. К примеру, картофелекопалку можно модифицировать под картофелесажалку, а снегоуборщик под мини-бульдозер. Несколько изменений в конструкции и один и тот же узел можно будет использовать для решения различных хозяйственных задач – это позволит сэкономить не только деньги и силы, но также и площадь, необходимую для хранения оборудования.

Источник: http://dm-st.ru/navesnoe-oborudovanie-dlya-motoblokov-svoimi-rukami

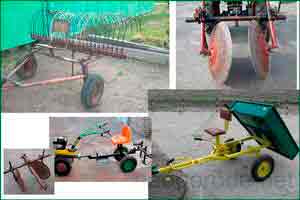

Самоделки и приспособления для мотоблока. Новые версии

Очень часто приобретение мотоблока обусловлено выполнением какой-то одной задачи, но уже со временем у его владельца появляется желание сделать свою технику универсальной. Многие задаются вопросом, что же можно сделать из мотоблока для его усовершенствования. На самом деле, есть большое количество умельцев, которые могут приспособить под другие инструменты все, что угодно: главное, иметь для этого определенные технические навыки в сочетании с творческой смекалкой.

  • Устройство мотоблока
  • Целесообразность самоделок
    • Мини-бульдозер
    • Самоходные грабли
  • Приспособления для землеобработки
    • Окучиватель
  • От трактора до катера

Устройство мотоблока

Такие агрегаты имеют общий принцип работы и снабжены карбюраторным двигателем внутреннего сгорания (более мощные модели могут иметь дизельную силовую установку), трансмиссией и парой ведущих колес. Система управления техникой в виде тяг и рычагов вынесена на руль. Также существуют модели, снабженные дифференциалом.

Обслуживание техники ничем не отличается от автомобильной, за исключением некоторых конструктивных особенностей мотоблоков.

Целесообразность самоделок

Несмотря на то что на рынке представлено большее разнообразие навесного оборудования, оно не всегда может подходить под те или иные задачи. Да и соотношение цена — качество порой оставляет желать лучшего. Поэтому многие садоводы-огородники изготавливают необходимые им приспособления для мотоблоков своими руками. Для этого достаточно иметь под рукой дрель, болгарку и сварочный аппарат, а также владеть навыками работы с ними.

Только в отдельных случаях, когда необходимы более точные расчеты и токарные работы, приходится обращаться к узкопрофильным специалистам.

Плюсом в сторону самоделок служит и то, что на любой разборке можно легко найти необходимый узел или агрегат от старого автомобиля, пригодный для конструирования.

Мини-бульдозер

Превратить мотоблок в миниатюрный бульдозер, способный разравнивать небольшие площадки или убирать снег и мусор можно, установив на него отвал-лопату. Для этого используют листовой металл толщиной не менее 3 мм. Нижнюю часть лопаты следует немного загнуть вперед по отношению к общей плоскости, закрепить на ней полоску из плотной резины для уборки снега или обшить жестью (для земляных работ). Для укрепления всей конструкции сзади необходимо приварить несколько ребер жесткости из металлического уголка.

Самоходные грабли

Несмотря на наличие заводских грабель, многие фермеры предпочитают изготавливать их самим с учетом особенностей своего хозяйства: размеров луга, рельефа.

В качестве материалов для грабель используют металлические трубы и каленые прутья. Но как вариант, можно использовать заводские ручные вилы, приварив их к основе. Для удобства работы желательно по краям установить небольшие колеса или лапы-лыжи, которые будут снимать нагрузку на всю конструкцию.

Приспособления для землеобработки

Для обработки земли умельцы разработали целый ряд приспособлений, которые превосходят по качеству заводские изделия.

Чаще всего в качестве приспособления для мотоблока используют плуг, выполненный своими руками, так как цены на заводской достаточны велики. Для его изготовления следует использовать листовое железо толщиной не менее 4 мм, из которого вырезается непосредственно сам нож и трубы со стенками такого же размера, для рамы и крепления.

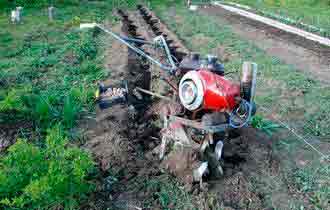

Окучиватель

Устройство для окучивания грядок можно изготовить из двух металлических дисков. Они должны быть одинакового размера диаметром не менее 50 см. Кромку дисков желательно предварительно заточить для лучшего забора грунта.

Крепление их на раму следует продумать так, чтобы была возможность изменять расстояние между дисками в соответствии с шириной грядки.

Также можно рассмотреть в качестве самоделок для мотоблока новые версии всевозможных приспособлений, облегчающих работу по уходу за огородом:

  1. культиваторы;
  2. фреза;
  3. ножи и плоскорезы.

Их чертежи можно легко найти в интернете и взять за основу будущего изделия.

От трактора до катера

Наиболее распространенными переделками из обычного мотоблока является всевозможная комплексная техника и транспортные средства. Правда, последние можно больше назвать самоделками на базе двигателя и трансмиссии устройства.

Картофелесажалки. При большой площади под посадку картофеля идеальным будет устройство, созданное на базе мотоблока. Оно включает в себя сразу несколько элементов. Прежде всего, картофелесажалка снабжена небольшим бункером для клубней.

Перед ним находится плуг, делающий канаву, а сзади — окучиватель, который засыпает и формирует грядку. Все устройства должны иметь возможность регулировки, в соответствии с глубиной посадки и размера грядок.

Мини-трактор. Чаще всего умельцы конструируют всевозможные мини-трактора. В данном случае следует учитывать смещение центра тяжести техники, так как двигатель устанавливается в задней части. Поэтому следует позаботиться о расширении колесной базы задней оси.

В настоящее время в продаже можно найти всевозможные узлы и агрегаты для создания трактора на базе мотоблока, такие как передние оси, тормозная система, всевозможные тяги и рычаги, педали. Но при желании все это можно изготовить и самому, используя подходящие детали от старых авто.

При использовании более мощных покрышек, такой трактор легко превращается в вездеход.

Лодочный мотор. Двигатель от мотоблока также может стать идеальной заменой обычному лодочному мотору. Для этого на корпусе лодки следует сделать необходимое крепление, а стандартную фрезу двигателя заменить на лопасти. В умелых руках мотоблок также может стать основой для создания небольшого автомобиля по типу багги. Правда, на нем не получится передвигаться в городских условиях — это связано с официальной регистрацией транспортного средства в госавтоинспекции. Но он может стать отличным подспорьем в сельской местности для поездок на рыбалку или охоту, за грибами. Также такой «внедорожник» идеально подойдет для осваивания навыков вождения для новичков.

Чаще всего в качестве ходовой части для такой самоделки используют передний мост от «инвалидки», задний — ведущий, может быть установлен от стареньких «Жигулей» или же от мотороллера «Муравей». Кстати, от этого будет зависеть размер используемых колес. Форма рамы и дизайн кузова изготавливаются исходя из условий эксплуатации данной техники. Но не стоит упускать такой момент, как необходимость установки ремней безопасности и дуг на крыше.

Источник: http://sotka.guru/dachnye-prisposobleniya/motobloki/samodelki-i-prisposobleniya-dlya-motobloka-novye-versii.html

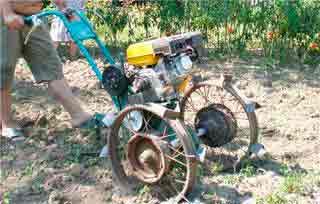

Мотокультиватор своими руками – варианты конструкции и секреты сборки

  • Как сделать культиватор своими руками из подручных материалов?
  • Как собрать мотокультиватор
  • Культиватор своими руками с электроприводом

Второй по важности после вспашки, считается обработка земли культиватором. На подсобных хозяйствах и дачных участках такие работы выполняются ручным или механическим культиватором.

Однако все эти приспособления дорого стоят, и теряется смысл экономии на выращивании собственных сельскохозяйственных культур.

Поэтому большинство садоводов и огородников любителей, изготавливают механический культиватор своими руками.

При наличии инструмента, элементарной материальной базы (швеллеры, трубы, стальные уголки, более-менее приличный двигатель, колеса) самодельный мотокультиватор можно изготовить за пару выходных, сведя затраты к минимуму.

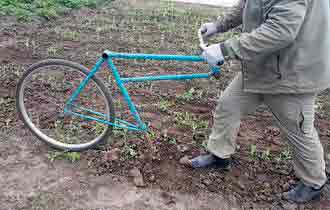

Как сделать культиватор своими руками из подручных материалов?

Прежде всего, разберемся, какие существуют разновидности механизированных садовых помощников.

По типу силовой установки мотокультиваторы бывают электрическими и с двигателем внутреннего сгорания.

Первый вариант предпочтителен на приусадебных участках с нормальным энергообеспечением. Затраты при использовании меньше, высокая экологичность, простота обслуживания. Изготовить такой культиватор своими руками совсем несложно.

Конструкция с ДВС предполагает использование механизма вдали от точки подключения к электропитанию. Затраты на содержание выше, обслуживание сложнее. Работать приходится во вредной среде выхлопных газов. Эти недостатки окупаются полной автономностью применения. Выехал в поле, завел двигатель – и работаешь, пока не закончатся запасы топлива.

По способу обработки почвы.
Культиватор может быть самоходным, то есть оснащенным колесами с приводом. А может иметь лишь вращающуюся рабочую насадку, которая одновременно служит средством перемещения.

В первом случае (который, безусловно, сложнее в изготовлении), применяется два редуктора. Один обеспечивает движение механизма с заданной скоростью при помощи ведущих колес.

Второй редуктор (как правило, более скоростной) вращает насадку роторного типа, обеспечивая рыхление грунта. Если культиватор имеет ведущие колеса – на него можно навешивать ножи-плоскорезы.

Существуют упрощенные конструкции, в которых колеса не являются ведущими, а просто опираются на поверхность, облегчая передвижение. Поступательное движение происходит за счет вращения роторной насадки.

Культиваторы без ведущих или опорных колес проще в изготовлении, а также имеют меньший вес. Однако при работе приходится затрачивать больше физических усилий для удержания механизма на траектории.

Поэтому садоводы самодельщики чаще всего изготавливают колеса для культиватора своими руками, и получают более функциональный и удобный инструмент.

К тому же, наличие опорных колес дает возможность эффективно регулировать глубину обработки почвы.

Однако, мотокультиватор с одной ведущей осью (и соответственно редуктором) имеет некоторые преимущества. Можно поставить на ось колеса, и навесить на мотоблок нож-плоскорез или плуг. Или установить вместо колес объемные фрезы, и работать в режиме рыхления.

Как собрать мотокультиватор

Составные части конструкции:

Силовая установка.
Электромотор или двигатель внутреннего сгорания. Электропривод можно взять от старой вентиляционной системы или промышленного компрессора, такие энергоустановки имеют приличный ресурс и высокую надежность.

Если вы используете ДВС (например, от мопеда), его необходимо принудительно охлаждать, поэтому позаботьтесь об установке вентилятора. Мотор от бензопилы имеет усовершенствованную систему охлаждения, поэтому проблемы перегрева нет.

Редуктор.
Обязательный элемент любого мотоблока или культиватора. Высокая скорость выходного вала двигателя (вне зависимости, электрического или бензинового) слишком высока, а крутящий момент в компактных силовых установках недостаточен для обработки почвы.

При помощи понижающего редуктора уменьшаются обороты, и растет усилие на рабочем валу.

Рама и портал для навесного оборудования.

Ручки для управления.
Помимо основной функции – удержания механизма в рабочем положении, на рукоятки выводят органы управления силовой установкой. Конструкция должна быть прочной и удобной.

Если вы решили собрать культиватор своими руками – чертежи можно взять из технической литературы или разработать самостоятельно. Привязываясь к готовому проекту, вы будете вынуждены искать именно те компоненты, который предусмотрел автор конструкции.

Предлагаем к рассмотрению две конструкции, имеющие различную концепцию:

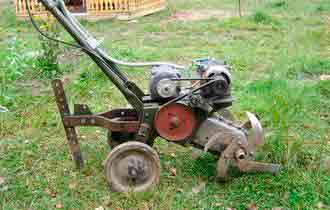

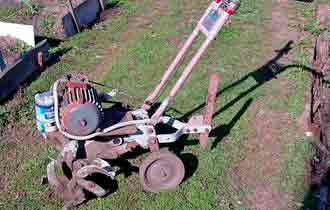

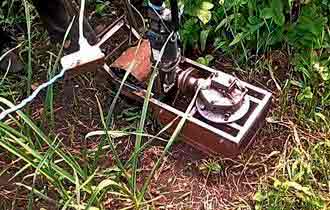

Культиватор своими руками с электроприводом

В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля.

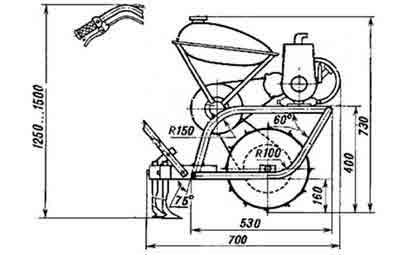

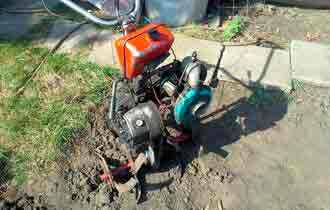

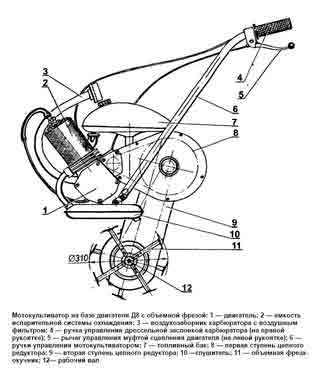

Мотокультиватор с двигателем от мопеда.

Чертеж устройства представлен на иллюстрации:

В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

Редуктор цепной, двухступенчатый.
Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

Мотокультиватор с двигателем от мопеда — видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

Источник: http://obinstrumente.ru/sadovyj-instrument/motokultivator-svoimi-rukami.html

Как сделать мотоблок и навесное оборудование к нему своими руками

Вручную обрабатывать земельные участки долго и трудоёмко, лучше взять в помощники механическое приспособление — мотоблок или мотокультиватор. Новый мотоблок можно приобрести в магазине, а также изготовить собственноручно. Для покупки заводского устройства понадобится немало средств, а вот самоделка обойдётся значительно дешевле, но, конечно, потребует много свободного времени.

Чтобы её собрать и в результате получить полноценную малогабаритную сельхозтехнику, потребуются комплектующие детали, инструмент, элементарные умения и, конечно же, терпение.

Подготовка к созданию самоделки

Чтобы сделать самодельную сельхозмашину — умельцы используют подручные материалы и отслужившие свой срок узлы мини техники. Так, основой мотоблока нередко служит бензопила, мотороллер или мопед, а когда нужно получить мощный и более функциональный агрегат — устаревшая модель мотоцикла («Восход», «Ява», «Минск»).

Прежде чем приступить к сборке мотоблока либо мотокультиватора просматривают тематическое видео в сети интернет, подыскивают нужную информацию в журналах, прочих изданиях. Затем подготавливают инструмент и материал, разрабатывают эскизы и чертеж, где наглядно изображают все функционирующие органы самоделки, включая силовую и ходовую части, системы управления и агрегатирования. Ниже на чертеже показано, как выглядит одноколёсный мотокультиватор.

Рис.1. Устройство самодельного мотокультиватора

1– силовой агрегат культиватора; 2– металлический защитный кожух; 3– топливный бак; 4– бобина зажигания; 5– коммутатор; 6– шпилька, фиксирующая наклон навески; 7– болт М-16; 8– ось для монтажа навески; 9– плуг навесной; 10– кронштейн; 11– станина; 12– рукояти; колесо с грунтозахватами.

Нелишним будет сделать кинематическую схему самоделки, отразив в ней порядок взаимодействия рабочих механизмов и показав, как организована трансмиссия.

Чтобы сделать лёгкий мотокультиватор или более тяжёлый мотоблок — применяют следующий инструмент:

  • электродрель с набором свёрл;
  • болгарку и диски по металлу;
  • ключи (рожковые, накидные);
  • сварочный аппарат;
  • тиски.

Материалом для самоделки служат высокопрочные швеллеры, стальные пластины и трубы.

Самодельную раму для мотоблока или мотокультиватора делают сварной, но в то же время очень прочной, так как к ней впоследствии будут прилаживаться все комплектующие самоделки. Для сооружения рамы применяют железные трубы или швеллеры.

Иногда чтобы собрать самодельный мотоблок или мотокультиватор — необходимо усовершенствование мотоциклетной рамы или ее доработка.

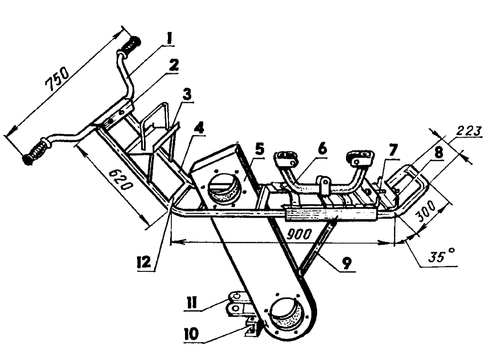

Рис.2. Переделанная рама от мотоцикла

1– руль; 2– держатель панели приборной; 3– площадка для установки аккумулятора; 4– швеллер (лонжерон); 5– картер; 6– станина; 7– натяжитель цепи; 8– упор натяжителя цепи; 9– подкос; 10– держатель крепления подрамника; 11– кронштейн, соединяющий культиватор с адаптером или прицепом; 12- поперечина.

От прежней конструкции отсекают переднюю вилку и иные элементы, чтобы те не препятствовали монтажу навесного оборудования на будущий культиватор. Сзади крепят сваркой самодельный механизм для сцепки мотокультиватора с оборудованием, прицепной тележкой. Как правильно самому сделать сцепку, следует посмотреть на видео.

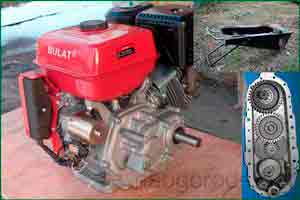

Двигатель

При конструировании самодельного мотокультиватора некоторые обходятся приводом от мотороллера или мопеда. Но чтобы собрать более производительный мотоблок, силы двигателя мопеда будет недостаточно. Для него потребуется мощный 16-18-сильный дизельный мотор от мотоцикла. Его «подгоняют» под нужные параметры, но иногда его нужно модернизировать. Бензобак устанавливают также от мотороллера.

Сначала перестраивают систему охлаждения в активную воздушную, чтобы усовершенствовать технические показатели мототехники. Это легко сделать при помощи 12-ти вольтового электрического движка с небольшой железной крыльчаткой. Попутно производят замену клапана на лепестковый, что помогает облегчить пуск, увеличить тягу и снизить потребление топлива.

Подготовленный двигатель монтируют в жёсткие хомуты. Их предварительно приваривают к передней части рамы самоделки, затем надёжно стягивают болтами (весь процесс хорошо показан на видео).

Обязательно следят за тем, чтобы зажимы охватывали шейку выходного вала дизельного мотора мотоблока и прочно его удерживали.

К КП самодельного приспособления прикрепляют рычаг, который легко сделать из железного прутка, приварив шарик на конце. Длину ручки оставляют таковой, чтобы, находясь за рукоятями управления мотоблока или мотокультиватора, можно было без труда до неё дотянуться.

Далее для самоделки собирают фильтр очистки воздуха, применяя доступные материалы, например, консервную банку, металлическую трубку. Затем подготавливают топливный бак самодельного мотоагрегата. Его можно самому сделать из любой герметичной ёмкости или взять от вышедшей из строя мотоколяски.

Трансмиссия

Для самодельного дизельного мотоблока, впрочем, как и мотокультиватора, потребуются цепи, звёздочки, переходной вал. Их в основном заимствуют у списанной мото-, авто-, агротехники. Ступицы звёздочек не сложно сделать самому, используя куски железа и токарный станок, благо по этой теме легко найти в интернете подробный чертёж или видео. Готовый редуктор к самоделке берут от любой модели мопеда. В приготовлении самодельного редуктора используют стальные пластины и цилиндрические диски с зубьями. Можно установить самодельный дифференциал.

Кинематическую схему самоделки создают максимально простой, чтобы обеспечить большую надёжность функционирования её механизмов. Передачу крутящего момента от двигателя на промежуточный вал организуют посредством стандартной роликовой цепи с ведущей и ведомой звёздочками. При этом увеличивают передаточное число промежуточного и снижают частоту вращения выходного валов.

Иногда в состав трансмиссии мотоблока или мотокультиватора включают так называемый ходоуменьшитель. Это понижающий редуктор, который необходим для получения медленных рабочих скоростей (На видео показана пошаговая инструкция, как собрать ходоуменьшитель).

Установка данного приспособления позволяет улучшить управление самоделкой и сделать её эксплуатацию безопасной для человека. Ходоуменьшитель покупают или собирают своими силами. Как самому сделать ходо уменьшитель и что для этого понадобится, можно посмотреть как на видео, так и поинтересоваться на тематических форумах, организованных технарями-умельцами.

Ходовая часть

К дизельному мотоблоку с ходоуменьшителем, произведённому собственноручно лучше всего подходят пневмоколеса диаметром до 10 дюймов, взятые от списанных сельхозмашин, мотоколясок. Иногда берут от легковых авто, если нужно повысить проходимость самодельной техники. А при эксплуатации мотоблока на тяжёлых почвах их заменяют железными (как они проявляют себя в деле, можно посмотреть на видео). Но выбор колес остается за вами, ориентируйтесь на типа работ, которые вы будете проводить.

При создании самодельного мотокультиватора вместо колёс устанавливают почвофрезу для возможности вскапывания и рыхления грунта. Благодаря использованию такого почвоулучшителя, не происходит утрамбовка грунта, по которому недавно прошёл мотокультиватор.


Рис.3. Ходовая часть культиватора

1 и 2- колёса; 3 – шестерня; 4 – вал ведущий; 5 – редуктор; 6 – шестерня ведущая; 7 – втулка; 8 – винт стопорный; 9 – корпус ведущего вала; 10 – фланец букса; 11 – гайка и болт М-8; 12 – втулка шлицевая; 13 – вал; 14 – гайки М-14; 15 – шайба; 16 – сальник; 17 и 18 — ступичные подшипники; 19 – мотор.

В изготовлении оси культиватора самоделки рекомендуют пользоваться монолитным куском стали. Сварная труба не сгодится, так как она может не выдержать нагрузки.

Устройство управления

Работой самодельного мотоблока или мотокультиватора, как и любой машиной, нужно управлять. Устройствами управления таких самоделок обычно служат рукоятки — они крепятся непосредственно к каркасу рамы. Их делают из двух толстостенных труб, которые изгибают для придания удобной формы (видео это хорошо демонстрирует).

На их концах устанавливают ручки газа и муфты сцепления, снятые, например, со старого мопеда.

С коробкой передач на самоделке нет никаких проблем. Лучшие рычаги КП и кикстартера мотокультиватора изготавливают из металлического прутка диаметром 10мм. Кикстартер на самоделке выводят назад, ближе к оператору, тем самым облегчая запуск дизеля. Так же в удобном месте закрепляют рычаги тормоза и переключения скоростей. Передачи зависят от конструкции КПП.

В самоходном мотоблоке можно вместо рукоятей сделать удобный рулевой адаптер. Для этого идеально подходит автомобильная рулевая колонка с сошкой или снятая с трактора. В таком механизме сошка выполняет роль сцепки, совмещая тележку с самоделкой. В сборке рулевого адаптера применяют шаровую опору — она позволяет сделать сцепку независимой. Весь процесс подготовки самодельной сцепки лучше рассмотреть на видео.

Навеска

Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием. Это делается для того, чтобы расширить:

  • функционал;
  • область применения;
  • сезонность выполняемых работ.

Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а так же уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, то он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать собственные изобретения, используя чертежи, эскизы, авторское видео. Но если сделать одноточечное прицепное устройство на мотоблоке, то можно купить и новое оборудование, например от мотоблока Нева.

Грохотная картофелекопалка

Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный здесь эскиз (так же можно воспользоваться видео).



Рис.4. Грохотная картофелекопалка

На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики удлинители, слегка загнутые к низу. Описание деталей подробно показано на схеме. Такая конструкция отлично подходит для огорода.

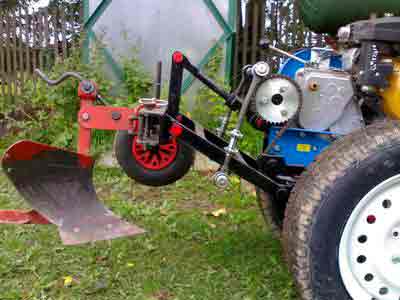

Для изготовления плуга к мотокультиватору применяют высокопрочную легированную или листовую сталь толщиною не менее 3 мм. На схеме показан плуг в разобранном виде, главное не ошибиться с размерами.


Рис.5. Самодельный плуг

Сначала на основе чертежа подготавливают лекало и переносят его на картон, а потом — на металл, после чего вырезают при помощи болгарки. Лемех плуга рекомендуется усиливать высокопрочным металлом, например, от дисковой пилы. Отвал и стойку можно сначала сделать отдельно, а затем соединить воедино. Такая конструкция менее уязвима и в случае поломки какого-то элемента, будет легко произвести его замену. В месте закрепление лемеха и корпуса нужно усилить крепление. Также можно сделать и поворотный плуг. Главное чтобы прицепное устройство плуга совпало с крепление заднего прицепного устройства мотоблока. Но для периодичной работы после вспашке нужна борона.

Прицеп

К готовому мотоблоку многие стараются сделать самодельный прицеп или адаптер, оснащённый водительским местом. Мотоблочный прицеп устроен так, что на нем можно сидеть и управлять машиной, одновременно перевозя груз.

Рис.6. Устройство прицепа

1– держатель навесных орудий; 2– консоль; 3– водило; 4– подножка; 5– водительское сиденье; 6– рама; 7– кузов; 8– опорная балка; 9– болт М-8; 10– упорное кольцо; 11– колесо.

Раму для такого прицепа изготавливают из труб, уголков любого сечения. Для колёсной оси используют металлический стержень диаметром 30 мм. Кузов самодельного приспособления смастерить можно из досок, профнастила или листа металла толщиной 1,2-1,5мм. Для повышения прочности деревянный прицеп по углам усиливают металлическими пластинами, а сделанный из профнастила — дополняют рёбрами жёсткости. Крепление прицепа устроено так, что он подключается при помощи шкворня. Главное смотреть, чтобы совпали размеры.

Недорогое устройство с большим функционалом

Самодельная машина — это экономный и очень полезный в хозяйстве мотоагрегат. Он способен выполнять всевозможные сельскохозяйственные операции, тем самым освобождая человека от утомительного физического труда. К нему можно подключить даже мотоблочные грабли. На предоставленном ниже видео можно увидеть весь функционал этой чудо-машины.

Подобные самоделки применимы не только в качестве помощника в сельскохозяйственных работах. Ими с успехом пользуются при уборке придомовой территории, а в зимнюю пору — для расчистки снега. Если качественно сделать самодельный мотоблок или мотокультиватор, то эксплуатационные параметры самоделки будут ничуть не хуже, чем у дорогостоящего китайского или отечественного заводского аналога. Если вам не хватает детали, то всегда можно приобрести новые. Не забывайте убирать технику в гараж и проводить техническое обслуживание, чтобы она прослужила дольше.

Источник: http://garden-shop.ru/camodelnyj-motoblok-i-naveska-k-nemu-svoimi-rukami.html

Устройства, оптимизирующие работу мотоблока

Выполнение садово-огородных работ требует значительных временных и физических затрат. Чтобы облегчить этот процесс, используются различные механизированные установки. Такие машины могут работать на электричестве или приводиться в движение посредством ДВС. Для обработки земли, как правило, применяются бензиновые агрегаты, для которых выпускаются специальные насадки. Приспособления для мотоблока могут быть навесными либо представлять собой элементы, устанавливаемые вместо прорезиненных металлических колёс. Об основных устройствах, применяемых для обработки почвы и ухода за растениями, будет подробно рассказано далее.

  • 1 Мотоблок и его комплектующие
  • 2 Приспособления для мотоблоков: обзорная характеристика
    • 2.1 Назначение навесного оборудования
    • 2.2 Основные разновидности
      • 2.2.1 Прицеп
      • 2.2.2 Борона
      • 2.2.3 Косилка
      • 2.2.4 Уборщик снега и подметальное оборудование
      • 2.2.5 Для посадки и уборки картошки
      • 2.2.6 Окучник
      • 2.2.7 Адаптер
      • 2.2.8 Фрезы
      • 2.2.9 Молотилка зерна
      • 2.2.10 Другие устройства
  • 3 Самодельные приспособления
  • 4 Заключение

Мотоблок – это передвижная сельскохозяйственная машина, в которой мускульная сила человека применяется для регулировки глубины обработки почвы и выбора направления движения. Сделан агрегат из следующих основных элементов:

  • рамы;
  • двигателя;
  • редуктора;
  • ручки;
  • основного вала с колёсами.


Все детали изготавливаются из качественных материалов и имеют надёжное крепление, которое даже при наличии длительной вибрационной нагрузки позволяет сохранить целостность конструкции. Двигатели могут существенно отличаться по мощности. От этого параметра напрямую зависит производительность машины.

Редуктор устанавливается в нижней части мотокультиватора. Эта деталь служит для преобразования крутящего момента. Многие модели оснащаются коробками, которые объединены с устройством передачи вращения основного вала. Такой элемент необходим для изменения количества оборотов, что очень важно при использовании мотоблока для выполнения различных задач.

Двигатель культиватора соединяется с редуктором посредством ременной передачи, которая также используется в качестве детали, позволяющей плавно трансформировать усилие от мотора к основному рабочему валу.

На ручке находятся элементы управления муфтой, оборотами двигателя и кнопка выключения зажигания. Благодаря наличию переключателей оператор всегда имеет полный контроль над режимами работы силового агрегата.

Ручные сельскохозяйственные машины можно использовать практически для любого вида садово-огородных работ. Такая высокая универсальность возможна благодаря наличию различных насадок, которые устанавливаются на основной вал устройства либо крепятся к сцепному элементу. Отбор мощности напрямую от двигателя осуществляется с помощью дополнительной ременной передачи.

Без специальных элементов, непосредственно выполняющих определённую работу, мотоблок не представляет никакой практической ценности. Наиболее часто такая машина применяется для изменения структуры почвы. Значение различных рыхлителей, окучивателей и установок для бурения земли сложно переоценить. В сравнении с использованием обычного садово-огородного инвентаря при эксплуатации мотоблока увеличивается производительность труда в десятки раз, при этом, качество выше, чем при выполнении работ с помощью лопат и сапок.

Основная задача навесного оборудования: повышение универсальности ручного мотокультиватора. Благодаря наличию таких устройств достаточно один раз купить машину, чтобы иметь возможность практически круглогодичного задействования такого «помощника» на приусадебном участке.

Прежде чем приобрести новый мотоблок и насадки, необходимо изучить основные разновидности таких приспособлений. Заранее разобравшись в назначении каждого элемента, можно оградить себя от ненужных трат. Например, в приобретении насадки для уборки снега нет надобности, если эксплуатация устройства будет производиться в тёплом климате.

Для перевозки различных грузов к мотоблоку может быть присоединена специальная тележка. Такое устройство позволяет не только перемещать предметы на значительные расстояния, но и перевозить оператора на сидении. Прицеп рассчитан на нагрузку до 350 килограммов. Многие владельцы машин часто нарушают это ограничение, при этом, каких-либо серьёзных последствий для работоспособности этого типа приспособлений не возникает.


Прицепы подходят и для перемещения сыпучих веществ. Для этой цели все модели оснащаются невысокими бортами. Задняя вертикальная плоскость, как правило, имеет съёмную конструкцию, что значительно упрощает процесс разгрузки.

Основным недостатком тележек для мотоблока является отсутствие рессор. Несмотря на небольшую скорость движения и использование колёс с воздушными баллонами, длительное перемещение по неровной дороге может вызывать значительный дискомфорт.

Также минусом прицепного оборудования является сложность поворота на большой угол. Эту особенность необходимо всегда учитывать при движении по узким дорожкам.

Приспособление, которое позволяет выровнять почву после глубокой вспашки, является востребованным среди владельцев мотоблоков. Такое изделие имеет очень простую конструкцию. Все разновидности борон состоят из прямоугольной либо клиновидной рамы с перпендикулярно распложенными на них металлическими зубцами. Выступающие детали могут существенно отличаться по длине. Чем мощнее мотоблок, тем больше используются углубляющиеся в землю элементы. Максимальное значение этого параметра составляет 40 мм. Зубцы могут быть как цилиндрической, так и прямоугольной формы. Устанавливается такое навесное оборудование к заднему сцепному устройству.

Приспособление для скашивания травы может быть подключено к мотоблоку. Такие изделия имеют различную конструкцию и отличаются по принципу работы, например:

Очень простые устройства, которые состоят из нескольких рабочих дисков, рамы и опорного колеса. От количества вращающихся элементов зависит обрабатываемая площадь при одном проходе. Отбор мощности осуществляется напрямую от вала двигателя. Роторные устройства могут быть навесными или прицепными. В первом случае удаётся очень легко регулировать высоту среза травы, во втором – нагрузка на оператора будет значительно снижена, что позволит существенно уменьшить физические затраты, особенно при обработке больших площадей.

В таких устройствах для кошения используются специальные режущие элементы, которые перемещаются в горизонтальной плоскости. Устанавливается изделие навесным способом, при этом мотоблок разворачивается, чтобы оператор оказался позади, а рабочая насадка – значительно выступала вперёд. Таким образом обеспечивается высокая безопасность эксплуатации и постоянный контроль во время движения косилки.

  1. 3. Фронтальные.


На мотоблоках изделия такой конструкции устанавливаются крайне редко. Причина этому – слишком большая масса и необходимость в водяном охлаждении. По сути, такая установка является разновидность сегментных устройств с дополнительным оснащением специальными граблями, которые смещают скошенную траву в сторону.

Если эксплуатация мотоблока будет осуществляться в регионе, где осадки в виде снега выпадают довольно часто, то следует приобрести специальные насадки для расчистки сугробов. Такие приспособления оснащаются шнековым механизмом, с помощью которого и осуществляется захват снега. При подборе нового оборудования следует помнить о том, что такие устройства изготавливаются для определённых моделей мотоблоков. То есть уборщики для культиваторов «Салют» или «Нева» не будут подходить для установки на другие машины.

Подметальное оборудование используется для уборки тротуаров и дорог с твёрдым покрытием. Такие изделия состоят из щёток, которые вращаются с большой скоростью.

Выращивание этого корнеплода сопряжено с очень большими затратами физической энергии, если работа выполняется с помощью ручного инструмента. Значительно ускорить процесс, а также снизить расход жизненных сил можно с применением специальных насадок. Посадка и уборка картофеля осуществляются двухлопастным лемехом, который крепится к основному сцепному устройству. При использовании такой насадки применение обычных колёс с резиновой прослойкой приведёт к постоянному пробуксовыванию мотоблока. Эта проблема решается установкой металлических опорных круглых элементов с глубоким «протектором».

Оборудование для мотоблока, которое позволяет смещать верхние слои почвы в горизонтальной плоскости, незаменимо при выращивании картошки и других корнеплодов. Наиболее популярными являются однорядные модели, которые представляют собой стационарно закреплённые диски под углом к вертикали. При движении машины такие элементы незначительно углубляются, что приводит к перемещению почвы в сторону. Окучивание производится на довольно высокой скорости, что позволяет существенно сократить временные затраты при обработке овощных культур.

Для переоборудования мотоблока в мини-трактор применяется специальное приспособление, состоящее из колёсной рамы, сиденья, тормозной системы и элементов управления. В качестве рулевого механизма в таких устройствах могут использоваться ручки основой машины, но иногда поворот конструкции осуществляется за счёт углового перемещения задних колёс.

Адаптеры для мотоблока различаются и по размеру. Этот параметр во многом зависит от мощности двигателя и модели культиватора. При покупке следует обязательно уточнять, подходит ли данное приспособление для конкретного типа мотоблоков.

Насадки для культивирования почвы идут в комплекте с агрегатом. Такие элементы представляют собой изогнутые металлические пластины, которые жёстко крепятся к полым трубкам, устанавливающимся вместо ведущих колёс мотоблока. Для упрощения процесса замены вышедших из строя рабочих плоскостей их крепление осуществляется с помощью резьбовых соединений. Кроме этого, такой способ позволяет уменьшать количество используемых элементов, тем самым снижая нагрузку на двигатель.

Приспособление для мотоблока для отделения зерна может понадобиться в том случае, если на участке выращивается пшеница или ячмень. Это оборудование состоит из специального элемента, оказывающего механическое воздействие на колос. Такое устройство стоит довольно дорого, но приспособление для мотоблока несложно своими руками изготовить из подручных деталей.

Кроме перечисленных моделей есть и другие насадки, с помощью которых можно обрабатывать землю или осуществлять уход за растениями. Например, если дом в сельской местности отапливается печью, то совершенно нелишним будет приспособление для колки дров. При необходимости засеять большой участок земли овощными культурами можно использовать установки в виде сеялки. При посадке деревьев специальный бур, который устанавливается на мотоблок, также позволит сократить временные затраты на выполнение работ.

Практически все перечисленные выше модели насадок для мотоблоков можно сделать своими руками. Конечно, для изготовления сложных устройств потребуется наличие специальных инструментов и оборудования, но многие изделия могут быть легко сделаны, если за основу будут взяты уже имеющиеся механизмы и приспособления.

  1. 1. Самодельный прицеп.

Приспособление для перевозки грузов является самым простым устройством, которое может быть изготовлено своими руками. На эту тему много видео роликов в интернете. За основу берётся автомобильный двухколёсный прицеп. В этом случае, достаточно оборудовать место для водителя и переделать сцепное устройство, чтобы получить тележку, которая по своим техническим характеристикам будет превосходить оригинальное изделие. Преимущество касается не только большей грузоподъёмности, но и комфортности управления и эксплуатации. Автомобильные прицепы оснащаются амортизаторами, что позволит снизить вибрационную нагрузку. Также для изготовления такого устройства можно использовать неисправный мотороллер «Муравей». Для переделки достаточно снять двигатель и переднюю вилку, а к выступающей части рамы приварить соединительный механизм.

Некоторые самодельные приспособления для мотоблока могут быть сделаны при минимальных временных, физических и материальных затратах. При наличии прута толщиной 8-10 мм и сварочного аппарата можно изготовить грабли для сбора сена либо остатков стеблей различных овощных культур. Для этой цели также потребуется поперечина, на которую фиксируется стандартное крепление. Затем по всей длине металлического изделия на равном расстоянии друг от друга привариваются отрезки прутьев. Высота таких элементов, а также шаг расположения могут быть разными, но подобрать эти параметры следует так, чтобы во время движения при прохождении техники стебли растений не проникали мимо зубьев. Необходимо изготавливать приспособления таким образом, чтобы чистка рабочей поверхности не вызывала затруднений.

  1. 3. Дисковый окучник.

Приспособления окучивания к мотоблоку могут быть также сделаны своими руками. Однорядная модель является очень простой конструкцией. Такая самоделка может быть изготовлена без чертежей, фото и схем. Достаточно чётко представлять принцип работы такого устройства: при движении мотоблока по междурядью грунт должен отклоняться в разные стороны. Для того чтобы сделать приспособление, следует взять прямоугольный отрезок металла, затем наварить на нём «крылья» под углом 45˚. Нижнюю часть рекомендуется заточить клиновидно. Таким образом, изделие при движении легко углубляется в почву.

Все перечисленные модели самодельных насадок могут быть установлены на такие мощные мотоблоки, как «Зубр», «Агрос», «Кентавр», «Угра», «Форте», «Нева» или «Брайт».

Различные приспособления для мотоблока позволяют выполнять садово-огородные работы вовремя. Особенно важно это весной, когда для обработки почвы подходящие погодные условия могут сохраняться только в течение нескольких дней. Изделия этого типа можно приобрести в специализированных магазинах, но при наличии достаточного количества материалов не составит большого труда самостоятельно изготовить приспособления для мотоблока.

Источник: http://naogorode.net/prisposobleniya-dlya-motobloka/

Самодельные приспособления для мотоблока, описание, видео, фото

Обрабатывать дачные, приусадебные земельные участки легче и удобнее с помощью небольшого трактора. И не беда, если не хватает средств на покупку – его можно самому смастерить из недорогого мотоблока. Тем более, когда есть интерес к технике, инженерные способности, нужное оборудование и инструменты, сделать это будет совершенно не сложно. Главное разобраться в технических аспектах, подготовиться к трансформации и правильно выбрать сам мотоблок.

Делаем самоделки к мотоблоку своими руками

Для быстрой и качественной обработки грунта нужно сделать самодельные фрезы типа «гусиные лапки» для мотоблока, которые будут перемешивать почву на достаточную глубину и разбивать твердые комья.

Самодельные грабли для мотоблока также являются полезным навесным устройством. Правильнее всего иметь несколько таких различных по своему виду граблей.

Самодельный окучник для мотоблока также понадобится каждому огороднику. Окучник позволит сформировать ровные и высокие гребни на всех грядках с корнеплодными культурами. Самодельный отвал для мотоблока облегчит уборку снега и песка с земельного участка, создаст хорошие условия для дальнейшей почво обработки.

Какие самоделки можно собрать, переделав обычный мотоблок

Варианты интересных самоделок из мотоблока бывают разные. Все зависит от потребностей и фантазии его хозяина. Одни самоделки используются для совершенствования обработки почвы, другие для охоты и рыбалки, а третьи просто для развлечения. Можно выделить несколько типичных конструкций, которые наиболее часто можно встретить:

  • Практичный и удобный минитрактор.
  • Снегоход для любителей зимней рыбалки и охоты.
  • Не боящийся бездорожья вездеход.
  • Болотоход для поездок за клюквой.
  • Мотособака для транспортировки саней.
  • Каракат для движения по пересеченной местности.
  • Подобие квадроцикла.

Для сооружения любого из этих агрегатов понадобятся элементарные знания механики.



Самодельные грабли для мотоблока

При желании вы сможете легко изготовить самодельные грабли для мотоблока. Для граблей с широким захватом для сена можно использовать обычные водопроводные трубы, отличающиеся своими диаметрами. Вам необходимо будет надеть специальную втулку на круглый стержень, после чего простучать его поверхность, слегка проворачивая.

При изготовлении лучше всего подойдет круглый прут. Большинство деталей граблей скрепляется электросваркой, поскольку данный способ прост, и при этом получается надежная конструкция.

Большей простоты конструкции можно достичь, если поворотные части на осях будут закреплены без подшипников качения.

Грабли для сена к мотоблоку лучше сделать складными, так как это упростит их транспортировку.

Монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотоблоки марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным. После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора.

Недорогой трактор по цене мотоблока всего за 150 тысяч! — Закажи тут. Большой выбор навесного оборудования, которое также подойдет для тракторов самоделок смотри по ссылке. Весь модельный ряд мотоблоков (Скаут, Угра, Нева и др.) —

Затем производят установку водительского кресла, а так же фар и габаритов, если планируется передвижение минитрактора по автодорогам. Они обеспечат безопасность при эксплуатации транспорта в тёмное время суток и позволят избежать проблем с требовательными сотрудниками дорожных патрульных служб.



Как сделать самодельный отвал на мотоблок

Мотоблок может служить качестве бульдозера для выравнивания грунта, очистки тротуаров или дорог от грязи и снега. Для этого его нужно сделать самодельный отвал на мотоблок, как правило используется листовой металл толщиной 1-2 мм. Внутри отвала привариваются четыре стальные ребра (жесткости) из листа толщиной 3-4 мм.

В них по месту высверливают отверстия для скрепления отвала со штангами в строго вертикальном положении по отношению к передку мотоблока. Низ отвала также лучше обшить жестью, чтобы он не зарывался в землю.

  • 1 – лист отвала (жесть);
  • 2 – стойка 4шт (ребра жесткости);
  • 3 – нижний лист отвала (жесть);
  • 4 – нож;5 – проушина крепления тяги.

Монтаж тормозной системы и электрооборудования

После установки двигателя приступают к монтажу не менее важного узла минитрактора — тормозной системы. В магазине можно купить новые тормоза для самодельного агрегата или воспользоваться унифицированными деталями от легкового транспортного средства. Для начала определяют место (воспользовавшись компоновочной схемой), где в переделке будет располагаться педаль тормоза. На обозначенной делянке монтируют крепление для педали и основной тормозной цилиндр. Затем цилиндр подсоединяют шлангами к тормозным барабанам, расположенным на передних колёсах переоборудованного трактора. Сразу после этого тормозную систему проверяют на герметичность и если она нарушена — придётся всё переделать. Чтобы избежать нелепых ошибок, лучше воспользоваться наглядным чертежом, на котором показаны все основные узлы трактора. Для контроля систему обязательно прокачивают и удаляют остатки воздуха. Это сделает её работоспособной и обеспечит подобающую функциональность. Дополнить систему можно ещё и стояночным тормозом.

Следующий этап самостоятельной переделки мотоблока в полноценный минитрактор – подключение электрооборудования и вывод датчиков на панель приборов. Сделать это рекомендуется для удобства и безопасности эксплуатации транспорта. На панель выводят измеритель температуры, показатель охлаждения жидкости, ключ зажигания, датчик давления масла и уровня топлива в бензобаке. По желанию самодельный трактор снабжают звуковым сигналом, стоп-сигнальными лампами и указателями поворотов. Дополнительно сельхозтехнику можно оснастить элементами обшивки и навесом. Это придаст минитрактору привлекательный вид и сделает работу оператора более комфортной. После завершения процесса модернизации мотоблока, следует провести обкатку самодельного минитрактора, чтобы произошла «притёрка» деталей и улучшилась смазываемость сопрягаемых поверхностей.



Удобная самодельная сеялка к мотоблоку

Условно сеялки к мотоблокам подразделяются по числу одновременно засеиваемых рядов – от 1 до 5, выделяют также сеялки овощные и сеялки точного высева. Сеялки овощные применяются для пунктирного посева овощей: моркови, лука, свеклы. Аппарат для подачи семян приводится от опорно-приводных колес секций. Кроме того частота вращения аппарата регулируется сменными звездочками.

Сеялки овощные точного высева имеют щеточное высевающее устройство. В таком устройстве вращающаяся щетка ворошит слой семян в бункере, чтобы они высыпались в отверстие, расположенное в его задней стенке. Отверстие закрывается поворотным диском, имеющим отверстия различного диаметра. Поворотом диска можно изменять размер отверстий и таким образом менять норму высева семян.

Самодельная сеялка к мотоблоку обычно соединяется с мотоблоком при помощи универсальной сцепки, благодаря которой можно комплектовать мотоблок двухрядными и четырехрядными сеялками.



Установка ходовой части

По окончанию монтажа приспособления для навески устанавливают на обе оси (переднюю, заднюю), а уже на них – колёса. На заднюю ось обычно крепят те, что шли в комплектации с мотоблоком (Скаут, Зубр, Нева), а на переднюю насаживают колёса от легкового авто или какой-нибудь сельхозтехники. Важно, чтобы они были с глубоким протектором – это сделает самодельный минитрактор техникой высокой проходимости и с улучшенным сцеплением колёс с грунтом.

Для оборудования самодельного трактора полноценной передней ходовой частью покупают ступицы в сборке с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой. Их так же можно переделать, сняв с подержаной легковой техники. Крепление передних колёс к минитрактору осуществляют таким образом:

  • Подбирают металлическую профильную трубу, соответствующую толщине передней оси самодельного трактора;
  • К торцам профиля прикрепляют колёсные ступицы;
  • Конструкцию со ступицами закрепляют на передней раме прямо по центру;
  • Монтируют рулевые тяги, после чего выравнивают их с рулевым редуктором;
  • Осуществляют фиксацию редуктора на раме;
  • Ставят рулевую штангу, рулевое колесо;
  • Регулируют рулевую колонку.

Иногда переднюю подвеску трактора дополняют пружинными амортизаторами для обеспечения более комфортных условий работы. После того, как по чертежу собрали рулевую колонку, нужно сделать монтаж задних колёс.

Заднюю ось культиватора устанавливают на подшипники, плотно запрессованные в сферические втулки. На неё монтируют шкив, который будет передавать крутящий момент от двигателя к вращающимся узлам. Можно задние колёса переломки оставлять без дифференциала – это упростит конструкцию и сведёт к минимуму пробуксовку будущего минитрактора при эксплуатации на сыпучих грунтах. Оптимальный диаметр колёс трактора — 30-36 см (как у модели Скаут Т-15). Если самодельный дизельный агрегат поставить на колёса меньшего размера, он попросту будет крениться вперёд. Монтаж больших колёс сделает машину неуправляемой и ухудшит её манёвренность, особенно при работе с прицепом. По окончанию установки колёс и рулевой колонки начинают компоновку основного узла агротехники — двигателя.



Самодельная лопата для мотоблока

Мотоблок часто выступает в роли бульдозера, выравнивающего грунт, а также очищающего тротуары или дороги от грязи снега. Для он оснащается лопатой-отвалом.

Делается самодельная лопата для мотоблока без всяких трудностей, если у вас в хозяйстве имеются«болгарка», дрель и сварочный аппарат.

Долго искать подходящий металл вам не придется, так как для изготовления лопаты-отвала подойдет обычная двухсот литровая стальная бочка. Аккуратно порезав ее на три части, вы получите три криволинейных сегмента для лопаты. Сварив по контуру два из них, получите лопату -отвал с толщиной металла в 3 мм, чего вполне хватит для требуемой жесткости лопаты-отвала.

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.



Делаем самодельный дисковый окучник для мотоблока

Самодельный дисковый окучник для мотоблока начинаем изготавливать с поиска ненужных в хозяйстве крышек от стальных кастрюль (лучше не эмалированных, а просто металлических). Нужный диаметр примерно 40-50 см с учетом того, что глубина прорастания в землю корней картофеля не большее чем 15-20 см. Далее затачиваем лопасти крышек, а в нашем случае они уже являются дисками окучника, на шлифовальном станке. Если крышки плоские, то их немного загибают в одну из сторон молотком.

Далее, чтобы сделать удобный окучник, нужно изготовить тележку, к которой и будут крепиться диски, сдвигающие почву. Это может быть конструкция из труб и втулок, к ее нижней раме крепим небольшие опорные колеса.

После этого можно переходить к испытаниям такого окучника прямо на картофельном участке огорода.



Особенности изготовления культиватора с мотором от мопеда

Существует множество вариантов переделки бензиновой техники под мотокультиватор, или наоборот, изготовление снегохода из сельхозтехники. Ниже рассмотрим, как выполняется переделка мотокультиватора на основе мопеда.

В основу агрегата вложен двигатель Д8. Вокруг цилиндра потребуется напаять жестяной сосуд для вливания воды – таким образом, получиться своеобразная система охлаждения. Воду необходимо периодически менять, чтобы не допускать нагревания цилиндра выше 100 °С.

Переделанный агрегат должен снабжаться цепным редуктором с использование велосипедной звездочки. Нижняя часть редуктора будет выполнять силовую функцию, поэтому выходной вал потребуется усилить металлическими втулками, надежно зафиксированными на редукторе.


Подобная модернизация старого мопеда даст возможность изготовить надежный мотокультиватор, который позволит вспахивать почву и сможет выполнять ряд других функций.



Как правильно сделать самодельный плуг к мотоблоку

Нужно ли делать плуг для мотоблока, если особых навыков металлообработки не имеется? Да, стоит. Конструкция этого сельхоз орудия достаточно проста и потому правильно сделать самодельный плуг к мотоблоку по силам каждому желающему.

Прежде чем приступить к реализации своего замысла, нужно просмотреть предыдущие посты нашего сайта, где подробно с чертежами мы описывали процесс изготовления.

Лучше всего для работы подойдут профессиональные инструменты, они позволят выполнить все технологические операции своими руками на требуемом уровне и при этом сохранят свое качество. Любительский инструмент для подобной работы непригоден потому, что его уровень прочности недостаточен для выполнения некоторых из операций.



Из каких элементов состоит самодельный агрегат?

Чтобы сделать мотокультиватор своими руками, требуется изучить конструкцию любого агрегата, предлагаемого на продажу. Именно «магазинный вариант» и должен стать своеобразным макетом, на который необходимо ориентироваться при сборке самоделки. Самодельная конструкция должна состоять из таких элементов:

  • Мотора внутреннего сгорания или электрического двигателя. Электропривод можно позаимствовать у старого промышленного компрессора или системы вентиляции. В качестве мотора внутреннего сгорания оптимально подойдет двигатель от мопеда. Нередки случаи, когда самодельный мотокультиватор собирался на основе бензопилы. В любом случае потребуется позаботиться об эффективной системе охлаждения, чтобы мотор не перегревался;
  • Редуктора – обязательная деталь любого сельскохозяйственного агрегата. Высокая скорость, которая наблюдается на валу, оказывается слишком высокой для небольшого мотора, поэтому понижающий редуктор поможет уменьшить обороты и нарастить усилие на рабочем валу;
  • Ручек для управления агрегатом. Они служат органами для удерживания культиватора. Также на рукоятках нужно расположить рычаги переключения скорости и муфты. В любом случае устройство должно получиться максимально комфортным.

Подыскав все эти элементы, можно приступать к сборке. Чтобы допустить как можно меньше ошибок, советуем подготовить приблизительные чертеж, в котором нужно указать последовательность подключения каждого из узлов.



Самодельная фреза гусиные лапки, для мотоблока

Это цельносварная не разборная стальная фреза, что придает ей значительно большую прочность, чем у обычных культиваторных фрез. Самодельная фреза гусиные лапки, для мотоблока показывает большую эффективность и успешно используется при вспашке твердой почвы. Ее можно агрегатировать практически с любым мотоблоком или мотокультиватором с подходящим диаметром оси.

Фрезу«гусиные лапки» очень хорошо использовать при вспашке земли под посадку картофеля, особенно если грунт твердый с крупными комьями земли, либо когда для профилактики от жука колорадского, проволочника и других огородных вредителей нужно ускоренно вспахать огород «в зиму».

«Гусиные лапки» продаются как правило не заточенными, и многими огородниками, которыми уже испытаны эти фрезы, рекомендуется затачивать их для более легкой и быстрой вспашки.

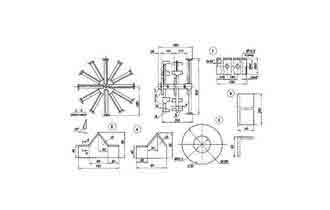

Ниже приведены чертежи самодельной фрезы «гусиные лапки2 с диаметром 520 мм., захватом 1250 мм., общим количеством лучей 30 шт. по 3 шт. на секцию. Луч крепится к катушкам на болтах.

При вспашке почвы такой фрезой она разрыхляется и поднимается на глубину в среднем от 40 до 100 мм., в зависимости от влажности.



Что такое мотособака и каракат

Кто когда-нибудь катался на мотобуксировщике, изготовленном специально для этих целей, обращал внимание на его поразительную схожесть с мотоблоком. Тогда, почему же нельзя сделать его самостоятельно. Ведь двигатель, органы управления, способ формирования крутящего момента и передачи его на колеса схожи. Отличие только в том, что у мотособаки имеется пара гусениц, которая позволяет двигаться по снегу и тащить за собой сани по бескрайнему заснеженному полю. Чтобы воплотить мечту в готовое изделие, так необходимое для зимней рыбалки и охоты, можно просто купить готовый комплект гусениц на шасси. Если для кого-то стоимость этой конструкции покажется высокой, можно изготовить ее самостоятельно. В этих целях необходимо досконально изучить особенности сооружения гусеничной конструкции, которая состоит из ведомой и ведущей звездочки на каждую гусеницу и нескольких резиновых катков. Все это смонтировано на раме, сваренной из швеллера. На ней же крепят двигатель и руль с органами управления. Соорудить сани на лыжах уже не представляет никакого труда, для того, кто справится с предыдущей задачей.

Не стоит обходить стороной и такую интересную самоделку, как каракат. Ее преимущества в огромных колесах, представляющих собой камеры, стянутые ремнями. Иногда вместо ремней используют грузовые покрышки. Их облегчают путем вырезания лишних элементов. Оставляют только протектор и часть борта. Для изготовления удобнее всего использовать электрический лобзик.

Колесо для караката в сборе

Диски для караката используют обычные автомобильные, к которым крепят расширяющую конструкцию. Иногда поступают очень оригинально, сваривая вместе два круглых металлических тазика и вырезая у них отверстия в днищах под ступицу, как на фото ниже.

Колесо для караката из двух тазиков

Хотя такой каракат из мотоблока выглядит довольно неуклюже, он способен достаточно резво преодолевать заболоченные участки местности, а также перевозить до 100 кг груза.

Так может выглядеть каракат из мотоблока

Устройство для копания картофеля

Данное приспособление является незаменимым в период сбора урожая клубневой культуры, в особенности картофеля. Такие самоделки для мотоблока своими руками выполнить не так уж и просто. Перед работой необходимо создать чертежи навесного оборудования и продумать при этом каждую деталь.

Рама, как основной корпус, путем сварки изготавливается из металлических уголков или швеллеров. Она должна быть достаточно прочной и устойчивой.

Для непосредственного сбора клубней необходима 1 или 2 металлические пластины с закругленными краями, делается это для того, чтобы они не разрезали картофель. Также потребуются металлические прутья, которые привариваются к пластине. Вся вместе эта конструкция называется лемехом — это подвижная деталь данного устройства.

Не менее важный элемент оборудования — это редакционный узел. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2 втулок, которые обеспечивают взаимодействие валов.

Корпус для очистки клубней. Его достаточно сложно изготовить неопытному мастеру. Для его сборки необходимо приобрести роликовые цепи, стальные стержни, именно с их помощью требуется собрать конструкцию, которая по своему внешнему виду будет напоминать колесо для белки. Это колесо нужно прочно закрепить на 2 специальных стержнях таким образом, чтобы барабан смог вращаться.

Правильно собранные детали позволят применять в работе это устройство многие годы, а качественный результат будет радовать.



Что из себя представляет данная конструкция?

По сути мотоблок – это современный вариант коня. При проживании в селе он является незаменимым агрегатом.

Часто случается так, что нет возможности загнать трактор на приусадебный участок для вспахивания земли из-за его больших размеров. Мотоблок же способен работать в самых труднодоступных местах и даже обрабатывать делянки, размером в один квадратный метр.

Одно из главных достоинств данного устройства – это минимальное потребление топлива. Как правило, полного бака, объёмом 4,8 литров, хватает на полдня работы, а порой и больше. Если учесть, что многие виды работ на земле приходится делать своими руками, такой агрегат является незаменимым в сельском хозяйстве. Вскапывание, окучивание, межевание, посадку и выкапывание картофеля можно смело возложить на его стальные плечи, сэкономив при этом массу времени и сил.

Такое устройство заводской сборки стоит от 30 до 200 тысяч рублей, начиная от китайских производителей и заканчивая мощными дизелями BMW и Toyota. Дешёвый китайский вариант может подвести в любую минуту, а приобретать агрегат именитых компаний – накладно. Гораздо проще использовать в качестве донора старую технику и, прикупив некоторые запчасти, собрать мотоблок своими руками. Это обойдётся дешевле, даже чем китайский вариант.

Работы, которые можно выполнить при помощи такого устройства:

  1. Перевозка грузов, максимальная нагрузка 250-300 кг. Для этого за сцепку мотоблока присоединяется прицеп с сидением и местом под перевозимые тяжести.
  2. Вспашка и боронование при помощи фрезы, культиватора и бороны.
  3. Посадка как картофеля, так и любой другой культуры.
  4. Удобрение почвы.
  5. Окучивание.
  6. Уборка картофеля.

Благодаря наличию широкого выбора дополнительного оборудования, этот агрегат можно использовать для подметания, бурения и уборки снега. Для установки одного оборудования потребуется сцепка, а другое подключается напрямую к редуктору.

Возможные проблемы

Однако, как и любая другая вещь, мотоблоки могут ломаться. Особенно если они низкого качества. Ниже мы расскажем о ремонте мотоблока.

Итак, все проблемы можно разделить на несколько категорий:

Неправильно подается топливо. Для решения проверьте зажигание и прочистите бензобак, а также всю систему, отвечающую за подачу топлива. Снова попробуйте завести мотоблок. Если это не помогает, то можете промыть топливный кран и бак чистым бензином, а затем продуть соединительный шланг, находящийся около карбюратора.

Поломка карбюратора. Об этом также может сигнализировать проблема с подачей топлива. Для того, чтобы починить деталь, проверьте в каком состоянии находятся кронштейн и поплавок. Отрегулируется конструкцию отверткой в случае, если что-то не так. Также проверьте исправность клапанов.

Садовые дорожки своими руками — как сделать красивые дорожки быстро и просто из подручных материалов (100 фото)

Детская площадка своими руками: пошаговая инструкция как построить из подручных материалов детскую площадку

  • Веранда своими руками — чертежи, размеры, схемы и варианты изготовления веранды (80 фото)
  • Кроме этого, проверьте те, на сколько крепко держатся элементы трансмиссии. Если крепление недостаточно плотное, затяните болты. Либо же если обнаружите какие-нибудь дефекты, то обязательно замените поломанные детали.

    Еще одним вариантом поломки может быть проблема с двигателем – отказывает педаль зажигания (устраняется удалением нагара), либо же они могут быть вызваны поломками в свечах или электросети. К сожалению, тут починить уже ничего не получится. Придется просто заменить деталь.



    Картофелесажалка

    Для того чтобы собрать самостоятельно данное навесное устройство, необходимо подготовить следующие детали:

    1. Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
    2. К раме необходимо присоединить металлическую ось, к которой будут крепиться колеса.
    3. В нижней части рамы крепится бункер для картофеля.
    4. Зацепные звездочки следует правильно прикрепить к раме и соединить с регулировочным механизмом.

    Особое внимание необходимо уделить правильно отрегулированному расположению звездочек, так как от этого будет зависеть распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов самого мотоблока и навесного оборудования.

    Некоторые умельцы умудряются создавать универсальные приспособления для земляных работ, к примеру, путем добавления или снятия каких-либо деталей можно создать из мотокультиватора картофелесажалку, а грабли легко переделать в бороны, путем смены основных насадок на раме. Если подойти к этому вопросу грамотно и со знанием дела, то можно постепенно собрать весь необходимый инструмент для домашних и сельскохозяйственных работ на мотоблоке.



    Пошаговое конструирование

    Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

    Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

    Читайте здесь: Бассейн своими руками — советы как построить стационарный каркасный плавательный бассейн

    Продолжим подробные инструкции, как сделать мотоблок. Тем, кто имеет земельный участок в 20-50 соток предложим изготовить мотоблок с ДВС одноцилиндрового мотоцикла Иж-49 или двухцилиндрового К-700, или первых выпусков «Уралов».

    Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

    В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

    Что необходимо для сборки:

    • «донор», с которого снимаются некоторые запчасти;
    • чертежи (из Интернета или паспорта заводского мотоблока);
    • сварочный, желательно и мини-токарный агрегат (есть школьного типа);
    • набор инструментов.



    Инструменты для сборки

    Конечно же, не обойтись в столь сложных работах без специального инструмента. Самое необходимое, без чего начинать работы будет бессмысленно:

    • сварочный аппарат и электроды;
    • комплект слесарного инструмента, включая ножовки, напильники, тиски, фрезы и зенкеры, плашки и метчики под различную резьбу;
    • дрель или мощный шуруповерт, с комплектом сверл разной толщины;
    • набор рожковых ключей;
    • отвертки;
    • болгарка и отрезные диски по металлу;
    • комплект различных гаек, болтов и саморезов;
    • измерительный инструмент, линейка, рулетка, угольник, штангенциркуль и нутромер.

    Для полного обеспечения пригодится еще мини-токарный станок, но это уже достаточно экзотический инструмент для домашнего мастера. Хотя с помощью него можно легко выточить именно ту деталь, без которой мотоблок не работает должным образом.

    С инструментом необходимо уметь обращаться и, что еще важнее, соблюдать технику безопасности. Работы с таким устройством, как сварочный аппарат или болгарка, могут привести к возгоранию или нанести непоправимый вред здоровью. Поэтому крайне важно:

    1. Соблюдать инструкции производителя инструмента.
    2. Работать в защитных перчатках и очках.
    3. Спецодежда должна плотно прилегать к телу и изготавливаться из трудногорючих материалов.
    4. Обязательно проверять исправность электроинструмента и проводки перед началом работ.
    5. Все действия должны проводиться в хорошо освещенных и проветриваемых помещениях.

    Внимание! Соблюдение техники безопасности при работах со сварочным и режущим инструментом – обязательное требование



    Изготавливаем культиватор

    Самодельный культиватор для мотоблока изготавливается из стального листа размером 150х150 мм. Фреза изготавливается из пластин 250х40 мм. Пластины соединяются попарно в виде фрезы. Обычно крепят их болтами. Далее берутся две металлические трубы, которые соединяются между собой уже готовыми фрезами. Вся конструкция крепится к валу мотоблока.



    Изготовление рамы устройства

    Перед тем как сделать самодельный мотоблок, стоит заранее подготовить все необходимые детали и составить чертеж. Рама представляет собой несущую конструкцию, которая необходима для закрепления остальных частей мотоблока. Для ее создания нужно выполнить следующие действия:

    • Из металлической трубы необходимо согнуть и соединить конструкцию в виде двух лонжеронов, края которых загнуты вверх.
    • После этого к задней стороне лонжерона приваривается руль от мотоцикла «Иж».
    • Чтобы прицеп был более надежным, к лонжеронам привариваются поперечины. Они увеличивают жесткость конструкции. Передняя поперечина будет служить упором для натяжителя цепи трансмиссии.
    • Около загибов заднего края лонжеронов нужно приварить пластину из металла. Она будет служить опорой для аккумулятора.

    Как изготовить сцепляющий узел?

    Данная деталь должна быть изготовлена из прочного материала, так как является связующим звеном между инструментом для работы и тяговой силой мотоблока. Этот узел должен иметь прочные элементы фиксации с обеих сторон.

    Для его изготовления понадобятся следующие инструменты и материалы:

    1. Металл или швеллера. Они понадобятся для создания основного корпуса узла.
    2. Элементы крепления в виде болтов, гаек и стальных стержней.
    3. Для того чтобы положение узла можно было менять, нужно продумать, какой элемент регулировки необходим. Это должен быть прочный и металлический рычаг.
    4. Для сборки этой детали мотоблока понадобится сварочный аппарат, набор ключей, сверла и дрель по металлу.

    Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности машины. Узел должен иметь достаточно прочные детали крепления и по своим размерам подходить к основному оборудованию.

    Купить или сделать самому?

    Конечно, изготовить нужно универсальную сцепку, так как к ней можно будет присоединить, как самодельные устройства, так и приобретенные.

    Универсальный узел собирается в следующей последовательности:

    1. Для начала необходимо взять 2 одинаковые по своим размерам металлические дуги П-образной формы, для их изготовления прекрасно подходят швеллера. В каждой металлической пластине нужно просверлить отверстия: в одной — 6 шт., а в другой — 8 шт.
    2. Корпус является более сложной деталью и собирается при помощи сварочного аппарата. У него четко должны быть отмерены и просверлены отверстия для соединительных элементов, а на одной из скоб необходимо продумать, как выполнить подвижное соединение.
    3. Самым сложным в этой работе считается изготовление рычага, вернее, самого механизма регулировки положения мотоблока. Основные его детали — это винт, кронштейн и рукоятка.

    Для выполнения данной работы рекомендуется воспользоваться специальным станком, на котором можно будет выточить все необходимые детали. Когда сцепка будет собрана и готова к эксплуатации, стоит проверить прочность ее присоединения и крепления рабочего приспособления для мотоблока.



    Основа конструкции

    Основой конструкции послужит металлическая рама из трубы. К ней прикрепите цепной редуктор и отрегулируйте ход. Это послужит основой для прикрепления транспортной тележки и прочих навесных устройств.


    Источник: http://texnotoys.ru/dom-i-sad/samodelnyj-motoblok.html

    Делаем культиватор своими руками

    Предположим, что у вас есть земельный участок. Вы хотите обработать его культиватором, которого у вас нет. Иначе вы бы просто не зашли сюда. Вы, наверное, хотите сделать такой агрегат сами по какой-то вам ведомой причине, будь то отсутствие денег на заводской мотокультиватор, или просто интерес, сделать такую машину самому. В таком случае вам повезло, если у Вас есть электро двигатель на 1.5-2 кВт, редуктор, то Вы легко сделаете культиватор своими руками буквально за день -два.

    Мотокультиватор своими руками: с чего начать и как сделать

    Основные детали самодельного мотокультиватора — это редуктор и двигатель. Первым делом делаем раму будущего культиватора, сверлим отверстия для установки основных узлов, и делаем ручки для управления агрегатом из двух изогнутых труб диаметром 32 мм. Между самодельными рукоятками необходимо поставить еще трубу, которая будет нам как распорка, увеличивающая прочность конструкции. К одной из рукояток мы впоследствии установим пусковую кнопку.

    Для изготовления вала я использовал ненужный лом, к нему приварил звездочку с распредвала двигателя ВАЗ, а цепь и обе звездочки обварил металлом сделав чехол.

    Трёхфазный двигатель я подключал по стандартной схемы «треугольника», конденсаторную кнопку-пускатель разместите на рукоятке, чтобы было удобней.

    Грунтозацепы для самодельного мотокультиватора

    Наш культиватор должен как-то ездить. Выберите нужные колеса. Помните, что маленькие колеса будут застревать в земле и мешать работе. Слишком большие колеса самодельному мотокультиватору будет тяжело крутить. Выбранные колеса закрепляются на стальные уголки, которые размещаются на редукторном картере. Присоединить колеса к вашему самодельному механизму — это еще не все. Закрепите на колеса грунтозацепы. При помощи них мотокультиватор будет лучше вгрызаться в грунт.

    Возьмите автомобильные рессоры или просто уголки и вырежьте из них зацепы нужного диаметра. Для того, чтобы получить максимальный эффект, установите угол зацепов на 120°.

    Когда закончите работу с соединением всех деталей, вы сможете использовать сделанный мотокультиватор своими руками на протяжении нескольких лет. Если хотите, чтобы агрегат просто разбил цельную землю на большие куски, вам нужно будет идти с ним побыстрее. Меньшая скорость прохождения перемалывает землю на мельчайшие частицы — все зависит от скорости работы с культиватором. Перед его применением смазывайте вал механизма маслом для того, чтобы самоделка прослужила без поломок дольше.

    По тому же принципу можно также взять для самодельного мотокультиватора двигатель от стиральной машины. Разберите детский велосипед и приспособьте на ваш агрегат звездочки и велосипедную цепь. В итоге получится такой себе самодельный электрокультиватор. Правда, если вы решили сделать этот агрегат своими руками, учтите, что провод будет постоянно путаться под ногами и мешать. Из-за того, что питание механизма зависит от сети и кабеля — не уйдешь дальше, чем позволит его длина.

    Культиватор своими руками: видео подборка

    Для полного представления что вас ждет после того, как вы решитесь сделать мотокультиватор своими руками, можете посмотреть на видео подборке с самодельным агрегатом.

    Как сделать культиватор своими руками: варианты попроще

    Есть такой культиватор — «Шустрый малыш». Давайте рассмотрим, как вы сможете сделать такой в домашних условиях.
    Возьмите деревянную ось. Она станет соединительным элементов для остальных деталей. На эту ось необходимо закрепить трубу 24 мм в диаметре. Она будет выполнять функцию рукояти, поэтому, чтобы не сгибаться в три погибели, выберите длину трубы под свой рост.

    К упоминаемой оси присоедините колеса диаметром не более 200 мм. культиватор будет опираться на колеса, высота инструмента над землей зависит от высоты колес, которые мы к нему приспособили. Кстати, колеса нужно вырезать из металла 2-3 мм в толщине. После того, как вы все указанное подсоединили, можете работать на земле.

    Под словом культиватор имеется ввиду не только моторные агрегаты. Вы можете использовать на своей даче и ручной инструмент. Он намного лучше, чем стандартная сапка и гораздо проще изготовляется в домашних условиях, чем мотокультиватор. Вы слышали о культиваторе «Торнадо»? Он похож на бракованные вилы.

    Круглая ось, к которой по спирали приварены покрученные зубья. Такой инструмент легче всего изготавливать из уже имеющихся вил, если вам не жалко. Если ваши вилы вам еще нужны, купите в магазине другие и сделайте из них «Торнадо». Поверьте, дешевле купить вилы и переделать их, чем купить готовый культиватор. Возьмите молоток и пройдитесь по зубьям, пусть они будут погнуты по спирали.

    Самодельный культиватор «Торнадо»

    «Торнадо» легки в использовании благодаря рычагу, за который хватается оператор при прокрутке культиватора в землю. Для рычага нам нужна труба, которую нам нужно закрепить на рукоять. Труба должна быть 50 см в длине. Для крепления можете взять изоленту. Как трубу можете использовать насадку на черенок, какими обычно оснащают лопаты. Такой рычаг будет выступать на 25 см в обе стороны от рукояти.

    Можно сделать культиватор «Торнадо» из пружинистой стали. Берем пластину полметра длиной, 1-1,5 мм в толщине и 2 в ширине. Согните сталь, сделайте из неё петлю, которую наденете на черенок. Следите за высотой черенка. Важно соблюсти диаметр полученной петли — она не должна быть больше 20 см в диаметре, чтобы свободно входить в междурядья.

    Есть другой вариант культиватора — роторный дисковый. Только предупреждаем, что вам нужно будет приложить немало физической силы, чтобы сделать нужные выпуклые диски. положите обычные металлические диски и бейте по ним молотком. В процессе они должны стать чашеобразными.

    Главную деталь механизма — а это именно диски, одеваем на втулку, которую крепим на ось. Оба конца оси присоединяем при помощи шплинтов на большой скобе.

    На большой скобе делаем отверстие, куда вставляем трубу с рукоятками и перекладиной между ними.
    На маленькую скобу с помощью сварочного аппарата помещаем шток. Он должен быть 24 мм в диаметре и 25 см в длине. В шток потом ввинчиваем 16-диаметральный стержень.

    Источник: http://motoblok-kultivator.com/kultivator-svoimi-rukami/

    Как сделать культиватор своими руками и собрать самодельное навесное оборудование

    Собрать функциональный культиватор своими руками достаточно просто. Талантливые умельцы создают его из подручных средств с минимальными финансовыми затратами. При наличии нужных материалов, времени и желания сделать такое приспособление для дачи можно за пару выходных.

    1. Как сделать культиватор
    2. Из стартера
    3. Из болгарки
    4. Из стиральной машинки
    5. Из старого велосипеда
    6. Из бензопилы
    7. Из триммера
    8. Из дрели
    9. Как сделать разные элементы
    10. Ходоуменьшитель
    11. Фрезы
    12. Плуг
    13. Колеса
    14. Грунтозацепы
    15. Прицеп
    16. Окучник
    17. Адаптер
    18. Как собрать конструкцию

    Как сделать культиватор

    Каждый дачник хорошо знаком со всеми трудностями возделывания огородных культур. И больше всего утомляет обработка почвы перед посадкой и при дальнейшем уходе за садово-огородными растениями. Чтобы упростить себе жизнь, достаточно сделать самодельный бензиновый или электрический культиватор для дачи, который будет использоваться для решения различных сельскохозяйственных задач.

    Перед тем как приступить к сборке, необходимо разобраться с типами, устройством и принципом работы садовых приспособлений.

    В зависимости от разновидности двигателя выделяют электрические и топливные культиваторы. Первые характеризуются экологической чистотой и низким энергопотреблением. Однако они привязываются к источнику электричества, поэтому могут быть использованы только в тепличных условиях или на небольшом огороде, который имеет доступ к электроэнергии. Смастерить подобный агрегат достаточно просто.

    Модели с двигателями внутреннего сгорания превосходят предыдущий тип по показателям мощности и возможности работать без подключения к электросети. Но обслуживание машины становится более затратным, а во время работы выделяются вредные выхлопные газы.

    По способу обработки почвы самодельные мотокультиваторы бывают либо самоходными, оснащенными колесами с приводом, либо с вращающейся рабочей насадкой, которая может использоваться в качестве средства перемещения.

    В первом варианте задействовано два редуктора. Первый помогает механизму двигаться с заданной скоростью, а второй выполняет вращение роторной насадки для обработки почвы. При наличии ведущих колес культиватор дополнительно оборудуют ножами-плоскорезами.

    Есть и упрощенные самоделки, где колеса только опираются на поверхность, облегчая перемещение.

    Из стартера

    Если в домашней мастерской имеется ненужный стартер от машины, на его основе можно создать примитивную версию мотокультиватора. Для этого нужно укоротить его вал и немного переделать переднюю крышку, сделав в ней несколько отверстий диаметром до 5 мм. Это необходимо для поступления воздуха от системы вентиляции. Затем подготовленный стартер объединяют в один агрегат с режущими элементами (фрезами).

    Почти готовую установку фиксируют на рабочую платформу культиватора и проверяют на работоспособность. Сделать электрокультиватор своими руками из стартера можно за пару часов и с минимальными финансовыми затратами.

    Из болгарки

    Вариант самоделки мини-культиватора из болгарки не отличается высокой производительностью, но отлично решает задачу по прополке небольшого участка с легкой почвой. Болгарка в этом самодельном изобретении исполняет роль электрического привода. Остальные узлы и детали можно взять со старого нерабочего культиватора.

    К созданной из подручных средств или взятой старой раме фиксируют болгарку, а также удлинитель на катушке для подключения к источнику электроэнергии.

    После сборки основных элементов можно проводить тестирование машины. Если все сделать правильно, фрезы будут выдавать до 300 об/мин.

    Из стиральной машинки

    Народные умельцы мастерят культивирующее устройство из старой, ненужной стиральной машинки, которая еще работает, но уже не может использоваться для основной задачи — стирки. Из старой техники нужно изъять двигатель. Он будет служить в качестве основы для будущего культиватора и даст стиральной машине вторую жизнь.

    Помимо силовой установки, придется найти двужильный провод, редуктор, трехметровый металлический уголок, включатели, автомобильные рессоры, кнопку запуска и барабан с куском жести.

    Подготовив нужные элементы, можно переходить к монтажным работам. Изначально проводится сварка, а затем подготовка режущих элементов. Важно следить, чтобы каждый нож не пересекался с каким-либо другим.

    К самому мотору подключают пусковую и рабочую обмотки. Первая необходима только для запуска прибора, а вторая используется все время.

    После выполнения перечисленных действий можно начинать тестирование устройства.

    Из старого велосипеда

    Не менее интересной самоделкой является ручной культиватор из велосипеда. Для изготовления такого приспособления нужно подготовить металлическую трубу, раму и велосипедное колесо. Еще понадобятся металлические заготовки, стальные полосы, дрель, болгарка и культиваторная головка.

    Работы по монтажу состоят из следующих этапов:

    • К раме от велосипеда прикрепляют головку культиватора. Из металлической трубы делаются перекладина и ручки. Они соединяются с помощью болтов.
    • Дальше берутся контргайки. Они понадобятся для фиксации колеса на раме.
    • После выполнения таких действий механизм можно считать готовым. К такому культиватору можно присоединять плуг и сопутствующие приспособления, которые сделают его более функциональным.

    Из бензопилы

    Создать мотокультиватор своими руками можно из бензопилы. В качестве основы используется мощная бензопила отечественного или зарубежного производства. Желательно брать модель «Дружба», т.к. она дешевле импортных приборов и обладает требуемыми характеристиками.

    Садовый помощник на основе «Дружбы» разгоняется до 2,5 км/ч, а значение мощности равняется 4 л. с.

    Пошаговое руководство по сборке выглядит следующим образом:

    • Главный фал оснащают воротниковым фланцем. Это необходимо для последующего присоединения мостовидных редукторов.
    • Дальше берутся звездочки (можно от старого УАЗа) и двухрядная цепь. Детали необходимы для поднятия расстояния от моста с редуктором до земли. Звездочки ГРМ способны увеличить расстояние на 15 см.
    • На ключевом мосту устанавливают корпусные подшипники и редуктор.
    • Для фиксации режущих элементов нужно задействовать трубу из стали. При этом важно следить, чтобы направление фрез соответствовало движению мотоблока.
    • После завершения работ по сборке к раме прикрепляют груз, способный удерживать центр тяжести.
    • Для удобного управления агрегатом его оснащают ручками.

    На последнем этапе необходимо проверить самодельный культиватор на работоспособность. При наличии дефектов или неполадок в работе их устраняют.

    Из триммера

    Существуют разные насадки на мотокосу, которые превращают ее в картофелекопалку, устройство для проделывания борозд или вспашки почвы. Самодельные культиваторы на основе триммера по-особому востребованы для труднодоступных условий, где невозможно работать большим мотоблоком с прицепом. Оптимальным вариантом является ручное устройство под названием «Еж». Собрав простые детали и элементы, «Ежики» можно изготовить самому. Все, что потребуется, это П-образная скоба с отверстиями, вал, черенок и шипованные колеса.

    Чтобы устройство нормально перемещалось по огороду, его нужно оснастить хорошими колесами. Для этого можно взять старые блины и снабдить их металлическими шипами. Шипы делаются из арматуры, заточенной в форме конуса. На оси закрепляются готовые режущие элементы, затем она вставляется в скобу и фиксируется по обеим сторонам.

    К торцам скобы приваривают крепление и вставляют в черенок. Остается проверить агрегат на предмет наличия неисправностей, устранить их (если имеются) и начать пропалывать ряды.

    Из дрели

    Ежегодные работы на огороде доставляют дачникам множество хлопот и трудностей. Чтобы сэкономить время и силы, многие умельцы изобретают полуавтоматические приспособления, обеспечивающие эффективную обработку почвы и садово-огородных культур.

    Для создания компактного эл. культиватора с хорошими значениями КПЭ (ключевые показатели эффективности) можно задействовать строительную дрель. Такой вариант подходит для прополки картофеля и выполнения несложных сельскохозяйственных задач.

    Как сделать разные элементы

    Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.

    Ходоуменьшитель

    Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

    Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

    • Корпус генератора.
    • Роторный вал.
    • Фланцевый подшипник.
    • Детали из стали.
    • Винты.
    • Шкив.
    • Шестерня.

    Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

    Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

    На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

    После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

    Фрезы

    Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.

    Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.

    Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.

    Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.

    Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:

    • Угол отвала.
    • Качество и глубину культивации почвы.
    • Площадь захвата.
    • Эффективность работы.

    В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.

    Колеса

    На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.

    Грунтозацепы

    Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.

    Прицеп

    Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.

    Окучник

    Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:

    • Листерный.
    • С переменной шириной захвата.
    • Дисковый.
    • Пропеллерный.

    Адаптер

    Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.

    Как собрать конструкцию

    Чтобы сделанный мотоблок работал качественно и долго, нужно собирать его по чертежам и пошаговым инструкциям. Только в таком случае самоделка станет полезным садовым помощником и позволит превратить изнурительные огородные работы в удовольствие.

    Источник: http://specmahina.ru/kultivator/svoimi-rukami-2.html

    Делаем культиватор своими руками за несколько часов.

    Оглавление:

    • Мотокультиватор своими руками: с чего начать и как сделать
    • Культиватор своими руками: видео подборка

  • Как сделать культиватор своими руками: варианты попроще
  • Предположим, что у вас есть земельный участок. Вы хотите обработать его культиватором, которого у вас нет. Иначе вы бы просто не зашли сюда. Вы, наверное, хотите сделать такой агрегат сами по какой-то вам ведомой причине, будь то отсутствие денег на заводской мотокультиватор, или просто интерес, сделать такую машину самому. В таком случае вам повезло, если у Вас есть электро двигатель на 1.5-2 кВт, редуктор, то Вы легко сделаете культиватор своими руками буквально за день -два.

    Мотокультиватор своими руками: с чего начать и как сделать

    Основные детали самодельного мотокультиватора — это редуктор и двигатель. Первым делом делаем раму будущего культиватора, сверлим отверстия для установки основных узлов, и делаем ручки для управления агрегатом из двух изогнутых труб диаметром 32 мм. Между самодельными рукоятками необходимо поставить еще трубу, которая будет нам как распорка, увеличивающая прочность конструкции. К одной из рукояток мы впоследствии установим пусковую кнопку.

    Для изготовления вала я использовал ненужный лом, к нему приварил звездочку с распредвала двигателя ВАЗ, а цепь и обе звездочки обварил металлом сделав чехол.

    Трёхфазный двигатель я подключал по стандартной схемы «треугольника», конденсаторную кнопку-пускатель разместите на рукоятке, чтобы было удобней.

    Грунтозацепы для самодельного мотокультиватора

    Наш культиватор должен как-то ездить. Выберите нужные колеса. Помните, что маленькие колеса будут застревать в земле и мешать работе. Слишком большие колеса самодельному мотокультиватору будет тяжело крутить. Выбранные колеса закрепляются на стальные уголки, которые размещаются на редукторном картере. Присоединить колеса к вашему самодельному механизму — это еще не все. Закрепите на колеса грунтозацепы. При помощи них мотокультиватор будет лучше вгрызаться в грунт.

    Возьмите автомобильные рессоры или просто уголки и вырежьте из них зацепы нужного диаметра. Для того, чтобы получить максимальный эффект, установите угол зацепов на 120°.

    Когда закончите работу с соединением всех деталей, вы сможете использовать сделанный мотокультиватор своими руками на протяжении нескольких лет. Если хотите, чтобы агрегат просто разбил цельную землю на большие куски, вам нужно будет идти с ним побыстрее. Меньшая скорость прохождения перемалывает землю на мельчайшие частицы — все зависит от скорости работы с культиватором. Перед его применением смазывайте вал механизма маслом для того, чтобы самоделка прослужила без поломок дольше.

    По тому же принципу можно также взять для самодельного мотокультиватора двигатель от стиральной машины. Разберите детский велосипед и приспособьте на ваш агрегат звездочки и велосипедную цепь. В итоге получится такой себе самодельный электрокультиватор. Правда, если вы решили сделать этот агрегат своими руками, учтите, что провод будет постоянно путаться под ногами и мешать. Из-за того, что питание механизма зависит от сети и кабеля — не уйдешь дальше, чем позволит его длина.

    Культиватор своими руками: видео подборка

    Для полного представления что вас ждет после того, как вы решитесь сделать мотокультиватор своими руками, можете посмотреть на видео подборке с самодельным агрегатом.

    Как сделать культиватор своими руками: варианты попроще

    Есть такой культиватор — «Шустрый малыш». Давайте рассмотрим, как вы сможете сделать такой в домашних условиях.

    Возьмите деревянную ось. Она станет соединительным элементов для остальных деталей. На эту ось необходимо закрепить трубу 24 мм в диаметре. Она будет выполнять функцию рукояти, поэтому, чтобы не сгибаться в три погибели, выберите длину трубы под свой рост.

    К упоминаемой оси присоедините колеса диаметром не более 200 мм. культиватор будет опираться на колеса, высота инструмента над землей зависит от высоты колес, которые мы к нему приспособили. Кстати, колеса нужно вырезать из металла 2-3 мм в толщине. После того, как вы все указанное подсоединили, можете работать на земле.

    Под словом культиватор имеется ввиду не только моторные агрегаты. Вы можете использовать на своей даче и ручной инструмент. Он намного лучше, чем стандартная сапка и гораздо проще изготовляется в домашних условиях, чем мотокультиватор. Вы слышали о культиваторе «Торнадо»? Он похож на бракованные вилы.

    Круглая ось, к которой по спирали приварены покрученные зубья. Такой инструмент легче всего изготавливать из уже имеющихся вил, если вам не жалко. Если ваши вилы вам еще нужны, купите в магазине другие и сделайте из них «Торнадо». Поверьте, дешевле купить вилы и переделать их, чем купить готовый культиватор. Возьмите молоток и пройдитесь по зубьям, пусть они будут погнуты по спирали.

    Самодельный культиватор «Торнадо»

    «Торнадо» легки в использовании благодаря рычагу, за который хватается оператор при прокрутке культиватора в землю. Для рычага нам нужна труба, которую нам нужно закрепить на рукоять. Труба должна быть 50 см в длине. Для крепления можете взять изоленту. Как трубу можете использовать насадку на черенок, какими обычно оснащают лопаты. Такой рычаг будет выступать на 25 см в обе стороны от рукояти.

    Можно сделать культиватор «Торнадо» из пружинистой стали. Берем пластину полметра длиной, 1-1,5 мм в толщине и 2 в ширине. Согните сталь, сделайте из неё петлю, которую наденете на черенок. Следите за высотой черенка. Важно соблюсти диаметр полученной петли — она не должна быть больше 20 см в диаметре, чтобы свободно входить в междурядья.

    Есть другой вариант культиватора — роторный дисковый. Только предупреждаем, что вам нужно будет приложить немало физической силы, чтобы сделать нужные выпуклые диски. положите обычные металлические диски и бейте по ним молотком. В процессе они должны стать чашеобразными.

    Главную деталь механизма — а это именно диски, одеваем на втулку, которую крепим на ось. Оба конца оси присоединяем при помощи шплинтов на большой скобе.

    На большой скобе делаем отверстие, куда вставляем трубу с рукоятками и перекладиной между ними.

    На маленькую скобу с помощью сварочного аппарата помещаем шток. Он должен быть 24 мм в диаметре и 25 см в длине. В шток потом ввинчиваем 16-диаметральный стержень.

    Источник: http://motoblok24.ru/delaem-kultivator-svoimi-rukami/

    Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)

    Ручной культиватор своими руками

    Варианты самодельных ручных культиваторов

    Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.

    Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.

    В основном популярностью пользуются такие виды инструмента:

    • Плоскорез. Это инструмент, похожий на обычную тяпку. Он является его механизированной версией.
    • Роторный, или звёздочный. Работает такой плуг по принципу поочерёдного разрезания почвы ножеобразными звёздочками.
    • Культиватор «ёжики». Работает по принципу ротационного плуга, но землю рыхлят не ножи, а пруты из стали, похожие на дикобраза.
    • Торнадо. Выглядит такой инструмент как обычные вилы, но их прутья закручены по спирали. Дополнительные механические приспособления вмонтировать нельзя, он является только ручным инструментом.

    Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:

    • взрыхлить землю, тем самым насытив её кислородом;
    • нарезать ряды для посева культур и их присыпать;
    • избавить растения от влияния сорняков и т. п. ;
    • использоваться вместе с мотоблоком;
    • разбивать комки почвы и выравнивать грунт.

    Подробнее об устройстве

    Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений. Ручной культиватор будет полезным также и при уходе за некоторыми растениями, так как способен рыхлить почву возле грядок, прореживать и окучивать их.

    Популярностью пользуются небольшие ручные культиваторы

    Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах.

    Такой культиватор не сравнится по мощности с мотоблоком
    В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

    • лапы для рыхления грунта;
    • специальный носок, выполняющий рыхление и резку почвы, удаляя тем самым сорняки;
    • окучник для создания небольших бороздок в грунте, которые нужны для посева разных культур;
    • игольчатый диск, который применяется при образовании большой корки на поверхности грунта;
    • подкормочные ножи со специальными дозаторами. Они необходимы для внесения удобрений в почву.

    Схема окучивателя с ножом-разрыхлителем
    При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

    Культиваторы бывают различных типов

    Необходимые материалы и инструменты

    Чтобы всегда иметь возможность на даче изготовить какие-то нужные изделия, необходимо заранее подготовить самые востребованные материалы.
    Сперва нужно запастись большим количеством стали. Она должна быть в каждой мастерской. От количества разнообразных полос, профиля и труб зависит, насколько много нужных инструментов можно сделать собственноручно.

    Незаменимым инструментом в каждом хозяйстве будет и сварка. С её помощью можно быстро и надёжно соединять все детали различных конструкций. Как альтернативу сварке используют болты и гайки, но надёжность не будет сравнима.

    Многие не знают, с чего начать при сборке ручного культиватора своими руками. Чертежи — это первое, чем следует запастись начинающему хозяину. А также нужно иметь следующий набор инструментов и материалов:

    • Профиль из стали, трубы или арматуры. Этот материал будет отличаться в зависимости от выбранной модели.
    • Колесо и крепление к нему. Как альтернативу следует взять раму от велосипеда.
    • Ручку. Для этой детали можно использовать как металлические трубы, так и ручки от лопаты.
    • Сварку. Можно соединять детали и с помощью сварки, а можно и болтами, но желательно иметь сварку.
    • Дрель с набором свёрл.
    • Болгарку с отрезным кругом.

    Что нужно для работы

    Чтобы изготовить в домашних условиях различные приспособления для обработки грунта, нужно подготовить специальные материалы для этого. В первую очередь, вам нужно позаботиться о том, чтобы раздобыть сталь. Чем больше различных труб, листов или металлических прутов у вас будет, тем лучше. Нельзя обойтись без набора инструментов, но они присутствуют в любом гараже, так что с их поиском не придется заморачиваться.

    При работе с металлическими трубами не обойтись без специальных инструментов

    Сварочный аппарат – это один из самых главных инструментов для работы с металлическими изделиями. С его помощью вы сможете всего за несколько секунд соединить различные части, выполненные из металла. Разумеется, в большинстве случаев вы сможете обойтись без сварочного аппарата, соединив детали при помощи саморезов. Но качество таких соединений нельзя сравнивать с качеством сварочных швов.

    Инверторный сварочный аппарат

    Культиватор «Торнадо»

    Изготовить такой культиватор не составит труда. Его основу можно сделать из металлической трубы. На торец нижней части трубы необходимо приварить стальные прутья, тем самым образовав форму квадрата. После этого прутья сгибаются в спиральном направлении, а концы затачиваются.

    Как альтернативу можно использовать руль от велосипеда в качестве рычага, а вместо металлической ручки установить древко от лопаты. Это позволит значительно сэкономить собственные силы во время работы.

    Подобный аппарат предназначен для выкапывания различных корней на большой глубине, для готовки ямок под посадку деревьев и т. п. Можно использовать в качестве электрофореза для обработки почвы своими руками.

    Дополнительные рекомендации

    Если вы, ознакомившись с пошаговыми инструкциями, все-таки решились делать такой культиватор собственноручно, то нельзя забывать о мерах безопасности. В первую очередь, защитить необходимо органы зрения и руки, особенно при работе со сварочным аппаратом. Если при работе используется дуговая сварка, то защищаться нужно не только от интенсивного и очень яркого света, издаваемого устройством, но также от окалин, которые, появившись на месте сварочного шва, могут откалываться от металла и высоко подлетать.

    Средства индивидуальной защиты при выполнении сварочных работ

    Десять правил сварочных работ

    Используя газосварку, при разогревании металла обязательно надевайте защитные перчатки и используйте специальную защиту для лица. Вы работаете с высокими температурами, поэтому кожу нужно защищать от ожогов. Примечательность ручных культиватором заключается в том, что изготовить их можно даже без особенных навыков или опыта.

    Изготовить самодельный культиватор не так сложно, как может показаться

    Как изготовить плоскорез

    Многие ищут культиватор для прополки сорняков. Такой прополочный аппарат можно сделать и самостоятельно. В качестве основы для рамы используют профильную трубу из металла или стали. Эту основу необходимо сделать из 2 частей. Приваривать нужно под углом 30 градусов. К раме приваривается вилка для колеса, изготовленная из стальной трубы или пластины толщиной 3 миллиметра. Само колесо может как изготавливаться самостоятельно, так и покупаться. Руль нужно делать из 2 стальных труб, закреплённых на раме.

    Горизонтальная часть рамы является адаптером для режущей насадки. Потом нужно вмонтировать нож, который изготавливается из стальной ленты толщиной в 2−3 миллиметра. Дальше ножи затачиваются. Угол заточки можно менять или установить регулирующиеся ножи. Если в хозяйстве есть старый велосипед, то все запчасти можно взять от него. Из-за большого диаметра колеса велосипеда ход становится очень лёгким при работе. Нож делается в виде перевёрнутой буквы «П», или Т-образной формы. Нужно отметить, что ножом Т-образной формы пользоваться нужно очень аккуратно между рядами, так как существует вероятность испортить урожай.

    Особым подвидом плоскореза является конструкция с вилками. Такой аппарат имеет несколько ножей, которые закреплены на вилке. Она изготовлена из стальных прутьев, а они, в свою очередь, изогнуты особым образом.

    Инструкция по сборке

    О том, как сделать ручной культиватор своими руками чертежи расскажут не больше, чем понятные слова, поэтому, для того что бы соблюдать порядок сборки и не пропустить несколько полезных советов, о том как изготовить ручной прополочный культиватор своими руками вам стоит внимательно прочитать всю приведенную ниже информацию.

    Мастерам с большим количеством опыта она может и не покажется новой, но для тех, кто только приступил к ведению хозяйства, огорода и сада, такие инструкции будут более, чем полезными.

    Здесь вы найдете несколько вариантов решения проблемы быстрой, дешевой и эффективной прополки и культивации участка, доведения его до идеального состояния, с плодородной хорошо дышащей почвой, чистой от сорняков и вредителей.

    Культиватор для прополки

    Прополка между рядами, очень важный в огородничестве процесс. Она помогает разрыхлить грунт, убрать сорняки и позволяет полезным растениям развивать хорошую корневую систему.

    И для того, что бы постоянно следить за чистотой огорода и хорошим состоянием грунта, необходим ручной культиватор для дачи для прополки сорняков своими руками.

    Наилучшим выбором, в плане модели инвентаря, прекрасно подойдет ручной культиватор еж своими руками сделать его очень просто, а пользы будет не меньше, чем от мотоблока.

    Но, перед тем как пользоваться им, вам стоит помнить, что это устройство, к которому нужно приложить усилий, что бы оно работало должным образом.

    Также, изготавливая подобный инвентарь необходимо учитывать, что в нем, из-за его небольшого размера, в некоторых частях будут возникать большие напряжения – их стоит усилить до того, как эти части сломаются.

    Основная точка риска – это соединение между держателем для черенка и остальной конструкцией.

    Еж

    Для того, что бы изготовить основную рабочую часть изделия понадобятся стальная, не ржавая труба небольшого диаметра, длинной около 22 сантиметров, стальной стержень, примерно того же диаметра, что и отверстие в трубе, и немного большей длины – 23-24 сантиметра, а также штыри из прочной стали или арматура.

    На трубу строго перпендикулярно навариваются штыри по несколько штук по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их лишком длинными, если не обтачивали их до конусообразной формы – тогда с таким изделием будет сложнее работать.

    Далее, нужно сделать скобу из металлической полосы таким образом, что бы у нее оставался запас на изгиб. На ее краях делаются отверстия, а к торцу, с другой стороны приваривается крепление под черенок. Далее просто нужно вставить ось, с ежом на ней, в отверстия и закрепить ее с помощью сварки или шплинтов.

    Теперь изделие готово к использованию. При необходимости к нему можно добавить еще одну скобу, направленную торцом вниз, таким образом добавив к прополке еще и взрыхление грунта.

    Торнадо

    Одно из простейших изделий сельскохозяйственного инвентаря, это ручной культиватор торнадо своими руками. Его изготовить очень просто, также как и культиватор для огорода. Для того, что бы приступать к его изготовлению нужно, в первую очередь, ознакомится тем, каким образом он функционирует.

    «Торнадо» представляет собой простейшее устройство, которое состоит из трех составных частей – черенка, ручки и рабочей части, которая и является основной в этом устройстве.

    Перпендикулярная черенку ручка имеет большую длину и служит рычагом, который облегчает работу по «выкручиванию» сорняков из грунта, с помощью нижней части изделия – длинных стальных прутьев закрученных по спирали вокруг центральной оси.

    Принцип его работы похож на штопор, но намного большего размером.

    При не интенсивном надавливании, «Торнадо» вгоняется в землю, где расположен сорняк, прокручивается на месте, притом направление вращения не имеет особого значения, и приподнимается вверх.

    При этом сорняк, вместе со всей корневой системой извлекается, «вывинчивается» из земли. Вы можете самостоятельно изготовить это изделие и сделать это совсем не сложно. Есть два способа его смастерить.

    Торнадо

    Используя пружинистую сталь, вы сделаете абсолютно новый, очень удобный в эксплуатации «Торнадо». Для этого нужна лента подобной стали, со следующими размерами: длина 0,5 метра, толщина 0,15 сантиметра, ширина 2 сантиметра. Далее необходимо сделать из нее петлю, нисходящую спираль.

    Если петля в изделии буде одна, то ей нужно придать несколько витков, если же их будет несколько, то большое количество витков может осложнить работу – они должны быть короткими. Петли крепятся на сварку к основе из трубы, в которую будет вставляться черенок.

    Внедряя передовые технологии доения увеличивается производительность труда, обеспечивается комфорт для питомцев и сокращаются затраты на производство. Доильные аппараты для коров – существенная экономия ваших финансовых затрат и времени.

    Мотоблоки уже давно стали обыденной вещью для многих сельских фермеров. Мотоблок Луч – простой в управлении и вполне доступный по цене.

    С помощью снегоуборщиков вы сможете без труда очистить территорию от выпавшего снега, не тратя при этом сил и большого количества времени. Здесь все о прекрасном снегоуборщике Чемпион.

    Концы изогнутой ленты нужно заточить, придав им форму длинного растянутого конуса, с острым концом. Также, к черенку можно прикрепить длинную перпендикулярную ручку, похожую на ручку заводских моделей.

    Также, «Торнадо» можно сделать из старых вил. Для этого понадобятся, как ни странно, вилы, молоток и терпение. С помощью молотка необходимо придать нужную форму зубьям вил, изгибая их аккуратными ударами.

    Торнадо из старых вил

    Работа должна одновременно производиться в трех плоскостях, поскольку если сразу изогнуть зубья в одном направлении, продолжать работу может быть сложно.

    Также, для того, что бы облегчить себе задачу, можно разогреть метал с помощью сварки, но он не должен становиться слишком мягким – сталь, что используется для подобного инвентаря, при чрезмерном нагреве теряет свои свойства, и может попросту сломаться под ударами молотка.

    Для рычага, в данном случае, можно использовать трубу из металла или пластика, которая крепится с помощью саморезов. Оптимальная длина такой рукоятки составляет, примерно 50 сантиметров.

    Такая длина нужна для того, что бы работать с любым, даже тяжелым грунтом, и справиться с сорняком, у которого может быть разветвленный и устойчивый корень.

    Плоскорез

    Еще один полезный предмет инвентаря, это ручной культиватор плоскорез своими руками изготовить его вполне реально, хоть его конструкция и отличается от «Торнадо» – она несколько сложнее. В первую очередь необходим велосипед, идеально подойдет старый, которым уже никто не пользуется и одно велосипедное колесо.

    Оно не должно быть слишком большим, поскольку такое колесо неудобно в использовании, лучше взять среднее и маленькое. Также, для основной рабочей части плоскореза прекрасно подходит режущая часть от двуручной пилы. Хотя, если найдется головка от культиватора, то это будет более простым и более надежным вариантом.

    Для того, что бы изготовить каркас изделия можно взять только вилку от велосипеда, с прикрепленным колесом, к которой необходимо будет приделать рукоятки, с помощью сварки или болтов. Между рукоятками устанавливается поперечина, к которой крепится головка культиватора или плоскорез изготовленный из пилы.

    Плоскорез

    Но этот вариант, хоть и проще в изготовлении, но все же не так надежен, как культиватор, сделанный из основной части велосипедной рамы.

    Для того, что бы получить более крепкий и надежный инвентарь нужно перевернуть раму с закрепленным задним колесом, и к нему уже приваривать: сверху – рукоятки, под удобным для вас углом, снизу ножи культиватора, аналогичные предыдущему изделию. Такая конструкция получится тяжелее, устойчивее и крепче.

    Также, эту конструкцию можно сделать более универсальной, приспособленной к использованию разного навесного оборудования, сделав крепление культиватора на болтах. В работе такой инвентарь будет намного удобнее.

    К тому же, его использование наиболее продуктивное из всех представленных здесь вариаций культиваторов – пользоваться им предельно просто, движется он непрерывно и практически самостоятельно, достаточно лишь слегка поднажать на руки, для того, что бы лезвие вошло в грунт на необходимую глубину.

    Ручной плуг

    Хотя называется такое устройство плугом, прямое предназначение этому перечит. Он не имеет классических свойств плуга. Для работы с подобным орудием труда не хватит даже двух человек. Он является больше классическим культиватором. Аппарат напоминает плоскорез, но дополнительно устанавливается тяговая рукоятка.

    За такую конструкцию спереди берётся один человек, который исполняет роль тяговой силы. А второй, оператор, контролирует процесс культивации земли. Без второго пилота использовать такое приспособление невозможно.

    Важно отметить, что для вспашки грунта подобный инструмент не подходит по двум причинам. Первая — это то, что нормальный плуг переворачивает пласты почвы, а приспособление лишь её разрыхляет. К тому же для нормальной вспашки земли недостаточно всего одной человеческой силы.

    Электро-мотокультиватор из запчастей

    Промышленного производства культиватор стоит от пяти до тридцати тысяч рублей. Да и приобретается он для площади как минимум гектар. Поэтому их чаще покупают фермеры, либо сельчане в складчину и подрабатывают на нем на соседних участках с весны до осени.

    Ведь он рассчитан не только на культивацию, но и на мелкую пахоту, сенокошение, а с прицепной тележкой перевозит груз. За пару лет агрегат окупает себя и продолжит приносить прибыль.

    Ротационный, или звёздочный

    Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом. Возможна и комбинация двух моделей, когда сперва в конструкции идут звёзды, а потом плоскорез используется для завершающего этапа. Так можно значительно сэкономить силы и энергию трудящемуся. Поскольку звёзды исполняют в конструкции функцию колёс, то дополнительная ось не нужна.

    Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.

    «Торнадо» уничтожает сорняки как ураган

    Садовый инструмент похож на вилы, со скрюченными острыми штырями и разведенными шире, чем захват вил. Культиваторы «Торнадо» своими руками можно изготовить для каждого члена садоводческо-огородной семьи, и даже для подростков. При работе они ввинчиваются в землю, как штопор в винную пробку.

    Ими легко выкапывать картофель, особенно на мягких почвах. Агрегат захватывает куст в центр, прокручивает его по движению стрелок часов и выкладывает на почву. Остается только оборвать клубни.

    Сборка культиватора с ДВС

    Итак, для мотокультиватора нужен двигатель внутреннего сгорания с воздушным охлаждением. В нашем примере возьмем модель Д 8 из старого мопеда. На фото показана схема культиватора. По ней можно определить расположение всех узлов.

    Сборка мотокультиватора имеет практически одинаковые шаги, которые предпринимались в случае использования электродвигателя. Сначала изготавливают раму с рукоятками, а затем выполняют крепление мотора. Он рассчитан на воздушное охлаждение, но культиватор движется на малой скорости и этого не достаточно. Перед двигателем нужно установить вентилятор или вокруг рабочего цилиндра оборудовать металлическую емкость для воды. Приспособление примитивное, но оно не даст перегреться блоку цилиндра.

    Редуктор для этого мотокультиватора использован цепной с двумя ступенями. Звездочка взята одна родная от мопеда, а другая – велосипедная. Все вращающиеся механизмы закрыты стальным кожухом.

    На видео представлен процесс изготовление мотокультиватора:

    Составные части мотокультиватора

    Культиваторы состоят из следующих элементов:

      Силовая установка. В качестве которой может быть установлен электрический мотор или ДВС. Электропривод можно отсоединить от старой вентиляционной системы или же использовать двигатель промышленного компрессора. Если же выбирается двигатель внутреннего сгорания, можно использовать старый мопед. Но стоит помнить, что в таком случае необходимо создавать систему охлаждения. При снятии бензинового мотора с бензопилы такой проблемы не возникает.

  • Редуктор (ходоуменьшитель). Данный элемент является обязательным при создании любого мотокультиватора. Это связано с тем, что скорость выходного вала двигателя является слишком высокой, а крутящий момент в небольших двигателях не является достаточно большим для обработки грунта. При помощи установки понижающего редуктора происходит уменьшение оборотов, что способствует повышению усилия на рабочем валу.
  • Рама. Во время создания рамы для мотокультиватора стоит помнить, что даже если он создается с единственной целью, на него стоит установить кронштейн. На нем можно закреплять различное навесное оборудование.
  • Ручки. С их помощью осуществляется управление устройством. На ручках должны располагаться все органы управления мотокультиватором. Во время создания ручек стоит помнить, что они должны быть прочными и достаточно удобными.
  • Чертежи для самодельно культиватора можно взять из технической литературы или создать на основании заводских моделей. Если искать уже готовые чертежи, стоит помнить, что при их использовании вы будете вынуждены искать определенные компоненты для будущей конструкции. Перед тем как сделать мотокультиватор из пилы своими руками, стоит рассмотреть конструкцию уже готовых изделий, чтобы понять, как именно работают такие конструкции.

    Типы и виды культиваторов

    Для начала следует знать, что культиваторы делятся по типу питания:

    • ручные;
    • бензиновые;
    • электрические.

    Также они делятся по весу и мощности. Бывают сверхлегкие культиваторы, мини, они весят не больше тридцати килограмм, идеально подходят для небольших садовых участков и дачи.

    Есть легкие культиваторы. Их вес больше тридцати, но не больше шестидесяти килограмм. Такие культиваторы используют на больших участках, на вспаханных полях и целине. Средние культиваторы весят до ста килограмм. Ну и самые большие культиваторы – тяжелые. Их вес больше ста килограмм. Используют такие культиваторы на больших полях и угодьях.

    Есть еще одна классификация культиваторов – по назначению:

    • универсальные – применяются для обработки почвы на любом участке, междурядьях, их используют для прополки;
    • специальные – для обработки определенного сорта или культуры;
    • растениепитатели – эти культиваторы созданы для обработки почвы и постепенного добавления удобрений;
    • предпосадочный, паровой – для боронования любой почвы перед посевом, подходит для дачи;
    • пропашные – для прополки междурядий на полях, где уже взошли посевы.

    Бывают культиваторы для обработки одного ряда, мини культиваторы для дачи и культиваторы для обработки нескольких рядов одновременно. Отличаются они размером, ведь для одного ряда культиватор намного меньше, чем для обработки нескольких рядов.

    Но самым подходящим для обработки огорода и клумб является стандартный ручной культиватор. Он легкий и удобный в использовании. Также он занимает мало места, отличается небольшим весом. Бывают садовые культиваторы, они тоже небольших размеров, идеально подходят для дачи.

    Ручной культиватор для прополки

    Модели-рыхлители

    Рыхлитель представляет собой прочный стержень из металла с несколькими зубчиками, предназначенными для ликвидации сорняков. На верхней части инструмента находится рукоять дугообразной формы для управления. Приступая к работе ручным рыхлителем, необходимо как следует размахнуться и врезать устройство глубоко в грунт. После этого нужно повернуть рукоять и потянуть ее на себя.

    Одним из достоинств этого приспособления считается равномерное распределение нагрузки при работе. К недостаткам относится невозможность обработки больших площадей. Если на территории сорняки разрослись очень интенсивно, то эксплуатация подобного устройства окажется очень неэффективной, потому что требует огромных усилий. Также есть вероятность случайного повреждения корневищ культурных растений.

    Работая на участке рыхлителем необходимо обязательно соблюдать все правила безопасности, иначе острые зубчики могут нанести серьезные травмы. Перед началом использования инструмента нужно надеть прочную и полностью закрытую обувь.

    Как делается прополка большого огорода мотоблоком

    Самое главное – правильно оценить объем предстоящей работы. Если у вас солидный надел, культиватором его вы не осилите, поэтому, чтобы не покупать два механизма, остановите выбор на мотоблоке и подумайте о навесном оборудовании. Правильно подобранное приспособление для прополки позволит вам справиться с работой быстро и, что немаловажно, качественно. Можно использовать типовую фрезу для прохода междурядий, но гораздо эффективнее «лапы», которые устанавливаются так, чтобы рыхлить почву в междурядьях под требуемым углом атаки. Обычно используются несколько ножей, взаимно перекрывающих зоны охвата соседних.

    Другой вариант – сегментная или режущая скоба. Первая по своей конструкции напоминает тройную сапку или тяпку с тремя или пятью рабочими поверхностями. Принцип действия тот же, что и ручного инструмента – захват небольшого слоя земли расположенными под углом лезвиями и подрезка корней сорняков при обработке междурядий. Очень неплохо себя проявляют так называемые «ежи» – спаренные под небольшим углом друг к другу колеса, снабженные по кромкам короткими стержнями, которые, вгрызаясь в землю при вращении такого приспособления, выдергивают корни сорных трав. Существует немало видео, как происходит прополка огорода мотоблоком.

    Разновидности культиваторов по мощности

    Мощность зависит от двигателя. Эти данные указываются в техническом паспорте товара. Технику для обработки огорода условно делят на 3 вида мощности:

    • Легкие. Сюда относят мотокультиваторы мощностью в 1-2 л. с. Техника имеет небольшие размеры и вес. Модели предназначены для обработки мягких типов грунтов. Обычно используются для теплиц, палисадников, парников. Благодаря легкости и компактности подходят для эксплуатации женщинами, подростками, пожилыми людьми.
    • Средние. Объединяют самую большую группу техники мощностью 2-6 л. с. Чтобы работать с моделями таких приборов, нужно иметь большую силу, физическую выносливость. Техника подходит для плотного грунта, проникает на 15-20 см вглубь.
    • Тяжелые. Мощность двигателей – 6-9 л. с. Мотоблоки с такой силой обрабатывают большие территории. Для работы потребуется хорошая физическая подготовка.

    Разобравшись с тем, какие бывают культиваторы, уровню мощности, можно переходить к разновидностям техники.

    Культиватор своими руками с электроприводом

    В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

    Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

    Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

    Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

    Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

    Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля. Мотокультиватор с двигателем от мопеда.

    Чертеж устройства представлен на иллюстрации:

    В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

    Редуктор цепной, двухступенчатый. Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

    Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

    Мотокультиватор с двигателем от мопеда — видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

    Преимущества ежей для прополки

    Кроме ускорения и облегчения агротехнических мероприятий, такой аппарат, эффективно справляется с поставленными задачами. Его преимуществами являются:

    • качественное удаление сорняков еще до появления их всходов.
    • рыхление почвы, необходимое для насыщения корней растений кислородом.
    • возможность дополнительного окучивания.
    • правильное формирование рядов рассады.
    • возможность использование аппарата в борьбе с вредителями – мышами, кротами и др.

    Культиватор из старого велосипеда

    Один из самых распространенных вариантов среди огородников. Отличается простотой монтажа, детали не нужно приваривать. По конструкции считается немного сложнее, чем торнадо.

    Схема монтажа культиватора из велосипеда

    Для сборки вам понадобятся:

    • передняя часть велосипедной рамы с колесом;
    • рабочая поверхность двуручной пилы;
    • инструменты.

    Культиватор из велосипеда

    1. К отрезанной болгаркой части рамы внизу крепится режущая поверхность пилы. Ее роль может сыграть плуг или поверхность с острыми шипами, изготовленная самостоятельно.
    2. Ручки устройства должны быть длиннее, чем велосипедный руль. Они сооружаются из труб и крепятся к раме.
    3. Крепления должны быть неподвижным, каждое из них крепко стягивается болтами.
    4. Колесо тоже должно быть закреплено на раме.

    В результате получается удобное самодельное устройство для рыхления. При желании на него можно укрепить мотор.

    Мини-культиватор с колесом

    Мотокультиватор «Шустрый малыш» – создание собственными руками

    Самодельный мотокультиватор «Шустрый малыш» является несложной сельскохозяйственной машиной ручного типа, которую можно быстро изготовить. Состоит она из деревянной оси, впоследствии скрепляющей все элементы. Рукоятку будет заменять металлическая трубка диаметром 24 миллиметра. Длина трубы зависит от индивидуальных особенностей: должна соответствовать росту человека.

    Соединительный стержень самодельного мотокультиватора держит два колеса: размер их окружности достигает 200 миллиметров, а толщина 20-30 миллиметров. Возможности данного мотоблока во многом определены размером колес, так как они влияют на общую высоту устройства, его проходимость по рельефным участкам сада.

    Самодельный ручной культиватор

    Популярные модели

    Прежде, чем заказать ручной культиватор для дачи, ознакомьтесь и сравните между собой характеристики распространенных моделей. Примите во внимание также их плюсы, минусы. Популярные ручные культиваторы:

    • Gardena
    Цена в рубляхХарактеристикиПлюсыМинусы
    1889Тип – звездчатый; длина – 37,7 см, вес – 0,865 кг, рабочая ширина – 14 см, материал – сталь, крепление для ручки/черенка – combisystem.Удобный, эффективный, легкий, простой в применении.Без ручки/черенка в комплекте, дороже альтернативных вариантов.
    • Торнадо
    Цена в рубляхХарактеристикиПлюсыМинусы
    1299Тип – корнеудалитель, вес – 2000 г, размеры (в упаковке) – 68х20х20 см, рыхлит грунт на глубину до 20 см.Можно разрыхлить почву практически любой плотности, извлечь малые и большие сорняки, может регулировать длину штанги.Трудность работы на твердой, утоптанной земле (требует много усилий), могут возникнуть сложности при сборке.
    • Помощник
    Цена в рубляхХарактеристикиПлюсыМинусы
    2479Включает 2 телескопические ручки с регулируемой длиной, высота ручек – 100-150 см, длина зубьев – 28 см, материал – высокоуглеродистая пружинная сталь, размеры в сложенном состоянии – 58х100х10 см, вес (в упаковке) – 6960 г.Размельчает землю до глубины 25-28 см, не переворачивает землю, высокая скорость обработки.Не подходит для перекапывания целины, габаритнее и дороже аналогов.
    • Raco
    Цена в рубляхХарактеристикиПлюсыМинусы
    774Тип – дисковый, предназначение – культивация, рыхление, основной механизм – диски в форме звезды, материал – сталь, ширина инструмента – 14 см, размеры в упаковке – 13,5х34х15,5 см, вес в упаковке – 690 г.Демократичная стоимость, относительно легкий, простой в использовании, неплохо справляется с прорезыванием грунта.Черенок придется докупать отдельно, ножи удерживаются в вилке пластиковыми заглушками.
    • НПО Мехинструмент
    Цена в рубляхХарактеристикиПлюсыМинусы
    929Тип – ротационный с черенком и прополочным ножом, длина – 147 см, предназначение – вскапывание и выравнивание почвы под посев, покрытие металлической части – порошковая эмаль, черенок – деревянный, размеры в упаковке – 169х21х12 см, вес в упаковке – 1860 г.Приемлемая стоимость, наличие черенка, хорошо рыхлит песчаный грунт, срезает сорняки.Небольшая ширина рабочей части, длина черенка может быть оптимальной не для всех членов семьи.

    Конструкция и варианты крепления

    Насадка-культиватор бывает в двух вариантах:

    • Дисковом, режущими органами которого являются пара режущих дисков;
    • Зубчатом, который представляет собой ряд последовательно расположенных на валу фрез.

    Принципиальное различие заключается лишь в конструкции рыхлительного узла. Дисковые насадки – более жёсткие, а потому подходят для обработки более тяжёлых грунтов, в то время, как зубчатые имеют меньший собственный вес, но предназначены для работ по более лёгкой почве.

    Передача вращающего момента от двигателя триммера на насадку-культиватор осуществляется при помощи специального вала, который скомпонован в специальной штанге (её придётся приобретать отдельно). Этот узел не является взаимозаменяемым, и различается количеством шлицов на торцевой части штанги: их может быть семь или девять. Поэтому, задумывая приобретение насадки-культиватора, необходимо понимать, что к триммеру от Husqvarna насадка производства Oleo-Mac не подойдёт, равно, как и наоборот.

    Шлицевой способ присоединения дисков или фрез к валу допускает свободное перемещение режущих органов, что идеально именно для культивации, поскольку позволяет рыхлить почву с достаточно широким захватом (до 200…250 мм за проход), не требуя большой амплитуды перемещения штанги. Снимаются также ограничения по плотности грядок, расположенных на участке. С удлинением грядок удобства работы с рассматриваемой насадкой возрастают, поскольку повороты придётся делать значительно реже.

    Картофелекопатели и прочие агрегаты

    Любой дачник, каждый сезон взращивающий картошку, прекрасно знает об особенностях картофелекопателя, потому что этот инструмент очень полезен для сбора урожая. Если выкапывать картофельные плоды с помощью лопаты, то можно очень быстро устать. Прекрасная альтернатива — картофелекопатель. Этот инструмент обладает очень простой конструкцией, которая состоит из рукоятки, крепкого стержня и острых зубьев в нижней части. Высоту приспособления можно регулировать, что делает этот инструмент очень удобным для любого огородника.

    Для тепличных или комнатных растений существуют специальные инструменты. Они отличаются укороченными ручками и компактными размерами. Они позволяют подготавливать лунки для высадки луковиц самых разных растений, рыхлить землю рядом с цветами и удалять сорняки. Пользоваться ими очень удобно и просто, потому что обработка небольшого контейнера почти не требует приложения физической силы.

    Как правильно выбрать готовый культиватор в магазине

    Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

    • параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
    • стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
    • значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
    • наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
    • в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
    • значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
    • на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
    • двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

    Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.

    Устранение неполадок мотокультиватора

    Выполнить ремонт мотокультиватора своими руками несложно из-за простоты конструкции техники. Давайте рассмотрим самые распространенные проблемы и методы их устранения:

    • Мотор культиватора не запускается. Обычно это происходит из-за отсутствия искры. Нужно попробовать заменить свечу. Другой проблемой может стать отсутствие подачи топлива из-за засорения фильтров. Их разбирают, промывают в бензине, после чего ставят на место.
    • Мотор глохнет во время работы. Причиной вновь могут быть свечи или слабая подача топлива.
    • Посторонний стук внутри двигателя говорит о повреждении одной из деталей. Мотор срочно нужно разобрать для выявления неисправности, иначе он заклинит.
    • Работающий двигатель сильно гудит и перегревается. Причиной может быть плохая топливная смесь или повешенная нагрузка во время работы мотокультиватором. Технике дают остыть, а за это время готовят новое топливо.
    • Культиватор не едет. Возможно, между фрезами или колесами что-то застряло. Как вариант – ослабилась ременная передача. Если таких неполадок не выявлено, значит, проблема в редукторе.

    На видео рассказывают о ремонтных работах:

    Ремонт самодельного мотокультватора выполнить легче, так как все узлы были собраны самостоятельно. Вы знаете, из чего они состоят. Сложную поломку техники заводского изготовления лучше доверить специалистам сервисного центра.

    Изготовление дискового роторного культиватора

    Инструмент на основе дисков способен боронить землю, разбивать ее комки, выравнивать поверхность. Сделать его гораздо сложнее, чем все вышеперечисленные варианты, для этого нужны специальные навыки.

    Схема сборки дискового роторного культиватора

    Для сборки понадобятся:

    • диски;
    • ось;
    • скобы;
    • втулка;
    • шток;
    • труба, ручка.
    1. Выпуклые диски приваривают к втулкам, укрепленным на оси.
    2. В скобах нужно закрепить ось, используя шплинт.
    3. Труба с ручками и перекладиной проходит через большую скобу.
    4. В шток, приваренный к малой скобе, вкручивается стержень, выступающий над перекладиной.

    По сути, конструкция похода на «малыша». Но она гораздо крепче и функциональнее.

    Достоинства и недостатки культиваторов

    Каждый из видов культиваторов имеет свои плюсы и минусы. Электрические культиваторы легкие и небольших размеров. Их не нужно заправлять, ведь они работают на электричестве. Также они довольно просты и удобны в использовании, но не подходят для дачи, на которой нет электричества.

    К недостаткам можно отнести то, что работают они только на той территории, куда достает шнур питания. Также электрические культиваторы не обладают высокой мощностью. С таким культиватором можно обрабатывать клумбы и почву теплиц, но на больших участках они совершенно бесполезны. Ведь длина шнура определяет место, на котором этим культиватором можно обрабатывать почву.

    У культиватора, который работает на бензине (бензиновый культиватор), преимуществ немного больше. С ним удобно обрабатывать большие территории, ведь такой культиватор обладает высокой мощностью и функциональностью. К недостаткам можно отнести сложности в техническом обслуживании, большой вес и заправку топливом. А чем мощнее такой культиватор, тем больше топлива нужно для его заправки. Бензиновые культиваторы часто называют звездочными.

    Производители и цены на них

    Сейчас купить ручной разрыхлитель любой модификации не проблема, достаточно продумать какими характеристиками он должен обладать. Приведет самые популярные модели и примерную стоимость на них.

    Модель и производительХарактеристикиСтоимость, рублей
    Tорнадо, Интерметаллоснащен 4 звездочками, рукоятка выполнена из металла4500
    Регулируемый вариант Raco 4230-53826имеет пять зубцов, крепление для рукоятки, но идет без нее800
    Husqvarna TF334, Францияпоставляется с бензиновым двигателем, с задней передачей и механическим стартером42300
    Землероб универсальный, Украинавыполняет сразу пять функций: окучивателя, бритвы, междурядочника, плужка и культиватора1350
    Gardena 03195-20.000.00, Китайпоставляется без рукоятки, идет с четырьмя звездочками, как дополнение к ней идет прополочный нож3000
    Forte HSD1G-15G, Китаймощный аппарат идет с дизельным двигателем и воздушной системой охлаждения. Отличается отличной маневренностью, и двумя передачами37500
    КР-1, Украинаопорное колесо предохраняет посаженые растения от повреждений, обеспечивает нормальную глубину рыхления, работает и на обратном ходу1800

    Культиватор упрощает работу огородников, прекрасно справляется с обработкой земли. И даже ручные виды этих приспособлений справляются с большими участками земли. Среди предлагаемых моделей ручных культиваторов можно выбрать наиболее подходящий вариант именно под потребности земельного участка. Он прослужит не один год, поэтому если нет достаточных средств для приобретения мощной модели, можно создать ее из подручных средств самим у себя в мастерской. В других наших статьях вы можете ознакомится с комбайном Полесье.

    Культиватор сплошной обработки для мотоблока. Что такое культиватор?

    Культиваторы сплошной обработки обычно в своем составе имеют лапы с укрепленными на них дугообразными и S-подобными стойками. Лезвие имеет определенный угол наклона по отношению к плоскости горизонта. Ширина захвата лезвия составляет обычно 270-300 мм. Такие лапы отлично рыхлят даже довольно плотную почву и хорошо подрезают сорняки. Глубина культивации составляет до 120 мм. Лапы могут иметь стойки пружинные. Они рыхлят почву глубиной до 16 см. Во время культивации они постоянно вибрируют за счет пружин и самоочищаются, сбрасывая с себя остатки стеблей.

    Изображение 2. Культиватор КПС-4.

    Лапы со стойками, подобными букве S, могут применяться на каменистых участках поля. Общая ширина захвата культиватора КПС-4 (изображение №2) — 4 м. Сцепку из нескольких таких агрегатов прицепляют к трактору класса 14 кН. Дополнительно прикрепляют еще и бороны. Модификации этого агрегата:

    • КПС-4 — культиватор прицепной;
    • КПС-4-02 — навесное сооружение, имеющее стрельчатые лапы;
    • КПС-4-03 — навесной культиватор, оснащенный лапами-рыхлителями со стойками дугообразной формы;
    • КПС-4-05 — культиватор навесной, оснащенный лапами-рыхлителями на стойках, имеющих S-образную форму.

    Рыхлительные лапы c шириной захвата 270 мм крепятся на грядилях переднего ряда, с шириной 330 мм — на грядилях заднего ряда. Делается это для того, чтобы кромки заднего ряда при работе перекрывали на 40-50 мм лапы переднего ряда. Такая расстановка обеспечивает полное срезание всех сорняков. За рабочими лапами нужно периодически следить и не допускать полного затупления режущих кромок. Затупившиеся лезвия нужно вовремя затачивать. Глубину обработки регулируют с помощью опускания или поднимания опорных колес. Чем выше стоят колеса над землей, тем глубже уровень обработки. Регулировку следует проводить на ровной площадке при горизонтально расположенной раме.

    Вариант #4: производственная мясорубка нам в помощь

    Весь вышеперечисленный инвентарь достаточно прост. Но в условиях собственной мастерской можно изготовить и самодельный электрический культиватор. Это лишний раз доказывает, что возможности домашних мастеров практически безграничны. Для реализации этой идеи понадобится старая производственная мясорубка. На её основе и будет сооружаться эффективный электрический помощник огородника.

    Электрический культиватор можно сделать на основе мясорубки производственного назначения: получится достаточно мощный агрегат, который прослужит несколько лет

    Всё не так уж сложно, как кажется, если есть сварочный аппарат и мастер, умеющий его использовать по назначению. К картеру редуктора следует приделать два уголка. К уголкам приваривают трубы с изгибом, которые будут использоваться в качестве рукояток. Между получившимися рукоятками приваривают ещё один отрезок трубы – распорку, придающую конструкции нужную прочность.

    К уголкам предстоит приварить и оси для колес культиватора. Колеса подбирают среднего размера, чтобы были удобны в работе и не проваливались в почву.

    Основной деталью конструкции является вал. Вытачивать его предстоит из обычного лома. Соединение осуществляется как у оригинала: в шлиц. Насадка мясорубки обкалывается кувалдой, после чего остаётся втулка с толстыми стенками из чугуна. В неё помещают выточенную из лома заготовку, к которой приваривают грунтозацепы в форме винта. Они вырезаются из автомобильных рессор. Были использованы и другие варианты материала для грунтозацепов, но они оказались нежизнеспособными.

    Грунтозацепы располагаются под углом 120 градусов. Их нужно винтообразно вывернуть по ходу вращения, тогда им будет легче входить в землю, да и сам культиватор будет легче управляем. Двигатель аппарата подключается по схеме «треугольник», пуск – конденсаторный. Выключатель двигателя для удобства работы установлен на рукоятке культиватора. Аппарат прослужит долго, если перед началом работ смазать сопряжение самодельного вала в чугунной втулке любым отработанным маслом.

    Хорошенько рассмотрите, какими должны быть грунтозацепы и как они должны располагаться: от этого зависит эффективность работы прибора и его долговечность

    Качество обработки земли зависит от скорости перемещения такого культиватора. Быстрая вспашка будет грубой, а при медленной – земля может быть буквально переработана до состояния пыли.

    Источник: http://felisov.ru/ogorod/kultivator-svoimi-rukami.html

    Смотрите также:
    02.05.2020

    Клетки для кроликов своими руками, все размеры и чертежи: инструкция Нельзя сказать, что разведением кроликов на приусадебных участках или в деревенских хозяйствах занимаются многие, и с каждым годом их незначительное количество еще больше уменьшается. И все же, при...

    02.05.2020

    Овощехранилище своими руками пошаговое руководство начинающему строителю Построить и оборудовать своими руками овощехранилище, которое позволит "продлить жизнь" собранного урожая, мечтают многие дачники. Наша статья поэтапно расскажет, как спланировать проект и...

    02.05.2020

    Что сделать из 200-литровой бочки? Идеи для дачи Бочка на даче – вещь незаменимая. Но часто дачники ограничивают её использование лишь одной функцией – ёмкость для сбора и нагрева воды. Тем не менее, возможностей у этого предмета намного больше. Интересные идеи...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
