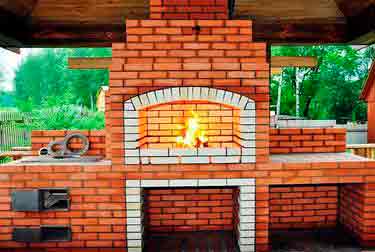

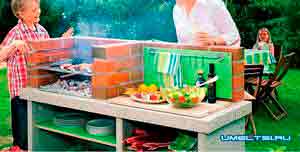

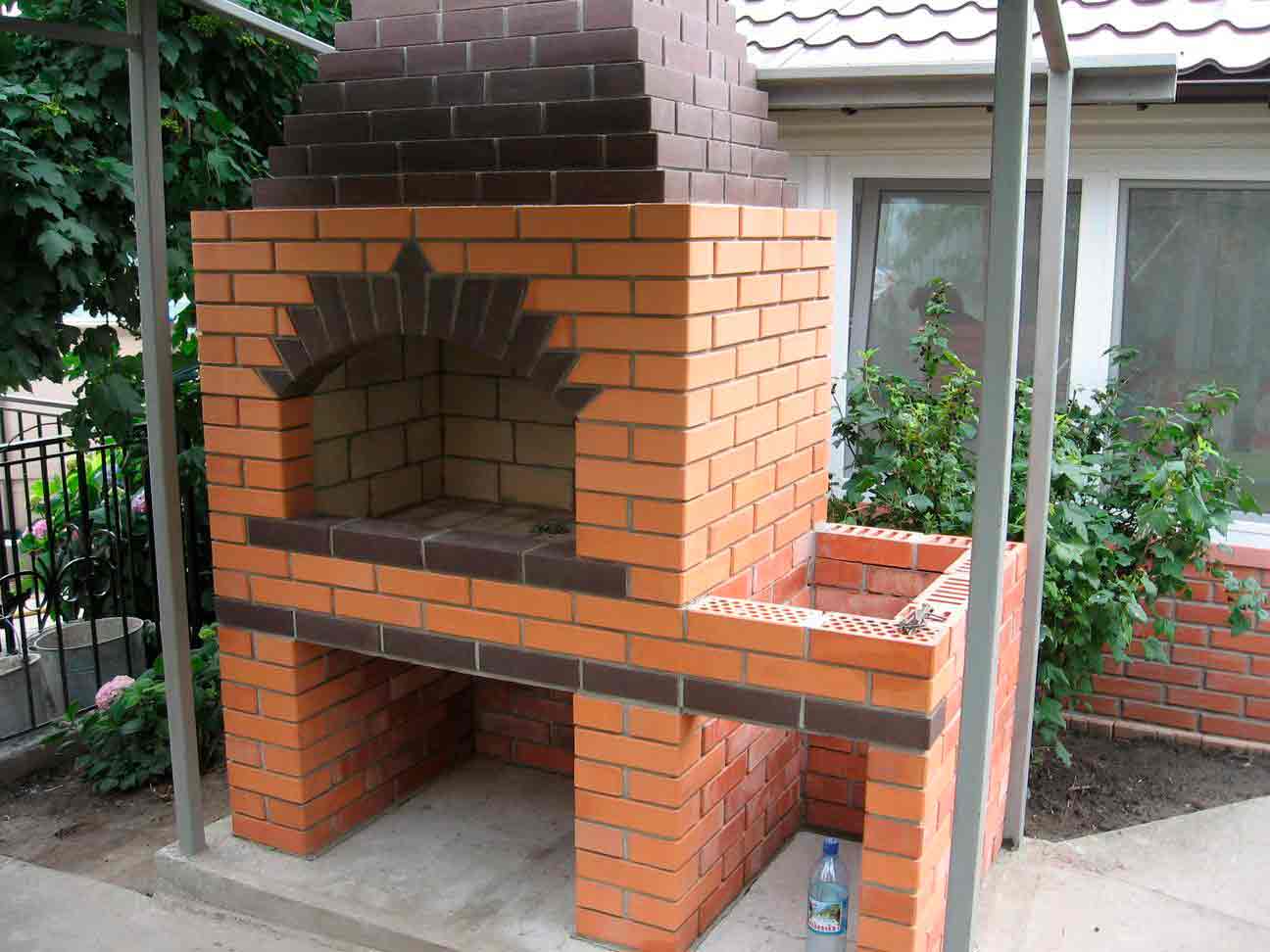

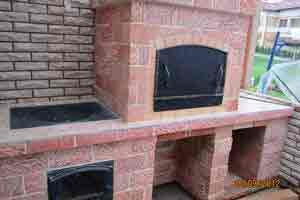

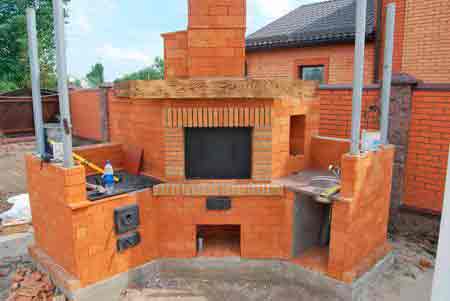

Строим кирпичный мангал–гриль на даче

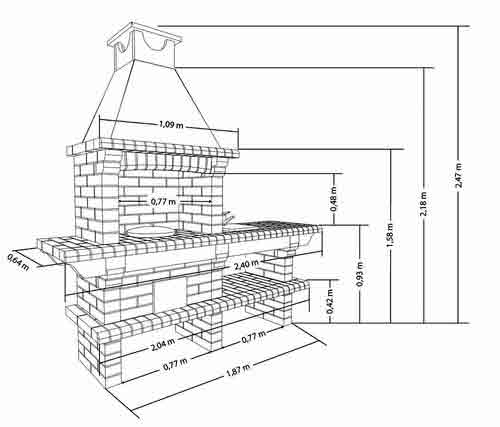

Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

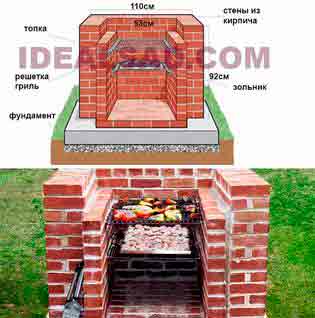

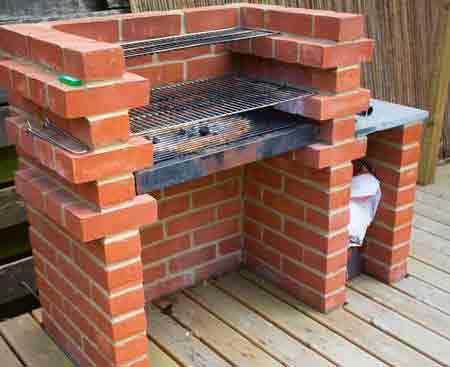

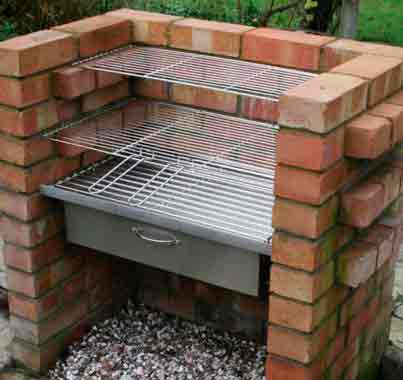

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.

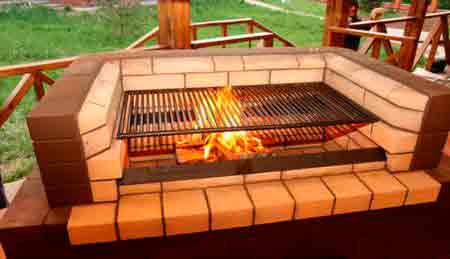

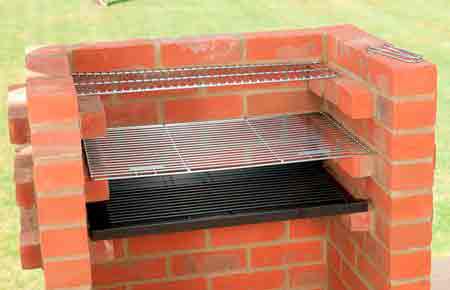

Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.

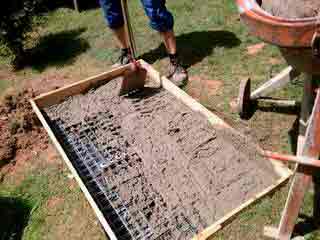

Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.

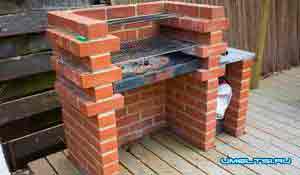

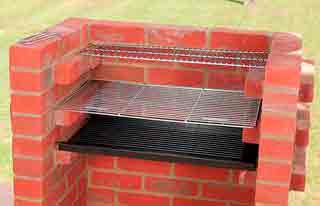

Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

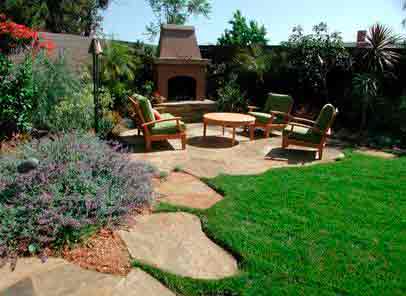

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Из чего сделать мангал?

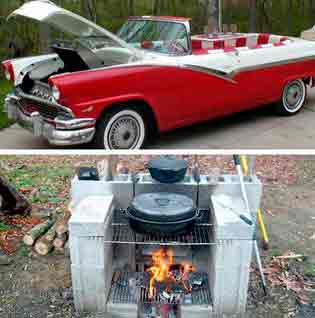

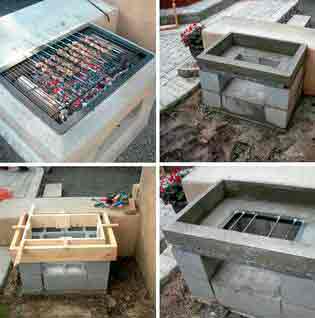

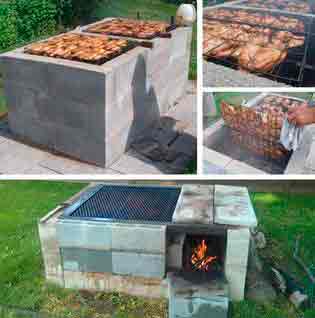

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

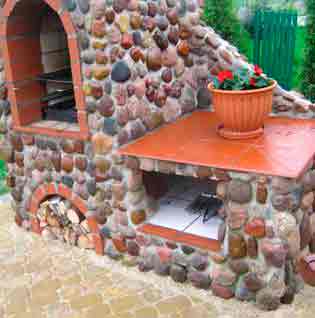

Природный камень – натуральный камень хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

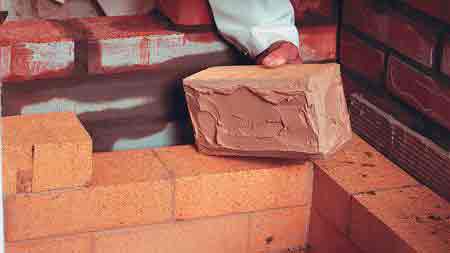

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Дополнительные возможности мангала.

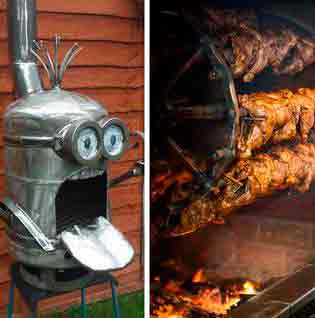

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

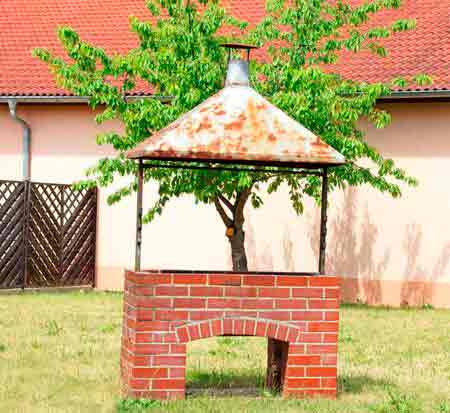

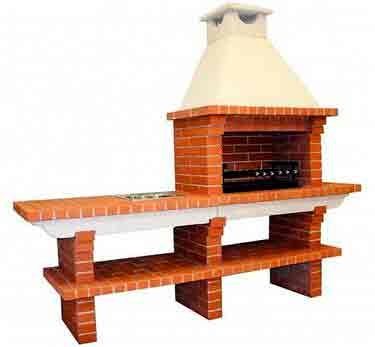

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Камин с мангалом – хотите построить на даче нечто грандиозное? Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

6 советов для работы на мангале.

  1. Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.
  2. Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.
  3. Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.
  4. Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.
  5. Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.
  6. Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза. Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.

Источник: http://idealsad.com/sdelat-mangal-svoimi-rukami/

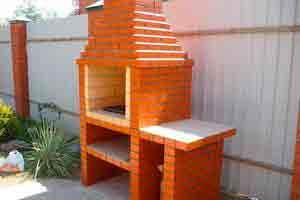

Барбекю из кирпича – возведение своими руками

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

  1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
  2. плита традиционно располагается на 10 см ниже уровня гриля;
  3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

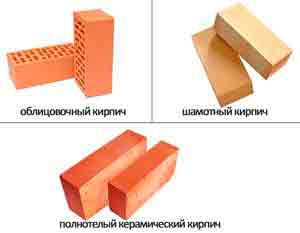

  • шамотный и облицовочный кирпич;
  • глиняный и обычный раствор;
  • пруток из металла d-30 мм;
  • лист из стали 5 мм;
  • дверцы для топки и поддувала;
  • колосниковая решетка.

А для обустройства основания:

  • строительная смесь;
  • арматурные прутья;
  • доски для сооружения опалубки;
  • щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

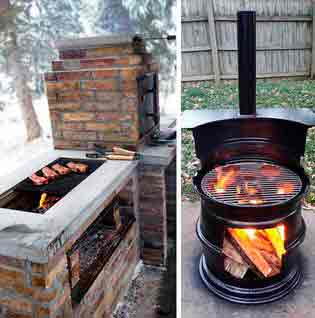

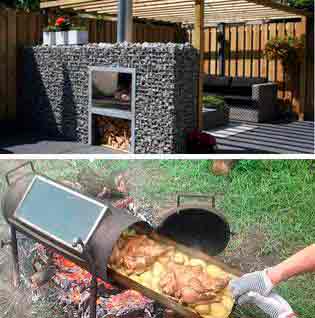

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

  1. равномерная обработка пищи;
  2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
  3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

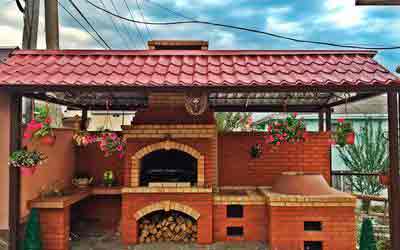

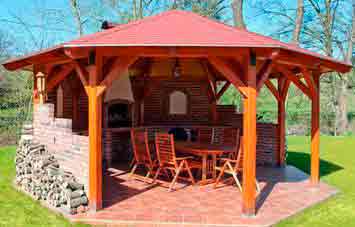

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

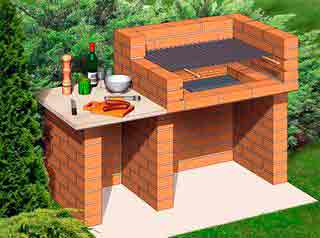

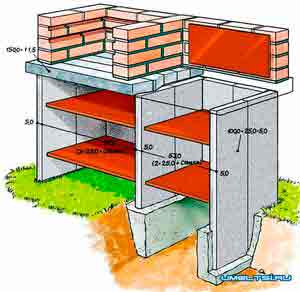

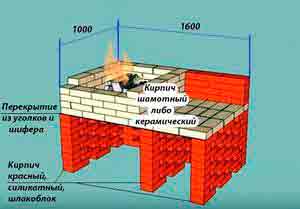

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

  • В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

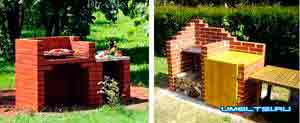

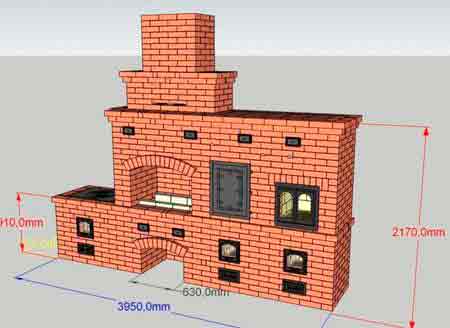

    Варианты барбекюшниц

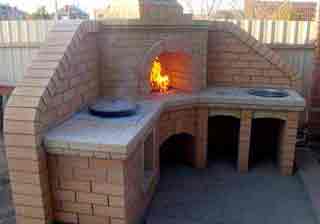

    Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

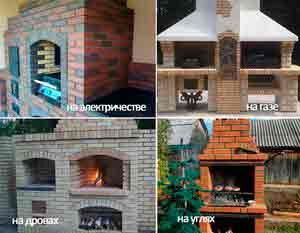

    Барбекю могут быть весьма разнообразны:

    • барбекю-камин;
    • барбекю-гриль;

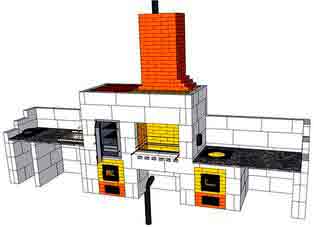

    • многофункциональное сооружение;
    • барбекю с одни очагом;
    • барбекю с мангалом и казанком;

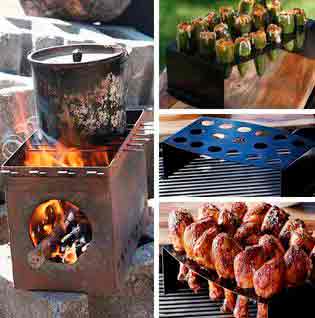

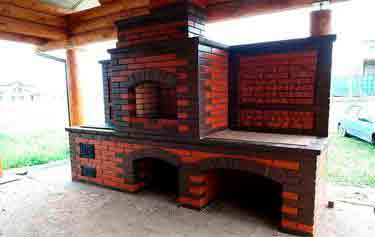

    Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

    Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

    Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

    Возведение барбекю из кирпича

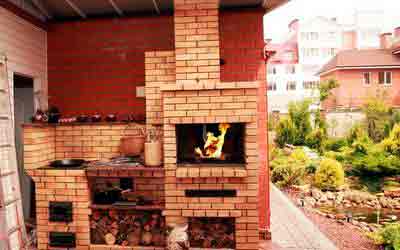

    Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

    Рассмотрим пошаговый план возведения барбекю для дачи.

    Шаг 1: Обустройство фундамента

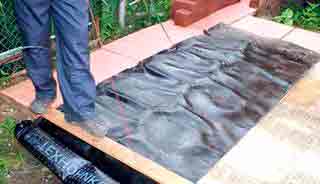

    Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

    Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

    Шаг 2: Подготовка

    Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

    Шаг 3: Возведение

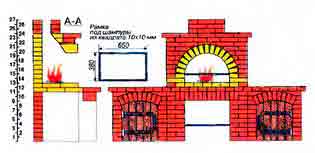

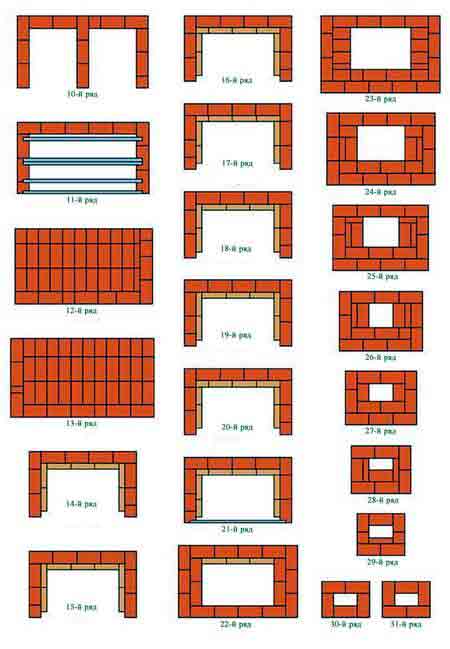

    В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

    Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

    Шаг 4: Обжиг

    После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

    Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

    Шаг 5: Сушка

    После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

    Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

    Источник: http://besedkibest.ru/pechi/barbekyu-iz-kirpicha-svoimi-rukami/

    Как сделать простой мангал из кирпича своими руками

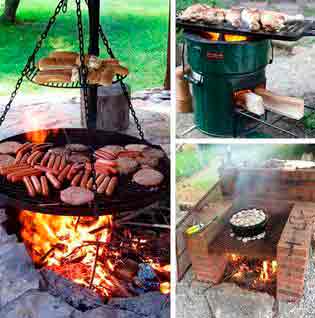

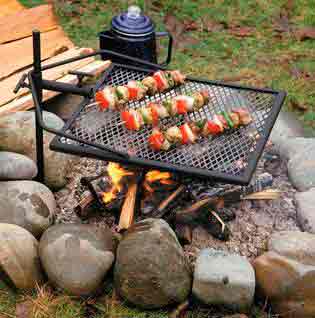

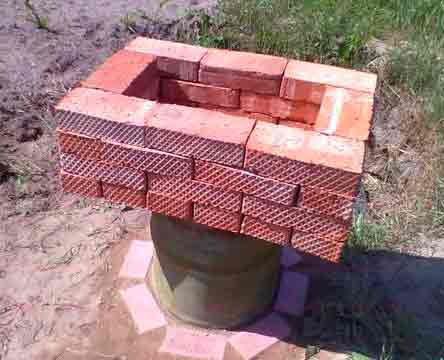

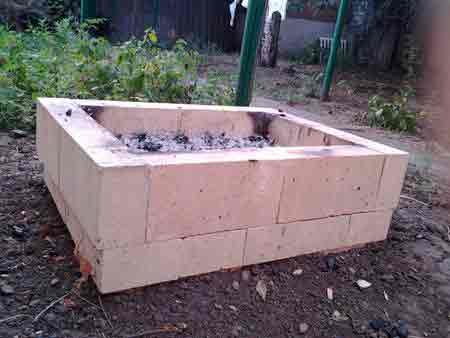

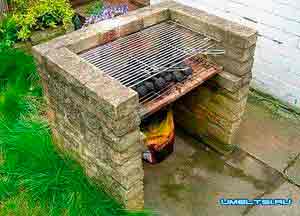

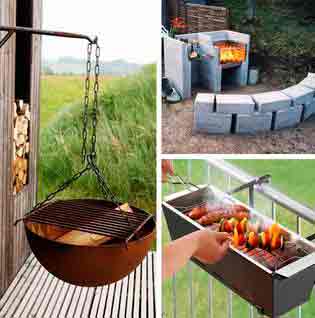

    Самые простые мангалы — камни, сложенные вокруг костра или металлический ящик. Удобны переносной или передвижной в походных условиях, но для дачи самодельный мангал с жаровней из кирпича — лучшая альтернатива. Такое несложное сооружение безопасно превратит дрова в угли, а дым выведет в трубу, не позволив ему заполнить помещение или стелиться по всему участку.

    Рассмотрим стационарный вариант для беседки или навеса. В этой статье нет фото 101 мангала из кирпича, воды и советов не по теме. Есть четкие схемы и подробные рекомендации, по которым Вы сможете самостоятельно соорудить из печного кирпича не маленький временный мангал, а настоящий для загородных беседок, создав атмосферу отдыха на природе в соответствии со своими представлениями.

    Данный проект был разработан для учащихся по профессии Печник, неоднократно реализовывался на практике и в работе. Только в 2018 и 2019 годах по этому и аналогичным проектам построено более 20 очагов. При его создании основная задача была — простота в строительстве, доступность и компактность. Минимальное количество резки кирпича делает работу доступной для любого домашнего мастера. А давайте сделаем мангал сами!

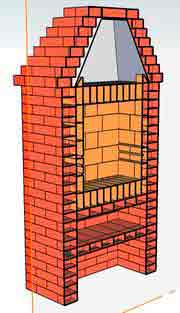

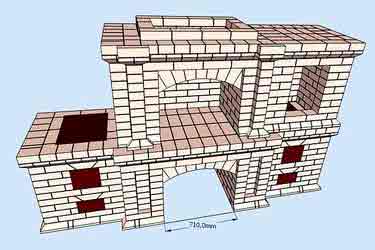

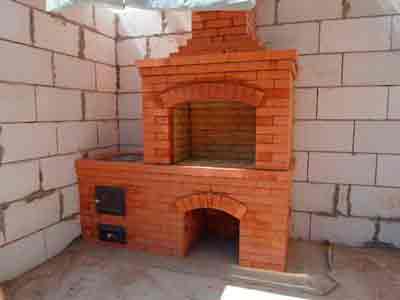

    Как построить уличный кирпичный мангал своими руками — чертежи с размерами и пошаговая инструкция.

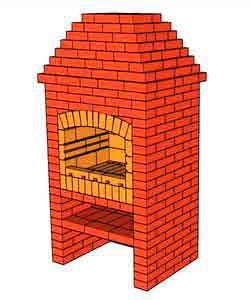

    Что будем строить: мангал из кирпича с размерами 1020 х 765 х 2170 мм

    Краткое описание: Печь барбекю мангал — приспособление для приготовления пищи на открытых углях. Чертежи кирпичного мангала помогут Вам своими руками сложить садовую печь для дачной беседки или под навесом. Все этапы строительства подробно разбираются, имеется пошаговая инструкция. Постройка занимает минимальное количества места и требует немного материала, готовая порядовка существенно сэкономит время работы.

    Класс сложности: А (для начинающих мастеров)

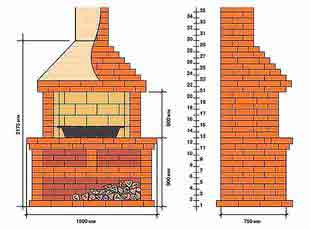

    Проекции, размеры

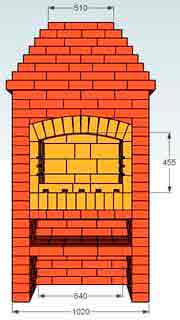

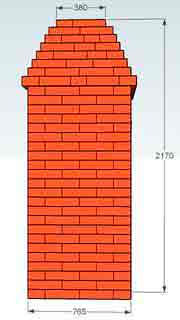

    Вид спереди

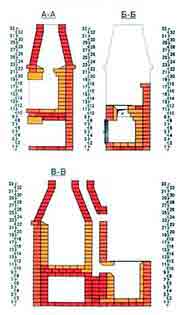

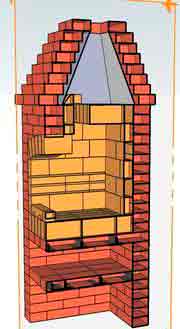

    Разрезы

    Спецификация на материалы (без учета трубы)

    Наименование

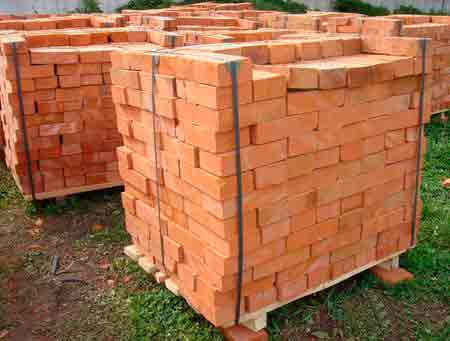

    Кирпич красный печной

    Лучше Витебский (кроме трубы), цех 1. Также подойдет любой печной полнотелый кирпич выбранного цвета и конфигурации. Например печные кирпичи заводов ЛСР Победа, Кирово-Чепецкого, LODE.

    Для расчета и сооружения дымохода воспользуйтесь следующим советом. Дымоход должен быть достаточно высоким: иметь длину выше конька на 50 см, и от пода камина мангала высоту не меньше трех метров.

    1 ряд — 5 шт. кирпича, 7 см высота

    Песок просеянный или использовать готовую смесь для приготовления глиняно-песчаного кладочного раствора, это ускорит процесс выкладки:

    Смесь красной глины и песка (БЕЗ ПРИМЕСЕЙ)

    11 мешков по 25 кг

    Смесь шамотной глины и песка (БЕЗ ПРИМЕСЕЙ)

    2 мешка по 25 кг

    Уголок 35-40 длиной 85 см

    11 шт. для блока с мангалом: 6 на полочку, 5 – основание

    Сварной стальной колпак-дымосборник

    Базальтовый картон 600х1200х5 мм

    Термостойкая мастика «Гарант» или аналог.

    Шпилька диам. 16 мм, с 2х сторон по гайке и большой шайбе.

    Цемент, песок или смесь для кладки надкровельной части трубы

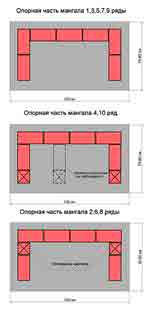

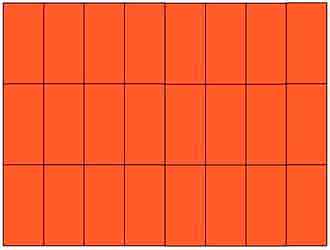

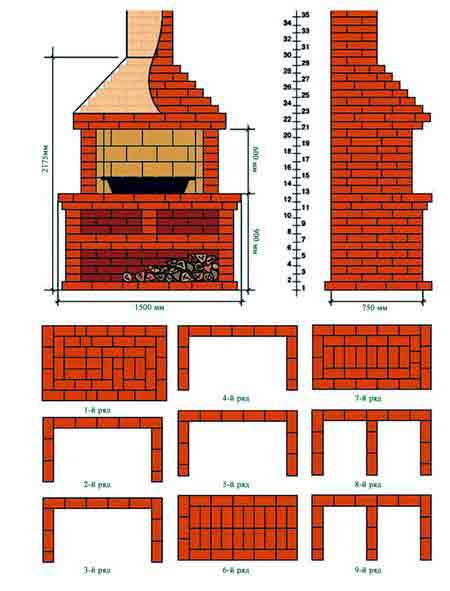

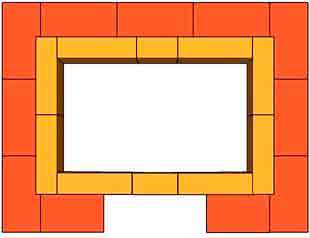

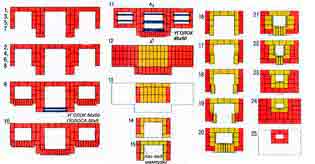

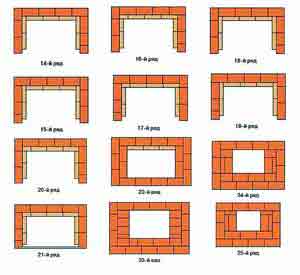

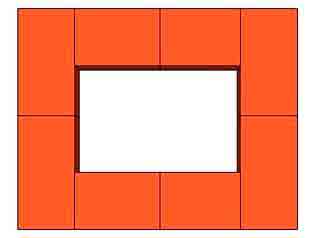

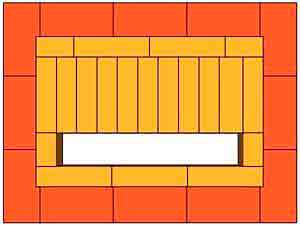

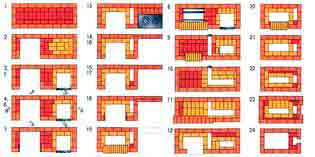

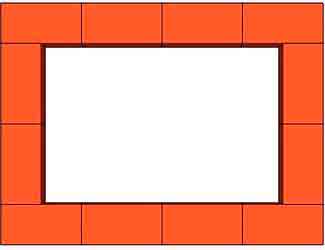

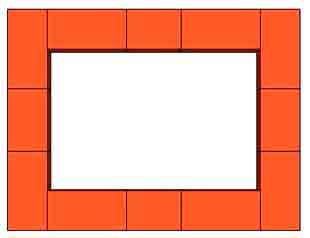

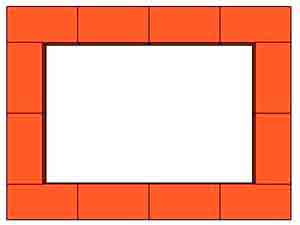

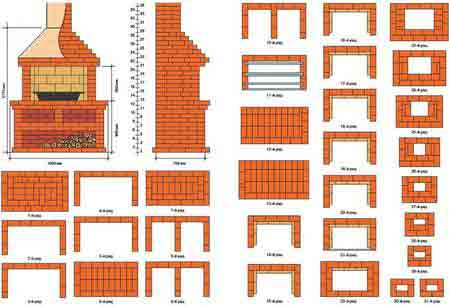

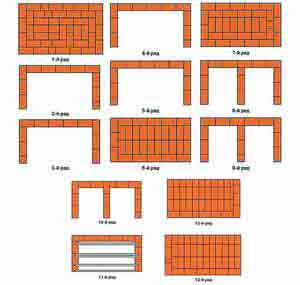

    Порядовка мангала из кирпича с описаниями

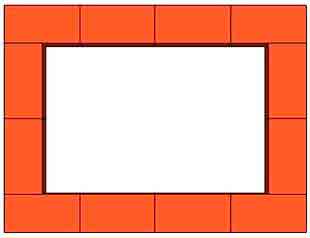

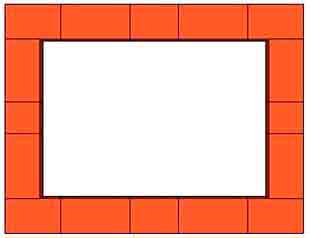

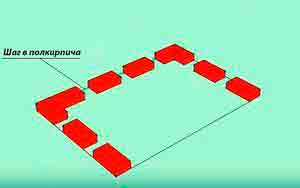

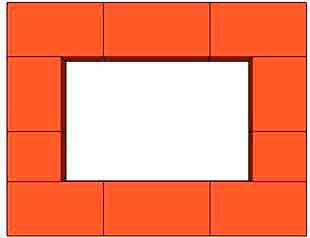

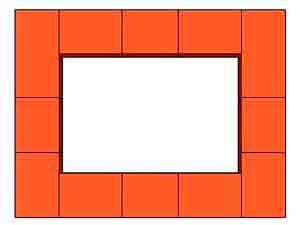

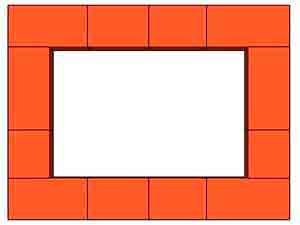

    Закладывая 1 ряд, обратите внимание на толщину швов со всех сторон кирпича: для красного — 5мм, для шамотного, который появится в 11 ряду – 3мм.

    В 5-м ряду устанавливаются уголки для навешивания полочки барбекюшницы (6 шт.). В передний уголок кирпичи след. ряда будут врезаться полностью, остальные частично.

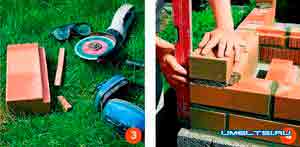

    Кирпичи, которые Вы будете ставить на уголки, необходимо подрезать:

    Передние: один рез внутри (в 4-х см от фасада), другой снаружи на глубину уголка.

    Внутренние: резы по краям. Ширина пазов 1см. Внутри пазы заполняются глиной. На уголки кирпичи укладываются без глины.

    На 9 ряд ставятся уголки, они станут опорами для рабочей части топки.

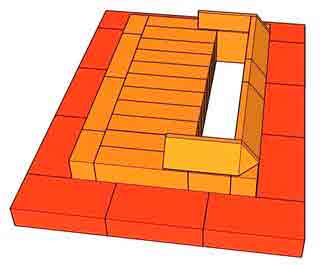

    В 11-м ряду шамотные кирпичи укладываются на торец.

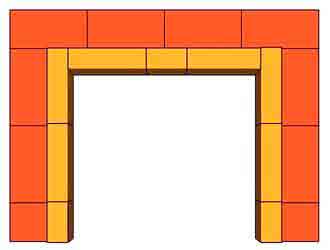

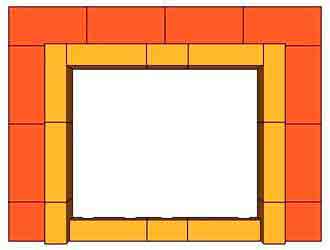

    Редкий случай для печного дела — повторение кладочного рисунка. В четных рядах 12,14,16 и 18 Вы с удивлением обнаружите совершенно одинаковое расположение элементов.

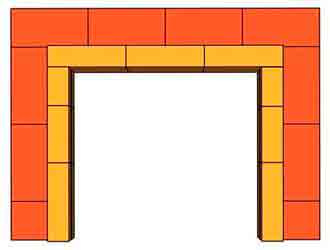

    Шамотный кирпич ставится на бок (на тычок). Желтую на рисунках кладку будем изолировать от красной базальтовым картоном, приклеенным на термостойкую мастику. Он подклеивается к красным кирпичам, поэтому выкладываем сначала красные кирпичи порядовки, затем шамотные. Это связано с различными тепловыми свойствами данных материалов.

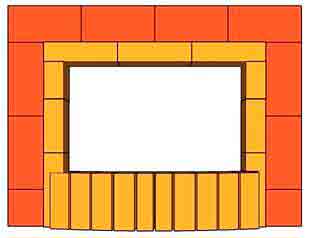

    Верх портала по разработкам планируется арочный. Но можно продумать и прямой. В этом случае нужно изготовить балку из шамотного кирпича по аналогии с балкой «зуба», описанной в 22-м ряду.

    Готовимся к установке арки: подрезаем шамотный кирпич, как показано на рисунке.

    Делаем шаблон для арки, раскладываем кирпичи по лекалу на полу, подрезаем при необходимости. Устанавливаем шаблон и аккуратно, без завалов, выкладываем арку. Вблизи арки не работайте следующие 2 дня, не трогайте конструкцию с шаблоном до полного высыхания глины.

    Красные и шамотные кирпичи 20 ряда подрезаем по форме арки.

    Мангальный зуб — это частичное перекрытие верхней части топки. Изготавливаем балку для перекрытия из шамотных кирпичей. Она должна лечь на шамотную кладку полностью.

    Сделайте замер (например, 755 мм), разделите на 66 (65 мм размер кирпича + 1 мм шов на мастику). Получилось 11,44. Округляем в пределах разумного, берем, например 11,5 кирпичей, замачиваем, размечаем на всех кирпичах в 2-х одинаковых местах точки для отверстий, в которые будут введены шпильки.

    Высушиваем, нанизываем на шпильки, одновременно склеивая мастикой. Затягиваем гайками с большими шайбами крепко, но не рвем.

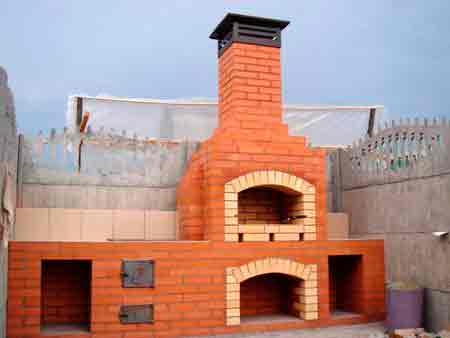

    На 23-й ряд ставим заготовленный стальной колпак-дымосборник. Установленный на этот ряд колпак (на полоски изоляции толщиной 10 мм) сразу обкладываем базальтовым картоном, углы тщательно промазываем (ничего не забываем!) Следующий ряд, закрепляя колпак, образует декоративный выступ. В дальнейшем ряды будут сужаться по форме колпака.

    Поздравляем! Это уже первый ряд трубы.

    Дополнительные конструкции для мангала

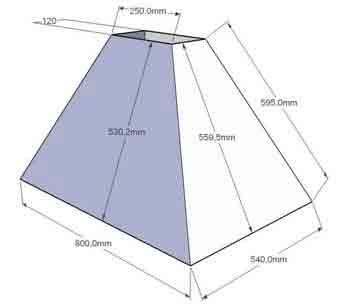

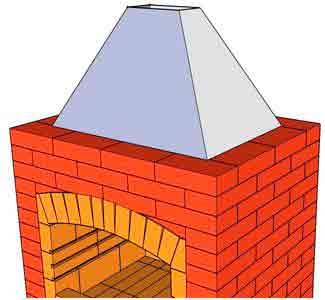

    Стальной колпак дымосборник

    Размеры основания колпака зависят от Вашей кладки. Расчет таков: замеряете внутренние размеры кладки 23-го ряда, прибавляете по 1 см со всех сторон, получаете размеры основания колпака.

    Например, 765+20=785, 515+20=535. Итог: 785х535. Размеры наверху: 120х250 мм. Высота 7 рядов: 490мм.

    Важно, чтоб на месте установки колпака внутри не получилось ярко выраженной ступеньки. Она затруднит дымоудаление.

    Колпак сваривается из листа стали толщиной от 3 мм, ставится в нужном месте. Затем по всей поверхности, в нескольких местах подклеивая мастикой, его обкладывают базальтовым картоном общей толщиной не менее 10 мм. Это делается для того, чтобы нагретое железо не разрушало кирпич в местах соприкосновения. Стыки картона промазываются термостойкой мастикой тщательно. После этого кирпич кладется согласно порядовке.

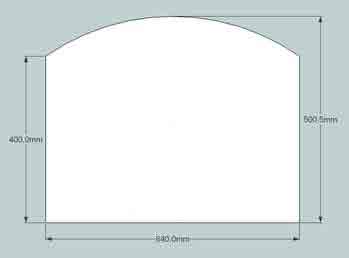

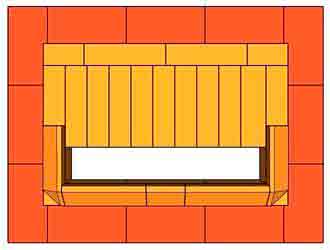

    Лекало для выведения арки

    Лекало для арки делается из чего угодно: из 2х рядов прочной фанеры, из досок, брусьев и т.д. Установив лекало и выложив по нему арку из кирпича, не работайте вблизи арки весь следующий день. Затем, не убирайте лекало и вообще не трогайте конструкцию до полного высыхания глины.

    Варианты арок многообразны: по крутизне радиуса, варианту отделки, использованию прямого или клинового (для арок с небольшим радиусом) кирпича. Предлагаю удобную в изготовлении, проверенную временем арку небольшой крутизны. Высота подъема 1-2 ряда.

    Если проанализировать проект и понять принцип, можно создать свой вариант. Безусловно, Вы сразу не поймете, как возводится комплекс, который состоит из множества блоков, каждый из которых является отдельным очагом, но изменить габариты, пристроив столешницу или мойку, отобразить зеркально, убрать нижнюю полочку и увеличить дровник вполне реально.

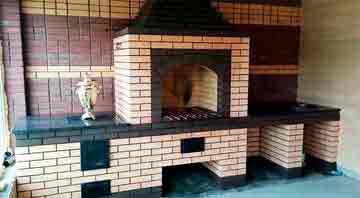

    Внешний вид мангала

    Тему внешнего вида стоит продумать и изучить заранее, выбирать материал осознанно, учитывая качество и наличие. Можно оставить бюджетный вариант, используя недорогой Витебский печной кирпич и огнеупорный по спецификации. А можно воспользоваться печным лицевым и изменить цвет, закруглить радиусными элементами углы. Иногда, задумав облицовку из натурального или искусственного камня, в процессе строительства приходит понимание, что люди переоценили свои материальные возможности. Тогда в первый год выполняют кладку прямым печным кирпичом, а на следующий облицовывают выбранным материалом. Также поступают с облицовкой жаропрочной плиткой или имитацией изразцов.

    Данный вариант открытого барбекю мангала имеет преимущества в силу отсутствия на поверхности высоких температур: позволяет работать с натуральным камнем типа плитняк или кругляк, он клеится на плиточный клей с цементной основой. Сложные комплексы барбекю, в состав которых входят печи закрытого типа, — такие, как коптильня, плита для казана, хлебопечка,- и имеющие на поверхности высокие температуры, более требовательны к лицевым материалам и они оговариваются на этапе разработки проекта.

    Вернемся к нашей стройке. Теперь, когда мы ознакомились с инструкцией по кладке, можно приступать к работам на местности. Встает вопрос о фундаменте.

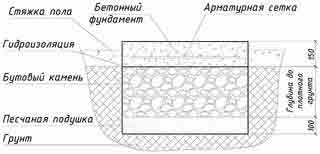

    Фундамент для мангала

    Фундамент для этой печи мы рекомендуем бетонный. Заглубление 80см, размеры в плане близки к 1220х965 (по 10 см выступают со всех сторон). Песчаная подушка и щебень ложатся в основание, затем готовится сетка из арматуры № 14 или больше в 2 ряда с шагом 150 мм для железобетонной плиты толщиной порядка 70 см. Заливка осуществляется бетоном марки 500. Плита выше уровня земли, покрывается гидроизоляционным материалом.

    Ещё по теме  Цветочный ящик из поддонов

    Закупка строительных материалов

    Пока застывает бетон, можно запастись расходными материалами, используя таблицу. Многочисленные фото видео помогут определиться с внешним видом и выбором кирпича. Количество основного кладочного невелико — составляет меньше двух поддонов, а если решите уголки закруглить, из общего количества придется еще вычесть угловые. Не спешите выкидывать половинки — они пригодятся, половиной кирпичика можно воспользоваться уже на первом этапе работ.

    Кладка массива печи

    Итак, фундамент готов, материалы закуплены, приступаем к возведению основного сооружения. Первый этап потребует особого внимания. Нужно разложить кирпичи по схеме, оставляя между ними равные промежутки в пол сантиметра для швов, затем проверить диагонали. Раскладывание на сухую следует выполнять и далее, чтобы равными долями сглаживать неточности, связанные с перевязкой кладки и особенностями материала.

    Для замеса глиняно-песчаного раствора нужна подготовка. Раствор состоит из примерно 1 части глины и 2-х частей песка. Сползая с мастерка, правильно приготовленный раствор оставляет на нем небольшой след. Сваливается без следа — много песка, мажется сильно — много глины.

    Каждый керамический кирпич устанавливается на свое место со швом 5 мм со всех сторон, проверяется уровнем по всем осям. В соответствии с нормативами для огнеупорных кирпичей величина шва составляет 2-3 мм.

    Обустройство топки мангала из кирпича своими руками

    Определитесь заранее, как Вы будете пользоваться печкой. Вставлять железный ящик или гриль, делать ступеньки для шампуров или решеток из кирпича, варить рамки и переставлять их — Вам выбирать.

    Рассмотрим вариант с рамками, так как для них нужно прорезать пазы в процессе кладки, сделать это на готовом изделии качественно будет практически невозможно. Нижний паз должен быть на высоте 12 сантиметров от пода, так советуют рестораторы, эта высота придется на начало 15 ряда, в нем же окажется второй паз, и третий — в 17-м. 15 мм вполне достаточно по высоте и глубине прорезания.

    Труба

    В таблице с расчетами мы говорили о размерах трубы. Стоит уточнить одну деталь. Надкровельную часть трубы выкладывают на цементный раствор, т.к. глиняный будет осадками вымываться. Витебский кирпич для этой части печи тоже не годится, т.к. под действием атмосферных влияний он через несколько лет начинает отслаиваться и крошиться. Используйте других указанных производителей.

    Рекомендации по эксплуатации мангала

    Вот мы и построили мангал своими руками. Теперь его можно использовать не только для жарки мяса и приготовления шашлыка, но и попробовать свои силы в приготовлении и других продуктов. Нужно установить задвижку дымохода в начале трубы, обычно между 2 и 3 рядами, а на фасадную стенку по размерам портала изготовить дверцу по типу заслонки русской печи, где найти мастера по подобным металлоизделиям подскажут продавцы печного литья и другой фурнитуры. Теперь эту печь можно использовать для приготовления пирогов и выпечки других хлебобулочных изделий.

    Для выполнения этих целей потребуется в топливнике разжечь огонь, подождать прогорания древесины до углей, прикрыть задвижку трубы не до конца (оставив приблизительно 1-1,5 см), угли раздвинуть, освободив место для противеня или хлебных форм. Закрываем заслонку и ждем готовности еды. В такой духовке может быть температура от 100 до 250 градусов в зависимости от протопленности массива барбекю мангала и степени раскаленности углей. Продолжаем экспериментировать! Когда Вы приспособитесь к температурному режиму топки, можно пробовать томление каш и супов.

    Успешной стройки! Приятного аппетита!

    Источник: http://pechnikmaster.ru/posts/mangal-iz-kirpicha.html

    Как построить уличный мангал из кирпича

    Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

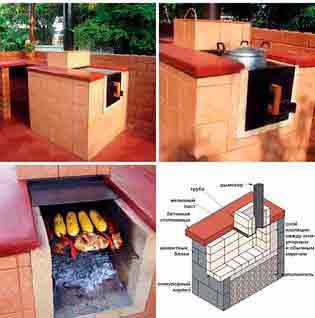

    Схемы стационарных мангалов из кирпича

    Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

    • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
    • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
    • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
    • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

    Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

    Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

    Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

    Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

    Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

    Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

    Уличные печные комплексы

    Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

    Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

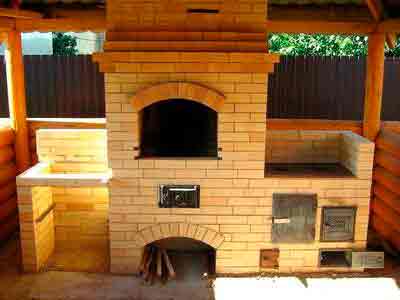

    Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

    • кирпич керамический полнотелый – 450 шт.;
    • кирпич красный пустотелый – 180 шт.;
    • кирпич шамотный – 201 шт.;
    • цемент марки 400 – 200 кг;
    • шамотная глина – 40 кг;
    • песок – 0.1 м3;
    • уголок 40 х 40 мм – 4 м;
    • плита чугунная 710 х 410 мм;
    • дверка топливника 410 х 410 мм – 1 шт.;
    • задвижка – 1 шт.;
    • дверца для прочистки 140 х 140 мм – 1 шт.

    Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

    Необходимые материалы для строительства

    В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

    Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

    Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

    Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

    Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

    Заложение фундамента

    Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

    • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
    • утрамбовать дно и засыпать щебнем на 15 см;
    • установить опалубку, выступающую над уровнем земли на 10 см;
    • укрыть яму вместе с опалубкой полиэтиленовой пленкой;
    • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
    • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
    • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

    Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

    Рекомендации по кладке

    Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

    Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

    Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

    • каждый кирпич замачивается на 2—3 мин в ведре с водой;
    • шамотная и обычная кладка между собой не перевязываются;
    • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
    • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

    Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

    С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

    • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
    • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
    • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
    • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
    • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
    • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
    • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
    • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

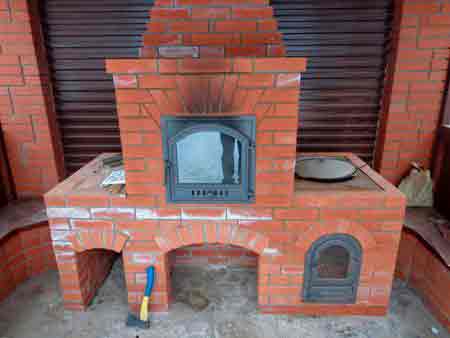

    В результате получаем такое симпатичное сооружение:

    Заключение

    Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

    Источник: http://cotlix.com/kak-postroit-mangal-iz-kirpicha

    Делаем барбекю из кирпича своими руками: инструкция в 5 шагов

    Чтобы сложить барбекю из кирпича своими руками, нужно сначала продумать его конструкцию и составить чертеж. Печь должна быть прочной и устойчивой. Для этого потребуется надежный фундамент и подходящая площадка. Следует выбрать зону, находящуюся на безопасном расстоянии от жилого дома и построек, где хранятся газовые баллоны, канистры с бензином, легковоспламеняющиеся материалы. Требования безопасности являются одними из самых главных. Нужно правильно рассчитать объем топки, диаметр и высоту трубы, а также их соотношение. Эти параметры влияют на производительность печи и на ее тягу. При плохой тяге дым будет разлетаться по участку. Чтобы не допустить ошибку при проектировании, одних фото и видеороликов мало. Необходимо более полное руководство, описывающие способы кладки и приготовления раствора. Построить уличный гриль на даче можно самостоятельно. Профессиональное оборудование и помощь строительной бригады не потребуются.

    Делаем барбекю из кирпича

    1. Определяемся с конструкцией

    Основой печи является очаг с дымоходом и оборудование для приготовления пищи. К такому оборудованию относятся гриль с решеткой, варочная панель, казан, духовой шкаф, коптильня для мяса и рыбы, полки и крюки под продукты и кухонные принадлежности, столешница. Если можно подвести воду, в столешницу устанавливают мойку и устраивают сток в канализацию.

    Также не помешает провести освещение и вмонтировать в стену электрическую розетку. И в жаркую погоду, и в дождь время лучше проводить под тентом или легкой кровлей.

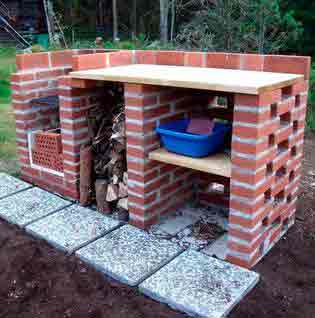

    Самая простая барбекюшница из кирпича представляет собой три стенки с выступами под решетку гриль и поддон, собирающий жир. Она не отличается удобством. Ее главное преимущество — экономия места и затрат на строительные работы. Гораздо удобнее печи с большими жаровнями и столешницами.

    2. Выбираем место на участке

    Прежде чем составлять план, следует определить, в каком месте на территории можно поставить мангал. Его устанавливают на открытой площадке, в доме либо в специально оборудованной беседке.

    Открытое пространство

    Этот вариант выбирают чаще всего. Время приятнее проводить на свежем воздухе. Кроме того, в этом случае нет необходимости перестраивать комнату под каминный зал или подводить прочный фундамент под террасу.

    Не исключено, что от широкого очага с оградой придется отказаться даже при большой площади.

    Что учесть при выборе места на участке

    • Пожарная безопасность — угли, вылетающие из очага, способны вызвать возгорание деревянной стены или сухих деревьев. Его опасно ставить рядом с гаражом, где хранятся канистры с бензином, или с постройкой, приспособленной под склад бревен, соломы, горючих материалов. Барбекюшницу опасно размещать возле той части здания, где установлено газовое оборудование.
    • Удаленность от окон жилых помещений и кухни — чем больше расстояние, тем меньше дыма будет залетать в окна.
    • Мангал лучше строить подальше от детской площадки.
    • Не стоит искать место возле септиков и других объектов с характерным неприятным запахом.
    • Важно учесть особенности грунта. Лучше подыскать сухой и ровный участок на возвышенности. Он должен быть удобным и достаточно широким, чтобы на нем поместился барбекю-комплекс из кирпича, рассчитанный на несколько человек. Грунт должен обладать хорошей несущей способностью. Твердое каменистое основание выдержит любую нагрузку. Сырой участок с высоким содержанием суглинков придется укреплять и проводить дренажные каналы для его осушения.
    • Прежде чем наносить контуры на план, следует убедиться, что стенки не мешают проходу, не загораживают проезд автомобиля и не закрывают вид из окон первого этажа. Чтобы наглядно представить себе очертания будущей постройки, по ее контурам натягивают веревку между кольями.

    Внутренние помещения

    Конструкцию больших размеров сложно разместить в уже построенном доме. Обычно ее проектируют вместе со зданием. Под нее возводят отдельный фундамент, так как перекрытие не выдержит вес в несколько тонн. Несущие элементы, очаг и отделка должны соответствовать требованиям пожарной безопасности. Необходимо правильно спроектировать трубу и расположить ее так, чтобы она не отнимала много жилой площади.

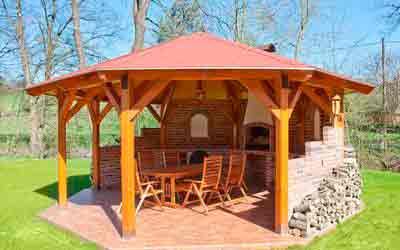

    Проще всего оборудовать мангал на террасе. Легкую деревянную постройку придется переделать, создав надежное основание. Желательно провести отделку пола негорючими материалами. Одна из главных проблем — расположение дымохода. Желательно, чтобы поблизости не было окон жилых комнат. Веранда должна вмещать не только печь, но и еще и зону для заготовок, дров и угля. Она не должна быть тесной для гостей. Следует соблюдать пропорции с основным зданием, чтобы обе постройки вместе смотрелись органично.

    3. Готовим площадку перед проведением работ

    Когда место найдено, его проверяют по уровню. Перекосы устраняют. Выступы срезают, ямы засыпают. При высокой влажности основание будет испытывать постоянное воздействие влаги, разрушающей материал. Находиться на территории, покрытой лужами, некомфортно. Чтобы решить проблему, в нижней части выкапывают траншеи, позволяющие удалить лишнюю влагу из почвы. Их выкладывают изнутри плиткой или щебнем. Используют готовые желоба, которые можно сверху закрыть решеткой, входящей в комплект. Каналы отводят в общую сточную канаву.

    4. Монтируем фундамент под печь

    Плитное основание

    Он применяется для наименее тяжелых конструкций. Сначала наносят точную разметку котлована. Затем снимают верхний слой земли толщиной 20-30 см. Дно проверяют по строительному уровню и засыпают щебнем. В подвижных грунтах потребуется дополнительный верхний слой песка. В этом случае котлован роют глубже. Толщина каждой прослойки должна быть около 20 см. Подушку из песка и щебня уплотняют виброплитой или проливают водой из шланга. Печь лучше окружить негорючими материалами. Участок под площадку, покрытую тротуарной плиткой, засыпают песком.

    Источник: http://www.ivd.ru/stroitelstvo-i-remont/dacnyj-ucastok/delaem-barbekyu-iz-kirpicha-svoimi-rukami-instrukciya-v-5-shagov-59771

    Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки

    У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

    Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

    Предварительные работы (планировка и чертежи)

    Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

    • Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
    • Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
    • Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
    • Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
    • Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.


    Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

    Выбираем место для мангала

    Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

    • Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
    • Поблизости не должно быть детской площадки.
    • Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

    Если в проекте предусмотрели мойку – стройте поблизости водопровода.

    Заливаем фундамент

    Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

    1. Снять плодородный шар земли, углубить на 20-25 см котлован.
    2. Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.
    3. Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.
    4. Выставить по краям опалубку и залить все бетоном.

    Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

    Выбираем кирпич для барбекю

    Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

    Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

    По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

    Готовим раствор

    Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

    Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

    • красная глина;
    • песок;
    • цемент;
    • вода.

    Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

    После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

    После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

    Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

    Кладка простого мангала из кирпича (порядовка)

    Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.

    Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.

    Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.

    На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

    В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

    Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

    На них потом будут ложиться шампуры и решетка.

    Так выглядит наш мангал-пианино из кирпича с разных сторон.

    Финальный результат с размерами.

    Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

    Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

    Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

    Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

    Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

    Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

    Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

    Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

    Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

    По такому принципу выкладываются 10 рядов.

    Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

    Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

    На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

    После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

    Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

    И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

    После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

    Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

    Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

    Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

    Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

    Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

    Временное устройство для приготовления пищи из кирпича – отличный летний вариант

    Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

    Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

    Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

    Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

    Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

    Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

    Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

    Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

    Источник: http://mangalka.com/barbekyu/mangaly-i-barbekyu-iz-kirpicha-svoimi-rukami.html

    Как построить кирпичный гриль на даче (стационарный гриль)

    Шашлыки, рыба и овощи на гриле — любимое дачное времяпрепровождение: и отдых, и удовольствие, и возможность поэкспериментировать с разными продуктами. Это намного приятнее, чем работа в саду, ремонт или благоустройство дома.

    Итак, вы частенько собираете своих друзей на угощение с дымком, и логичным будет обзавестись стационарным грилем. Слишком дорого? Слишком хлопотно? Мы не совсем с этим согласны! Нашу идею можно осуществить за несколько дней, а чтобы сэкономить, обратите внимание в магазине строительных материалов на остатки, среди них всегда можно найти небольшую партию подходящего материала.

    вам потребуется
    • 11 бордюрных камней (100x25x5 см или 100x20x8 см)
    • 5 бетонных перемычек под столешницу (11,5x150x7 см)
    • 240 кг бетонного раствора
    • 5 кг плиточного клея
    • 38 строительных керамических кирпичей Ш решетка для гриля
    • деревянные полочки
    • УШМ (болгарка) и отрезной алмазный диск

    На чем еще можно сэкономить?

    Если отрезной алмазный диск вам понадобится только для постройки гриля при распилке кирпичей, достаточно купить самый недорогой в магазине строительных товаров. Но можно поступить и другим способом, например не выпиливать в кирпичах опоры для решетки, а закладывать крючки или стальные кронштейны во время кладки между рядами кирпичей. Хорошо заглубленные в толщину бетона, они будут держаться прочно.

    Растворная смесь

    Несмотря на то что кладка на первый взгляд кажется грубой, работа проводится очень тщательно, поскольку даже от мелких трещин в соединениях все сооружение может обрушиться. В частности, уже установленные бордюрные камни постарайтесь не подвергать нагрузке до тех пор, пока раствор и клей полностью не затвердеют.

    Соблюдайте время отверждения материалов, ведь используются три разных раствора:
    1. бетонный раствор для фундамента;
    2. клей для плитки, предназначенный для склеивания бордюрных камней;
    3. цементный раствор для кладки клинкерных кирпичей, который также хорошо подходит и для расшивки швов.

    Мастерим кирпичный гриль

    1. Установите на месте будущей печи ее макет из деревянной плиты. Проверьте, правильно ли выбрано место с учетом ветреной стороны и удобно ли будет здесь пользоваться грилем.
    2. Для камней выкопайте траншею в форме буквы Е на ширину штыка лопаты глубиной 40 см. Учтите, что камни углубляют в грунт на 1/3 своей высоты, т. е. примерно на 34 см.
    3. Прежде чем приступать к строительству основания, застелите пленкой газон и дорожку, рядом с которыми будет проходить работа, чтобы не повредить площадку.

    4. Траншею заполните таким количеством бетонного раствора, чтобы до дерна остались уже упомянутые 34 см. Деревянной палочкой дополнительно уплотните раствор.
    5. Пару камней установите на растворную постель, выровняйте с помощью строительного уровня. Сразу склейте их друг с другом клеем для плитки.
    6. Одновременно заполняйте траншею густым бетонным раствором, постоянно уплотняя его. Таким образом установите один камень за другим.

    7. Время от времени с помощью уровня проверяйте высоту бордюрных камней, аккуратно выравнивая их резиновым молотком.
    8. Заполняйте траншею по краям бетонным раствором до верха. Можно закреплять части конструкции распорками.
    9. Избыток клея с поверхности камней сразу стирайте или смывайте губкой и чистой водой после склеивания.

    2 этап кирпичная кладка

    1. Замесите густой цементный раствор. Уложите его на торцы бордюрных камней, сверху установите перемычки из бетонных плит.
    2. Тем, кто еще никогда не занимался кирпичной кладкой, мы рекомендуем следующее: перед тем как начать работу, уложите кирпичи в нужной последовательности «насухо». Эту подготовительная операция существенно облегчит работу.

    3. Сразу распилите некоторые кирпичи в размер и подготовьте пазы для решетки гриля.
    4. Положение кирпичей контролируйте с помощью уровня. Облегчит соблюдение прямолинейности рядов шнур-причалка, закрепленный в двух металлических уголках.

    5. Раствор выкладывайте только для одного-двух кирпичей, так как он слишком быстро подсыхает. Установив кирпич на растворную постель, рукой выровняйте его, при необходимости скорректируйте его положение с помощью кельмы.
    6. С помощью длинного строительного уровня можно обнаружить даже маленькие неровности, которые необходимо сразу же устранить.
    7. Для расшивки швов раствор сначала грубо вдавливают между кирпичами, а в ходе последующей операции выравнивают и разглаживают его поверхность.

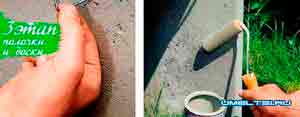

    3 этап полочки и доски

    1. Дляполок просверлите отверстия и вставьте дюбели.
    2. Поверхность обработайте наждачной бумагой, загрунтуйте, покройте краской для бетона. Отверстия покройте лаком.

    3. Подготовьте бруски, просверлите в них отверстия и прикрутите к стенкам. Опоры для установки полок готовы.
    4. Для кирпичей используйте сверло по бетону без ударного режима, в противном случае могут отколоться кусочки кирпича.

    5. Просверлите отверстия в декоративных плитах. Начните работу сверлом d = 3 мм, затем с обеих сторон зенкером, а в конце сверлом d = 8 мм.
    6. Навесьте декоративные плиты подходящего цвета. На зиму плиты снимают и хранят в сухом месте.

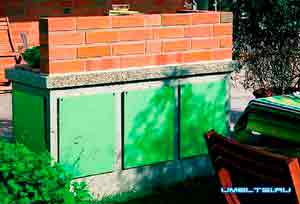

    Многообразие декора

    В этом варианте печи на первом месте была быстрота возведения — по возможности даже для неопытных каменщиков. И, конечно же, найдется несколько идей по облагораживанию внешнего вида конструкции. Например, гриль можно обшить цветными плитами или рейками, покрасить и посадить рядом вьюны. А декорации можно менять.

    Несколько рядов натянутой проволоки и крючки, укрепленные дюбелями, станут прекрасной опорой для вьющихся растений. Следите только за тем, чтобы растения не распространялись на кирпичную кладку, ведь там для них слишком высокая температура. Столь же удачная идея — это полка по периметру гриля, на которую можно ставить приборы.

    Советы по строительству гриля

    ■ Важно, чтобы решетка подходила к вашей печи. Правильнее всего -сначала купить решетку, а затем рассчитать конструкцию под ее размеры. В противном случае вы можете столкнуться с проблемой: решетки нужного размера не окажется в магазине и вам придется либо долго ее искать, либо изготавливать на заказ.

    ■ Предусмотрите два уровня для установки решеток. Благодаря этому вы сможете регулировать процесс приготовления. В качестве очень практичной емкости для угля можно приспособить перевернутое дно из металлического стеллажа (стеллаж не должен иметь порошкового напыления!).

    ■ Перед строительством застелите каким-нибудь холстом или пленкой газон и дорожку, рядом с которыми проходит работа, чтобы при складировании стройматериалов не повредить площадку. Пригодятся пластиковые контейнеры — в них можно сразу укладывать вынутый грунт, чтобы позднее посадить растения.

    ■ Тем, кто еще никогда не занимался кирпичной кладкой, рекомендуем следующее: перед тем как начать работу, уложите кирпичи в нужной последовательности «насухо». Эта подготовительная операция существенно облегчит работу. Сразу распилите некоторые кирпичи в размер и подготовьте пазы для решетки гриля.

    ■ Раствор выкладывайте каждый раз только для одного-двух кирпичей, иначе он слишком быстро подсохнет. Установив кирпич на растворную постель, рукой выровняйте его, при необходимости скорректируйте его положение с помощью кельмы.

    ■ Отверстия в кирпичах выполняйте сверлом по бетону без ударного режима, чтобы не повредить кирпич.

    ■ Соблюдайте время отверждения используемых растворов, особенно когда вам придется работать с разными связующими: бетонным раствором для фундамента; клеем для плитки (предназначенным для склеивания бордюрных камней) и жаропрочным раствором для кладки клинкерных кирпичей.

    Источник: http://www.umeltsi.ru/dacha/zona-barbekyu/5261-mangal-barbekyu.html

    Как построить барбекю для дачи – видео и порядовки

    Трудно себе представить приусадебный либо дачный участок без летней зоны отдыха, где можно провести свободное время и приготовить мясо и рыбу на открытом огне по любимому рецепту. Поэтому при обустройстве двора не помешает сделать какую-нибудь жаровню или мангал, а то и сложить уличную печь. Отсюда и наша цель – рассмотреть несколько вариантов дровяных печек для дачи и рассказать, как построить барбекю своими руками из кирпича или изготовить его из металла.

    Варианты конструкций с фото

    В интернете опубликовано бесчисленное множество проектов стационарных и переносных шашлычниц, предназначенных для размещения на улице. И хотя сооружения отличаются размерами, дизайном и способом изготовления, в их основе лежит несколько базовых конструкций:

    • жаровня открытого типа (она же — мангал);
    • очаг, закрытый стенками с 3 сторон и оснащенный сеткой для приготовления блюд, — гриль;
    • комбинированные постройки, например, печь-мангал или гриль с крышкой и коптильней, сделанный из бочки или баллонов, как показано на фото;

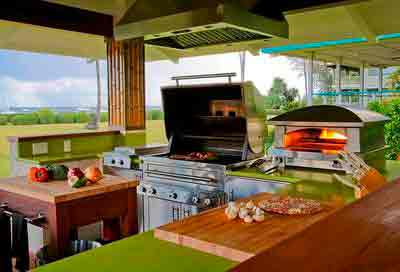

    • печь барбекю – это целый домашний комплекс, который кроме мангала может включать варочную плиту с местом под казан, духовку, очаг с вертелом, тандыр и даже камин.

    Справка. Барбекю – понятие весьма широкое. По смыслу оно может обозначать как американский способ готовки мяса на горячих углях, так и жарочное оборудование, а еще — праздничное мероприятие на природе. В нашем случае речь идет именно о барбекю-печах и других подобных приспособлениях.

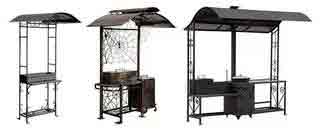

    Стальные мангалы с навесом

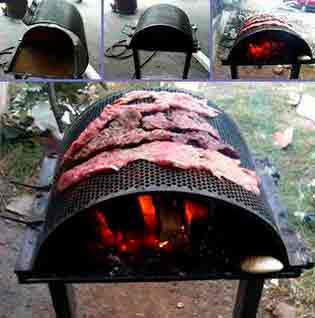

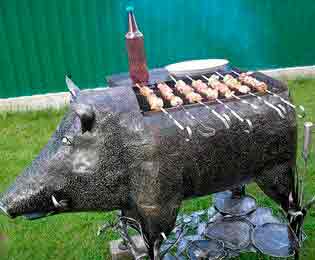

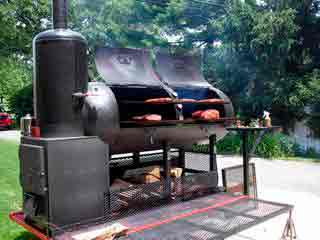

    Портативный мангал и гриль принято делать из листового металла либо готовых стальных изделий – старых газовых баллонов и бочек. При желании его можно объединить с варочной плитой и коптильной камерой, а стационарную версию поместить под красивый навес из поликарбоната, как изображено на фото. Это наиболее доступные варианты в плане стоимости строительства. Как своими руками сварить металлический мангал, подробно описывается в этой пошаговой инструкции.

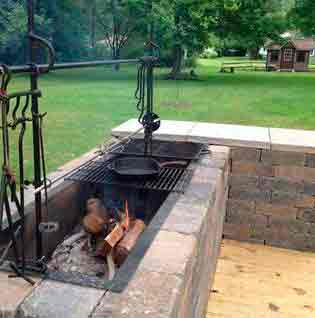

    Небольшую открытую барбекюшницу с высокими бортами и решеткой можно строить из красного кирпича, оставшегося после возведения жилого дома. Причем нижнюю часть сооружения — дровники и боковые шкафчики — допустимо выкладывать из остатков силикатного кирпича, поскольку они не испытывают температурной нагрузки.

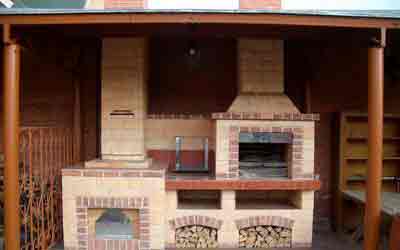

    Кирпичная многофункциональная печь с дымовой трубой, показанная на фотографии, уместна внутри садовой беседки либо веранды, когда нужно устроить кухню прямо в помещении для отдыха. Сколько разных элементов в ней использовать – решать вам в зависимости от выделенной площади. То же и с компоновкой – можно взять на вооружение как прямую, так и угловую конструкцию барбекюшницы.

    Разнообразные уличные печи и идеи обустройства зоны барбекю вы можете посмотреть в видео, где варианты показаны в виде фотогалереи:

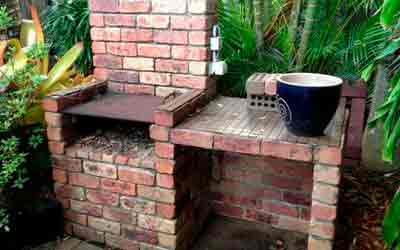

    Кирпичный мангал без раствора

    Данный вариант подойдет на тот случай, когда нужно быстро сделать небольшую и удобную жаровню для шашлыков из остатков стройматериалов, то есть, бесплатно. Показанный на чертеже мангал из кирпича размерами 160 х 100 см, оснащенный столешницей и открытыми нишами, вы легко построите на даче своими руками. Одно важное условие: необходима ровная площадка из бетона или другого материала.

    Примечание. Высоту постройки мы не указали намеренно. Ее лучше подогнать под свой рост, чтобы вам было удобно готовить пищу.

    Для строительства опорной части подойдет любой камень правильной формы – шлакоблок, пустотелый силикатный кирпич, ракушечник и так далее. Кладка пода и бортов жаровни должна выдерживать высокую температуру, поэтому здесь придется использовать шамотный либо керамический кирпич (лучше полнотелый). На перекрытие опорной части припасите стальные уголки с шириной полки 4 см и лист плоского шифера. Работы выполняйте согласно пошаговой инструкции:

    1. Нарисуйте на площадке мелом контуры барбекюшницы и выложите первый ряд вдоль линий. Углы формируйте из цельного камня и половинки, стены – из целых кирпичей, установленных с шагом 12 см, как показано на схеме.
    2. Выдерживая вертикаль, постройте остальные ряды нижней части, укладывая камни в шахматном порядке с перевязкой.
    3. На 8-м либо 9-м ряду (зависит от вашего роста) установите на опоры железные уголки, а сверху перекройте весь проем шифером.
    4. Сверху шиферного листа сформируйте поддон из сплошного ряда огнеупорного кирпича, а затем сложите бортики мангала.

    Схема раскладки первого ряда

    Совет. Если для опорной части вы применяете блоки других размеров, то вписывайте их в нарисованный контур опытным путем. Главное, — обеспечить устойчивость конструкции и правильно построить открытую топку. Подробности процесса можно узнать, просмотрев следующий видеоурок:

    Заметьте, что кладочный раствор здесь не используется, конструкция стоит за счет собственной жесткости. Но при желании ничто не мешает вам приготовить цементно-песчаную смесь и выполнить полноценную кладку. Под для сжигания дров не обязательно делать из плоского шифера и шамотного камня, достаточно предусмотреть опоры и поставить на них лист толстого железа, как продемонстрировано на фото.

    Строим печь-барбекю с дымоходной трубой

    Чтобы прояснить процесс возведения печки на дачной веранде или в беседке, мы взяли в качестве примера простое барбекю из кирпича, изображенное на схеме.

    Для производства работ вам необходимо заготовить или купить следующие материалы:

    • кирпич красный керамический, желательно полнотелый;
    • кирпич огнеупорный типа ША-8 или аналог;
    • уголки равнополочные №5—7;
    • глиняно-песчаная кладочная смесь (имеется в продаже);
    • дымоходная задвижка;
    • цемент М400, песок, щебень и бутовый камень – на фундамент;
    • рубероид для гидроизоляции.

    Совет. Рекомендуем верхнюю часть фундамента выполнить в виде железобетонной плиты, для чего понадобится арматура периодического профиля диаметром 10—12 мм и доски для щитовой опалубки.

    Закладка основания

    После того как вы определили место для барбекю и отвели под строительство нужную площадь, разметьте положение фундамента и приступайте к рытью котлована. Обратите внимание: размеры основания в плане должны выступать за габариты печки не менее, чем на 5 см во все стороны.

    Схема заливки фундамента под кирпичную барбекюшницу

    Рекомендация. Чтобы не ошибиться с глубиной ямы, стоит ориентироваться по фундаментам существующих зданий и копать котлован до той же отметки (обычно она лежит в пределах 70—100 см ниже уровня земли).

    Дальнейшие работы ведите в таком порядке:

    1. Утрамбовав дно получившейся ямы, насыпьте щебня либо песка на высоту 10—15 см и снова уплотните этот слой.
    2. Плотно уложите в котлован бутовый камень (битый кирпич, обломки ракушечника и тому подобное), заполнив его до уровня земли. Для скрепления забутовки пролейте все полости жидким раствором цемента и глины.
    3. Установите опалубку из досок, чтобы высота будущей плиты составила 100—120 мм. Сверху на забутовку уложите вязаную арматурную сетку, приподняв ее за счет подкладок.
    4. Сделайте густой бетон М150 (соотношение цемента с песком и щебнем – 1 : 3 : 5) и залейте плиту, уплотняя смесь путем погружения металлических стержней (особенно по краям).

    Готовому основанию надо выстояться 7 дней до снятия опалубки и не меньше 3 недель до продолжения строительства. По окончании этого срока застелите фундамент рубероидом в 2 слоя и переходите к кладке печи-барбекю.

    Примечание. Если стройка ведется в помещении веранды, то основание придется поднять до уровня чистого пола за счет нескольких рядов кирпича. Здесь можно использовать материал 2-го сорта и б/у, но обязательно – керамический (можно пустотелый), не разрушающийся от воздействия влаги.

    Устройство гидроизоляции из рубероида

    Рекомендации по кладке

    Как и любую кирпичную печку, барбекю следует возводить на глиняно-песчаном растворе в соответствии с порядовками, представленными ниже. Но для начала ознакомьтесь с общими правилами кладки печей:

    • максимальная толщина шва – 5 мм;
    • каждый кирпич перед постановкой в ряд замачивается в воде;
    • каждый ряд сначала формируется без раствора с целью подгонки и подпиливания некоторых элементов (при необходимости);
    • камни допускается слегка пристукивать, но не перемещать в горизонтальной плоскости после укладки;
    • шамотная и керамическая кладка между собой не перевязывается;
    • контроль вертикали отвесом по углам выполняется через ряд, а горизонтали строительным уровнем — каждый ряд.

    Совет. Если у вас нет опыта в кладке печей, не стоит применять самодельный раствор из природной глины. Цена ошибки – треснувшие стенки барбекюшницы.

    Первым делом приготовьте кладочный раствор, перемешивая его в ведерке дрелью с насадкой – миксером. Количество добавляемой воды должно соответствовать требованиям инструкции на упаковке. После чего начинайте класть первый сплошной ряд, а за ним остальные, как показано на порядовке. Чтобы устроить перекрытия на 5-м и 11-м ряду, используйте стальные уголки.

    Топливная камера формируется из шамотного кирпича, начиная с 14-го ряда. Для этого огнеупорные камни нужно разрезать вдоль на 2 равных половины, которые при кладке ставятся на ребро. На 21-м ряду устанавливается перемычка из уголка, служащая подпоркой для передней стенки дымосборника. До 29-го яруса выкладывается сужение канала.

    Труба для отведения дымовых газов с внутренним сечением 250 х 120 мм начинается на 30-м ряду. В этом месте не помешает поставить задвижку для регулирования тяги. Дальше порядовка повторяется до самого оголовка.

    Схема разделки — расширения трубы в деревянном перекрытии

    Если при выходе на улицу газоход должен пройти перекрытие из дерева или другого сгораемого материала, то придется соблюсти правила пожарной безопасности и выложить разделку, показанную на схеме. Цель – выдержать минимальный отступ от деревянных конструкций 38 см.

    По истечении 3—4 суток, необходимых на высыхание раствора, барбекю следует растопить небольшим количеством дров и убедиться, что кладка нигде не треснула. Подробнее о строительстве уличной печи рассказывается в видеоролике:

    Заключение

    По сравнению с возведением отопительно-варочных печей, применяющихся в частных домах, постройка кирпичного барбекю особой сложности не представляет. Простейший вариант без использования раствора даже не требует строительных навыков. Если же вы дока в вопросах кладки и облицовки, то сможете не только построить хорошую каменную печку, но и облицевать ее плиткой либо оштукатурить под побелку.

    Источник: http://qustu.com/kak-postroit-barbekyu-dlya-dachi-video-i-poryadovki/

    Как сделать печь мангал барбекю своими руками из кирпича: пошаговая инструкция

    Печь барбекю из кирпича является самым безопасным и надежным вариантом обустройства для летней кухни и домика гриль. Построить барбекю из кирпича своими руками поможет пошаговая инструкция, которая представлена на этой странице. Узнать о том, как сделать барбекю из кирпича можно и в видео, которое иллюстрирует вместе с фото представленный материал. Перед тем как сделать барбекю из кирпича своими руками, нужно внимательно рассчитать размеры и установить надежный фундамент. Чтобы мангал барбекю своими руками из кирпича был устойчивым и безопасным в плане пожарной безопасности, фундамент делается в соответствии с инструкциями.

    Как построить самодельный барбекю из кирпича своими руками (с видео)

    При устройстве капитальной кирпичной печи в летней кухне следует помнить, что любая печь повышает пожароопасность и требует соблюдения всех норм и правил строительства. Это означает, что для ее сооружения необходимо использовать специальный огнеупорный шамотный кирпич, который устойчив к высоким температурам, но при этом является превосходным теплопроводником, достаточно быстро прогревая помещение. Важно правильно устроить вентиляцию печи. Необходимо на этапе сооружения фундамента в отведенном под печь месте выложить эту зону кирпичом. Также в дальнейшем при возведении крыши обязательно надо предусмотреть установку вытяжной трубы для удаления из пространства рабочей зоны жара и дыма и т. д.

    Печь-барбекю может работать на электричестве, газе или топиться углем и дровами. Внешне она очень похожа на камин с топочным отделением, которое обычно находится на уровне пояса человека. Для барбекю в летней кухне требуется усиленный фундамент, а также важно правильно установить вытяжку, через которую будет удаляться жар и дым.

    Печь-барбекю с варочной панелью на фото

    Печь-барбекю может иметь разную комплектацию — в нее могут входить обыкновенная варочная панель или духовка, гриль или барбекю, столешница, место для дров и хранения посуды. Есть такие конструкции, включающие не только мангал, но и тандыр, казан, коптильню и другие элементы.

    Если нужна многофункциональная большая печь-барбекю, лучше прибегнуть к помощи профессионалов, а вот небольшую печку вполне можно построить своими руками.

    Вариантов сборных мангалов и кирпичных печей много. Ориентируясь на представленные модели, можно соорудить и что-то по собственному проекту. Главное — правильно все устроить, чтобы свести к минимуму опасность возгорания, особенно при строительстве стационарной кирпичной печи внутри помещения.

    Самодельный барбекю из кирпича – это более солидный вариант стационарного мангала для обустройства летней кухни.

    Печь-барбекю на фото

    Он станет ее отличным украшением и, конечно, позволит приготовить более вкусную и разнообразную пищу. Перед тем, как построить барбекю из кирпича, нужно знать, что он тоже называется «мангал», и в стандартном плане конструкции должен включать три отсека.

    Печь-барбекю из кирпича на фото

    Конечно, строительство такого мангала обойдется дороже, но на кирпичах мясо получается намного вкуснее и полезнее. Долговечный и качественный кирпич стоит достаточно дорого, но можно сэкономить, выполняя все работы по сооружению мангала самостоятельно. В данном случае будет описываться наиболее простой вариант кирпичного мангала, который вполне по силам построить самостоятельно, даже не имея большого опыта.

    Представленный вариант того, как построить барбекю из кирпича своими руками можно изменить, используя собственные размеры деталей или добавив в конструкцию какие-то дополнительные функциональные элементы. Можно соорудить навес над печью-барбекю для защиты от дождя, а рядом устроить столовую под деревом либо установить такую печь внутри летней кухни или снаружи неподалеку от нее.

    В последнем случае в самой летней кухне будут располагаться весь необходимый кухонный инвентарь, а также мойка и холодильник. Располагать печь-барбекю снаружи летней кухни даже удобнее — меньше опасность пожара, на открытом воздухе не так жарко будет готовить в печи, а также и внутри летней кухни будет сохраняться прохлада, если только не планируется ее зимнее использование — тогда, естественно, печь устанавливается внутри.

    Удобное место для печи-барбекю на фото

    Для начала надо выбрать удобное место для печи-барбекю. Если она будет устраиваться снаружи, необходимо, чтобы расстояние от печи до дома или кухни не было большим, поскольку во время приготовления блюда придется постоянно что-нибудь приносить из кухни — посуду, воду и т. д.

    Выбирая конструкцию барбекю, необходимо обратить внимание на стиль, наиболее подходящий к архитектуре всех строений на участке. Обязательно надо заранее определить размер и дизайн печи, где она будет размещаться (на открытом пространстве или внутри летней кухни), какой требуется под нее фундамент (в зависимости от составных частей конструкции).

    Также на подготовительном этапе необходимо продумать футеровку топки, учесть форму и высоту дымохода, будет ли печь снабжена дополнителъно духовкой или коптильней, какое топливо планируется использовать (уголь, дрова, электричество, газ ).

    Печи-барбекю с навесом на фото

    Вопросов действительно много — требуется ли постройка навеса, защищающего печь от дождя, наличие дополнительного стола и ветрозащиты. А также, какой облицовочный материал будет использоваться, следует ли устанавливать отражатель тепла и поддон под уголь, какова будет конструкция вертела, решетки или жаровни, будут ли вставки из чугуна.

    Общий вид печи-барбекю на фото

    Все это необходимо продумать заранее и потом обязательно нарисовать общий вид барбекю с прорисовкой отдельных деталей и указанием их размеров. Также следует заранее найти место для размещения полок, поскольку они должны хорошо вписываться во внешний вид барбекю. Необходимо еще предусмотреть место для хранения посуды и запасов угля или дров.

    При составлении плана-схемы барбекю в первую очередь надо учесть, что конструкция должна быть устойчивой. Также важно правильно расположить решетку для приготовления барбекю (для жаренья). Она должна находиться на такой высоте, чтобы было максимально удобно заниматься приготовлением пищи. Обычно решетка устанавливается на высоте 9-10 рядов кирпичной кладки.

    Если решетка расположена слишком низко, придется наклоняться во время приготовления пищи, что очень неудобно. А если поставить решетку слишком высоко, придется высоко тянуться, и при этом лицо постоянно будет находиться близко к горящим углям.

    Решетку и поддон под угли необходимо устанавливать на кирпичные выступы или на металлические стержни. Они должны быть съемными, поскольку их надо периодически чистить от ржавчины, а на зиму убирать на хранение в дом.

    В барбекю можно использовать обычную решетку для кухонной плиты. При этом надо учитывать, что она должна быть большего размера, чем очаг с горящими углями, чтобы готовые барбекю можно было сдвинуть в сторону рядом с очагом, но в то же время поддерживать их в горячем состоянии. Решетку для жаренья нужно обязательно защитить от ветра. Под ней должна располагаться еще одна решетка, с более мелкими ячейками, на которой будут находиться горящие угли, а под ней поддон, в который будут падать перегоревшие угольки.

    Посмотрите, как обустроить барбекю из кирпича своими руками на видео, где представлены все виды производственных элементов и даны советы мастеров:

    Схема, кладка и порядовка барбекю из кирпича своими руками

    Кладка барбекю из кирпича состоит из нескольких этапов — выбора места, составления плана-схемы барбекю, сооружения фундамента, возведения кирпичной кладки с установкой всех деталей конструкции, сооружения трубы, облицовки и оформления строения.

    Для кладки барбекю из кирпича своими руками с тремя отсеками потребуются следующие материалы и инструменты:

    • песок;
    • цемент;
    • гравий;
    • бут;
    • арматурная сетка;
    • кирпич;
    • керамическая плитка;
    • мастерок.

    В настоящее время можно купить уже готовые наборы для обустройства печи-барбекю. В стандартный набор входят собственно гриль-барбекю, поддон под древесный уголь и крепежные детали. Эти наборы можно использовать при строительстве барбекю из кирпича своими руками.

    Каким будет фундамент печи, зависит от ее размера. Схема барбекю из кирпича своими руками допускает, что можно сделать бетонный ленточный фундамент, а для более массивного сооружения потребуется плиточный.

    Фундамент полностью застывает примерно через 2 недели после заливки бетона, и только после этого можно приступать к строительству непосредственно мангала.

    Сначала поверх фундамента нужно уложить 2 слоя рубероида, чтобы защитить конструкцию от влаги, после чего можно приступать к кладке печи из кирпича. В данном случае рассматривается вариант стандартного мангала, состоящего из трех отсеков. Из кирпича придется выкладывать фигуру в форме буквы «Ш» с 4 перегородками. Какая получится барбекю из кирпича, порядовка и схема может показать заранее, при внимательном рассмотрении плана строительства мангала.

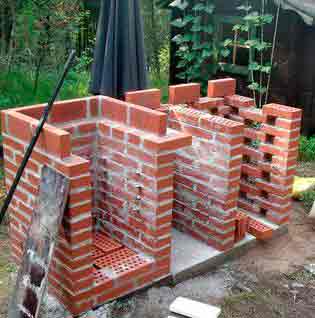

    Ряды нужно выкладывать в определенной последовательности — каждый следующий ряд смещать по отношению к предыдущему в шахматном порядке. Это так называемая кладка в полкирпича, которая должна обеспечить необходимую связку кирпичной кладки. Еще до начала кладки нужно натянуть шнуры, обозначающие положение будущей стенки барбекю, и с помощью мастерка нанести слой раствора. Сделать это нужно вдоль одной из стен. Затем на растворе следует сделать небольшие бороздки и приступить к кладке первого ряда кирпичей, проверяя его с помощью горизонтального уровня.

    Всего потребуется выложить 8 таких рядов. Если в 3-м отсеке планируется разместить раковину, в 6-м ряду нужно оставить отверстие под слив.

    Сначала необходимо построить перекрытия, объединяющие два соседних отсека будущей конструкции. Для этого требуется отрезать металлические уголки нужной длины и положить их сверху, а потом сделать такое же, но уже сплошное перекрытие из кирпичей в один ряд. Для кладки 2-го слоя обязательно нужно использовать жаропрочную глиняную смесь, предназначенную для печей и жаровен, поскольку сделать надежный мангал на одном лишь цементе невозможно.

    Самый сложный этап работы — кладка непосредственно самой печи. Это может быть обыкновенная прямоугольная прямоточная печь без поддувала. Толщина ее задней стенки должна быть в три кирпича. Спереди необходимо оставить место для дверцы. С той стороны, где печь будет примыкать к жаровне, следует оставить отверстие в два кирпича.

    Для решетки для жаренья и поддона для углей необходимо сделать выступы. При сооружении барбекю из кирпича своими руками порядовка играет очень важное значение. При кладке 5-го ряда нужно сформировать опорный выступ, а далее 6-й ряд кирпичей класть поперек — весь ряд кирпичей должен выступать и с одной и с другой стороны стенки. Следующие три ряда опять нужно класть в полкирпича. Таким образом, формируются выступы для решетки и поддона.

    Иногда случается, что нет поддона нужного размера, который подходил бы по ширине кирпичных выступов, и тогда для его поддержания можно использовать металлическую полочку.

    Потом 10-м рядом надо соорудить еще один выступ и сверху добавить еще три ряда по методу ложковой перевязки — это окончание основной части барбекю.

    Если в устройстве печи будут использоваться металлические стержни для опоры барбекю, то во время кладки между 6-м и 7-м рядами надо выложить эти металлические стержни во всех трех стенках. Делать это следует таким образом, чтобы стержни выступали из стенок на 70-75 мм и на них можно было установить решетку с поддоном.

    Стержни нужно продолжать укладывать до 10-го ряда в каждом последующем. Это требуется для того, чтобы устанавливать решетку для жаренья на необходимой высоте.

    После этого остается лишь выложить прямоугольную жаровню и сделать трубу любой формы. Такая порядовка барбекю из кирпича применяется во всех без исключения подобных конструкциях.

    Также необходимо устроить рабочую поверхность барбекю. Самым простым способом является сооружение невысокой — высотой в 6 рядов — стенки из кирпича.

    Эту постройку нужно делать на отдельном ленточном фундаменте, который заливается параллельно боковым стенам. Такая небольшая стенка называется плинтусной. Выкладывать ее нужно так, чтобы кирпич ложился тычком.

    После этого нужно вырезать фанерный лист и уложить его между выступом боковой стены и плинтусной стенкой. На лист следует настелить доски и покрыть их черепицей или керамической плиткой. Для покрытия рабочей поверхности можно использовать даже обычную тротуарную плитку.

    После завершения строительства барбекю и его рабочей поверхности необходимо приступить к обработке всех швов. Для этого используется цементный раствор, которым нужно заполнить все швы и тщательно втереть. Прежде чем раствор застынет, необходимо провести по швам расшивкой, чтобы придать им закругленность. Если в распоряжении мастера нет расшивки, можно сделать это с помощью обычного обрезка садового шланга.

    Если плинтусная стена будет связываться с основным сооружением, то до шестого ряда конструкцию надо построить в виде буквы «Е», а далее продолжать кладку боковых и задней стенок самого барбекю. В итоге под решеткой с поддоном образуется ниша, которую потом можно использовать для хранения древесного угля или дров. Если этот проем оборудовать дверцей с ручкой, здесь вполне можно будет хранить посуду.

    На этом основная функциональная часть печи будет построена, а далее конструкцию можно по желанию дополнить различными полочками и прочими элементами, декорировать по своему усмотрению и т. д.

    Построенная печь должна «отстояться» в течение нескольких дней для полного затвердения раствора. Если в ней развести огонь до полного высыхания раствора, ее стены могут растрескаться.

    В дальнейшем при эксплуатации печи необходимо после каждого приготовления пищи чистить барбекю, чтобы не накапливались грязь и жир, иначе в дальнейшем придется чистить печь капитально.

    Строительство печи для барбекю с мангалом из кирпича своими руками (с фото)

    Строительство барбекю из кирпича не обязательно всегда связано с монолитным возведением всех конструкций. Можно построить печь для барбекю из кирпича своими руками в так называемом временном варианте. Это удобно, если нет места для постройки постоянного, стационарного строения. Такую печь при необходимости можно разобрать и сложить для хранения в специально предназначенном для этого месте, а потом снова собрать. Сделать это легко, поскольку строится такая печь без использования цементного или глиняного раствора. Это самая дешевая и быстро возводимая конструкция кирпичного барбекю. При этом она очень эффективна, ведь положенные без раствора кирпичи свободно пропускают кислород, который способствует лучшему и полному сгоранию древесного угля.

    Форма такого барбекю может быть круглой, треугольной, квадратной, прямоугольной или шестигранной. Можно выбрать любую форму — это будет зависеть от собственного пожелания.

    Посмотрите на странице фото барбекю из кирпича с мангалом, которые построены во временном исполнении и при этом позволяют готовить любые блюда на открытом огне:

    Для строительства барбекю из кирпича потребуются следующие материалы:

    • доски для опалубки (необрезные);
    • рубероид;
    • кирпич огнеупорный для облицовки;
    • клинкер, соответствующий цвету кирпича;
    • цементный раствор;
    • металлическая труба диаметром от 15 см;
    • доски обрезные для столешницы;
    • лист металла для покрытия разделочного стола;
    • решетка для гриля;
    • металлический поддон для угля.

    Для сооружения круглого барбекю кирпича понадобится примерно 100 штук, а при другой форме барбекю — немного больше.

    Сначала нужно выбрать площадку и соорудить на ней ленточный фундамент. Он должен сохнуть примерно 3 дня, затем на него нужно положить рубероид и лишь, потом можно начинать строить стены печки. По желаемой форме нужно выложить первый ряд кирпичей, при этом между всеми кирпичами следует оставлять небольшие, примерно в 5 мм, зазоры. Следующий ряд кладется со сдвигом в полкирпича, чтобы обеспечить прочность стенки.

    Когда таким образом будет выложено пять рядов, устанавливается металлический поддон для угля. Сверху нужно уложить еще два ряда кирпичей, а на них решетку для жаренья. Далее необходимо добавить для защиты от ветра арку в виде кирпичной беседки, т. е. соорудить защитные стены по бокам и позади барбекю.

    Стандартная высота такой постройки должна равняться 9-10 рядам кирпичей. Рядом с печкой можно установить столешницу, чтобы удобнее было готовить пищу, неподалеку — стол, скамьи, шезлонг.

    Источник: http://babushkinadacha.ru/dachnoe-stroitelstvo/kak-sdelat-pech-mangal-barbekyu-svoimi-rukami-iz-kirpicha-poshagovaya-instrukciya.html

    Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи

    Живой огонь издревле привлекал человека. Он нес с собой тепло, горячую пищу и защиту от врагов. В современном же мире людям нет необходимости отпугивать диких животных и согреваться у кострищ. Но все так же, как и в древности человек продолжает любить еду, приготовленную на живом огне и собираться вместе с друзьями и родными вокруг очага.

    Как ни странно, для многих, мангал из кирпича на своем участке является лишь мечтой, однако на самом деле ее довольно просто воплотить в реальность. Ведь существуют не только сложные инженерные постройки, но и довольно простые, которые сможет выложить не самый опытный каменщик, а при некотором упорстве и вы сами.

    Краткое содержимое статьи:

    • Выбор мангала для загородного дома
    • Мобильные мангалы
    • Переносные мангалы
    • Стационарные мангалы
    • Планировка мангала
    • Подготовительный этап постройки
    • Кирпич
    • Фундамент
    • Как сделать мангал?
    • Фото мангала из кирпича

    Выбор мангала для загородного дома

    Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.

    Мобильные мангалы

    Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.

    Переносные мангалы

    Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.

    У многих моделей имеются колесики, что позволяет достаточно просто переносить их с места на место по своему участку.

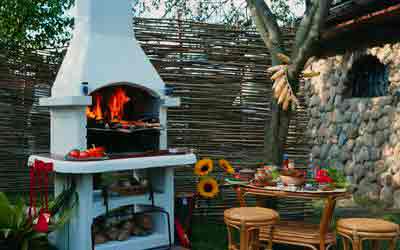

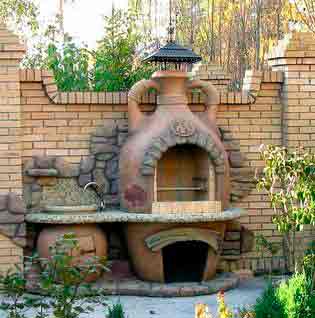

    Стационарные мангалы

    Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.

    Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.

    Планировка мангала

    Остановив свой выбор на стационарном мангале, необходимо продумать, где он будет расположен, что будет в себя включать и как будет обустроена зона рядом с ним, а это как правило столешницы и различные скамьи.

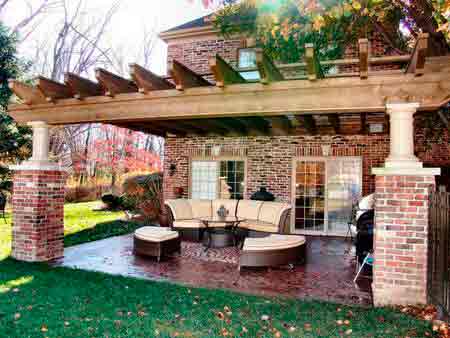

    Некоторые помещают такой мангал в летнюю кухню или под навес, не стоит забывать, что обязательным атрибутом кирпичного мангала является дымоходная труба.

    Если вы хотите не просто мангал с местом для костра и барбекю, то можно добавить духовку, казан, место для сушки дров и варочную поверхность – так он станет еще и многофункциональным.

    Интересным вариантом станет добавление коптильни в ваш мангал, она не потребует от вас больших дополнительных затрат. Хорошей идеей будет сделать стационарный мангал центральной композицией участка, проложить к нему красивые дорожки и сделать места для отдыха, либо расположить рядом с уже имеющейся беседкой или навесом.

    Не забывайте учитывать стороны света, особенно розу ветров, ведь дым не должен мешать соседям из других домов.

    Подготовительный этап постройки

    Важным этапом является выбор чертежа будущего мангала. Простые П-образные конструкции вы сможете выложить сами. При подготовке чертежей, так же учитывается количество необходимого кирпича, ряды и виды используемых кирпичей.

    Кирпич

    Для постройки кирпичного мангала необходимо приобрести специальный жаропрочный кирпич, который понадобится в нагреваемых пламенем частях конструкции. Для поверхностей, не испытывающих нагрев можно использовать самый обыкновенный красный кирпич.

    Полет фантазии при создании этой конструкции практически неограничен, и вы можете облицевать поверхность и другими материалами, иногда для постройки используют камень.

    Фундамент

    Создавая чертеж, необходимо учитывать, что кирпичный мангал имеет большой вес и должен стоять на крепком фундаменте. Если же ваша конструкция подразумевает мангал под крышей, то и площадь фундамента должна быть большей. Это же относится к проектам с дополнительными поверхностями.

    Для создания фундамента ставится опалубка по периметру котлована, не забудьте ее увлажнить. Как только эта работа проделана, можно заливать в яму смесь из песка и бетона смешанную 1 к 3.

    Вся работа проделывается слоями, а прослойкой служит арматура. В конце всю работу накрывают пленкой и оставляют сушиться на несколько недель.

    Как сделать мангал?

    Когда у вас уже есть чертеж, фундамент и кирпич, то нужно сделать смесь для кладки. Специальный шамотный кирпич кладут на заранее замоченную глину, впоследствии смешанную с песком. Одним из секретов хорошей кладки является смачивание кирпича в течении тридцати секунд непосредственно перед использованием.

    А вот порядовку выкладывания каждый может придумать сам или воспользоваться уже имеющимися данными в интернете. Наиболее распространен «смещенный», он подразумевает под собой сдвиг на пол кирпичика в каждом последующем ряду. Поочередно вправо и влево выстраивается мангал.

    Все начинается с углов, а к центру идет более сложная работа, там будут различные отсеки и места для поддувало и хранения дров. Жаровню можно сделать из кирпича или же использовать готовое бетонное основание.

    Многие хотят, чтобы топливник был выложен полукругом, однако только с помощью рук это сделать практически невозможно, тогда на помощь приходит кружало. Именно это приспособление поможет выложить кирпичи под нужным углом.

    Не забывайте делать швы равномерными, это сделает общий вид мангала эстетичным. А если топка у мангала будет сделана слишком высокой, то и тяга будет хуже. Лишние бордюры внутри топки ставить не нужно, они лишь создадут сложности при ее чистке.

    Столешница рядом с вашим мангалом должна быть прочной и легко мыться, одним из лучших вариантов станет искусственный камень, а более дешевым аналогом может послужить закаленное стекло. Советуем выложить площадку вокруг мангала плиткой, это создаст декоративный и эстетичный эффект в течении многих лет.

    Источник: http://mirstrojka.ru/mangal-iz-kirpicha/

    Смотрите также:
    02.05.2020

    Поделки из пластиковых бутылок: красивые украшения сада и варианты использования пластика (75 фото + видео) Сейчас напитки продают в пластиковых бутылках. Их полезно использовать для украшения сада. Как сделать поделки из пластиковых бутылок своими руками написано в...

    02.05.2020

    Бетонные дорожки своими руками — лучшие способы как сделать дорожки самостоятельно и при этом красиво и долговечно (105 фото + видео) Если вы задумались над оформлением аллеи в садовом участке, то в качестве материала можно использовать бетон. На просторах интернета...

    02.05.2020

    Как правильно сделать красивый газон во дворе и на даче своими руками — пошаговая инструкция посадки травы осенью Ровная гладь изумрудной зелени, украшающая дачный участок, доставляет радость не только владельцу, но и всем окружающим. Идеально ухоженный газон усиливает...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
