Ремонт шуруповерта своими руками

Ремонт шуруповерта «Зубр» своими руками

Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем основные его неисправности, а также дадим вам несколько советов и подсказок по ремонту собственными руками этого продукта отечественной промышленности.

Как разобрать шуруповерт «Зубр»

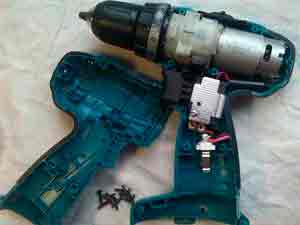

Чтобы разобрать шуруповерт, вам потребуется отвертка и немного времени. Процесс разборки инструмента должен выглядеть следующим образом:

  • В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
  • Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
  • После этого следует извлечь содержимое, находящееся внутри корпуса.
  • Потом отсоединяем кнопку реверса.
  • Аккуратно снимаем переключатель скоростей.
  • В конце работы откручиваем болты, соединяющие двигатель и редуктор.

Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

  • невозможно включить шуруповерт;
  • отсутствует возможность переключения реверсного режима;
  • нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки. Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой. Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.

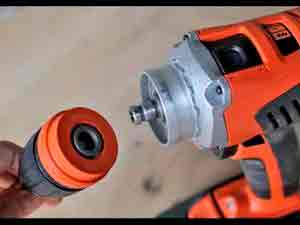

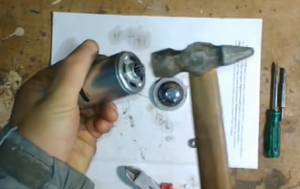

Как снять патрон с шуруповерта «Зубр»

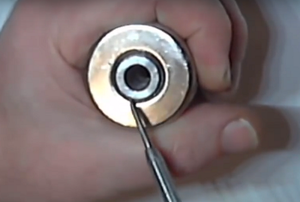

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей. При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления. Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

  • Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.

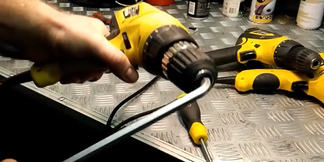

  • Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

Источник: http://pro-instrument.com/ruchnoj/remont-shurupoverta-zubr-svoimi-rukami.html

Вторая жизнь привычного инструмента: самостоятельный ремонт шуруповёрта

На чтение: 4 минуты Нет времени?

Как часто мы расстраиваемся, если старый инструмент выходит из строя. И вроде давно пора заменить его новым, однако привычка – это сила, против которой идти сложно. Вот и ремонтируем электроинструмент, пользуясь им до тех пор, пока он не рассыплется в руках. И сегодня речь пойдёт именно о таком случае – поломке старого, но такого привычного шуруповёрта. Как его отремонтировать своими руками и какие поломки встречаются наиболее часто – разобраться с этими вопросами предлагает автор канала YouTube Remonter.

Читайте в статье

Самая распространённая поломка: на что обратить внимание в первую очередь

Двигатели шуруповёртов, если это не дешёвый китайский ширпотреб с претензией на «фирму», работают очень долго. А вот регуляторы оборотов в подобном электроинструменте – проблемный узел. И поломки у них бывают разнообразными. Шуруповёрт может попросту перестать работать или, наоборот, будет вращаться на максимальной скорости без возможности отключения. Поэтому если у домашнего мастера есть шуруповёрт, к которому он привык, то лучше иметь для него кнопку с регулятором про запас.

В сегодняшнем примере будет рассмотрена подобная проблема.

Проблема данного шуруповёрта в том, что в нём перестала работать кнопка реверса (заклинила в одном положении), и к тому же инструмент перестал выключаться. Стоит установить в него аккумуляторную батарею, патрон начинает вращаться на максимальных оборотах, совершенно не реагируя на нажатие клавиши. Что ж, есть необходимость понять, в чём проблема, и по возможности её устранить. Как говорится, вскрытие покажет.

Разборка шуруповёрта, поиск неисправности

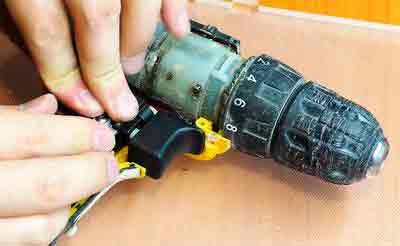

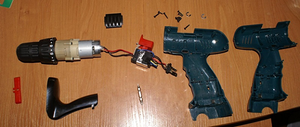

Разобрать этот электроинструмент можно за пару минут. Достаточно вывернуть несколько винтов, снять контактные скобы из гнезда батареи и располовинить корпус. Внутри всё предсказуемо – двигатель и кнопка регулировки оборотов, оснащённая реверсом.

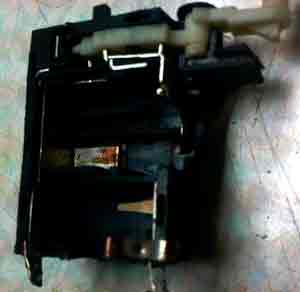

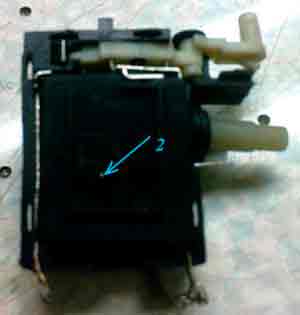

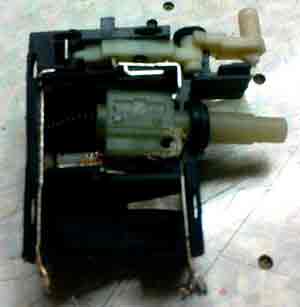

Теперь нужно аккуратно извлечь кнопку из её посадочного места и внимательно рассмотреть на предмет видимых неисправностей. В сегодняшнем примере первая неисправность, по причине которой была заклинена кнопка реверса, обнаружилась сразу. Ею стало то, что сама кнопка не отжималась до конца, и это не позволяло переключить направление вращения патрона.

ФОТО: YouTube.com Вот и первая неисправность – кнопка не возвращается в крайнее положение

Устранение первой поломки: порядок действий

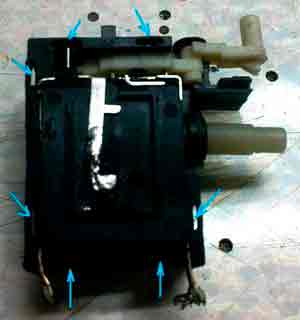

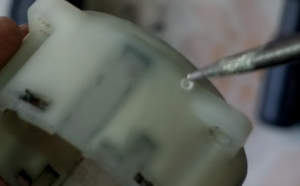

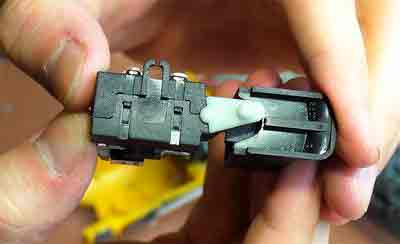

Для того чтобы исправить проблему, потребуется разобрать кнопку. Сначала нужно вывернуть винт на корпусе и извлечь транзистор, после чего при помощи паяльника демонтировать диод. Когда эта работа будет выполнена, останется отогнуть пластиковые защёлки и разделить корпус кнопки пополам.

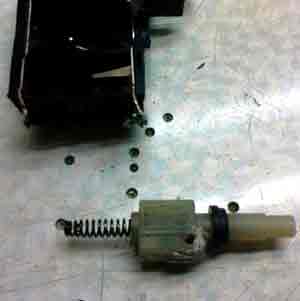

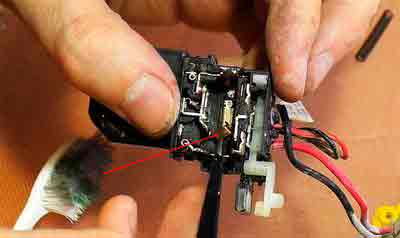

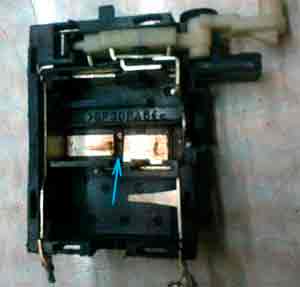

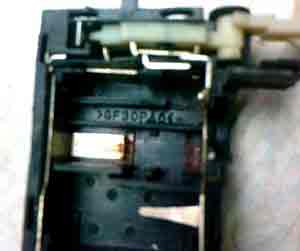

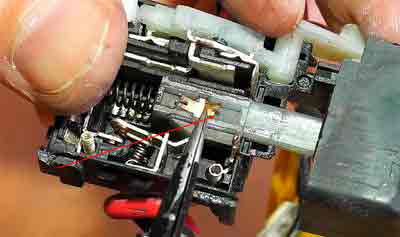

Когда сама кнопка из регулятора была удалена, обнаружилось, что один из контактов попросту отломился. Такое случается, если электроинструмент долго и много работает. По-хорошему, в таком случае стоит сразу заменить регулятор, однако это такая деталь, которая редко лежит в запасе в кладовке. А значит, необходимо идти в магазин или заказывать кнопку на китайских ресурсах, что выйдет значительно дешевле. Ну, а пока регулятор где-то в юрисдикции почтовых служб, можно хотя бы попытаться восстановить старую деталь.

ФОТО: YouTube.com Причина неисправности кнопки – отломившийся контакт

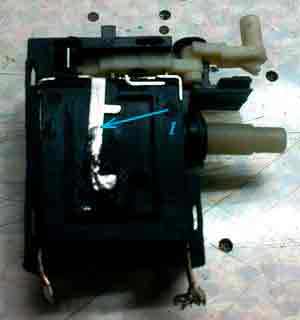

Здесь все контакты латунные, а посему припаять их большого труда не составит. Однако следует понимать, что если использовать обычный тугоплавкий припой, продаваемый в магазинах в форме прутов, работа усложнится. Лучше использовать проволочный припой, для которого даже флюс не требуется. Канифоль уже присутствует в проволоке.

Сборка кнопки и проверка её работоспособности

Регулятор собирается в обратной последовательности – сначала защёлкиваются на фиксаторы и соединяются половинки корпуса, после впаивается диод, а затем устанавливается на место транзистор.

Важно! При установке диода следует быть внимательным. Нельзя перепутать полярность элемента.

После того как все элементы на месте, можно проверить работоспособность шуруповёрта, не закрывая при этом корпус (на всякий случай). Как и ожидалось, не всё пошло гладко. В нашем примере была устранена проблема постоянно включённой кнопки и клина реверса. Однако регулировки оборотов как не было, так и не появилось.

ФОТО: YouTube.com Корпус защёлкивается на фиксаторы, после чего можно монтировать остальные элементы

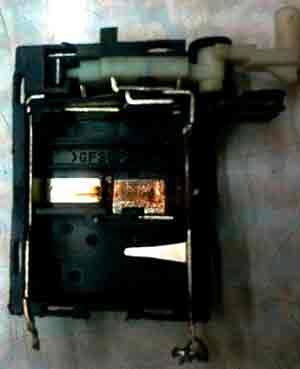

Проблема регулировки оборотов также оказалась несложна. Разобрав контактную группу, её можно было увидеть «во всей красе». Это естественно, учитывая возраст и стаж электроинструмента, используемого на монтаже натяжных потолков.

ФОТО: YouTube.com Вот и проблема, из-за которой обороты не регулируются

Что ж, пока новый регулятор будет идти по почте, шуруповёртом можно пользоваться, правда, не совсем полноценно, но за неимением лучшего ─ вполне приемлемо.

Установка новой кнопки включения и регулировки оборотов

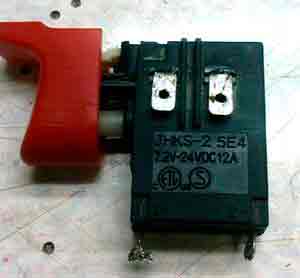

По прошествии определённого времени, когда регулятор прибудет в пункт назначения, можно приступать к замене. Если говорить о стоимости, то по состоянию на февраль 2020 года стоимость подобной детали на китайских ресурсах составит 450-500 руб. Это при том, что мастер будет выбирать не самый дешёвый регулятор.

ФОТО: YouTube.com Новый регулятор – теперь осталось его только установить на место

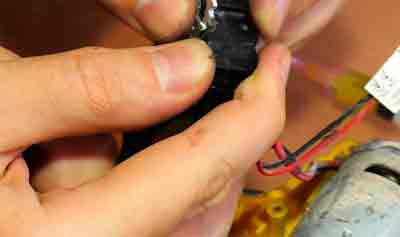

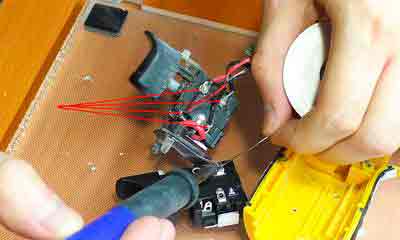

Для того чтобы установить новую кнопку, понадобится немного поработать паяльником. Все провода перепаиваются со старой кнопки на новую. И здесь многие начинающие мастера допускают распространённую ошибку – отпаивают все провода, после чего начинают судорожно соображать, какой из них и куда должен идти. Для того чтобы избежать подобных проблем, редакция HouseChief советует работать с каждой жилой по отдельности. Отпаяв один из проводов, его следует сразу коммутировать с новой кнопкой. Это исключит опасность перепутывания контактов.

ФОТО: YouTube.com Провода лучше перепаивать по одному, чем всем жгутом – так исключается опасность перепутать контакты

После того как провода перенесены на новый регулятор, его можно уложить в посадочное место, после чего проверить работоспособность электроинструмента, возможность регулировки оборотов и изменения направления вращения. Лишь после этого шуруповёрт можно собрать полностью. Теперь он «снова в строю» и готов работать на протяжении нескольких лет.

ФОТО: YouTube.com Кнопка устанавливается на место, после чего шуруповёрт проверяется в различных режимах

Чаще всего, говоря о поломке шуруповёрта, имеют в виду именно регулятор оборотов. Этот элемент наиболее уязвим и плохо переносит не только влагу, от которой частично защищает смазка, но и пыль. Именно она при смешивании со смазкой наносит максимальный ущерб деталям.

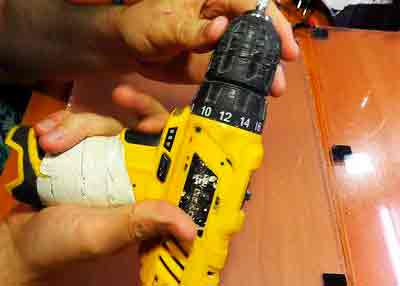

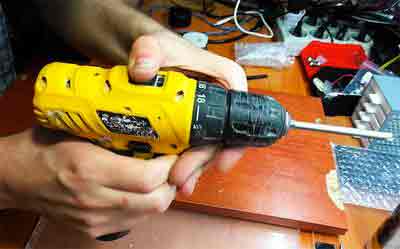

ФОТО: YouTube.com Шуруповёрт собран и готов к новым свершениям

Подводя итоги

Отмечено, что если человек редко использует электроинструмент, то при малейшей поломке он не станет «заморачиваться» с ремонтом, а попросту приобретёт пусть недорогой, но новый. А вот когда мастер работает одним и тем же инструментом изо дня в день, он совершенно не готов поменять его даже на более дорогой и брендовый. Как говорится, «мал золотник, да дорог». И, по сути, объяснить это начинающим мастерам вряд ли получится. Всё приходит с опытом.

Очень надеемся, что изложенная информация пригодится домашним мастерам и специалистам, которые трудятся на ниве ремонтов. Возможно, что-то в статье осталось для вас непонятным. В таком случае изложите суть в обсуждениях ниже. Редакция HouseChief с удовольствием разъяснит все непонятные моменты. Там же вы можете прокомментировать статью, выразить своё мнение по стилю изложения и содержанию. Это очень пригодится автору для личного роста. И вне зависимости от того, понравилась ли вам статья, оцените её. Ваше мнение очень важно для нас.

Источник: http://housechief.ru/remont-shurupovjorta-svoimi-rukami.html

Инструменты

Одним из самых «ходовых» инструментов домашнего мастера является шуруповерт. Но, как и любое изделие – он ломается. Что в таком случае предпринять? В некоторых видах работ может спасти положение электродрель, но лишь в некоторых. Можно отнести инструмент в сервисный центр и ожидать его ремонта. Но это потребует времени и денег, которые придется заплатить за ремонт инструмента. Но, как правило, доступен и третий вариант – ремонт шуруповерта Макита, да и устройство шуруповерта не такое уж сложное.

Давайте рассмотрим основные признаки неисправностей шуруповертов и как их можно устранить в домашних условиях самостоятельно.

Содержание

  1. Конструкция шуруповерта
  2. Неисправности электрической части шуруповерта
  3. Неисправности механической части шуруповерта

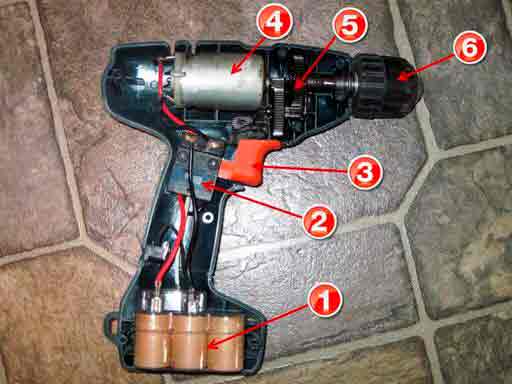

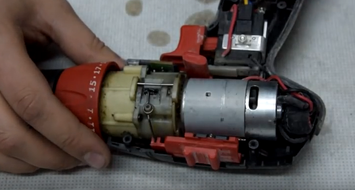

Конструкция шуруповерта

Перед тем как переходить непосредственно к неисправностям данного инструмента, хорошо бы вкратце познакомится с устройством шуруповерта и назначением его основных узлов. С этого и начнем. На фотографии ниже представлен разобранный шуруповерт, на ее основе и рассмотрим предназначение деталей.

Начнем мы с кнопки пуска. Кнопка выполняет две функции: включение цепи питания электродвигателя и его регулятора оборотов. При нажатии кнопки до упора цепь питания двигателя замыкается контактами кнопки на прямую, обеспечивая максимальную мощность и количество оборотов. Регулятор оборотов – электронный, состоит из ШИМ генератора расположенного на плате. В зависимости от силы нажатия на кнопку контакт, расположенный на кнопке перемещается вдоль платы. От его местоположения вдоль платы зависит степень генерируемого импульса на ключ, роль ключа выполняет полевой транзистор (на фото выше обозначен как «регулятор скорости вращения»). То есть зависимость следующая: чем сильнее пользователь жмет на кнопку, тем выше величина импульса на транзисторе и тем больше он открывается, тем самым увеличивая напряжение на электродвигателе.

Реверс вращения двигателя осуществляется путем смены полярности на клеммах. Смена полярности осуществляется при помощи перекидных контактов, которые перебрасываются пользователем при помощи рукоятки реверса.

Электродвигатель. В данном инструменте, как правило, применяют однофазные коллекторные двигатели постоянного тока. Они характеризуются надежностью, простотой производства и обслуживания. Конструкция такого двигателя следующая: корпус, на котором расположены магниты, якорь и щетки.

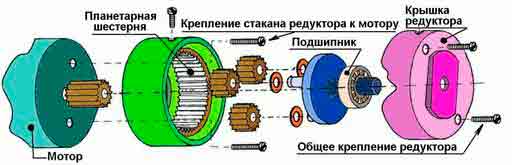

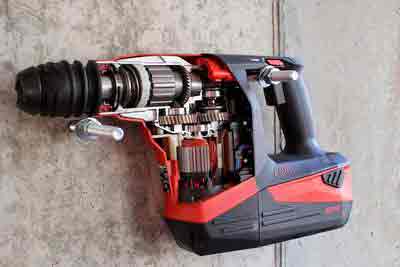

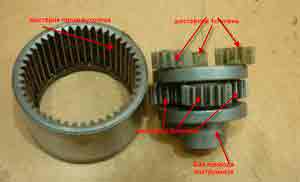

Редуктор. Его предназначение заключается в преобразовании большого числа оборотов вала электродвигателя в значительно более низкие обороты вала патрона. Существует два вида редукторов для шуруповертов: планетарный и классический. Последний очень редко применяют, поэтому уделим внимание редуктору планетарного типа. Планетарный редуктор состоит из:

  • кольцевой шестерни;
  • солнечной шестерни, которая закреплена на валу электродвигателя;
  • сателлиты и водило (их количество зависит от количества ступеней, бывают двух и трех ступенчатыми).

Не вдаваясь в тонкости, рассмотрим принцип действия такого редуктора. Солнечная шестерня приводится в движение валом якоря, в свою очередь ее зубья приводят в движение сателлиты, которые передают вращение водило. При двухступенчатом редукторе вал патрона соединен со вторым водило, при трехступенчатом – с третьим.

Регулятор усилия предназначен для регулировки усилия, которое подается к шурупу. Как правило, применяют 16 позиций регулировки. Таким образом, существует широкий спектр уровня затяжки шурупов, что позволяет работать с очень хрупкими материалами (гипсокартон и пр.). Его принцип действия хорошо показан на приведенном ниже видео.

Патрон крепится к выходному валу редуктора и имеет три кулачка, которые надежно удерживают деталь в патроне.

Неисправности электрической части шуруповерта

Рассмотрев основные элементы шуруповерта, перейдем к возможным неисправностям и возможным способам ремонта шуруповерта AEG. И начнем мы с электрической части. Основными признаками неисправности электрической составляющей шуруповерта являются:

  • инструмент не включается;
  • нет переключения реверсного режима;
  • отсутствует регулировка количества оборотов.

Инструмент не включается. Первое на что следует обратить внимание, при ремонте шуруповерта Skil – аккумулятор. Если ставили на зарядку, и не помогло, тогда вооружаемся мультиметром и приступаем к поиску неисправности. Для начала измеряем величину напряжения на АКБ, она должна более – менее соответствовать указанной на корпусе батареи. В случае заниженного напряжения необходимо определить неисправный элемент: аккумулятор или зарядное устройство.

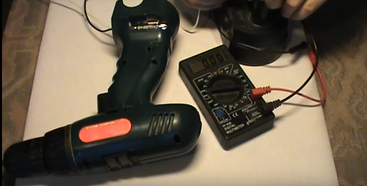

Определить исправность зарядного можно мультиметром, для этого включаем его в сеть и меряем напряжение на холостом ходу на клеммах. Оно должно быть на пару вольт больше от номинального, указанного на устройстве. Если напряжения нет – неисправен зарядный блок. Для такого ремонта шуруповерта Интерскол,потребуются знания электроники, в противном случае легче купить новое.

Если проблема с аккумулятором, тогда дляремонт шуруповерта Макита своими руками, необходимо вскрыть блок с элементами. После того как разобрали блок, необходимо внимательно исследовать все места соединения проводов и проверить качество пайки, не оторвался ли какой. В случае целостности всех соединений – берем мультиметр и измеряем напряжение на каждом элементе. На каждом элементе должно быть не ниже 0,9 – 1В напряжения. Если обнаружится элемент с меньшим напряжением – необходима его замена. Главное что бы емкость и тип элемента соответствовали остальным (т.е. если NiCd то необходим тоже NiCd). Более детально о ремонте аккумуляторов Вы можете узнать из статьи: «Ремонт аккумулятора шуруповерта своими руками».

В случае если зарядка и аккумулятор исправны, а шуруповерт не включается необходимо разбирать шуруповерт. От клемм батареи к кнопке идут два провода, берем мультиметр и меряем напряжение на входе кнопки (батарея при этом вставлена). Если напряжение на входе есть, тогда вынимаем батарею и при помощи зажимов «крокодил» закорачиваем провода от батареи. Ставим прибор на измерение сопротивления в Ом. Нажимаем кнопку до упора и меряем на выходе из кнопки. Прибор должен показать величину сопротивления, стремящуюся к нулю, если так и есть – кнопка исправна, проблема либо в щетках, либо в других элементах электродвигателя. В случае если тестер показывает обрыв – необходима замена или ремонт кнопки. Можно попытаться отремонтировать самому, так как часто бывает, что контакт на клеммах отсутствует по причине подгорания, достаточно будет почистить наждачной бумагой и собрать. Главное при разборе кнопки не спешить и действовать аккуратно, иначе все детали разлетятся, и придется не один час ломать голову – как собрать.

Похожие действия необходимо будет предпринять и в отсутствии реверса. Один щуп прибора ставим на входной провод кнопки, второй, на контакт электродвигателя или выход кнопки, это как более удобно. Переключаем рукоятку реверса. Если все исправно прибор зафиксирует некоторую величину сопротивления, если «молчит» — нарушена проводимость контактов реверса. Порядок разборки и чистки контактов аналогичен вышеописанному, как и при ремонте шуруповерта Калибр .

Двигатель работает на максимальных оборотах, а регулировка оборотов отсутствует? Причина неисправности может быть как в самой кнопке, так и в регулирующем транзисторе.

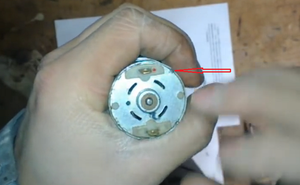

Если все цепи до электродвигателя исправны, но инструмент не работает – неисправность может быть связана со щетками. В идеале щетки должны меняться, когда их длинна, стерта на 40% от первоначальной длинны. В случае износа щеток – замените на новые, если щетки в порядке – проблема с остальными элементами электродвигателя. Для проверки электродвигателя необходимо отсоединить провода, которые идут от кнопки. После того как отсоединили провода, при помощи мультиметра меряем величину сопротивления на контактах крепления проводов. Если величина сопротивления мала и стремится к нулю, скорее всего, произошел обрыв обмотки, необходима либо перемотка, либо новый двигатель.

Можно проверить целостность обмоток якоря, так как якорь можно купить и поменять самостоятельно. Для проверки якоря необходимо измерять сопротивление на двух соседних пластинах коллектора, по всей окружности. При этом нормальное значение – «0». Если во время проверки Вы обнаружите две рядом стоящие пластины, со значением, отличающимся от нуля – якорь требует ремонта или замены.

Неисправности механической части шуруповерта

Признаками неисправности механической части шуруповерта может быть следующее:

  • при работе инструмент издает посторонние звуки, которые ранее не наблюдались;
  • сильная вибрация инструмента и бой зажимного патрона;
  • шуруповерт включается, но дальнейшая его работа невозможна из-за заклинивания.

Причинами «посторонних» звуков при работе инструмента может быть износ втулок или подшипника якоря. Для этого необходимо разобрать электродвигатель и исследовать его на целостность подшипника и степень износа втулки. Якорь должен легко вращаться, без трений и перекосов. При необходимости эти элементы можно приобрести в магазине и заменить самостоятельно.

Наиболее частыми неисправностями редуктора бывают:

  • искривление вала редуктора;
  • износ рабочей поверхности шестерней;
  • износ подшипника и/или опорной втулки вала редуктора;
  • излом штифта, на котором крепится сателлит.

Во всех случаях необходима замена неисправных частей редуктора. Все описанные действия требуют внимания и последовательности в разборке и сборке шуруповерта. Проявив данные качества, Вы сможете самостоятельно произвести ремонт шуруповерта Интерскол своими руками, или любого другого, и лишь в отдельных случаях прибегать к помощи сервисного центра.

Источник: http://strport.ru/instrumenty/remont-shurupoverta-svoimi-rukami

Как отремонтировать шуруповёрт

Шуруповерт можно смело причислить к инструменту, который довольно часто приходится использовать не только в быту, но и для работы на строительных объектах. Но, как и любой сложный технический аксессуар, изделие может сломаться. Как отремонтировать шуруповерт самостоятельно мы рассмотрим в этом тексте.

  • Как разобрать шуруповерт своими руками
  • Ремонт батареи шуруповерта

Базовые параметры устройства и принципы действия шуруповерта + (Видео)

Оборудование на строительном рынке, где отдельное место занимают шуруповерты, довольно велико. Многие модели обладают индивидуальными критериями, характеризуются сборочным качеством и стоимостью. Впрочем, для большинства моделей характерны базовые принципы действия и внутреннее исполнение.

К базовым элементам любого шуруповерта можно отнести:

  • наличие электродвигателя;
  • планетарный редуктор;
  • регулируемая функциональная кнопка «Пуск»;
  • реверсный переключатель;
  • регулятор усилий;
  • блок питания.

Электрический двигатель питается от сети постоянного тока, конструктивно представленный цилиндрической формы. Внутри располагается якорь со щётками и магнитами. Особенность электрической схемы двигателя предполагает, что направление питающего потока напряжения будет направлена на щетки. При изменении питаемой полярности происходит реверсивное движение мотора.

Планетарный редуктор является важным элементом, способным преобразовать высокочастотные колебания электродвигательного вала в обороты низкой частоты патронного вала. Как правило, эти детали производятся из износоустойчивого пластика или металла. Многие шуруповерты оборудованы редукторами на 2 скорости. Переключение в режим первой скорости необходим для работы с саморезами, а на второй скорости можно производить сверление в древесном, пластмассовом основании или металле.

Клавиша «Пуск» осуществляет старт устройства. Она способна контролировать количество оборотов, предусматривая возможность выбирать оптимальную скорость вращения для патронного вала. Соответственно, мощное нажатие приведёт двигатель в действие на высоких оборотах, а при снижении силы нажатия критерий мощности станет ослабевать.

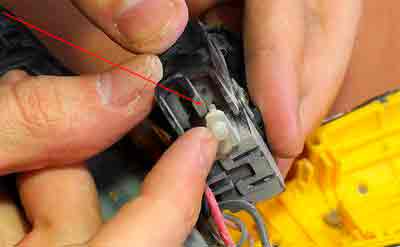

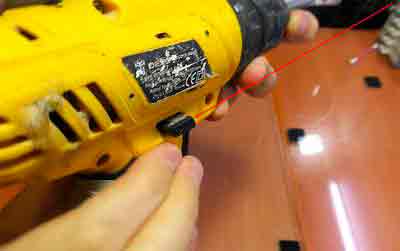

Переключатель реверса необходим для осуществления операций по смене вращательного направления двигателя шуруповерта. Этот функционал удобно использовать не только для закручивания, но и выкручивания шурупов.

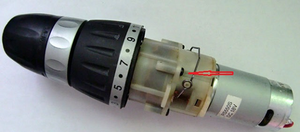

Относительно регулятора усилий, можно сказать, что он определяет скорость затяжки шурупов. В актуальных моделях предусматривается 16-ступенчатая регулируемая градация, что позволяет с максимальной точностью и удобством определить, какая скорость затяжки является актуальной, работая с различным материалом.

Источником питания шуруповерта являются аккумуляторные батареи габаритного размера, где мощность питающего напряжения (в зависимости от устройства модели) может колебаться от 9 до 18В.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

  • поломка связана с электроникой устройства;
  • поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

  • изделие перестает реагировать на включение;
  • устройство перестало регулировать обороты;
  • произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

Как отремонтировать шуруповерт своими руками? + (Видео)

Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.

Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе. Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок. Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.

При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.

Как произвести ремонт кнопки устройства? + (Видео)

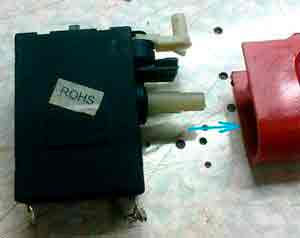

Когда с аккумулятором все в порядке и зарядка проходит без проблем, но инструмент отказывается активироваться, то сделает проверить исправность кнопки устройства. Для этого придется разобрать устройство и на его клемах, идущих от кнопки, следует произвести замер напряжения мультиметром, которое поступает на входе кнопки. Проводить операцию необходимо при активной батарее. Если сигнал идет, то батарею необходимо извлечь и при помощи зажимов закоротить её контакты. На мультиметре необходимо переключиться в режим Ом. Кнопка шуруповерта зажимается до упора и измеряет выходное напряжение. Если величина показаний сопротивления на приборе стремится к нулевой отметке, то кнопка исправно работает. А это значит, что проблему стоит искать в щетках или других модулях электродвигателя. В случае обнаружения обрыва сигнала, кнопку рекомендуется починить, тем самым, вернув шуруповерт в рабочий строй инструментов.

Довольно часто проблемы с кнопками сопряжены с плохим контактом на клеммах. Можно просто произвести процедуру зачистки контактов наждачной бумагой и проблема будет решена. Главное, чтобы в процессе разборки и сборки устройства сделать все аккуратно, не потеряв детали.

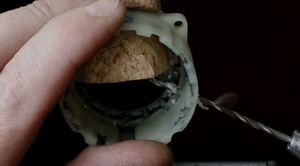

Как произвести ремонт редуктора шуруповерта? + (Видео)

Поломка редуктора относится к одной из механических проблем с шуруповертом. К числу наиболее частых проблем с редукционным блоком относятся:

  • физическое искривление оси редукционного вала;
  • явный дефект рабочей поверхности шестерней;
  • выход из строя опорной втулки вала или оригинального подшипника;
  • поломка штифта, где фиксируются сателлиты.

Для исправления данных дефектов потребуется необходимость физической замены неисправных частей, поэтому доверить данный вид ремонта следует квалифицированным специалистам, способным грамотно и с точностью диагностировать поломку и устранить её.

Источник: http://instrument-blog.ru/elektroinstrumenty/remont-shurupovyorta.html

Ремонт или восстановление аккумулятора шуруповерта

Всем привет! Сегодня затрону тему стройки и летних дачных занятий. Расскажу как провести ремонт или восстановление аккумулятора шуруповерта своими руками. Надо сказать, что шуруповерт — очень удобная вещь. Зарядил аккумулятор и бегаешь без проводов крутишь то тут, то там. Только со временем такая крутилка крутит все меньше и меньше. Это происходит из-за потери емкости аккумуляторами. Про них и пойдет речь.

Как устроен шуруповерт

Тут все достаточно просто. Простейший шуруповерт состоит из пластикового корпуса, аккумуляторной батареи (1), регулятора оборотов вращения (2), пластиковой кнопки (3), двигателя (4), редуктора (5) и патрона (6).

В современных шуруповертах чаще всего применяется редуктор с планетарной передачей усилия вращения.

Внутренности аккумулятора шуруповерта

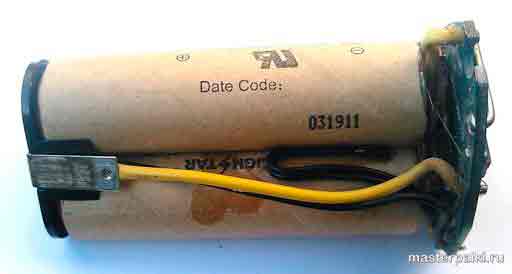

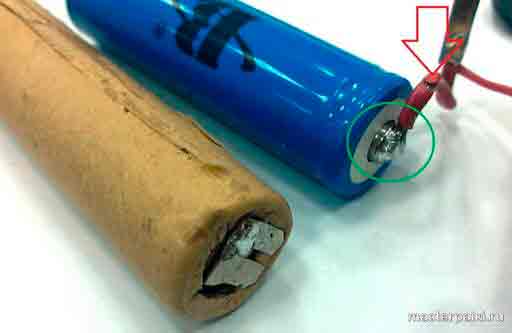

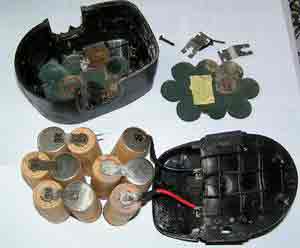

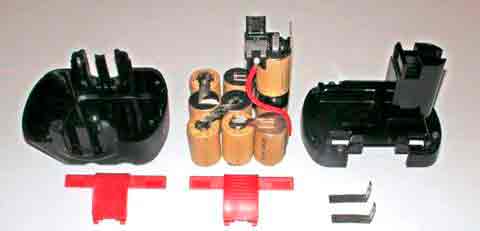

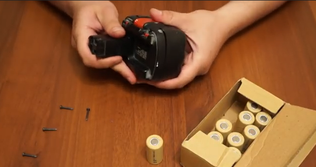

Внутри аккумулятор шуруповерт устроен очень просто. Аккумуляторные банки соединены последовательно между собой металлической фольгой с помощью точечной сварки. В простейшем случае все заканчивается скользящими контактами.

Более сложные аккумуляторы имеют в своем составе платы контроллера заряда и разряда с отслеживанием температуры банок. Чаще всего такие платы ставятся в шуруповертах брендовых фирм с литий-ионными аккумуляторными секциями.

Дальше рассмотрим подробнее достоинства и недостатки разных видов аккумуляторных батарей и поговорим про восстановление аккумулятора своими руками.

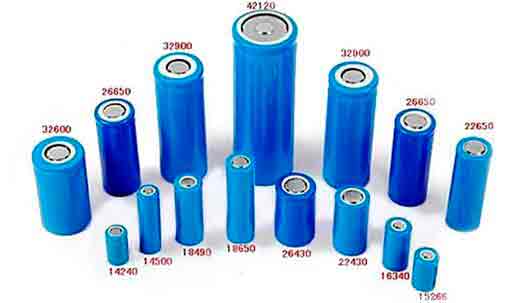

Виды аккумуляторных элементов

За последние 20 — 30 лет разработано множество технологий портативных аккумуляторных батарей: Ni-Cd, Ni-Mh, Li-ion, Li-Pol, Al-Ion, Li-S, Mg-S, Li-O2, LiFePO4 и даже литий-нанофосфатные. Рассмотрим самые популярные из них.

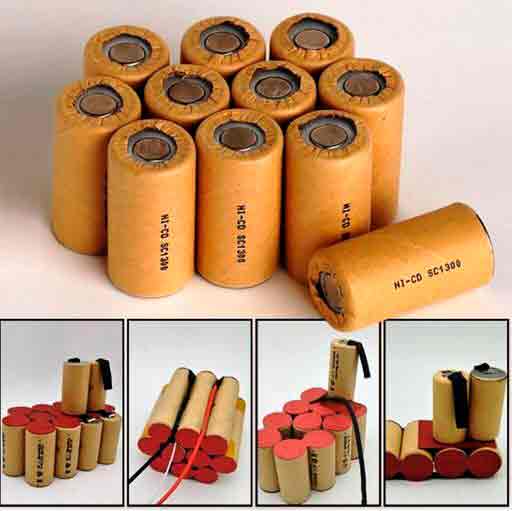

Никель-кадмиевые аккумуляторы

Это самые популярный тип аккумуляторных секций для дешевых шуруповертов .

Достоинства: они дешево стоят и могут хорошо работать при отрицательных температурах. Также они не боятся разряда и хранения в таком положении.

Недостатки: кадмий токсичен и такие аккумуляторы нужно утилизировать специальным образом. Присутствует саморазряд и эффект памяти, низкая удельная объемная емкость.

Никель-металлгидридные аккумуляторы

Никель-металлгидридные стоят чуть подороже, но в целом по уровню они примерно такие же, может чуть лучше никель-кадмиевых.

Достоинства: не токсичны, меньший эффект памяти и саморазряд, большее число циклов заряда/разряда.

Недостатки: более чувствительны к отрицательным температурам, боятся хранения в разряженном состоянии — теряют емкость.

Литий-ионные аккумуляторы

Литий-ионные батареи все чаще применяются в шуруповертах даже бюджетного класса.

Достоинства: нет эффекта памяти — можно заряжать и разряжать в любой момент, большая емкость при меньших габаритах, малый саморазряд, большое число зарядов/разрядов.

Недостатки: высокая цена, опасность чрезмерного нагрева при интенсивном заряде и разряде.

Литий-полимерные аккумуляторы

Пока что литий-полимерные аккумуляторы мало применяются в шуруповертах, но с развитием технологий скорее всего их начнут туда ставить массово.

Достоинства: бОльшая емкость при меньших габаритах, чем у Li-ion, может принимать любую форму, напряжение при разряде держит лучше, низкий саморазряд.

Недостатки: высокая стоимость, нагрев при эксплуатации и опасность возгорания.

Восстановление аккумуляторных элементов

Тут я приведу историю от Мастера Сергея по восстановлению никель-кадмиевого аккумулятора шуруповерта. Владелец стал жаловаться на малое время работы электрошуруповерта и на то, что «аккумулятор не держит». Разборка корпуса аккумулятора показала, что там стоят заводские Ni-Cd банки от фирмы Liang на 1000 мАч.

Восстановить Ni-Cd аккумулятор можно достаточно простым способом. Нужно сделать несколько циклов глубокого разряда и заряда. В таких крайних режимах начинают работать труднодоступные области накопления заряда батареи, отдача от которых ухудшилась вследствие эффекта памяти, нарушения условий эксплуатации или хранения.

Такие проблемы возникают не только у шуруповертов. Индустрия радиоуправляемых моделей с батарейным питанием давно решила проблемы автоматизированного разряда/заряда. Для этого есть специальные зарядные устройства.

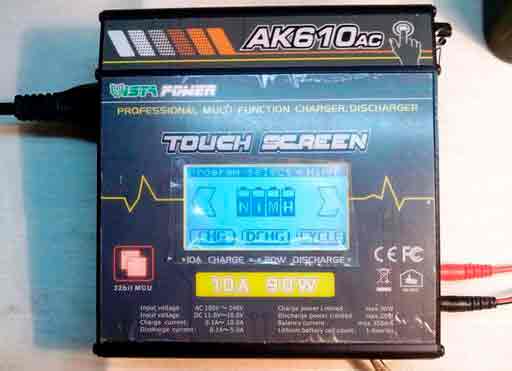

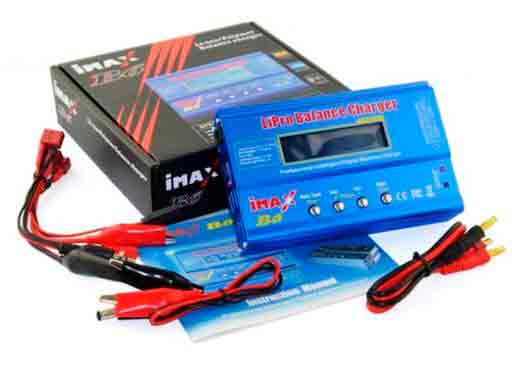

У Мастера Сергей оказался Vista Power AK610AC. Это зарядное с функцией заряда мощностью 90 Вт и разряда на нагрузку 20 Вт. Это прекрасный профессиональный аппарат с тач-скрином! Такой можно найти на Авито по цене около 5000 руб.

Вместо такого зарядного устройства можно использовать что-то более китайское, например народный IMAX B6 по цене около 2000 руб.

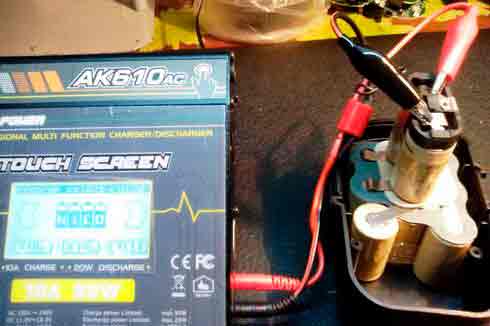

Начинать цикличное восстановление аккумулятора лучше всего с глубокого разряда аккумулятора и потом сразу зарядки.

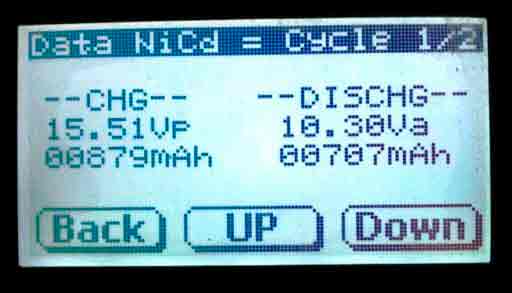

После первого цикла емкость при разряде была равна 707 мАч, а при заряде — 879 мАч. Как видим, емкость снизилась на 30 % относительно заявленной производителем.

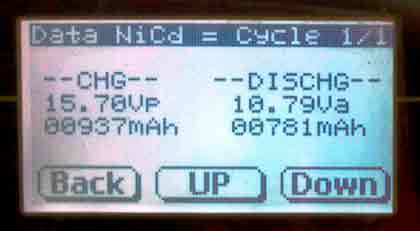

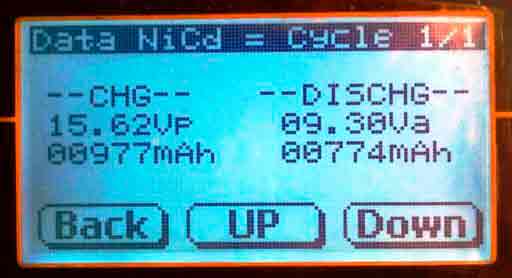

Второй цикла разряда/заряда показал цифры 781 мАч / 937 мАч. Как видим, это больше предыдущих значений на 10 %.

Третий цикла перезаряда аккумулятора показал незначительные отклонения от предыдущего второго перезаряда. Поэтому этого хватит. Если вы на своих аккумуляторах увидите, что емкость растет, то можно продолжить.

По факту восстановления аккумулятора удалось восстановить около 8% от первоначально заявленной емкости шуруповерта. В принципе неплохо, но я бы посоветовал заменить банки аккумулятора на новые с бОльшей емкостью .

Замена аккумуляторных элементов

В аккумуляторе у Сергея используются никель-кадмиевые батареи питания на 1,2 В. Они не взаимозаменяемы, поэтому лучше подбирать что-то похожее на оригинал по размеру и как можно большей емкости из доступных. У Сергея аккумуляторные элементы похожи на батареи типоразмера type D , поэтому их и заказываем. Можно найти с емкостью около 2400 мАч в тех же размерах.

Я уже писал, как менял аккумуляторные элементы шуруповерта Интерскол. В нем были литий-ионные банки на 3,7 В самого бюджетного класса, да еще и разряженные. Тогда я заменил их на батареи чуть получше. Сейчас я бы поставил фирменные Liitokala на 2200 мАч или аккумуляторы Panasonic на 3400 мАч типоразмера 18650.

Одно неудобно, что приходится паять чувствительные к перегреву аккумуляторы. Такой ремонт или восстановление аккумулятора может иметь обратный эффект. Выход такой — мощный паяльник держать 0,5 — 1 сек. или использовать аппарат для точечной сварки . Второй вариант понадежнее будет.

Запчасти для шуруповертов

Двигатели для шуруповертов редко сгорают, но если сгорят, то можно подобрать от другой модели за 500 — 1000 руб.

Часто в двигателях шуруповертов стираются угольные щетки . Их можно подобрать по нужным размерам и купить за 50 -100 руб.

Аккумуляторы для шуруповертов у многих фирм похожи друг на друга вплоть до формы и креплений. Поэтому, когда не хочется лезть в электронику, можно искать взаимозаменяемые варианты.

Зарядные устройства также нередко сгорают от перепадов напряжения сети или просто гибнут на стройке. Совместимый блок питания для зарядного устройства можно найти за 500 руб.

Биты для шуруповерта вообще относятся к расходному материалу. В зависимости от длины , металла и качества изготовления могут стоить от 20 до 500 руб.

На этом я закругляюсь и привожу видеоролик от Мастера Сергея по восстановлению никель-кадмиевого аккумулятора шуруповерта.

Источник: http://masterpaiki.ru/remont-ili-vosstanovlenie-akkumulyatora-shurupoverta.html

Ремонт шуруповерта: основные неисправности инструмента

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Шуруповерт и его конструктивные особенности

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа. К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В. Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

Основными узлами аккумуляторного шуруповерта являются:

  1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
  2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
  3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
  4. Редуктор.
  5. Регулятор усилия.
  6. Переключатель реверса.
  7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
  8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента. Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике. Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Неисправности механической части

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Устройство шуруповерта достаточно простое, но существенным недостатком является то, что все элементы практически в 2-3 раза меньше, чем на электродрели. К механическим возможным поломкам шуруповерта относятся следующие неисправности:

  • Поломка патрона. Несмотря на то, что быстрозажимные патроны являются более универсальными и простыми в работе, существенным их недостатком можно назвать низкий срок службы. Починить быстрозажимной патрон невозможно, поэтому если инструмент отказывается держать сверло или биту, то патрон следует снять и заменить на новый. Это одна из наиболее частых неисправностей инструмента, но при этом не понадобится разбирать шуруповерт.
  • Выход из строя редуктора. На шуруповертах установлен редуктор планетарного типа. Обычно производители с целью экономии средств изготавливают шестерни редуктора из пластика или металла низкого качества. Это влияет не только на мощность инструмента, но и на срок его службы. Если двигатель при нажатии кнопки «Пуск» работает, а патрон не вращается, то проблема заключается именно в планетарном редукторе. Чтобы выяснить причину его неисправности, нужно разобрать инструмент, после чего определять поломку. Редуктор в случае выхода из строя одной шестеренки следует заменить.
  • Износ подшипника. Подшипник находится в планетарном редукторе, поэтому он заменяется вместе с шестеренками.
  • Поломка регулятора усилия. Данное устройство в шуруповертах применяется не только для увеличения или уменьшения тяговой силы инструмента, но и для повышения безопасности. Если в ходе выполнения работы произойдет заклинивание рабочей насадки, то вместо проворачивания инструмента, произойдет поворот регулятора. Таким образом, мастер не получит вывих руки, а электродвигатель будет защищен от высокой нагрузки, от которых он может сгореть.

Следует отметить, что малые размеры механической части инструмента несколько усложняют процесс ремонта инструмента, поэтому обязательно при проведении ремонтных работ будьте внимательны.

Неисправности электрической части

В отличие от дрели, шуруповерты функционируют преимущественно от аккумуляторов. Это означает, что в конструкции этих инструментов используются разные электродвигатели. Определить неисправность электрической части шуруповерта не составляет труда. Если аккумулятор заряжен, но при нажатии кнопки «Пуск» не слышен звук работы электромотора, то причиной является поломка именно в электрике. Рассмотрим основные виды неисправностей шуруповертов по электрической части.

  • Неисправность аккумулятора. Первоначально следует обратить внимание на аккумулятор. Как правило, на шуруповертах используются низкокачественные никель-кадмиевые аккумуляторы. Они имеют существенный недостаток, который заключается в необходимости заряжать его только тогда, когда он полностью «сядет». Такие АКБ нельзя подзаряжать, так как это сокращает их срок службы. Если однажды шуруповерт откажется функционировать, то не спешите его разбирать убедитесь, что АКБ работоспособна и выдает заряд. Проверить можно путем подключения второго аккумулятора. Заряд батареи можно также проверить с помощью тестера, который должен показать соответствующую величину вольтажа.
  • Неисправность зарядного устройства. Для зарядки аккумулятора имеется специальное зарядное устройство. Если аккумулятор разряжен даже после того, как вы его зарядили, то следует проверить целостность зарядного устройства. Для этих целей обычно на зарядных устройствах имеются световые индикаторы. Если их нет, то нужно воспользоваться мультиметром.
  • Неисправность кнопки включения. Необходимо проверить пусковую кнопку, так как часто причиной ее неработоспособности является окисление контактов или попадание пыли. Инструмент следует разобрать, после чего почистить контакты. Кнопки обычно на шуруповертах имеют функцию регулирования скорости вращения патрона, для чего устанавливается транзистор. Если инструмент работает, но функция регулирования числа оборотов отсутствует, то нужно заменить транзистор.
  • Если не функционирует функция реверса, то исправить поломку можно путем очистки контактов кнопки переключения полярности.
  • Неисправность электродвигателя. Электромотор является одним из самых дорогостоящих конструктивных элементов шуруповерта. Если все проверено и выявлено, что проблема кроется в электромоторе, тогда следует выяснить причину. Чаще всего проблема возникает со щетками, которые с течением времени попросту истираются. Отремонтировать щетки невозможно, поэтому их следует заменить. Якорь следует заменить, если при прозвонке его выводов обмоток обнаружен обрыв. Перемоткой такого маленького ротора никто не будет заниматься, поэтому проще приобрести новый агрегат. Статор постоянного электродвигателя представлен в виде 2-3 магнитных пластин, которые не выходят из строя.

Теперь вы знаете основные признаки и виды неисправностей шуруповерта. Чтобы его отремонтировать, не нужно быть специалистом, а достаточно запастись инструментом и свободным временем.

Источник: http://instrumentyvdom.ru/akkumulyatornyj/remont-shurupoverta

Как отремонтировать аккумулятор шуруповёрта своими руками

Шуруповёрты используются в различных условиях и степень нагрузки у них разная. Поэтому они отличаются своей мощностью, которая напрямую зависит от аккумулятора. При поломке элемента нужно уметь провести оперативный ремонт своими руками.

Типы аккумуляторных батарей

По конструктивным особенностям различают батареи в виде слайдеров и обоймы.

Аккумулятор шуруповёрта в виде слайдера

Но это несущественные отличия по сравнению с типами батарей. И слайдер, и обойма используется в разных типах батарей.

Аккумулятор шуруповёрта в виде обоймы

Существуют три типа аккумуляторов для шуруповёрта:

  1. Никель — кадмиевые (Ni-Cd).
  2. Никель — металлогидридные (Ni-Mh).
  3. Литий — ионные (Li-Ion).

Литий — полимерные батареи (Li-Pol) не производятся для шуруповёртов. Основные области их применения: смартфоны, сотовые телефоны, планшеты, ноутбуки, радиоуправляемые приборы, электромобили.

Никель — кадмиевые батареи самые дешёвые, быстро заряжаются, имеют более тысячи зарядных циклов. Аккумуляторы устойчивы к эксплуатации при низких температурах. Но они обладают эффектом памяти. То есть заряжать их можно только после полной разрядки, иначе ёмкость будет падать. У них высокий ток саморазряда. Они изготовлены из токсичных материалов и их сложно утилизировать. Эти батареи пользуются самым большим спросом.

Никель — металлогидридные батареи дороже, не токсичны, имеют низкий эффект памяти. Ток саморазряда больше никель — кадмиевых. Ёмкость выше, цикл заряда более пятисот. Эти аккумуляторы хуже переносят высокую скорость разряда. Они меньше подходят для максимального использования мощности инструмента. Их нужно постоянно подзаряжать.

Литий — ионные батареи дороже, мощнее, быстро заряжаются. У них отсутствует эффект памяти. Низкий ток саморазряда. Напряжение элементов аккумулятора больше, поэтому их число меньше. Следовательно габариты и вес таких батарей меньше, чему у никелевых. Но их нельзя разряжать полностью, иначе через несколько таких циклов придётся покупать новый. Чтобы повысить качество литий — ионных батарей, производители устанавливают в корпус батареи или шуруповёрта микросхему, контролирующую работу аккумулятора. Образуется многоуровневая многоступенчатая защита:

  1. От высокой температуры.
  2. От полного разряда. Эти аккумуляторы боятся полного разряда и не могут восстановиться, если разряд будет ниже допустимой нормы.
  3. От короткого замыкания.
  4. От перезаряда, так как может произойти взрыв.
  5. От токов перегрузки.

Контролирующая плата, установленная в корпус батареи, более эффективна. Когда аккумулятор лежит отдельно от шуруповёрта и не используется, микросхема контролирует его состояние и в случае каких-то проблем размыкает цепь. Аккумулятор полностью защищён.

Обзор литиево-ионного аккумулятора с микросхемой

Проблемы с АКБ

Какие могут быть неполадки с аккумуляторами:

  • течёт;
  • не снимается;
  • снизилась ёмкость;
  • не заряжается;
  • уменьшается время заряда и разряда.

Никелевые батареи можно восстановить. А литиевые нельзя, так как в них разлагается литий. Здесь можно только заменить негодные элементы питания.

Как правильно отремонтировать своими руками.

Запаситесь терпением и приступайте к ремонту.

Разбираем аккумулятор.

Разбирайте аккумулятор аккуратно. Не применяйте силу, чтобы не повредить корпус.

  • Снимите аккумулятор с шуруповёрта. Если кнопки заклинило и он не снимается, открутите винты корпуса инструмента и снимите верхнюю половину. Одна из кнопок освободилась. Потяните батарею на себя, слегка шевеля её в разные стороны, и она тоже снимется. Когда вы разберёте батарею, установите кнопки так, чтобы они легко нажимались в своих пазах.
  • Корпус аккумулятора состоит из двух частей и бывает разборным и неразборным. В первом случае открутите все винты и разъедините обе части.

Разборный корпус аккумулятора

Разбор аккумулятора с использованием ножа

Видео: Как разобрать батарею шуруповёрта

Внутри располагаются несколько последовательно спаянных элементов. Такая кассета обеспечивает необходимое напряжение и токовые характеристики для аккумулятора. В некоторых никелевых батареях к элементам прикреплён термодатчик.

Термодатчик никелевой батареи прикреплён к элементам

В литий — ионных аккумуляторах всё сложнее. Там присутствует контролирующая плата, а элементы облачены в защитный корпус или плёнку.

Литий — ионная батарея

Как увеличить ёмкость батареи.

Новый аккумулятор перед использованием необходимо полностью зарядить. Средняя температура окружающей среды от 10 до 40 градусов. На зарядных устройствах имеются лампочки индикации. Когда они показывают, что батарея заряжена, необходимо сразу отключить процесс.

  1. Новые никель — кадмиевые батареи необходимо раскачивать перед первым применением. Три раза полностью разрядить и зарядить. Ёмкость станет максимальной. Если в инструкции к прибору написано, что раскачка должна включать большее количество циклов заряда, то следуйте этим рекомендациям. В процессе работы перед зарядкой полностью разрядите батарею.
  2. Никель — металлогидридные батареи имеют меньший эффект памяти, поэтому их можно раскачать один раз перед первым использованием.
  3. Литий — ионные аккумуляторы не нужно раскачивать. Их достаточно просто зарядить до полной мощности.

Для разряда батареи используется нагрузка в виде лампы напряжением 12 вольт. Она подключается крокодилами к клеммам. Если аккумулятор разобран, то к выводам последовательной цепи элементов питания. Процесс разряда займёт меньше часа.

Видео: Как разрядить аккумулятор

Второй способ правильной разрядки это использование «умного» зарядного устройства типа imax b6, которым очень удобно раскачивать аккумуляторы. В нём можно настраивать параметры тока и напряжения для заряда и разряда батареи. Установить автоматический режим циклирования для раскачки аккумулятора. То есть вам не надо постоянно следить за ёмкостью и напряжением. Прибор сам сделает это за вас. Предусмотрено до 5 циклов. Причём в конце вы сможете увидеть значения тока и напряжения после каждого цикла и проанализировать результат.

Зарядное устройство imax b6

Видео: Обзор зарядного устройства imax b6

Диагностика.

После полной зарядки разберите аккумулятор. Осмотрите элементы на предмет вздутия и окисления. Мультиметром или тестером замерьте напряжение всех элементов. Пределы напряжения для разных аккумуляторов:

  1. Для никель — кадмиевых 1,2 — 1,4 вольта.
  2. Для никель — металлогидридных 1,2 — 1,4 вольта.
  3. Для литий — ионных 3,6 — 3,8 вольта.

Батарейные банки обёрнуты в бумажную оболочку. Напряжение нанесено на каждом элементе. Если у всех банок величина напряжения нормальная, разрядите аккумулятор на половину мощности. Опять замерьте напряжение. Те элементы, у которых напряжение снизилось на 0,5 — 0,7 вольт по сравнению со средним, подлежат восстановлению или замене. Про такие банки говорят «течёт».

Видео: Как проверить состояние аккумулятора

Почему не заряжается.

Если зарядное устройство в норме, проверьте контакты между аккумулятором и зарядником. У зарядника контакты могли разогнуться. Из-за этого батарея не заряжается. Разберите устройство и подогните клеммы. Второй причиной может быть вышедший из строя или отпаявшийся температурный датчик. Его необходимо припаять или заменить на новый.

Быстро заряжается и разряжается.

При окислении и загрязнении контактов аккумулятора, зарядного устройства и инструмента батарея быстро заряжается и разряжается. Периодически протирайте контакты.

Выкипание электролита.

Выкипание электролита происходит из-за ускоренного заряда и перезаряда. Если элементы не вздулись и после полного заряда показывают рабочее напряжение, их можно восстановить без замены. Необходимо восполнить пустующий объём дистиллированной водой.

  • После определения дефектных банок разрежьте соединительную металлическую ленту. Отпаяйте элементы.
  • Возьмите пробойник толщиной не более 1 миллиметра. Там, где у банки находится минус, сделайте отверстие в корпусе.
  • Откачайте воздух объёмом до 1 кубического сантиметра и налейте столько же воды.
  • Эпоксидной смолой загерметизируйте элементы и подключите их в схему.

Если этот способ не помог, тогда замените банки на новые.

Видео: Добавление дистиллированной воды

Замена и пайка элементов питания.

Когда вы провели диагностику и выявили дефектные банки, необходимо приобрести их замену. Новые элементы должны полностью совпадать по размерам и техническим характеристикам.

  • Разрежьте или отпаяйте старые элементы от пластин.
  • На их место поставьте новые. Для соединения используйте те же пластины или медные проводники того же сечения.
  • Чтобы банки не перегрелись пайку делайте быстро. Соблюдайте полярность последовательной цепи. Соединяйте плюс с минусом, а минус с плюсом.

Пайка элементов питания

Видео: Замена элементов в аккумуляторе

Как переделать шуруповёрт под литий — ионный аккумулятор.

Многие владельцы шуруповёрта с никель — кадмиевым аккумулятором сталкивались с такой проблемой, что когда надо им воспользоваться, батарея всегда разряжена. А постоянная зарядка убивает её из-за эффекта памяти. Поэтому переделывают такой аккумулятор на литий — ионный.

Источником литиевых аккумуляторов может стать старая батарея от ноутбука или можно купить новые. Ноутбучные и новые банки незащищённые. Использовать их без защиты нельзя, потому что вы не сможете их зарядить и контролировать разряд. А при перезаряде они благополучно умрут. Допускается соединять параллельно абсолютно одинаковые аккумуляторы, тогда они будут работать как одно целое. Приобретите модуль защиты для последовательно соединённых аккумуляторов, который контролирует каждый элемент в отдельности и заботится о нём. Следит за напряжением и током, обеспечивает защиту от короткого замыкания. Такие модули бывают для одного, двух, трёх и четырёх аккумуляторов.

Источник: http://postroika.biz/11200-kak-otremontirovat-akkumulyator-shurupovyorta-svoimi-rukami.html

Ремонт основных неисправностей шуруповерта

Шуруповерт – это инструмент, часто используемый в профессиональной сфере при ремонтно-строительных работах, а также в быту. Как и любые электромеханические устройства, шуруповерты подвержены неисправностям. Данный аппарат не является сложным устройством, и при возникновении неполадок ремонт основных неисправностей шуруповерта можно провести своими руками.

Основные неисправности шуруповерта и их причины

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

В шуруповертах могут устанавливаться как коллекторные электромоторы, так и безколлекторные двигатели (не имеют электрощеток).

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

  1. Устройство не работает. В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
  2. При работе аппарата, он сильно искрит. Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
  3. Быстро разряжается АКБ. Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
  4. Аппарат самопроизвольно включается. Скорее всего, неисправна кнопка пуска.
  5. Не работает тормоз двигателя. В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
  6. Люфт патрона. Чаще всего, биение вызывается искривлением редукторного вала.
  7. Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
  8. Патрон прокручивается. Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
  9. Патрон заклинил, не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

  • отсоедините аккумуляторный блок от корпуса аппарата;
  • открутите весь крепеж, удерживающий 2 половинки устройства вместе;

  • снимите верхнюю часть корпуса;
  • выньте все содержимое из корпуса аппарата;

  • аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
  • извлеките переключатель скоростей;
  • разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт, который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Важно правильно их спаять, то есть последовательно: плюс одной батареи соединяется с минусом другой, а плюс второй с минусом следующей и т.д.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Если не работает регулятор оборотов, значит перегорел транзистор, который необходимо заменить.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Иногда, чтобы заменить щетки, потребуется пропилить в них канавку. Это зависит от способа их крепления.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

Шестерни чаще всего ломаются, если они изготовлены из пластика (применяются в дешевых аппаратах). Если это произошло, то они подлежат замене.

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик, сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Далее, просверлите в размеченных местах отверстия.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта. Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

    Необходимо стукнуть молотком по выступающей в его центре части. Чтобы не деформировать данную деталь, можно проложить небольшую деревяшку.

  • Отделения верхней части будет недостаточно, и потребуется дальнейшая разборка патрона. Для этого необходимо слегка зажать в кулачки болт и ударить по нему молотком.
  • Когда внутренняя часть патрона вывалится, разбор его считается законченным. Вы увидите гайку, состоящую из 2-х половинок. Чаще всего неисправности в патроне возникают из-за этой детали. Резьба на ней изнашивается и кулачки при закручивании проскальзывают. Поэтому происходит неправильная центровка последних.
  • Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона. При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

    На практике, поиск запасных деталей для патрона — дело хлопотное. Проще купить новый зажимной патрон, поскольку его цена не такая уж и высокая, в пределах 300 руб.

    Источник: http://tehnika.expert/dlya-remonta/shurupovert/slomalsya-neispravnosti-i-remont.html

    Своими руками — Как сделать самому

    Как сделать что-то самому, своими руками — сайт домашнего мастера

    Ремонт шуруповерта своими руками (аккумулятора) – инструкция, фото и схемы

    ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

    Как отремонтировать аккумуляторный шуруповерт

    Вот и у моего шуруповёрта Skil (фото 1 и 2) после трёх лет активной эксплуатации оба аккумулятора пришли в негодность. В результате чего даже после полной зарядки энергии в них хватало на закручивание только пары-тройки саморезов. Новый аккумулятор на замену найти не так-то просто, да и стоит он полторы тысячи рублей, которые жаль тратить на «реанимацию» старого шуруповерта. Особенно если вы живёте в провинции, то искать устаревшую модель аккумулятора вообще бесполезно.

    Первый, самый простой вариант решения проблемы — это перебрать потерявшую ёмкость батарею. Разобрать аккумулятор несложно, но в глубокие и узкие пазы, скрепляющих его винтов, не влезает ни одна отвёртка. Выручила меня только отвёртка из набора “Proxxon” (фото 3). После вскрытия корпуса (фото 4) выяснилось, что каждая из двух имеющихся в комплекте дрели батарей состоит из десяти отдельных небольших аккумуляторных банок, соединённых последовательно между собой точечной сваркой.

    Поскольку напряжение этого аккумулятора в соответствии с маркировкой на шильдике составляет 12 в, а ёмкость — 1300 мА-ч, то напряжение на каждой отдельной банке должно составлять 1,2 В (при последовательном соединении элементов питания напряжение суммируется), а её ёмкость — такая же, как и у всей батареи. При этом, даже если только одна банка выходит из строя, то её высокое внутреннее сопротивление не позволит получить от батареи при разряде полный ток и зарядить все остальные исправные элементы батареи до полной ёмкости. Поиск неисправных элементов лучше производить после зарядки аккумулятора.

    Вскрыв аккумулятор, сначала вольтметром проверим напряжение на каждой банке. Если на какой-то банке напряжение окажется ниже номинального, то она отбраковывается (на фото 5 — напряжение на банке всего лишь 0,99 В). Отсутствие в аккумуляторе моей старой дрели устройства, которое обеспечивает одинаковое напряжение на каждом элементе аккумулятора как раз и проводит к таким явлениям. В процессе проверки отбираем банки, у которых напряжение не ниже 1,2 В (фото 6).

    ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

    Но у банок есть и второй параметр — ёмкость. Ёмкость аккумулятора измеряется в ампер-часах и характеризует заряд, отдаваемый батареей в пределах рабочих напряжений.

    Ёмкость, то есть количество содержащейся в банках энергии проверить в домашних условиях у нас конечно не получится. Но существует другой способ поиска плохих банок, который заключается в измерении их внутреннего сопротивления. Для этого сначала измерим напряжение без нагрузки, а затем — с нагрузкой (фото 7 и рис. 1). В качестве нагрузки я использовал сопротивление в 10 Ом с рассеваемой мощностью 25 Вт. Затем, также используя нагрузочное сопротивление, измерим силу тока, протекающего через банку (фото 8 и рис. 2).

    После измерений можно по закону Ома рассчитать внутреннее сопротивление аккумулятора. У новой банки эта величина приблизительно равна 0,06-0,1 Ом, а со временем она увеличивается. Таким образом, чем внутреннее сопротивление банки меньше, тем она качественнее. Его рассчитывают по формуле r=U/l-R, где: U — напряжение, I — сила тока,r — внутреннее сопротивление банки, R — сопротивление нагрузки (в нашем случае = 10 Ом). Например, измерения показали, что у одной банки напряжение без нагрузки оказалось равно 1,2 В, напряжение с нагрузкой — 1,19 В, а сила тока с нагрузкой— 112мА.

    А у другой банки напряжение без шунта равно 1,2 В, но с нагрузкой – не более 1,1В. Сила же тока с нагрузкой — всего 70 мА.

    Таким образом, у первой банки r=0,63 Ом , а у второй (неисправной) r=5,71 Ом . Полученные величины внутренних сопротивлений аккумуляторных банок с полной очевидностью свидетельствуют, что вторая банка не пригодна к дальнейшей эксплуатации.

    По такому же принципу действует и нагрузочная вилка — прибор для тестирования аккумуляторных батарей (фото 9). Но её ещё надо приобрести, а мы вполне обошлись и тестером.

    Итак, после проведения измерений я отобрал 10 банок с наименьшей величиной внутреннего сопротивления. Теперь их надо соединить в батарею. Конечно, точечную сварку в домашних условиях сложно осуществить, поэтому я решил ограничиться пайкой (фото 10). Однако перегревать аккумуляторы ни в коем случае нельзя. Они даже могут взорваться. Поэтому лудить контактную площадку следует очень осторожно. Для пайки банок из нержавеющей стали нужно использовать паяльную кислоту, но предпочтительнее – активные флюсы, например, ФИМ. В любом случае место пайки следует обязательно промыть водой.

    Конечно, старые банки уже не могут быть в идеальном состоянии, но аккумулятор, который получится в результате профилактической переборки, ещё вполне послужит некоторое время. Для подготовки к работе аккумулятор нужно подвергнуть нескольким тренировочным циклам заряда и полного разряда. Во время тренировки заряжать аккумулятор следует около 10 часов, чтобы снабдить его максимально возможной энергией. При этом батарея довольно сильно нагревается, и, прежде чем пользоваться дрелью, следует дождаться снижения температуры аккумуляторного блока. Разряжать же его в тренировочном цикле проще всего, подключив лампочку на 12 В.

    Итак, один действующий аккумулятор из двух неисправных был собран. А чтобы пользоваться шуруповертом, пока аккумулятор будет заряжаться, можно сделать сетевой адаптер. Ведь при работах в городской квартире энергонезависимость инструмента не так важна — сетевая розетка всё равно всегда неподалёку. В качестве сетевого адаптера я использовал блок питания мощностью 300 Вт от системного блока старого компьютера (фото 11). Доработка блока питания потребовалась самая минимальная: я срезал лишние выводы — на 3,3 и на 5 В, оставив только 12-вольто-вые. Затем дополнил блок питания амперметром Э 8021, светодиодом для индикации включения и тумблером.

    На фото 12 — разъём блока питания, на рис. 3 — схема распиновки.

    Рис. 3. Схема сетевого адаптера: БП – блок питания; А – амперметр; ХР – разъём; SA1 и SA2-выключатели; HL – светодиод; R – резистор.

    Амперметр в данном случае выполняет информативную функцию. Он показывает, что пусковой ток при включении этого шуруповерта достигает 26 А (фото 13). В случае возникновения чрезмерной нагрузки и возрастания тока до предельных величин (более 30 А) срабатывает защита блока питания, и он автоматически отключается. Светодиод на передней панели сетевого адаптера при перегрузке гаснет. Для повторного включения достаточно выключить оба его тумблера и снова включить их через несколько секунд, при этом питание восстановится. В рабочем режиме, при сверлении или закручивании саморезов, ток составляет примерно от 5 до 8 А.

    Такой вот сетевой адаптер получился у меня в результате (фото 14). Недостаток только в том, что у шуруповёрта появилась дополнительная и довольно громоздкая деталь. Но зато с хорошо заточенным сверлом даже толстый стальной уголок просверлить несложно (фото 15).

    А у этого шуруповерта «Интерскол» (фото 16) возникла другая проблема. Около месяца он не эксплуатировался, а потом при его включении движок задымился и отказался вращаться.

    Чтобы поставить диагноз, пришлось разобрать шуруповерт. Для выкручивания винтов из узких и глубоких пазов опять потребовались «проксоновские» отвёртки (фото 17-20). Затем я отпаял провода от моторчика и, отогнув ушки, снял заднюю крышку (фото 21).

    Внимание! Перед снятием задней крышки необходимо зафиксировать щётки жёсткой проволочной распоркой, иначе после снятия с вала они ударятся друг о друга и могут развалиться. Эта же распорка пригодится для того, чтобы развести щётки в стороны перед установкой задней крышки обратно (фото 22, 23).

    После вскрытия этого «пациента» выяснилась причина неисправности. Оказалось, что масло в редукторе разжижилось и протекло на хвостовик ротора и под щётки. Это и привело к появлению дыма. Такое может произойти при работе в горячем цеху или во время длительной жары либо если инструмент оставили на солнце, патроном вверх. К слову, шуруповёрты вообще не любят повышенных температур.

    Для того чтобы вернуть инструмент к жизни, достаточно было тщательно промыть спиртом (можно бензином «галоша») хвостовик ротора (там, где щётки соприкасаются с ротором), сами щётки и шайбы-прокладки на хвостовике вала (фото 24-26).

    При желании можно также разобрать редуктор, тщательно промыть все шестерёнки и заложить в него свежую густую смазку («Литол» или ЦИАТИМ). И последняя тонкость: при сборке шуруповерта важно не передавить провода выступающими элементами корпуса.

    Итак, два неисправных шуруповерта восстановлены, и, надеюсь, они прослужат мне ещё долго.

    Аккумуляторная батарея шуруповерта имеет несколько контактов – два силовых («+» и «-»), а также контакт управления, который соединяет термодатчик внутри батареи с зарядным устройством. Этот датчик контролирует температуру банок аккумулятора во время зарядки.

    В случае превышения допустимой температуры, датчик разрывает электрическую цепь и тем самым предотвращает разрушение элементов. На фото А мы видим термодатчик в шуруповёрте Skil. В более совершенных моделях сегодня устанавливают термореле (фото Б).

    Контроль температуры совершенно необходим при быстрой зарядке большими токами, которые разогреют банки и могут разрушить батарею. Кроме того, в аккумуляторах ведущих фирм сегодня ставят устройство, которое позволяет равномерно разряжать и заряжать каждую банку батареи. Аккумуляторные батареи недорогого инструмента лишены этих защитных опций.

    Ремонт шуруповерта своими руками – фото

    Автор советов и инструкции по ремонту шуруповерта А.Зинькевич

    Усовершенствование и доработка шуруповерта своими руками

    Шуруповерт этот купил я в Леруа Марлен. Стоил он всего 590 рублей. За такую цену на рынке можно купить только шуруповерты без аккумулятора.

    Шуруповерт был самый простой: одно-скоростной, с рабочим напряжением 12 В, кнопкой реверса, вращающим моментом всего 10 Нм и быстрозажимным патроном. Максимальный диаметр сверла — 10 мм. Ёмкость штатного аккумулятора — 1 А-ч. Для сравнения: у похожей модели шуруповёрта фирмы Bosch ёмкость аккумулятора — 1,5 А-ч, но и стоит такой двухскорост-ной шуруповерт около 4000 руб.

    Внутренности шуруповерта извлекаются довольно легко, достаточно выкрутить несколько саморезов (фото 1-2). Шуруповёрт комплектуется двухсторон- ней битой (фото 3). Аккумулятор также разбирается (фото 4).

    Перед работой заряжал аккумулятор около 8 часов (фото 5). Больше всего меня заботила центровка патрона, так как мне часто приходится сверлить мелкие отверстия 00,9-1,2 мм. При плохой центровке патрона мелкое сверло легко ломалось, и отверстия сложно было просверлить по разметке. Центровка патрона в данном шуруповёрте оказалась приемлемой, и я легко просверлил несколько миллиметровых отверстий в дереве и пластике (фото 6).

    Следующим этапом проверки была кирпичная стена, в которой я без особого труда сделал отверстие 05 мм сверлом с твердосплавным наконечником.

    Пришло время протестировать шуруповёрт по полной программе.

    Для теста взял упаковку 35 шт. самых распространённых саморезов 03,5×25 мм. Минут за пять загнал все саморезы по шляпку в дюймовую сосновую доску — шуруповёрт продолжал работать (фото 7). Выкрутил все шурупы, закрутил их по второму разу с другой стороны доски и выкрутил обратно — шуруповёрт работал (фото 8)!

    Потом решил проверить, как шуруповёрт справляется со сверлением отверстий. Просверлил отверстие 010 мм в доске сверлом по дереву, но мне как-то не понравилось им работать (фото 9).

    Тогда поставил сверло 06 мм по металлу и продолжил тестирование (фото 10). На 20-м отверстии рука уже подустала, и был сделан небольшой перерыв. Шуруповёрт начал притормаживать только на 50-м отверстии. На последнем отверстии сверло уже с трудом входило в доску.

    Итак, подведём итог. Одной зарядки аккумулятора хватило на то, чтобы: закрутить и выкрутить 70 шурупов, просверлить отверстие 010 мм, просверлить 55 отверстий 06 мм. По итогам теста данный шуруповёрт — вполне «рабочая лошадка».

    Но мысль не стоит на месте, и я решил переделать этот шуруповёрт на питание от литий-полимерного аккумулятора. Идея была заимствована мною у знакомого авиамоделиста Константина. Он переделал свой шуруповёрт под литий-полимерный аккумулятор для авиамоделей.

    Аккумулятор, разъёмы и пищалку я заказал в «Хобби Кинге» (Гонконг). Посылку ждал больше месяца. Как только получил посылку (фото 11), так сразу и приступил к модернизации своего шуруповёрта «Practyl-R».

    Комплектующие для переделки шуруповёрта под новый аккумулятор обошлись мне в сумму около 600 руб, т.е. сумму, близкую к стоимости самого девайса. Аккумулятор Li-Po 1500 мА-ч на 11,4 В, присланный из Китая можно, конечно, купить и здесь, но обойдётся это дороже в 2-3 раза.

    Замена разъёма на аккумуляторе была необходима из-за отсутствия у меня ответной части. Поэтому я аккуратно срезал старый и припаял новый разъём (фото 12).

    Затем припаял разъём к пищалке (фото 13). Пищалка нужна для индикации минимального заряда литий-полимерного аккумулятора на случай, если литий-полимерный аккумулятор разрядится полностью, то он потеряет свою работоспособность, и его можно выбрасывать.

    Провод вывел через пропиленное отверстие в ручке шуруповёрта (фото 14). Собрал его. Новый аккумулятор я воткнул в ручку, заклинив его куском губки для мытья посуды. Конечно, правильнее было бы его вставить в корпус штатного аккумулятора — он туда прекрасно помещается. Пищалку приклеил к аккумулятору на двухсторонний скотч (фото 15).

    Основное неудобство литий-полимерных аккумуляторов состоит в том, что под них нужна специальная зарядка. Она у меня была, поэтому проблем в этом плане не возникло (фото 16). Крутой девайс с литий-полимерным аккумулятором — готов!

    А теперь — тест. Сначала я закрутил 32 коротких шурупа. По тактильным ощущениям мощности у шуруповёрта даже немного прибавилось. Потом — 11 длинных и… (фото 17-20).

    Итоги теста. На половине (!) зарядки нового литий-полимерного аккумулятора: закручены в сосновый брус и выкручены 96 шурупов 03,5×25 мм и 21 шуруп 04,2×65 мм, просверлены 35 отверстий в том же брусе 06 мм и глубиной 60 мм.

    Делаем выводы: дешёвый инструмент — не всегда так уж плох. А если проявить смекалку и вложить немножко денег, то инструмент может по праву занять своё место в вашей мастерской!

    Доработка и усовершенствование шуруповерта своими руками- фото

    1. Выкручиваем всего несколько саморезов…
    2. …и внутренности шуруповёрта в руках.
    3. Двухсторонняя бита входит в комплект.
    4. Аккумулятор разбирается при помощи обычной отвёртки.
    5. Заряжается штатный аккумулятор около 8 часов.
    6. В Центровка патрона вполне приемлемая.
    7. Для начала теста я использовал короткие саморезы.
    8. Шуруповёрт показал удивительную выносливость при закрутке саморезов.
    9. Сверло по дереву 010 мм как-то не очень хорошо работало.
    10. Сверло по металлу 06 мм великолепно справилось со своей задачей.
    11. Литий-полимерный аккумулятор пришлось заказать в Китае.
    12. Перепаял разъём на аккумуляторе.
    13. Подпаял к аккумулятору пищалку-сигнализатор глубокой разрядки.
    14. Повода вывел наружу через выполненный пропил в ручке шуруповерта.
    15. Воткнул (пока на время теста) аккумулятор в ручку и зафиксировал его куском губки. Пищалку прилепил к аккумулятору двухсторонним скотчем.
    16. Зарядка для литий-полимерных аккумуляторов.
    17. Тест по закручиванию коротких саморезов.
    18. Длинные саморезы 04,2×65 мм.
    19. С длинными саморезами шуруповёрт справился на ура.
    20. Сверление отверстий для литий-полимерного аккумулятора — тоже не проблема.

    Усовершенствование шуруповерта – переделка под литиево-полимерный аккумулятор

    Автор: Известный человек в мире авиамоделирования Ю. Смирнов (по совместительству мастер-умелец)

    Источник: http://kak-svoimi-rukami.com/2012/11/remont-shurupoverta-svoimi-rukami-akkumulyatora-instrukciya-foto-i-sxemy/

    Ремонт кнопки шуруповерта

    Как отремонтировать кнопку шуруповерта своими руками?

    На примере шуруповерта Skil 2007 рассмотрим ремонт его кнопки включения питания.

    Как устранить его основную часто встречающуюся болезнь — самоход?

    Давайте подробнее рассмотрим в статье, ниже.

    Приобретая шуруповерт Skil 2007, вы с большей долей вероятности получите эту болезнь, которая в принципе решаема. У меня самопроизвольное вращение на шуруповерте появилось уже через 3 недели и поскольку он был на гарантии, я естественно не стал долго думать и отдал его в ремонт по гарантии. Сделали его быстро за несколько дней, в сервисе я и узнал о том, что у этих шуруповертов часто выходит из строя кнопка запуска, и в результате чего проявляется самоход. После ремонта шуруповерт нормально работал примерно столько же времени, и потом все опять повторилось. Когда случилась поломка, я находился по своим делам в Оренбурге и поэтому обратился в сервисный центр по ремонту там. На этот раз ремонт шуруповерта оказался более качественным или как мне кажется просто попалась более качественная кнопка запуска, поскольку потом шуруповерт работал больше года без проблем, и при этом я работал им очень много.

    В следующий раз, когда все повторилось, шуруповерт уже был не на гарантии и я для себя решил, что ремонтом займусь сам. Да и погляжу за одно, в чем же причина самохода.
    Разборка самого шуруповерта не вызывает ни каких проблем, просто откручиваем по периметру крестовой отверткой шурупы. Внутри вы не увидите чего то сложного. Там располагается двигатель с редуктором, кнопка и два провода, которые идут от контактов, куда вставляется батарейка идущих до кнопки и два провода идущих от кнопки к двигателю.
    Если вы хотите пойти более простым путем, то просто покупаете новую кнопку, которая стоит порядка 300 р. и просто перепаиваете провода, идущие от двигателя на кнопку, а провода от кнопки к разъему идут в комплекте. Ну, а после проверяете кнопку подключив батарейку, если все работает то собираете шуруповерт в обратной последовательности. И шуруповерт Skil 2007 готов к работе.

    Но есть второй вариант ремонта шуруповерта — это ремонт собственно самой кнопки. Почему я заговорил о таком развитии события как ремонт кнопки? Да потому, что когда я обратился в сервисные центр с просьбой продать мне кнопку, я получил ответ что они закончились и будут не раньше чем через неделю. А шуруповерт, как назло был очень нужен для работы не через неделю, а завтра. Поиски в других магазинах и прочих местах не увенчались успехом и я решил разобрать и попробовать сделать кнопку самостоятельно.

    Для того чтобы разобрать корпус кнопки нужно снять нажимной механизм красного цвета, делать это нужно аккуратно чтобы не повредить основание на которое оно одето. Снимать лучше всего вращая вокруг оси и при этом немного тянуть на себя.

    Теперь надо снять защитную крышку кнопки, для этого вам понадобится нож и плоская отвертка. Поддевая по очереди и выталкивая защелки, в тех местах, где указывают стрелочки на фото, снимаем крышку и нашему взору предстает отсек реверса, но сам механизм включения шуруповерта пока еще не доступен.

    Теперь придется воспользоваться паяльником и отпаять два элемента друг от друга, как показано на рисунке. И теперь не спеша вытаскиваем элемент под номером 1, который находятся сверху, после чего можно спокойно снимать крышку закрывающую отсек включения шуруповерта.


    Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину.

    Взглянув внутрь вы визуально видите, что контактные площадки стерты. Причина того что стираются контактные площадки, низкое качество металла. В результате того, что металлическая пыль находится в замкнутом пространстве, она оседает между контактами, в результате на диэлектрической поверхности образуется проводящая и по ней начинает проходить ток, в результате чего и возникает самопроизвольное вращение.

    А раз понятна причина этого явления, то есть путь и решения этой проблемы.


    Для того чтобы самоход прекратился нужно удалить металлическую пыль между контактами, ватой или если не получается поскоблить легко ножиком.

    После такой не хитрой процедуры собираем кнопку в обратном порядке. Устанавливаем ее на место в корпус шуруповерта и собираем корпус. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую!

    Сайт «Делаю сам — расскажу как сделать вам!»

    Источник: http://www.mastervintik.ru/remont-knopki-shurupoverta-svoimi-rukami/

    Смотрите также:
    30.04.2020

    Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным...

    31.10.2018

    Печи для теплиц Замечательным и экономичным решением отопления теплицы станет печь, изготовленная своими руками, которая способна поддерживать температуру, комфортную для роста растений. Вариант самой простой конструкции – печь-буржуйка, но в классическом ее исполнении...

    30.04.2020

    Тепловой насос своими руками Тепловой насос своими руками – это вполне реально. Люди, у которых есть небольшой загородный дом или дача, не редко осуществляют успешную разработку и установку тепловых насосов собственного изготовления. Как сделать тепловой насос своими...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
