Барбекю из бочки своими руками

На праздники принято много и вкусно готовить. Одним из самых желанных блюд в такие дни является жаренное на открытом огне мясо. В нашей традиции используются классические шампуры, но в последнее время стал завоевывать популярность американский способ обжарки на металлической решетке. Приобретать специализированное оборудование не всегда удобно, поэтому востребованным оказывается барбекю из бочки своими руками изготовленное.

Актуальные конструкции

Существуют различные модели этих сугубо мужских аппаратов. Почему мужских? Потому что мясо традиционно готовят мужчины. Все конструкции можно условно поделить на две крупные группы:

В первом случае не имеет значение масса изделия, поэтому его оснащают различными дополнительными приспособлениями. Также часто его можно встретить установленным под каким-то навесом или около беседки, чтобы крыша защищала такой мангал из бочки.

Перед тем, как сделать барбекюшницу своими руками в переносном варианте, стоит подобрать схему изготовления с минимальной финишной массой. Подойдет тонкостенная заготовка, а также необходимо позаботиться о наличии одной или двух пар колес.

Обе разновидности обладают преимуществами и недостатками, поэтому заранее стоит обдумать, какой из типов гармонично впишется в имеющийся дизайн приусадебной территории. Для мобильного варианта имеет смысл применить разборную конструкцию, которую можно перевозить в автомобиле на загородный пикник или в любое другое место.

Перевозить барбекю из металла в автомобиле можно только после полного остывания всех поверхностей. Угли и золу перед транспортировкой необходимо удалить из рабочей полости.

Для стационарных установок, таких, как мангал из трубы, важно правильно выбрать место и выделить на конструкцию достаточную площадь. Рядом с такой территорией не должны располагать огнеопасные объекты, чтобы случайная искра или уголек, выпавшие из жаровни, не привели к неприятностям. Близкое соседство с высокими растениями жаркого металла способно их погубить, поэтому не стоит планировать постройку рядом с клумбой.

Преимущества и недостатки

Самостоятельно сделанная конструкция барбекю или мангала из бочки своими руками, фото которых есть на этой странице, обойдется гораздо дешевле, чем приобретенная в специализированном магазине. При этом все параметры самоделки легко подстраиваются для конкретных условий.

Металл отлично удерживает жар в течение длительного времени. Все работы можно проводить в домашних условиях с обычным набором инструментов, который хранится практически в каждом мужском гараже.

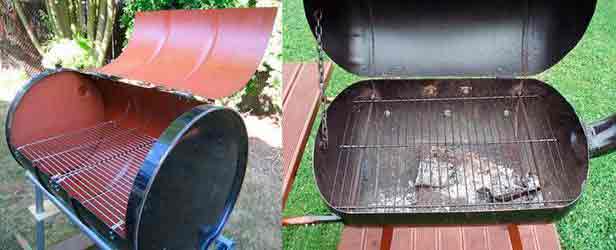

Барбекюшница (фото расположено ниже) из металла легко чистится, так как сетка установлена съемной, чтобы открывать доступ к топке. Это обеспечивает длительный срок эксплуатации.

В качестве недостатков стоит отметить то, что использовать впоследствии контракцию в ином качестве не удастся. Также для ее хранения в межсезонье и зимний период желательно выделить место под каким-то навесом или в хозяйственном помещении. Это исключит возникновение очагов коррозии.

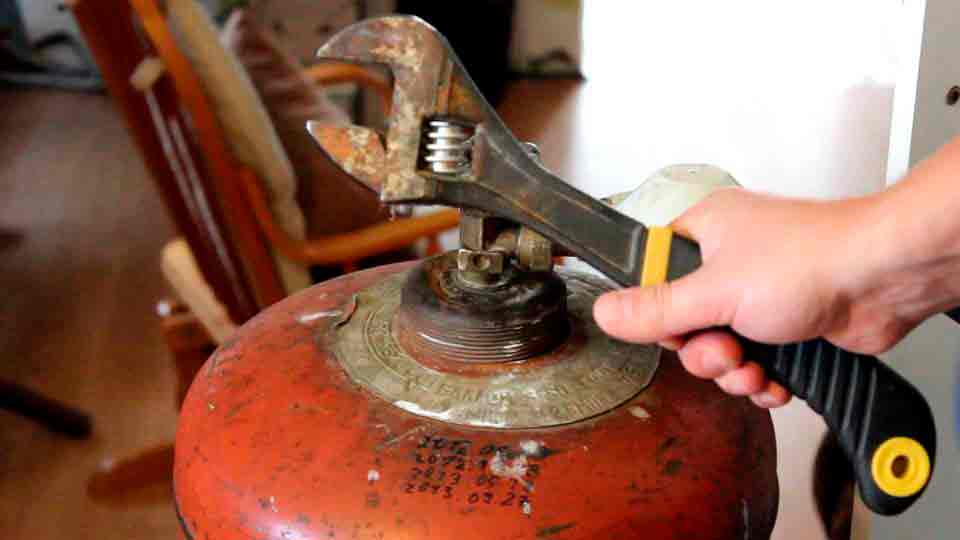

ВИДЕО: Барбекю из газового баллона всего за 3 часа

Подготовительные операции

Перед тем, как сделать барбекюшницу, необходимо подобрать бочку наиболее удобного объема. Практика показывает, что столитровые полости являются оптимальными по габаритам. Однако, при изготовлении компактных переносных моделей подойдет даже пятидесятилитровая тара. Ее легче перевозить практически в любом автомобиле.

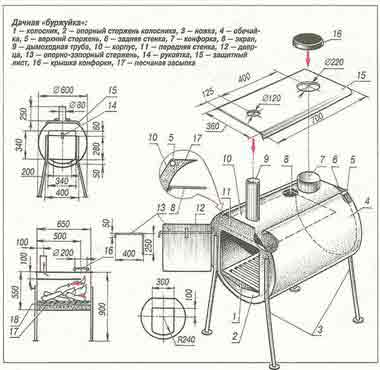

Схема устройства барбекю

Когда в бочке хранились горюче-смазочные материалы, то поверхность пропитывается вредными запахами. Частично от них можно избавиться при длительном отстаивании внутри нее воды. Через каждые несколько недель придется обновлять жидкость. Позже готовое изделие нужно будет несколько раз прокалить дровами без мяса, чтобы обеззаразить поверхность.

Список нужных инструментов состоит из следующих предметов:

  • строительная рулетка и угольник;
  • угловая шлифмашинка и пара кругов по металлу;
  • индукционный сварочный аппарат или «дракон»;
  • низкооборотистая дрель;
  • электролобзик с полотном по металлу;
  • стальной лист 2-3 мм толщиной;
  • пара металлических навесов и крепеж к ним.

Удобно иметь боковые ручки для переноса. Их можно купить готовыми (только из металла) в строительном магазине или согнуть самостоятельно из прута, арматуры либо из профильного шестигранника.

Для мобильной модели понадобятся колеса. Слишком маленькие брать не рекомендуется, так как они будут плохо преодолевать препятствия. Наиболее комфортный диаметр в интервале 12-20 см.

Изготовление рамы

Высота рамы подбирается по росту владельца изделия. Оптимальный параметр для нее будет в промежутке 0,9-1,0 м от земли. Ширина и длина зависит от габаритов бочки. Базовая площадка сваривается в виде буквы «Н». На узлах сварки устанавливаем две вертикальные стойки около 0,9 м высоты. В верхней части они заканчиваются V-образными, П-образными или U-образными держателями для бочки.

На высоте 15-20 см от земли вваривем полку из листового металла, которая ужесточит конструкцию и послужит дополнительным приспособлением во время приготовления барбекю. Тонкий металл не сильно утяжелит конструкцию.

При необходимости на четыре нижних угла крепим колесные блочки. Они вращаются на 3600 вокруг своей оси. Их можно найти в строительном магазине.

Делаем печку

Есть два варианта:

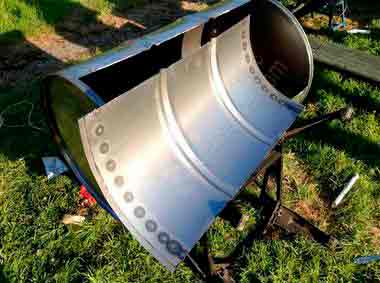

  • Бочка укладывается боком и распускается при помощи болгарки вдоль оси четко на две равнее части. Одна часть послужит крышкой, а во второй будет топка.
  • В бочке оставляют целыми дно и верхнюю плоскую поверхность, а делается четыре надреза для удаления сегмента. Два параллельные пропила идут вдоль оси на расстоянии четверть оборота. А третий и четвертый пропил отделяет сегмент от дна и верха.

Крышку в обоих случаях прикручиваем на навесах. Основание бочки приваривается к раме. На внутреннюю полость нужна решетка. Ее берем готовой или свариваем из прутков. Чтобы она не проваливалась внутрь, воспользуемся одним из вариантов:

  • К нижней стороне по четырем углам привариваем ножки, чтобы обеспечить максимальную устойчивость.

  • Внутри топки к стенкам, отступив от верха 15-20 мм, привариваем ограничители. Их можно изготовить из четырех кусков полудюймовой или четвертьдюймовой трубки по 50-60 мм длины. С ними решетка не провалится внутрь или не будет соскальзывать, теряя равновесие.

ВИДЕО: Подробная инструкция, как сделать мангал из бочки

Какую краску использовать

Наружная поверхность обрабатывается жаропрочной краской. Сегодня на рынке представлено большое разнообразие лако-красочных изделий, из которых можно выбрать любой по кошельку и по цвету. При этом краска должна быть рассчитана на температуру не менее 800 градусов (эта информация указана на маркировке). Помимо этого сперва изделие грунтуется и только после окрашивается.

Рекомендуется грунтовку и краску выбирать от одного производителя, чтобы обеспечить максимальную сцепку с металлической основной.

Специалисты по изготовлению мангалов и барбекю рекомендуют использовать краски для автомобильных глушителей. Это термостойкая, практически «неубиваемая» краска, которая по сравнению с другими аналогами отличается высоким классом экологичности.

ВИДЕО: Как правильно красить барбекю и мангалы

Источник: http://www.portaltepla.ru/barbeku/barbeku-iz-bochki-svoimi-rukami/

Делаем красивый мангал из бочки своими руками

Как сделать мангал из бочки своими руками? Эта проблема интересует многих владельцев загородных домов.

Мангал для дачи — необходимая для отдыха вещь. В настоящее время в продаже имеется огромное количество разнообразных мангалов и барбекю — от одноразовых вариантов и до изделий с художественным оформлением и коваными элементами. Но для того, чтобы организовать на загородном участке качественную печку, совсем не обязательно вкладывать приличные суммы денег. Мангал из бочки 200 литров, изготовленный самостоятельно, не уступает покупным аналогам, а в чем-то даже превосходит их, ведь приспособление можно сделать в соответствии со своими пожеланиями и совместить в нем коптилку и печь для казана. Для мангала можно использовать и бочки других размеров.

Минусы и плюсы конструкции, выполненной самостоятельно

Самостоятельно созданный мангал позволит не только изготавливать традиционный шашлык, но и поджаривать колбаски, курицу, рыбу, запекать картофель и множество других блюд.

К основным преимуществам самодельной конструкции относятся:

  • минимальная стоимость изготовления;
  • мангал такой конструкции безопасен в эксплуатации;
  • толстый металл отлично удерживает тепло, поэтому мясо хорошо прожаривается;
  • нетребовательность в уходе, легкий процесс очистки металла.

К недостаткам можно отнести:

  • размеры конструкции — пользоваться мангалом можно только на том месте, где он установлен;
  • плохую устойчивость к коррозии;
  • быстрое накаливание металла — необходимо соблюдать технику безопасности во избежание получения ожогов.

Материалы и инструменты

Для того чтобы изготовить самодельный мангал своими руками из бочки, нужно найти подходящее металлическое изделие на 200 литров. Подобные бочки используются для хранения горюче-смазочных материалов, их можно обнаружить около складских помещений или недорого приобрести. Нужная емкость — еще половина дела, будут необходимы следующие инструменты:

  • отрезная машинка (болгарка);
  • отрезной и шлифовальный диски;
  • дрель с набором сверл;
  • шуруповерт;
  • молоток;
  • маркер, рулетка;
  • сварочный аппарат с электродами;
  • набор гаечных ключей;
  • защитные очки и перчатки.

Кроме бочки будут нужны дополнительные материалы:

  • гайки и болты (размеры подбираются индивидуально);
  • петли для дверей;
  • металлический уголок;
  • ручка от двери;
  • металлическая лента;

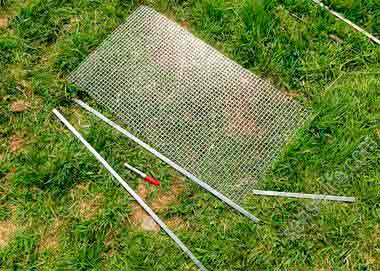

  • сетка из нержавейки;
  • металлические трубы или профиль;
  • саморезы по металлу.

Схема мангала разрабатывается под ваши потребности, можно придумать и нарисовать чертежи нескольких наиболее удобных вариантов, обозначить места, где будут располагаться: печная труба, дверца топки, поддувало и прочие элементы.

Перед тем как начинать работу, рекомендуется убедиться, что емкость не содержит остатков горючих материалов. При их наличии нужно хорошо ее вымыть, иначе она может загореться во время проведения сварочных работ.

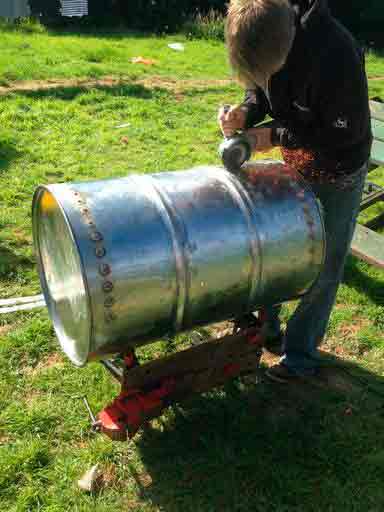

Для начала нужно снять со всей поверхности бочки краску (ее требуется удалить обязательно, иначе она будет пузыриться, гореть и испортит внешний вид изделия). Для этого используется отрезная машинка с металлической щеткой или лепестковым шлифовальным кругом. Бочка помещается на уровне рук. Во время работы желательно использовать респиратор, перчатки и очки.

Теперь нужно разрезать бочку 200 литров. Это ответственная часть работы, так как от ровности реза будет зависеть качество и общий вид конструкции. Перед тем как резать металл, нанесите маркером линии в соответствии с чертежом.

Возможны несколько вариантов обработки:

  1. Отрезается часть металла, который равен четверти бочки, по краям оставляется 2-3 см. Резы обрабатываются шлифованием, на крышку по периметру приваривается металлическая полоса, дверная ручка, в верхней части — дверные петли, и крышка крепится на изделие.
  2. Бочка разрезается пополам вдоль, получаются равные части, к которым крепятся петли и ручка.
  3. Из 2 сделанных половинок бочки выполняются отдельные мангалы.

Внутри бочки приваривается несколько металлических стержней для закрепления решетки и ставится она сама.

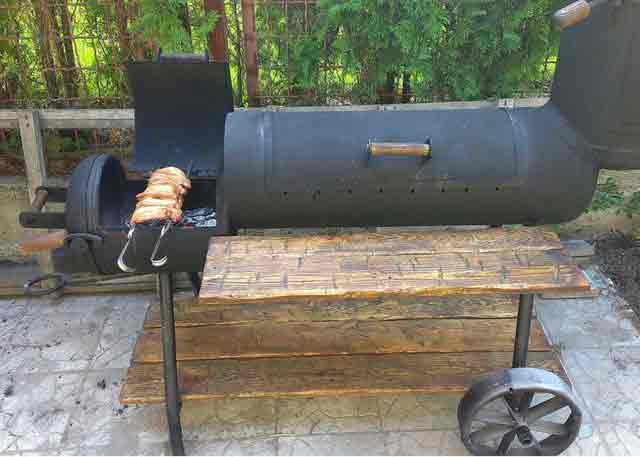

Что можно сделать из 2 бочек? Интересен вариант, в котором реализованы 2 функции: мангал и коптильня. В изготовлении такое приспособление более сложно, но тем не менее затраты несравнимы со стоимостью покупной коптильни.

Для изготовления мангала-коптильни понадобится 2 бочки на двести литров. Самая большая трудность — соединение 2 бочек. В стенке одной из них вырезается отверстие, размеры которого соответствуют диаметру другой, и первая емкость надевается на вторую, изделие сваривается таким образом. С первого взгляда кажется, что конструкция сложна, однако это не так.

После этого в нижней емкости вырезается и закрепляется дверца для топки. Вторая емкость делается по принципу мангала.

Покраска конструкции

Покраска осуществляется для придания приятного внешнего вида и защиты от ржавчины. При окраске используется специальная кремнийорганическая эмаль, способная выдержать высокую температуру. Перед обработкой необходимо хорошо обезжирить поверхность. Есть и другие способы защиты металла от коррозии, например оксидирование или порошковые термокраски, однако в бытовых условиях этими способами пользоваться затруднительно.

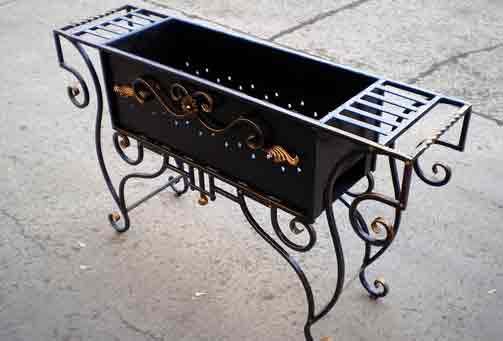

Для придания эстетического внешнего вида для дачного мангала можно изготовить подставку из металлопрофиля или труб и прикрутить несколько полочек, созданных из дерева и металла. Они сделают процесс приготовления мяса более комфортным и придадут хороший вид барбекю из бочки своими руками.

Источник: http://domolist.ru/mangal/delaem-iz-bochki-svoimi-rukami/

Самодельный мангал из бочки — просто и красиво!

Имея дачный участок, большинство владельцев думают об установке мангала. К тому же полноценный отдых характеризуется приготовлением барбекю и шашлыков не обойтись без печи-мангала.

Для шашлыков может подойти простой мангал из пары кирпичей, но сочное барбекю на таком сооружении не приготовишь.

Можно приобрести готовый мангал или сделать его самостоятельно. Вопрос стоит только с выбором типа мангала, который может быть передвижным или стационарным.

Для производства стационарного мангала используется бетон или кирпич. Передвижная печь выполняется из металла.

Достоинства и недостатки конструкции

Основные плюсы такого решения:

  1. Металлический мангал легко очищается, поддается ремонту и не требователен в уходе.
  2. Пользоваться им удобно и безопасно. Сварочные работы можно проводить самостоятельно.
  3. Металл отлично удерживает жар, в результате чего мясо быстро и равномерно прожаривается. Стоимость такой конструкции приемлема для любого бюджета.
  4. Мангал из бочки очень удобен при транспортировке на небольшие расстояния.

Хорошим решением для дачи также является металлический мангал, инструкция по изготовлению к которому доступна в полной пошаговой версии.

Необходимый инструмент и материалы

Основной деталью подобного мангала является металлическая бочка.

Следует обратить внимание, что нельзя пользоваться бочками, которые ранее использовались под горюче-смазочные материалы.

Также для изготовления оригинальной конструкции нужно подготовить:

  • дверные петли;
  • 4 резиновых колеса для транспортировки мангала;
  • стальной уголок от 45 мм;
  • металлическую ручку для двери;
  • проволочную сетку.

Основными инструментами для проведения работ являются следующие:

  • рулетка;
  • болгарка;
  • сварочный аппарат;
  • шлифовальный и отрезной диск;
  • электрическая дрель;
  • лобзик по металлу;
  • болты;
  • листы стали.

Мангал можно сделать из старой бочки любых размеров. Кроме нее можно воспользоваться старым газовым баллоном.

На фото примерная схема, по которой можно сделать мангал из бочки.

Инструкция по изготовлению

Как из бочки сделать мангал? Вся процедура проходит в несколько этапов.

Этап подготовительный — разрезка

На производство конструкции не уйдет много времени, но будут сэкономлены денежные средства, которые могут быть потрачены на приобретение нового оборудования.

Модель мангала из бочки может производиться в двух вариациях — с наличием или отсутствием крышки. Первая модель производится из двух половинок, а вторая — из одной.

Вторым этапом в создании мангала становится подготовка всех составляющих деталей. Сначала нужно разрезать бочку болгаркой в высоту емкости пополам (для обоих вариантов исполнения).

Но можно вырезать у бочки только верхнюю часть, которая станет в дальнейшем крышкой.

Края разрезанной бочки очищаются и освобождаются от различных неровностей. После подготовки бочки следует определиться с параметрами уголка для обрамления проема.

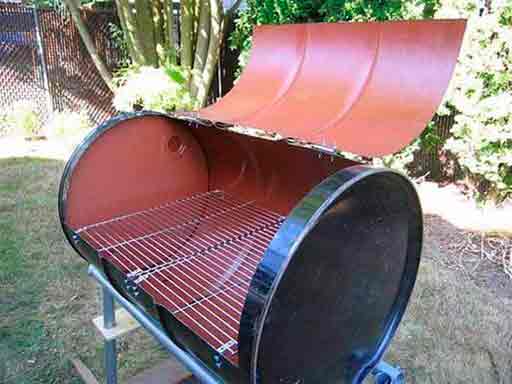

Если бочку разрезать пополам, на одну часть прикрепить дверные петли, соединив их с основной частью емкости, то получается готовая крышка.

Изготовление рамы

Сначала разрезается стальной уголок пополам. Оптимальной высотой рамы будет 1 м, а ее ширина должна соответствовать ширине металлической емкости.

Для боковой части рамы потребуются горизонтальные и вертикальные стойки, которые устраиваются по следующей схеме:

  • горизонтальная верхняя стойка устанавливается от верхнего края на расстоянии, соответствующем внешнему радиусу емкости;
  • нижняя горизонтальная стойка монтируется на высоте около 20-25 см от края вертикальной нижней.

Все 4 стойки нужно разложить на подходящей поверхности и соединить их сварочным аппаратом под углом 90º.

По схожей схеме нужно сделать и другую половину рамы, в итоге обе рамы совмещаются в общую конструкцию ,поэтому они должны быть одинаковыми. Боковые части монтируются друг с другом стальными уголками.

После того, как рама будет изготовлена, на нее крепятся колеса. Чтобы сделать более удобной транспортировку, к раме крепится удобная ручка.

На раму следует установить емкость таким образом, чтобы сливное отверстие находилось сзади и сверху. Оно будет играть роль небольшой вытяжной трубы. В вытяжное отверстие вставляется металлическая труба нужного диаметра.

Подставка под бочку может иметь различные конфигурации:

  • в форме двух полукругов, в которые будет укладываться бочка;
  • рама, рассчитанная под параметры бочки (процесс ее изготовления описан выше);
  • пара крестовин, сваренных из уголка, имеющие развернутые углы по размерам мангала.

Обработка внутреннего отсека

При изготовлении мангала из металлической бочки, работы нужно проводить как с внешней, так и с внутренней стороны. Во внутренней части емкости привариваются уголки.

Чтобы сделать жаровню, можно приварить по бокам 2 уголка, а остальные два — по центру емкости.

Для углей будет достаточно пары уголков, размещенных на боковых стенках. Они располагаются от дна на высоте около 10 см. На таких уголках располагается металлическая сетка, на которой можно готовить барбекю.

Мангал с крышкой можно использовать в качестве коптильни, для чего к боковой части монтируется дымовая труба.

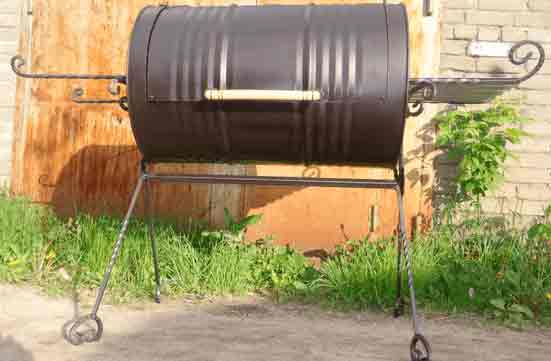

Для удобства по бокам бочки можно приделать полки-столики. При этом к бочке следует приварить металлические кронштейны, куда дополнительно крепится металлическое или деревянное покрытие.

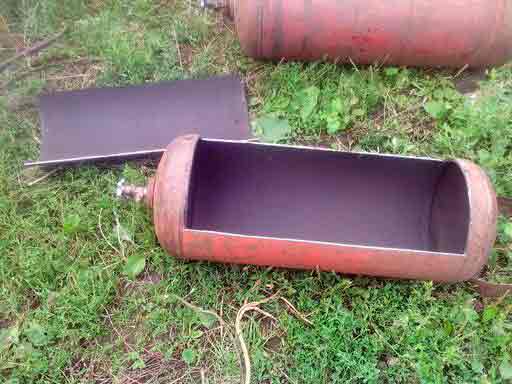

По такой же схеме можно сделать мангал из кислородного или газового баллона. Но следует учитывать, что их ширина будет меньшей и подойдет только для коротких шампуров.

Обработка поверхностей

Чтобы окрасить мангал, следует приобрести термостойкую краску, так как здесь другие разновидности покрытий не подойдут. После высыхания краски мангал будет готов к использованию.

Можно подумать об оригинальной отделке конструкции, чтобы в конечном итоге получилась уникальная конструкция.

Краски, которые можно применять для окрашивания

Для мангала подойдут следующие жаростойкие покрытия:

  1. Порошковые термокраски. Они подойдут для мангала, но самостоятельно работать с ними сложно, потому что они нуждаются в высокотемпературном обжиге.
  2. Кремнийорганические эмали. Покрытия устойчивы к температурам до 600ºC.
  3. Оксидирование. Такая процедура не простая, но ее можно выполнить в домашних условиях. Чаша мангала обрабатывается 5%-ой серной кислотой, прокипятить в концентрированном растворе мыла и 1,5 часа варить в растворе едкого натрия. После этого мангал обрабатывается антипригарным слоем, защищающим металл от ржавчины и коррозии.

Из бочки мангал сделать просто, но единственной трудностью становится использование сварочного аппарата.

Источник: http://1decor.org/inventar/mangal-iz-bochki.html

Изготовление барбекю из бочки

Классических способов для приготовления мяса много. И этим никого не впечатлишь, а всем нам хочется какой-то необычности, установок с нотками оригинальности. Вот тут поможет интернет.

Барбекю из бочки – это шикарный и одновременно бюджетный вариант. И неважно, сколько было потрачено на расходный материал, ведь все дело в оформлении.

Использование

Барбекю и гриль в одном из промышленных типов бочки – это вариант не на каждый день. Почему? Дело в том, что толщина стенки любой из доступных простому смертному бочки прогорит за несколько процессов. Это неизбежная реакция железа на рабочие циклы. Вот и получается, что необязательно так уж изгаляться, работая над самодельным круглым мангалом-грилем. Достаточно прочесть проверенные людьми инструкции. И об этом далее. Но если есть железная бочка со стенкой от 3-4 см в толщину и более, то это уже капитальный исходный материал.

Как делаем

Как сделать барбекю из бочки своими руками? Уясним главное: именно барбекю – это та же металлическая духовка, но переносного типа и на углях.

Что-то придумывать, тестировать или изобретать можно, но зачем?

  1. Берем бочку любого литража (в пределах разумного). Обязательно не запачканную химическими реагентами, подозрительными маслами или красками. В ней готовится пища, и не все испарения выйдут в атмосферу. Так что, здесь повнимательнее.
  2. Затем бочку нужно разрезать либо на две равные части, либо обработать одну треть. Меньшая сторона будет крышкой с ручкой, а большая – основанием. Иногда в широких бочках делают просто врезы, такая конструкция еще проще.
  3. Далее для барбекю можно подготовить опоры. Но необязательно саму основу приваривать к основанию. Ведь можно сделать раскладную подставку из двух прямоугольных составляющих, как на гладильных досках старого образца. Так вы получите разборную конструкцию, если ножки подставки будут с болтами, прищепками или любыми другими импровизированными крепежами.
  4. Вырезав крышку, необходимо же ее закреплять. Хорошо, если есть сварка с настройкой на тонкий материал. А если нет? Не беда! Достаточно двух (максимум трех) петель, самых дешевых, не позолоченных. Просто прикладываем петли на корпус, далее замеряем отверстия под петли. И все это неспешно высверливаем, а уже потом садим крепления на болты. Усложнять не нужно, потому как конструкция несовершенна.
  5. Корпус, выполненный, как сундук, поставить есть на что. Для этого приготовили либо самодельные ножки с креплениями, либо раздвижные опоры. Осталась надобность в решетке для приготовления пищи. И для этого берем такое полотно, где краски. Лучший вариант – это самая простая (тонкая) решетка для шашлыков из магазина. Ее просто подогнать под размеры, чистки особой не потребуется, да и заменить нетрудно, если что.

Такое барбекю лучше всего покрасить в черный цвет. Да, не в цветочки разных оттенков, а именно в черный. Обратите внимание на то, что заводские модели все обработаны темною эмалью, и только свободные от дыма места имеют яркий цвет. Это неслучайно. Для этого цикла работ подойдет кремнийорганическая эмаль. Такой состав краски выдержит температуру выше 550 градусов Цельсия.

Итак, красим все элементы мангала с наружной части, а внутри, там, где будет пища и уголь, ничего не трогаем.

Решетка для готовки куплена, вырезана и почищена. Но как ее правильно установить? Непросто же упереть в края? Тут все наглядно:

На такие элементы можно поставить решетку, вертел, дополнительные небольшие полочки. Не скупимся на материалы и замеры.

Но именно для гриля чаще всего делают обычные упоры в виде струн. На них двигать, поднимать и опускать решетки сподручнее. Выглядит все так:

Закончив вообще все монтажные работы, нужно зачищать самодельную конструкцию, а для этого берем средство для чистки микроволновки и проходим все плоскости до первого испытательного нагрева.

Инструмент

Мангал для барбекю из бочки не собрать без:

  • Болгарки.
  • Разводного ключа.
  • Болтов.
  • Обезжиривателя.
  • Наждачной бумаги.
  • Огнеупорной краски.
  • Самой бочки с толстой стенкой.
  • Элементов крепежа (уголки, ручки железо для стоек).

Если в наличии есть нормальный сварочный аппарат, поддающийся настройке, то можно выполнить барбекю из бочки с элементом копчения. Что особенного в такой конструкции? Все ровным счетом так же, но нужно делать трубу для дыма. А её потом еще и приваривают к корпусу. Хотя эта функция добровольная, сложная, отнимет времени.

Важно соблюсти еще и размеры:

  • Бочка на 100 литров имеет трубу в 30х20 мм.
  • Бочка на 200 литров уже 50х30 мм.

Самая простая версия

Разобрать на запчасти целую, хорошую бочку не всегда уместно для хорошего хозяина, а вот приспособить пробитую емкость – это дело.

В качестве подставки можно взять:

  • остатки старого школьного стула с ножками;
  • раму, сваренную по размерам. Такую основу можно оснастить даже колесами для мобильности и эстетики.

И приспособления такого типа обычно украшают или улучшают деревянными полочками-помощницами и небольшими полками под дрова внизу.

Собрать воедино установку для гриля или шашлыка можно за 2–3 часа, если задаться целью и распланировать свои действия. Но не всегда удобные вам из интернета картинки сходятся с индивидуальным процессом.

Сломать, нарушить, неправильно отрезать практически нечего, ведь задумка простая, не требующая большого усилия. Чаще всего такие мангалы из бочки делают на глаз, рассчитывая объем на конкретное количество человек и рабочую высоту. И тогда удобство на отдыхе подарит только положительные эмоции.

Источник: http://edaturistu.ru/prochee/izgotovlenie-barbekyu-bochki

Мангалы своими руками из металла: чертежи и фото, размеры, 4 пошаговых инструкции!

В этой статье мы рассмотрим варианты как построить мангалы своими руками из металла: размеры, фото и чертежи, а также пошаговые инструкции прилагаются! Поговорим о преимуществах таких конструкций, а также о свойствах стали из которой их делают. Далее подробно приведем четыре мастер-класса.

  • Первым делом расскажем как сделать мангал из газового баллона: фото инструкция с пояснениями не даст вам допустить ошибок при монтаже. Нами будет использован стандартный баллон размером 50 литров.;
  • Во второй главе приведена инструкцию по монтажу барбекю из металлической бочки 200л;
  • Далее обсудим стандартную конструкцию переносного типа из жаростойкой стали 5мм. Чертеж мангала из металла с размерами также прилагается, мы специально сделали его для этого мастер-класса.
  • В завершение расскажем как сооружить переносной походный листовой мангал из 3мм стали.

Вы узнаете как сделать из металла

Содержание

Преимущества металлических мангалов

Мангал из металла обладает рядом преимуществ. К их основным относят:

  • прочность и надежность;
  • невысокая стоимость. Себестоимость создания такой конструкции значительно ниже, чем изделия в продаже;
  • мобильность – просто и легко устанавливается, а также переносится по участку.
  • свобода творчества. Так как вы самостоятельно изготавливаете данное изделие, то можете декорировать его так, как вам захочется;
  • долговечность. Такой мангал прослужит вам не один десяток лет при должной эксплуатации и усилении дна конструкции;

Разные по высоте мангалы

Однако, данная конструкция имеет и несколько существенных недостатков:

  • материал со временем ржавеет. Особенно под воздействием неблагоприятных факторов внешней среды, например, влаги. Однако если выбрать неправильный металл для изготовления, у конструкции скорее поведет стенки;
  • процесс приготовления шашлыка или другого блюда в барбекю из металла уступает тому, который проходит в кирпичной конструкции, так как данный материал хуже сохраняет тепло;
  • вы должны владеть навыками работы со сварочным аппаратом чтобы сделать мангал своими руками из металла. Чертежи, фото и размеры от команды нашего сайта помогут в этом;
  • барбекю, собранные из газовых баллонов, довольно тяжелые, поэтому их не всегда удобно передвигать по участку. Для более комфортного перемещения такие конструкции делают на колесиках.

Чтобы сделать проект самостоятельно вам необходимо разобраться хотя бы поверхностно в марках жаростойкой стали. Об этом далее.

Из бочки на ножках

Характеристики жаростойкой стали

В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.

В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:

  • долго ржавеют;
  • в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
  • отлично поддаются резке и варке.

09Г2С – расшифровка и свойства стали

09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.

09Г2С

В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.

Расшифровка стали 09Г2С проводится следующим образом:

  1. 09-0.9% составляющей углерода;
  2. Г- В составле есть марганец;
  3. 2 – марганца 2%;
  4. С – кремний, менее 1%.

15ХСНД (НЛ-2) – расшифровка и свойства стали

Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.

15ХСНД

Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице

Расшифровывается 15ХСНД следующим образом:

  1. 15 – 0,15% углерода
  2. Х – Хром 0,6-0,9%
  3. С – Кремний 0,4-0,7%
  4. Н – Никель 0,3-0,6%
  5. Д – Медь 0,2-0,4%

Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.

Проведите подготовительные работы

Прежде, чем приступать к основному этапу работ, необходимо правильно подготовиться.

  1. Определитесь по типу установки. Будет ли конструкция стационарной или переносной? В основном металлические барбекю могут легко транспортироваться и устанавливаться в любом месте;
  2. Примите решение, где будете устанавливать конструкцию. При этом, не важно – переносная или стационарная это будет установка, в любом случае жар от нее может навредить вашей растительности, деревьям, либо другим элементам на участке.
  3. Размеры, фото мангала своими руками из металла общеизвестны. В основном они находятся в таких пределах: ширина – от 50 до 120 см, а глубина – от 15 до 20 см.

Данные размеры барбекю являются оптимальными. Они позволяют расположить внутри решетку, несколько шампуров и угли. При этом последние не задевают продукт, который готовится.

Как сделать мангал из газового баллона: фото инструкция!

В основе данной конструкции – газовый баллон объемом 50 литров. Его длина достигает 96 см, что спокойно позволяет легко разместить в нем 9 шампуров. Если вы хотите узнать, как сделать мангал из пропанового баллона своими руками, следуйте следующим пунктам:

  1. подготовьте необходимые инструменты и материалы;
  2. спроектируйте вид вашего будущего мангала;
  3. подготовьте баллон к резке;
  4. разрежьте баллон;
  5. установите крышку;
  6. изготовьте подставку;
  7. сделайте отверстия для шампуров, а также вентиляции;
  8. покрасьте.

Как сделать мангал из газового баллона: фото инструкция своими руками

Инструменты и материалы

Чтобы сделать барбекю из газового баллона нам понадобятся инструменты и материалы:

  • старый пропановый баллон;
  • ручка с деревянной вставкой;
  • заклепки;
  • профтруба;
  • уголок;
  • полоса.

Чертеж, проект, схема

Теперь вам необходимо подготовить чертежи мангала своими руками из металла на фото. Возьмите линейку и мел и отмерьте на баллоне линии для разрезания в соответствии с приведенными размерами. Размеры мангала из газового баллона своими руками в этом проекте должны быть следующие:

  • Длина длина газового баллона – 960 мм.
  • Стандартная высота (а в нашем случае и высота и ширина) газового баллона, из которого делаем проект – 290 мм. Крышку вырезаем ровно на середине – 145 мм.
  • длина разреза – 884 мм;
  • количество отверстий под шампура – 9 шт по 5х11 мм;
  • размеры ручки – 260 мм;

Все остальные данные представлены на чертеже.

И еще два совета:

  • Высота ножек. Средний рост мужчины – 175 см, женщины – 162 см. Учитывайте это, когда закладываете высоту, на которой будет расположен мангал из пропанового баллона. Рекомендуем использовать высоту ножек 80 см.
  • Толщина стали. Как уже говорилось ранее в статье в пункте “Характеристики жаростойкой стали”, целесообразно использовать от 2 до 6 мм, в зависимости от назначения и типа стали.

Подготовка баллона под барбекю (выкачиваем газ)

Для начала нам нужно подготовить сам баллон к разрезанию. Обычно в старых баллонах остаются остатки газа, которые необходимо убрать. Для этого необходимо:

  1. Открыть вентиль и положить баллон на сторону. если из него идет газ, подождите, пока он не выйдет полностью.
  2. Выкрутите верхнюю дробь крана с помощью двух газовых ключей. После этого еще часть газа должна выйти из баллона.
  3. Подводим к баллону шланг с водой и открываем воду. Ждем пока он не наполнится полностью.

Пошаговая инструкция как сделать мангал из пропанового баллона

После того, как баллон полностью наполнен водой, можно приступать к резке металла:

  1. Устанавливаем крышку для барбекю из пропанового баллона. Для этого полностью разрезаем её по намеченным ранее линиям (как на чертеже).
  2. Высверливаем отверстия в крышке и баллоне дрелью, после чего крепим с помощью уголков и далее заклепками.
  3. Привариваем ручку с деревянной вставкой, чтобы не обжечься
  4. Изготавливаем подставку. Для этого берем 4 части профтрубы, каждая размером 15х15х800. Также уголок 850 мм, 1750 мм полосы, и еще две части трубы 15х15х280. Далее изгибаем две части полосы по 450 мм каждая под форму баллона, варим. Привариваем два куска профтрубы по 280 мм снизу к нашему каркасу для устойчивости. Профтрубу соединяем уголком 850 мм сверху и остатками полосы размером 850 мм снизу. Подставка под мангал из газового баллона своими руками как на фото готова.
  5. Сделайте дырки сверлом 8,5 мм в основании баллона – для вентиляции.
  6. Сделайте дырки для шампуров. С лицевой стороны 5х11 мм, это оптимальный вариант. С тыльной стороны сделайте сверлом 11 мм.
  7. Для более удобного перемещения и эксплуатации приварите ручки с обеих сторон. Также мы бы советовали приварить полочку с правой стороны.

Усовершенствуем и укрепляем

Для укрепления изнутри рекомендуем также приварить стальные листы по краям на стыке с верхней крышкой.

Что же касается усовершенствований – здесь вы вольны делать все что угодно, не бойтесь экспериментировать. Можно добавить небольшой столик перед мангалом из пропанового баллона, сделать рядом еще один маленький мангал и превратить всю конструкцию в чудесную коптильню.

Мангал коптильня из газового баллона

Еще одним “апгрейдом” вашего мангала может быть укрепление места, на которое ставится решетка для барбекю и ее самой. Для этого рекомендуем ознакомиться с нашей другой статьей, посвященной данной теме.

Также можно сделать такие мангалы с крышей из металла – фото будут представлены в конце статьи.

Примеры барбекю из газового баллона

Надеемся, что прочитав данную статью по строительству самодельного барбекю из пропанового баллона, вы открыли для себя много нового и полезного. Желаем вам удачи в постройке!

И как обычно напоследок прикрепляем вам фотогалерею примеров барбекю из баллонов от дачников-профессионалов.

Источник: http://tvoidvor.com/mangalyi-i-barbekyu/metallicheskiy-mangal-svoimi-rukami/

Мангал из бочки своими руками

В статье описаны все плюсы и минусы, которые имеет мангал, изготовленный на основе металлической емкости. Перечислены этапы работы по созданию конструкции, а также инструменты и материалы, необходимые для создания такого мангала в домашних условиях.

Мангал из бочки за несколько часов

Отдых на даче чаще всего ассоциируется с приготовлением шашлыков в приятной компании. Некоторые имеют в своем арсенале переносные жаровни, но чаще всего, ценители вкусного и сочного мяса, предпочитают использовать более внушительные устройства. Если нет желания делать его из бетона и кирпича, то вполне возможно за несколько часов соорудить свой мангал из бочки. Как это лучше всего сделать? Какие подручные материалы и инструменты понадобятся в процессе изготовления такого приспособления?

Плюсы и минусы

Мангал из металлической бочки имеет неоспоримое преимущество. С его помощью можно не просто поджарить мясо, а приготовить его правильно с сохранением сочности и вкуса. Благодаря большой жаровне, которая прогревается очень хорошо и равномерно мясо получается вкусным. Плюсами также являются:

  • Легкость ухода, быстрая очистка;
  • Возможность транспортировать на близкие расстояния;
  • Экономичность;
  • Возможность самостоятельно отремонтировать при необходимости;
  • Равномерное распределение жара внутри жаровни.

Если сделать комбинированный вариант, то вполне можно готовить как традиционный шашлык на шампурах, так и сочное барбекю. Обычным мангалом, который разбирается, такое вкусное мясо не приготовить.

К минусам барбекюшницы из бочки нужно отнести:

  • Высокая подверженность коррозии. Поэтому ее следует накрывать или прятать во время плохой погоды.
  • Есть вероятность при несоблюдении техники безопасности получить ожог, так как вся поверхность бочки прогревается достаточно сильно.

Что потребуется для работы

Сделать гриль можно из старой металлической бочки или даже газового баллона. При этом важно учитывать, что использовать емкость, в которой гранились яды, химикаты или топливо, запрещено. Из 200 литровой емкости получится прекрасная барбекюшница, которая сможет удовлетворить все пожелания ценителей вкусного жареного мяса. Работать с газовым баллоном намного сложнее. Для того чтобы изготовить мангал из бочки своими руками, потребуется специальный инструменты и дополнительные материалы:

  • Болгарка с кругом для нарезки и шлифования;
  • Сварочный аппарат;
  • Лобзик по металлу;
  • Стальной уголок с одинаковыми полками не менее 45 мм;
  • Сетка для решетки;
  • Металлическая дверная ручка;
  • Четыре колеса на металлической основе (для транспортировки);
  • Дверные петли;
  • Болты;
  • Рулетка.

Подготовка рамы

Первым делом нужно изготовить раму, которая будет надежно держать мангал. Оптимальной считается высота 90 – 100 см. Для этого следует сварить подготовленные металлические уголки под углом в 90°. С одной и второй стороны устанавливается по две стоки, соединенные перемычкой. Высота перемычки не должна превышать 25-30 сантиметров от земли, чтобы обеспечить надежную устойчивость. На каждую стоку закрепить колесо. Важно следить, чтобы не было перекосов рамы, иначе гриль из бочки будет не такой эффективной и качественной.

Источник: http://omangale.ru/mangaly/iz-bochki-svoimi-rukami.html

Мангал из металлической бочки

Мангал из бочки с под горючесмазочных материалов на 200л. сделать своими руками не тяжело тем более что никаких сварочных работ здесь не понадобится. Зато, было бы неплохо иметь такое полезное приспособление у себя в хозяйстве.

Чтобы сделать мангал из бочки нам понадобится:
-металлическая бочка на 200 литров;
-угловая шлифовальная машина, диск для резки металла;
-заклепки, пистолет для заклепок;
-набор гаек и болтов;
-металлические стыковые петли;
-электродрель;
-шлифмашинка с 80-зернистость шлифовальной накладкой;
Толстые перчатки и защитные очки.

Приступим к работе.

Пошаговый операции изготовления мангала с бочки – фото

ПРИМЕЧАНИЕ: бочка должна быть чистой перед использованием. Если остались ГСМ, можете очистить внутреннюю сторону, после того как вы ее разрезали. Удалите ржавчину, если есть, на внешней стороне 80-зернистости шлифовальной бумагой.

1. Угловой шлифовальной машинкой и режущим диском, отрезаем откидную створку. Размер створки можно сделать любой допустимый.

Надевайте перчатки и защитные очки при работе с наждачной бумагой или углошлифовальной машинкой.

2. Для того, чтобы крышка удерживалась и предотвратить ее от падения вы можете прикрепить две тонкие полоски из оцинкованной стали по бокам. Для этого вы можете вырезать их угловой шлифовальной машиной, отрезным диском.

4. Возьмите дверные петли и прикрепите их с помощью заклепок на верхней части бочки. По две заклепки для каждого шарнира достаточно. Так же разметил и засверлил на крышке мангала под дверные петли. Далее все проверить и остаточно закрепить.

5. Ручку взял из старого металлического шкафа и прикрепил ее винтами с шайбами на крышке мангала.

6. Для дымохода использовал некоторые части от выхлопных автомобиля, но вы можете заменить это оцинкованными трубами с креплениями. Их необходимо приковать или прикрутить к бочке.

Можно придумать свою собственную конфигурацию с использованием гриля, шпилек зи нержавеющей стали для решетки на барбекю. Решетку можно купить или сделать ее своими руками.

Когда ваш мангал из бочки 200л. будет готов покройте его термоустойчивой краской. Дайте время ему высохнуть. Все можете испытывать.

О том какой у вас получился мангал из бочки, как прошли испытания пишем в конце статьи.

Источник: http://www.umeltsi.ru/slesar/4662-mangal-iz-bochki.html

Как своими руками сделать барбекюшницу?

При использовании традиционных конструкционных материалов (листовое железо, кирпич) для барбекю увеличивается трудоемкость работ и отходы кроя. Поэтому для домашнего мастера актуальна информация, как сделать барбекюшницу из заготовок, выпущенных промышленным способом. Оптимальным вариантом становится пропановый баллон, барабан стиральной машины, 200 л бочка или кусок толстостенной трубы. Именно о двух последних и пойдет речь дальше.

Особенности конструкции барбекюшницы

При сооружении барбекю своими руками следует учесть нюансы приготовления мяса на углях этим способом и удобство эксплуатации очага:

  • с одной стороны, цилиндрическая форма бочки и трубы идеально подходит для жаровни, позволяет сократить количество сварных швов;
  • с другой стороны – угли будут засыпаны неравномерным слоем, мясо в средней части решетки пересушится/пригорит, поэтому внутрь следует поместить колосниковую съемную решетку для равномерного распределения жара и очистки от золы;
  • вырезанная из трубы/бочки верхняя часть автоматически становится крышкой, защищающей от дождя и сохраняющей температуру внутри очага;
  • подставкой может служить другая труба или бочка, установленная вертикально, козлы из металлопроката, дуги со стойками или каркас б/у швейной машинки.

Внимание! В отличие от огнеупорного кирпича сталь, даже толстостенная, выгорает при контакте с открытым огнем. Поэтому в металлических барбекю не следует разводить костры, лучше использовать готовый уголь для повышения эксплуатационного ресурса.

Технология изготовления барбекю своими руками

Самым экономичным вариантом при использовании трубы большого диаметра или бочки является горизонтальное расположение цилиндрической формы. Однако из длинных труб часто изготавливается мангал-барбекю вертикального типа с заостренным верхним краем, обеспечивающий высокую эстетическую ценность очага.

Самым распространенным методом изготовления жаровни для барбекюшницы остается металлическая бочка на 200 литров. Существует несколько способов кроя, вариантов установки и конструкций дымохода. В данной инструкции описано сооружение барбекю из бочки своими руками с малой крышкой правильной прямоугольной формы.

Конструкция очень простая, что позволяет обойтись без чертежей/эскизов. На начальном этапе из бочки барбекю вырезается люк:

  • ширина – от каждого края нужно отступить 5–10 см для обеспечения жесткости каркаса жаровни;
  • высота – примерно 1/3 длины окружности бочки.

Вырезанная часть становится крышкой, крепится шарнирно к одной стороне продольного горизонтального реза. Шарниры можно приварить, закрепить винтами или заклепками к деталям крышки и корпуса.

Для удобства эксплуатации на крышку монтируется ручка из негорючего материала. При необходимости можно добавить засов, чтобы защитить от самопроизвольного открывания зимой о время снегопада.

Внимание! Тонкостенная бочка после вырезания люка обычно теряет пространственную геометрию. Поэтому по краям среза изнутри тело бочки усиливается уголком, на полку которого позже будет укладываться решетка барбекю.

Колосниковый узел

Для равномерного слоя углей цилиндрическая поверхность непригодна по умолчанию. Поэтому на расстоянии 10–15 см от выпуклого дна жаровни необходимо уложить колосниковую решетку. Она выполняет несколько функций:

  • обеспечивает ровную поверхность для углей;
  • позволяет свободно просыпаться золе вниз;
  • снимается для очистки жаровни от продуктов горения.

Барбекюшница должна иметь размеры, как на нижеприведенных чертежах и фотографиях, чтобы мясо жарилось быстро, но не пригорало.

Для фиксации колосниковой решетки используются уголки вдоль тела бочки, прикрепленные к ней заклепками, болтами или сваркой.

По аналогии с предыдущим шагом решетка размещается на нескольких опорах. Если с одной стороны уже приварен уголок для усиления корпуса жаровни, домашнему мастеру останется добавить второй уголок напротив него.

Сделанная подобным образом барбекюшница является универсальной. На эти же уголки можно при необходимости уложить шампуры.

Наиболее распространена среди пользователей схема бокового дымохода:

  • в верхней трети торцевой части бочки изготавливается отверстие под дымоход диаметром 57–89 мм;
  • в него вваривается отвод 90 градусов;
  • сверху к отводу приваривается 1–1,5 м кусок трубы;
  • сверху на нее устанавливается козырек.

Эксплуатация цилиндрической барбекюшницы показа на видео.

Если очаг защищается от непогоды навесом или козырьком, можно использовать прямоугольную или круглую вытяжку. Если увеличить размеры такой вытяжки, «зонтик» из оцинковки становится самостоятельной крышей.

Опорный узел имеет несколько вариантов по увеличению степени сложности:

  1. козлы – свариваются из уголка или трубы, окрашиваются коррозионностойким составом;
  2. дуги с ножками – выгибаются по радиусу бочки;

Оптимальной для эксплуатации считается высота 0,8–1,2 м от земли до бортика жаровни. Цилиндрический очаг с дымоходом по умолчанию является частью коптильни или печи-гриль, что удобно для владельца загородного участка.

Экономичная жаровня для приготовления мяса на решетке практически не отличается от предыдущего варианта из бочки. Просто труба для барбекю вначале глушится с двух сторон деталями, вырезанными из листовой стали. Эксплуатационный ресурс значительно выше, чем у бочки, так как в этом случае толщина металла больше. Даже при вырезании крышки люка пространственная геометрия сохраняется, конструкцию не нужно усиливать уголком.

В этой пошаговой инструкции будет рассмотрена конструкция оригинального трубчатого барбекю вертикального типа.

При достаточном количестве толстостенного металлопроката, из трубы своими руками вырезается заготовка сложной формы. Труба должна быть длиной 1,8–2 м, ее необходимо установить на торец вертикально, и провести линию реза под наклоном от уровня 1 м к верхней противоположной части сооружения (как на фото ниже).

При самостоятельном крое угловой шлифовальной машиной (УШМ) очень сложно разметить линию реза, поэтому следует вначале вычертить на бумаге/картоне шаблон.

Дополнительные элементы располагаются в разных уровнях:

  • решетка барбекю – у нижнего края среза, для ее фиксации по диаметру приваривается несколько уголков;
  • колосник – ниже предыдущей решетки на 15–20 см, для него также крепятся уголки по периметру изнутри;
  • зольная дверка – чуть ниже колосника с любой удобной стороны, приваривается на петлях к корпусу, оснащается задвижкой и ручкой;
  • заглушка – поскольку тело трубы служит подставкой жаровни, зольный отсек получается слишком большим, поэтому конструкцию глушат под дверцей зольника.

Внимание! Дымоход с этим вариантом барбекюшницы не используют, так как он резко снижает эстетику восприятия конструкции. Вместо него обычно монтируется вытяжка круглой или квадратной конфигурации.

Закрыть срезанную часть трубы не получится, поэтому применяется стандартная круглая крышка, устанавливаемая вместо решетки барбекю.

Если труба не такая большая можно сделать ещё и ножки или рассмотреть другие варианты.

Ну и видео, как можно соорудить вертикальное устройство для приготовления пищи на улице.

Дополнительные функции и декорирование

Перед тем как сделать барбекю для загородного участка, следует определиться с режимом эксплуатации:

  1. стационарный очаг – обычно оборудуется навесной столешницей, полками, поленницей, дымоходом и навесом;
  2. передвижное барбекю – кроме перечисленных опций имеет колеса на 2–4 ножках;
  3. многофункциональный гриль-коптильня – пристраивается дополнительный отсек дымогенератора.

А потом уже плаинруем, какие элементы там будут присутствовать. При этом добавочными опциями считаются:

  1. столешница – обычно крепится кронштейнами перед крышкой жаровни;
  2. полки – развешиваются по бокам возле днища бочки;
  3. поленница – расположена под бочкой, защищена сзади козырьком;
  4. навес/козырек – из негорючих материалов на отдельных стойках;
  5. вытяжка – обычно с естественной тягой в форме конической или пирамидальной конструкции из оцинковки.

Декорируются металлические барбекюшницы витыми, коваными элементами. Реже оригинальная конфигурация придается корпусу сооружения. Например, при использовании толстостенной трубы владелец может обыграть конструкцию в виде пушки-мортиры или старинного паровоза. Готовым вариантом декора является столешница б/у швейной машинки, обычно украшенная ковкой.

Таким образом, если есть труба большого диаметра или стандартная бочка на 200 л, домашний мастер может соорудить барбекю собственными руками. При этом следует соблюдать требования из вышеприведенной инструкции.

Источник: http://mangalka.com/barbekyu/kak-sdelat-barbekyu-iz-bochki-ili-truby.html

Многофункциональный мангал из подручных материалов

Удобный многофункциональный мангал можно сделать своими руками. Для идей можно выбрать фото из интернета, чертежи можно взять там же, или изготовить уникальный чертеж самостоятельно.

Разновидности и отличительные черты:

  • одноразовые (сделать такой мангал несложно, фольга для углей и решетка);
  • разборные (изготовлены из металла, очень удобны для использования на природе, их легкого собрать и разобрать);
  • переносные (удобные металлические конструкции, есть прямоугольные мангалы под шампуры или круглые барбекюшницы для решетки);
  • стационарные (чаще всего изготавливаются из кирпича; металл не уступает по долговечности и красоте на приусадебном участке).

Для изготовления своими руками проще выбрать металлическую конструкцию. Самодельные мангалы можно покрасить термостойкой краской или украсить коваными элементами.

Как рассчитать размеры мангала и барбекю

Для самых простых изделий нужно четыре размера – длина, высота, ширина, глубина. Все размеры сначала рассчитываются по чертежу и зависят от количества порций за одну насадку и длины шампуров. Длина определяется по размещению шампуров, для одного – примерно 10 см, таким образом, на пять шампуров понадобится 50 см. Ширина – также, чтобы прожарить шесть кусочков понадобится 30 см. Глубина мангала в основном стандартная – это 30-35 см, так как расстояние от углей до продуктов должно быть 20 см. Общая высота выбирается по удобству.

Варианты изготовления мангалов и барбекю из металла

Простой мангал. Для его изготовления потребуется лист металла (от 2 мм), болгарка, дрель, сварка. В соответствии с чертежом необходимо вырезать детали, сварить их, для прочности можно усилить металлическим уголком. В продольных стенках делаются два ряда отверстий в шахматном порядке для доступа воздуха к огню. Отверстия сверлятся на расстоянии 10 см от дна. Простой мангал можно использовать и как барбекю, если взять переносную решетку с ручкой.

Мангал из газового баллона. Под барбекюшницу можно приспособить и ненужный газовый баллон, для такого не потребуется чертеж. Необходимо распилить баллон, вырезать «зазубрины» для укладывания шампуров или установки решетки и прикрутить ножки.

Складной мангал. Принцип его устройства такой же, как и у обычной конструкции, различие в том, что стенки соединяются между собой с помощью мебельных навесов.

Мангал из бочки

Из бочки можно соорудить сразу два изделия – мангал и барбекюшницу. Или изготовить многофункциональное изделие с крышкой. Для начала нужно выполнить чертежи. Вариант с закрытой крышкой будет очень удобен и в качестве коптильни.

Простая конструкция. Сначала необходимо позаботиться об устойчивости конструкции. Ножки можно сделать из труб, их можно согнуть, приварить снизу или сделать небольшие перемычки и приварить к бокам. Под жаровней можно сделать удобную полку, если усилить конструкцию, приварив между ножками лист или прочную сетку. На ножки ставится обрезанная бочка, углы и зазубрины удаляются, по периметру можно сделать бортик для установки шампуров или решетки.

Конструкция с крышкой. Начало работы ведется так же, как и для конструкции простого мангала, но к основной части на петли вешается крышка (для нее используется отрезанная часть бочки). Для удобства приваривается ручка и защелка-фиксатор. Мангал с крышкой очень функциональный, его можно использовать как барбекю, коптильню или гриль. Для сложных блюд в верхней части конструкции монтируется труба для отвода дыма. Отверстие можно сделать своими руками или использовать отверстия для пробки.

Советы по изготовлению

Практически для всех конструкций мангалов и барбекюшниц, сделанных своими руками из металла, требуются одни и те же инструменты и материалы. В основной перечень входят:

  • сварочный аппарат;
  • болгарка и круги по металлу;
  • лобзик и дрель;
  • угольник и линейка;
  • молоток, плоскогубцы.

Покупать металлические листы нужно с небольшим запасом. Из остатков можно сделать полки, ручки или декоративные элементы. Для украшения необходимо приобрести краску, она обязательно должна быть термостойкой. Для крепления крышки или в разборных моделях из металла нужно приобрести навесы. Интересной идеей станет установка колес, тогда жаровню можно будет легко перемещать. Если в конструкции предусмотрена коптильня, то для изготовления своими руками нужно сделать чертеж.

Источник: http://poluchi-teplo.ru/mangalyi/metall/mnogofunktsionalnyiy-mangal-iz-podruchnyih-materialov.html

Мангал из бочки: подробные пошаговые инструкции по сборке

Мангал из бочки достаточно просто сделать своими руками. По своим характеристикам он ничуть не будет уступать конструкциям, изготовленным промышленным способом, зато его стоимость будет в несколько раз ниже. Что же для этого потребуется?

Какие инструменты и материалы понадобятся

Для изготовления мангала или барбекю из бочки своими руками понадобятся следующие инструменты:

  • болгарка с отрезным и шлифовальным дисками;
  • электродрель с набором свёрл;
  • краскопульт или кисточка для окрашивания;
  • рулетка;
  • маркер;
  • сварочный аппарат или инструмент для заклёпывания.

Также необходимо подготовить следующие материалы:

  • бочка с объёмом 50-200 л (зависит от необходимой производительности печи)
  • стальные уголки с толщиной металла 2-3 мм и полками 25 мм;
  • стальная лента шириной 10-15 мм и толщиной 2-3 мм;
  • труба круглого (диаметр 18-24 мм) или квадратного сечения (20-25 мм) с толщиной стенок 2-3 мм;
  • термостойкая краска;
  • две стальные ручки;
  • стальные петли поднятия крышки и крючок для фиксации положения.

Для изготовления мангала вам понадобится металлическая бочка объемом 50-200 литров

Пошаговые инструкции по изготовлению мангала

Мангал из железной бочки можно изготовить одним из следующих способов:

  1. Из двух вырезанных половинок. Конструкция позволяет получить удобный доступ ко всему внутреннему пространству, однако ухудшить защиту от ветра;
  2. С вырезом для крышки. Защищает внутренний объём от осадков и ветра, сохраняет дольше тепло от углей, но снижает удобство доступа к приготавливаемым продуктам.

Мангал из бочки 200 литров: пошаговая инструкция изготовления из двух вырезанных половинок

Создание барбекю или мангала из бочки своими руками выполняется согласно следующей пошаговой инструкции:

  1. Тщательно промываем и очищаем металлическую бочку от хранившихся в ней веществ и от наружных загрязнений. Для этого снаружи используем очистители и растворители, а для внутренней части сначала воду, а затем растворители.
  2. Размечаем линии отреза. Для этого рулеткой меряем длину окружности основания, полученное значение делим напополам, затем откладываем на нём от начальной точки вычисленную длину. Начальную и отложенную точки соединяем прямой при помощи маркера. Проводим прямые линии вдоль боковых стенок перпендикулярно плоскости основания к противоположной стороне бочки. Маркером проводим на ещё одну линию отреза, соединяющую две боковые точки.
  3. Закрепляем бочку в неподвижном состоянии и распиливаем болгаркой её вдоль разметки. Обязательно используем средства индивидуальной защиты: перчатки, очки и плотную одежду. Важно сделать аккуратный разрез, так как вторая половина может в дальнейшем использоваться для доработки либо изменения создаваемой конструкции, или для нового барбекю из бочки.
  4. Из стальных уголков вырезаем окантовку для мангала. Размеры сторон следующие: длина равна длине ёмкости плюс двойная ширина полки уголка, а ширина – на 8-10 см меньше. То есть необходимо нарезать 2 уголка длинных и 2 коротких. Торцы делаем прямыми или под углом 45 0 для последующей сварки с учётом того, что длинные полки должны быть направлены во внутреннюю сторону, а боковые – во внешнюю.
  5. При помощи сварочного аппарата свариваем окантовку и получаем единый каркас.
  6. Ставим половину бочки в окантовку и проверяем плотность посадки. При необходимости болгаркой аккуратно зачищаем торцы окантовки. Саму ёмкость подпиливать категорически запрещено.
  7. По внешним размерам длины и ширины окантовки болгаркой вырезаем трубы так, чтобы была возможность их надёжно приварить друг к другу и вставить окантовку в каркас. Длинные части двух конструкций при этом будут касаться боковыми поверхностями, а торцевые уголки – вкладываться в трубы.
  8. Свариваем конструкцию из труб.
  9. Проверяем посадку окантовки в каркас.
  10. Из труб нарезаем ножки для каркаса. Их длина подбирается с учётом высоты человека, который будет готовить шашлык в мангале. Обычно она составляет от 0,8 до 1,2 м. Торцы подрезаем под углом 15 0 , чтобы их плоскости были параллельными.
  11. Привариваем к каркасу ножки с разлётом во внешнюю сторону. Это позволит повысить устойчивость конструкции.
  12. Берём стальную ленту и изготавливаем дополнительные опоры для ёмкости. Для этого её изгибаем по диаметру бочки, а затем обрезаем по длине так, чтобы была возможность приварить к окантовке.
  13. Привариваем окантовку к половине бочки.
  14. Привариваем опоры к окантовке.
  15. Проверяем посадку мангала в корпус подставки.
  16. Вдоль длинных частей ёмкости болгаркой прорезаем друг напротив друга выемки для расположения шампуров.
  17. Привариваем стальные ручки в торцевых частях.

Инструкция по изготовлению мангала с вырезом

Если первый вариант потребует много времени на изготовление и у вас возникают с этим трудности, то не стоит отчаиваться, так как из бочки сделать мангал с вырезом намного проще и быстрее.

Из бочки можно сделать мангал с вырезом или барбекю

Для этого потребуется:

  1. Промыть и очистить бочку.
  2. Разметить линию отреза. Для этого необходимо на расстоянии 5-10 см от торцевых частей провести маркером линии длиной на 1/3 длины окружности бочки параллельно основанию с двух сторон, а затем соединить их концы вдоль боковых стенок.
  3. Вырезать болгаркой размеченную площадку.
  4. Отрезанную часть прикрепить к бочке при помощи двух петель на заклёпки.
  5. В боковых частях болгаркой прорезать параллельные тонкие отверстия в месте растопки углей с длиной 8-12 см и шириной до 3 мм.
  6. Изготовить подставку для мангала способом, как описано в инструкции выше, или сделать только опорные ножки из труб и приварить их к торцам бочки.
  7. Приварить ручки с боковых сторон мангала.
  8. Сделать прорези в корпусе для раскладки шампуров.
  9. Со стороны, обратной открытию крышки, нужно приварить крючок для фиксации её положения.

Завершающие этапы обработки готового изделия: шлифовка, обжиг, покраска

На первом этапе обработки конструкции необходимо выполнить обжиг для снятия декоративных покрытий, удаления или нейтрализации следов хранившихся в бочке веществ. Берём тряпку, смачиваем её в солярке или бензине, раскладываем в мангале равномерным слоем и поджигаем.

После прогорания ветоши приступаем к шлифованию поверхности. Для этого болгаркой, с закреплённым в ней шлифовальным диском, снимаем поверхностный слой со всех металлических частей конструкции. В итоге должна получиться блестящая гладкая поверхность.

На третьем этапе поверхность для покраски очищаем от стружки и грязи, применяем мягкую ветошь, смоченную в спирте. Когда поверхность высохнет, при помощи краскопульта наносим несколько слоёв краски.

Доработка мангала из бочки до коптильни

Если по одной из инструкций был сделан мангал, коптильня из бочки может быть легко доработана и получена универсальная конструкция. Доделка заключается в оборудовании мангала открывающейся крышкой, изготовленной из второй половины, с установкой двух дымоходных труб. Если конструирование выполнялось по второй инструкции, то придётся врезать в крышку два дымохода.

Высота дымоходов должна быть 10-15 см, а их верхняя часть прикрыта специальными колпаками от дождя

Чем длиннее трубы, тем выше тяга.

Плюсы и минусы самодельных конструкций мангала

Конструкция мангал-барбекю своими руками из бочки обладает следующими преимуществами:

  • дешевизна;
  • простота конструкции;
  • ремонтопригодность;
  • оптимальная производительность готовки.

К минусам самостоятельно сделанной барбекюшницы относятся:

  • несбалансированность конструкции в плане сохранения теплоёмкости;
  • деформация нагреваемых частей металла из-за неправильных температурных режимов;
  • пожароопасность;
  • большая вероятность получения ожогов.

Задача о самостоятельном изготовлении мангала или барбекю выглядит весьма выгодной и привлекательной благодаря возможности использования подручных материалов и простоте конструкции. Однако при этом она имеет ряд недостатков, которые требуется обязательно учитывать.

Источник: http://pechiexpert.ru/mangal-iz-bochki-instruktsii-po-sborke-01/

Смотрите также:
03.11.2018

Виды мангалов из металла и их оптимальные размеры Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

03.11.2018

Варианты изготовления печи из колесных дисков своими руками Холодными зимними днями приятно вспоминать летние посиделки на природе возле казана или у костра с шашлыками. И если благодаря мангалу мясо можно приготовить даже зимой, то с казаном ситуация обстоит иначе. В...

03.11.2018

Мангал своими руками – разнообразие конструкций и стоимость изготовления Любимое развлечение на природе или даче – поедание шашлыка на свежем воздухе. Для его приготовления необходимо качественное мясо, немного умения, и конечно правильный мангал для шашлыка.

Комментарии

Комментирование отключено.
