Мангал своими руками из металла

Содержание

Виды мангалов из металла и их оптимальные размеры

Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Сделанные из металла мангалы бывают:

Переносные могут быть полностью или частично разборными.

Складные изделия

Первый вид представляет собой единую конструкцию, которую можно сложить в портативный кейс. Такие металлические мангалы разработаны для туристов. Поэтому их особенностями являются:

  • небольшие размеры;
  • сравнительно малый вес.

Еще одной особенностью правильных складных мангалов является особый материал. Для их изготовления используют тонкую огнестойкую нержавейку. При этом из нее также делают своими руками все петли. Благодаря этому мангал получается достаточно малого веса.

Нержавейку очень легко чистить от копоти. Достаточно протереть тряпкой, и возвращается ее зеркальный вид. Поэтому складный мангал можно ставить в рюкзак и не беспокоиться, что что-то внутри станет грязным.

Также складные мангалы делают из листового металла. Они могут иметь вышеуказанные размеры, а также могут быть и большего размера. Изделия немного тяжелые и поэтому подходят для коротких путешествий. Такие конструкции являются хорошим вариантом в тех случаях, когда в машине очень мало места.

Разборные и стационарные модели

Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.

Формы жаровен

Жаровня мангала может иметь вид:

  1. Коробки без верха.
  2. Вертикального широкого цилиндра со столбом по центру.
  3. Цилиндра с горлом вверху.
  4. Желоба с закругленным дном.

Чаще всего используются мангал с первым типом жаровни. Многие делают последний тип. Его название звучит несколько странно, на практике он представляет собой разрезанную вдоль бочку или газовый баллон.

Идеальная модель

Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.

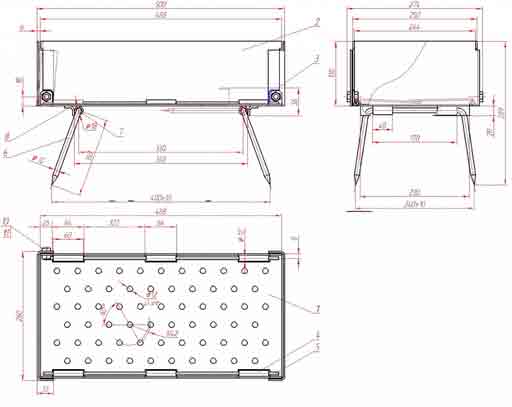

Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:

  1. Ширина – 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
  2. Длина – около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
  3. Высота – 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
  4. Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
  5. Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
  6. Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
  7. Высота всей конструкции зависит от роста повара. В большинстве случаев – 1 м.

Как сделать идеальную модель

Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.

По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».

Модель с горлом

Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:

  1. Широкого цилиндра. Его высота равна 180-200 мм.
  2. Срезанного конуса. Высота – 100-150 мм.
  3. Узкого цилиндра. Имеет высоту, равную 100-150 мм.

Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.

Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.

Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.

Конструкция из бочки

Мангал с круглым днищем не работает так, как образец с прямоугольной жаровней. Это потому, что:

  • закругленные стенки отражают тепло назад на угли;
  • в середине угли быстро оседают, а по краям не успевают прогореть должным образом.

Поэтому просто распилить бочку пополам или вырезать в ней своими руками крышку для создания правильного мангала недостаточно. Проблему с чрезмерной осадкой углей можно решить благодаря устройству воздуховода. Есть два варианта его создания:

  1. Решетка для буржуйки. Ее ставят на днище. На ней угли будут лежать ровным слоем. Кроме этого под ней будет пространство с воздухом. Для притока свежего воздуха нужно сделать дырочки по центру днища.
  2. Уголок с размерами 85х85 мм. В нем нужно сделать несколько рядов дыр. Далее его приваривают к днищу. Дырки можно сделать под ним или в местах, где размещаются его концы.

При создании мангала из бочки нужно выдержать правило относительно оптимальной ширины. Заготовку следует обрезать не пополам, а на треть или четверть. Ширина образуемого среза должна равняться 25 см. В таком случае не соблюдается рекомендация касательно правильного расстояния между мясом и углями.

Однако испытательные эскизы показали, что шашлык получается очень хорошим. Объясняется это тем, что отраженные от стенок инфракрасные лучи создают дополнительный нагрев углей, и возникает более плотный поток горячего воздуха.

После изготовления жаровни, следующие действия таковы:

  1. Создание проемов под шампуры.
  2. Приварка шарниров и прикрепление крышки.
  3. Прикрепление ручки к крышке.
  4. Изготовление стоек.

Источник: http://poluchi-teplo.ru/mangalyi/metall/optimalnyie-razmeryi-mangala-iz-metalla.html

Как сделать мангал из металла своими руками

Любим мы, если погода позволяет, с друзьями пожарить на открытом воздухе шашлыки. Впрочем, если погода не позволяет, тоже…жарим. Но в любую погоду шашлыки без мангала — дело несерьезное. Если есть у вас частный дом или дача, сделать можно стационарную солидную установку, совмещающую мангал и барбекюшницу. Их делают обычно частично из кирпича или природного камня, частично из металла. Если нет желания возводить нечто серьезное, можно сварить жаровню из металла и поставить недалеко — на заднем дворе под навесом, в гараже, в кладовке и т.д. Если вы любитель отдыха на природе в любом виде, вам без переносного мангала не обойтись. Причем такого, который удобно будет переносить/перевозить. Вот о том, как сделать мангал из металла своими руками и пойдет речь дальше.

Шашлыки жарим и когда погода позволяет, и когда нет… потому и мангал нам нужен в любое время года

Размер мангала из металла

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

  • Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
  • Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится.

У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты. Иногда красота сочетается с практичностью (как на фото в центре). Автор действительно мастер (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

Сгибаете заготовку, потом завариваете швы (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Как сделать беседку из металла для посиделок с шашлыком читайте тут.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

  • свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
  • к нему привариваете дно, и после — стенки.

Эти мангалы из металла сделаны на каркасе

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Самодельный мангал под навесом с «кухонным» уголком (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Если вам интересны мангалы, которые быстро изготавливаются и не требуют особых навыков, обратите внимание на мангалы из газовых баллонов.

Разборной мангал из металла своими руками

Для поездок на природу, на охоту или рыбалку больше подходит легкий переносной сборно-разборный вариант. Есть подобные изделия в магазинах, но они сделаны из совсем тонкого металла и надолго их на хватает. Потому и переносной мангал лучше сделать своими руками.

Они есть нескольких видов:

Раскладные (складные) мангалы в чемодане и без

Раскладные мангалы выполнены чаще всего в виде чемоданчика. Некоторые — сразу с ручками для переноски. Для других требуется отдельный чехол или какой-то дипломат-чемодан.

Мангал в чемоданчике — хорошая идея (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В данном варианте хозяин под имеющийся чемодан сделал мангал из металла. Крепятся части на металлических дверных петлях. Их приварили ручной электродуговой сваркой. Конкретно у этой модели ножки больно уж тонкие, но это — издержки компактности.

Еще один вариант переносного походного мангала. Его тоже можно «упаковать» в чемодан, но можно сшить и сумку из брезента: дешево и сердито.

Еще один мангал, который можно уложить в чемодан (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

В этом варианте сделано дно со складывающимися ножками. Остальные части укладываются внутрь по отдельности. Между собой боковины скрепляются за счет пропилов, которые идут до середины высоты в разных направлениях.

Еще одна конструкция складного мангала показана в видео-формате.

Разборные мангалы

От предыдущих отличаются тем, что они состоят из отдельных, ничем не скрепленных частей. Собираются на месте. Способы сборки разные — где-то это несколько болтов, где-то — пазы и пропилы. При изготовлении сварка не нужна, зато потребуется болгарка с алмазным диском или пила по металлу.

Представленный на фото сборный мангал из металла напоминает детский конструктор. Идея интересная, реализация — на высоте. Сварка не нужна, зато необходимо виртуозное владение болгаркой. Если навыка такого уровня нет, можно самые сложные места доработать пилой по металлу. Если решите сделать что-то подобное своими руками, предварительно сделайте макет в картоне. Его желательно брать такой же толщины, как будете использовать металл. Готовый макет соберите, подгоните его так, чтобы все было идеально. Потом можете переносить выкройки на металл.

Мангал из металла без сварки сделан из нержавеющей стали (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Следующие разборные мангалы сделаны по типу тех, что продаются в магазинах. В них ножки сделаны из уголков, в ножках сделаны пропилы в виде язычков. Эти язычки чуть отогнуты. В боковинах под эти выступы сделаны отверстия. При сборке боковушки «насаживаются» на язычки.

Разборный мангал из металла — такой несложно сделать своими руками (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загнута внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Дно укладывается на этот бортик. Имея опыт эксплуатации именно такой модели могу сказать, что конструкция получается достаточно шаткая и вести себя с ней нужно аккуратно: установив, вы ее уже не подвинете, иначе все может развалиться. Но наш мангал сделан из очень тонкого металла в 1 мм. Возможно, если использовать большую толщину, проблемы не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что ножки у него кованные. На них за счет специальных пластин крепятся боковины.

Разборный мангал на кованых ножках (чтобы увеличить размер картинки щелкните по ней левой клавишей мышки)

И самый простой из металлических мангалов вы увидите на фото ниже. При наличии двух кусков уголка и болгарки его можно сделать за несколько минут. Если согнуть не получится, можно просверлить отверстия и скрепить болтом с гайкой.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Устанавливают его над кострищем, забивая ножки в грунт. Не очень удобно, зато очень просто. На «пожарный» случай сойдет.

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

  • термостойкая краска CERTA (Церта) выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
  • эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
  • термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
  • эмаль термостойкая КО-8111 Термика имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

И напоследок несколько чертежей. Размеры меняйте по своему усмотрению, никакого криминала в этом нет.

Чертеж железного мангала на высоких ножках

Чертеж мангала-чемодана из металла (в помощь тем, кто хочет сделать своими руками)

Источник: http://stroychik.ru/raznoe/mangal-iz-metalla-svoimi-rukami

Как своими руками сделать мангал из металла

Мангалы продаются сегодня в широком ассортименте. Но если у вас будет хорошая инструкция, оборудование, расходные материалы и, конечно же, желание, то можете изготовить мангал своими руками из металла.

Мангал из металла своими руками

Для начала определитесь с типом будущей конструкции, поскольку мангал бывает:

Конструкции стационарного типа полифункциональны, т. к. добавив некоторые элементы, вы сможете дополнительно заполучить еще и коптильню либо гриль. Более того, они способны действительно украсить загородный участок.

А вот мобильные устройства компактны, благодаря чему свободно поместятся даже в автомобильном багажнике, что идеально для отдыха на природе. Конструкция может быть складывающейся или разборной.

Что потребуется в работе?

Невзирая на то, что конструкции существуют разные, перечень всего необходимого в общих чертах один и тот же. Отличаться может лишь количество расходного материала, ведь если предусматривается изготовление габаритного стационарного изделия с крышей, то, разумеется, и материала в таком случае потребуется больше. Словом, приготовьте для работы:

  1. сварку;
  2. шуруповерт;
  3. болгарку с кругами к ней;
  4. угольник;
  5. электрическую дрель;
  6. рулетку;
  7. электрический лобзик;
  8. лист металла толщиной в несколько миллиметров, железную бочку или баллон;
  9. колесика (потребуются для разборного мангала);
  10. уголки размерами 2х2 сантиметра;
  11. ручка, петли;
  12. крепежи;
  13. труба с квадратным сечением в 2х2 сантиметра.

Обратите внимание! Существует масса разновидностей конструкции, поэтому ознакомьтесь с самыми популярными из них, дабы выбрать наиболее оптимальный вариант.

Как сделать печь для казана ?!

Ранее мы рассказывали о том как своими руками сделать печь под казан подробную инструкцию по изготовлению смотрите тут

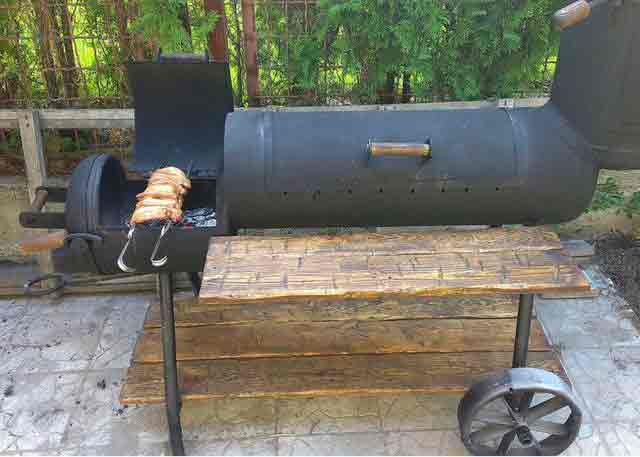

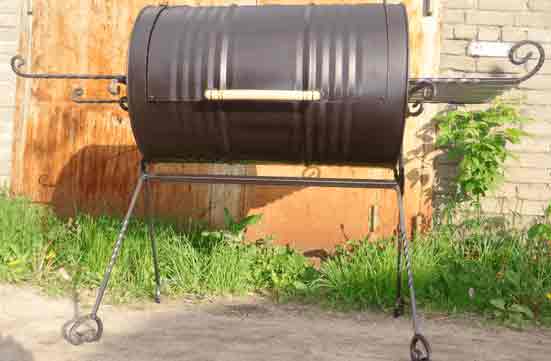

Мангал из металлической бочки своими руками

Конструкция, описанная в этом пункте статьи, может быть без крышки или с ней. Во втором случае используются половинки емкости, в первом – целая. Но вне зависимости от выбранного варианта вначале следует набросать чертеж планируемого изделия.

Ниже приведен рисунок, позволяющий понять все элементы и их размеры. Если хотите, можете усовершенствовать эту конструкцию, но готовый чертеж в любом случае поможет при изготовлении.

После этого следует подготовить элементы, из которых впоследствии будет собран мангал.

Обратите внимание! Это следует начинать с главного, а именно с бочки. Вам нужно разрезать ее.

Для этого воспользуйтесь одним из двух способов:

    пополам, по высоте бочки (способ универсален, т. к. подойдет для двух вариантов);

срезается лишь верхняя часть, которая в дальнейшем послужит крышкой.

После этого тщательно зачистите все срезы, удалите заусеницы. Далее определите размеры уголков, необходимых для того, чтобы обрамить проем. Нарежьте трубы или уголки для подставок и ножек, затем приготовьте крепежи – последние желательно приобрести с незначительным запасом.

Проще всего соорудить мангал из 1\2 бочки, чем фиксировать крышку на фронтальной стенке. Для удобства работы начинайте с обустройства подставок. В этом случае потребуются трубы, которые могут иметь как прямоугольное, так и круглое сечение.

Шаг 1. Если не можете согнуть трубу под размеры бочки, то, произведя предварительные расчеты, сварите уголок из пары труб, после чего приварите к нему еще две трубы, соединенные в букву «Т». Аналогичным образом сделайте вторую ножку. Соедините их между собой перемычкой, хотя при желании можете использовать для этого металлическую корзину для хранения дров.

Шаг 2. После этого установите 1\2 бочки на эти ножки и приварите ее к ним. Желательно сразу же приступить к зачистке сварочных швов, чтобы этот элемент мангала своими руками из металла был оставлен в покое.

Шаг 3. Теперь приступайте к работе над самой половиной. Вначале приварите к ее краям уголок, чтобы конструкция выглядела более аккуратно. Образовалась своего рода полка, на которую вы и будете класть шампуры.

Обратите внимание! Если мангал будет использовать еще и в качестве гриля, то закрепите стойки для последнего так, как было показано на схеме.

Шаг 4. Если вторую половину бочки вы используете как крышку, то обварите и ее уголком. Для пущего удобства при эксплуатации прикрепите к крышке ручку и держатель с крепежом. Можете установить его как с одной, так и с двух сторон конструкции.

Шаг 5. Поверх полубочки уложите сетку, чтобы конструкцию можно было использовать еще и в качестве барбекю. Для фиксации сетки прикрутите по краям специальные подставки.

Шаг 6. В стенках нижней половинки проделайте отверстия для улучшения тяги.

Здесь бочку не нужно разрезать на две части. Вместо этого вырежьте из нее предварительно размеченный прямоугольник. У такого мангала пища, которая будет готовиться на пламени, будет надежно защищенной от ветра благодаря задней стенке. На картинках вы видите установку сетки для барбекю.

Обратите внимание! Если вы прибегнули к данному варианту, то никакая обварка краев бочки не требуется – те и без этого будут качественно зачищены и скруглены.

В остальном же работы производятся так же, как было описано выше, а вот петли крепятся к крышке и верхней части конструкции. Держатель для крышки в данной модели не требуется, поскольку, откидываясь, она упрется в верхнюю часть корпуса.

Стоит также отметить, что этот мангал можно сделать еще и коптильней «по совместительству». С этой целью прикрепите сбоку дымоходную трубу. Как известно, в верхней части всех бочек имеется отверстие с пробкой, которые вы можете использовать как раз для крепежа дымохода. Но этот момент следует спланировать заранее, до того, как начинать обрезать бочку, поскольку описанное отверстие должно находиться исключительно в верхней части корпуса.

Если требуется, устройте с обеих сторон мангала столики-полочки (как описывалось ранее). С этой целью приварите к корпусу железные кронштейны, а уже на них закрепите покрытие (оно может быть как из дерева, так и из металла).

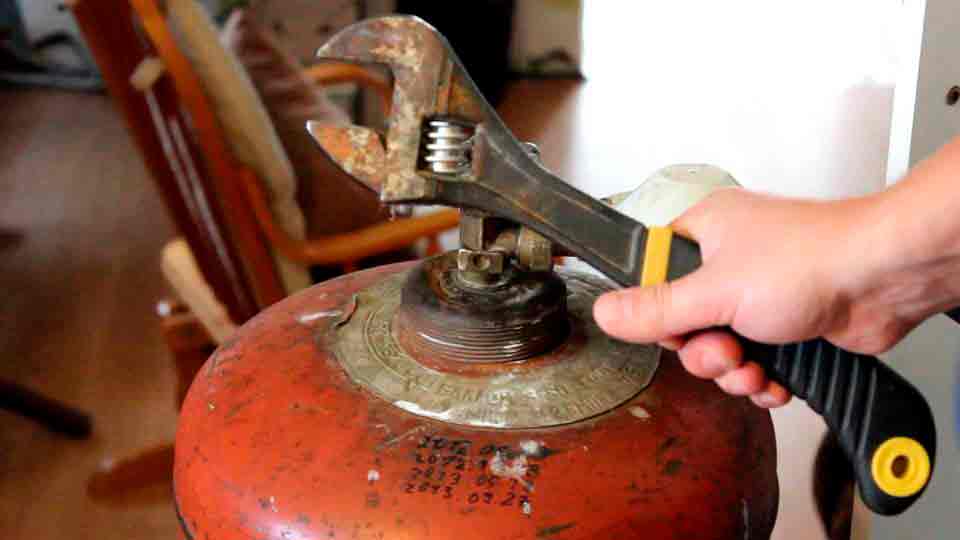

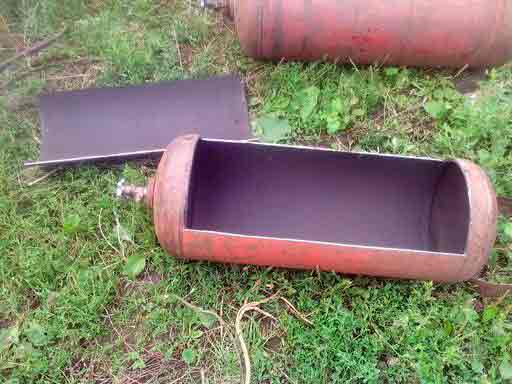

Обратите внимание! Аналогичным образом сооружают мангалы и из баллонов из-под пропана. Но помните, что они уже, следовательно, для них потребуются более короткие шампуры.

При желании любой мангал своими руками из металла из тех, что описаны выше, можно оснастить колесиками для более удобной его транспортировки. Хотя эти конструкции мобильны исключительно на территории участка, так как перевозить их куда-то весьма неудобно.

Идеально для изготовления мангала подходят баллоны и бочки. И объясняется это неограниченным простором для фантазии. Желаете лично убедиться в этом? Тогда обязательно посмотрите приведенный ниже видеоматериал.

Видео – Изготовление мангала из баллона своими руками

Используем металлические листы

А если вы будете использовать мангал лишь на участке, не вывозя за его пределы, то целесообразней не усложнять себе жизнь, а прибегнуть к самому простому варианту изготовления стационарной модели. Перемещать ее вы сможете лишь по участку, а устанавливать – на твердую поверхность.

Традиционно вначале сделайте чертеж. Сделать это достаточно просто, поскольку каких-либо особо сложных элементов в конструкции нет. После покупки всего необходимого сделайте заготовки будущих компонентов, основываясь на ранее составленной схеме.

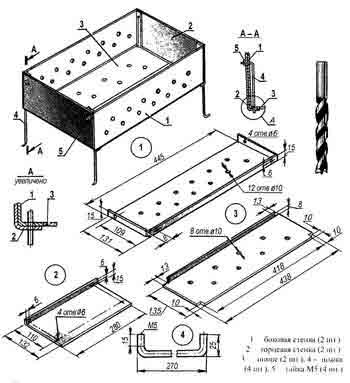

В качестве альтернативного варианта предлагаем ознакомиться с уже готовой схемой и, опираясь на нее, составить свою, добавив туда нужные элементы, которые сделают эксплуатацию более простой и удобной.

Шаг 1. Для работы вам потребуется следующее:

  1. лист металла толщиной в несколько миллиметров;
  2. металлический уголок 1х1 сантиметр для изготовления каркаса и ножек.

Обратите внимание! Если предусматривается установка одной или двух полочек, то для них также потребуются уголки.

Шаг 2. Далее разметьте на листе металла будущие элементы конструкции. Если металл не слишком толстый (около 2-х миллиметров), то попросту согните его, избавившись тем самым от сварочных работ по соединению корпуса с дном. В таком случае по окончании предварительной разметки вырежьте 4 прямоугольника – в результате получится крестовина.

Шаг 3. Центральная часть крестовины послужит дном корпуса, остальные четыре – станками. Согните эти стенки под углом в 90 градусов относительно донного элемента.

Шаг 4. Далее сварите стенки конструкции между собой.

Шаг 5. В нижней части тех сторон короба, что побольше, проделайте отверстия для того, чтобы к углям поступал кислород. А вот в верхней части этих сторон проделайте вырезы, чтобы было удобно ставить шампура.

Шаг 5. После этого соорудите раму из уголков, куда впоследствии установите корпус с основанием под полки.

Шаг 6. Поверх рамы можете установить сетку, выполненную из стальной проволоки. Помните, что на такую сетку удобно будет ставить посуду либо же разделочную доску.

Шаг 7. Снизу обустройте еще одну сетку (либо же корзину – как вам удобно), в которой бы хранились дрова.

Обратите внимание! Если хотите, можете сделать на стенках различные рисунки, используя ту же проволоку.

Шаг 8. После этого зачистите все поверхности металлической щеткой, далее покрасьте жаропрочной краской – последняя предотвратит не только образование коррозии, но и прогорание.

Как только краска высохнет, можете начинать испытывать свое детище – мангал своими руками из металла!

Видео – Делаем мангал из металла

Печь барбекю, нет ничего проще !

Как своими силами сложить печь барбекю подробное руководство

Переносной (разборный) мангал своими силами

Сразу отметим, что такой разборной вариант будет полезным не только в доме, но даже в квартире. Ввиду своей компактности много места он не занимает, вы сможете с легкостью разместить его на полочке в шкафу или в кладовой. Вы сможете применить его как для отдыха на природе, так и, скажем, во дворе своего многоэтажного дома (следуя всем правилам пожаробезопасности, разумеется).

Обратите внимание! Во время планирования дальнейших работ принимайте во внимание тот факт, что в сложенном виде конструкция будет походить на чемодан, в котором будет находиться все, что может потребоваться для жарки мяса.

К примеру, стандартная длина шампуров для похода составляет 60 сантиметров, следовательно, сам мангал может быть длиной всего в 65 сантиметров, а шириной (будучи разложенным) в 45 сантиметров.

Конструкцию, которую вы видите на изображении, довольно легко изготовить своими силами. Но для работы потребуется:

  1. лист стали толщиной в 3 миллиметра;
  2. проволока из стали, которая будет использована для формирования сетки, как вариант – уже готовая сетка;
  3. уголки 1х1 сантиметр для укрепления стенок и изготовления подставок;
  4. металлический прут диаметром в 0,8 сантиметра для ручки;
  5. петли, которыми будут соединены половинки корпуса;
  6. складные ножки.

Теперь, подготовив все необходимое, приступайте непосредственно к работе.

Инструкция по изготовлению

Шаг 1. Вначале сделайте чертеж, в котором будут указаны все необходимые размеры. Это предотвратит возможные доработки изделия в будущем из-за неточностей.

Шаг 2. После этого расчертите на металлических листах будущие элементы, вырежьте их. К таким элементам следует отнести:

  1. квадрат размерами 40-х40 сантиметров, который впоследствии будет разрезан на два треугольника – последние предназначены для жесткого удерживания конструкции;
  2. две стенки корпуса – приблизительно 40х63 сантиметра;
  3. отрезки металлического уголка – четыре штуки по 63 сантиметра, четыре по 40 сантиметров – для подставок и обрамления.

Шаг 3. Затем приступайте к сооружению складывающихся ножек, используя для этого подвижные крепления (такие, как мебельные). С этой целью вырежьте четыре полоски металла 10-сантиметровой ширины, хотя можете использовать и все те же уголки. Эти полоски могут иметь длину в 40-60 сантиметров, хотя стоит помнить, что чем выше будут опорные ножки, тем меньшей будет устойчивость конструкции.

Обратите внимание! После подготовки всего необходимого начинается непосредственно сборка. Это следует делать особенно аккуратно – в таком случае ваше изделие ничем не будет отличаться от «магазинного».

Шаг 4. Вначале зачистите заднюю и переднюю стенки, после чего обварите по три стороны каждой стенки стальным уголком.

Шаг 5. Разметьте, где в конструкции будет укладываться сетка, в соответствующих местах прикрепите подставки из уголков.

Шаг 6. Далее разметьте и зафиксируйте петли к стенкам с тех сторон, которые длинные и необваренные уголками.

Шаг 7. К бокам изделия прикрепите опорные ножки так, чтобы их можно было раздвинуть и сложить без особого труда. Чтобы легко устанавливать боковые стенки, мангал в открытом положении должен иметь угол в 45 градусов.

Шаг 8. Сверху в боковых полотнах приварите по 2 отверстия для установки ручек (изогнутых металлических прутов). Если хотите, можете также поставить специальный крюк, который предотвратит открывание собранной конструкции.

В конце соберите мангал своими руками из металла, уложите сетку и попытайтесь сделать первый шашлык.

Обратите внимание! Чтобы конструкция была действительно полифункциональной, можете изготовить насадку под барбекю.

С этой целью вырежьте и сварите пять конструктивных элементов. Это специальные боковые насадки, изогнутые снизу под 45-градусным углом (их вы при необходимости установите вместо треугольников по бокам). Также потребуется решетка для установки сверху и пара фронтальных полотен большой длины. К слову, с еще одним интересным вариантом изготовления вы можете ознакомиться из приведенного ниже видеоматериала.

Видео – Портативный мангал

Защищаем от ржавчины

Любая конструкция, изготовленная из металла, всегда нуждается в защите от коррозии. Только в таком случае ее можно будет дольше эксплуатировать, да и внешние показатели со временем не будут ухудшаться. Можете, например, покрасить самодельный мангал краской. Но помните, что можно использовать исключительно жароустойчивую краску, которую можно приобрести в любом автомобильном магазине в виде аэрозольного баллончика (ею окрашивают глушители транспортных средств).

Также можно прибегнуть к альтернативному варианту – то есть изменению структуры металла. Есть такой процесс (воронение), в ходе которого поверхность металла покрывается жароустойчивой пленочкой черного цвета. Чтобы самостоятельно выполнить воронение мангала, вначале очистите его от загрязнений и жира, после чего поместите изделие в раствор едкого натра (500 граммов на десять литров воды) и выдерживайте там полтора-два часа при температуре в 140 С.

В качестве заключения

Как видим, изготовление мангала не является сверхсложной процедурой – при наличии необходимого оборудования и минимального опыта работы с ним вы справитесь примерно на день или два, но при этом сэкономите существенную сумму! А если подойдете к работе ответственно, выполните ее качественно, то ваше детище практически ничем не будет отличаться от своих «магазинных» собратьев.

Источник: http://v-teplo.ru/mangal-iz-metall-svoimi-rukami.html

Мангал из металла: нюансы технологии изготовления

Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

  • Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
  • Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.

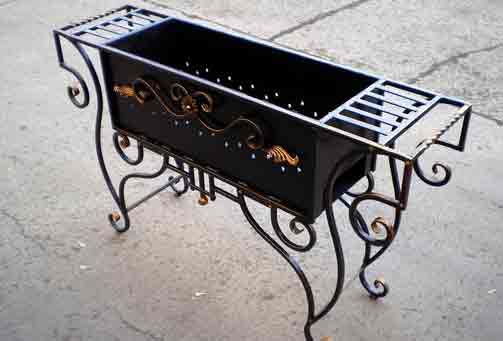

  • Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.

  • Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
  • Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

Источник: http://www.stroy-podskazka.ru/mangal/iz-metalla-svoimi-rukami/

Мангал из металла своими руками: делаем переносную барбекюшницу по всем правилам

Мангал – многофункциональное изобретение, которое имеет восточное происхождение. Народы Ближнего Востока называли так жаровню из меди. Она выглядела как чаша на ножках, снабженная широкими горизонтальными полями, полусферической крышкой с плоским верхом и ручками для переноски. Это приспособление использовалось не только для разогревания и готовки пищи, на нем грели одеяла, чтобы накрываться уже теплыми. Сегодня для дачников и садоводов мангал – любимое устройство для приготовления шашлыков. Вокруг него организуется основное застолье во все праздники, которые мы проводим на природе с ранней весны и до поздней осени. Но самое приятное, что совсем несложно сделать мангал своими руками, и он будет настоящим украшением вашего досуга.

Чем хорош портативный мангал?

Можно построить капитальное сооружение, которое не нужно будет устанавливать каждый раз, когда в нем появится потребность. Но задумайтесь, так ли много на вашем участке свободного места, чтобы его транжирить? Если вы пришли к выводу, что есть и другие идеи построек, достойные внимания, но шашлыков всё равно хочется, то портативное изделие из металла – это то, что вам нужно.

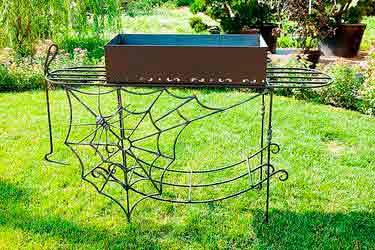

Никто не сможет сказать, что этот изумительный мангал смотрится не так эстетично, чем тот, что сделан из кирпича

И этому мангалу радуются глаза: оказывается, не нужно поражать размерами и массой приспособлений, чтобы быть к месту и ко времени

Посмотрите, насколько необычен и, в то же время, функционален вот этот мангал. И ведь сделать такое чудо не так уж и трудно, но как остроумно придумано

Основные преимущества мангалов, сделанных из металла, очевидны:

  • Мобильность. Неважно, поддаётся ли конструкция демонтажу, её всё равно можно убрать в подсобное помещение на случай непогоды или по окончании сезона. Заботливо сбереженный, мангал будет служить и радовать очень долго.
  • Пожарная безопасность. Материал изготовления и габариты изделия позволяют быть спокойными – даже случайное возгорание при его эксплуатации маловероятно.
  • Низкая стоимость. Об этой стороне вопроса даже говорить не стоит, потому что разница в затратах на материалы и работы очевидна.
  • Скорость изготовления. С учетом всех технологически обоснованных перерывов, сооружать изделие из кирпича придется, как минимум, месяц. Металлическая конструкция может эксплуатироваться незамедлительно.

Приверженцы капитальных мангалов утверждают, что изделия из металла не так эстетичны. С этим можно поспорить. Если дело поручено мастеру, то на выходе нас может ждать настоящий шедевр.

Пошаговое изготовление конструкции

Мастер, который привык работать с металлом, не нуждается в подсказках: он сам прекрасно знает, как и в какой последовательности всё делать. Мы стараемся подсказать тому, кто делает свои первые изделия из металла. Важно, чтобы первый опыт был позитивным, тогда не пропадёт желание создавать и творить. А навыки и мастерство – дело наживное. Поэтому первый мангал, который мы сделаем своими руками из металла, будет предельно простым.

Проектирование габаритов

Для средней компании десяти шампуров шашлыка будет достаточно. При необходимости, можно сделать вторую порцию, пока гости наслаждаются первой. Шашлыки с нанизанным на них мясом не должны мешать друг другу, но и большим промежуток между ними быть не должен, чтобы жар от углей не тратился попусту. Из этих соображений мы и определяем длину изделия.

Стандартная длина шампура предполагает размещение на нём 6-8 кусков мяса. Делать мангал шире неудобно: малогабаритное изделие легче переносить и оно не занимает лишнего места. Глубина мангала определяется практикой эксплуатации подобных устройств. Мясо не должно быть слишком далеко от углей, чтобы хорошо пропечься, но и близко его помещать не стоит: сгорит.

С виду очень симпатичный мангал, но подумайте вот о чем: сколько угля придется закладывать в этот ящик, чтобы шашлыки не прокоптились, а пропеклись?

В этой модели нет ничего лишнего. Примерно такое изделие, но только на десять шампуров мы и будем делать сейчас

Индивидуальный размер у мангала один – его высота от поверхности земли. Её подбирают, исходя из роста повара. Пусть тот, кто будет готовить, возьмёт шампур в руку и будет держать его параллельно земле. Спину не сгибать! Расстояние от шампура до земли и составляет нужный нам размер. Обычно это 80-120 см от верхнего края сооружения до поверхности земли.

Заготовки для ящика-основы

Будем делать простой ящик с ножками. У хорошего мангала есть свой секрет: качество материала и габариты. Правильный выбор этих двух параметров влияет на время, затраченное на готовку, и качество блюда. Всё остальное зависит от мастерства повара.

В качестве материала будет использован листовой металл 2-3мм толщины. Более тонкий прослужит всего сезон и прогорит, а толстый окажется тяжеловат при переноске. Итак, размечаем лист по размерам, используя угольник, чтобы не было перекосов:

  • 90х15 см – 2шт. (передняя и задняя стенки);
  • 90х30 см – 1 шт. (дно);
  • 30х15 см — 2 шт. (боковые стенки).

Вырезаем детали болгаркой. Следим, чтобы их края были ровными.

Для горения необходим кислород, а это значит, что мы должны обеспечить приток воздуха вовнутрь ящика-основы. Для этого на передней и задней стенках необходимо просверлить отверстия. На расстоянии в 2 см от нижнего края изделия проводим прямую, отмечая линию отверстий. Сверлим отверстия диаметром 10-15 мм с шагом в 5 см друг от друга.

Следующие на очереди – сварочные работы. Делать их лучше с помощником, который будет удерживать изделие в нужном положении.

Сварочные работы впервые нужно проводить вдвоём с напарником, который будет придерживать детали в нужном положении; будьте осторожны

Крепим ножки изделия

Для ножек используем либо уголок 25х25 см, либо металлические трубки 30мм в диаметре. Их длина должна подбираться индивидуально из расчета роста повара, как уже говорилось выше. Получается, что они будут 65-105 см.

Использование трубок даёт нам возможность сделать изделие разборным. Для этого нам понадобятся 4 болта с гайками диаметром в 15 мм. Болты нужно аккуратно приварить к одной стороне каждой из трубок, которые мы будем использовать в качестве ножек. Важно не испортить резьбу!

Мангал почти готов и скоро можно будет использовать его по назначению и убеждаться, насколько вещи, произведенные своими руками, приятнее в эксплуатации

В каждом углу дна ящика просверливаем по одному отверстию, диаметр которого немного больше, чем у болтов, приваренных к ножкам. С внутренней стороны ящика-основы привариваем над отверстиями гайки. Ждем, чтобы металл остыл, после чего закручиваем в гайки болты.

Уголки можно просто приварить к основанию, либо закрепить при помощи 2-х болтов и гаек. Уголок накладывается на угол ящика, сверху и снизу намечается место отверстий, которые нужно просверлить через стенку и уголок. Болтовым соединением ножка прикрепляется к ящику.

Основа мангала из металла готова. Можно приварить ручки на боковые стенки, сделать навес или полочку для дров, приделать крюк для кочерги. Все последующие действия подскажет ваша фантазия, но уже сейчас можно использовать результат своих трудов для приготовления сочных, ароматных и очень вкусных шашлыков. Приятного аппетита!

Источник: http://diz-cafe.com/postroiki/mangal-iz-metalla-svoimi-rukami.html

Изготовление мангалов из металла: выбор материала и проекта

Мангалы и барбекю являются непременным атрибутом отдыха на свежем воздухе. Самыми популярными вариантами исполнения жаровен являются металлические изделия. Они имеют немало достоинств, которые позволяют готовить самые разнообразные блюда с изысканным вкусом и ароматом.

Особенности

Металл является самым распространенным материалом для производства мангалов и барбекю. Такие конструкции имеют небольшой вес, они легко переносятся и разбираются. Металл быстро нагревается и отлично удерживает тепло, что способствует равномерному и быстрому обжариванию рыбы, птицы и мяса.

Как правило, изделия производятся из стали двух видов: нержавеющая и жаростойкая.

Подбор металла – это очень серьезная задача, так как в процессе использования под воздействием высоких температур мангал деформируется – ящики начинают напоминать вертолетные лопасти, которые закручены в направлении основной оси. Такое явление специалисты называют пластической деформацией. Все элементы конструкции связаны между собой, поэтому возникает внутреннее напряжение, которое и вызывает значительное изменение формы мангала. В дальнейшем это приводит к полной потере формы и разрушению изделия.

Именно поэтому мангалы, выполненные из нержавейки, не отличаются высоким качеством. Этот материал очень боится прогорания, поэтому мангал служит не более 1-2 сезонов. Жаростойкая сталь позволяет создать модели, которые отличаются большей крепостью и долговечностью. Сплав содержит высокий процент хрома, этот металл в условиях повышенных температур окисляется и формирует тугоплавкое покрытие. Кроме того, само производство этого материала основано на добавлении активных компонентов, препятствующих деформации и излому стали в неблагоприятных условиях.

Специалисты рекомендуют для производства мангалов и барбекю использовать сталь марок 10Г2, 09Г2С и 16ГС. Они могут выдерживать несколько тысяч циклов горения/остывания. А вот сплавы СТ10, СТ20 или СТ3 чаще применяют для туристических моделей, которые характеризуются малым весом и коротким сроком эксплуатации.

Помимо устойчивости к температурам, жаростойкая сталь отличается резистентностью к коррозии и износостойкостью. Она не восприимчива к ударам и механическим повреждениям слабой и средней силы, поэтому оптимальна для производства жаровень, которые эксплуатируются на открытом воздухе в условиях повышенной влажности.

К преимуществам металлических мангалов следует отнести:

  • хорошее удерживание жара;
  • низкую горючесть;
  • простоту в эксплуатации и очистке;
  • мобильность;
  • малый вес;
  • низкую цену.

Мангалы и барбекю можно купить в специализированных магазинах, а также они широко представлены в строительных гипермаркетах. Там они реализуются в стандартных формах и размерах. Однако если вы хотите чего-то необычного, то можно в кузнечной мастерской заказать мангал по индивидуальному проекту. Такие модели, как правило, украшаются коваными элементами и декорируются.

Однако подобные установки не бывают легкими, поэтому используются как стационарные модели. Да и стоимость таких работ довольно высока.

Перед покупкой или самостоятельным изготовлением мангала следует очень вдумчиво отнестись к выбору оптимальной модели.

Решение зависит от множества факторов:

  • наличия места на даче;
  • необходимости в транспортировке;
  • габаритов жаровни;
  • возможности приготовления разных блюд.

Если говорить о мангалах, то принято разделять их на три категории.

  • Мобильный вариант может свободно перемещаться с одного места на другое. Его исключительными особенностями считается небольшой вес, возможность сборки, разборки и установки, небольшие габариты. В тоже время для обеспечения требуемой легкости при изготовлении туристических конструкций используют тонкостенную сталь, которая быстро прогорает и разрушается.
  • Передвижной мангал – это своеобразная уличная тележка на колесах, такой мангал тоже удобно перемещать. Однако разобрать его, сложить и поместить в багажник машины невозможно. Такие мангалы часто украшаются коваными элементами. Они включают отсек для размещения топлива и комплектуются столешницей.

  • Стационарный вариант – это не только мангал. Это скорее малая архитектурная форма. Он устанавливается в одном месте на фундаменте, соответственно, его нельзя перемещать.
  • Печи для барбекю характеризуются большим разнообразием. Они отличаются как своим внешним видом, так и пользовательскими характеристиками, цены на них также варьируются в довольно широком диапазоне.

  • Для походов удобно использовать одноразовую модель, которая представляет собой поддон из жести, устанавливающийся на огнестойкую опору. Сверху размещается решетка, куда укладываются заготовки продуктов. После первого использования поддон выкидывают, поскольку, под действием жара он деформируется и покрывается трещинами.
  • Переносной механизм также пригодится путешественникам. Однако служит он дольше, нежели первый вариант. Такая конструкция выглядит как решетка с жаровней, которая может устанавливаться в нескольких плоскостях. Это довольно удобно для маленьких и больших компаний.

  • Барбекю в форме котла имеет куполообразную крышку, которая обуславливает ряд дополнительных функций. Такие конструкции защищены от снега и дождя, а значит, аппетитное блюдо можно приготовить в любую погоду. Также благодаря крышке барбекю работает в режиме духовки, а это позволяет зажаривать мясо большими кусками или тушку птицы целиком.
  • Барбекю-телега — модель на встроенных колесах. Ее довольно легко можно перемещать из одной зоны придомового участка в другую. Она имеет полку для хранения дров и угля и выглядит очень эстетично.

В продаже представлены и другие образцы. Широко распространены изделия с вытяжкой и дымоходом, поэтому любой покупатель может подобрать именно ту модификацию, которая полностью отвечает его индивидуальным запросам и возможностям.

Жаровня мангала может иметь самый разнообразный вид.

Наиболее распространены следующие модификации:

  • Коробки без верха — самый распространенный и стандартный вариант.
  • Желоба с закругленным дном. Несмотря на непонятное название, на деле такой мангал представляет собой простую бочку или баллон из-под газа, в котором срезали верхушку и переоборудовали в жаровню. Это излюбленная модель домашних умельцев, которая служит украшением дачных участков многих россиян.

  • Цилиндр с горлом сверху похож на бутылку. Используется для приготовления шашлыка по-карски – он представляет собой большой кусок мяса, по размеру сопоставимый с габаритами маленькой тарелки. При этом типе конструкций шампур устанавливают на «горлышко», которое превращается в проточную духовку на время приготовления.

Стационарные мангалы, в свою очередь, подразделяются на:

Чтобы мангал полностью соответствовал вашим запросам, очень важно знать технические особенности жаровни разного типа, размеры и габариты отдельных ее элементов.

Толщина стенки

Этот параметр непосредственно влияет на срок эксплуатации мангала: тонкостенные изделия прослужат не более 2 сезонов, а модели из утолщенного металла сохранят свои эксплуатационные особенности гораздо дольше. Рекомендуемая плотность стенок – 3 мм и более. Именно такой размер обеспечивает защиту материала от преждевременного прогорания и возникновения деформаций.

Длина и ширина

Ширина конструкции зависит от длины шампура. Он должен укладываться и держаться на стенках мангала. Поэтому при стандартном размере стержней в 40 см. ширину мангала следует определить в 30 см.

Что касается длины, то она прямо пропорциональна количеству шампуров, размещаемых на мангале одновременно. Единственное, что следует принимать во внимание – это рекомендуемое расстояние между ними. Опытным путем установлено, что шампуры следует размещать на расстоянии 8-10 см друг от друга. Если укладывать их более плотно, то мясо может не прожариться.

Приведем пример. Для компании в 3-5 человек достаточно мяса на 8 шампурах. Если расположить их на рекомендуемом расстоянии, то общая длина будет находиться в диапазоне от 65 до 80 см.

Это очень важный критерий, от которого во многом зависит вкус и аромат шашлыка. Считается, что наиболее прожаренным и сочным получается мясо, расположенное в 15-20 см от углей. Если мясо будет к углям ближе, то оно станет сухим и может подгореть, а если расположить его на большем удалении, оно попросту не прожарится и будет сырым внутри.

Отверстия для вентиляции

Пользователи до сих пор не могут сойтись в едином мнении по поводу целесообразности отверстий. Одни потребители утверждают, что через них обеспечивается необходимый поддув, благодаря которому мясо лучше прожаривается. Другие же утверждают, что это устройство для «ленивого повара», а приток воздуха можно свободно обеспечить опахалом.

Габариты «идеального» мангала выглядят примерно следующим образом:

  • Ширина – 25 см. Этого достаточно для размещения 6-7 небольших кусков мяса. При таком расстоянии жар от боковых стенок равномерно получают все куски, даже находящиеся посередине, поэтому мясо получается прожаренным с ароматной корочкой. Если увеличить ширину, то куски в середине будут без корочки.
  • Длина – 100 см. Для средней компании, как правило, одновременно готовится мясо на 7-8 шампурах. Учитывая, что расстояние между ними должно составлять 8-10 см и по 5 см с обеих сторон от края, высчитывают именно эту оптимальную величину. Делать мангал более длинным не рекомендуется. В этом случае повару придется постоянно перемещаться из одного конца в другой, чтобы поработать опахалом и перевернуть шампуры.

  • Высота емкости – 20 см – рассчитана, исходя из оптимального расстояния между мясом и углями, которое равно 15 см, а также места для размещения углей.
  • Желательно использовать металл с толщиной стенок от 2 мм. Если мангал планируется эксплуатировать в походах, то стоит отдать предпочтение листовой стали прочностью 4-6 мм.
  • Общая высота мангала зависит от габаритов и роста кулинара, но в среднем нормальным считается параметр в 1 метр.

Преимущества и недостатки

Достоинства и недостатки металлических мангалов напрямую зависят от материала, из которого они выполнены и его толщины. Остановимся подробнее на самых популярных разновидностях.

Мангал из железа

Выбор железных мангалов велик. Они различаются по своему функционалу, поэтому очень важно с самого начала определить, для чего вам нужна жаровня. Если вы планируете использовать изделие в походах и во время пикников на природе, то стоит приобрести разборные модели, выполненные из тонкостенного металла. Они имеют малый вес, легко собираются и разбираются, считаются простыми в транспортировке и хранении.

Однако имеется и недостаток – тонкая сталь быстро прогорает, поэтому такие мангалы не рекомендуется использовать для розжига углей.

Желательно развести костер в другом месте, а по мере прогорания топлива переложить угли в мангал. Кроме того, подобные модели имеют ограниченную длину, что не позволяет одновременно готовить шашлык для большой компании.

Мангалы с толстыми стенками стоят дороже, чем тонкостенные. Они имеют больший вес, их сложно перемещать. Достоинства тоже очевидны: такие мангалы отличаются устойчивостью к высоким температурам, они не прогорают, хорошо нагреваются и долго держат тепло, обеспечивая равномерное и быстрое приготовление мяса.

Чугунные мангалы также имеют большую популярность среди дачников и собственников частных домов.

Этот материал обладает целым рядом достоинств:

  • быстрый нагрев и длительное удержание тепла;
  • эстетичный дизайн (модели часто украшают коваными элементами);
  • долговечность (мангалы из чугуна могут служить до 100 лет и передаваться из поколения в поколение);

  • отсутствие посторонних ароматов в готовящемся блюде;
  • возможность работы в качестве духовки и обеспечение прожарки самого высокого качества;
  • устойчивость к перепадам температур, влаге и другим неблагоприятным факторам внешней среды;
  • отсутствие склонности к появлению коррозии.

Недостатки тоже существенны:

Такие модели, как правило, производятся на заказ и имеют довольно высокую стоимость. Они также отличаются большими габаритами и внушительным весом.

Нержавейка

Модели из нержавеющей стали относятся к эконом-вариантам, которые отличаются довольно низкой стоимостью. Однако цена – это, пожалуй, единственное достоинство таких изделий.

Недостатки столь существенны, что делают нецелесообразной всю экономию:

  • Нержавейка быстро прогорает, деформируется и покрывается трещинами под воздействием жара.
  • Плохо удерживает тепло – это приводит к увеличению расхода топлива, да и времени на приготовление шашлыка тратится гораздо больше.
  • Недолгий срок использования – изделия из нержавейки служат не более 2 сезонов, а при частом применении их хватает всего на одно лето.

Подготовка материала

Основной для производства мангала служат металлические листы. Использовать дополнительно другие материалы не стоит, поскольку именно металл обеспечивает необходимую силу жара и степень нагрева конструкции.

Для работы по созданию стандартного мангала необходимо использовать:

  • листы металла 25х25 см – 2 шт;
  • листы металла 24х25 см – 2 шт;
  • лист металла 54х25 см – 2 шт;
  • трубы или уголки – 70см.

Источник: http://www.stroy-podskazka.ru/mangal/iz-metalla/

Делаем металлический мангал своими руками: размеры, чертежи

Разукрасить свой летний отдых без шашлыков практически нереально. Но чтобы готовить их с удовольствием, понадобится удобный мангал. Приложив немного усилий, можно изготовить своими руками простую конструкцию, которую удобно брать с собой на речку и в поход. Домоседы могут построить для дачи стационарную модель под крышей, где вдобавок присутствует коптильня.

Какие бываю мангалы

В зависимости от предназначения металлические мангалы могут быть двух видов:

  1. Стационарные мангалы подходят для дачи. Их изготовляют из толстостенного металла толщиной более 4 мм, что существенно увеличивает срок службы. Снаружи изделие отделывают коваными элементами или обкладывают камнем. Установив конструкцию под крышей или изготовив навес, можно готовить шашлык в любую погоду.
  2. Переносные мангалы изготавливают из тонкостенного металла. Это существенно облегчает изделие, но уменьшает срок эксплуатации мангала. Благодаря маленькому размеру и весу, металлический мангал часто берут в поход. Обычно для компактности его делают складной конструкции, в виде маленького чемоданчика.

Простейшая модель переносного мангала состоит из двух рамок для шампуров, но на нем можно приготовить маленькую порцию шашлыка. Для больших компаний можно сделать своими руками сложную конструкцию с поддувалом, решетками, выдвижным столиком и даже сконструировать съемный навес. Но такая большая модель имеет внушительный вес, поэтому ее придется перевозить на машине.

Из-за тонких стенок переносного мангала, в нем надо готовить только на готовых магазинных углях. Если жечь дрова, тонкий металл быстро прогорит.

Рассчитываем размеры простейшей конструкции

Чтобы сделать чертежи для изготовления простейшего мангала из металла, потребуется просчитать его размеры. От этого будет зависеть, на какое количество человек можно приготовить шашлык за один раз. Рассчитывая габариты, соблюдайте следующие размеры:

  • длину определяют количеством укладываемых шампуров. Чтобы шампур с мясом можно было переворачивать, ему достаточно 100 мм. Следовательно, для восьми шампуров потребуется сделать своими руками конструкцию с запасом длиной 880 мм;
  • ширину высчитывают по количеству кусков мяса, надетого на шампур. Обычно насаживают 7 кусков, что примерно составляет 250 мм. Если взять ширину мангала с запасом, получится 280 мм;
  • от глубины конструкции зависит прогрев мяса. Оптимальное расстояние от углей до шашлыка – 150-180 мм. Чтобы создать такие условия, потребуется сделать глубину мангала 250 мм;
  • По высоте мангалы регулируют установкой на ножки. Она зависит от роста хозяина, чтобы ему было комфортно заниматься приготовлением шашлыка;
  • для доступа воздуха к углям понадобятся вентиляционные отверстия. Их сверлят в боковых стенках на высоте 60 мм от дна с шагом 60-70 мм. Торцевые стенки оставляют без отверстий. В днище произвольно сверлят отверстия в несколько рядов.

Неразборная переносная конструкция со съемными ножками

Переносные мангалы должны быть легкими, поэтому для их изготовления своими руками подойдет листовой металл толщиной 2 мм:

  1. Определив размеры, нанесите на лист разметку дна и всех стенок конструкции.
  2. Вырежьте болгаркой все фрагменты. Шлифовальным кругом зачистите торцы от заусениц.
  3. Электродрелью просверлите вентиляционные отверстия. Болгаркой сделайте надрезы на боковых стенках под шампур.
  4. Все элементы сварите между собой, чтобы получился прямоугольный ящик. Если сварки нет под рукой, соединить фрагменты из металла можно уголками. Для этого нарежьте по размеру сторон конструкции металлический уголок сечением 25х25 мм. Просверлите его и скрепите все фрагменты саморезами по металлу или болтами. Только учтите, что за счет добавления уголков увеличиться вес самой конструкции;
  5. Ножки изготовьте из любого уголка, прута или трубы диаметром 15-20 мм. Нижний край заострите болгаркой, чтобы было легче вбивать в землю. К верхнему краю приварите резьбу. На днище мангала по углам приварите гайки. В них будете вкручивать ножки.
    Изготовить съемные ножки без сварки можно из металлического уголка. Его закрепите болтами по углам конструкции.
  6. Если надо сделать высокие ножки, для устойчивости их придется сварить попарно перемычками. В этом случае съемный вариант с гайками отпадает, так как вы не сможете прокрутить ножки по оси. Здесь придется или наглухо приварить их к корпусу, или сделать съемный каркас из металлического уголка с перемычками, который будете крепить болтами по углам мангала.

Неразборный мангал с приваренными ножками

Неразборный мангал, установленный на сварной основе

В этом видео подробно показано, как сделать неразборный мангал из металла:

Изготавливаем разборную модель

Простейший разборный мангал можно сделать своими руками без сварочного аппарата:

  1. Чтобы сделать разборный вариант мангала, нанесите на металлический лист разметку фрагментов. Но здесь надо учесть разборный стык каждого элемента, поэтому каждый боковой и торцевой размер фрагмента увеличьте на 40 мм.
  2. Вырежьте болгаркой все элементы из металла и просверлите вентиляционные отверстия.
  3. На боковых полках сбоку прорежьте болгаркой надрезы глубиной 20 мм и согните металл так, чтобы получилась кромка под углом 90 о . Сверху полок сделайте надрезы под шампур. В нижней части полок сделайте надрезы глубиной 40 мм и согните кромку из металла для укладки днища.
  4. Торцевые полки надрежьте внизу глубиной 40 мм и согните кромку под днище.
  5. Получившийся металлический разборный конструктор сложите в прямоугольный ящик. Торцевые полки закрепите болтами к загнутым кромкам боковых полок. Днище просто уложите на загнутые снизу 40 мм кромки.
  6. Съемные ножки сделайте из металлического уголка по рассмотренному выше методу. Разборный мангал готов к использованию.

Компактный складной вариант мангала

Мангалы, имеющие складной тип конструкции, удобны в походах. Они легки в транспортировке, быстро собираются и разбираются без дополнительных инструментов. Чтобы сделать складной мангал, потребуются простые чертежи и минимум времени:

  1. Раскроите металлический лист и сделайте фрагменты по методу переносной конструкции.
  2. Боковые и торцевые полки соедините с днищем маленькими мебельными обвесами из металла.
  3. Сверху полок приварите крючки, чтобы они сами по себе не складывались.
  4. Сделайте съемные ножки.

Чтобы установить складной мангал из металла, потребуется всего лишь поднять боковые полки и зафиксировать их между собой крючками. Сложив в обратном порядке конструкцию, вы получите маленький металлический чемодан удобный для транспортировки и хранения.

Простейший мангал коптилка из бочки

Универсальный мангал для дачи, который может одновременно служить коптилкой, изготовьте своими руками из металлической бочки. Благодаря закрывающейся крышке его удобно разместить под любой навес.

Возьмите толстостенную бочку и приступайте к изготовлению:

  1. Уложите бочку на бок. Вырежьте болгаркой верхнюю половину, не затрагивая круглые торцы.
  2. Из четырех металлических уголков или труб одинаковой длины приварите к торцам бочки ножки.
  3. Отрежьте два уголка по длине бочки. Сделайте болгаркой насечки под шампур и приварите их горизонтально к внутренней части бочки возле места среза верхней половины. На уголки будете укладывать шампур с шашлыком, а когда будете пользоваться коптилкой или барбекю, уголки станут упором для сетки.
  4. Ниже уголков приварите из металла перемычки-ограничители. На них установите поддон для стекания жира в том случае, если будете пользоваться коптилкой.
  5. В верхней части торцов бочки просверлите вентиляционные отверстия. Зафиксируйте петлями к бочке вырезанный верх. Получится крышка, которая убережет шашлык от дождя, если не предусмотрен навес. К тому же ее обязательно надо накрывать во время пользования коптилкой.
  6. Чтобы крышка не падала внутрь бочки, приварите по ее краям пару ограничителей из куска металла. Сверху крышки установите две ручки.

Когда бочка будет служить коптилкой, на дно будете насыпать опилки фруктовых деревьев. Греть их придется под дно бочки паяльной лампой, чтобы они тлели. Дым будет выходить сквозь щели закрытой крышки и вентиляционные отверстия в торцах бочки. Вместо паяльной лампы можно сварить металлический ящик по типу маленького мангала и подставить его под дно бочки для разведения в нем костра.

Конструкция из двух баллонов

Из двух пустых газовых баллонов получится хороший мангал коптильня для дачи.

Его можно будет установить не только под навес, но и под крышей беседки:

  1. У двух пустых баллонов выкрутите трубным ключом вентили. Залейте их водой, уложите на бок и вырежьте болгаркой верх, как в рассмотренном варианте с бочкой. Чтобы баллоны не имели запаха пропан-бутана, слейте с них воду и нагрейте докрасна в большом костре.
  2. Сварите своими руками по методу бочки два мангала. Установите их в торец друг к другу на ножки. Баллон, из которого будет сделана коптильня, установите выше по отношению к другому баллону мангалу.
  3. Вырежьте сваркой в смежных торцах отверстие. Сварите баллоны между собой.
  4. Для доступа воздуха в мангал, вырежьте сваркой в дне нижнего баллона два окошка. Просверлите в уголке сечением 100 мм отверстия. Он сыграет роль колосника. Приварите просверленный уголок вдоль баллона так, чтобы он перекрыл оба окошка.
  5. Чтобы коптильня под крышей исправно работала, и дым не попадал в беседку, оборудуйте ее вытяжной трубой. К торцу вышестоящего баллона приварите металлическую трубу с коленом диаметром 80-100 мм и выведите ее за навес или крышу беседки. Далее за крышей трубу можно удлинить гофрой.

В итоге у вас в нижнем баллоне получился мангал, а в верхнем – коптильня. При сжигании в нижнем баллоне дров из фруктовых деревьев, дым будет попадать в верхний баллон, где коптятся продукты, и далее выходить в дымоход, установленный над крышей. Чтобы коптильня была усовершенствована, выведите из верхнего баллона наружу градусник.

Обустраиваем навес

Простой навес над мангалом можно сделать из четырех забетонированных стоек. Сверху соедините их между собой горизонтальными перемычками из деревянного бруса. К перемычкам закрепите деревянные стропила, обшейте их обрешеткой из доски и уложите кровельный материал. Обычно такой навес делают с односкатной крышей. Если есть желание, усложните конструкцию двускатной крышей.

Изготовив своими руками любую конструкцию мангала, покрасьте его термостойкой краской. Прожгите несколько раз костер без продуктов, и если плохой запах отсутствует, приступайте к использованию мангала по назначению.

Источник: http://sarstroyka.ru/zagorodnyj-dom/landshaft/mangal-svoimi-rukami-iz-metalla.htm

Учимся делать мангал из металла своими руками — 5 вариантов

Любимое всеми летнее блюдо – шашлыки. Эти сочные кусочки с хрустящей корочкой и аппетитным ароматом «дымка» готовят, нанизывая заранее замаринованное мясо на острые прутья – шампуры, поджаривая на горячих углях, уложенных на дно мангала. Сама конструкция мангала обычно представляет собой металлическую коробку на ножках с перфорацией для циркуляции воздуха и небольшими углублениями на стенках для удобства укладывания шампуров.

Виды металлических мангалов

Исходя из габаритов мангалы подразделяют на:

Стационарные мангалы оборудуют на загородных участках. Часто их делают с элементами ковки, отделывают камнем или устанавливают на кирпичное основание. Это добавляет внешнему виду эстетичности и эксклюзивности. Если мангал оборудован навесом или установлен в беседке, то готовить на нем шашлыки и прочие блюда возможно практически в любую погоду.

Переносные мангалы используют в пеших походах, при выезде на природу. Они отличаются небольшими размерами и весом. Часто такие мангалы складываются в металлический чемоданчик.

Самые простая модель переносного мангала представляет собой две металлических рамки, на которые укладываются шампуры. Недостаток маленьких переносных мангалов в невозможности единовременно приготовить большое количество порций шашлыка.

Более сложные, но и более тяжелые модели могут быть дополнены небольшим выдвижным столиком, решетками, регулируемым поддувом. Но такие усовершенствованные варианты обладают внушительным весом, поэтому их намного комфортнее перевозить на личном автомобиле, нежели переносить вручную.

Если классифицировать мангалы по толщине металла, из которого их изготавливают, то мангалы делятся на:

Тонкостенными обычно делают переносные мангалы. Сталь небольшой толщины позволяет облегчить модели, но при этом страдает долговечность конструкции. В тонкостенных мангалах можно использовать только готовые угли, приобретенные в магазинах или приготовленные заранее на костре. Если же готовить угли непосредственно в металлической коробке конструкции, сталь быстро прогорит и мангал придет в негодность.

Толстостенными обычно делают стационарные модели. Для этого используется сталь толщиной более четырех миллиметров. Такие варианты существенно дороже, но и срок службы гораздо больше, чем у мангалов с тонкими стенками.

Мангал из бочки

Стандартный мангал имеет прямоугольное сечение, однако изготовить свои руками приспособление для жарки шашлыка можно из газового баллона или старой бочки. Но емкость из под горюче-смазочных материалов использовать не рекомендуется. Главное, чтобы толщина металла была достаточной для возможности долговременного использования конструкции.

Помимо самой бочки понадобятся: сварочный аппарат, болгарка, дрель, металлические уголки.

1. Делаем разметку и отрезаем болгаркой верхнюю половину бочки, оставляя на месте торцы. Из отрезанной части впоследствии изготовим крышку.

2. Из металлических уголков делаем ножки для мангала. Разрезаем уголки на четыре одинаковых части и привариваем их к торцевой части бочки.

3. Измеряем длину бочки и отрезаем два равных этой длине уголка. Они послужат опорой для шампуров. Делаем на уголках надрезы через каждые 4-6 сантиметров (направляющие для шампуров) и привариваем их на внутреннюю часть бочки.

4. К крышке необходимо приварить металлические петли и две ручки. Это защитит мангал и угли в случае начавшегося дождя.

Неразборный металлический мангал своими руками

Разборный мангал состоит из: четырех ножек, такого же количества прямоугольных стенок с перфорацией и дна.

Перед началом работы выполняем чертеж и подготавливаем материалы.

  1. лист стали;
  2. металлические уголки или пруты с гайками, из которых изготовим ножки мангала;
  3. сварочный аппарат и электроды;
  4. дрель;
  5. болгарка с отрезными кругами или ножовка по металлу.

Чертеж будущего мангала удобнее выполнять на листах в клетку. Обязательно нужно обозначить длину ножек, габариты самого мангала, указать расстояние между перфорацией на стенках и направляющими фасками для шампуров. Оптимальное количество фасок – 8 штук. Расстояние между отверстиями для вентиляции дна следует выбирать от 7 до 10 см, располагать их лучше на высоте 5-10 см от дна мангала. Длину ножек выбирают индивидуально.

  1. На листовом металле делаем разметку стенок и дна мангала. Толщину металла берем 1.5-2 мм, но можно и толще, это увеличит срок службы и обеспечит оптимальный прогрев углей и пищи.
  2. По разметке разрезаем металл с помощью болгарки или ножовки по металлу.
  3. Дрелью выполняем перфорацию на стенках.
  4. Болгаркой или ножовкой выполняем надрезы на верхних кромках стенок мангала.
  5. Сваркой соединяем дно и стенки мангала.
  6. Чтобы сделать ножки, металлические уголки заостряют с одного конца, срезая часть металла под углом. Это необходимо для того, чтобы мангал легче входил в землю.
  7. Сваркой соединяем уголки и металлический короб.

Если ножки выполняются из металлических прутьев, то к углам днища мангала приваривают 4 одинаковых гайки, пруты делят на четыре части, на каждой из которых выполняют резьбу. Таким образом, получается мангал с разборными ножками, при необходимости откручивающихся.

Еще один вариант разборных ножек – металлические уголки с отверстиями для болтов, которыми их можно прикрутить к коробу мангала, а после использования открутить и сложить. Но для этого придется ждать остывания металла после приготовления пищи.

Если ножки достаточно длинные, целесообразно попарно соединить их металлическими перемычкам для усиления конструкции.

Разборный металлический мангал своими руками

Чтобы сделать полностью разборный металлический мангал, сварочный аппарат не понадобится. Зато пригодятся дрель, сверла, ножовка по металлу или болгарка с отрезными дисками, болты и гайки, лист стали толщиной 1,5-2 мм, металлические уголки для ножек, рулетка.

Первые два пункта работ такие же, как при выполнении неразборного мангала – чертеж и вырезание деталей мангала из стального листа. Но при выполнении разборного мангала следует прибавлять 3-4 сантиметра на стыки.

На боковых и торцевых стенках мангала делаем небольшие надрезы и сгибаем листы так, чтобы появилась возможность стыковки углов и укладки дна.

Для прочного соединения деталей на время приготовления пищи, в боковых кромках сверлим отверстия под шурупы.

Ножки делаем из заостренных уголков подобным образом, высверливая отверстия в стенках для соединения стенок мангала и ножек болтами.

Последний пункт – сборка готовой конструкции.

Складной металлический мангал

Конструкция складного металлического мангала аналогична конструкции неразборного мангала. Сечение – прямоугольное. Отличие состоит в том, что стенки мангала не привариваются друг к другу, а соединены подвижными мебельными обвесами, что позволяет складывать мангал после использования. Для того чтобы стенки не складывались сами собой, на верхней части стенок сваркой крепим металлические крючки.

Такой вид мангала очень удобен для транспортировки.

Защита от коррозии

Любую металлическую конструкцию желательно защитить от коррозии, тогда она прослужит дольше, а внешний вид будет намного привлекательней.

Для окраски мангала можно использовать только специальные жаропрочные краски. Они продаются в автомагазинах в виде аэрозоля (такие краски наносят на глушитель автомобиля).

Вместо окраски можно изменить структуру металла. Оксидирование или воронение – процесс, в результате которого на поверхности металла образуется черная жаростойкая пленка. Для воронения предварительно очищают и обезжиривают поверхность металлических деталей, затем в течение полутора-двух часов выдерживают металл при температуре 140 градусов в растворе едкого натра (50 граммов на один литр воды).

Источник: http://stroyvopros.net/raznoe/mangal-iz-metalla-svoimi-rukami.html

Характеристика мангалов из металла и изготовление их своими руками

Для того чтобы изготовить мангал из металла своими руками, можно воспользоваться отработанными видами изделий. Это может быть газовый баллон или металлическая бочка. При наличии сварочного аппарата изготавливаются различного вида конструкции. Металлические мангалы обладают прочностью и долговечностью, они переносятся в любую точку территории. Самостоятельно изготовление обходится значительно дешевле, чем покупное изделие.

Виды металлических мангалов

Конструкция металлического мангала имеет прямоугольный корпус. Внутрь помещаются угли, которые обеспечивают необходимый жар. Сбоку имеются отверстия для шампуров.

Виды конструкций представлены в таблице.

Преимущества и недостатки

К преимуществам металлических мангалов относится:
­

  • простота конструкции;
    ­
  • невысокая себестоимость изделия;
    ­

Наряду с преимуществами, существуют и недостатки:

  • Некрашеный металл ржавеет. Если сталь выбрана несоответствующей марки, при сильном жаре стенки деформируются.
    ­
  • Качества готового блюда уступает приготовленному мясу на конструкции из кирпича.
    ­
  • При изготовлении своими руками требуются навыки работы со сварочным аппаратом.
    ­
  • Если в качестве материала используется газовый баллон, то изделие получается тяжелым и громоздким.

Жаростойкие стали


При выборе жаростойкой стали для изготовления мангала, необходимо, чтобы они выдерживали высокие температуры. Стали марки 09г2с, 15хснд (нл-2) отвечают этим требованиям.

Кроме того, они имеют преимущества:
­

  • очень медленно покрываются ржавчиной;
    ­
  • материал выпускается толщиной от 2 до 6 мм;
    ­
  • хорошо варятся.

Эта конструкционная марка стали применяется в том случае, когда планируется изготовление мангала небольшого веса, чтобы его можно было переносить в другое место. Связано это с тем, что листы выпускаются толщиной 2 мм.

В состав, кроме углерода, входит марганец, молибден и кремний.

15хснд (нл-2)

Эта сталь обладает стойкостью к перегреву. Из нее изготавливаются крупногабаритные конструкции. Толщина выпускаемого листа достигает 6 мм. Сталь включает в себя элементы: углерод, хром, никель, кремний и медь.

Металл не деформируется в процессе сварки и удобен при резке.

Размеры изделий

Высота жаровни, где помещаются угли — величина постоянная. Она соответствует 13-15 см. В случае изменения этого параметра в меньшую сторону, мясо близко расположится к углям и возможно его пригорание. При увеличении высоты время приготовления блюда увеличится.

Остальные размеры берутся следующие:
­

  • Ширина. Этот параметр напрямую зависит от шампуров и берется на 10 мм меньше их длины. Размер ручек не учитывается.
    ­
  • Длина зависит от количества шампуров. Шаг между ними выбирается 10 – 60 мм. В некоторых мангалах для шампуров изготавливается треугольная или круглая выемка.
    ­
  • Размер ножек. Эта величина зависит от индивидуального желания хозяина. В некоторых случаях высота берется 80 см, в других 30. Если изделие стационарное, то оно изготавливается с длинными ножками. Переносная конструкция делается с короткими.
    ­
  • Металл. Если мангал стоит на одном месте, то толщина металла берется 3 мм. Для сборной конструкции, которая перевозится, используется 2 мм лист. Допускается комбинирование, когда на дно закладывается толщина 3 мм, а на боковые стенки — 2. В некоторых случаях дно делается из 2 пластин для меньшего выгорания.

Стационарные

Такие виды мангалов изготавливаются 3 способами:

  1. с небольшим количеством сварных швов;
    ­
  2. с большим количеством сварки;
    ­
  3. на каркасе из уголков.

С небольшим количеством швов

Такой вариант используется тогда, когда в наличие имеется большой лист металла.

Порядок работы представлен ниже:

  1. На металле ведется разметка развертки. Затем при помощи болгарки вырезаются углы металла.
  2. Заготовка сгибается, стыки свариваются между собой. Герметичность не требуется, поскольку отверстия создают дополнительную вентиляцию.
  3. В случае применения тонкого металла, дно по периметру усиливается уголками.
  4. Привариваются ножки. В качестве материала используется труба или уголок. Для большей устойчивости, к основанию ножек приваривается квадратная пластинка.
  5. Мангал готов

С большим количеством сварки

Такой способ используют в том случае, когда есть небольшие куски металла. Поместить на нем всю развертку не получится, а разметить отдельные стенки можно. Болгаркой вырезаются заготовки и свариваются между собой.

Сварка ножек ведется в обычном порядке, здесь никаких особенностей нет.

На каркасе из уголков

Принцип заключается в предварительном изготовлении каркаса из уголков. Он придает конструкции жесткость. Привариваемый к ней металл не выгибается, а ровно ложится на каркас.

После стенок приваривается дно и ножки. Изделие получается более прочным и надежным.

Разборные конструкции

Разборные конструкции удобны тем, что помещаются в автомобиль. С ними можно выезжать на природу. Изготавливать их лучше своими руками, потому что в покупных изделиях используется тонкий металл, который долго не служит.

Такие мангалы бывают:
­

Раскладные

Раскладные мангалы изготавливаются разных конструкций:

  • В виде чемодана. Сверху расположены ручки для переноски.
    ­
  • Все элементы конструкции складываются при помощи петель.
    ­
  • Сложенное изделие помещается в сшитый чехол.
    ­
  • Ножки складываются, а остальные элементы укладываются по отдельности. На боковинах делаются пропилы. За счет этого идет их компактное сложение.

Эта разновидность отличается тем, что детали между собой не скреплены. Их сборка ведется по месту с помощью метизов или соединений в виде пропилов и пазов.

  1. Для первичной сборки нужно вооружиться болгаркой или пилой по металлу. При самостоятельном изготовлении, сначала создается макет из картона. Если сборка его удастся, то можно переносить на металл.
  2. В этом изделии в ножках имеются выступающие язычки. В боковинах изготовлены под них пазы. Каждая из боковых сторон загнута внизу на 4 мм. При сборке образуется буртик. На него кладется дно, которое ничем не крепится. Конструкция получается шаткая
  3. Мангал имеет кованые ножки. Крепление боковин ведется специальными скобами.
  4. Самый простой мангал. Изготавливается путем изгиба уголков. При большой толщине металла ножки, к перекладине крепятся болтовым соединением.

Покраска является окончательной операцией. Она необходима по следующим причинам:
­

  • Изделие приобретает элемент завершенности.
    ­
  • Металл получает защиту от влияния внешней среды.
    ­
  • После покрытия поверхность становится гладкая. Она легче вытирается по окончании использования мангала.

При выборе красок, отдается предпочтение жаростойким и термостойким видам:
­

  • CERTA (Церта). Это жаростойкая краска, которая способна выдержать температуру до 900 градусов.
    ­
  • Rust-oleum. Термостойкая эмаль. Имеет расцветки: белую, серую, черную и матовую. Максимально выдерживаемая температура — 1093 градуса.
    ­
  • КО-8101. Такая термостойкая краска может нагреваться до 650 градусов. Существует 12 расцветок.
    ­
  • КО-8111. Может нагреваться до 600 градусов.

Чертежи основных видов конструкций

Перед началом изготовления мангала нужно разработать чертежи. В таблице показаны проекты некоторых конструкций.

Источник: http://remboo.ru/pechi-i-kaminyi/harakteristika-mangalov-iz-metalla-i-izgotovlenie-ih-svoimi-rukami.html

Мангалы своими руками из металла: чертежи и фото, размеры, 4 пошаговых инструкции!

В этой статье мы рассмотрим варианты как построить мангалы своими руками из металла: размеры, фото и чертежи, а также пошаговые инструкции прилагаются! Поговорим о преимуществах таких конструкций, а также о свойствах стали из которой их делают. Далее подробно приведем четыре мастер-класса.

  • Первым делом расскажем как сделать мангал из газового баллона: фото инструкция с пояснениями не даст вам допустить ошибок при монтаже. Нами будет использован стандартный баллон размером 50 литров.;
  • Во второй главе приведена инструкцию по монтажу барбекю из металлической бочки 200л;
  • Далее обсудим стандартную конструкцию переносного типа из жаростойкой стали 5мм. Чертеж мангала из металла с размерами также прилагается, мы специально сделали его для этого мастер-класса.
  • В завершение расскажем как сооружить переносной походный листовой мангал из 3мм стали.

Вы узнаете как сделать из металла

Содержание

Преимущества металлических мангалов

Мангал из металла обладает рядом преимуществ. К их основным относят:

  • прочность и надежность;
  • невысокая стоимость. Себестоимость создания такой конструкции значительно ниже, чем изделия в продаже;
  • мобильность – просто и легко устанавливается, а также переносится по участку.
  • свобода творчества. Так как вы самостоятельно изготавливаете данное изделие, то можете декорировать его так, как вам захочется;
  • долговечность. Такой мангал прослужит вам не один десяток лет при должной эксплуатации и усилении дна конструкции;

Разные по высоте мангалы

Однако, данная конструкция имеет и несколько существенных недостатков:

  • материал со временем ржавеет. Особенно под воздействием неблагоприятных факторов внешней среды, например, влаги. Однако если выбрать неправильный металл для изготовления, у конструкции скорее поведет стенки;
  • процесс приготовления шашлыка или другого блюда в барбекю из металла уступает тому, который проходит в кирпичной конструкции, так как данный материал хуже сохраняет тепло;
  • вы должны владеть навыками работы со сварочным аппаратом чтобы сделать мангал своими руками из металла. Чертежи, фото и размеры от команды нашего сайта помогут в этом;
  • барбекю, собранные из газовых баллонов, довольно тяжелые, поэтому их не всегда удобно передвигать по участку. Для более комфортного перемещения такие конструкции делают на колесиках.

Чтобы сделать проект самостоятельно вам необходимо разобраться хотя бы поверхностно в марках жаростойкой стали. Об этом далее.

Из бочки на ножках

Характеристики жаростойкой стали

В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.

В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:

  • долго ржавеют;
  • в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
  • отлично поддаются резке и варке.

09Г2С – расшифровка и свойства стали

09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.

09Г2С

В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.

Расшифровка стали 09Г2С проводится следующим образом:

  1. 09-0.9% составляющей углерода;
  2. Г- В составле есть марганец;
  3. 2 – марганца 2%;
  4. С – кремний, менее 1%.

15ХСНД (НЛ-2) – расшифровка и свойства стали

Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.

15ХСНД

Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице

Расшифровывается 15ХСНД следующим образом:

  1. 15 – 0,15% углерода
  2. Х – Хром 0,6-0,9%
  3. С – Кремний 0,4-0,7%
  4. Н – Никель 0,3-0,6%
  5. Д – Медь 0,2-0,4%

Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.

Проведите подготовительные работы

Прежде, чем приступать к основному этапу работ, необходимо правильно подготовиться.

  1. Определитесь по типу установки. Будет ли конструкция стационарной или переносной? В основном металлические барбекю могут легко транспортироваться и устанавливаться в любом месте;
  2. Примите решение, где будете устанавливать конструкцию. При этом, не важно – переносная или стационарная это будет установка, в любом случае жар от нее может навредить вашей растительности, деревьям, либо другим элементам на участке.
  3. Размеры, фото мангала своими руками из металла общеизвестны. В основном они находятся в таких пределах: ширина – от 50 до 120 см, а глубина – от 15 до 20 см.

Данные размеры барбекю являются оптимальными. Они позволяют расположить внутри решетку, несколько шампуров и угли. При этом последние не задевают продукт, который готовится.

Как сделать мангал из газового баллона: фото инструкция!

В основе данной конструкции – газовый баллон объемом 50 литров. Его длина достигает 96 см, что спокойно позволяет легко разместить в нем 9 шампуров. Если вы хотите узнать, как сделать мангал из пропанового баллона своими руками, следуйте следующим пунктам:

  1. подготовьте необходимые инструменты и материалы;
  2. спроектируйте вид вашего будущего мангала;
  3. подготовьте баллон к резке;
  4. разрежьте баллон;
  5. установите крышку;
  6. изготовьте подставку;
  7. сделайте отверстия для шампуров, а также вентиляции;
  8. покрасьте.

Как сделать мангал из газового баллона: фото инструкция своими руками

Инструменты и материалы

Чтобы сделать барбекю из газового баллона нам понадобятся инструменты и материалы:

  • старый пропановый баллон;
  • ручка с деревянной вставкой;
  • заклепки;
  • профтруба;
  • уголок;
  • полоса.

Чертеж, проект, схема

Теперь вам необходимо подготовить чертежи мангала своими руками из металла на фото. Возьмите линейку и мел и отмерьте на баллоне линии для разрезания в соответствии с приведенными размерами. Размеры мангала из газового баллона своими руками в этом проекте должны быть следующие:

  • Длина длина газового баллона – 960 мм.
  • Стандартная высота (а в нашем случае и высота и ширина) газового баллона, из которого делаем проект – 290 мм. Крышку вырезаем ровно на середине – 145 мм.
  • длина разреза – 884 мм;
  • количество отверстий под шампура – 9 шт по 5х11 мм;
  • размеры ручки – 260 мм;

Все остальные данные представлены на чертеже.

И еще два совета:

  • Высота ножек. Средний рост мужчины – 175 см, женщины – 162 см. Учитывайте это, когда закладываете высоту, на которой будет расположен мангал из пропанового баллона. Рекомендуем использовать высоту ножек 80 см.
  • Толщина стали. Как уже говорилось ранее в статье в пункте “Характеристики жаростойкой стали”, целесообразно использовать от 2 до 6 мм, в зависимости от назначения и типа стали.

Подготовка баллона под барбекю (выкачиваем газ)

Для начала нам нужно подготовить сам баллон к разрезанию. Обычно в старых баллонах остаются остатки газа, которые необходимо убрать. Для этого необходимо:

  1. Открыть вентиль и положить баллон на сторону. если из него идет газ, подождите, пока он не выйдет полностью.
  2. Выкрутите верхнюю дробь крана с помощью двух газовых ключей. После этого еще часть газа должна выйти из баллона.
  3. Подводим к баллону шланг с водой и открываем воду. Ждем пока он не наполнится полностью.

Пошаговая инструкция как сделать мангал из пропанового баллона

После того, как баллон полностью наполнен водой, можно приступать к резке металла:

  1. Устанавливаем крышку для барбекю из пропанового баллона. Для этого полностью разрезаем её по намеченным ранее линиям (как на чертеже).
  2. Высверливаем отверстия в крышке и баллоне дрелью, после чего крепим с помощью уголков и далее заклепками.
  3. Привариваем ручку с деревянной вставкой, чтобы не обжечься
  4. Изготавливаем подставку. Для этого берем 4 части профтрубы, каждая размером 15х15х800. Также уголок 850 мм, 1750 мм полосы, и еще две части трубы 15х15х280. Далее изгибаем две части полосы по 450 мм каждая под форму баллона, варим. Привариваем два куска профтрубы по 280 мм снизу к нашему каркасу для устойчивости. Профтрубу соединяем уголком 850 мм сверху и остатками полосы размером 850 мм снизу. Подставка под мангал из газового баллона своими руками как на фото готова.
  5. Сделайте дырки сверлом 8,5 мм в основании баллона – для вентиляции.
  6. Сделайте дырки для шампуров. С лицевой стороны 5х11 мм, это оптимальный вариант. С тыльной стороны сделайте сверлом 11 мм.
  7. Для более удобного перемещения и эксплуатации приварите ручки с обеих сторон. Также мы бы советовали приварить полочку с правой стороны.

Усовершенствуем и укрепляем

Для укрепления изнутри рекомендуем также приварить стальные листы по краям на стыке с верхней крышкой.

Что же касается усовершенствований – здесь вы вольны делать все что угодно, не бойтесь экспериментировать. Можно добавить небольшой столик перед мангалом из пропанового баллона, сделать рядом еще один маленький мангал и превратить всю конструкцию в чудесную коптильню.

Мангал коптильня из газового баллона

Еще одним “апгрейдом” вашего мангала может быть укрепление места, на которое ставится решетка для барбекю и ее самой. Для этого рекомендуем ознакомиться с нашей другой статьей, посвященной данной теме.

Также можно сделать такие мангалы с крышей из металла – фото будут представлены в конце статьи.

Примеры барбекю из газового баллона

Надеемся, что прочитав данную статью по строительству самодельного барбекю из пропанового баллона, вы открыли для себя много нового и полезного. Желаем вам удачи в постройке!

И как обычно напоследок прикрепляем вам фотогалерею примеров барбекю из баллонов от дачников-профессионалов.

Источник: http://tvoidvor.com/mangalyi-i-barbekyu/metallicheskiy-mangal-svoimi-rukami/

Смотрите также:
03.11.2018

Мангал из газового баллона Выезд на природу большой компанией подразумевает приготовление шашлыков и других блюд, для этого достаточно подыскать приемлемое место. На дачном участке или загородной террасе не обойтись без мангала, инструмент, предоставляющий возможность...

03.11.2018

Мангал своими руками – разнообразие конструкций и стоимость изготовления Любимое развлечение на природе или даче – поедание шашлыка на свежем воздухе. Для его приготовления необходимо качественное мясо, немного умения, и конечно правильный мангал для шашлыка.

03.11.2018

Сковорода из диска бороны своими руками. В общем давно хотел сделать сковородочку для костра из диска бороны. Но ни где не мог найти диск. По легенде диск нужен старый, на нем сталь лучше, жариться все лучше. Поделюсь пожалуй, может кому пригодится. технология...

Комментарии

Комментирование отключено.
