Печь камин своими руками

Печь-камин из кирпича

Среди множества вариантов приборов, которые можно использовать для отопления загородного дома, самым удобным и мультифункциональным является печь-камин. Преимуществами такого агрегата является:

  • возможность отопления нескольких помещений дома;
  • эстетическое удовольствие от наблюдения за живым огнем;
  • приготовление пищи на варочной плите и духовке.

Если вы уверены в собственных инженерно-строительных знаниях, то построить каминопечь у себя в доме можно своими руками, используя для этого чертежи и схемы. Также можно обратиться в специализирующиеся на строительстве каминов организации, либо привлечь рабочих профессионалов.

Выбор места

Лучшим вариантом можно считать планирование возведения печи параллельно со строительством дома, тогда выбрать место будет достаточно легко. Первый вариант, когда печь-камин размещается вдоль одной плоскости стены, тогда необходимо заранее обдумать способ ее теплоизоляции (кирпичная кладка, асбестовая плита, комбинирование нескольких материалов). Второй вариант – расположение печи в середине дома, каминная сторона может выходить в гостиную или спальню, а варочная поверхность – в кухню. Тогда печь будет выполнять разделительную функцию. Если печь-камин будет дополнять стена, то стыки также необходимо изолировать своими руками.

Проведение расчетов

После выбора места нужно подготовить чертежи и можно приступать к самой ответственной части – проведению расчетов. Для этого составляется схема печи с соблюдением пропорций и масштабов. Также необходимо выполнить порядовку печи, рассчитать количество кирпичей в каждом ряду и определить их местоположение. Подробнее о расчете порядовки вы можете узнать из видео. Опираясь на сделанные чертежи, можно узнать количество необходимых строительных материалов и комплектующих.

В качестве основного строительного материала используют кирпич двух типов: красный жаропрочный и шамотный огнеупорный (для внутренних, самых горячих частей печи). Дополнительно понадобится клеящий раствор (готовый или приготовленный своими руками из песка, глины и цемента), гидроизоляционные и теплоизоляционные материалы, набор рабочих инструментов и другое. Качество выбранных материалов, особенно кирпичей, обуславливает срок службы и качество работы печи-камина в вашем доме.

Строительство печи-камина

Первый этап строительства печи своими руками – заливка фундамента, ведь общая масса сооружения может достигать несколько тонн. Лучше одновременно заливать печной фундамент и фундамент дома. Его глубина зависит от величины печи (в среднем, до одного метра), ширина должна быть больше цоколя печи приблизительно на 15-20 см., при необходимости лучше сверить с чертежами. На дне котлована утрамбовывают слой песка и щебня, затем собирают деревянную опалубку и заливают цементный раствор, в несколько этапов. Верхний слой раствора выравнивают и оставляют застывать не менее 3 недель. Как правильно залить фундамент своими руками и описание процесса смотрите в видео. Когда фундамент полностью застыл, приступают к кладке печи-камина.

Второй этап – кирпичная кладка печки. Данный этап должен проводиться в полном соответствии с чертежами порядовки, желательно, чтобы распечатанный вариант порядовки всегда был под рукой мастера. Рекомендуется каждый кирпичный ряд предварительно сложить без раствора, чтобы точно подгонять размер каждого кирпича. Обрезают кирпичи своими руками, при помощи балкарки, а также предварительно перед кладкой замачивают их в воде.

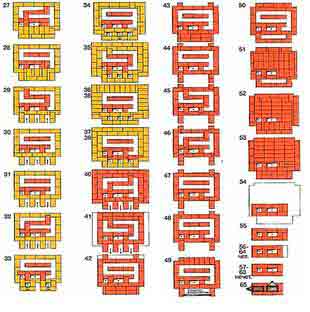

Приблизительная последовательность кладки кирпича

  • Фундамент покрывается в несколько слоев гидроизоляцией (рубероидом), чтобы влага не попадала в сооружение.
  • Закладывают геометрически ровную основу камина, кирпичная кладка сплошная.
  • В следующем ряду начинают выкладывать основу воздушных каналов, поддувальную камеру и топку. Устанавливаются дверцы поддувала, с изоляцией на стыке с кирпичной кладкой, а также решетка колосника.
  • Отстраивают стенки вокруг рамок поддувала и топки, закладывают дымовой канал (здесь помогут чертежи порядовки).

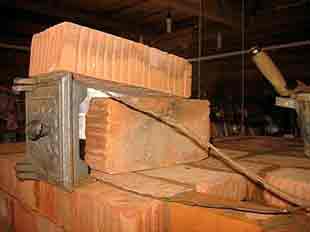

  • Устанавливают рамку топки вместе с дверцей прочистных ходов, чтобы зафиксировать эти элементы используют проволоку и вмуровывают ее в швы между кирпичами.
  • Параллельно выкладывается топка камина и его портал, если планируется использовать встроенный камин, то устанавливается его камера (дверцу можно прикрепить позже).
  • После полного перекрытия топки над ней выкладывают ряд по краям и устанавливают варочную поверхность, закрепляют ее.
  • Выкладывают свод над варочной поверхностью, используя скрытые металлические уголки и стальные полосы для надежности сооружения.
  • Добавляют фигурную кладку из кирпича над топкой камина, своими руками кирпич можно сложить в виде арки или полочки.
  • Дымовые каналы отстраиваются и постепенно сужаются, устанавливаются заслонки и прочистные окошки.
  • Сводят дымоходный канал печи и камина в один.
  • Возводят дымовую трубу.
  • Устанавливают дополнительную фурнитуру (дверцы, вентиляционные решетки).

Как правильно сложить печь-камин своими руками, вы можете увидеть наглядно на видео. Внешнюю поверхность кирпичной кладки необходимо очистить от грязи и раствора, если планируется оставить печь без отделки. Дополнительно внешний фасад каминопечи можно покрасить термостойкой краской и облицевать керамическими изразцами. Ознакомиться с описанием процесса облицовки каминов своими руками и руководством по отделке печей можно на видео.

Печная конструкция считается готовой к эксплуатации после нескольких длительных просушек при низкой температуре. Во время этого процесса все задвижки и дверцы должны быть открыты.

Источник: http://poluchi-teplo.ru/pch/spec/pech-kamin-iz-kirpicha.html

Многофункциональное отопительное устройство: правила сооружения недорогой печи-камина своими руками

Печь-камин – универсальное устройство, которое при расположении в помещении может придать ему уют, а также выступить в качестве удобного прибора для обогрева дома.

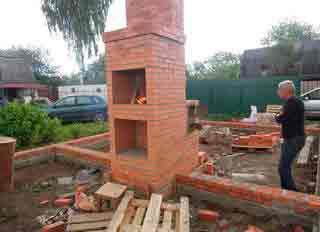

Если такую печь разместить на улице, то она становится приспособлением для приготовления пищи.

Виды печей-каминов с дымоходом: чертеж и схема

Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

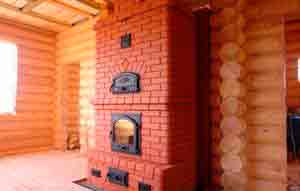

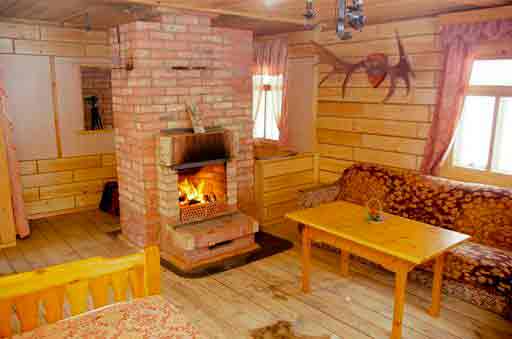

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.

В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.

Однако такая конструкция имеет ряд своих преимуществ:

  • Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

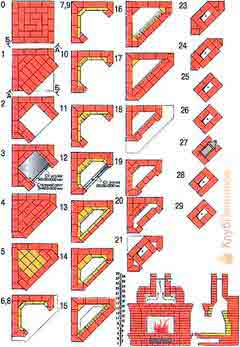

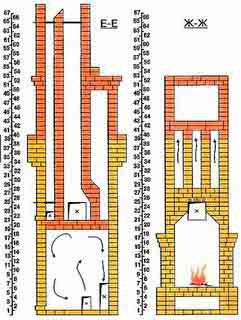

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.

  • В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
  • При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
  • Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.

Схема подобного сооружения выглядит следующим образом:

  • два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;

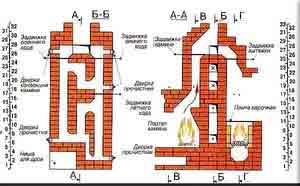

Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.

  • дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
  • топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
  • дымоход, который может идти через несколько помещений.

Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки.

Пристенная отопительная печка из кирпича

Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.

Ключевая особенность такого устройства – и камин, и собственно печка.

Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.

Чертеж такой конструкции выглядит следующим образом:

  • поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
  • топка с колосниковой решеткой и зольником;
  • топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
  • дымопровод в виде единой трубы.

Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.

Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.

Чем отличается многофункциональная печь для отопления

Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:

  • обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
  • приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
  • декоративная задача при использовании камина.

По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).

Ее схема выглядит следующим образом:

  • поддувала для печной и каминной топки;
  • под камином можно расположить нишу для просушки дров;
  • система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
  • дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).

Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни.

Как построить печь-камин своими руками: пошаговая инструкция

Данный процесс, независимо от того, какая именно печка возводится, является стандартным для любой аналогичной кирпичной конструкции и состоит из следующих этапов:

По этой причине после завершения строительства конструкции для обслуживания такого устройства должно оставаться достаточно места. Кроме того, необходимо соблюсти правила обеспечения пожаробезопасности помещения, в котором построена печка.

  • Подготовка инструментов и материалов для строительства. Следует особое внимание уделить этим вещам, так как понадобится большое количество не только огнеупорных материалов, но и теплоизоляционных, чтобы снизить риск нагрева окружающих предметов и их воспламенения.
  • Собственно строительство печи от заливки фундамента до кладки дымохода и выведения его на крышу дома.

Каждый этап должен быть тщательно проанализирован и исполнен в точном соответствии с итоговыми целями строительства.

Выбор проекта и размера

План той печи, которую предстоит построить своими руками, выбирается исходя из нескольких определяющих факторов:

  • размеры помещения, в котором осуществляется строительство конструкции;
  • цели использования (только для создания уюта, для обогрева, для приготовления пищи, отопления и достижения эстетических целей);
  • количество материала, который можно использовать;
  • обеспечение максимальной пожаробезопасности в рамках отдельного дома.

При подборе оптимального проекта необходимо учитывать свои возможности.

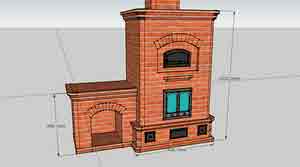

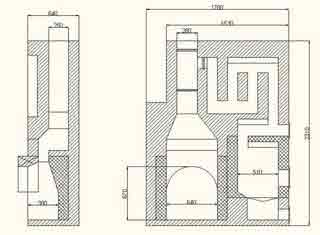

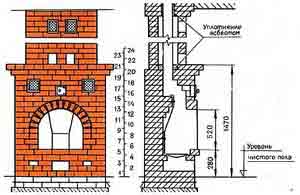

Фото 4. Проект отопительной печи-камина из кирпича с указанием всех размеров необходимо сделать перед началом строительства.

Месторасположение

Определить правильное место в доме для такого сложного сооружения придется верно, так как перемещать в будущем построенную конструкцию не получится – фундамент заливается на одном месте в виде массивной плиты, а вся последующая обстановка возводится вокруг такой постройки.

Важно! Для того чтобы печка-камин удачно поместилась в комнате, необходимо, чтобы все предметы, которые могут пострадать от нагрева конструкции или стать причиной пожара, были расположены на максимальном удалении от прибора.

Для обслуживания постройки потребуется большое место вокруг. Вычищать золу и угли придется довольно часто при регулярном использовании конструкции, что делает эту работу очень грязной и может испортить внешний вид окружающей обстановки.

Чистка дымохода также потребует достаточно места вокруг, так как нередко во время этого процесса нужно использовать дополнительное оборудование.

Комплектация материалов и инструментов

Для строительства кирпичной печки-камина самому потребуются следующие материалы и комплектация:

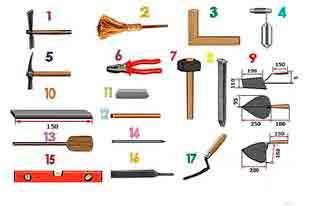

Из инструментов понадобятся:

  • ведра;
  • лопаты;
  • уровень и вертикальные отвесы;
  • дрель со сверлами по кирпичу;
  • молоток.

При необходимости обрезки кирпича потребуется болгарка.

Как сделать фундамент самому

Наиболее благоприятным временем заливки основания под печку станет возведение фундамента дома.

Если весь дом уже построен и настелены полы, придется выпиливать часть досок и копать котлован под фундамент в готовом помещении.

Если выпиливаются доски из готового пола, лучше всего сделать проем больше самого основания прибора на 150–200 мм, что позволит облегчить процедуру строительства.

  • Оптимальная глубина котлована составляет 50–60 см, что поможет обеспечить максимальную устойчивость конструкции.
  • На дно котлована укладывается песчаная подушка. Ее высота составляет от 10 до 15 см. Она должна быть утрамбована, сверху насыпается примерно такой же слой щебенки, который также утрамбовывают.
  • Сам фундамент из-за его глубины заливается не менее чем в два этапа, чтобы достичь его максимальной плотности и качества.
  • Первый слой может быть залит из грубого раствора, состоящего из песка, цемента и щебенки.
  • Последующие слои заливаются с помощью смеси с соотношением 1:3 из цемента и песка. Сам раствор должен быть максимально пластичным.
  • Каждый слой заливается спустя не менее трёх дней после предыдущего. Самый верхний слой разравнивают и, при возможности, оставляют под каким-либо гнетом для упрочнения полученной фундаментной плиты. Итоговое застывание происходит в срок не менее трёх–четырёх недель.
  • Поверх готового и застывшего основания надо сложить слой гидроизоляции из рубероида, который вырезается ровно по контуру фундамента (можно допустить небольшой напуск, который в дальнейшем будет обрезан после укладывания первого слоя кирпича).

После заливки фундамента и укладки на него рубероида проводят сухую кладку для определения истинных размеров печи, а также количества материала, который потребуется. После этого начинается возведение конструкции.

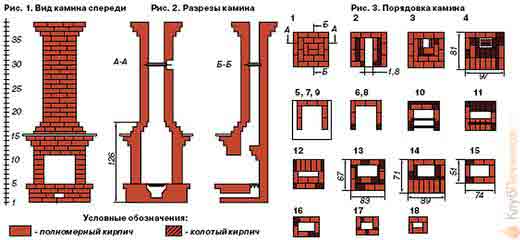

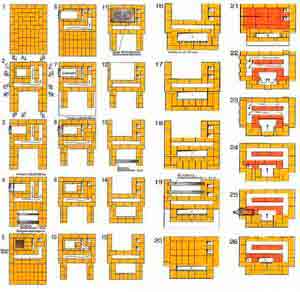

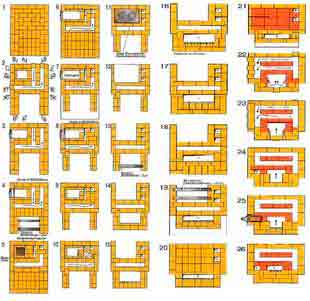

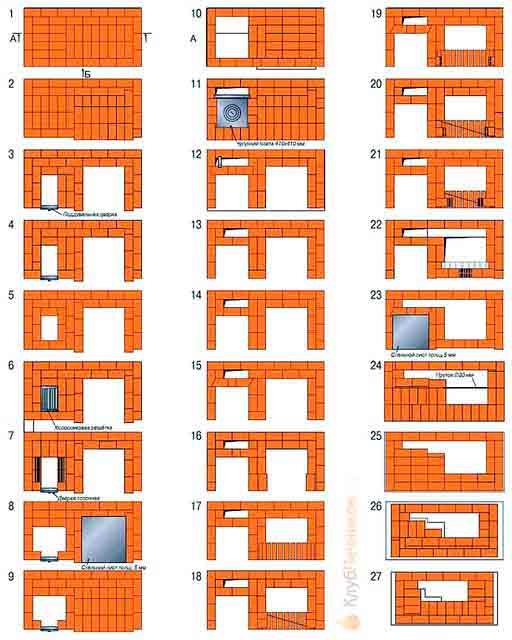

Как сложить кладку: порядовка

Особое внимание при начале строительных работ следует уделить первому ряду.

Его выкладывают максимально ровно, что позволит в будущем добиться идеального положения порядовки целой конструкции.

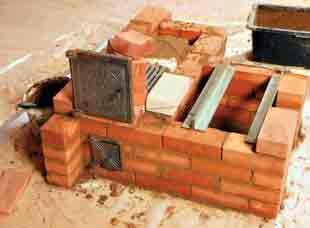

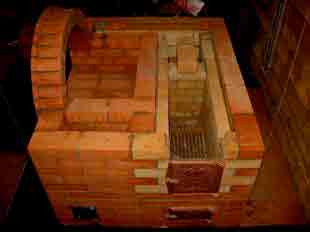

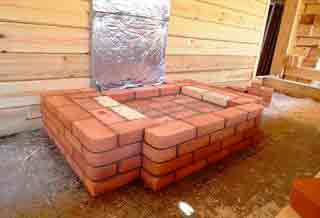

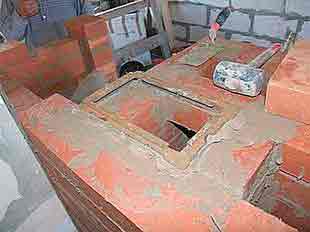

Фото 5. Начало порядовки кирпичной печки с камином и варочной поверхностью. Далее идет формирование дымохода.

  • При кладке первого ряда необходимо на рубероиде расчертить расположение всего прибора, а при возможности, разместить чертежи узловых кирпичей.
  • Второй ряд выкладывается по выбранным чертежам и схеме с первыми наметками дымовых каналов, а также топки камина и поддувала.
  • Третий ряд выкладывается по схеме и закрепляет дверцу поддувала. Фиксация осуществляется с помощью двух кирпичей (они при кладке последующих рядов будут убраны), а также с помощью проволоки, которая вмуровывается в кладку.
  • На четвёртом ряду начинает формироваться топка: в указанном схемой месте помещаются металлические уголки или металлический лист, на который в дальнейшем лягут следующие кирпичи.
  • На пятом ряду укладывают колосниковую решетку над зольником, а остальные кирпичи складываются в соответствии со схемой.
  • На шестом ряду монтируется дверка печи способом, аналогичным установке дверцы поддувала.
  • Ряды с седьмого по десятый выкладываются без образования дополнительных отверстий.
  • Одиннадцатый ряд укладывается по схеме, а над топкой устанавливается варочная поверхность.

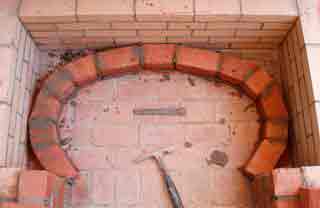

Портал прибора выкладывается с помощью кружал в форме, которая выбрана заказчиками или лицами, которые создавали проект.

Сложности при строительстве устройства: что можно переделать?

При строительстве кирпичной печи-камина могут возникнуть такие трудности:

  • Растрескивание фундамента ввиду его неверной заливки или недостаточного высыхания. Исправляется только с помощью разбора конструкции.
  • Длительное высыхание раствора. Может быть исправлено поэтапной просушкой после завершения строительства.
  • Неверное функционирование дымохода из-за ошибок в его кладке. Переделать можно частичным разбором дымоотвода для перекладки, либо созданием дополнительных регулирующих отверстий для принудительной тяги.

Полезное видео

В видео можно ознакомиться с пошаговой инструкцией создания печи-камина с высокой теплоотдачей.

В качестве итога

Печка-камин может быть построена в сжатые сроки, но это негативным образом повлияет на качество конструкции.

Минимальное время, в которое может быть построена конструкция, составляет не менее двух месяцев с учетом просушки фундамента. Первая протопка осуществляется не ранее, чем через три дня после окончательного завершения всех строительных работ.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/kamin/postroyka.html

Печь-камин своими руками

Строительство печи-камина своими руками дело не слишком простое, в котором есть определенные нюансы. Однако если тщательно изучить техническую сторону вопроса и выбрать подходящие материалы, воплотить проект в жизнь будет вполне реально.

Камин-печь для дома своими руками

Установка печи-камина своими руками выполняется только с использованием специального огнеупорного кирпича и растворов, подходящих для строительства нагревающихся элементов. Наша печь будет иметь обычную топку, а также топку камина из готовой кассеты, но варочной панели в печи не будет.

  1. Строительство начинается с установки фундамента печи. Он должен располагаться ниже уровня пола по крайней мере на ширину трех рядов кладки. Фундамент усиливается металлическими сваями и армирующей сеткой.
  2. На фундаменте следует поднять три ряда кладки. Это необходимо сделать таким образом, чтобы полностью выровнять основание будущей печи.
  3. На готовом основании выкладывается форма будущей печи. В ней три отделения: для камина, для топки, а также для дровницы. Еще нужно оставить отверстия для поддувал.
  4. Поднимаем стенки печи на необходимую для установления готовой кассеты камина высоту. Аккуратно устанавливаем кассету.
  5. Поднимаем кладку таким образом, чтобы закрыть кассету камина. Вместе с этим выкладываем топку и поддувала, а также дровницу. Металлические части в них будут установлены в самом конце.

Источник: http://womanadvice.ru/pech-kamin-svoimi-rukami

Можно ли построить печь-камин своими руками

Кто, мечтая о своём загородном коттедже, не представлял себе картину, как вся семья или узкий круг друзей собирается тихим морозным вечером у очага? Бокал вина, неспешная беседа, ощущение уюта и умиротворения. Языки живого огня и потрескивающие дрова в камине – это именно то, что нужно. Однако более приземлённые задачи тоже требуют решения. Пусть и не каждый день, но зимой, когда заезжают люди, дачный дом необходимо нормально обогревать. Иногда важно, чтобы была возможность разогреть/приготовить пищу, или чтобы имелся запас горячей воды. Именно поэтому так популярны многофункциональные устройства – так называемые «печи-камины», которые прекрасно сочетают в себе эстетику и функциональность. Если печное дело вам знакомо, то построить из кирпича печь-камин своими руками вполне реально, но придётся очень внимательно отнестись ко всем возможным нюансам и «мелочам».

Какую конструкцию выбрать

Любая кирпичная печь-камин, по сути, является гибридом и способна работать в нескольких режимах. Мощность и будущие функциональные возможности устройства легко выбрать под ваши условия, так как существует множество уже испытанных проектов. Порядовку с инструкциями и детальные чертежи печи-камина для возведения своими руками не трудно найти в Сети.

Конфигурация отопительного устройства

Есть миниатюрные печи размером 3х4 кирпича, но иногда люди заказывают многотонные комбинированные устройства большой тепловой мощности, в которых кроме камина есть ещё много полезного: плита, бойлер, водяной контур для отопления, духовка и т.д.

Стоит выделить два типа конструкции печи-камина:

  1. С двумя топками. Камин может быть дополнением отопительной или отопительно-варочной печи и просто объединяться с нею дымоходами. То есть в любой момент мы имеем возможность выбирать, что топить – печку или камин.
  2. С одной топкой. Это устройства типа «усовершенствованная Шведка или Голландка». То есть – модернизированная отопительная печь сравнительно небольшого размера, где создают увеличенную топочную камеру, оснащённую крупной стеклянной дверцей.

По пространственной компоновке применяются такие модели:

  • односторонние (печь и камин на лицевой стороне);
  • двухсторонние (печь с одной стороны, а каминная топка – с другой);
  • Т-образные;
  • угловые…

Некоторые нюансы устройства печи-камина

Классическая каминная топка позволяет получать лучистое тепло и наблюдать за «прирученным» огнём. Она может быть выложена из огнеупорного кирпича, но также иногда в кирпичный массив интегрируют металлическую заводскую топку. Открытые топки без дверцы пропускают много воздуха, и печь слишком быстро выталкивает горячие дымовые газы. В свою очередь, дверца позволяет замедлить горение и больше тепла оставить в доме. Кроме того, намного меньше «выгорает» кислорода.

Топка из огнеупорного кирпича (а также каменная наружная облицовка) является аккумулятором тепловой энергии, который длительное время после протопки способен её отдавать.

Обратите внимание! Каменные облицовочные элементы печи также нагреваются и участвуют в накапливании и равномерной отдаче тепла.

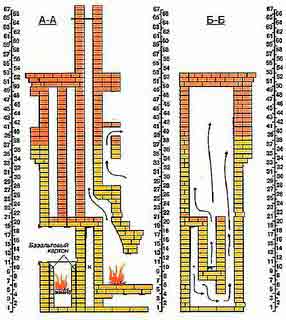

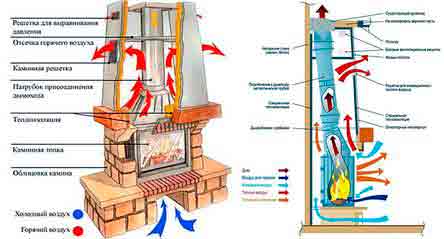

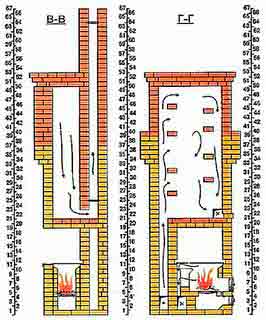

Для прогрева кирпичного массива в каминопечах дымовые газы проходят через систему дымооборотов (горизонтальных и вертикальных ходов), в которой происходит теплообмен между замедленными дымовыми газами и кирпичом. Каналы могут проходить как выше уровня камеры сгорания, так и на уровне пола (печи-камины нижнего прогрева сложнее, предъявляют более высокие требования к тяге, но создают более комфортные условия). Заметим, что иногда строятся бесканальные устройства, где дым отводится практически прямотоком, тогда как сложенная своими руками печка-камин, в которой имеется отопительный щит, намного эффективнее.

Где можно поставить печь-камин

В идеале печи и камины лучше располагать в центре дома возле (или вразрез) одной из внутренних стен, так можно будет более-менее равномерно отапливать несколько комнат. Довольно часто комбинированные печи строят между двумя помещениям, например между кухней и гостиной (камин, естественно, находится в жилой комнате). Практичным является вариант, когда топка камина обращена в гостиную, а его отопительный щит является перегородкой и плоскостью обращён в спальню.

Обратите внимание! Камин во время работы потребляет большое количество кислорода. Размеры помещения, где будет находиться отопительное устройство, не должно быть меньше 15 квадратных метров по полу, иначе имеющегося объёма воздуха будет недостаточно (чем больше мощность топки, тем больше должен быть каминный зал). Чтобы в помещении не возникало кислородного разряжения (а также для обеспечения процесса горения) создают дополнительную подачу воздуха. Для этого используются форточки, либо прокладываются специальные каналы для транспортировки воздушных масс с улицы (площадью не менее дециметра для закрытых топок и не менее двух дециметров для открытых).

Правильные материалы для строительства каминопечи

В этих отопительных устройствах не используется каких-то уникальных элементов, которых бы не было в конструкции камина или дровяной печки. Под каждый конкретный проект список материалов и расходников будет свой.

Как выбрать кирпич

Для кладки печи-камина и дымохода подходит хорошо обожжённый полнотелый кирпич. Футеровку внутренних поверхностей топки лучше производить из шамотного кирпича, но им также можно выкладывать всю печь. Для декоративной облицовки печи-камина есть смысл применить более дорогой лицевой кирпич.

Обратите внимание! Чтобы выложить наружную часть дымовой трубы, необходимо использовать кирпич с высокой степенью морозостойкости, кладку над крышей ведут на цементно-песчаном растворе.

Какой раствор использовать для кладки

Кладочный состав можно сделать самостоятельно – на основе глины (понадобится порядка 40 килограмм на сотню кирпичей) с добавлением песка. Однако для того чтобы сложить печь с камином своими руками, необходимо тщательно исследовать свойства имеющегося сырья, а также опытным путём найти оптимальную пропорцию сухих компонентов и воды. Но проще, быстрее и надёжнее воспользоваться готовыми «печными смесями» фабричного изготовления.

Обратите внимание! Одним из главных отличий качественной печной кладки является малая толщина шва. Нормальным считается показатель в 3-4 мм.

Заводские комплектующие

  1. В печи нужно будет установить колосниковую решётку, проём топки и зольника заполняют чугунными дверцами. Закрытые каминные топки снабжаются дверцей с огнеупорным стеклом в металлической раме, часто они монтируются не напрямую, а с помощью короба-обсадки из листовой нержавейки.
  2. Перекрытие каминной топки собирают на клин, но его дополнительно усиливают стальным уголком либо профильной трубой прямоугольного сечения. Это касается как полностью кирпичных сооружений, так и устройств, где применяется чугунная топка-кассета.
  3. Для освобождения каналов от сажи нужен доступ вовнутрь, его получают через маленькие прочистные дверцы (иногда на тех же местах предусмотрены съёмные «выбивные кирпичи»).

Обратите внимание! Поверхности металлических комплектующих, которые останутся на виду, на время кладки рекомендуется защитить малярным скотчем. Так на них точно не останется следов от раствора, и можно избежать мелких механических повреждений.

Изоляторы в отопительном устройстве

Каменная вата толщиной от 50 мм нужна для противопожарной защиты примыкания дымовой трубы к различным строительным конструкциям. В частности, разделка всегда актуальна для зоны прохода перекрытия и кровельного пирога.

Шамотное ядро и облицовочный кирпич иногда разграничивают листовыми материалами с низкой теплопроводностью, так удаётся в некоторых направлениях ограничить передачу тепла. Для этих целей используется базальтовый картон.

Герметизация примыканий доборных элементов к каменной кладке производится герметиками, выдерживающими высокую температуру. Их задача – не допустить образование свищей, что становятся причиной переохлаждения каналов и ухудшения тяги.

Материалы для создания фундамента

Среднестатистическая печь-камин вместе с трубой имеет массу до трёх-четырёх тонн, для неё понадобится фундамент, который обязательно должен быть независимым. Как правило, это монолитная конструкция из прочного бетона, где соотношение цемента к песку составляет 1:3. В качестве наполнителя добавляется 3-5 частей щебня. Сократить расходы и трудозатраты можно забутовкой фундамента, но здесь нужно использовать только прочный природный камень (строительный мусор или, например, бой кирпича только ослабит бетон).

Обратите внимание! Внутри цементного камня должен находиться арматурный каркас. Конфигурация армирования, количество стержней, их диаметр, способ перевязки – всё это зависит от габаритов бетонного изделия и характера будущих нагрузок.

При заливке печного фундамента следует соблюдать все общестроительные требования, это касается:

  • земляных работ,
  • выбора уровня заглубления,
  • правил армирования и сборки опалубки
  • приготовления бетона и его укладки,
  • соблюдения сроков вызревания до распалубки и до начала кладки,
  • проведения необходимых действий по уходу за монолитом.

Может показаться, что камин представляет собой упрощённую печь и не составит труда сделать всё своими руками. Практика показывает, что даже незначительные, на первый взгляд, ошибки становятся критичными и подстерегают мастера на каждом шагу. Но ещё сложнее качественно сложить и заставить работать печь-камин, где в одной конструкции комбинируются элементы нескольких устройств.

Видео: печь-камин для дачи своими руками

Источник: http://teploguru.ru/pechi/pech-kamin-svoimi-rukami.html

Печь-камин своими руками

Дача для каждого россиянина является любимым местом отдыха. По самым свежим социологическим опросам все большее количество загородных участков превращается из мест работы в места отдыха. Выращивание и сбор урожая перестает быть приоритетным занятием и для опытных дачников. У молодежи дача ассоциируется исключительно с местом приятного проведения времени. Дачные участки сегодня посещаются и в зимний, и в летний период. Соответственно, понадобится не только хорошо обогреть дом, а постоянно поддерживать в нем тепло. С подобной целью стоит подумать о постройке каминопечи для дачи из кирпича своими руками.

Схема кладки камина.

Стоит знать, что строительство печных сооружений является непростым занятием, однако при желании его можно постичь. Начнем такого необходимого процесса как порядовка камина своими руками.

Список необходимых инструментов и материалов:

  • базальтовая вата;
  • акриловая краска;
  • кирпич М-250 и облицовочный кирпич;
  • строительный скотч;
  • строительный уровень;
  • песок, гравий, цемент;
  • кладочная сетка;
  • асбестовая труба 1 мм;
  • печная смесь;
  • арматурный пруток.

Как работает печь-камин, и где ее лучше разместить

Схема движения воздушных масс и дымовых газов в топочной части камина и дымосборнике.

Печь-камин — это сооружение, которое совмещает в себе элементы, присущие хлебной печи. Оно способно хорошо удерживать тепло. Камин — наличие открытой топки, которая позволяет достаточно быстро прогреть помещение. В случае если учесть в конструкции подобной печи небольшую плиту, есть возможность достаточно легко готовить в ней пищу.

Особенностью устройства хлебной печи является то, что в ней есть два дымохода и две топки. Следовательно, есть возможность топить отдельно камин и отдельно печь. В подобной конструкции дымовые каналы будут иметь большое количество дымооборотов. С помощью подобных каналов в печи надолго будет оставаться тепло. Помимо того, будет необходимо меньшее количество топлива для того, чтобы выполнять обогрев. С точки зрения экономии это является большим плюсом.

Стоит учесть такой экологический критерий, как здоровое тепло. Данный термин подразумевает самый благоприятный тепловой воздушный микроклимат для человека. Есть возможность использовать для обогрева самое разное топливо: торф, дрова, каменный уголь и так далее.

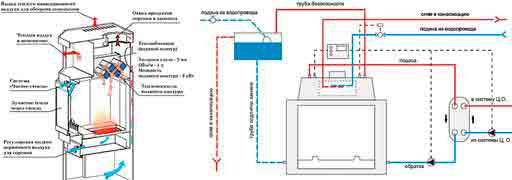

Схема камина-печи с водяным контуром.

Говоря о том, где лучше разместить камин для дачи, который будет построен своими руками из термостойкого кирпича, стоит знать, что это сооружение является основательным. Разумнее всего будет задуматься над его постройкой перед непосредственным строительством дачи. Это даст возможность определить место для его фундамента без каких-либо переделок.

Однако есть вариант встраивания очага в полностью готовый дачный дом. В таком случае придется разбирать часть крыши и пола.

Существуют некоторые советы по выполнению процесса установки.

  1. Камин имеет достаточно большой вес. Даже самый маленький камин имеет вес более 600 кг. Следовательно, важно позаботиться о том, чтобы фундамент под устройство камина был надежным.
  2. Для печи из кирпича требуется большое количество места — намного большее, чем для постройки самого камина.
  3. В готовой постройке лучше всего строить кирпичную печь Кузнецова отдельно. Это позволит избежать переделок.

Устройство каминопечи из кирпича

Схема самодельного камина.

В случае, если планируется строить печь-камин для дачи своими руками, следует начинать с возведения фундамента. Глубина фундамента составит примерно 1 м. На дно ямы, которая будет выкопана, необходимо сделать гидроизоляционную прокладку. Для этого следует использовать рубероид, который складывается в два слоя.

Для того чтобы скрепить кладку, нужно делать глинистый раствор. Глина замачивается на 3 дня, после чего смешивается с песком. При этом кирпич предварительно замачивается, чтобы не забирал влагу из раствора.

Строить печь Кузнецова наобум нельзя. Необходимая порядовка выполняется в зависимости от того, какая именно конструкция будет выбрана для изготовления из кирпича (угловая, встроенная, пристенная). Порядовка содержит описание каждого ряда с максимальной точностью.

Металлические устройства каминопечи

Схема отопления с помощью камина.

Построение хлебной печи для дачи не обязательно должно выполняться из кирпича. Вполне возможно придумать равноценную замену. Одним из вариантов может быть установка металлической хлебной печи.

Прообразом данного вида является конструкция, которая в народе назвалась буржуйкой. В начале 20 столетия данный вид устанавливался исключительно в городских квартирах. На сегодняшний день установка хлебной печи производится и в загородных домах. Подобная конструкция способна с легкостью вписываться в любой интерьер.

Имеются следующие способы установки подобной конструкции дымохода:

В случае, если рассматривается установка металлических каминов на даче, которые могут быть смонтированными своими руками, следует обратить внимание на установку дымохода. Данное устройство должно быть пожаробезопасным. Установка его может производиться двумя способами:

  • снаружи помещения;
  • внутри помещения.

Дымоход внутри помещения

Дымоход, который расположен внутри дома, обладает лучшей тягой. В связи с тем, что он выстроен строго по вертикали, он меньше поврежден загрязнению сажей, которая может образовываться в процессе сгорания.

В подобных дымоходах будет образовываться меньшее количество конденсата. Подобная труба может создавать неудобства в многоэтажных домах. Труба должна будет занять место верхних этажей.

Выполнение дымохода снаружи дома

Схема камина своими руками.

В случае, если печь Кузнецова пристраивается своими руками у наружной стенки дома, достаточно удобно будет сделать уличный дымоход. В таком случае не всем людям может прийтись по вкусу металлическая труба, которая протягивается по всей стенке дома. В подобном дымоходе будет образовываться большее количество влаги — конденсата. Это приводит к регулярным засорам тяги. Помимо того, он будет несколько быстрее охлаждаться, потому как проходит по наружной стенке.

Несмотря на некоторые недостатки, большая часть людей отдают предпочтение установке уличной трубы.

Связано это с тем, что у них нет желания разбирать устройство крыши.

Пошаговая инструкция установки камина на даче

Камин-пачь в разрезе.

Прежде всего понадобится чертеж.

Подготовка материала. Количество необходимого материала будет зависеть от того, какую площадь понадобится отапливать. Понадобится кирпич марки М-250 и облицовочный кирпич, а также акриловая фасадная краска и базальтовая вата, которая имеет толщину 5 см.

Далее заливается фундамент. Заливка происходит с помощью бетона, который выполнен для фундаментальных работ по пропорции 1:3:1 (1 часть песка, 3 части гравия, 1 часть цемента). Армируется кладочной сеткой, после чего обязательно вкапываются сваи, которые выполнены из асбестовой трубы, имеющей длину 1 м.

Общее количество свай, которое понадобится для подобного камина должно быть не меньше 5. В каждую сваю понадобится уложить арматурный пруток, после чего все залить бетоном. Фундамент должен получиться ниже уровня пола как минимум на 3 ряда кладки.

В качестве смеси для выполнения кладки необходимо использовать печную смесь, фасованную по 25 кг. Данную смесь есть возможность приобрести практически в любом строительном супермаркете.

3 ряда нужно выполнить для того, чтобы вывести кладку «в ноль». Так выражаются печники, когда выводится идеальная поверхность по горизонту с помощью стартовых рядов. Несколько рядов кладки понадобится, чтобы сделать идеально ровное основание печи.

Процесс закладки основания дровника и камина. Готовится основание, которое будет использоваться будущим дровником и каминной камерой. Прежде чем начать кладку, необходимо позаботиться о приблизительной раскладке порядовки печи (без раствора) для того, чтобы можно было сориентироваться в будущем устройстве кладки. После того, как порядовка разложена, нужно приступать к работе с раствором. Надо будет выложить 3 ряда основания.

Лицевая сторона будет камерой под камин, а задняя — основанием под дровник. Очень хорошо, если тепло печи будет просушивать поленья перед тем, как они будут заложены в топку.

Чтобы металлические уголки, применяющиеся в кладке для фиксации висящих элементов, не бросались в глаза, следует спрятать их во внутреннюю часть кладки.

Рядом с дровником будет находиться обыкновенная отопительная каминопечь, для которой понадобится обыкновенный чертеж. Вначале поддувало и зольник, далее дымоход, стяжка и топочная камера.

Установка кассеты камина. Прежде чем установить кассету, понадобится выровнять полностью все по показаниям строительного уровня. Вес кассеты составляет приблизительно 90 кг, следовательно, ее монтаж является достаточно сложным и ответственным процессом. Для закрытия каминной толки поднимаются ряды.

Строительным скотчем проклеиваются края камина. Это даст возможность избавиться от строительных огрехов и царапин, которые могли быть допущены. Ряды кладки поднимаются вровень с верхним краем. Внутренняя стенка выводится из керамического красного кирпича, все остальные стенки из облицовочного.

С помощью использования отрезного круга по керамике следует формировать кирпич необходимой формы, чтобы декоративность кладки смогла скрыть все железные элементы кассеты, которые выступают.

Не следует подрезать раствор сразу же после кладки рядов. Он должен слегка схватиться.

Прорезается потолок. Проем должен составлять минимум 75 см по каждой стороне стропила.

Делается труба. По наружным стенкам кладки фиксируется базальтовая вата. Все кирпичи по наружной грани следует проклеить строительным скотчем. Далее следует приступать к кладке.

Труба выкладывается до ската крыши на расстоянии 50 см. В верхней части устанавливается люк. Делается прорезь в настиле и обрешетке, после чего труба выкладывается до ската крыши. Сама труба обкладывается базальтовой ватой.

Источник: http://1pokirpichy.ru/postrojki/kaminopech-chertezh-poryadovka.html

Печь-камин для дачи своими руками: сложно, но возможно

Многие хотели бы установить камин на даче. Это могут быть как обычные дровяные камины, так и более современные установки. Например, печь камин для дачи длительного горения.

Камин в дачном доме

Конструкция классического камина

Основное назначение камина в классическом понимании — приготовление пищи с использованием открытого огня плюс создание локального очага тепла на непродолжительное время. Нам же камин на даче, надо полагать, будет служить в первую очередь как декоративный элемент помещения. И ещё, дачный камин немного согревает, причём не столько тело, сколько душу, когда располагаешься с друзьями напротив огня.

Сооружаем камин классического типа

Планируя установить камин на даче своими руками, стоит познакомиться с тем, из чего состоит эта установка. Это:

Расположение камина в помещении с позиции дымовой трубы

Прежде чем сделать камин на даче своими руками, следует определить расположение конструкции в помещениях дачи с позиции эргономики. И ещё найдём оптимальную позицию для удобства его обслуживания не только внутри, но и снаружи. Второй случай подразумевает, что каминная труба, как и печная, должна выступать над коньком на 2–3 кирпича (20–30 см).

Расположение трубы камина

Расположив камин на даче ближе к центру (рис. 1), получим расположение оголовка трубы рядом с коньком. В этом случае легко провести кладку трубы, легко монтировать и ремонтировать воздушную заслонку (если будет заслонка верхнего исполнения), легко будет чистить трубу, когда в том настанет необходимость.

Расположение дачного камина ближе к крайней стене помещения, если так требует планировка комнат и потребность хозяев, сделает кладку трубы, монтаж заслонки и чистку дымохода проблематичными (рис. 2). Но эта проблема решается устройством временных средств подмащивания в процессе строительства и последующем устройстве специальной приставной лестницы для обслуживания каминной трубы в процессе эксплуатации.

Выбор дизайна камина, конструкции и типоразмера

Вполне нормально, что после решения построить камин для дачи своими руками, у нас уже будет выбран его тип. Но после «привязки» камина к помещению вполне возможно, что этот тип устройства уже не будет приемлем. И тогда придётся внести изменения в свой проект, заменив выбранный тип другим (как по дизайну, так и по типоразмеру — либо шире, либо глубже). Возможно, придётся выбрать какую-то другую схему: угловые камины (см. Угловой камин своими руками), пристенные конструкции, стоящие обособленно либо комбинированные конструкции с обычной печью. Использовать угловые камины выгодно не только из-за экономии места. Дело в том, что установленная в центре угловая конструкция может обогревать сразу три комнаты.

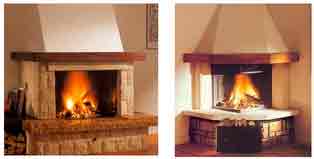

Пристеночный и угловой камин

Перед корректировкой и утверждением типа устройства необходимо проверить и следующий невидимый, но очень важный параметр — фундамент камина.

Масса камина из кирпича составляет около тонны и даже более, если здание двухэтажное или выше. Потому камин на даче требует правильного фундамента. Самым оптимальным вариантом в условиях, когда мы строим камин на даче своими руками, будет бетонный заливной фундамент с армированием бетона сеткой или арматурными прутьями. Самый простой вариант в работе — арматурный прут периодического профиля. Для устройства фундамента на твёрдом грунте возьмём арматуру диаметром 8–10 мм, для работы на мягком грунте — диаметром 12–14 мм.

Материалы для изготовления камина

Любая стройка начинается с проекта. Если мы решим построить камин для дачи своими руками, первым материалом для нас должен быть проект с четко прописанными размерами. Комплектуем строительные материалы.

  1. Фундамент (основание).
    • Цемент — около 50 кг (скорректировать по размерам фундамента).
    • Песок — 100 кг на 50 кг цемента.
    • Щебень крупный — 100 кг на 50 кг цемента.
    • Прут арматурный — сделать расчёт по размерам фундамента.
    • Доска обрезная 30 мм — сделать расчёт по размерам фундамента.
    • Молоток, ножовка, гвозди 70 мм — количество по потребности.
  2. Фундамент (тумба)
    • Цемент и песок в пропорции 1: 3.
    • Бутовый камень — в расчёту от объёма заливаемого фундамента.
  3. Камин
    • Кирпич огнеупорный для камина — с количеством определиться заранее.
    • Кирпич огнеупорный для трубы — количество рассчитать в зависимости от поперечного размера трубы и её высоты.
    • Глина — примерно 40 кг (2 ведра) на 100 кирпичей.
    • Песок сеяный — примерно 20 кг (1 ведро) на 100 кирпичей.
    • Колосниковая решётка.
    • Воздушная (дымовая) заслонка в трубу с тяговыми приводными элементами либо аналог печной заслонки.В классическом варианте применяются 2 заслонки: вверху и внизу трубы. И ещё в классическом исполнении привод заслонок был цепной. Тип и размеры заслонки (заслонок) необходимо определить на стадии проекта трубы камина, эскиз которой необходимо предварительно вычертить, и в нём определить размеры проходного сечения трубы. Перед составлением проекта камина прежде необходимо ознакомиться с конструкцией заслонок, находящихся в продаже. Только после определения типа заслонки можно принять решение по технологии установки изделия в трубу.
    • Декоративная решётка топочника.
    • Каминная доска.
    • Набор инструментов для обслуживания камина (кочерга, совок и др.).
  4. Инструмент (для кладки кирпича)
    • Ёмкость для замеса глины и песка объёмом 10 л.
    • Ковш штукатурный (для замеса).
    • Кельма.
    • Киянка каучуковая (молоток).
    • Кирочка.
    • Отвес
    • Уровень

Труба камина

Размер трубы (высота) зависит от высоты конька кровли (см. Расчет дымохода). Труба должна быть выше конька на 2–3 кирпичных пояса. Внутренний размер (проходное сечение) трубы зависит от размера входного топочного отверстия. Проходной размер трубы должен быть в 7–15 раз меньше входного размера топки. Как в классическом, так и в современном исполнении труба имеет постоянное сечение (проходной размер). Но если прибегнуть в помощи высококвалифицированного каменщика и сделать трубу с переменным сечением (сужение к верху), то такая конструкция даст увеличение тяги.

Подготовительные операции

Прежде чем начать строительные работы, проверяем качество материалов. Кирпич проверить несложно — визуальный контроль с отсортировкой кирпичей с трещинами: их будем использовать, когда придётся колоть кирпич на части. Контроль качества глины определим старинным «дедовским» способом. Подготовим песчано-глиняную смесь. Соберём столбик из семи кирпичей, соединив их раствором. Операцию проводим вечером, в конце рабочего дня. Назавтра с утра осторожно берём столбик за 2 верхних кирпича и приподнимаем. Если нижние пять кирпичей висят — глина качественная. Глину для кладки необходимо предварительно замочить водой на 2 суток. При замачивании на более короткое время следует использовать тёплую воду.

Проведение строительных работ

Для устройства фундамента требуется разобрать полы. Определяем тип грунта — от этого зависит степень заглубления фундамента.

    В зависимости от типа камина размечаем фундамент, увеличив его размер на 150–200 мм.

Внимание: «Привязывать» фундамент камина к фундаменту дома категорически запрещено.

Расположение фундамента под камин

Данная статья посвящена некоторым строительным тонкостям и хитростям, поэтому непосредственно кладка самого камина и трубы в данной статье не рассматривается. Это можно найти в любых руководствах, где описано доходчиво и грамотно, как можно построить печи камины для дачи своими руками. Единственное, что относится к кладке кирпича и что здесь следует упомянуть, — это «золотое правило», сохранившееся от наших дедов: чем меньше глины, тем лучше кладка. Это означает, что толщина глиняного слоя между кирпичами должна быть минимальной — в пределах 3–4 мм.

Из классического камина делаем камин-печь

Сохраняем тёплый воздух в помещении

Камин, по своим функциональным качествам, более вентилирует помещение, нежели его обогревает. Излишняя вентиляция и не позволяет быть камину обогревающим устройством для дачи. Но для этого современные технологии предлагают простую, но эффективную деталь — прозрачная дверца из жаропрочного стекла. Тепловое излучение всё так же будет обогревать комнату, но излишний ток тёплого воздуха в трубу прекратится.

Увеличиваем КПД камина

Планируя установить камин для дачи своими руками, который мог бы обогревать помещения, стоит обратить внимание на такую установку, как печь камин для дачи длительного горения. Камин имеет простое устройство — нужно только вставить бойлер в топочник камина. Для этого используем:

  1. Бойлер (чугунный).
  2. Трубопровод горячей воды.

С пламенем камина контактирует чугунный бойлер. От бойлера горячий теплоноситель (красная стрелка) перетекает к радиатору и нагревает его. Остывший теплоноситель (синяя стрелка) снова перетекает в бойлер и в нём нагревается. Получили круговорот теплоносителя. Бойлер можно сделать стационарным — для этого в процессе кладки в стенки камина предварительно закладываем резьбовые патрубки. Или же чугунная водяная система отопления может быть съёмной. Как первый вариант, так и второй, немного изменят вид камина, но эффективный нагрев помещения в достаточной степени компенсирует потерю эстетичного вида камина.

Обеспечение процесса тления

Если установить не простые дровяные камины для дачи, а установку длительного горения, то можно существенно сэкономить на топливе. Принцип установок длительного горения состоит в том, что сгорание топлива происходит при ограниченном доступе воздуха, а продукты сгорания (газы) используются для сжигания и получения тепловой энергии.

Установки длительного горения могут быть дровяные (пеллетные) или работающие на угле.

В заключение

Чтобы на своей даче своими руками построить камин, не требуется быть профессионалом высокого класса. Но обязательно нужно выполнять все требования строительной технологии, все пункты инструктивных указаний. Потому что бытует ложное мнение, будто камин — это упрощённая печь. При несоблюдении технологии в камине начинаются сложные аэродинамические процессы, способные создать сильные препятствия правильному горению топлива. Но строгое соблюдение технологии даст качественное изделие, удовлетворение от сделанной работы и радость общения у камина.

Источник: http://sdelaikamin.ru/dlya-otopleniya/pech-kamin-dlya-dachi-svoimi-rukami-19

Строим камин: виды, место в интерьере, устройство, согласование, изготовление

Камин был первым известным человечеству отопительным прибором специальной конструкции. В промышленную эпоху он приобрел более декоративно-престижное значение, но в наши дни интерес в каминам, которые не только красивы, но и греют, возрождается. Как основной отопительный прибор камин особых перспектив не имеет, но как дополнительный или альтернативный позволяет существенно сэкономить на коммунальных расходах, а сделать его своими руками может аккуратный домашний мастер средней руки.

На современных видах медленно горящего экологичного топлива (пеллеты, биотопливо) правильно изготовленный камин может показать КПД не хуже, чем голландская или шведская печь. Однако затраты на камин из кирпича по расходу материала оказываются вдвое-втрое, а деньгам – втрое-вчетверо меньше, чем на отопительную печь такой же тепловой мощности.

В настоящей статье будут приведены описания, схемы и чертежи нескольких самодельных каминов и конструкций промышленного производства. Но значительный объем материала посвящен тому, что в других источниках чаще всего если и упоминается, то вскользь. Условно эти сведения можно назвать основами каминоведения.

Казалось бы, зачем отвлекаться? Но, выполняя даже очень хорошее изделие шагами по инструкции, получим снова его же, и вряд ли лучшее, чем изготовленное автором. А декоративной функции камина никто не отменял и не отменит, да и технически он не так уж прост, как с виду. Чтобы построить для себя красивый, уютный и небесполезный на хозяйстве камин, нужно сперва разобраться, что вообще такое есть, как работает, для чего годится, а для чего нет.

Виды каминов: эстетика

Камин, как и прежде, не только греет помещение, но и придает ему особый уют. Строят его в душе дома – в гостиной. Технически эффективный, но неказистый и/или не вписывающийся в интерьер камин лишает дом лица. Поэтому, прежде чем браться за его изготовление, посмотрим, каково может быть лицо самого камина. Выбор не столь уж широк, т.к. камин должен не только выглядеть, но и греть. Причем не дымить, не чадить и не создавать опасности угара. Выбрав же подходящий по стилю, можно браться и за постройку.

Самый распространенный тип каминов – английский классический. Его внешний вид показан на рис. О его устройстве и технических особенностях мы поговорим далее, а о эстетике можно сказать одно: пойдет куда угодно, хоть в интерьер ар деко или фьюжн. Классика потому и классика, что везде к месту. Все, что может с чем-то как-то не склеиться, отсеялось в процессе многовековой эволюции.

Классический английский камин

Голландский

Голландский камин – это, в сущности, печь-камин. И не потому, что облицовывается изразцами, их может и не быть, как на правой поз. рис. ниже. Но вот наличие дымооборотов обязательно: голландцы вынуждены были еще в средневековье экономить на топливе. Поэтому камин по-голландски, собственно говоря, и не камин вовсе.

Голландский камин выкладывается как печка, только с увеличенным зевом топки и глухим, без поддувала, подом. Дверец топки или вовсе нет, или они ажурные, литые или кованые, свободно пропускающие воздух. Это следует из особенностей работы камина, о чем см. в следующем, техническом разделе.

Камины голландского типа

Для возведения с нуля голландский камин сложен: и кладка непростая, и отделка нужна качественная. Но, если необходимо сделать камин из печки, то прабабушкина голландка в стене или в углу – находка. Достаточно просто настежь открыть топку, закрыть поддувало – вот тебе и камин.

Второй, уже немного затратный, но отличный по всем качествам вариант – расширить горнило, чтобы в него поместилась современная каминная топка заводского изготовления. К ним мы еще вернемся, а пока отметим: фирменная топка может дать вторую жизнь ветхой голландке. Вместо ее слома и последующего капремонта – ремонт косметический и камин в доме. Сравнивать, наверное, и не нужно.

Рустикальные

Рустикальный по-латыни значит деревенский, сельский. Лучше всего его смысл передает русское «дярёвня!» Однако рустикальные камины очень хорошо смотрятся в интерьерах кантри, колониальном, рококо и даже в мещанском, см. рис. Строятся «рустики» из дикого камня.

Особый вид рустикального камина – камин в стиле прованс, правая поз. на рис. Стиль прованс, это, в сущности, французское кантри, только светлее и чувственне. Поэтому на камины-прованс идет камень светлый, потеплее и помягче: желтоватый известняк, песчаник, сланец (не горючий!) Когда-то прованские камины из-за этого служили недолго, но с современной заводской топкой камень превращается фактически в облицовку, тепловых нагрузок почти не получает и камин служит многие годы.

Рустикальные камины дороги, во-первых. Природный пиленый в размер камень – строительный материал элитного класса, независимо от его сорта. Во-вторых, построить «рустик» может только очень опытный печник. Конструкция тяжела, требует хорошего фундамента, а кладка из природного камня сложна в работе. Одними знаниями тут не обойдешься, нужен еще и немалый опыт.

Примечание: дикий камень и природный камень – не одно и то же. Дикий – такой, каким его вынули – валуны, голыши, колотая булыга. А тот же камень, прошедший обработку на камнерезном оборудовании и соответствующий определенным стандартам размера, будет уже природным.

В стене или рядом?

Классические и рустикальные камины могут строиться в следующих исполнениях:

  • Встроенный (закрытый) – зев топки заподлицо со стеной; портал (см. далее) выполнен прямо по стене.
  • Полуоткрытые (см. рис. справа) – прилегают к стене вплотную или частично утоплены в ней.
  • Открытые – между ними и стенами со всех сторон есть свободное пространство.
  • В проемах – обогревают сразу две комнаты.

Встроенные камины требуют специальной конструкции здания и предусматриваются в его плане еще на стадии проектирования. Открытые отнимают много жилой площади. Поэтому городские камины, за некоторыми исключениями (о которых ниже) чаще всего выполняются полуоткрытыми.

Альпийские

Альпийские, или швейцарские камины вошли в моду сравнительно недавно. Это, опять же, и не камины в сущности, а простые открытые очаги из швейцарских шале, слева на рис. Современный интерес к ним связан, скорее всего, с их демократичностью: огонь виден со всех сторон, и вокруг него можно усесться кружком.

Английский и голландский камины, наоборот, авторитарны: греться вечером у огонька с трубкой полагалось только патриарху. Невнимательный сынок/внучек, потянувшийся к огню, рисковал получить здоровенного пинка или затрещину безо всяких объяснений.

Швейцарский камин можно без особых сложностей выложить самому, но только в нежилом помещении. В постоянно обитаемых помещениях их самостоятельное возведение запрещено пожарным законодательством – открытый огонь, как никак. В городских квартирах до бизнес-класса включительно «швейцарцев» делать вообще нельзя, а в элитных – можно только по особому разрешению пожарной инспекции и наличии пожарного сертификата на изделие.

Для индивидуальных загородных домов правила исключений не предусматривают. Пожар в доме с людьми на селе или в коттеджном поселке еще опаснее, чем в многоэтажке: МЧС быстро не приедет. Но соорудить альпийский камин на даче вполне возможно, никого не спрашивая и никакими штрафами не рискуя. Дачные домики, по закону, помещения нежилые.

Современные

Современные стили дизайна не обошли и, казалось бы, такие архаичные камины. Причина – почти все современные стили оформления при внешней холодности и лаконичности переполнены скрытой энергией. А камин – вместилище видимой энергии огня, поэтому и ее обрамление не обязательно должно быть изощренно-вычурным.

Модерн известен как стиль всеприемлющий. Дизайнеры, декораторы, художники-прикладники между собой (на публике-то они утонченные эстеты) поговаривают: «Да в модерн пихай чего хочешь». Но модерн – отнюдь и отнюдь не беспорядочная свалка. Он требует очень развитого вкуса и обладает многими смыслами.

Камины в стиле модерн

Один из них важен в каминном деле: модерновый камин, полностью соответствующий критериям стиля и ничуть не нарушающий его эстетику, может быть выполнен из легких современных материалов БЕЗ ФУНДАМЕНТА, средняя и правая поз. на рис. Камин без фундамента – каково? Хотя бы по экономии на строительных работах.

Стиль минимализма уже не любит чего-то висячего. Он сугубо приземлен и распластан по поверхностям. В интерьерах мини даже светильники рекомендуется применять встроенные.

Для каминов у минимализма есть и минусы, и плюсы. Минус – открытый или полуоткрытый камин в интерьер мини никак не вписывается. Если стены тонкие и утопить в них камин нельзя, приходится огораживать его какой-нибудь коробкой, имитируя «встроенность», как на левой поз. рис.

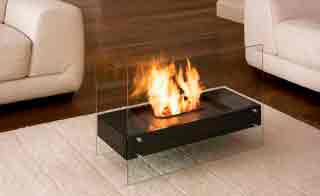

Камины в стиле минимализма

Но плюс каминов-мини существеннее: минимальное обрамление в сочетании с современной топкой позволяет сделать мобильный мини-камин, справа на рис. Действительно, фирменная топка на 12 кВт весит около 100 кг (см. далее), а чисто декоративная на биотопливе – до 20 кг. С обрамлением – около 30 кг. Переносить в пределах помещения может и отнюдь не богатырь.

Основа стиля хайтек, как известно, гладкие цветные или металлические, часто блестящие поверхности, ровные или плавно изогнутые. С точки зрения камина это значит, что он может быть выполнен как с готовой фабричной топкой (первая и третья слева поз. на рис), так и какой-либо из классических конструкций, но из современных материалов, вторая и последняя поз. Однако мини-камин хайтек (третья слева поз) делать мобильным нежелательно. По идее, элементы хайтекового интерьера могут смещаться со своих мест не более, чем транзисторные вентили в компьютерном чипе.

Стиль бионика

Камин бионического стиля

Бионический стиль, это, грубо говоря, назад к природе методами высоких технологий. Бионические интерьеры распространены не очень-то широко. Причина – их чрезвычайная дороговизна. Нужны натуральные материалы, опытнейший, специализирующийся именно по бионике (и соответствующим образом оплачиваемый) дизайнер, и мастера суперэлитного уровня, способные воплотить плод его исканий в жизнь. По примеру на рис. можно представить себе, во что обойдется один только камин в интерьере бионик.

Уличные камины – тоже веяние современности. Откровенно говоря, особого смысла в них нет: что за прихоть посидеть у огонька под открытым небом в непогоду? И камину все время мокнуть и стыть впрок не пойдет, поэтому материалы на него нужны особо стойкие и, соответственно, дорогие.

Однако для пикника с шашлыками на даче или, особенно, в загородном развлекательном заведении, некоторый смысл уличный камин-мангал все же имеет. Поэтому разберемся вкратце, из чего и как его соорудить, чтобы не переделывать через год-два.

Самое очевидное решение – сборно-разборная уличная печь-барбекю, первая слева в верхнем ряду на рис. Самому такую сделать нельзя без производственных площадей с необходимым оборудованием, но цены на фирменные приемлемы. Весят они немного, вдвоем можно переносить. На зиму разбираются и прячутся.

Посредине в верхнем ряду – такой же камин-мангал-барбекю, но из плотного дикого камня: гранита, габбро, диабаза и т.п. Он выдержит любую непогоду неограниченно долгое время, не требует разгонных топок после осенне-зимней слякоти, т.к. влагопоглощение материала ничтожно.

Однако стоимость выходит непомерная. Материал – это еще, как говорится, цветочки. А вот работа – уже сочные ягодки. Много ли найдется печников, которые возьмутся вывести прочный свод из «дикаря»? А который возьмется и действительно умеет, тому придется перебрать тонны камня, чтобы выбрать куски на ключи и лежни крыльев. И самые крылья тоже нужно складывать не из чего попало. И без подгонки кусков никак не обойдешься, а гранит подгонять, чтобы снаружи вид не испортился – это вам не кирпичики обушком подтесывать, алмазный круг в болгарке не один придется сменить.

А вот крайний справа вверху вариант из металла для самодельщиков подходит в самый раз. Конструкция ясна из рисунка, один человек таскает его туда-сюда без труда. Уже с дровишками, заложенными в проем обечайки для сушки, вид получается вполне натуральный. А если выложить верхнюю щеку плоскими камешками на цементно-песчаном растворе с полимерными добавками, то выйдет самый настоящий «швейцарец». Правда, носить такой придется уже вдвоем.

Наконец (слева внизу на рис.), за швейцарский камин на открытом воздухе сойдет и обычная жаровня. На ней, кстати, шашлыки готовить способнее, чем на предыдущем варианте.

Если же непременно хочется и камин, и на воле, и самодельный, и кирпичный, то его возводить нужно обязательно в беседке, справа внизу на рис. Влага небесная и устройство с пламенем внутри из пористого гигроскопичного материала на глиняном растворе – вещи несовместимые. После зимы от разгонной топки может просто развалиться. Пример подходящей в беседку печи-камина-мангала будет приведен далее.

Типы каминов: техника

Швейцарский камин каких-либо научно-технических особенностей не имеет. Это простой очаг, костер у углублении постамента из несгораемого материала. Но вот тоже очень древний, английский классический – устройство уже довольно интересное.

Примечание: известны изображения и модели классических каминов, которые археологи относят еще к доримским кельтам и пиктам. Что уже во времена Вильгельма Завоевателя было седой древностью.

Рустикальный и прованский камины – это те же классические, только по-иному оформленные. Голландский по принципу действия и устройства ничем не отличается от голландской печи. Современные камины с усовершенсвованиями будут рассмотрены, но начнем, как заведено, с классики.

Классический и Рамфорда

Схема классического английского камина

Схемы устройства классического камина английского типа приведена на рис. справа. Классический камин отличается от простого очага под дымосборником всего лишь двумя деталями: инфракрасным (тепловым) отражателем; отражающей поверхностью, и дымовым зубом. Но дают эти две детали очень многое.

Изюминка камина – дымовой зуб. Он ограничивает пропускную способность дымохода за счет образования под ним медленного вихря дымовых газов. Если затопить английский камин сырыми дровами, то, пока они не разгорятся, ясно виден дымовой клубок в топке, не уходящий в дымоход и не распространяющийся наружу.

Таким образом, воздух в топке делал несколько оборотов, контактируя с горящим топливом, пока понемногу не уходил в дымоход. Этим достигалось следующее:

  1. Постепенная отдача воздухом кислорода позволила организовать энергетически эффективное медленное горение даже весьма энергичных топлив – сосновых дров, антрацита – без опасности образования угарного газа.
  2. Более полно использовался кислород воздуха, что при качественном топливе исключало образование угара при любом положении вьюшки.
  3. Воздух сильно нагревался и тут же отдавал тепло телу камина, который, в свою очередь, излучал его в помещение.
  4. Постоянная времени вихря в топке – 2-7 мин, что делало процесс горения саморегулирующимся.
  5. Вследствие этого при одной и той же закладке топлива можно безбоязненно регулировать интенсивность обогрева способом, который в печах чрезвычайно опасен: частично задвигая вьюшку.

Дадим пояснения. Образование угарного газа CO – процесс эндотермический, т.е. энергетически невыгодный. Образно говоря, горящее топливо при недостатке кислорода стремится подтянуть к себе побольше энергоносителя – кислорода – прежде чем окисляться частично, в результате чего и образуется CO.

В камине доступ наружного воздуха в принципе свободный, дверец на зеве топки не бывает. Но получить кислорода вволю топливу мешает созданный им же вихрь в топке. Если окислителя становится очень уж мало, горение пригасает, вихрь ослабевает, приток наружного воздуха усиливается, топливо разгорается, вихрь опять усиливается, и крутится до тех пор, пока весь кислород из него не будет израсходован, и тогда процесс повторится снова и снова.

Однако в глухой сверху камере организовать такое горение невозможно. Дело в том, что объем дымовых газов в вихре по мере его развития непрерывно увеличивается, как за счет теплового расширения, так и за счет образования продуктов термохимических реакций. Если наглухо закрыть вьюшку, вихрь выйдет наружу (камин задымит, как и печь), весь процесс собьется с режима, и камин будет гореть просто как костер.

Примечание: вследствие этого вьюшку английского камина делают с отверстием холостого хода, как в дроссельной заслонке автомобильного карбюратора. Его площадь – примерно 10% от площади поперечного сечения дымохода. КПД камина это отверстие не уменьшает, см. ниже.

Далее, горячий вихрь хорошо прогревает тело камина, а оно так же хорошо греет комнату. В трубу вылетают только излишки уже остывших дымовых газов, которые дополнительно отдают свое тепло камину в дымовом колпаке. КПД английского камина для такого простого устройства необычайно высок: до 46% на корнуоллском угле и более 50% на пеллетах.

Примечание: из вышеизложенного ясно, что делать дымовой зуб в виде простого выступа кирпича нельзя. Тут уже аэродинамика работает, зуб должен быть профилированным. Разновидности английских каминов и отличаются друг од друга в основном профилем зуба.

Правда, в современной городской квартире таких показателей не добиться: измерения проводились в старых английских замках, для каминов с дымовым колпаком 4,5-5,5 м высотой и общей высотой дымохода 12-17 м. Но все равно, и при потолках обычной высоты камин будет греть не хуже голландки, а построить его технически проще. Увы, только технически, см. далее.

Описанный принцип работы дает важное для практики следствие: тепло дымовых газов после дымового зуба, в дымовом колпаке – бросовое, его можно использовать как угодно: сделать продухи и дополнительно греть воздух, встроить в колпак водогрейный регистр и т.п. В печах с дымооборотами не так – там должен точно соблюдаться внутренний энергобаланс и не нарушаться пути циркуляции энергии, иначе печь выйдет из режима, задымит, а ее КПД резко упадет.

В камине же зона генерации тепла (ЗГТ) сосредоточена в пространстве от пода топки до дымового зуба. Ниже взять нечего, а выше – бери хоть все, никто не заметит. Именно этим английский камин отличается от печей, а не тем, что греет излучением, как часто пишут. Печка ведь тоже тепло излучает. В камине ЗГТ еще и совмещена с зоной технологического процесса (ЗТП), горения, но ведь и в русской печи тоже.

Под каминной топки

Первоначально в английских каминах под топки делали действительно глухим, выложенным из камня с небольшим наклоном наружу. Без наклона камин при растопке сам ни за что не войдет в режим внутренней циркуляции газов. Направление вращения вихря в таких каминах было обратным показанному на рис. выше.

Работали они как следует быть, но могли оказаться опасными: крупные горящие куски нередко выкатывались наружу. Что совсем уж ни к чему и в замке с каменным полом пиршественного зала: там же ковры, мебель, пышные одеяния здорово «поддавшей» компании.

Поэтому уже в средние века под каминных топок начали делать с колосниками и очень низким, рассчитанным только на растопку, поддувалом. Когда топливо разгоралось и пламя начинало тянуться в дымоход, поддувало закрывали. Внезапный толчок избытка энергии возбуждал вихрь, и – порядок!

В наше время ради экономии на металлической фурнитуре и упрощения работы под снова часто делают глухим каменным, причем горизонтальным или даже с маленьким уклоном внутрь. Причина – растопка высокоэнергичными ЛВЖ и, особенно, растопочными гелями. Они сами по себе дают избыток энергии, необходимый для образования вихря, а дальше – все по-старинке.

Киношники/телевизионщики, снимая что-то о старой Англии, вплоть до Шерлока Холмса, непременно ищут замок или хотя бы старинный коттедж с «настоящим» камином, в котором под топки каменный. А владельцы таких домовладений неплохо наживаются на сдаче их в аренду под съемки. Между тем уже во времена беспутного Хьюго, своей бешеной греховностью породившего собаку Баскервилей, камины с колосниковой решеткой и низким «стартовым» поддувалом были общеупотребительны.

Камин Рамфорда

Схема английского камина Рамфорда

Схема камина Рамфорда (в прежней транскрипции – Румфорда, Rumford) показана на рис. справа. Рабочий процесс в камине Рамфорда происходит точно так же, как в классическом, но задержку дымовых газов вместо дымового зуба дает горловина с гиперболическим профилем, т. наз. горловина Рамфорда. Она, кстати, широко используется и вообще в технике, не только в каминах.

КПД камина Рамфорда на том же топливе точно такой же, как у классического. Но, как видно из рисунка, его конструкция намного проще, дешевле и легче. Камин Рамфорда можно построить и в блочной многоэтажке: требуемая глубина топки в полтора раза меньше, чем у классического, а на фундамент пойдет пенобетонная или вермикулитовая плита.

Одно только «но» — профиль горла нужно выдержать достаточно точно; допустимое отклонение от гиперболы – плюс/минус 5% по нормали в данной точке. Именно незнанием этого обстоятельства объясняется большинство неудач пытавшихся соорудить его самодельщиков.

Об отражателях

Многие мастера, зная о том, что камин греет преимущественно ИК из топки, встраивают в нее отражатель из металла или даже дорогущее зеркало из жаростойкого стекла с титан-ниобиевой амальгамой. Пример конструкции такого рода и ее размеры (к слову, типичные размеры классического камина для современной жилой комнаты) показан на рис. Отражатель рекомендуется чистить до зеркального блеска перед каждой топкой.

Классический камин с отражателем ИК

Все это сложности, вообще говоря, не повредят. Но и ничего в камине не улучшат. Штука в том, что черная на вид сажа и копоть (мелкодисперсный аморфный углерод) очень хорошо отражает ИК лучи. Примерно так же, как неглазурованный фаянс – видимый свет.

Порядовка углового классического камина

Поэтому физики не делают из сажи модели абсолютно черного тела, что нередко вызывает недоумение у школьников-старшеклассников и студентов. Какое уж тут полное поглощение, если в ИК оно чуть ли не блестит! Так что «заморачиваться» с отражателями, строя камин – дело зряшное. Подкоптится – по теплу заблестит само по себе.

Универсальный в углу

Камин английского типа может быть не только фронтальным. Вообще-то считается, что камин в углу следует строить по-голландски, но это только предубеждение. Угловой камин, работающий вполне по-английски, несложно сложить, зная, как работать с шамотным кирпичом, см. схему кладки на рис. справа. Конструкция достаточно массивная и годится только для частных домовладений. Но зато может использоваться и как барбекю, а в дымовом колпаке несложно оборудовать коптильню горячего копчения.

Видео: процесс строительства углового камина

С водогрейкой

Как уже ясно, встроить водогрейный регистр в английский камин несложно. Нужно только помнить, что много тепла не возьмешь. Камин с тепловой мощностью в 20 кВт за зуб выпускает едва ли 4-5 при предельно интенсивной топке. На ГВС с накопиттельным баком хватит, а вот на центральное отопление – уже нет.

Сам же теплообменник, т.к. температура за зубом невысока, лучше делать из 2-4 рядов тонкостенных металлических трубок, по 3 трубки в ряду, расположенных в шахматном порядке. И работать легче – не нужно разбирать колпак, достаточно пробурить в нем отверстия – и теплообмен будет хороший.

Современные с топками

Когда говорят «камин с топкой», это нередко вызывает недоумение: а камин без топки, это как? Какая-то электронная 3D имитация огня?

Бывают и такие, хотя сразу видно, что подделка. Но в данном случае речь пойдет о камине со специальной топкой заводского изготовления. Пример – топка «Оптима» отечественного производства, см. рис.

Каминная топка «Оптима»

В таких топках классическо-каминный тепловой цикл моделируется и оптимизируется на компьютерах. Сами изделия изготавливаются из современных материалов; широко применяются спецсплавы, кремнийорганика и композиты.

Камин с топкой в интерьере

Поэтому современная каминная топка не тяжела, компактна, а тепла куда не нужно почти не отдает, ее можно встраивать хоть в мебель, см. рис. справа. Дымоход выполняется из обычного тонкостенного металлогофра, а дверца топки – из свободно пропускающего ИК термостойкого стекла. Отделка камина «с топкой» может быть любой, по вкусу заказчика и умению мастера. Кроме того, «топочный» камин дает и немалые дополнительные возможности.

Еще о водогрейках

Каминные топки выпускаются и со встроенным водогрейным контуром. Благодаря точным компьютерным расчетам, камин с водяным контуром в специальной топке является уже полноценным отопительным прибором, непрерывно снабжающим горячей водой не только кухню с санузлом, но и ЦО. Схема его устройства и подключения показана на рис. Понятно, что самостоятельно такое не делают.

Водогрейный контур в камине

Воздушно-отопительный

Обрамление топки современного камина может быть, как уже сказано, любым. Это позволяет сделать камин с воздушным отоплением, схема которого приведена на рис. Пьедестал топки не обязательно выкладывать каменный, он может быть хотя бы из того же гипсокартона. Но самодельщику это радости, увы, не добавляет. Почему – будет видно из дальнейшего.

Камин с воздушным контуром

О биокаминах

Прежде чем переходить от вещей, интересных любому технарю, в материям, скажем прямо, довольно-таки муторным, следует немного задержаться на биокаминах. О них фактически уже было упомянуто: все без исключения мобильные миникамины работают на биотопливе. И топки, вокруг которых они «слеплены», тоже специальные, именно на биотопливо рассчитанные.

Биотопливо получается путем бактериального разложения отходов жизнедеятельности человека и животных. Звучит противно, то само топливо исключительно чистое: в его основе этанол, и любой мыслимый режим горения дает на выхлопе только углекислый газ и воду.

Не следует путать биотопливо тоже с абсолютно экологичными, и давно известными, газовыми гидратами, «сухим спиртом». Газогидратное сухое горючее высокоэнергично, тепла дает очень много. А этанол – это тоже всем известный (а многим – до боли душевной, головной и во всем теле) этиловый спирт. В биотопливе он находится в связанном состоянии, поэтому для приема вовнутрь оно не годится. Да и по цене – проще в коньяке выкупаться.

Спирт, как известно, сгорает всегда полностью, но тепла дает очень мало. Кто пробовал вскипятить на спиртовке хотя бы заварник на 200 мл (стакан), знает, что этанол как генератор тепла – никакой. Но как компонент топлива для декоративных мини-каминов, идеален: не проливается, т.к. входит в состав полутвердой или желеобразной массы. Есть биотопливо, по виду имитирующее дрова. Но вне специальной топки они сразу гаснут, так что можно не бояться и опрокинуть каминчик на ковер.

Это не реклама биотоплива, а необходимые сведения для понимания очень существенного для самодельщиков, особенно городских, обстоятельства. А именно: для камина на биотопливе НЕ ТРЕБУЕТСЯ никаких разрешений-оформлений-согласований. Лишь бы топка была фирменной сертифицированной, и камин с ней можно соорудить хоть в в деревянном доме. И пригласить пожарников на первый пуск, ничего не опасаясь.

Камины: нечто ужасное

Не пожар, не угар, не клубок ядовитых змей в дымоходе, не обрушение вниз к соседу вместе с перекрытием. Хуже: бумажная волокита. А без разрешения на камин, если он не на биотопливе, никак не обойтись – что такое открытый огонь в жилом помещении, всем понятно. Пожарникам уж точно понятно, и сугубо в профессионально-санкционном разрезе.

Беда в том, что никаких законодательных актов, регламентирующих устройство каминов, в РФ не существует. СНиП 2.04.05-91 регламентирует устройство отопительно-варочных печей, но в нем же ясно запрещено устройство в жилых помещениях отопительных приборов с открытой топкой. В Москве камины вроде бы разрешают Московские городские строительные нормы (МГСН) «Жилые здания» 3.01-96, но только на последних этажах (или на предпоследних, если квартира двухэтажная), причем у квартиры должен быть только один владелец. Техническая логика тут просматривается туго, но административно-финансовая лужковской эпохи ясна как день: позволить себе камин может тот, кому по карману «откатить».

Так как же быть? Вывернем поговорку наизнанку: в каждой бочке дегтя, если как следует процедить, найдется ложечка меда. В данном случае – квартиры с заложенным в проекте дымовым, отдельным от вентиляции, дымовым каналом. Это дореволюционные дома, сталинки, кирпичные хрущевки с газовыми колонками и титанами, современные квартиры свободной планировки в домах-монолитах. В них даже по МГСН 3.01-96 отопительные приборы на пламени можно ставить на любом этаже.

Отсюда следует такой изворот:

  • Затеваем якобы сложную перепланировку с переносом отопительных приборов (не писать в заявлении – регистров ЦО!). Процедура до крайности муторная, описание ее – отдельная тема.
  • Под шумок получаем у пожарников разрешение на пламенный отопительный прибор. «Фишка» в том, что по умолчанию, по СНиП, его поймут как печку, если самому не «лохануться» и не уточнить. На бумаге, на словах по-свойски можно и нужно.
  • Строим камин.
  • Вдруг чего – вот разрешение на перепланировку с реконструкцией отопления; вот – пламенный отопитель. Вот оно, пламя, глядите! Печь? Какая такая печь? Нету в этой бумаге ничего про печь! Ах, подразумевается? Ну, если суд Ваше подразумение примет как факт или документ – пожалста!

Однако такой сладкий момент, скорее всего, никогда и не наступит. Пожарники свое дело знают, и, где «не светит», туда и не пойдут. А вот с бумагами намаяться придется:

  1. Заказываем проект перепланировки, «самодуйный» не пройдет никак. Совет: если мелькала мысль присоединить балкон к комнате, возвести капитальную перегородку, объединить/разделить санузел, объединить кухню с гостиной – лучше пустить все одним пакетом и работой с камином, денег и нервов уйдет вдвое меньше;
  2. Берем в ДЭЗ, ТСЖ, короче, в эксплуатирующей дом организации, заключение о его техническом состоянии (техническое заключение о состоянии конструкций дома, ТЗК). В ТЗК должно быть отмечено, что дымоход исправен, и когда проводилась его ревизия; лучше – не ранее чем за полгода;
  3. Идем в лицензированную МЧС компанию, разрабатывающую рекомендации по пожарной безопасности. В Москве, Санкт-Петербурге, столицах федеральных округов и во многих больших городах это филиалы ВНИИПО МЧС (ВНИИ Пожарной Охраны);
  4. Там внимательно слушаем, киваем головой, делаем заметки, но главное – получить их визу на проекте. Без нее дальнейшее бессмысленно. Потребуют доработать или вовсе переделать проект – ни слова наперекор, делаем, как сказали;
  5. Идем к пожарникам, получаем разрешение. Просто так не дадут, но с визой ВНИИПО вопрос «решаемый» (во ВНИИПО, кстати, тоже), а без нее – «глухарь»;
  6. Проходим все мытарства документального оформления сложной перепланировки, и – наконец-то! – строим!

Надо сказать, что, если все это садомазохистско-бумажное удовольствие обойдется не более $2500 в провинции и до $4000 в Первопрестольной, то вам несказанно повезло. А по времени на бумаги уйдет никак не меньше полугода. Так что подумайте, а не заказать ли все-таки камин в спецфирме? У них дорожка накатана, может оказаться в целом дешевле и быстрее.

Примечание: вроде бы простой камин для воздушного отопления из фабричной топки и гипсокартона нужно однозначно заказывать профи. Ведь на весь материал для него, включая распоследний саморезик, понадобятся пожарные сертификаты, иначе к ВНИИПО лучше и не подходить. Тем не менее, на заказ это оптимальный вариант: материалы и работа по цене несравнимы с каменной кладкой, а топку так и этак нужно покупать. Профи же точно знают, где что приобрести, чтобы у пожарников «проехало».

Частным загородным домовладельцам повезло больше: добрая часть бумажной тягомотины приходится на согласования с владельцами, проектировщиками здания и городской архитектурой. Если дом свой, архитектурное окружение – соседская корова на выгоне, то эти этапы отпадают. И ВНИИПО с пожарниками не так привередничают: твой дом, тебе и гореть вдруг что.

Наконец,то: строительство!

Итак, теперь мы уже можем сложить камин. Возьмем для примера две классического типа конструкции: домашний и дачный. Все остальные технически или такие же, или проще. Как именно – сказано выше. Или сложнее и недоступны самодельщику. А документальное оформление (опять-таки, кроме биокаминов, которые оного вовсе не требуют) везде одно и то же.

Для всех каминов, кроме рамфордовского и некоторых модерновых, необходим прочный бетонный армированный фундамент вровень с настилом пола. Разумеется, в проекте должен быть и расчет общей прочности: перекрытие должно держать вес фундамента и камина с необходимым по СНиП запасом. Между прочим, в кирпичных хрущевках это условие чаше всего не выполняется.

При проектировании передавать весовую нагрузку от камина на стены никоим образом нельзя. Даже если камин будет располагаться в проеме стены и, допустим, греть и гостиную, и спальню. Нарушить это условие – неизбежно пойдут трещины в дымоходе, а с ними и самый разанглийский камин даст угар.

Размеры фундамента – с выносом на 100-110 мм во все стороны. На фундамент укладывается лист железа толщиной от 1,5 мм. На железную подстилку – гидроизоляция из двух слоев рубероида. Современные высокоэффективные гидроизолы на подстилку под горячее не годятся. На пол перед зевом топки – тоже несгораемый лист по требованиям ПО (вынос на метр вперед и на полметра по бокам, оцинковка на асбесте).

Примечание: каминам с фирменной сертифицированной топкой огнестойкая отмостка вообще не нужна.

Сезон работы

Печи и камины возводят в межсезонье (весна, осень) при температуре 15-25 градусов и умеренной влажности воздуха. Строить их ранней весной, поздней осенью или зимой вообще нельзя. Летом, в самую жару – допустимо опытному печнику. В сушь нужно увлажнять воздух в помещении открытыми широкими емкостями с водой.

В подавляющем большинстве случаев на камин пойдет обычный красный керамический кирпич, т.к. горение в топке не интенсивное и тепловые нагрузки на конструкцию невысоки. Лицевой, красивый и гладкий кирпич, годится только на внешнюю облицовку: его высокие декоративные качества достигаются благодаря слабому обжигу, и соответственно, плохой жаростойкости. Кроме того, в массу для лицевых кирпичей вносят полимерные присадки, контакт которых с огнем недопустим по множеству очевидных причин.

Кирпич должен быть из качественной массы и прожжен основательно, но не чрезмерно. Кирпичи-«буханки», вспученные, заметно покоробленные, с глубокими трещинами на поверхности, безжалостно отбраковываются. Также – кирпич-«железняк», пережженный, с темной сердцевиной. И тот, и другой от знакопеременных термических нагрузок скоро потрескаются.

Подтес, т.е. обработанные в нестандартный размер/форму кирпичи (необработанные – полнотелые) для камина лучше делать обушком, а не болгаркой с кругом. Дело не в пыли, а в вибрации. От нее в как следует отожженном кирпиче могут пойти микротрещины, которые потом перейдут в явные.

Кладочный раствор – глиняно-песчаный средней жирности. Пропорция песка с глиной – 3:1. Глина – покупная строительная. Песок – тоже покупной, речной, промытый и прокаленный. Дешевый карьерный песок не годится.

Раствор замешивают на воде до густоты сметаны или блинного теста и проверяют на жирность: он должен стекать с окунутого в него мастерка, оставаясь на лопатке ровным слоем в 1,5-3 мм. Слишком жирный налипает комками, в него добавляют песка и воды (немного!) опять до нужной консистенции. Слишком тощий стекает, обнажая, местами или полностью, металл инструмента. Его доводят до нужной жирности добавкой глины и воды.

Глиняный раствор сохнет долго. Поэтому готовить его нужно не спеша – не цемент и тем более не алебастр, не схватится. Заготовить можно впрок на всю работу сразу, это сэкономит время. На ночь бадью или корыто с раствором накрывают влажной мешковиной, а наутро перед работой несколько раз перелопачивают.

Первый ряд всегда выкладывают на сухую по гидроизоляции, давая раствор только в швы между кирпичами. Толщина швов – 3-4 мм, минимально допустимая для кладки на глине. Швы между обычными кирпичами и шамотными, а также между любыми кирпичами и металлическими вкладышами – 6-13 мм. 13-мм шов – максимально допустимый для глиняного раствора. Его иногда применяют и в кладке тела, если необходимо сделать вынос, навес или дать распушку (уширение).

Кладку непрерывно выверяют по отвесу и шнуру, особенно это касается дилетантов. Вся конструкция узкая, высокая, тяжелая, и центр ее тяжести расположен довольно высоко. Простительный для кирпичного забора или стены сарая перекос или неровность камин могут привести к обрушению.

Сушат готовое строение не менее 20 суток при комнатной температуре. Окна нужно открыть настежь, но попадание прямых солнечных лучей на изделие недопустимо. Лучше всего над окнами устроить на период сушки временные маркизы, хотя бы из старых простыней на палках. В крайнем случае – затянуть окна марлей.

Ввод в эксплуатацию

После сушки делают разгонную топку половинной порцией топлива. Его лучше брать медленно горящее – кузнечный уголь, уголь-«семечку». Если сушка производилась в оптимальных условиях, то через трое суток после разгона можно начинать топить. В противном случае объем закладки топлива увеличивают в 2-3 приема от 3/4 нормы до полной.

Классика своими руками

Здесь на рис. – порядовка камина английского типа. Конструкция упрощена и модифицирована, чтобы сложить его могли не очень опытные каменщики. Суть в том, что топка – проточная. Поддувало при топке не закрывать! Но колосниковая решетка небольшая и расположена у самой задней стенки топки, поэтому «английский» вихрь создается частично за счет конвекционного подсоса в топку снизу. Это позволило выкладывать дымовой зуб безо всяких теретико-технологических сложностей, простым уступом. Правда, КПД на пеллетах получается чуть более 40%

Порядовка классического камина

Видео: процесс кладки камина

Барбекю a-la English

Этот беседочный (помните обещанное?) камин-барбекю – устройство комбинированное. К вполне английскому камину сбоку пристроена одноконфорочная плита, см. рис. Строгий педант от каминов, возможно, и фыркнет, но на дачно-загородном хозяйстве удобно.

Порядовка беседочного камина-барбекю

Какой выбрать?

Так что же, какой камин все-таки лучше для дома? Заказной при полном достатке средств – смотря по интерьеру. При их неполном достатке или кредитном «избытке» – гипсокартонный с фирменной топкой и воздушным контуром, он, если в квартире есть счетчики тепла, неплохо сэкономит «коммуналку» зимой.

Если же браться за камин самому, то оптимальный вариант – мини на биотопливе. Всех расходов – на топку; отделка по цене в сравнении с нею не чувствуется. Ну, а если хочется солидную, престижную классику – то английский. Его мощная эстетика и великолепные достоинства хоть в какой-то степени окупят финансово-бумажный кошмар.

Видео: проект небольшого камина для дачного дома

Источник: http://clubpechnikov.ru/kamin/

osnovaremonta.ru

Кладка печей своими руками!

кладка 10 печей-каминов (обзор и порядовки)

Выбор лучшей печи с камином

Новый 2013 год предъявил печникам новые требования, сегодня все реже заказывают кладку простых отопительных печей и низкоэфективных каминов с нулевым КПД. Каждый второй владелец дачного дома или пригородного котеджа желает иметь универсальную, многофункциональную кирпичную печь-камин. Причин тому много одна из которых повышение уровня жизни и появившаяся тяга к эстетике открытого очага, способного просушить и освежить воздух в доме за несколько десятков минут. При этом отказываться от конфорта тепла печи и возможности готовки пищи на плите, сушке фруктов и выпечке хлеба в духовке никто и не думал отказываться.

Спорить о приемуществах печи перед камином мы опытные печники можем до бесконечности, заказчику до этого нет дела если он хочет печь-камин, переубедить его врядли получиться. Если первое вполне ясно, то выбор наилучшей модели для конкретного помещения возникает постояно. В связи с этим я принял решение создать раздел в котором будут обьеденены лучшие чертежи печей-каминов на все случаи жизни, с различными размерами и расположением элементов печи. Здесь есть варианты как от маленьких отопительных в 3х4 кирпича до огромных многофункциональных коллосов с большой чугунной плитой, духовкой и водогрейным котлом. Чертежи печей-каминов расположены в порядке популярности 1-лучший, 10-менее популярный. Читатели с помощью своих коментариев будут иметь возможность влиять на рейтинг представленой печи камина.

Порядовки 10 лучших печей-каминов

Еще раз хочу напомнить, что все чертежи печей этого раздела являються провереными десятками печников, и полностью соответствуют требованиям пожарной безопасности, условиям надежной тяги и долгой службой.

Помните что все варианты печей каминов представленных в этом разделе имеют высокую массу более 2 тон, и требуют отдельного фундамента, он должен иметь 2 слоя гидроизоляции, и глубину залегания 1-1,5 метра, поскольку он будет находиться в относительно защищенном от влаги места, допускаеться фундамент выложеный из силикатного или керамического кирпича на цементном растворе. О том как вести кладку дымовой трубы, выдры и распушки подробно описано в статье: Расчет сечения трубы для камина .

Источник: http://www.osnovaremonta.ru/kladka-10-pechej-kaminov-obzor-i-poryadovki/

Эффективное тепло: строим печь-камин своими руками

Каждому хочется сделать свой дом максимально удобным и уютным. Сегодня есть масса различных методов решения задач практичности и комфорта, но наиболее эффективным и неизменным на протяжении веков является сооружение одной из многочисленных печных конструкций. Сегодня мы расскажем о том, как соорудить печь-камин своими руками.

Особенности конструкции

Впервые услышав о печах-каминах, владельцы загородных домов нередко пожимают плечами: зачем тратить усилия на постройку отопительного прибора такой конструкции, если можно соорудить одну из хорошо зарекомендовавших себя печей типа голландки, шведки, колпаковки (колпаковая печь) и т. д. Всё дело в том, что они не знают особенностей работы каминных печей, а ведь при их разработке объединили всё самое лучшее от двух совершенно разных отопительных приборов.

Совмещение печи с камином позволяет не только качественно обогреть помещение, но и сделать его интерьер незабываемым

Главным достоинством можно считать то, что для обогрева помещения можно задействовать два режима работы сдвоенного теплогенератора.

Режим камина

В этом случае дым от очага через специальный дымосборник будет направляться в газоход, расположенный на задней стенке отопительного прибора и далее непосредственно в печную трубу. Сооружение практически прямого канала позволяет избежать уменьшения тяги, поэтому интенсивность горения дров будет максимальной.

Использование отопительного агрегата в качестве камина очень удобно при нерегулярных топках, например, на даче или в загородных домах, куда в зимнее время наведываются только на выходные. При этом температура в помещении станет комфортной буквально в течение одного часа.

Преимущества печки

Продукты сгорания не «вылетают в трубу», как это происходит в случае с камином, а перенаправляются в дополнительные каналы, расположенные по бокам отопительного прибора, где отдают всё тепло стенкам сооружения. Длительность горения одного и того же количества топлива при печном сжигании значительно увеличивается, поскольку эксплуатация агрегата чаще всего происходит на границе тления. Этого добиваются регулировкой притока воздуха через поддувало. Благодаря наращиванию массива печи, она имеет улучшенные теплоаккумулирующие свойства и позволяет даже после полного прогорания топлива длительное время отдавать накопленное тепло.

Если предполагается нерегулярный режим работы, то чаще всего теплогенератор эксплуатируют по следующей схеме:

  • При растопке открывают вертикальный канал, чем переводят агрегат в режим камина.
  • После того как температура в помещении поднимется до комфортного уровня, закрывают задвижку вертикального канала и прикрывают поддувальную дверцу, чтобы максимально увеличить длительность горения.

Как видите, печь-камин является успешным симбиозом нескольких отопительных приборов. Однако на этом его достоинства не заканчиваются.

Использование каминной кассеты повышает гигиеничность конструкции и облегчает постройку отопительного прибора

Отопительные приборы могут выполняться как с открытой, так и закрытой каминной топкой. В последнем случае используется дверца из жаростойкого стекла либо специальная чугунная кассета (вкладыш). Ограничение количества поступающего воздуха позволяет увеличить время работы камина и повысить его экономичность.

Разновидности каминопечей

Рассмотренная выше конструкция является простейшей реализацией идеи камина-печи. На деле же существуют гораздо более эффективные и функциональные сооружения, в которых совмещают отдельный камин и печь, устанавливают варочную поверхность, духовку или теплообменные ниши и т. д.

Печь-камин с лежанкой

Каминопечь с лежанкой

Массивное сооружение с обогреваемым лежаком или варочной плитой подойдёт не для каждого дома. Например, для дачи оно будет великовато, поскольку будет занимать значительную площадь помещения. Если же установить такой агрегат в загородном доме, то можно добиться удивительного комфорта: подобная конструкция так и просится для монтажа в гостиную, объединённую с кухней.

Пристенная каминопечь

Пристенная печь-камин сэкономит место в небольшом помещении

Эту конструкцию можно соорудить в небольшом доме для отопления двух смежных помещений. Как и в рассмотренной выше конструкции, обогревающие агрегаты можно топить по отдельности. В этом случае камин можно использовать для быстрого и комфортного обогрева большой комнаты, в то время как нагрев задней стенки при эксплуатации печи будет работать на отопление спальни. Недостатком этой конструкции можно считать отсутствие варочной плиты, которое, впрочем, компенсируется компактностью сооружения.

Квадратная печь-камин с плитой и духовкой

Многофункциональная каминопечь с плитой и духовкой

Многофункциональный отопительный прибор, установленный в большой комнате, способен разделить её на несколько зон. Со стороны камина можно создать уютную домашнюю атмосферу для отдыха и посиделок с друзьями, в то время как территория, примыкающая к печи, может использоваться для приготовления пищи и других хозяйственных нужд. Благо, для этого каминопечь имеет большую варочную плиту и вместительную духовку. Полка над камином также может быть задействована по максимуму — на ней удобно сушить фрукты, грибы или лекарственные растения.

Достоинства и недостатки совмещённых отопительных приборов

К преимуществам каминопечей относятся:

  • возможность быстрого нагрева помещения;
  • хорошая теплоаккумулирующая способность;
  • высокая производительность;
  • теплоотдача на уровне лучших отопительных агрегатов;
  • универсальность;
  • возможность использования для отопления нескольких помещений;
  • повышенная излучающая способность;
  • наличие дополнительных функциональных элементов для приготовления пищи, сушки одежды или отдыха.

Что касается недостатков, то к ним относится низкий КПД и неэкономичность конструкции, работающей в режиме камина, необходимость чистки дополнительных дымовых каналов, потребность в хорошей вентиляции и качественном притоке воздуха. Явным минусом можно считать и сложность конструкции, а также внушительные габариты сооружения.

Устройство и принцип действия

Каминопечь устанавливается на фундаментной плите, обустроенной на дренажной подушке из песка и щебня. Сооружение имеет две топочные камеры. Та, что формирует рабочую зону камина, имеет увеличенную высоту, и может быть оборудована стеклянной дверцей. Нередко она имеет изогнутую форму — таким образом удаётся увеличить площадь отражающей поверхности.

Схема движения газов внутри отопительного прибора совмещённого типа

Под топливника выполняется как в форме прямоугольника, так и трапеции. В последнем случае он сужается к задней стенке, которая выполняется наклонной, с небольшим порожком — каминным зубом или газовым порогом. Его назначение — удерживать нагар, который осаживается на стенках печной трубы. Над топкой находится дымосборник, который переходит в прямой газовый канал.

Топка имеет уменьшенные размеры и нижний поддув воздуха. В зависимости от конфигурации отопительного прибора, свод топливника оборудуют варочной поверхностью или же перекрывают кирпичной кладкой. Продукты сгорания от топки поднимаются в вертикальные каналы, обустроенные в соответствии со схемами голландских или шведских печей.

Внутреннее строение каминопечи

Если планируется одновременное использование камина и печи, то обустраивают общую дымовую трубу с двумя раздельными дымоходными каналами.

Чтобы не допустить попадание продуктов сгорания в помещение, дымовые каналы обоих приборов оборудуются задвижками, которые по мере необходимости перекрывают. Кроме того, дымоход снабжают дополнительной заслонкой, которая препятствует утечке тепла после полного прогорания топлива.

Расчёт основных параметров, чертежи и порядовки

Прежде всего, нужно выбрать место установки агрегата, а затем составить предварительный набросок формы и дизайна. Определившись с конфигурацией и габаритами, можно приступать к расчётам основных элементов отопительного прибора. Поскольку полностью рассчитать сооружение по силам только опытным специалистам, рекомендуем взять за основу конструкцию и размеры одной из шведских или голландских печей и уже в готовое сооружение интегрировать камин собственной разработки. Разумеется, выбирая отопительный прибор, необходимо соотносить его мощность с собственными потребностями в тепле.

Что касается расчёта каминной части, то его ведут, опираясь на габариты помещения. Для определения размеров топки можно воспользоваться готовой таблицей. Идеальным соотношением ширины к высоте считают 3:2, а вот глубину топливника принимают равным 1/2 или 2/3 его высоты.

Таблица для расчёта размеров каминной топки

Надо понимать, что производительность отопительного прибора зависит от того, насколько хорошо будет организована тяга, поэтому расчёт сечения дымохода важен не меньше, чем определение параметров топки. Опытные печники принимают его размер равным 1/10 площади топочного окна. Полученное значение закругляют в большую сторону, чтобы при строительстве дымовой трубы использовать целый кирпич. Если же устанавливают дымоход круглой формы, то его сечение должно быть не менее 150 мм.

Каминопечь, которую мы предлагаем к изготовлению, имеет варочную плиту и может использоваться как для разделения помещения на две зоны, так и для отопления смежной комнаты. В последнем случае задняя стенка сооружения встраивается в простенок.

Схемы и порядовки отопительного прибора приводятся ниже. С их помощью можно не только повторить существующую конструкцию, но и разработать собственную. Кроме того, визуальная картина строения внутренних камер позволит разобраться с направлением газовых потоков и определить поверхности с наиболее интенсивным нагревом.

Схемы и порядовки многофункциональной каминопечи с варочной плитой (фотогалерея)

Подготовительные работы

Прежде чем приступать к строительству, рекомендуется приобрести необходимые материалы и подготовить инструмент. После этого можно приступать к предварительному этапу — выбору места и обустройству фундамента. Саму же печь возводят только после полного высыхания основания.

Инструменты и материалы

Для того чтобы собственноручно построить печь, совмещённую с камином, потребуется минимальный набор инструментов. Скорее всего, всё из нижеперечисленного у вас уже есть.

  • Строительный уровень.
  • Рулетка и металлическая линейка.
  • Мастерок (кельма).
  • Молоток-кирка.
  • Болгарка с отрезными кругами по камню и металлу.
  • Резиновый молоток-киянка.
  • Ёмкости для воды и раствора.
  • Отвес.
  • Расшивка.
  • Правило.
  • Строительный уголок.
  • Штыковая лопата.
  • Молоток.
  • Шнур-причалка.
  • Трамбовка.

Для возведения фундамента понадобятся:

  • Гидроизоляция (можно использовать рубероид или полиэтиленовую плёнку).
  • Песок (лучше использовать крупный речной).
  • Щебень средней фракции.
  • Сетка для армирования (можно заменить отрезками арматуры, металлическими прутьями или кусками уголков, труб и т. д.).
  • Доски обрезные для сооружения опалубки.
  • Гвозди и стальная проволока.
  • Цемент.

Качественное чугунное литьё будет задавать тон дизайну всего сооружения, так почему бы не выбрать лучшее из того, что есть на рынке?

Понадобятся и другие материалы, необходимые для возведения стен и обустройства различных участков каминопечи:

  • красный полнотелый кирпич марки М-150;
  • шамотный огнеупорный кирпич марки ША-8;
  • глина и песок либо специальный состав для кладки печей;
  • уголки металлические с размером полки не менее 5 см;
  • фанера и доски для изготовления шаблона (в случае если перекрытие каминной топки выполняется в виде арки);
  • металлические задвижки;
  • поддувальная дверца;
  • листовой асбест или базальтовый картон;
  • топочная дверца;
  • дверцы для прочистных каналов;
  • колосники;
  • чугунная плита с конфорками;
  • стальная проволока для монтажа печной чугунины;
  • отделочные материалы (если планируется не расшивка, а другой вид декорирования внешних поверхностей).

Кроме того, если конструкцией отопительного прибора предусматривается установка каминной кассеты, то необходимо приобрести её ещё на этапе проектирования. Это позволит точно определить количество кирпича и знать, есть ли необходимость в огнеупорных материалах.

Как выбрать место строительства

Определяя место установки печи-камина, следует руководствуются теми же правилами, что и для монтажа привычных отопительных приборов. При сооружении конструкции вблизи деревянных стен, между ними и печью должен быть выдержан зазор не менее 40 см. Кроме того, обязателен монтаж жаростойкого экрана из металлического листа, асбестовой плиты, гипсокартона и других негорючих материалов.

При выборе места для установки печи-камина необходимо рассмотреть все варианты

Зазор между стенами помещения и печью нужен не только для обеспечения безопасности конструкции, но и чтобы проводить периодический осмотр и ремонт боковых поверхностей отопительного прибора.

Если же установка обогревающего агрегата планируется на периферии помещения, то выбирают одну из внутренних стен, поскольку близость к наружному периметру будет способствовать быстрому остыванию печи и снижению её тепловой эффективности.

Подготовка основания

Для кладки любого стационарного отопительного прибора требуется обустройство прочного основания. Поскольку мы имеем дело с конструкцией, которая, по сути, состоит из двух отдельных агрегатов, то фундамент должен обеспечить устойчивость и надёжность дровяного теплогенератора с увеличенной массой.

К фундаменту печи-камина предъявляются повышенные требования, ведь он обеспечивает надёжность всей конструкции

Схема работ по сооружению бетонной плиты, которая используется в качестве опоры печи-камина, ничем не отличается от алгоритма заливки фундамента других стационарных обогревателей. Сначала отмечают контур основания — он должен выступать за периметр отопительного прибора не менее чем на 100 мм. Если постройку устанавливают в помещении с деревянным полом, то ту часть, которая попадает под печь, вырезают. Далее работы ведут в следующем порядке:

  1. В зависимости от особенностей грунта, копают котлован глубиной от 0.5 до 0.7 м.
  2. Дно ямы заполняют 10-сантиметровым слоем песка, который хорошо уплотняют и проливают водой.
  3. Песок засыпают таким же слоем щебня, который также необходимо тщательно утрамбовать.
  4. На высоте 5–7 см от щебёнки устанавливают арматурную сетку. Для этого можно воспользоваться вбитыми в грунт металлическими штырями или же уложить армопояс на деревянные бруски.
  5. По контуру фундамента монтируют опалубку.

Устанавливая опалубку, важно верхний срез всех досок выставить точно по уровню. В дальнейшем это облегчит выравнивание плоскости фундаментной плиты и создаст хороший задел для обеспечения геометрической точности сооружения.

  • Из песка, щебня и цемента (соотношение 3:1:4) изготавливают раствор, который заливают в подготовленную форму.
  • Бетон уплотняют штыкованием и трамбовкой, а затем выравнивают, проведя правилом по параллельным элементам опалубки.
  • После первичного застывания раствора сооружение накрывают полиэтиленовой плёнкой и оставляют до полного схватывания. Производители цемента рекомендуют выдерживать бетон в течение 28 дней, но на деле приступать к возведению отопительного прибора можно уже через неделю. Главное не забыть отделить фундамент от кладки слоем гидроизоляции. Для этого нет более подходящего материала, чем рубероид, которым бетон укрывают в два слоя.

    Приготовление раствора

    Если для кладки кирпичей используются заводские строительные смеси, то их готовят согласно рекомендациям, указанным на упаковке. Мы же предлагаем воспользоваться опытом печников со стажем, которые говорят, что лучшего материала для кладки печей, чем глина, не существует.

    Глиняный раствор по консистенции должен напоминать густую сметану

    Кладочный раствор изготавливают из глины и песка, добавляя воду в количестве, необходимом для получения консистенции густой сметаны. При этом количество песка определяют исходя из жирности глины. В процентном соотношении оно может доходить до 30–35%. Лучше всего в нескольких ёмкостях смешать растворы с разным составом, слепить из них небольшие лепёшки и дать им полностью высохнуть. Для работы считают пригодным тот состав, проба которого меньше всего растрескается.

    Глину перед приготовлением раствора необходимо размять и удалить из неё растительные остатки и другие примеси. После этого материал замачивают в воде на сутки. Не следует смешивать сразу большое количество рабочего раствора — его готовят по мере необходимости. Дело в том, что при отстаивании песок всё равно будет осаживаться на дно, поэтому потребуется дополнительное перемешивание. А это — никому не нужная трата сил и времени.

    Кладка варочно-отопительной печи-камина

    Перед тем как приступить к кладке на раствор, специалисты рекомендуют сложить агрегат насухо. Это позволит ознакомиться с особенностями каждого ряда, выявить возможные трудности и подготовить необходимые элементы конструкции к работе.

    После «сухого» строительства можно приступать к укладке кирпича «мокрым» способом. Сухой кирпич будет вытягивать влагу из раствора, поэтому его необходимо замачивать в течение нескольких часов. Подобный метод хорош ещё и тем, что при одновременном высыхании швов и кладки увеличивается их взаимная адгезия, за счёт чего повышается механическая прочность всей конструкции.

    При выкладке некоторых рядов требуется использовать не целый кирпич, а его половинку, а то и треть. Для этого можно воспользоваться угловой шлифмашиной, или же раскалывать строительный материал при помощи молотка-кирки.

    Перед работой схемы порядовок лучше распечатать на бумаге. В процессе работы пройденные ряды отмечают — это дополнительно способствует чёткой организации работы. Советуем также воспользоваться представленной ниже инструкцией, которая составлена с учётом рекомендаций опытных печников.

    Пошаговая инструкция

    1. Первый ряд укладывают всплошную, постоянно контролируя уровень и геометрические параметры. Чтобы облегчить себе задачу, края основания печи можно начертить мелом на рубероиде.

    Укладку первого ряда ведут с особой тщательностью

    Для того чтобы толщина шва равнялась требуемым 5 мм, на кирпич накладывают 7–8 мм раствора.

    Прежде чем приступать к третьему ряду, в специальные ушки поддувальной дверцы продевают проволоку. После этого металлическую деталь устанавливают на место и подпирают кирпичами. Проволоку укладывают в кирпичную кладку — это позволит надёжно закрепить печную чугунину.

    Печной дверцы крепят при помощи металлической проволоки, которую укладывают в кладочные швы

    Во время эксплуатации печи чугунные детали будут нагреваться, а поскольку металл и кирпич имеют различные коэффициенты температурного расширения, то это приведёт к появлению трещин в местах их установки. Чтобы этого не произошло, между кладкой и дверцами устанавливают прокладки из асбестового или базальтового уплотнителя.

    Четвёртым рядом начинают строить топочную камеру. Параллельно начинают формировать днище (под) каминной топки. Чтобы сделать перекрытие расположенной под камином дровяной ниши, используют пару металлических уголков, которые будут выступать опорой для кирпичей верхнего ряда. Такой же уголок используют и для опоры кирпича, которым сверху перекрывают проём дверцы. Напоминаем, что стенки топочной и каминной камер выкладываются шамотным кирпичом, который устанавливают на ребро.

    Установка металлических перекрытий в качестве опор для кирпичей верхнего ряда

    Опытные печники рекомендуют уменьшить толщину кладочного шва для шамотного кирпича до 2–3 мм.

  • В пятом ряду на боковые кирпичи зольника (поддувальной камеры) укладывают колосниковую решётку. Между красным кирпичом стенок печи и огнеупорным материалом топки устанавливают прокладки из базальтового картона.
  • Перед укладкой шестого ряда устанавливают топочную дверцу.
  • В восьмом ряду над дверцей устанавливают металлический уголок и до десятого ряда ведут укладку без дополнительных элементов.
  • В одиннадцатом ряду монтируют плиту с конфорками, продолжая наращивать массив печи с внутренними каналами.

    Перед укладкой плиты место примыкания герметизируют при помощи асбестового или базальтового уплотнителя

    Монтаж печной задвижки

    Как видно из порядовки, изначально печь проектировалась с учётом использования силикатного кирпича, которым её стенки формировались вплоть до сорокового ряда. Если такой дизайн вам по душе, то можно повторить замысел разработчиков. В противном случае можно с самого первого ряда вести работу красным кирпичом. То же самое рекомендуется делать и в случае, когда поверхность печи будет подвергаться декоративной отделке.

    Вывод печной трубы через потолочное перекрытие

    Для вывода дымохода в потолке прорезают отверстие. В этом месте труба имеет утолщение — так называемую распушку (разделку). Её назначение — снизить температуру внешней поверхности трубы. Некоторые печники обходятся без разделки, а чтобы защитить материал перекрытия от чрезмерного нагрева и предотвратить его возможное возгорание, вокруг трубы они укладывают жаростойкий материал. Для этих целей можно использовать как несколько слоёв асбестовых плит, так и базальтовую или любую другую минеральную вату. Главное, чтобы толщина слоя теплоизоляции была не менее 100 мм — именно такое требование выдвигает действующий СНиП.

    Через чердак дымовая труба выкладывается по схеме 65-го ряда, а в месте выхода сквозь кровлю обустраивается выдра. Это утолщение дымохода предотвращает стекание осадков и конденсата по его внешним стенкам. Кроме того, проём в кровле дополнительно защищают надёжной гидроизоляцией.

    Во время строительства дымовой трубы глиняный раствор используют только в помещении и на чердаке. Выше уровня кровли для кладки кирпича применяют песчано-цементную смесь.

    Для защиты дымохода от грязи, пыли и осадков на его оголовок устанавливают металлический колпак.

    Видео: как сделать каминопечь из кирпича своими руками

    Ввод печи-камина в эксплуатацию

    Как бы ни хотелось сразу же после укладки испытать, на что способен отопительный прибор, делать этого нельзя ни в коем случае. Сначала необходимо хорошенько просушить стенки сооружения. В жаркий летний период с этим нет проблем. Именно поэтому специалисты рекомендуют строить кирпичные дровяные печи летом, когда естественное тепло способно высушить стенки всего за неделю. Для этого открывают все дверцы и задвижки, а с плиты снимают конфорки.

    Тем же, кто возводит каминопечь в межсезонье, можно рекомендовать надёжный способ, который ускорит процесс удаления влаги. Для этого в топки агрегата помещают тепловентиляторы или мощные электрические лампы. Все окна и проёмы закрывают (каминную камеру можно занавесить брезентом).

    Первичный прогрев отопительного прибора проводят небольшим количеством дров, не допуская чрезмерного повышения температуры внутренних камер. Если каминопечь имеет раздельные каналы дымохода, то рекомендуется жечь дрова одновременно в двух топках. Равномерное распределение тепла в массиве печи пойдёт ей только на пользу. Этот процесс проводят 2–3 раза в сутки на продолжении 7–10 дней. О том, что печь полностью просохла, можно узнать по отсутствию конденсата на внутренних металлических поверхностях. Некоторые печники закладывают в нижние прочистные каналы смятые газеты, по влажности которых судят о готовности отопительного прибора к интенсивной эксплуатации.

    Во время сушки и испытаний отопительного прибора в швах кирпичной кладки могут появляться небольшие трещины и разрывы. Для их выявления все внешние поверхности подвергают тщательному осмотру. Тем не менее спешить устранять дефекты не стоит, пока печь не поработает в режиме максимальной мощности как минимум два-три месяца. Конечно, это касается лишь мелких неисправностей. Глубокие трещины, через которые в помещение может пойти дым или угарный газ, заделывают незамедлительно и особо тщательно. Ревизию внешних поверхностей каминопечи проводят регулярно. Что же касается чистки внутренних камер и каналов от сажи, то эту работу выполняют каждый год, после окончания отопительного сезона.

    Достоинства каминов-печей очевидны, поскольку они позволяют решить множество проблем, связанных как с отоплением и приготовлением пищи, так и с дизайном и оформлением внутреннего пространства загородных домов. Такой отопительный прибор не будет лишним даже при наличии газового отопления, поскольку даст уверенность в завтрашнем дне и обеспечит невероятно тёплую и комфортную атмосферу. При выборе конструкции теплогенератора необходимо учитывать все особенности помещения, а во время работы точно придерживаться размеров и быть предельно собранным. Только выполнение всех условий позволит долгие годы наслаждаться теплом и комфортом от печи-камина, построенной своими руками.

    Источник: http://aqua-rmnt.com/otoplenie/effektivnoe-teplo-stroim-pech-kamin-svoimi-rukami.html

    Как сделать печь-камин своими руками

    Печь-камин — это сооружение, объединяющее функции печки и камина. В последнее время эта конструкция стала очень популярной. И по понятным причинам. Её многофункциональность позволяет одновременно декорировать помещение и использовать для обогрева. Некоторые модели оснащены даже варочной плитой, что очень удобно. Построить такую печь своими руками достаточно сложно, особенно если вы не имеете опыта кладки кирпича. Но иногда даже новички успешно справляются с таким строительством. Если чётко следовать всем чертежам, порядовкам и рекомендациям, то можно неплохо сэкономить на том, что не нужно нанимать дополнительную рабочую силу специалистов. Давайте подробно рассмотрим этот вопрос.

    Что такое печь-камин?

    Это очень популярное сооружение уже многие десятилетия. И это несмотря на то что на сегодняшний день в продаже можно найти печи и камины из чугуна небольших размеров. Практический каждый человек, владеющий дачным участком и домом на нём, хотел бы иметь настоящую кирпичную конструкцию.

    Печь-камин — это отдельная модель сооружений длительного горения, используемая для обогрева помещений. Такие модели имеют высокую мощность тепловыделения, в изготовлении используют толстостенный металл и кирпичную кладку. Главным достоинством такой печки является её экономичность за счёт тлеющего режима горения топливных компонентов.

    Эти печи пришли к нам из Европы и очень быстро завоевали свою нишу на рынке. Особой популярностью пользуются печи, в которых есть водяной контур. Их устанавливают в домах, где отсутствует центральное отопление, газификация или если есть перебои электричества. По сути, печь-камин — смесь обычной домашней печки и камина. Она и обогревает помещение и декорирует его. Такая печка очень быстро греет воздух и долгое время отдаёт тепло после того, как её растопить. Это достигается посредством того, что топливо в ней не горит открытым пламенем, а потихоньку тлеет. Тепло отдаётся по-максимуму, и температура при этом не снижается. Ещё один несомненный плюс такого сооружения — это высокоэффективная циркуляция воздуха внутри её.

    Печь-камин работает несколько иначе, чем простая печка. Сначала в ней происходит распахивание заслонок, из-за чего топливо начинает быстро гореть. Благодаря этому помещение быстро нагревается. Потом необходимо на угли сделать ещё одну закладку твёрдого топлива, закрыть топку и заслонку, и оно уже не горит, а тлеет. Таким образом, помещение уже нагрето, а тепло продолжает ещё долго поступать и температура постоянно поддерживается.

    Печь-камин из кирпича — это единый блок, который устанавливают на цельном фундаментальном основании с одним общим каналом для отвода дыма. Печи бывают отопительными или отопительно-варочными, на которых можно готовить пищу. Второй вариант для удобства проектируют так, чтобы часть печи, на которой готовят пищу располагалась в кухне, а камин выходил в другую комнату, например, гостиную.

    Принцип работы

    Все сооружения, которые топят с помощью дров, работают по одному и тому же принципу, что и калорифер. Воздух — носитель тепла. Происходит его нагревание и он понимается кверху. Холодные потоки, наоборот, опускаются книзу и попадают в каналы. Такое движение может быть естественным или автоматизированным. В моделях, где установлена автоматика возможно регулировать интенсивность сжигания топлива и уровень прогрева воздуха. Варианты печей с длительным горением можно отнести к отдельной теме. После того, как произошёл розжиг, поступление О2 снижается до минимума и дрова просто тлеют. Конечно, теплопроводимость в таком режиме снижается, но одной закладки топлива хватает на восемь часов теплоотдачи.

    Топятся печи с длительным процессом горения дровами или специальными брикетами. Если использовать уголь, то слишком высокие температурные режимы вызывают его горение, и он перегревает большинство устройств.

    Иногда дровяную печь-камин оборудуют теплообменником. В нём может циркулировать теплоноситель в жидком состоянии. Установка водяного контура на такой конструкции позволит распределять тепло в дальние уголки дома. Для дома, где постоянно проживают люди — это отличный вариант отопления.

    Таблица: преимущества и недостатки

    Таблица: виды печей-каминов

    Выбирая модель, обращайте внимание на её мощность в первую очередь. Если её будет недостаточно для обогрева помещений, то печку придётся топить практически всё время. Таким образом, её детали будут перегреваться. С избыточной производительностью конструкция будет функционировать в зажатом режиме, т. е. будет постоянно ограничиваться поток воздуха.

    Если ваш дом утеплён достаточно хорошо, то мощность печи можно рассчитать. Для каждых 10 м 2 необходимо около одного киловатта мощности.

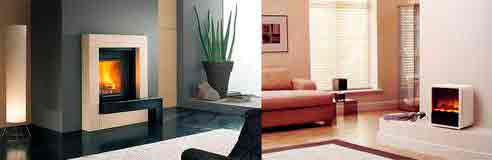

    Фотогалерея: виды каминов

    Чертежи и порядовки

    Это самый первый момент, в котором стоит разобраться при строительстве печки. Чтобы работать было максимально удобно, вам необходимо подготовить 3 документа: эскиз, чертёж и схему-порядовку.

    Эскиз — это обычный рисунок от руки, на котором изображено то, как будет выглядеть печь. На нём укажите, где будут располагаться топка, зольник, дымоход, заслонки и другие элементы. Указание принципа работы печки также происходит на эскизе.

    Чертежи выполняются в масштабах. На чертеже необходимо указать приблизительный размер будущего сооружения.

    Ну и, конечно, необходимо иметь схему-порядовку, на которой подробно описано кладка каждого ряда из кирпича. На ней указывают, где будут находиться дверки, заслонки, опорные элементы. В случаях, когда есть повторение рядов, их не показывают каждый в отдельности, а просто объединяют, указывая количество одинаковых рядов.

    Новичку будет удобно работать со всеми указанными документами. Так будет проще разобраться с размерами и местоположениями отдельных элементов печи.

    Опытные мастера чертежами пользуются не всегда. Им достаточно схемы-порядовки, чтобы разобраться с габаритами печки и принципом работы.

    Где установить печку, техника безопасности

    Если вы планируете установить печку-камин у стены, сделанной из дерева, то её необходимо защитить от воздействия высоких температур, которые будут исходить от печки. Используйте для этого жаростойкую подкладку. В качестве неё можно использовать асбестовую плиту, кирпичную кладку, лист из металла, керамическую плитку и так далее.

    Печью можно разделить одну большую комнату, на две более маленькие, каждую из которых можно оформить по-своему. Каминную часть конструкции обычно поворачивают к залу или спальне, а вот месторасположение варочной плиты повёрнуто к кухонной зоне. Если зонирование помещение происходит не только при помощи печки-камина, а ещё и стеной, то не забудьте изолировать стену от печи с помощью жаростойкого материала. Дымоходную трубу конструкции также необходимо изолировать таким материалом.

    Когда вы определились с моделью печки-камина, её необходимо, как бы «примерить» к месту её возведения. Для этого необходимо произвести соответствующие измерения, нанести разметку на пол, стены и потолок.

    Чтобы не отвлекаться от строительных работ, заблаговременно приобретите все необходимые вам материалы и инструменты.

    Список необходимых инструментов и материалов

    Скорее всего, большинство инструментов у вас найдётся дома. В крайнем случае их можно приобрести в любом строительном магазине.

    1. Молот с киркой.
    2. Метёлка, сделанная из мочала.
    3. Угол.
    4. Отвес.
    5. Печной молот.
    6. Плоскогубцы.
    7. Резиновый молот.
    8. Зубило.
    9. Кельма или разных размеров и форм мастерки.
    10. Правило.
    11. Цикля.
    12. Кусок трубы из металла, в качестве стукальца.
    13. Лопатка из дерева.
    14. Чертилка.
    15. Уровень.
    16. Рашпиль.
    17. Расшивка.

    Помимо этого, запаситесь ситом. Им нужно протирать раствор, чтобы он был тонкий, соорудите пару козелков (это своеобразные лестницы).

    Необходимое количество строительных материалов напрямую зависит от того, какую модель печи-камина вы выбрали для возведения.

    • Красный огнеупорный кирпич необходим в том количестве, которое рассчитывается с помощью порядовки.
    • Пространство вокруг топочной части укладывается при помощи жаростойкого силикатного белого кирпича.
    • Кирпичи склеиваются между собой с помощью специальной растворной сухой смеси, которую без проблем можно приобрести в любом строительном магазине.
    • Фиксируются детали из чугуна при помощи листа из стали, толщина которого 2–3 миллиметра; уголка 3х3 или 5х5 сантиметров; проволоки из стали, диаметр которой 3х4 миллиметра.
    • Позаботьтесь о чугунных аксессуарах, таких как дверцы для поддувальной и топочной части, очистных окон. Приобретите варочную плиту и колосник.
    • Изолирующие жаростойкие материалы.
    • Гидроизоляция, например, рубероид.
    • Элементы опалубки для возведения фундамента.

    Этапы строительства своими руками

    Готовим место и заливаем фундамент

    Лучше всего возводить фундамент печи на этапе строительства фундаментальной части самого дома. Но бывает и так, что печь возводят в уже готовом доме. Чтобы возмести фундамент, необходимо произвести разметку под него и демонтировать часть пола. Для удобства работ делайте проём в полу на 15–20 сантиметров больше, чем будущий фундамент печки.

    1. Выкопайте котлован, глубина которого должна быть 50–60 сантиметров. Утрамбуйте дно и соорудите пещано-щебневую подушку. 10 сантиметров песка и столько же щебёнки. Каждый из материалов хорошенько утрамбуйте.
    2. Соорудите опалубку, залейте в неё цементную смесь.
    3. Цементную смесь заливайте не сразу, а разделите на 2–3 этапа. Нижний слой должен быть достаточно грубым. Делают его используя песок, щебёнку и цемент. Дождитесь пока он схватится.
    4. Затем заливайте раствор, сделанный из трёх частей песка и одной части цеммента.
    5. Разровняйте правИлом раствор и оставьте до полного высыхания. Как правило, это около месяца.

    Когда фундаментальная часть печи полностью застынет, вырежьте из рубероида кусок, который будет полностью соответствовать размеру и форме основания и устелите его наверх. Теперь можно начинать кирпичную кладку.

    Подготовка к кладке

    Специалисты с большим опытом кладки печей советуют делать предварительную кладку без раствора. Это необходимо для того, чтобы точно рассчитать, сколько кирпичей вам понадобится и какие из них нужно обрезать до необходимых размеров.

    После того как вы потренировались в кладке вашей печи и разобрались со всеми нюансами, можно начинать класть кирпичи на раствор. В случае использования раствора, в основу которого входит глина, то его необходимо подготовить заблаговременно. Но из-за того, что на рынке появились специализированные сухие огнестойкие смеси для кладки печек, этот вариант потихоньку уходит в сторону.

    Варианты схем-порядовок

    В схеме должно быть наглядное отображение кирпичной кладки и направление движения прогретого воздуха по воздуховоду внутри сооружения. Если правильно выполнить схему и соорудить печь-камин строго по ней, то она будет долгое время оставаться в горячем состоянии и выводить продукты горения наружу, не выпуская, опасные для жизни и здоровья человека газы, в помещение.

    Схема печи-камина 1

    На представленной выше схеме можно рассмотреть, как выглядит печка-камин в разрезе. Здесь видно, месторасположение топочной части, где горит огонь, поток движения прогретого воздуха. Наглядно видно, какие из частей печки будут прогреваться сильнее всего.

    Схема печки-камина 2

    На схеме №2 прекрасно видна топочная часть в разрезанном виде с 2-х сторон. Стрелками указано направление движения дыма из топки в трубу дымохода.

    Схема печи-камина 3

    На схеме №3 можно рассмотреть топочную часть непосредственно самой печки и камина, а также направление движения прогретого воздуха.

    Ещё на каждой схеме указано количество кирпичных рядов для сооружения конструкции и месторасположение элементов из чугуна.

    Вариант порядовки печки с 1 по 26 ряды

    Чтобы визуально понимать, что из себя представляет каждый ряд, используют схему-порядовку. На них также хорошо видны места расположения колосника, задвижки, плиты и дверец топочной части и места чистки печки.

    Продолжение порядовки с 27-го ряда до конца

    Ни при каких обстоятельствах не отступайте от порядовок даже на самый минимум. В противном случае вся работа может пойти насмарку и нужно будет разбирать всю печь, до того места, где вы проявили самостоятельность и изменили порядовку.

    Строим печку

    Никуда не торопитесь. Когда вы будете выполнять работы без использования раствора, то заранее приготовьте и обрежьте кирпичи под нужные вам размеры с помощью кирки или болгарки.

    Раствор для кладки должен быть как густая сметана по консистенции, без мелких камешков.

    Толщина раствора на кирпиче около 6–7 миллиметров. Периодически проверяйте ровность кладки строительным уровнем.

    При помощи мастерка подбирайте выступающий за края кладки раствор.

    Каждые 6 рядов происходит расшивка швов, для аккуратности кладки.

    1–20 ряды делаются из силикатного белого кирпича. С 21-го ряда понемногу добавляют красный огнеупорный.

    • Ряд №1 выведите ровно, строго по уровню. Он задаст направление всем стенкам конструкции. Лучше всего сделать разметку мелом на рубероиде для него.
    • Ряд №2 уже формирует топочную часть печи, каналы воздуховода и поддувальную камеру.
    • Ряд №3 предусматривает установку дверки поддувала-зольника. Сначала просто подоприте её при помощи кирпичей и зафиксируйте проволокой.

    Установка чугунной дверцы

    Установка дверц и металлических перемычек

    Подготовка места под чугунную варочную плиту над топкой

    Отделка: выбор материалов

    Не всегда кирпичная кладка может иметь привлекательный внешний вид или хорошо вписываться в интерьер дома. До этого и существуют отделочные работы. Материалов для этого огромное количество на любой вкус и цвет. Давайте коротко рассмотрим некоторые из них.

    • Мрамор — традиционное решение. Такой отделочный материал прекрасно подойдёт к любому дизайну помещения. Он смотрится очень красиво и дорого. Мрамор — природный материал, прекрасно справляющийся с высокими температурами. Бывает различных расцветок и фактур.
    • Плитка имеет большое количество разновидностей. В этом материале есть свои достоинства и недостатки. Отделка печи-камина плиткой не сложный процесс, но благодаря ему уникальность дизайна печи обеспечена. Главное, чтобы все швы были идеально красивыми.
    • Гипс — это оригинальный отделочный материал. Это недорогостоящий материал, который поможет придать печи неповторимость. Гипс — экологичный и долговечный материал. Его можно покрасить в любой цвет.
    • Изразцы становятся в последнее время всё более популярными. Сделают вашу конструкцию яркой и оригинальной, неповторимой и уникальной. Имеет различные цветовые решения, что позволяет без труда подобрать подходящий именно вашему интерьеру.

    Важен не только правильный выбор отделочного материала, но и процесс отделочных работ, для которых существует несколько правил.

    1. Подготовьте поверхность сооружения, очистите её от грязи и пыли, нанесите специальное антисептическое средство.
    2. Смесь, с помощью которой облицовочный материал крепится к печи должна хорошо переносить высокие температуры.
    3. Постарайтесь выбирать качественные материалы. От этого будет зависеть внешний вид и долговечность конструкции.

    Первое использование просушка печи

    Ни в коем случае не начинайте активно и сильно топить только что выстроенную печь. Это нужно делать постепенно, давая ей время хорошо просохнуть. Это займёт 9–14 дней, в зависимости от габаритов печи, её веса и высоты. В этот период времени откройте все задвижки и дверцы. Это естественная просушка печи. Сушку можно ускорить. Для этого понадобится установить в топочную часть тепловентилятор или осветительную лампу (250–300 Вт).

    Первая топка должна быть аккуратной и на минимальном уровне жара. 1–2 недели придётся топить печь по два-три раза в день с небольшим количеством дров. Обращайте внимание на дверцы печки. Как только на них перестала появляться испарина (конденсат) после топки, печь полностью просохла и готова к эксплуатации.

    В случае если во время кладки были нарушены какие-то процессы, то вы можете наблюдать появление трещин на швах конструкции. Не стоит заниматься ремонтом сразу. Подождите 2–3 месяца. Пользоваться сооружением в это время можно в нормальном режиме. НО! Будьте осторожны. Если через такие трещины начинает просачиваться угарный газ, то пользоваться такой печью строго запрещено.

    Видео: печь с камином Е. Докторова

    Таким образом, самостоятельное возведение печи-камина — это очень сложный и трудоёмкий процесс, требующий существенных временных и финансовых затрат. Не каждый новичок сможет справиться с поставленной задачей. Но если уж вы решились, то, поверьте, оно того стоит. Когда вы будете сидеть в холодную зимнюю стужу перед камином, который построили самостоятельно и есть еду, приготовленную в печи, которую вы сделали своими руками, вы обязательно почувствуете гордость за самого себя. Такое сооружение подарит вам много уютных и тёплых вечеров. Удачи!

    Источник: http://ultra-term.ru/otoplenie/pech-kamin-svoimi-rukami.html

    Ещё по теме  Как установить раковину в ванной комнате своими руками
    Смотрите также:
    02.05.2020

    Что нужно для ремонта ванной комнаты? Список! Ванные – обычно небольшие по площади помещения, но в силу специфичности условий эксплуатации их ремонт часто превосходит по сложности обустройство жилых комнат. Как следствие, приняв решение отремонтировать ванную,...

    02.05.2020

    Как сделать подсветку потолка по периметру с помощью плинтуса для светодиодной ленты Закарнизная подсветка потолка с использованием светодиодной ленты — это современное и практичное решение. Она сочетается с разными конструкциями — натяжными и подвесными, одноуровневыми...

    02.05.2020

    Руководство по самостоятельной установке окна Если вы планируете заменить или вставить новые окна, вам нужно изучить процесс установки. Всё зависит от того, как вы будете производить монтаж окон: либо своими руками, либо привлекая стороннюю фирму. Чтобы сделать демонтаж...

  • Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
